| ＴＲＩＯ Ｄｉｐ Ｍｅｔｅｒ DM-801修理記録 |
Ａ． 修理前の状況。
Ｃ． 点検・清掃・修理状況。 Ｅ． 校正・測定。 |

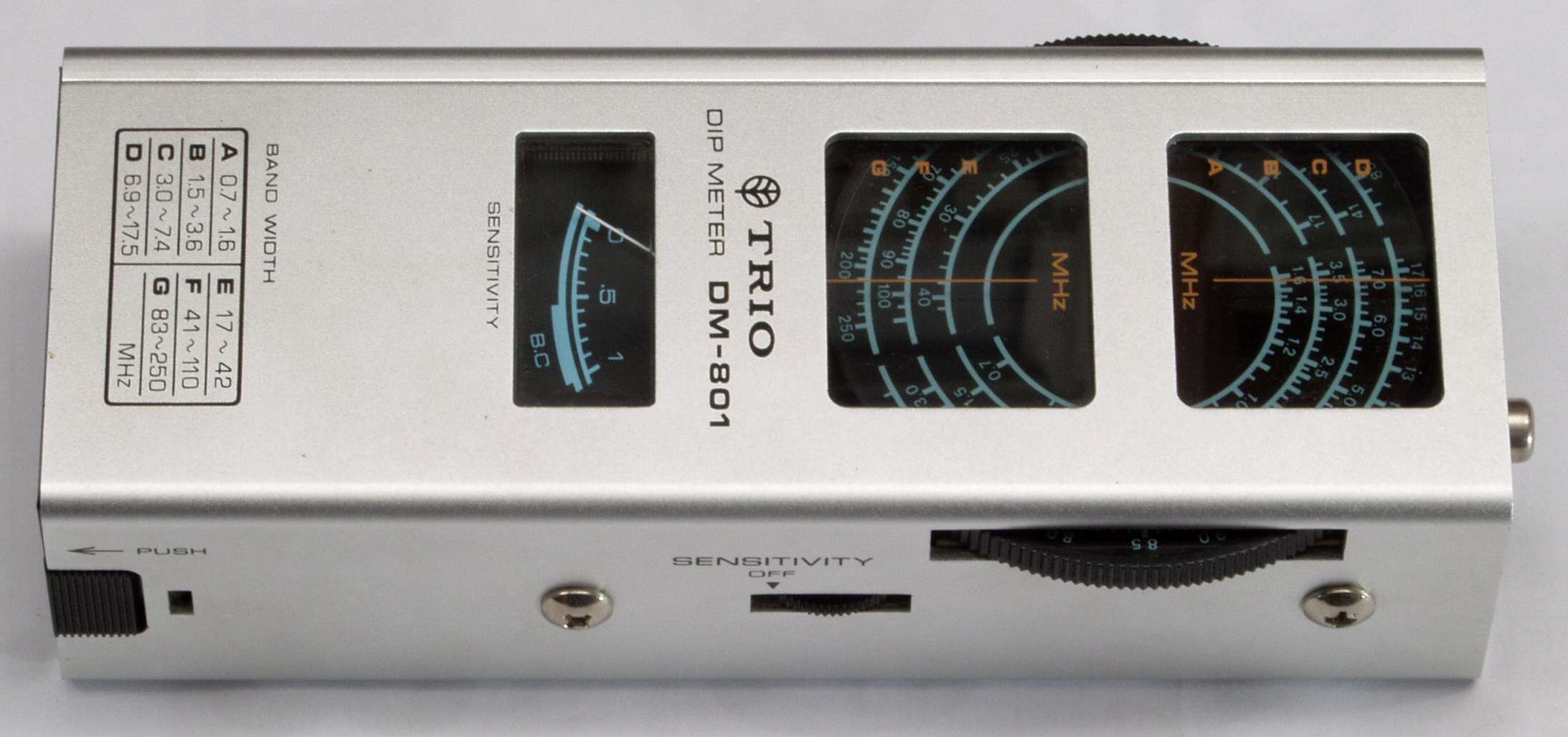

| Ａ１． 外観−前右から見る。 |
 |

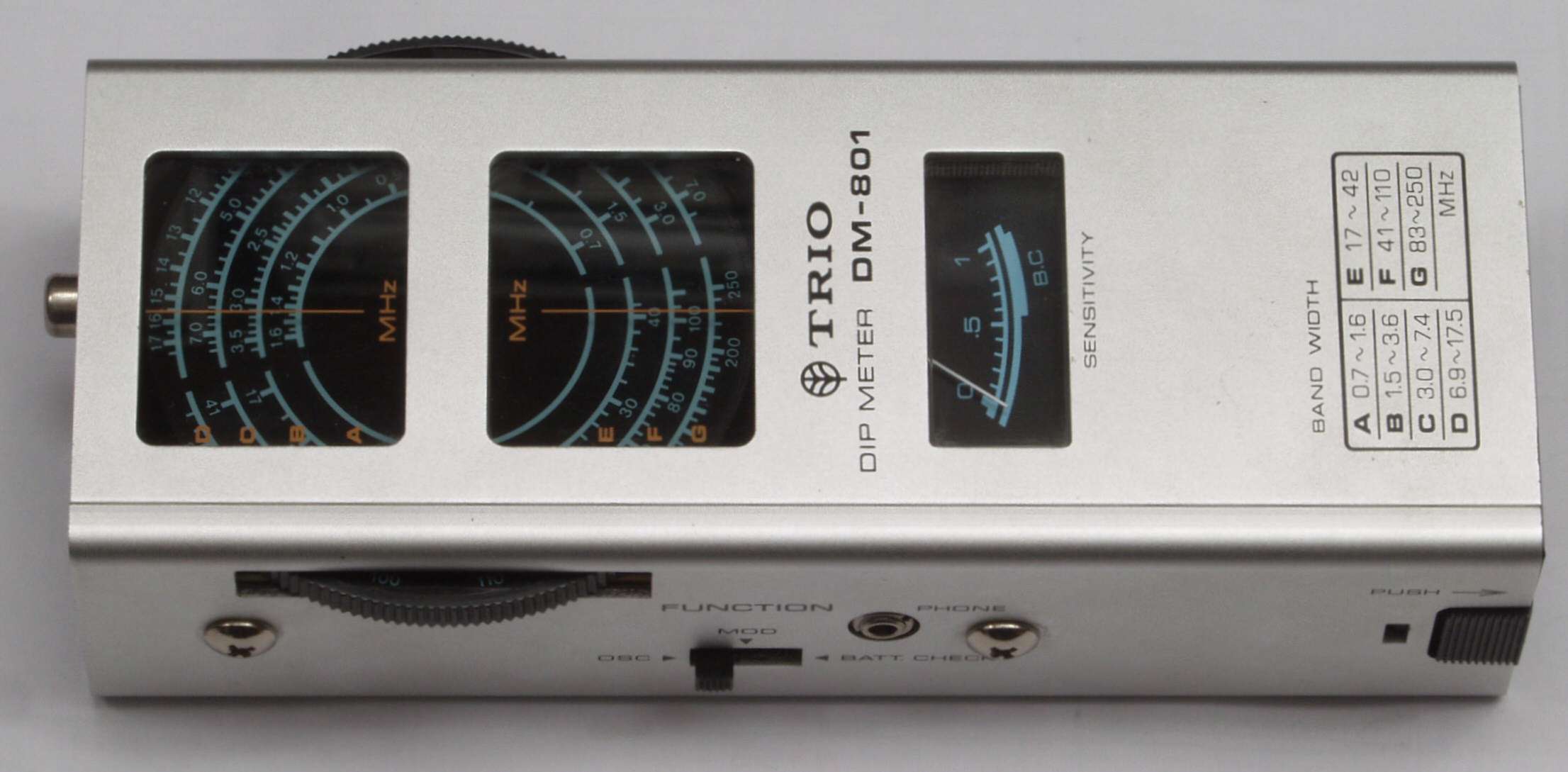

| Ａ２． 外観−前左から見る。 |
 |

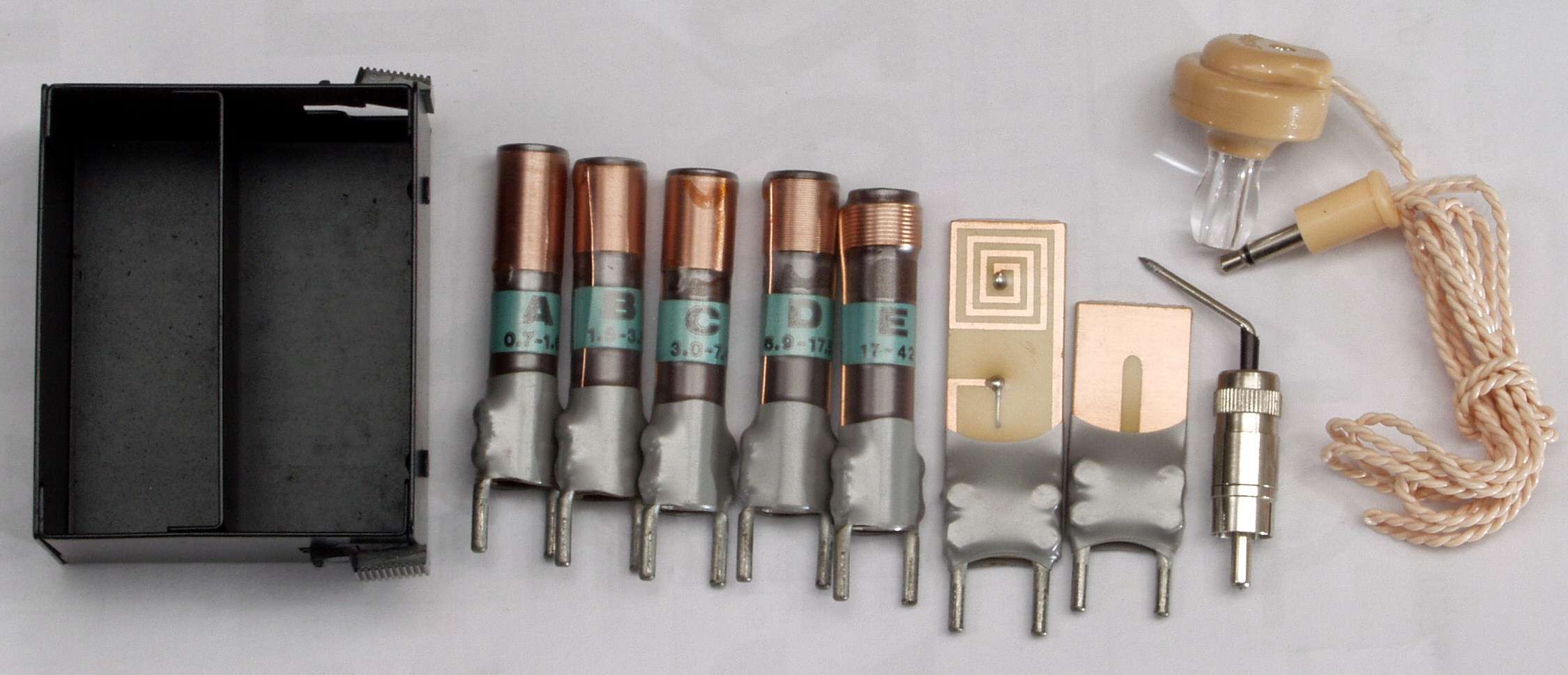

| Ａ３． 外観−コイル、付属品。 |
 |

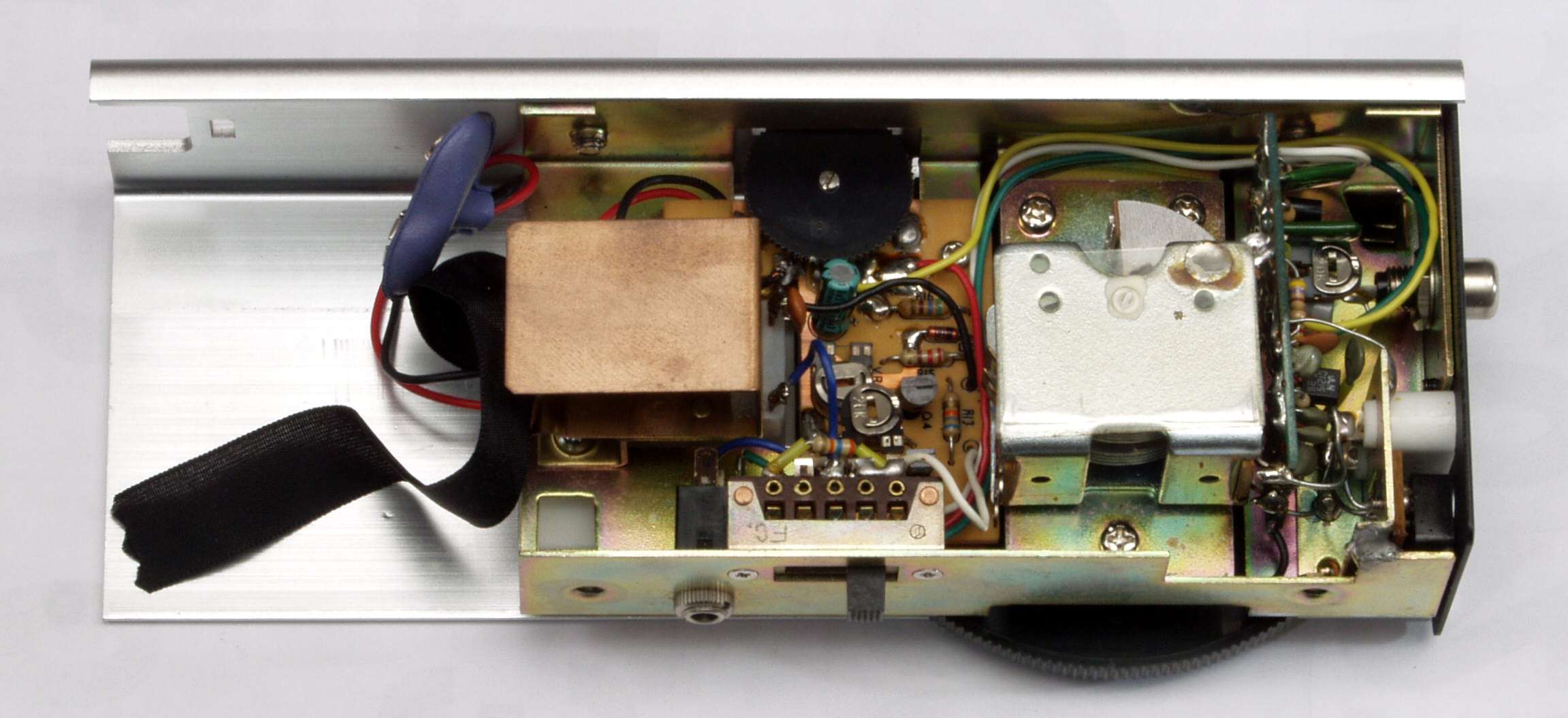

| Ｃ． 点検・清掃・修理状況 Ｃ１． 内部を見る。 |
 |
| Ｅ． 校正・測定。 Ｅ１． ＨＰ ５３１３１Ａ と Ａnritsu MF76A で測定。 |
 |

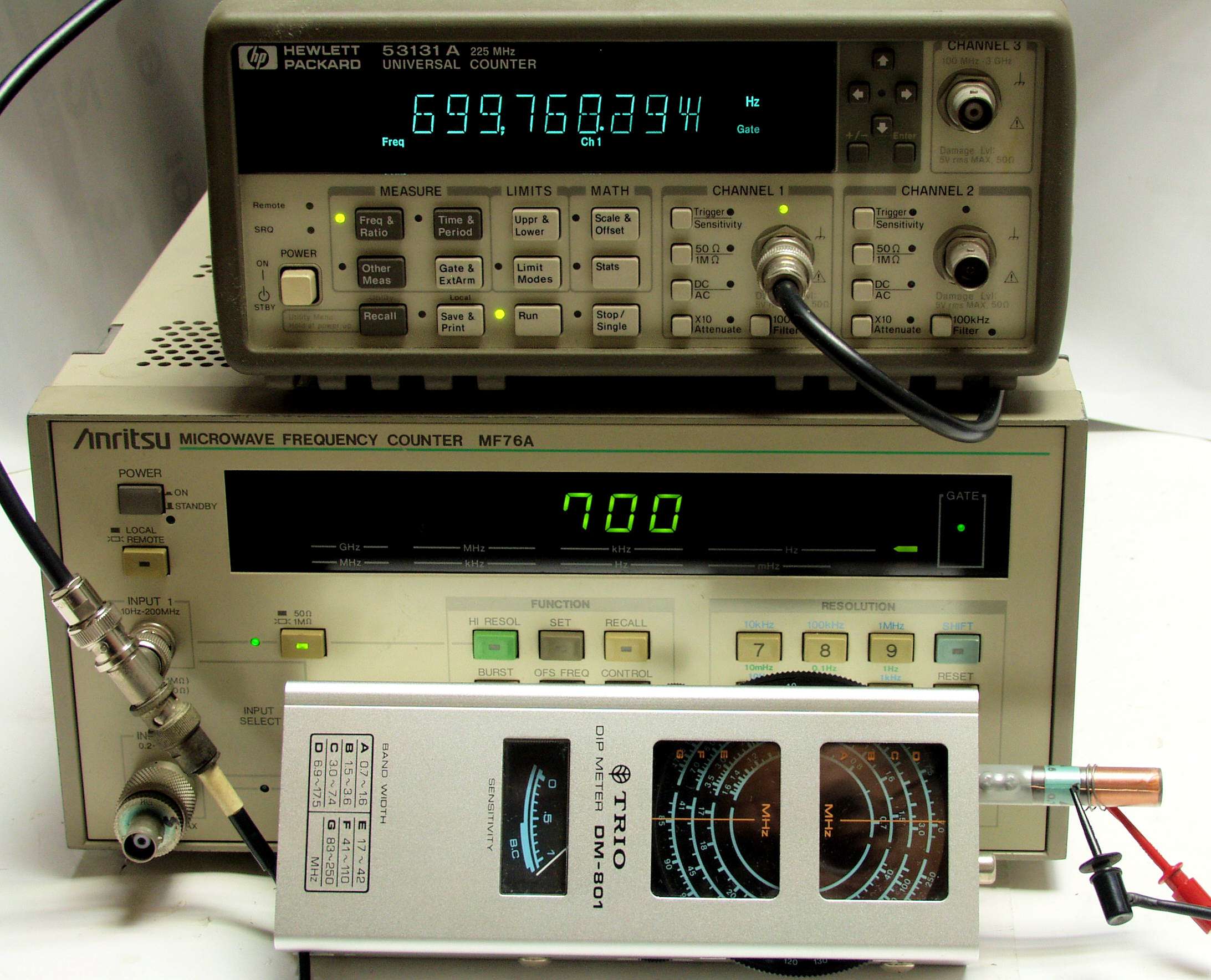

| Ｅ１１． Ａバンド０．７ＭＨＺ、測定値＝０．７ＭＨＺ |
 |

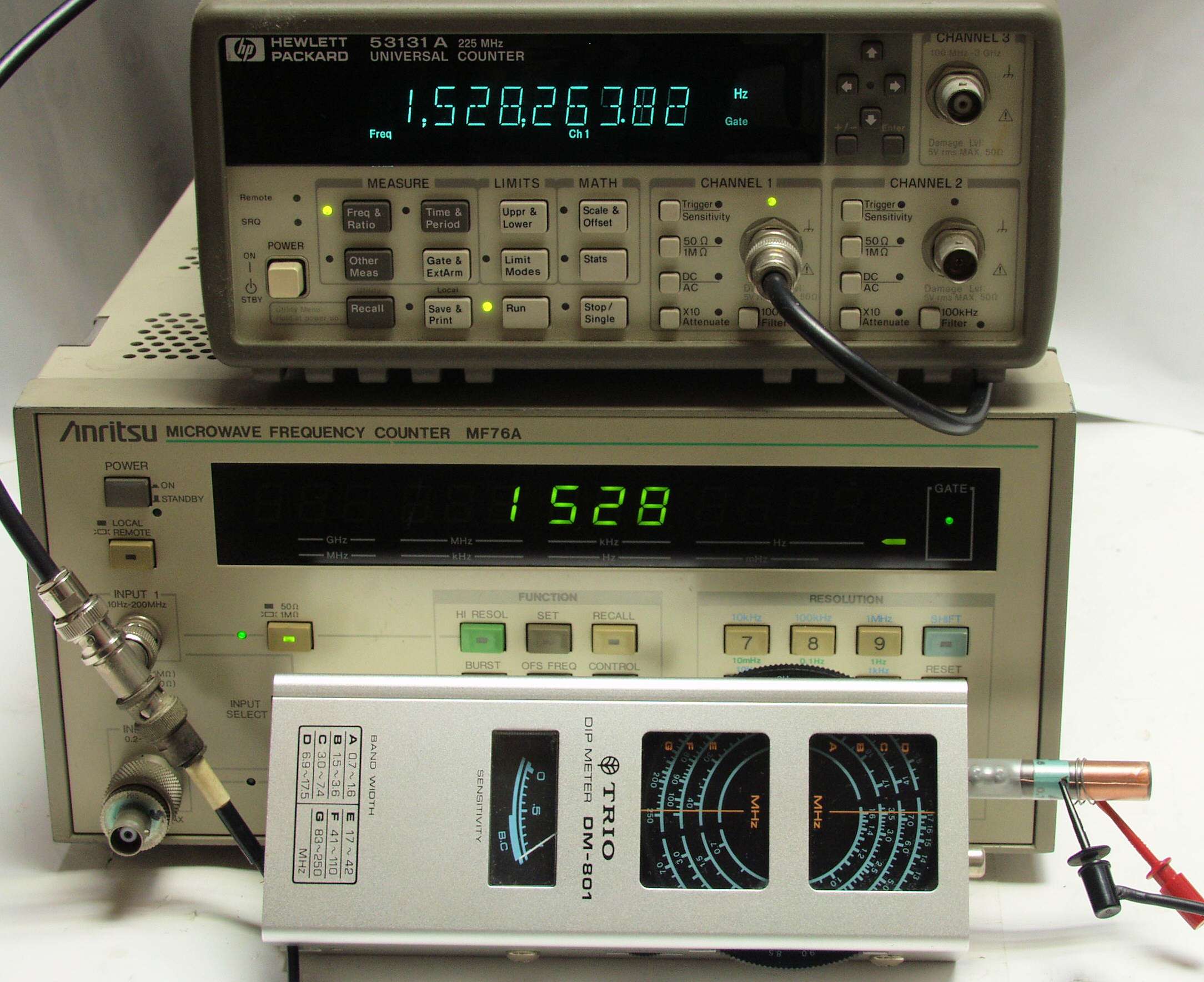

| Ｅ１２． Ａバンド１．６ＭＨＺ、測定値＝１．５３ＭＨＺ |
 |

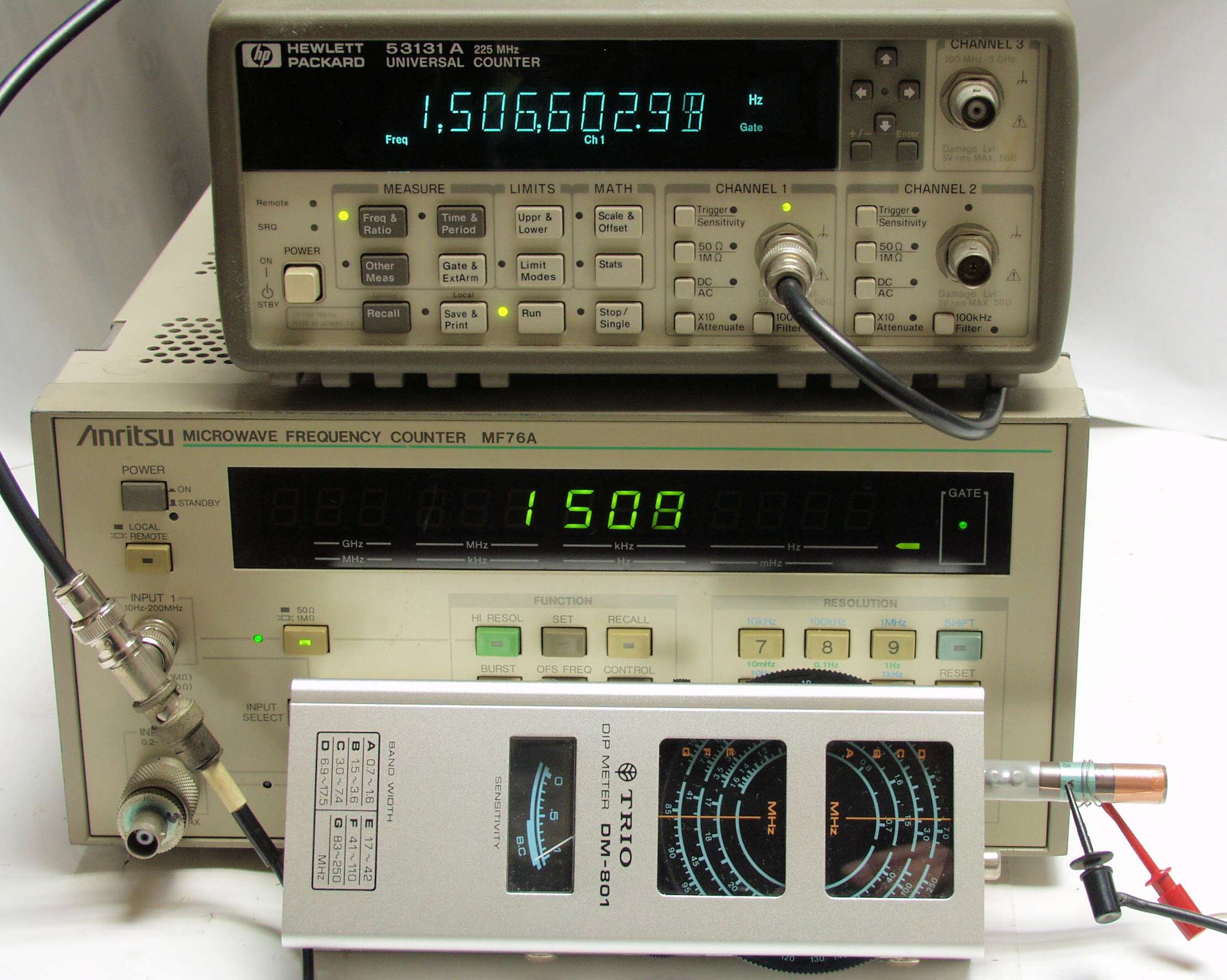

| Ｅ２１． Ｂバンド１．５ＭＨＺ、測定値＝１．５ＭＨＺ |
 |

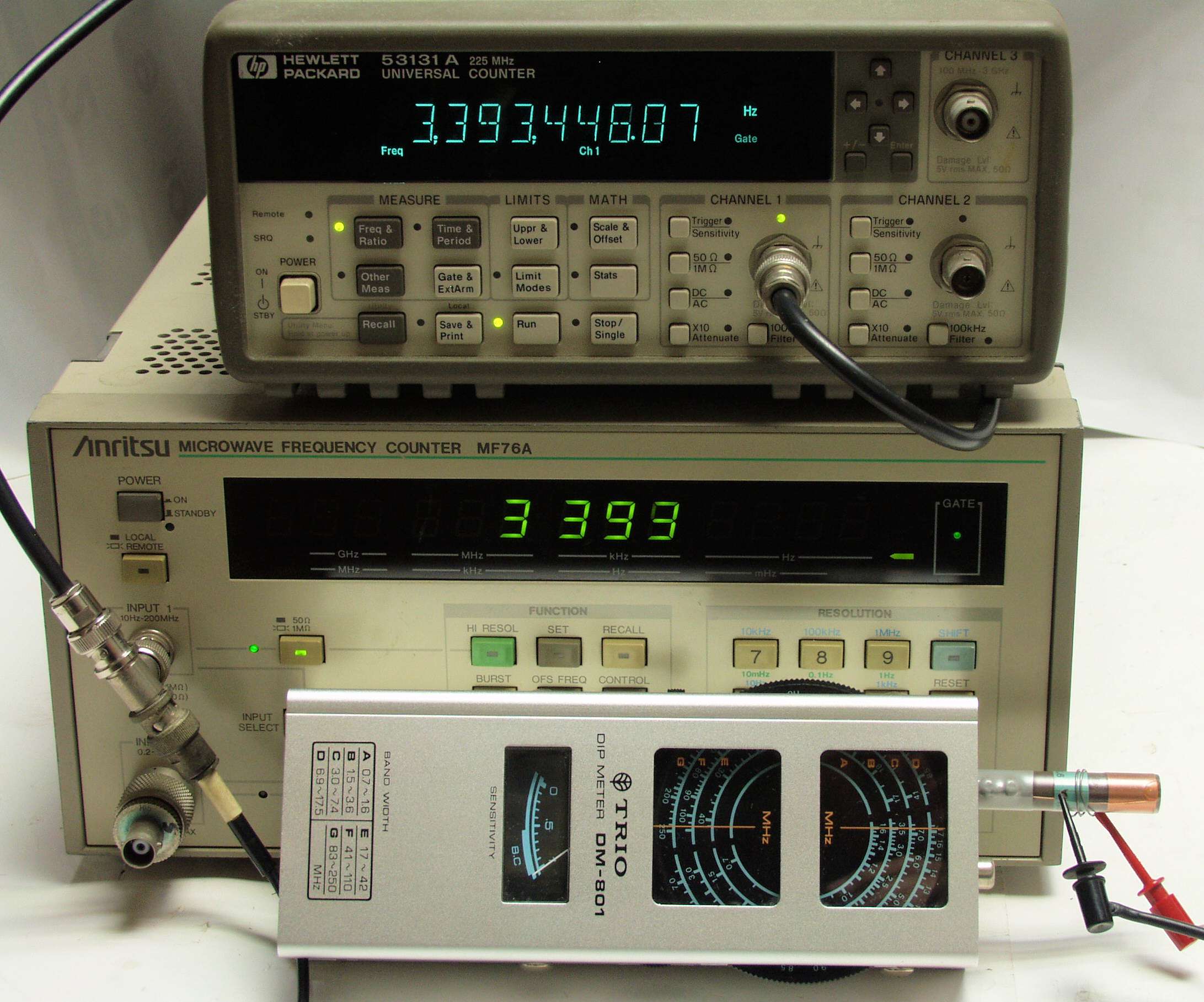

| Ｅ２２． Ｂバンド３．５ＭＨＺ、測定値＝３．４ＭＨＺ |
 |
| Ｅ３１． Ｃバンド３ＭＨＺ、測定値＝３ＭＨＺ |
 |

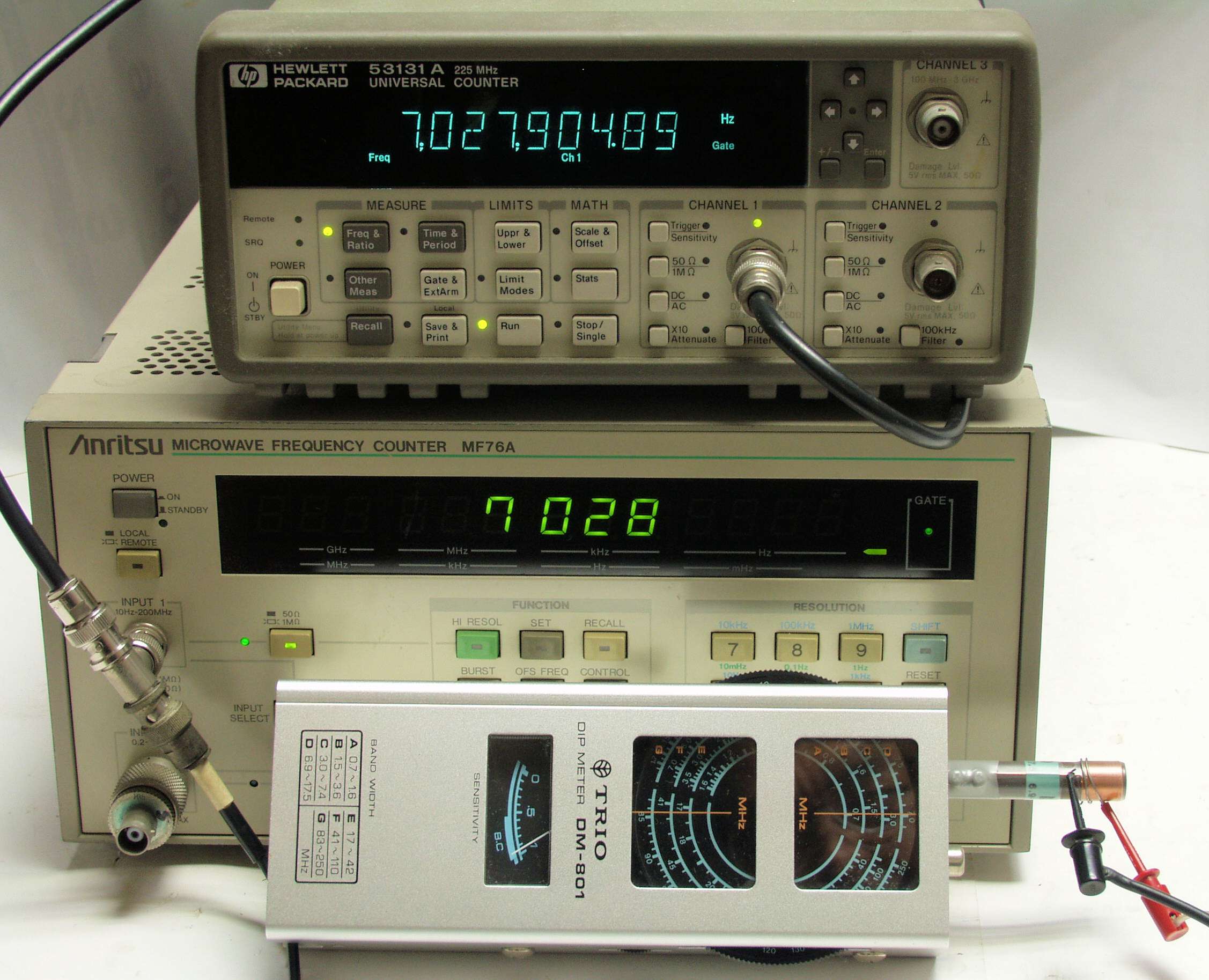

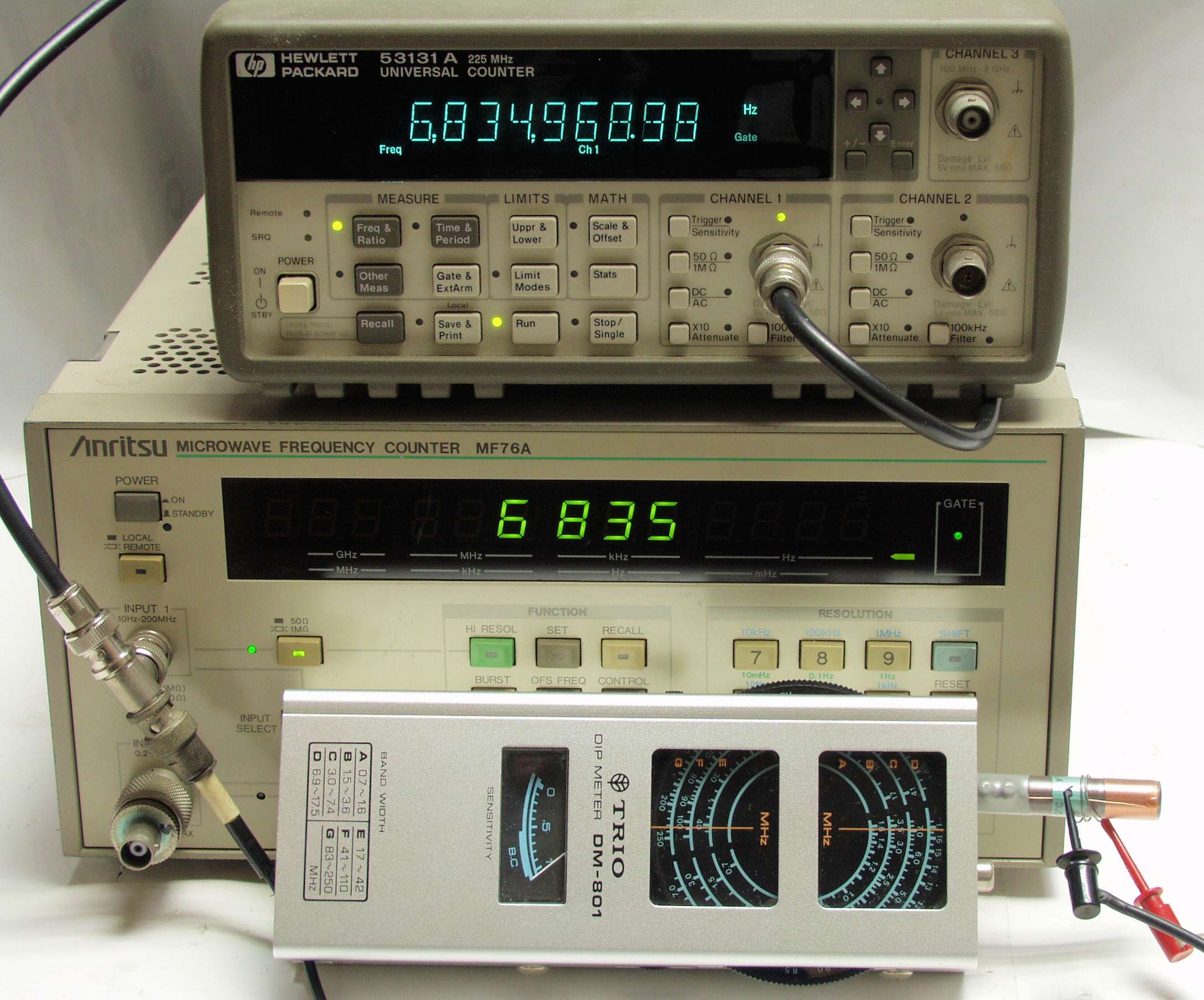

| Ｅ３２． Ｃバンド７ＭＨＺ、測定値＝６．８ＭＨＺ |
 |
| Ｅ４１． Ｄバンド７ＭＨＺ、測定値＝７ＭＨＺ |
 |

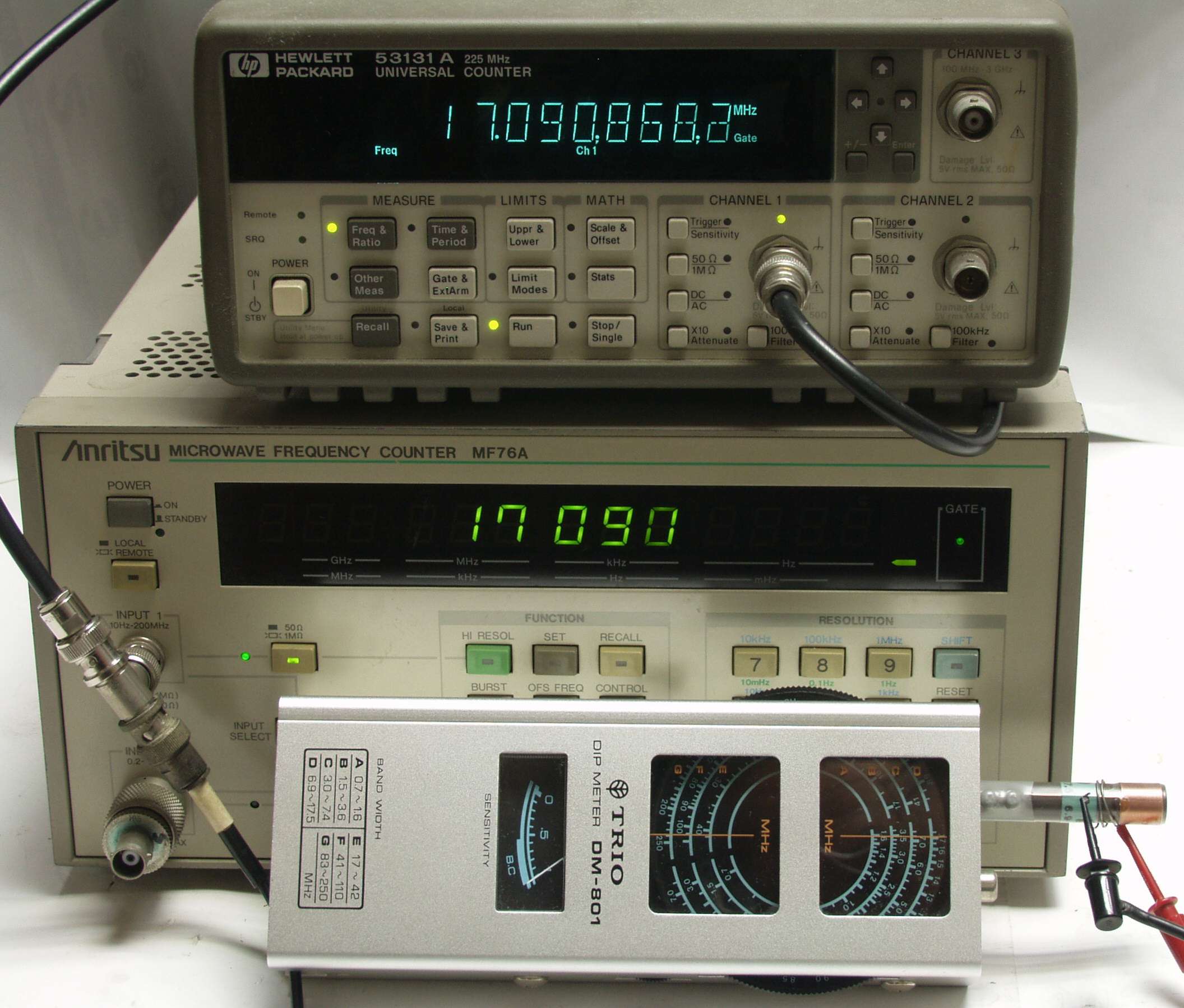

| Ｅ４２． Ｄバンド１７ＭＨＺ、測定値＝１７ＭＨＺ |
 |
| Ｅ５１． Ｅバンド１７ＭＨＺ、測定値＝１７ＭＨＺ |
 |

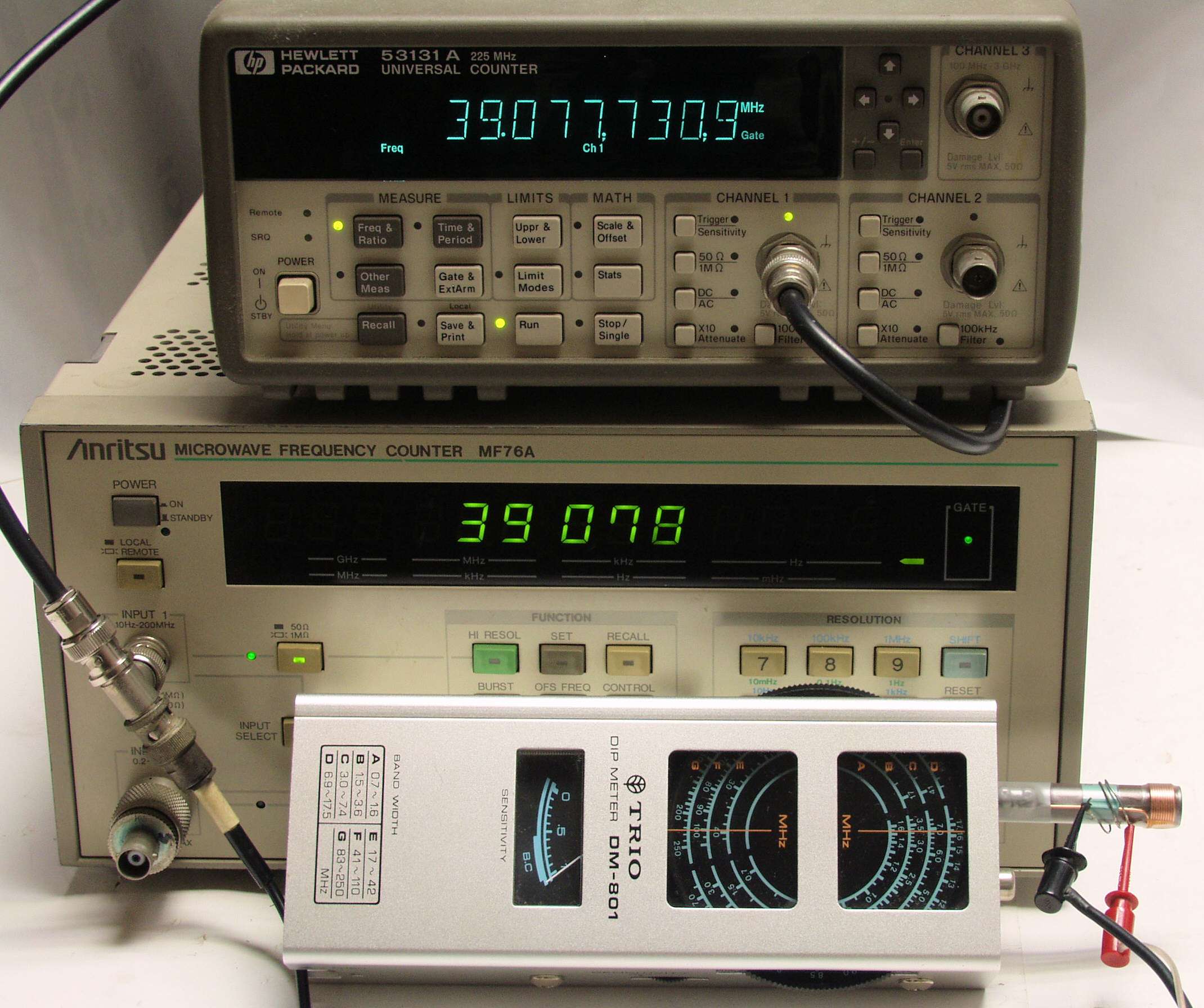

| Ｅ５２． Ｅバンド４０ＭＨＺ、測定値＝３９ＭＨＺ |
 |

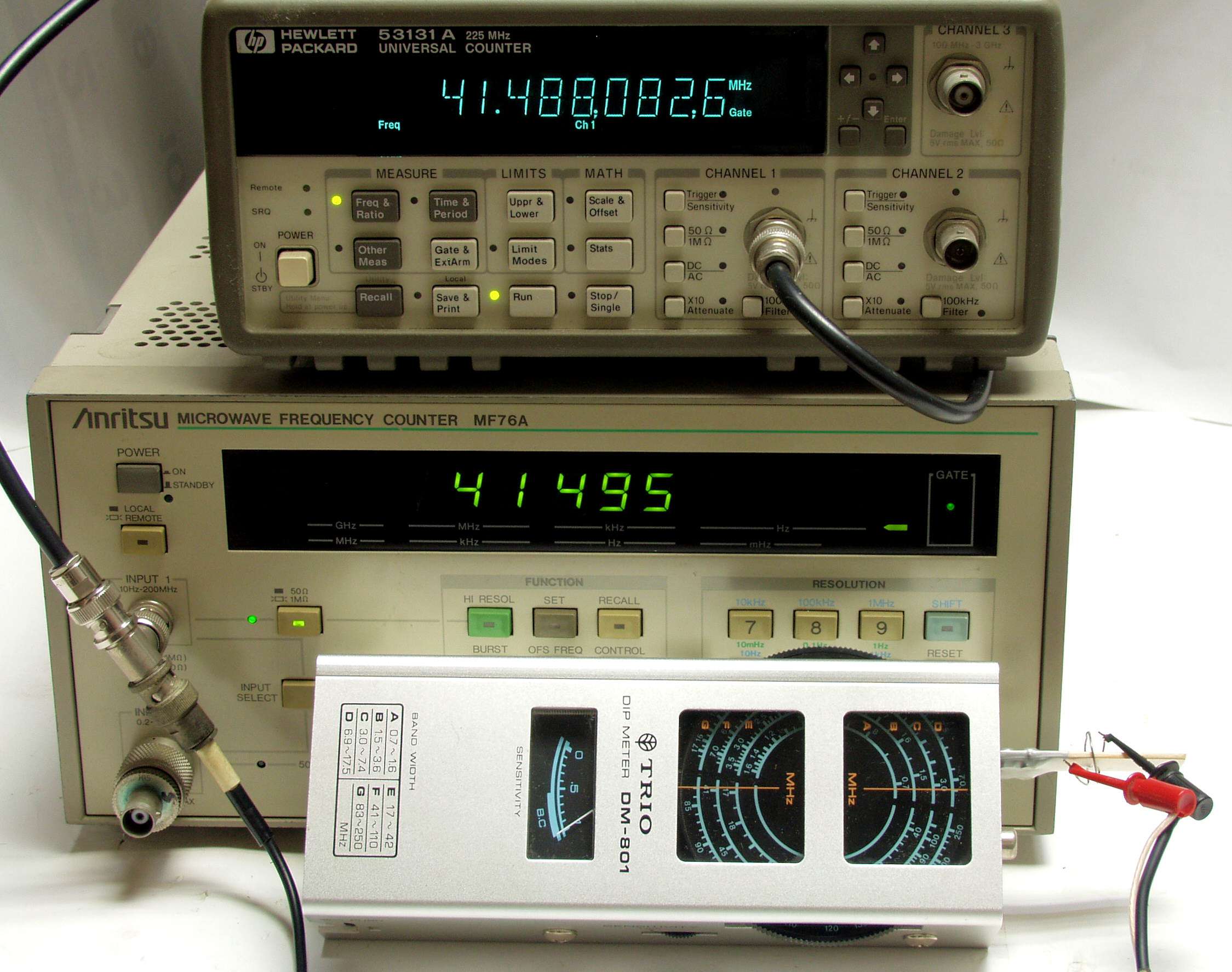

| Ｅ６１． Ｆバンド４１ＭＨＺ、測定値＝４１ＭＨＺ |
 |

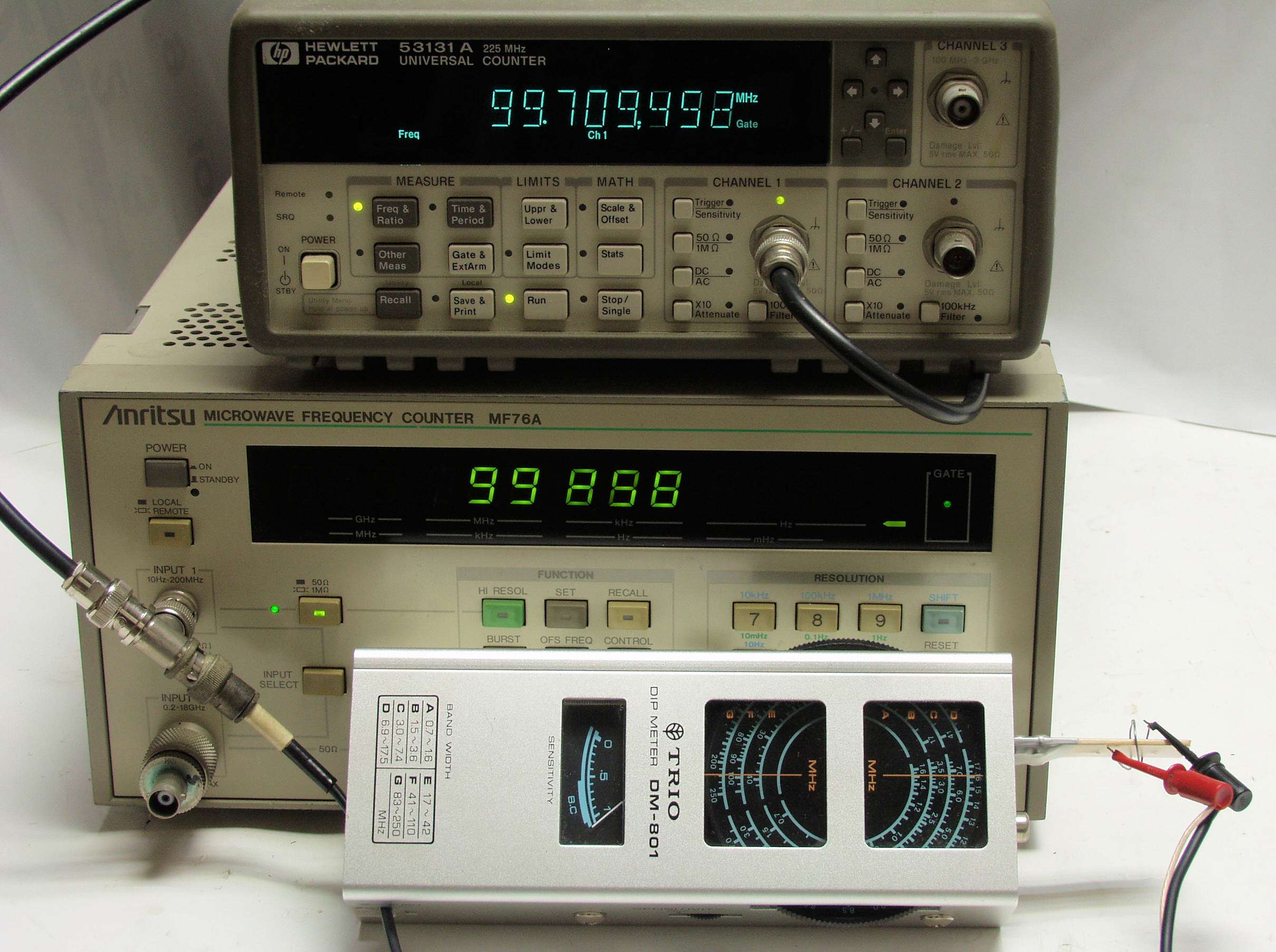

| Ｅ６２． Ｆバンド１００ＭＨＺ、測定値＝９９．９ＭＨＺ |
 |

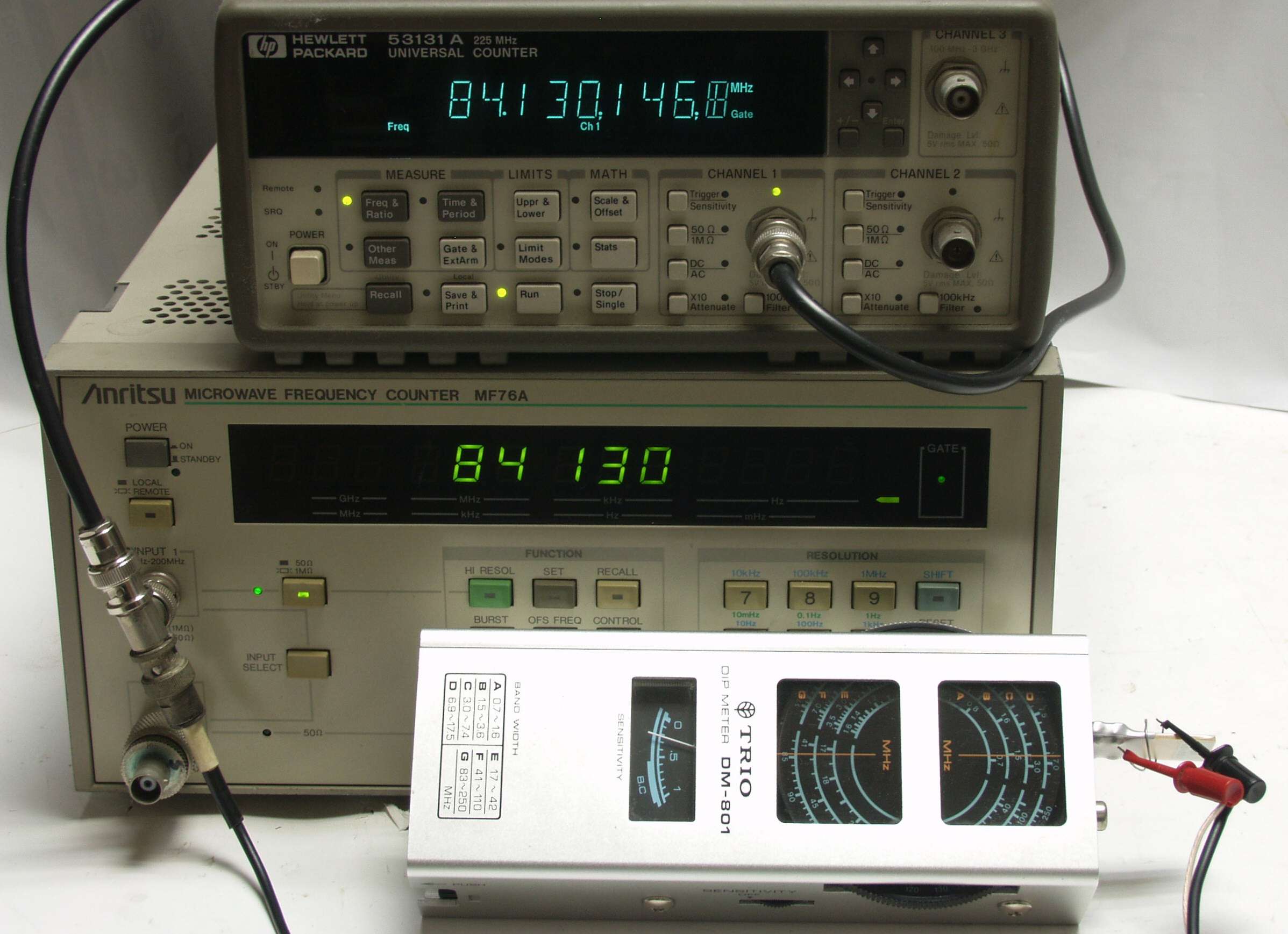

| Ｅ７１． Ｇバンド８５ＭＨＺ、測定値＝８４ＭＨＺ |
 |

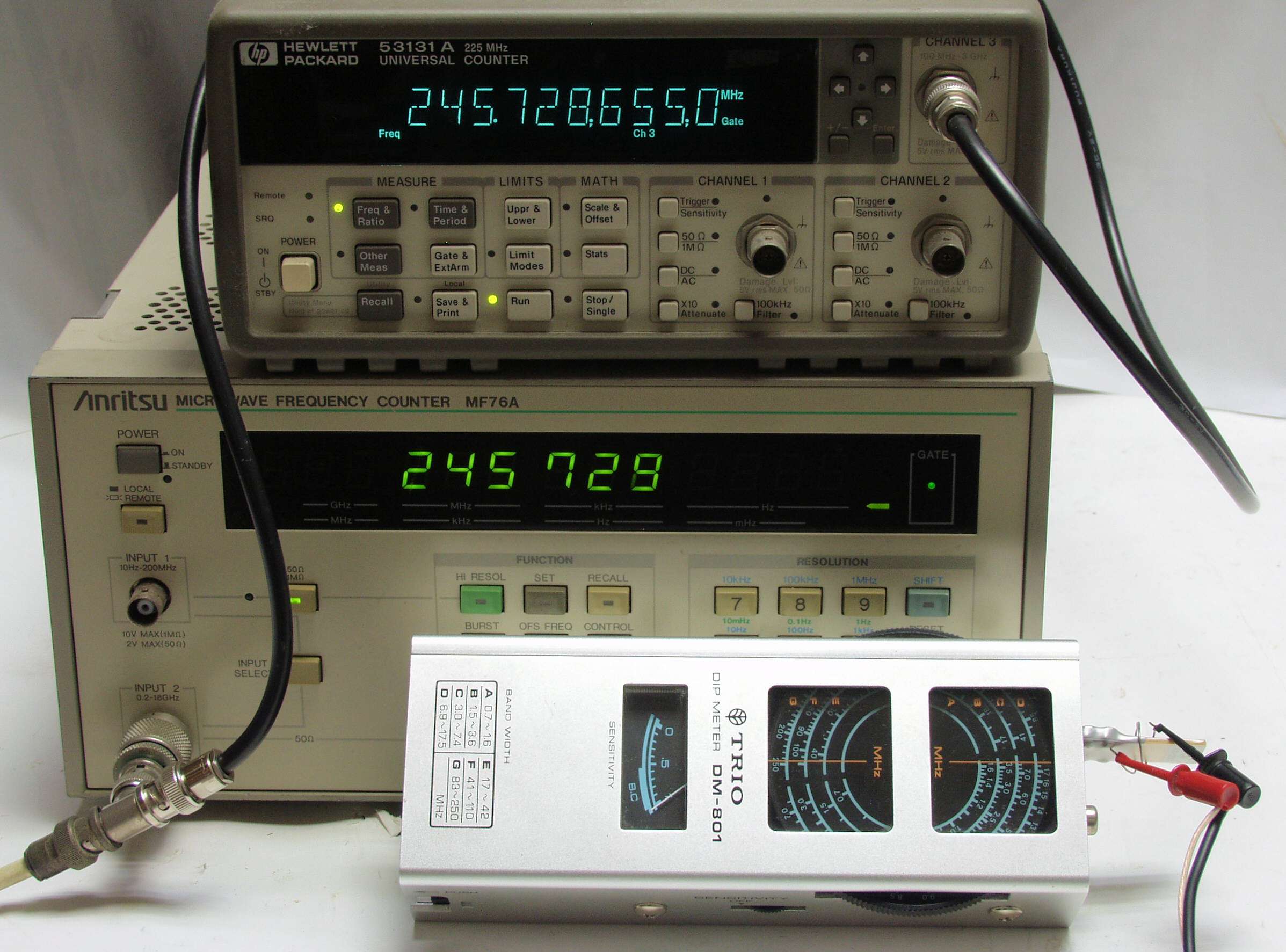

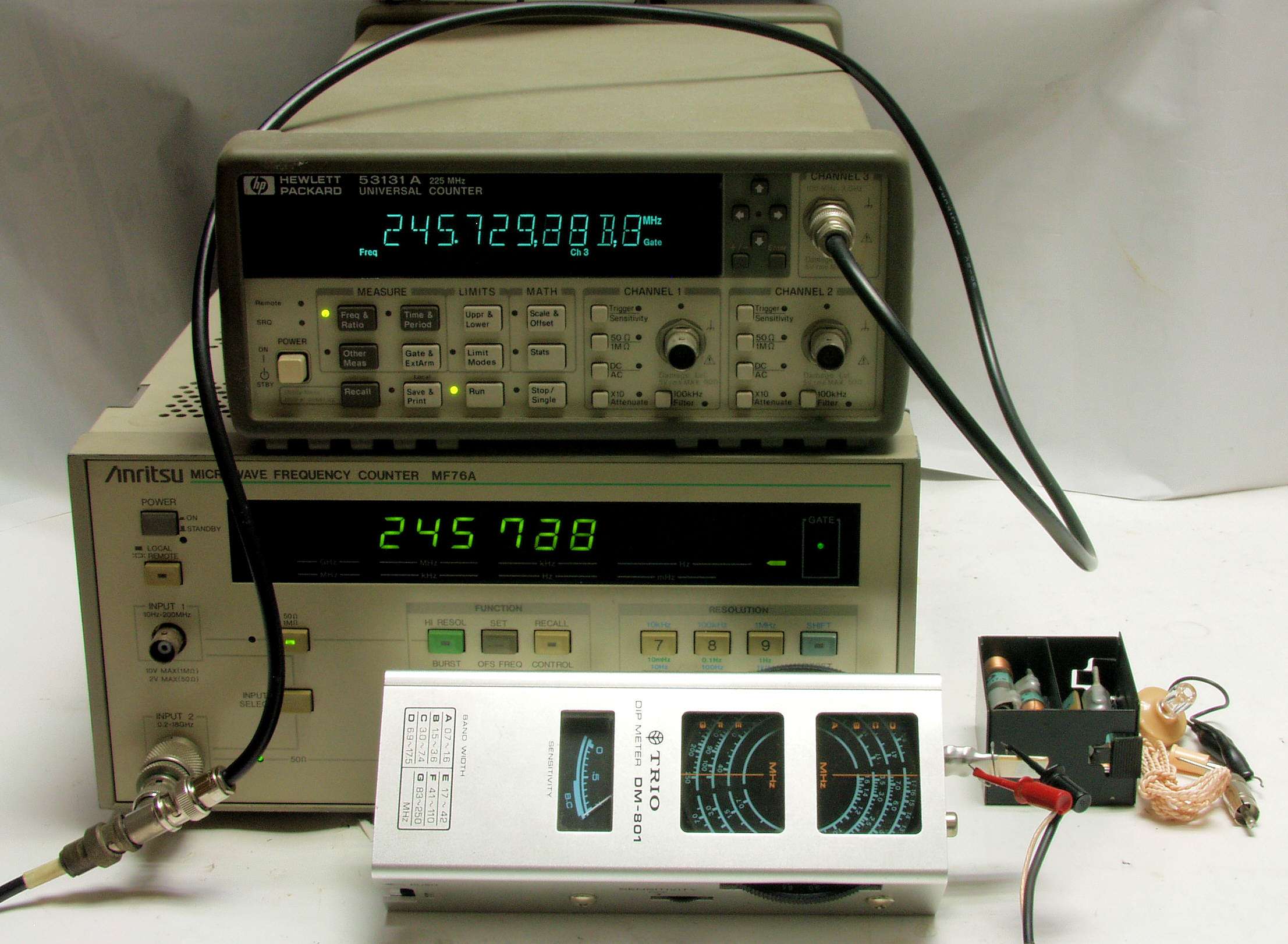

| Ｅ７２． Ｇバンド２５０ＭＨＺ、測定値＝２４６ＭＨＺ |
 |
