panasonic VP-7214A

プログラマブル超低歪率RC発振器
　ＶＰ－７２１４Ａ　備品修理
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　平成１６年６月１９日完成

Ａ．　１台目＝2004年6月　YAHOOオークションで購入。　歪み多い、出力レベル不良。
　　　２台目＝2008年11月 YAHOOオークションで購入。　動作品なので清掃のみ。
　　　３台目＝20010年5月 YAHOOオークションで購入。　動作品なので清掃のみ。

Ｂ．　原因。
　　　経年劣化。

Ｄ．　使用部品。

Ｓ．　Panasonic VP-７２１４A　仕様（マニアル・カタログより）

Ａ．　修理・点検・調整。

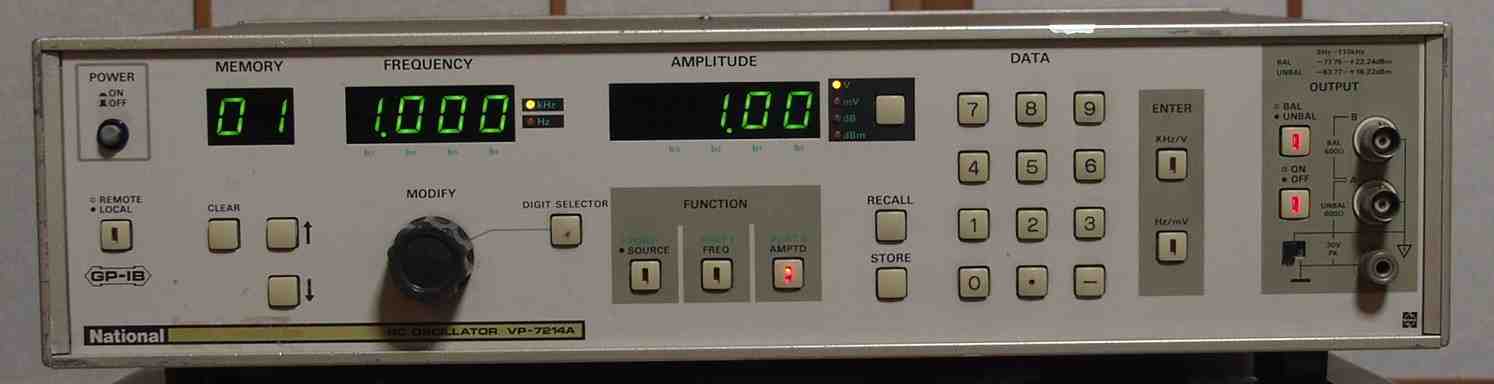

Ａ１１．　点検中　前から見る。

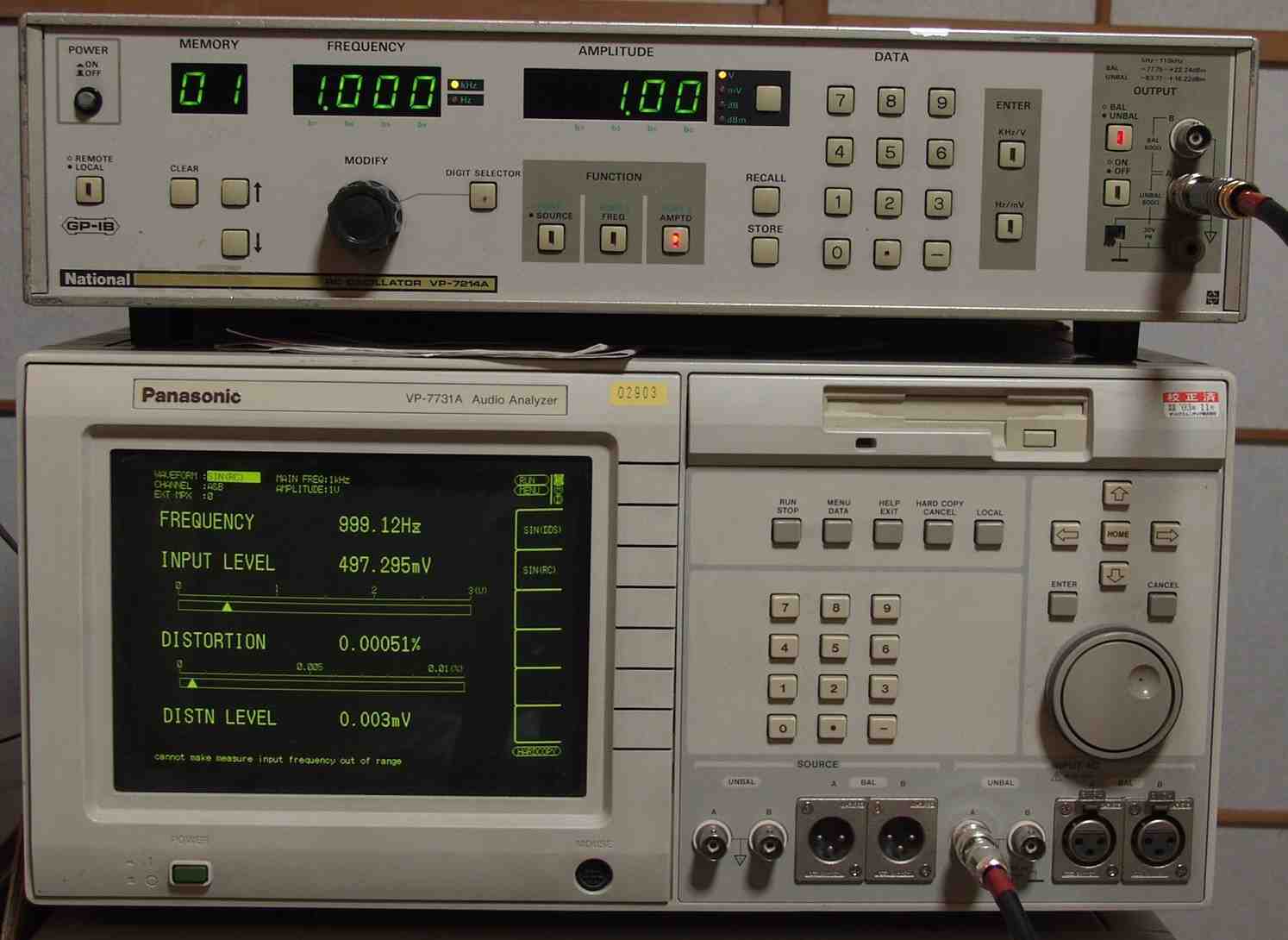

Ａ１２．　点検中　歪み率測定

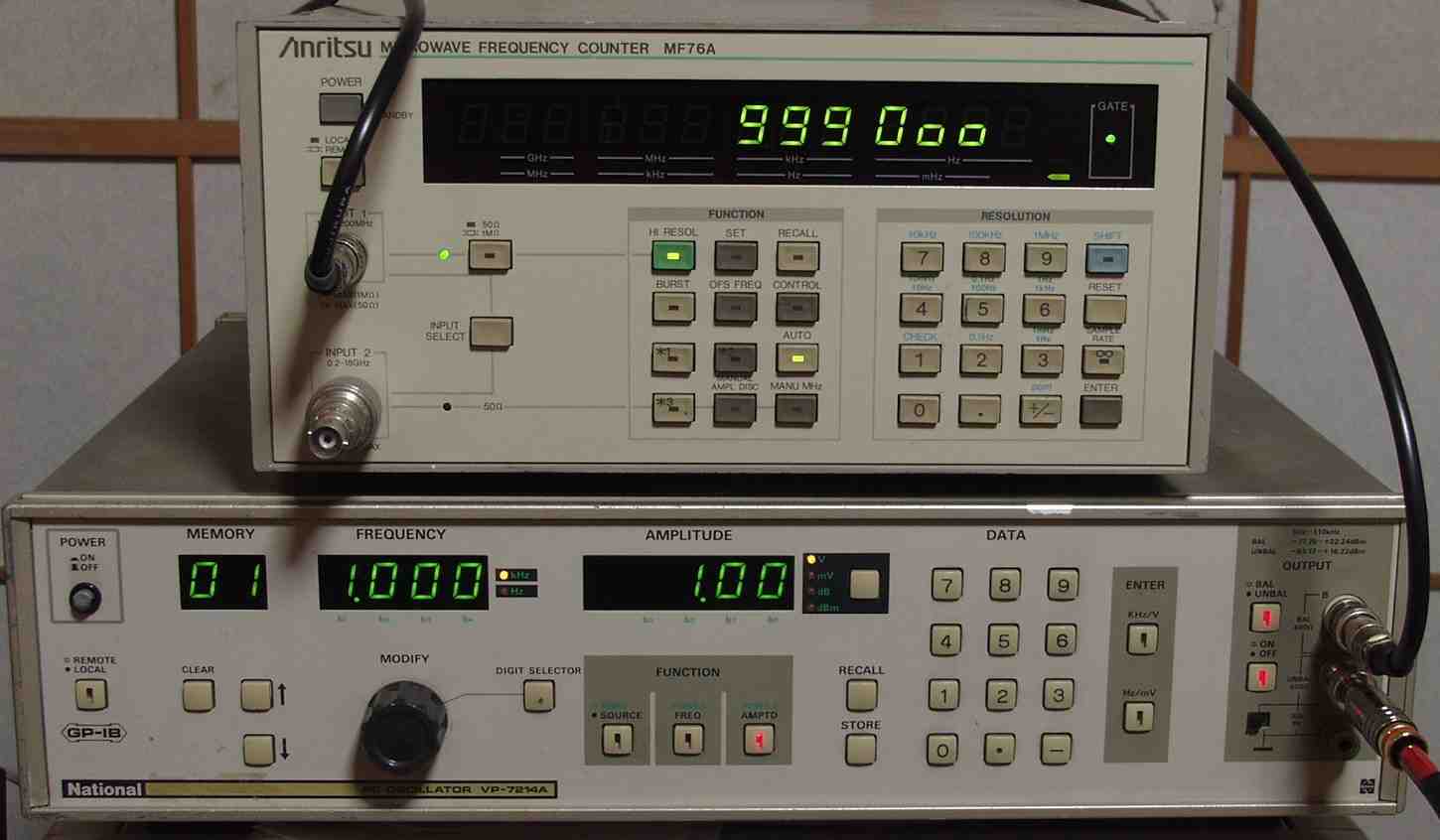

Ａ１３．　点検中　周波数測定

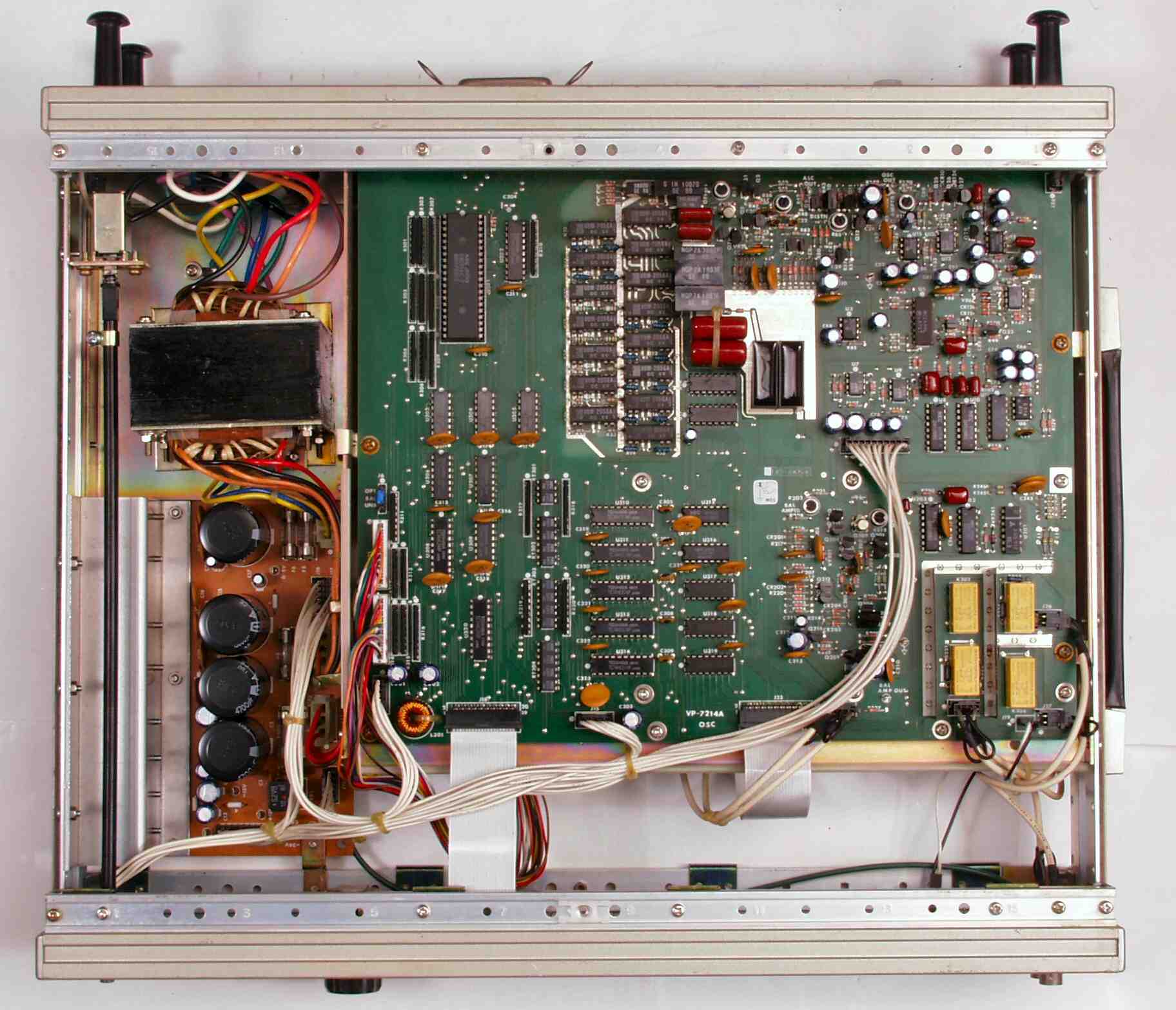

Ｃ２．　修理後　上から見る

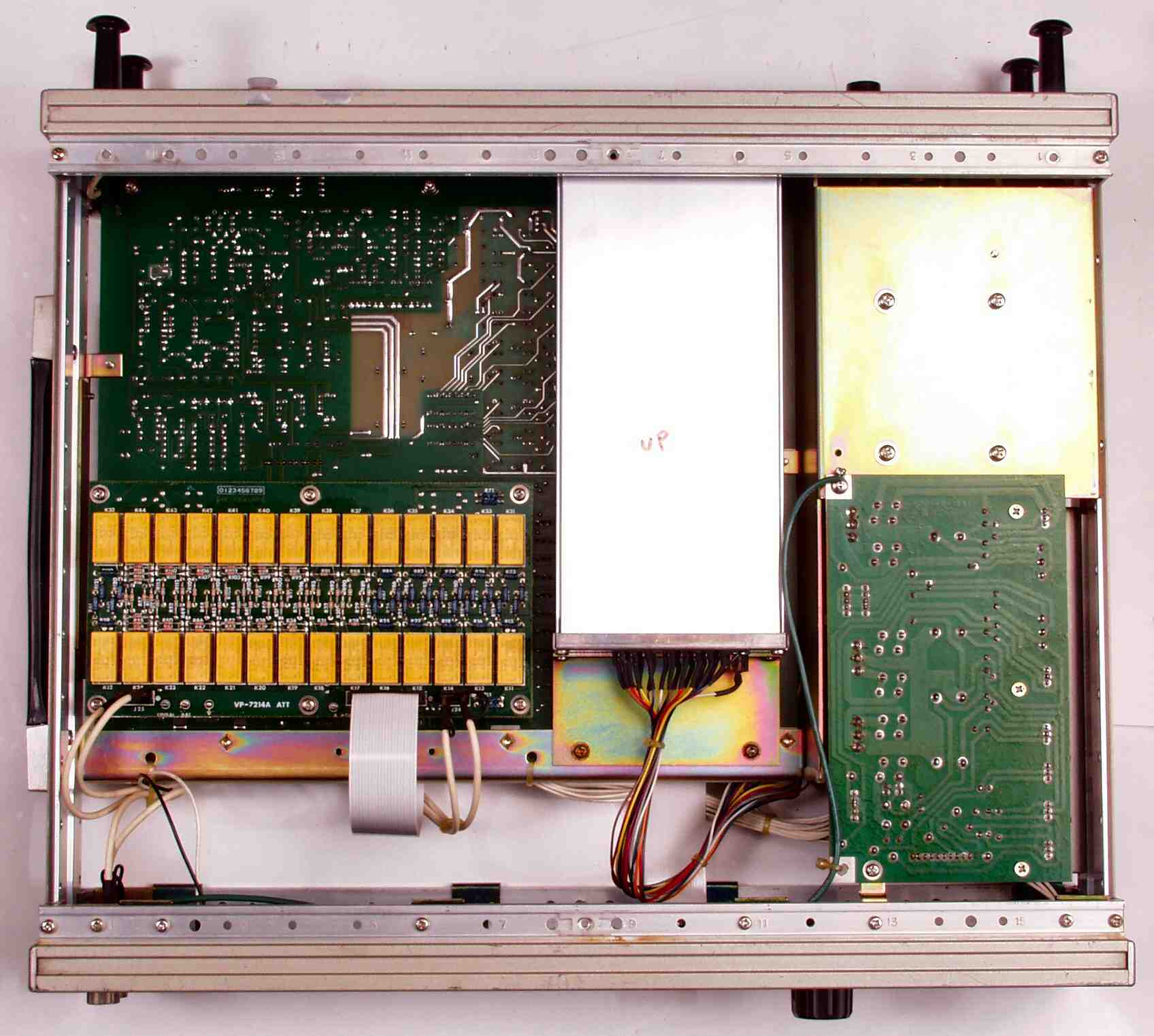

Ｃ３．　修理後　下から見る

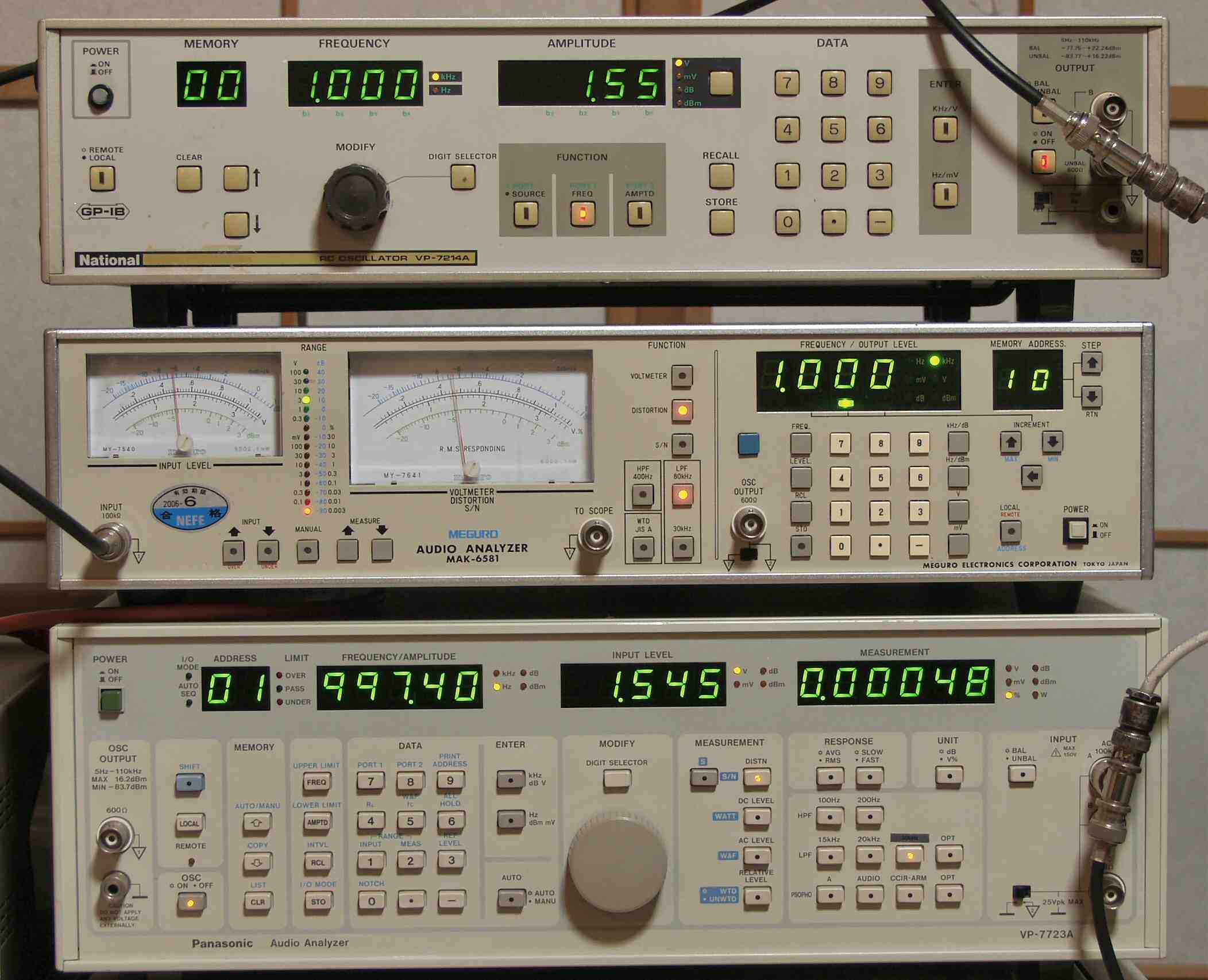

Ｅ１．　完成後の測定。　上＝ＶＰ－７２１４Ａ、　中＝ＭＥＧＵＲＯ　ＭＡＫ－６５８１、　下＝ＶＰ－７７２１Ａ。

上＝ＶＰ－７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１．５５Ｖ出力。
中＝ＭＡＫ－６５８１での歪み率測定＝０．００１５％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　　取扱説明書仕様＝２０Ｈｚ～１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％。
下＝ＶＰ－７７２３Ａでの歪み率測定＝０．０００４８％（０．０１％レンジ、８０ＨｚＢＷ　ｓｗ入）＝測定限界以下のレベル。
　　　取扱説明書仕様＝５Ｈｚ～２０ｋＨｚ、で残留歪み率＝０．００１％　以下。

アナログ・デジタル測定機器では測定限界以下なので、参考値？

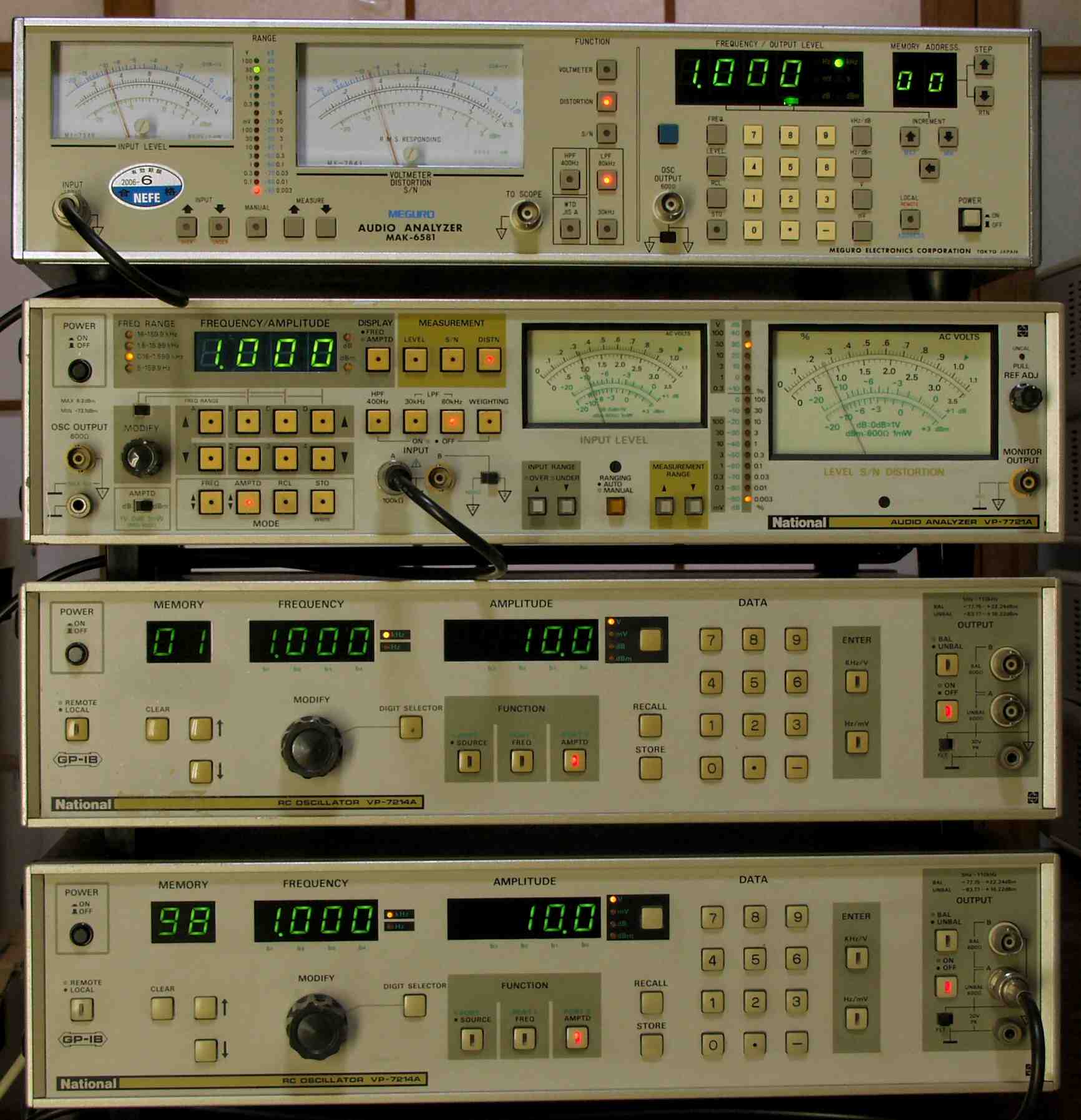

Ｅ２．　頑張って調整する。上＝ＭＥＧＵＲＯ　ＭＡＫ－６５８１、　中＝ＶＰ－７７２１Ａ、下２台＝ＶＰ－７２１４Ａ。

上＝ＭＡＫ－６５８１での歪み率測定＝０．００１３％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　取扱説明書仕様＝２０Ｈｚ～１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％以下。
中＝ＶＰ－７７２１Ａでの歪み率測定＝０．００１％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　取扱説明書仕様＝１０Ｈｚ～１５．９９ｋＨｚ、で残留歪み率＝０．００１８％以下。
下＝ＶＰ－７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１０Ｖ出力。
　　取扱説明書仕様＝不平衡出力５０Ｈｚ～１０ｋＨｚ、で残留歪み率＝０．０００１％以下。　
　　現手持ち測定機器では測定不可

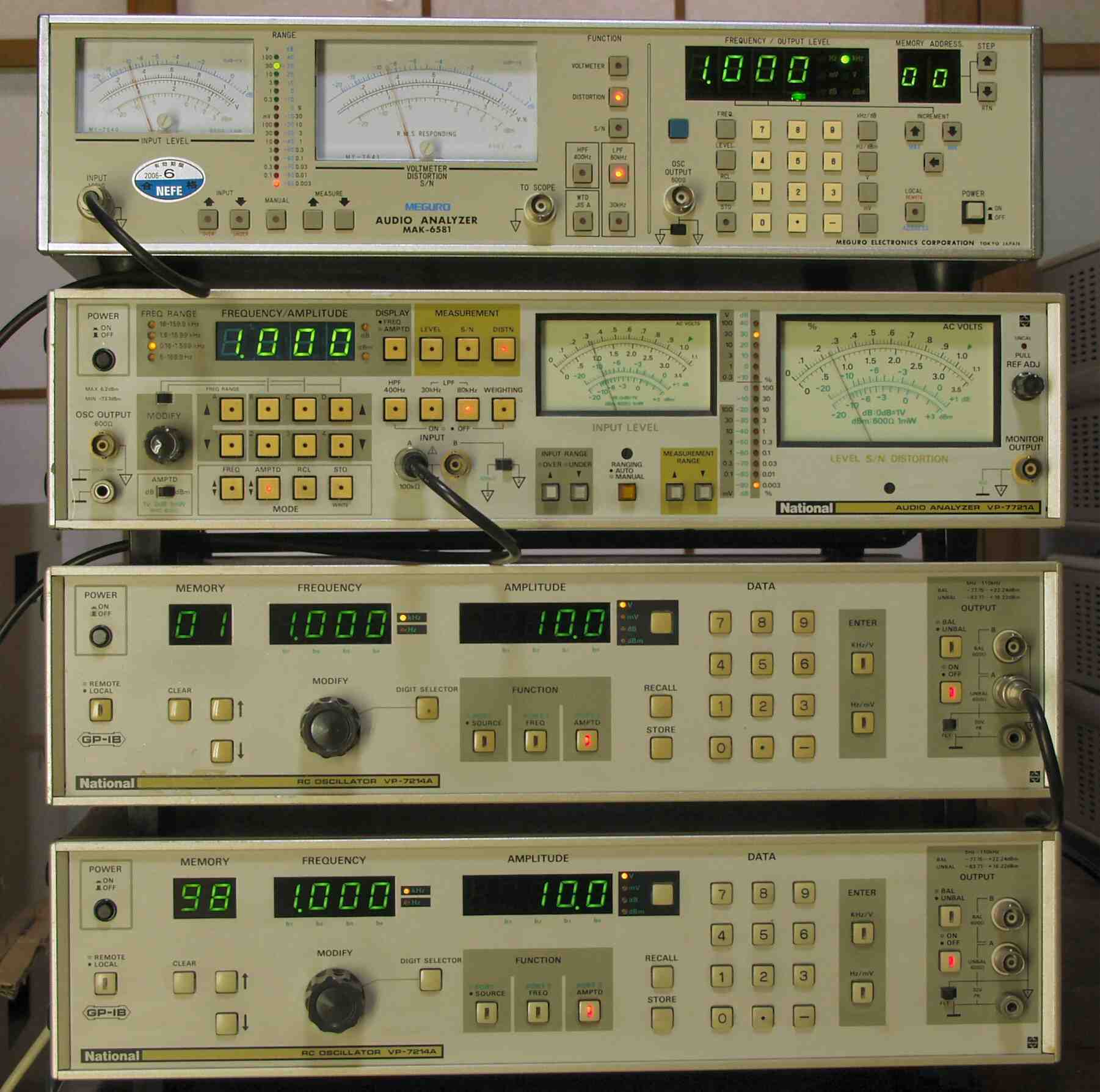

Ｅ３．　頑張って調整する。上＝ＭＥＧＵＲＯ　ＭＡＫ－６５８１、　中＝ＶＰ－７７２１Ａ、下２台＝ＶＰ－７２１４Ａ。

上＝ＭＡＫ－６５８１での歪み率測定＝０．００１２％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　取扱説明書仕様＝２０Ｈｚ～１０ｋＨｚ、（８０ＨｚＢＷ　ｓｗ入）で残留歪み率＝０．００１８％以下。
中＝ＶＰ－７７２１Ａでの歪み率測定＝０．００１％（０．００３％レンジ、８０ＨｚＢＷ　ｓｗ入）。
　　取扱説明書仕様＝１０Ｈｚ～１５．９９ｋＨｚ、で残留歪み率＝０．００１８％以下。
下＝ＶＰ－７２１４ＡよりＯＳＣ出力＝１ｋＨｚ、１０Ｖ出力。
　　取扱説明書仕様＝不平衡出力５０Ｈｚ～１０ｋＨｚ、で残留歪み率＝０．０００１％以下。
　　現手持ち測定機器では測定不可

Ｓ．　Panasonic VP-7214A　の仕様（マニアル・カタログより）
*＜周波数＞*
範囲	５．０Ｈｚ～１１０ｋＨｚ
確度	設定値の　±３％　全範囲、　設定値の　±２％　０．１６０～１５．９９ｋHz。
表示・分解能	４レンジ　　　５．０Hz　　～　１５９．９Hz　　０．１Hz分解能３レンジ　０．１６０ｋHz　～　１．５９９ｋHz　　１Hz分解能２レンジ　　１．６０ｋHz　～　１５．９ｋHz　１０Hz分解能１レンジ　１６．０ｋHz　　～　１１０．０Hz　１００Hz分解能
*＜出力振幅＞*
範囲	ｄBm　　平衡出力　　　－７７．７５　～　２２．２４ｄＢｍ　　６００Ω＝１ｍW基準　　　　　不平衡出力　－８３．７７　～　１６．２２ｄＢｍｄB　　　平衡出力　　　－７９．９７　～　２０．０２ｄＢｍ　　　０ｄＢ＝１Vrｍｓ　　　　　不平衡出力　－８５．９９　～　１４．００ｄＢｍ　　　６００Ω負荷端 V/mV　平衡出力　　　０．２０１ｍV　～　２０．０V　　　　　　開放端　　　　　不平衡出力　０．１０１ｍV　～　１０．０V
確度	ｄBm　　平衡出力　　設定値の±０．５ｄＢ≧－２８．９５ｄBｍ　４００Hz 　　　　　　　　　　　　　設定値の±０．８ｄＢ≦－２８．９６ｄBm　４００Hz 　　　　　不平衡出力　設定値の±０．５ｄＢ≧－３４．９７ｄBｍ　４００Hz 　　　　　　　　　　　　　設定値の±０．８ｄＢ≦－３４．９８ｄBm　４００Hz ｄB　　　平衡出力　　設定値の±０．５ｄＢ≧－３１．１７ｄBｍ　４００Hz　６００Ω負荷端　　　　　　　　　　　　　設定値の±０．８ｄＢ≦－３１．１８ｄBm　４００Hz　６００Ω負荷端　　　　　不平衡出力　設定値の±０．５ｄＢ≧－３７．１９ｄBｍ　４００Hz　６００Ω負荷端　　　　　　　　　　　　　設定値の±０．８ｄＢ≦－３７．２０ｄBm　４００Hz　６００Ω負荷端 V/mV　平衡出力　　　設定値の　±５％　≧５０ｍV　　　４００Hz　開放端　　　　　不平衡出力　設定値の±１０％　≦４９．９ｍV　４００Hz　開放端
表示・分解能	ｄBm　　平衡出力　　　２２．２４ｄBm～　－７７．７５ｄBm　設定分解能　０．０１ｄBｍ　６００Ω 　　　　　不平衡出力　１６．２２ｄBm～　－８３．７７ｄBm　設定分解能　０．０１ｄBｍ　６００Ω ｄB　　　平衡出力　　　　２０．０２ｄB～　－７９．９７ｄB　設定分解能　０．０１ｄB　６００Ω負荷端　　　　　不平衡出力　　１４．００ｄB～　　－８５．９９ｄB　設定分解能　０．０１ｄB　６００Ω負荷端 V/mV　レンジ１　平衡出力　　　２０．０V～５．０V　　設定分解能　０．１V　開放端　　　　　　　　　　　不平衡出力　１０．０V～５．０V　　設定分解能　０．１V　開放端　　　　　レンジ２　平衡出力　　　４．９９V～０．５０V　　設定分解能　０．０１V　開放端　　　　　　　　　　　不平衡出力　４．９９V～０．５０V　　設定分解能　０．０１V　開放端　　　　　レンジ４　平衡出力　　　４９９ｍV～５０ｍV　　設定分解能　１ｍV　開放端　　　　　　　　　　　不平衡出力　４９９ｍV～５０ｍV　　設定分解能　１ｍV　開放端　　　　　レンジ５　平衡出力　　　４．９９ｍV～０．５０ｍV　　設定分解能　０．０１ｍV　開放端　　　　　　　　　　　不平衡出力　４．９９ｍV～０．５０ｍV　　設定分解能　０．０１ｍV　開放端　　　　　レンジ６　平衡出力　　　０．４９９ｍV～０．２０１ｍV　　設定分解能　０．００１ｍV　開放端　　　　　　　　　　　不平衡出力　０．４９９ｍV～０．１０１ｍV　　設定分解能　０．００１ｍV　開放端
フラットネス	平衡出力　±０．５ｄＢ　全範囲、　　　　　　　±０．１ｄＢ　２０Ｈｚ～２０ｋＨｚ、最大出力、６００Ω負荷、　４００Hz基準不平衡出力　±０．３ｄＢ　全範囲、　　　　　　　　±０．０５ｄＢ　２０Ｈｚ～２０ｋＨｚ、最大出力、６００Ω負荷、　４００Hz基準
出力オフ時の雑音	１０μV以下
出力抵抗	６００Ω±２％
*＜ひずみ率＞*
ひずみ率	平衡出力　－８０ｄＢ（０．０１％）以下　全範囲　　　　　　　－１００ｄＢ（０．００１％）以下　　　２０Ｈｚ～２０ｋＨｚ（第２～第１０高調波ひずみ率）　　　　　　　－１１０ｄＢ（０．０００３２％）以下　５０Ｈｚ～１０ｋＨｚ（第２～第１０高調波ひずみ率）不平衡出力　－９０ｄＢ（０．００３２％）以下　全範囲　　　　　　　－１１０ｄＢ（０．００３２％）以下　　　２０Ｈｚ～２０ｋＨｚ（第２～第１０高調波ひずみ率）　　　　　　　－１２０ｄＢ（０．０００１％）以下　５０Ｈｚ～１０ｋＨｚ（第２～第１０高調波ひずみ率）
*＜その他＞*
SYNC出力
プリセット機能	１００
モディファイ機能
ＧＰ－ＩＢ機能
外部制御インターフェース機能
電源	ＡＣ１００Ｖ±１０％　５０／６０Ｈｚ　約５０ＶＡ
外形寸法	約　４２０（Ｗ）　×　１００（Ｈ）　×　４００（Ｄ）mm
重量	約９ｋｇ
