| MICRO SEIKI ＲＰ５０７０ Ｐｕｍｐｕｎｉｔ修理記録 |
| 平成１６年２月２５日到着 ２月２７日完成 |
- Ａ． 修理前の状況
電気入らず。
- Ｂ． 原因
コイル不良
- Ｃ． 修理状況
- Ｄ． 使用部品
- Ｅ． 修理費 ２２，０００円
|

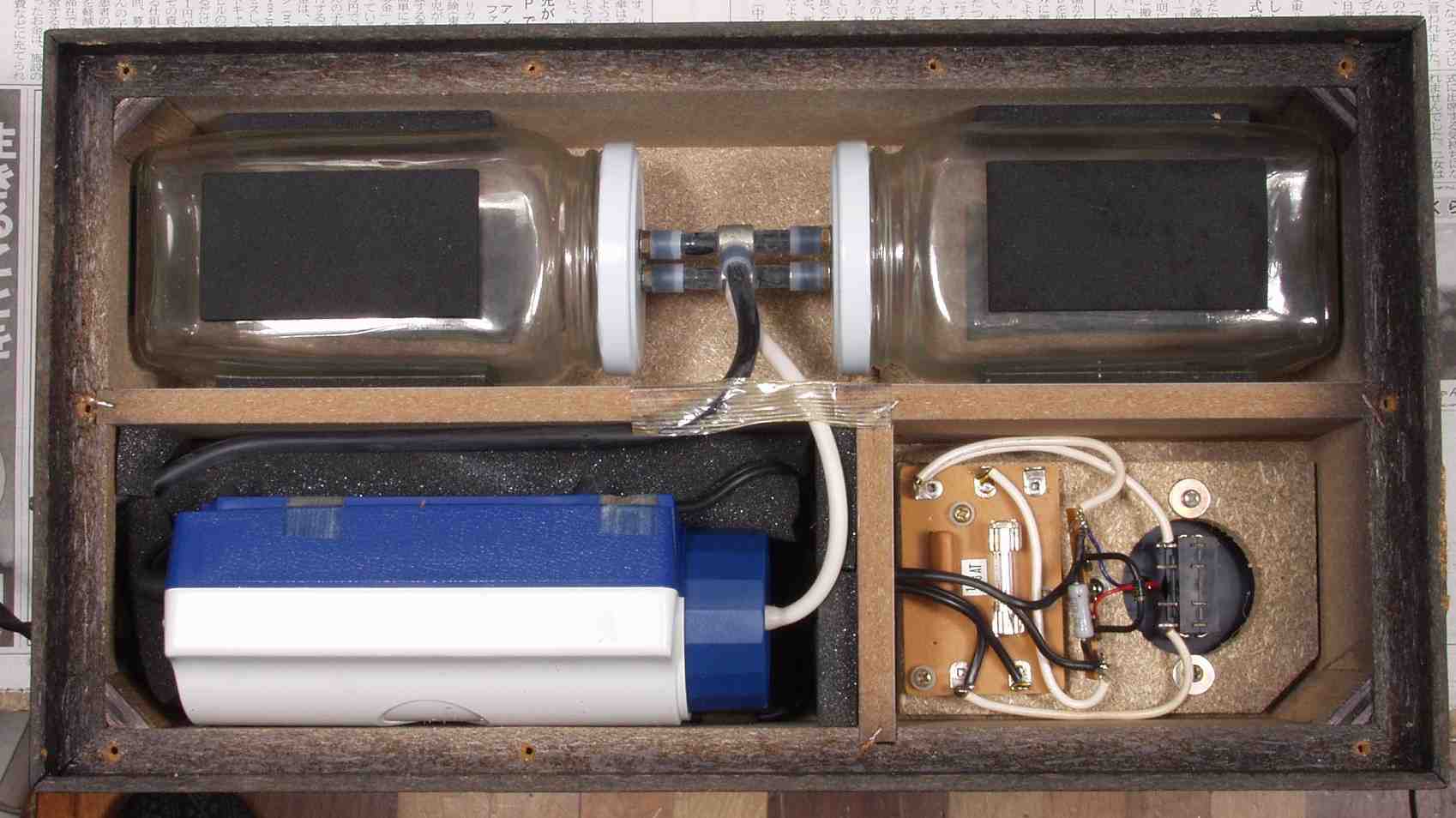

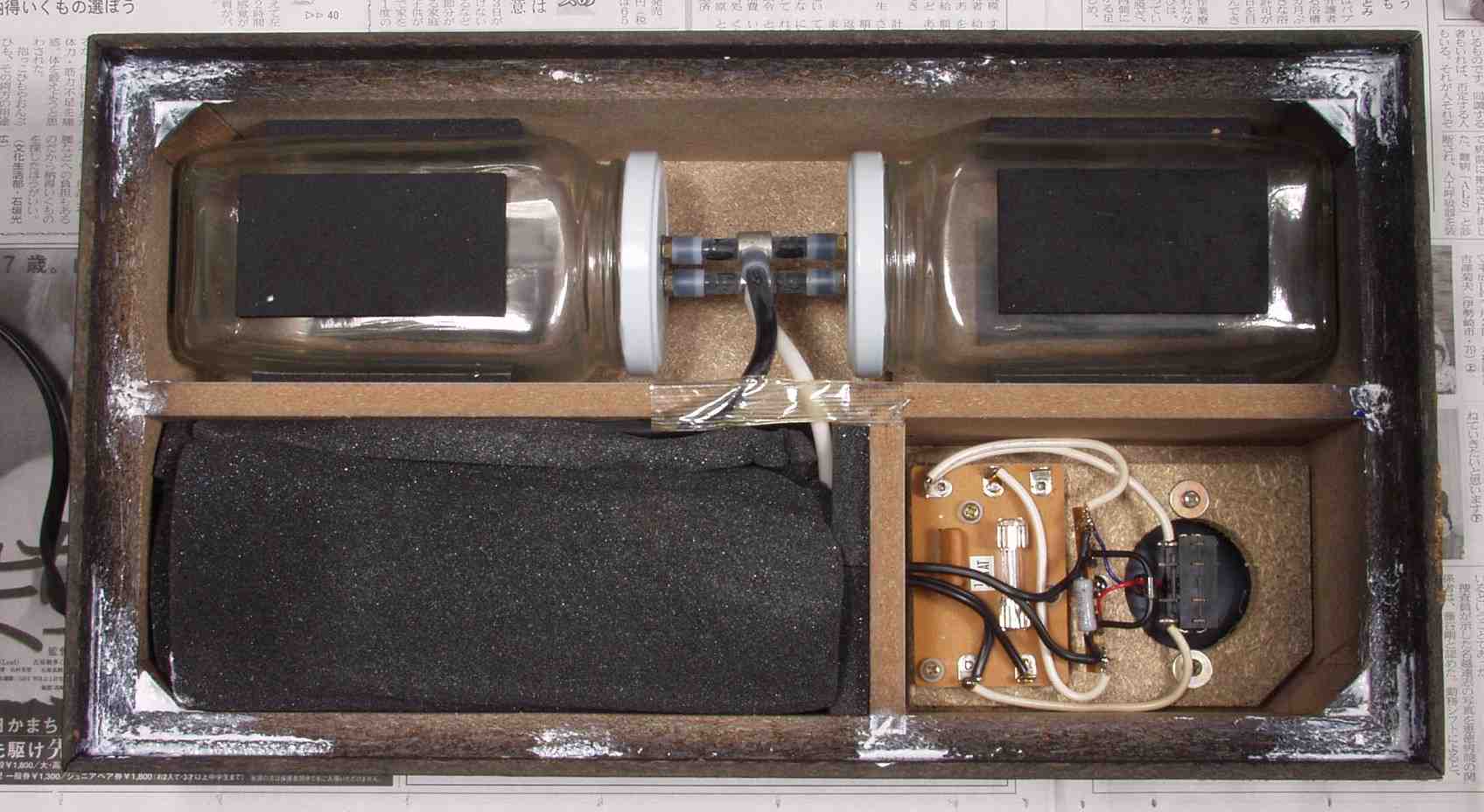

| Ｃ−１Ａ． 修理中 上蓋を開ける ビン・チャンバーが２個ある、これで脈動を吸収する |
 |

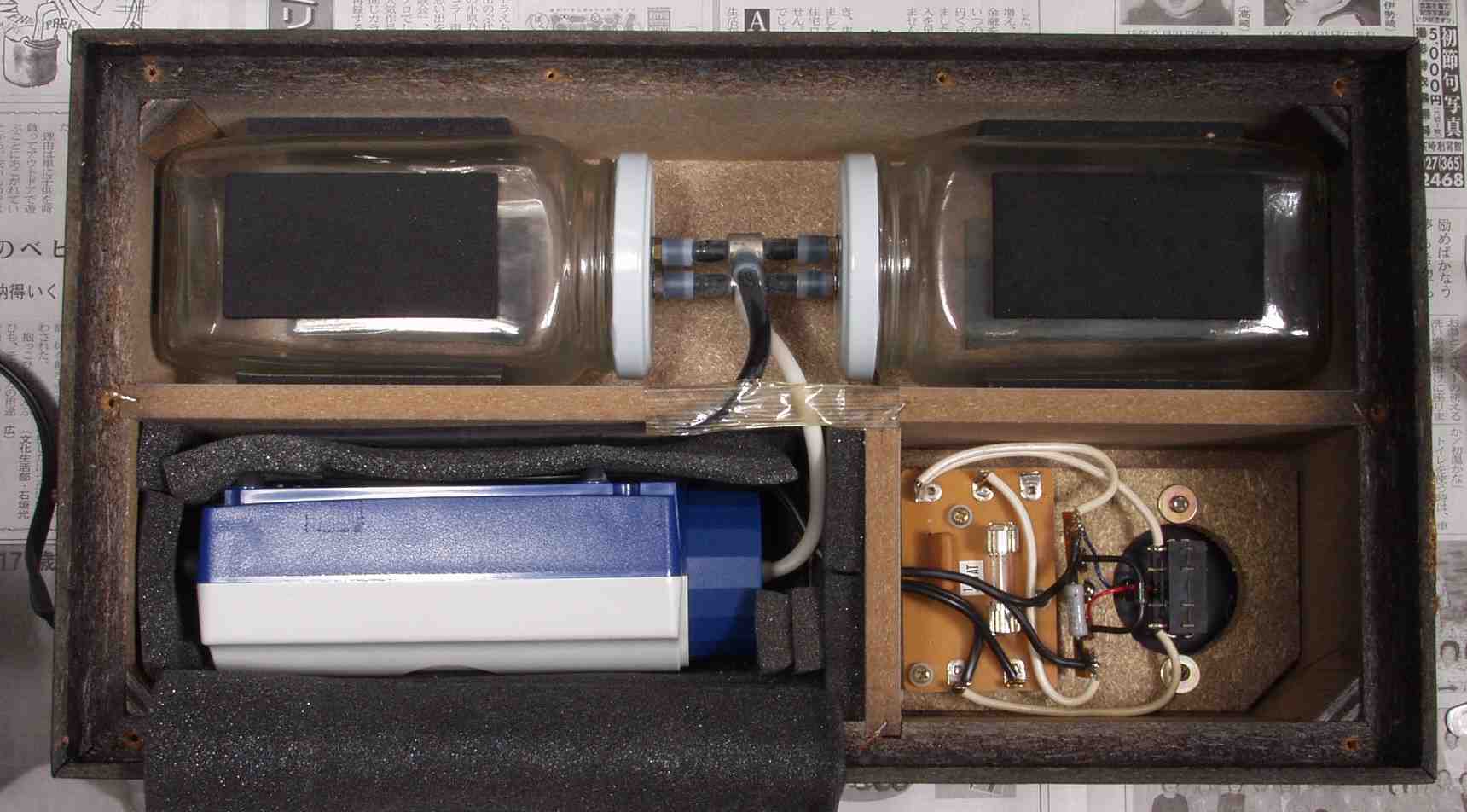

| Ｃ−１Ｂ． 修理中 ポンプ・ユニット取りだす |
 |

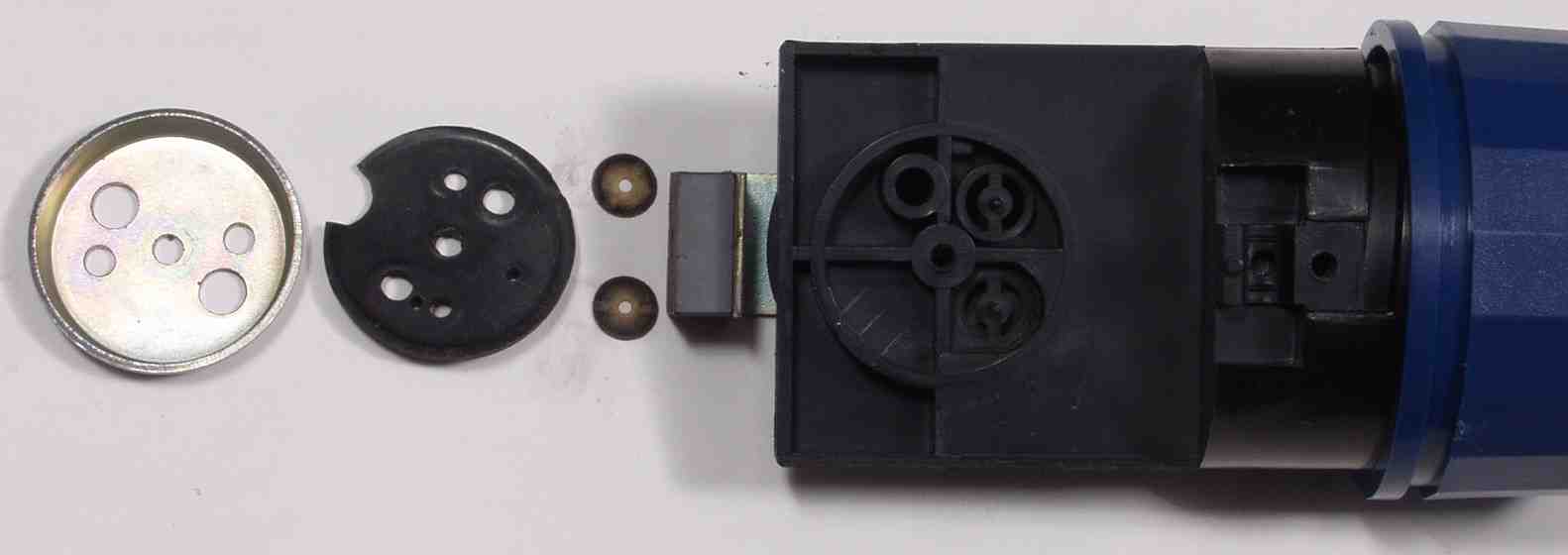

| Ｃ−２Ａ． 修理中 ポンプ・ユニットの弁を清掃 |
 |

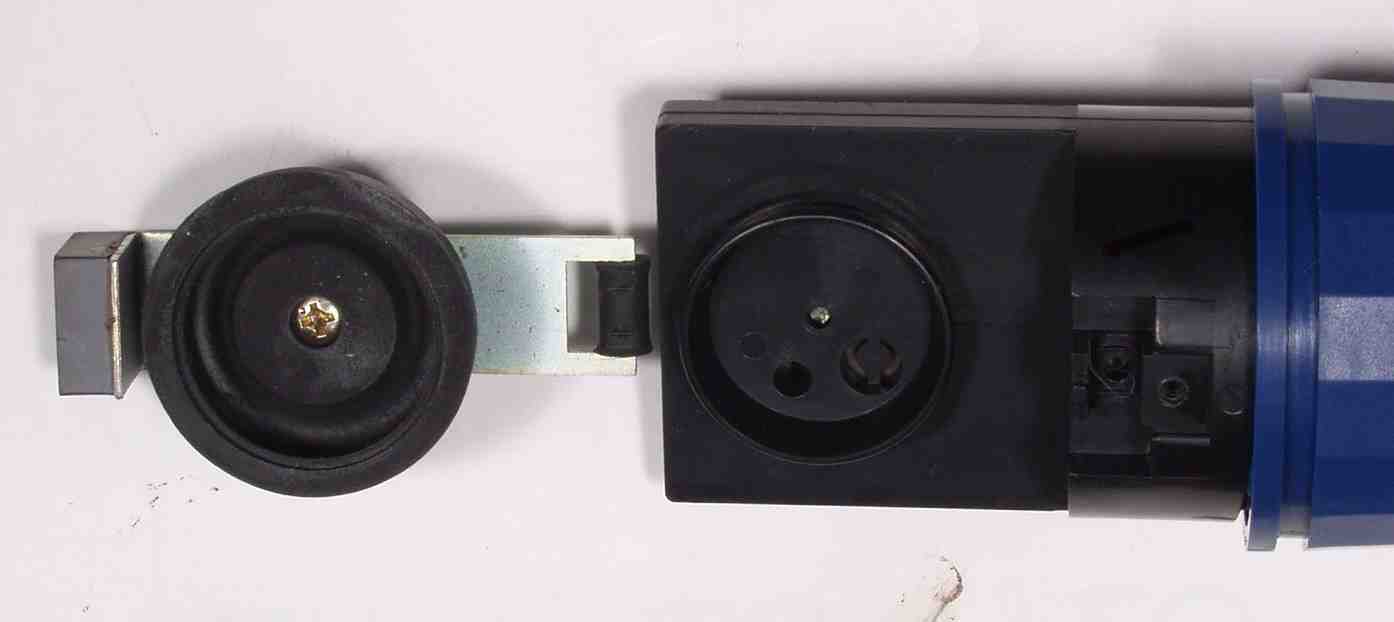

| Ｃ−２Ｂ． 修理中 ポンプ・ユニットの弁反対側を清掃 |
 |

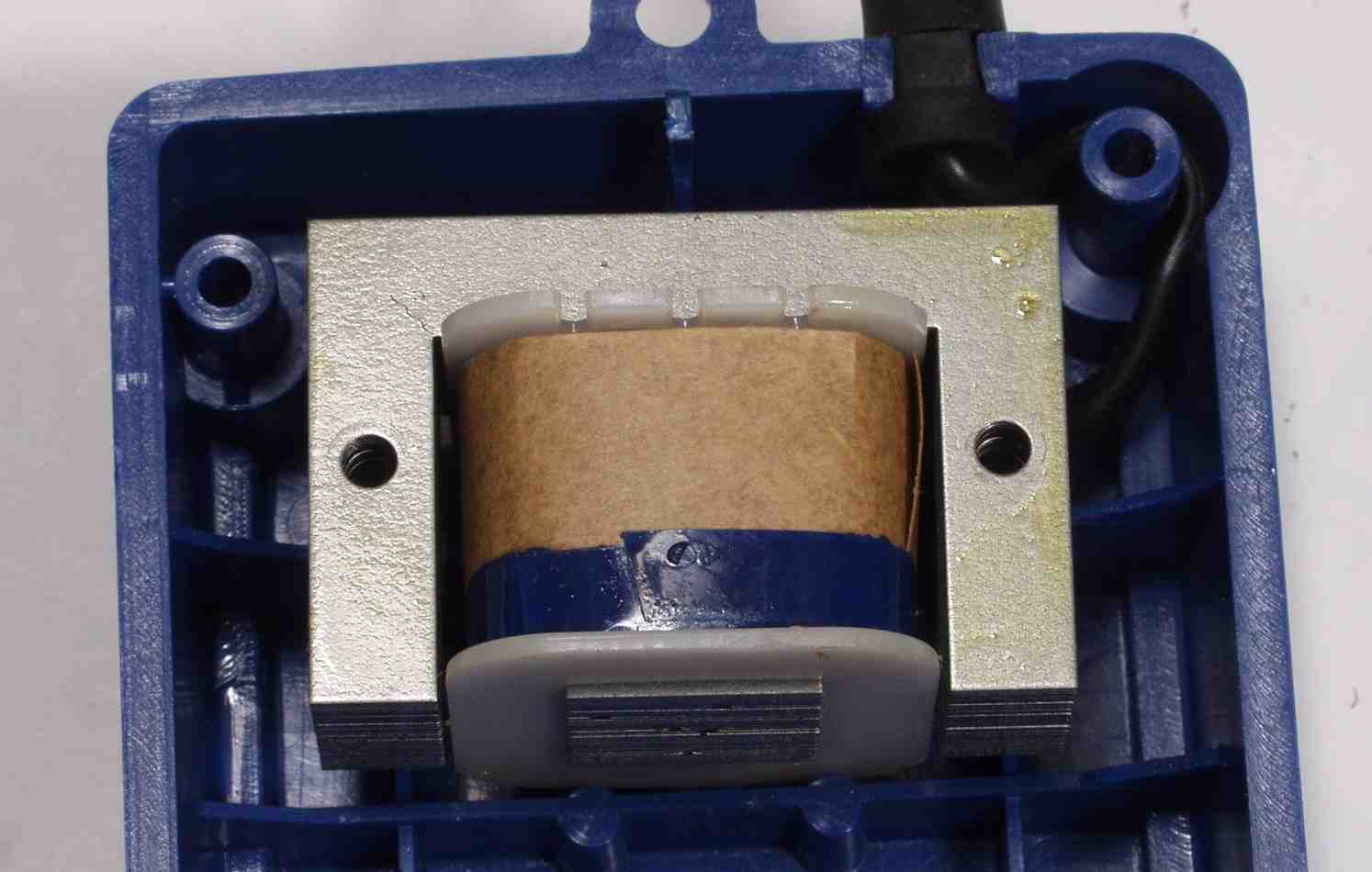

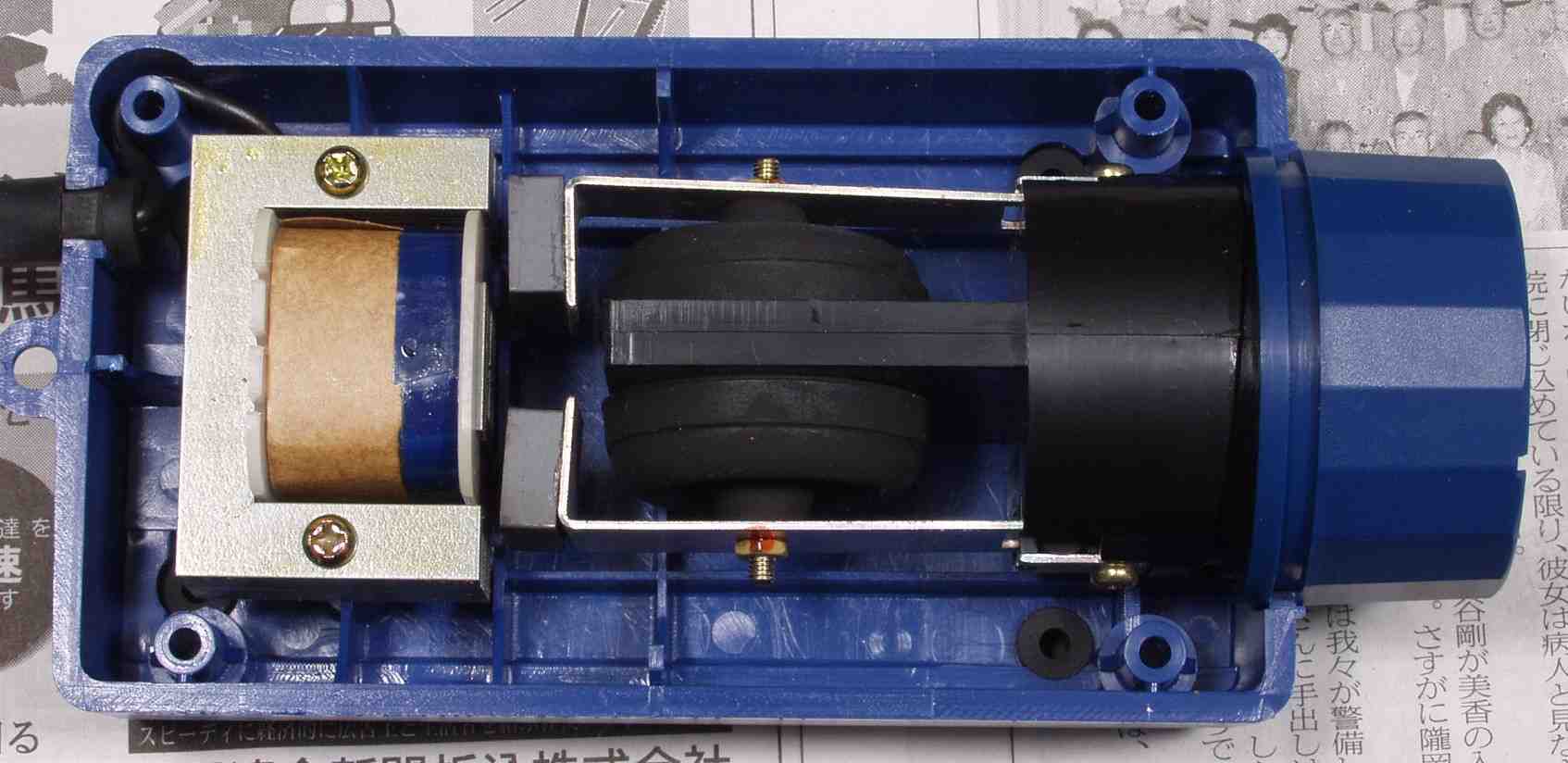

| Ｃ−３Ａ． 修理中 電磁コイルに導通無し |
 |

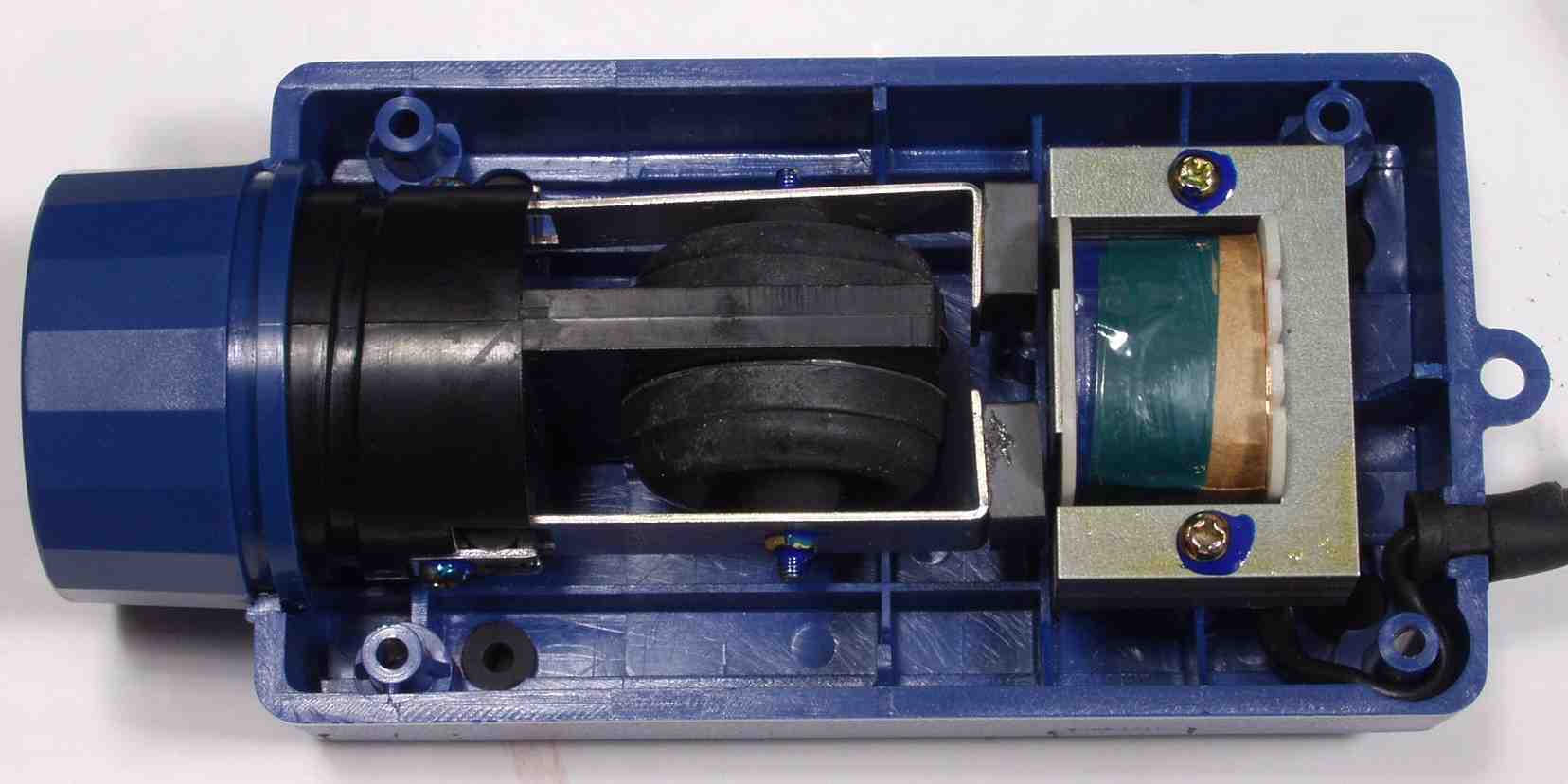

| Ｃ−４Ａ． 修理後 ポンプユニット組み付け完成、ゴムの所には、シリコン接着剤を塗布する |
 |
| Ｃ−５Ａ． 修理後 組み付け完成 |
 |
| Ｃ−５Ｂ． 修理後 木工ボンドを塗る |
 |

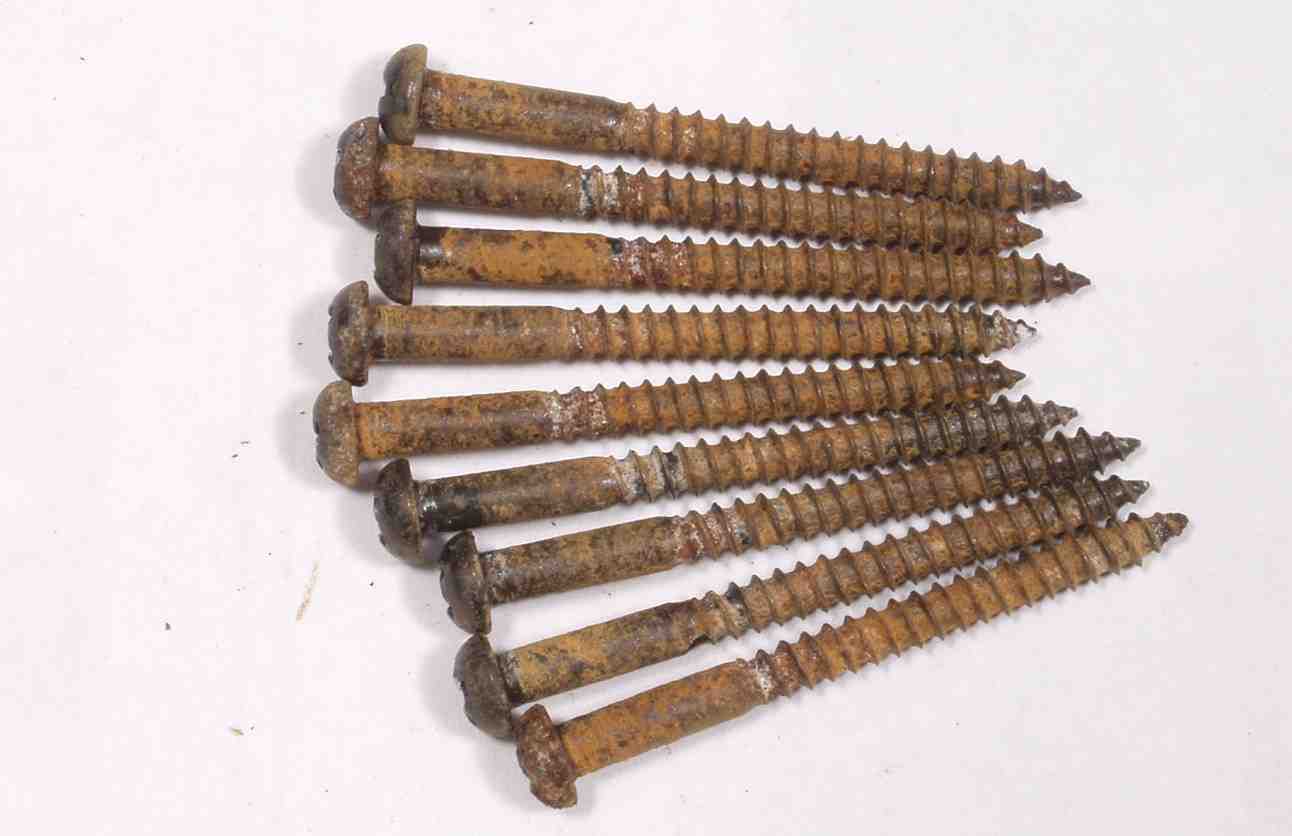

| Ｃ−５Ｃ． 錆びたビス |
 |
| Ｃ−５Ｄ． 軽くラッカーで塗装する |
 |

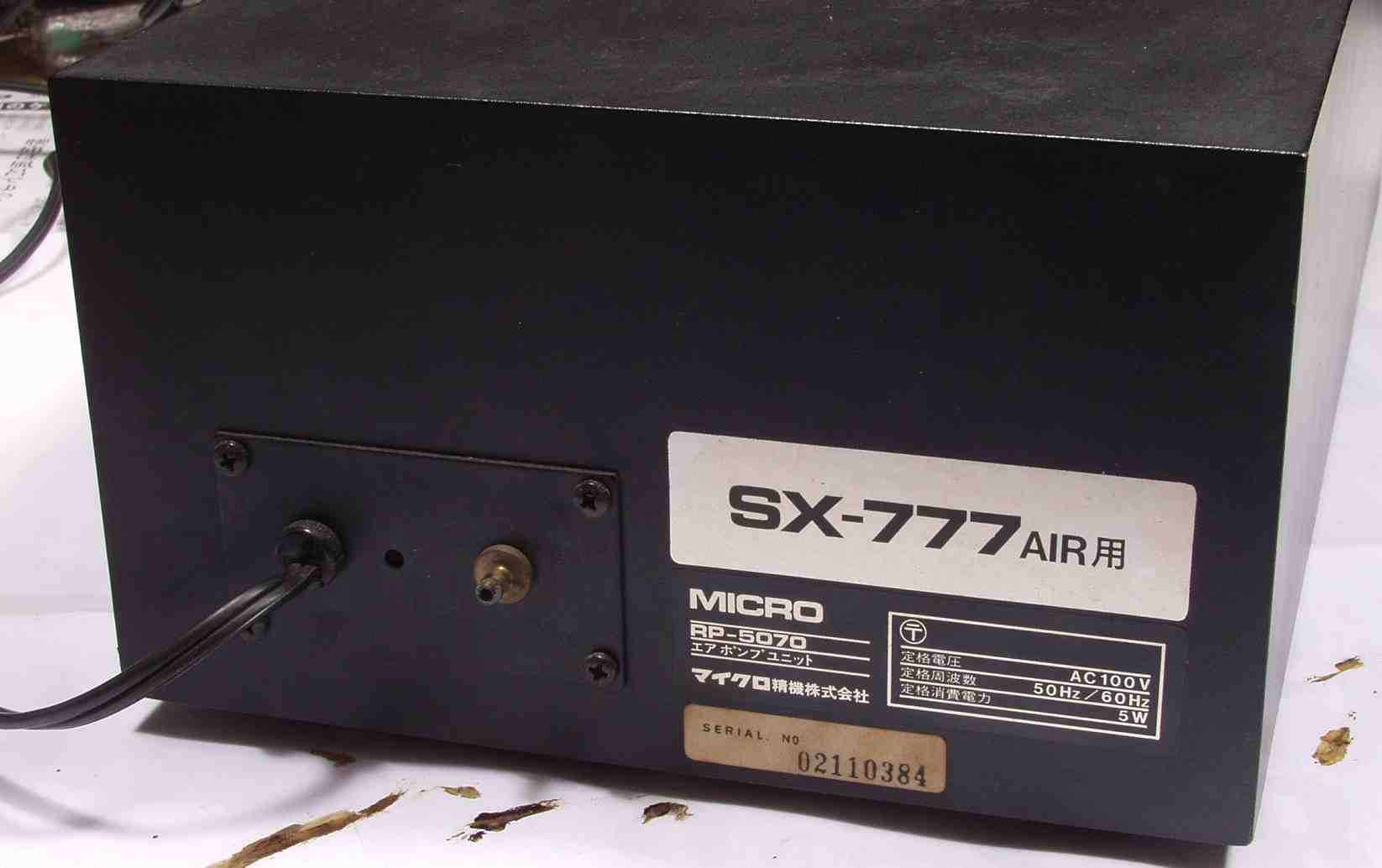

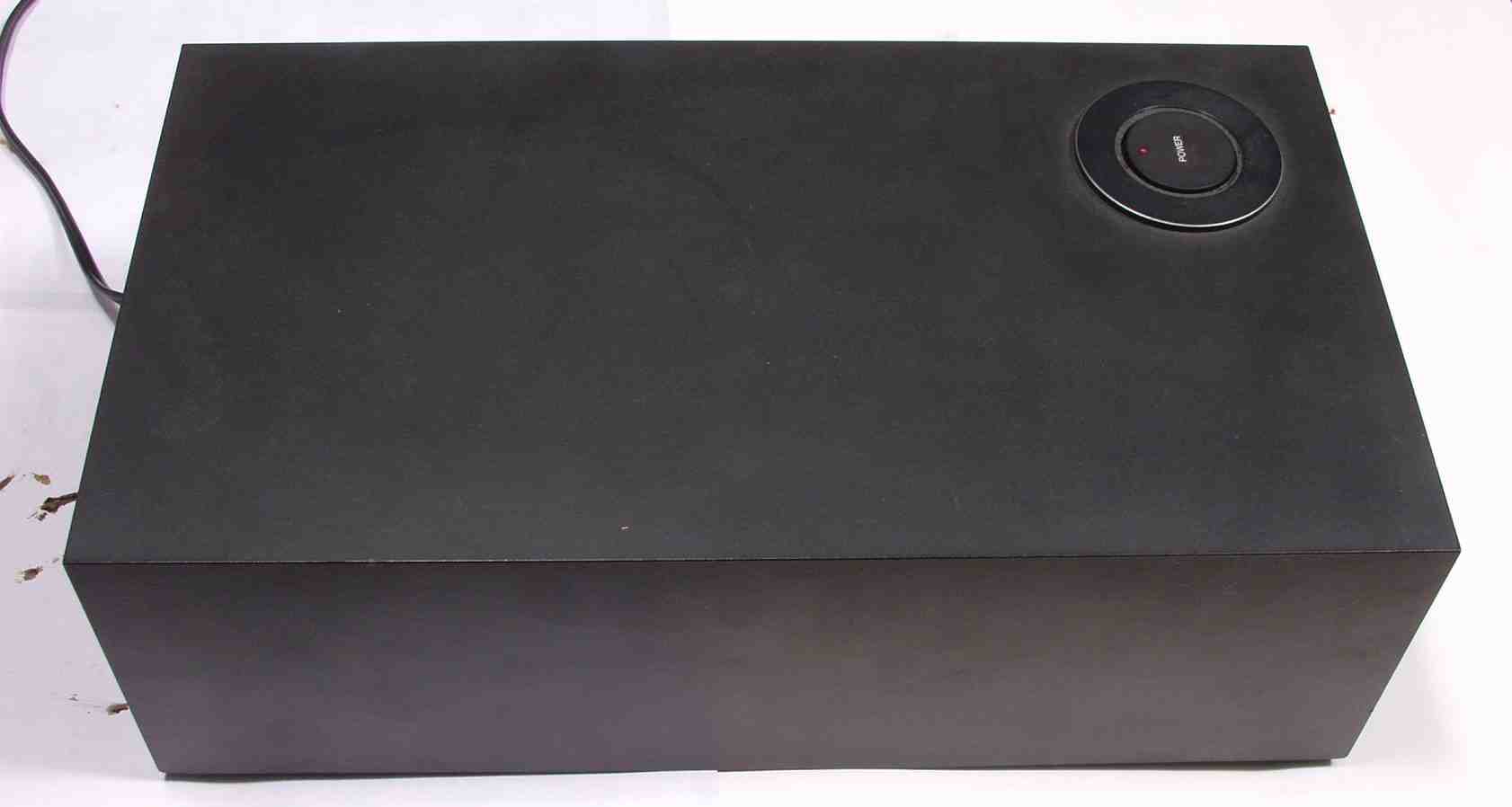

| Ｃ−６Ａ． 完成 |
 |
| Ｃ−６Ｂ． 完成 |
 |
