MICRO SEIKI SX-777 FV　3台目修理

ＭＩＣＲＯＳＥＩＫＩ　ＳＸ－７７７　ＦＶ．　３台目修理記録

同時修理　ＲＰ１１１０．　３４台目　　　　　２０２６／３／．到着　　完成　

Ａ．　修理前の状況

オーバーホール修理をお願いしたくメールいたしました。
オーバーホール可能なところを探しており、こちらのサイトに辿り着きました。
状態は綺麗ですが、時々モーターの調子が悪いです。

Ｂ．　原因

モータオイル切れ焼き付。
駆動基板故障。
各部経年劣化。

Ｃ．　修理状況

本体基板修理。
モータ修理。
ターンテーブル清掃・研磨・点検・注油。
本体木部修理。
各種基板修理。
電源トランス別置き対策。

Ｍ．　下蓋及び本体木部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　　　　　　２２個。
半固定VR　　　　　　　　　　　　　　　３個。
フイルムコンデンサー　　　　　　　５個。

Ｅ．　調整・測定

Ｆ．　修理費　　０，０００円　　オーバーホール修理。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況
Ａ０１．　点検中、アーム台は取り外してお送り下さい。

Ａ０２．　点検中、モータカバーは取り外してお送り下さい。

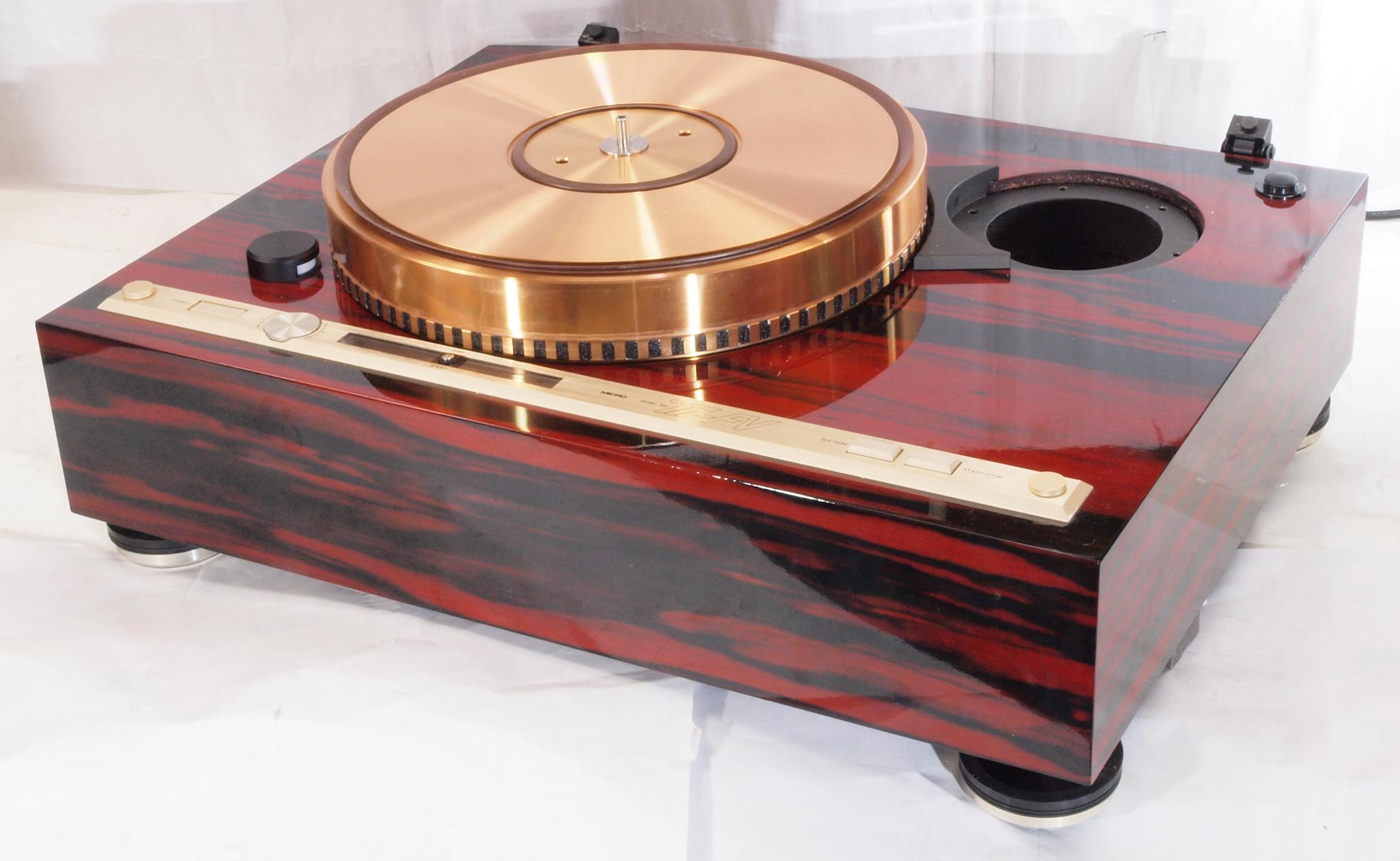

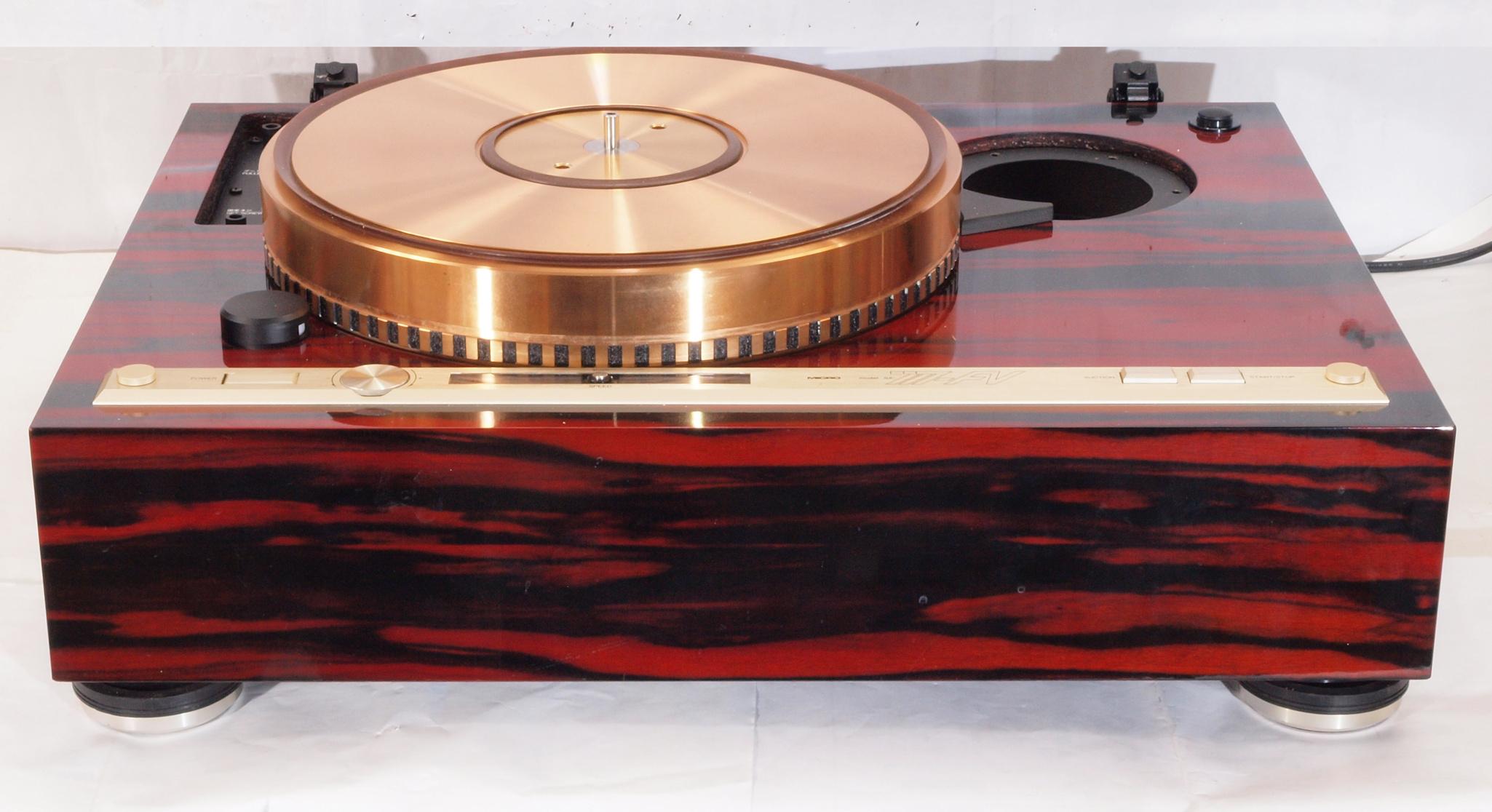

Ａ１１．　点検中、前から見る。

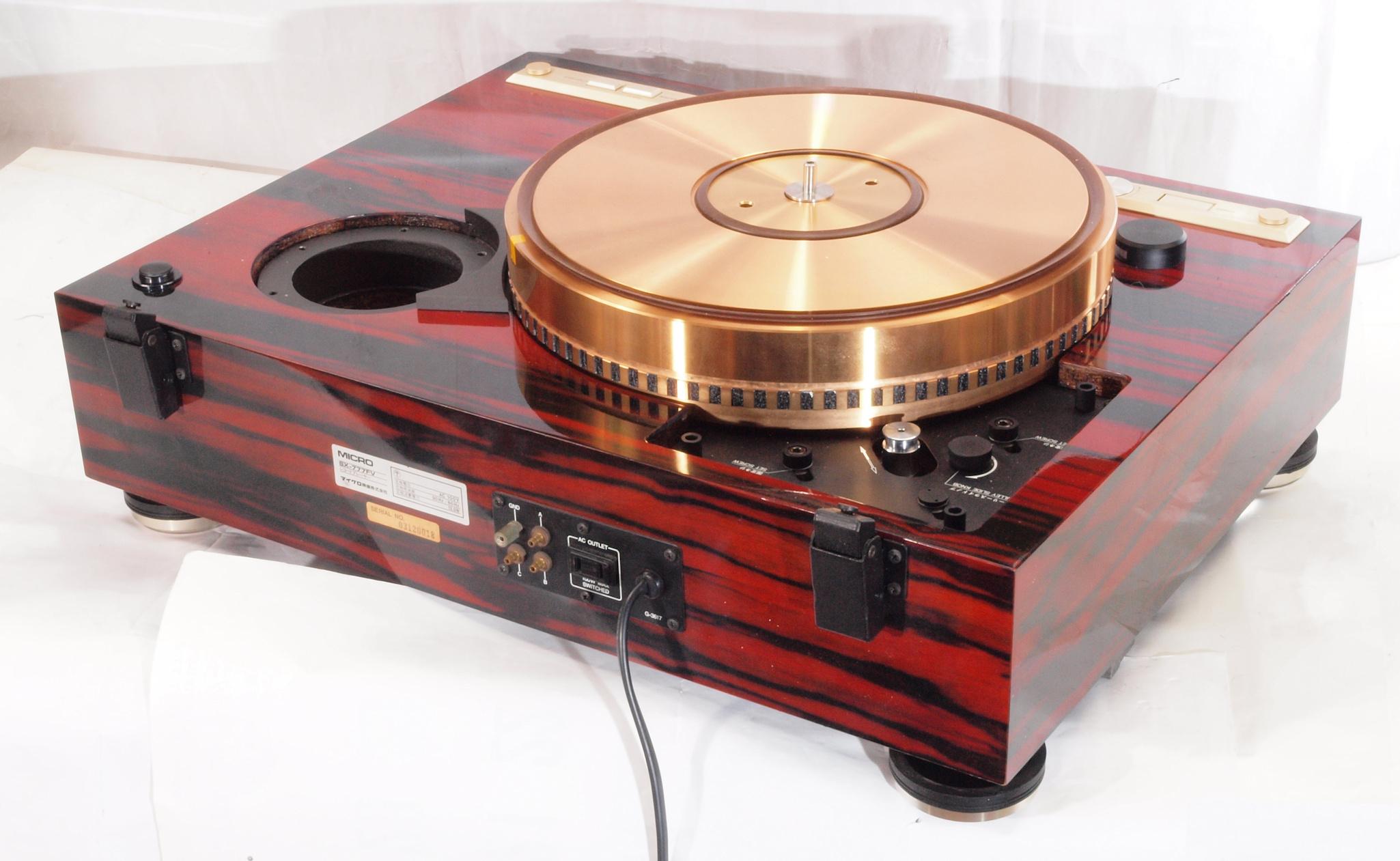

Ａ１２．　点検中、前右から見る。

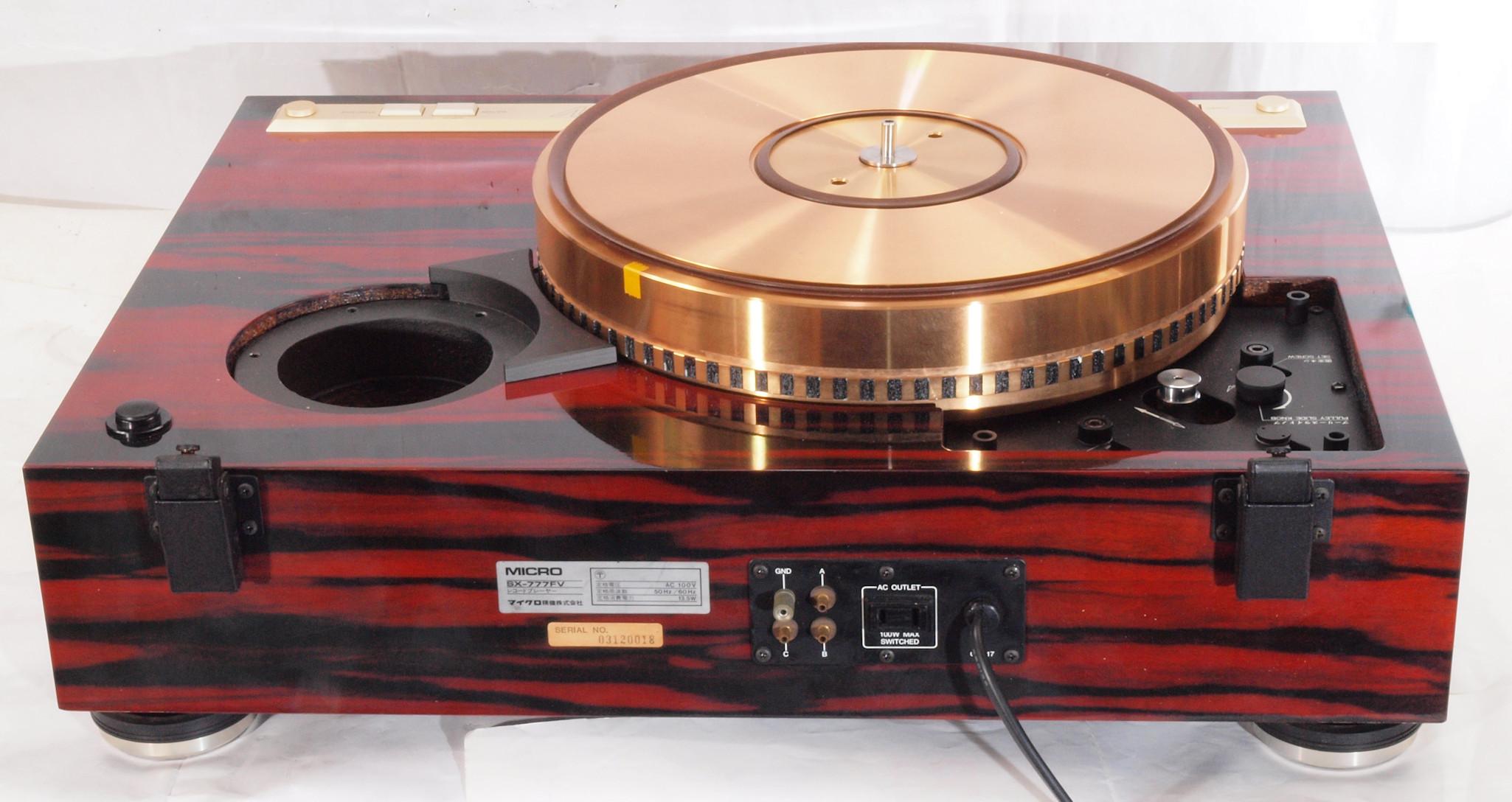

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、後左から見る。

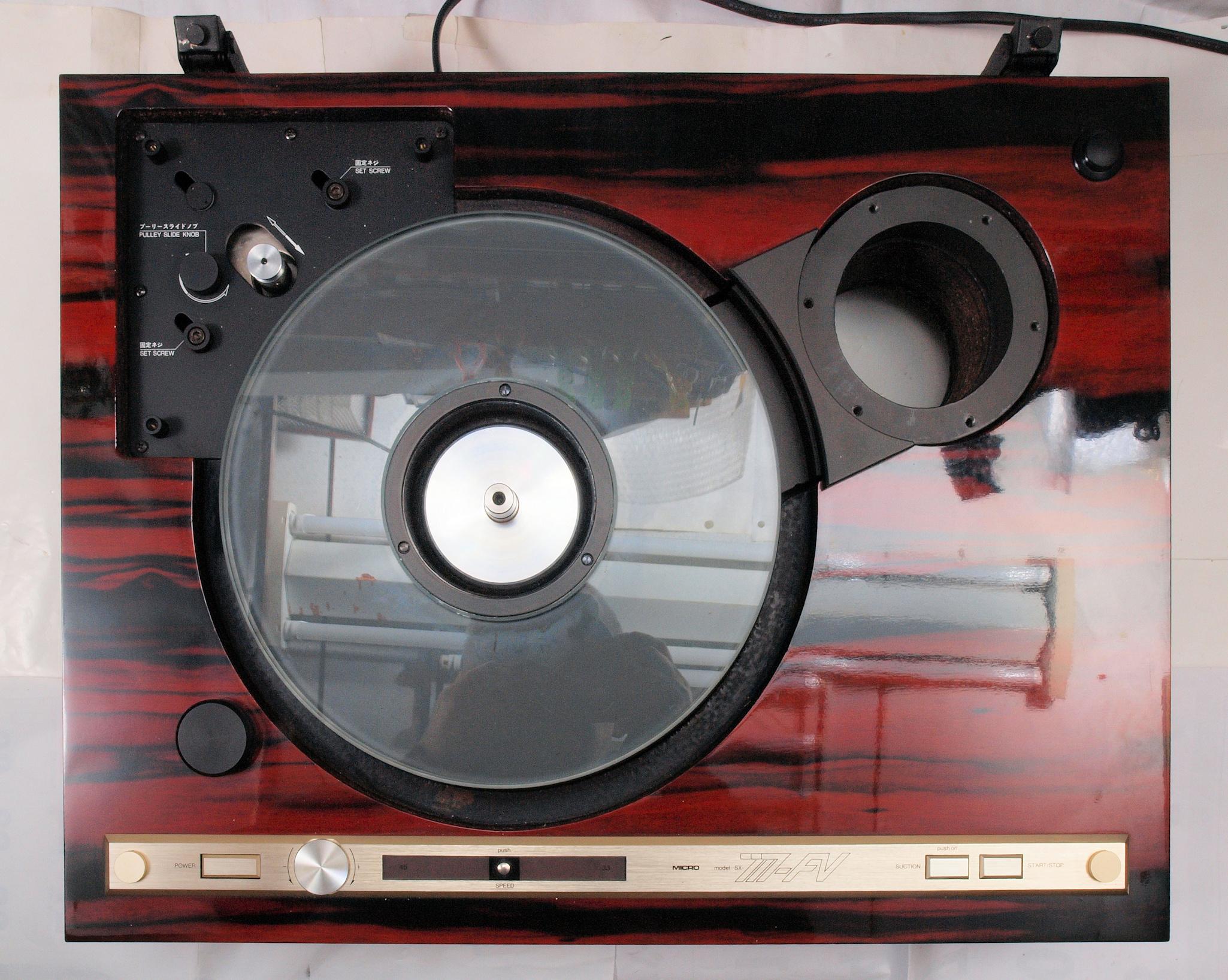

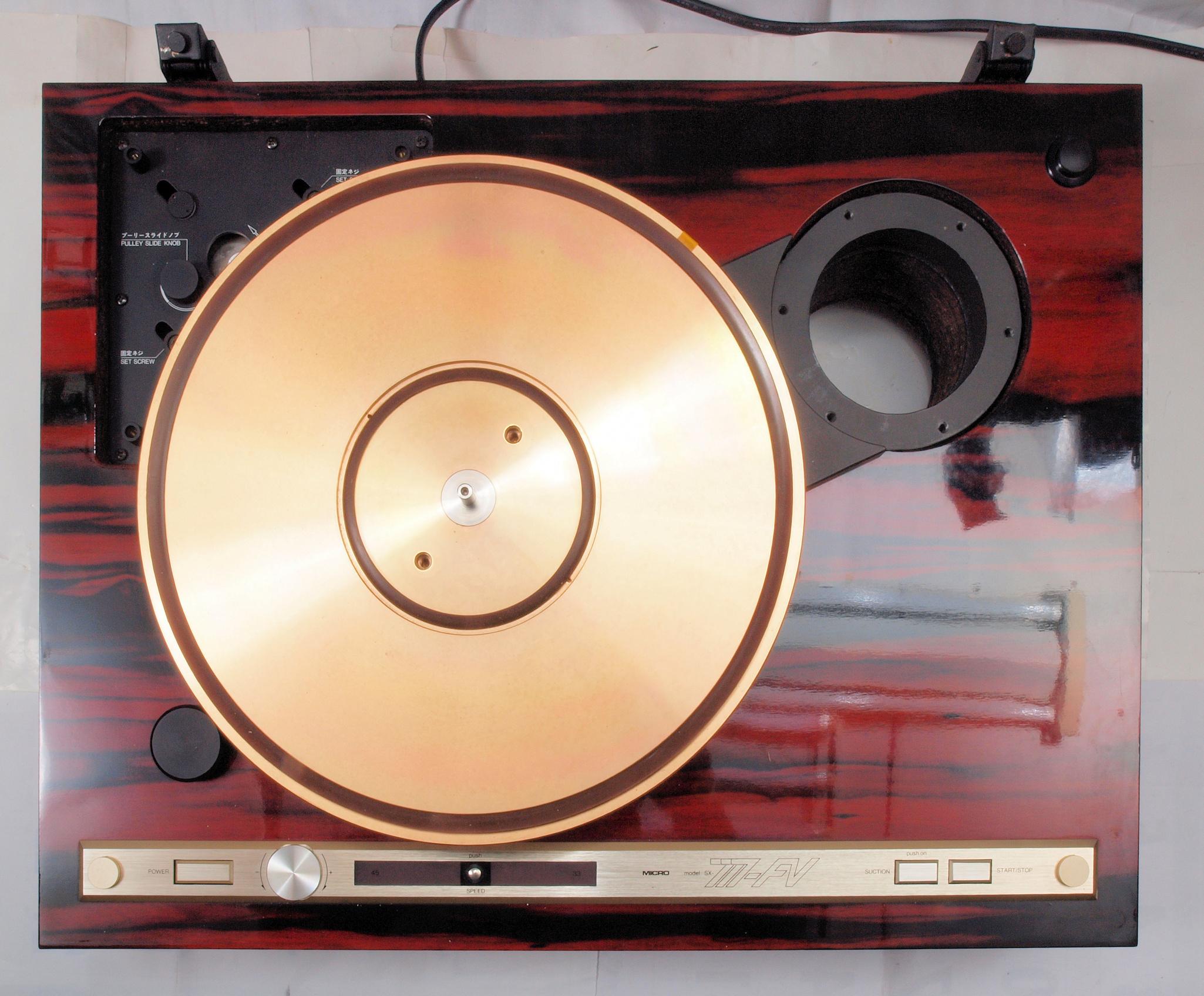

Ａ１５．　点検中、上から見る。

Ａ１６．　点検中、ガラステーブルを見る。

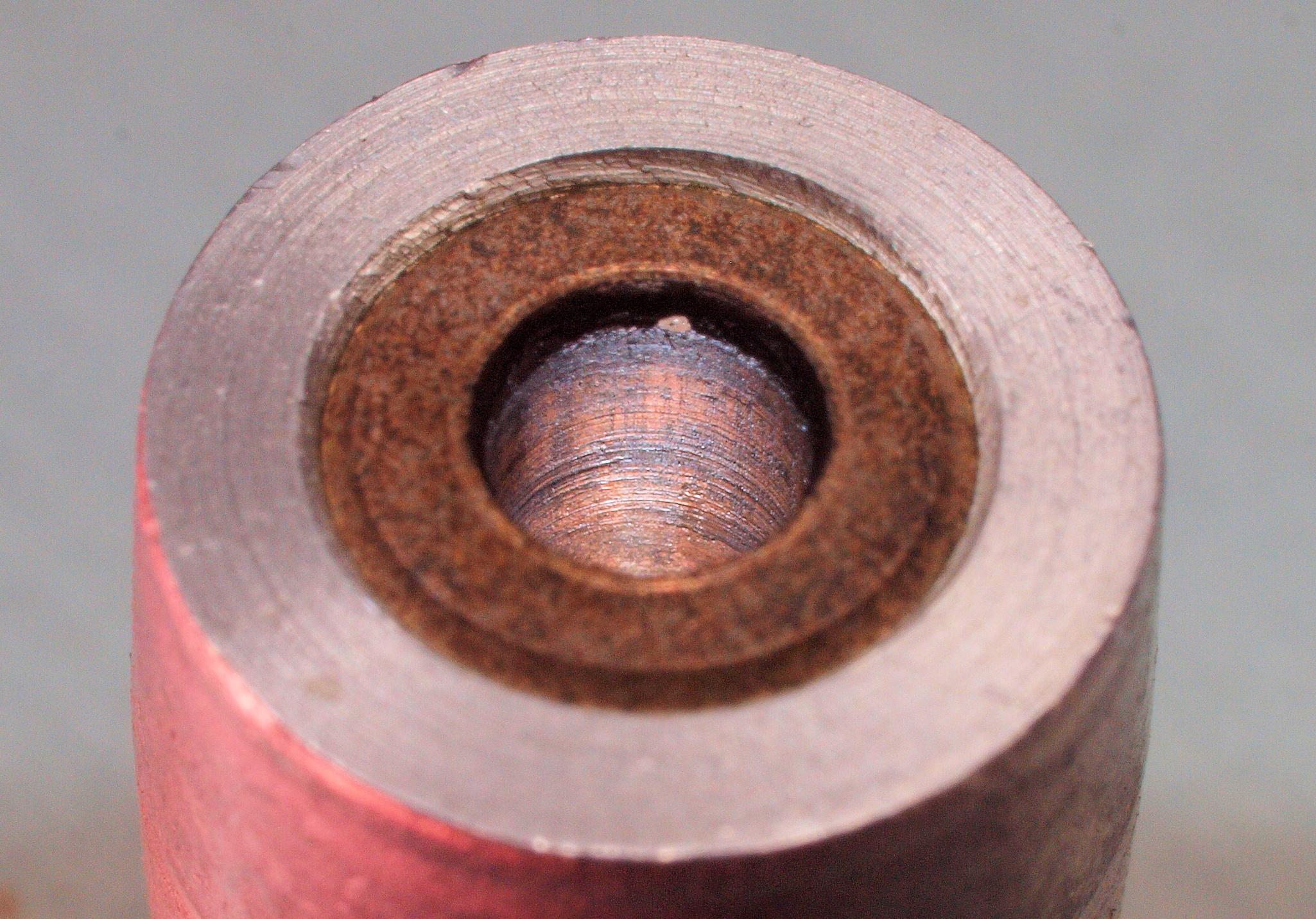

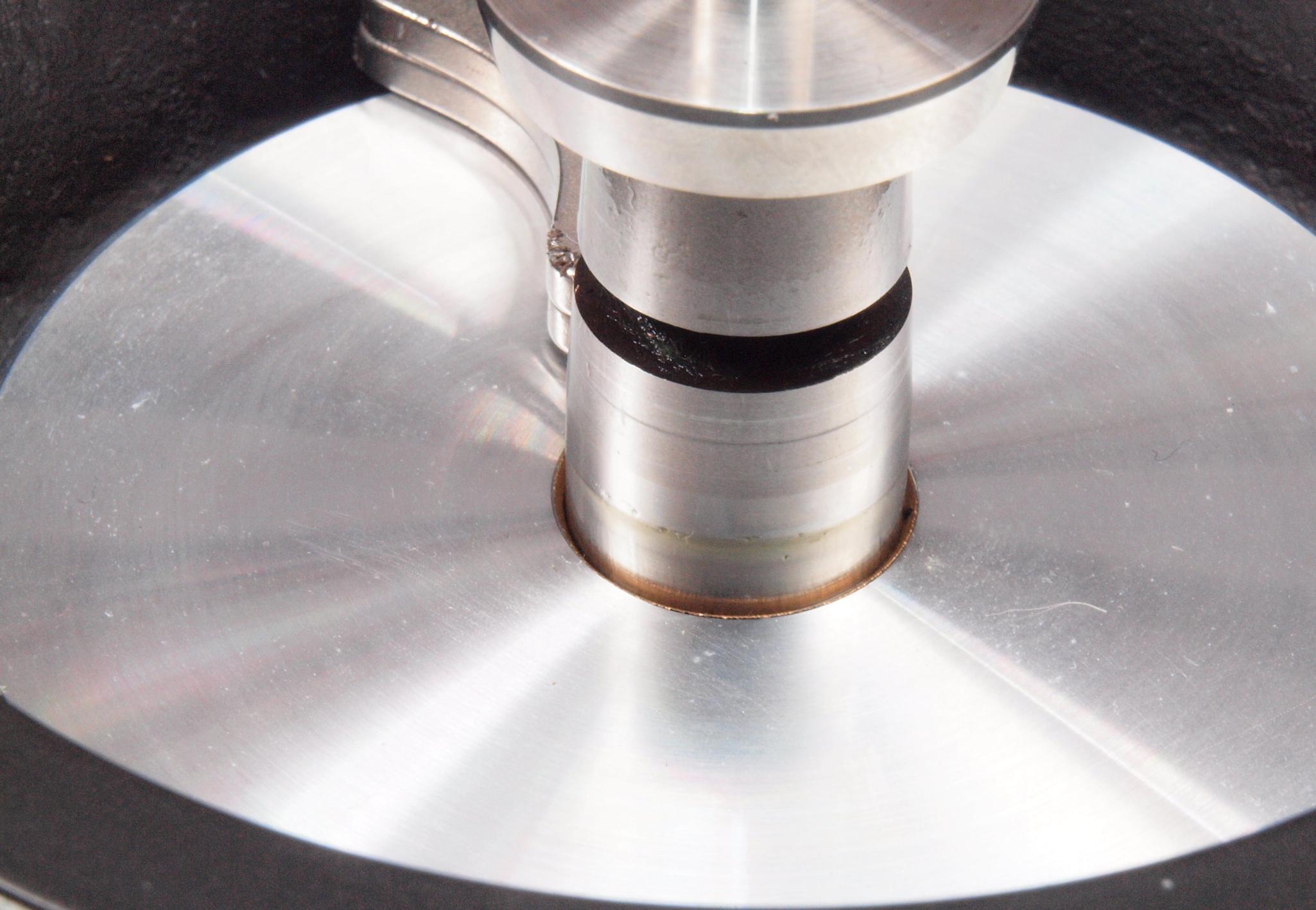

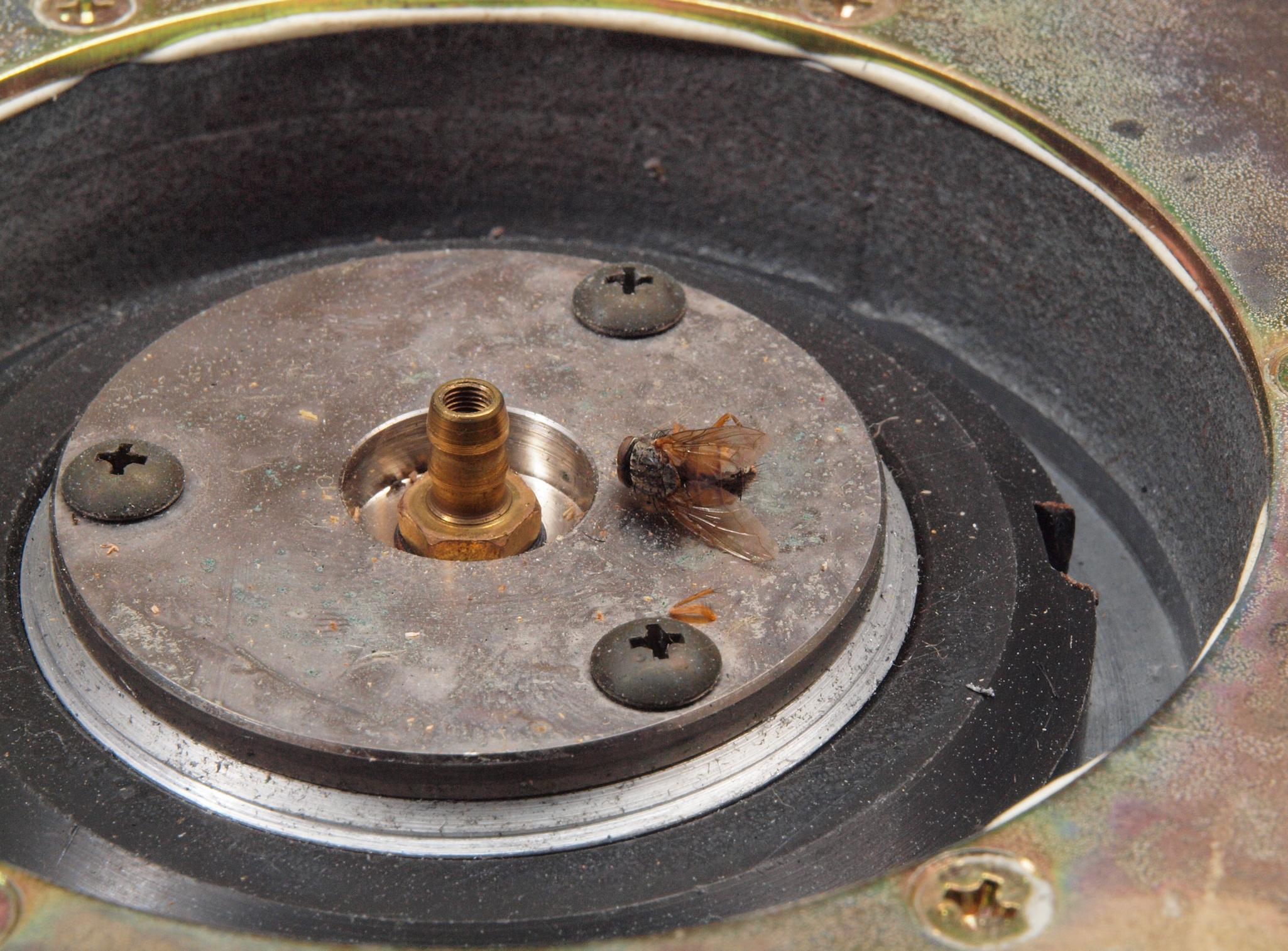

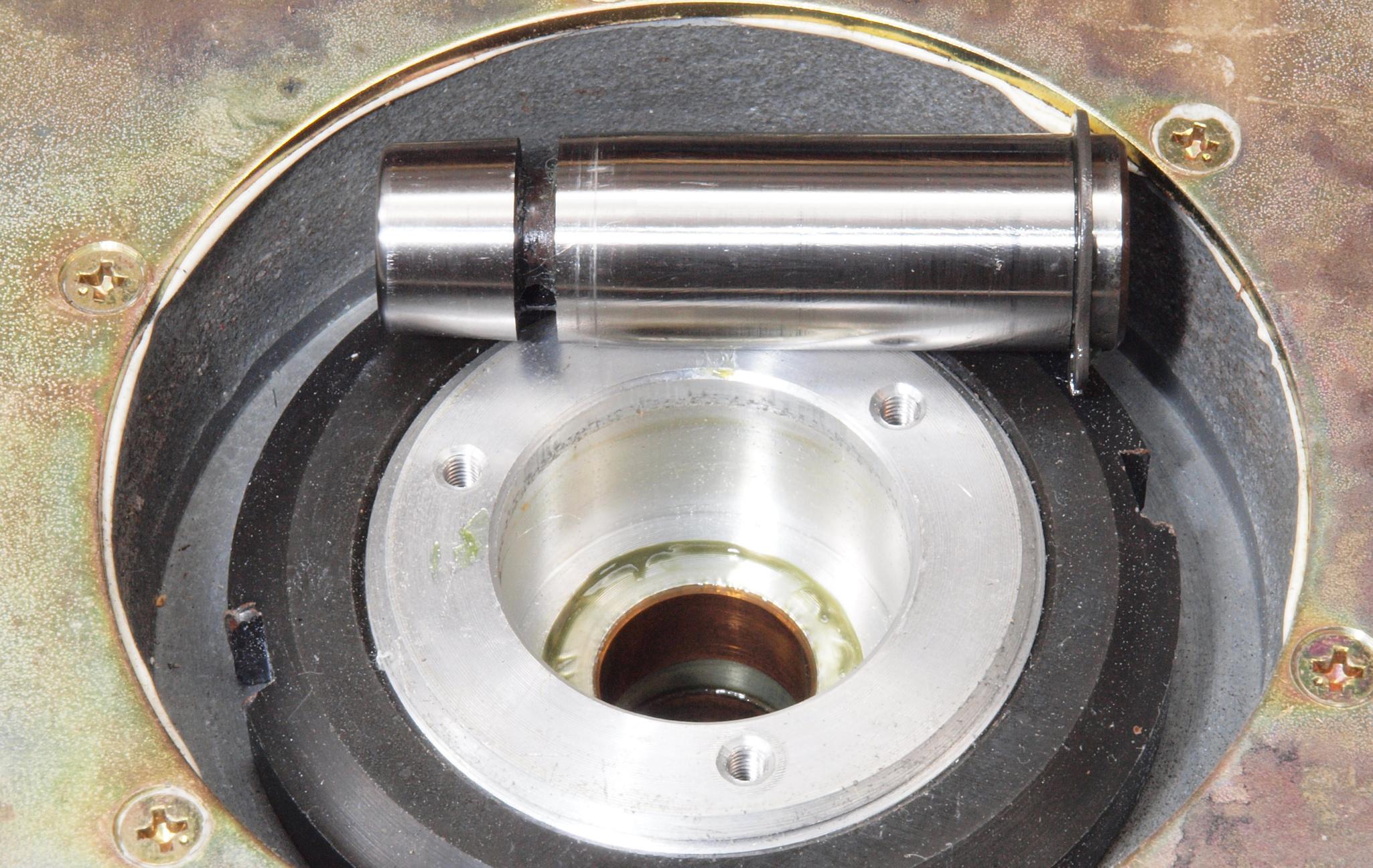

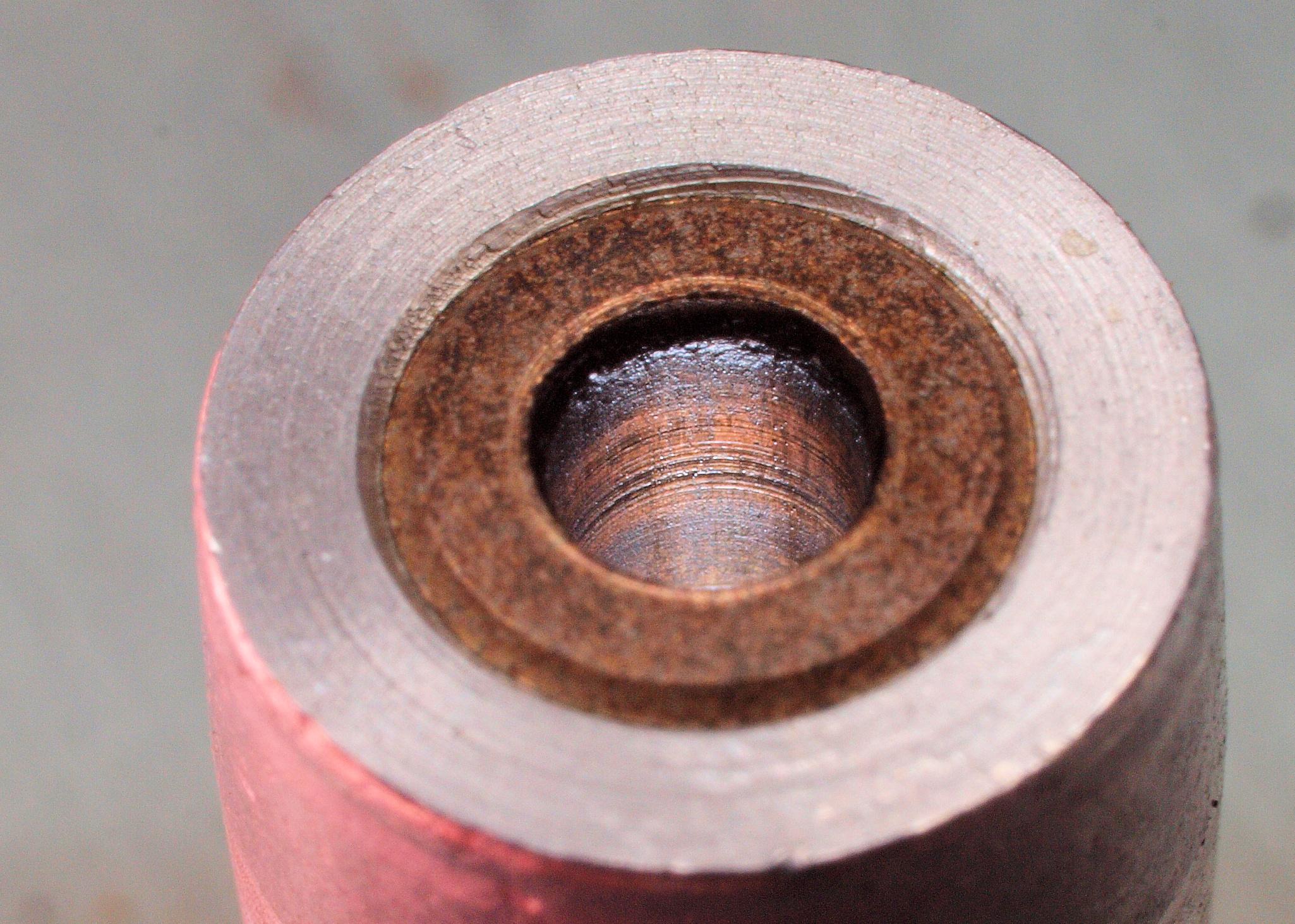

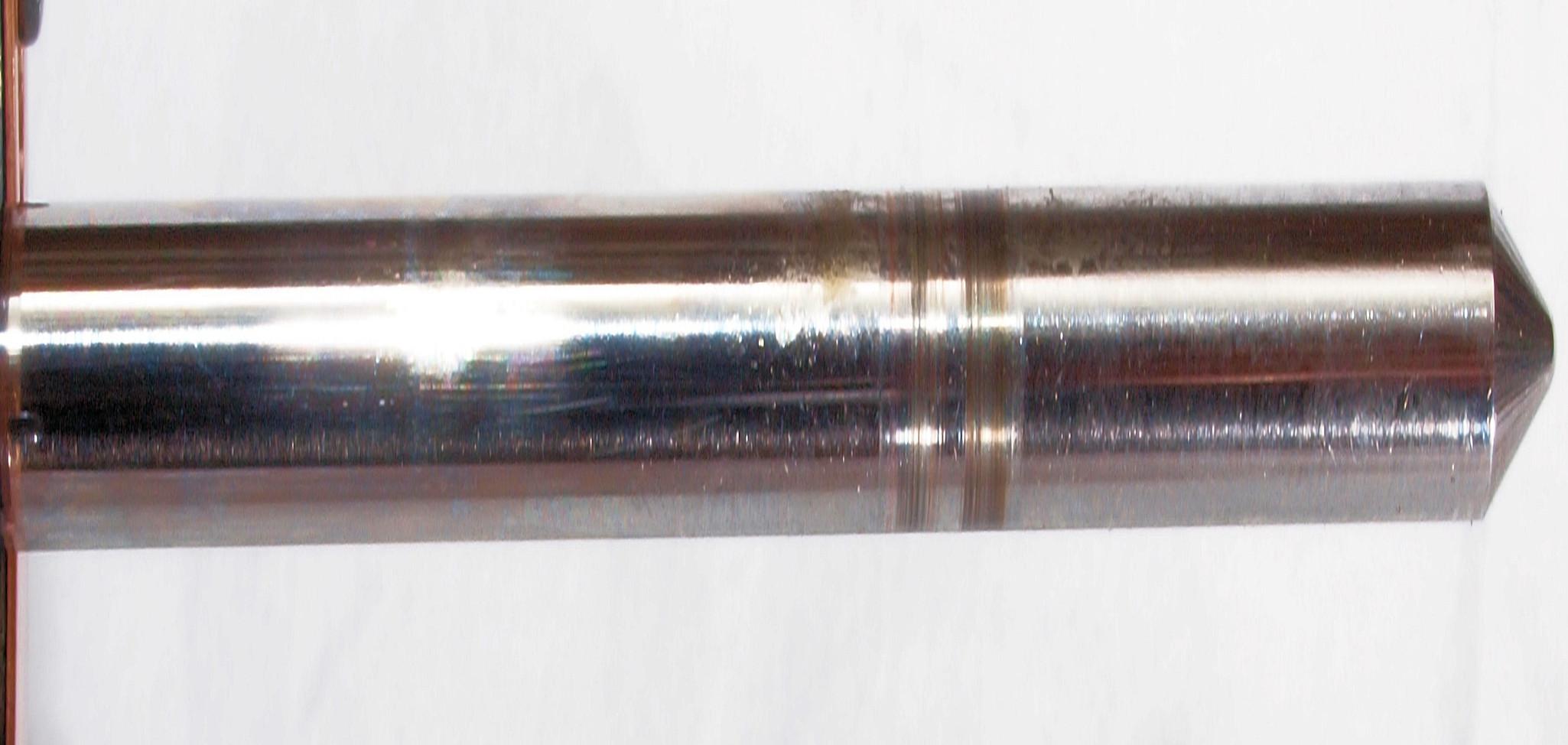

Ａ１７．　点検中、テーブル軸を見る。

Ａ２１．　点検中、下前から見る。

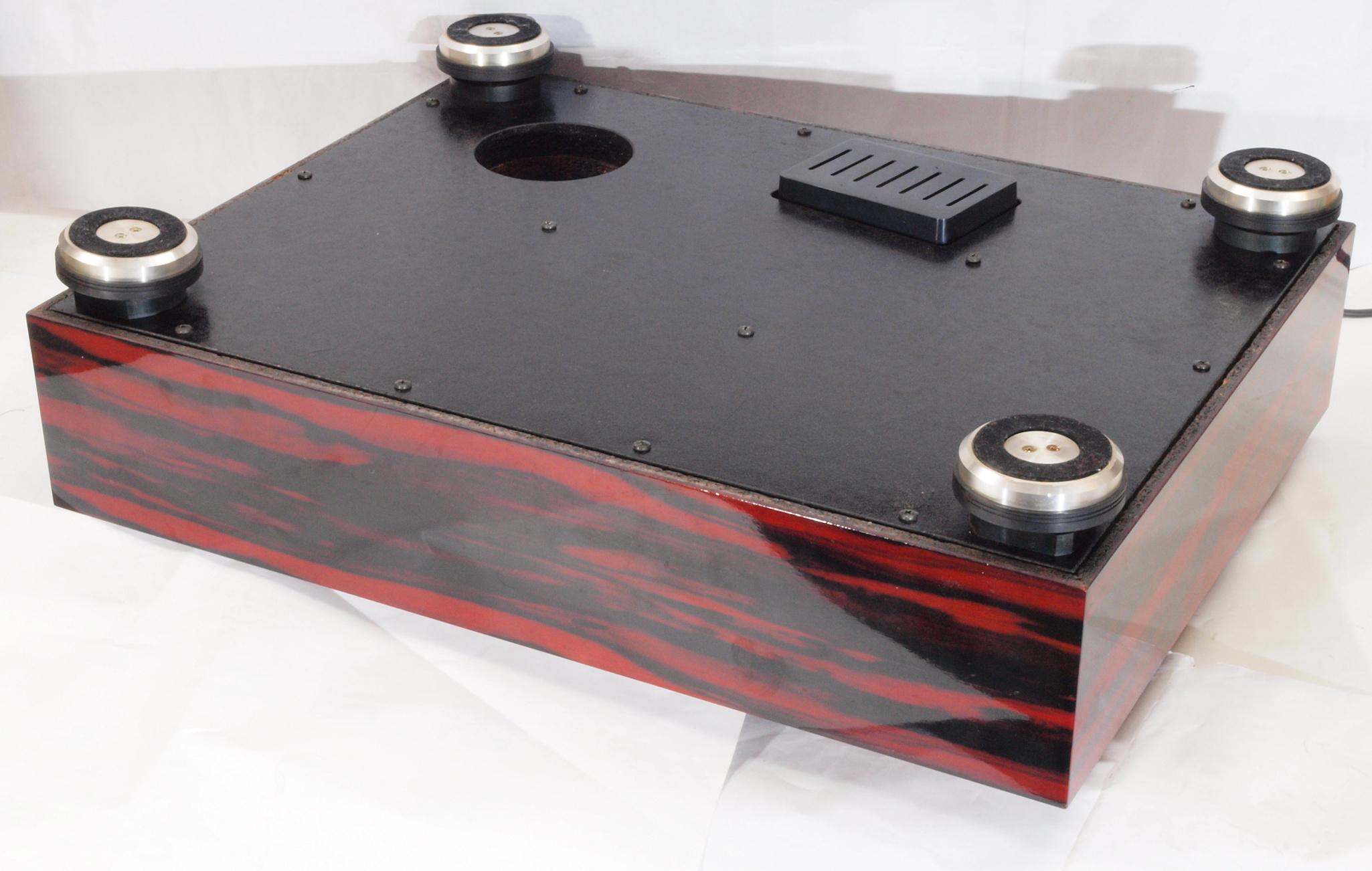

Ａ２２．　点検中、下前左から見る。

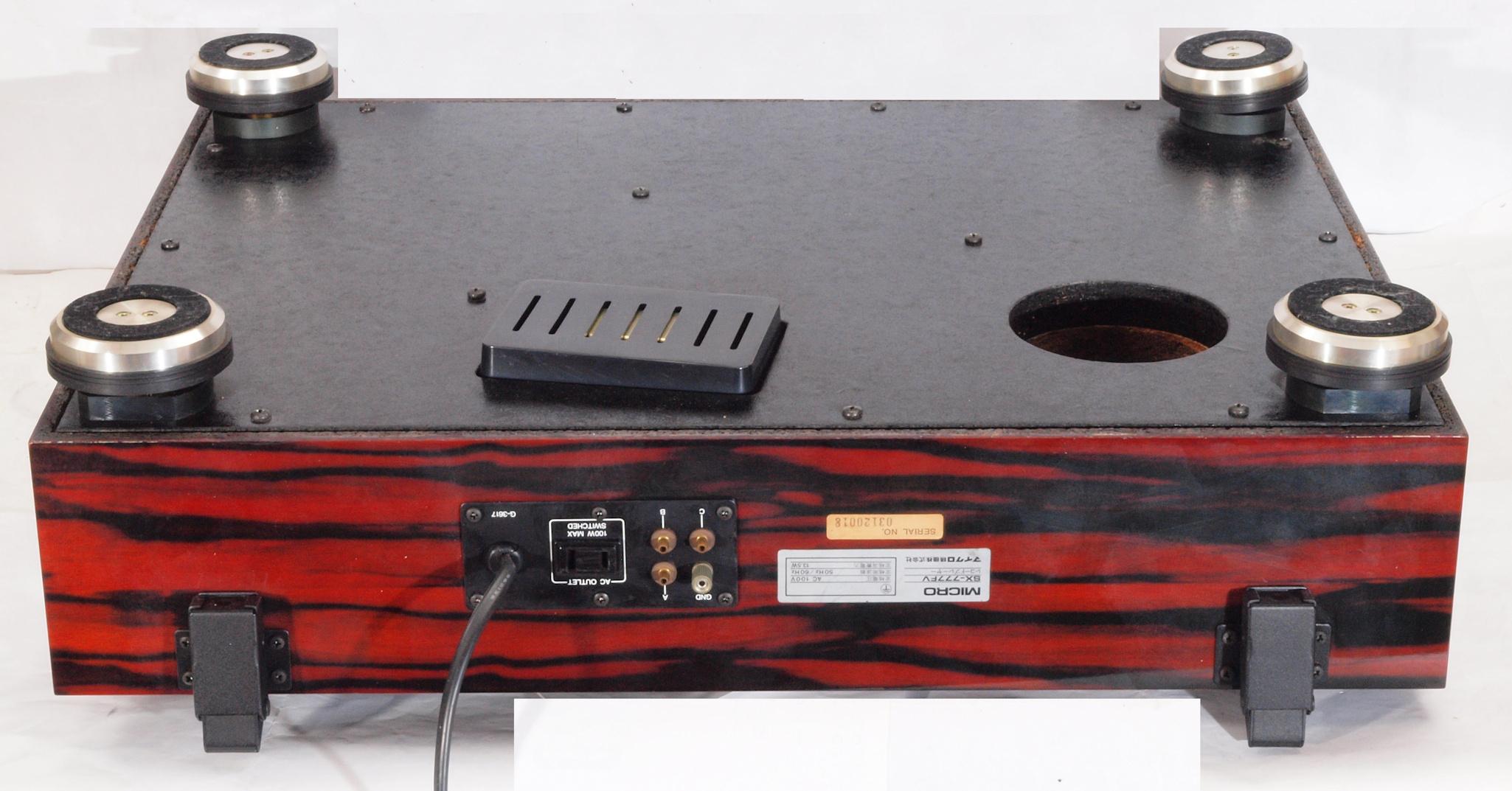

Ａ２３．　点検中、下後から見る。

Ａ２４．　点検中、下後右から見る。

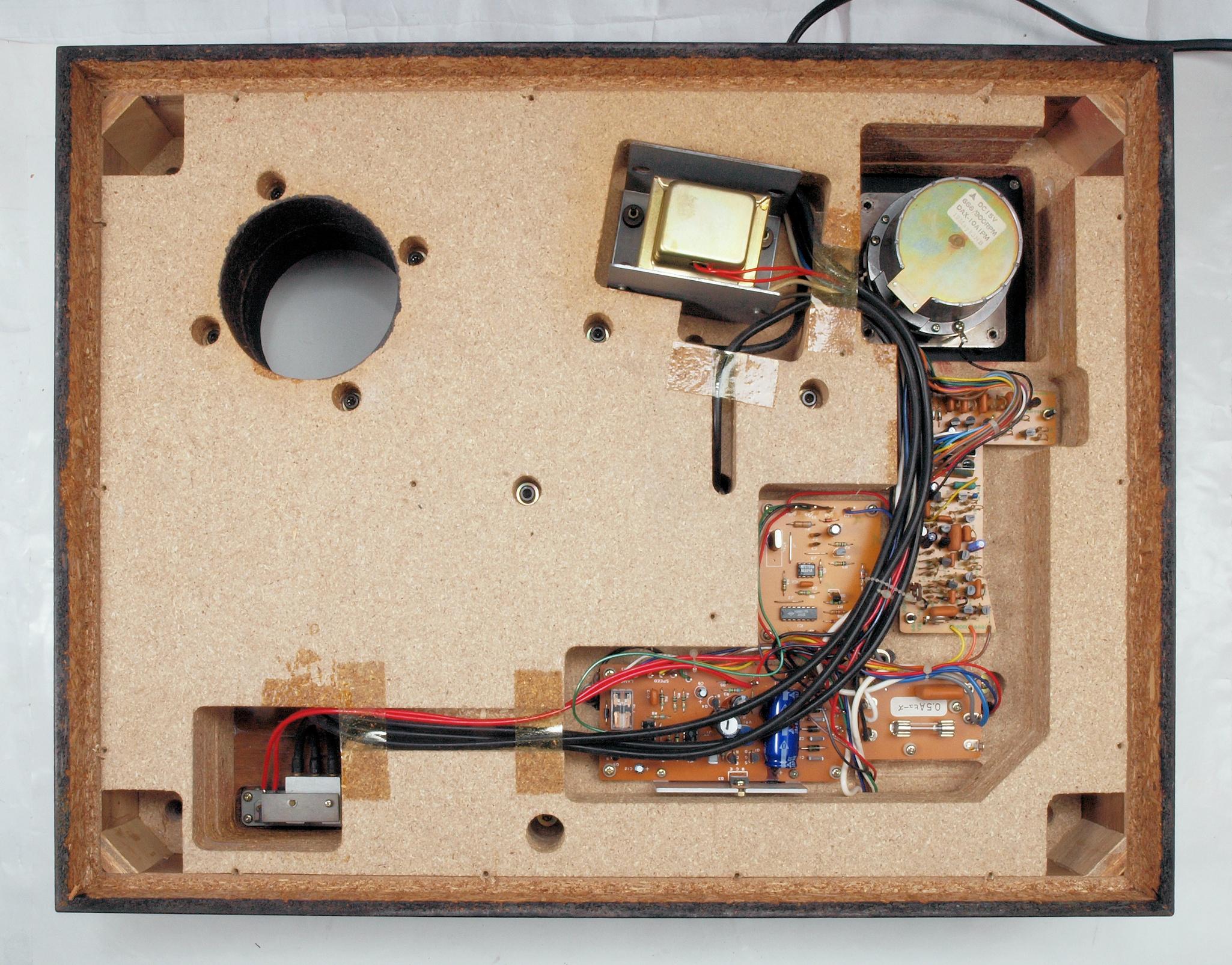

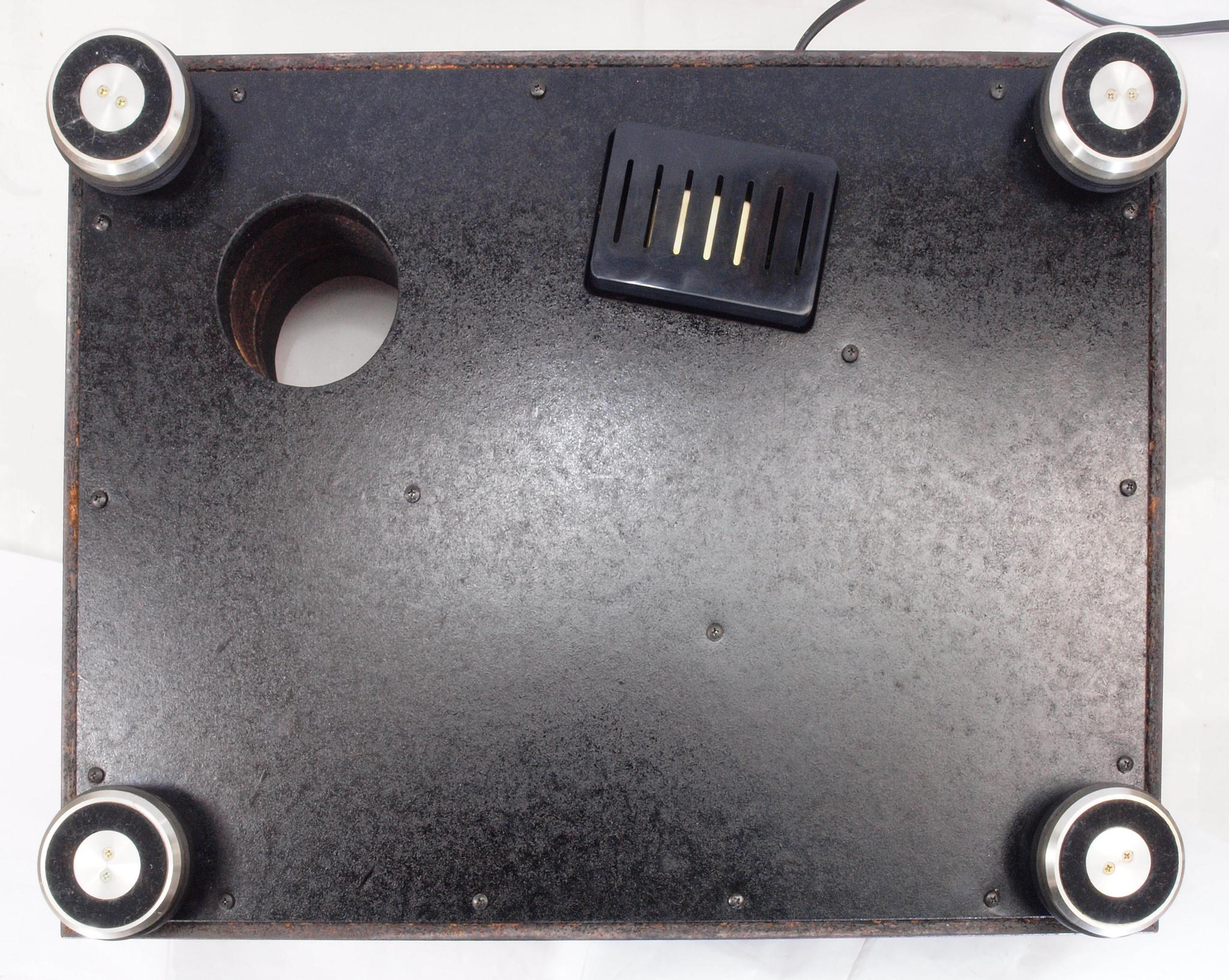

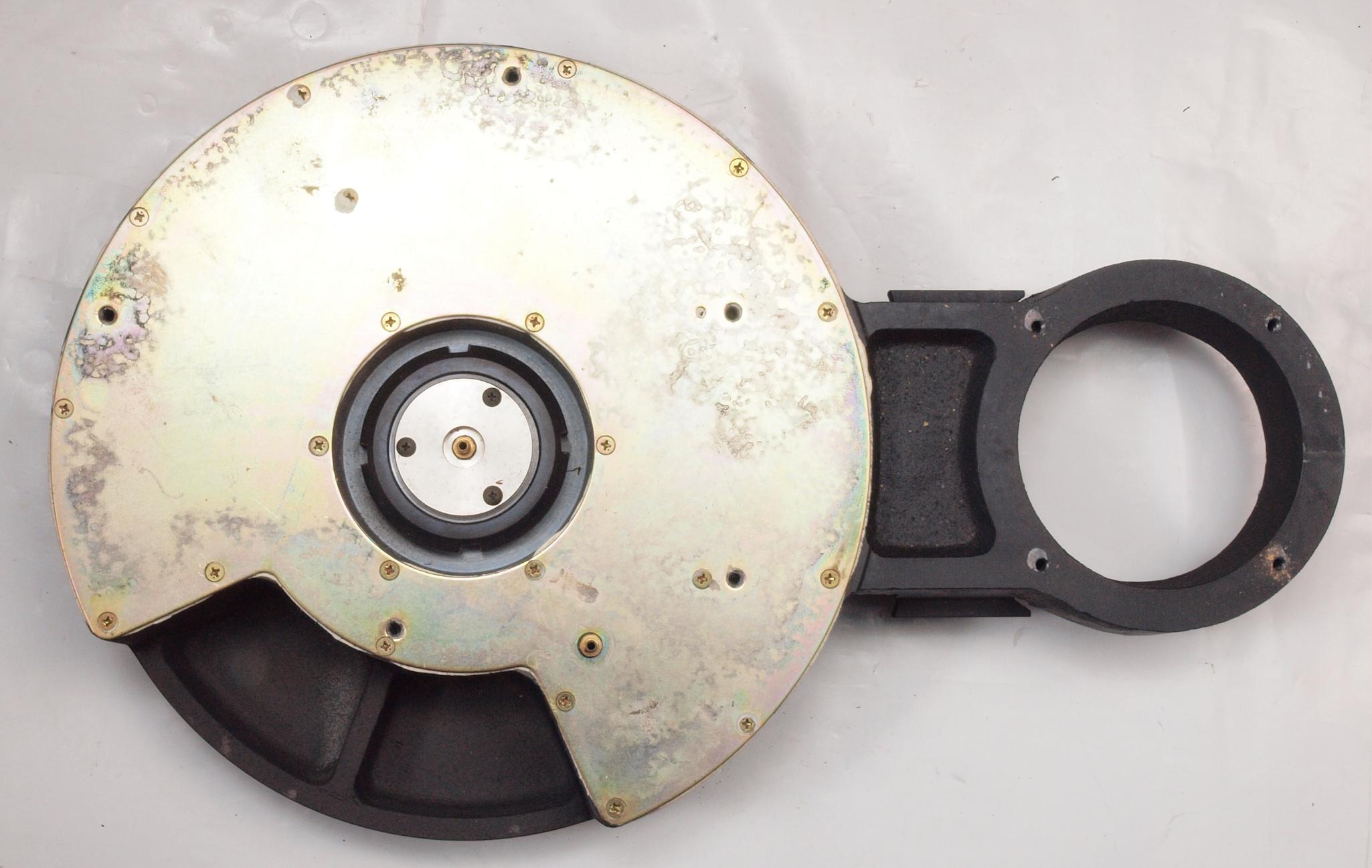

Ａ２５．　点検中、下から見る。

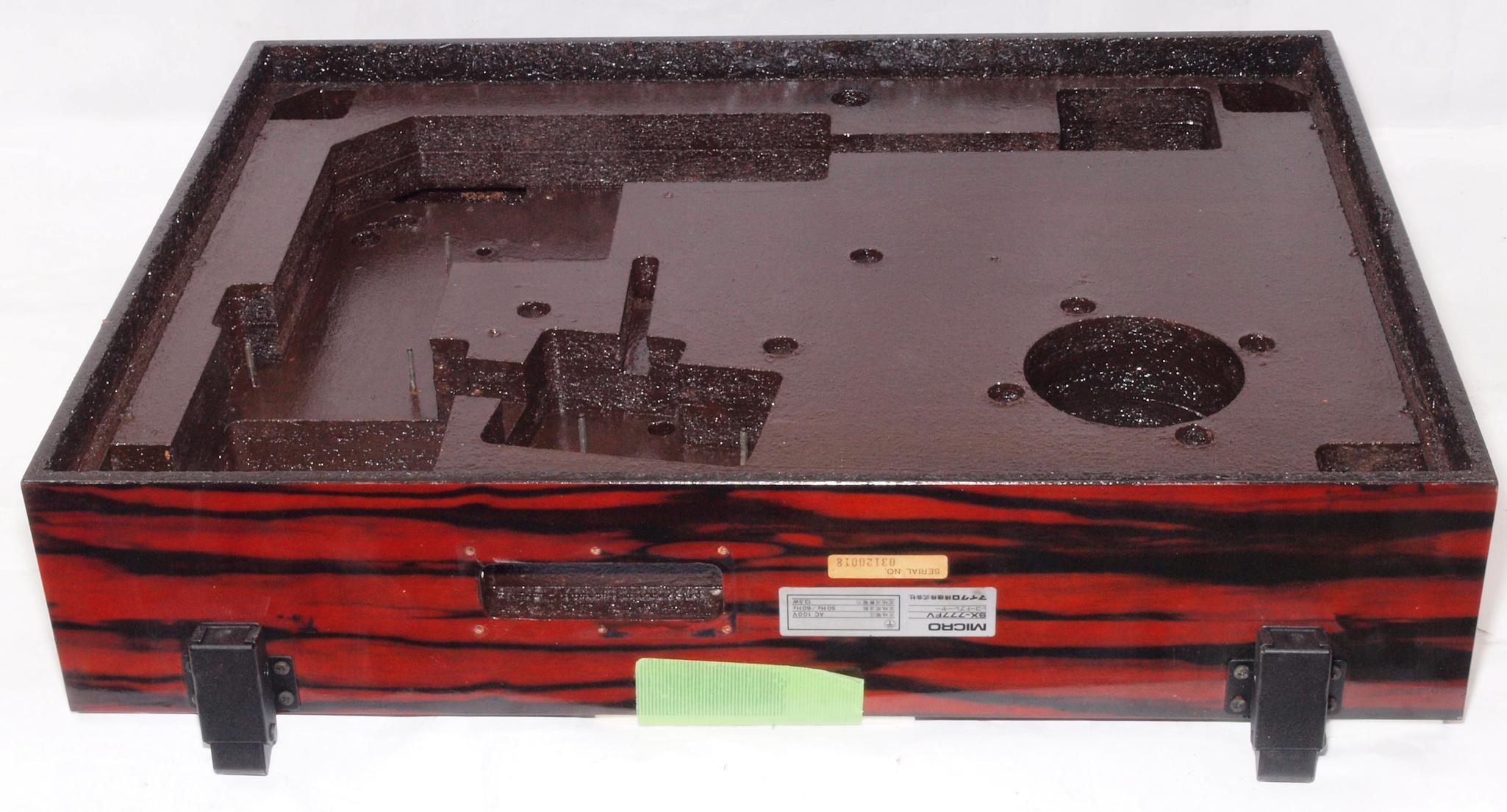

Ａ２６．　点検中　下蓋を外し、下から見る。

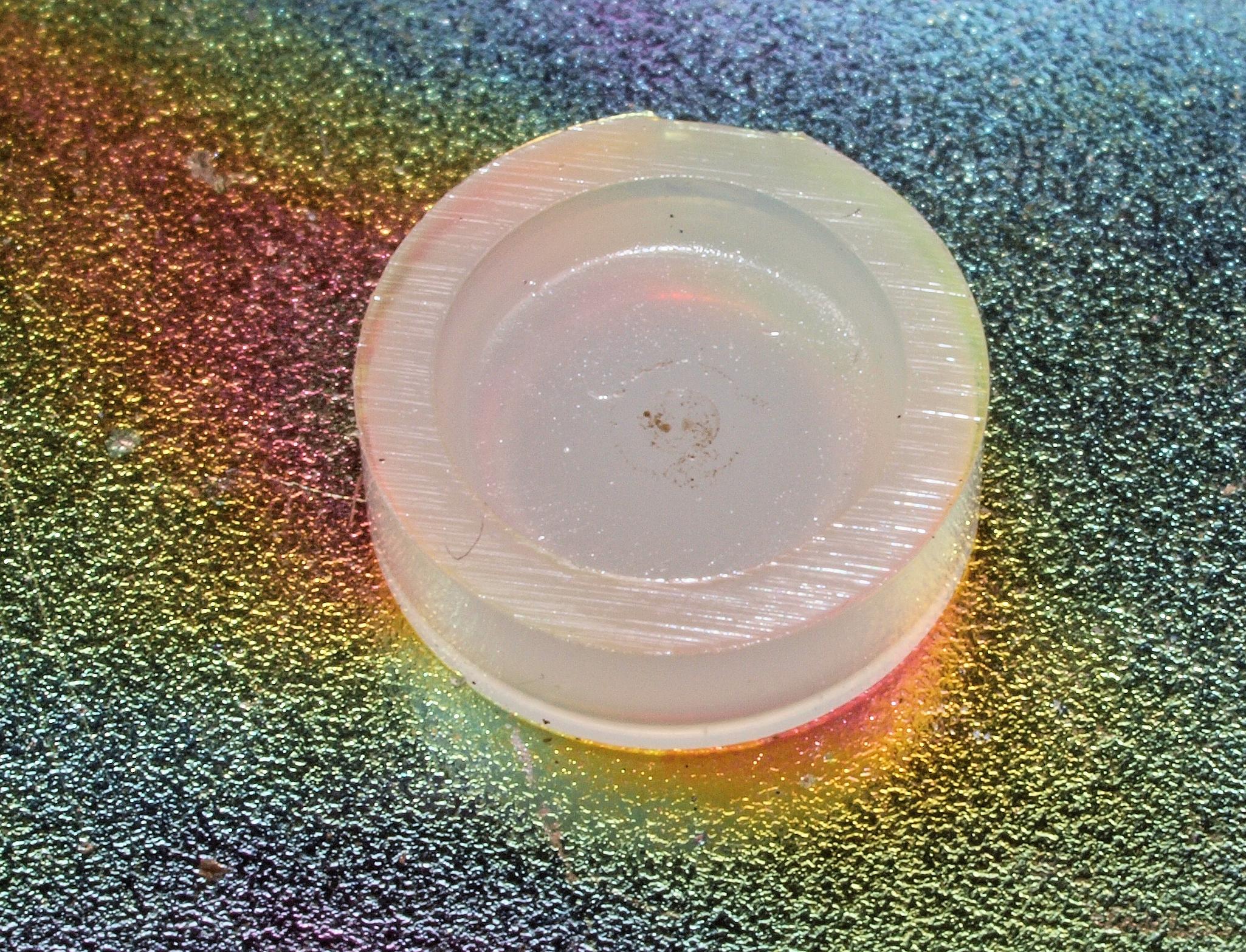

Ａ２６２．　点検中　電源トランス撤去時、取り忘れたワッシャー！

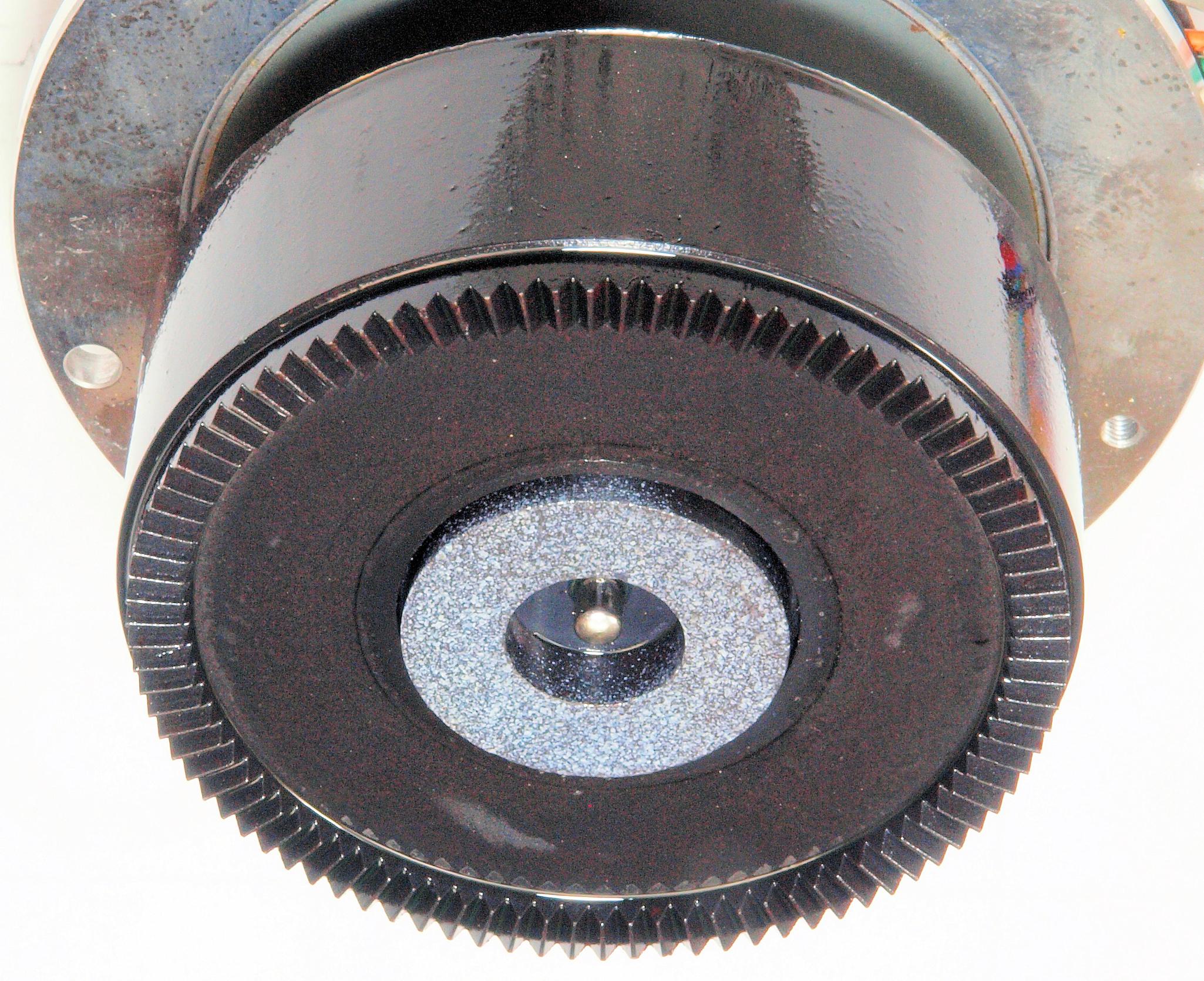

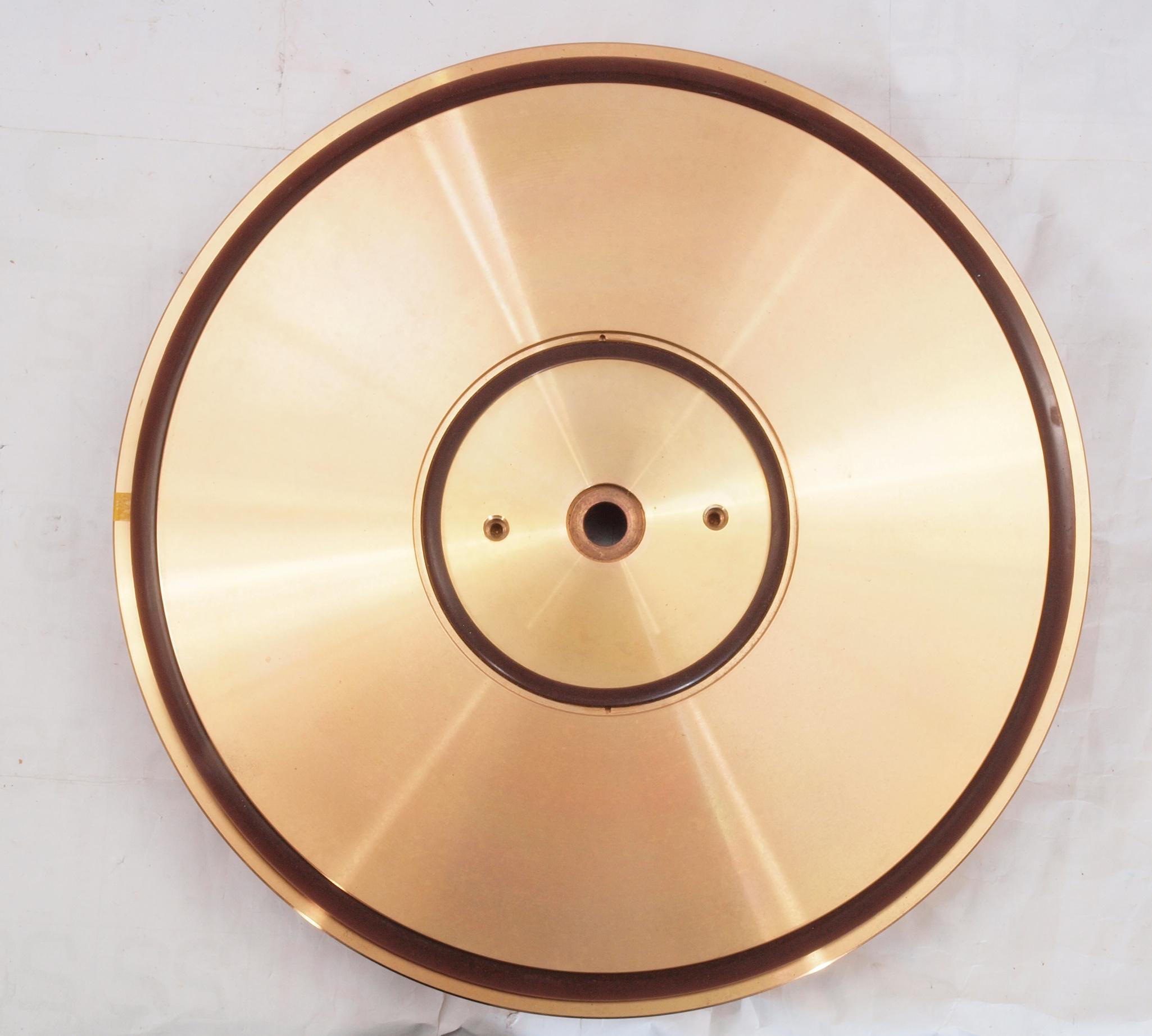

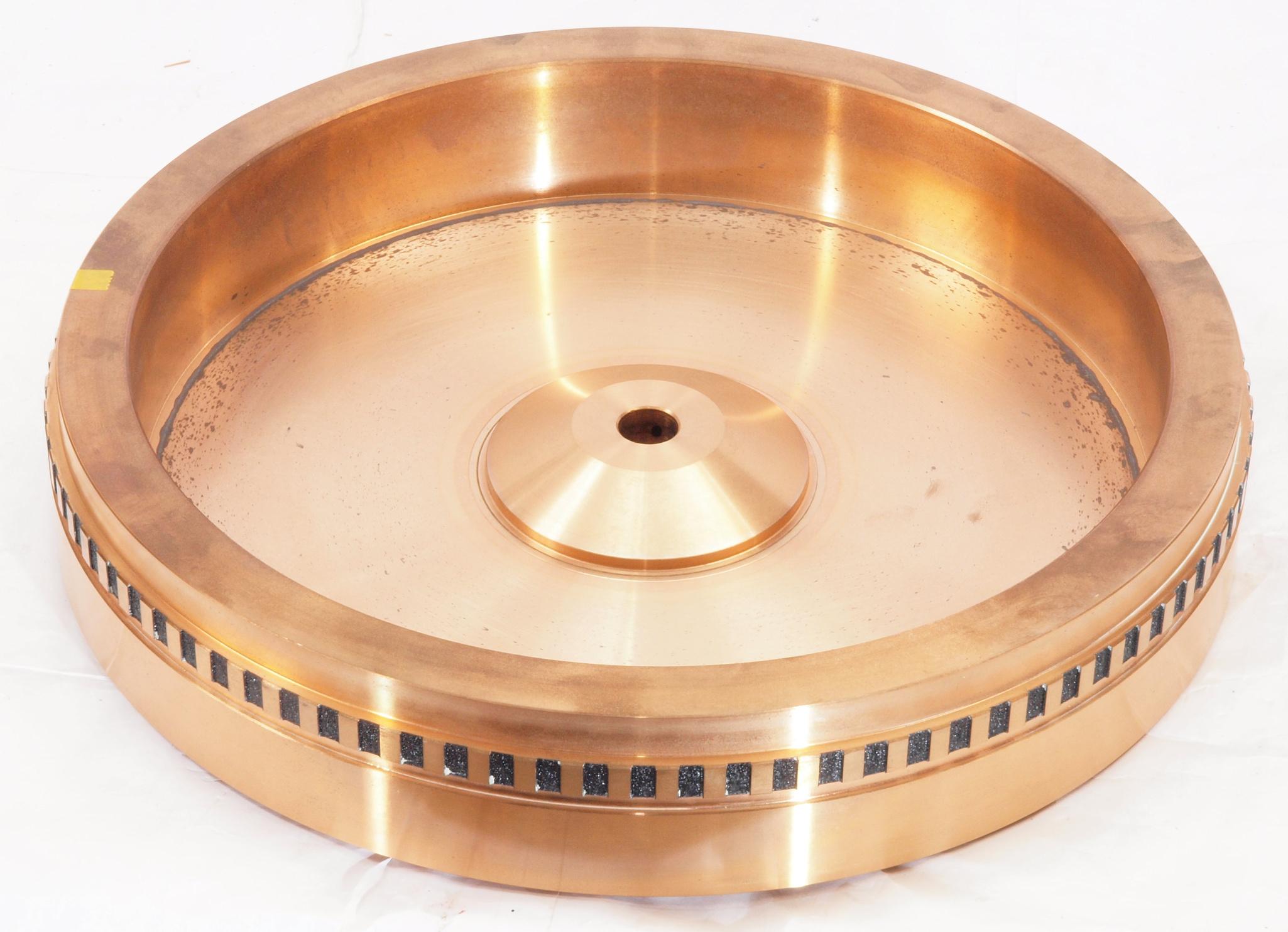

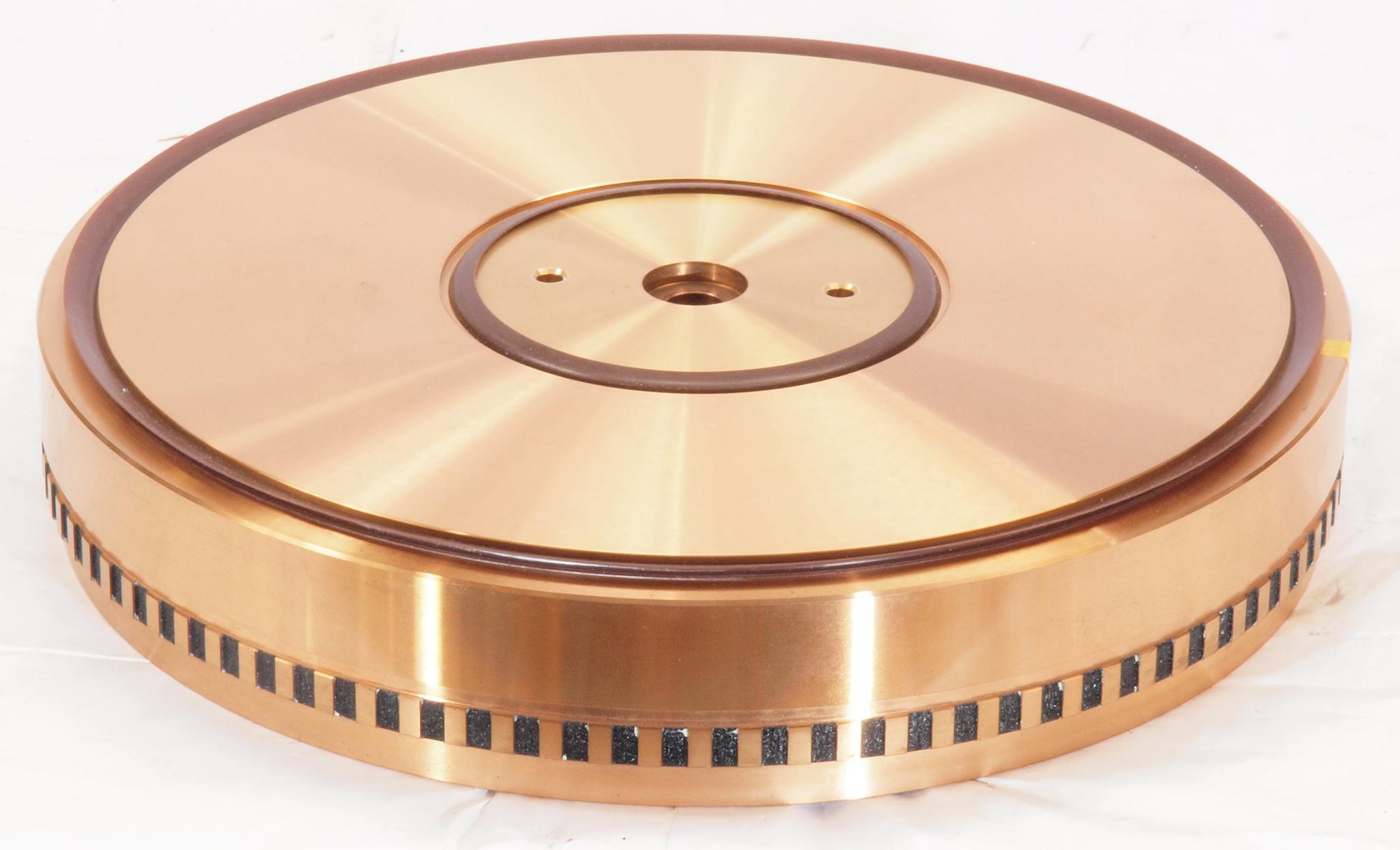

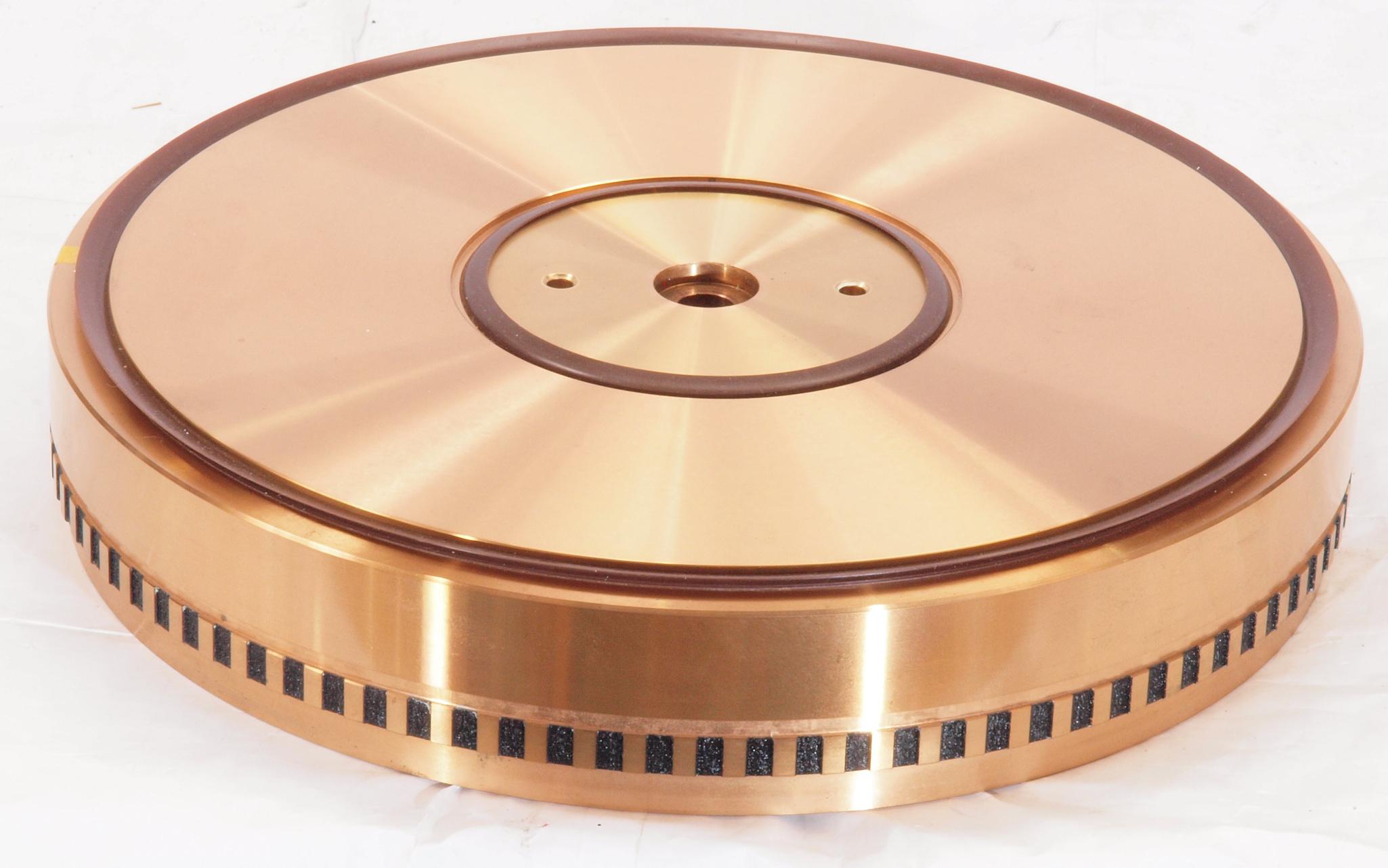

Ａ３１．　点検中、ターンテーブル。

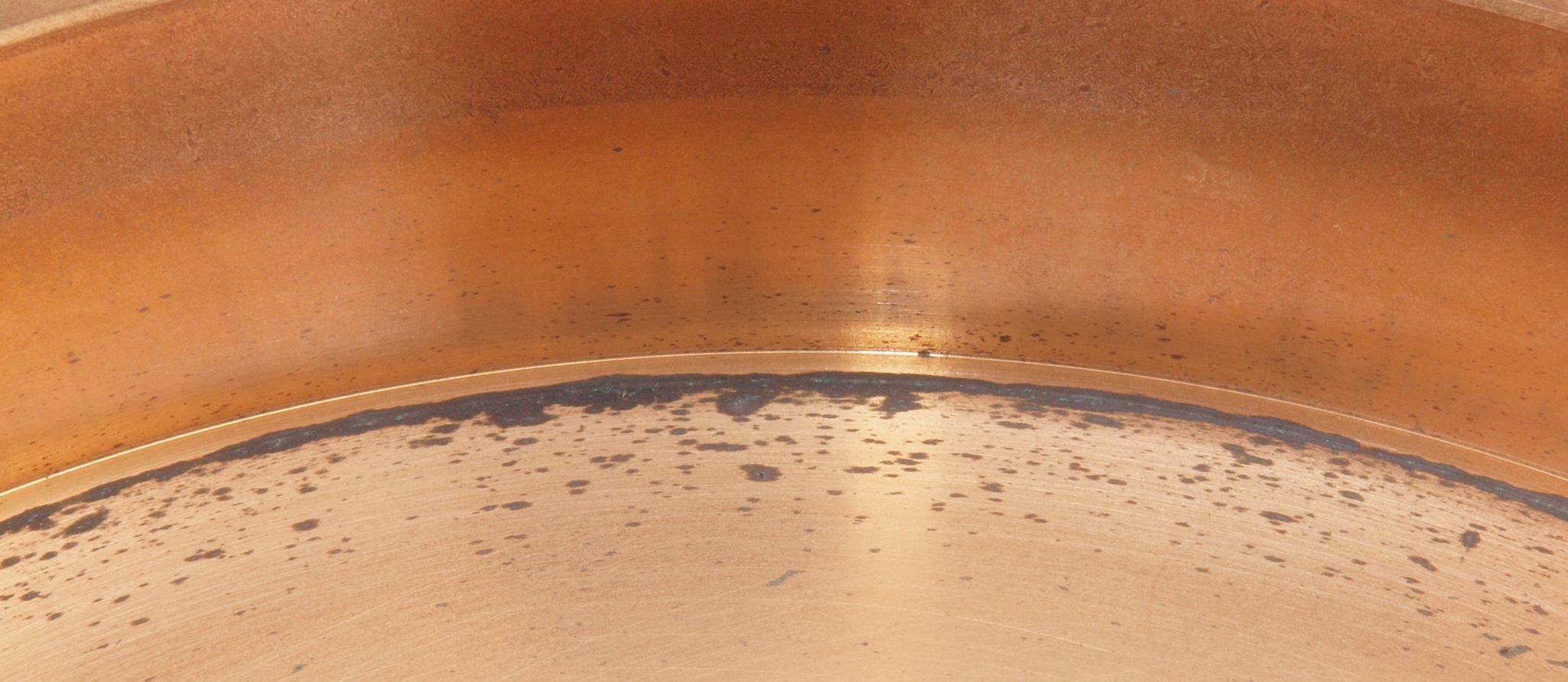

Ａ３２．　点検中、ターンテーブル横

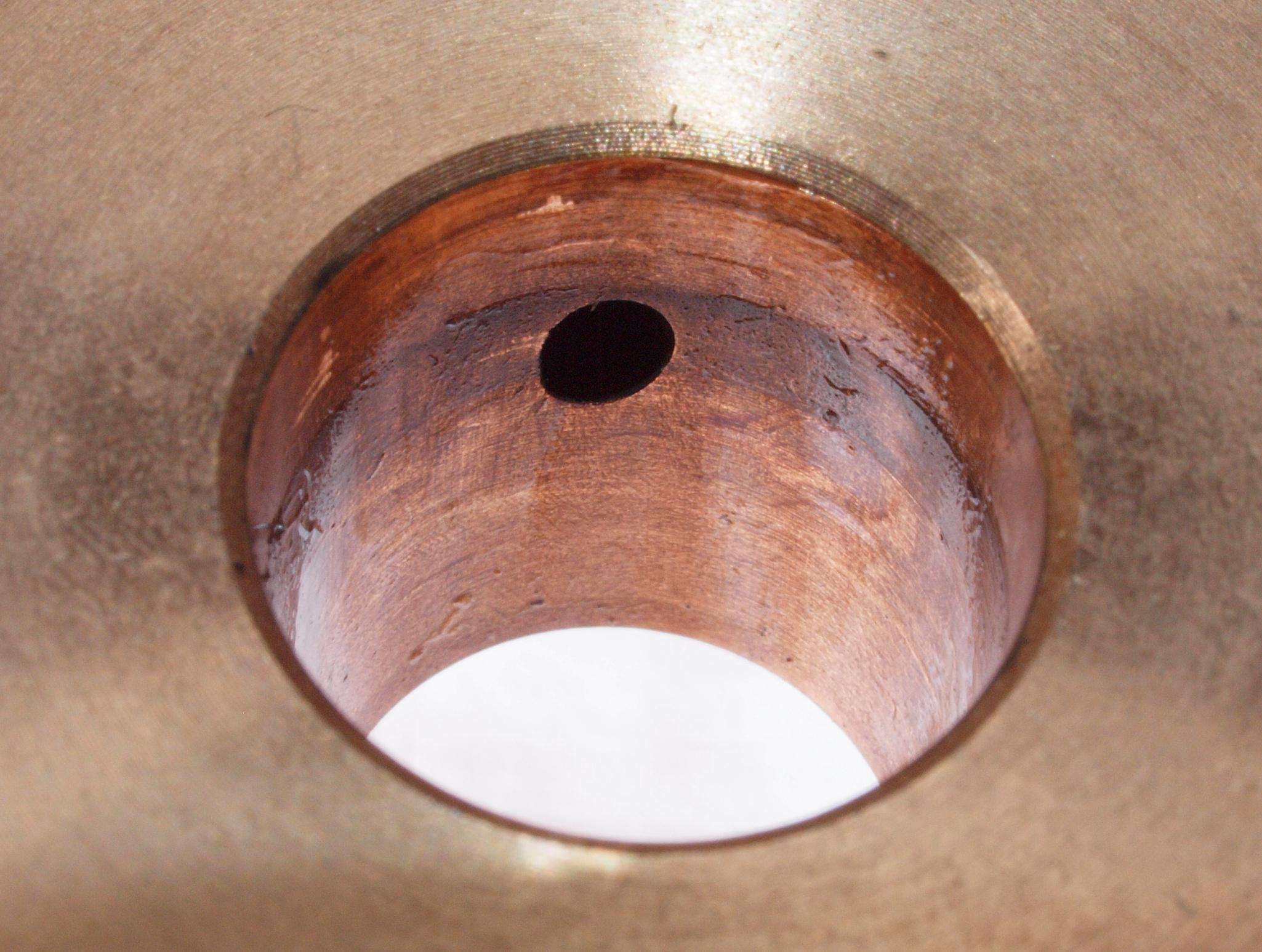

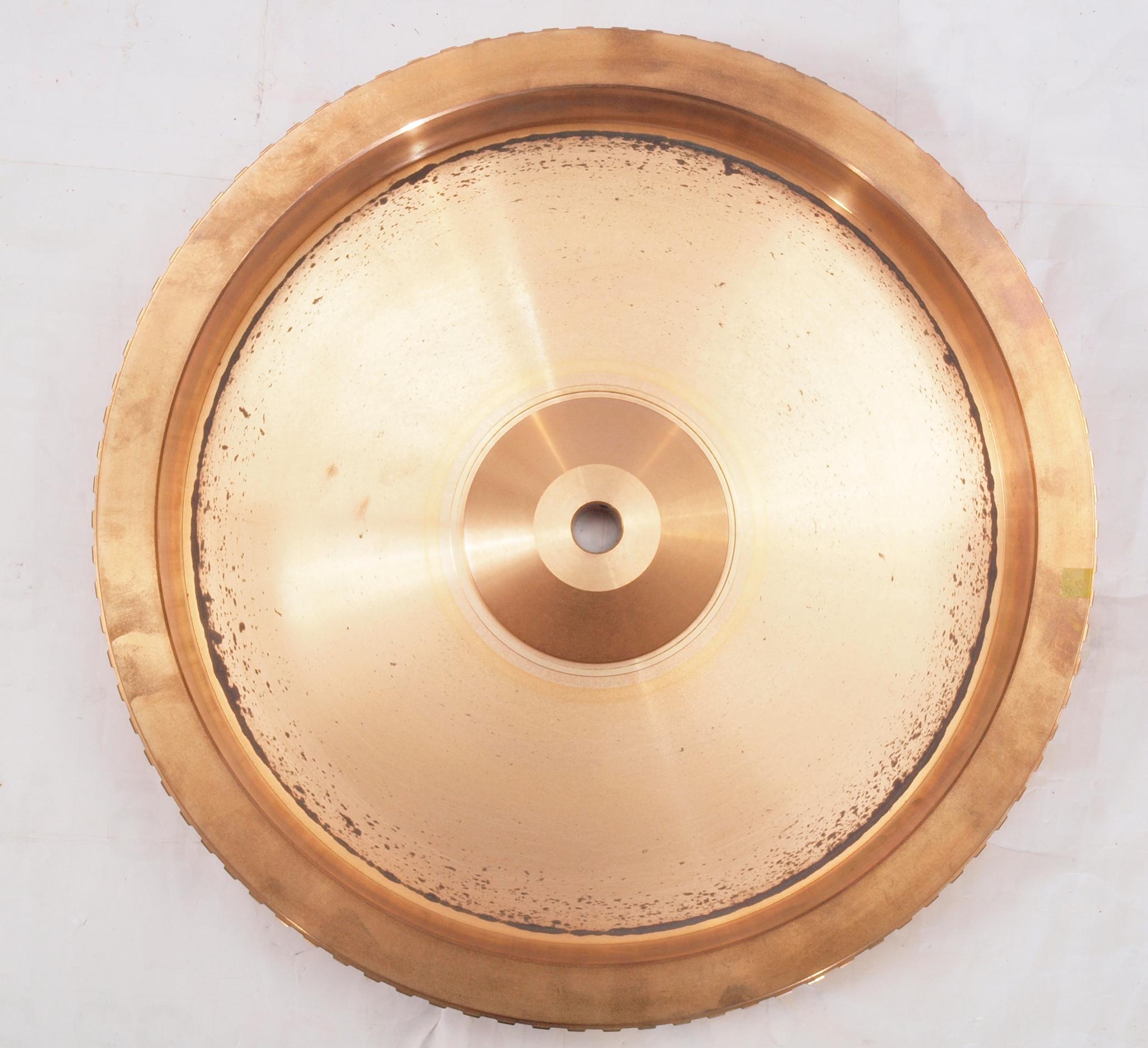

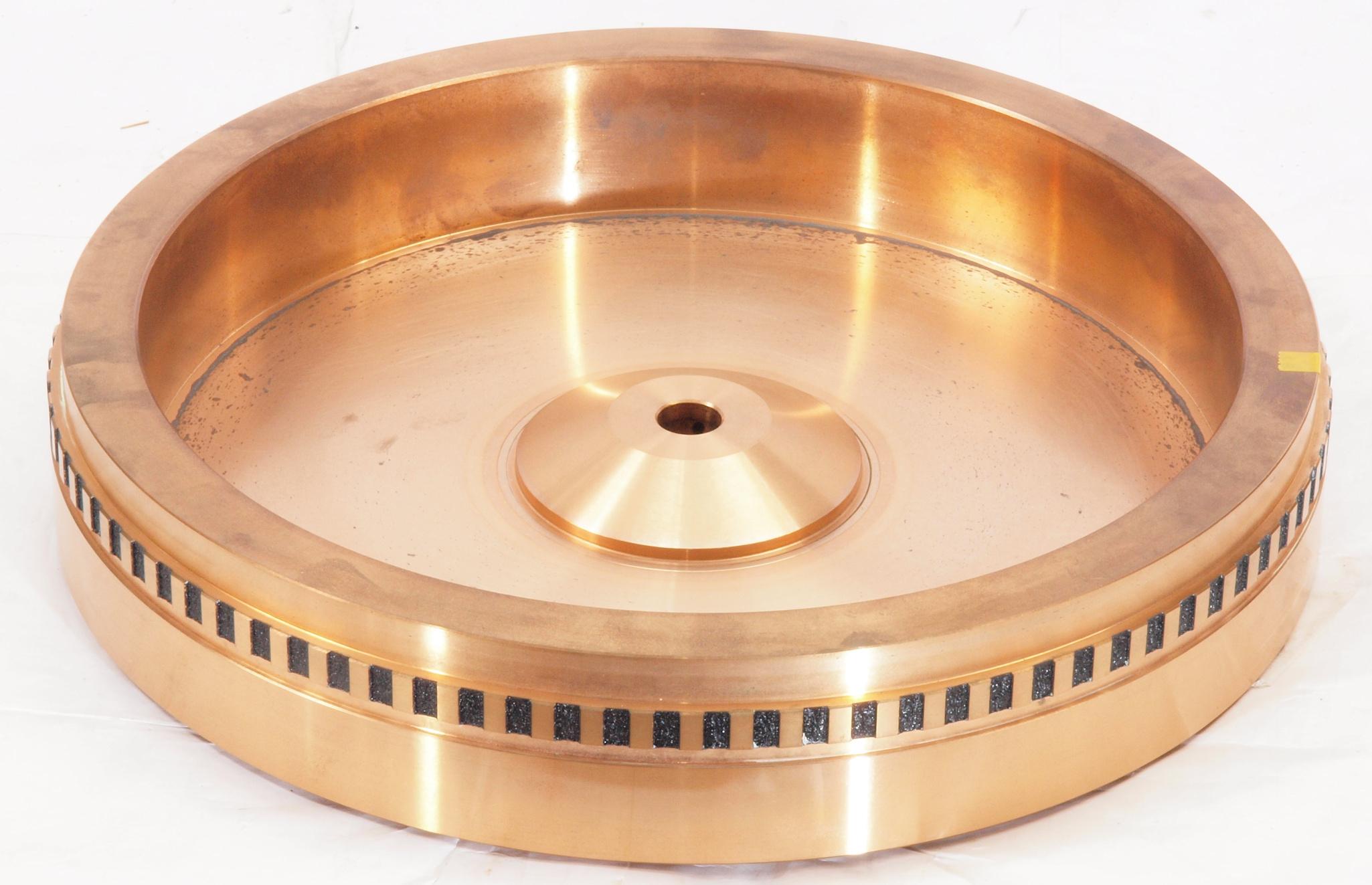

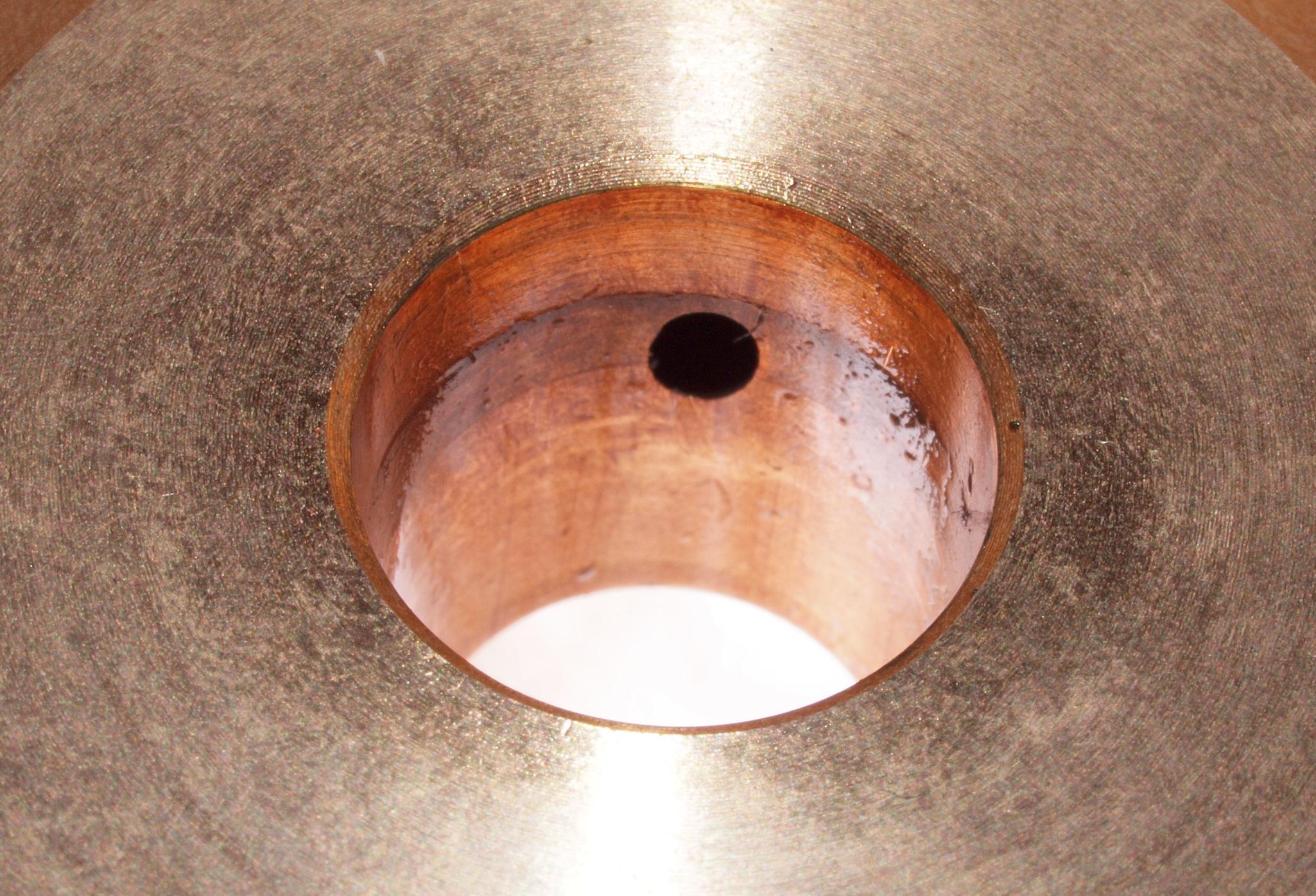

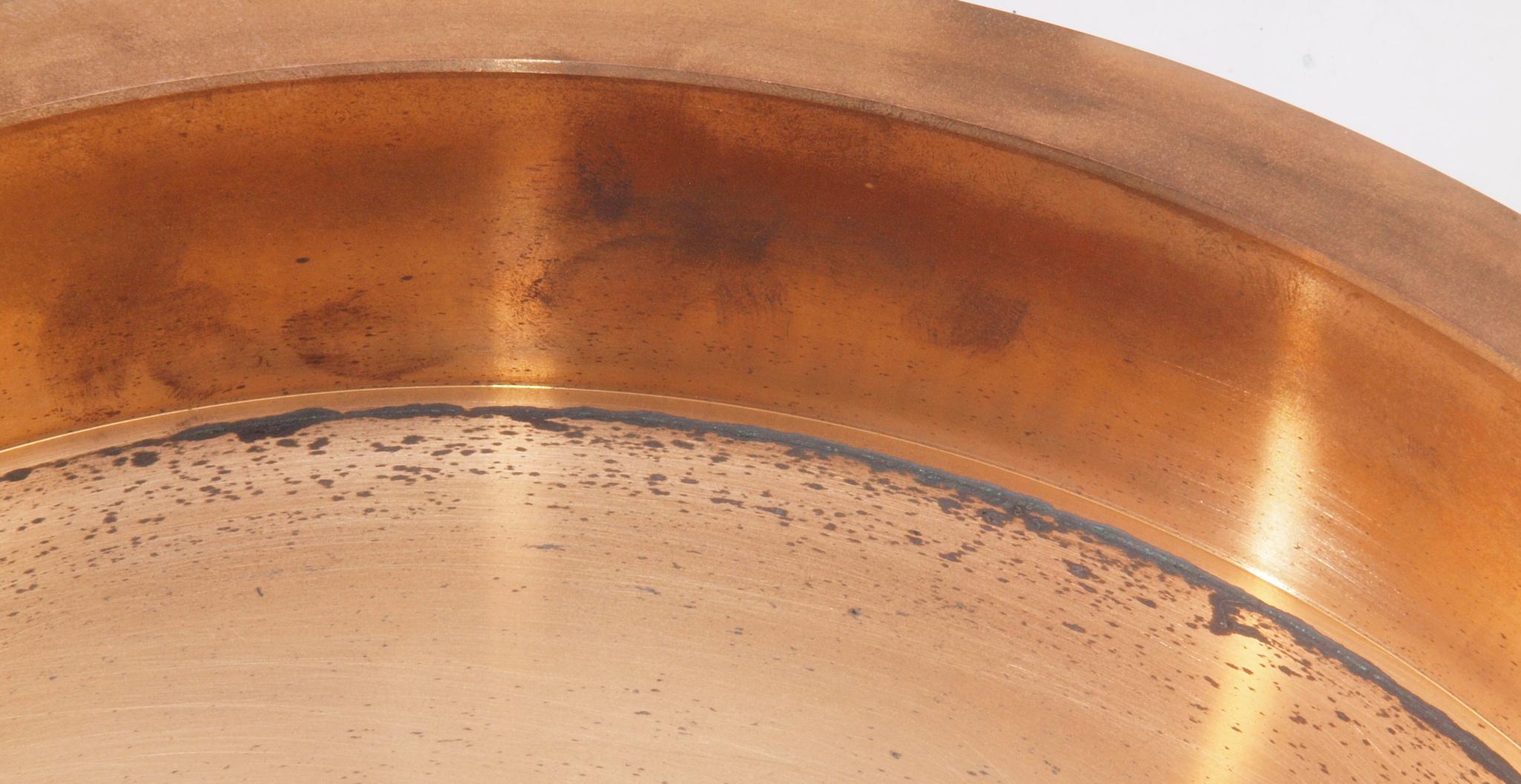

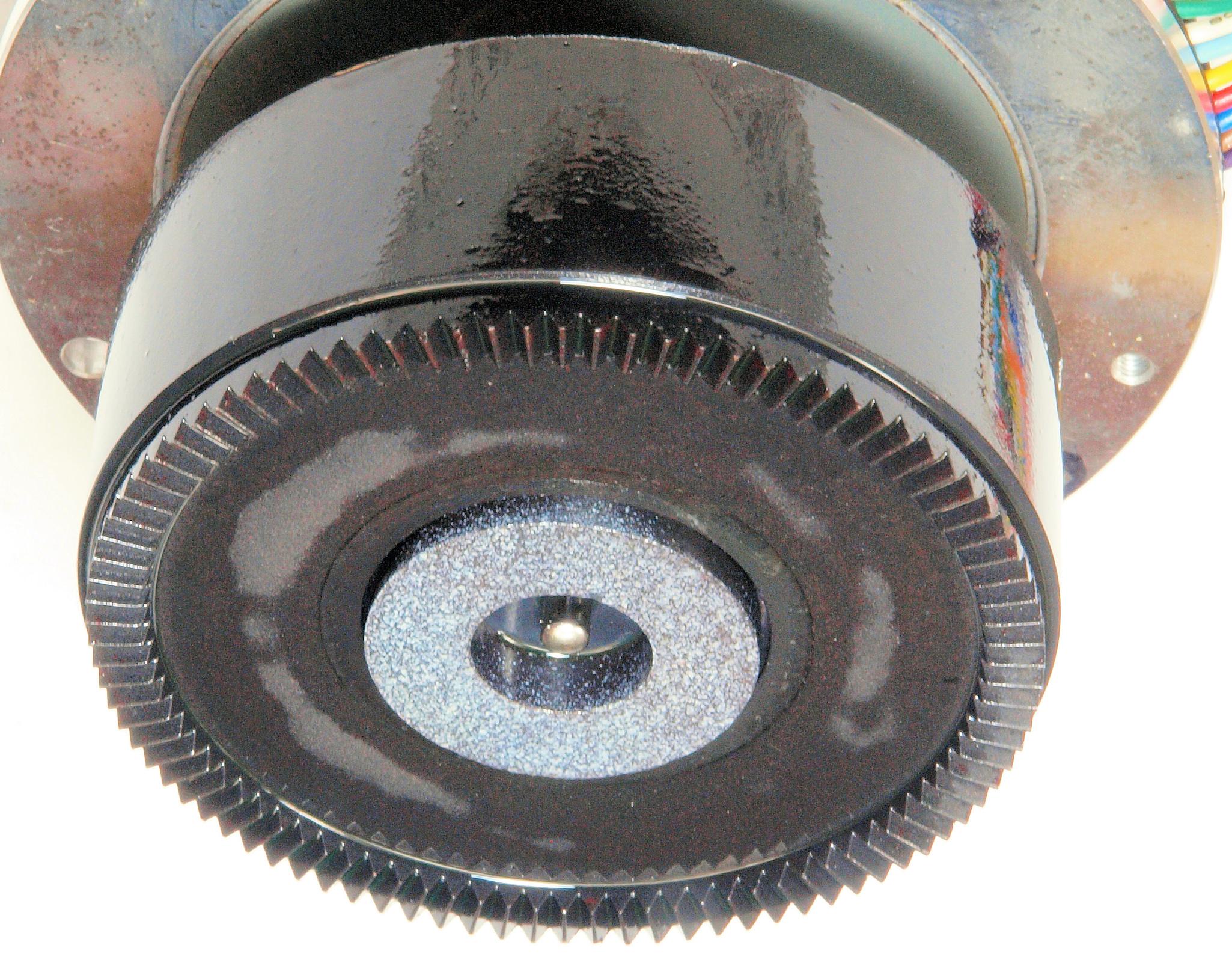

Ａ３３．　点検中、ターンテーブル裏。

Ａ４１．　点検中、交換した電源４芯ケーブル。

Ａ４２．　点検中、交換した電源４芯ケーブル、ラグ板への半田付け。

Ａ５１．　点検中、外に引き出した電源トランス。

Ａ５２．　点検中、電源トランスからの配線。

Ａ５３．　点検中、電源コードの接続。

Ａ５４．　点検中、電源トランスからの配線。

Ｃ．　修理状況

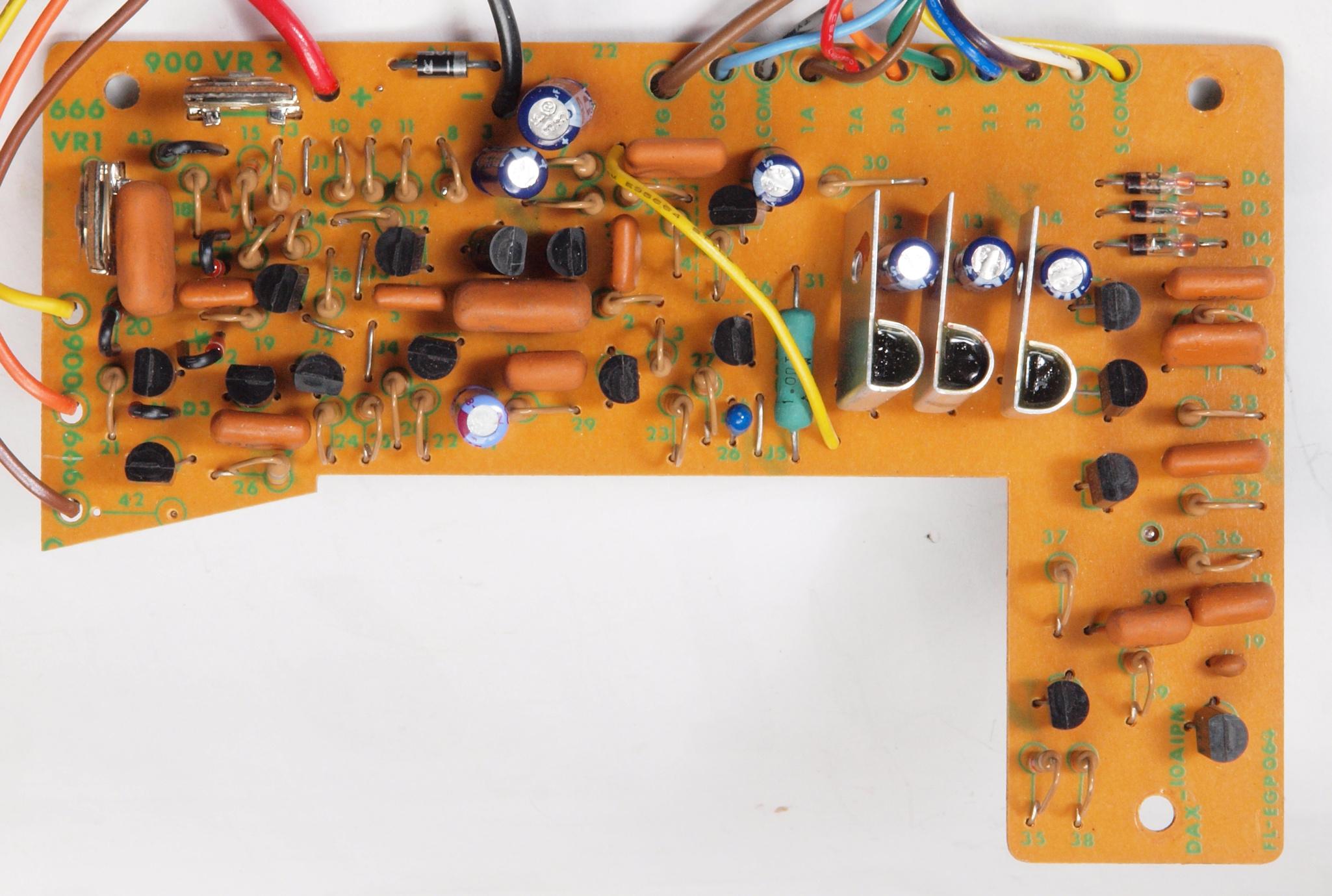

Ｃ１１．　修理前　制御基板

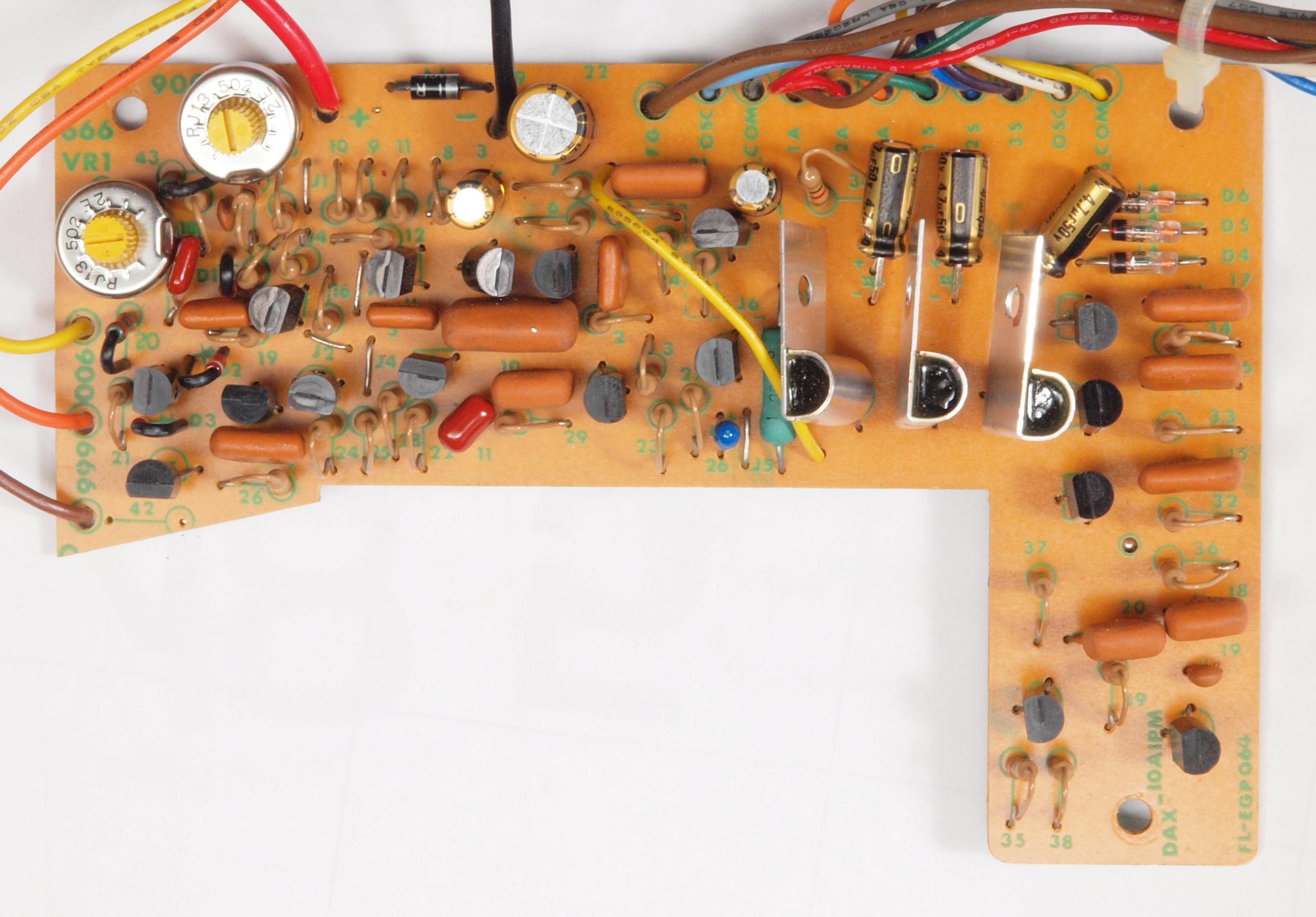

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

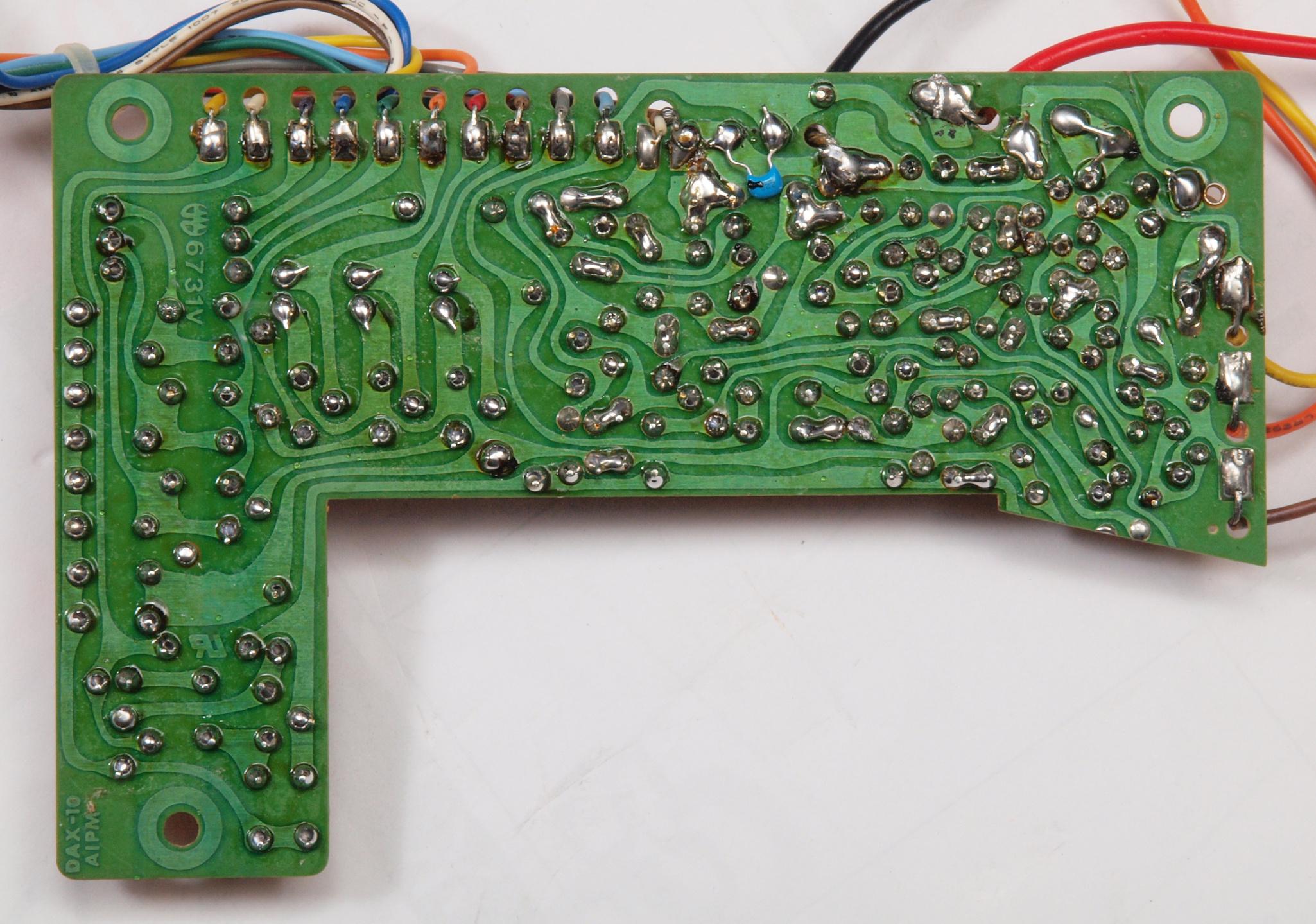

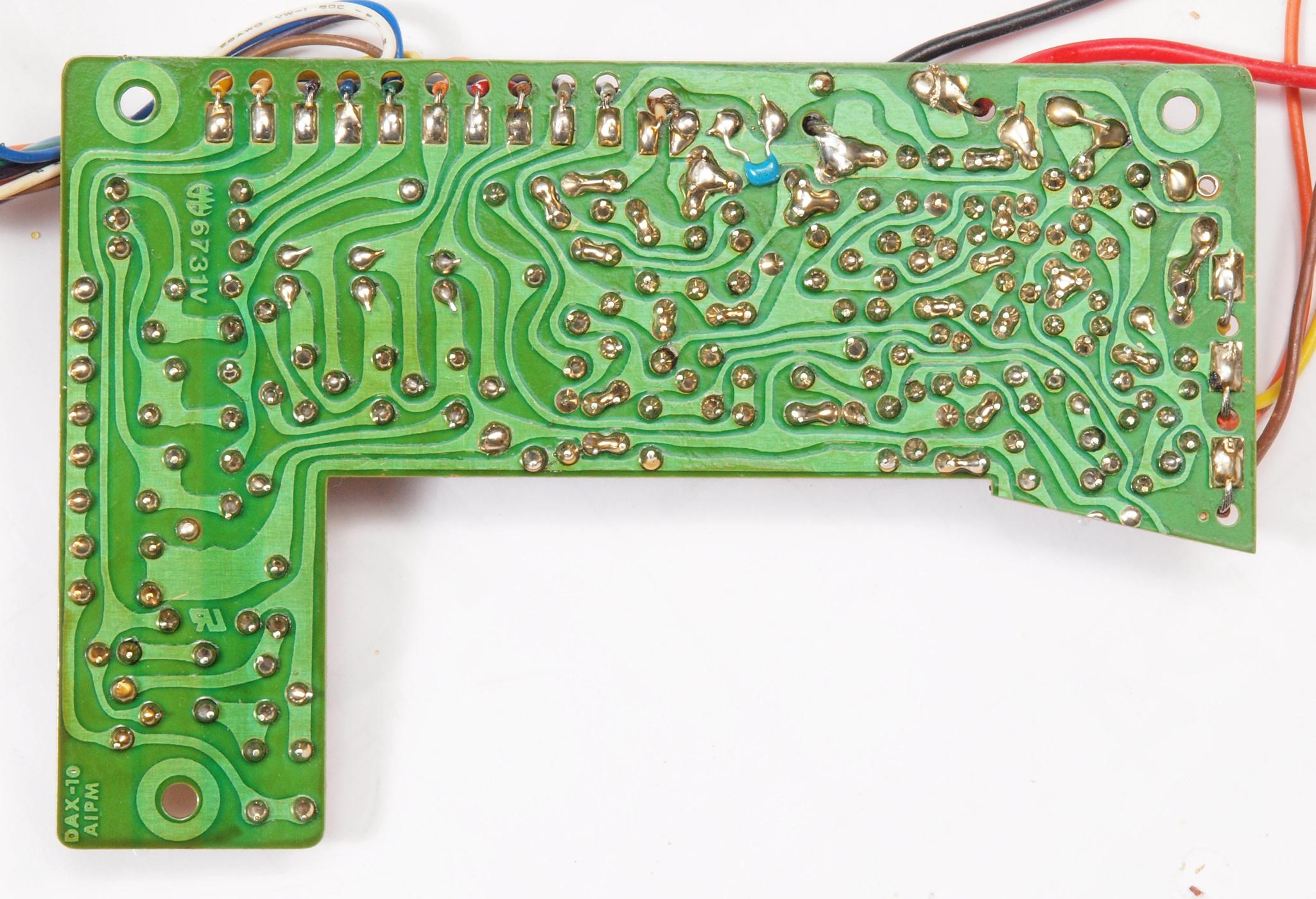

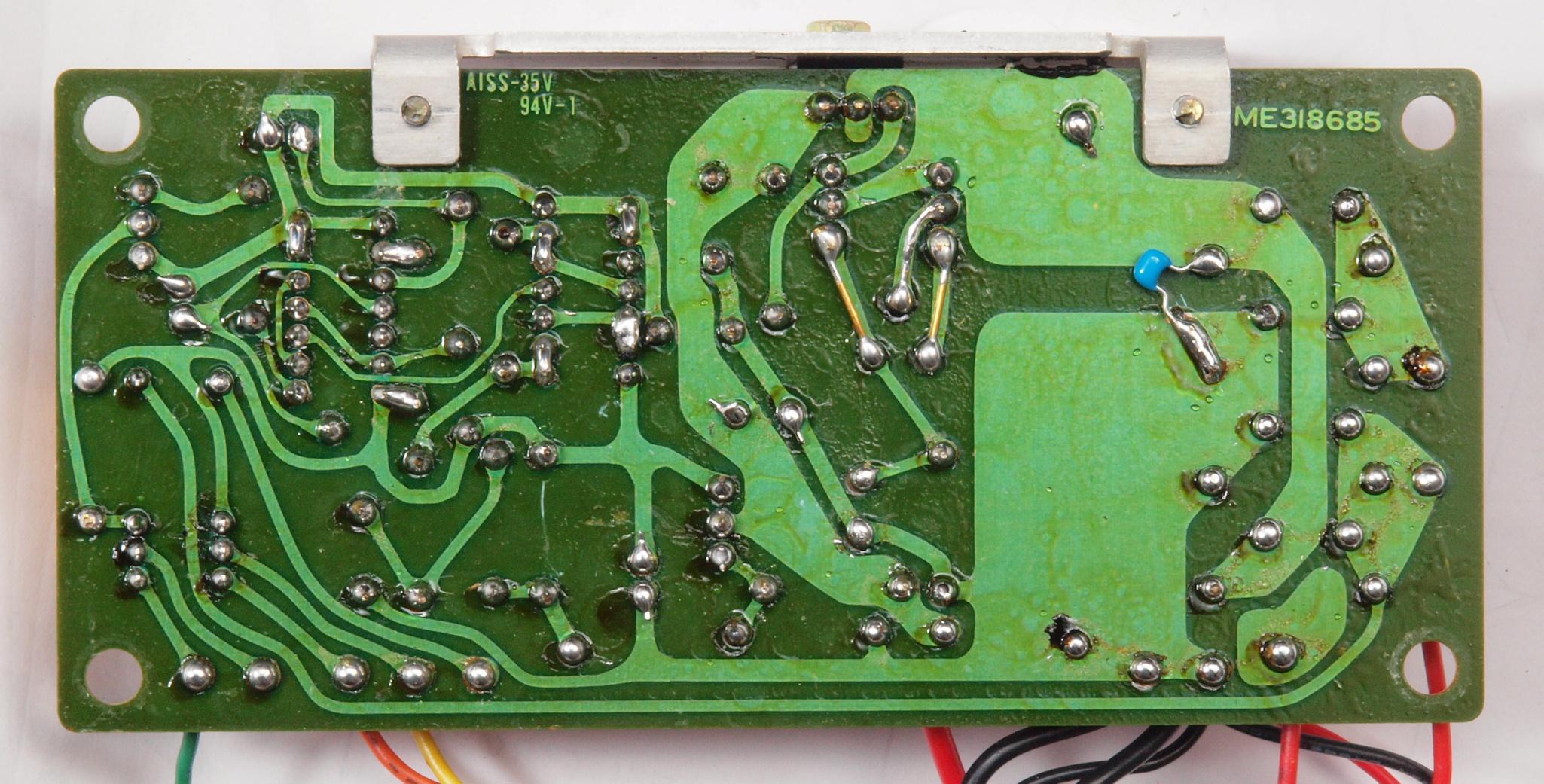

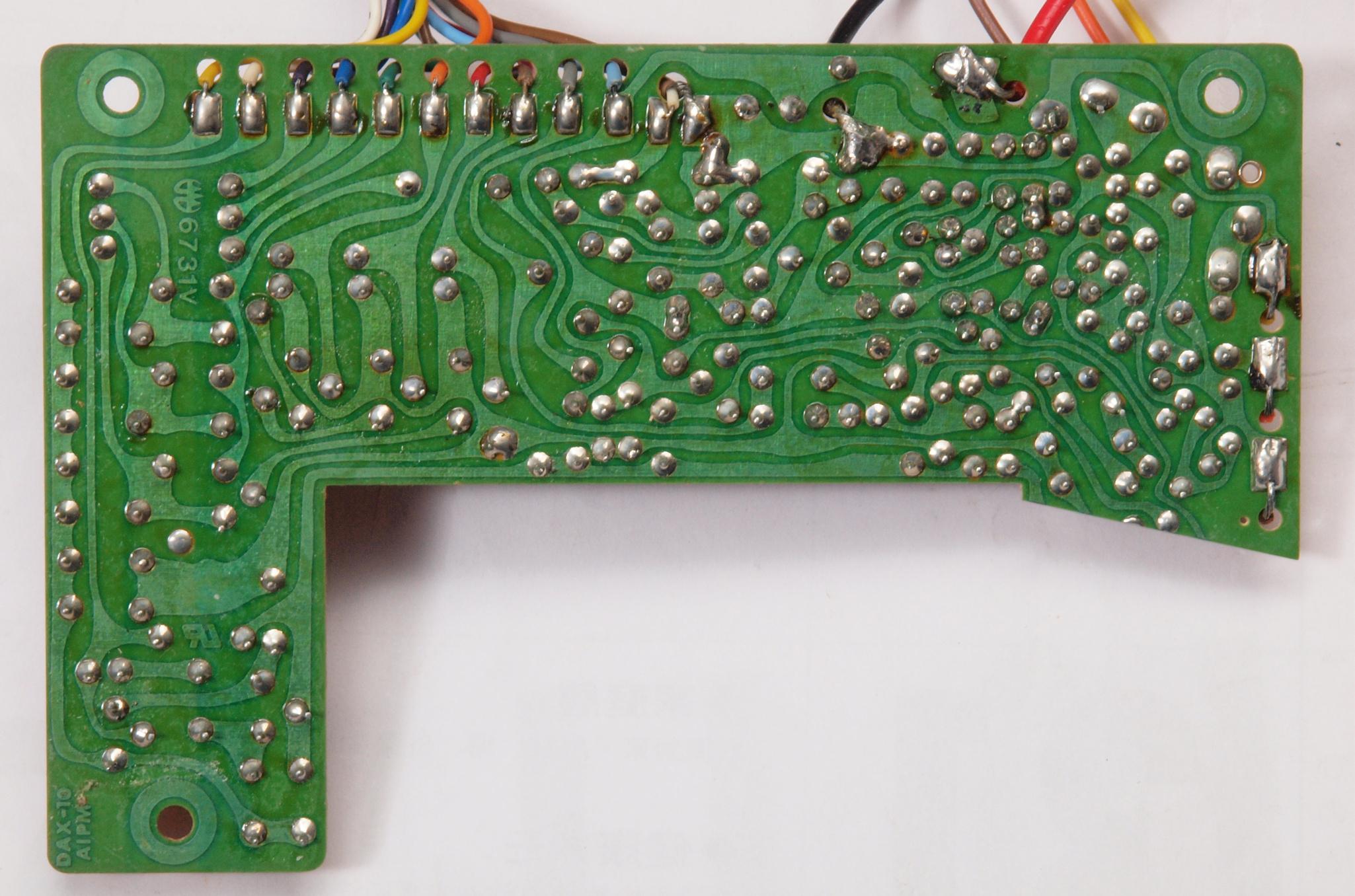

Ｃ１３．　修理前　制御基板裏

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

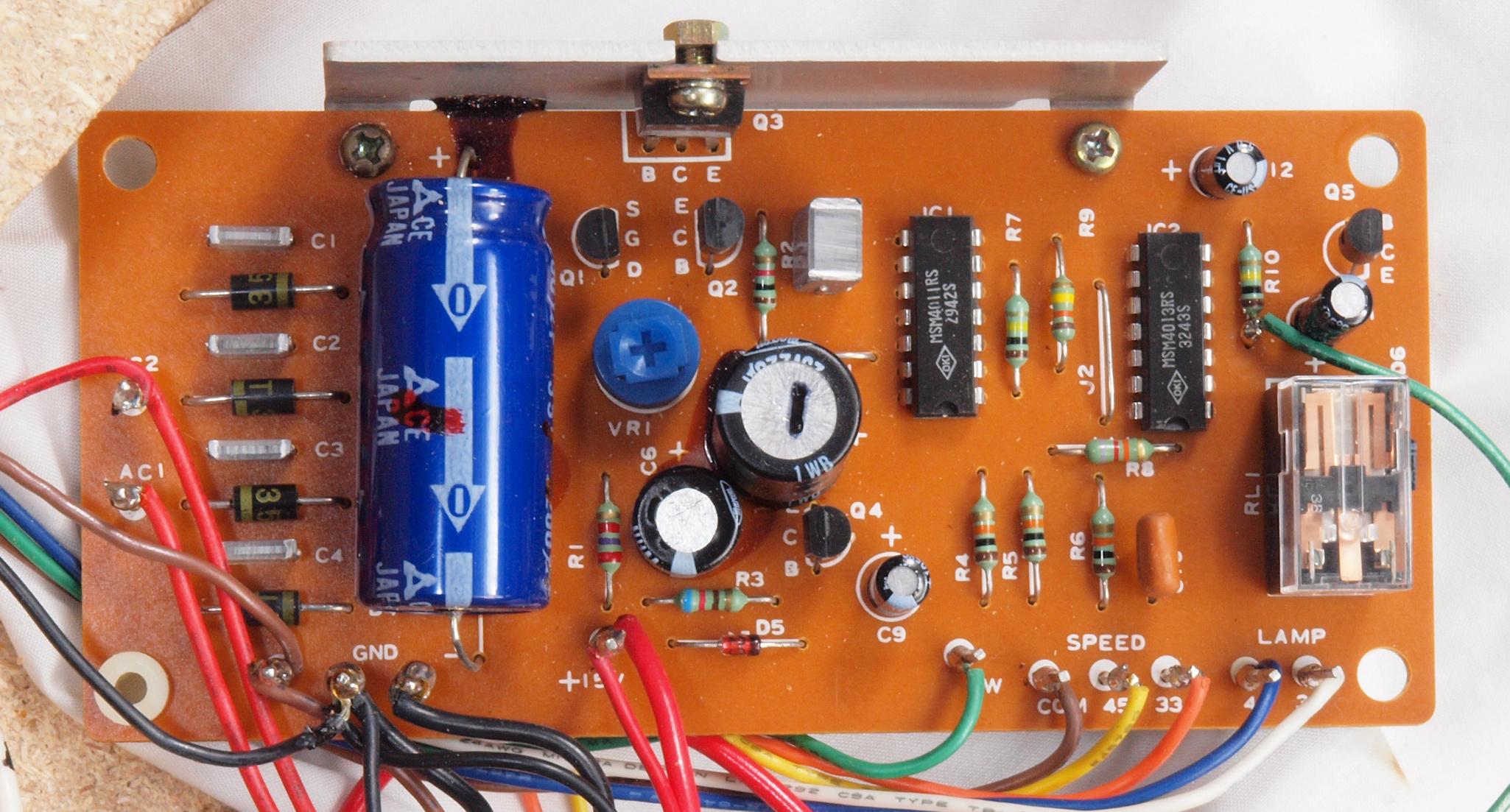

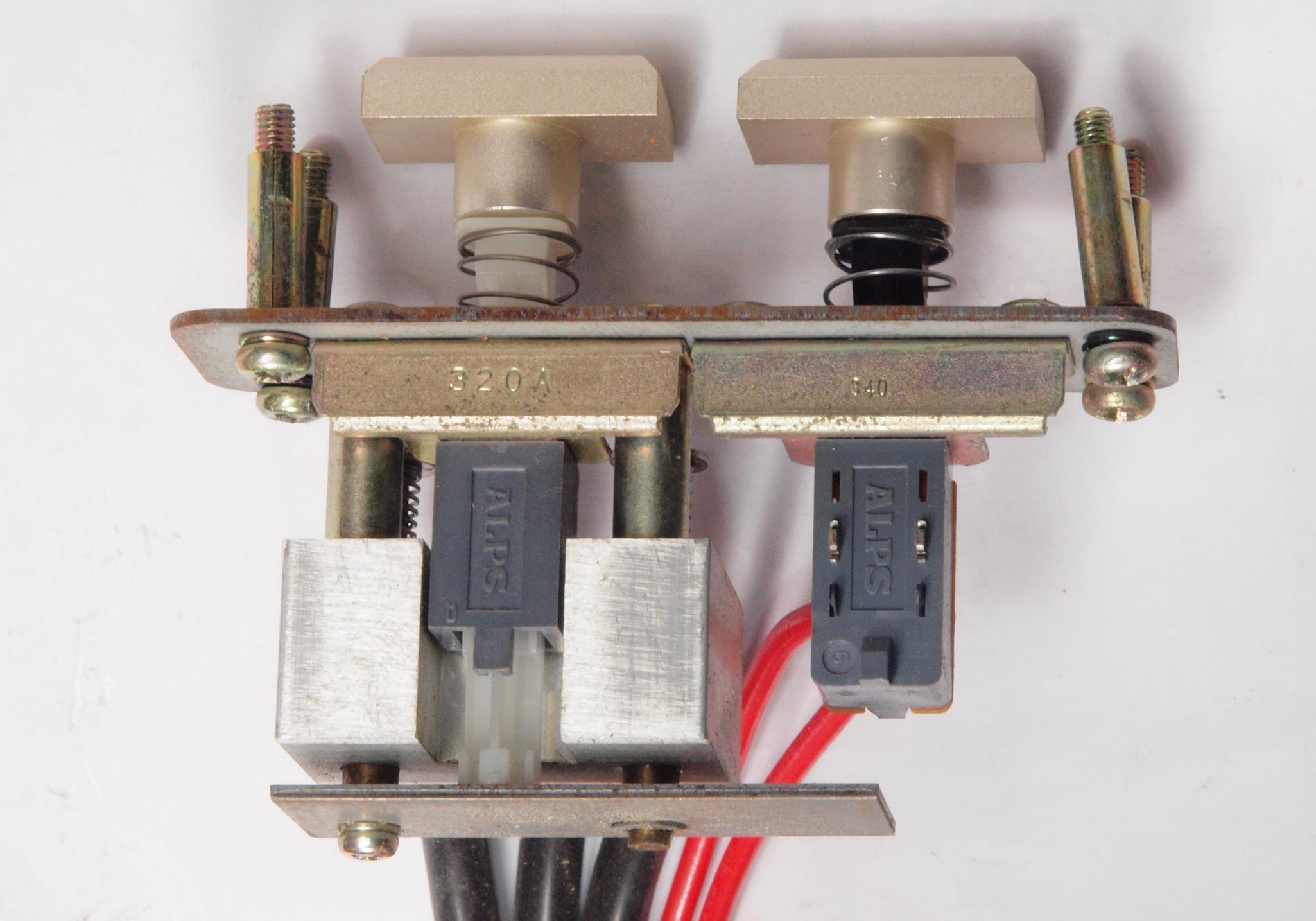

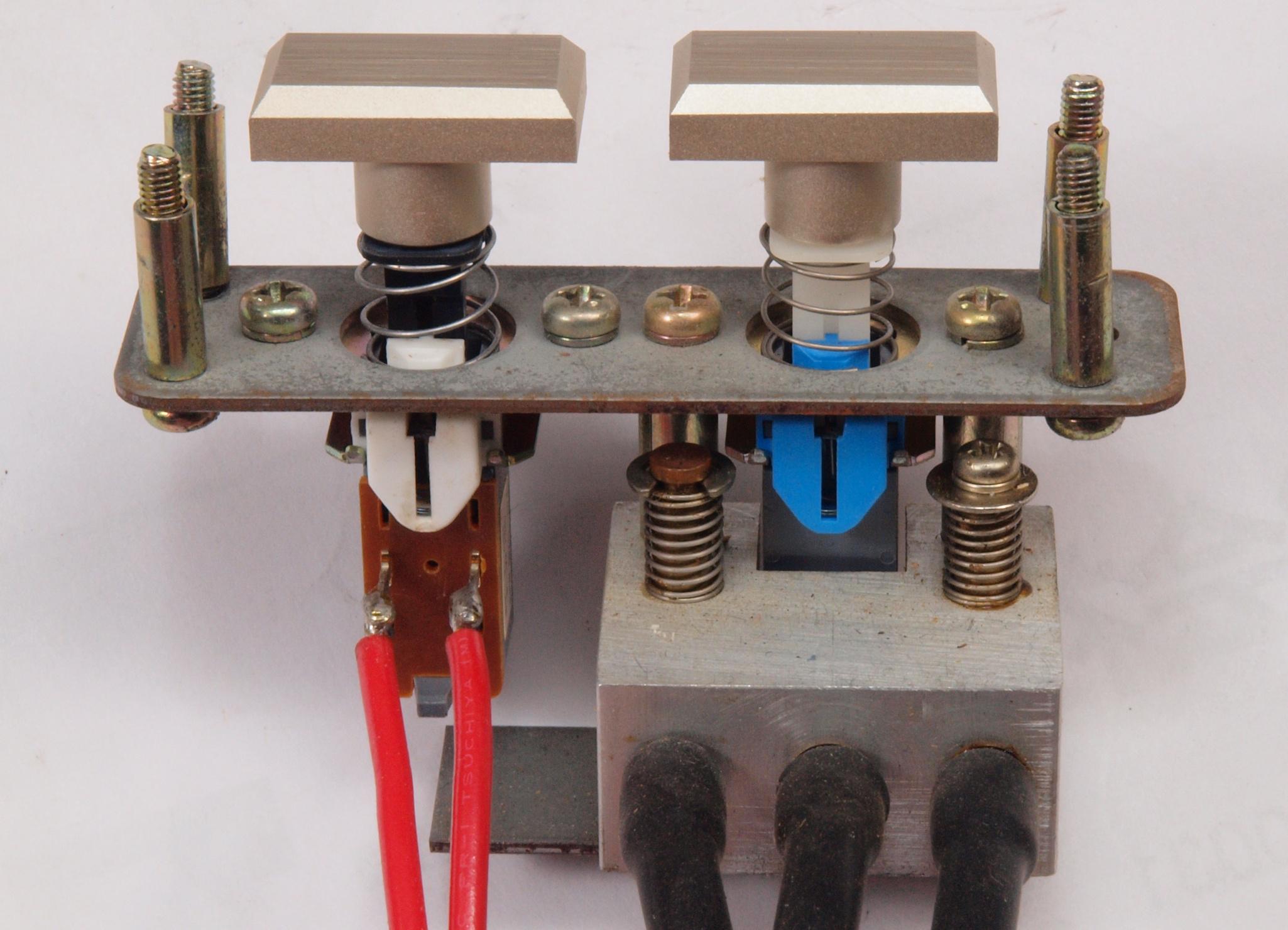

Ｃ２１．　修理前　電源・３３／４５切替基板

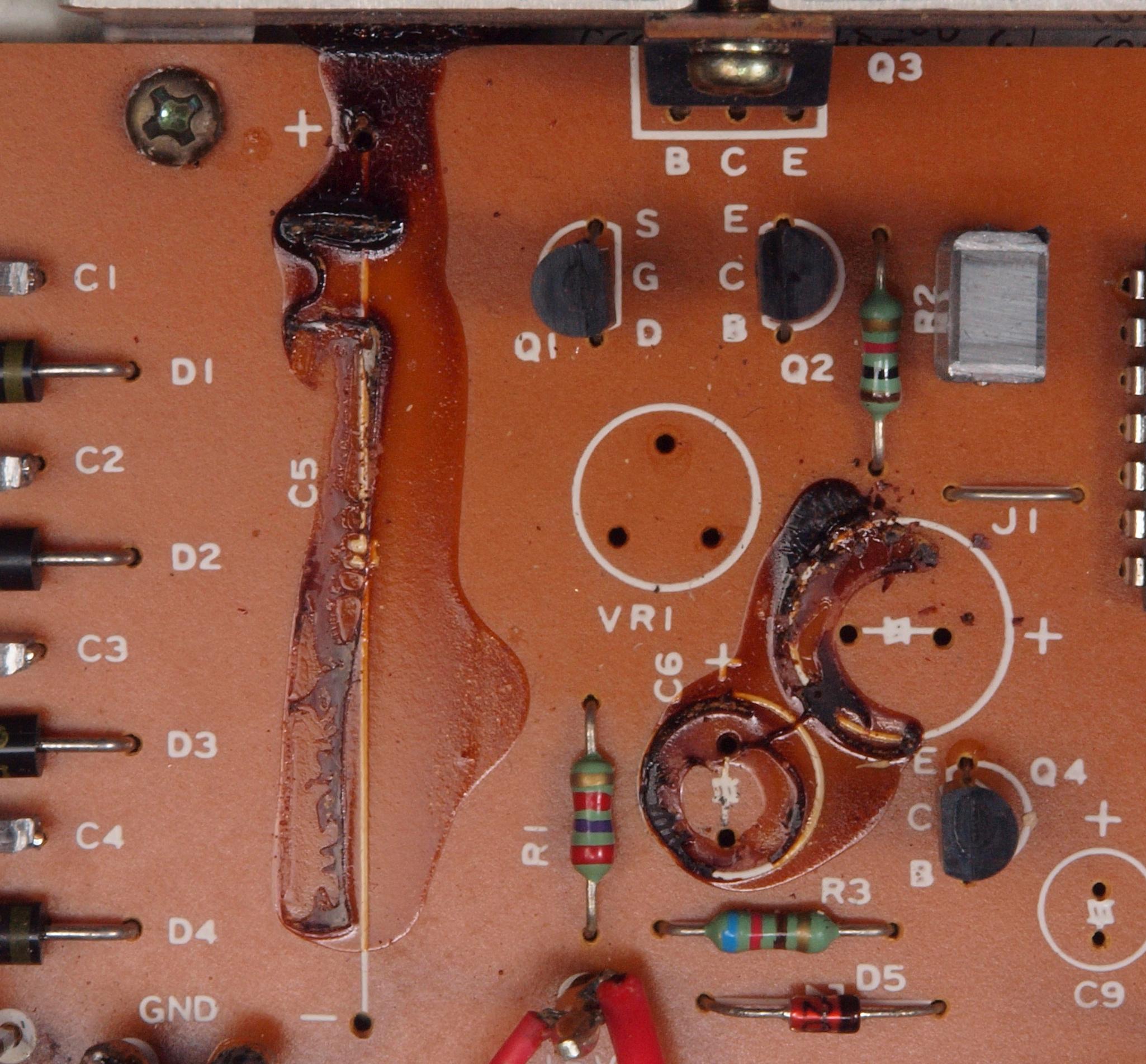

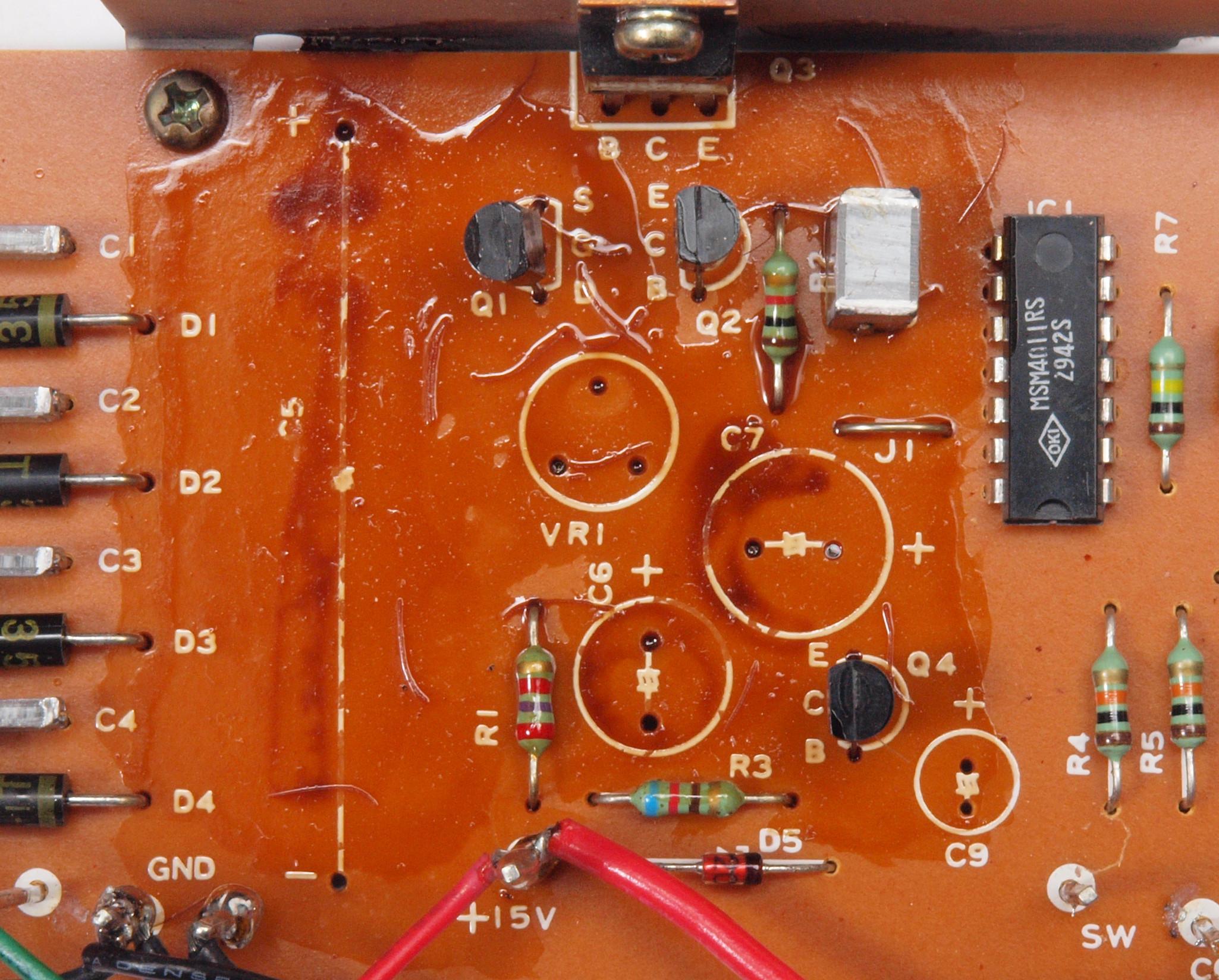

Ｃ２１２．　修理中　電源・３３／４５切替基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

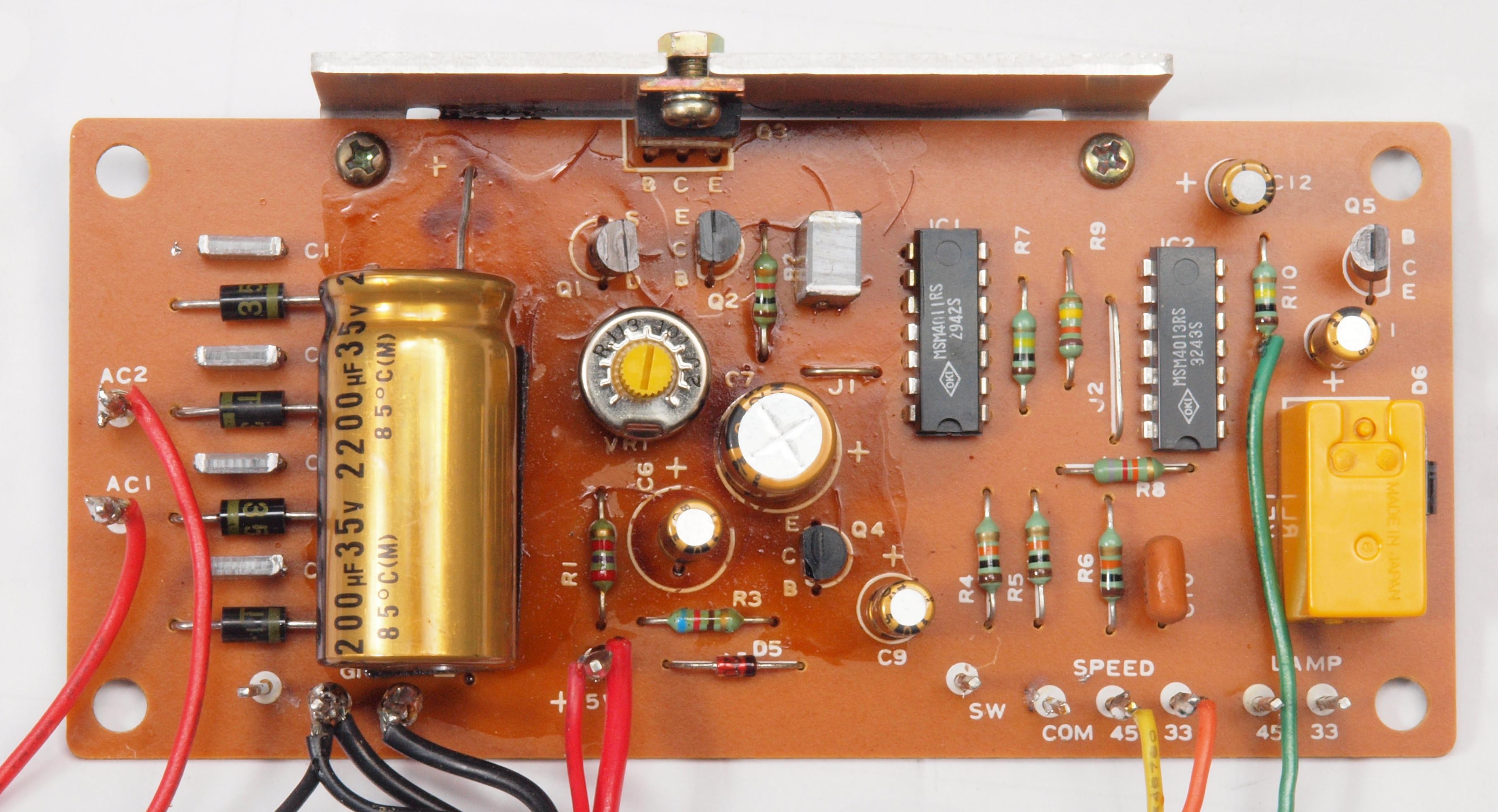

Ｃ２２．　修理後　電源・３３／４５切替基板。　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

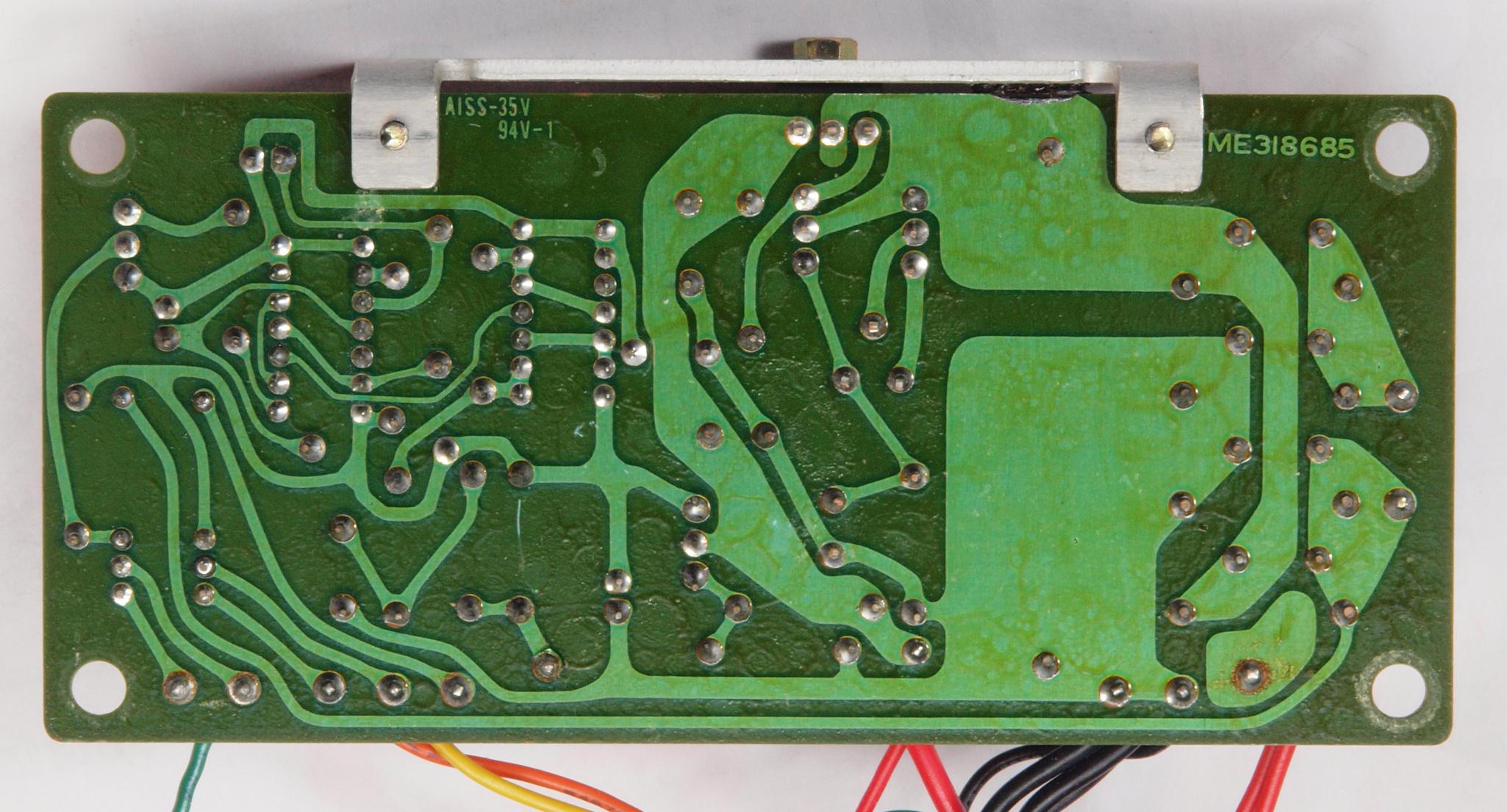

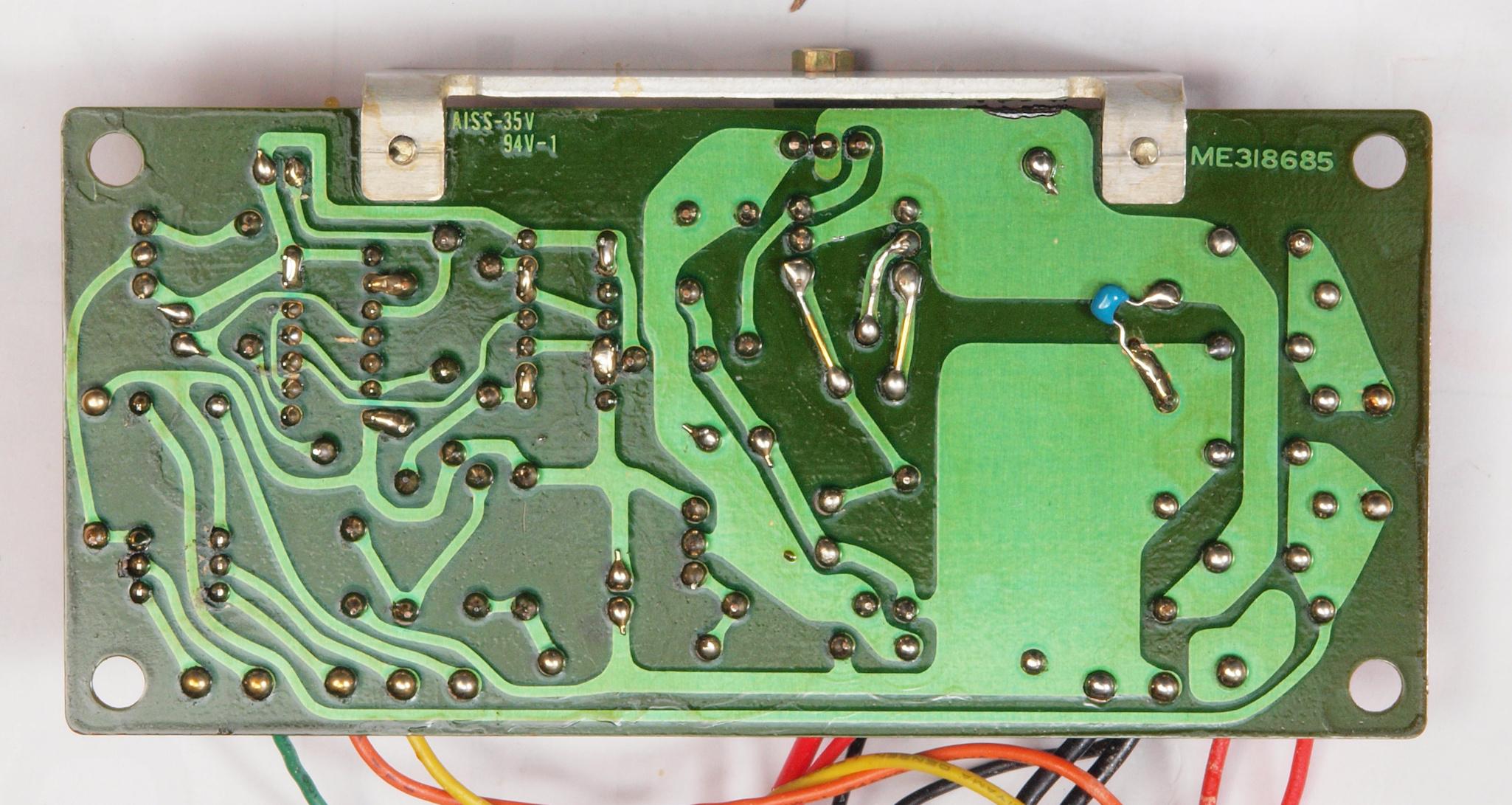

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２３２．　修理中　電源・３３／４５切替基板裏、半田不良ケ所。

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

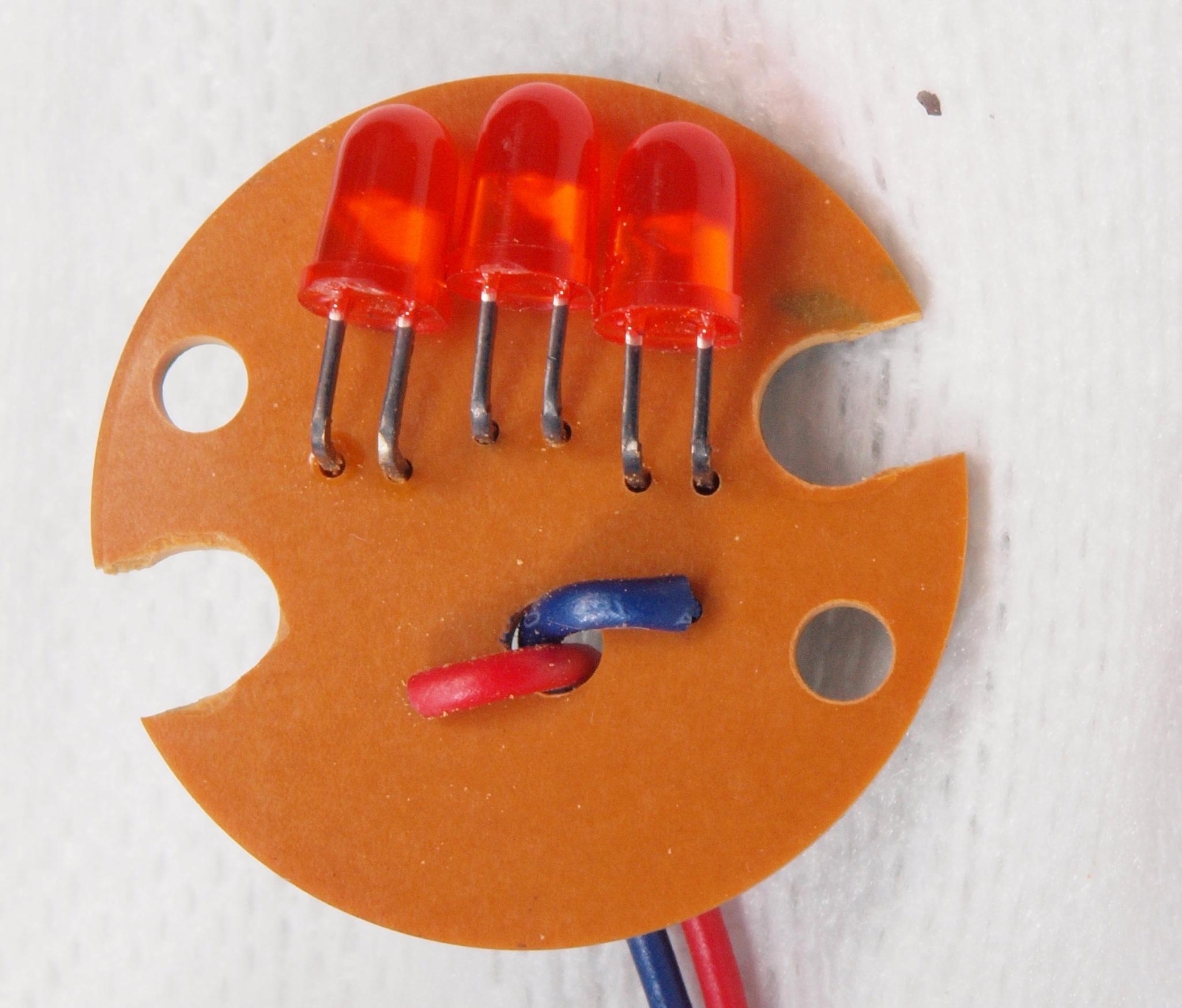

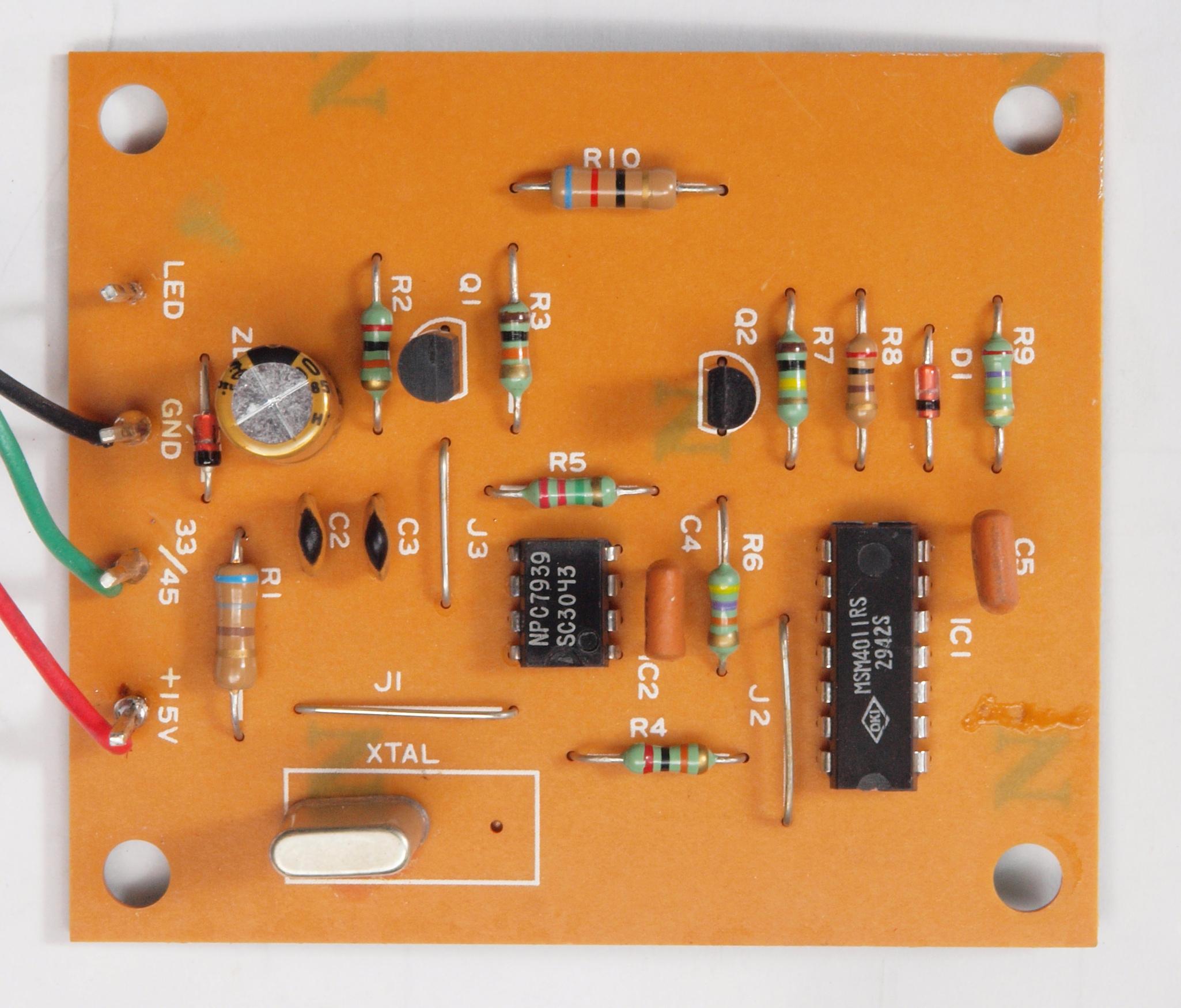

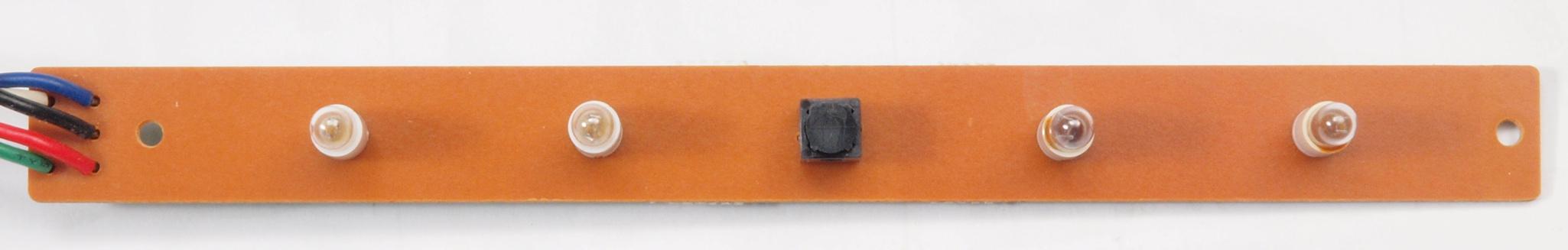

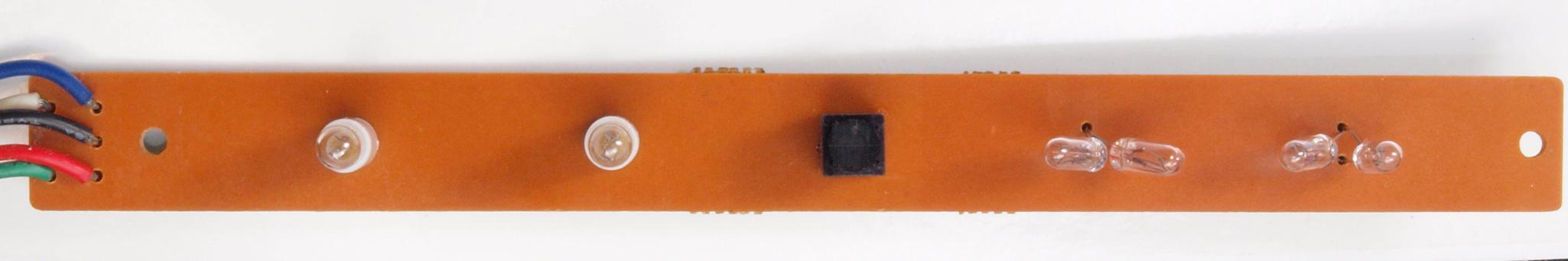

Ｃ３１．　修理前　ストロボ基板

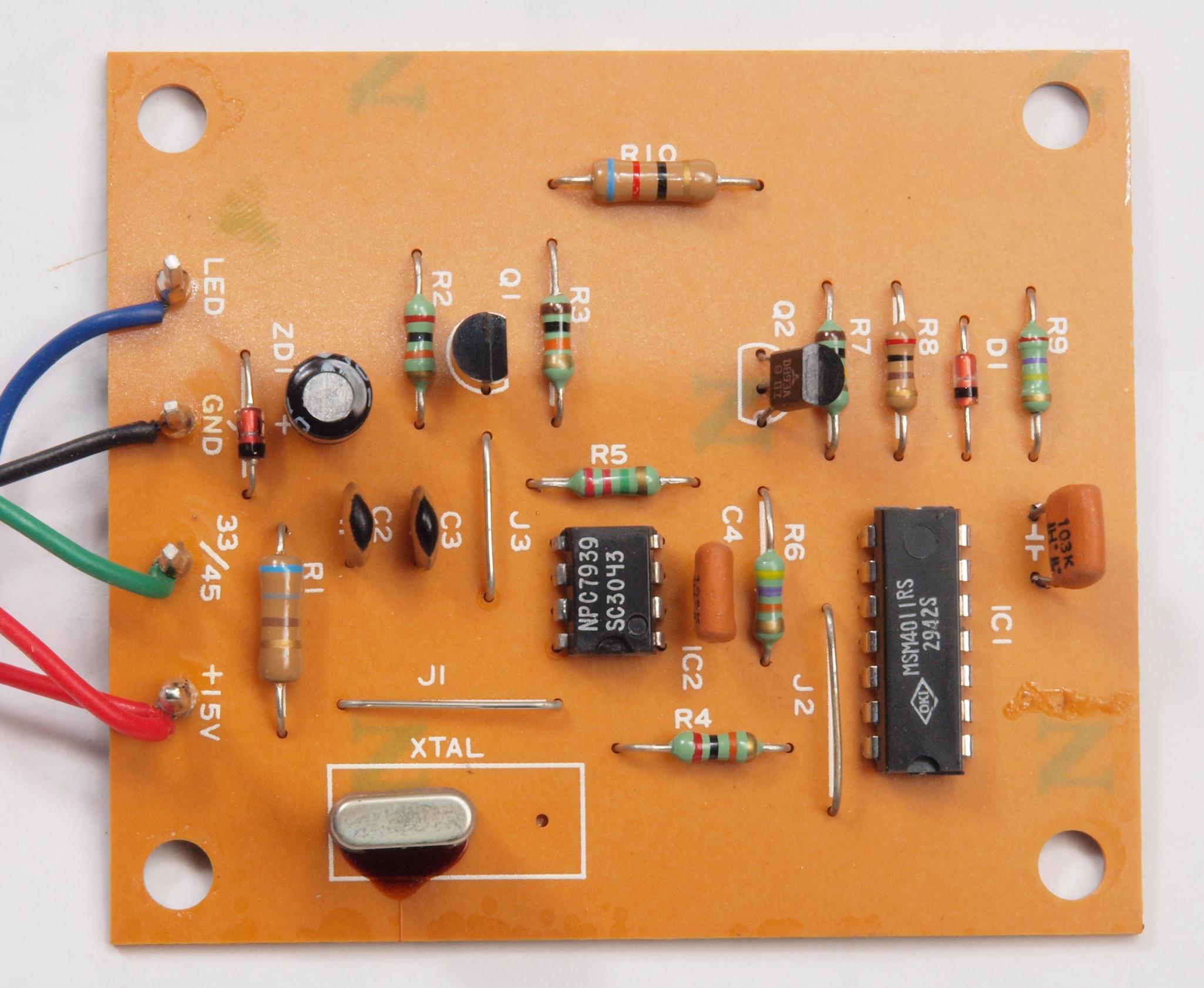

Ｃ３２．　修理後　ストロボ基板　電解コンデンサー１個交換

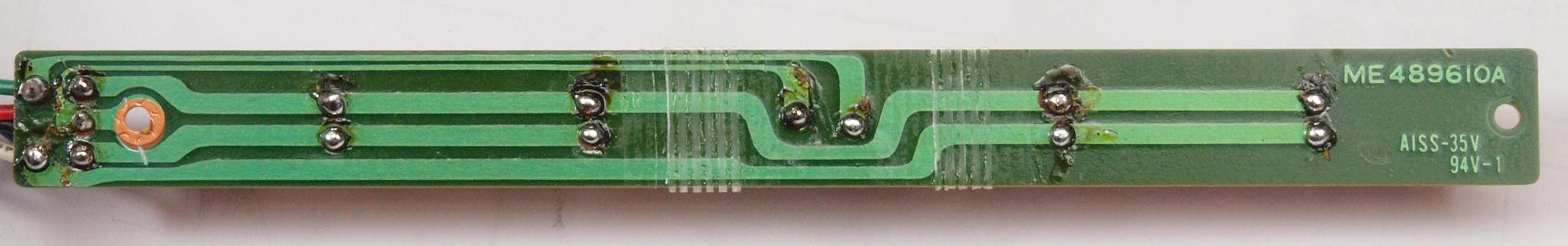

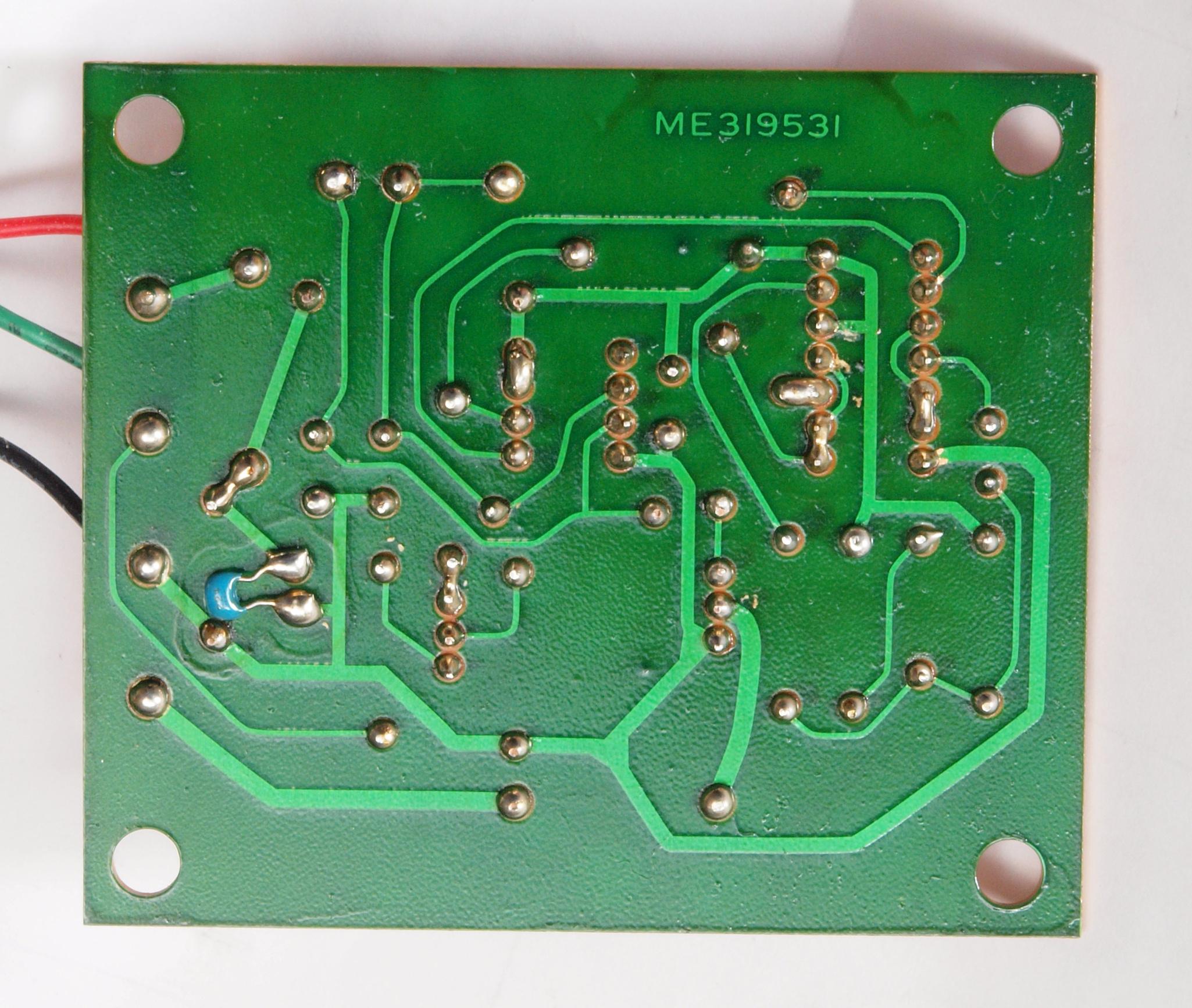

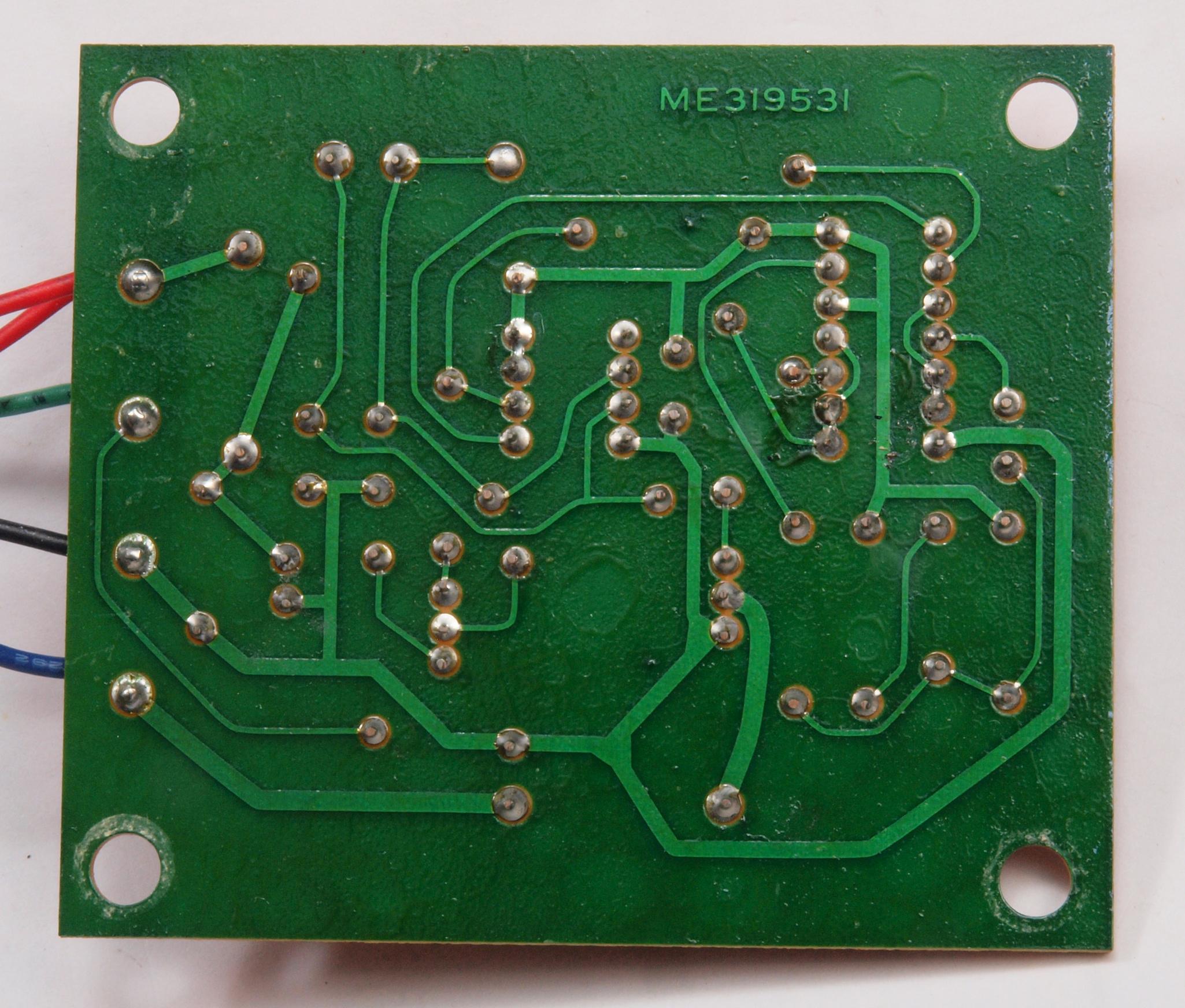

Ｃ３３．　修理前　ストロボ基板裏

Ｃ３４．　修理（半田補正）後　ストロボ基板裏

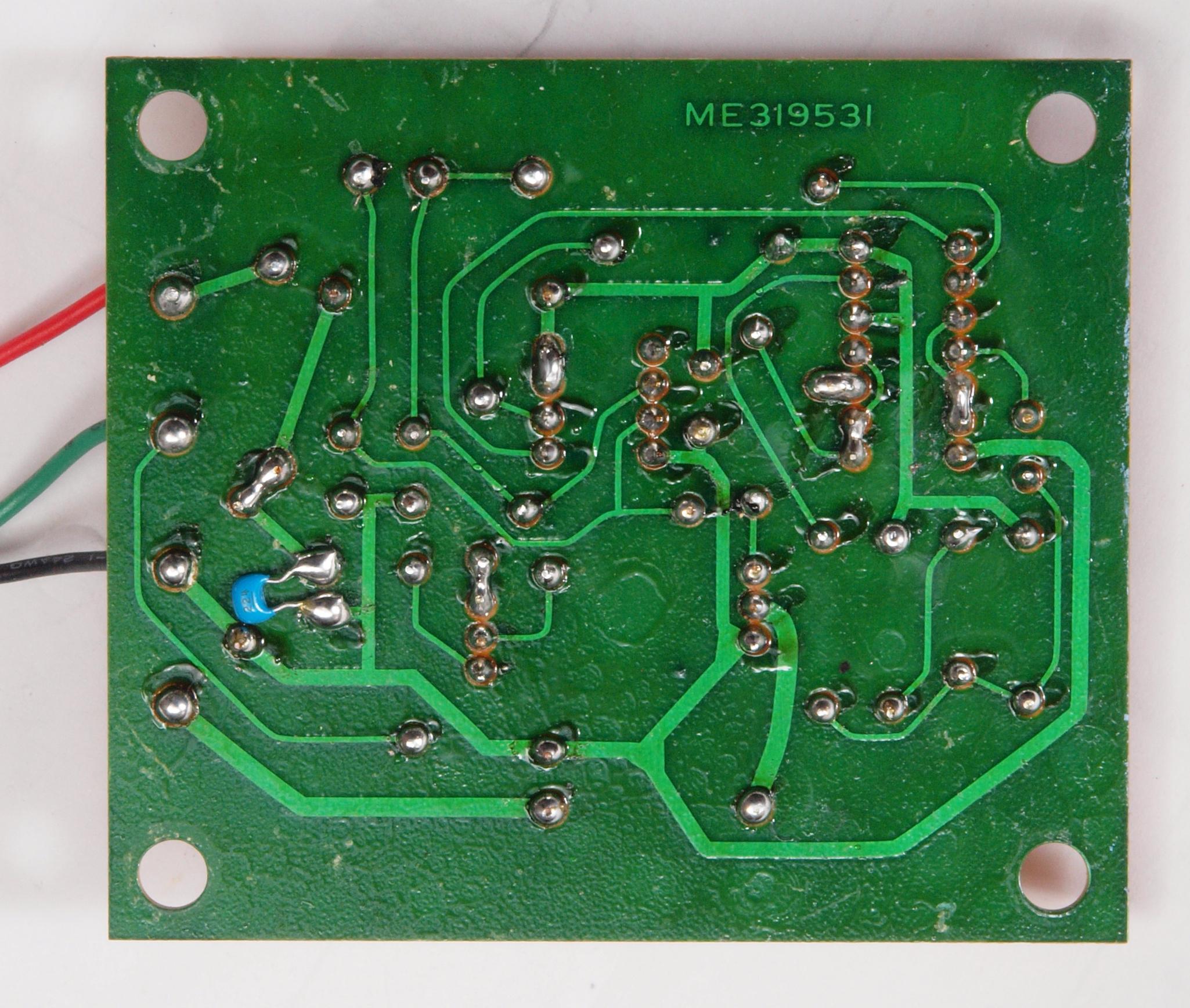

Ｃ３５．　完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。

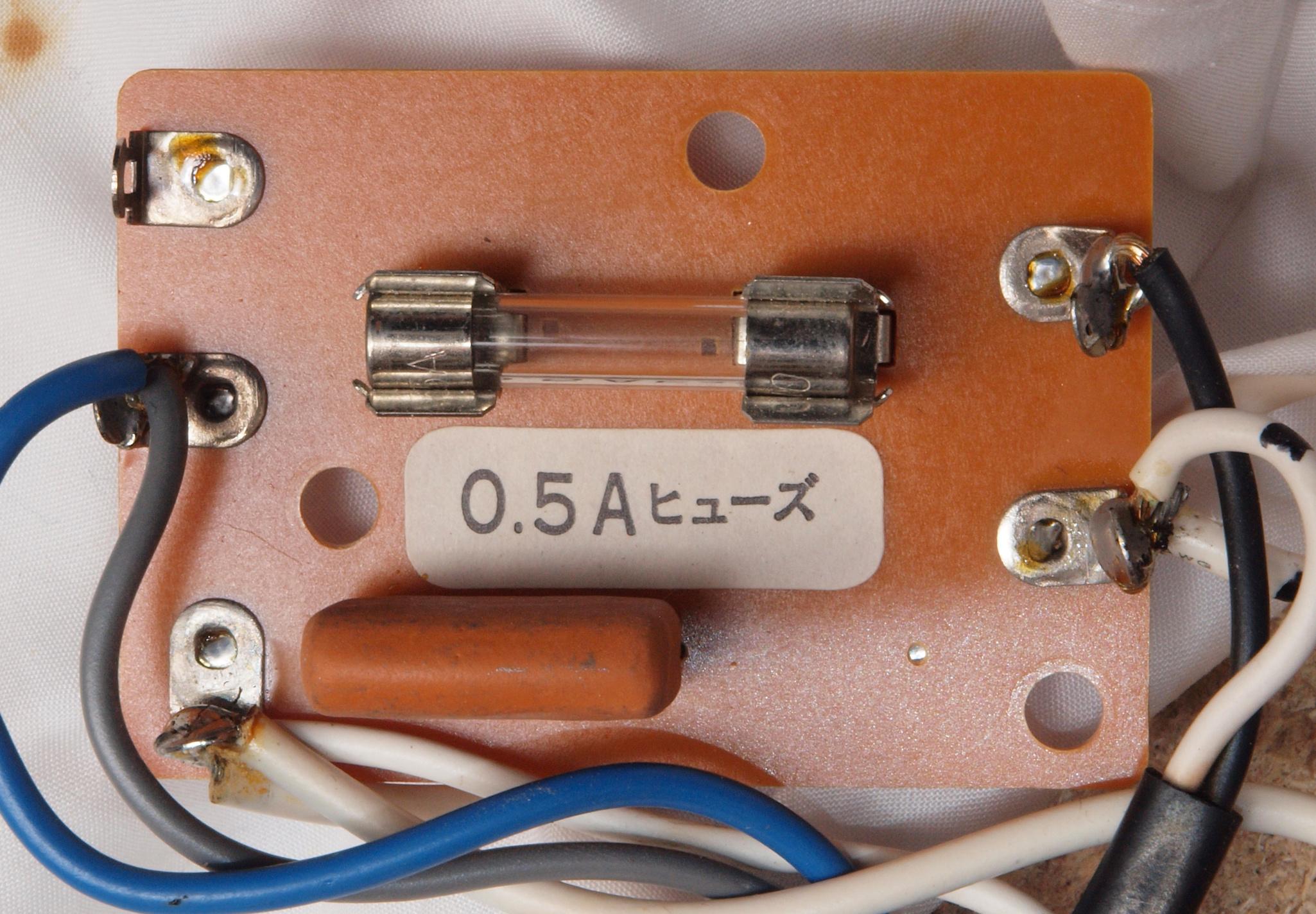

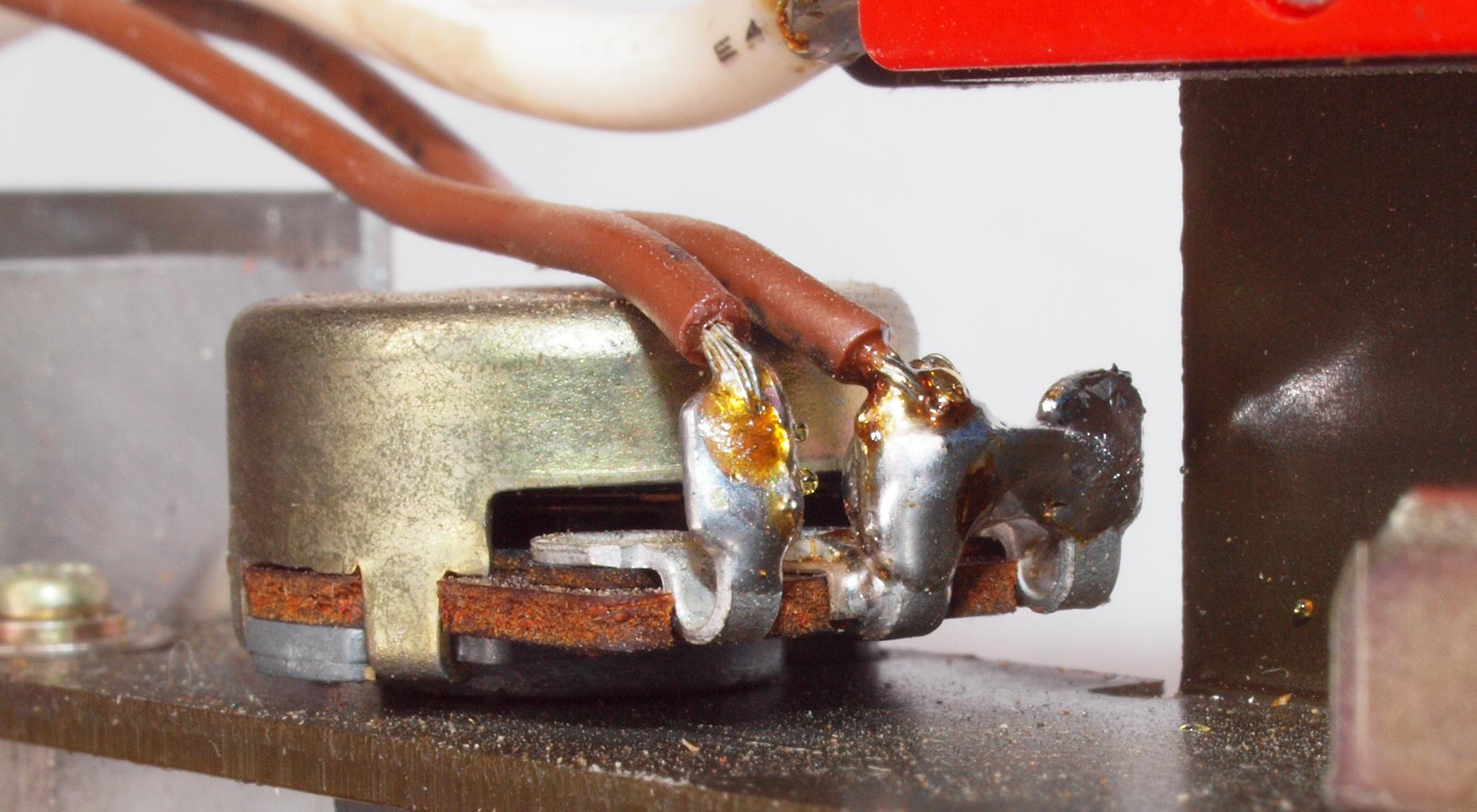

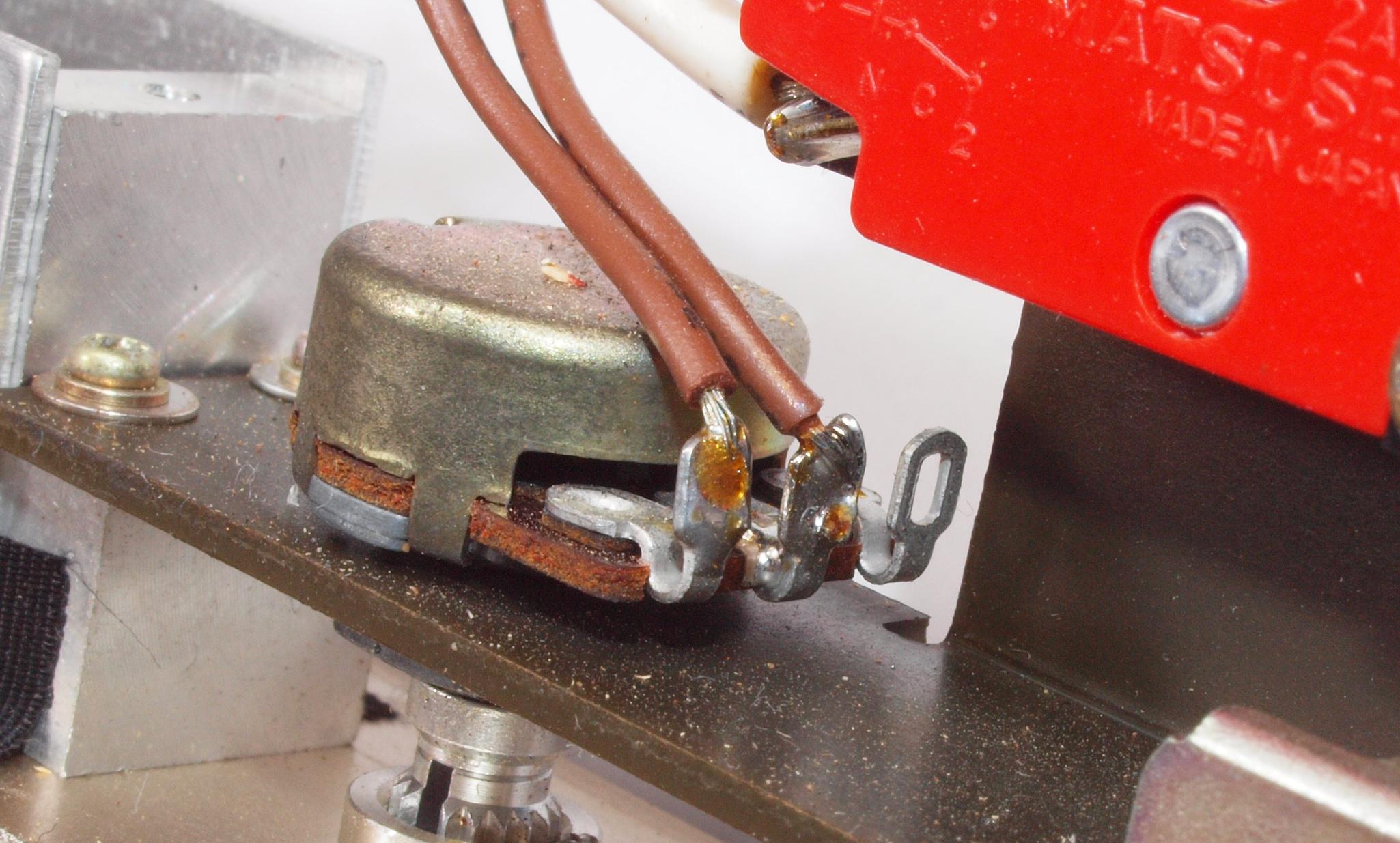

Ｃ４１．　修理前　フューズ基板

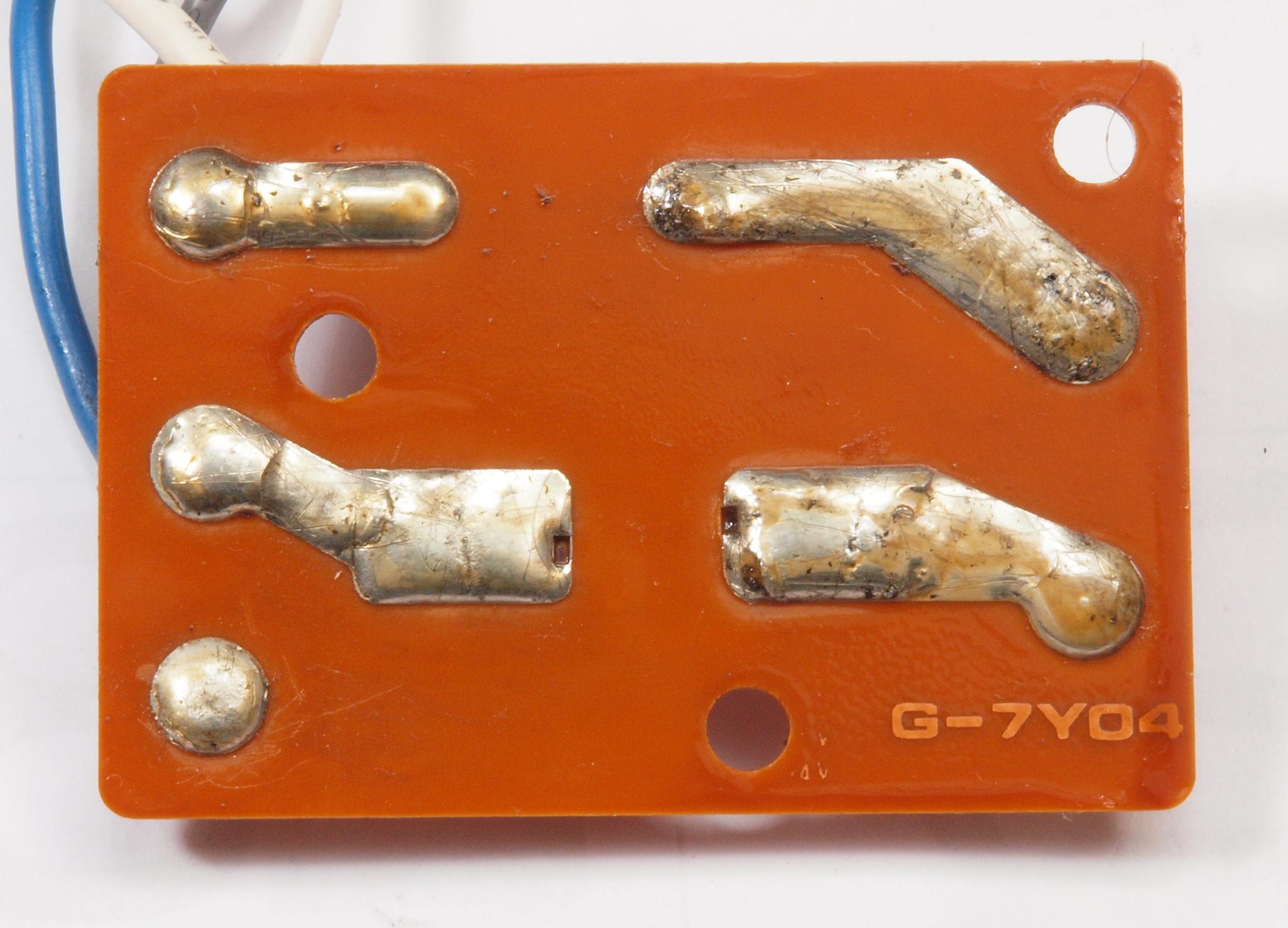

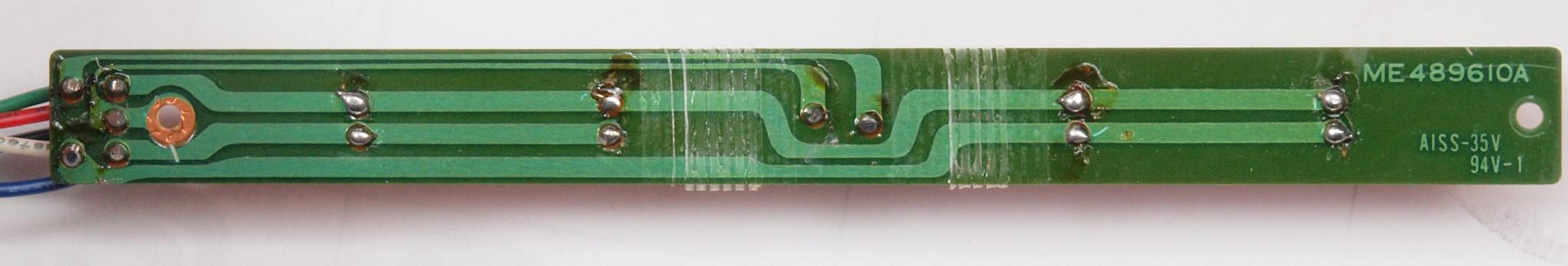

Ｃ４２．　修理前　フューズ基板裏

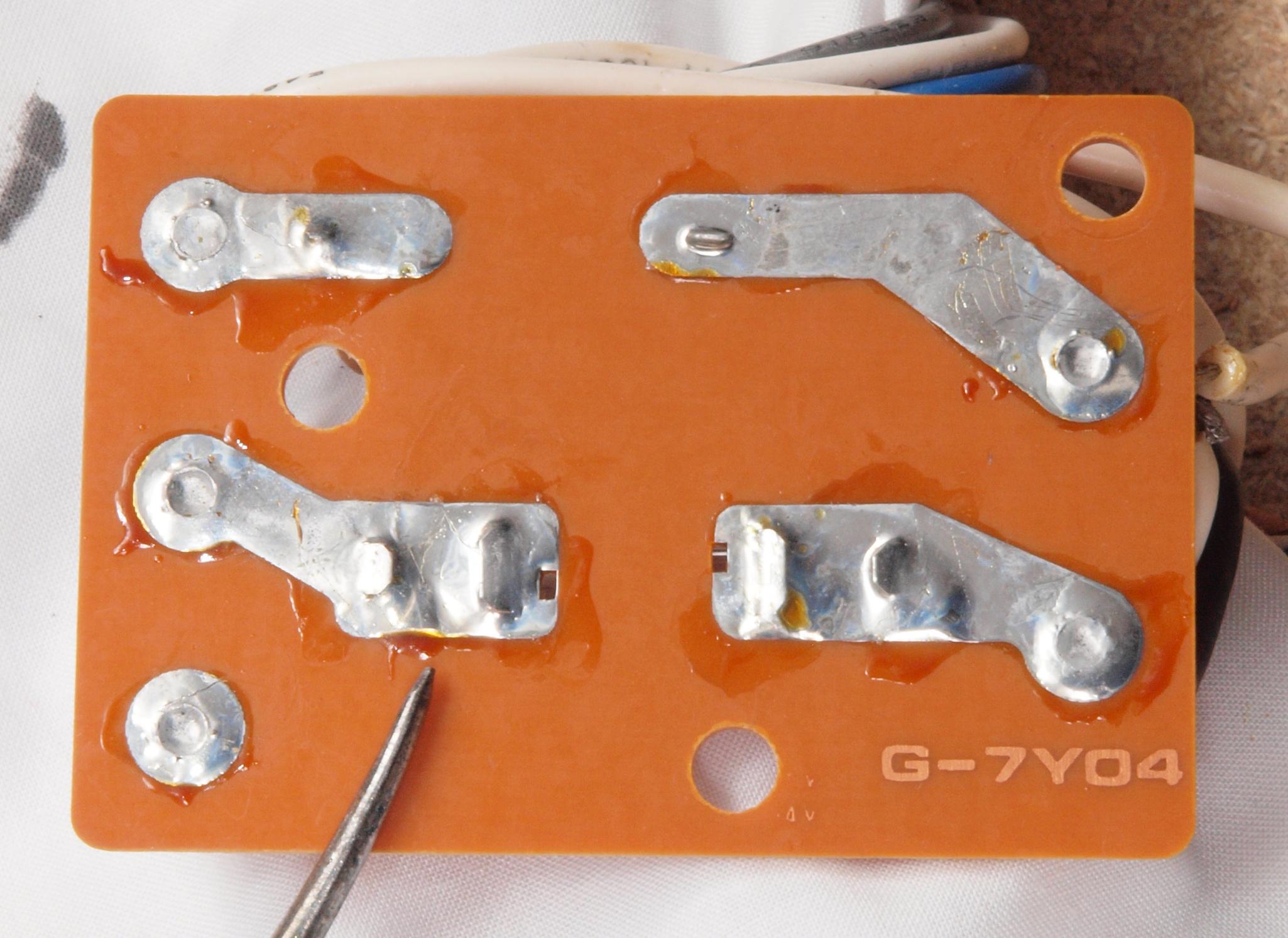

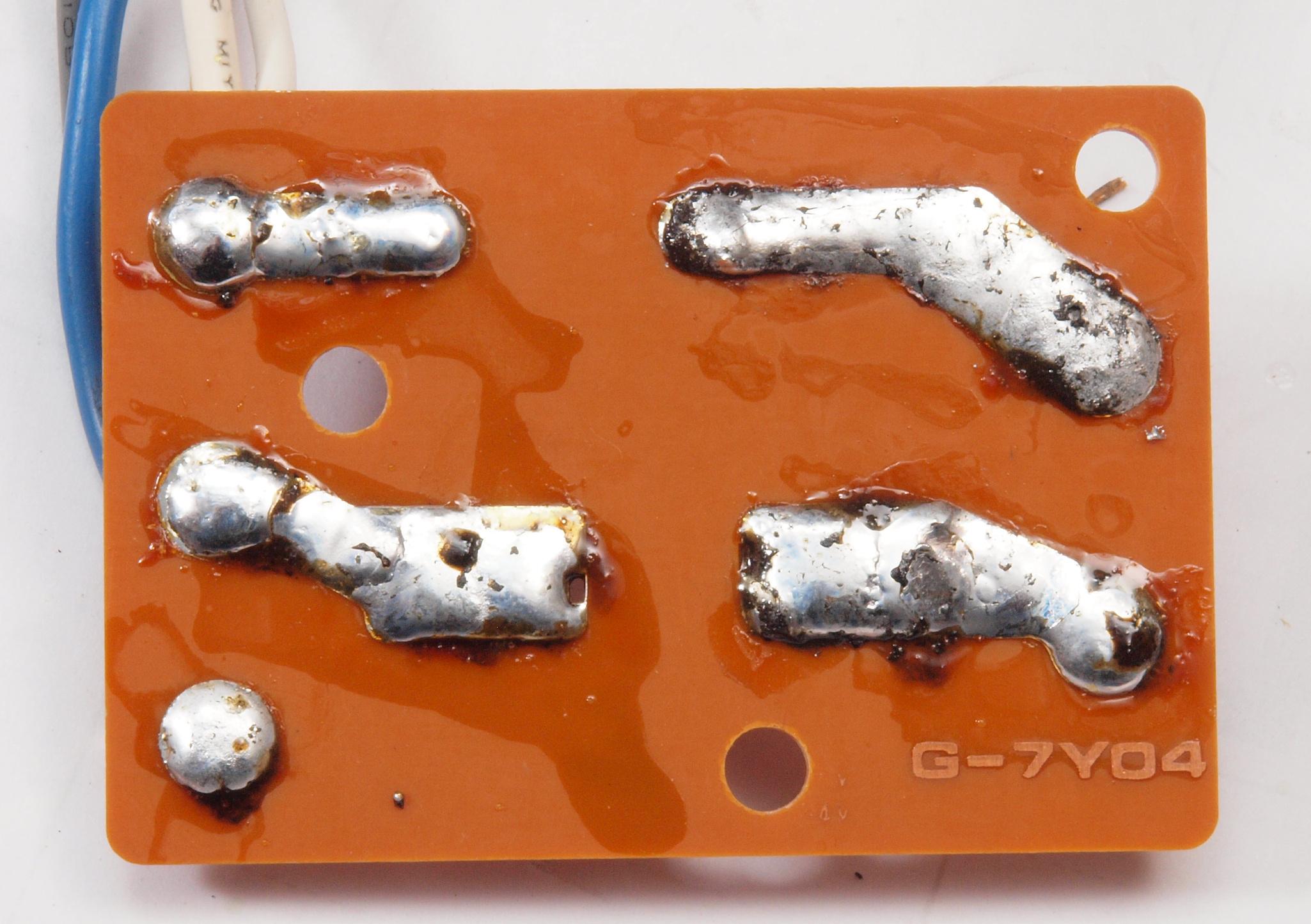

Ｃ４２２．　修理中　フューズ基板裏、半田不良ケ所。

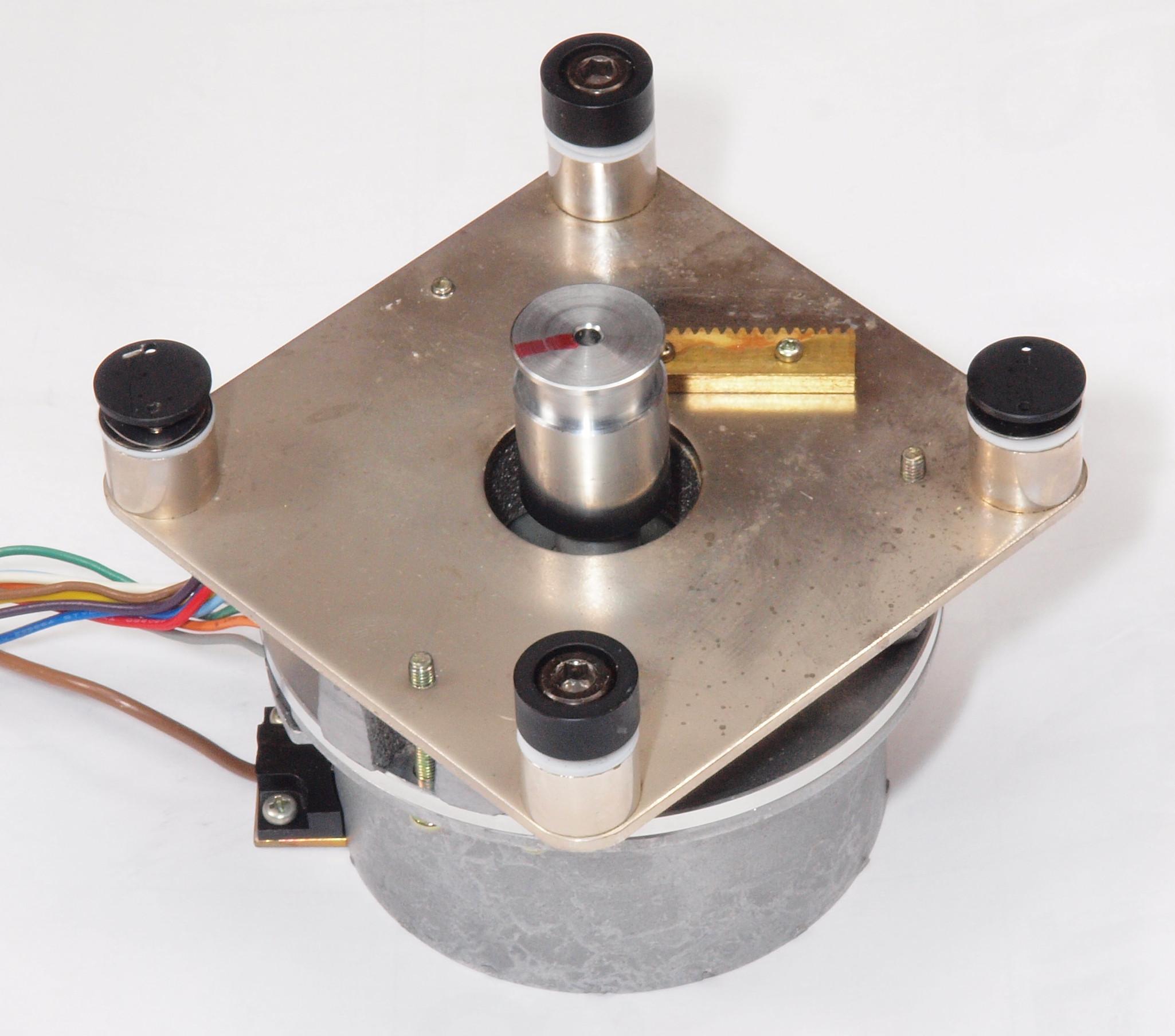

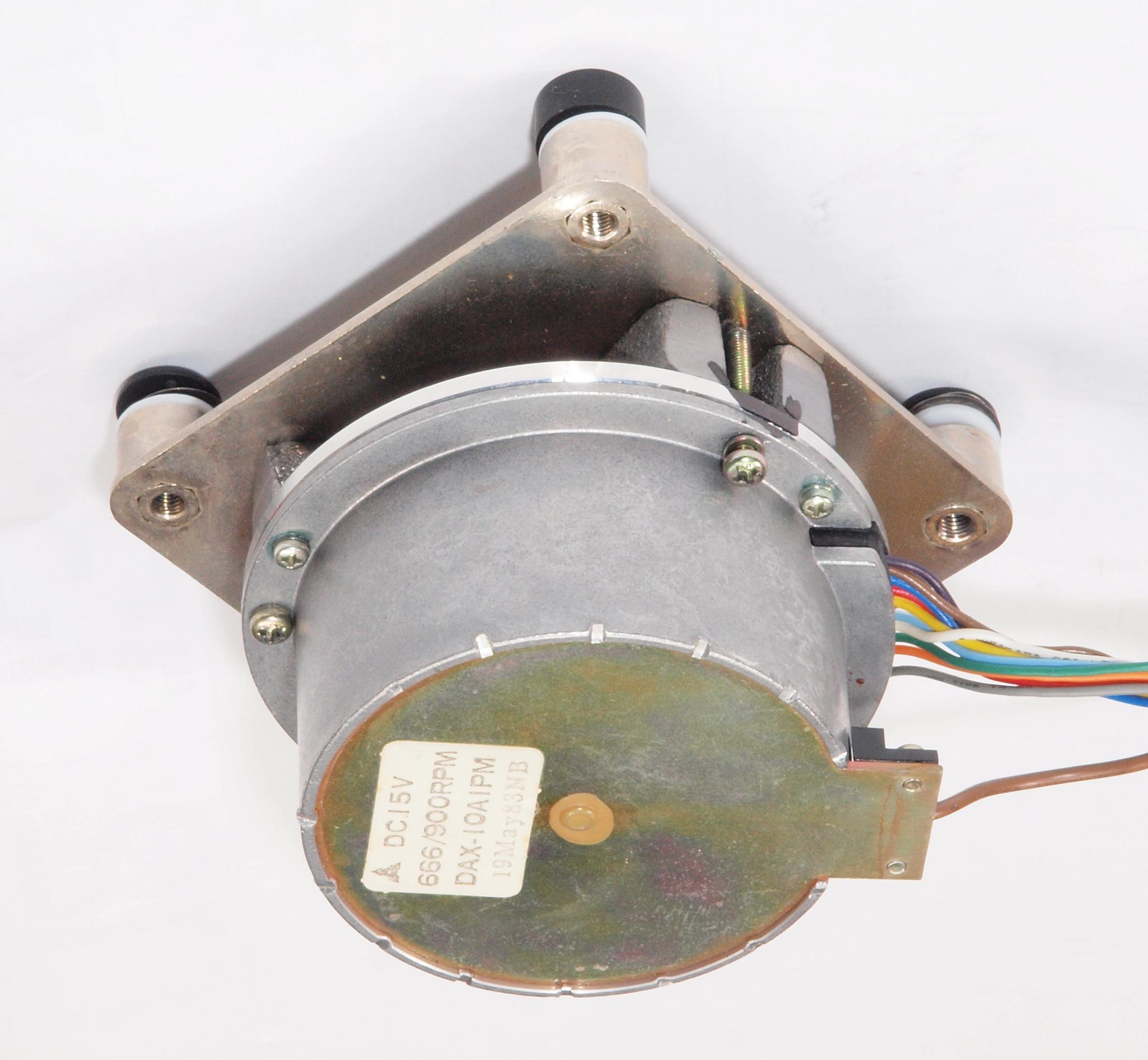

Ｃ５１．　修理中　モーターを取り出す。

Ｃ５１２．　修理中　モーターを取り出す、　モータとスペンサーにオイルがたっぷり付着！

Ｃ５１３．　修理中　モーターを取り出す、　モータ取付台とスペンサーにオイルがたっぷり付着！

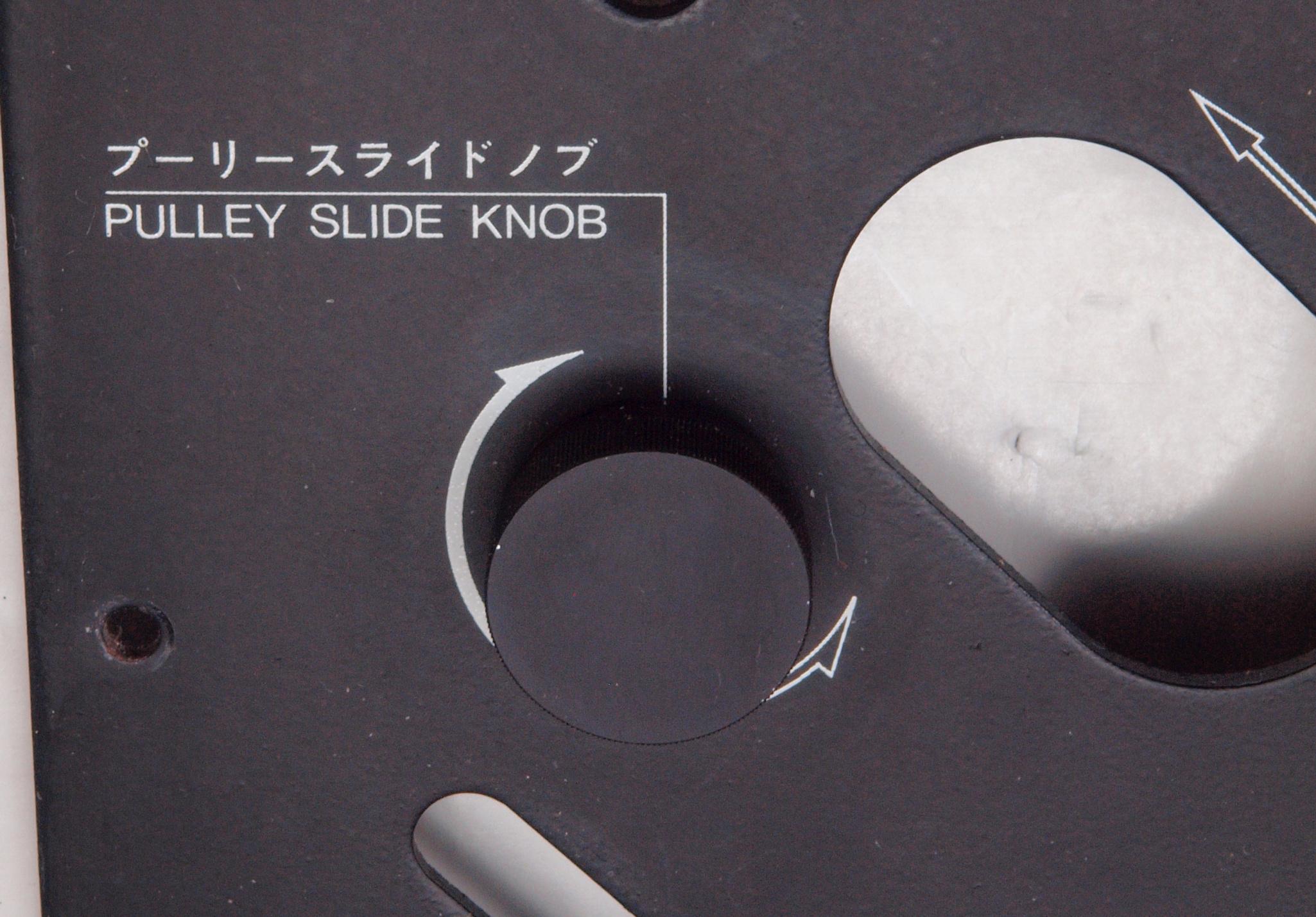

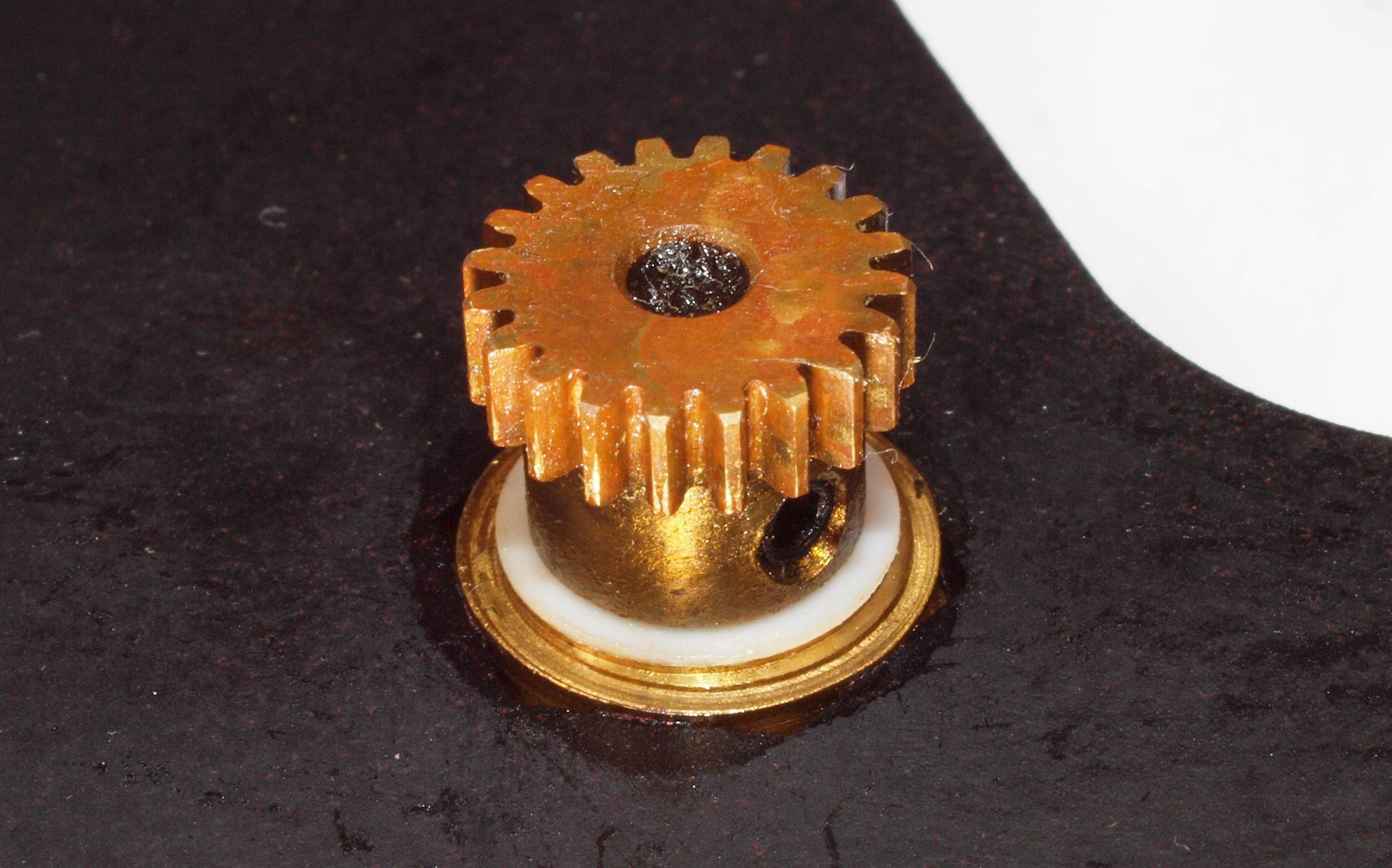

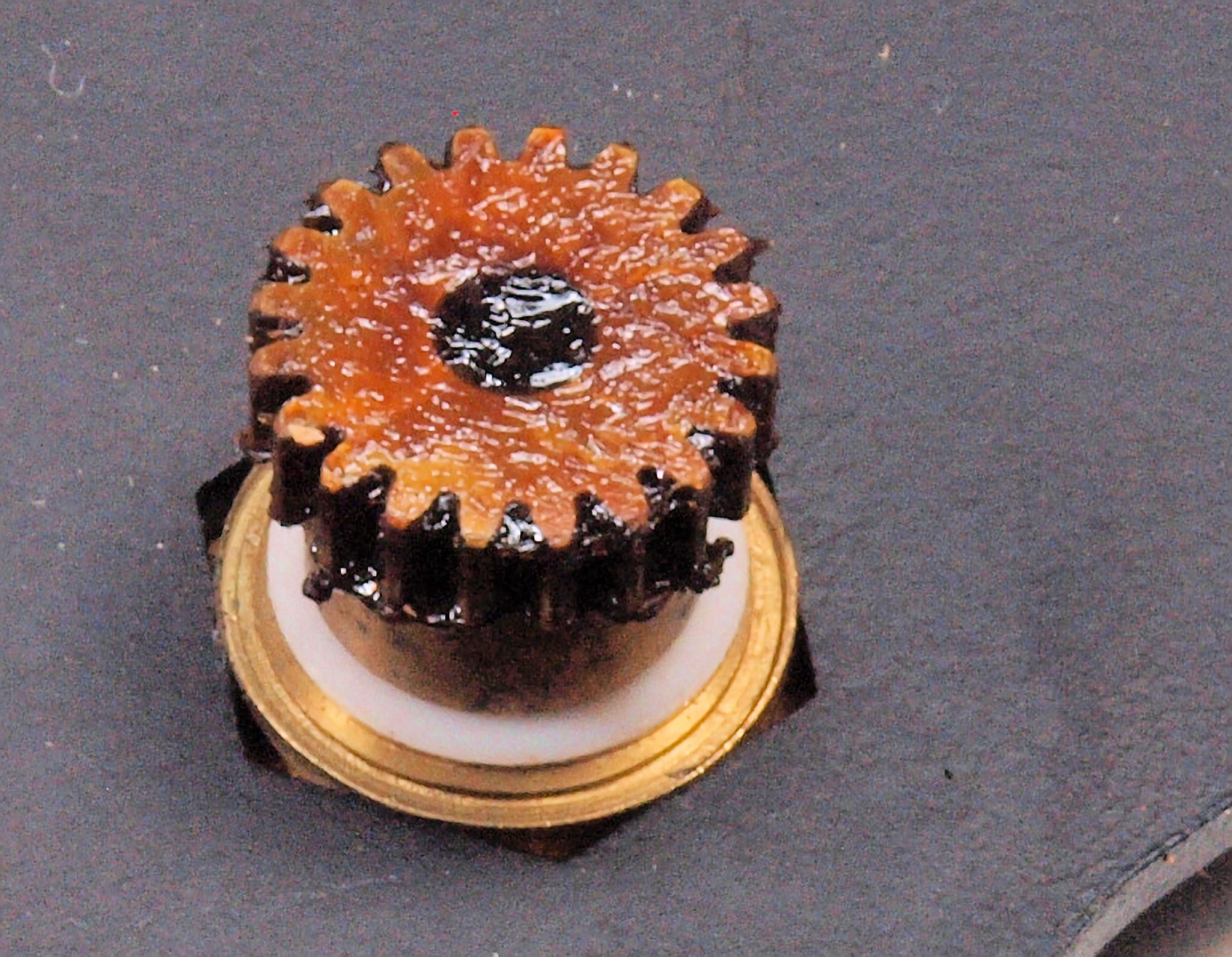

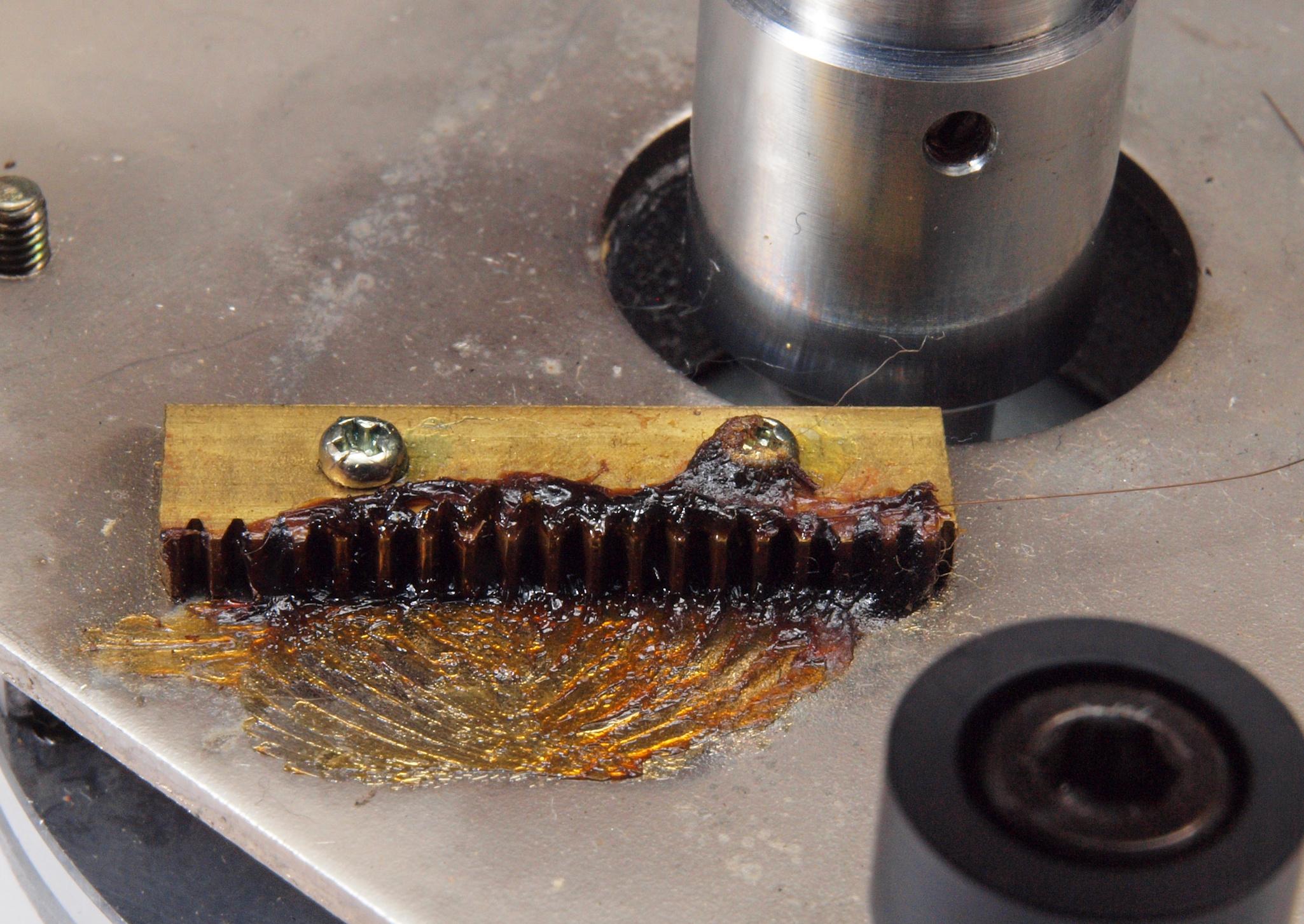

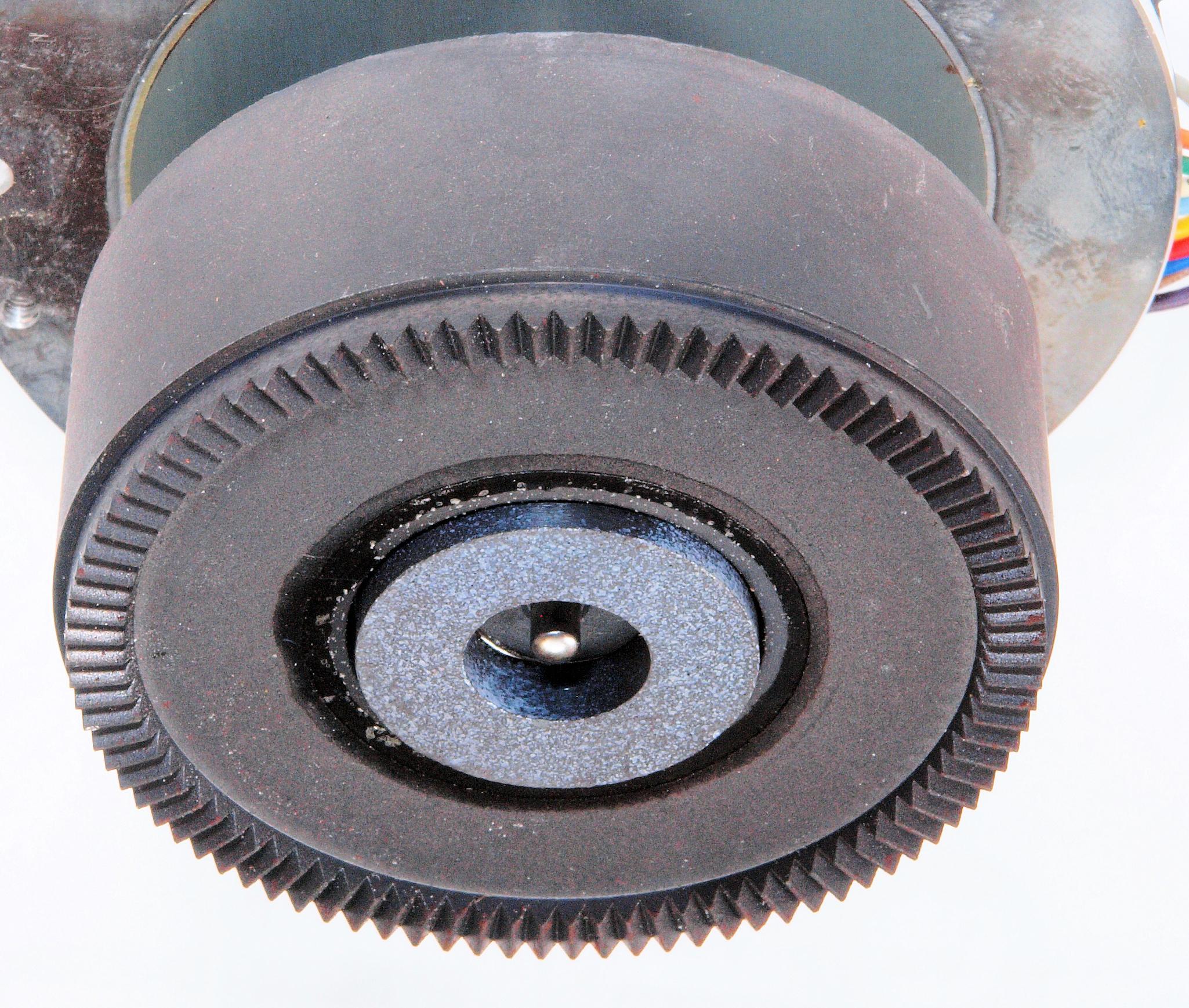

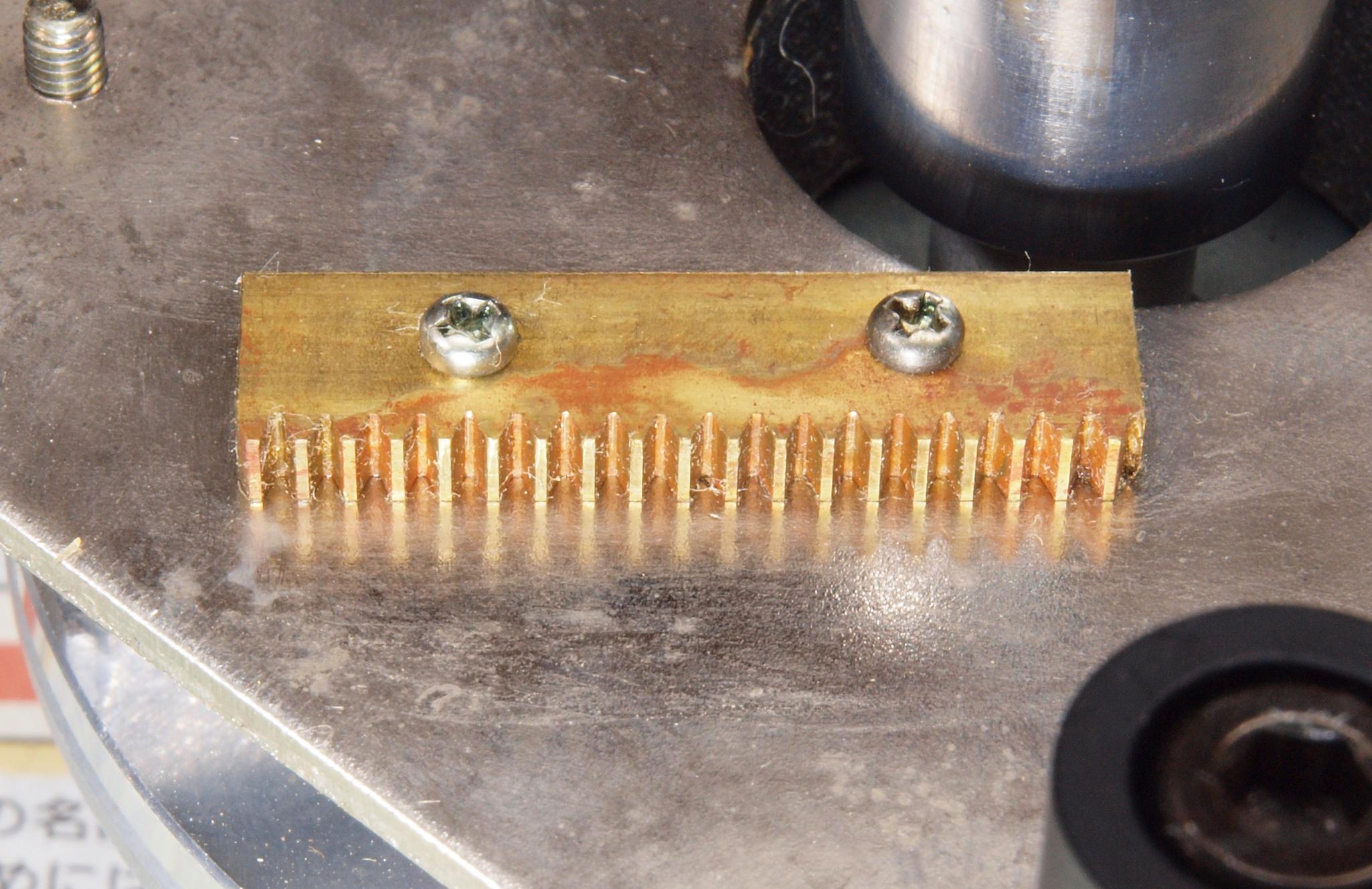

Ｃ５２．　修理中　モーター移動用ラック歯車、グリスが堅く汚れている。

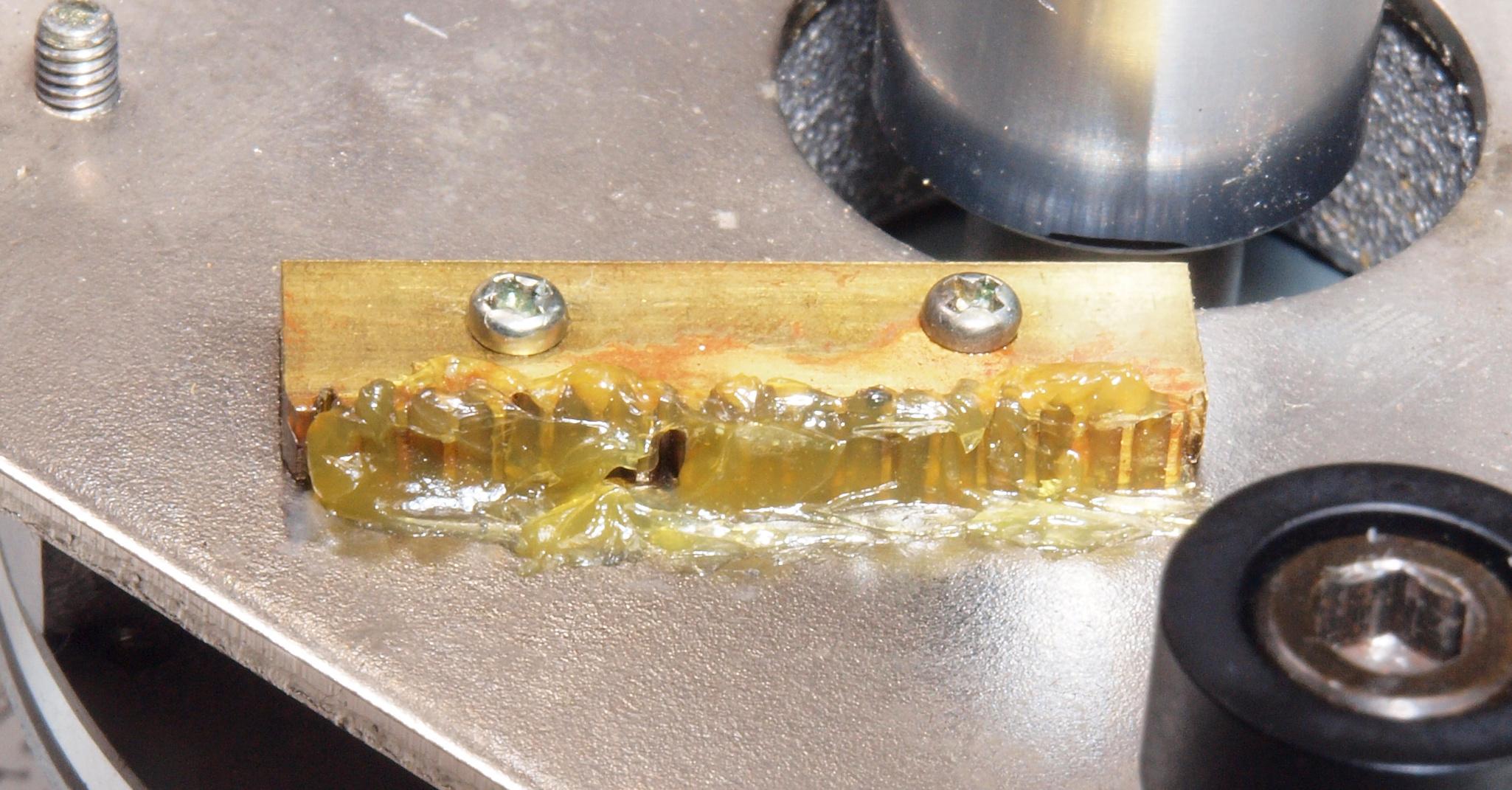

Ｃ５３．　修理後　モーター移動用ラック歯車。

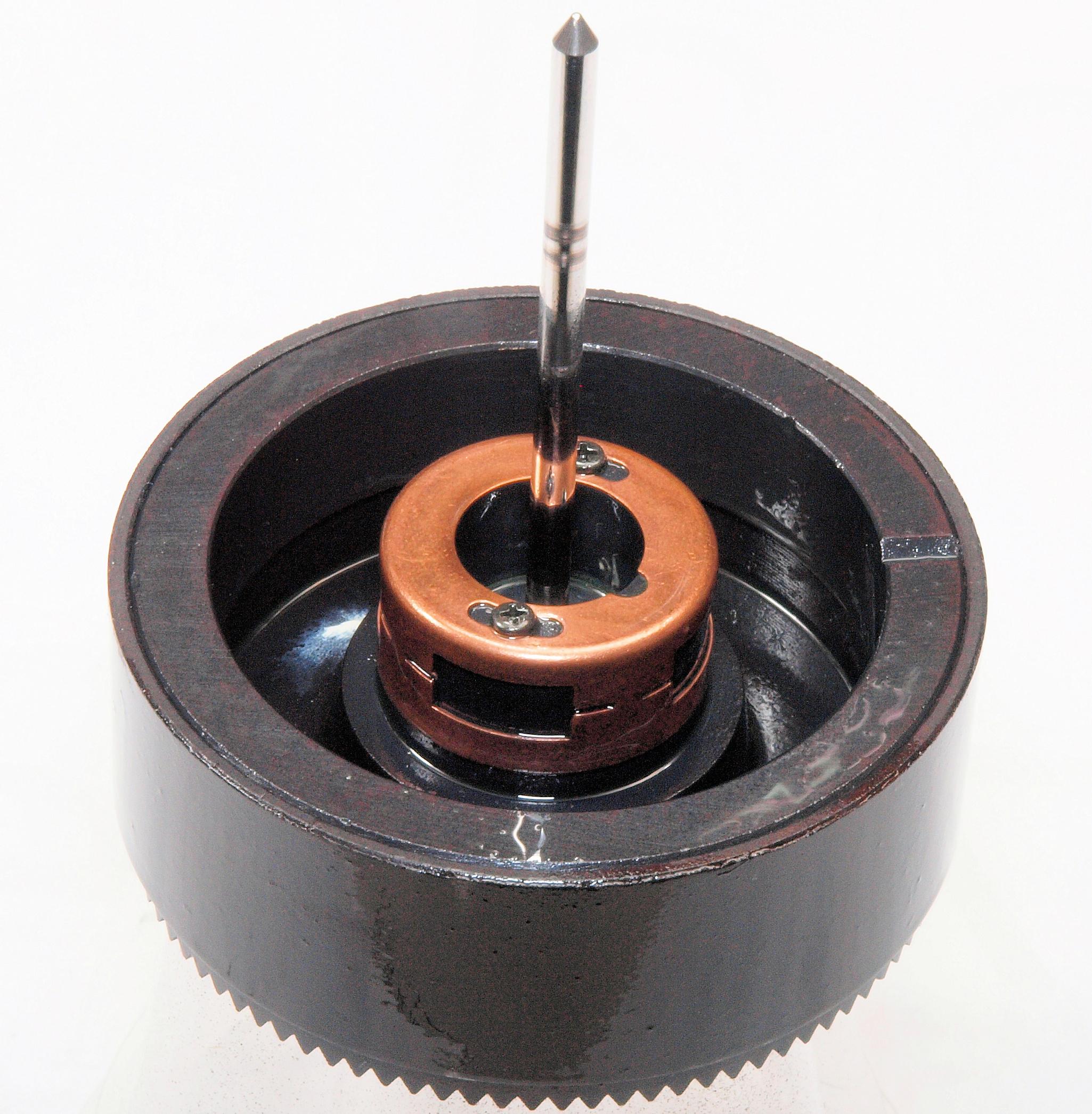

Ｃ５４．　修理中　モーター分解。

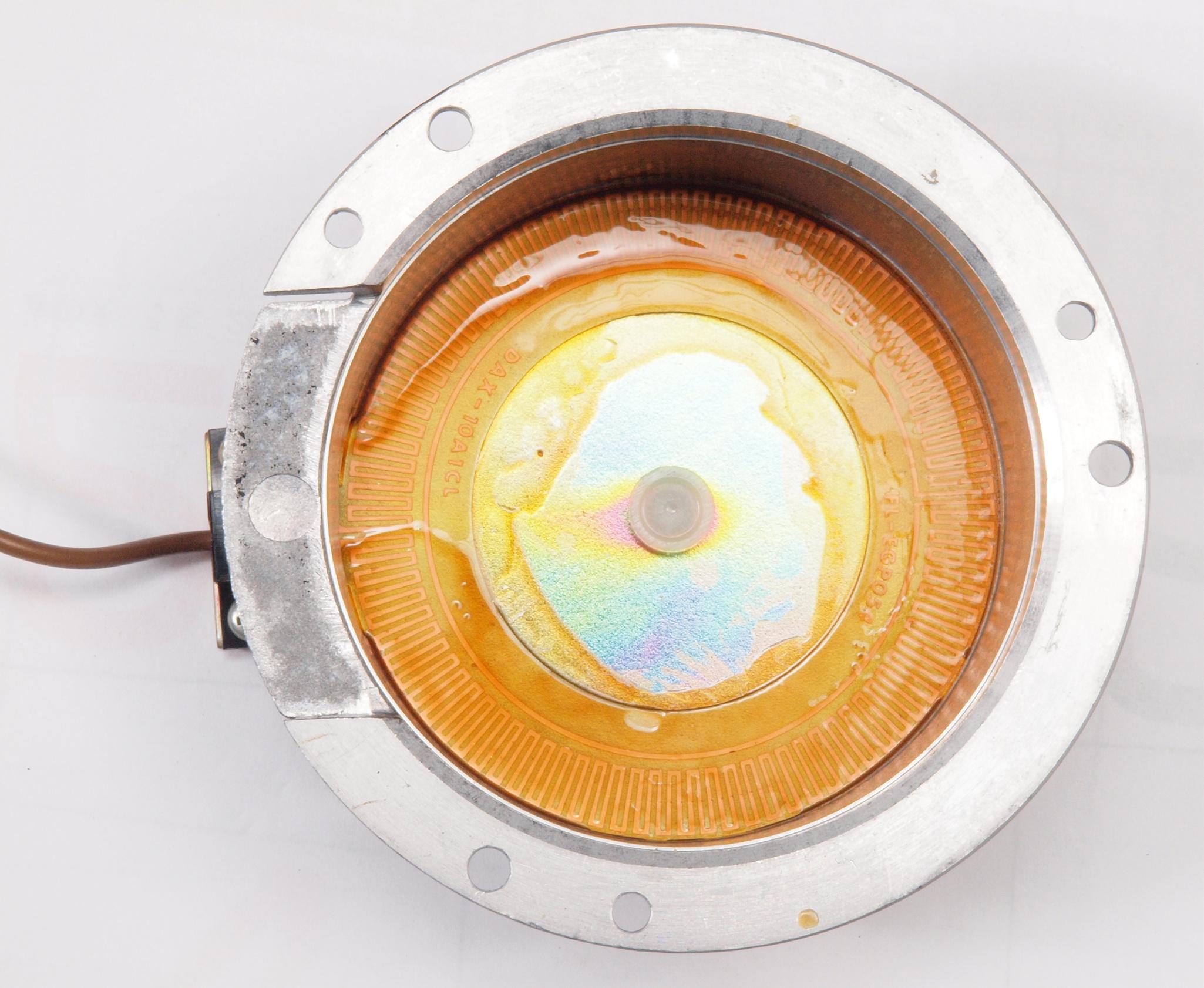

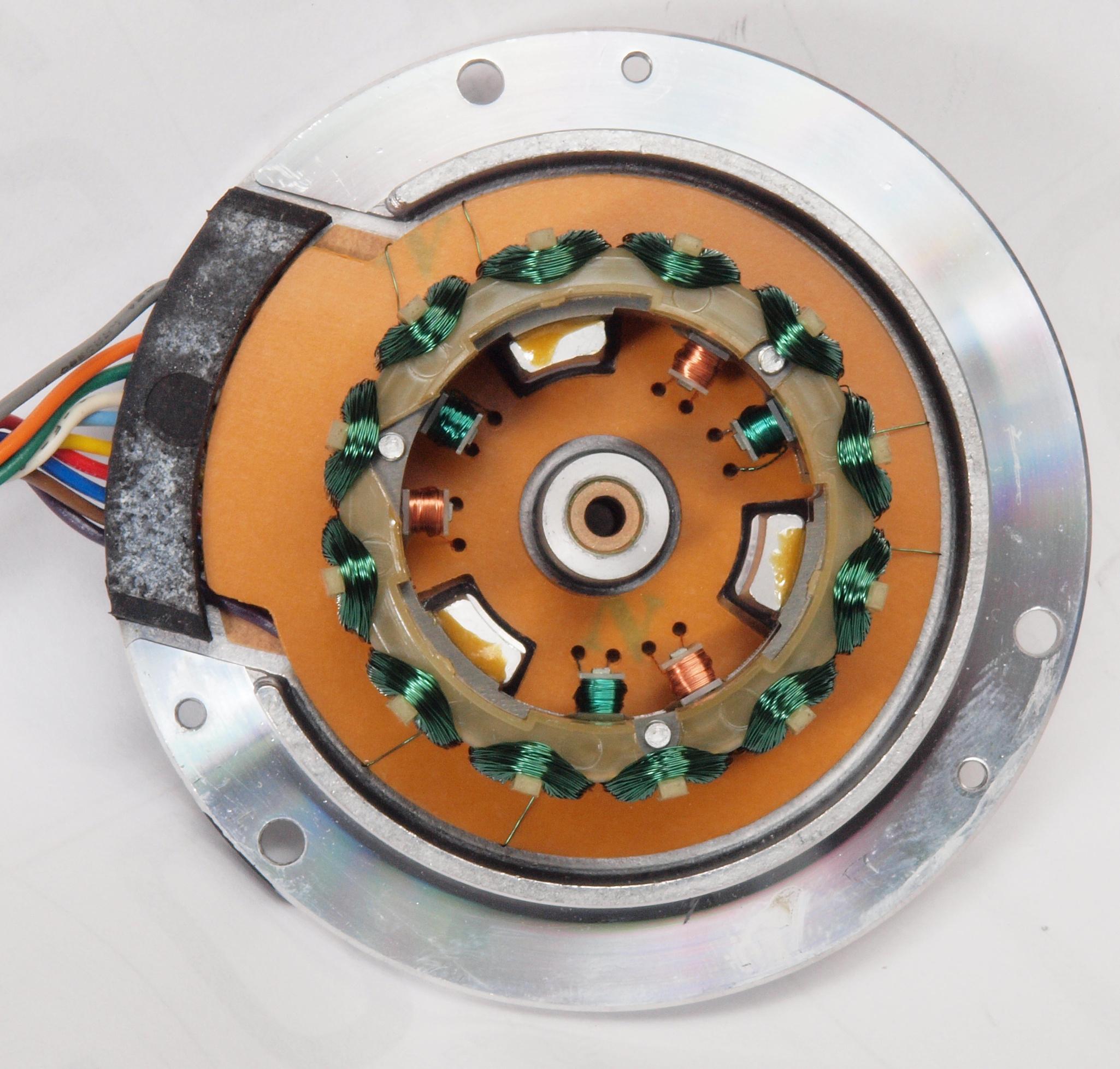

Ｃ６１．　修理中　モーター固定子巻き線。

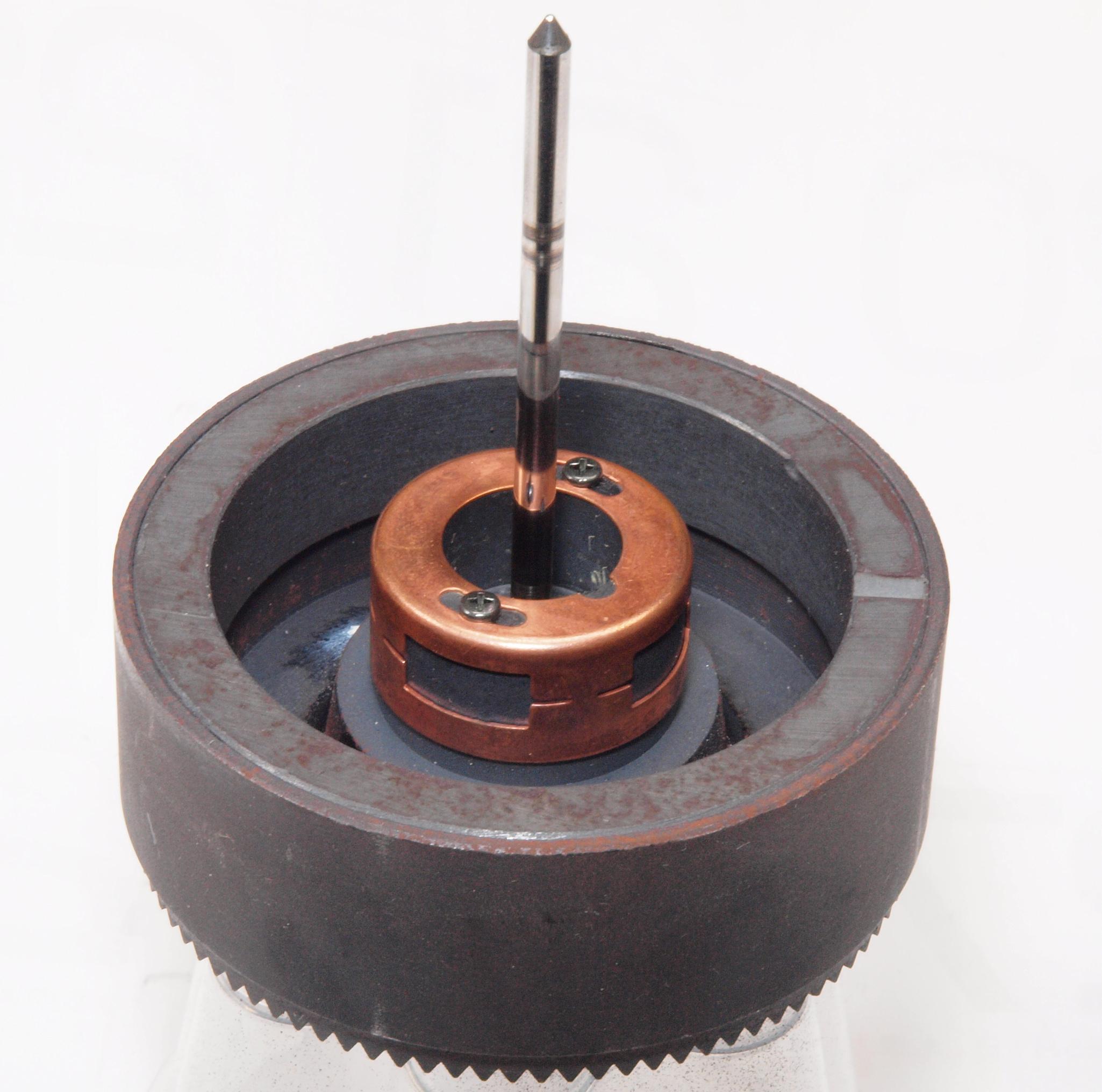

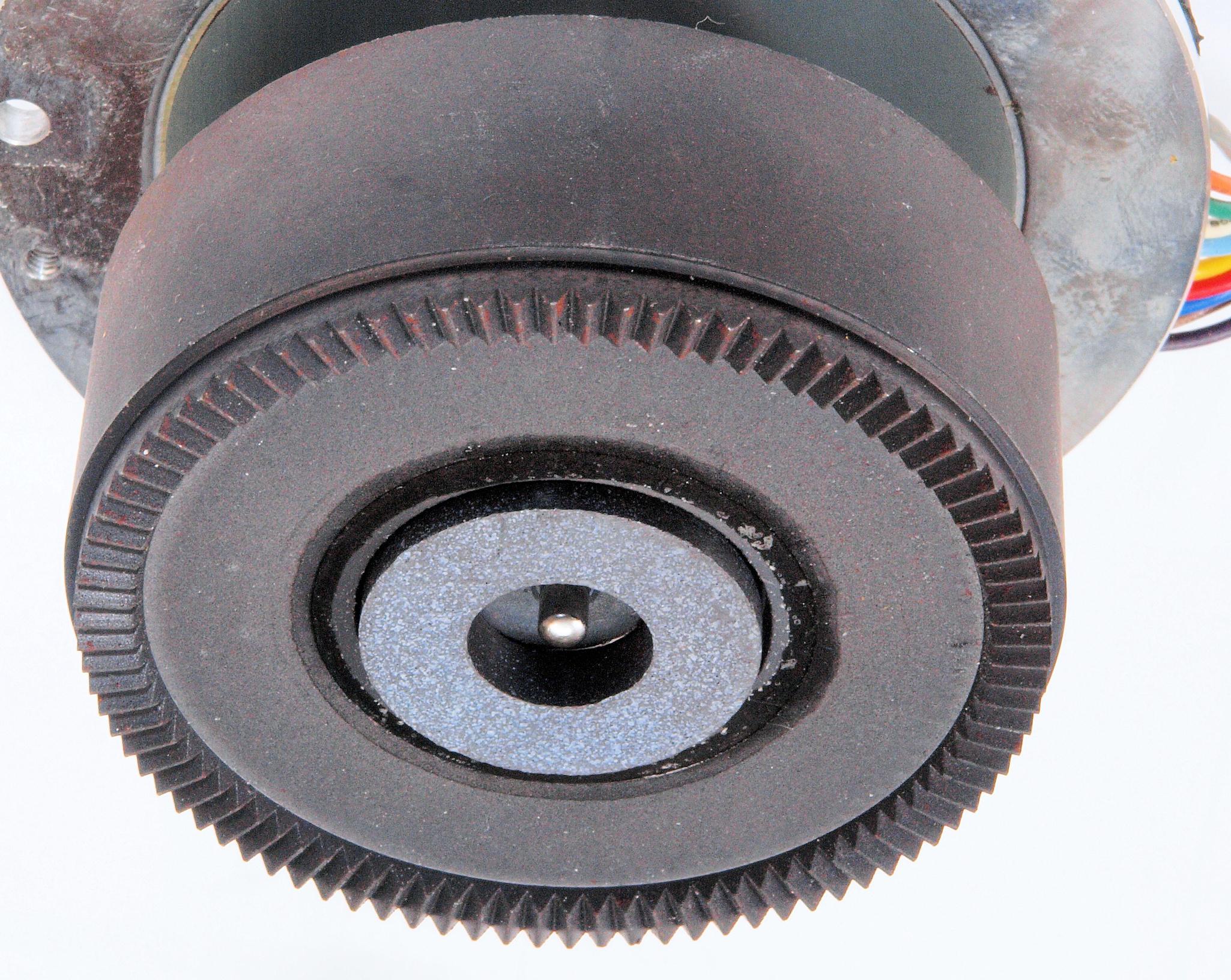

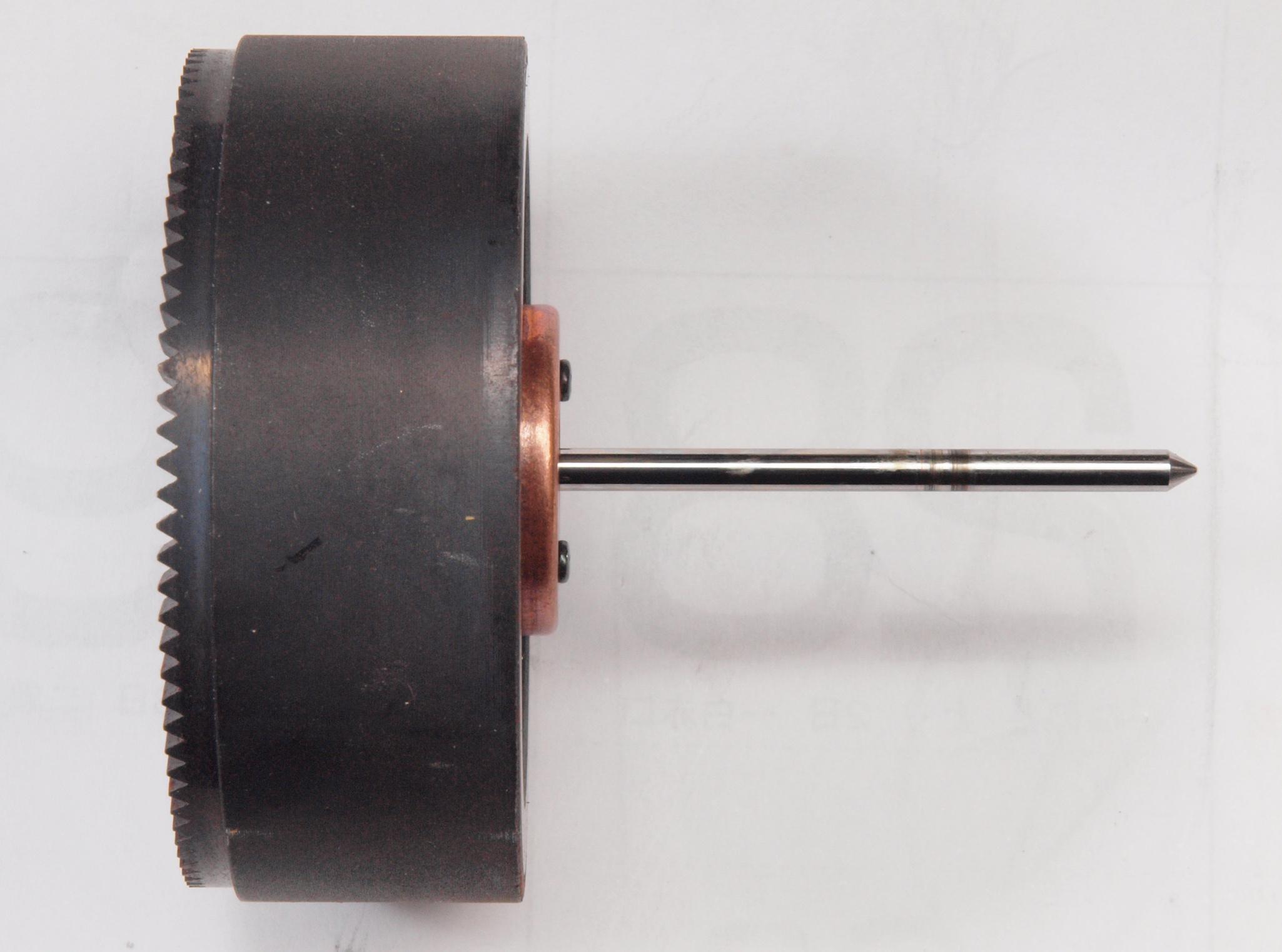

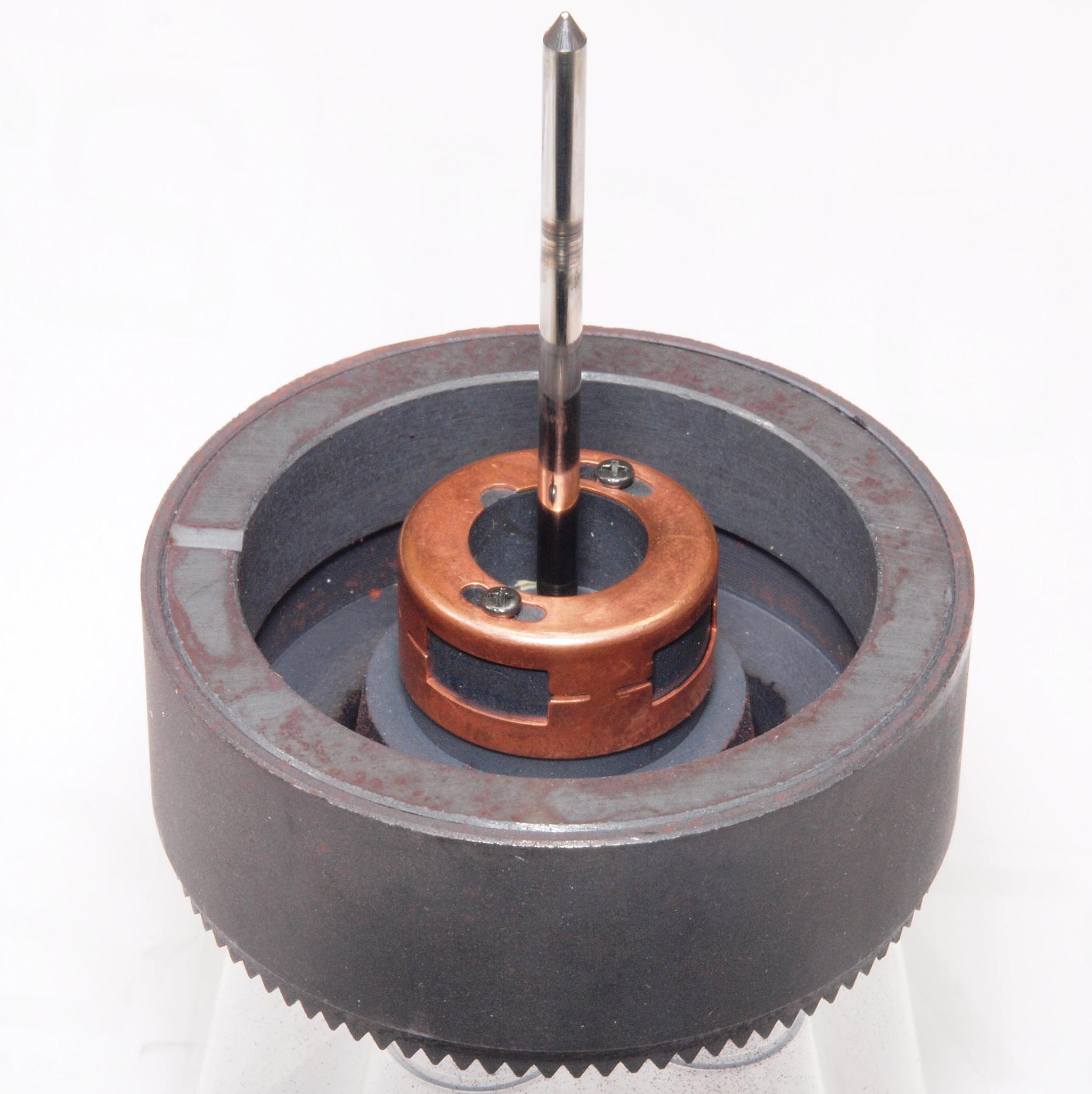

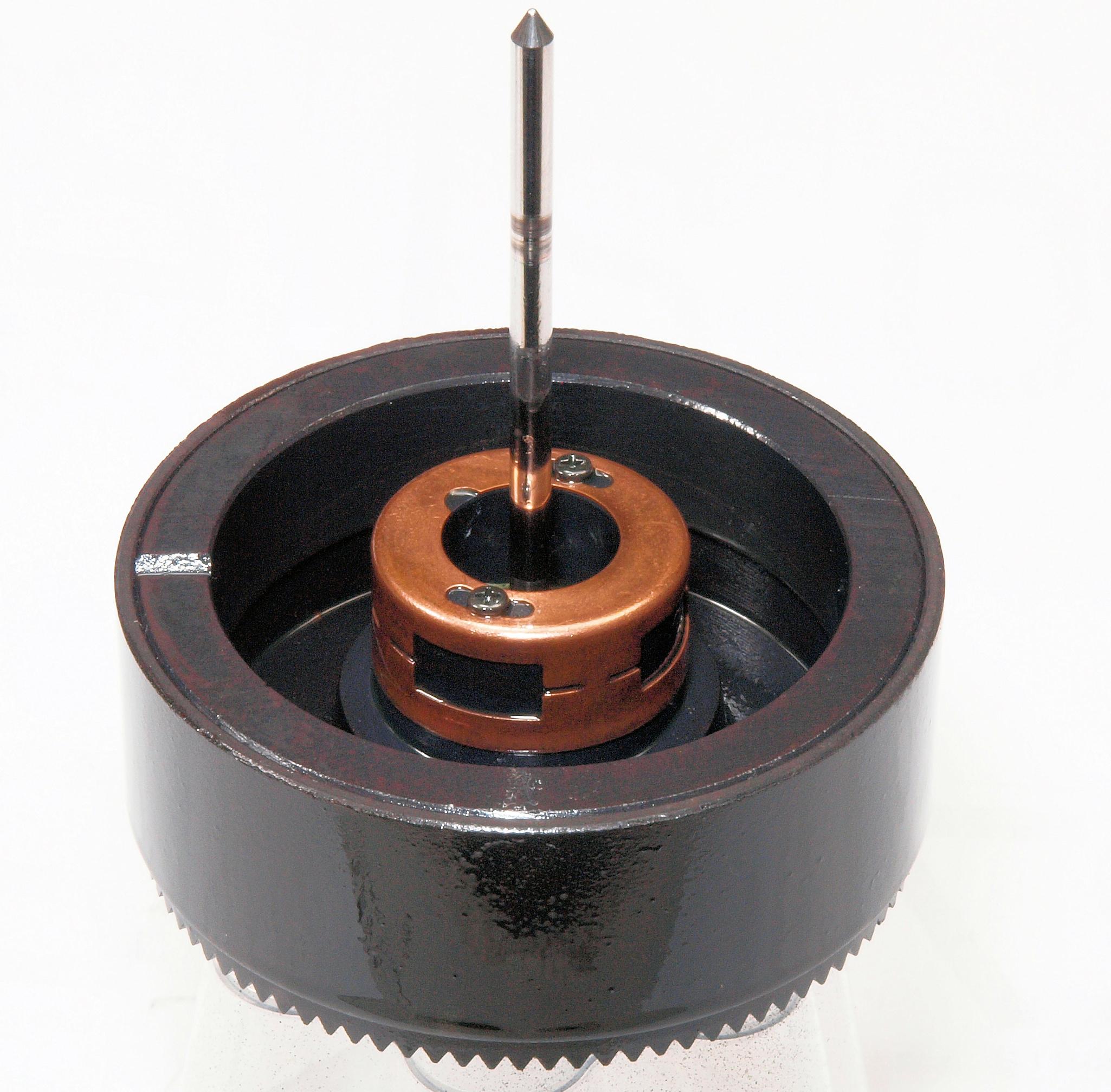

Ｃ６２．　修理中　モーター回転子、軸側。

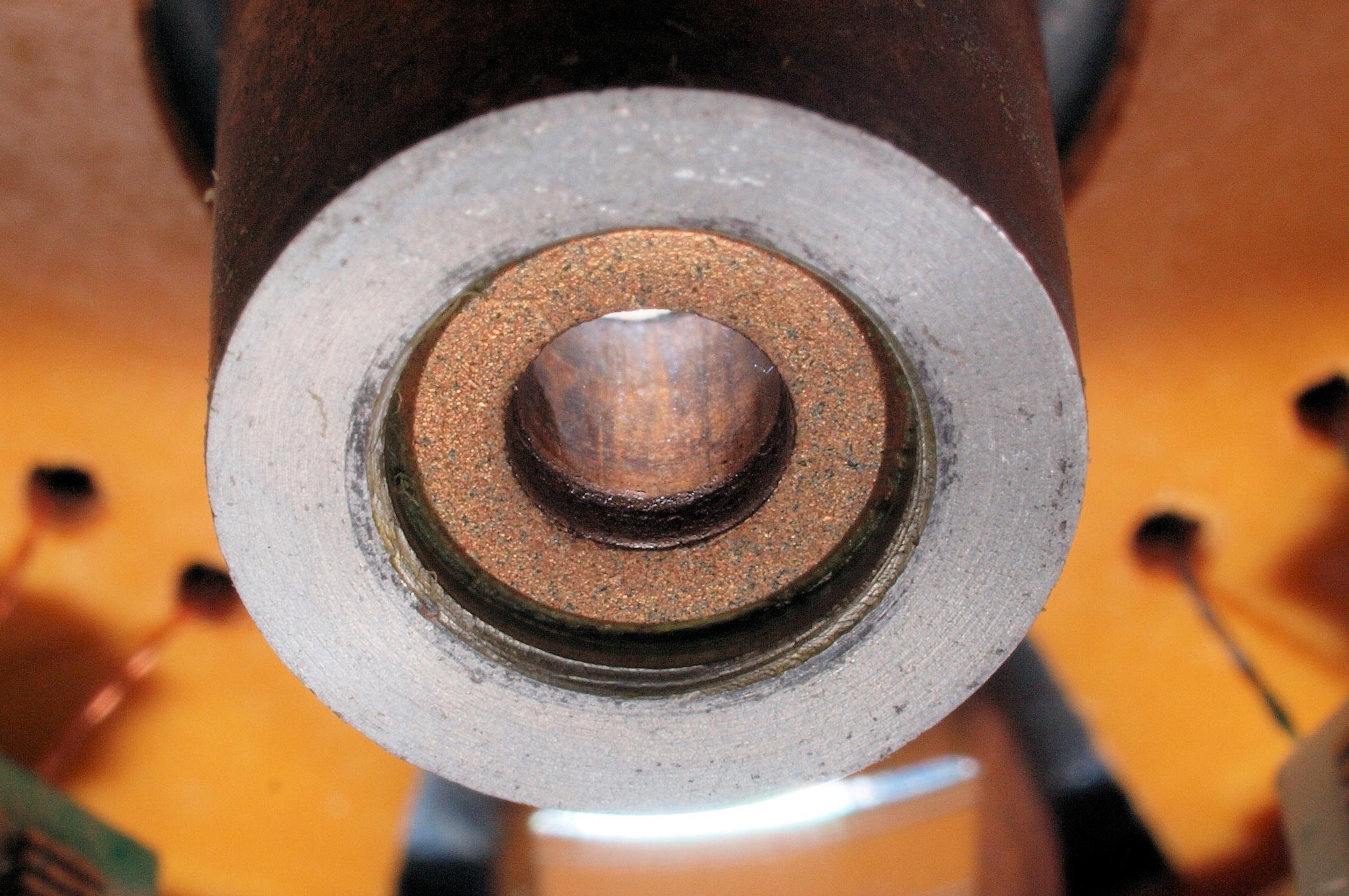

Ｃ６３．　修理後　モーター回転子、軸側。　ＣＲＣを含ませる。

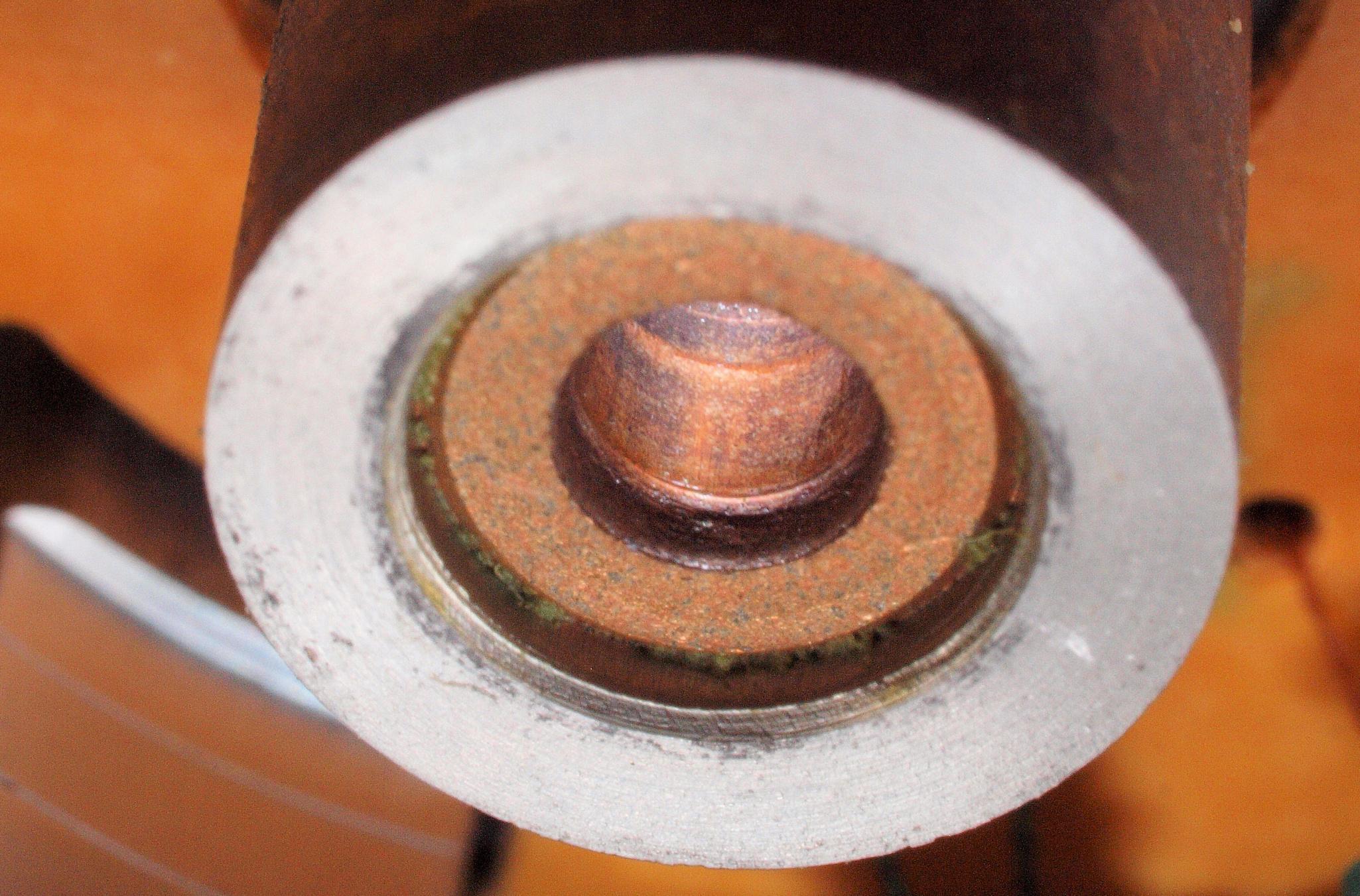

Ｃ６４．　修理中　モーター回転子。錆びが少し発生している。

Ｃ６５．　修理中　モーター回転子、軸側。　ＣＲＣを含ませる。

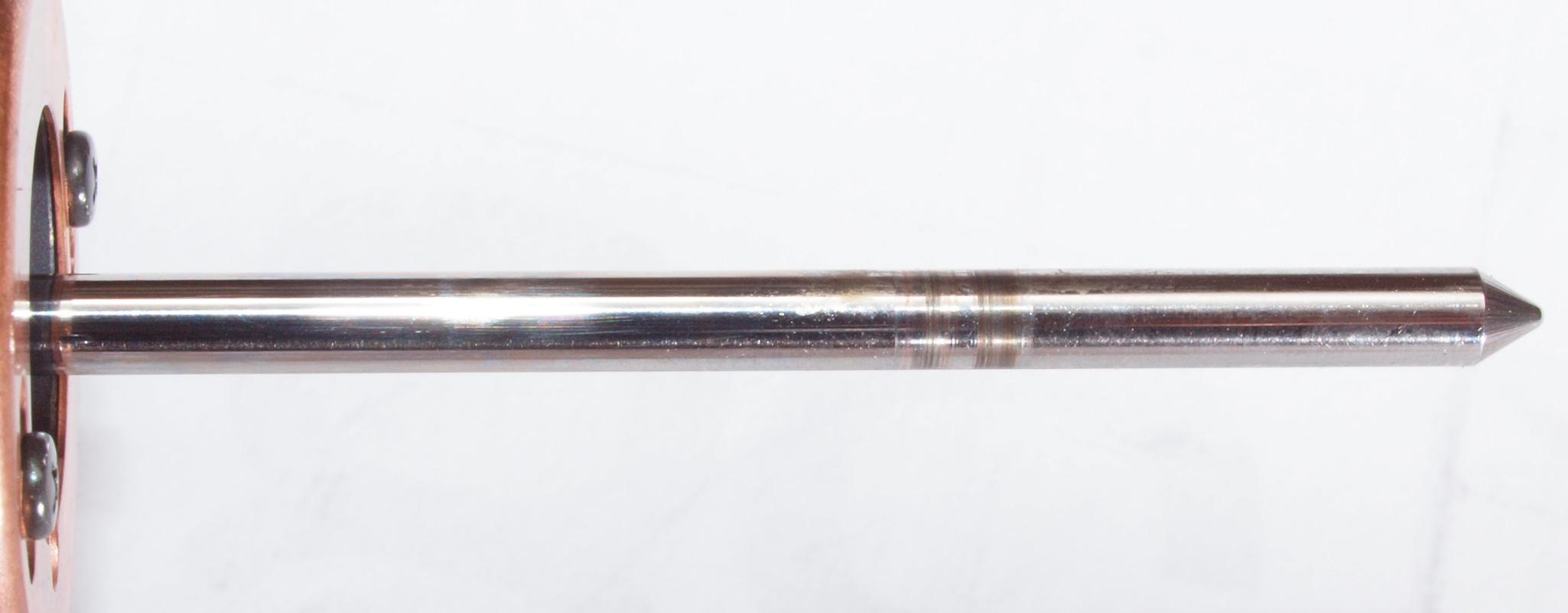

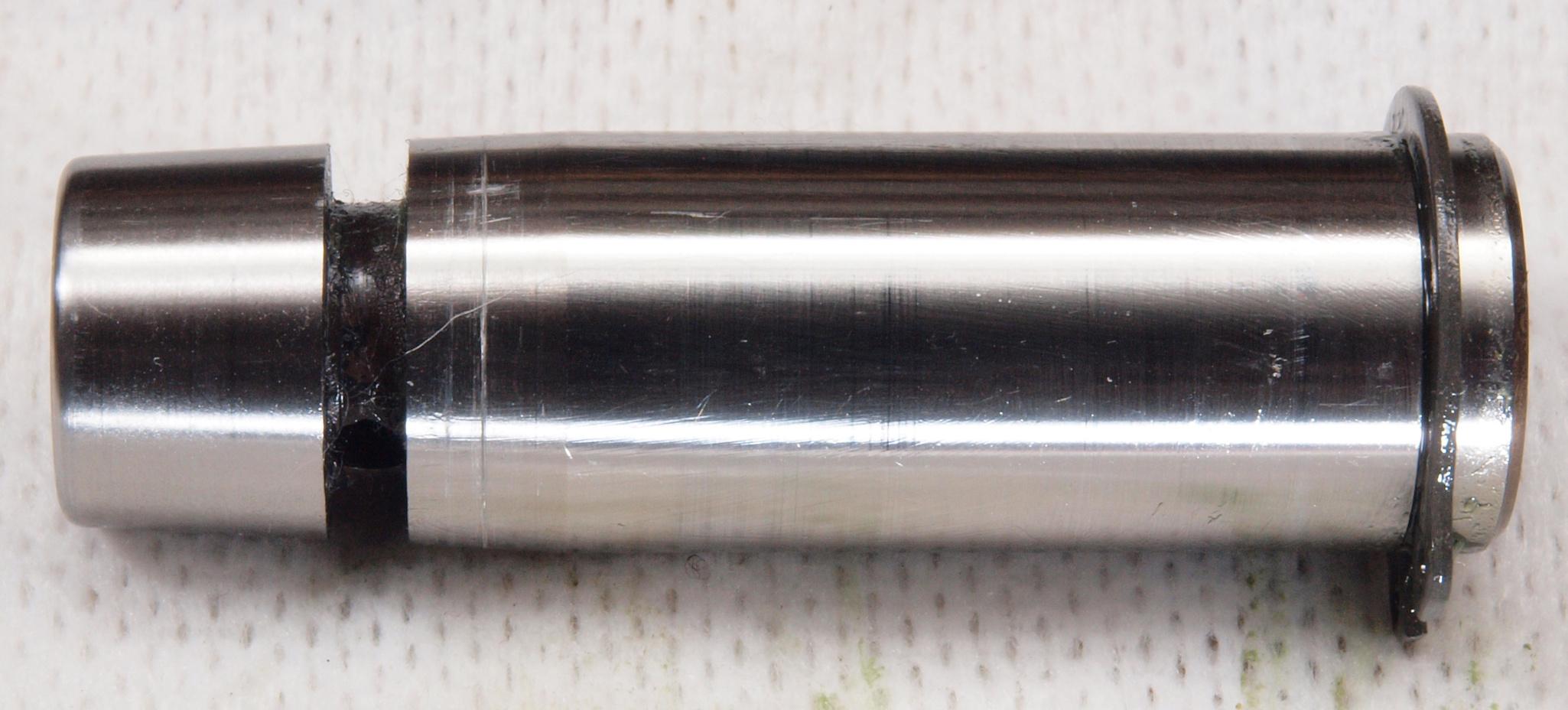

Ｃ６６．　修理中　モーター回転子、軸。　キズあり。

Ｃ６６．　修理中　モーター回転子、軸拡大。　キズあり。

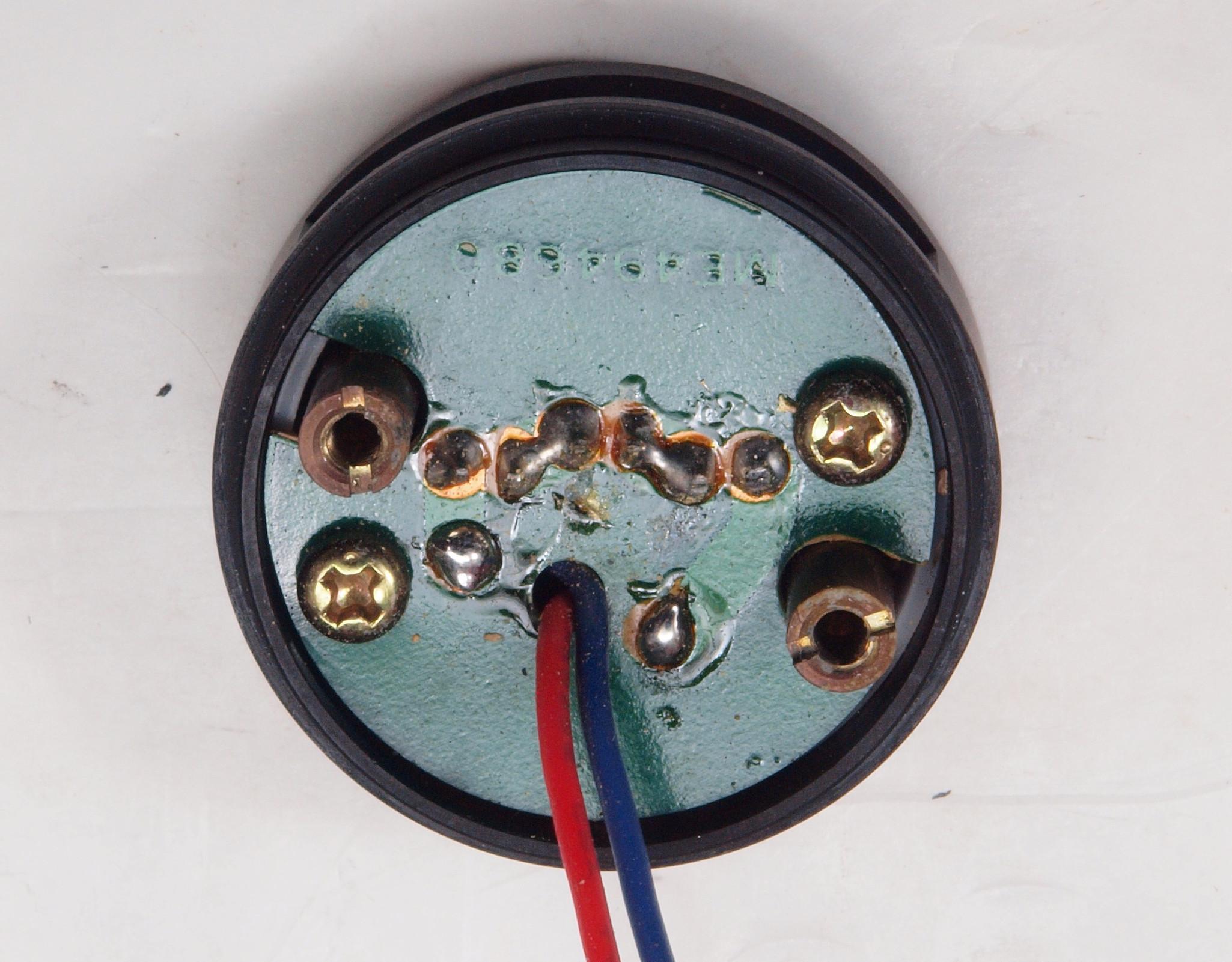

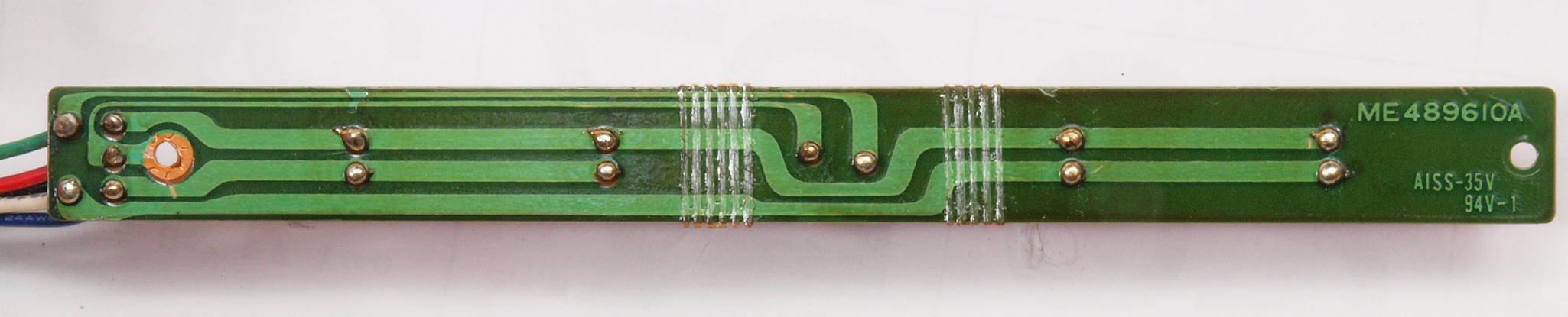

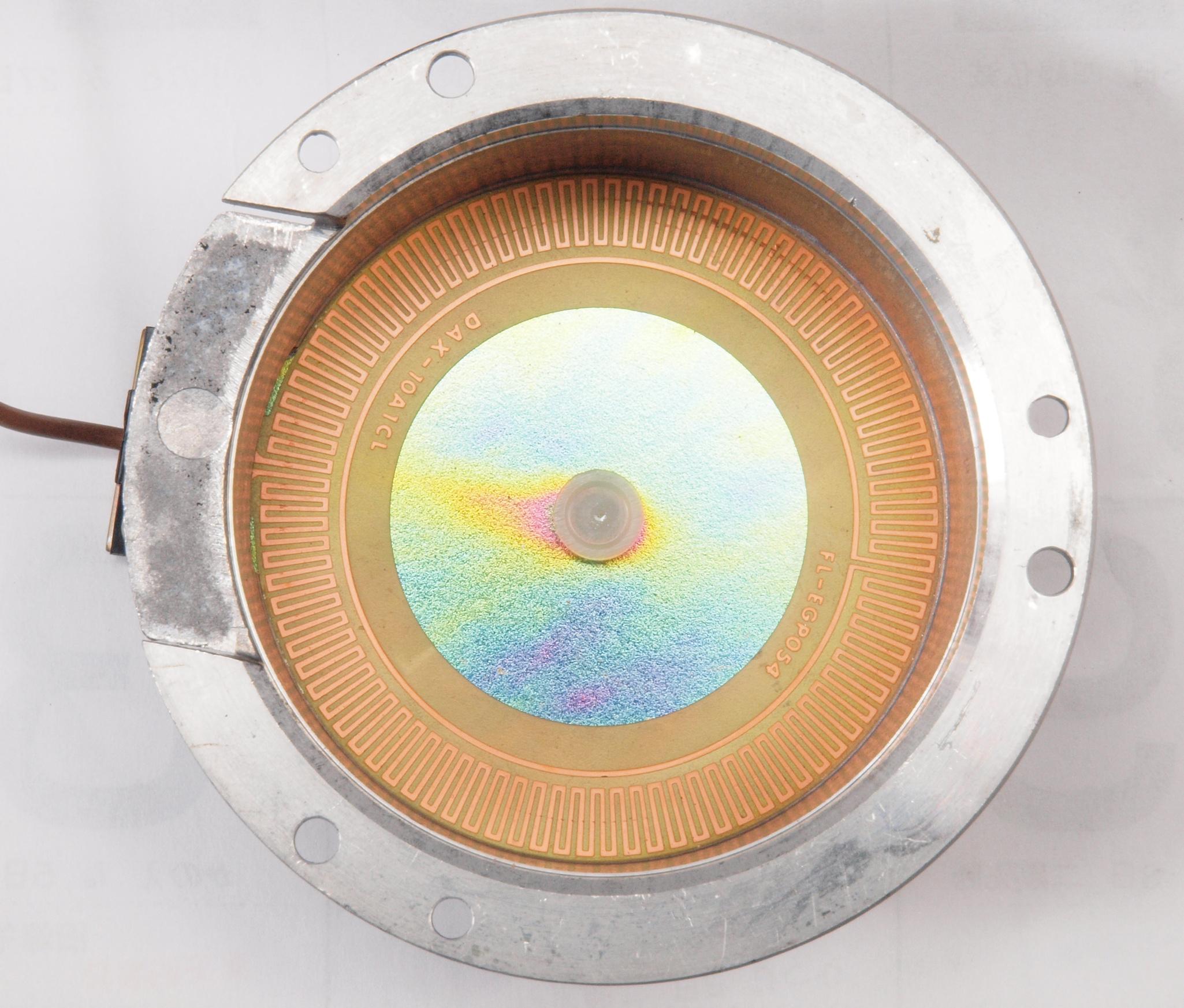

Ｃ７１．　修理中　モーターＦＧコイル。

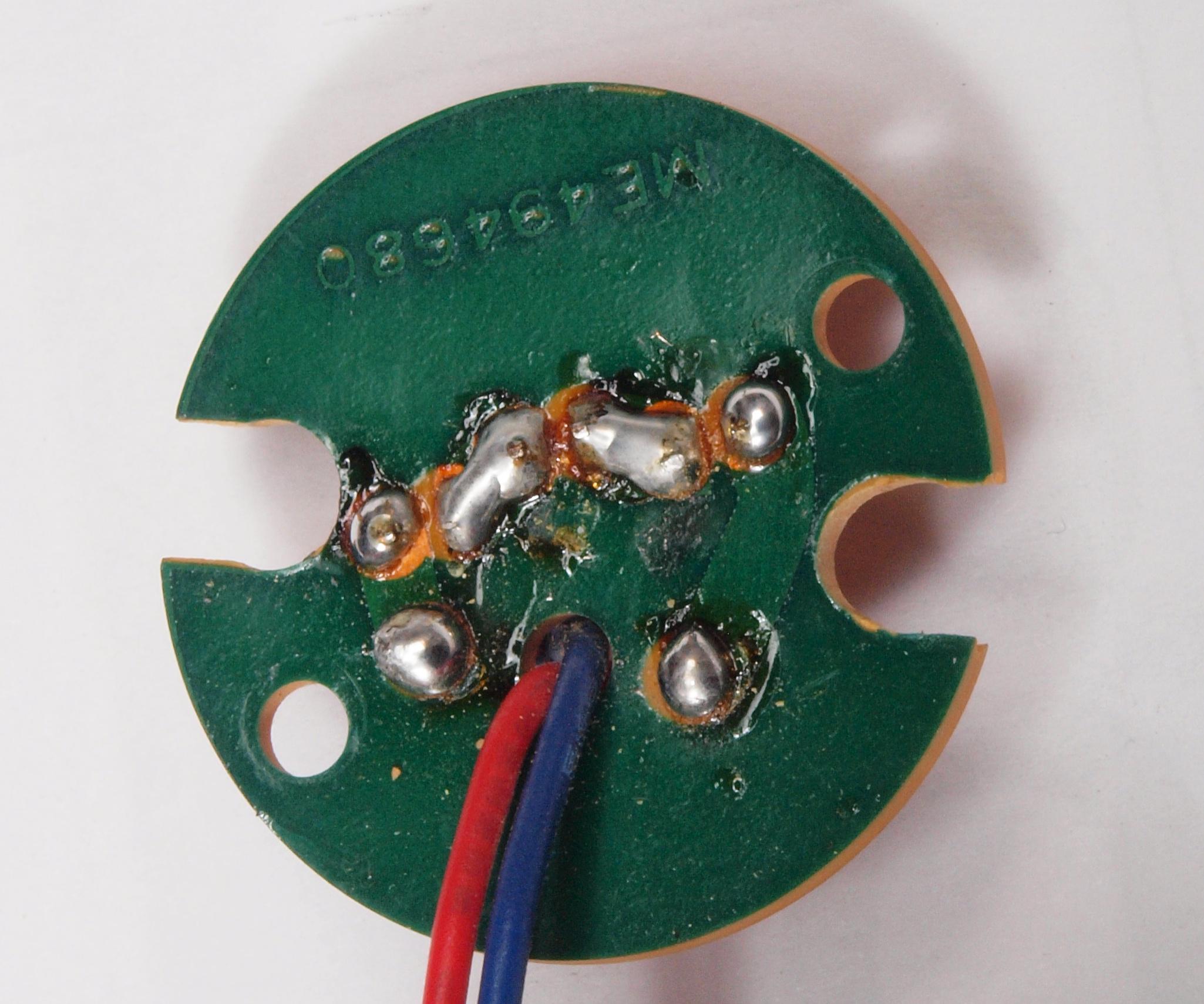

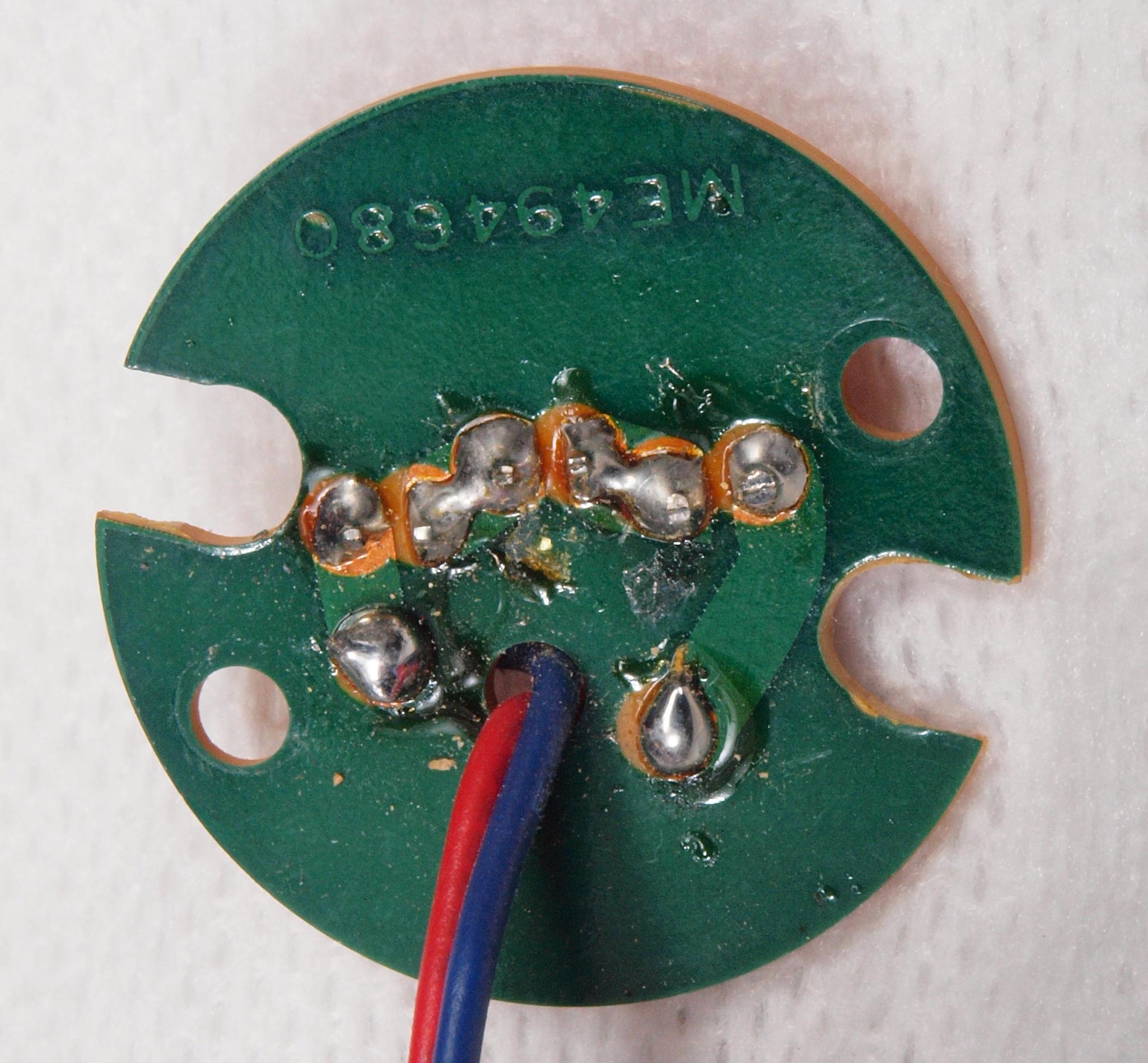

Ｃ７２．　修理中　モーターＦＧコイル、出力部に浮きが見られる。

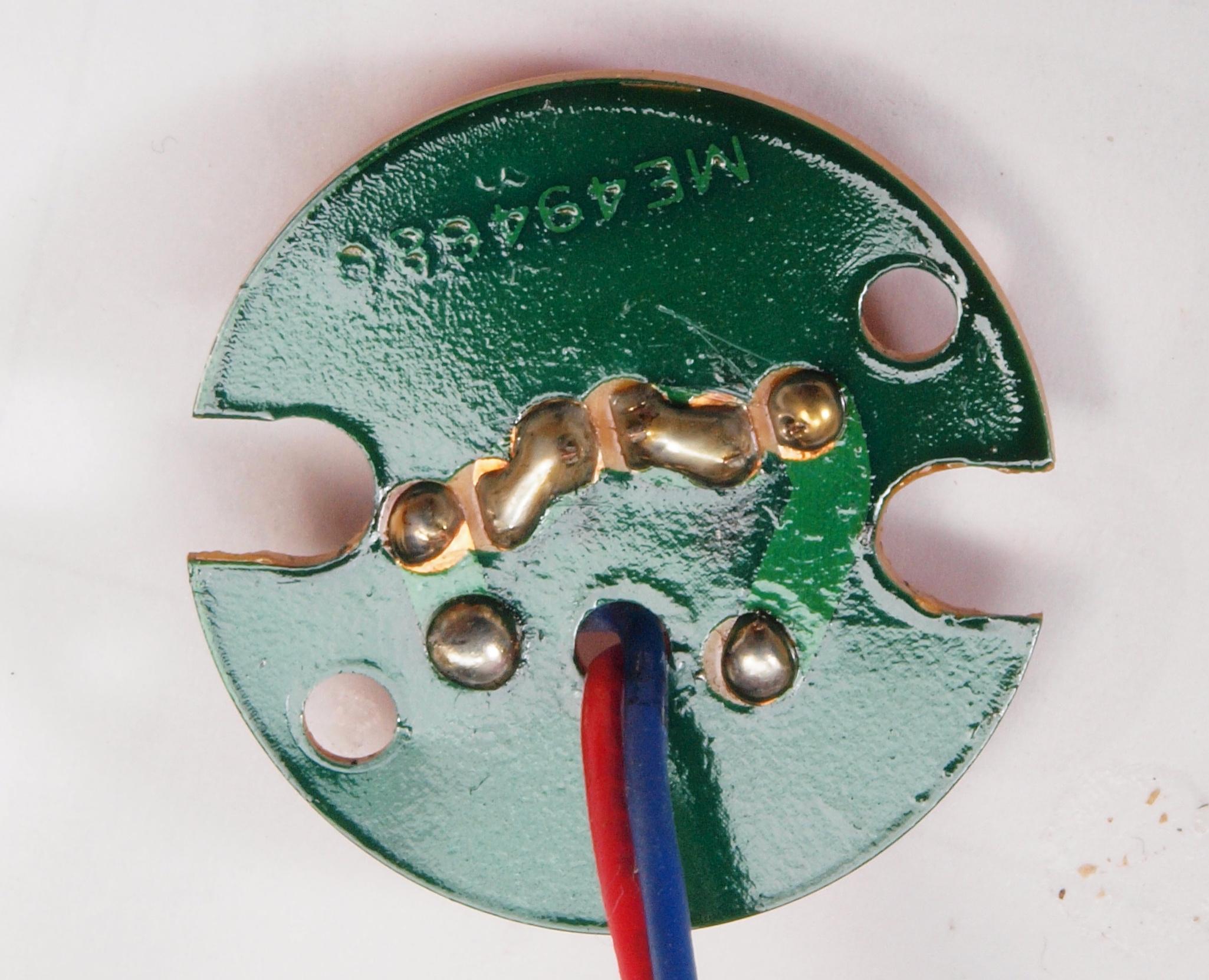

Ｃ７３．　修理中　モーターＦＧコイル、絶縁コートで固定する。

Ｃ８．　修理後　電源トランス収納ケース（お菓子缶）。

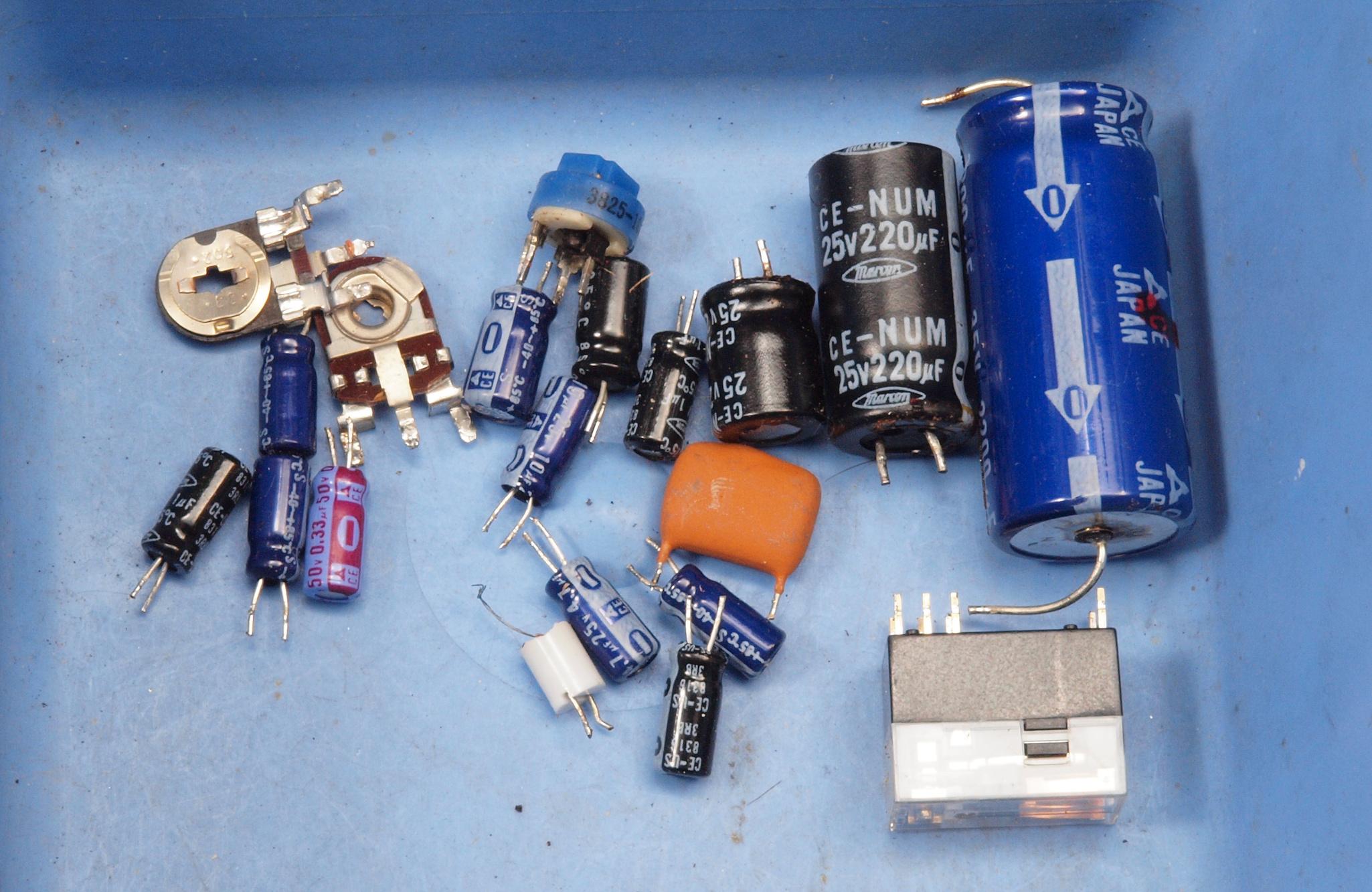

Ｃ９．　交換部品

ＣＡ１．　修理前、下から見る。

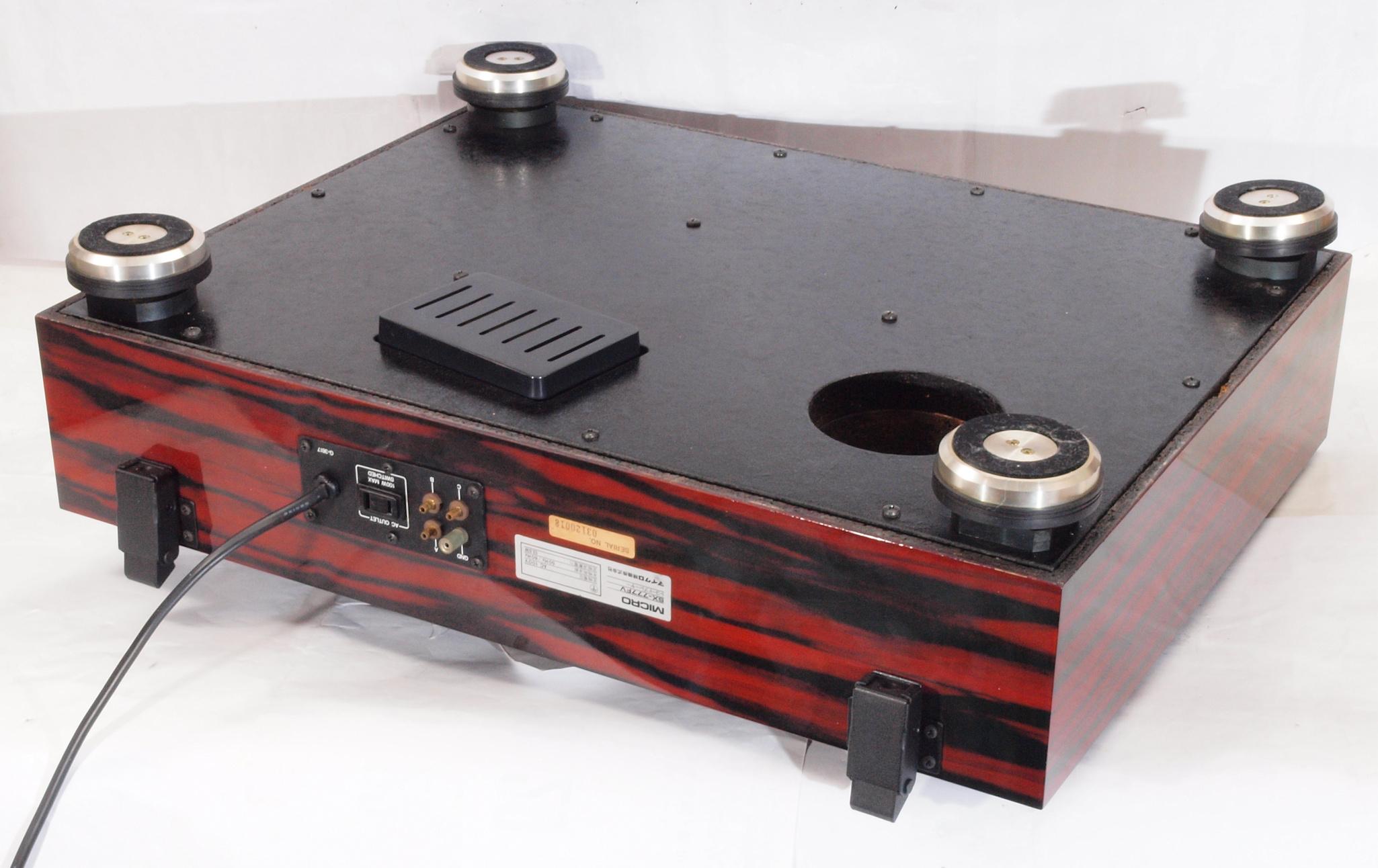

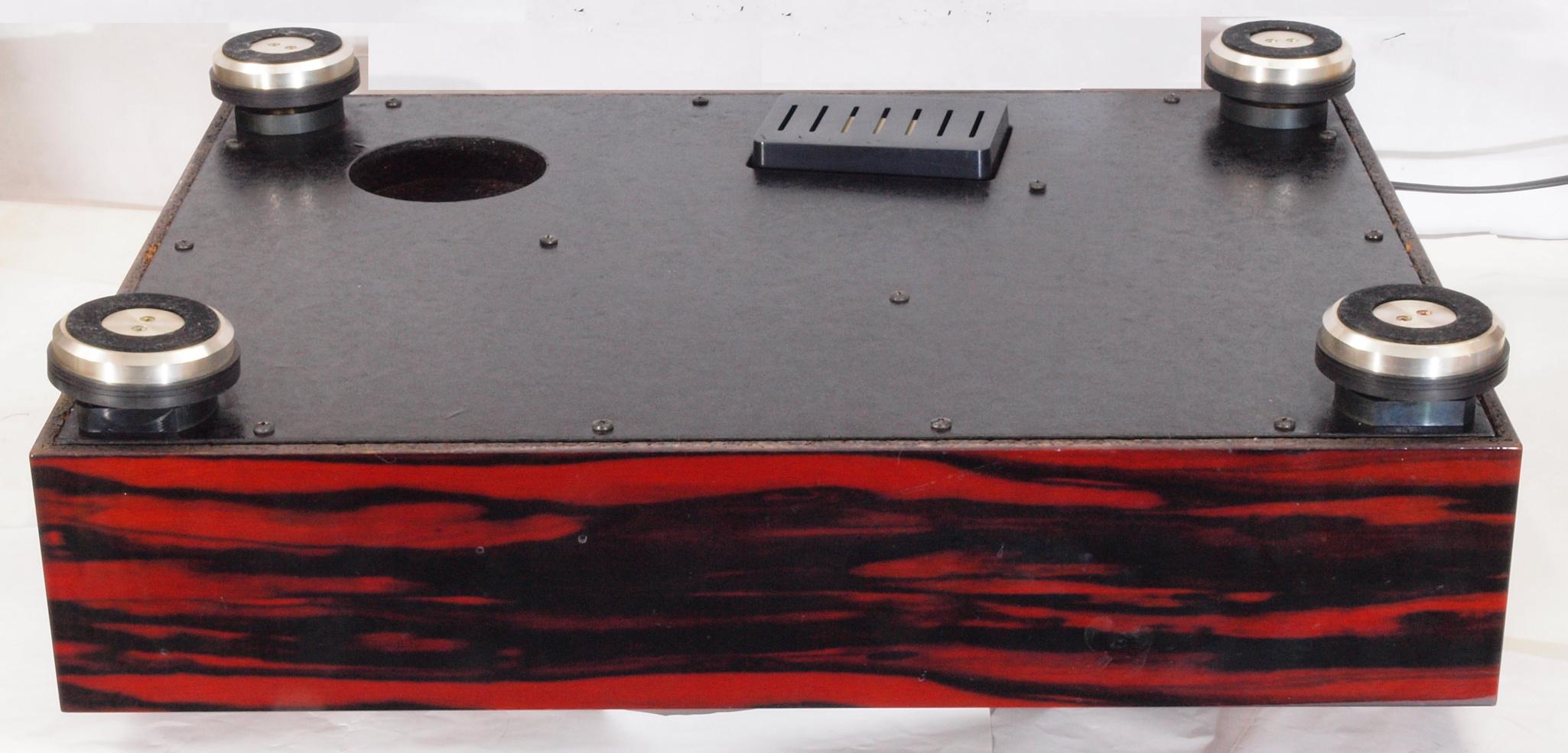

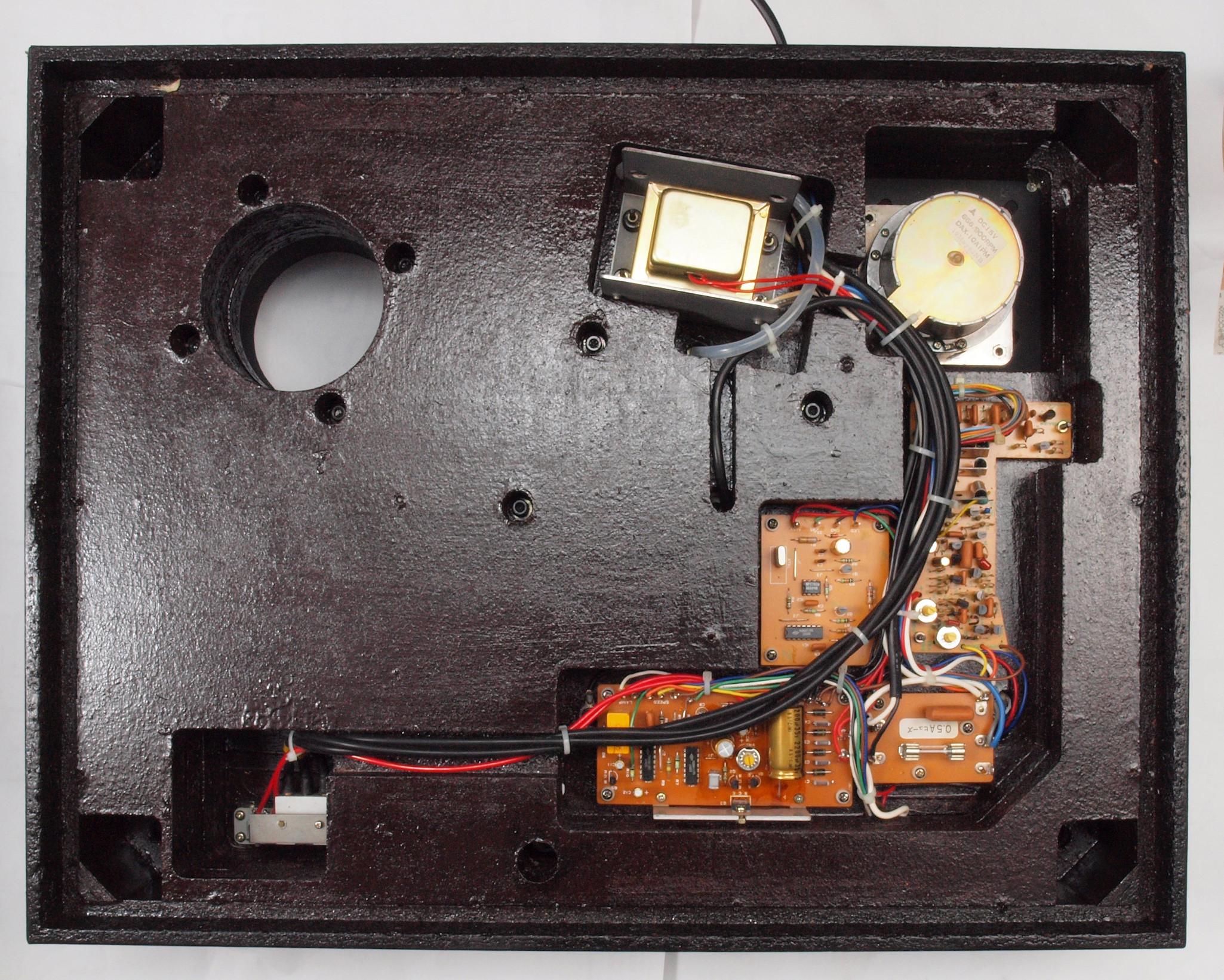

ＣＡ２．　完成、下から見る。

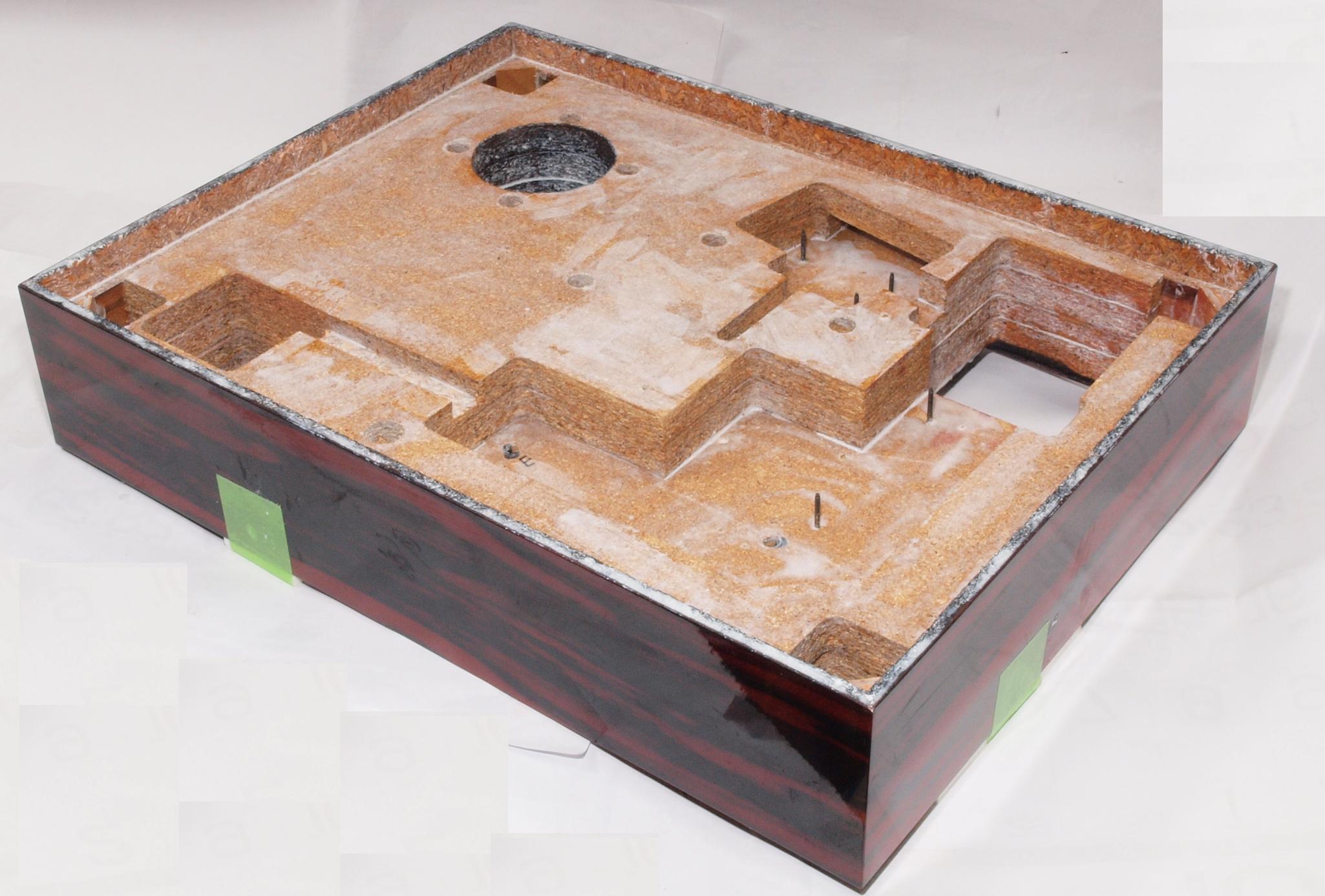

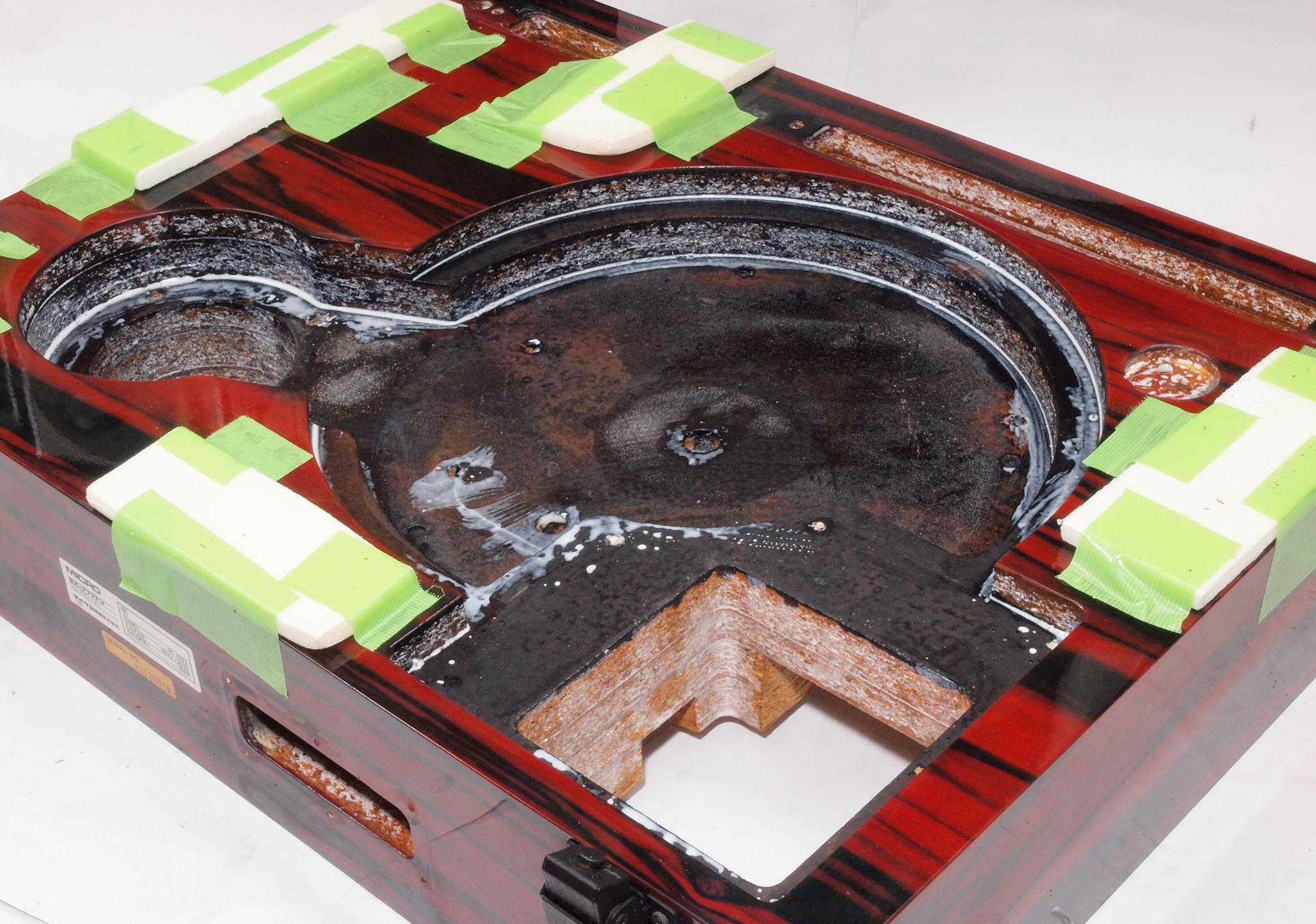

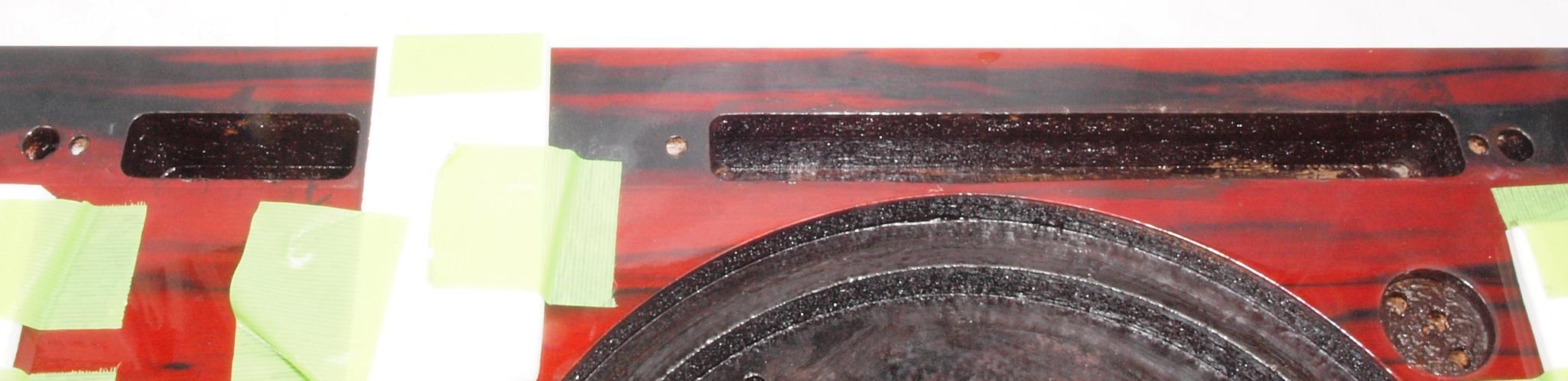

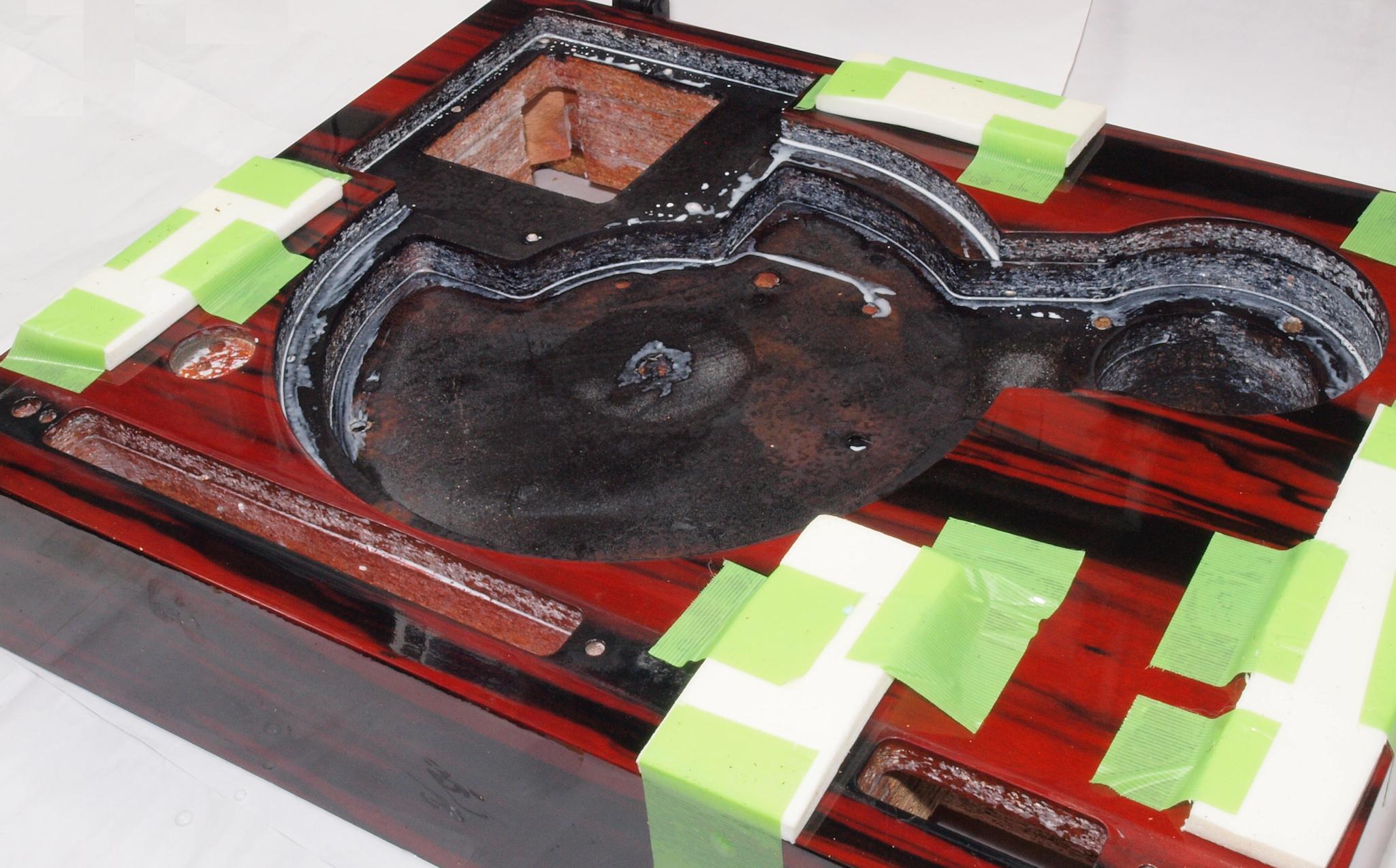

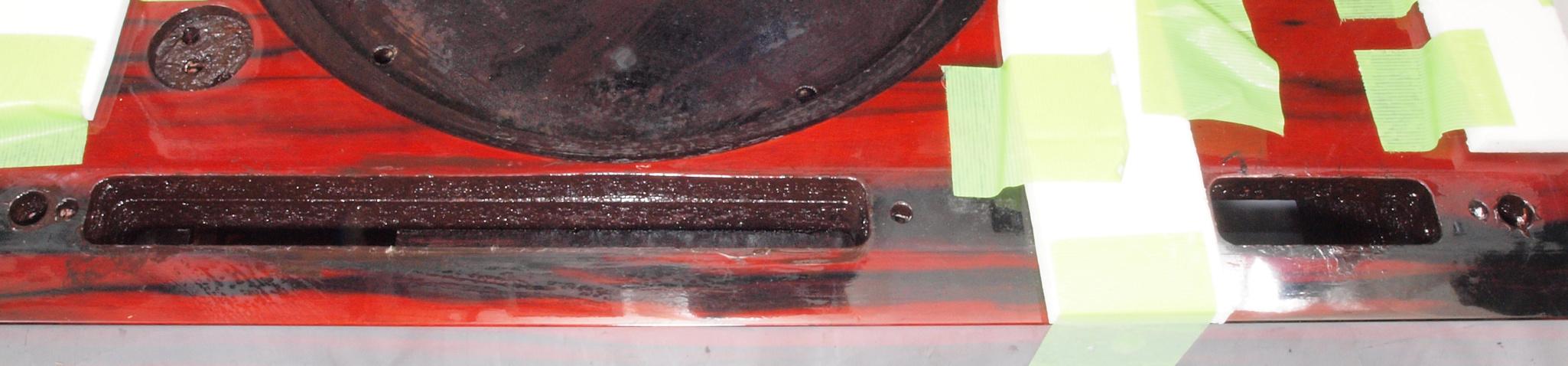

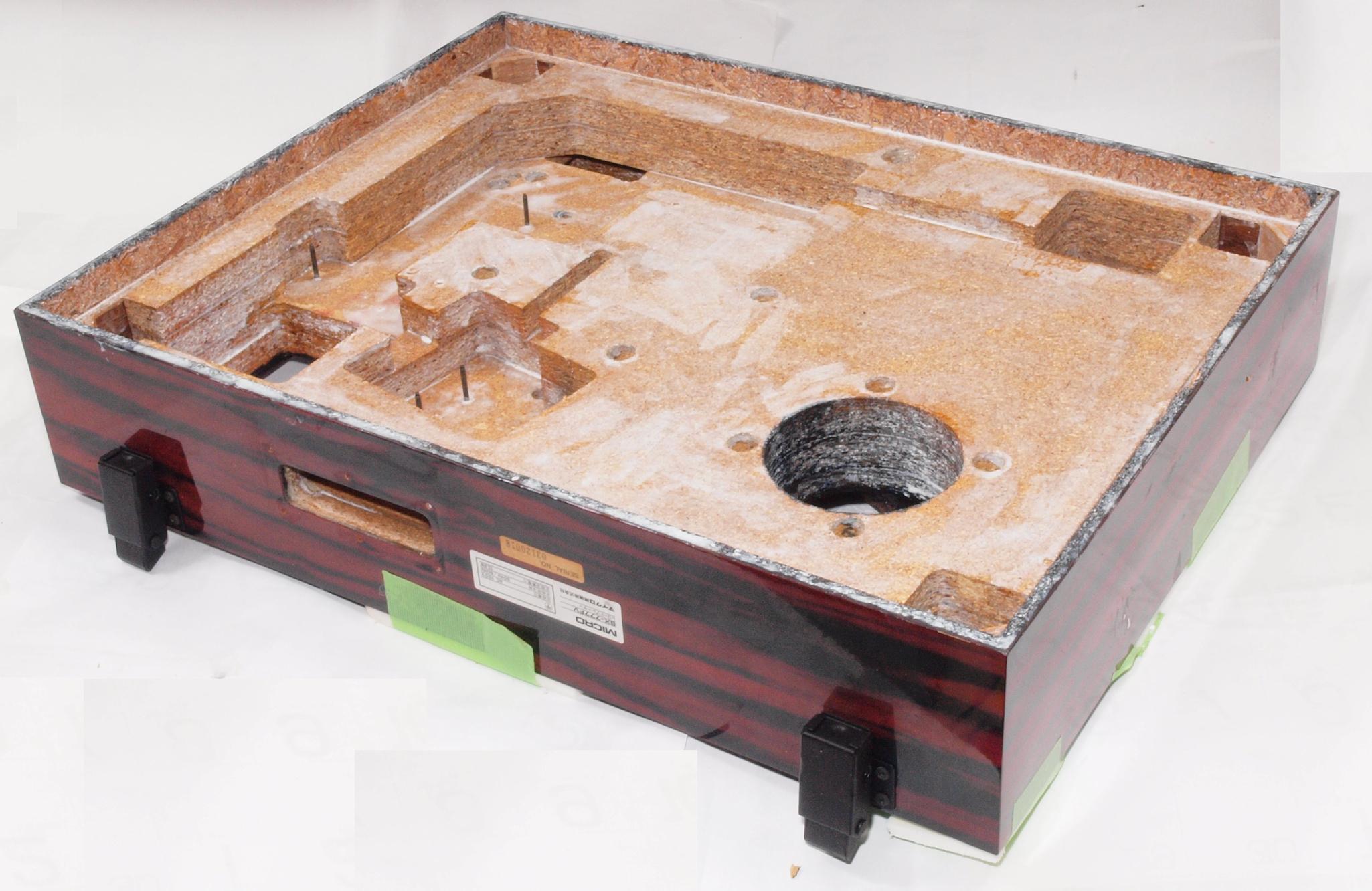

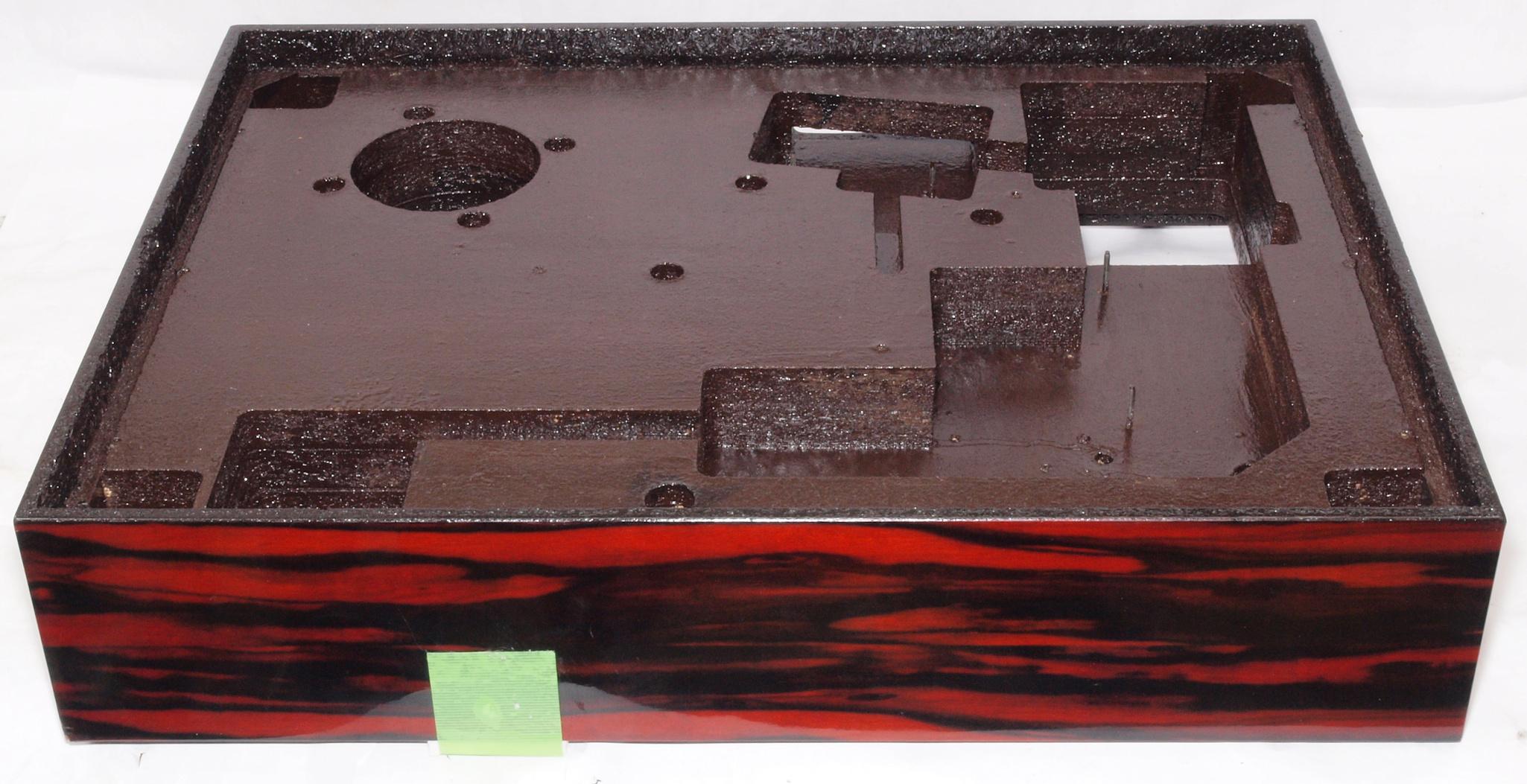

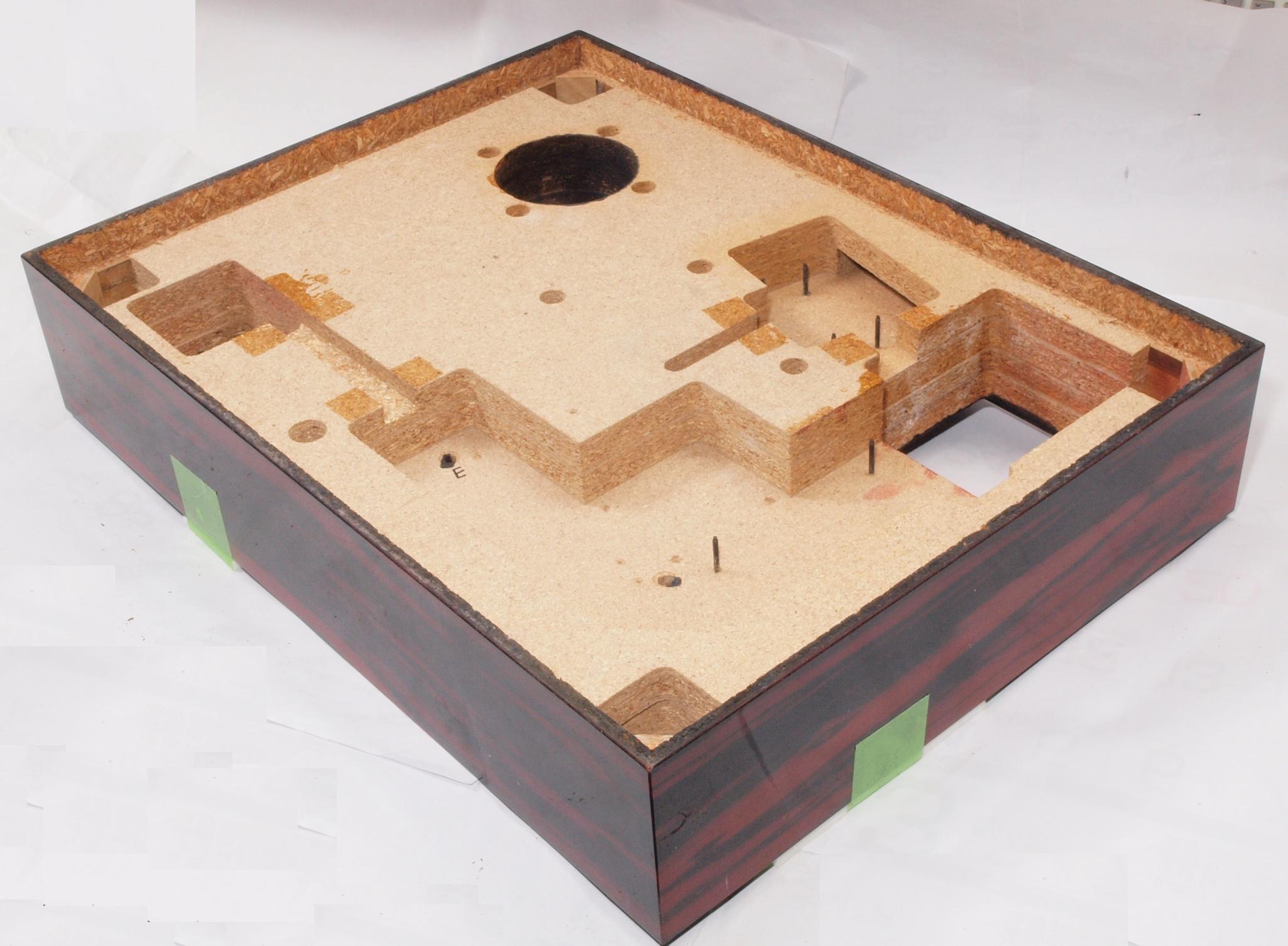

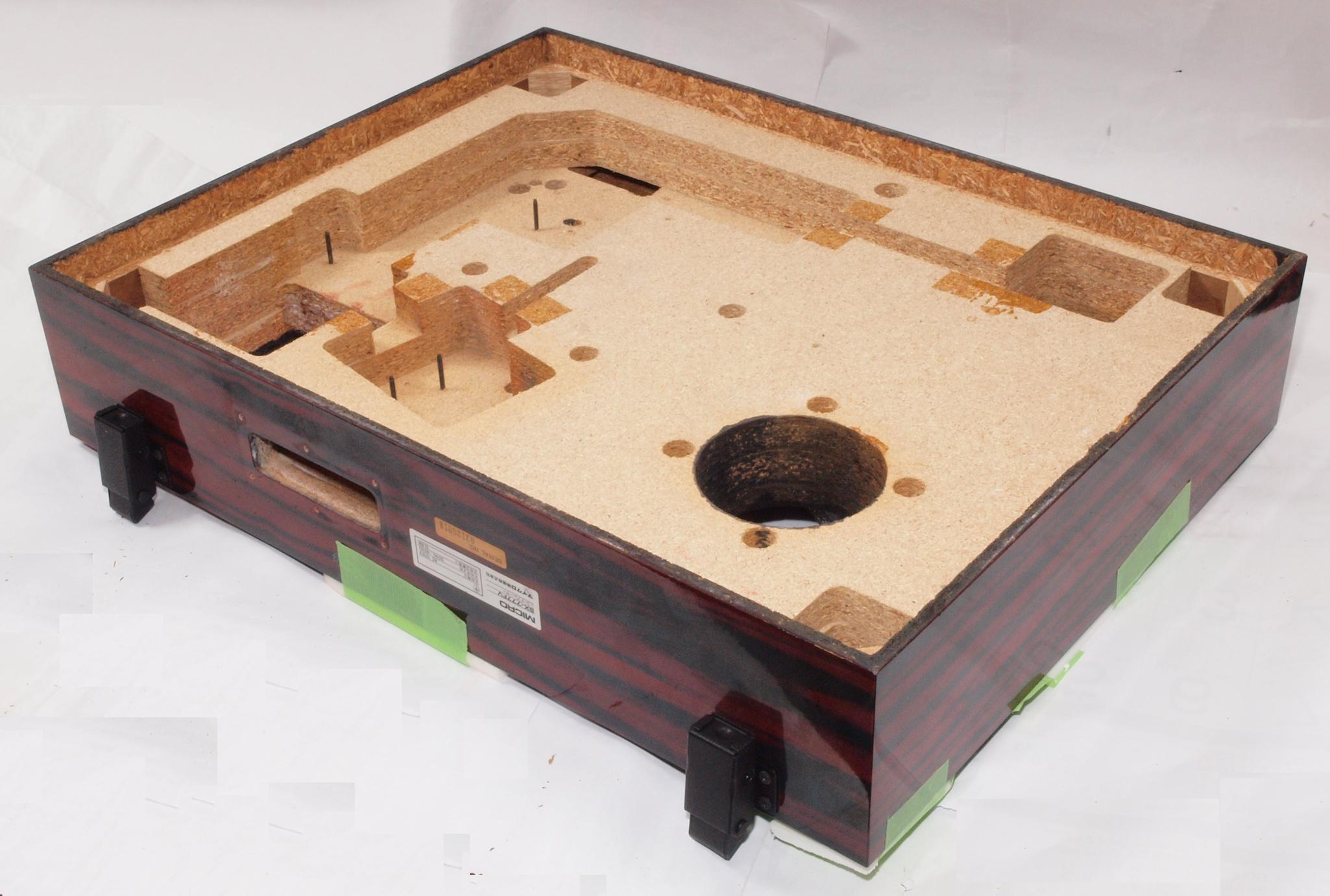

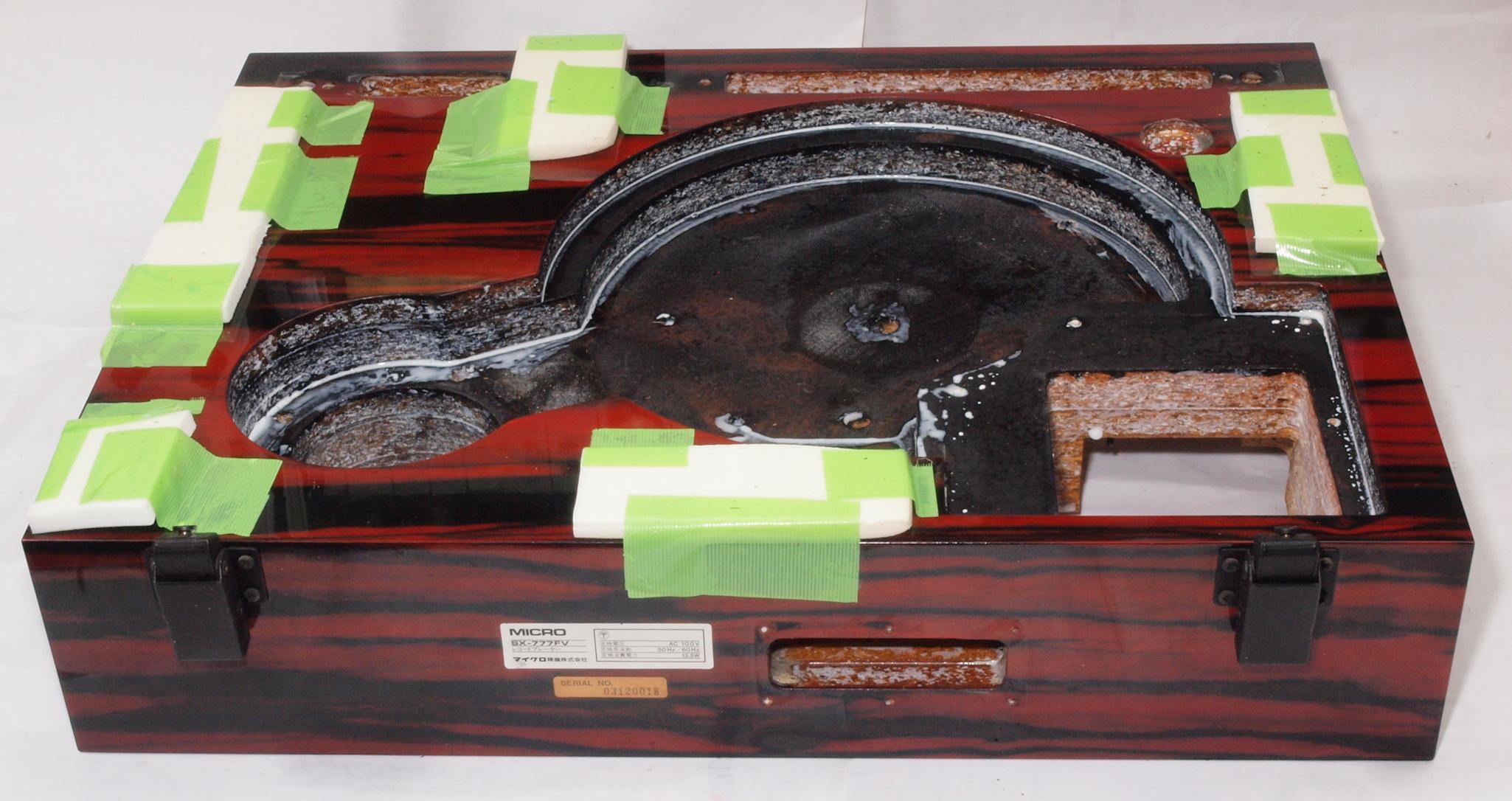

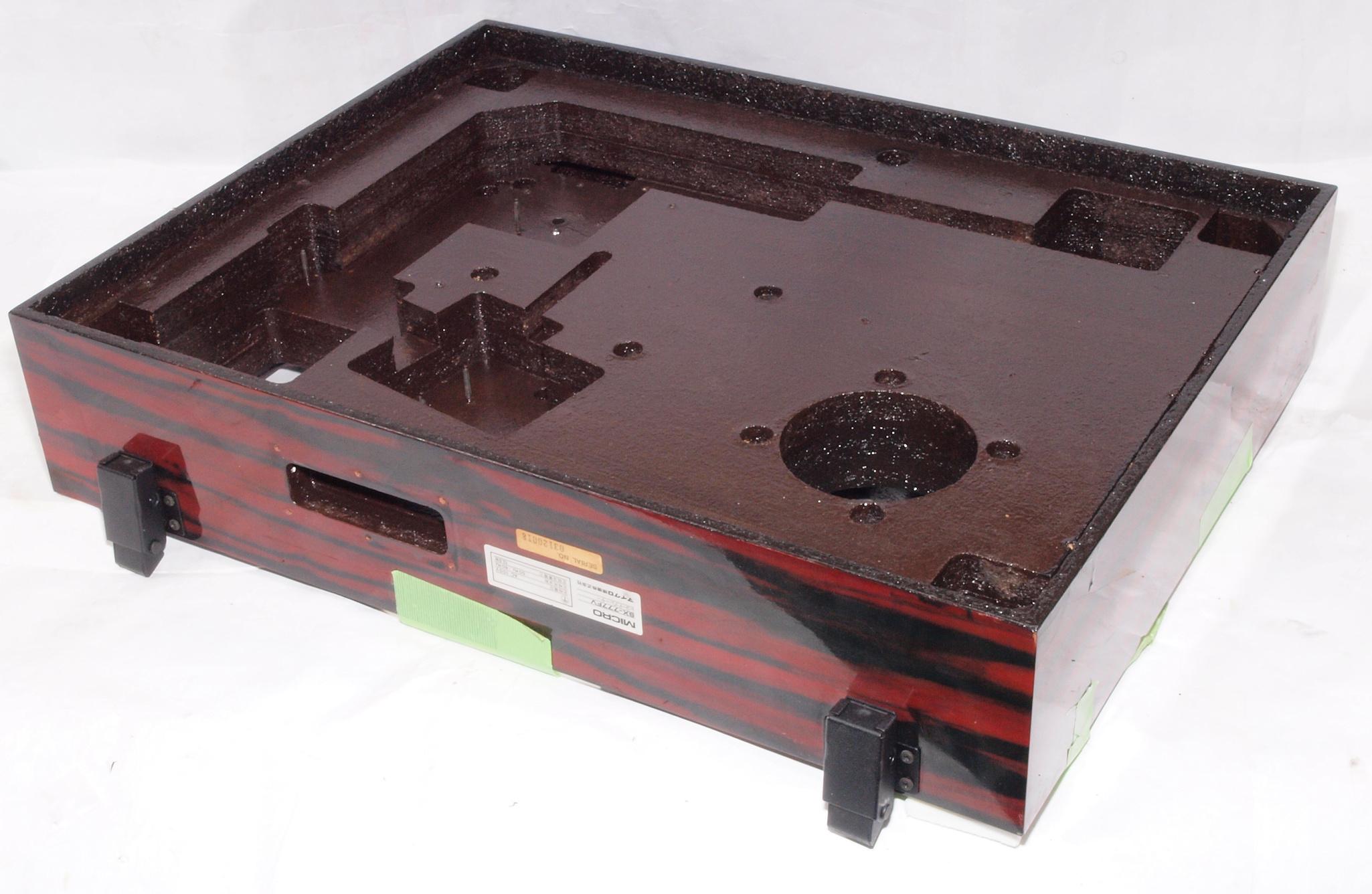

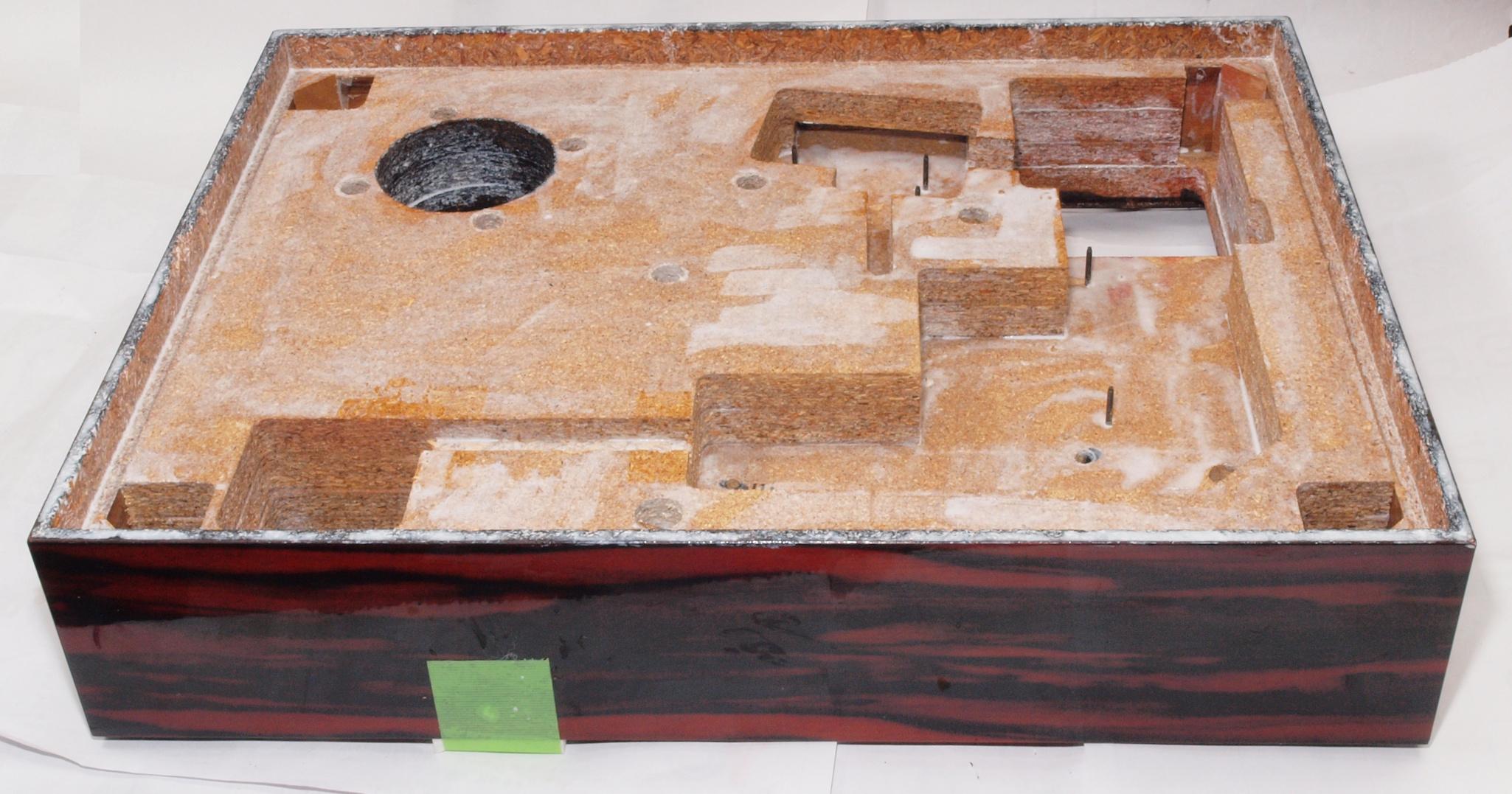

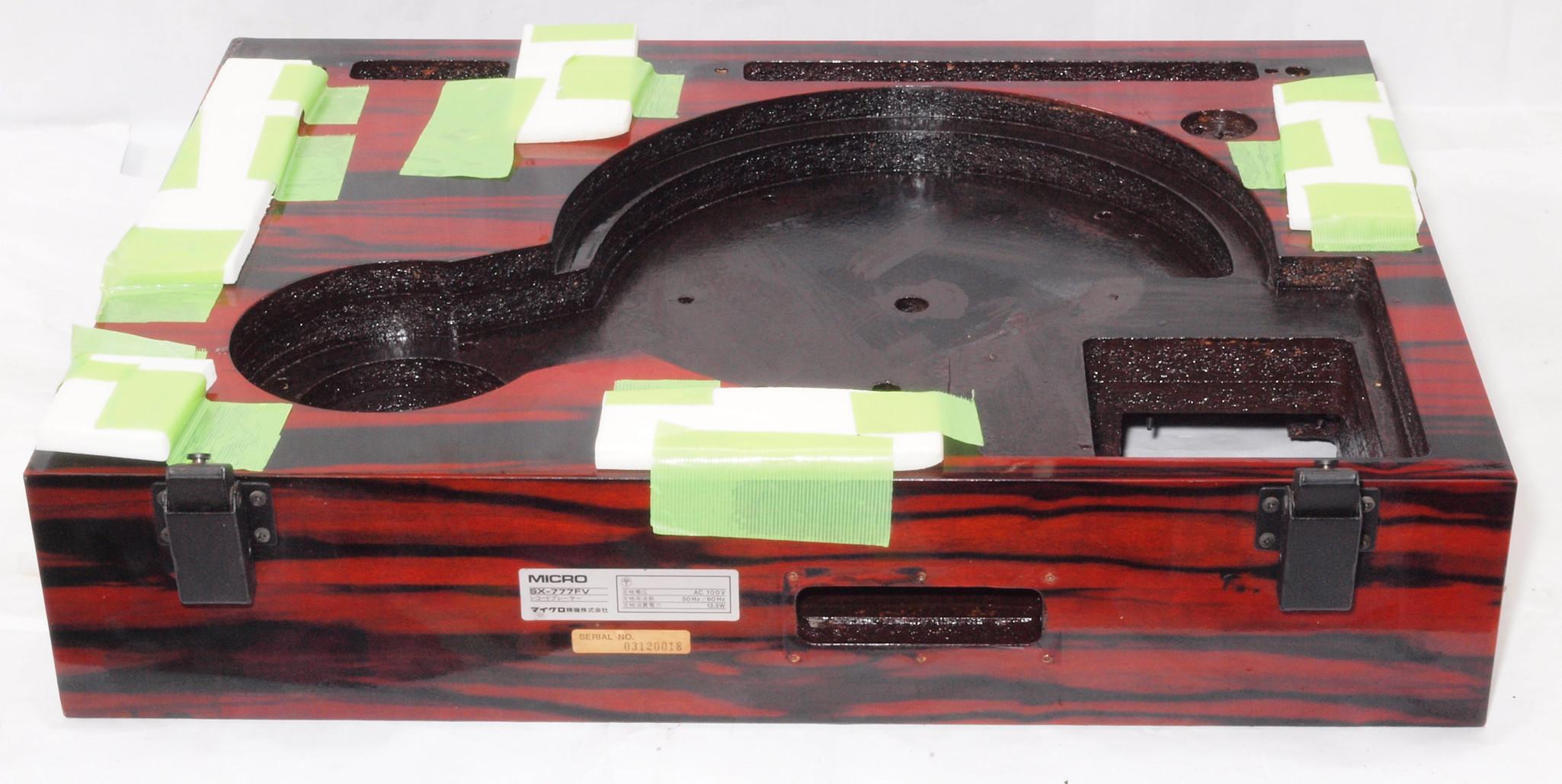

Ｍ．　下蓋及び本体木部　修理状況。

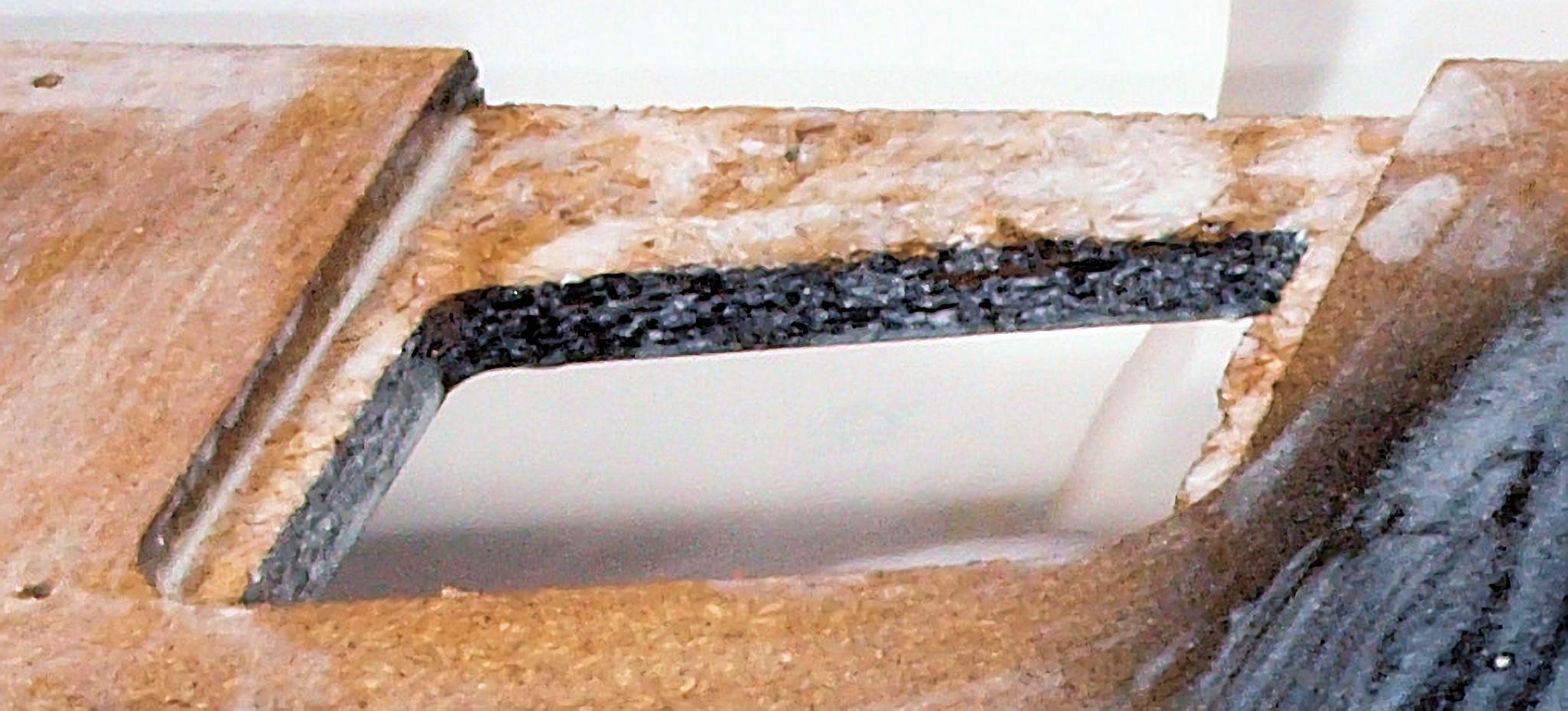

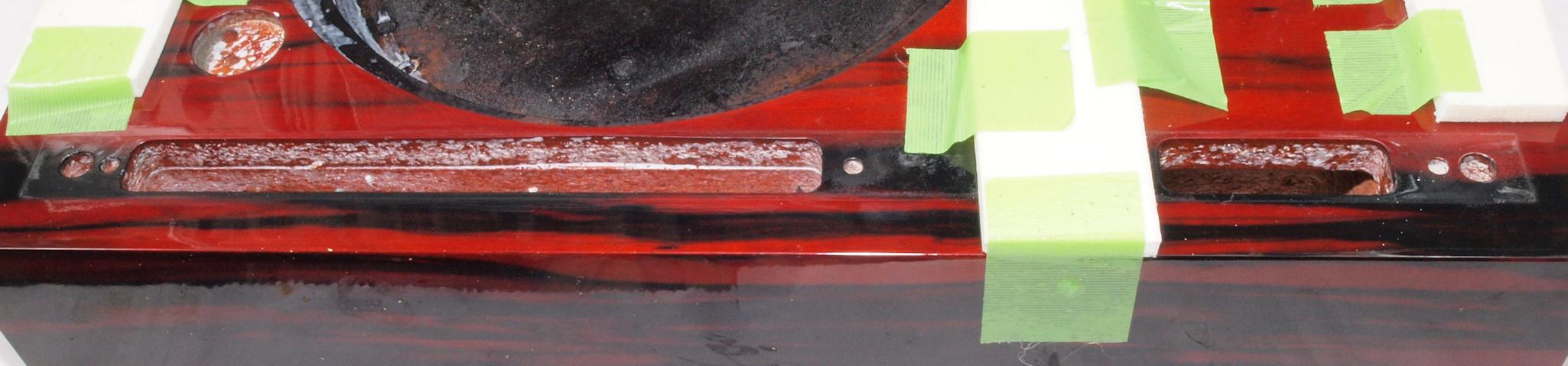

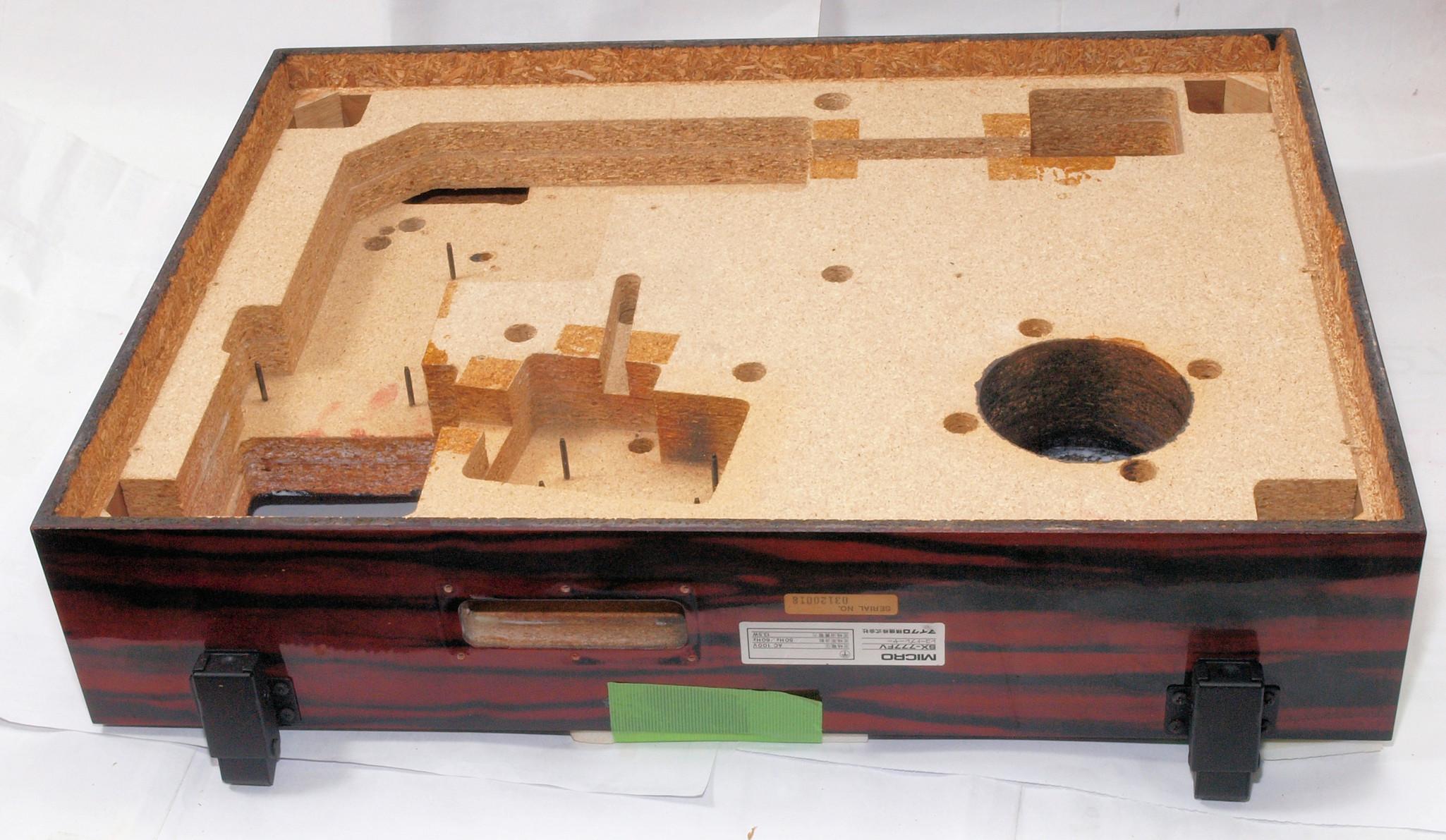

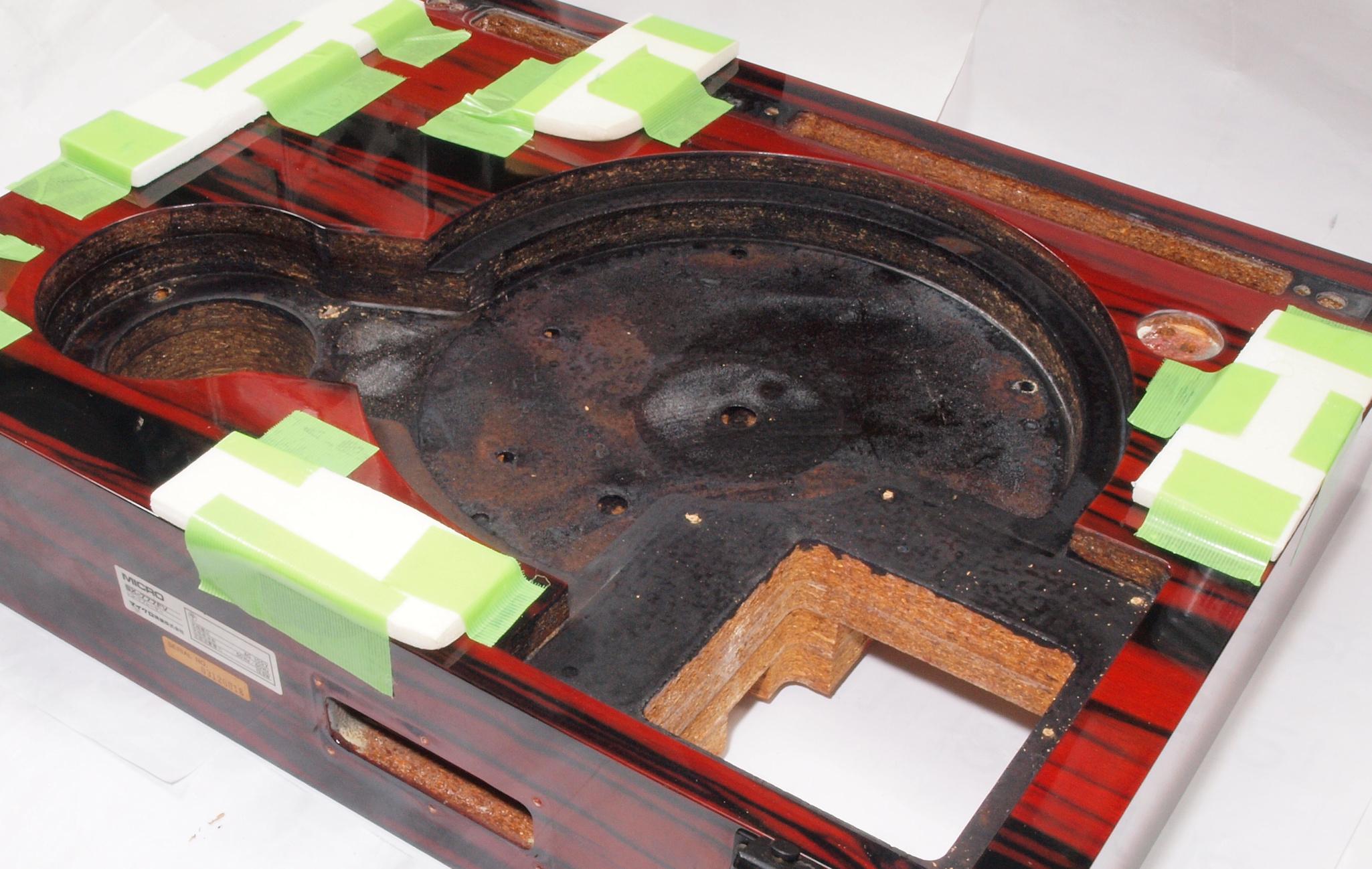

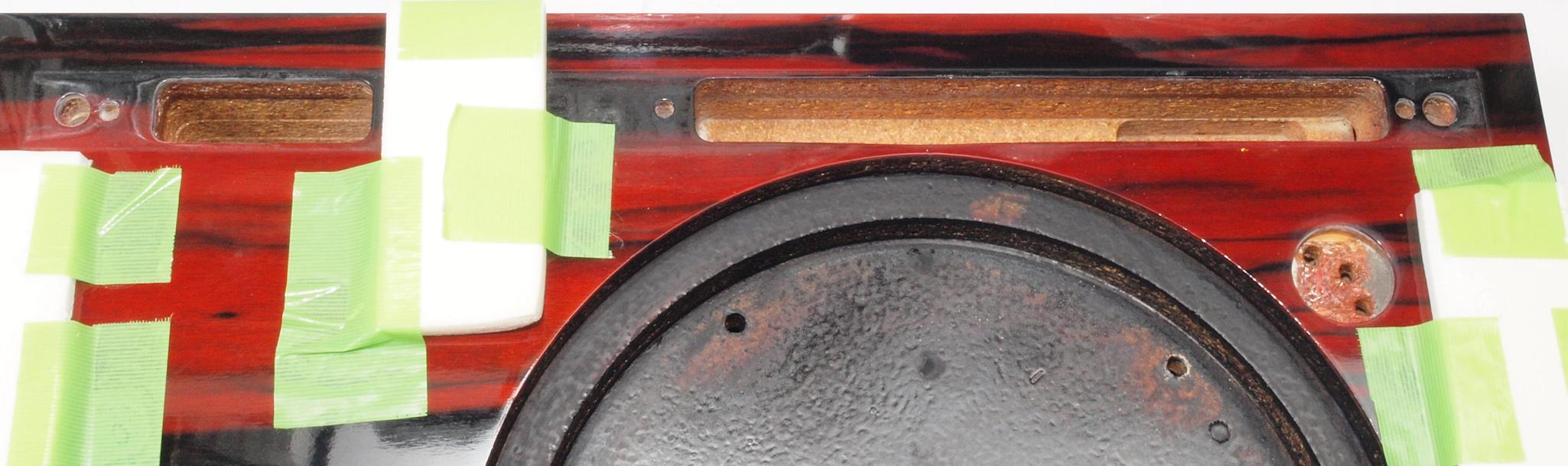

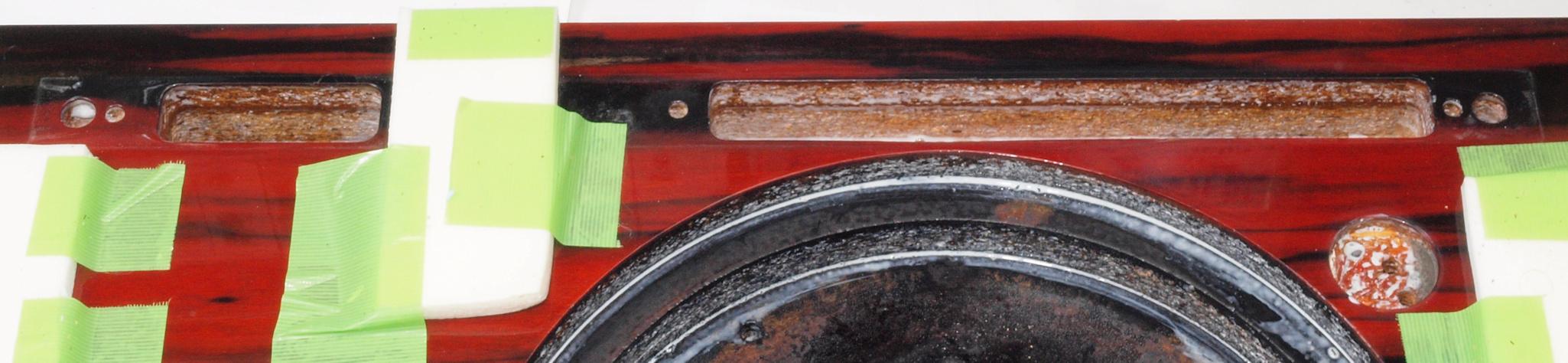

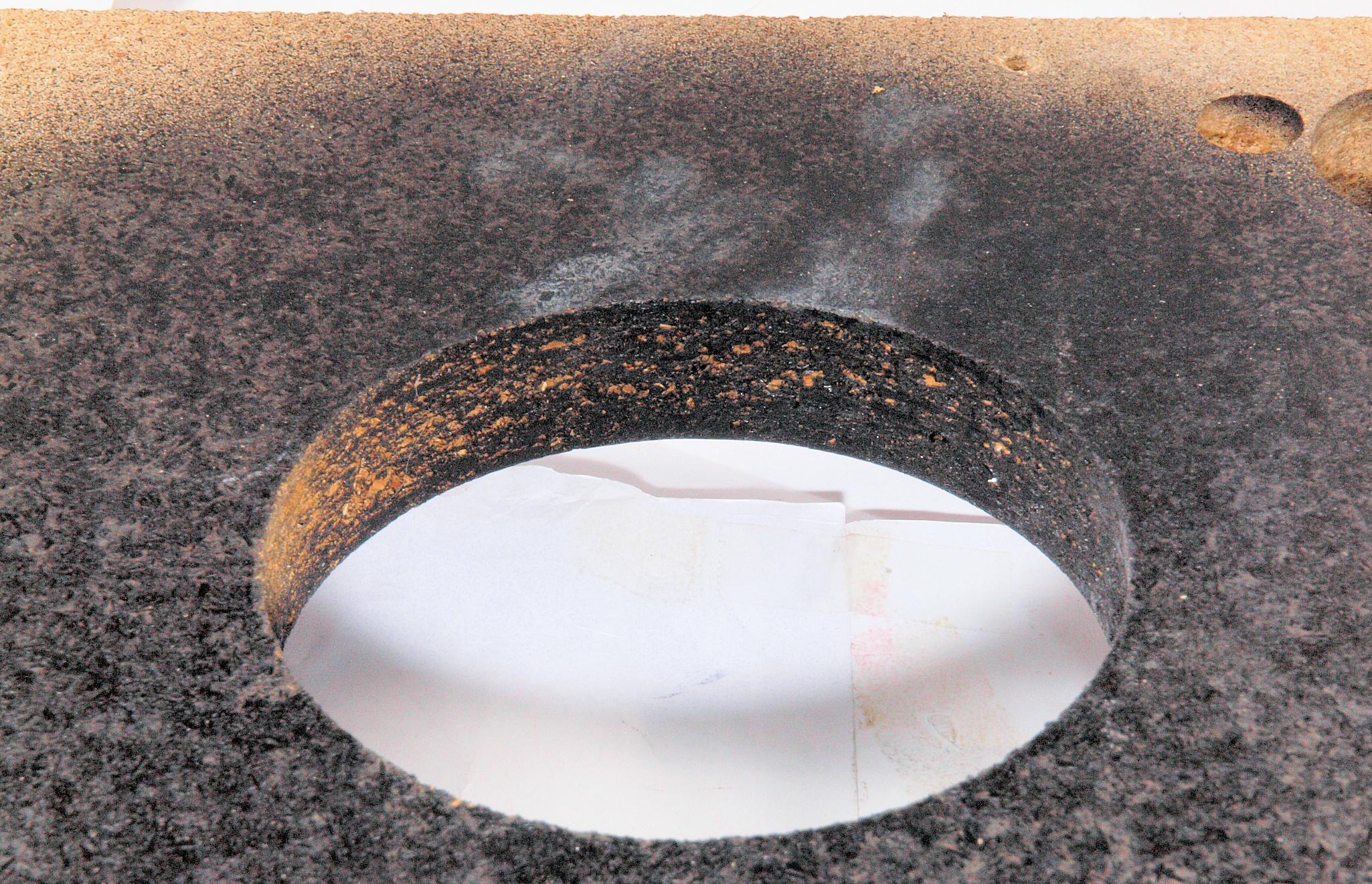

Ｍ１０．　修理前　本体前下裏の圧縮材。

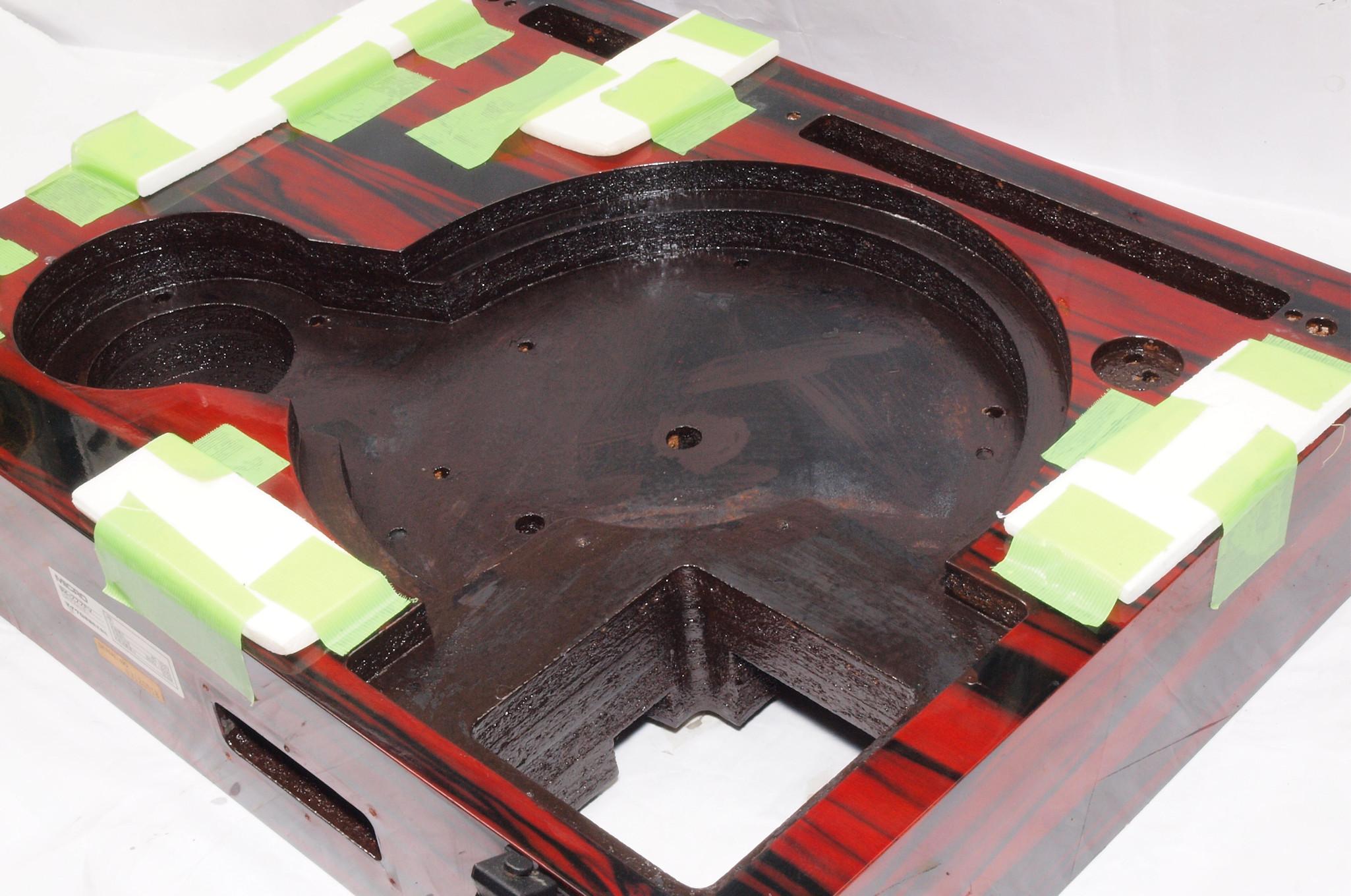

Ｍ１１．　修理中　本体前下裏の圧縮材、水性木工ボンドを塗布する。

Ｍ１２．　修理前　本体右下裏の圧縮材。

Ｍ１３．　修理中　本体右下裏の圧縮材、水性木工ボンドを塗布する。

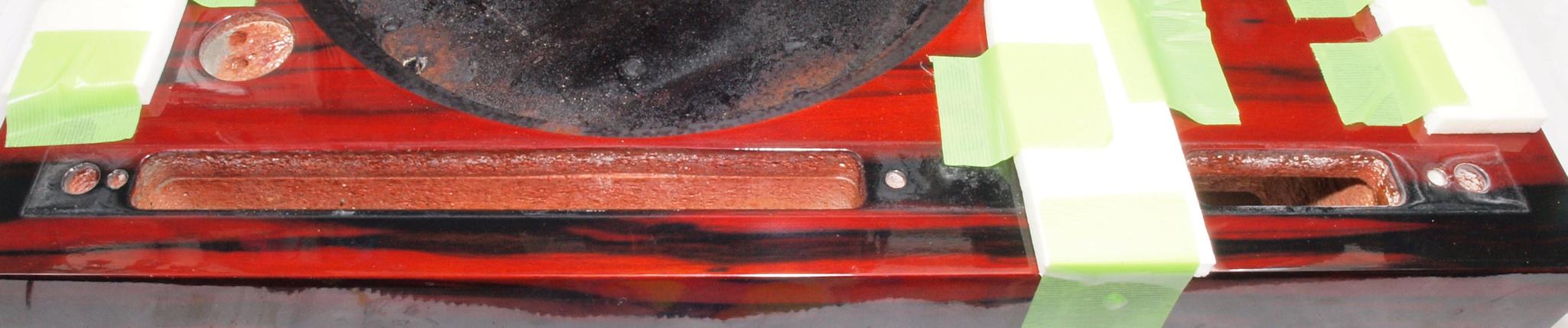

Ｍ１４．　修理前　本体後下裏の圧縮材。

Ｍ１５．　修理中　本体後下裏の圧縮材、水性木工ボンドを塗布する。

Ｍ１６．　修理前　本体左下裏の圧縮材。

Ｍ１７．　修理中　本体左下裏の圧縮材、水性木工ボンドを塗布する。

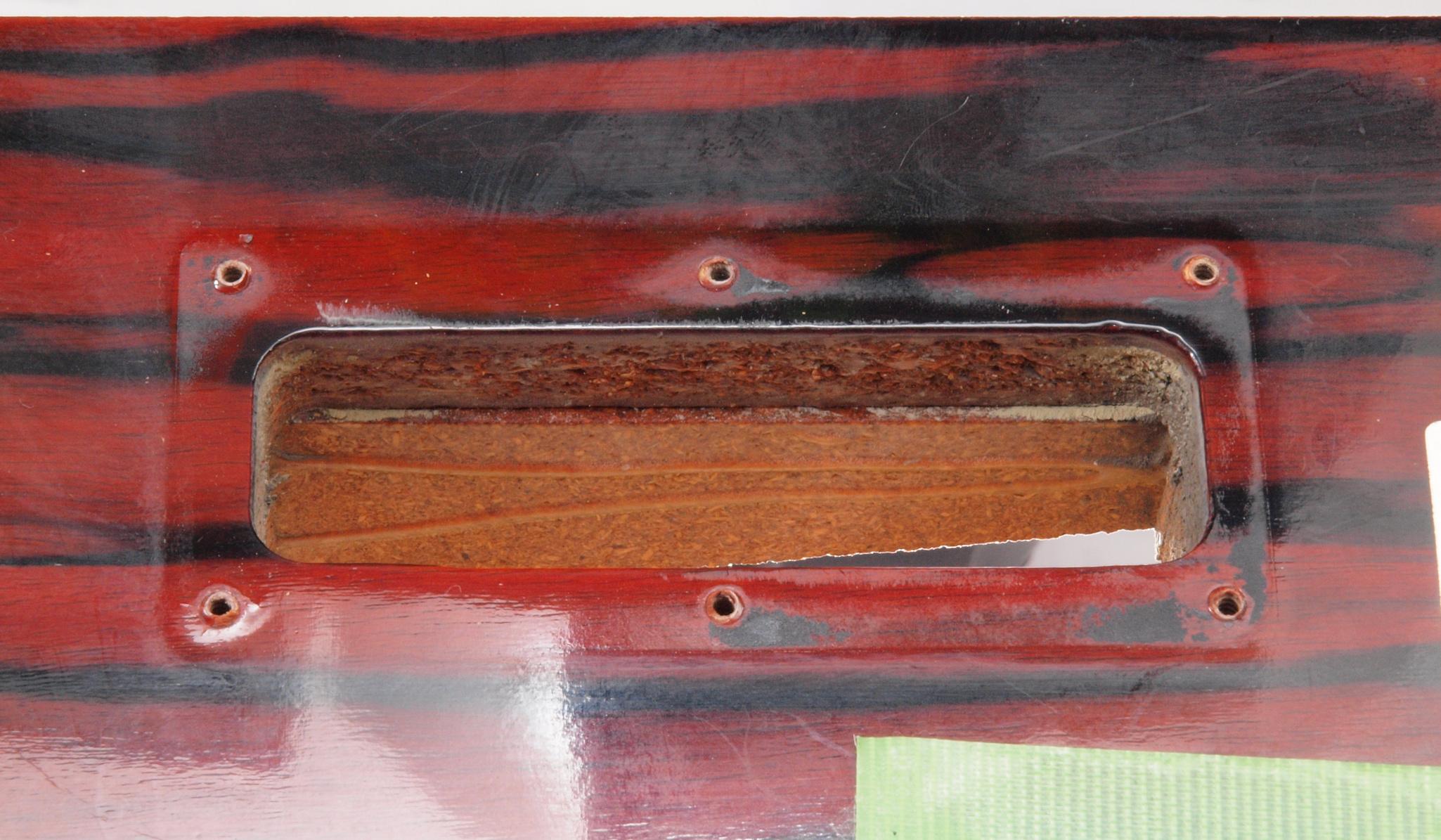

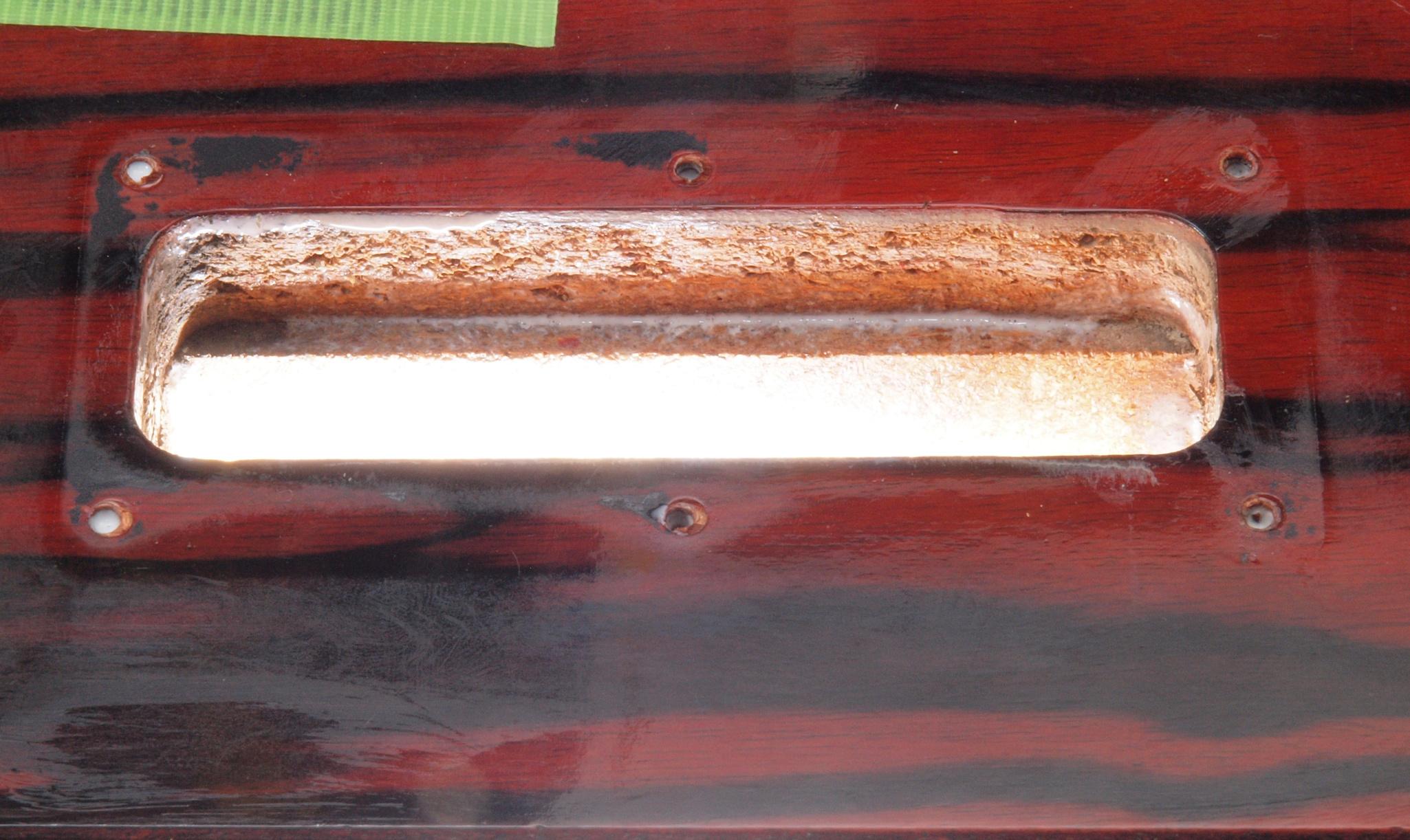

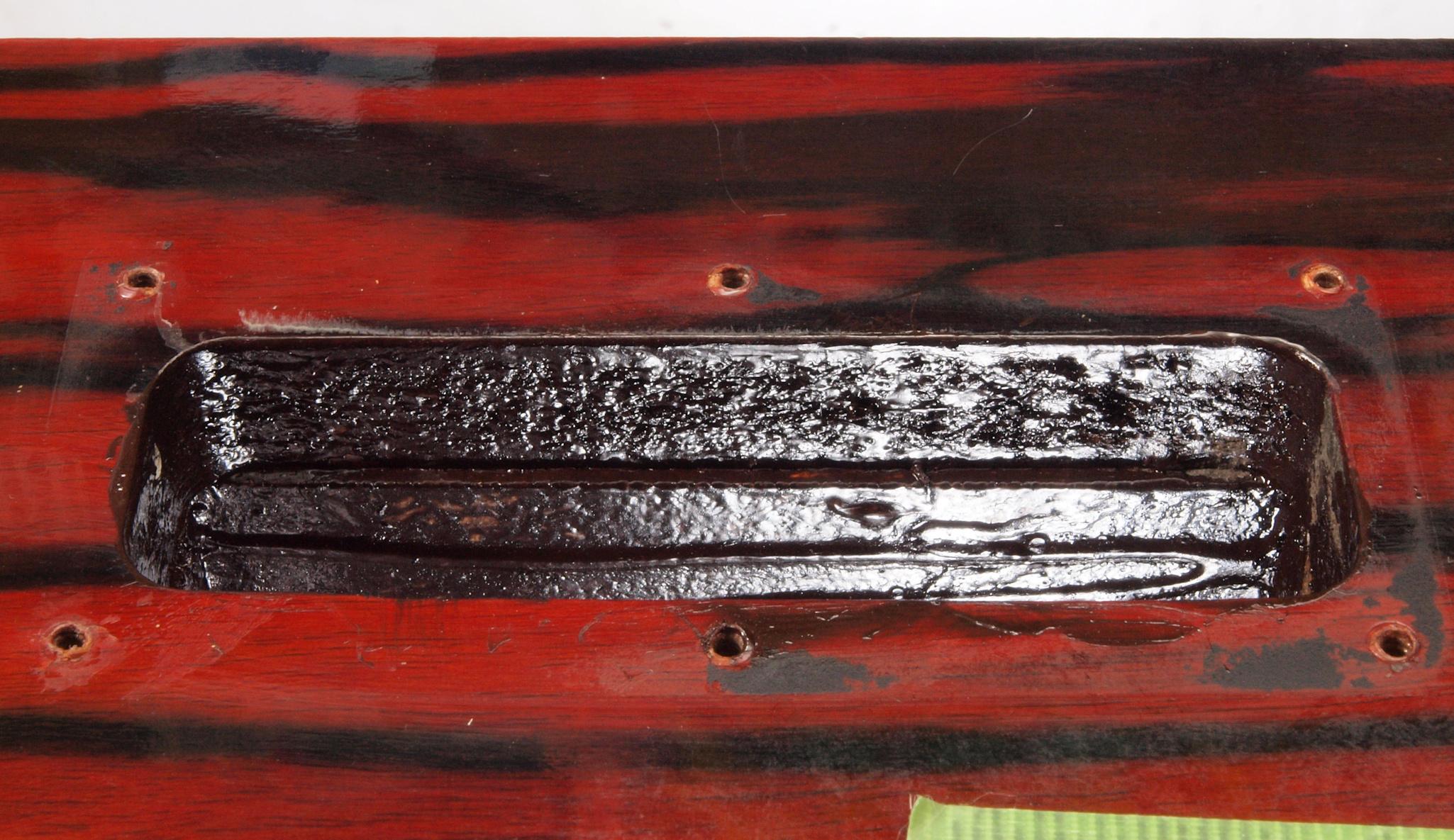

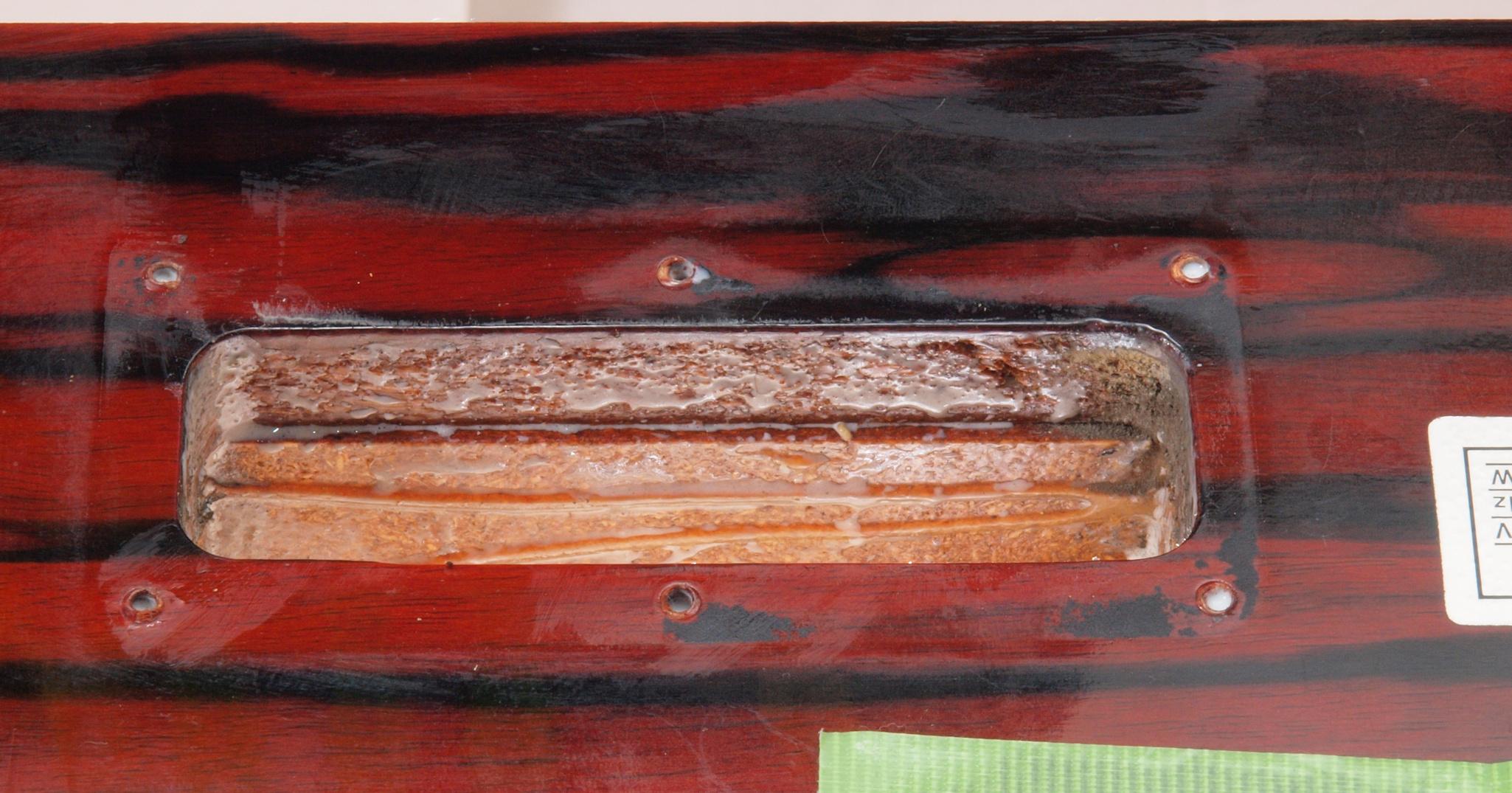

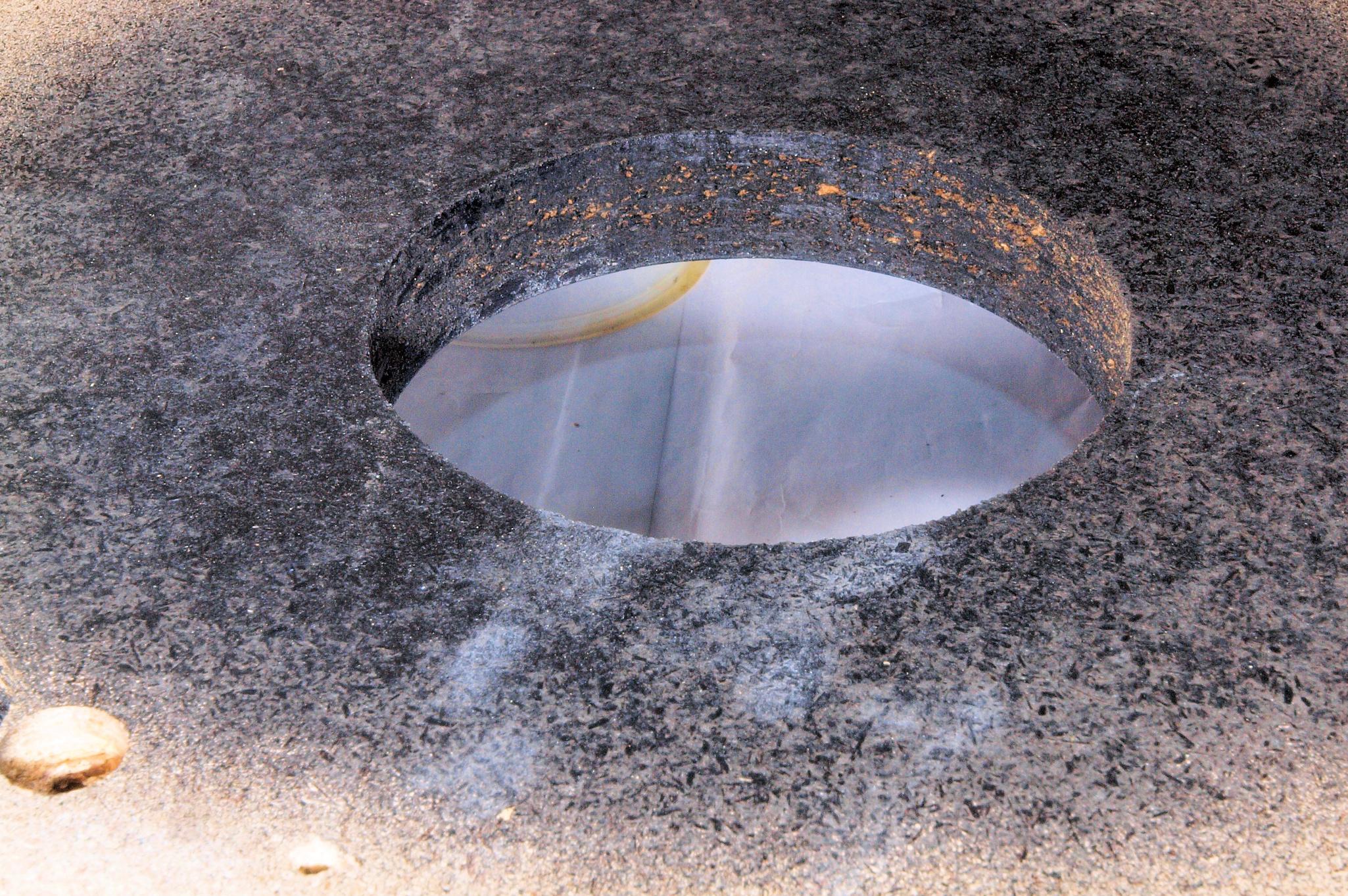

Ｍ１８．　修理前　電源コード、エアー接続口。

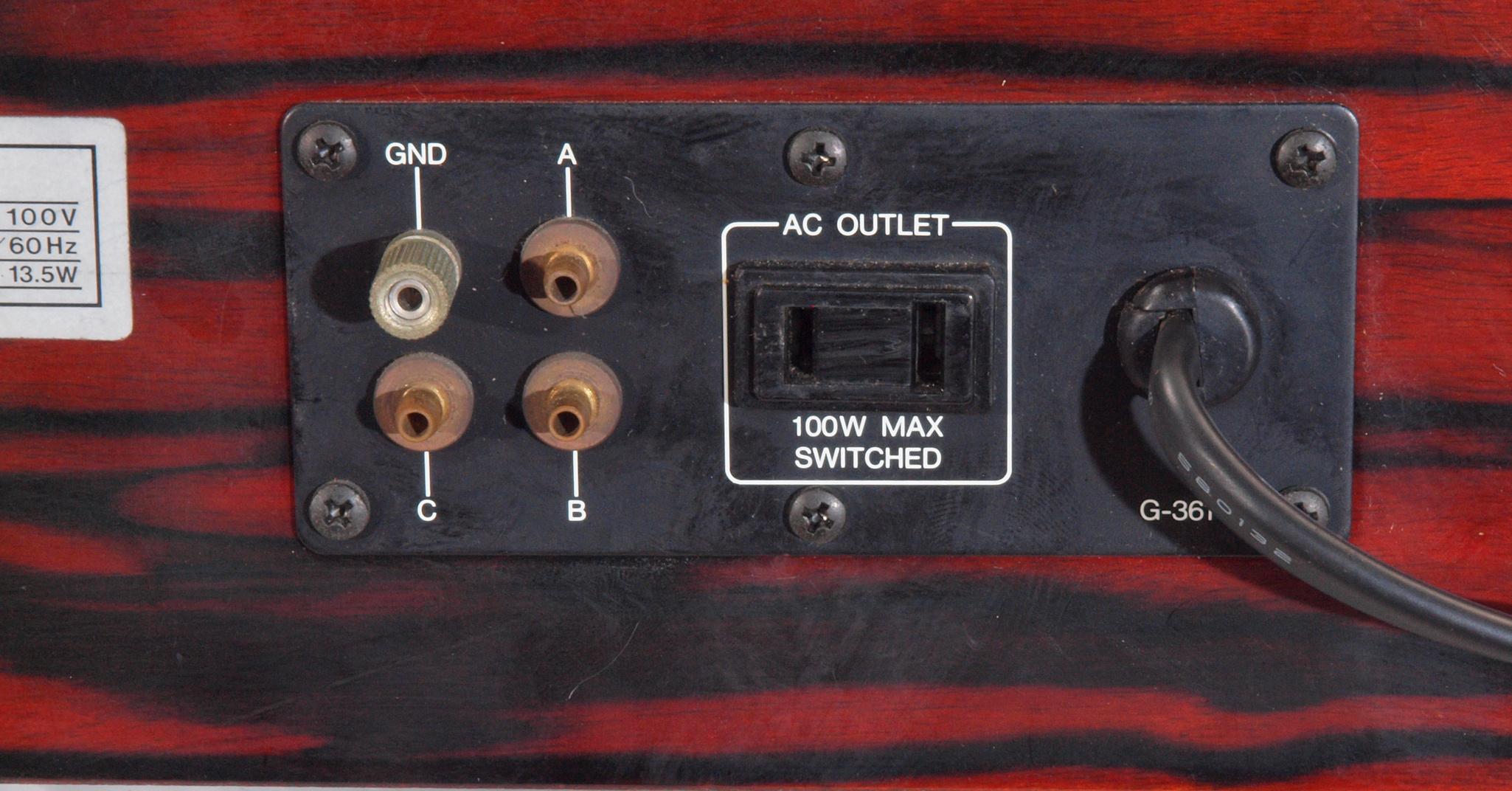

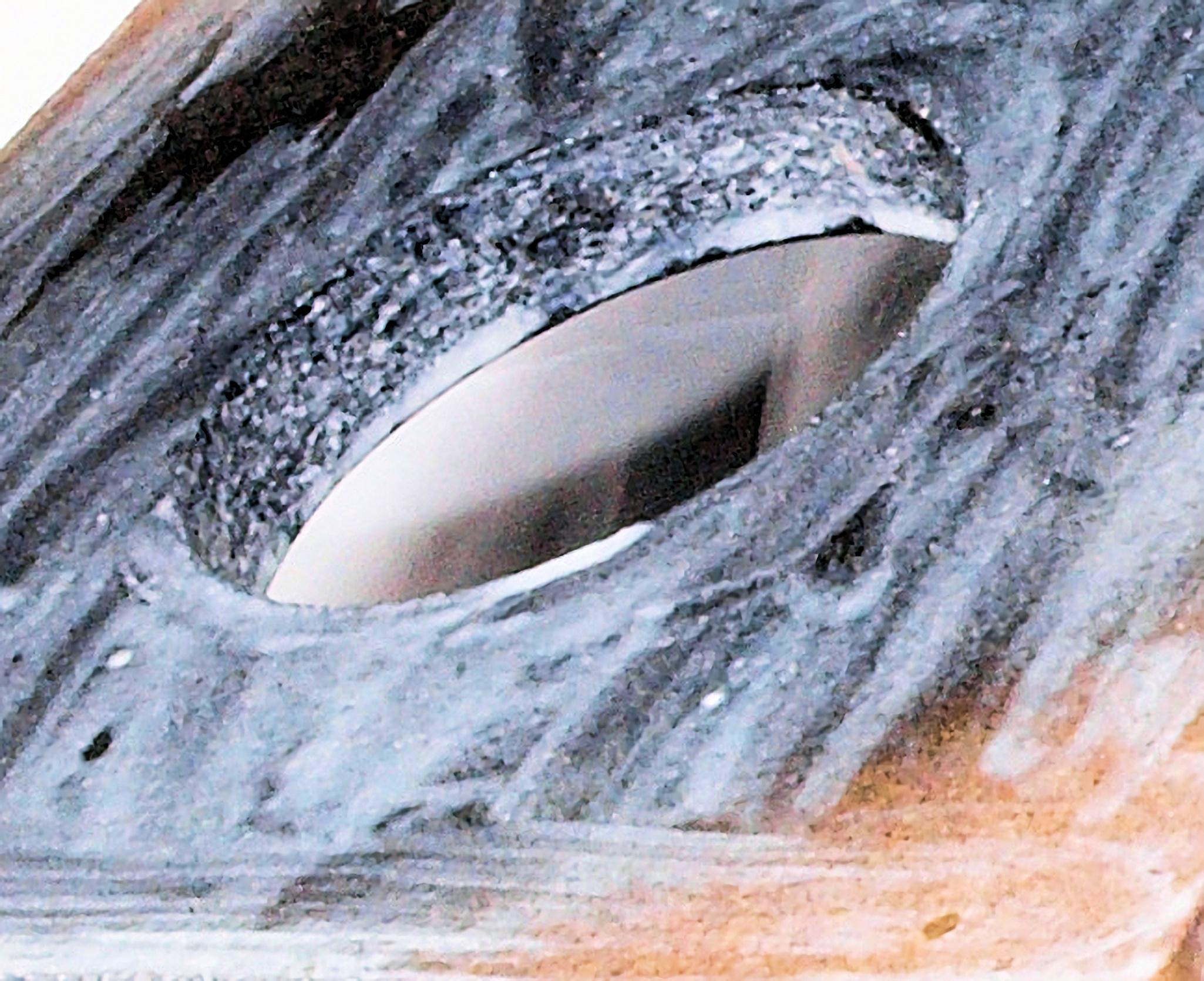

Ｍ１９．　修理後　電源コード、エアー接続口。

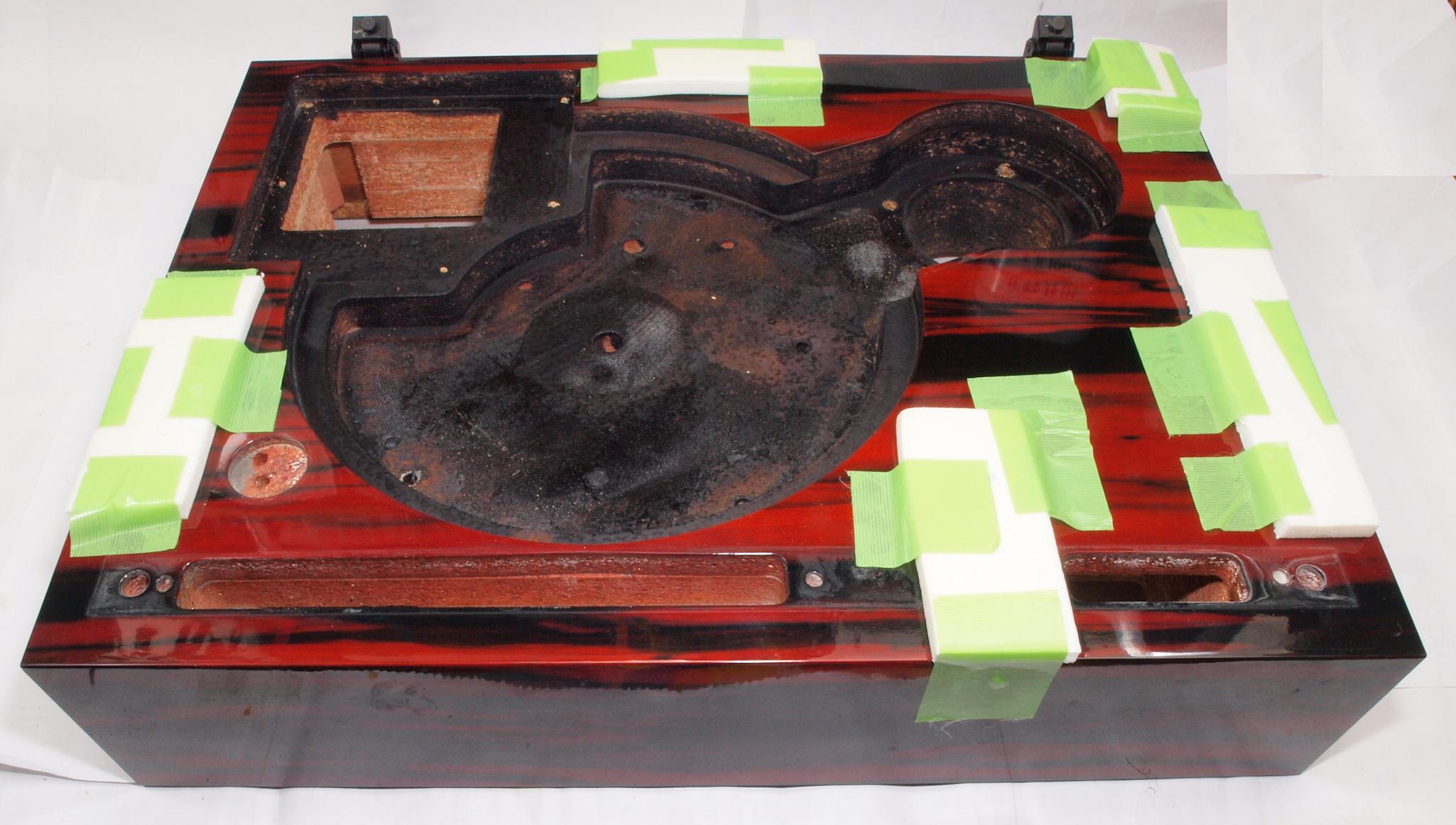

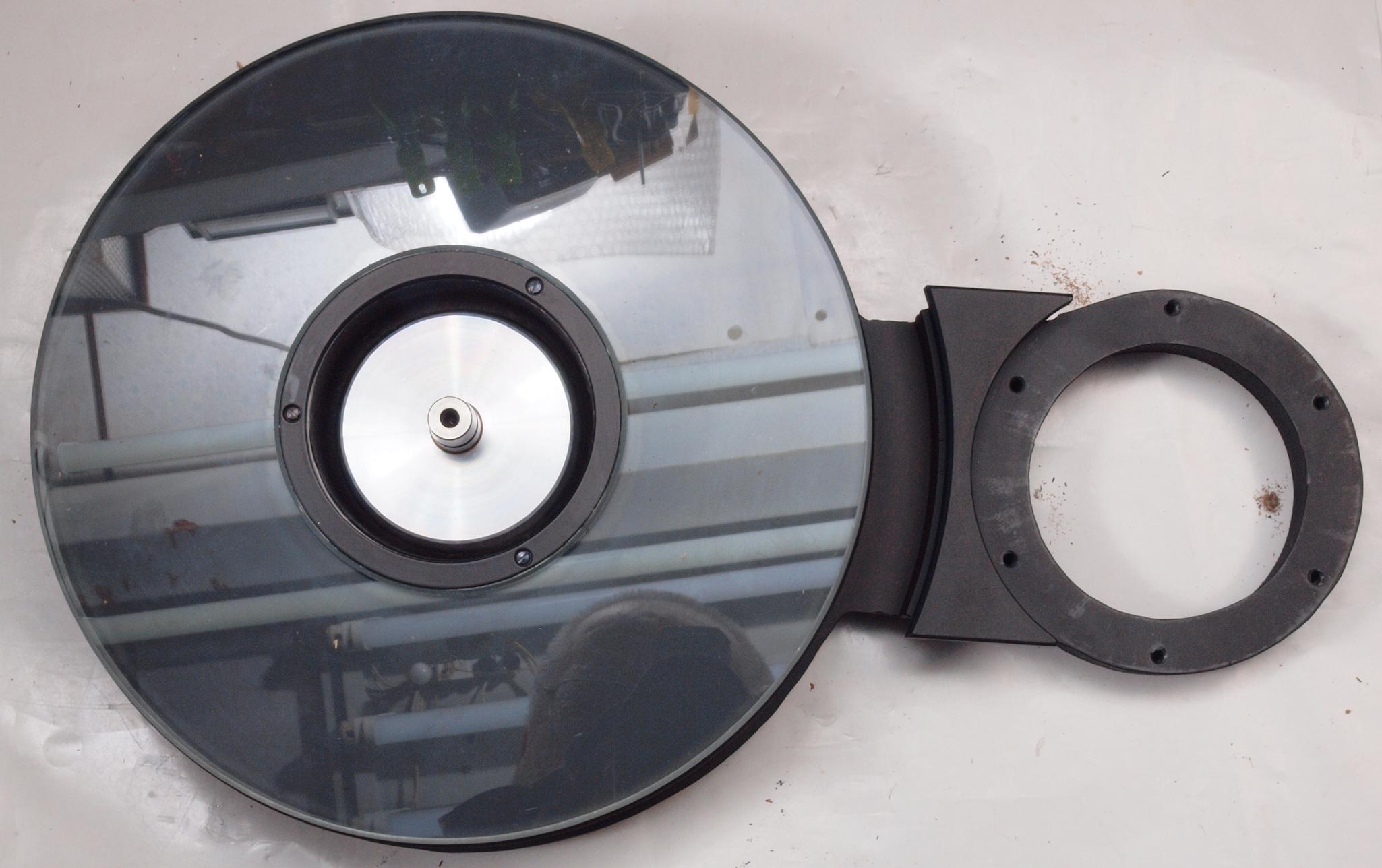

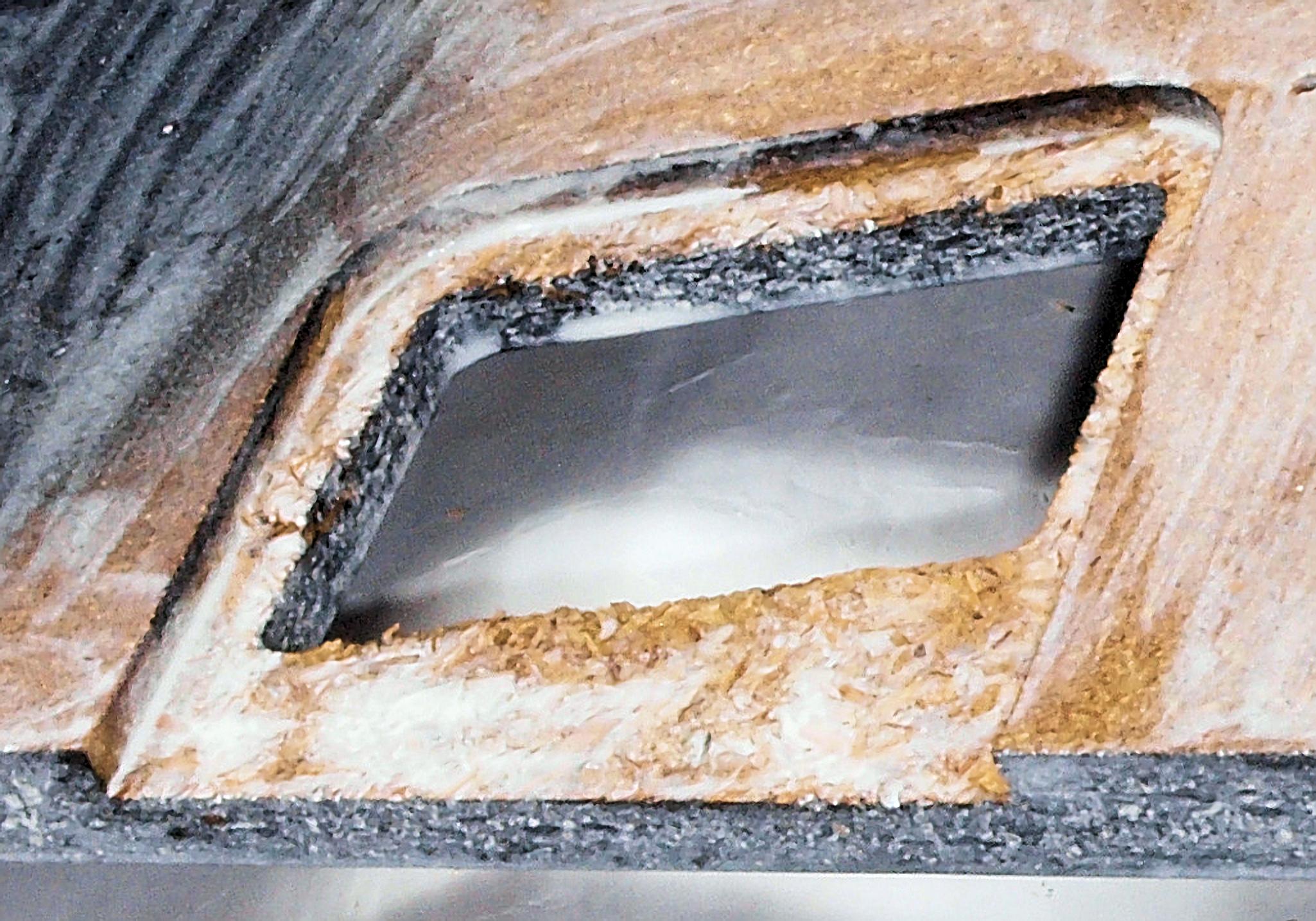

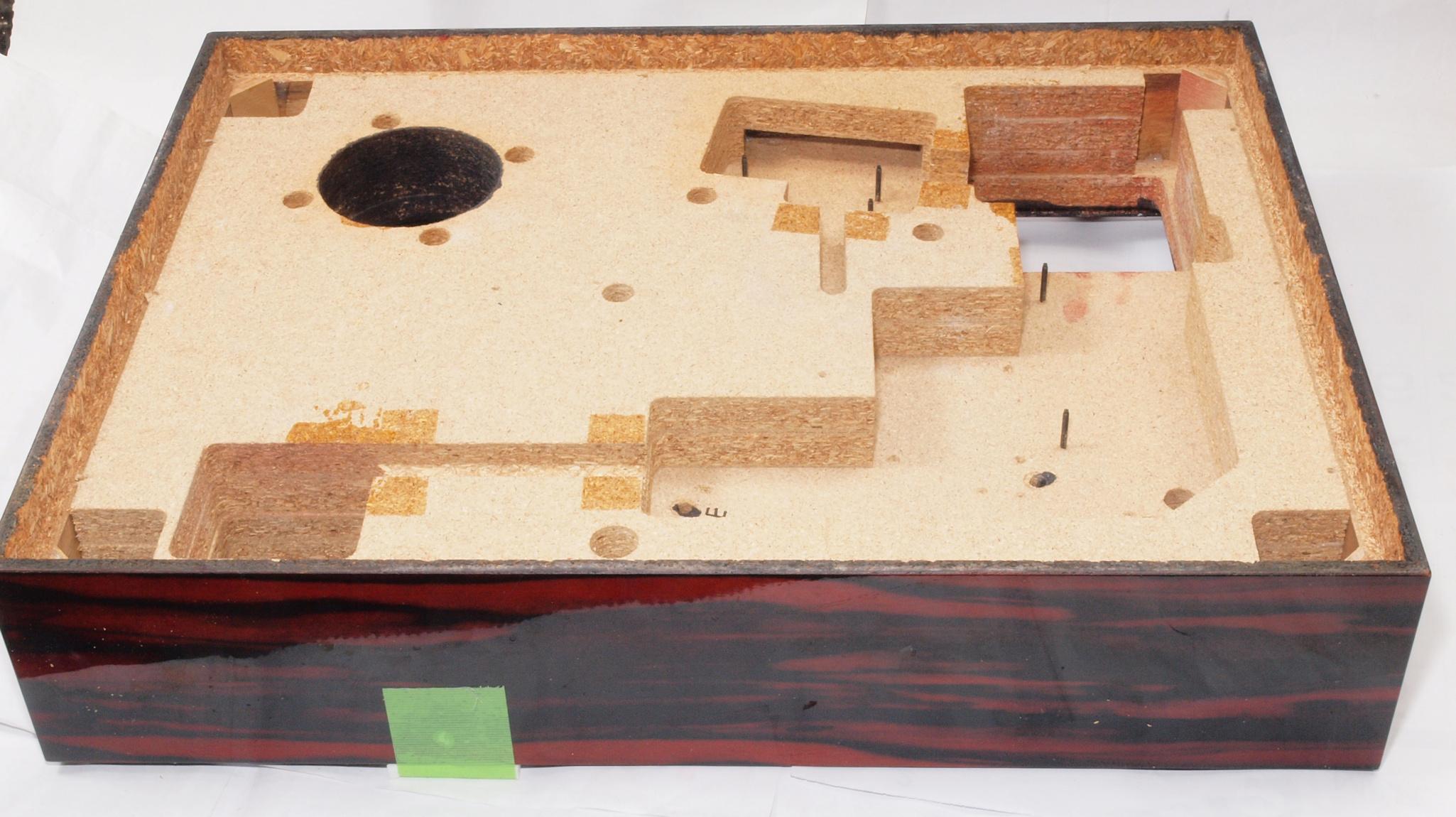

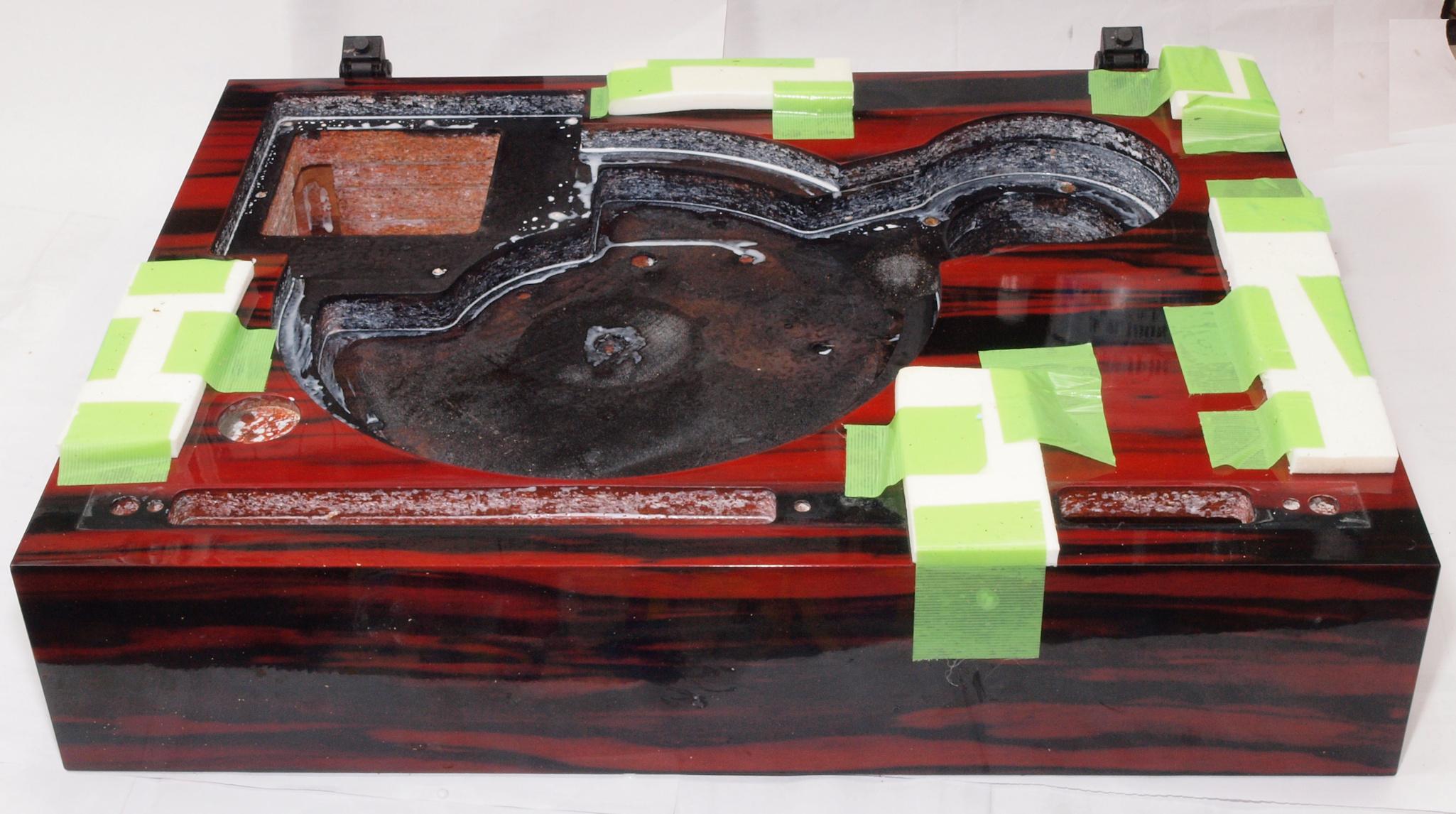

Ｍ２０．　修理中　タンテーブル架台が接着してあり、取り外し出来ない。

Ｍ３１．　修理前　底板。

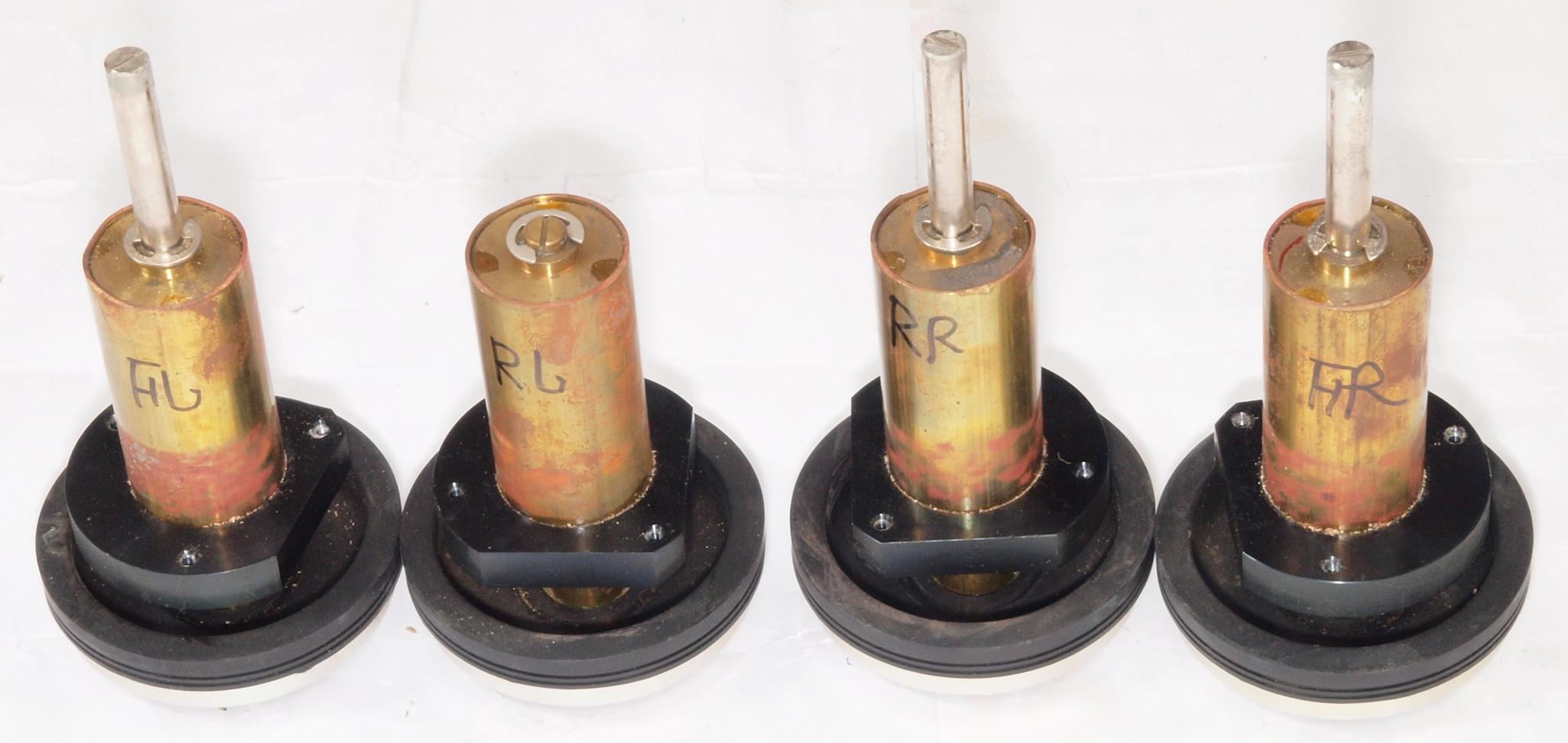

Ｍ３２．　修理前　前右クション足。

Ｍ３３．　修理前　前左クション足。

Ｍ３４．　修理前　後右クション足。

Ｍ３５．　修理前　後左クション足。

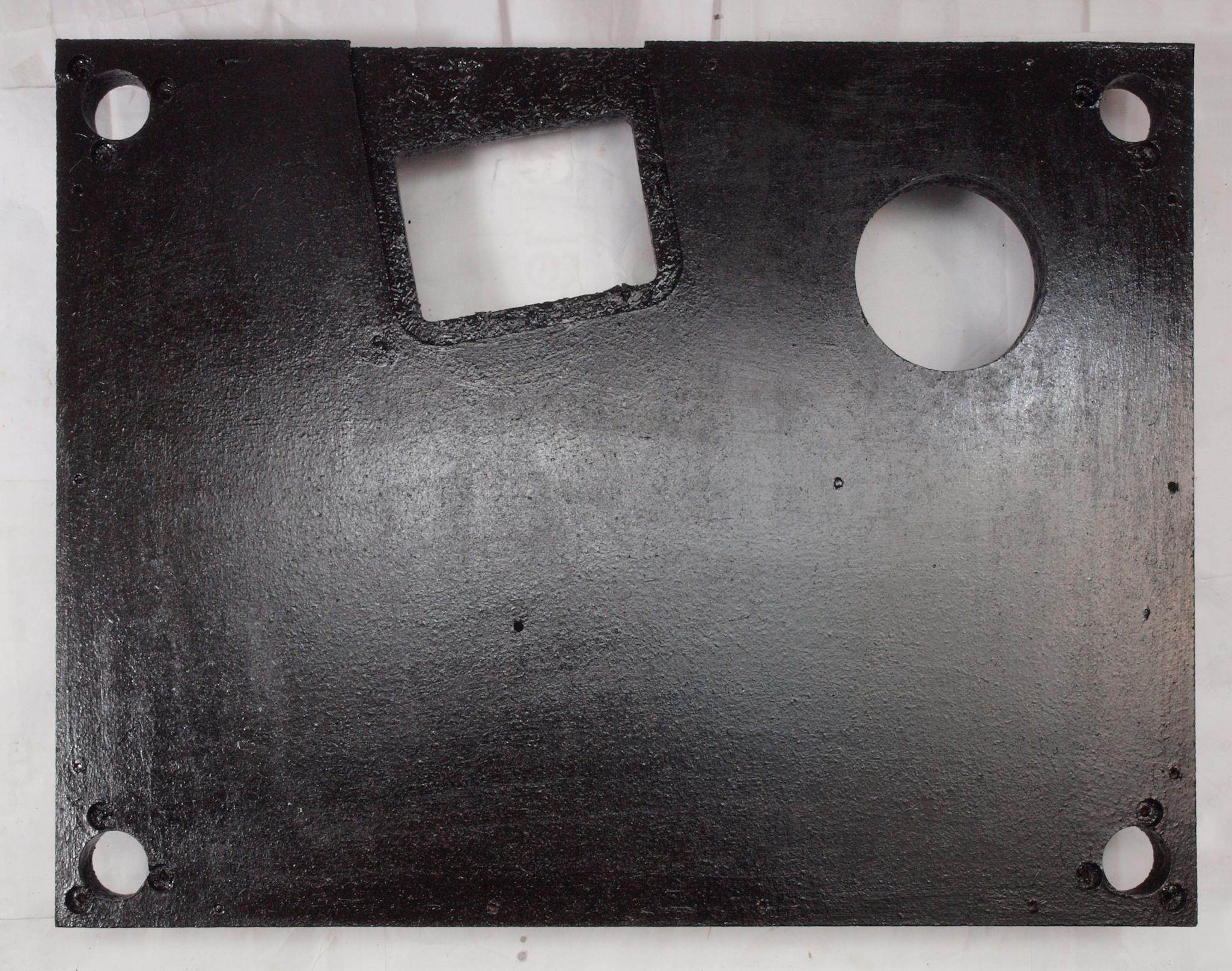

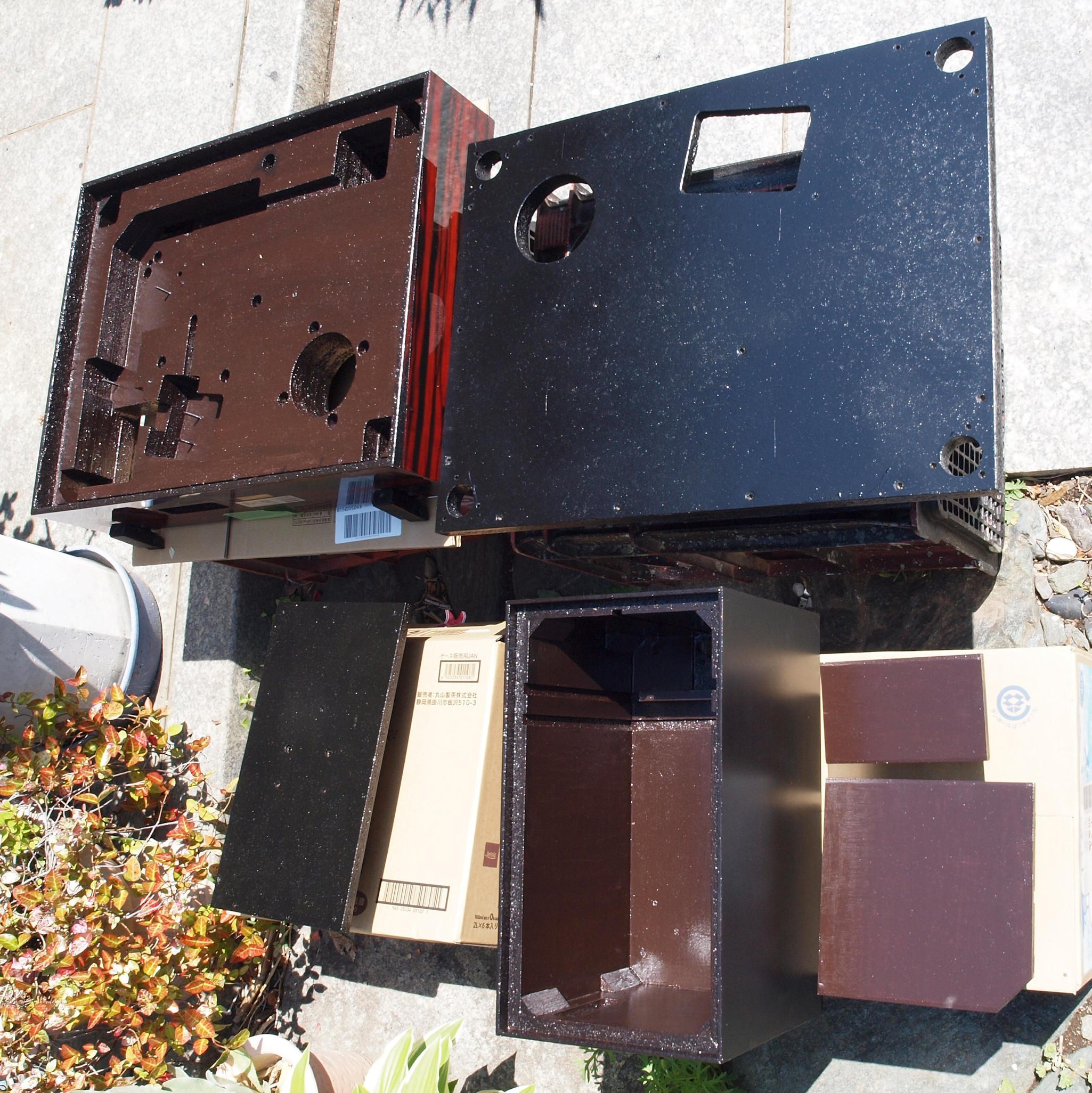

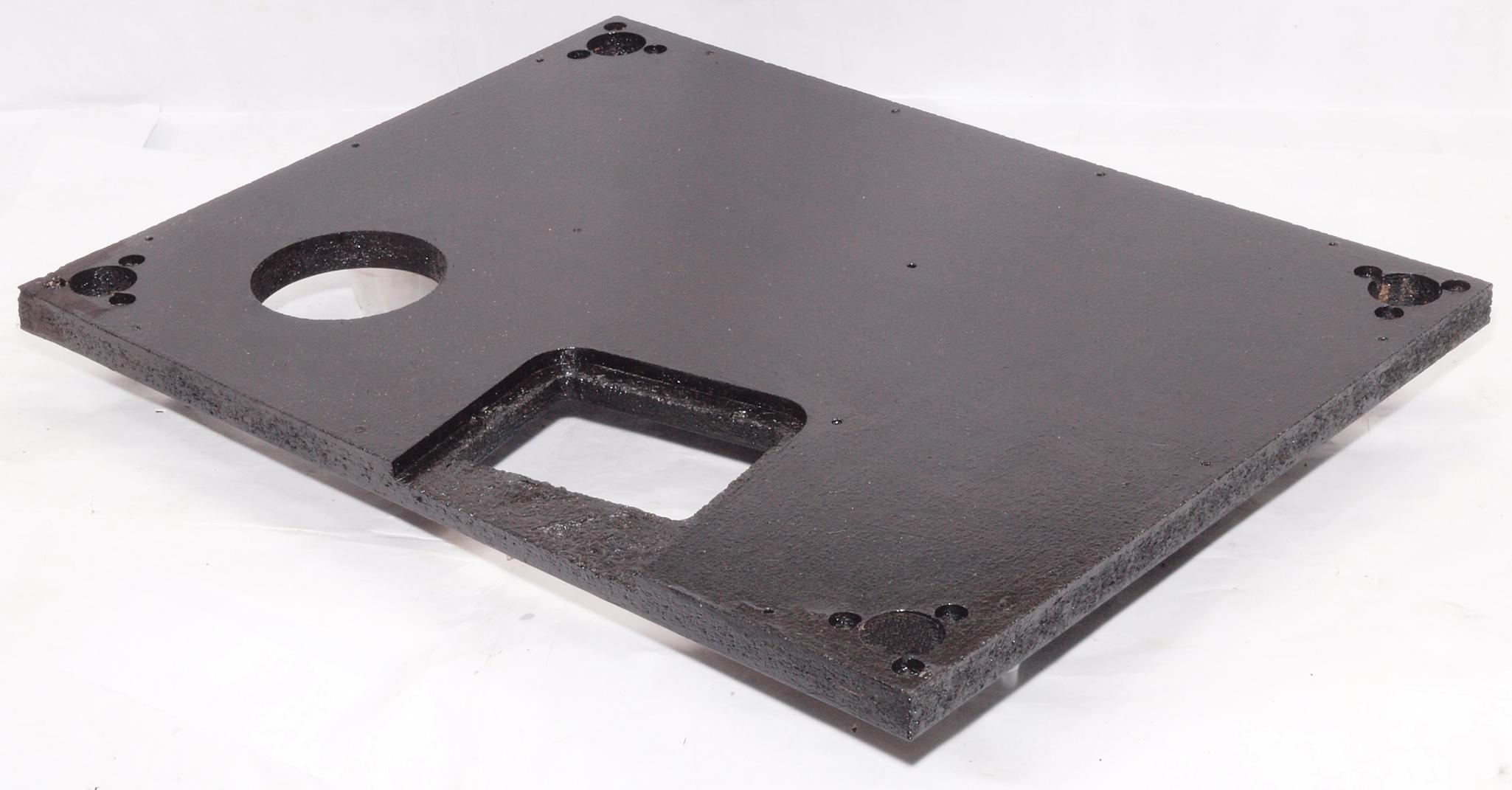

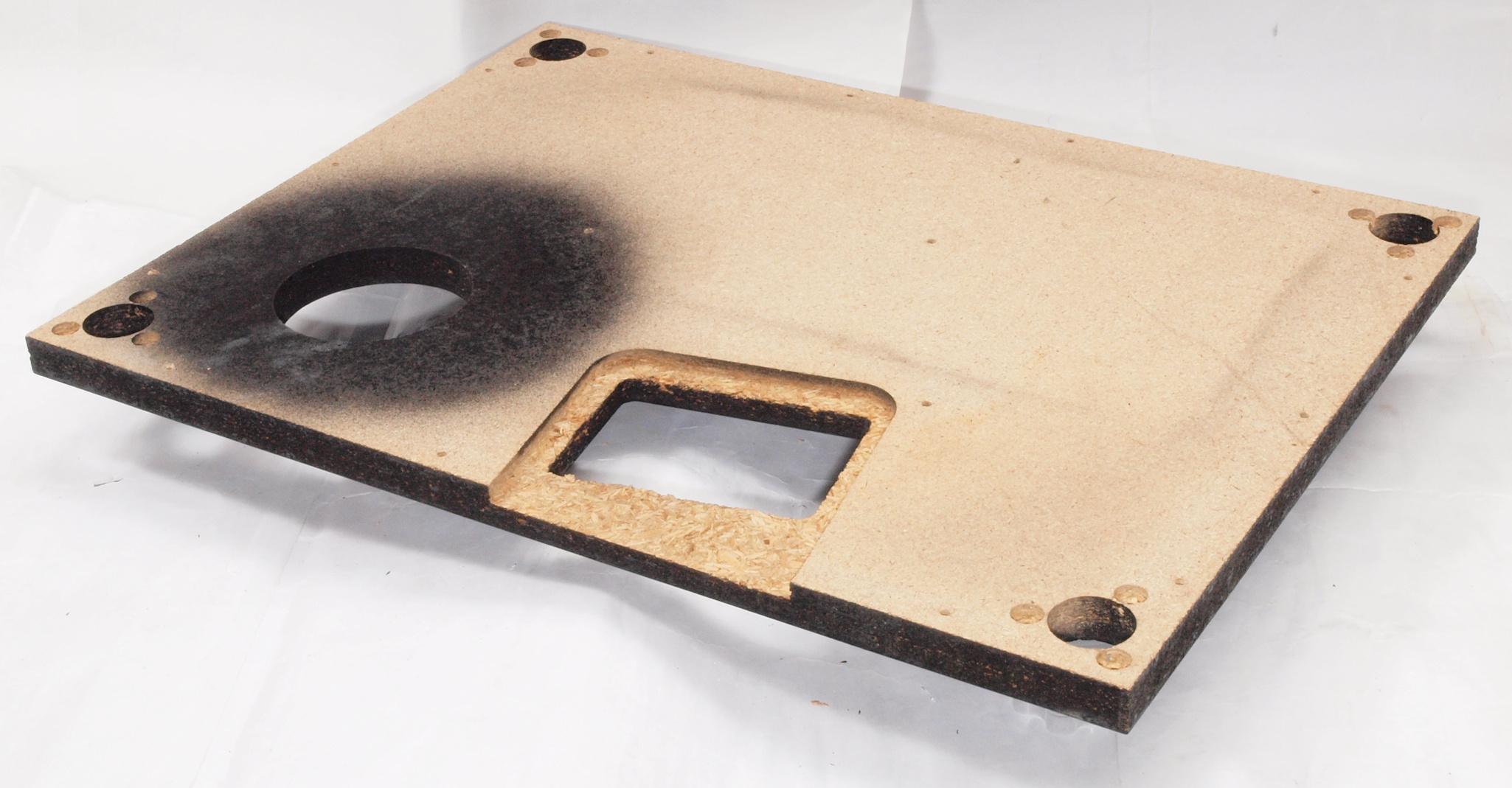

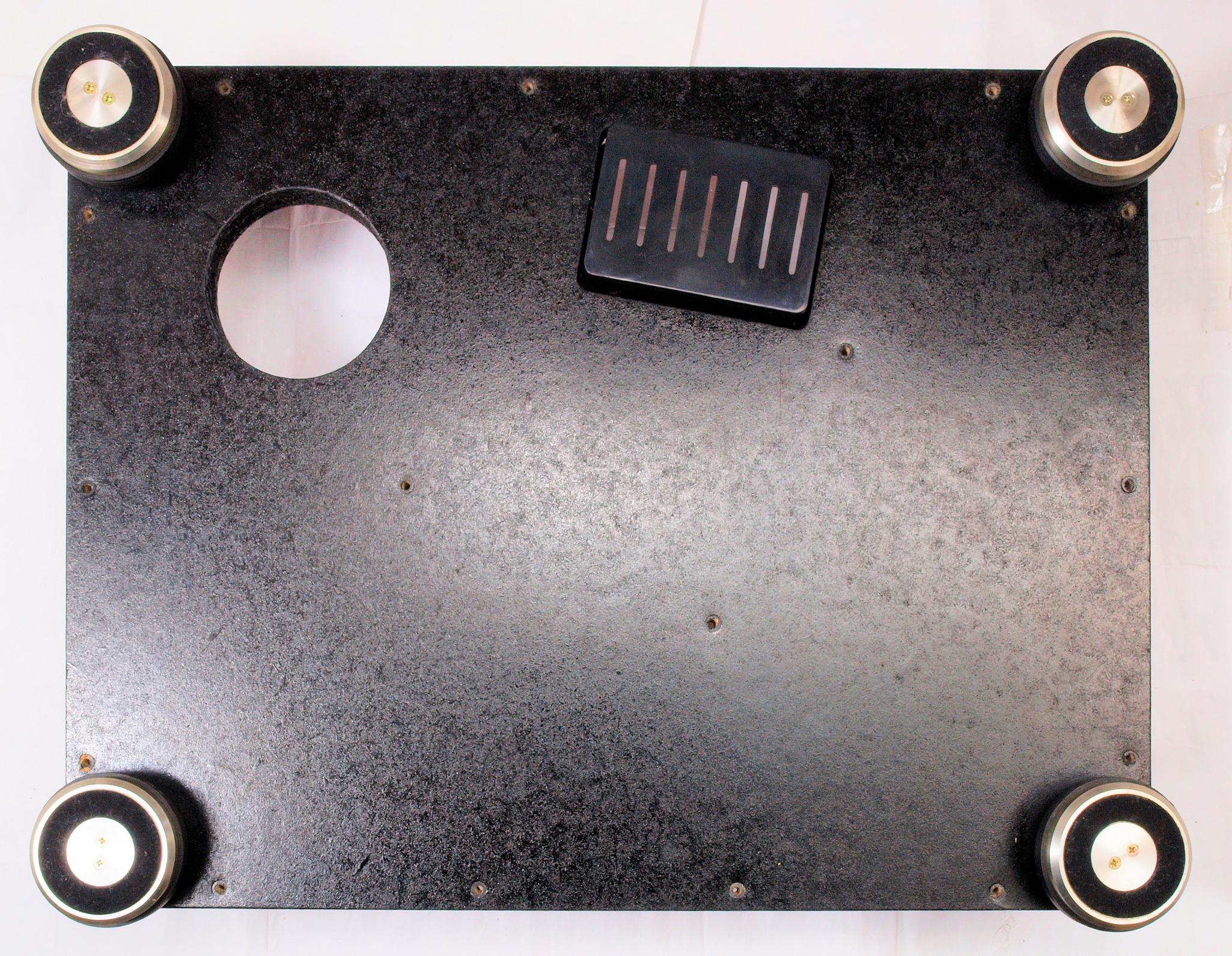

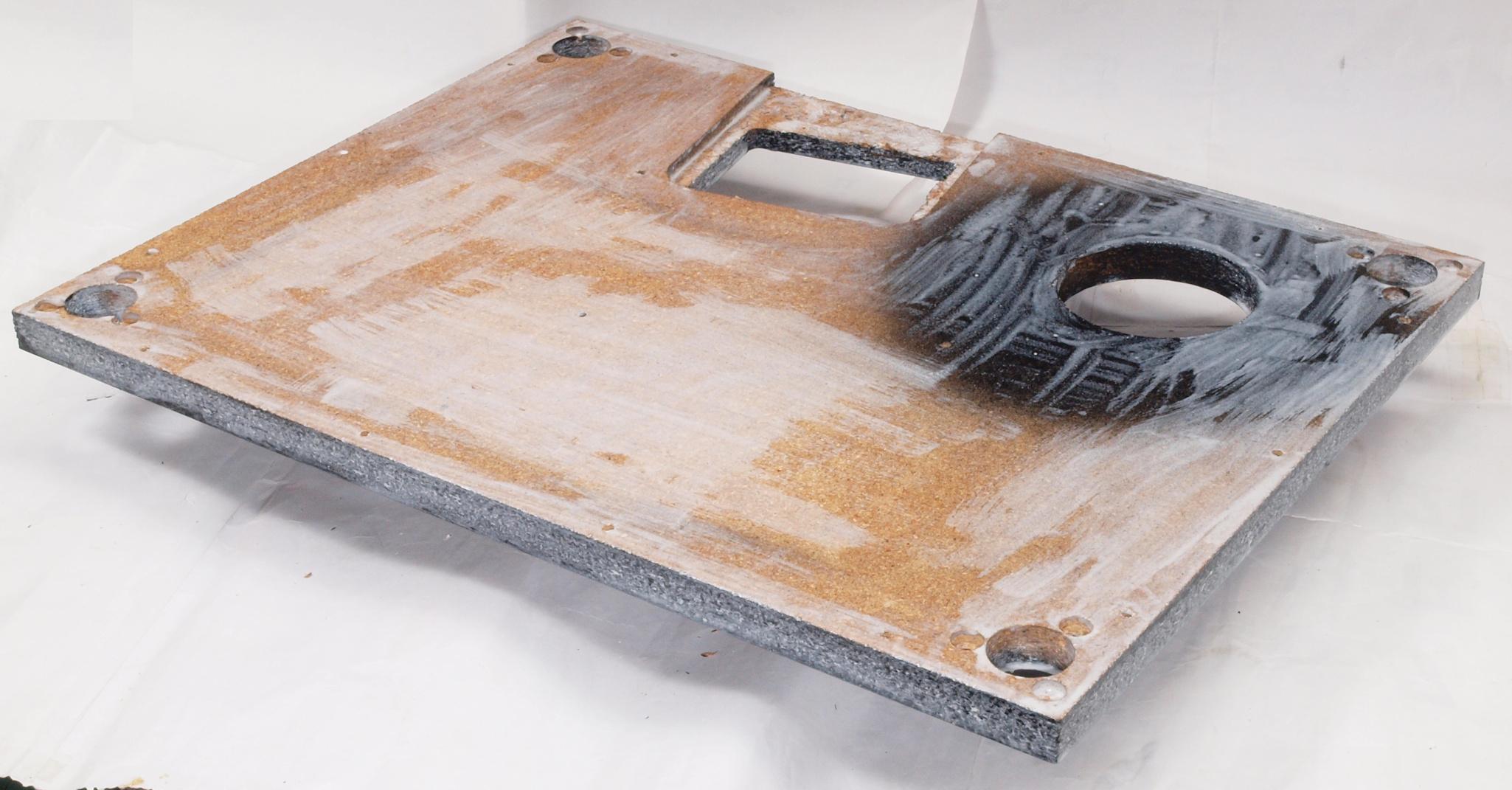

Ｍ４１．　修理前　底板表。

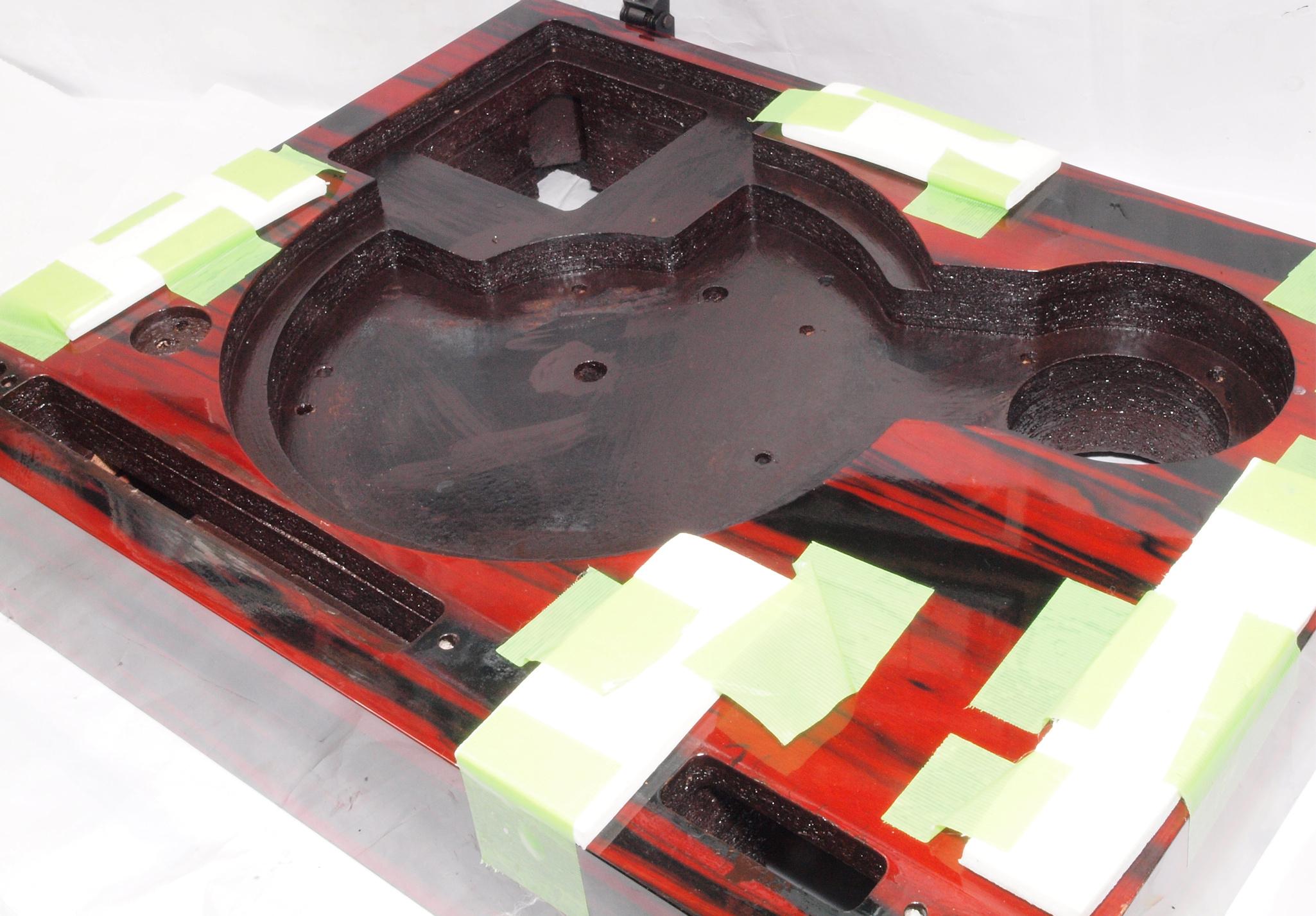

Ｍ４２．　修理後　底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。

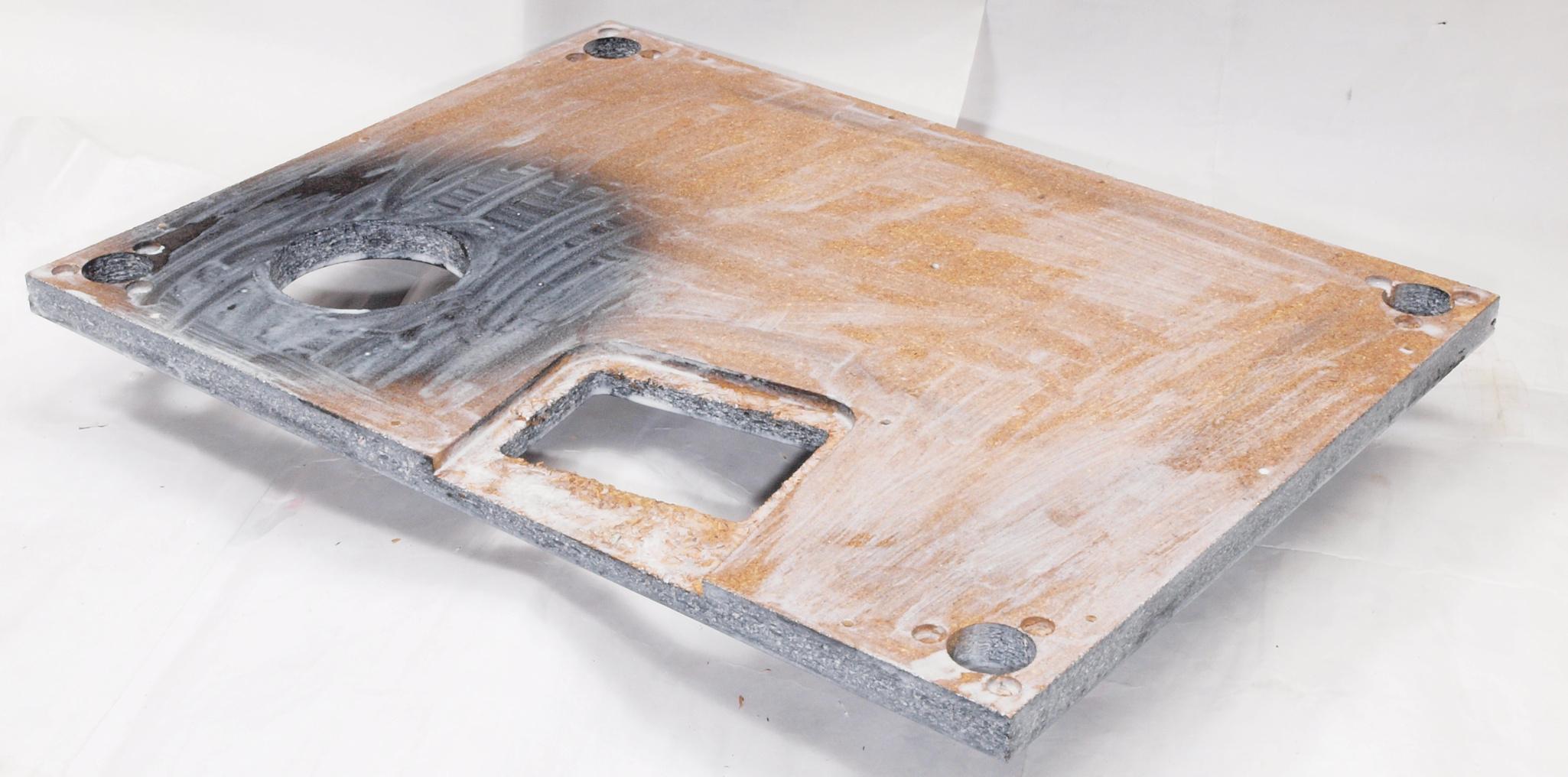

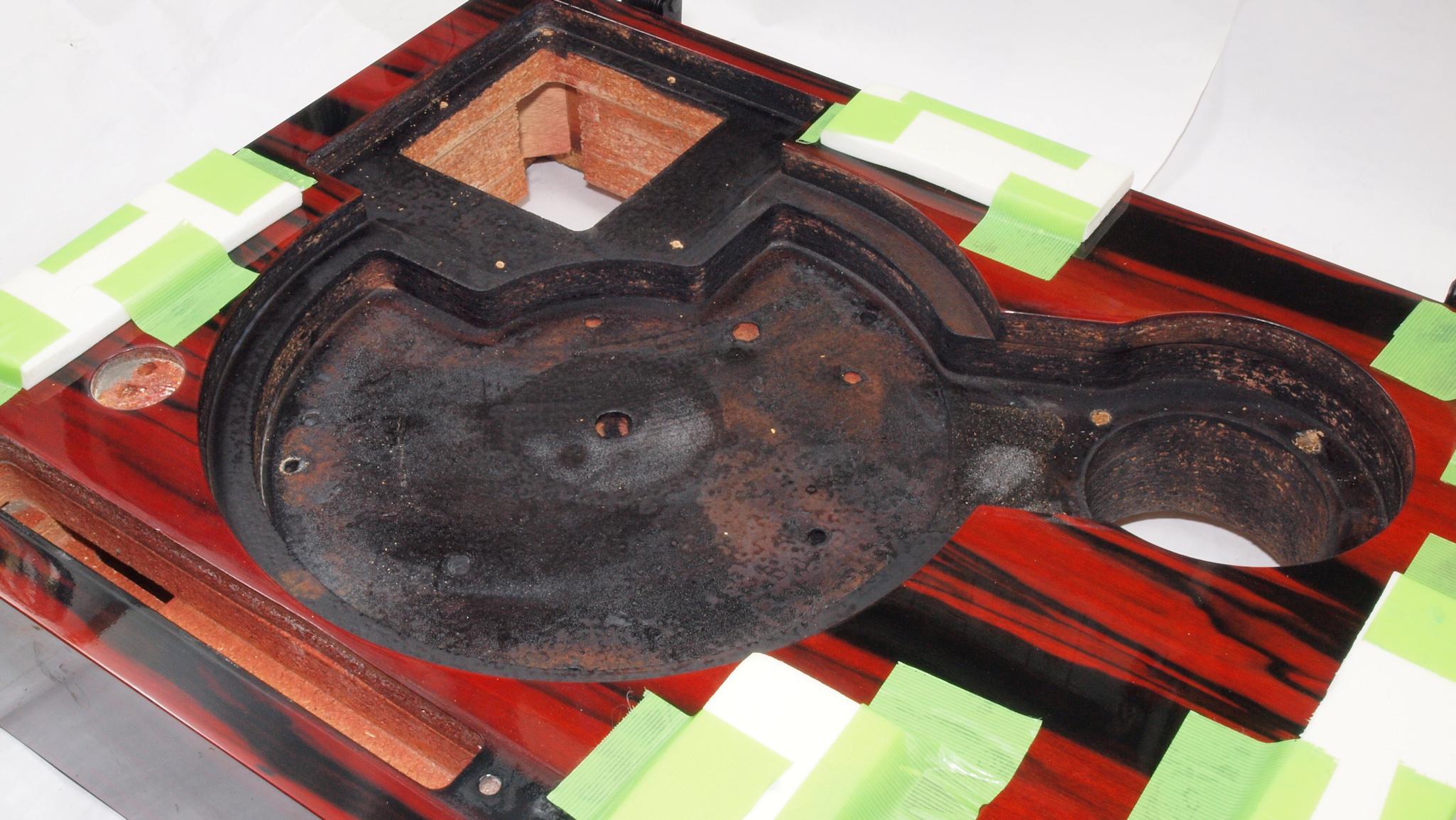

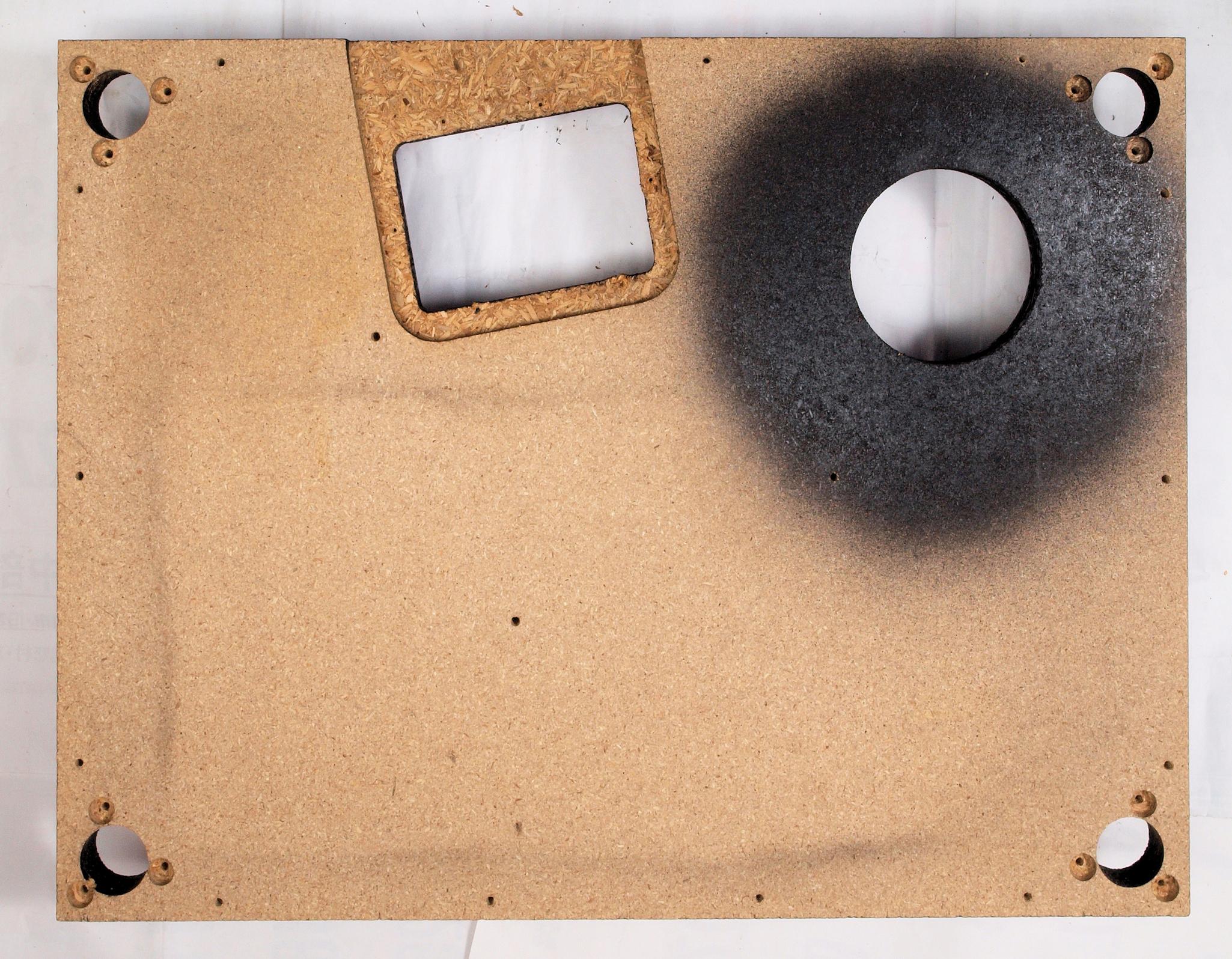

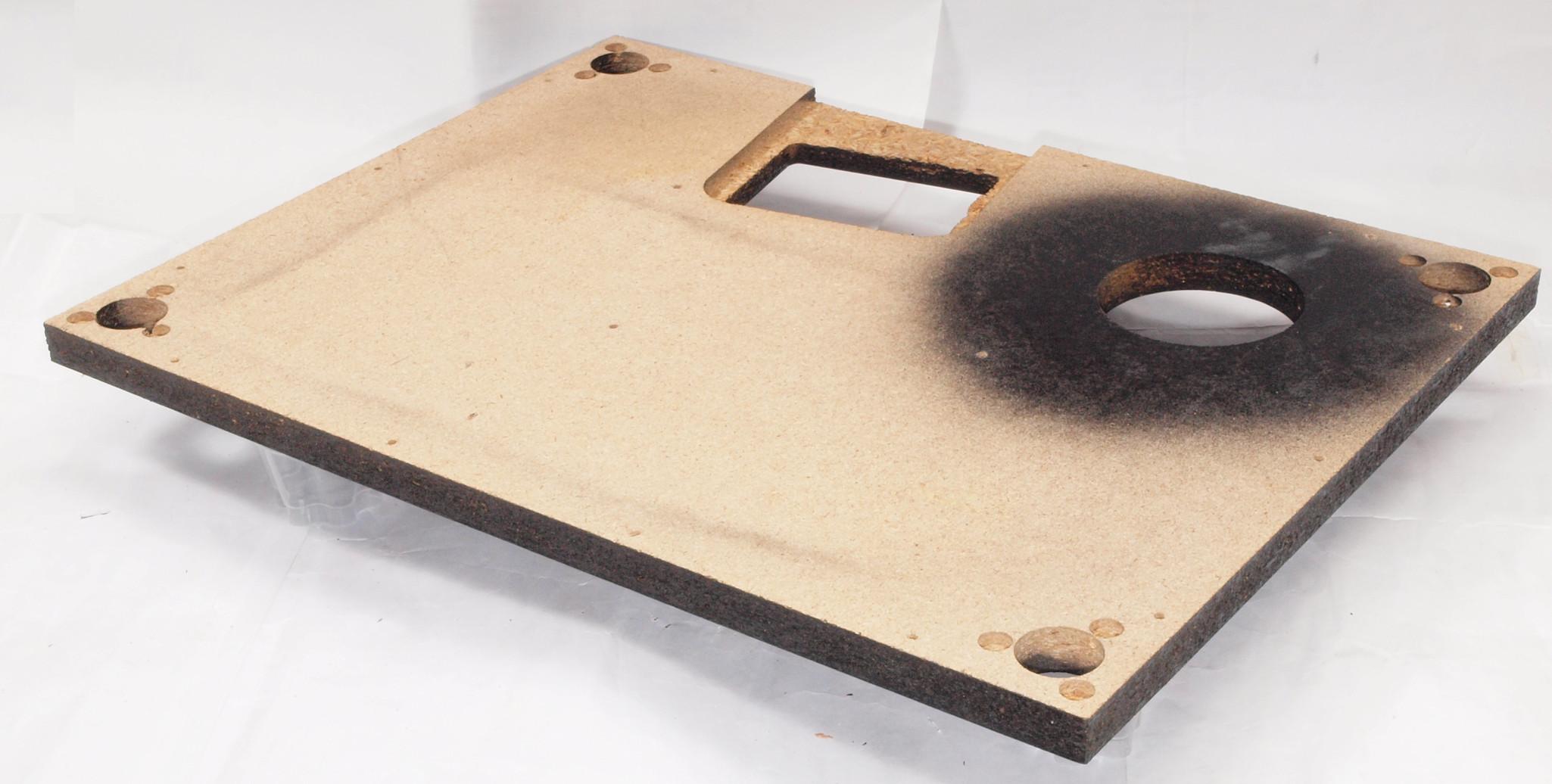

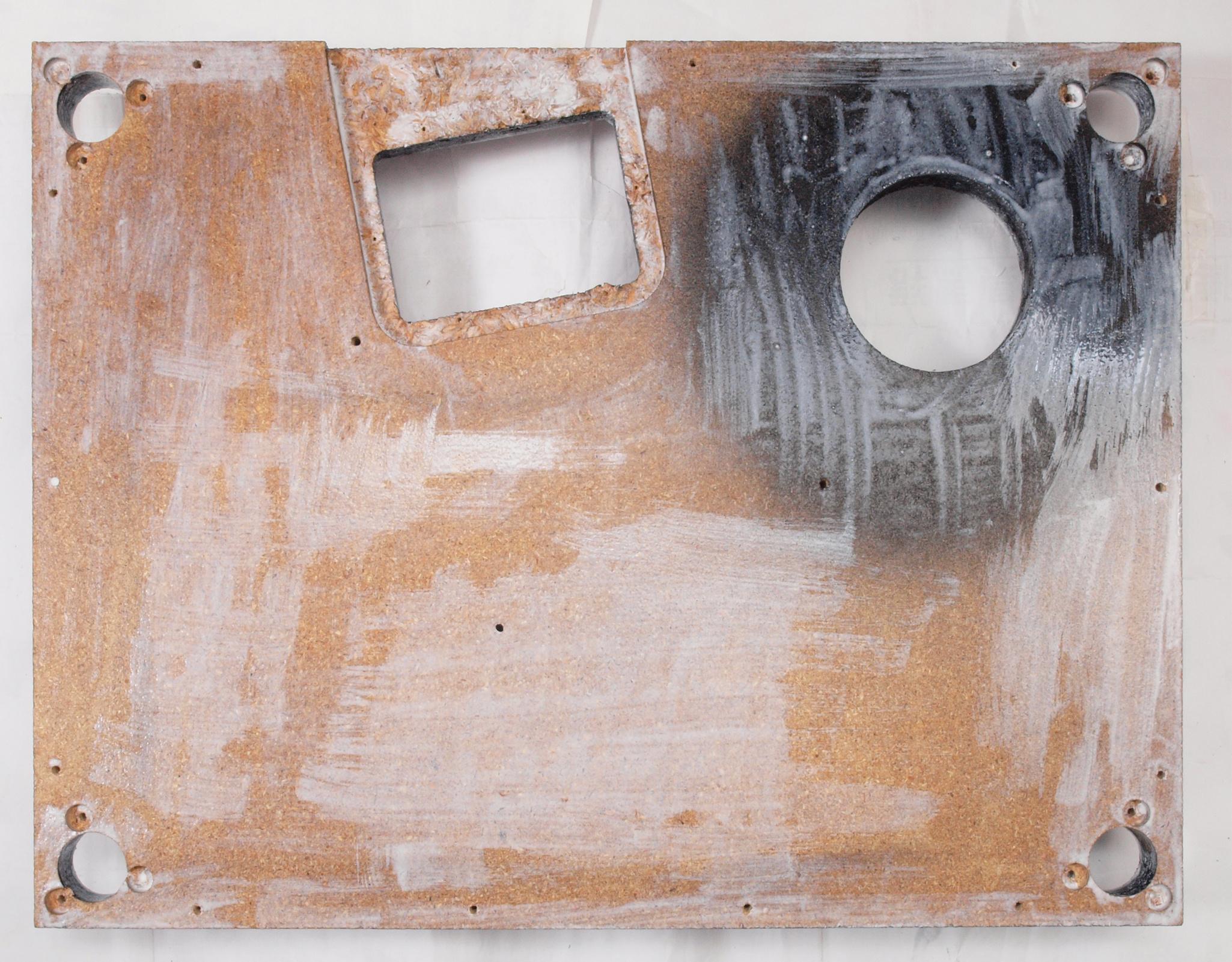

Ｍ４３．　修理前　底板裏。

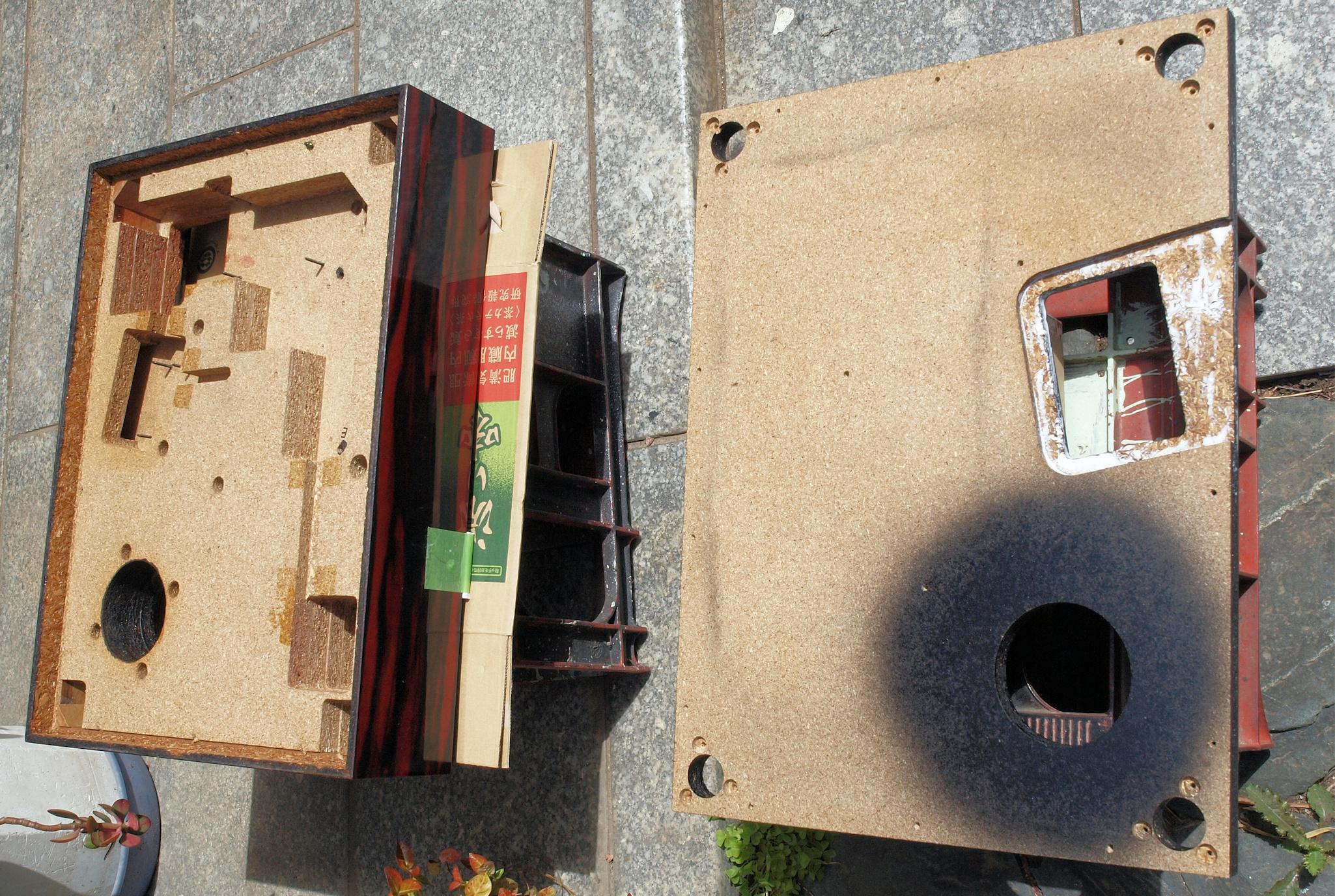

Ｍ４４．　修理中　底板裏、４本の足と、トランスカバー取る。

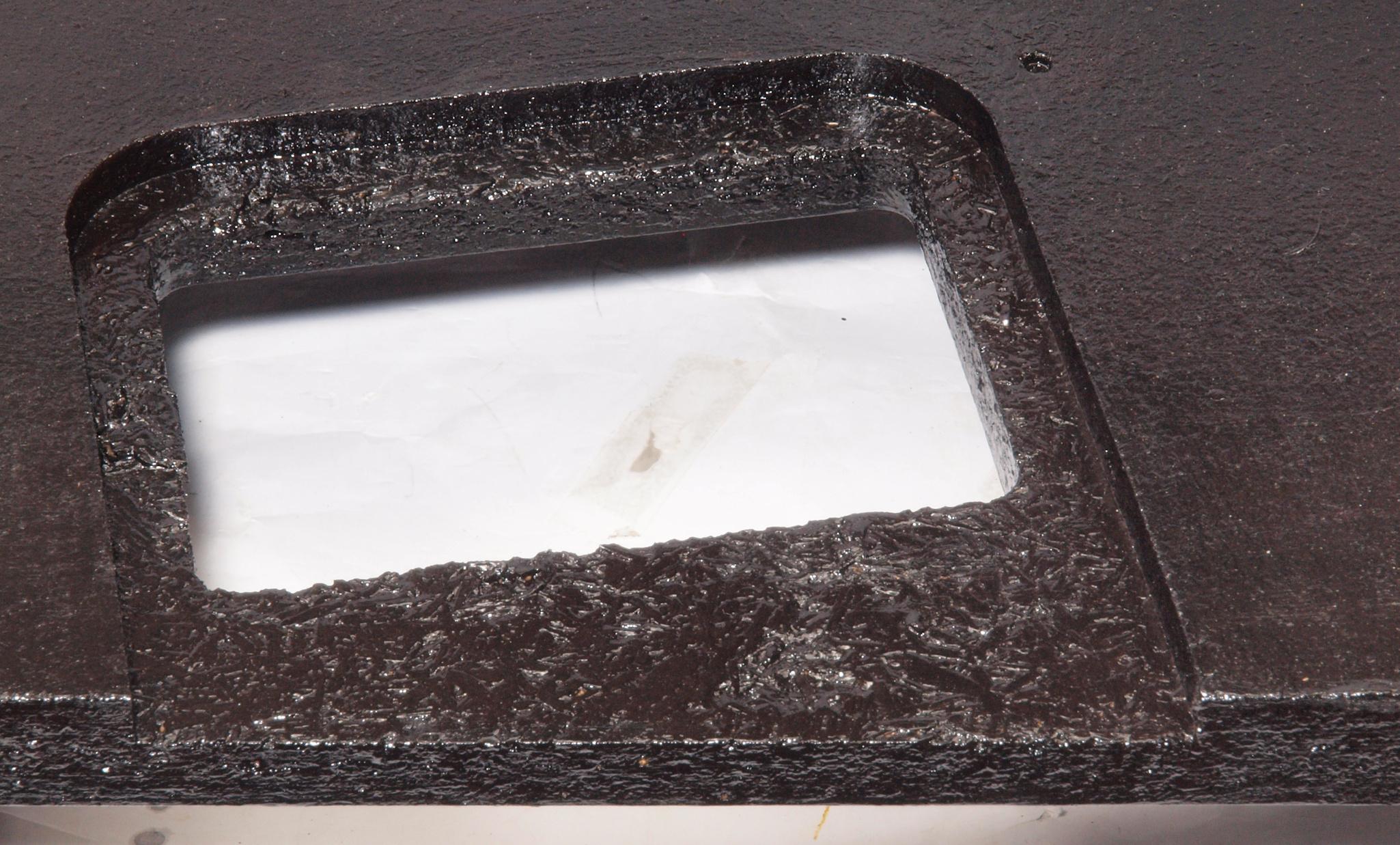

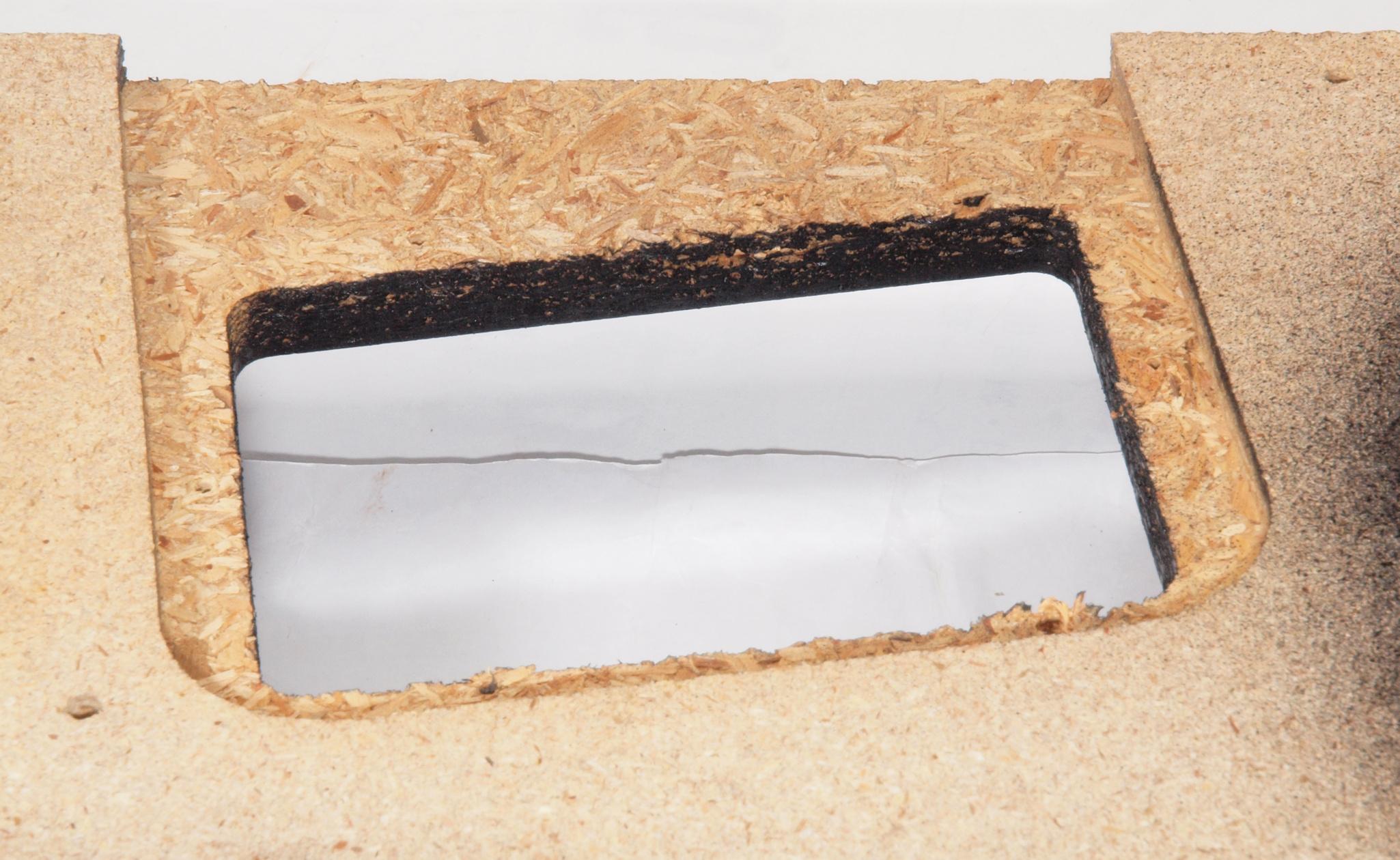

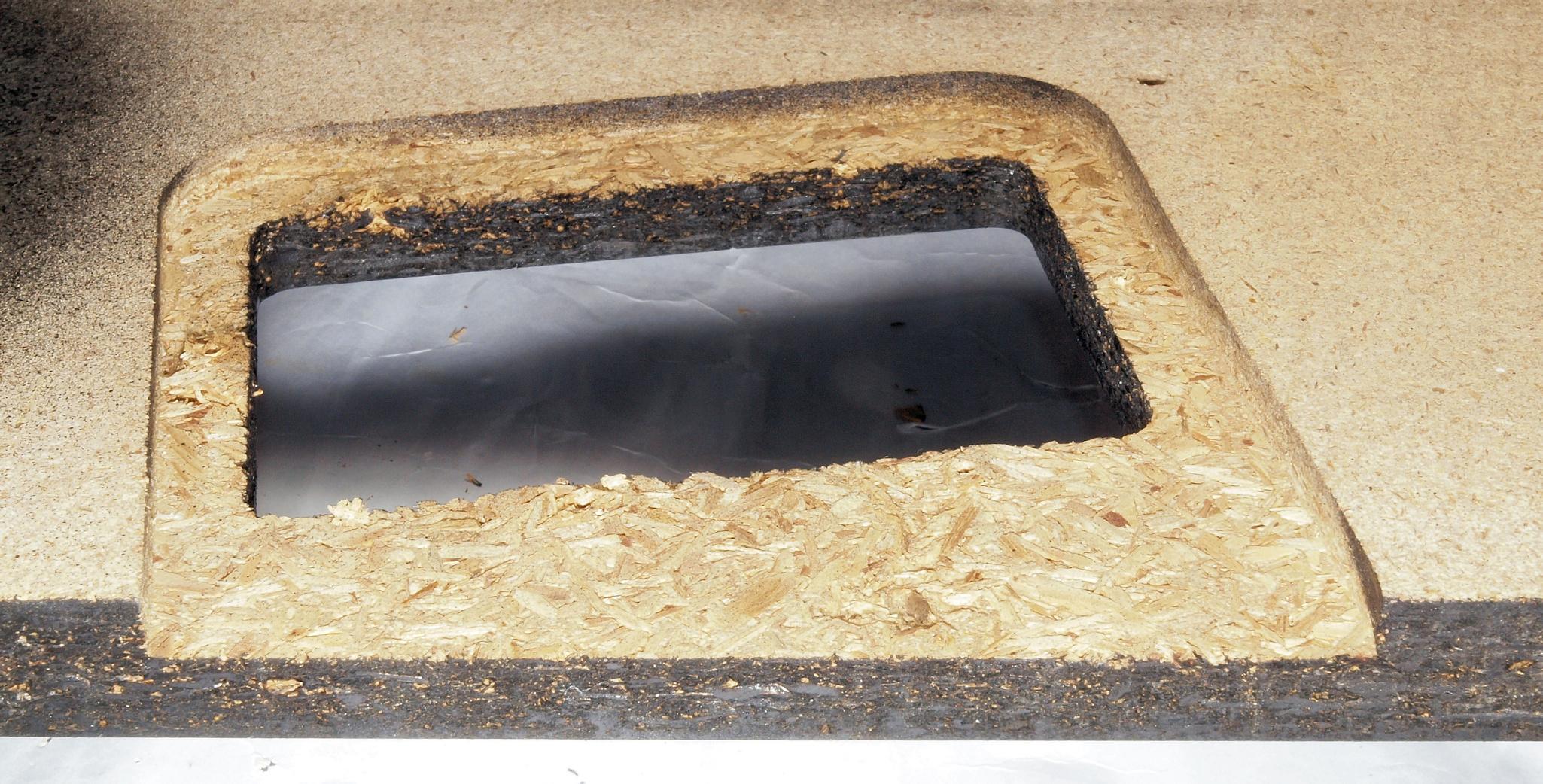

Ｍ４５．　修理中　底板裏、トランスカバーを取付ける所。

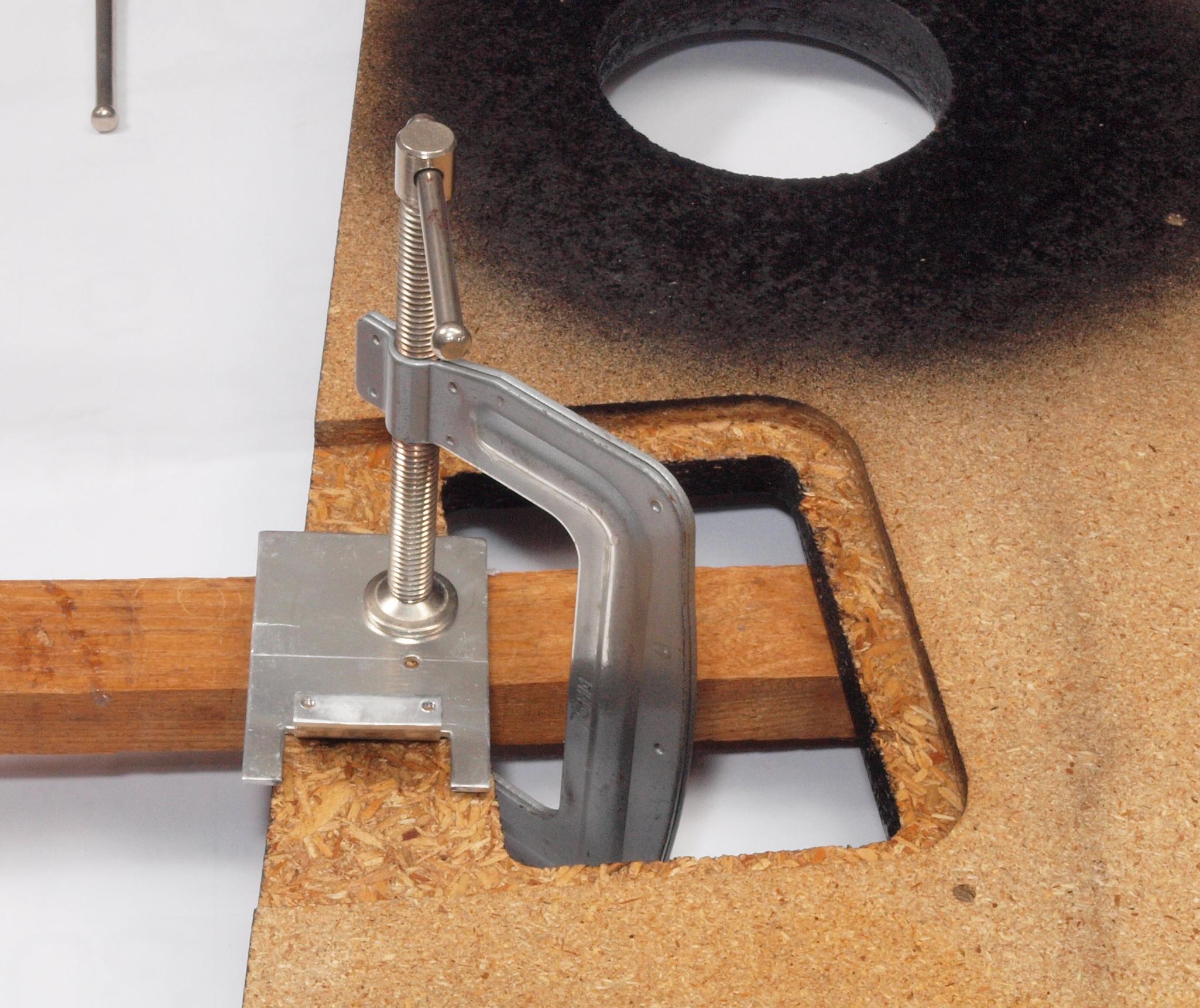

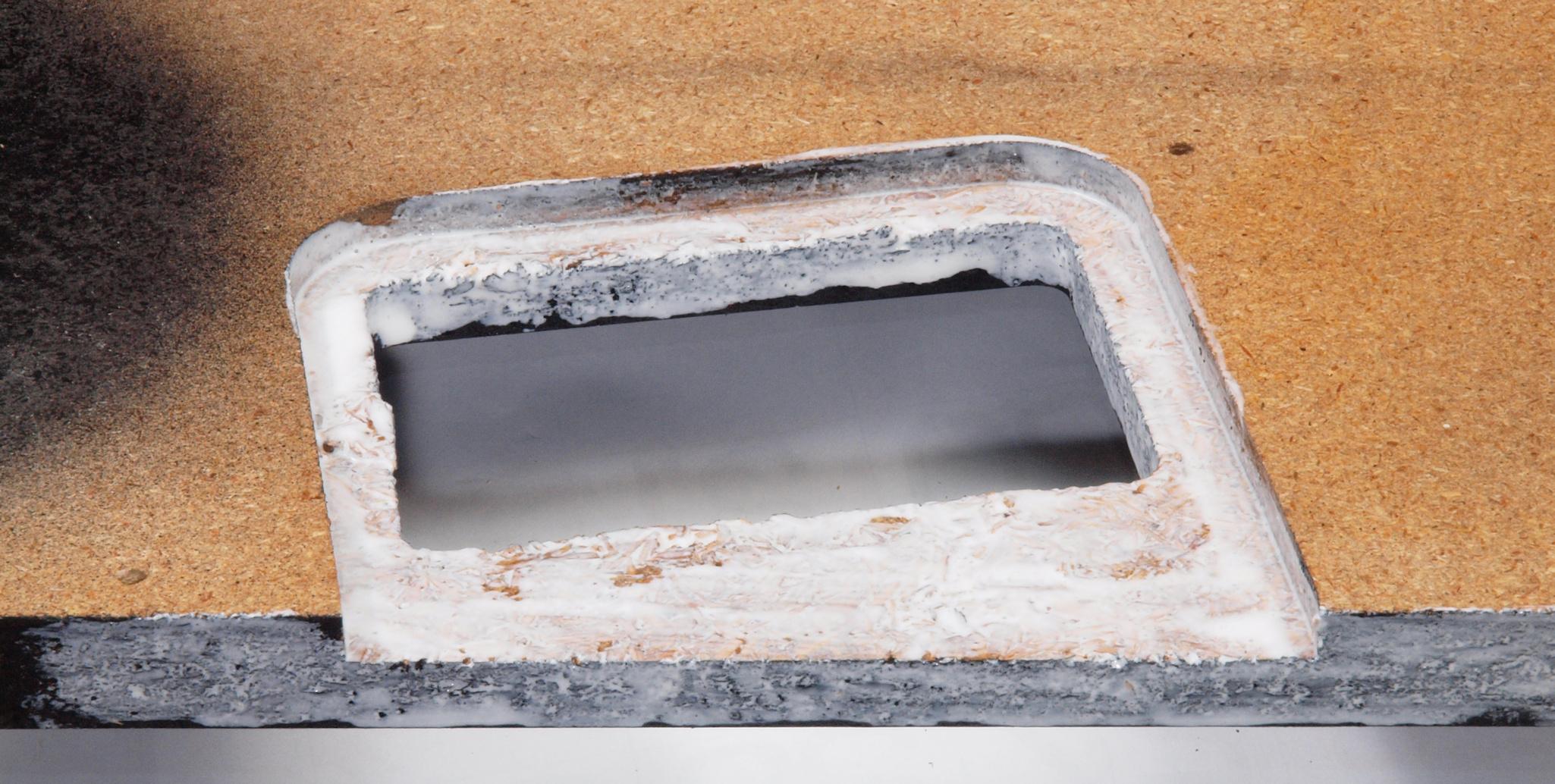

Ｍ４６．　修理中　底板裏、トランスカバーを取付ける所、水性木工ボンドを塗布する。

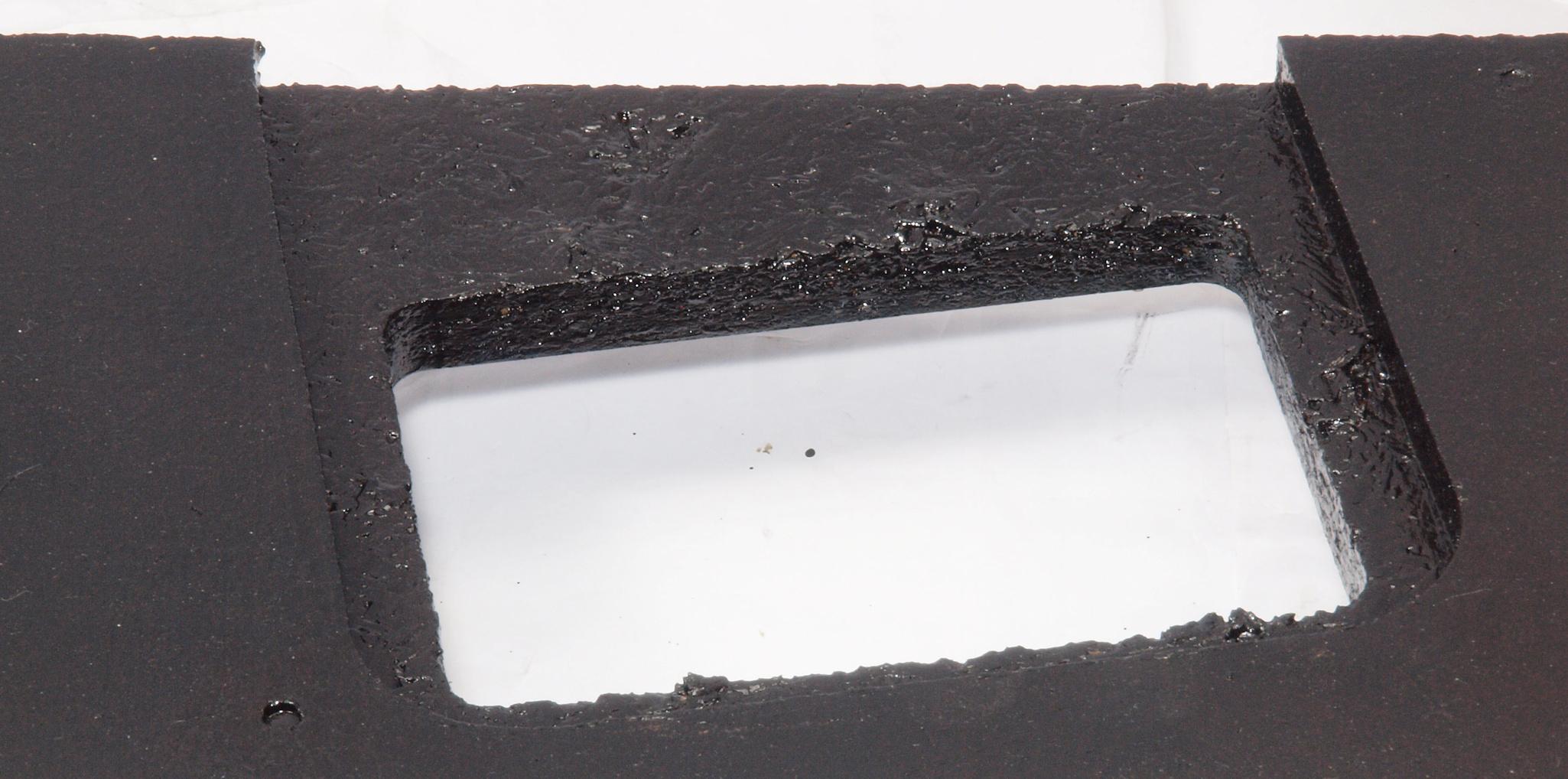

Ｍ４７．　完成底板裏、トランスカバーを取付ける所、キズを消す為と割れを防ぐのに、ラッカーを吹く。

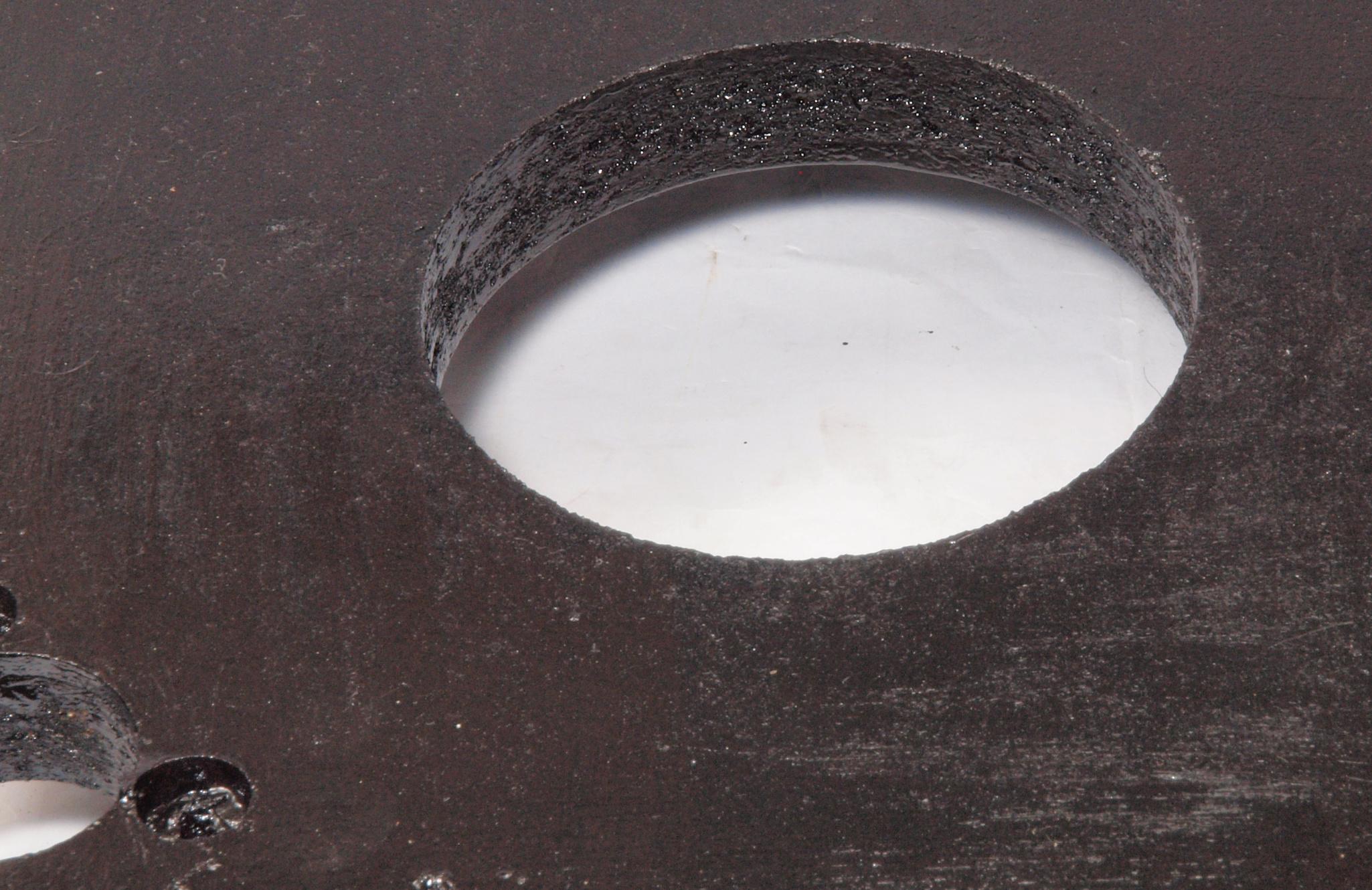

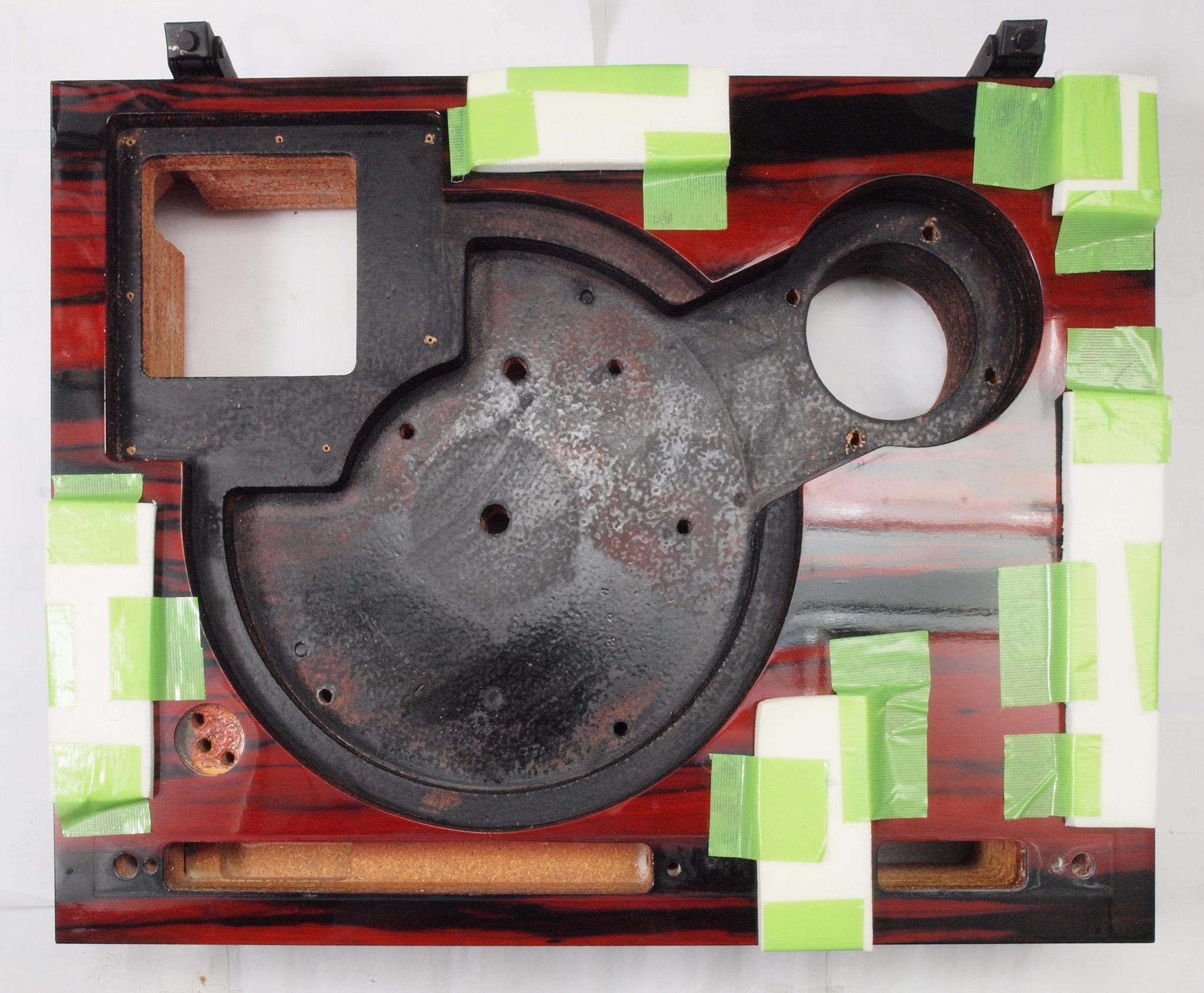

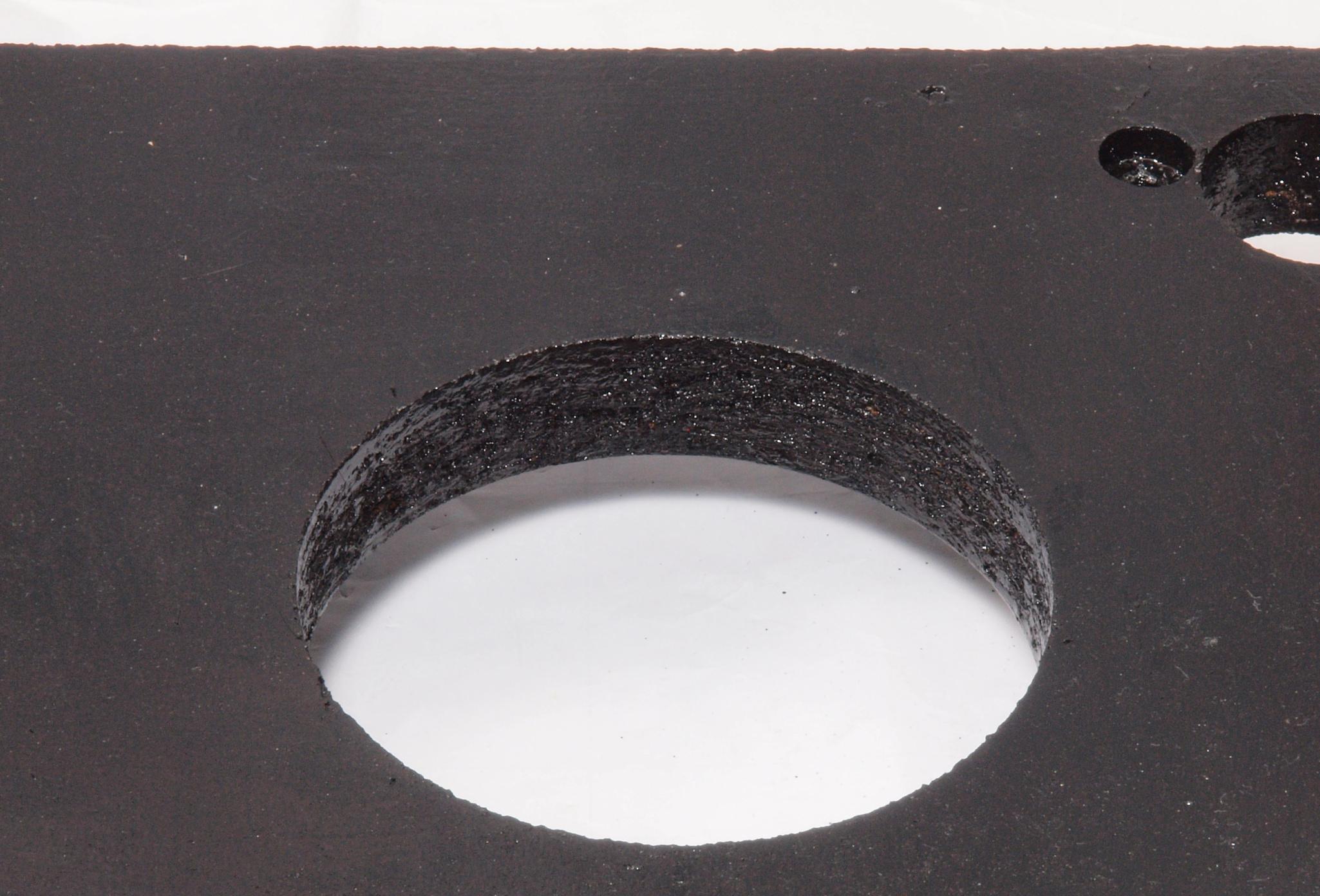

Ｍ４８．　修理前　底板裏、アームを取付ける所。

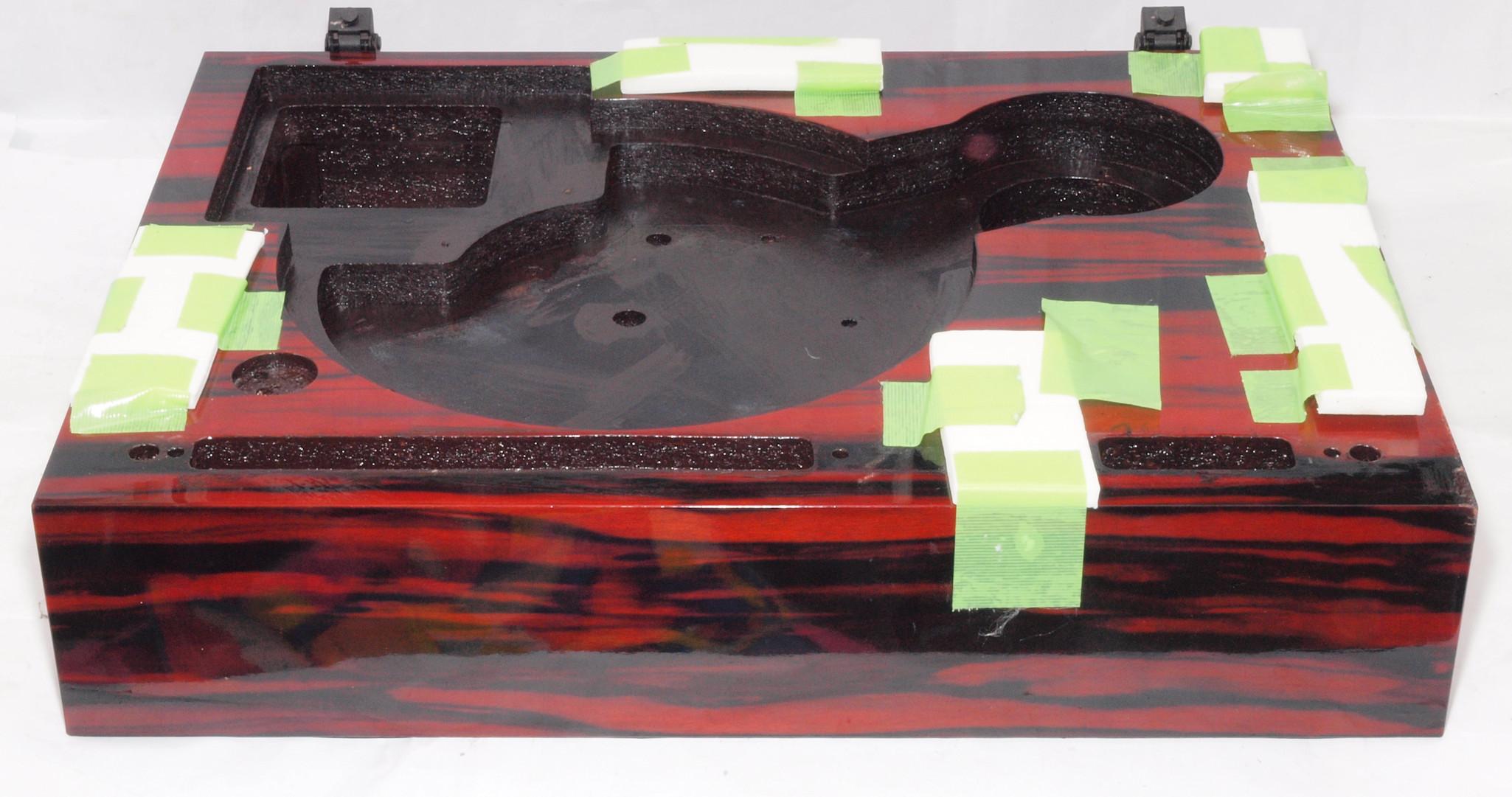

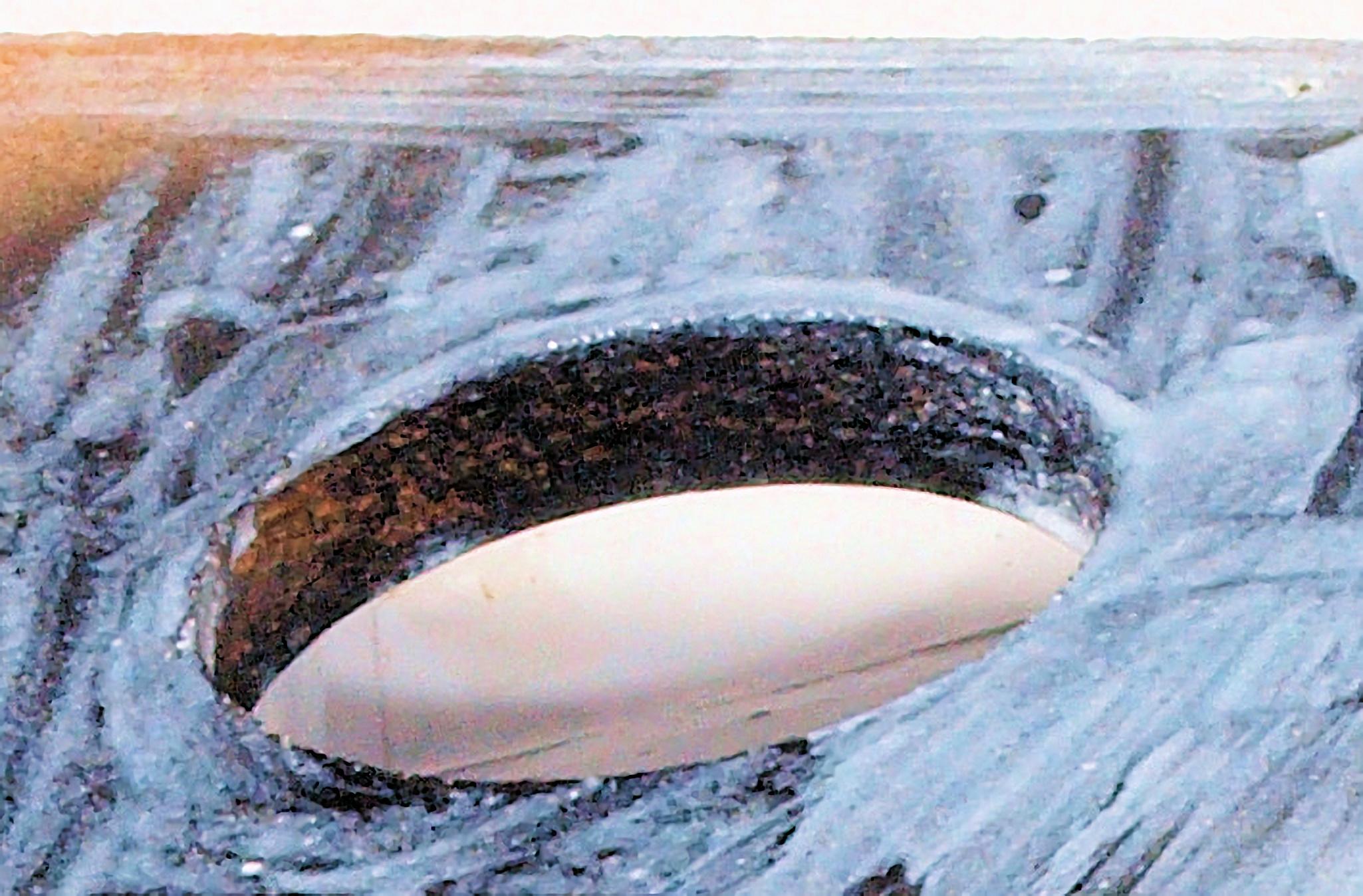

Ｍ４９．　修理中　底板裏、アームを取付ける所、水性木工ボンドを塗布する。

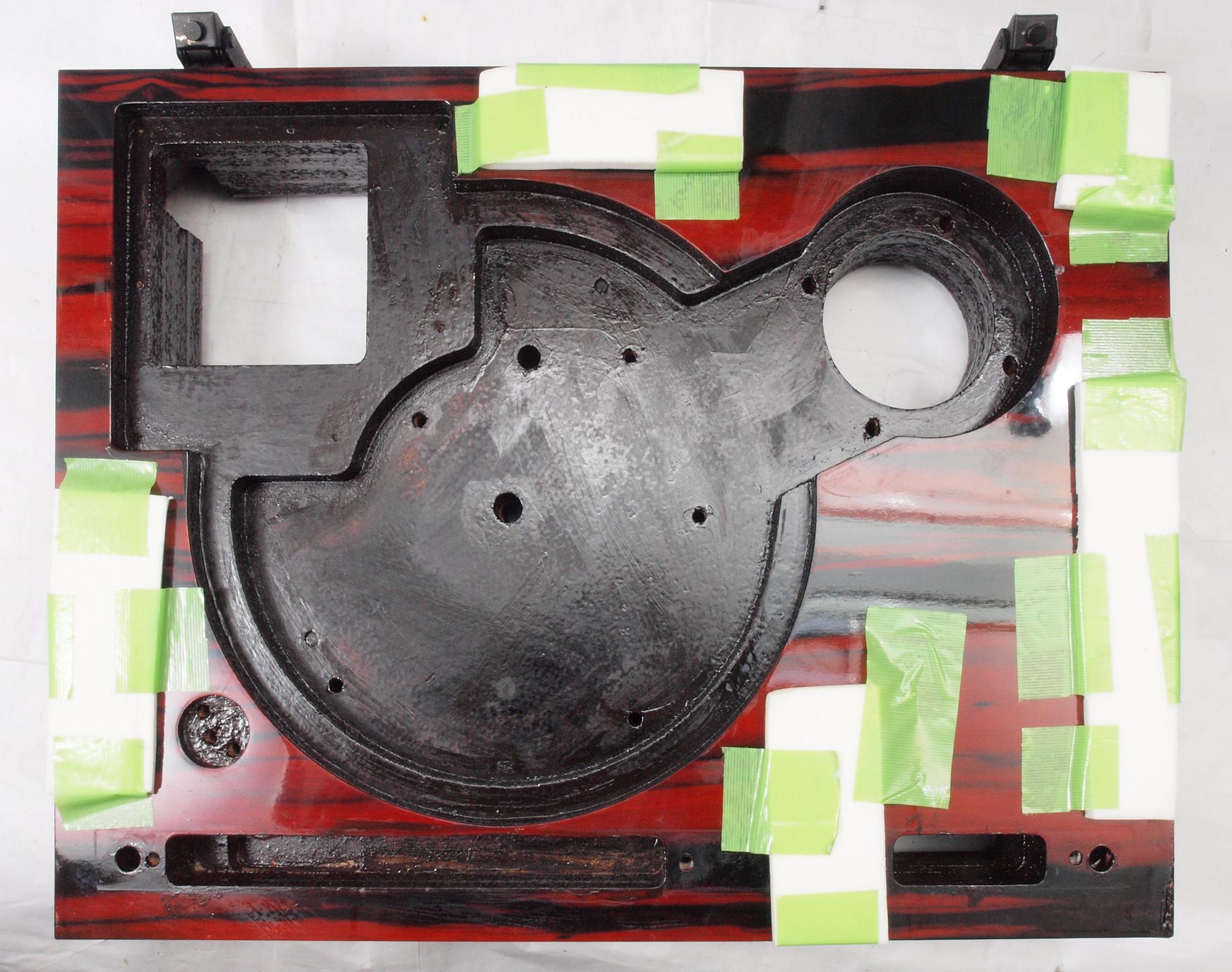

Ｍ４Ａ．　完成底板裏、アームを取付ける所、キズを消す為と割れを防ぐのに、ラッカーを吹く。

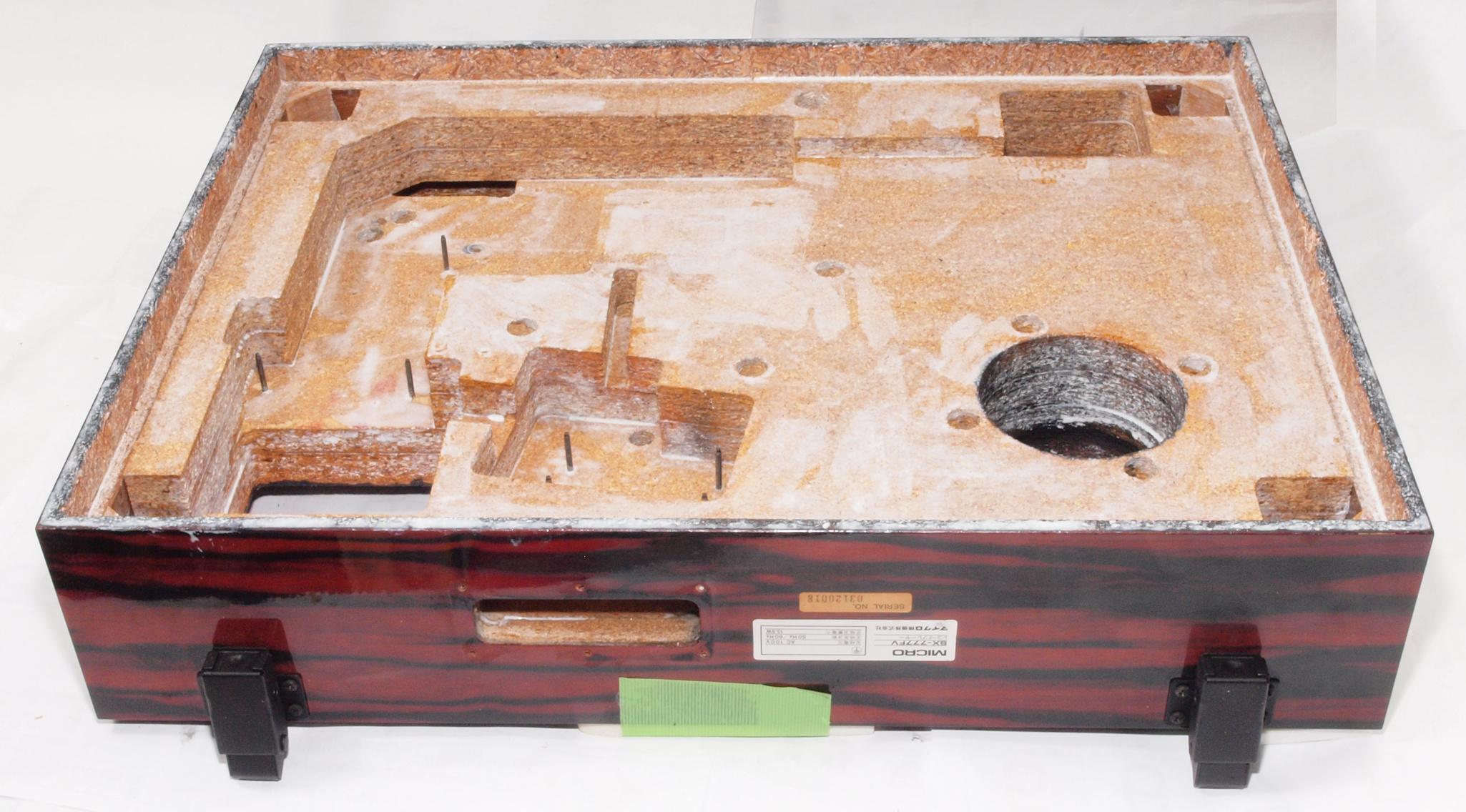

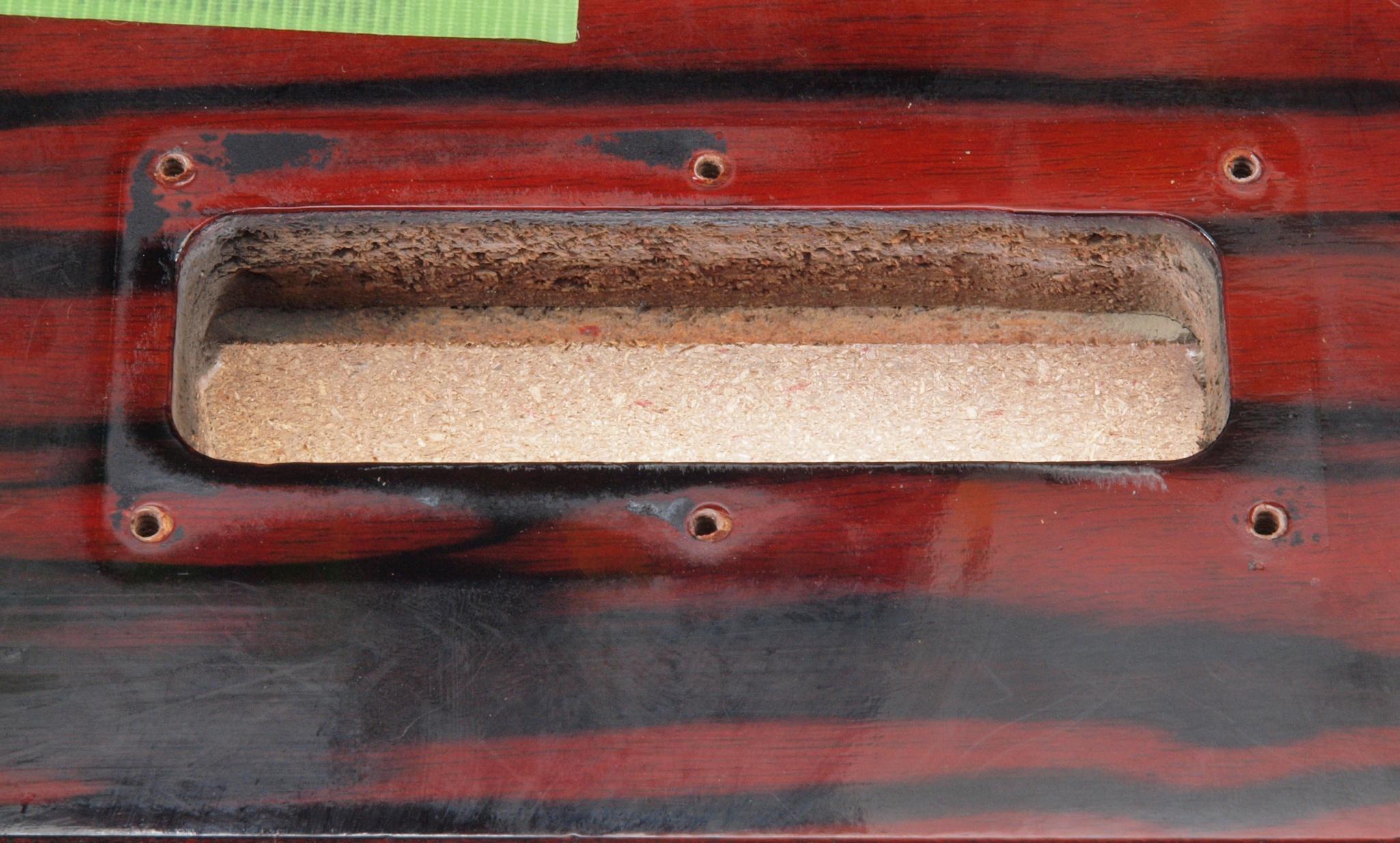

Ｍ４Ｂ．　修理前　底板裏前。

Ｍ４Ｃ．　修理中　底板裏前、水性木工ボンドを塗布する。

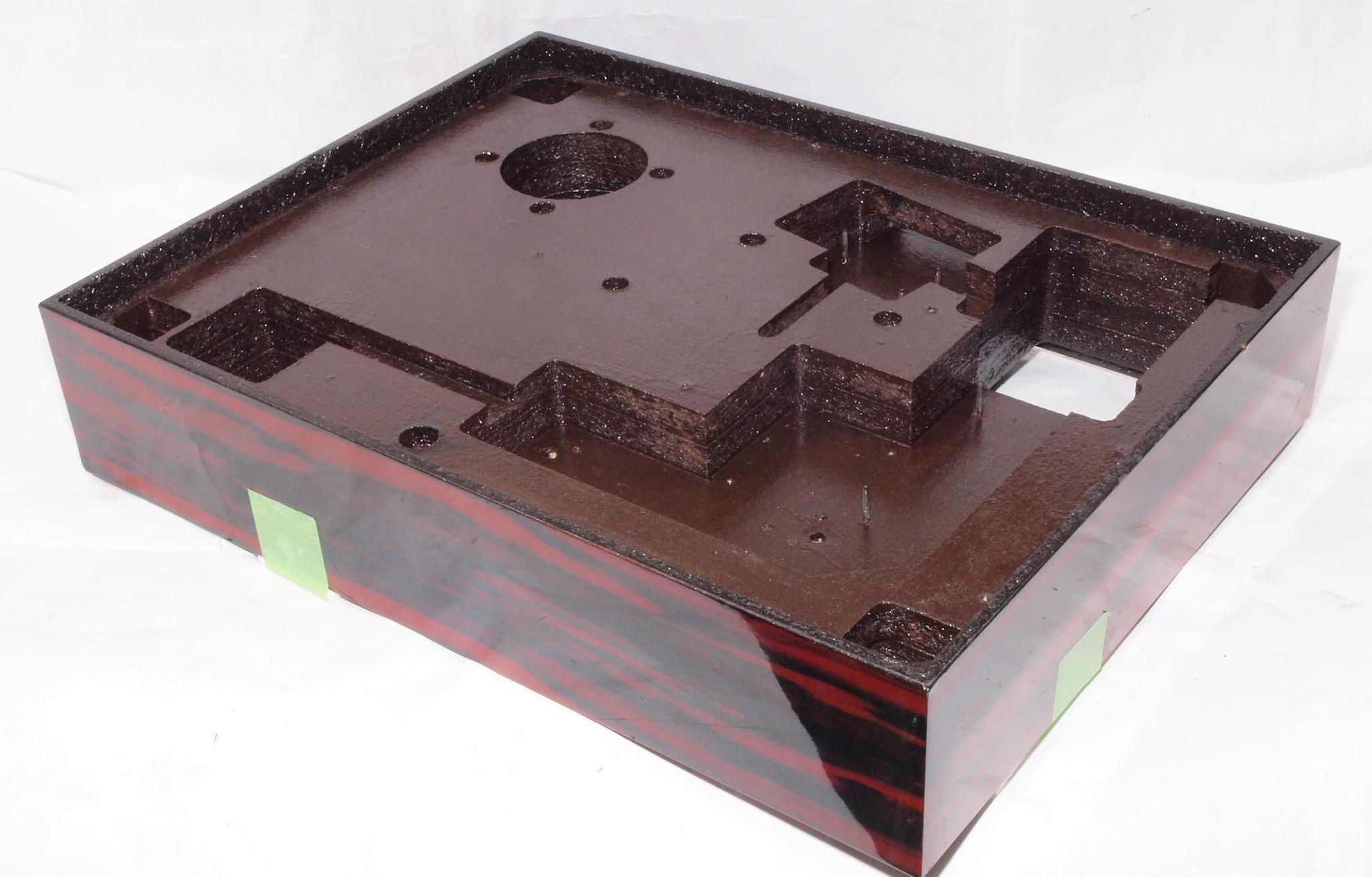

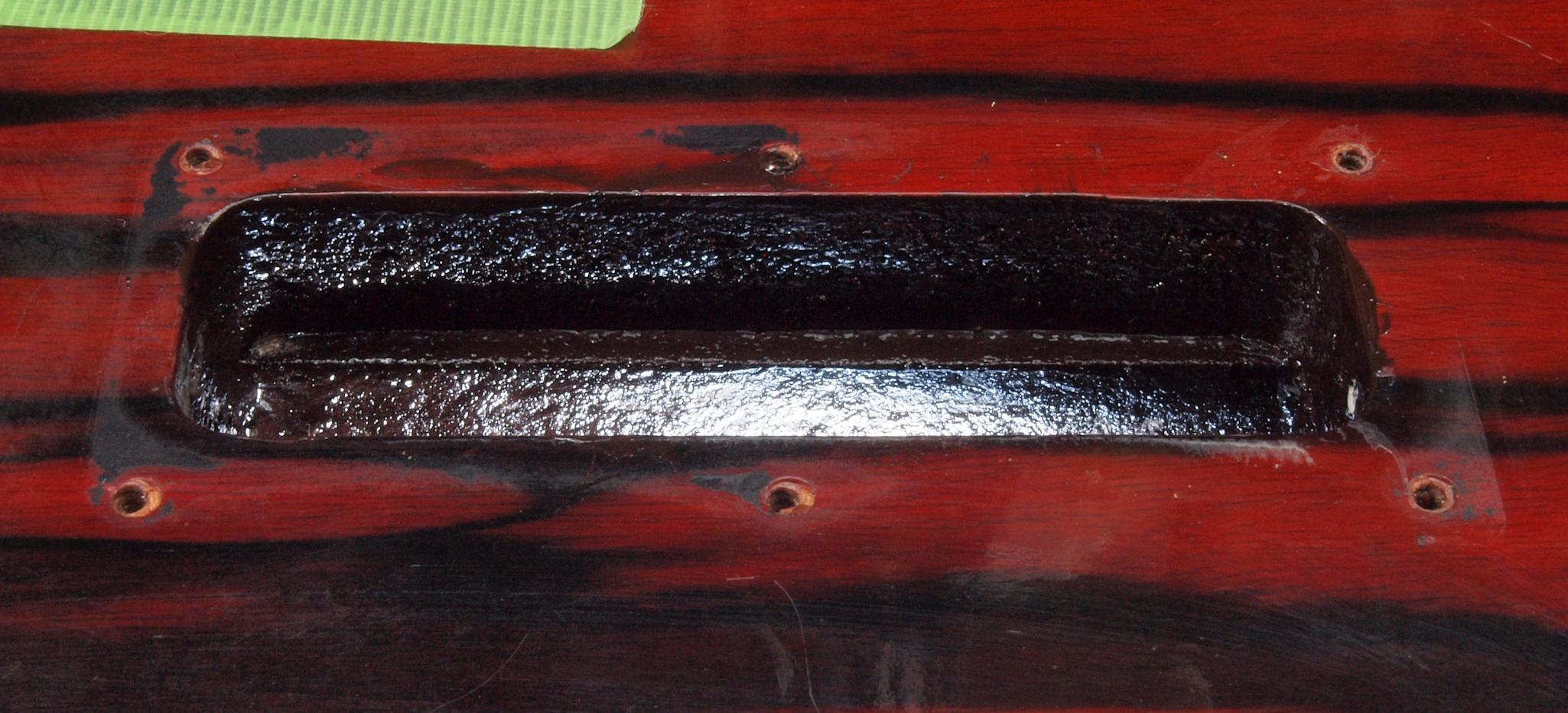

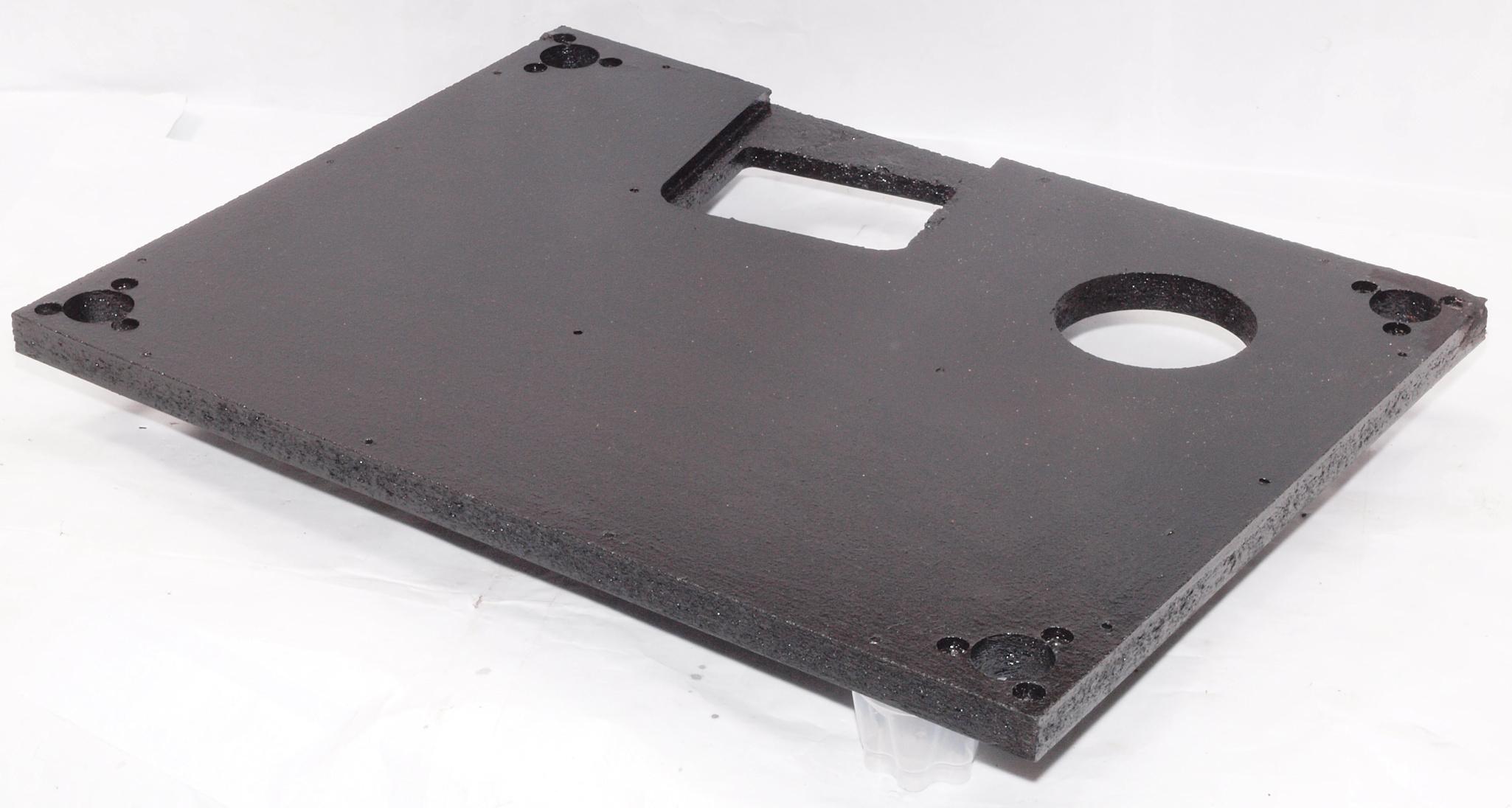

Ｍ４Ｄ．　完成底板前、キズを消す為と割れを防ぐのに、ラッカーを吹く。

Ｍ４Ｅ．　修理前　底板裏後。

Ｍ４Ｆ．　修理中　底板裏後、水性木工ボンドを塗布する。

Ｍ４Ｇ．　完成底板裏後、キズを消す為と割れを防ぐのに、ラッカーを吹く。

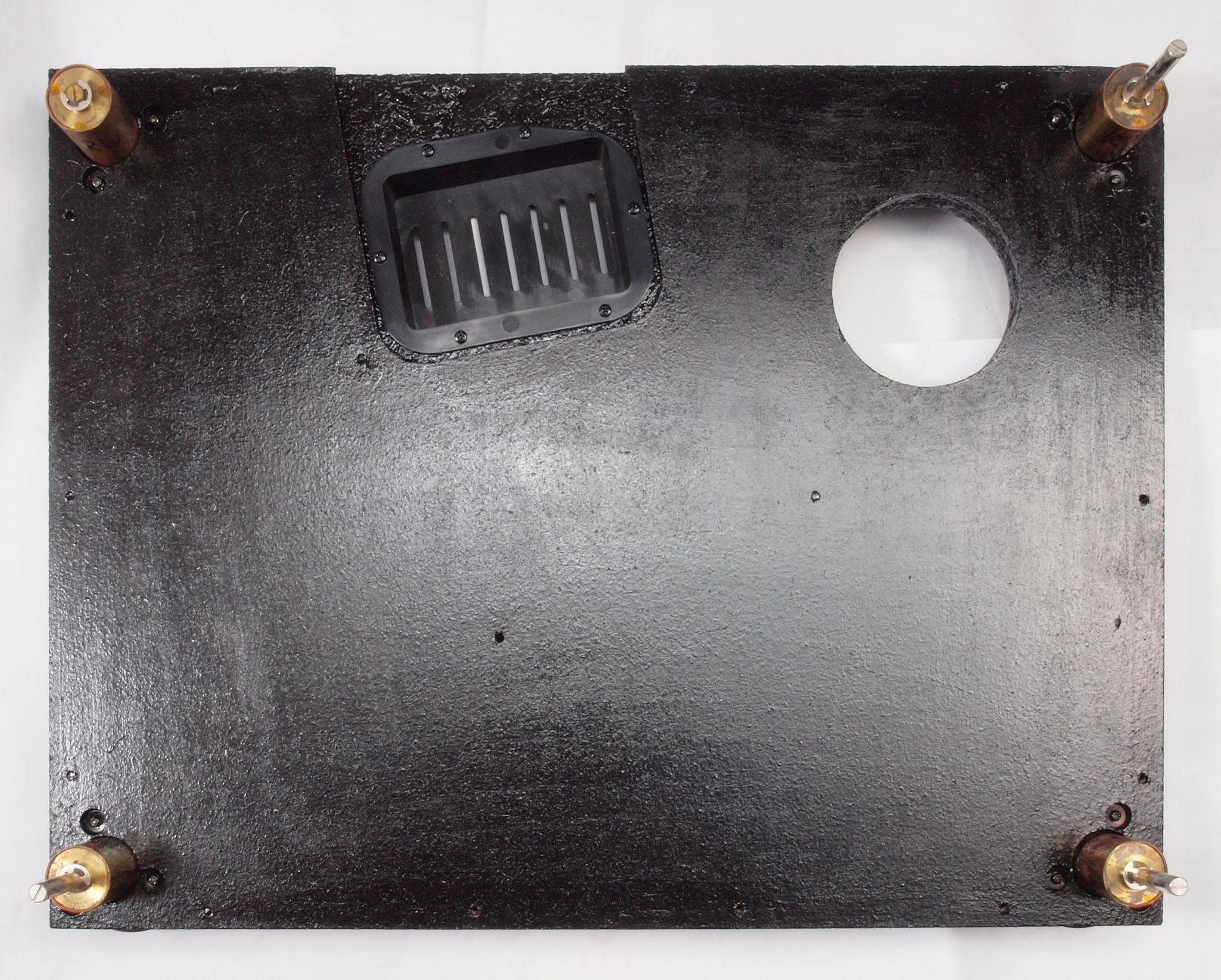

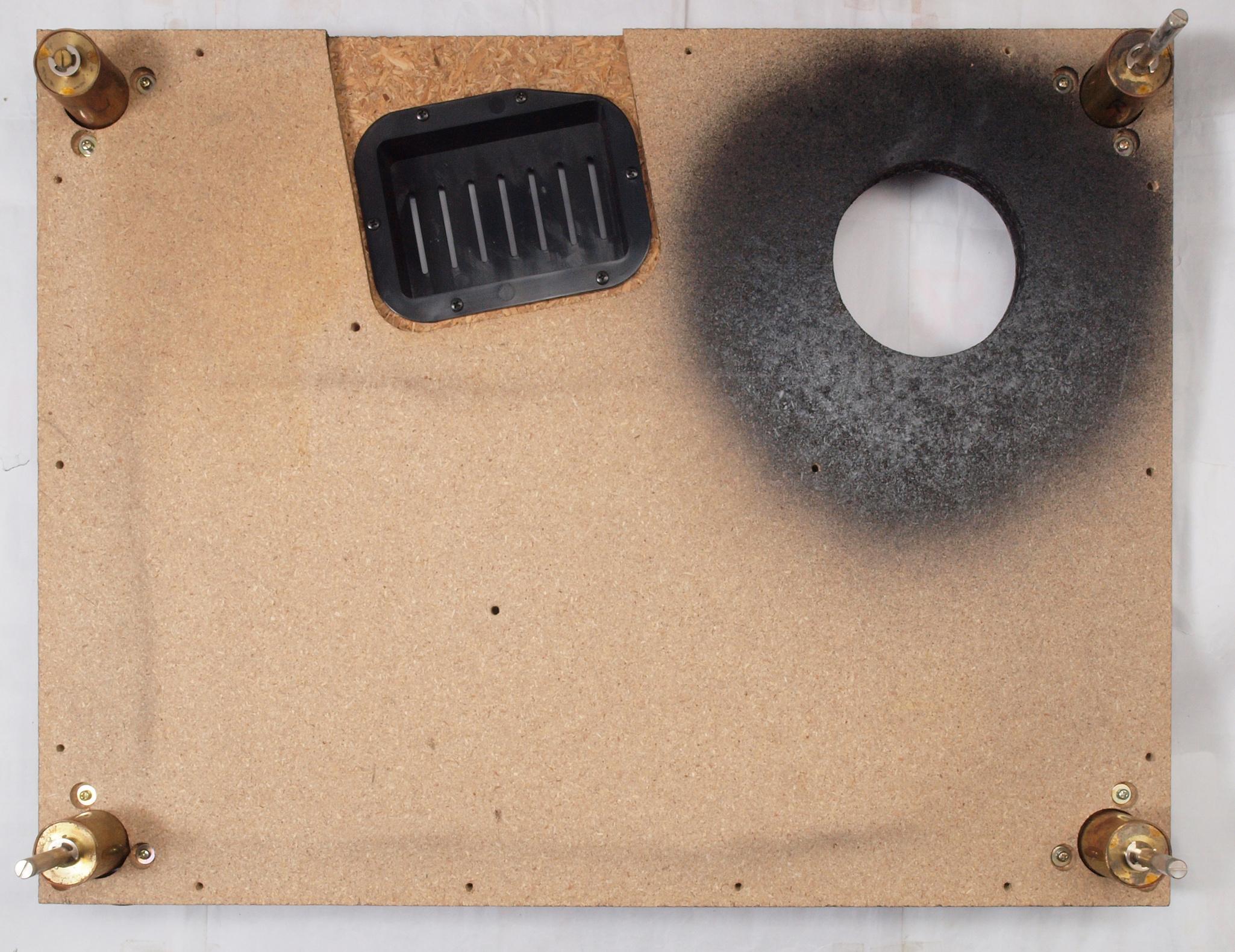

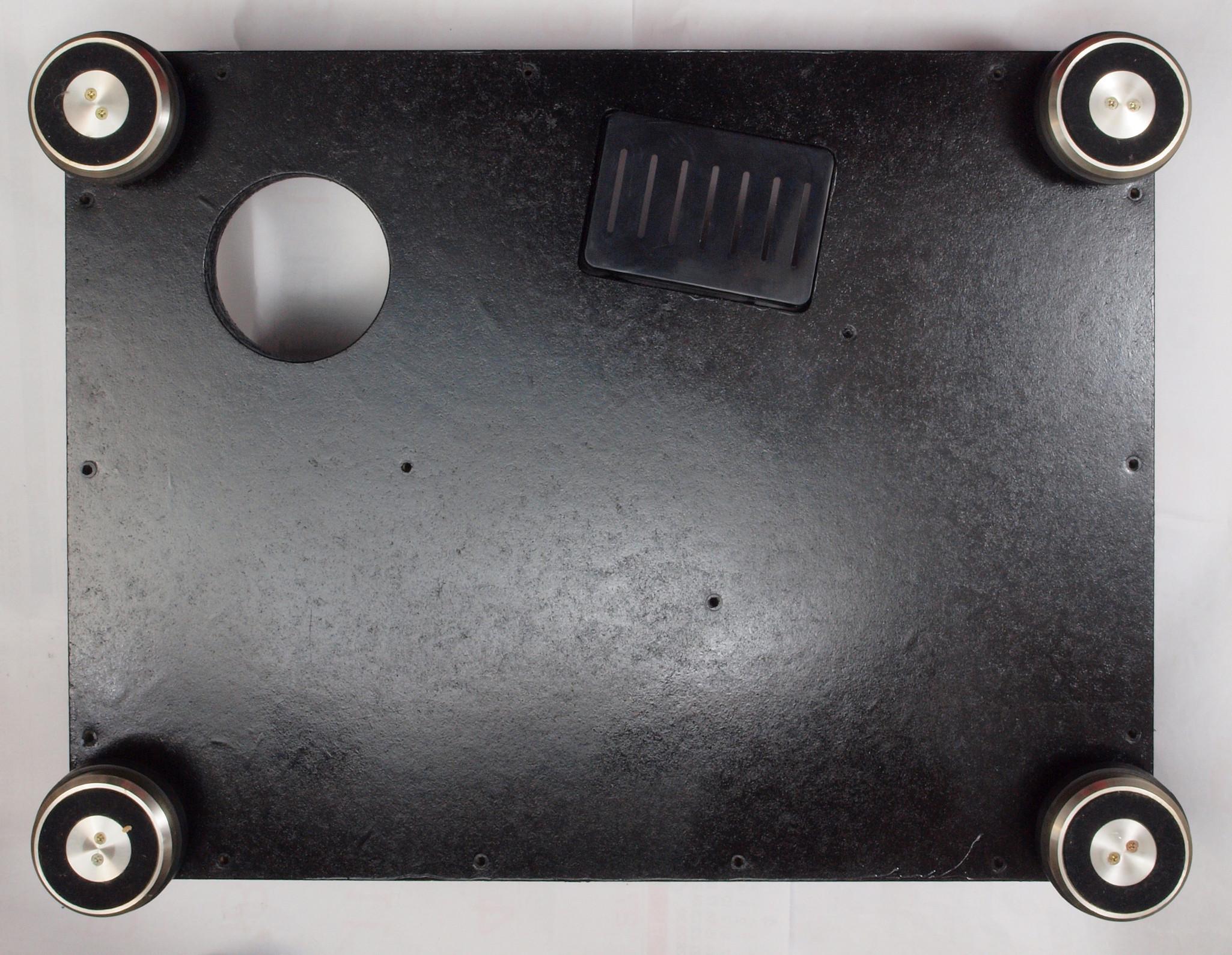

Ｍ４H．　完成底板、足とトランスカバー取り付け。

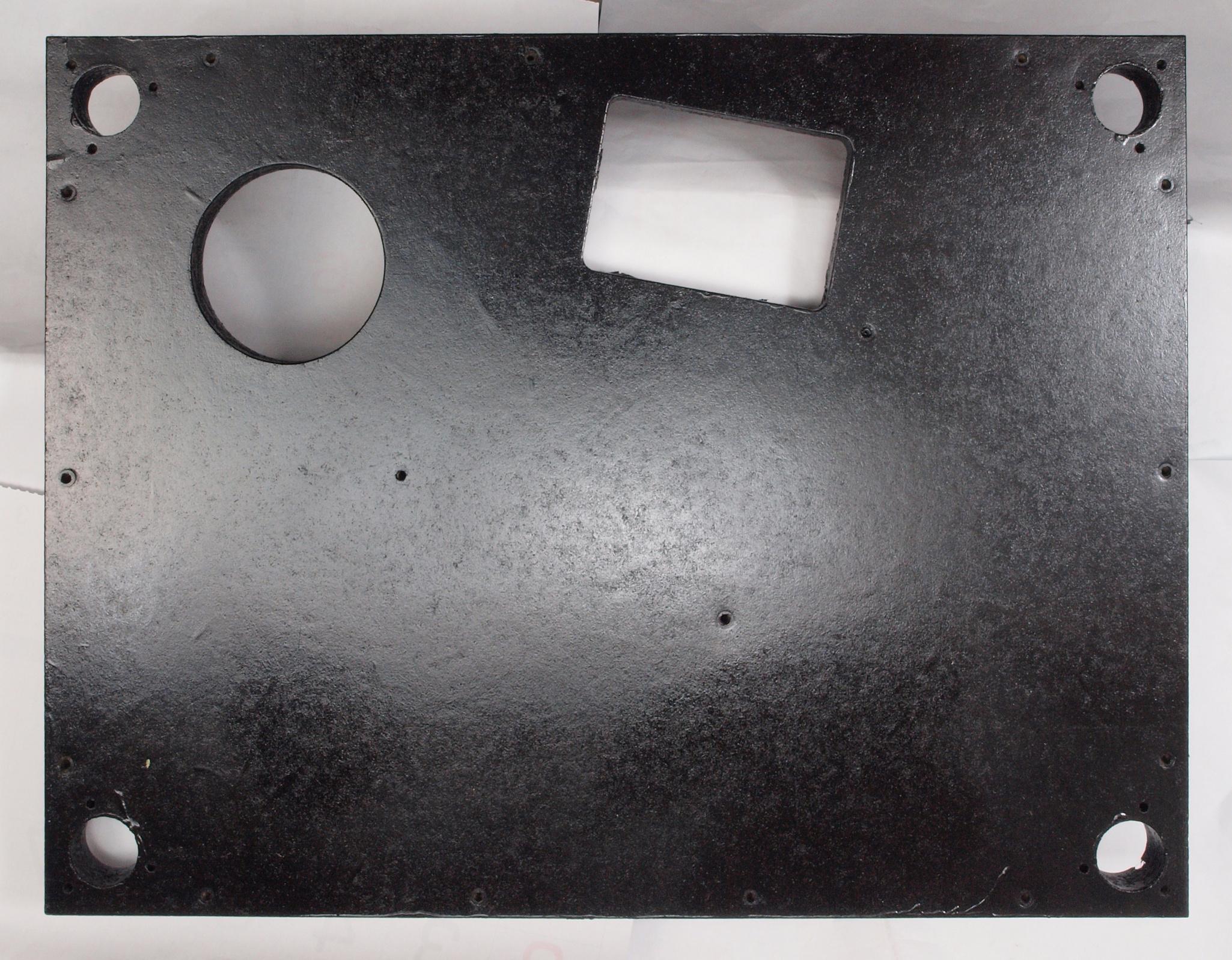

Ｍ４I．　完成底板裏。

Ｍ５１．　修理前　クション足止めネジ、底板蓋止めネジや基板止めネジ。

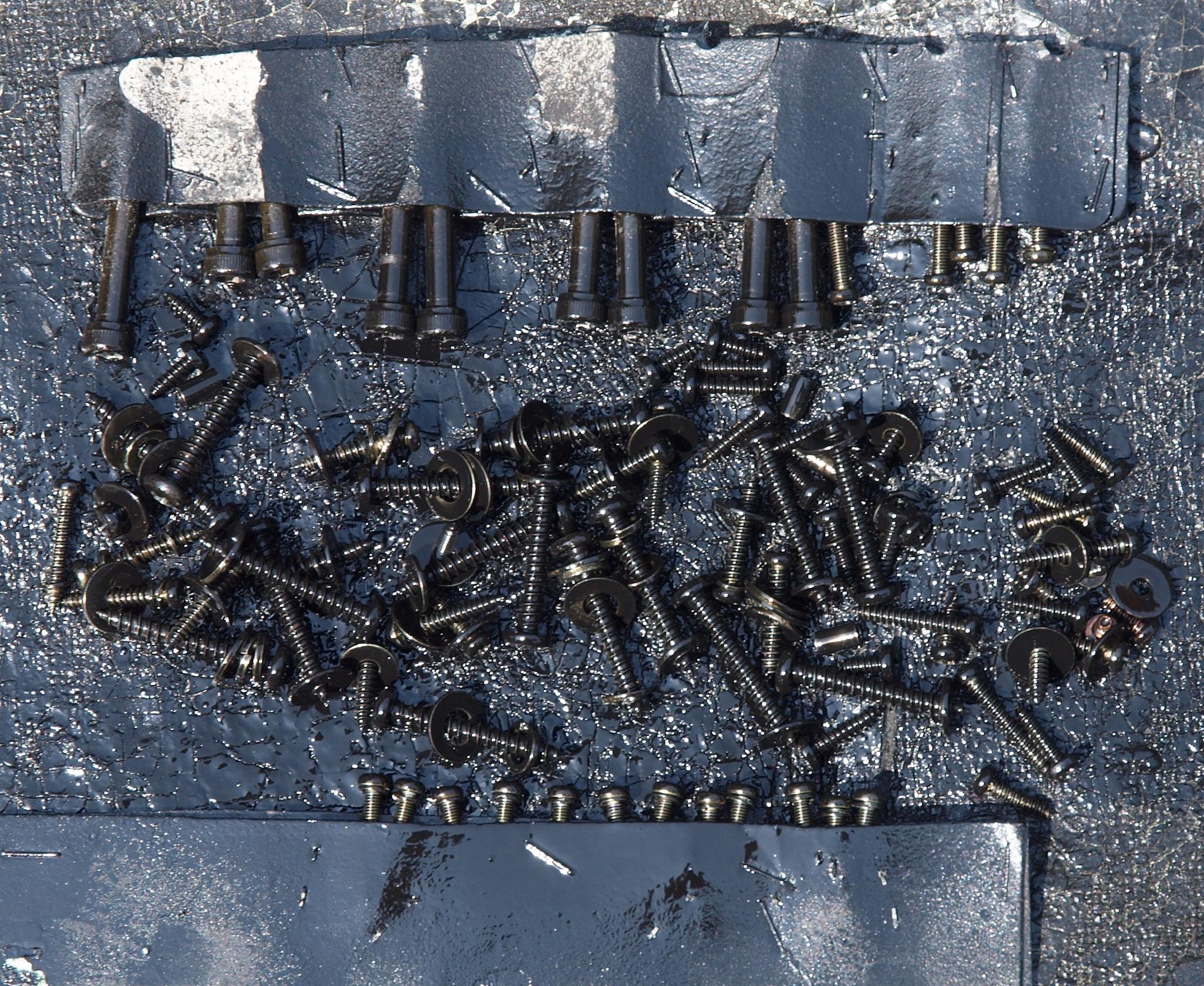

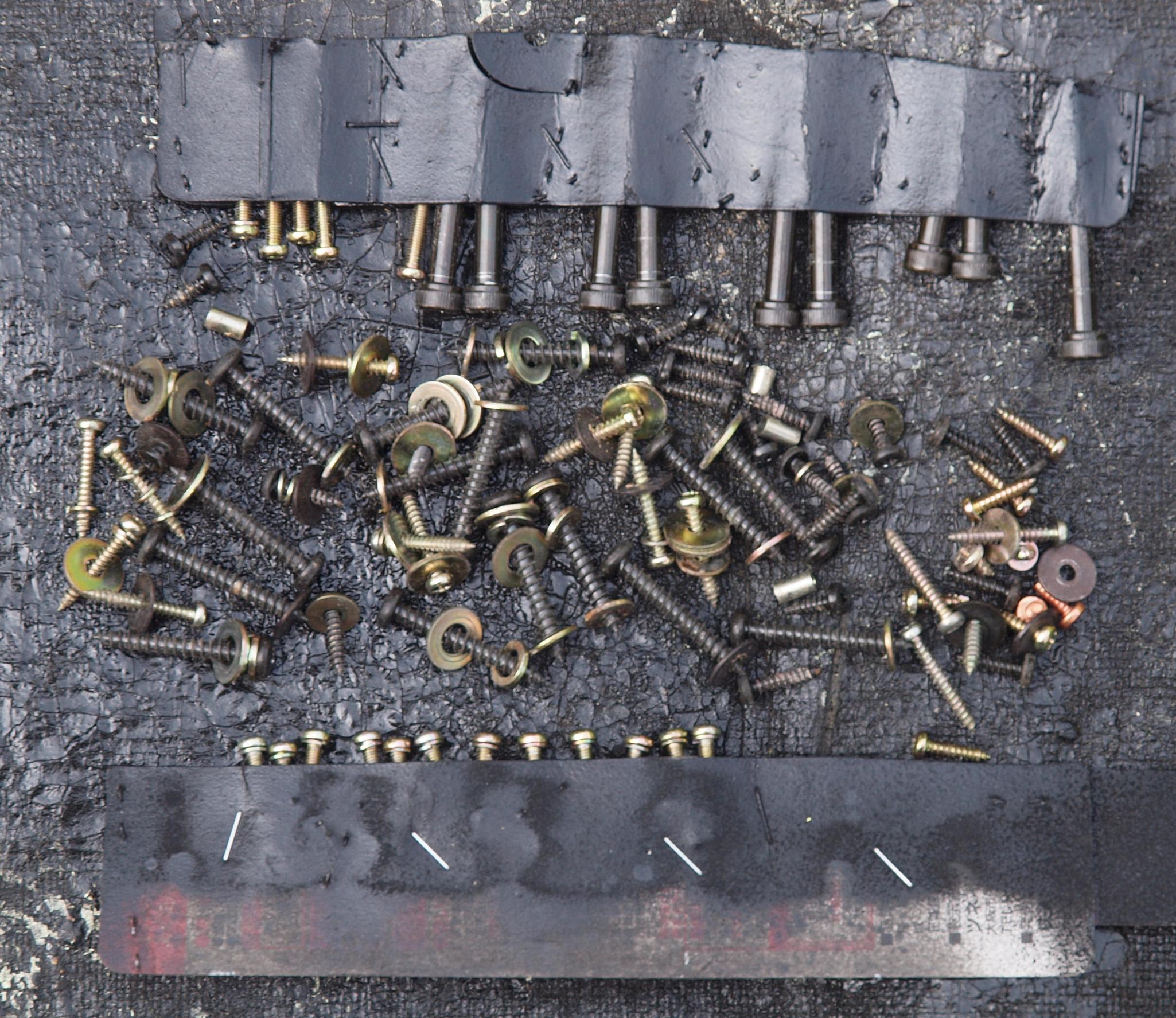

Ｍ５２．　修理（塗装）中　クション足止めネジ、底板蓋止めネジや基板止めネジ、錆止めにラッカーを吹き付ける。

Ｅ．　調整・測定

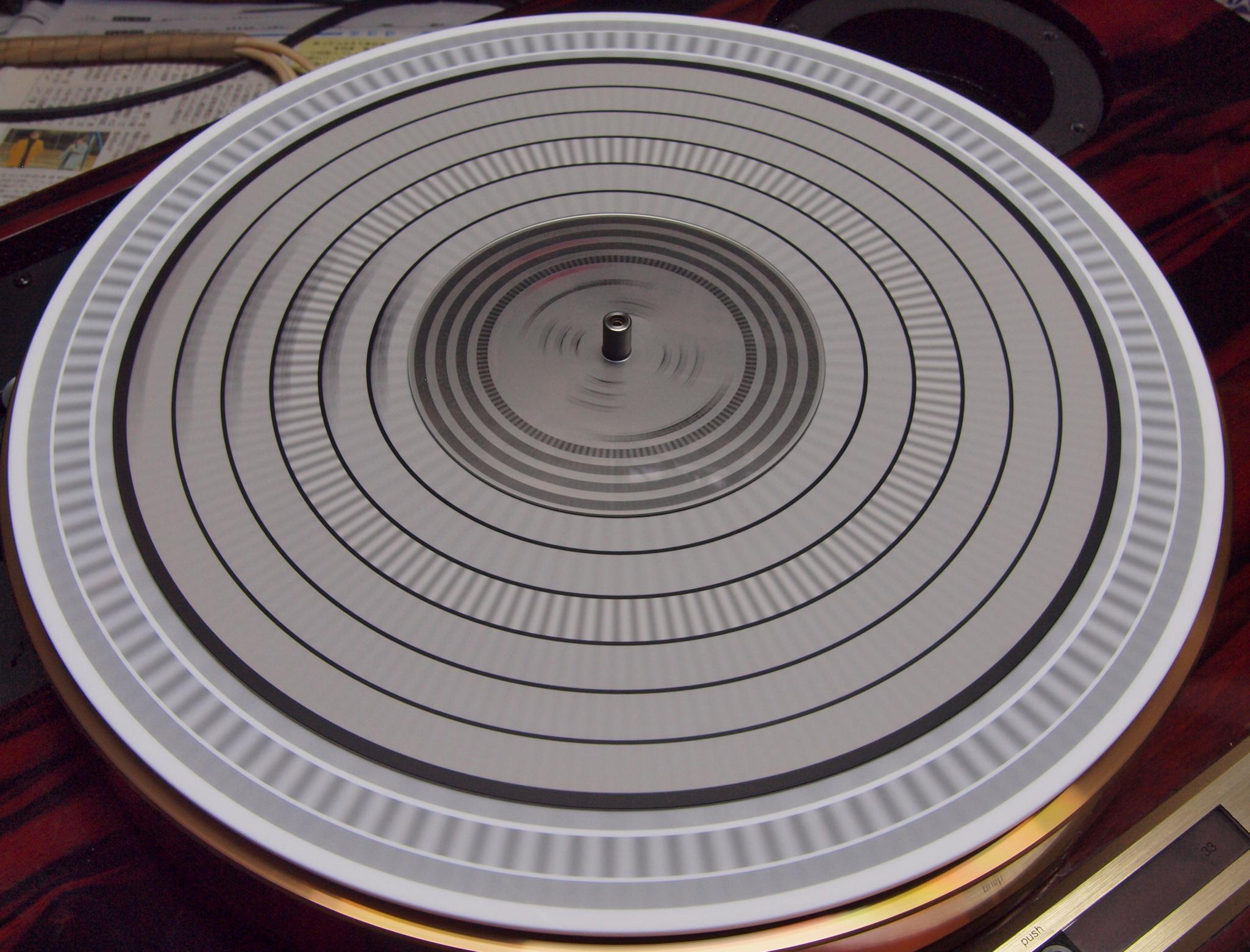

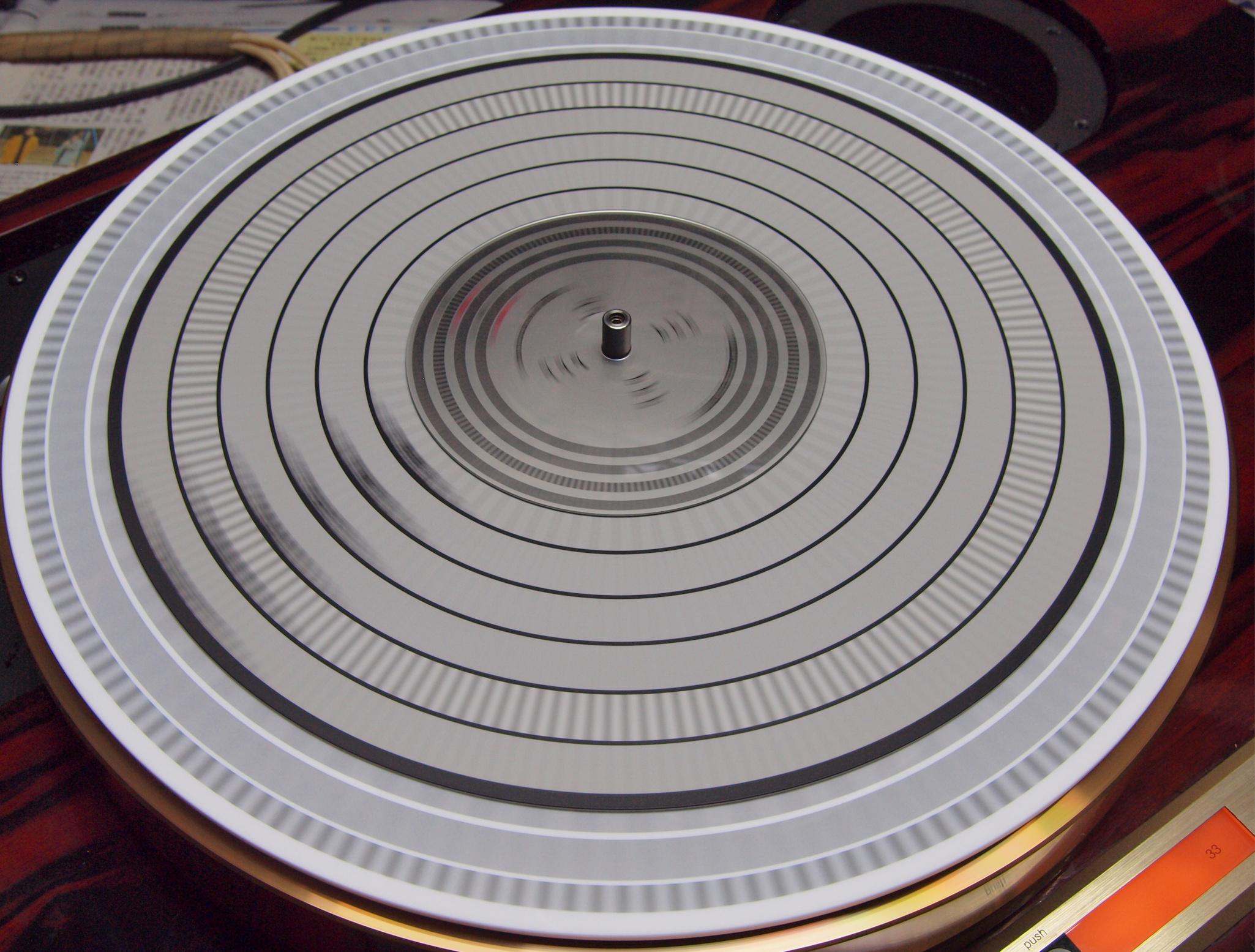

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

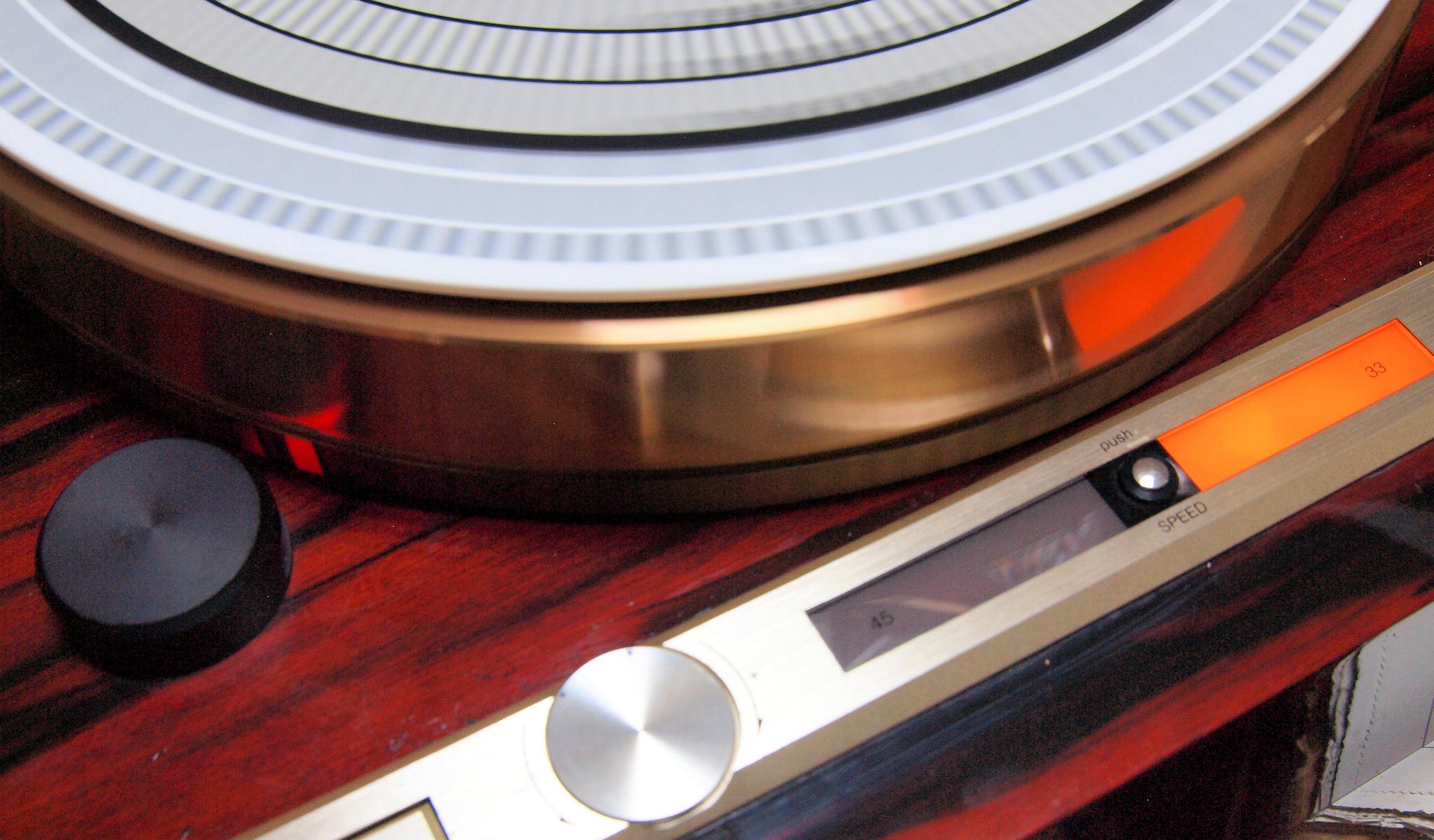

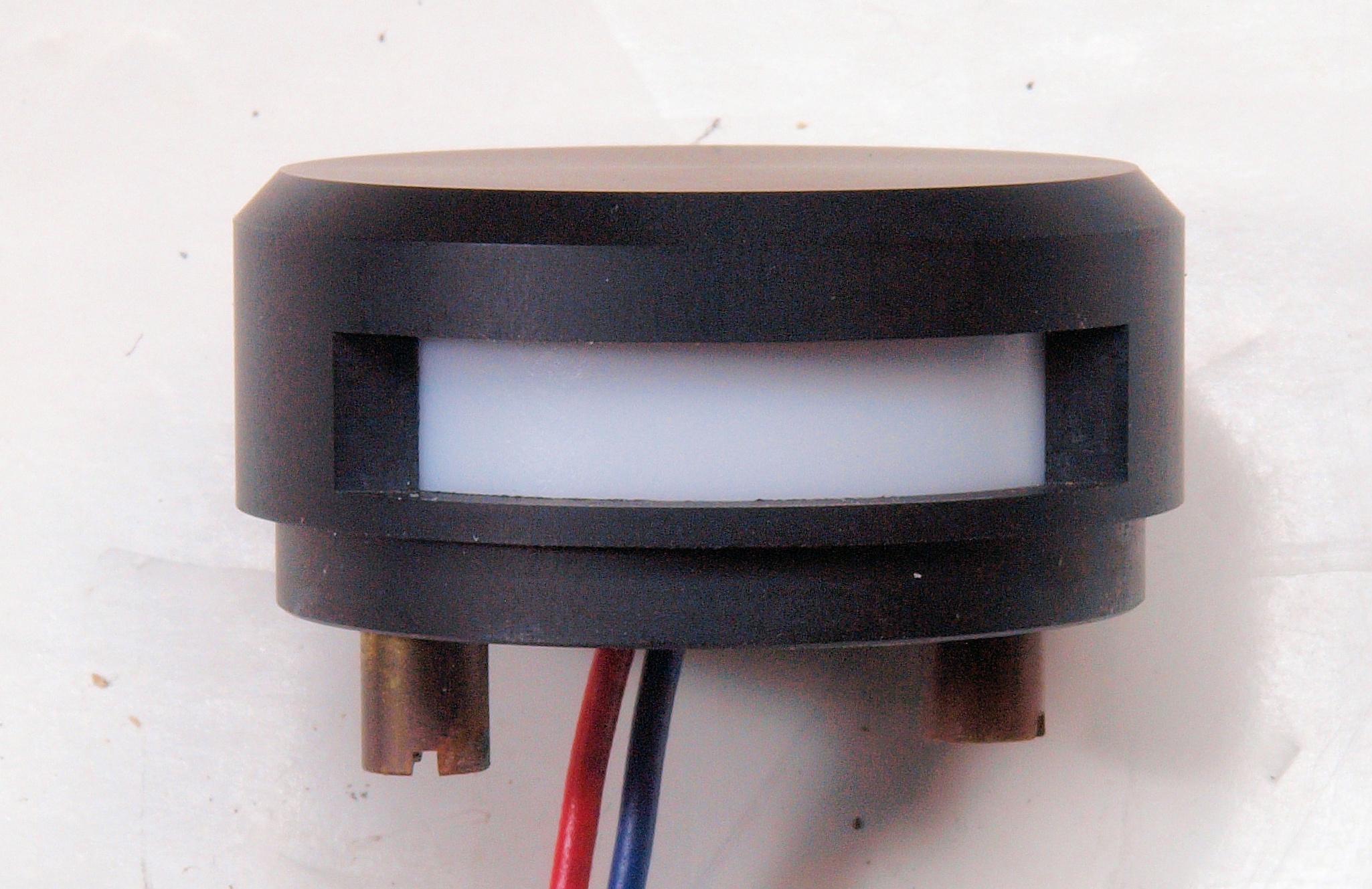

Ｅ３．　　内蔵トロボで測定。「３３回転」。

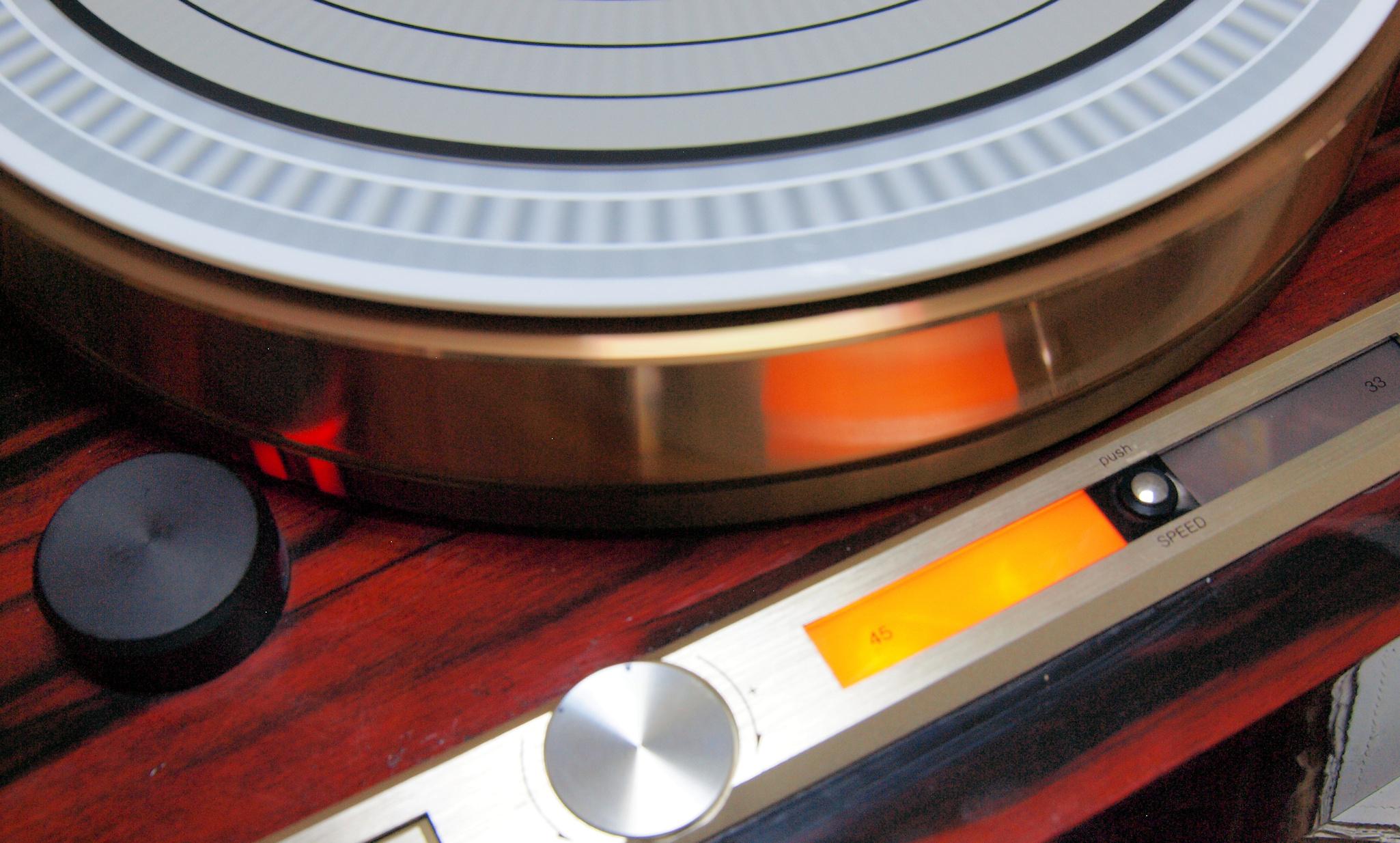

Ｅ４．　　内蔵トロボで測定。「４５回転」。

Ｅ５．　完成。　　２４時間エージング。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）　

型名	SX-７７７FV.　F=Float、V=Vacuum
モーター	８極２４スロットＤＣブラシレスＦＧサーボモーター
定格回転数	３３1/3，４５rpm
ターンテーブル	砲金製，重量１３kg
慣性モーメント	２トン・cm²
回転数調整範囲	±６％
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１３．５Ｗ
外形寸法	５５５Ｗ×４４０Ｄ×２５０Ｈmm
総重量	４６ｋｇ
付属品	エアーポンプＲＰ-５０７０（重量５ｋｇ）アームマウントベースＡ-１２００シリーズ１個
価格	￥６３８，０００　（１９８４年発売）
