Vacuum Tube Tester ＨｉｃｋｏｋＴＶ－７（＊）／Ｕ改造方針記録

Ｈｉｃｋｏｋ　ＴＶ－７（＊）／Ｕは電源トランスが１個しか無いので、各電圧の変動が大きい。
プレート供給電圧「Ｅｐ＝１７０Ｖ」、スクリーン電圧供給「Ｅｓｇ＝１３０Ｖ」、Ｇｍ測定信号電圧「ＡＣ５Ｖ，１Ｖ，０．５Ｖを選択使用」　固定ですが、安定化されておらず、測定時の電圧は、真空管によって変動する（調節は不可）。　よって、Ｇｍ測定の精度向上には限界がある。
現在、各国で製造されている真空管の規格は、ＴＶ－７が製造された時代とは、かなりの誤差がある。　ＴV－７のチャートの信頼性が欠ける。

「第１段階　改造方針」。
　Ａ．　電源コードを交換する。
　Ｂ．　「整流管８３」、「整流管５Y3」をダイオードに交換、　以下の改造・調整が必要です。
　　　　　　　１．Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝トランス１次電圧＝９３Ｖに調整して（以下同じ）、電圧の確認する。
　　　　　　　２．Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝ゼナーダイオード＋ダイオード挿入。
　　　　　　　３．Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ＝「ＤＣ１３０Ｖ」、以下の様にブリダー抵抗を挿入して、１３０Ｖ確定、５６Ｖも「Ｒ１３０」のタップ調整でＯＫ。
　　　　　　　４．Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ＝「Ｒ１３０」のタップ調整でＯＫ。
　　　　　　　５．Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ＝「ＡＣ５Ｖ」、トランス巻き線端子「１４」と抵抗「Ｒ１２０」の間にブリーダ抵抗挿入。
　　　　　　　６．Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝抵抗「Ｒ１０６」とダイオード挿入。
　　　　　　　７．Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ４７」の調整。
　　　　　　　８．Ｇａｓ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ１１９」の調整。
　　　　　　　９．メータに、保護ダイオード取り付け。
　　　　　　　以上を確定後、Ｈｉｃｋｏｋ　Ｍｏｄｅｌ　ＴＶ７Ｄ／ＵのＣａｌｉｂｒａｔｉｏｎに入る。
　以上　平成２１年５月３１日完成。
　次回改造予定項目。

「第２段階　改造方針」。
　「整流管８３」、「整流管５Y3」をダイオードに交換し、ＰｌａｔｅＶｏｌｔａｇｅを定電圧ダイオード＋抵抗で「整流管８３」に近づけても、
　トランスのレギュレーションが悪く、他の電圧が上昇してしまいます。
　Ｃ．　高プレート電流の時、の電圧降下の改良。
　　　　　最近主流の高出力真空管「ＫＴ８８」の様に、高プレート電流の時、電圧降下を改良する。
　　　　　併せて、電池管や低プレート電圧時に、電圧が高くなるのを改善する。
　Ｃ１．　プレート電圧の安定化。
　　　　「整流管８３」、「整流管５Y3」をダイオードに交換するので、ヒータ電力（１５Ｗ＋１２Ｗ）が浮くのでこれを考慮する。
　Ｃ２．　スクリーン電圧の安定化。

CＶ．　「ＢＡＩＡＳ目盛」　と「バイアス電圧」の関係。
ＣＶ１．　ＴＶ－７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。　１００目盛＝４０V、２２目盛＝３V、０目盛＝０V　が規定値。
　　　　　これに近づく様に、ツマミの位置を調整する。

目盛	１００	９５	９０	８５	８０	７５	７０	６５	６０	５５	５０	４５	４０	３５	３０	２５	２２	２０	１５	１０	５	０
	40	39.0	36.0	32.0	29.6	26.4	24.0	21.2	19.0	16.0	14.0	12.0	10.0	7.5	5.5	3.5	3.0	2.7	1.9	0.8	0.1	0
１台目	40	39.3	36.0	32.3	29.9	26.6	24.4	21.4	19.2	16.2	14.3	12.2	10.2	7.8	5.8	3.7	3.3	2.9	2.0	0.9	0.2	0
２台目	40	38.6	35.9	31.2	29.3	26.2	23.8	21.1	18.7	15.9	13.7	11.5	9.3	7.1	5.0	3.4	2.9	2.6	1.7	0.7	0.1	0

CＶ２．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ１００目盛りで、－４０ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。

CＶ３．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ２２目盛りで、－３ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。

ＣＶ４．　修理中。　ＢＡＩＡＳ－ＶＲの軸は下の写真の様に円形で、ツマミは自由な位置に固定出来る。

CＶ５．　修理中．　ＢＡＩＡＳ－ＶＲのツマミ０目盛りで、０．０Ｖを確認。

ＣＶ６．　修理（調整）後、ＴＶ－７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。

目盛	１００	９５	９０	８５	８０	７５	７０	６５	６０	５５	５０	４５	４０	３５	３０	２５	２２	２０	１５	１０	５	０
１台目	40	38.8	35.3	31.6	28.9	26.4	23.6	20.9	18.5	15.8	13.9	12.0	9.6	7.4	5.6	3.6	3.2	2.9	2.0	0.7	0.1	0
２台目	40	39.3	36.3	32.4	29.3	26.4	24.0	21.5	18.9	16.2	13.9	11.6	9.4	7.3	5.3	3.4	3.0	2.7	1.9	0.7	0.1	0
平均電圧	40	39.1	36.0	32.0	29.0	26.4	23.8	21.3	18.7	16.0	13.9	11.8	9.5	7.4	5.5	3.5	3.0	2.8	2.0	0.7	0.1	0

Ｃ．　高プレート電流の時、の電圧降下の改良。

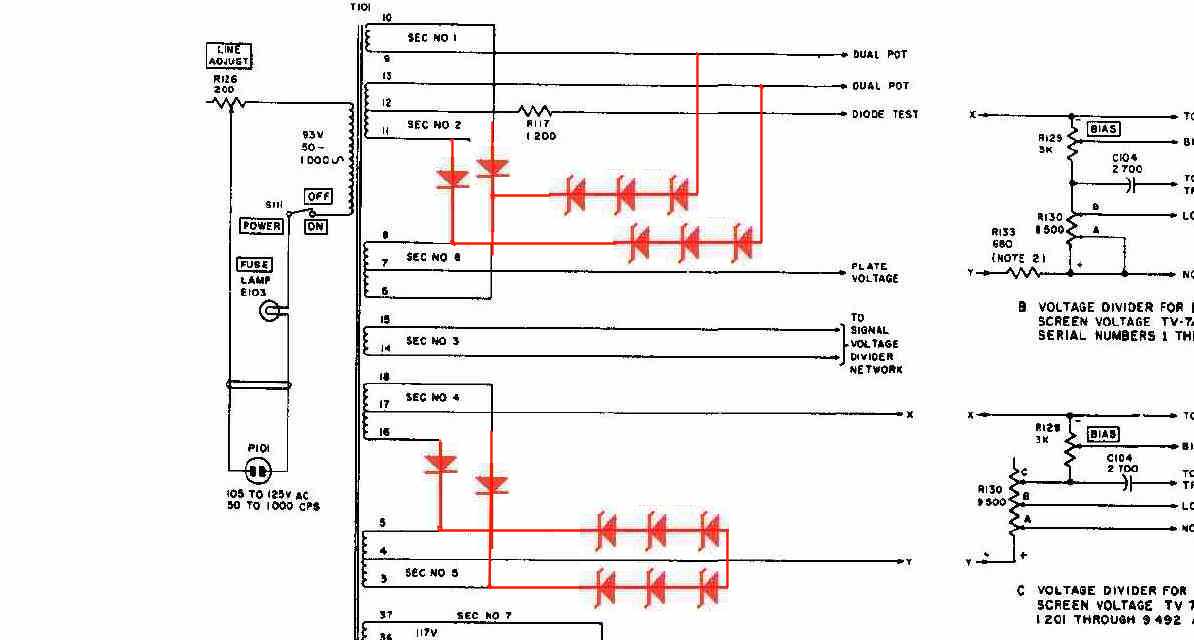

Ｃ１．　プレート電圧の安定化、プレート巻き線にゼナーダイオードを挿入。
　　　設定
　　　整流出力が１５０Ｖに設定する。　無負荷時ゼナーダイオードには２０～３０ｍＡを流す。
　　　整流出力が１４５Ｖにて、ゼナーダイオードには０にする。
Ｃ２．　スクリーン電圧の安定化、スクリーン巻き線にゼナーダイオードを挿入。
　　　設定
　　　整流出力が１３０Ｖに設定する。　無負荷時ゼナーダイオードには５～１０ｍＡを流す。
　　　整流出力が１２０Ｖにて、ゼナーダイオードには０にする。
