ＴＲＩＯ　ＫＴ−７０００　修理記録

平成１７年６月１３日到着　　　２月２日完成

修理前の状況 オーバーホール 　原因 各部劣化、調整不良 　修理状況 　ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＴＲ（トランジスター）交換 　配線手直し、補強　 　半固定ＶＲ交換 　フイルムコンデンサー交換 　電解コンデンサー交換 　メーター修理 　使用部品 　電解コンデンサー（オーディオコンデンサー使用）　３６個 　ＴＲ（トランジスター）　　　　　　　７個 　フイルムコンデンサー　　　　　　４個 　半固定ＶＲ　　　　　　　　　　　　８個 　調整・測定 　修理費　　５４，０００円　　　　オーバーホール修理 　ＫＥＮＷＯＯＤ　KT−７０００　の仕様（マニアル・カタログより）

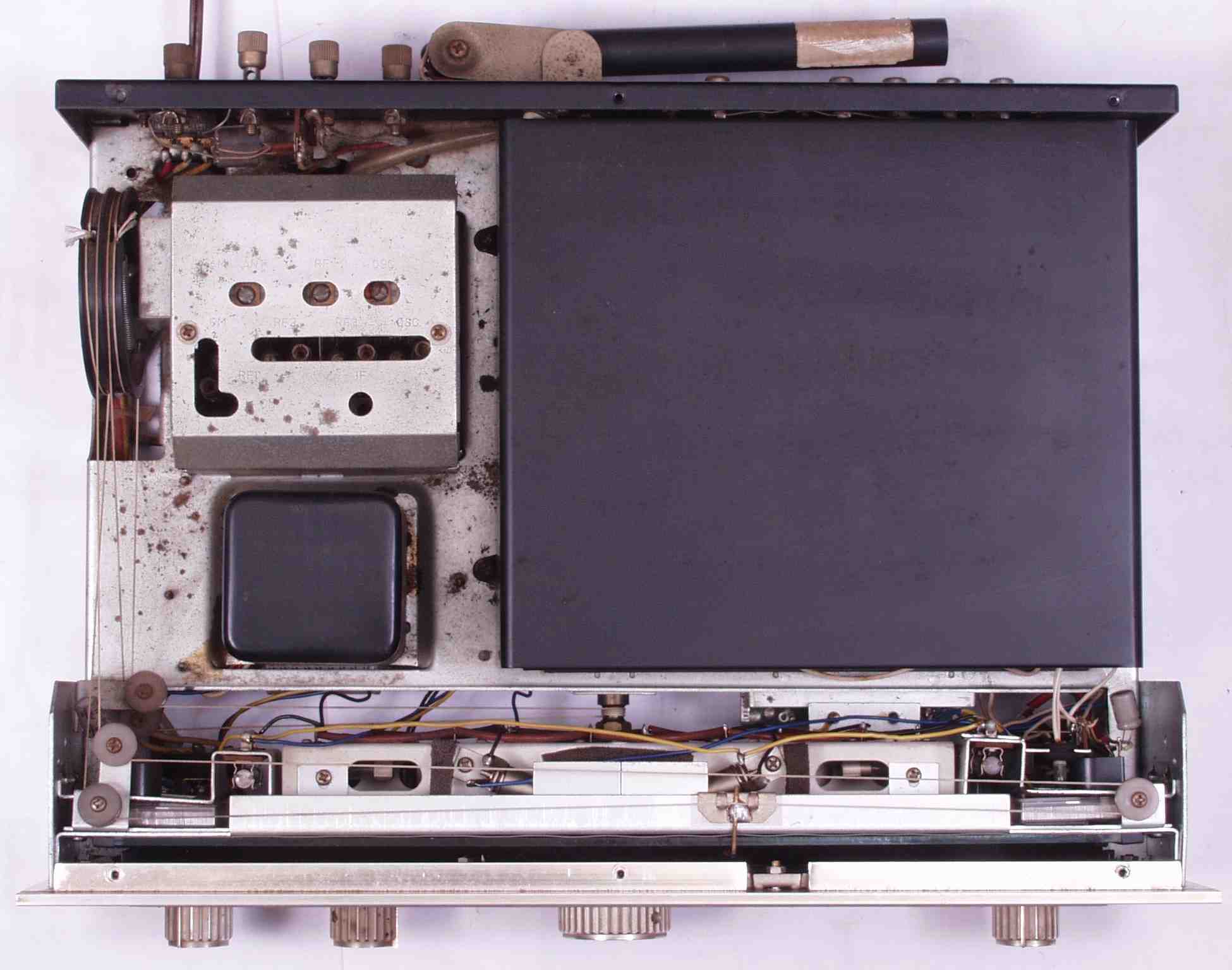

Ａ．　修理前の状況 Ａ１Ａ．　上蓋を取った所。

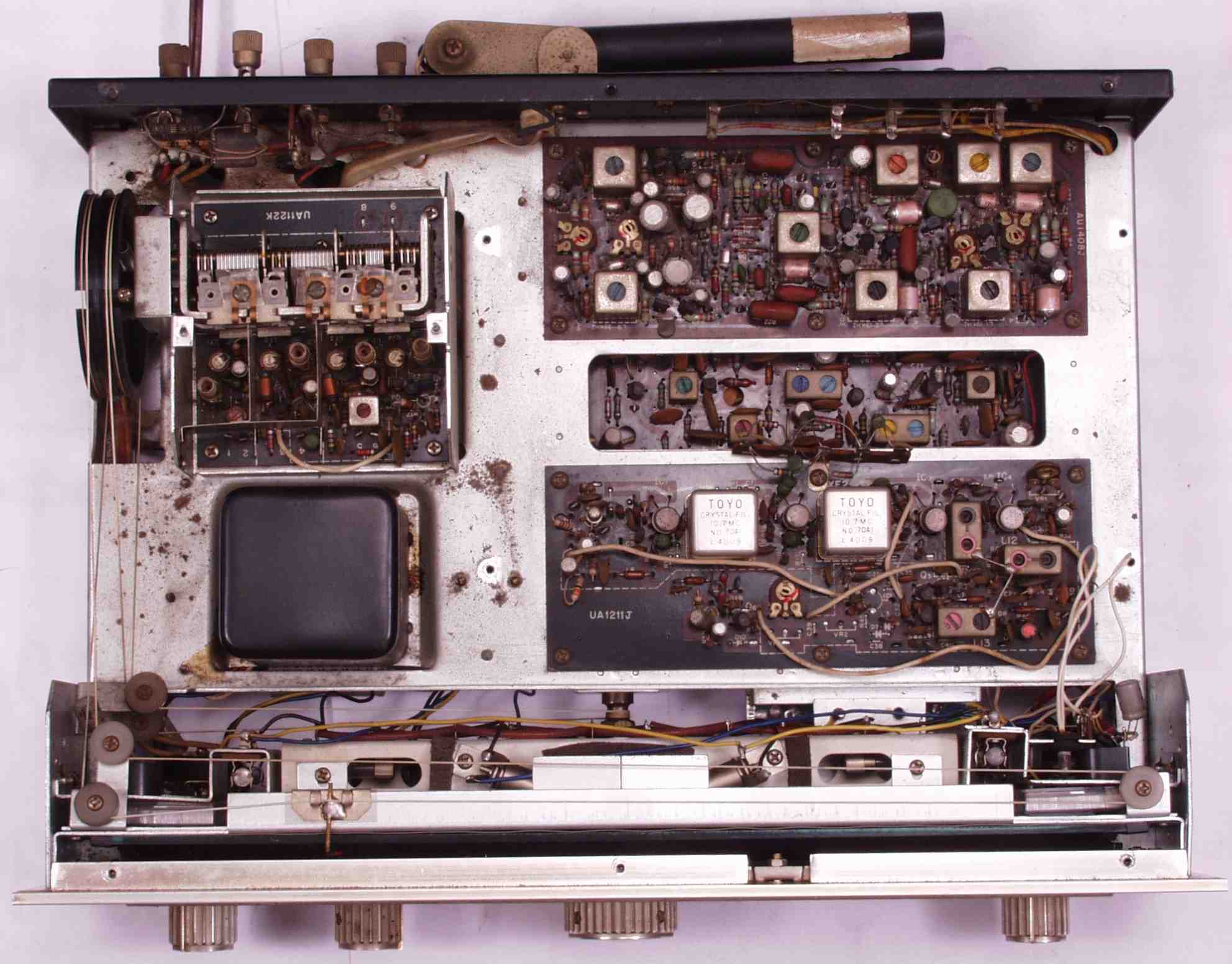

Ａ１Ｂ．　シールド外す。　ＩＣを使用しないので、故障しても部品の供給があり、長く使用できます。

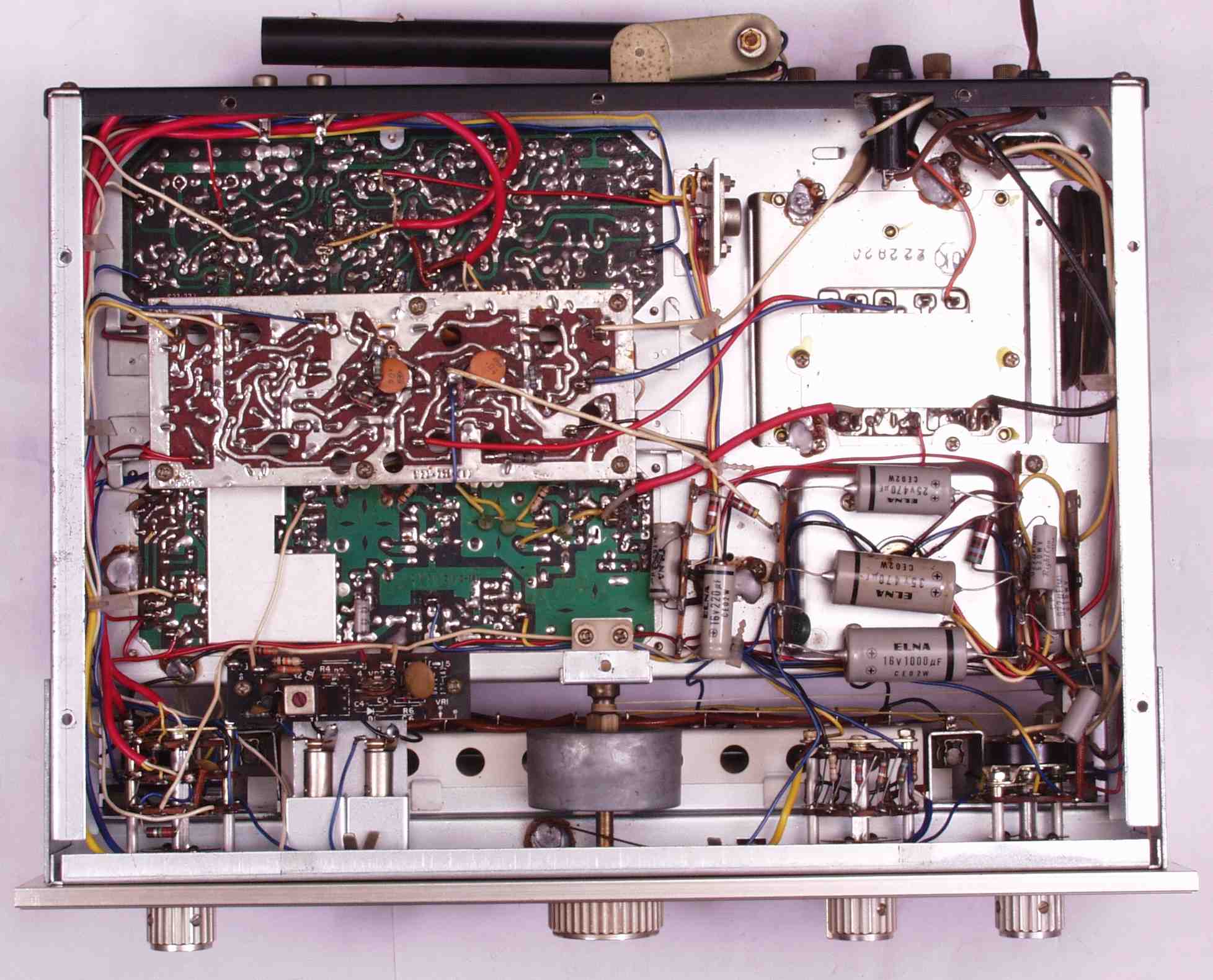

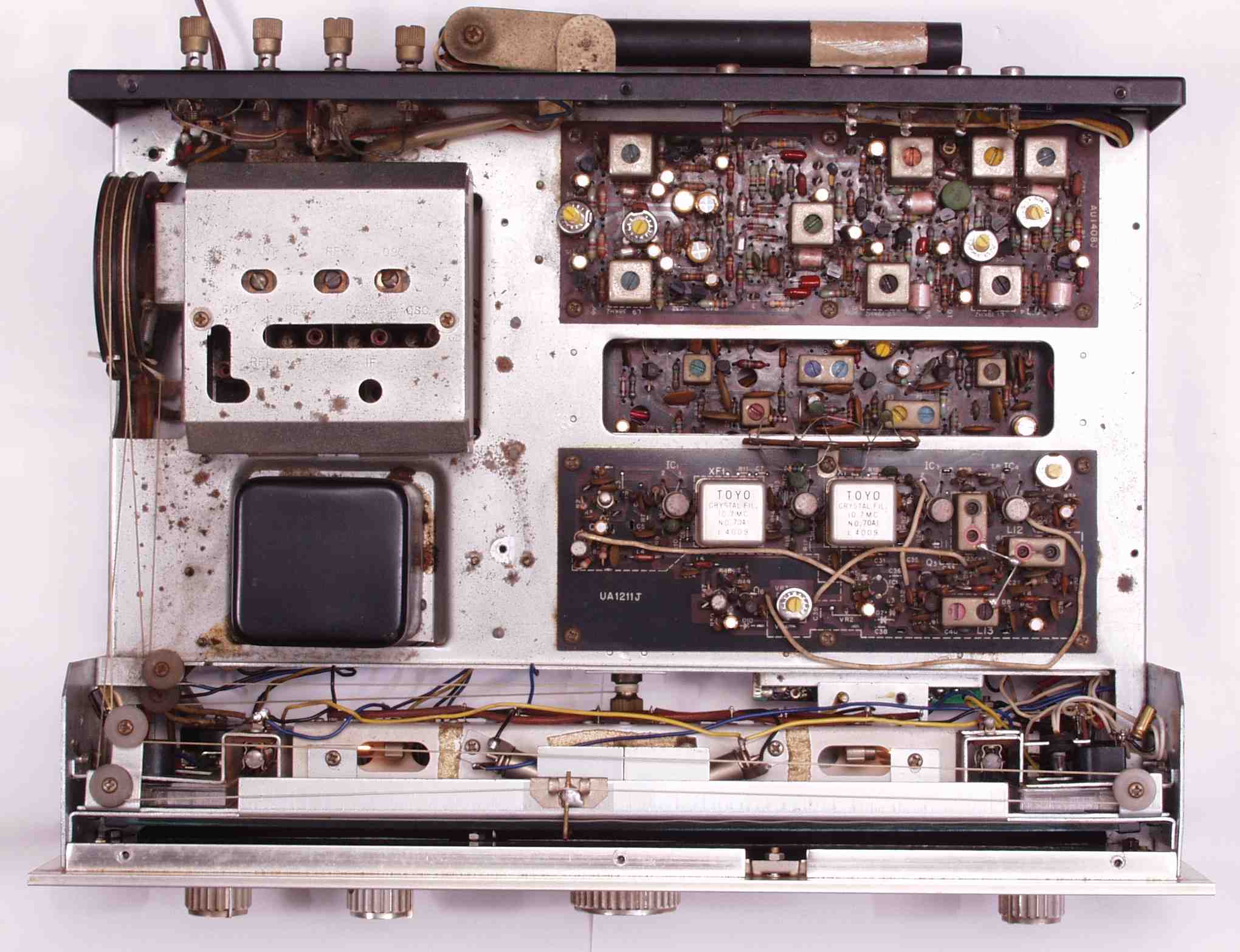

Ａ２．　下蓋を取った所。

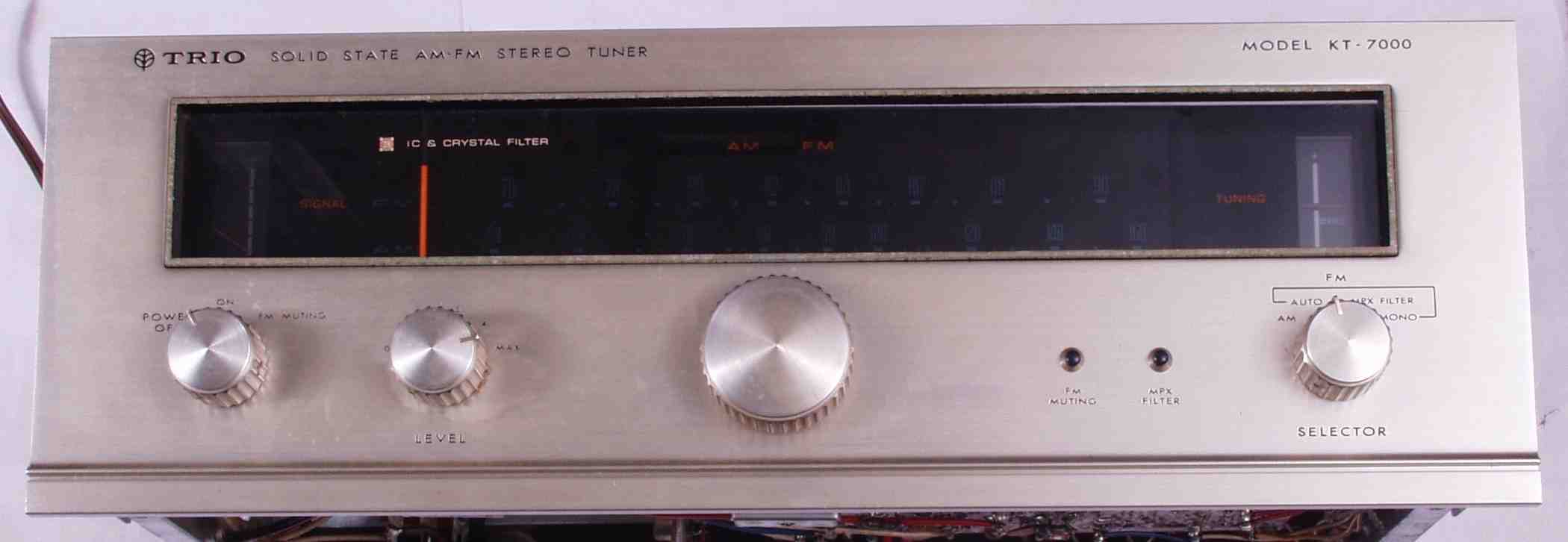

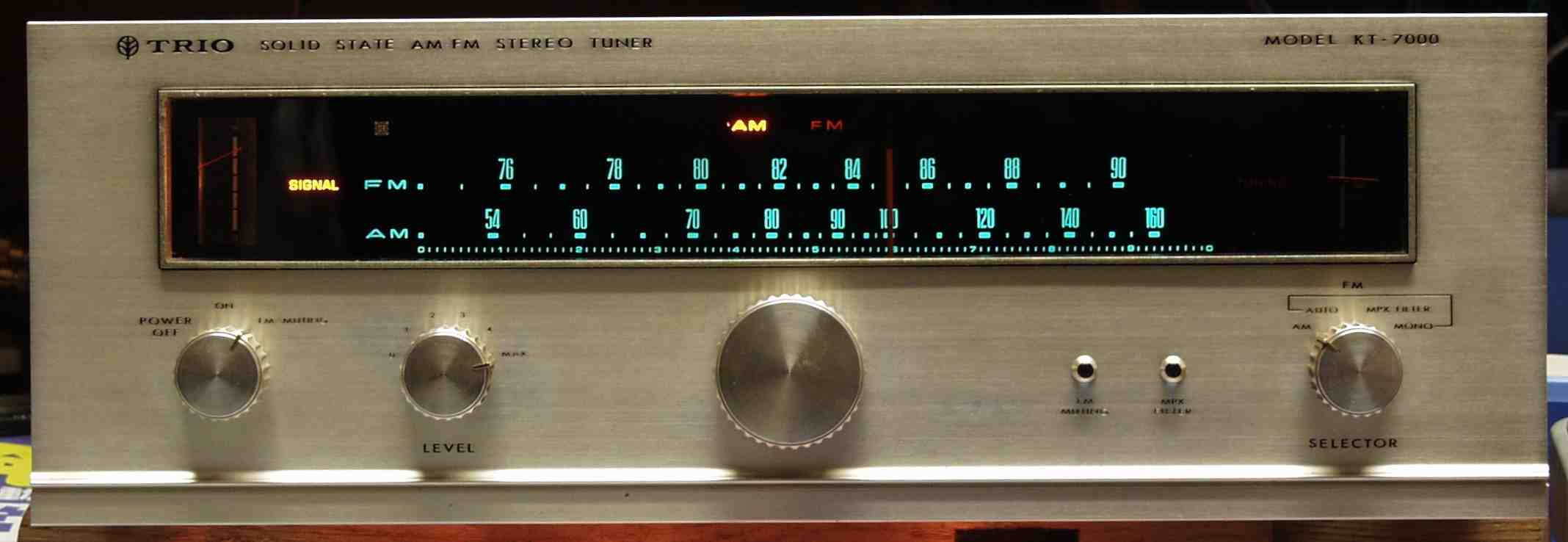

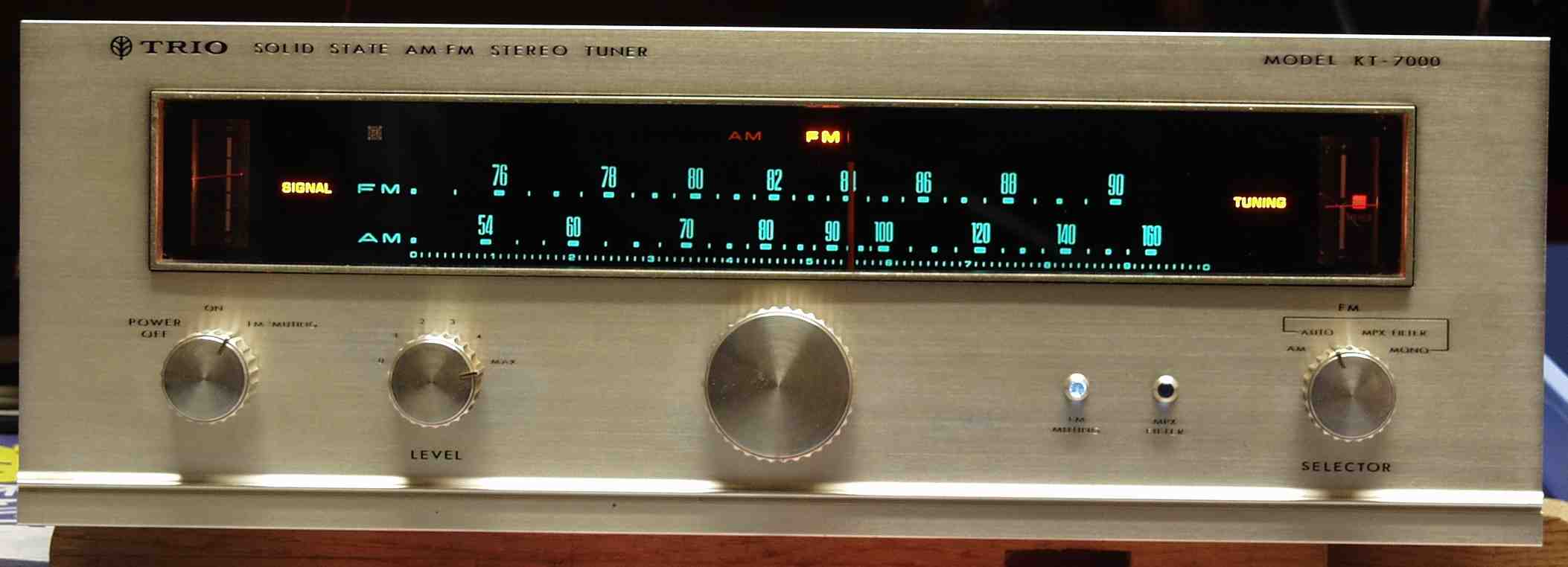

Ａ３．　前から見る

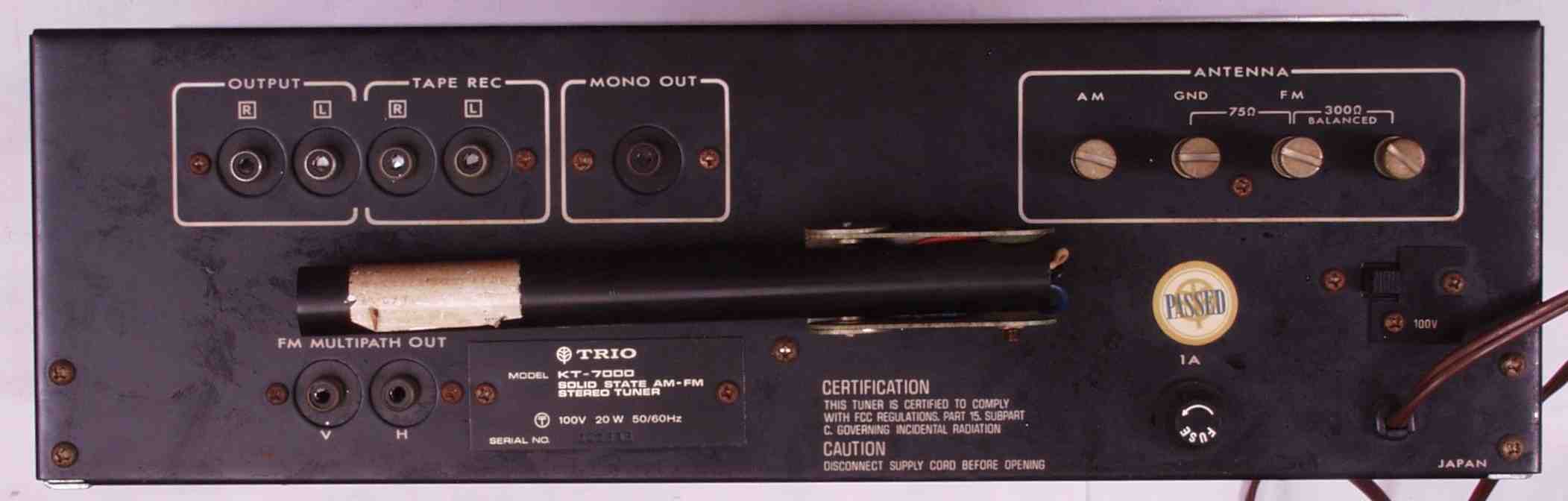

Ａ４．　後から見る

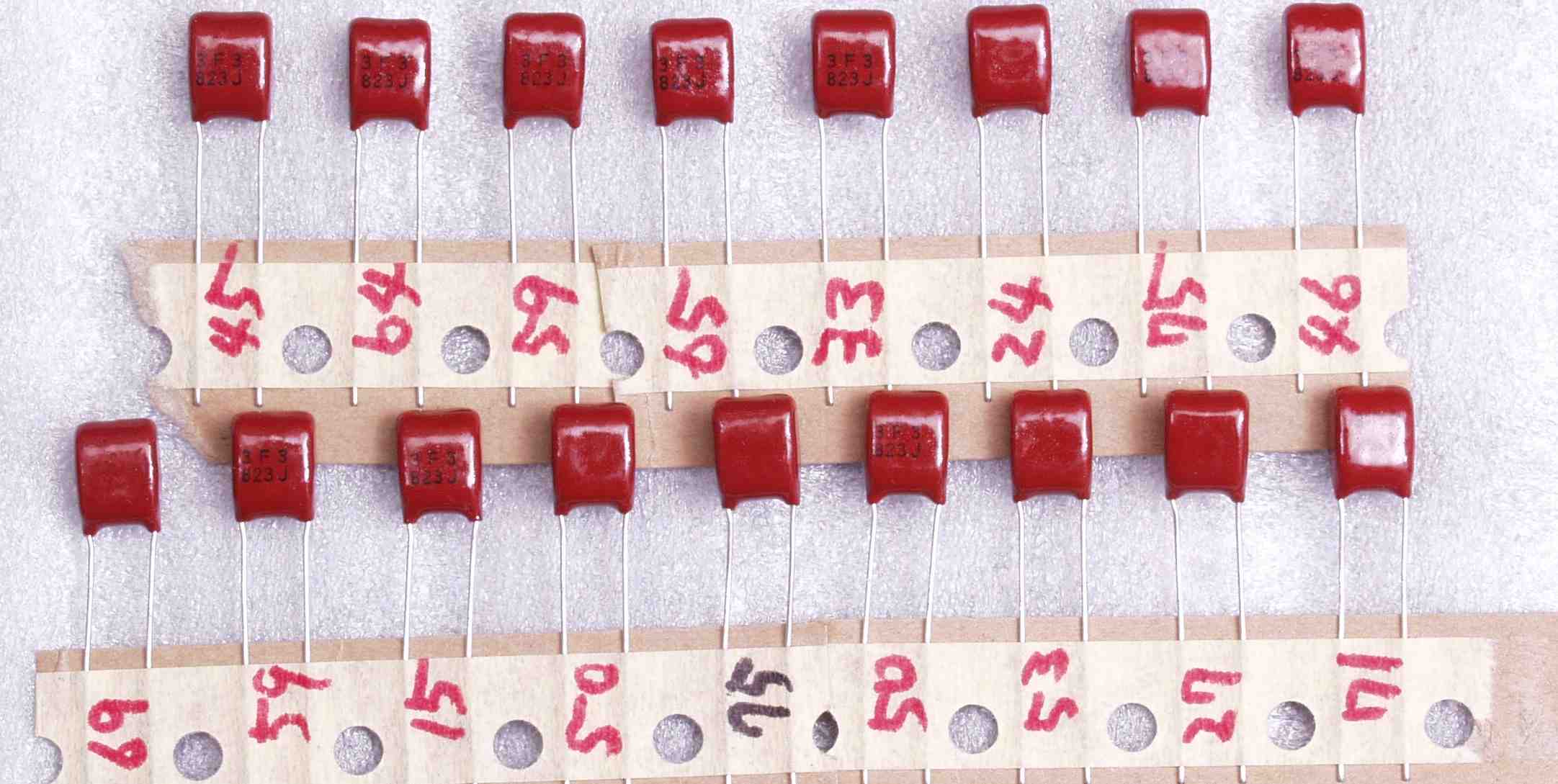

Ａ５．　フイルター同調用フイルムコンデンサーは選別して使用する

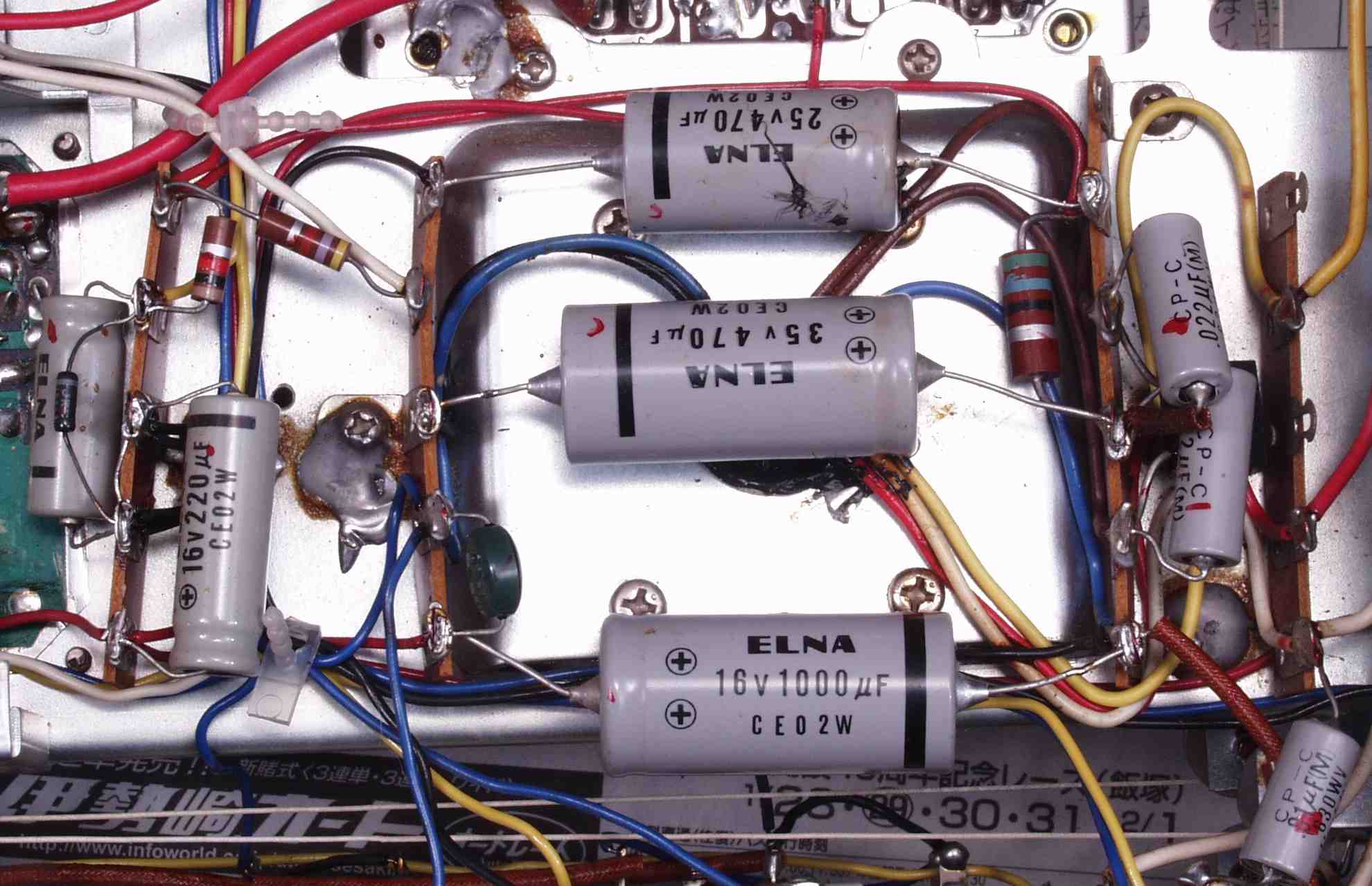

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源基板

Ｃ１Ｂ．　修理中　電源基板　　電解コンデンサー５個交換

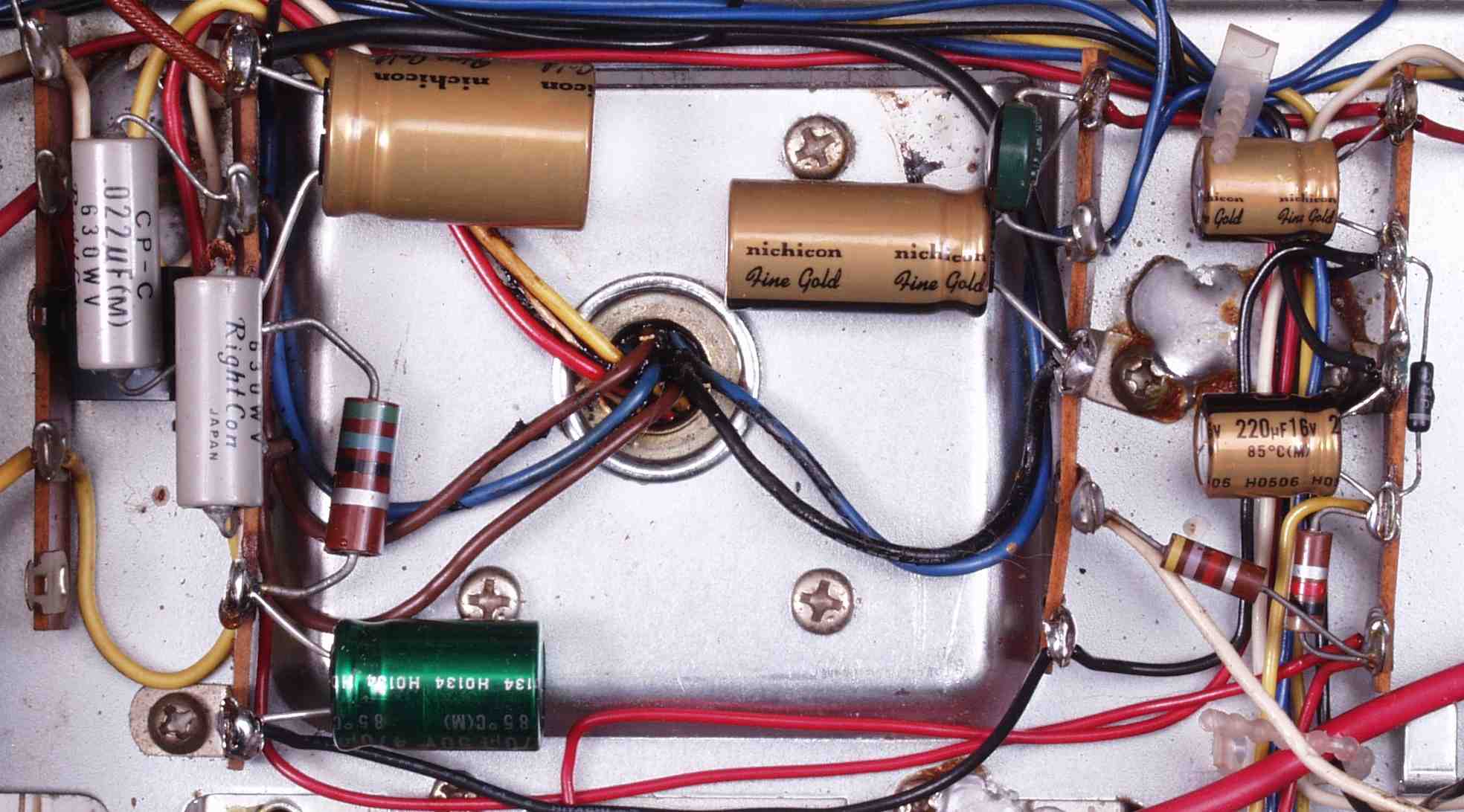

Ｃ１Ｃ．　修理後　電源基板

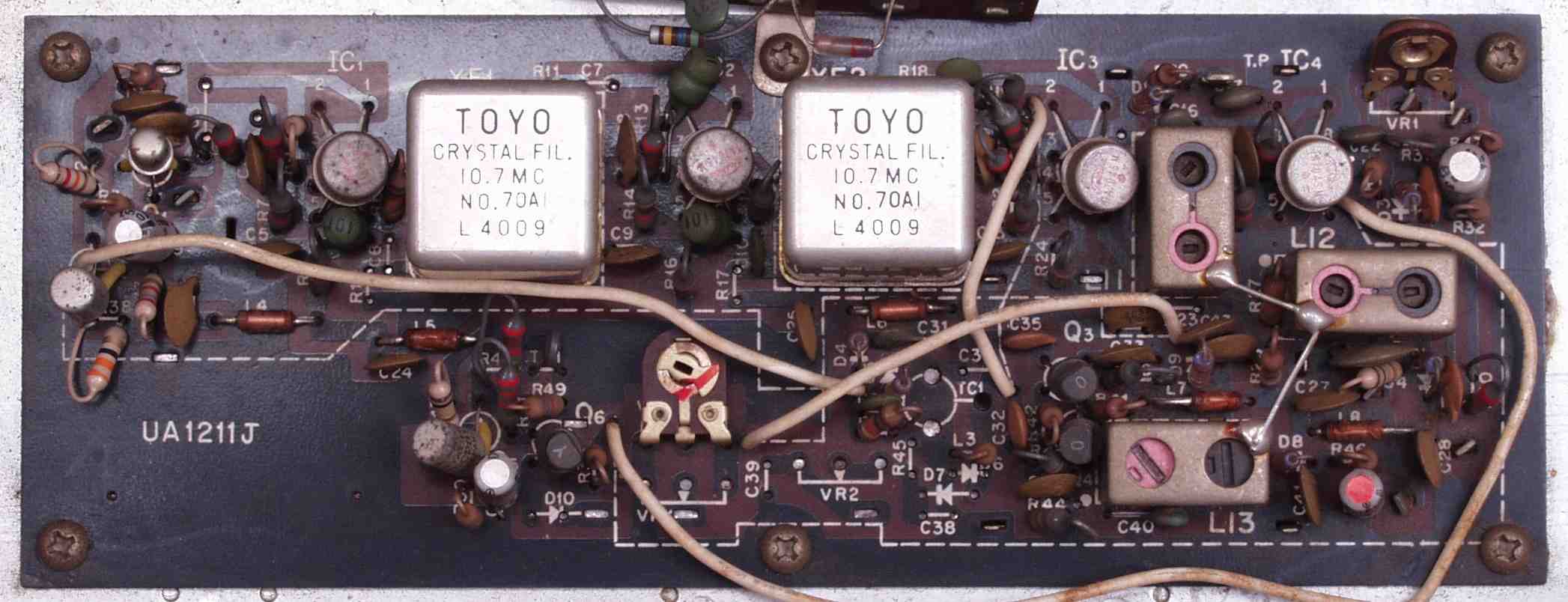

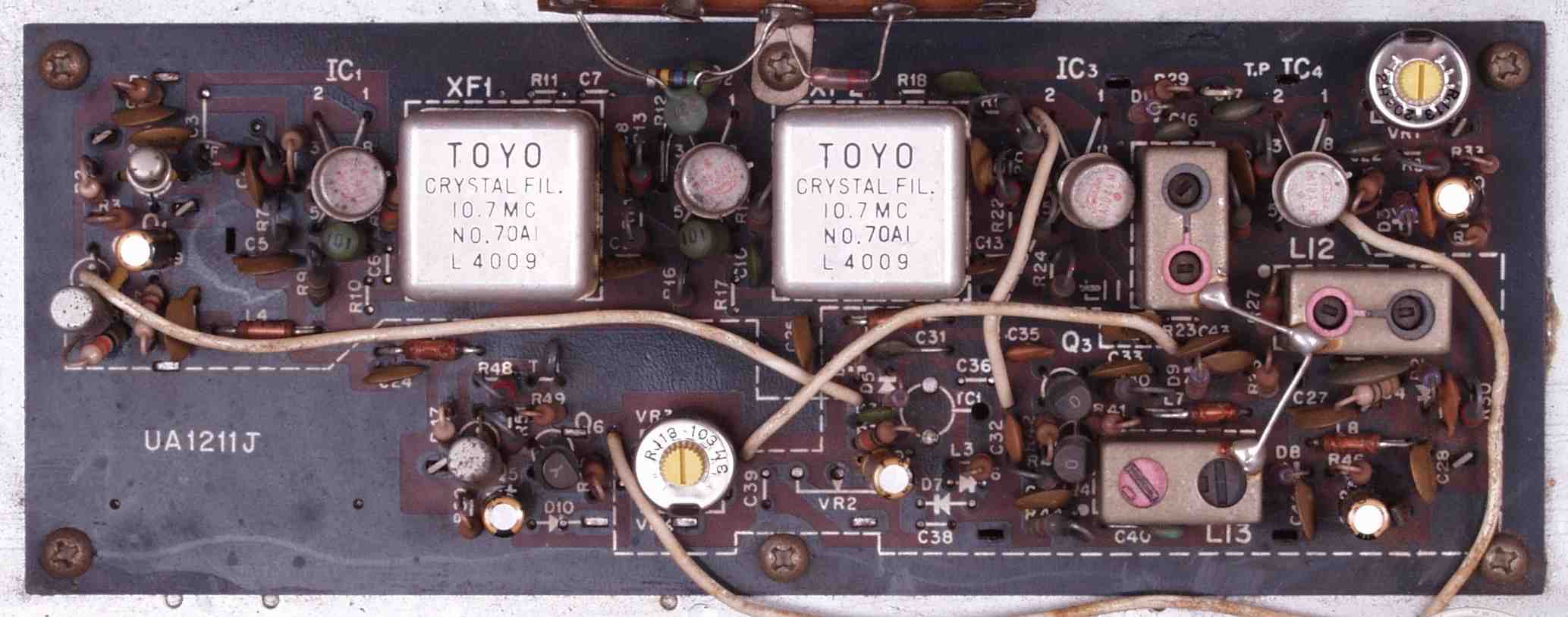

Ｃ２Ａ．　修理前　ＦＭ−ＩＦ−ＡＭＰ基板

Ｃ２Ｂ．　修理後　ＦＭ−ＩＦ−ＡＭＰ基板　　電解コンデンサー５個、半固定ＶＲ１個交換

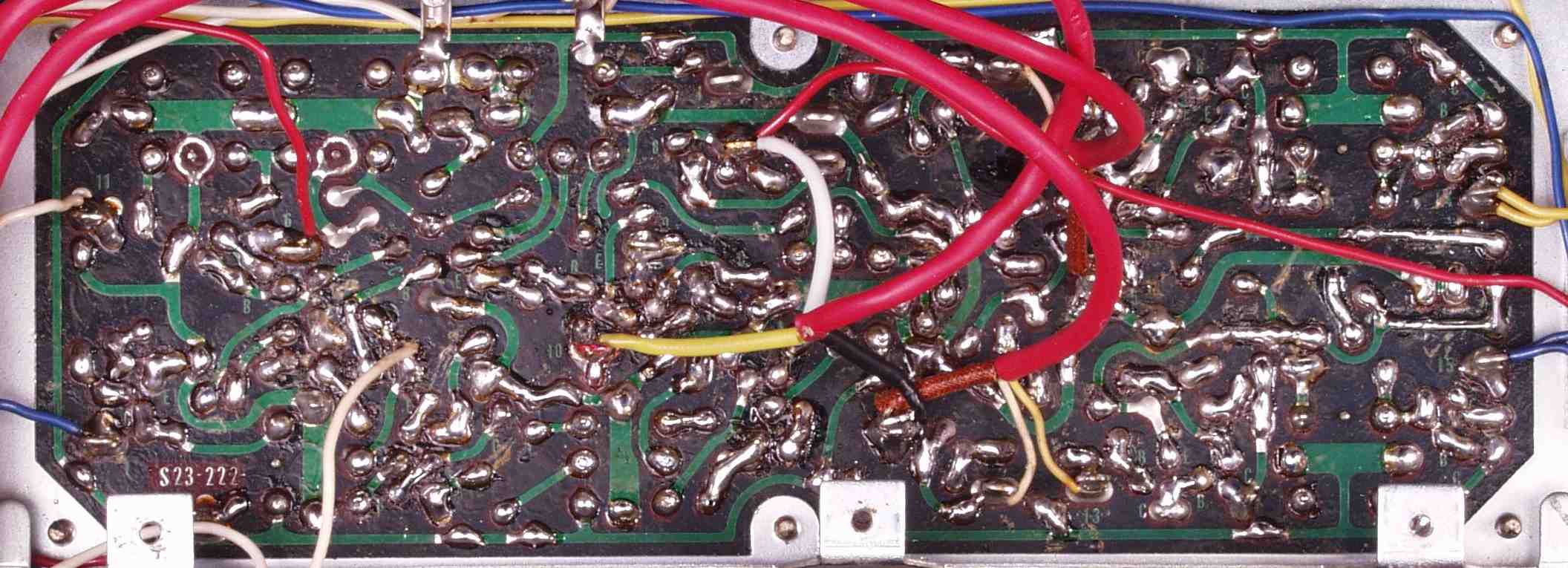

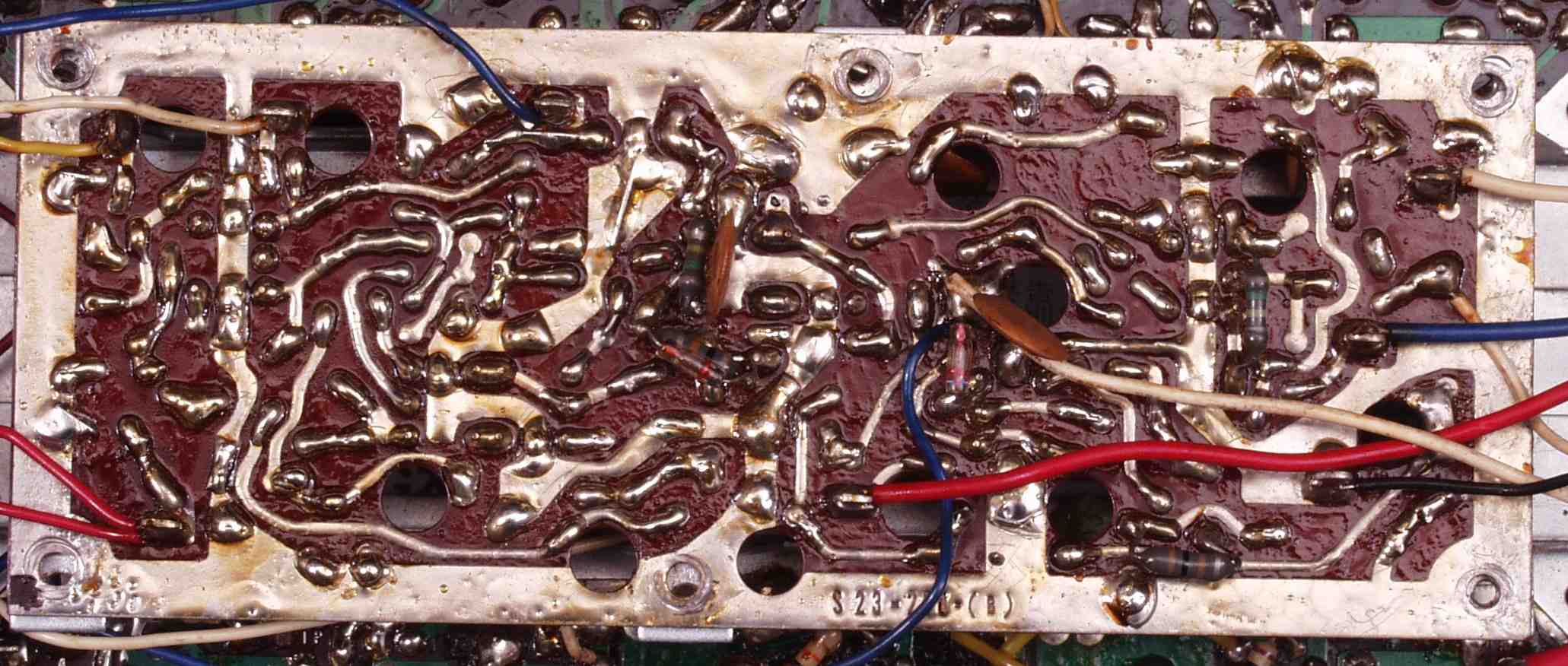

Ｃ２Ｃ．　修理前　ＦＭ−ＩＦ−ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ＦＭ−ＩＦ−ＡＭＰ基板裏

Ｃ２Ｅ．　完成ＦＭ−ＩＦ−ＡＭＰ基板裏　洗浄後

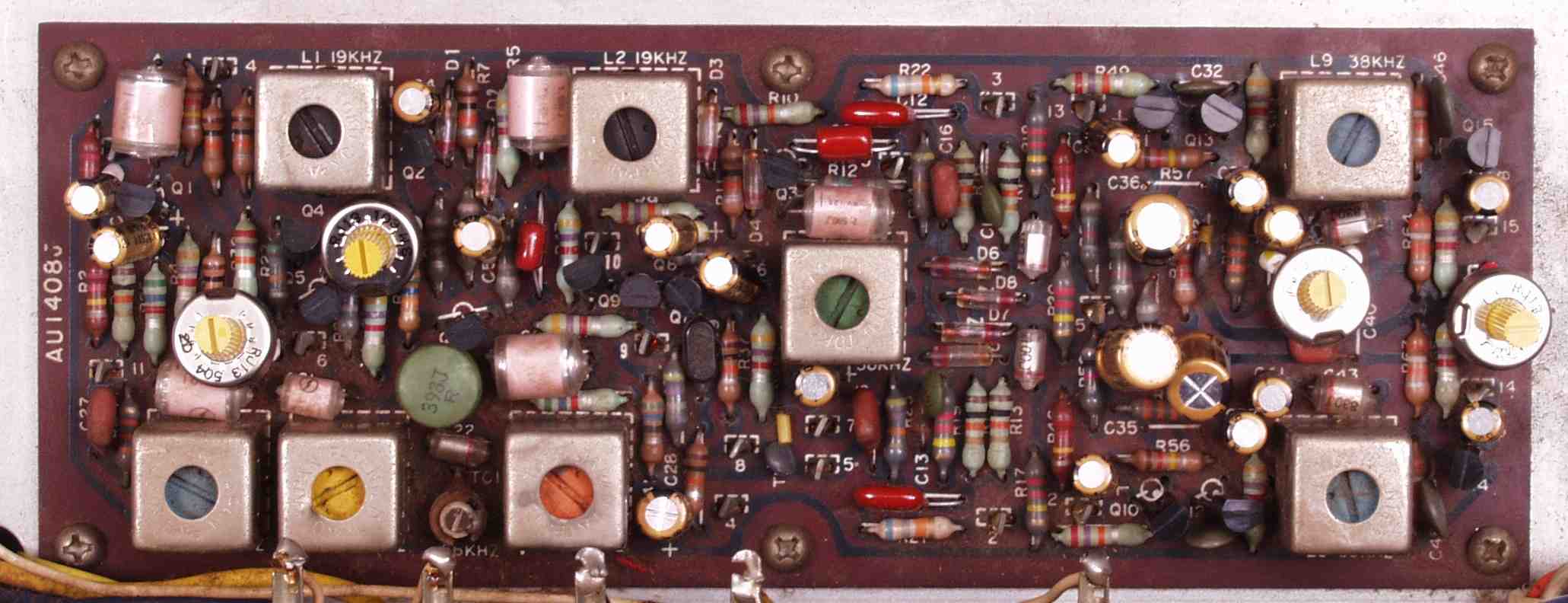

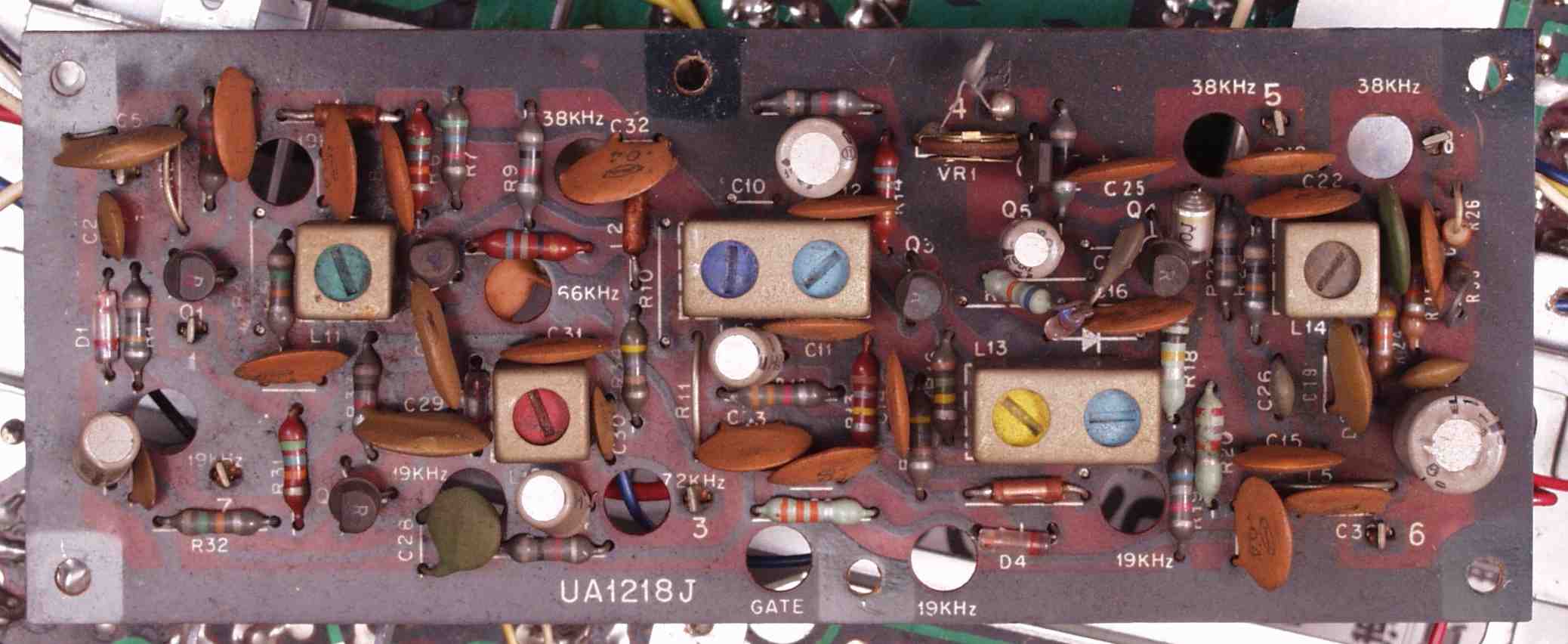

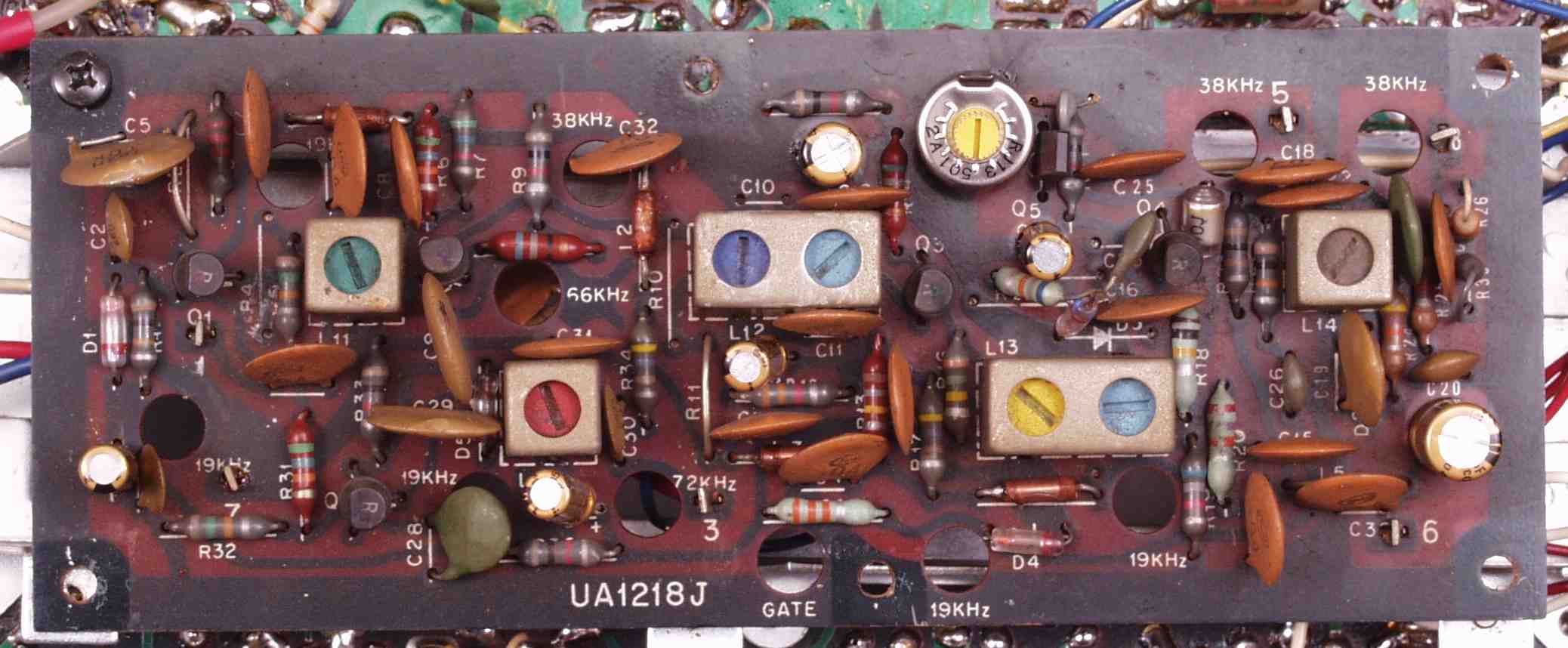

Ｃ３Ａ．　修理前　ＦＭ−ＭＰＸ基板

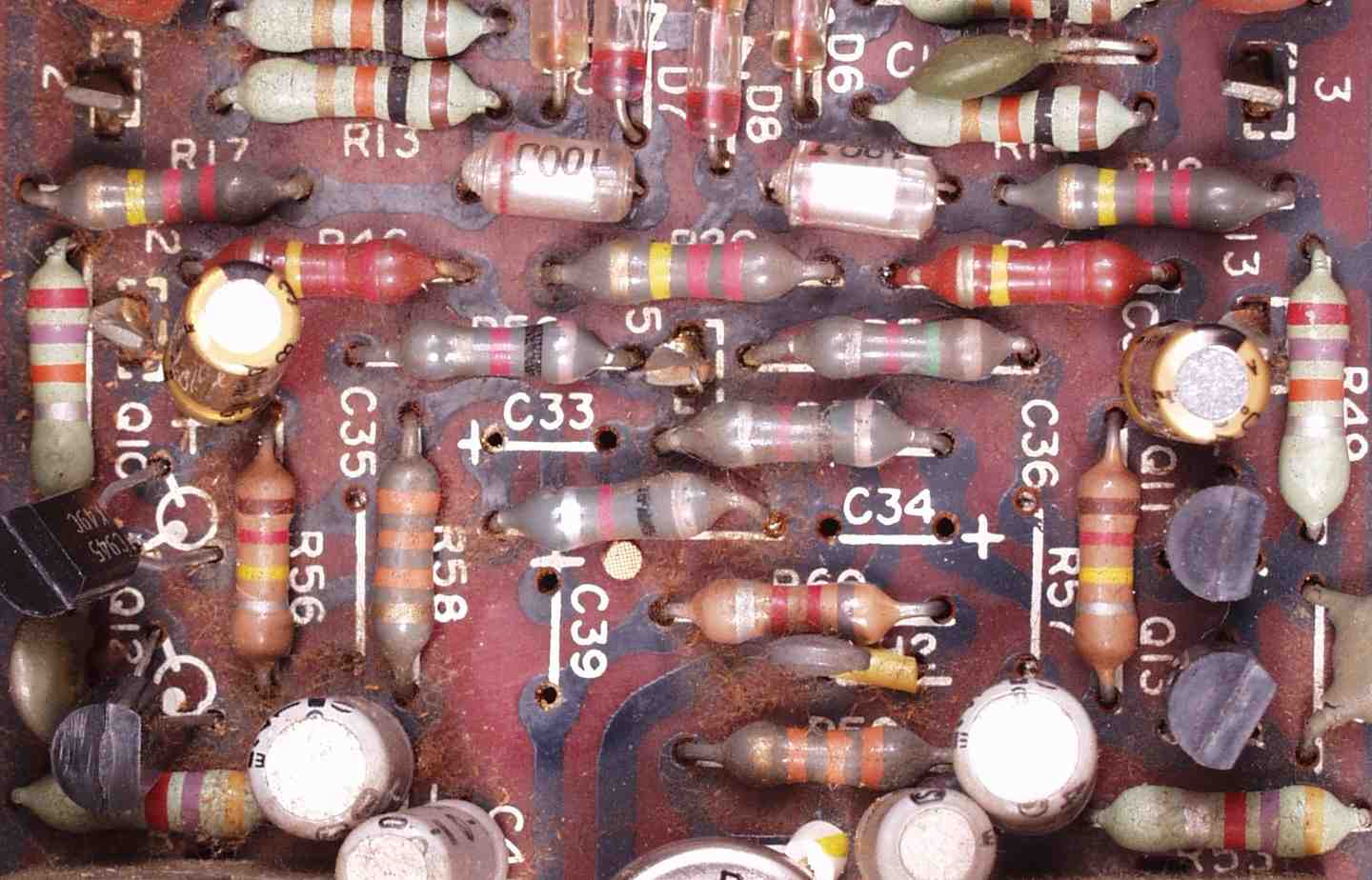

Ｃ３Ａ−１．　修理中　ＦＭ−ＭＰＸ基板、Ｃ３３、Ｃ３４、Ｃ３９の様にスペースが無い

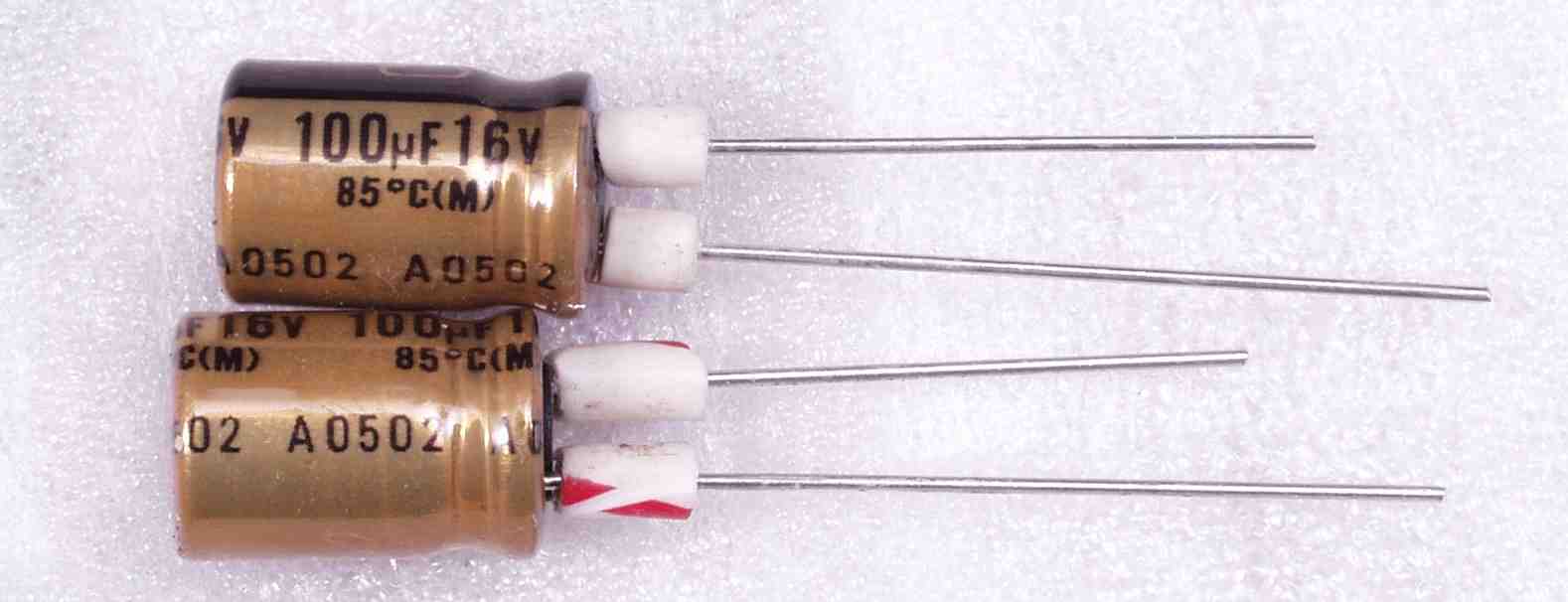

Ｃ３Ａ２．　修理中　ＦＭ−ＭＰＸ基板、下の様にスペーサーを入れる

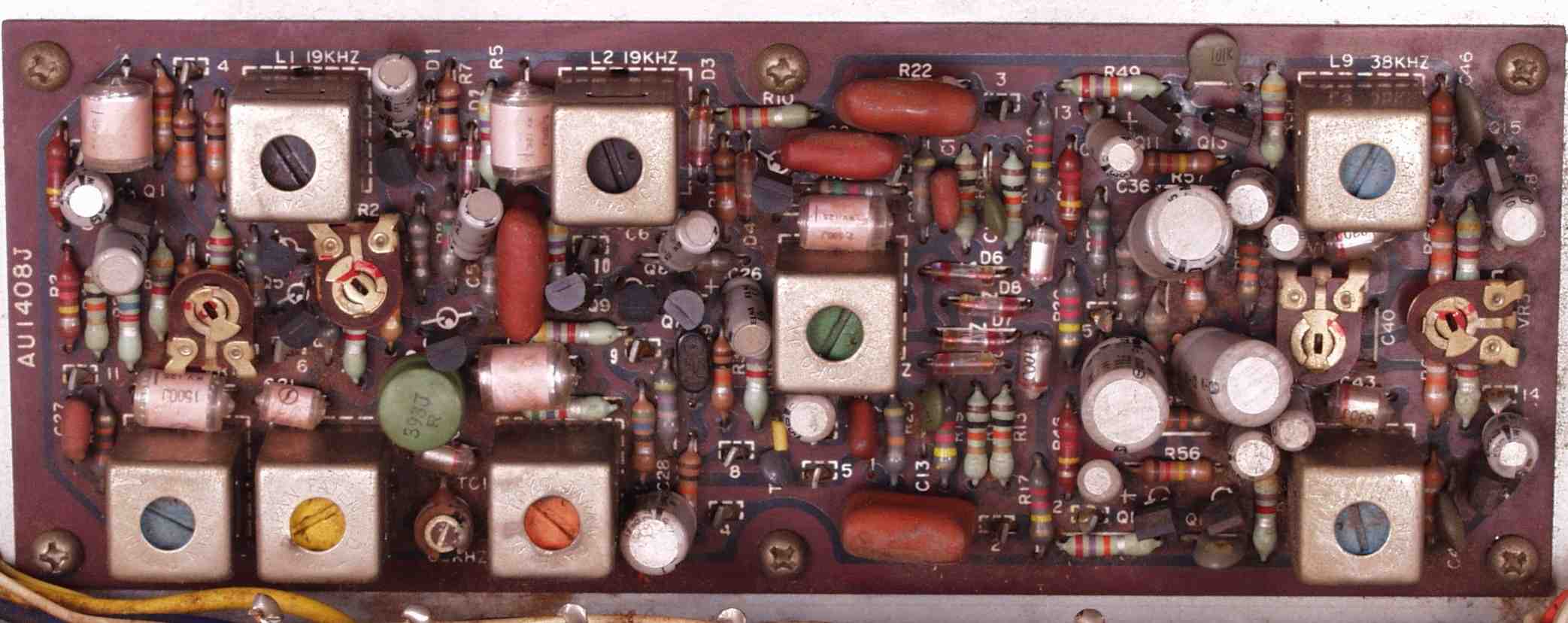

Ｃ３Ｂ．　修理後　ＦＭ−ＭＰＸ基板　電解コンデンサー１９個、フイルムコンデンサー４個、半固定ＶＲ４個、ＴＲ（トランジスター）７個交換

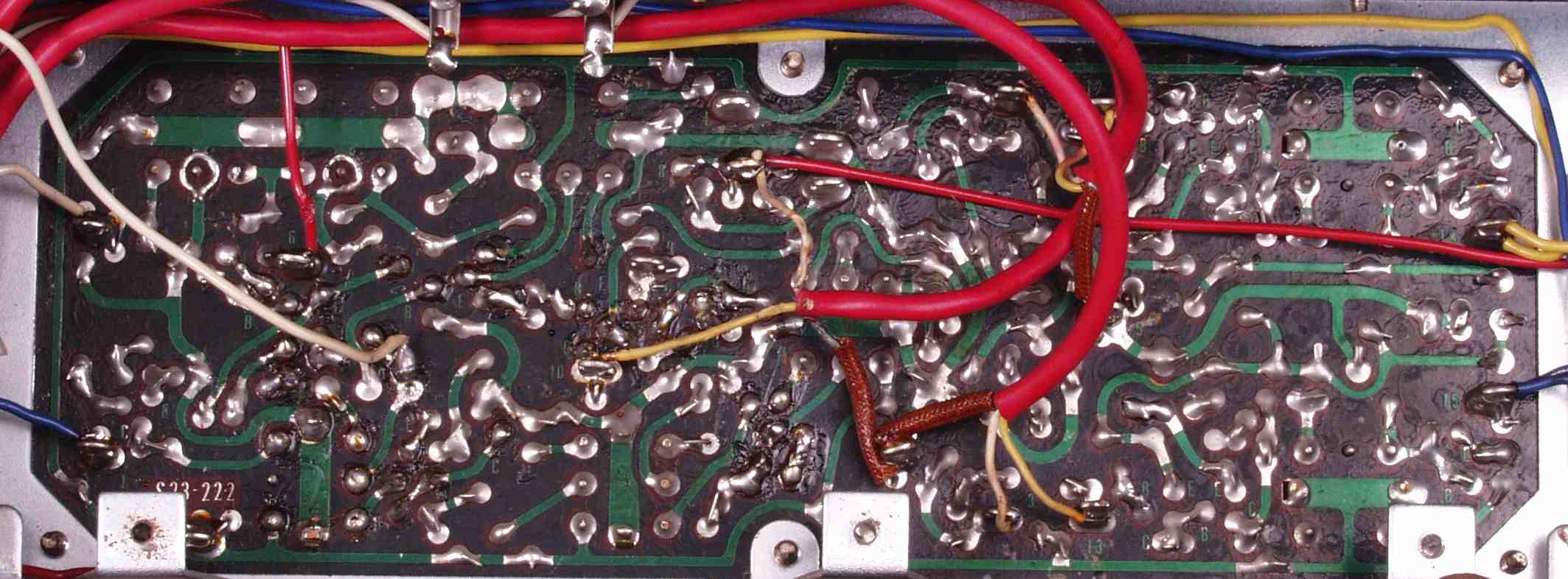

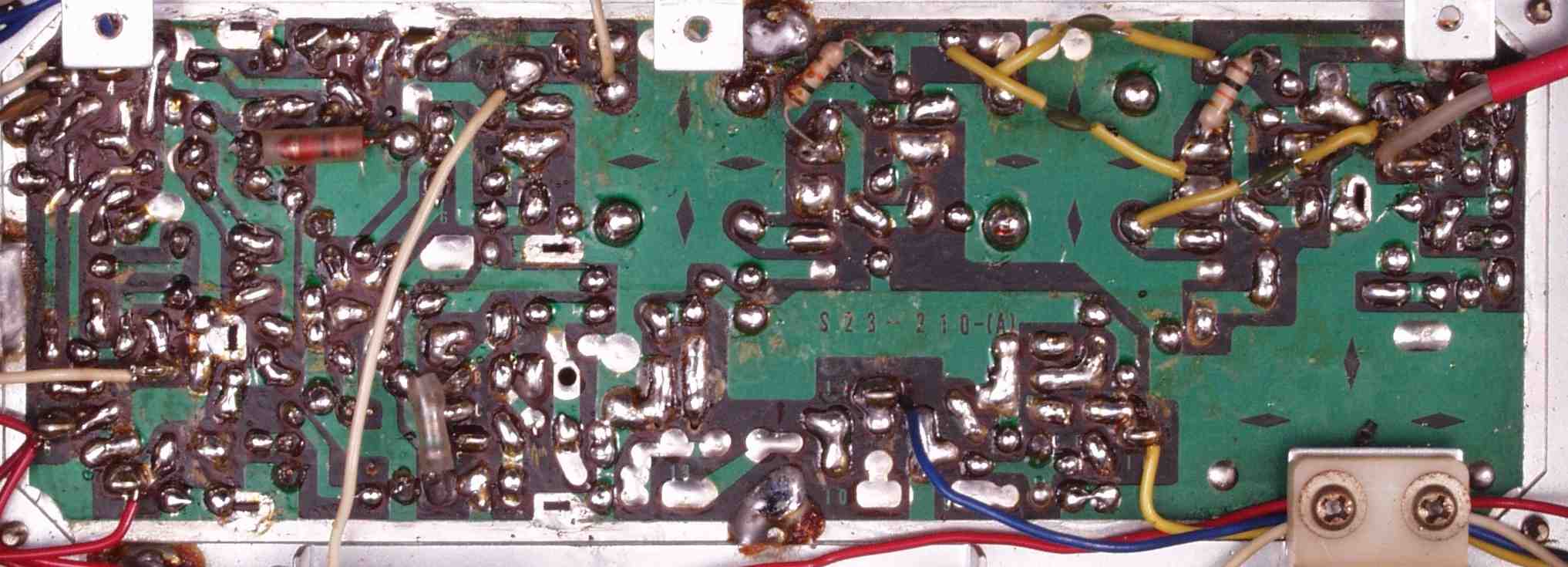

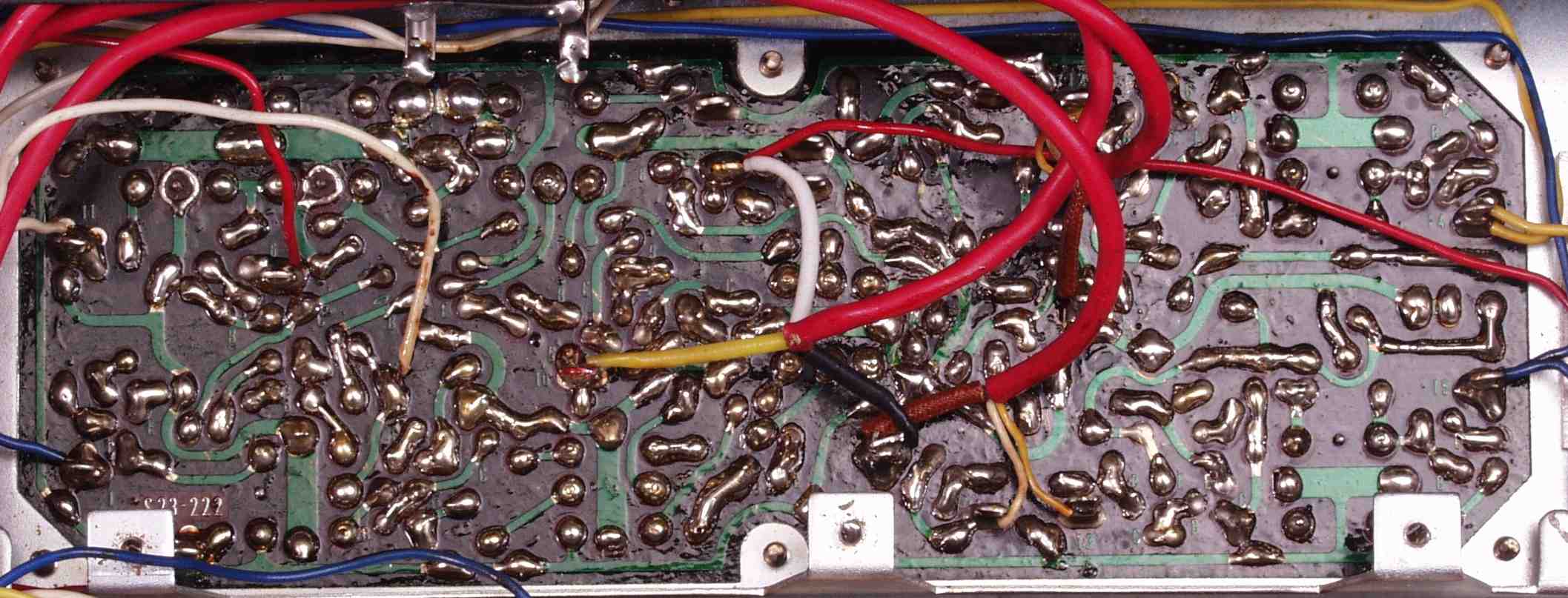

Ｃ３Ｃ．　修理前　ＦＭ−ＭＰＸ基板裏

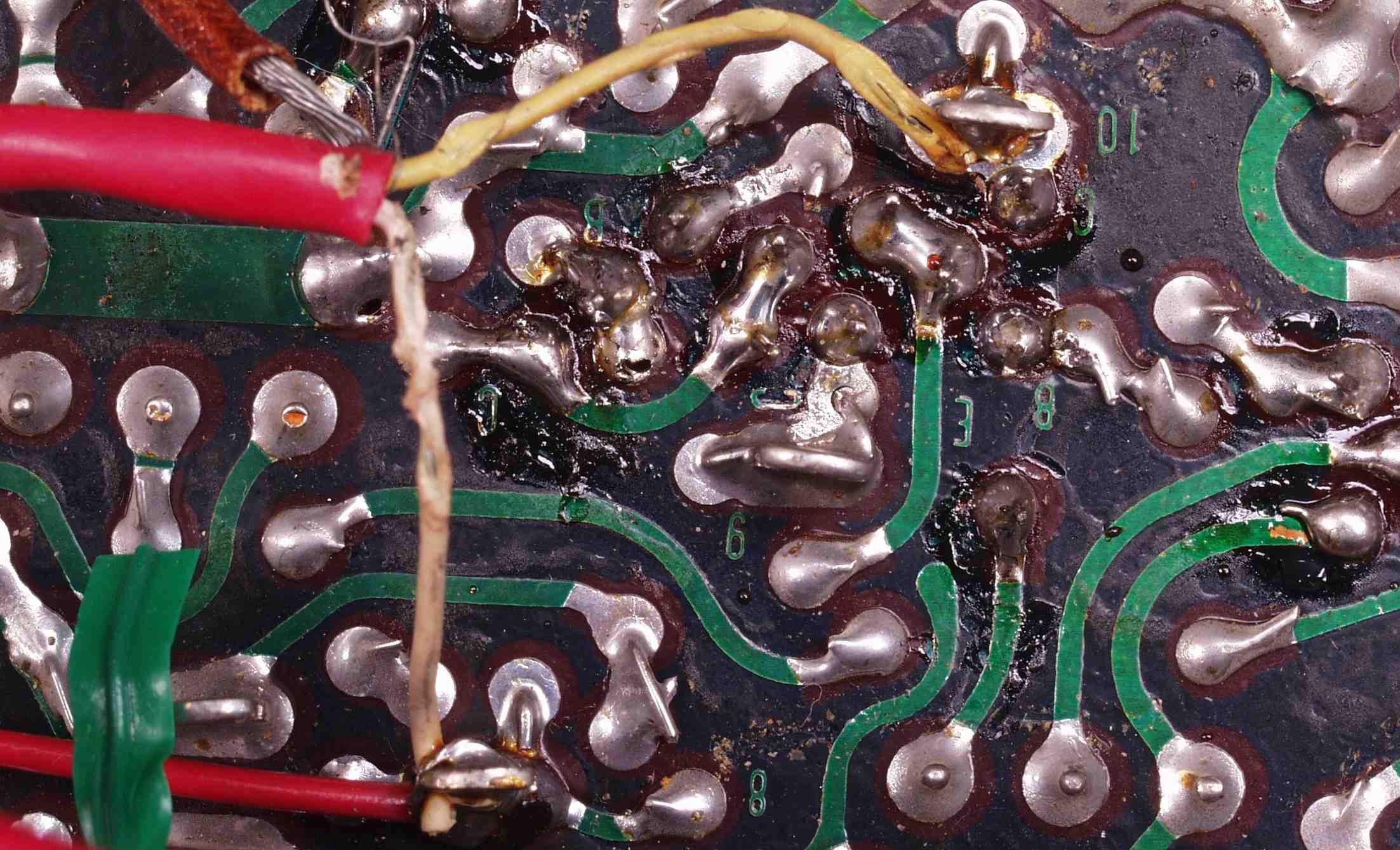

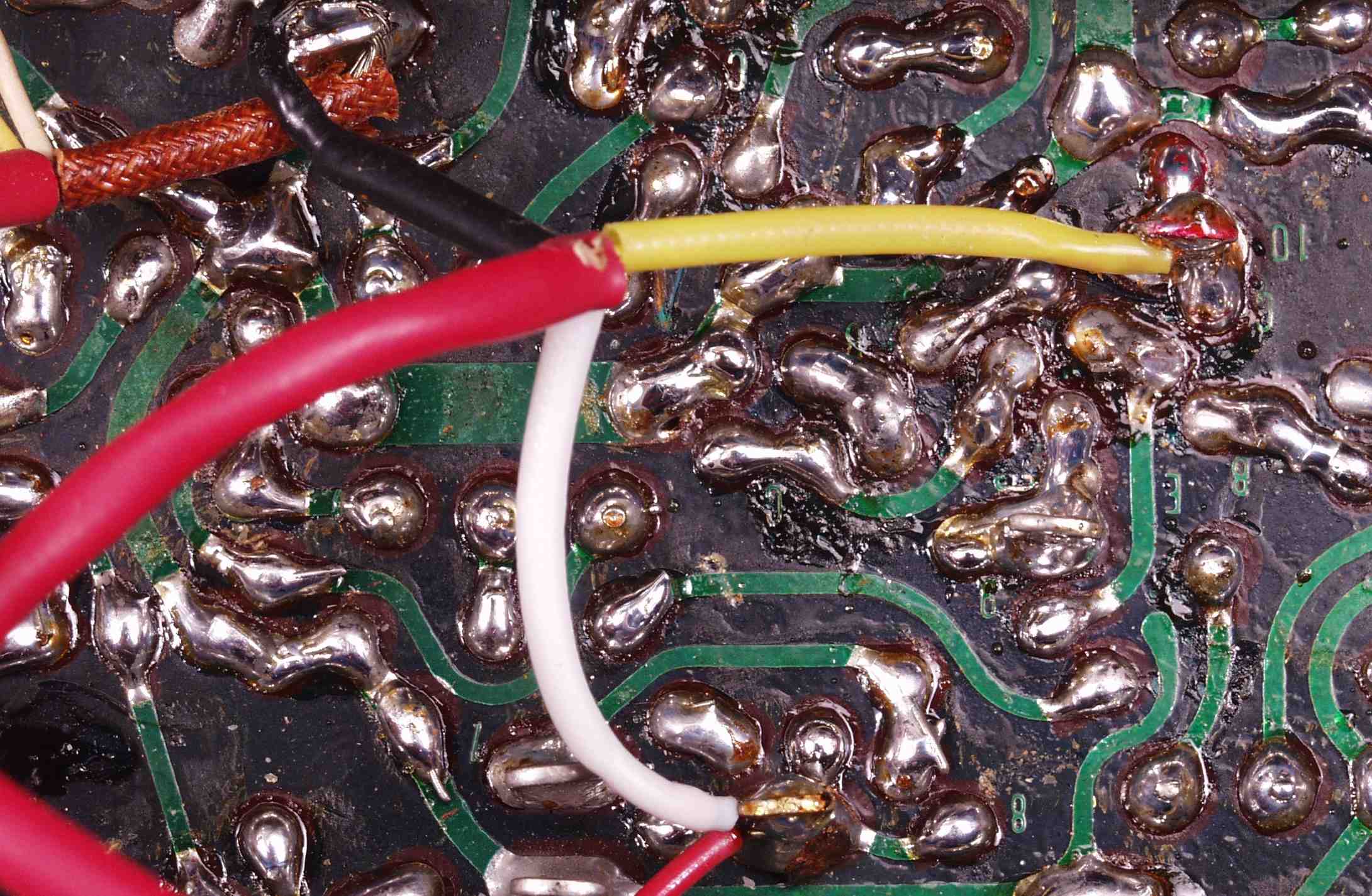

Ｃ３Ｃ１．　修理中　ＦＭ−ＭＰＸ基板裏、技量が無く、前回修理の時半田付けで傷つけた配線

Ｃ３Ｃ２．　修理後　ＦＭ−ＭＰＸ基板裏、チューブを被せる

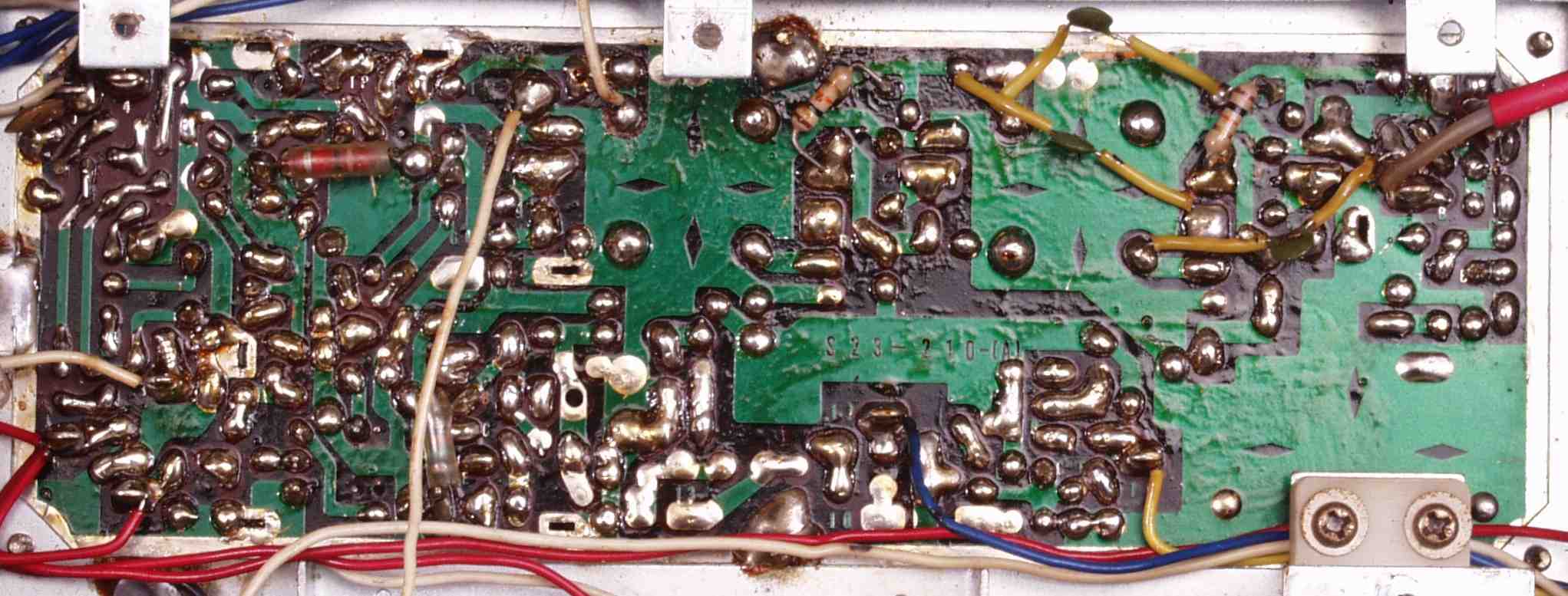

Ｃ３Ｄ．　修理（半田補正）後　ＦＭ−ＭＰＸ基板裏

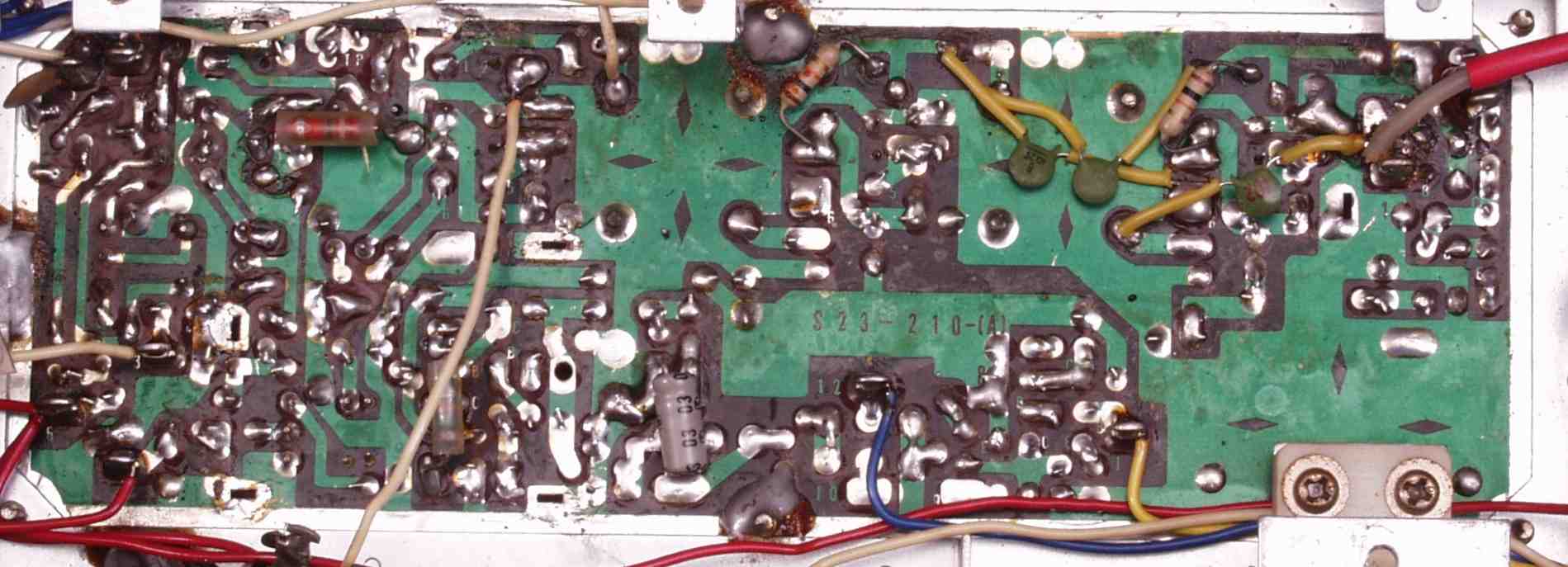

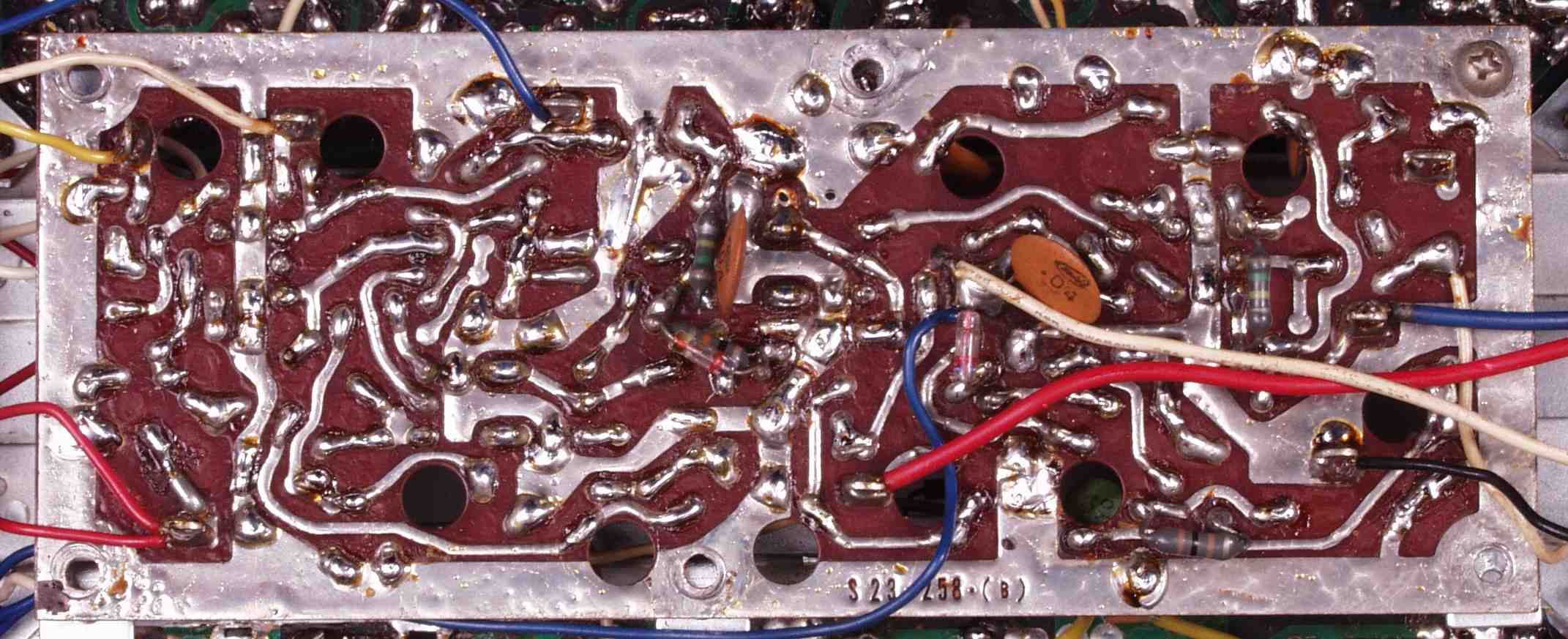

Ｃ３Ｅ．　完成ＦＭ−ＭＰＸ基板裏　洗浄後

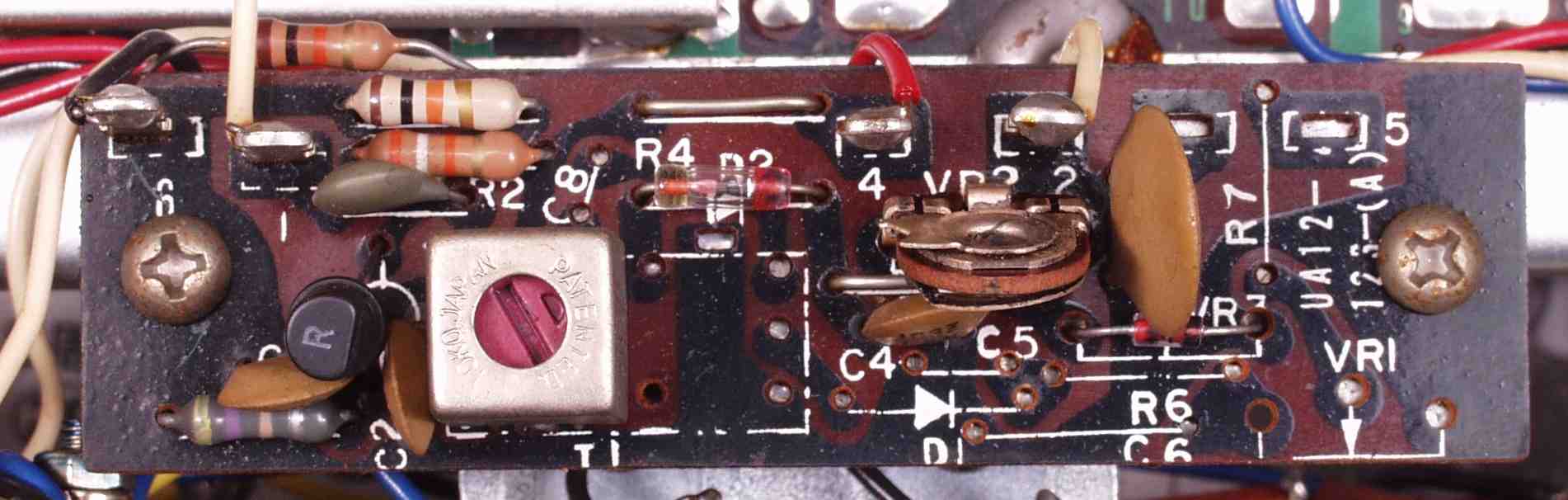

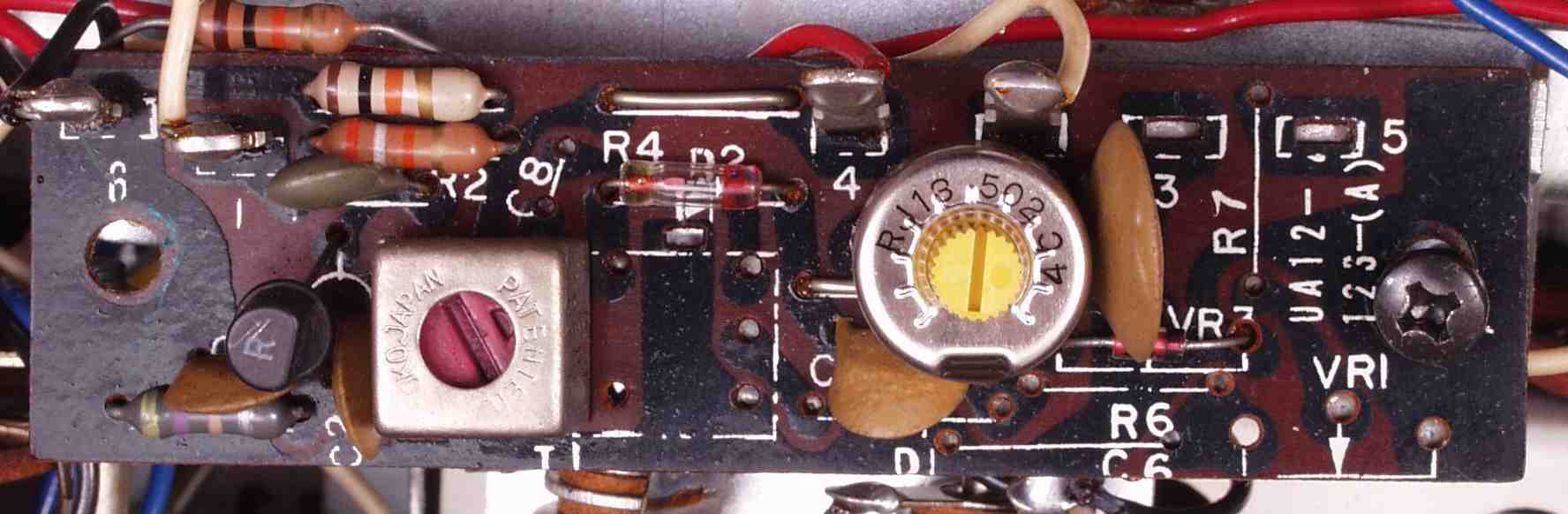

Ｃ４Ａ．　修理前　Ｓ−Ｍｅｔｅｒ−ＩＦ基板

Ｃ４Ｂ．　修理後　Ｓ−Ｍｅｔｅｒ−ＩＦ基板　半固定ＶＲ１個交換

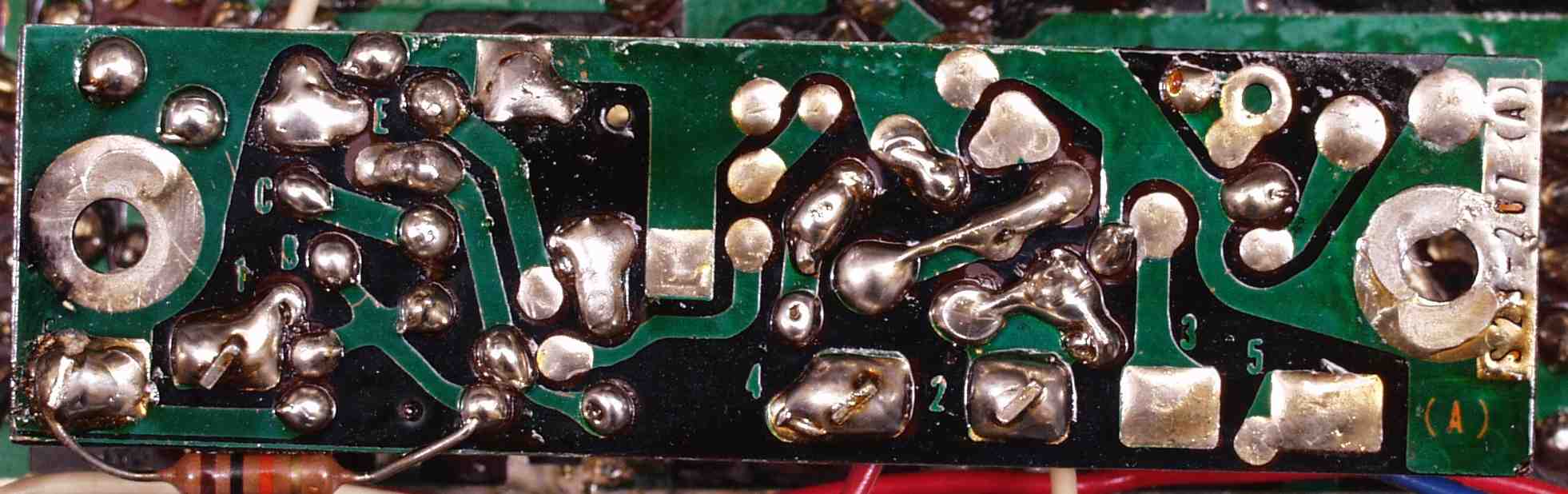

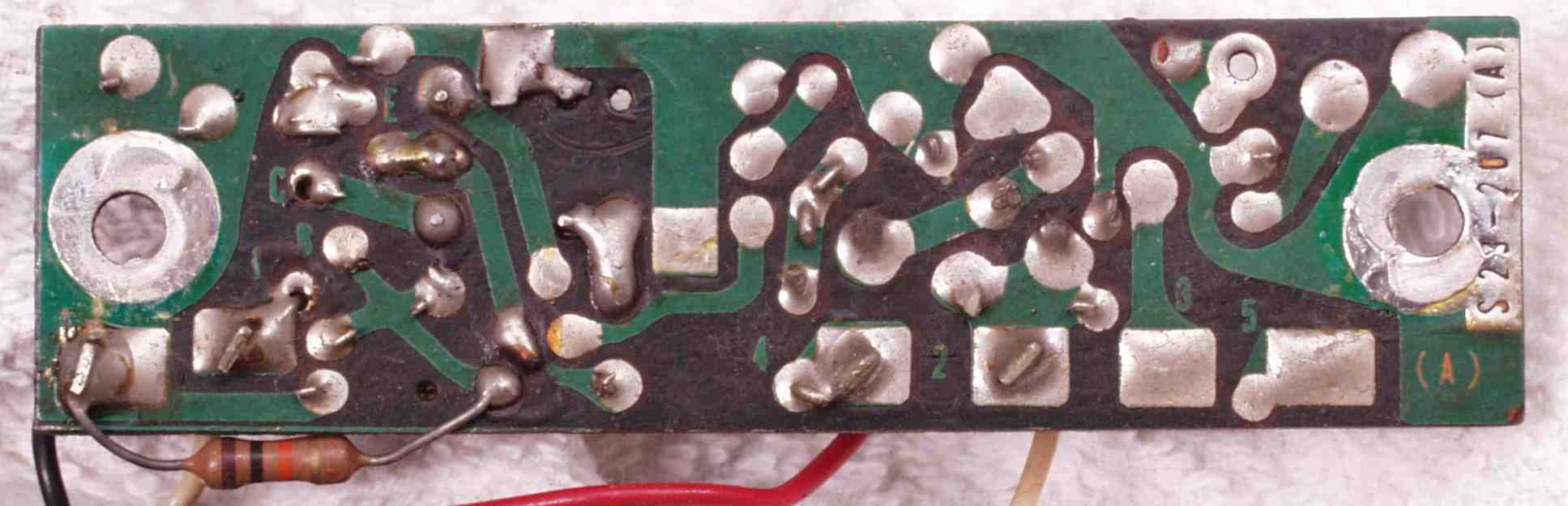

Ｃ４Ｃ．　修理前　Ｓ−Ｍｅｔｅｒ−ＩＦ基板裏

Ｃ４Ｄ．　修理（半田補正）後　Ｓ−Ｍｅｔｅｒ−ＩＦ基板裏

Ｃ４Ｅ．　完成Ｓ−Ｍｅｔｅｒ−ＩＦ基板裏　洗浄後

Ｃ５Ａ．　修理前　ＡＭ−ＩＦ基板

Ｃ５Ｂ．　修理後　ＡＭ−ＩＦ基板　電解コンデンサー５個、半固定ＶＲ１個交換

Ｃ５Ｃ．　修理前　ＡＭ−ＩＦ基板裏

Ｃ５Ｄ．　修理（半田補正）後　ＡＭ−ＩＦ基板裏

Ｃ５Ｅ．　完成ＡＭ−ＩＦ基板裏　洗浄後

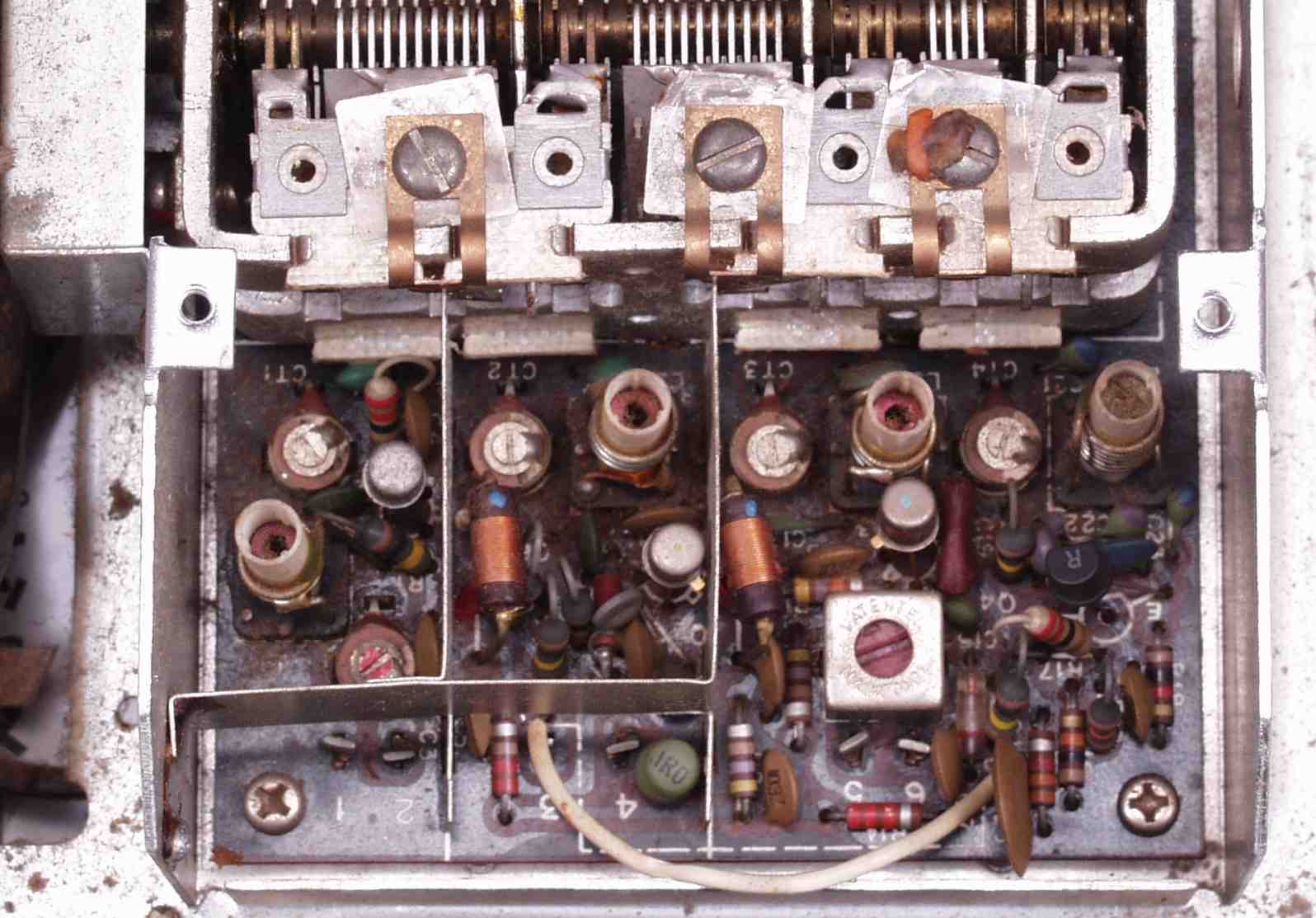

Ｃ７Ａ．　修理前　フロントエンド上

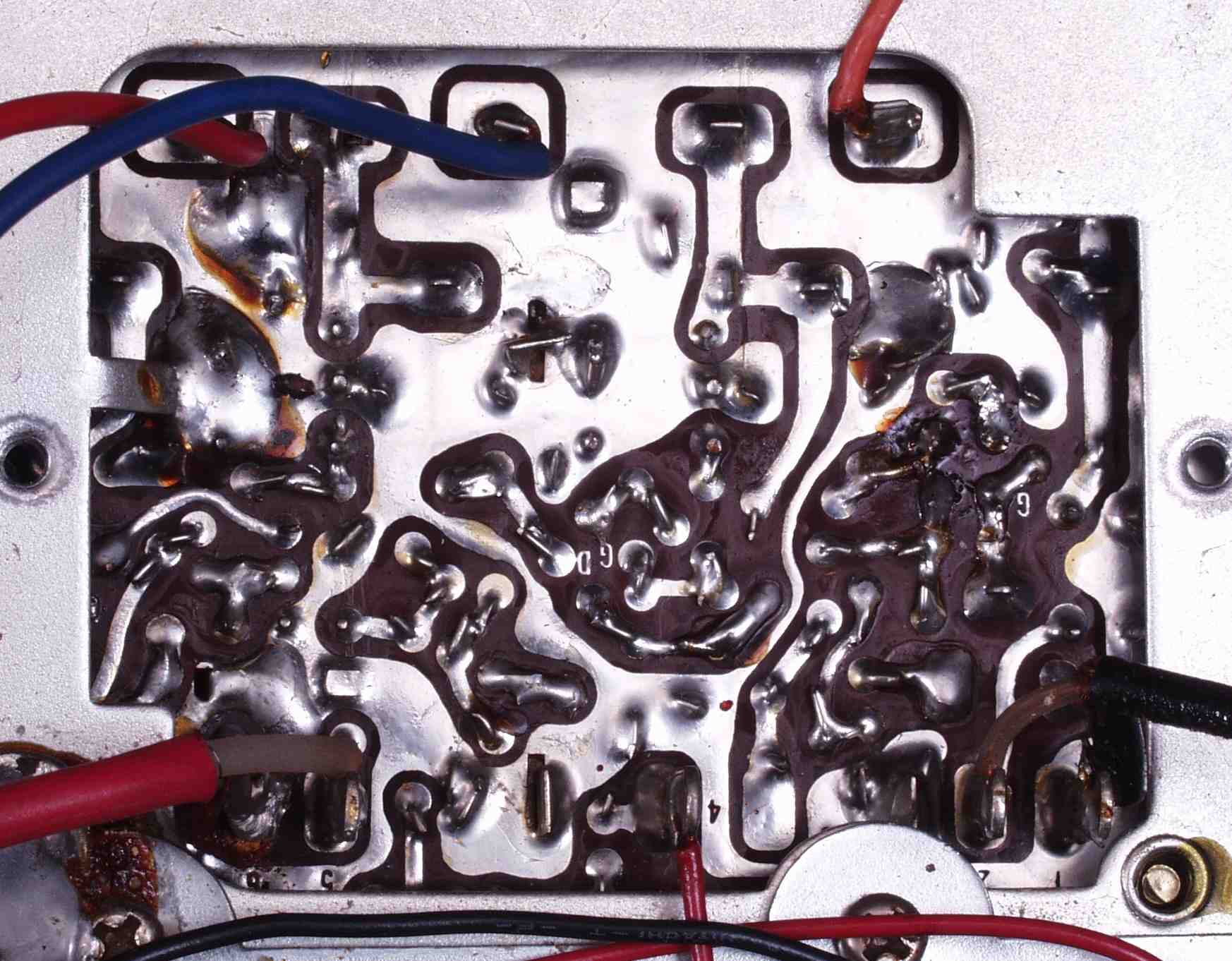

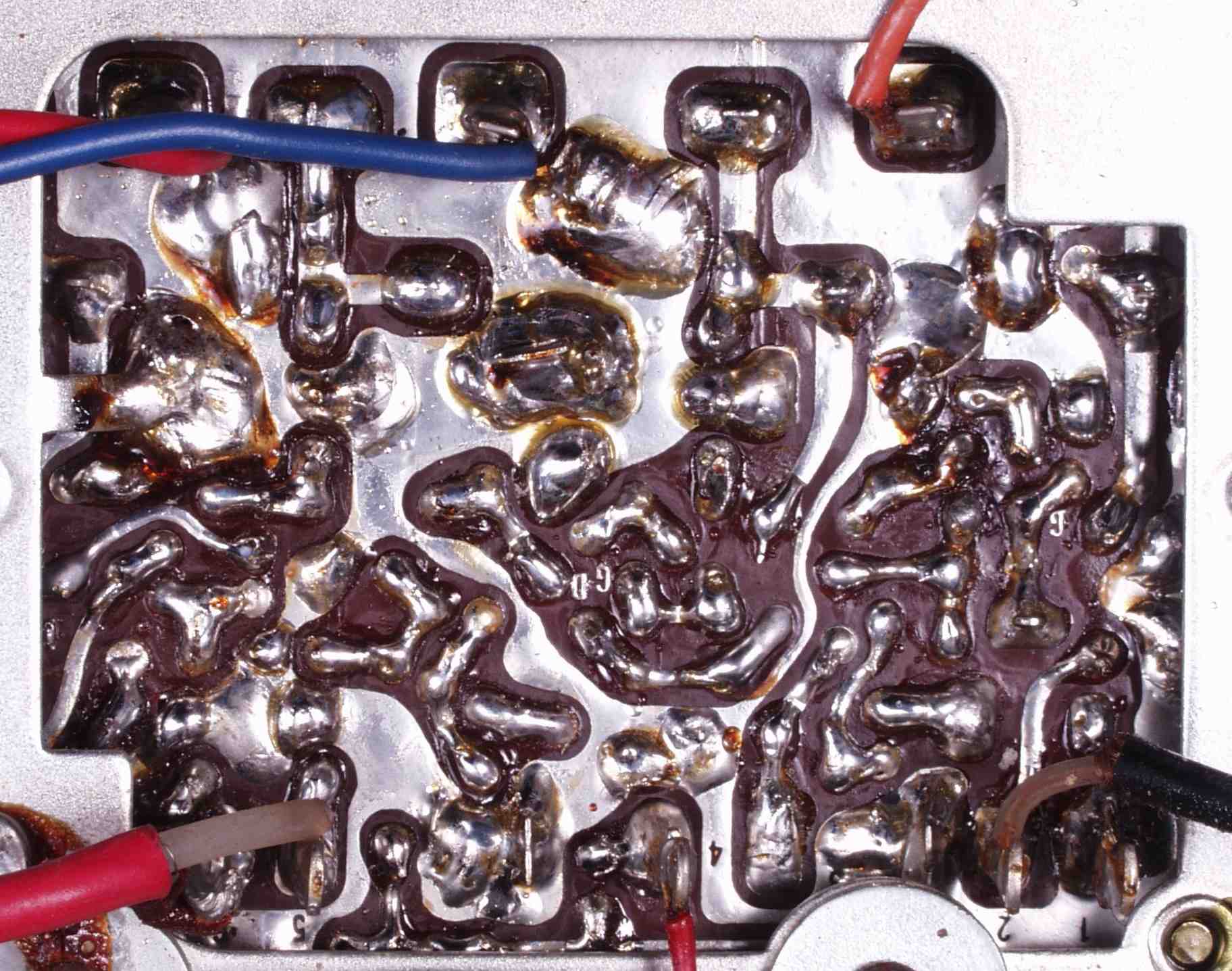

Ｃ８Ａ．　修理前　フロントエンド下

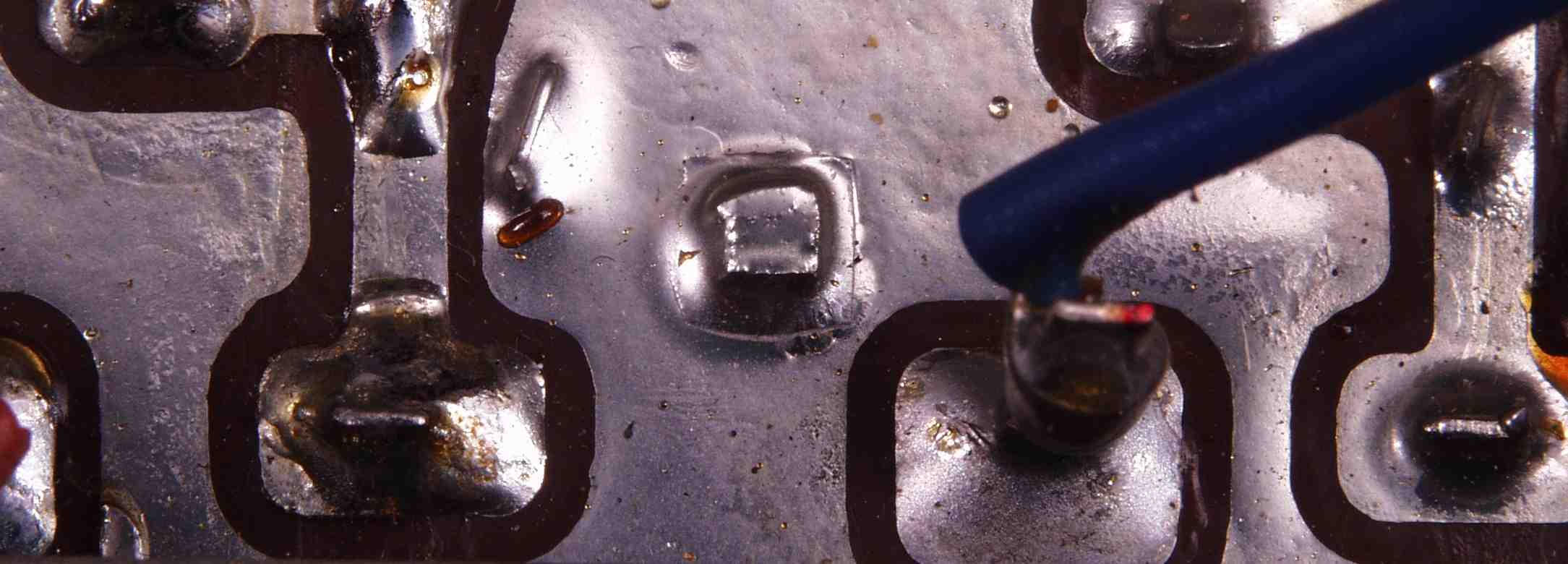

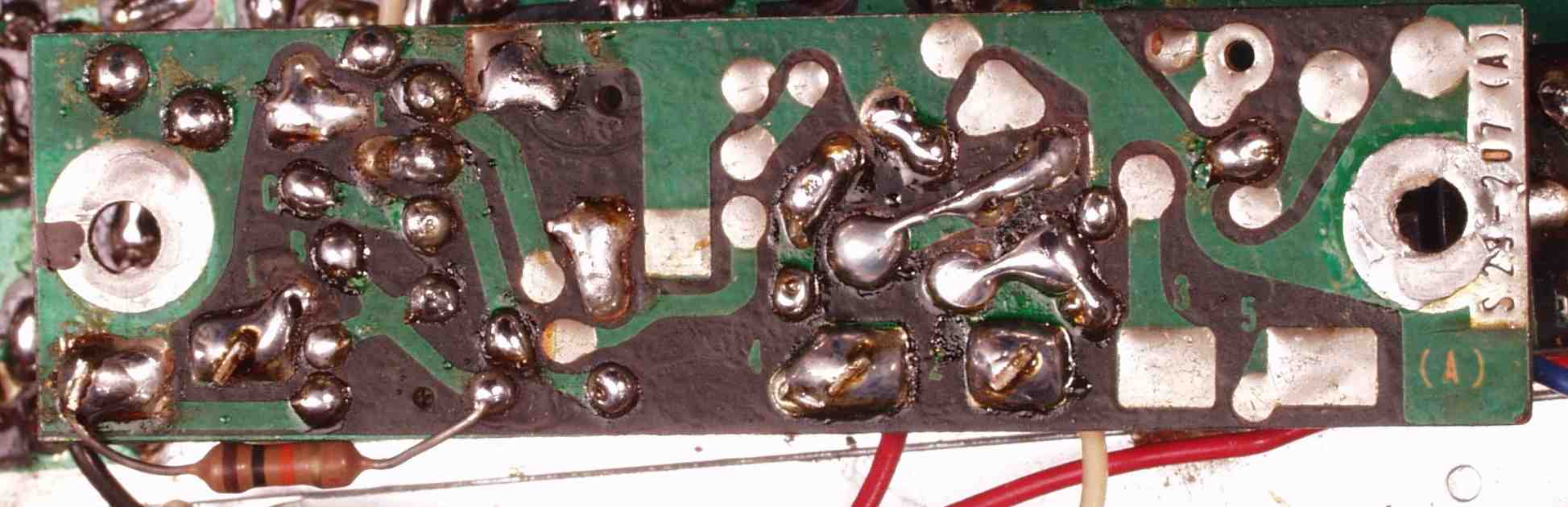

Ｃ８Ａ１．　修理中　フロントエンド下、半田不良ヶ所

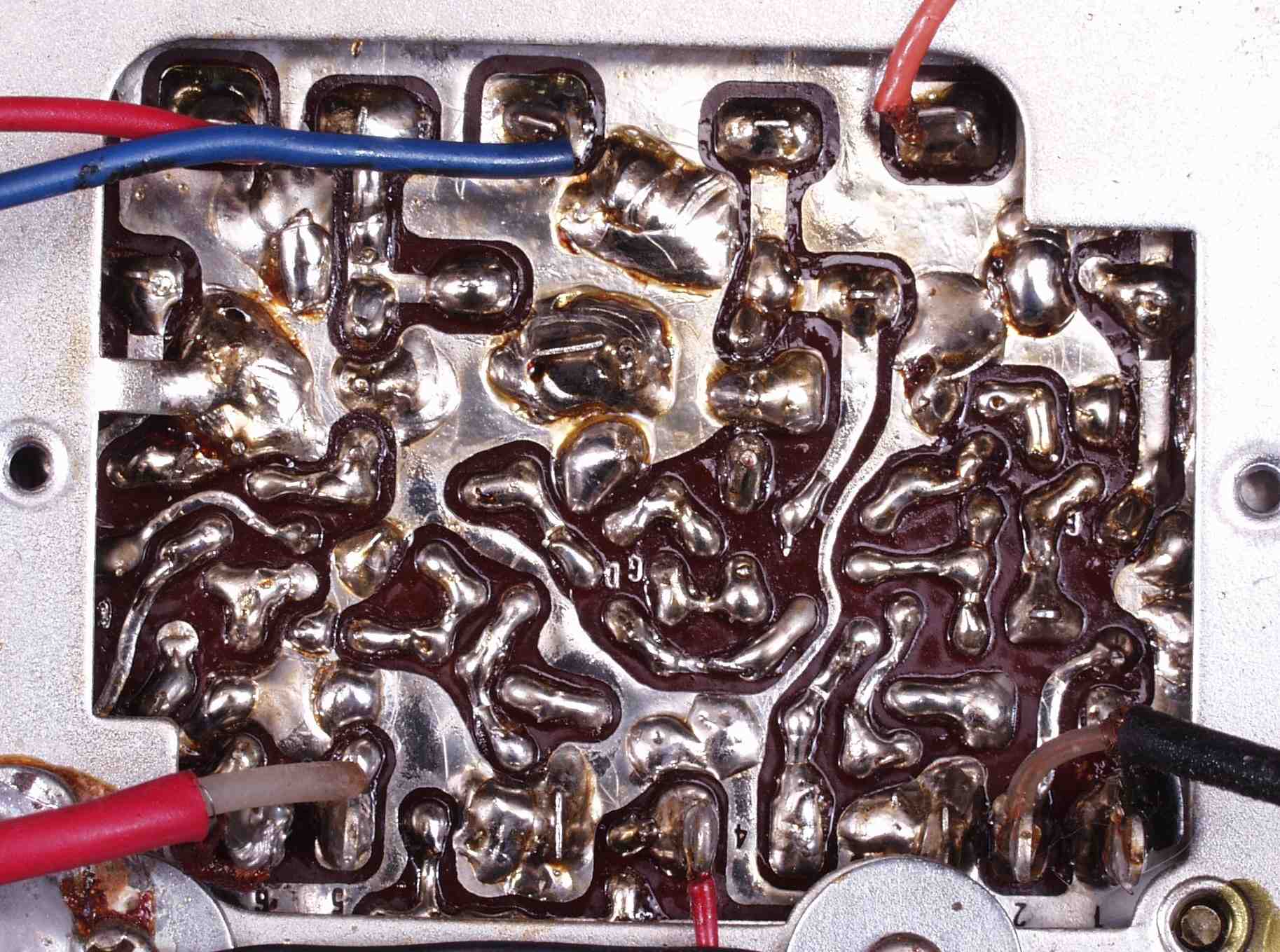

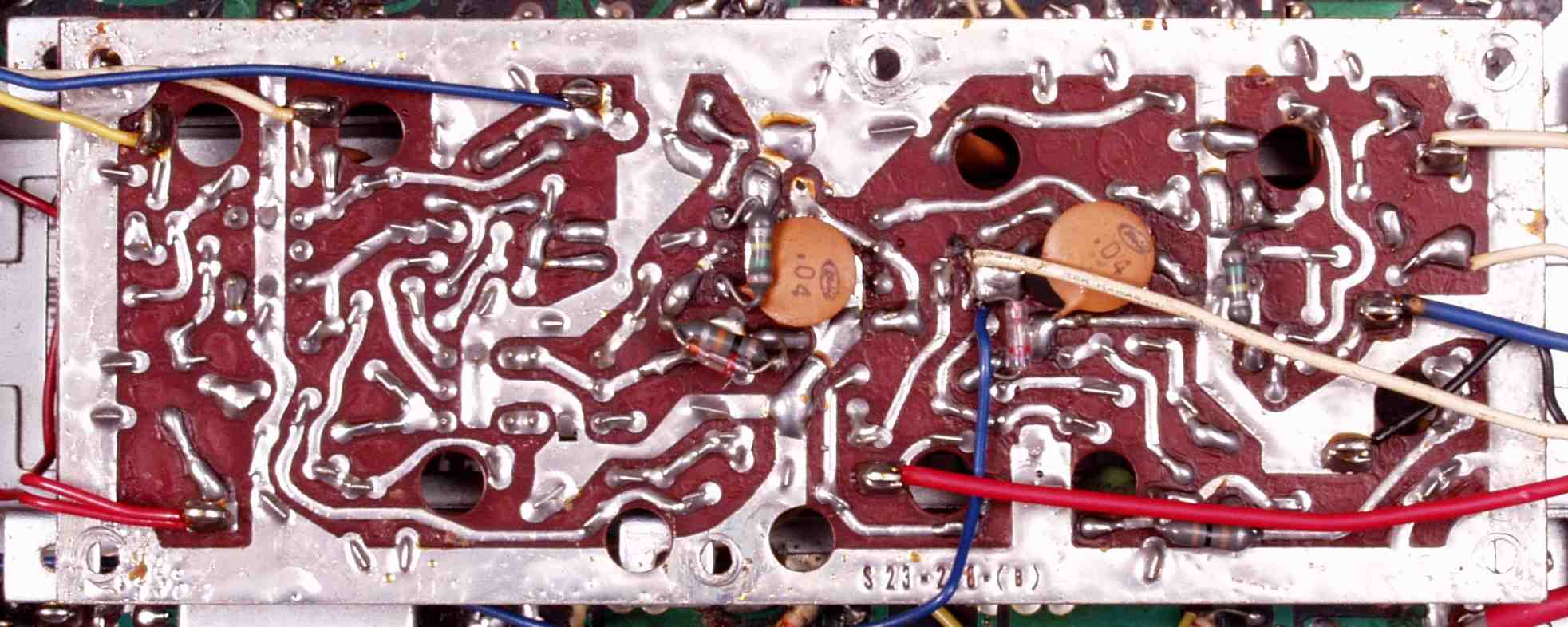

Ｃ８Ｂ．　修理（半田補正）後　フロントエンド下

Ｃ８Ｃ．　完成フロントエンド下　洗浄後

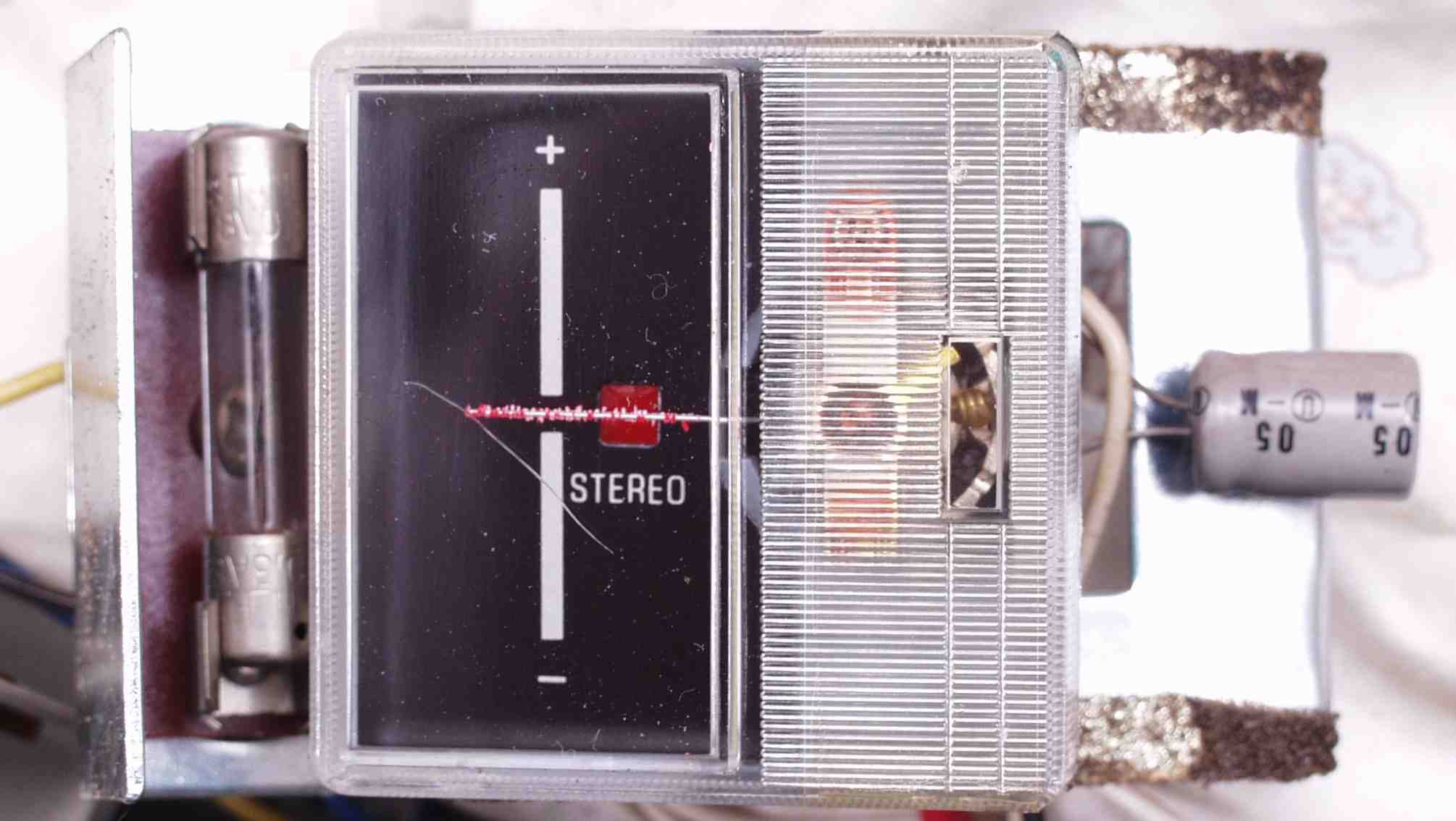

Ｃ９Ａ．　修理前　チューニングメータ、前回の修理でキズが付いている

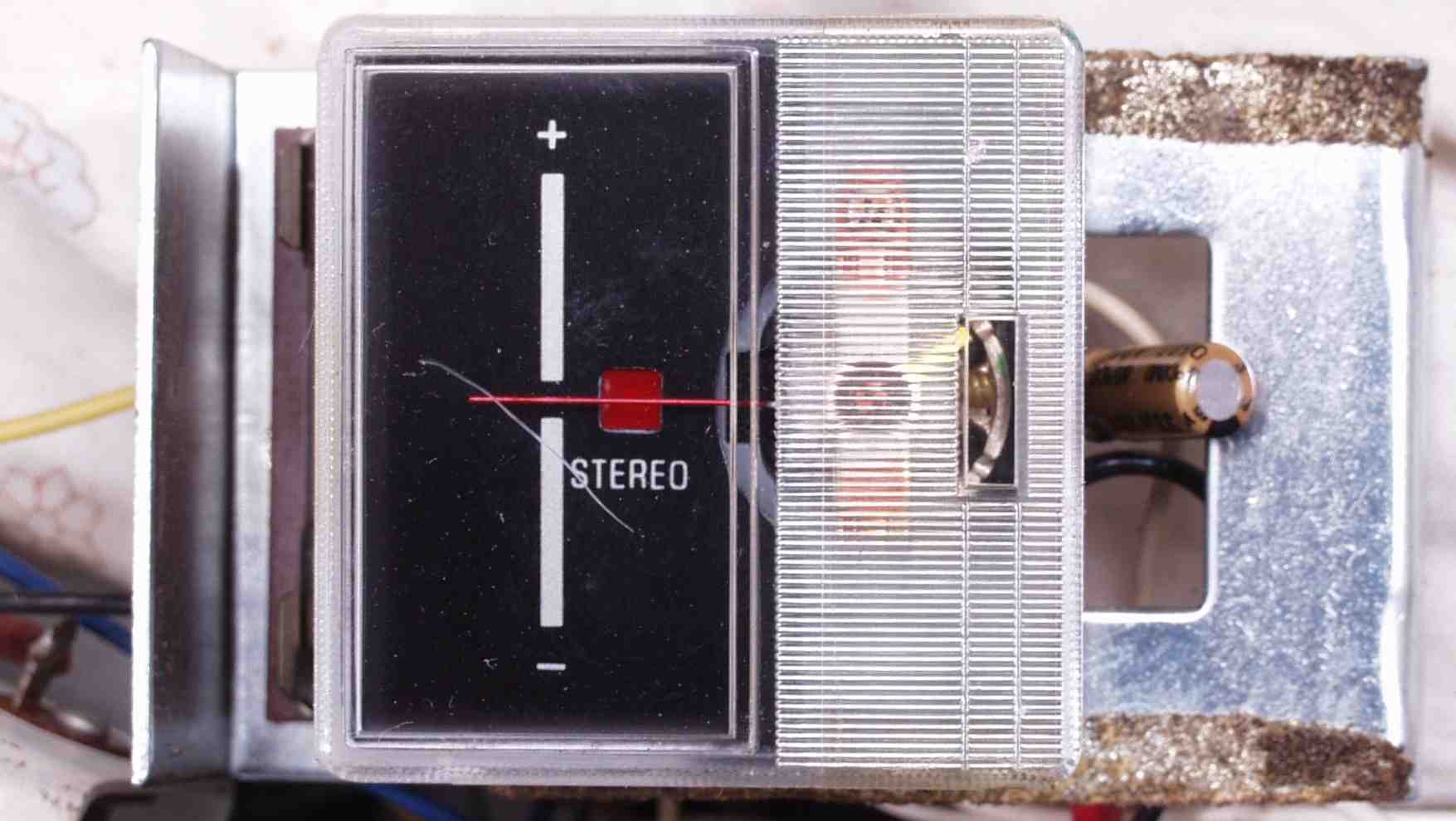

Ｃ９Ｂ．　修理後　チューニングメータ　電解コンデンサー１個交換

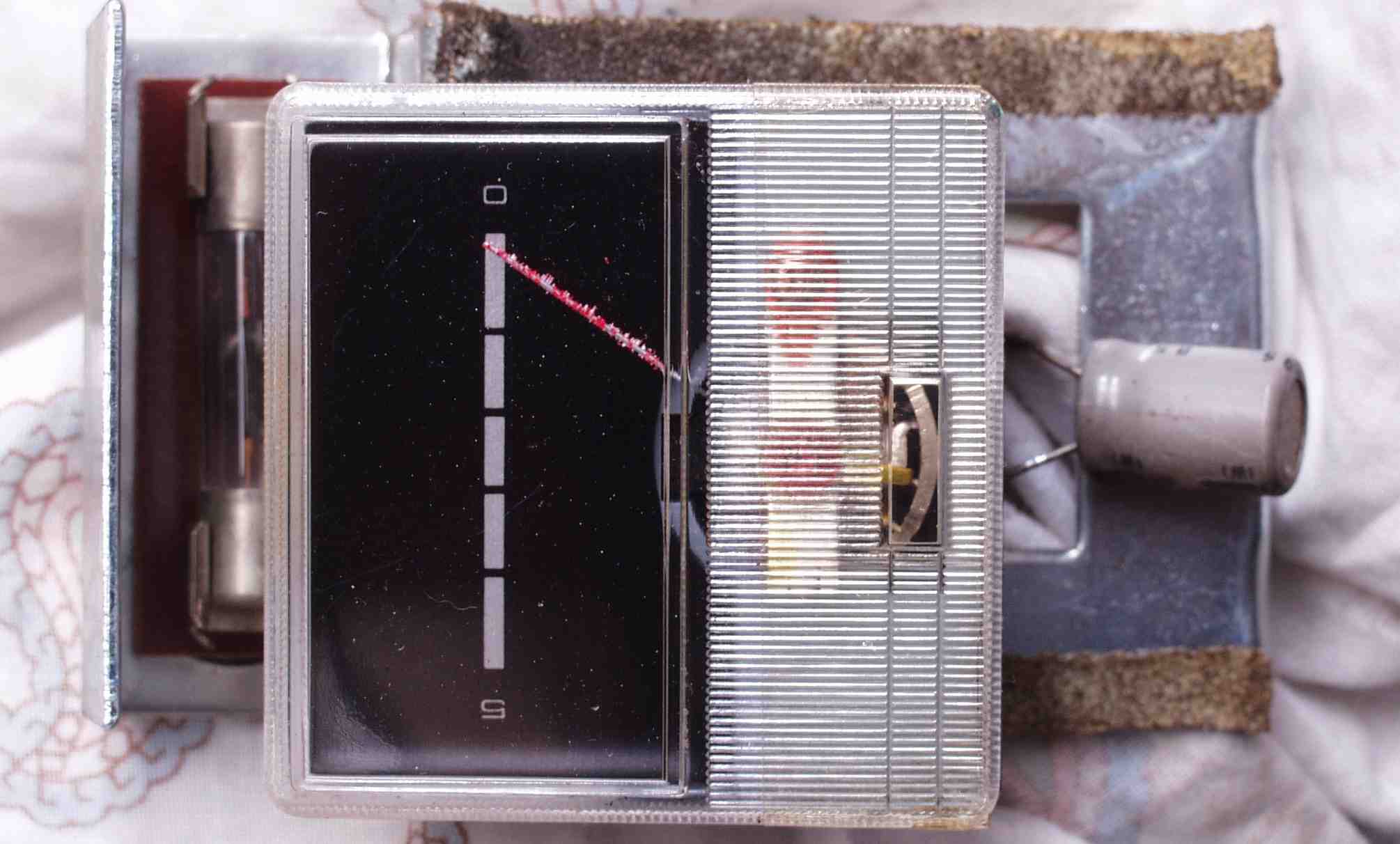

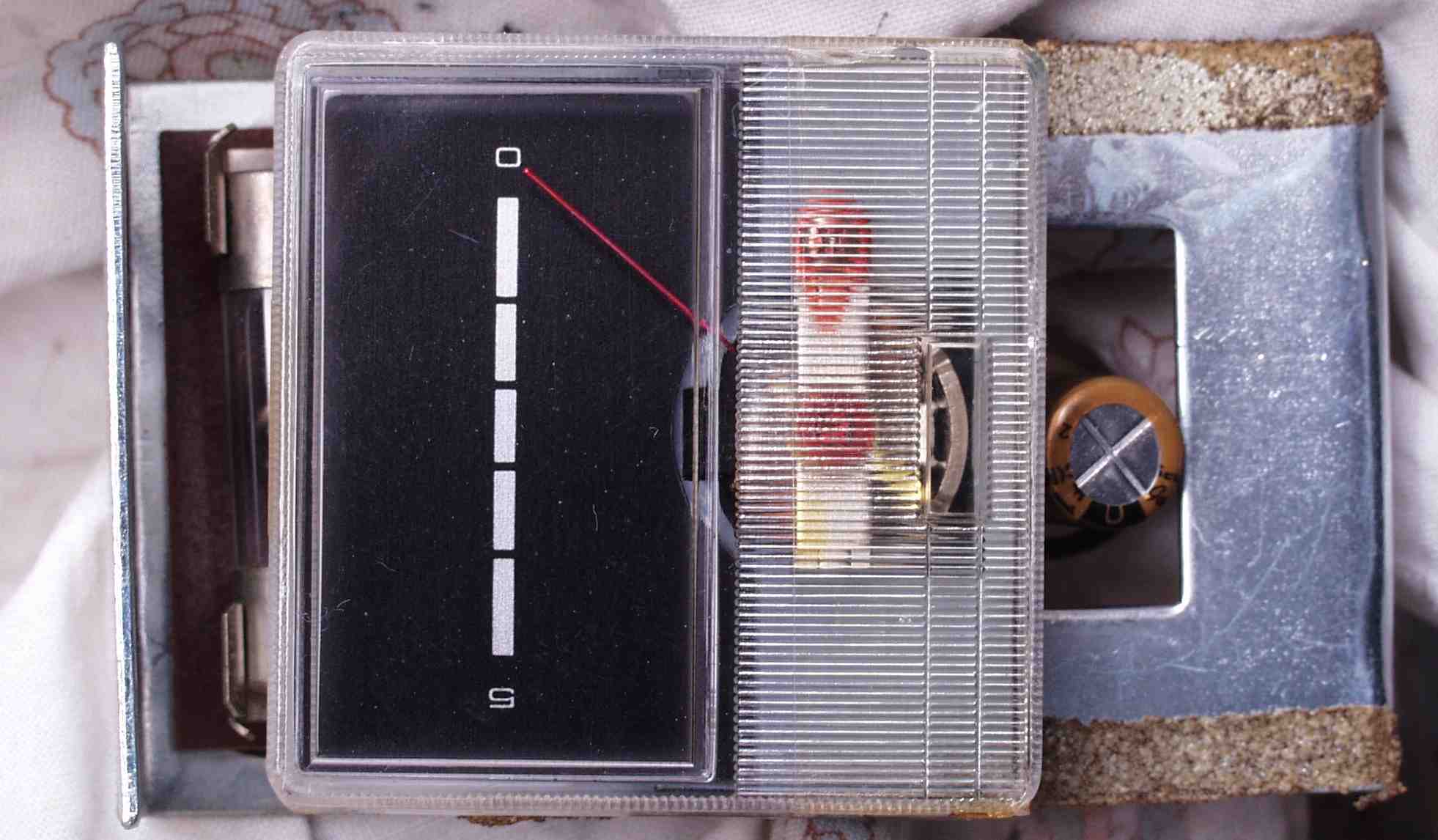

ＣＡＡ．　修理前　Ｓメータ、針のペンキが剥がれている。

ＣＡＢ．　修理後　Ｓメータ、針のペンキを塗り直す。　電解コンデンサー１個交換。

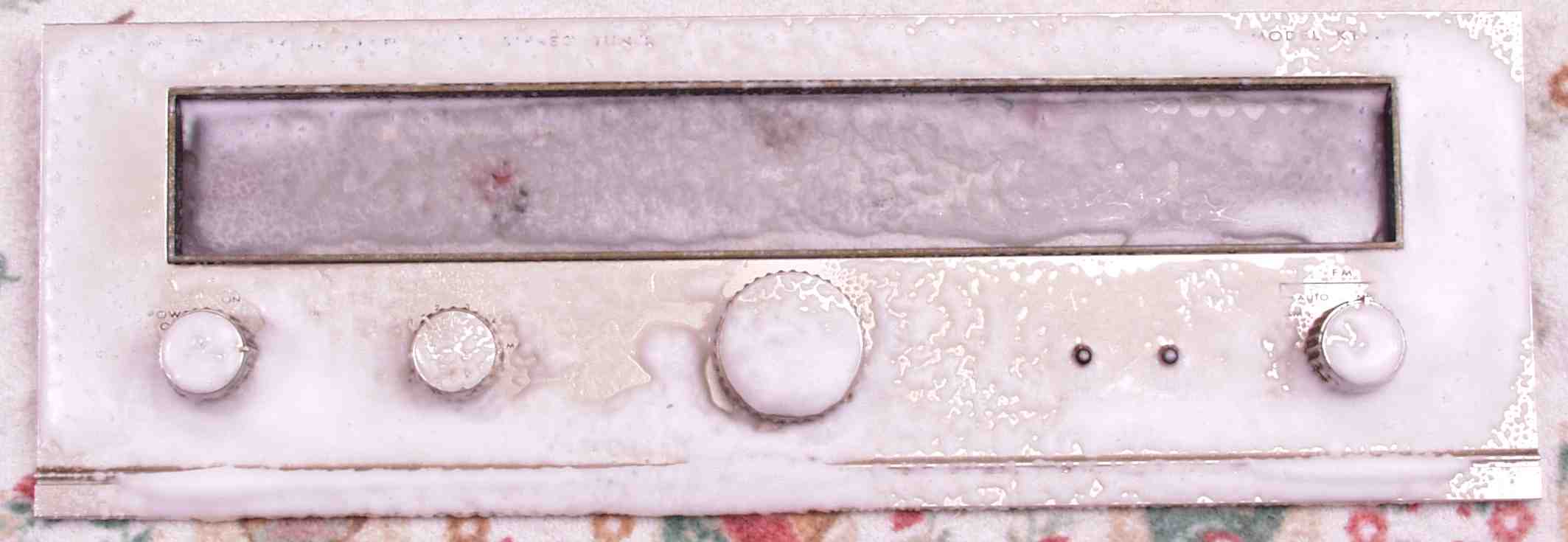

ＣＢＡ．　パネル清掃　強力な油性の洗浄剤使用で、１部文字消えあり

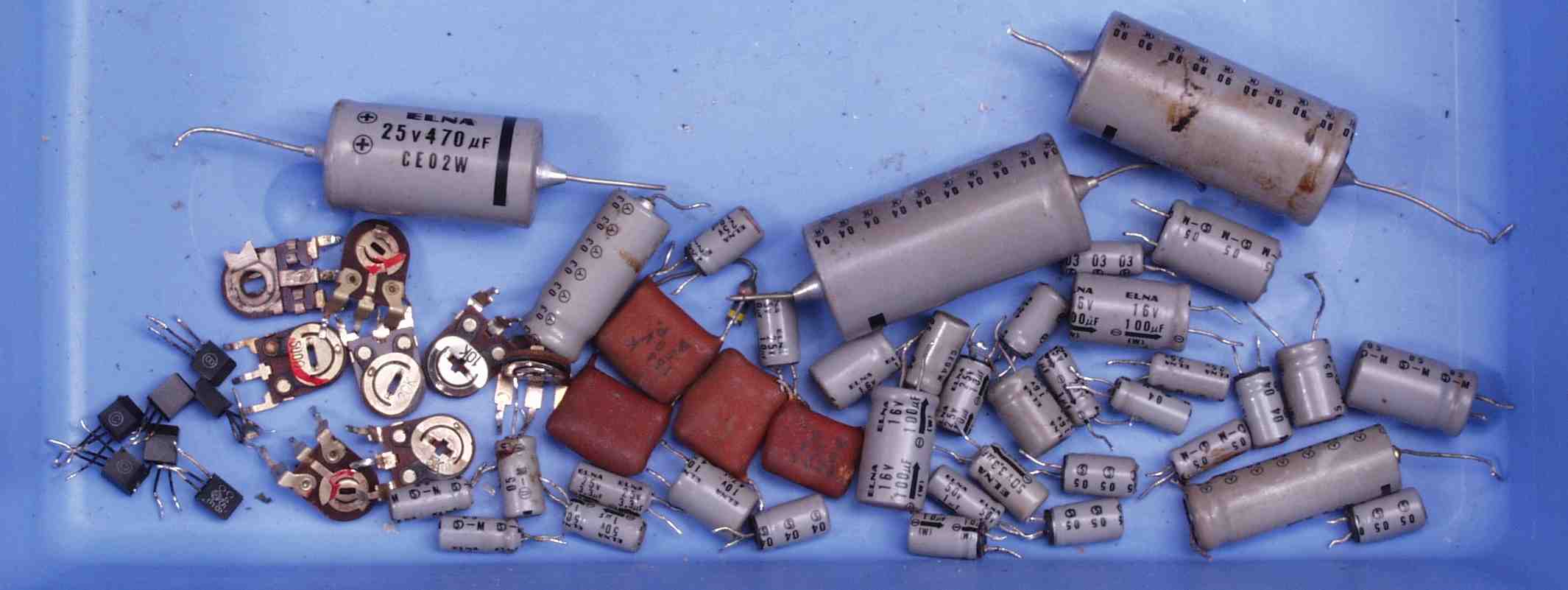

ＣＢＢ．　交換部品

ＣＣＡ．　修理前　上から

ＣＣＢ．　修理後　上から

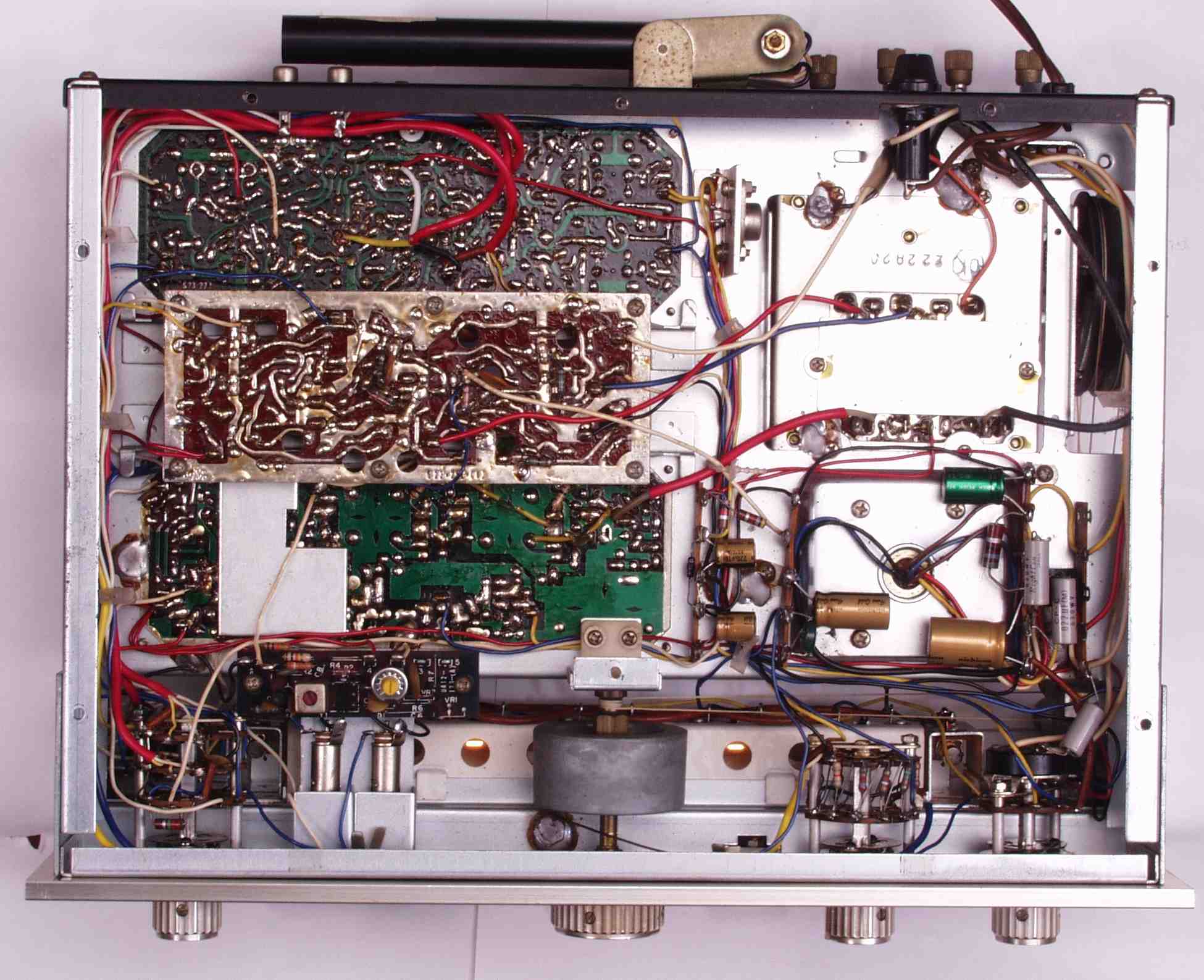

ＣＣＣ．　修理前　下から

ＣＣＤ．　修理後　下から

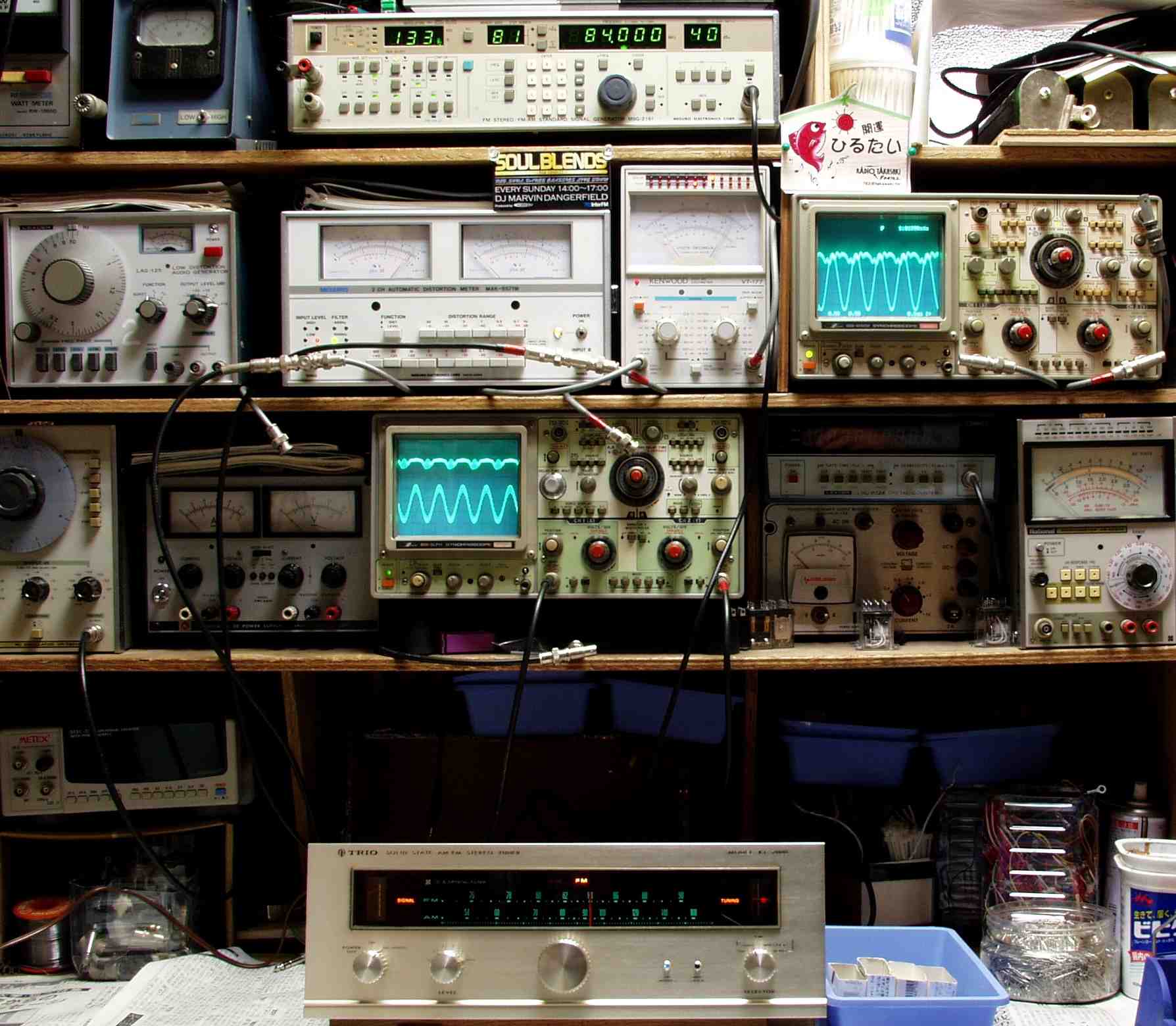

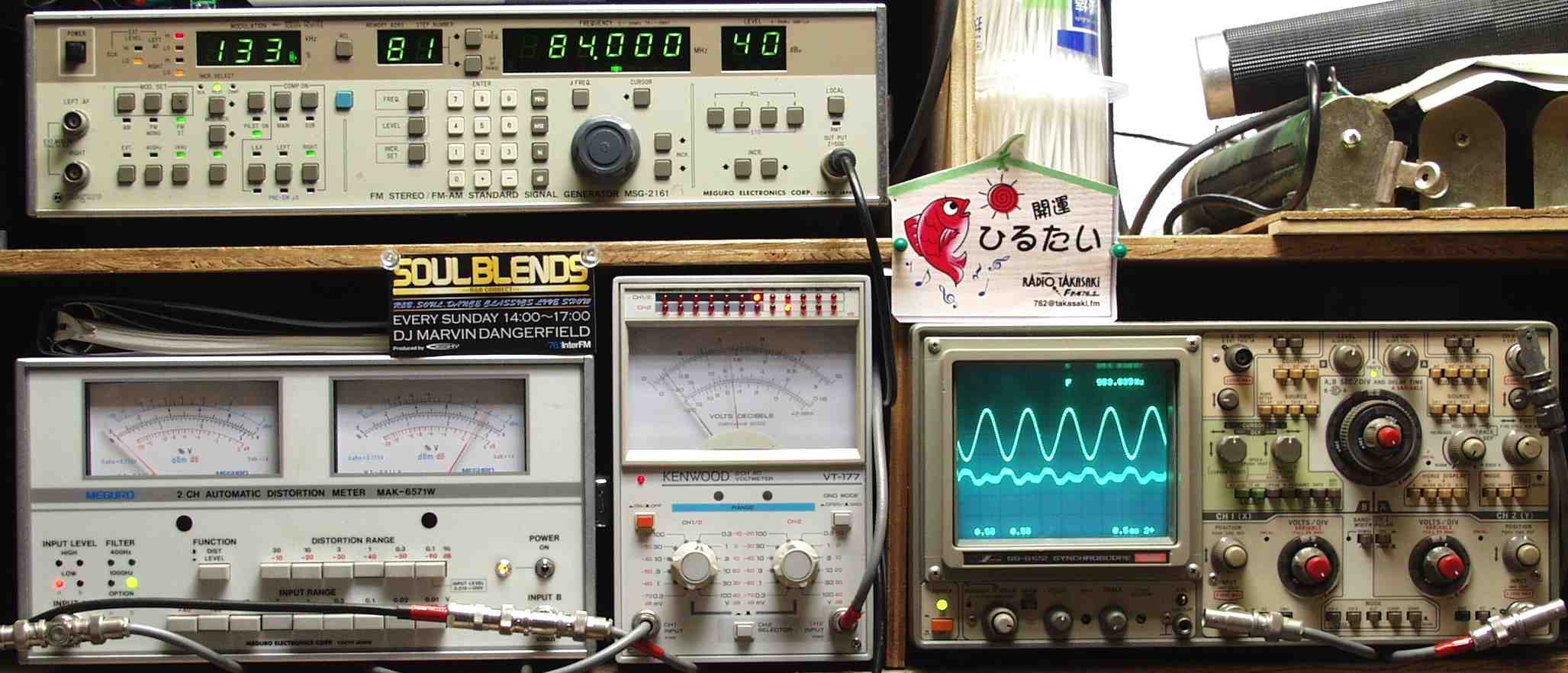

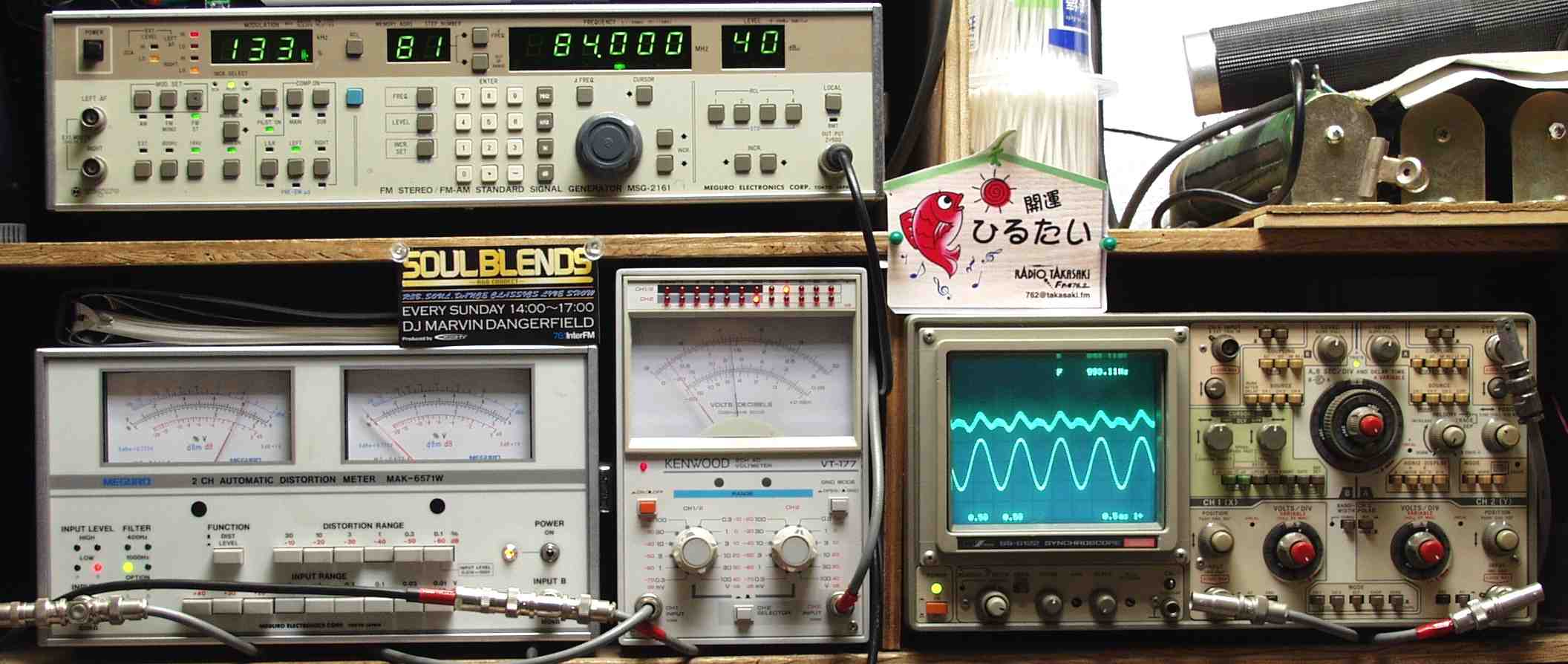

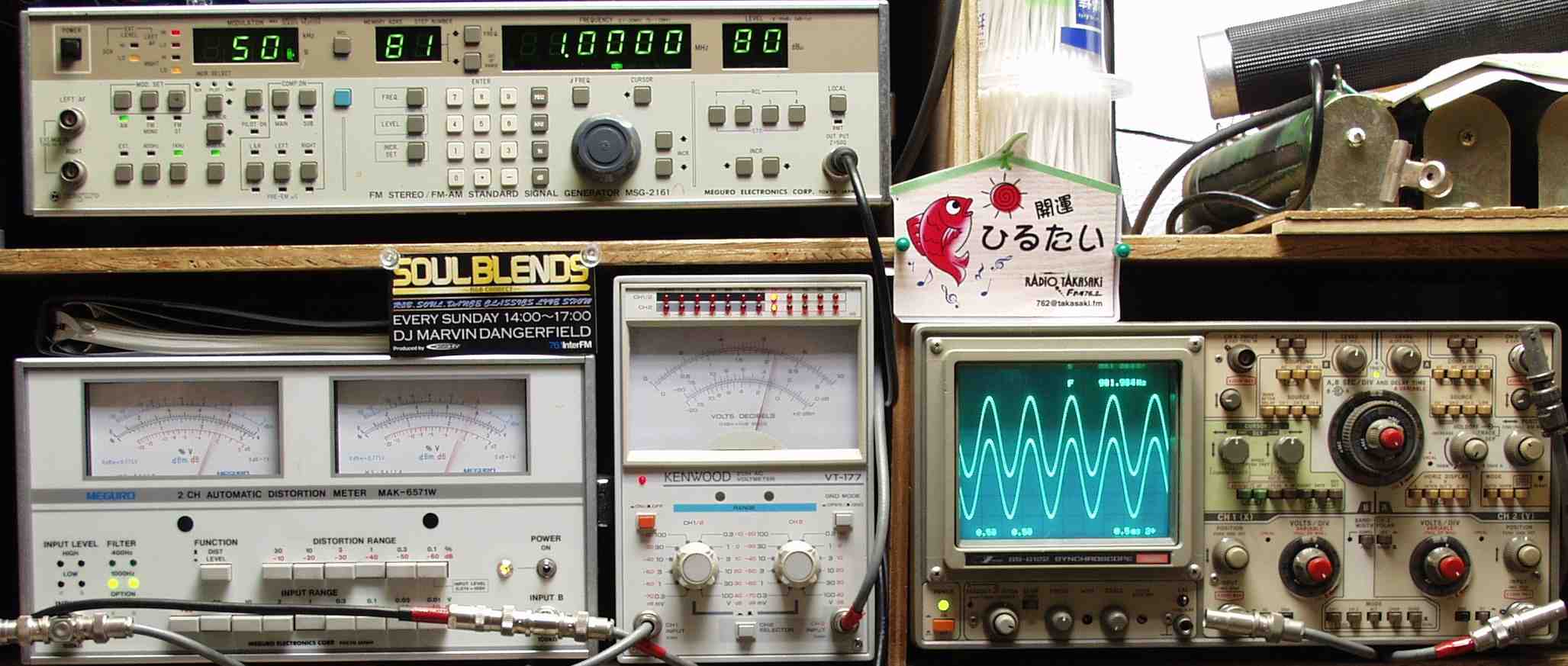

ＥＦ．　調整・測定　ＦＭ受信感度、ＲＬ分離測定調整 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　変調信号を　４０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　　　下オシロ＝検波出力波形

ＥＦ２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　４０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大１Ｖレンジ）、黒針＝Ｌ出力（最大０．１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＦ２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側 　　　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　８４ＭＨＺで　１ＫＨＺの　Ｌのみ変調信号を　４０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大０．１Ｖレンジ）、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＦ２Ｃ．　その時の目盛り

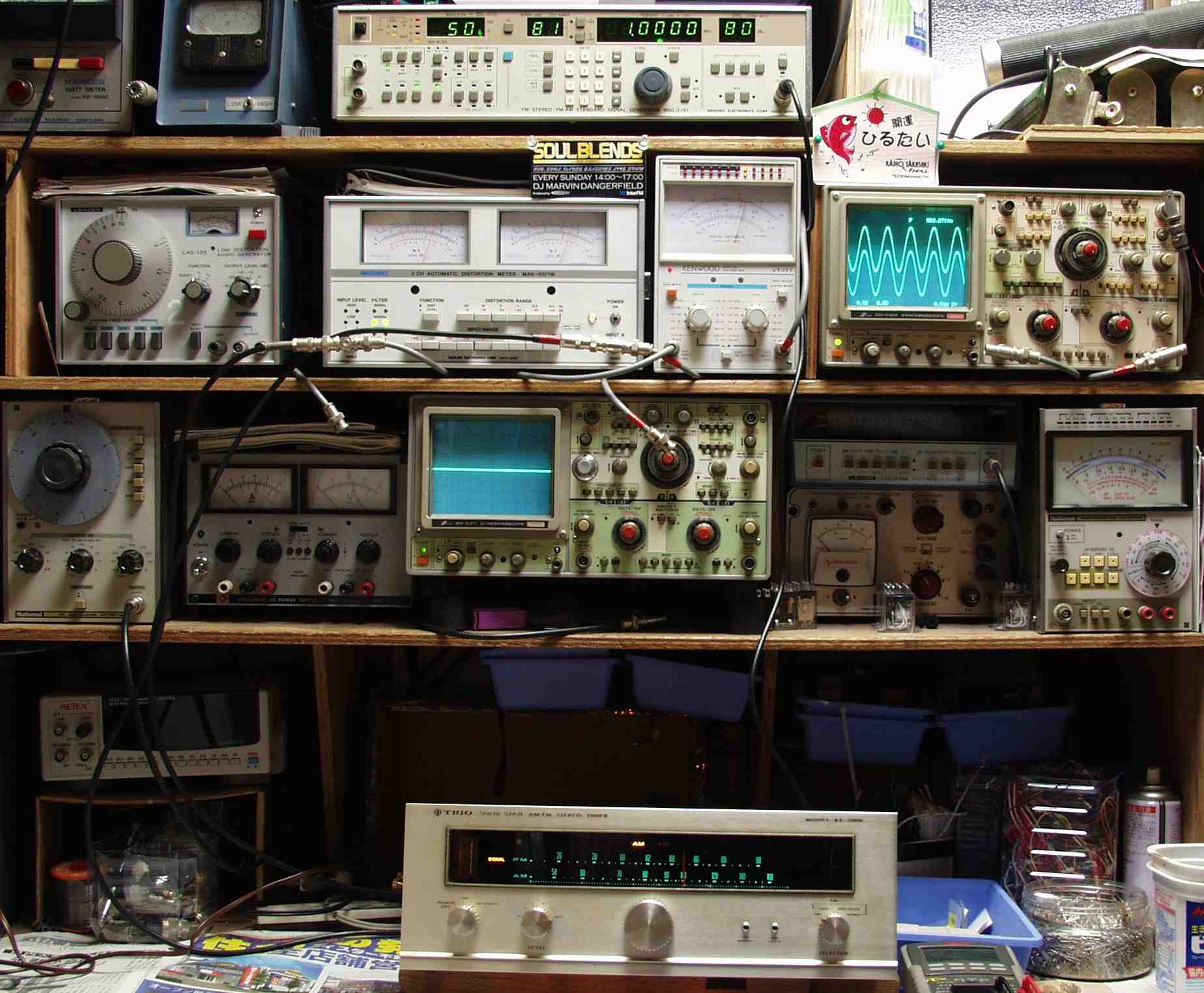

ＥＡ．　調整・測定　ＡＭ受信感度・歪み測定調整 　　　　　＜見方＞ 　　　　　上のＡＭ信号発信器より　１ＭＨＺで　１ＫＨＺの　変調信号を　８０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　　　右＝オシロ出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＡ２Ａ．　ＡＭ受信感度・歪み測定調整 　　　＜見方＞ 　　　　　上のＦＭステレオ信号発信器より　１ＭＨＺで　１ＫＨＺの　変調信号を　８０ｄＢで出す　これを受信し出力を測定する 　　　　　中左＝歪み率計、左メ−タ−＝Ｌ出力、右メ−タ−＝Ｒ出力 　　　　中左＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　　　中＝出力電圧測定器、赤針＝Ｒ出力（最大１Ｖレンジ）、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　　　右＝出力波形　上＝Ｒ出力、下＝Ｌ出力

ＥＡ２Ｂ．　その時の目盛り

Ｅ３．　２４時間エージング。

Ｓ．　ＫＥＮＷＯＯＤ　KT−７０００　の仕様（マニアル・カタログより）

型式 FM/AMチューナー FMチューナー部 受信周波数 76MHz〜90MHz 感度(IHF) 1.5μV 選択度 60dB以上 歪率 0.3%以下(400Hz、100%変調) SN比(100%変調、100μV入力) 70dB以上 周波数特性 20Hz〜20kHz ±0.5dB 周波数ドリフト 0.015%以下 アンテナ入力インピーダンス 300Ω平衡、　75Ω不平衡 キャプチャーレシオ 1.5dB以下 イメージ比 90dB以上(80MHz) スプリアスレスポンス 100dB以上 IFリジェクション 100dB以上 AMサプレッション 60dB以上 ステレオセパレーション 40dB以上(400Hz) 定格出力(400Hz、100%変調) 1.5V AMチューナー部 受信周波数 520kHz〜1610kHz 感度 15μV(IHF) イメージ比 80dB以上 IF妨害比 70dB以上 SN比(30%変調、1mV入力) 45dB以上 選択度 60dB以上 定格出力(400Hz、30%変調) 0.4V 出力インピーダンス 7kΩ 総合 付属機構 FMモノ⇔ステレオ自動切換装置、　FMステレオインジケーター FMミューティング、　FMセンターチューニングメーター SCAフィルター、　FMステレオノイズフィルター ローインピーダンス出力回路、　テープ録音端子 モノ出力端子、　AMバーアンテナ、　シグナルメーター マルチパス出力端子、　レベル調整ボリューム 使用半導体 トランジスタ:29個、　FET:3個、　IC:4個、　ダイオード:28個 電源電圧 AC100V/117V、50Hz/60Hz 消費電力 20W 外形寸法 幅408x高さ134x奥行280mm 重量 8.2kg 価格 ￥61,000(1970年頃)

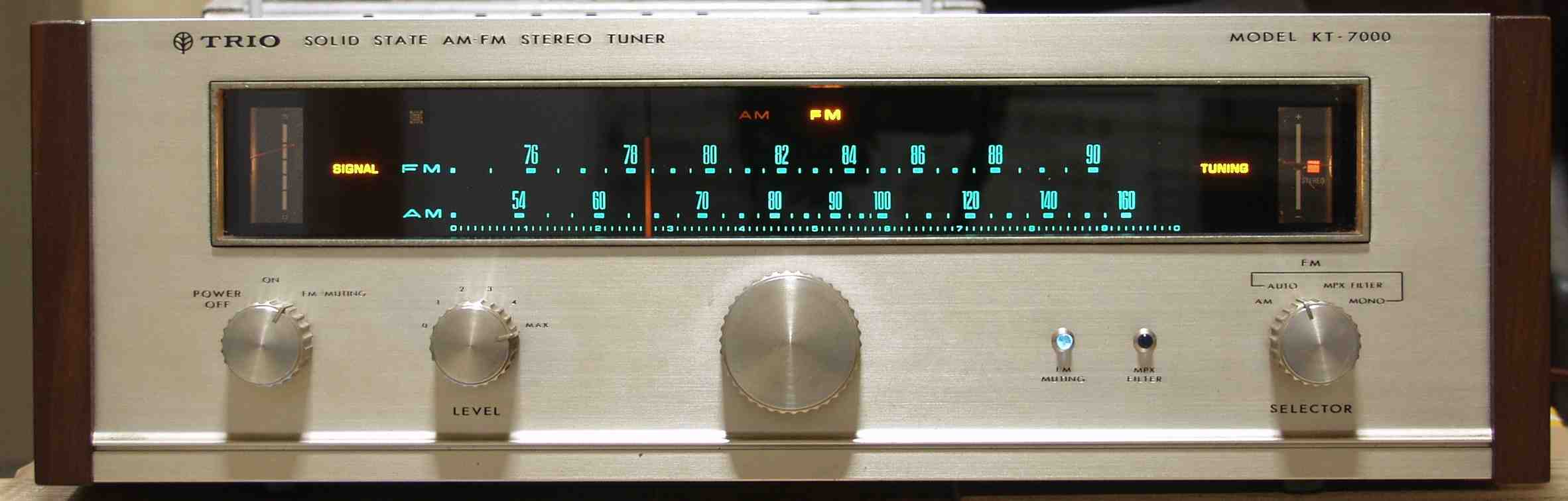

kt7000-1e
