ＫＥＮＷＯＯＤ　ＫＴ−９９００．　４台目修理記録

２０２６／１／２６．到着　　　／／．完成

A．　修理前の状況 初めてご連絡させて頂きます。 下記FMチューナーを所有していますが修理が必要な状態の為、是非御社に修理をお願いしたくメールしました。 ■機種：TRIO KT-9900 ■症状：電源は入りますが音声出力が在りません。 　メーターも不動です。 今回修理をお願いするKT-9900は40年以上前に購入したものです。 購入数年後、スイッチ不良(Quieting Control)で受信音の歪・筐体内からの異音が発生し、サービスセンターで修理を受けました。 その後、再度同様の症状が発生しましたが、当方、転勤等でFMを聞ける環境がつくれず、 ここ20年以上保管状態でした。 今回、御社の修理でKT-9900を復活させたく修理をお願いした次第です。 工房注記＝チュナー用ＩＣ等が品薄で高価になりました！ Ｂ．　原因 ＩＦ回路、ＭＰＸ回路不良。 足黒ＴＲ（トランジスター）、足黒ＩＣ、足黒ＯＰ−ＡＭＰ多数。 フロントエンド内高周波増幅ＦＥＴ（電界効果トランジスター）劣化。 Ｃ．　修理状況 ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 配線手直し、補強。 劣化フイルムコンデンサー交換。 電解コンデンサー交換。 劣化ＯＰ−ＡＭＰ交換。 劣化アナログＩＣ交換。 劣化ＴＴＬ−ＩＣ交換。 足黒ＴＲ（トランジスター）交換。 出ＲＣＡ端子をテフロン絶縁ＲＣＡ端子と交換。 電源コードを３Ｐインレットに交換、FURUTECH　FI-10(Ｇ) 金メッキ。使用 Ｄ．　使用部品 電解コンデンサ−（オ−デオコンデンサ−使用）　　　　　　　　１３５個。 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　　　　　　　　　２７個。 ＴＴＬ−ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１５個。 アナログＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１９個。 半固定ＶＲ４個　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１６個。 ゼナーダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　１個 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　組個。 ３Ｐインレット　FURUTECH　FI-10(Ｇ) 金メッキ　１個 Ｅ．　調整・測定 ＦＭ　トラッキング調整。 ＦＭ　モノラル受信測定。 ＦＭ　ステレオ受信測定。 ＦＭ　ステレオ受信ＲＬ分離度測定４００Ｈｚ。 ＦＭ　ステレオ受信ＲＬ分離度測定１ｋＨｚ。 ＦＭ　ＩＦ帯域測定。 修理費　　　　０，０００円　　　　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

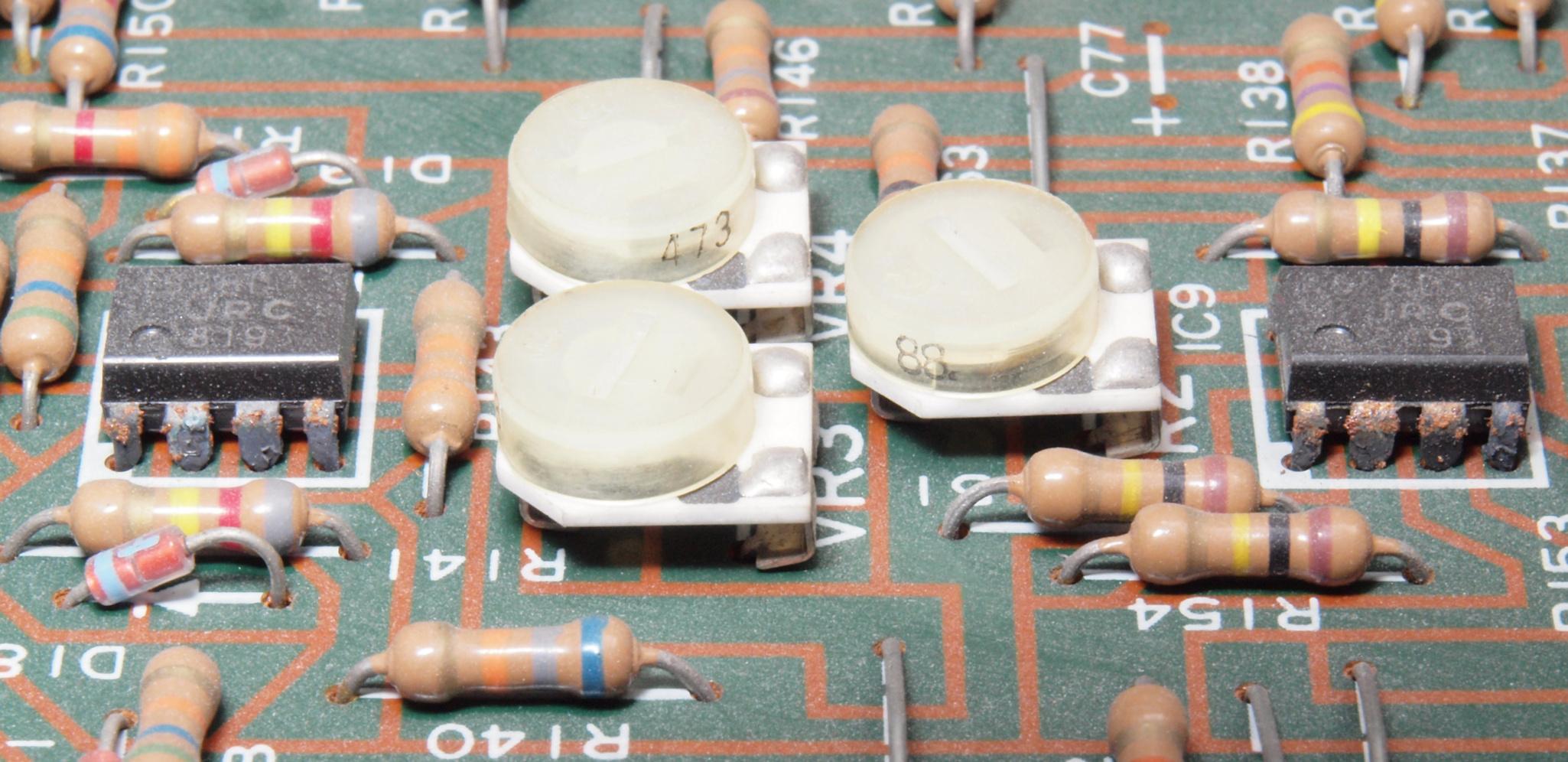

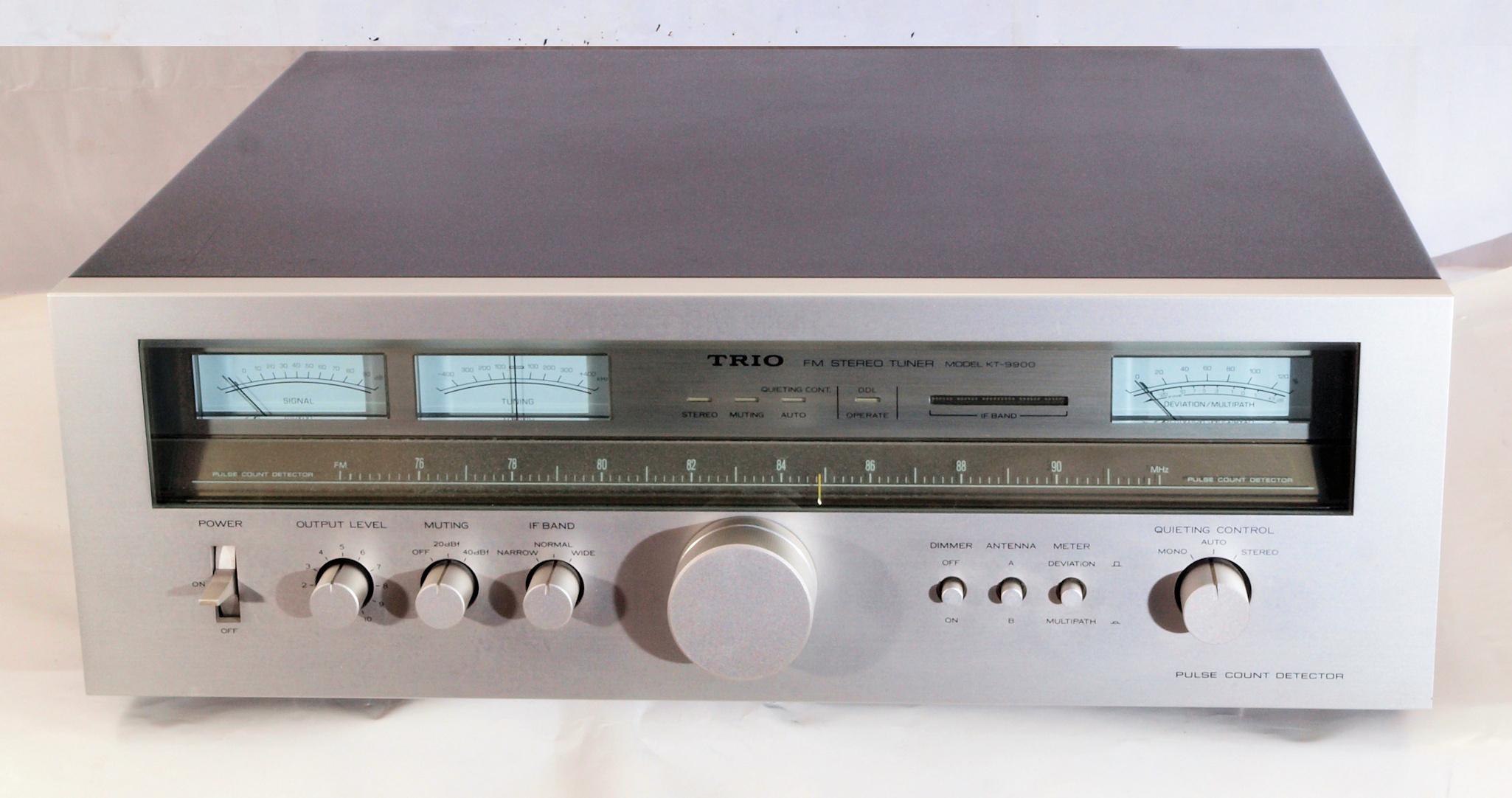

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

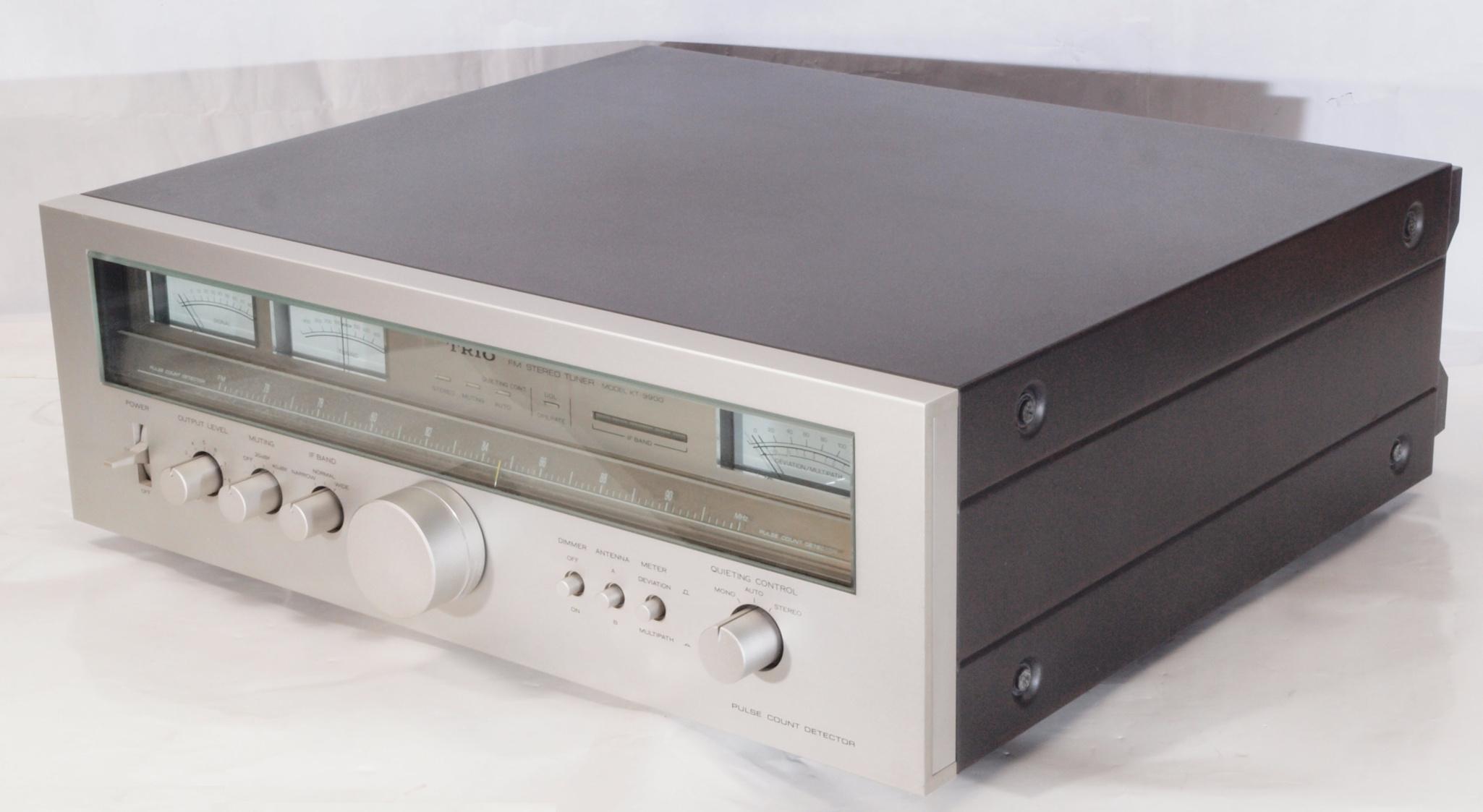

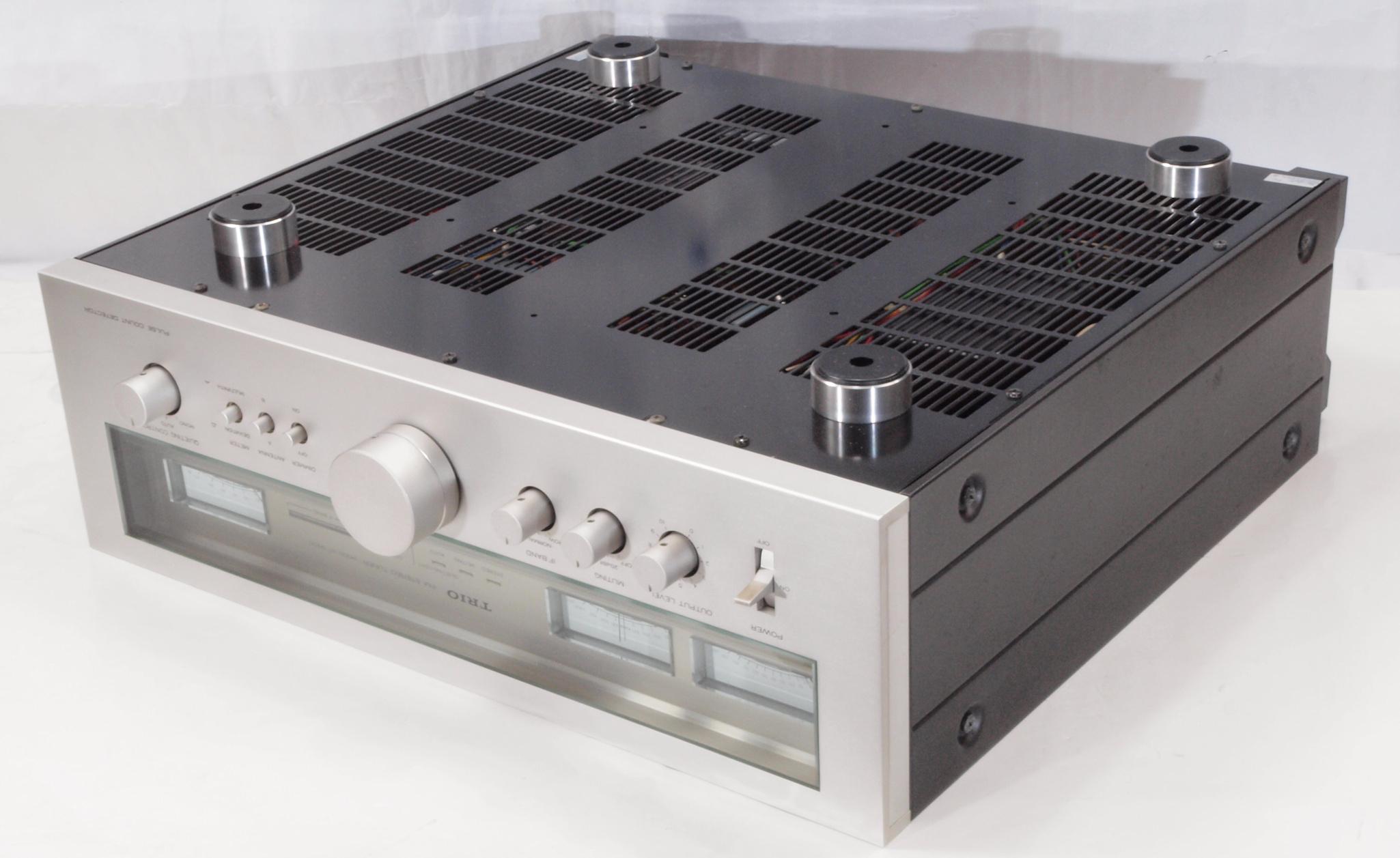

Ａ１２．　点検中　前右から見る。

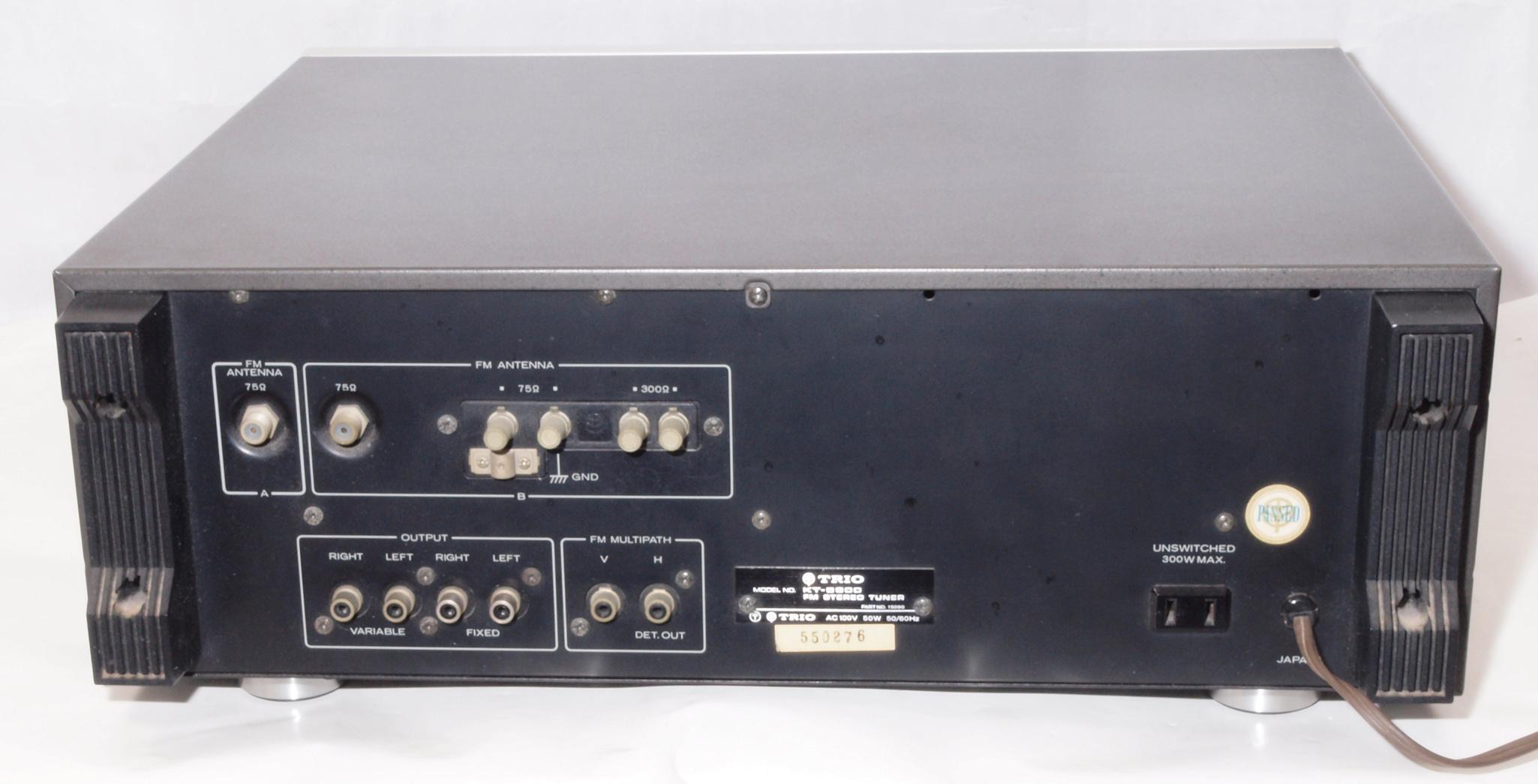

Ａ１３．　点検中　後から見る。

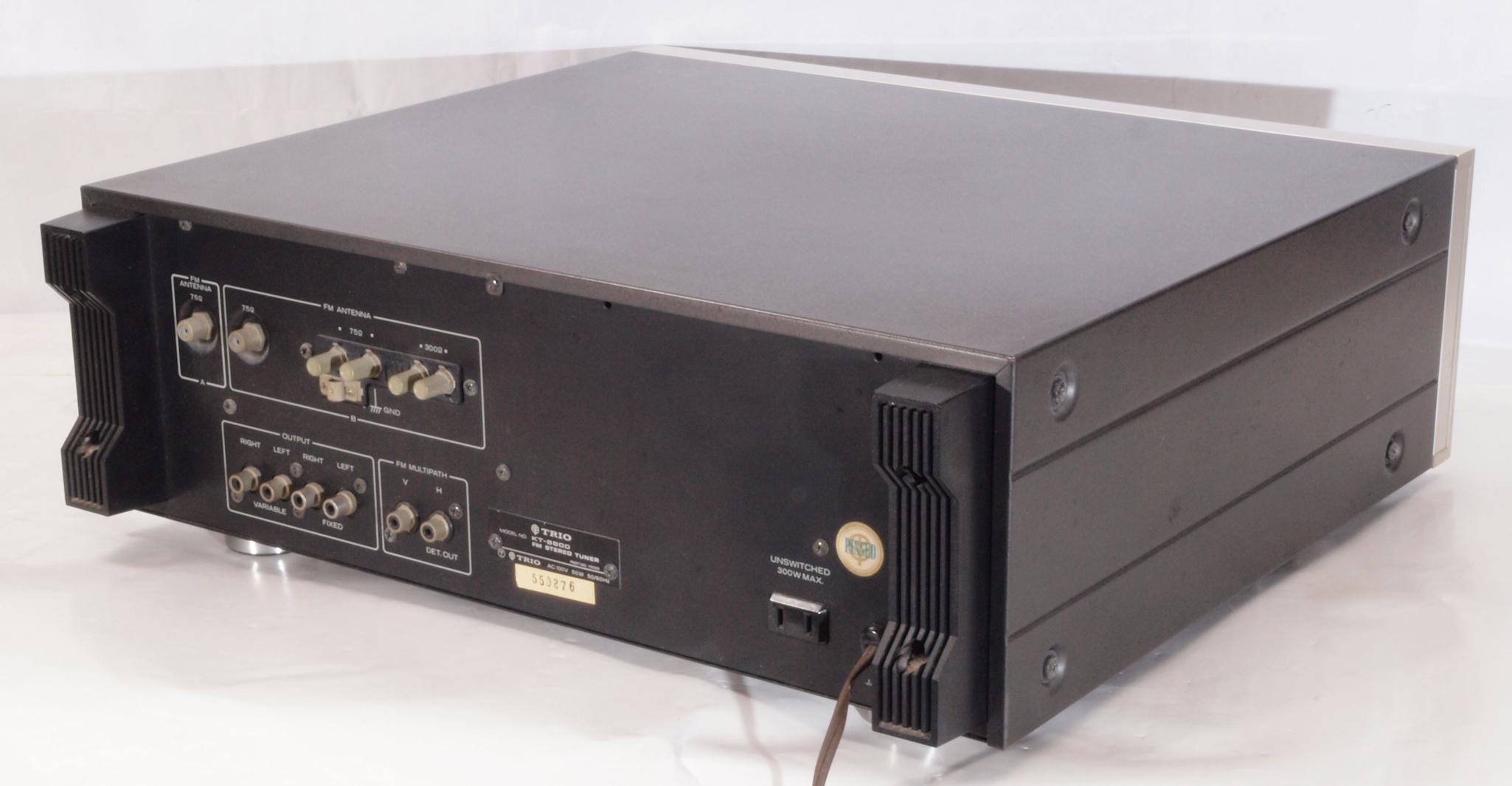

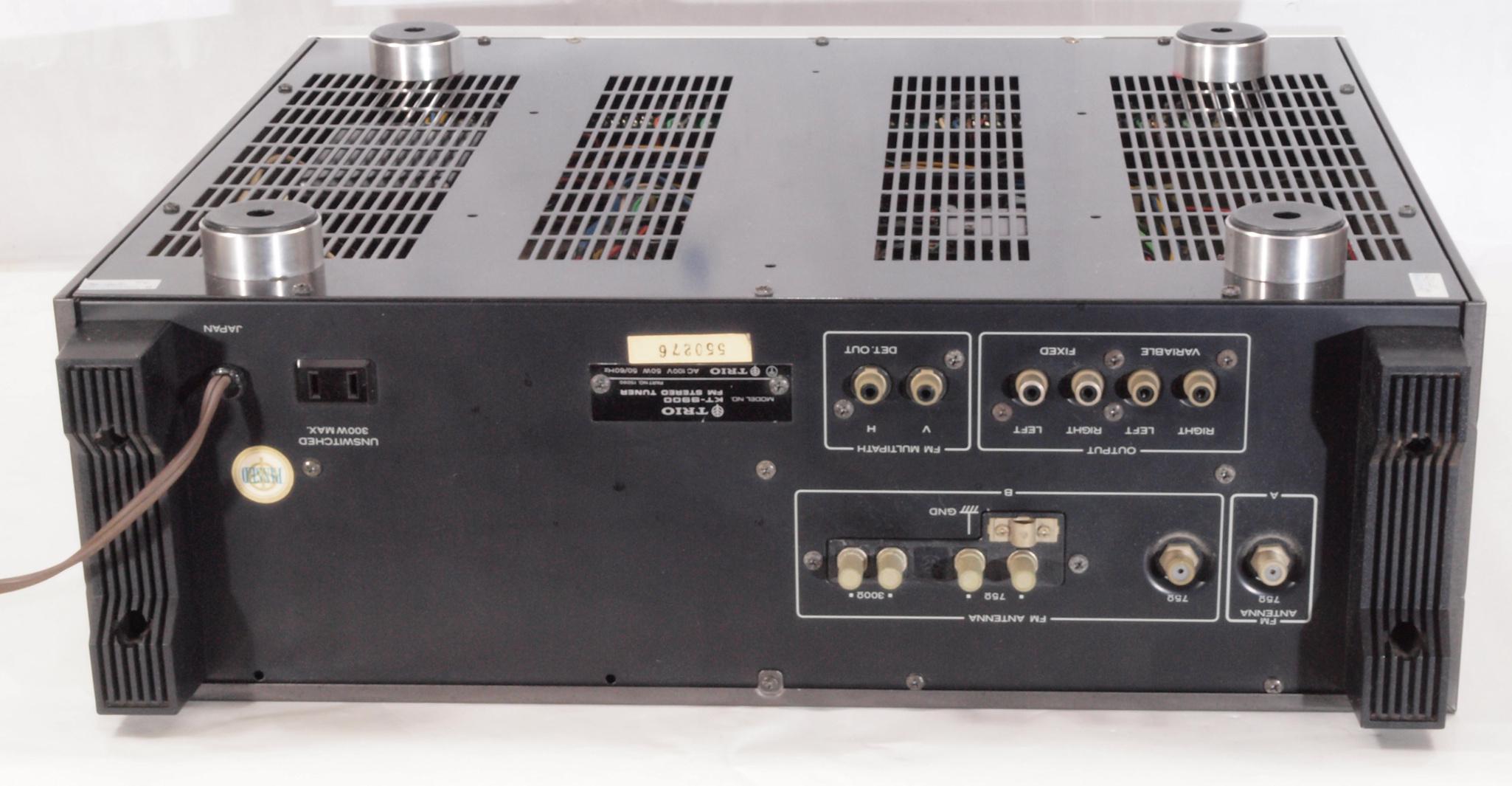

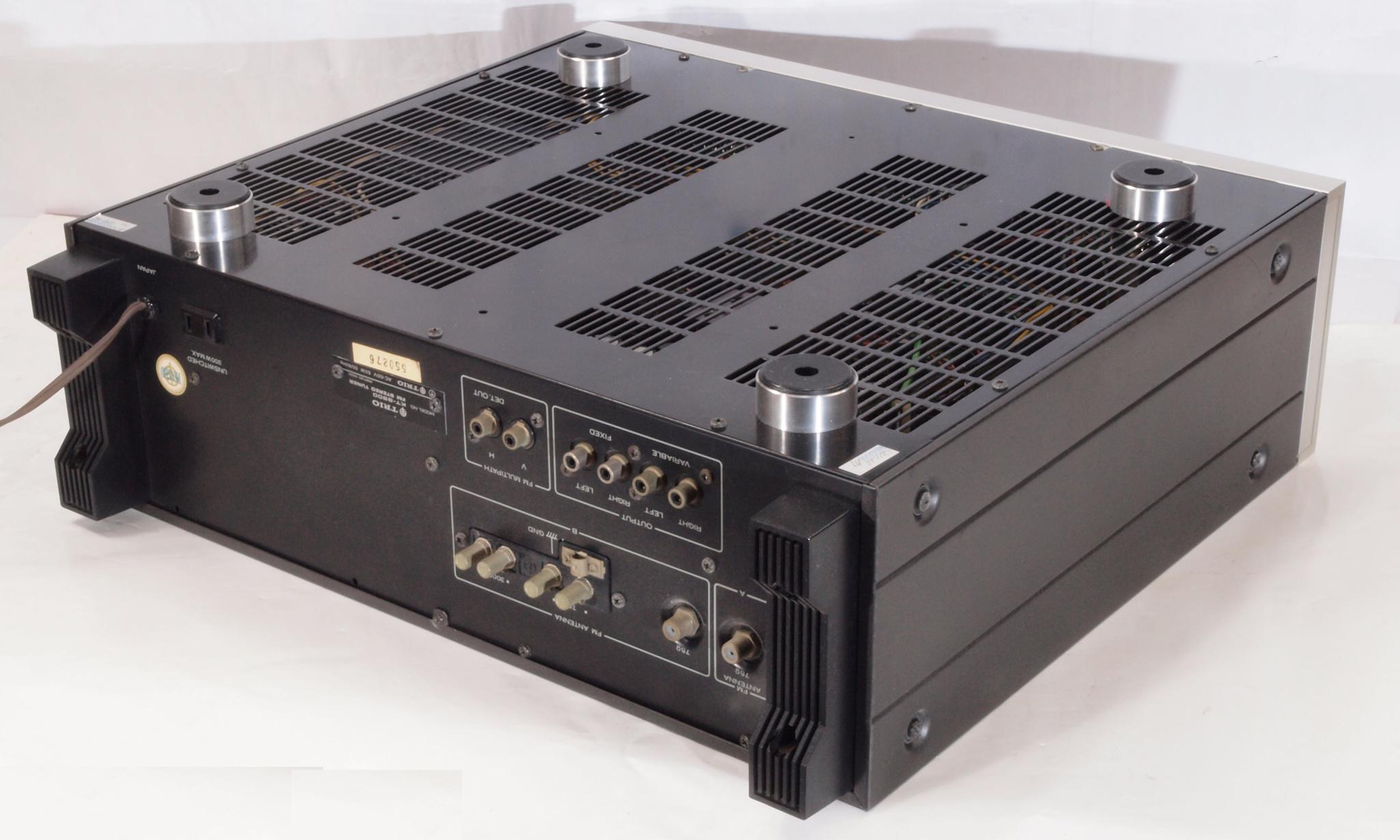

Ａ１４．　点検中　後左から見る。

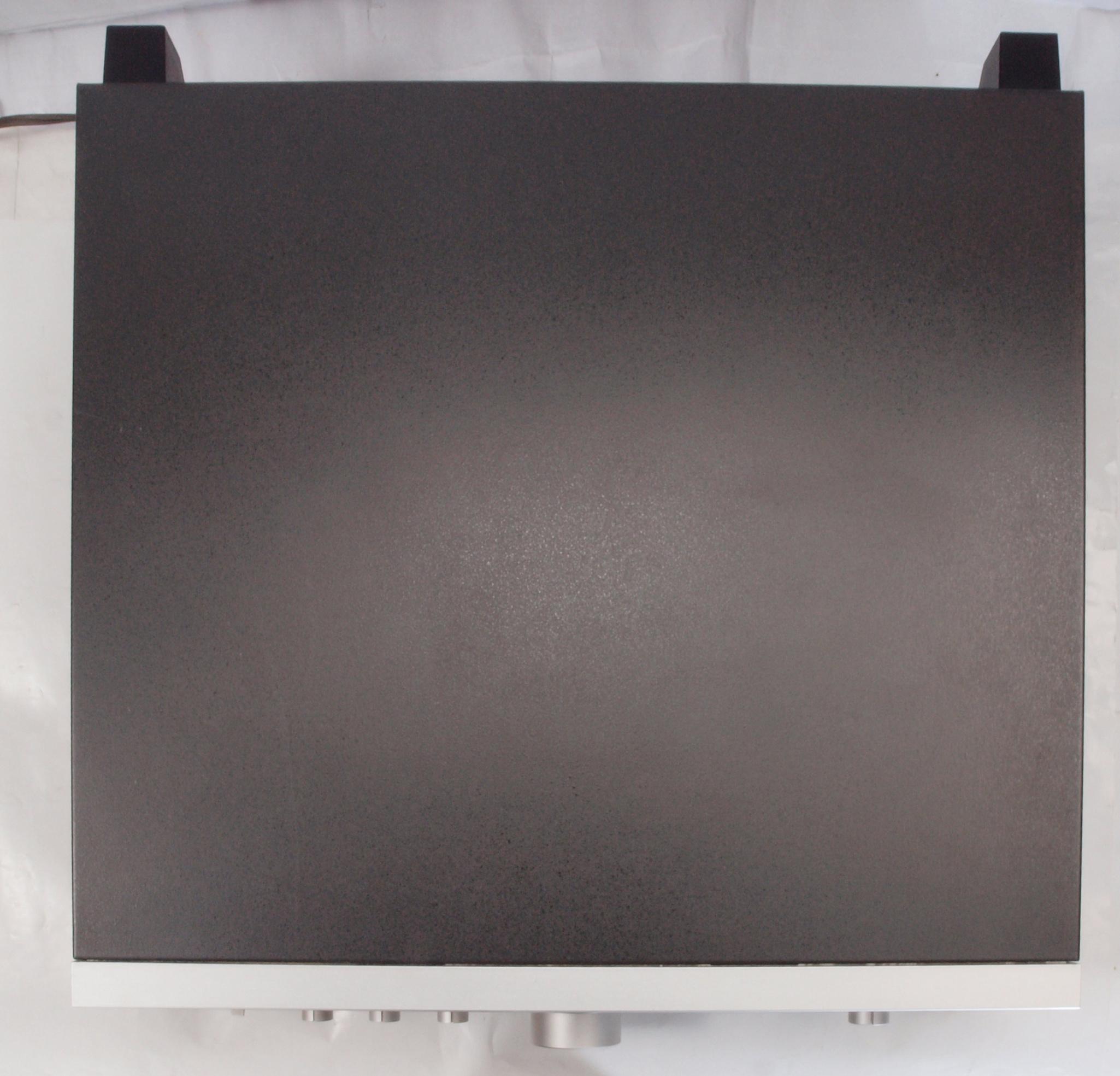

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　上下ケースを取り、上から見る。

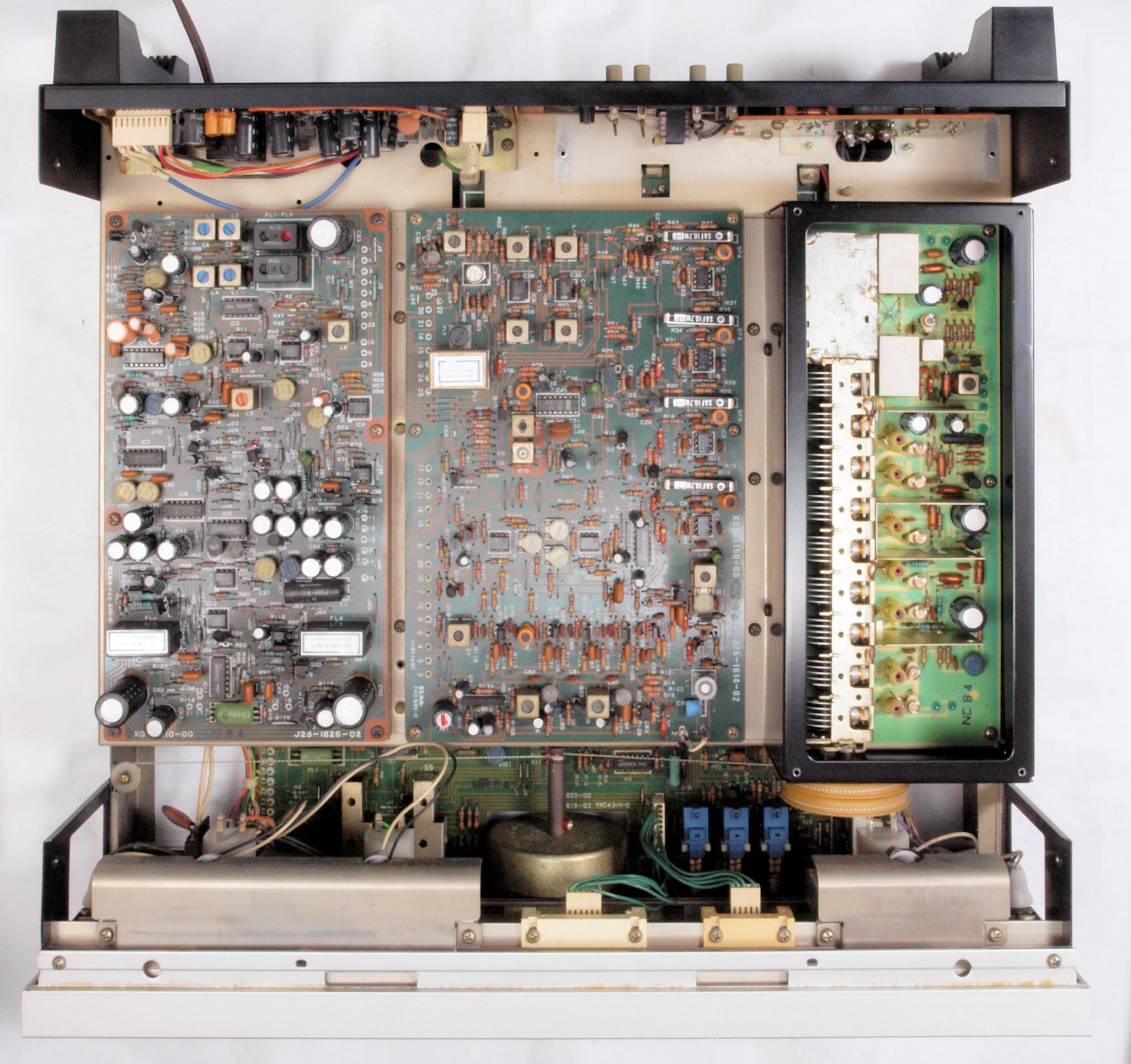

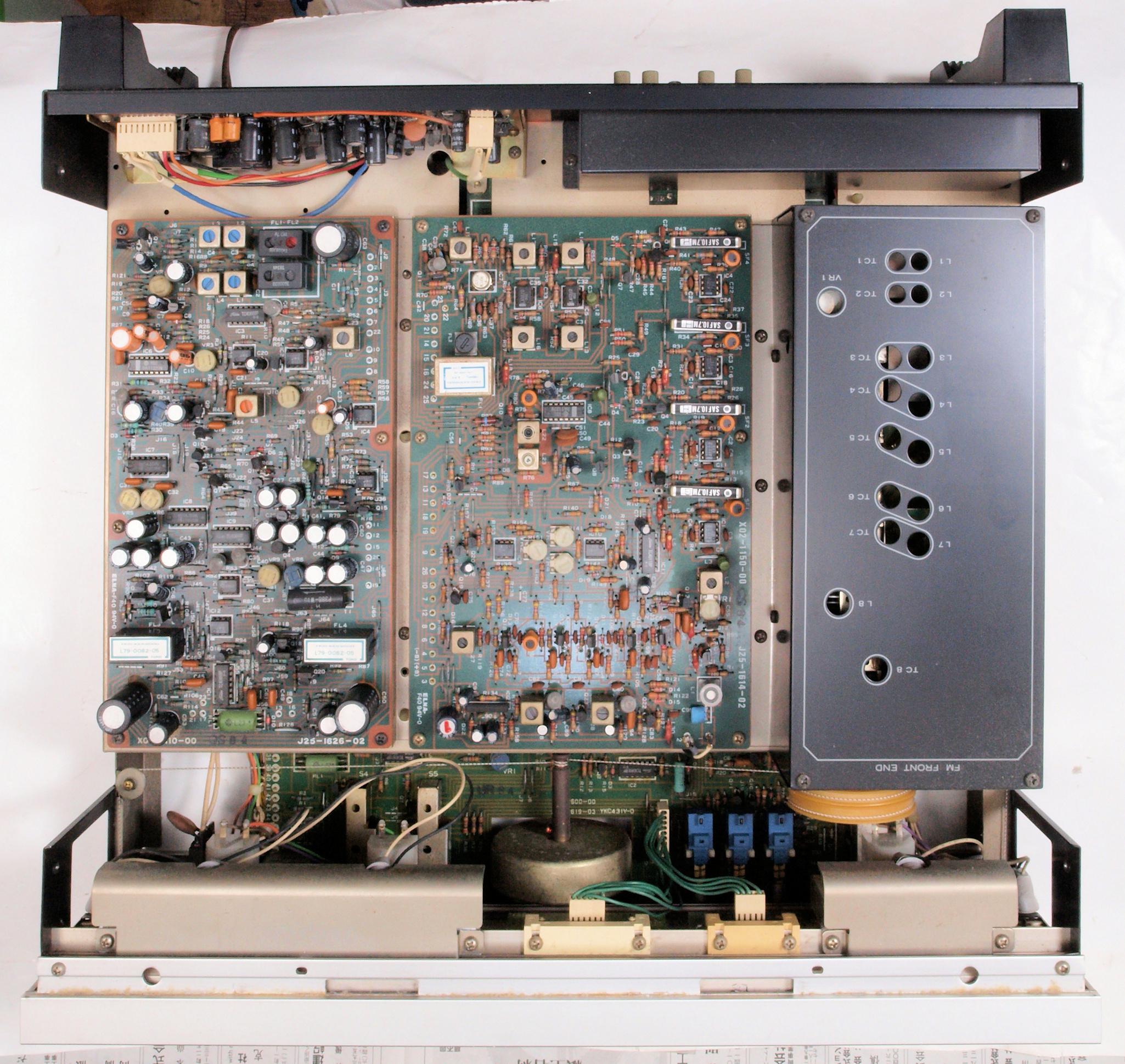

Ａ１７．　点検中　上下ケース・シールドを取り、清掃後上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

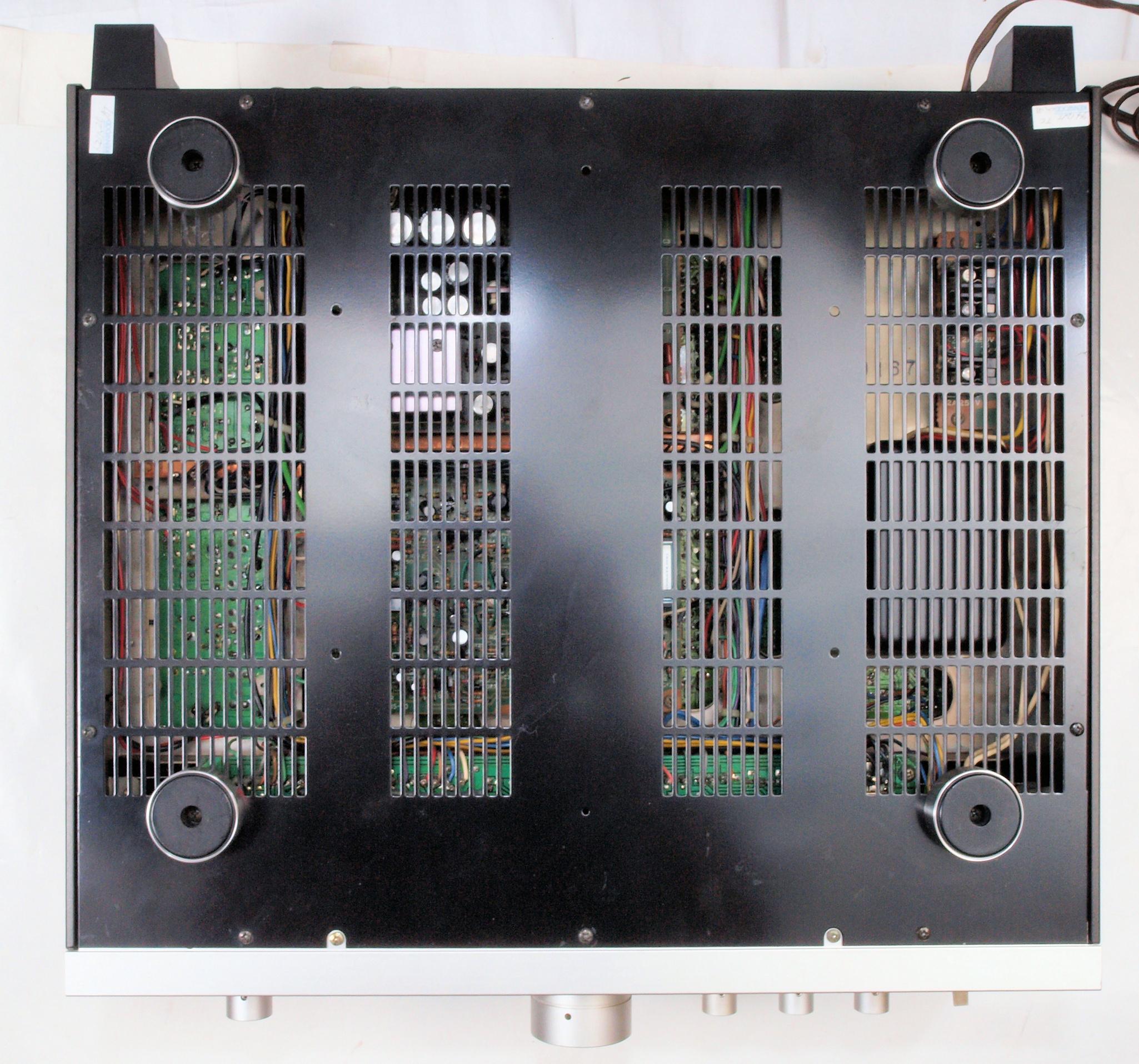

Ａ２５．　点検中　下から見る

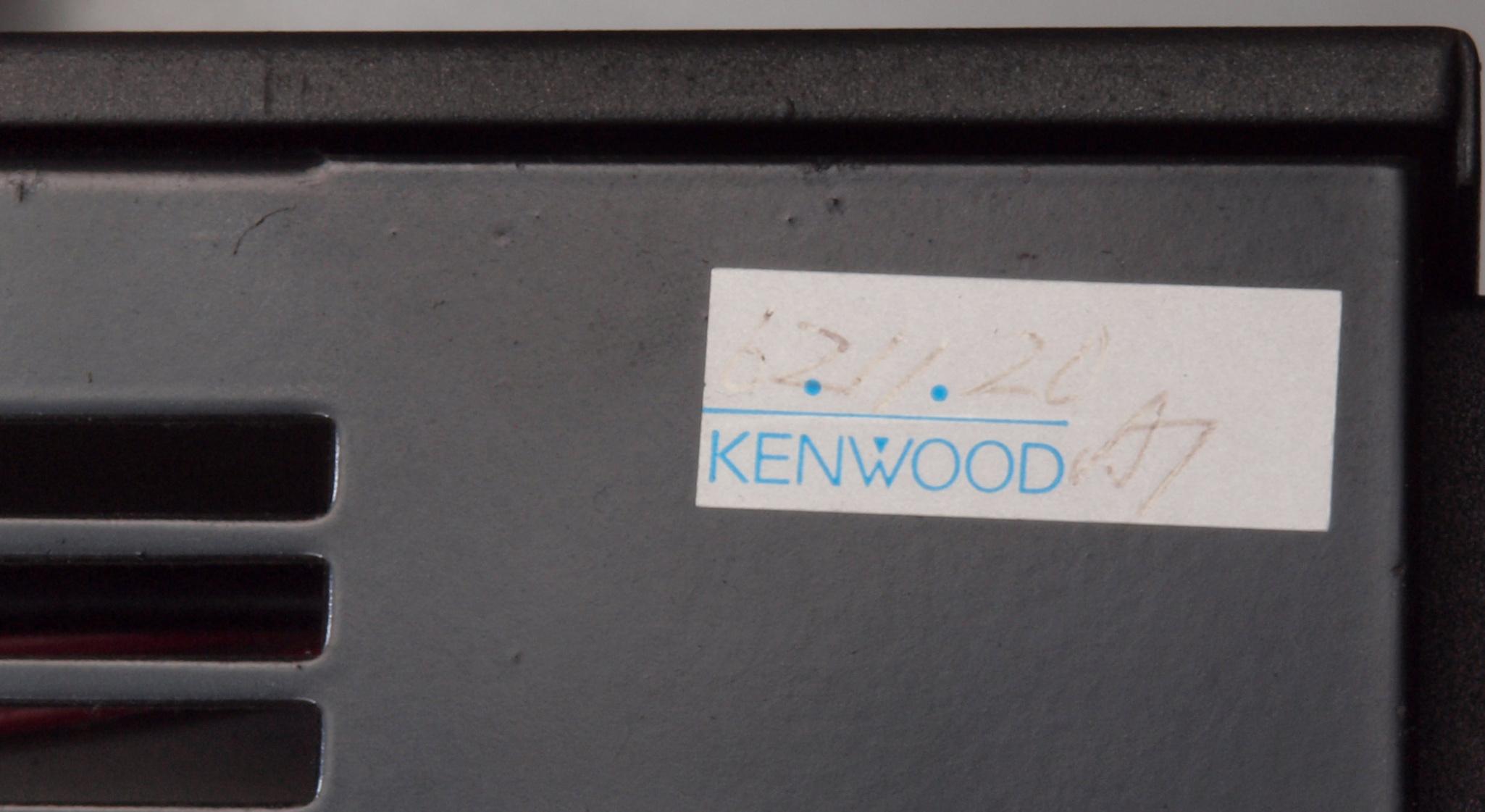

Ａ２６．　点検中　下から見る。　昭和６２年（１９８７年）１1月２0日メーカーの修理標。

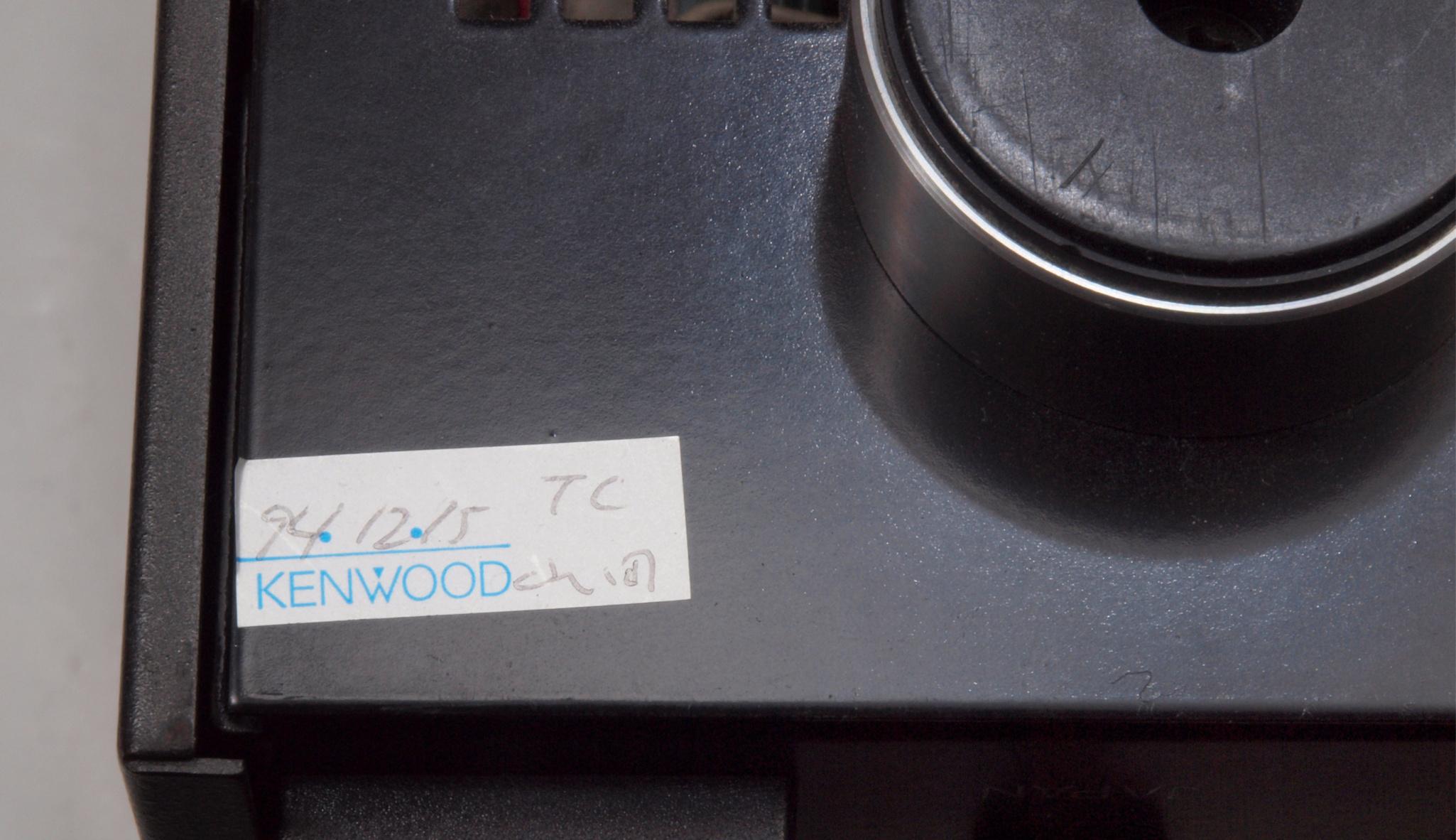

Ａ２７．　点検中　下から見る。　平成６年（１９９４年）１２月１５日メーカーの修理標。

Ａ２８．　点検中　上下蓋を取り、清掃後下から見る。

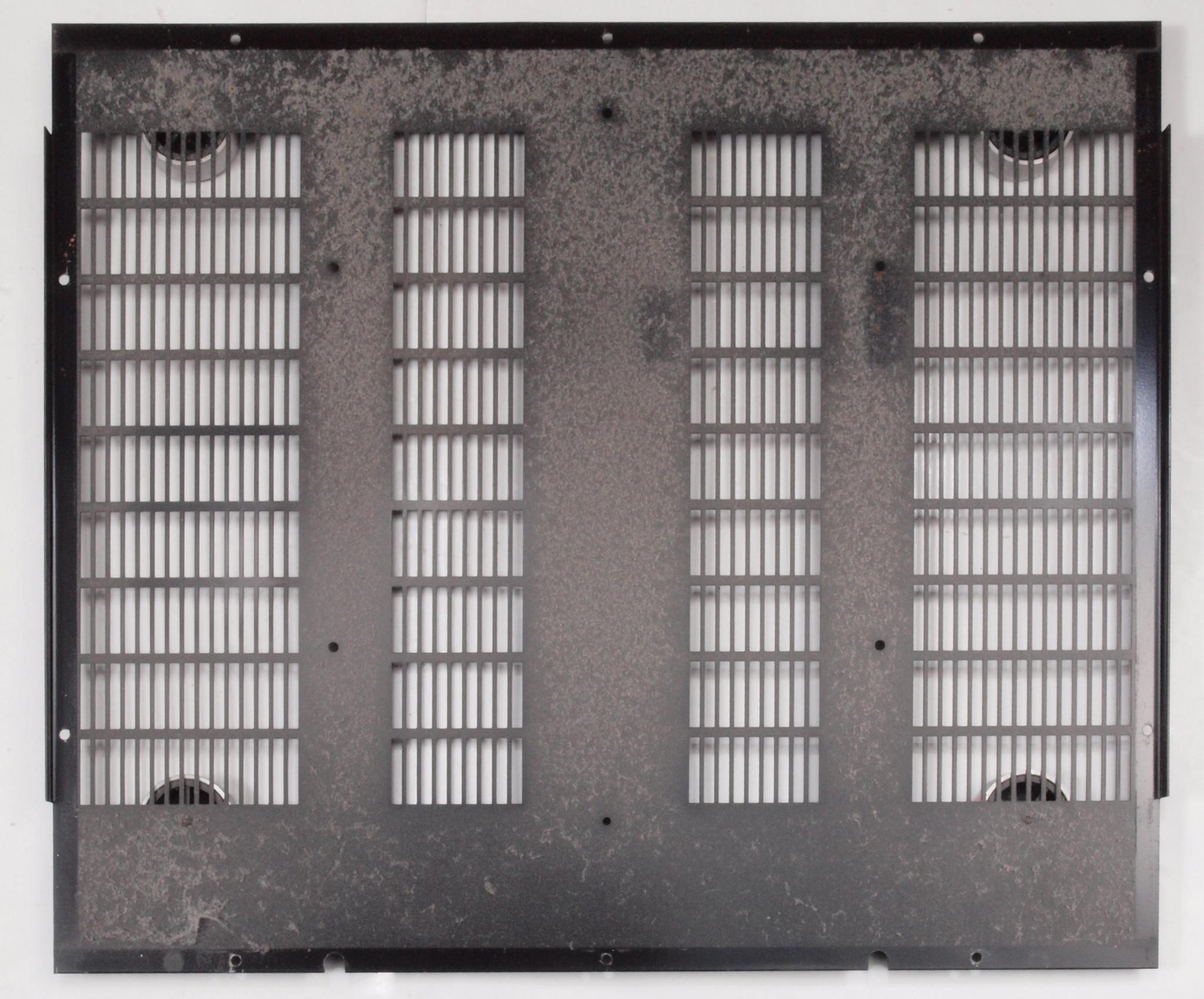

Ａ２９．　点検中　下蓋裏の埃。

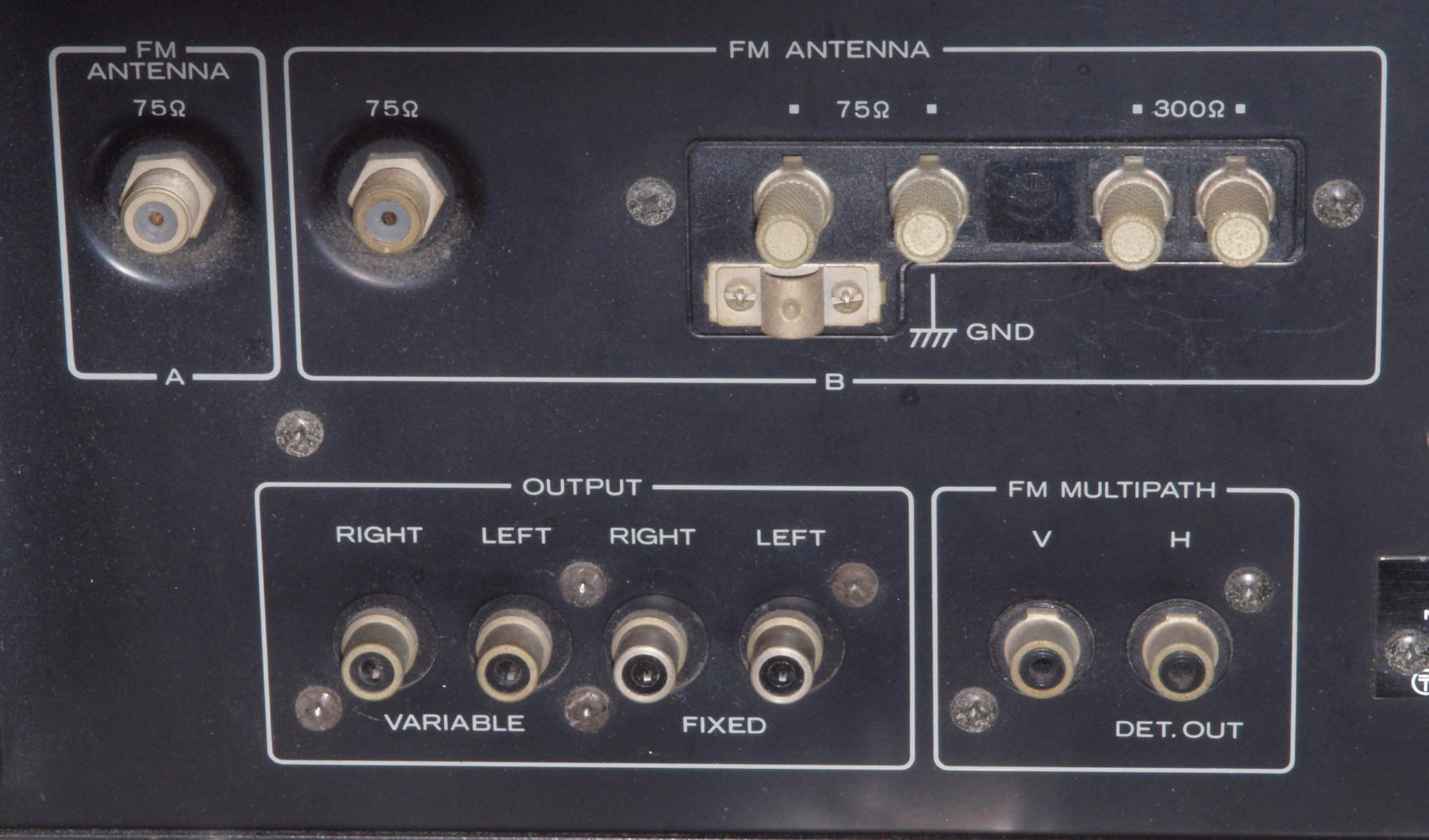

Ａ３１．　点検中　ＡＮＴ端子、出力ＲＣＡ端子郡。

Ａ３２．　点検中　出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

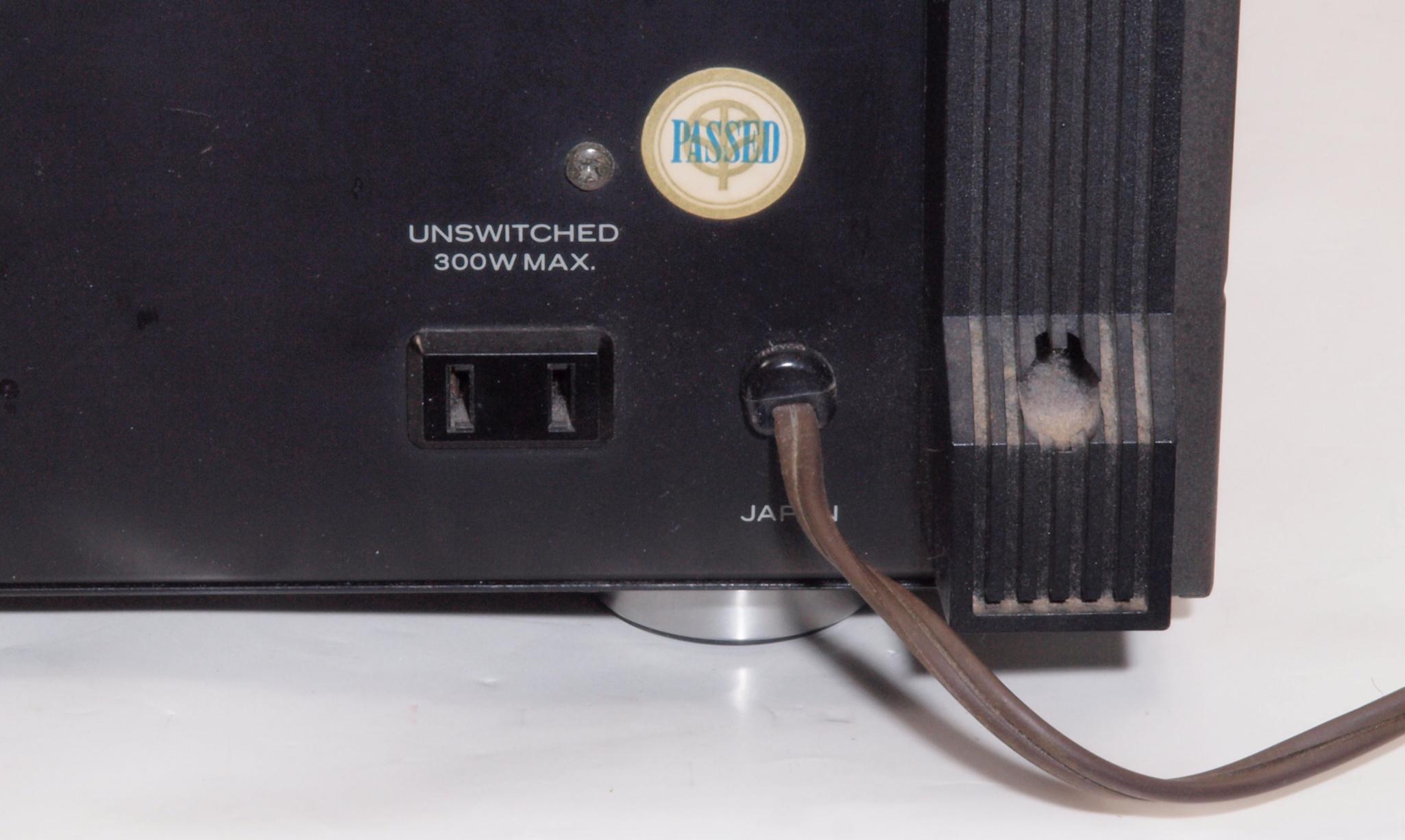

Ａ４１．　点検中　電源コード。

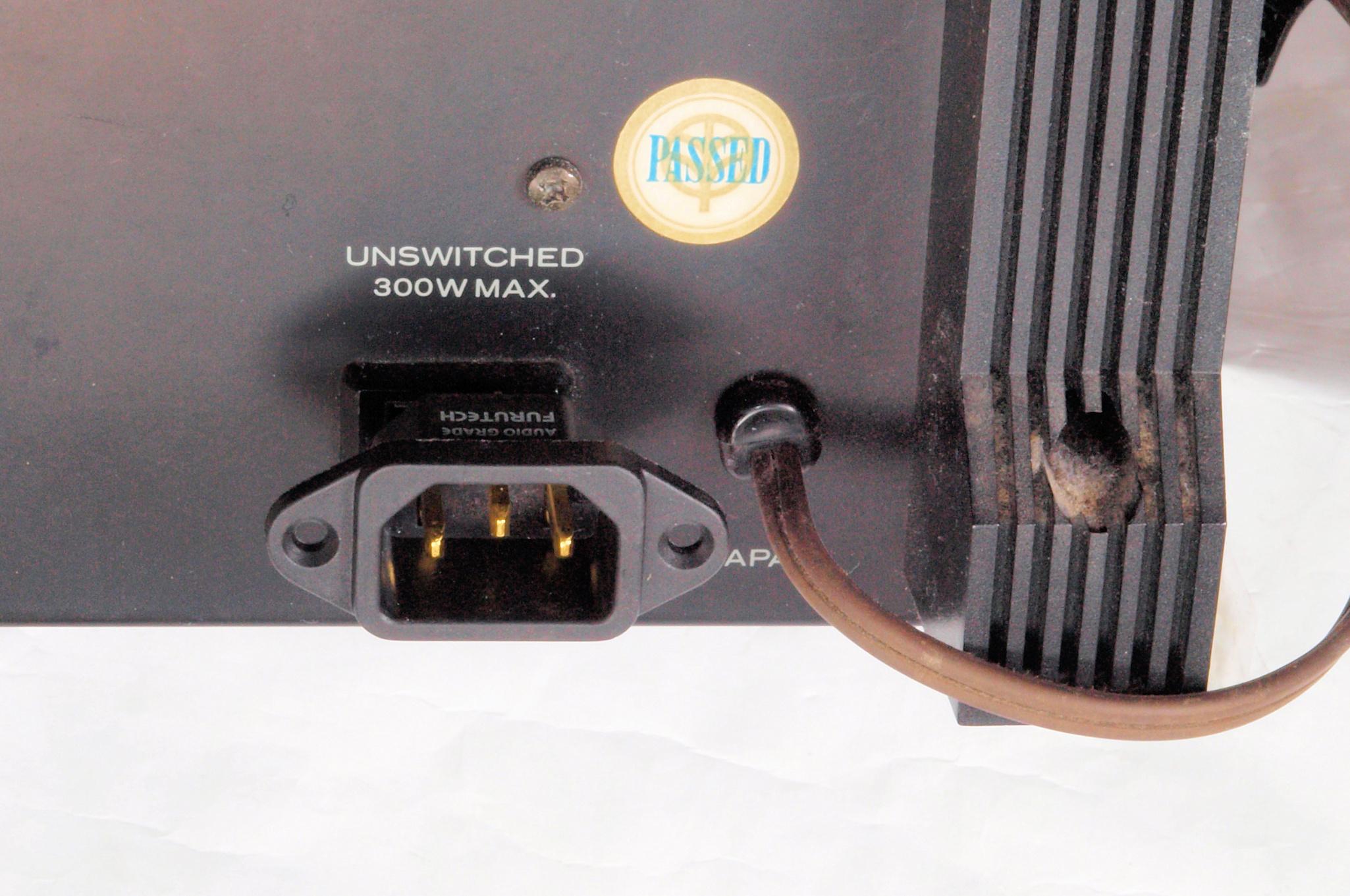

Ａ４２．　点検中　電源コードを３Ｐインレットに交換。使用するのは　FURUTECH　FI-10(Ｇ) 金メッキ。

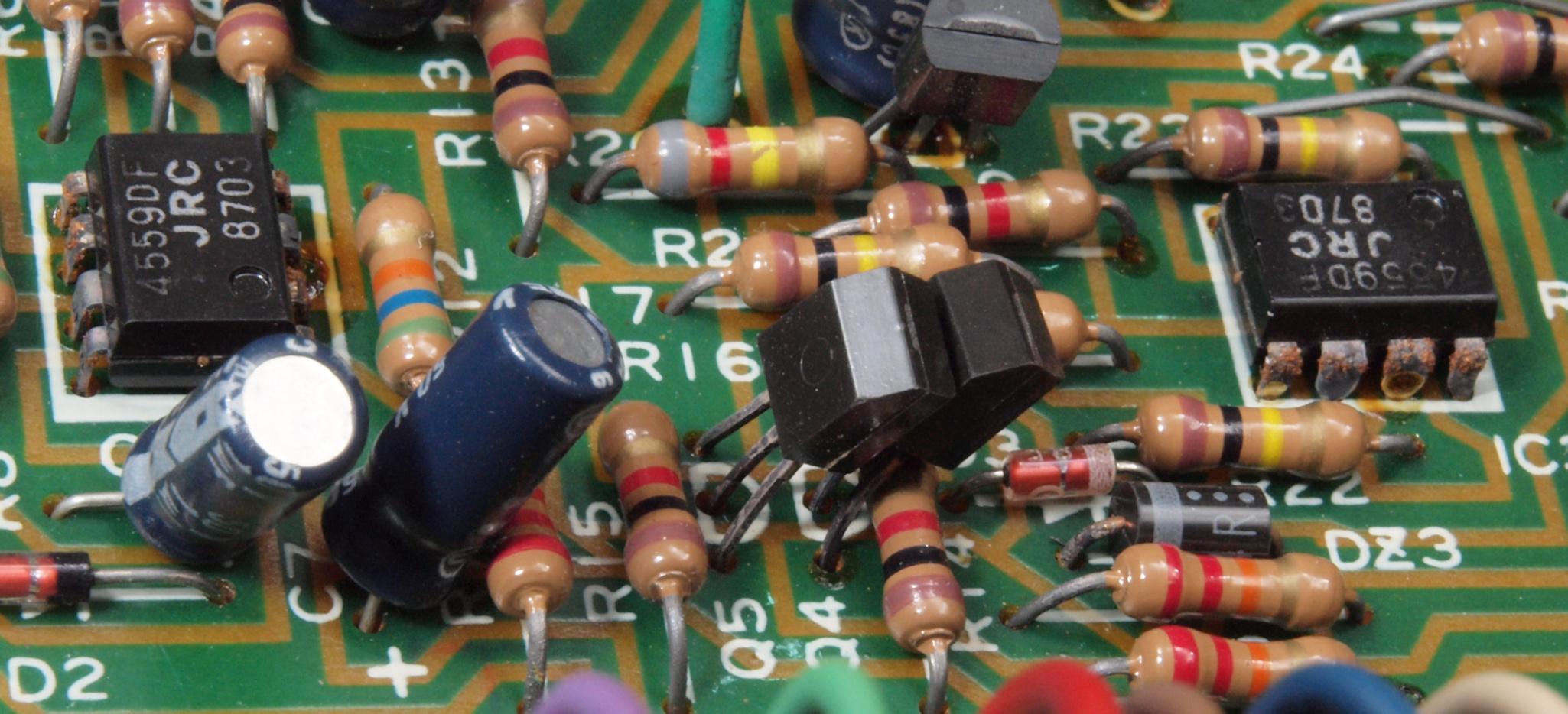

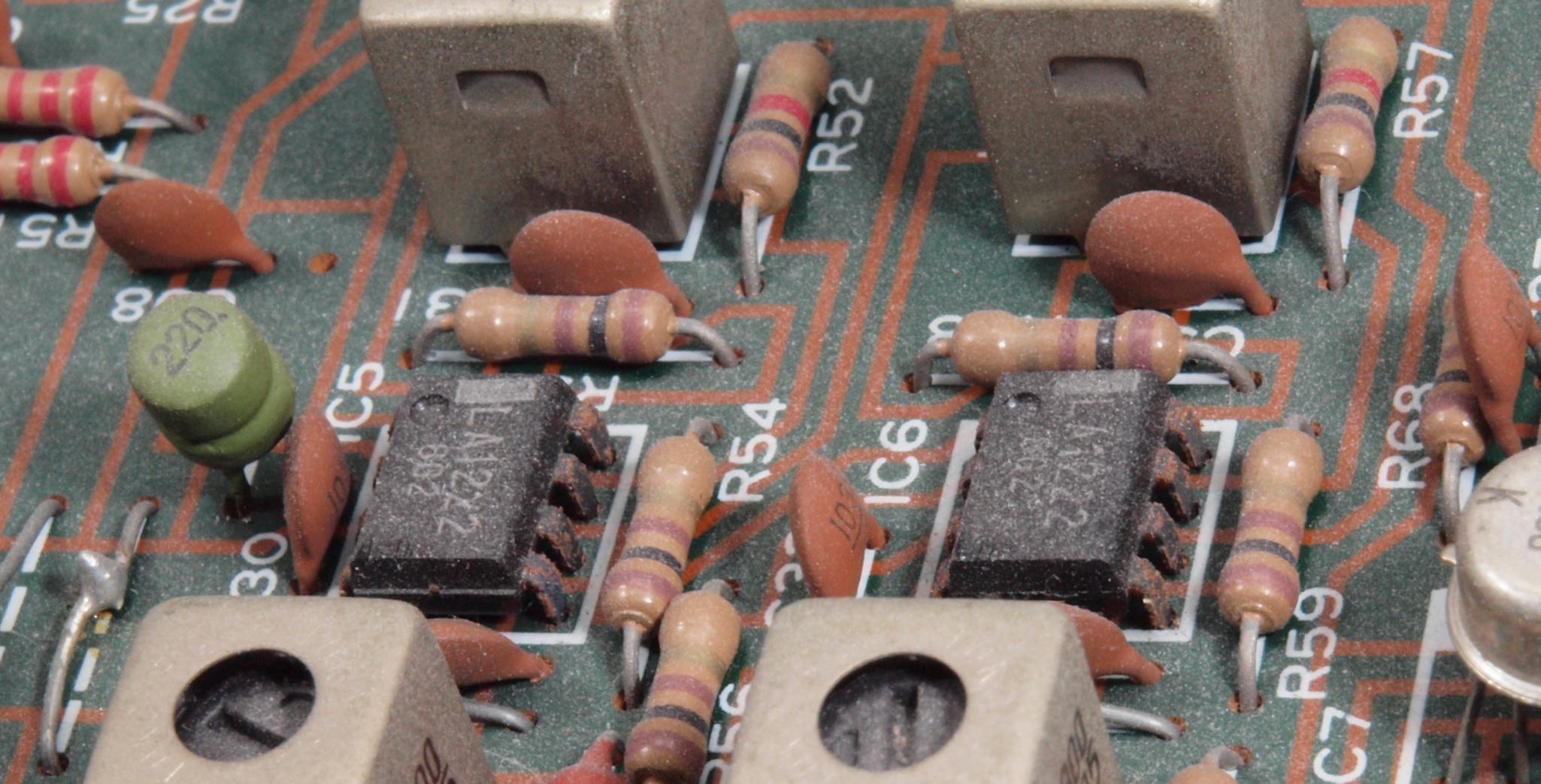

Ａ５１．　点検中　ＩＦ基板の足黒ＩＣと足黒ＴＲ（トランジスター）。

Ａ５２．　点検中　ＩＦ基板の足黒ＩＣと足黒ＴＲ（トランジスター）−２。

Ａ５３．　点検中　ＩＦ基板の足黒ＩＣと足黒ＴＲ（トランジスター）−３。

Ａ５４．　点検中　ＩＦ基板の足黒ＴＲ（トランジスター）。

Ａ６１．　点検中　ＭＰＸ基板のＩＣの足黒ＩＣ、右上は磨いてある。磨くより交換の方が安心確実。

Ａ６２．　点検中　ＭＰＸ基板の足黒ＩＣ−２、左上は磨いてある。磨くより交換の方が安心確実。

Ａ６３．　点検中　ＭＰＸ基板の足黒ＩＣ−３。

Ａ７１．　点検中　ＤＤＬ基板の足黒ＩＣ。

Ａ７１．　点検中　ＤＤＬ基板の足黒ＩＣ。

Ａ８１．　点検中　ＰｕｌｓｅＣｏｕｎｔｅｒ基板の足黒ＩＣと足黒ＴＲ（トランジスター）。

Ａ８２．　点検中　ＰｕｌｓｅＣｏｕｎｔｅｒ基板の足黒ＴＲ（トランジスター）。

Ａ８３．　点検中　ＰｕｌｓｅＣｏｕｎｔｅｒ基板の足黒ＴＲ（トランジスター）−２。

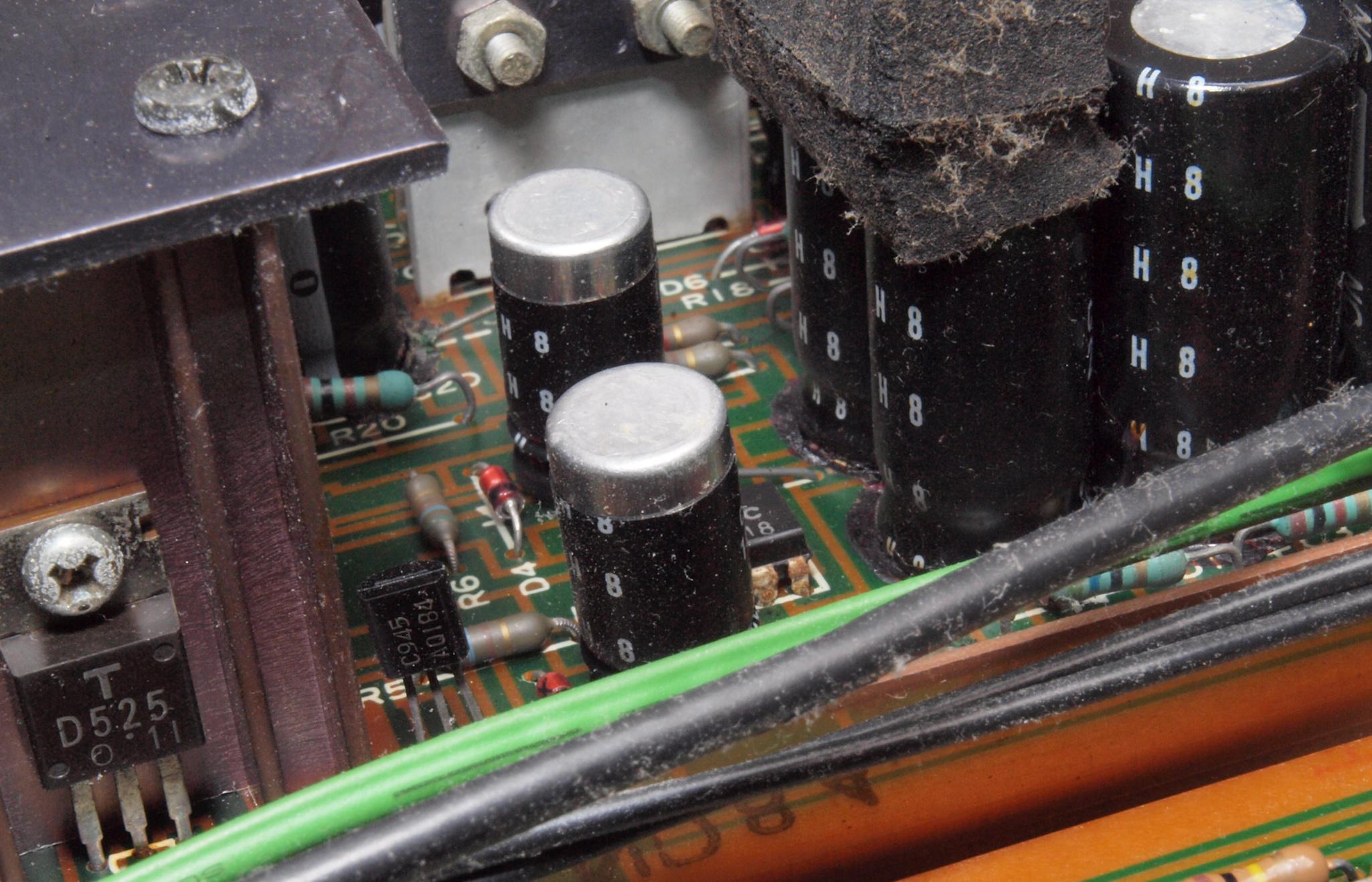

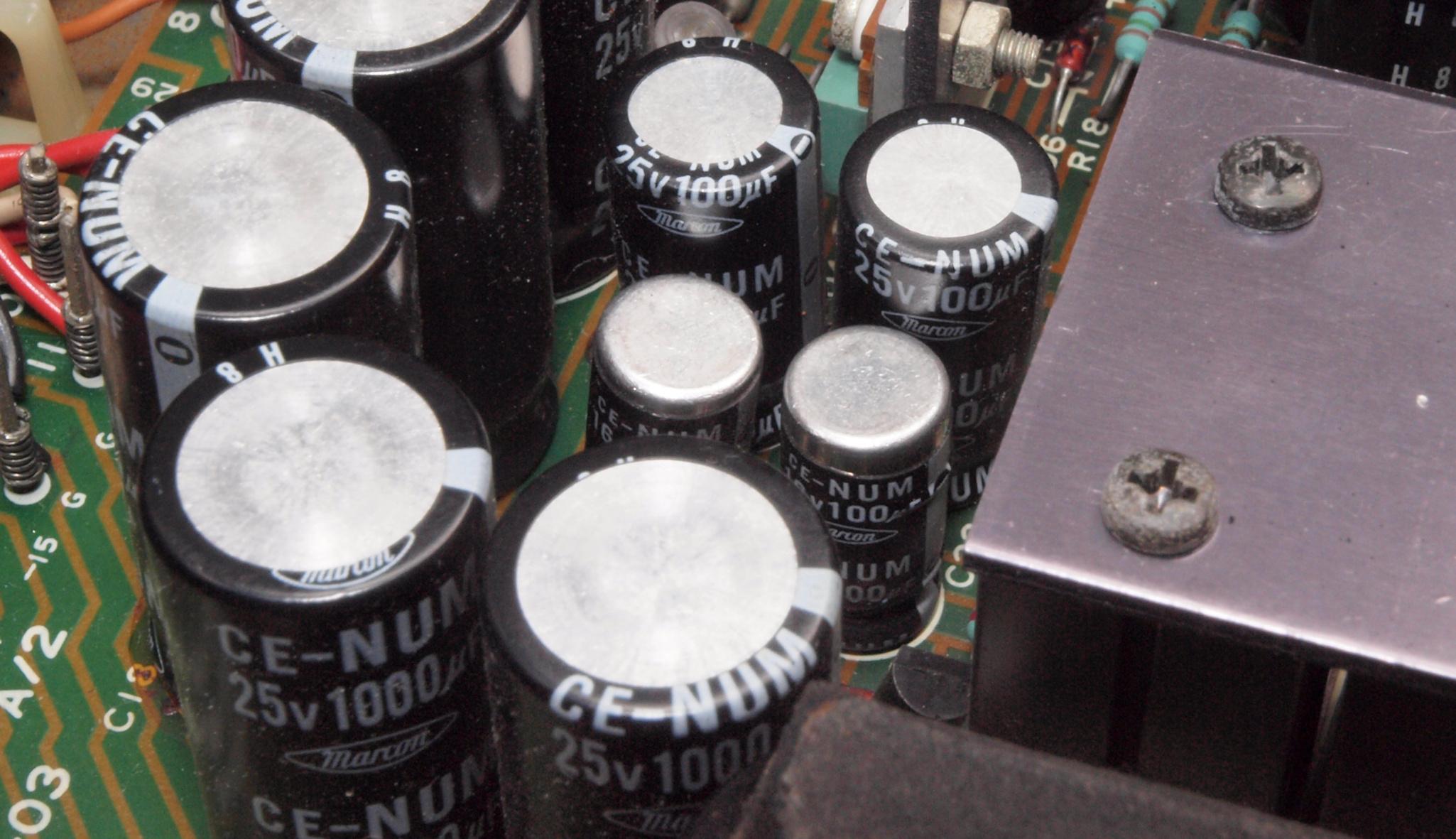

Ａ９１．　点検中　電源基板電解コンデンサー頭ビニール剥け。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板

Ｃ１２．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板。トルエン溶媒の接着剤。

Ｃ１３．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板。トルエン溶媒の接着剤、部品の銅線を腐食する。

Ｃ１４．　修理中　ＰｏｗｅｒＳｕｐｐｌｙ基板。トルエン溶媒の接着剤を取り去り、コートを塗布後。

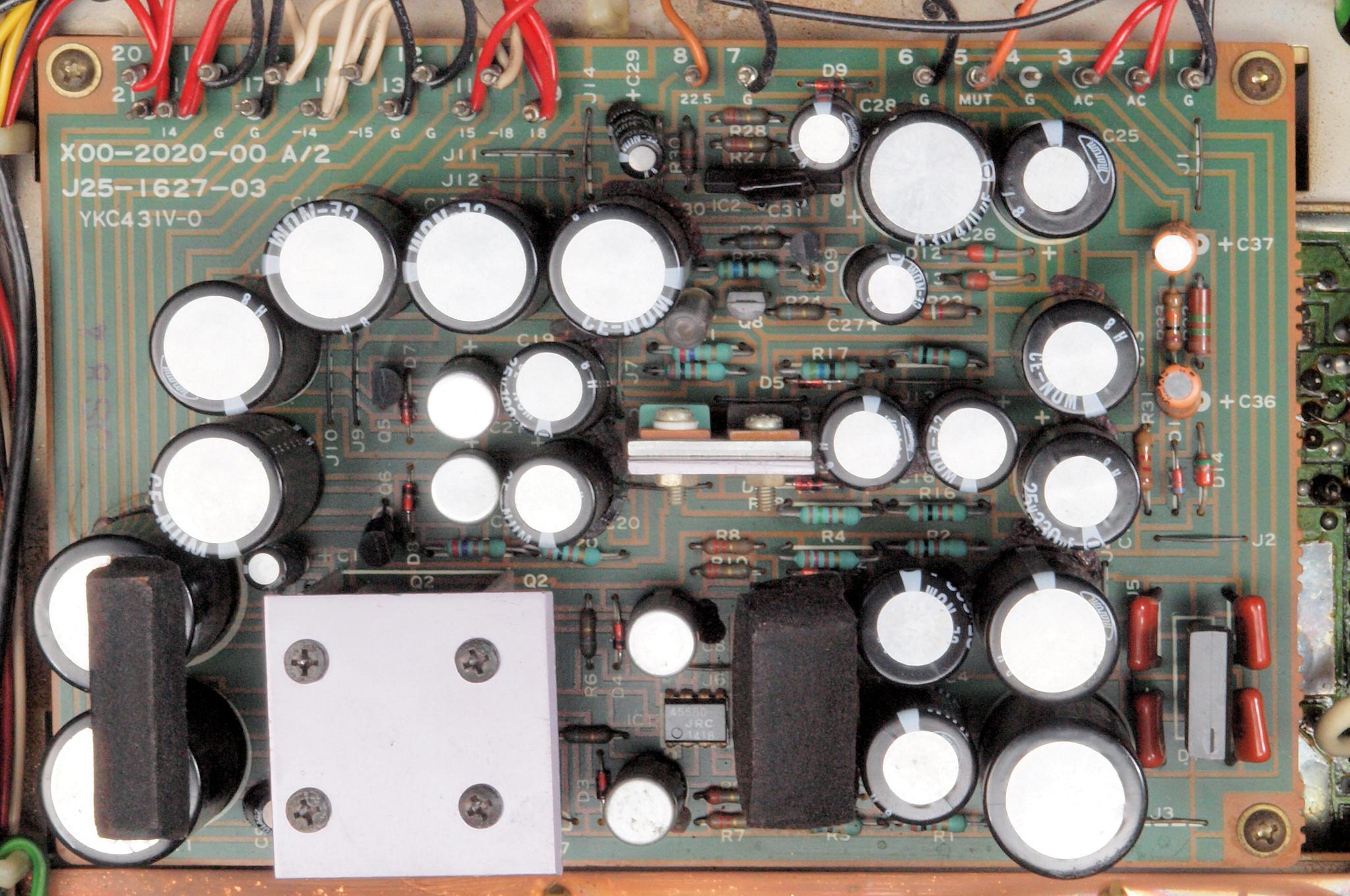

Ｃ１５．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板。　ゼナーダイオード２個、電解コンデンサー３２個交換、黒ミューズが大分使用できました。

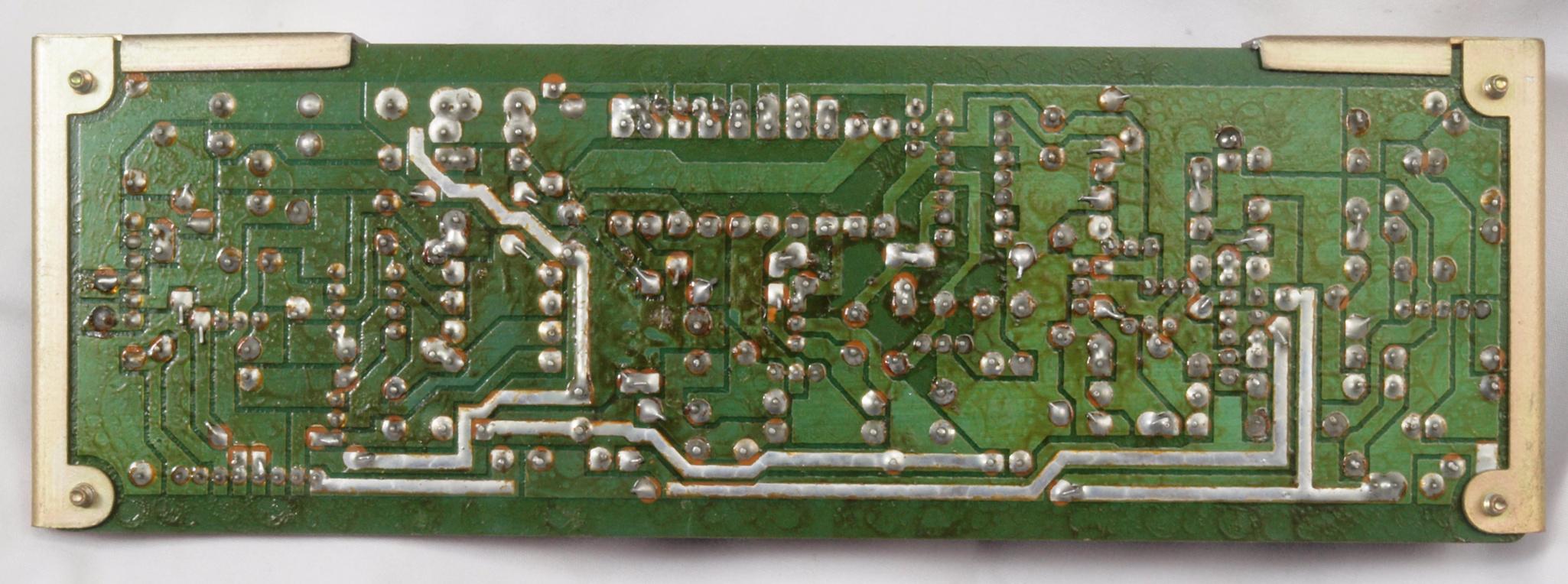

Ｃ１６．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板裏

Ｃ１７．　修理（半田補正）後　ＰｏｗｅｒＳｕｐｐｌｙ基板裏、　半田を全部やり直す。

Ｃ１８．　完成ＰｏｗｅｒＳｕｐｐｌｙ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ１９．　修理前　ＰｏｗｅｒＳｕｐｐｌｙ基板ラッピング

Ｃ１Ａ．　修理後　ＰｏｗｅｒＳｕｐｐｌｙ基板ラッピング、半田を浸みこませる。

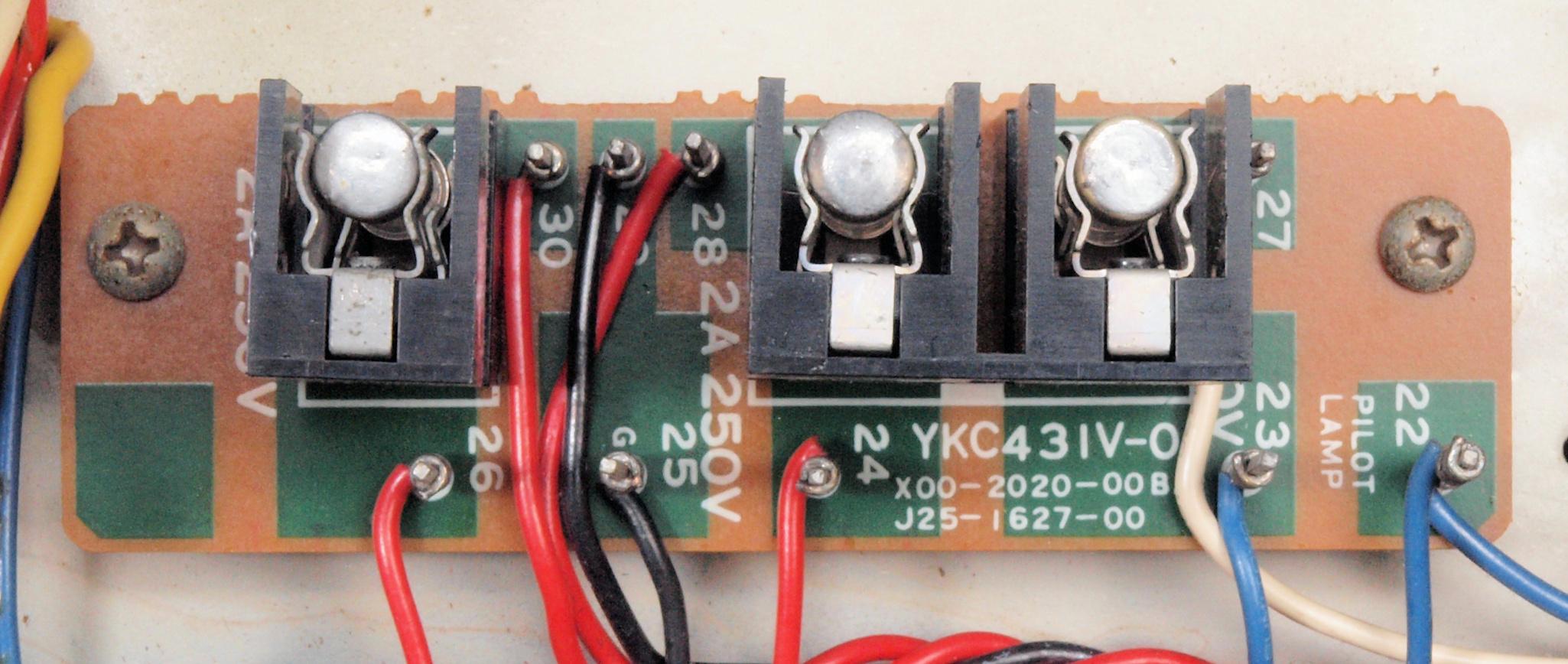

Ｃ２１．　修理前　フューズ基板。

Ｃ２２．　修理前　フューズ基板裏。

Ｃ２３．　修理（半田補正）後　フューズ基板裏、　半田を全部やり直す。

Ｃ２４．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２５．　修理前　フューズ基板ラッピング。

Ｃ２６．　修理後　フューズ基板ラッピング、半田を浸みこませる。

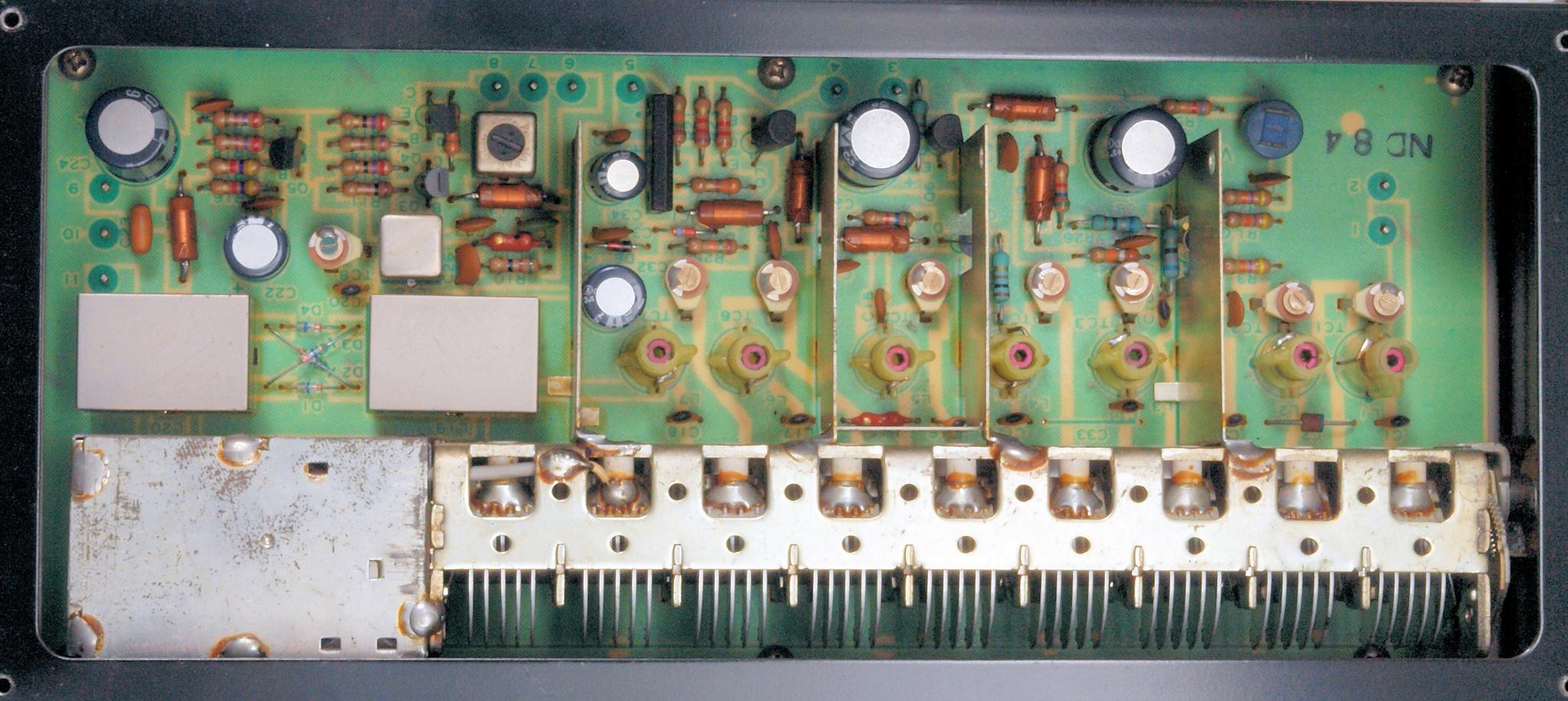

Ｃ３１．　修理前　ＲＦ−ＭＩＸ基板。

Ｃ３２．　修理後　ＲＦ−ＭＩＸ基板。　電解コンデンサー６個、半固定ＶＲ１個交換

Ｃ３３．　修理前　ＲＦ−ＭＩＸ基板裏。

Ｃ３４．　修理（半田補正）後　ＲＦ−ＭＩＸ基板裏、　半田を全部やり直す。

Ｃ３５．　完成ＲＦ−ＭＩＸ基板裏。余分なフラックスを落として、コート液を塗る。

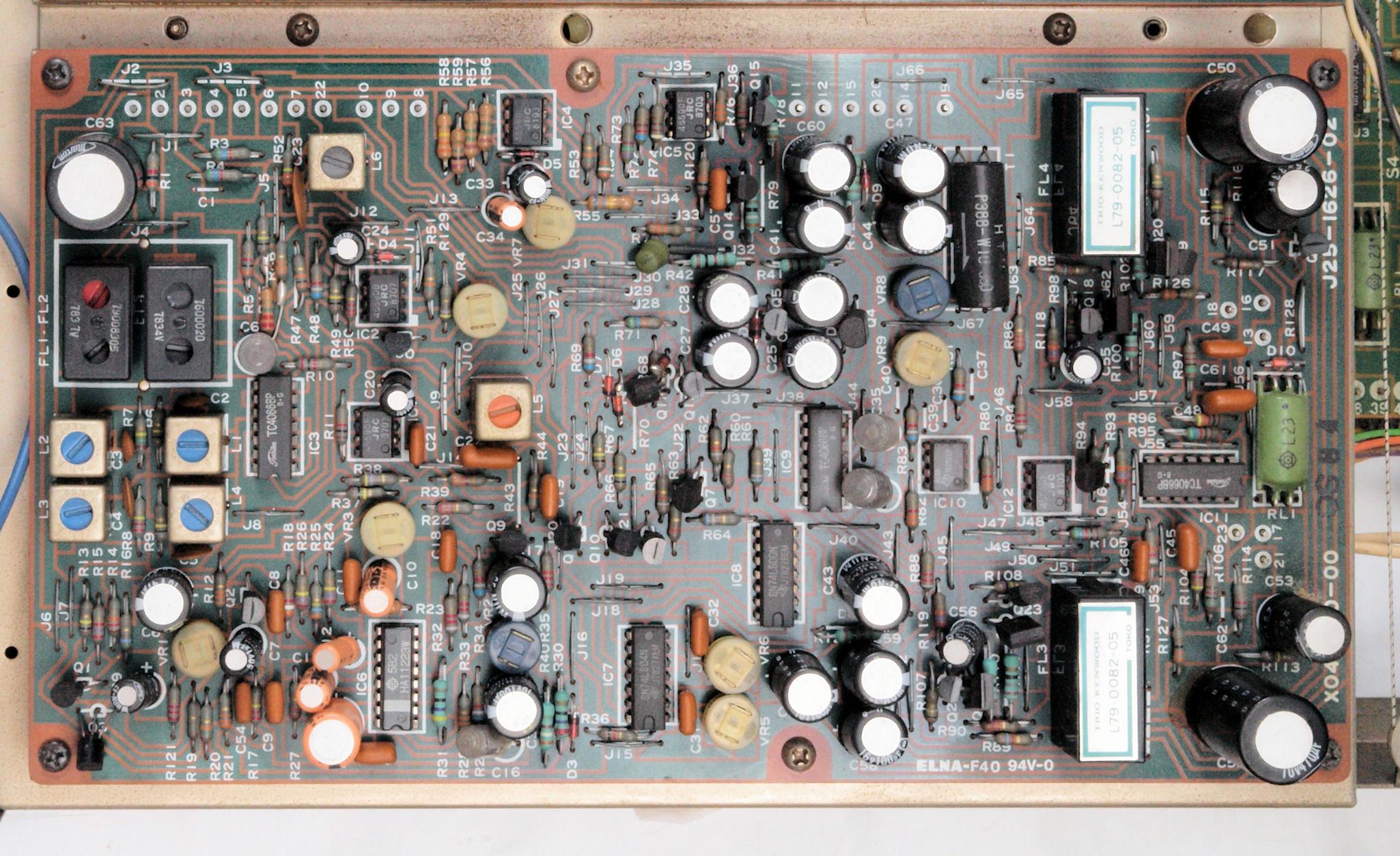

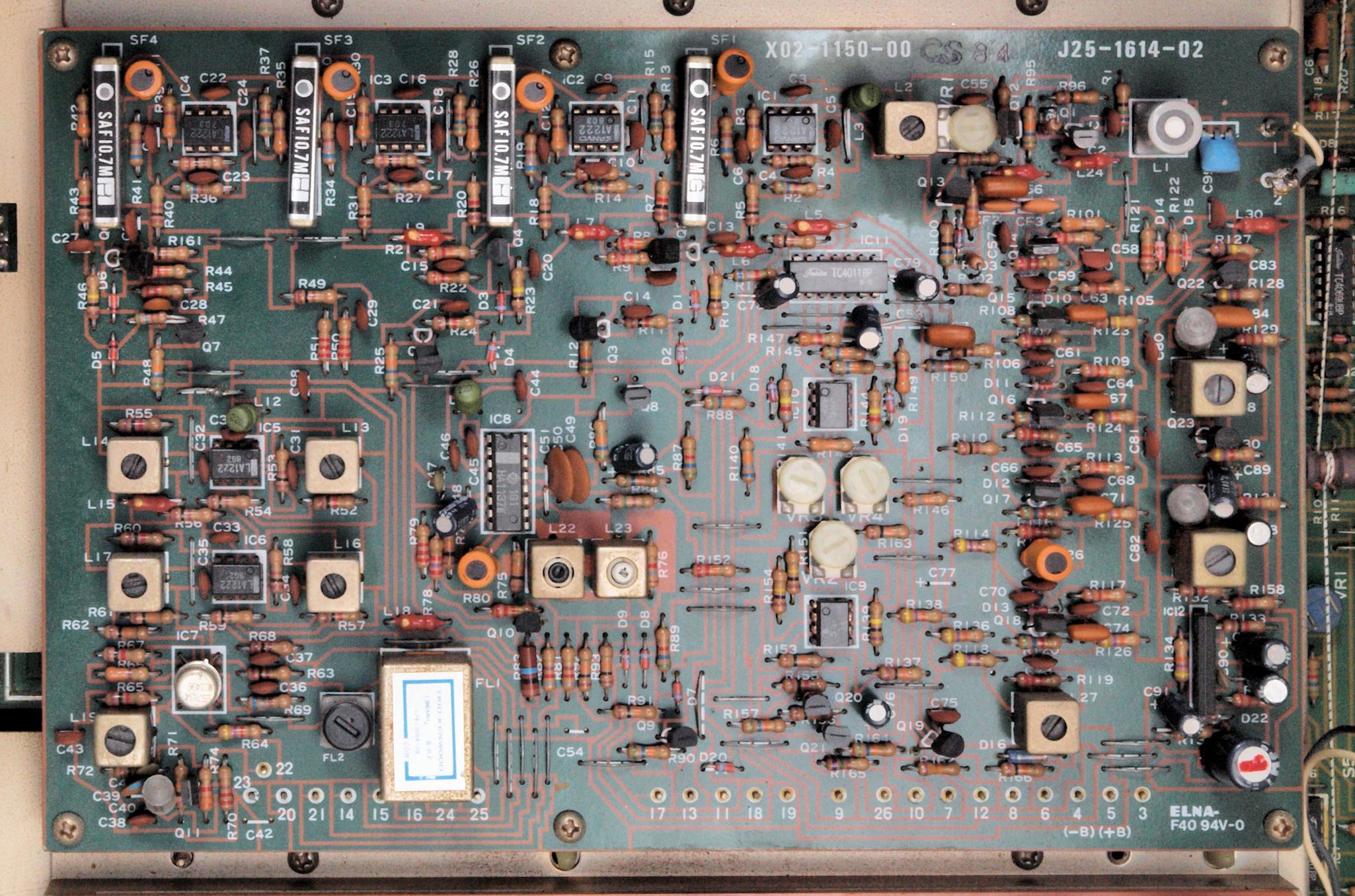

Ｃ４１．　修理前　ＩＦ基板。

Ｃ４２．　修理後　ＩＦ基板。　半固定ＶＲ３個、電解コンデンサー１４個、ＩＣ１０個、ＯＰ_ＡＭＰ１個、ＴＲ（トランジスター）９個交換

Ｃ４３．　修理中　ＩＦ基板で交換したＩＣ、ＯＰ_ＡＭＰ、足黒ＴＲ（トランジスター）。

Ｃ４４．　修理前　ＩＦ基板裏。

Ｃ４５．　修理（半田補正）後　ＩＦ基板裏。　半田を全部やり直す。カメラ故障で写真紛失で下記は2号機より。

Ｃ４６．　完成ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ４７．　修理前　ＩＦ基板裏、ラッピング。

Ｃ４８．　修理後　ＩＦ基板裏、ラッピング。　半田を浸みこませる。

Ｃ４９．　修理前　ＩＦ基板裏、ラッピング２。

Ｃ４Ａ．　修理後　ＩＦ基板裏、ラッピング２。　半田を浸みこませる。

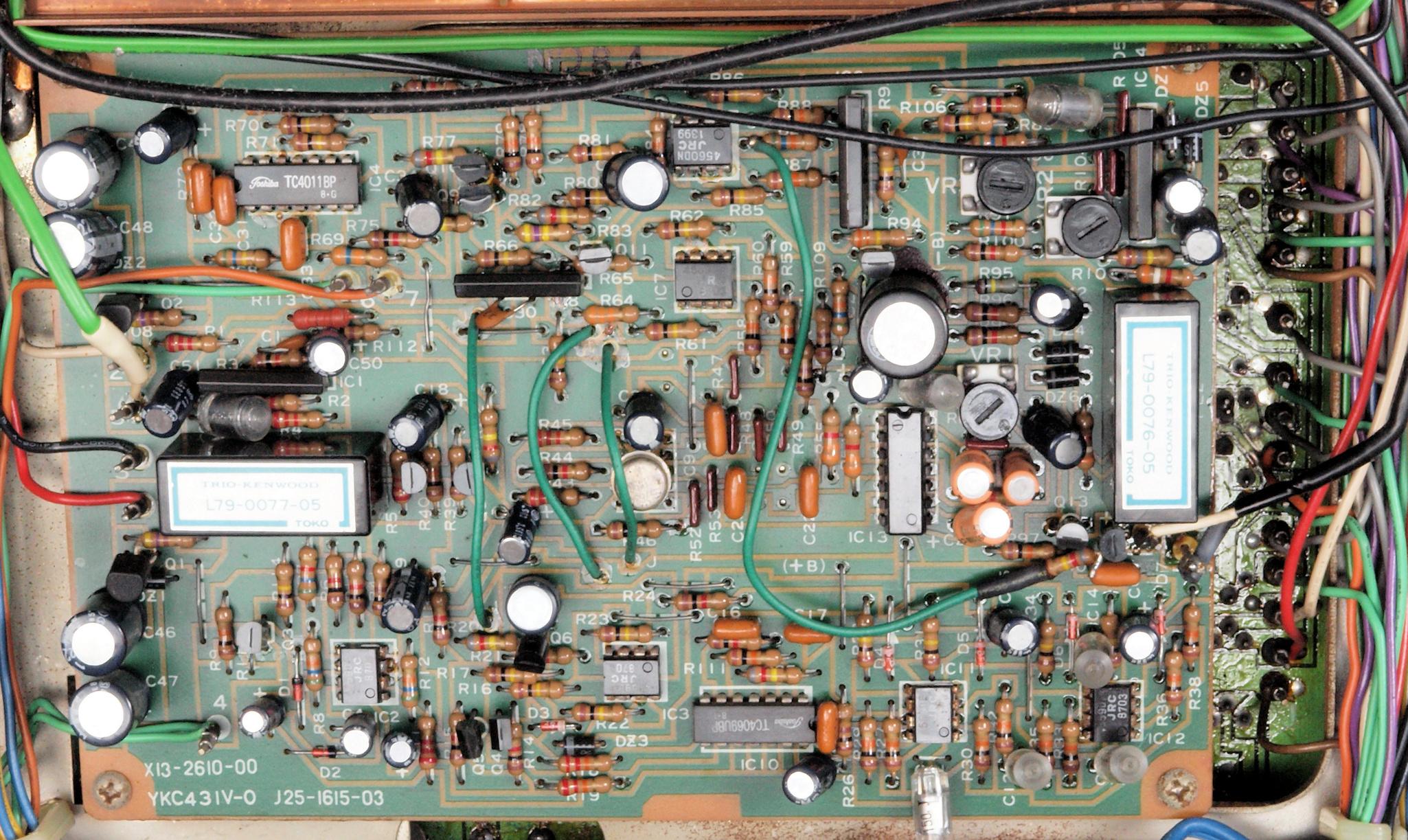

Ｃ５１．　修理前　ＭＰＸ基板

Ｃ５２．　修理中　ＭＰＸ基板。　トルエン溶媒の接着剤。

Ｃ５３．　修理後　ＭＰＸ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５４．　修理前　ＭＰＸ基板。　トルエン溶媒の接着剤２。

Ｃ５５．　修理後　ＭＰＸ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後２。

Ｃ５６．　修理後　ＭＰＸ基板。　半固定ＶＲ８個、電解コンデンサー３４個、ＴＴＬ−ＩＣ＝２個、ＯＰ−ＡＭＰ６個、ＴＲ（トランジスター）６個交換

Ｃ５７．　修理中　ＭＰＸ基板で交換したＩＣ、ＯＰ_ＡＭＰ。

Ｃ５８．　修理前　ＭＰＸ基板裏。

Ｃ５９．　修理（半田補正）後　ＭＰＸ基板裏。　半田を全部やり直す。表に移動可能な部品は移す。

Ｃ５Ｂ．　完成ＭＰＸ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５Ｃ．　修理前　ＭＰＸ基板裏基板ラッピング

Ｃ５Ｄ．　修理後　ＭＰＸ基板裏基板ラッピング。　半田を浸みこませる。

Ｃ５Ｅ．　修理前　ＭＰＸ基板裏基板ラッピング２

Ｃ５Ｆ．　修理後　ＭＰＸ基板裏基板ラッピング２。　半田を浸みこませる。

Ｃ５Ｇ．　修理前　ＭＰＸ基板裏基板ラッピング３

Ｃ５Ｈ．　修理後　ＭＰＸ基板裏基板ラッピング３。　半田を浸みこませる、コンデンサーは表に移動。

Ｃ６１．　修理前　ＤＤＬ基板

Ｃ６２．　修理後　ＤＤＬ基板。　半固定ＶＲ３個、電解コンデンサー３０個、ＯＰ_ＡＭＰ６個、ＩＣ７個、足黒ＴＲ（トランジスター）３個交換

Ｃ６３．　修理中　ＤＤＬ基板で交換するＩＣ・ＯＰ_ＡＭＰ類。

Ｃ６４．　修理中　ＤＤＬ基板で交換したＩＣ・ＯＰ_ＡＭＰ類。

Ｃ６５．　修理前　ＤＤＬ基板裏

Ｃ６６．　修理（半田補正）後　ＤＤＬ基板裏。　半田を全部やり直す。

Ｃ６７．　完成ＤＤＬ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６８．　修理前　ＤＤＬ基板ラッピング

Ｃ６９．　修理後　ＤＤｌ基板ラッピング。　半田を浸みこませる。

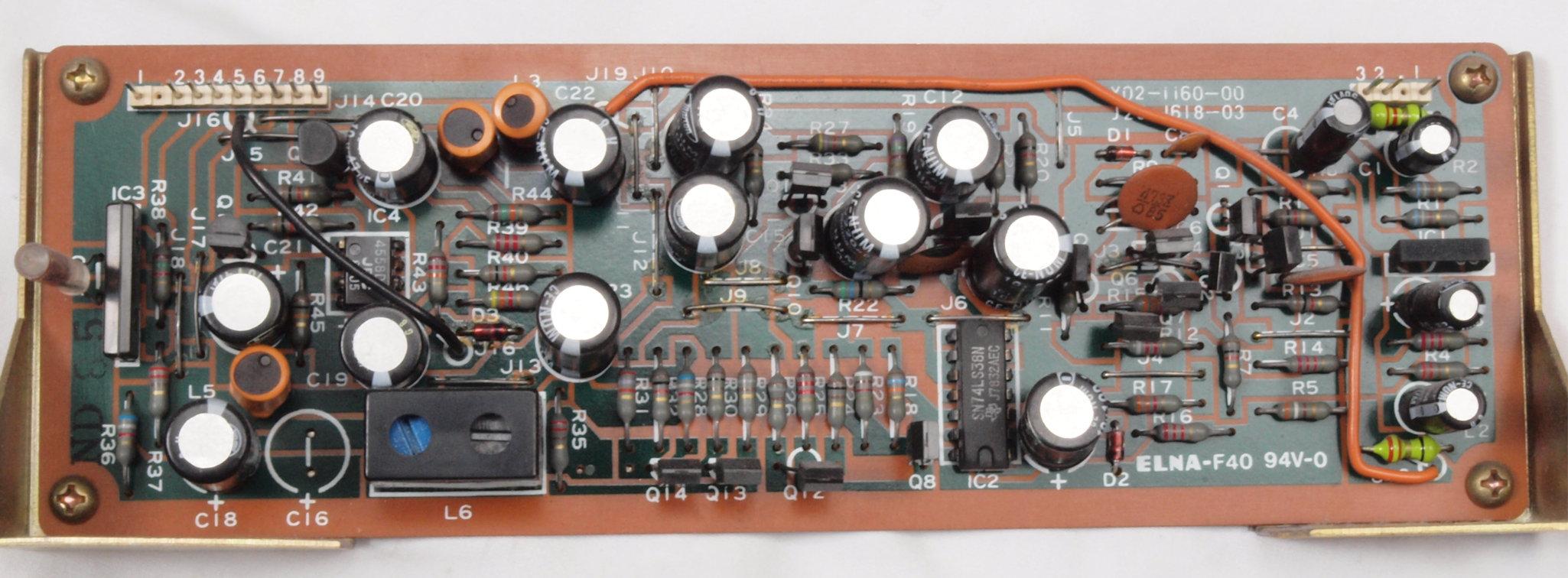

Ｃ７１．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板。　唯一「コネクター使用」で取り出せる基板。

Ｃ７２．　修理中　ＰｕｌｓｅＣｏｕｎｔｅｒ基板。　ＩＦＴ点検。

Ｃ７３．　修理後　ＰｕｌｓｅＣｏｕｎｔｅｒ基板。　電解コンデンサー１６個、ＯＰ_ＡＭＰ１個、ＴＴＬ−ＩＣ１個、ＴＲ（トランジスター）１２個交換、フィルムコンデンサー１個追加。

Ｃ７４．　修理前　ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏

Ｃ７５．　修理（半田補正）後　ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏。　半田を全部やり直す。

Ｃ７６．　完成ＰｕｌｓｅＣｏｕｎｔｅｒ基板裏。余分なフラックスを落として、コート液を塗る。

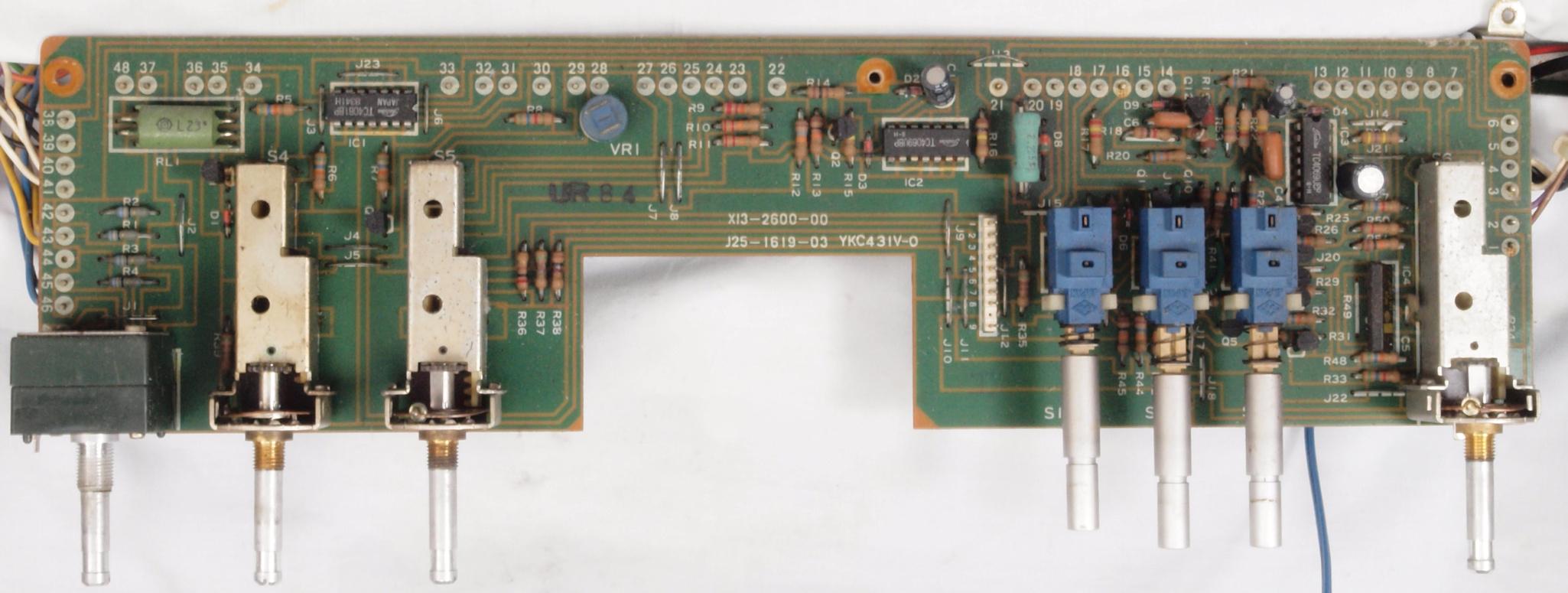

Ｃ８１．　修理前　ＳＷ基板

Ｃ８２．　修理後　ＳＷ基板。　半固定ＶＲ１個、電解コンデンサー３個、ＩＣ２個交換

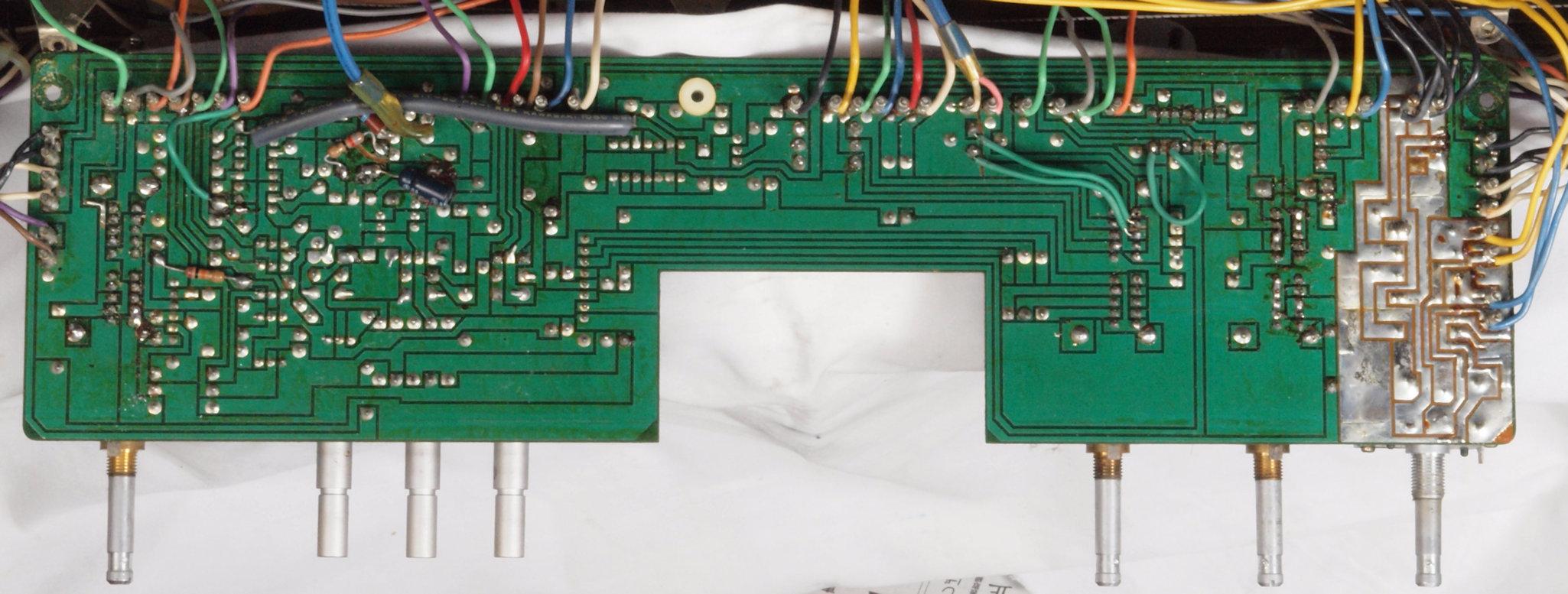

Ｃ８３．　修理前　ＳＷ基板裏

Ｃ８４．　修理（半田補正）後　ＳＷ基板裏。　半田を全部やり直す。

Ｃ８５．　完成ＳＷ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ８６．　完成ＳＷ基板裏。　ＳＷ基板裏、左前。

Ｃ８７．　完成ＳＷ基板裏。　ＳＷ基板裏、右前。

Ｃ８８．　修理前　ＳＷ基板裏ラッピング１

Ｃ８９．　修理後　ＳＷ基板裏ラッピング１。　半田を浸みこませる。

Ｃ８Ａ．　修理前　ＳＷ基板裏ラッピング２

Ｃ８Ｂ．　修理後　ＳＷ基板裏ラッピング２。　半田を浸みこませる。

Ｃ８Ｃ．　修理前　ＳＷ基板裏ラッピング３

Ｃ８Ｄ．　修理後　ＳＷ基板裏ラッピング３。　半田を浸みこませる。

Ｃ８Ｅ．　修理前　ＳＷ基板裏ラッピング４

Ｃ８Ｆ．　修理後　ＳＷ基板裏ラッピング４。　半田を浸みこませる。

Ｃ９１．　修理前　ＲＣＡ端子ラッピング

Ｃ９２．　修理後　　ＲＣＡ端子ラッピング。　半田を浸みこませる。

ＣＡ１．　修理前　アース端子ラッピング１

ＣＡ２．　修理後　アース端子ラッピング１。　半田を浸みこませる。

ＣＡ３．　修理前　アース端子ラッピング２

ＣＡ４．　修理後　アース端子ラッピング２。　半田を浸みこませる。

ＣＢ１．　修理前　メーターランプブラケット。　押さえテープがボロボロ、ステンレスブラケットも錆が発生。

ＣＢ２．　修理中　メーターランプブラケット。　ボロボロの押さえテープを取り除き、ステンレスブラケットの錆を取る。

ＣＢ３．　修理後　メーターランプブラケット。　押さえテープを貼る。

ＣＣ１．　交換部品

ＣＣ２．　交換部品、液漏れ電解コンデンサー。

ＣＣ３．　交換部品、足黒半固定ＶＲ。

ＣＣ４．　交換部品、足の腐食した交換ＩＣ（集積回路）

ＣＤ１．　修理前　上から

ＣＤ２．　修理後　上から

ＣＤ３．　修理前　下から

ＣＤ４．　修理後　下から

Ｅ．　調整・測定、　ＦＭ受信感度、ＲＬ分離測定調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　＜見方＞ 　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より信号を出す。これを受信し出力を測定する。 　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。 　中下＝Ｒ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　下＝Ｌ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　　　チューナの出力電圧は固定を使用。

Ｅ１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は＋６ｄＢ高い。

Ｅ１１．　FMトラッキング調整。　７６ＭＨＺに合わす。

Ｅ１２．　ＦMトラッキング調整。　９０ＭＨＺに合わす。

Ｅ２１．　ＦＭ　モノラル受信測定４００Ｈｚ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　出力電圧＝０．７９６Ｖ、　歪み率＝０．０３０％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　出力電圧＝０．７８９Ｖ、　歪み率＝０．０３１％。

Ｅ２２．　ＦＭ　モノラル受信測定１ｋＨｚ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．７５９Ｖ、　歪み率＝０．０３８％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．７５５Ｖ、　歪み率＝０．０３６％。

Ｅ３１．　ＦＭ　ステレオ受信測定４００Ｈｚ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」　より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．７０９Ｖ、　歪み率＝０．０２５％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．７０４Ｖ、　歪み率＝０．０２６％。

Ｅ３２．　ＦＭ　ステレオ受信測定１ｋＨｚ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」　信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８２ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．６７８Ｖ、　歪み率＝０．０２６％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．６７４Ｖ、　歪み率＝０．０２７％。

Ｅ４１．　ＦＭ　ステレオ受信ＲＬ分離度測定４００Ｈｚ。Ｌｏｇ７０１／１．６＝５２．８ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．７０１Ｖ、　歪み率＝０．０２０％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝１．６ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。

Ｅ４２．　ＦＭ　ステレオ受信ＲＬ分離度測定４００Ｈｚ。Ｌｏｇ６９５／３．２＝４６．７ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝４００Ｈｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝３．２ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．６９５Ｖ、　歪み率＝０．０２８％。

Ｅ４３．　ＦＭ　ステレオ受信ＲＬ分離度測定１ｋＨｚ。Ｌｏｇ６７１／２＝５０．５ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．６７１Ｖ、　歪み率＝０．０２０％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝２．０ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。

Ｅ４４．　ＦＭ　ステレオ受信ＲＬ分離度測定１ｋＨｚ。Ｌｏｇ６６７／２．９＝４７．２ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調周波数＝１ｋＨｚ、　変調度＝９０％（６７．５ｋＨｚデビエーション）、　出力周波数＝８２ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝２．９ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　出力電圧＝０．６６７Ｖ、　歪み率＝０．０２１％。

Ｆ０．　ＩＦ帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。

Ｆ１．　Wide　ＩＦ帯域測定。　−３ｄＢの所で５６８ｋHzの幅。

F２.　標準　ＩＦ帯域測定。　−３ｄＢの所で４５３ｋＨｚの幅。

F３.　Narrow　ＩＦ帯域測定。　−３ｄＢの所で１８３ｋＨｚの幅。

Ｅ５．　引き続き２４時間エージング。　左はＷＥ−３９６Ａ・ＵＴＣ　Ａ２６使用 ラインアンプ

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＫＥＮＷＯＯＤ　ＫＴ−９９００　の仕様（マニアル・カタログより）

型式 FMチューナー　ＫＴ−９９００ 受信周波数範囲 ７６ＭＨｚ〜９０ＭＨｚ アンテナインピーダンス（Ａ，Ｂ２系統） ３００Ω平衡　　７５Ω不平衡 感度　（７５Ω）  　　　　（３００Ω） １０．８dBｆ（新ＩＨＦ）　０．９５μＶ（ＩＨＦ）  １０．８dBｆ（新ＩＨＦ） ＳＮ比５０dB感度（７５Ω） ＭＯＮＯ＝１５．８dBｆ（新ＩＨＦ）／１．７μＶ（ＩＨＦ）  ＳＴＥＲＥＯ＝３７．２dBf（新ＩＨＦ）／２０μＶ（ＩＨＦ）  ひずみ率　　　　　　　　　 ＷＩＤＥ　　　　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）  ０．０６％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０３％（ＭＯＮＯ）  ０．０４％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．０５％（ＭＯＮＯ）  ０．０７％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．０５％（ＭＯＮＯ）  ０．０９％（ＳＴＥＲＥＯ） ＮＯＲＭＡＬ　１００Ｈｚ　　　　 ０．０２％（ＭＯＮＯ） 　 ０．１％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　０．０６％（ＭＯＮＯ）   ０．０９％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）   ０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．４％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．１５％（ＭＯＮＯ）  ０．１２％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ　１００Ｈｚ　　　　０．０２％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　１ｋＨｚ　　　　　  ０．４％（ＭＯＮＯ）     ０．２％（ＳＴＥＲＥＯ） 　　　　　　　　６ｋＨｚ　　　　　０．１５％（ＭＯＮＯ）　０．１５％（ＳＴＥＲＥＯ） 　　　　　　　　１５ｋＨｚ　　　　０．０３％（ＭＯＮＯ）　   ０．９％（ＳＴＥＲＥＯ） 　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ０．４％（ＭＯＮＯ）　０．２５％（ＳＴＥＲＥＯ） ＳＮ比  （１００％変調１ｍＶ入力） ＭＯＮＯ＝９０dB ＳＴＥＲＥＯ＝８４dB キャプチャーレシオ ＷＩＤＥ＝０．８dB、　ＮＯＲＭＡＬ＝１．０dB、　ＮＡＲＲＯＷ＝１．５dB 選択度（ＩＨＦ） ＮＡＲＲＯＷ　６０dB（±３００ｋＨｚ）  ＮＯＲＭＡＬ　 ６０dB  ＷＩＤＥ　　　　３５dB ステレオセパレーション  　　 ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　６０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　４０dB  ＮＯＲＭＡＬ　　 １ｋＨｚ　　　　　　　　５５dB　  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４５dB  　　　　　　　　　１５ｋＨｚ　　　　　　　３８dB  ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　 ５０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ４０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　 ３３dB 周波数特性 １０Ｈｚ〜１６ｋＨｚ、　　＋０．２dB　−０．５dB イメージ妨害比　　 １２５dB ＩＦ妨害比　　　　　　 １２５dB スプリアス妨害比　 １２５dB ＡＭ抑圧比 ７０dB サブキャリア抑圧比　 ７３dB  レックキャリブレーション ４４０Ｈｚ　５０％変調 出力レベル　＆　出力インピーダンス 　　　　　　（ＦＭ　１ｋＨｚ　１００％変調） ＦＩＸＥＤ＝　０．７５Ｖ／６０Ω ＶＡＲＩＡＢＬＥ＝　０〜１．５Ｖ／６０Ω マルチパス出力 垂直出力＝０．０１Ｖ／１０ｋΩ  水平出力＝　０．５Ｖ／３ｋΩ 電源電圧・電源周波数 １００Ｖ　　５０Ｈｚ／６０Ｈｚ 定格消費電力 ５０Ｗ　（電気用品取締法に基づく表示） 最大外形寸法 約４６０mm（Ｗ）×１６１mm（Ｈ）×４６３mm（Ｄ） 重量 約１５ｋｇ 価格 ￥200,000(1978年発売)
