| ＬＵＸＭＡＮ Ｔ−１１０． ２台目修理記録 |
| 平成１６年９月５日到着 ９月１２日完成 |
|

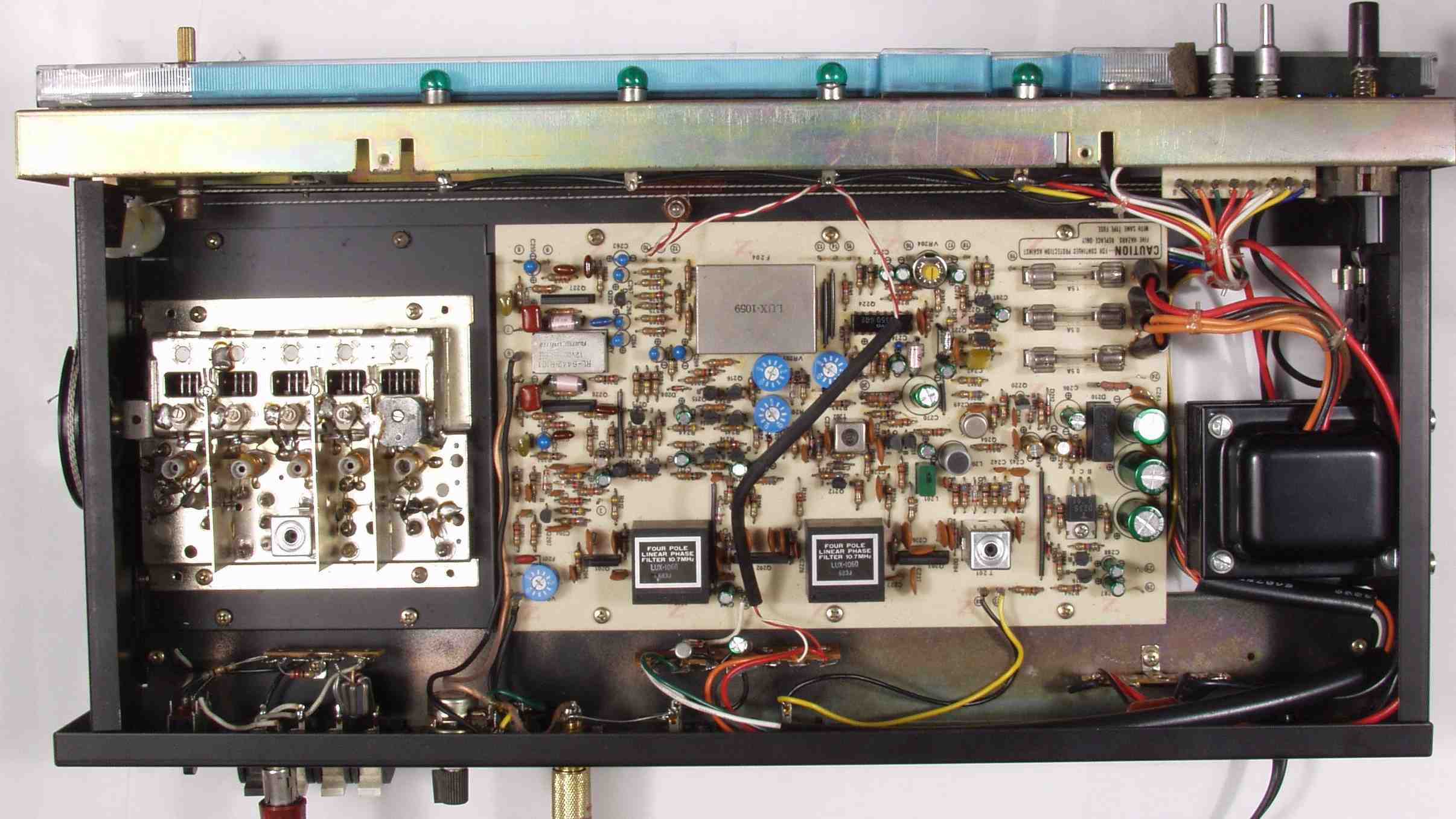

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 上から見る |
 |

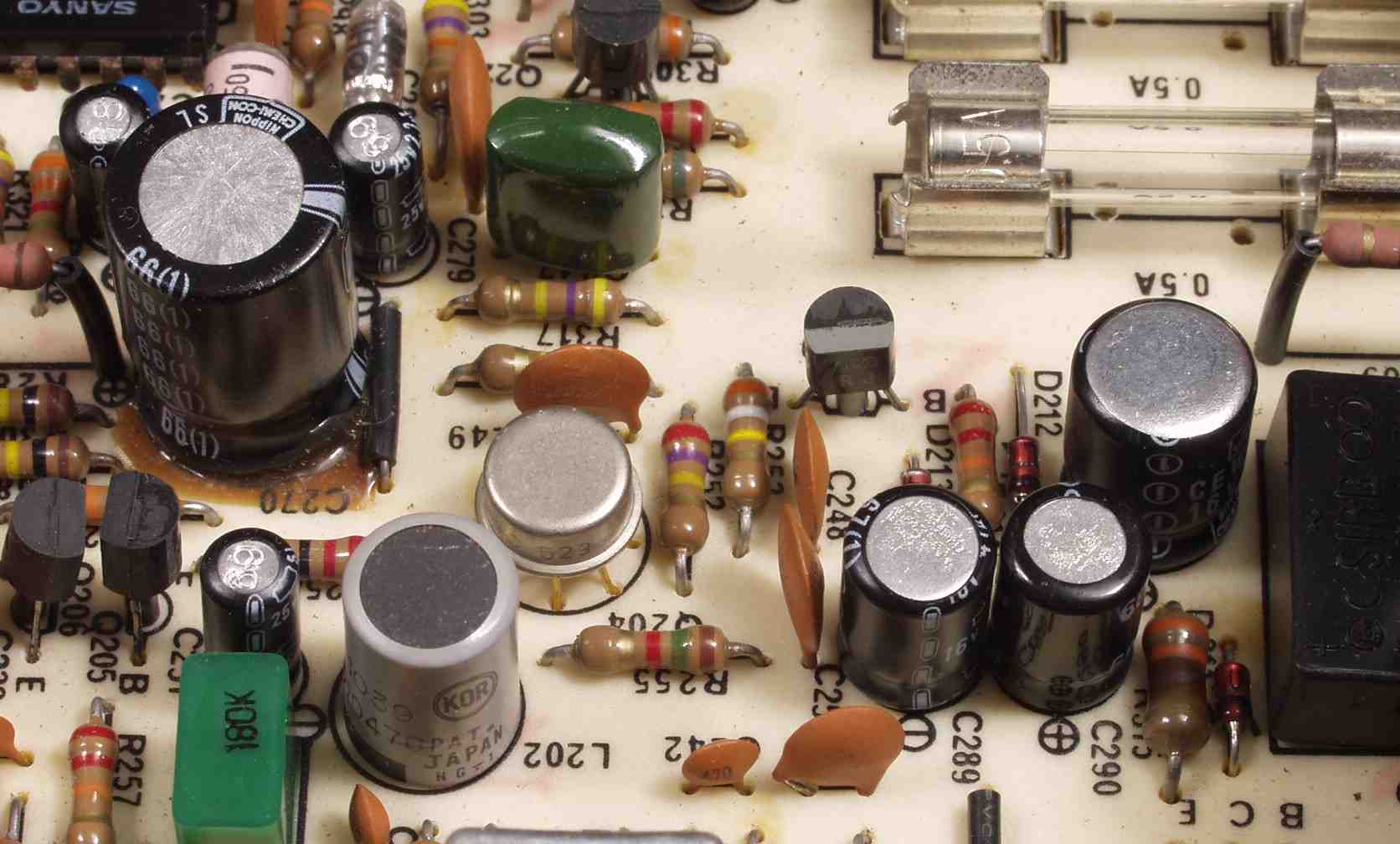

| Ａ−１Ｂ． 点検中 頭のビニールが後退した電解コンデンサー |
 |

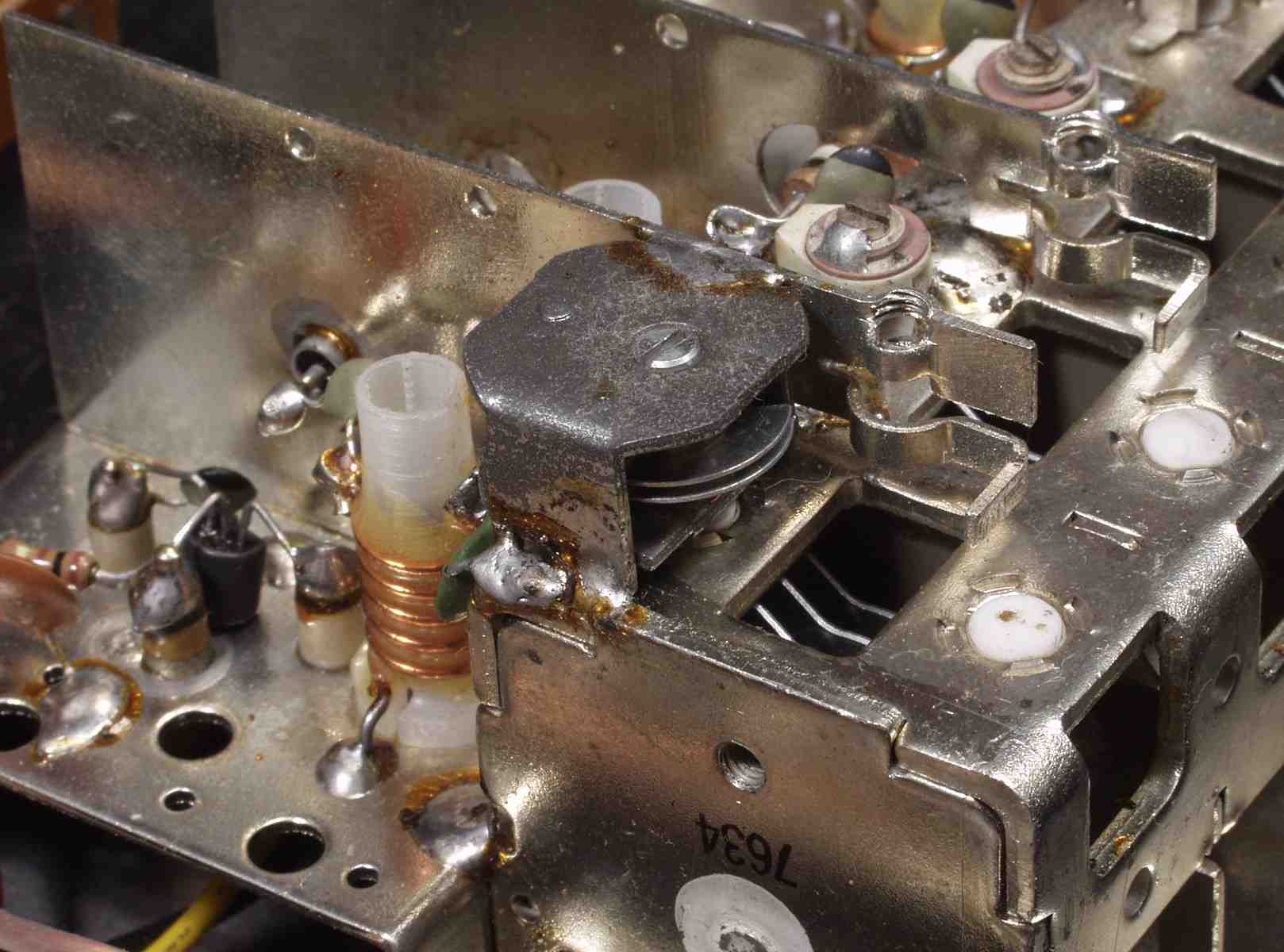

| Ａ−１Ｃ． 点検中 ＦＭフロントエンドの局発には通信機と同じエアートリマーが用いられている！ |
 |
| Ａ−２Ａ． 点検中 下から見る |
 |
| Ａ−２． 点検中 オーディオ出力部は銅線で補強してある |
 |

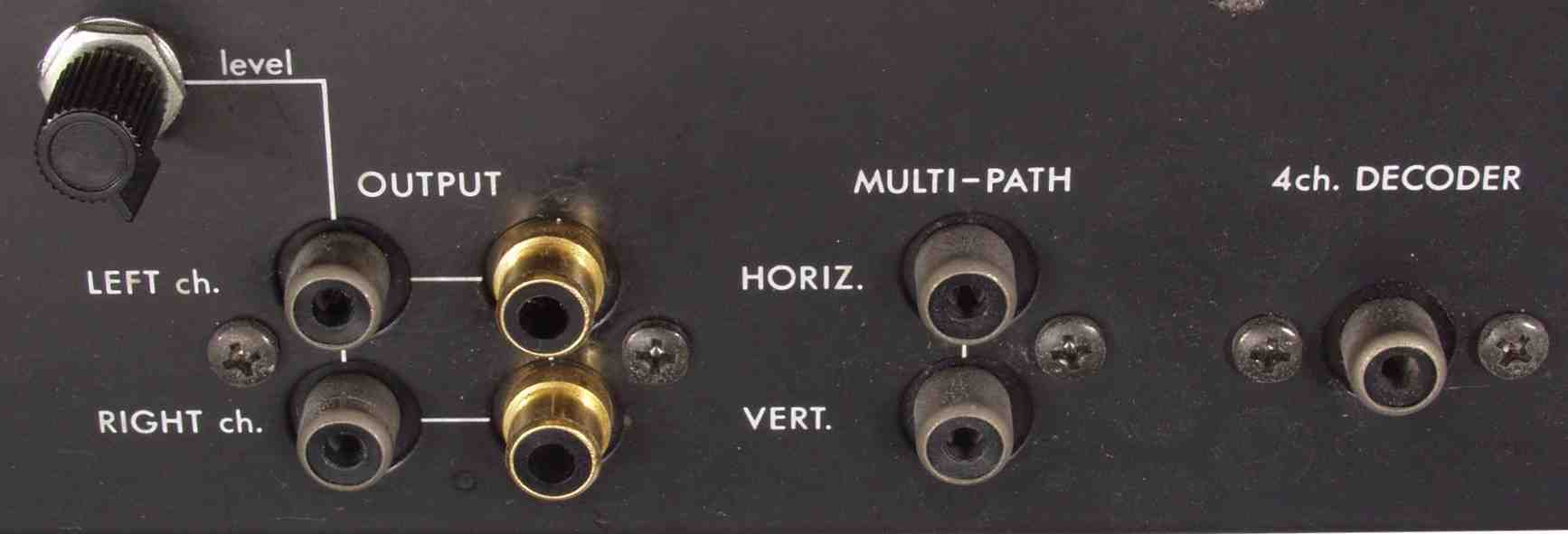

| Ａ−３． 点検中 ＲＣＡ端子郡 固定出力ＲＣＡ端子は金メッキ |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 基盤 |
 |

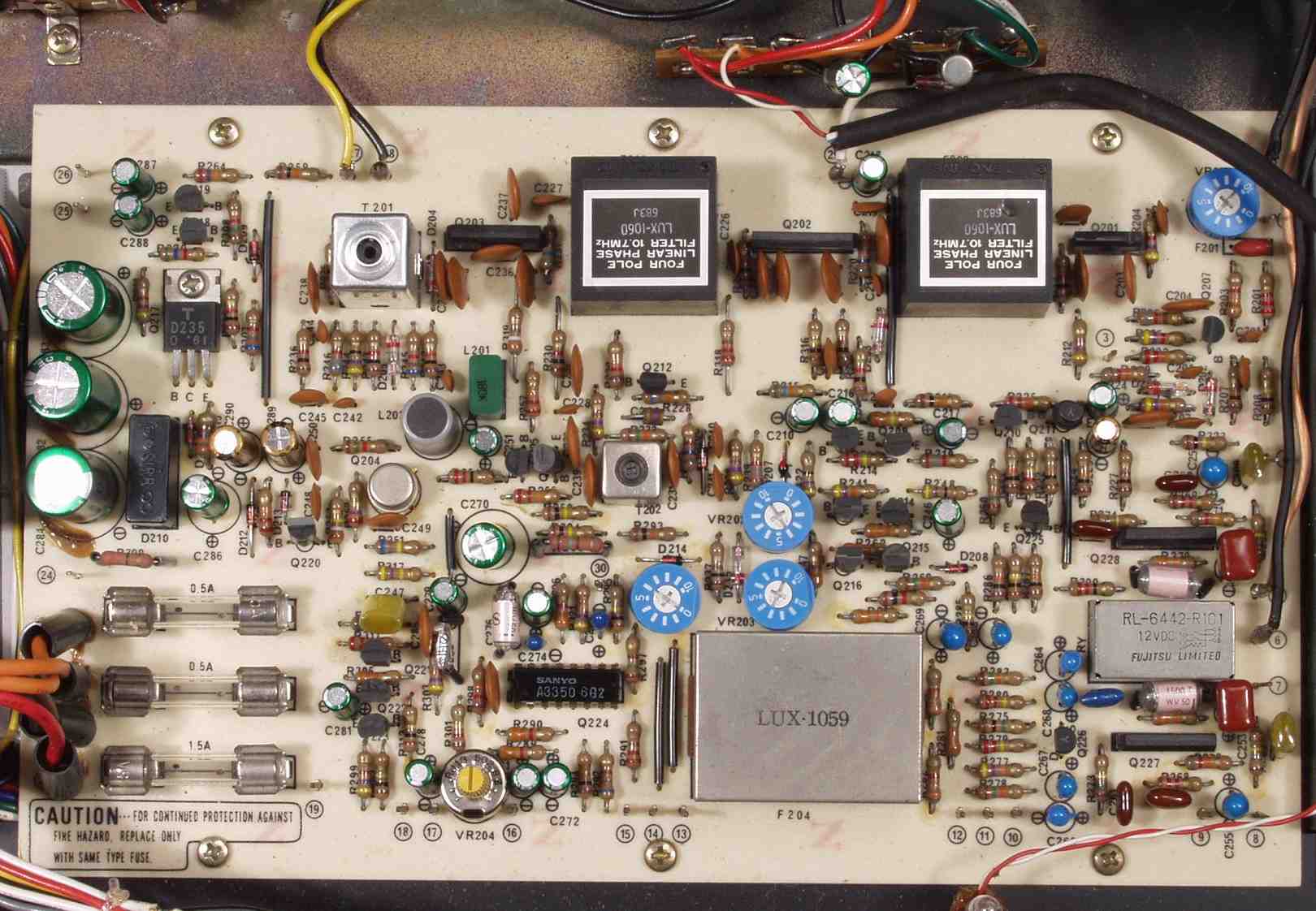

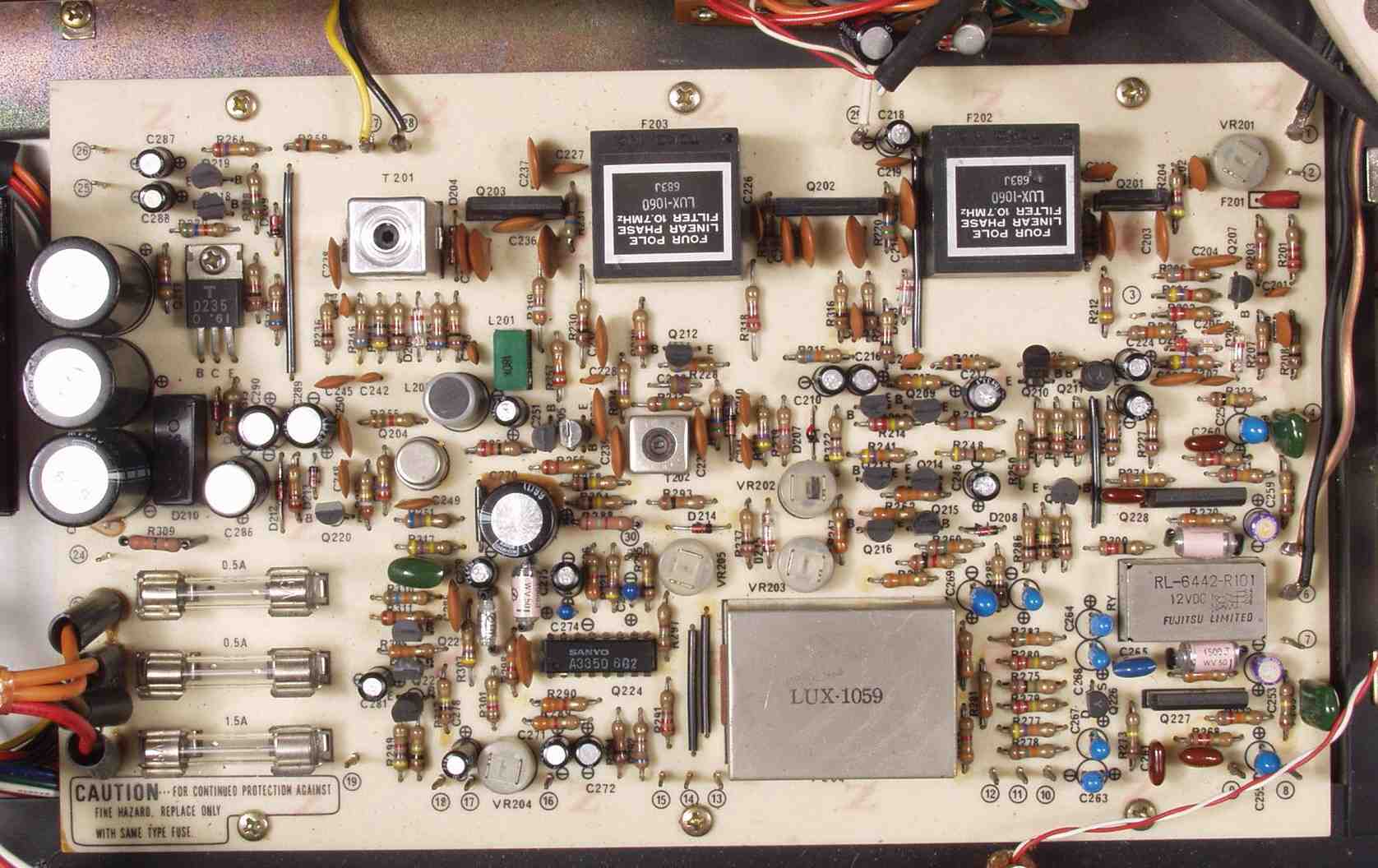

| Ｃ−１Ｂ． 修理後 基盤 調整用半固定ＶＲ５個、電解コンデンサー２４個、フイルムコンデンサー５個交換 |
 |

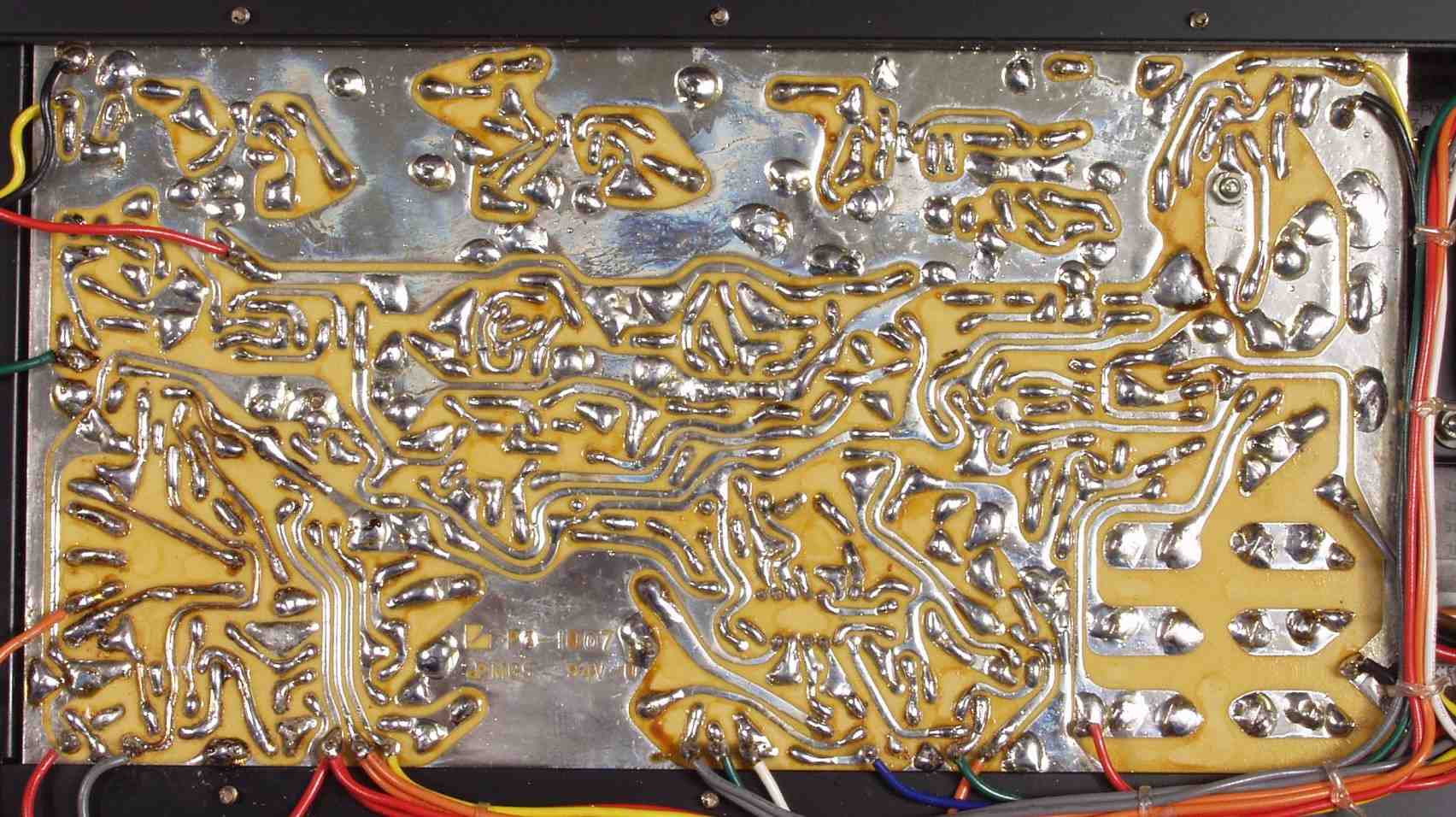

| Ｃ−１Ｃ． 修理前 基盤裏 |
 |

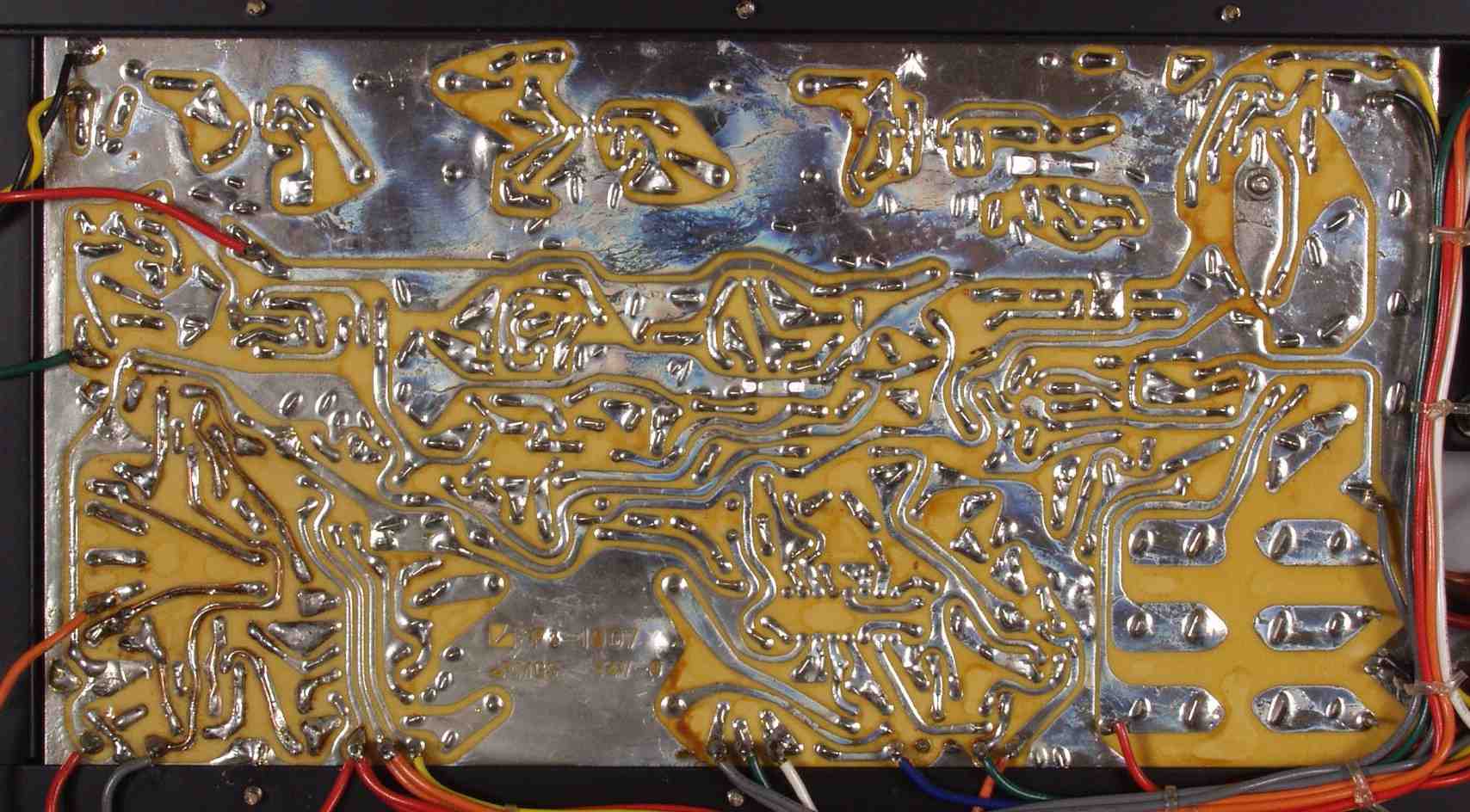

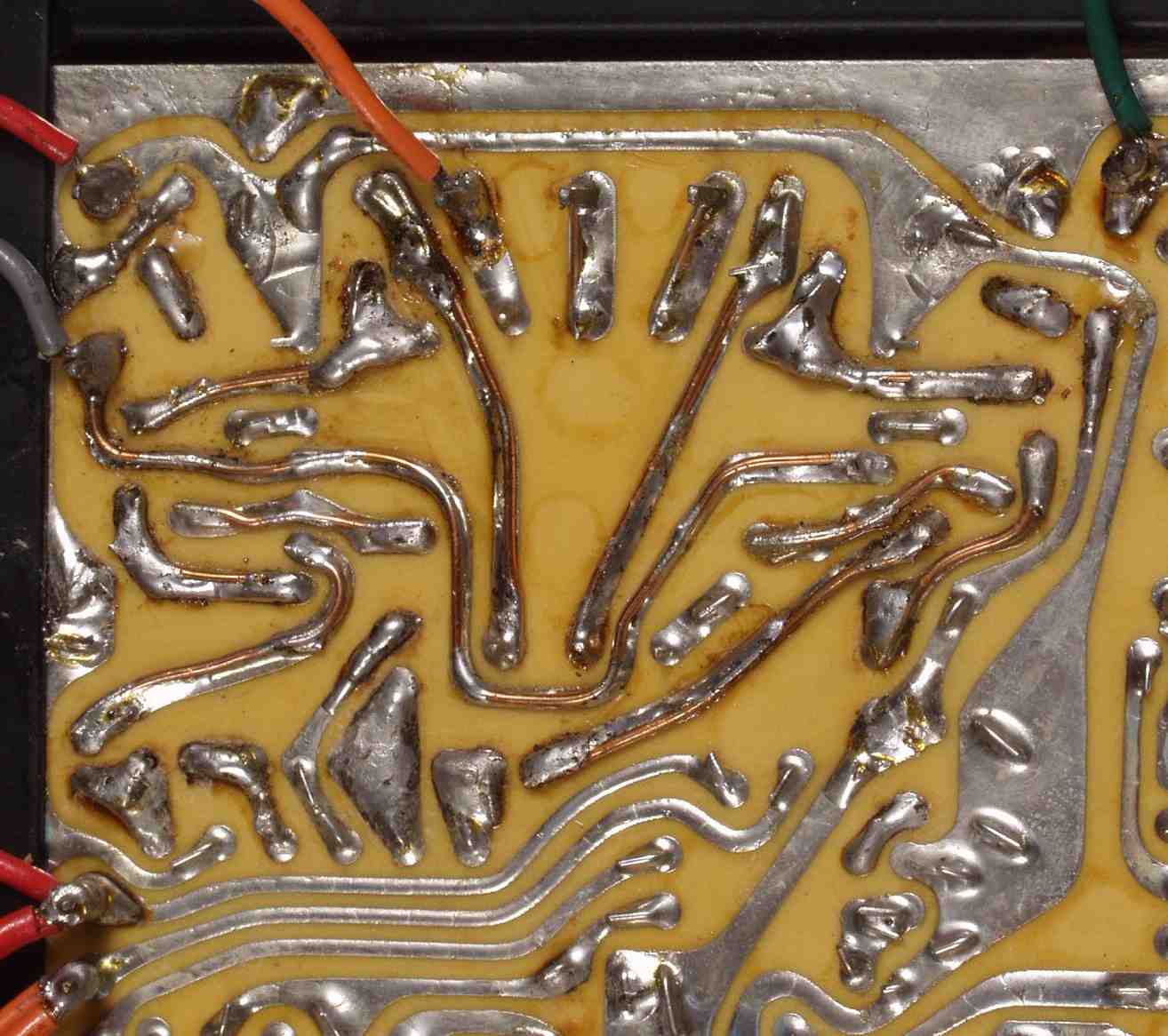

| Ｃ−１Ｄ． 修理（半田補正）後 基盤裏 |
 |
| Ｃ−１Ｅ． 完成基板裏 洗浄後 |
| 写真紛失 |

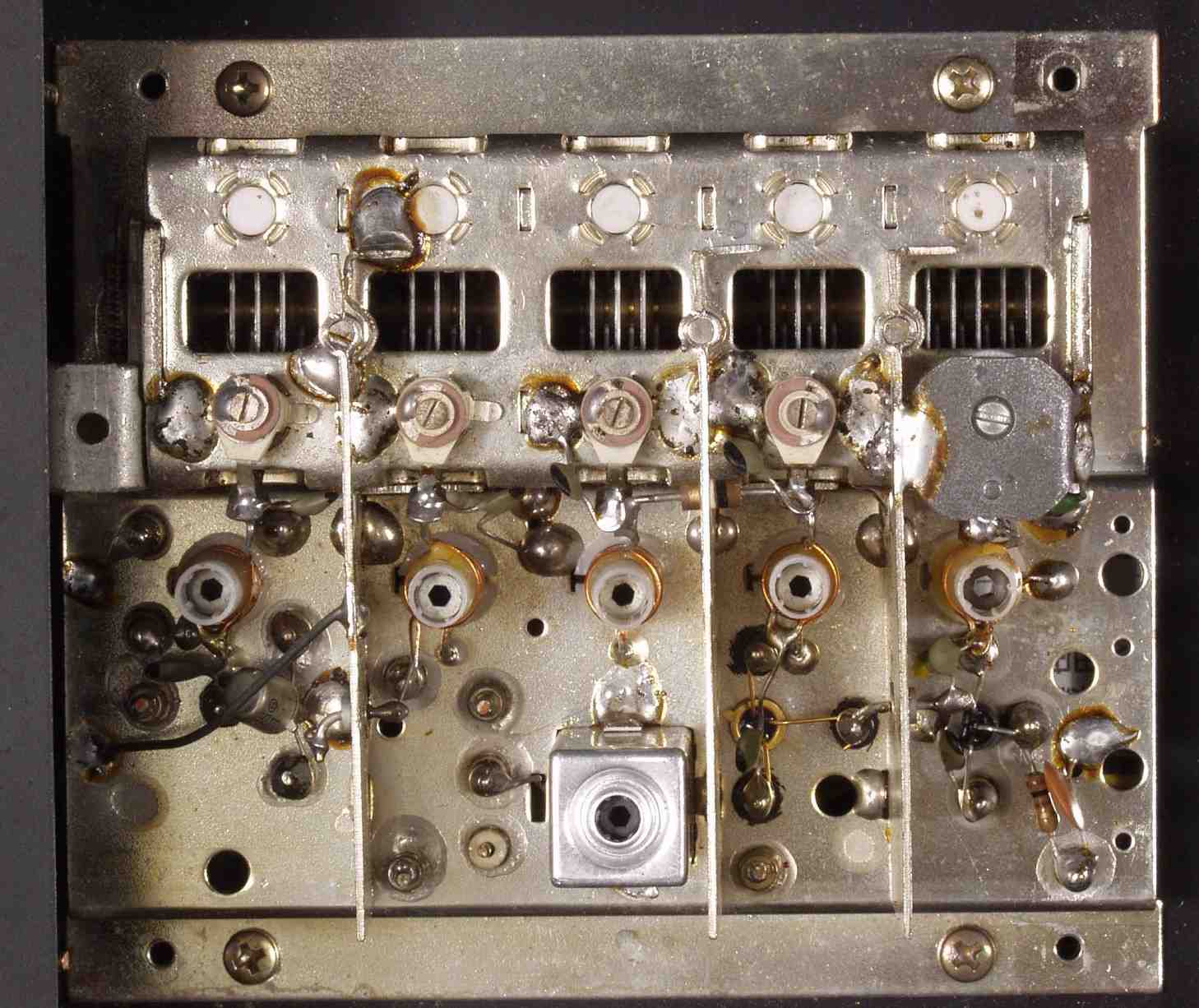

| Ｃ−２Ａ． 修理前 ＦＭフロントエンド 経年変化で、コアの位置が大分動いています |
 |

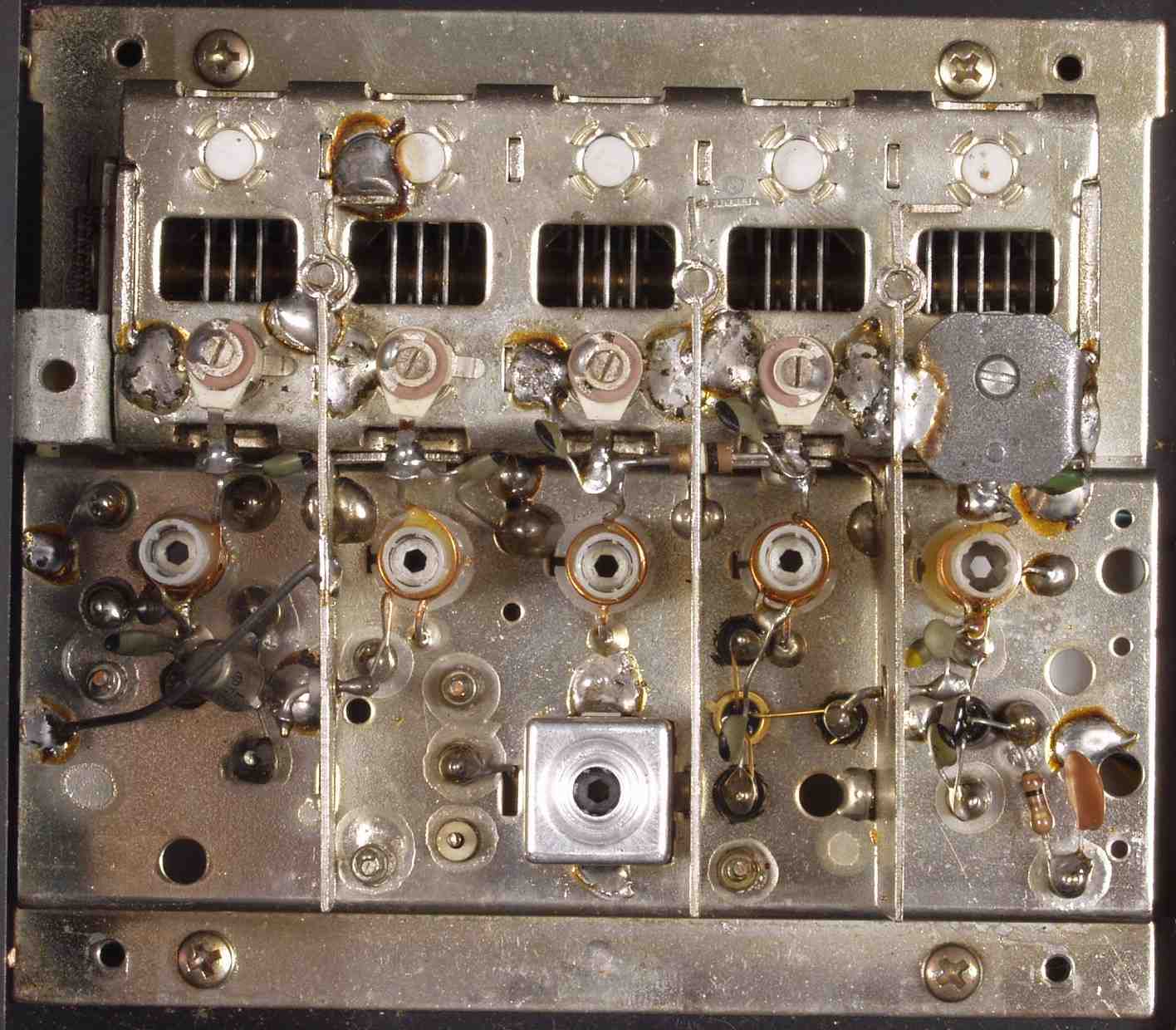

| Ｃ−２Ｂ． 修理後 ＦＭフロントエンド |
 |

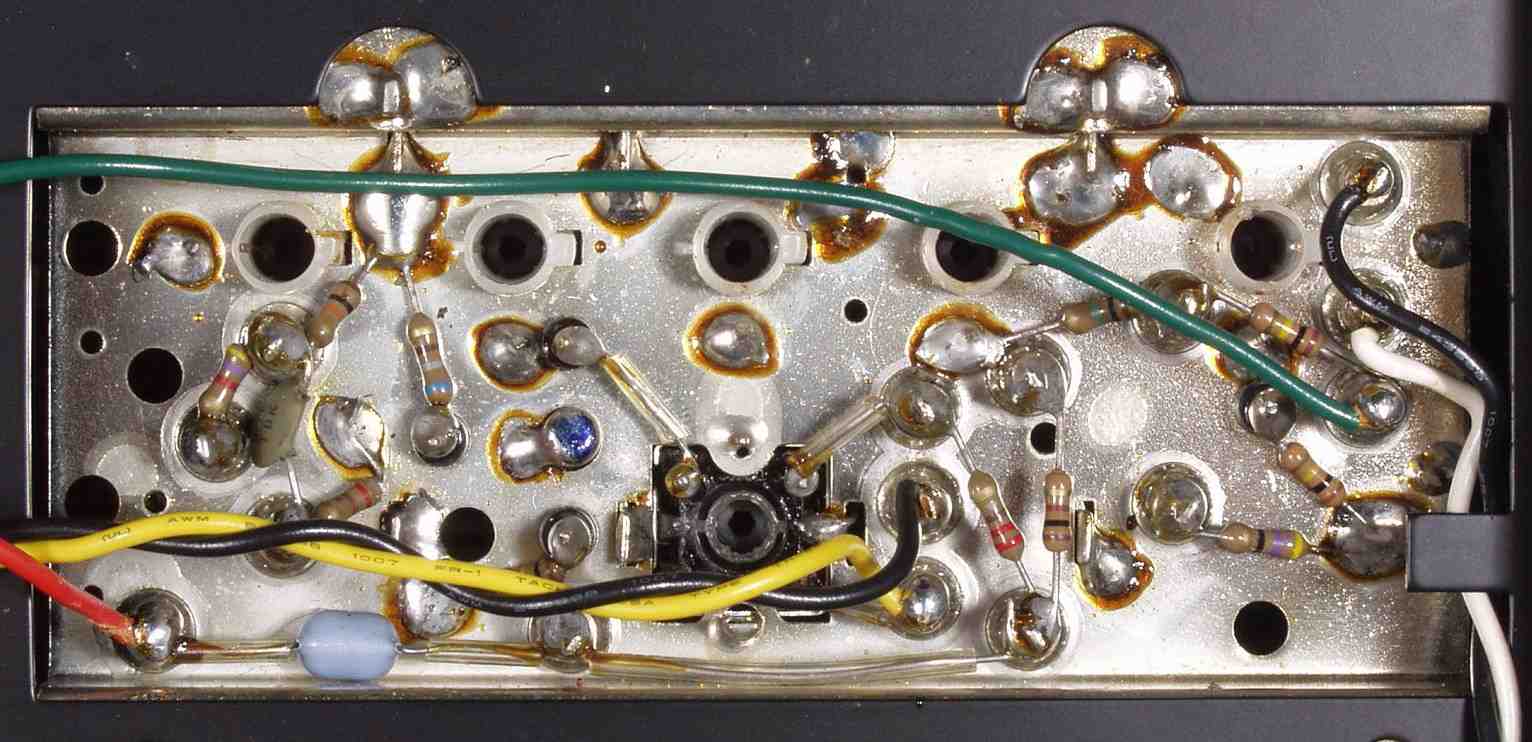

| Ｃ−２Ｃ． 修理前 ＦＭフロントエンド裏 |
 |

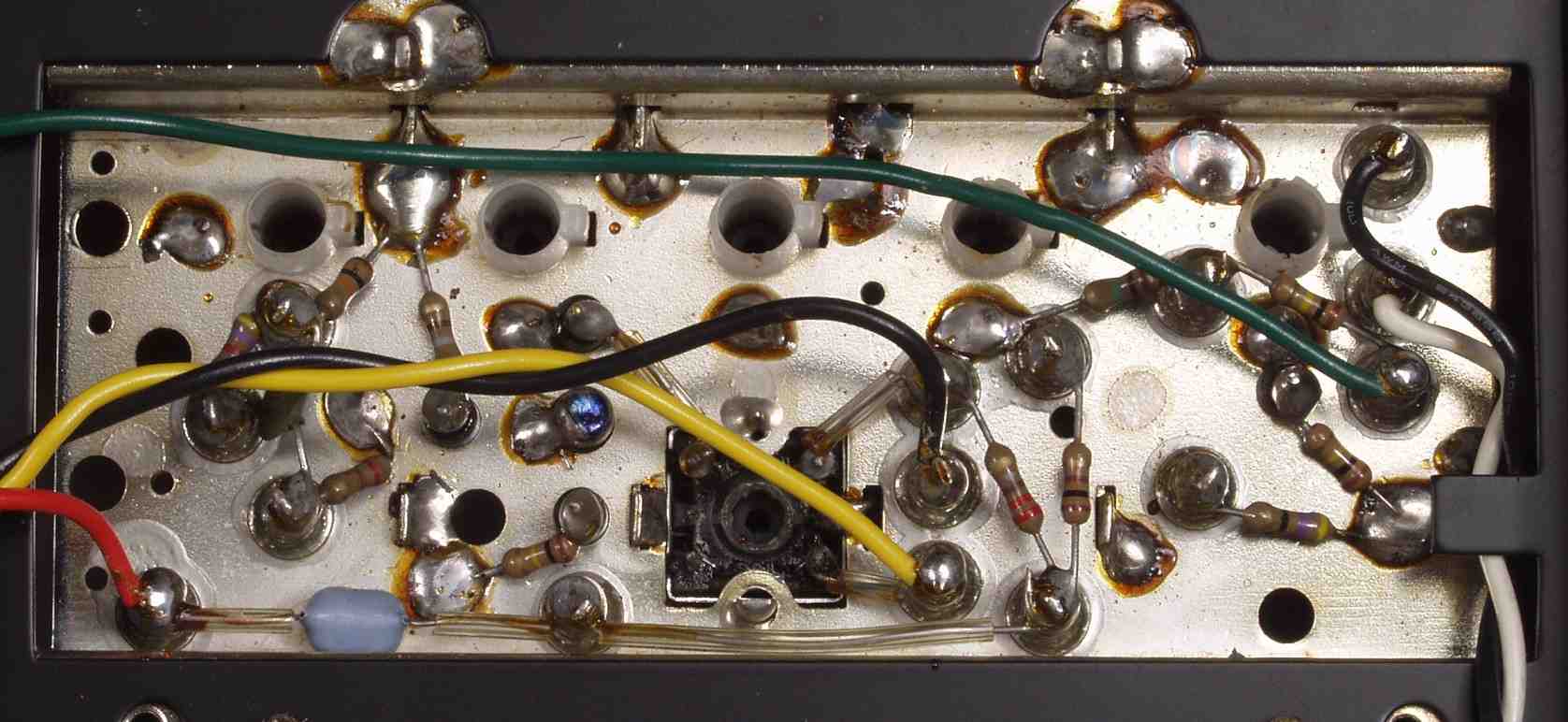

| Ｃ−２Ｄ． 修理（半田補正）後 ＦＭフロントエンド裏 |
 |

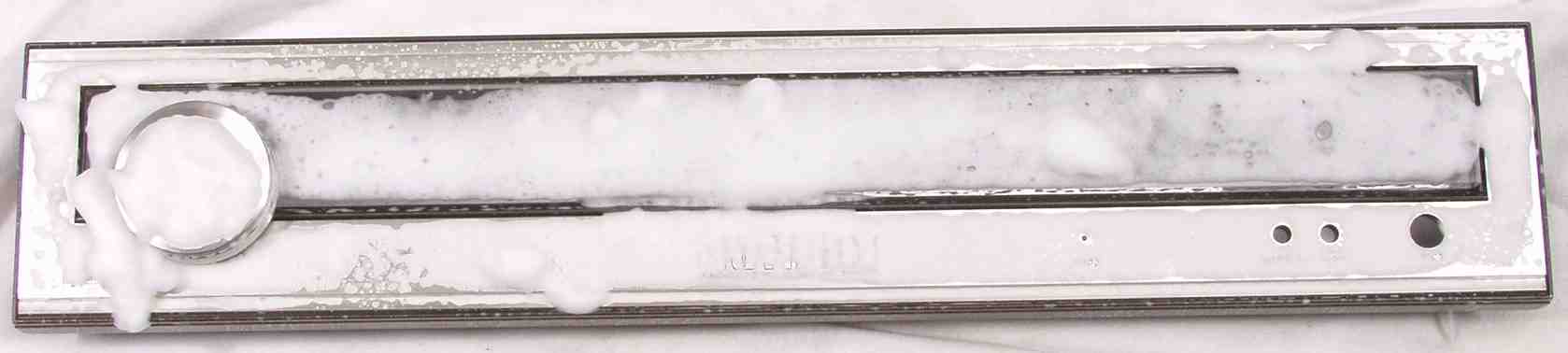

| Ｃ−７Ａ． パネル清掃 |
 |

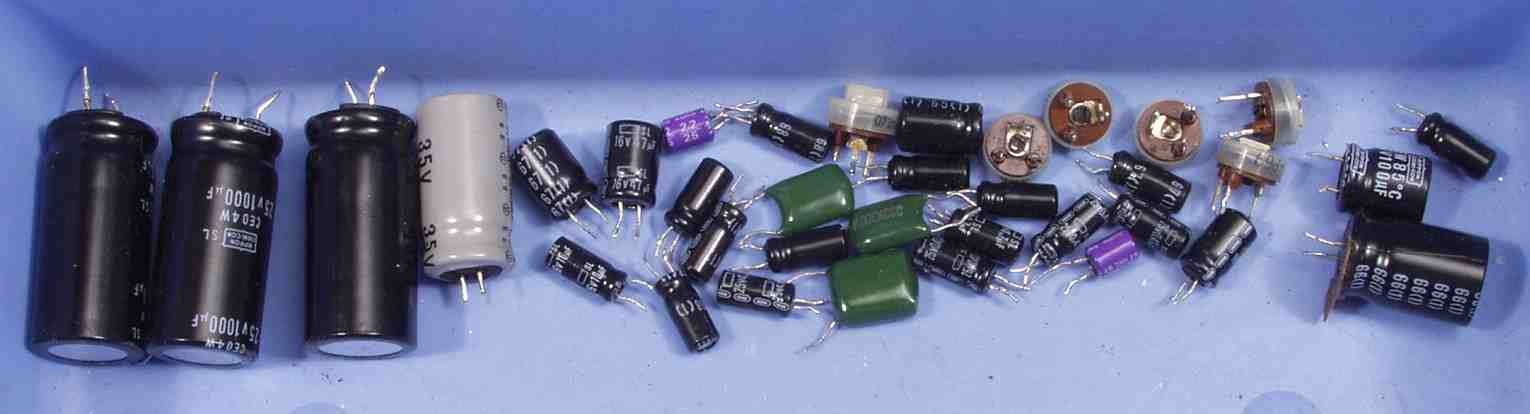

| Ｃ−８． 交換部品 |
 |

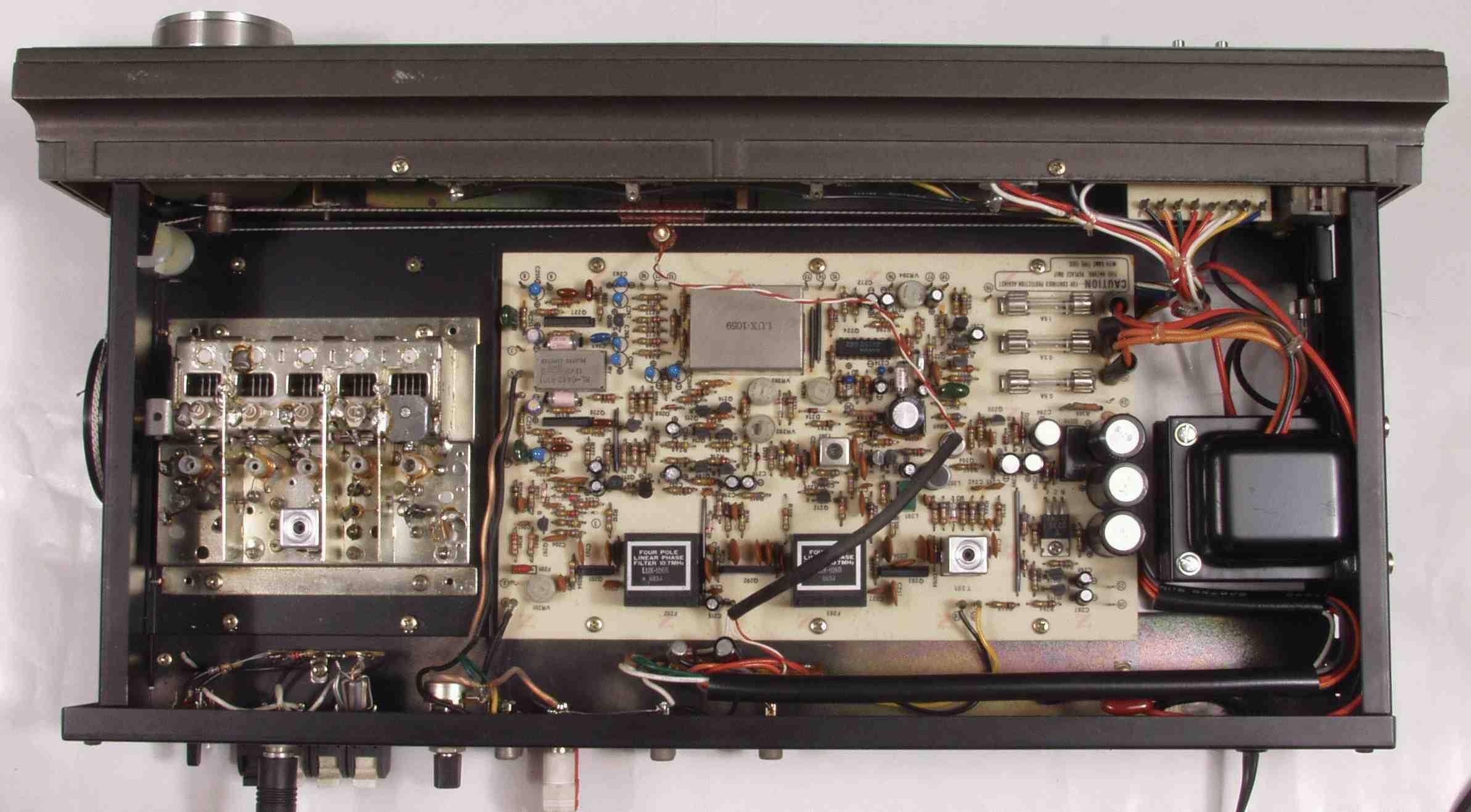

| Ｃ−９Ａ． 修理前 上から |
|
| Ｃ−９Ｂ． 修理後 上から |
 |

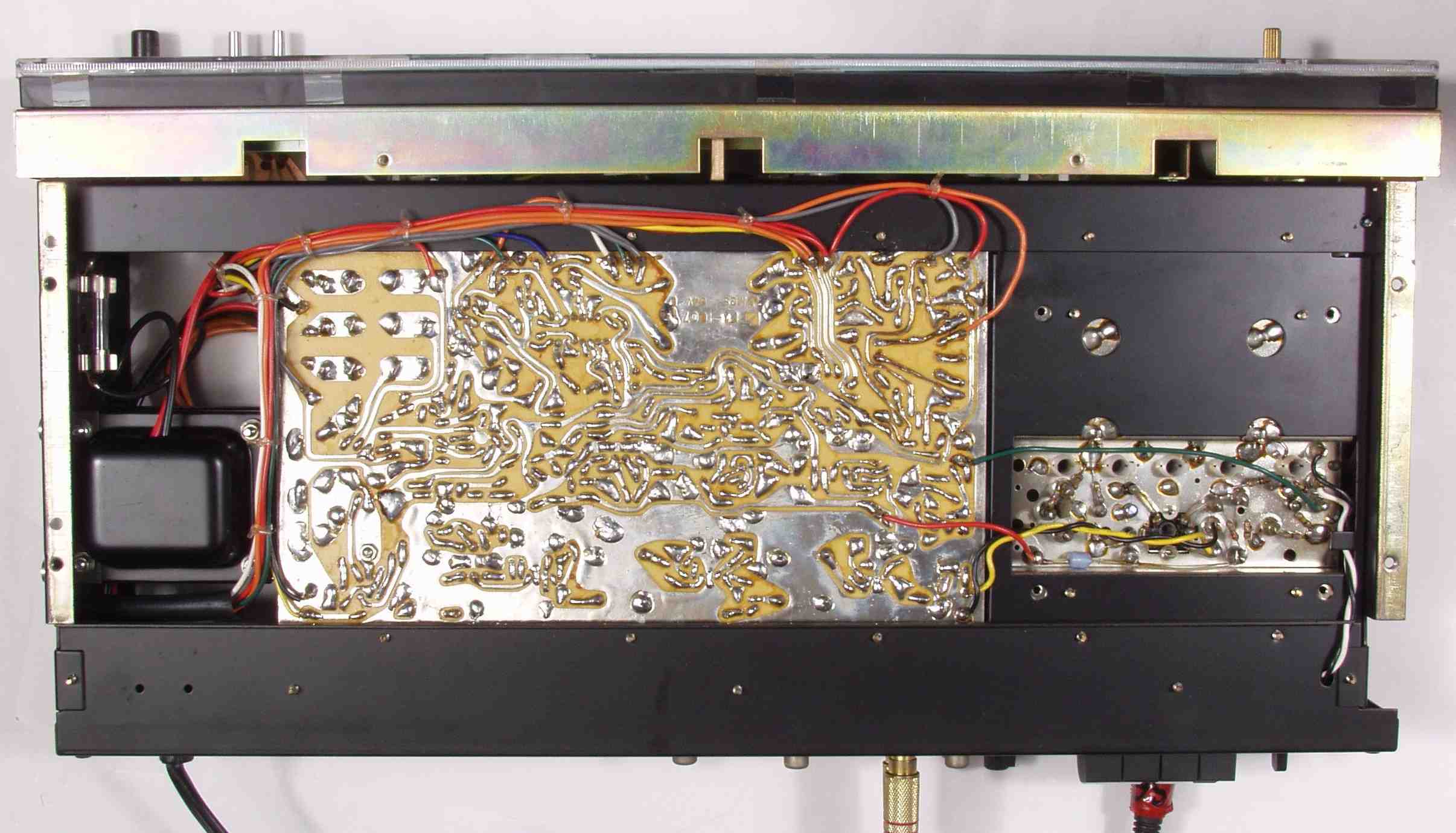

| Ｃ−９Ｃ． 修理前 下から |
|

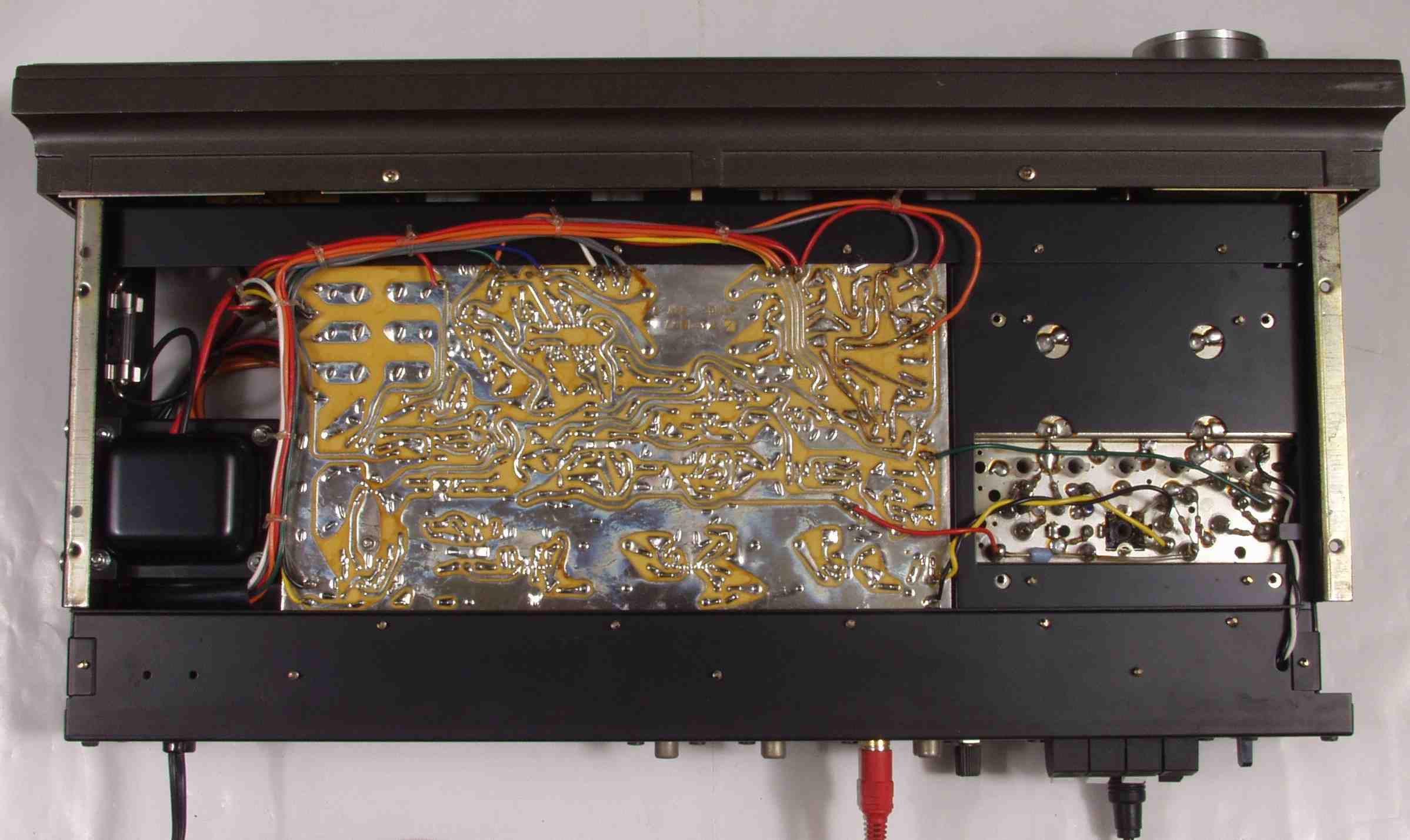

| Ｃ−９Ｄ． 修理後 下から |
 |

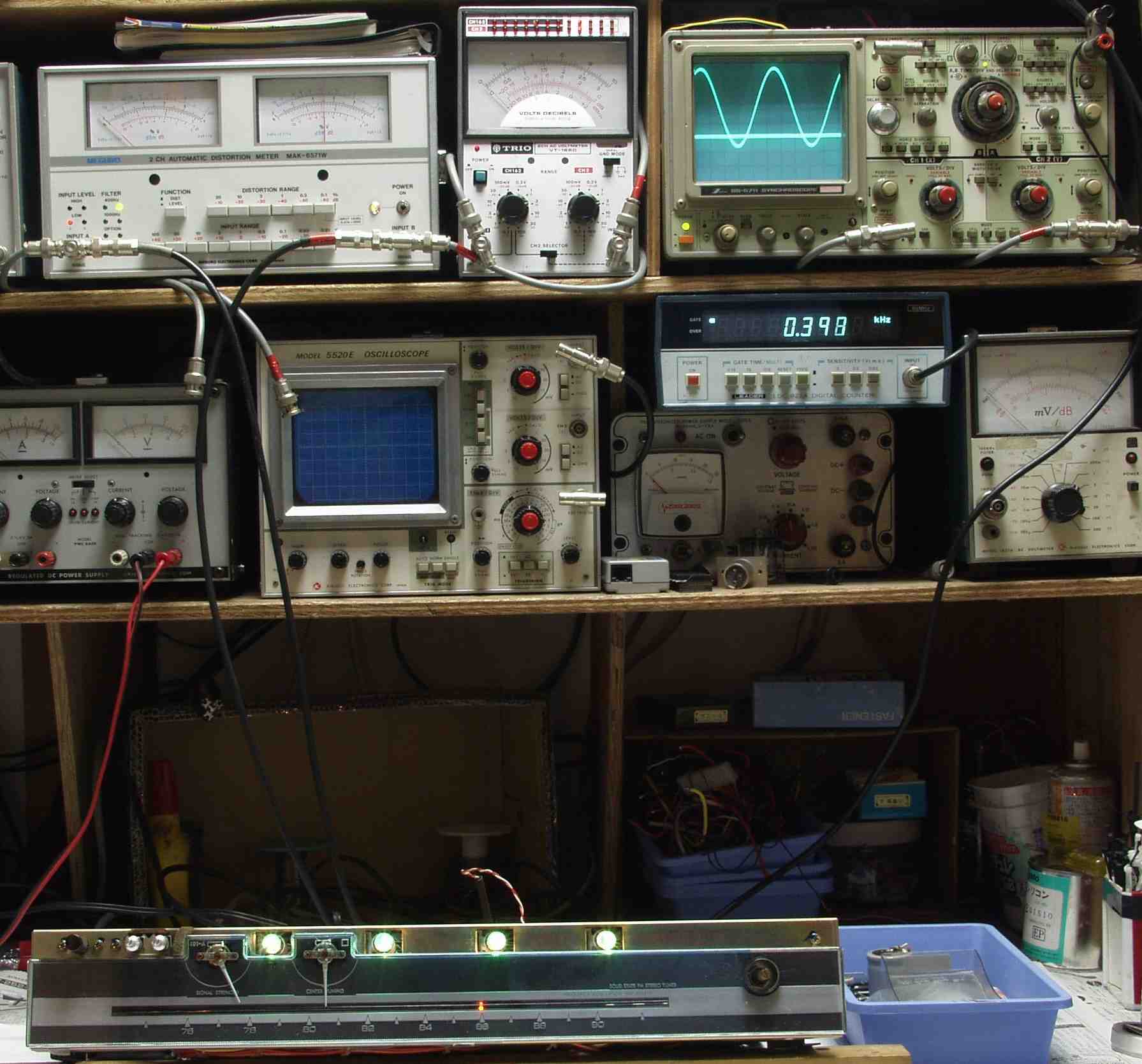

| Ｅ． 調整・測定 Ｅ−１． 測定・調整 |
 |

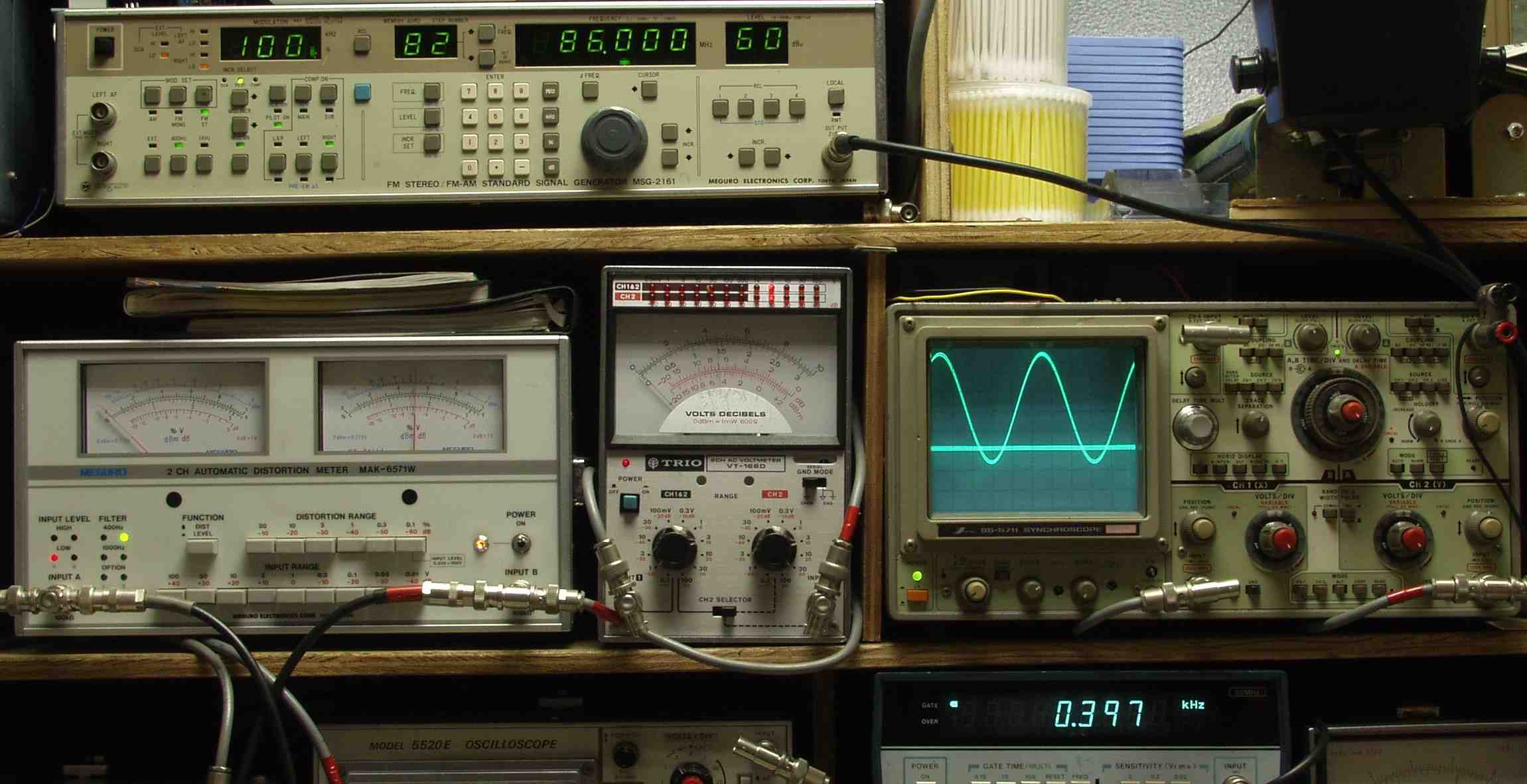

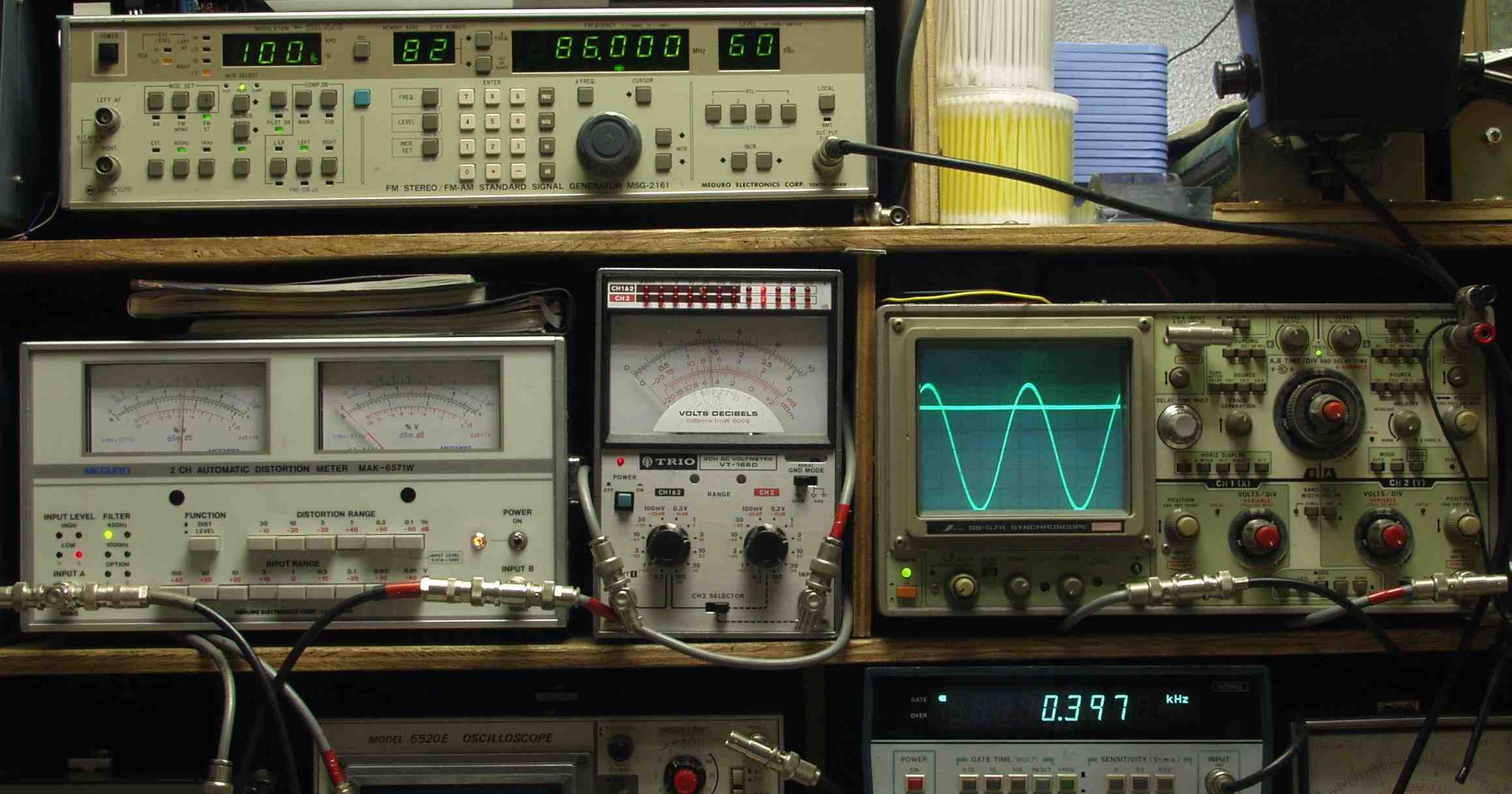

| Ｅ−２Ａ． 感度、ＲＬ分離測定調整 Ｒ側 見方 上のＦＭステレオ信号発信器より ８３ＭＨＺで ４００Ｈの Ｒのみ変調信号を ６０ｄＢで出す これを受信し出力を測定する、 下左側の歪み率計＝０．５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 下右側出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−２Ｂ． 感度、ＲＬ分離測定調整 Ｌ側 見方 上のＦＭステレオ信号発信器より ８３ＭＨＺで ４００Ｈの Ｌのみ変調信号を ６０ｄＢで出す これを受信し出力を測定する、 下左側の歪み率計＝０．５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 下右側出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| ＥＥ． 上位測定器による 調整・測定 |
 |

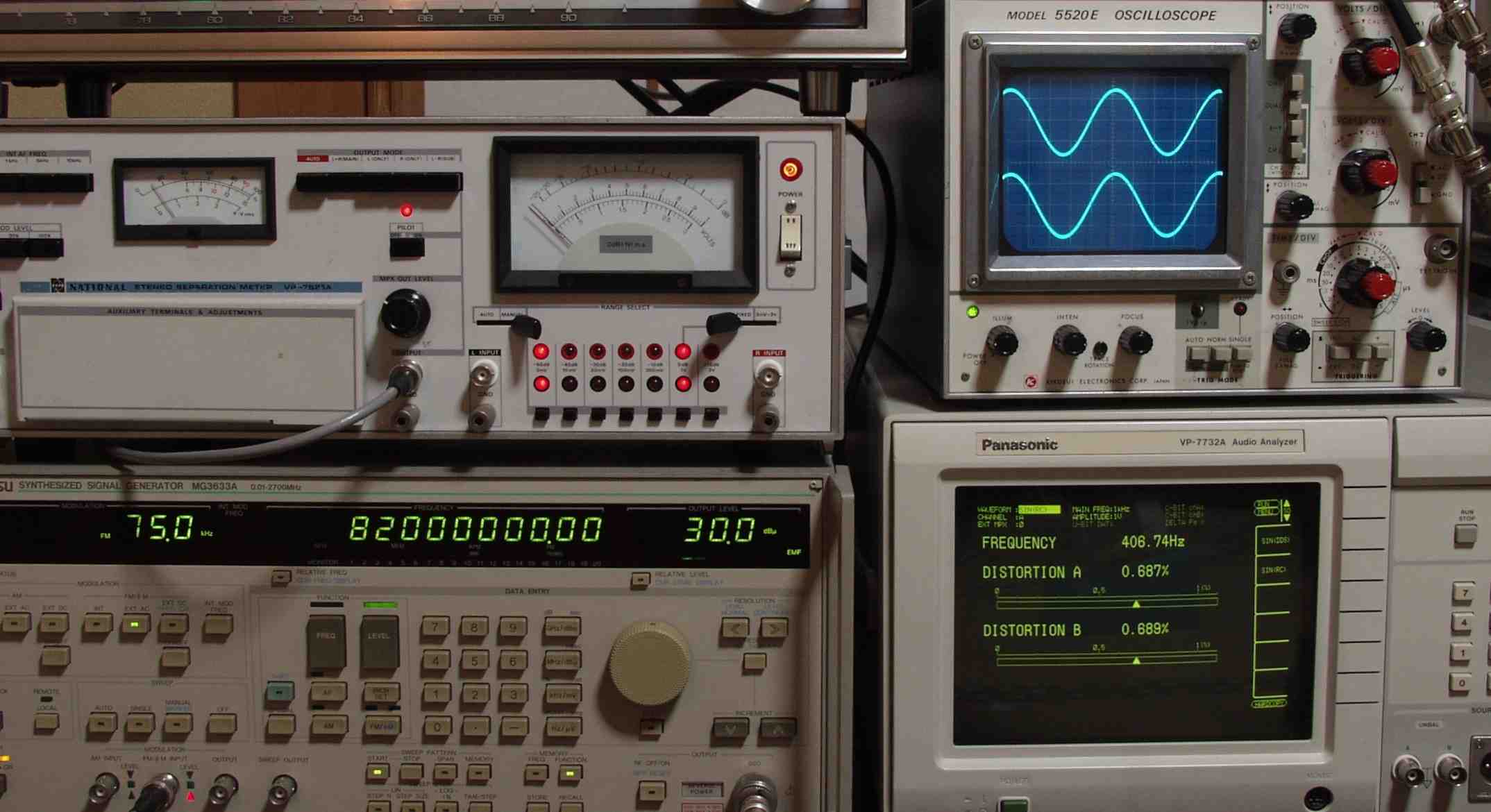

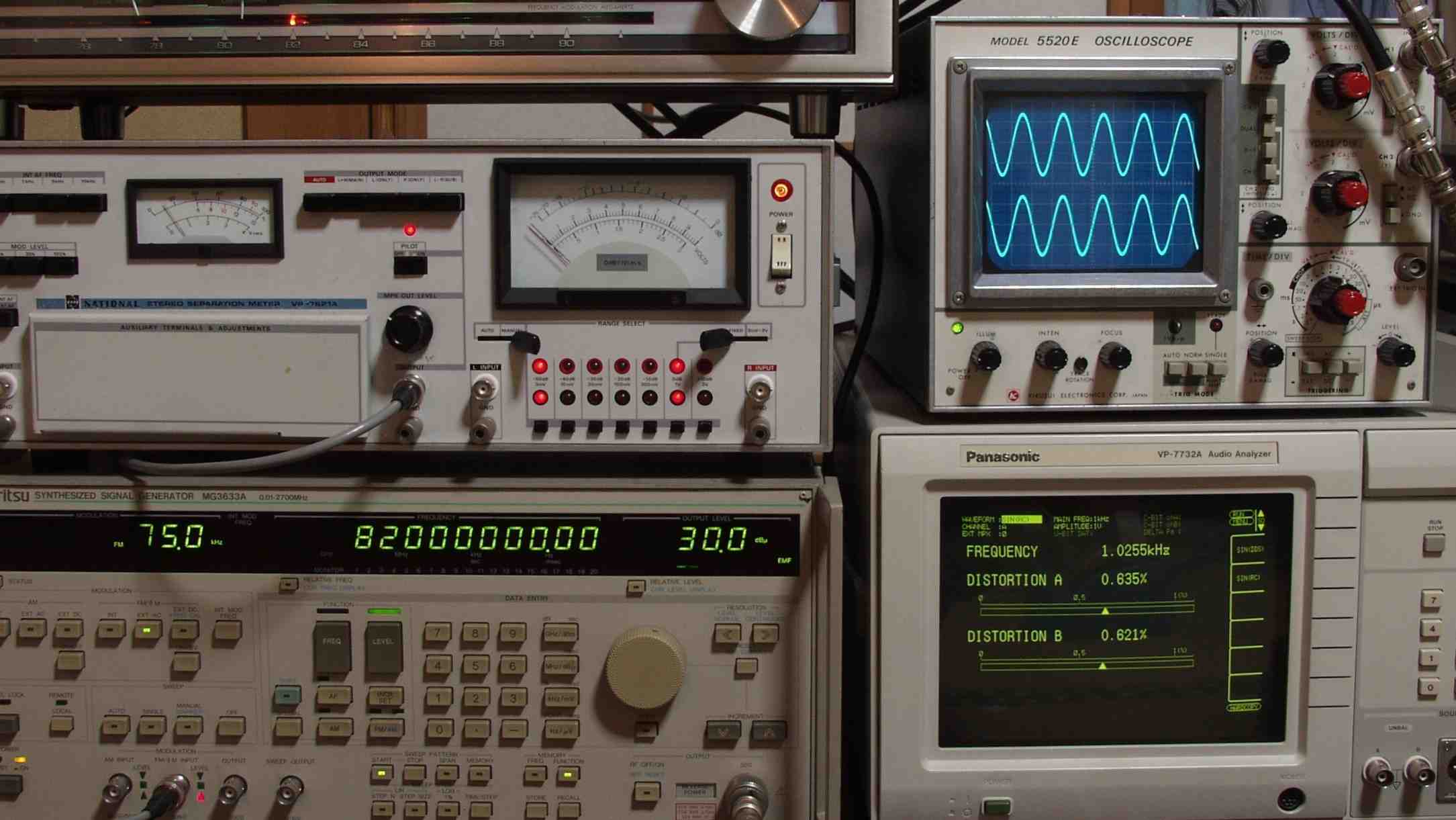

| ＥＥ−２Ａ． ＦＭ感度・歪み率測定 見方 左中のＦＭステレオ信号発信器より４００ＨＺのステレオ信号を左下信号発生器に送る 左下信号発生器で８２ＭＨＺ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 右側オシロ＝波形観測、右下＝歪み率計測 |
 |
| ＥＥ−２Ｂ． ＦＭ感度・歪み率測定 見方 左中のＦＭステレオ信号発信器より１０００ＨＺのステレオ信号を左下信号発生器に送る 左下信号発生器で８２ＭＨＺ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 右側オシロ＝波形観測、右下＝歪み率計測 |
 |

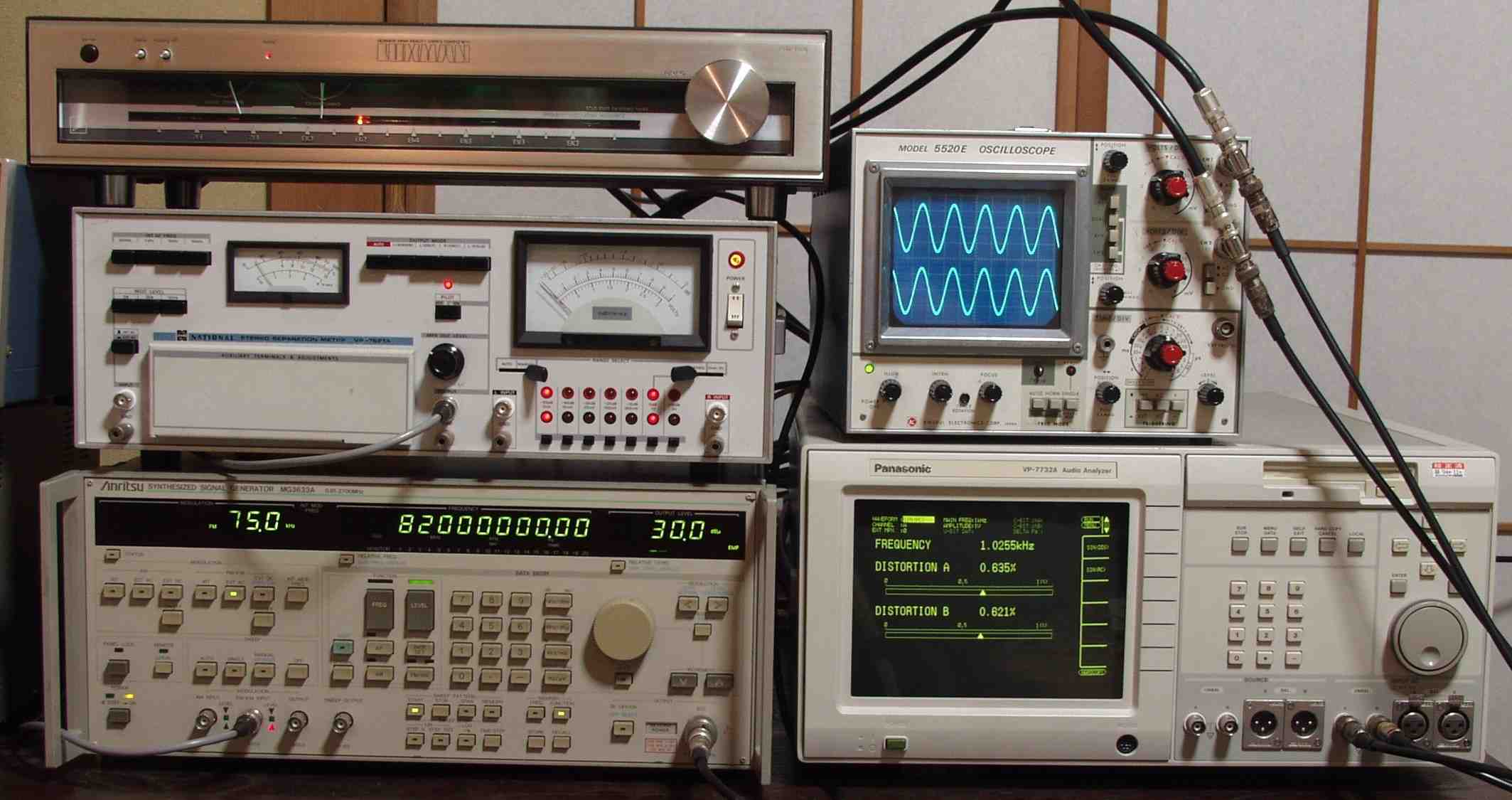

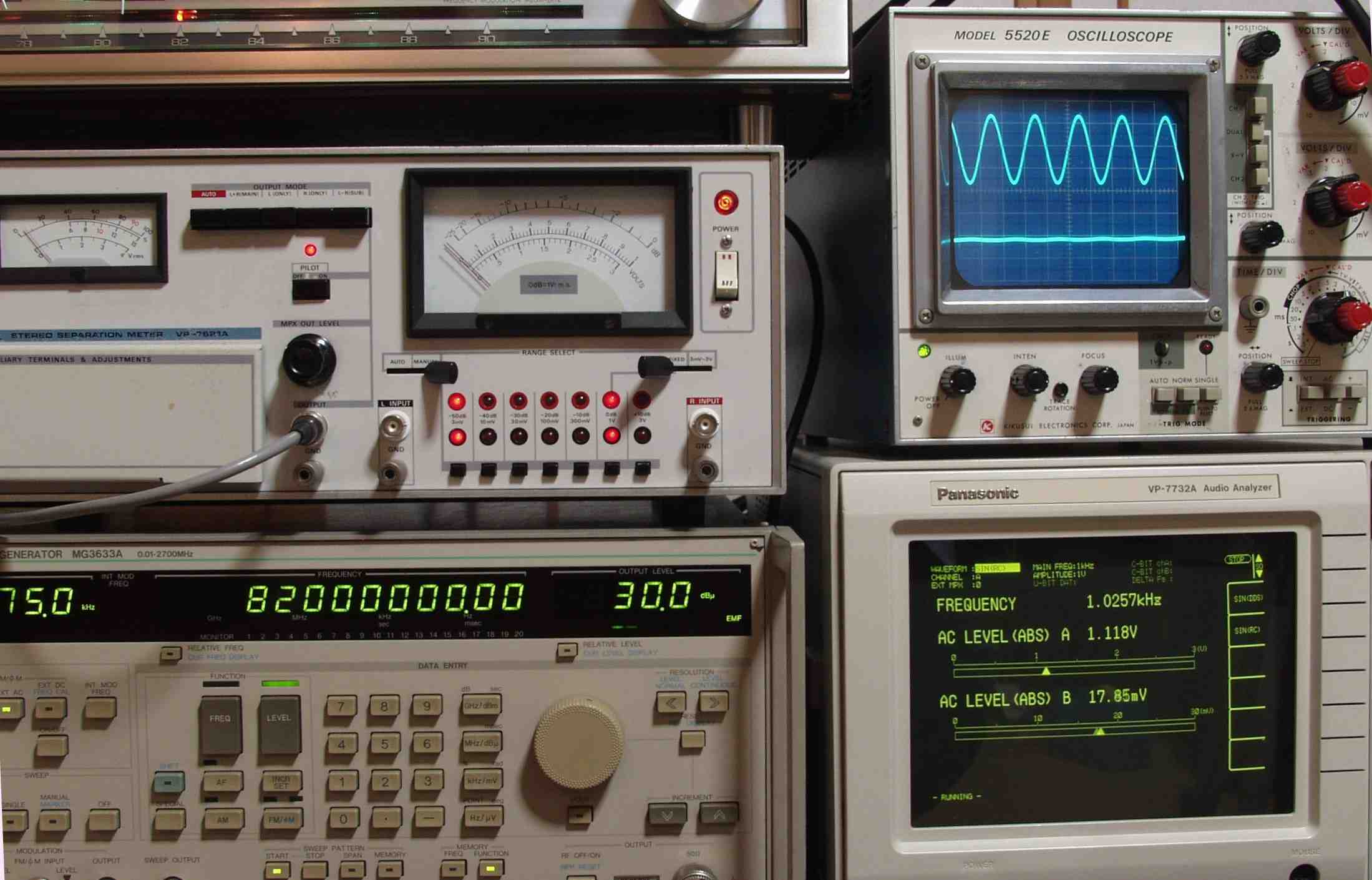

| ＥＥ−３Ａ． ＲＬ分離測定 見方 左中のＦＭステレオ信号発信器よりＬ側のみ、１０００ＨＺのステレオ信号を左下信号発生器に送る 左下信号発生器で８２ＭＨＺ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 右側オシロ＝波形観測、上＝Ｒ信号出力 下＝Ｌ信号出力 中右＝レベル計 赤＝Ｒ信号出力 黒＝Ｌ信号出力 |
 |

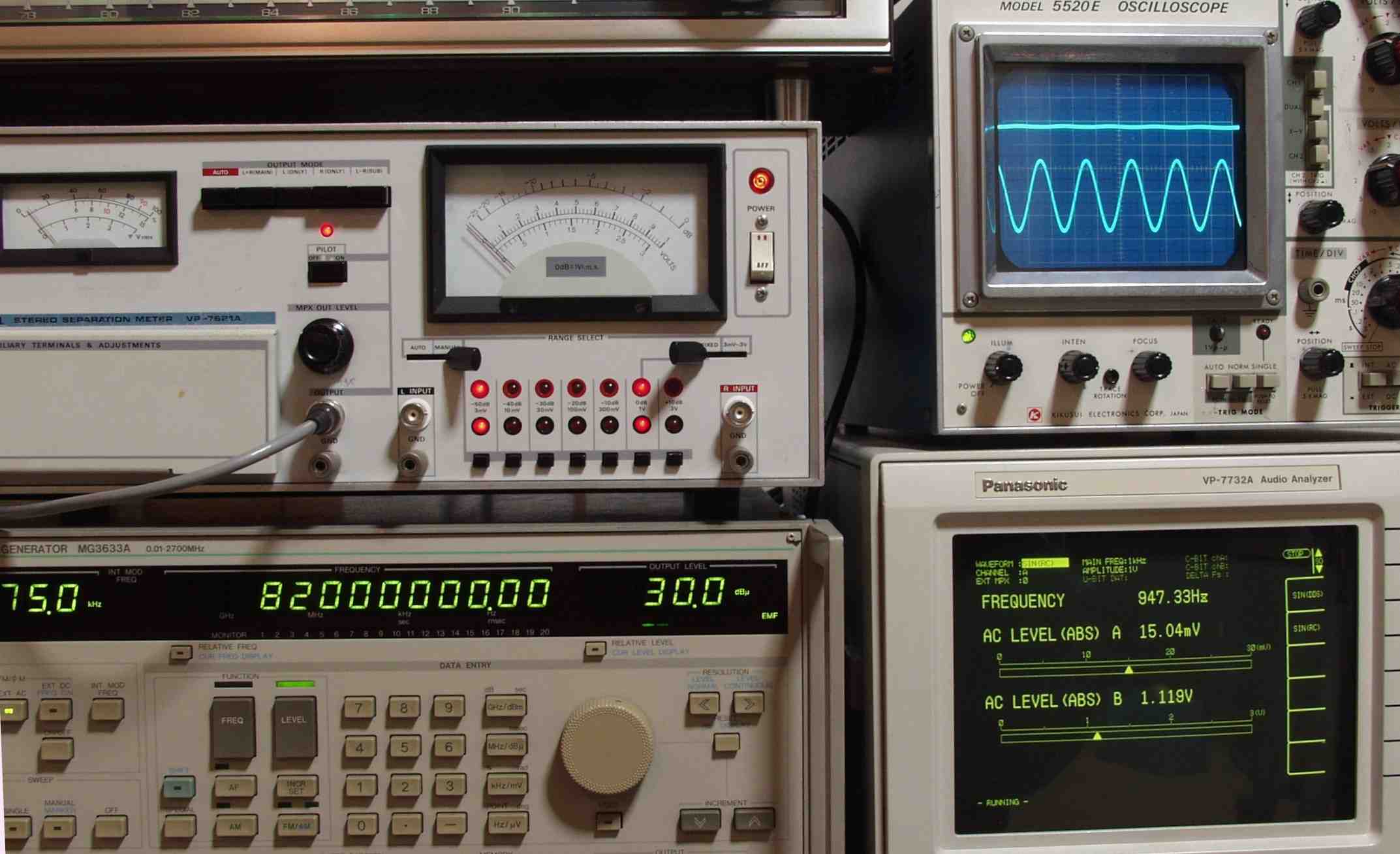

| ＥＥ−４Ａ． ＲＬ分離測定 見方 左中のＦＭステレオ信号発信器よりＲ側のみ、１０００ＨＺのステレオ信号を左下信号発生器に送る 左下信号発生器で８２ＭＨＺ変調信号を ３０ｄＢで出す これを受信し出力を測定する、 右側オシロ＝波形観測、上＝Ｒ信号出力 下＝Ｌ信号出力 中右＝レベル計 赤＝Ｒ信号出力 黒＝Ｌ信号出力 |
 |
| Ｅ−３． ２４時間エージング。 |
 |

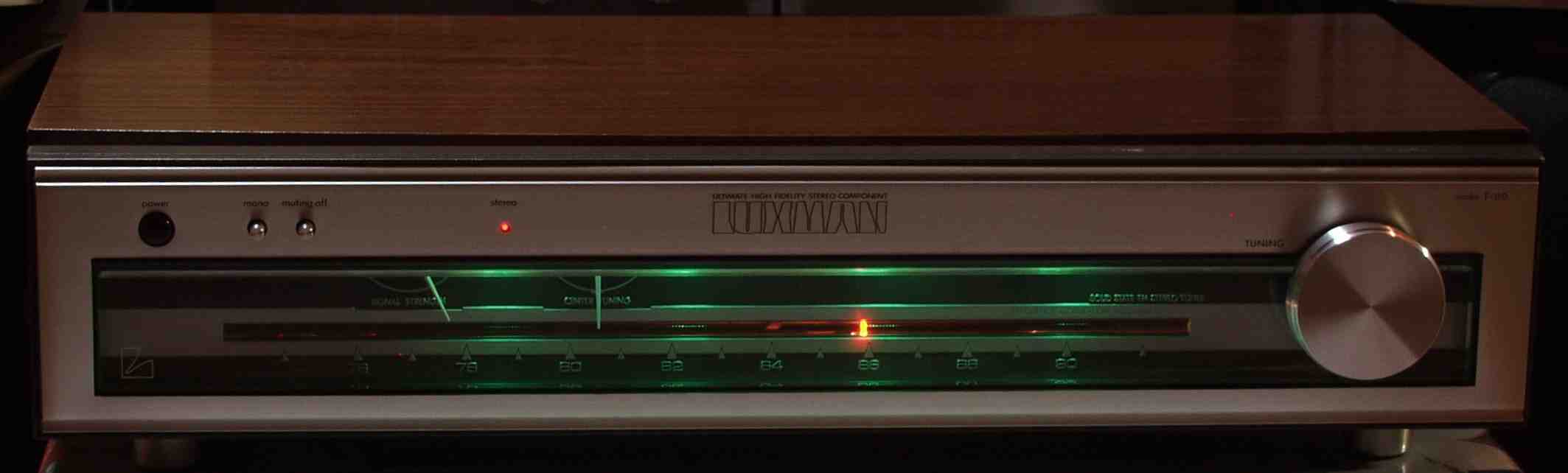

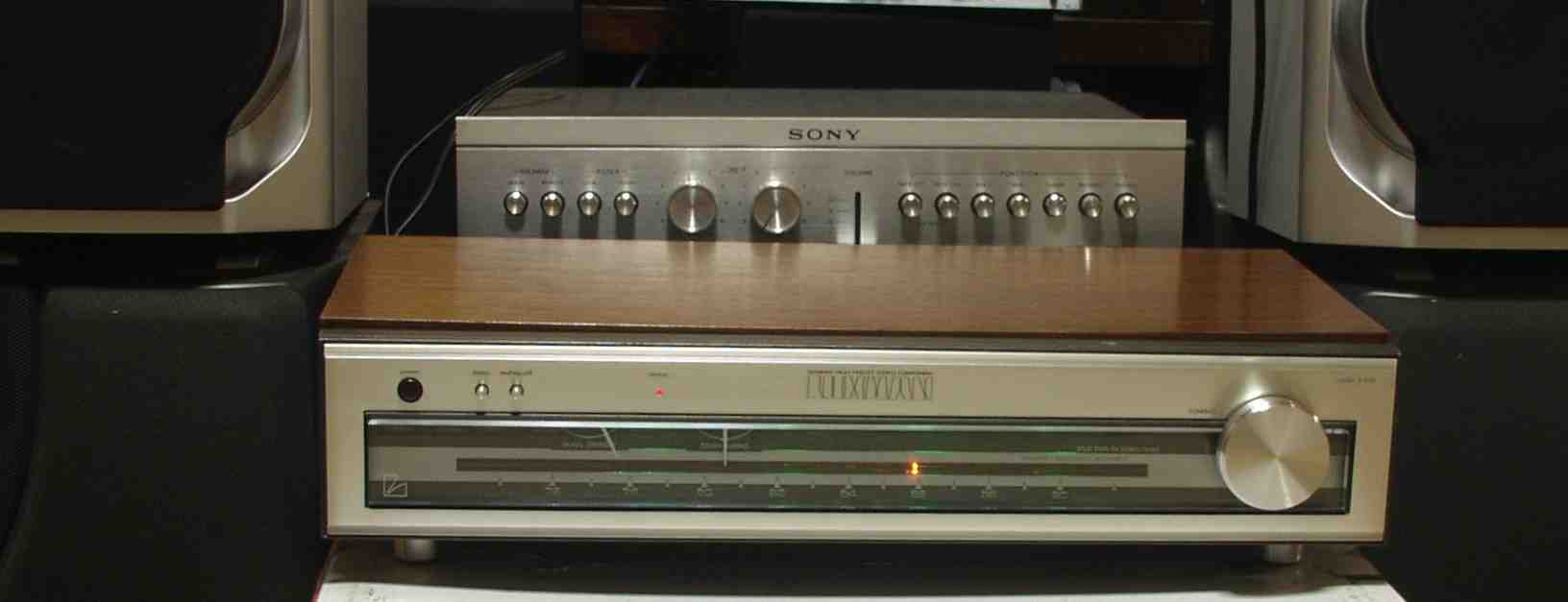

| Ｅ−４． 完成 |
 |
