| ＳＡＮＳＵＩ ＴＵ−９９００ 修理記録 |
| 平成１５年７月２３日到着 ７月２６日完成 |
|
| Ａ． 修理前の状況 Ａ−１Ａ． 上蓋を取った所、ＴＵ−９５００とはかなり異なる。 |
 |
| Ａ−１Ｂ． 下蓋を取る |
 |
| Ａ−２Ａ． 修理前の測定 ８４ＭＨＺ受信し、 Ｒ側出力＝酷い歪み |
 |
| Ａ−２Ｂ． 修理前の測定 ８４ＭＨＺ受信し、 Ｌ側出力＝酷い歪み |
 |

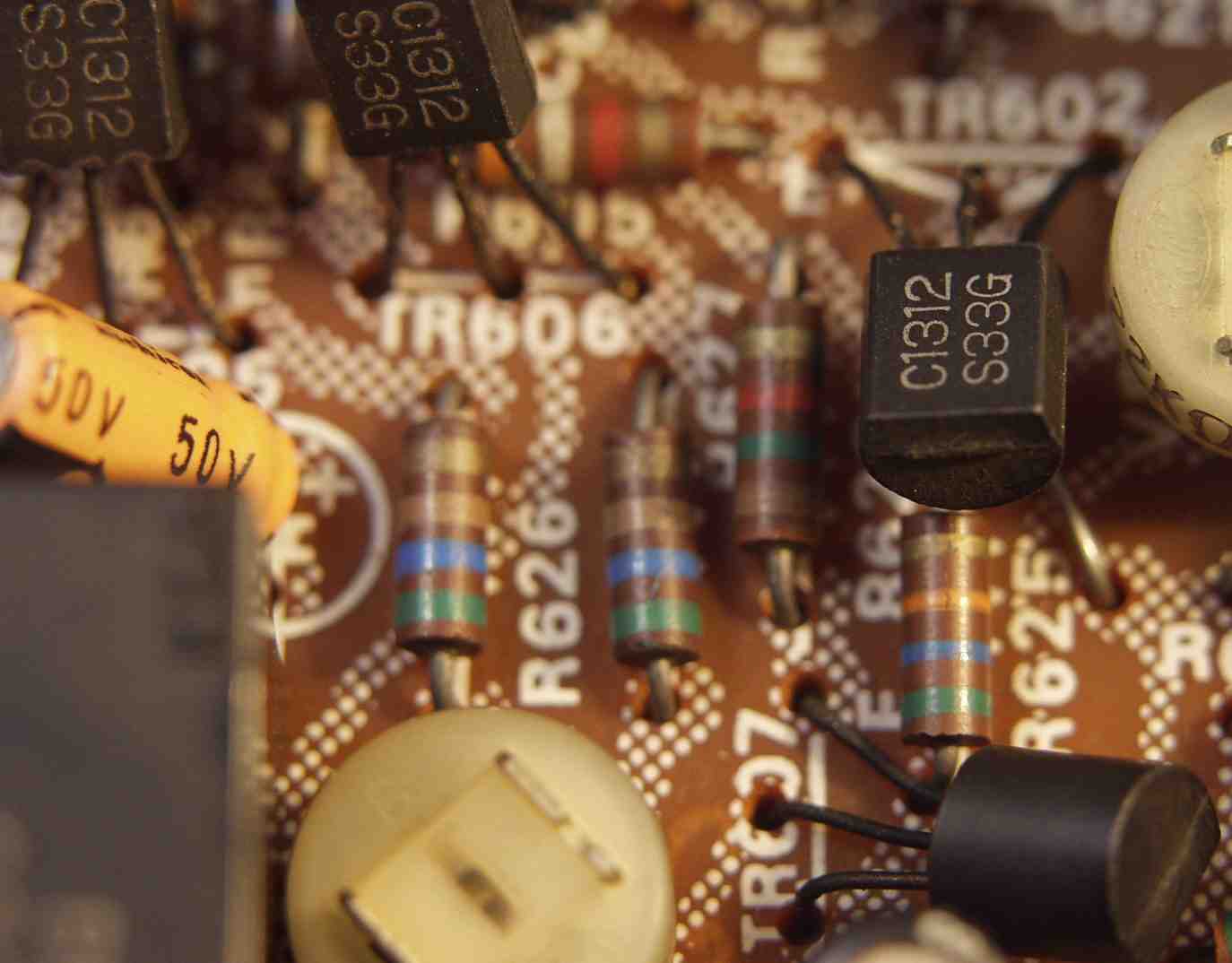

| Ａ−３． 修理中 原因は下のＴＲ（トランジスター）君達 |
 |

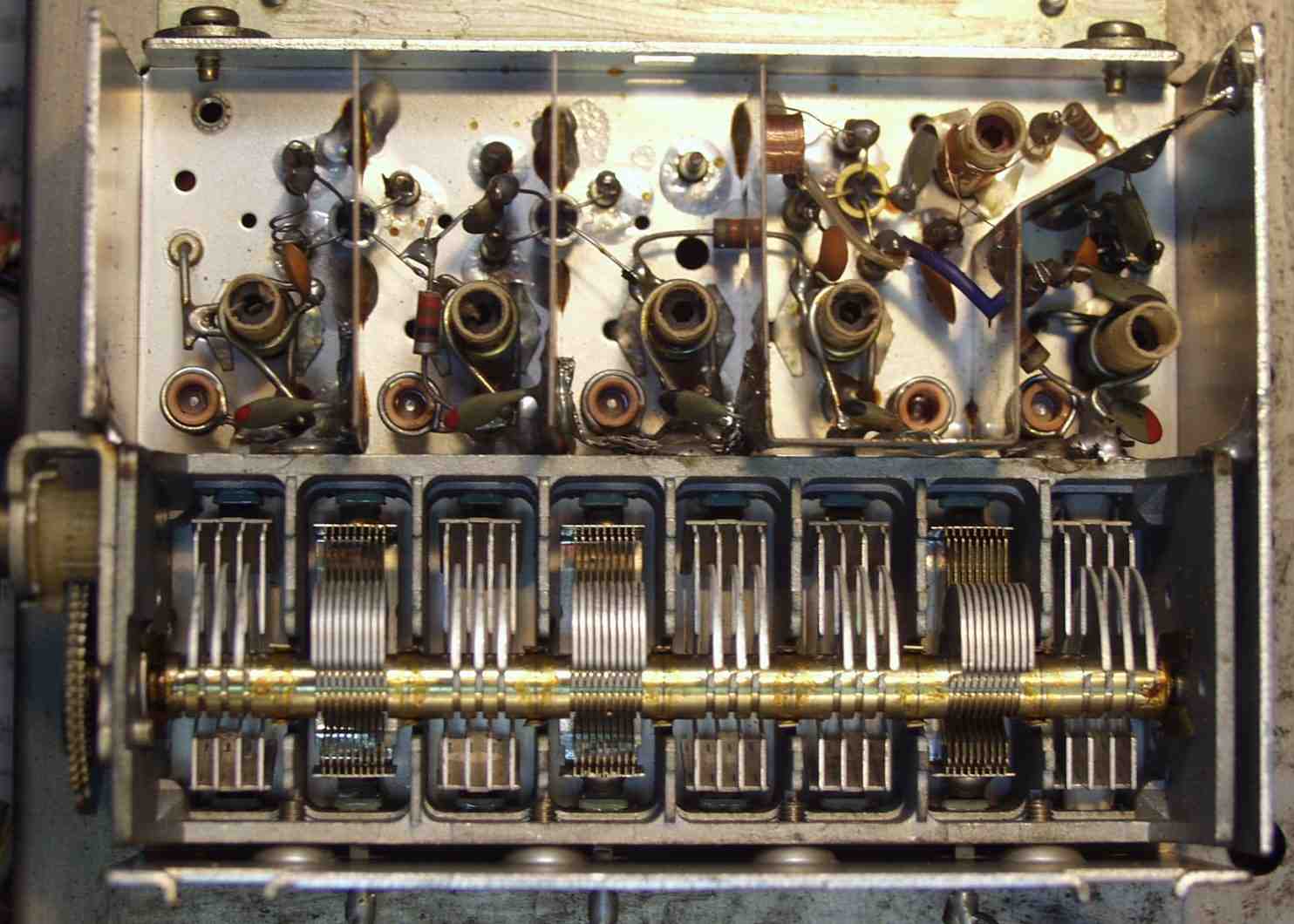

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 フロント・エンド＝ＭＯＳ−ＦＥＴによるＲＦ２段増幅、ＭＯＳ−ＦＥＴ−ＭＩＸ |
 |
| Ｃ−１Ｂ． 修理後 フロント・エンド＝ＲＦ、ＭＩＸ |

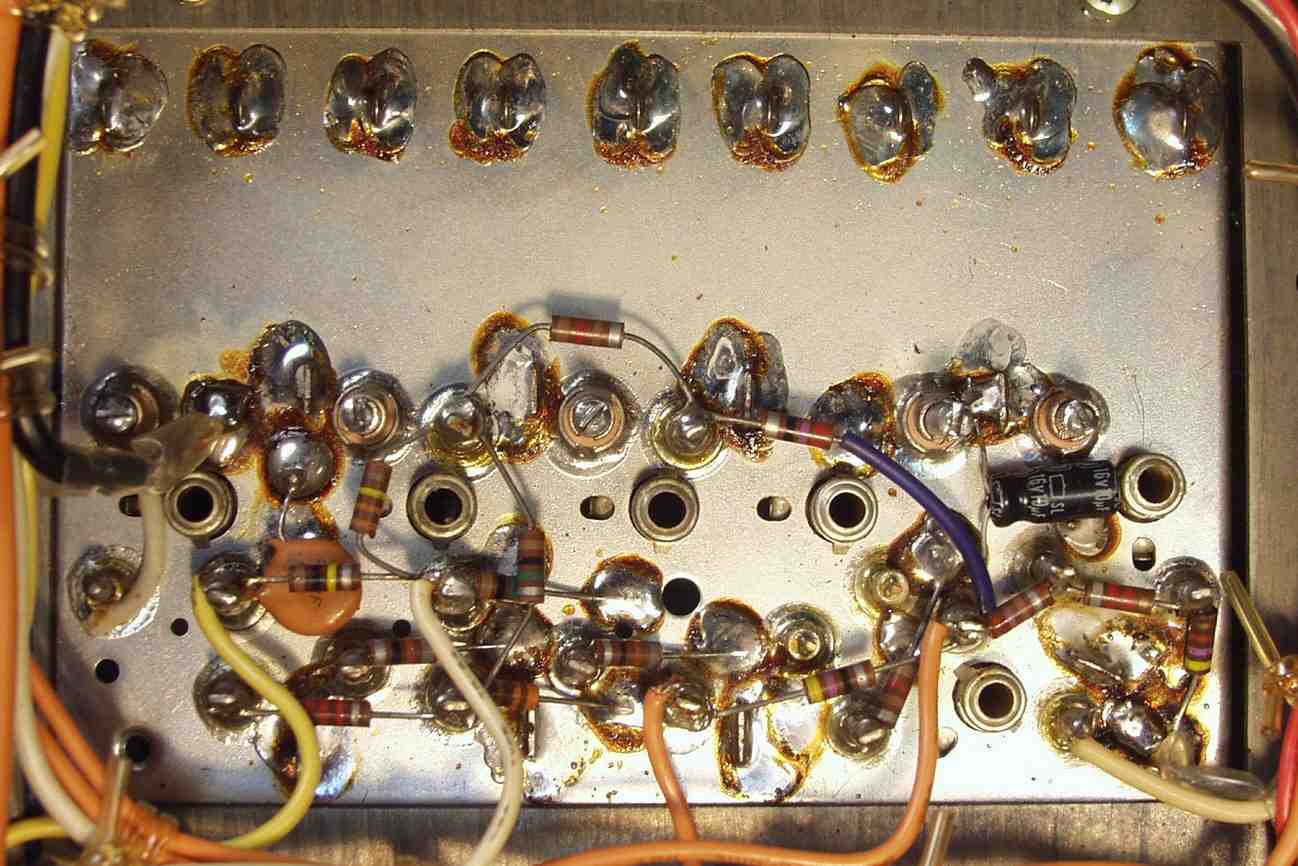

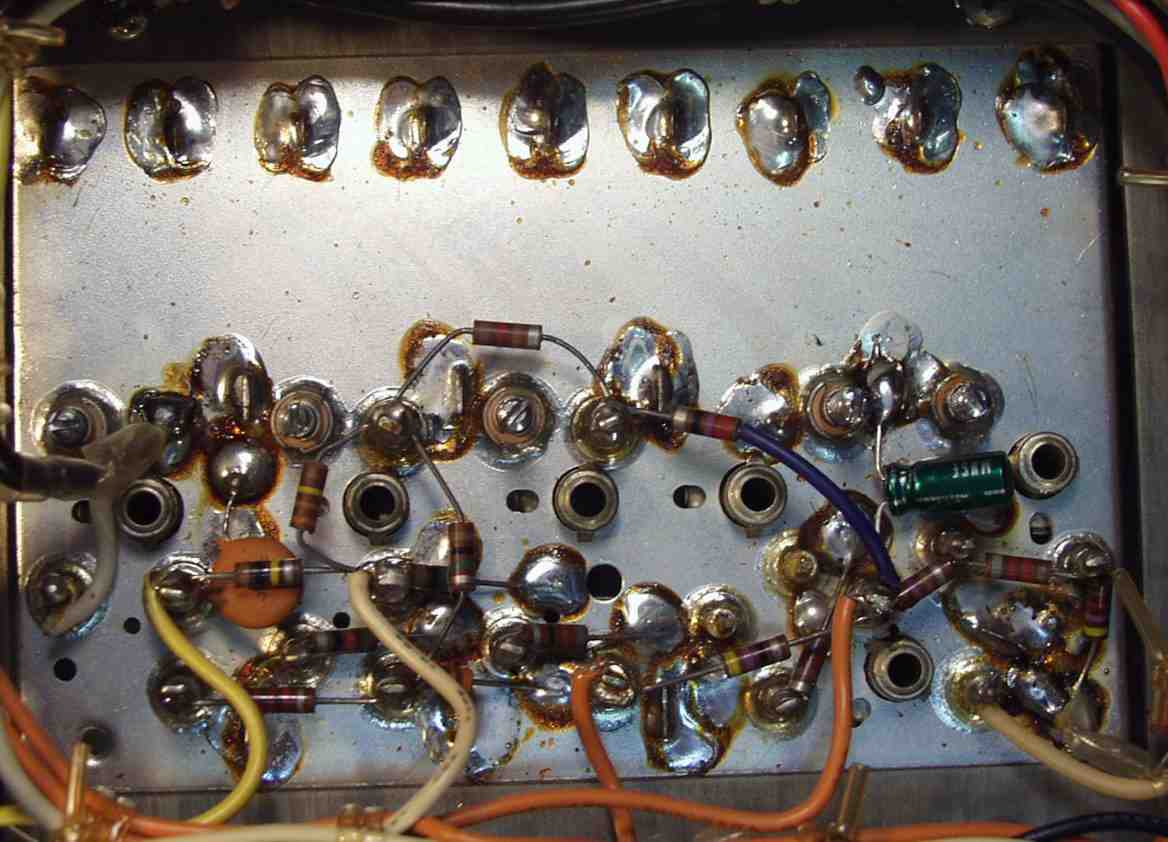

| Ｃ−１Ｃ． 修理前 フロント・エンド＝ＲＦ、ＭＩＸ 裏 |
 |
| Ｃ−１Ｄ． 修理後 フロント・エンド＝ＲＦ、ＭＩＸ 裏 電解コンデンサー交換 |
 |
| Ｃ−２Ａ． 修理前 ＦＭ−ＩＦーフイルター |

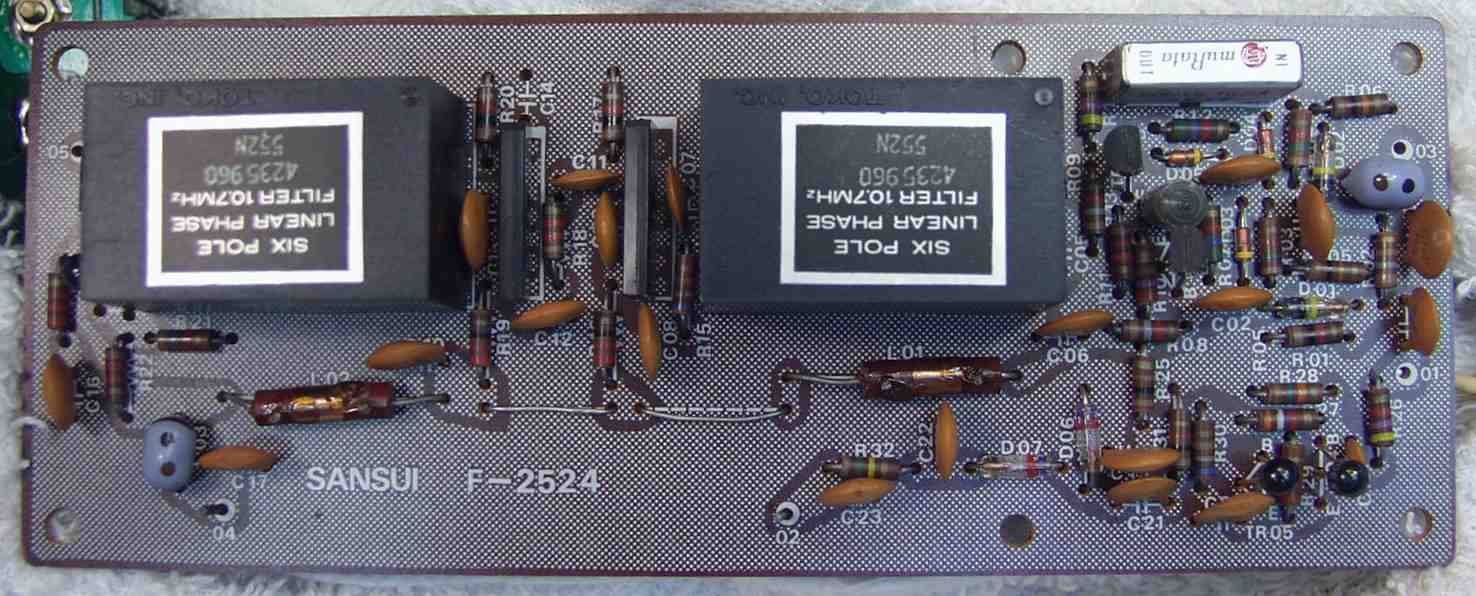

| Ｃ−２B． 修理後 ＦＭ−ＩＦーフイルター 黒く大きいのがフイルター、水晶かな？ |
 |

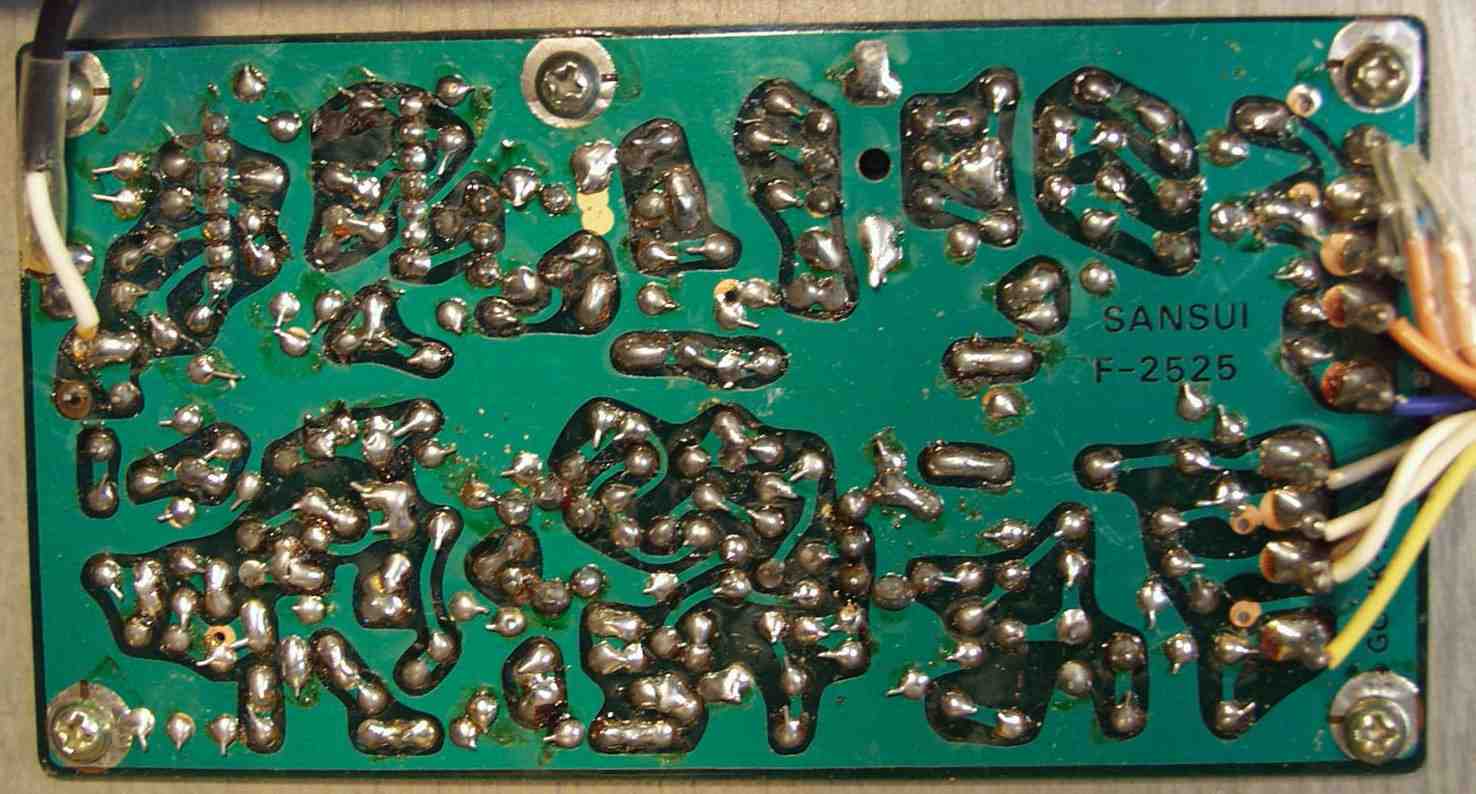

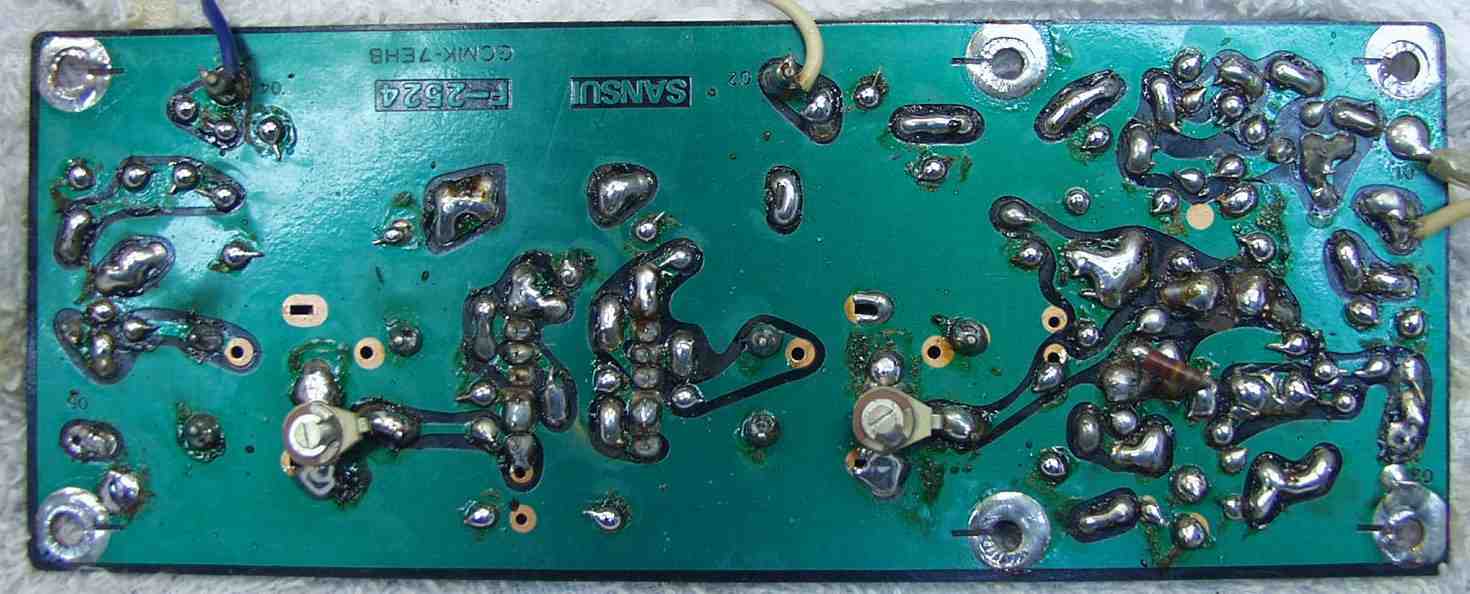

| Ｃ−２C． 修理前 ＦＭ−ＩＦーフイルター基板 裏 |
 |
| Ｃ−２D． 修理後 ＦＭ−ＩＦーフイルター基板 裏 |
 |

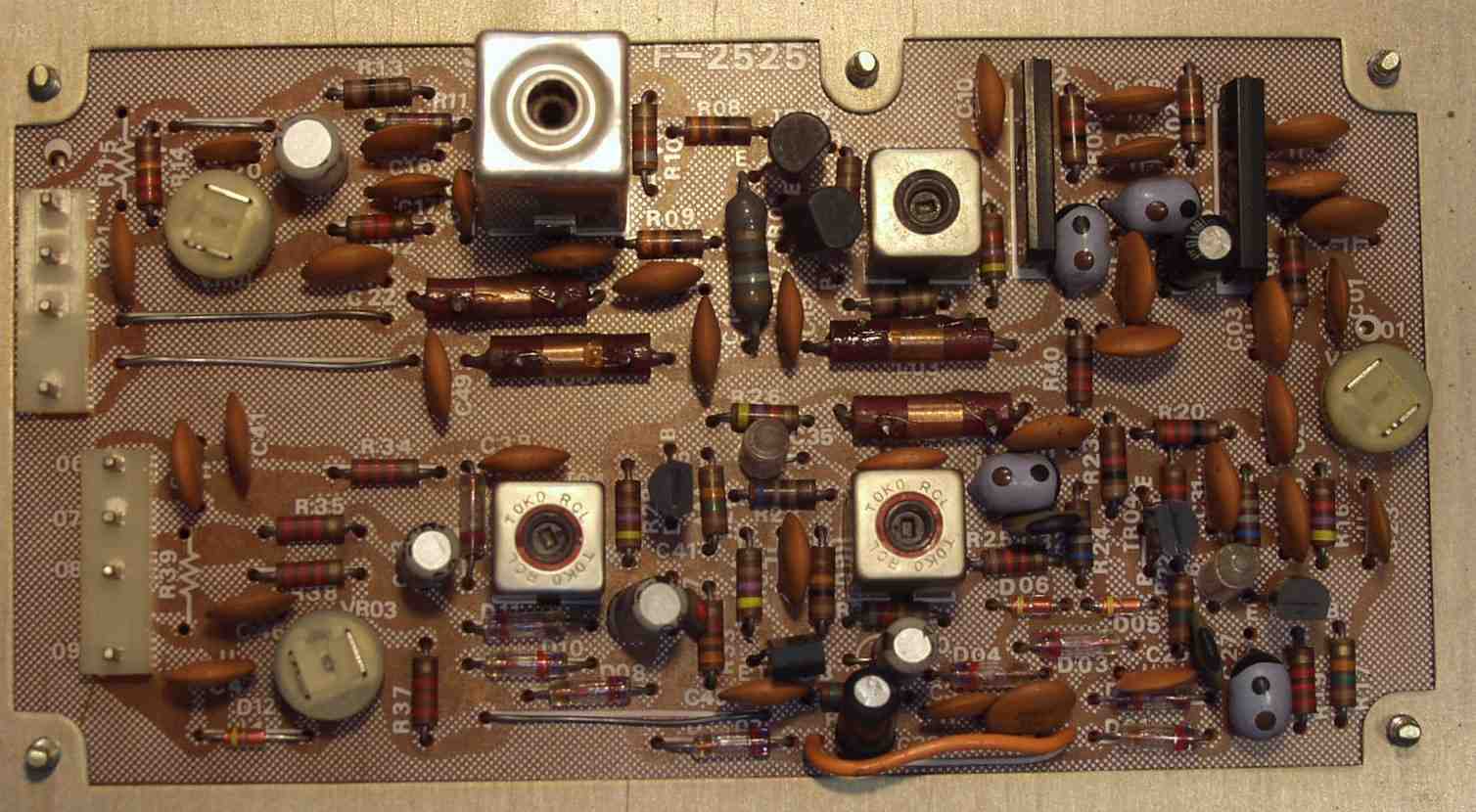

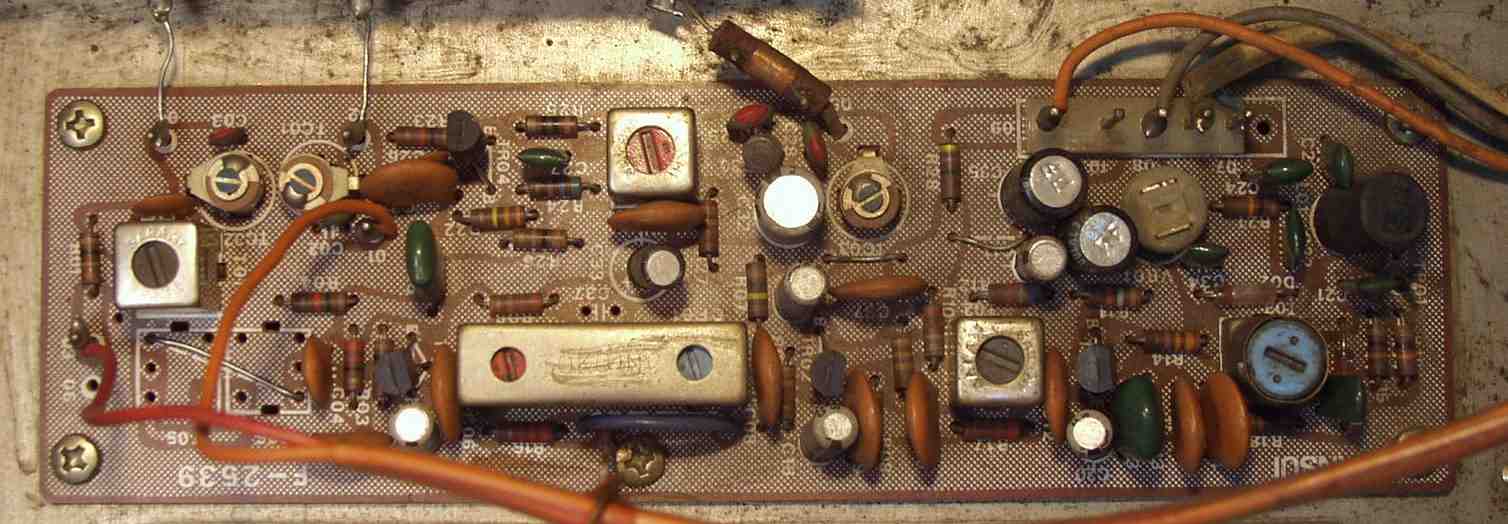

| Ｃ−２E． 修理前 ＦＭ−ＩＦ増幅 |
 |
| Ｃ−２F． 修理後 ＩＦ増幅 電解コンデンサー６個、半固定ＶＲ３個、ＴＲ（トランジスター）１個交換 |
 |

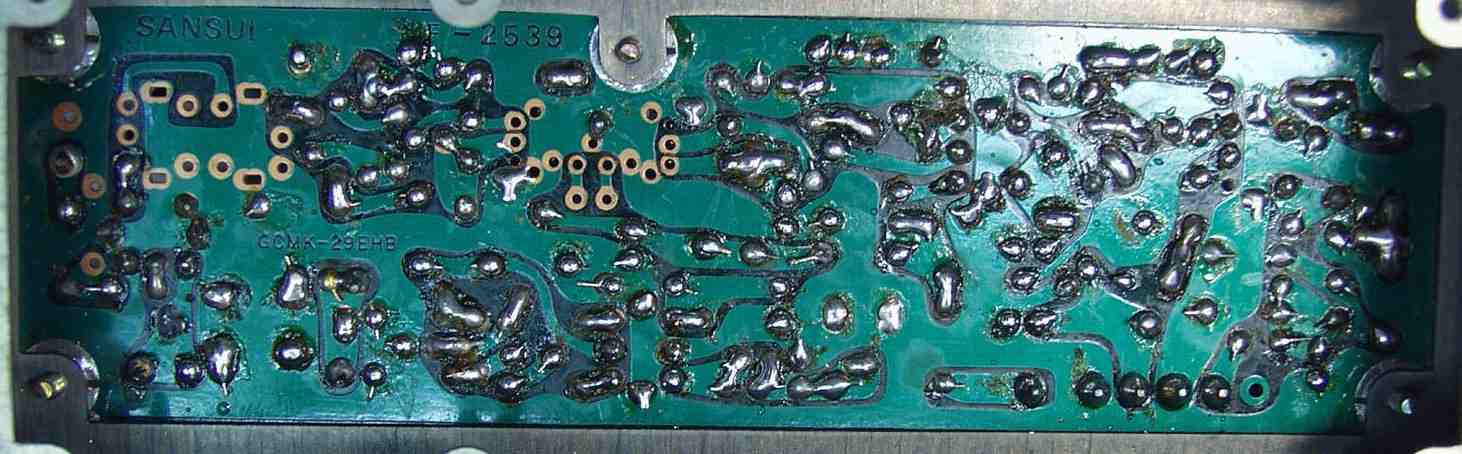

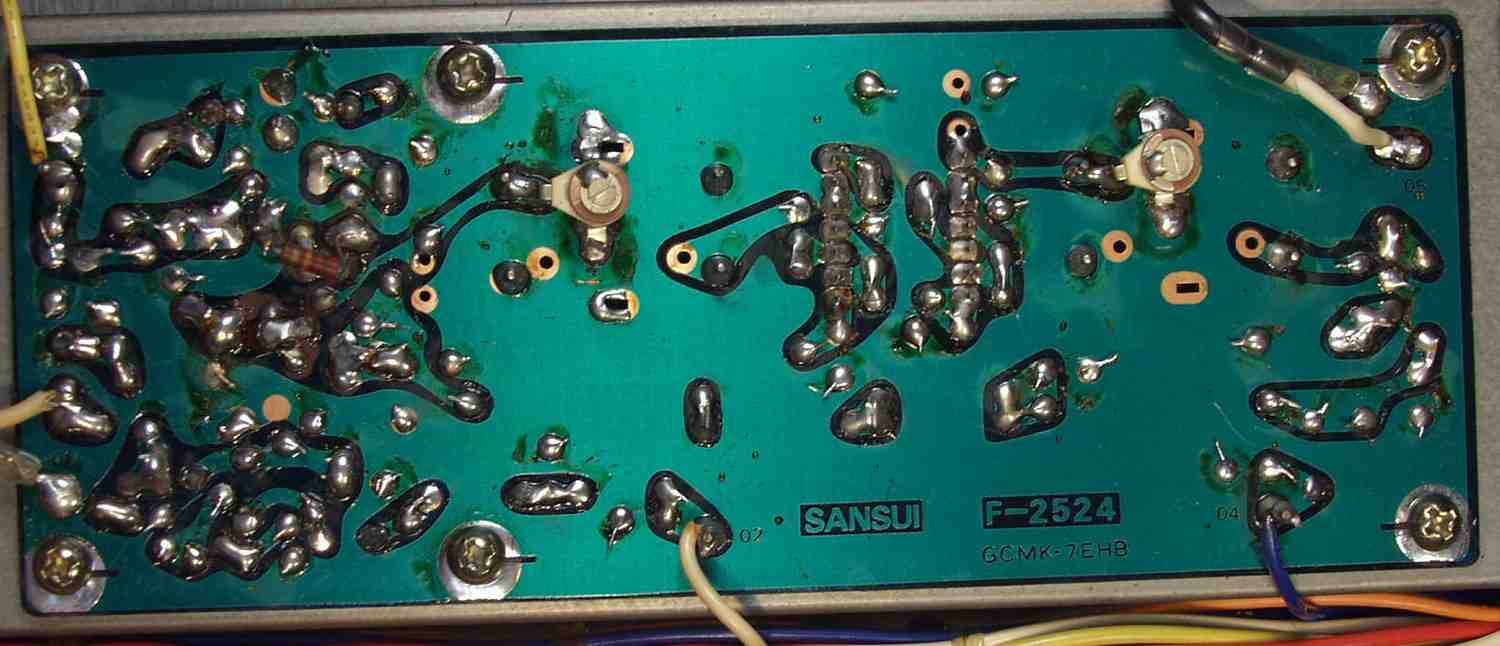

| Ｃ−２G． 修理前 ＩＦ増幅 基板裏 |
 |

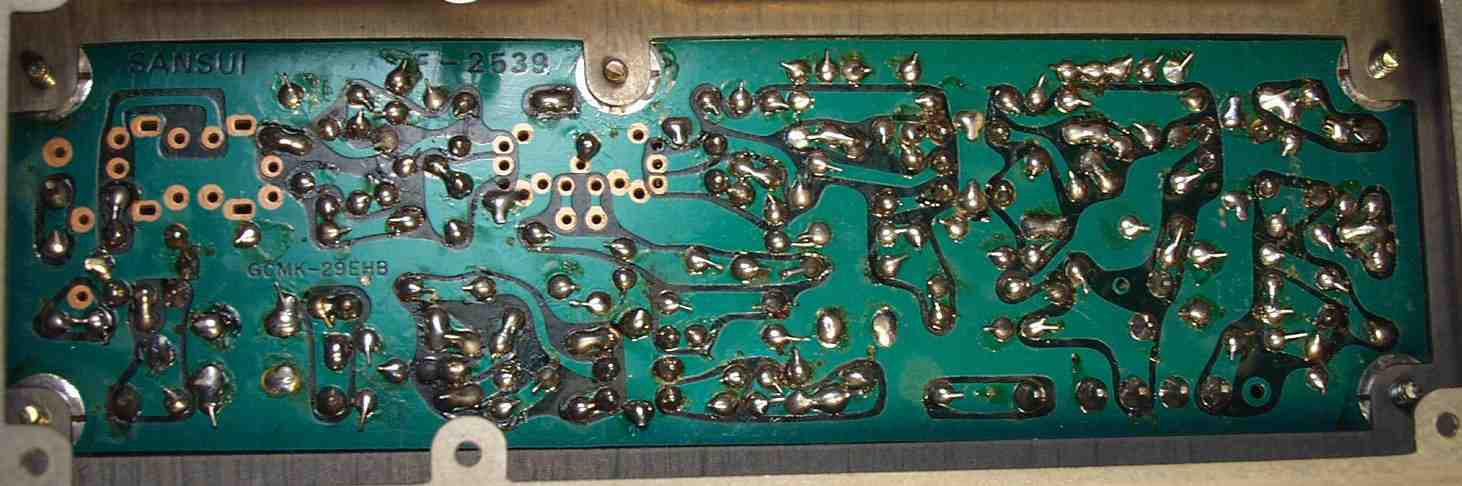

| Ｃ−２H． 修理後 ＩＦ増幅 基板裏 |
 |

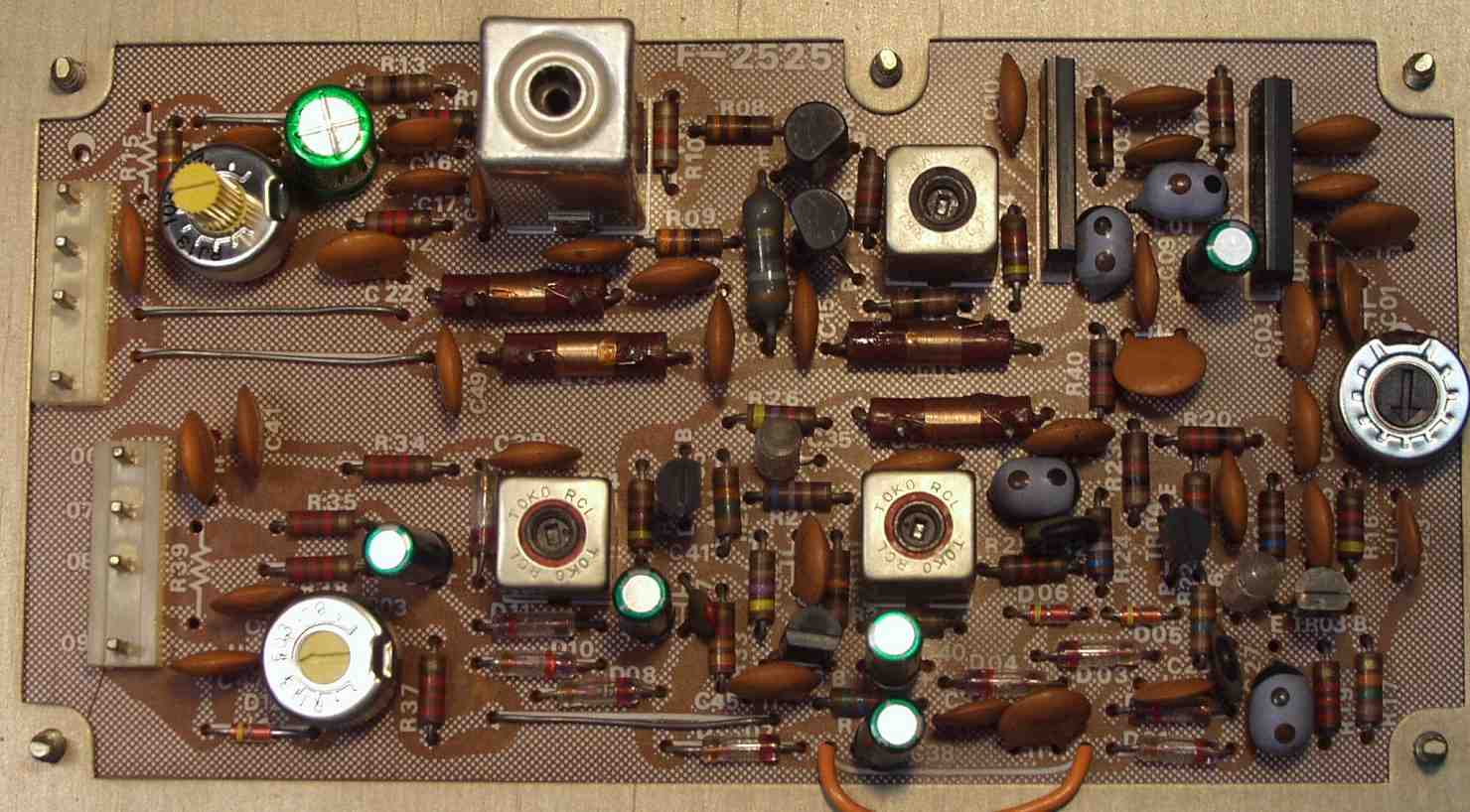

| Ｃ−３Ａ． 修理前 ＡＭ−ＩＦ増幅 |
 |

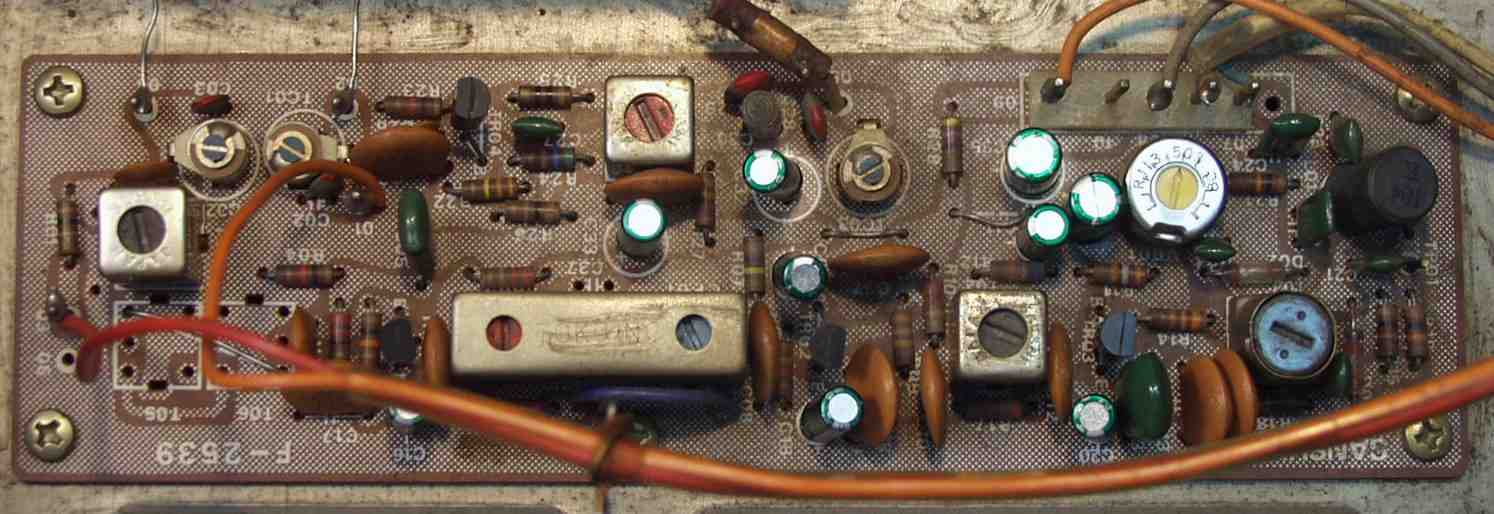

| Ｃ−３Ｂ． 修理後 ＡＭ−ＩＦ増幅 電解コンデンサー９個交換、半固定ＶＲ１個、ＴＲ（トランジスター）１個交換 |
 |
| Ｃ−３Ｄ． 修理前 ＡＭ−ＩＦ増幅基板裏 |
 |
| Ｃ−３Ｄ． 修理後 ＡＭ−ＩＦ増幅基板裏 |
 |

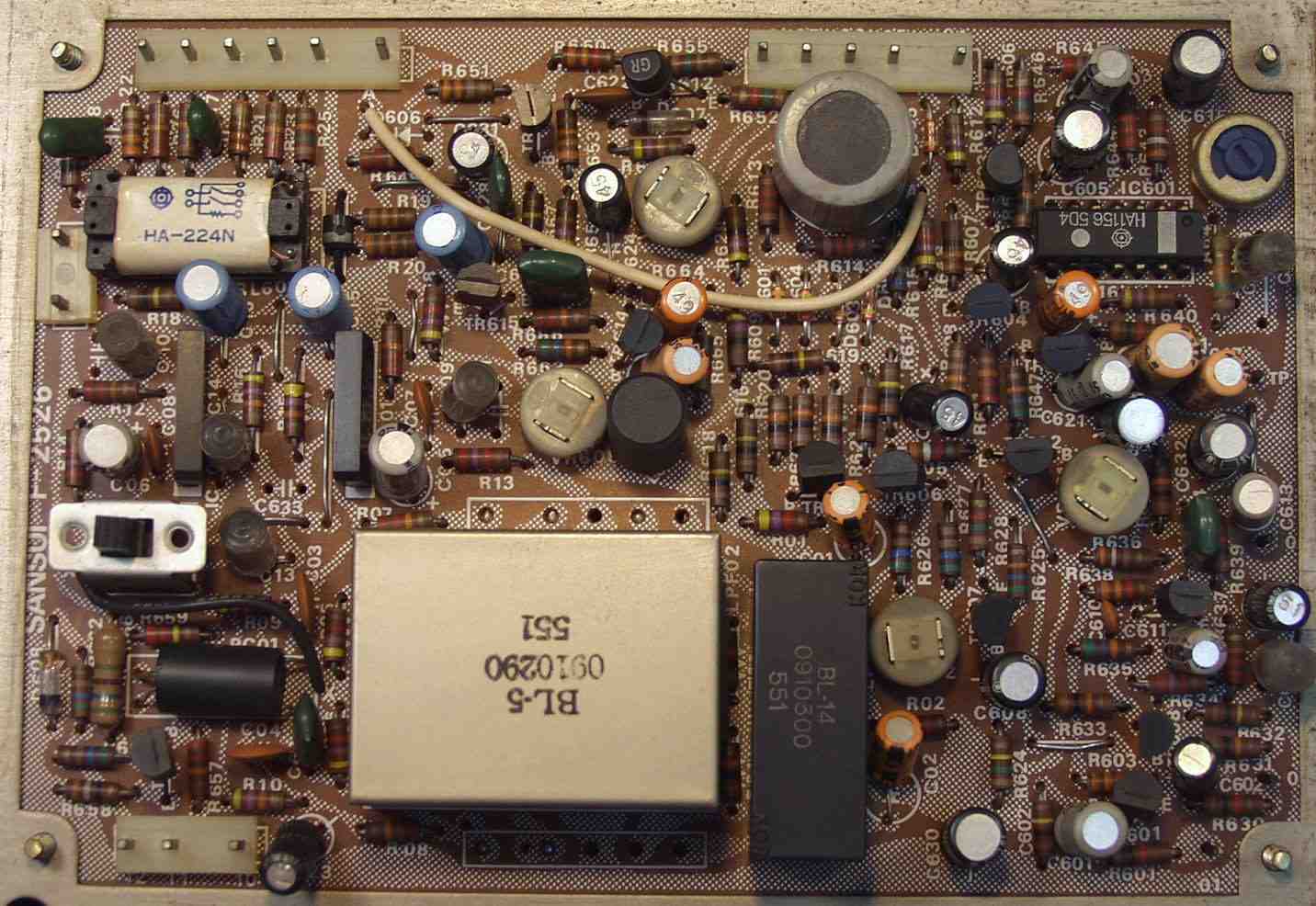

| Ｃ−４Ａ． 修理前 ＭＰＸ |
 |

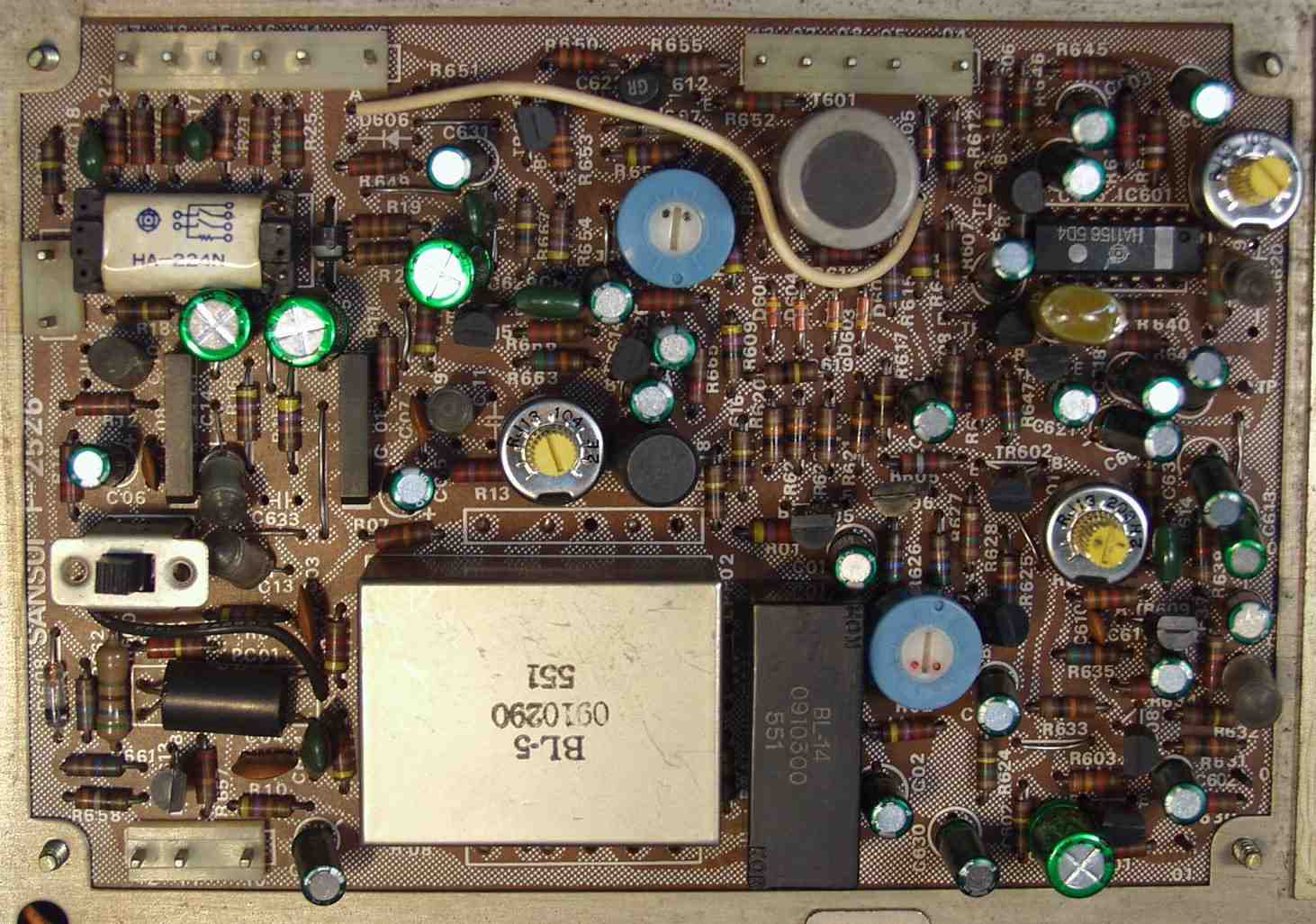

| Ｃ−４Ｂ． 修理後 ＭＰＸ 電解コンデンサー２９個交換、半固定ＶＲ５個、ＴＲ（トランジスター）７交換 |
 |

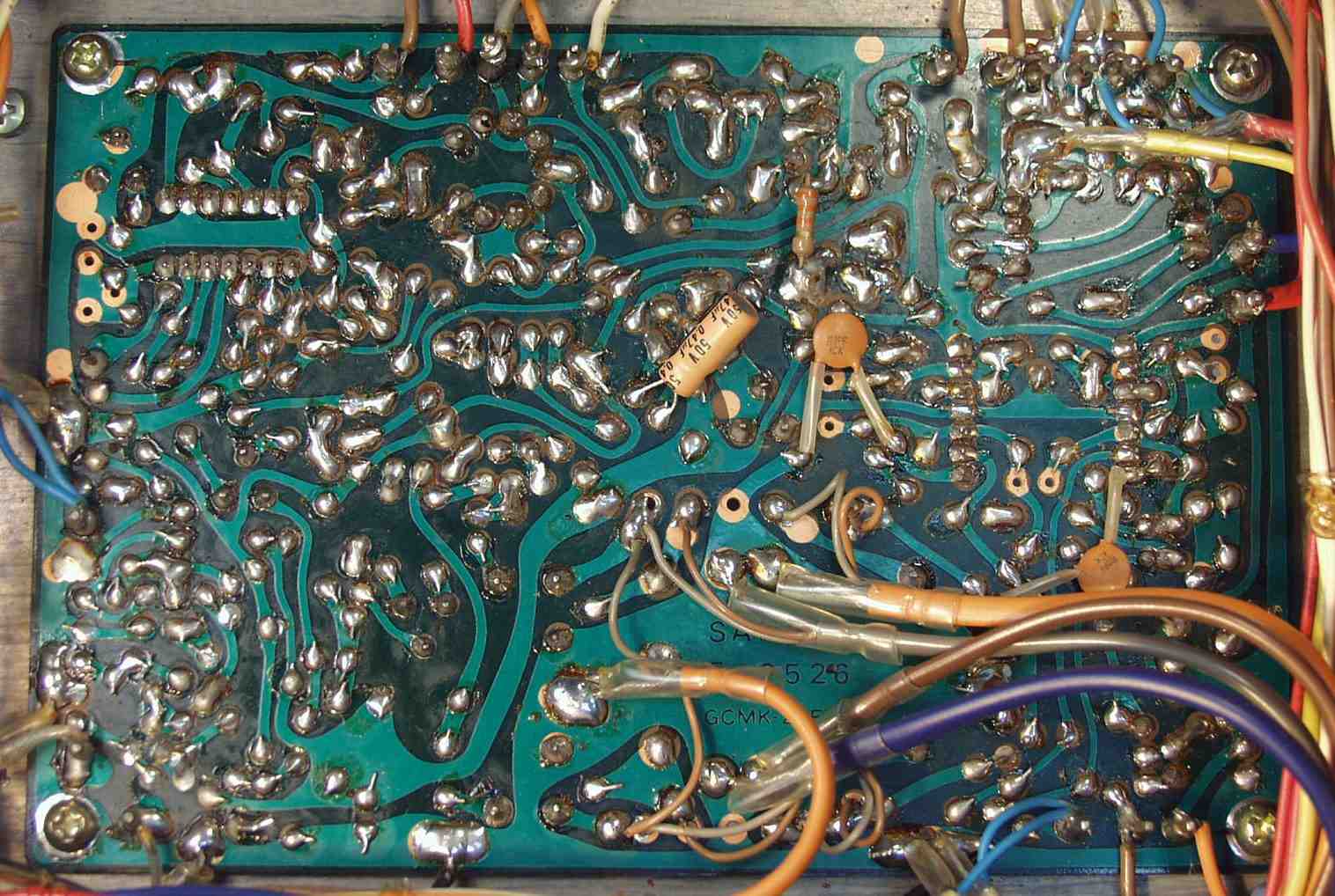

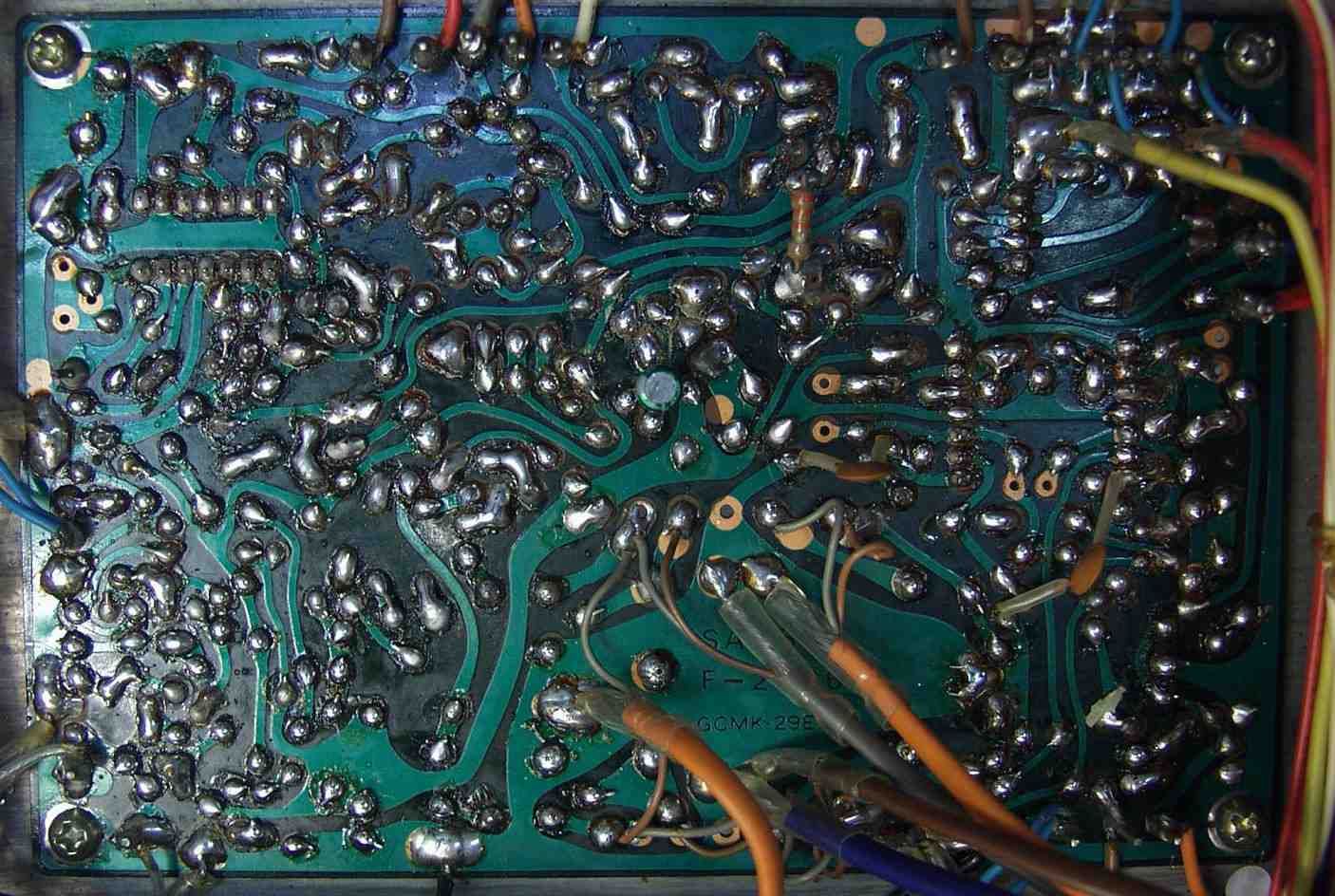

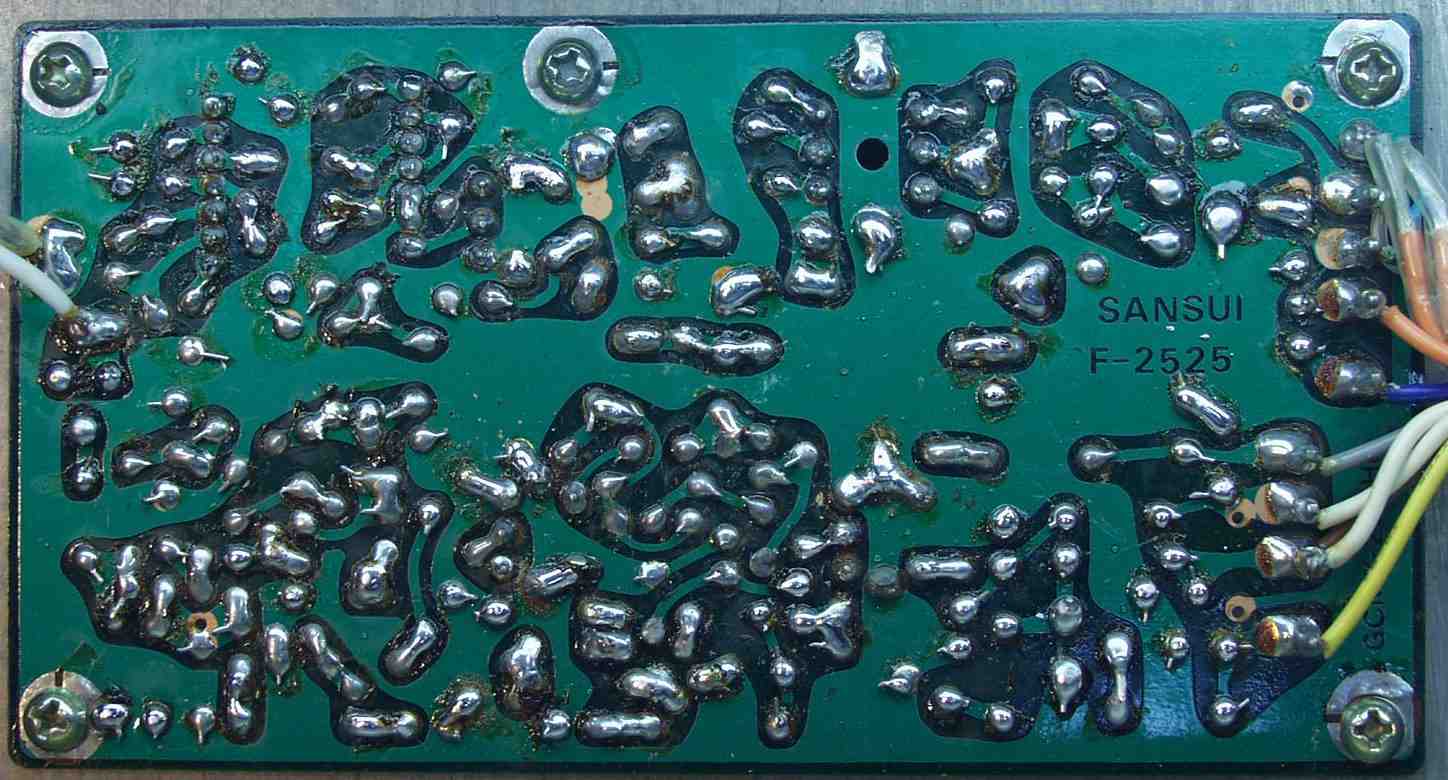

| Ｃ−４Ｃ． 修理前 ＭＰＸ基板裏 |
 |
| Ｃ−４Ｄ． 修理後 ＭＰＸ基板裏 |
 |

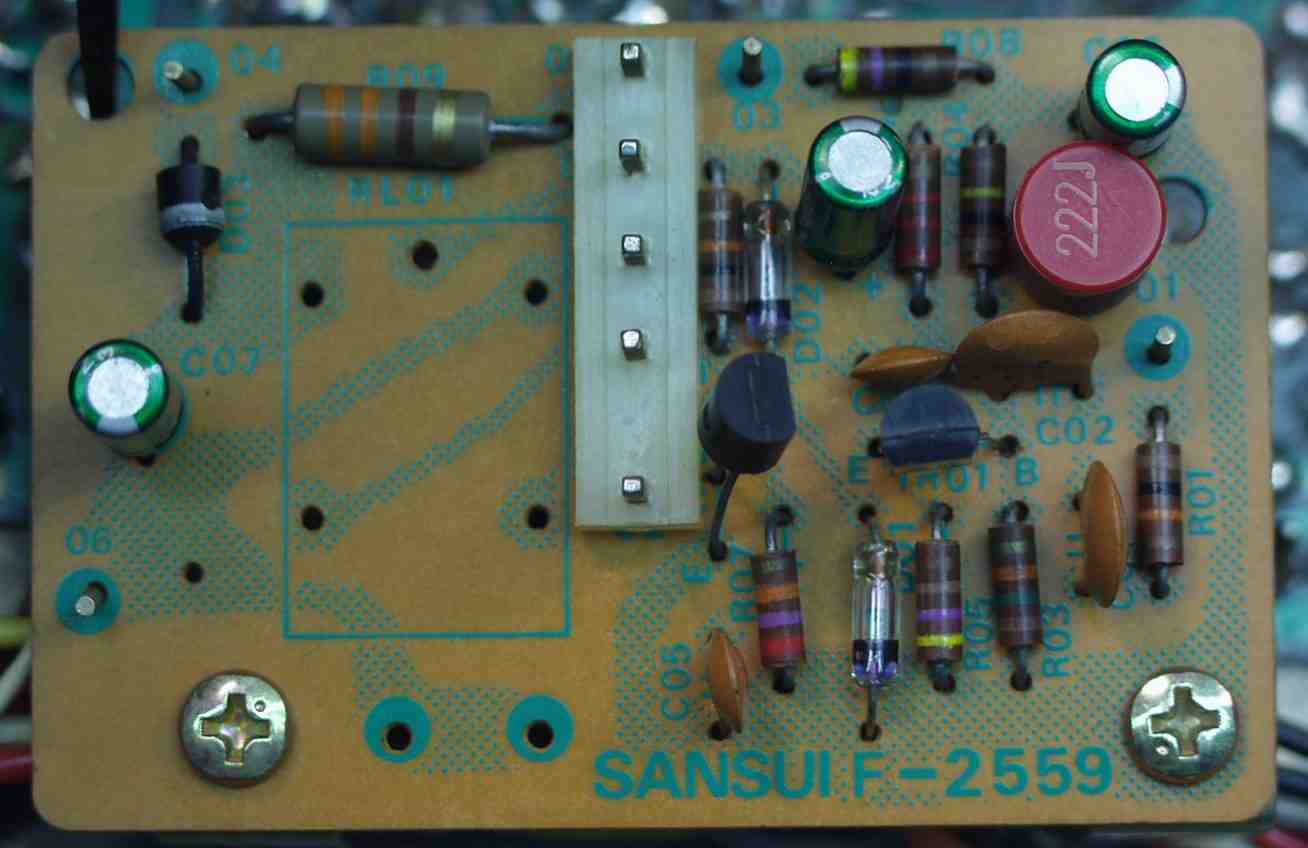

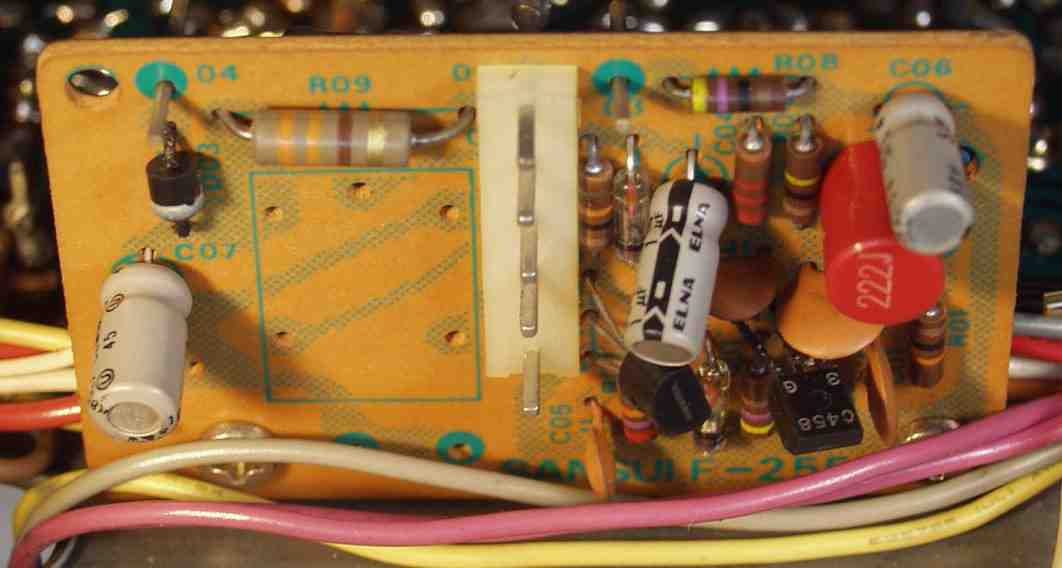

| Ｃ−５Ａ． 修理前 Ｍｕｌｔｉｐａｔｈ制御基板 |
 |
| Ｃ−５Ｂ． 修理後 Ｍｕｌｔｉｐａｔｈ制御基板 電解コンデンサー３個、ＴＲ（トランジスター）１個交換 |
 |

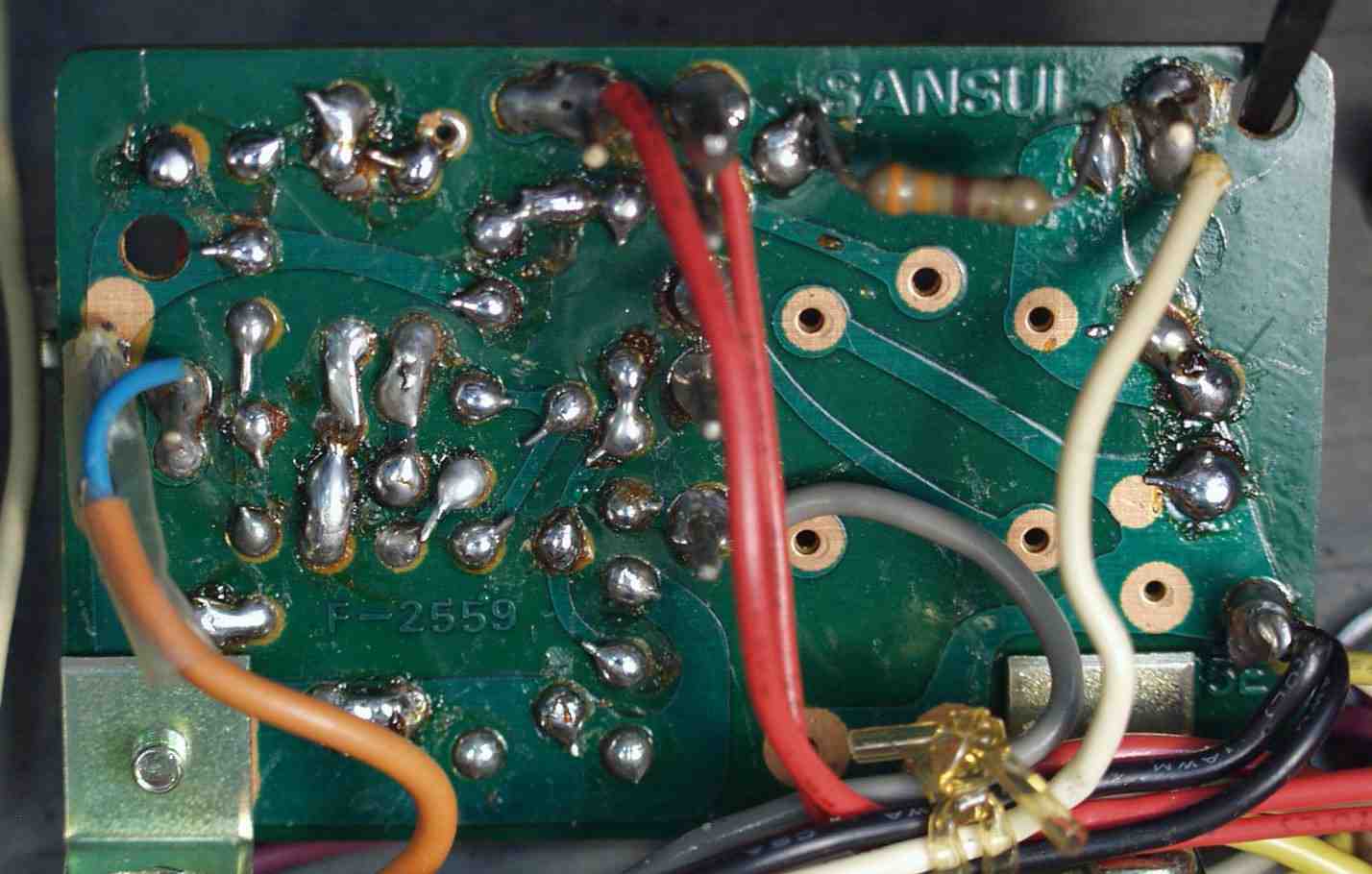

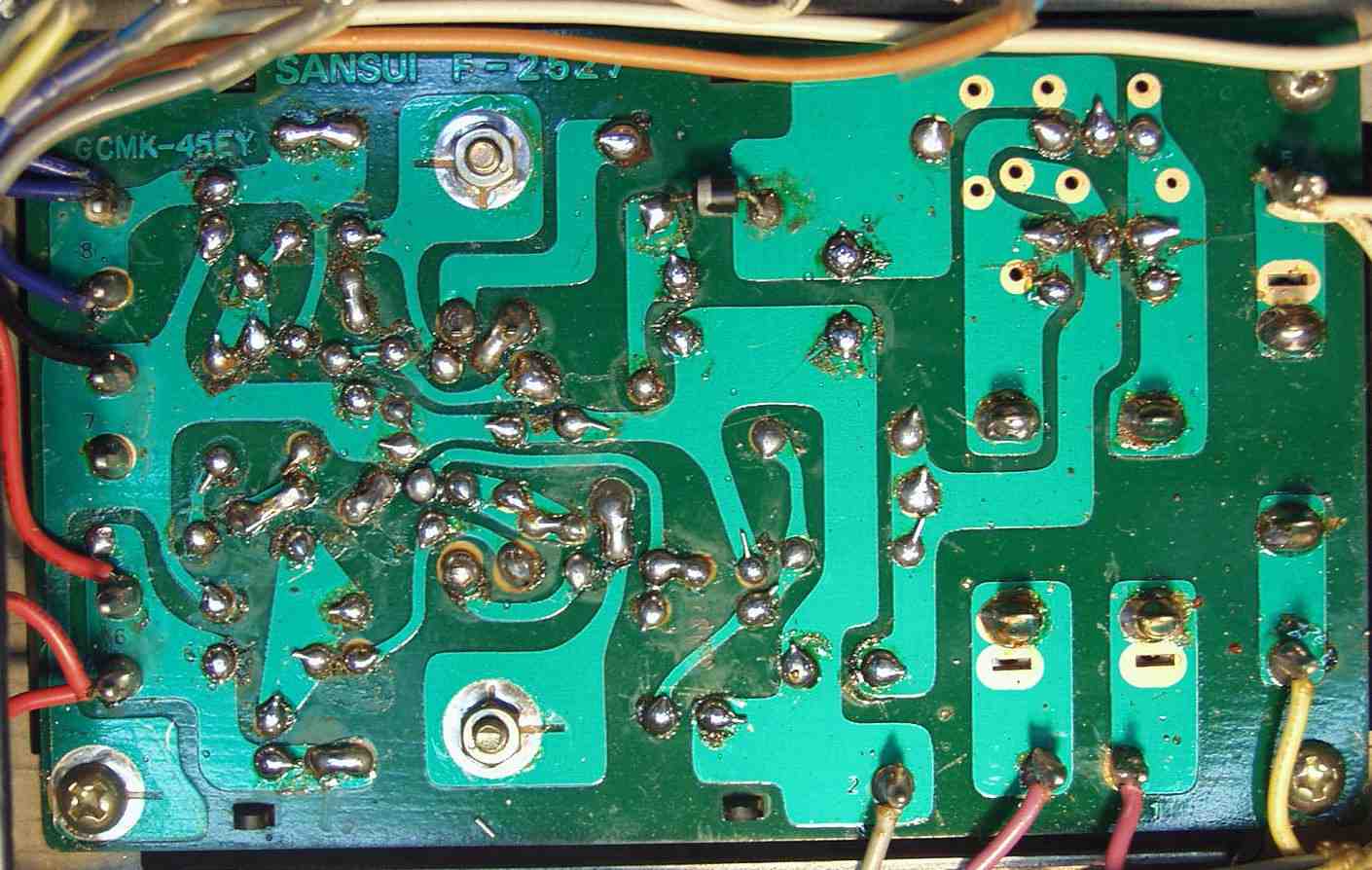

| Ｃ−５C． 修理前 Ｍｕｌｔｉｐａｔｈ制御基板 裏 |
| Ｃ−５D． 修理後 Ｍｕｌｔｉｐａｔｈ制御基板 裏 |
 |

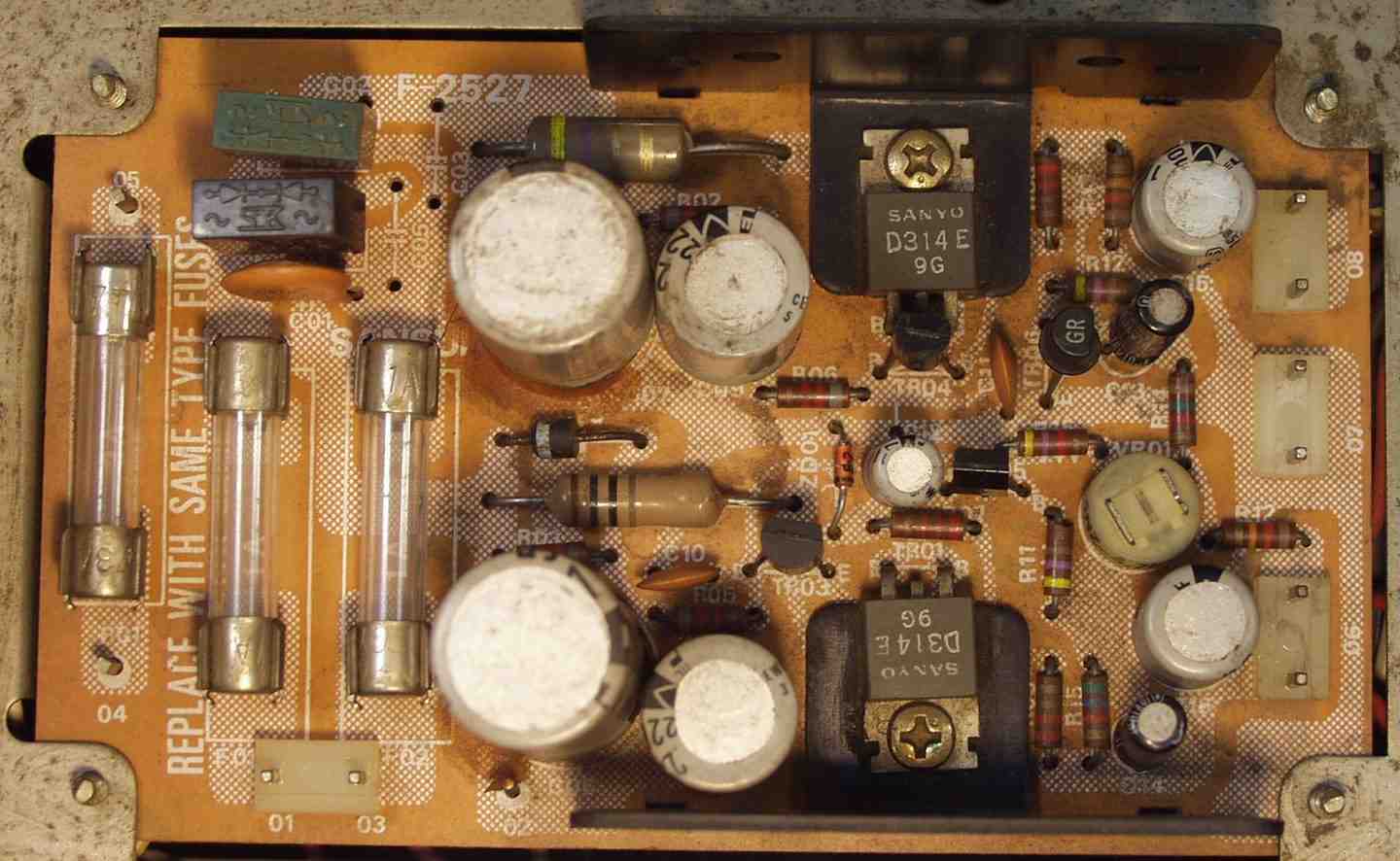

| Ｃ−６Ａ． 修理前 電源 |
 |

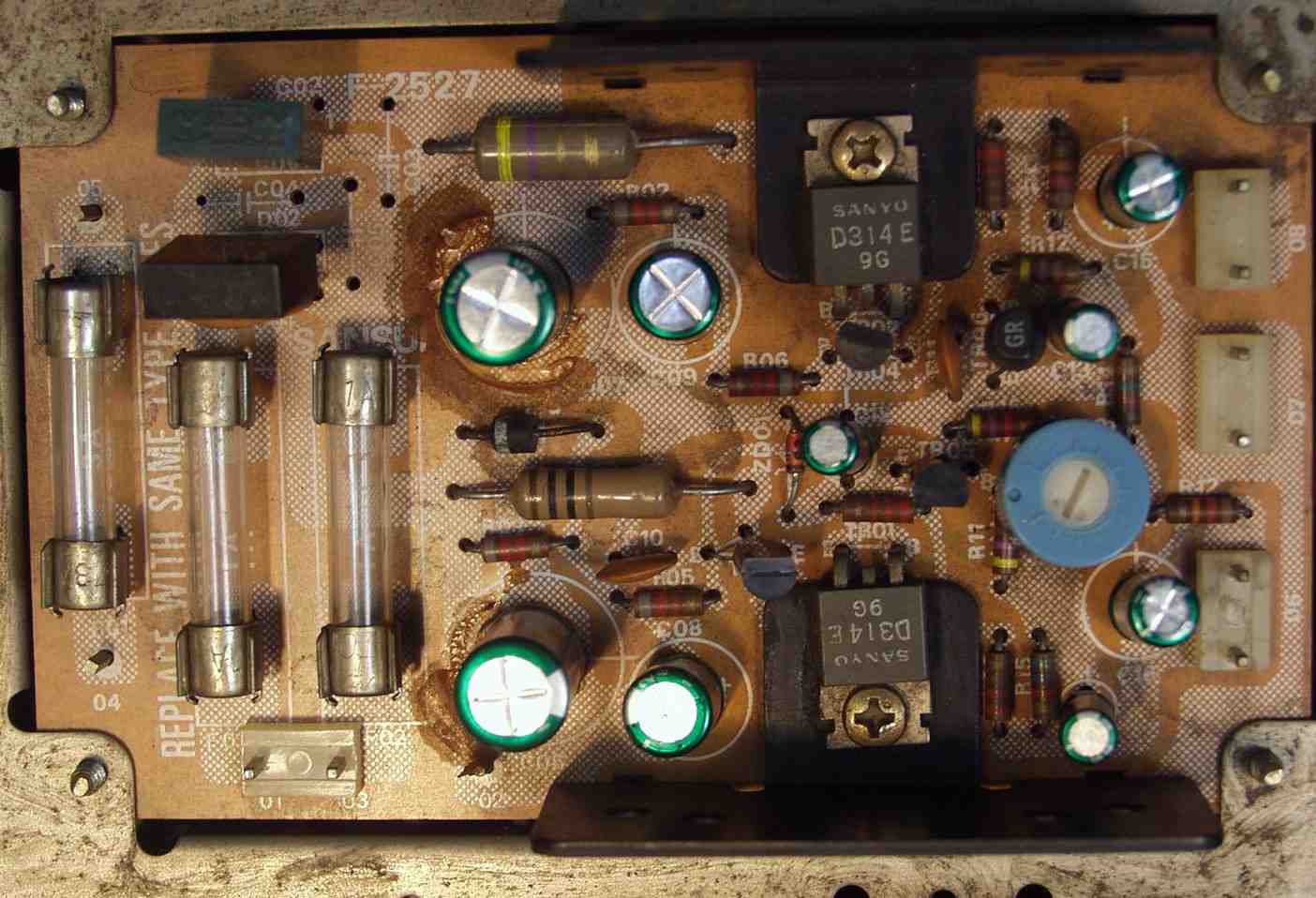

| Ｃ−６Ｂ． 修理後 電源 電解コンデンサー８個、ＴＲ（トランジスター）２個、半固定ＶＲ１個交換 |
 |

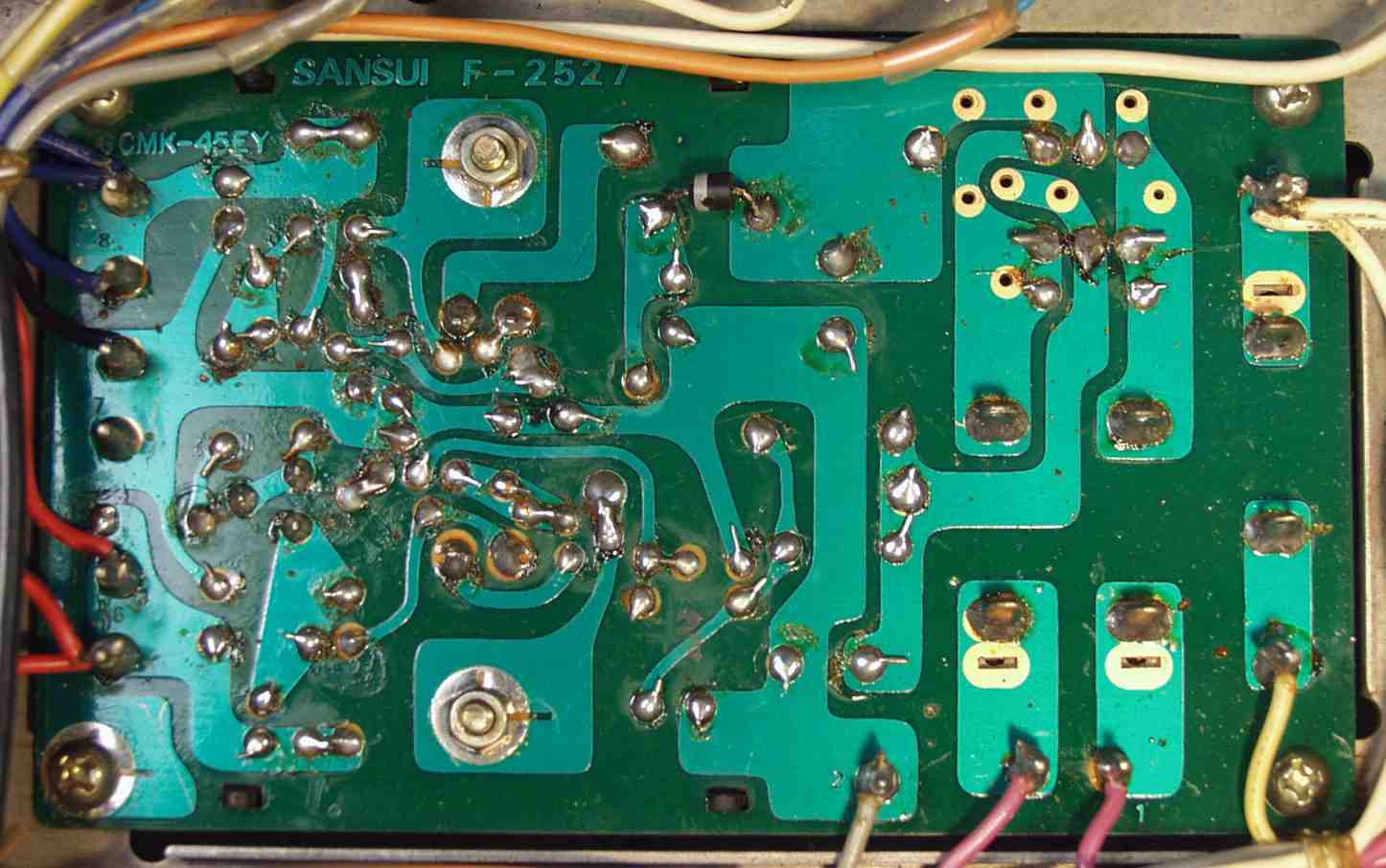

| Ｃ−６Ｃ． 修理前 電源基板裏 |
 |
| Ｃ−６Ｄ． 修理後 電源基板裏 |
 |

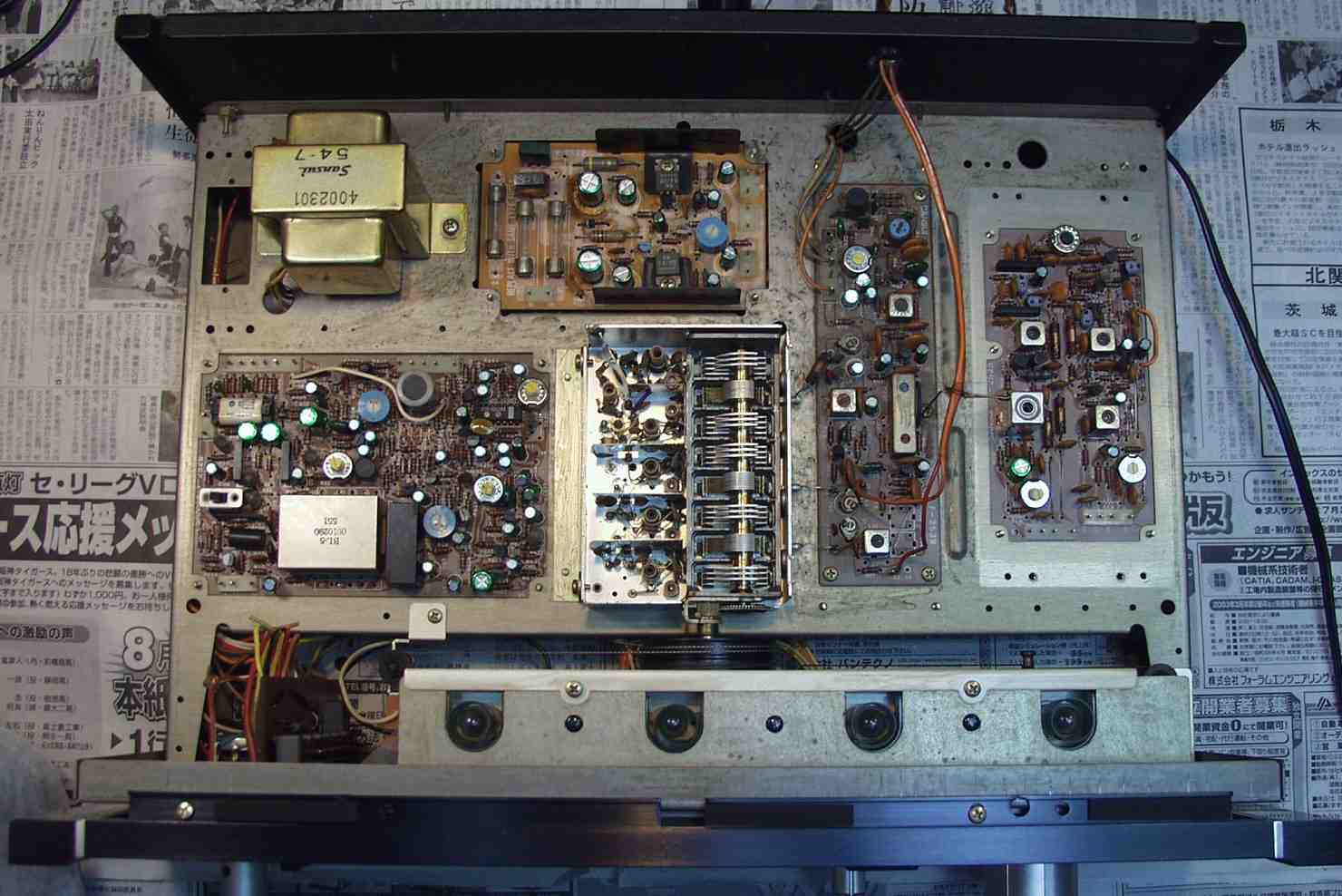

| Ｃ−７Ａ． 修理前 上から |
|

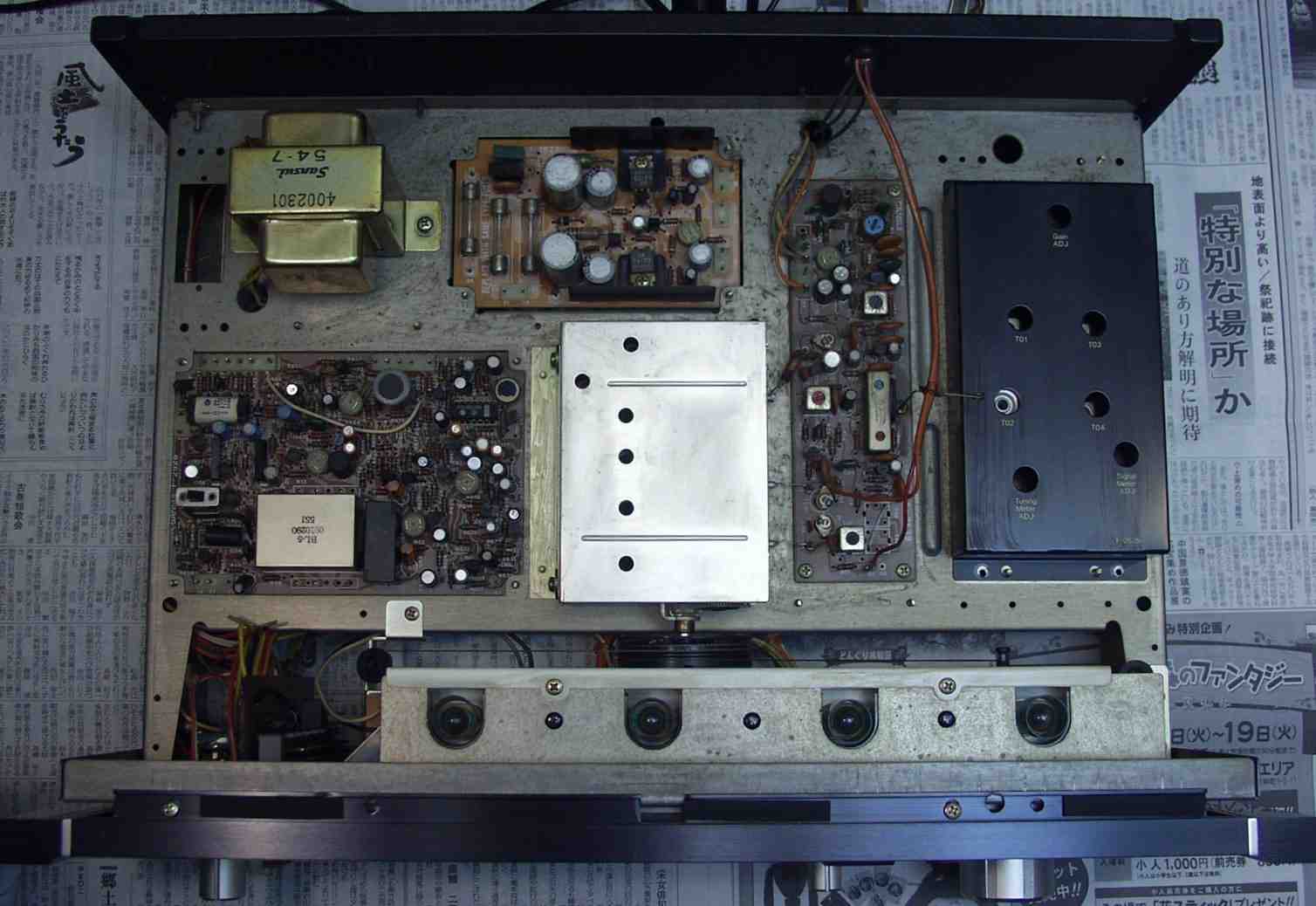

| Ｃ−７Ｂ． 修理後 上から |
 |

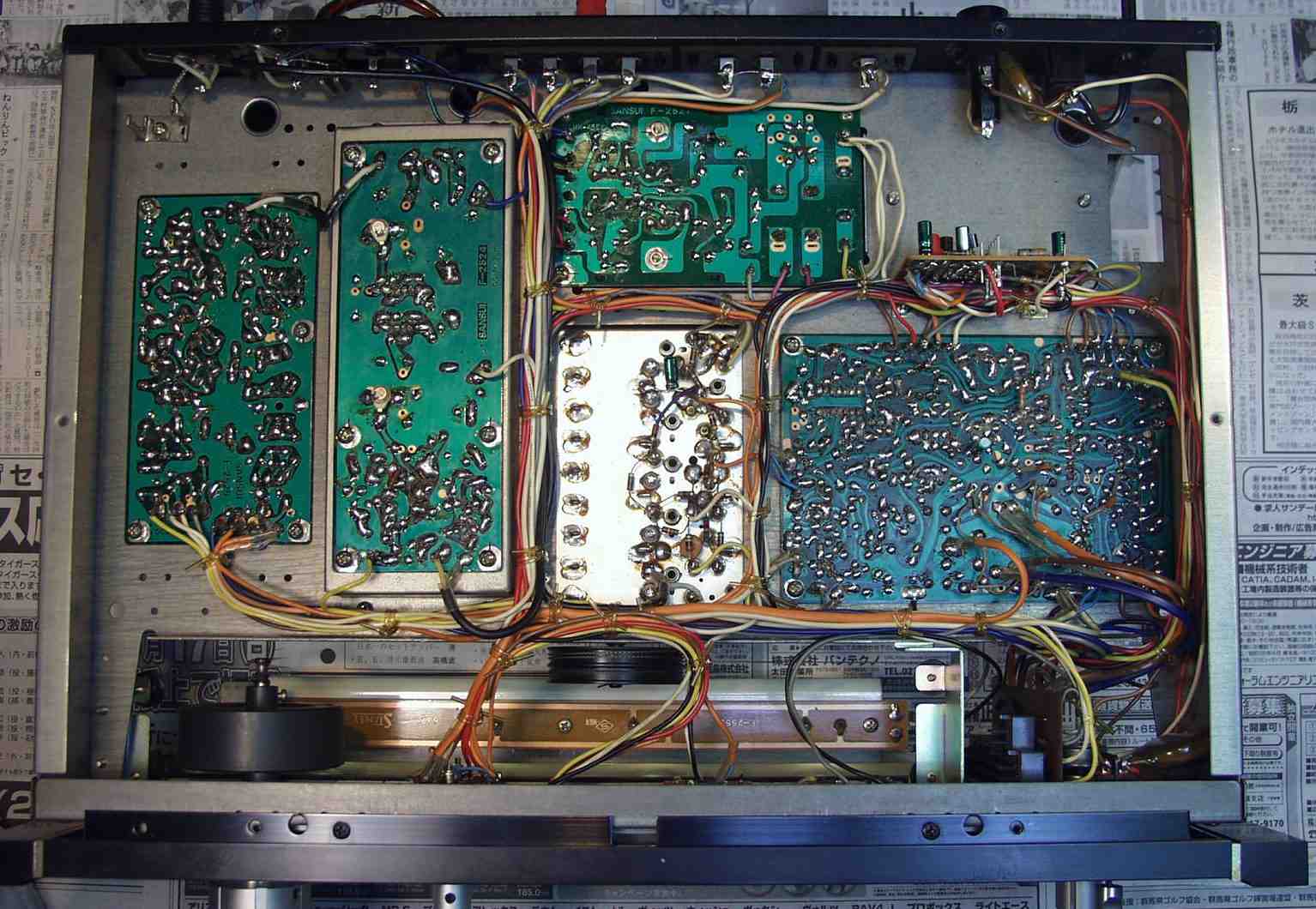

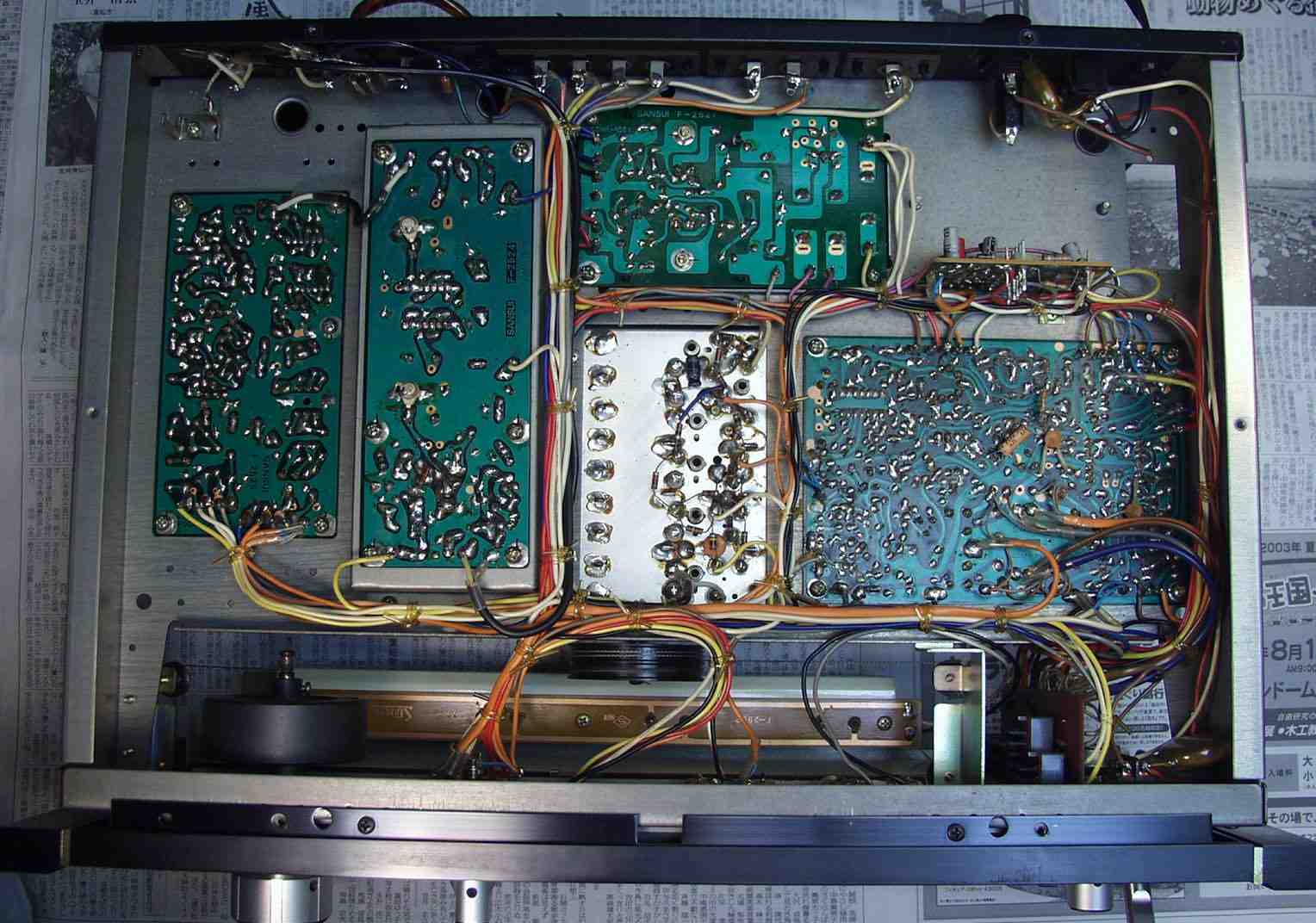

| Ｃ−７Ｃ． 修理前 下から |
|
| Ｃ−７Ｄ． 修理後 下から |
 |

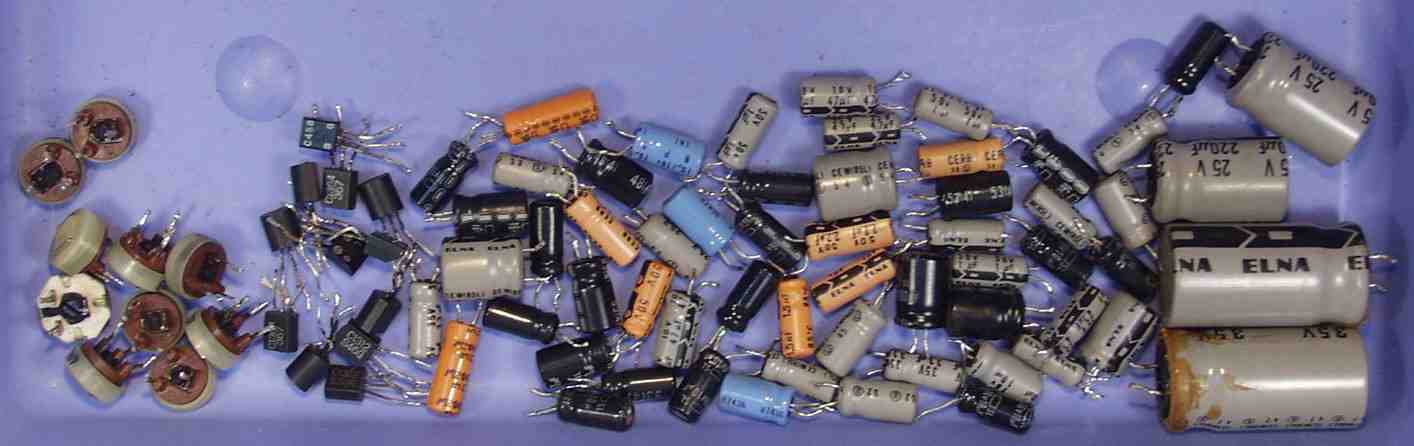

| Ｃ−８Ａ．交換部品 |
 |

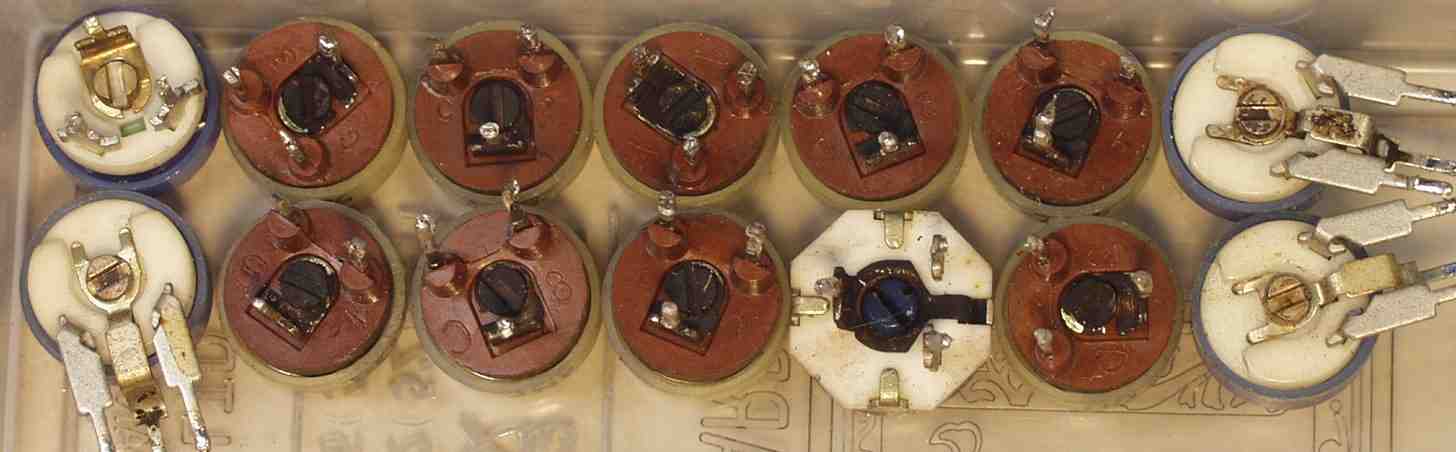

| Ｃ−８Ｂ． 交換した半固定ＶＲの後ろ側、錆びて真っ黒、これを回したら直ぐに接触不良になる、交換しか無い。 更に酷い人は、これに接点復活剤を吹き付ける＝恥じの上塗り！ 両側４個は、比較の為、程度の良い物を並べた |
 |
| Ｅ． 調整・測定 Ｅ−１． |

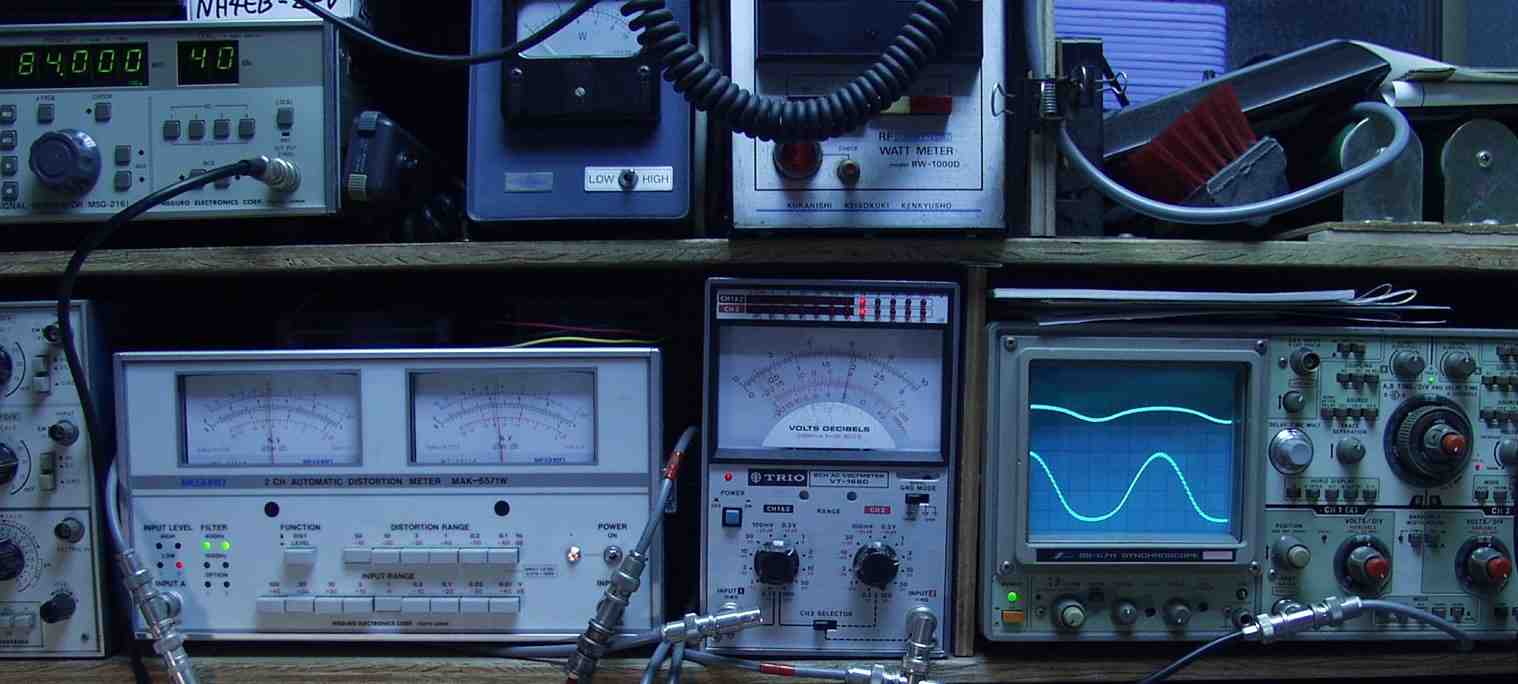

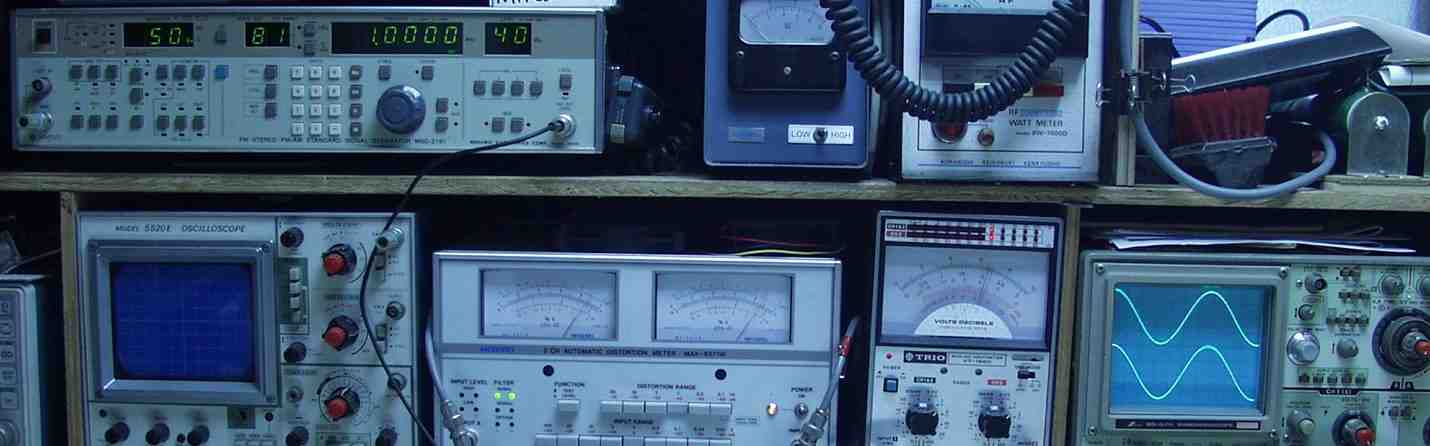

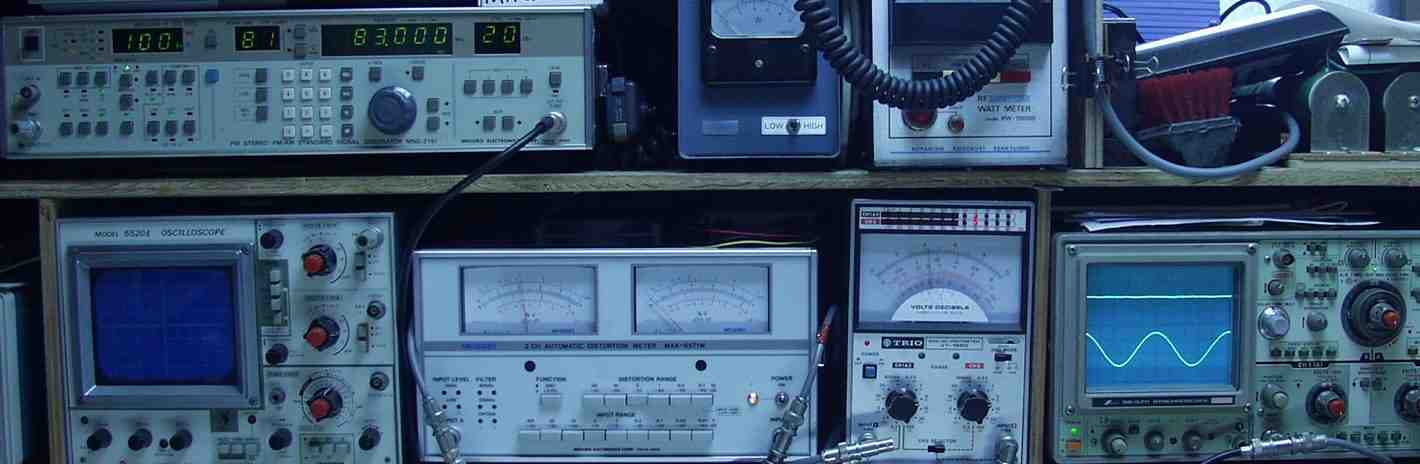

| Ｅ−１． ＡＭ 感度測定調整 見方 上のＡＭ信号発信器より １０００ＫＨＺで ４００Ｈの ５０％変調信号を ４０ｄＢで出す これを受信し出力を測定する、 下左側の歪み率計＝２．９％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大３％レンジ） 真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大１Ｖレンジ） 下右側出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |

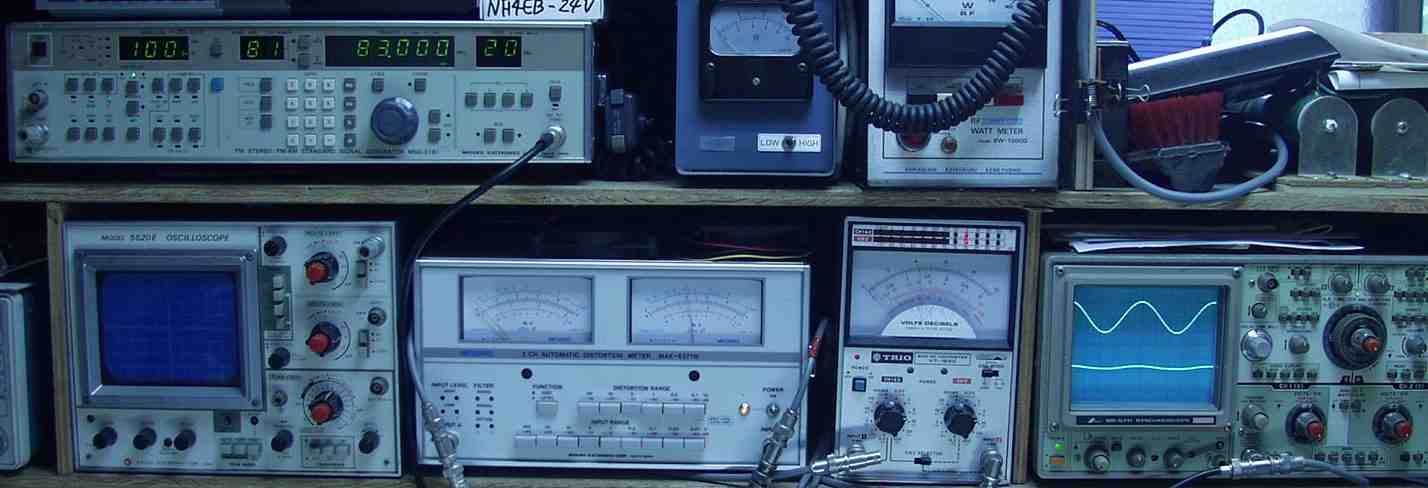

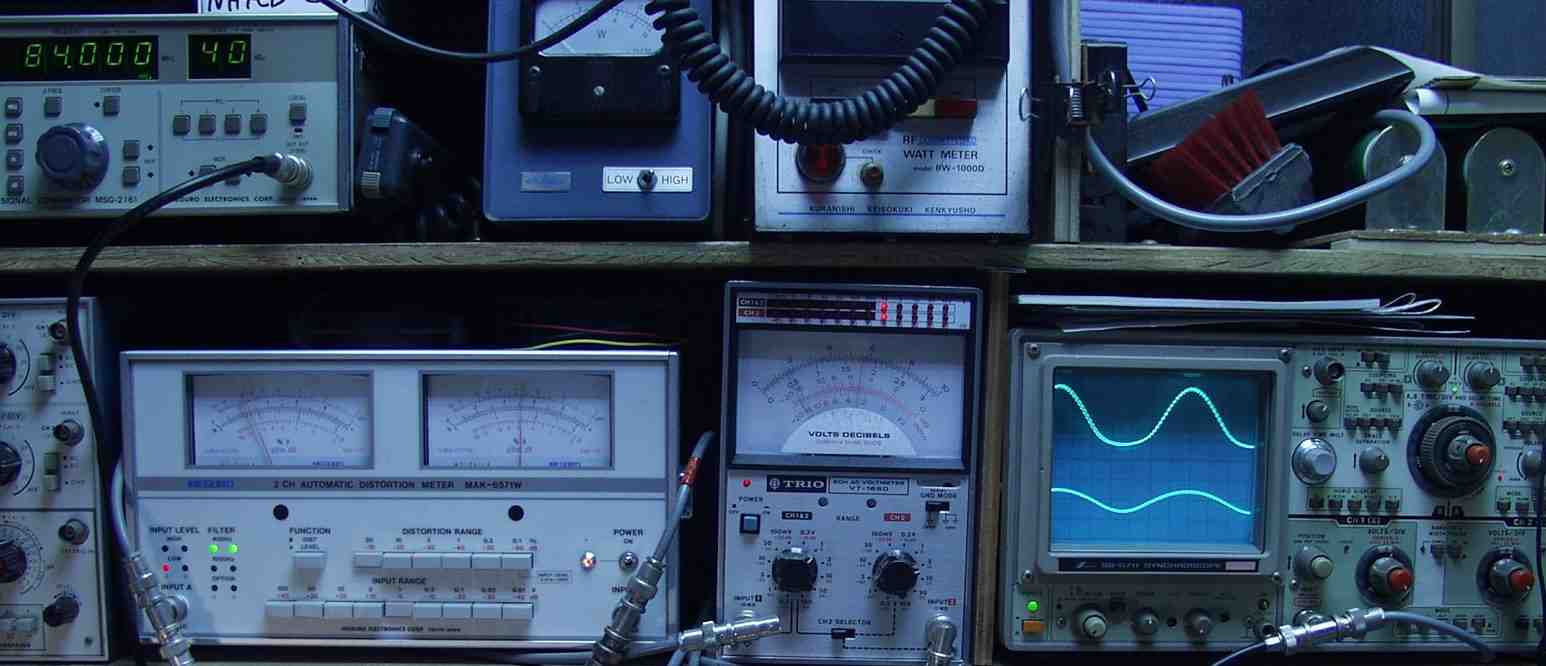

| Ｅ−２Ａ． ＦＭ 感度、ＲＬ分離測定調整 Ｒ側 見方 上のＦＭステレオ信号発信器より ８３ＭＨＺで ４００Ｈの Ｒのみ変調信号を ２０ｄＢで出す これを受信し出力を測定する、 下左側の歪み率計＝１．４％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大３％レンジ） 真ん中電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大１Ｖレンジ） 下右側出力波形 上＝Ｒ出力、下＝Ｌ出力。 |
 |
| Ｅ−２Ｂ． ＦＭ 感度、ＲＬ分離測定調整 Ｌ側 |
 |

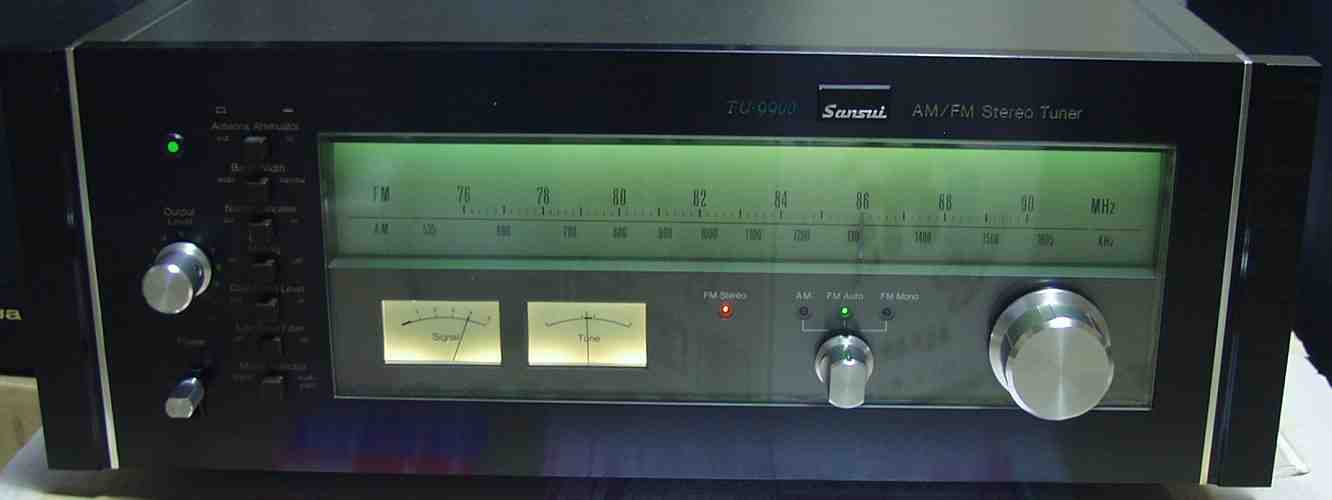

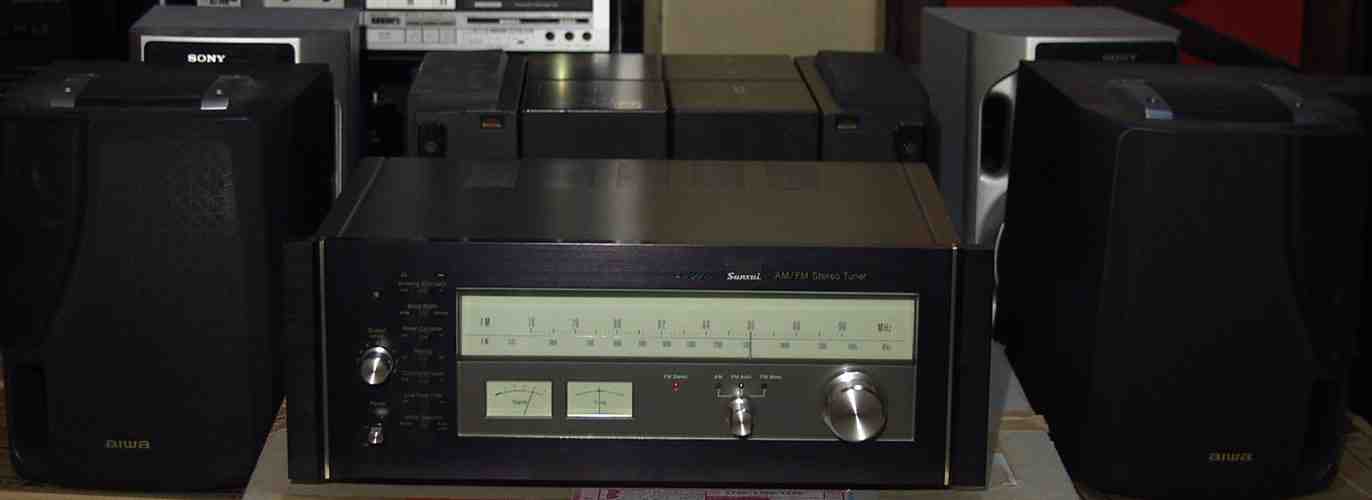

| Ｅ−３． 完成 |
 |
| Ｅ−４． ２４時間エージング。 |
 |
