Sansui AU−D707. 3台目修理記録
PROCEED RJX−4800D ユーザー。    2025/10/27.到着  2026/9/7.完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
A. 修理前の状況
  • サンスイAUD―707のオーバホールを、お願いしたくメールいたしました。
    途中までは、作動しますが、電源ランプが点滅して駄目になってしまいます。
    私が就職して新品を、ローンで、購入した大変思い入れのあるアンプです。
  • オーバーホール修理依頼。

B. 原因
  • 各部経年劣化。

C. 修理状況

D. 使用部品
  • 半固定VR 13mmΦ高級品   8個。
    FET(電界効果トランジスター)   4組8個。
    SP接続リレ              2個。
    電解コンデンサー(ミューズ使用)  89個。
    フイルムコンデンサー      2個。
    セラミックコンデンサー    24個。


E. 調整・測定

F. 修理費  100,000円    オーバーホール修理。2025/10受付時の修理費価格。

Y. ユーザー宅の設置状況

S. Sansui AU−D707 の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
A1. 点検中 木箱で送られて来る。
Sansui AU−D707. 3台目木箱で来る

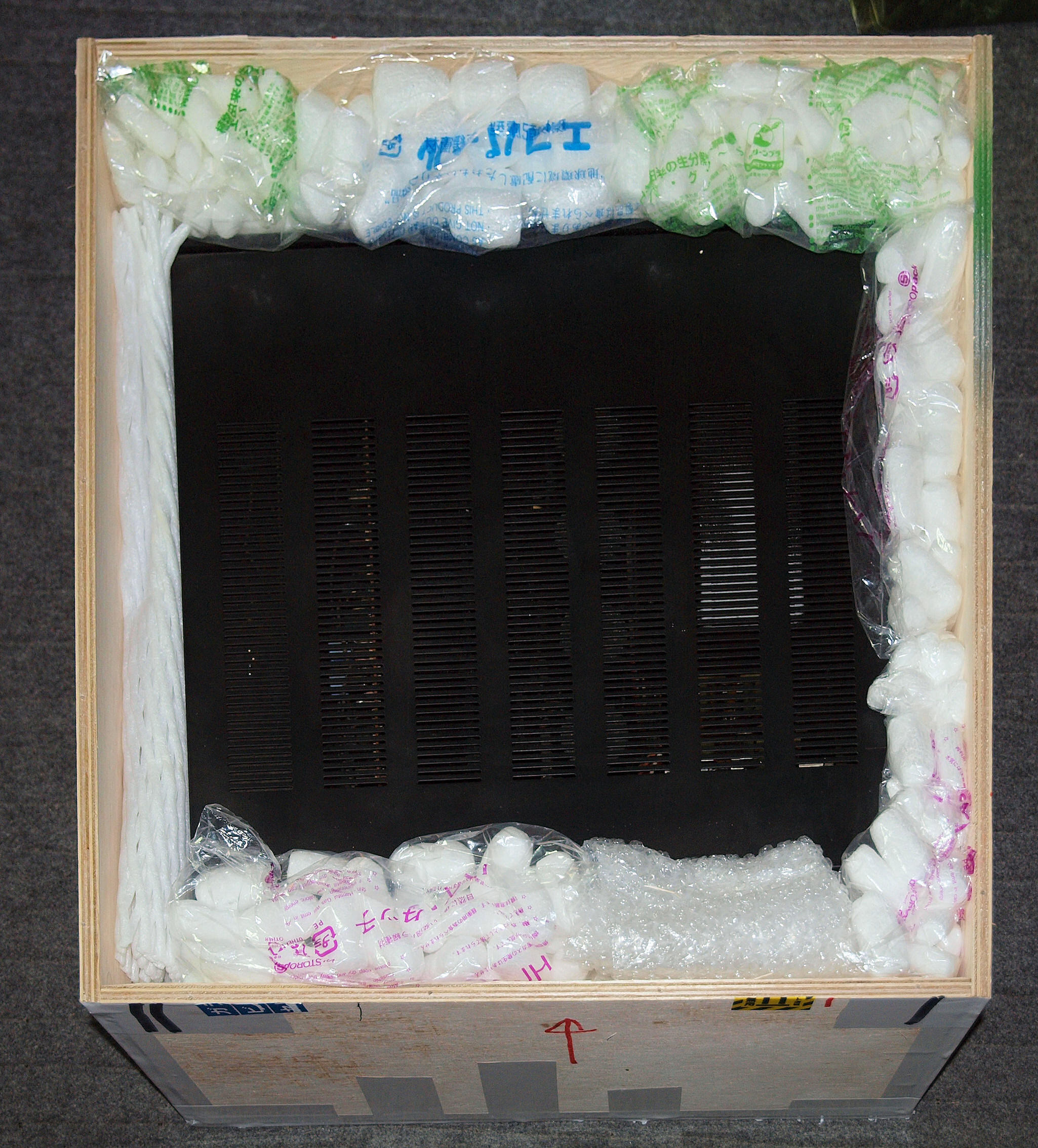

A2. 点検中 木箱で送られて来る、内部の詰め物。
A11. 点検中 前から見る

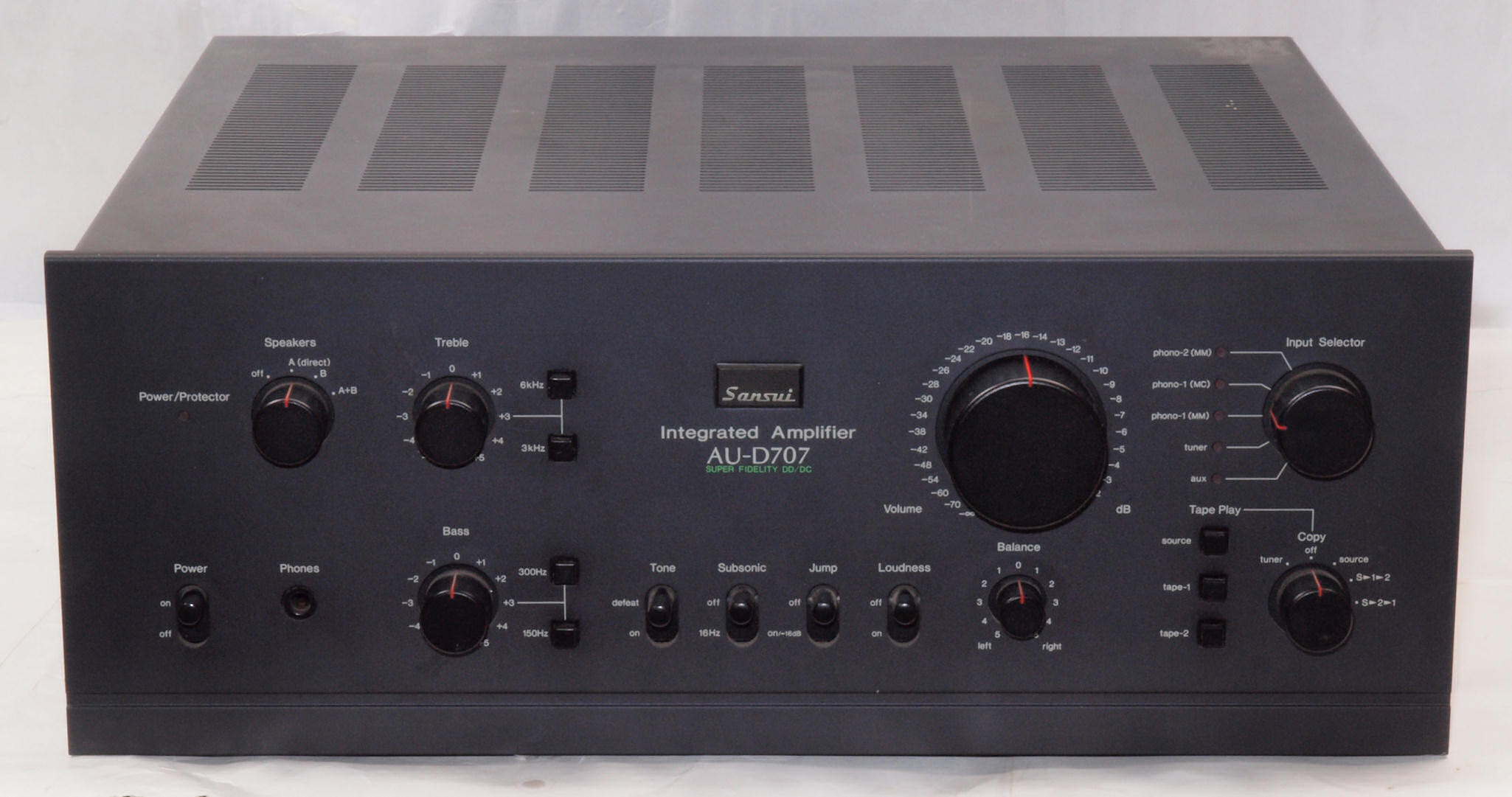

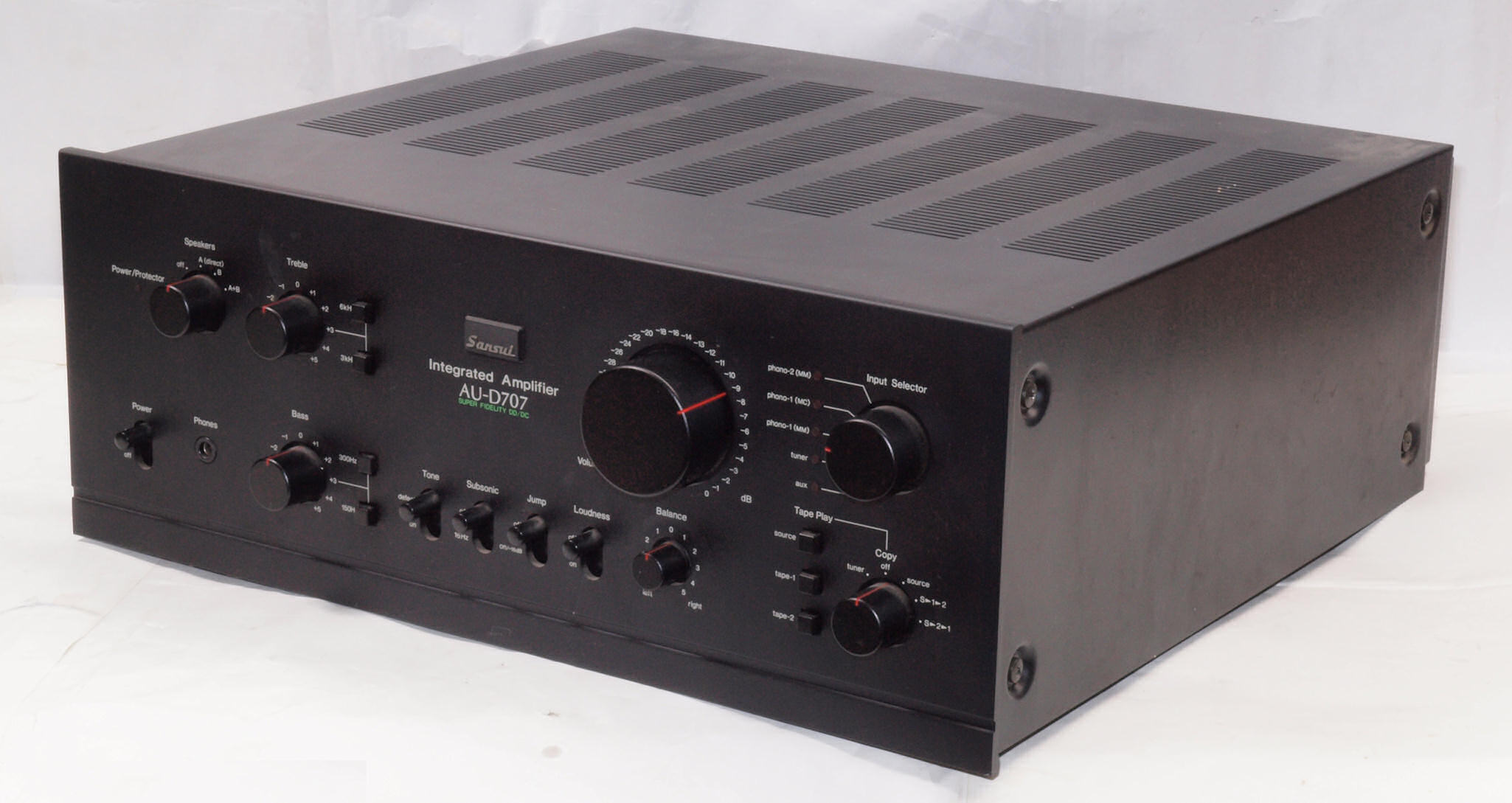

Sansui AU−D707. 3台目前から見る

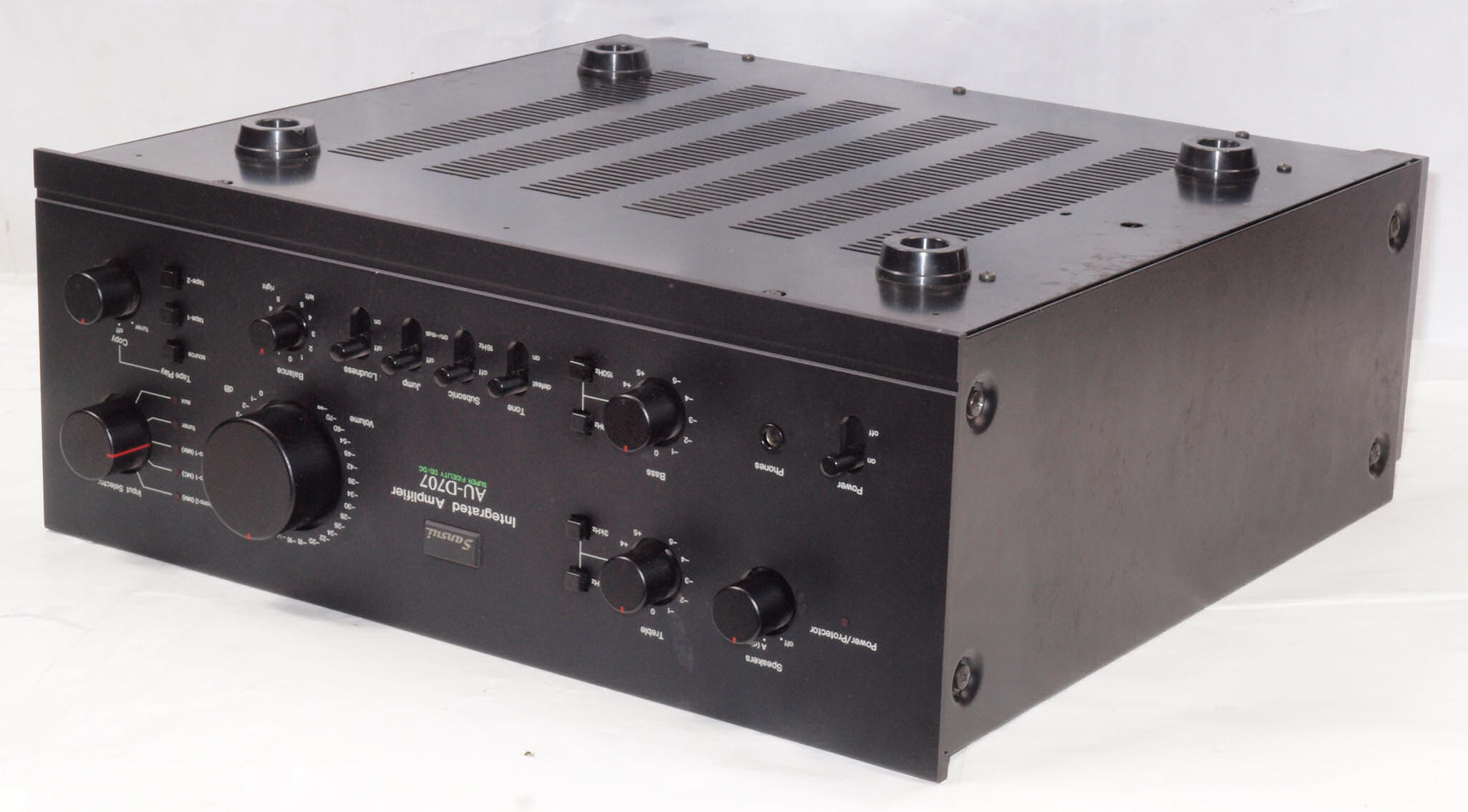

A12. 点検中 前右から見る

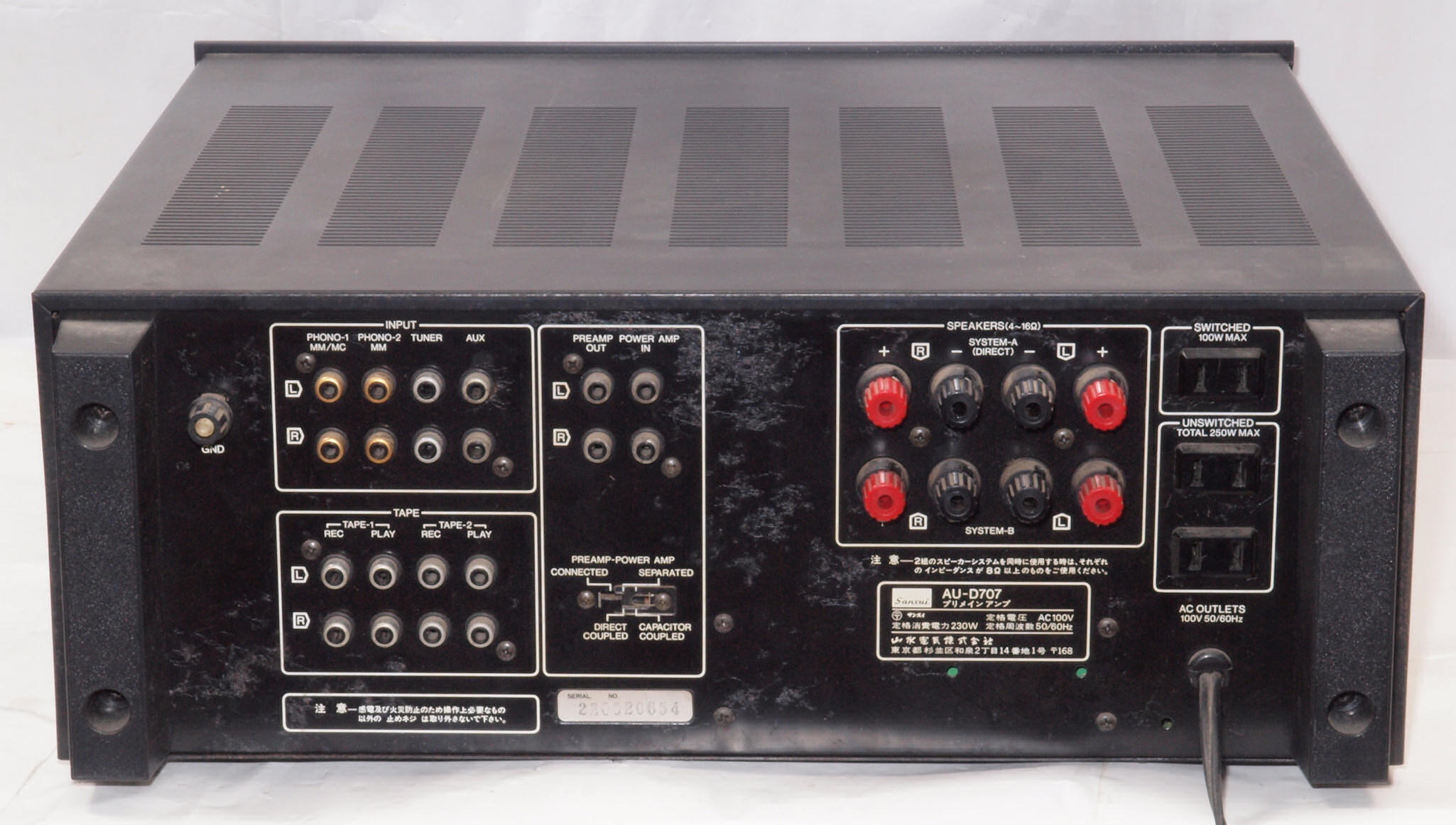

A13. 点検中 後から見る

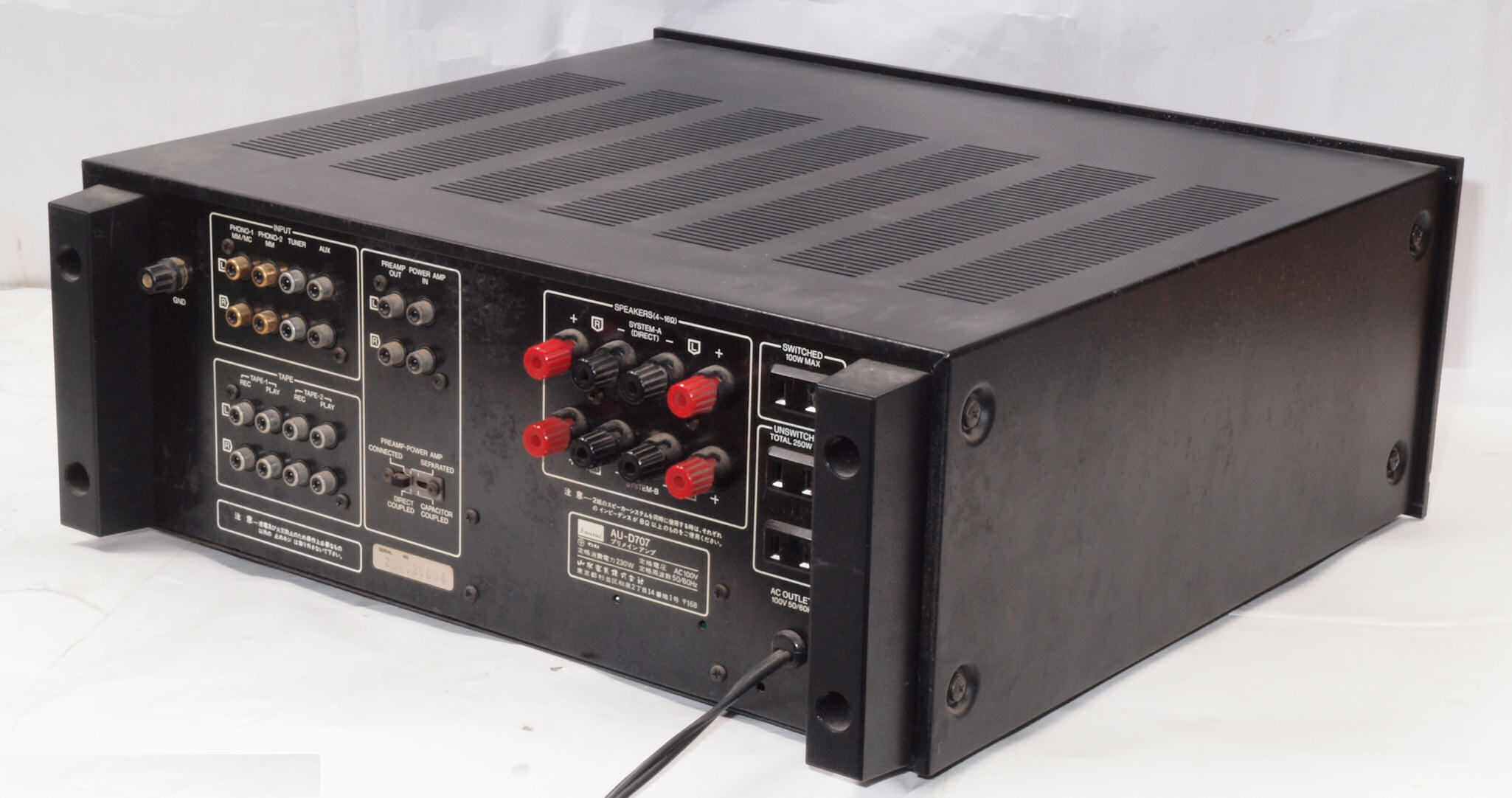

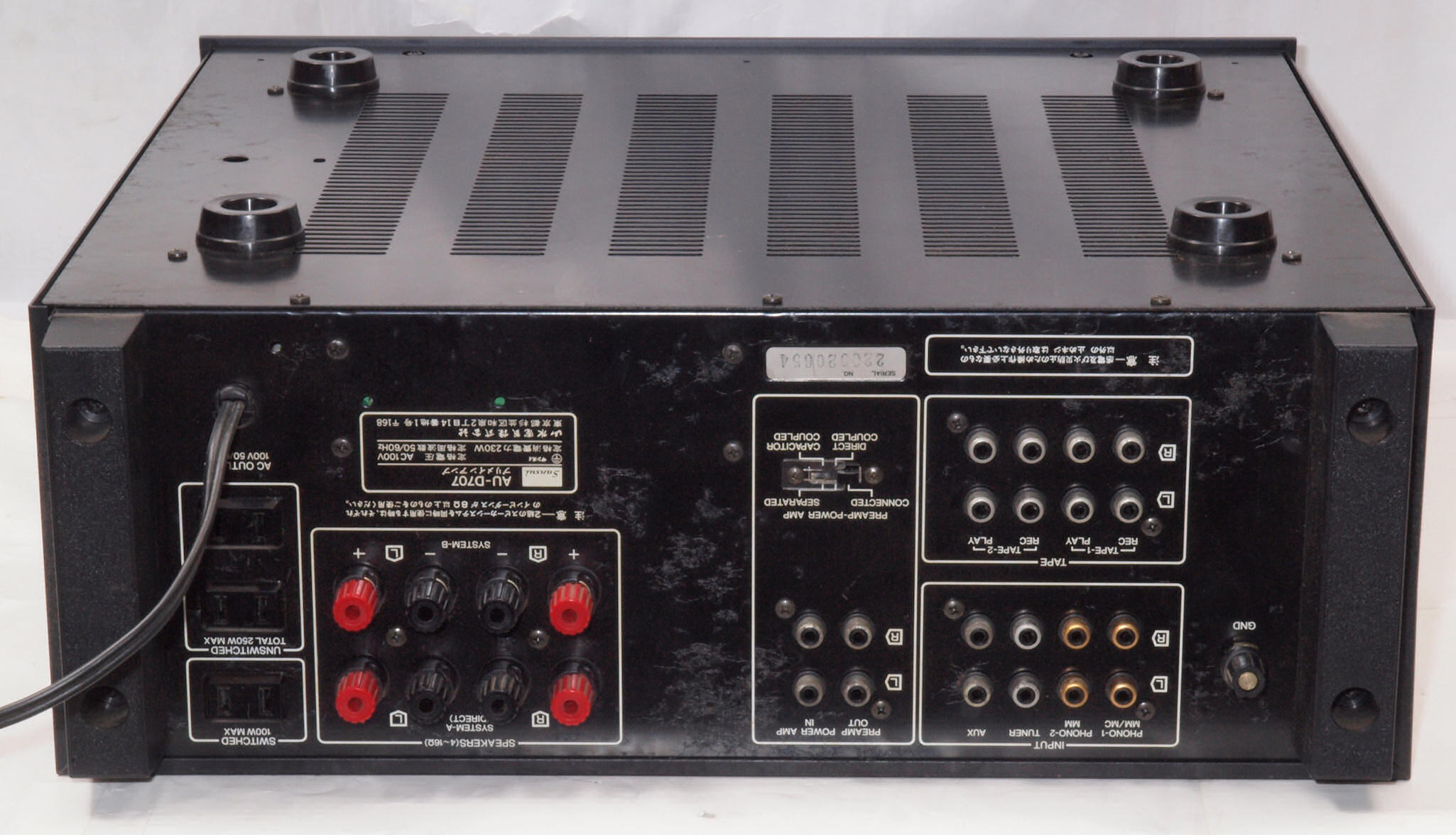

Sansui AU−D707. 3台目後から見る
A14. 点検中 後左から見る

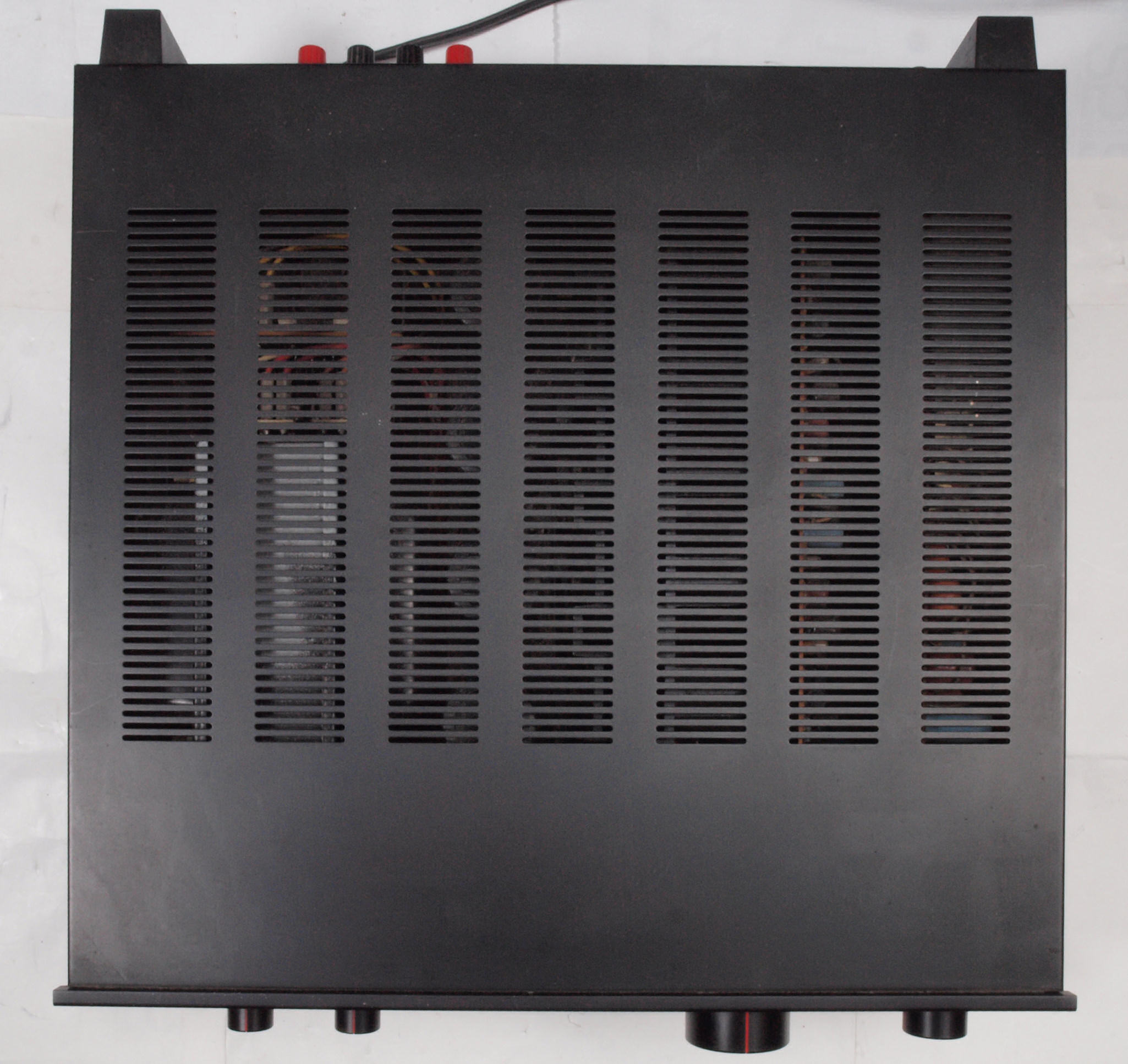

A21. 点検中 上から見る
Sansui AU−D707. 3台目上から見る

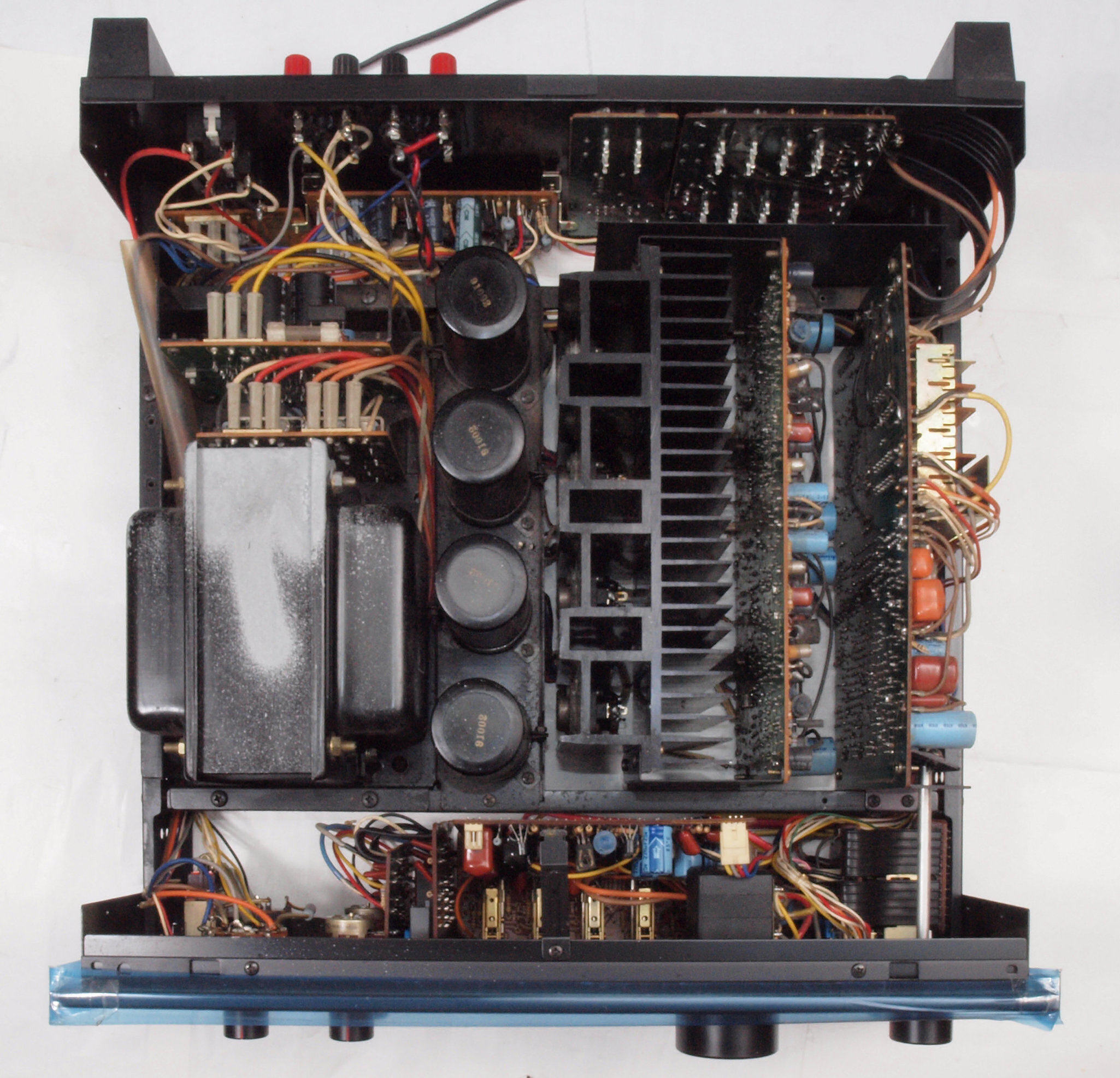

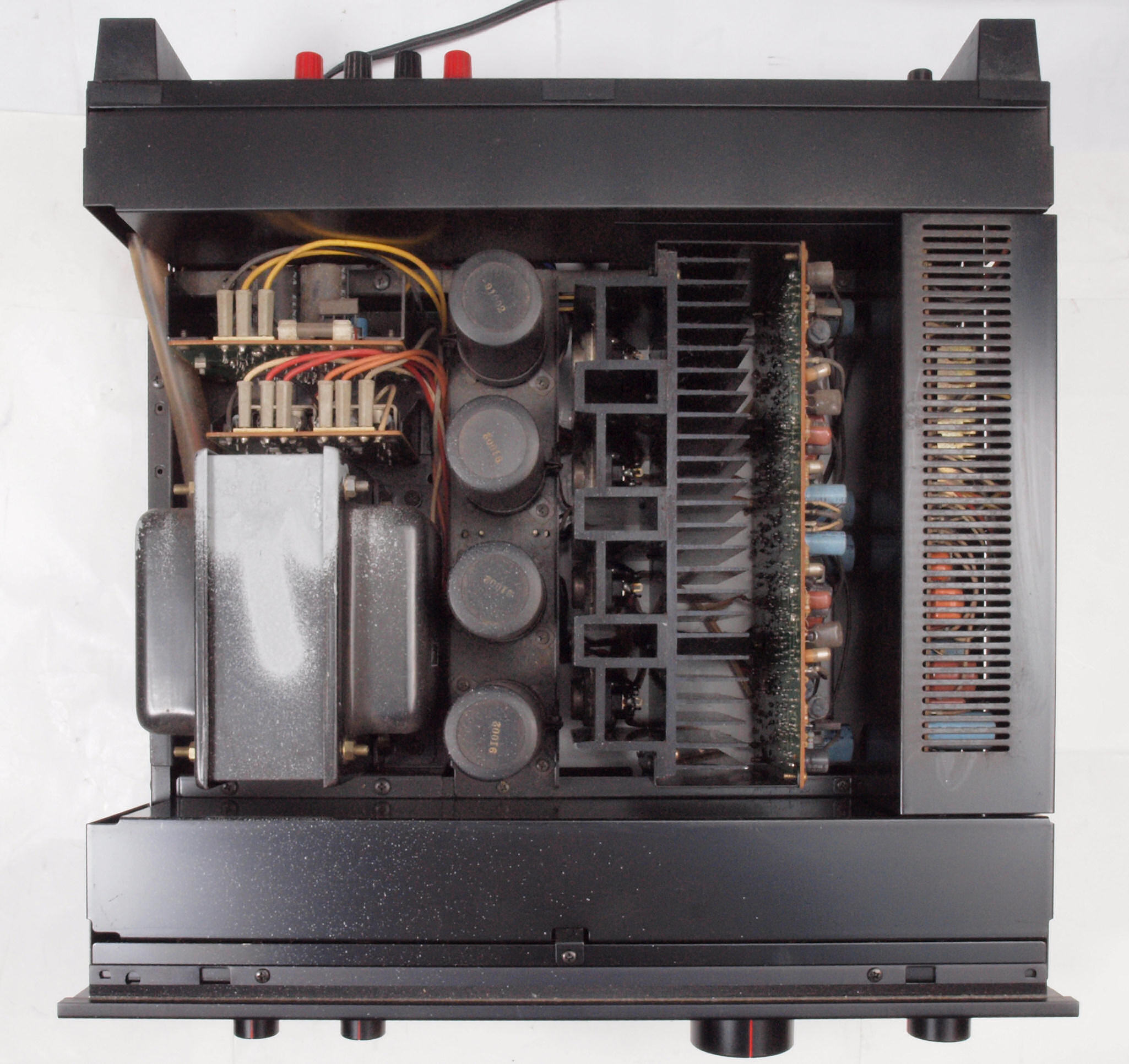

A22. 点検中 上蓋を取り、上から見る
A23. 点検中 上蓋・シールドを取り清掃後、上から見る

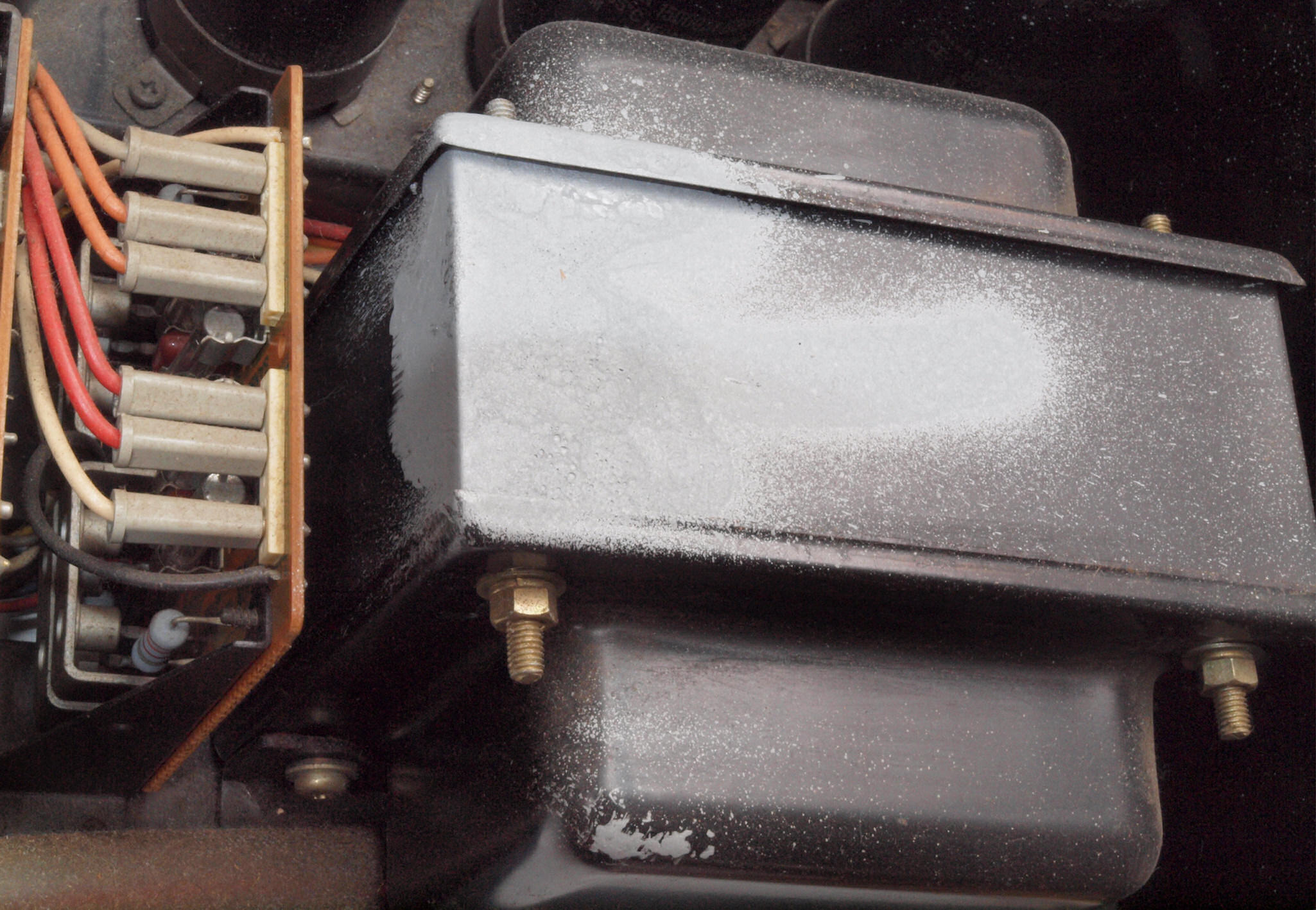

A24. 点検中 上蓋・シールドを取り清掃後、上から見る。電源トランスにペンキ。
A31. 点検中 下前から見る
A32. 点検中 下前左から見る

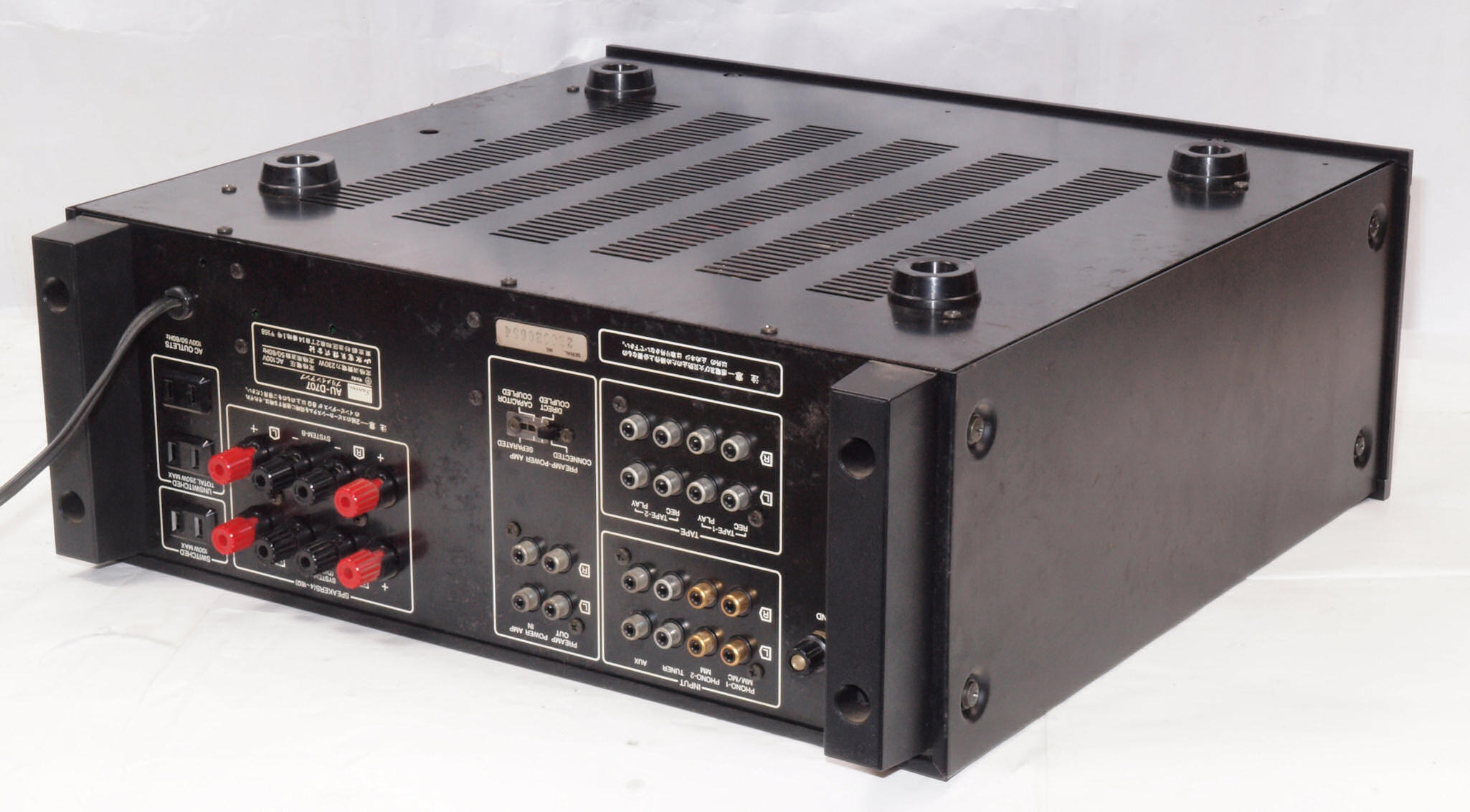

A33. 点検中 下後から見る
A34. 点検中 下後右から見る

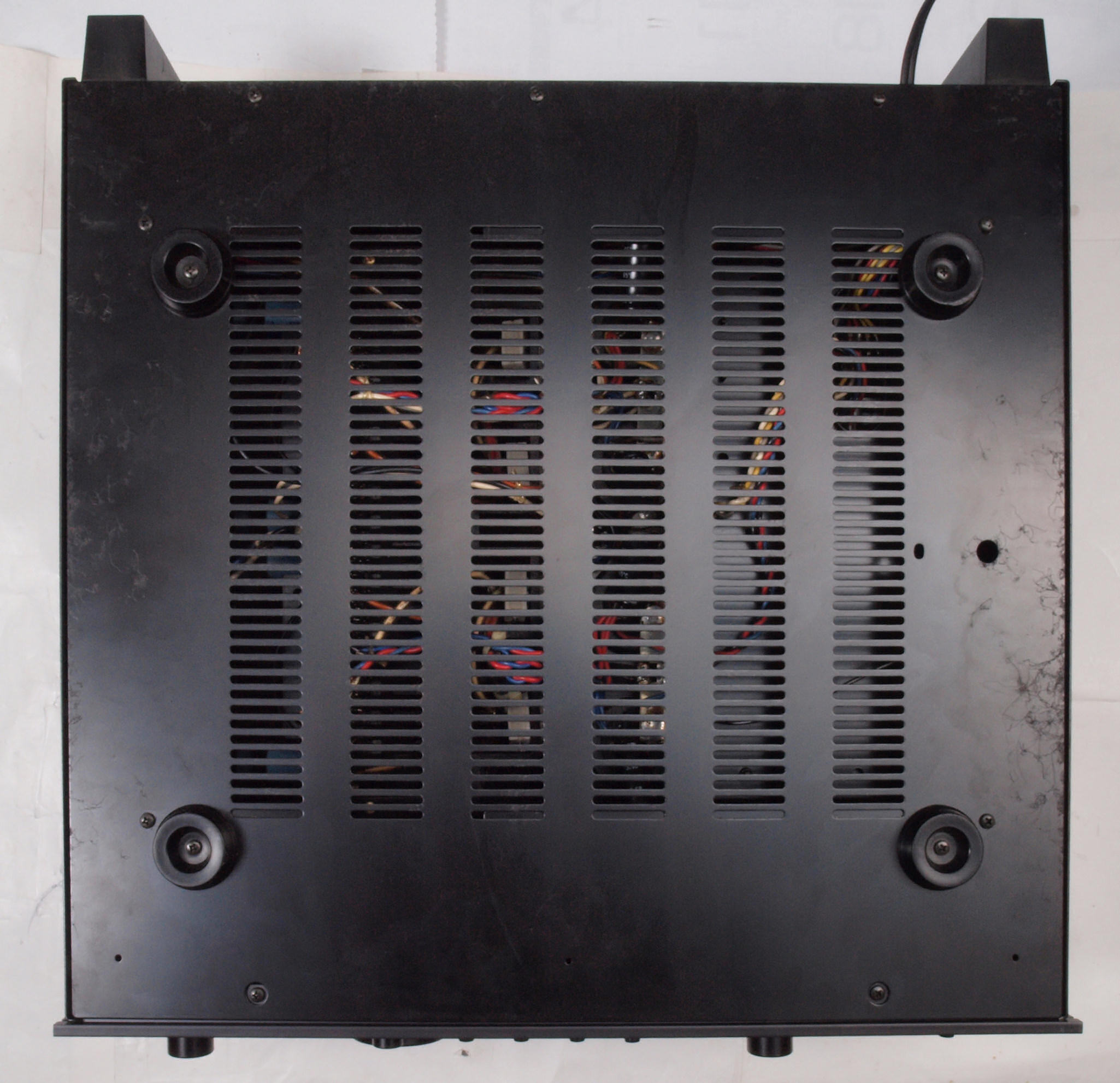

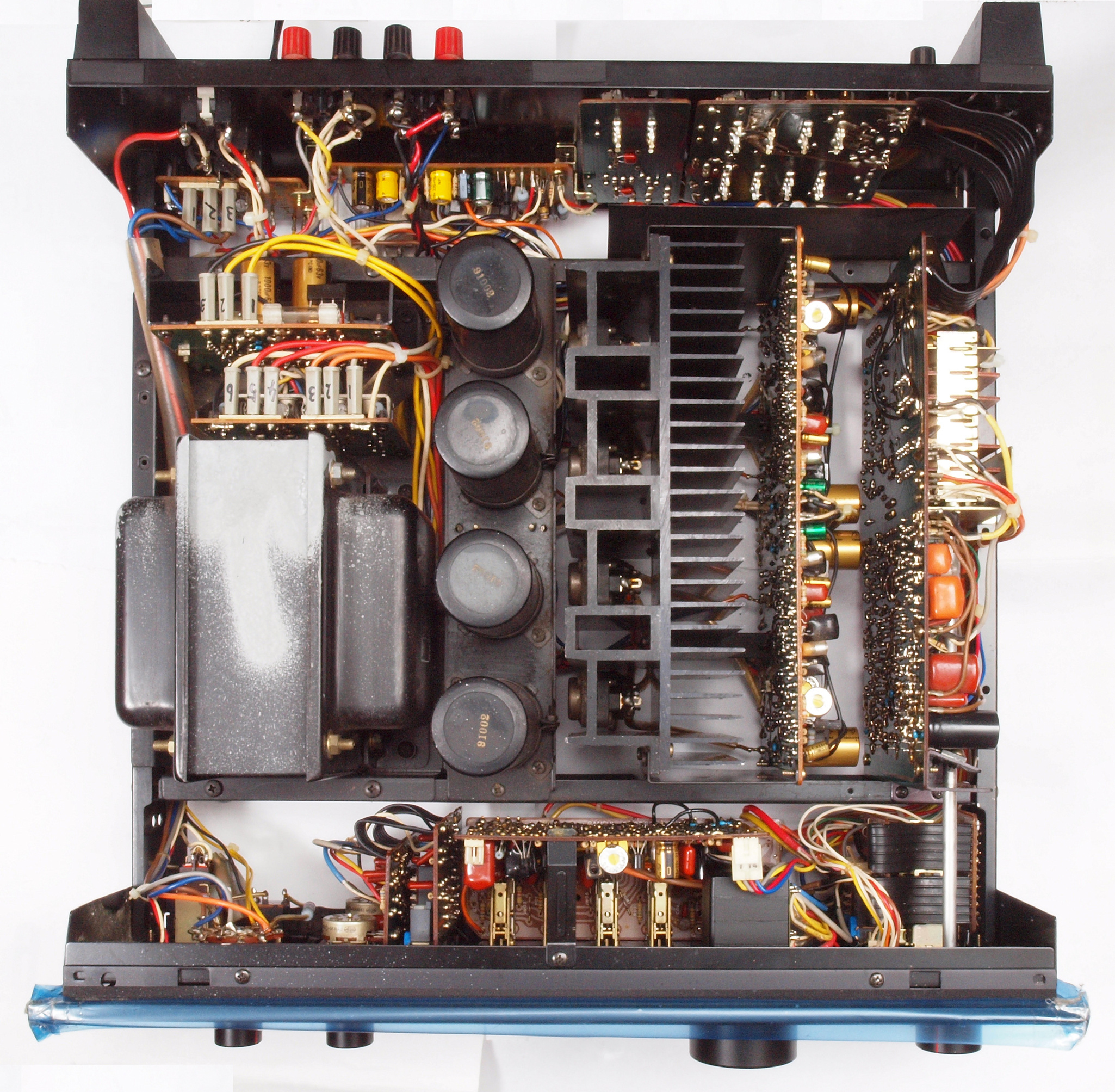

A41. 点検中 下から見る
Sansui AU−D707. 3台目下から見る

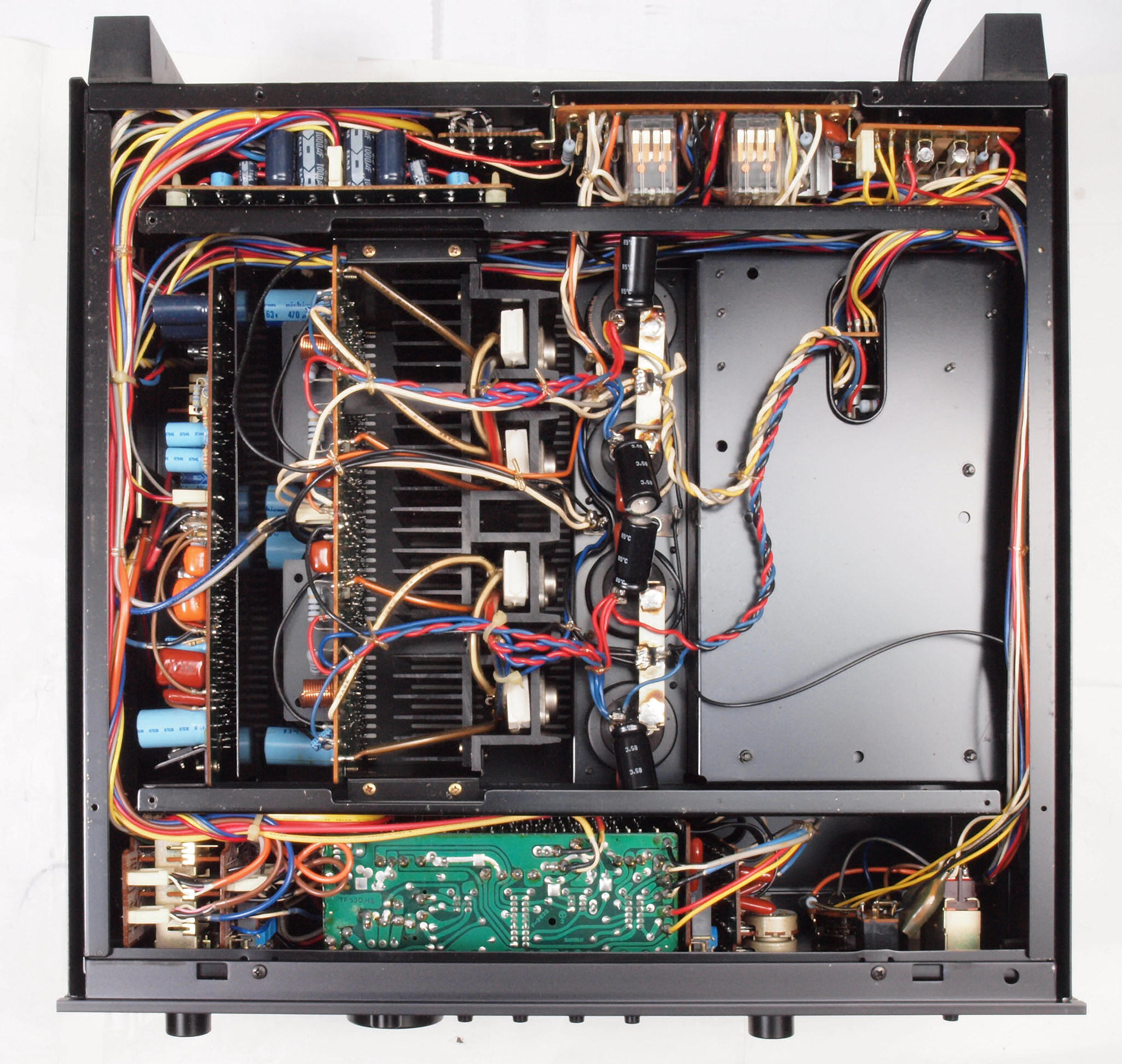

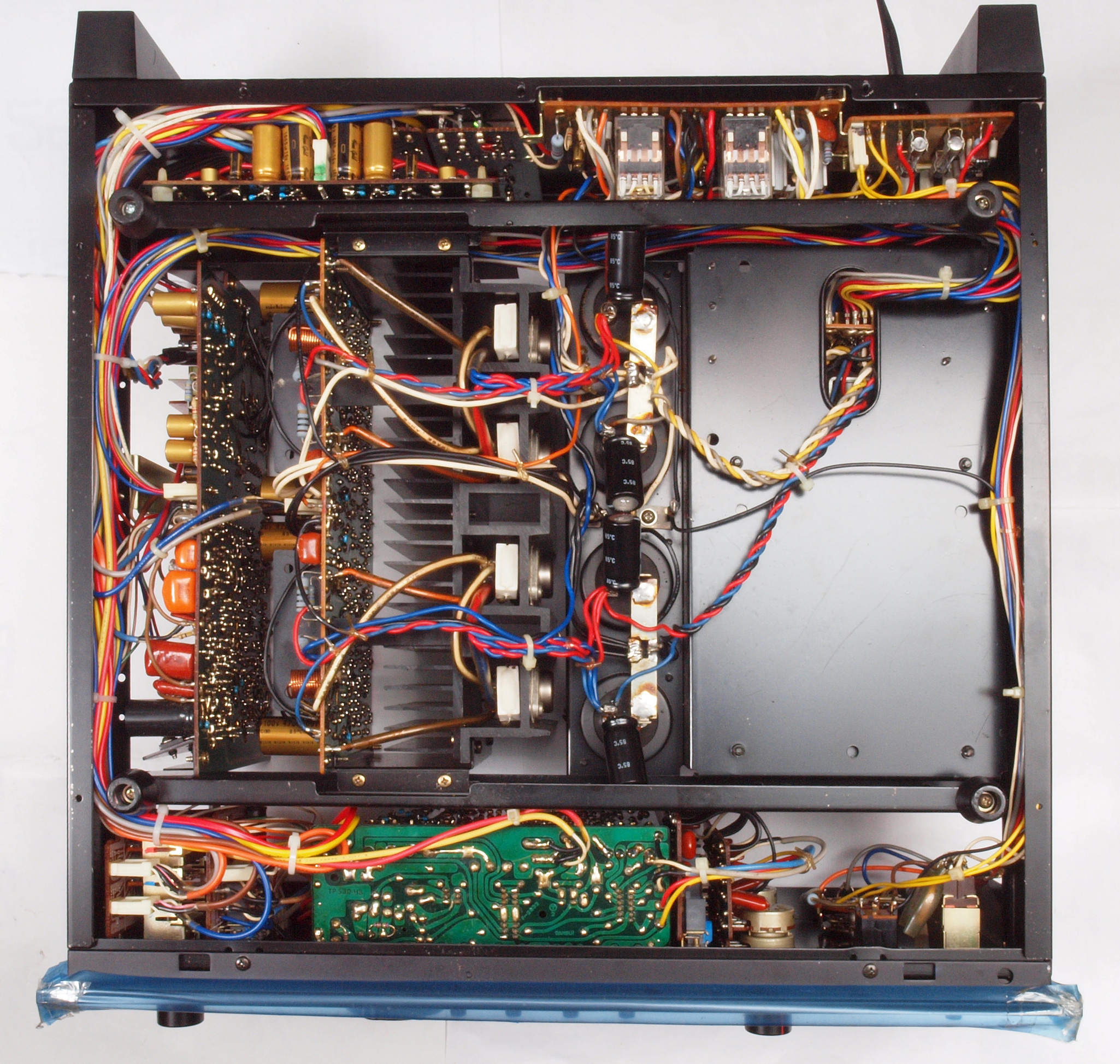

A42. 点検中 下蓋を取り、下から見る

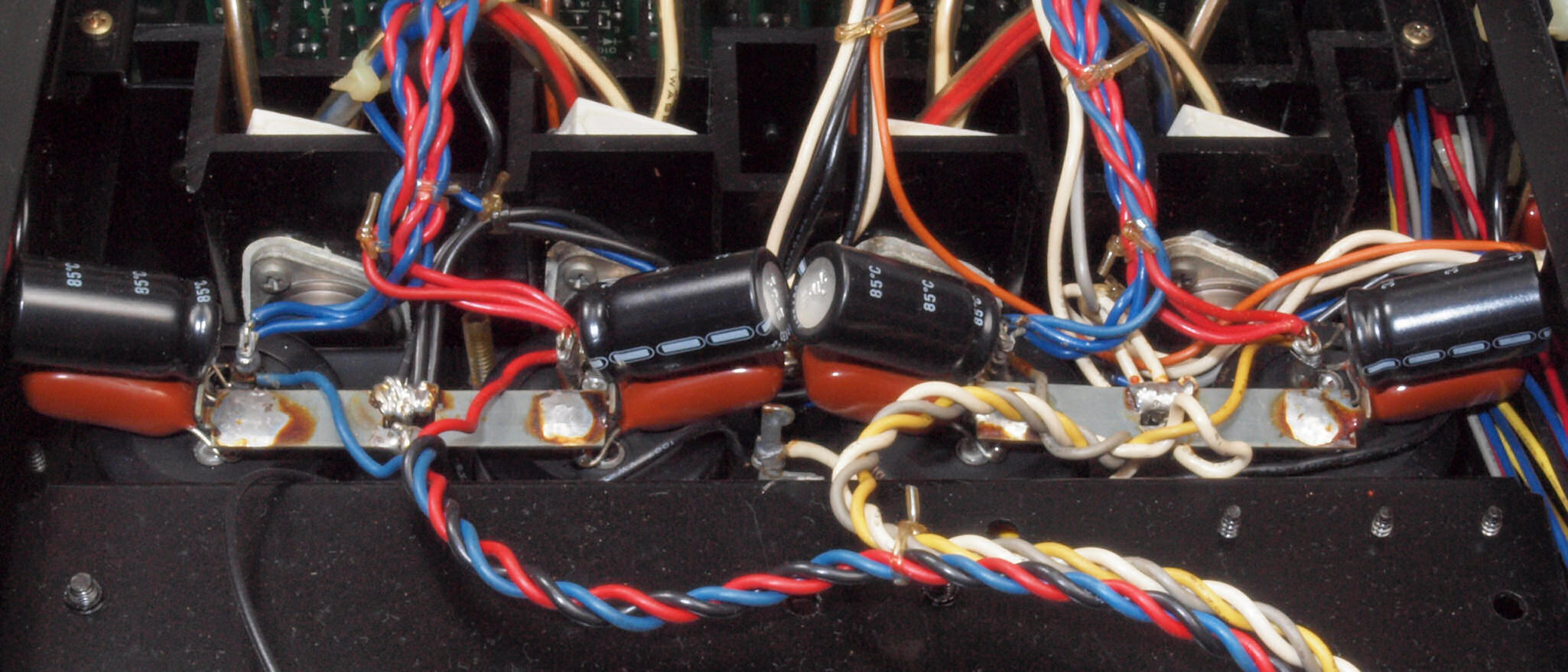

A43. 点検中 下蓋を取り、下から見る。 ブロック電解コンデンサーに液漏れ無。

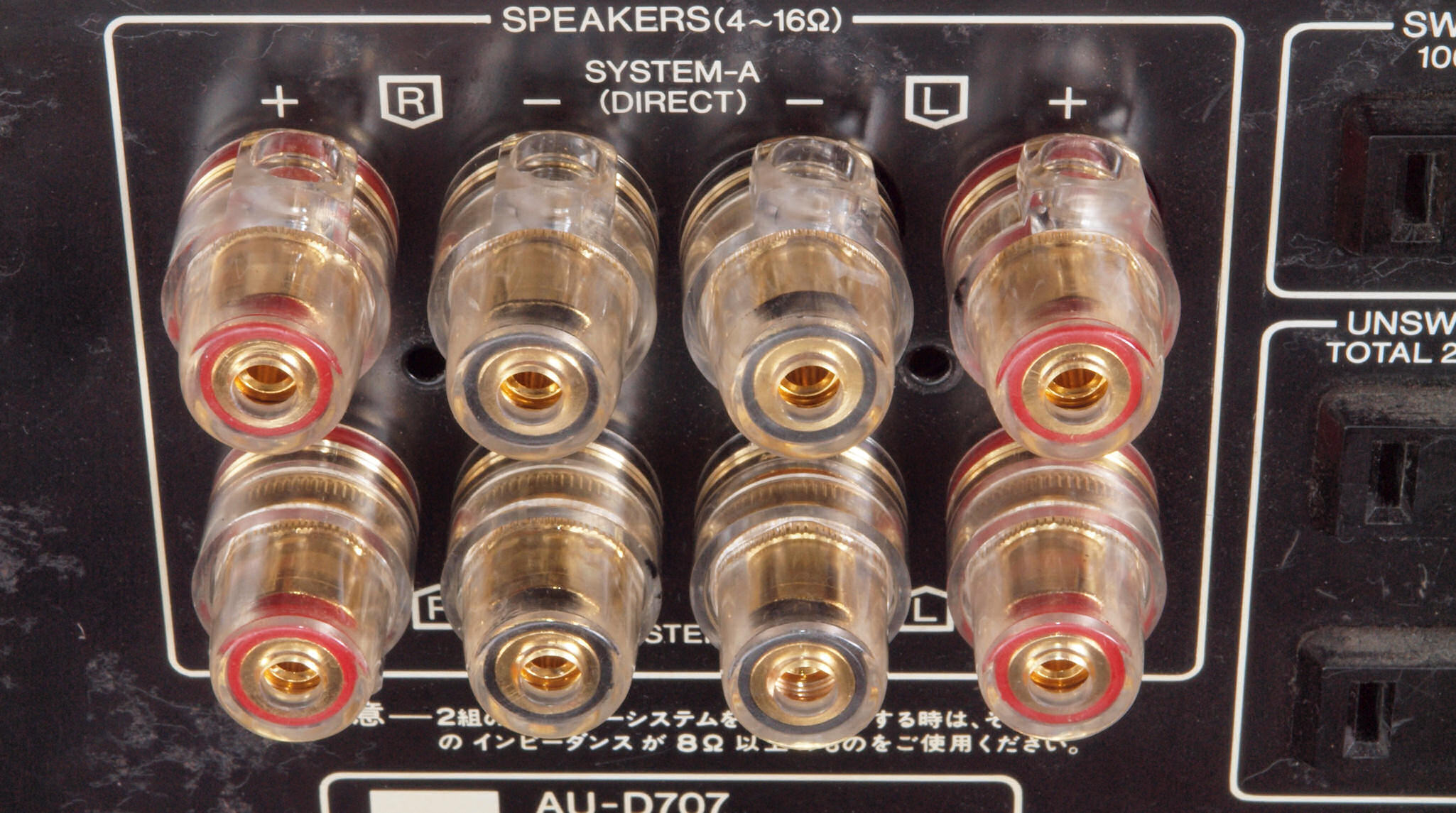

A51. 点検中 SP接続端子。 裏側に基板があり、制約される。 取り付け穴(裏パネル穴)が大きいので、大型の端子しか使用不可。
Sansui AU−D707. 3台目SP接続端子

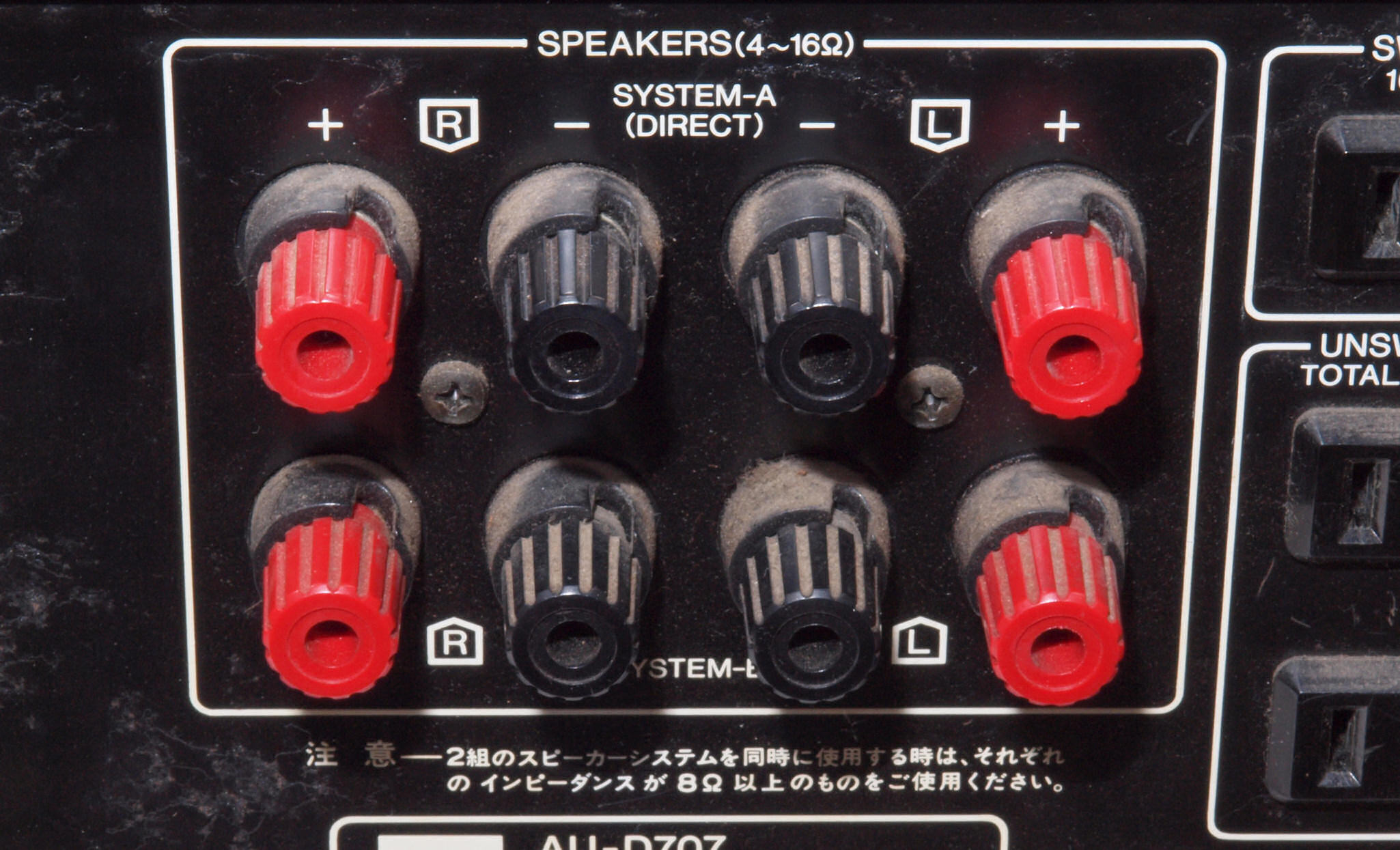

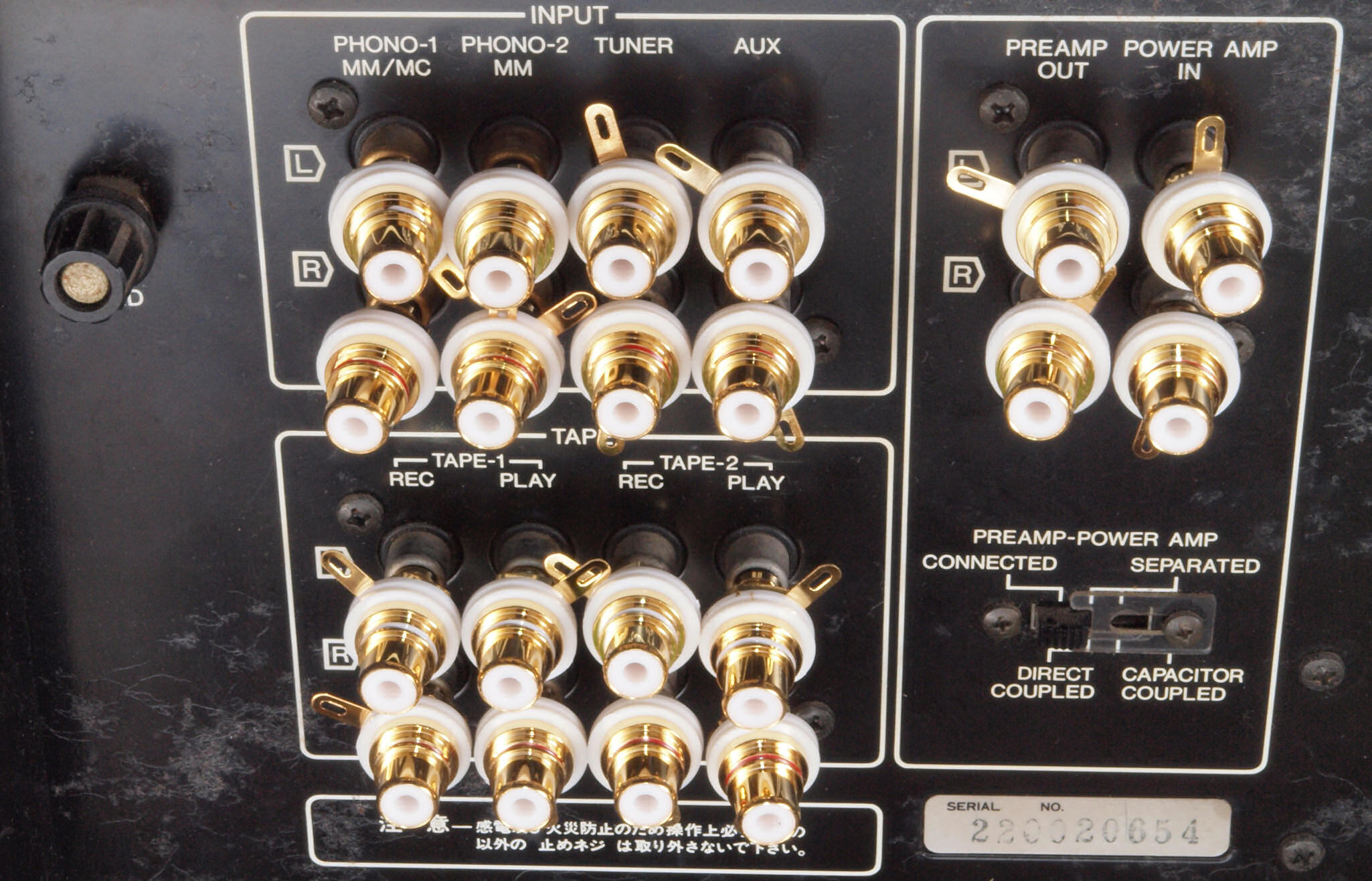

A52. 点検中 SP接続端子。 裏側に基板があり、制約される。 取り付け穴(裏パネル穴)が大きいので、大型の端子しか使用不可。  中国製入線保護付金メッキ端子に交換可能。他WBTパーツ使用可能 フルテックパーツ使用可能。今回は見送り。
A61. 点検中 RCA端子。 裏側に基板があり、制約される。 部分交換不可。

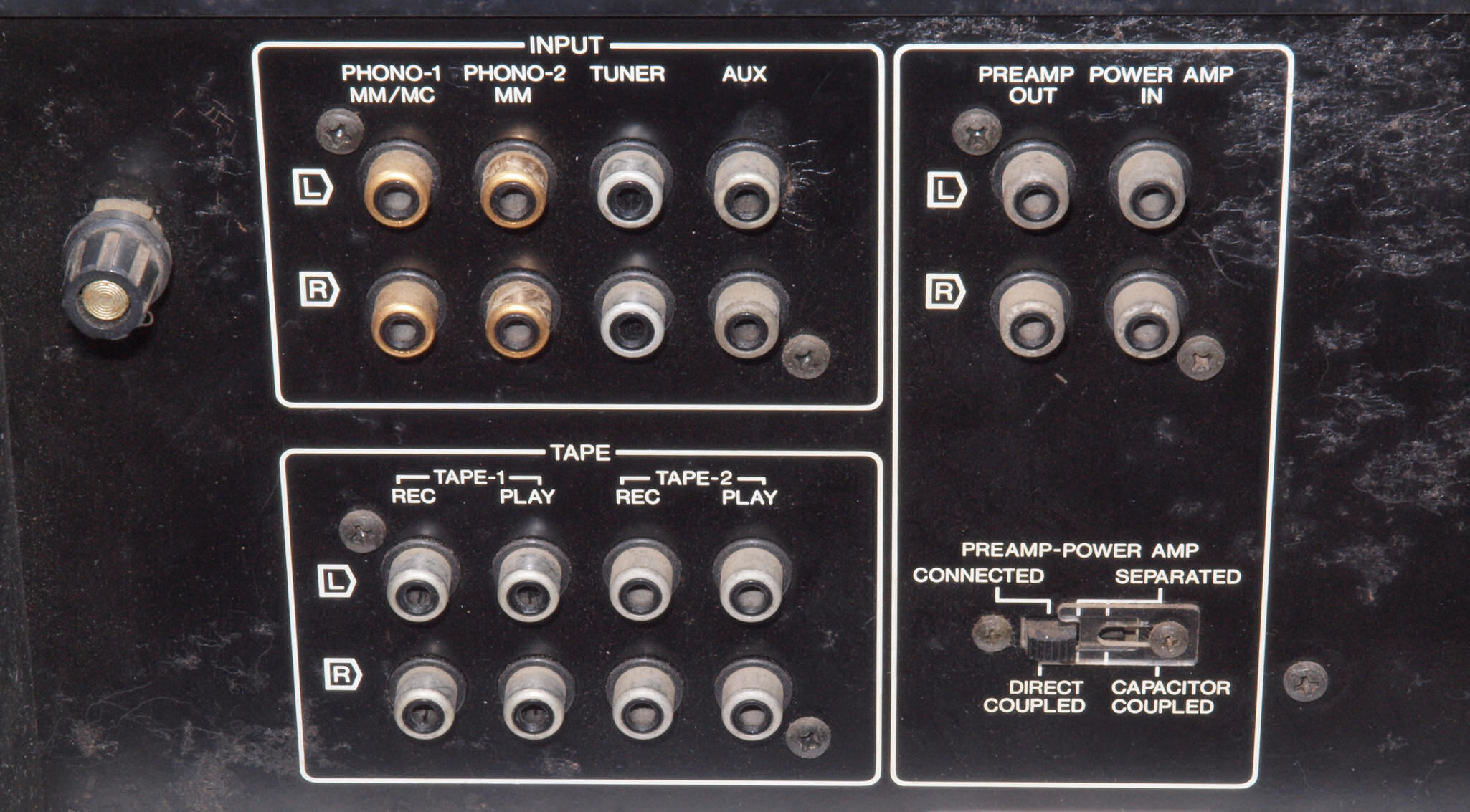

Sansui AU−D707. 3台目RCA端子
A62. 点検中 RCA端子。テフロン絶縁製(秋月電子通商で購入の台湾製)に交換可能。今回は見送り。
A63. 点検中 最近のテフロン絶縁製RCA端子。中心電極は円筒状で4つ割方式。
A64. 点検中 WBT製RCA端子 WBT−0201。 さらに複雑な構造で「カチ」と差し込み感を与える。
A65. 点検中 最近の「RCAプラグ」の中心電極は2割になっているので接触不良が起きにくい。
A71. 点検中 電源ケーブル取付。 裏側に基板があり、制約される。

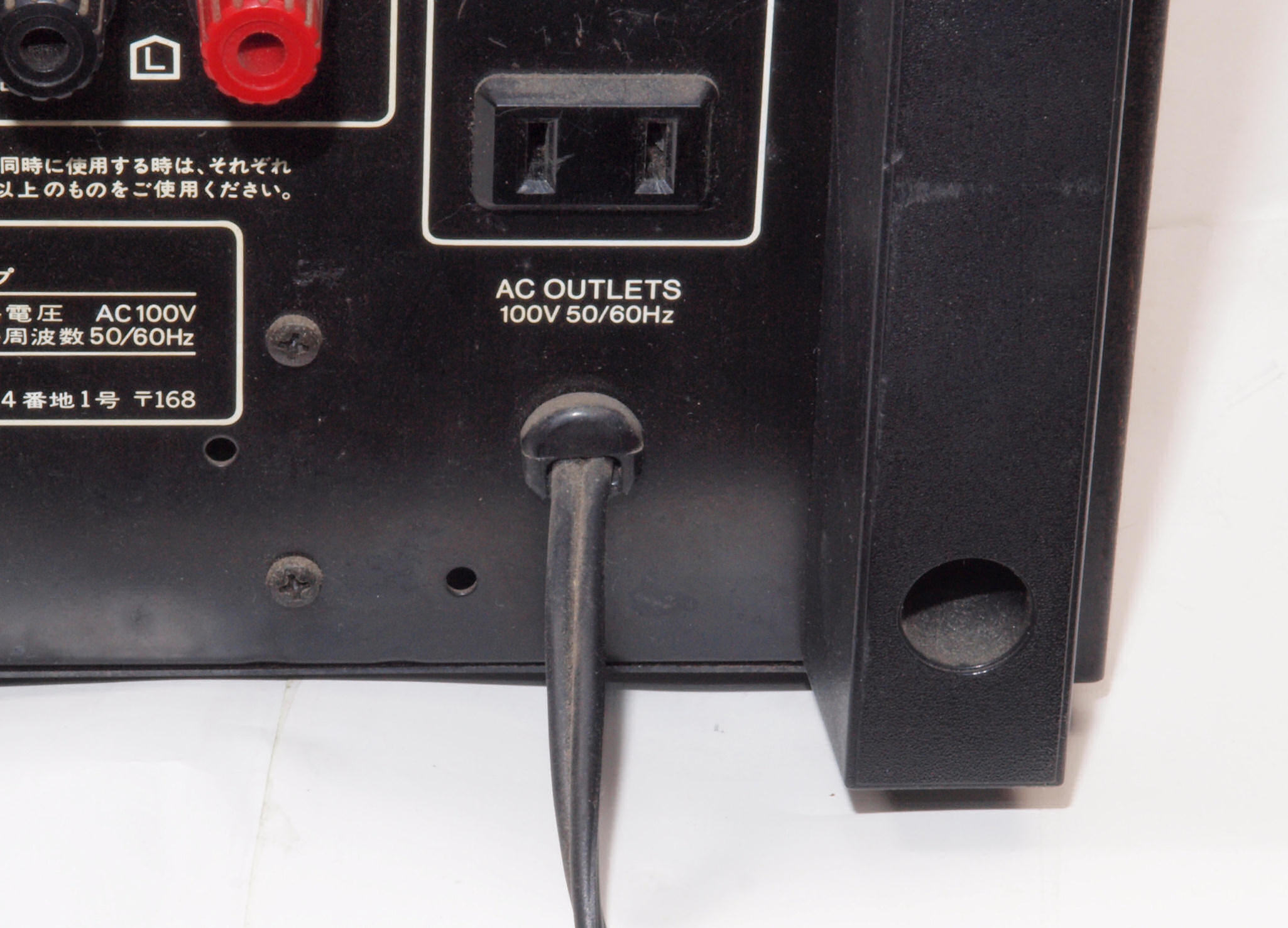

A72. 点検中 電源ケーブル取付。 3Pインレットに交換可能。今回は見送り。
A81. 点検中 交換する電解コンデンサー外観、ニチコン製100μ/100V。製造中止になり、規格により他社製品も使用。
A82. 点検中 交換する電解コンデンサー外観、ニチコン製220μ/100V製造中止になり、規格により他社製品も使用。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

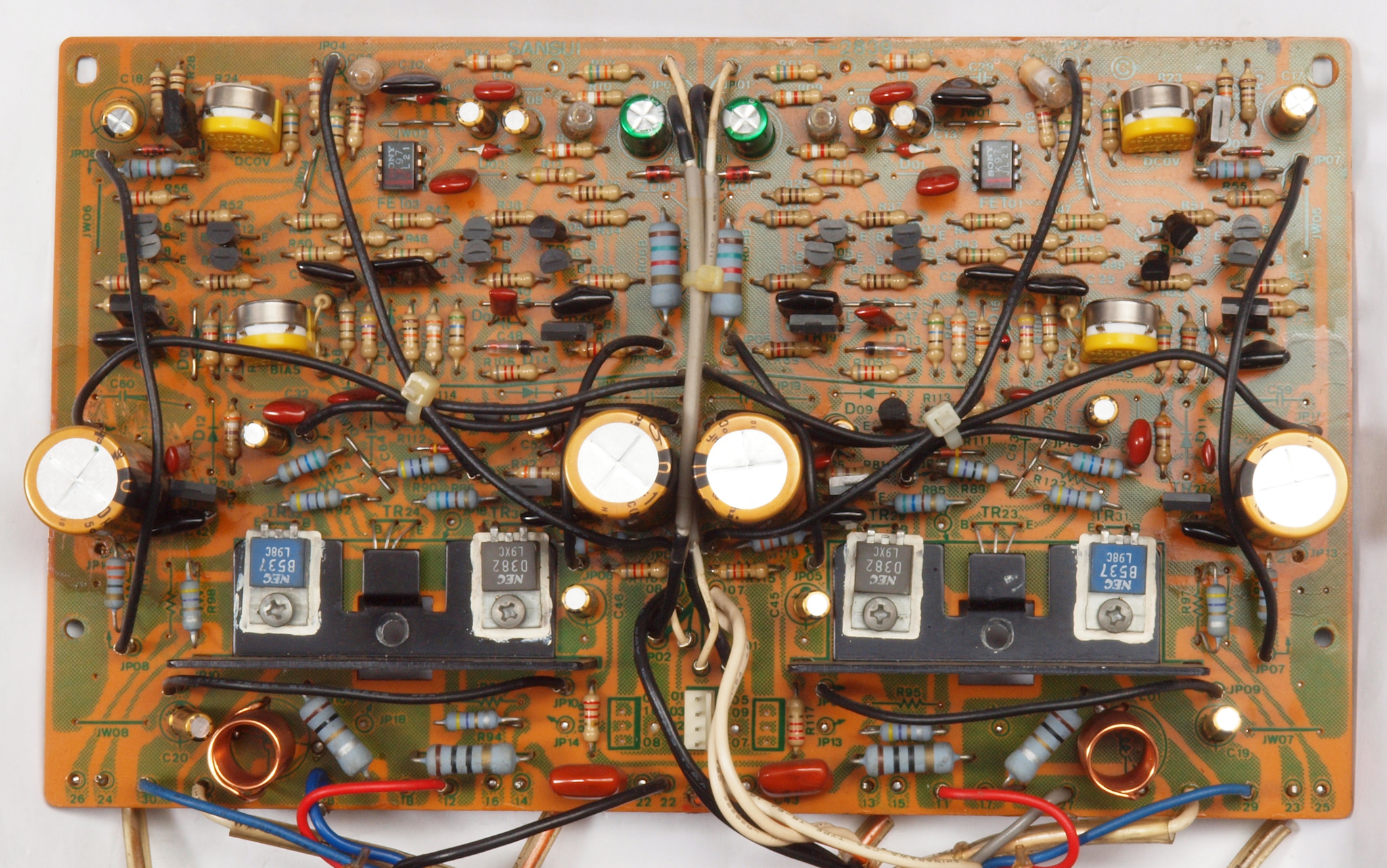

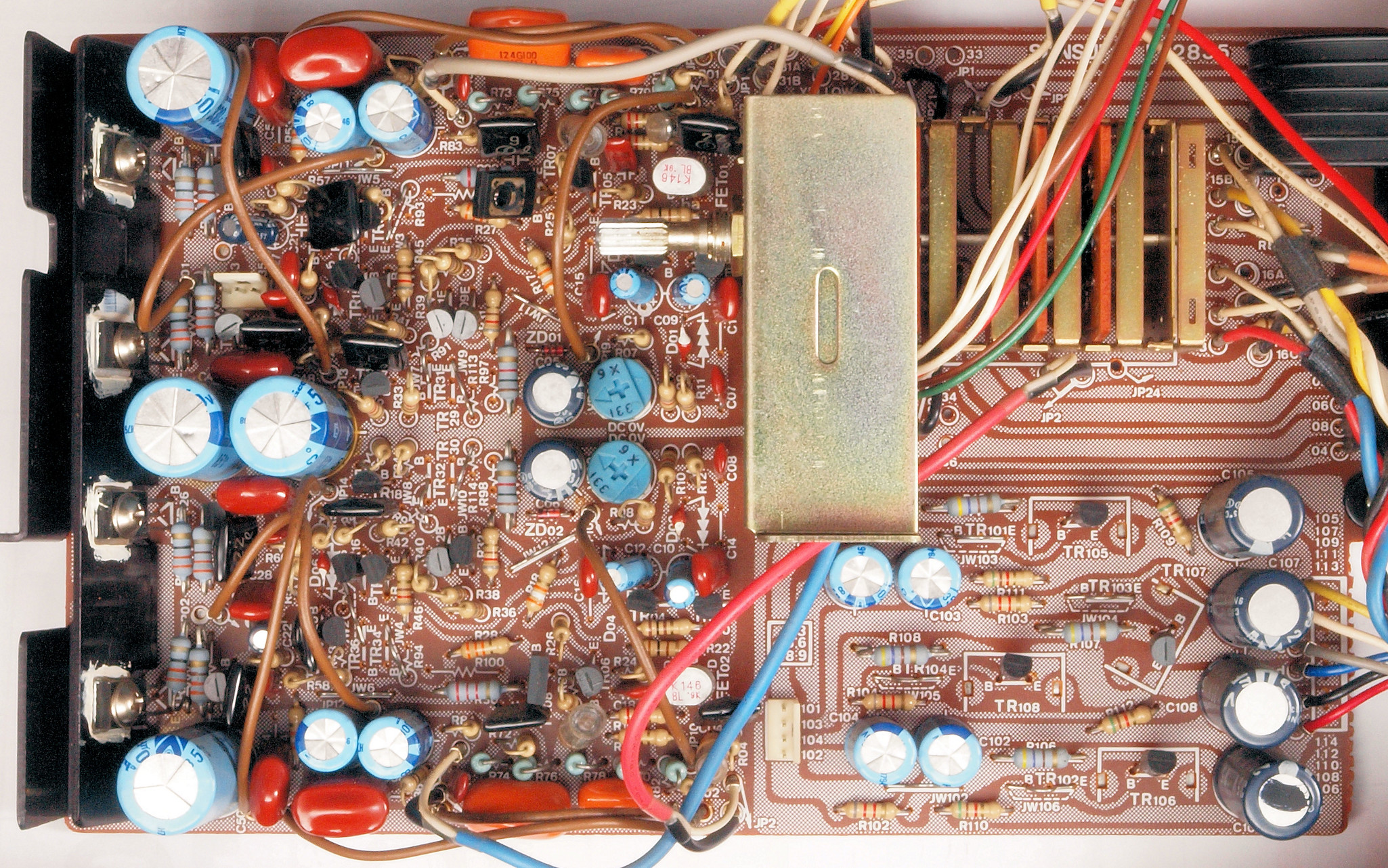

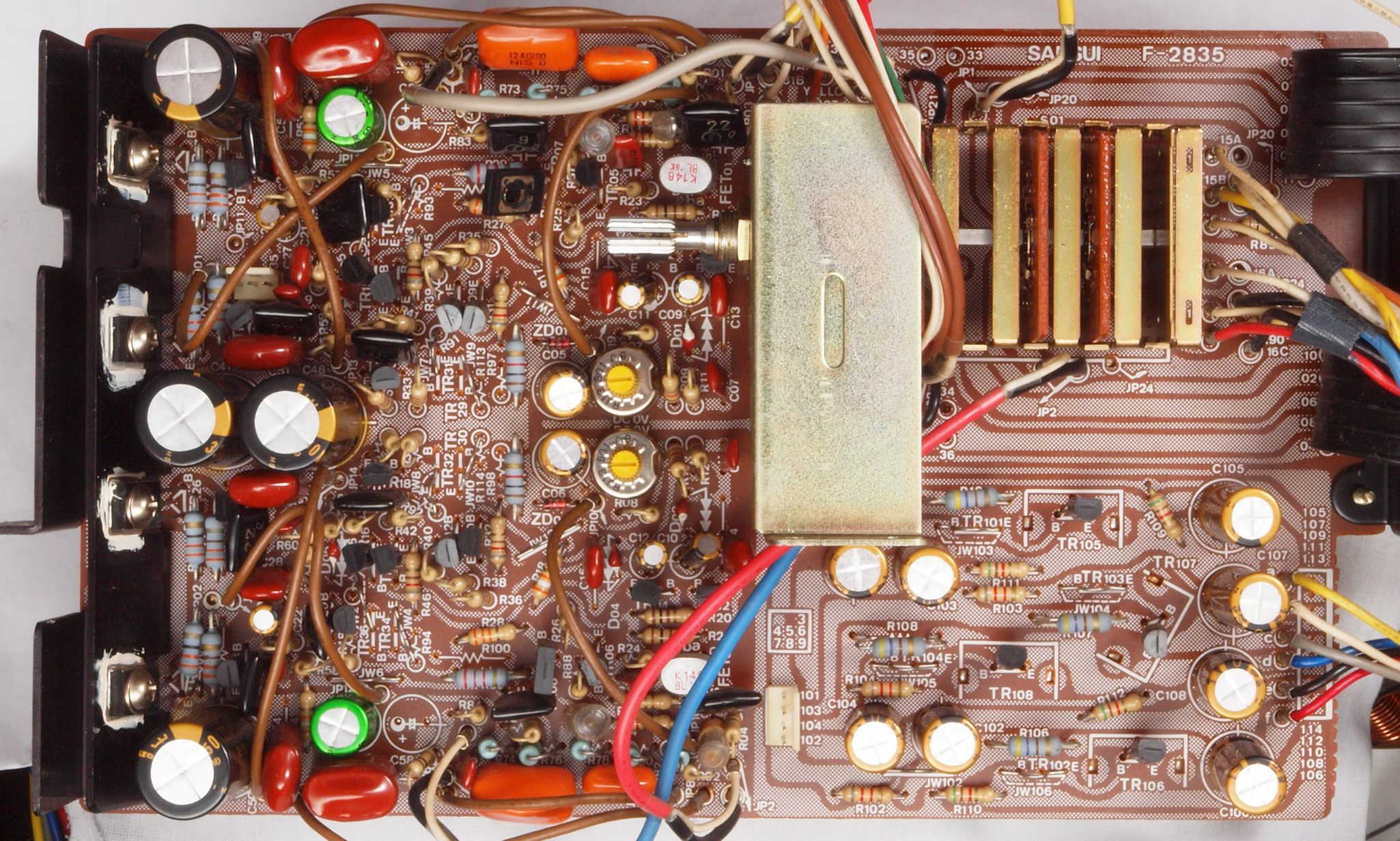

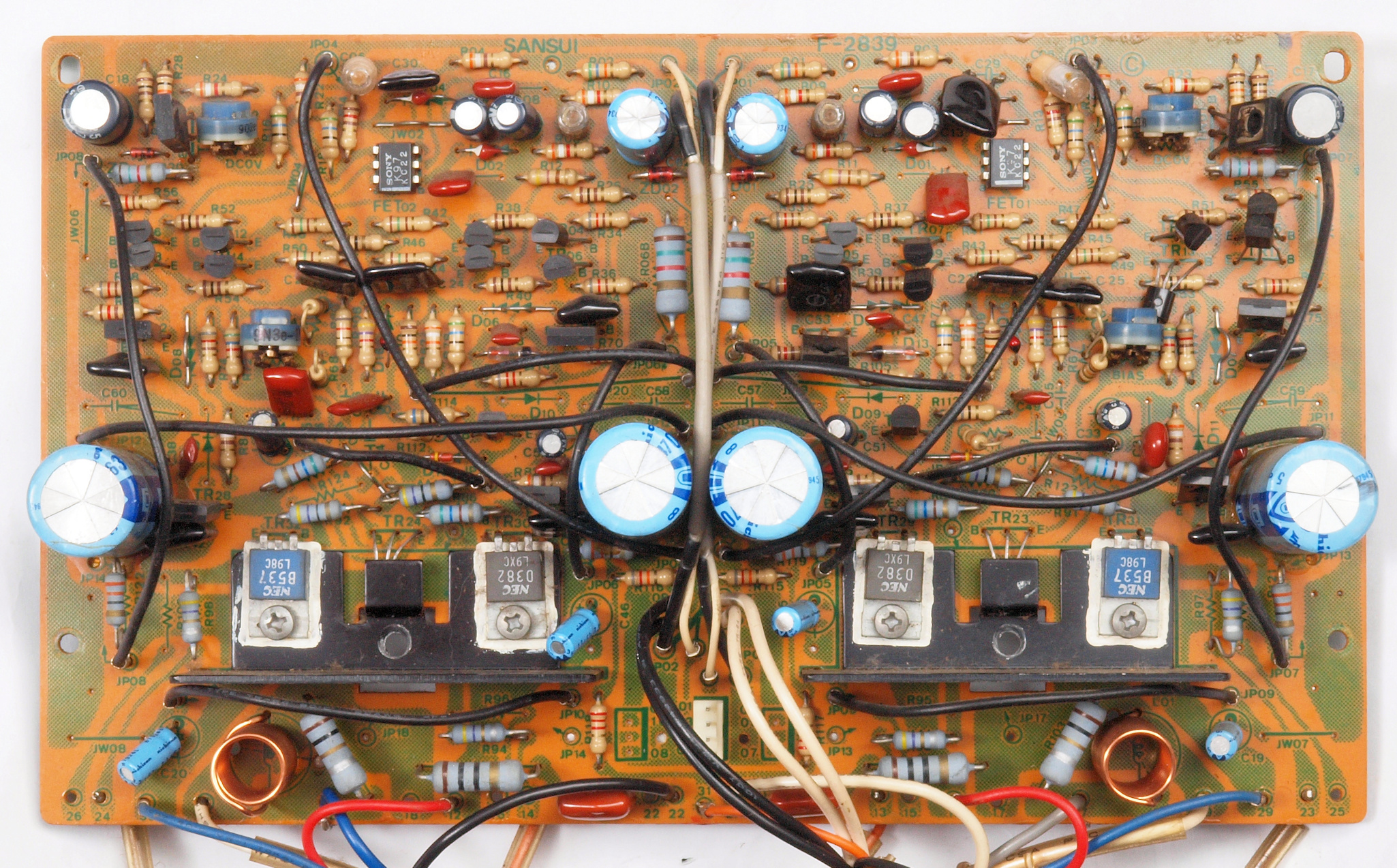

C11. 修理前 メイン・ドライブAMP基板。
Sansui AU−D707. 3台目メイン・ドライブAMP基板

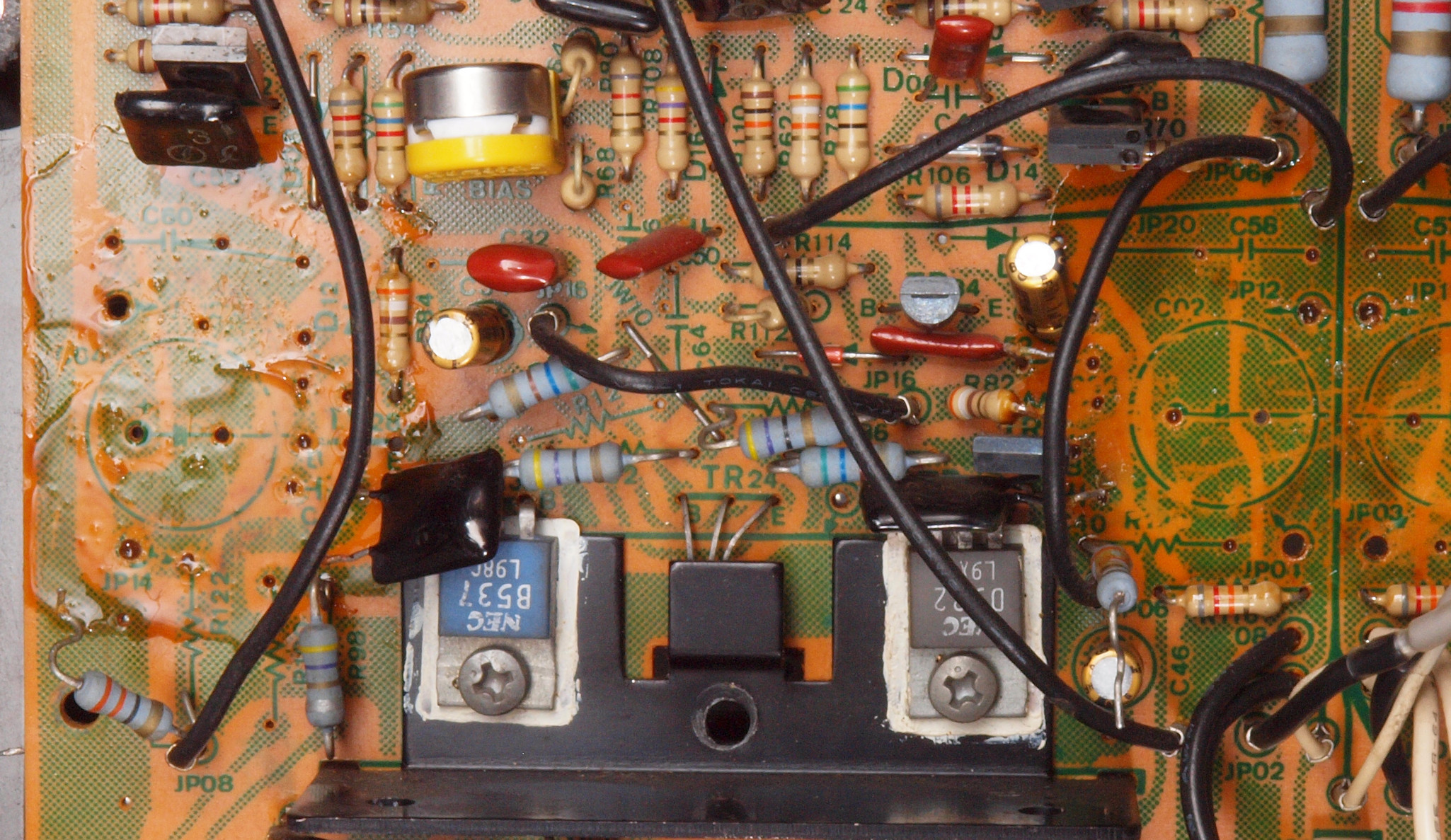

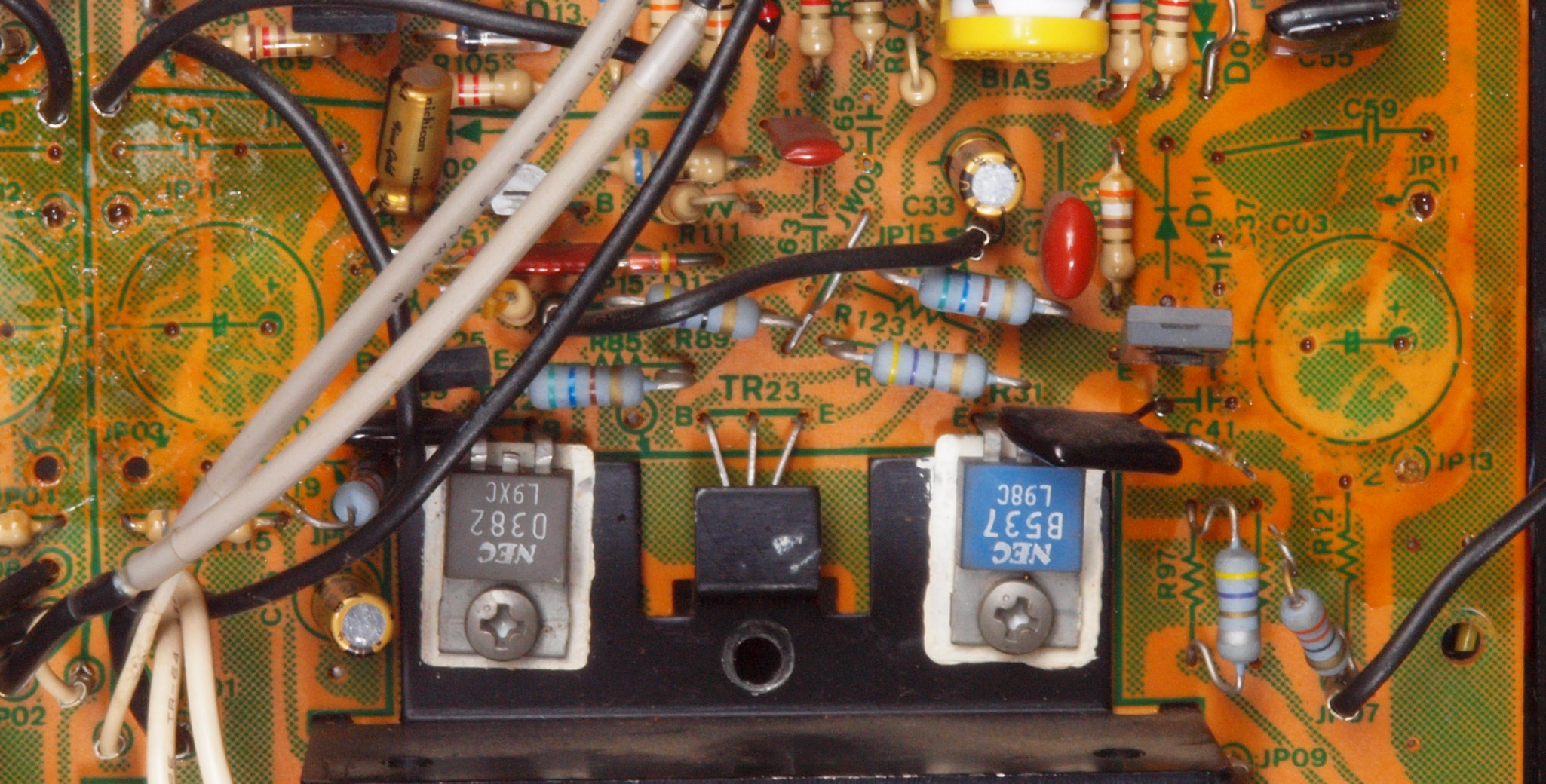

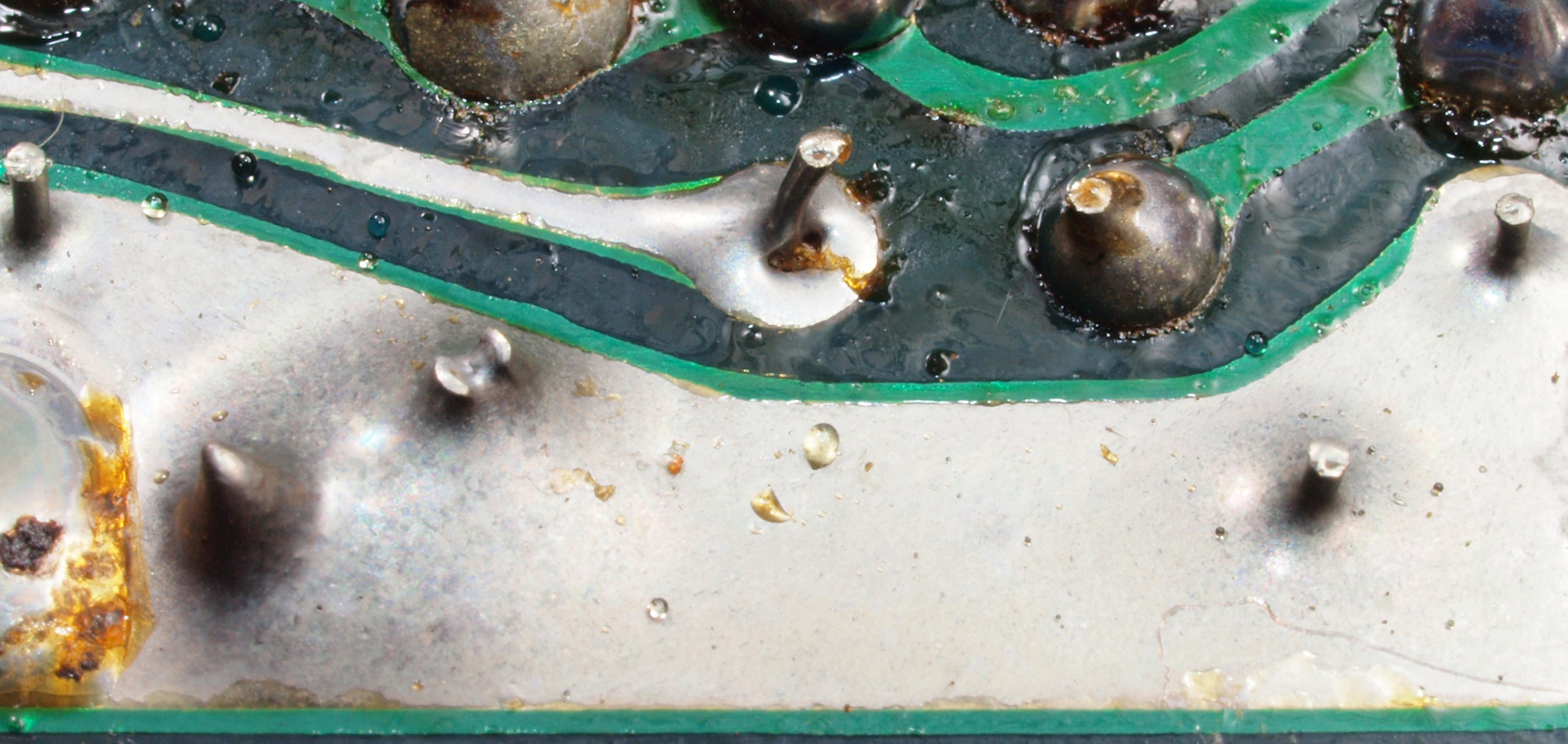

C112. 修理中 メイン・ドライブAMP基板、右側。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
C113. 修理後 メイン・ドライブAMP基板、右側。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。
C114. 修理中 メイン・ドライブAMP基板、右側。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。
C115. 修理後 メイン・ドライブAMP基板、右側。電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

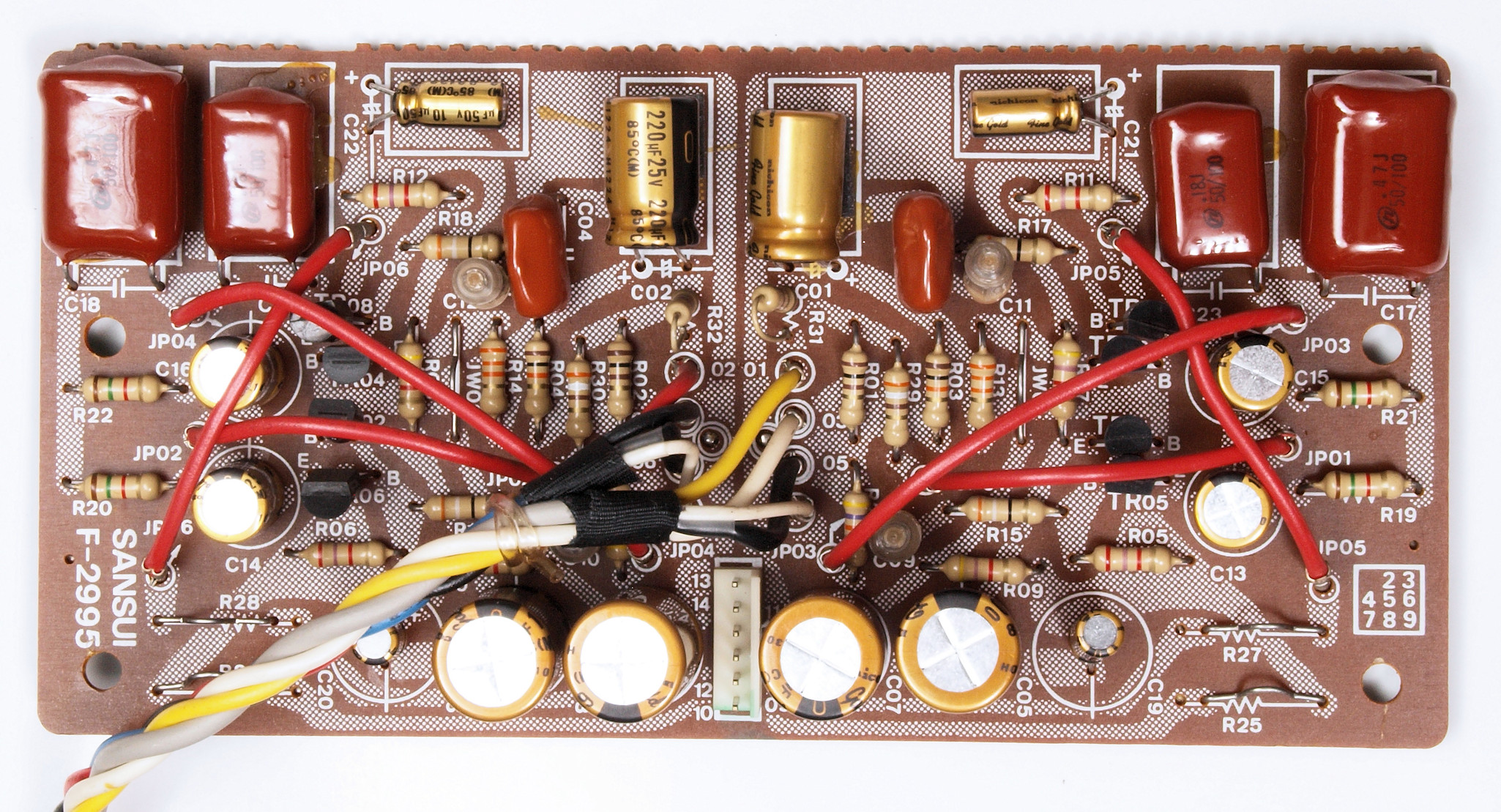

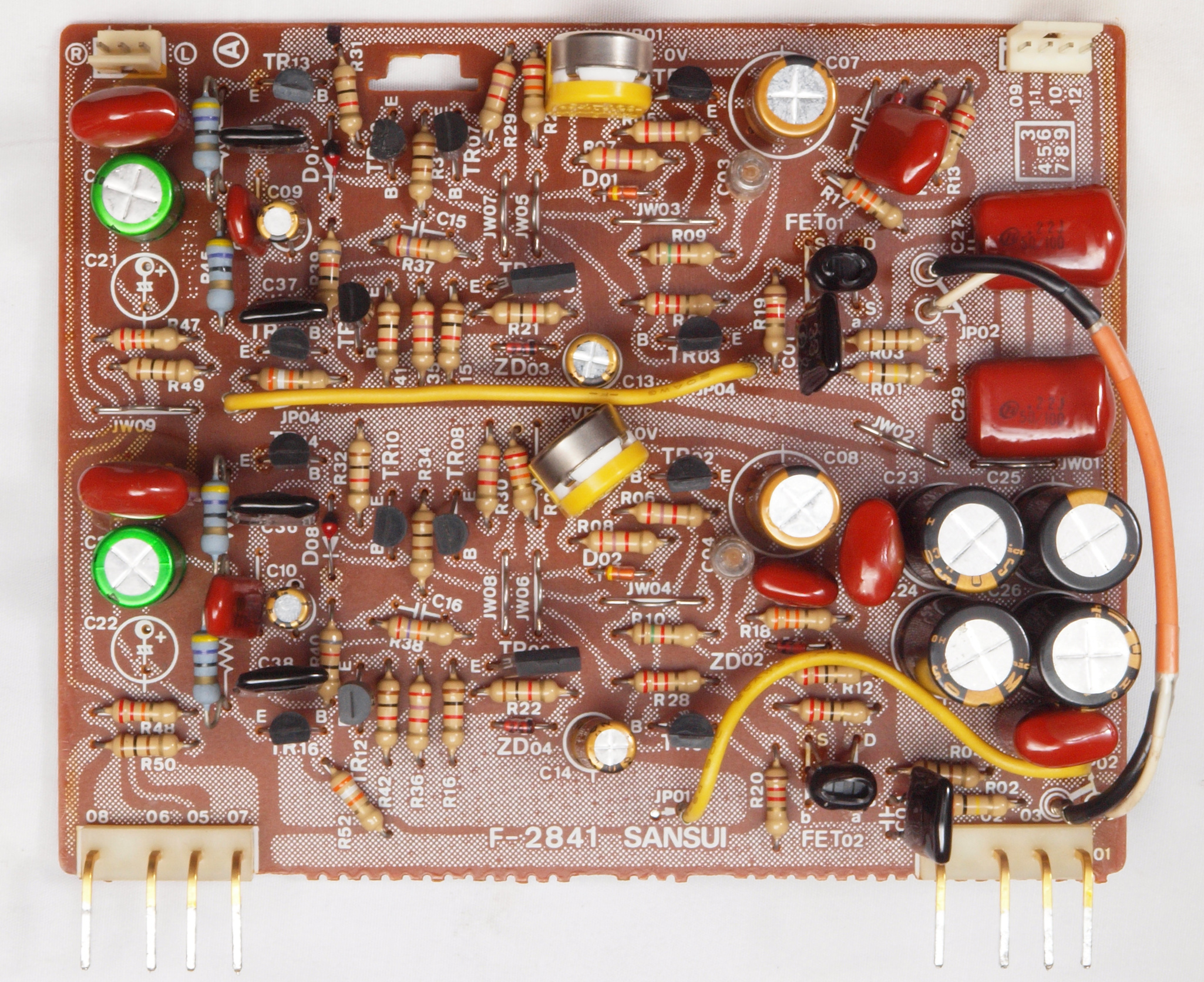

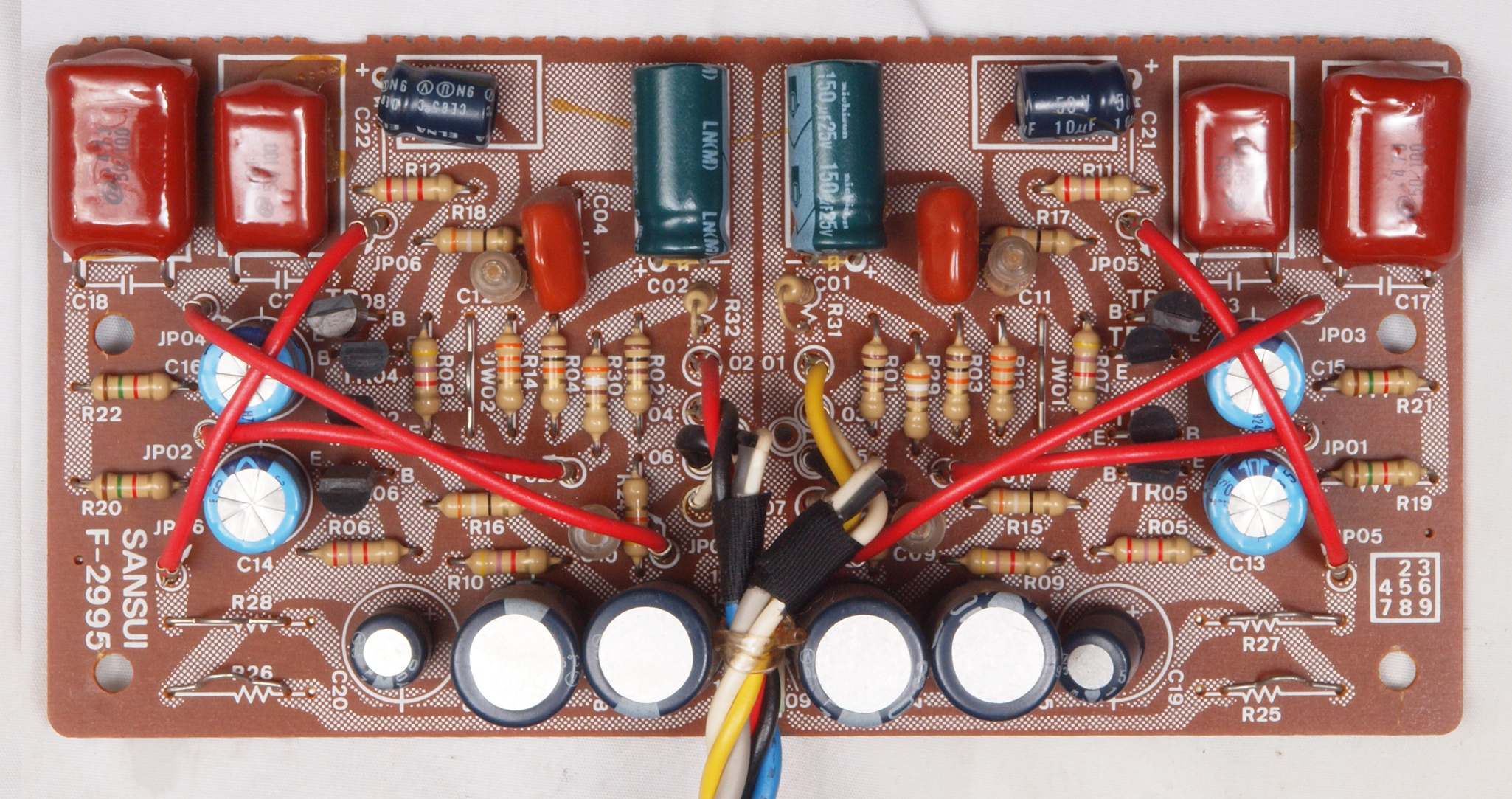

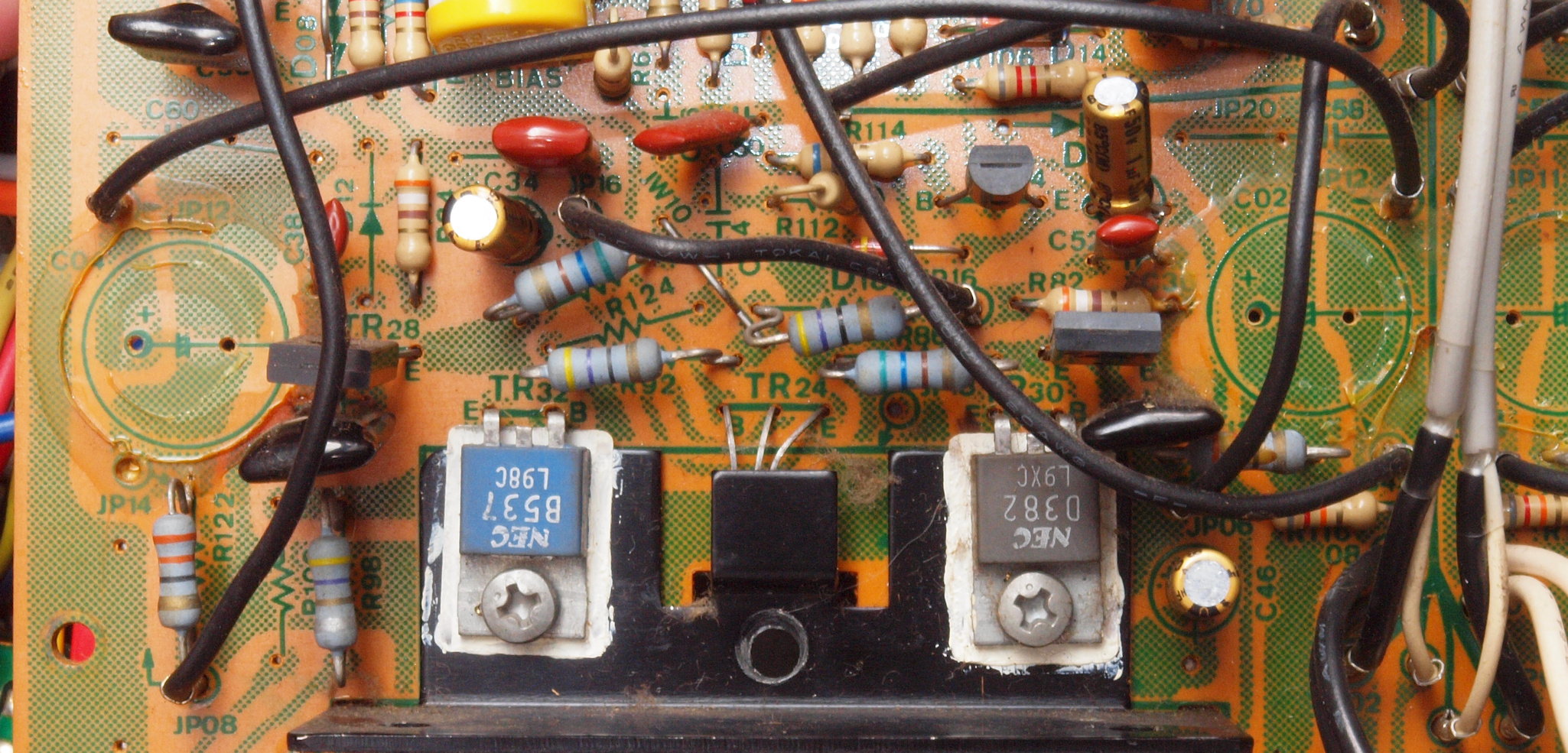

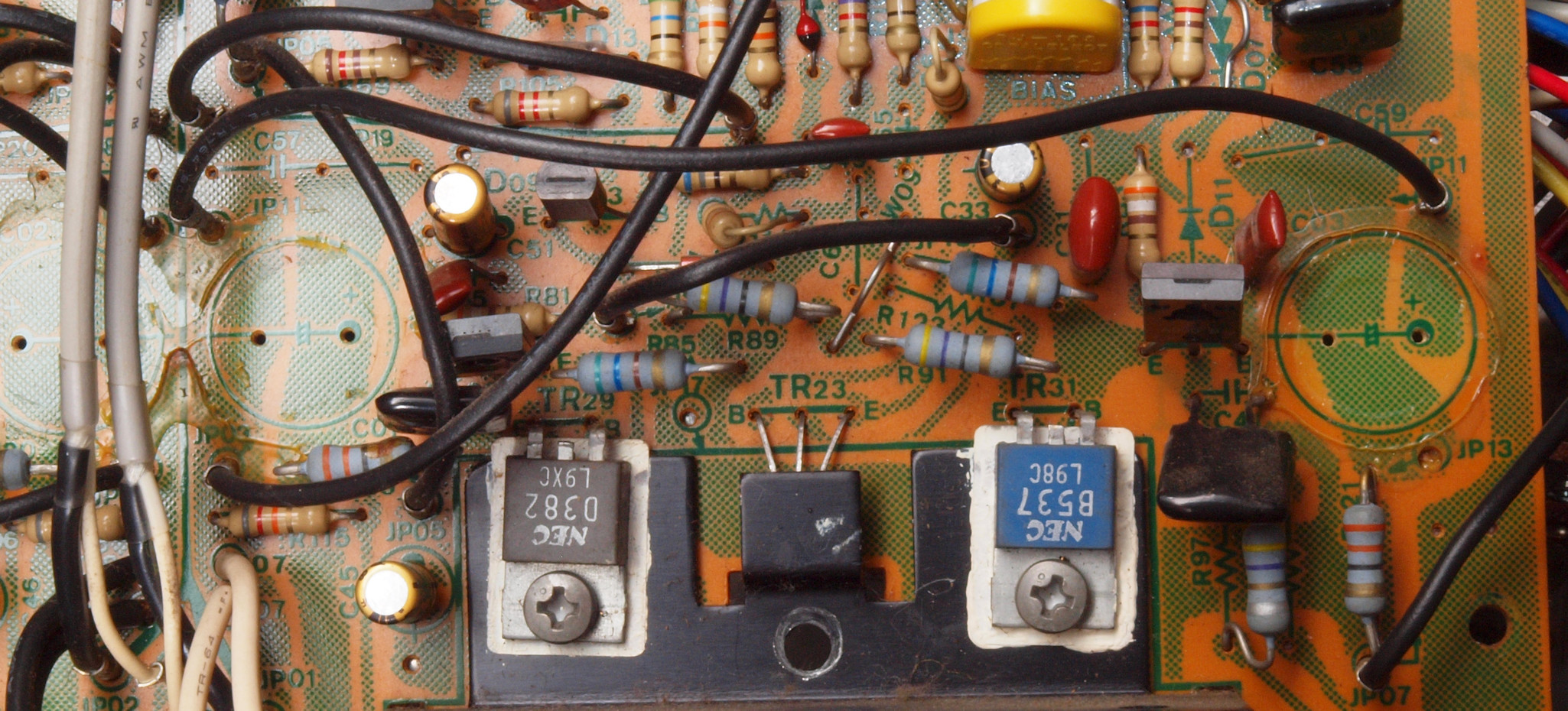

C12. 修理後 メイン・ドライブAMP基板。 初段FET(電界効果トランジスター)2個、半固定VR4個、電解コンデンサー20個交換

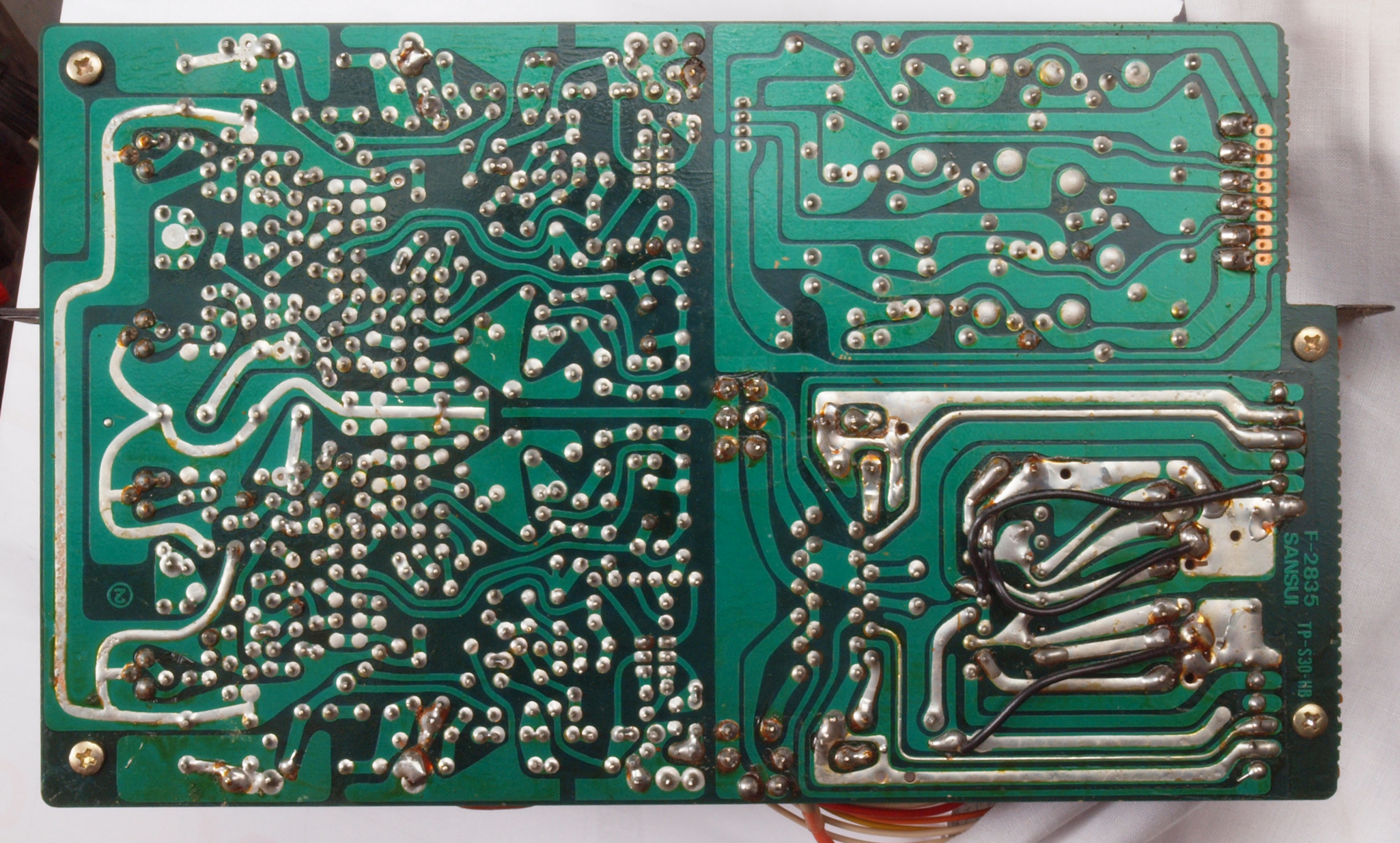

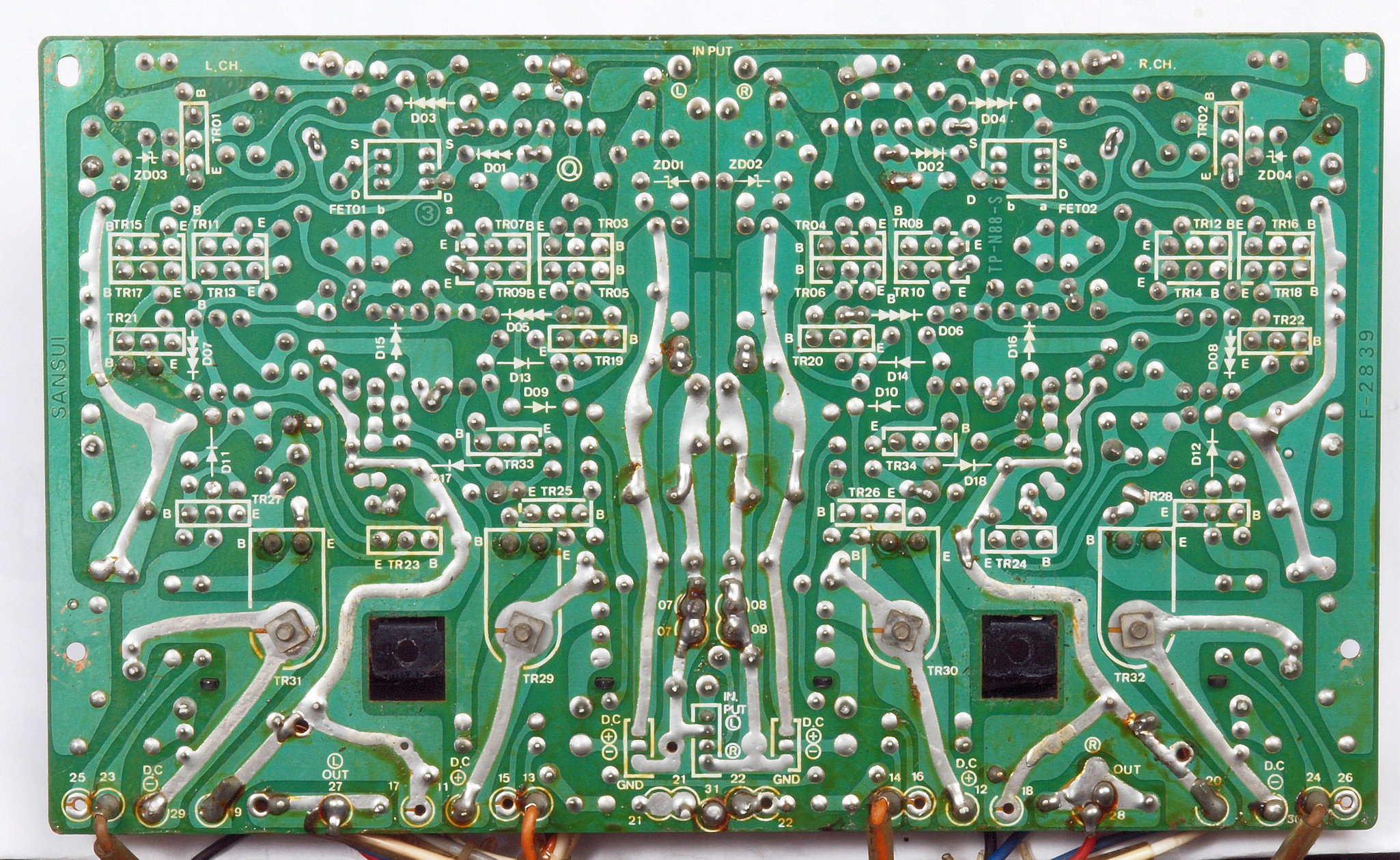

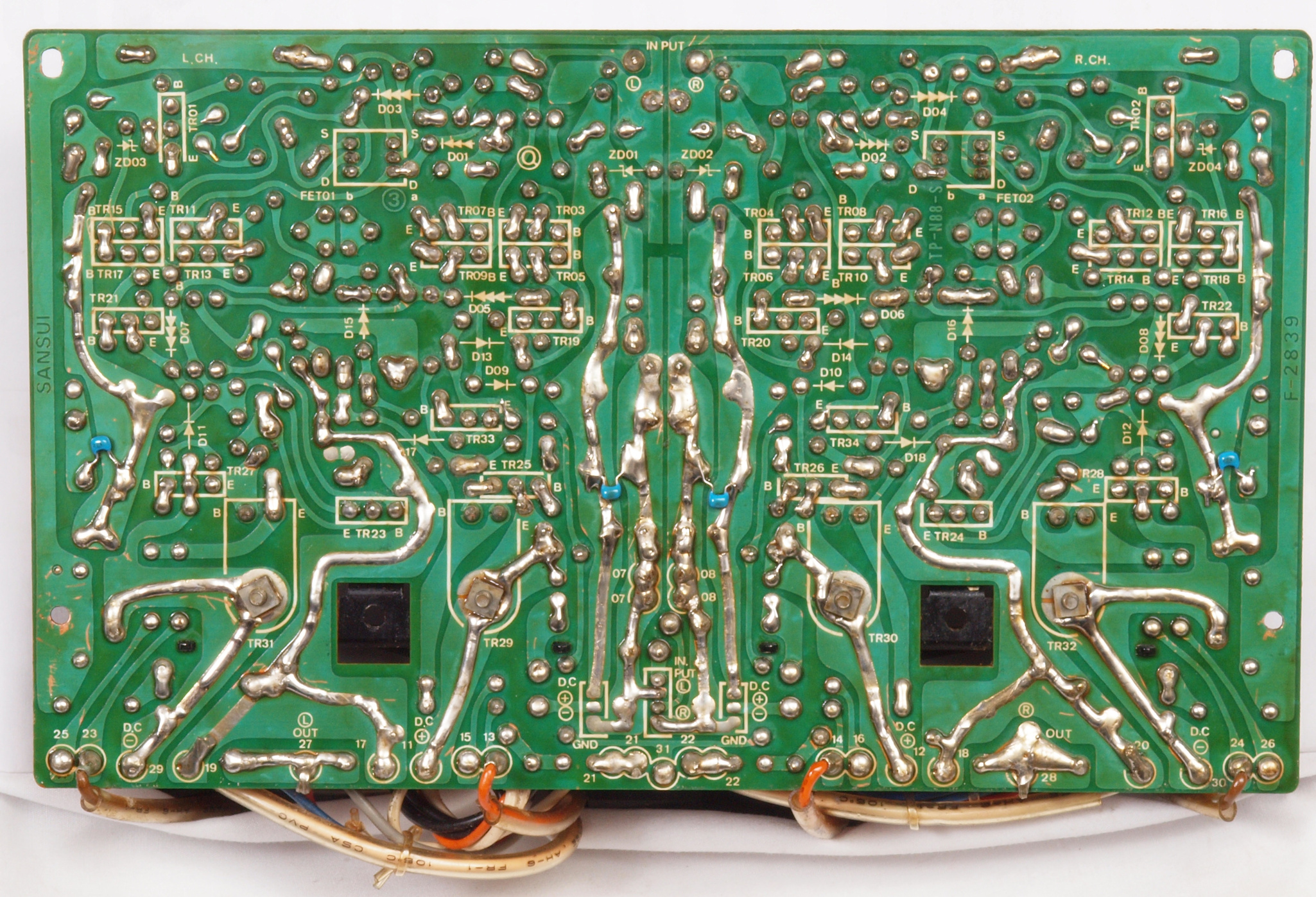

C13. 修理前 メイン・ドライブAMP基板裏。
Sansui AU−D707. 3台目メイン・ドライブAMP基板裏

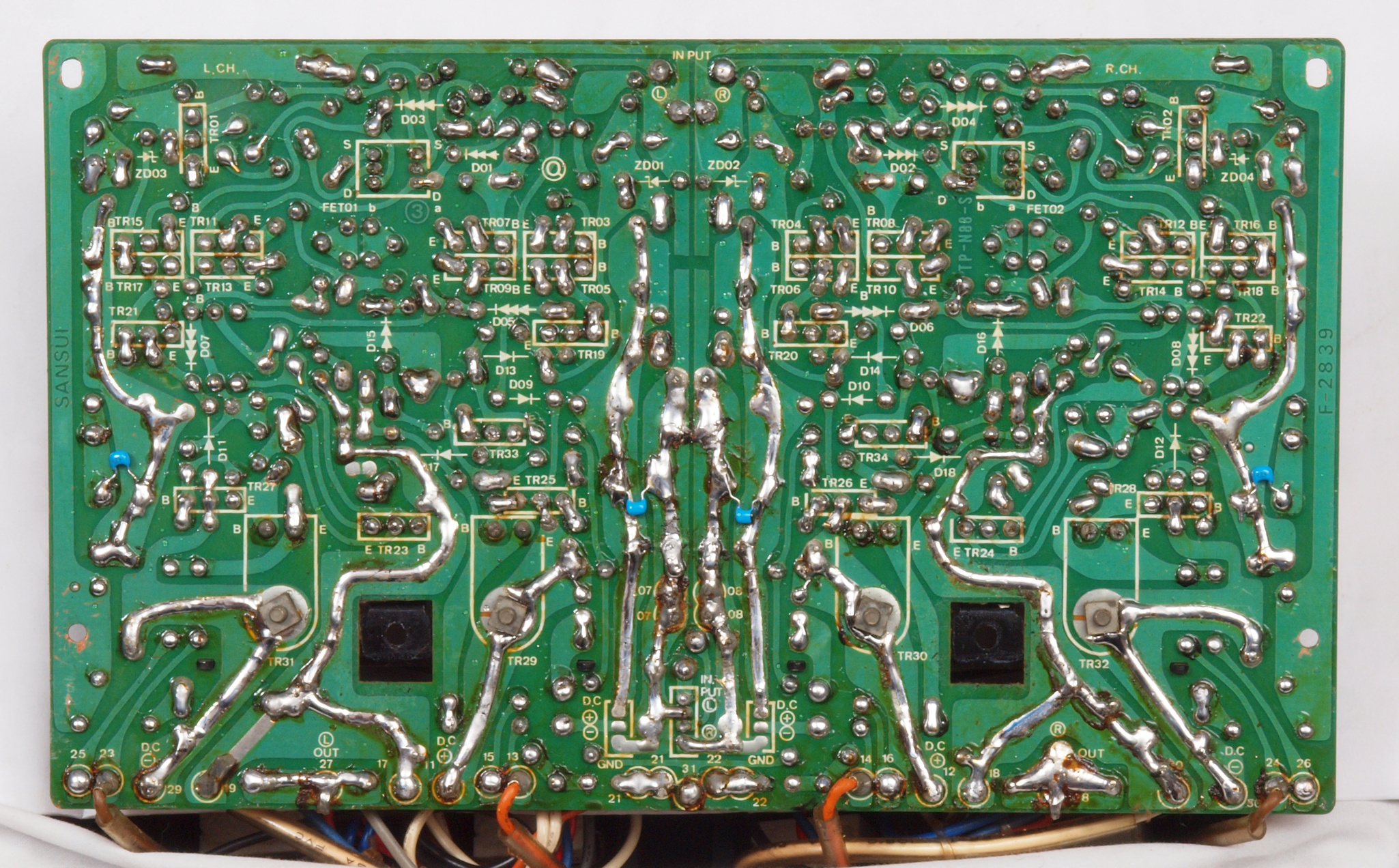

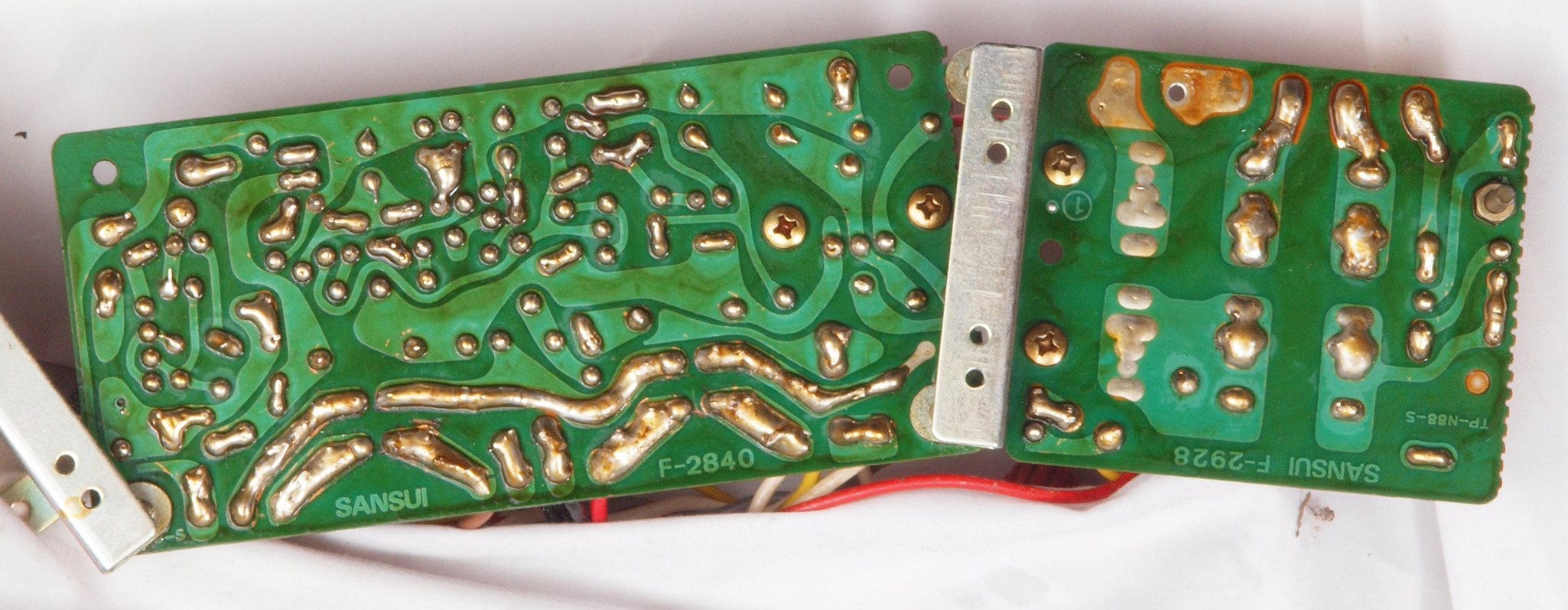

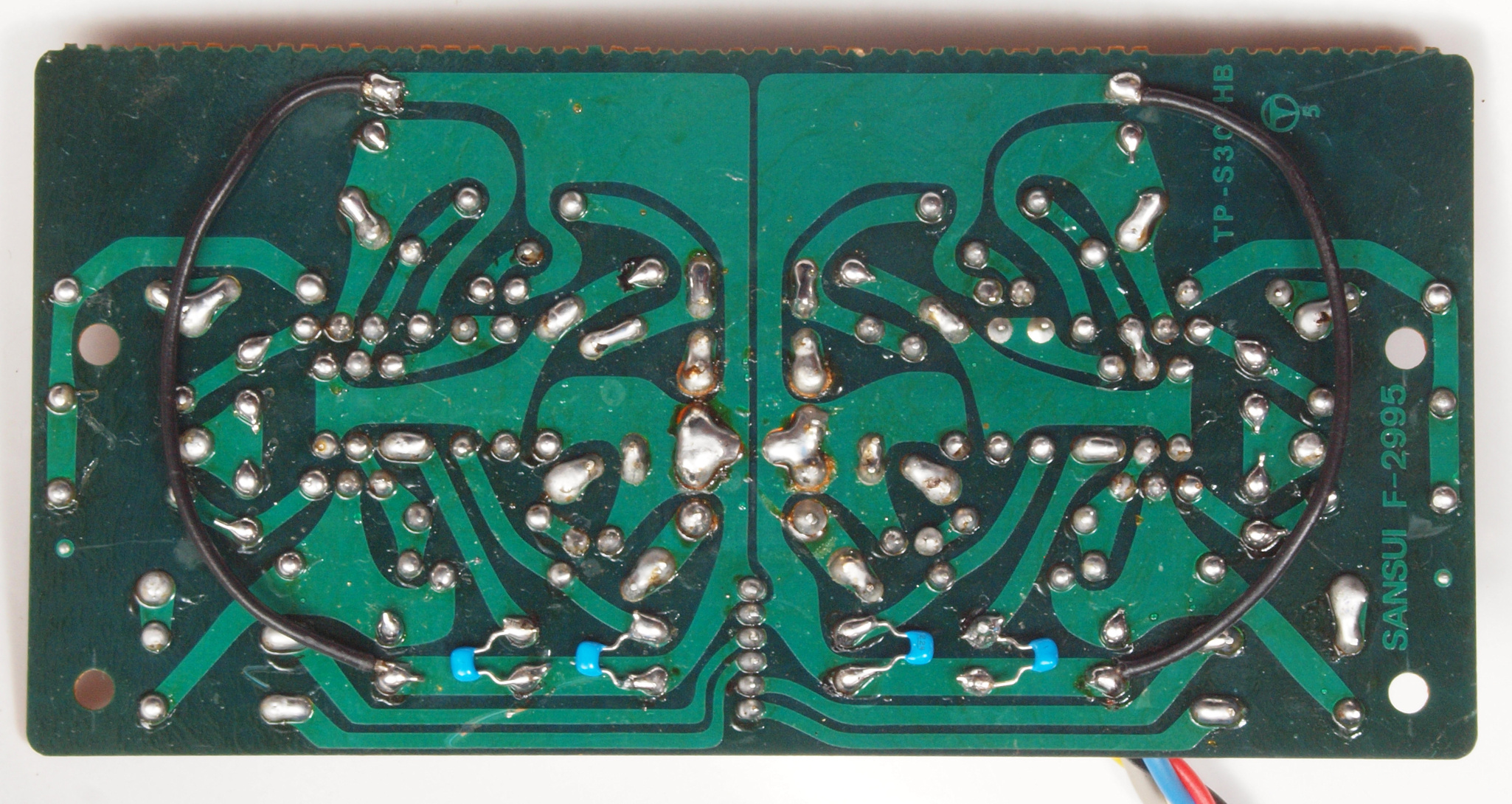

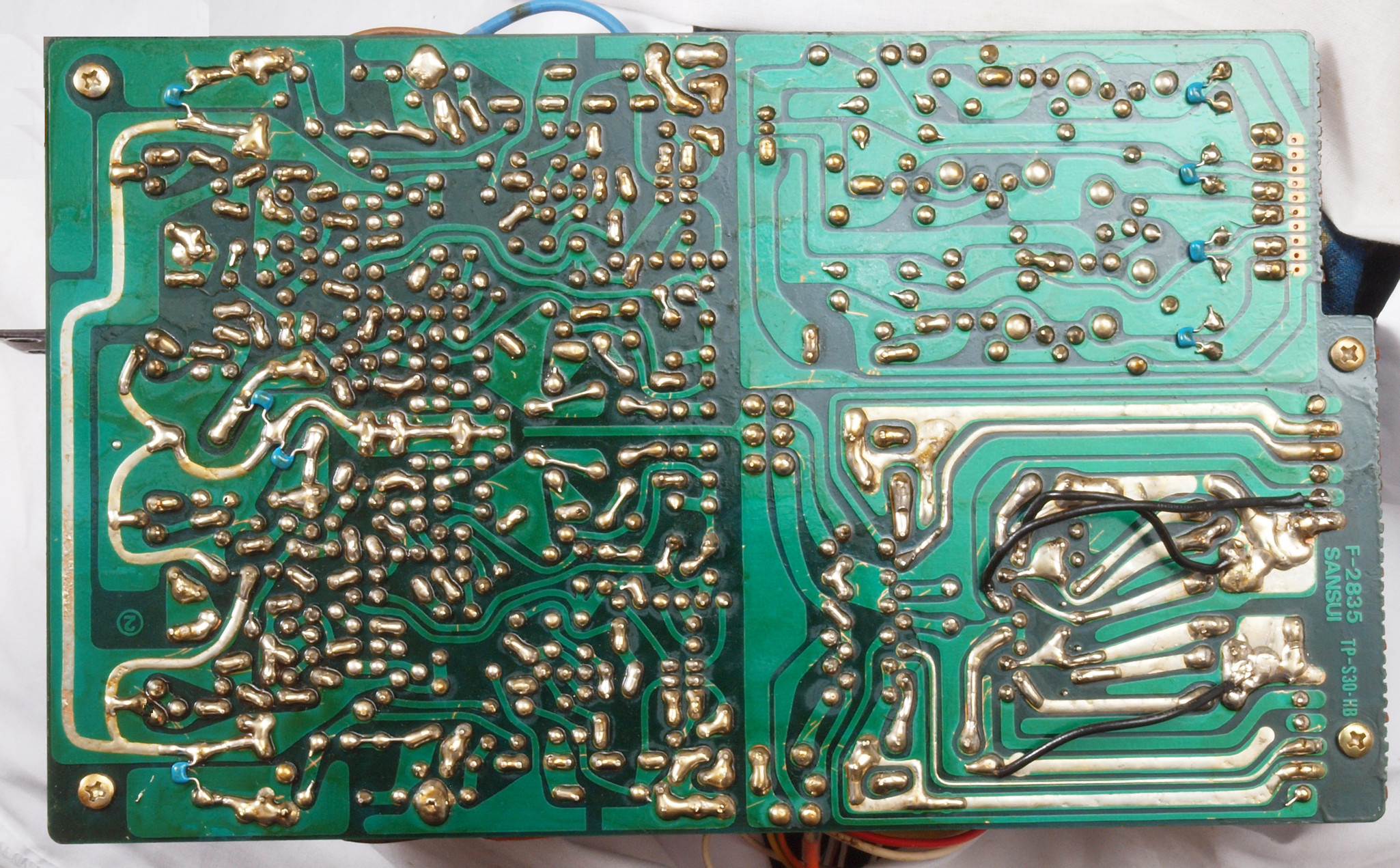

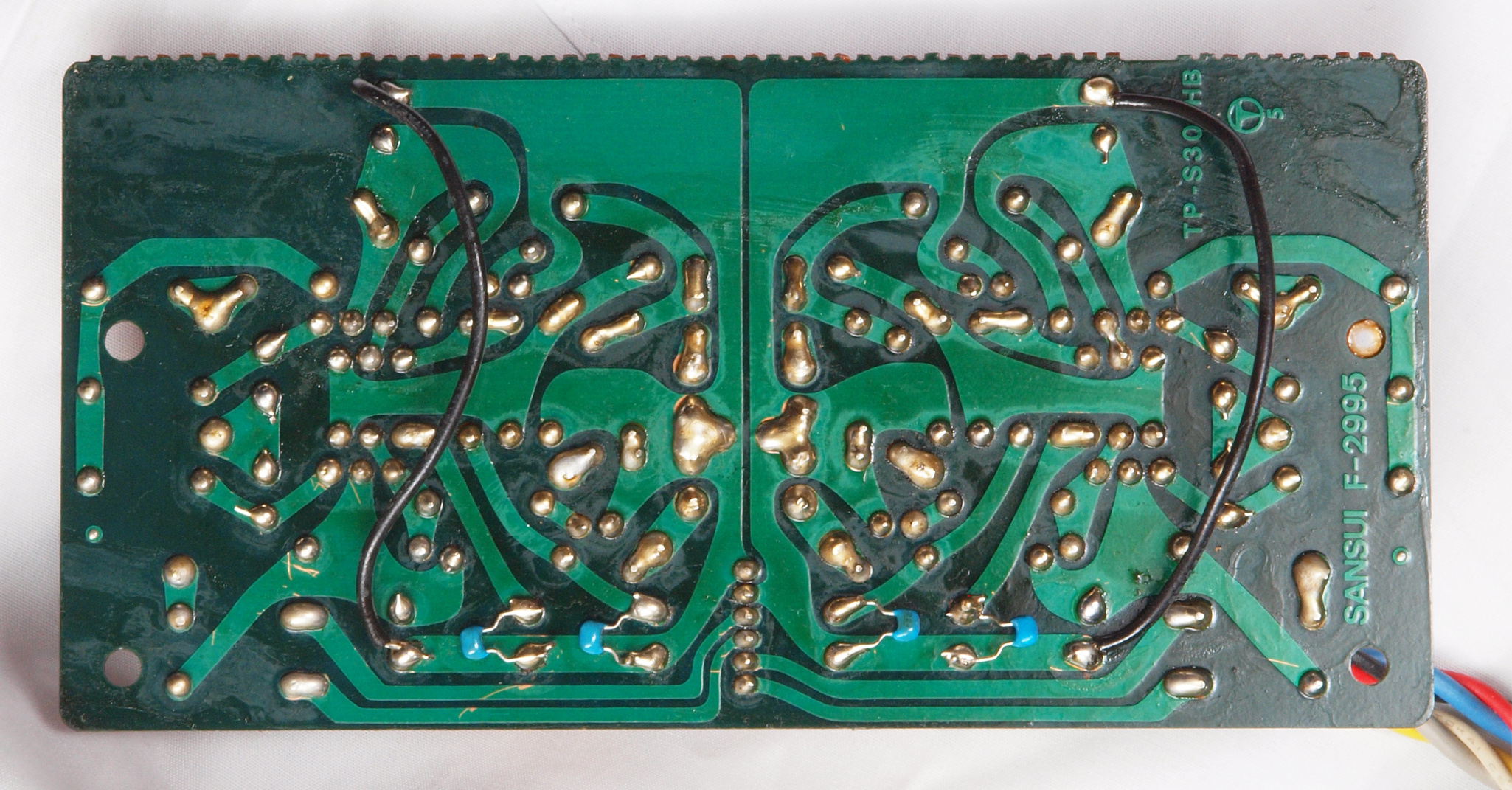

C14. 修理(半田補正)後 メイン・ドライブAMP基板裏 全半田やり直し。セラミックコンデンサー4個追加。

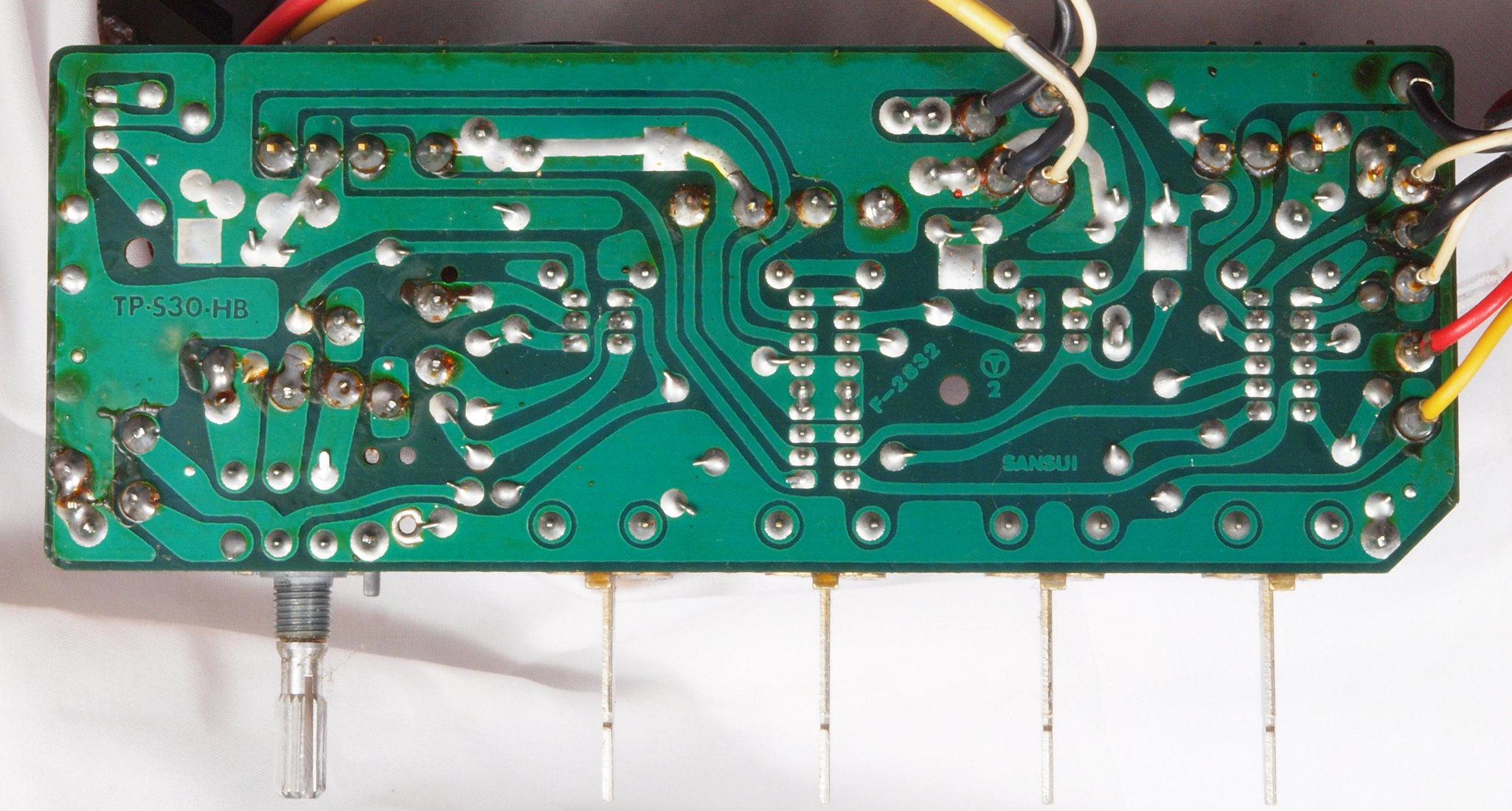

C15. 完成メイン・ドライブAMP基板裏。 洗浄後防湿材を塗る。
C21. 修理前 EQ基板。
Sansui AU−D707. 3台目EQ基板
C22. 修理後 EQ基板。 半固定VR2個、電解コンデンサー24個交換
C23. 修理前 EQ基板裏。
Sansui AU−D707. 3台目EQ基板裏
C24. 修理(半田補正)後 EQ基板裏。 全ての半田をやり直す。 セラミックコンデンサー8個追加。
C25. 完成EQ基板裏。 洗浄後防湿材を塗る。

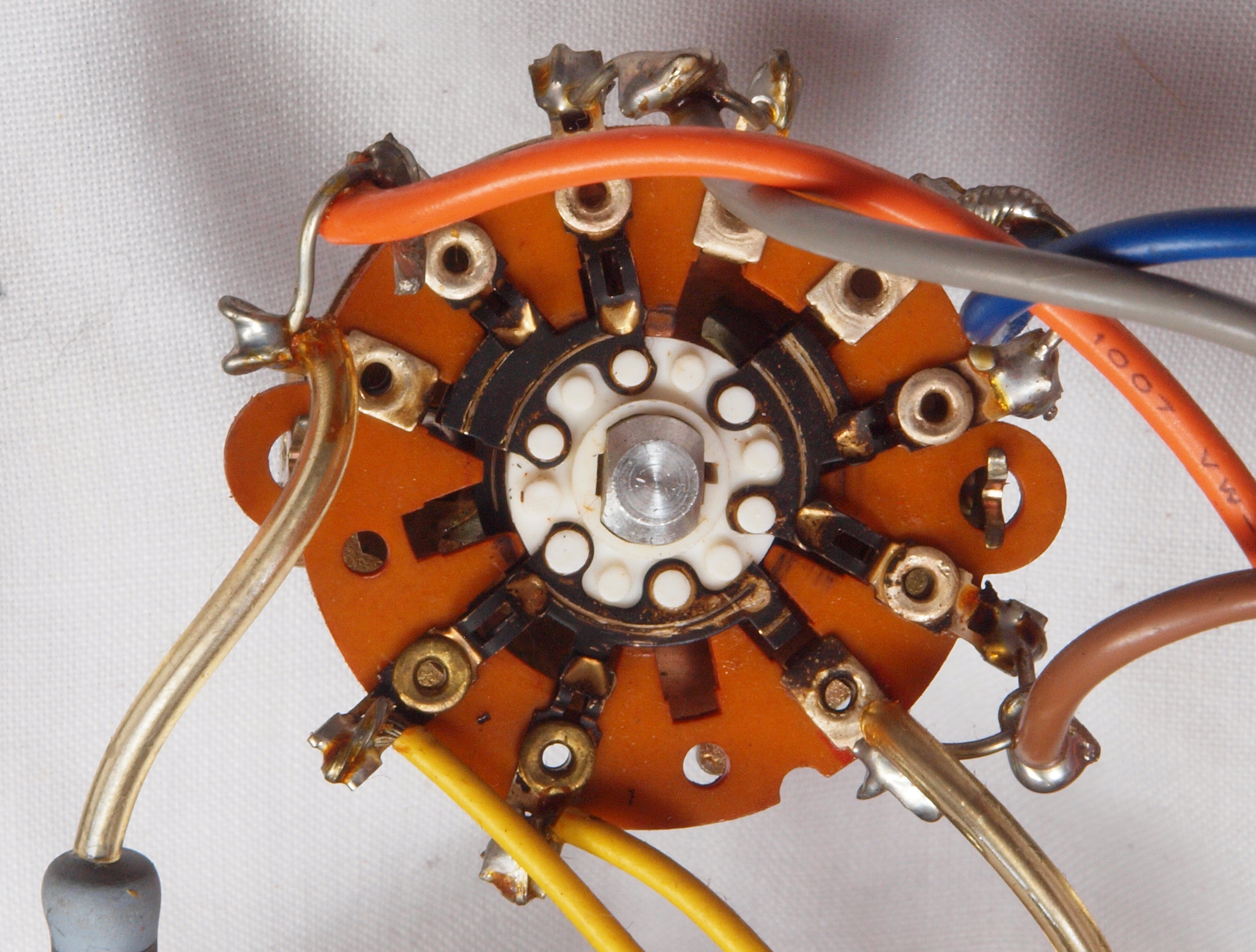

C26. 修理前 入力選択SW取出。

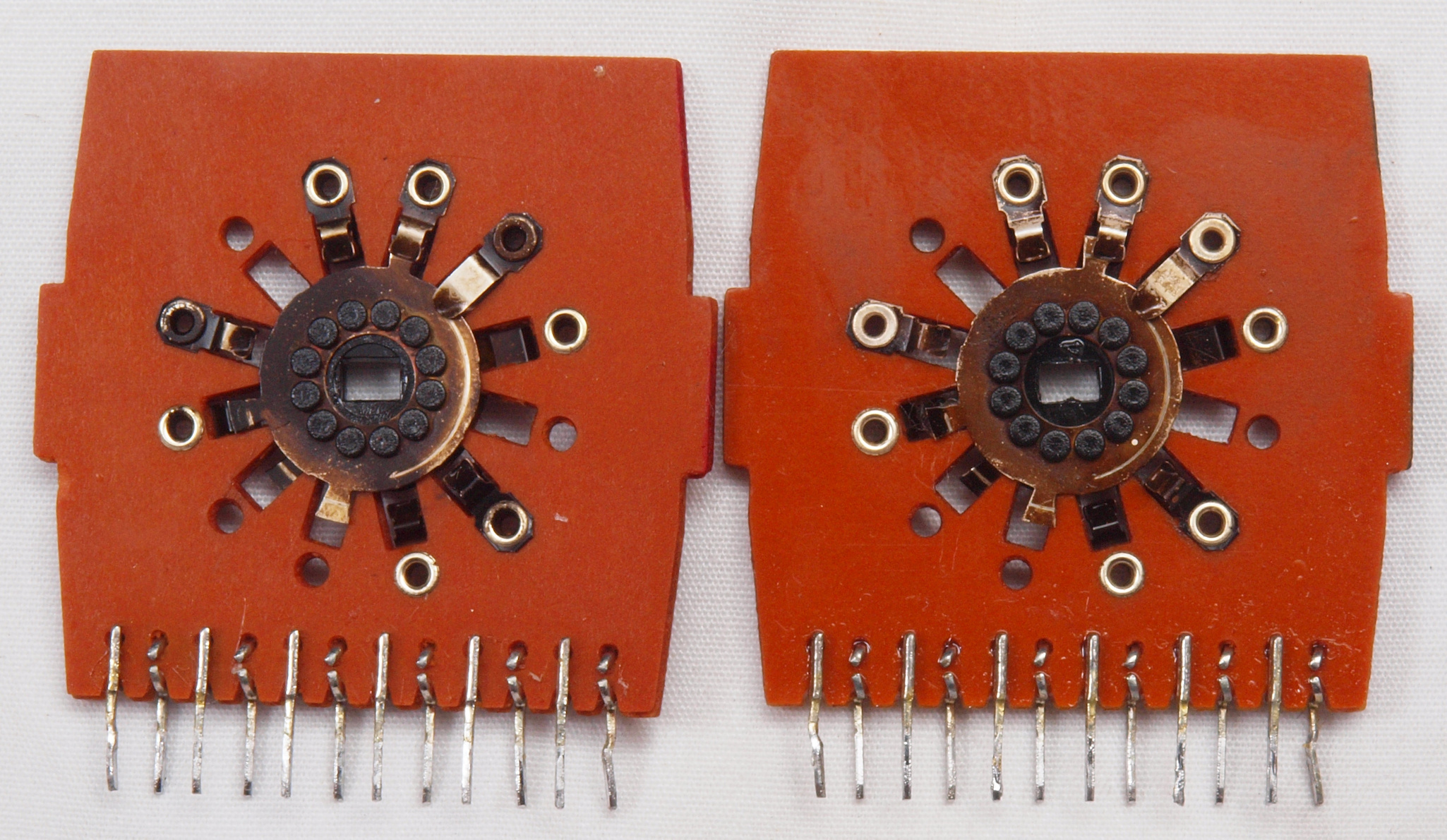

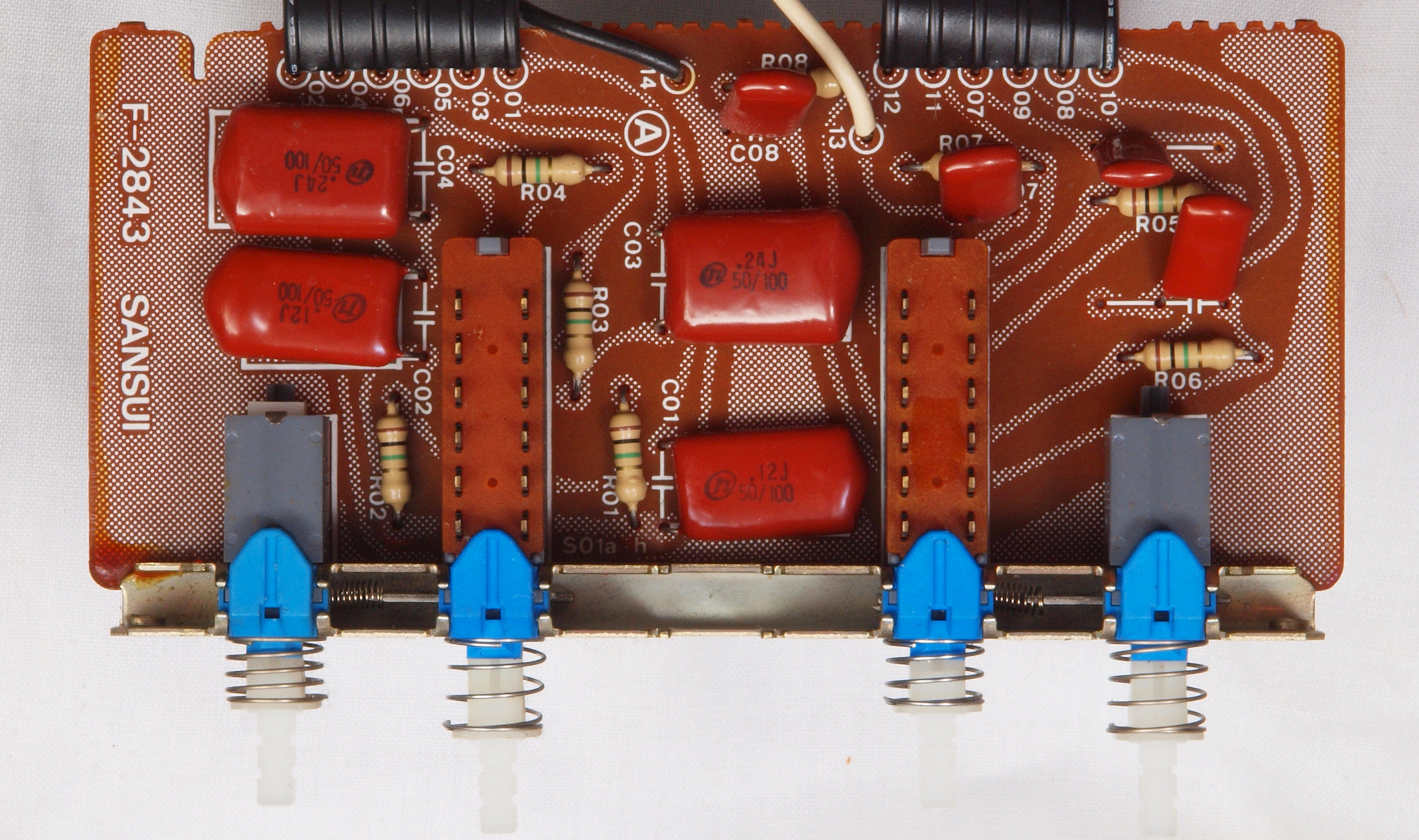

C27. 修理前 表側SW接点基板。

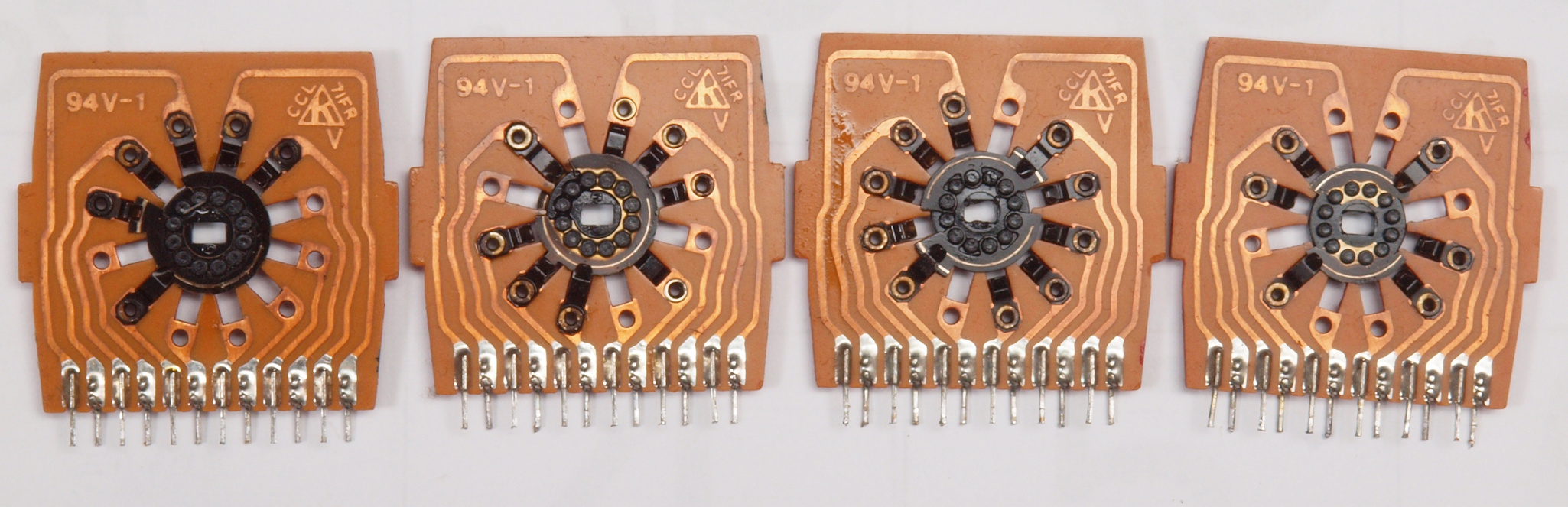

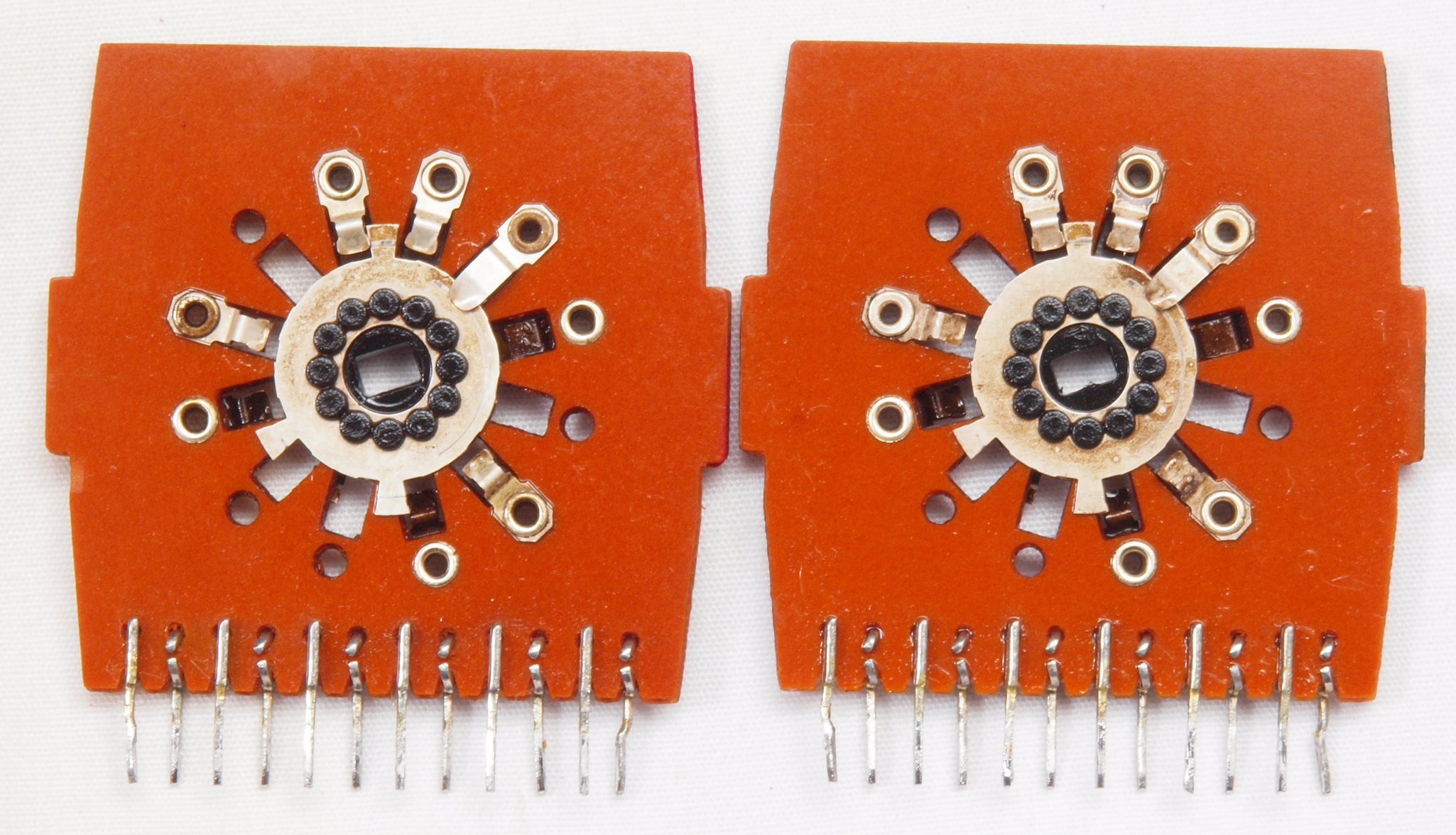

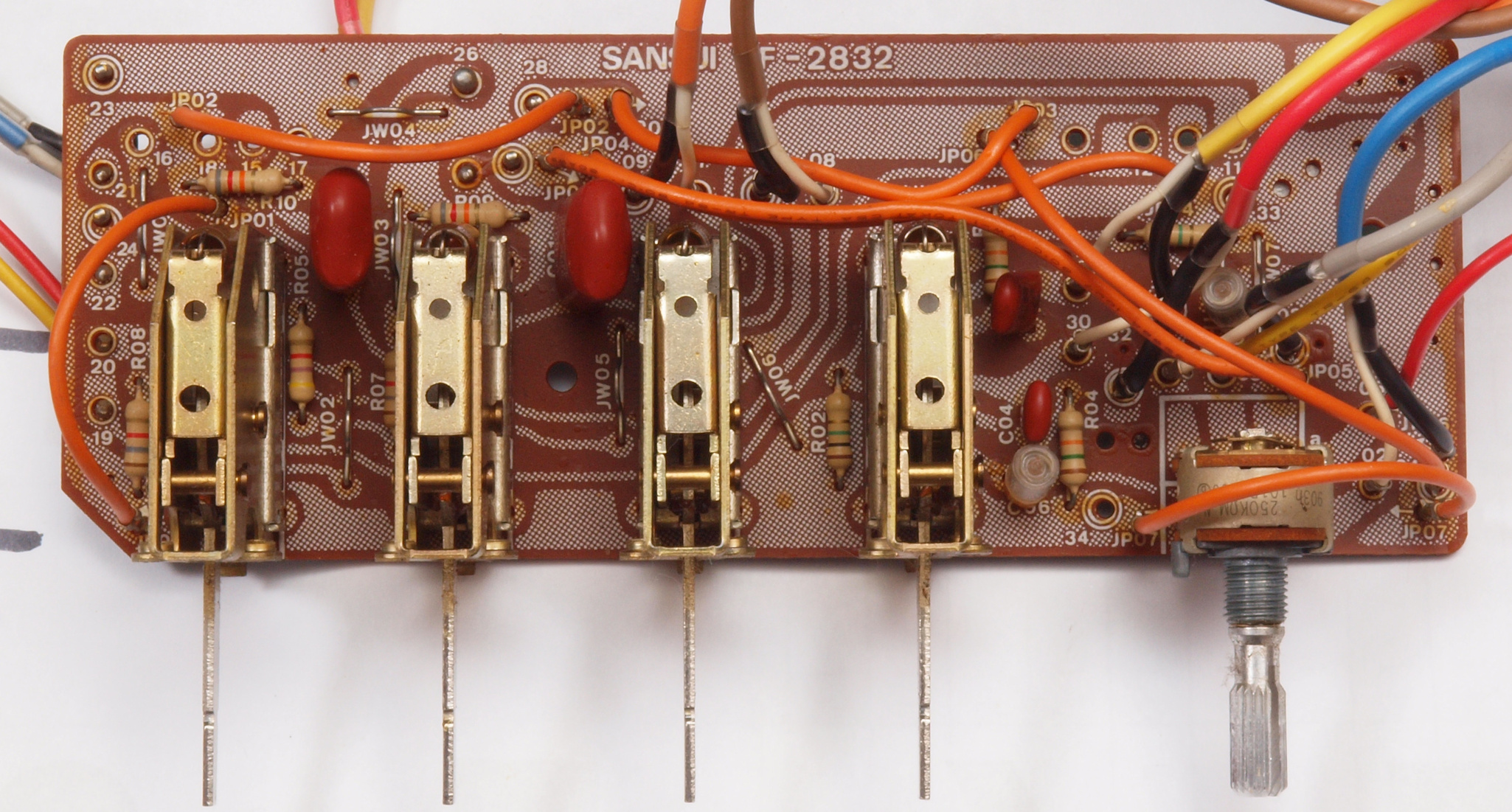

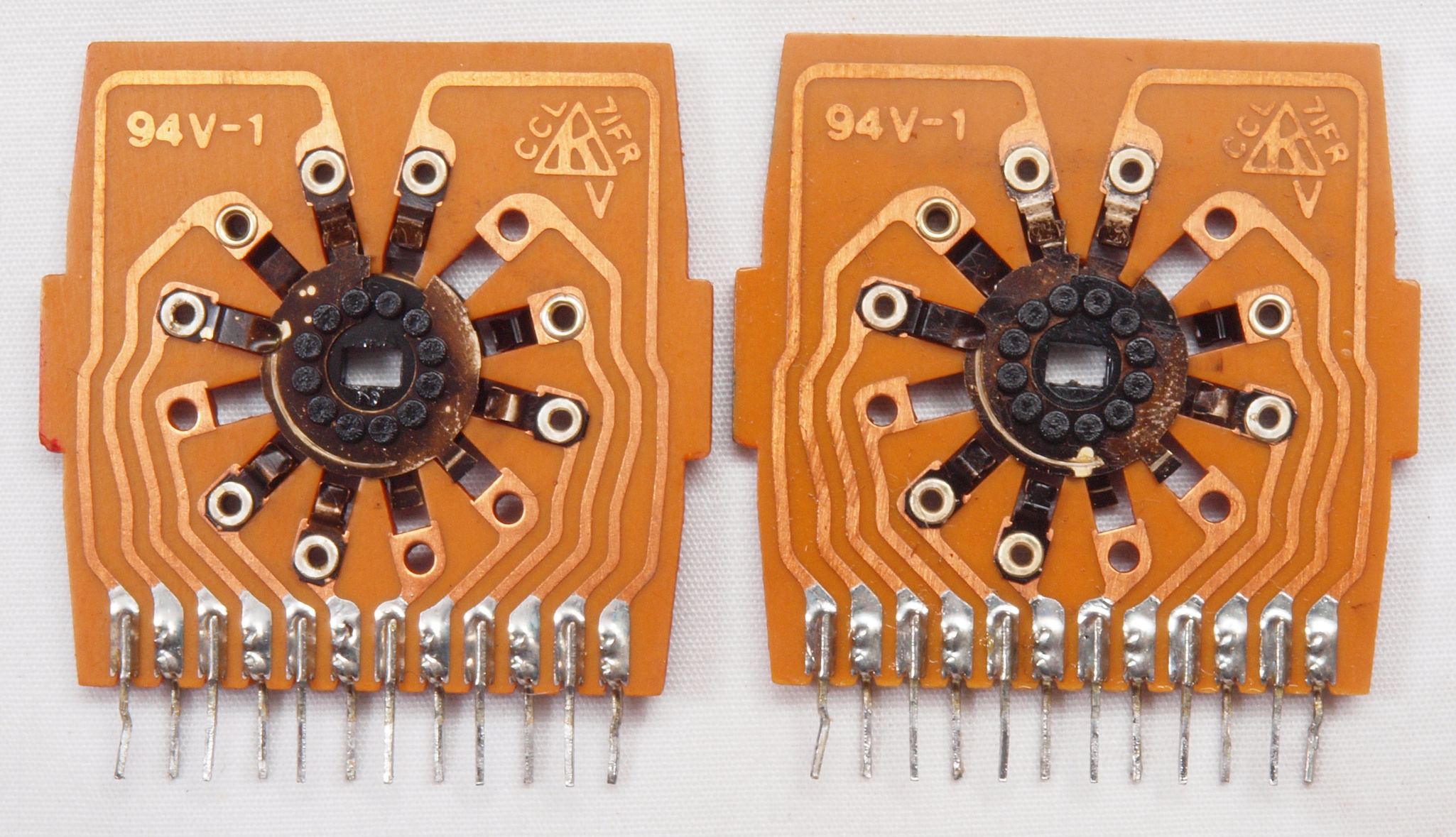

C28. 修理(洗浄)後 表側SW接点基板。

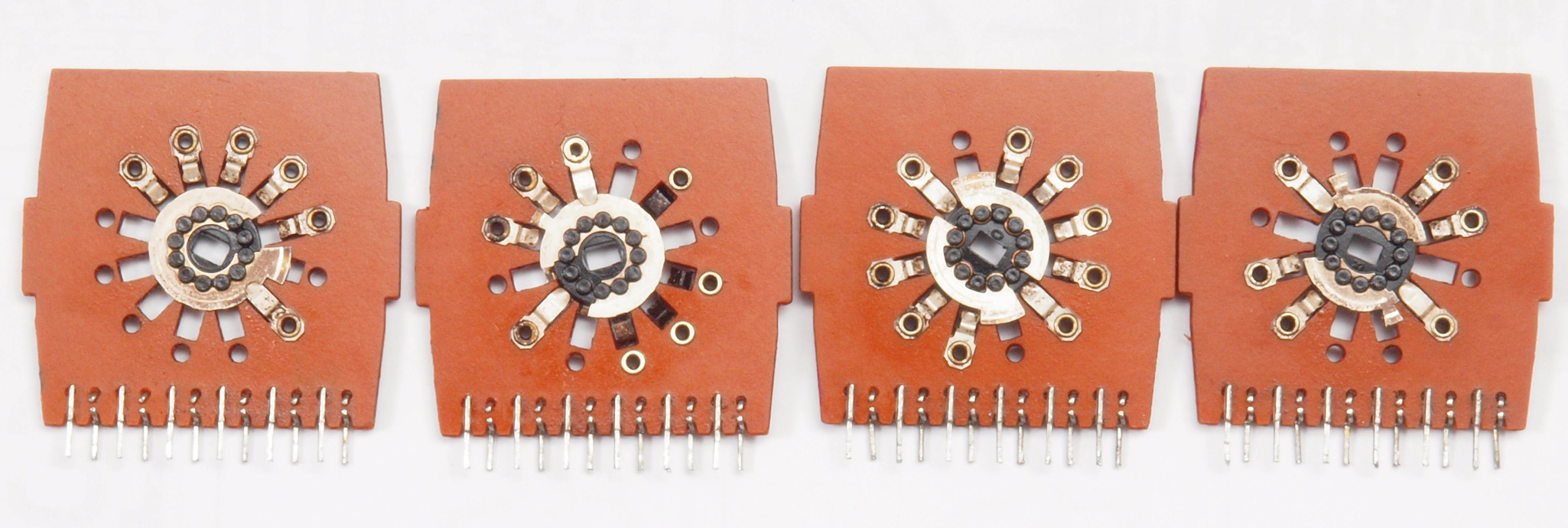

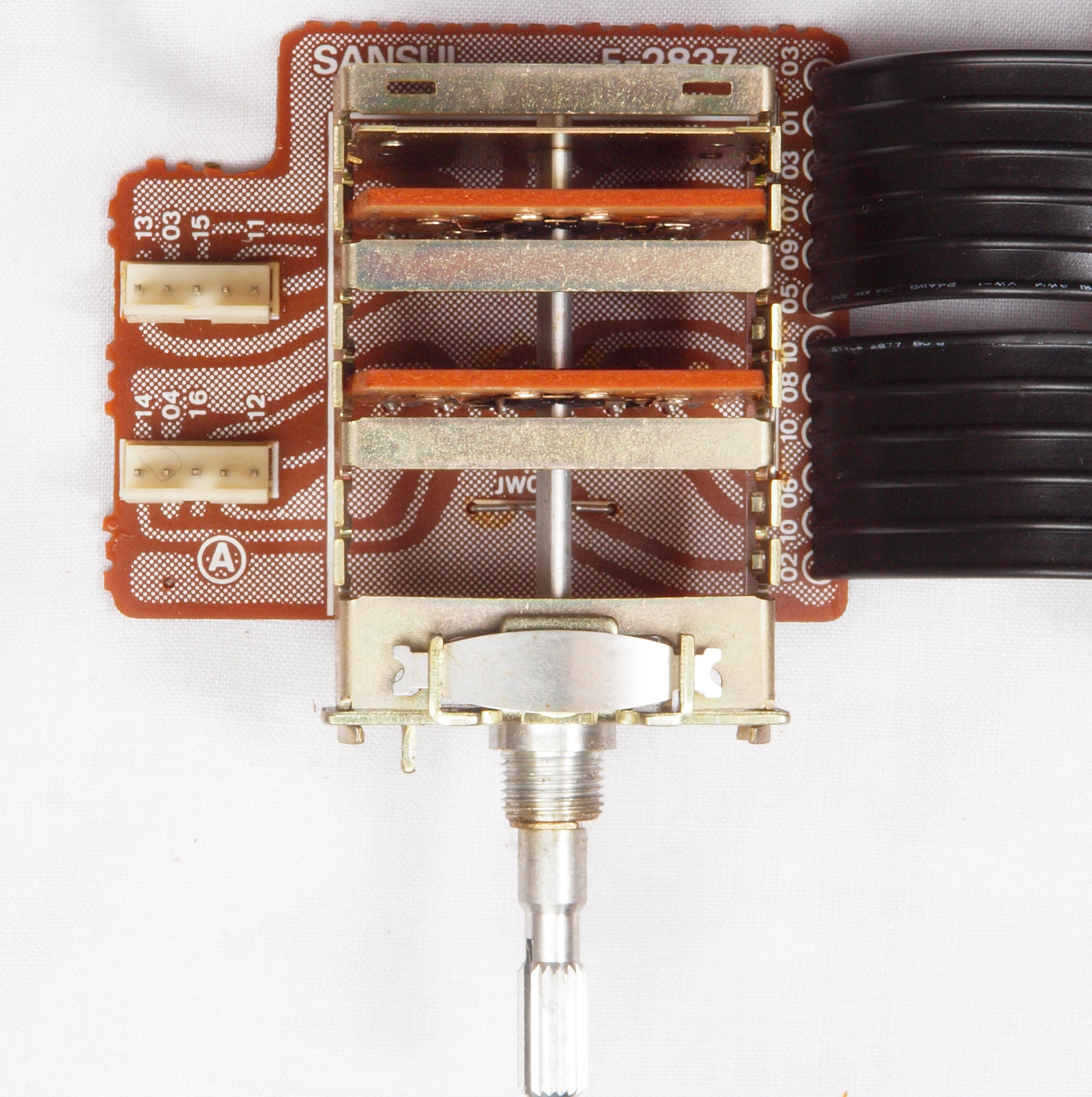

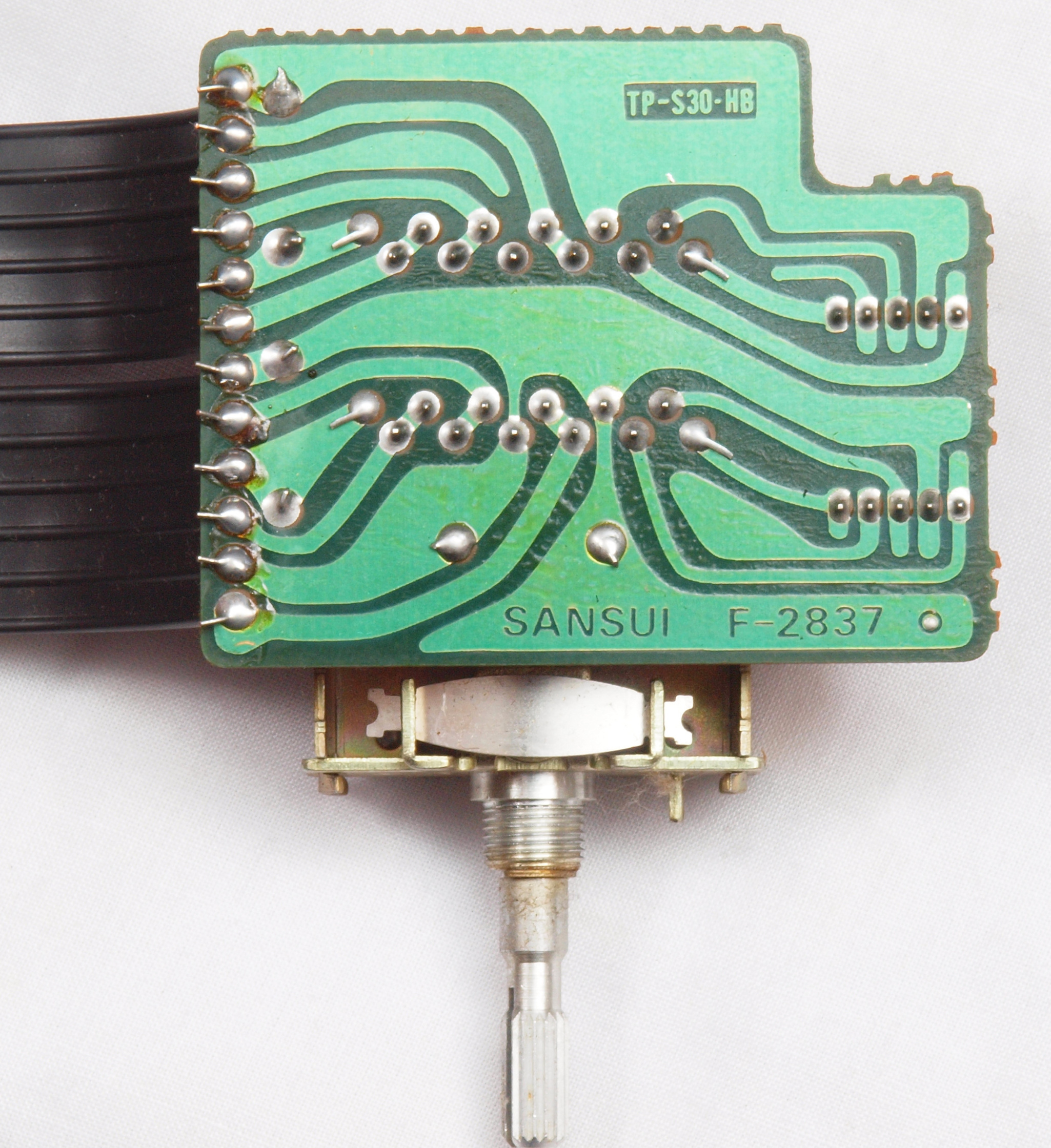

C29. 修理前 裏側SW接点基板。

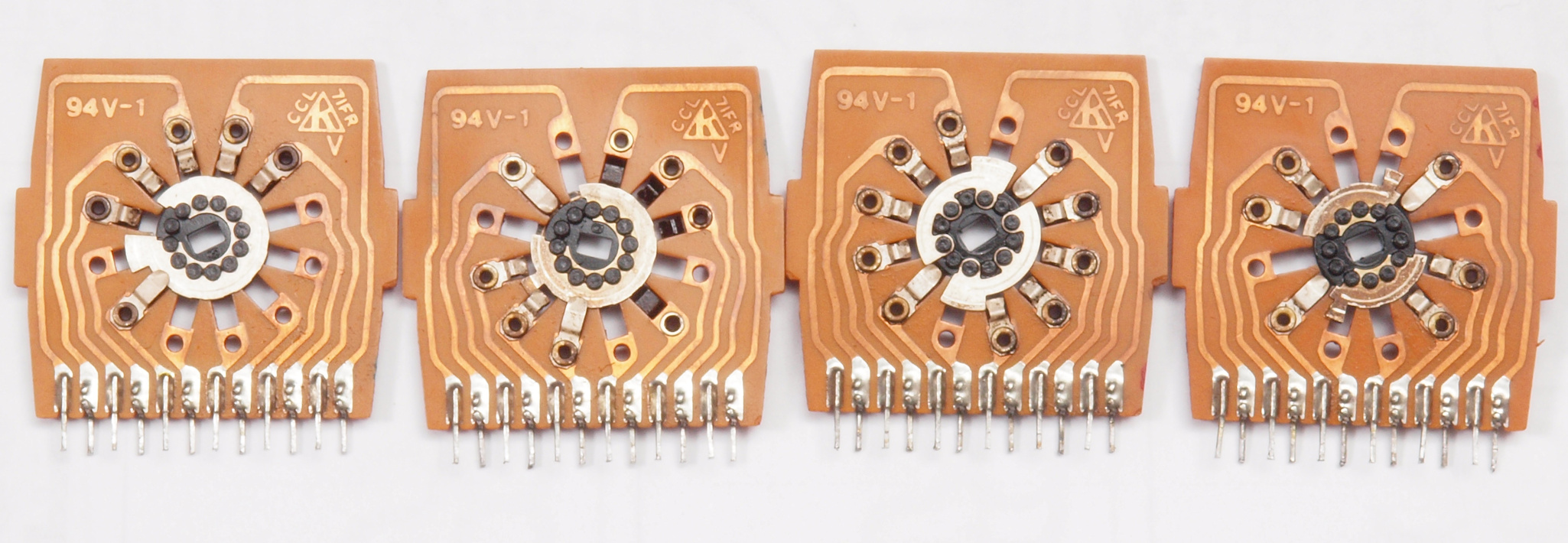

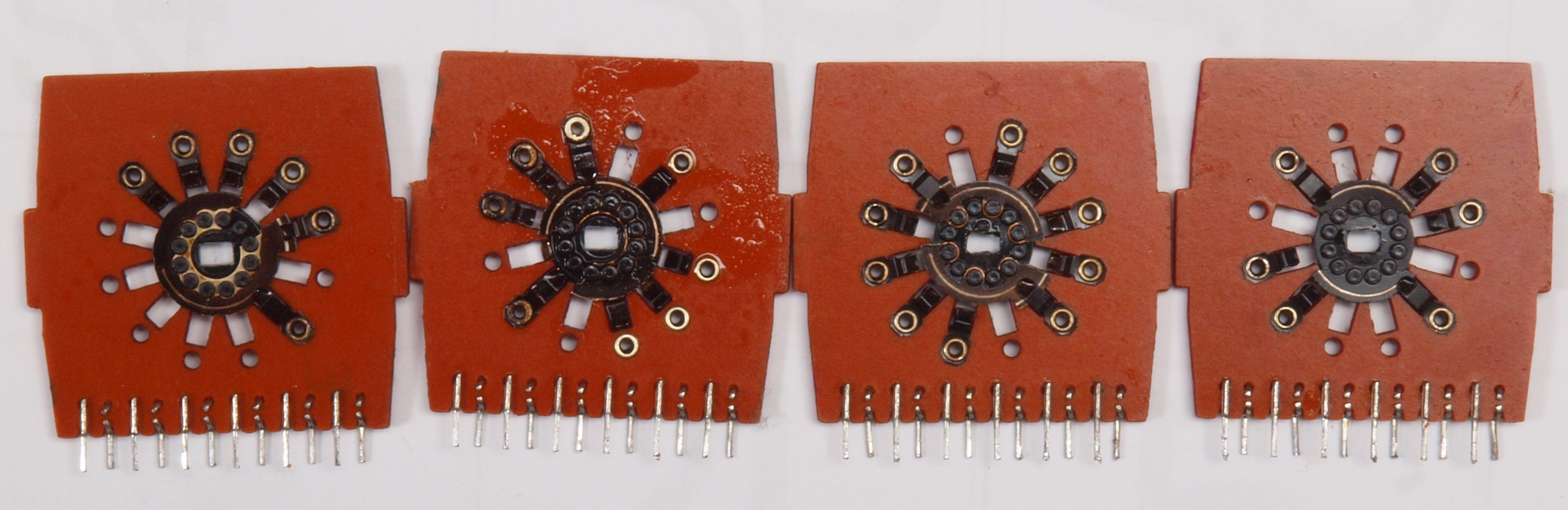

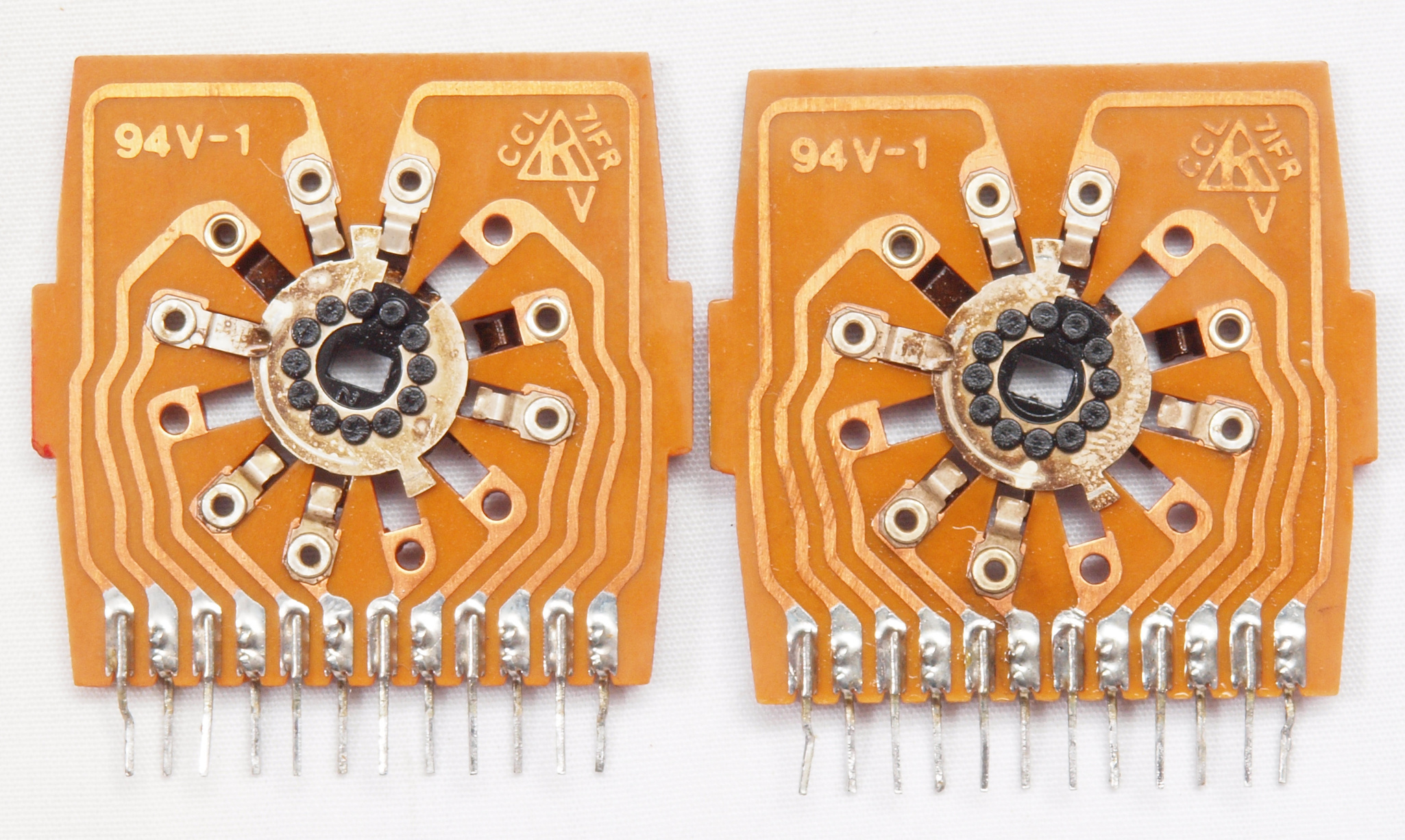

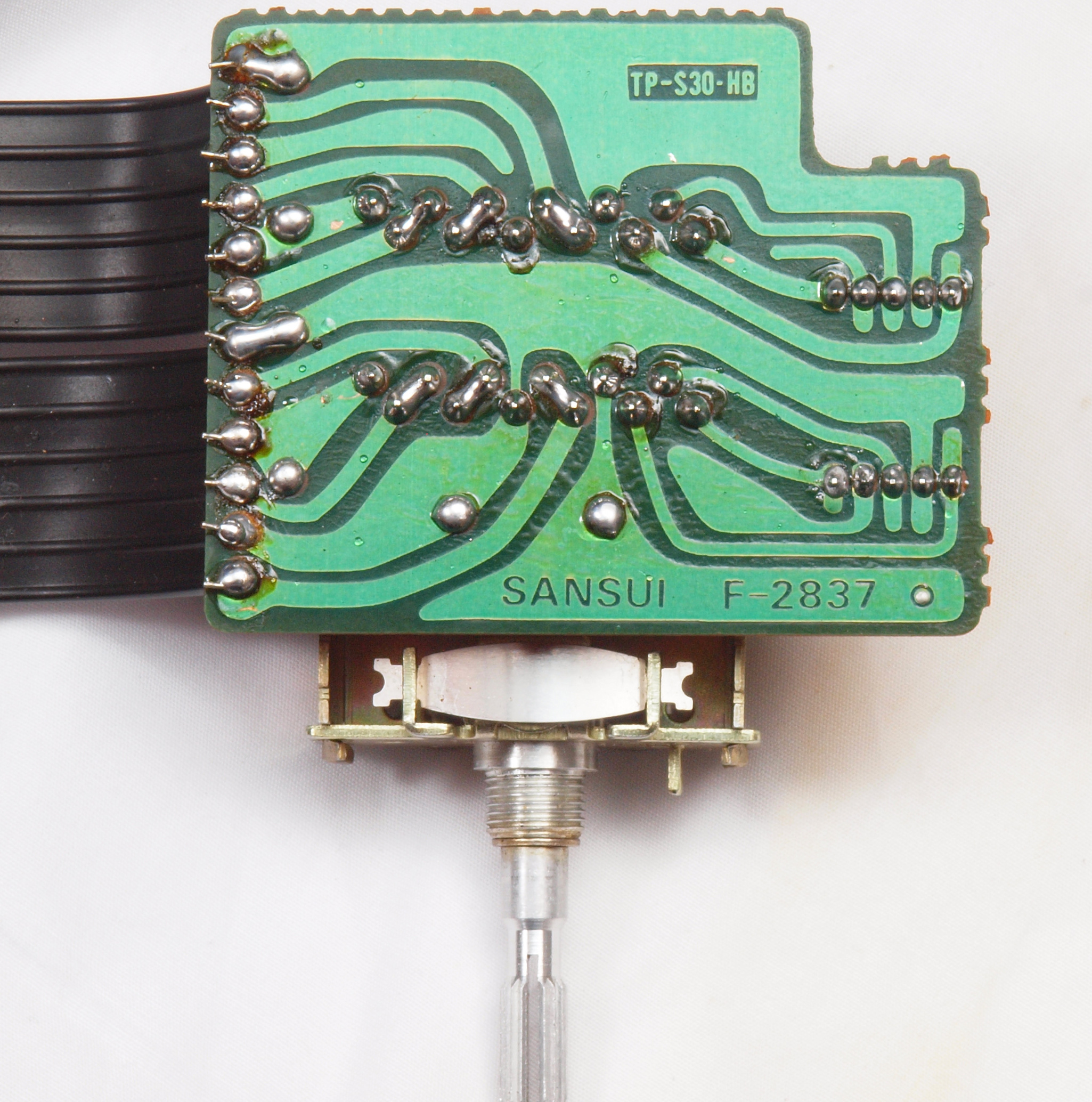

C2A. 修理(洗浄)後 裏側SW接点基板。

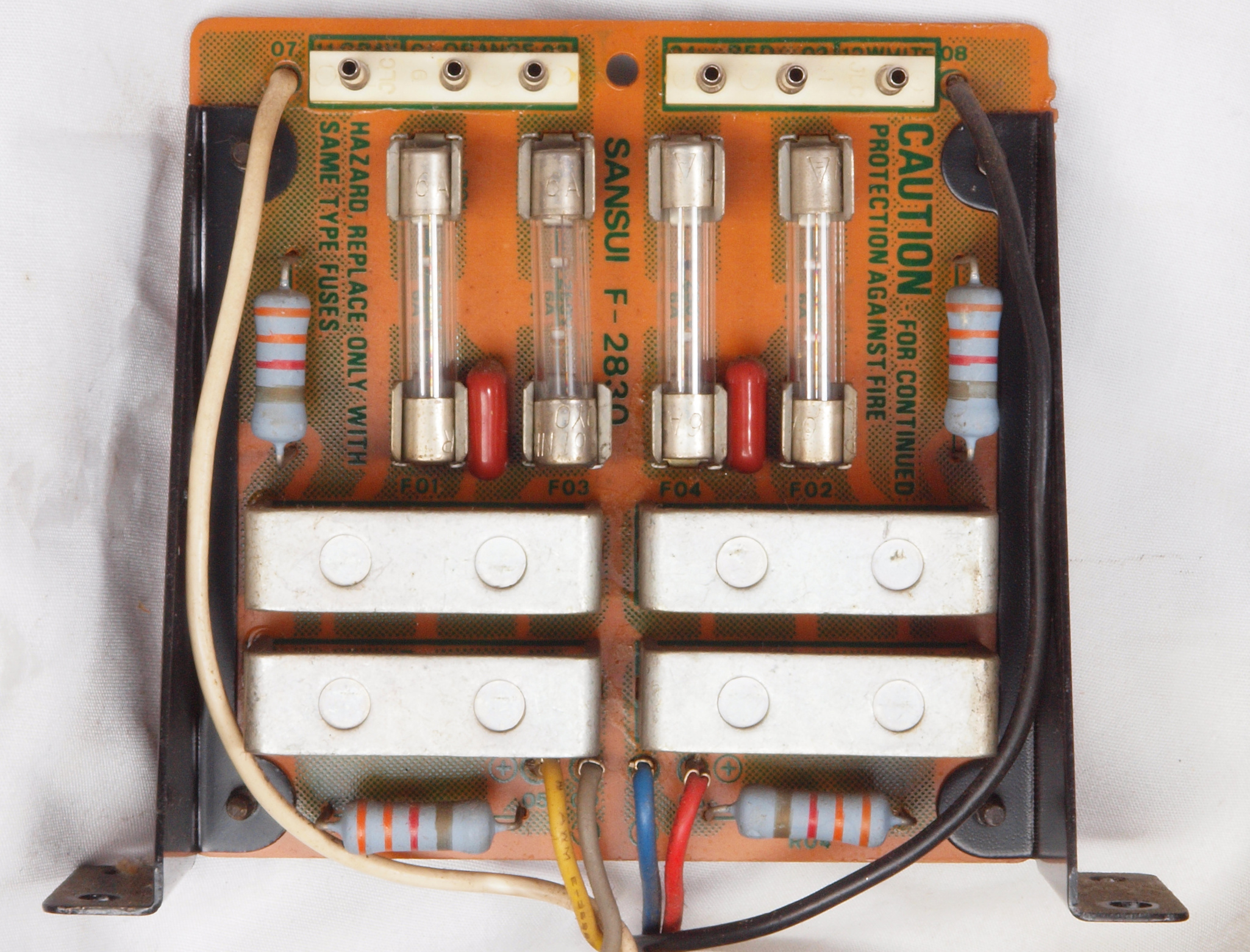

C31. 修理前 電源整流基板。
Sansui AU−D707. 3台目電源整流基板

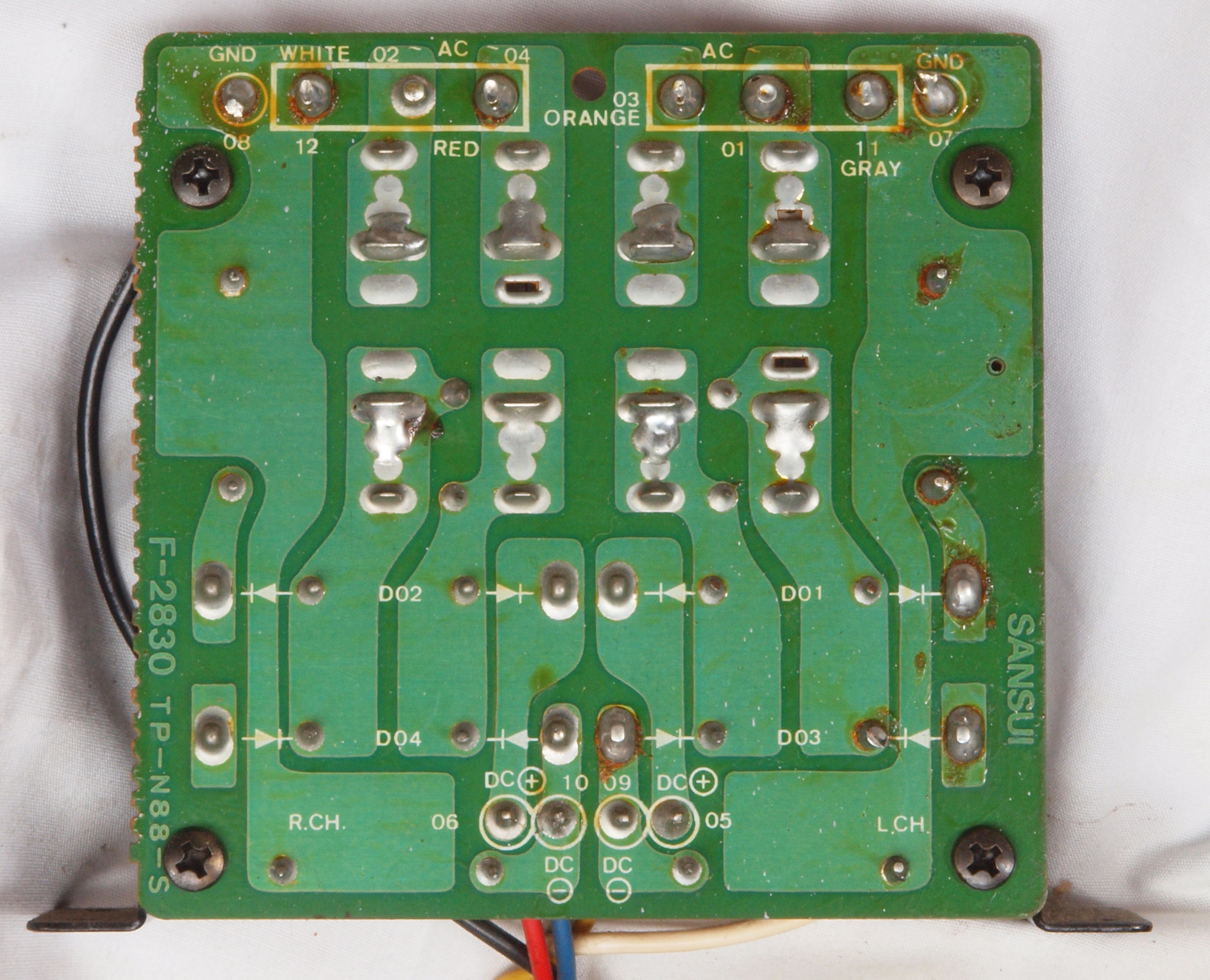

C32. 修理前 電源整流基板裏。
Sansui AU−D707. 3台目電源整流基板裏

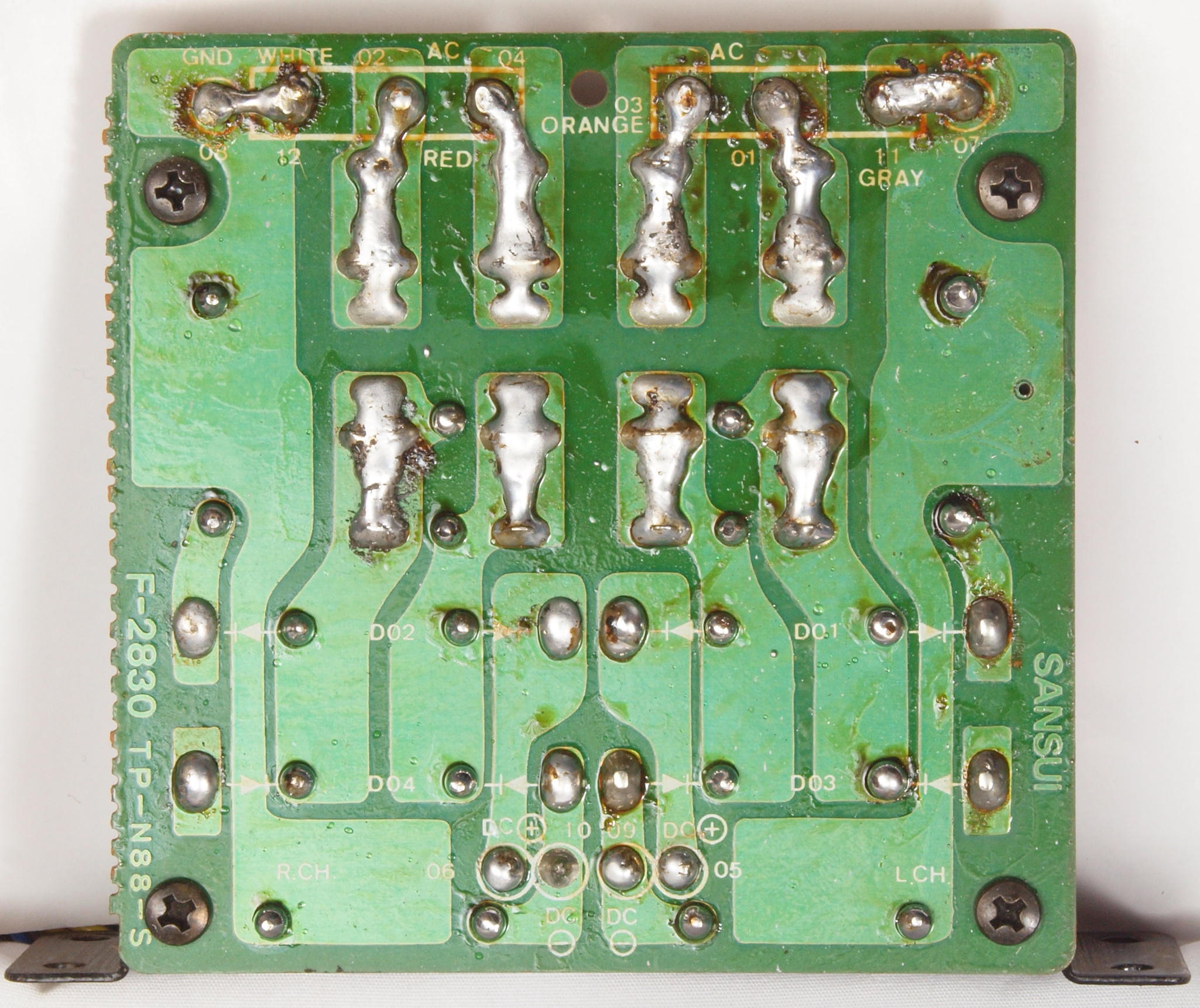

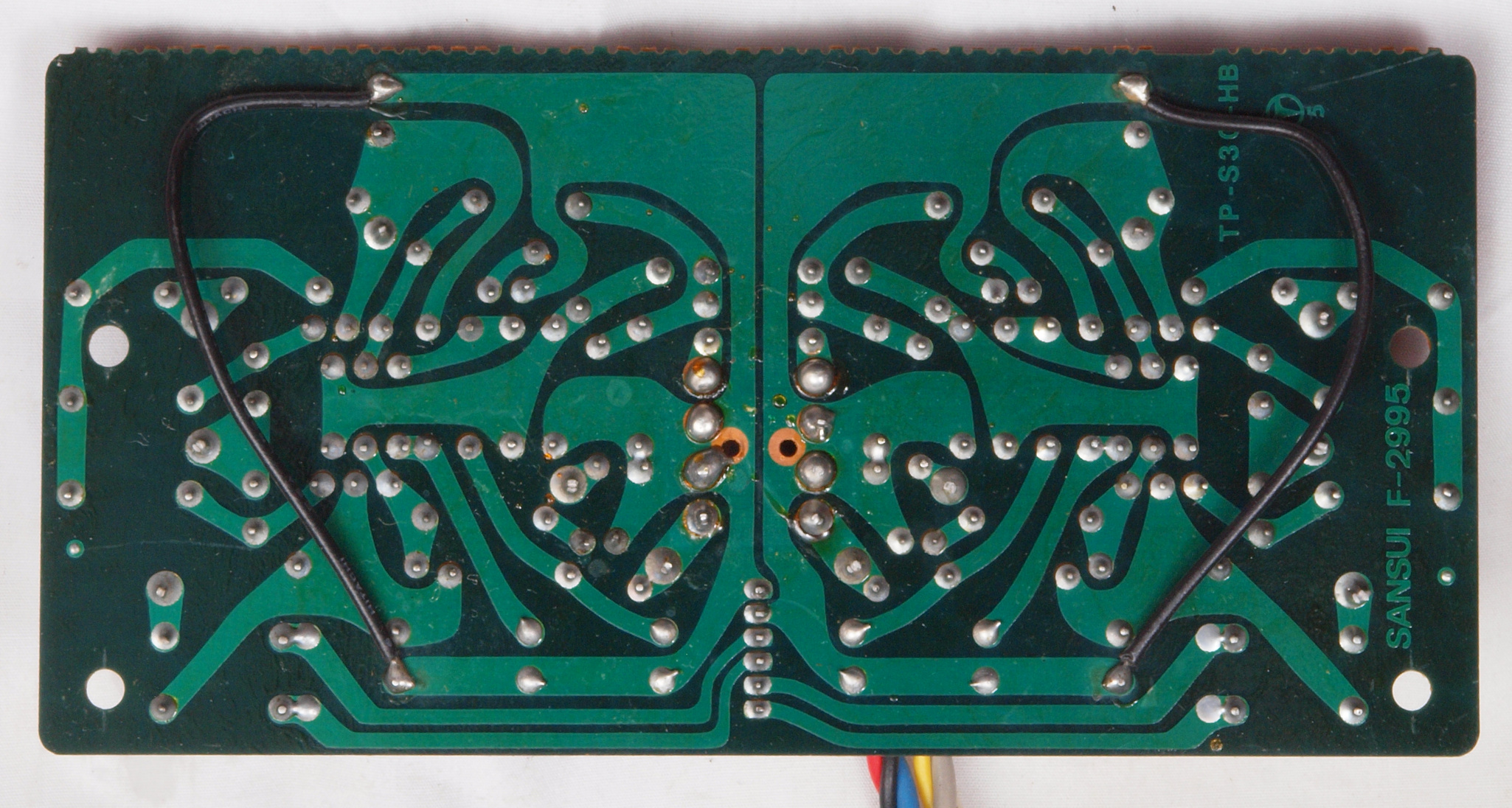

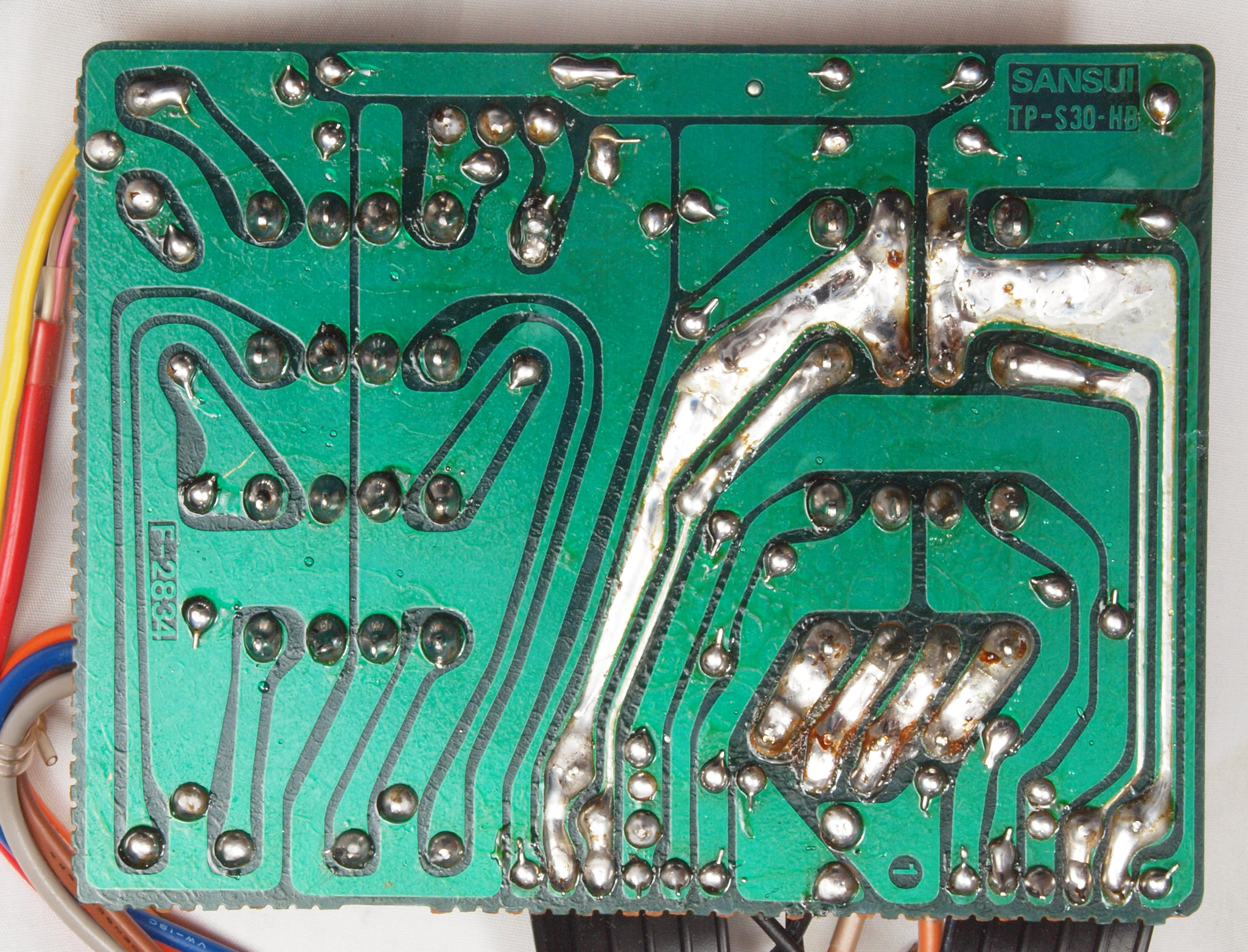

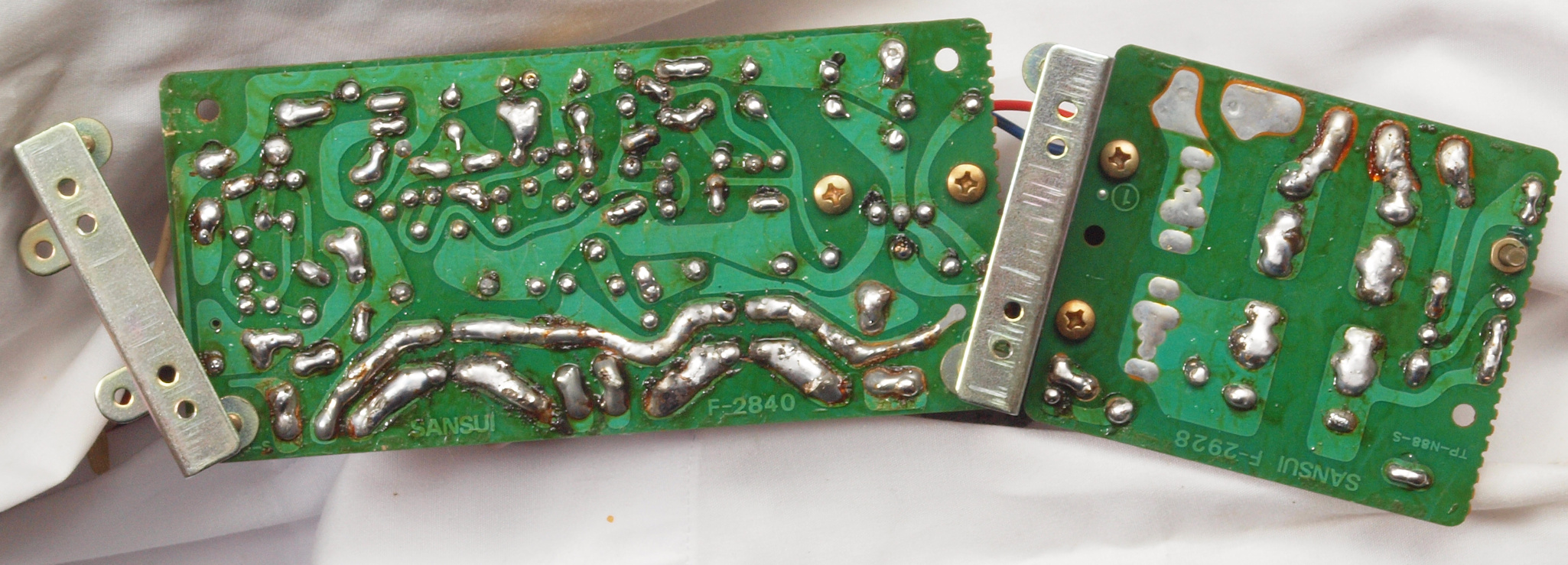

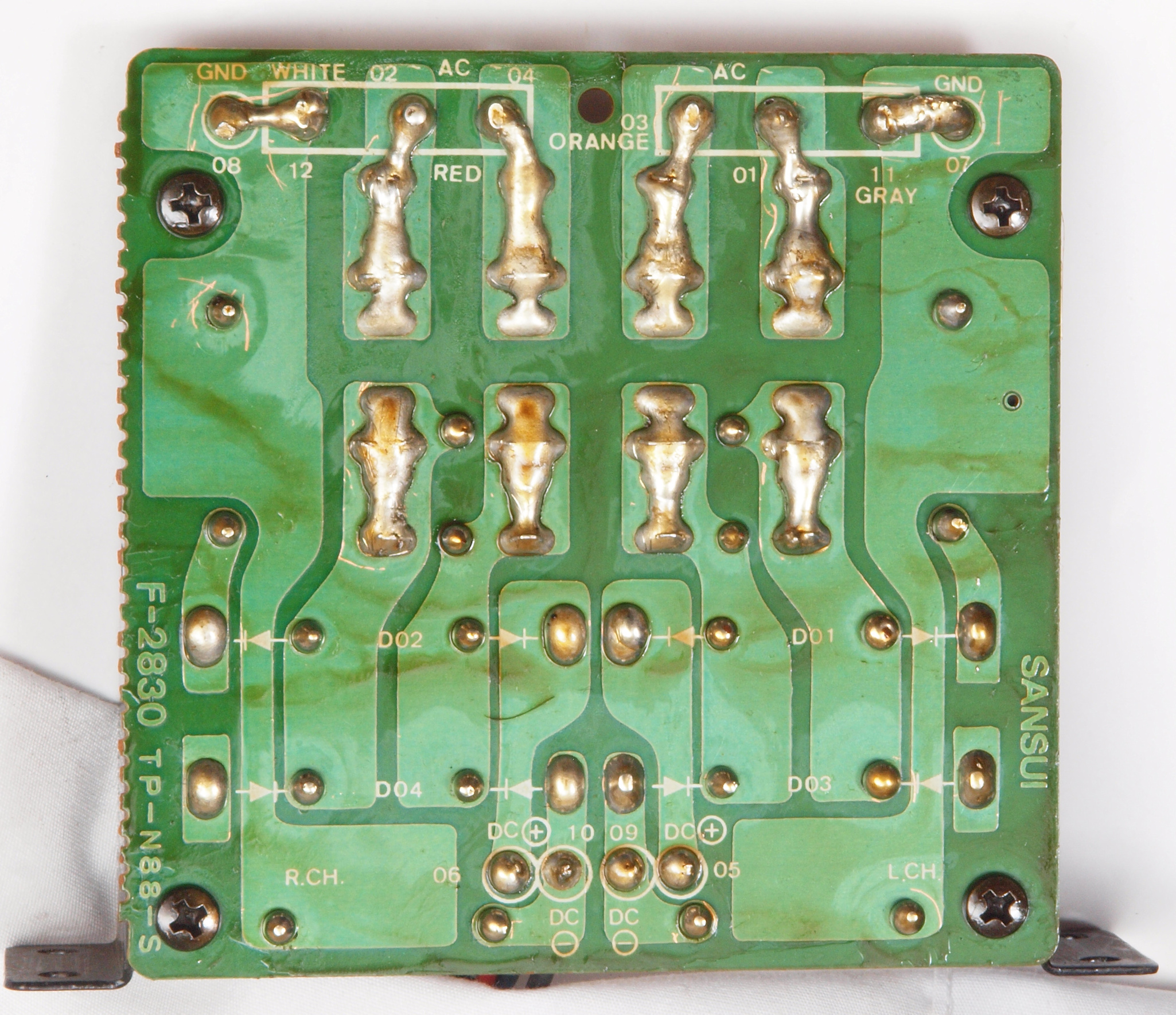

C33. 修理(半田補正)後 電源整流基板裏。  全ての半田をやり直す
C34. 完成 電源整流基板裏。 洗浄後防湿材を塗る。
C41. 修理前 定電圧電源基板。
Sansui AU−D707. 3台目定電圧電源基板

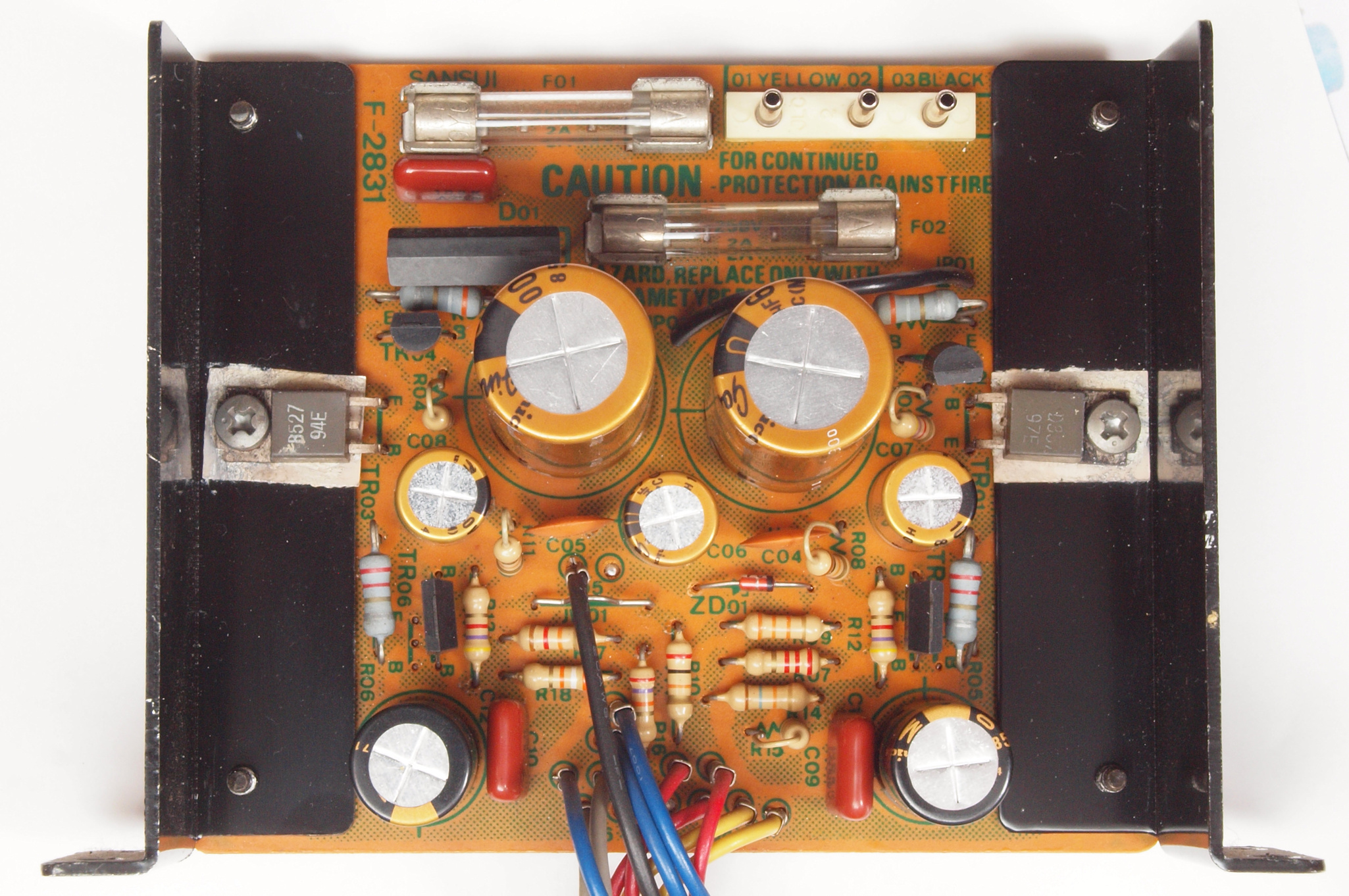

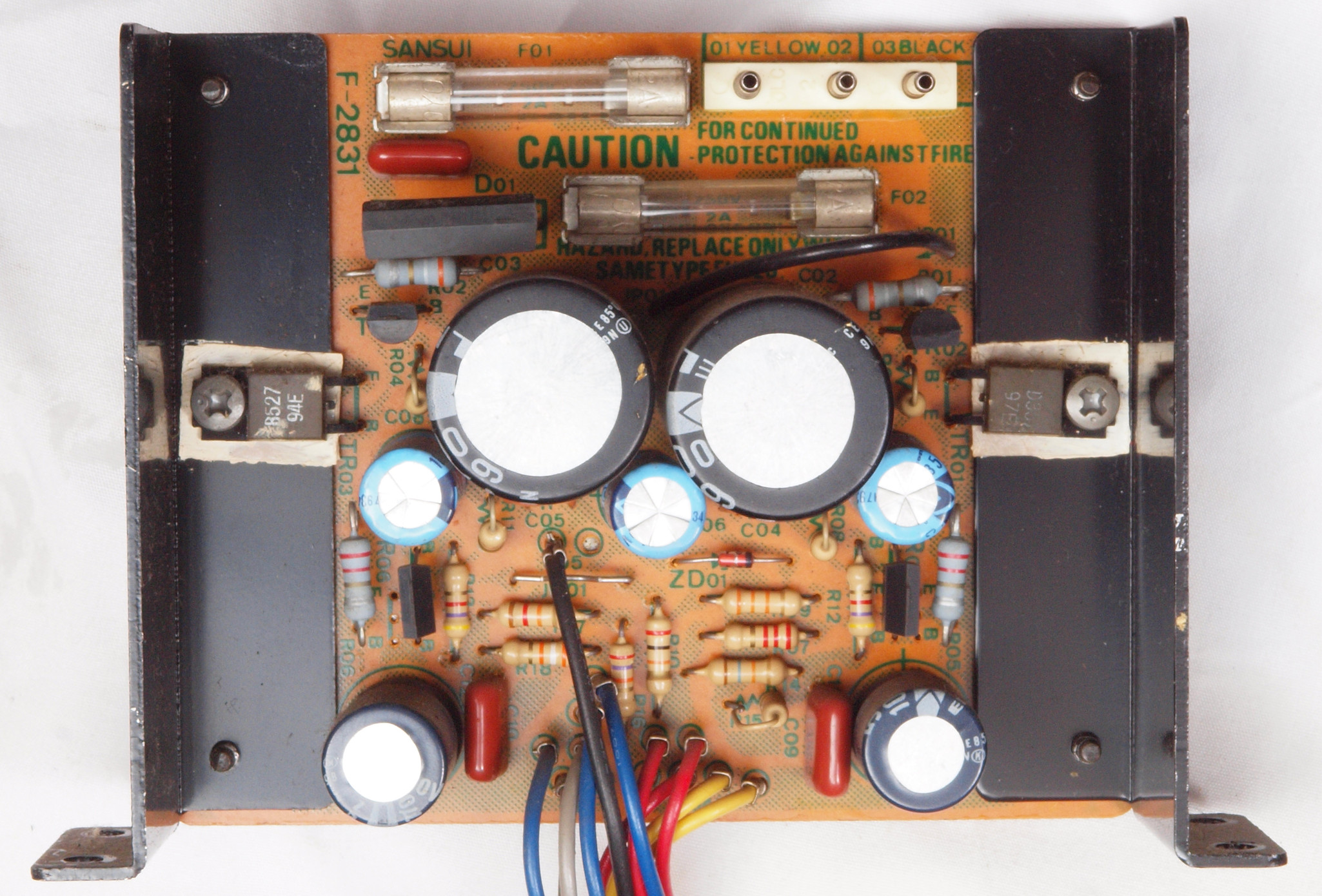

C42. 修理後 定電圧電源基板。 電解コンデンサー7個交換

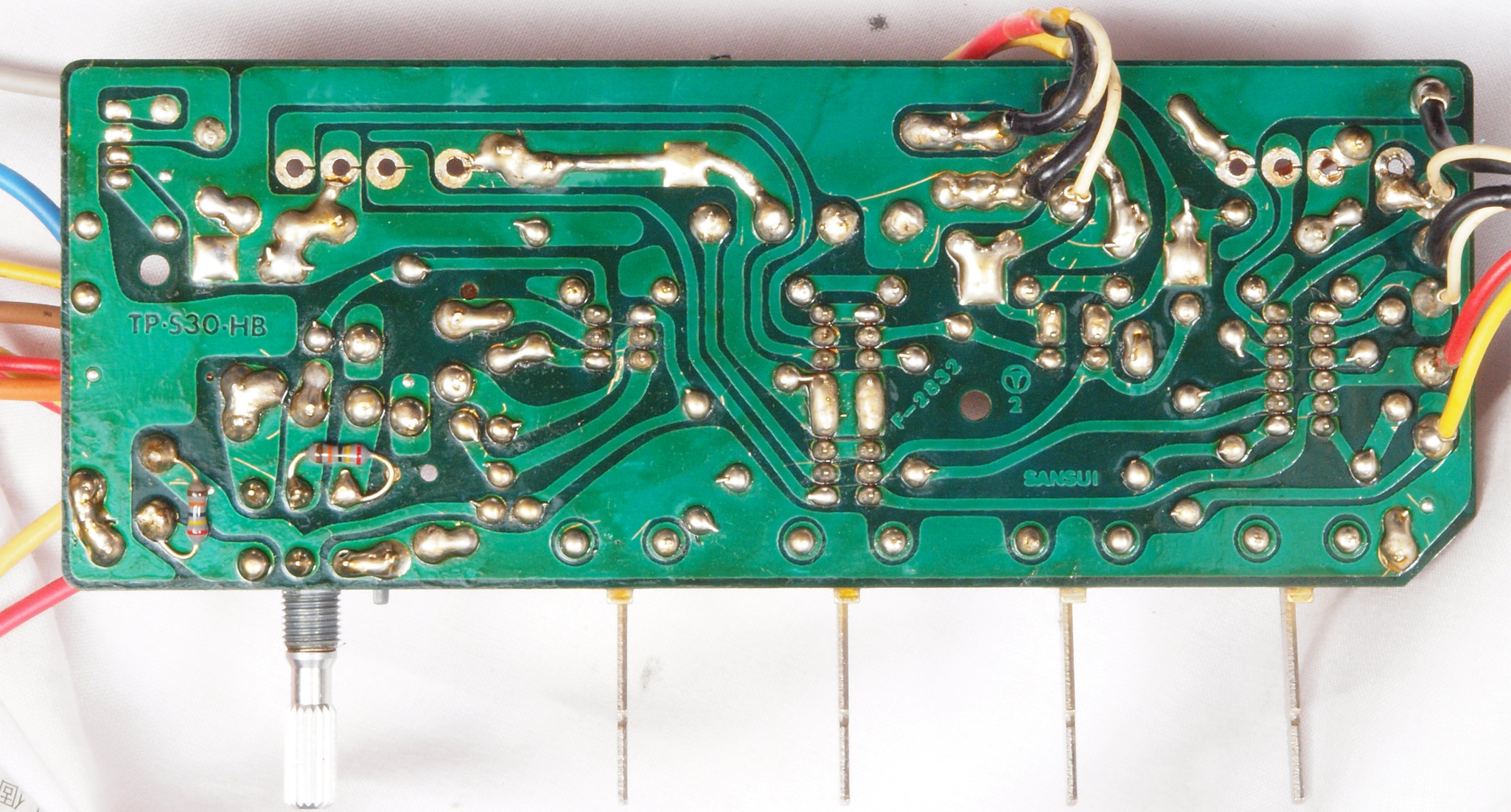

C43. 修理前 定電圧電源基板裏。
Sansui AU−D707. 3台目定電圧電源基板裏

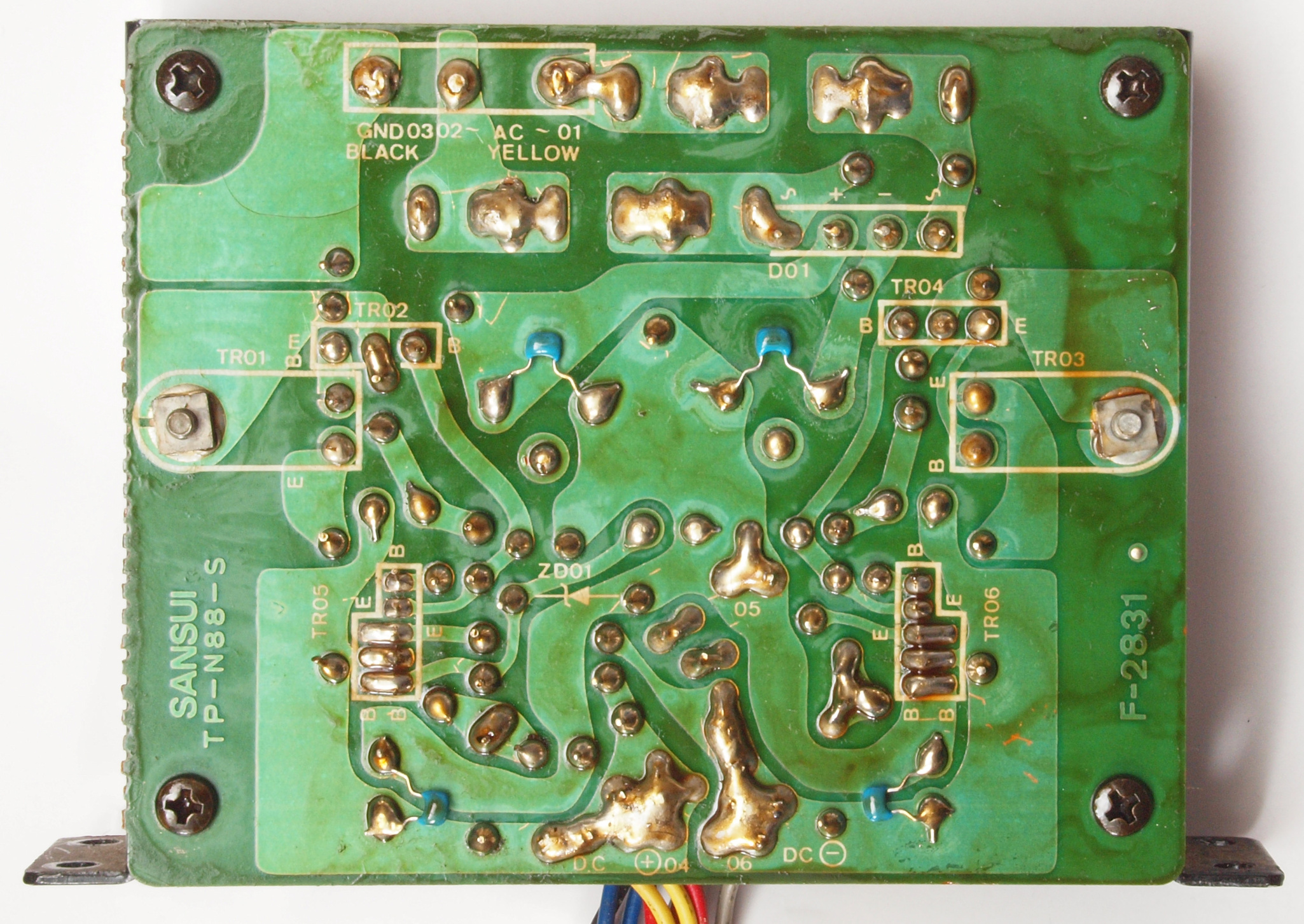

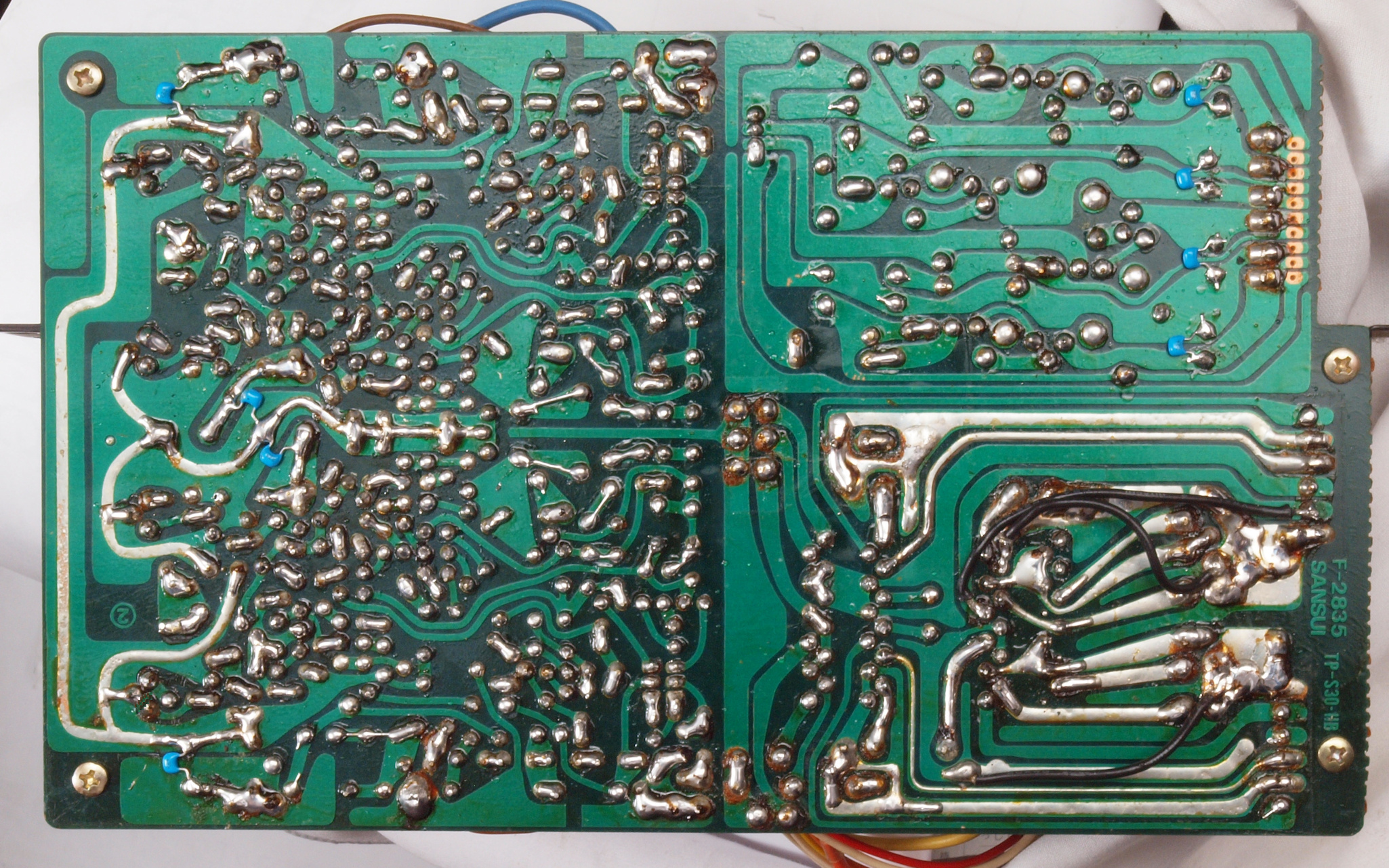

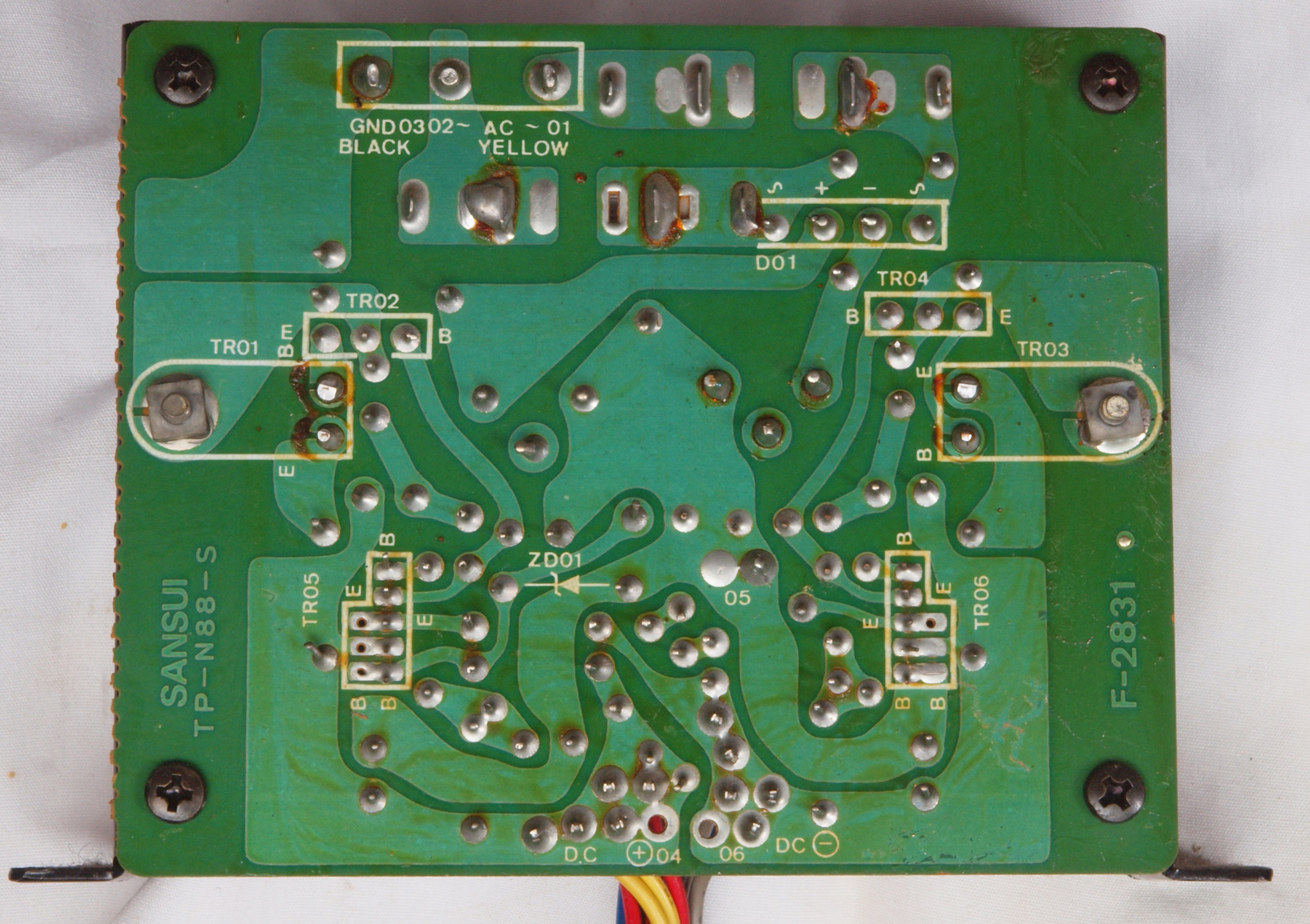

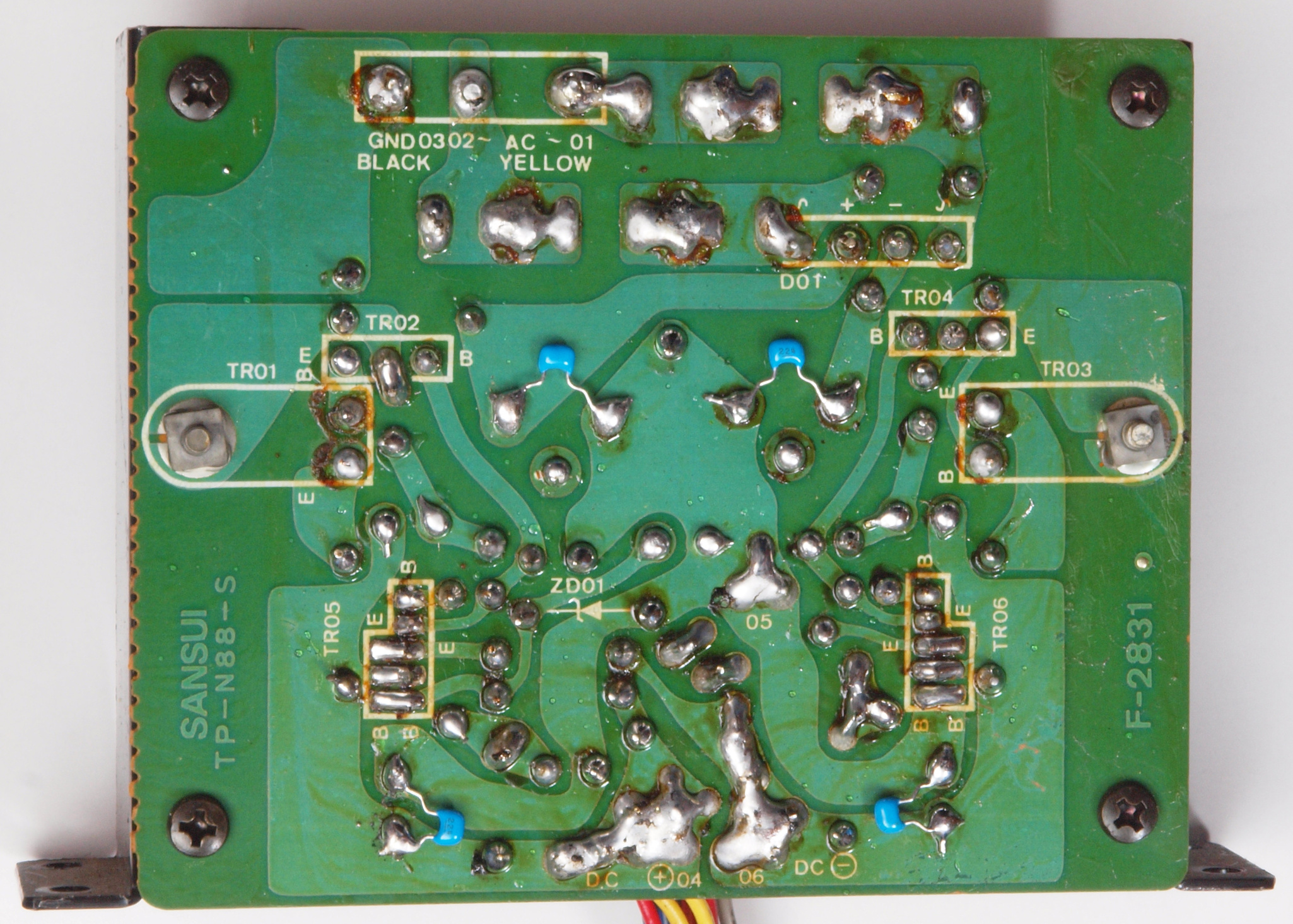

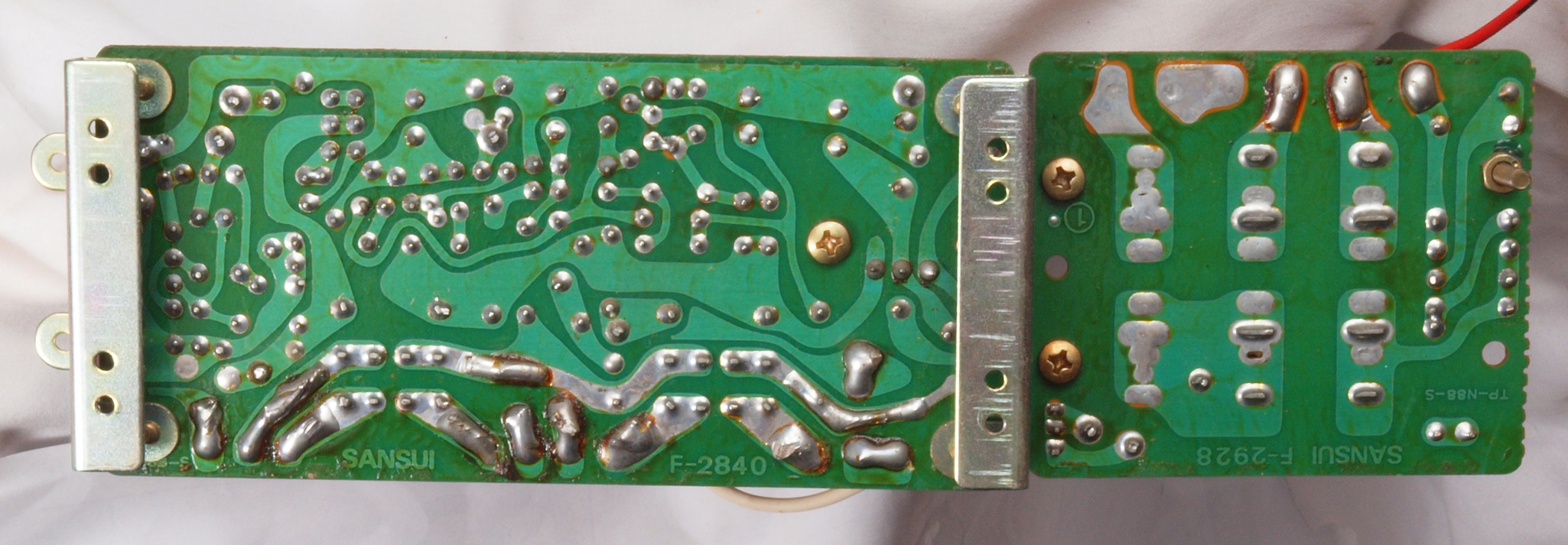

C44. 修理(半田補正)後 定電圧電源基板裏。  全ての半田をやり直す。 セラミックコンデンサー4個追加。
C45. 完成 定電圧電源基板裏。 洗浄後防湿材を塗る。

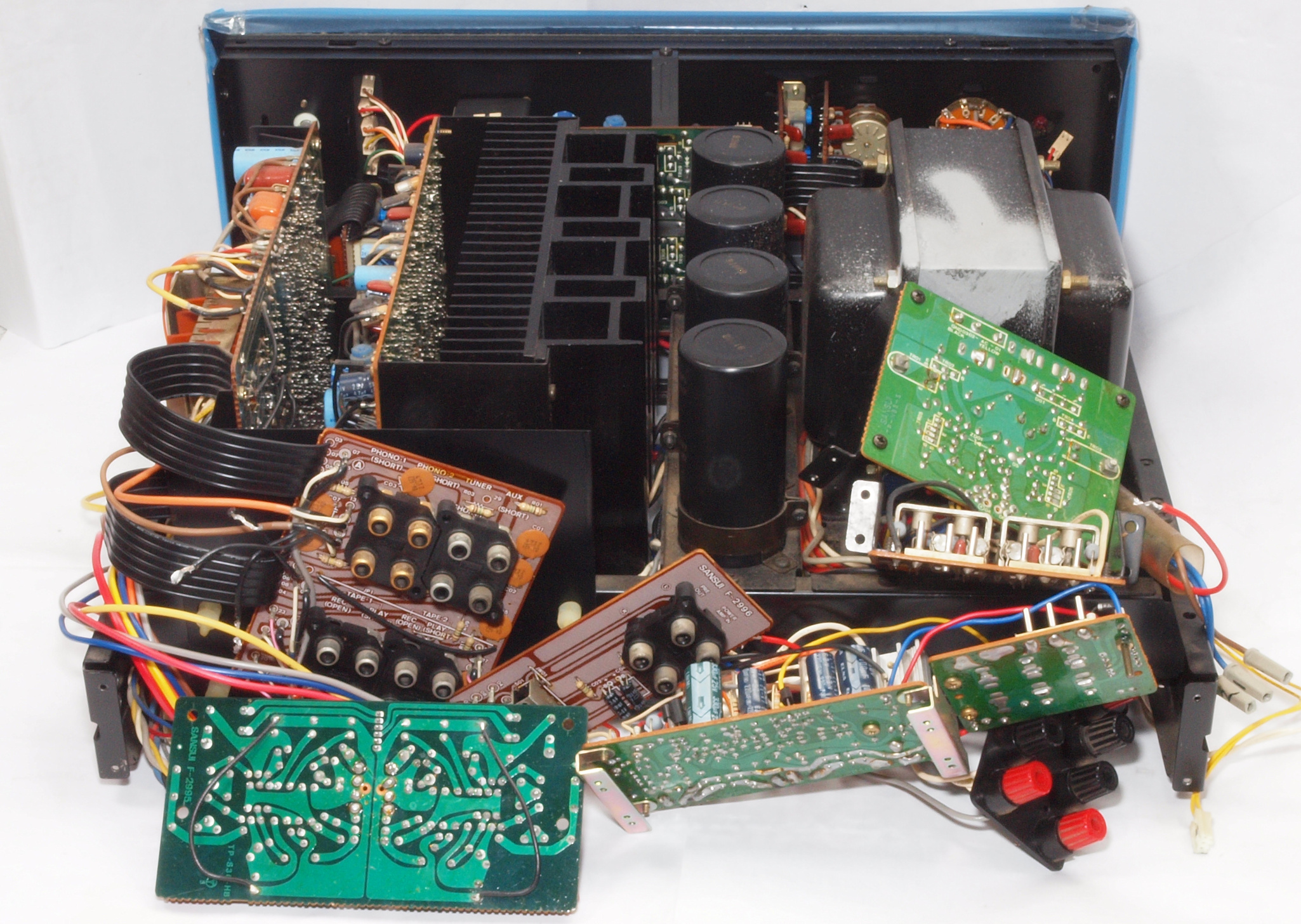

C51. 修理中 前パネルを取り修理中。 コネクターが省かれて居り、基板が取り出せず、修理は大変(時間がかかる)。
C61. 修理前 コントロ−ルAMP基板
Sansui AU−D707. 3台目コントロ−ルAMP基板

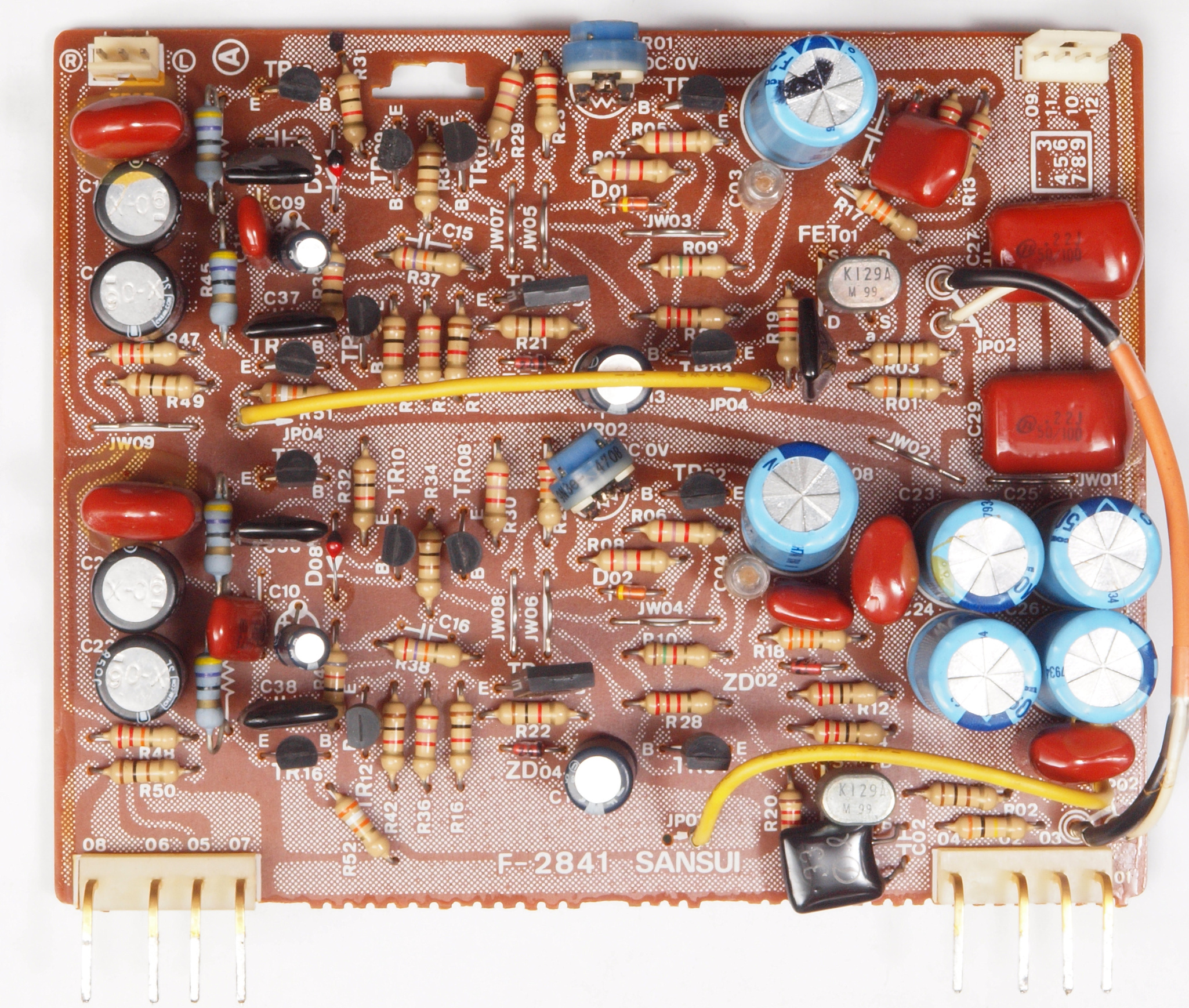

C62. 修理(半田補正)後 コントロ−ルAMP基板。 FET(電界効果トランジスター)2個、半固定VR2個、電解コンデンサー14個交換。

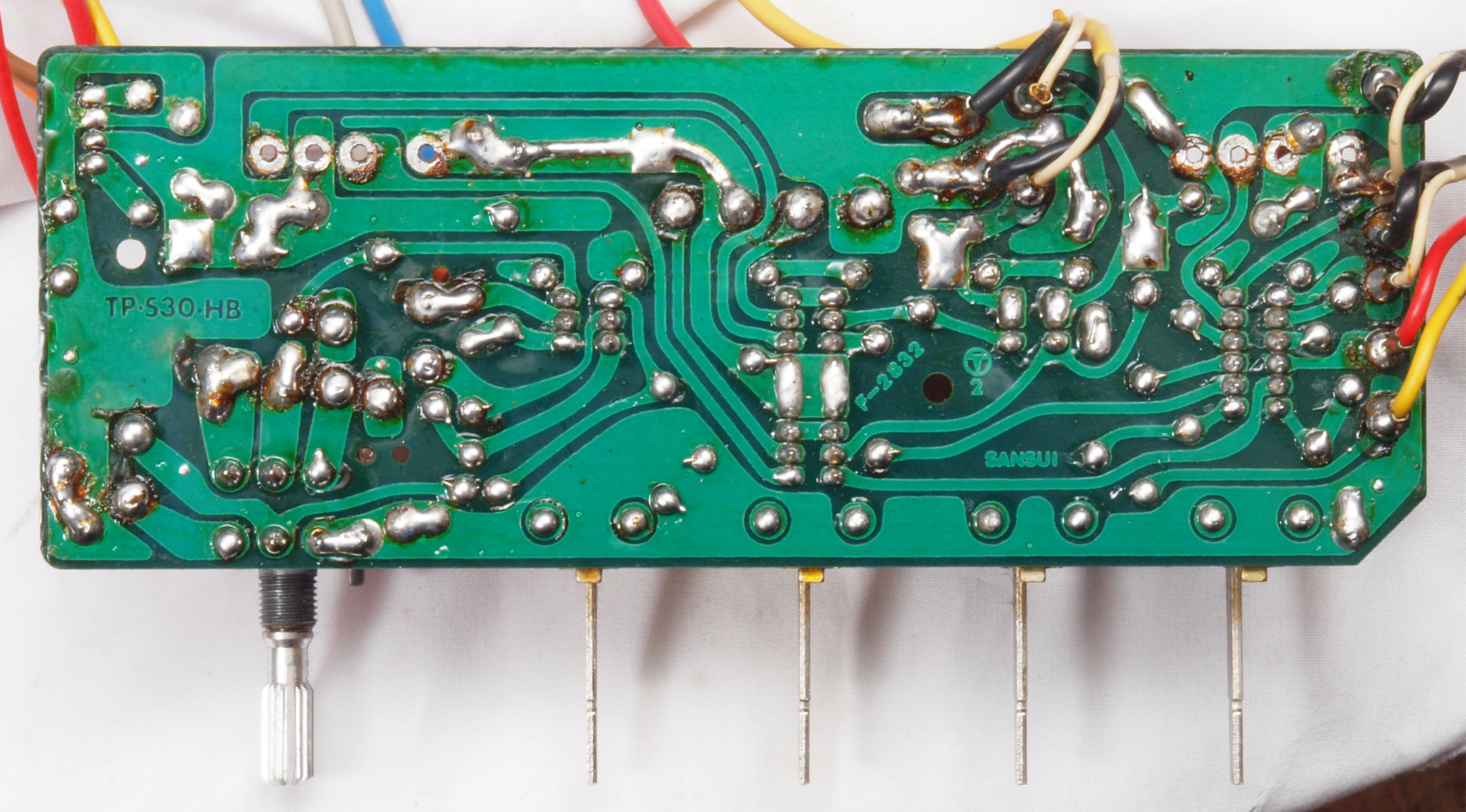

C63. 修理前 コントロ−ルAMP基板裏。
Sansui AU−D707. 3台目コントロ−ルAMP基板裏

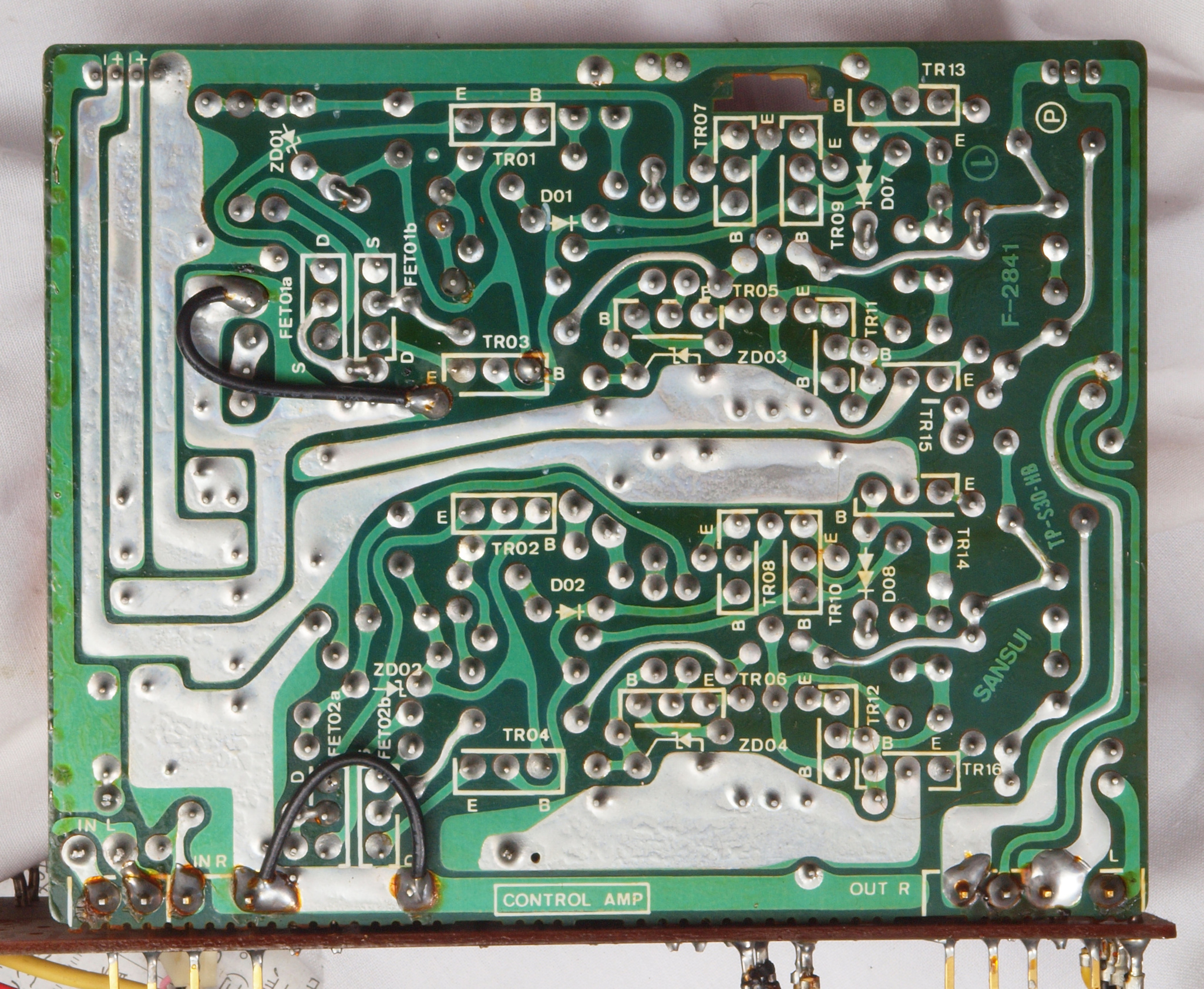

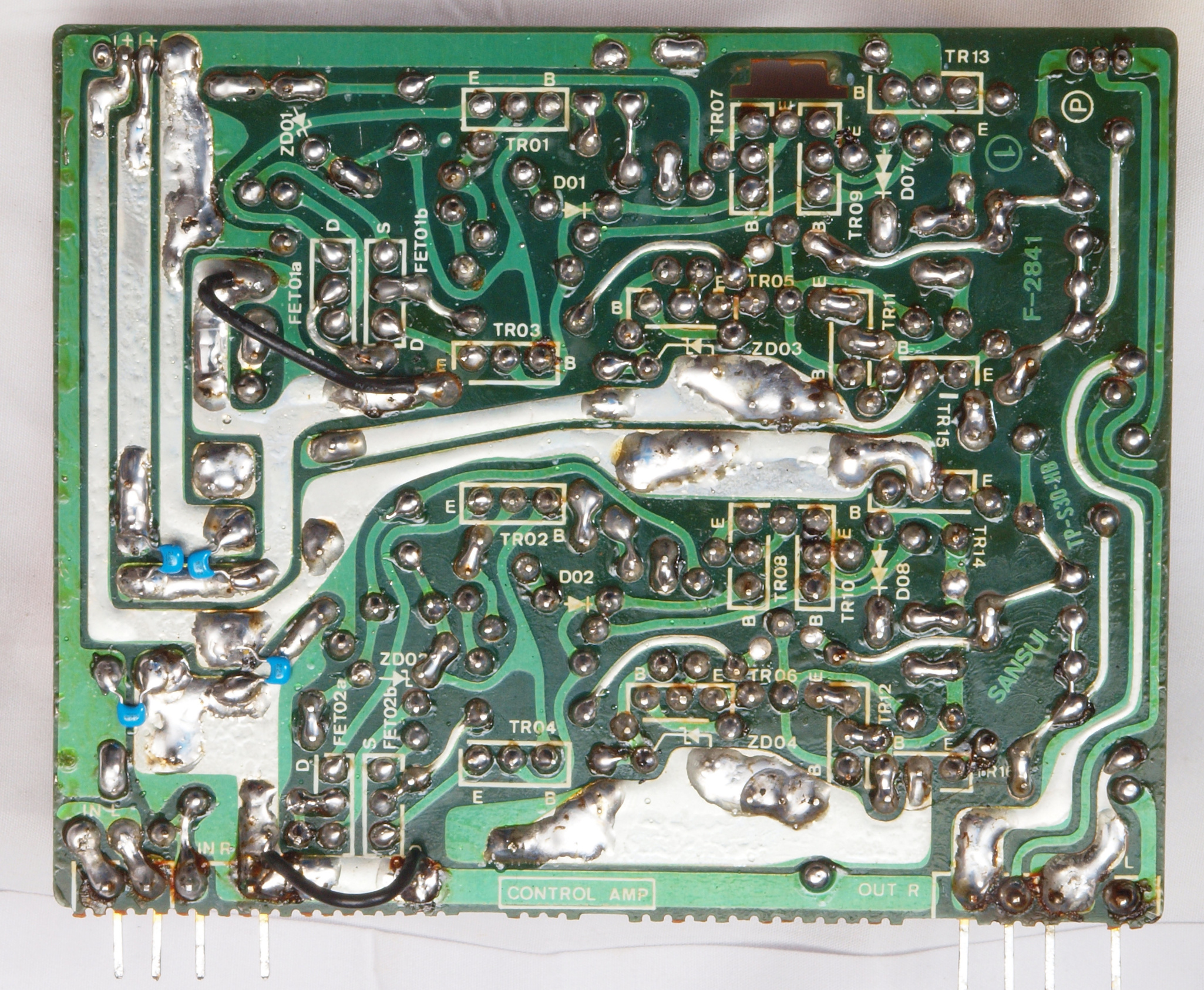

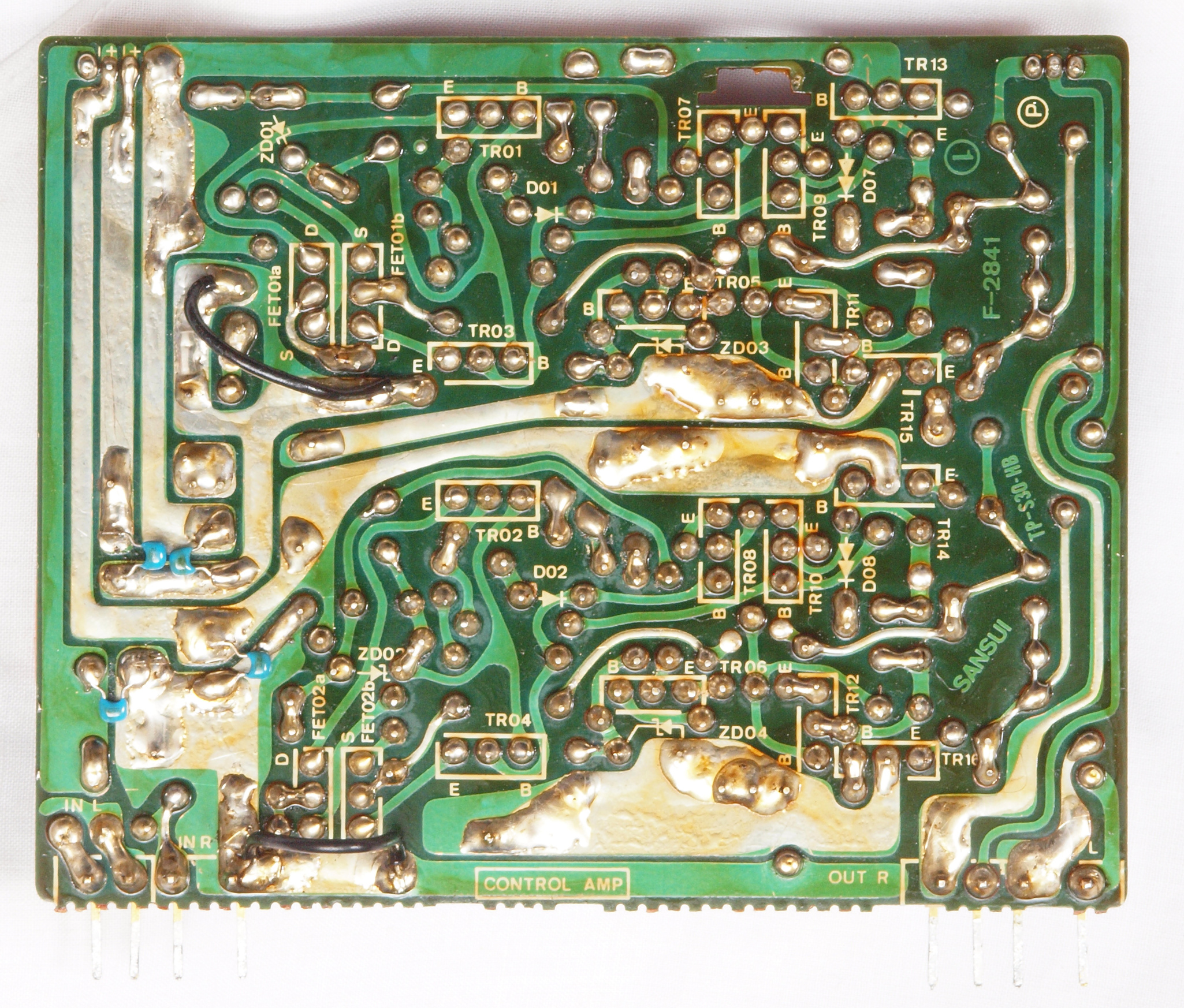

C64. 修理(半田補正)後 コントロ−ルAMP基板裏。 全ての半田をやり直す。セラミックコンデンサー4個追加。
C65. 完成側コントロ−ルAMP基板裏。 洗浄後防湿材を塗る。

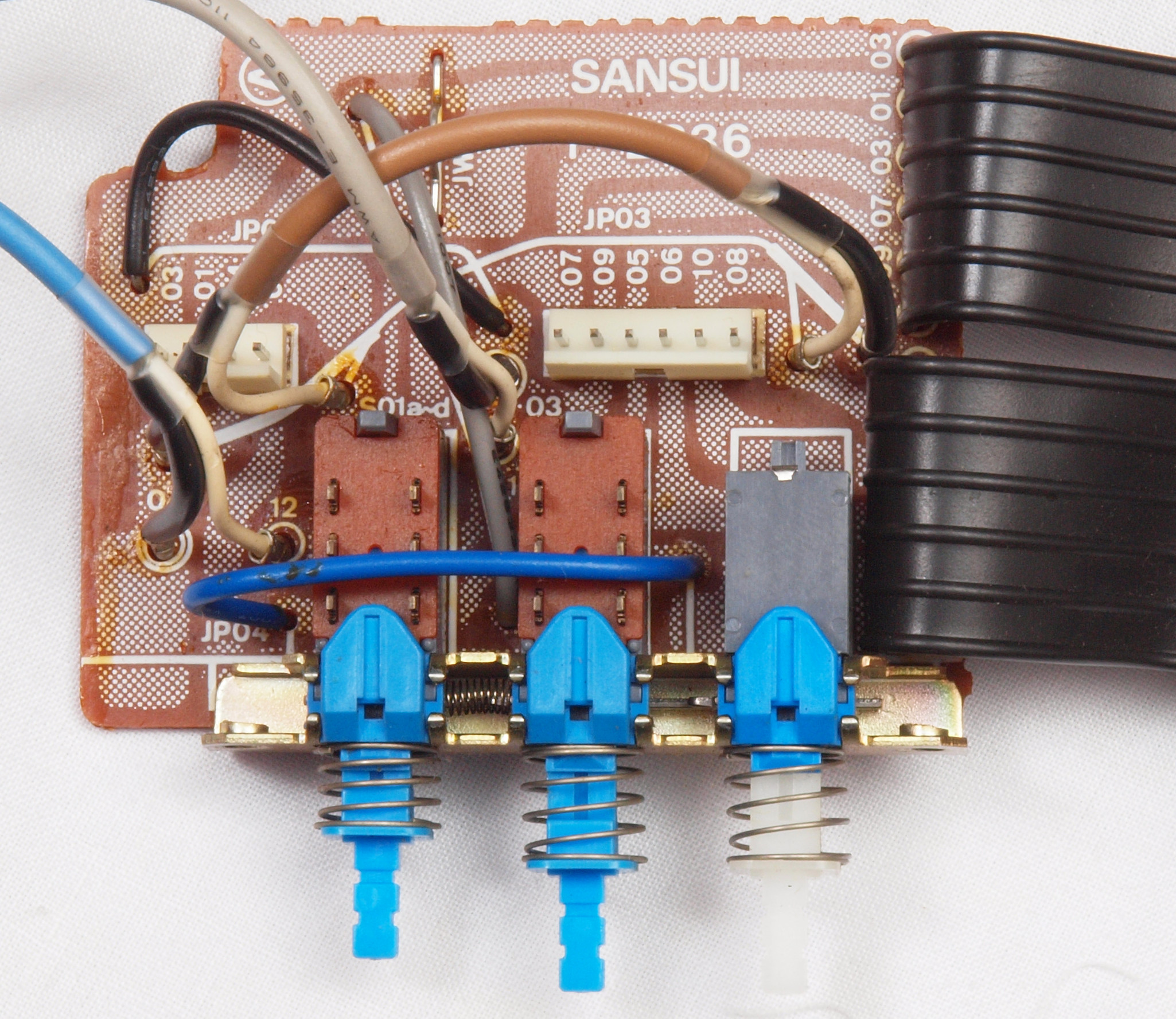

C71. 修理前 コントロ−ルSW基板。
Sansui AU−D707. 3台目コントロ−ルSW基板
C72. 修理前 コントロ−ルSW基板裏。
Sansui AU−D707. 3台目コントロ−ルSW基板裏

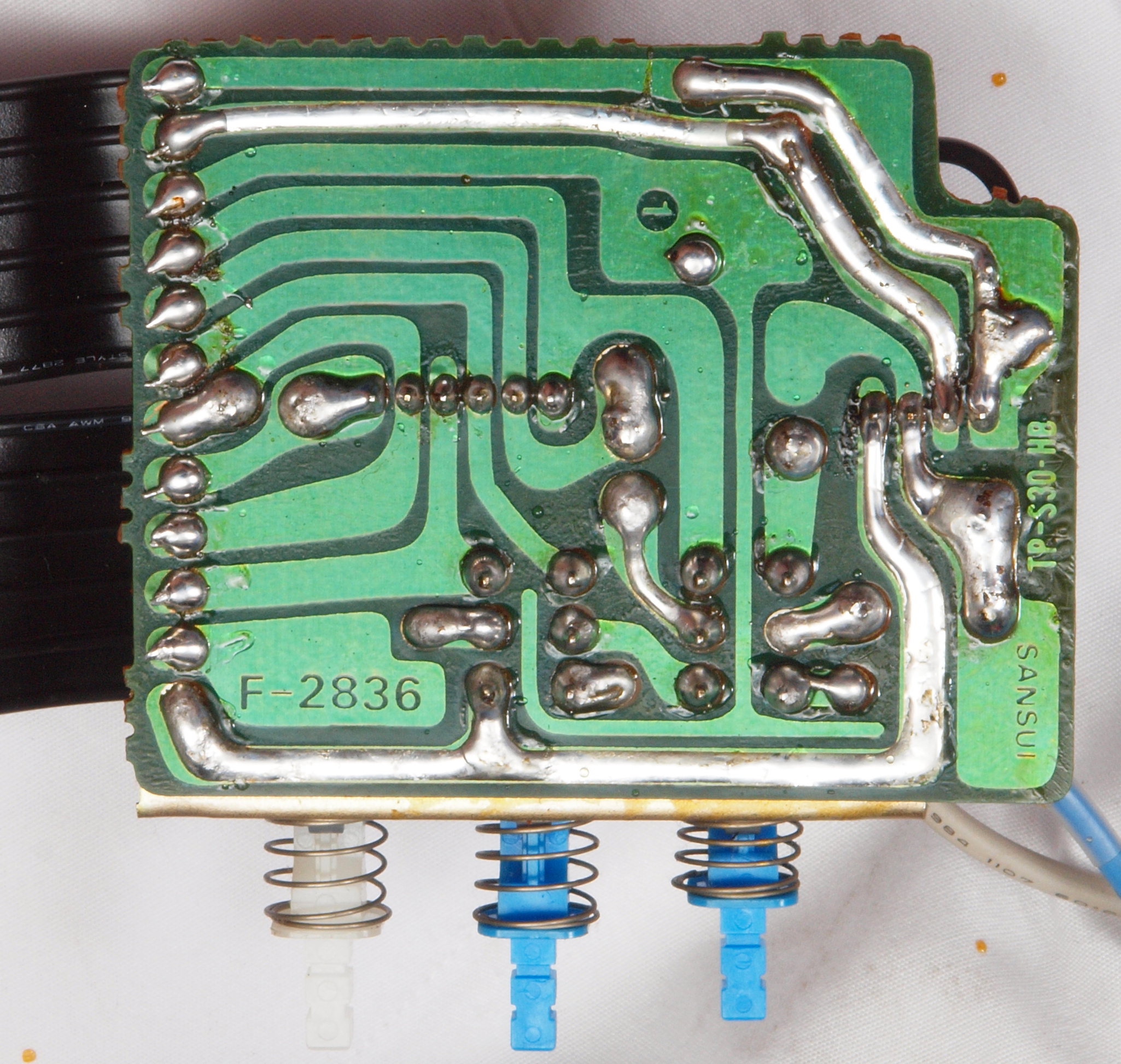

C73. 修理(半田補正)後 コントロ−ルSW基板裏。  全ての半田をやり直す。
C74. 完成コントロ−ルSW基板裏。 洗浄後防湿材を塗る。抵抗2個追加。
C81. 修理前 テープ入力SW基板。
Sansui AU−D707. 3台目テープ入力SW基板

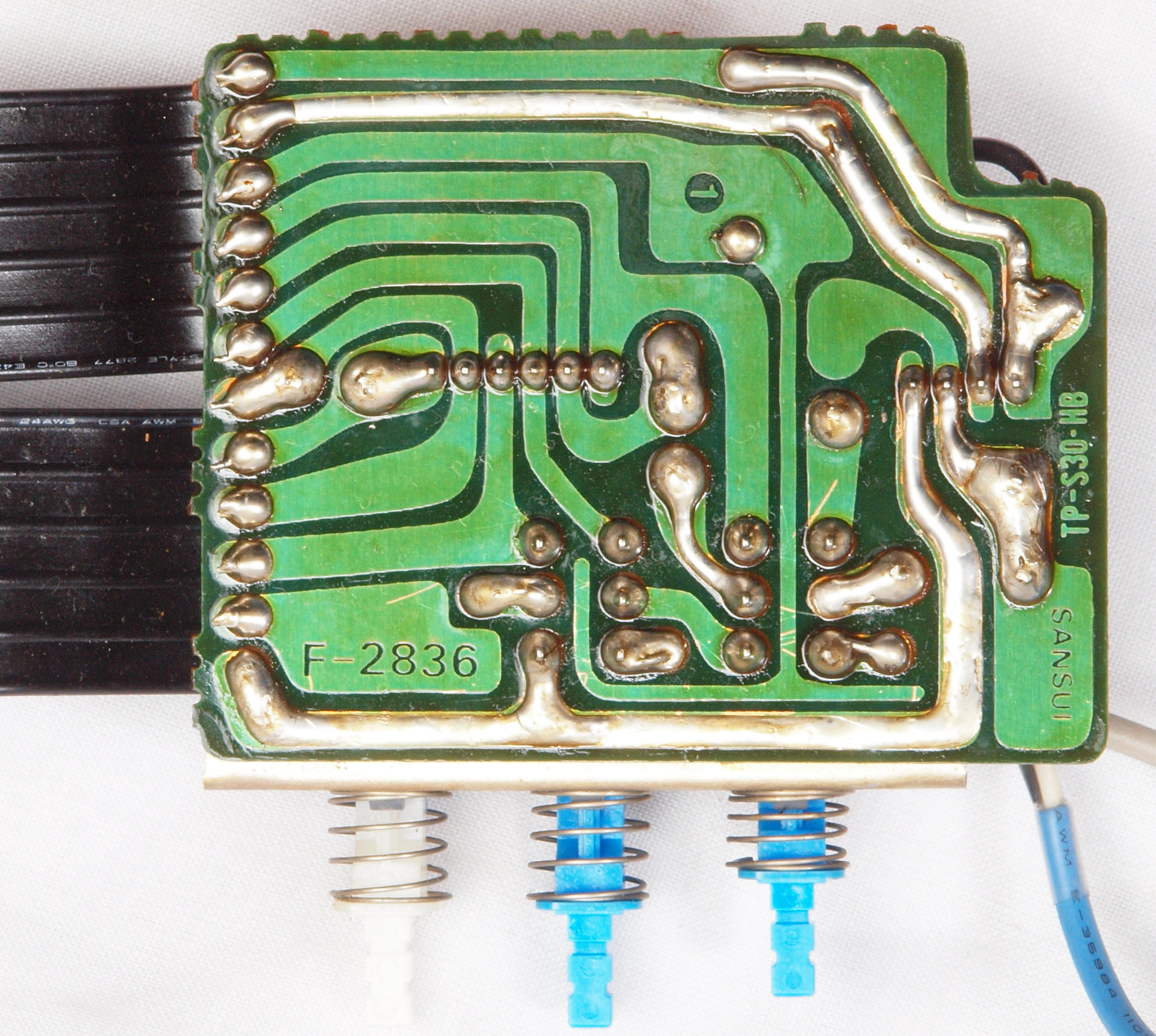

C82. 修理前 テープ入力SW基板裏。
Sansui AU−D707. 3台目テープ入力SW基板裏

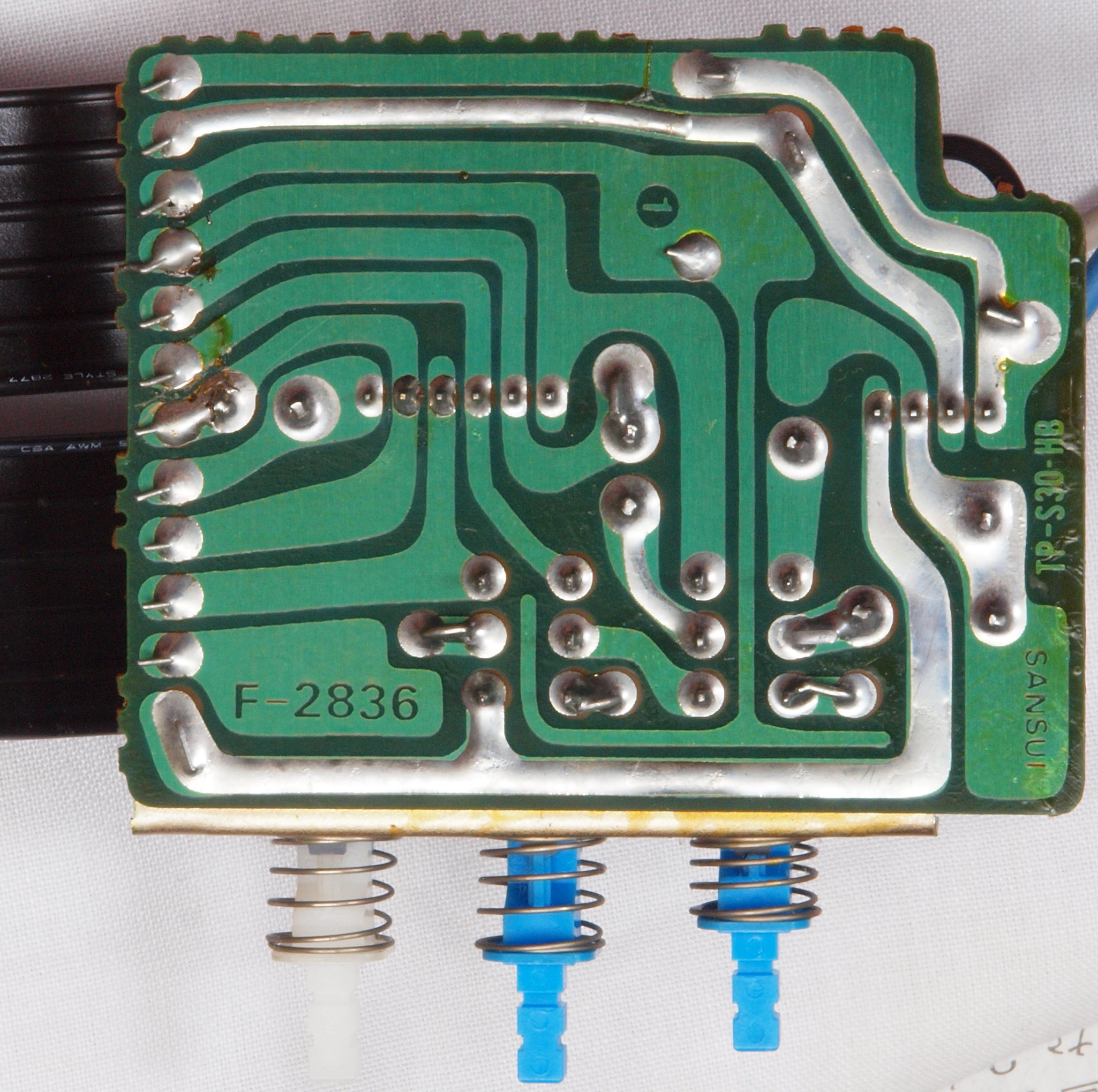

C83. 修理(半田補正)後 テープ入力SW基板裏。  全ての半田をやり直す。

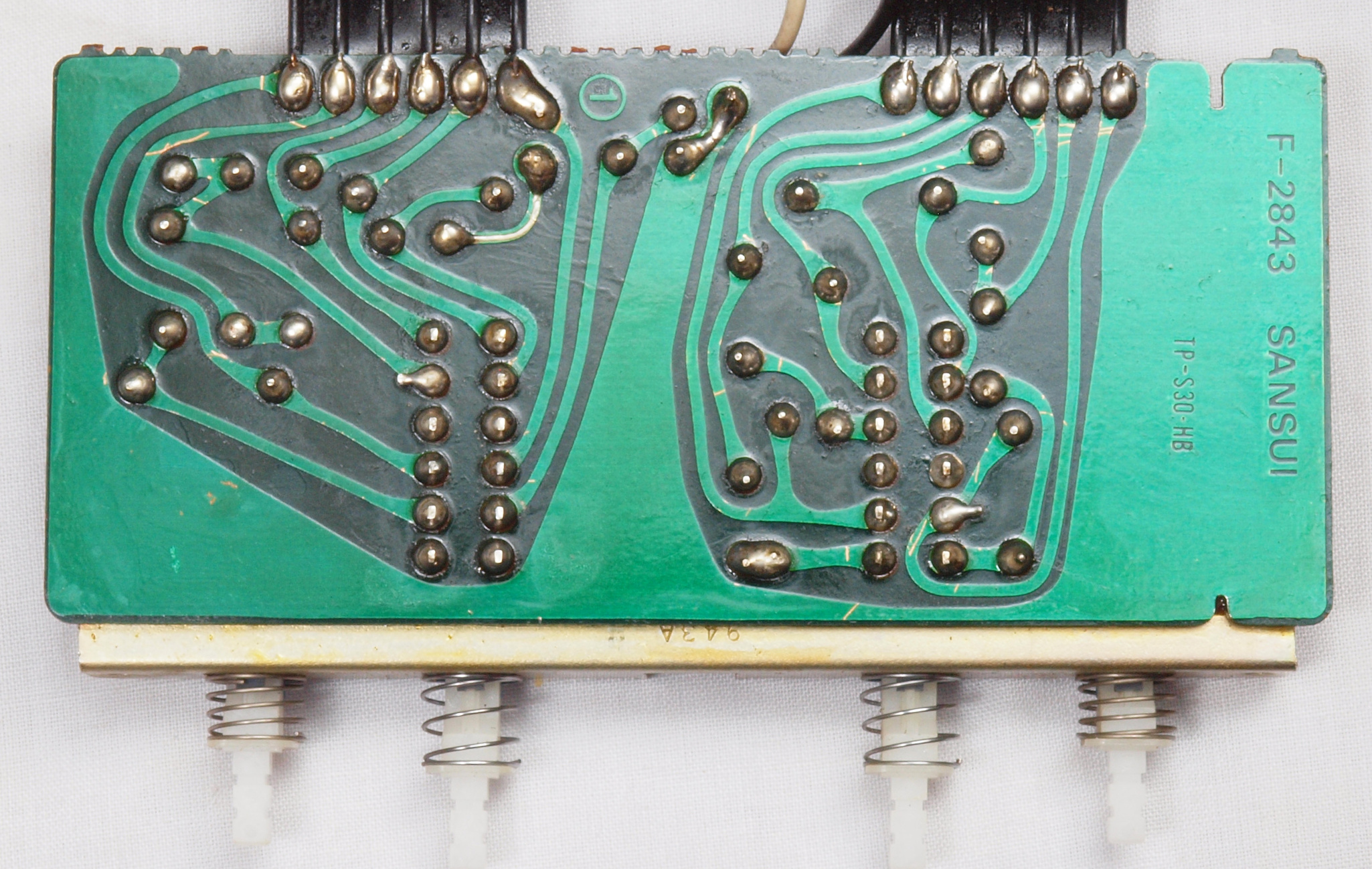

C84. 完成テープ入力SW基板裏。 洗浄後防湿材を塗る。
C91. 修理前 テープ出力(録音)SW基板。
Sansui AU−D707. 3台目テープ出力(録音)SW基板
C92. 修理前 テープ出力(録音)SW基板裏。

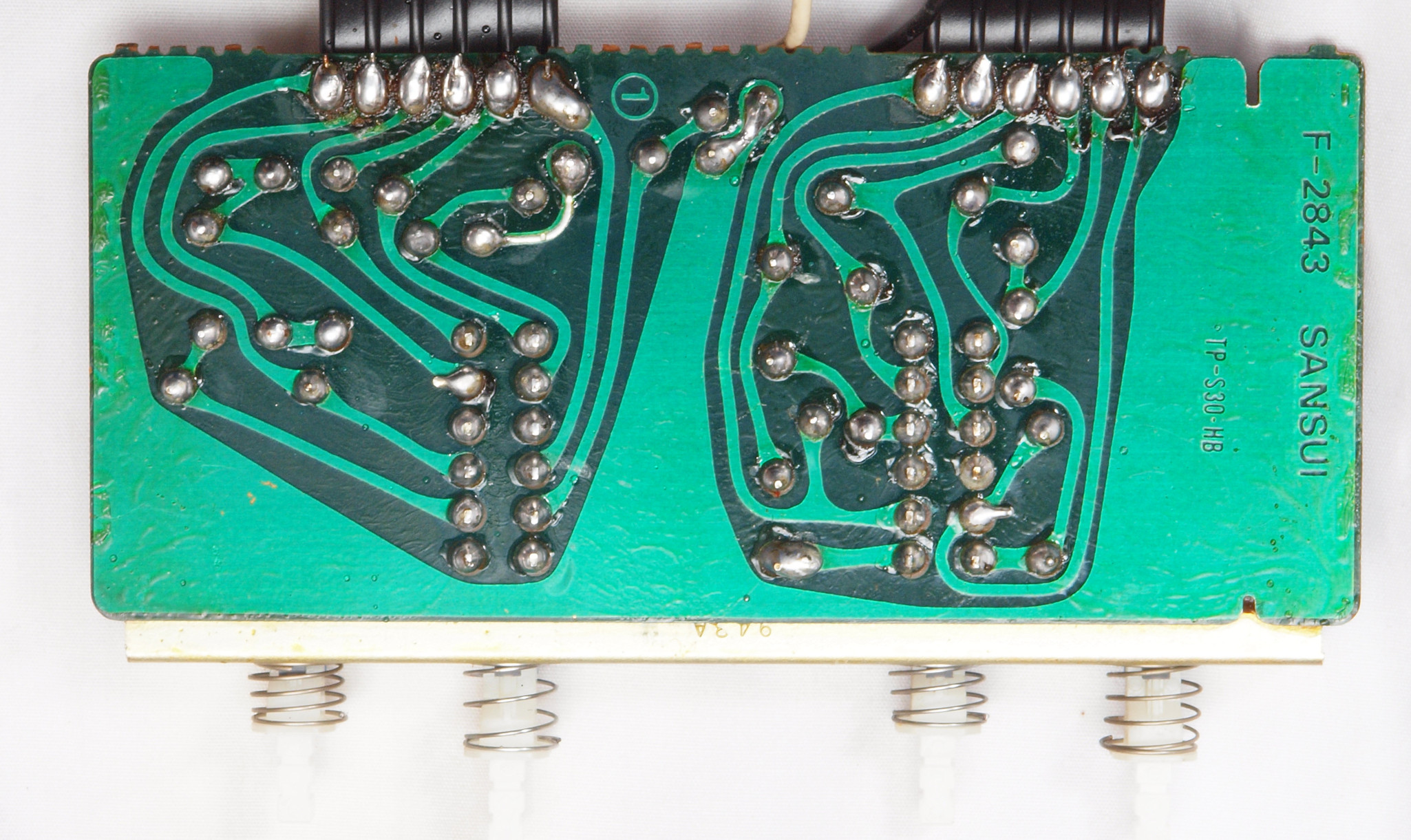

C93. 修理(半田補正)後 テープ出力(録音)SW基板裏。  全ての半田をやり直す。
C94. 完成テープ出力(録音)SW基板裏。 洗浄後防湿材を塗る。

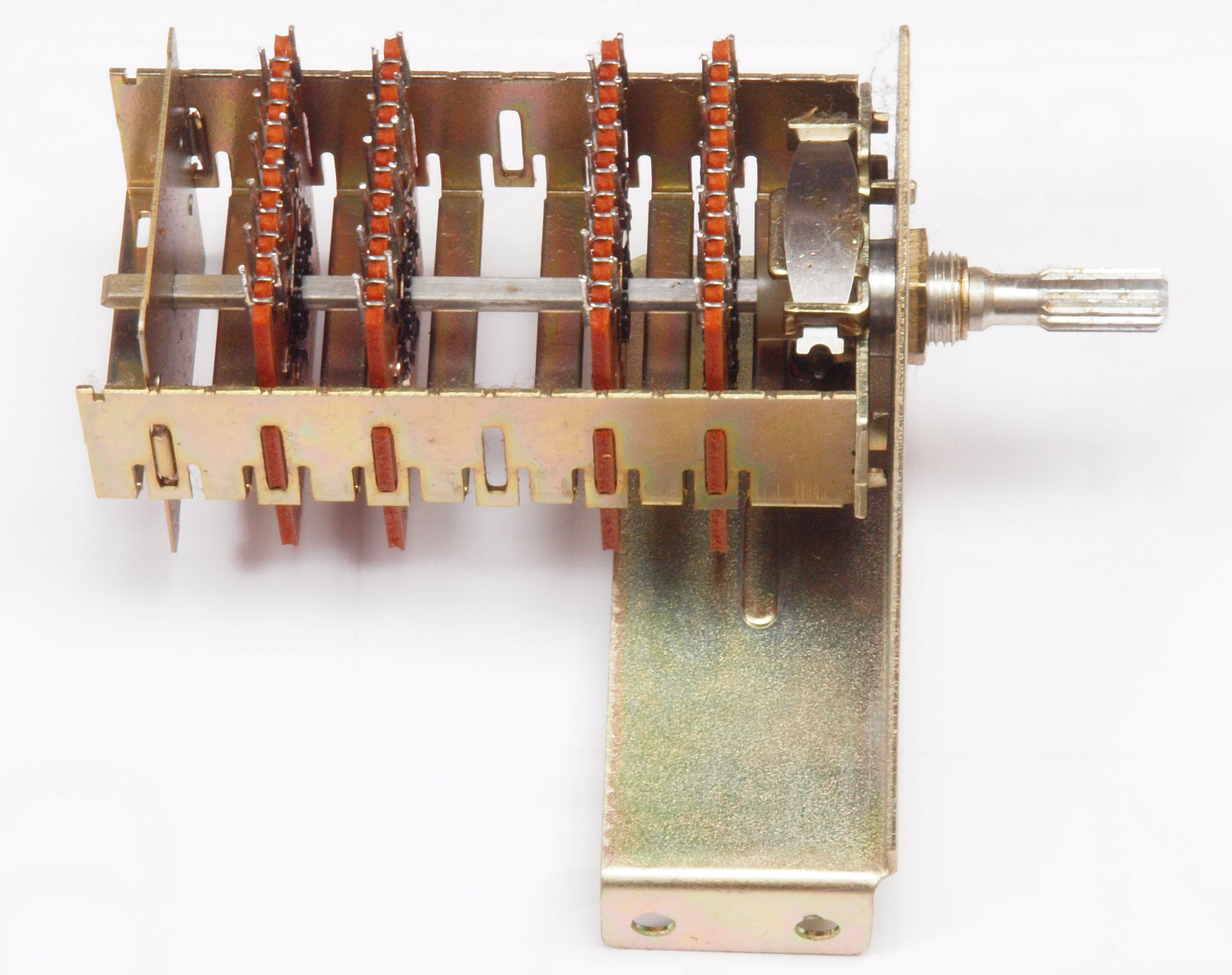

C95. 修理前 テープ出力(録音)SW取出。
C96. 修理前 表側SW接点基板。
C97. 修理(洗浄)後 表側SW接点基板。

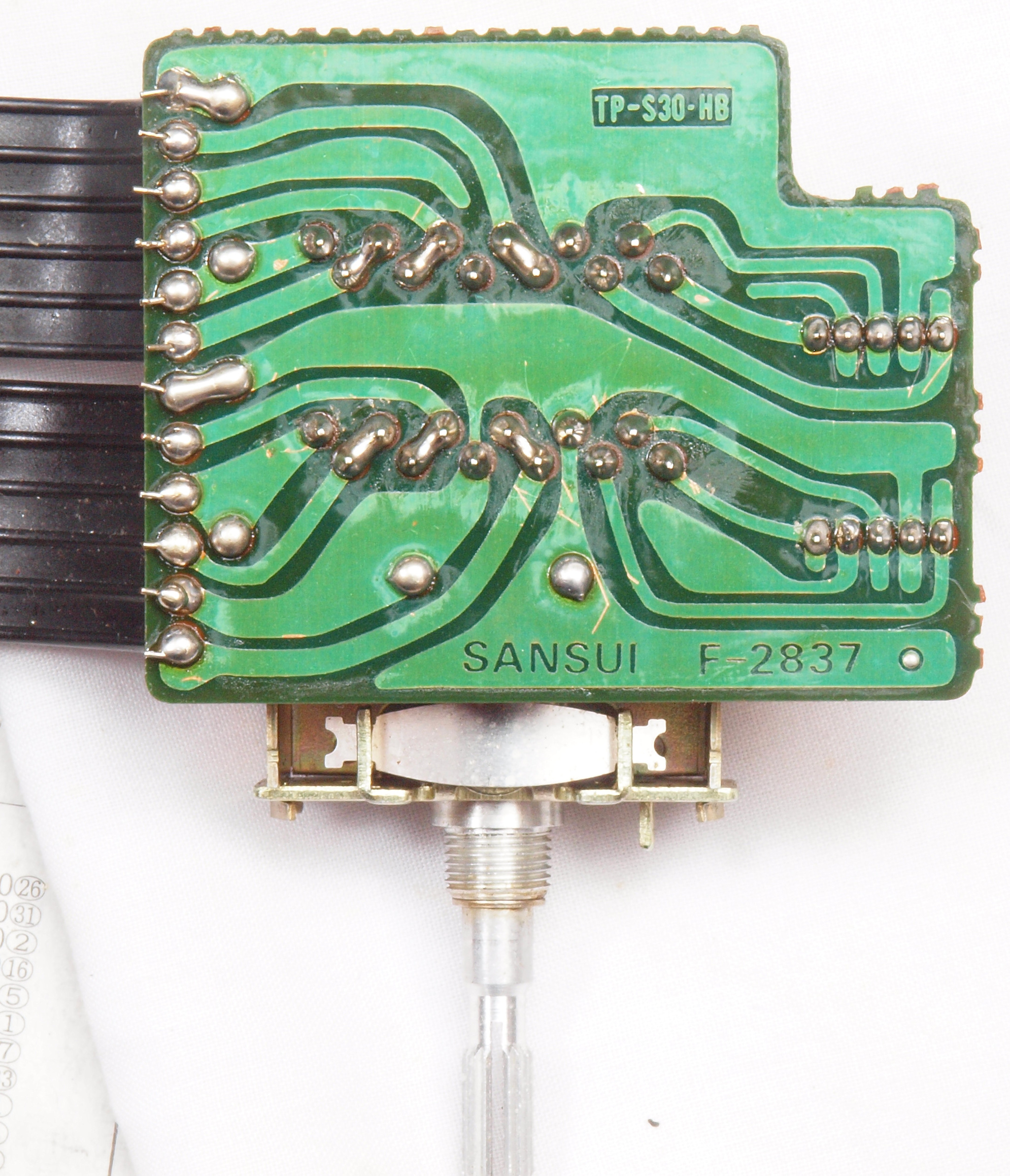

C98. 修理前 裏側SW接点基板。
C99. 修理(洗浄)後 裏側SW接点基板。
CA1. 修理前 TONE−SW基板。
Sansui AU−D707. 3台目TONE−SW基板
CA2. 修理前 TONE−SW基板裏。
CA3. 修理(半田補正)後 TONE−SW基板裏。  全ての半田をやり直す。
Sansui AU−D707. 3台目TONE−SW基板裏
CA4. 完成 TONE−SW基板裏。 洗浄後防湿材を塗る。

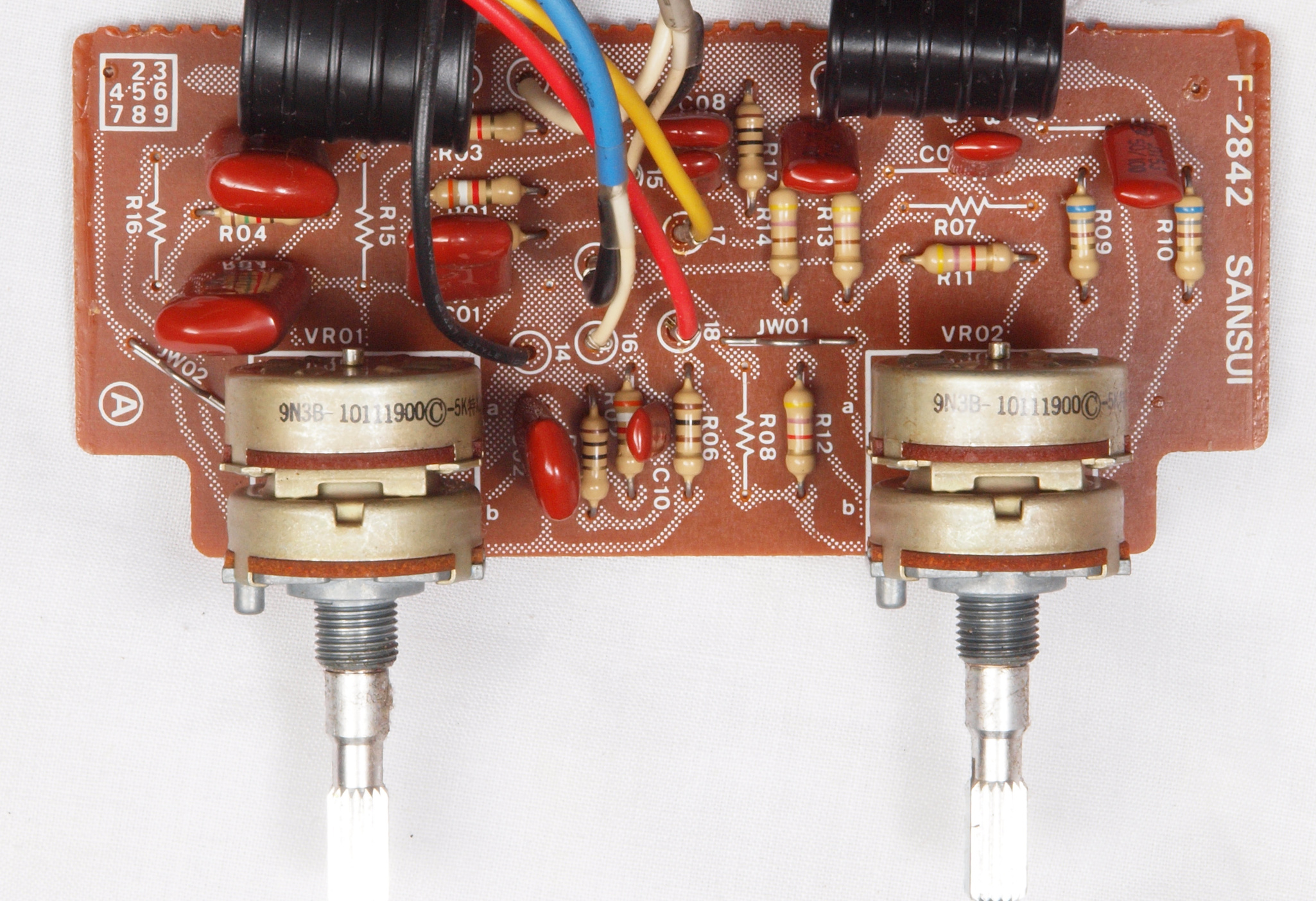

CB1. 修理前 TONE−VR基板。
Sansui AU−D707. 3台目TONE−VR基板

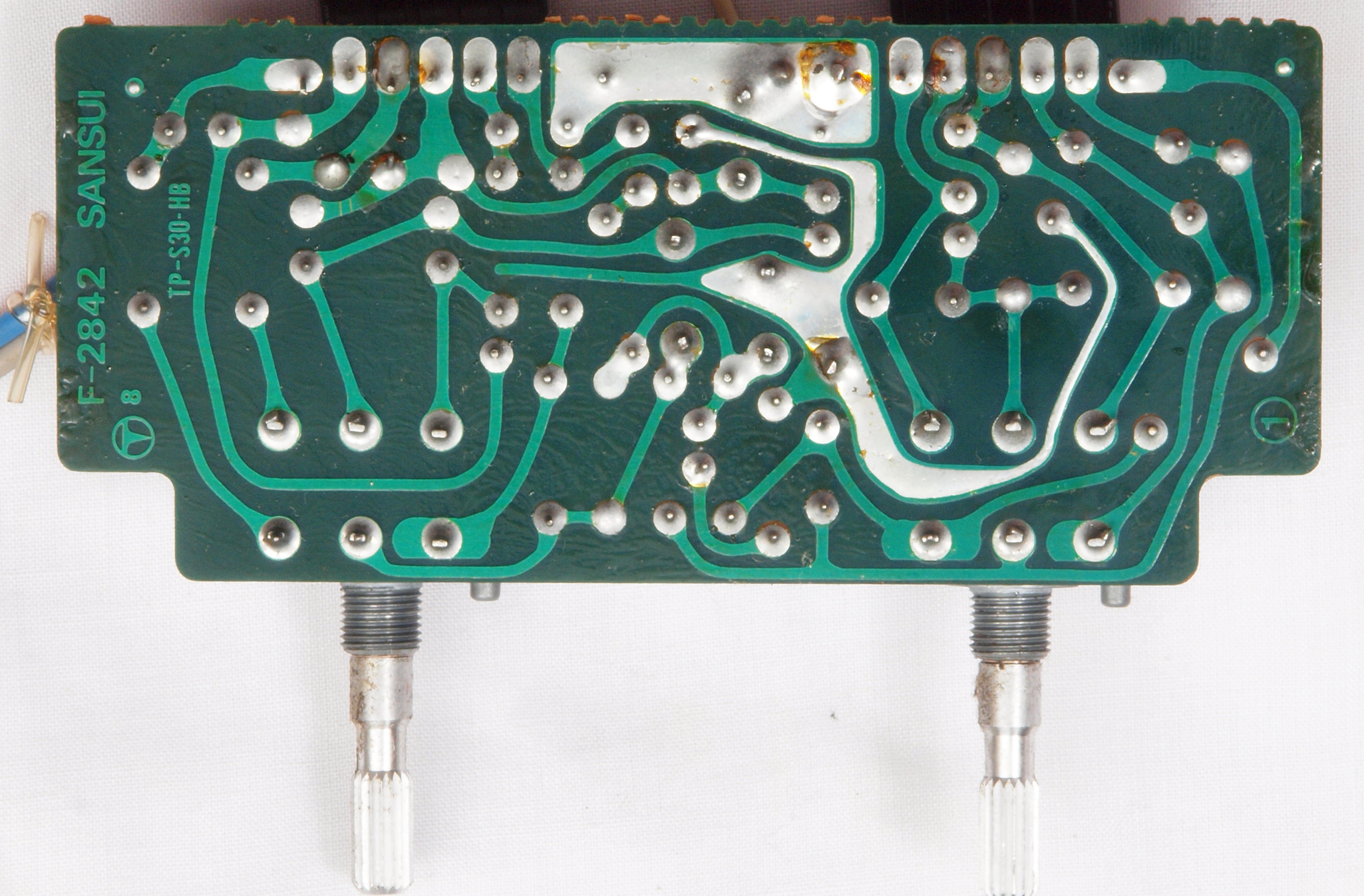

CB2. 修理前 TONE−VR基板裏。
Sansui AU−D707. 3台目TONE−VR基板裏

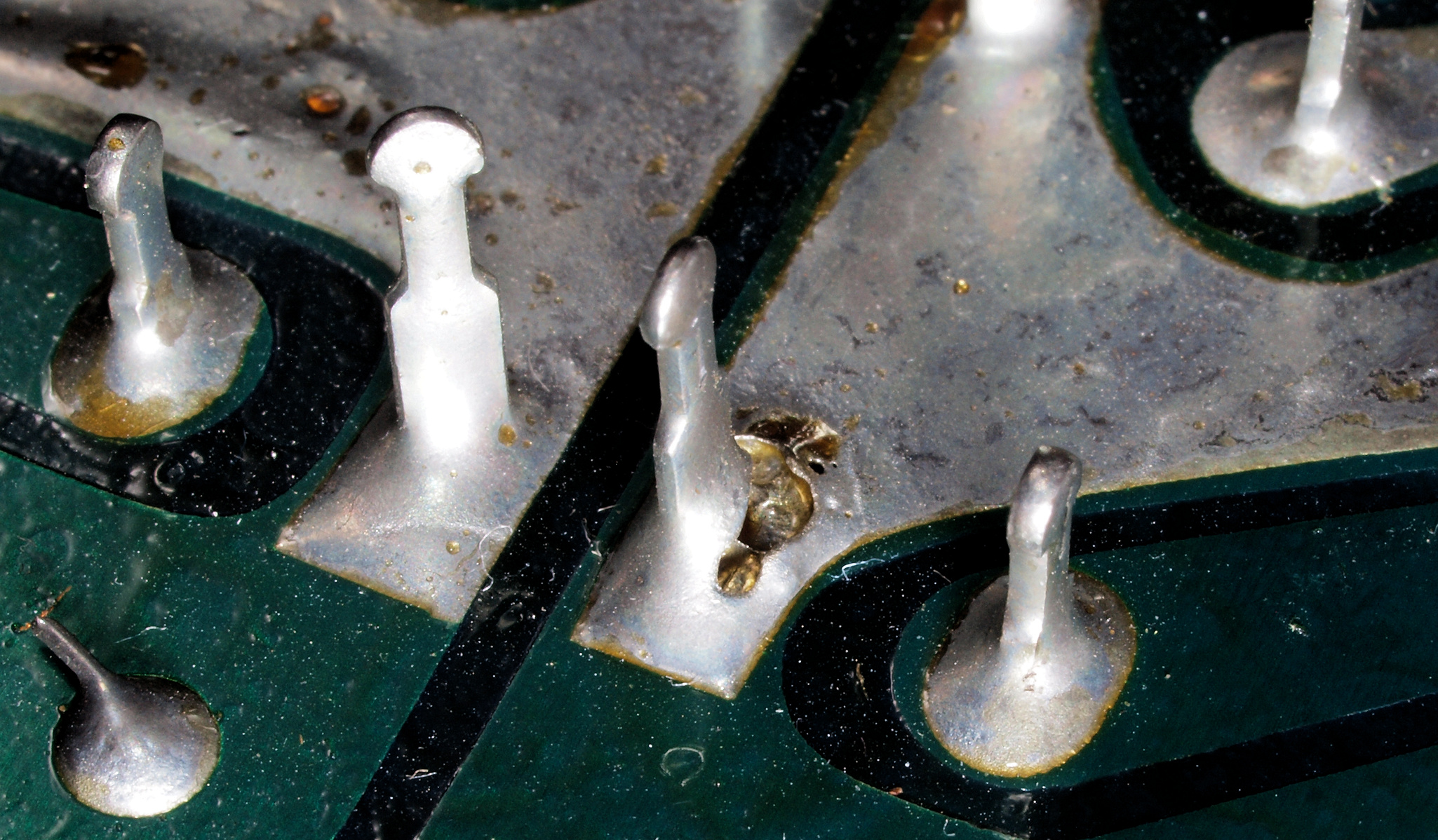

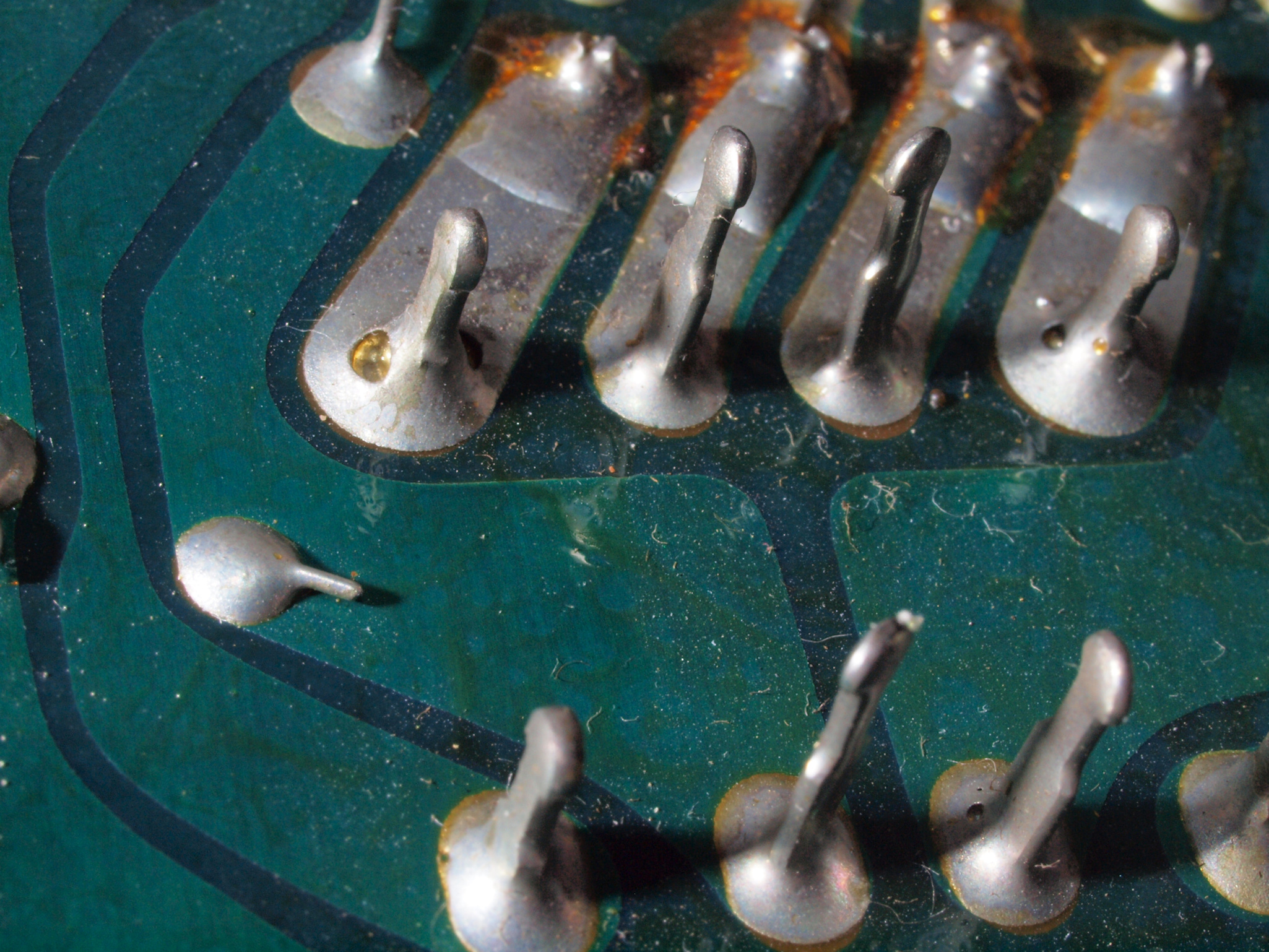

CB22. 修理前 TONE−VR基板裏。 半田不良。

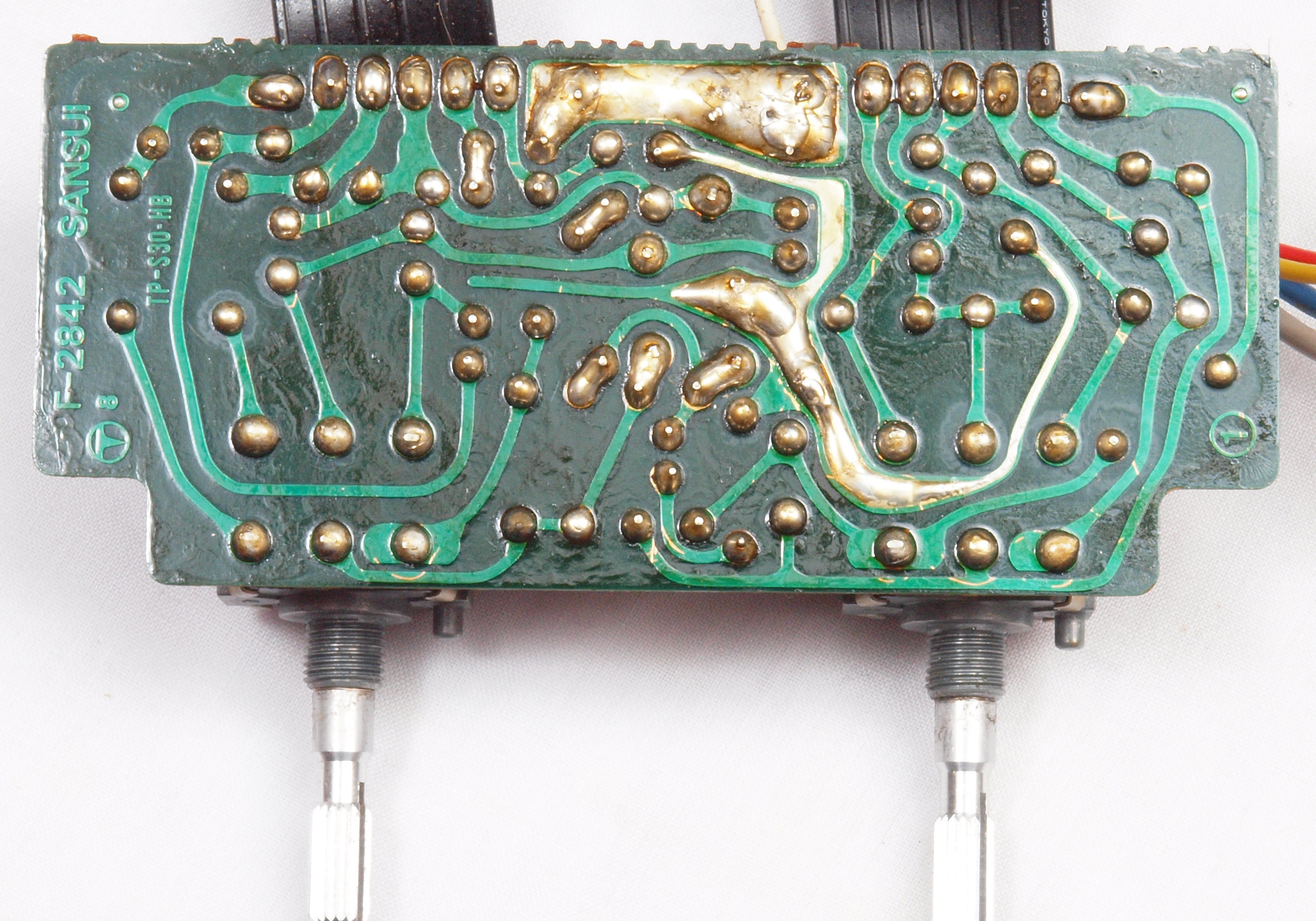

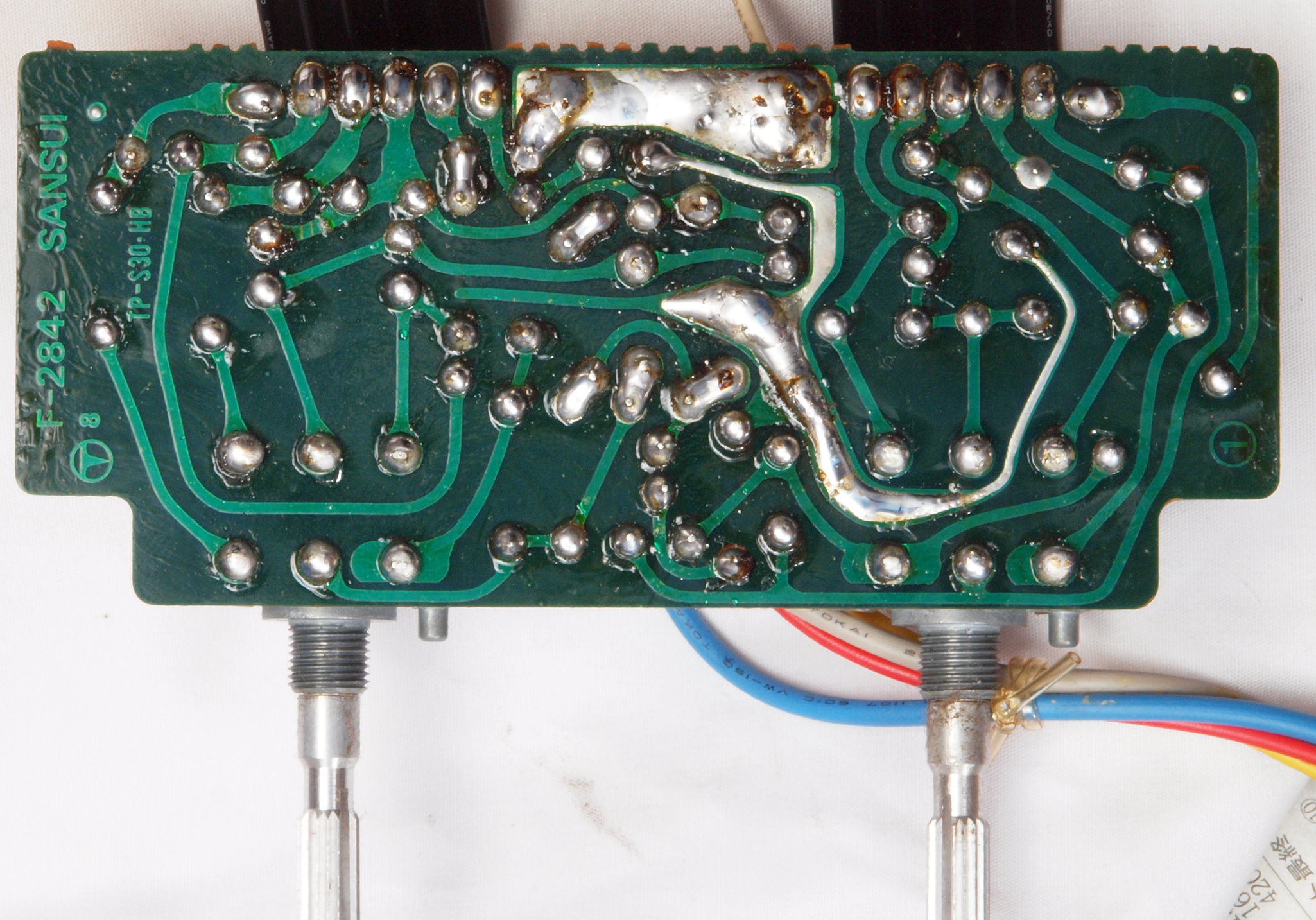

CB3. 修理(半田補正)後 TONE−VR基板裏。  全ての半田をやり直す。
CB4. 完成 TONE−VR基板裏。 洗浄後防湿材を塗る。

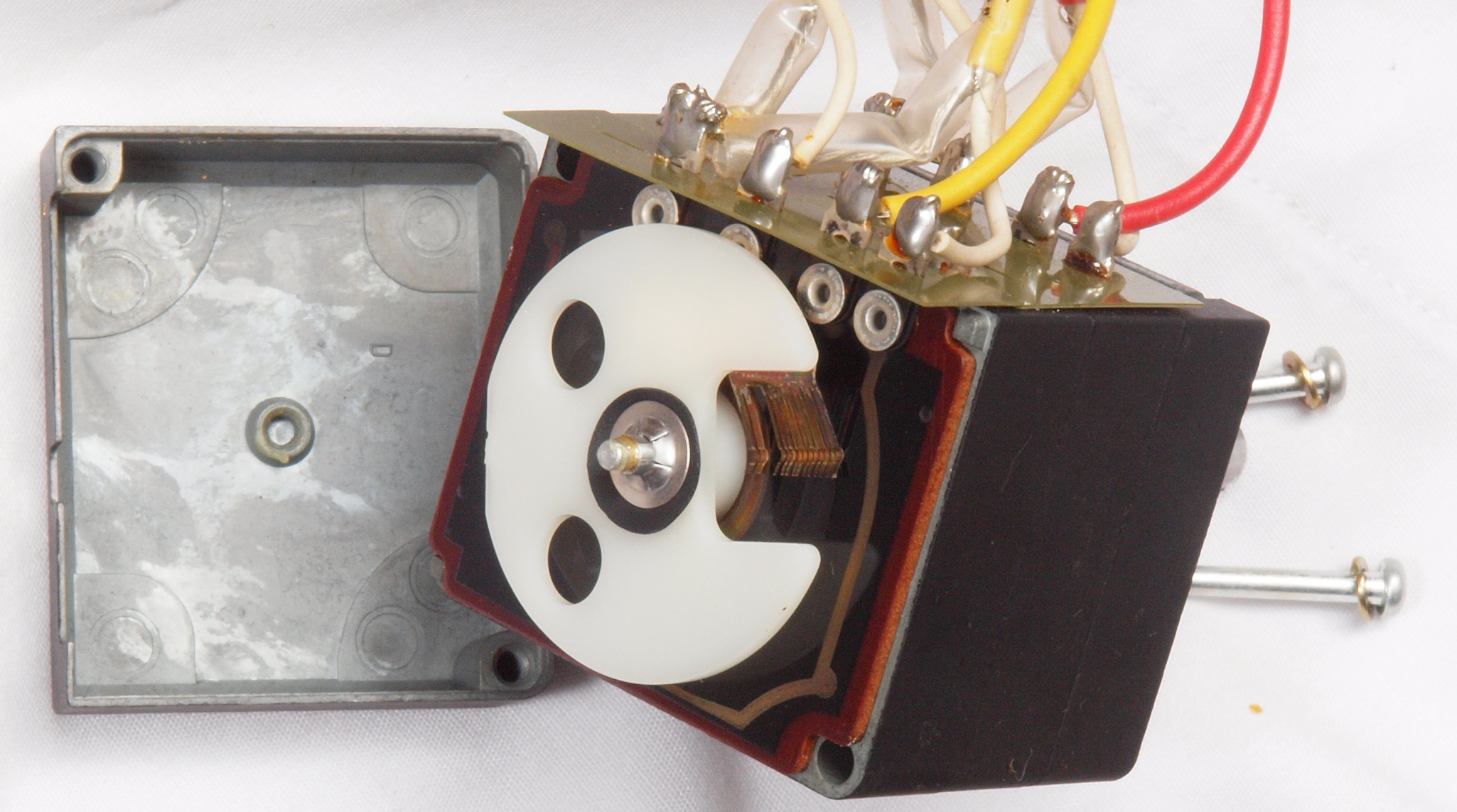

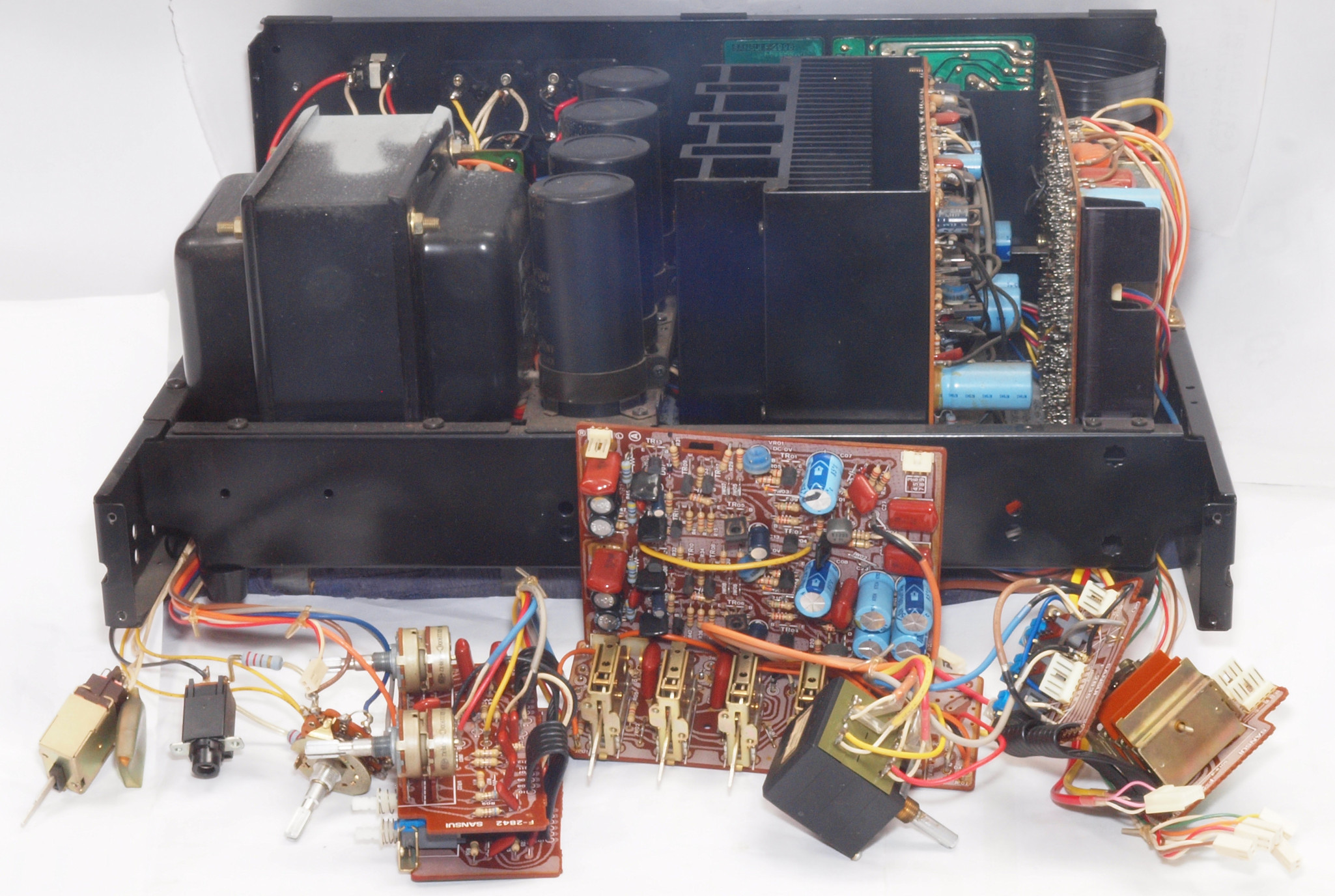

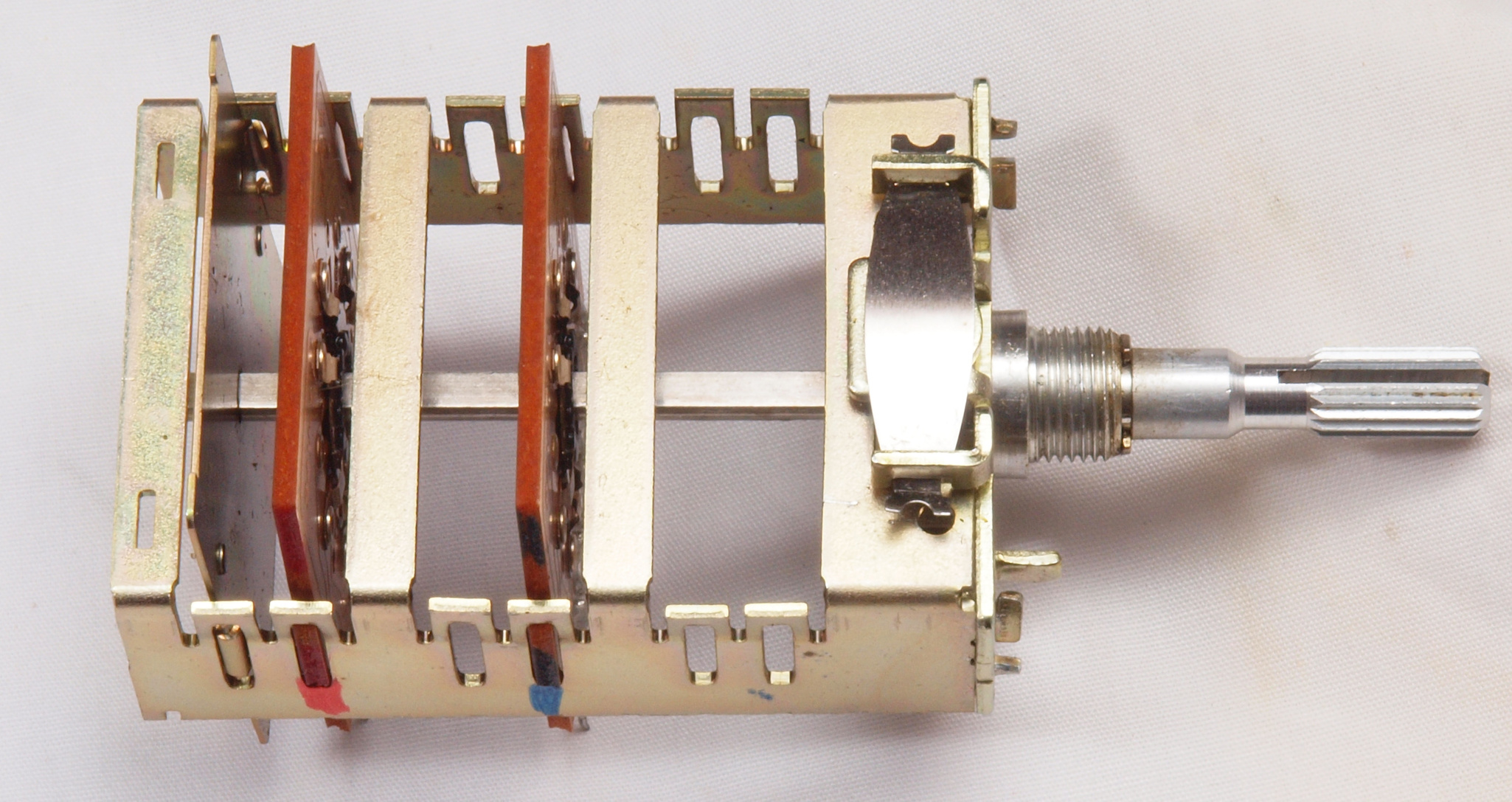

CC1. 修理中 メインVR分解・清掃。
Sansui AU−D707. 3台目メインVR分解・清掃

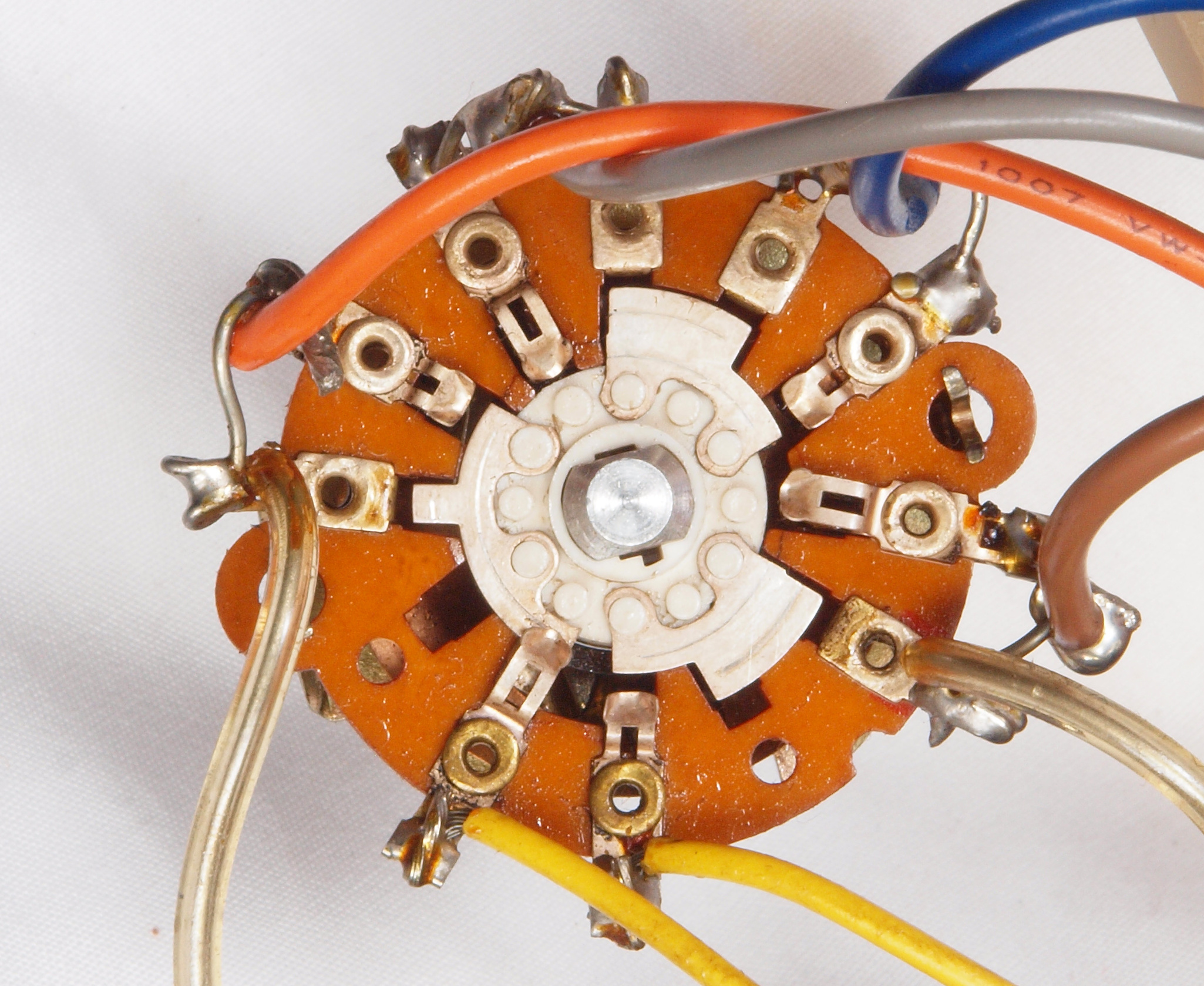

CD1. 修理前 SP出力選択SW。
Sansui AU−D707. 3台目SP出力選択SW
CD2. 修理(洗浄)後 SP出力選択SW。

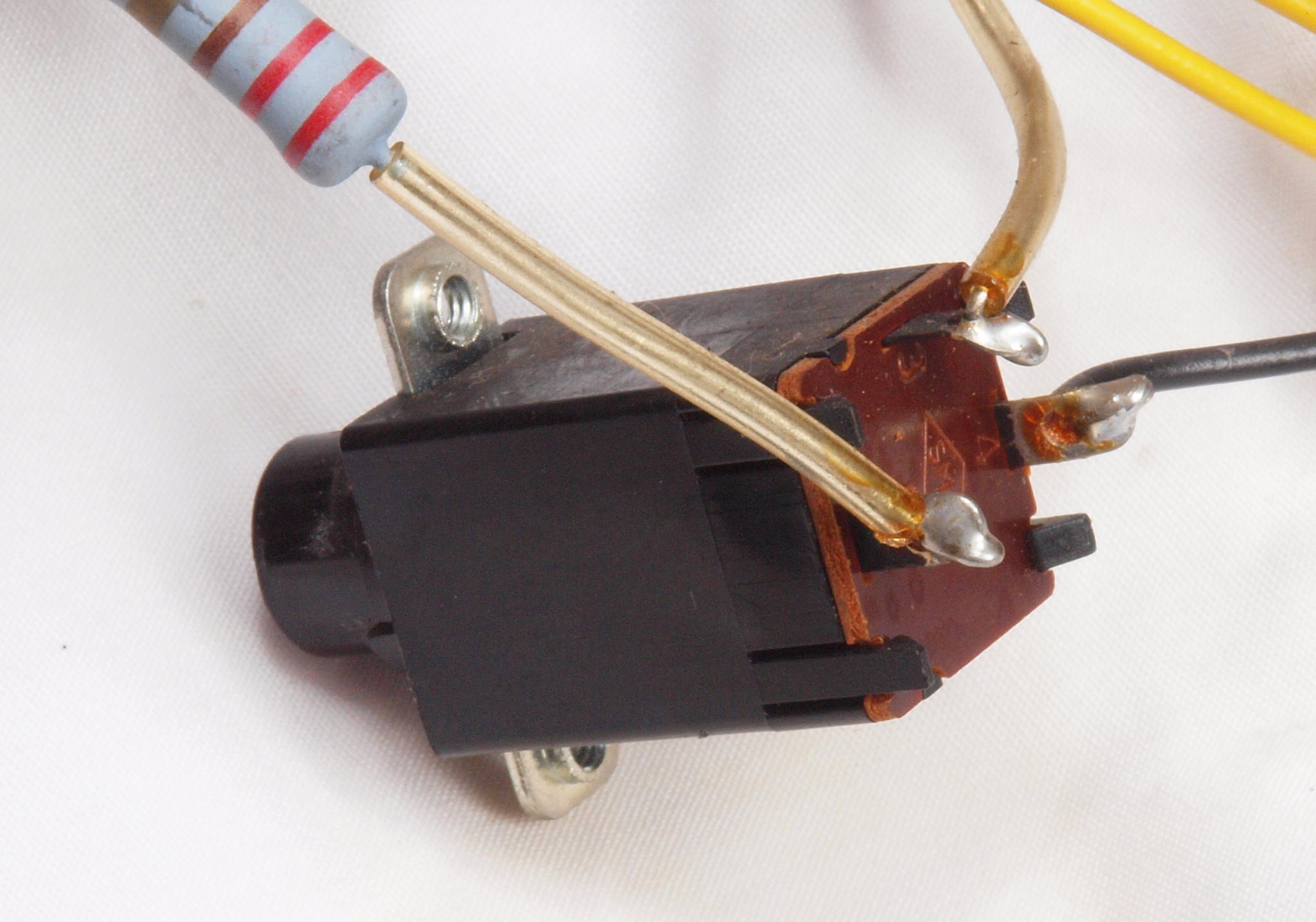

CE1. 修理前 ヘッドホンジャック。
Sansui AU−D707. 3台目ヘッドホンジャック

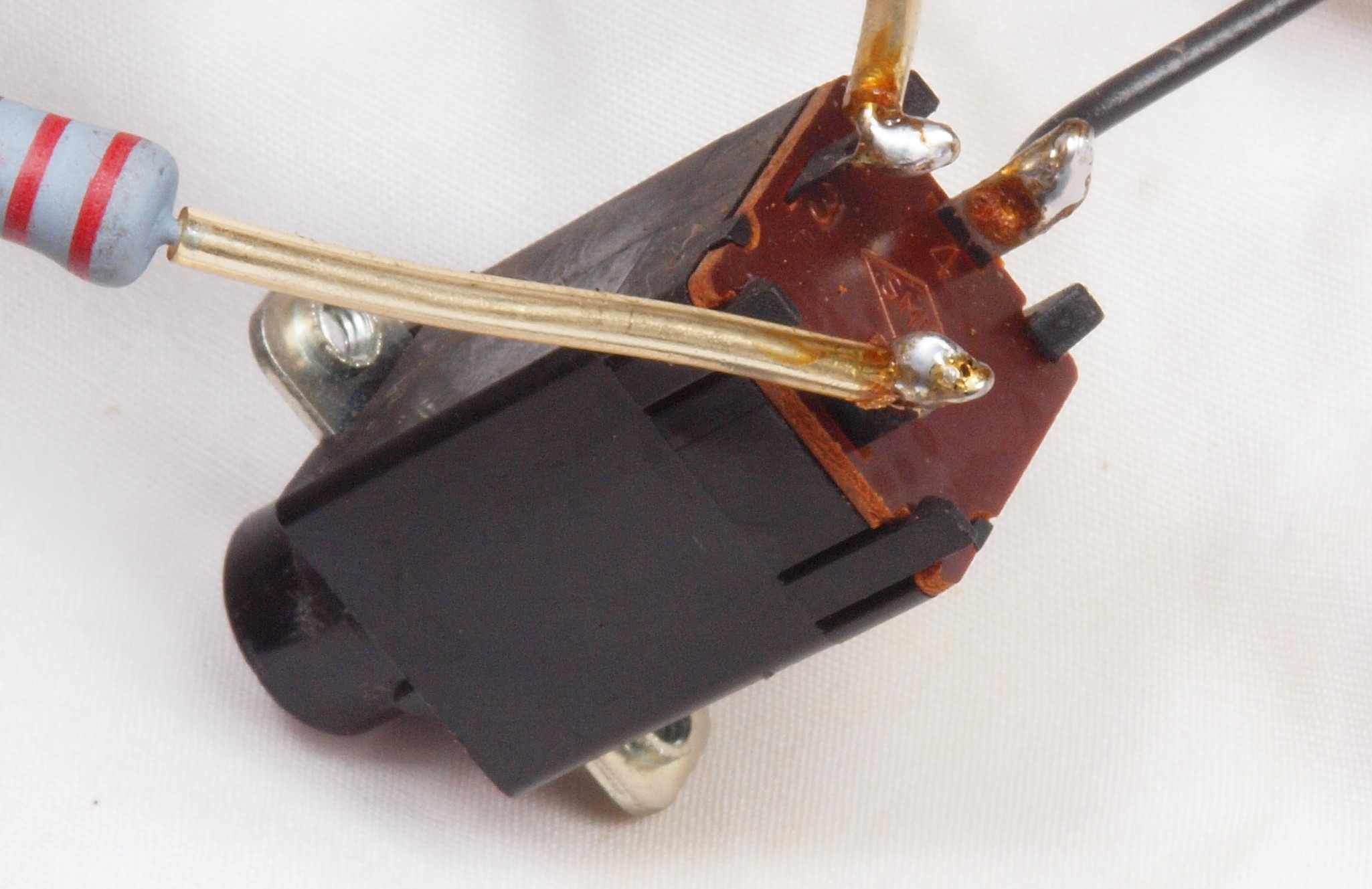

CE2. 修理後 ヘッドホンジャック。
CF1. 修理中 後パネルを取り修理中。 コネクターが省かれて居り、基板が取り出せず、修理は大変(時間がかかる)。
Sansui AU−D707. 3台目後パネルを取り修理中
CG1. 修理後 入出力RCA端子基板。

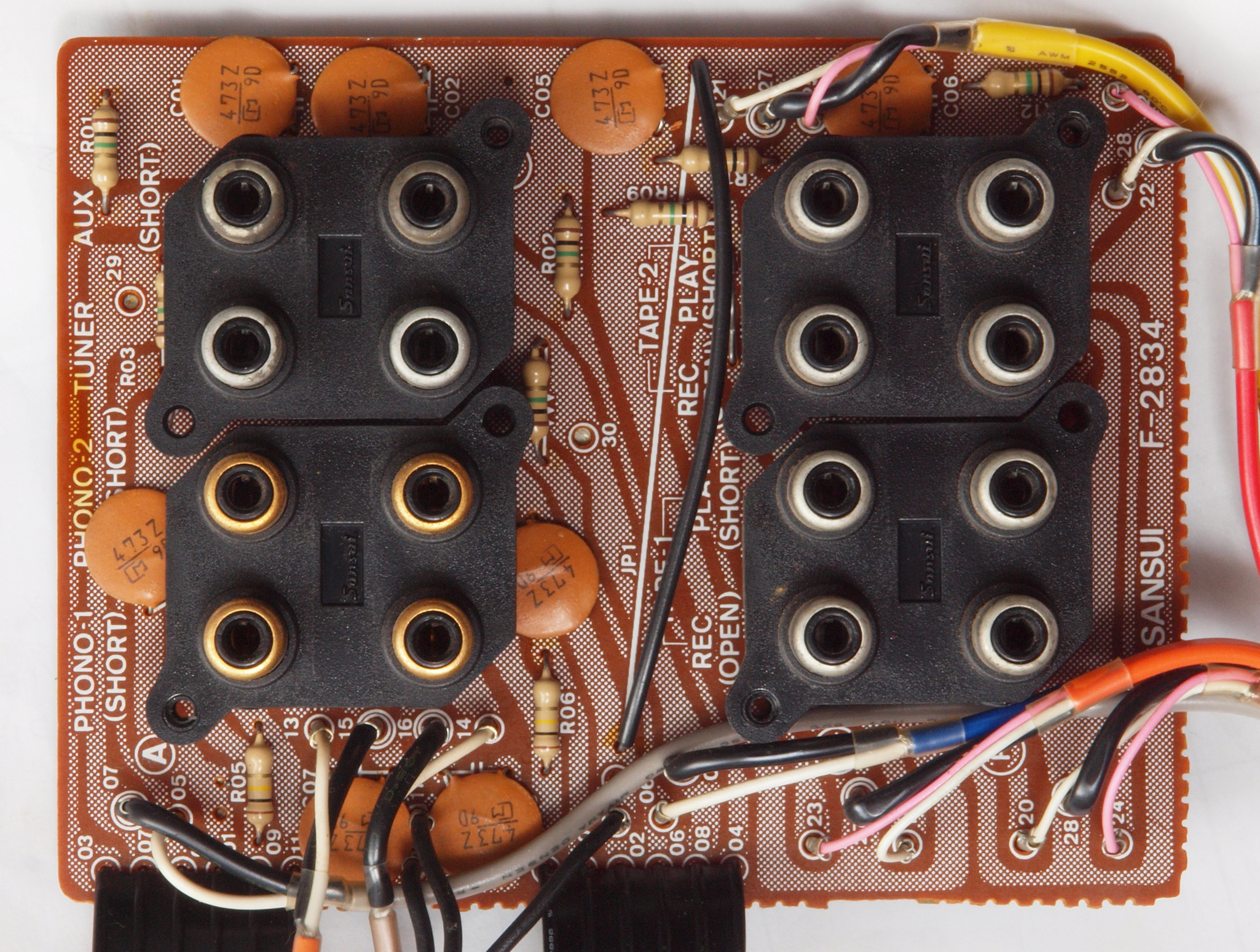

CG2. 修理前 入出力RCA端子基板裏。
CG21. 修理中 入出力RCA端子基板裏。 半田不良予備郡。
CG3. 修理(半田補正)後 入出力RCA端子基板裏。  全ての半田をやり直す
CG4. 完成 入出力RCA端子基板裏。 洗浄後防湿材を塗る。
CH1. 修理前 プリメインSW−RCA端子基板。
Sansui AU−D707. 3台目後プリメインSW−RCA端子基板

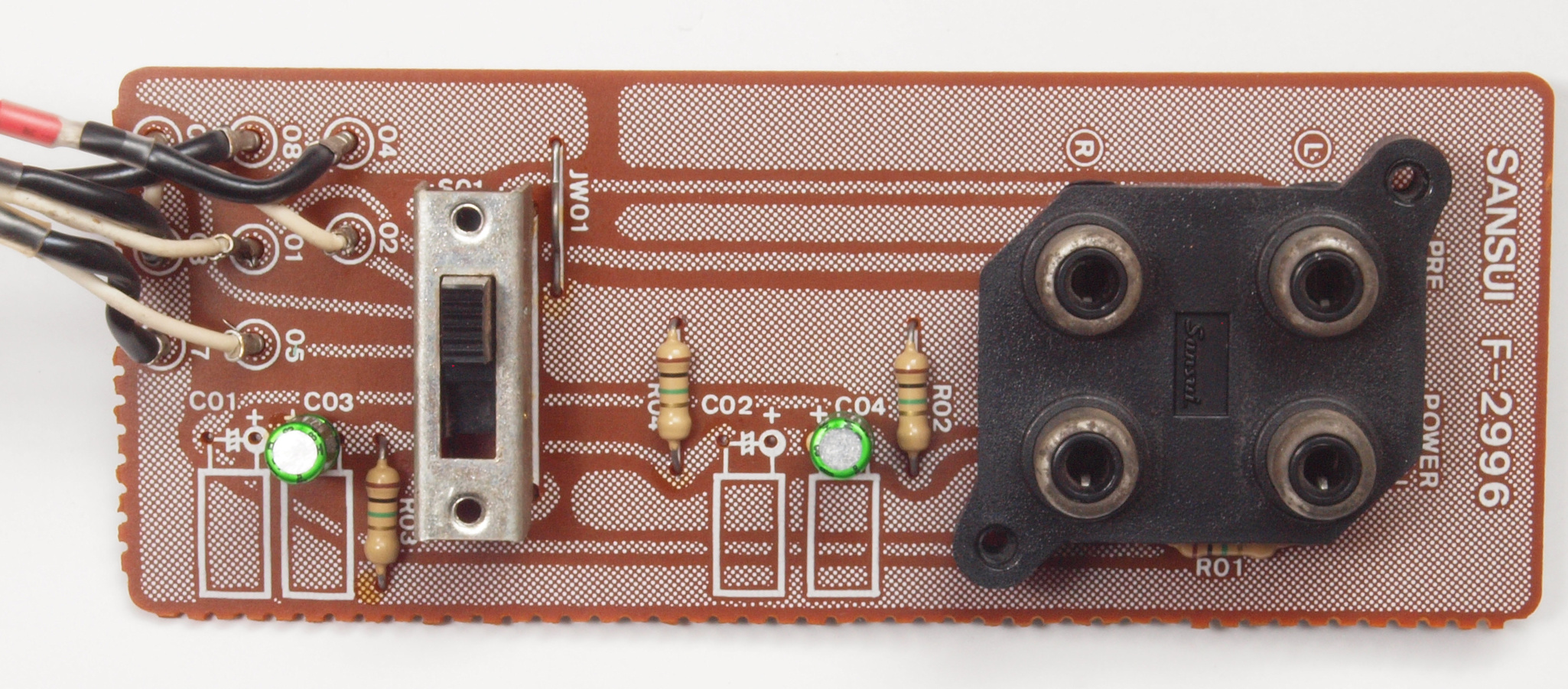

CH2. 修理後 プリメインSW−RCA端子基板。 高価なBPに変更したので「2個→1個」

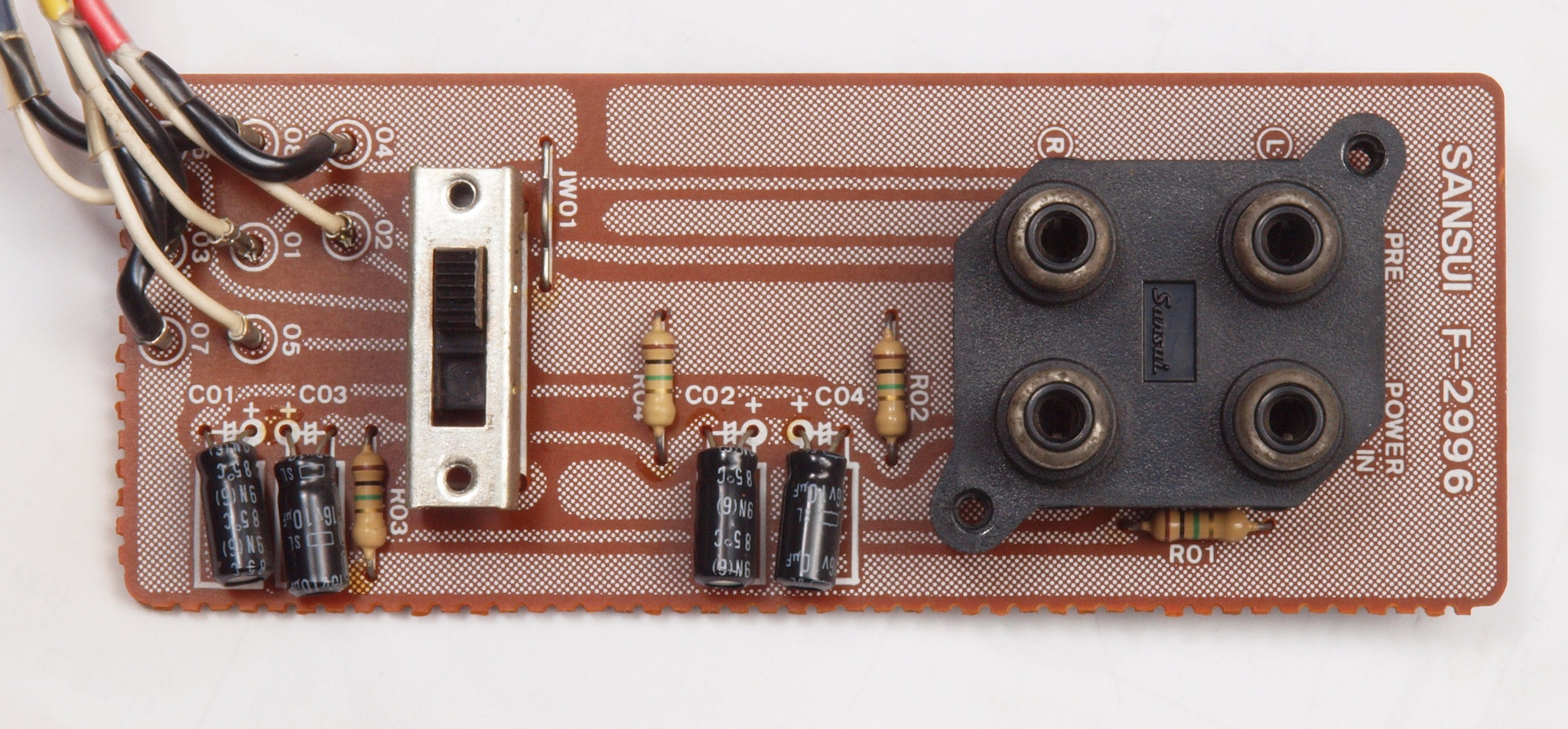

CH3. 修理前 プリメインSW−RCA端子基板裏。
Sansui AU−D707. 3台目後プリメインSW−RCA端子基板裏
CH4. 修理(半田補正)後 プリメインSW−RCA端子基板裏。 太いケーブルを付けるのでRCA端子は十分に半田盛る。 フイルムコンデンサー2個追加。
CH5. 完成プリメインSW−RCA端子基板裏。 洗浄後防湿材を塗る。
CI1. 修理前 MCアンプ基板。
Sansui AU−D707. 3台目後 MCアンプ基板
CI2. 修理後 MCアンプ基板。 電解コンデンサー14個交換

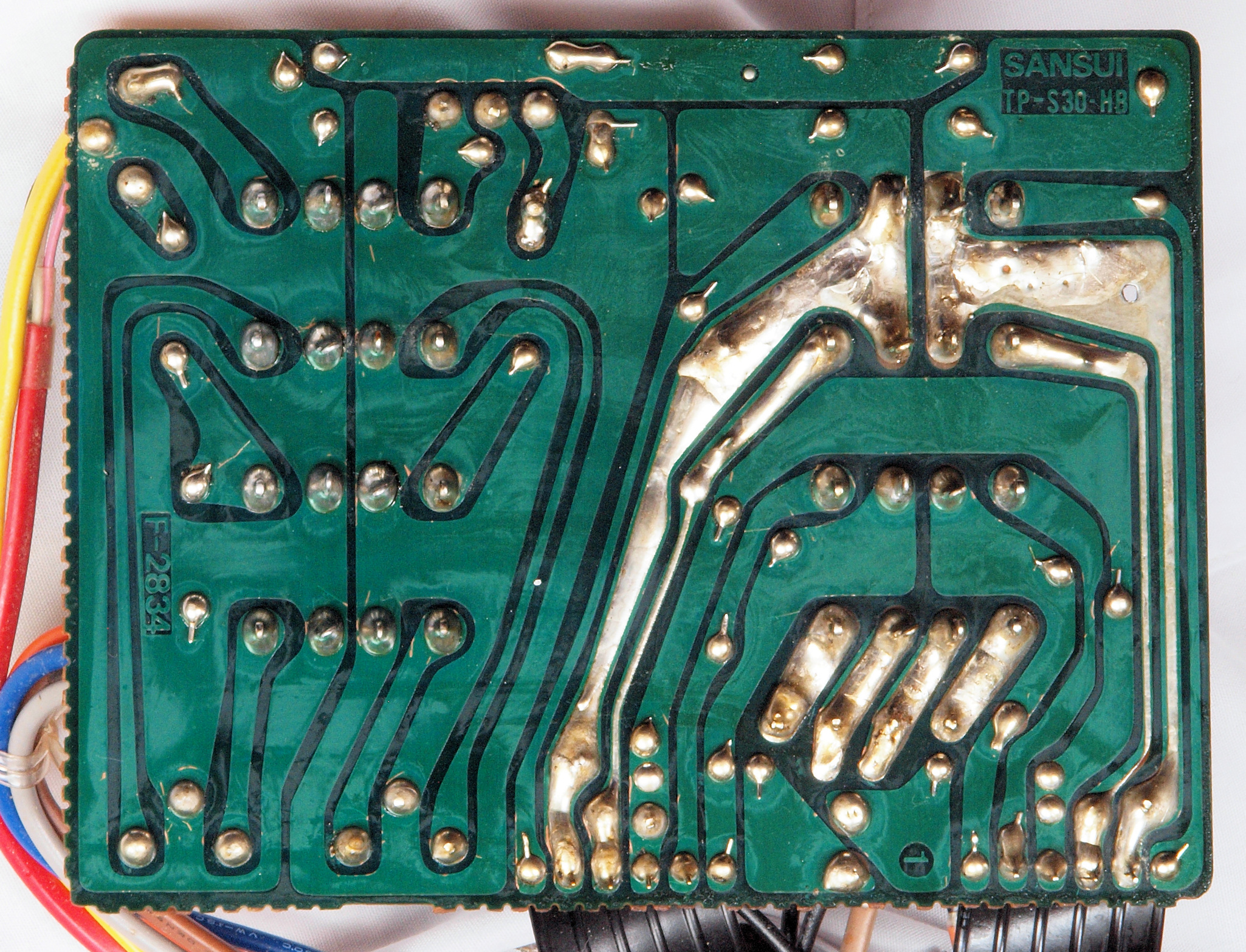

CI3. 修理前 MCアンプ基板裏。
Sansui AU−D707. 3台目後 MCアンプ基板裏

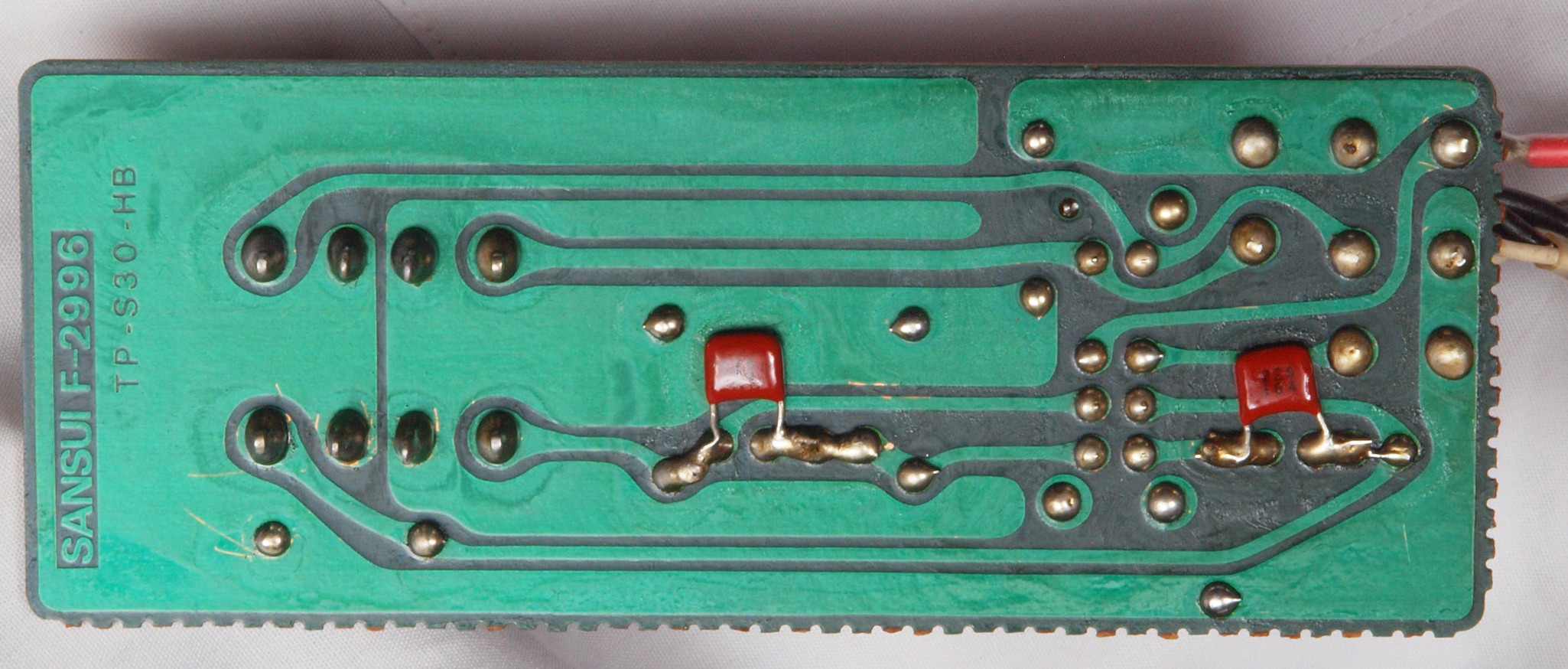

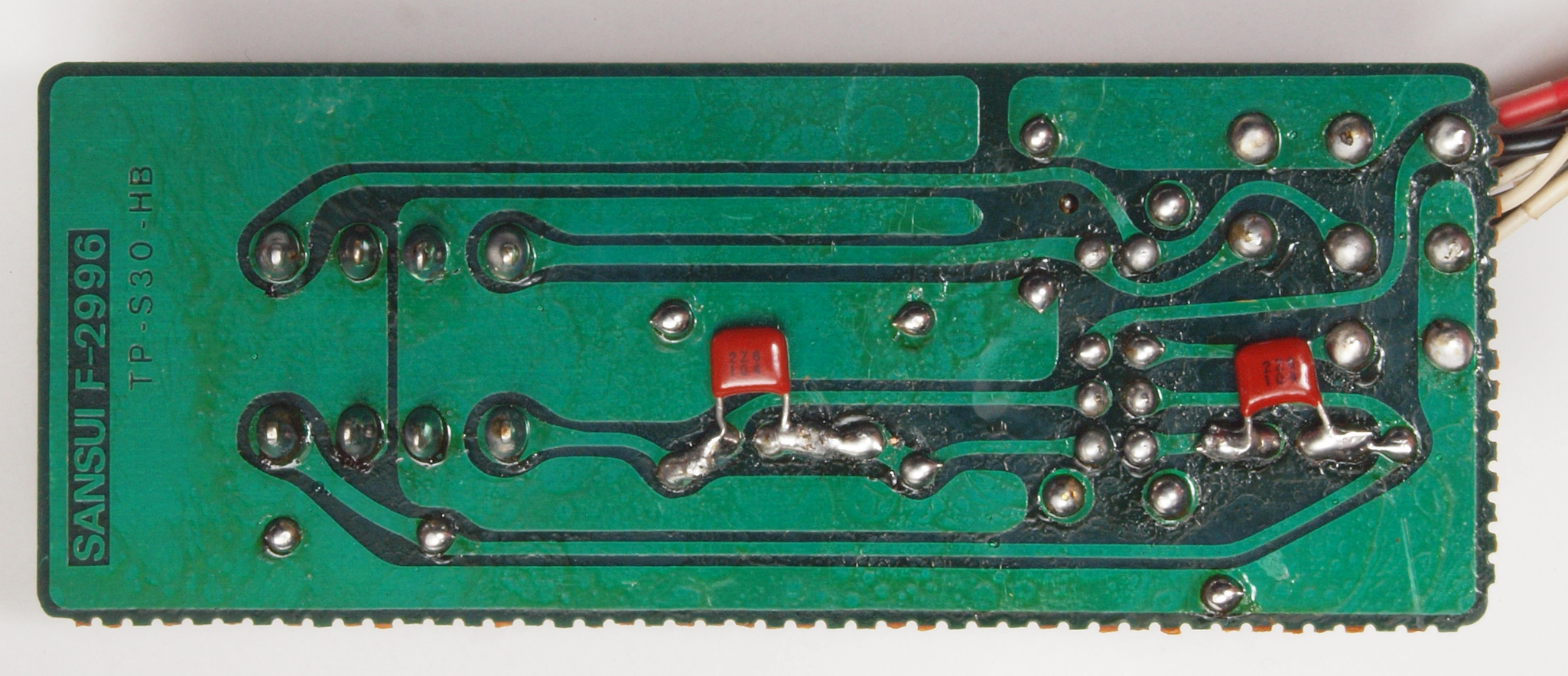

CI4. 修理(半田補正)後 MCアンプ基板裏。  全ての半田をやり直す。セラミックコンデンサー4個追加。
CI5. 完成アンプMC基板裏。 洗浄後防湿材を塗る。
CJ1. 修理前 SP接続リレー・プロテクト基板。

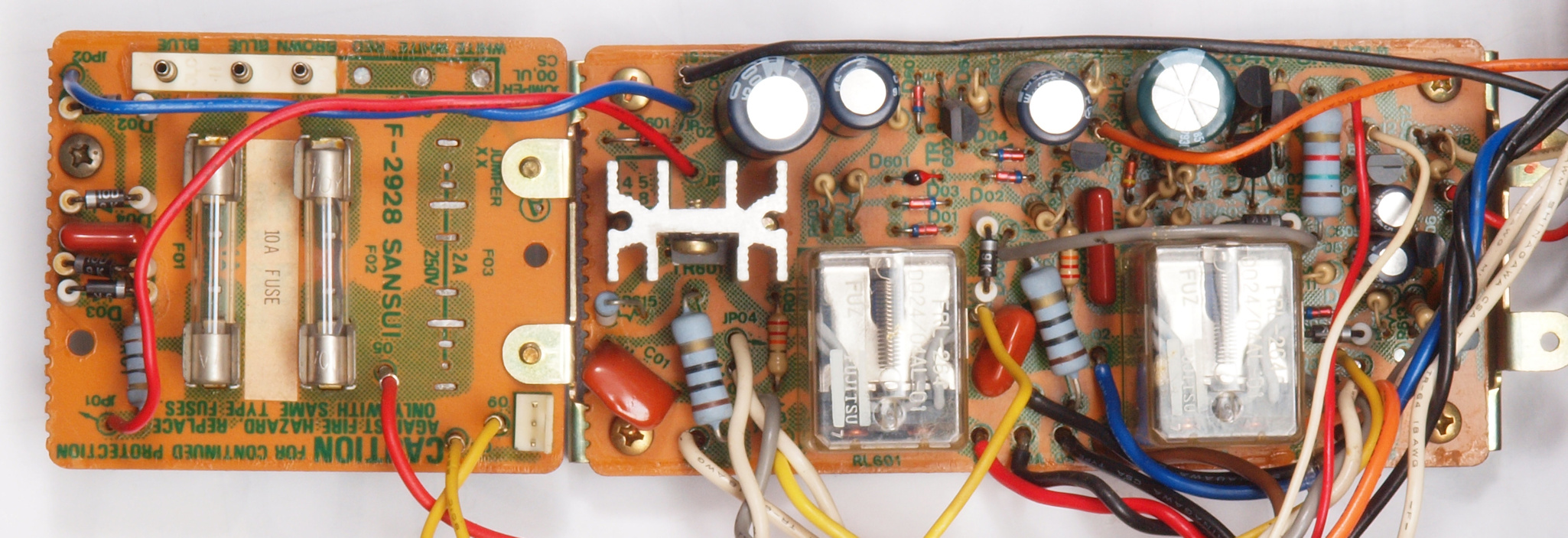

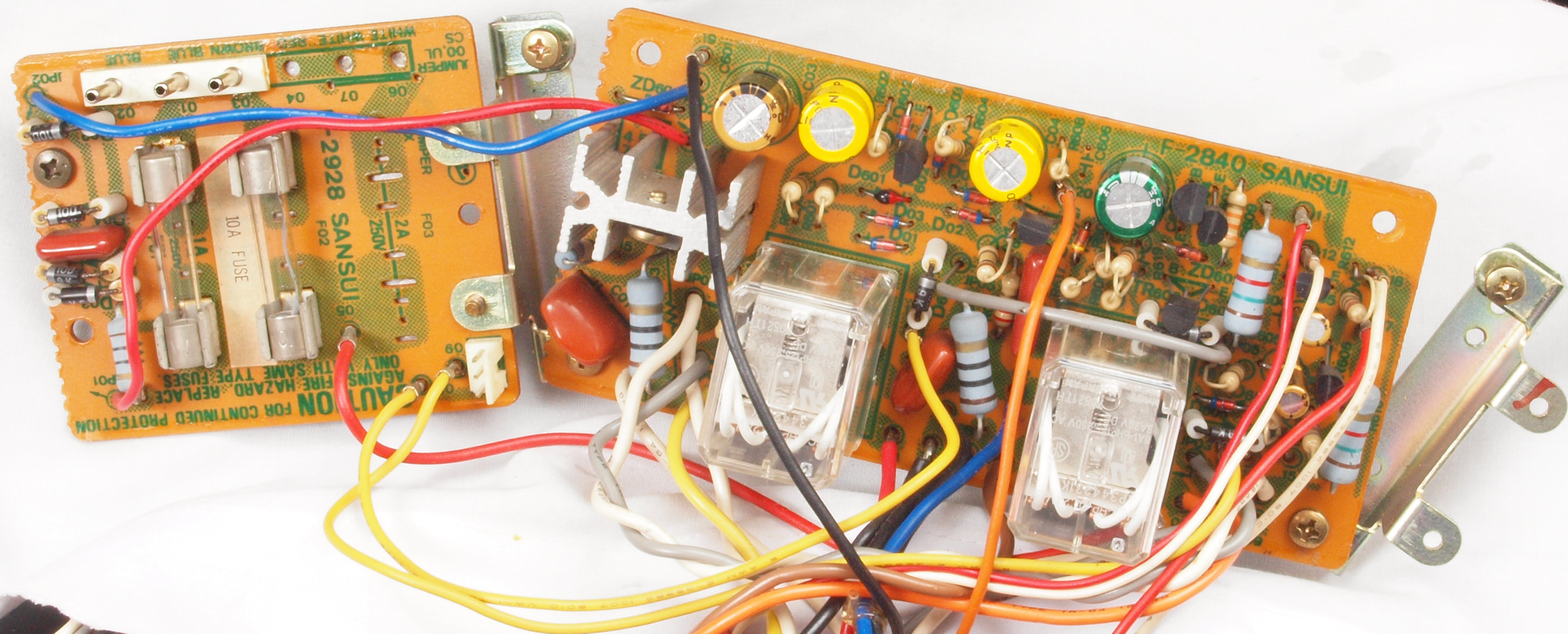

CJ2. 修理後 SP接続リレー・プロテクト基板。 SP接続リレー2個、電解コンデンサー6個交換
Sansui AU−D707. 3台目後 SP接続リレー・プロテクト基板

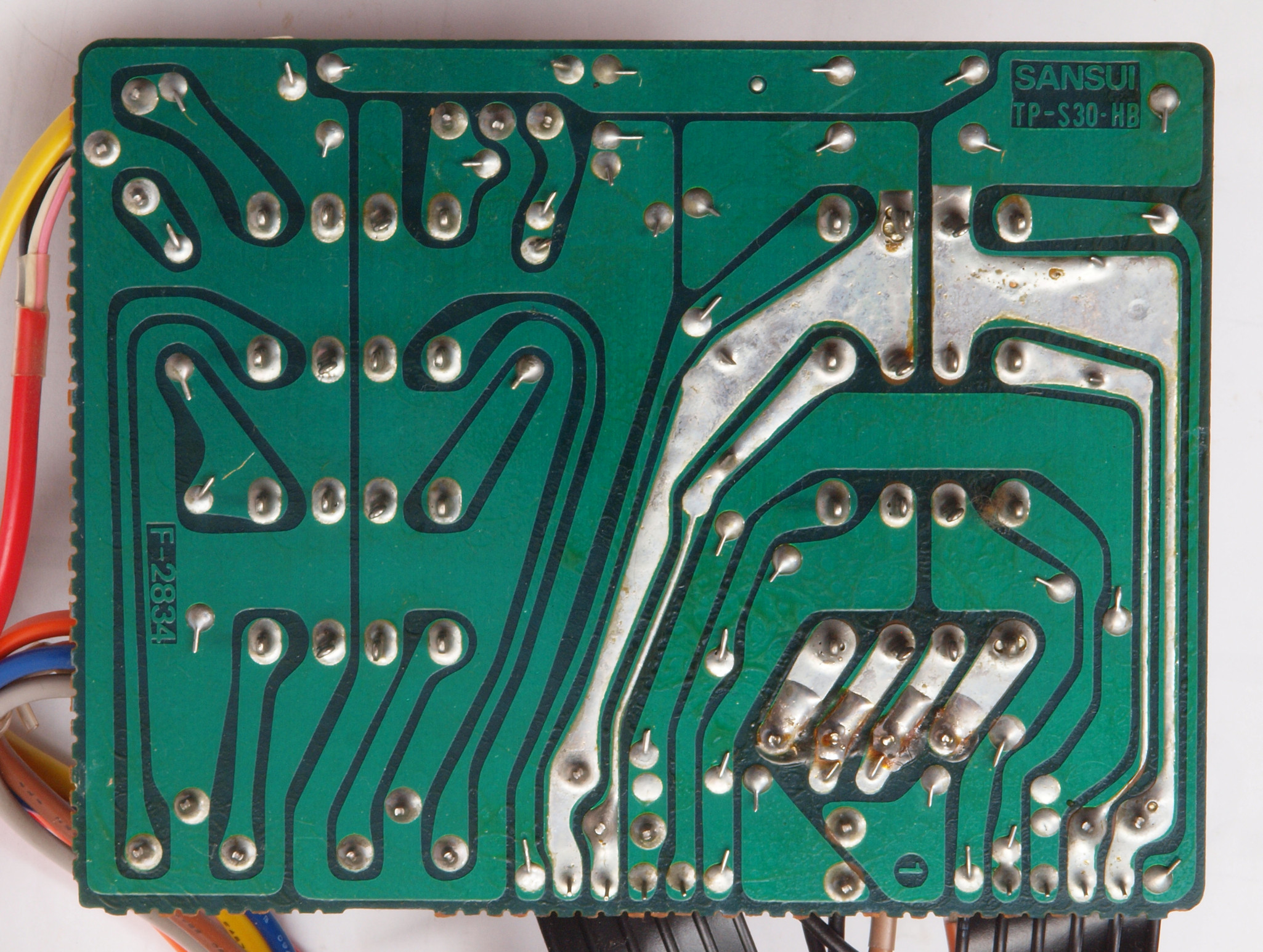

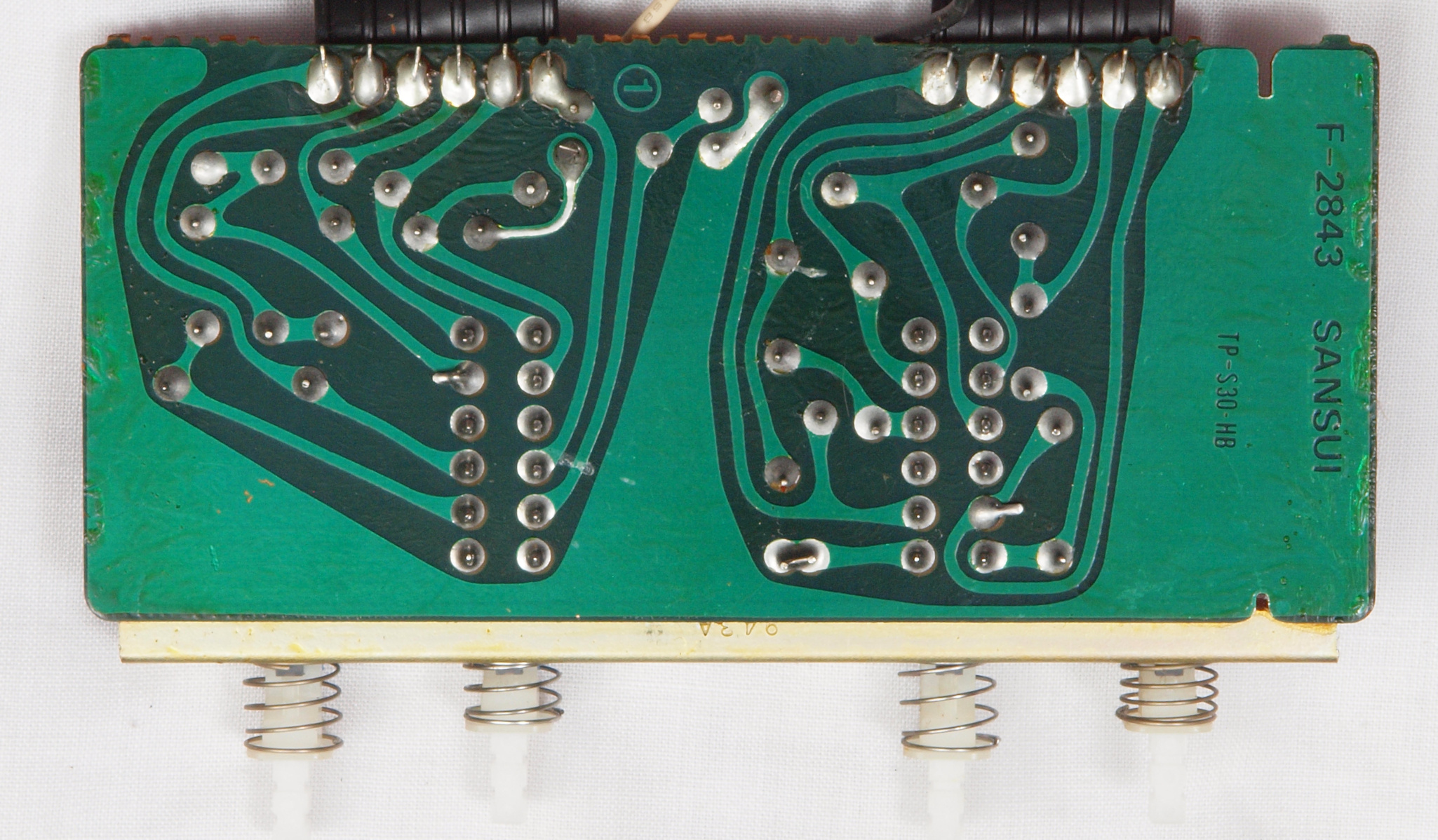

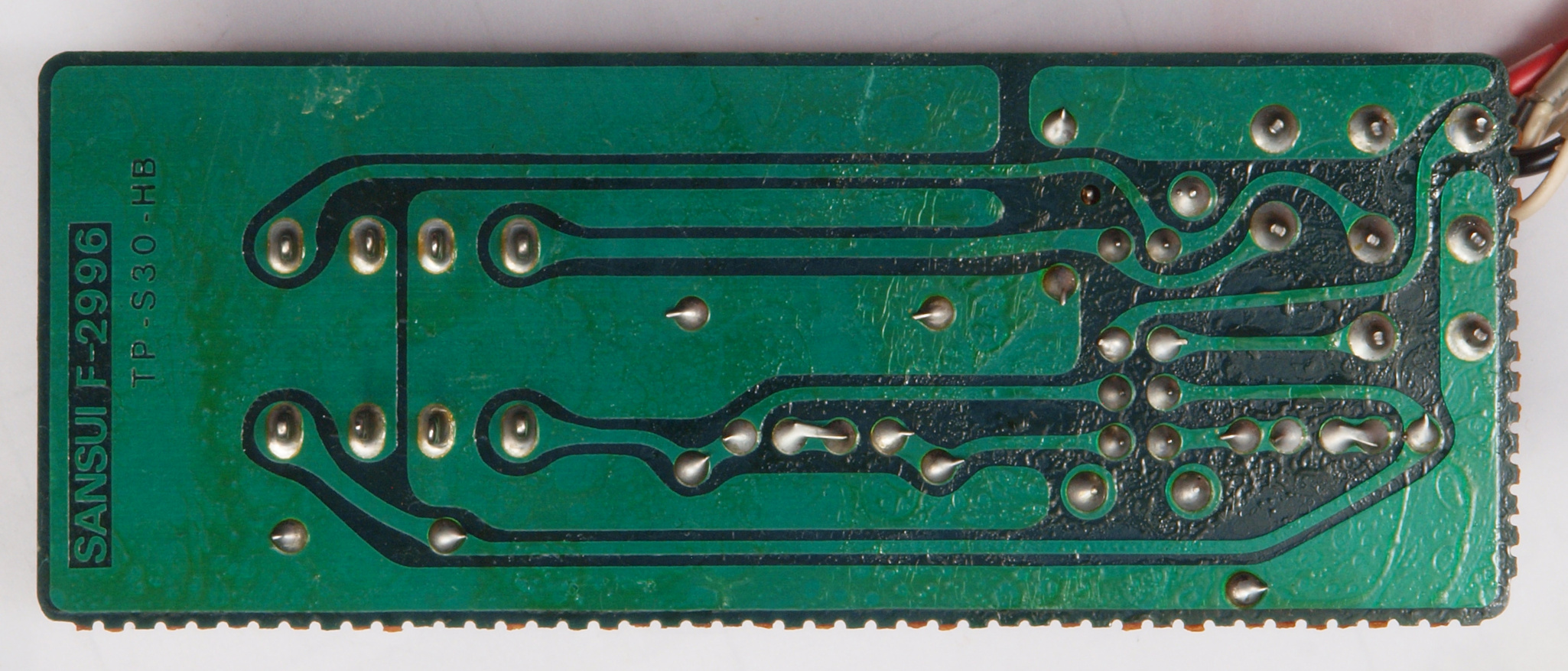

CJ3. 修理前 SP接続リレー・プロテクト基板裏。
CJ4. 修理(半田補正)後 SP接続リレー・プロテクト基板裏。  全ての半田をやり直す
Sansui AU−D707. 3台目後 SP接続リレー・プロテクト基板裏
CJ5. 完成SP接続リレー・プロテクト基板裏。 洗浄後防湿材を塗る。

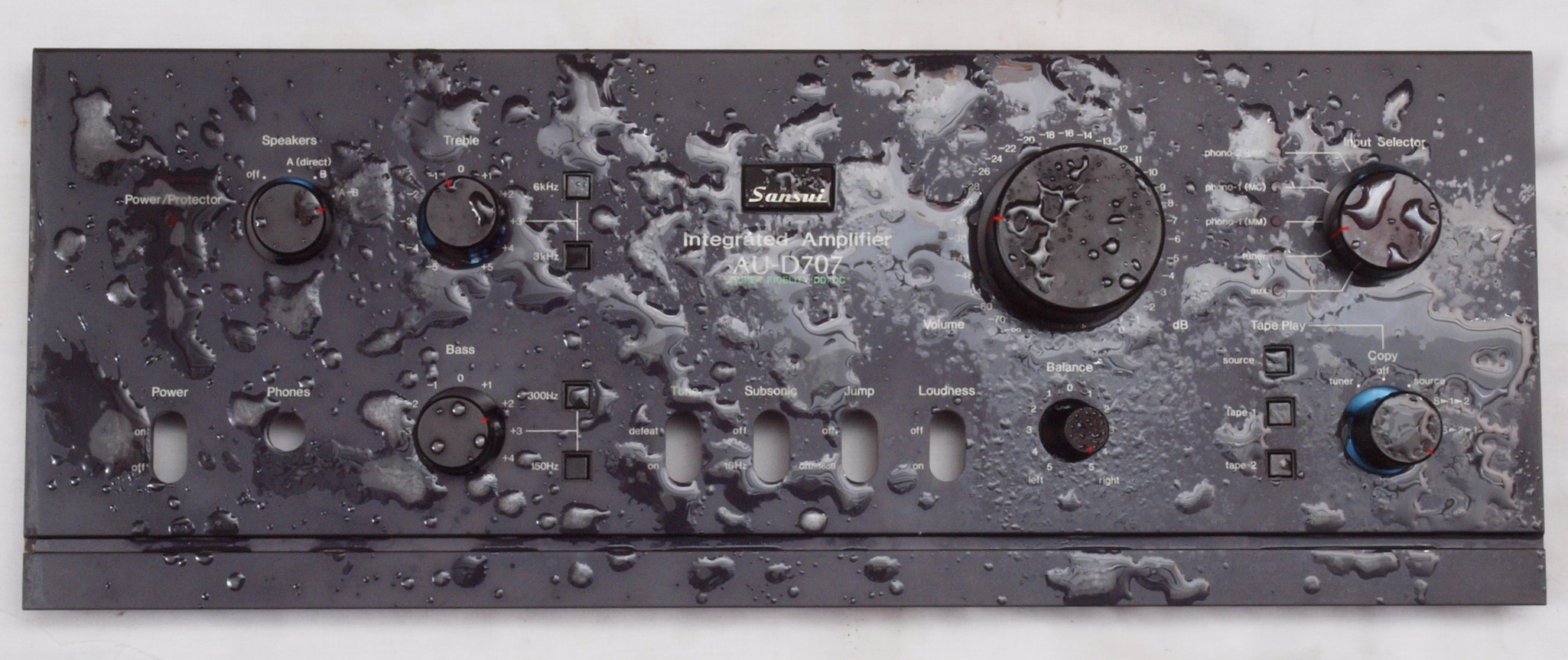

CK. 前パネル清掃。
Sansui AU−D707. 3台目後 前パネル清掃

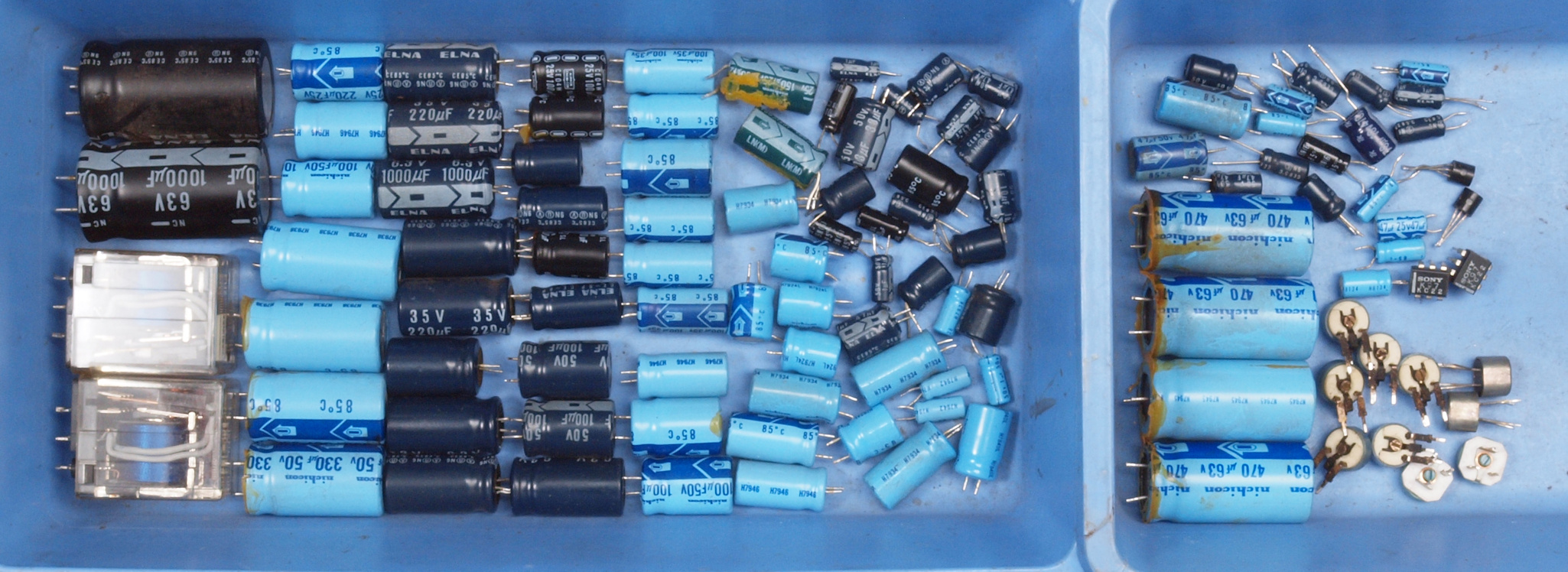

CL1. 交換部品。
Sansui AU−D707. 3台目後 交換部品

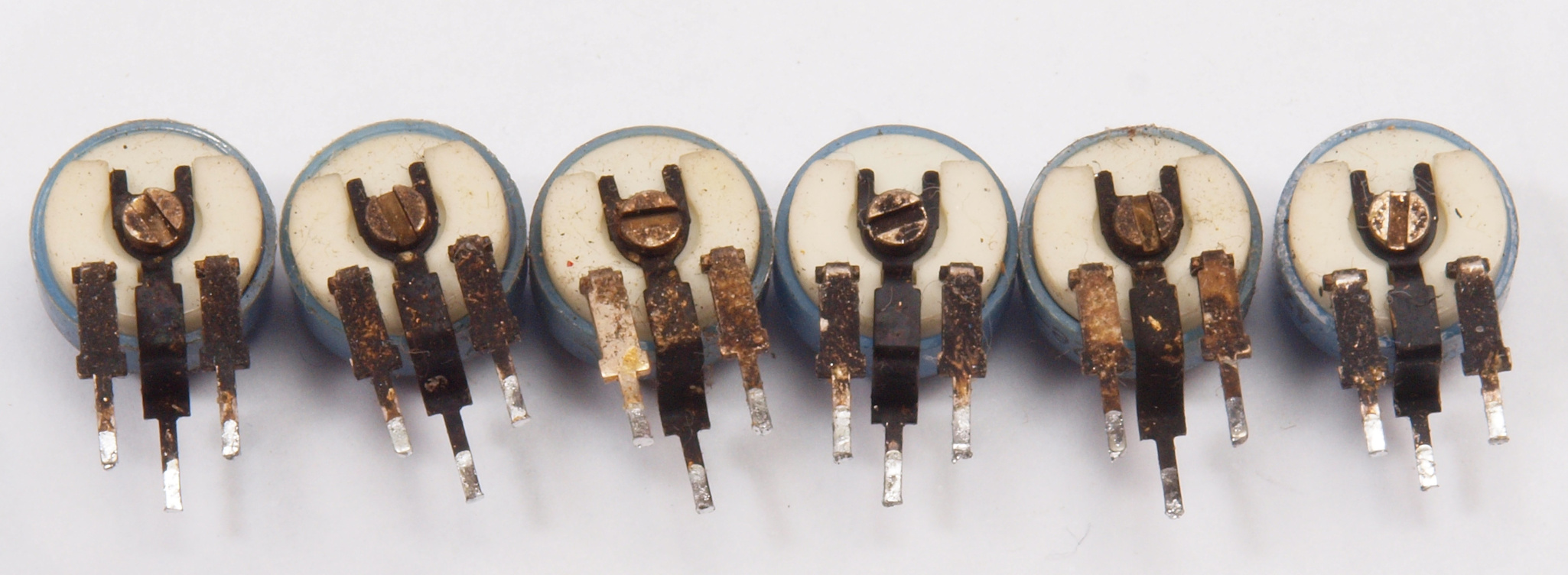

CL2. 交換部品。 足黒の半固定VR。
CM1. 修理前 上から見る
Sansui AU−D707. 3台目後 修理前上から見る
CM2. 修理後 上から見る
Sansui AU−D707. 3台目後 修理後上から見る
CM3. 修理前 下から見る
Sansui AU−D707. 3台目後 修理前下から見る
CM4. 修理後 下から見る
Sansui AU−D707. 3台目後 修理後下から見る
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E0. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
Sansui AU−D707. 3台目後 出力・歪み率測定・調整

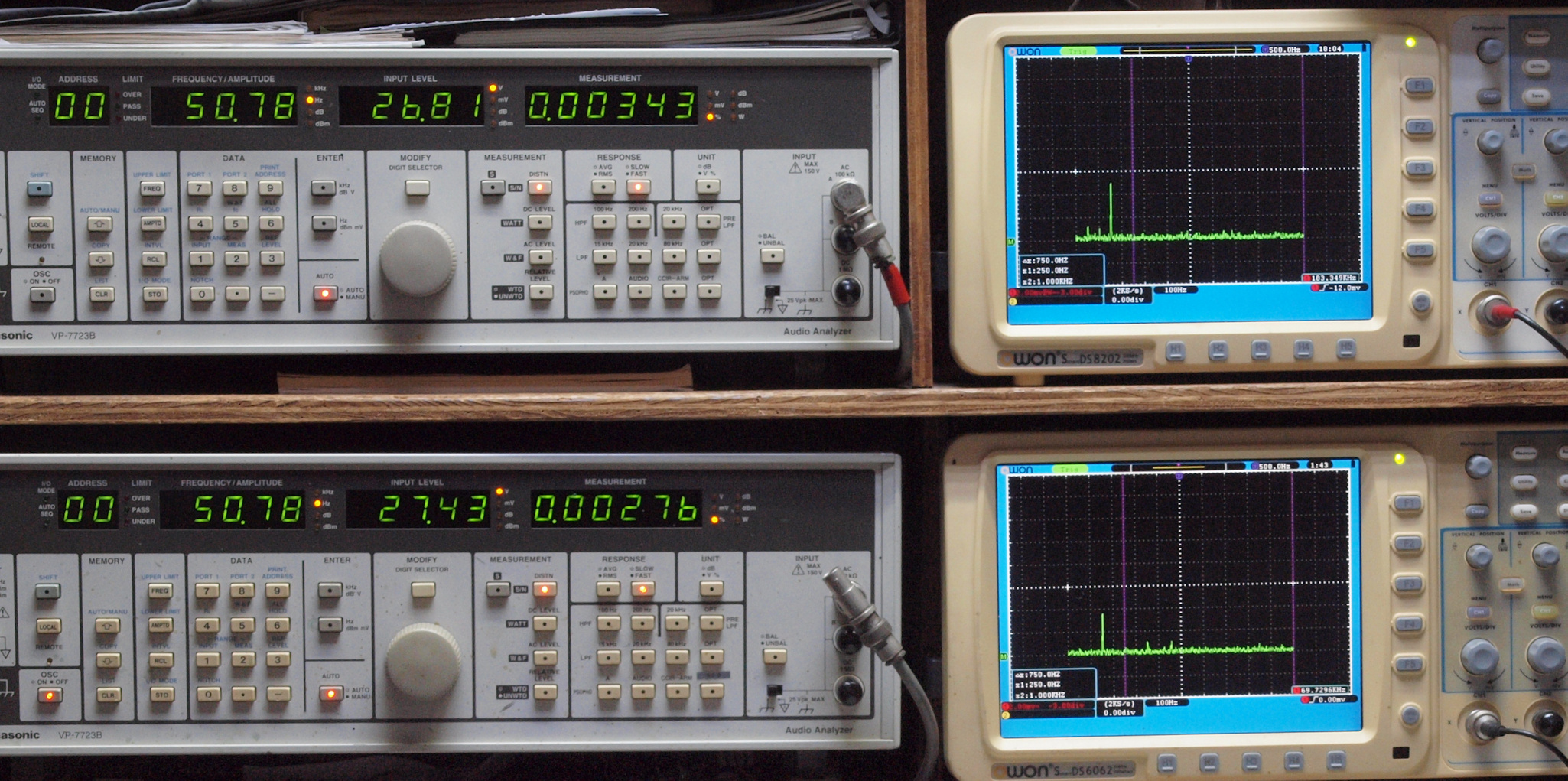

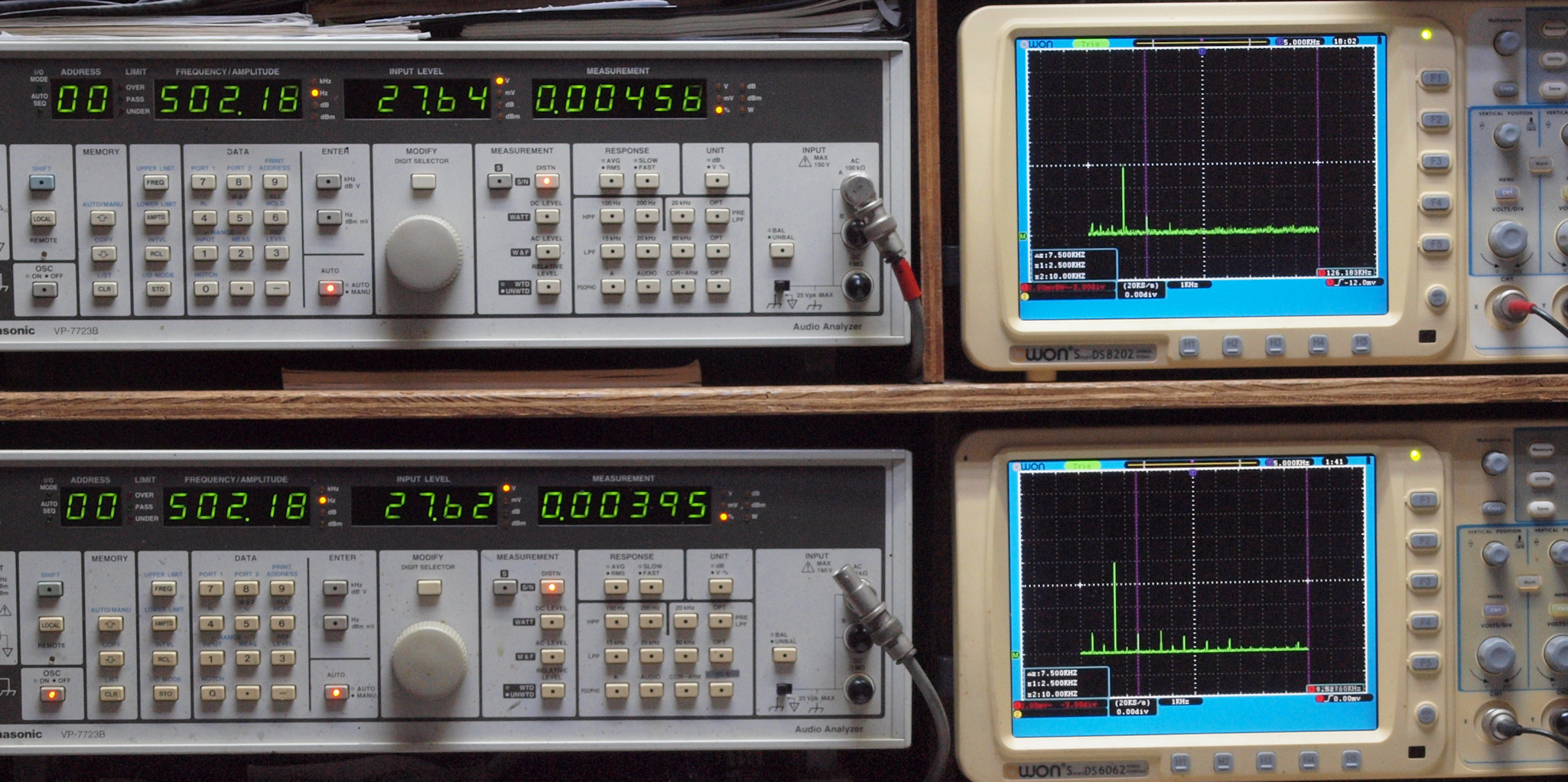

E11. CD_50Hz入力、R側SP出力電圧27V=91W、 0.00343%歪み。
                L側SP出力電圧27V=91W、 0.00276%歪み。
                「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E12. CD_100Hz入力、R側SP出力電圧27V=91W出力、 0.00377%歪み。
                  L側SP出力電圧27V=91W出力、 0.00206%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E13. CD_500Hz入力、R側SP出力電圧27V=91W出力、 0.00456%歪み。
                  L側SP出力電圧27V=91W出力、 0.00395%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

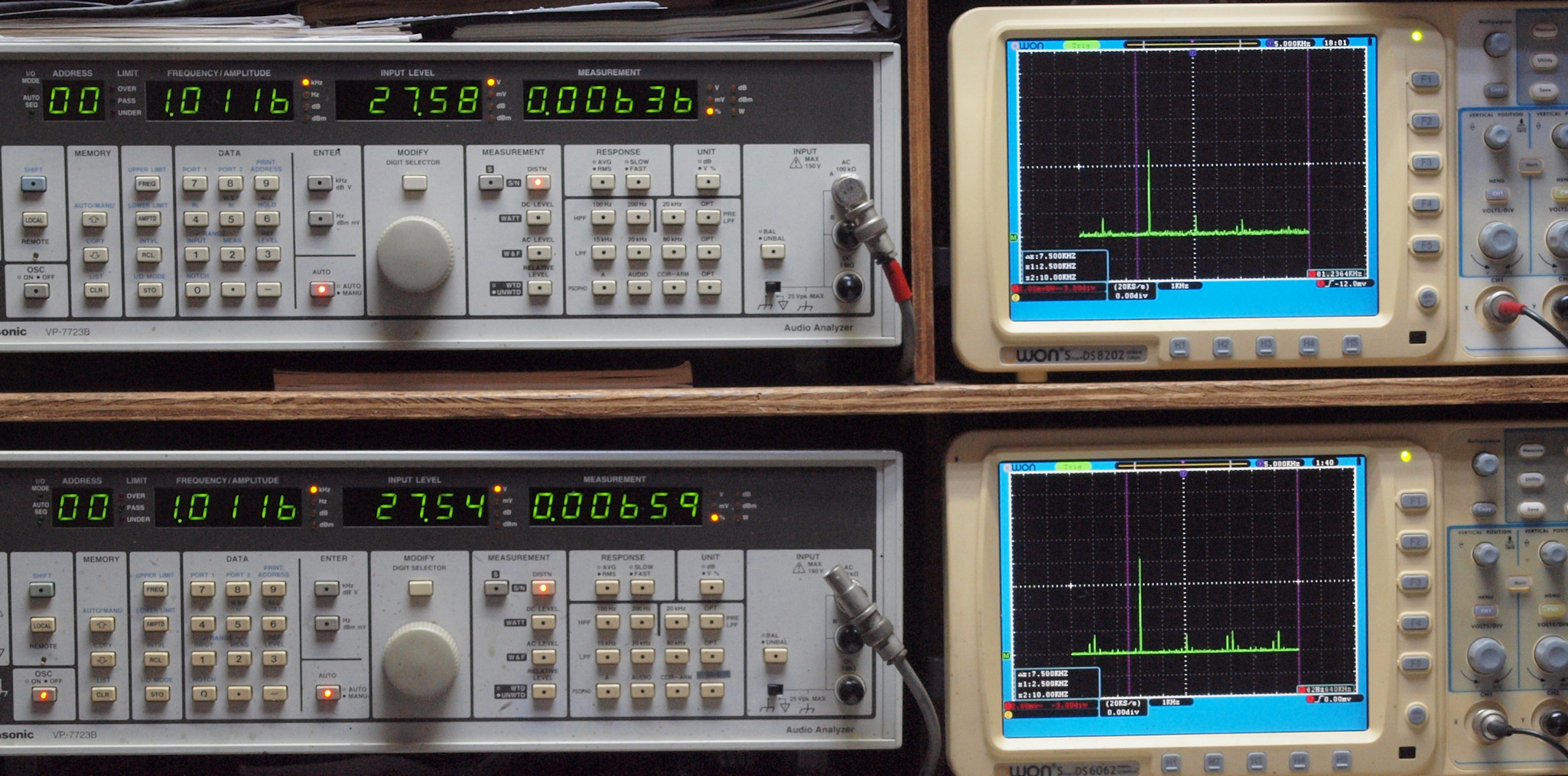

E14. CD_1kHz入力、R側SP出力電圧27V=91W出力、 0.00636%歪み。
                L側SP出力電圧27V=91W出力、 0.00659%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E15. CD_5kHz入力、R側SP出力電圧27V=91W出力、 0.00750%歪み。
               L側SP出力電圧27V=91W出力、 0.00747%歪み。
                「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E16. CD_10kHz入力、R側SP出力電圧27V=91W出力、 0.00284%歪み。
                 L側SP出力電圧27V=91W出力、 0.00292%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

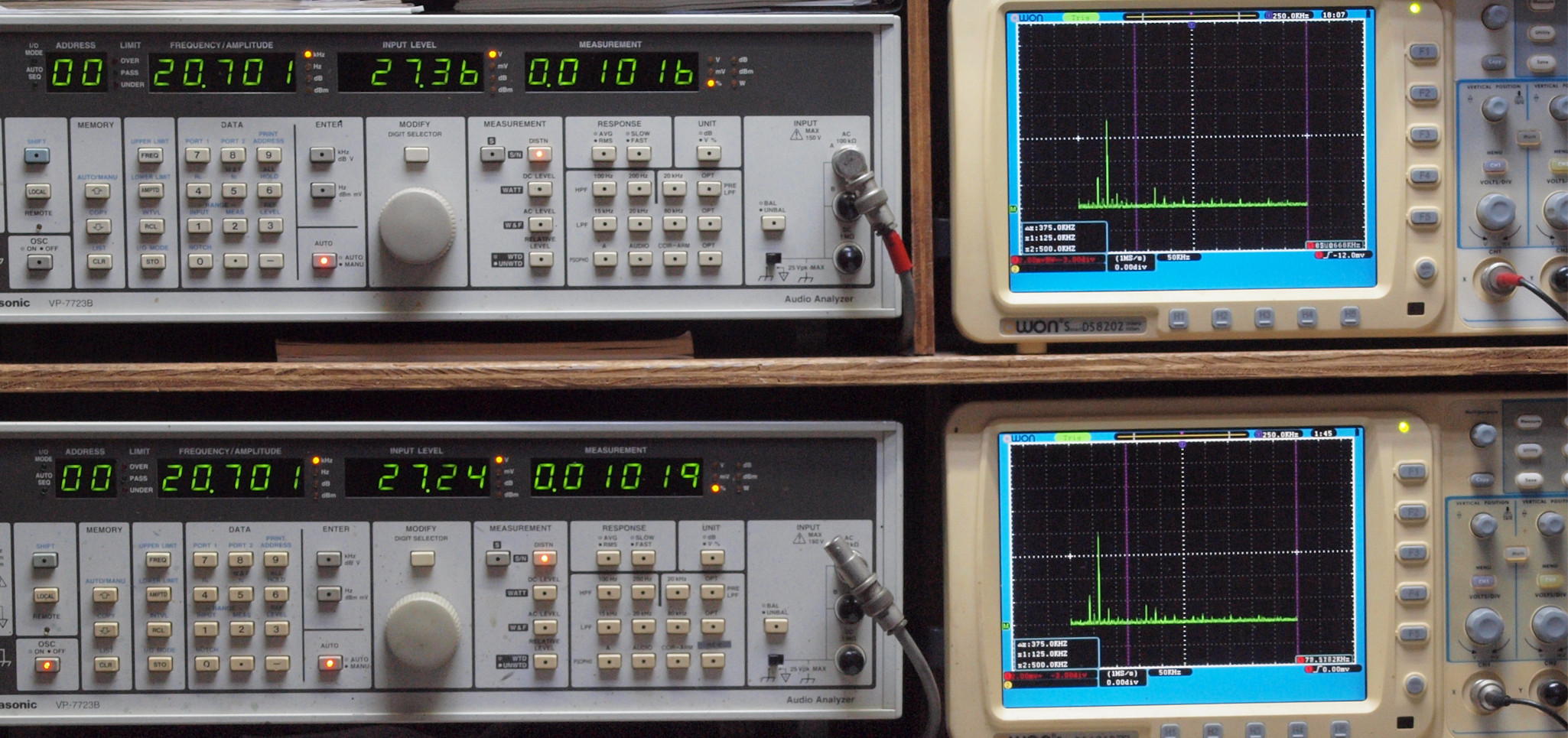

E17. CD_20kHz入力、R側SP出力電圧27V=91W出力、 0.01016%歪み。
                 L側SP出力電圧27V=91W出力、 0.001019%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。

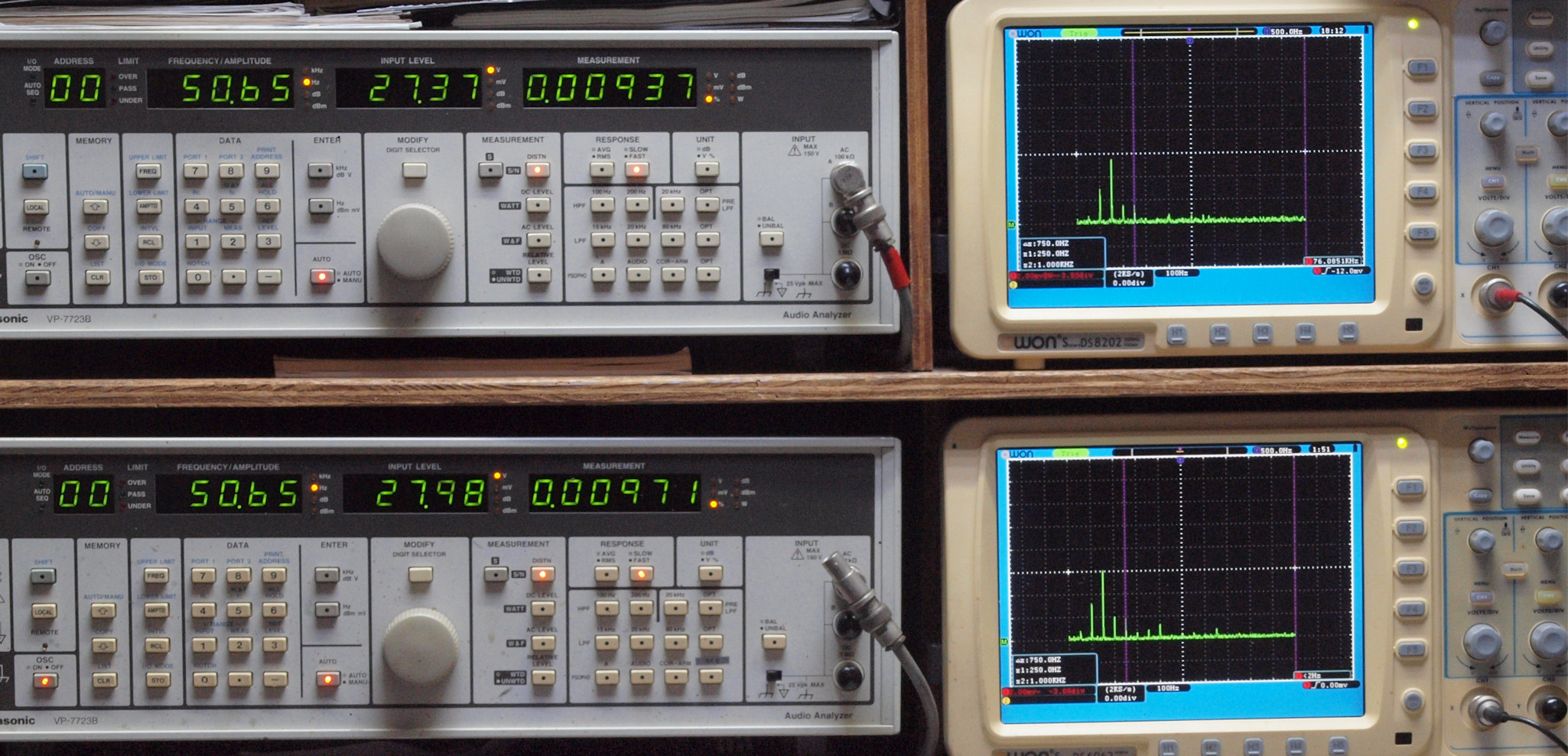

E21. MM_50Hz入力、R側SP出力電圧27V=91W出力、 0.00937%歪み。
               L側SP出力電圧27V=91W出力、 0.00971%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. MM_100Hz入力、R側SP出力電圧27V=91W出力、 0.00552%歪み。
                 L側SP出力電圧27V=91W出力、 0.00545%歪み。
                「FFT分析」のオシロのカーソル周波数、左=250kHz、右=1kHz。
E23. MM_500Hz入力、R側SP出力電圧27V=91W出力、 0.00637%歪み。
                 L側SP出力電圧27V=91W出力、 0.00875%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. MM_1kHz入力、R側SP出力電圧27V=91W出力、 0.00877%歪み。
                L側SP出力電圧27V=91W出力、 0.00776%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

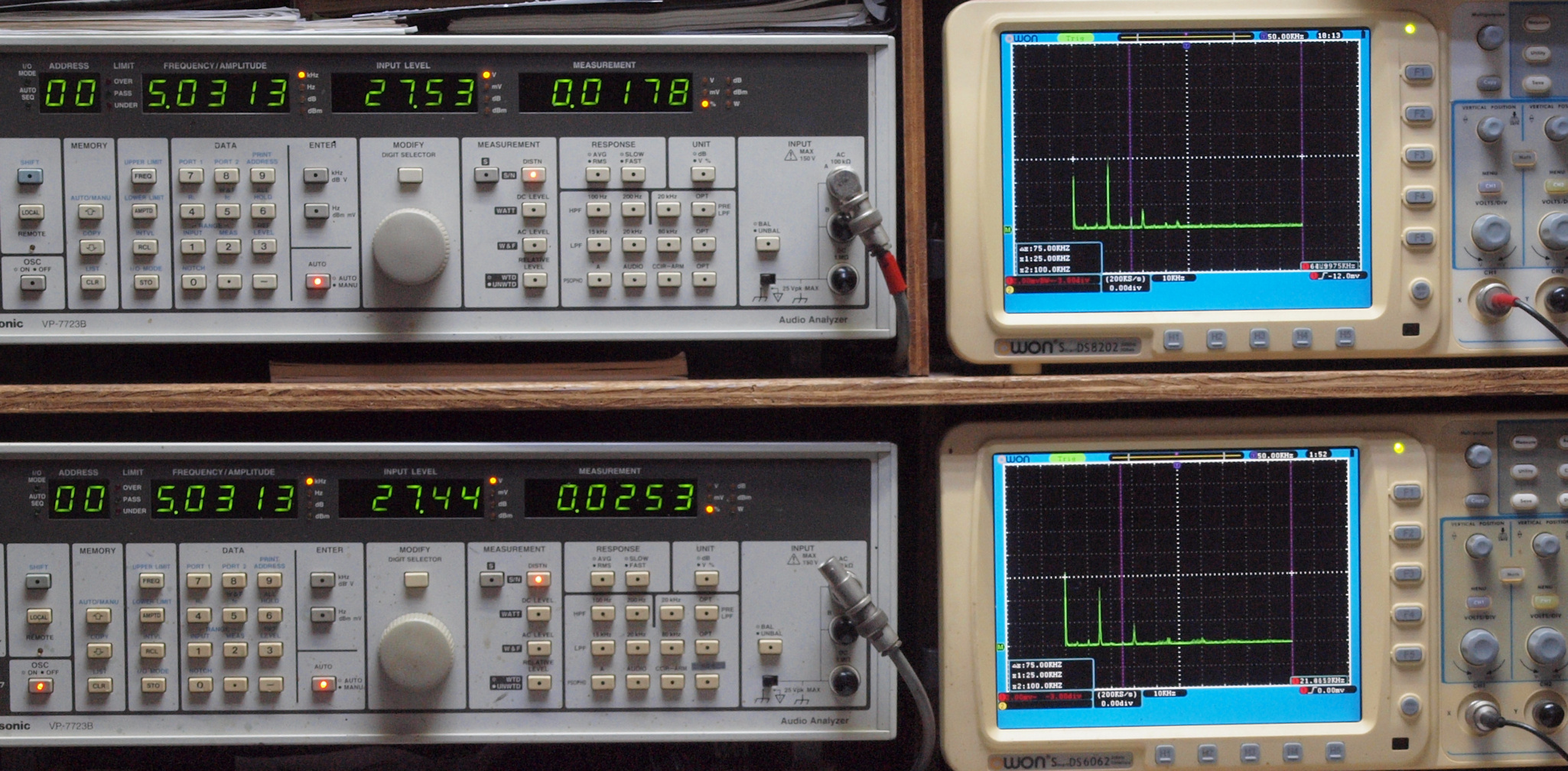

E25. MM_5kHz入力、R側SP出力電圧27V=91W出力、 0.0178%歪み。
                L側SP出力電圧27V=91W出力、 0.0253%歪み。
                「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=100kHz。

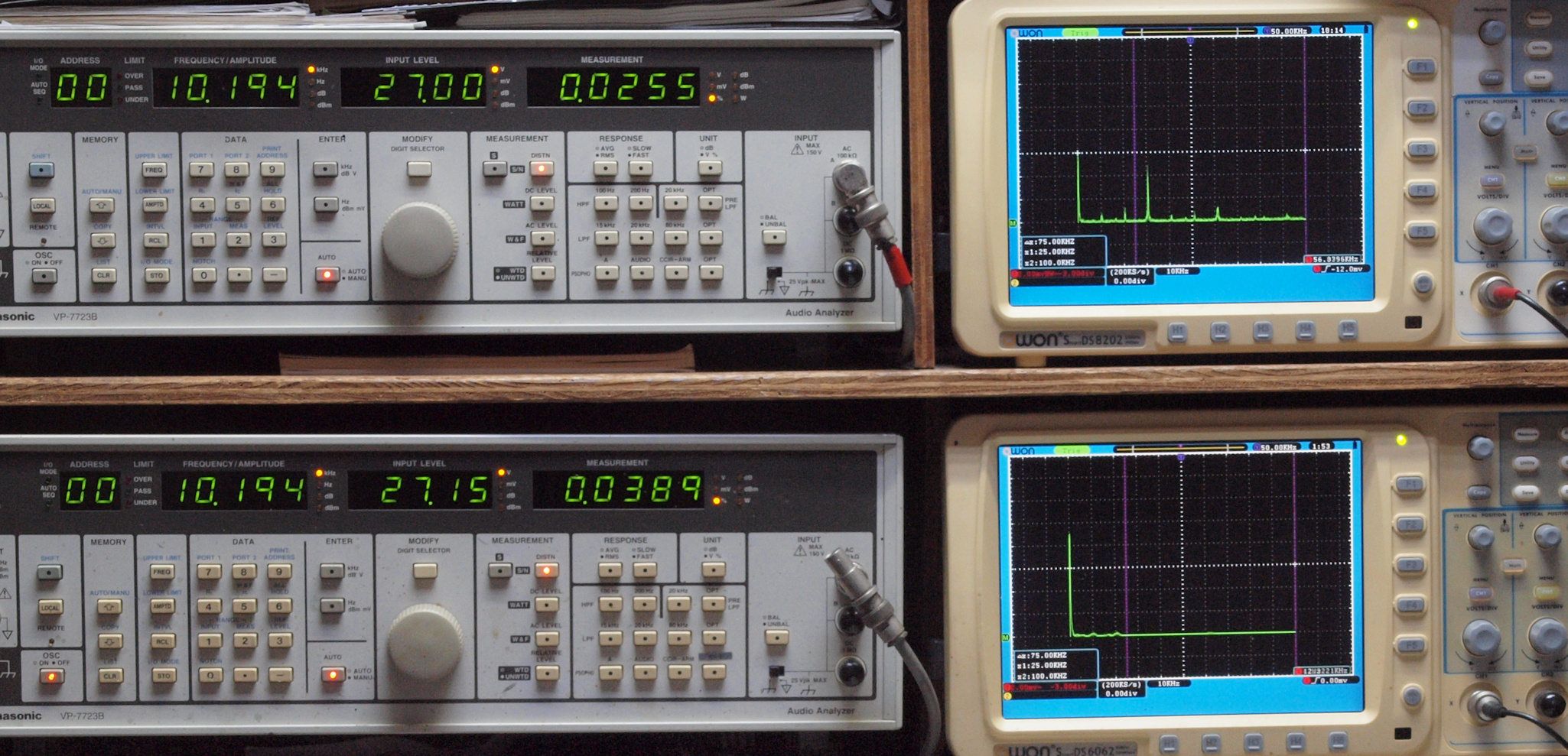

E26. MM_10kHz入力、R側SP出力電圧27V=91W出力、 0.0255%歪み。
                 L側SP出力電圧27V=91W出力、 0.0389%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

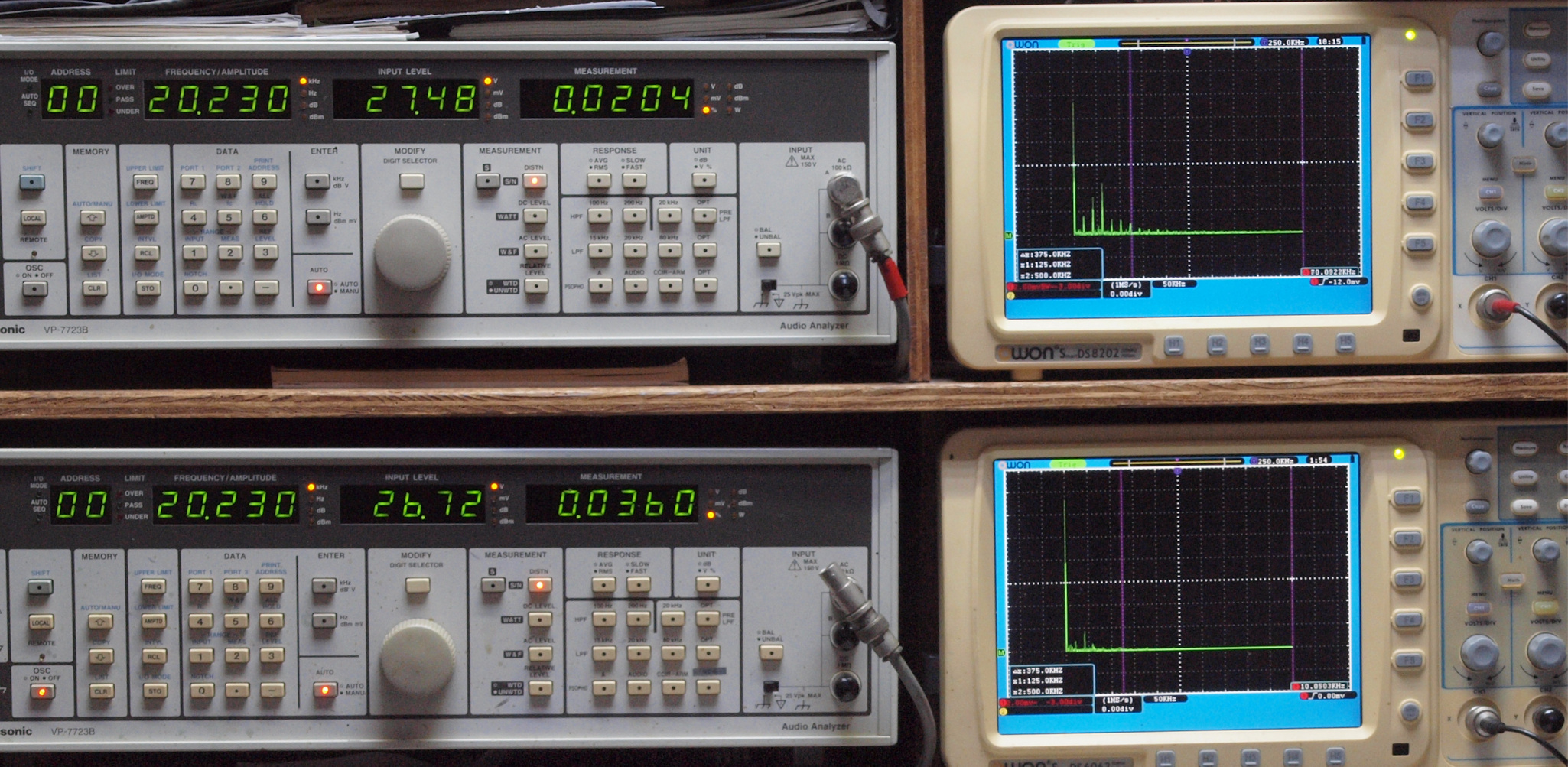

E27. MM_20kHz入力、R側SP出力電圧27V=91W出力、 0.0204%歪み。
                 L側SP出力電圧27V=91W出力、 0.0360%歪み。
                「FFT分析」のオシロのカーソル周波数、左=25kHz、右=500kHz。

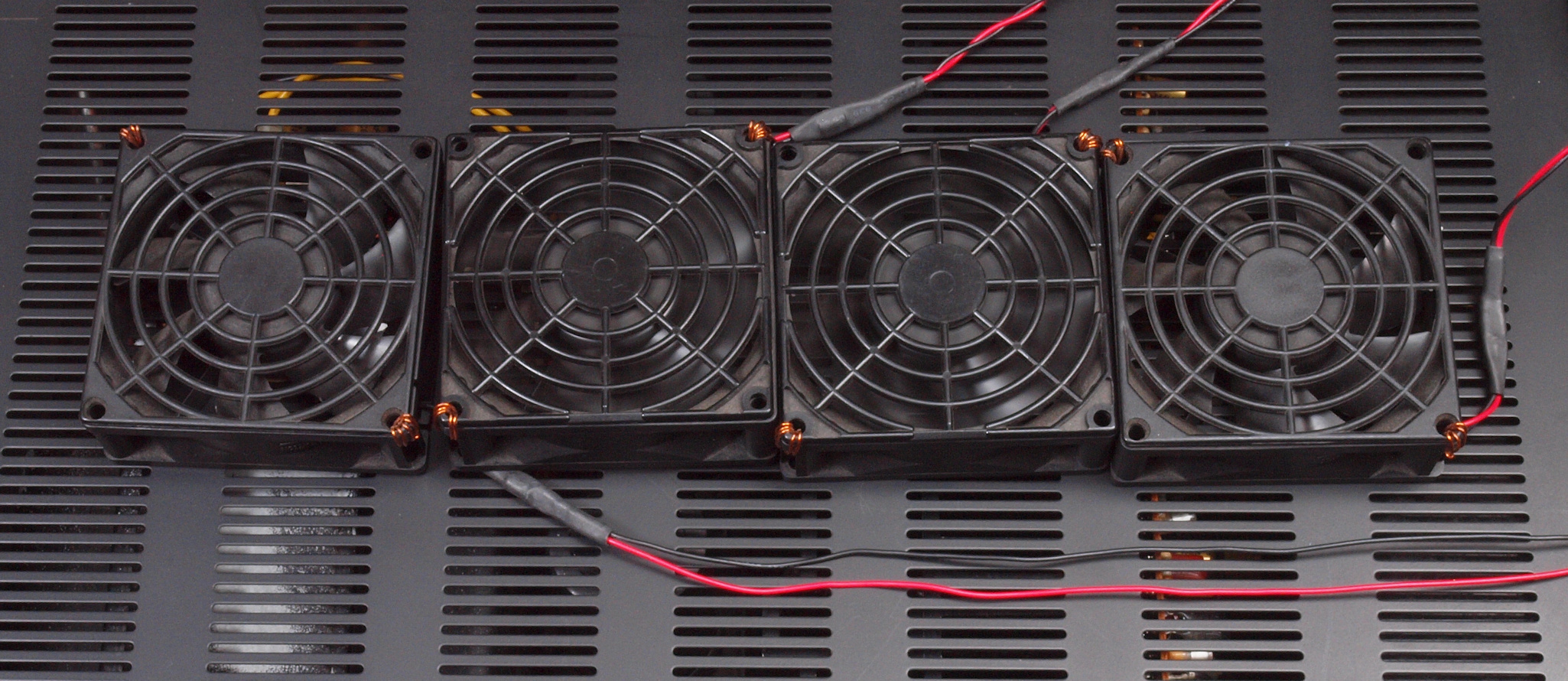

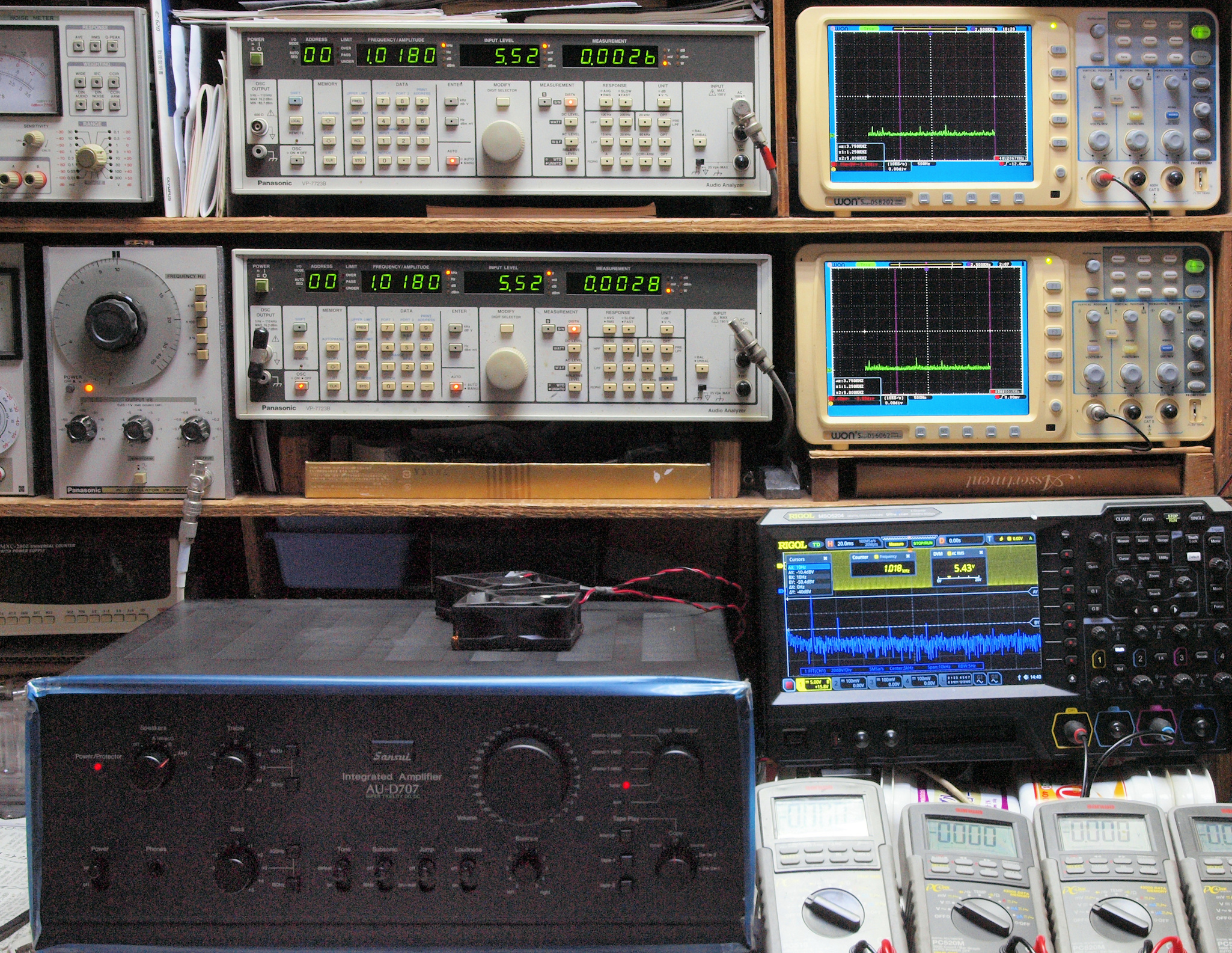

E3. フルパワー出力なので、 24V高速フアンが全回転でクーリング。
Y. ユーザー宅へ設置。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
S. Sansui AU−D707 の仕様(マニアル・カタログより)
型式 ワイドレンジDCプリメインアンプ AU−D707
パワーアンプ部
実効出力 90W+90W(10Hz〜20kHz、THD 0.008%、8Ω)
90W+90W(1kHz、THD 0.003%、8Ω
全高調波歪率 0.008%以下(10Hz〜20kHz、実効出力時、8Ω)
混変調歪率(70Hz:7kHz=4:1) 0.008%以下
出力帯域幅 3Hz〜70kHz(IHF、両ch動作、1kHz、8Ω)
ダンピングファクター 100(IHF、両ch動作、1kHz、8Ω)
周波数特性 DC〜500kHz、+0 -3dB
入力感度/インピーダンス(1kHz) 1V/47kΩ
SN比 125dB以上(IHF、Aネットワーク、ショートサーキット)
チャンネルセパレーション(IHF、1kHz) 90dB以上
ライズタイム 0.5μsec
スルーレイト ±200V/μsec
プリアンプ部
入力感度/インピーダンス(1kHz) Phono-1 MM:2.5mV/47kΩ
Phono-1 MC:0.1mV/100Ω
Phono-2 MM:2.5mV/47kΩ
AUX、Tuner、Tape Play 1、2(PIN):150mV/47kΩ
MC適合インピーダンス 100Ω以下
Phono最大許容入力(1kHz) Phono MM:350mV(THD 0.01%)
Phono MC:30mV(THD 0.03%)
出力電圧(1kHz) Tape Rec 1、2(PIN、47kΩ時):150mV
Pre Out(47kΩ時):1V
Max Pre Out(THD 0.05%、47kΩ時):4V
出力インピーダンス(1kHz) Tape Rec 1、2:600Ω以下
全高調波歪率 Phono MC(1kHz、6V):0.01%以下
Phono MM(20Hz〜20kHz、6V):0.005%以下
AUX、Tuner、Tape Play 1、2(20Hz〜20kHz、1V):0.005%以下
混変調歪率(70Hz:7kHz=4:1) AUX、Tuner、Tape Play 1、2(1V):0.005%以下
周波数特性 RIAA偏差(Phono 1、2、20Hz〜20kHz):±0.2dB
AUX、Tuner、Tape Play 1、2:5Hz〜100kHz、+0 -1dB
SN比(IHF、Aネットワーク、
ショートサーキット)
Phono MC(入力換算):-154dBV
Phono MM:90dB以上
AUX、Tuner、Tape Play 1、2:100dB以上
チャンネルセパレーション(IHF、1kHz) Phono MC:70dB以上
Phono MM:70dB以上
AUX、Tuner、Tape Play 1、2:80dB以上
入力間セパレーション
(入力ショート、1kHz)
Tuner⇔Phono MM:90dB以上
Tape Play 1、2⇔Phono MM:90dB以上
Tuner⇔Tape Play 1、2:90dB以上
Tape Play 1⇔Tape Play 2:100dB以上
トーンコントロール Bass:±6dB(50Hz)
トーンセレクター(ターンオーバー周波数):300Hz、150Hz
Treble:±6dB(15kHz)
トーンセレクター(ターンオーバー周波数):6kHz、3kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
ラウドネス(ボリューム -30dB時) +10dB(50Hz)
+4dB(10kHz)
ヘッドホン端子出力 120mW(8Ω)
総 合
負荷インピーダンス 4〜16Ω
定格消費電力(電気用品取締法) 230W
外形寸法 幅430x高さ168x奥行428mm
ラックマウントアダプター装着時:幅482x奥行455mm
重量 20.1kg
ラックマウントアダプター装着時:20.6kg
別売 ラックマウントアダプターBX-7(1組、¥3,000)
価格 ¥95,000(1979年頃)
