Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ．　４台目修理記録
２０２１/６/１２持込　　　　２０２６／１／１９返却　
Ａ．　修理前の状況
  • オーバホール修理依頼。

Ｔ．　修理前点検測定
  • 各部経年劣化。

B．　原因
  • 各部経年劣化。

Ｃ．　修理状況

Ｋ．　裏パネル加工・塗装

Ｄ．　使用部品
  • 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　４個。
    バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　８個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　８０個 。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　８個。
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
    ＷＢＴ−０７０２ＰＬ 　　　　　　　　　　　　　　　　　　　　　２組４個。
    スペンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２本。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　０，０００円

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中　前から見る。　重いので、ユーザ様が自宅で左右パネル＋上下蓋（パネル）を外して持ち込み。

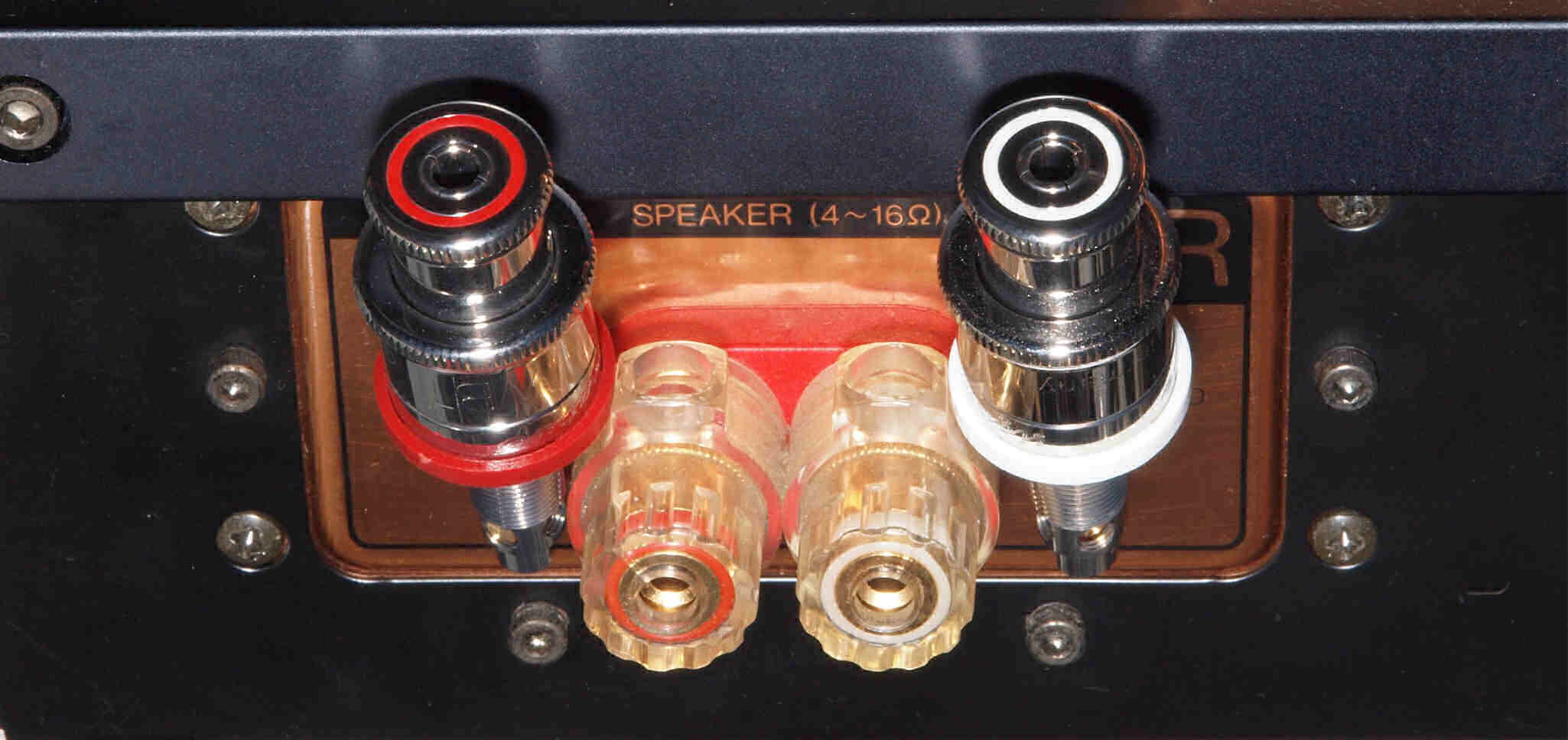

Ａ１５３．　点検中　後から見る、Ｒ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換可能。　
Ａ１６３．　点検中　後から見る、Ｌ側ＳＰ接続端子。ＷＢＴ−０７０２ＰＬ に交換可能。
Ｓ．　Ｓａｎｓｕｉ　Ｂ−２３０２Ｖ　の仕様（マニアルより）　
定格出力 ３８０Ｗ＋３８０Ｗ（６Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％）
３００Ｗ＋３００Ｗ（８Ω負荷時，１０Ｈｚ〜２０ｋＨｚ，両チャンネル同時動作，ＴＨＤ０．００３％）
ダイナミックパワー ８００Ｗ（２Ω） 　７００Ｗ（４Ω） 　６００Ｗ（６Ω）
全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ，８Ω負荷）
混変調歪率 ０．００３％以下（定格出力時，８Ω負荷）
周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−２dB）
ダンピングファクター ２５０（１ｋＨｚ，８Ω負荷）
Ｓ／Ｎ比 １２０dB以上（Ａネットワーク，ショートサーキット）
スルーレイト ３００Ｖ／μｓ
ライズタイム ０．５μｓ
入力感度／インピーダンス １．４Ｖ／５ｋΩ（Ｎｏｒｍａｌ，１ｋＨｚ）　１．４Ｖ／１０ｋΩ（Ｂａｌａｎｃｅｄ，１ｋＨｚ）
負荷インピーダンス ４〜１６Ω
定格消費電力 ５３０Ｗ（電気用品取締法による）
寸法 ４７４Ｗ×２１５Ｈ×５０３Ｄmm
重量 ４６ｋｇ
価格 ￥740,000(1990年発売)
　　　 　　　　　　　　　　　　　　　　　　　b2302-4
