ＰＲＡ−２０００ＺＲ．　７台目修理記録

同時修理機器　ＨＭＡ−９５００ｍｋ�U．　３４台目　平成１９年１２月1２到着　　平成２０年１月９日完成

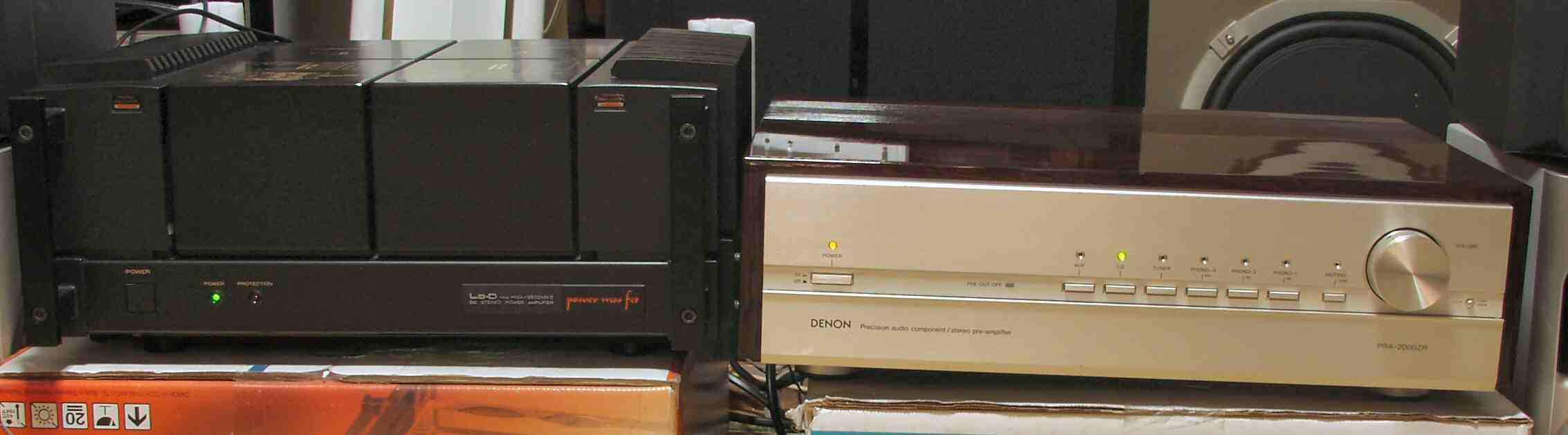

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 外観は正面の当てキズ以外きれいです。 オーバーホール修理。 ＡＥ．　修理前点検測定 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり Ｃ．　修理状況 全電解コンデンサー交換 半固定ＶＲ交換 リード・リレー交換 抵抗 フイルムコンデンサー ＯＰ-ＡＭＰ交換 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用） 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 フイルムコンデンサー　　　　　　　　　　　　　　　　１２個 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　１個 Ｅ．　調整・測定 ＥＥ．上位測定器による　調整・測定 Ｆ．　修理費　　　　　　　　１０５，０００円 　　　　　　　　　　　　　　　　＜＜オーバーホール修理＞＞ Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

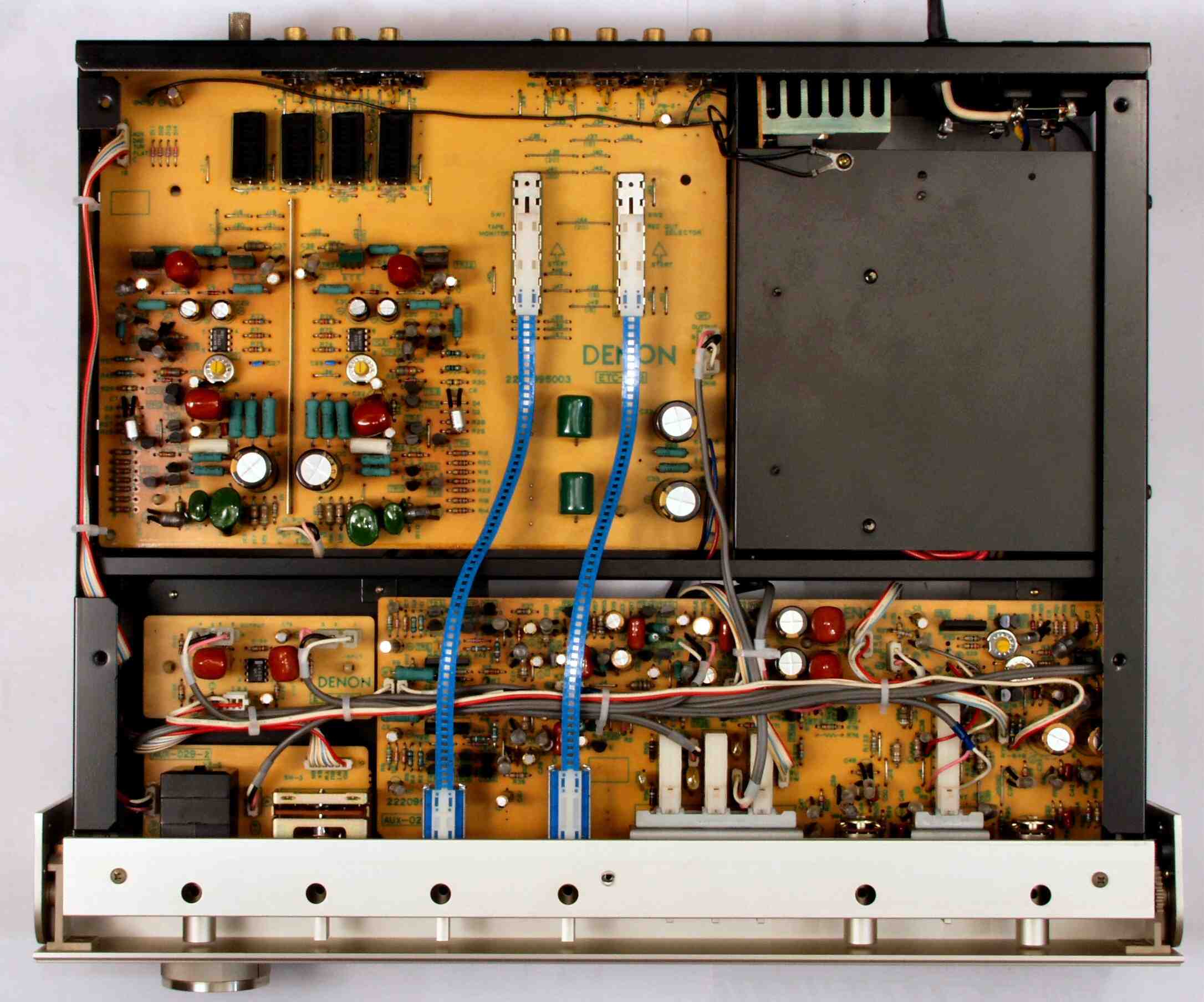

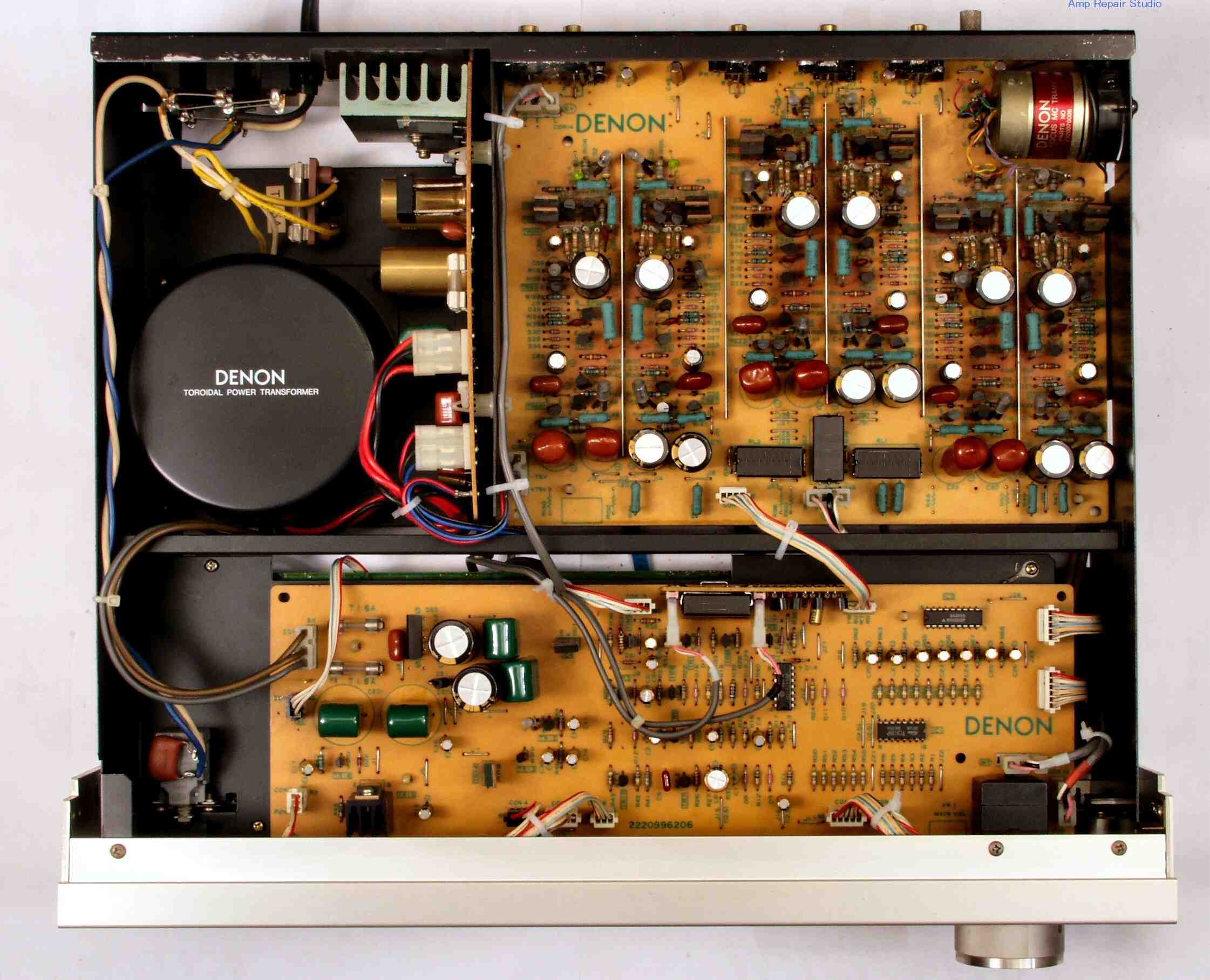

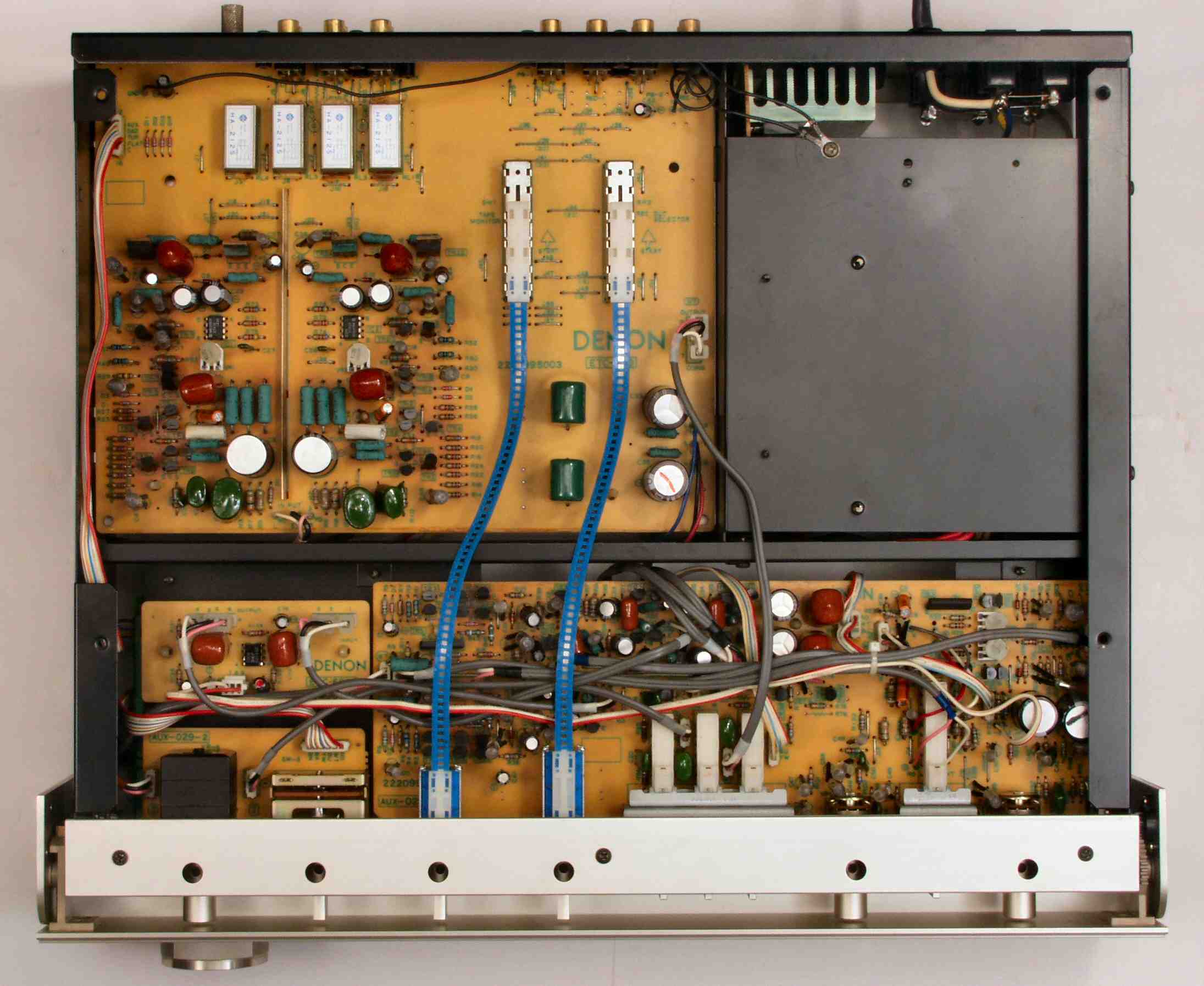

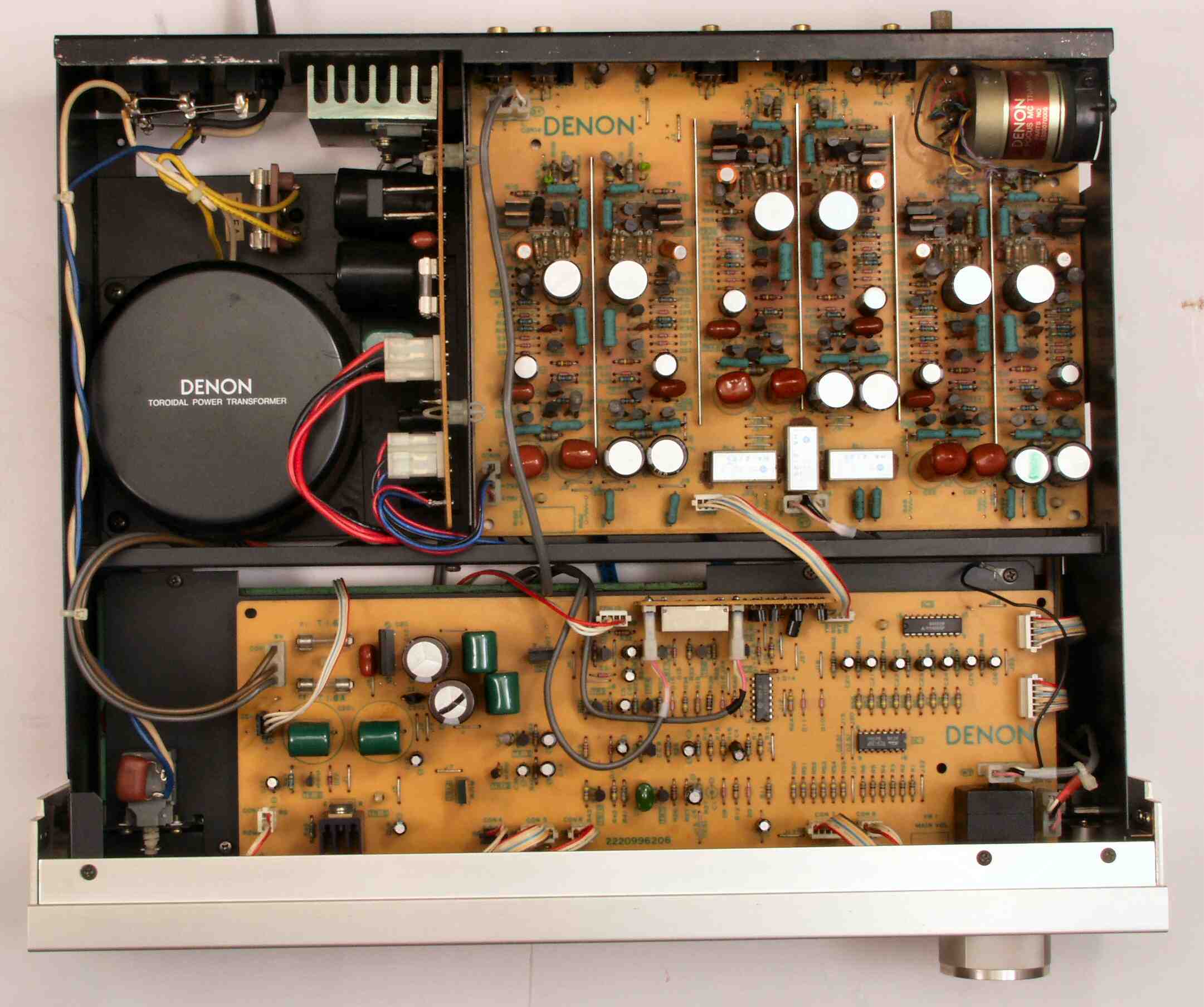

Ａ．　修理前の状況 Ａ１１．　点検中　上から見る、修理履歴あり、配線が固定されていない。

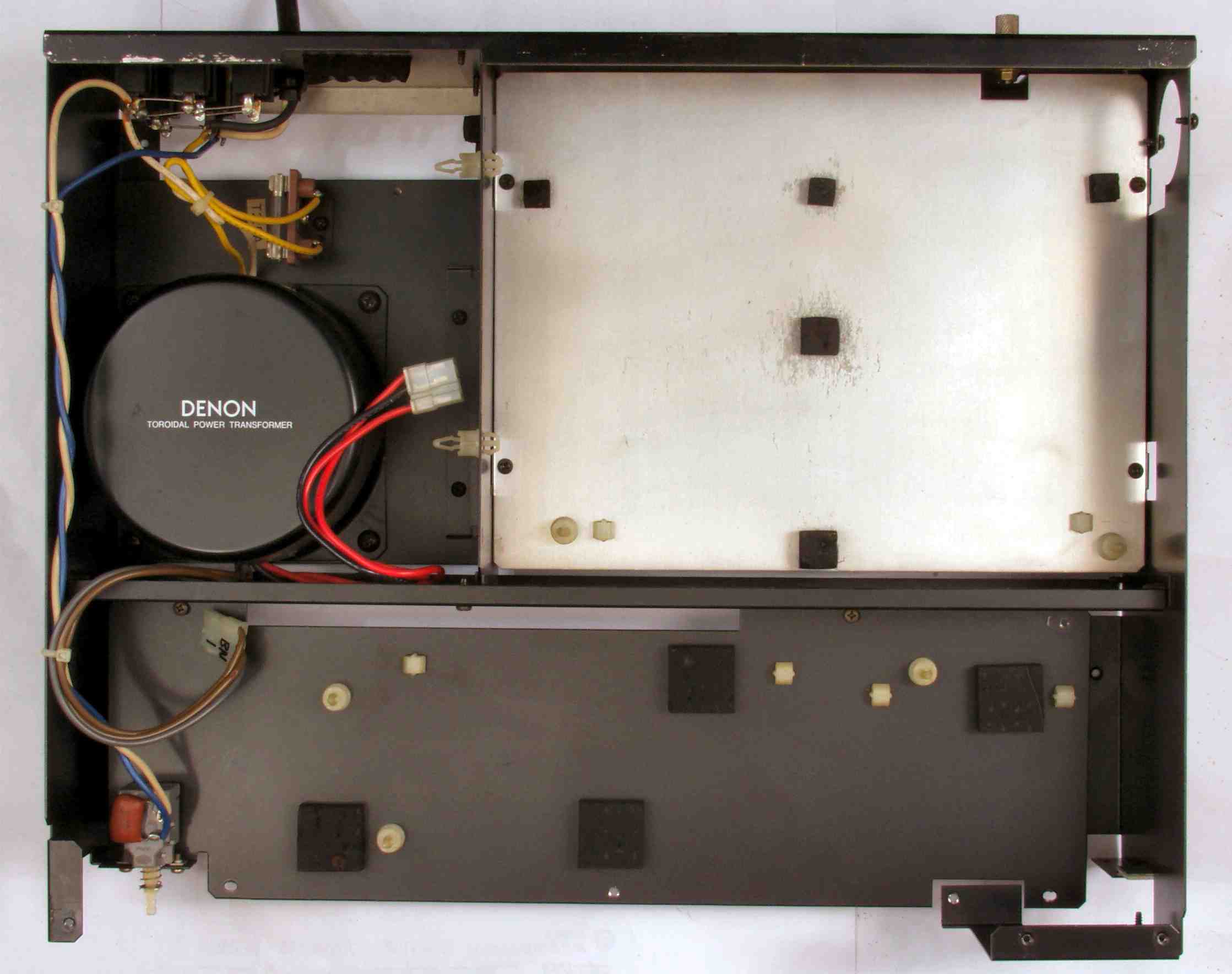

Ａ１２．　点検中　下から見る

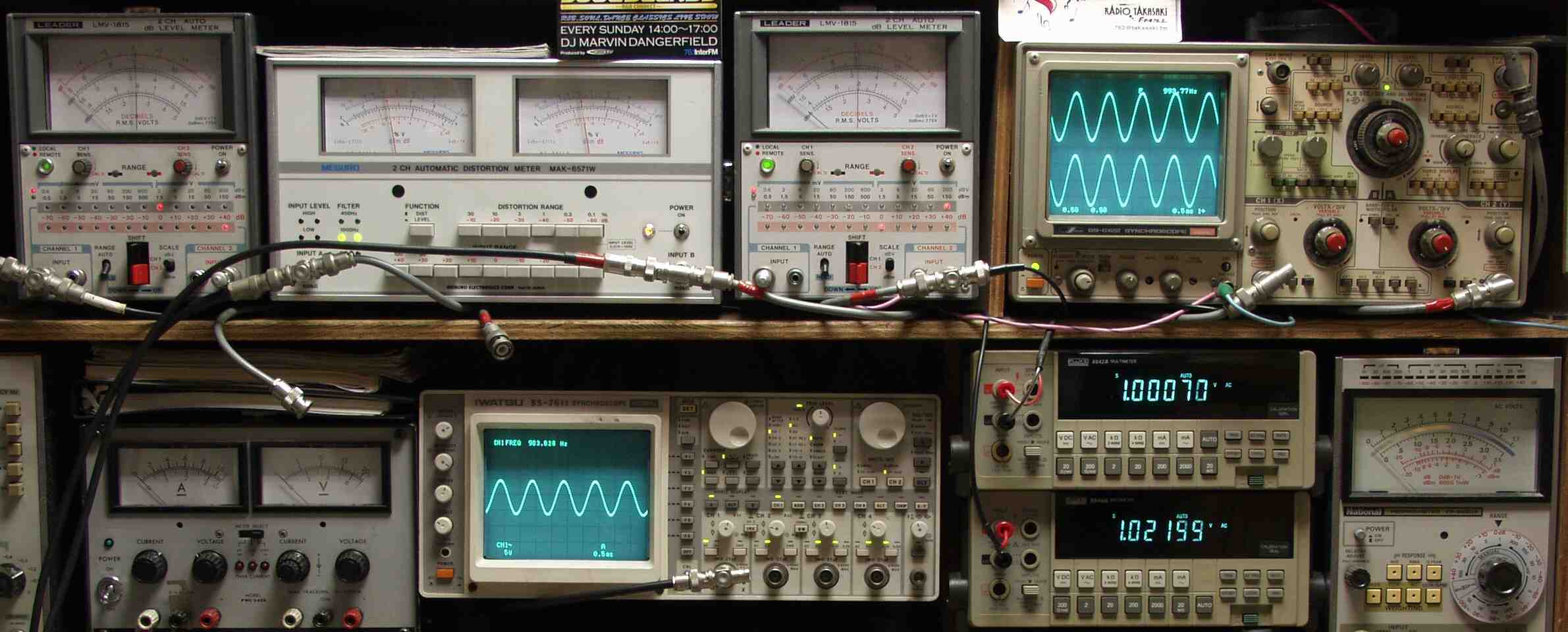

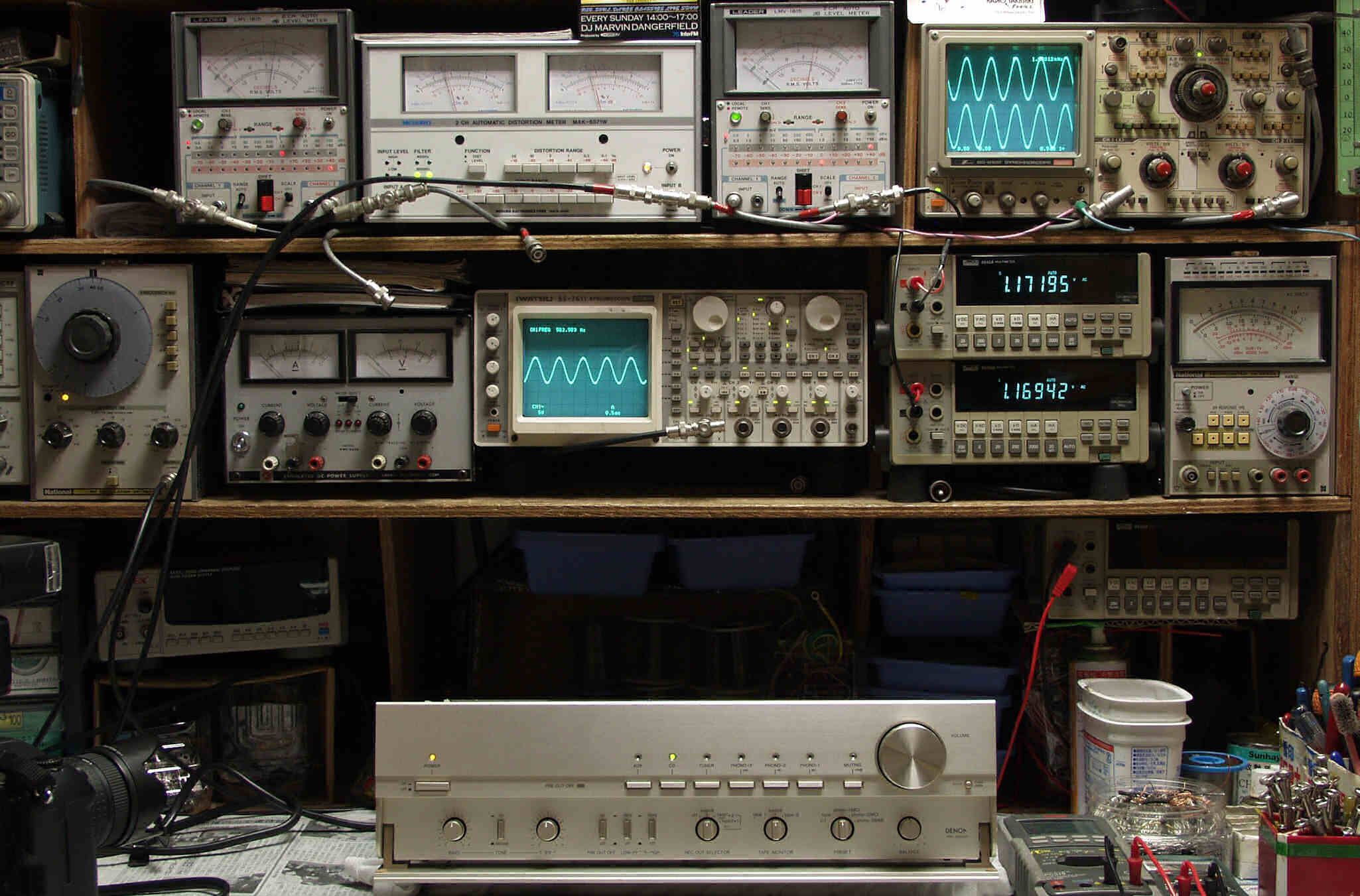

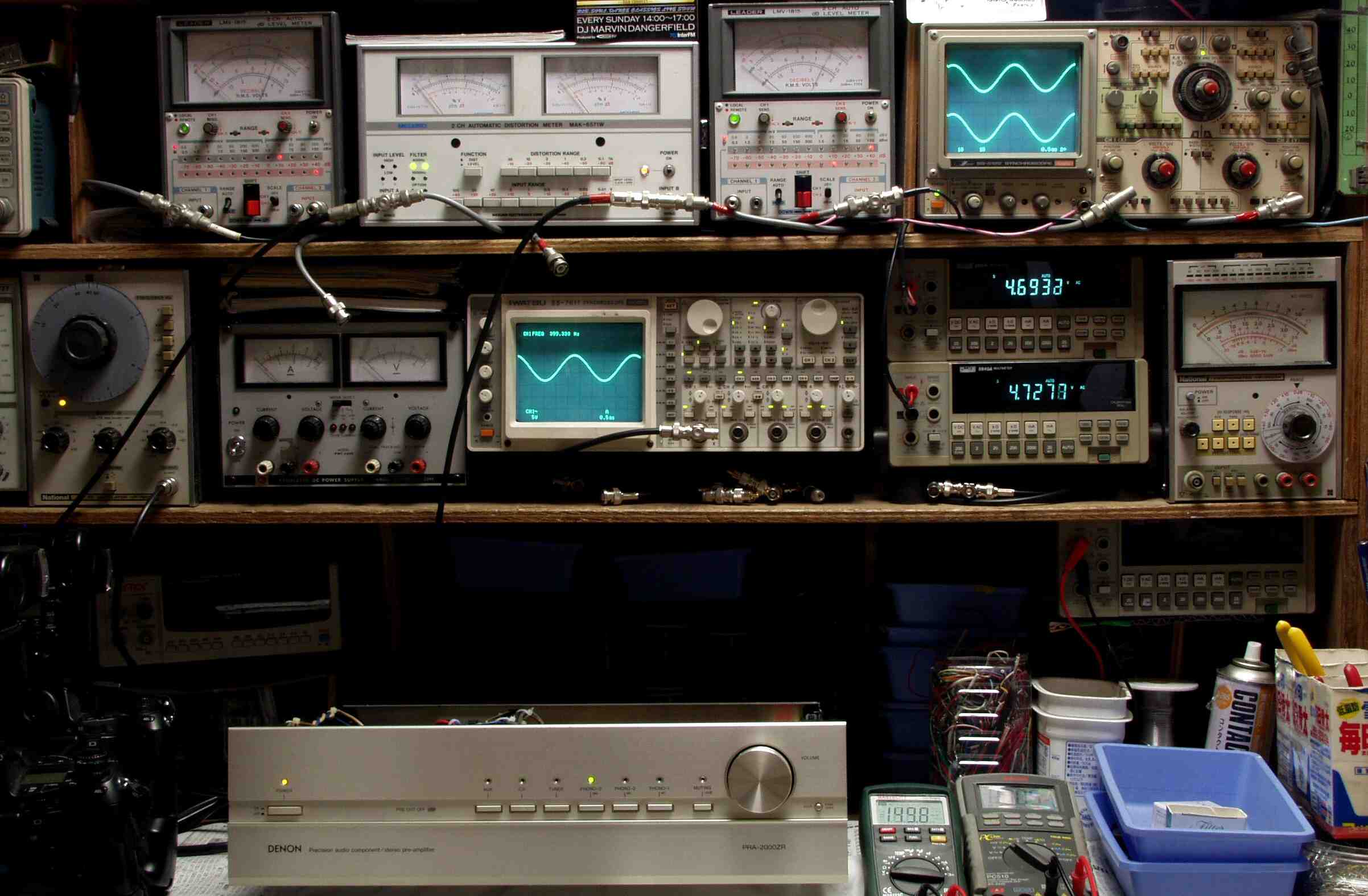

ＡＥ．　修理前点検測定 ＡＥ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

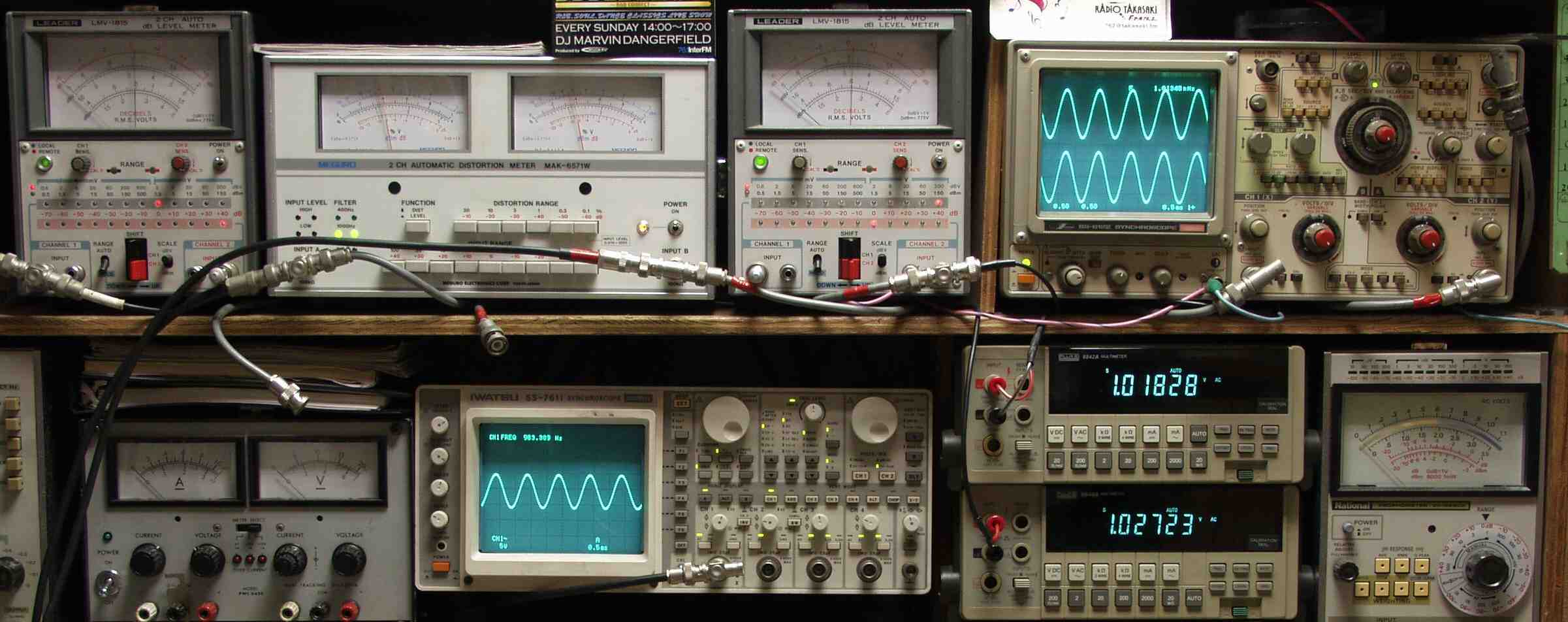

ＡＥ２．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．３％　ＡＵＸ入力　１０００ＨＺ

ＡＥ３．　出力電圧１Ｖ　歪み率＝０．４％　測定レンジ＝１％　ＭＣ（トランス）入力　１０００ＨＺ

ＡＥ４．　出力電圧１Ｖ　歪み率＝０．９％　測定レンジ＝１％　ＭＣ入力　１０００ＨＺ

ＡＥ５．　出力電圧１Ｖ　歪み率＝０．４％　測定レンジ＝１％　ＭＭ入力　１０００ＨＺ

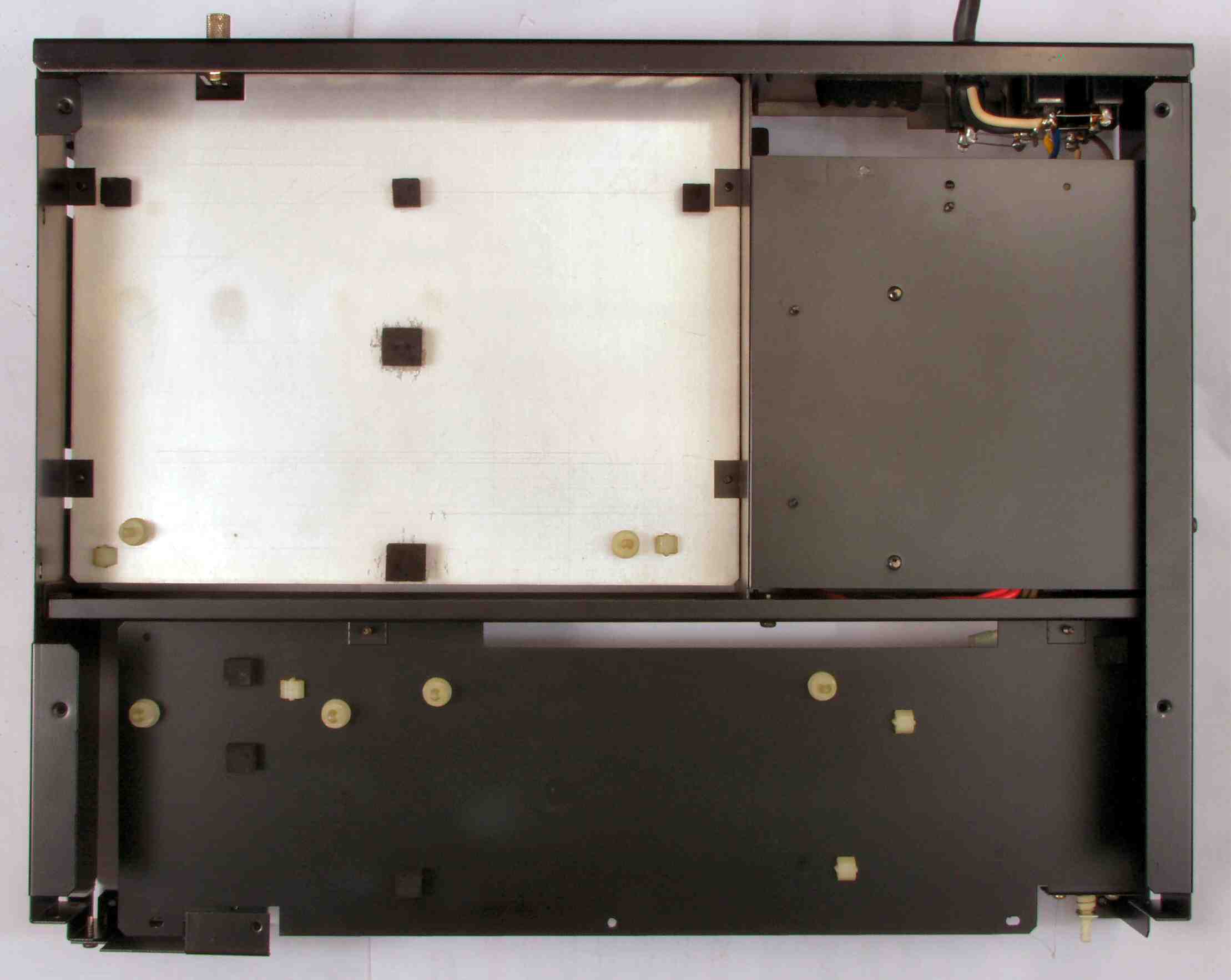

Ｃ．　修理状況 Ｃ１１．　修理中　基盤を全て取り除いたシャーシを上から見る

Ｃ１２．　修理中　基盤を全て取り除いたシャーシを下から見る

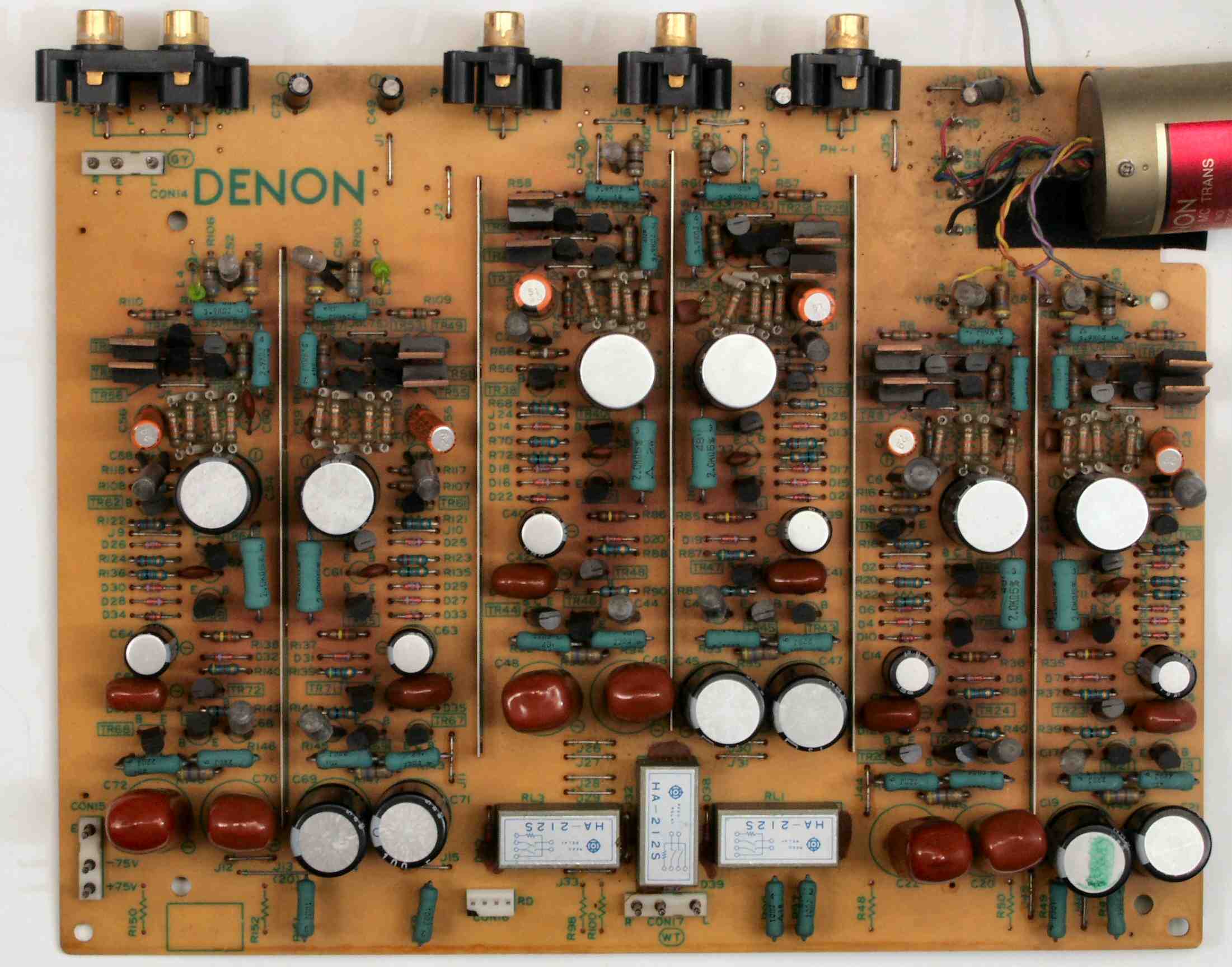

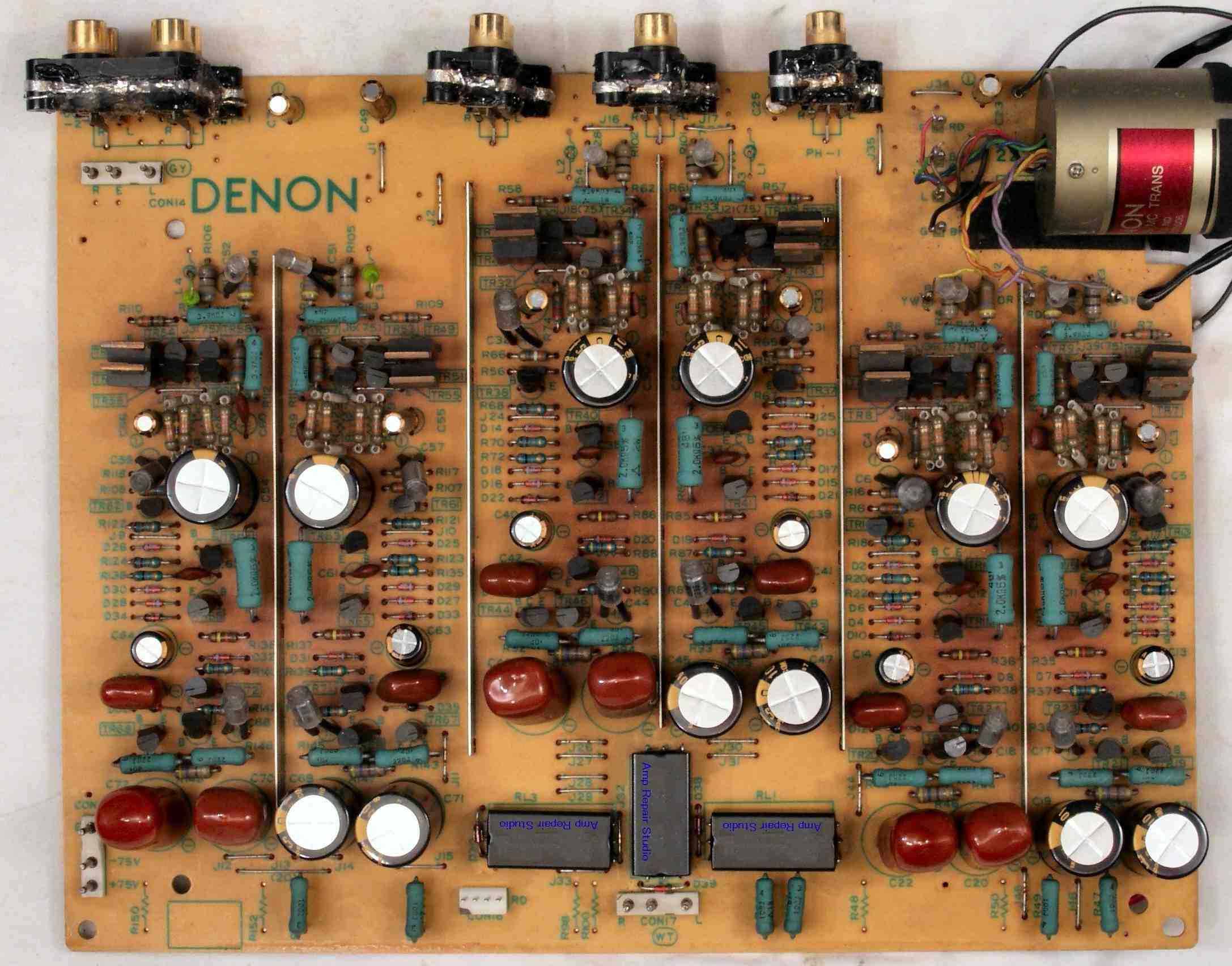

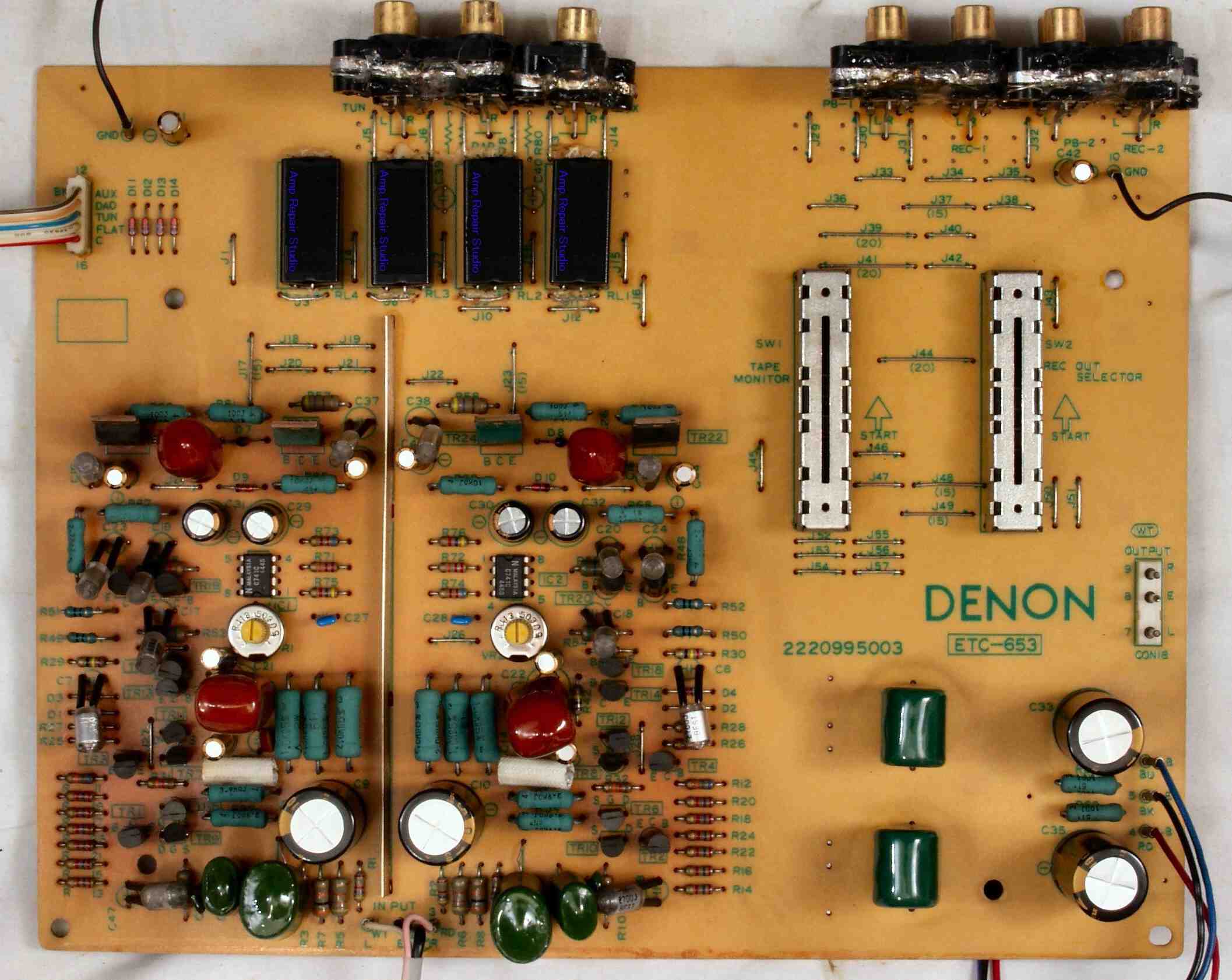

Ｃ２１．　修理前　ＥＱ−HEAD-ＡＭＰ基盤　左＝MM　中＝MC　右＝トランス使用ＭＣ　上右端がＭＣ−トランス

Ｃ２２．　修理後　ＥＱ−HEAD-ＡＭＰ基盤　　電解コンデンサ−２８個、リレー３個交換

Ｃ２２１．　修理前　ＥＱ−HEAD-ＡＭＰ基盤のRCA端子

Ｃ２２２．　修理中　ＥＱ−HEAD-ＡＭＰ基盤のRCA端子　半田吸い取り線で補強

Ｃ２２３．　修理後　ＥＱ−HEAD-ＡＭＰ基盤のRCA端子　半田吸い取り線で補強＋さらにホットボンドで補強

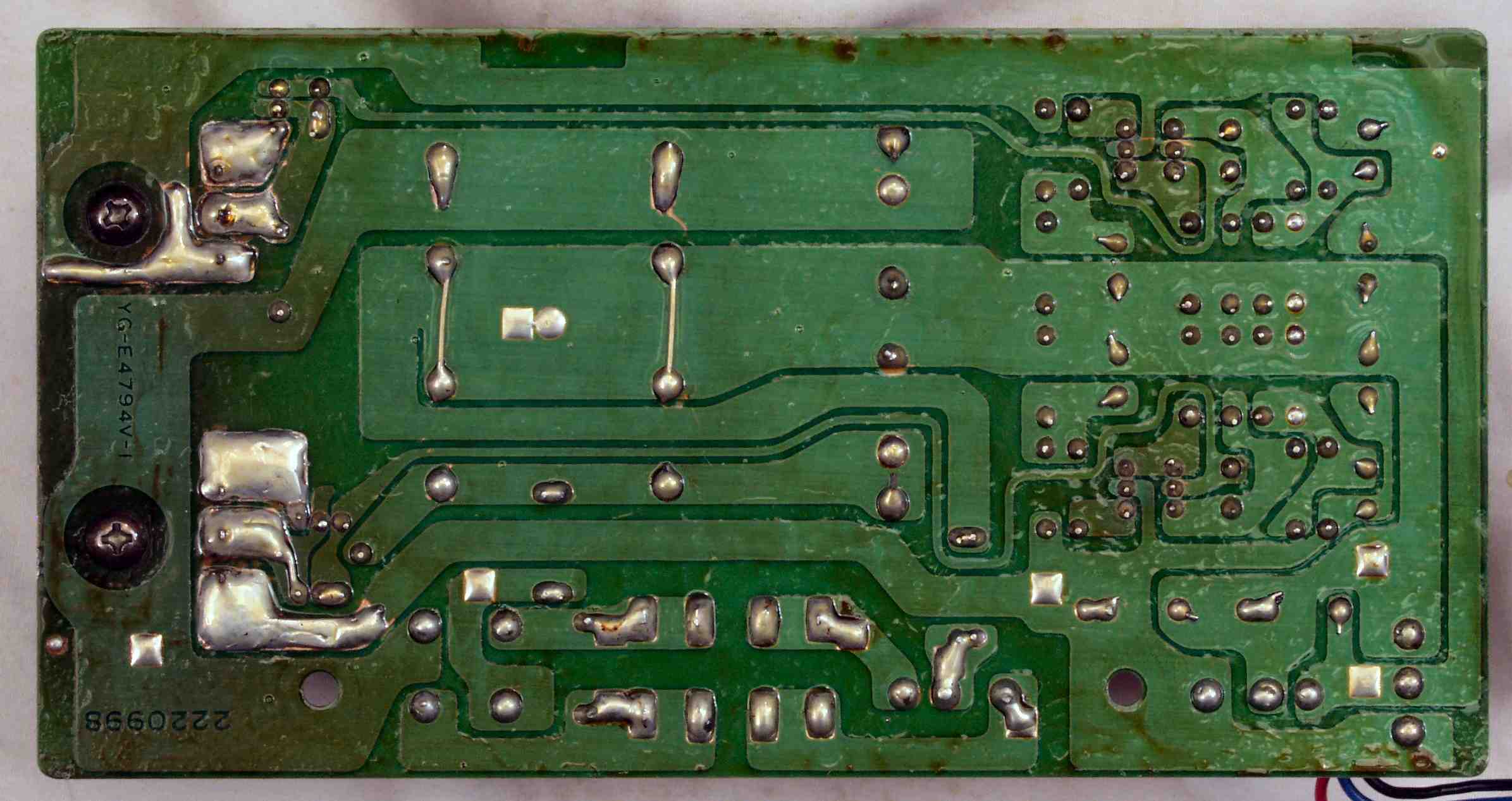

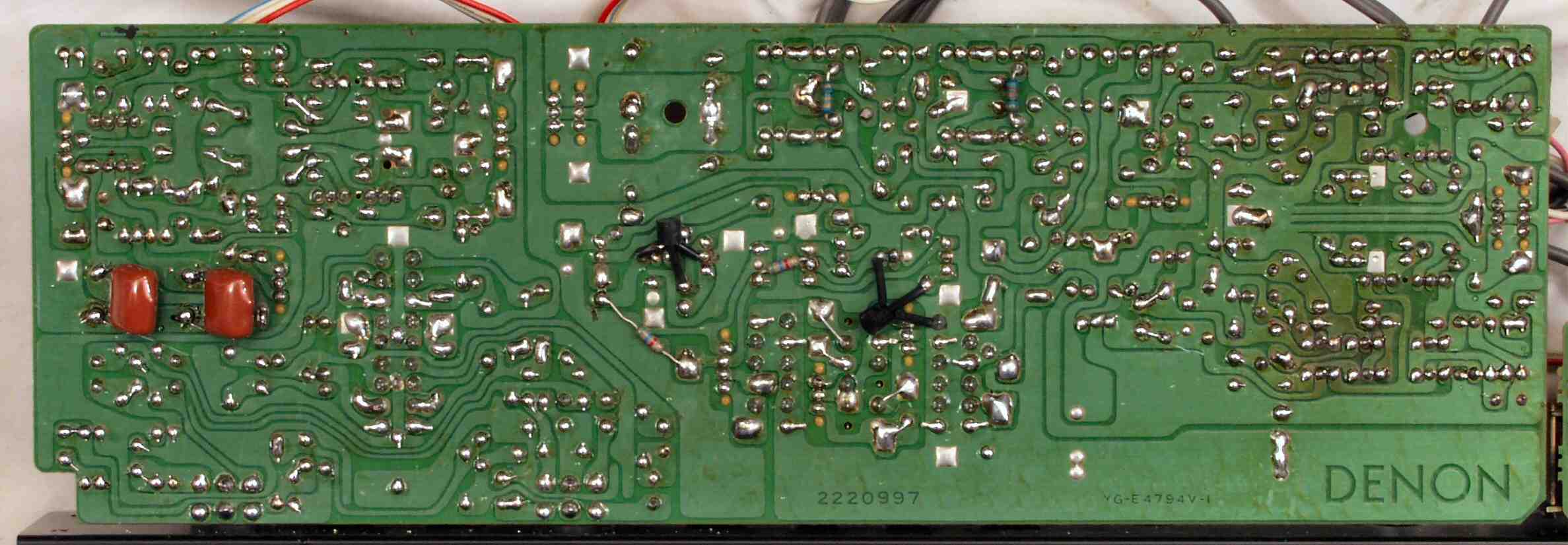

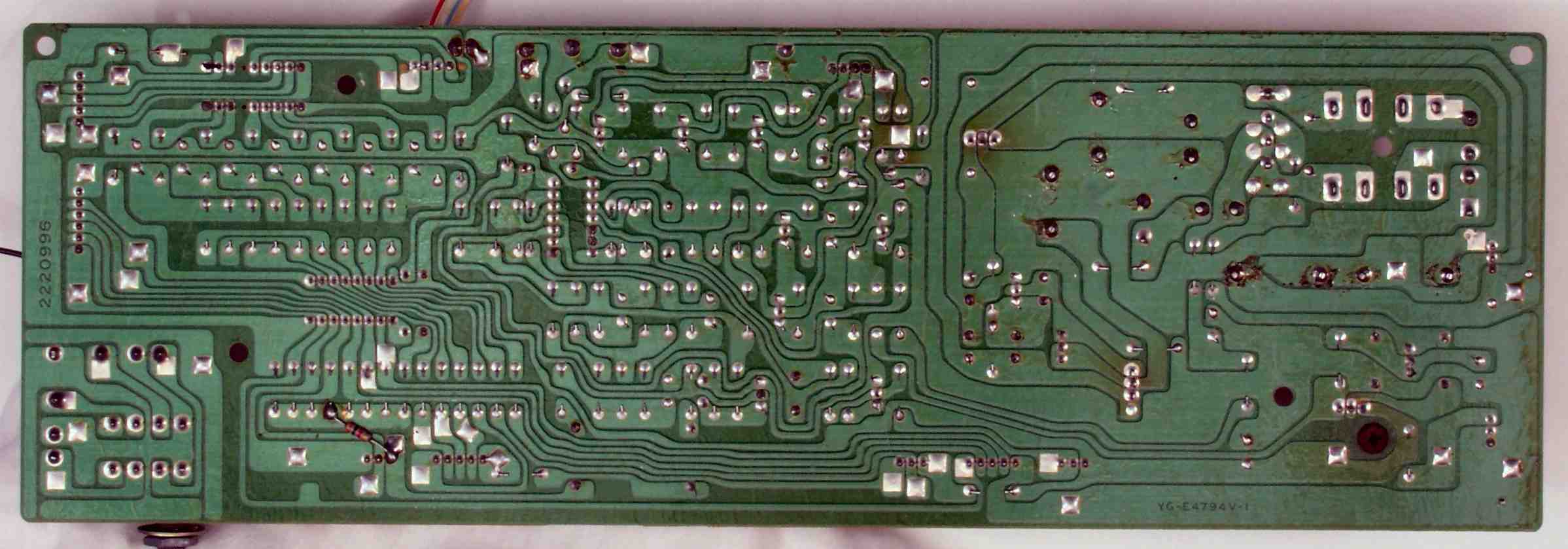

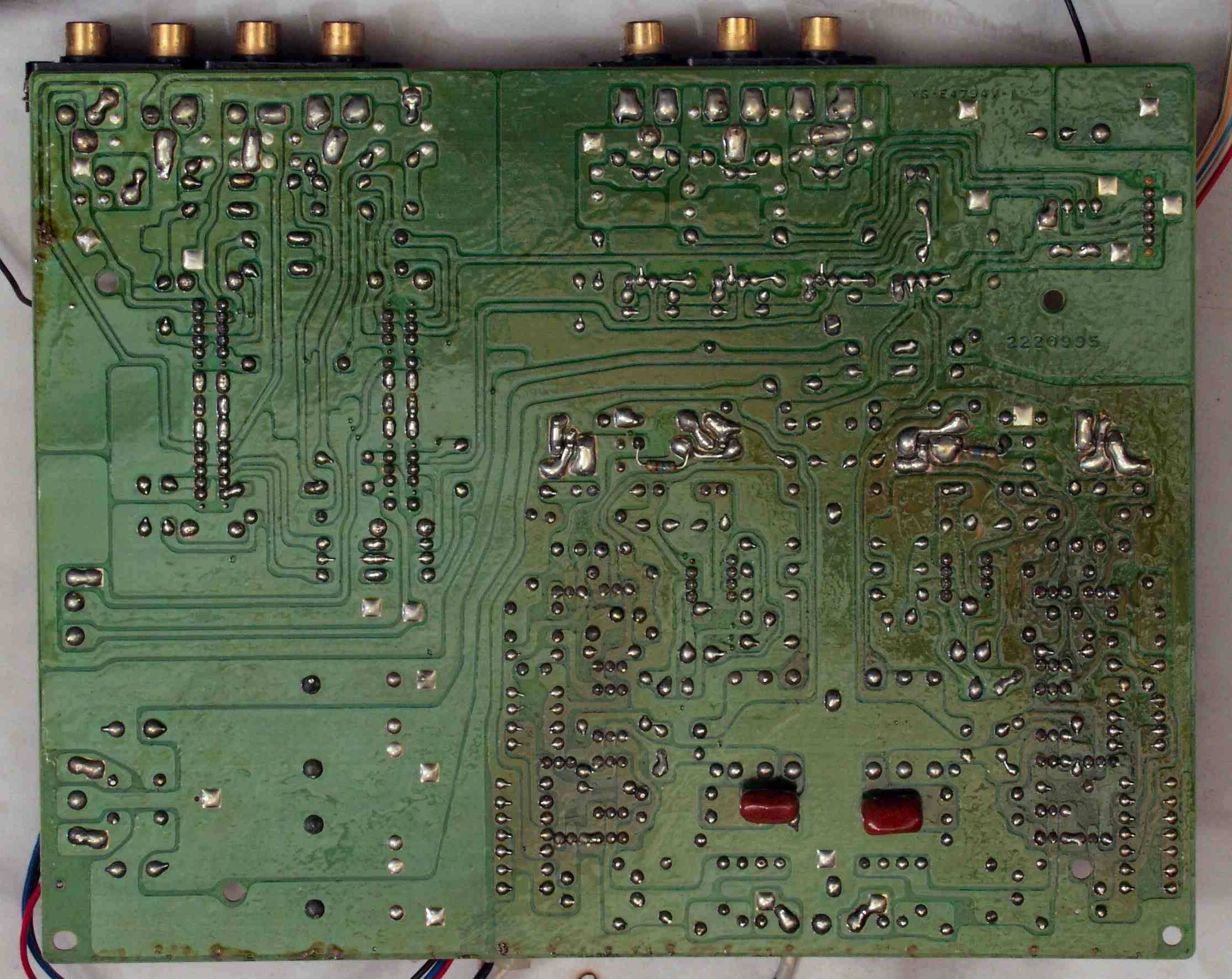

Ｃ２３．　修理前　ＥＱ−HEAD-ＡＭＰ基盤裏

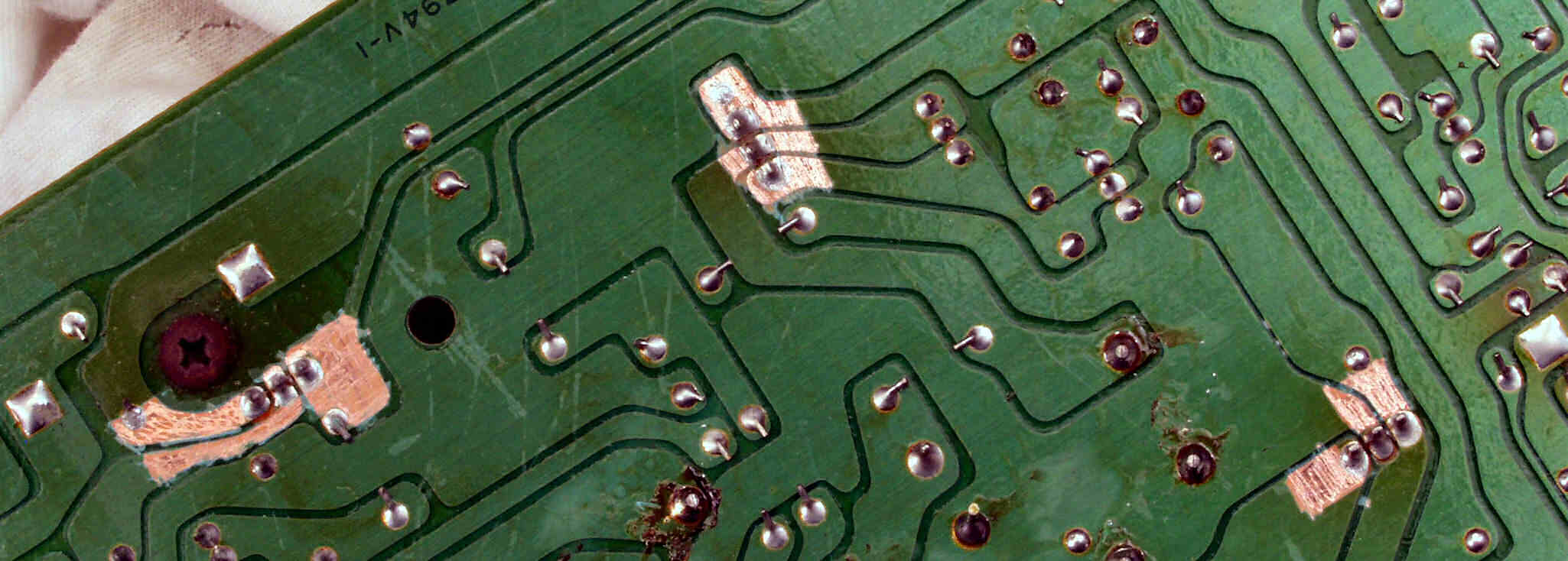

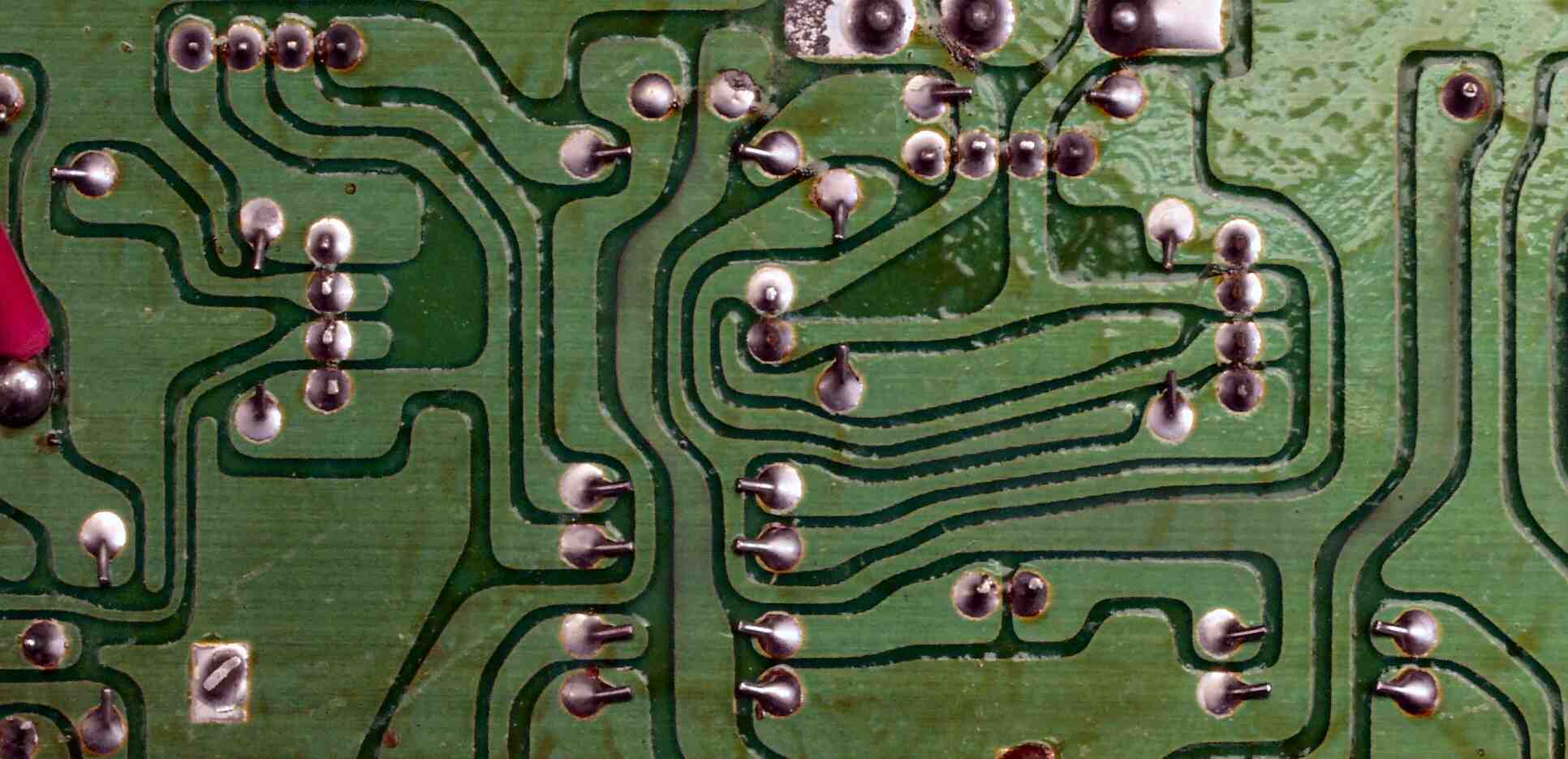

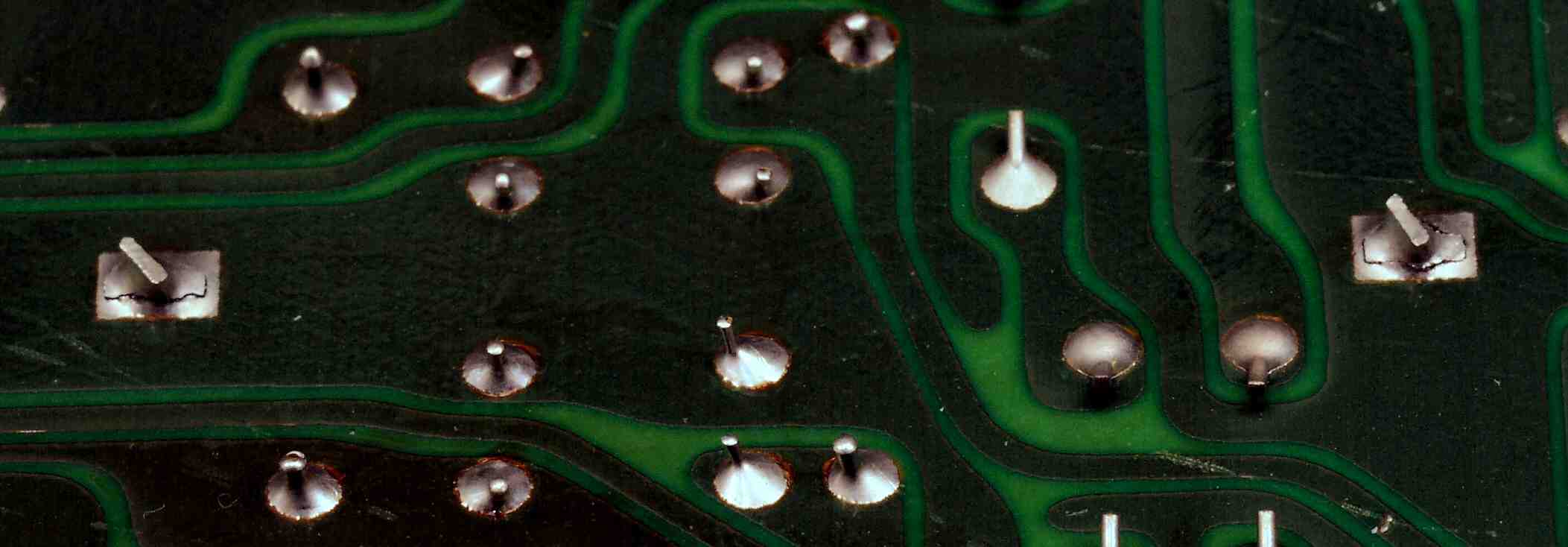

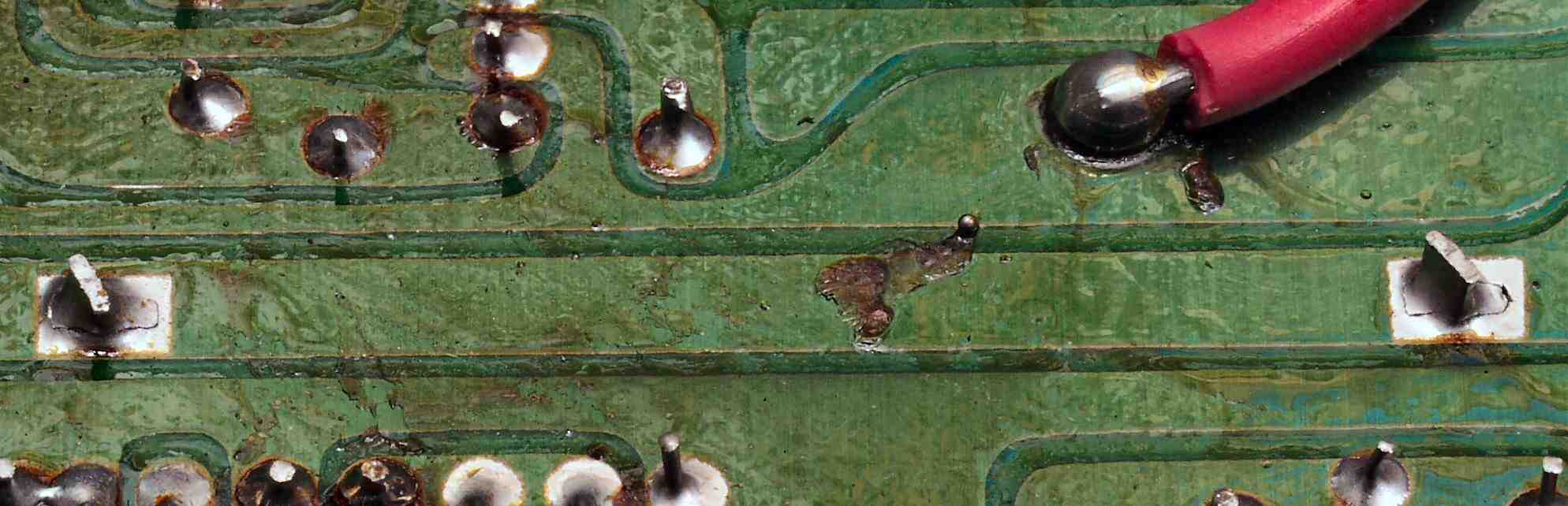

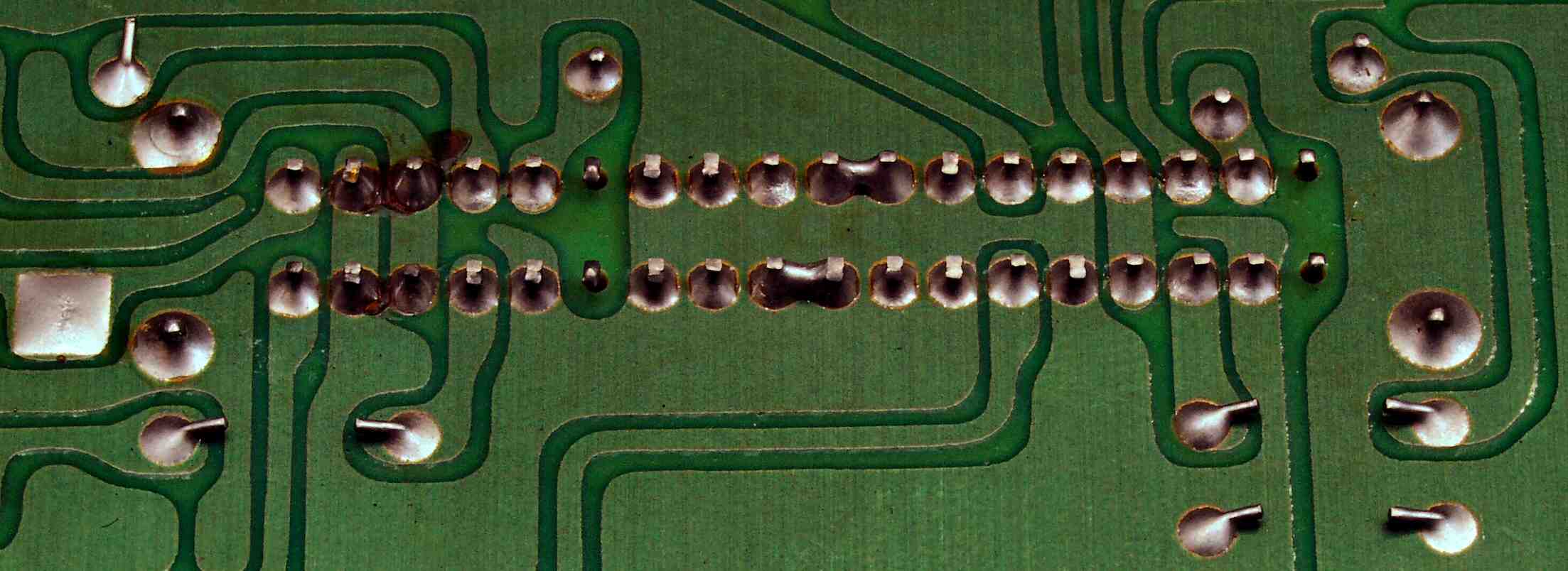

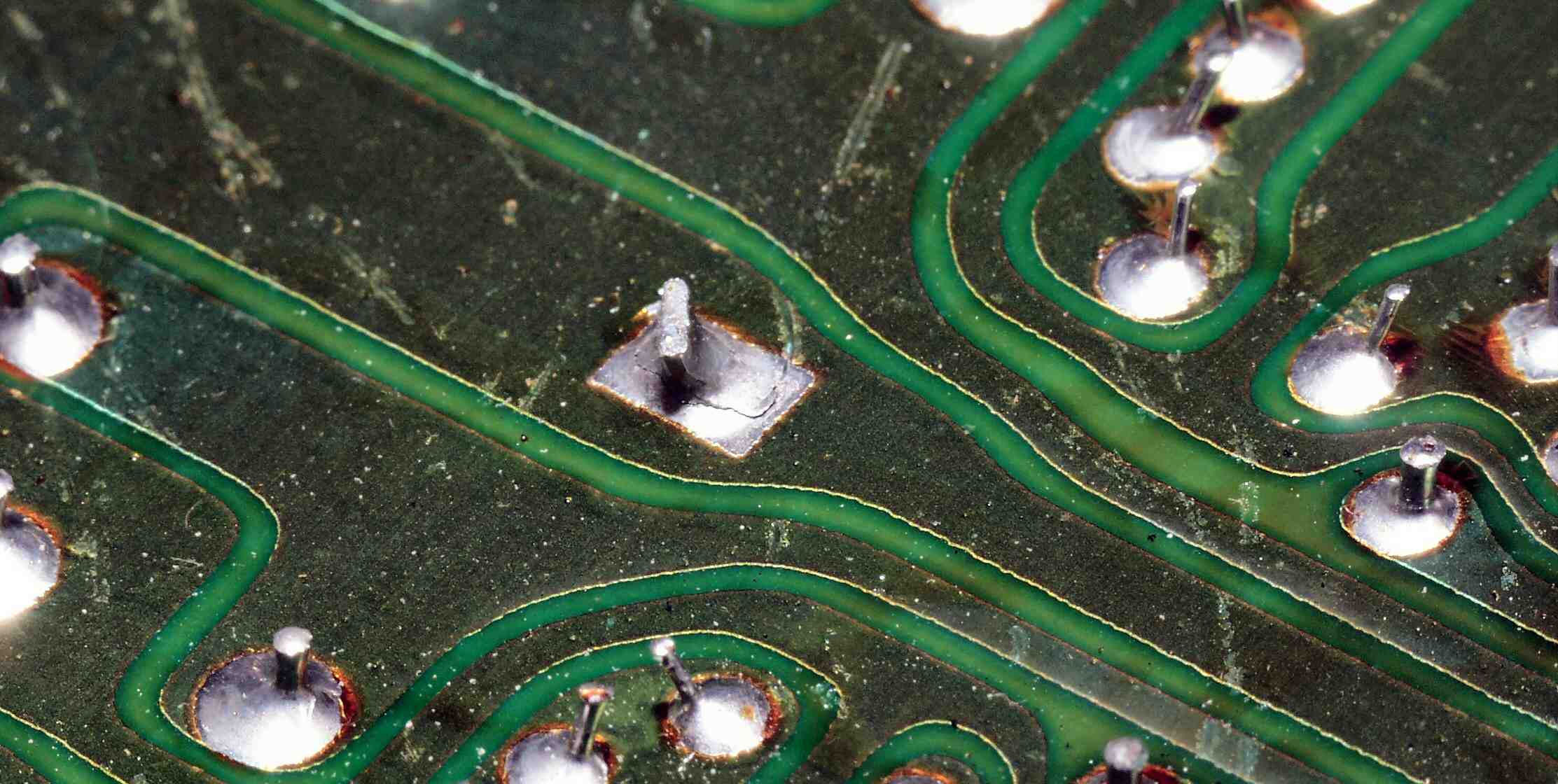

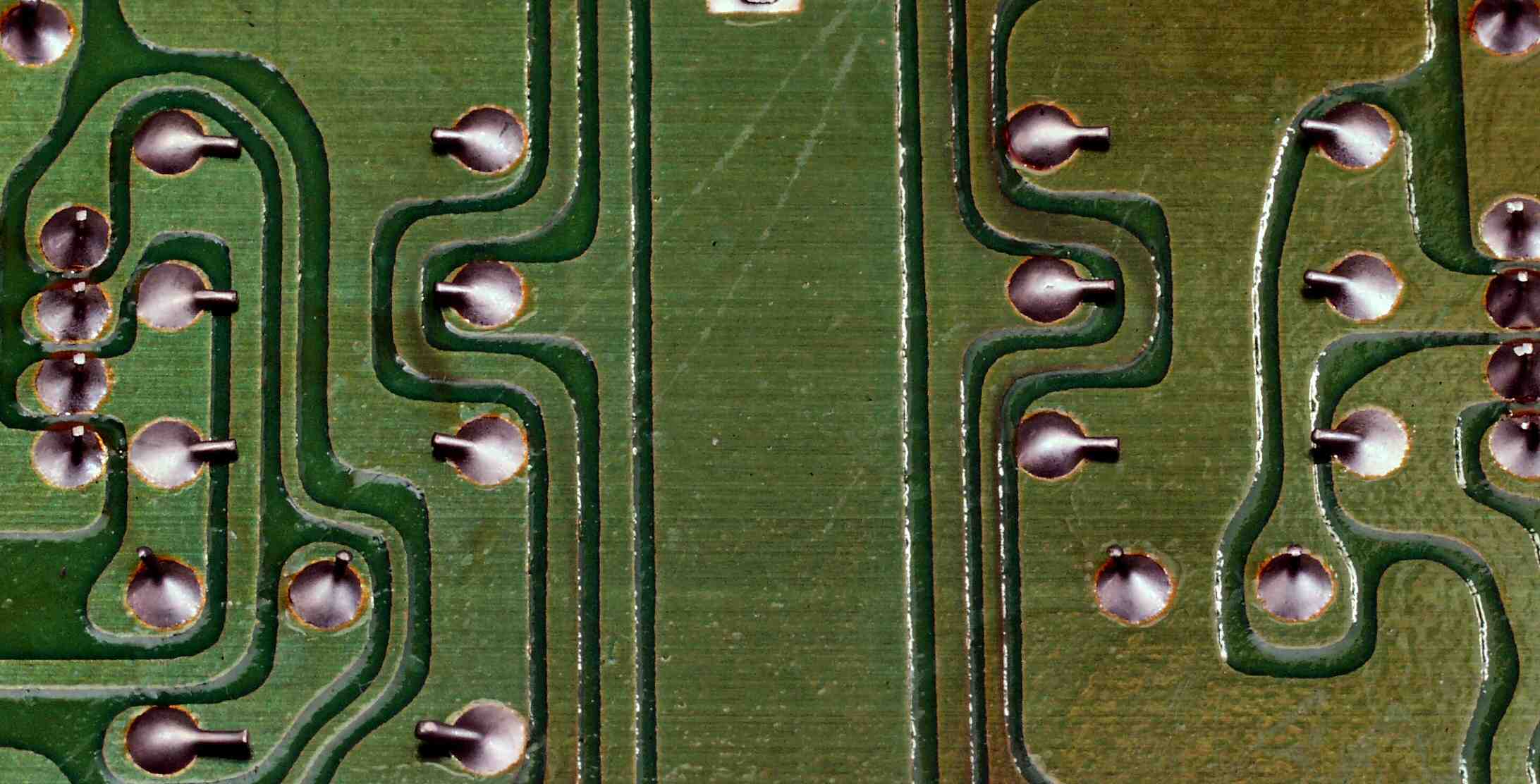

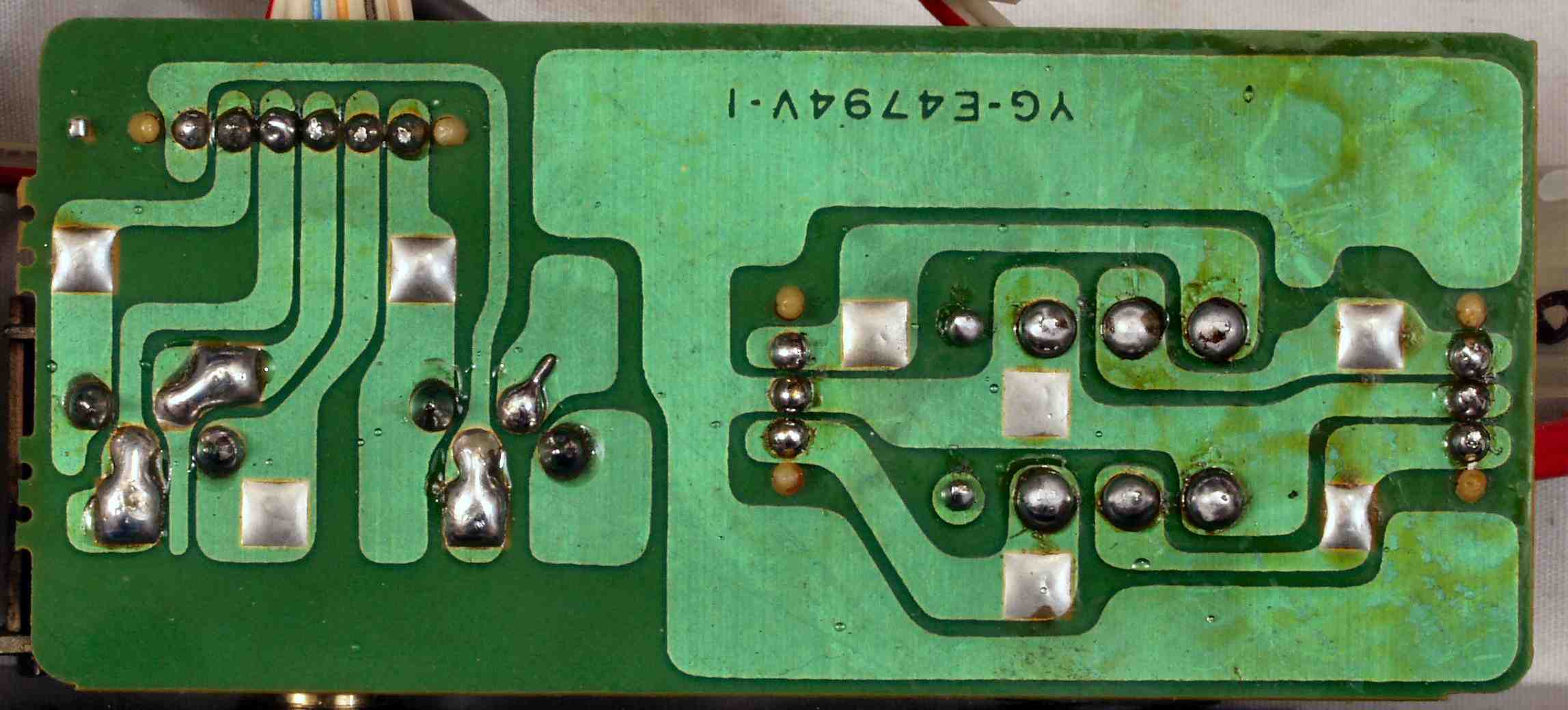

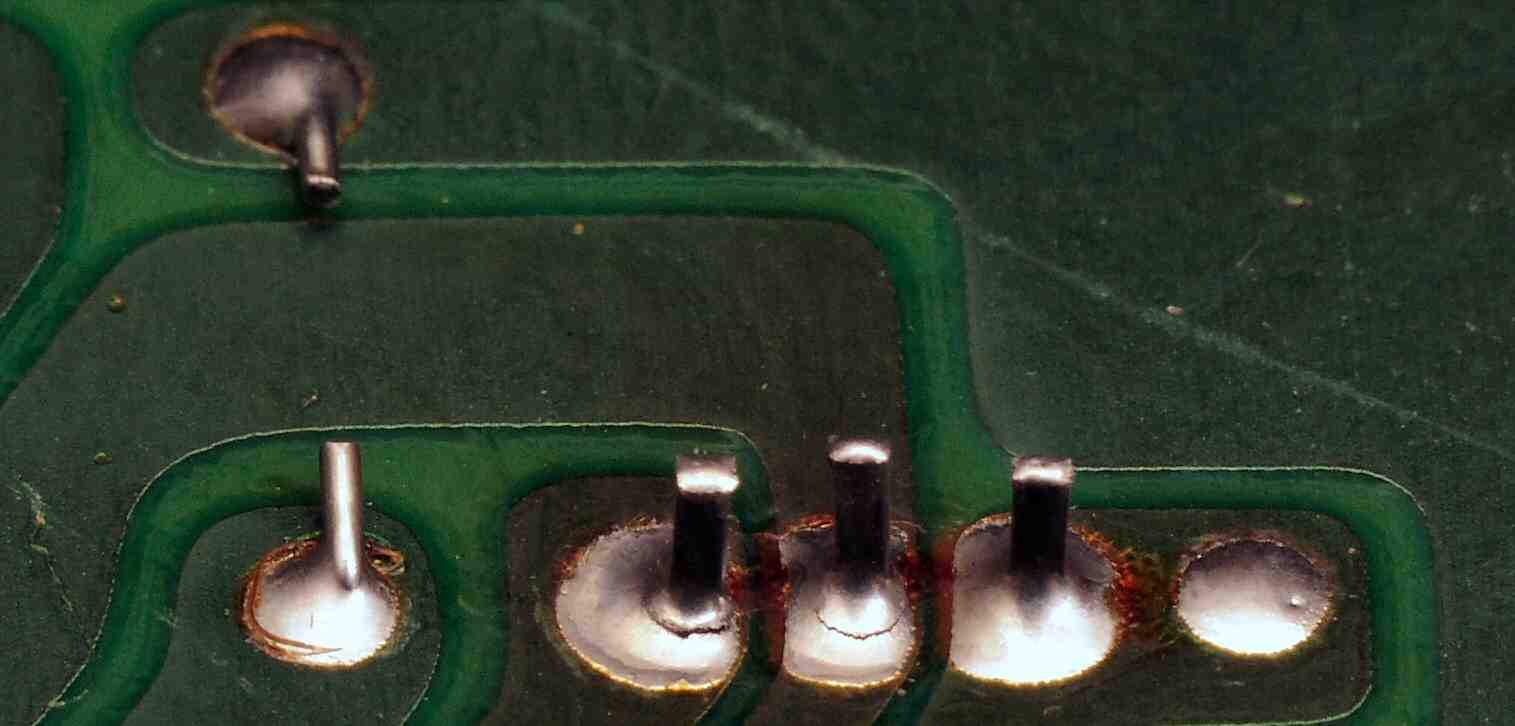

Ｃ２３１．　修理中　ＥＱ−HEAD-ＡＭＰ基盤裏　　ハンダ不良ヶ所

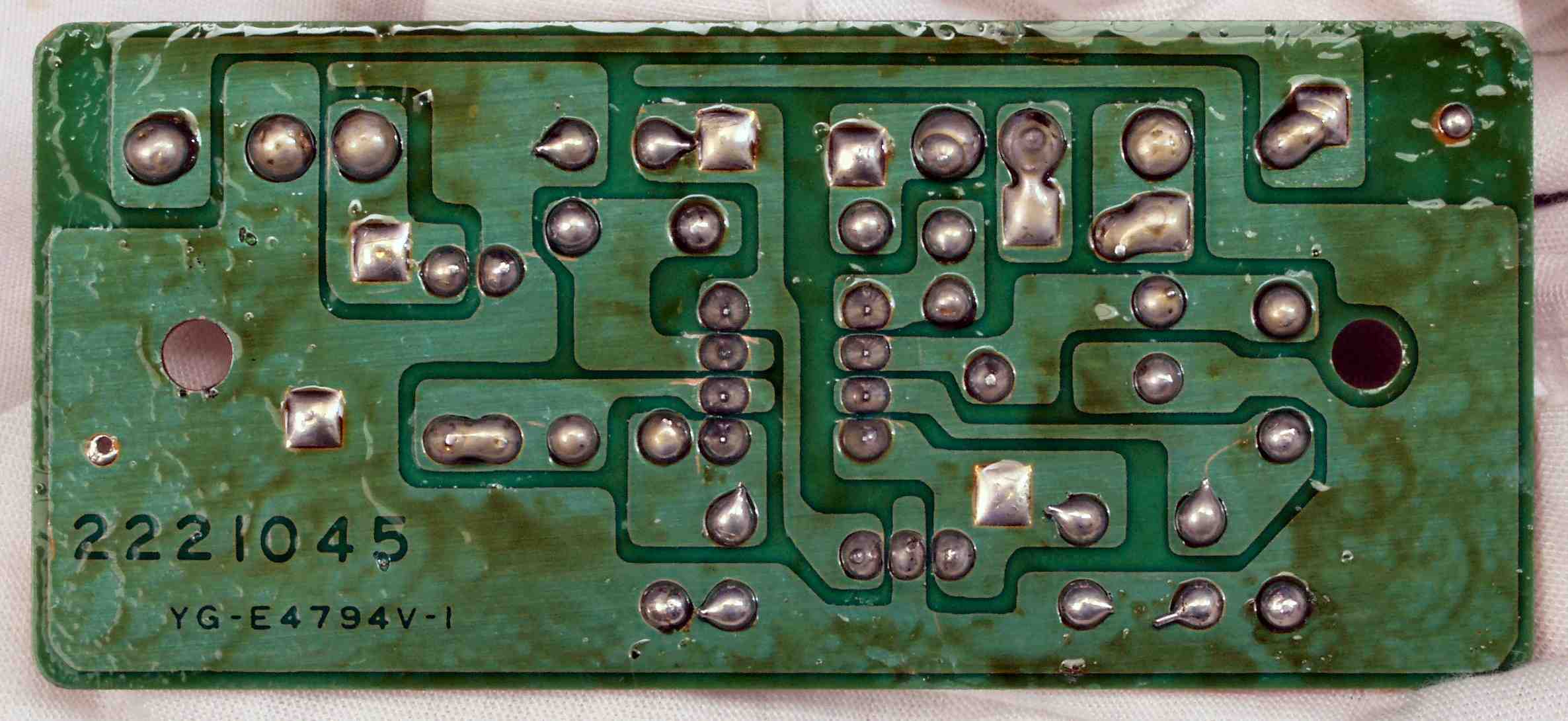

Ｃ２３２．　修理中　ＥＱ−HEAD-ＡＭＰ基盤裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

Ｃ２３３．　修理中　ＥＱ−HEAD-ＡＭＰ基盤裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

Ｃ２３４．　修理中　ＥＱ−HEAD-ＡＭＰ基盤裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

Ｃ２３５．　修理中　ＥＱ−ＡＭＰ基盤裏　曲げる方向が悪く隣の銅箔に？

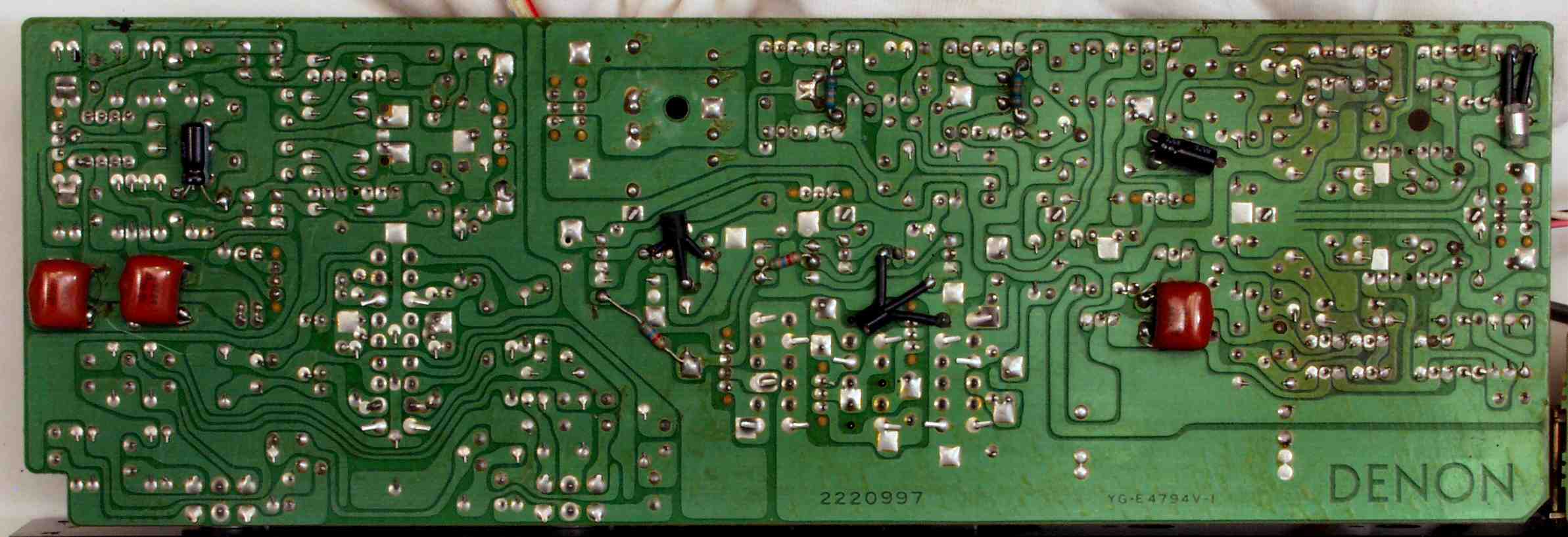

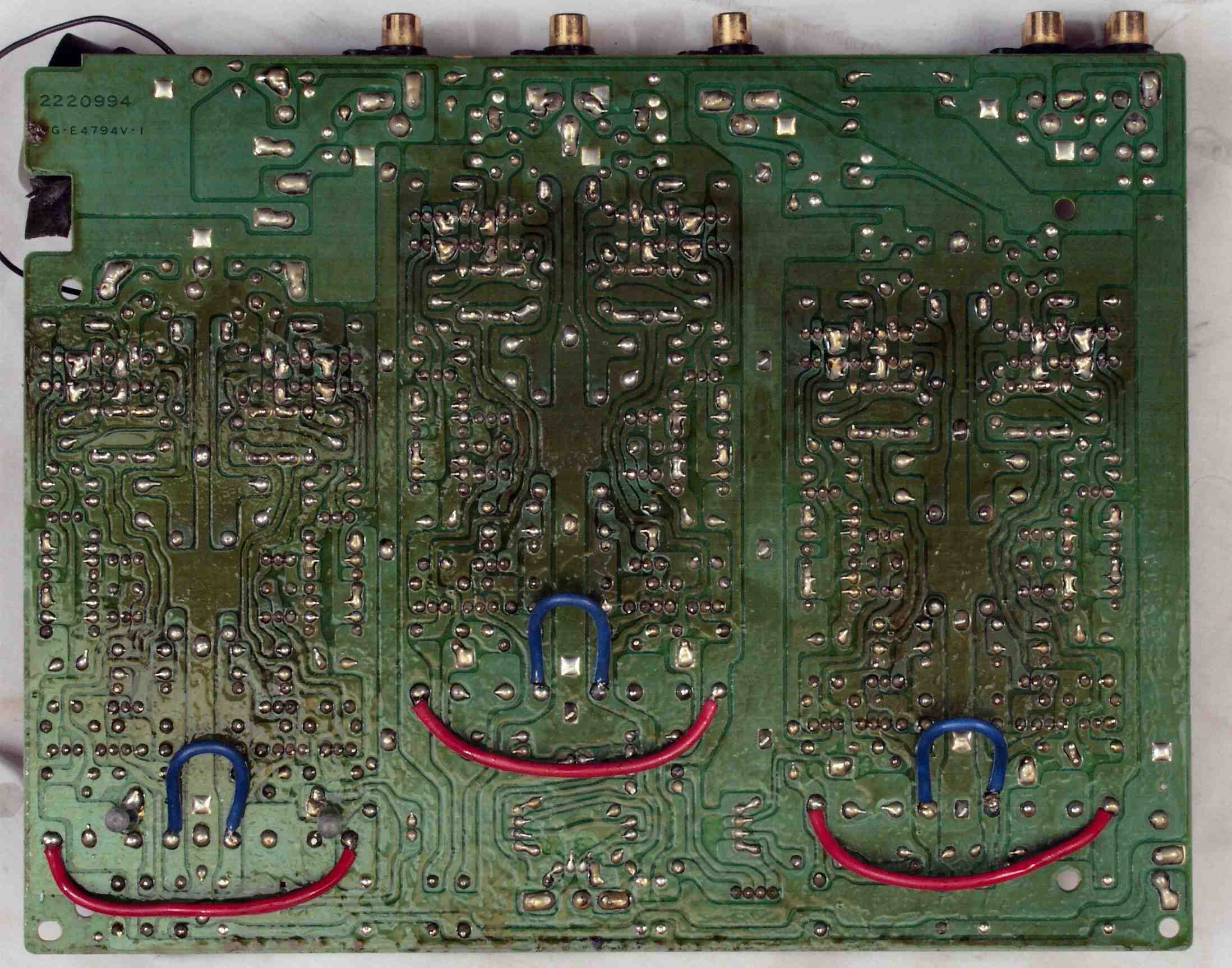

Ｃ２４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基盤裏 　全ての半田をやり修す

Ｃ２５．　完成ＥＱ−HEAD-ＡＭＰ基盤裏　洗浄後

Ｃ３１．　修理前　ＥＱ−ＡＭＰ

Ｃ３２．　修理後　ＥＱ−ＡＭＰ基盤　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個交換

Ｃ３２１．　修理前　ＥＱ−ＡＭＰ基盤のＲＣＡ端子

Ｃ３２２．　修理中　ＥＱ−ＡＭＰ基盤のＲＣＡ端子　半田吸い取り線で補強する

Ｃ３２３．　修理後　ＥＱ−ＡＭＰ基盤のＲＣＡ端子　さらにホットボンドで補強

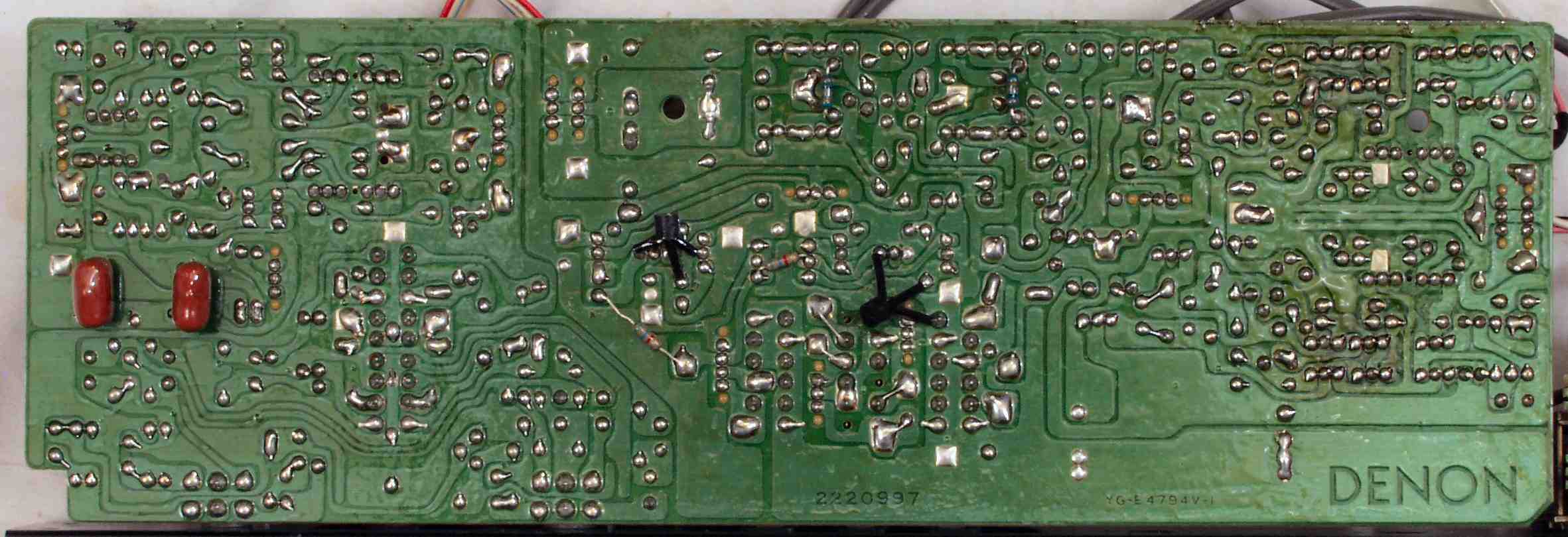

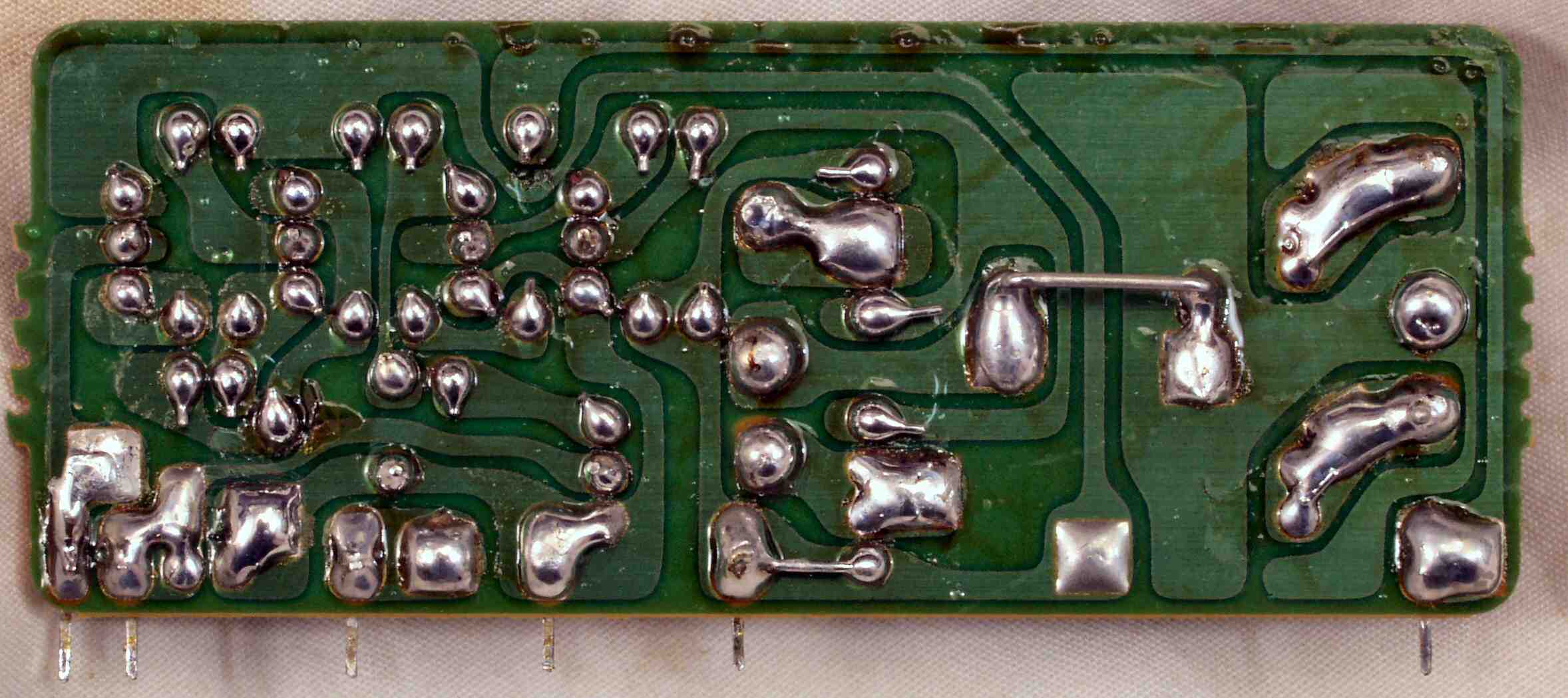

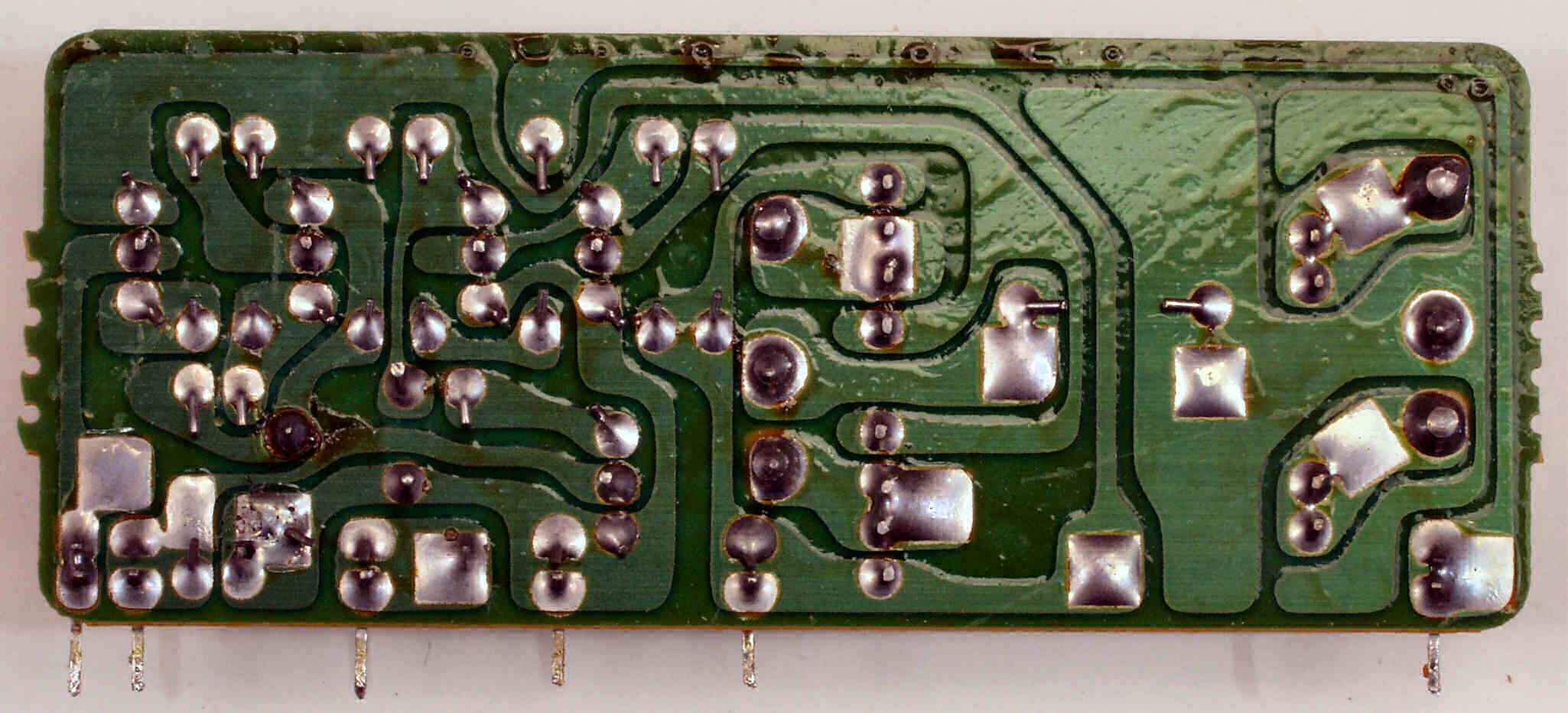

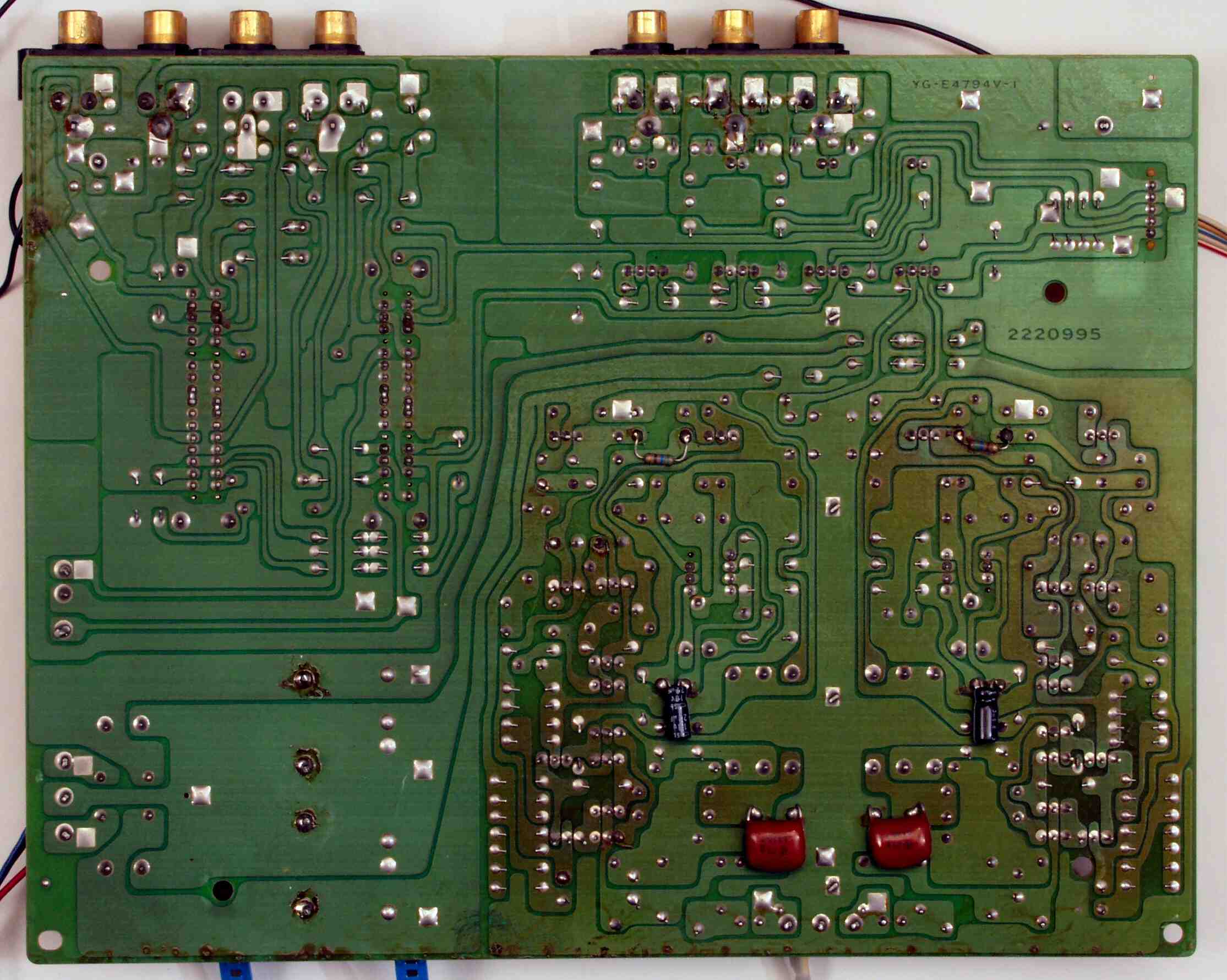

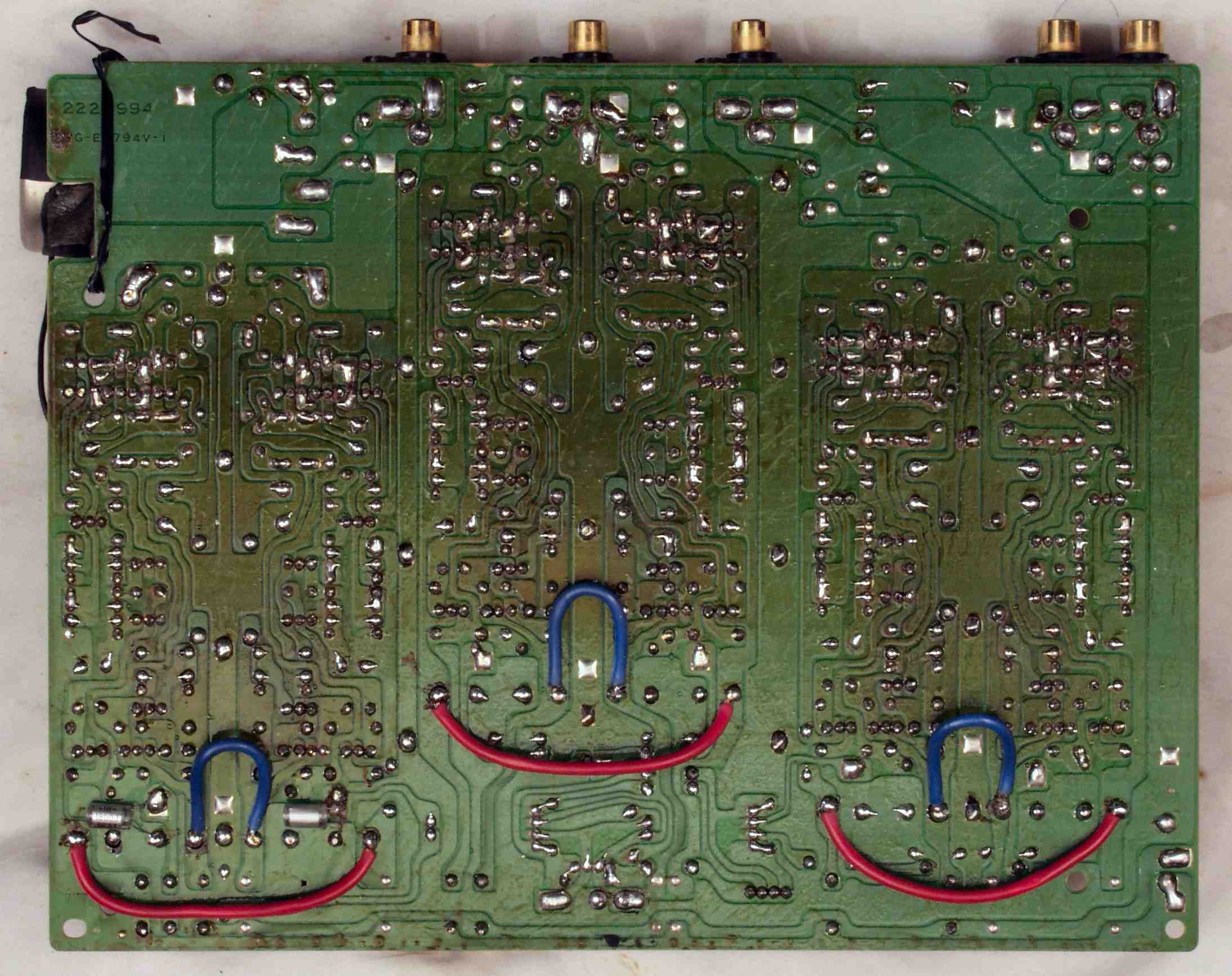

Ｃ３３．　修理前　ＥＱ−ＡＭＰ基盤裏

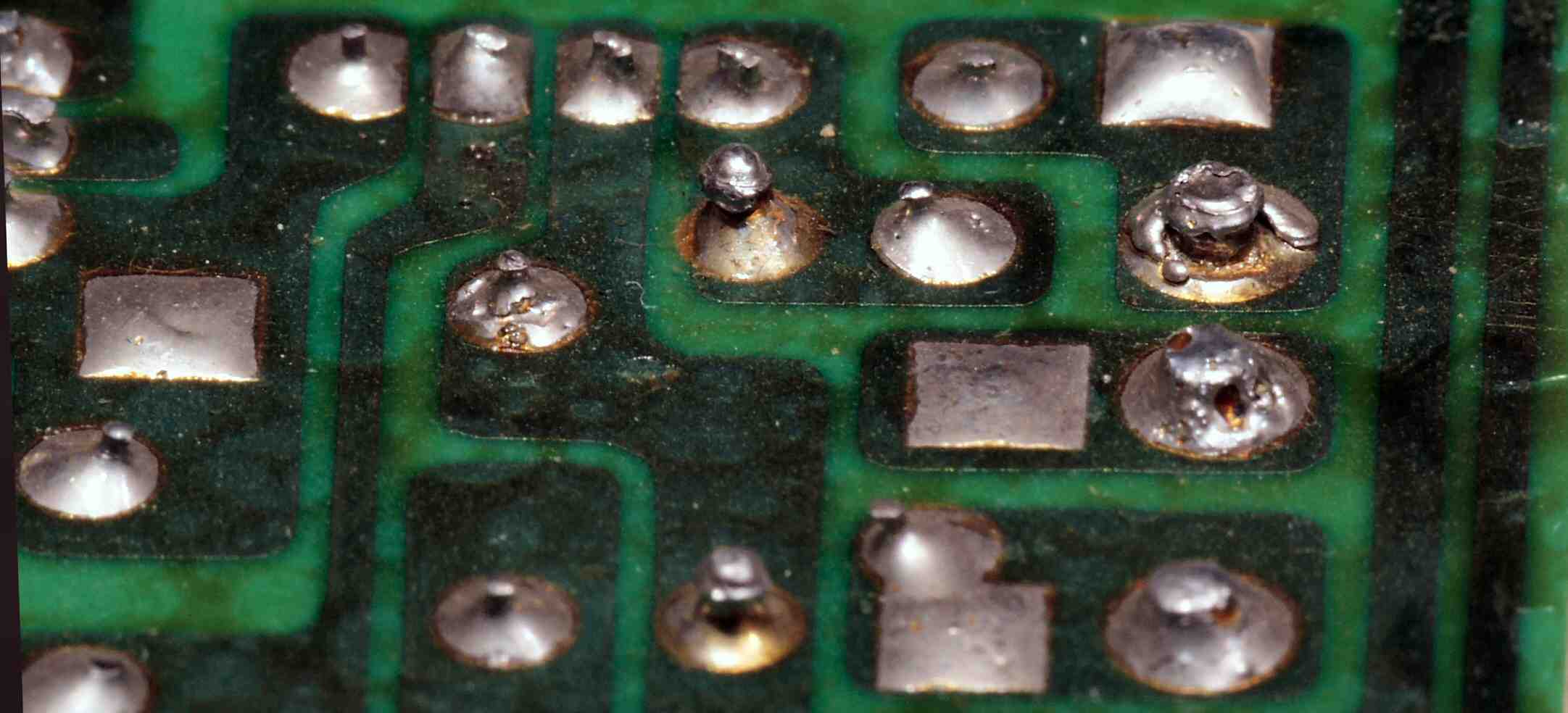

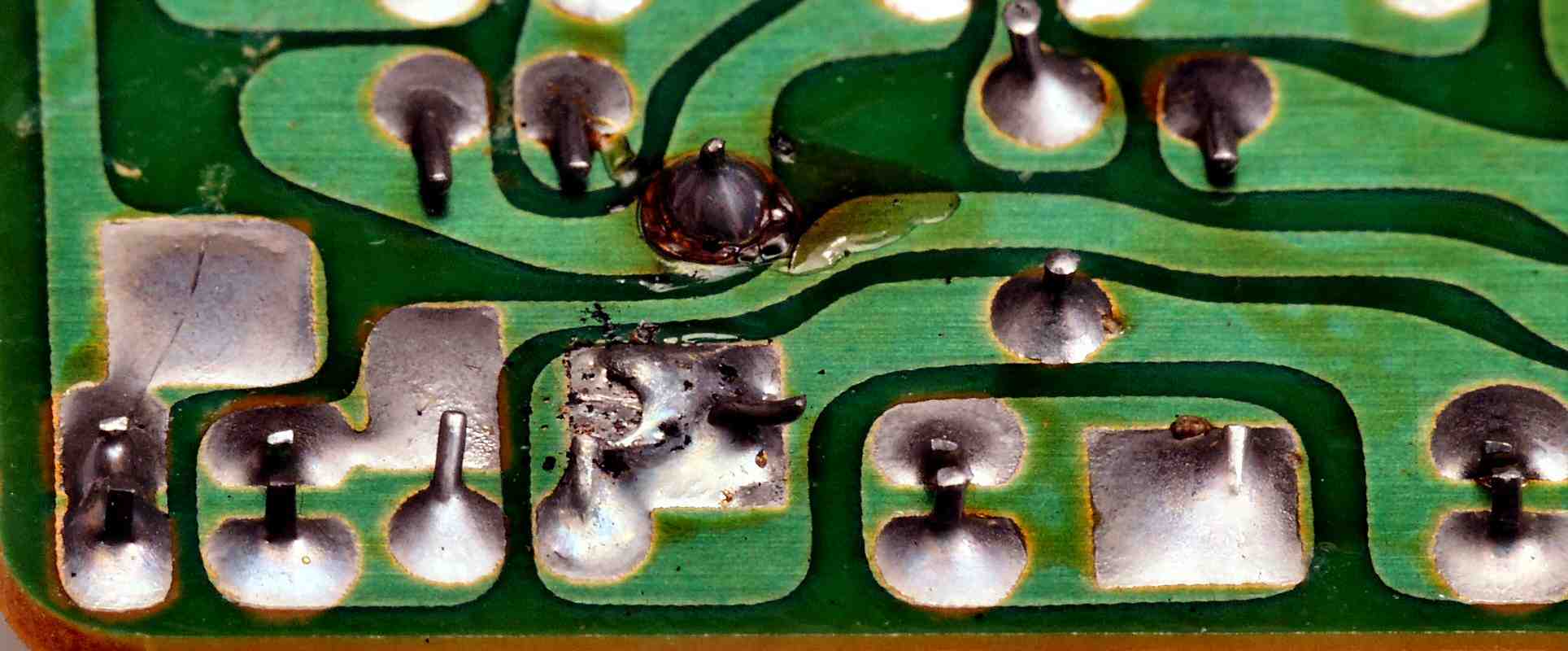

Ｃ３３１．　修理中　ＥＱ−ＡＭＰ基盤裏　ハンダ不良ヶ所、その１

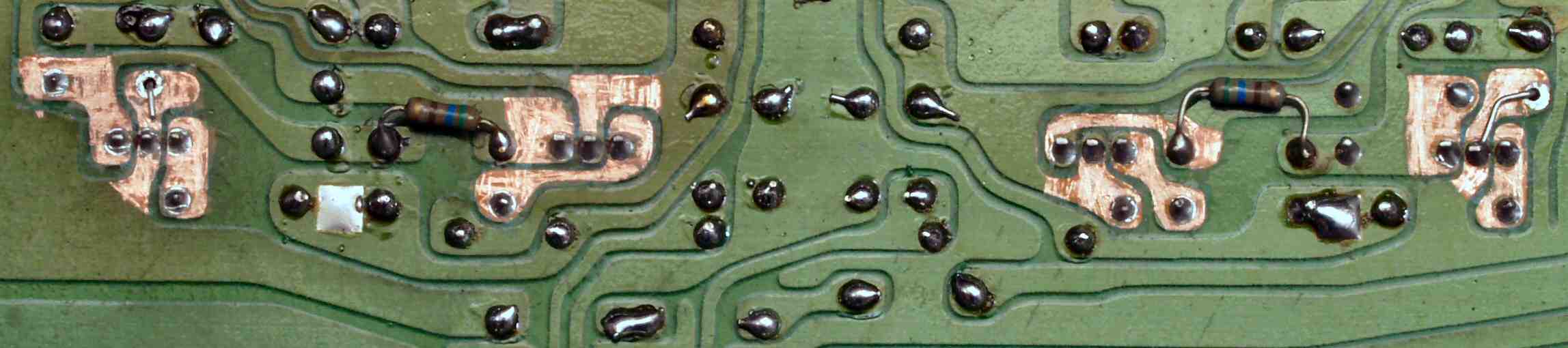

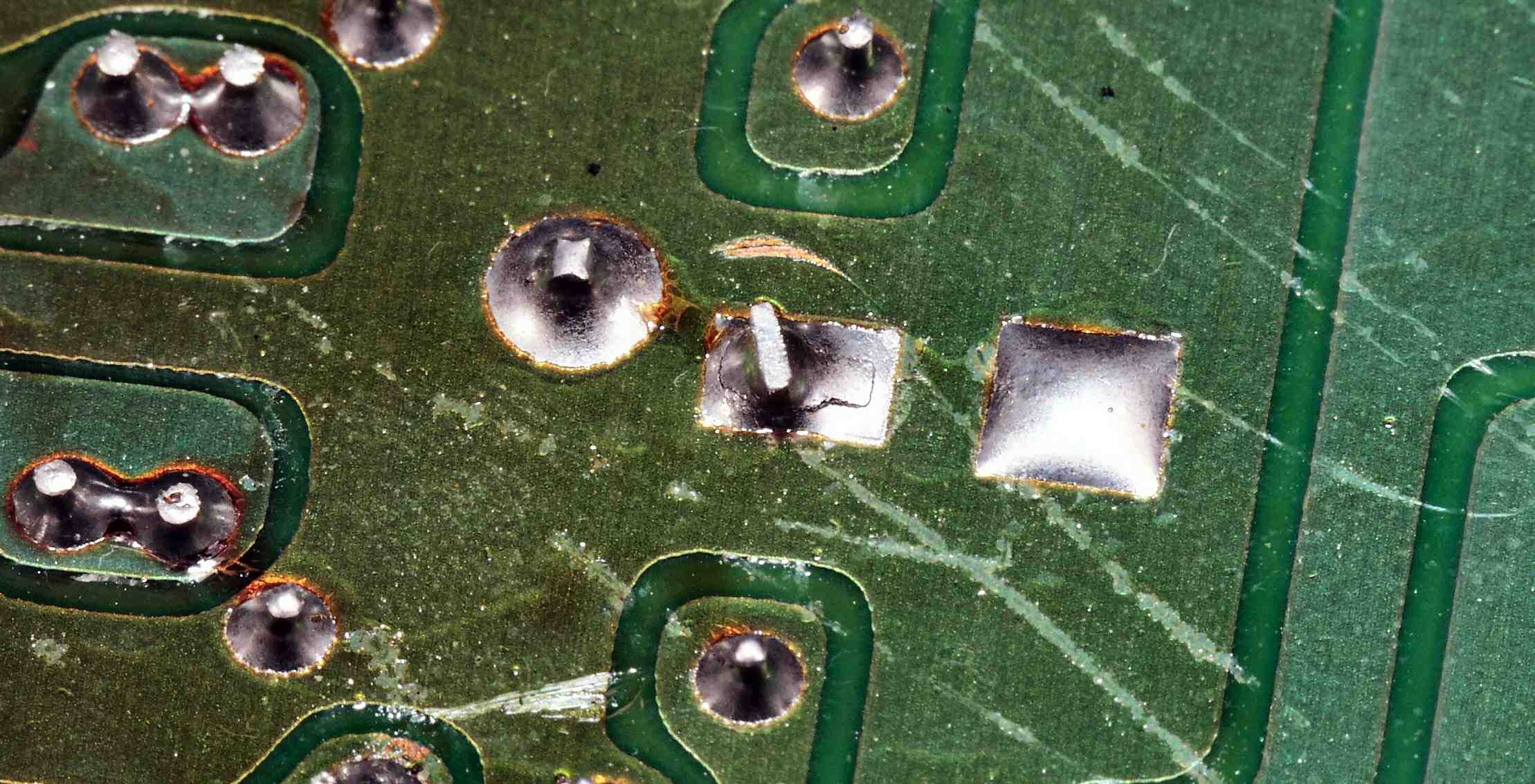

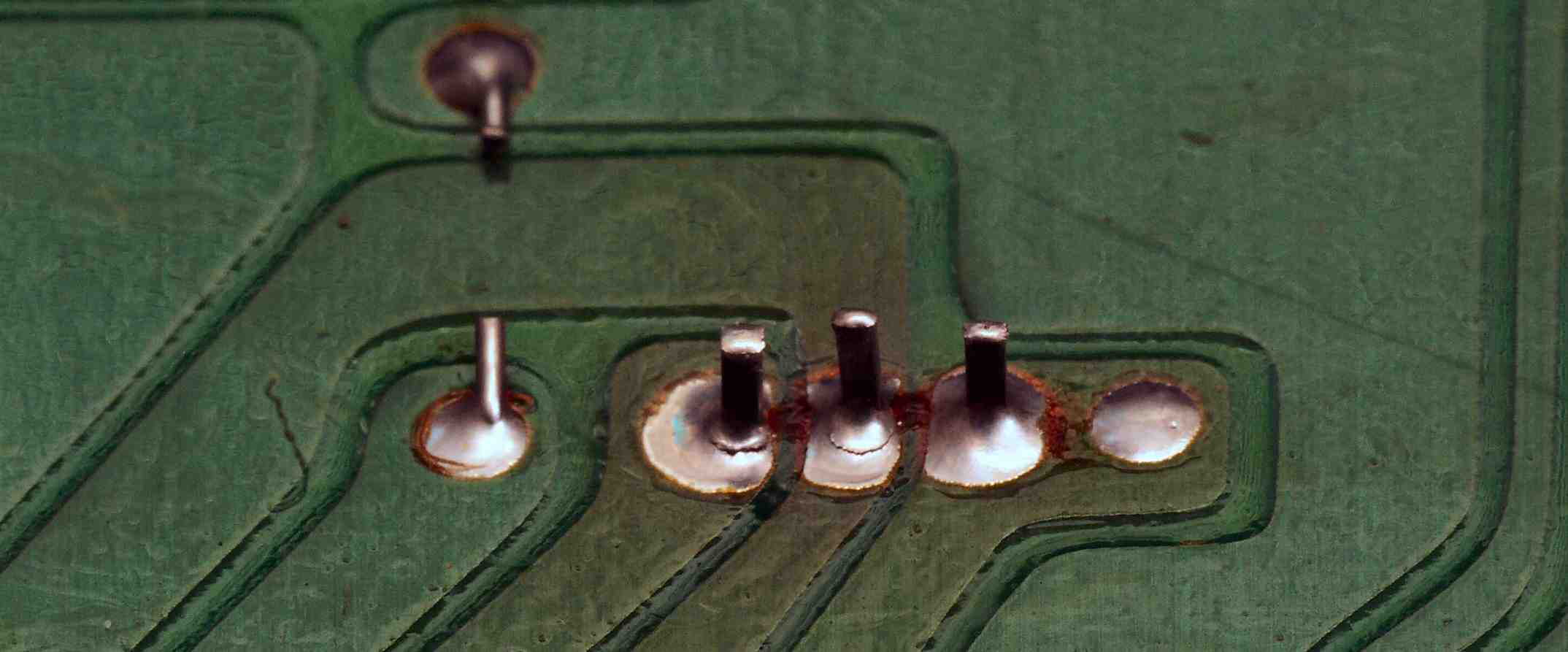

Ｃ３３２．　修理中　ＥＱ−ＡＭＰ基盤裏　　熱を持つところは半田の劣化が早い、半田面積を増す

Ｃ３３３．　修理中　ＥＱ−ＡＭＰ基盤裏　曲げる方向が悪く隣の銅箔に？

Ｃ３３４．　修理中　ＥＱ−ＡＭＰ基盤裏　曲げる方向が悪く隣の銅箔に？

Ｃ３４．　修理（半田補正）後　ＥＱ−ＡＭＰ基盤裏 　全ての半田をやり修す

Ｃ３５．　完成ＥＱ-ＡＭＰ基盤裏　洗浄後

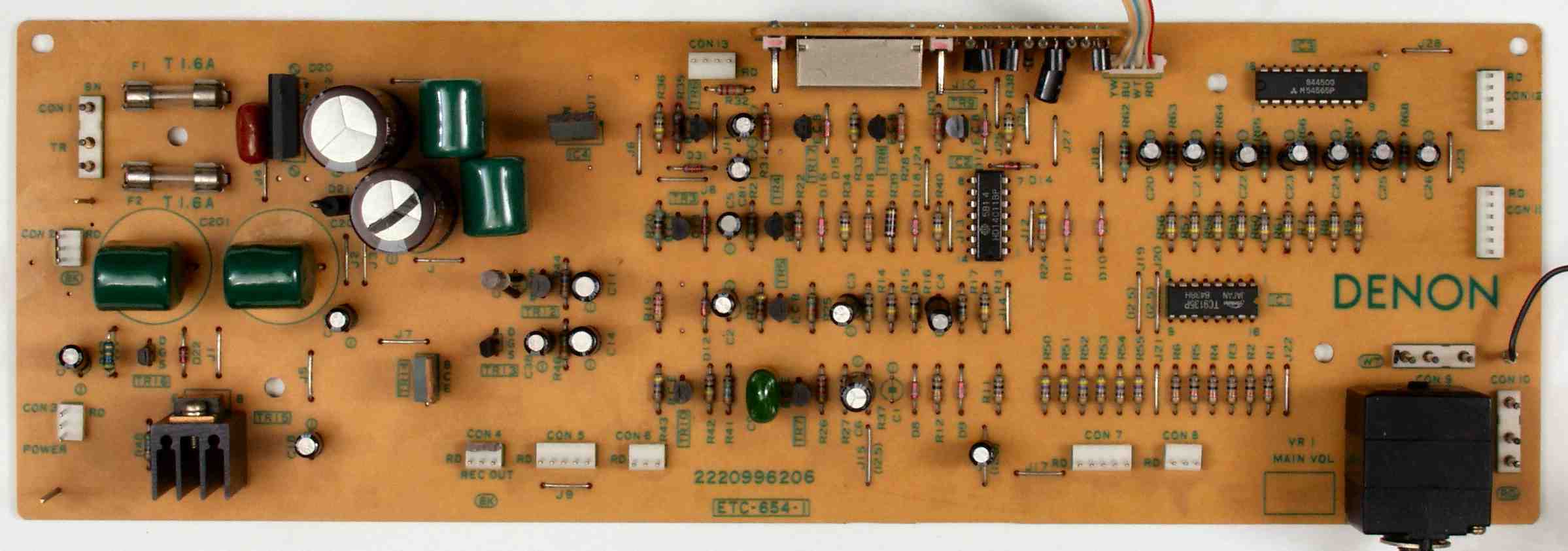

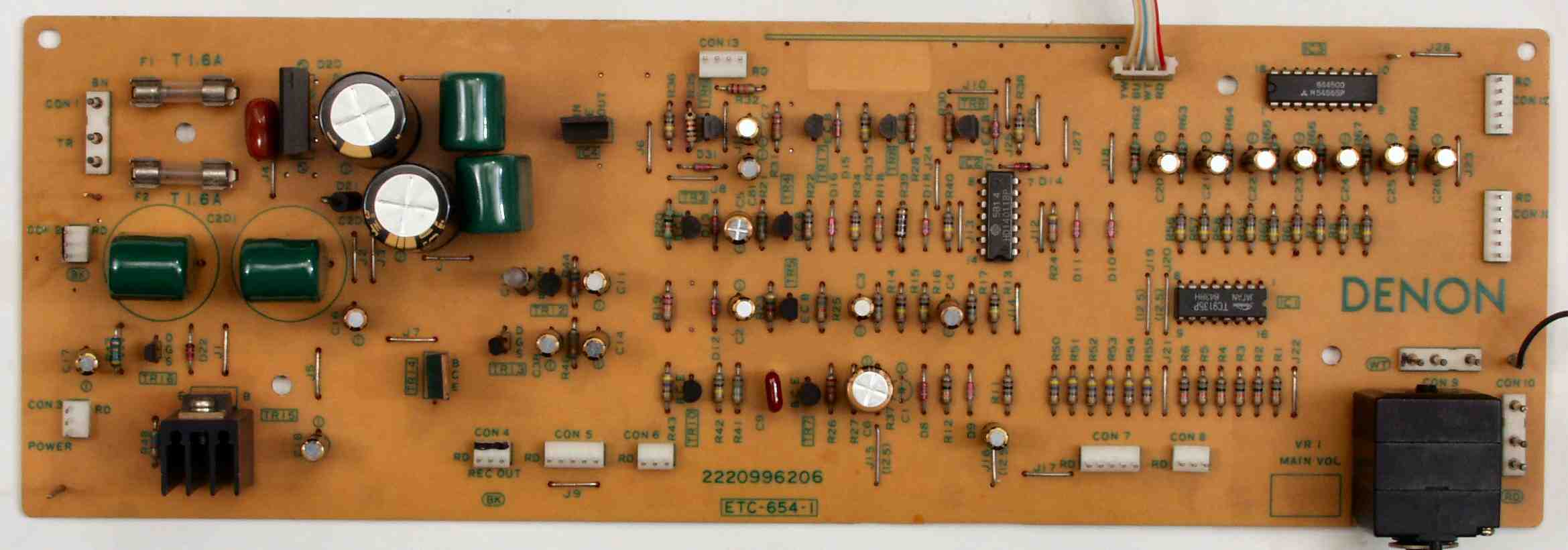

Ｃ４１．　修理前　電源・コントロール基盤

Ｃ４２．　修理後　電源・コントロール基盤　　電解コンデンサー２３個交換

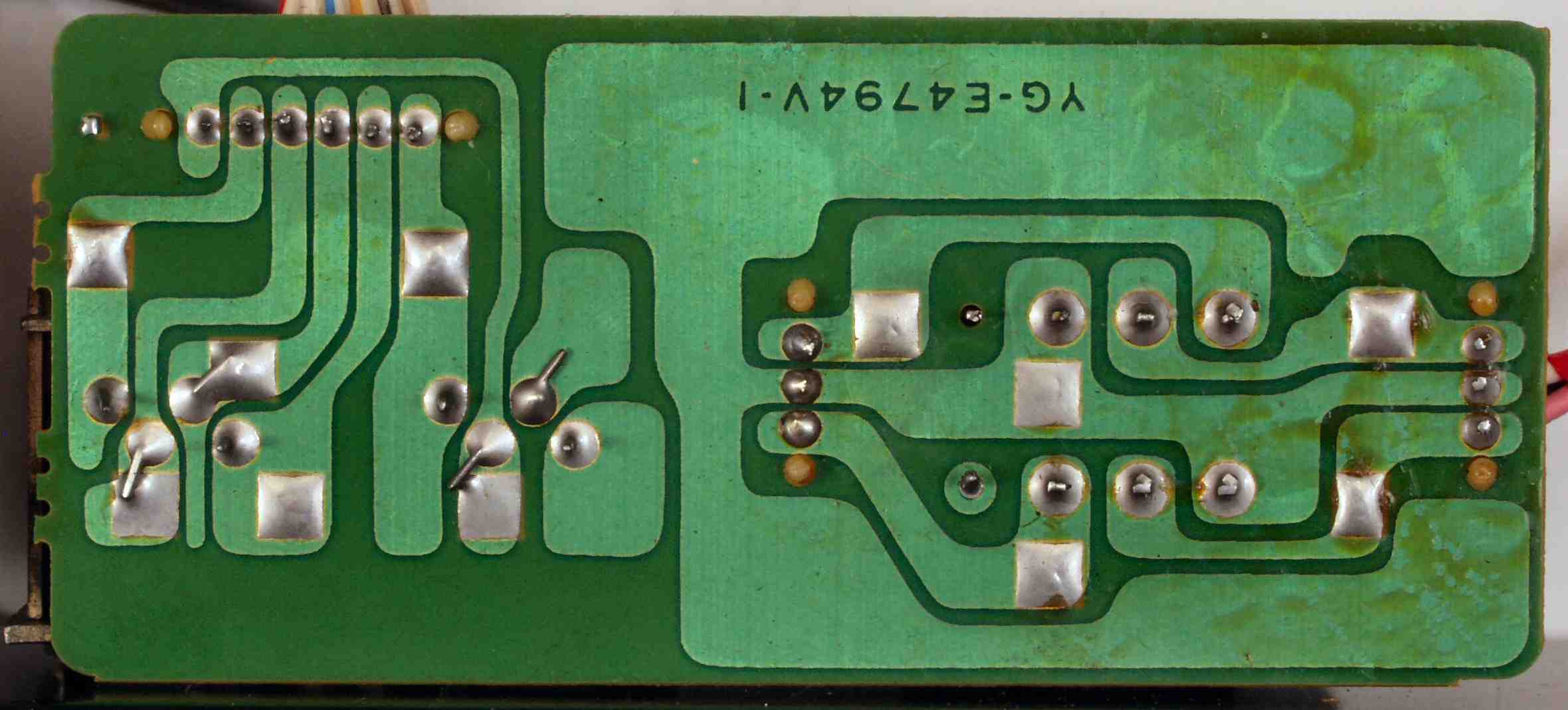

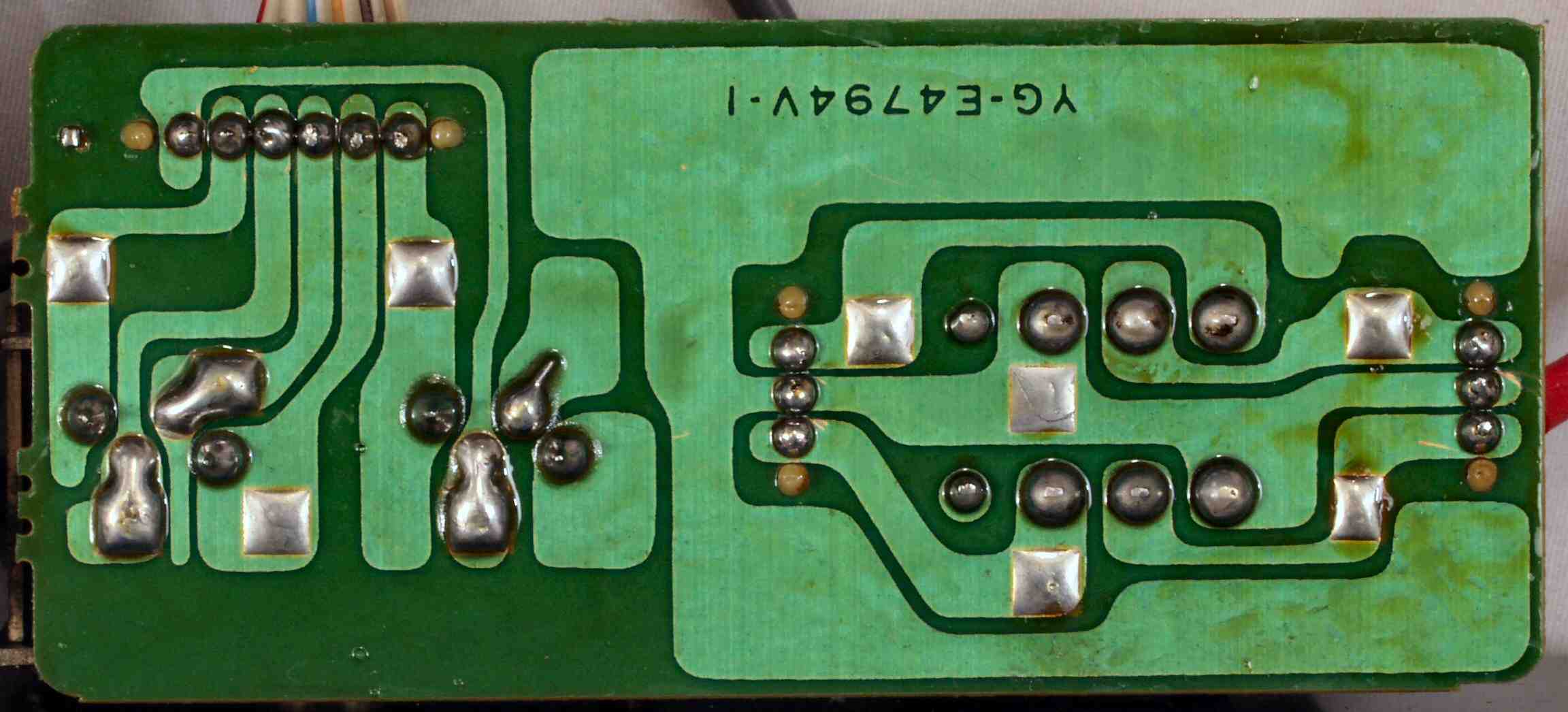

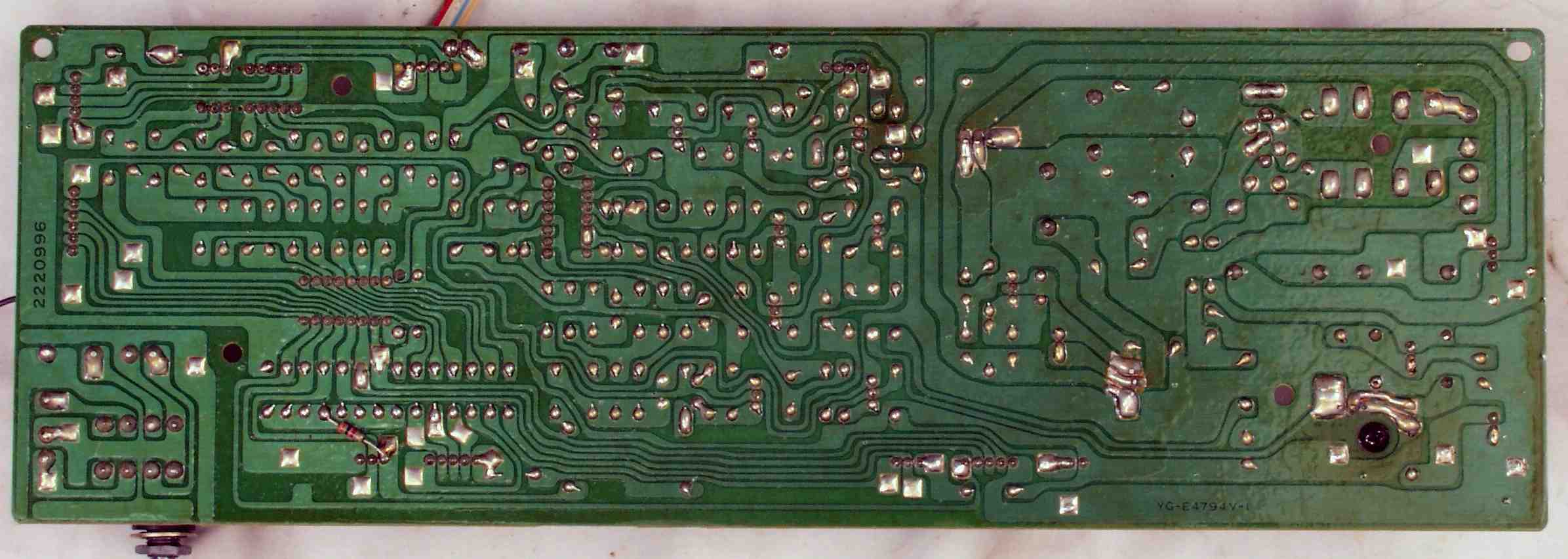

Ｃ４３．　修理前　電源・コントロール基盤裏

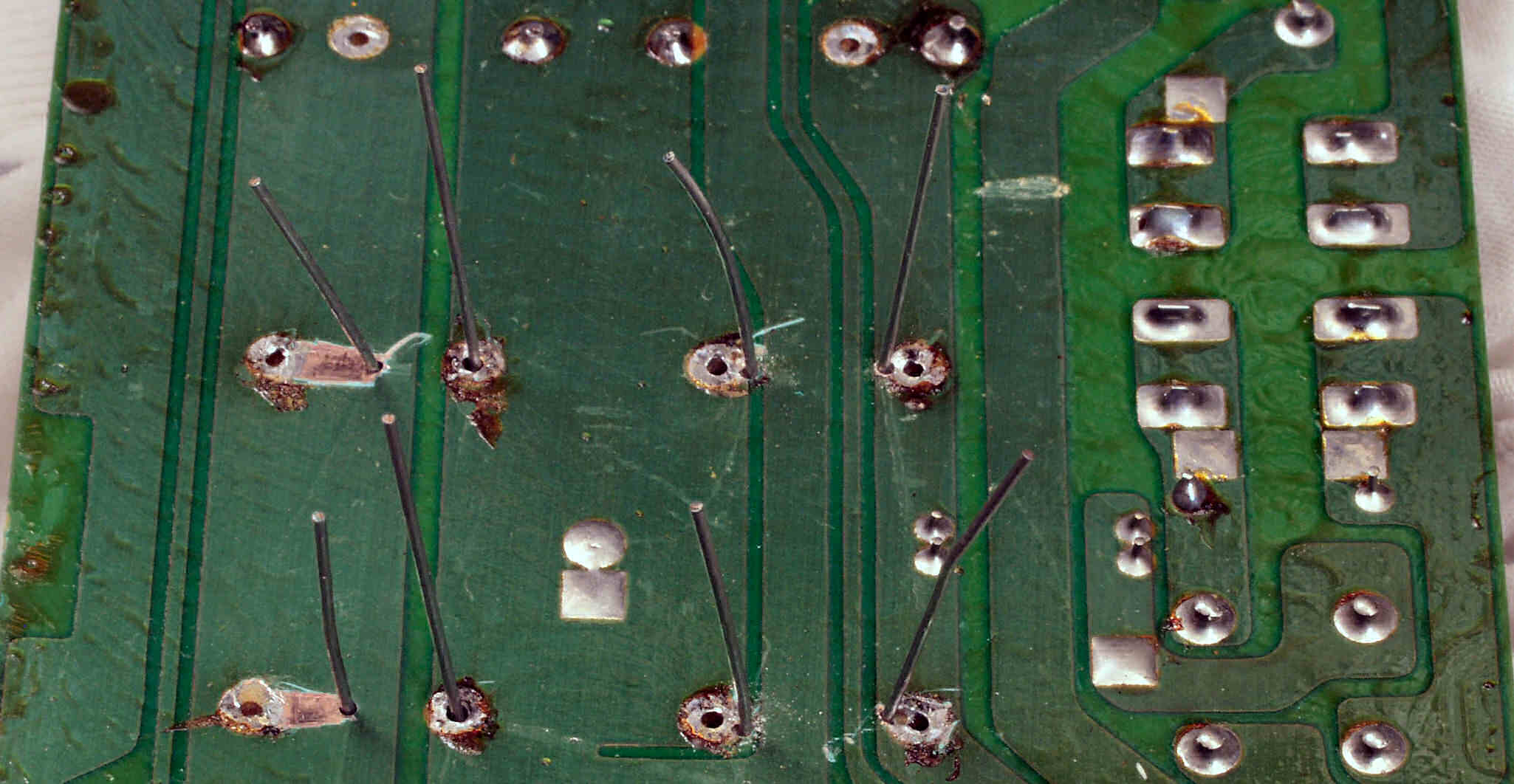

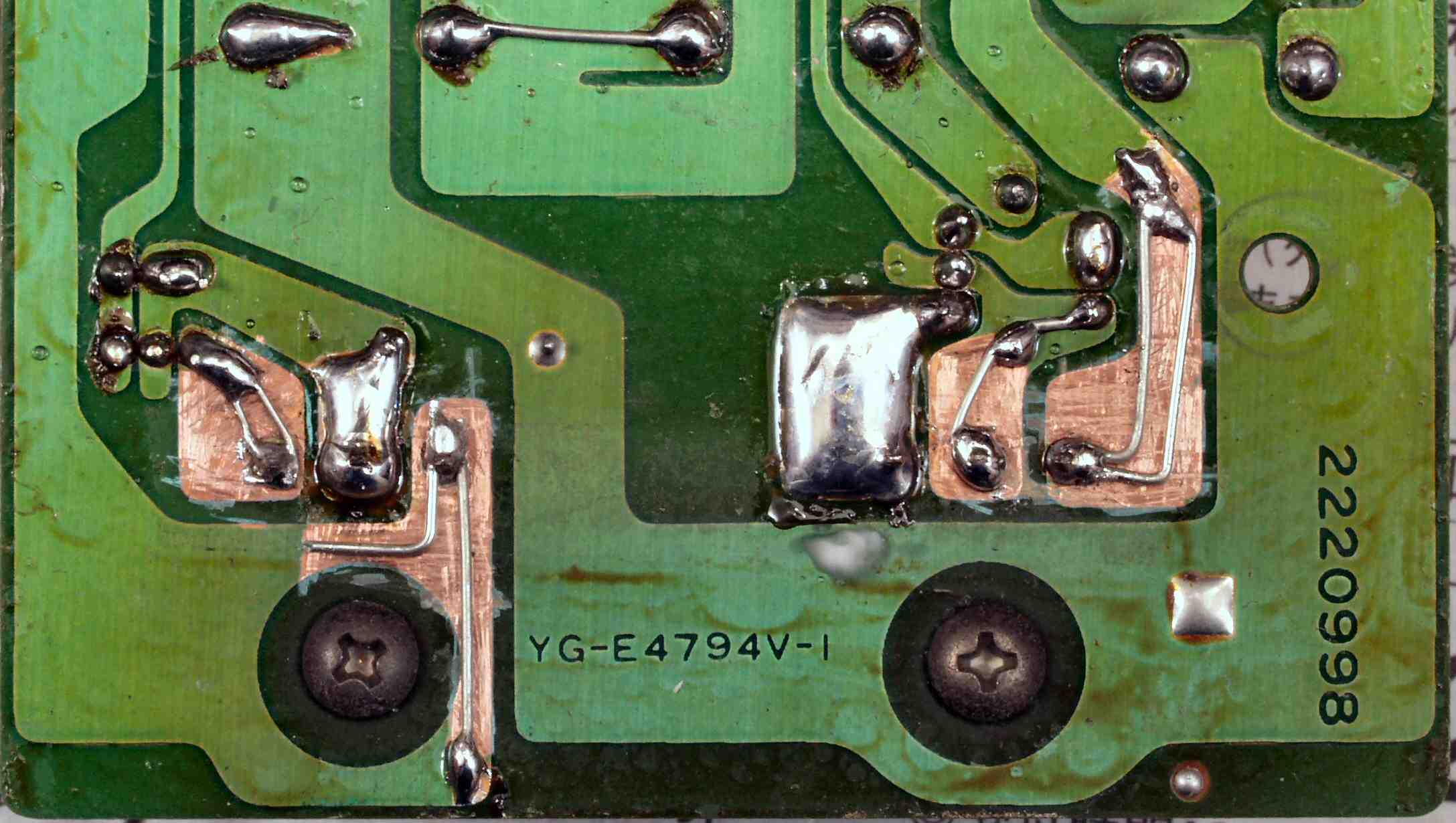

Ｃ４３１．　修理中　電源・コントロール基盤裏　曲げる方向が悪く隣の銅箔に？

Ｃ４３２．　修理中　電源・コントロール基盤裏　曲げる方向が悪く隣の銅箔に？

Ｃ４３３．　修理中　電源・コントロール基盤裏　ハンダ不良ヶ所

Ｃ４３４．　修理中　電源・コントロール基盤裏　　半田面積を増す

Ｃ４４．　修理（半田補正）後　電源・コントロール基盤裏 　全ての半田をやり修す

Ｃ４５．　完成電源・コントロール基盤裏　洗浄後

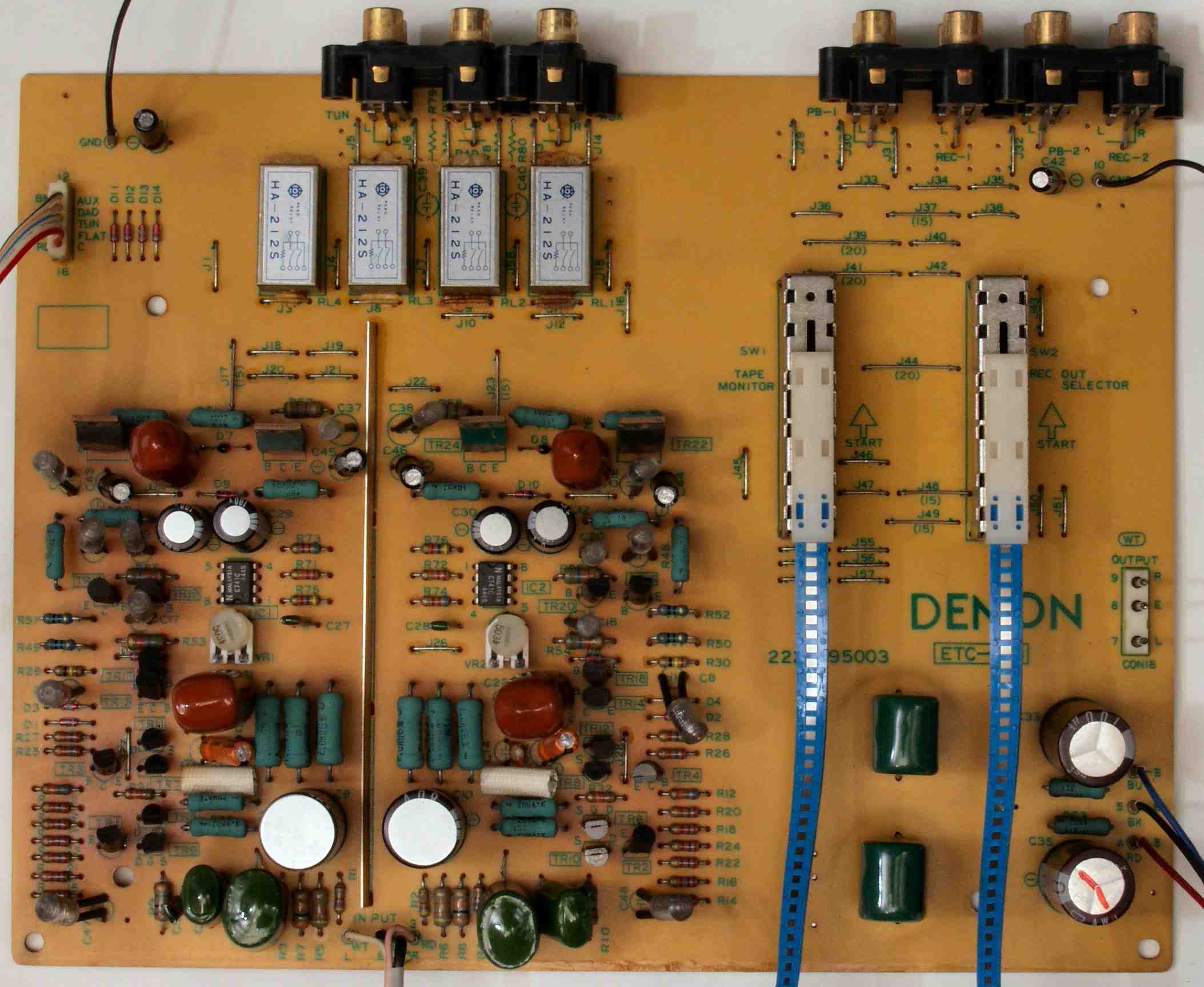

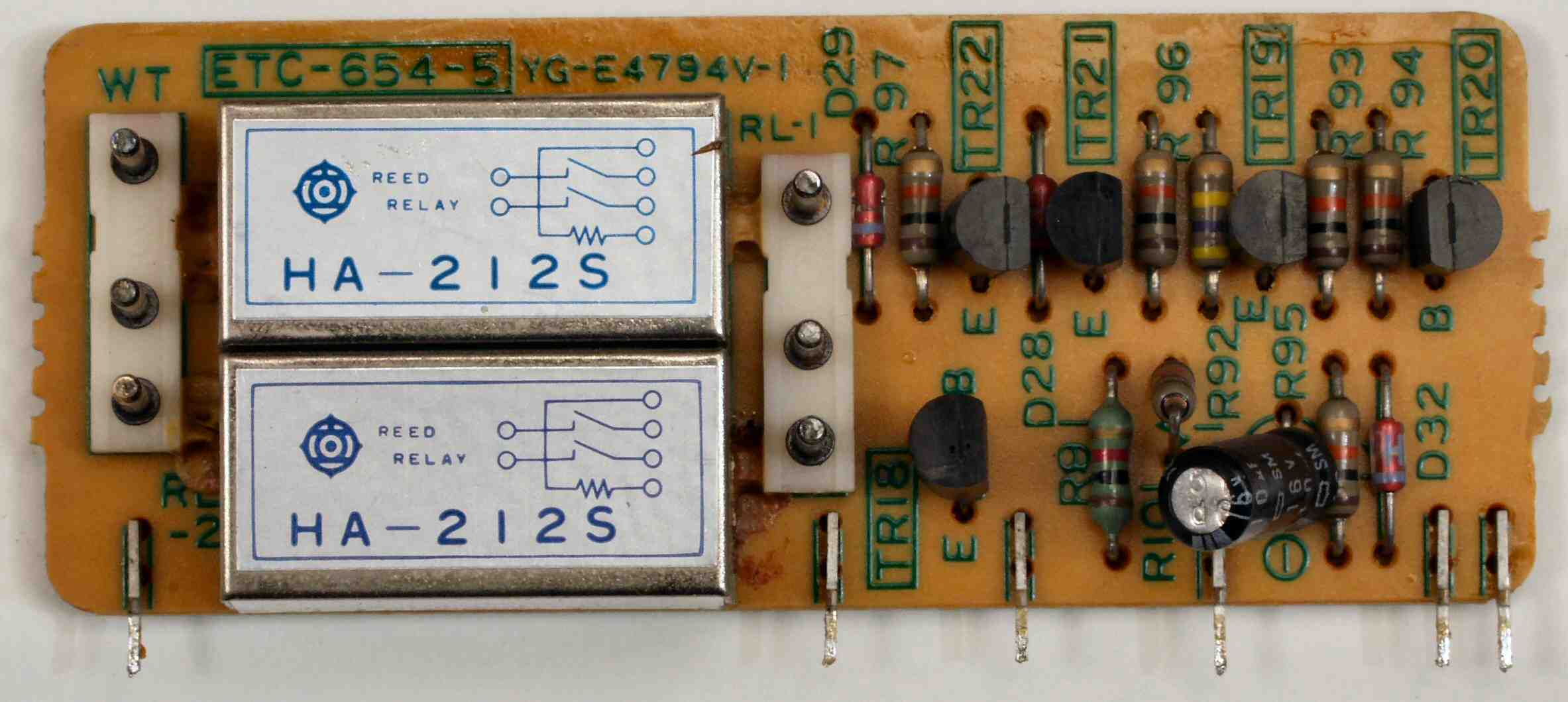

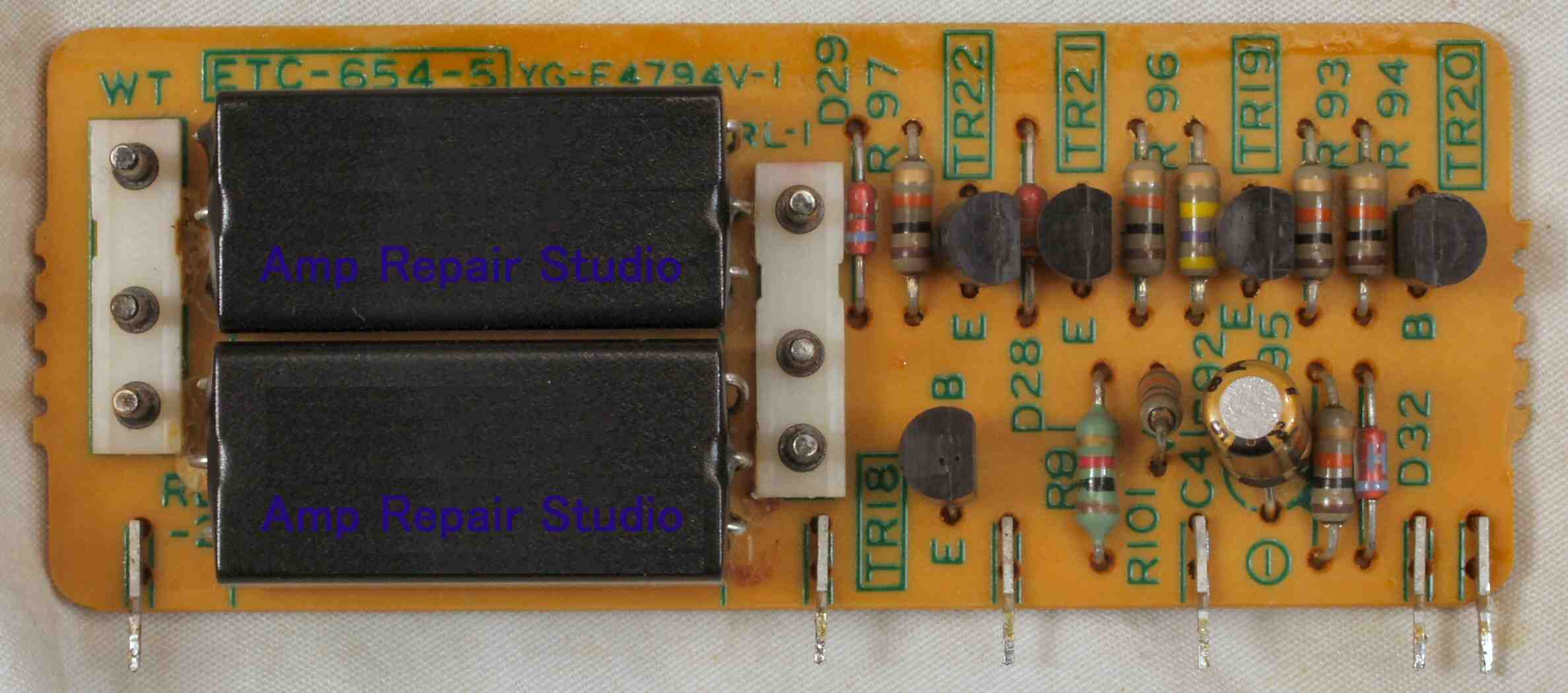

Ｃ５１．　修理前　電源・コントロール、リレー基盤

Ｃ５２．　修理後　電源・コントロール、リレー基盤　電解コンデンサー１個、リードリレー２個交換

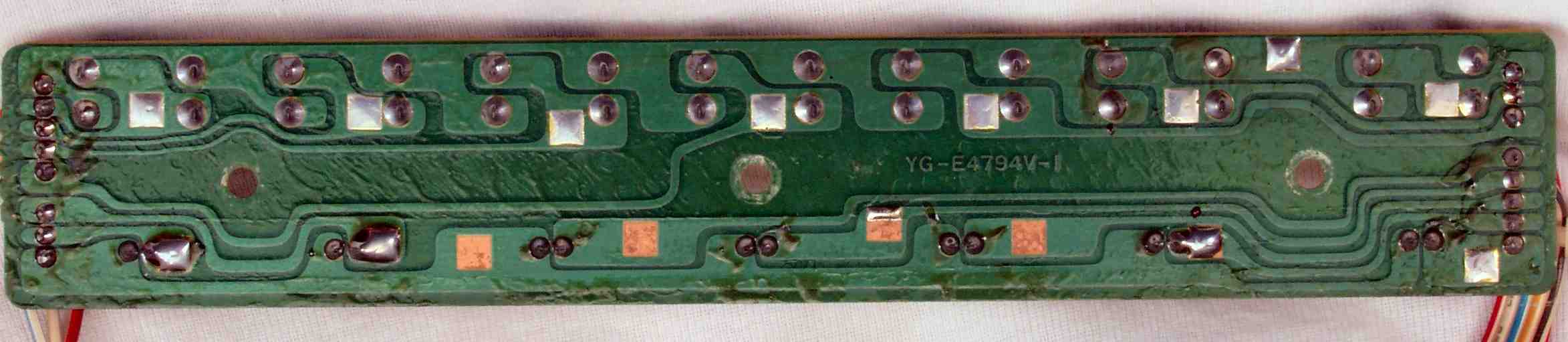

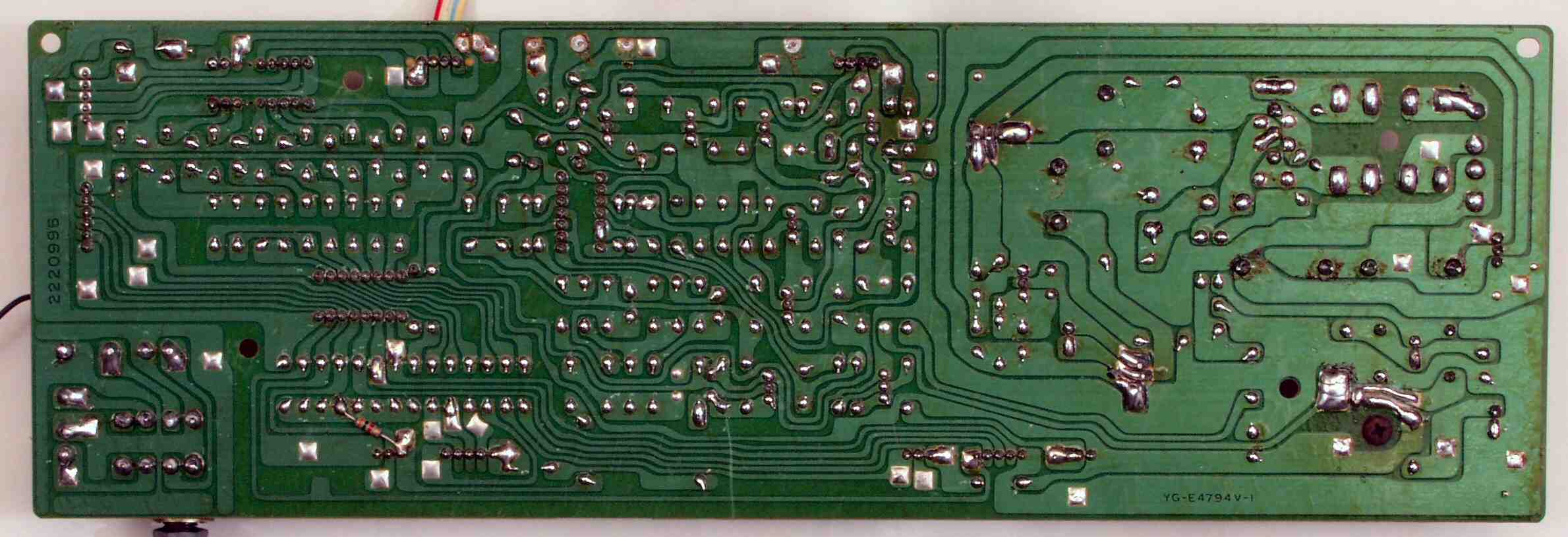

Ｃ５３．　修理前　電源・コントロール基盤、リレー基盤裏

Ｃ５３１．　修理中　電源・コントロール基盤、リレー基盤裏　ハンダ不良ヶ所

Ｃ６１．　修理（半田補正）後　電源・コントロール基盤 、リレー基盤裏

Ｃ６２．　完成電源・コントロール基盤、リレー基盤裏　洗浄後

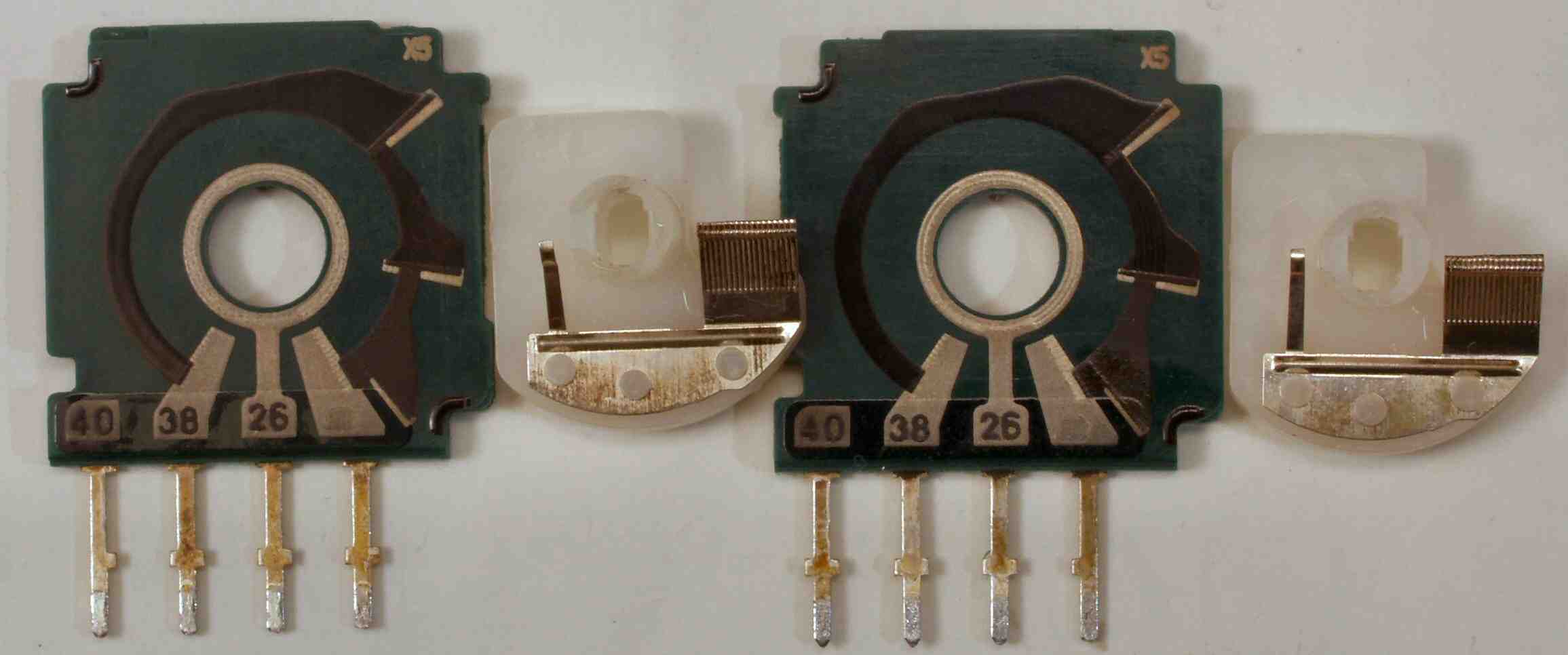

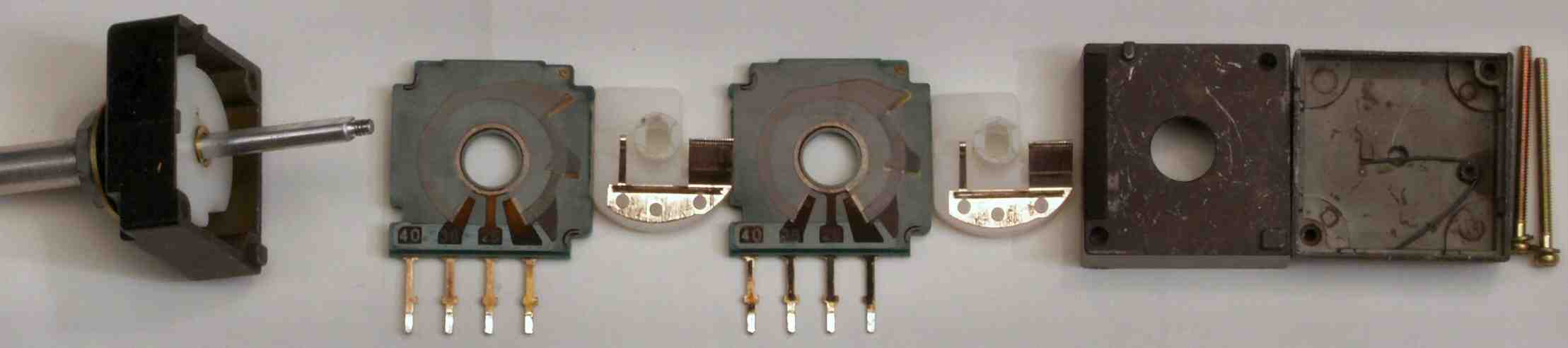

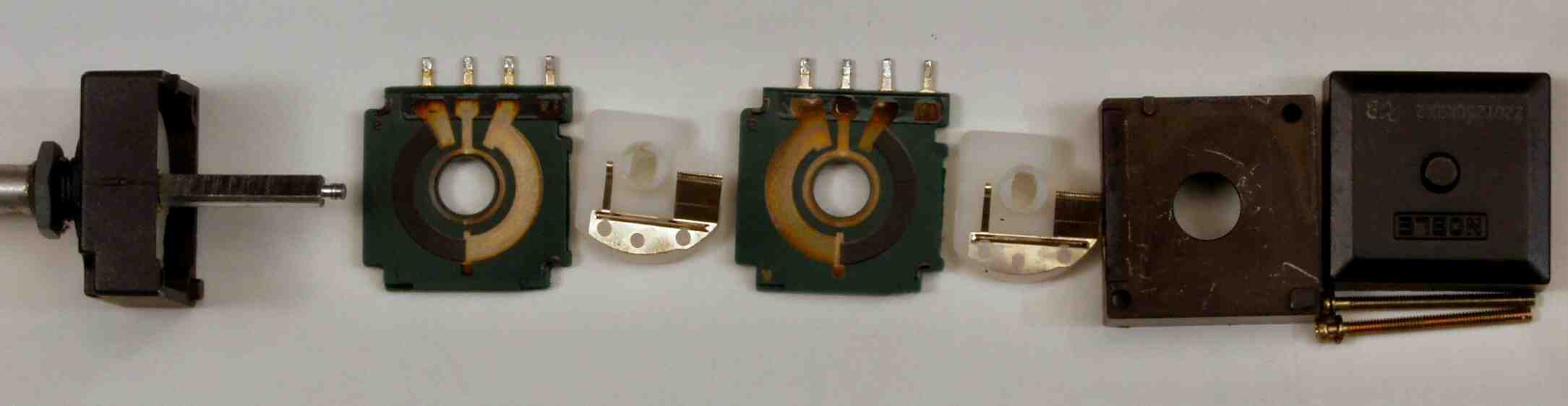

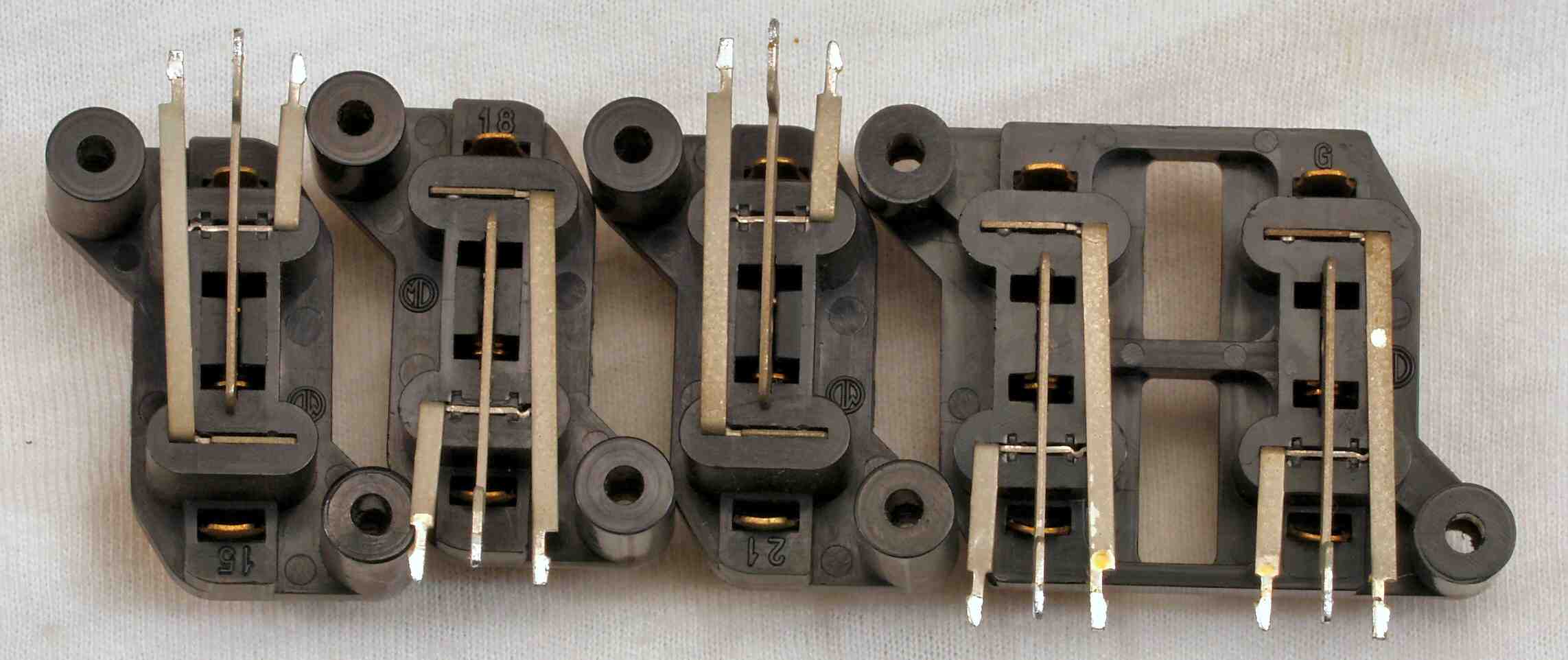

Ｃ７１．　清掃中　主ＶＲの分解

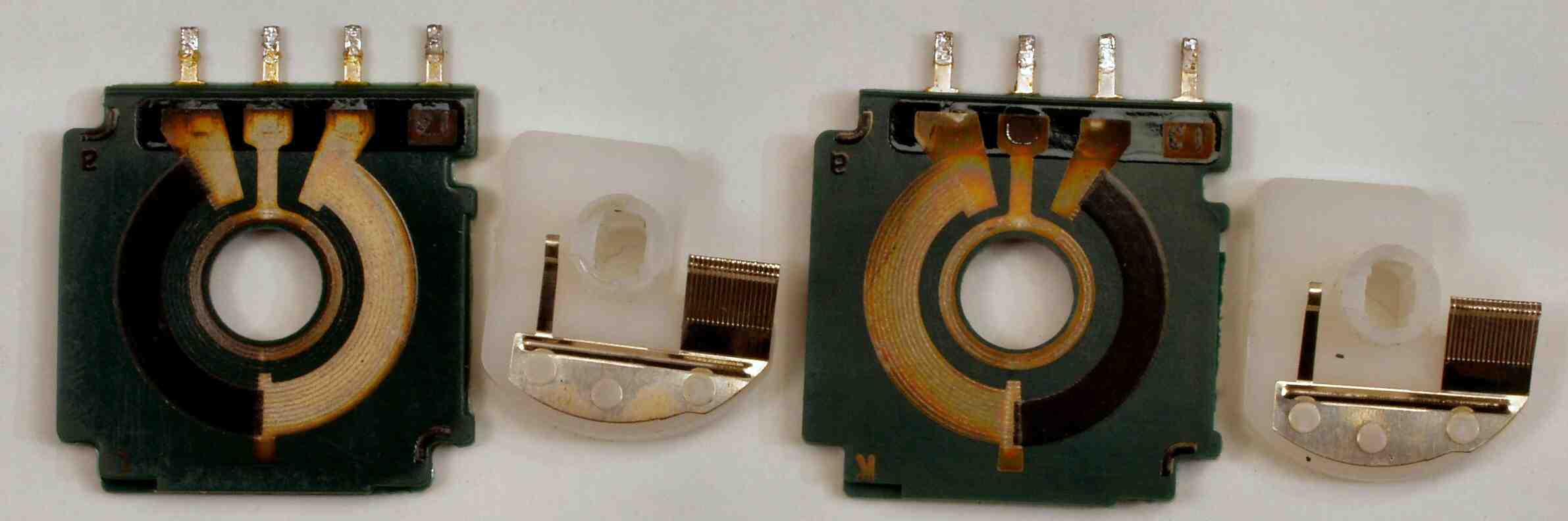

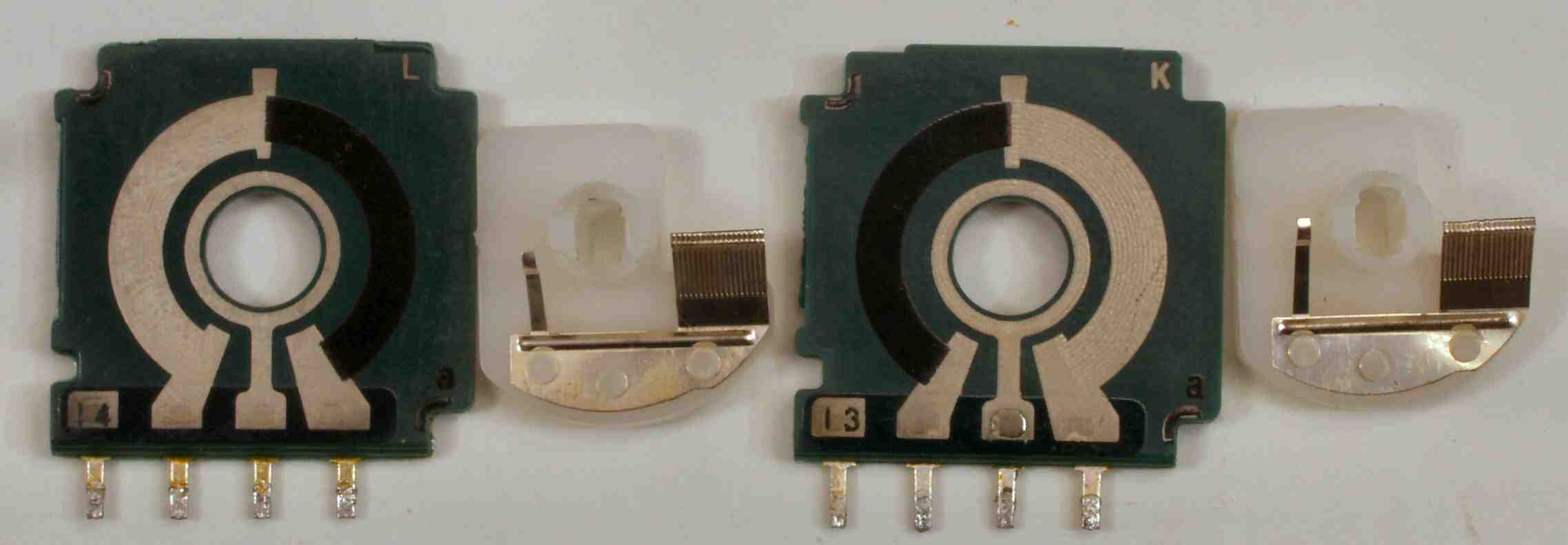

Ｃ７２．　清掃前　主ＶＲの抵抗体摺動部

Ｃ７３．　清掃後　終ＶＲの抵抗体摺動部

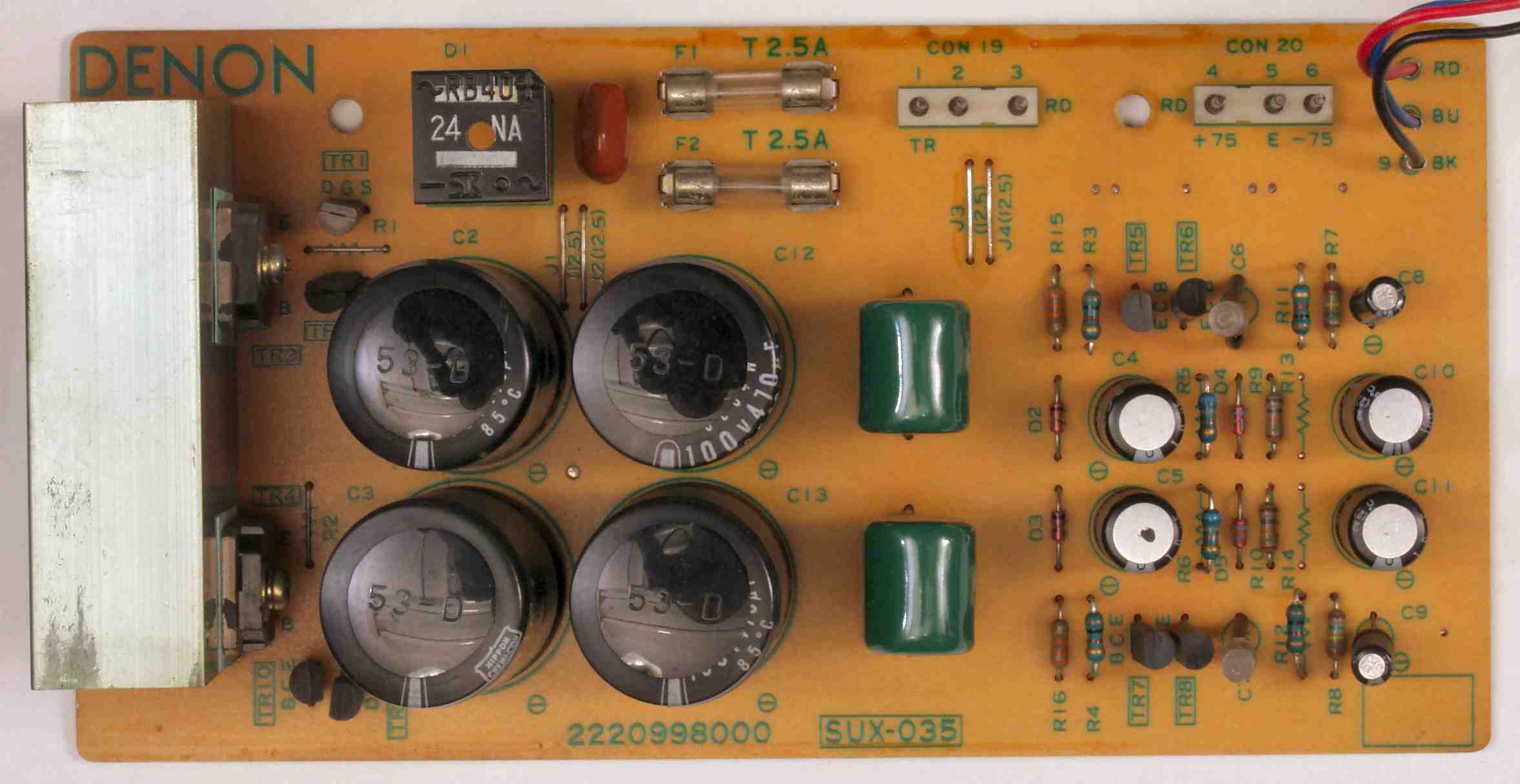

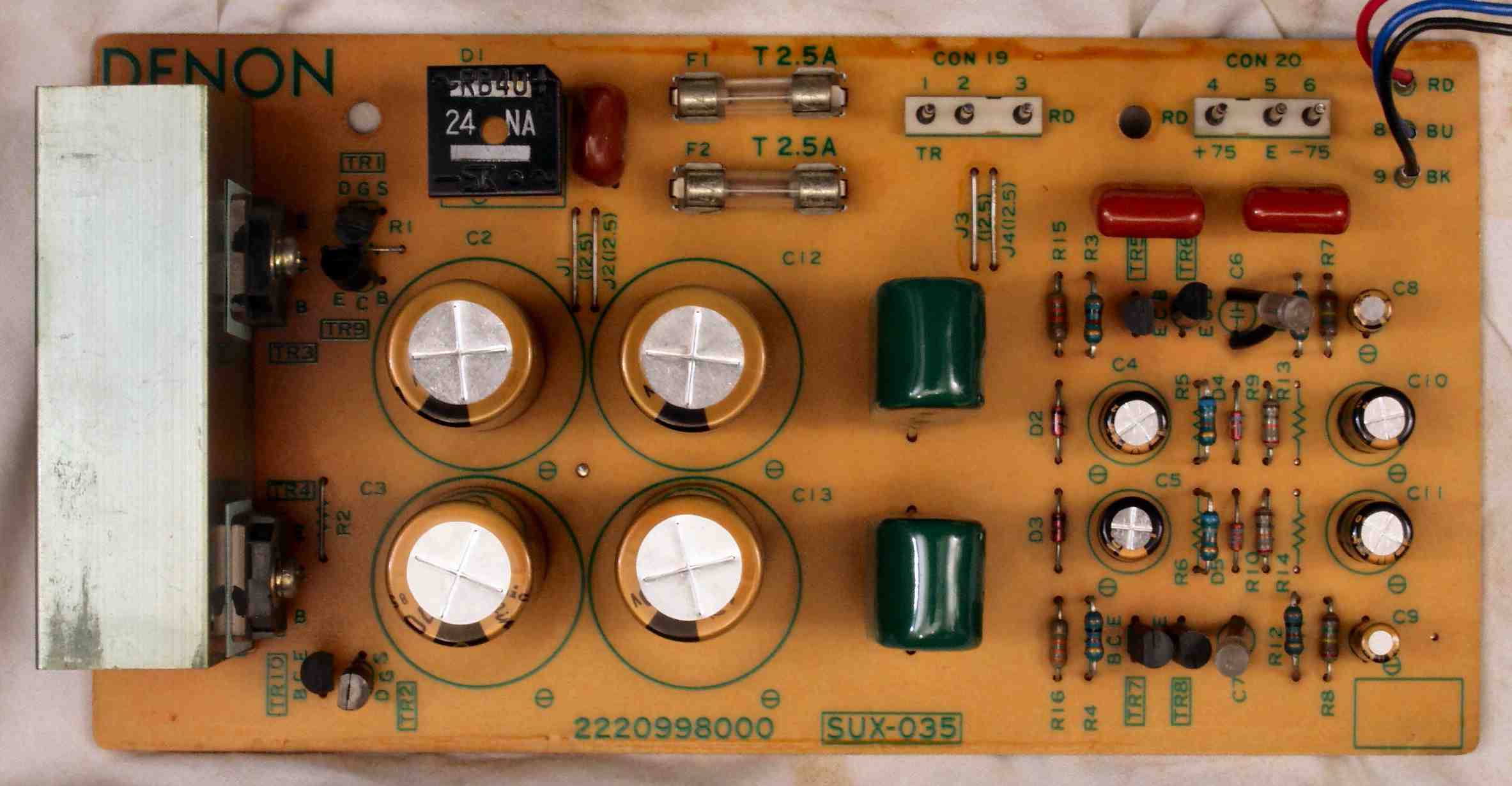

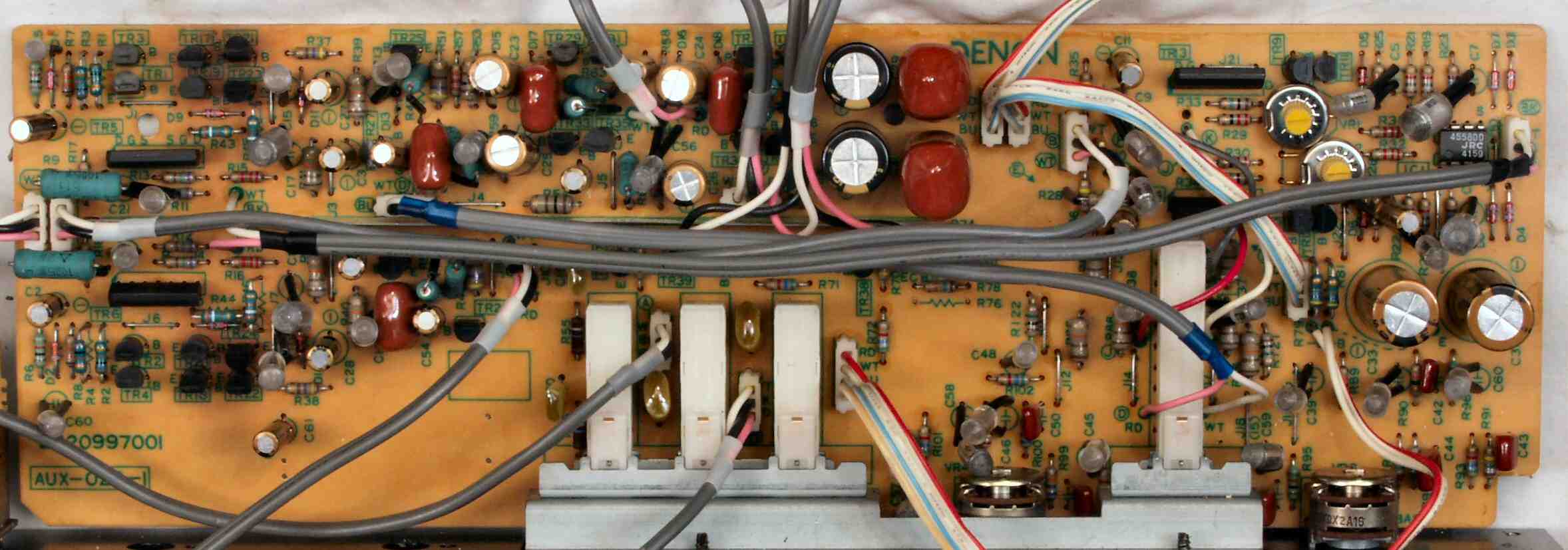

Ｃ８１．　修理前　電源基盤

Ｃ８２．　修理後　電源基盤　電解コンデンサー１０個交換、フイルムコンデンサー２個追加

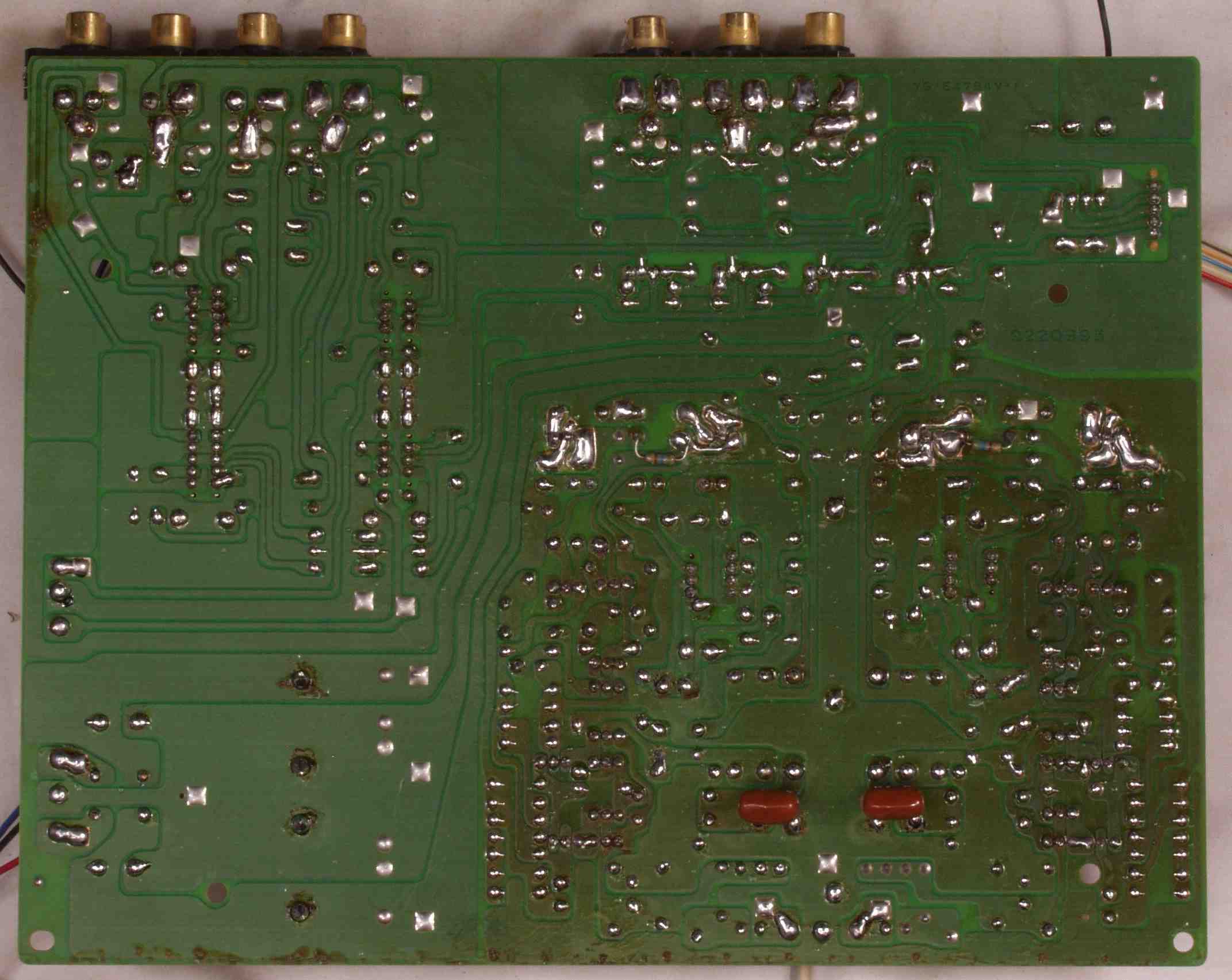

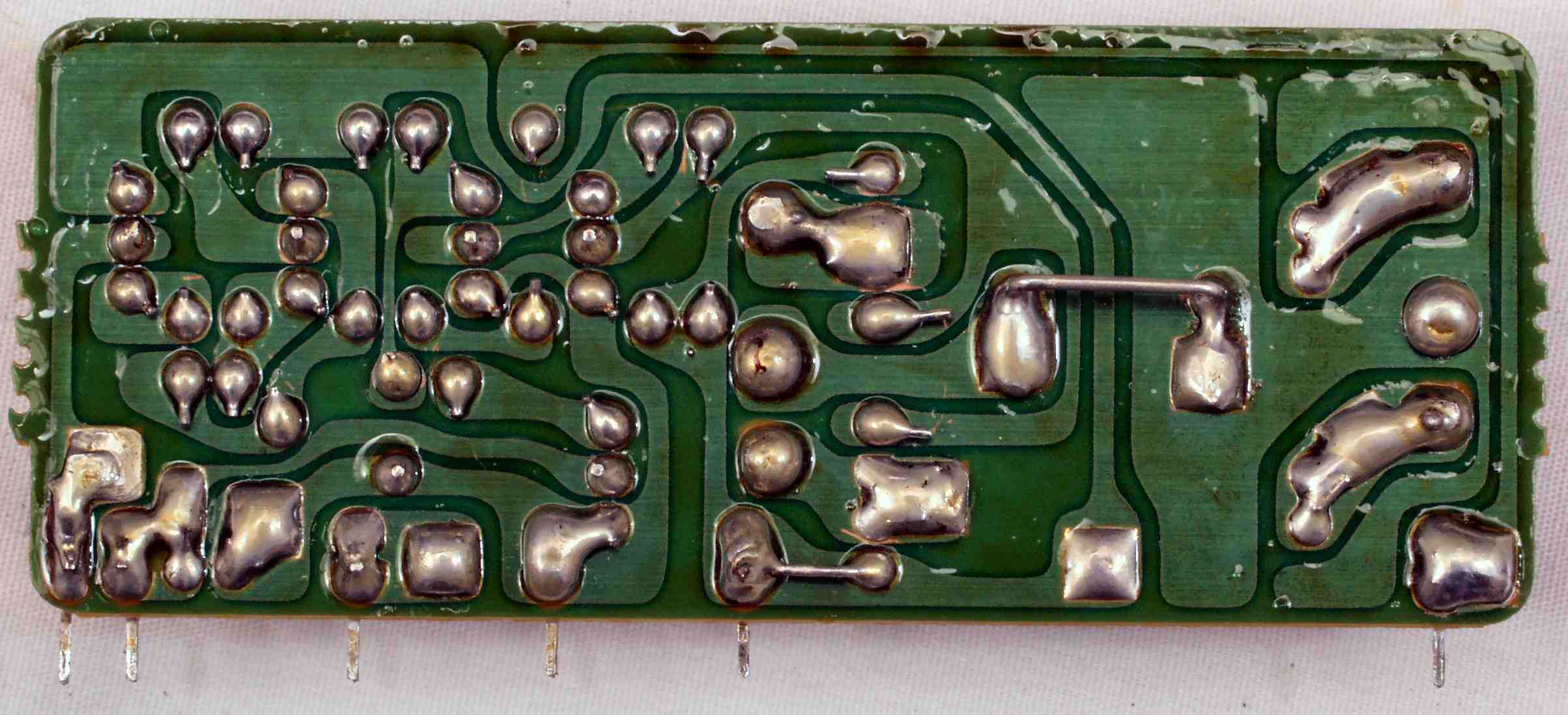

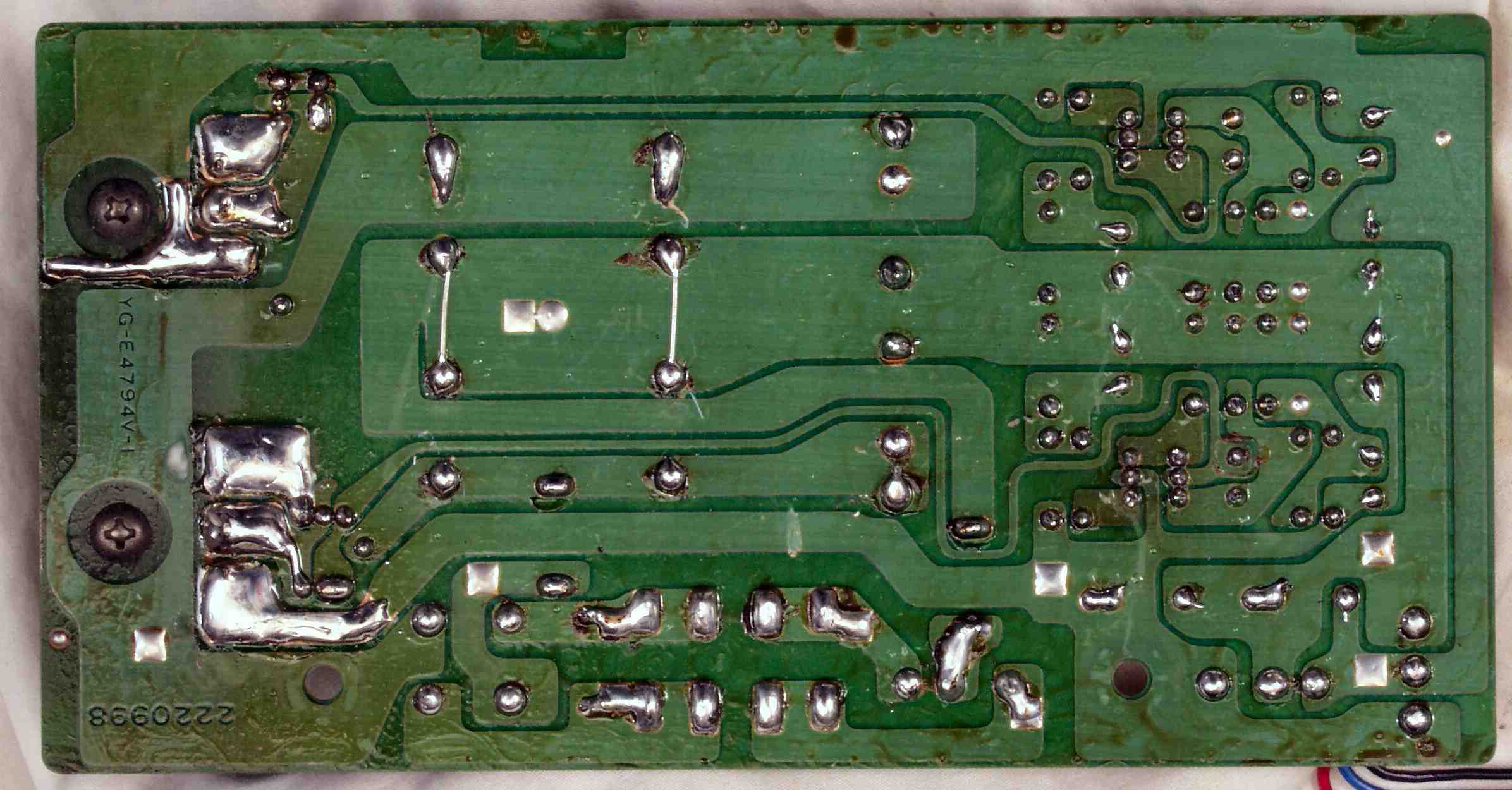

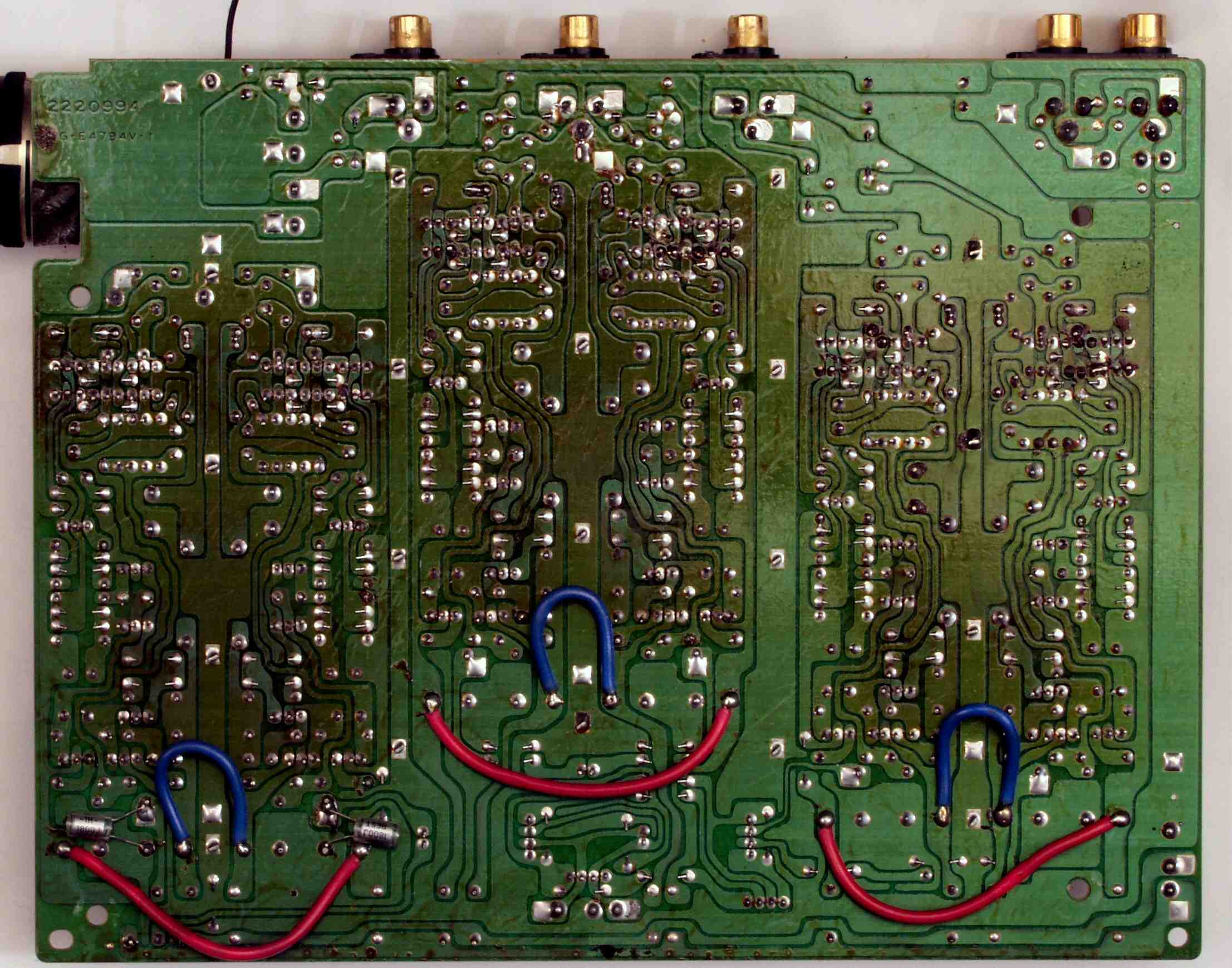

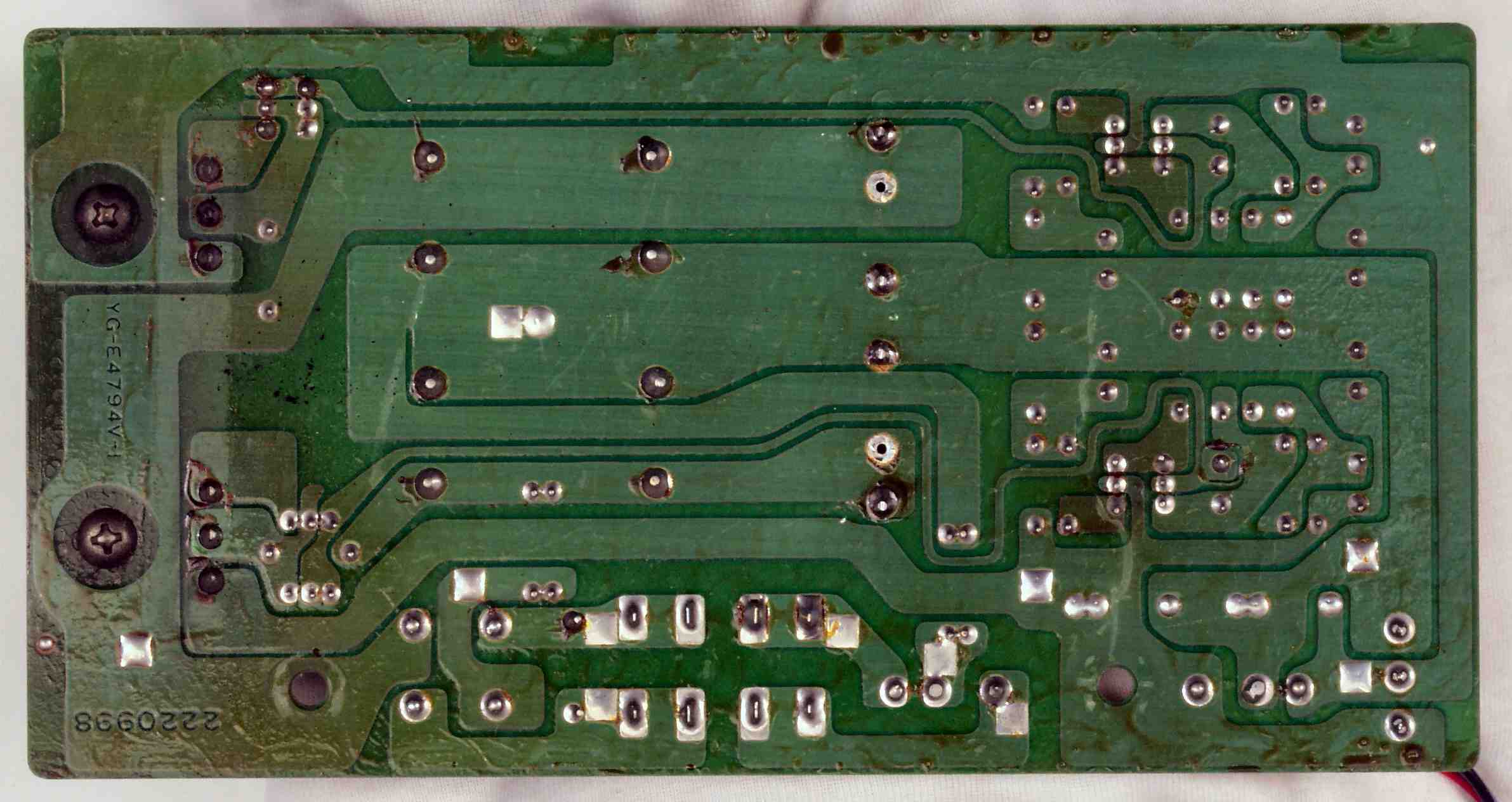

Ｃ８３．　修理前　電源基盤裏

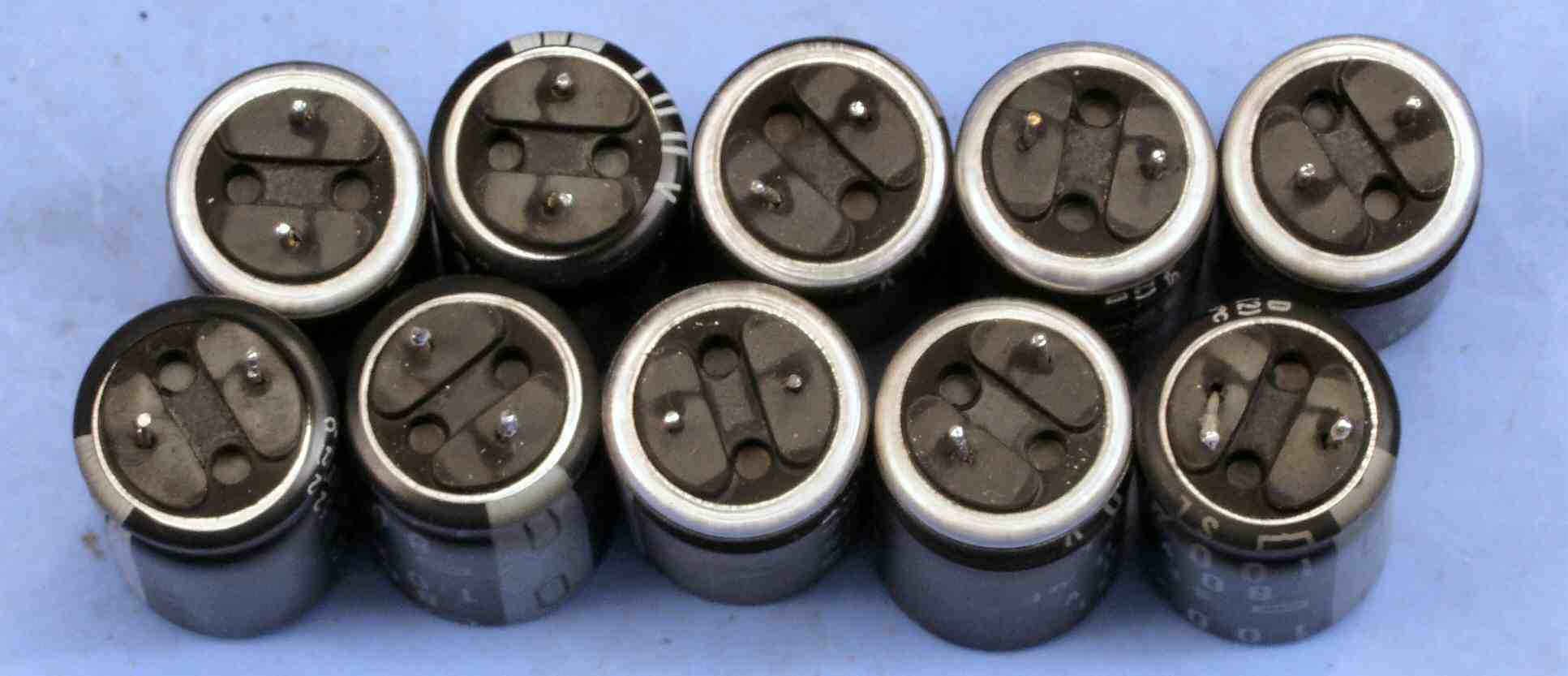

Ｃ８３１．　修理中　電源基盤裏　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

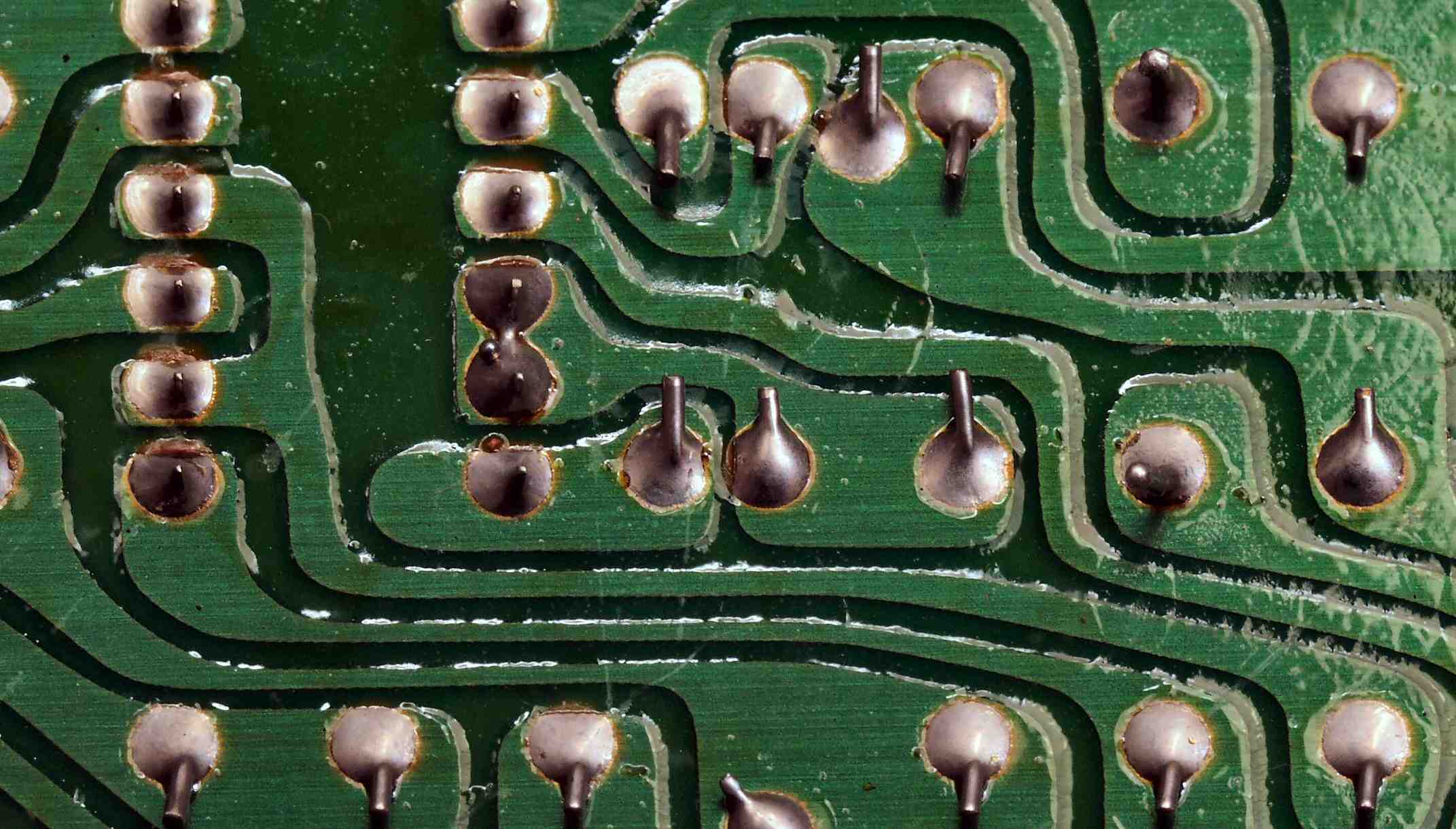

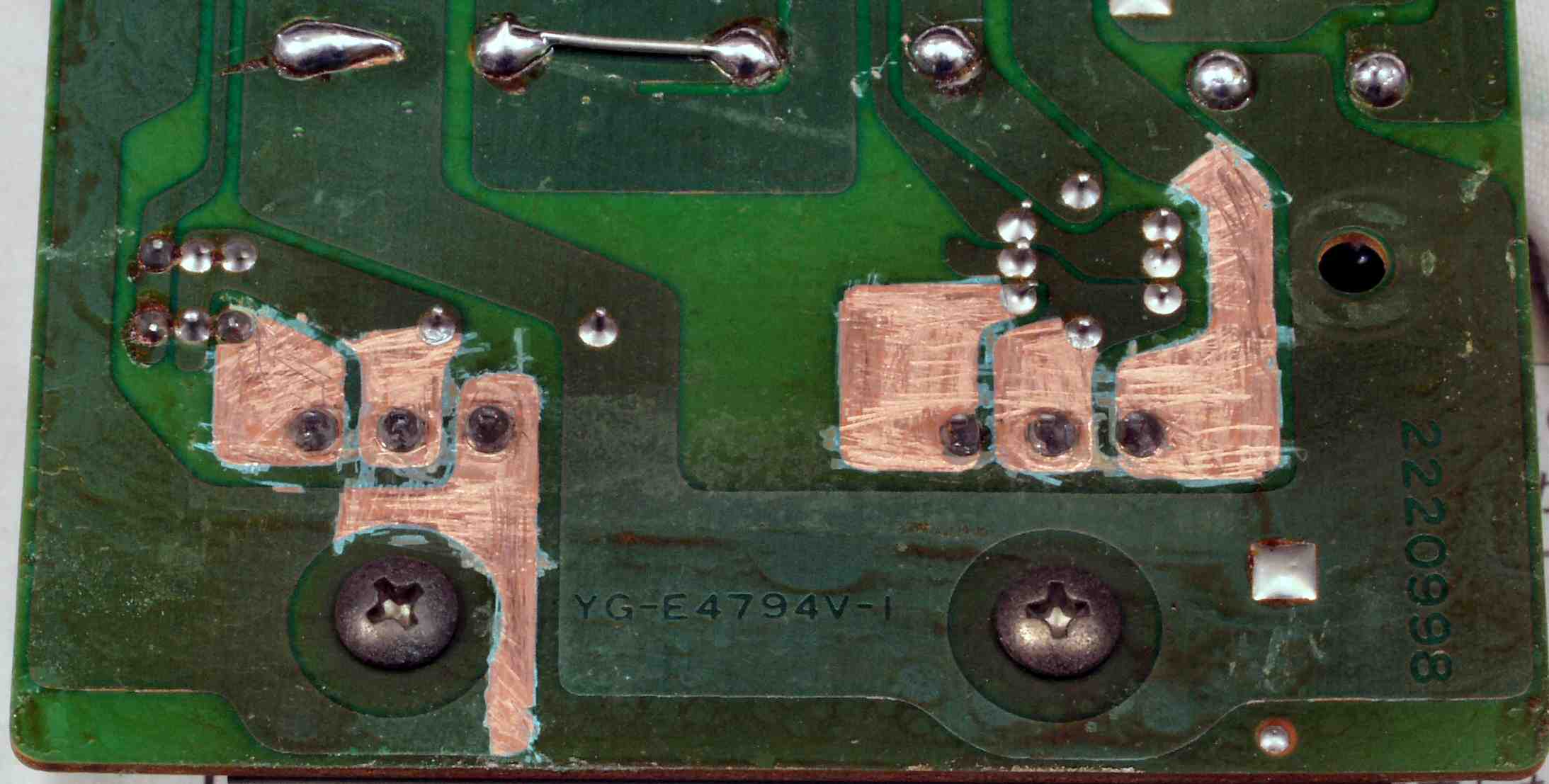

Ｃ８３２．　修理中　電源基盤裏　熱を持つところは半田の劣化が早い、半田面積を増す

Ｃ８３３．　修理中　電源基盤裏　さらに、錫メッキ線で補強する

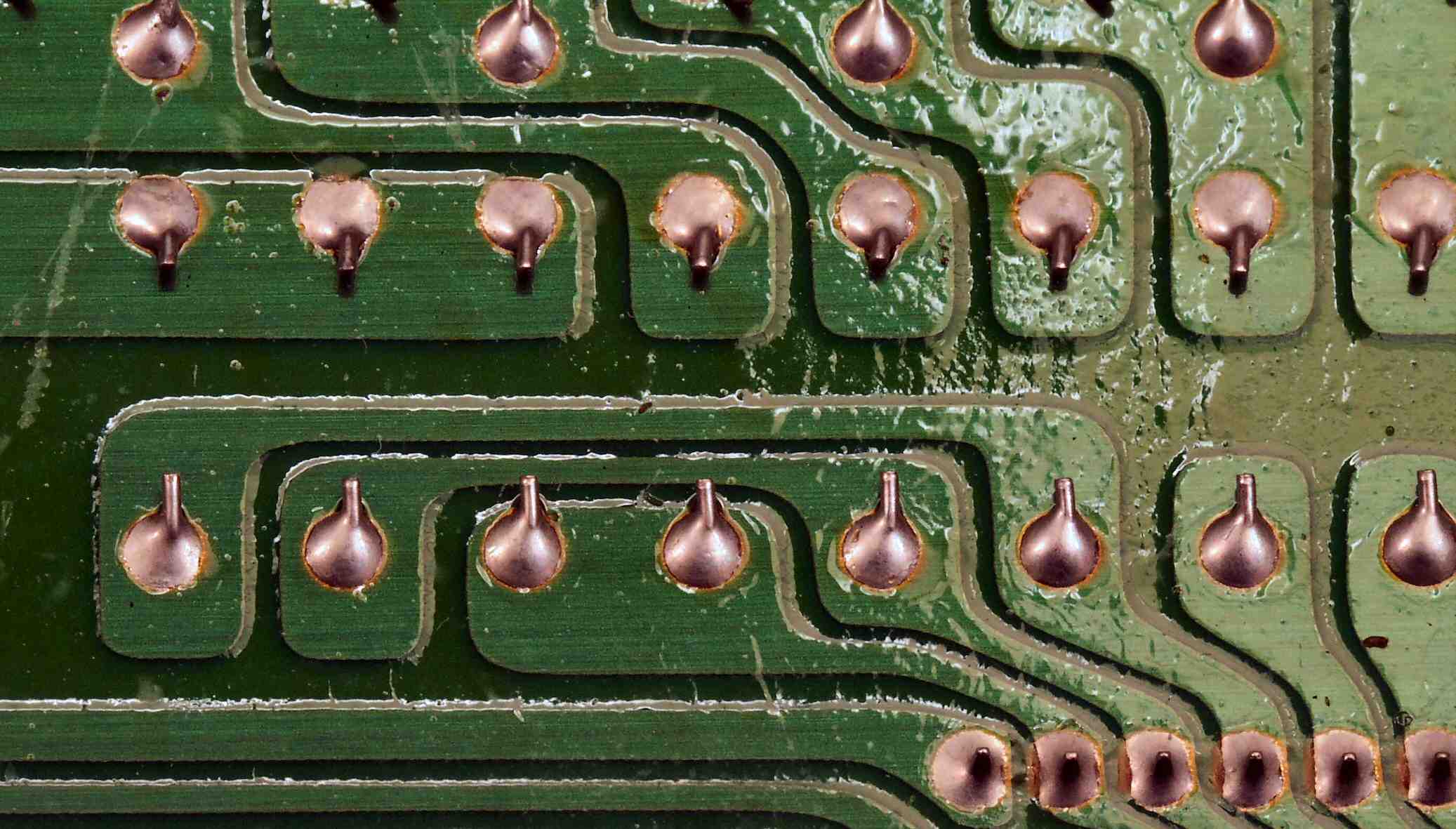

Ｃ８４．　修理（半田補正）後　電源基盤裏 　全ての半田をやり修す

Ｃ８５．　完成電源基盤裏　洗浄後

Ｃ９１．　修理前　バッファーＡＭＰ・ＳＷコントロール基盤

Ｃ９２．　修理後　バッファーＡＭＰ・ＳＷコントロール基盤　電解コンデンサ−２０個、選別フイルムコンデンサー１０個、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ２個交換

Ｃ９３．　修理前　バッファーＡＭＰ・ＳＷコントロール基盤裏

Ｃ９４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基盤裏

Ｃ９５．　完成バッファーＡＭＰ・ＳＷコントロール基盤裏　洗浄後

ＣＡ１．　修理前　バランスＶＲ＋プリセットセレクター基盤

ＣＡ２．　修理前　バランスＶＲ＋プリセットセレクター基盤裏

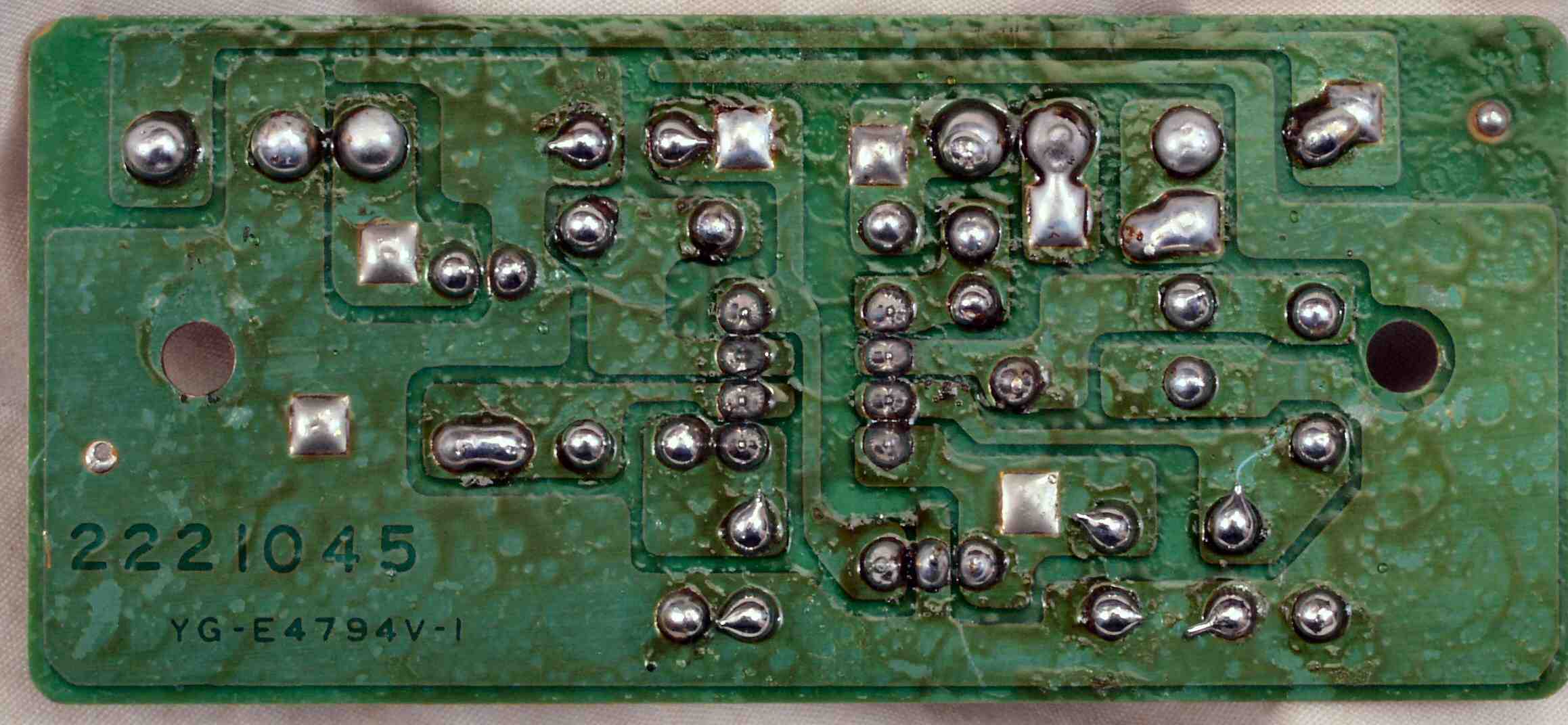

ＣＡ３．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基盤裏 　全ての半田をやり修す

ＣＡ４．　完成バランスＶＲ＋プリセットセレクター基盤裏　洗浄後

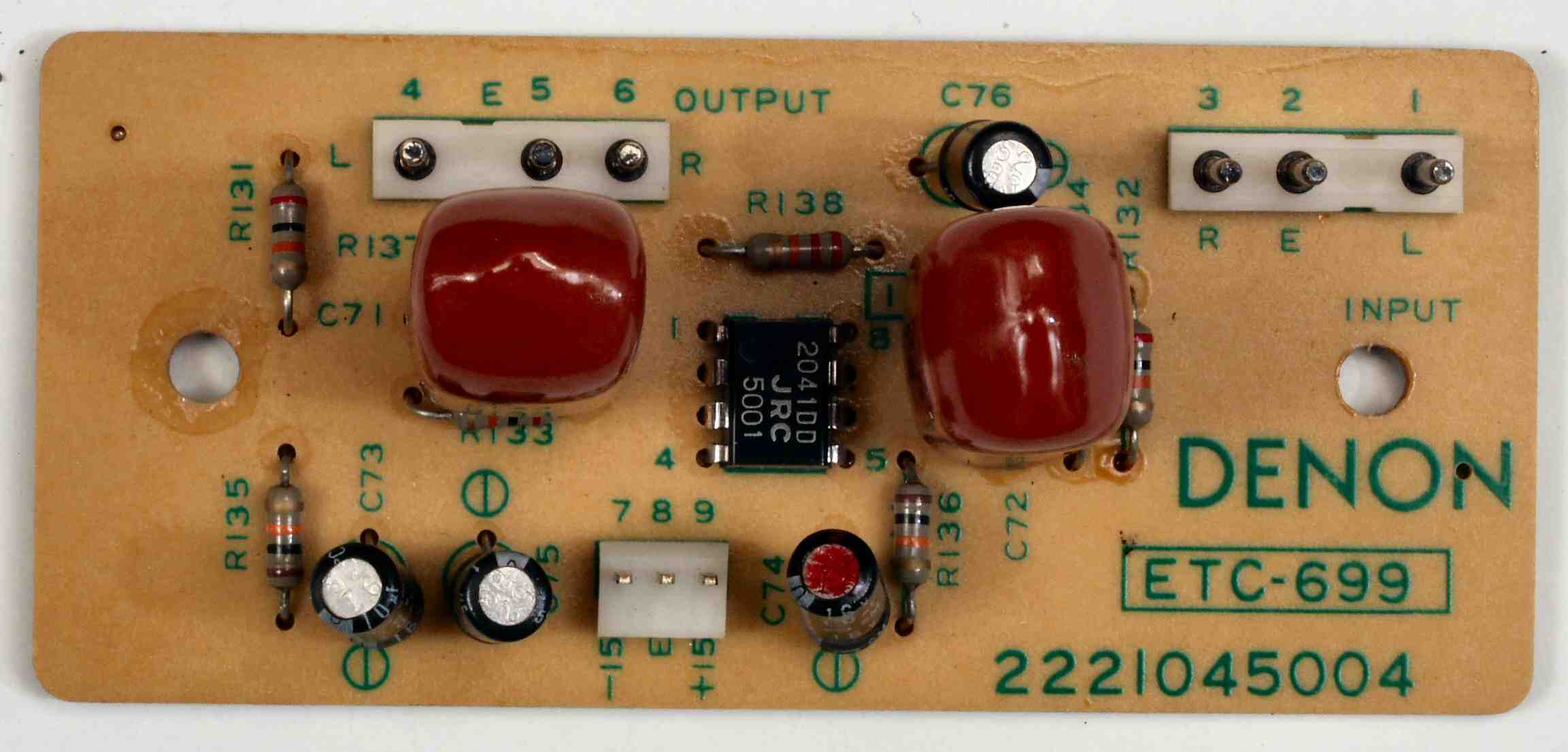

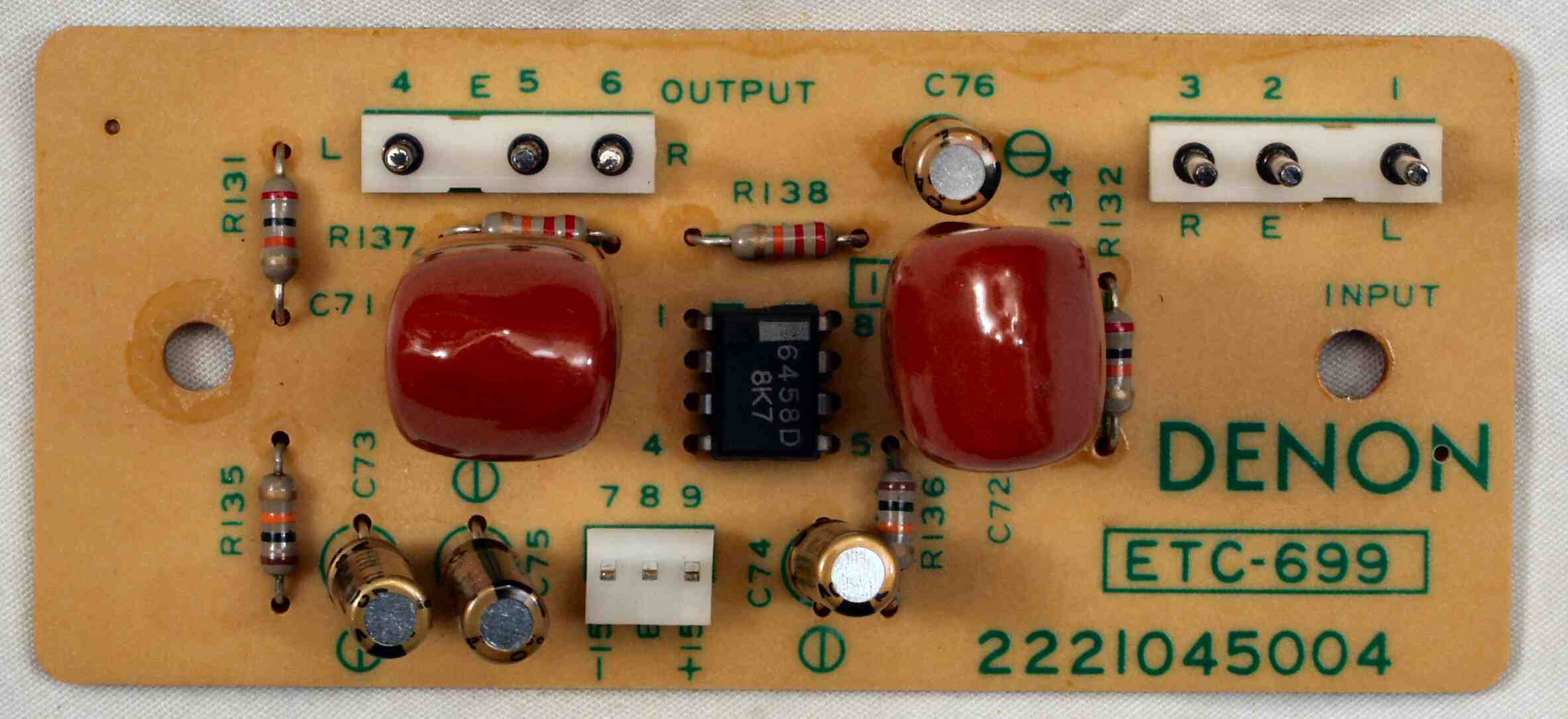

ＣＢ１．　修理前　ＮＦＢ−ＡＭＰ基盤

ＣＢ２．　修理後　ＮＦＢ−ＡＭＰ基盤　電解コンデンサ−４個、OP-AMP交換

ＣＢ３．　修理前　　ＮＦＢ−ＡＭＰ基盤裏

ＣＢ３１．　修理中　　ＮＦＢ−ＡＭＰ基盤裏　ハンダ不良ヶ所

ＣＢ４．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基盤裏

ＣＢ５．　完成ＮＦＢ−ＡＭＰ基盤裏　洗浄後

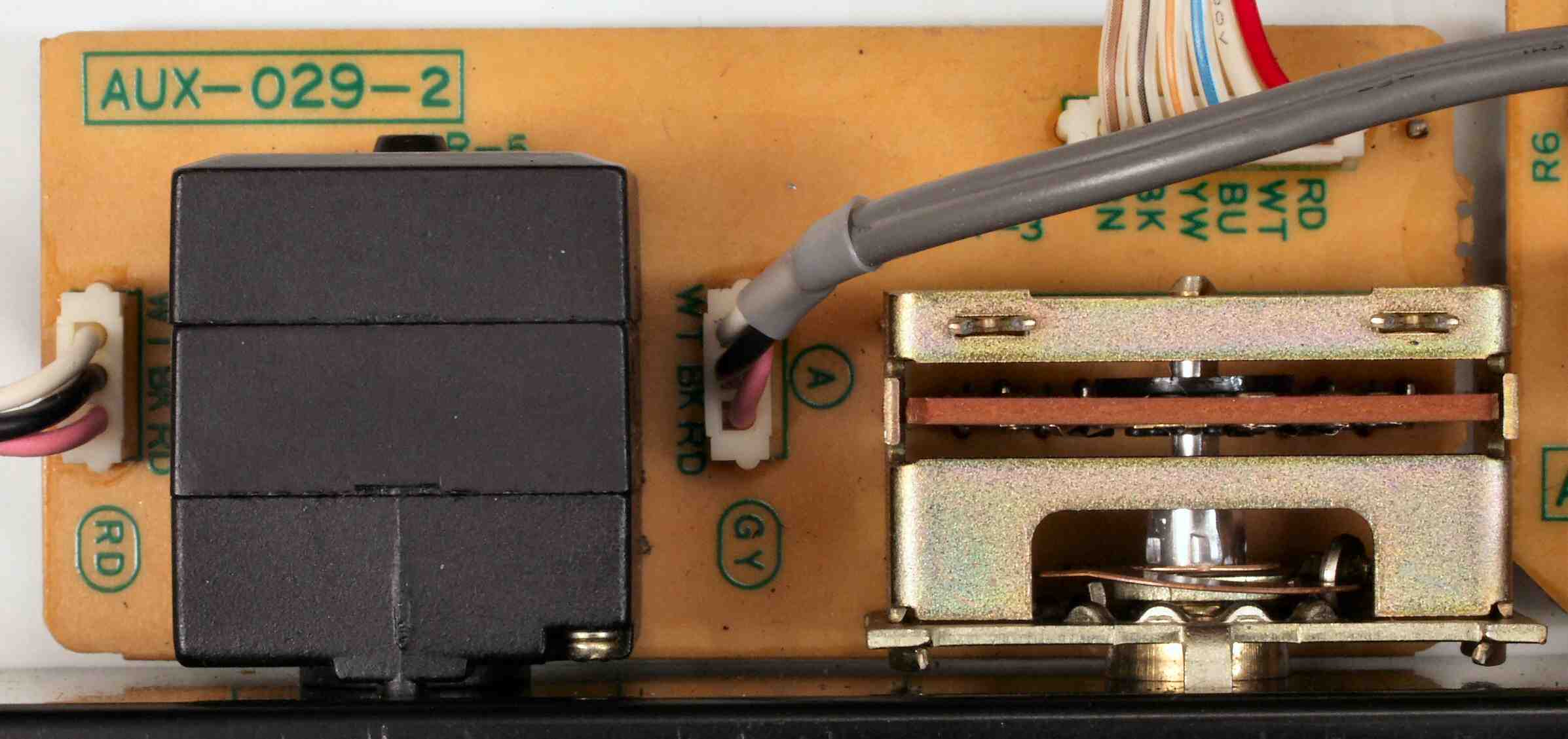

ＣＣ１．バランスＶＲ　清掃前

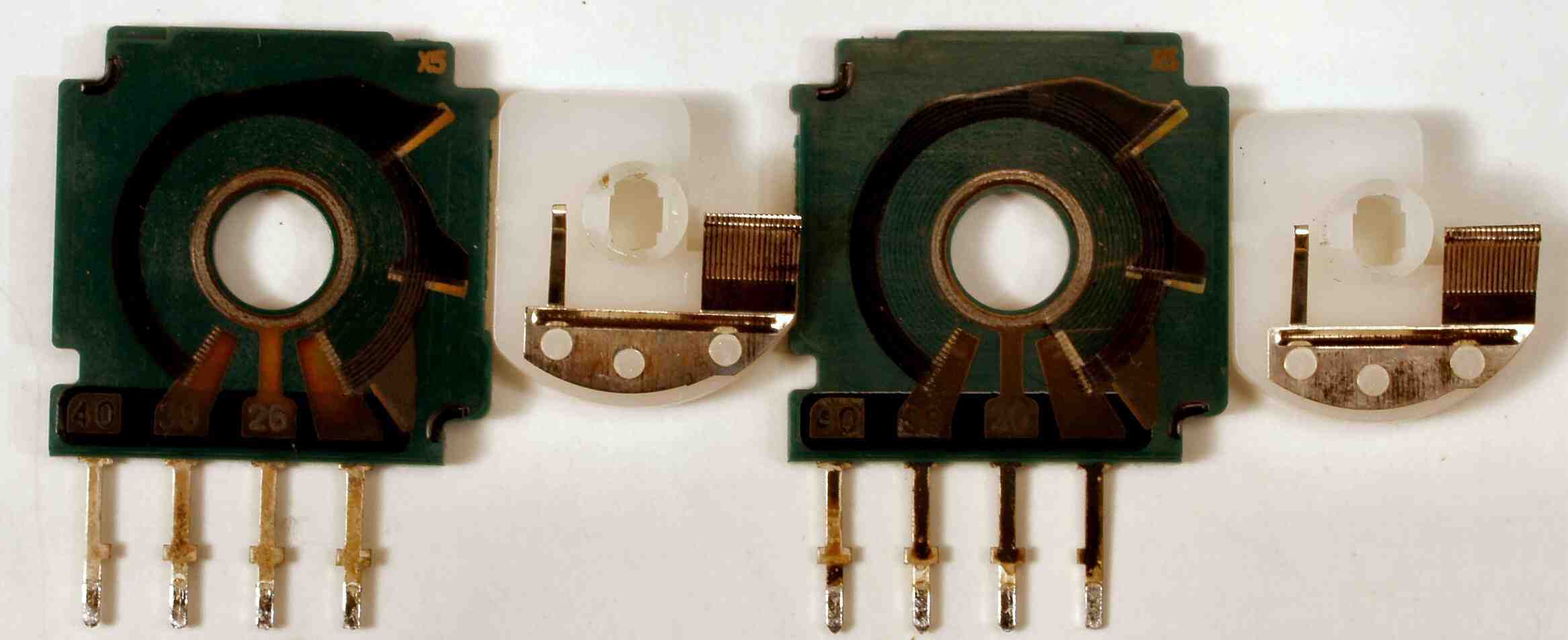

ＣＣ２．バランスＶＲ　清掃前

ＣＣ３．バランスＶＲ　清掃後

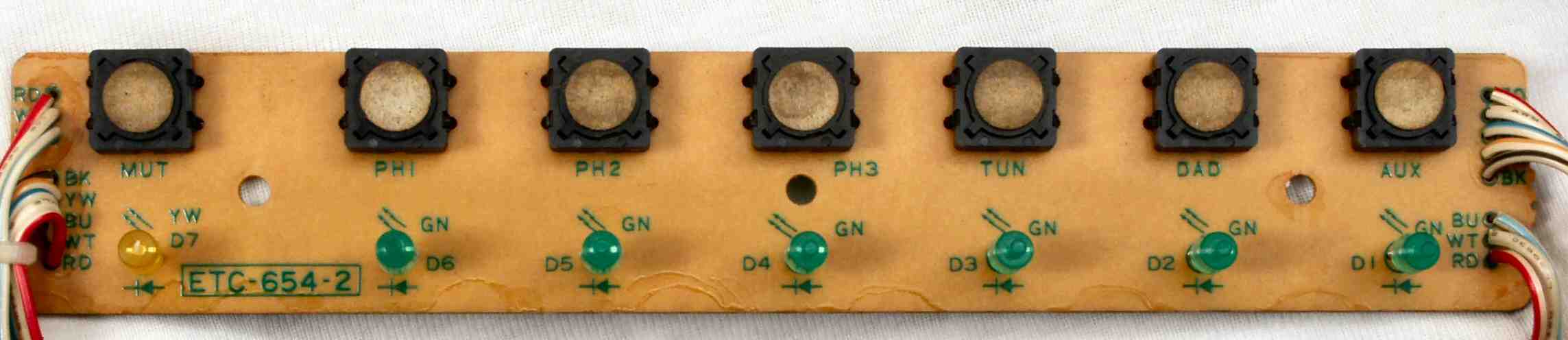

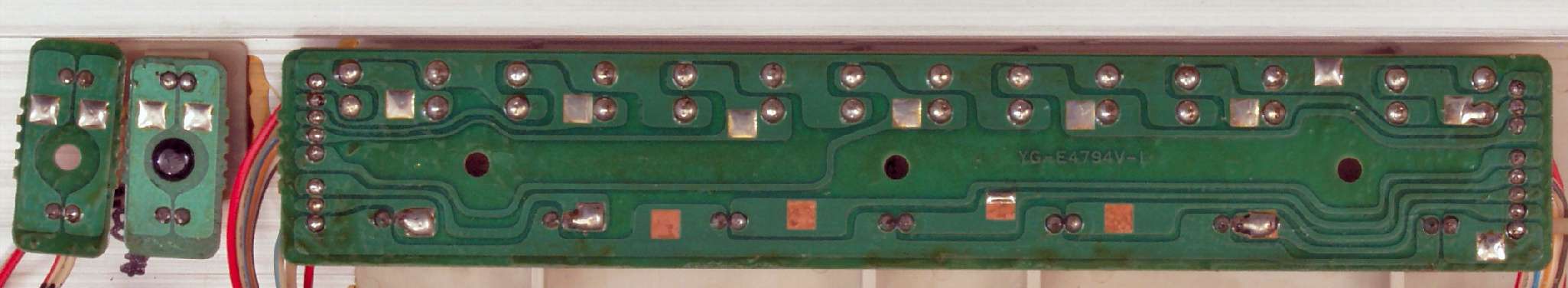

ＣＤ１．　修理前　パネルＬＥＤ表示基盤

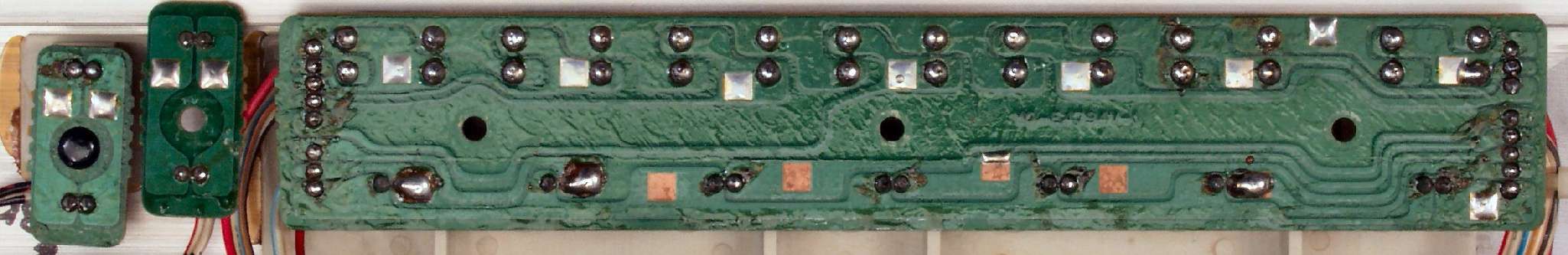

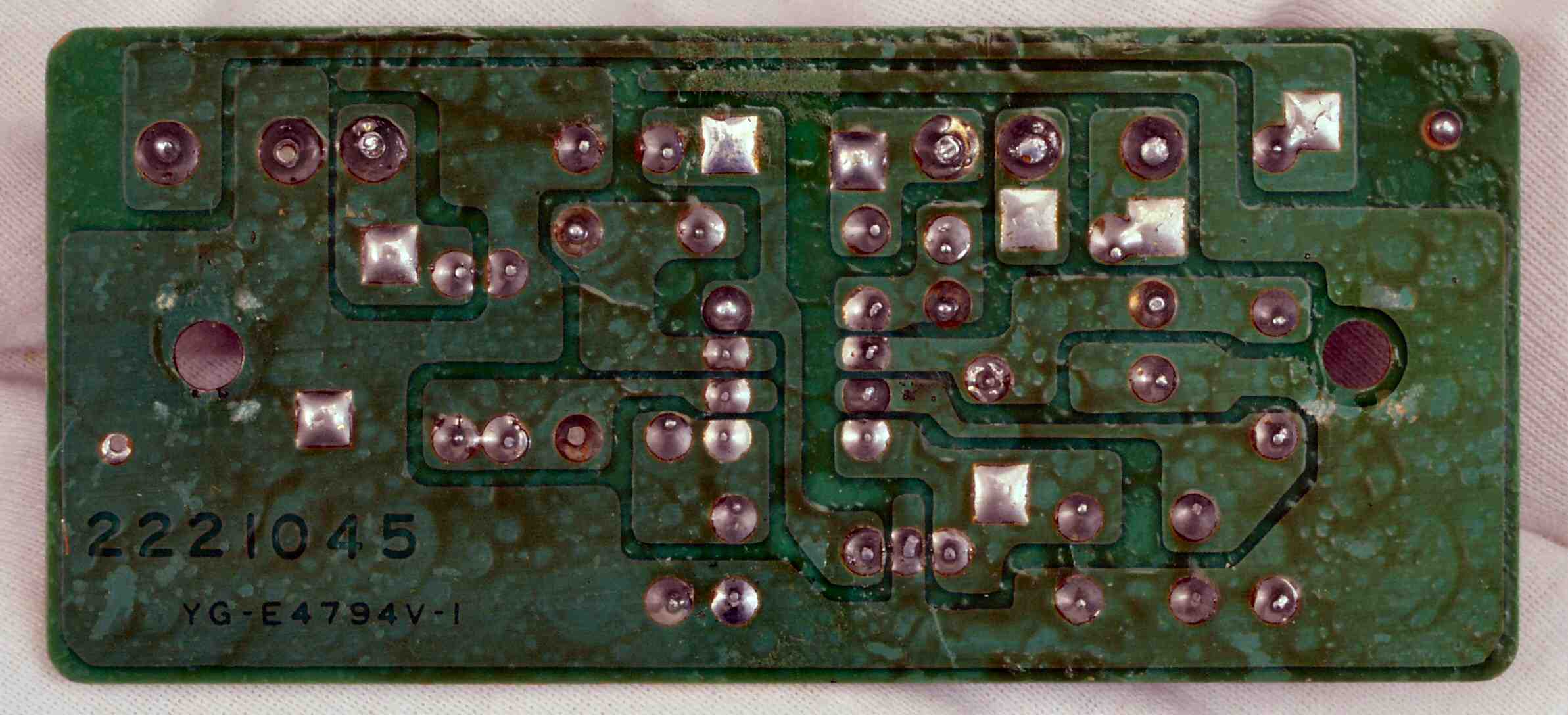

ＣＤ２．　修理前　パネルＬＥＤ表示基盤裏

ＣＤ３．　修理（半田補正）後　パネルＬＥＤ表示基盤裏

ＣＤ４．　完成パネルＬＥＤ表示基盤裏　洗浄後

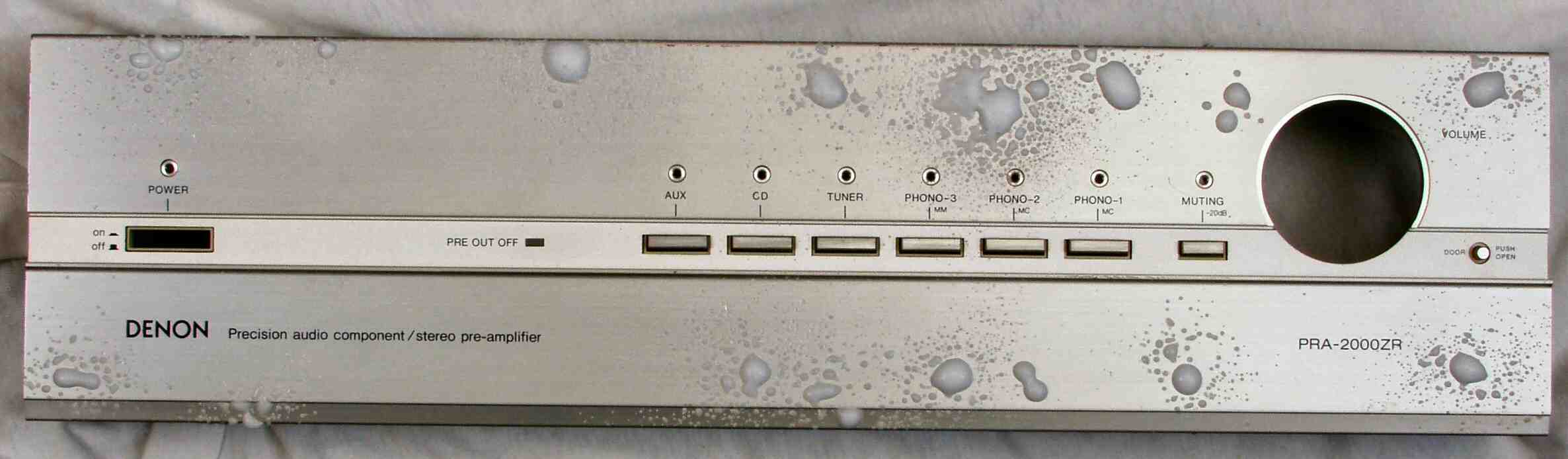

ＣＥ．　合わせパネルなので、布にクリーナーを付けて清掃

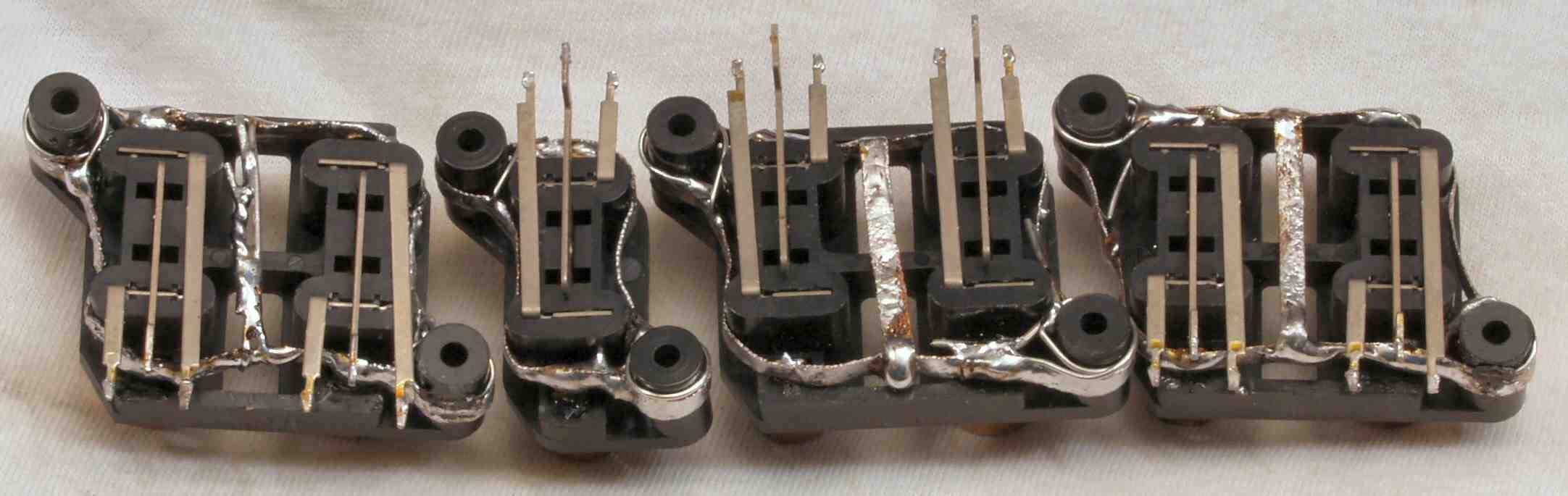

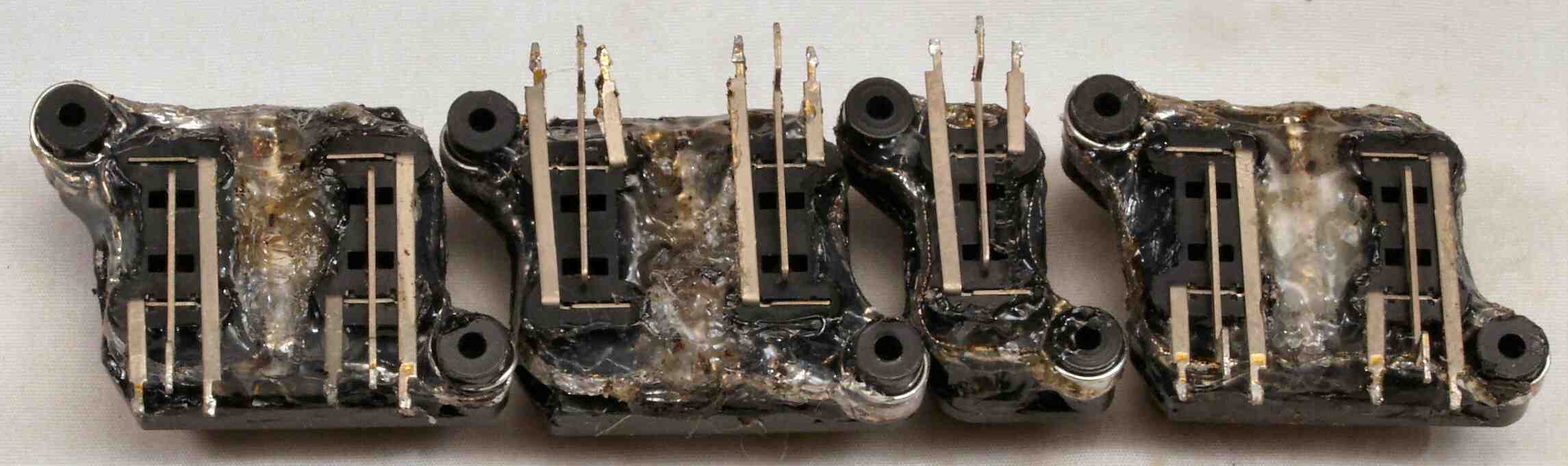

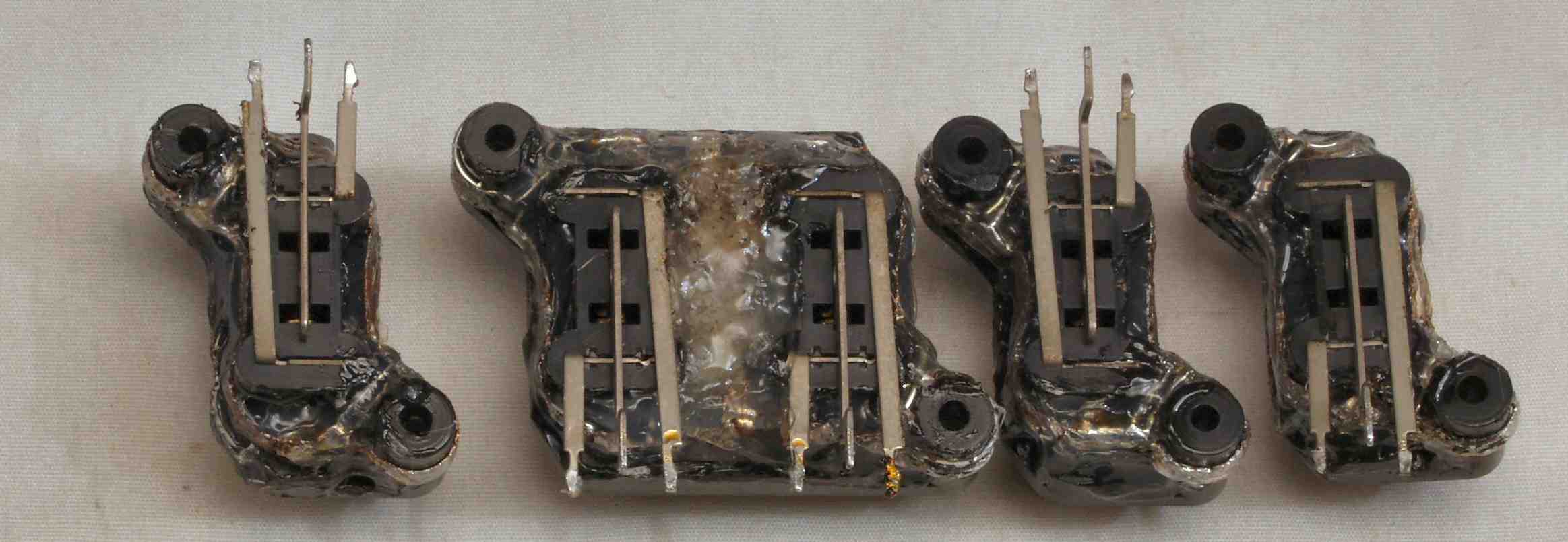

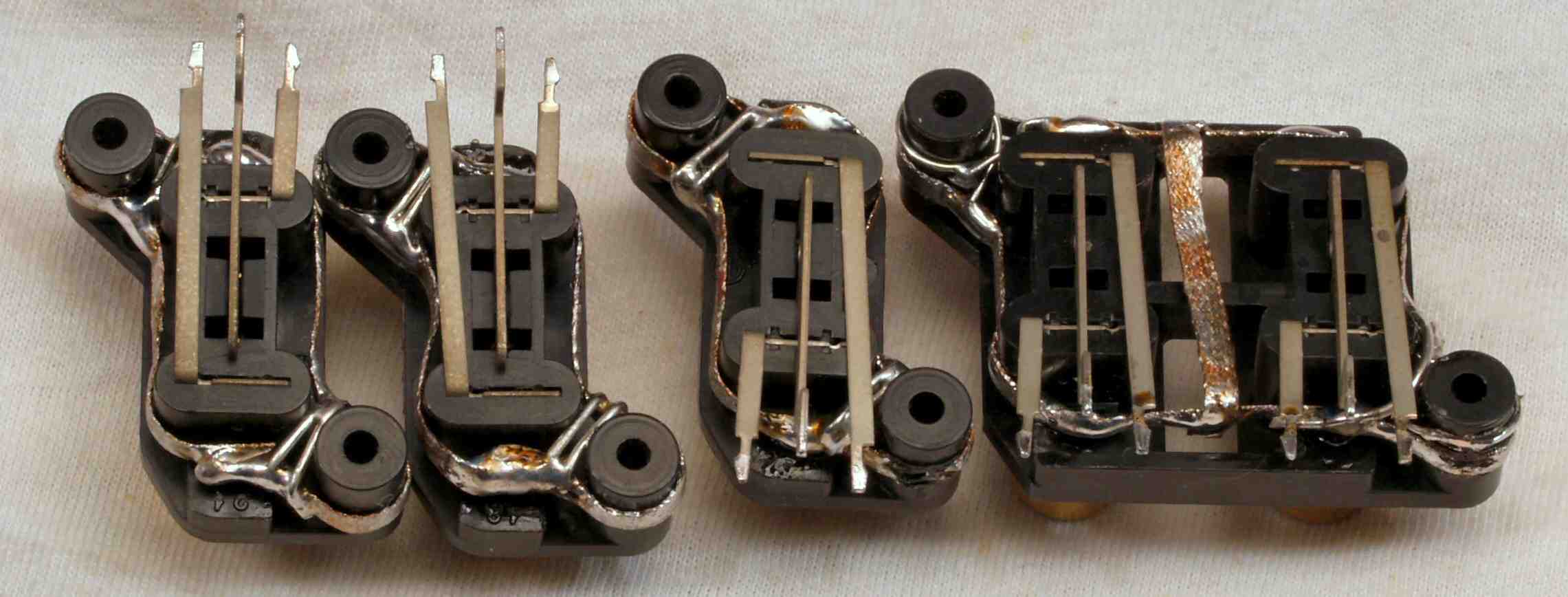

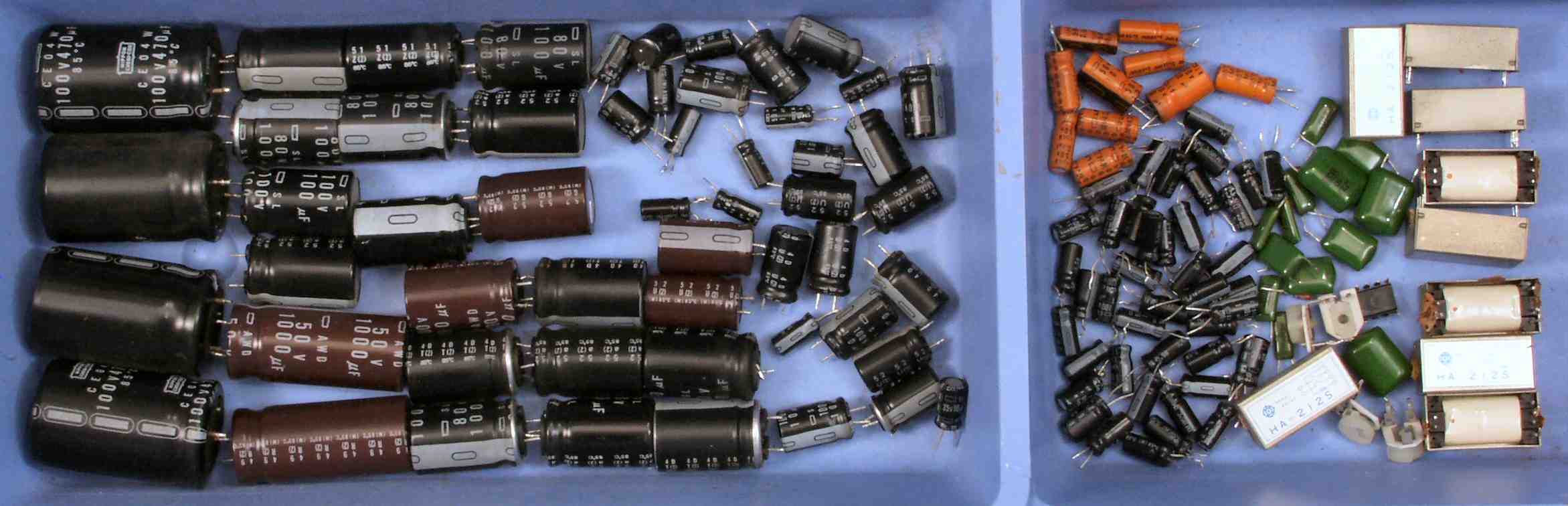

ＣＦ１．　交換部品

ＣＦ２．　交換部品、下のビニールが後退している

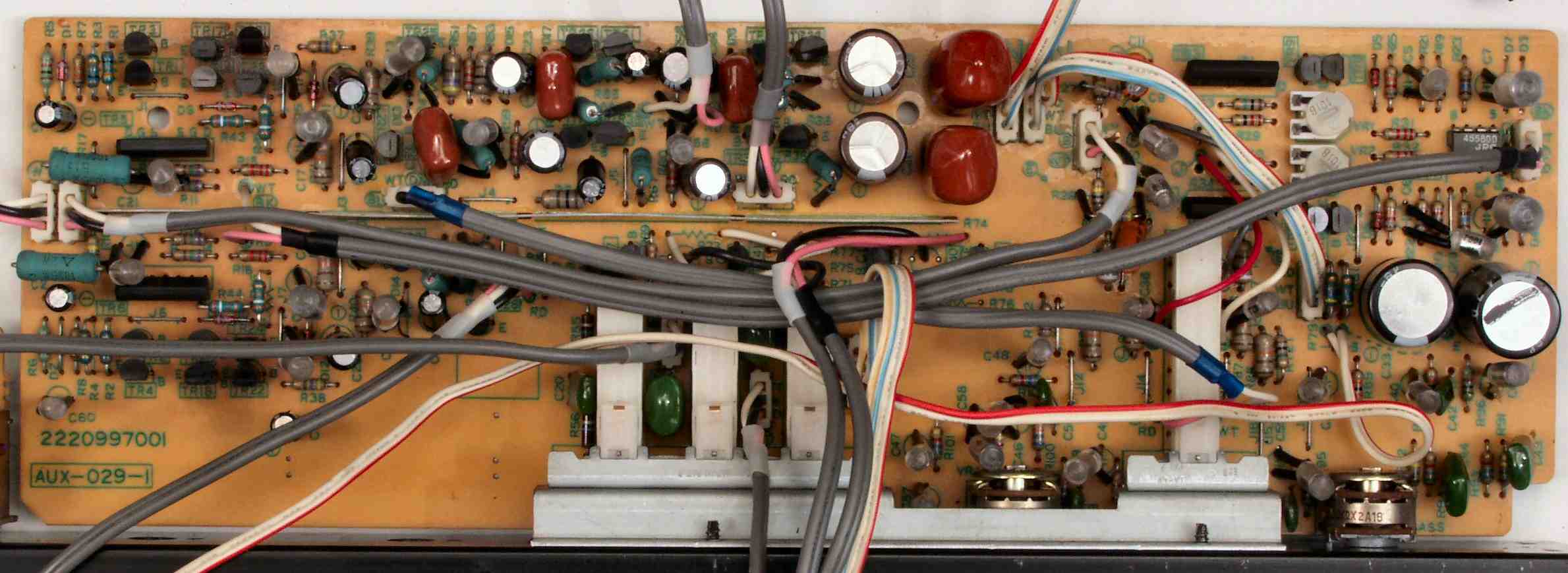

ＤＧ１．　修理前　上から

ＤＧ２．　修理後　上から

ＤＧ３．　修理前　下から

ＤＧ４．　修理後　下から

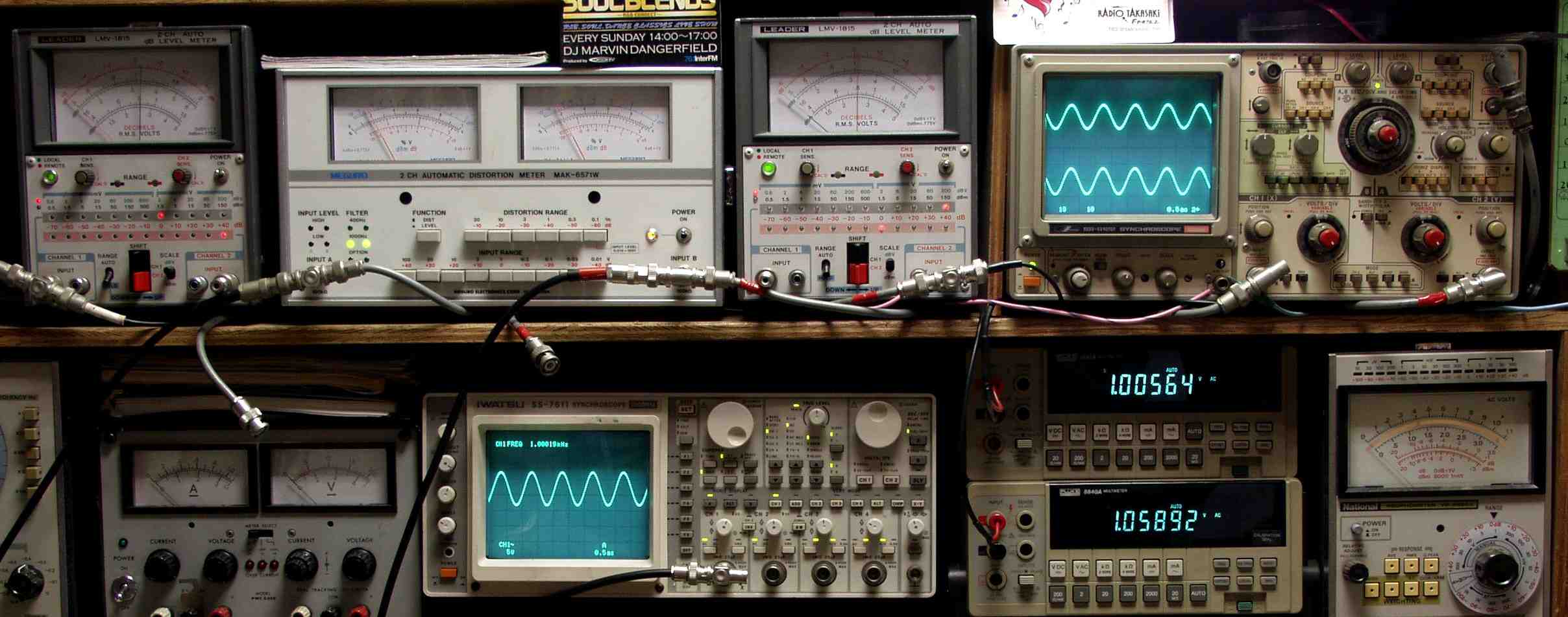

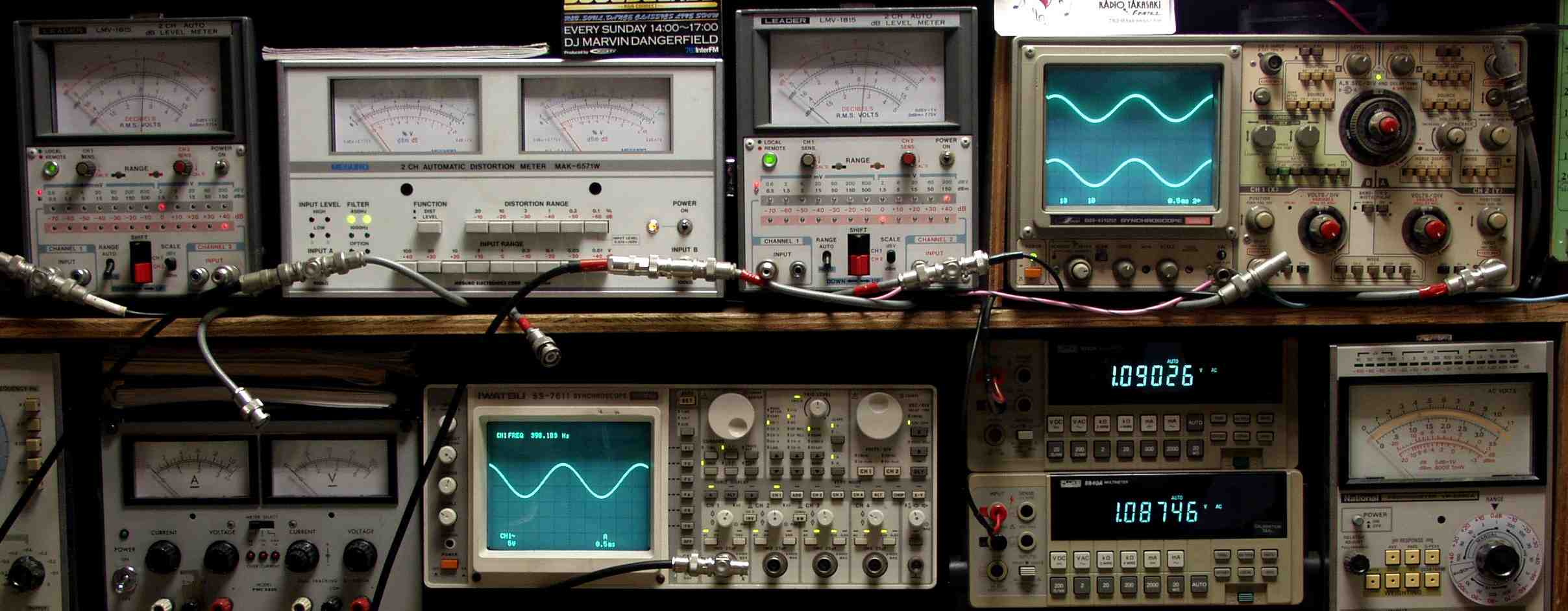

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ（トランス）入力　１０００ＨＺ

Ｅ３２．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ（トランス）入力　４００ＨＺ

Ｅ４１．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ入力　１０００ＨＺ

Ｅ４２．　出力電圧１Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＣ入力　４００ＨＺ

Ｅ５１．　出力電圧１Ｖ　歪み率＝０．０１％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ５２．　出力電圧１Ｖ　歪み率＝０．０１％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ

Ｅ６１．　出力電圧５Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ力　１０００ＨＺ

Ｅ６２．　出力電圧５Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

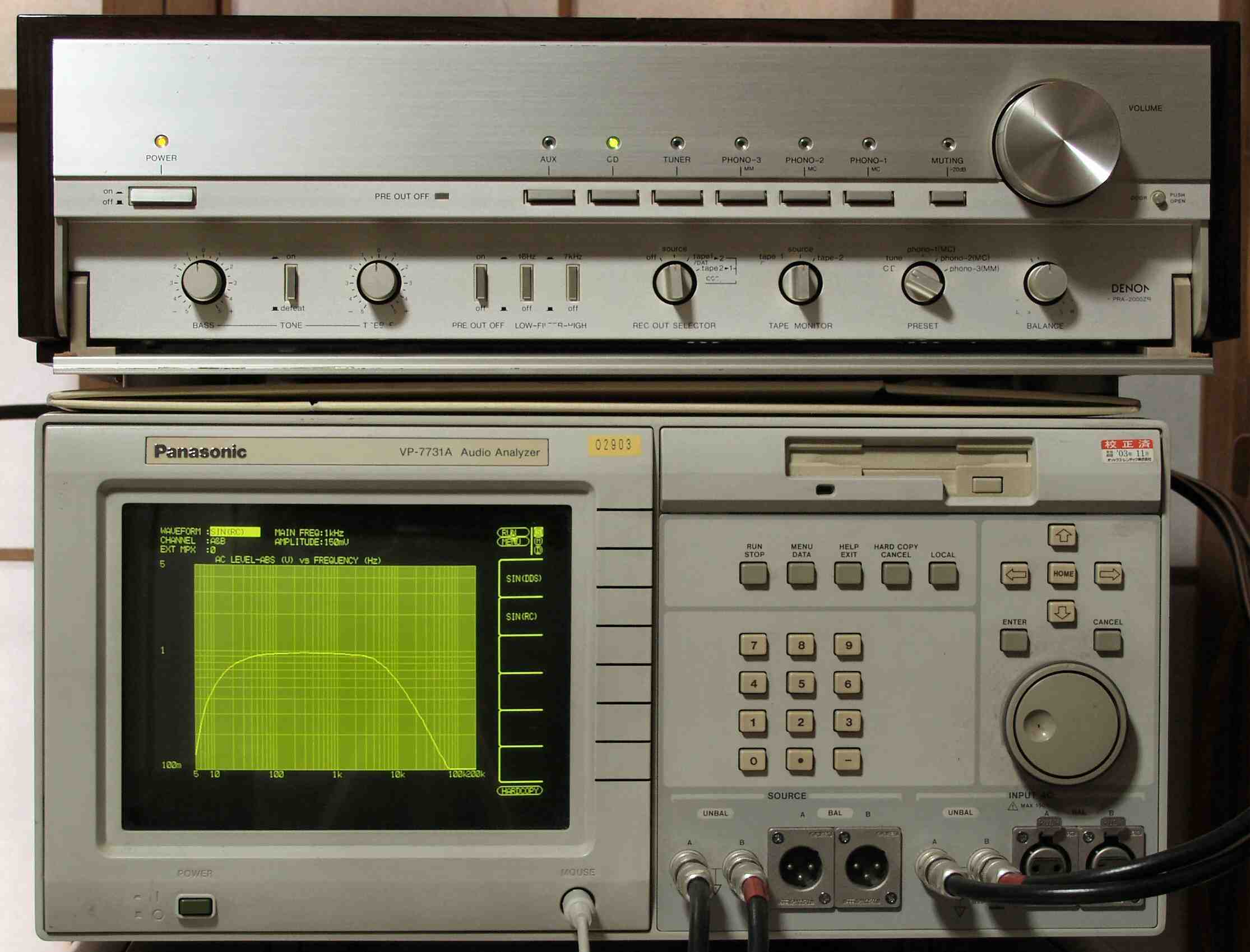

ＥＥ．　上位測定器による　調整・測定 ＥＥ１．　下のオーディオアナライザーで自動測定

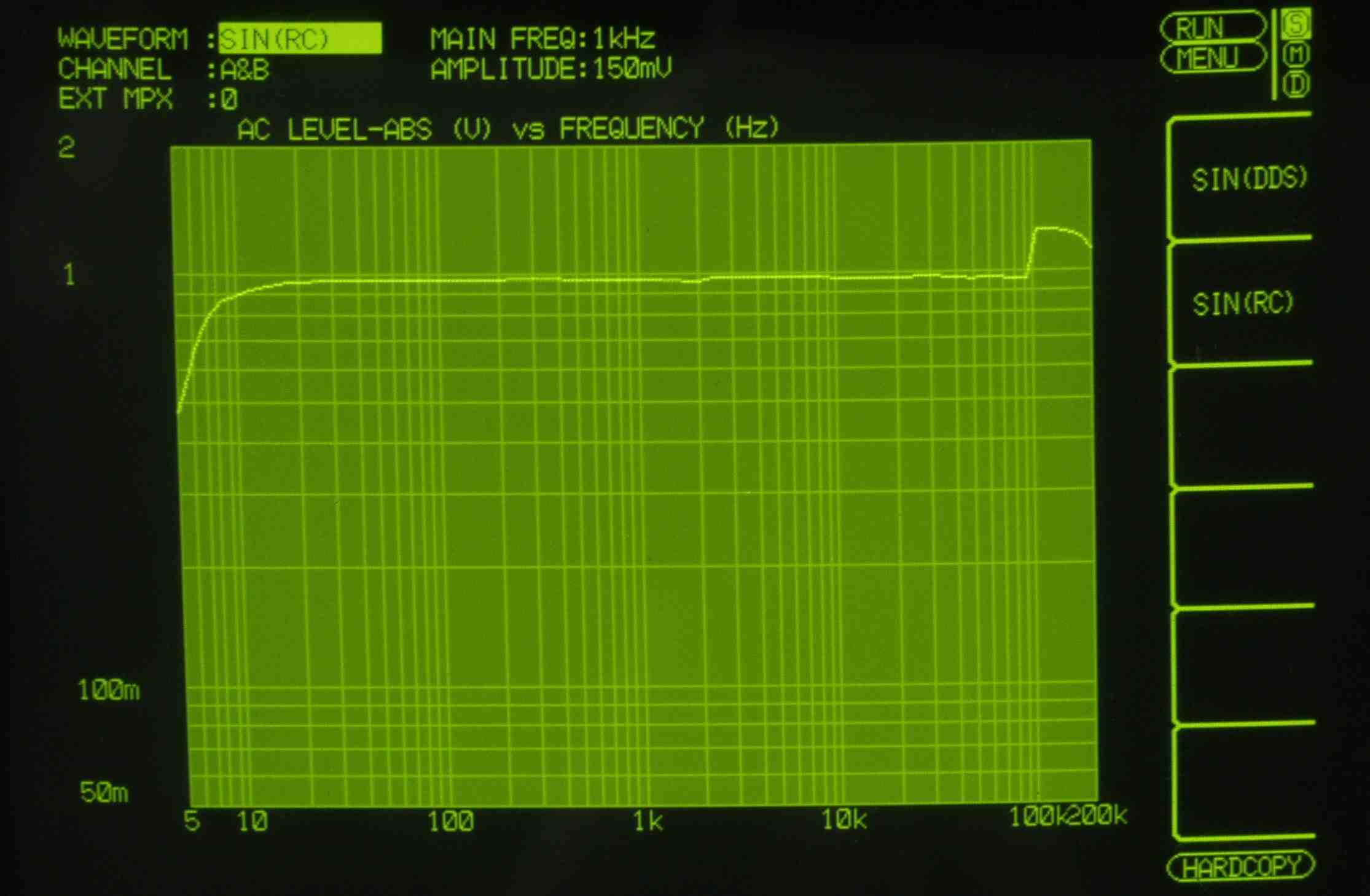

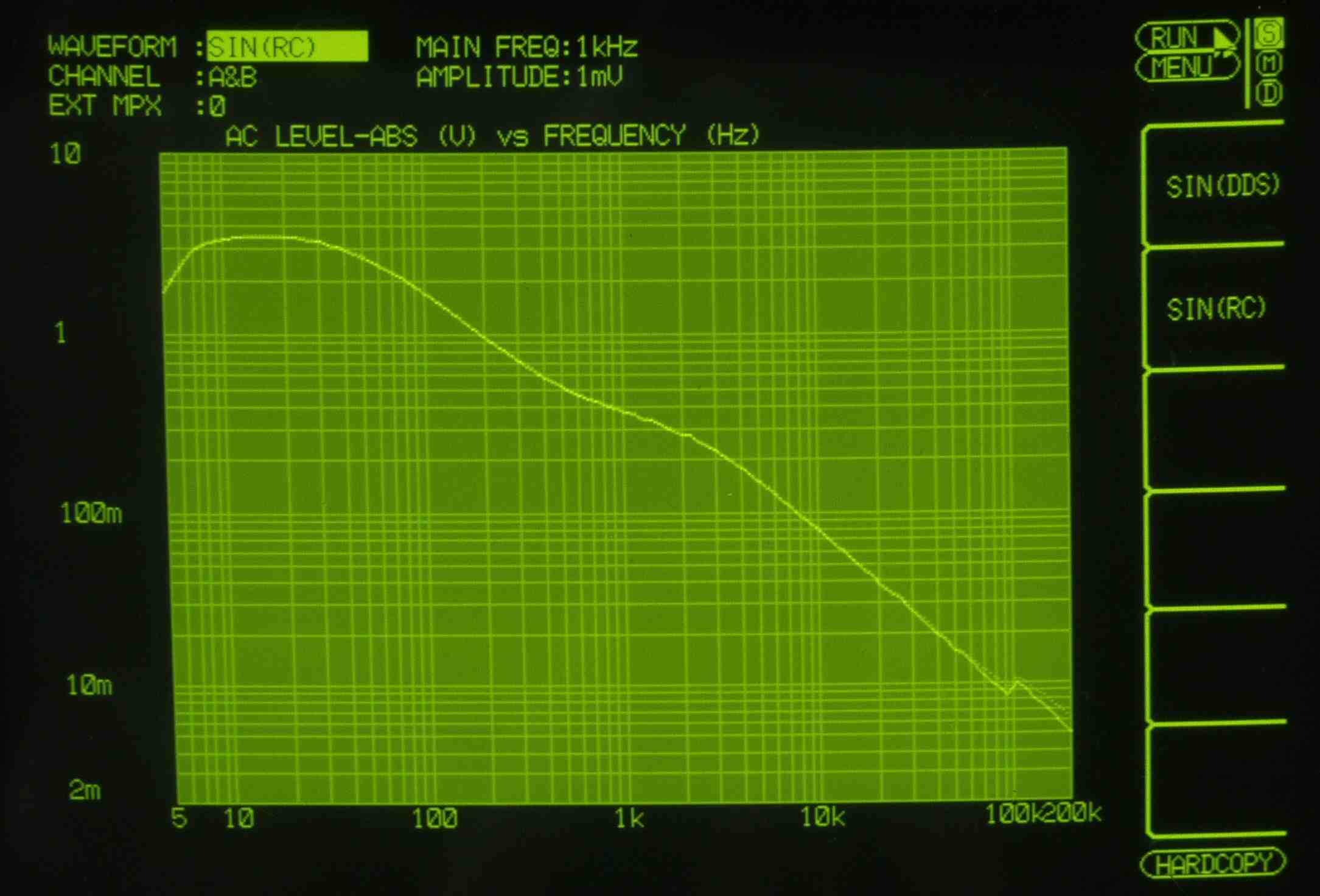

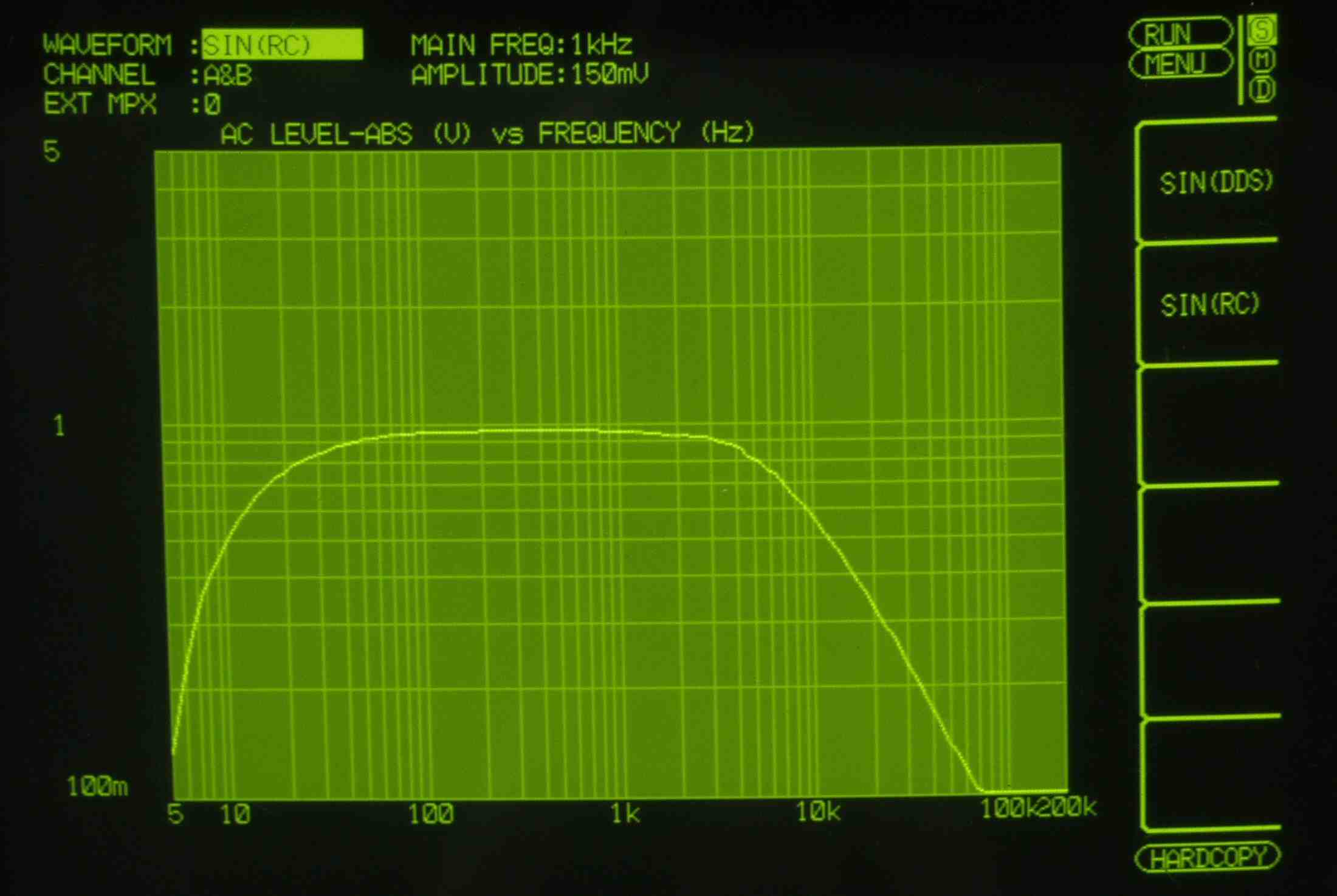

ＥＥ２１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

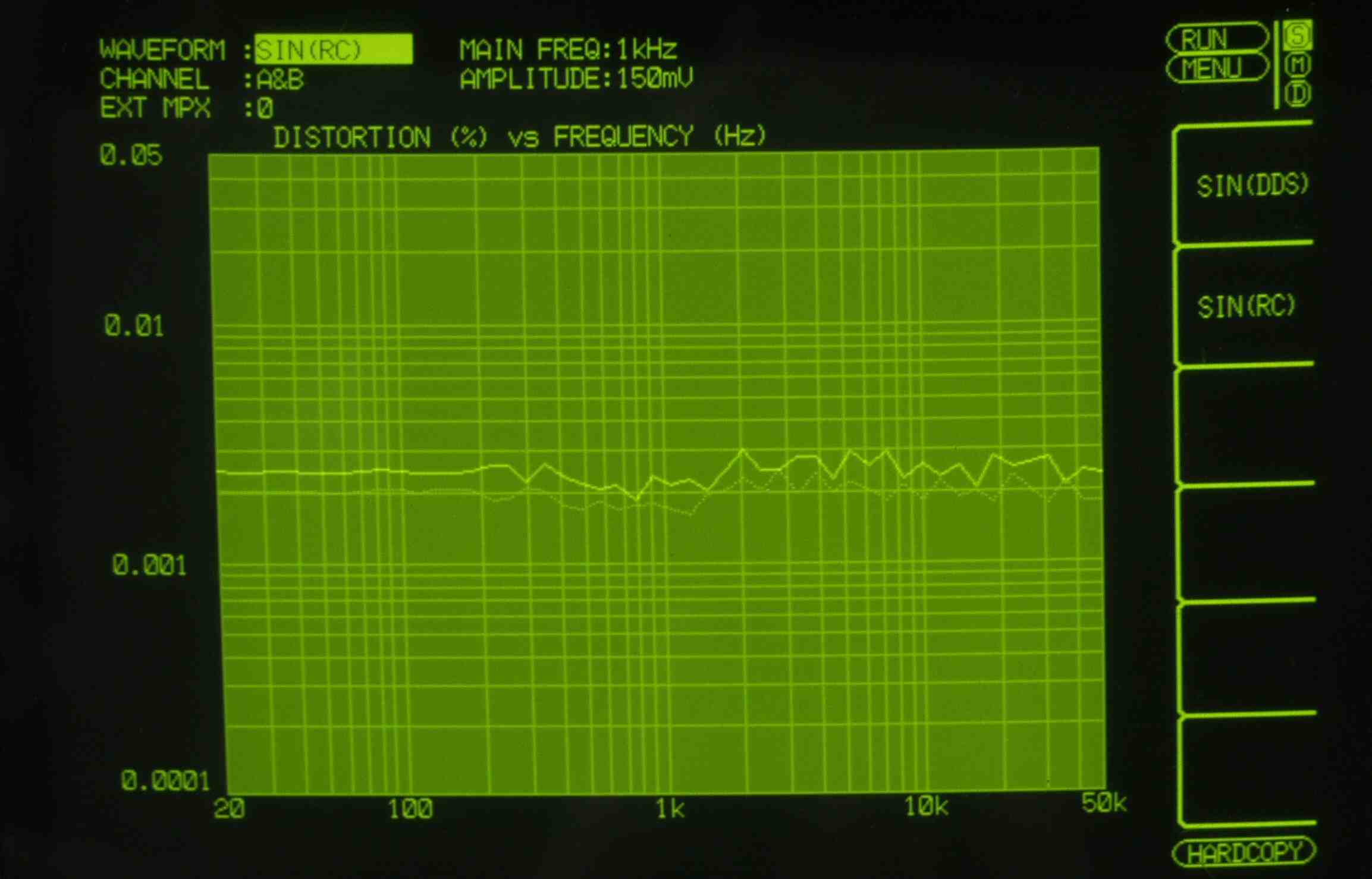

ＥＥ２２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

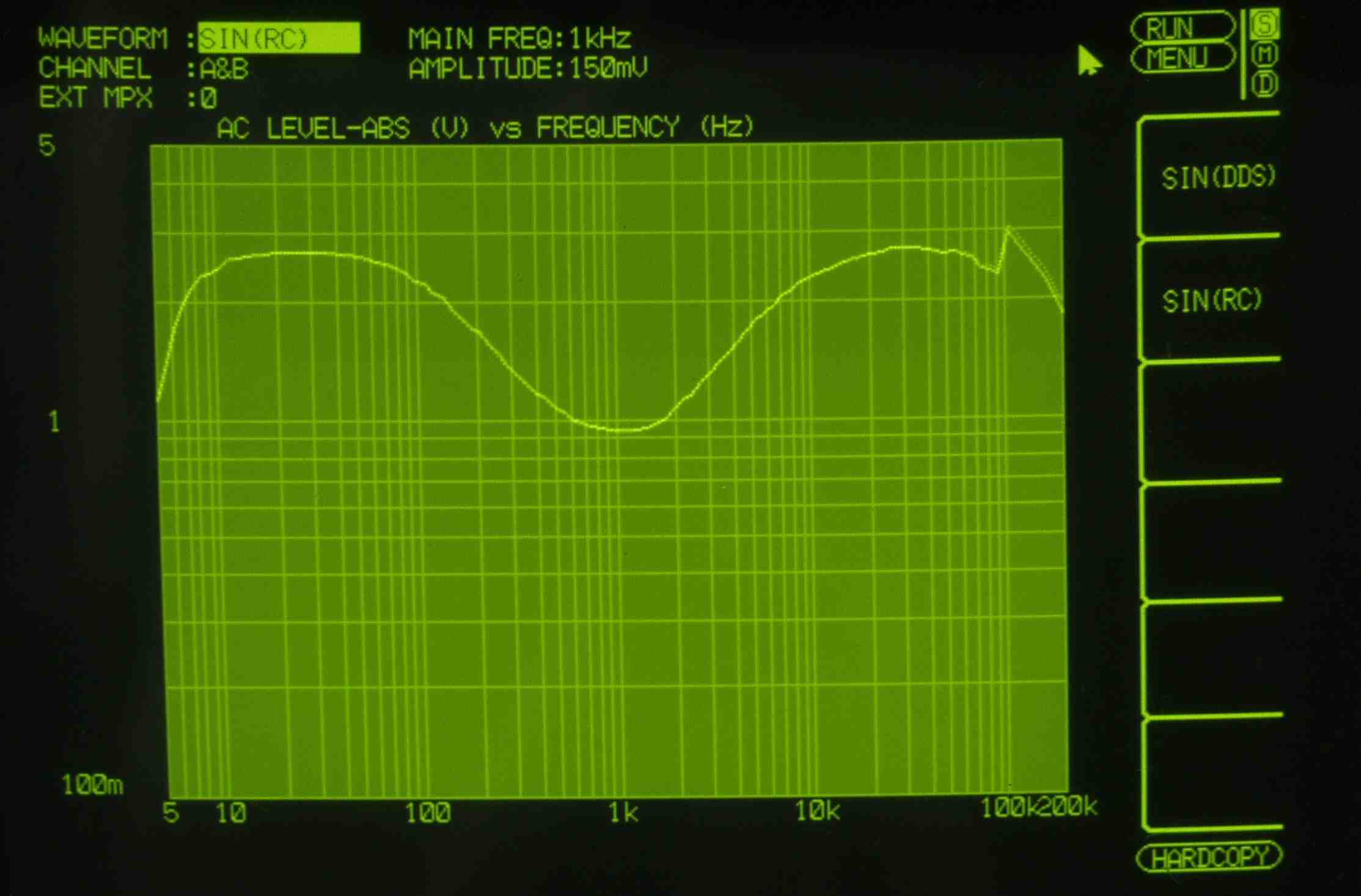

ＥＥ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

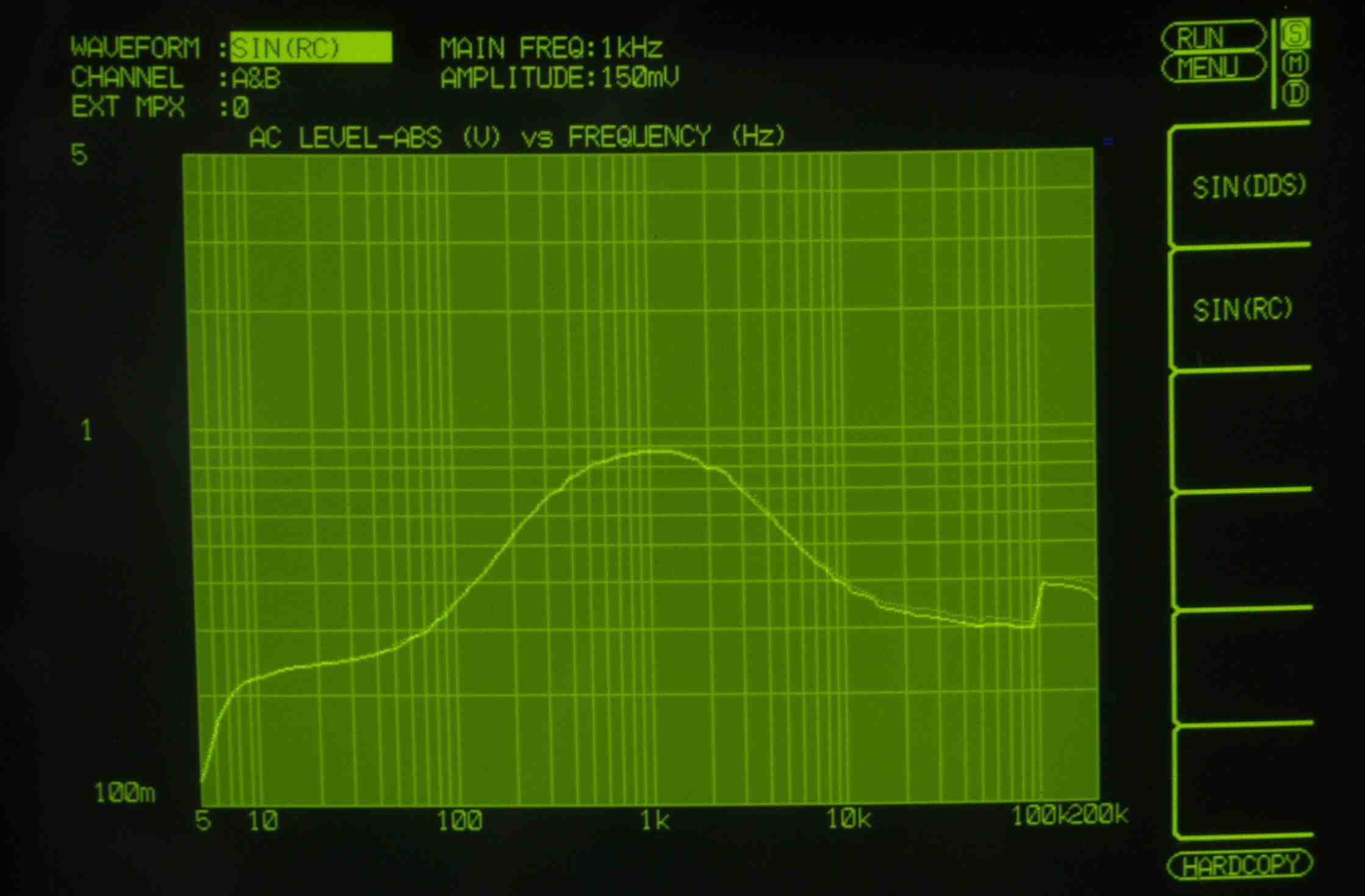

ＥＥ２４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ２５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ　＆　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ３１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ３２．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

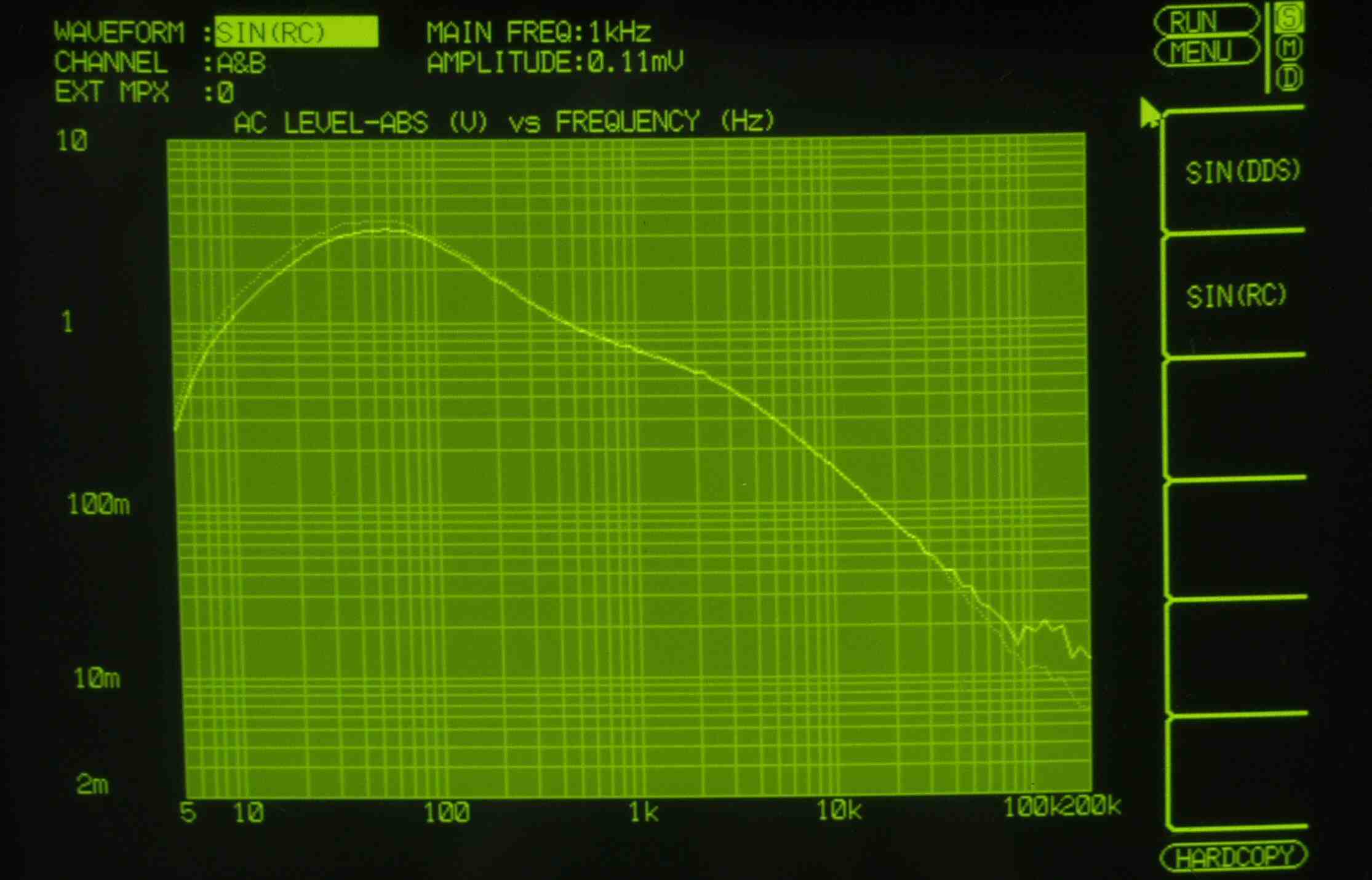

ＥＥ４１．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

Ｅ５．　引き続き２４時間エージング

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg
