ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．　８台目修理記録

平成２４年１月２４日到着　　　　２月１７日完成

寸評 　　　GAS−AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。 　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 　　　ネットワークの無いのは注意。

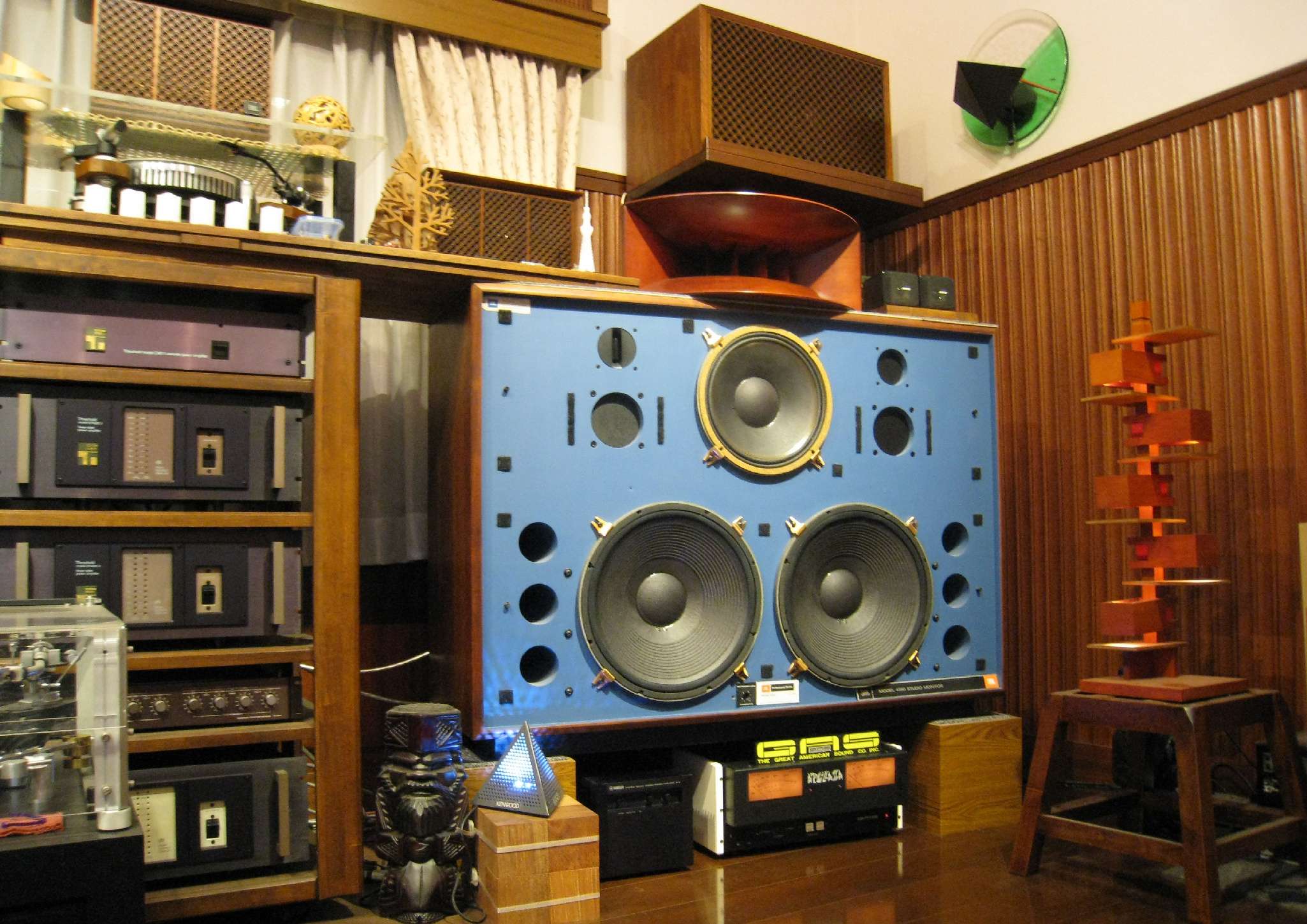

Ａ．　修理前の状況 1980年の購入以来使用しています。 JBLのモニター系スピーカーを暖かみある音質でパワフルに鳴らしてくれます。 エネルギッシュな音は、ジャズを聴くには魅力ある傑作アンプです。 数年間使用しない期間がありましたが、3年前頃から、月に２〜３時間程度サブシステムで使用しています。 使用ＳＰはＪＢＬモニター「２１２０＋２４０５」です。 ２か月前頃から、スイッチＯＮより１０分間位は音質が歪んでいます・・・その後は良くなります。 スイッチを入れるとＲ側オーバーロード・インジケーター（レッドＬＥＤ)が連続点灯状態です。 Ｔ．　バラック修理後の測定 Ｂ．　原因 経年劣化、過去に修理履歴あり。 オーバーホール依頼。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 ＶＵメータ修理。 抵抗交換。 フアンガード取付 ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５　に交換。 ＲＣＡ端子交換。 電源SW配線修理。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　１６個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 フアンガード ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５　　　　　　　　　　１組。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　１組２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　１２３，４００円 Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

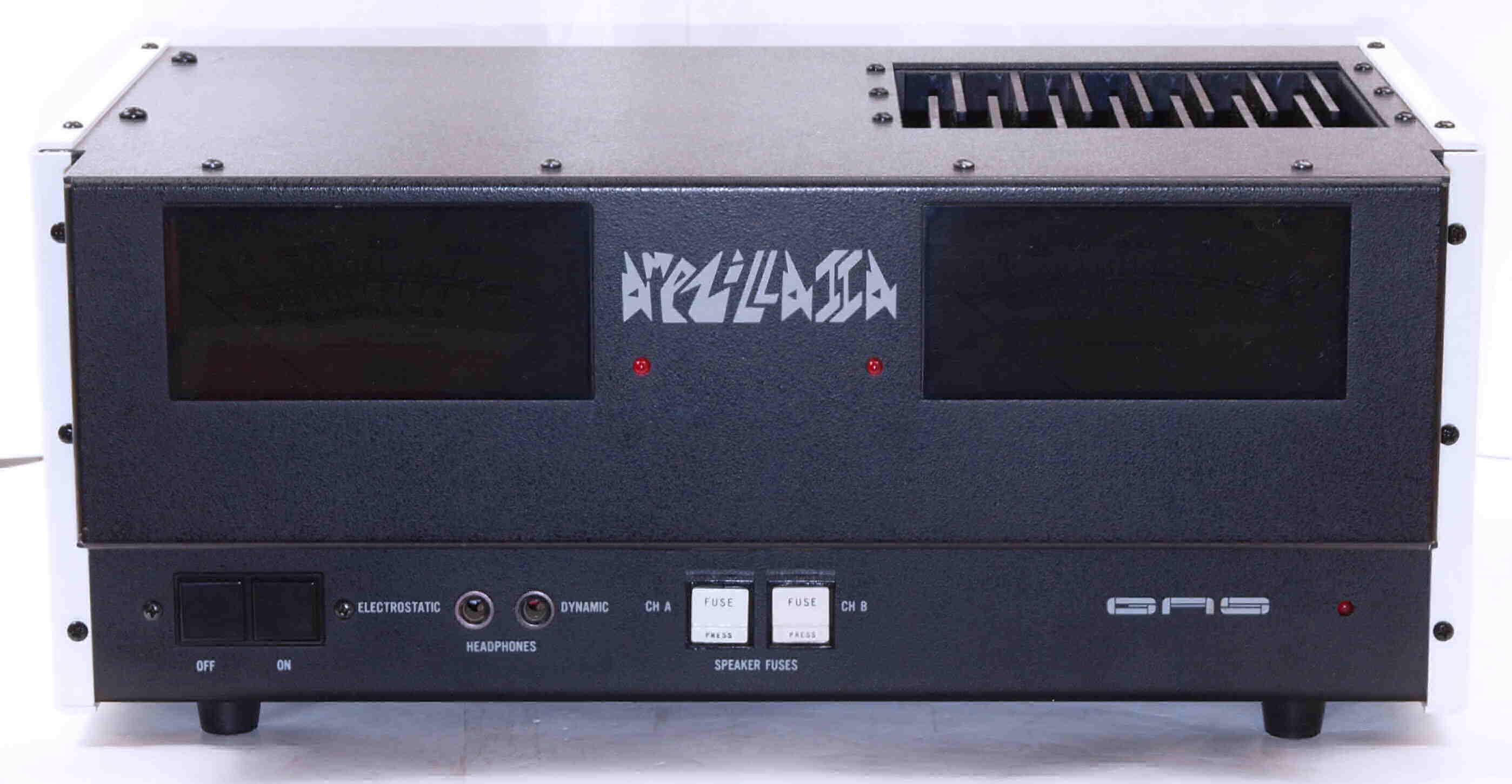

Ａ．　修理前の状況 Ａ１０．　点検中　前から見る。

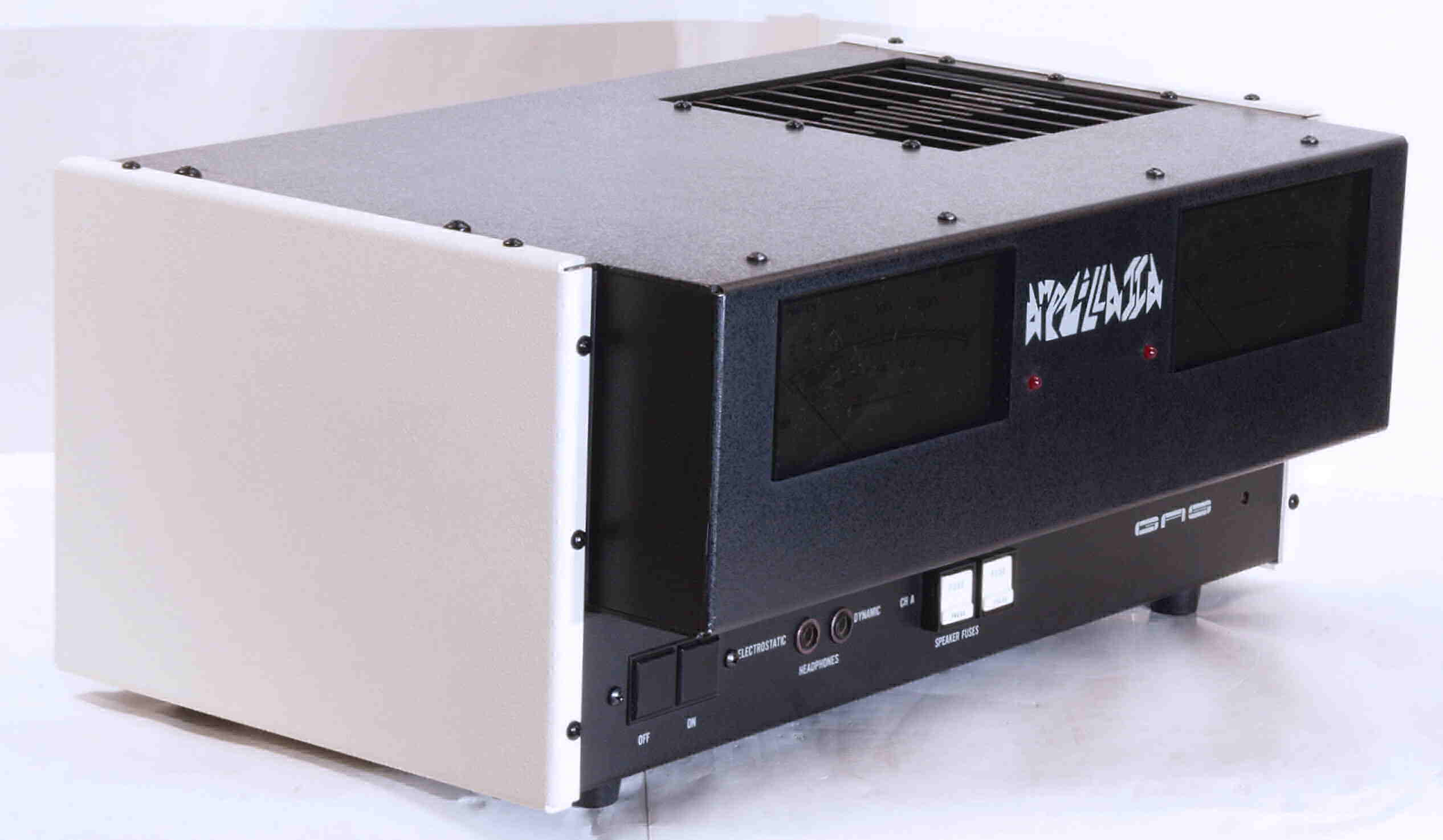

Ａ１１．　点検中　前左から見る

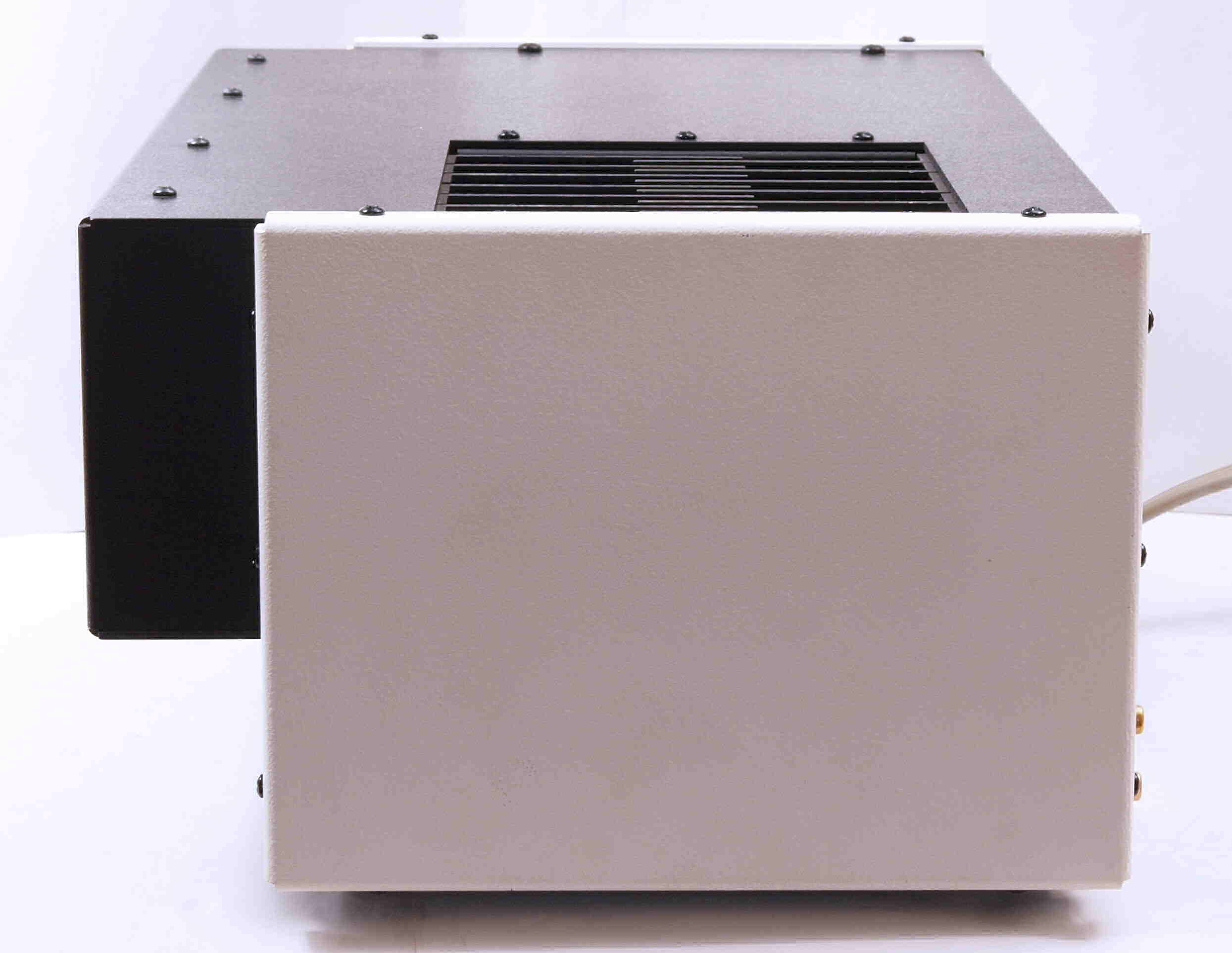

Ａ１２．　点検中　右から見る

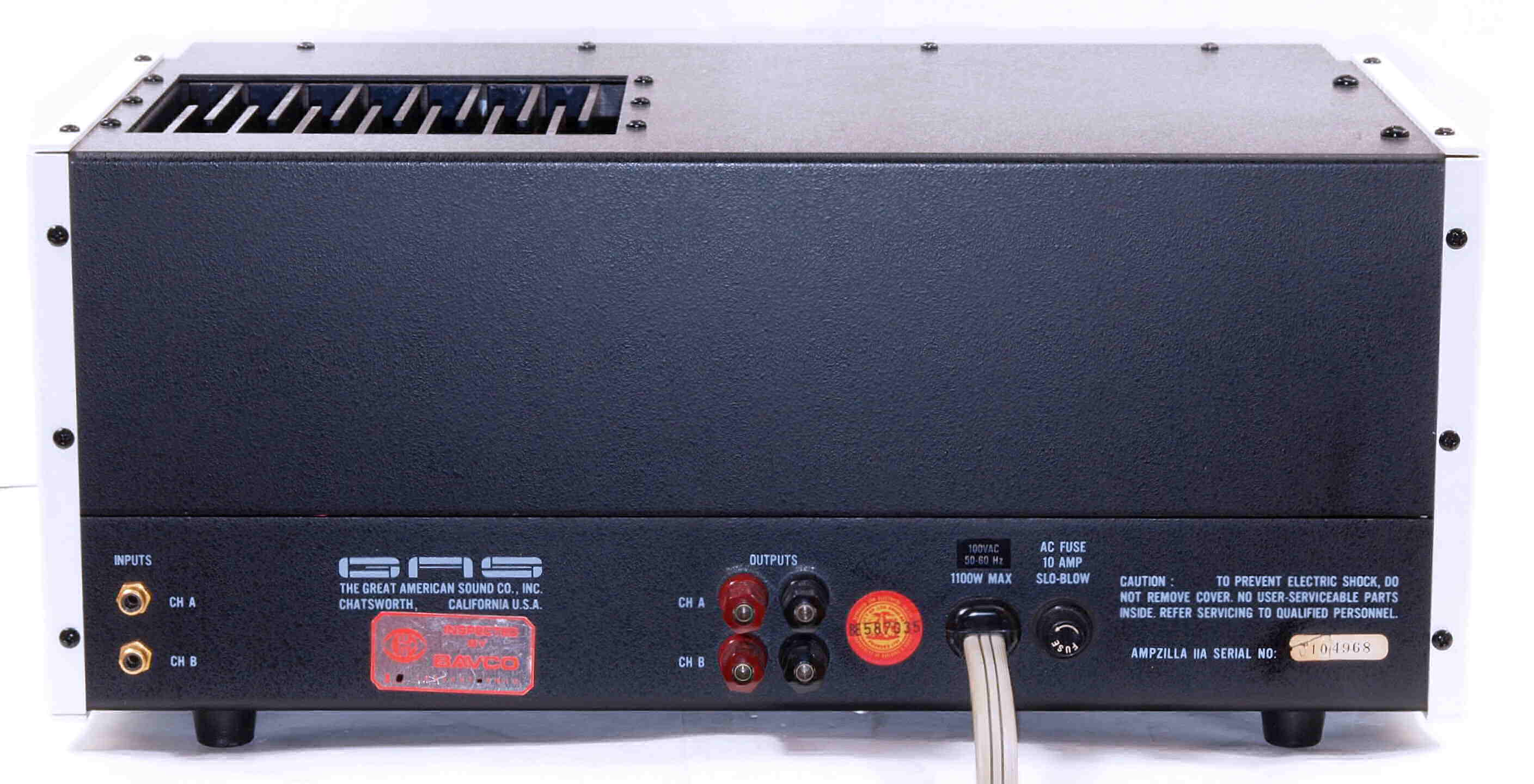

Ａ１３．　点検中　後から見る

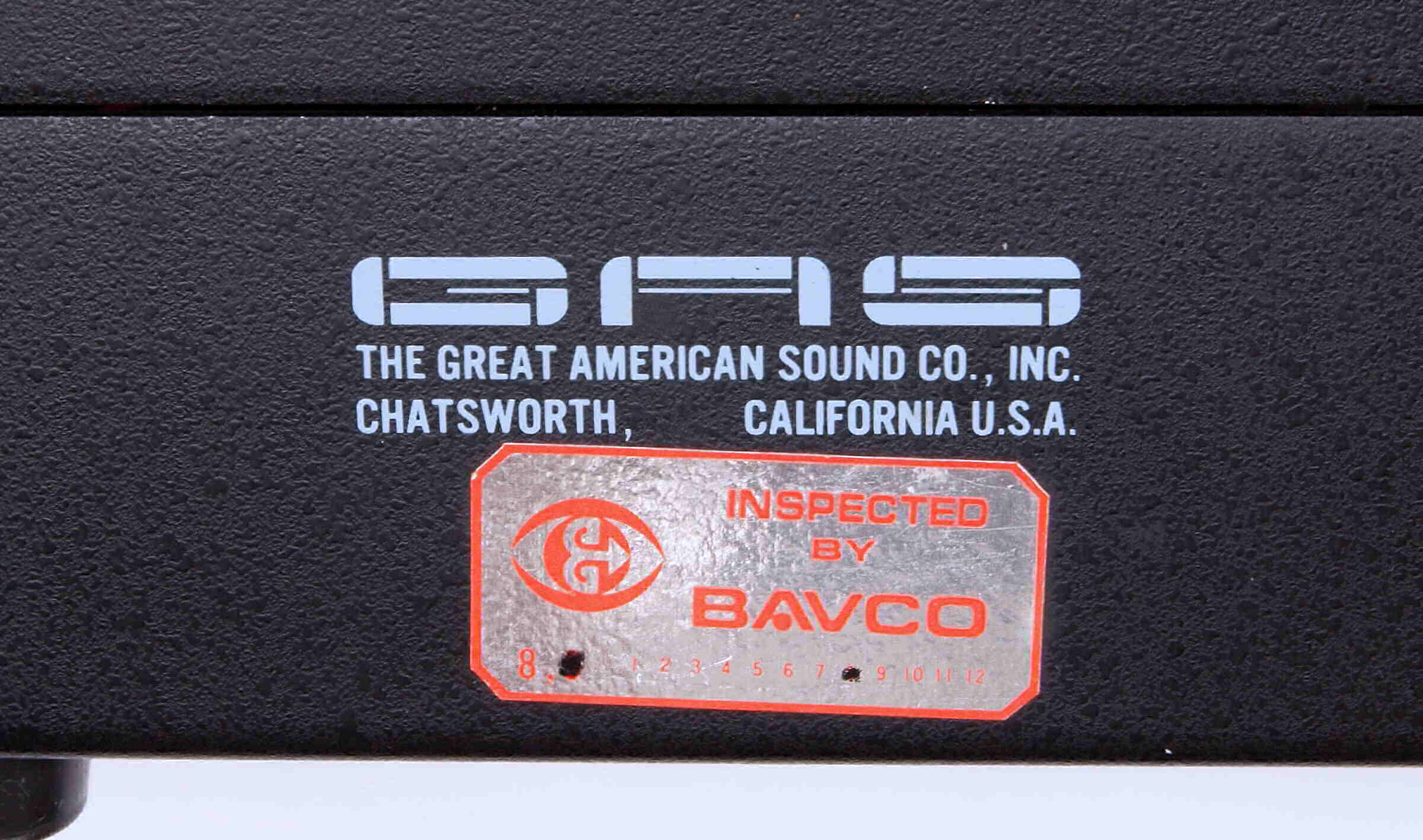

Ａ１３２．　点検中　後から見る、　正規輸入品

Ａ１３３．　点検中　後から見る、ＲＣＡ端子。

Ａ１４．　点検中　後から見る。

Ａ１５．　点検中　後右から見る

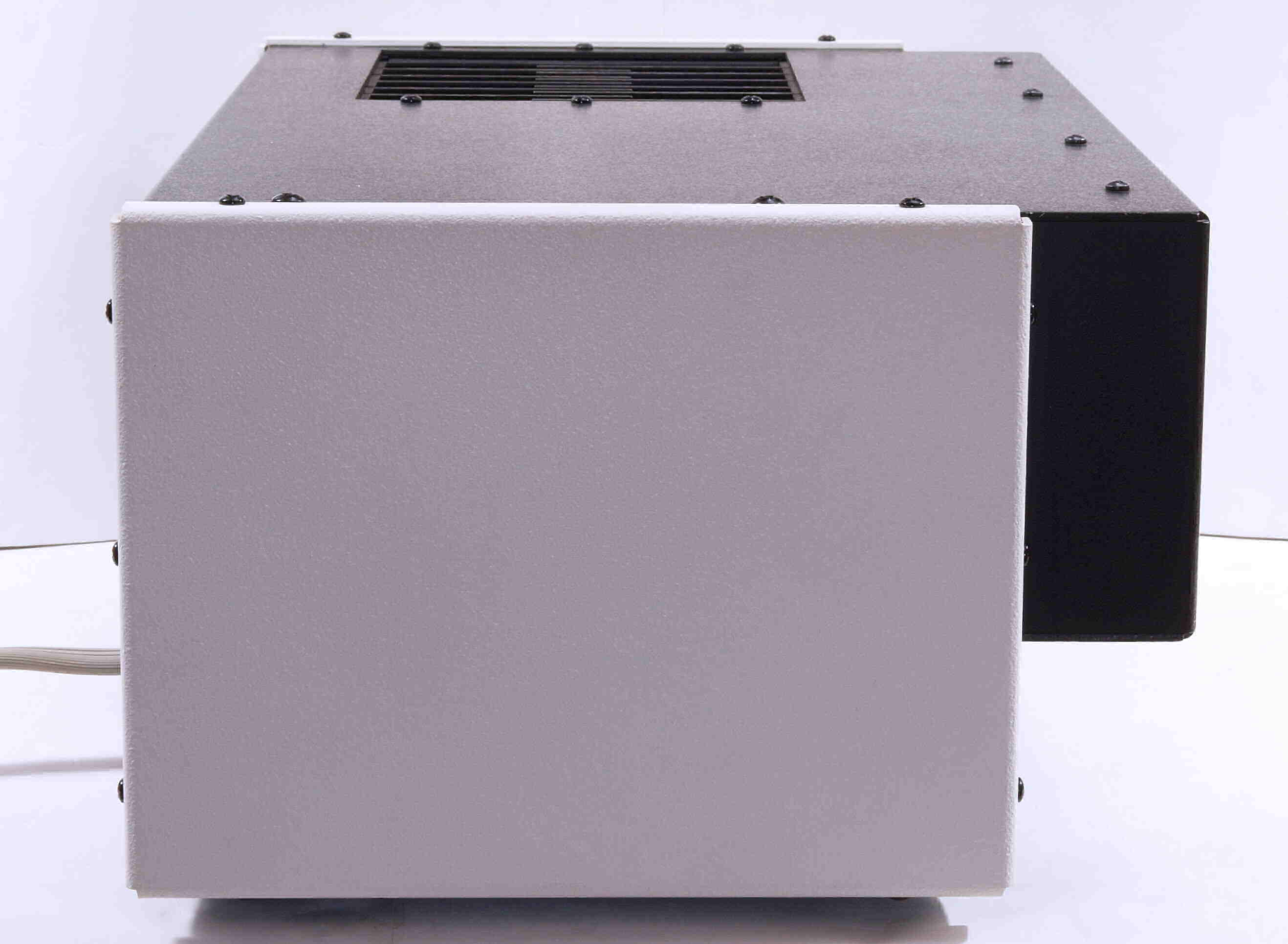

Ａ１６．　点検中　左から見る

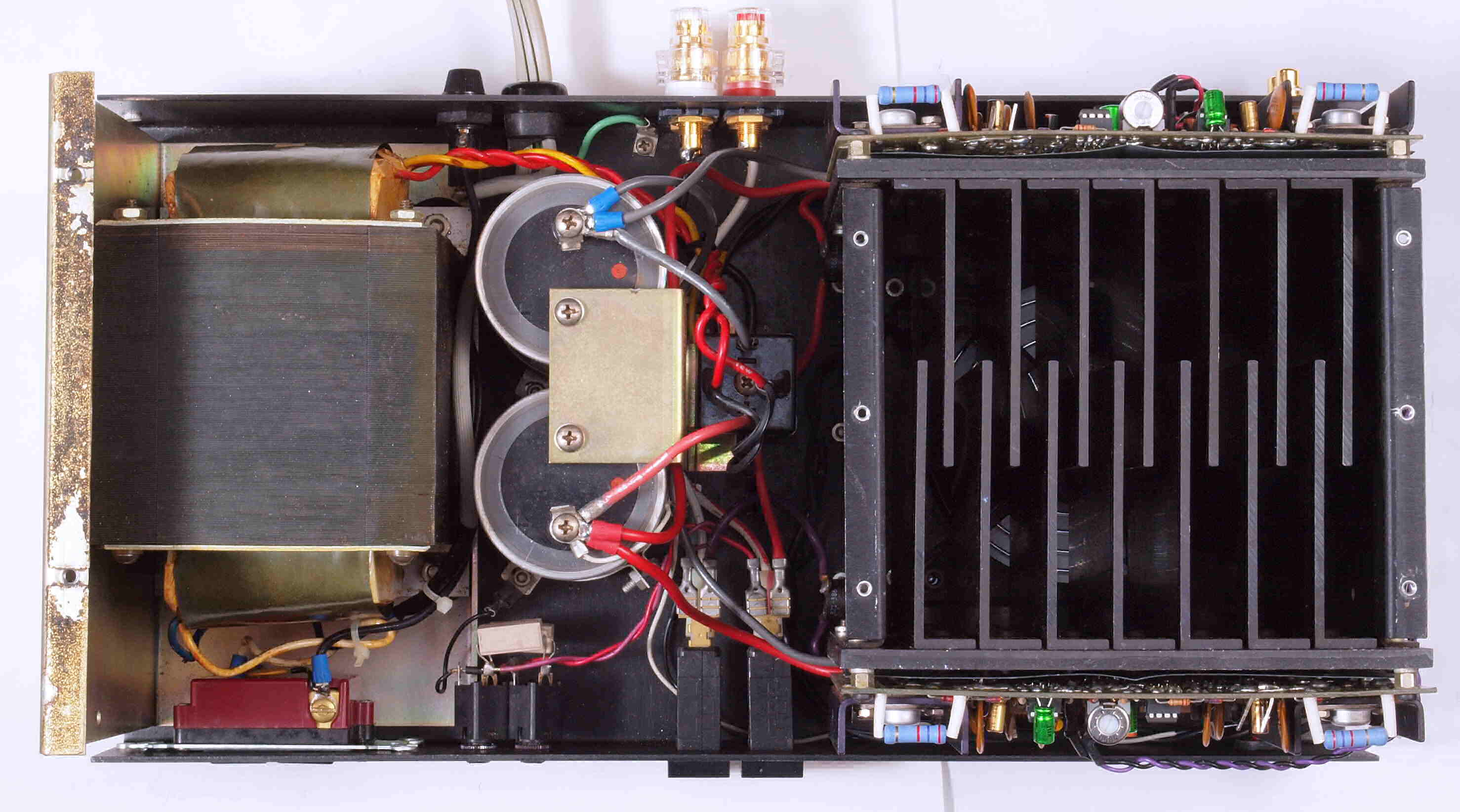

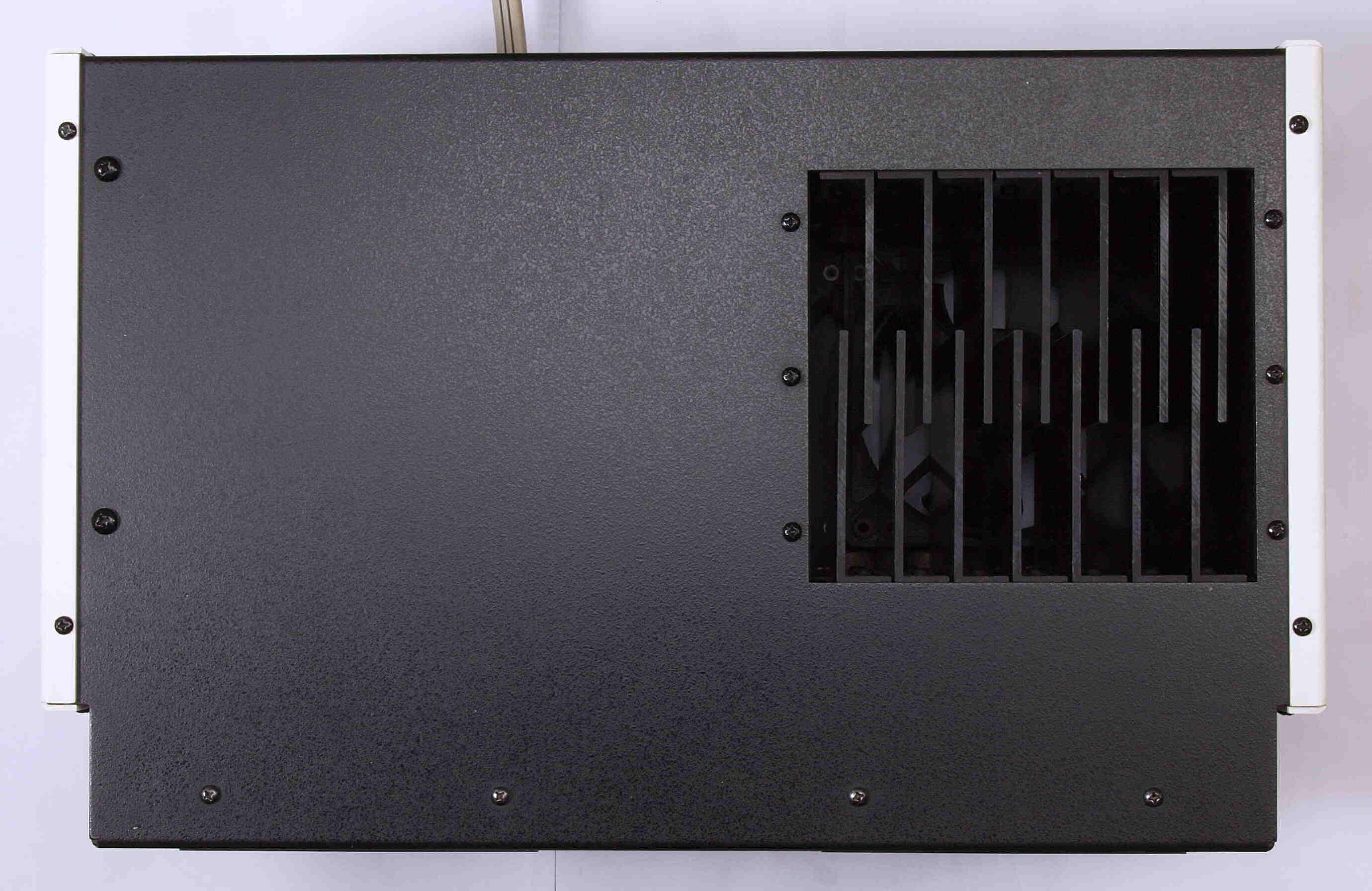

Ａ２１．　点検中　上から見る

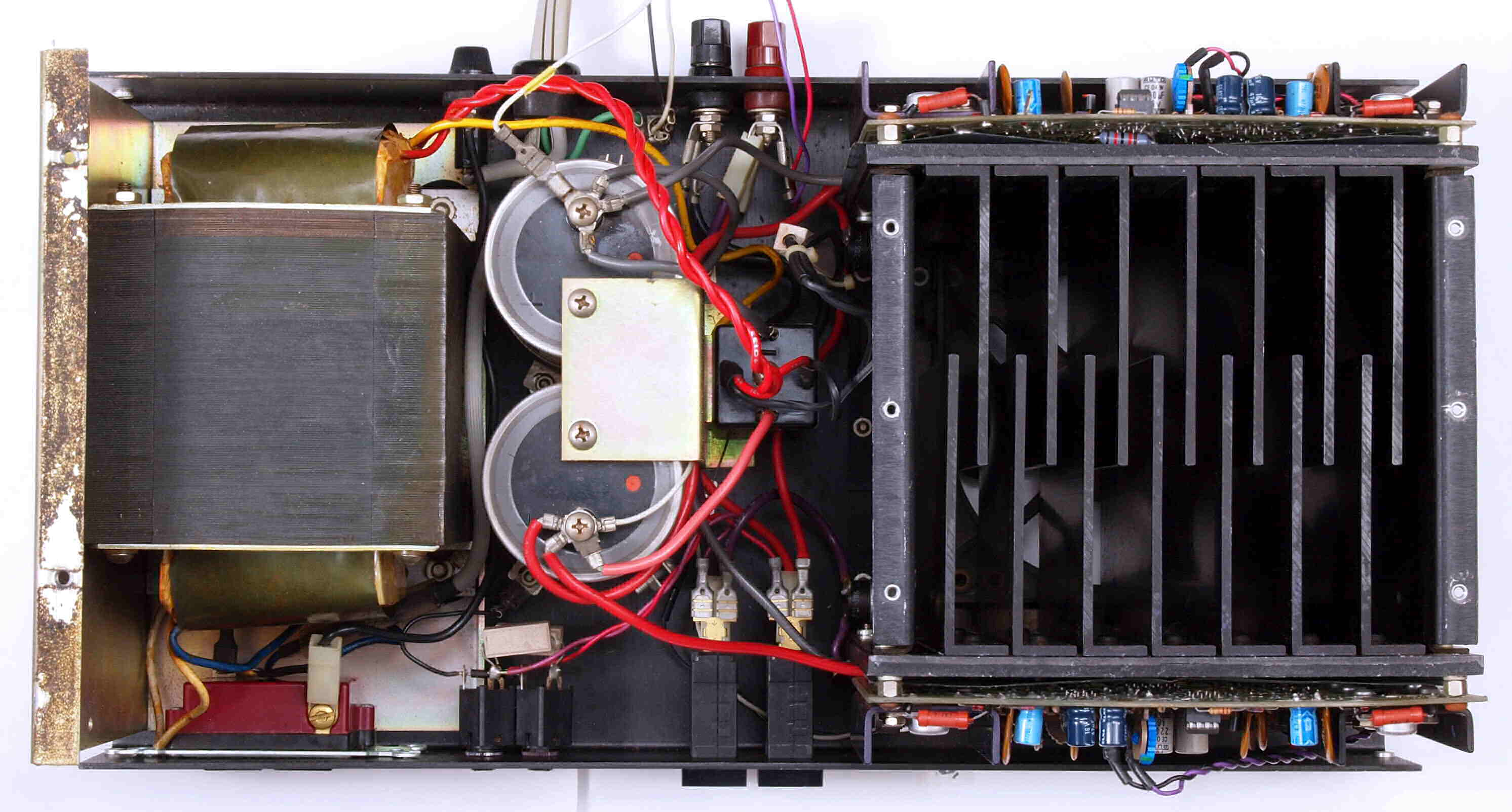

Ａ２２．　点検中　上蓋を外し、上から見る

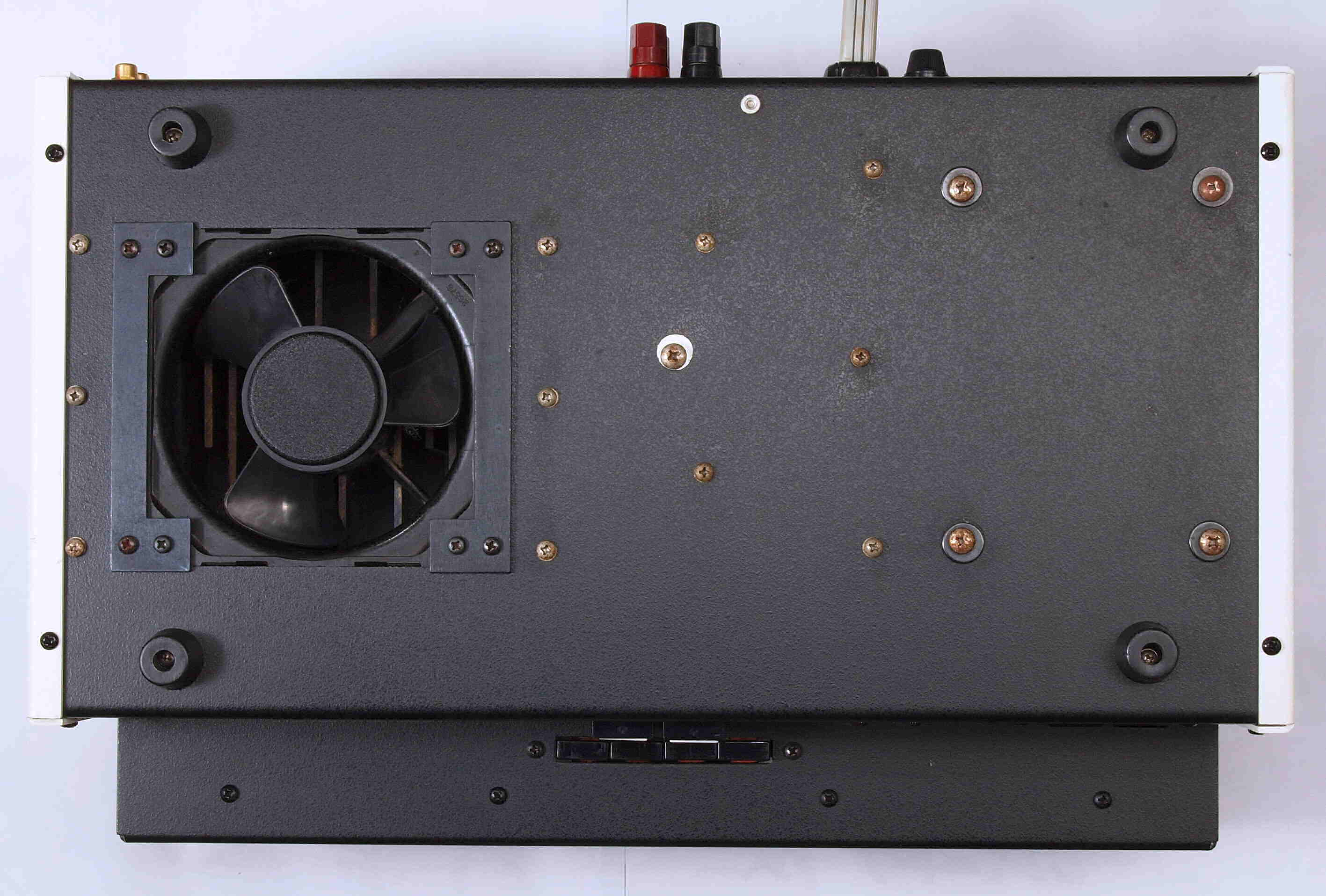

Ａ２３．　点検中　下から見る、

Ａ２４．　点検中　下から見る、　冷却フアン。

Ａ２５．　点検中　下から見る、　フアン・ガードが有る方が良いです。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

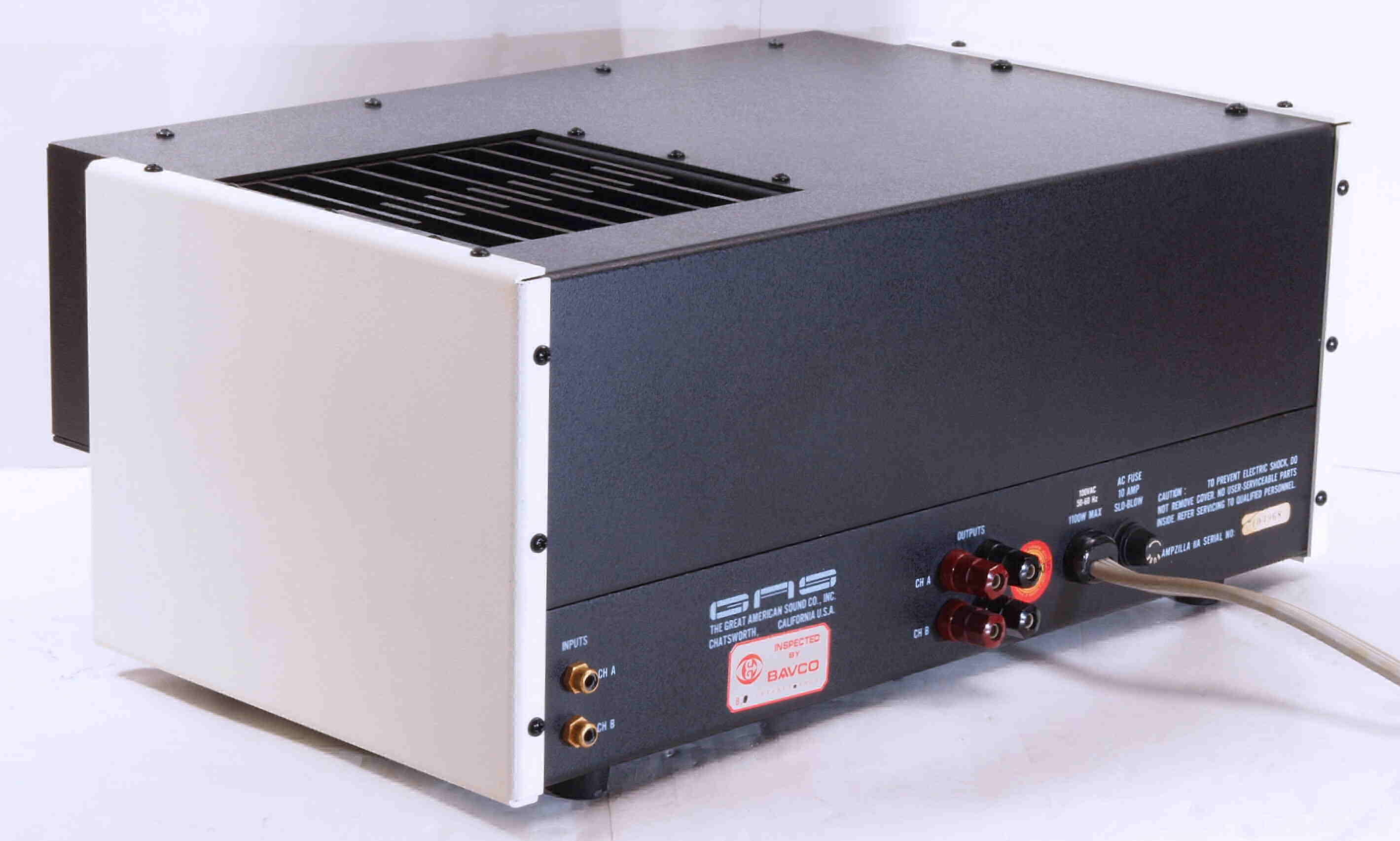

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　Ａ側−ＡＭＰ基板。　コネクターが折られ、半田付けされた配線。

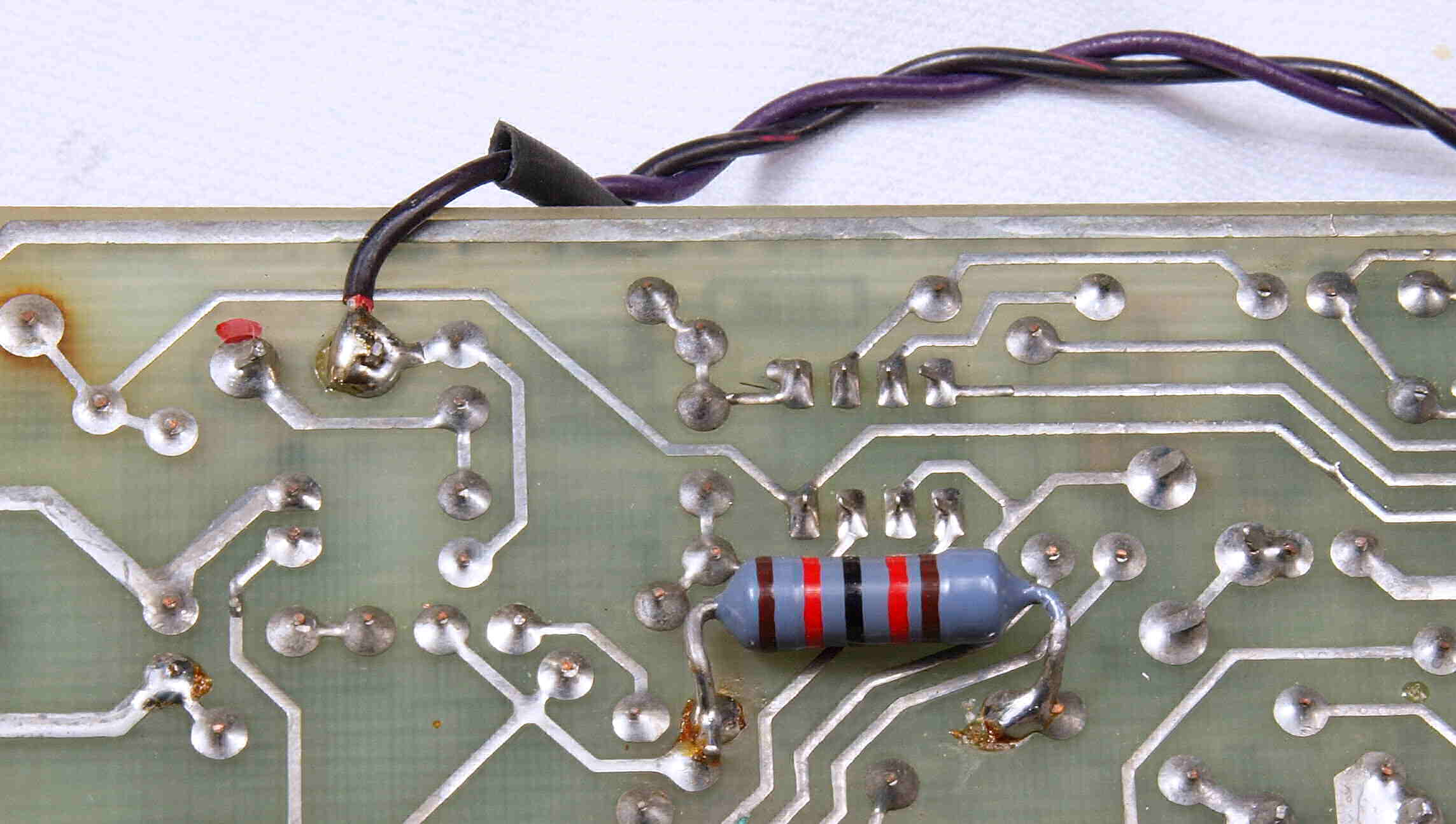

Ａ４２．　点検中　Ｂ側−ＡＭＰ基板。　コネクターが折られ、半田付けされた配線。　及び裏付けされた抵抗。

Ａ５１．　ＶＵメータ点検

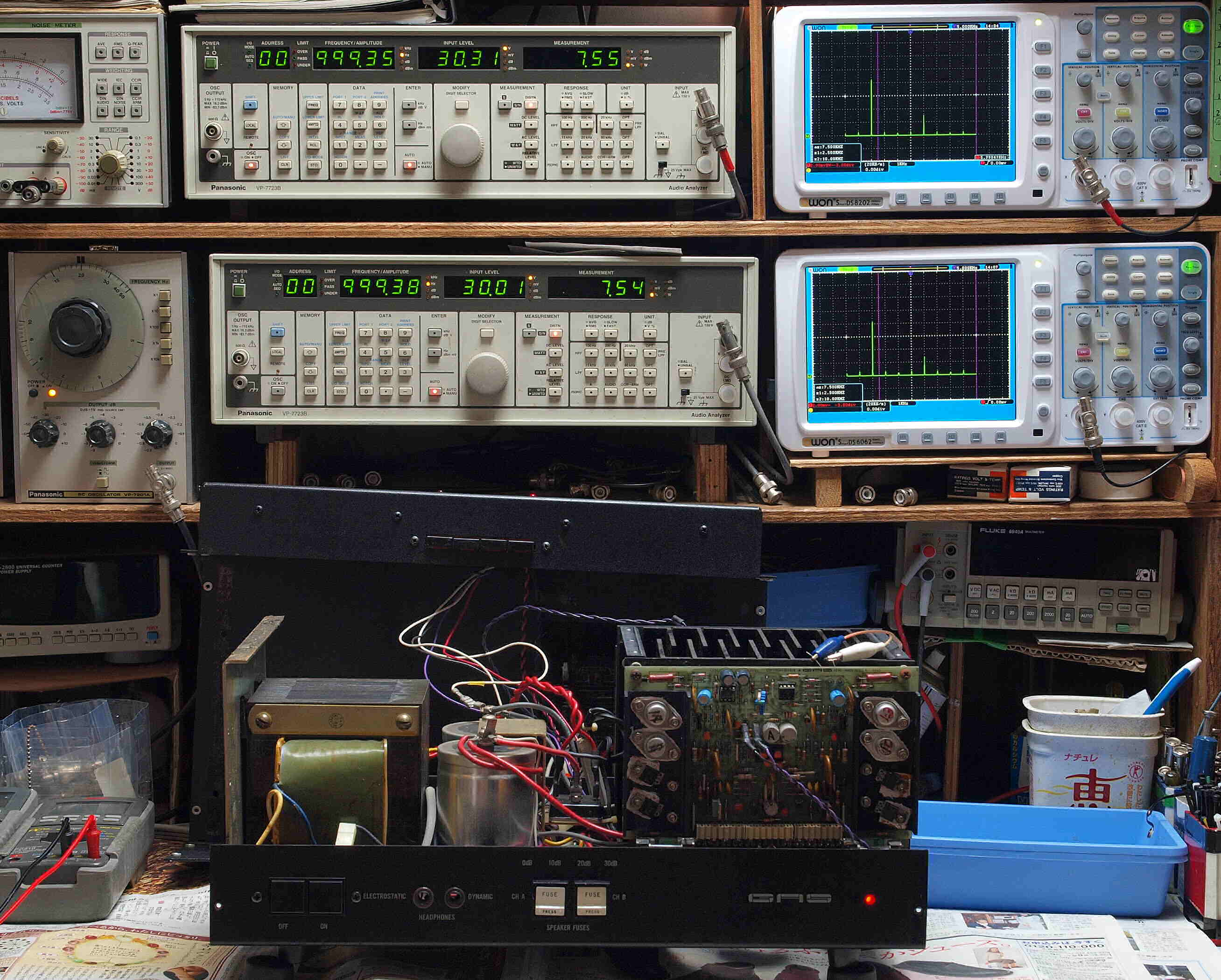

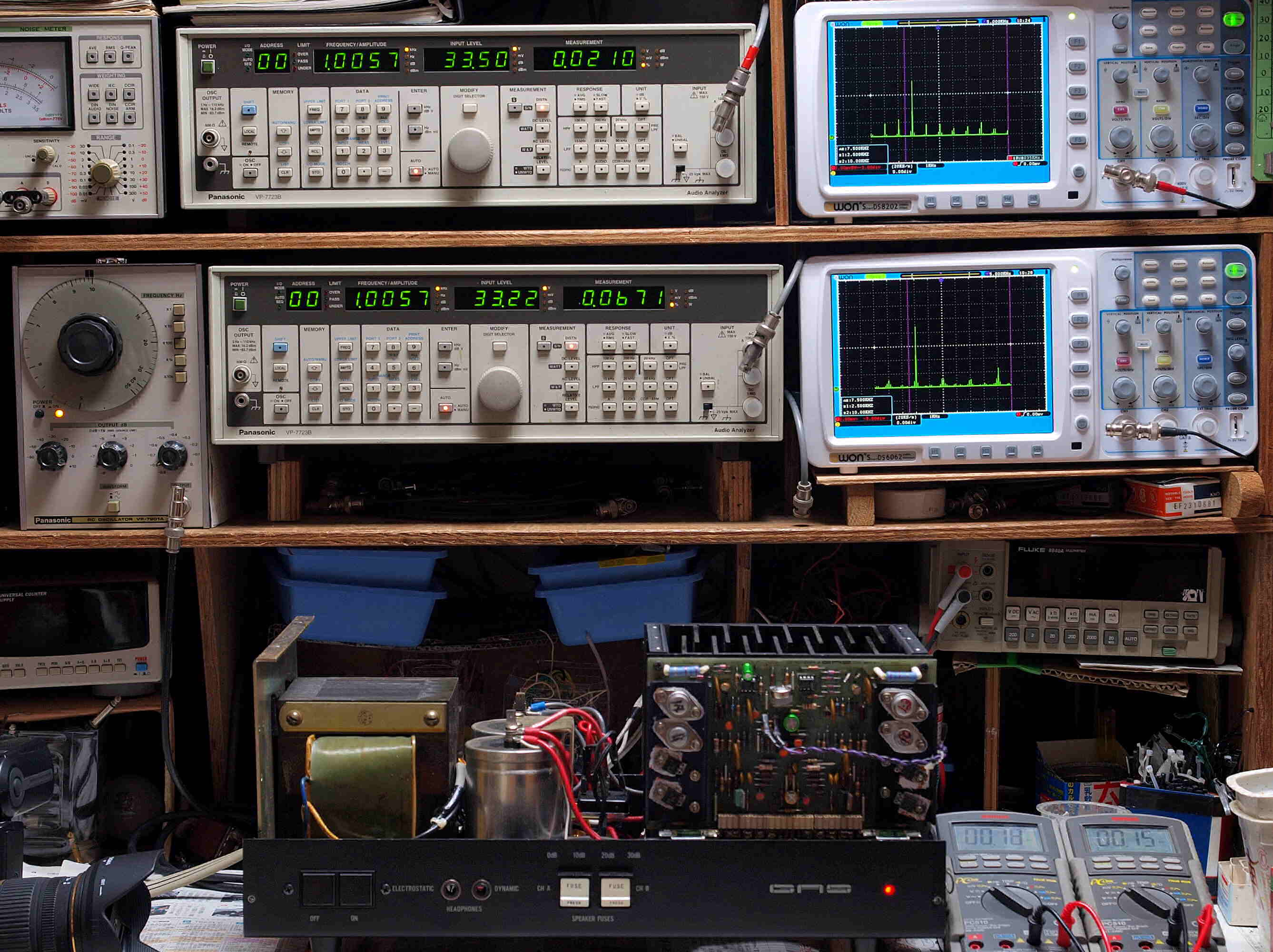

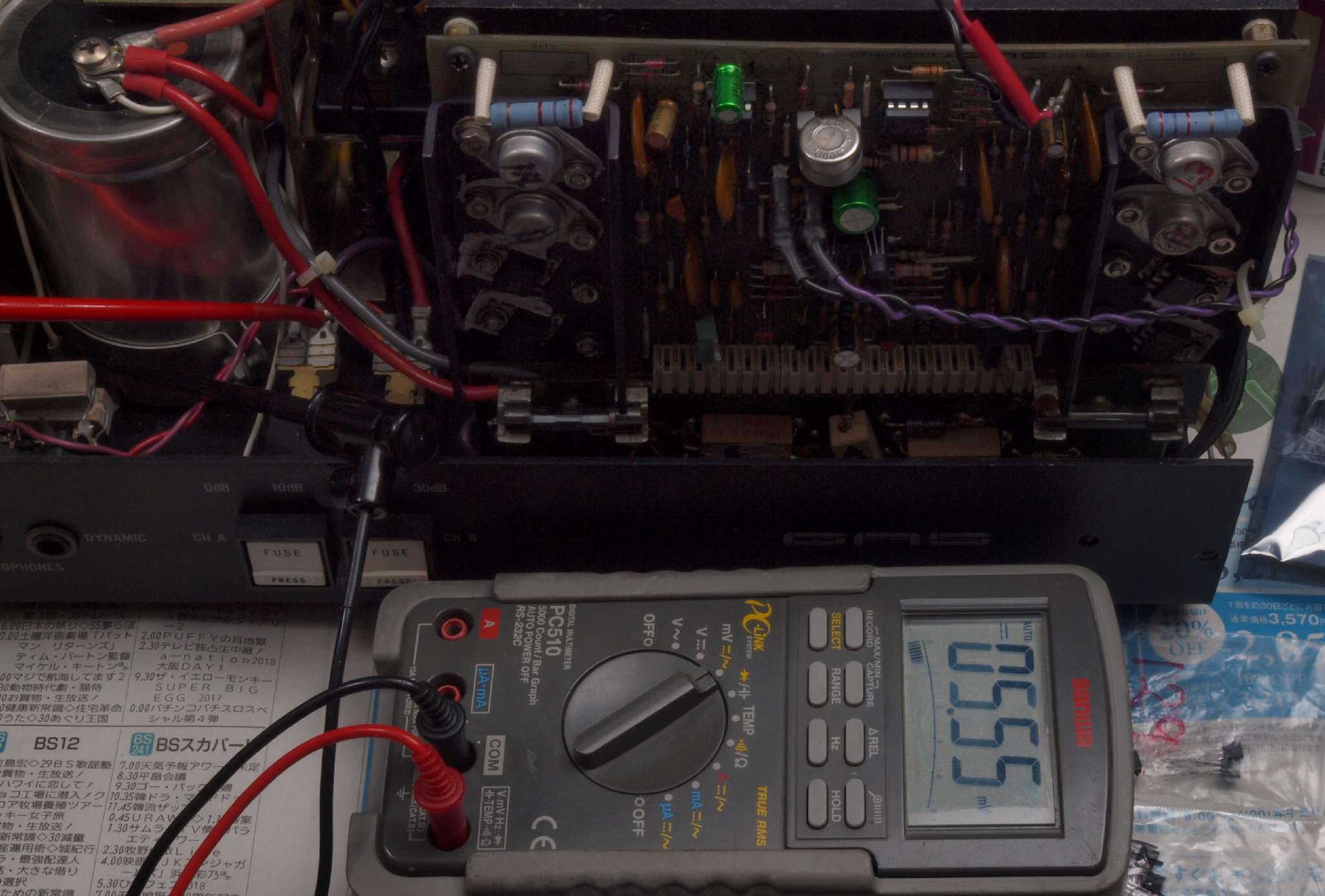

Ｔ．　バラック修理後の測定 Ｔ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

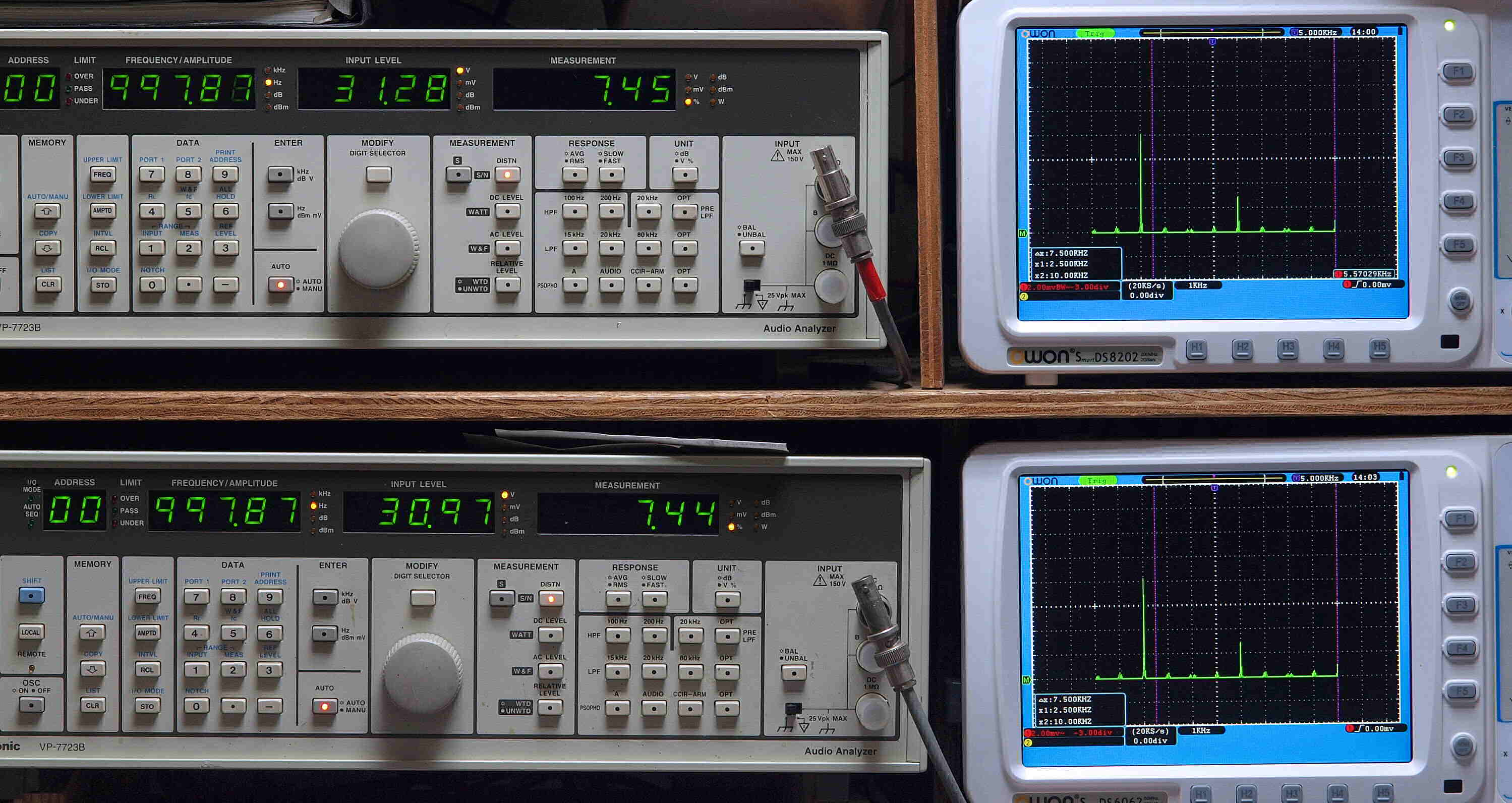

Ｔ２．　１ｋＨｚ入力、Ａ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ、　７．４５％歪み。 　　　　　　　　　　　　Ｂ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ、　７．４４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 　　　　　　　　　　　　　これ以上の入力は不安定になるので、中止。

Ｃ．　修理状況 Ｃ１１．　修理前　Ａ側−ＡＭＰ基板

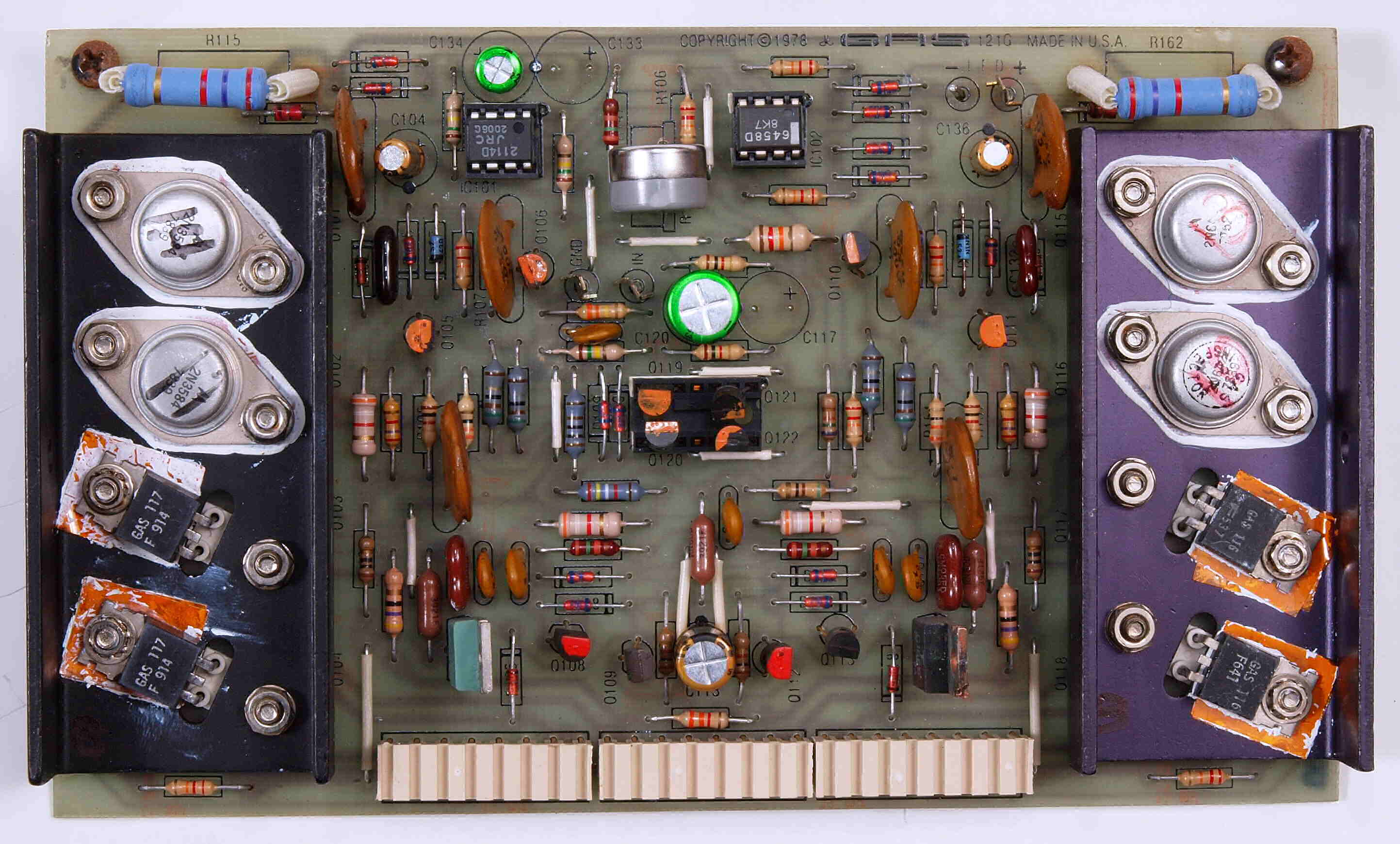

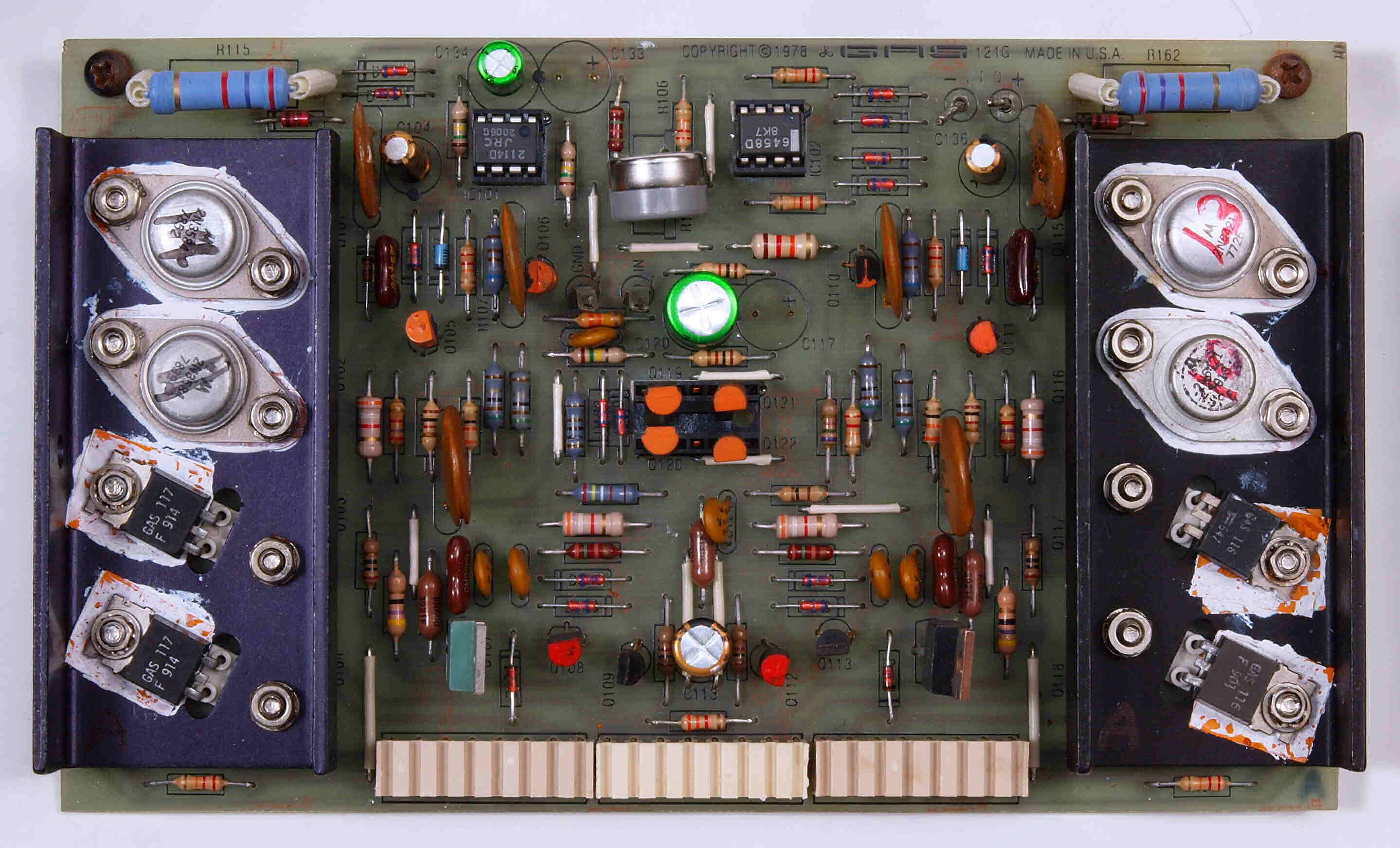

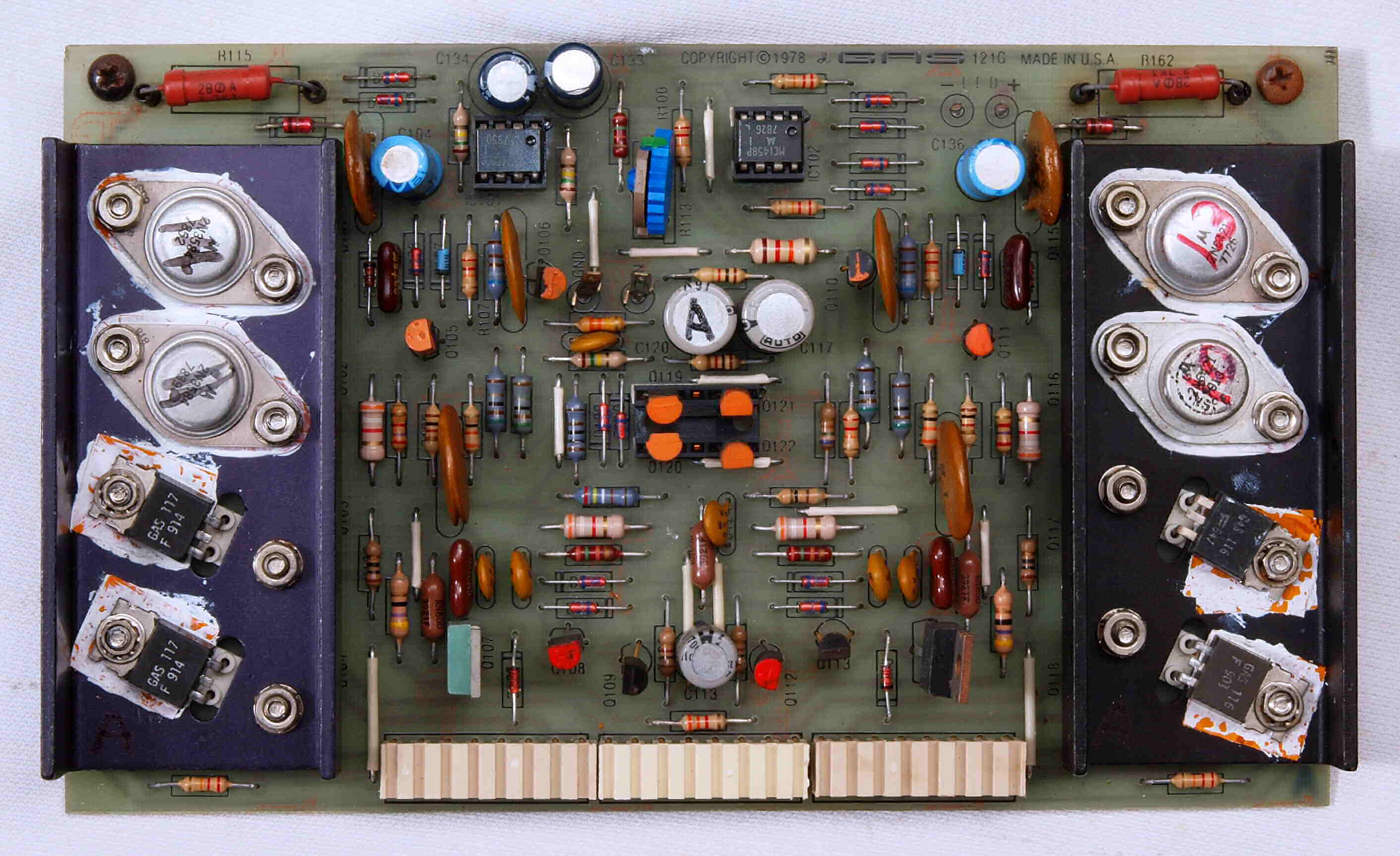

Ｃ１３．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１、抵抗２個、ＯＰ−ＡＭＰ２個交換、折れた接続端子も２個交換。

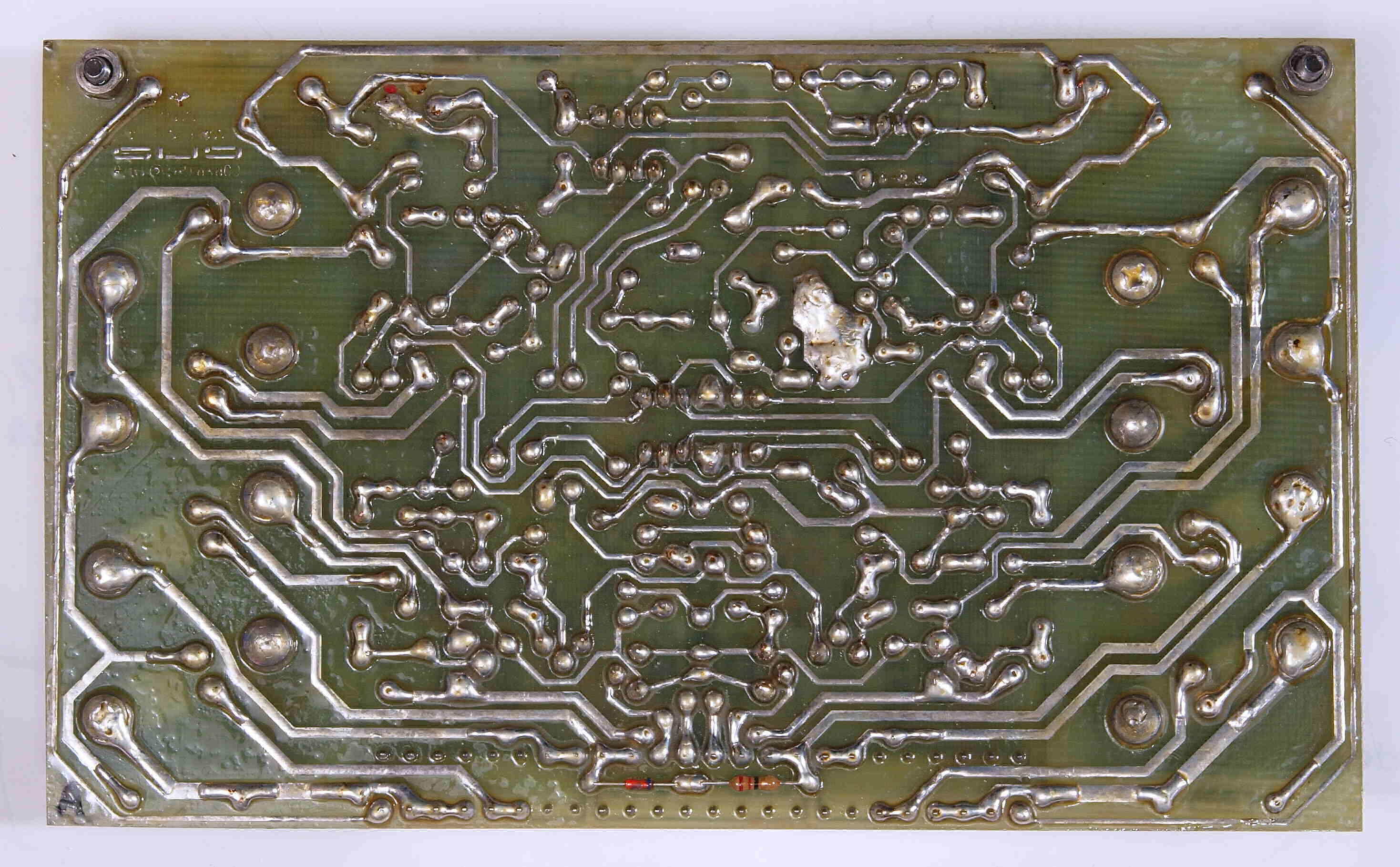

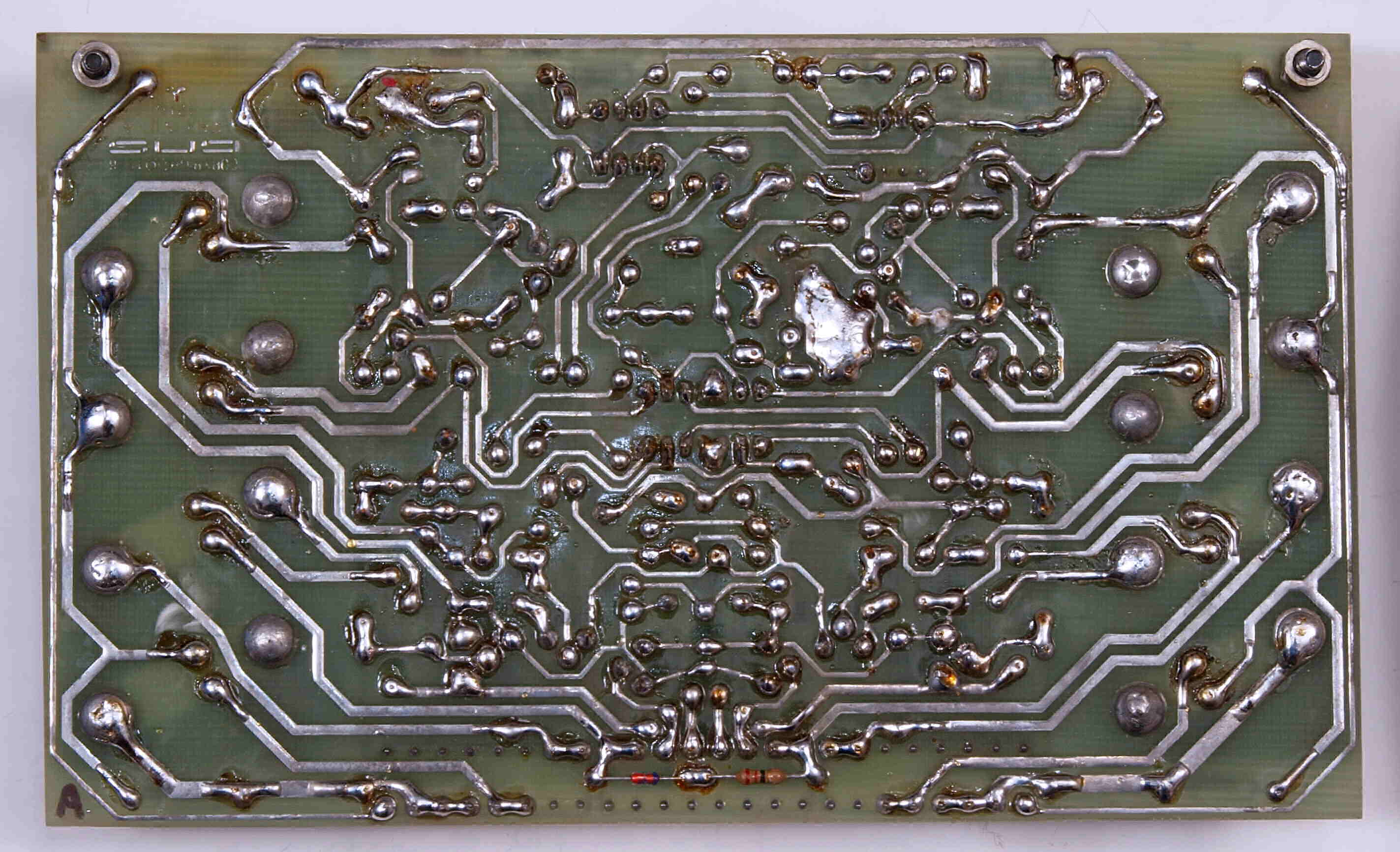

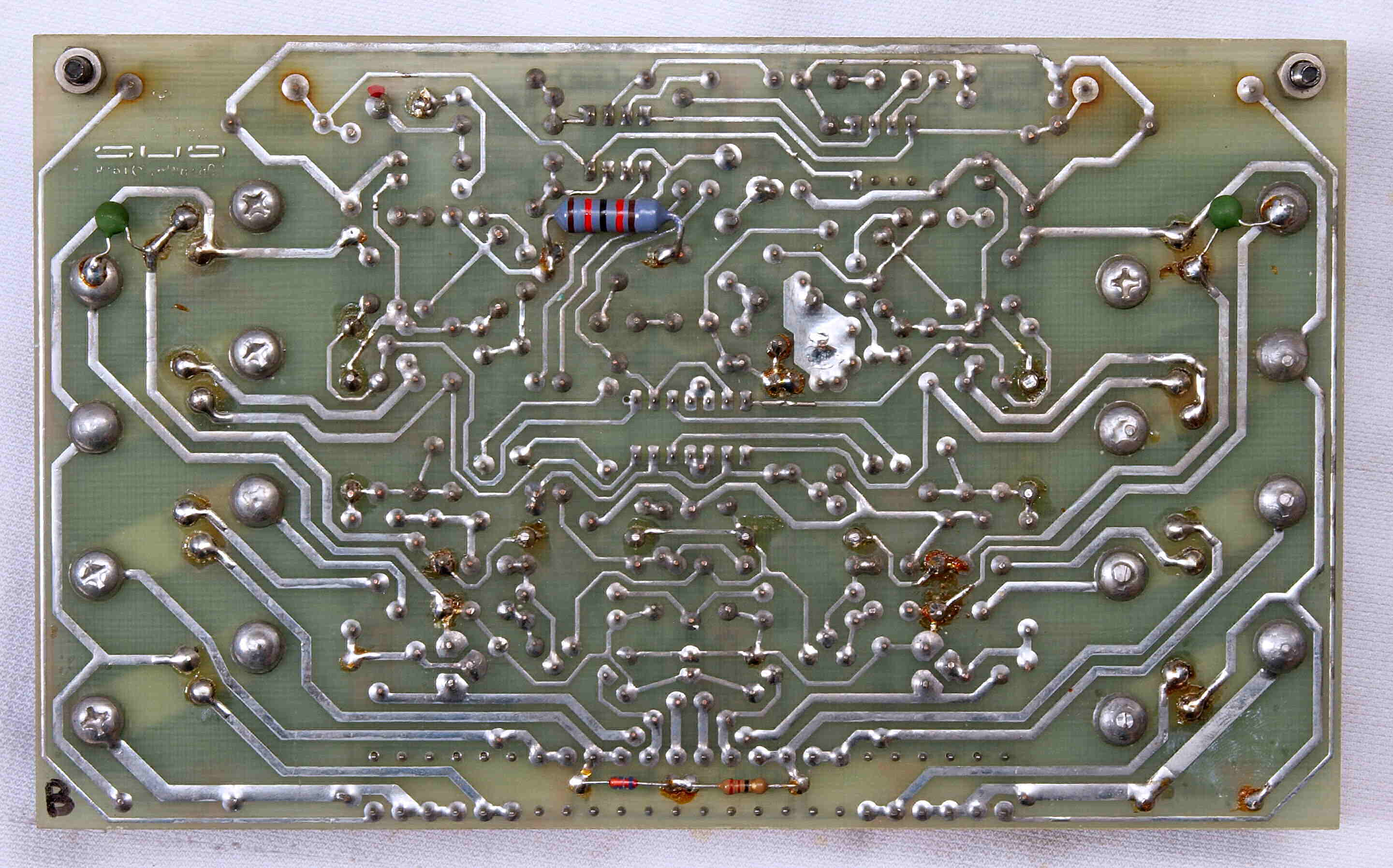

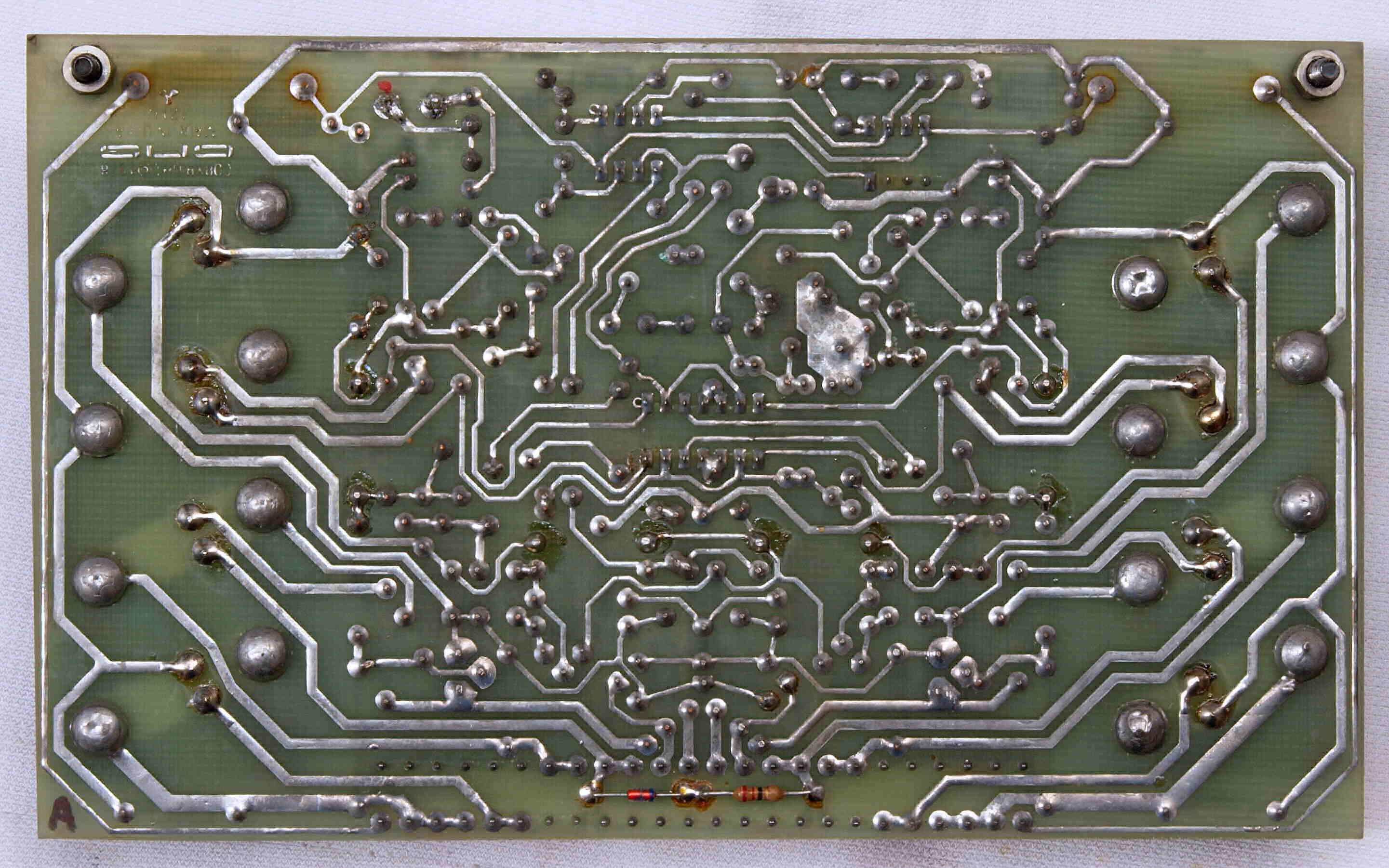

Ｃ１４．　修理前　Ａ側−ＡＭＰ基板裏

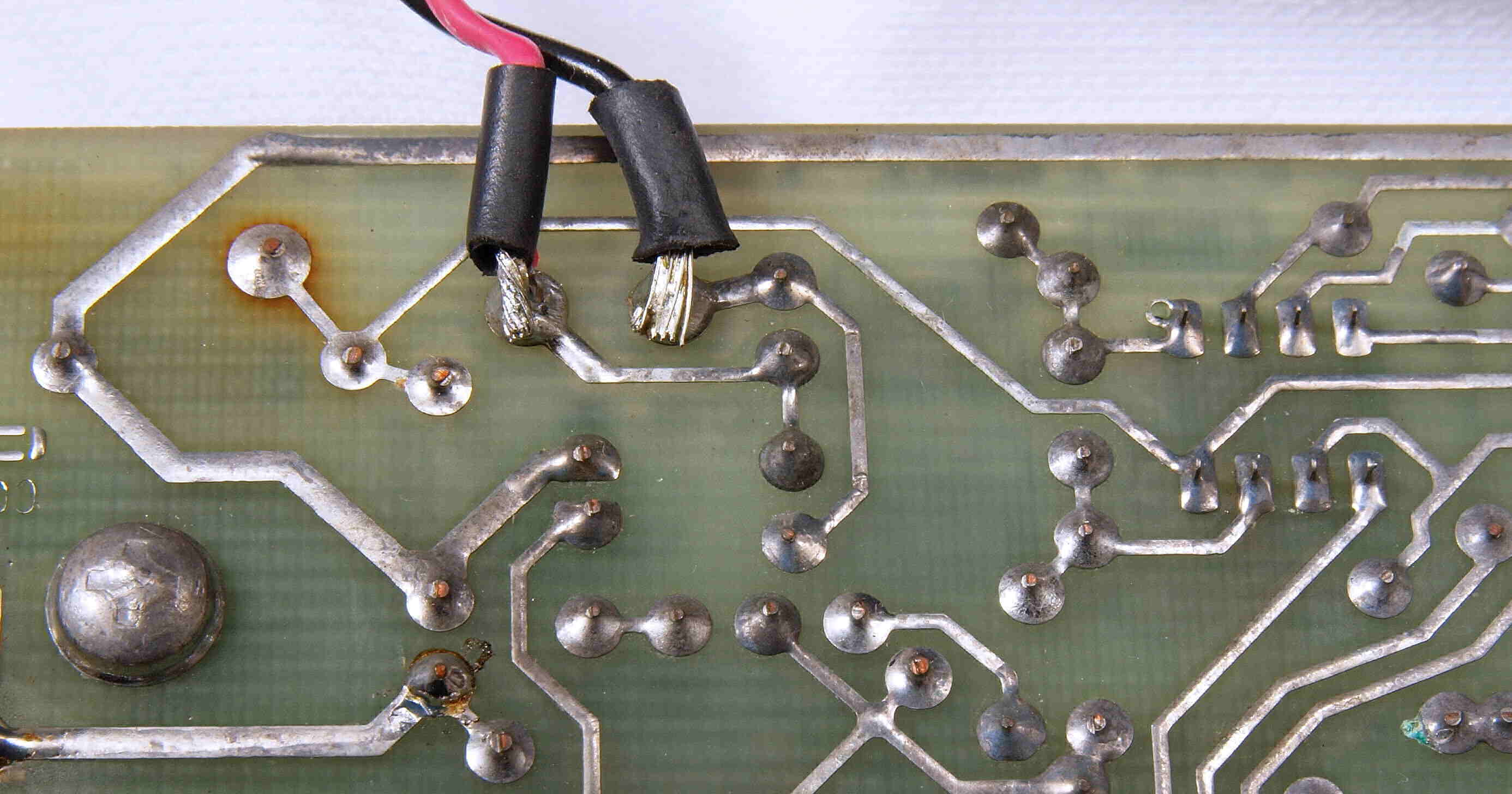

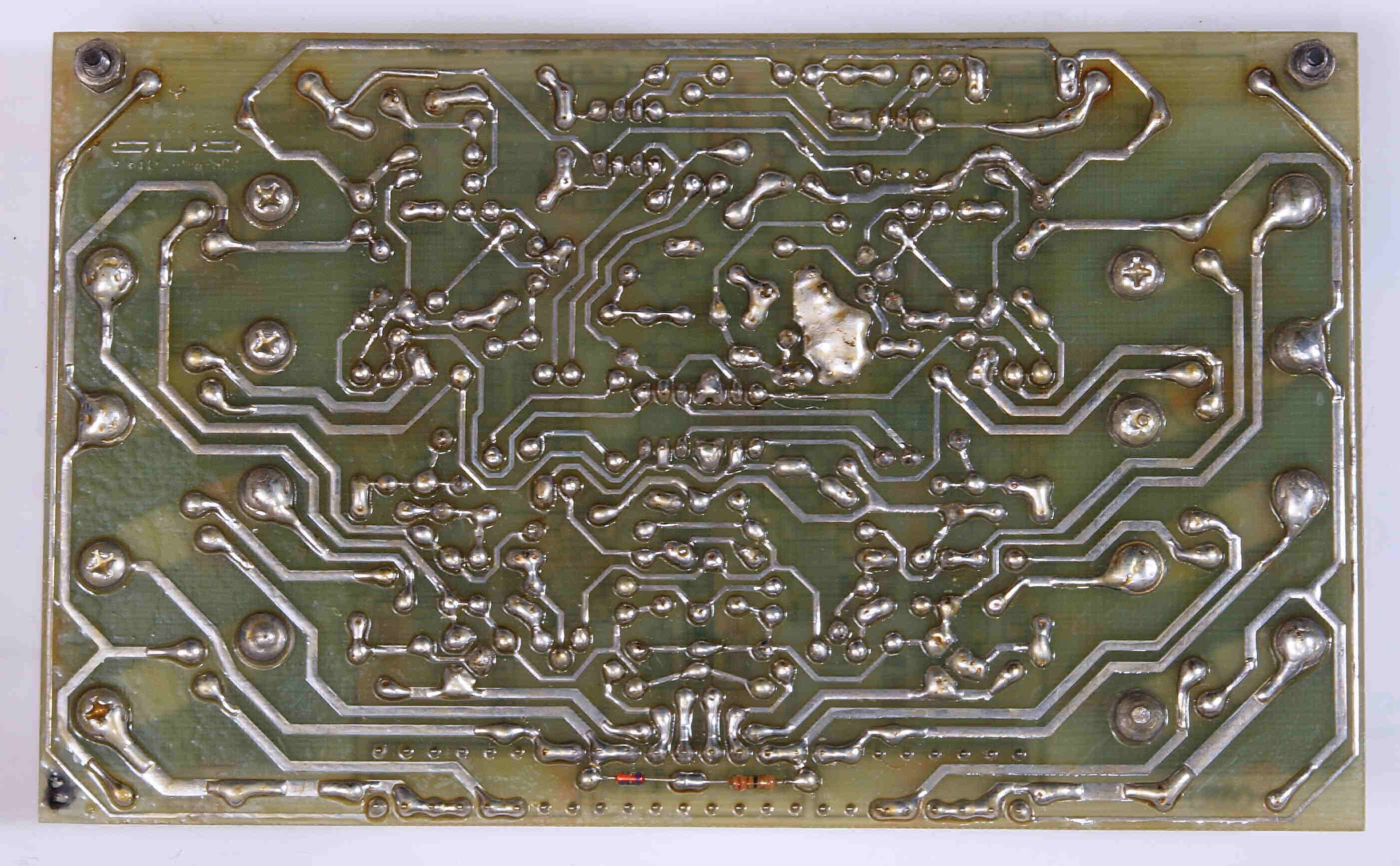

Ｃ１５．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す

Ｃ１６．　完成Ａ側−ＡＭＰ基板裏　洗浄後防湿材を塗る。

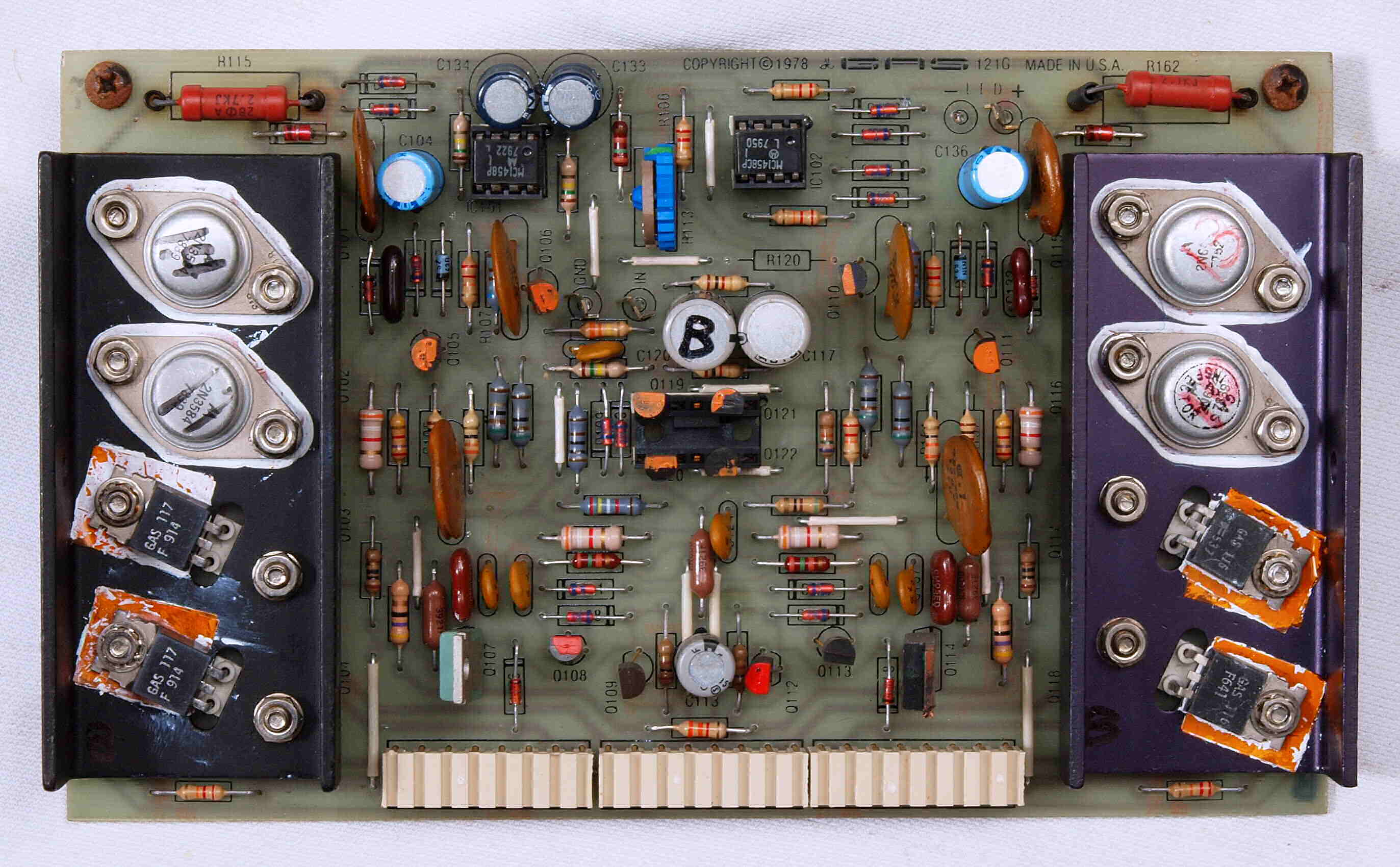

Ｃ２１．　修理前　Ｂ側−ＡＭＰ基板

Ｃ２２．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１、抵抗２個、ＯＰ−ＡＭＰ２個交換、折れた接続端子も１個交換

Ｃ２３．　修理前　Ｂ側−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す、セラミックコンデンサー１個追加

Ｃ２５．　完成Ｂ側−ＡＭＰ基板裏　洗浄後防湿材を塗る。

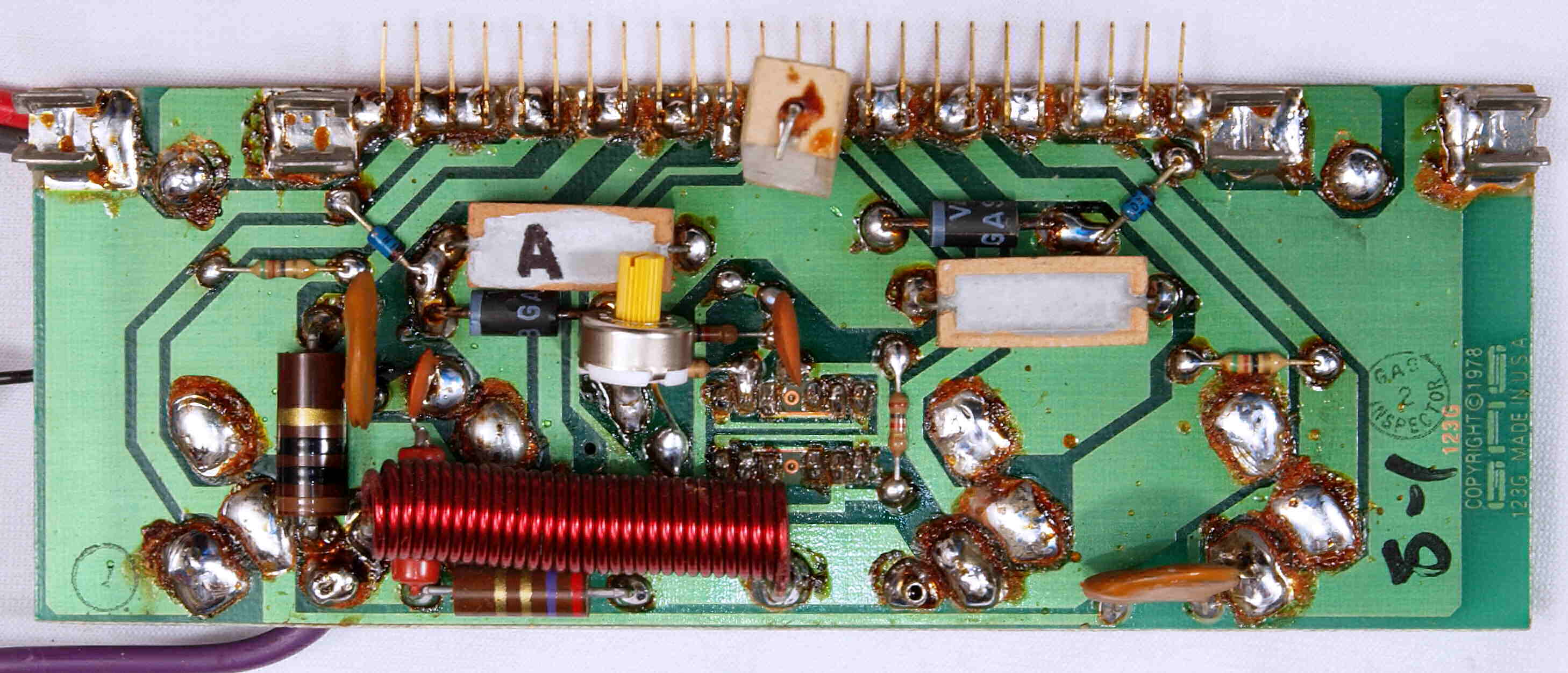

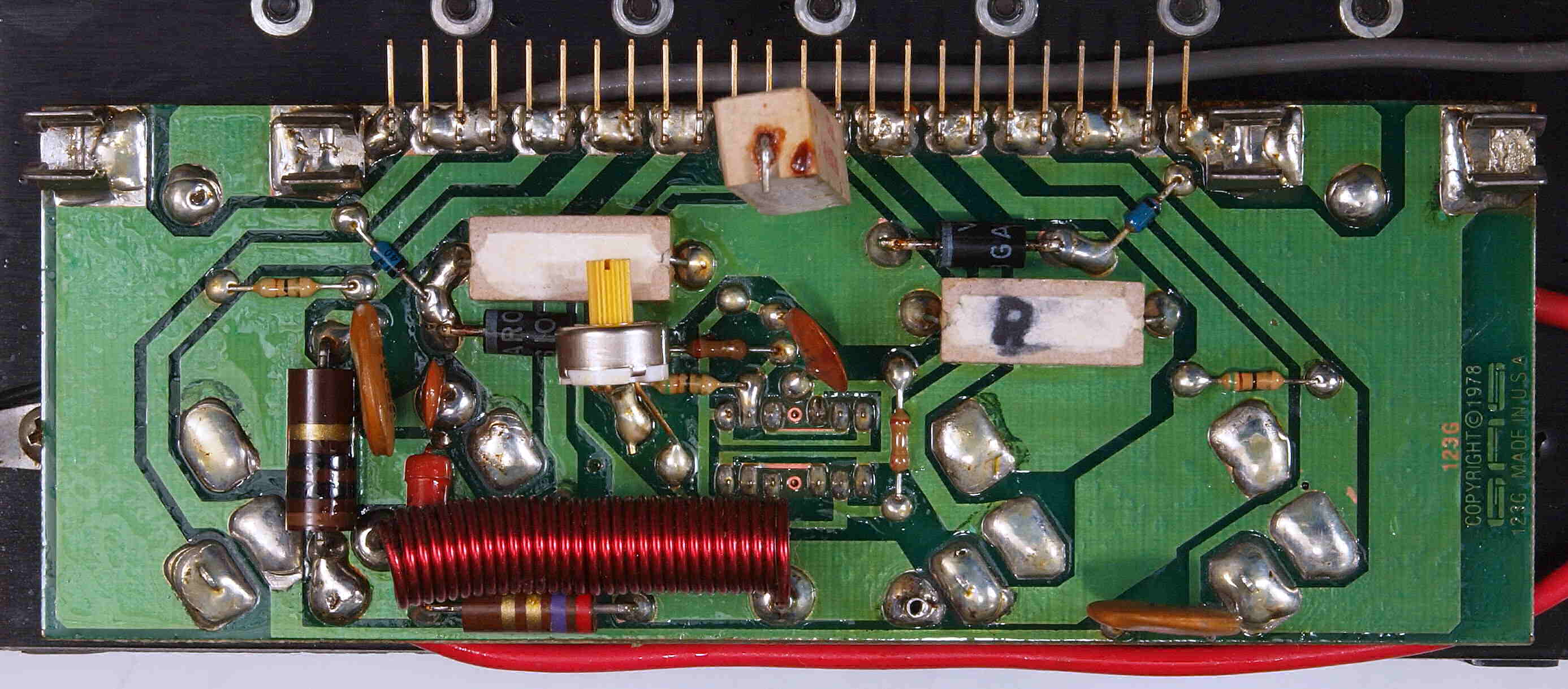

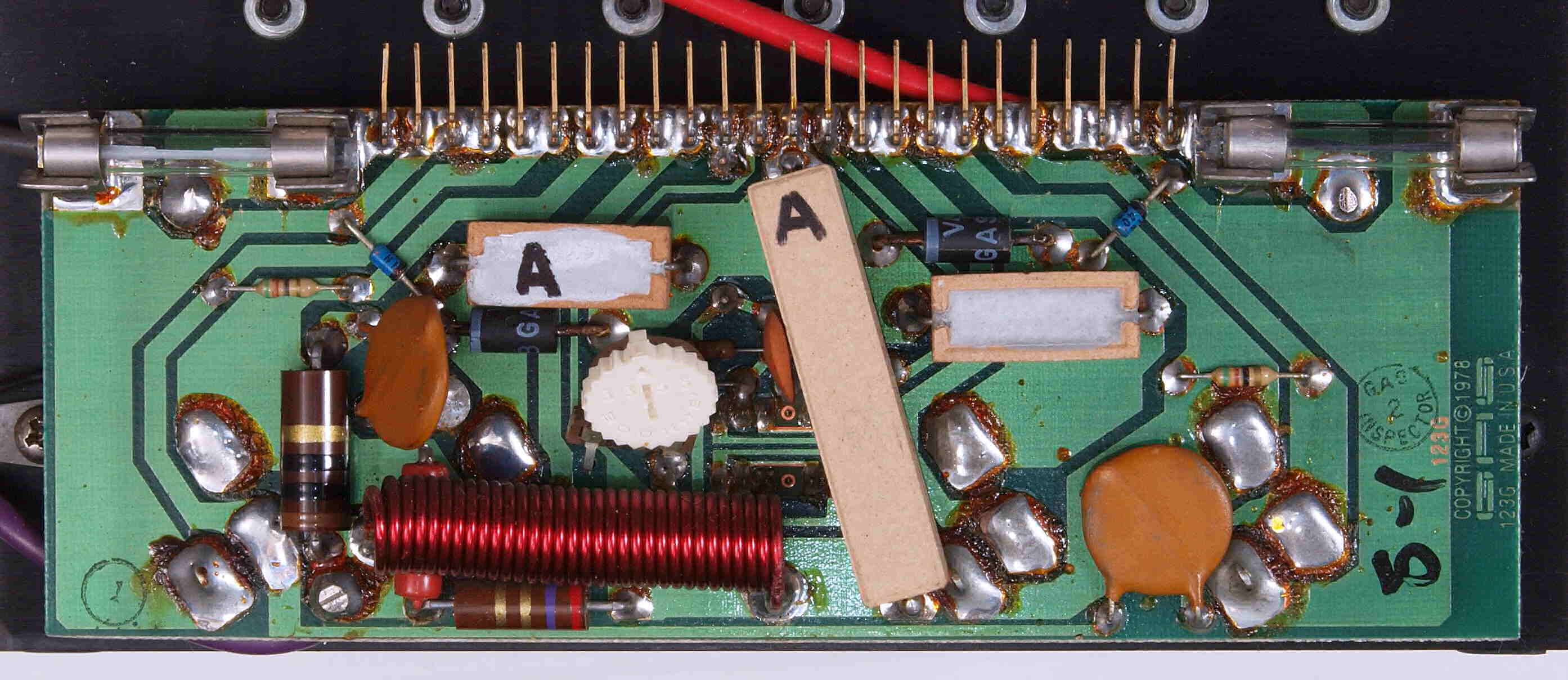

Ｃ３１．　修理前　Ａ側−終段基板

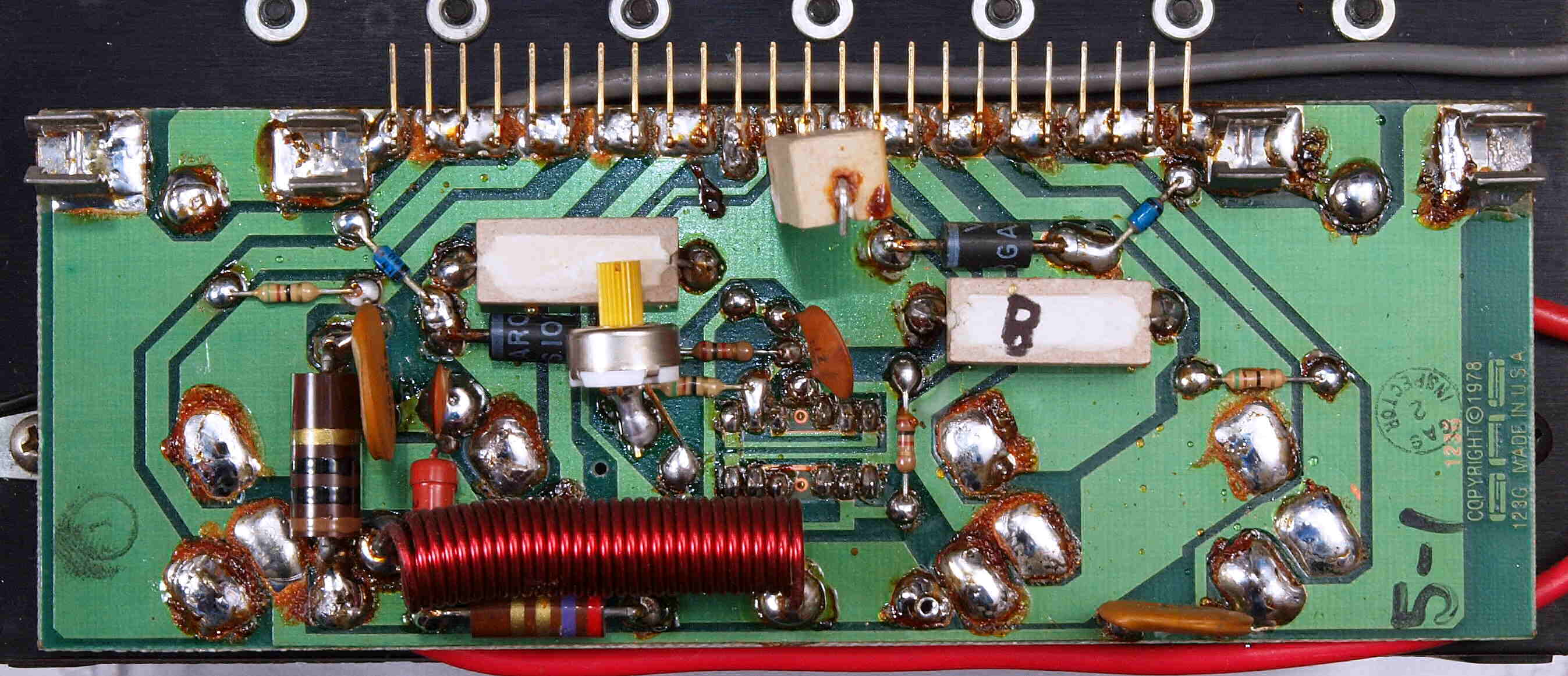

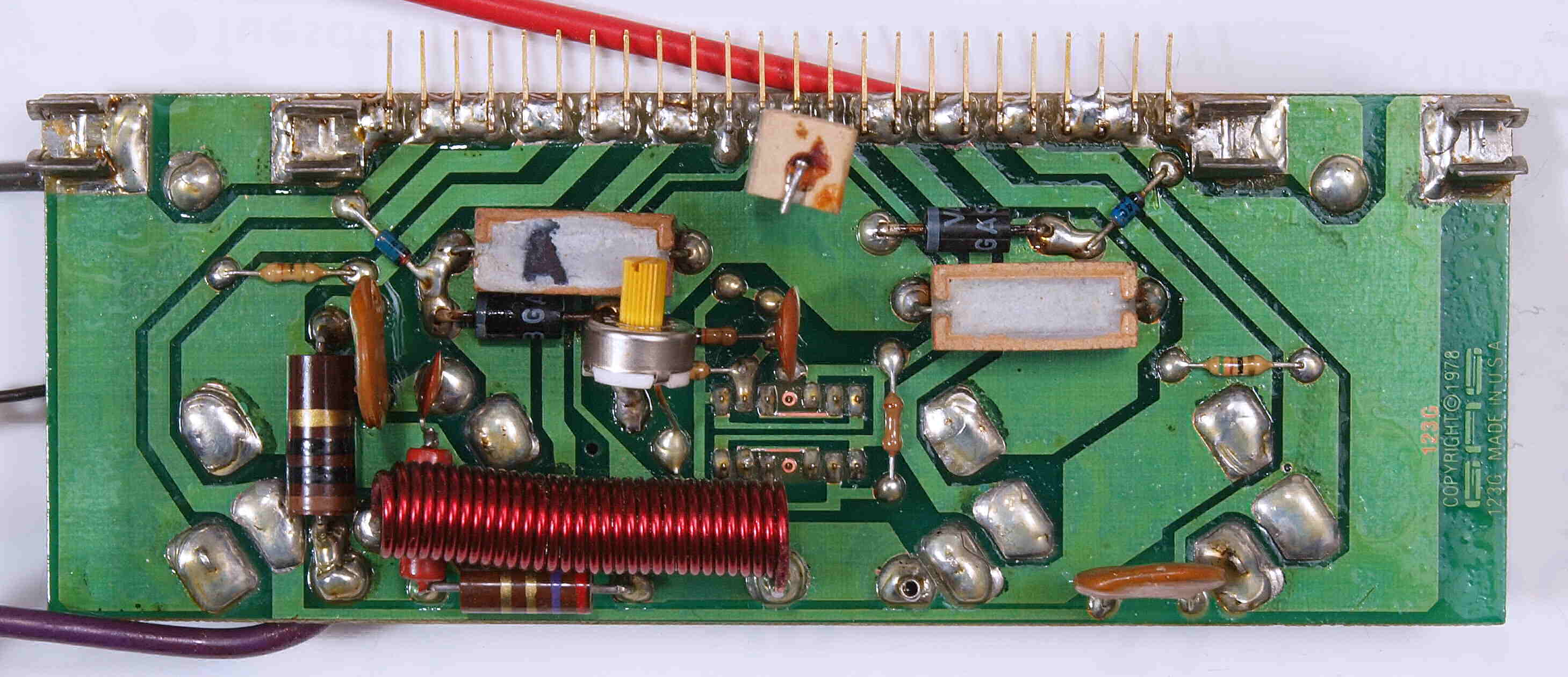

Ｃ３２．　修理（半田補正）後　Ａ側−終段基板。　半固定ＶＲ１個交換、　全ハンダやり直す

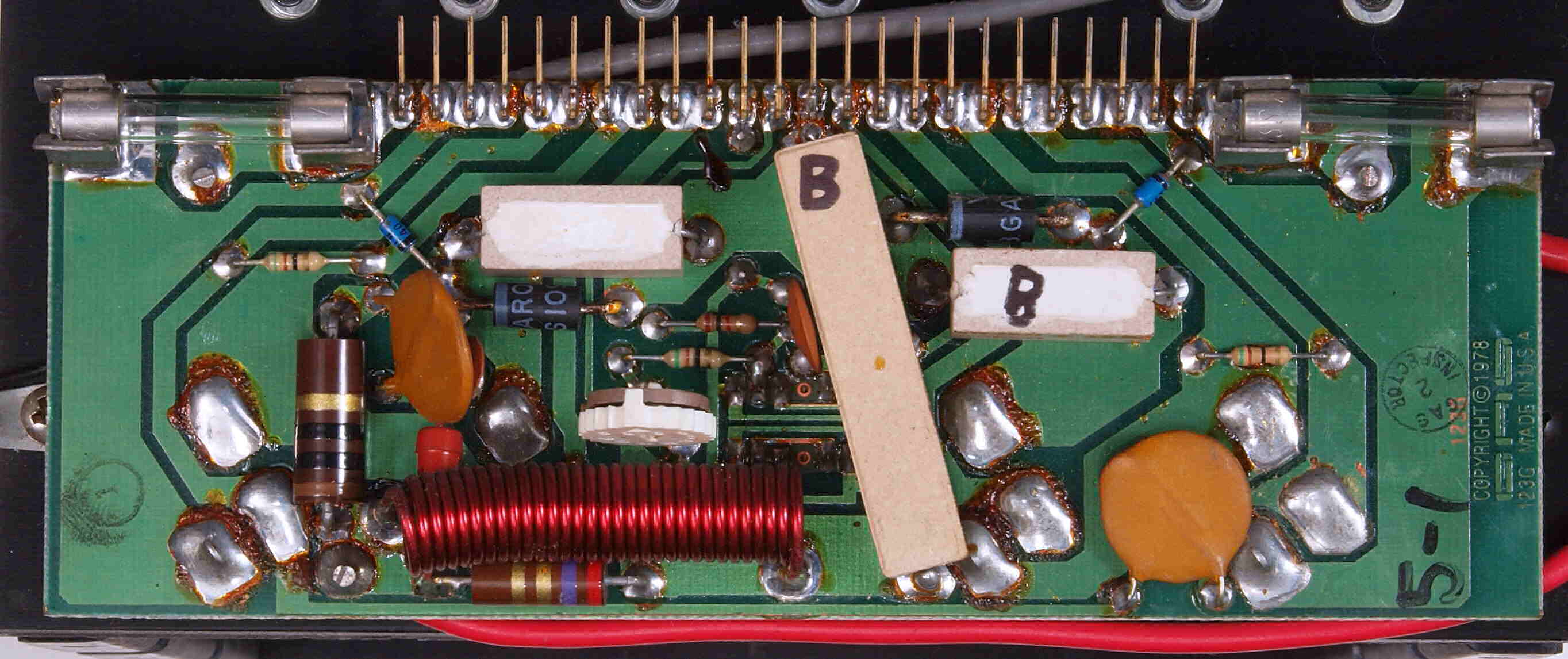

Ｃ３３．　完成Ａ側−終段基板　洗浄後防湿材を塗る。

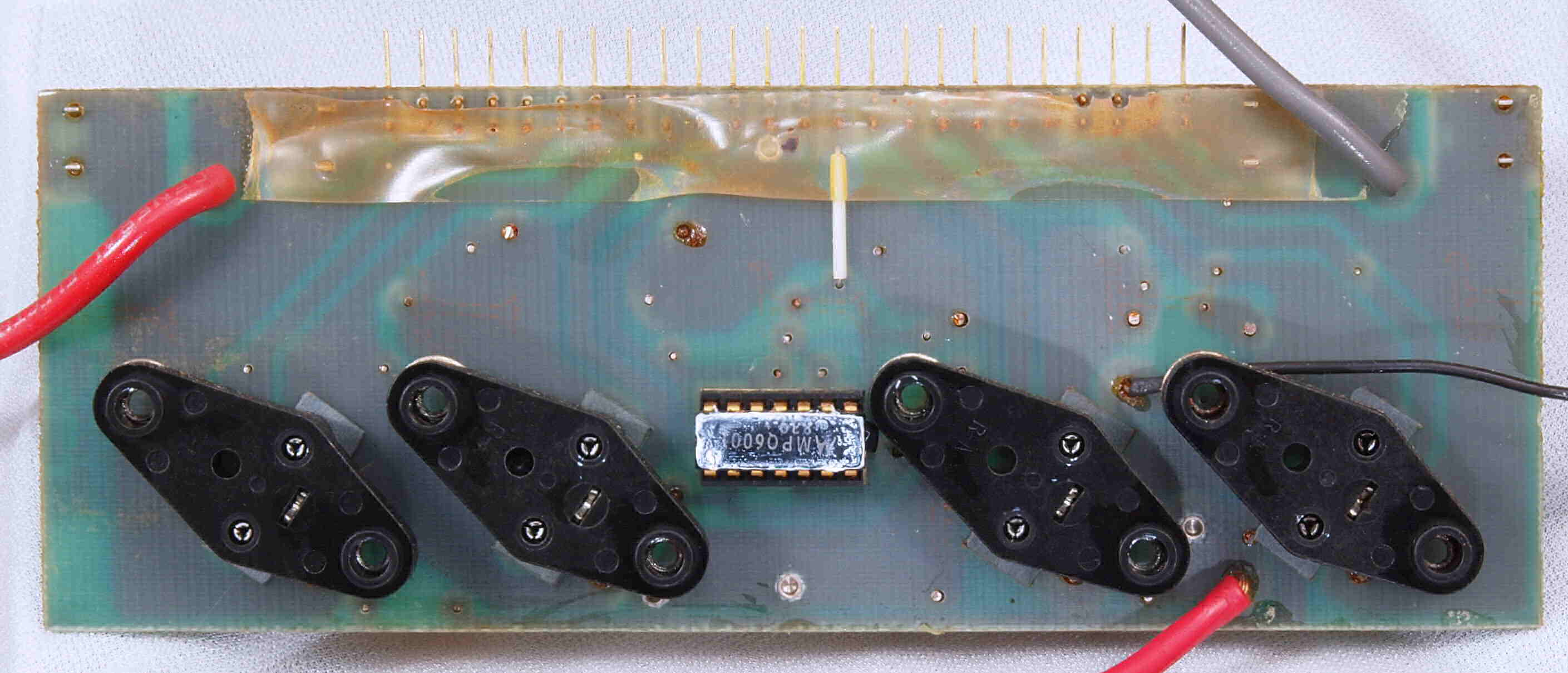

Ｃ３４．　修理中　Ａ側−終段基板裏

Ｃ４１．　修理前　Ｂ側−終段基板

Ｃ４２．　修理（半田補正）後　Ｂ側−終段基板。　半固定ＶＲ１個交換、　全ハンダやり直す

Ｃ４３．　完成Ｂ側−終段基板　洗浄後防湿材を塗る。

Ｃ４４．　修理中　Ｂ側−終段基板裏

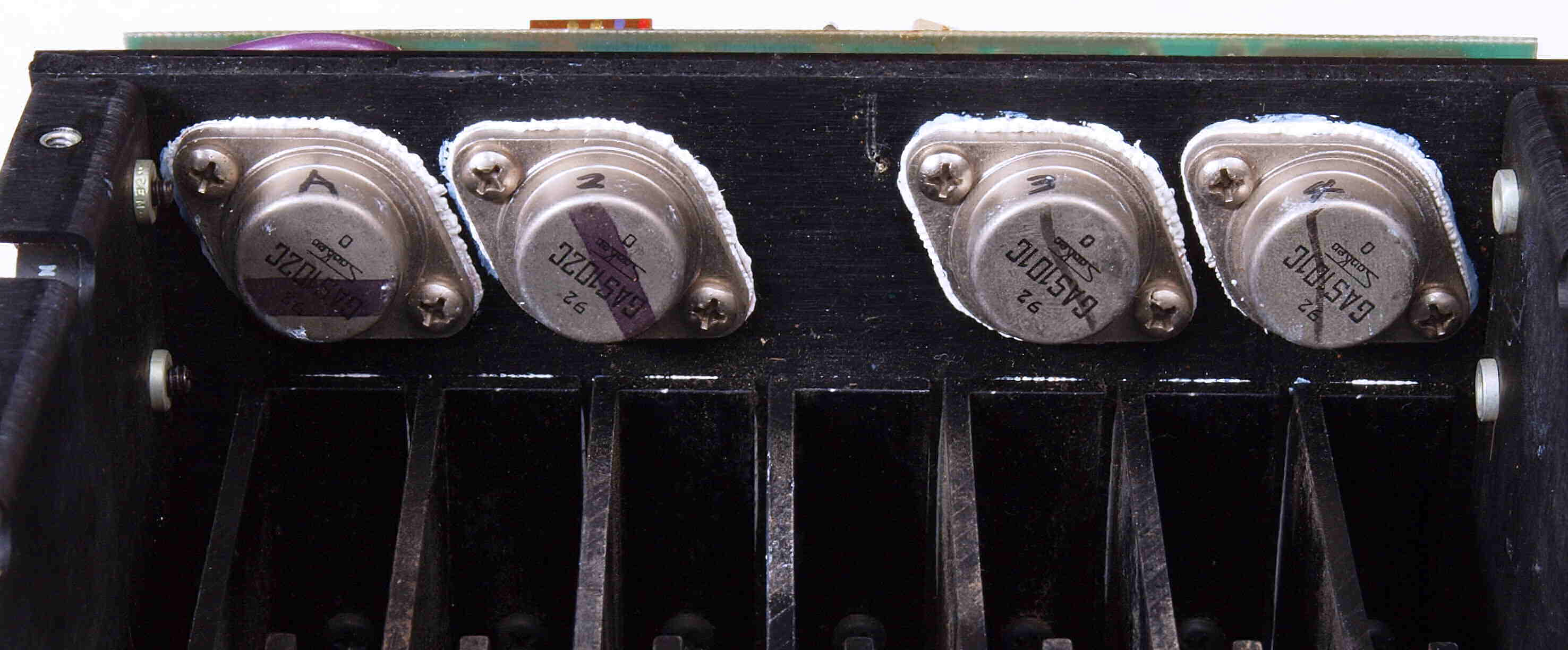

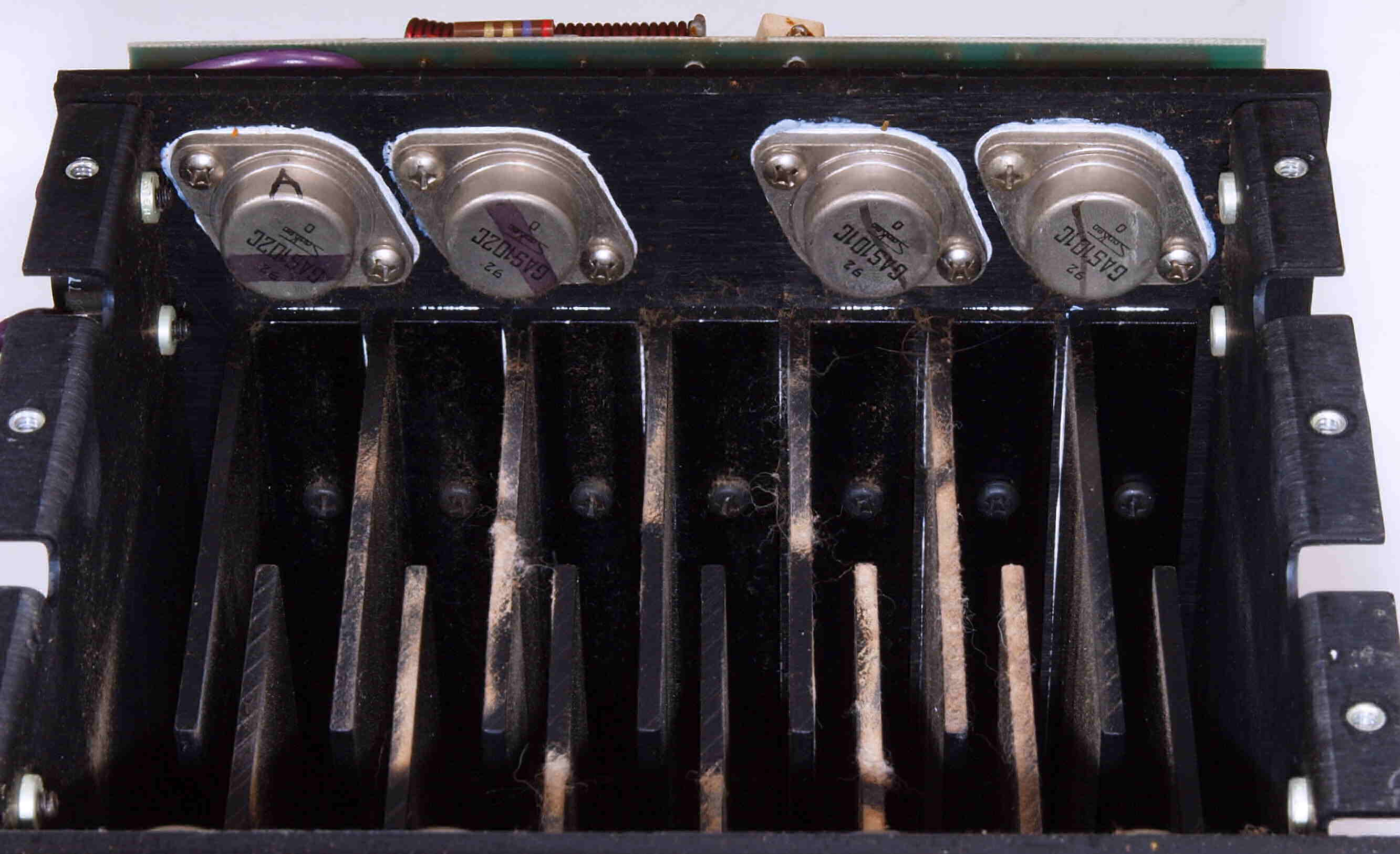

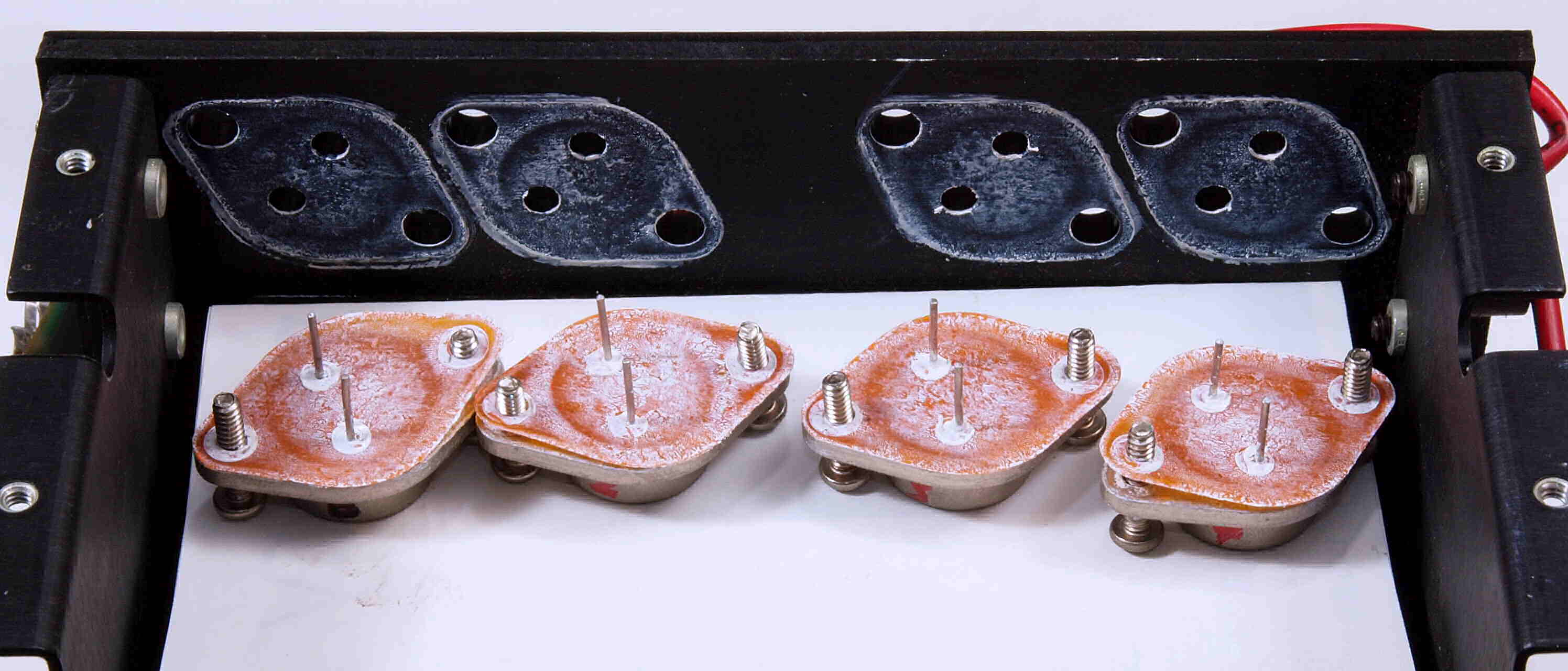

Ｃ５１．　修理前　Ａ側−終段ＴＲ（トランジスタ−）

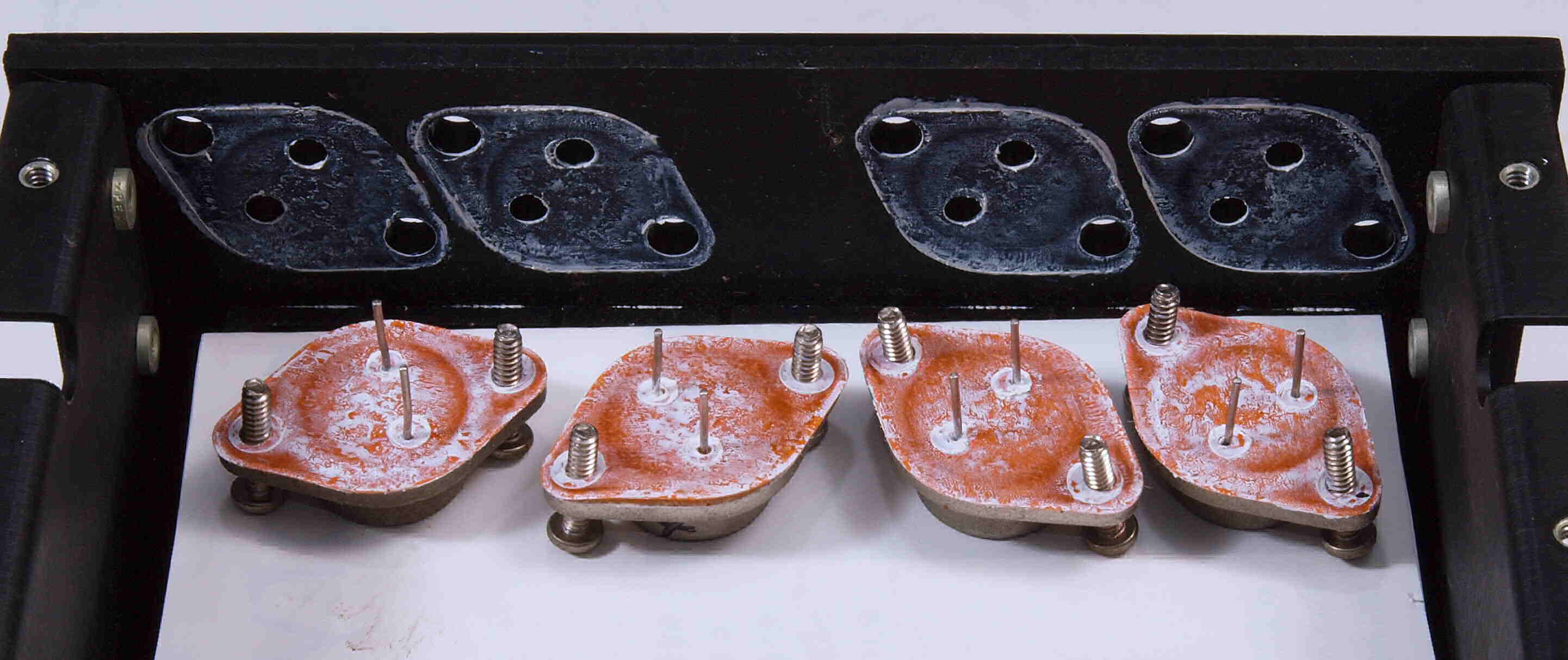

Ｃ５２．　修理中　Ａ側−終段ＴＲ（トランジスタ−）

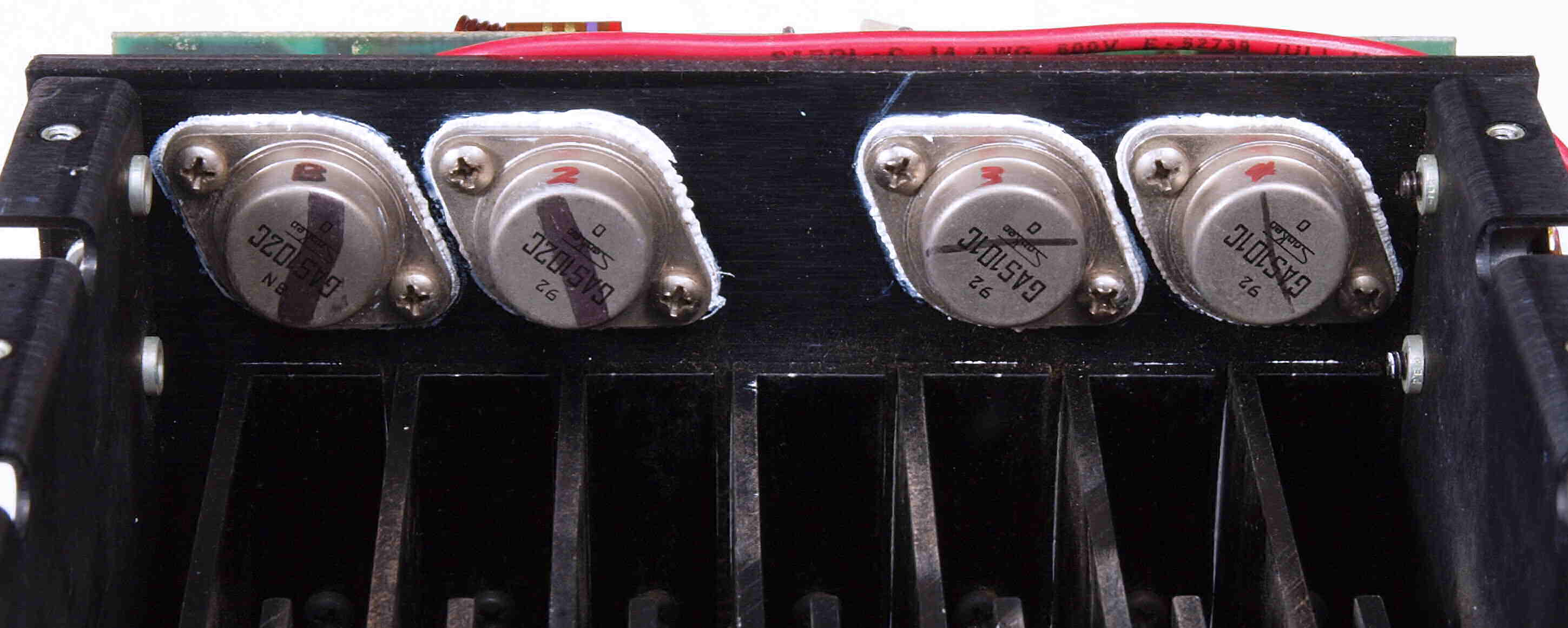

Ｃ５３．　修理後　Ａ側−終段ＴＲ（トランジスタ−）

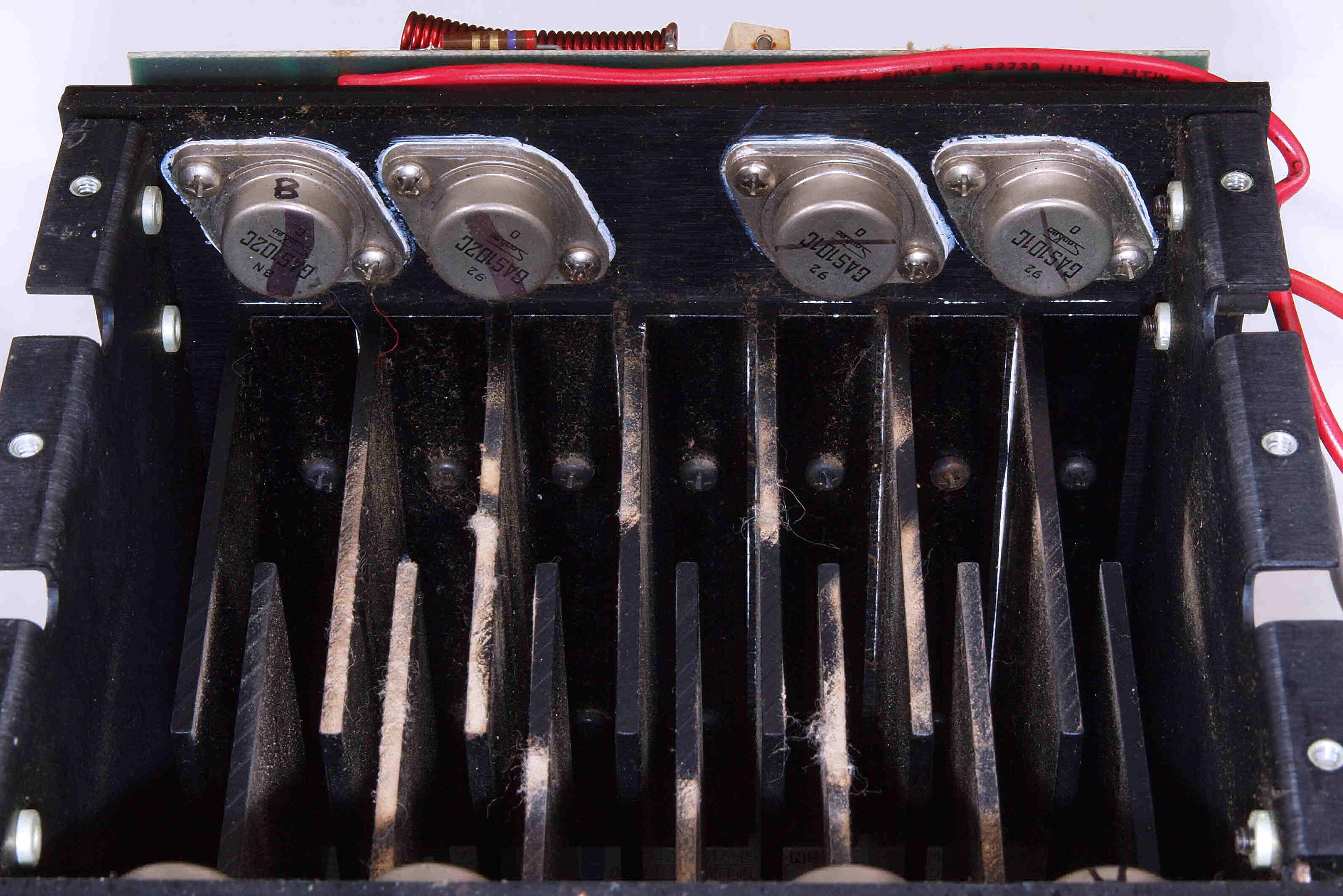

Ｃ５４．　修理前　Ｂ側−終段ＴＲ（トランジスタ−）

Ｃ５４．　修理中　Ｂ側−終段ＴＲ（トランジスタ−）

Ｃ５６．　修理後　Ｂ側−終段ＴＲ（トランジスタ−）

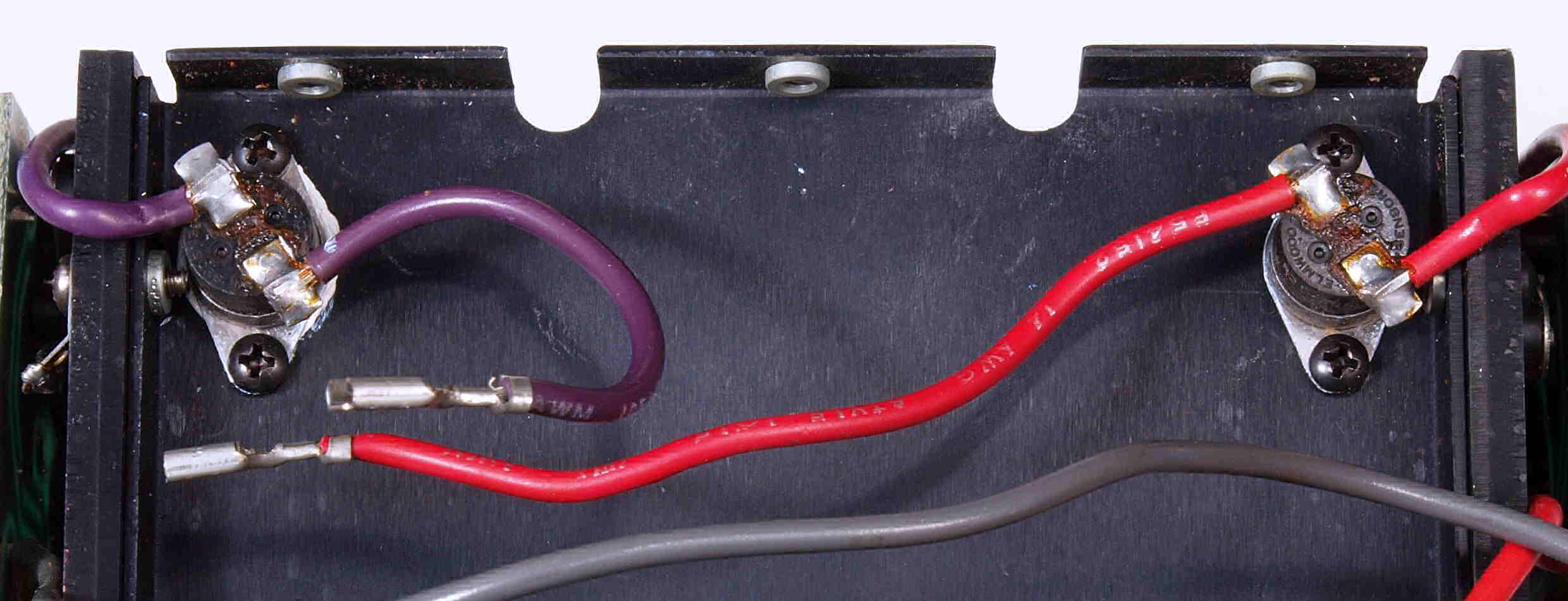

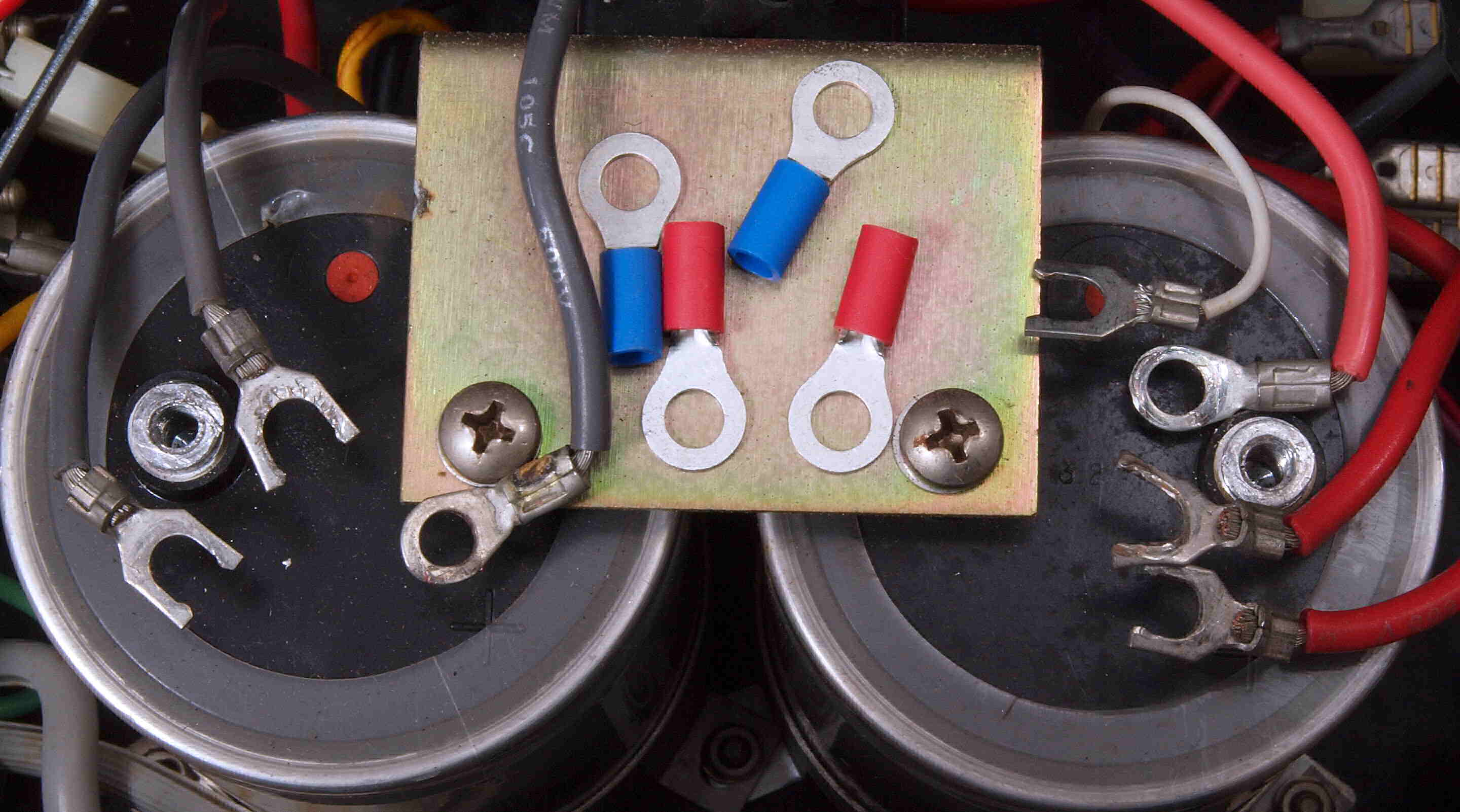

Ｃ６１．　修理前　電解コンデンサーへの配線、Ｙ型圧着端子は開いて接続が十分で無い。

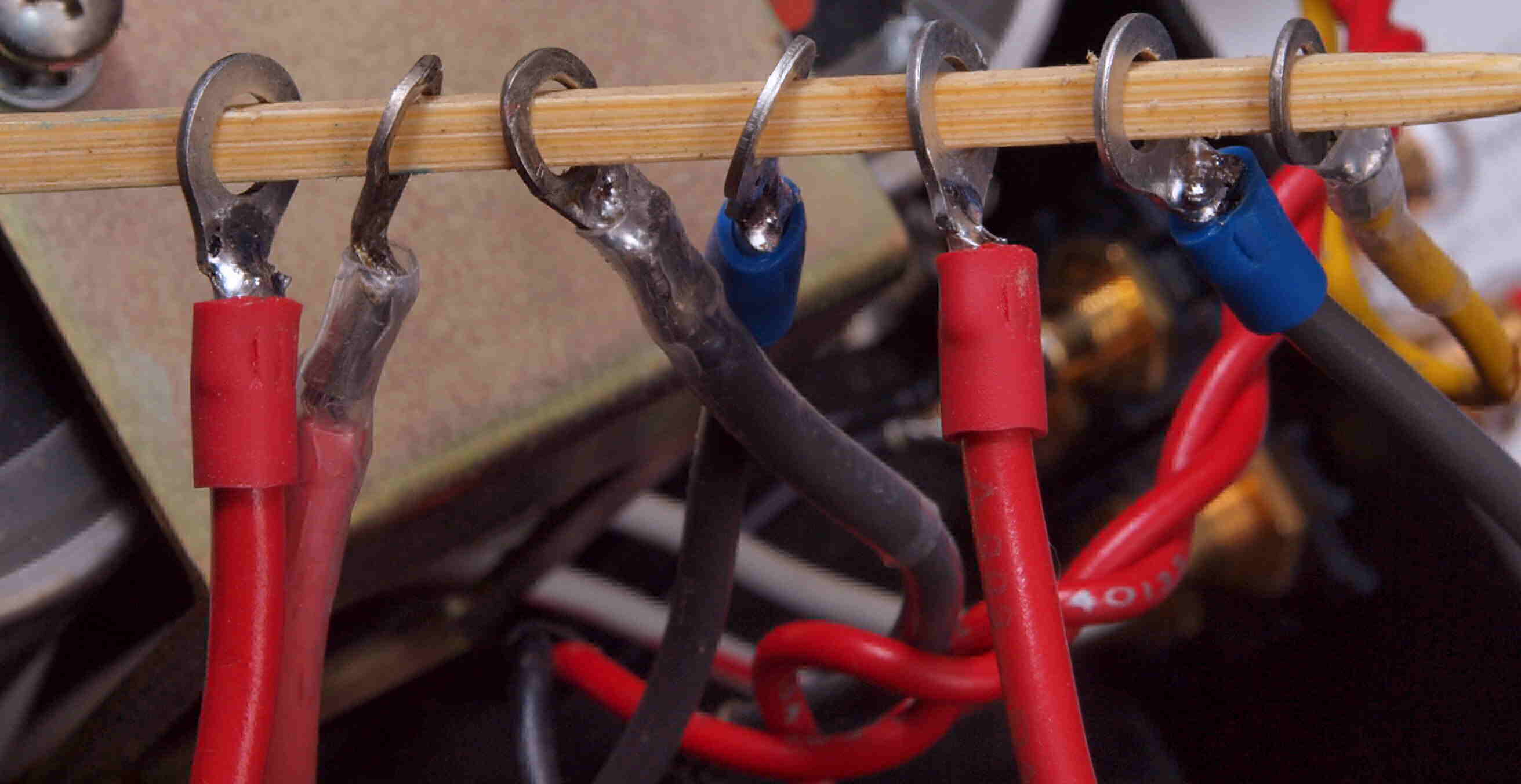

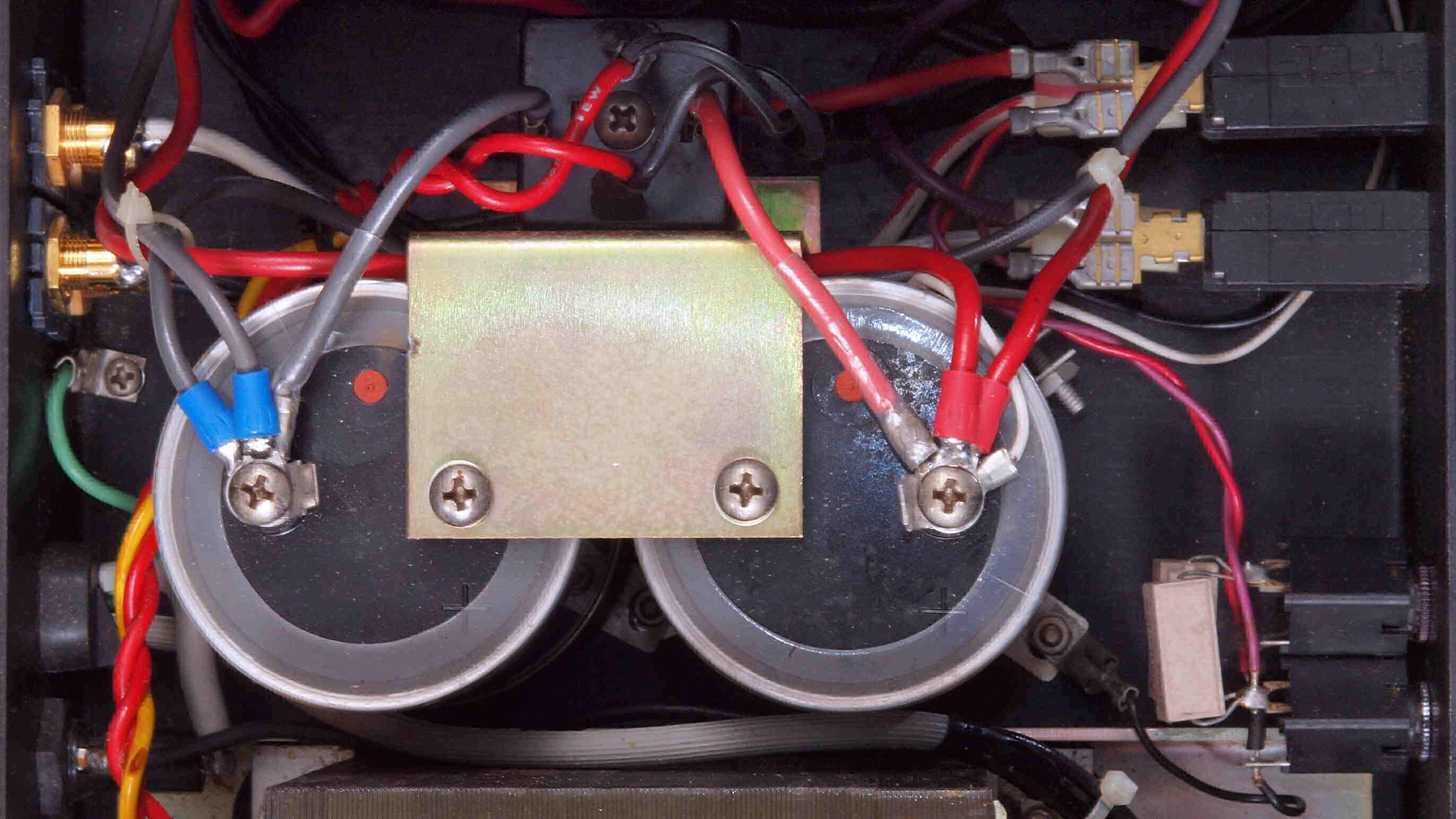

Ｃ６２．　修理後　電解コンデンサーへの配線、たまご型圧着端子を使用する。

Ｃ６３．　修理後　電解コンデンサーへの配線

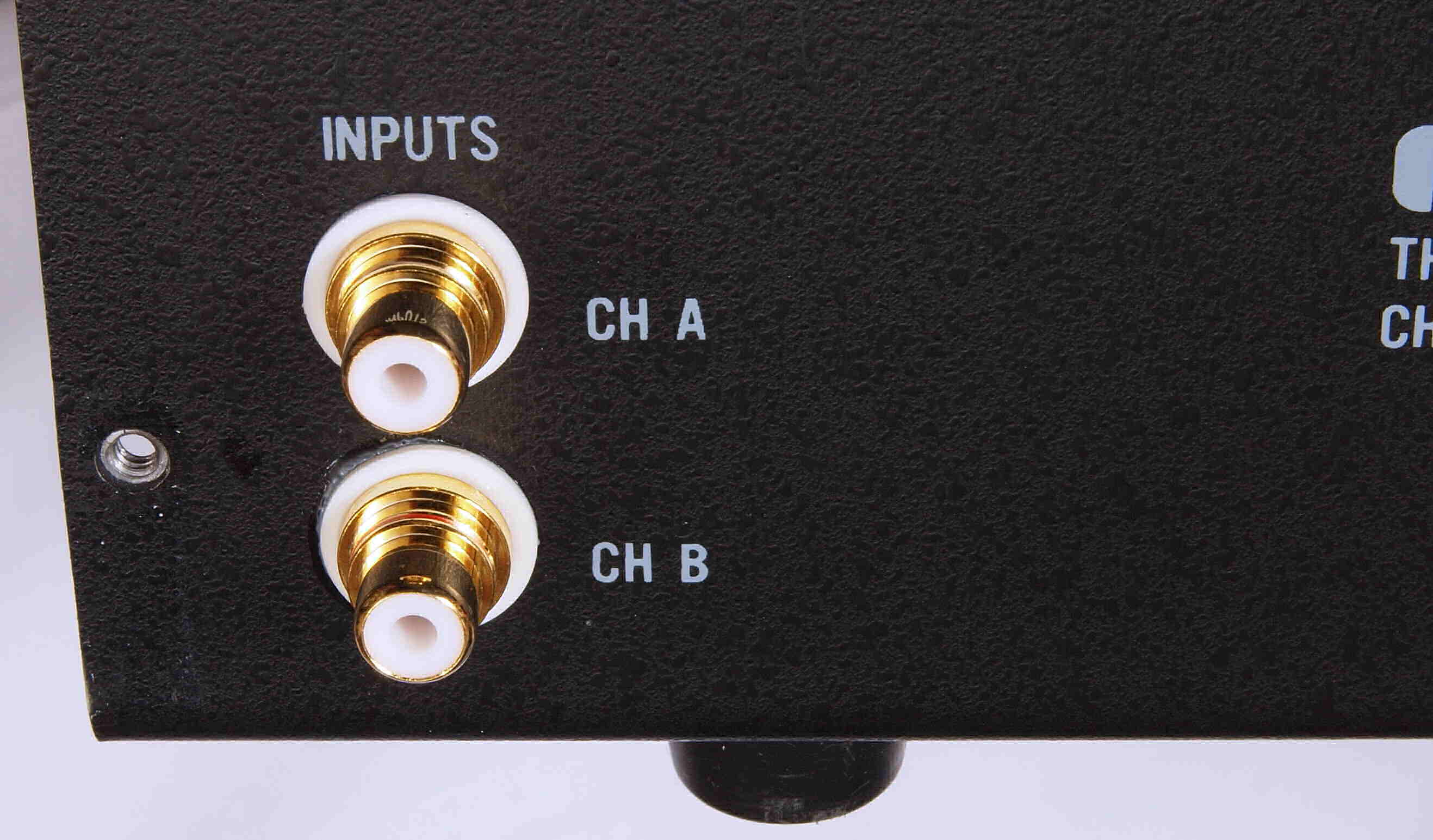

Ｃ７１．　修理前　ＲＣＡ端子

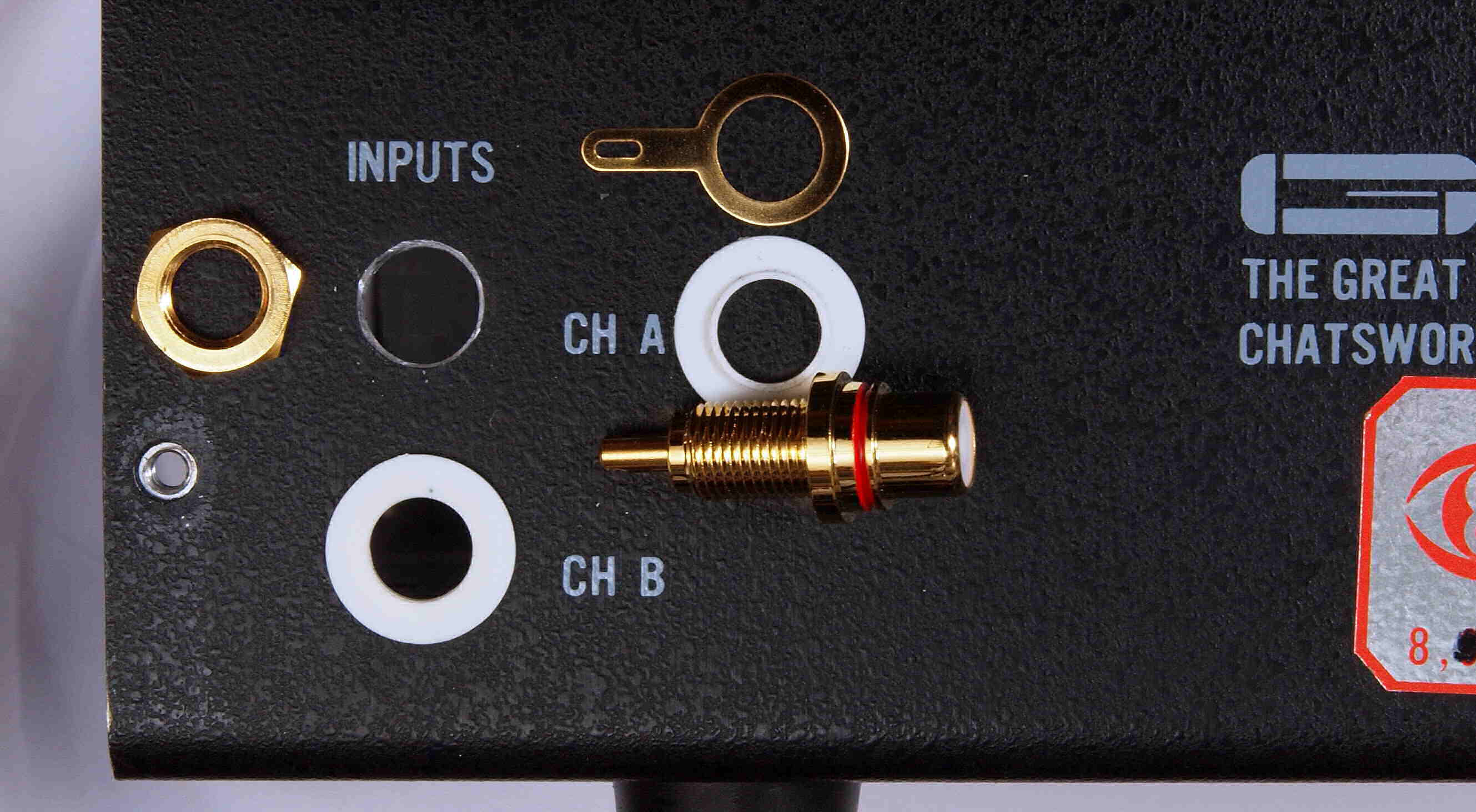

Ｃ７２．　修理中　ＲＣＡ端子、穴あけの加工終了

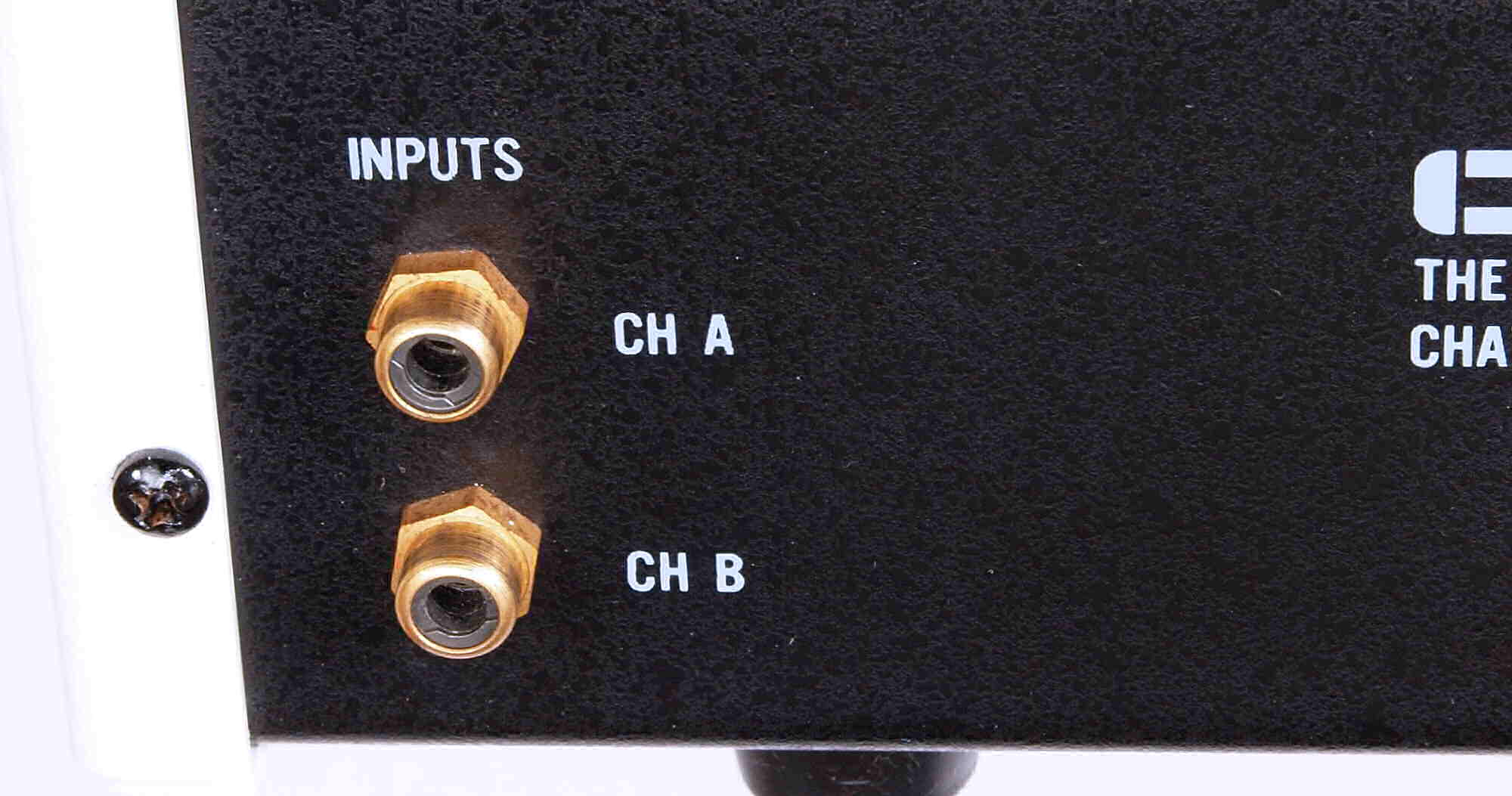

Ｃ７３．　修理後　ＲＣＡ端子

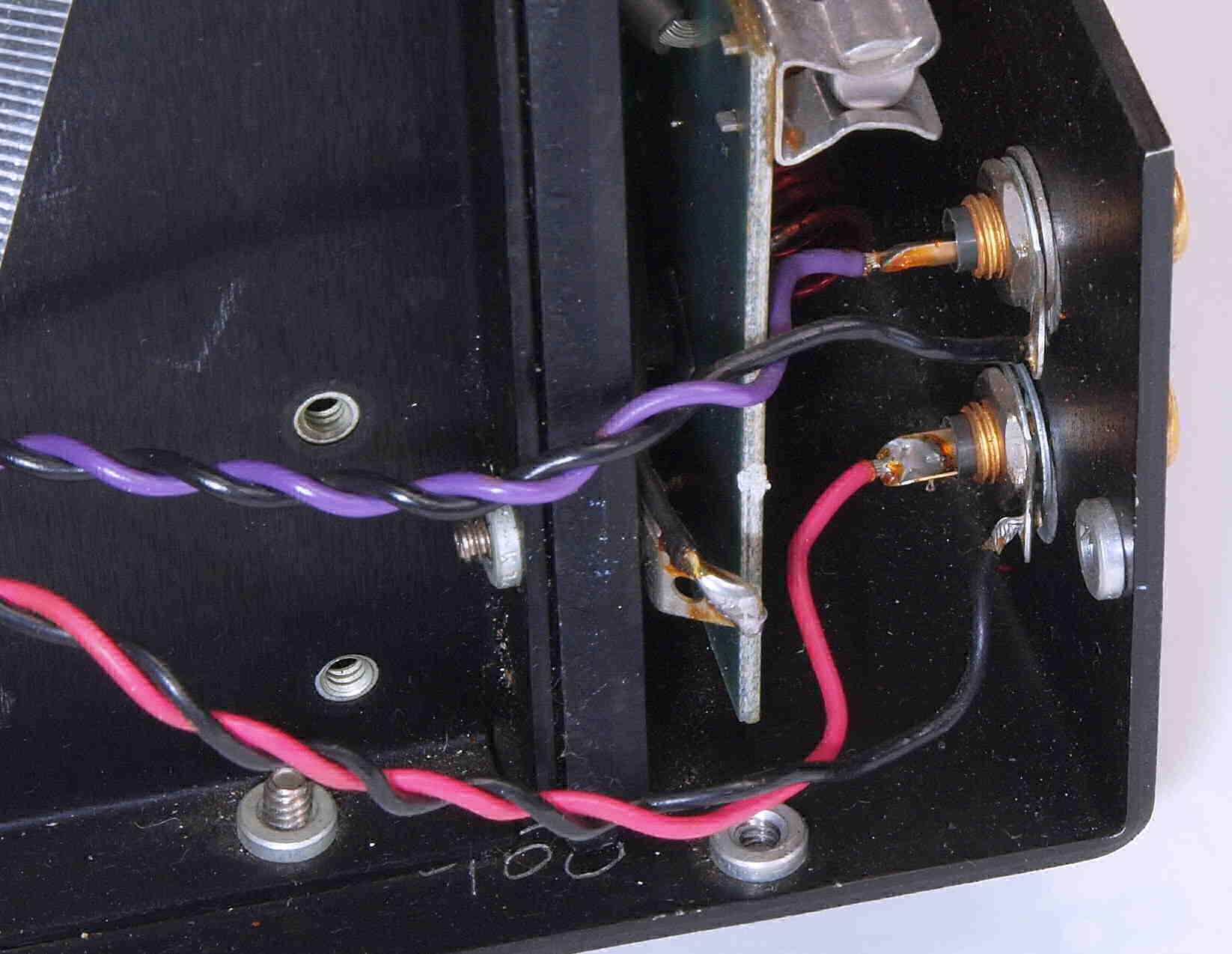

Ｃ７４．　修理前　ＲＣＡ端子裏配線

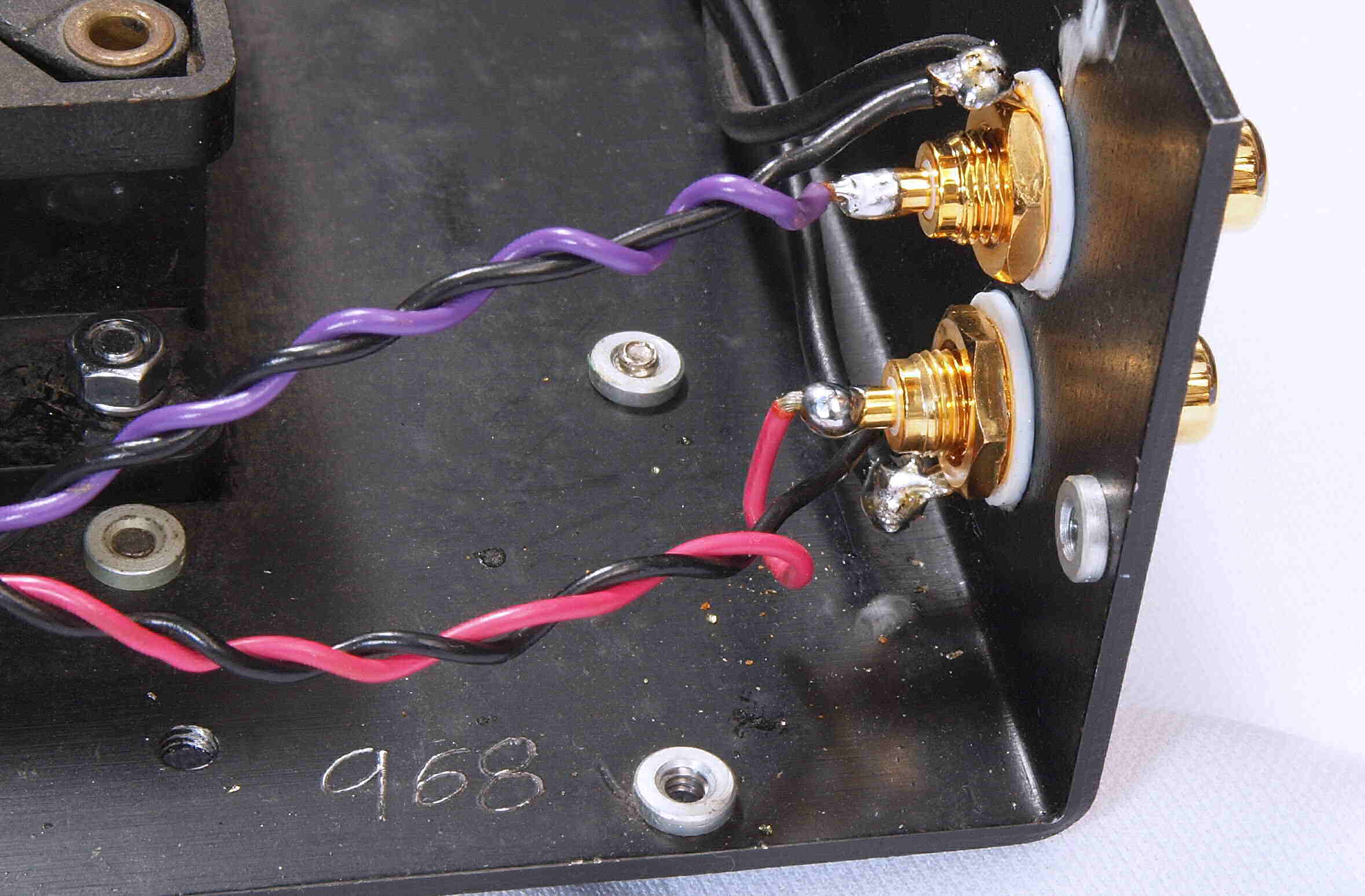

Ｃ７５．　修理後　ＲＣＡ端子裏配線

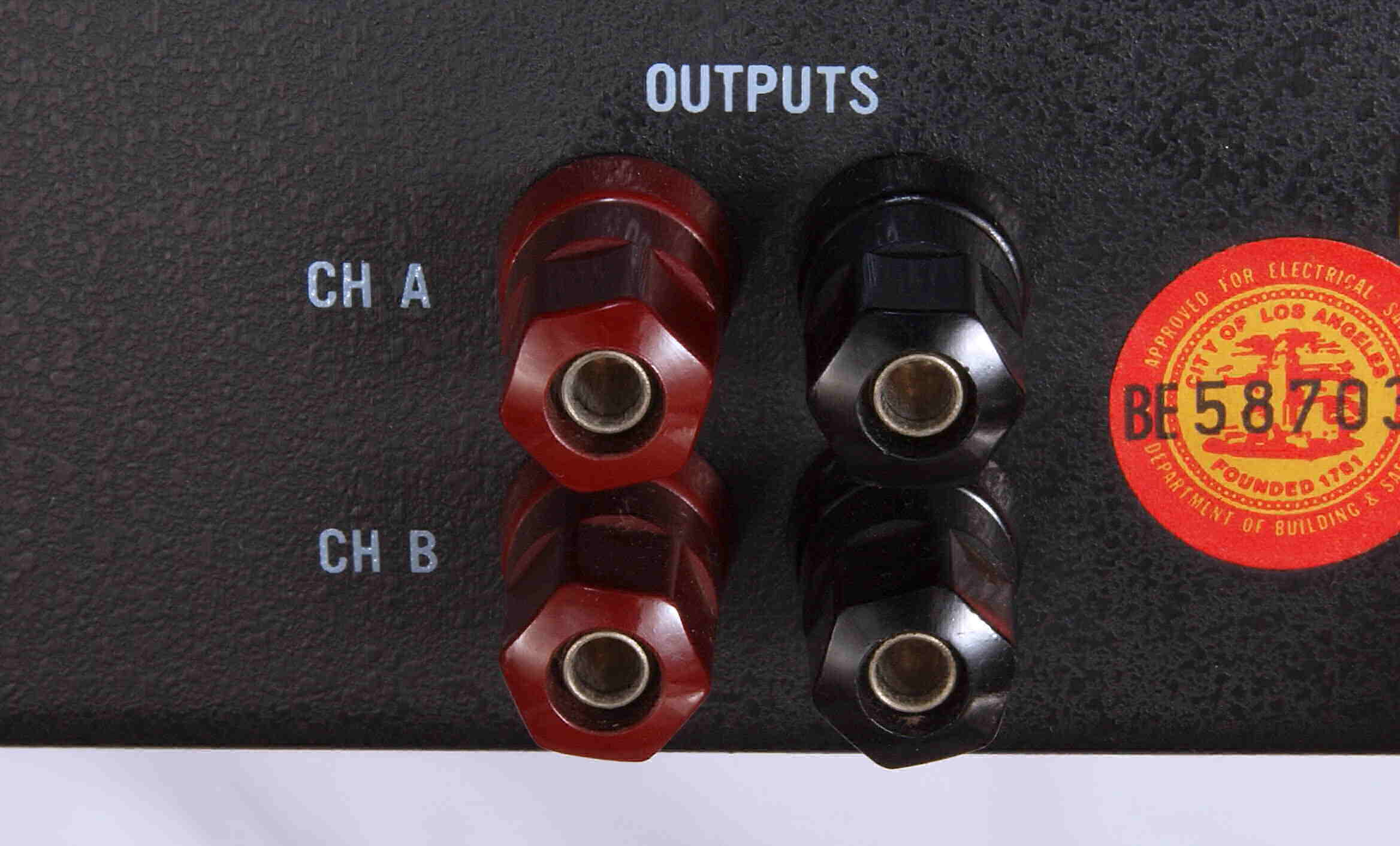

Ｃ８１．　修理前ＳＰ端子

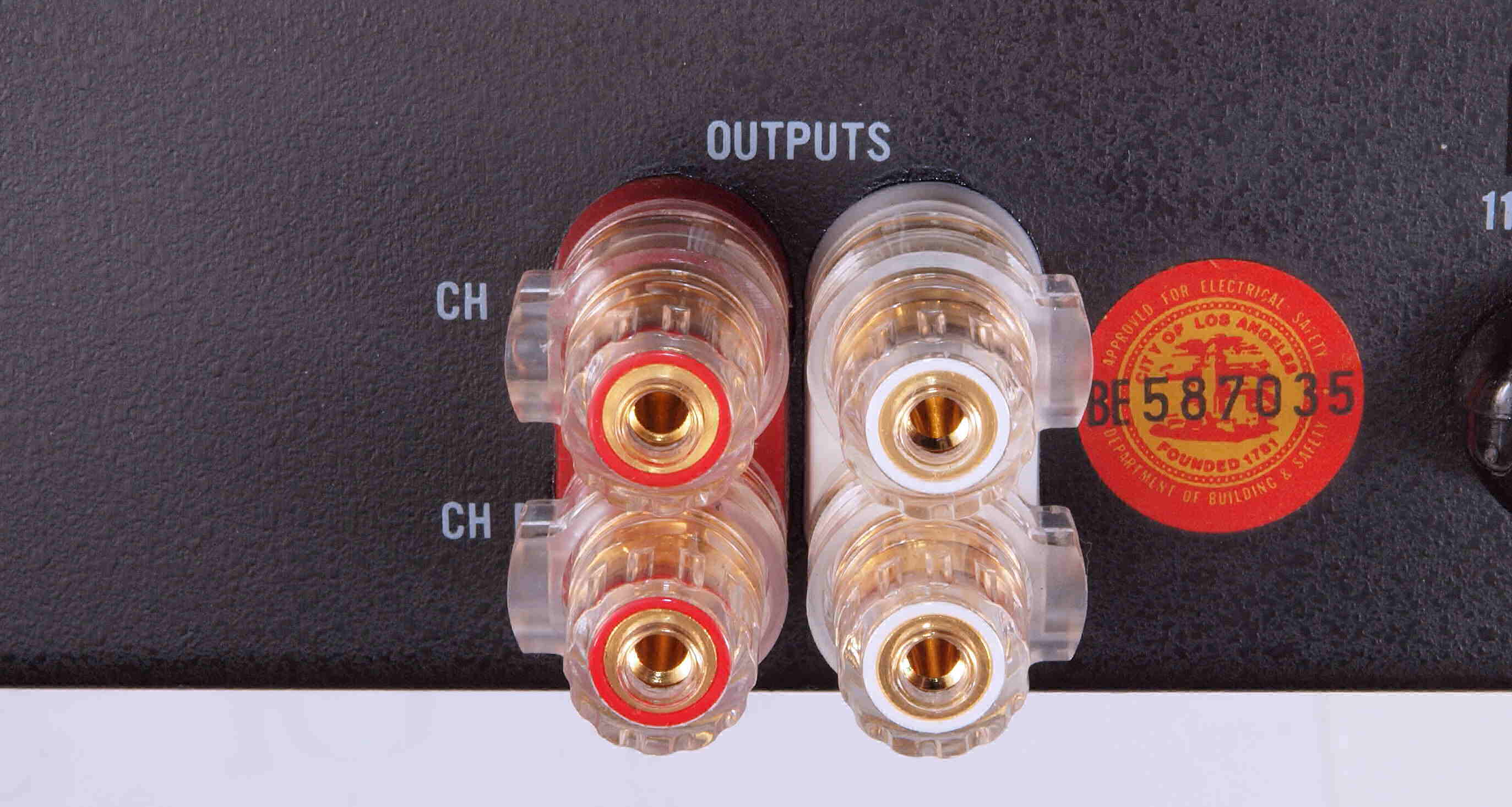

Ｃ８２．　修理後　ＳＰ端子。　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７３５を使用

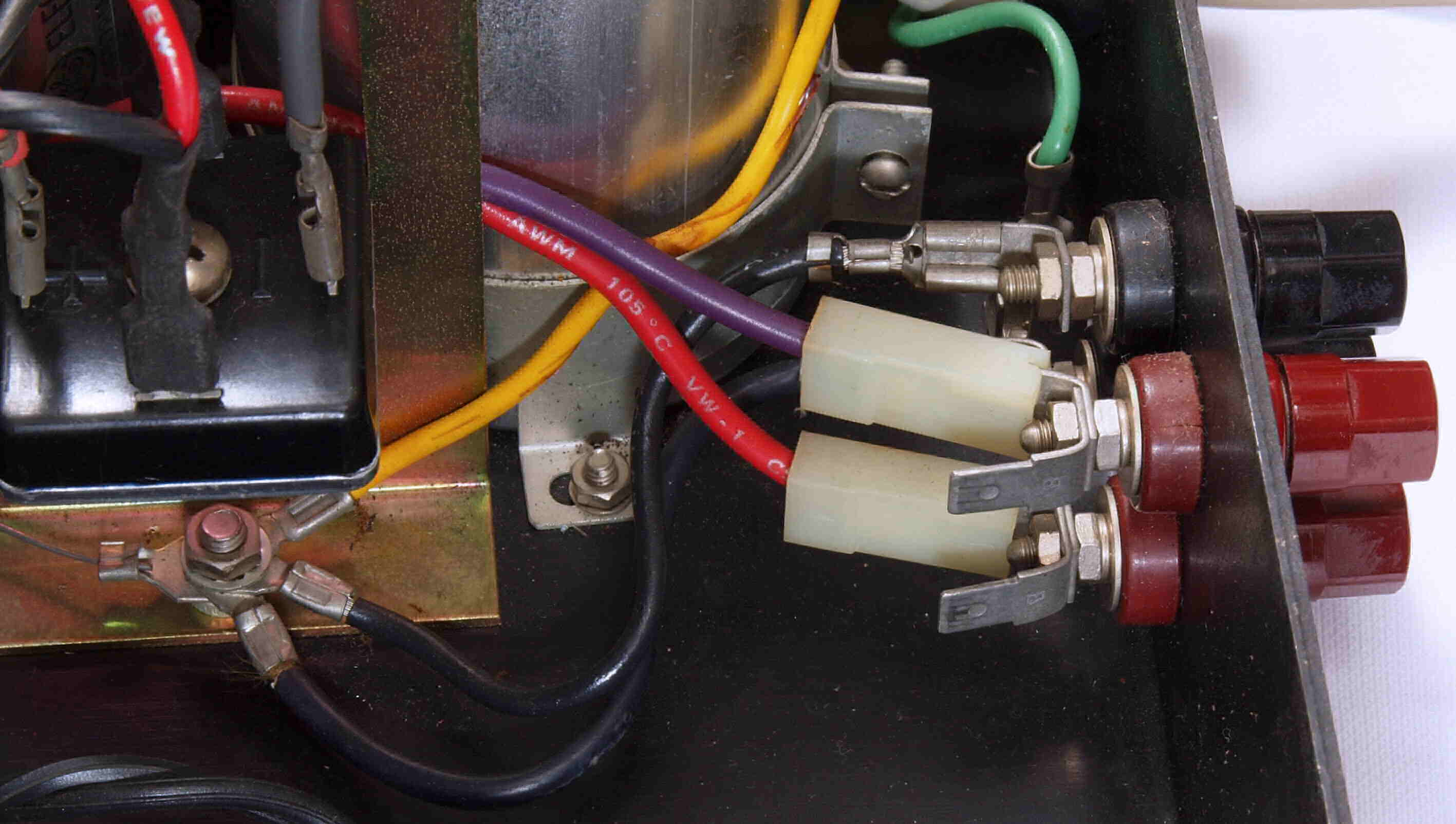

Ｃ８３．　修理前　ＳＰ端子裏配線

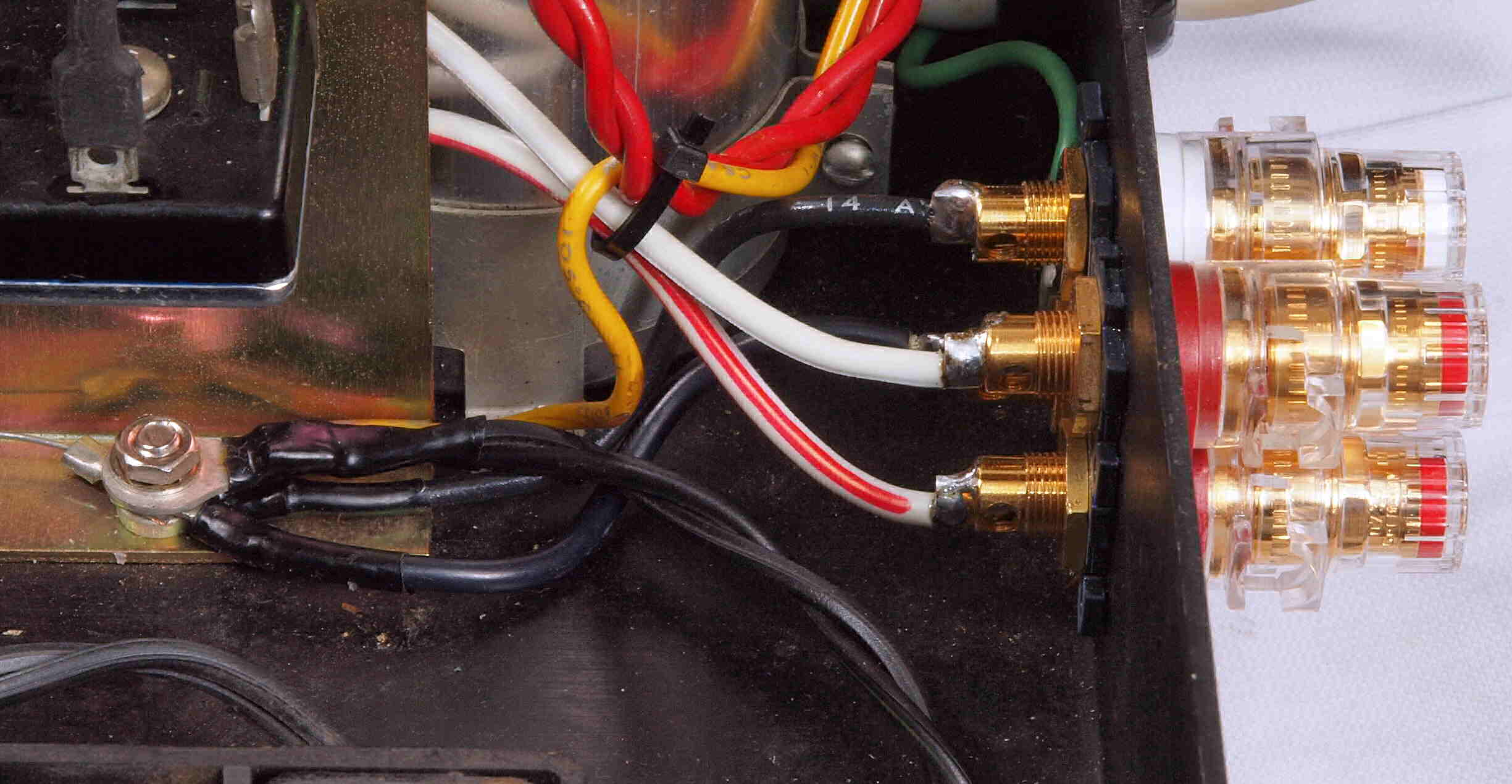

Ｃ８４．　修理後　ＳＰ端子裏配線

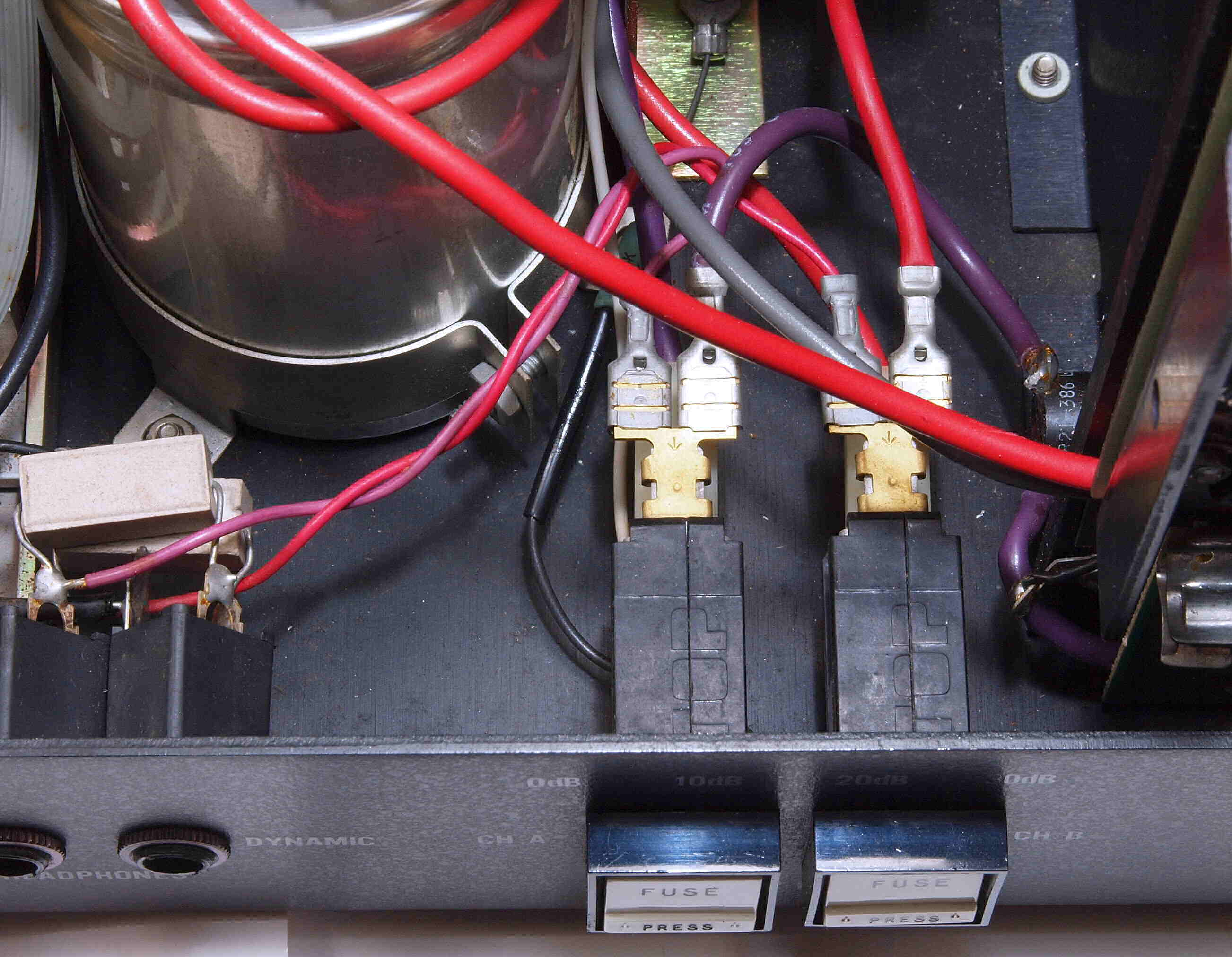

Ｃ８５．　修理前　ＳＰヒューズ裏配線

Ｃ８６．　修理後　ＳＰヒューズ裏配線

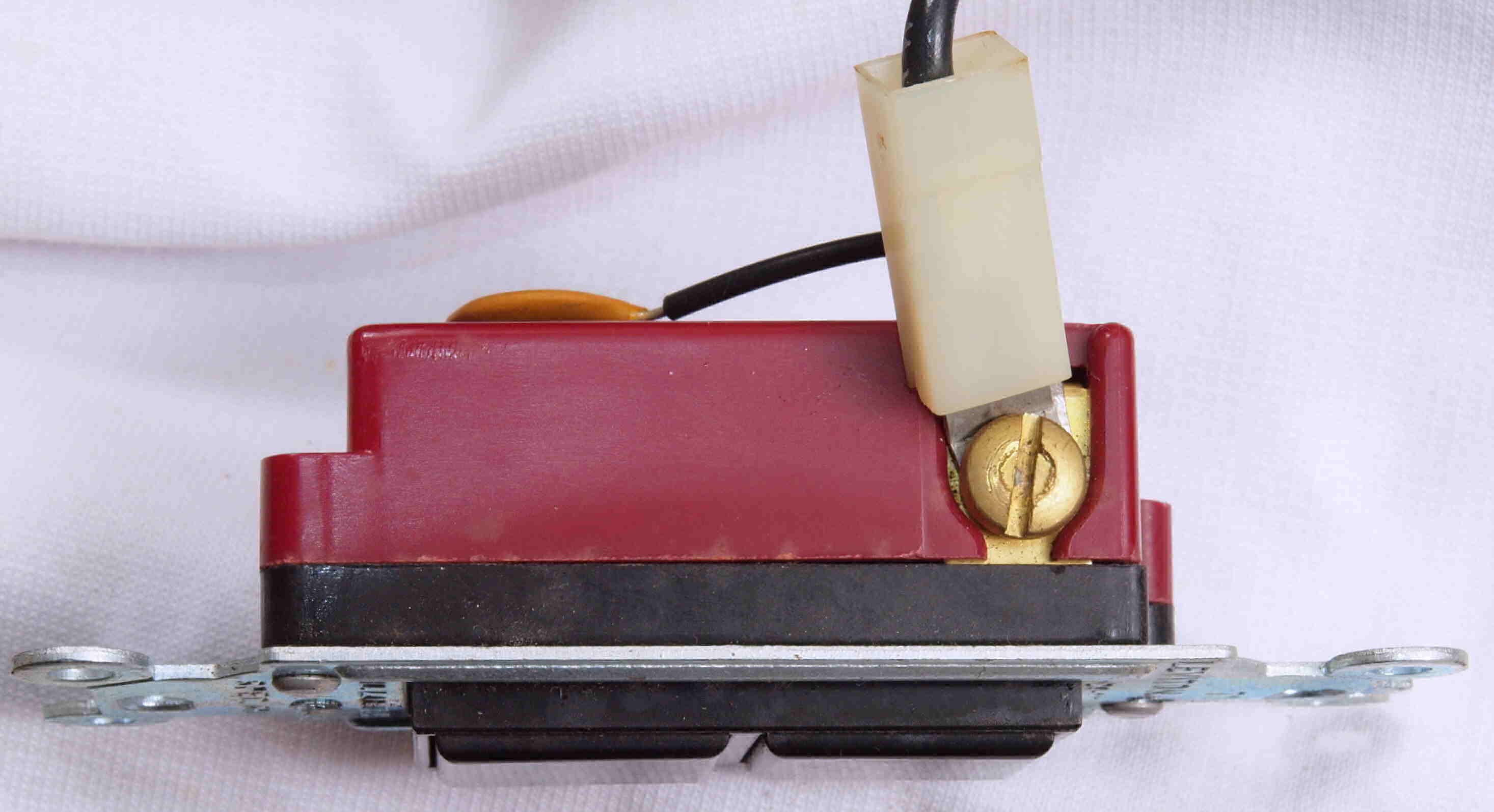

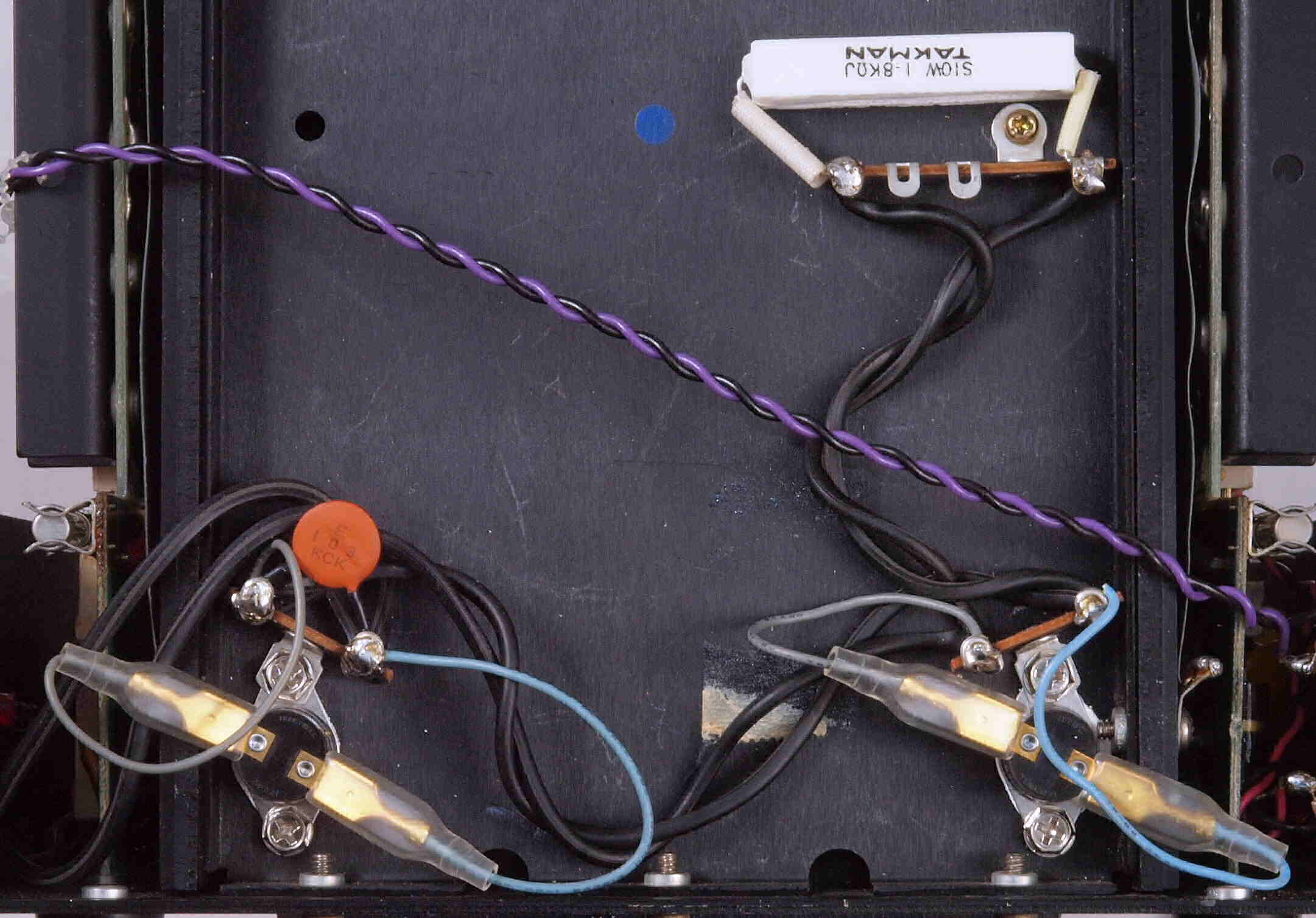

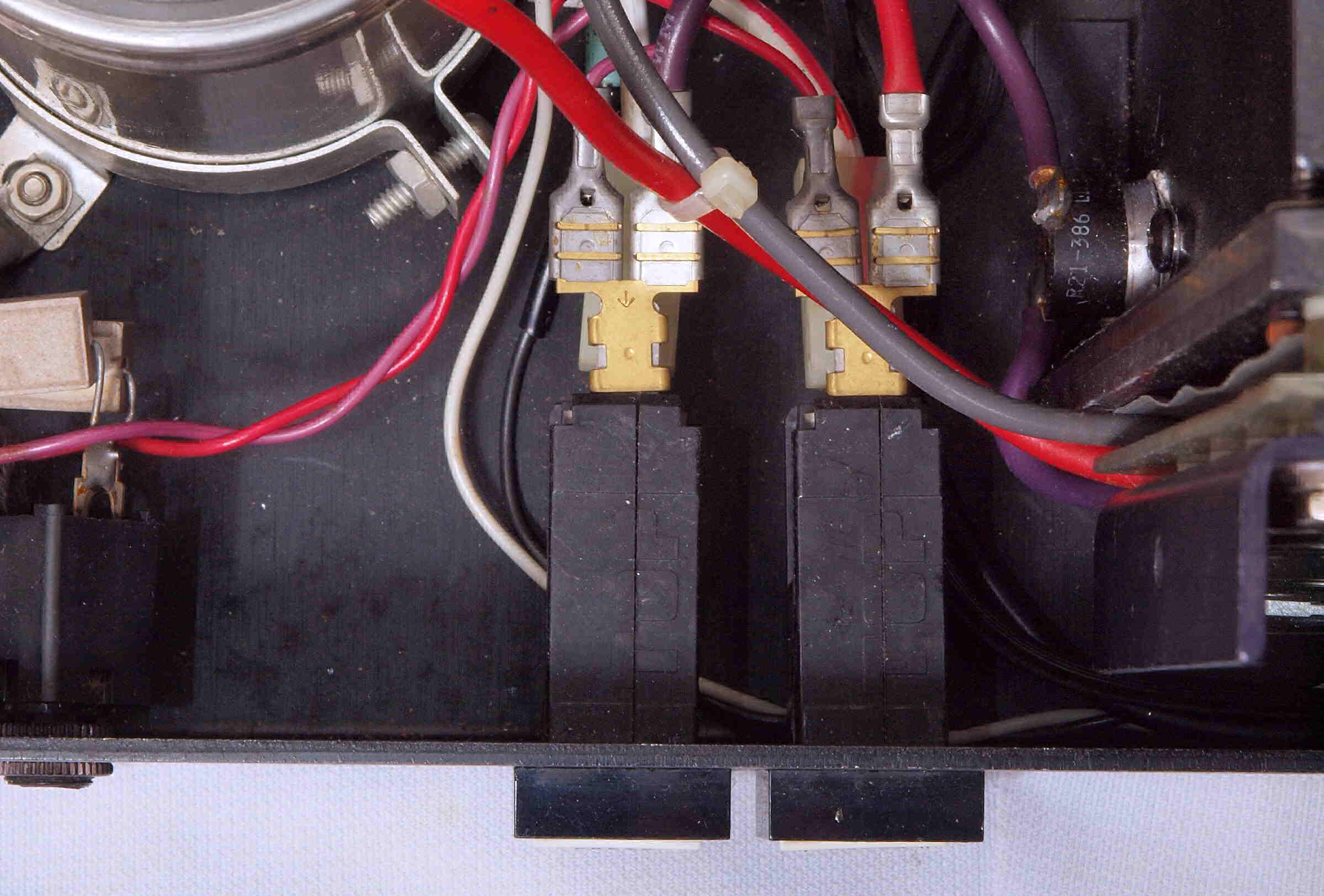

Ｃ８７．　修理中　電源SW配線。　偶然線を引いたら動いたので、点検。

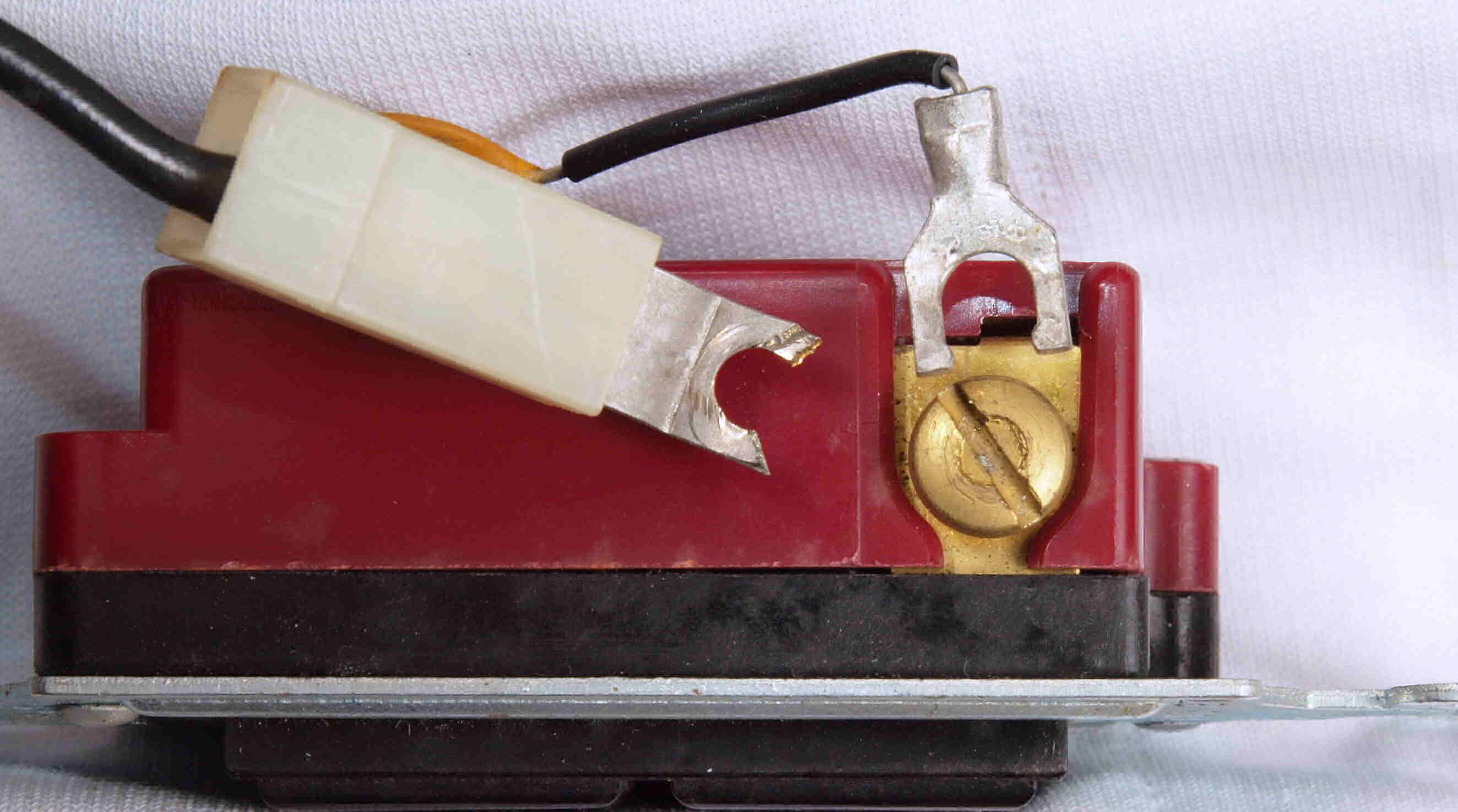

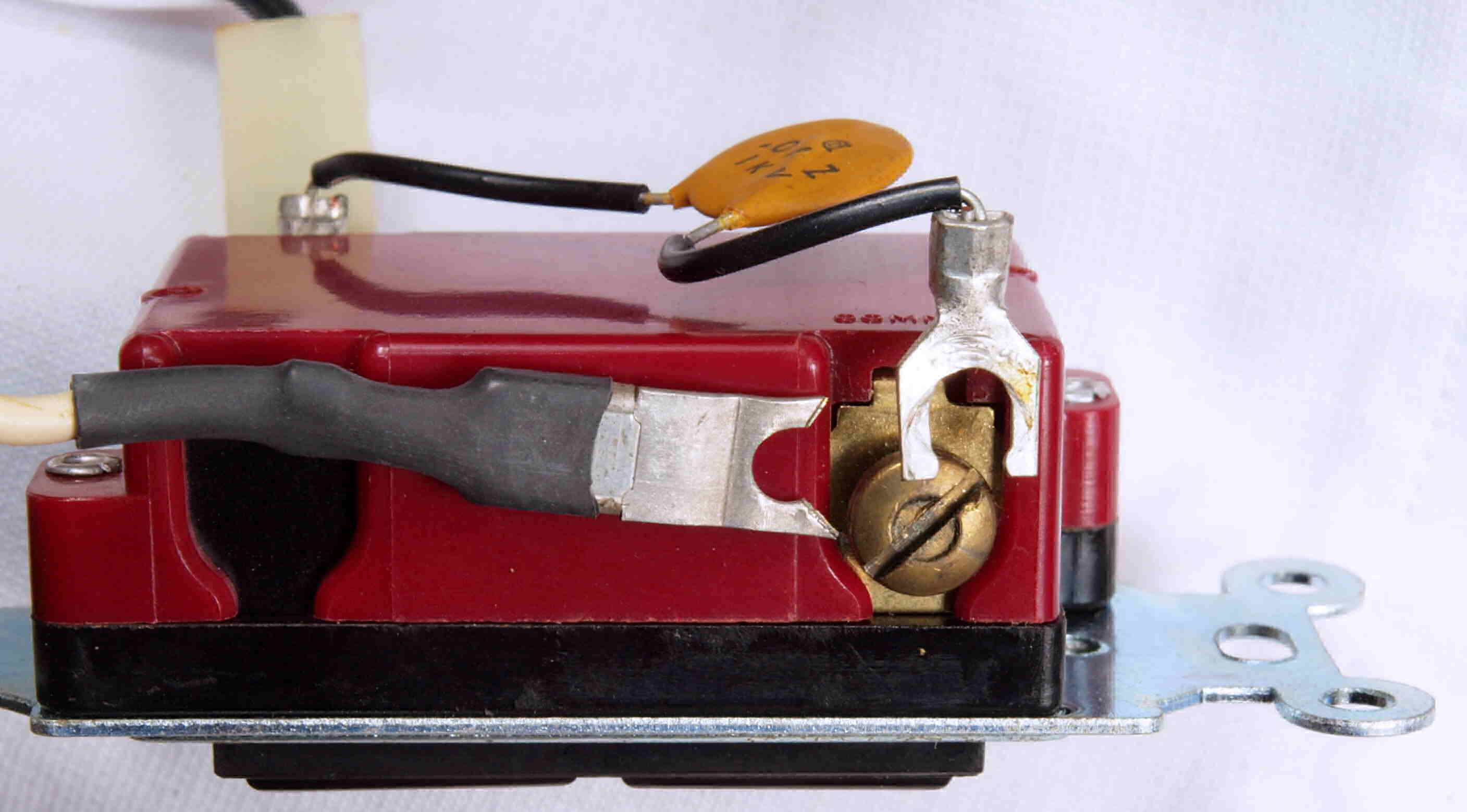

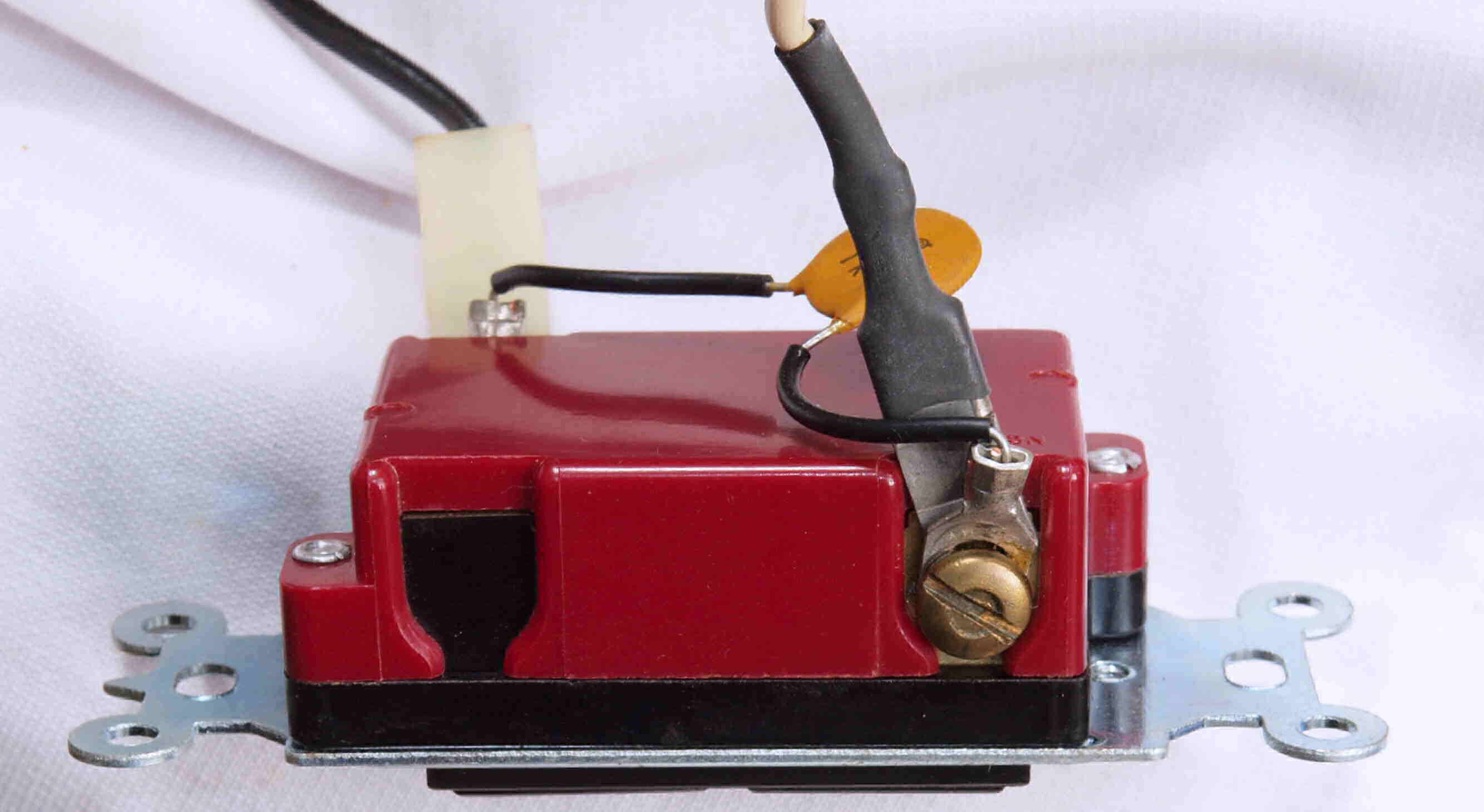

Ｃ８８．　修理中　電源SW配線。　Ｙ型圧着端子は切り詰めてある。

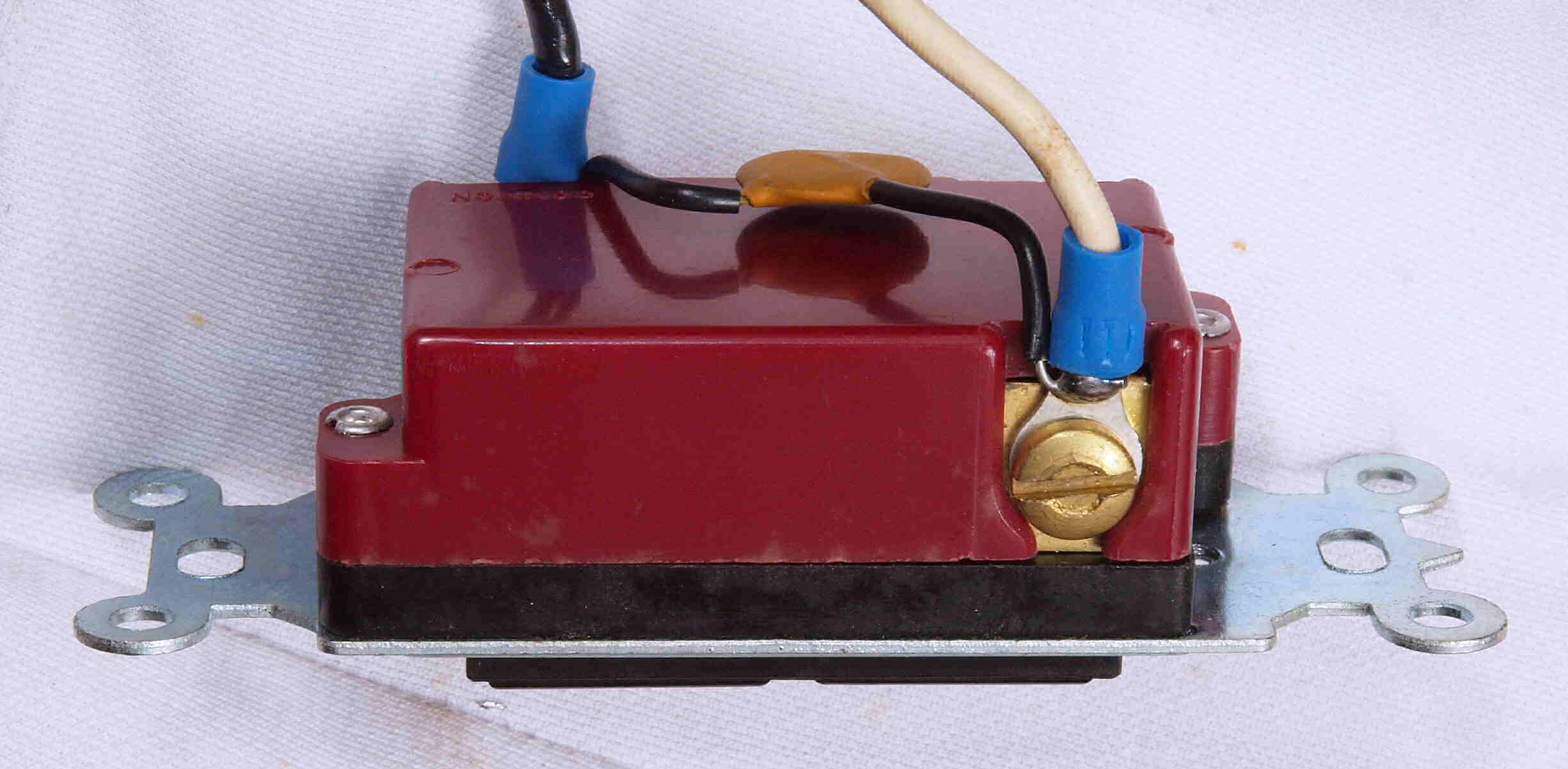

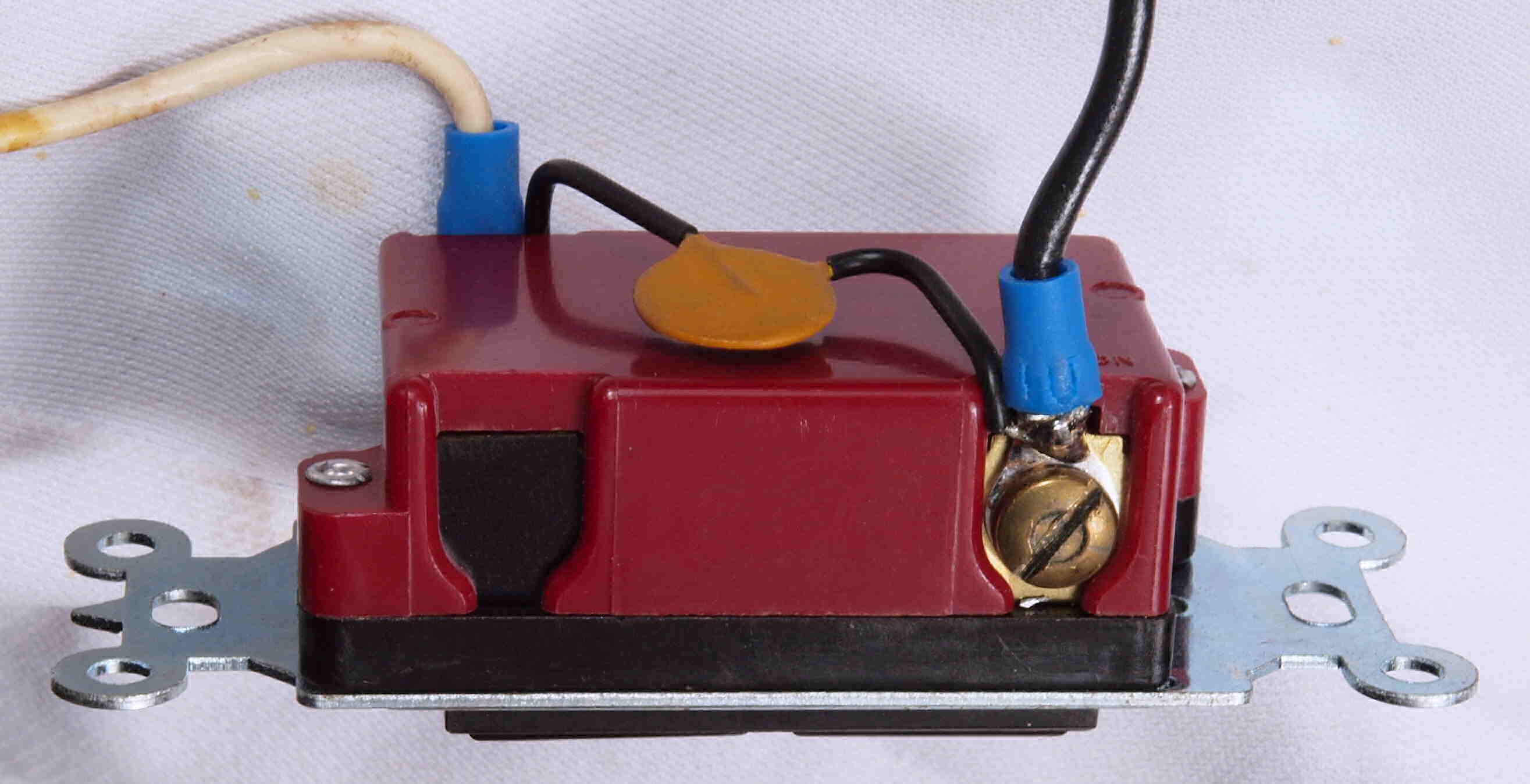

Ｃ８９．　修理後　電源SW配線。　たまご型に交換、コンデンサーは端子に半田付けする。

Ｃ８Ａ．　修理中　電源SW配線２。

Ｃ８Ｂ．　修理中　電源SW配線２。　Ｙ型圧着端子は切り詰めてある。

Ｃ８Ｃ．　修理後　電源SW配線２。　たまご型に交換、コンデンサーは端子に半田付けする。

Ｃ９１．　修理中　冷却フアン（内側）、　埃少なく、綺麗。

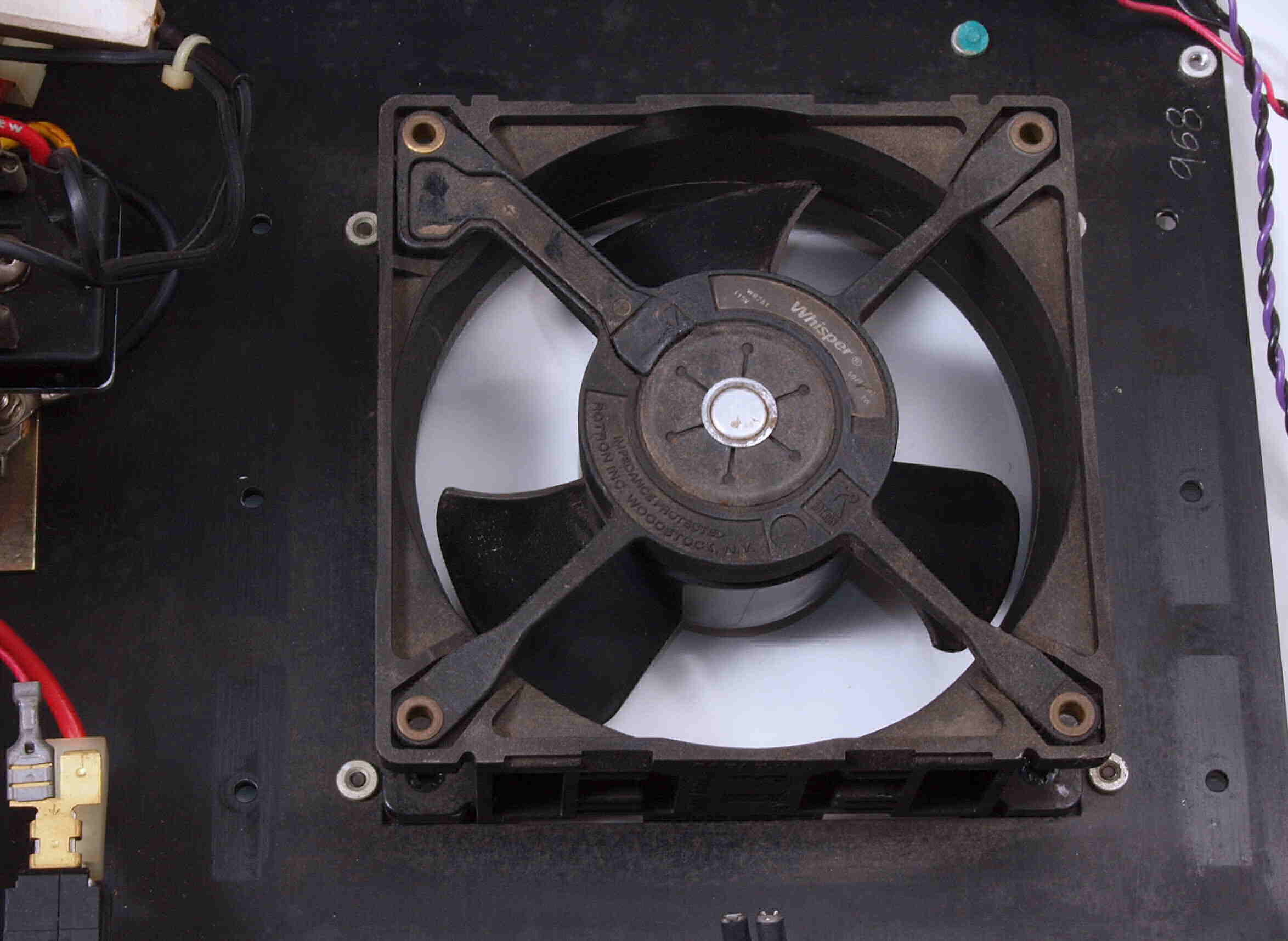

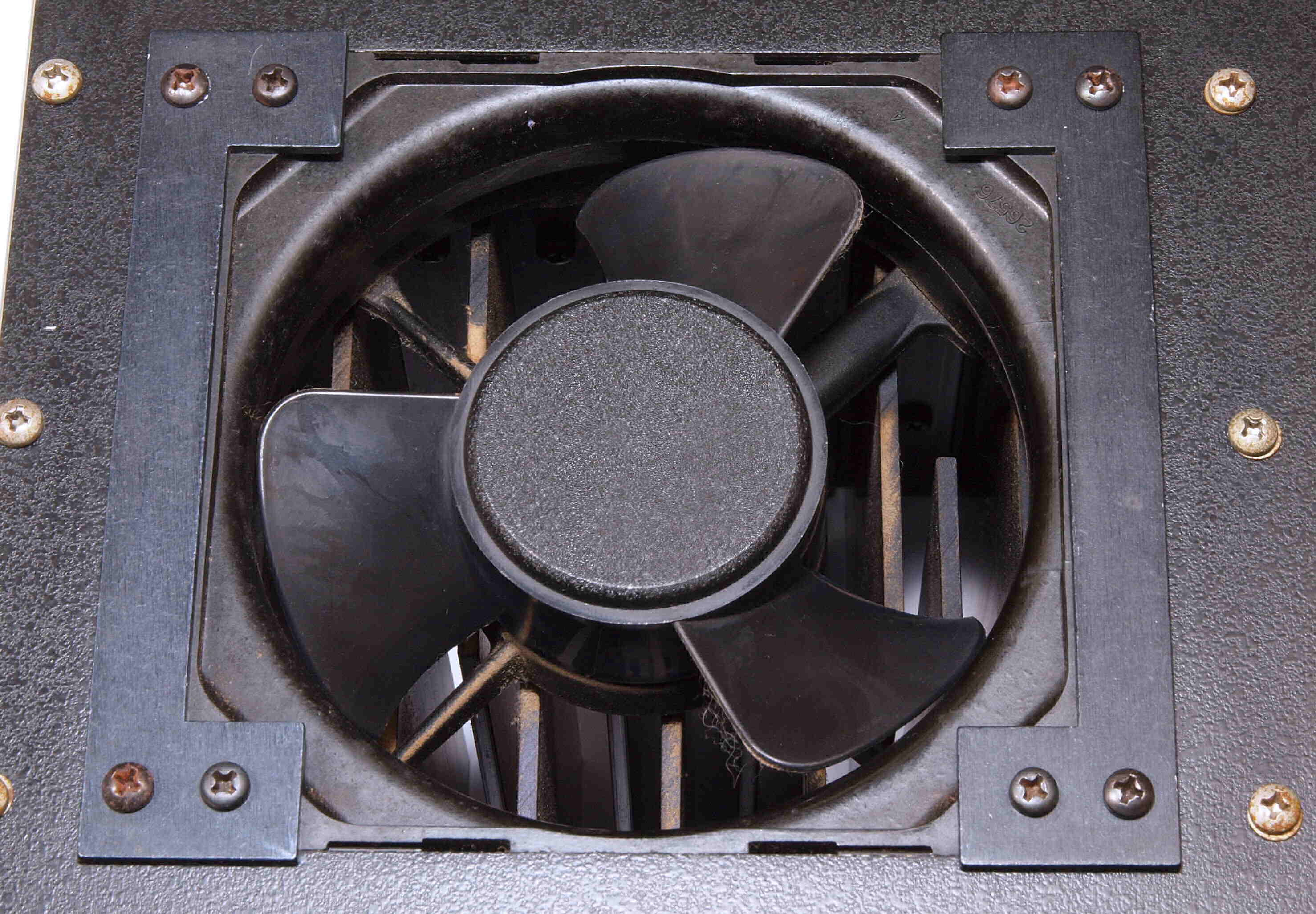

Ｃ９２．　修理前　冷却フアン（内側）

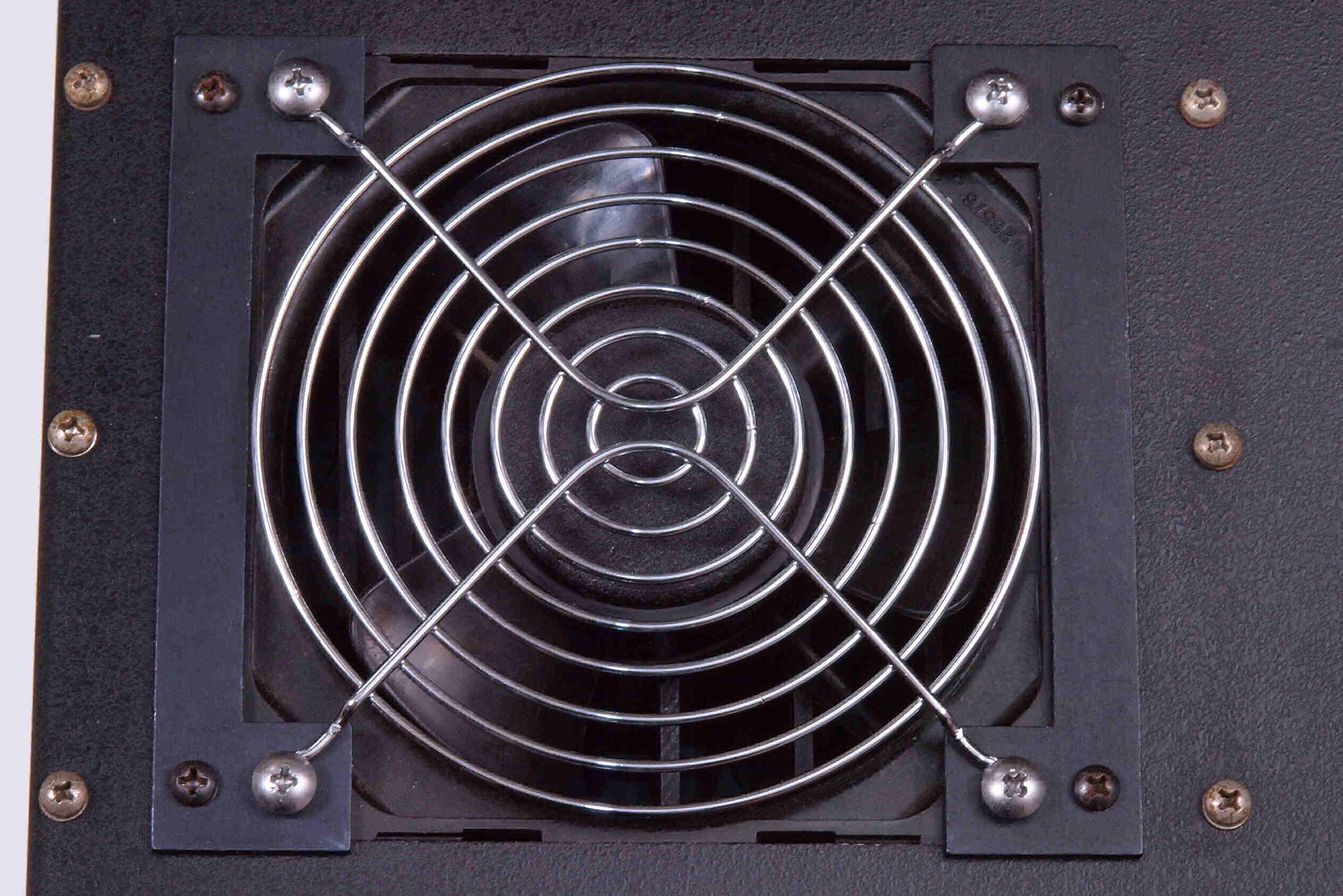

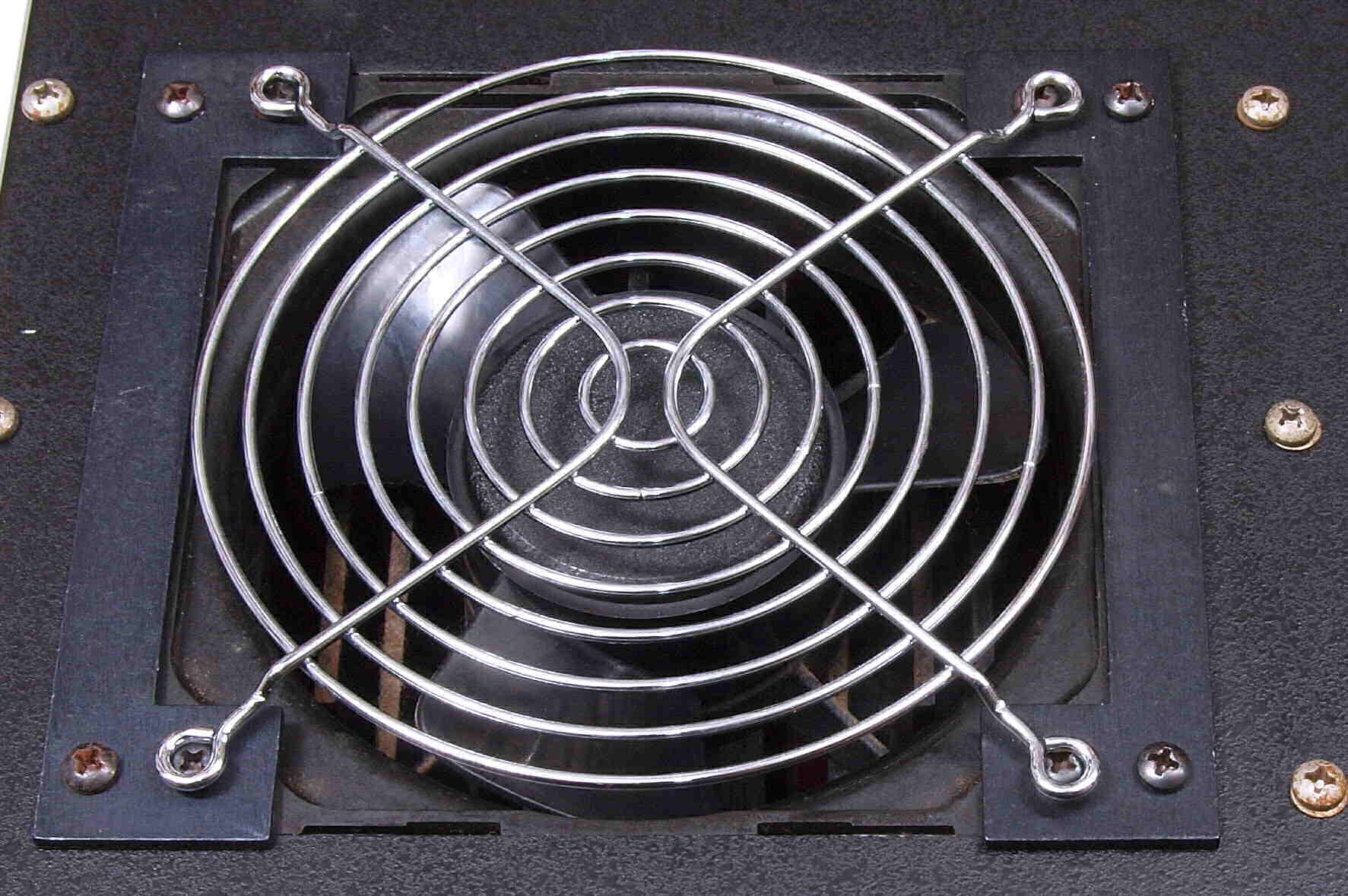

Ｃ９３．　修理後　冷却フアン、　ガード取り付ける、止めネジはステンレス製品。

Ｃ９４．　修理後　終段ＴＲ（トランジスター）保護用サーマルスイッチ。

Ｃ９５．　修理後　フアンコントロール用のサーマルスイッチ。　Ｈｏｎｅｙｅｗｅｌｌ製品には半田ラグは無！

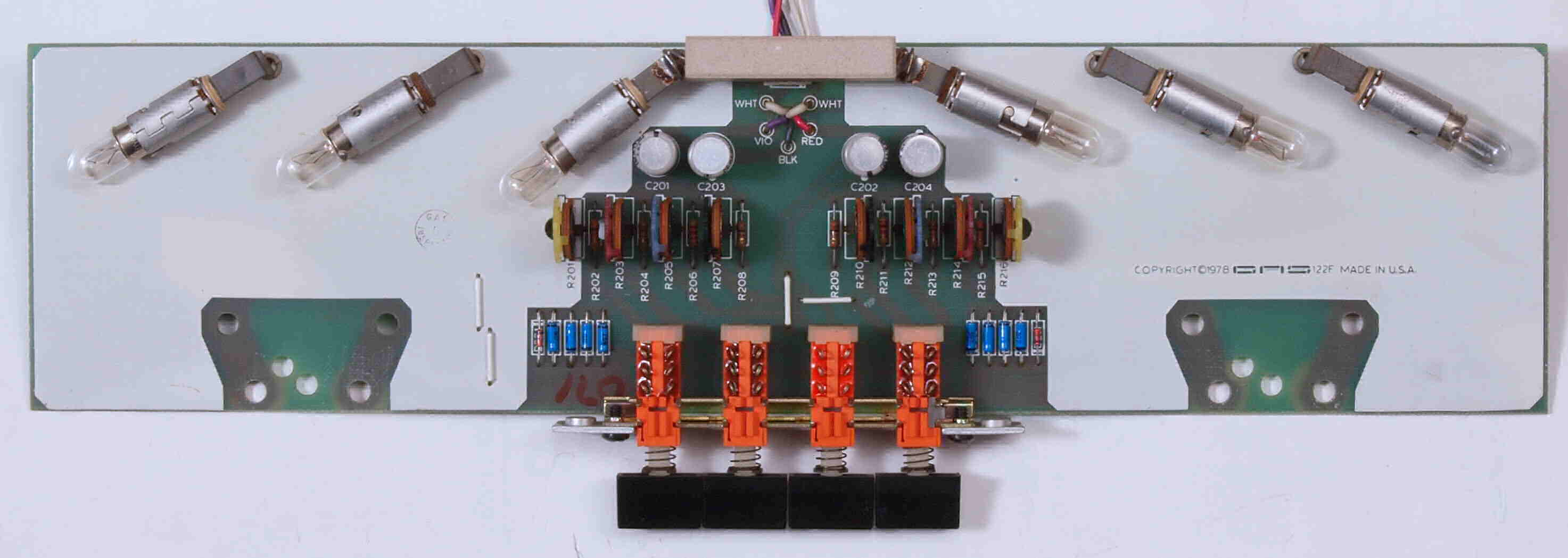

ＣA１．　修理前　ＶＵ−ＡＭＰ基板

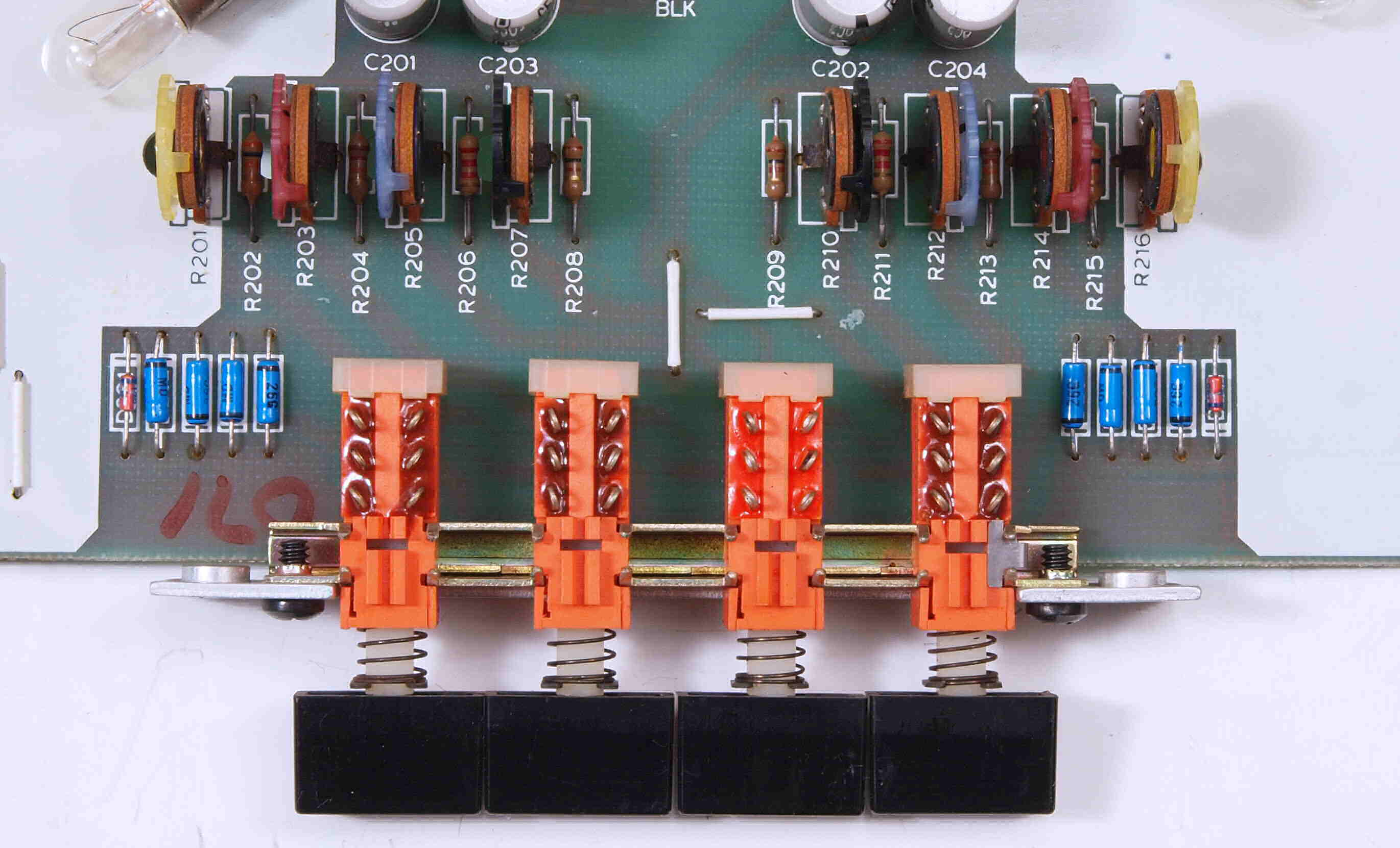

ＣA２．　修理中　ＶＵ−ＡＭＰ基板、　レベル設定ＶＲは非常に綺麗です。

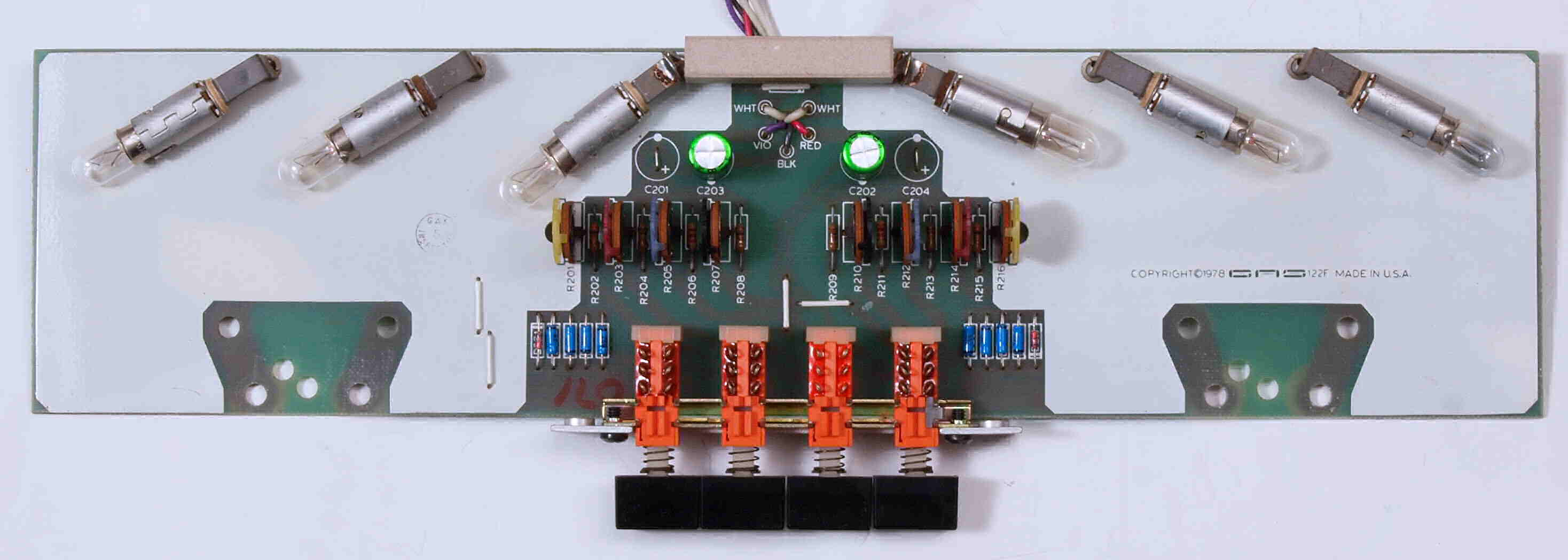

ＣA３．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサ−４個交換（ノンポール電解コンデンサーを使用したので２個→１個）

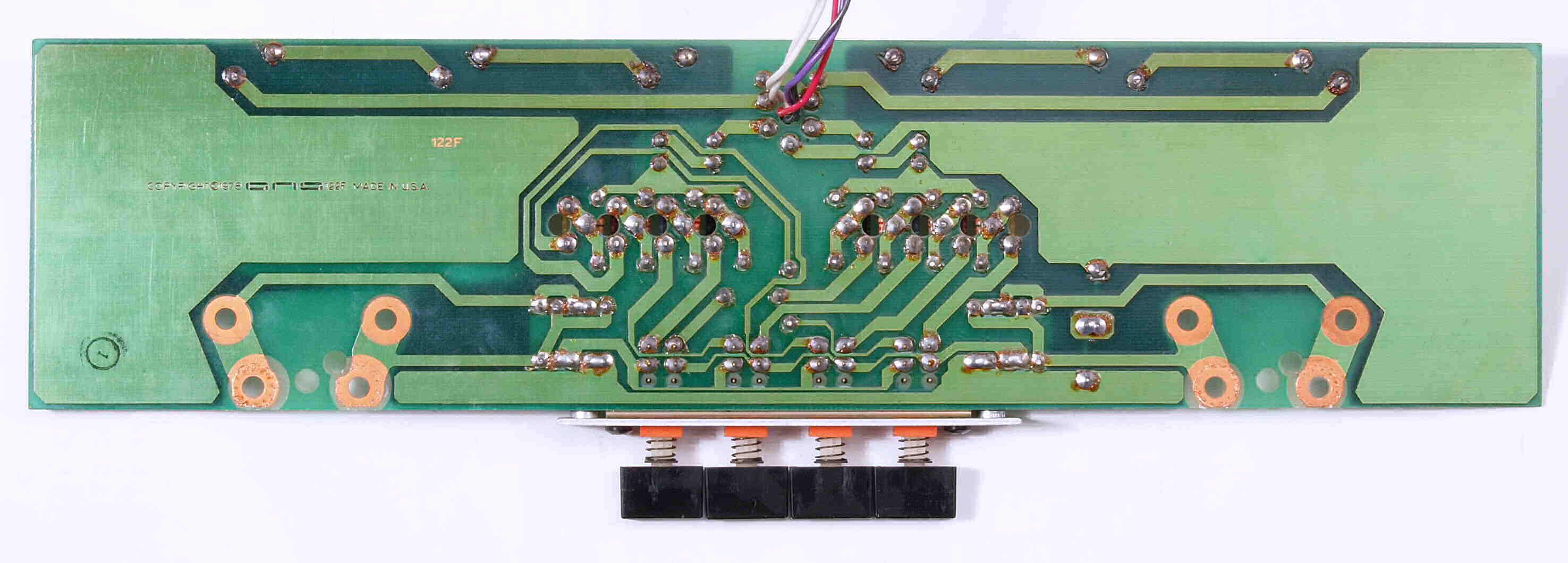

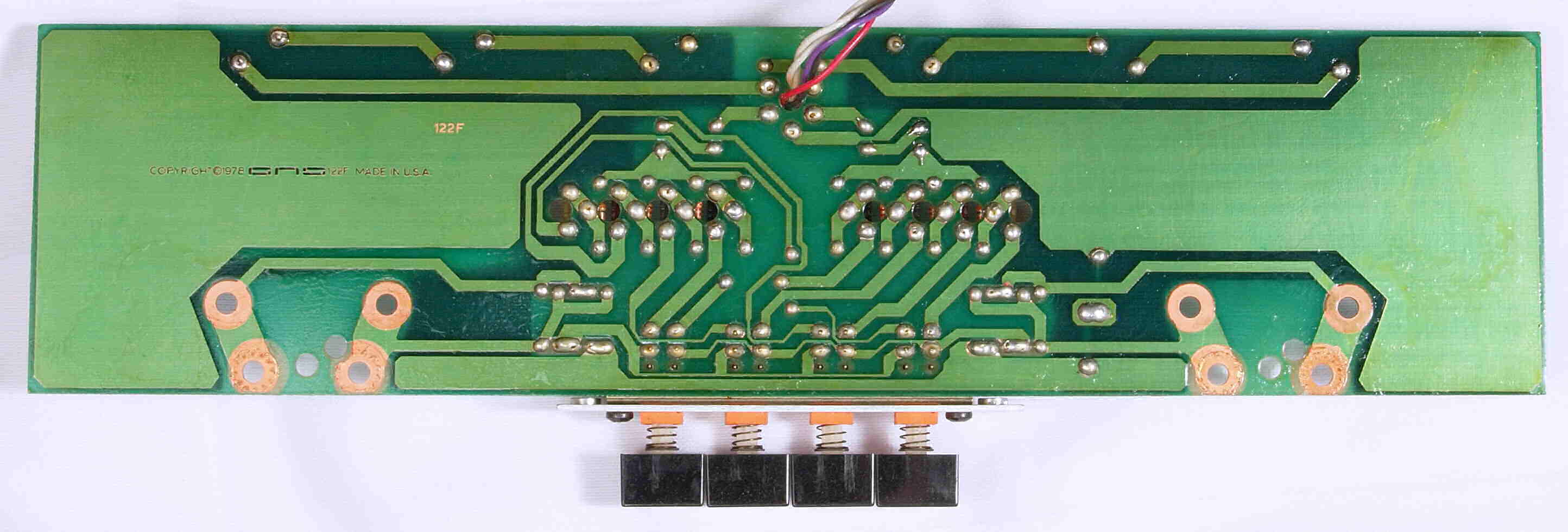

ＣA４．　修理前　ＶＵ−ＡＭＰ基板裏

ＣA５．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

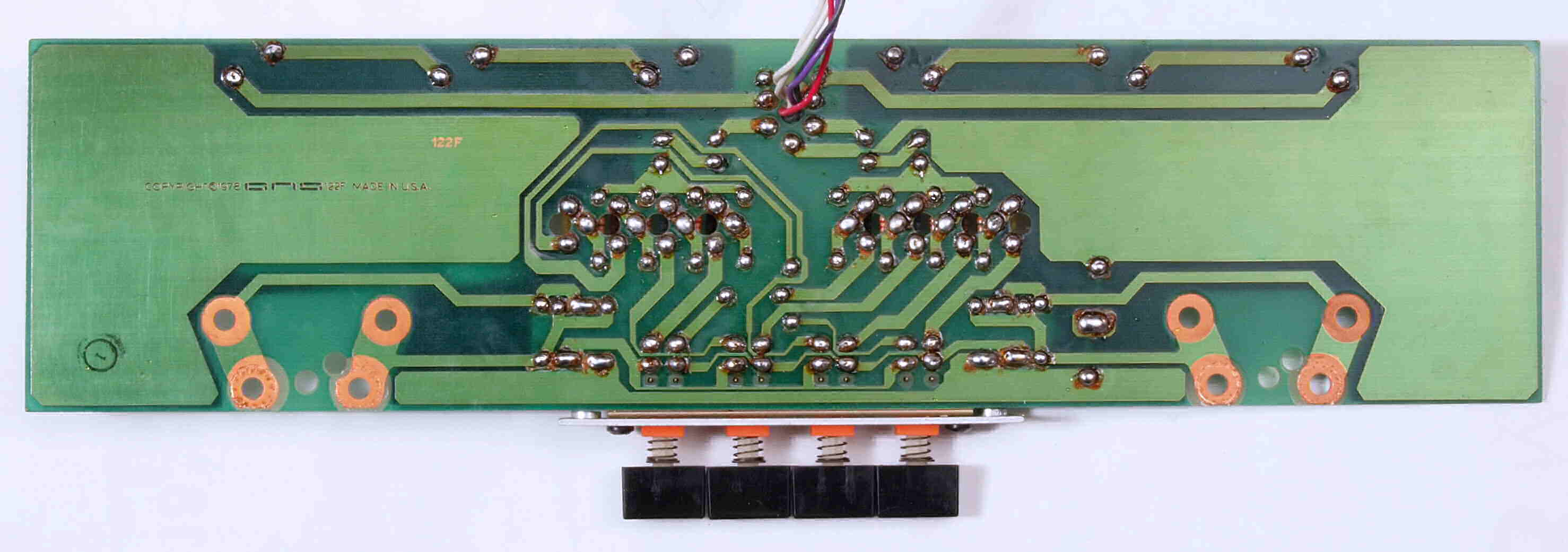

ＣA６．　完成ＶＵ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

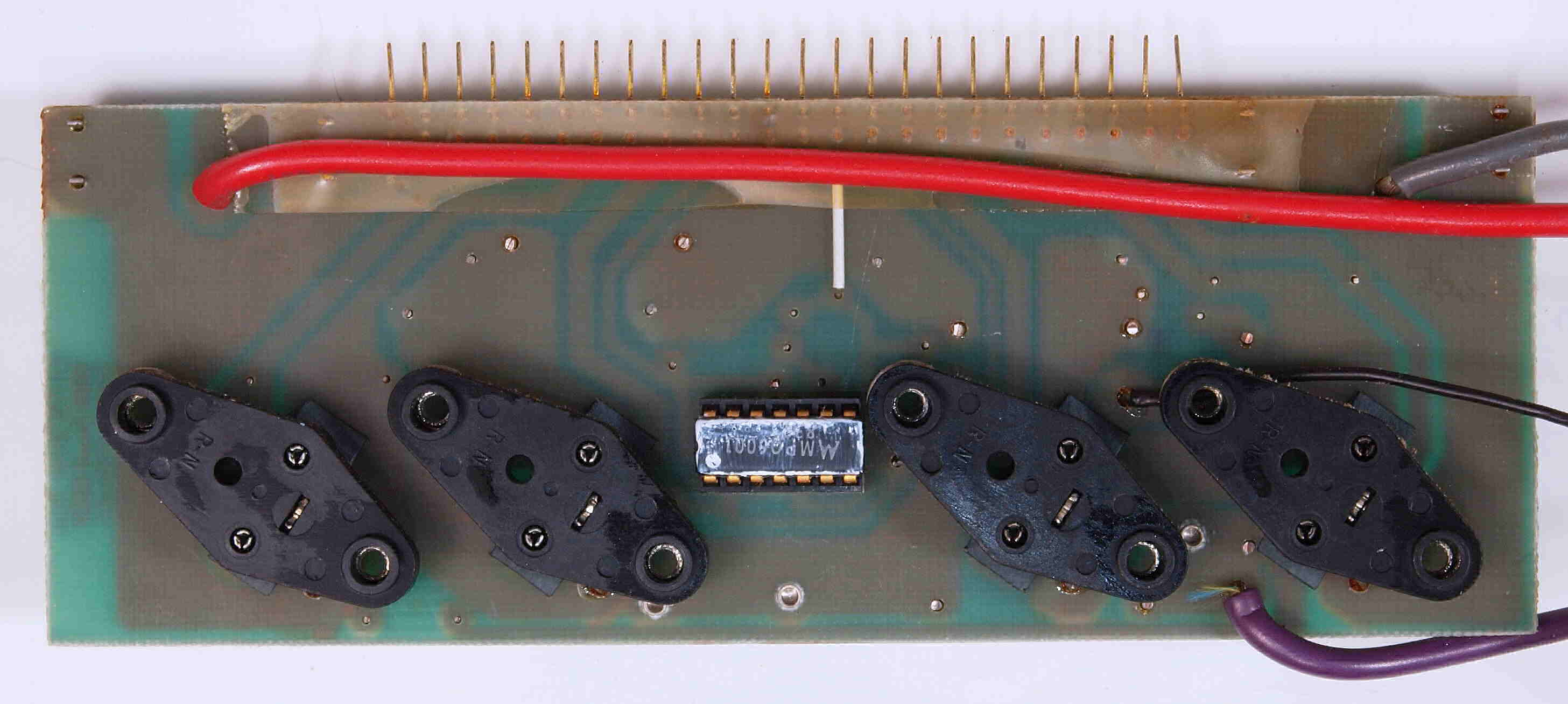

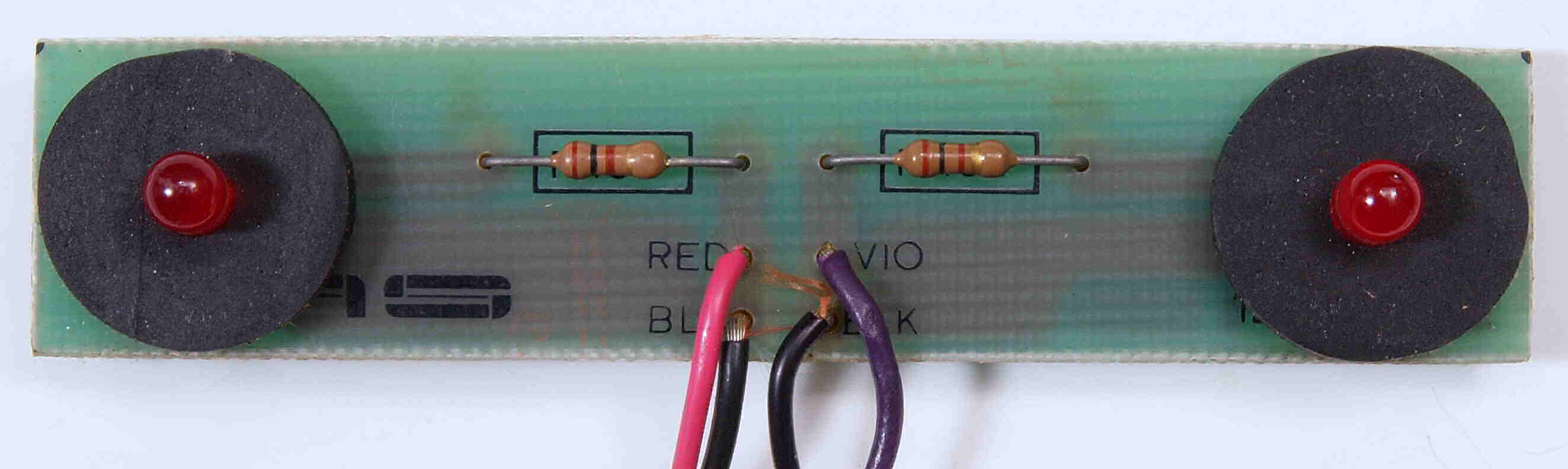

ＣA７．　修理前　ピークＬＥＤ表示基板

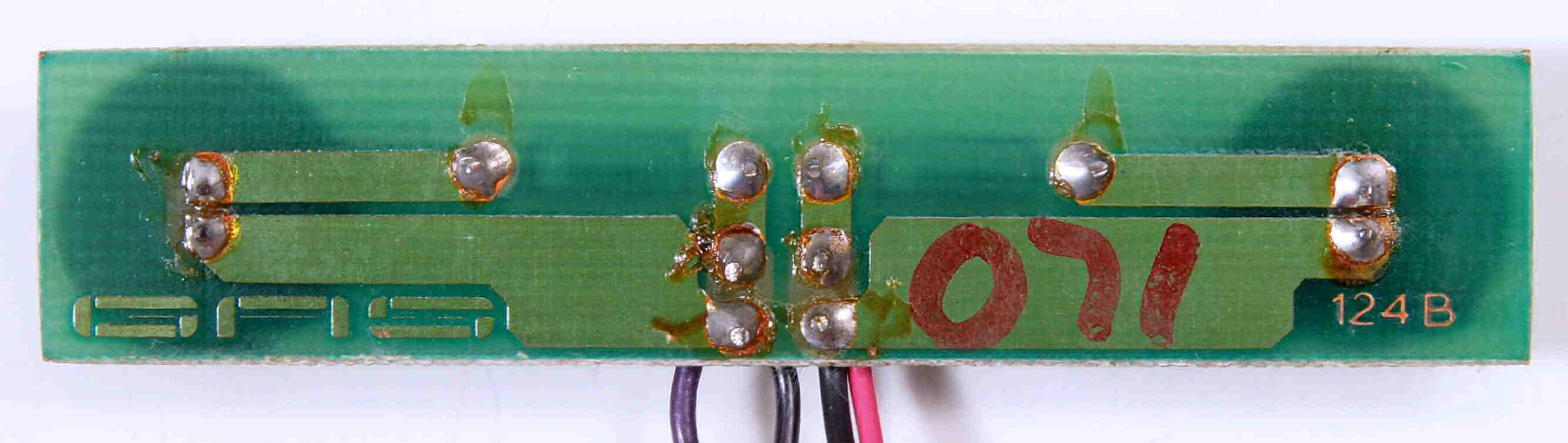

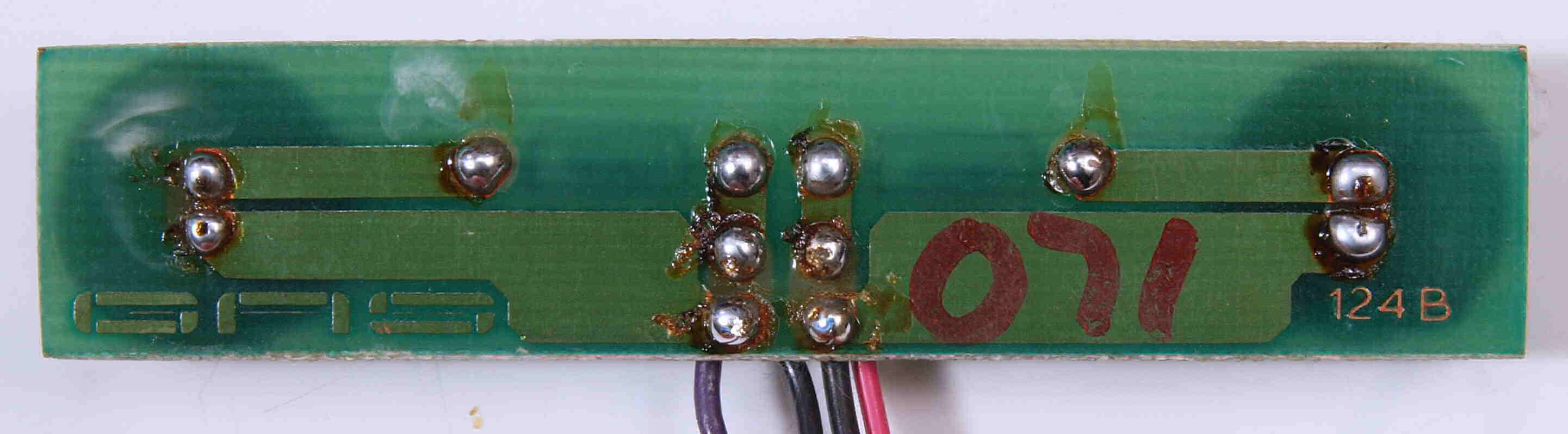

ＣA８．　修理前　ピークＬＥＤ表示基板裏

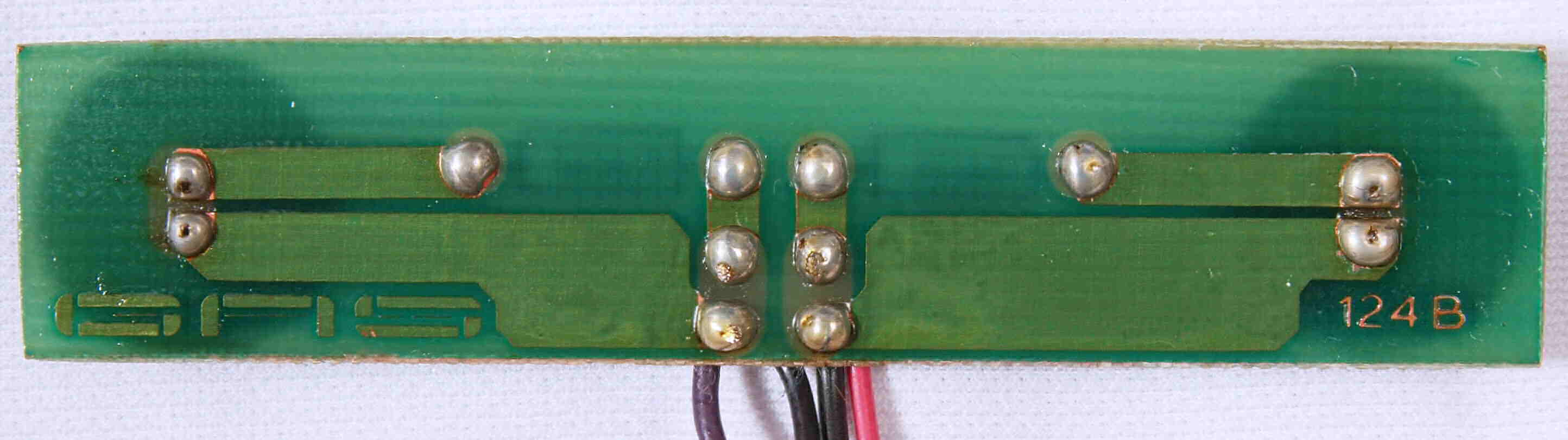

ＣA９．　修理（半田補正）後　ピークＬＥＤ表示基板裏　全ハンダやり直す

ＣAA．　完成　ピークＬＥＤ表示基板裏　洗浄後防湿材を塗る。

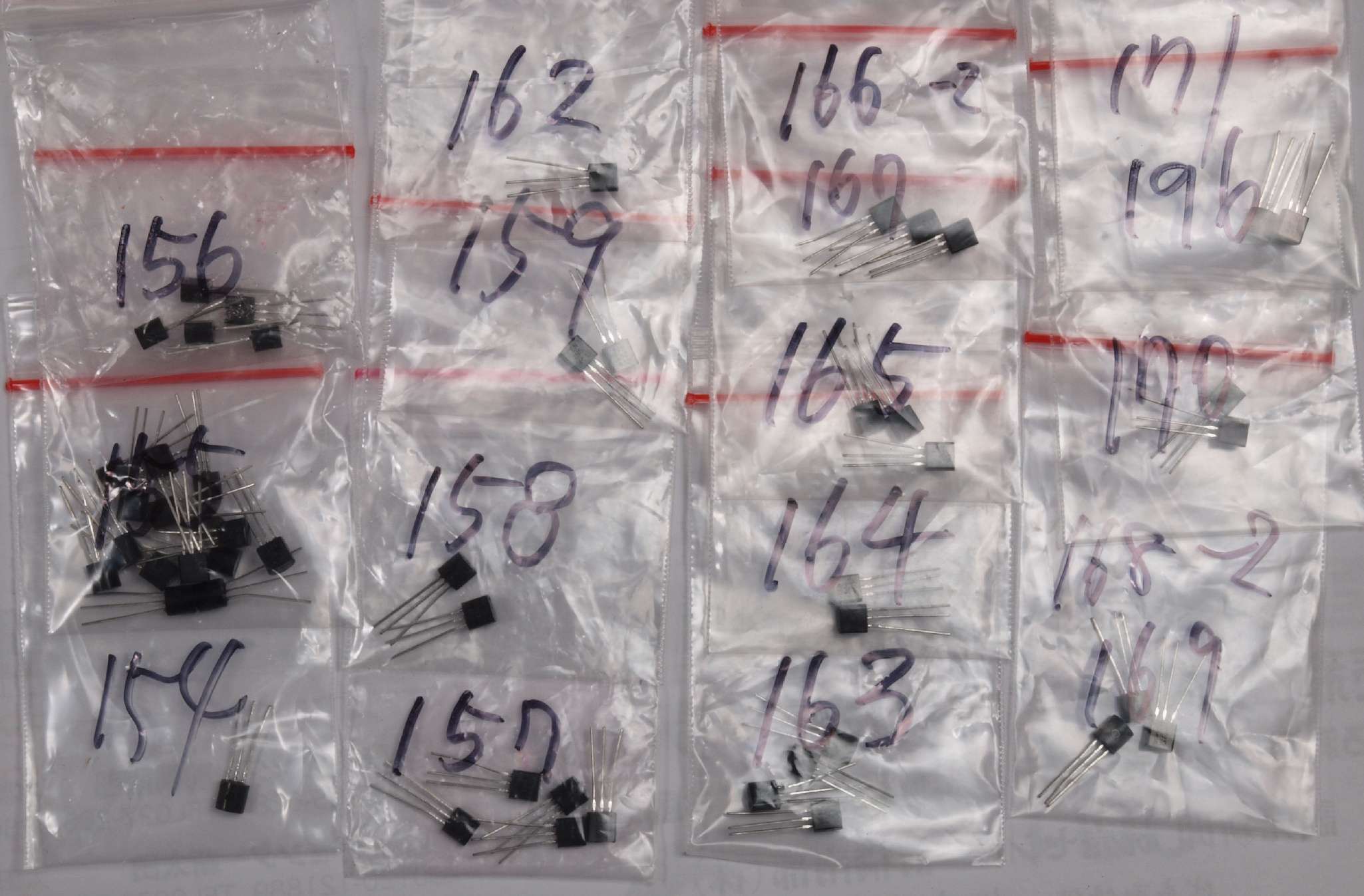

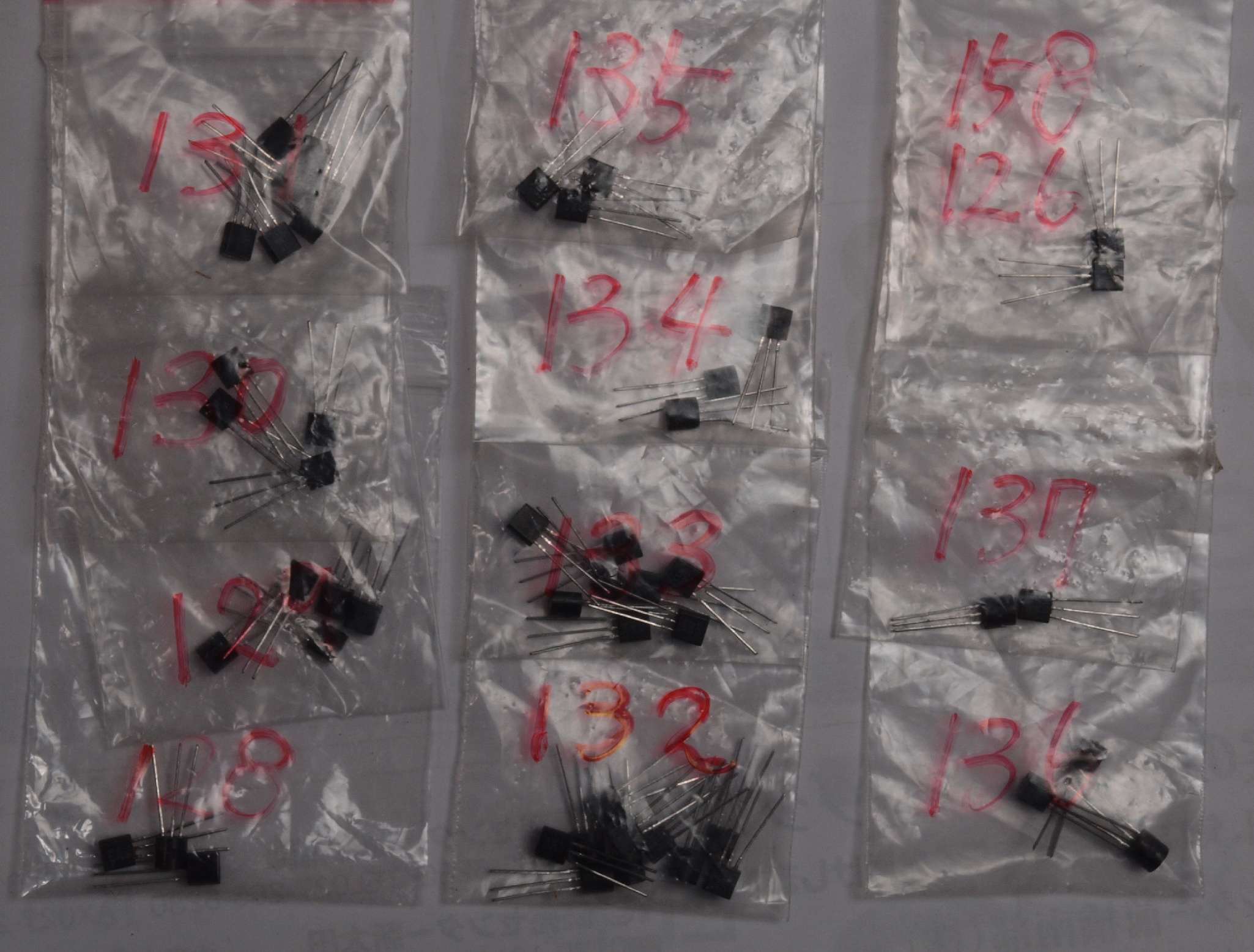

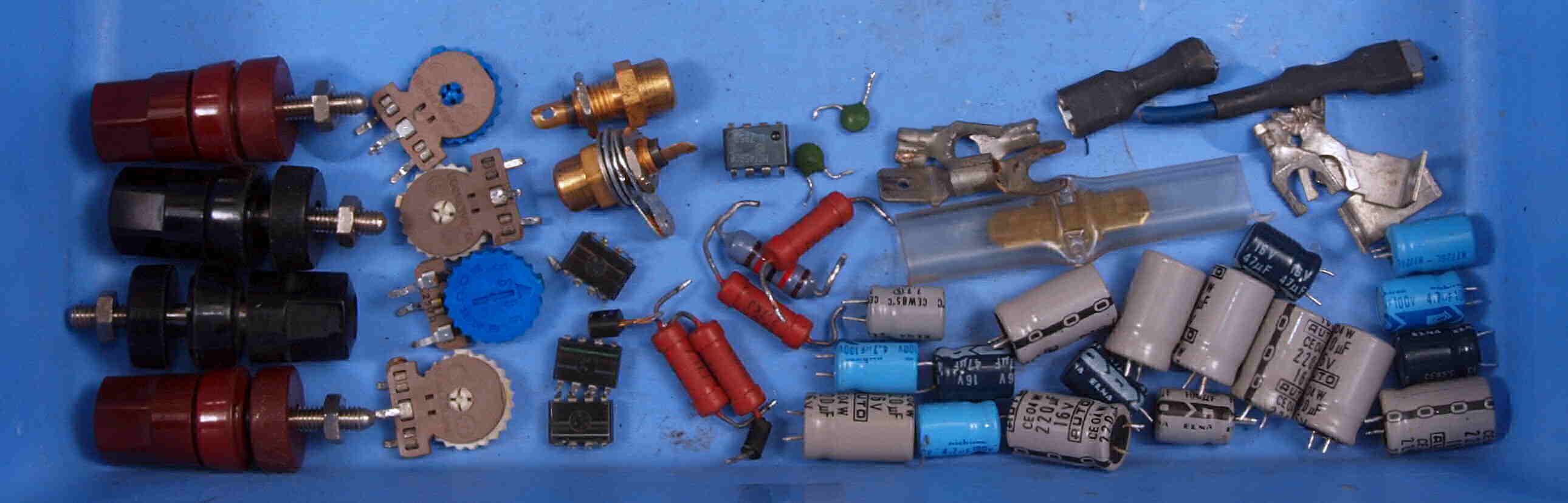

ＣＥ．　交換部品

ＣＦ１．　修理前　上から見る

ＣＦ２．　修理後　上から見る

ＣＦ３．　修理前　下から見る

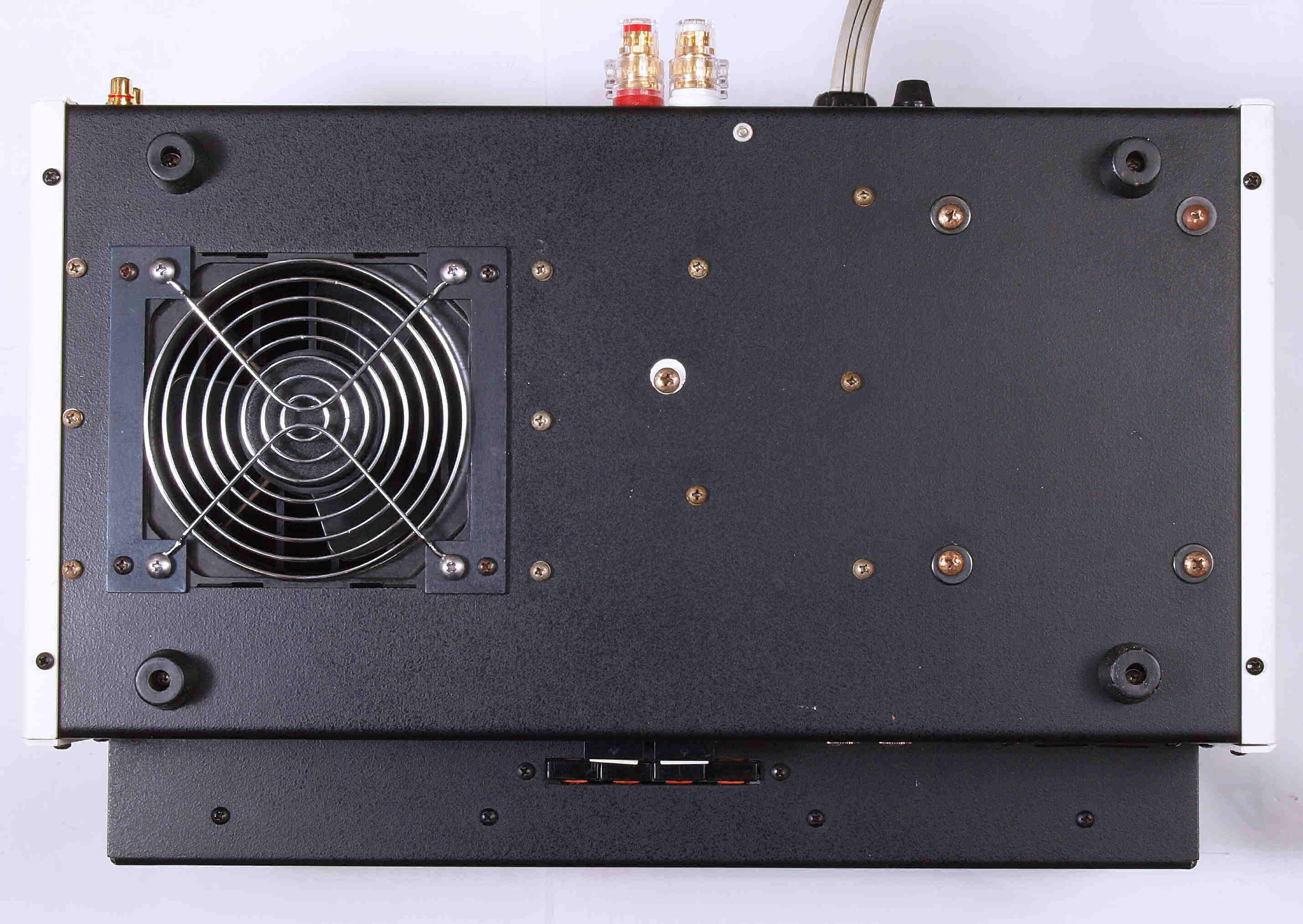

ＣＦ４．　修理後　下から見る

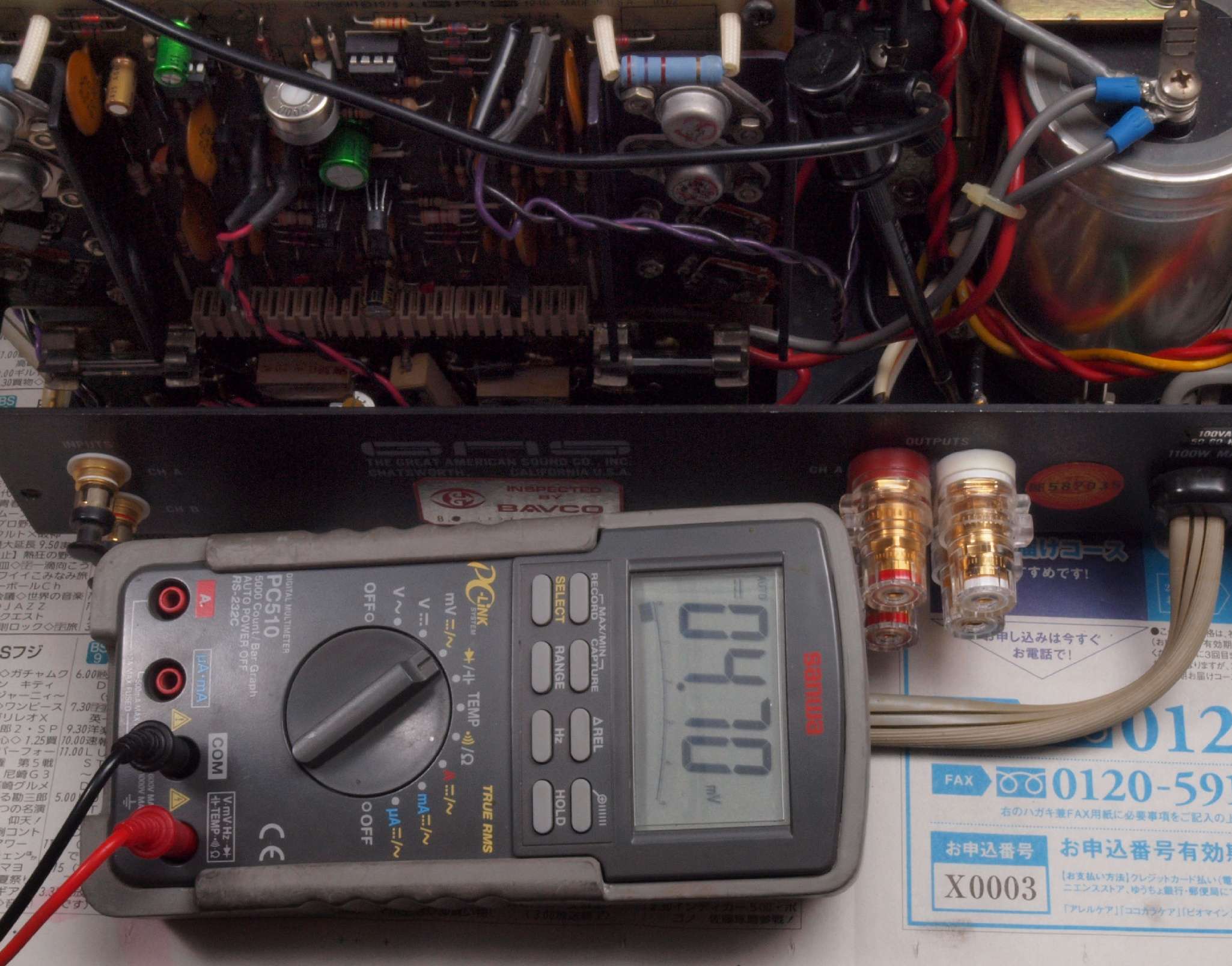

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

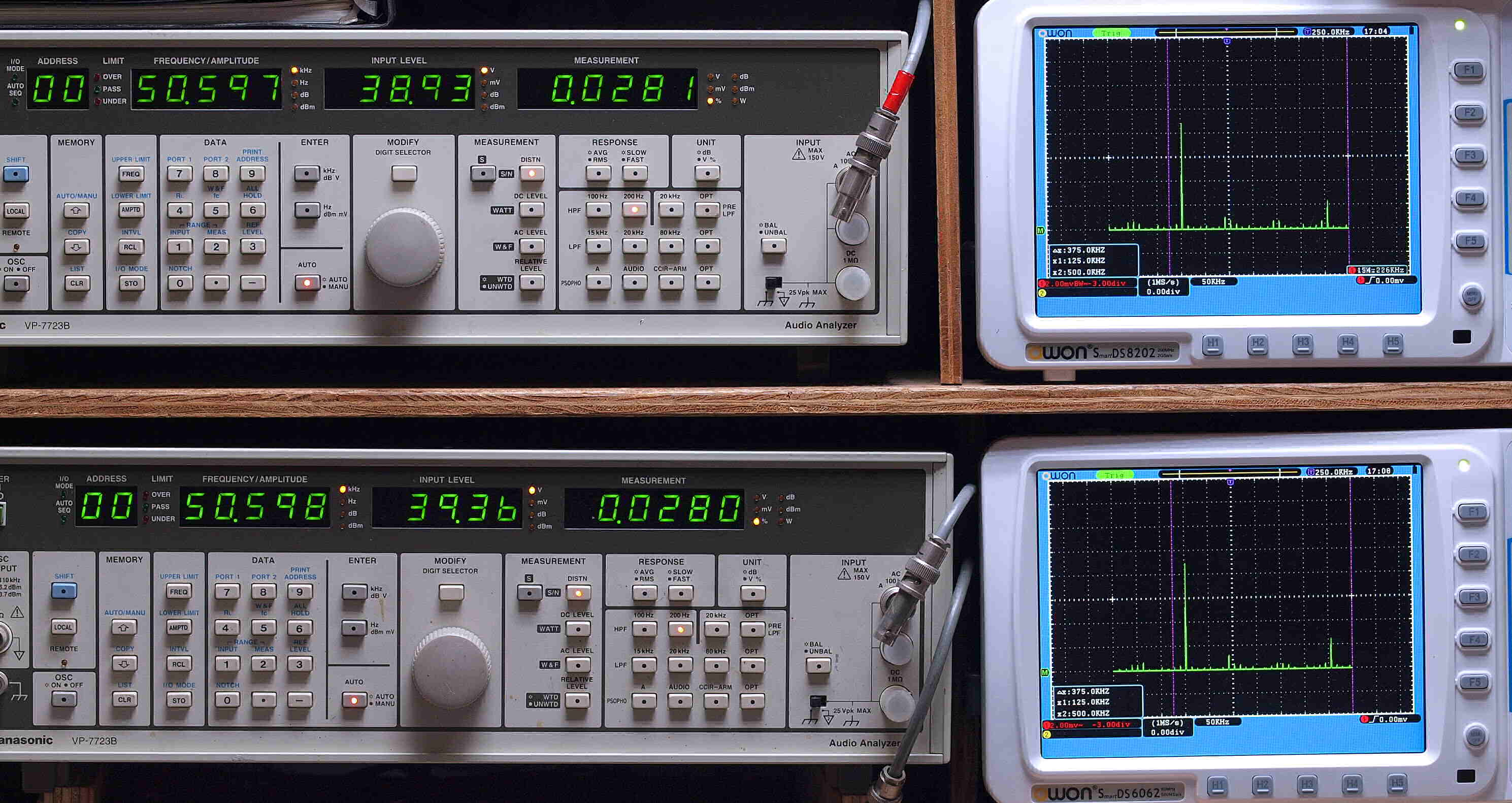

Ｅ２１．　５０Ｈｚ入力、Ａ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．０２４％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．０４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

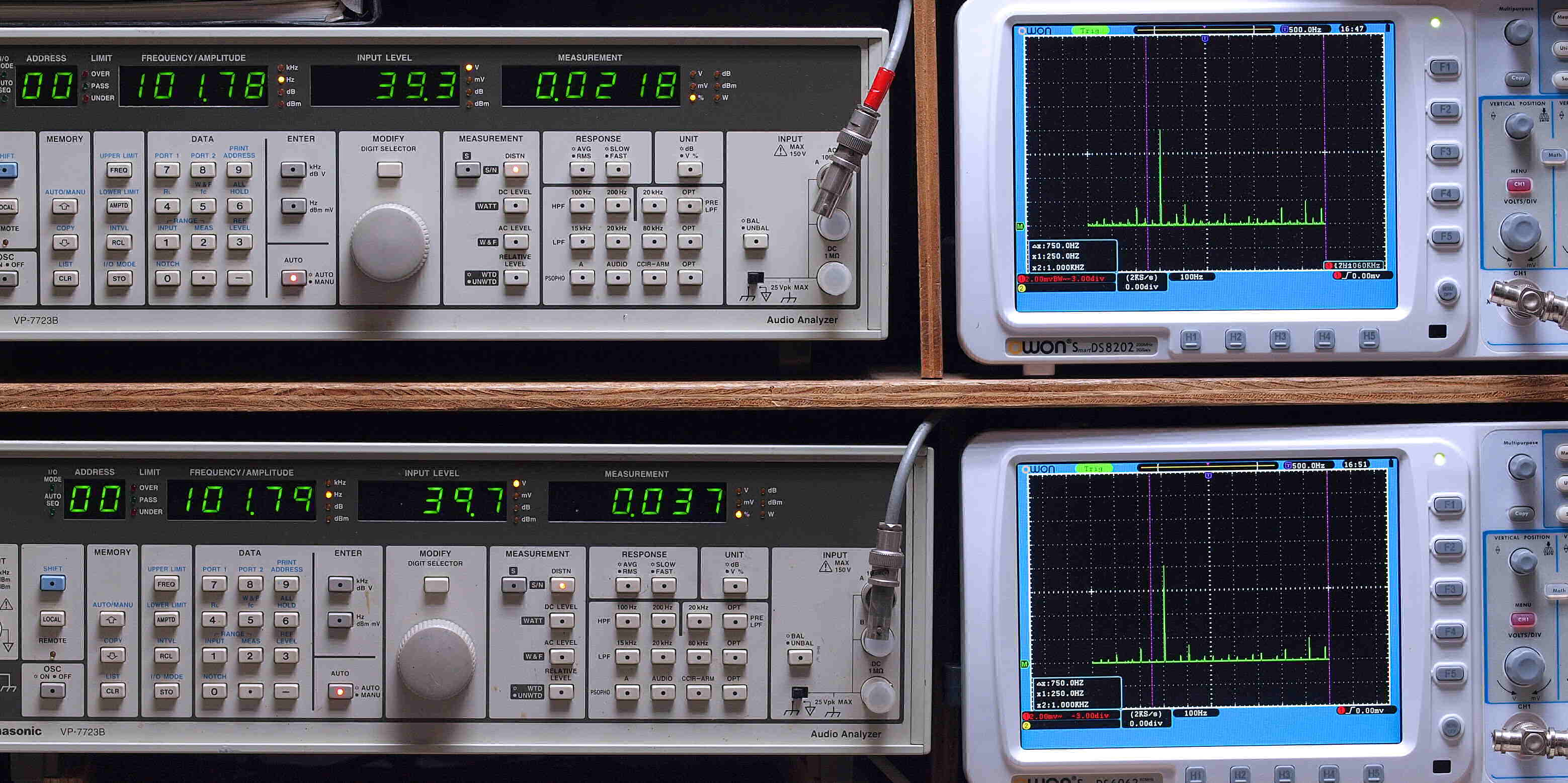

Ｅ２２．　１００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２２％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０３７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

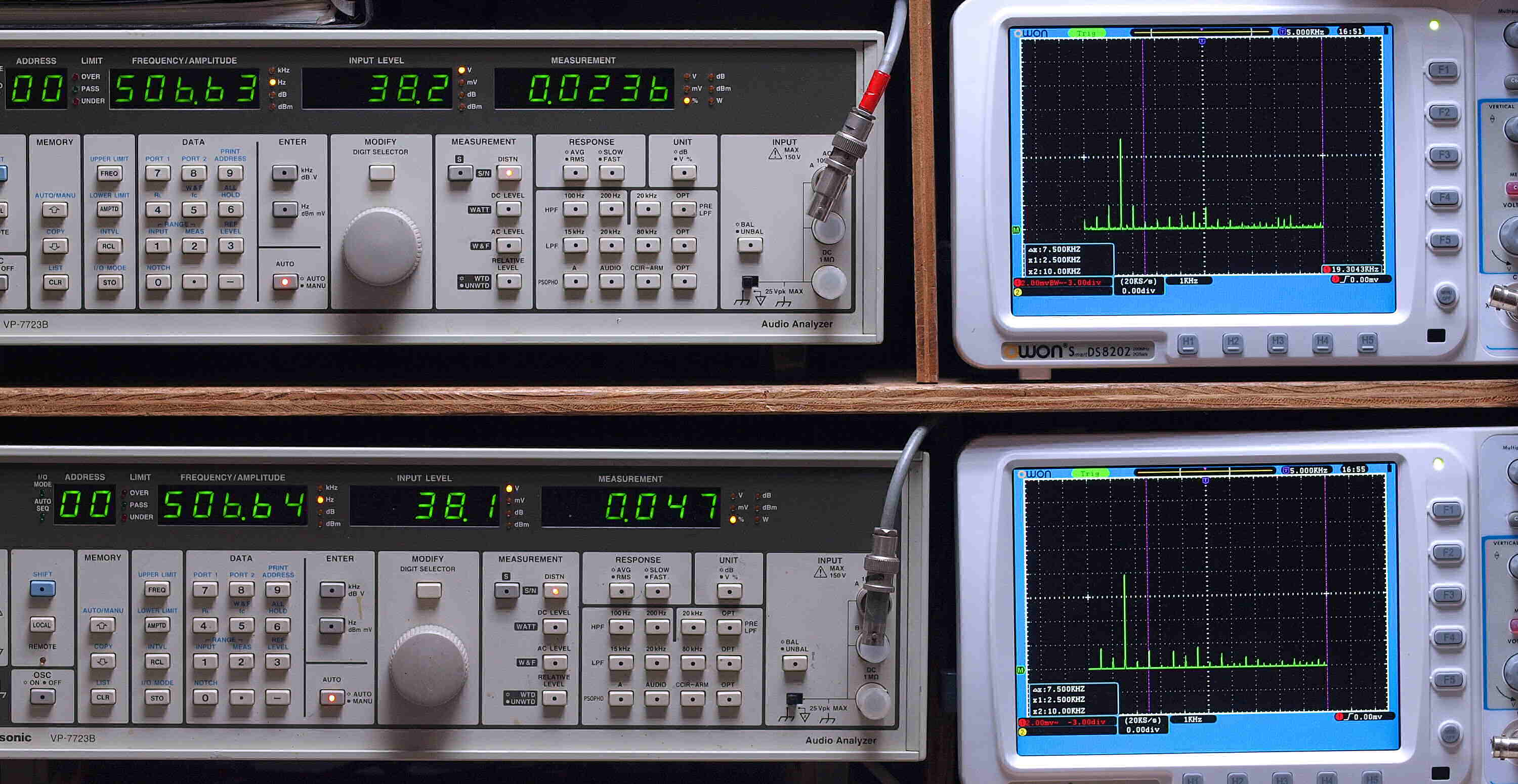

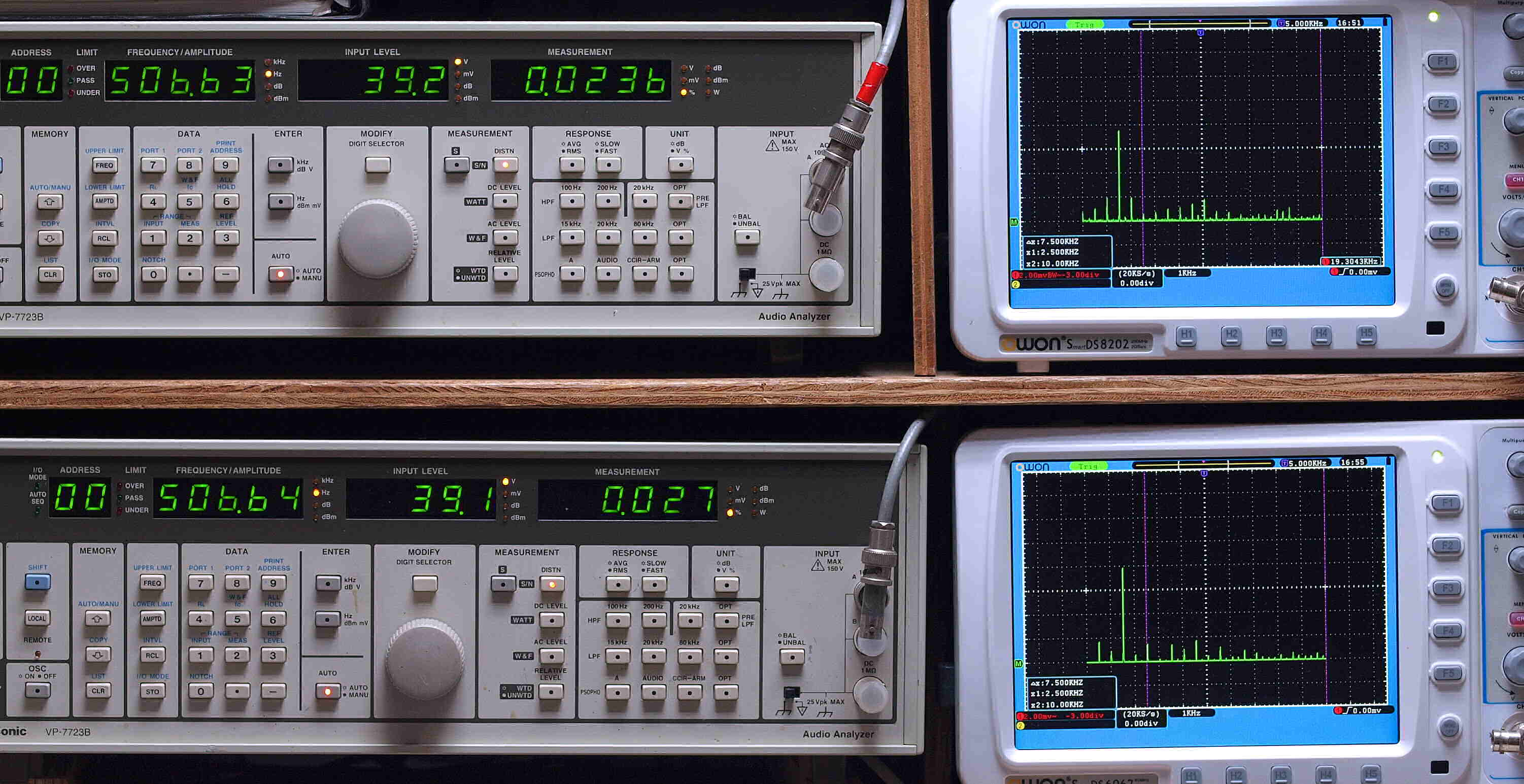

Ｅ２３．　５００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２４％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

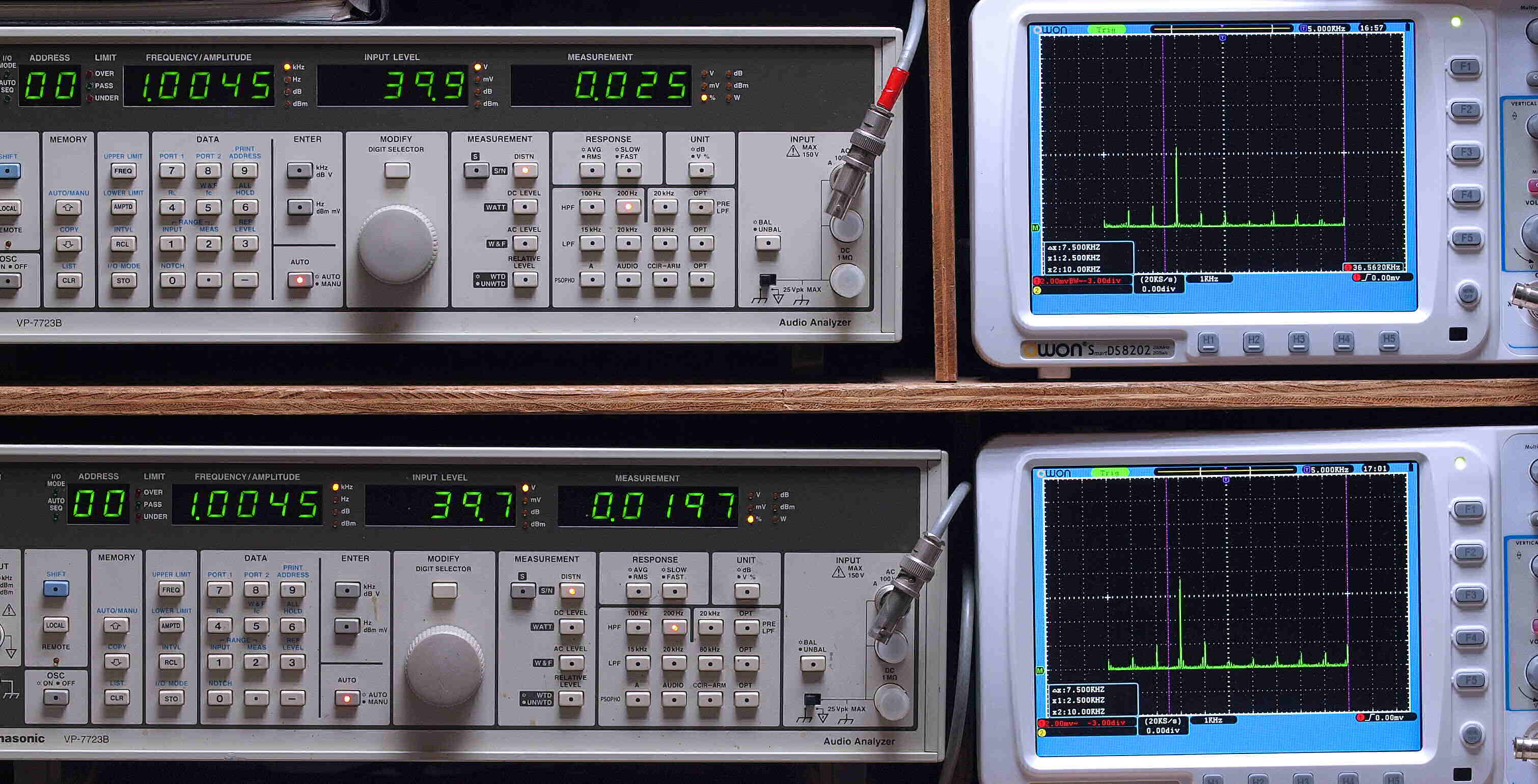

Ｅ２４．　１ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２５％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

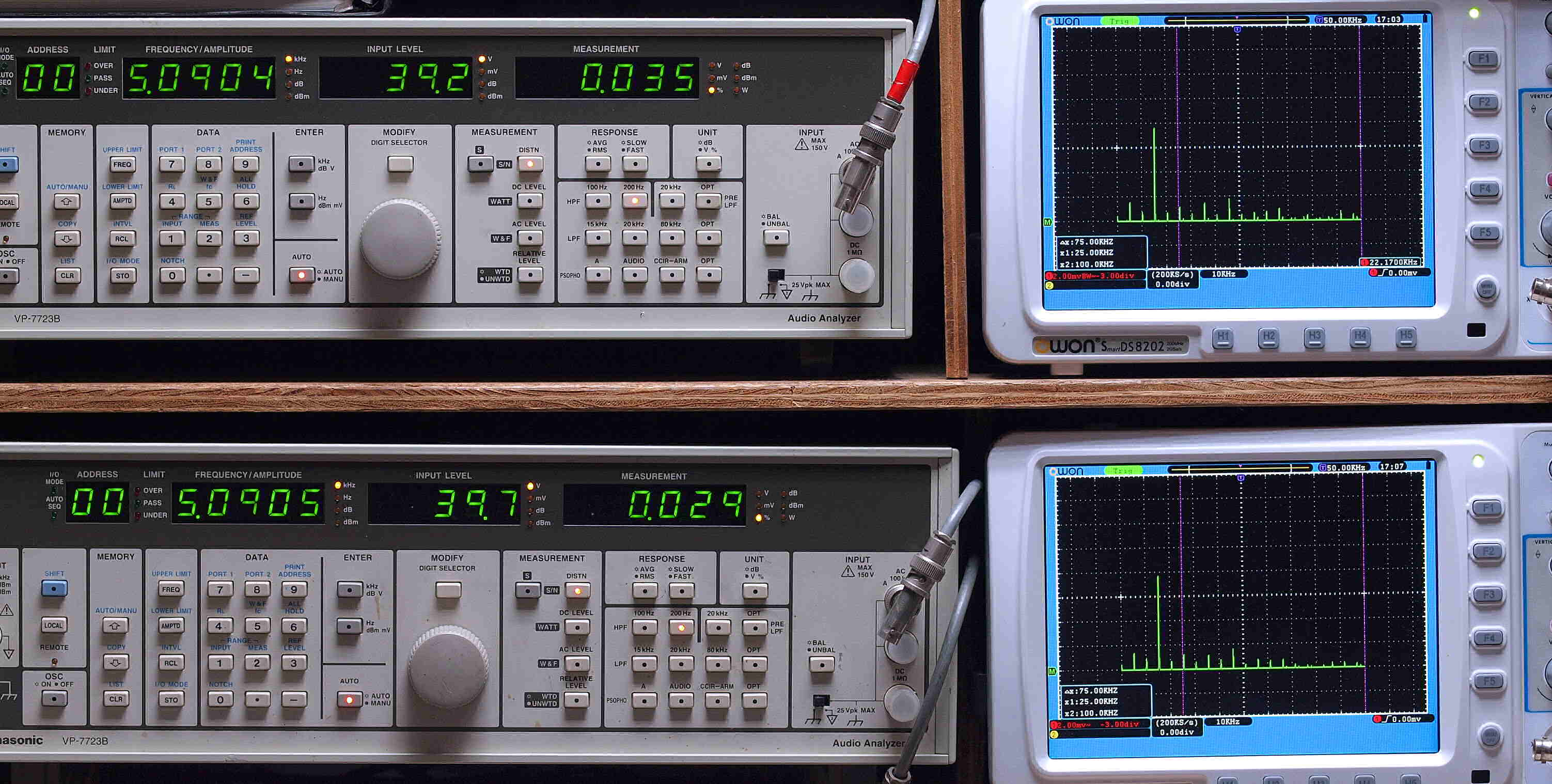

Ｅ２５．　５ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０３５％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０２９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

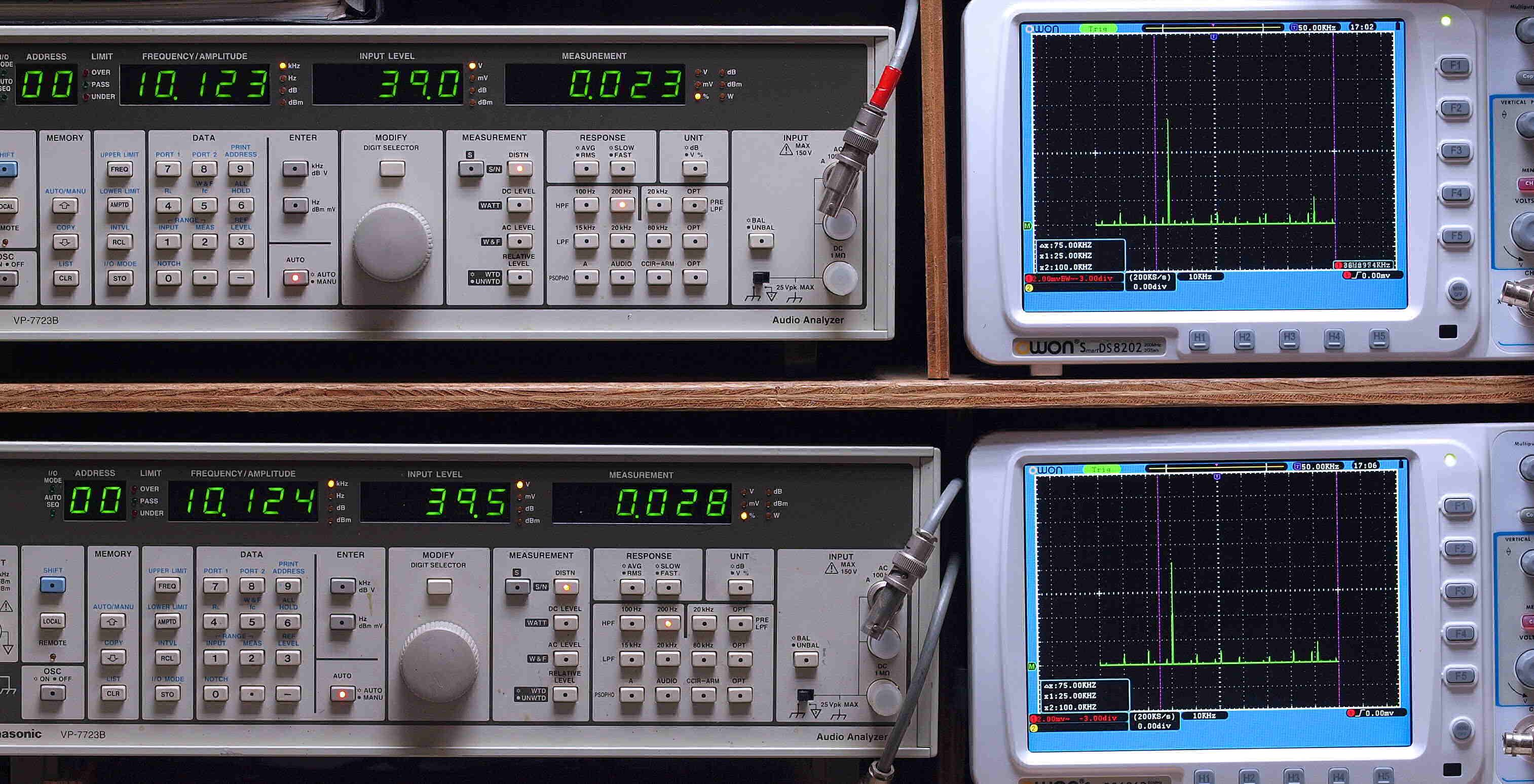

Ｅ２６．　１０ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２３％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０２８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ａ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．０２８％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０２８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

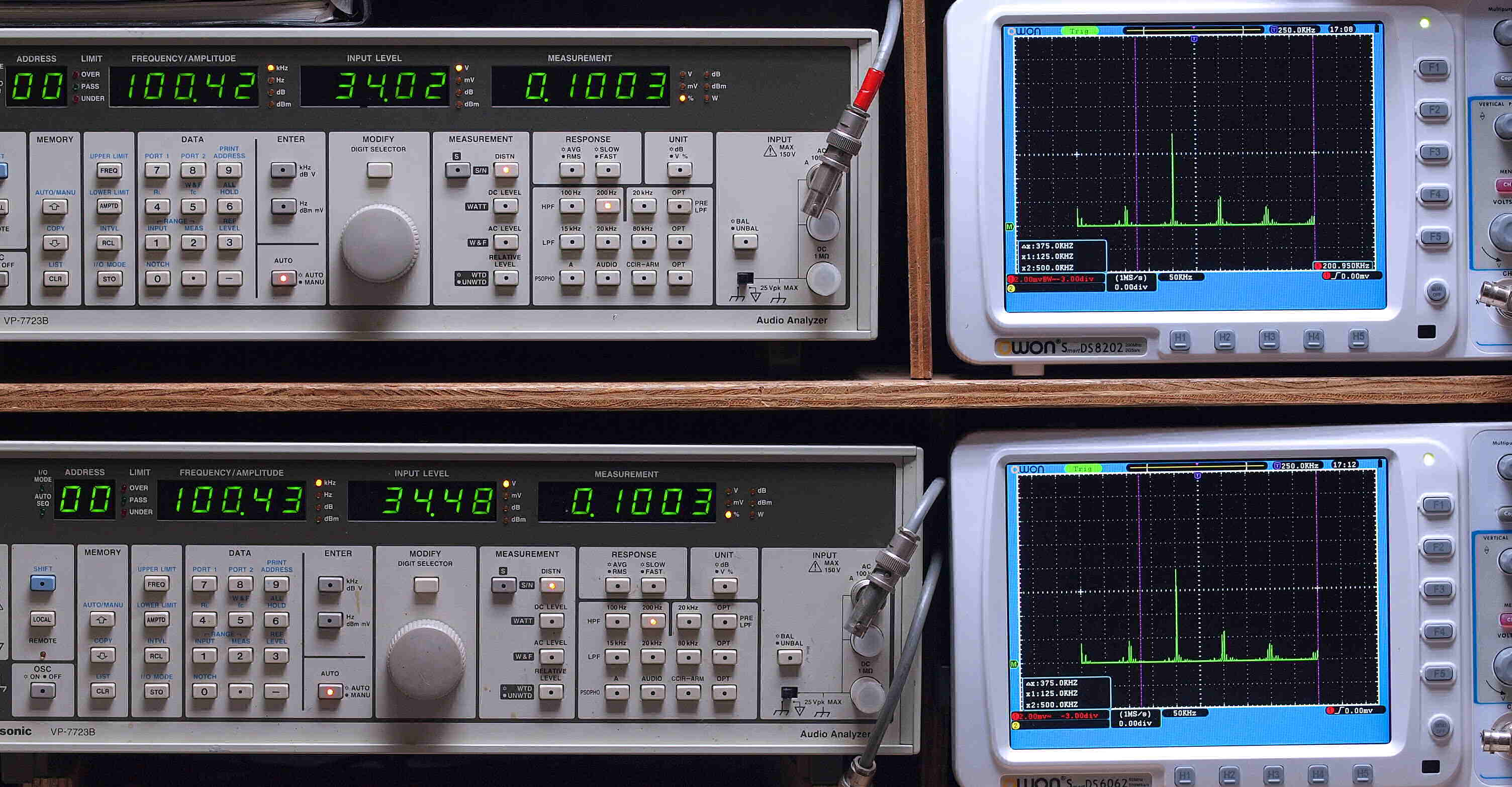

Ｅ２８．　１００ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝１４４Ｗ、　０．１％歪み。 　　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝１４４Ｗ、　０．１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

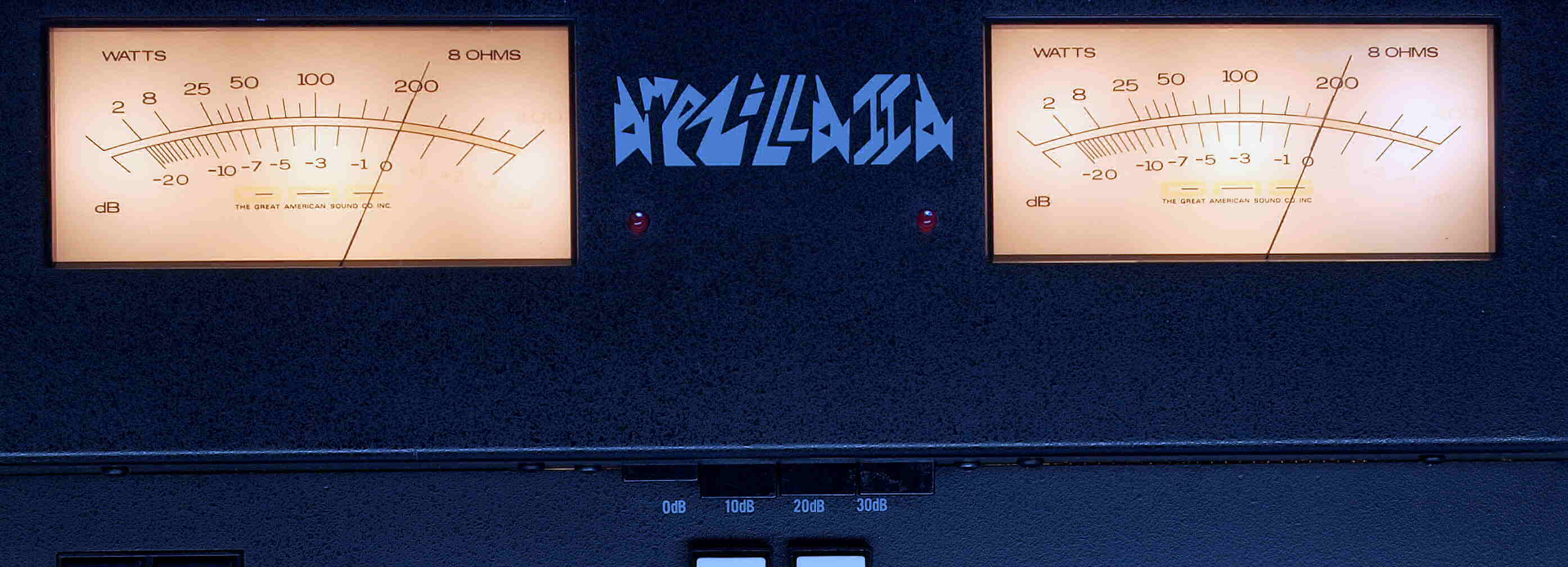

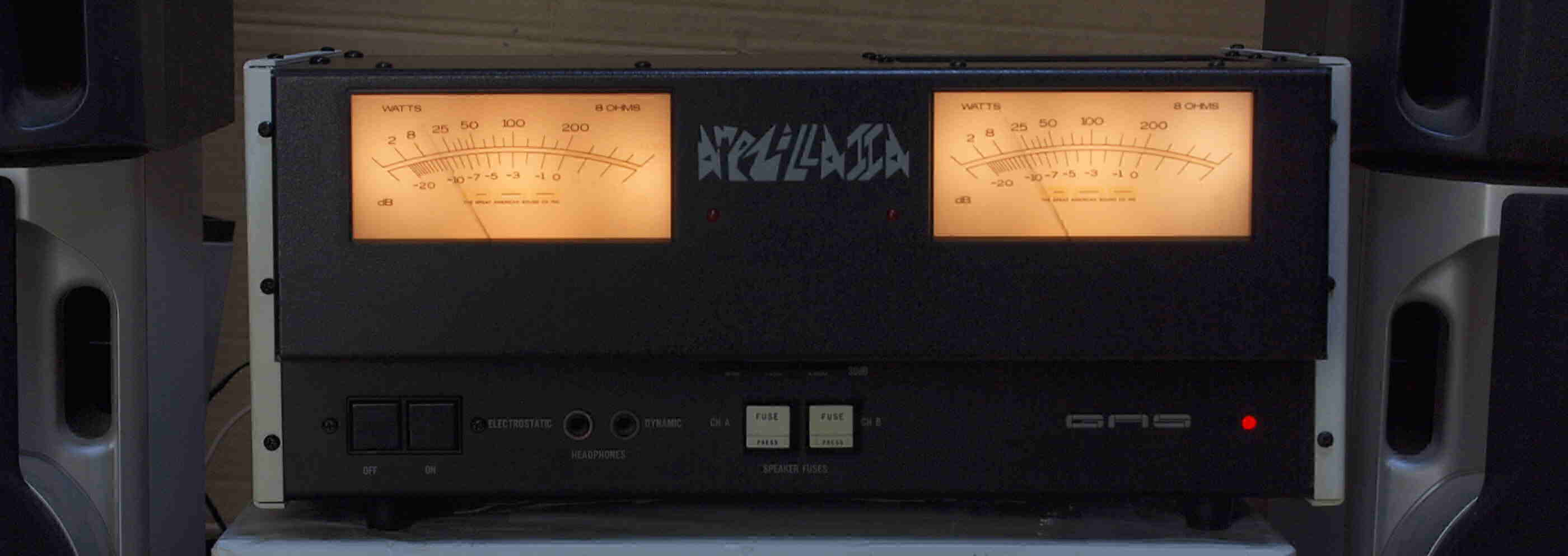

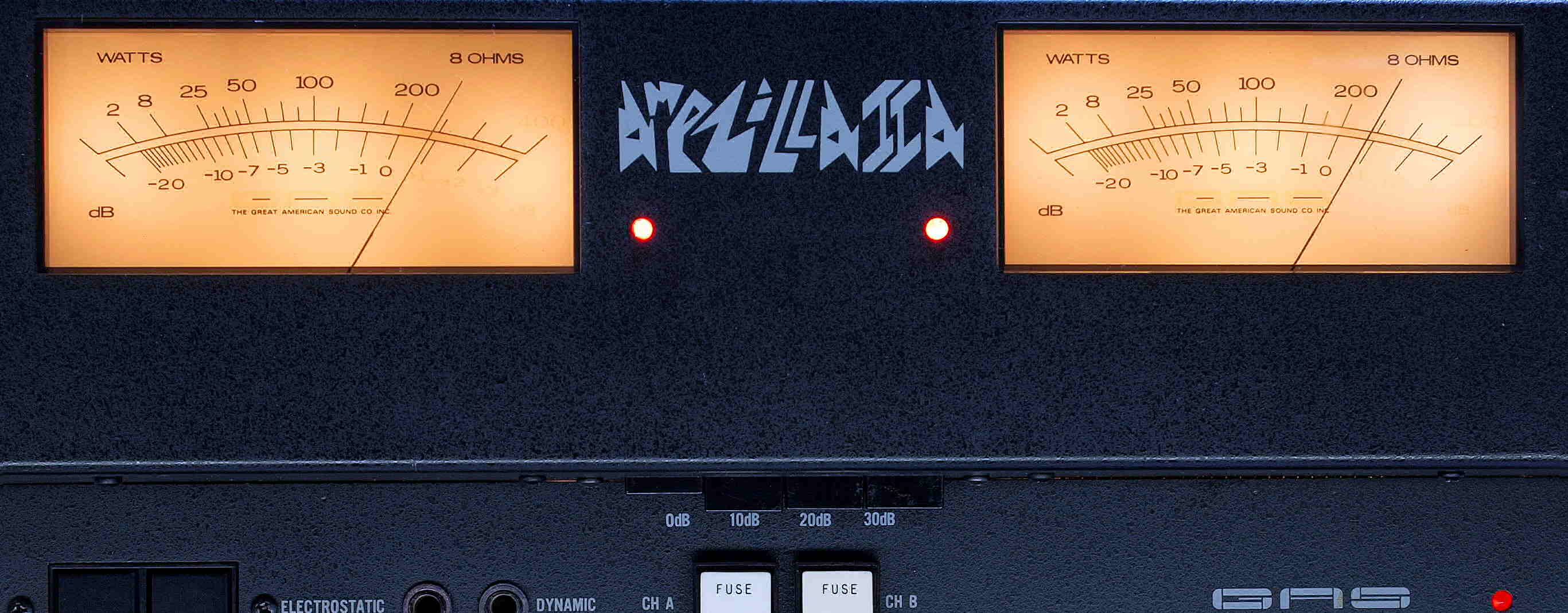

Ｅ４．　その時の本体ＶＵメ−タ＝２００Ｗ

Ｅ５．　　２４０ＷくらいでオーバーロードＬＥＤ表示

Ｅ６．完成　　２４時間エージング

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ 実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷） 全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 入力感度 1.6V R.M.S.（定格出力時8Ω負荷） 入力インピーダンス 75kΩ 周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB 8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB 立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz） スルー・レイト 40V/μsec ダンピング・ファクター 150(20Hz〜１kHz) ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時） 外形寸法 幅445×高さ178×奥行229mm 重量 22.7kg
