Ｍａｒａｎｔｚ　７Ｔ．　２台目修理記録

平成２３年１０月８日到着　　月日完成

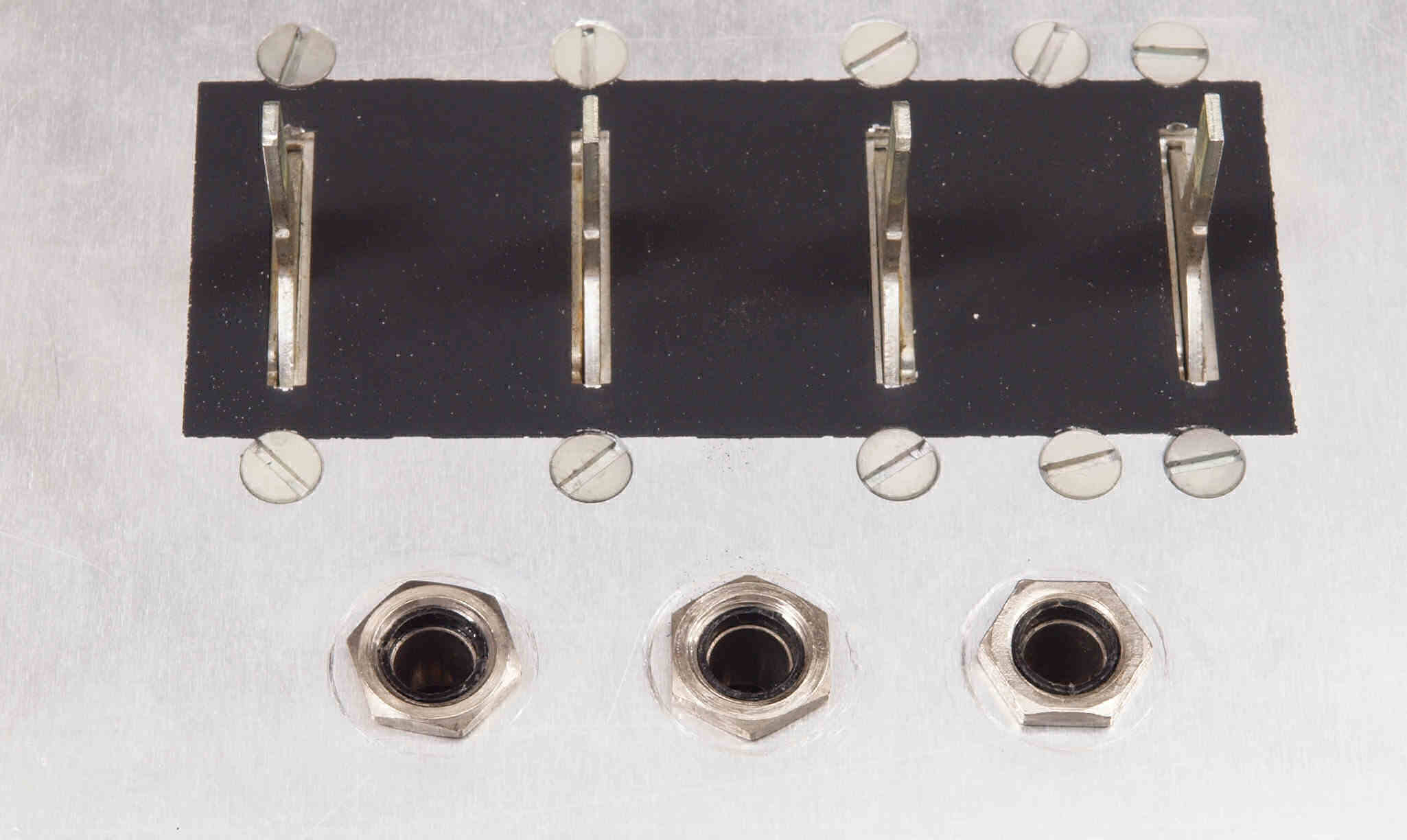

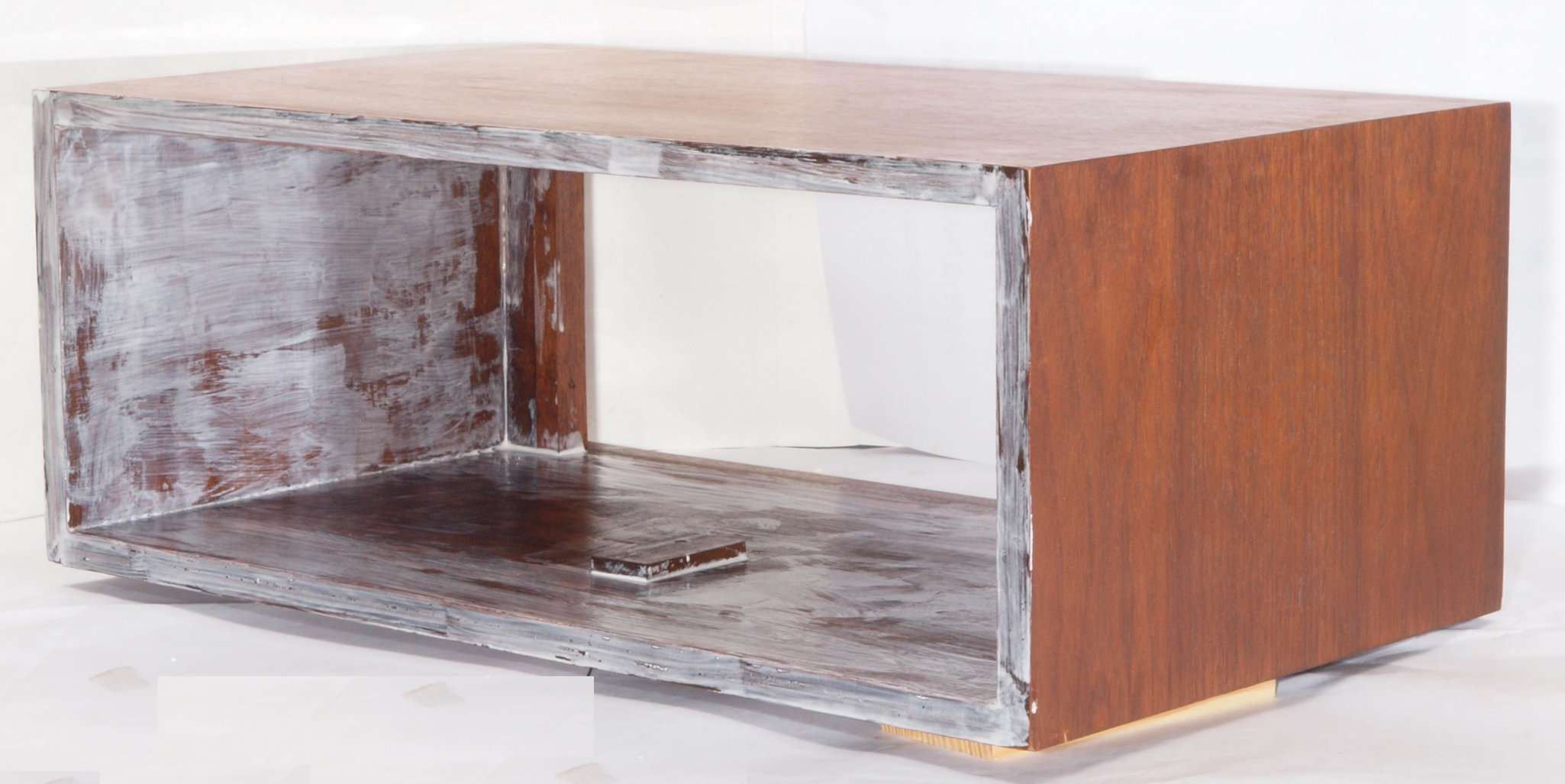

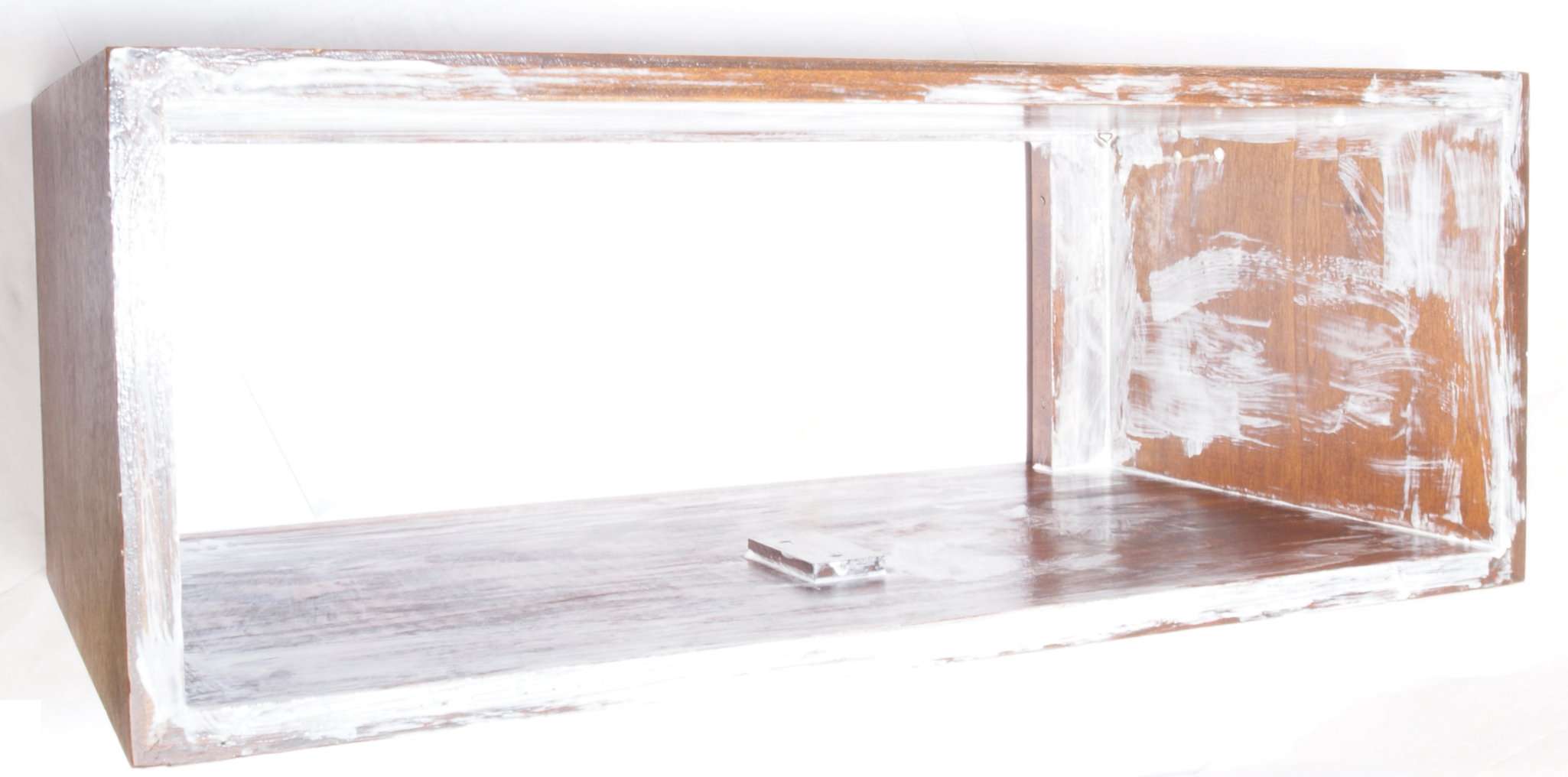

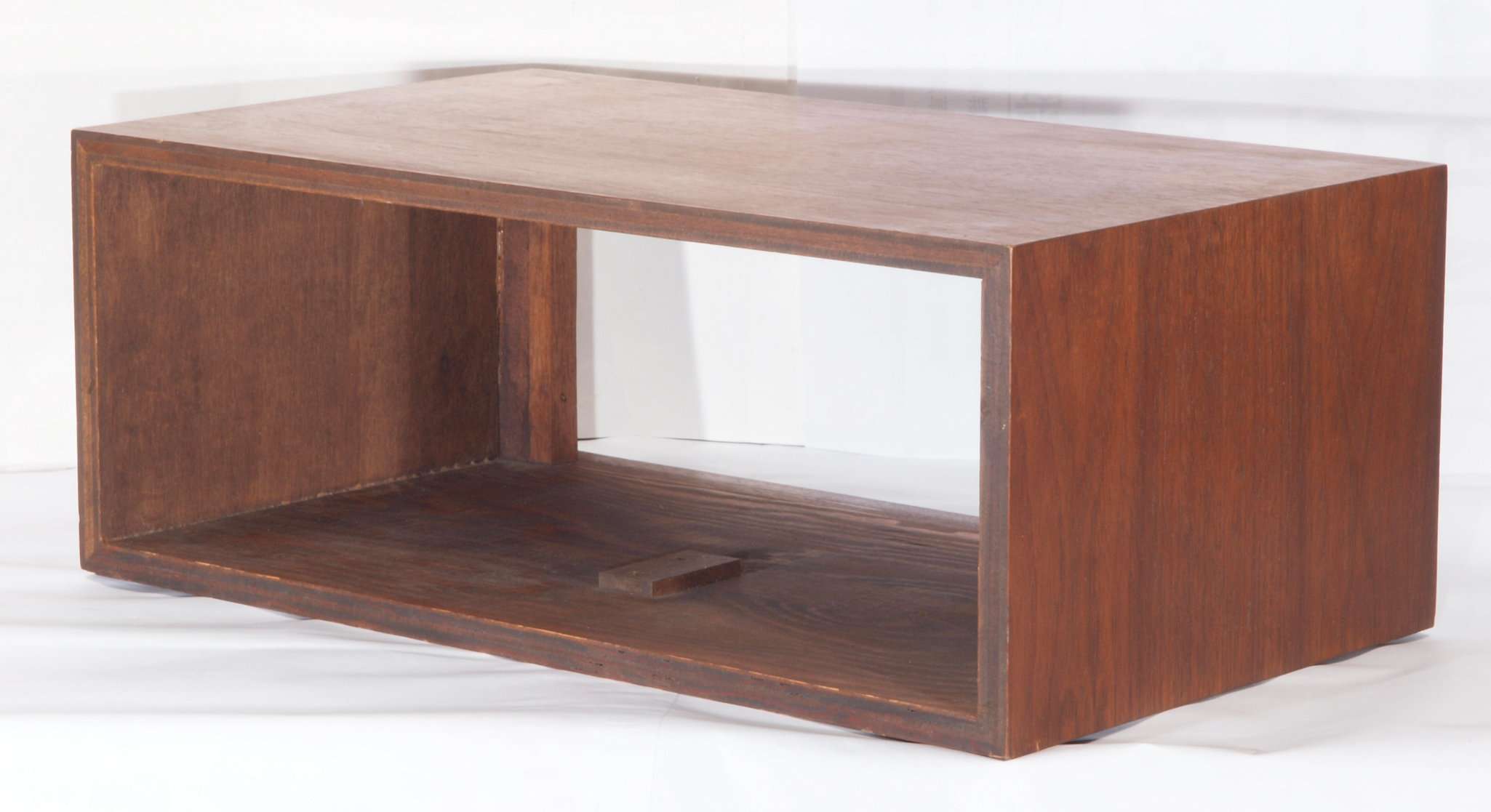

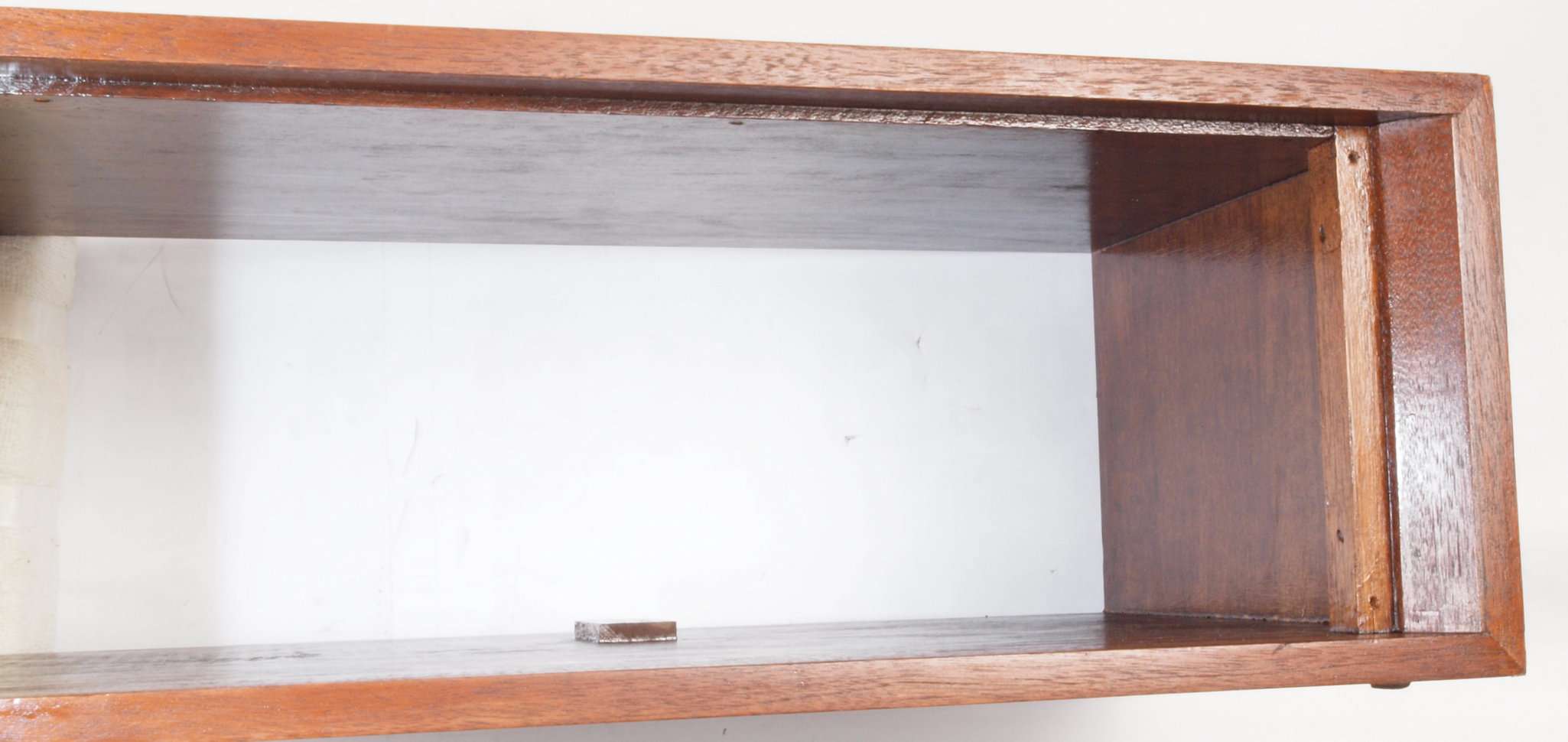

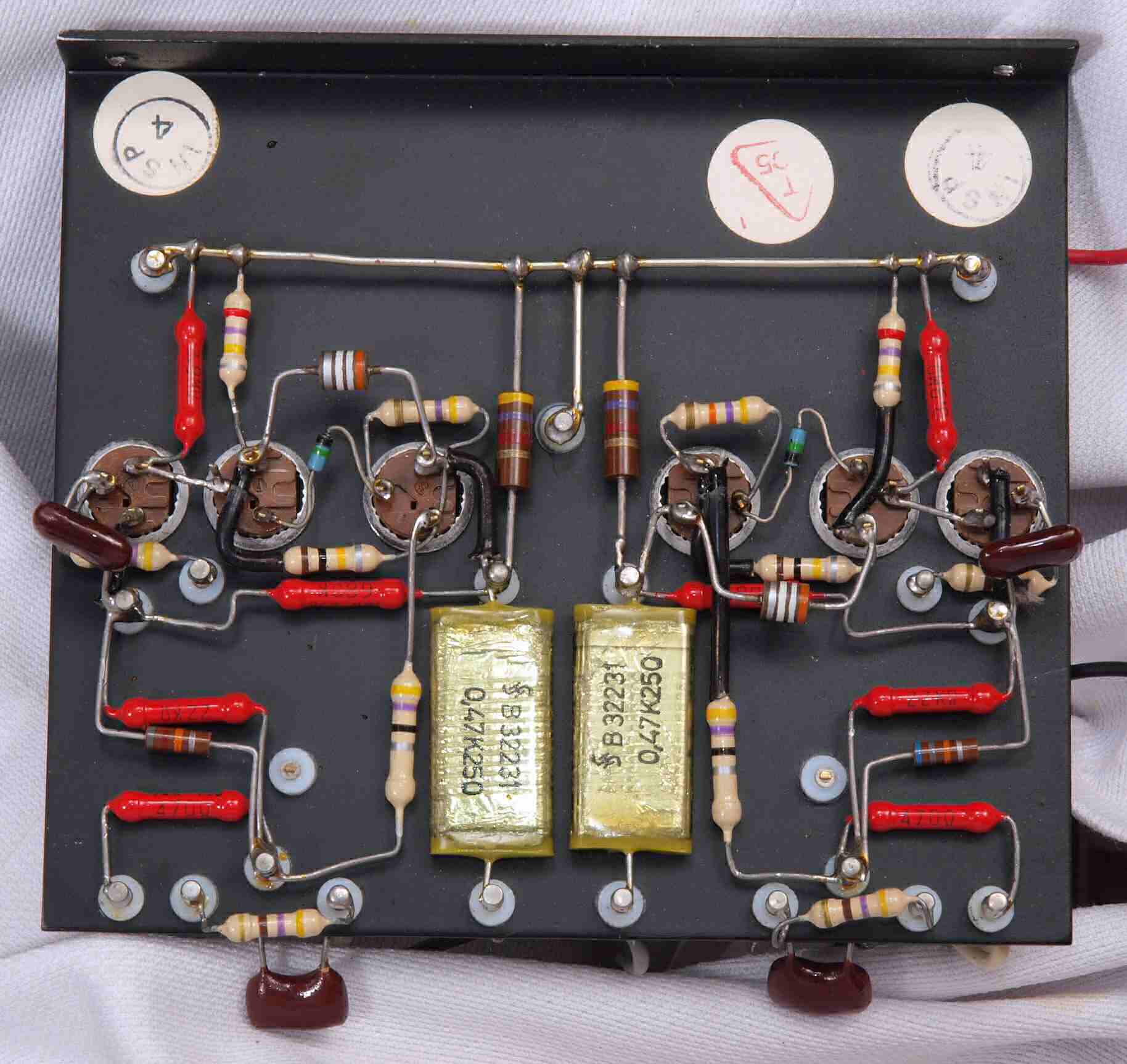

Ａ．　修理前の状況 オ−バ−ホ−ル修理＋下記特別改造依頼。 １．フロント・パネルの交換（Ｍａｒａｎｔｚ　７の物）。 ２．フロントの三つのジャックの取り外し（使用しないので不要でもあります）。 ３．レコードのみ聴きますのでＰＨＯＮＯ１のみ生かして他の配線は取り外。 ４．リヤパネルのピンジャクはプリアウトを１つとＰＨＯＮＯ１のみで他は取り外し。 ５．コンセント全部取り外し。 ６．木箱の再塗装。 Ｔ．　修理前点検測定 Ｂ．　症状、原因 片側歪み多い。 右スピーカーからの音が出たり出なかったり（不良部分） Ｃ．　修理状況 電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＲＣＡ端子交換。 ３Pインレットソケット取り付け． Ｋ．　ケース修理　別ファイルが開きます。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　個。 メタライズド・フイルムコンデンサー　　　　　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　個． ３Pインレットソケット　　　　　　　　　　　　　　　　　　　　　個． 　 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　２００，０００円　　　　＜＜オ−バ−ホ−ル修理＞＞ Ｓ．　Ｍａｒａｎｔｚ　７Ｔ　の仕様（マニアル・カタログより）

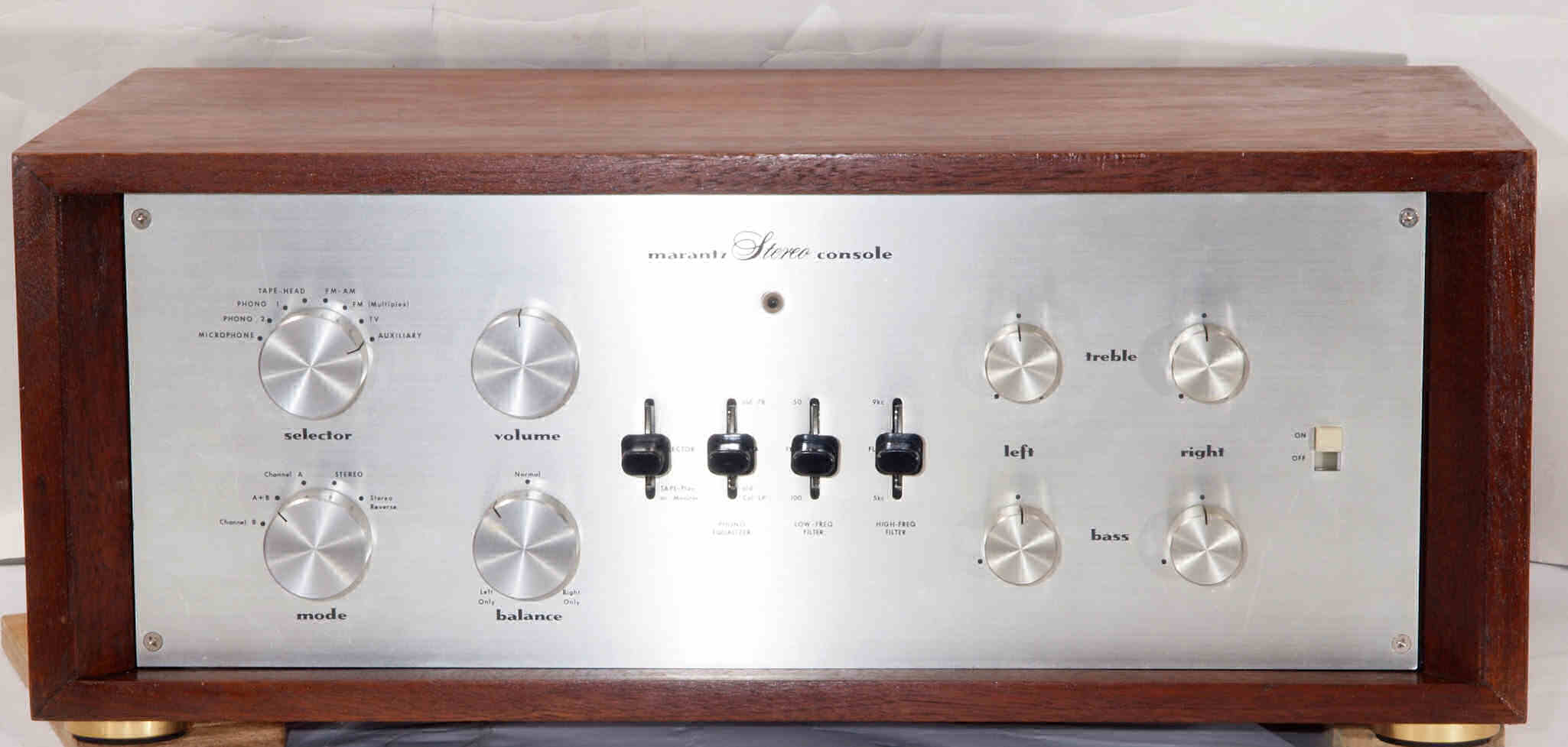

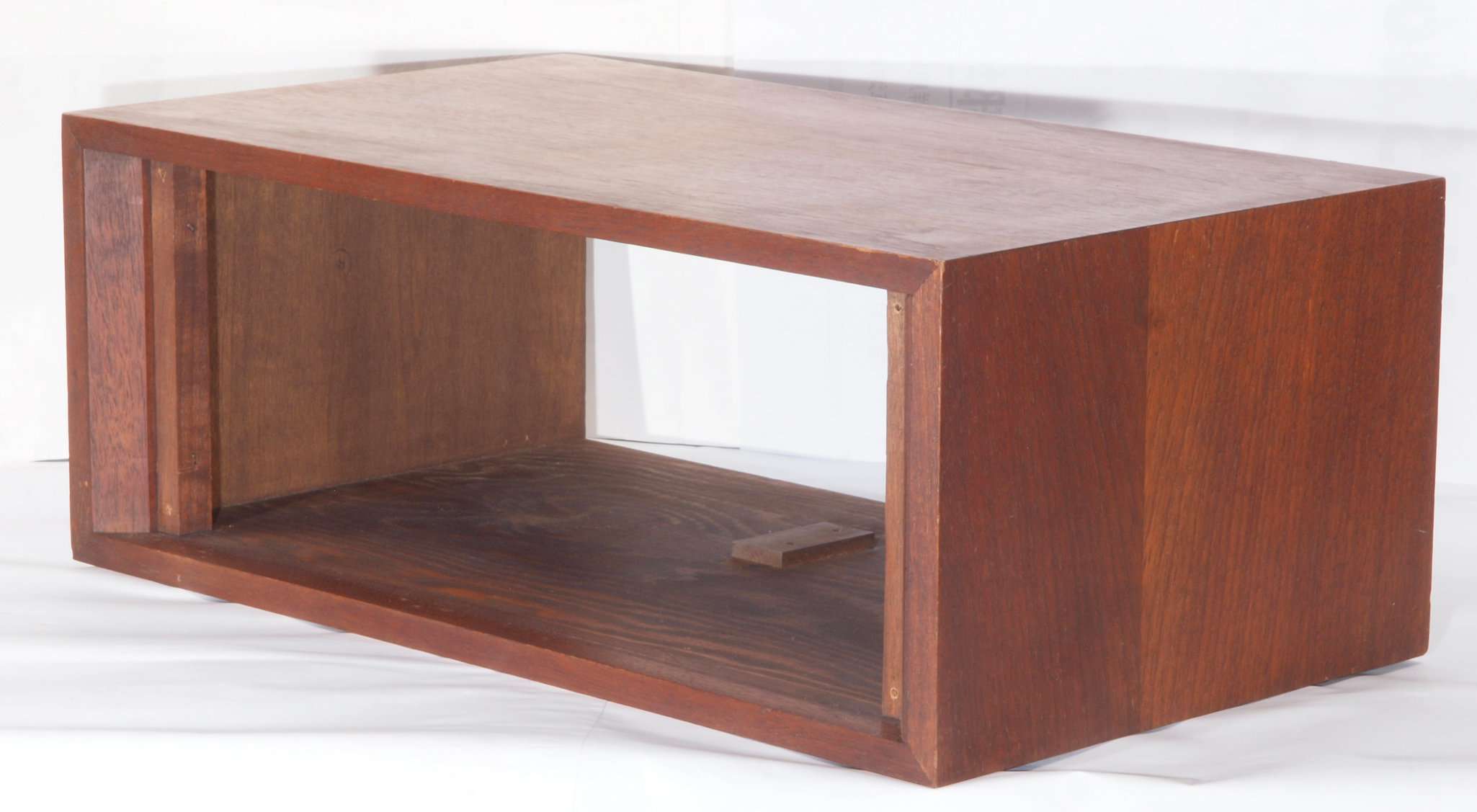

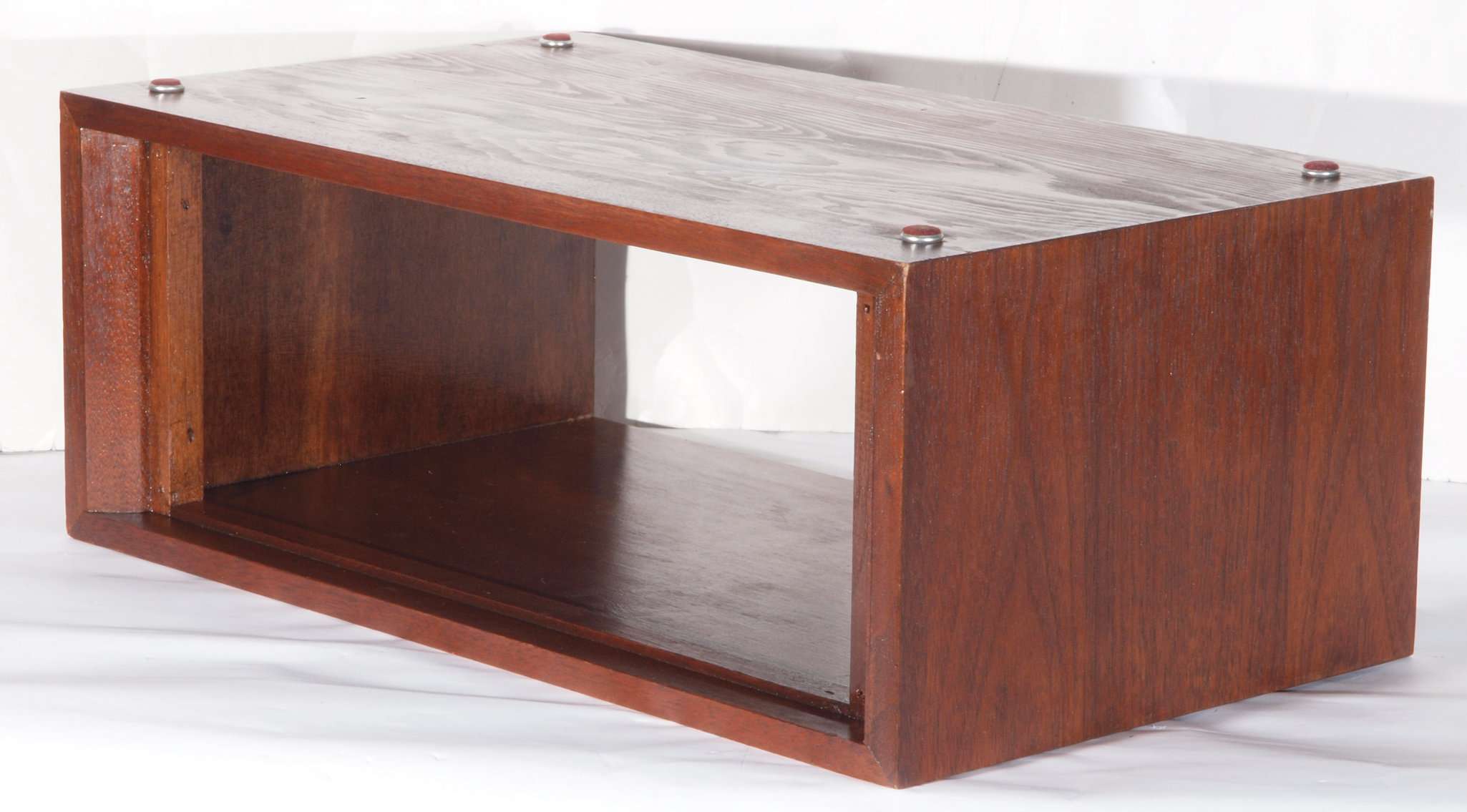

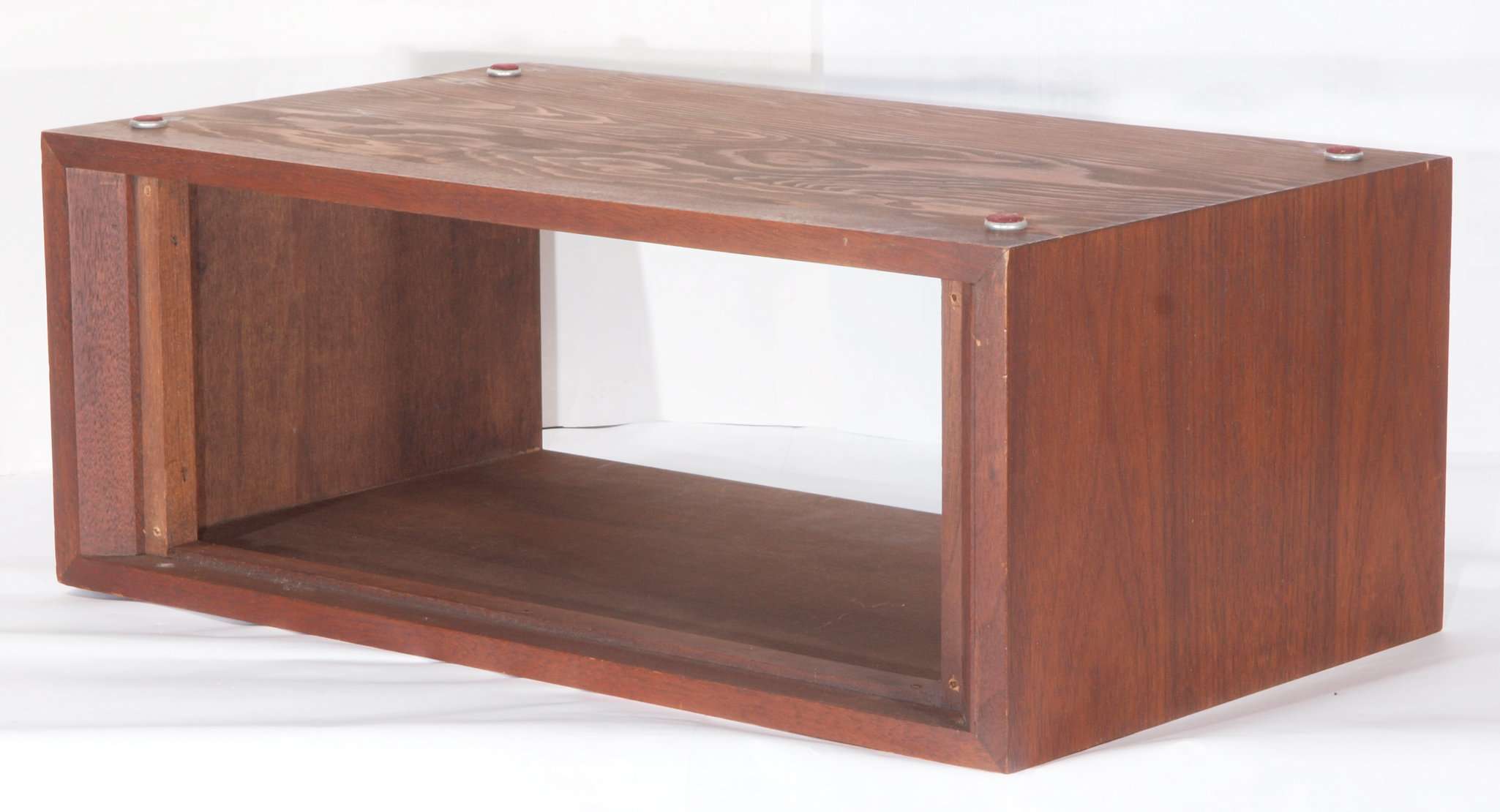

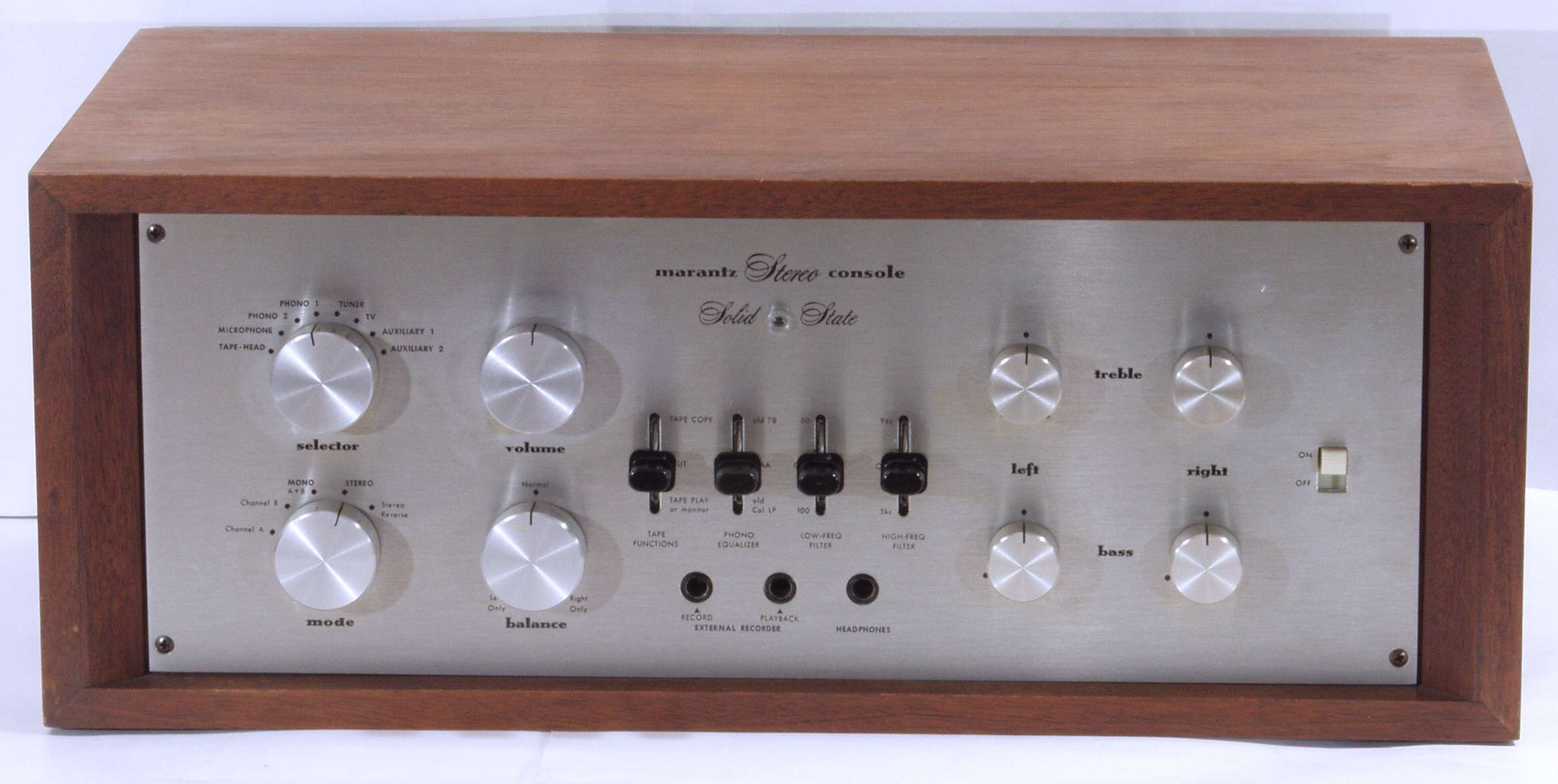

Ａ．　修理前の状況。 Ａ０１．　点検中　木箱入り、前から見る

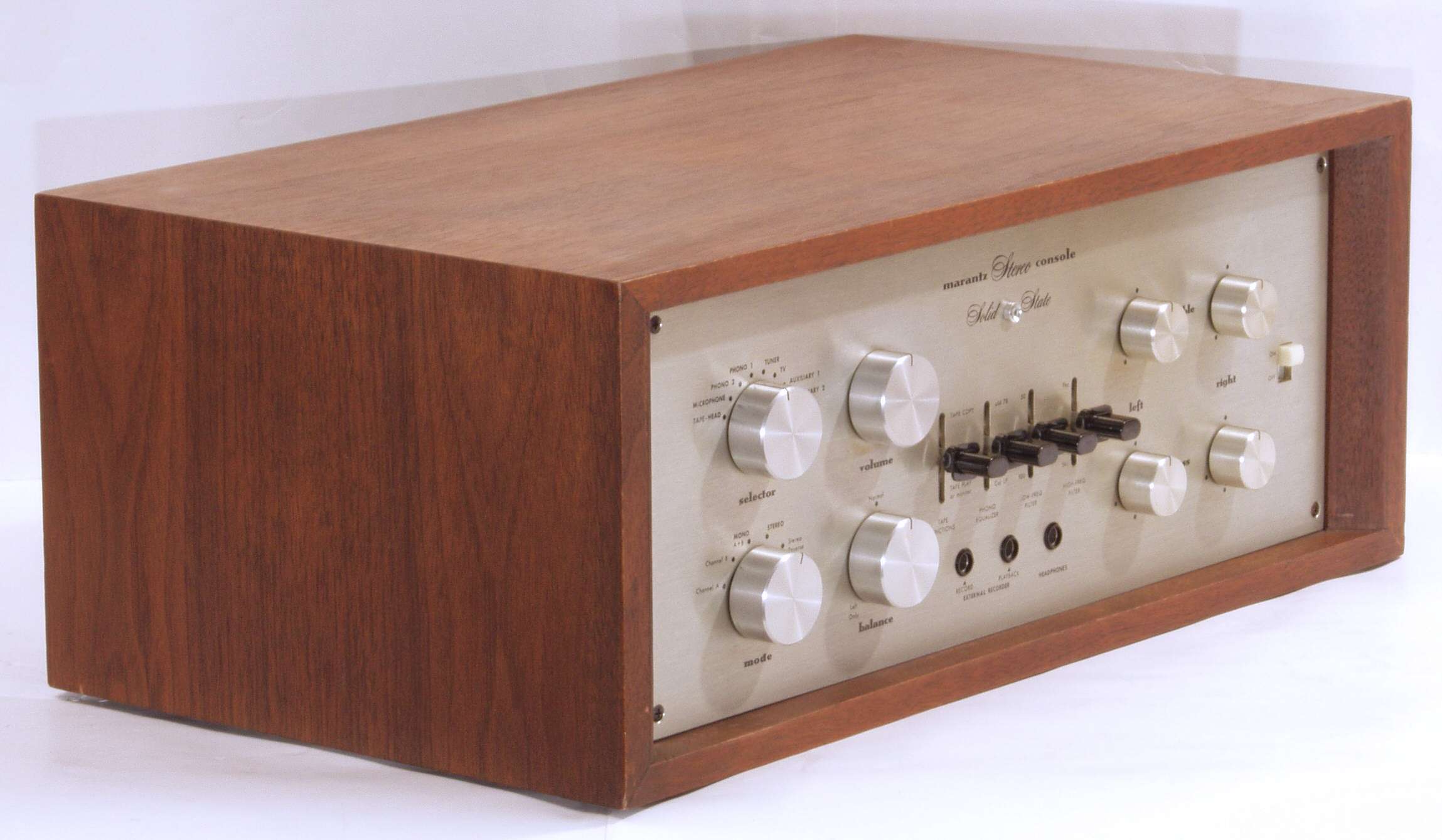

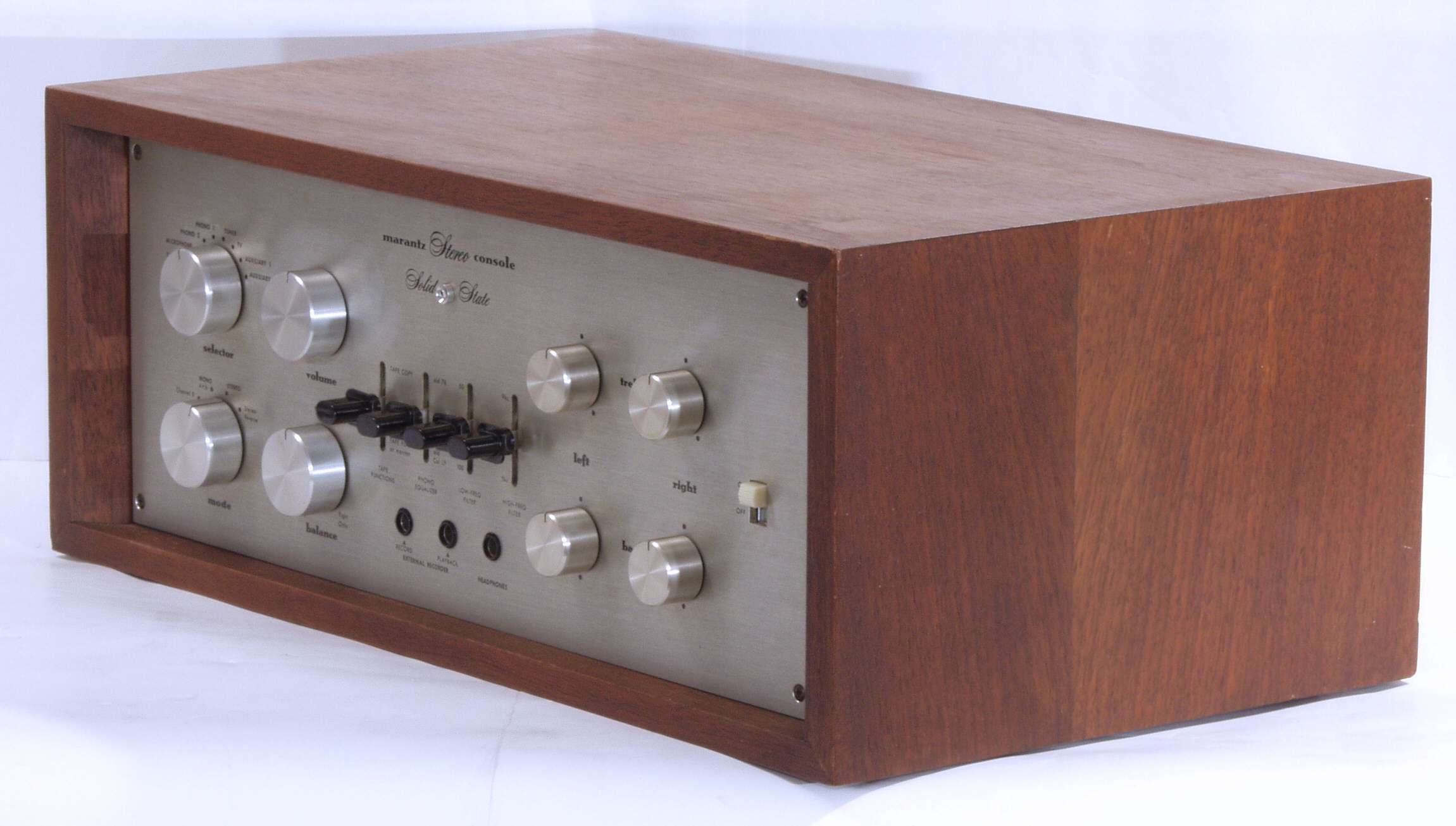

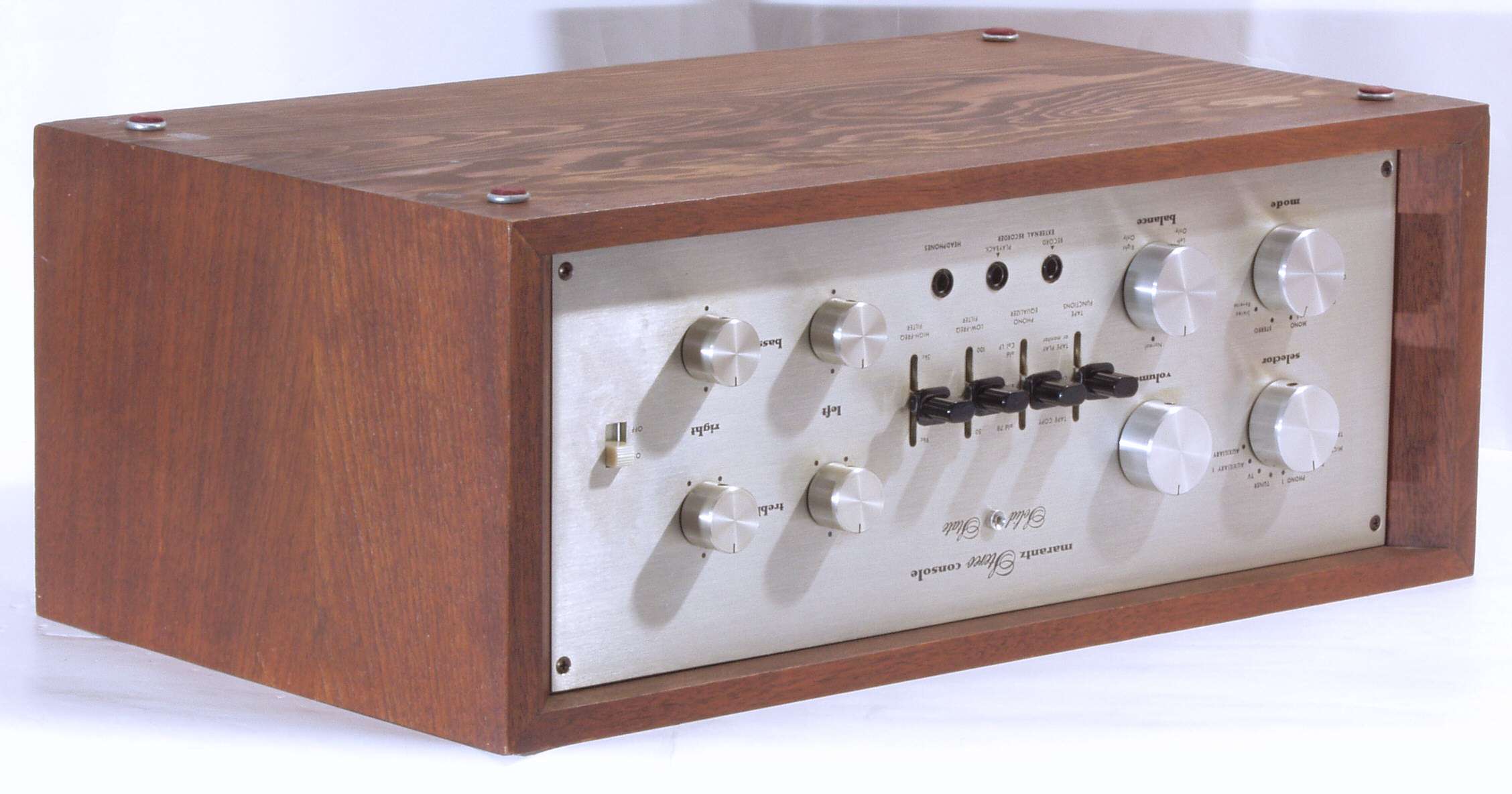

Ａ０２．　点検中　木箱入り、前右から見る

Ａ０３．　点検中　木箱入り、前左から見る

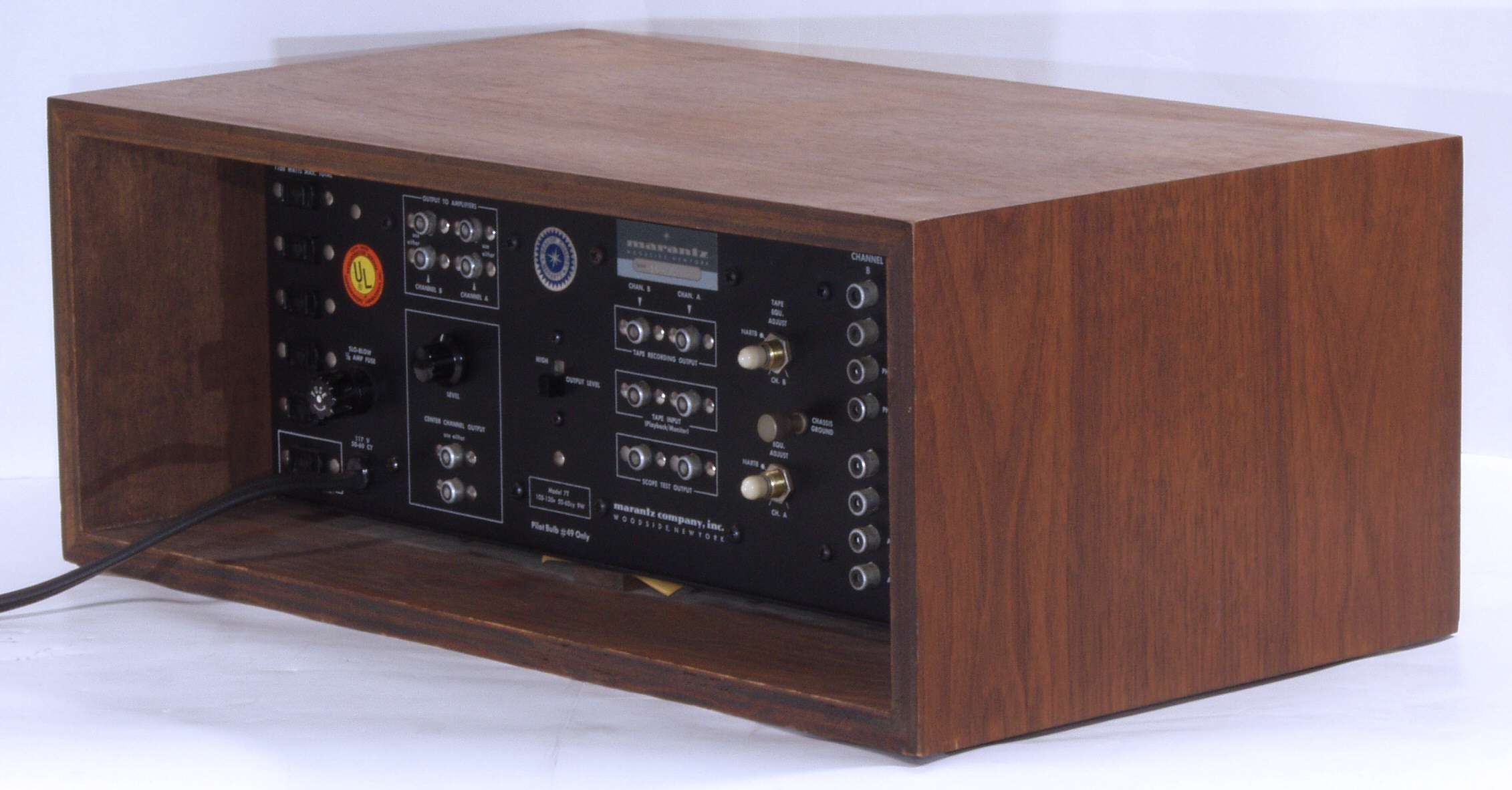

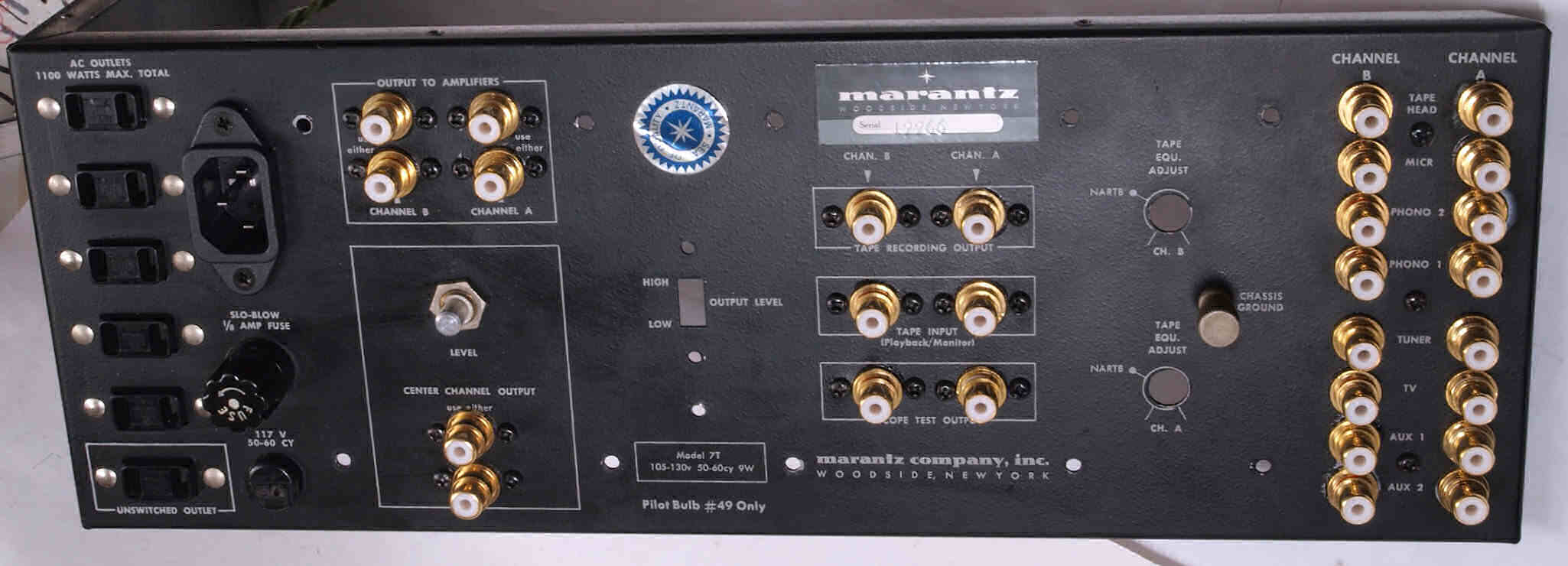

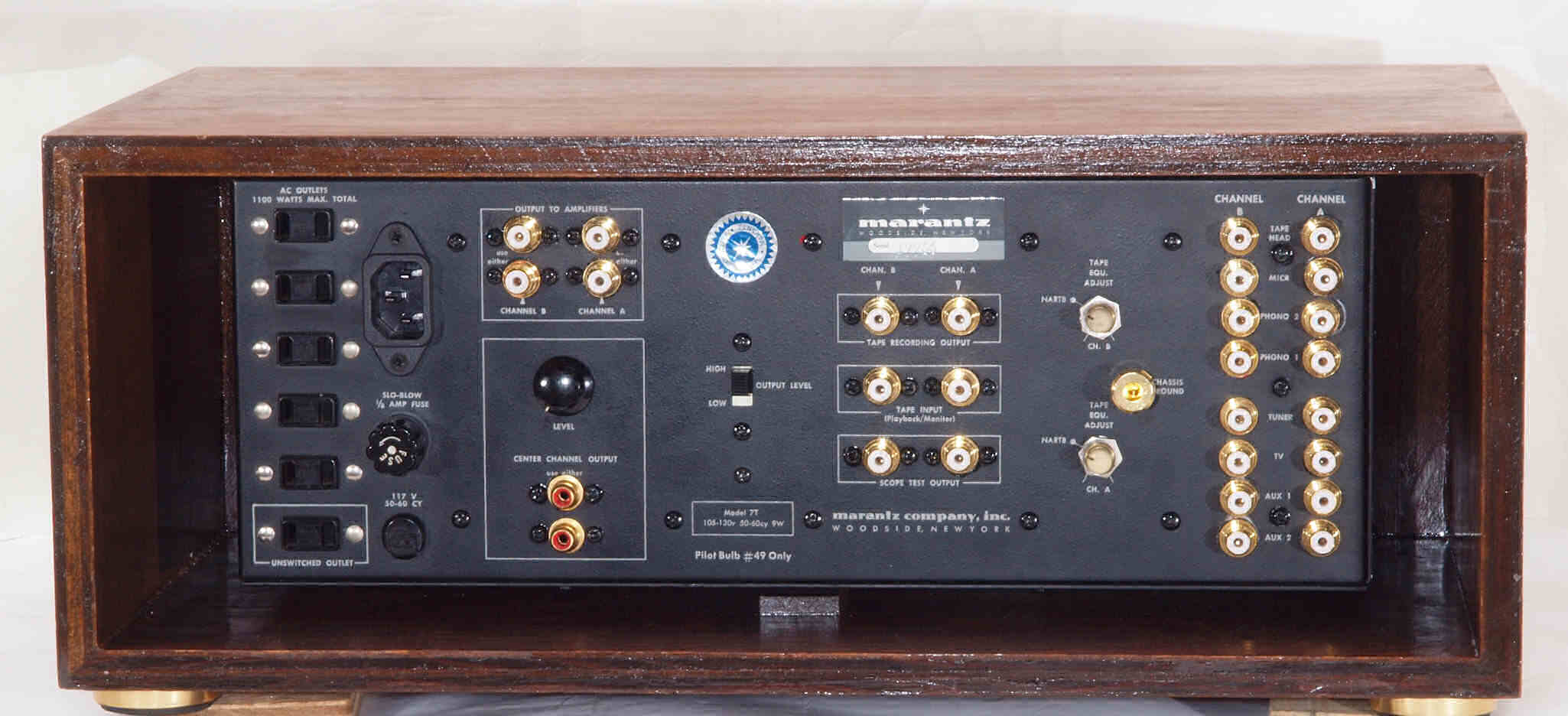

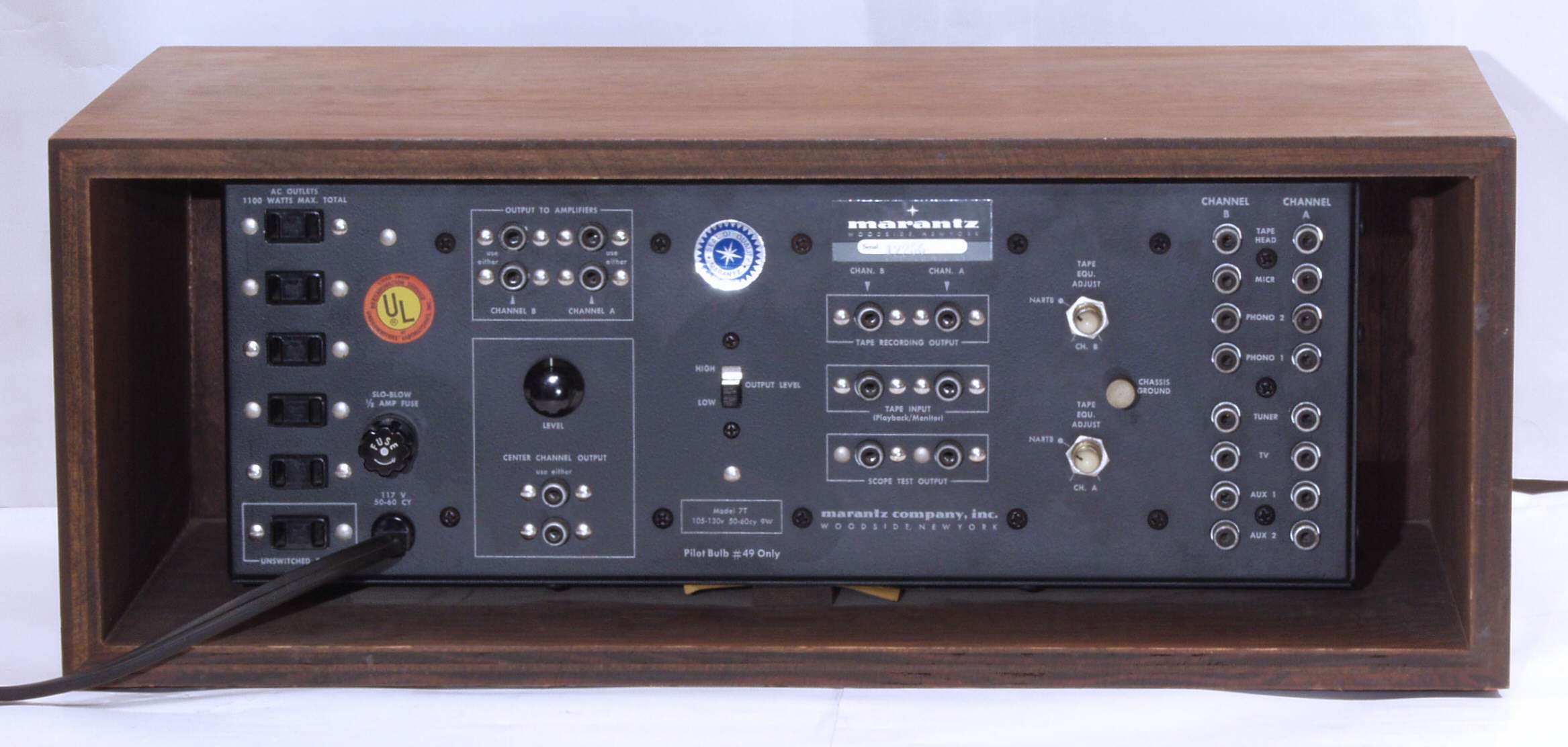

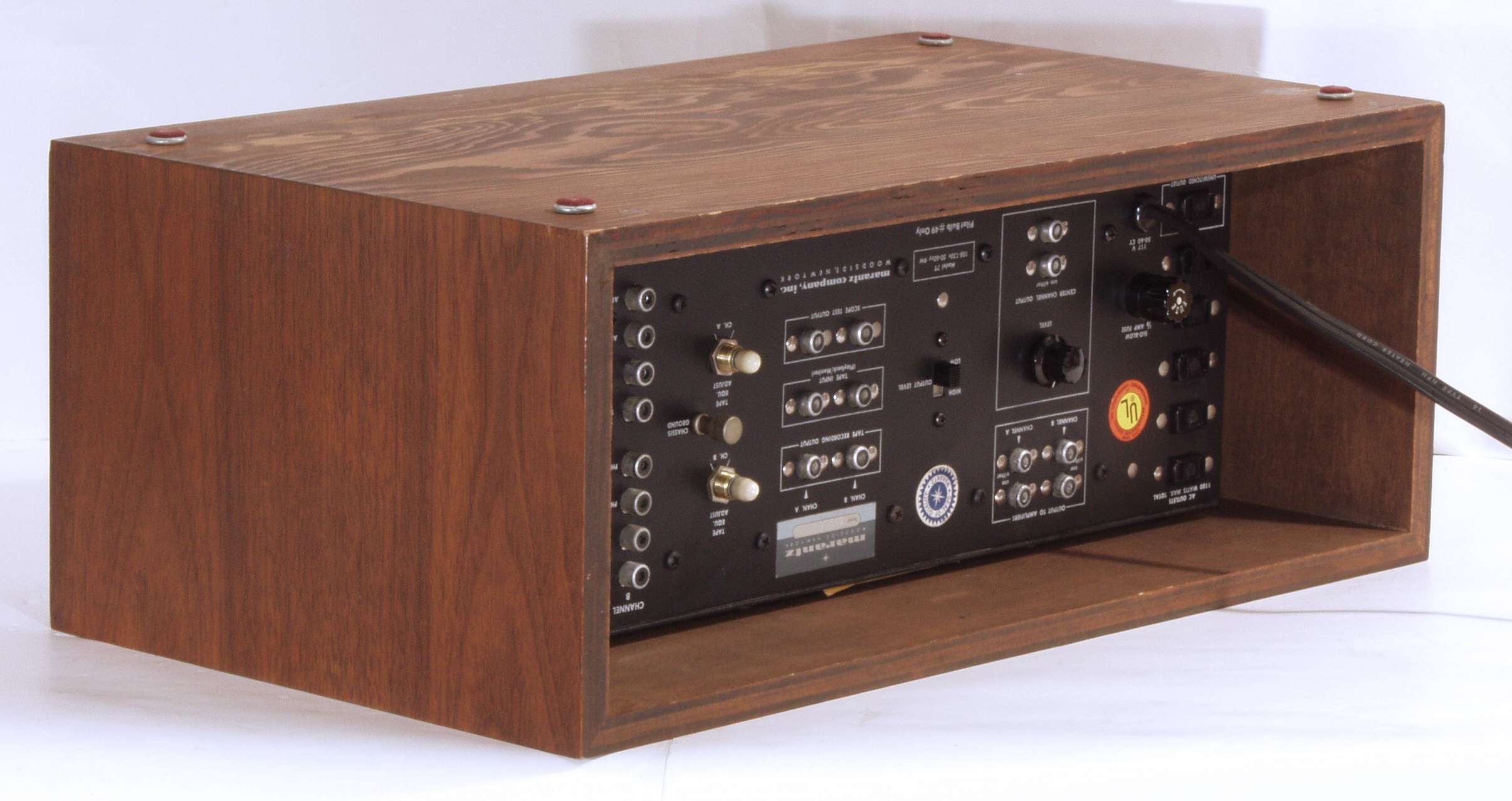

Ａ０４．　点検中　木箱入り、後から見る

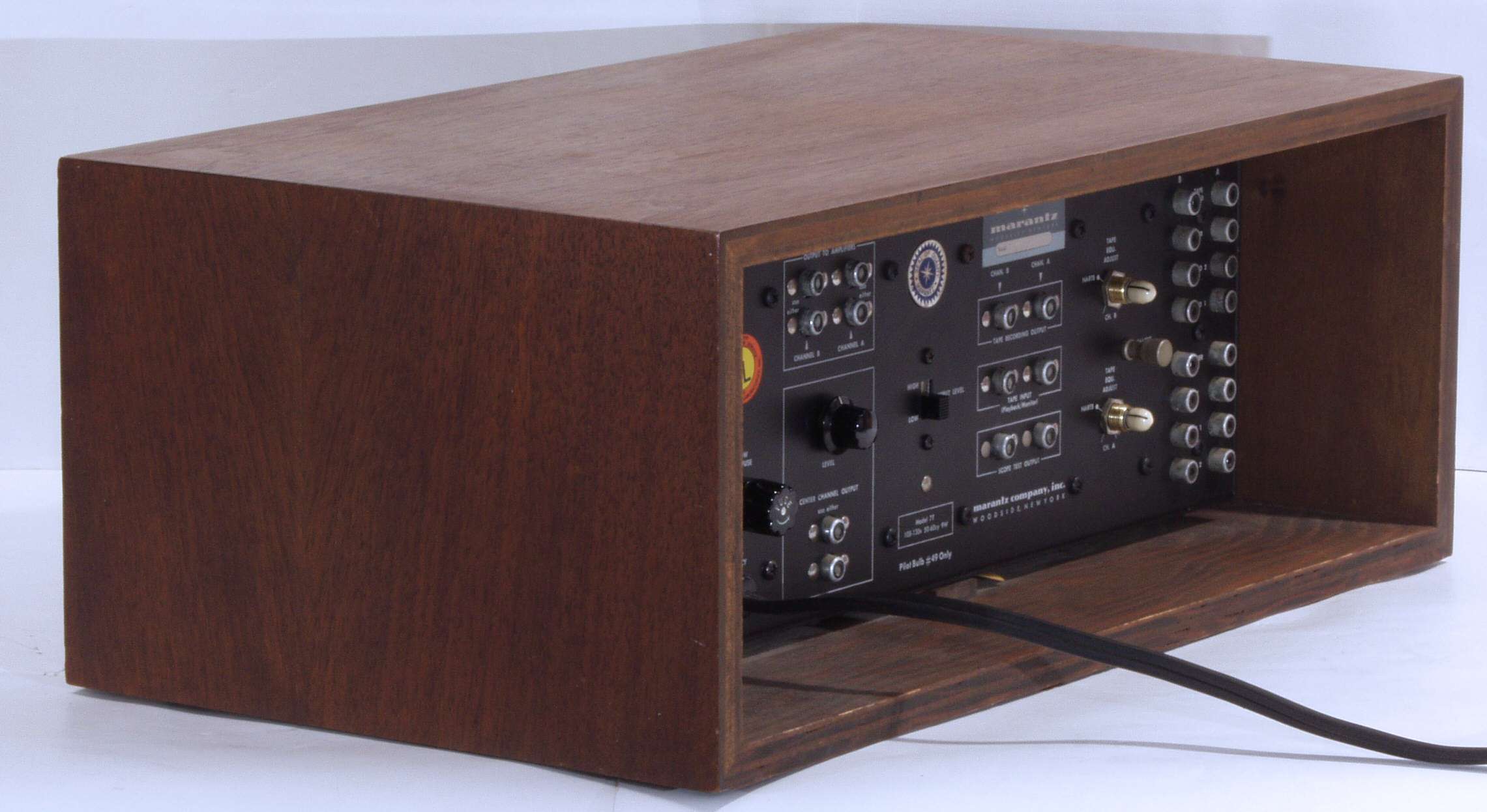

Ａ０５．　点検中　木箱入り、後左から見る

Ａ０６．　点検中　木箱入り、後右から見る

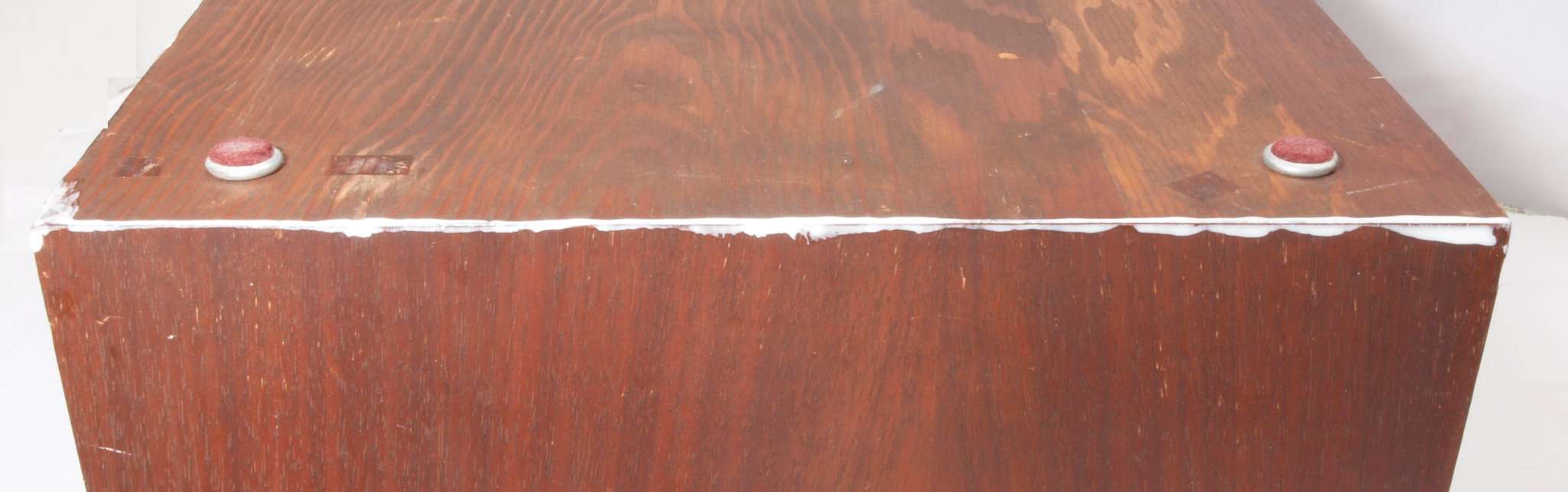

Ａ０７．　点検中　下前から見る

Ａ０８．　点検中　下前右から見る

Ａ０９．　点検中　下後から見る

Ａ０Ａ．　点検中　下後左から見る

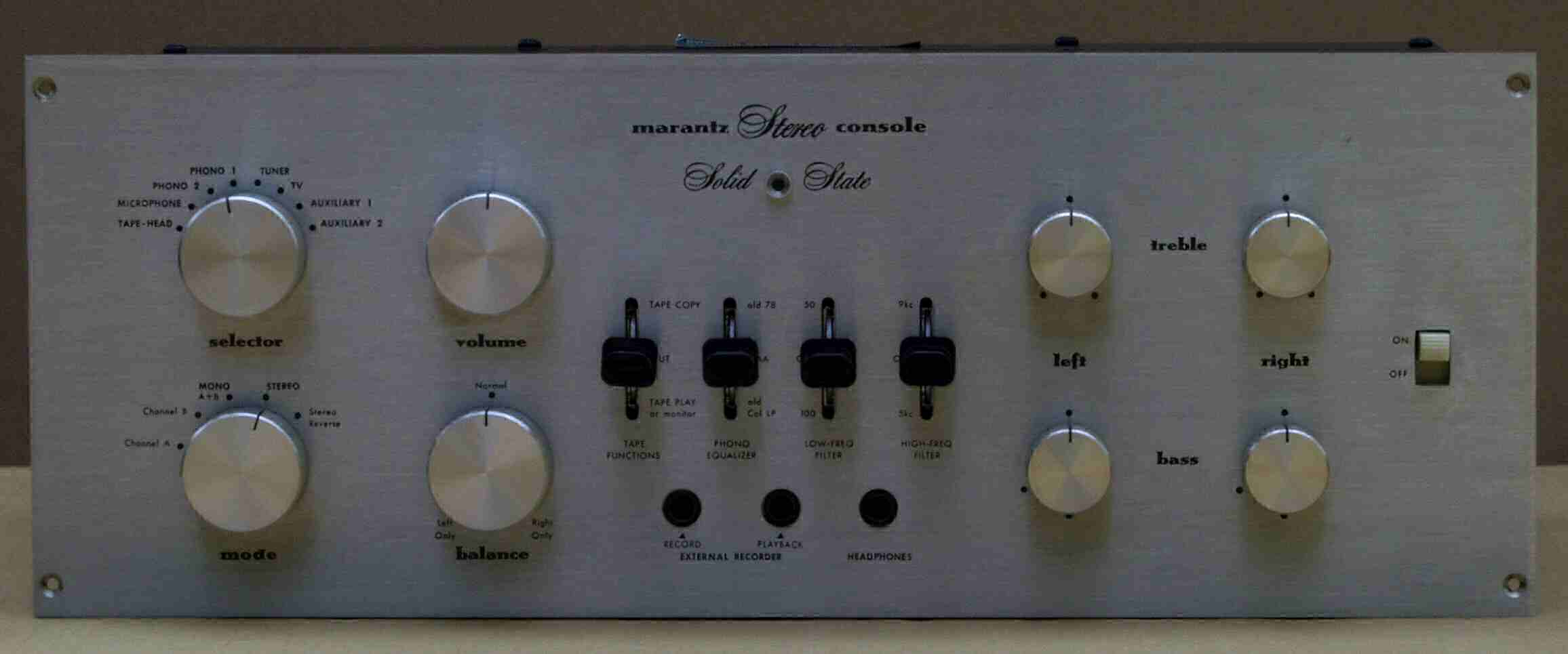

Ａ．　修理前の状況。 Ａ１１．　点検中　前から見る

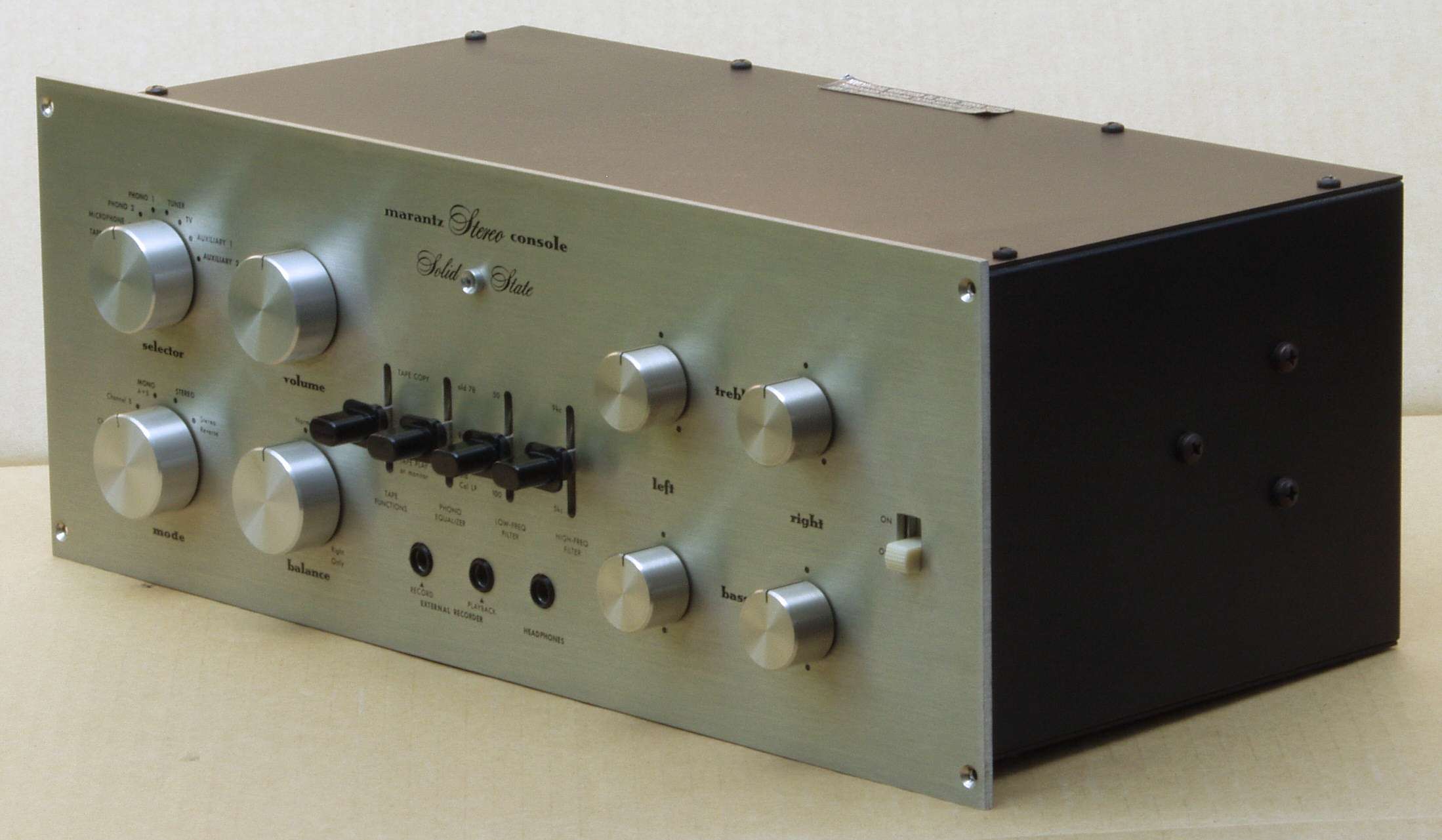

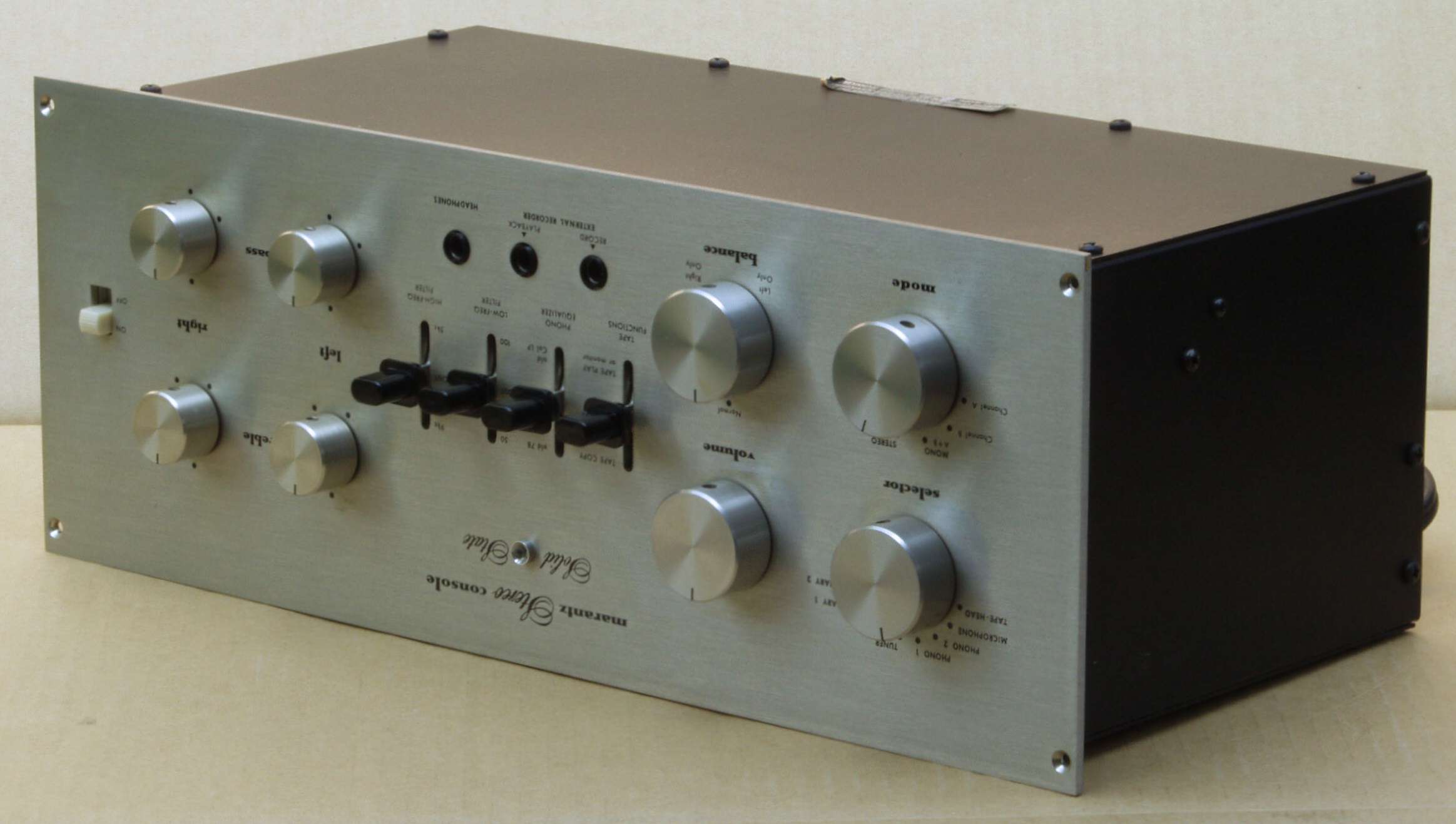

Ａ１２．　点検中　前右から見る

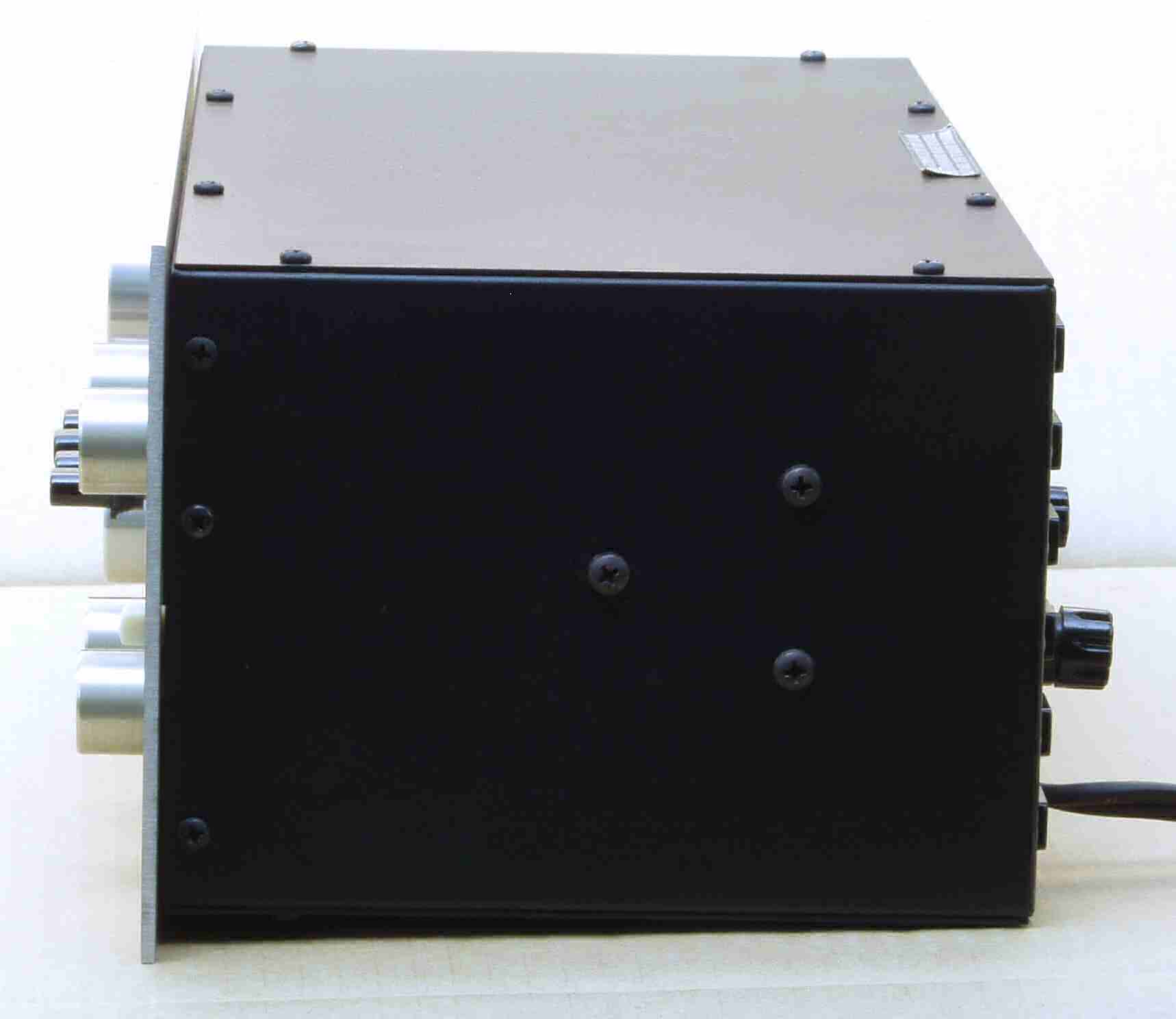

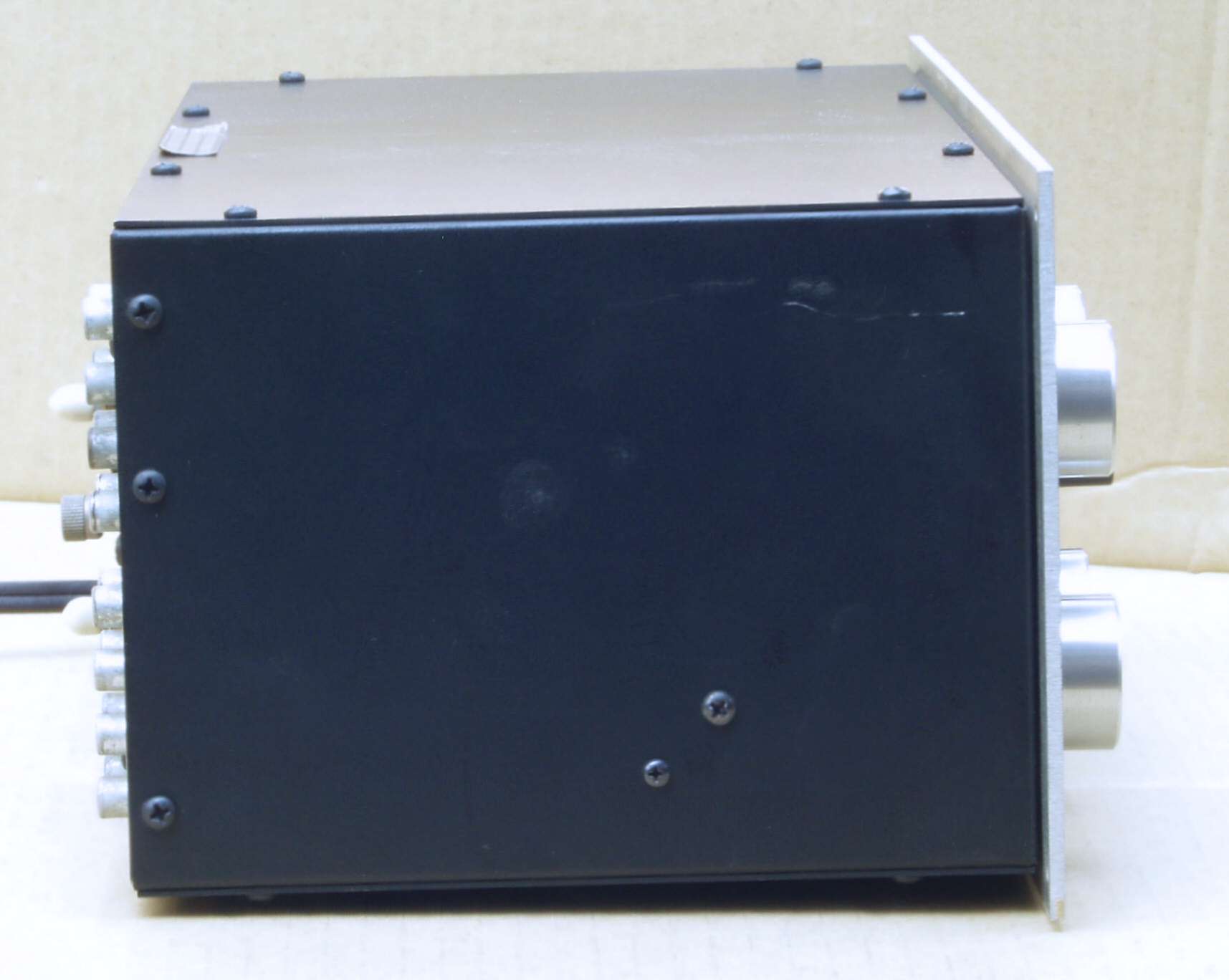

Ａ１３．　点検中　右から見る

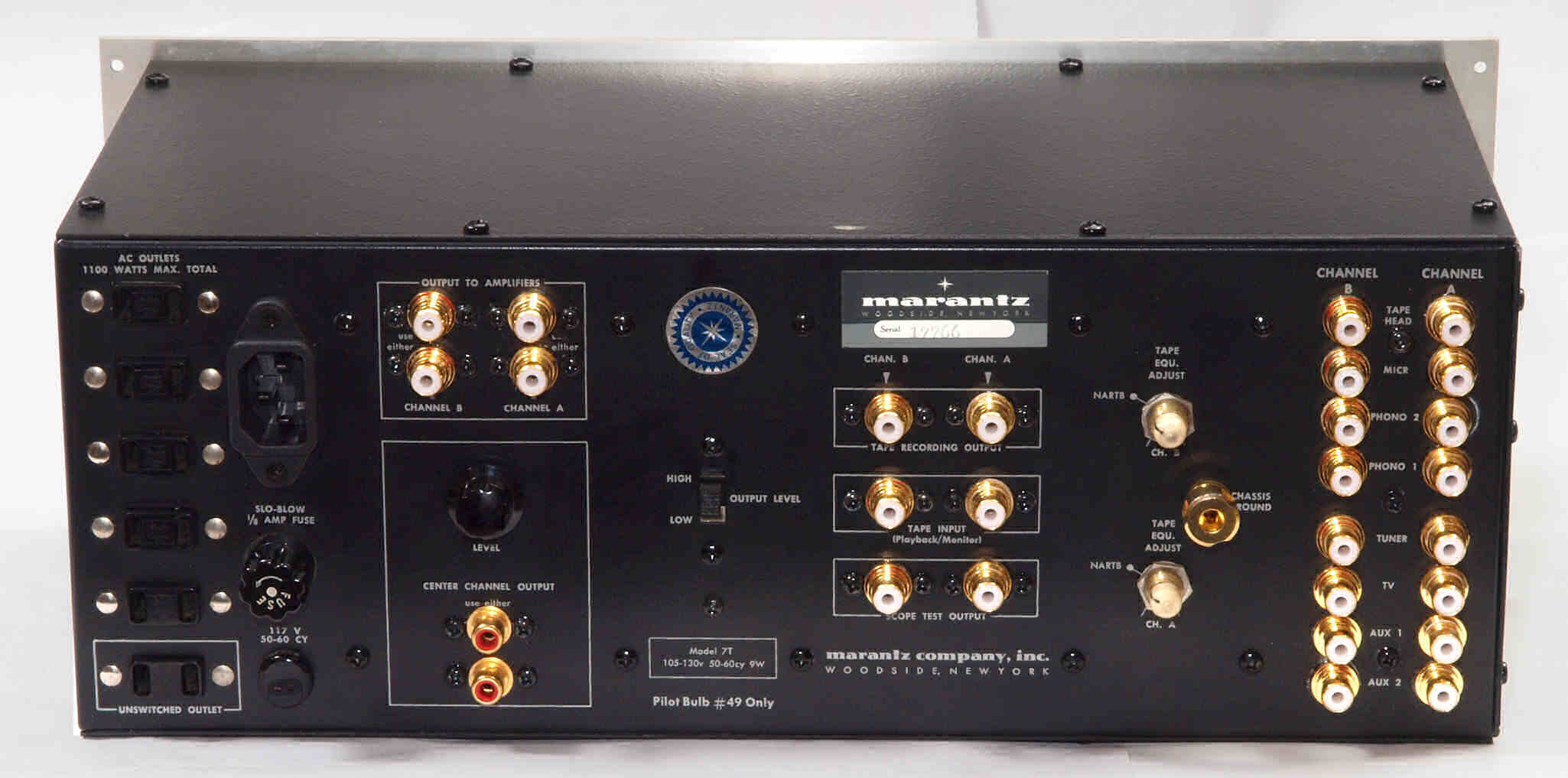

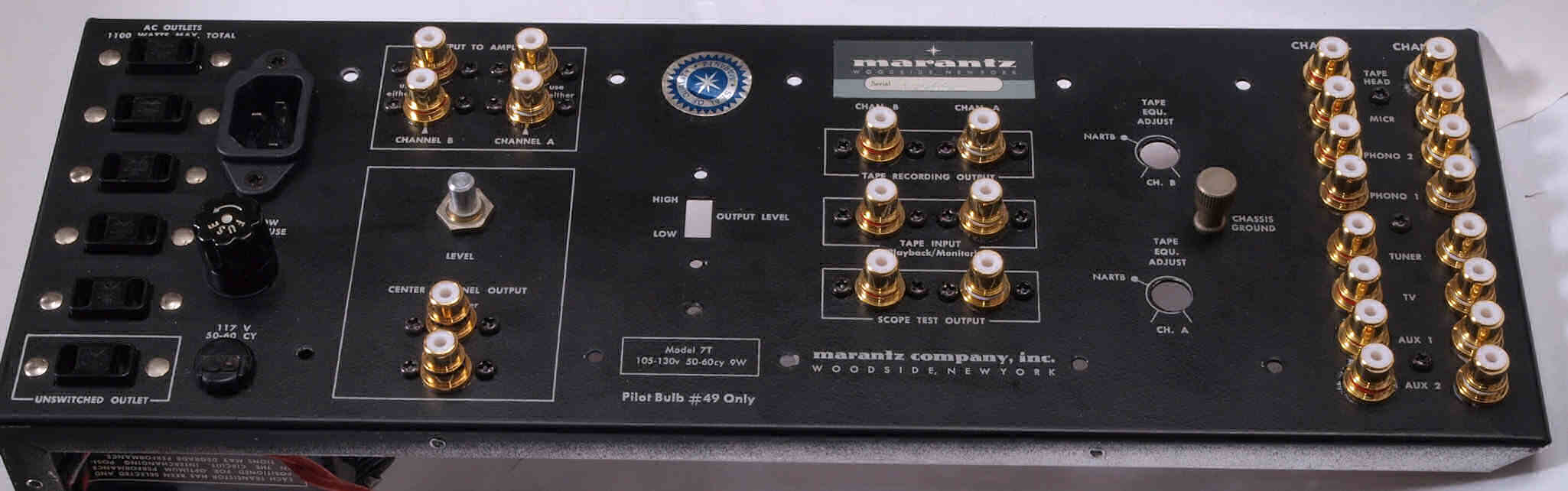

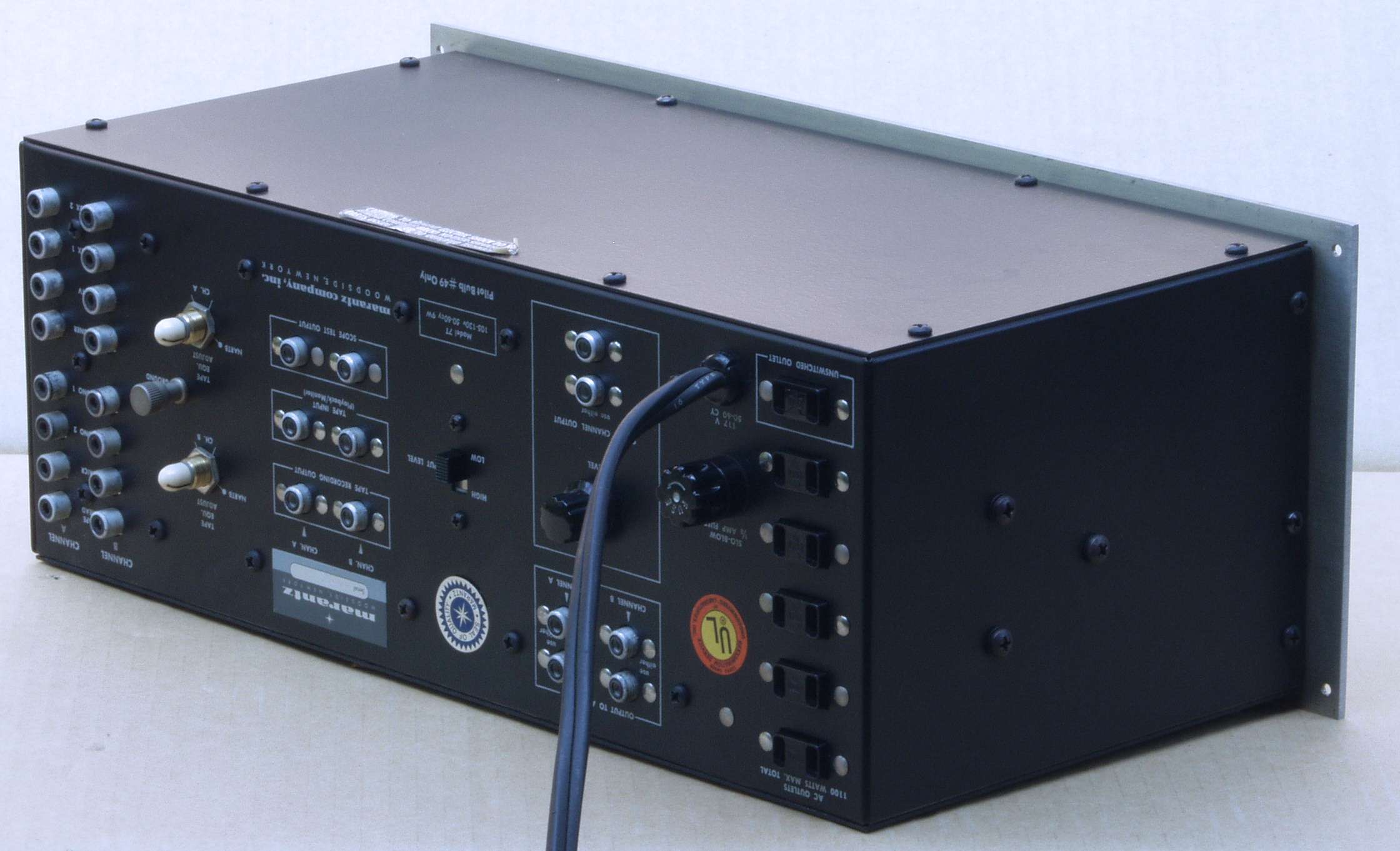

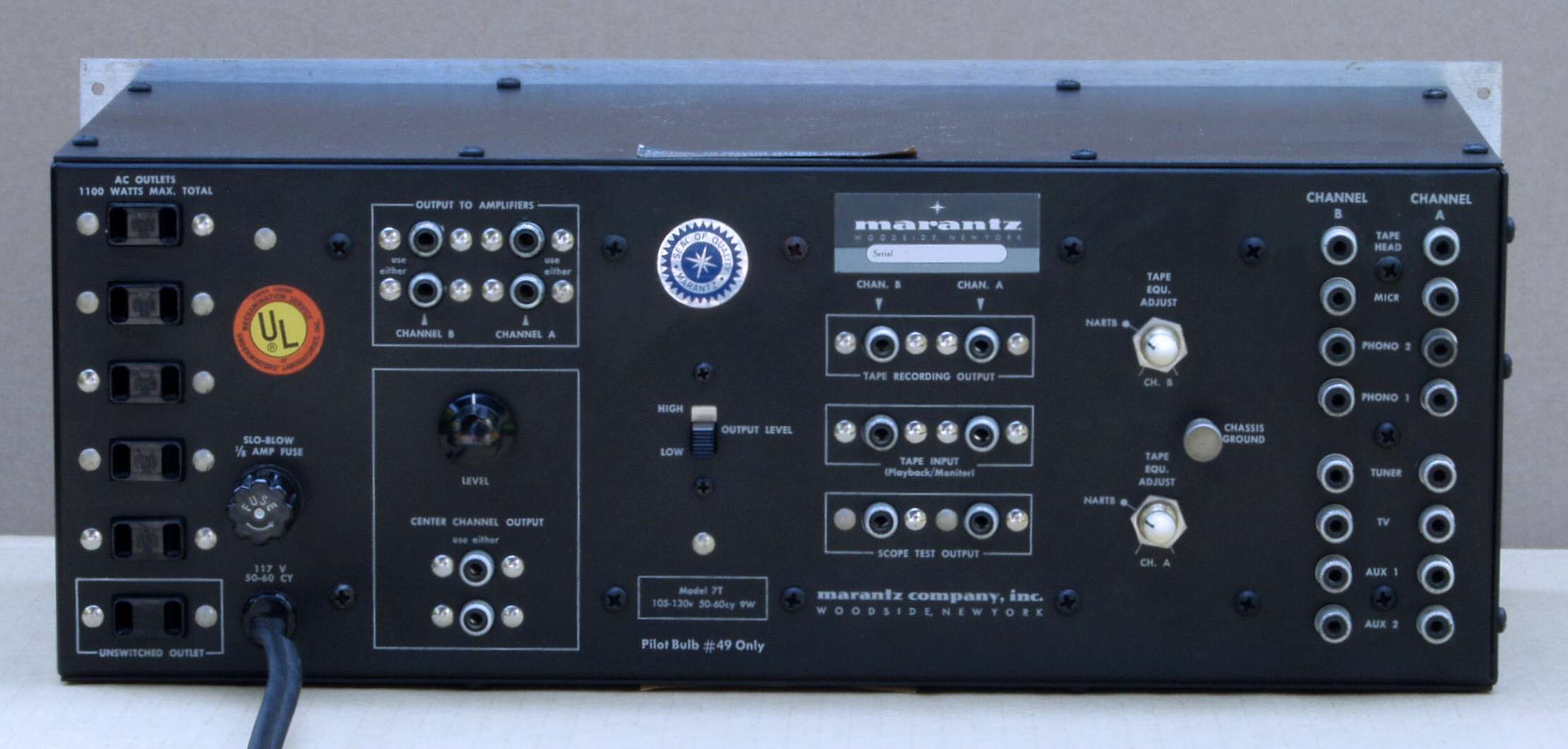

Ａ１４．　点検中　後から見る

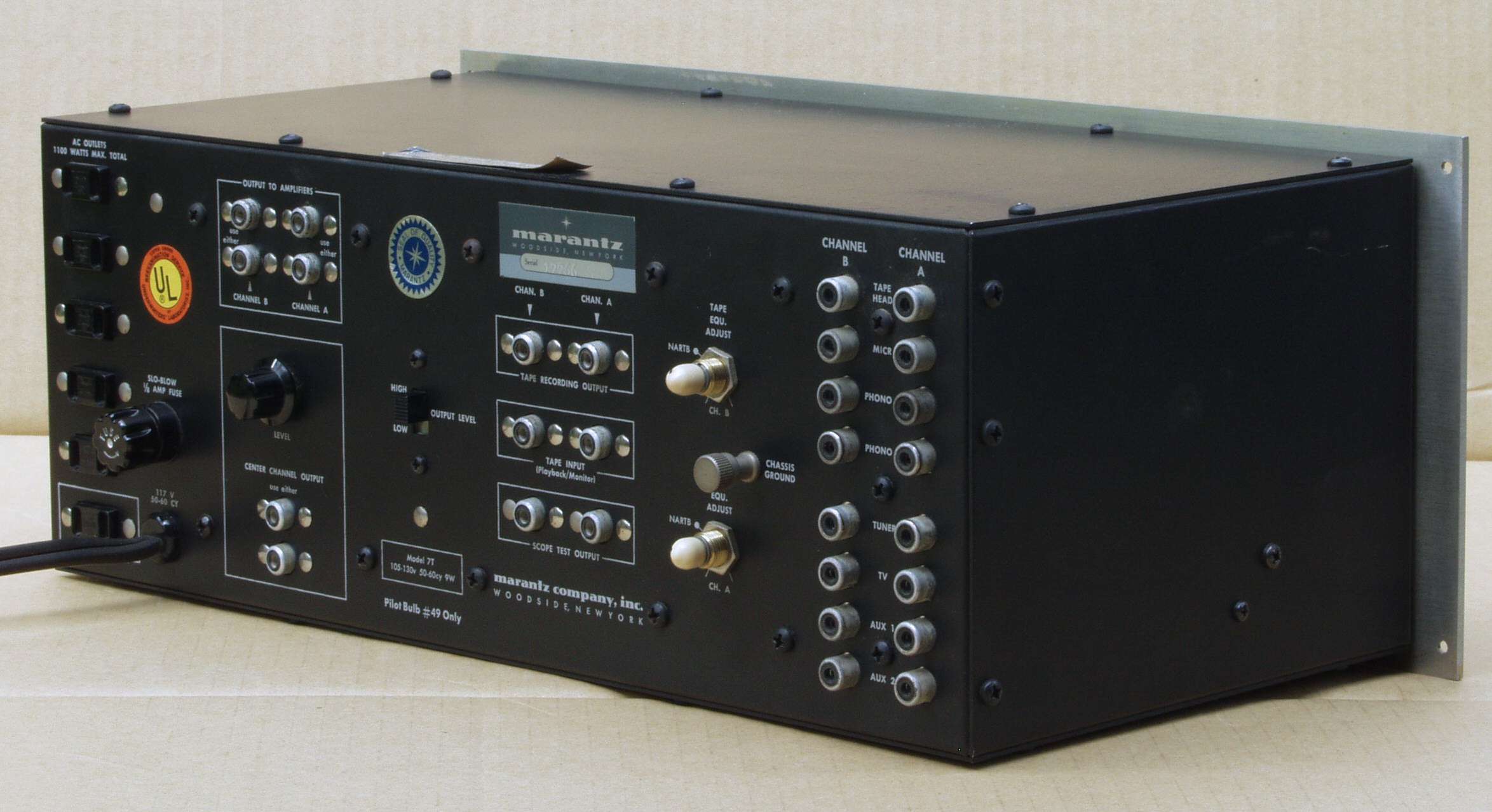

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

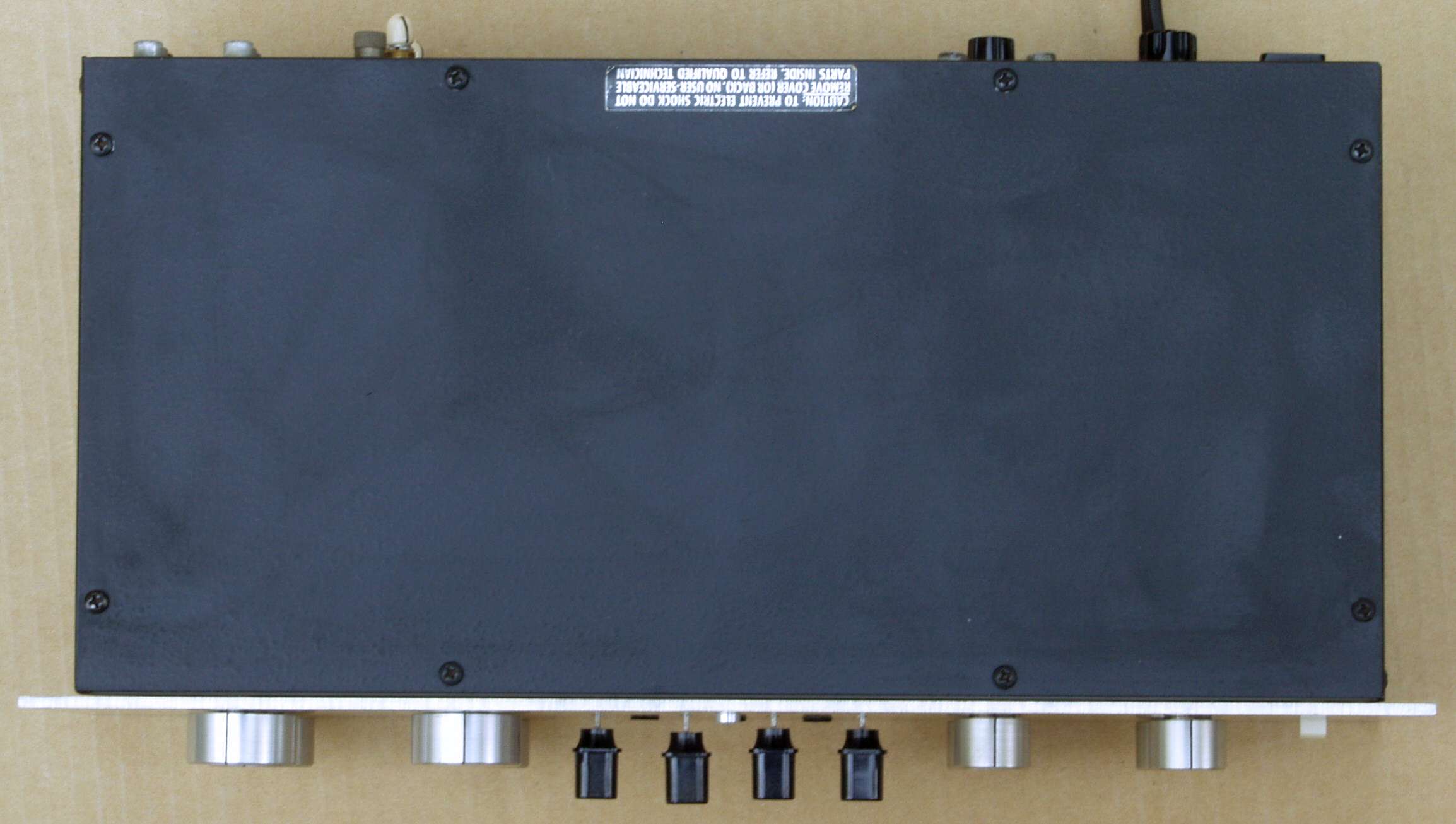

Ａ１７．　点検中　上から見る

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

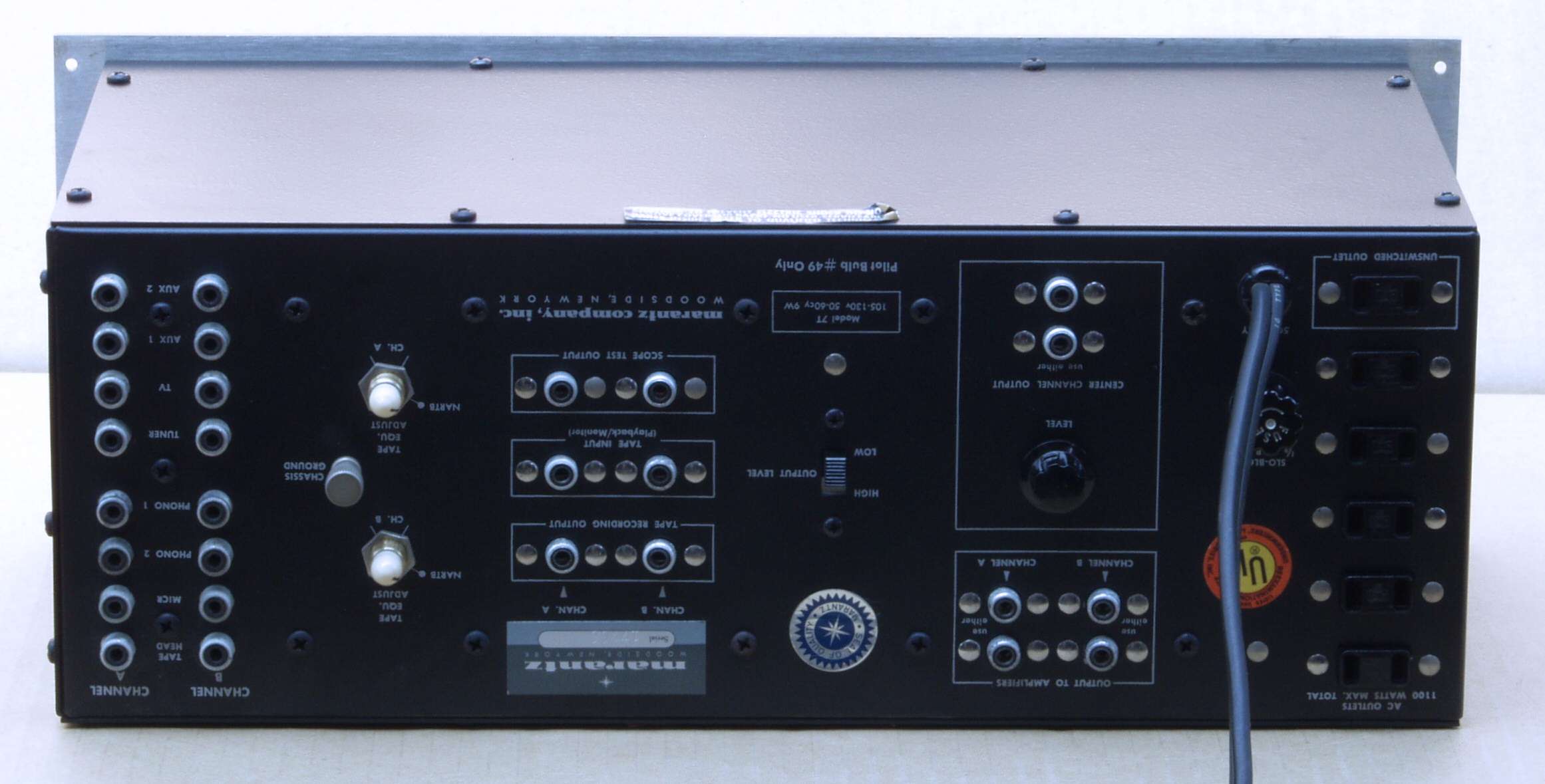

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

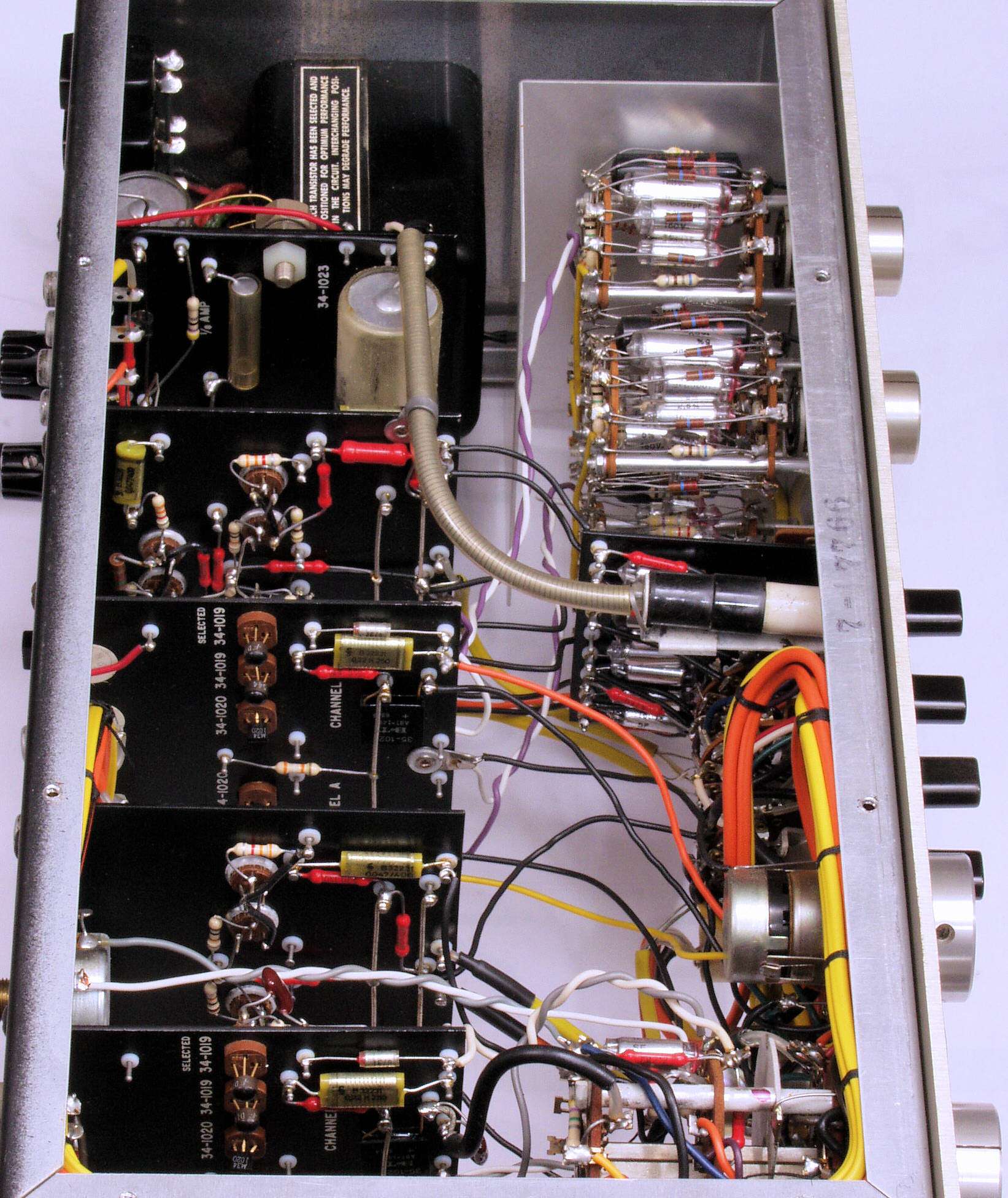

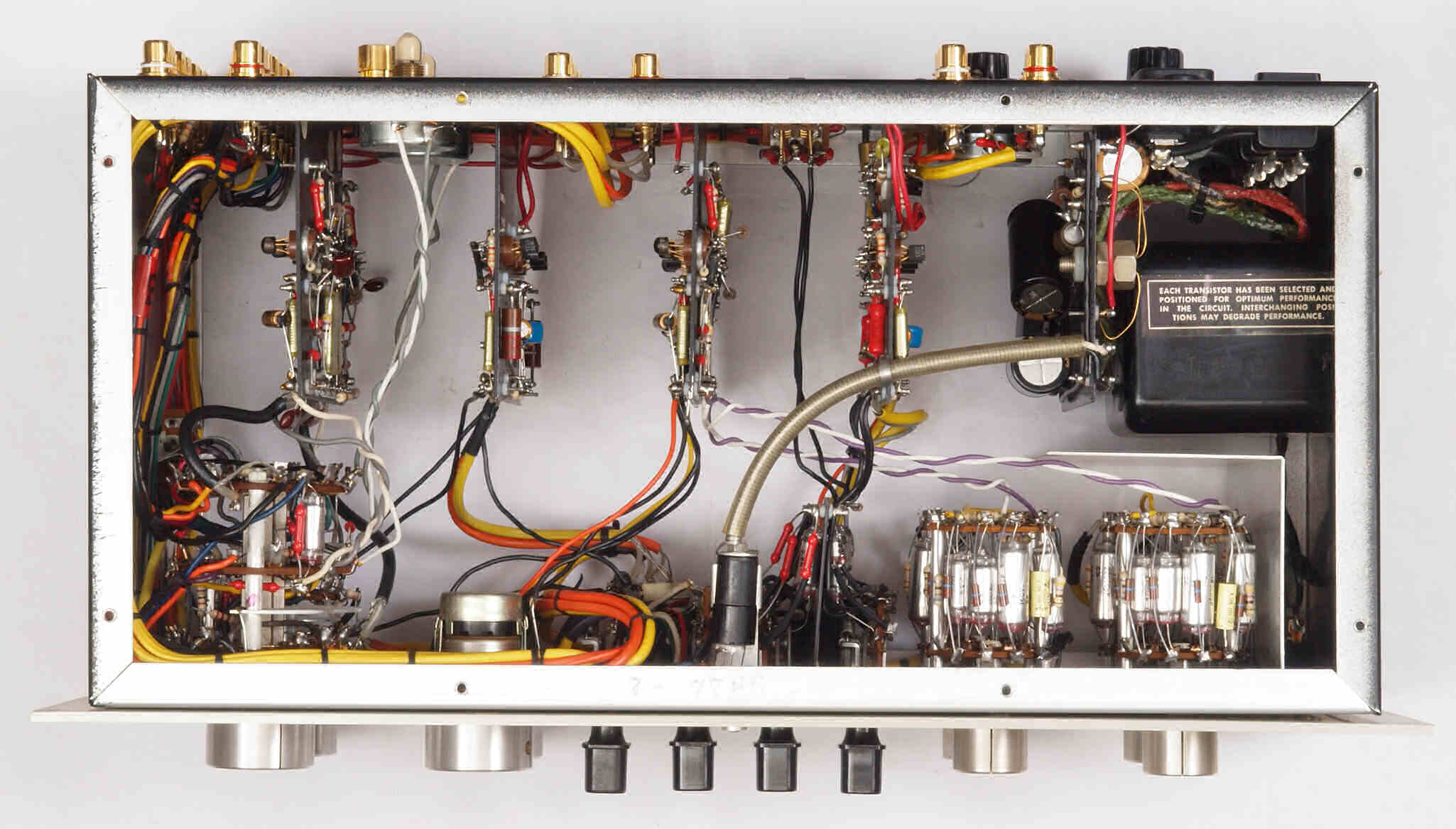

Ａ３１．　点検中　上下ケースから取り出し、上から見る。

Ａ３２．　点検中　上下ケースから取り出し、上左から見る。

Ａ３３．　点検中　上下ケースから取り出し、上右から見る。

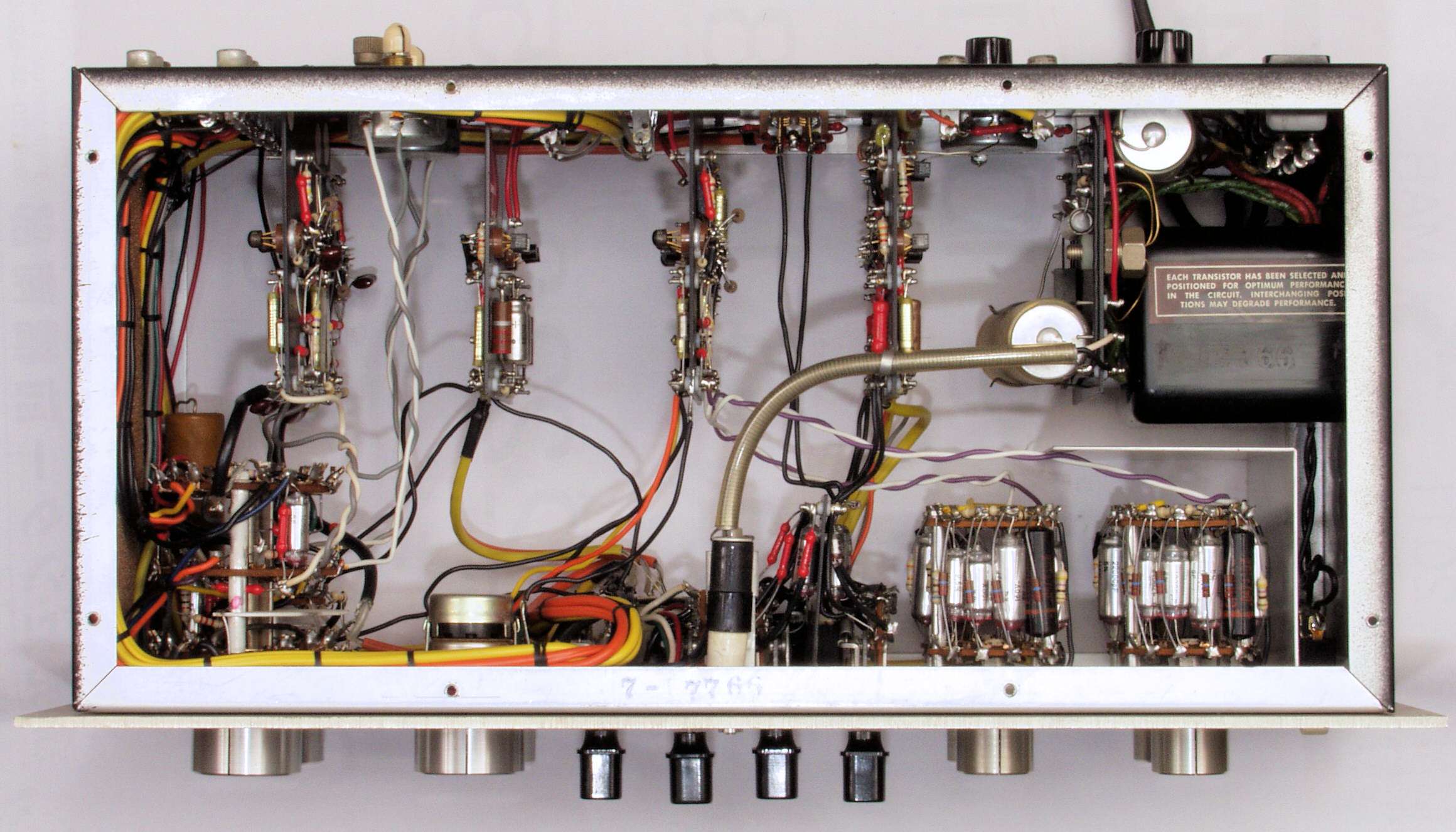

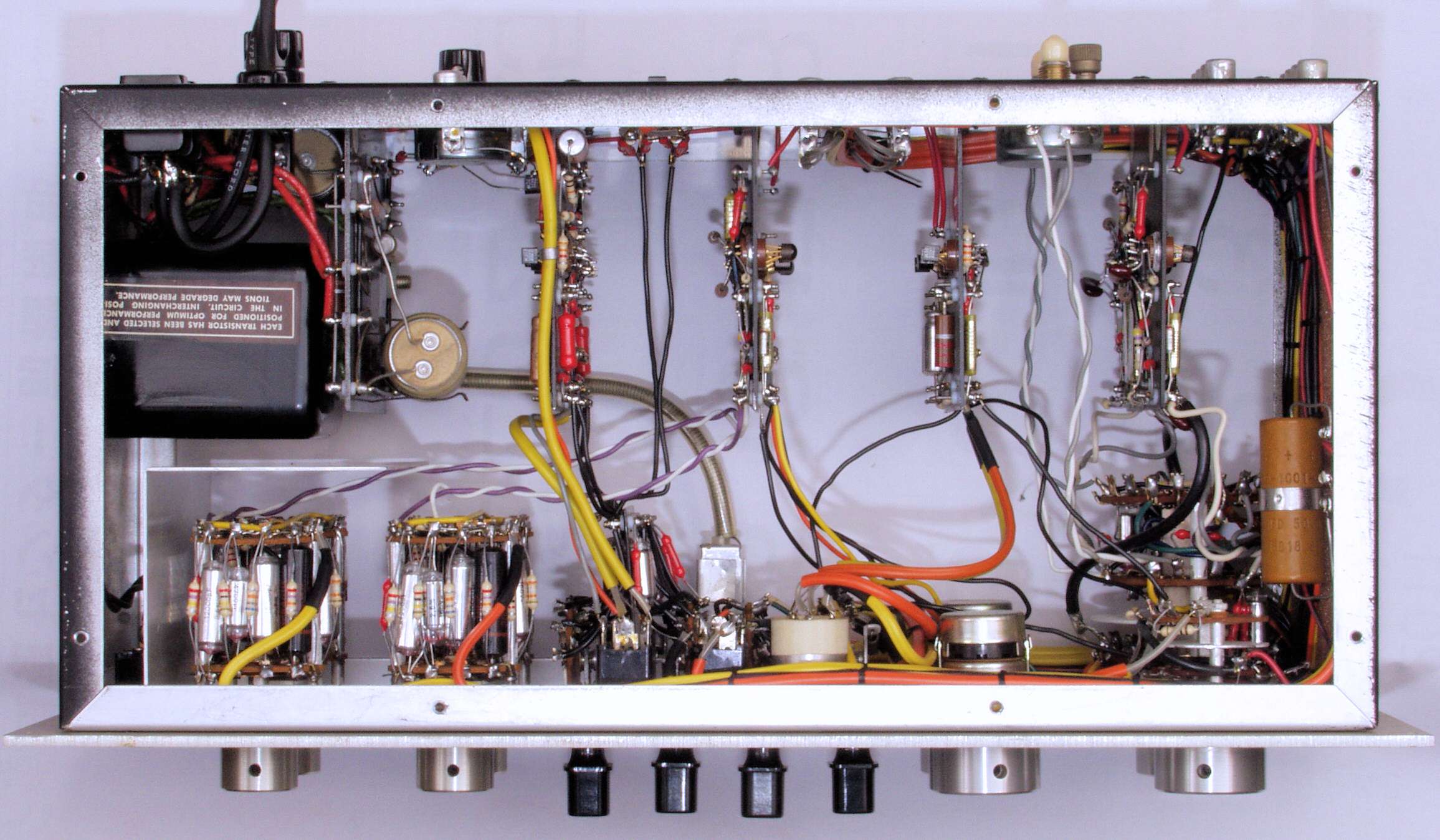

Ａ３５．　点検中　上下ケースから取り出し、下から見る。

Ａ３６．　点検中　上下ケースから取り出し、下右から見る。

Ａ３７．　点検中　上下ケースから取り出し、下左から見る。

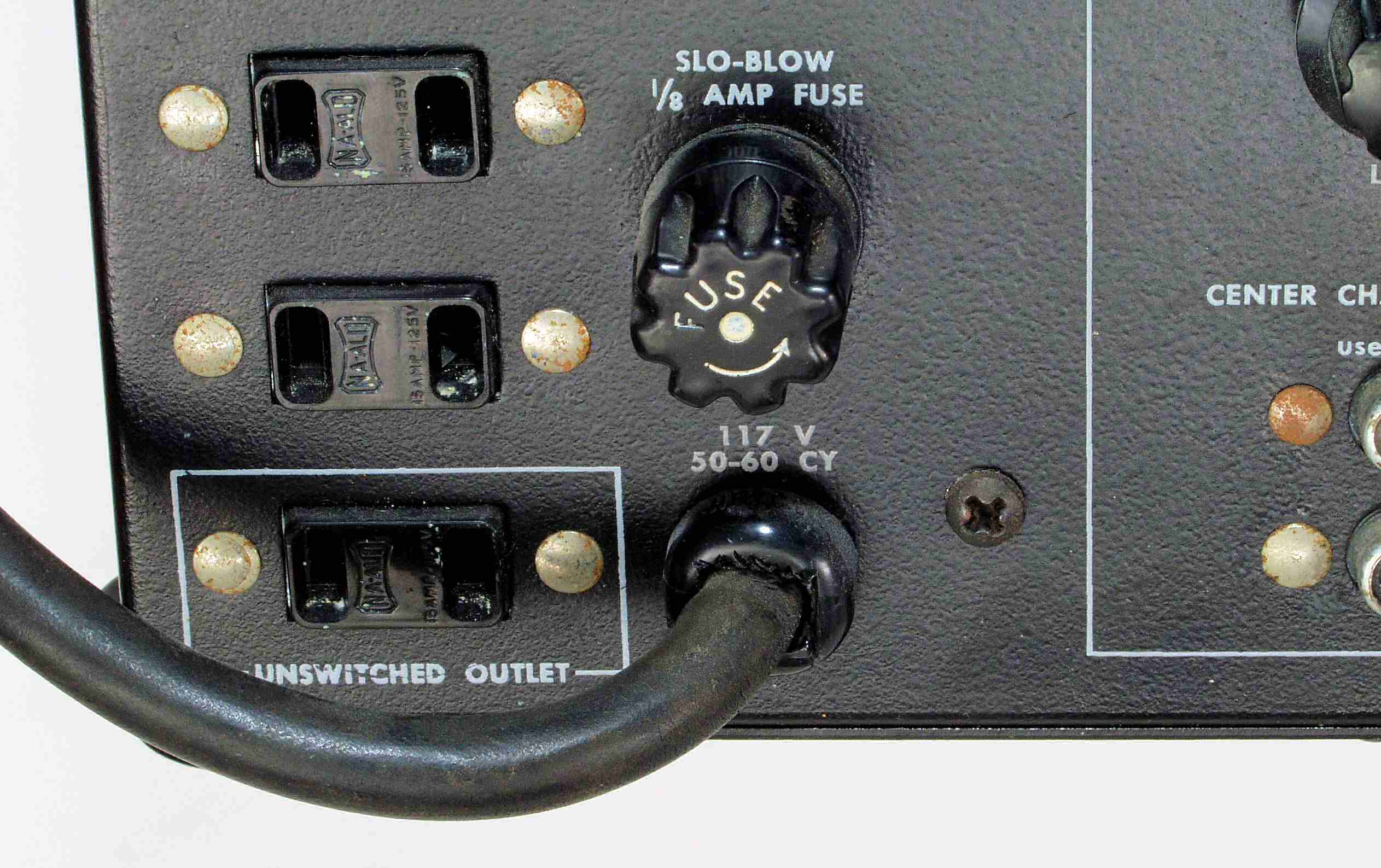

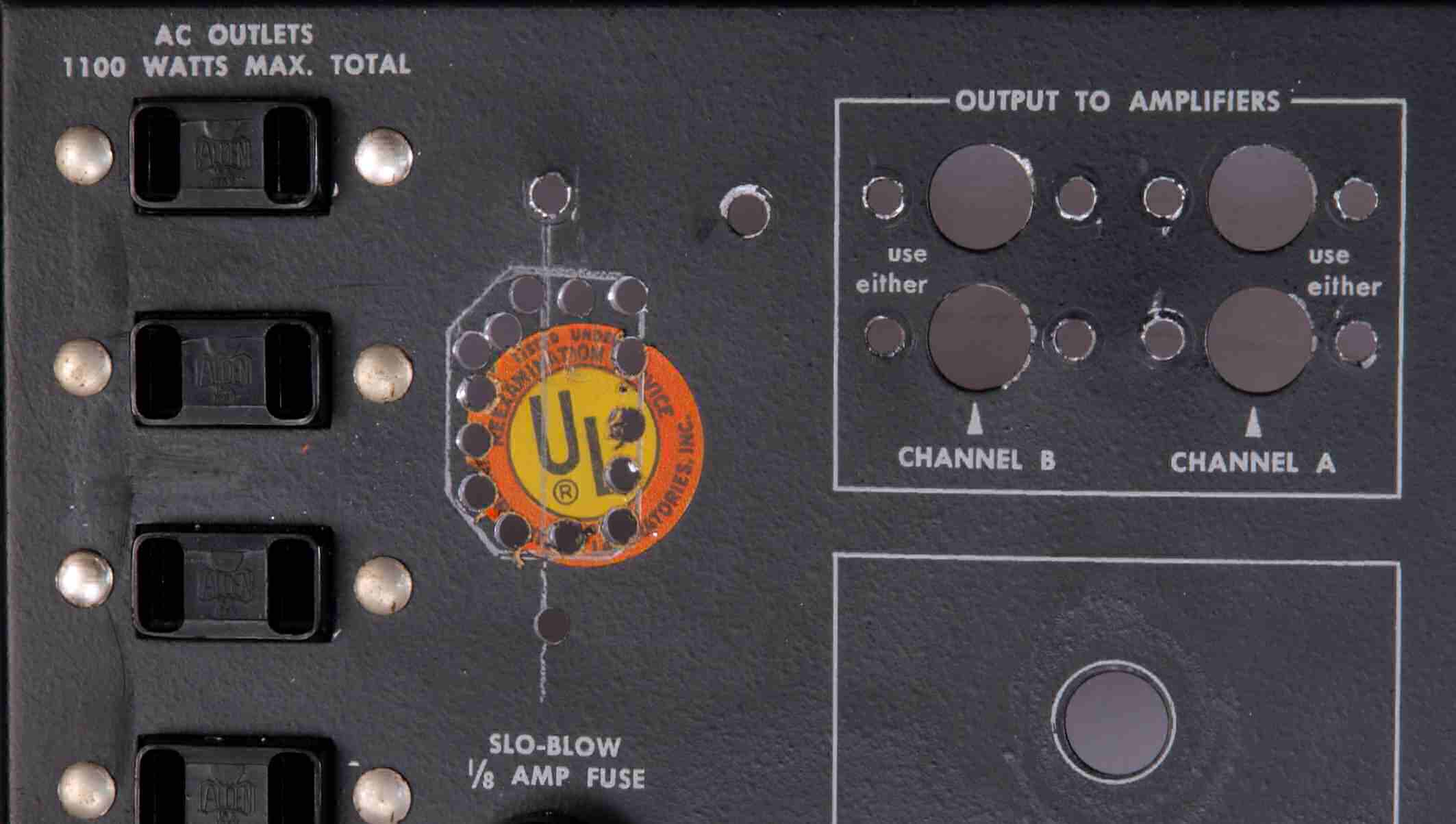

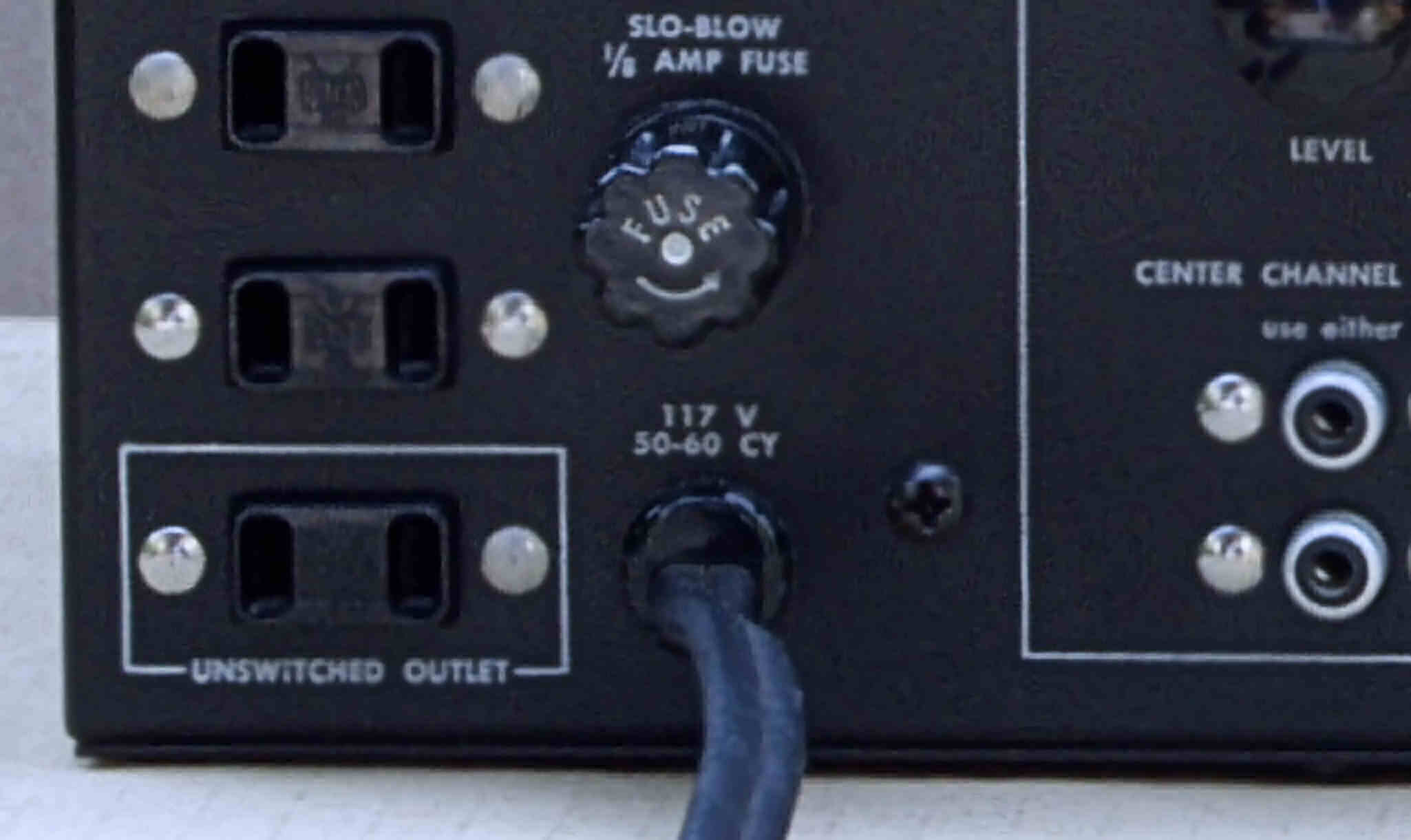

Ａ４１．　点検中　電源コード取り付け。

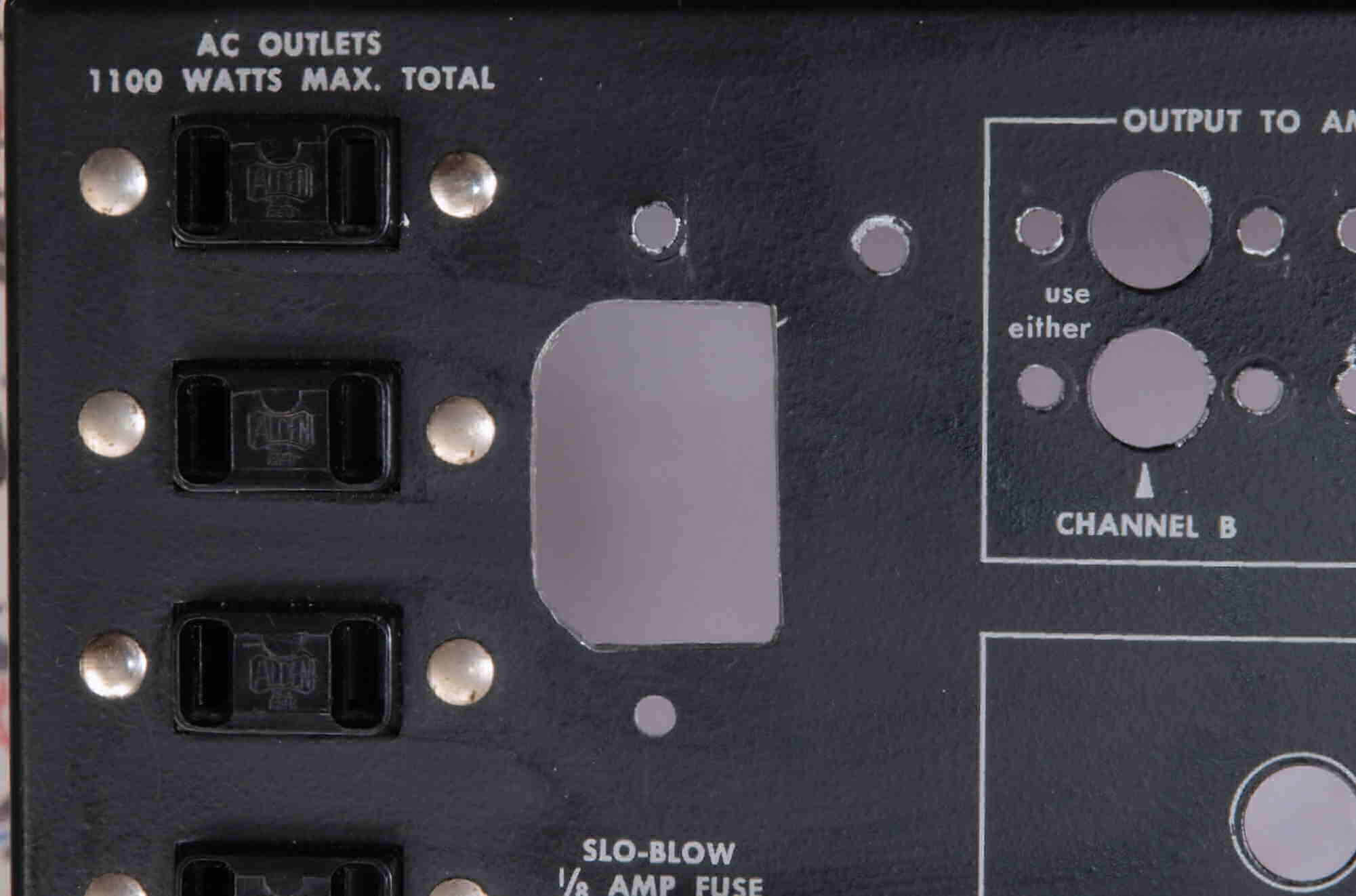

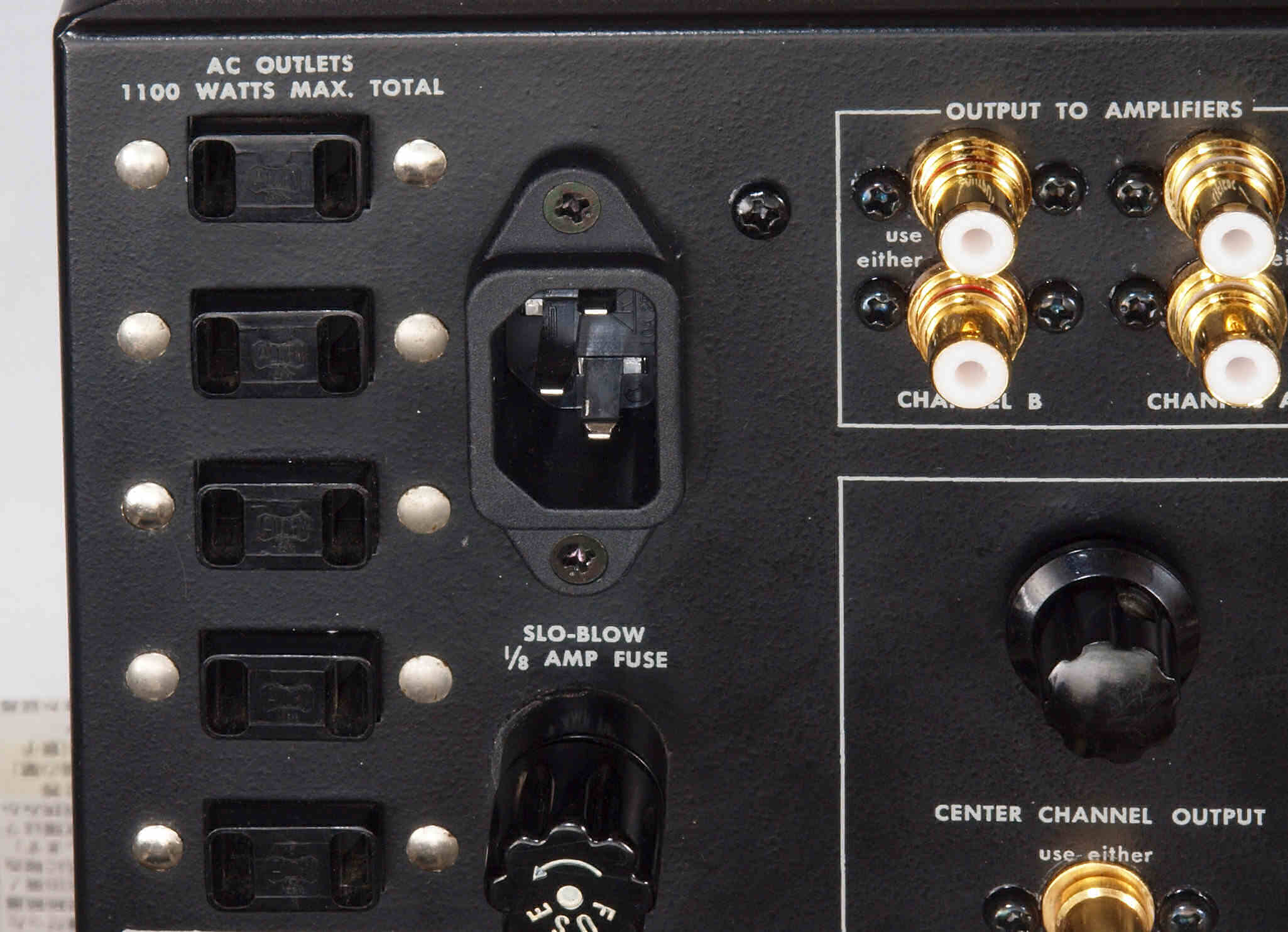

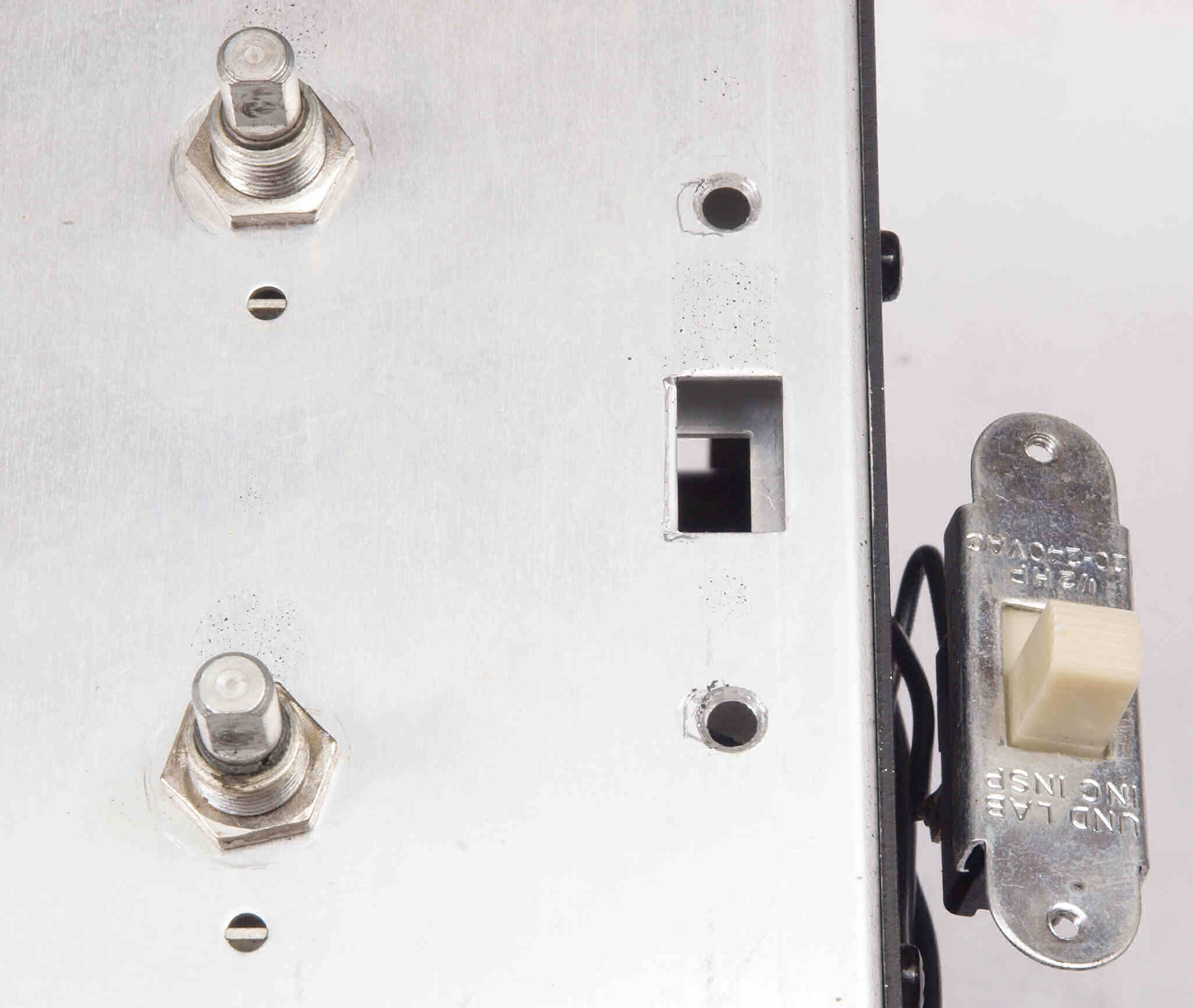

Ａ４２．　点検中　電源コード取り付け、　下記の所に３Pインレット取り付け可能。

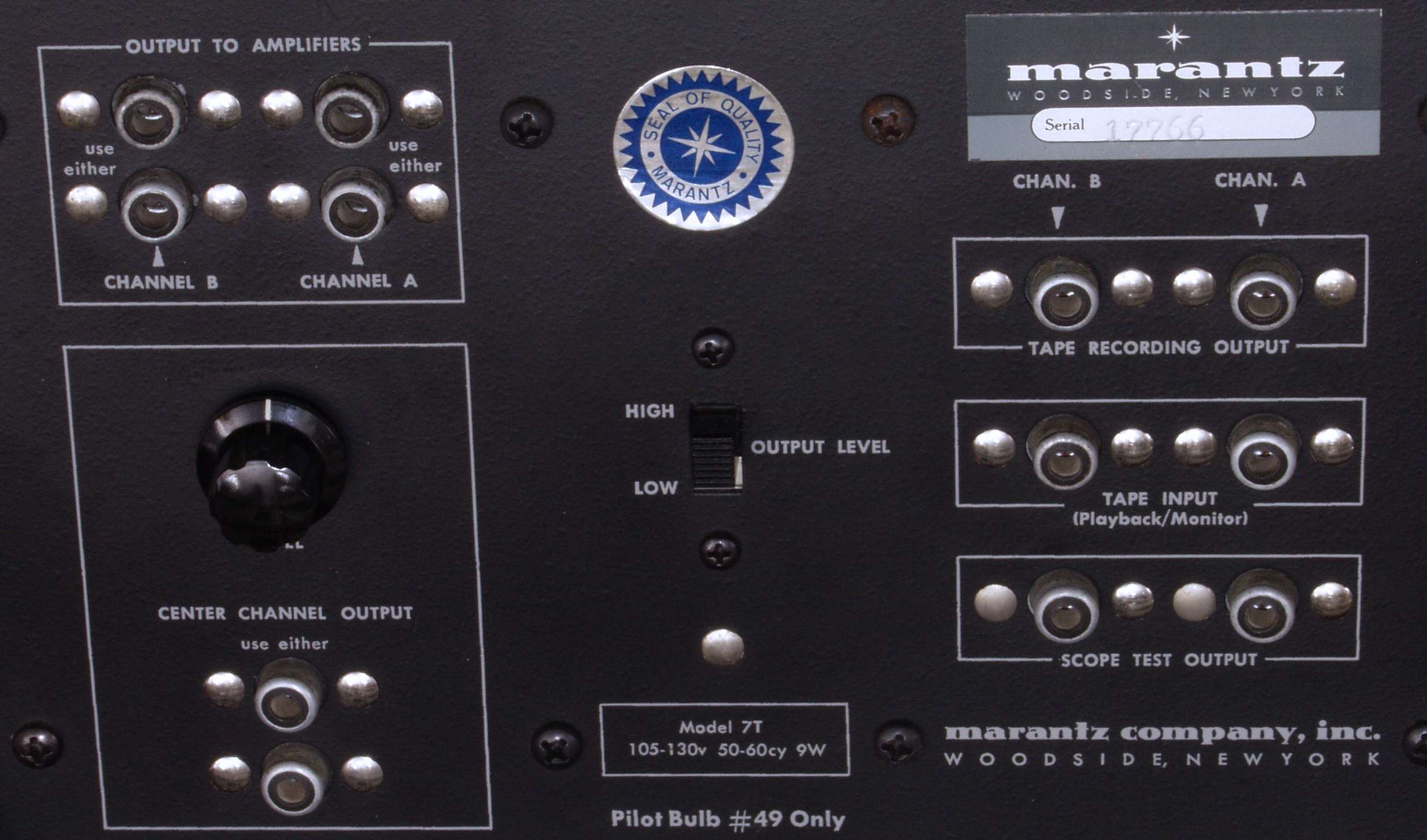

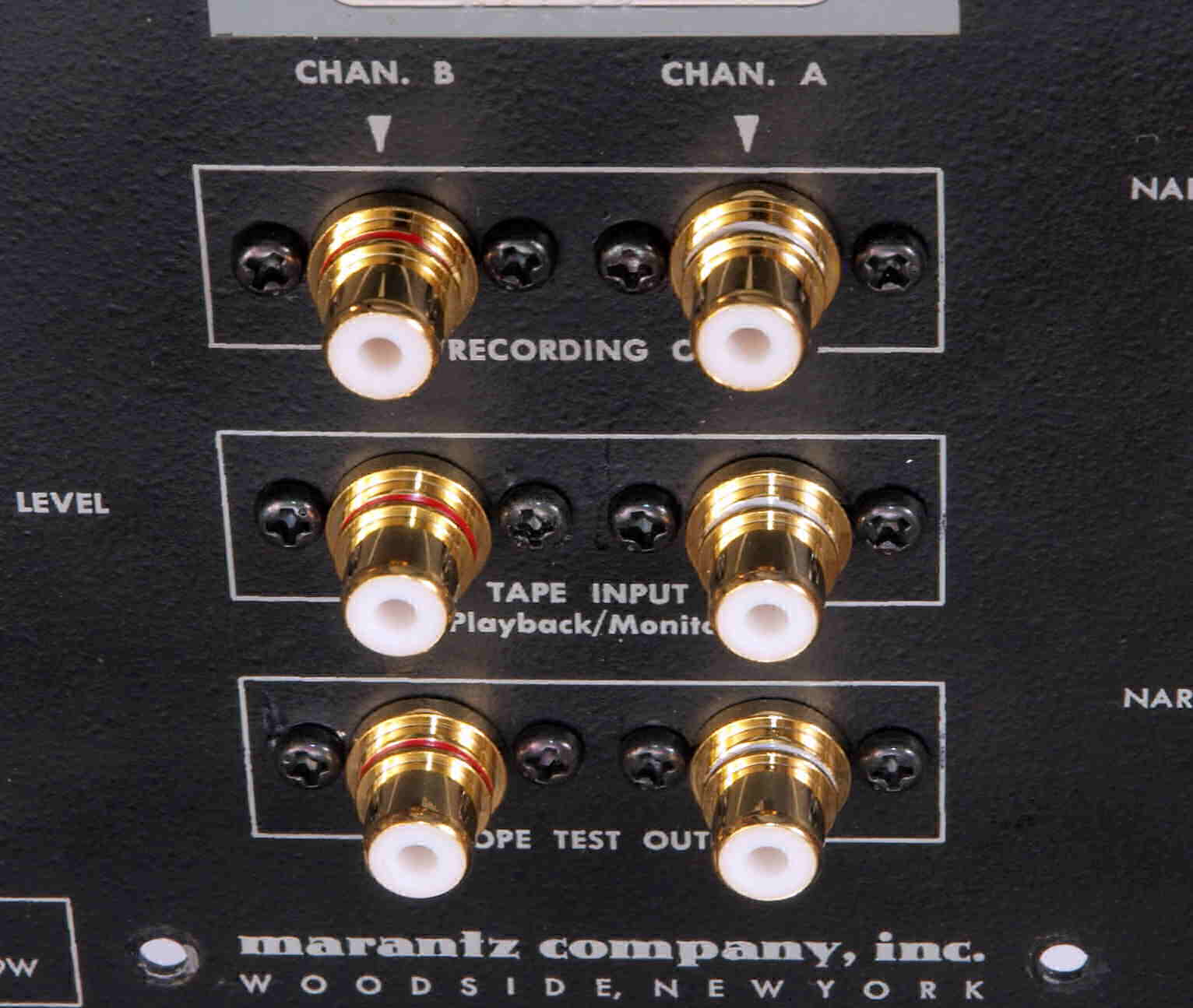

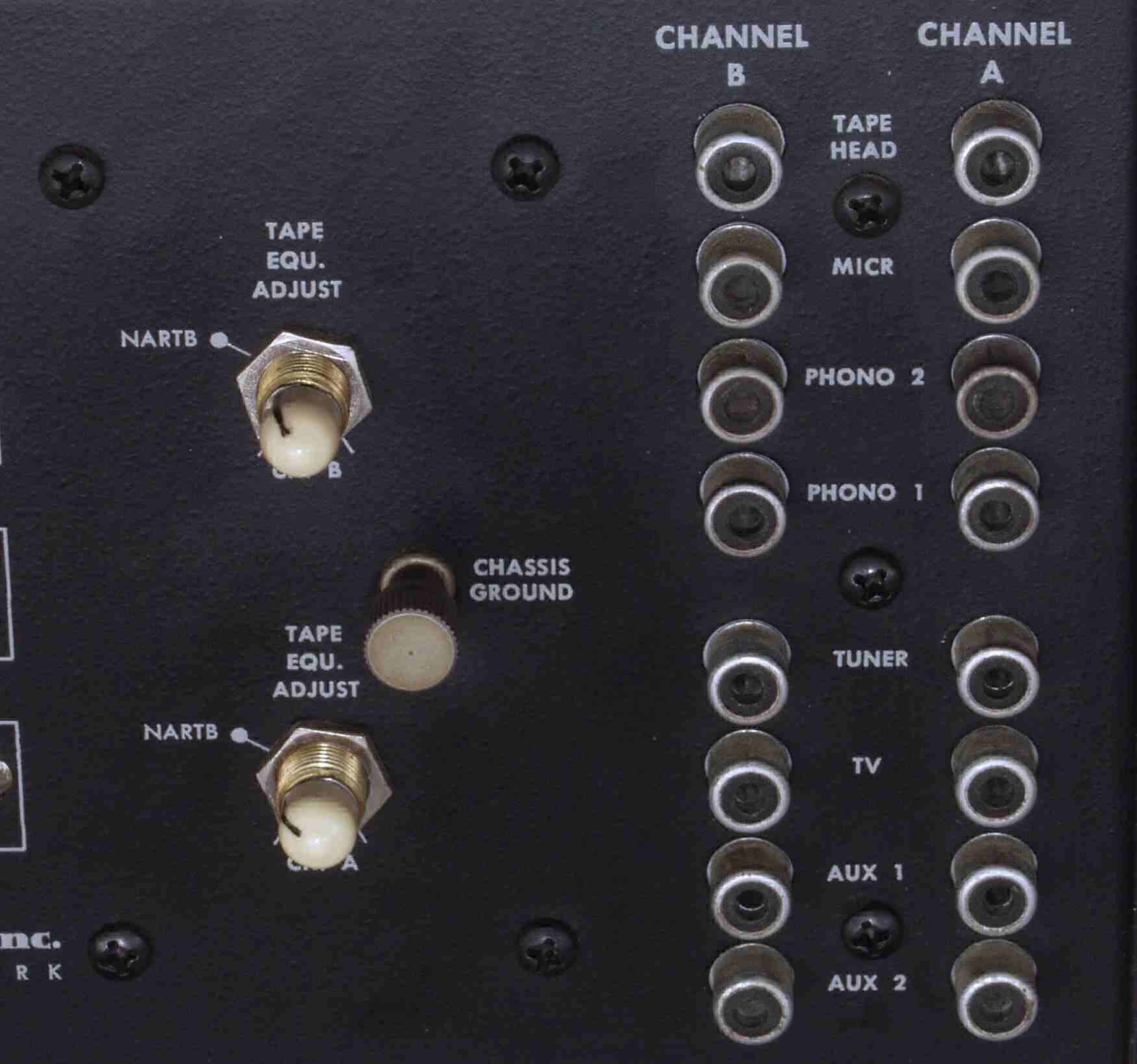

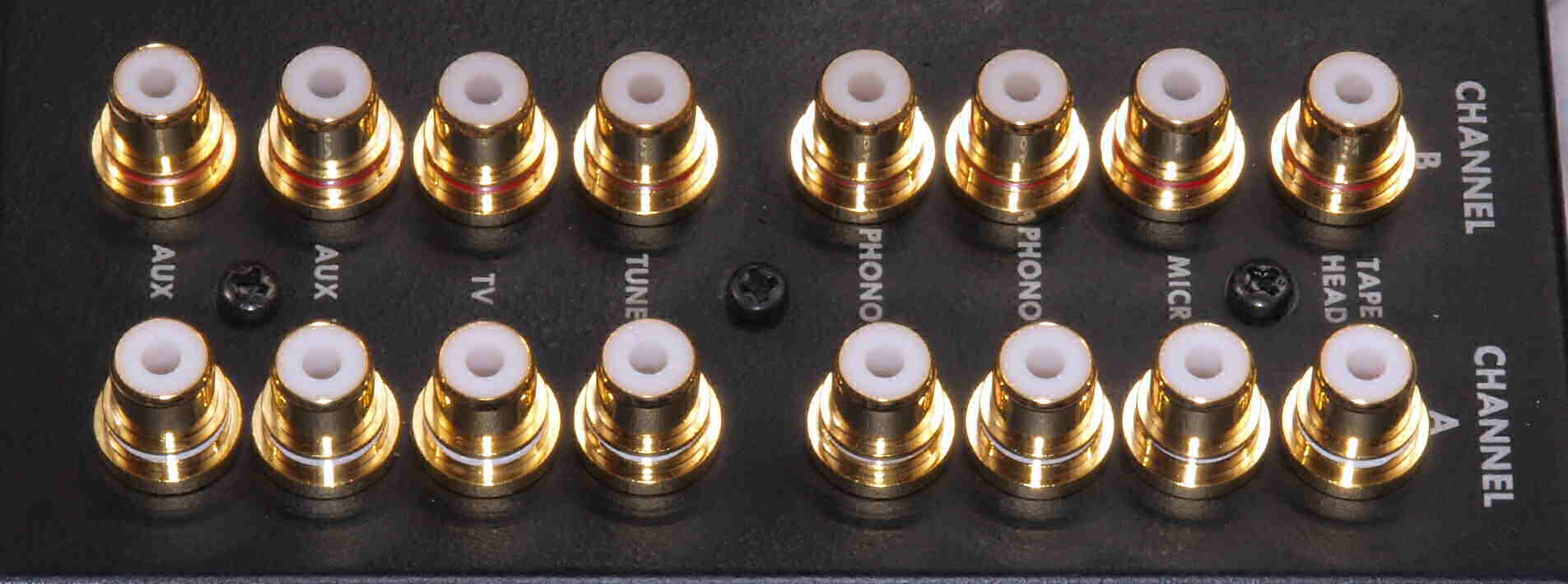

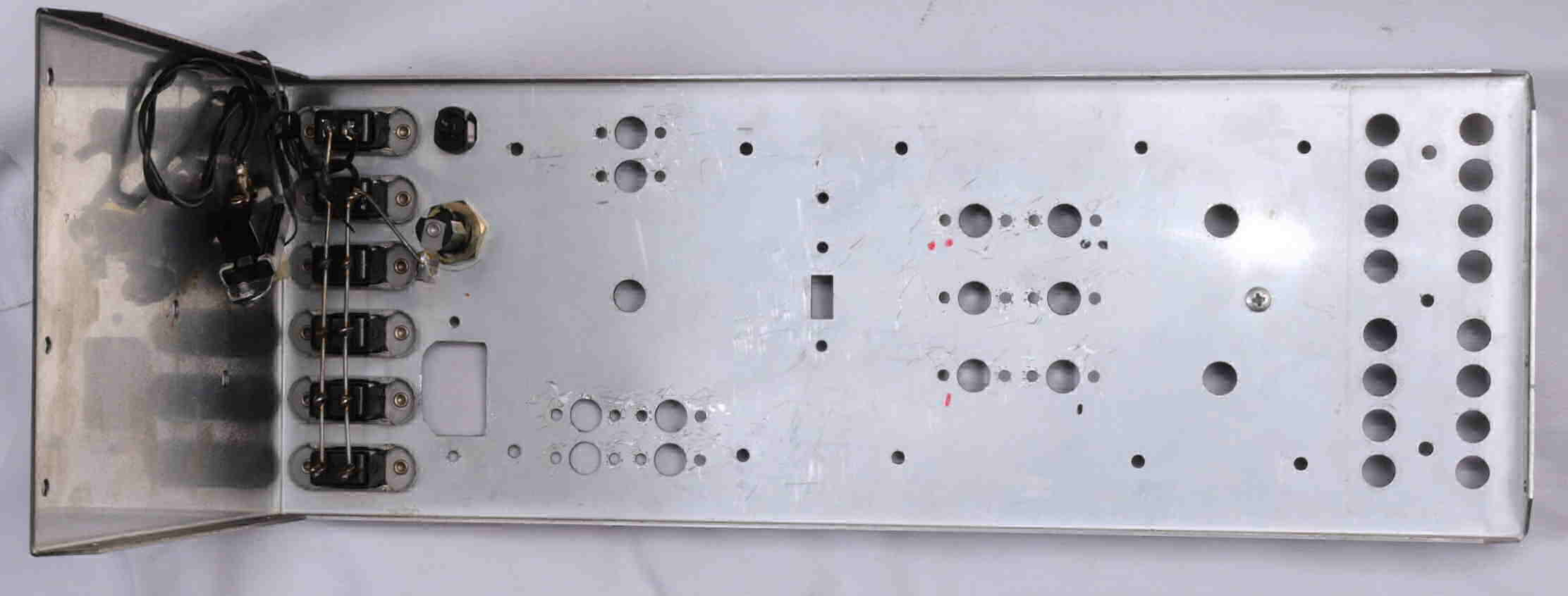

Ａ５１．　点検中　入力ＲＣＡ端子郡。

Ａ５２．　点検中　入力ＲＣＡ端子郡、　小型の物は、取り付け穴が大きく締結面積が少ないので取り付け不可。

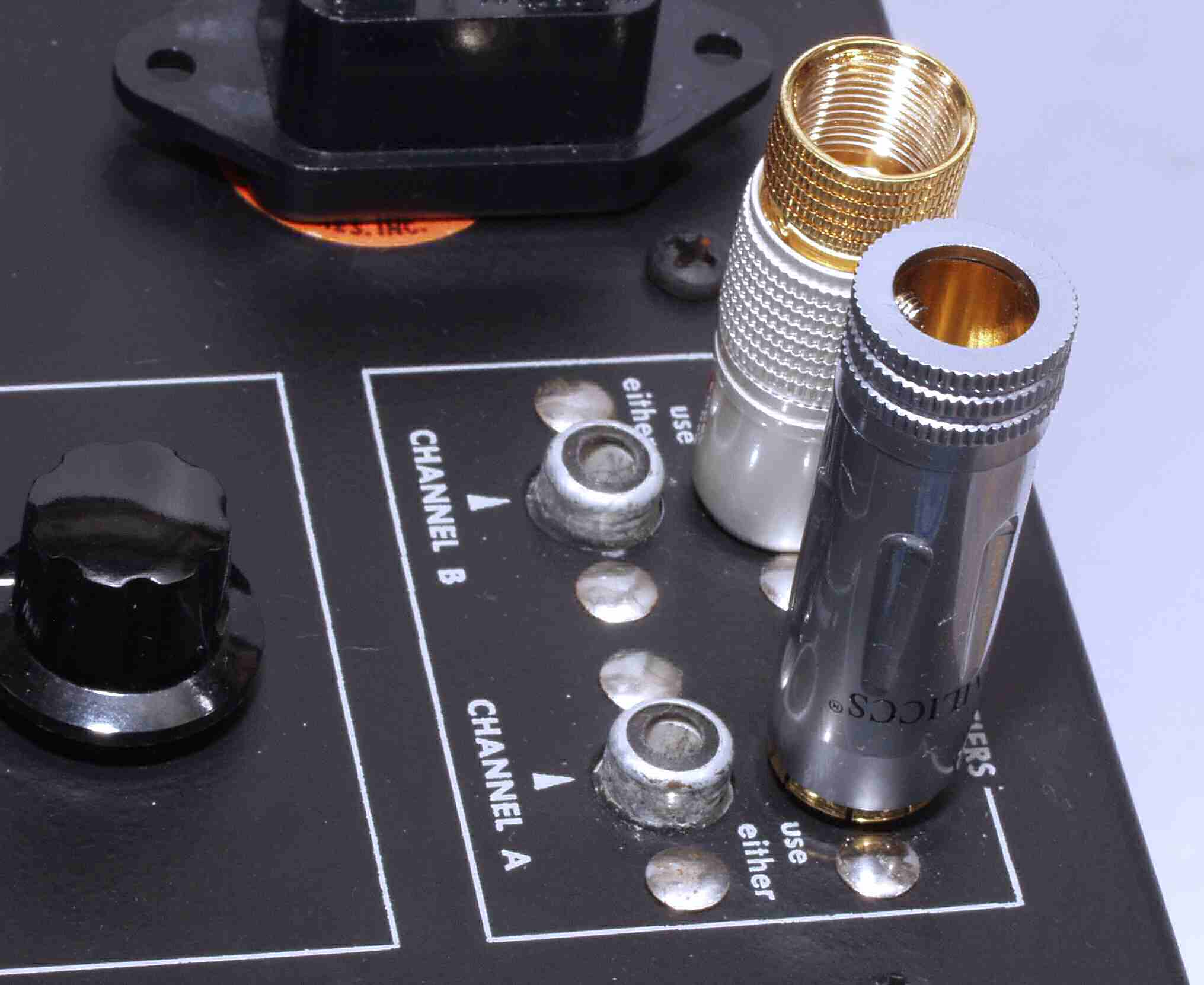

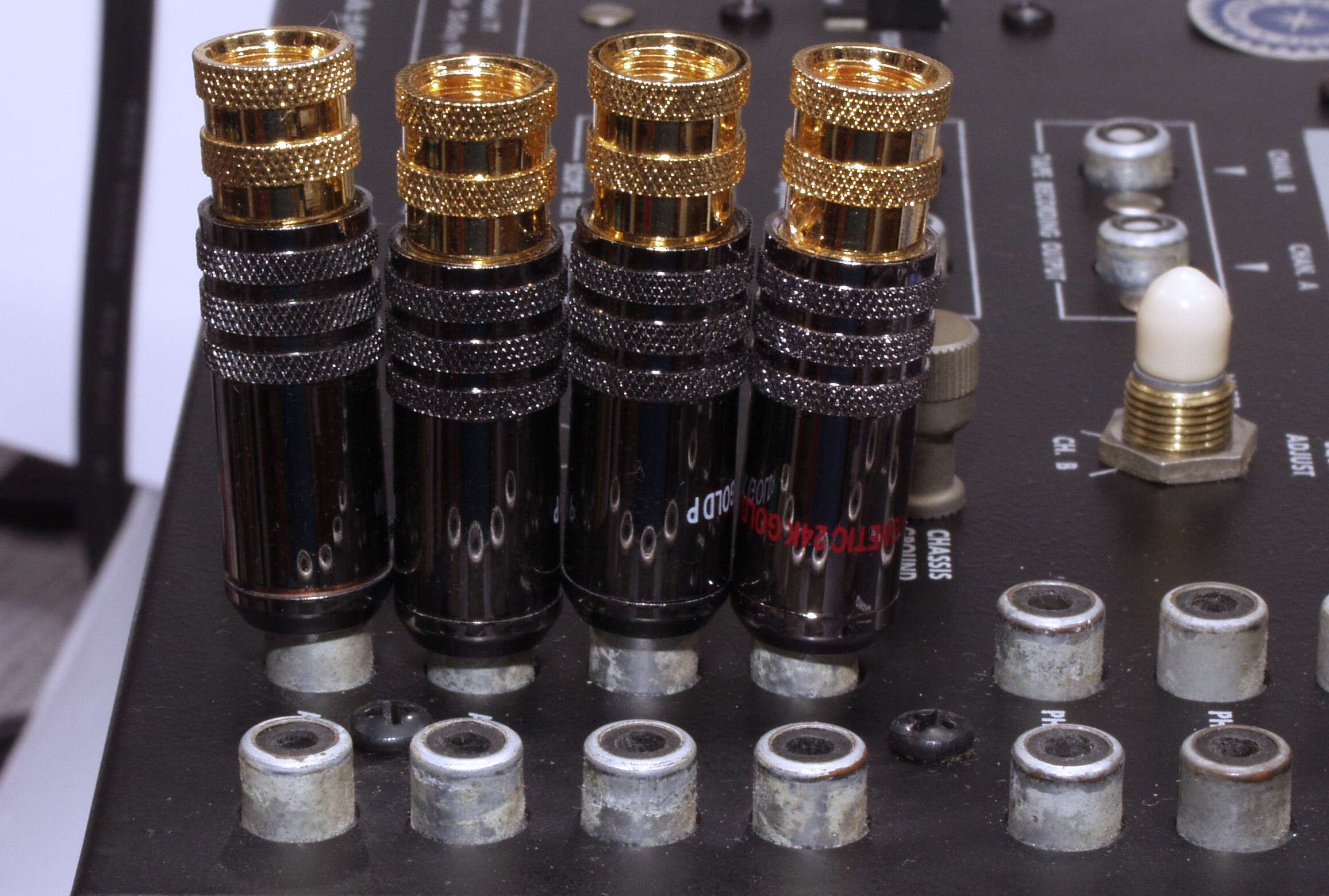

Ａ５３．　点検中　入力ＲＣＡ端子郡、　ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。

Ａ５４．　点検中　入力ＲＣＡ端子郡２、　ＷＢＴ製の小型締め付け（コレクトキャッチ）型でも、使用不可。

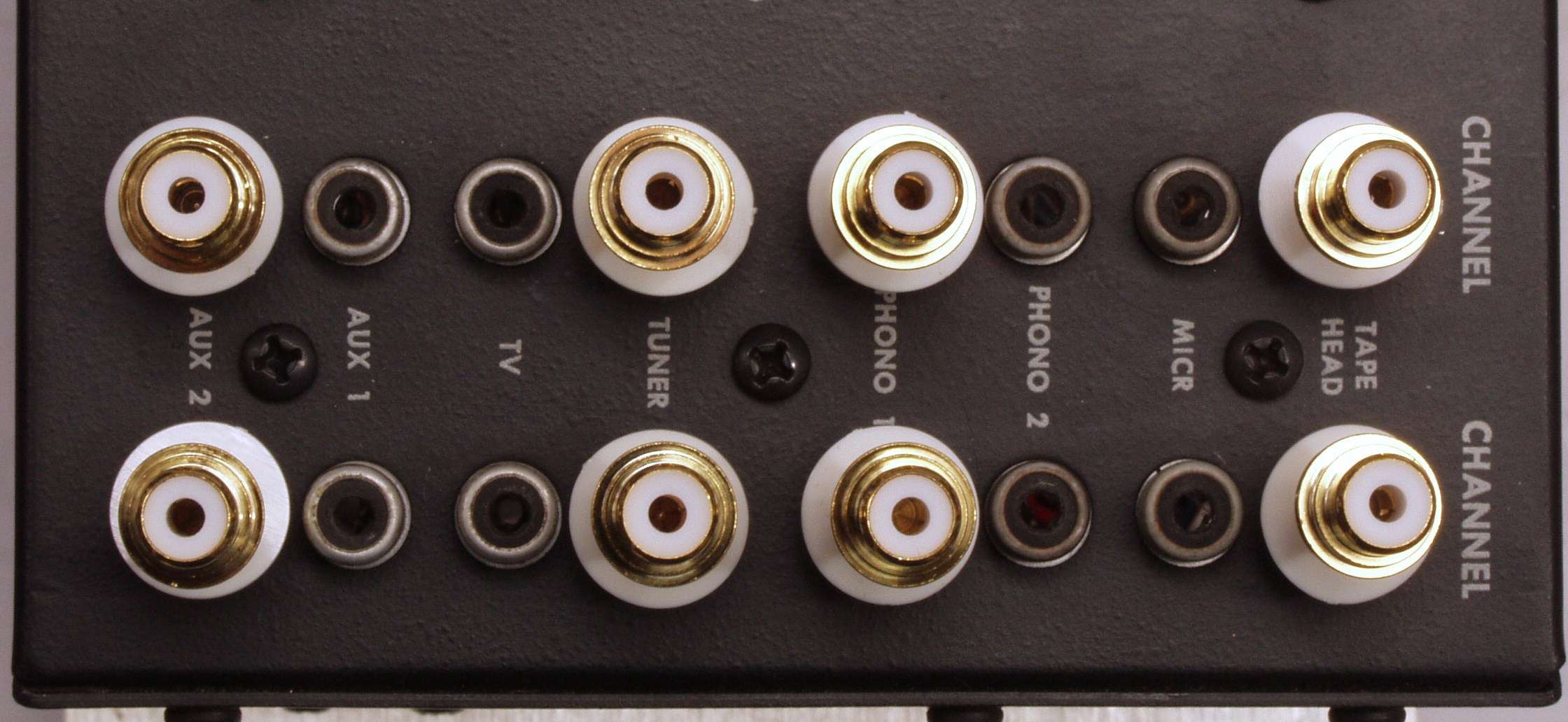

Ａ５５．　点検中　入力ＲＣＡ端子郡、　結局１つ置きに取り付ける。

Ａ６１．　点検中　入力ＲＣＡ端子郡２。

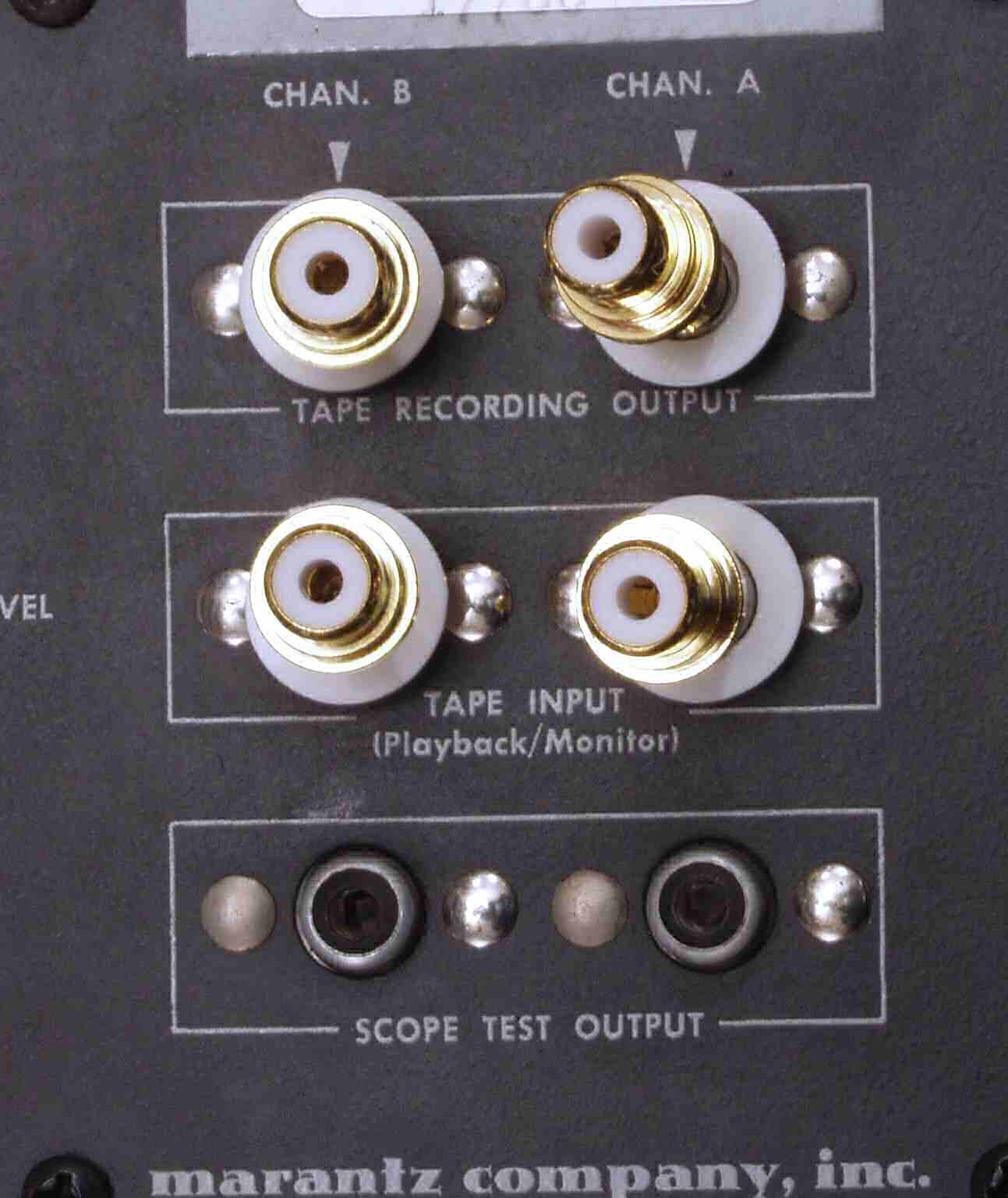

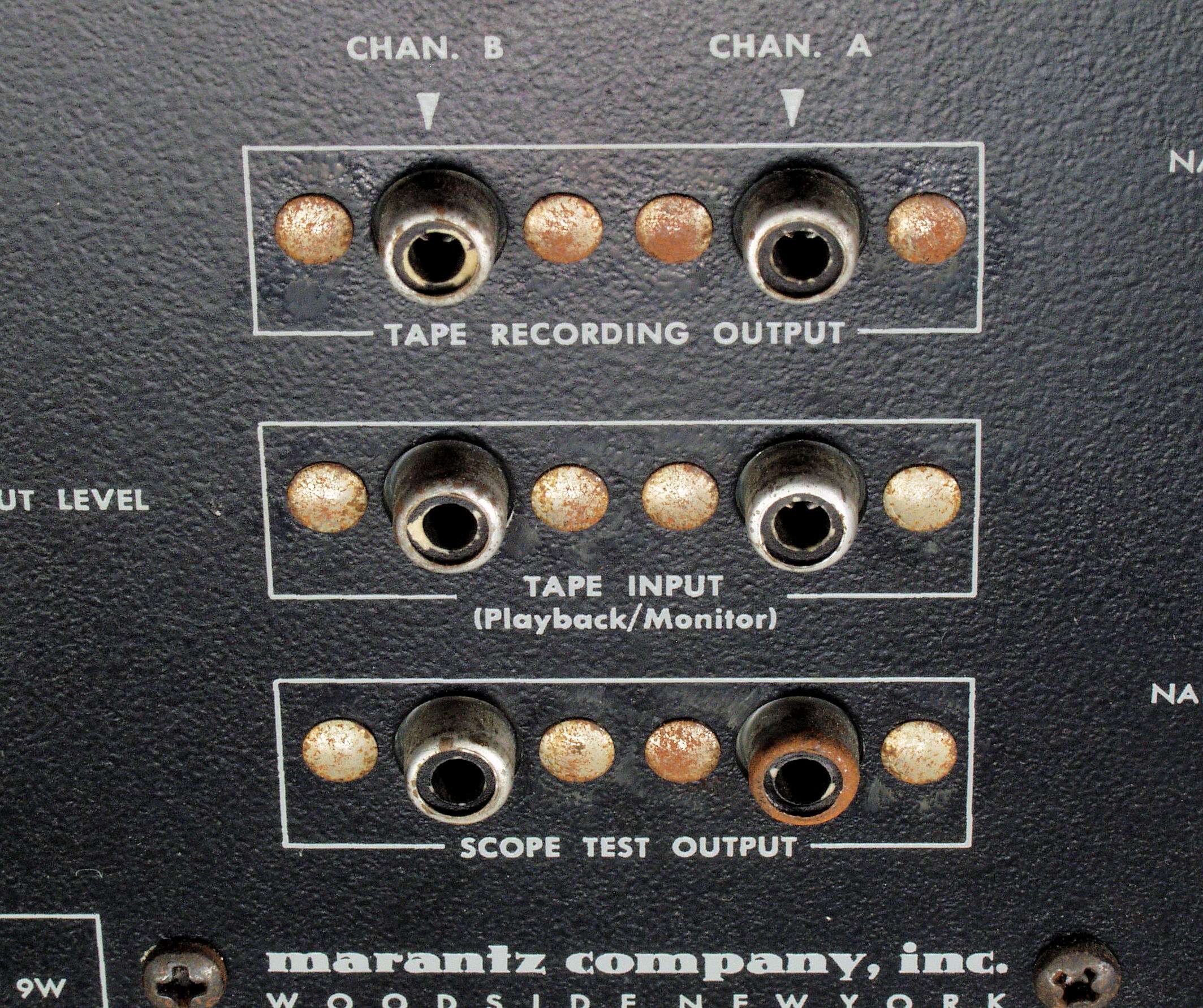

Ａ６２．　点検中　ＴＡＰＥ入出力ＲＣＡ端子郡、　交換可能。

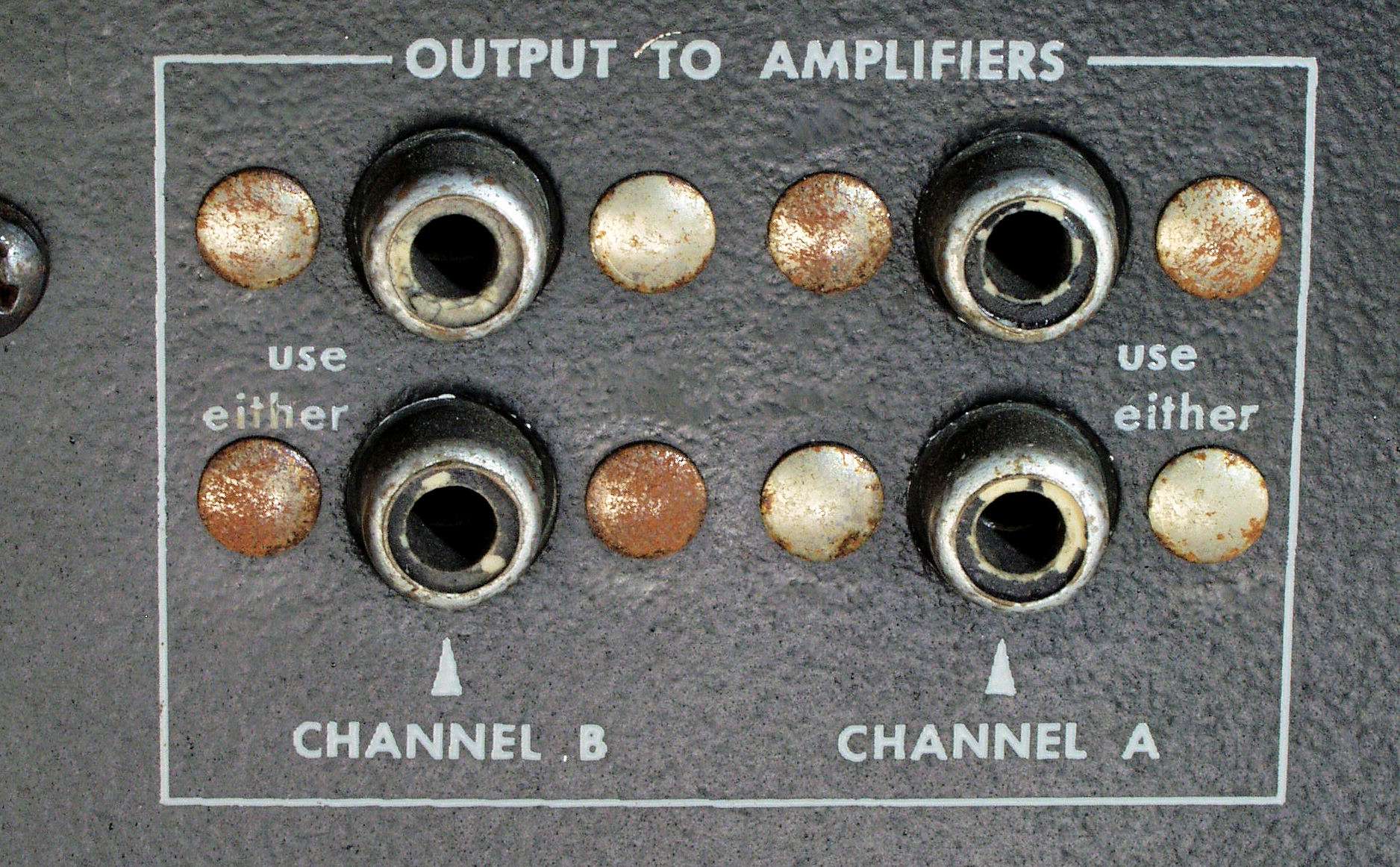

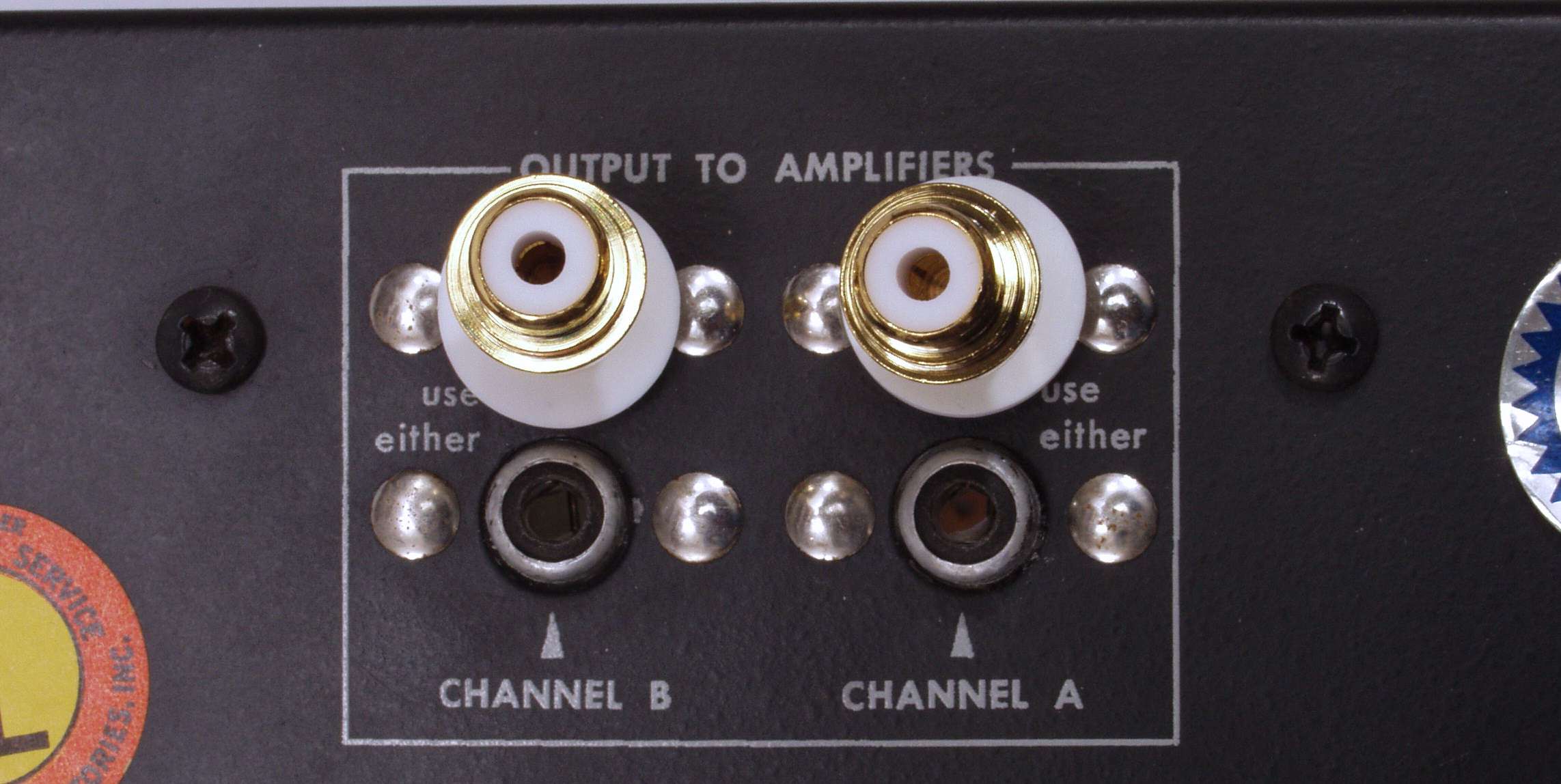

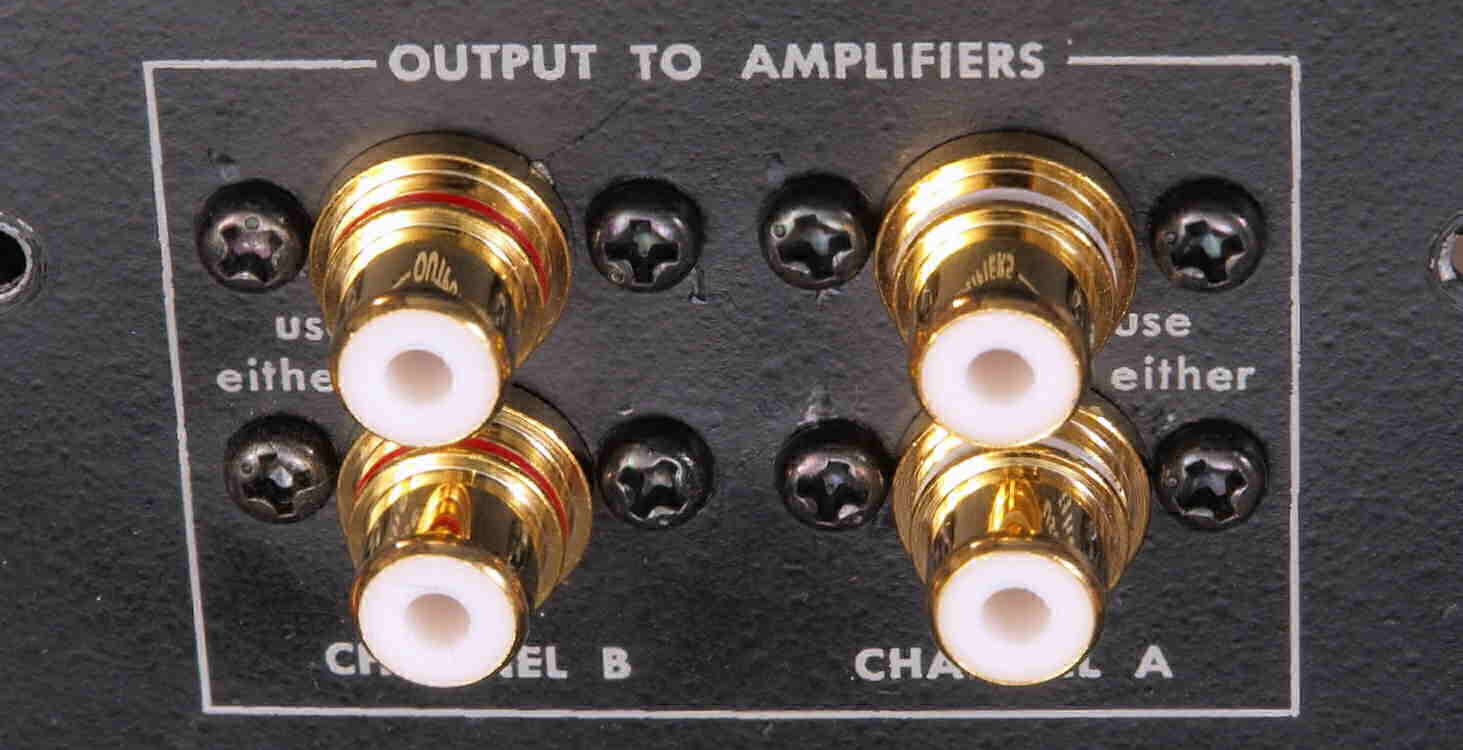

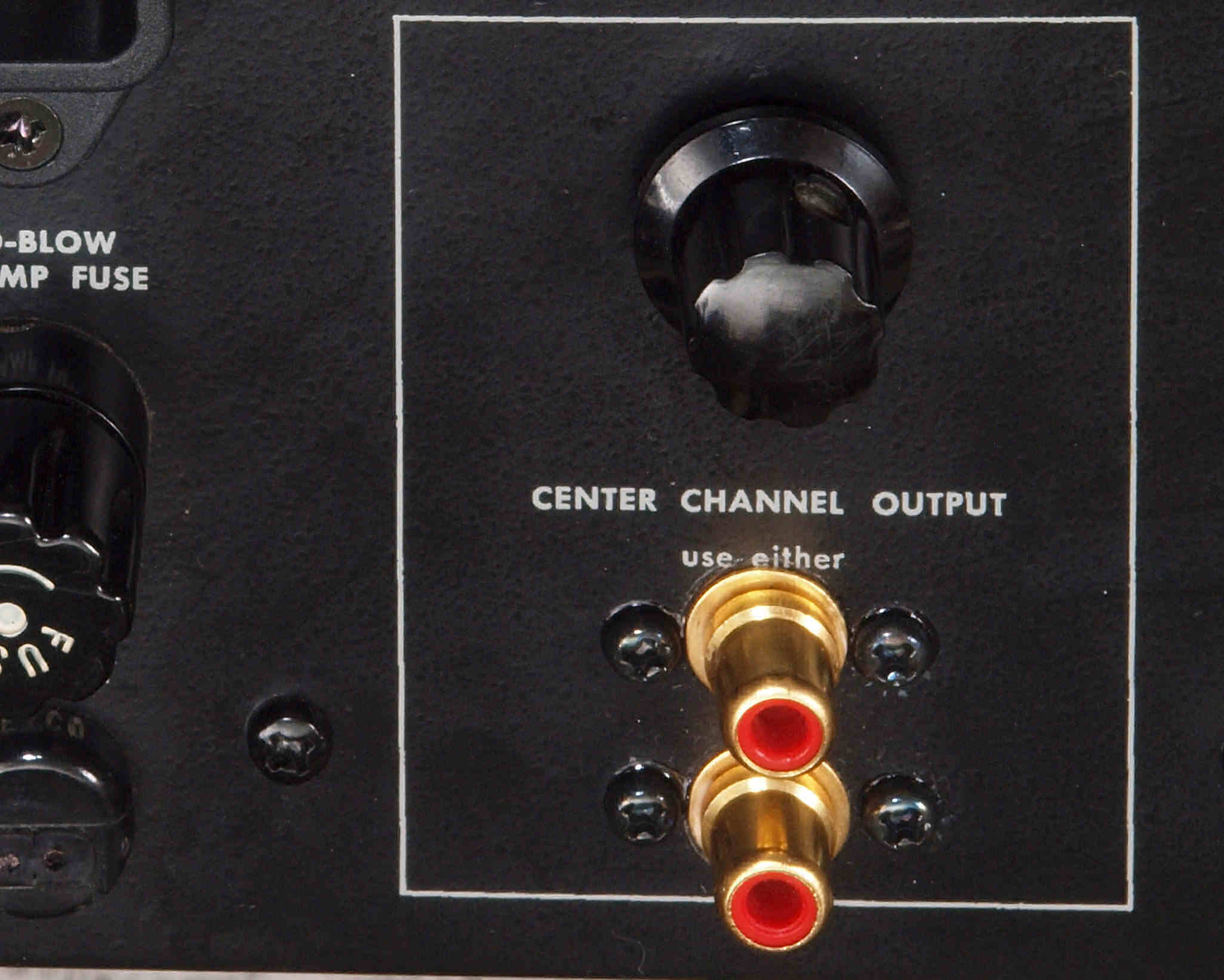

Ａ６３．　点検中　ＲＬ出力ＲＣＡ端子郡、　上段のみ交換。

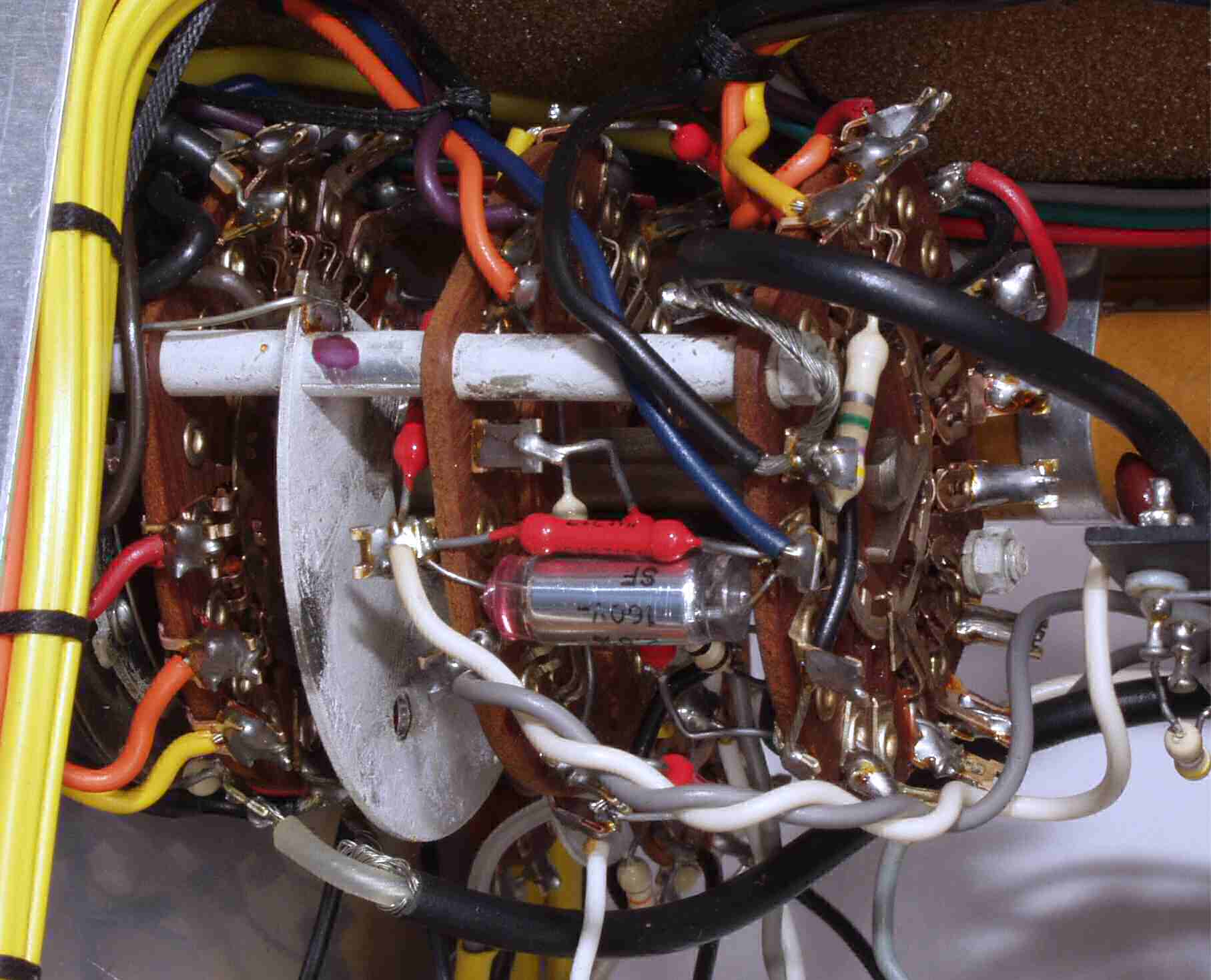

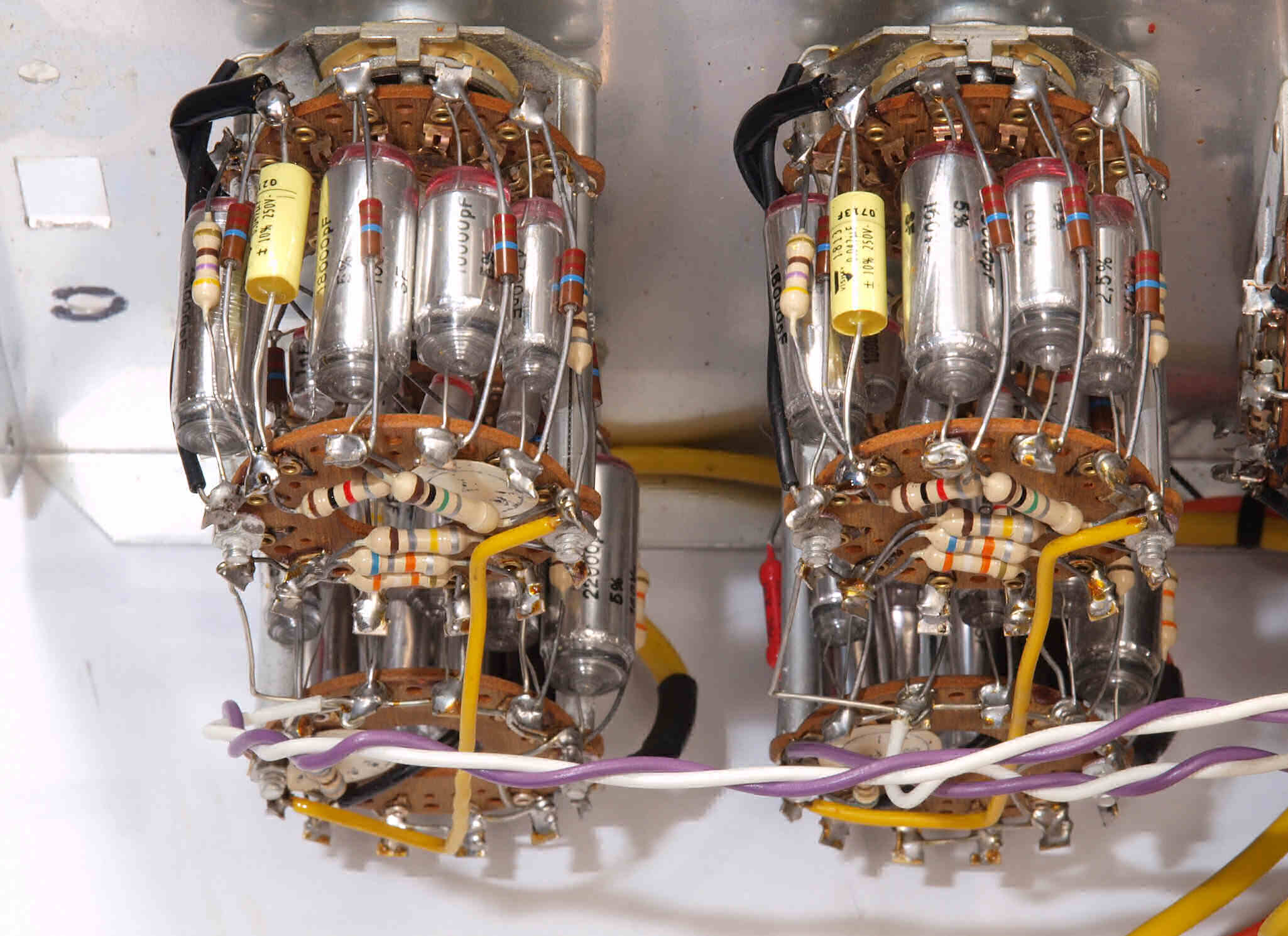

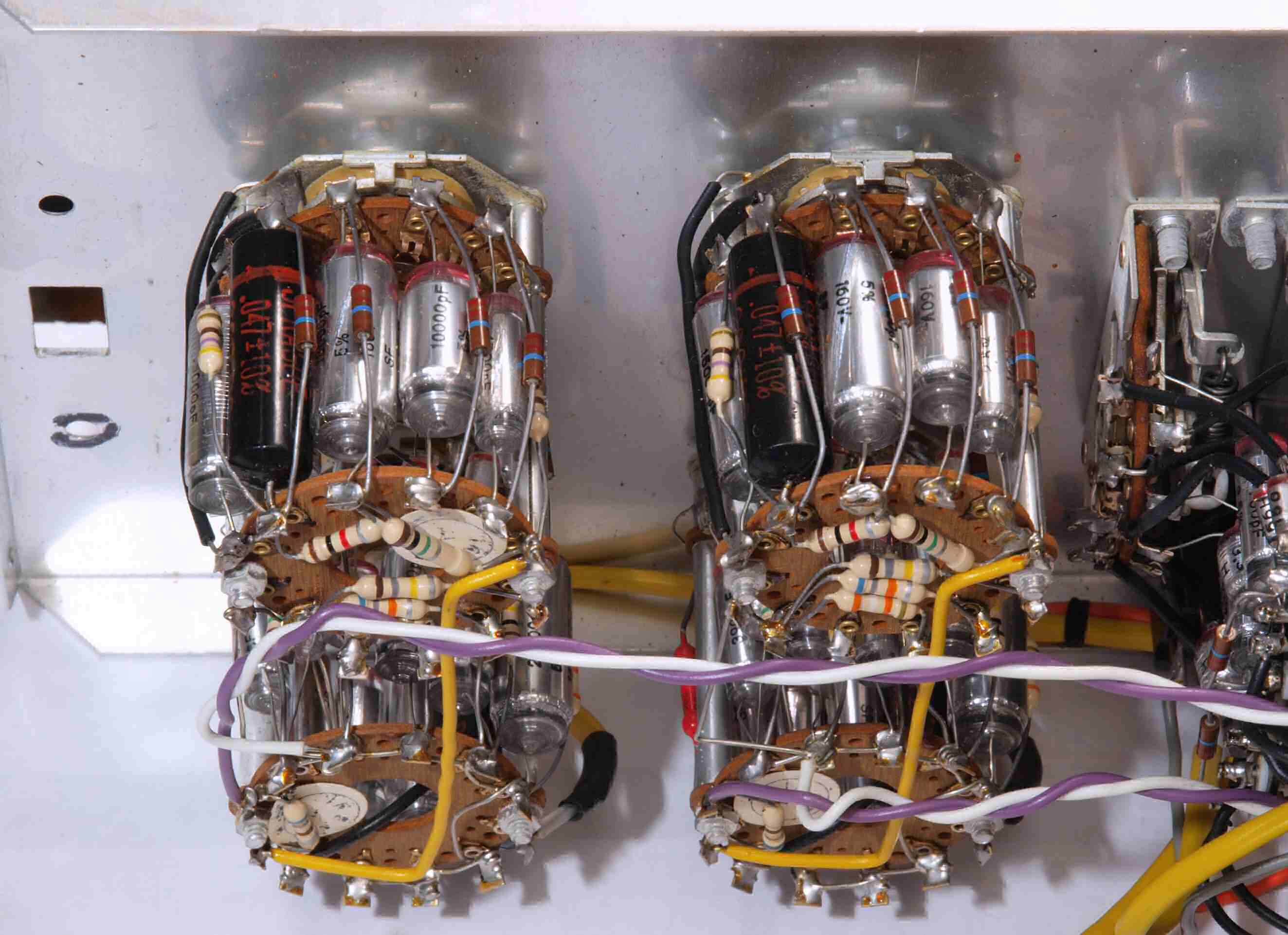

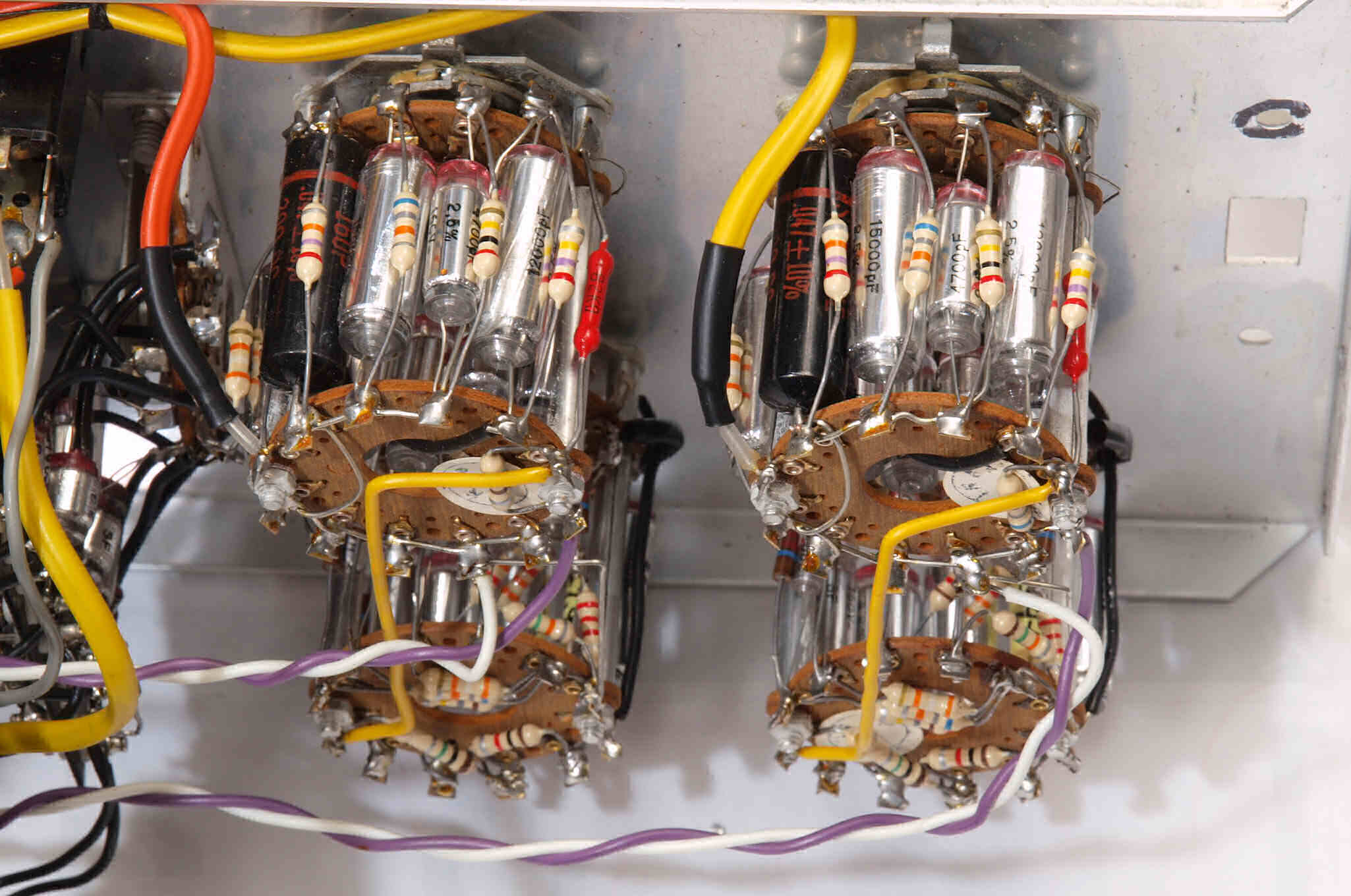

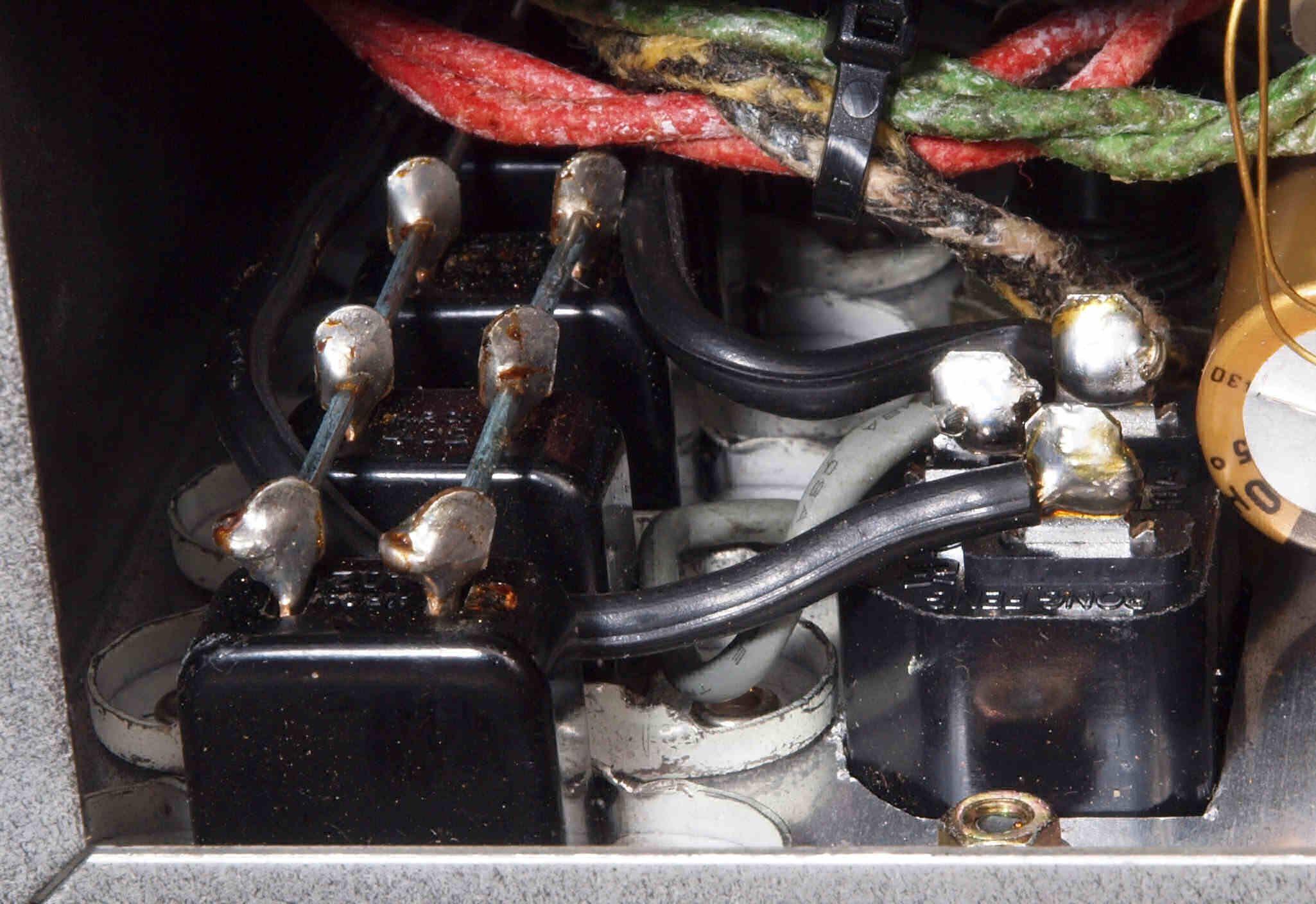

Ａ７１．　点検中　モードＳＷを見る、　保存状態が良く錆もない、接点復活材の仕様も無し。

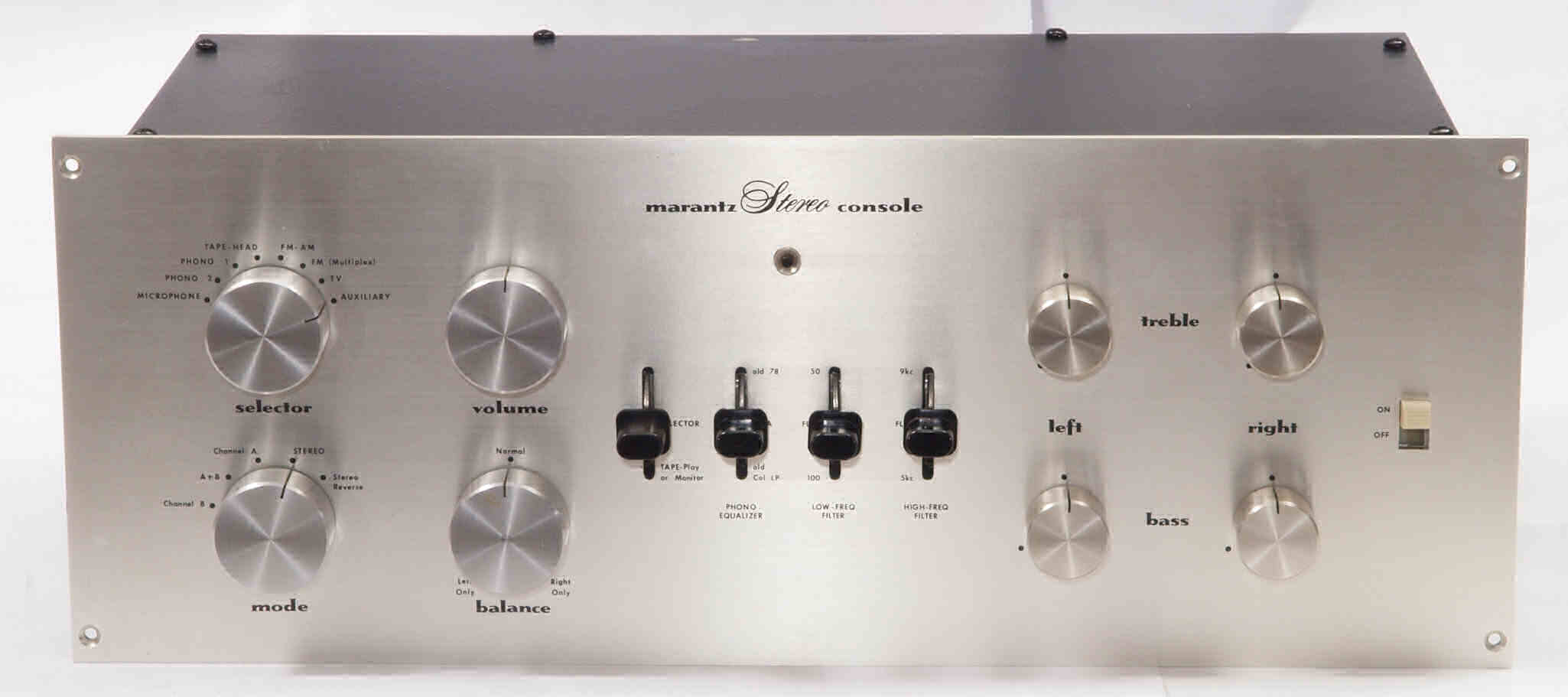

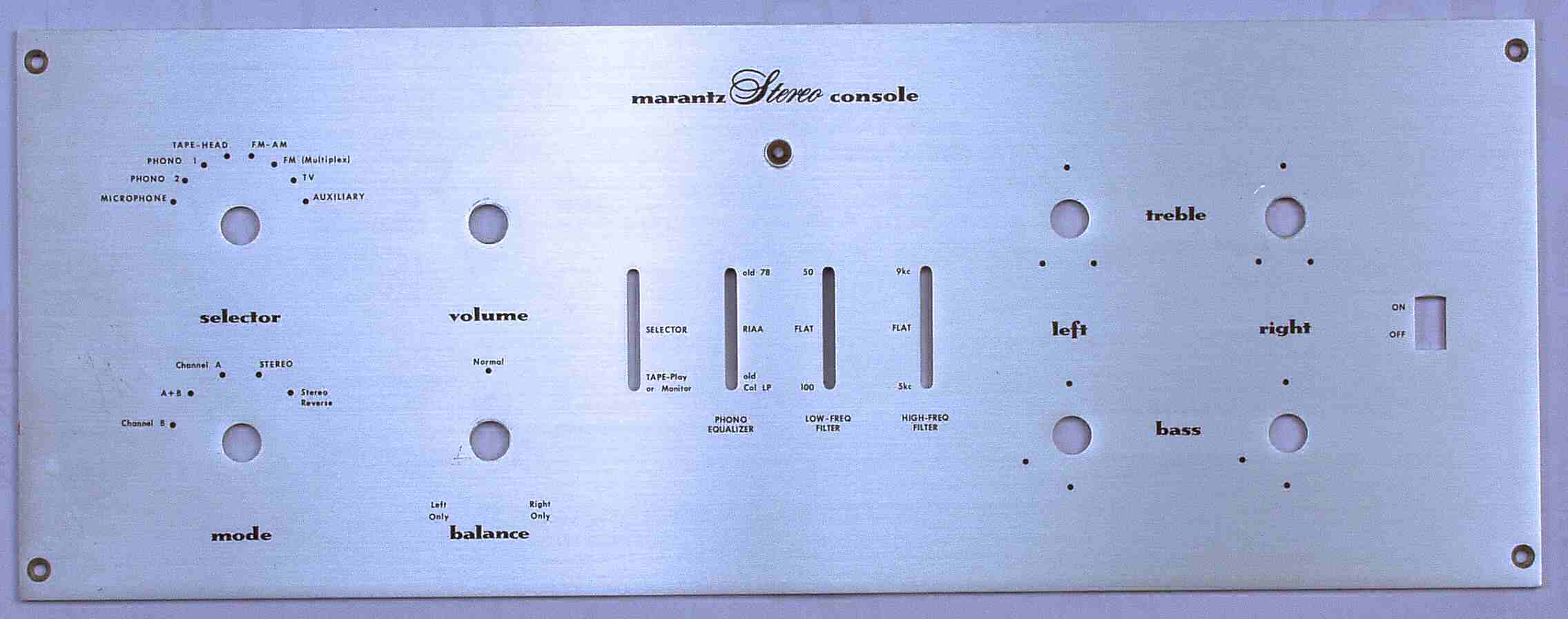

Ａ８１．　点検中　交換するＭａｒａｎｔｚ　７の全面パネル。

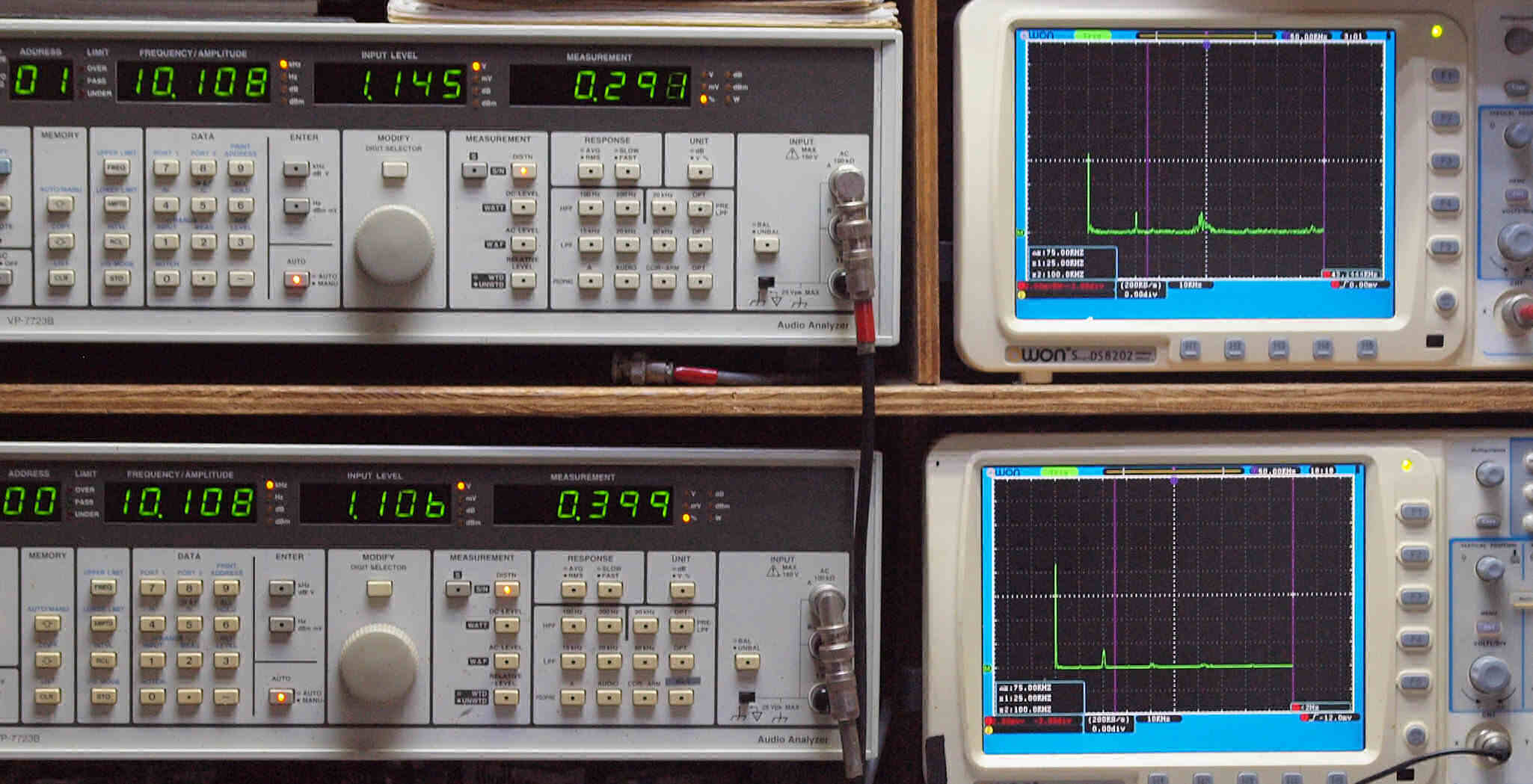

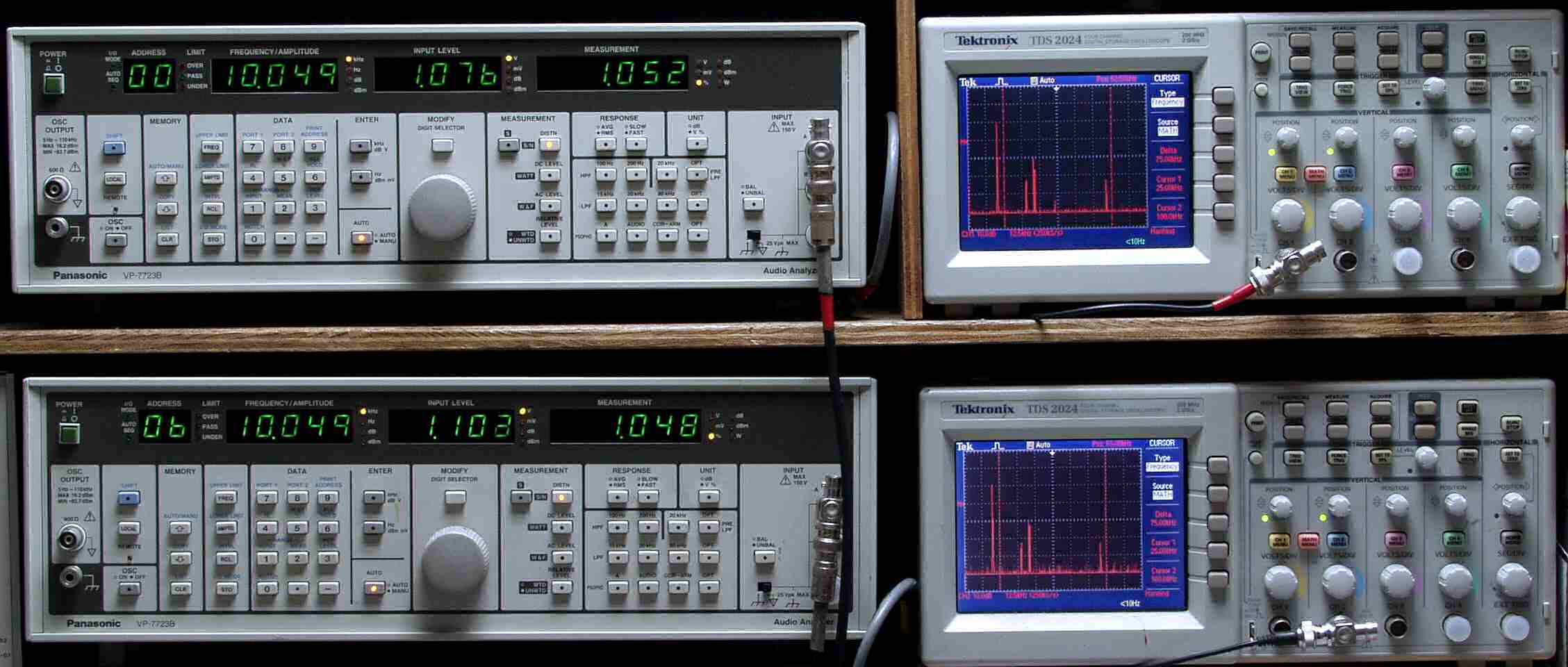

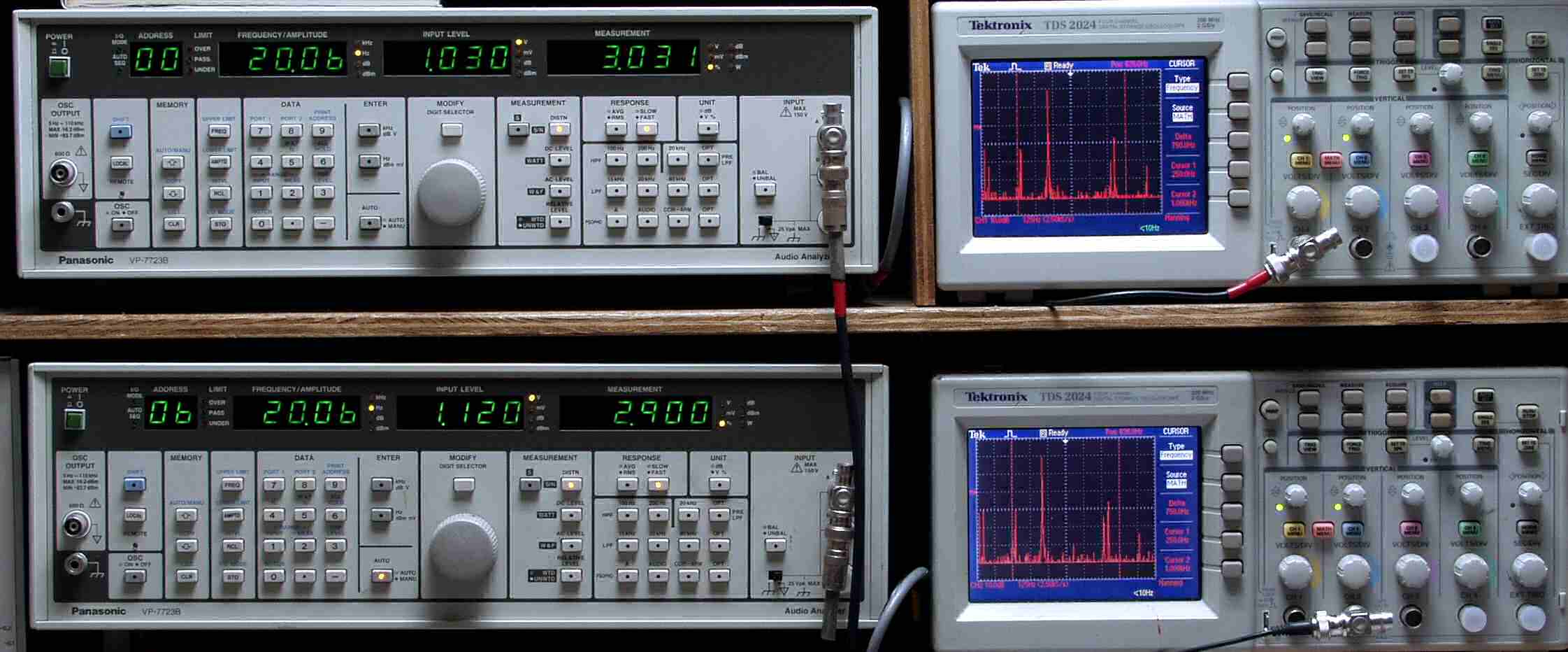

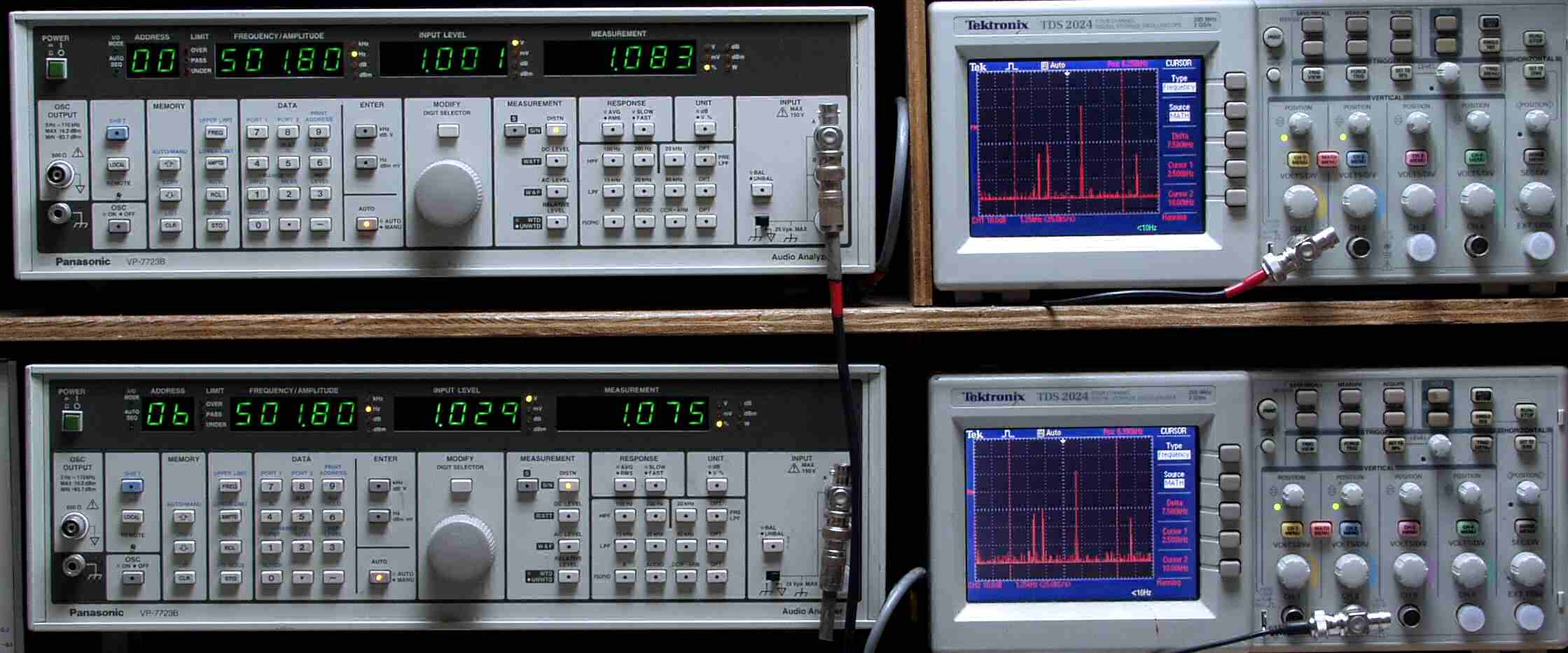

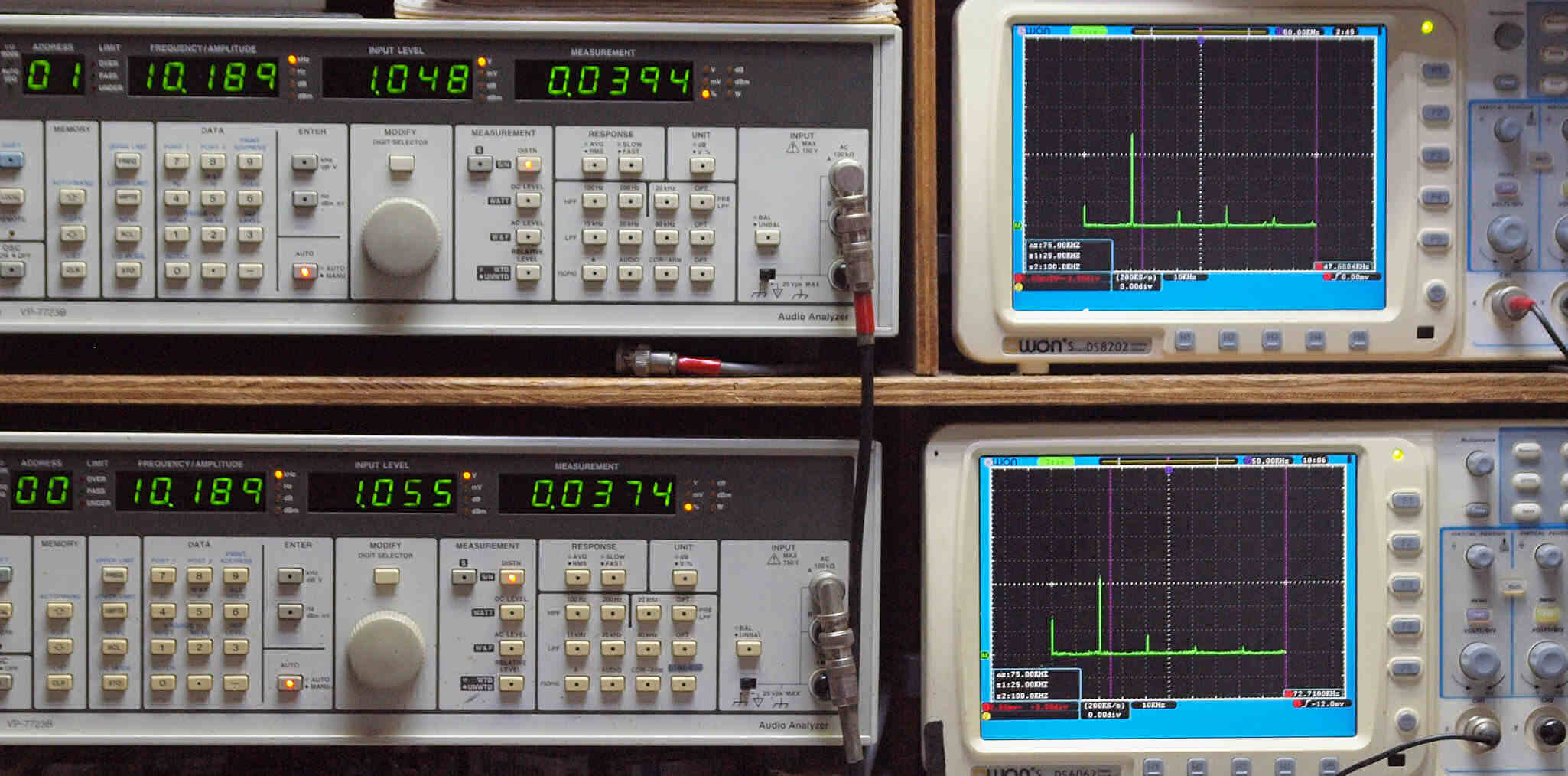

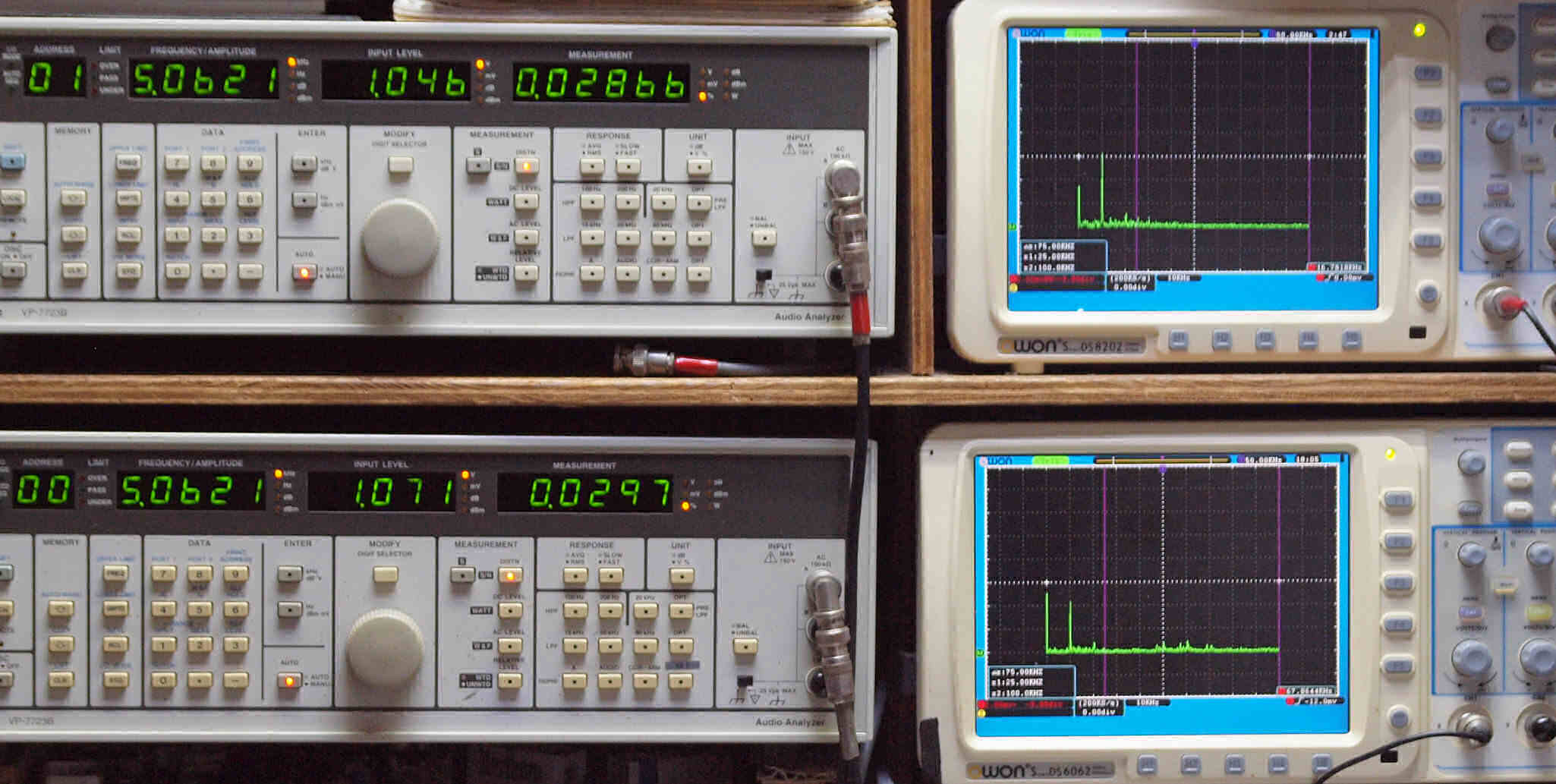

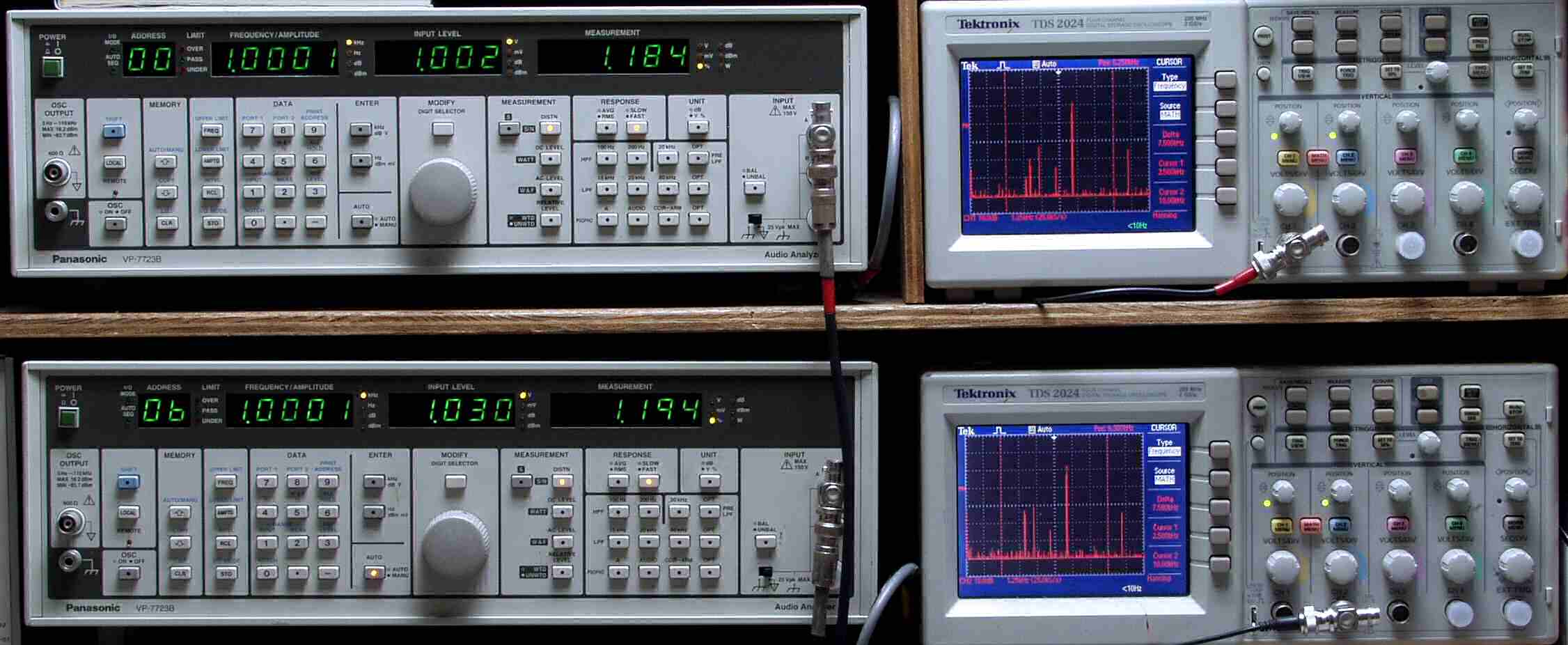

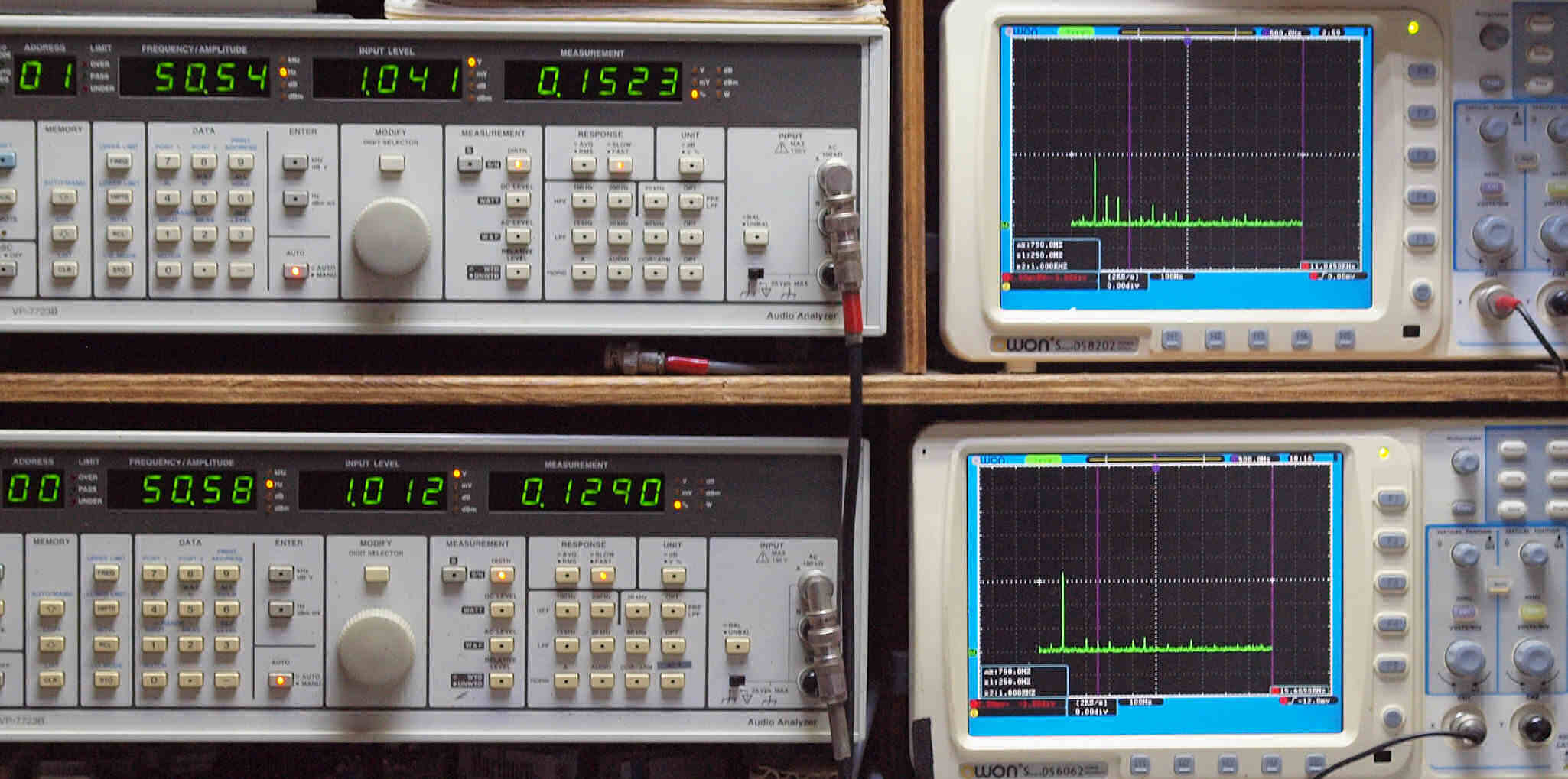

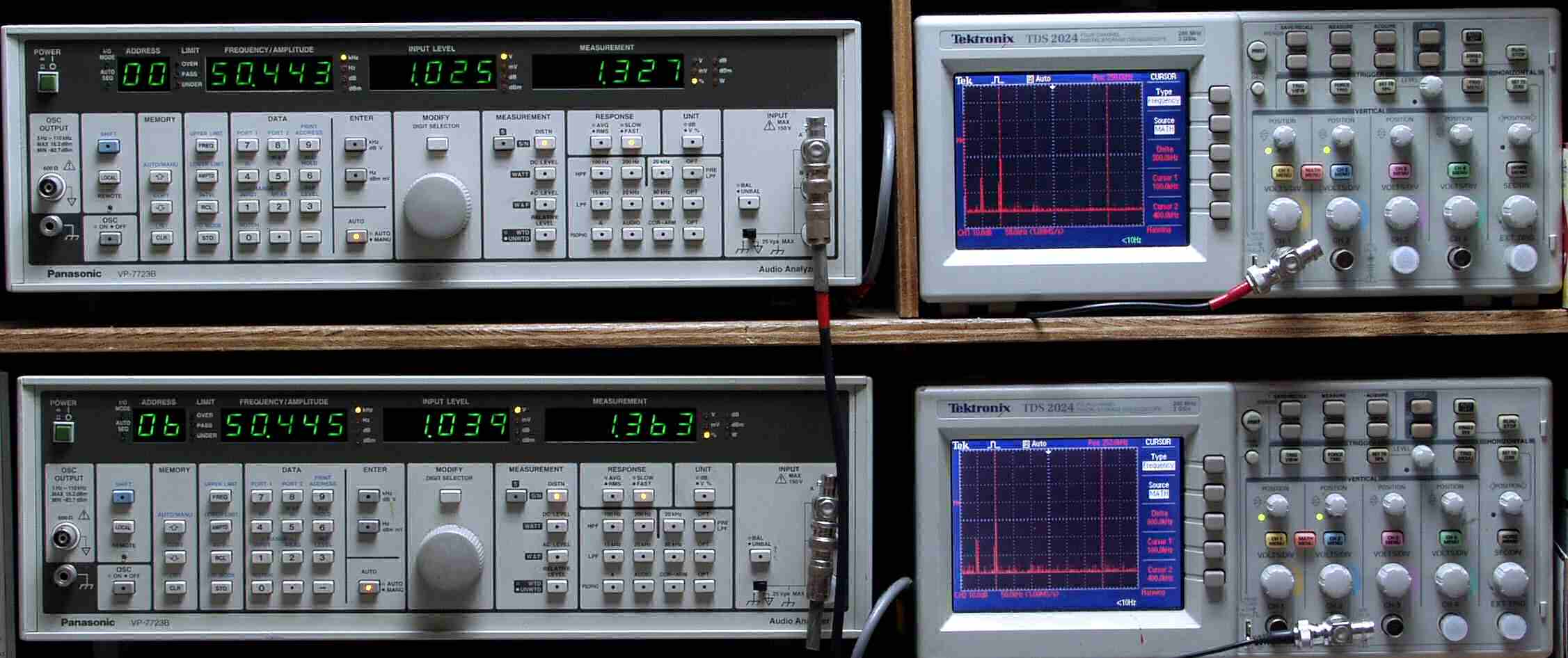

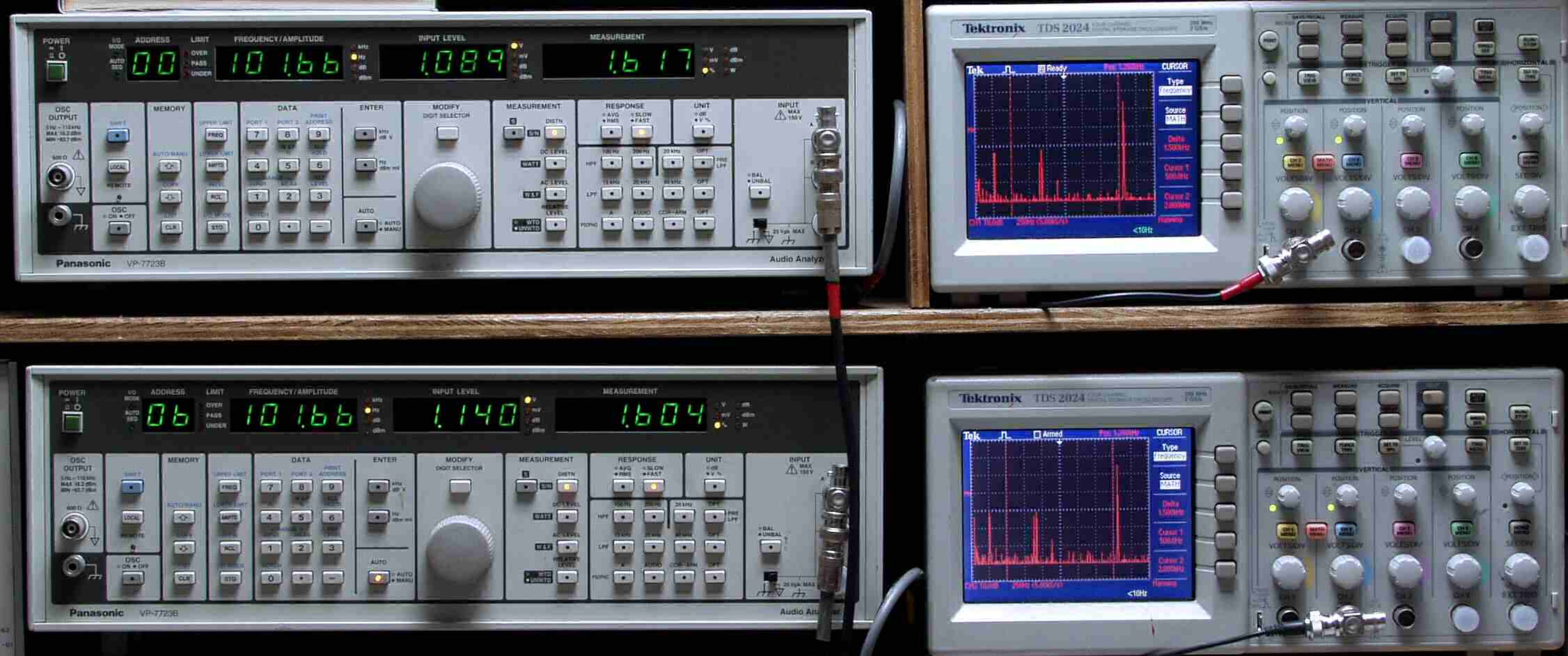

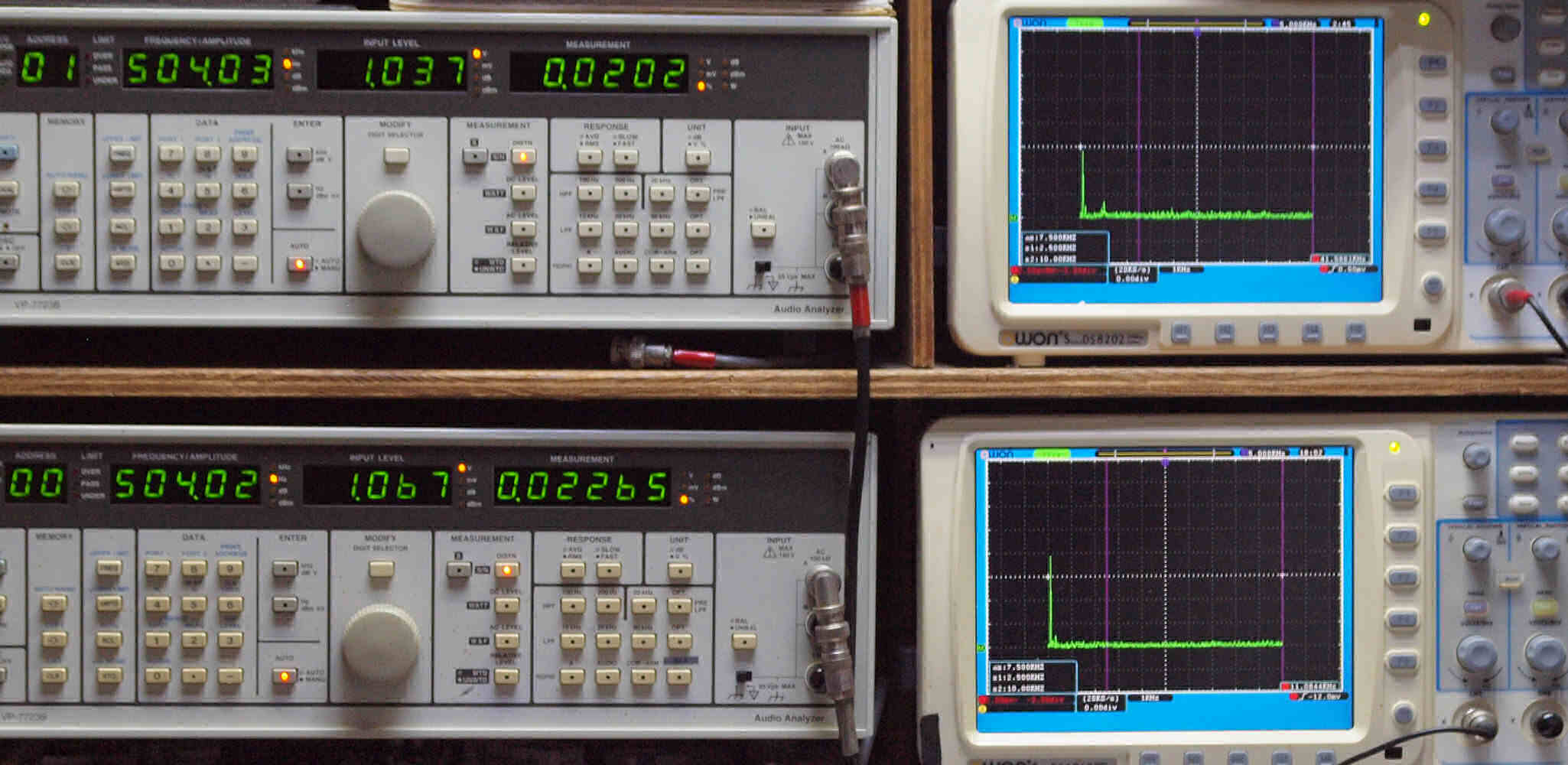

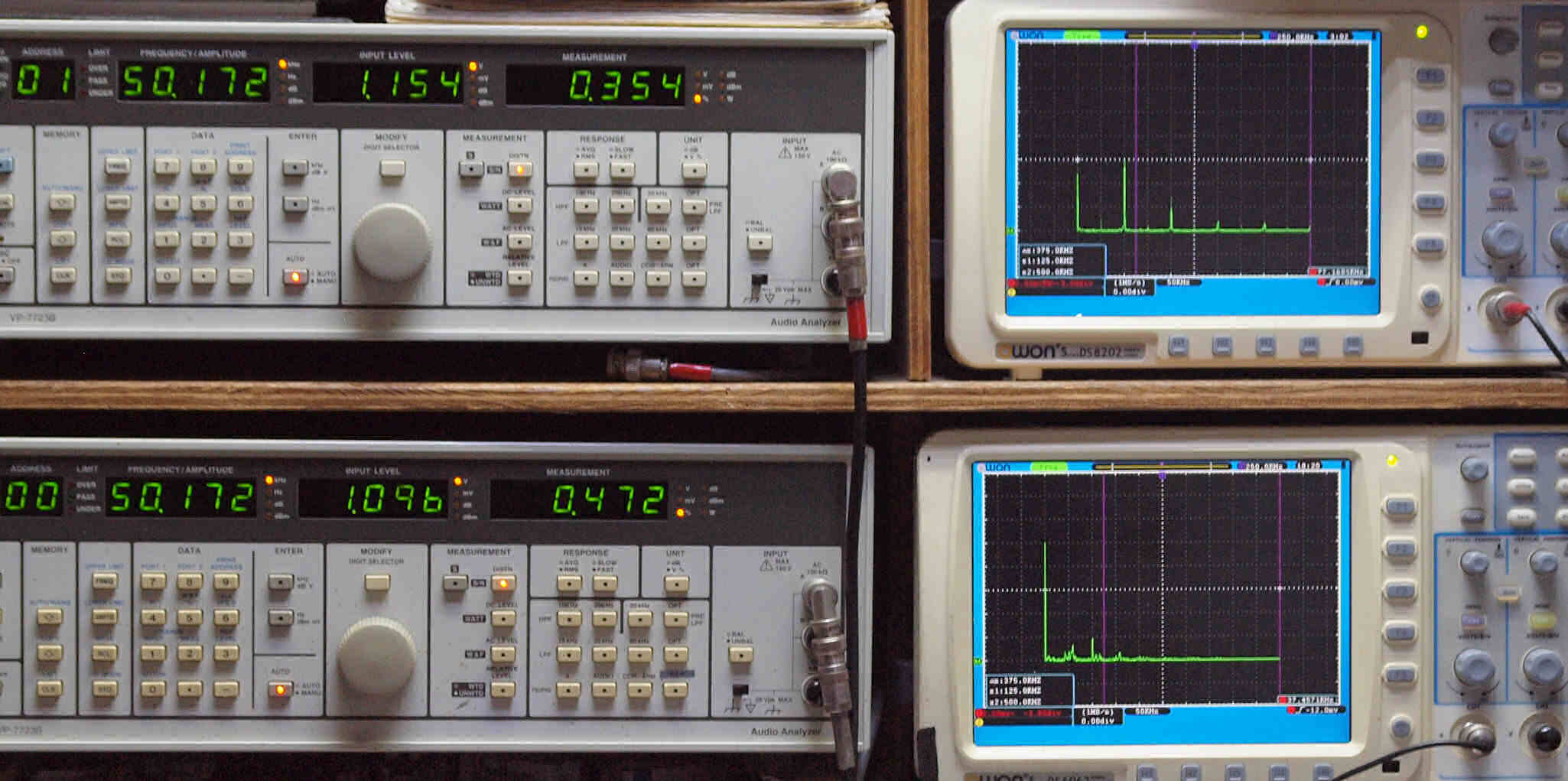

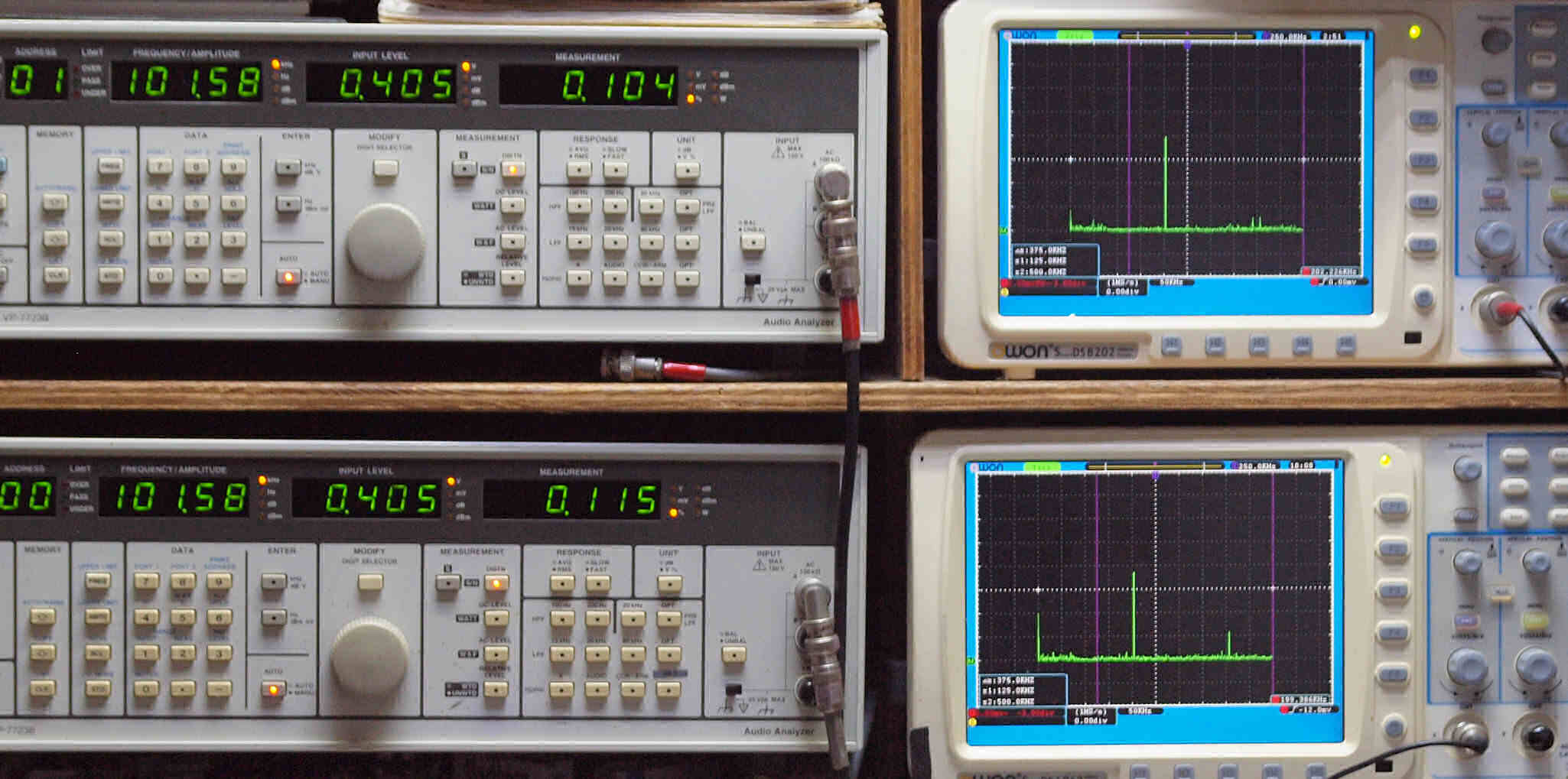

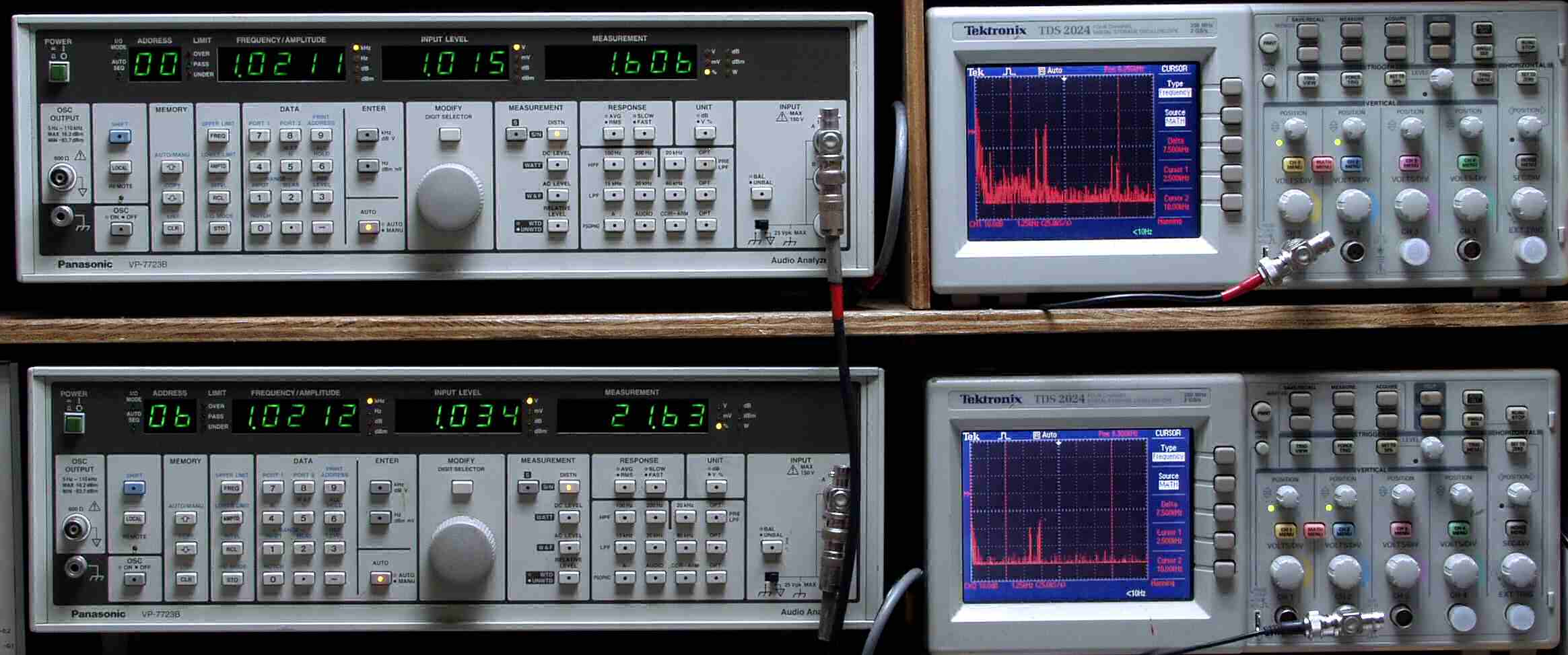

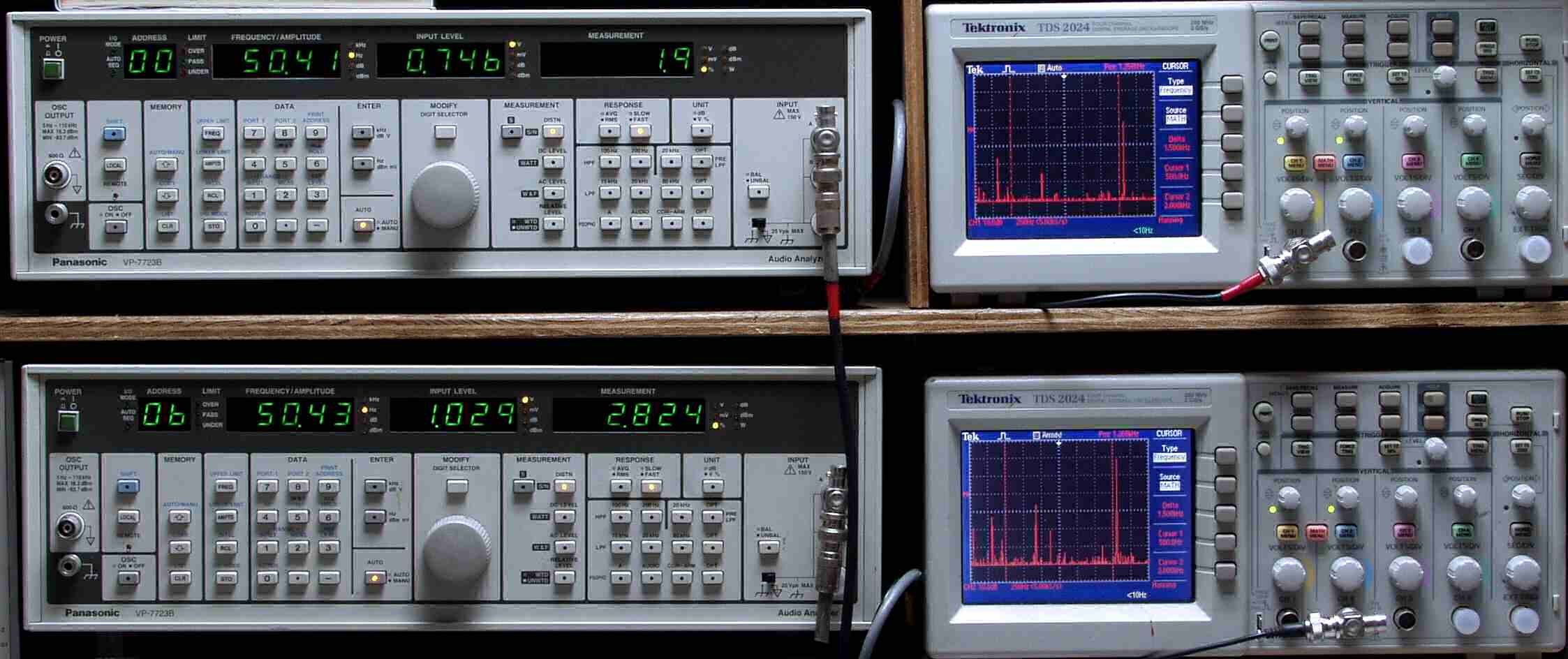

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　　　　　　　　ＶＰ−７７２３Ｂで増幅された物を分析していますので、レベルは相対的比較です。 　　　　　　　　　　よって、測定条件が変わる場合は比較検討は無意味です 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

Ｔ２１．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２２．　ＡＵＸ入力、Ｒ側出力電圧０．７Ｖ、　２％歪み、　５０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　３％歪み、　５０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ２３．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ２４．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２５．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２６．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２７．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２８．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ２９．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ３１．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２２％歪み、　　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３１．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　２％歪み、　　　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２０％歪み、　　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

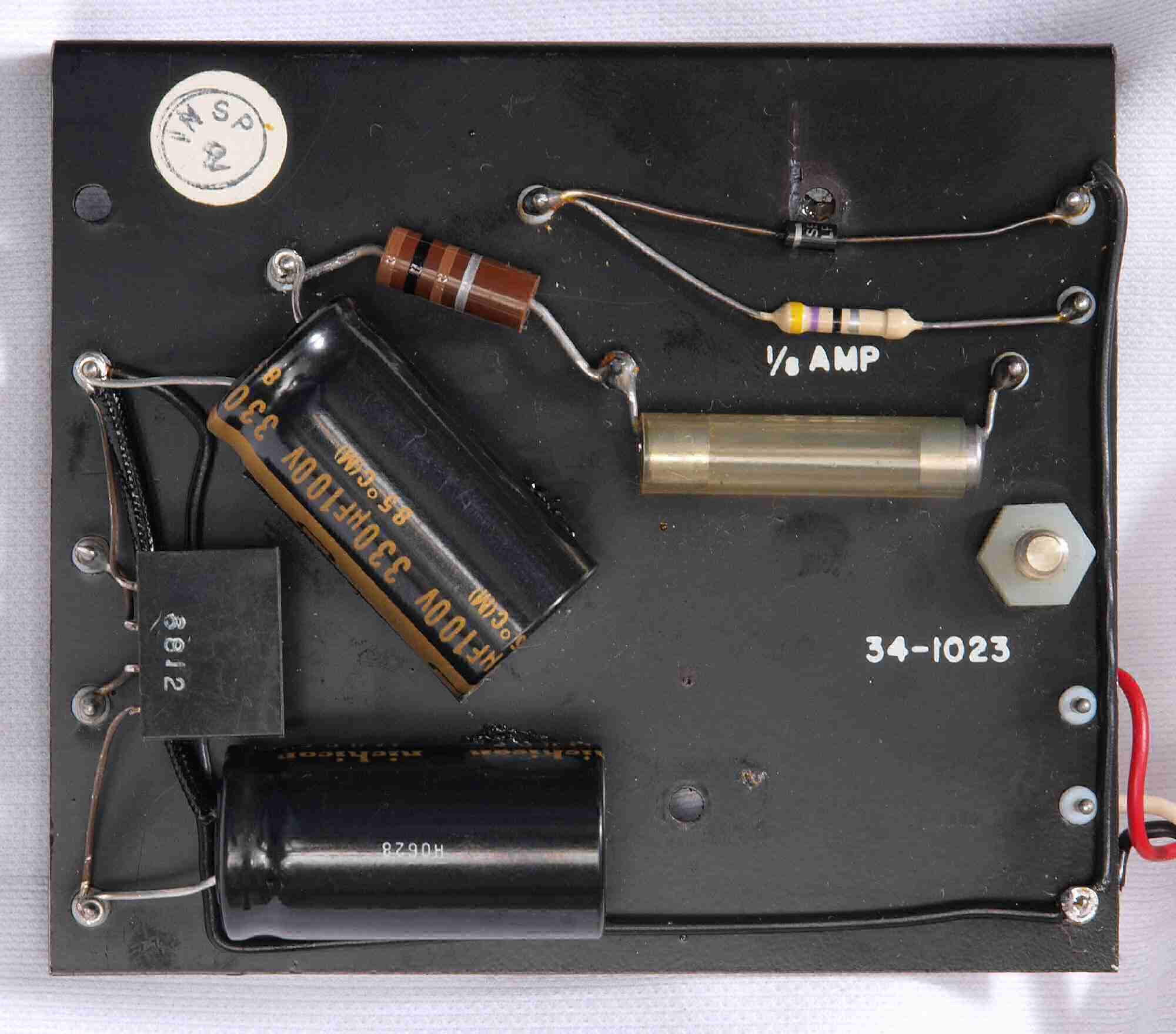

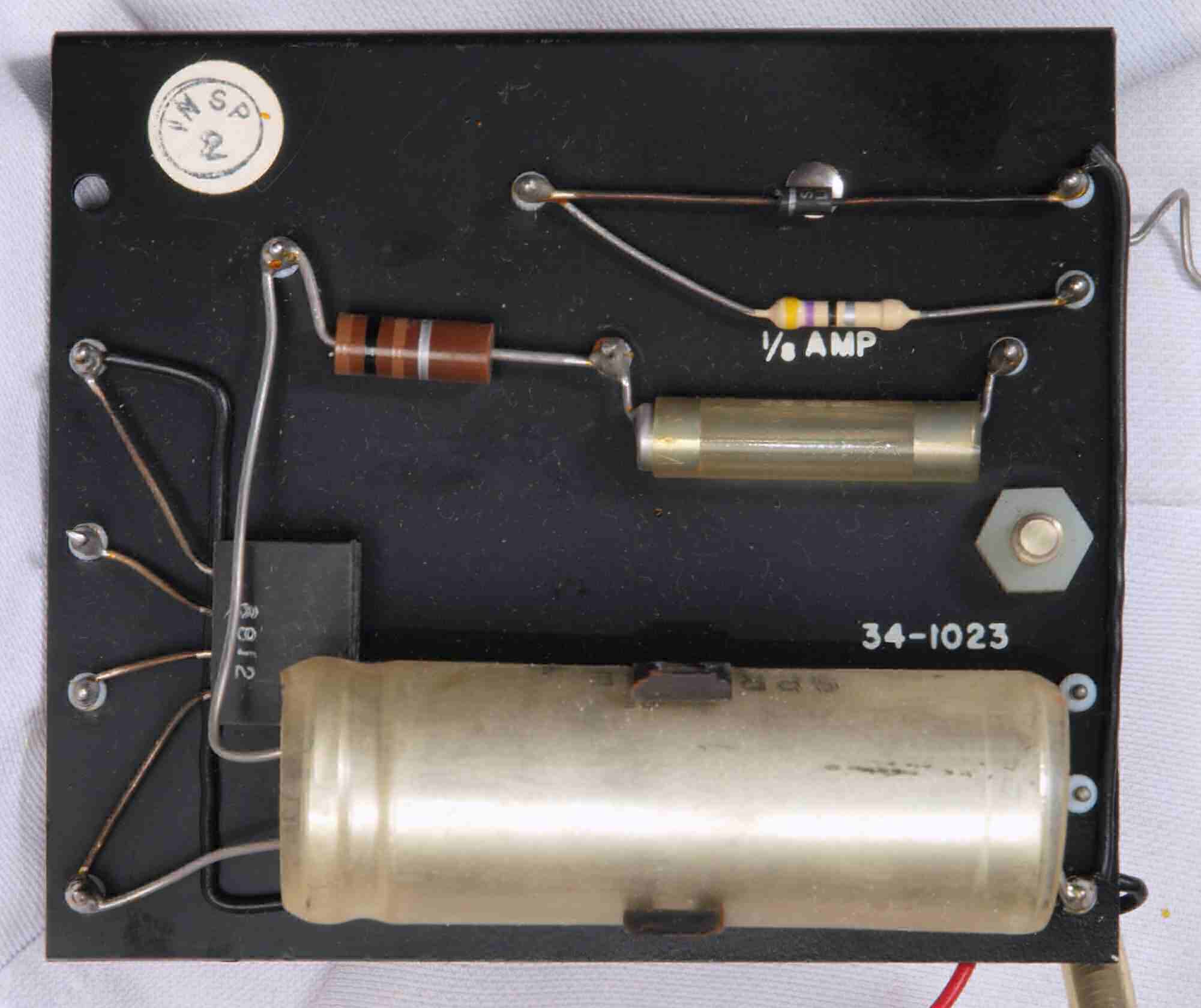

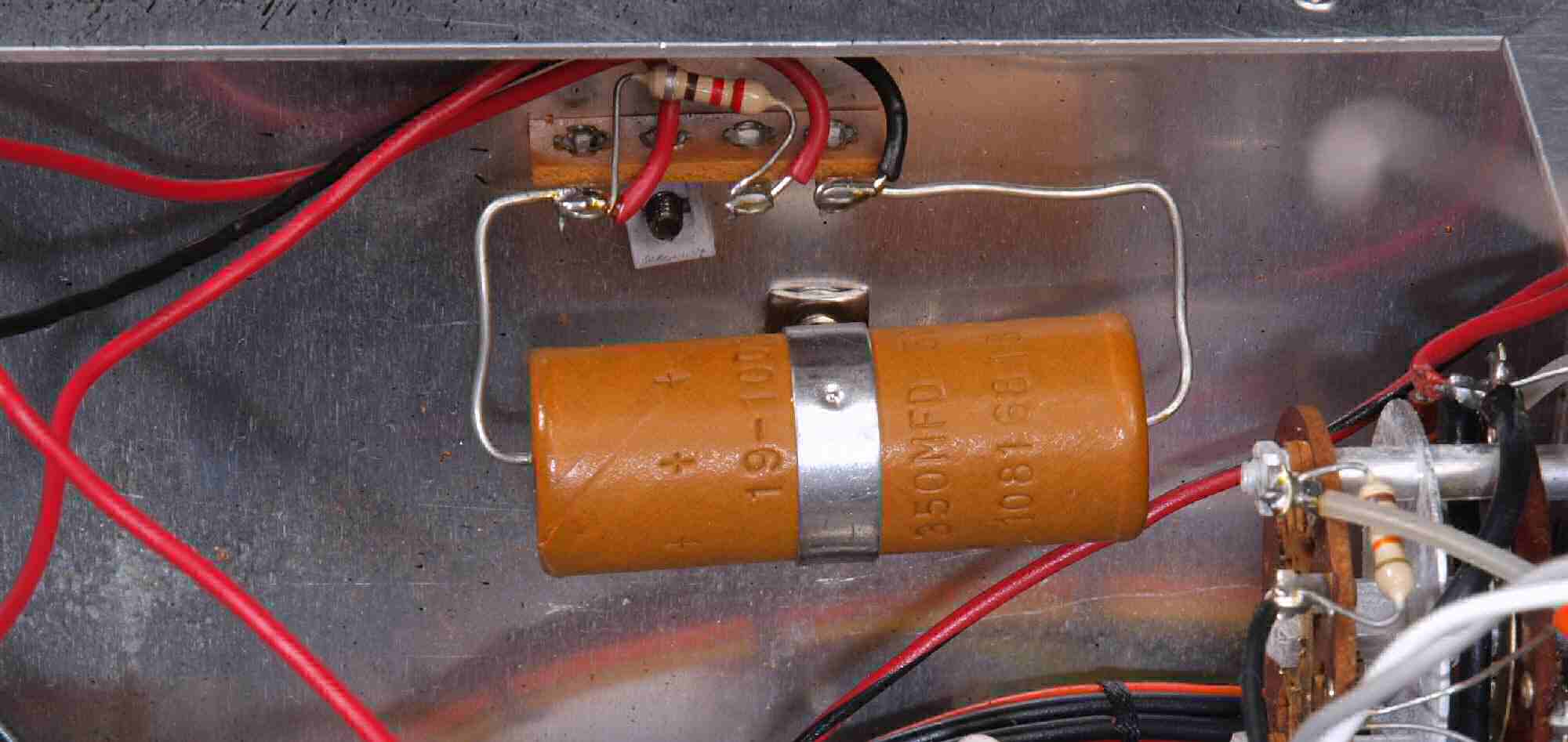

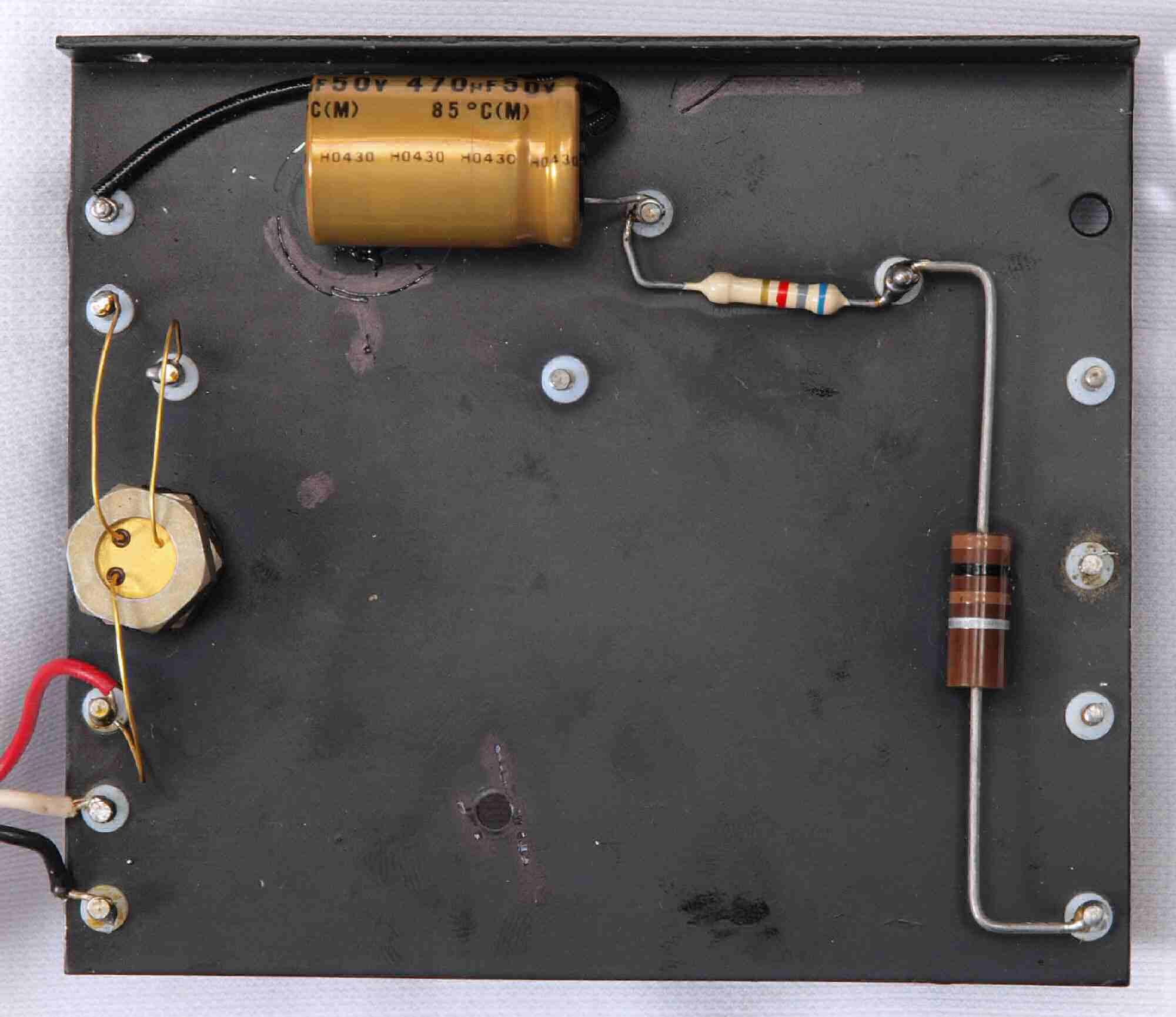

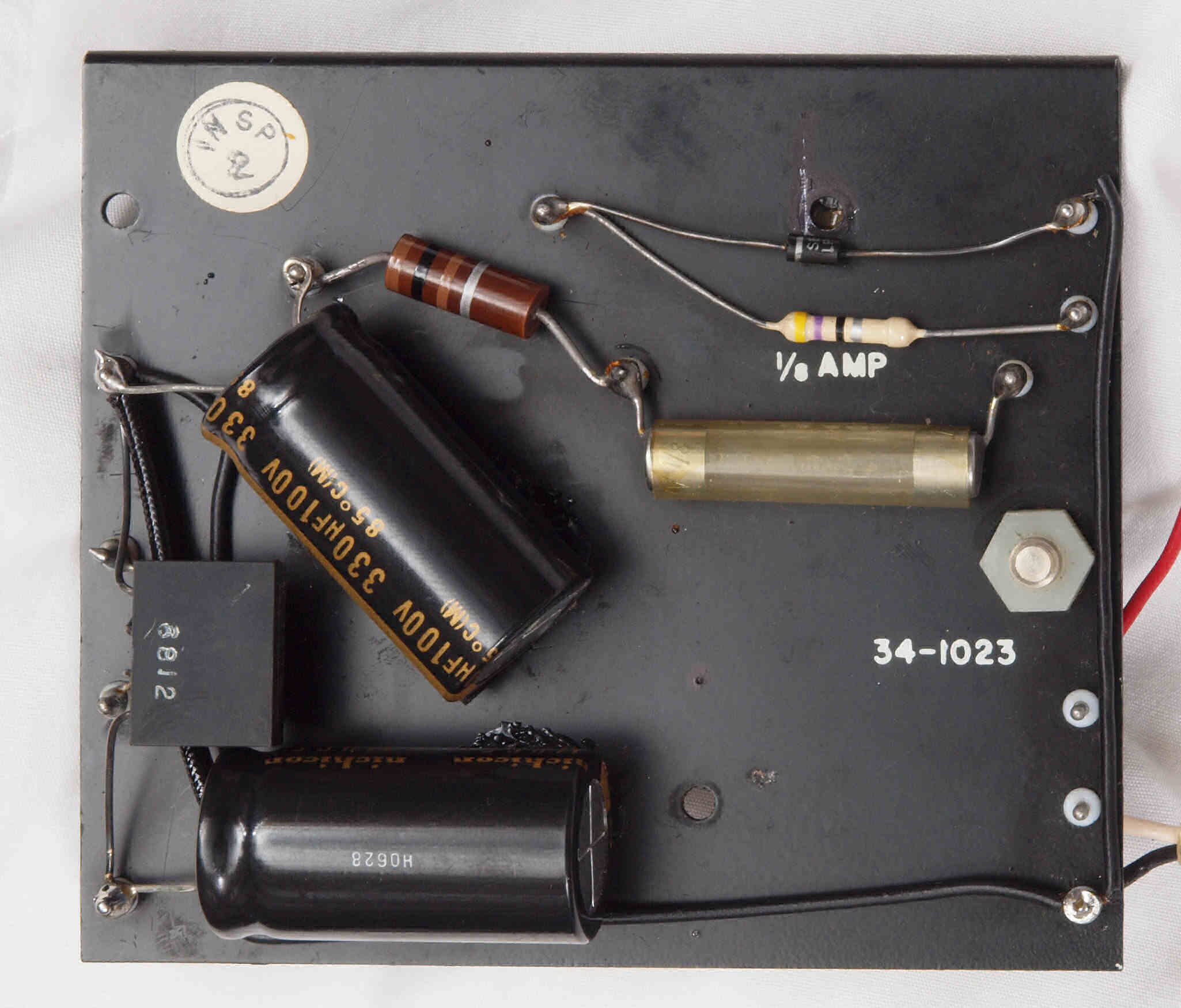

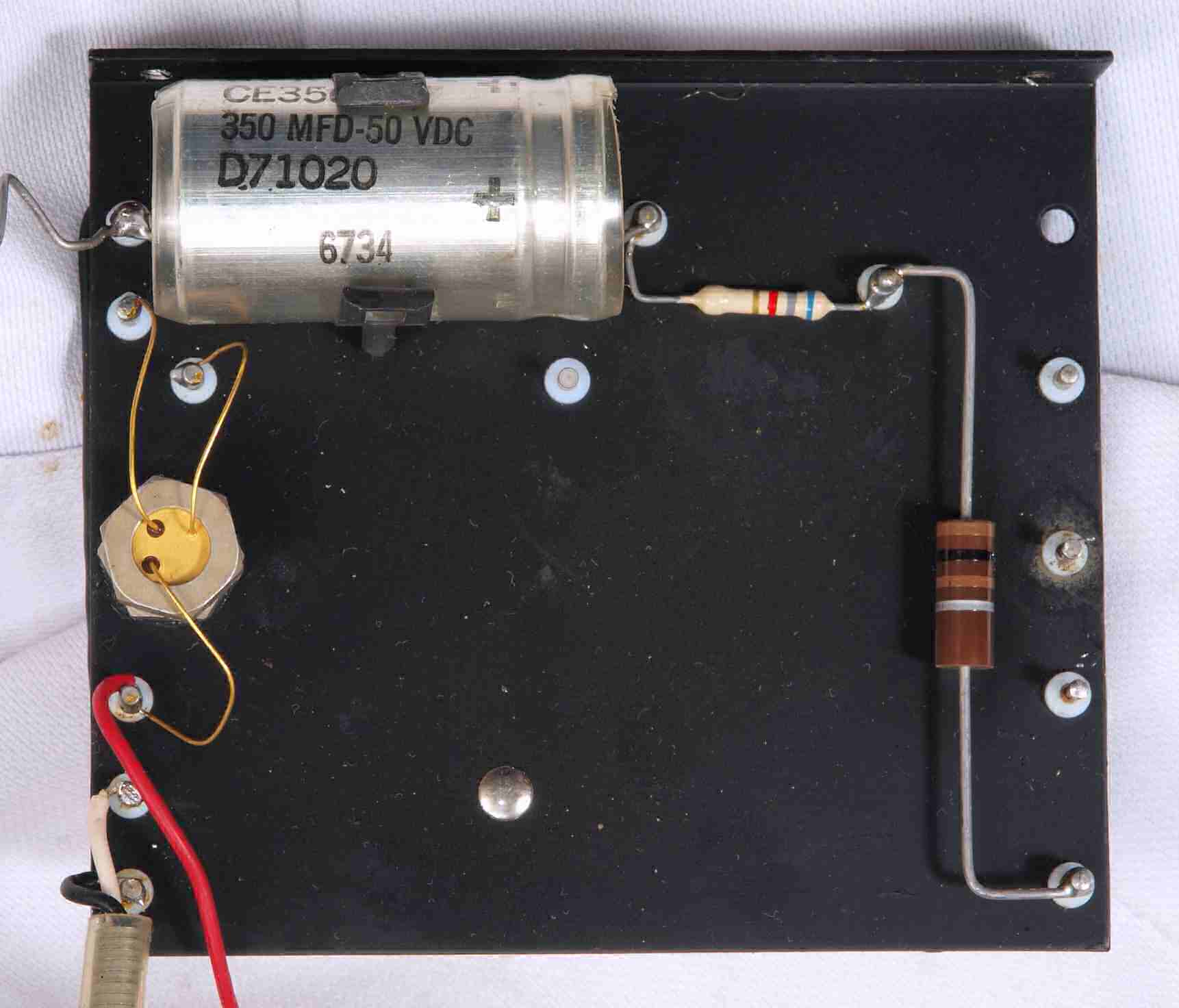

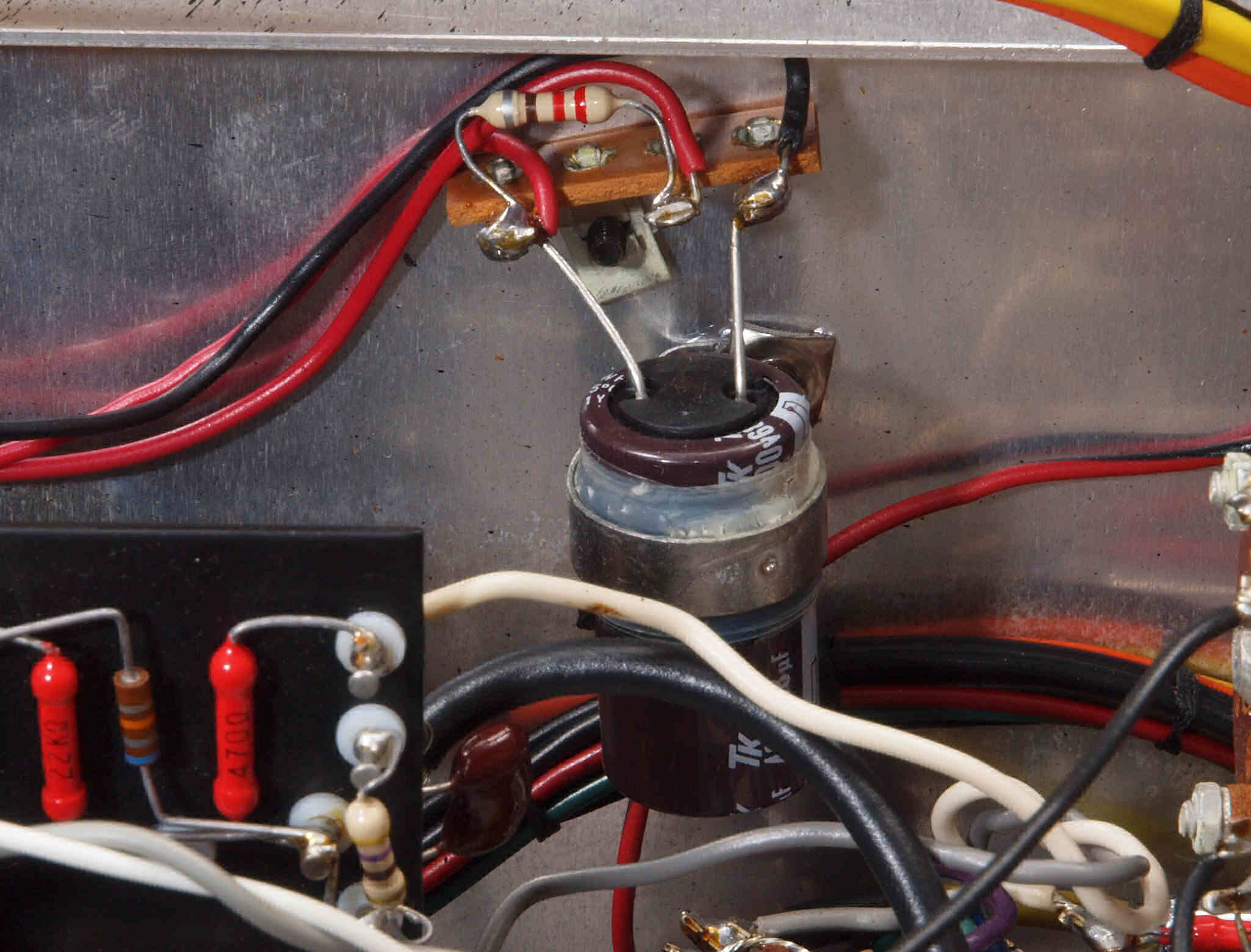

Ｃ．　修理状況 Ｃ１Ａ．　修理前　　電源基板

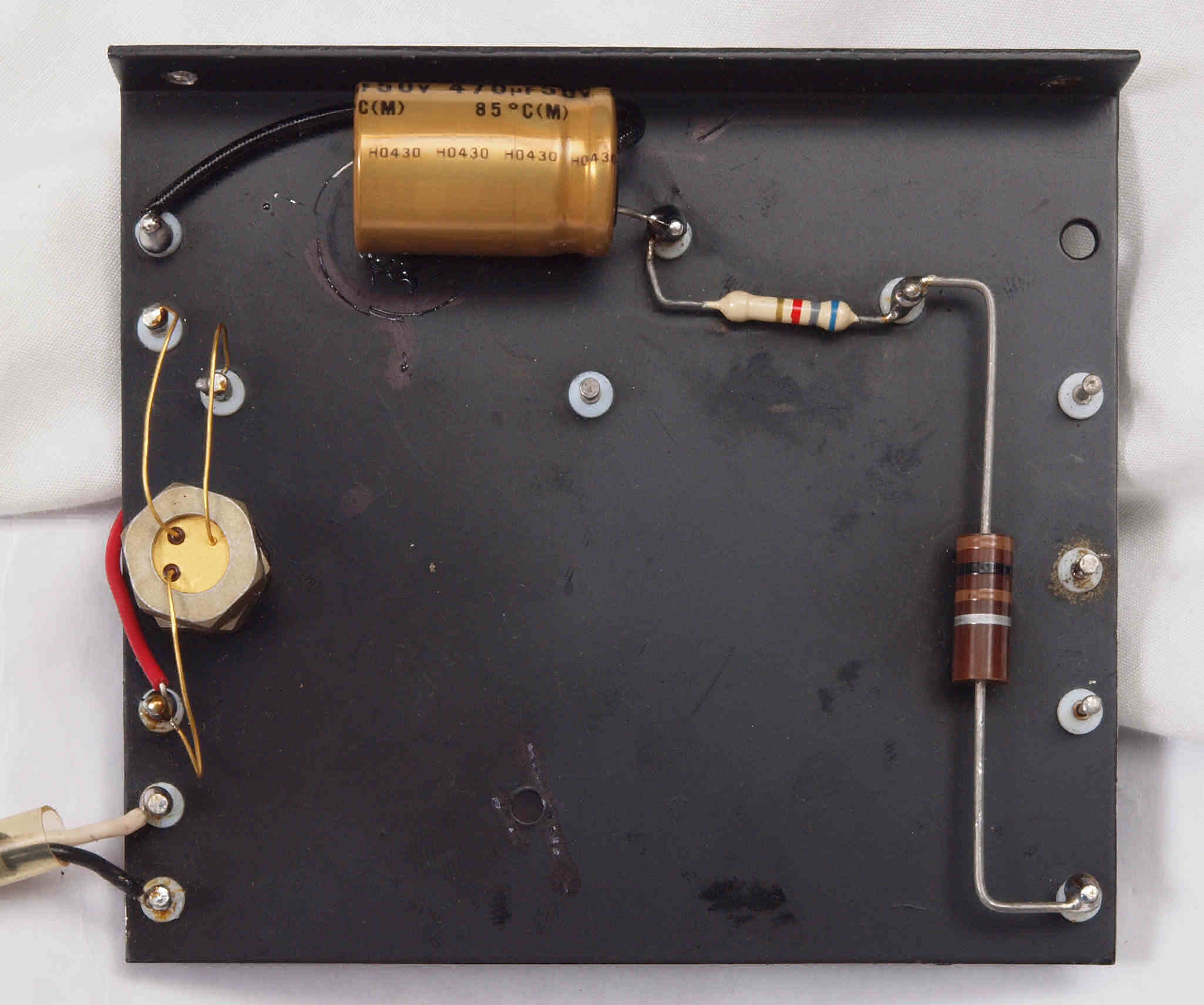

Ｃ１Ｂ．　修理後　　電源基板　ＴＲ（トランジスター）２個、電解コンデンサー８個、整流ダイオード４個交換、フイルムコンデンサー４個追加。

Ｃ１Ｃ．　修理前　　電源基板裏

Ｃ１D．　修理（半田補正）後　　電源基板裏　全半田やり直す

Ｃ１Ｅ．　完成電源基板裏　フラックスを取り洗浄後

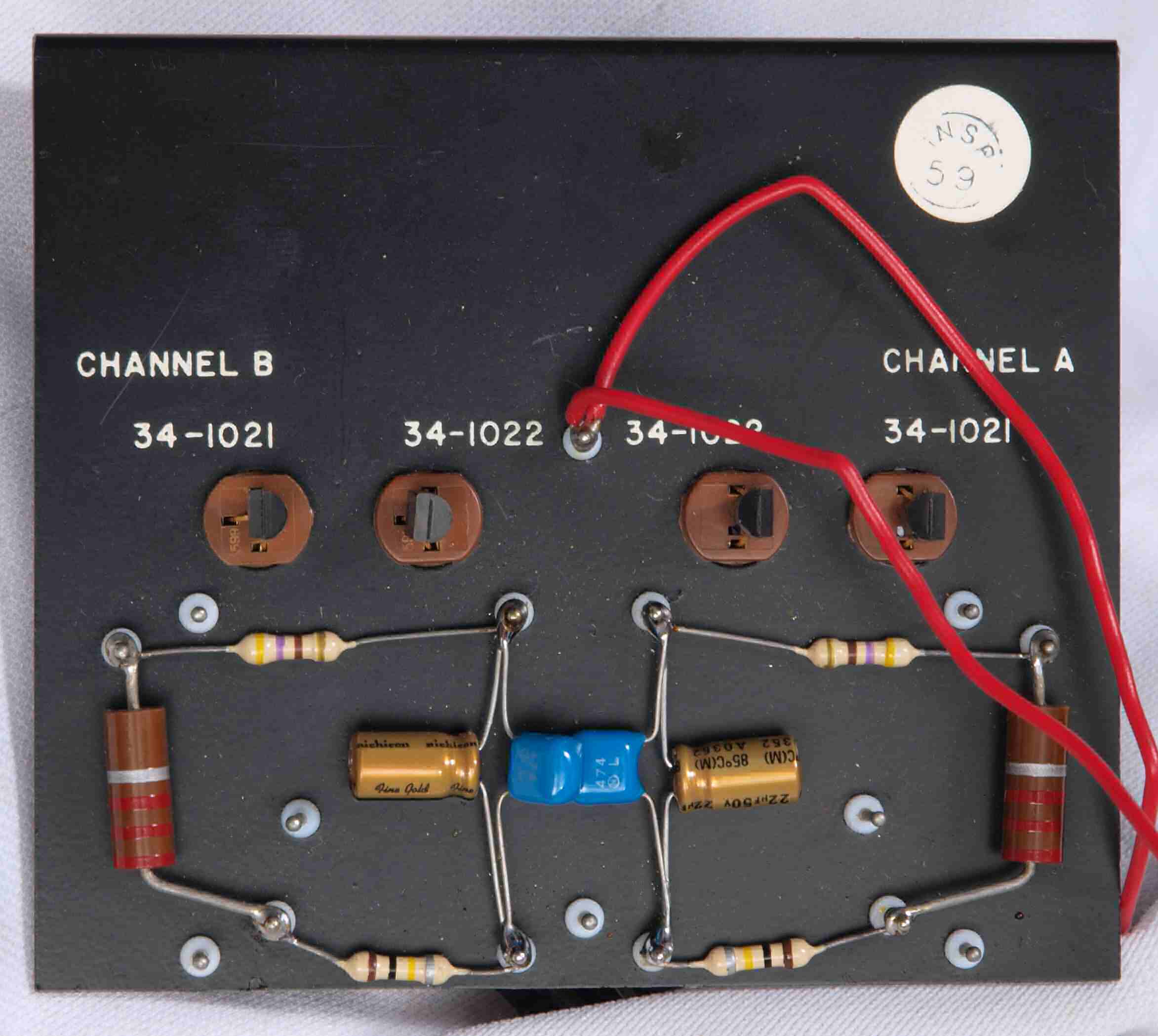

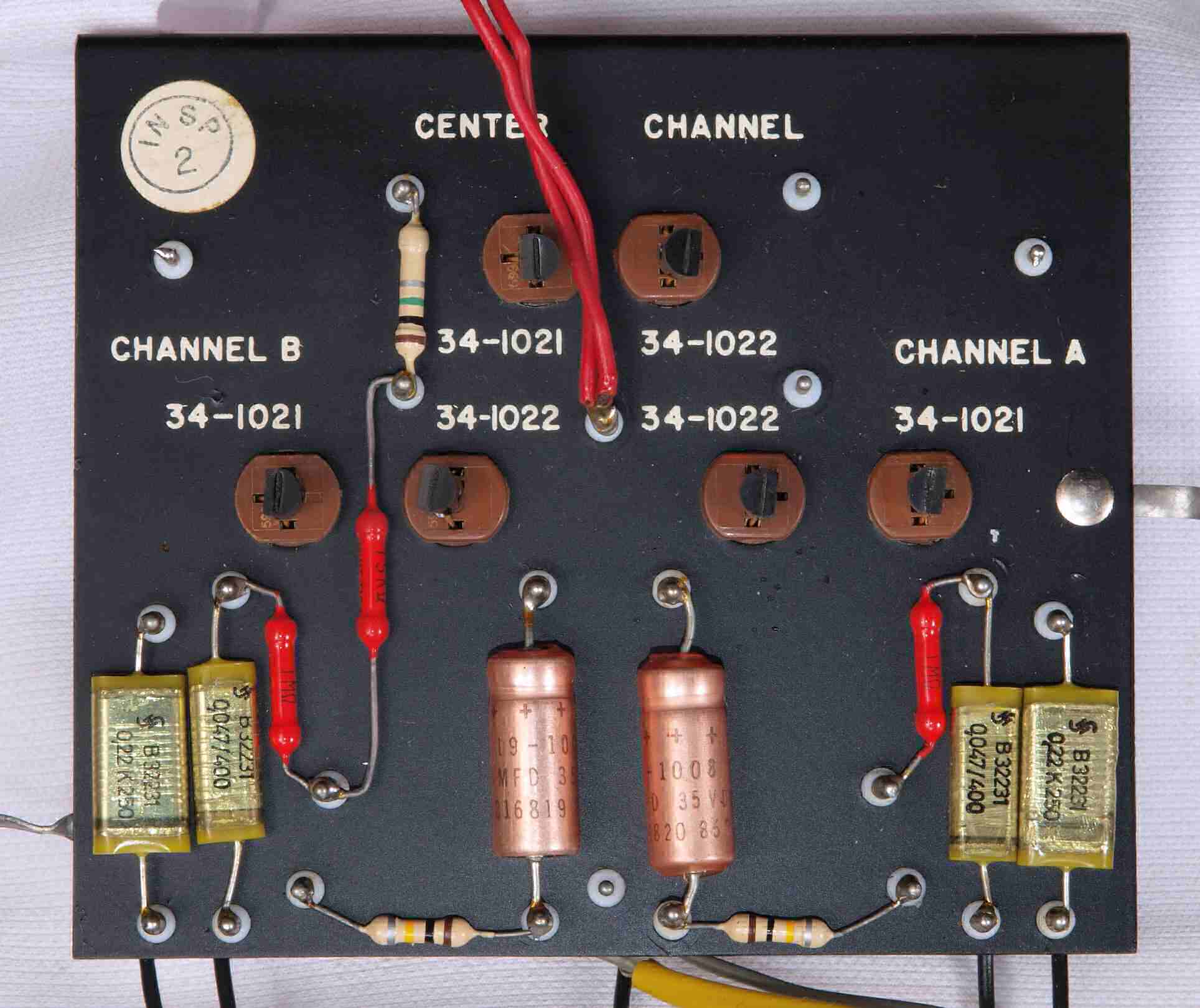

Ｃ２Ａ．　修理前　　ＨｅａｄＰｈｏｎｅＡＭＰ基板

Ｃ２Ａ１．　修理後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板　接着剤により腐食したＴＲ（トランジスター）の足、真ん中の１本は断線。

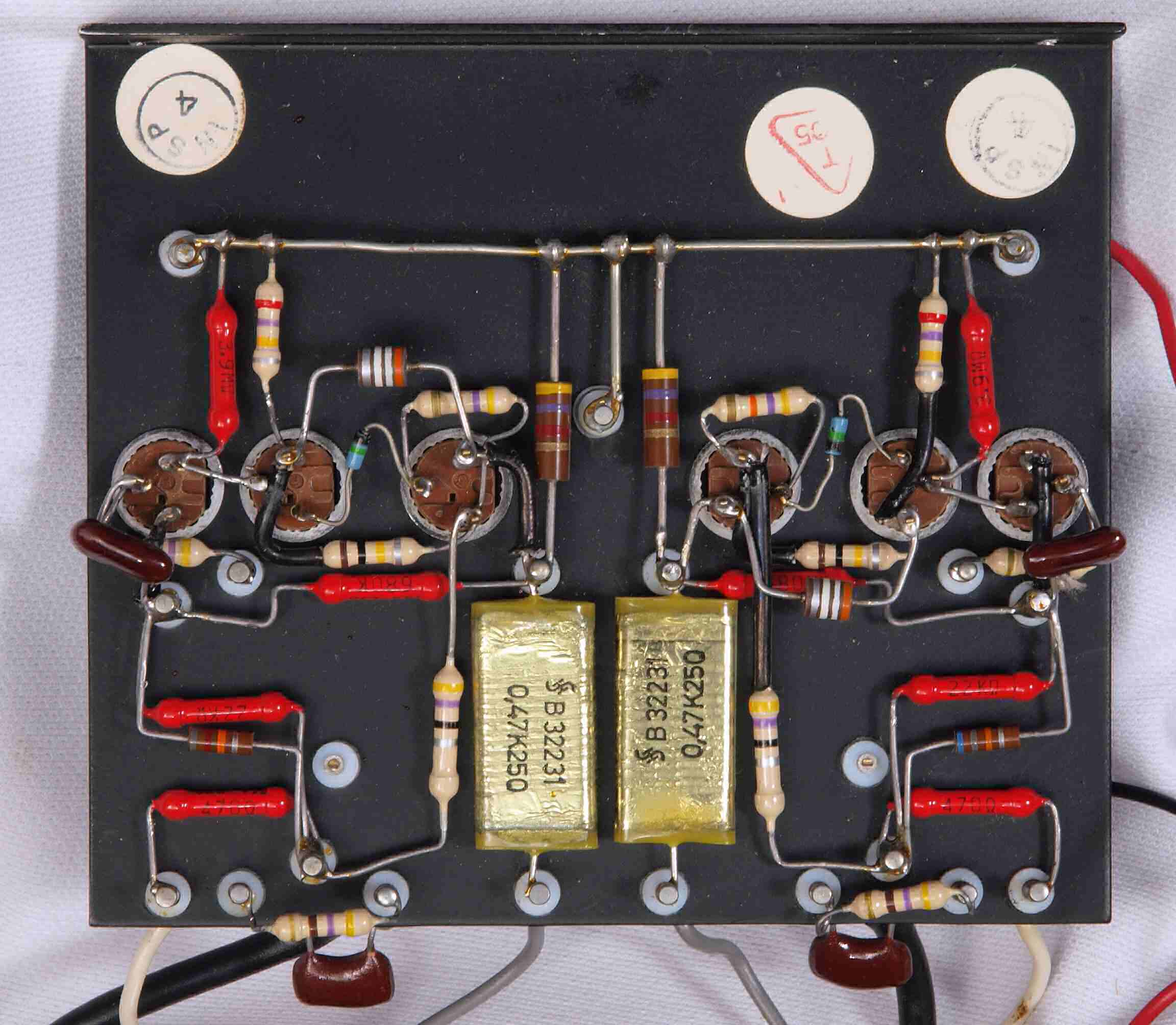

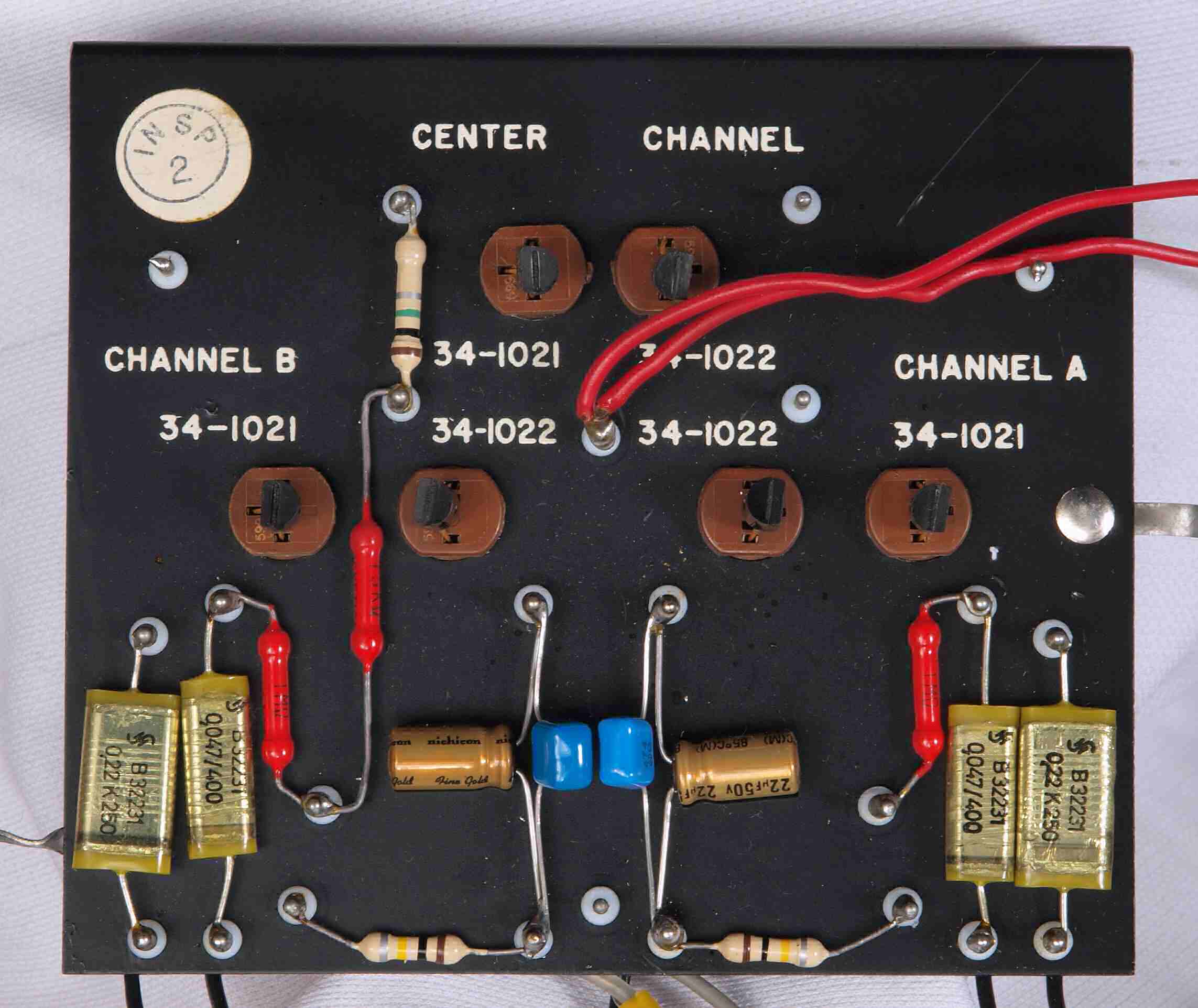

Ｃ２１Ｂ．　修理後　ＨｅａｄＰｈｏｎｅＡＭＰ基板　ＴＲ（トランジスター）４個、電解コンデンサー４個、フイルムコンデンサー６個交換

Ｃ２Ａ１．　修理後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板　ラッピングも念の為、半田を流し込む

Ｃ２Ｃ．　修理前　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏

Ｃ２Ｃ１．　修理前　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏、半田不良ｹ所

Ｃ２D．　修理（半田補正）後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　全半田やり直す

Ｃ２Ｅ．　完成ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　フラックスを取り洗浄後

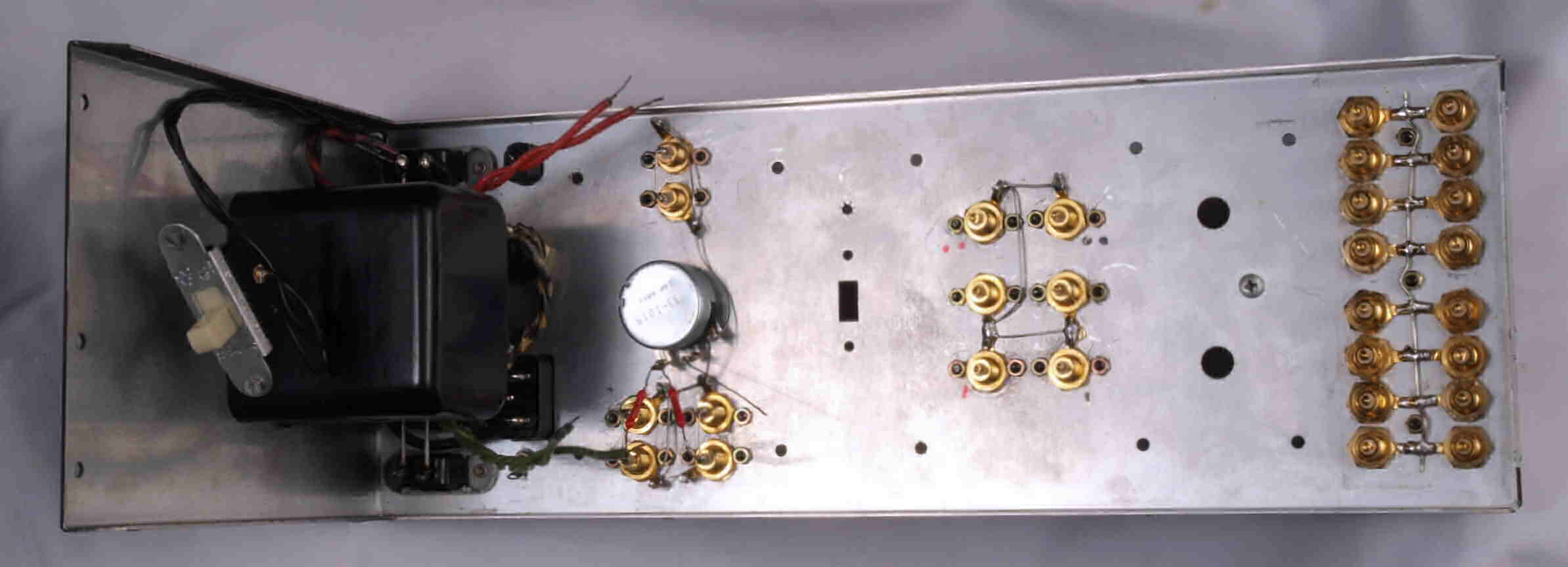

Ｃ３．　修理中　後シャーシを倒し、ＲＣＡ端子基板を修理する。

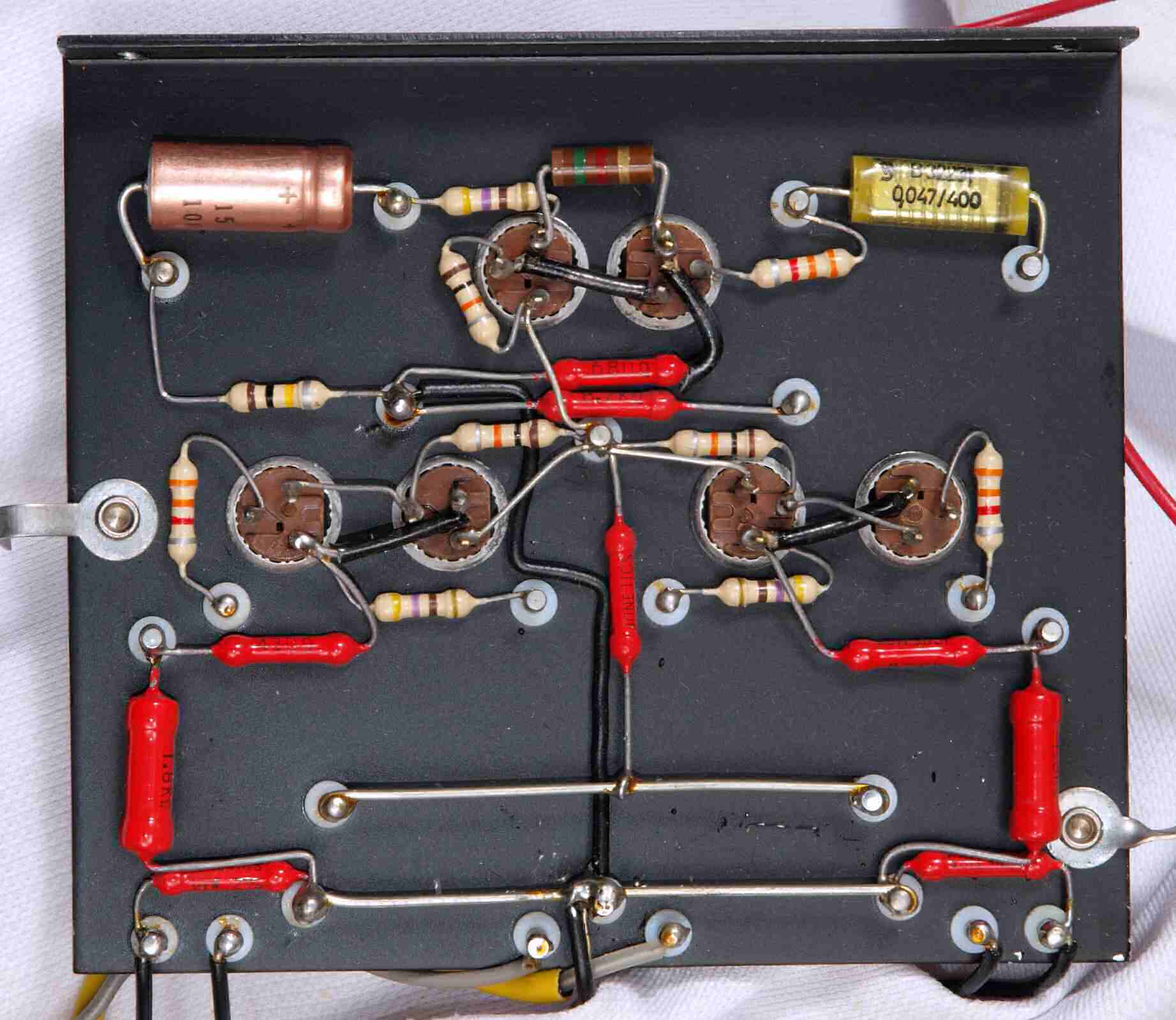

Ｃ３Ａ．　修理前　　メイン基板

Ｃ３Ｂ．　修理後　　メイン基板　電解コンデンサー２０個、フイルムコンデンサー２個交換

Ｃ３Ｃ．　修理前　　メイン基板裏

Ｃ３Ｄ．　修理（半田補正）後　　メイン基板裏　全半田やり直す

Ｃ３Ｅ．　完成メイン基板裏　フラックスを取り洗浄後

Ｃ３Ｆ．　修理前　　メイン基板・接続端子基板

Ｃ３Ｇ．　修理（半田補正）後　　メイン基板・接続端子基板　全半田やり直す

Ｃ３Ｈ．　完成メイン基板・接続端子基板

Ｃ４Ａ．　修理前　テープＥＱ基板換

Ｃ４Ｂ．　修理後　テープＥＱ基板　電解コンデンサー６個交換

Ｃ４C．　修理前　テープＥＱ基板裏

Ｃ４C−１．　修理中　テープＥＱ基板裏、遊んでいるＳＷも使用したい。

Ｃ４D．　修理（半田補正）後　テープＥＱ基板裏　全半田やり直す

Ｃ４Ｅ．　完成テープＥＱ基板裏　フラックスを取り洗浄後

Ｃ５Ａ．　修理前　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）

Ｃ５Ａ１．　修理中　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）　設計変更で手直しした所！！　接着材も剥がれている。

Ｃ５Ａ２．　修理後　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）　設計変更で手直しした所を基板カットして修理 　　　　　　　　　　　　　　　　　　　　　　　カットして修理した所は、「Ｃ５Ｄ．修理（半田補正）後　ＶＲ基板裏」　参照

Ｃ５Ｂ．　修理後　ＶＲ基板　電解コンデンサー６個、フイルムコンデンサー２個交換

Ｃ５Ｃ．　修理前　ＶＲ基板裏

Ｃ５Ｄ．　修理（半田補正）後　ＶＲ基板裏　全半田やり直す

Ｃ５Ｅ．　完成ＶＲ基板裏　フラックスを取り洗浄後

Ｃ５Ｆ．　修理前　ＶＲ基板ラッピング

Ｃ５Ｇ．　修理後　ＶＲ基板ラッピング

Ｃ５Ｈ．　修理前　ＶＲ基板支えガイド、割れている

Ｃ５Ｈ．　修理前　ＶＲ基板支えガイド、接着剤＋錫メッキ線で補強

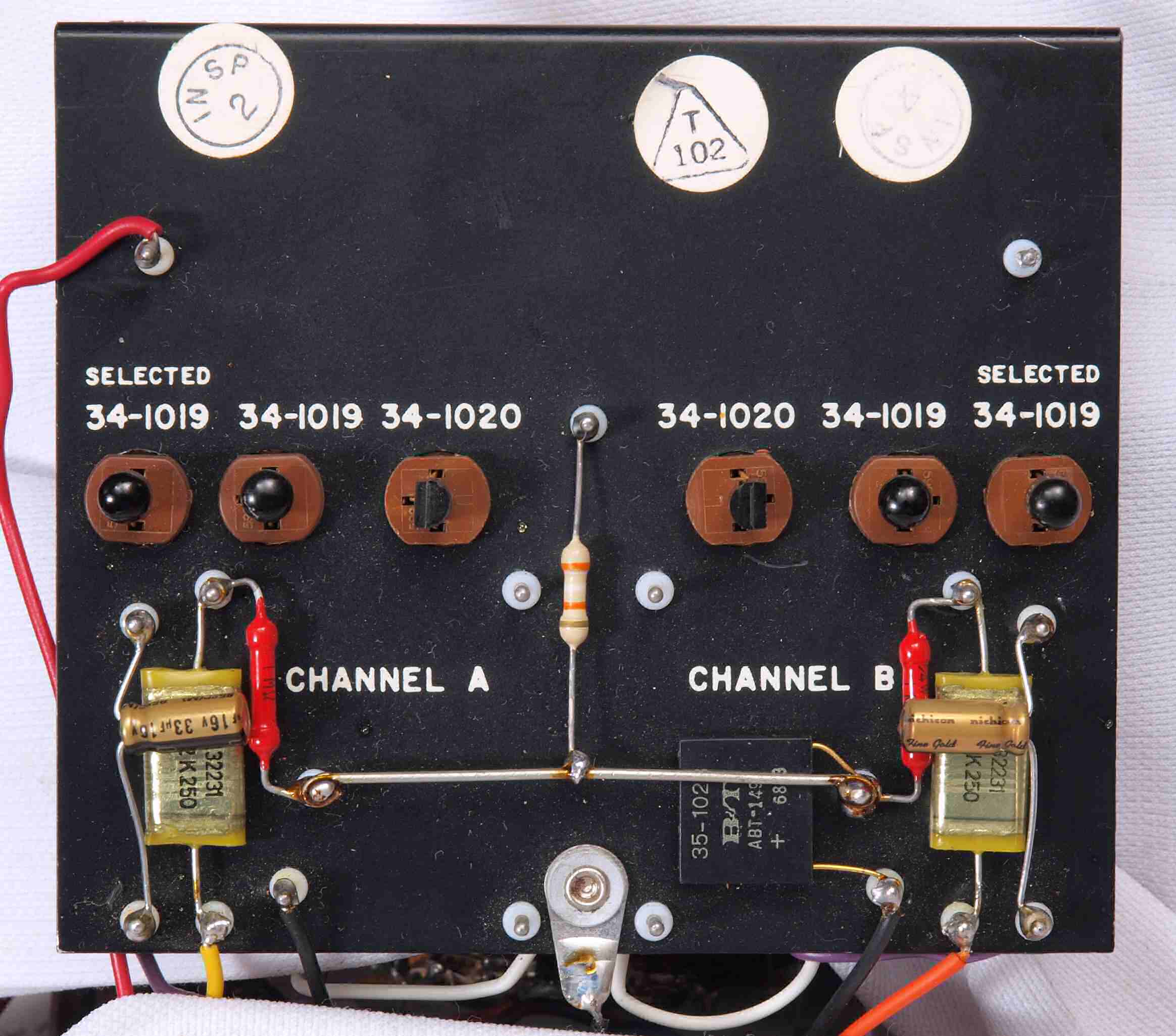

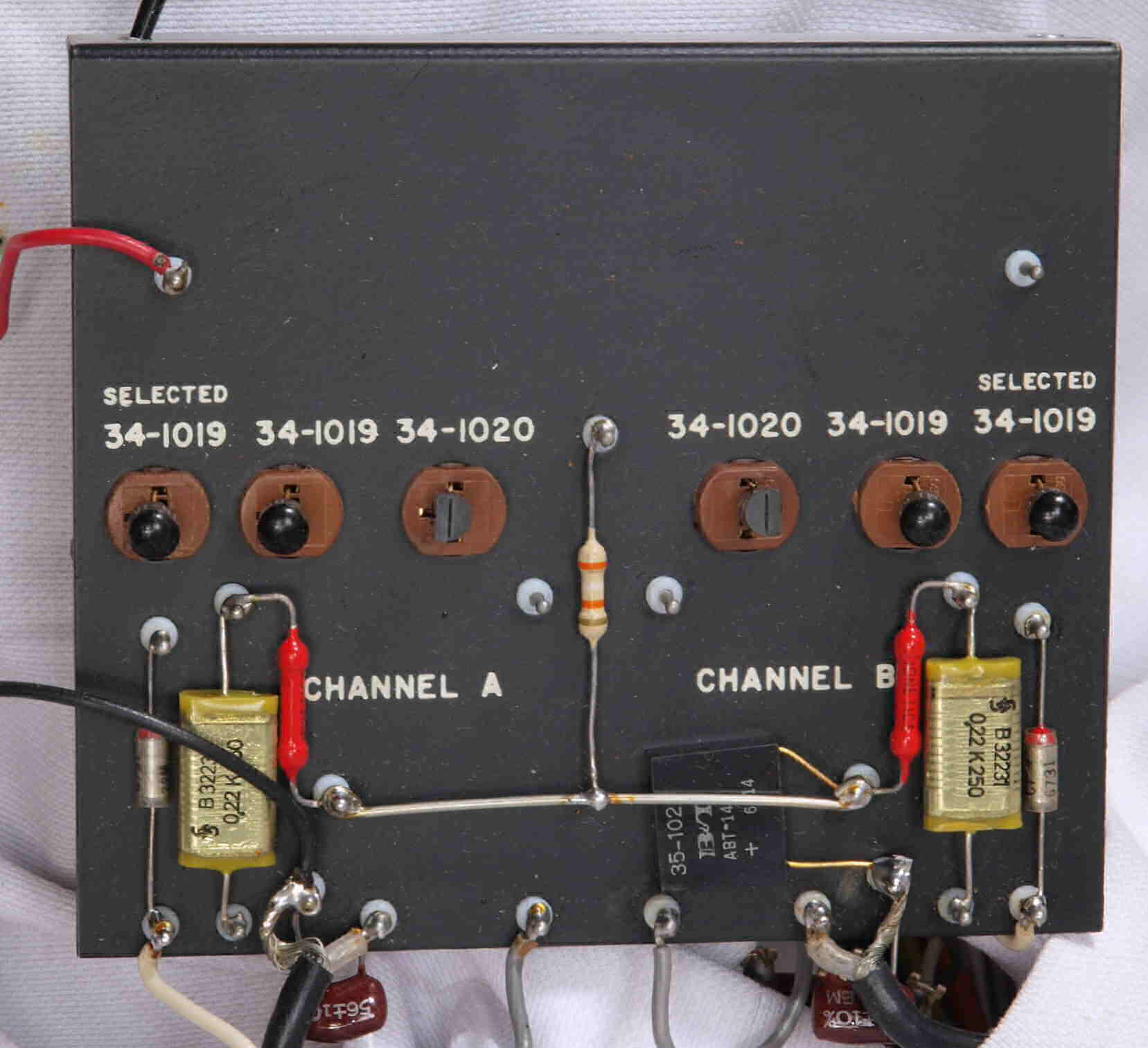

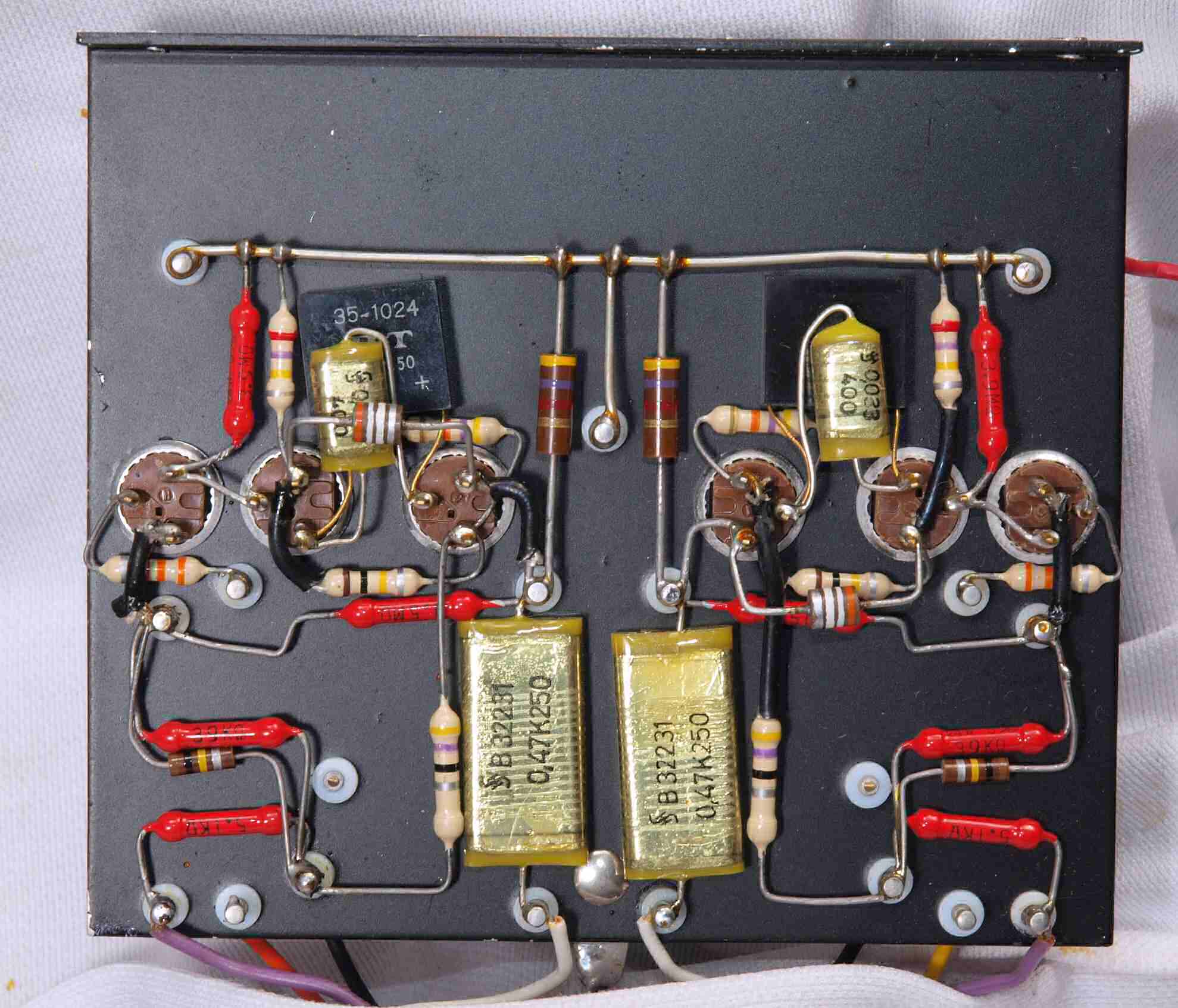

Ｃ６Ａ．　修理前　ＥＱ−ＡＭＰ基板（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

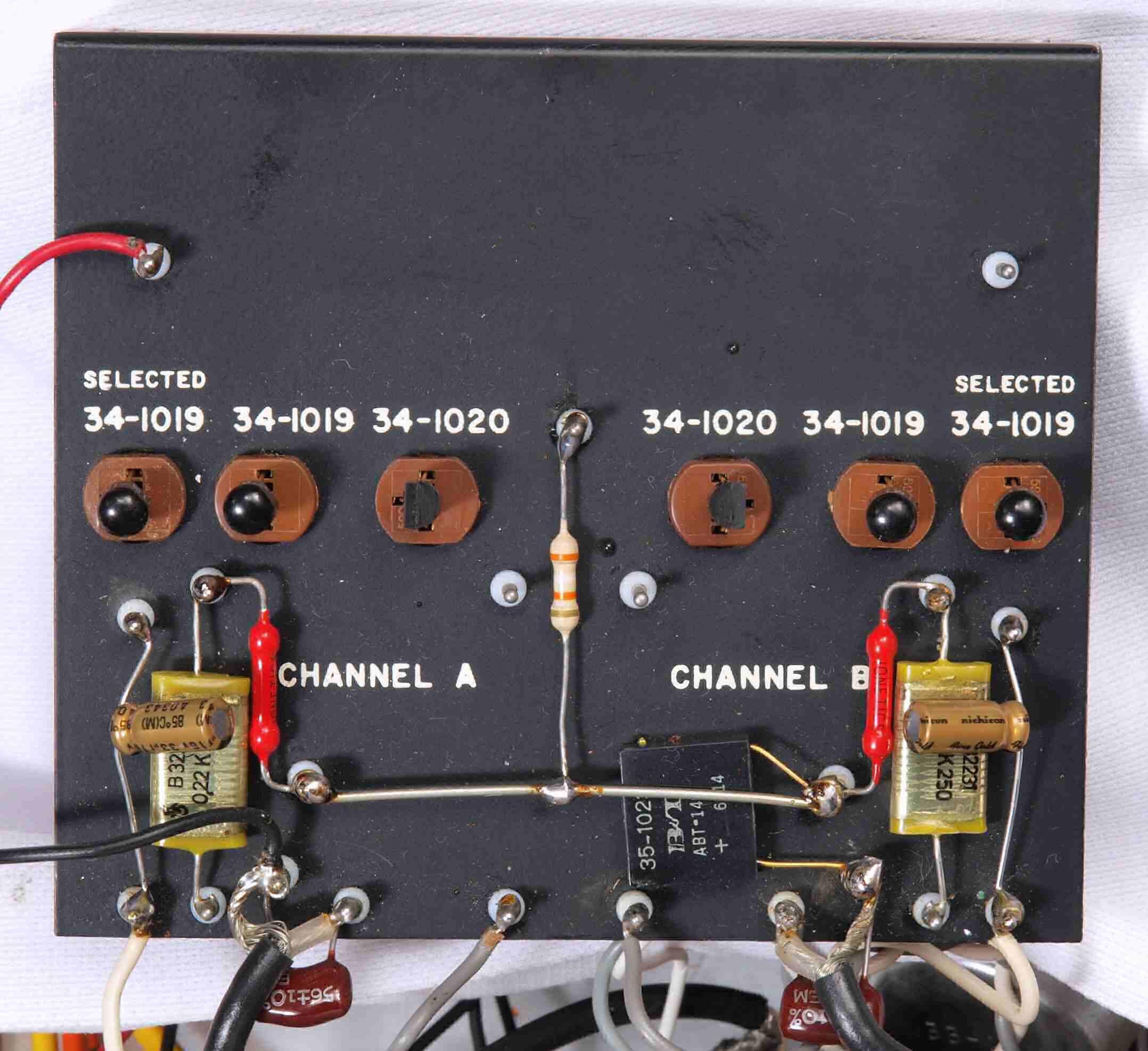

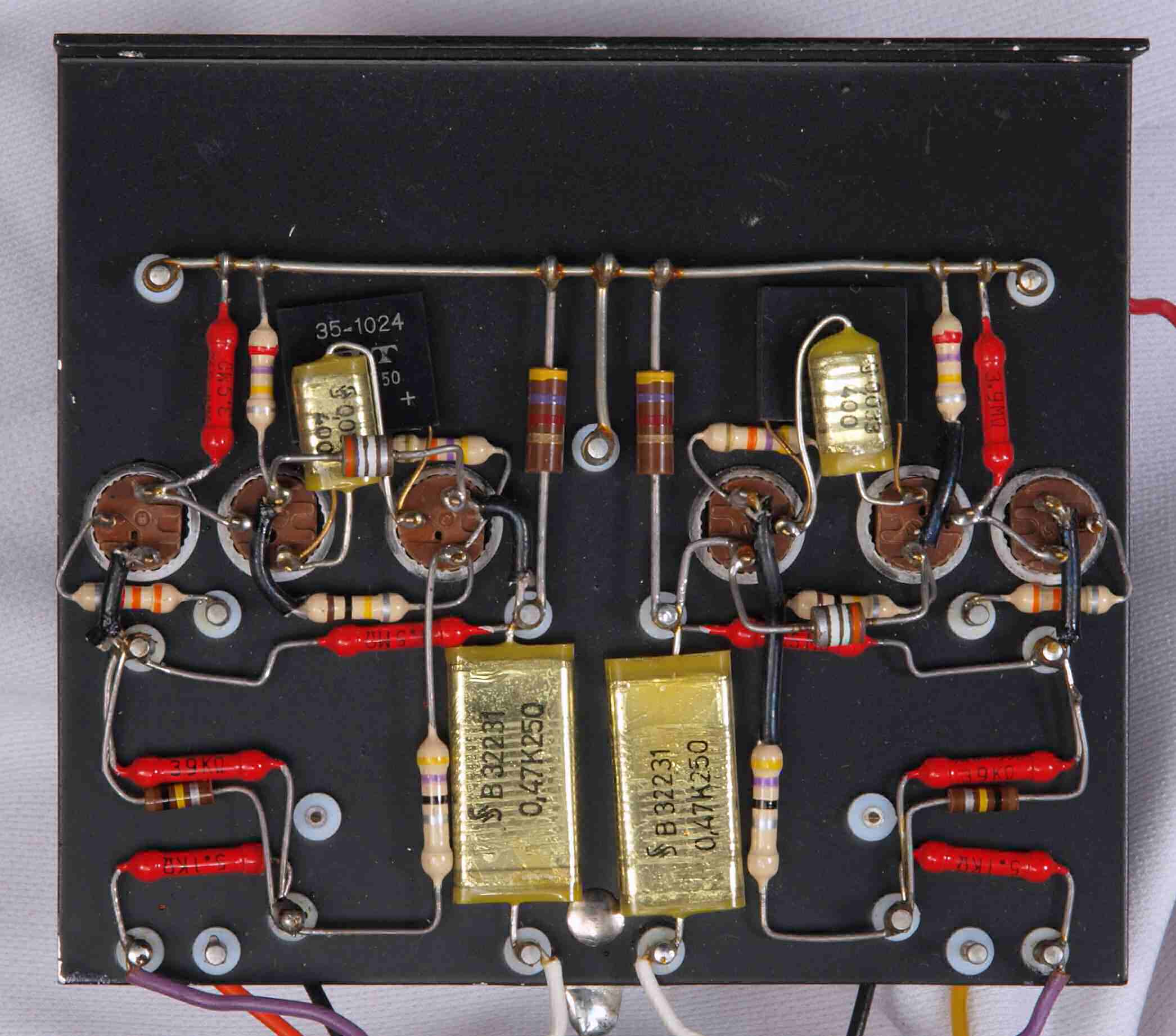

Ｃ６Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー８個、フイルムコンデンサー２個交換、フイルムコンデンサー２個追加

Ｃ６Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

Ｃ６Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏　全半田やり直す

Ｃ６Ｅ．　完成ＥＱ−ＡＭＰ基板裏　フラックスを取り洗浄後

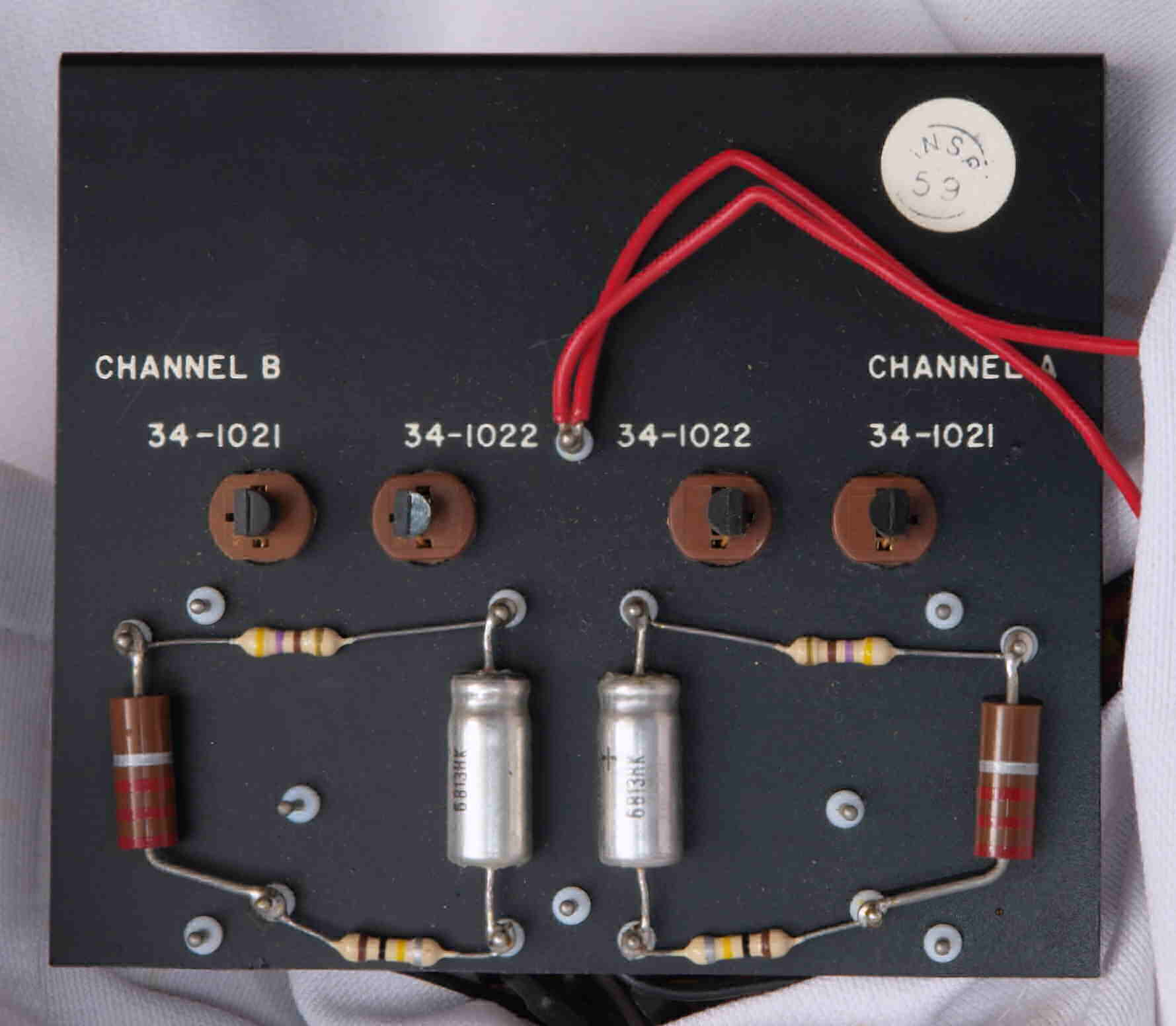

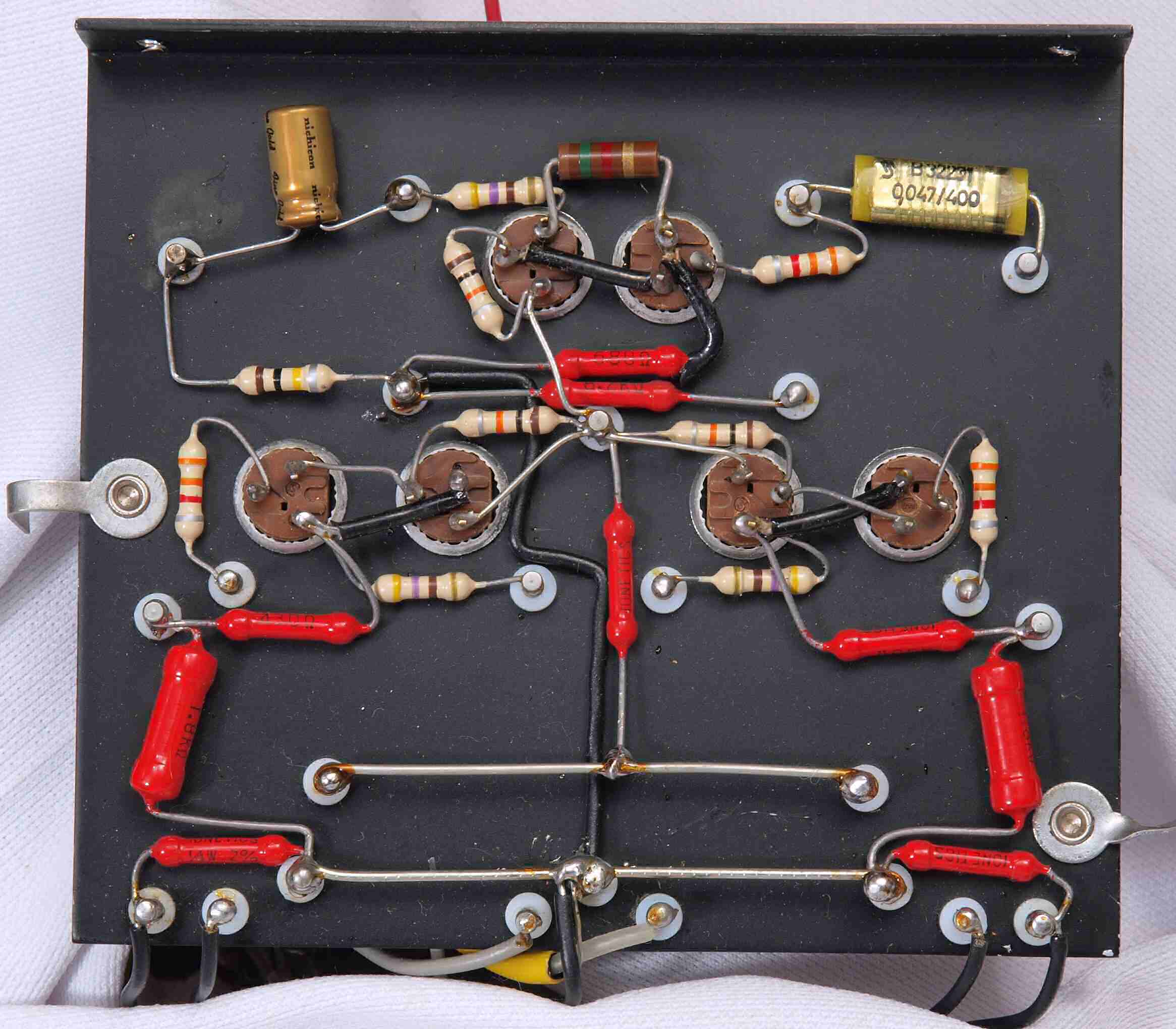

Ｃ７Ａ．　修理中　ＭＣ−ＡＭＰ基板

Ｃ７Ｂ．　修理前　ＭＣ−ＡＭＰ基板　シールドケースを取る

Ｃ７Ｃ．　修理後　ＭＣ−ＡＭＰ基板　電解コンデンサー１２個交換、フイルムコンデンサー２個追加

Ｃ７Ｄ．　修理前　ＭＣ−ＡＭＰ基板裏

Ｃ７Ｅ．　修理（半田補正）後　ＭＣ−ＡＭＰ基板裏　全半田やり直す

Ｃ７Ｆ．　完成ＭＣ−ＡＭＰ基板裏　フラックスを取り洗浄後

Ｃ８Ａ．　修理前　入力ＳＷ基板

Ｃ８Ｂ．　修理前　入力ＳＷ基板裏

Ｃ８Ｃ．　修理（半田補正）後　　入力ＳＷ基板裏　全半田やり直す

Ｃ８Ｄ．　完成入力ＳＷ基板裏　フラックスを取り洗浄後

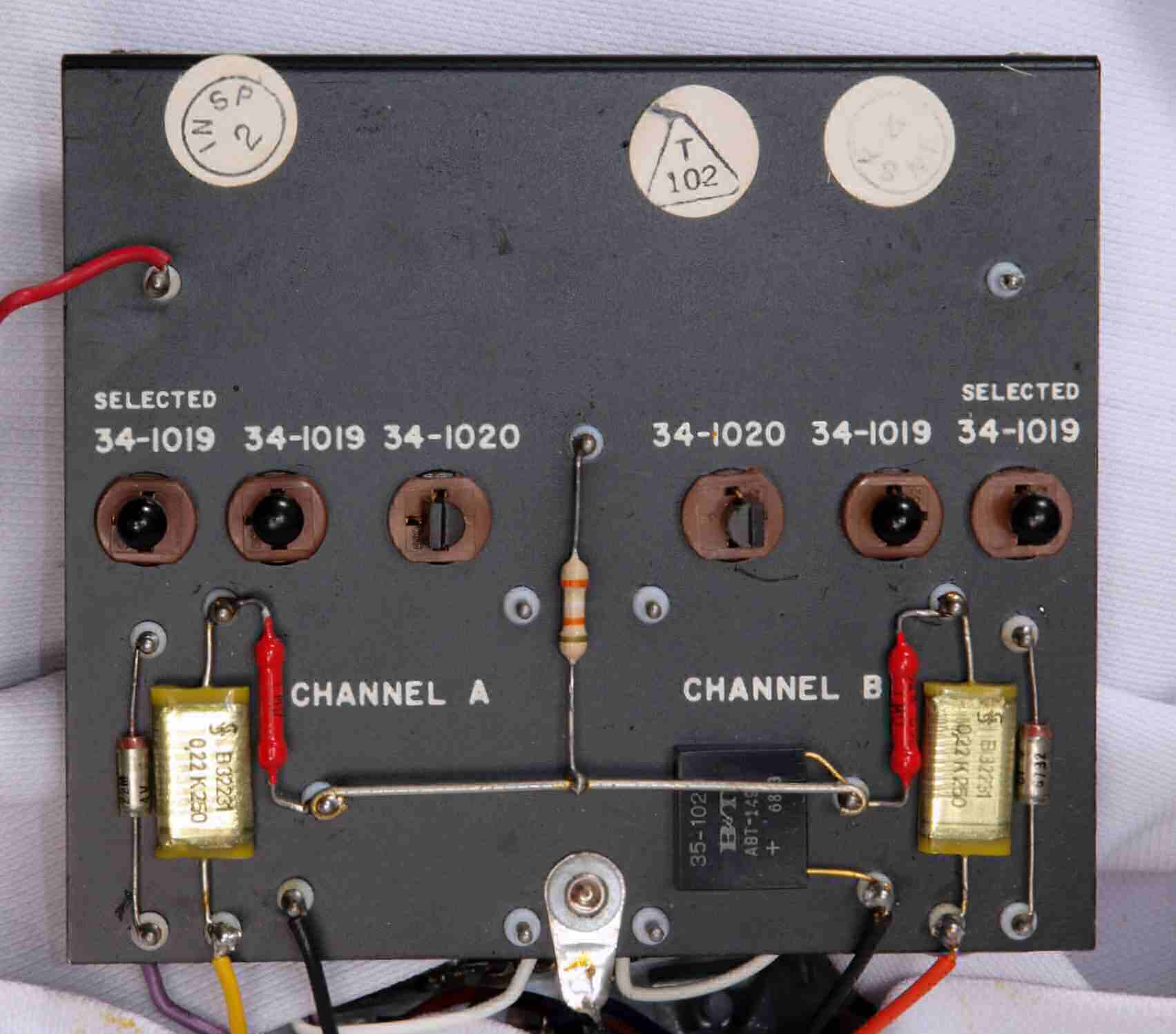

Ｃ９Ａ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏

Ｃ９Ｂ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏

Ｃ９Ｃ．　修理（半田補正）後　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　全半田やり直す

Ｃ９Ｄ．　完成Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　フラックスを取り洗浄後

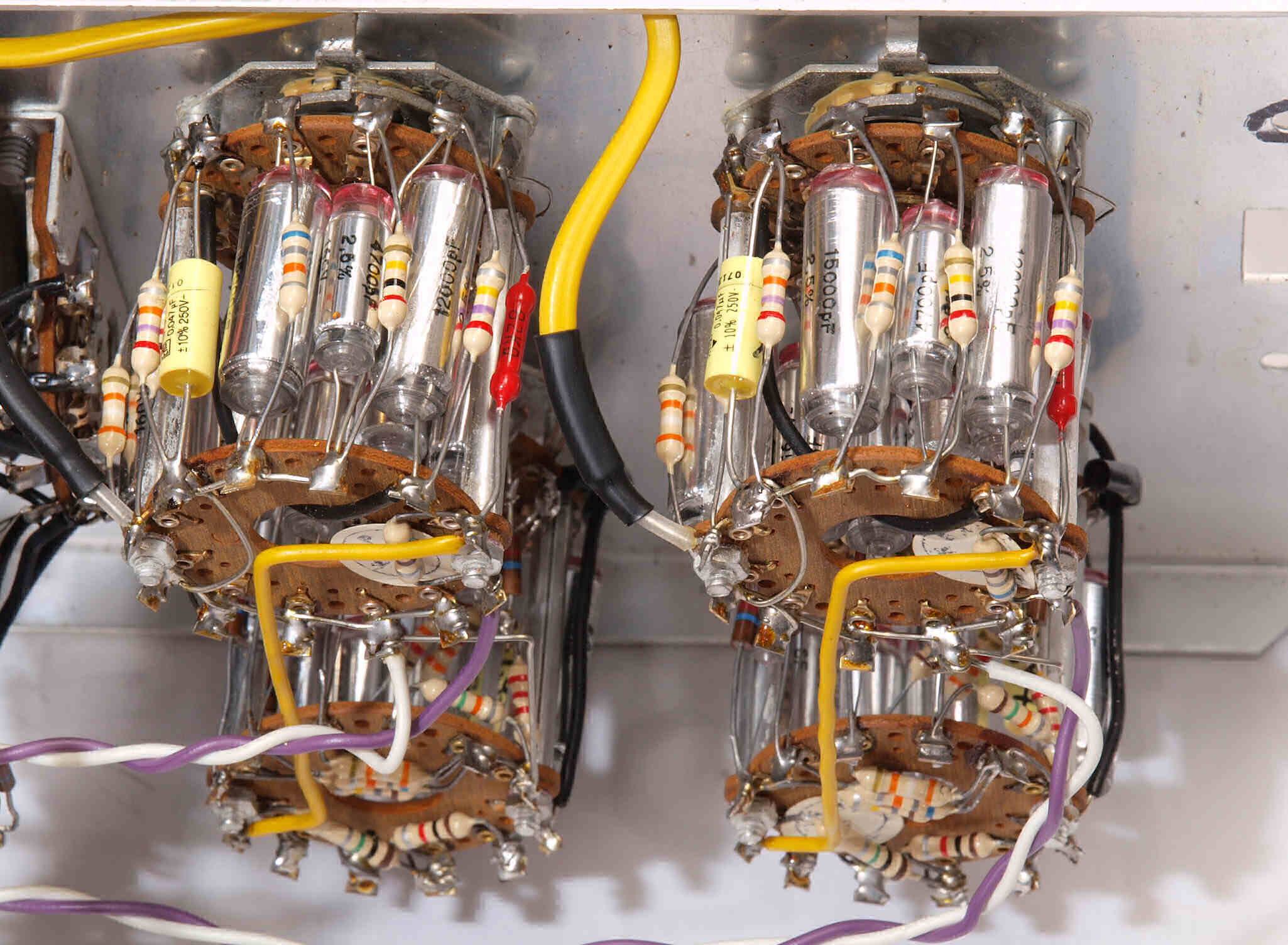

ＣＡＡ．　修理中　右Ｔｏｎｅ基板

ＣＡB．　修理前　右Ｔｏｎｅ基板裏

ＣＡC．　修理（半田補正）後　右Ｔｏｎｅ基板裏　全半田やり直す

ＣＡＤ．　完成右Ｔｏｎｅ基板裏　フラックスを取り洗浄後

ＣＡＥ．　修理中　左Ｔｏｎｅ基板

ＣＡＦ．　修理前　左Ｔｏｎｅ基板裏

ＣＡＧ．　修理（半田補正）後　左Ｔｏｎｅ基板裏　全半田やり直す

ＣＡＨ．　完成左Ｔｏｎｅ基板裏　フラックスを取り洗浄後

ＣＢＡ．　修理前　出力ＳＷ基板

ＣＢＢ．　修理前　出力ＳＷ基板裏

ＣＢＣ．　修理（半田補正）後　出力ＳＷ基板裏　全半田やり直す

ＣＢＤ．　完成出力ＳＷ基板裏　フラックスを取り洗浄後

ＣＣＡ．　修理中　後シャーシを倒し、ＲＣＡ端子基板を修理する。

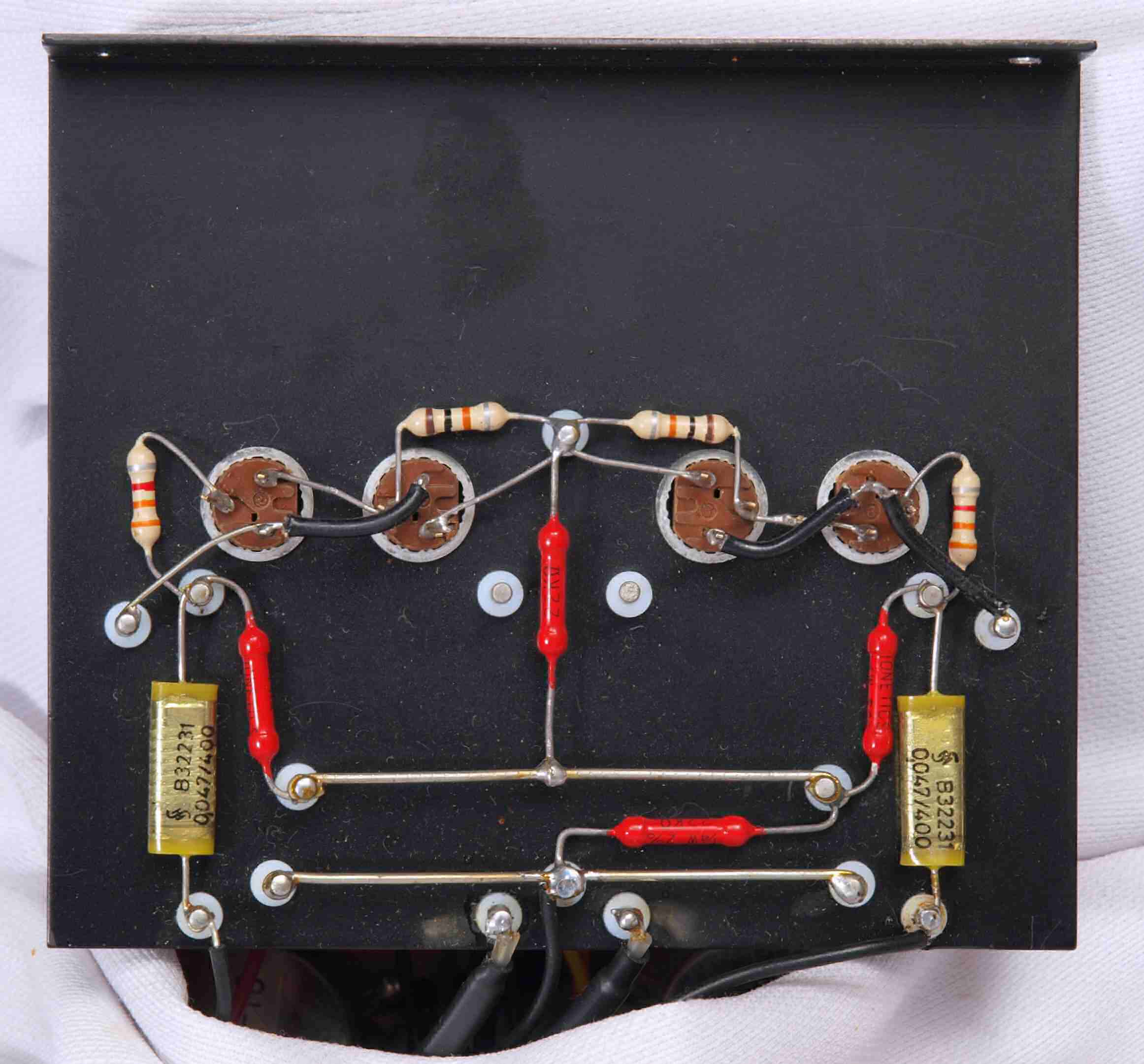

ＣＣＢ．　修理前　入出力ＲＣＡ端子基板

ＣＣＣ．　修理後　入出力ＲＣＡ端子基板　アロンアルファで補強する、この後、不要なアロンアルファを拭き取る。

ＣＣＤ．　修理前　入出力ＲＣＡ端子基板裏

ＣＣＥ．　修理（半田補正）後　入出力ＲＣＡ端子基板裏、　ラッピングも念の為、半田を流し込む。

ＣＣＦ．　完成入出力ＲＣＡ端子基板裏　フラックスを取り洗浄後

ＣＤ．　パネル清掃

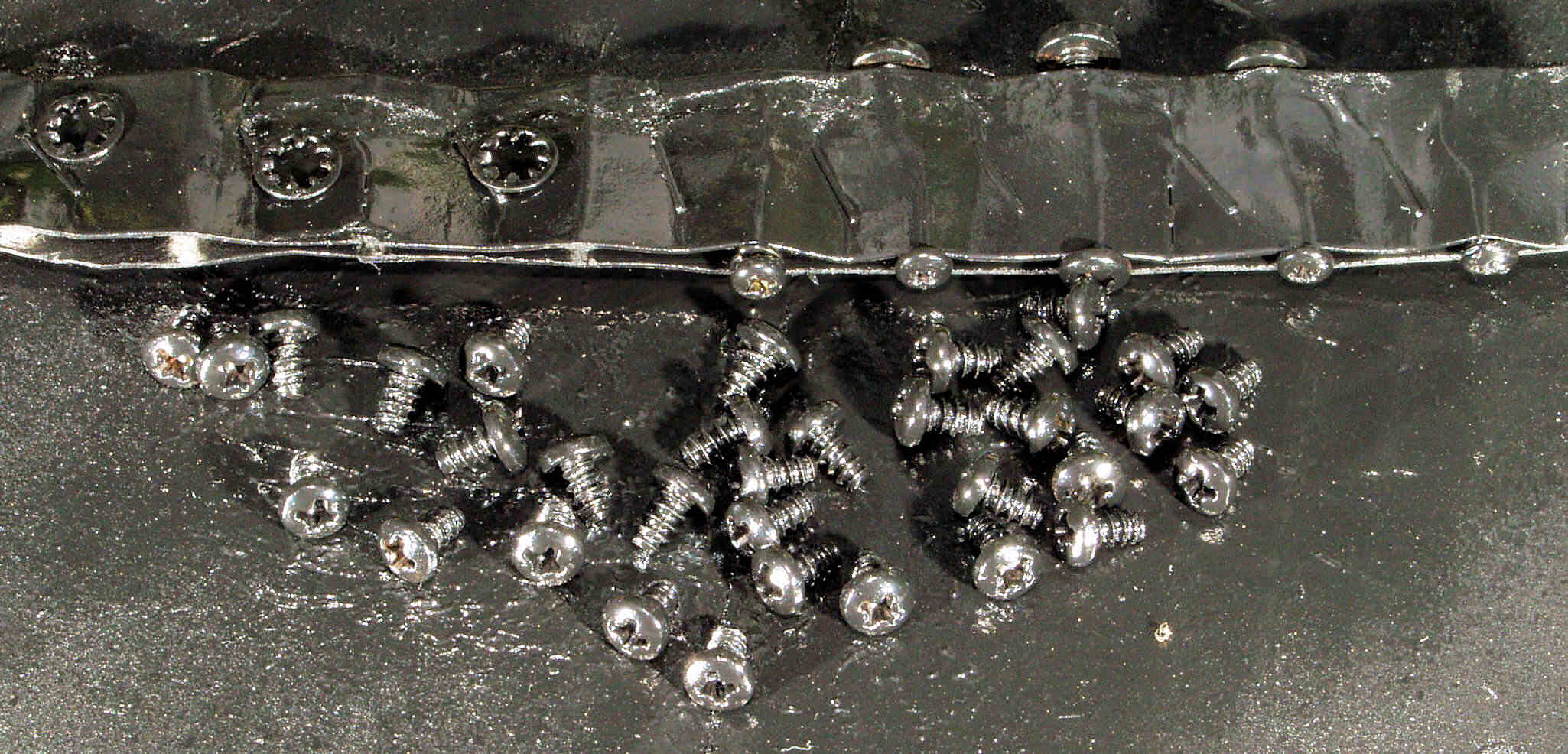

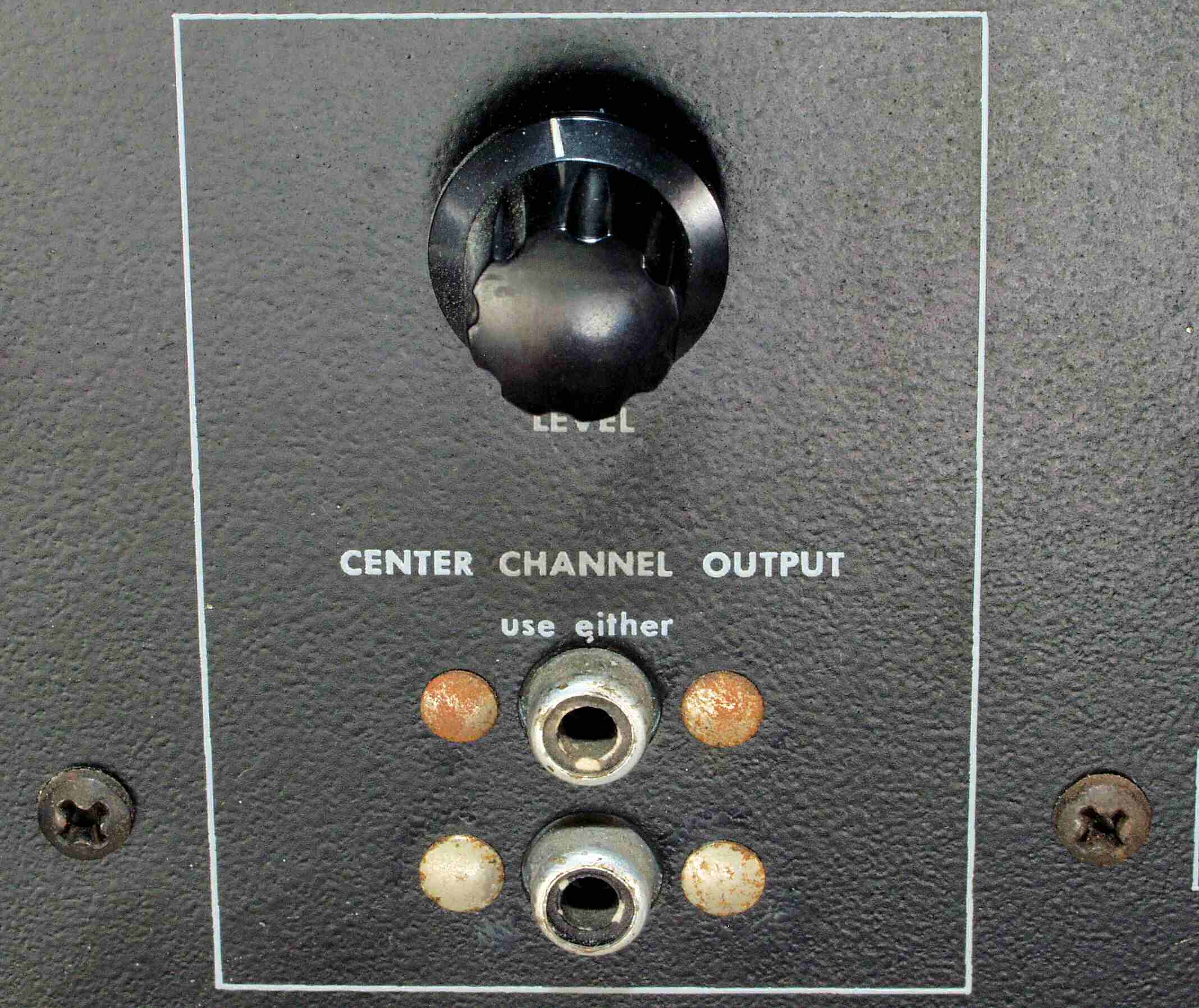

ＣＥ１．　修理前　錆が出た、止めビス。

ＣＥ２．　修理（塗装）後　止めビス、ラッカーを軽く吹き付ける。

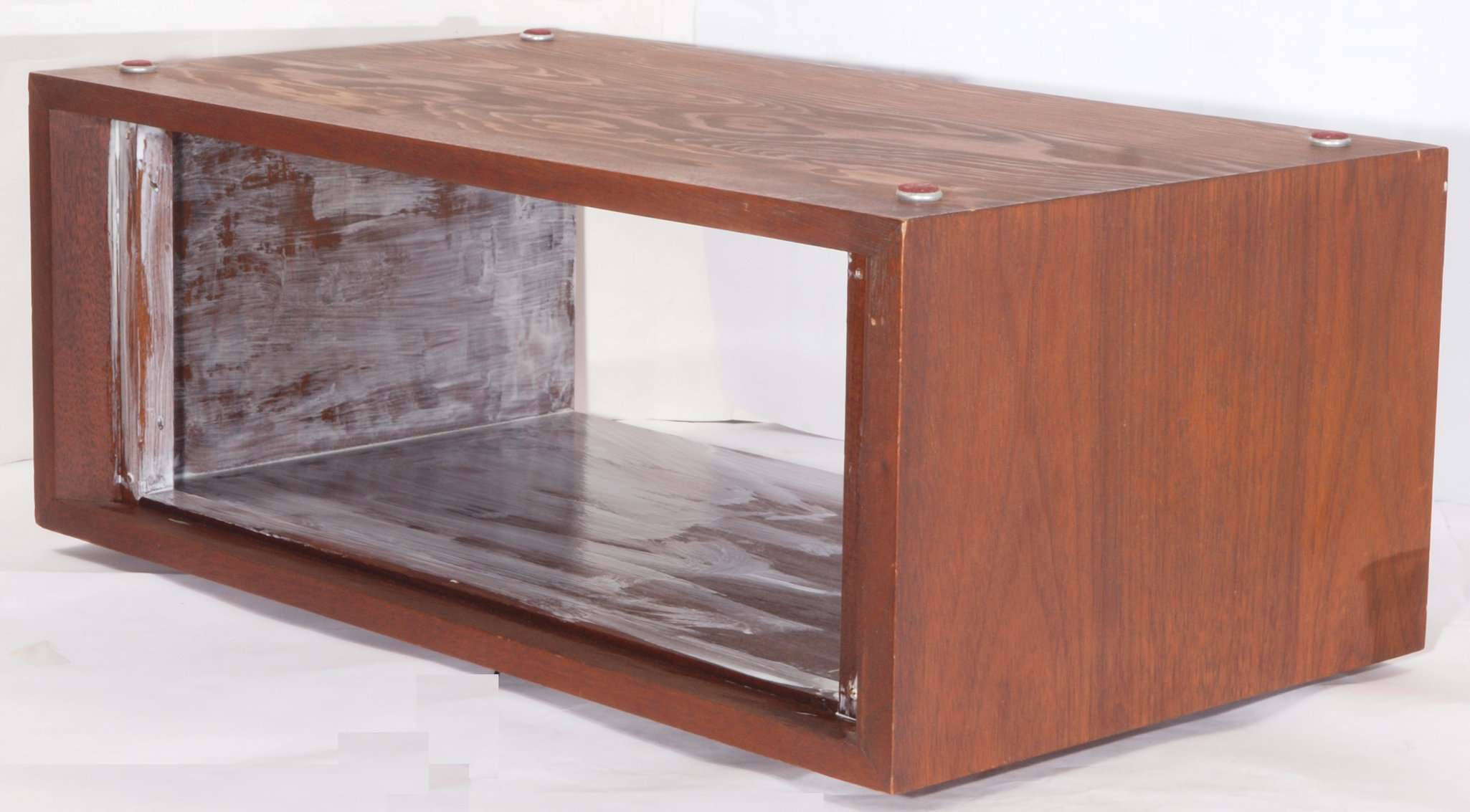

ＣＥ３．　修理前　上ケース（蓋）、シンナーで油分を取り除いた所。

ＣＥ４．　修理（塗装）後　上ケース（蓋）、ラッカーを軽く吹き付ける、３０Ｃｍ位離してスプレーして、梨地仕上げに似せる。

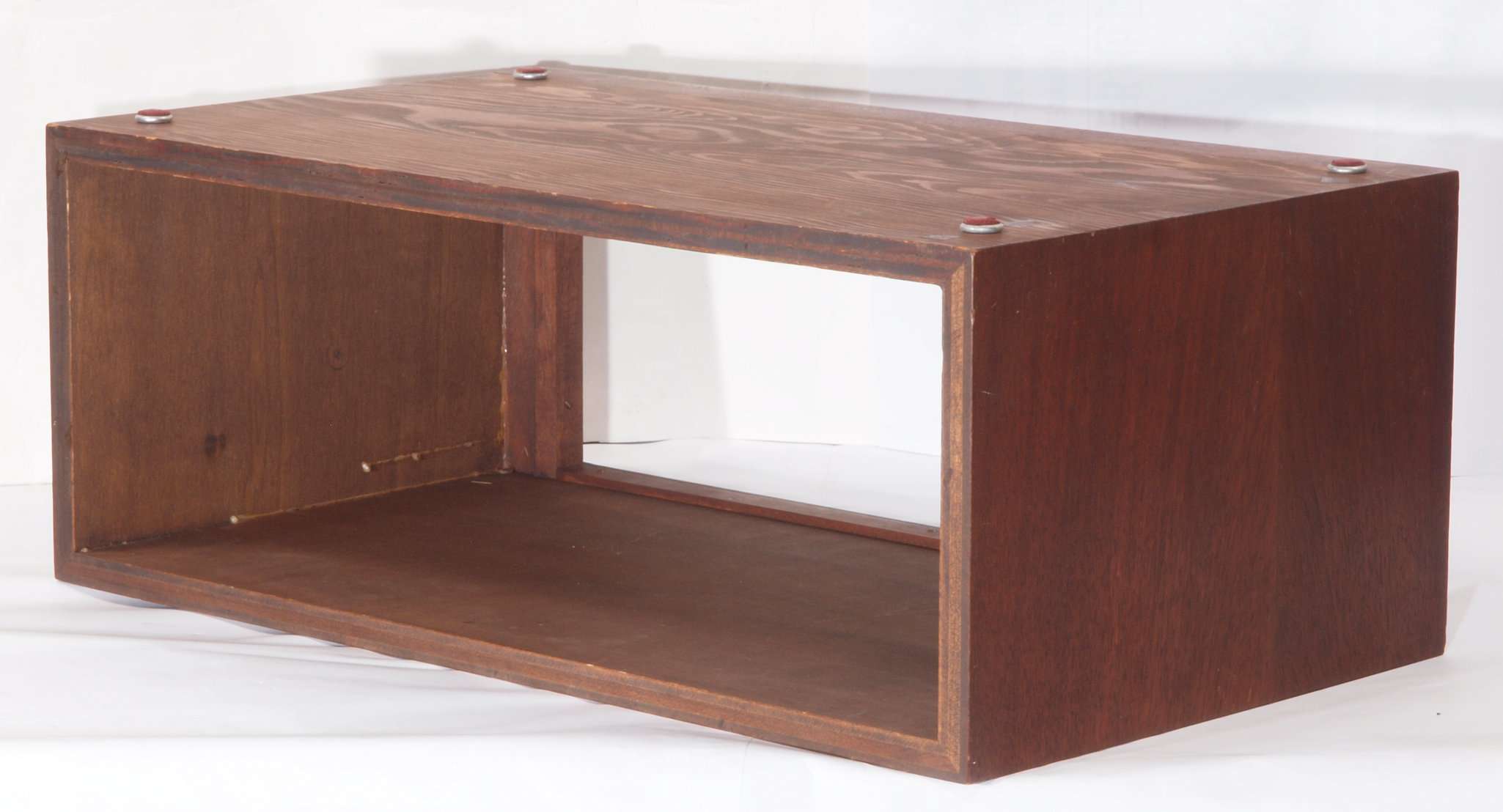

ＣＥ５．　修理前　下ケース（蓋）、シンナーで油分を取り除いた所。

ＣＥ６．　修理（塗装）後　下ケース（蓋）、ラッカーを軽く吹き付ける、３０Ｃｍ位離してスプレーして、梨地仕上げに似せる。

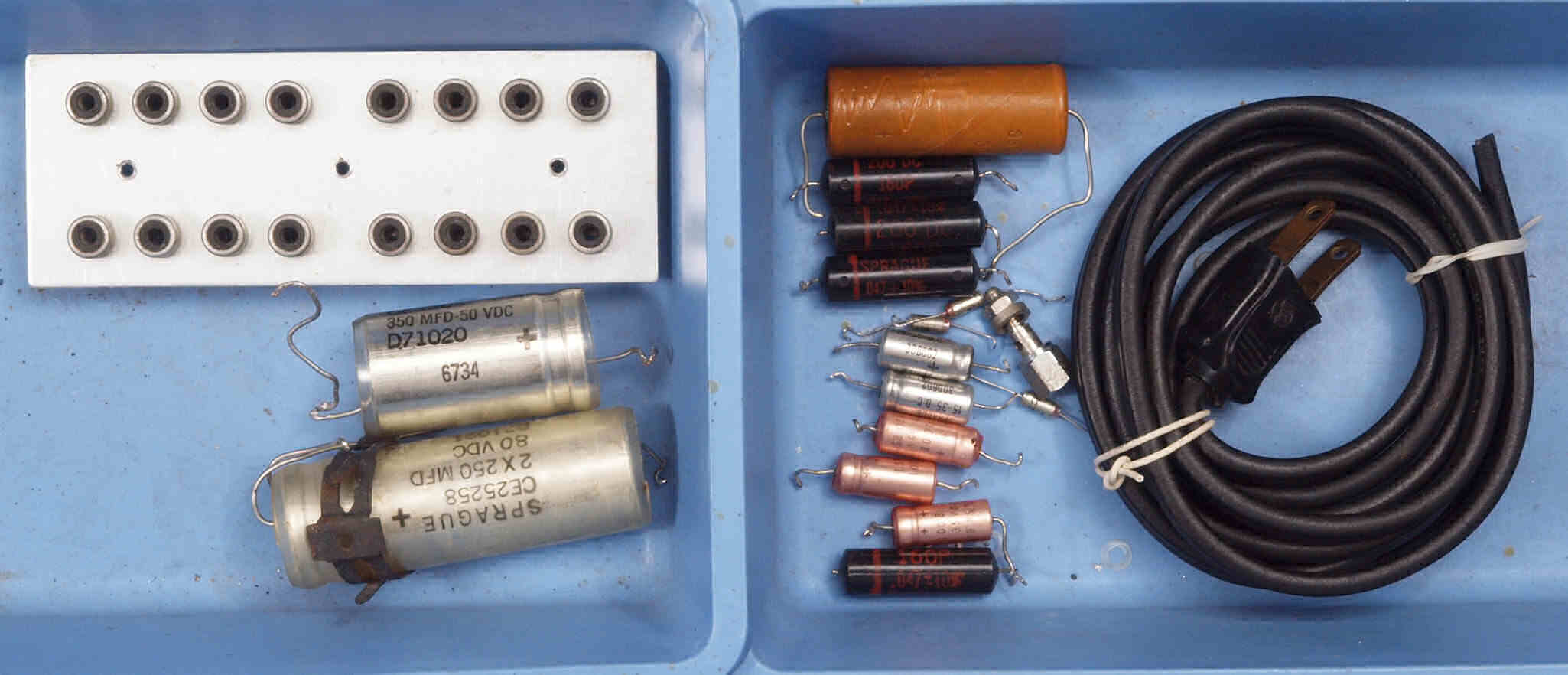

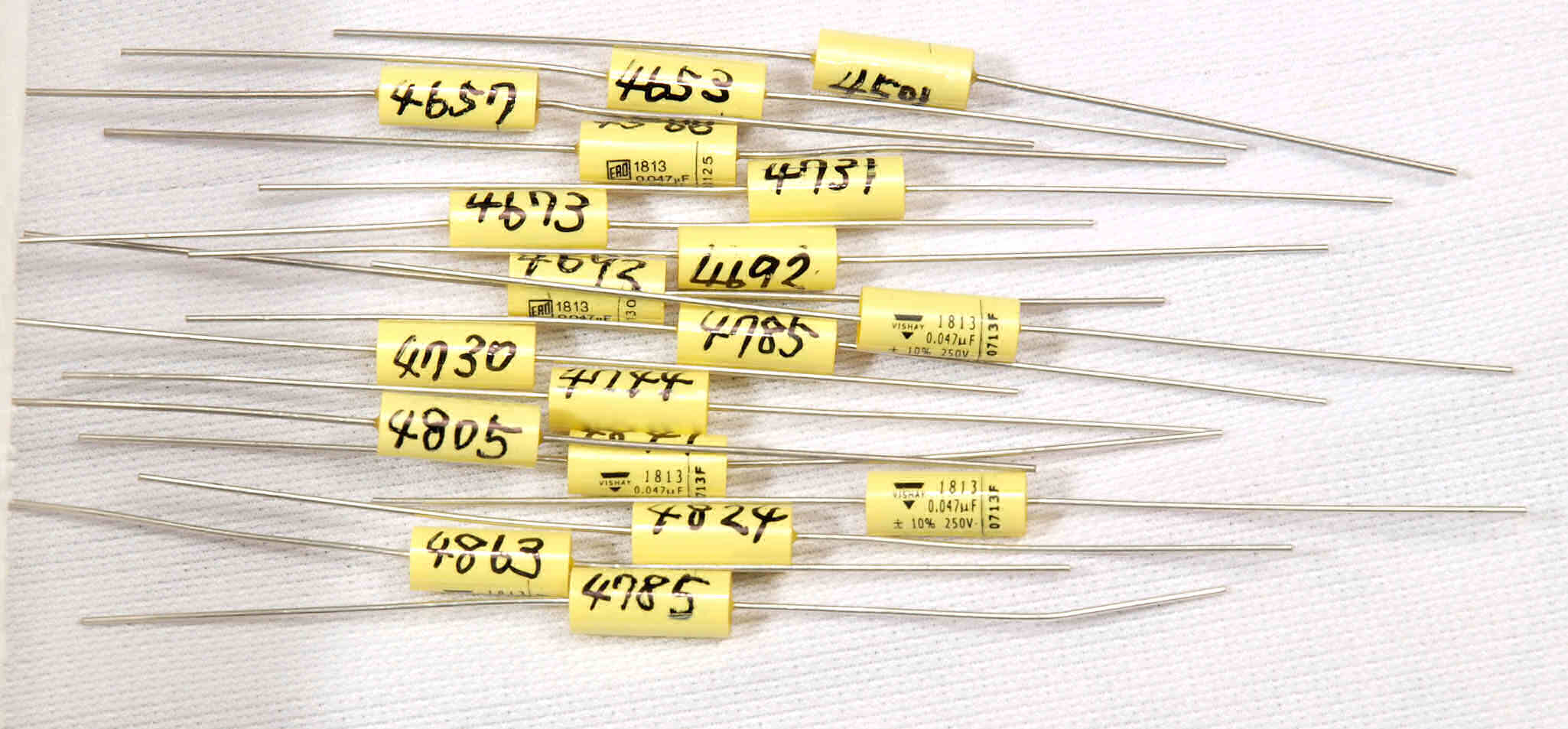

ＣＥＡ．　交換部品

ＣＥＢ．　交換部品、衝撃電流で温度フューズが切れた電源トランス、下の赤・茶色の線が１次巻き線

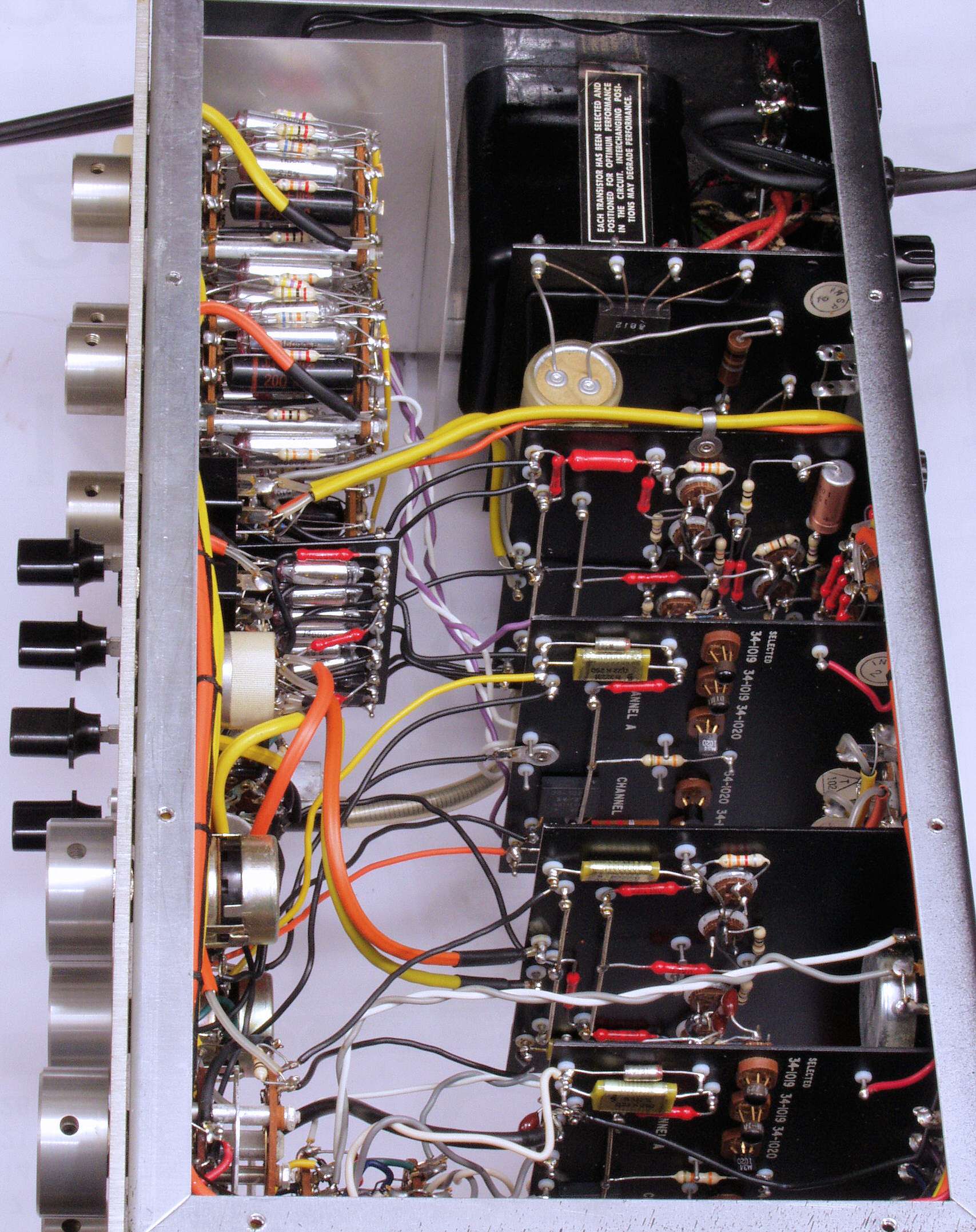

ＣＦＡ．　修理前　上から見る

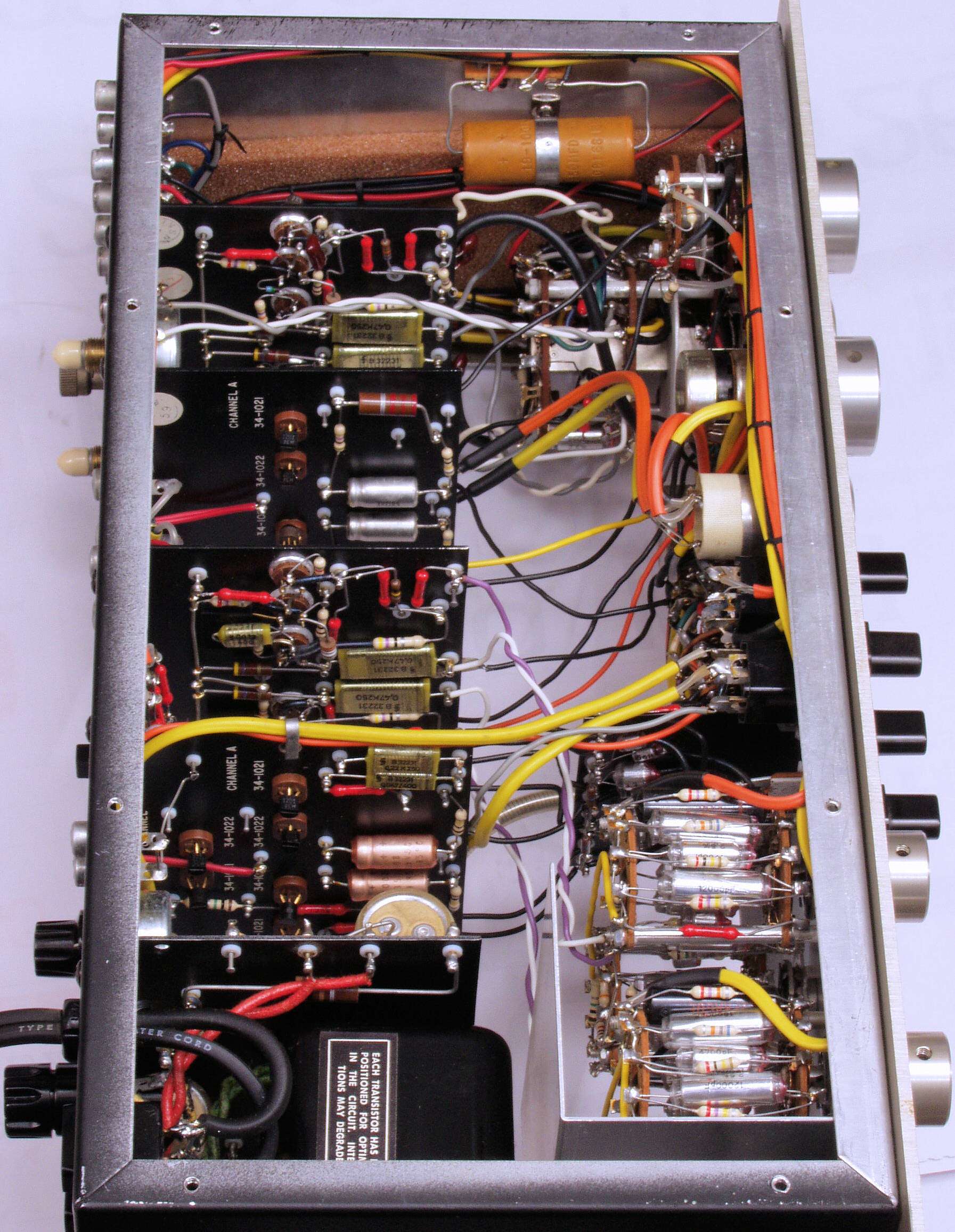

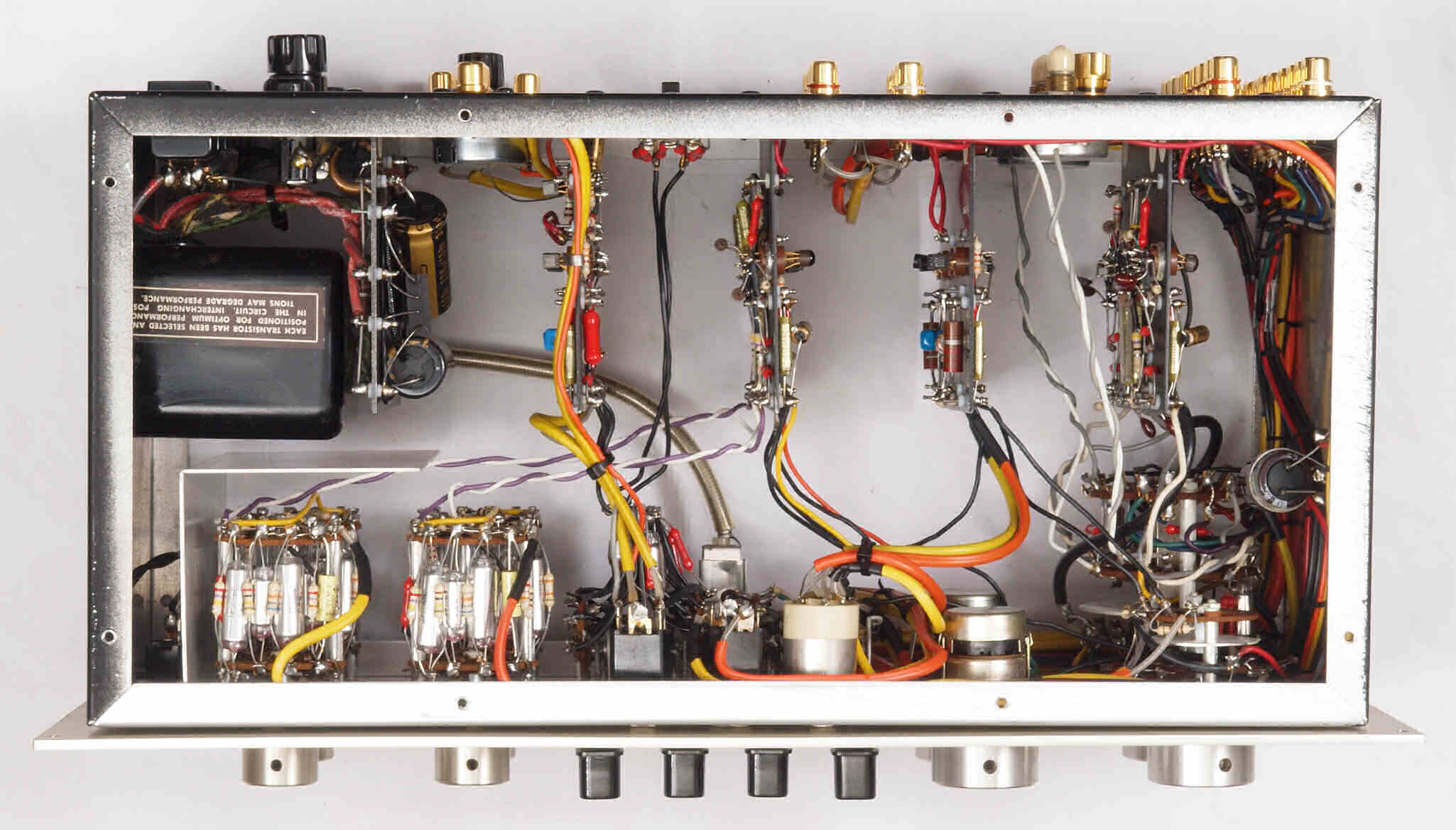

ＣＦＢ．　修理後　上から見る

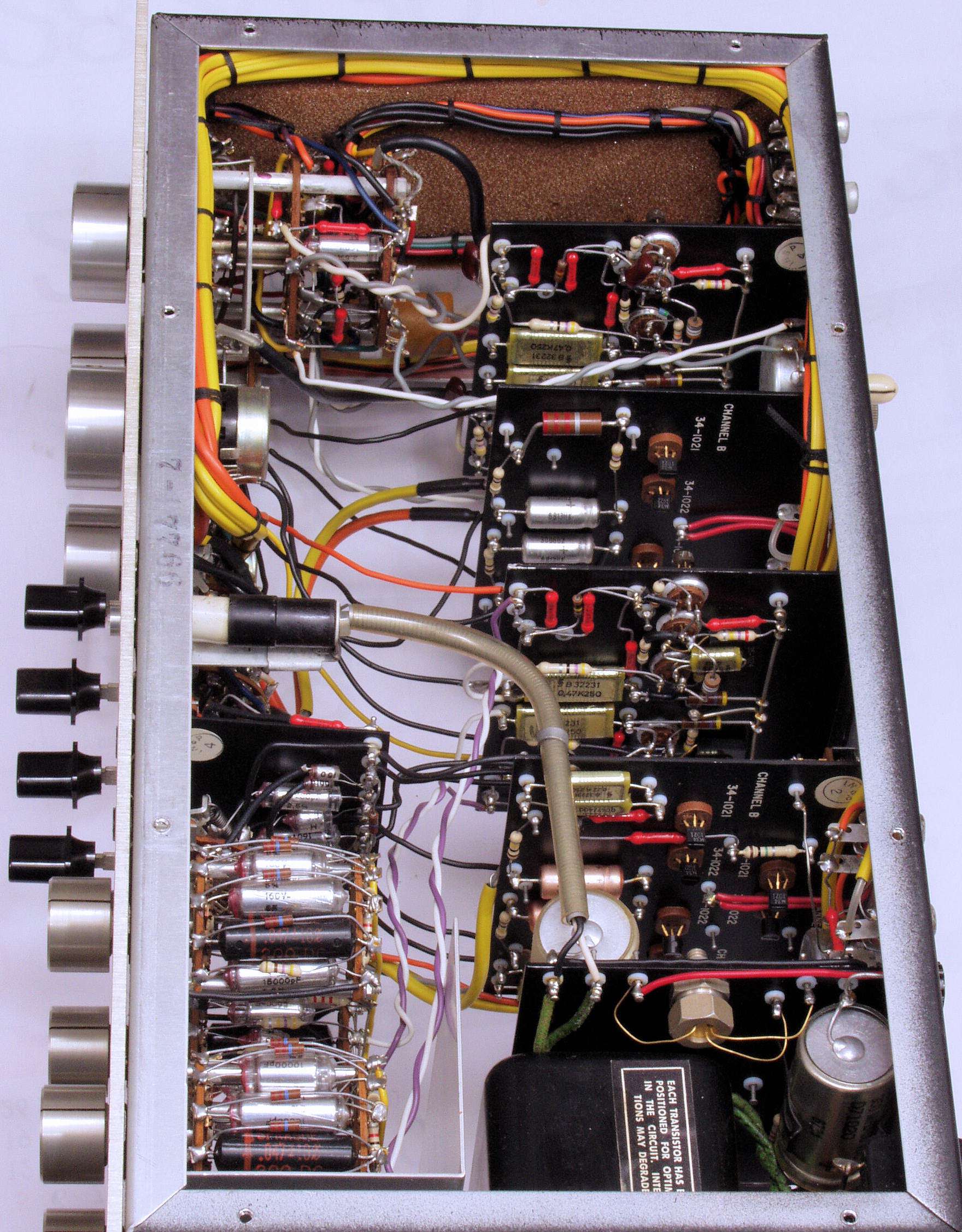

ＣＦC．　修理前　下から見る

ＣＦD．　修理後　下から見る

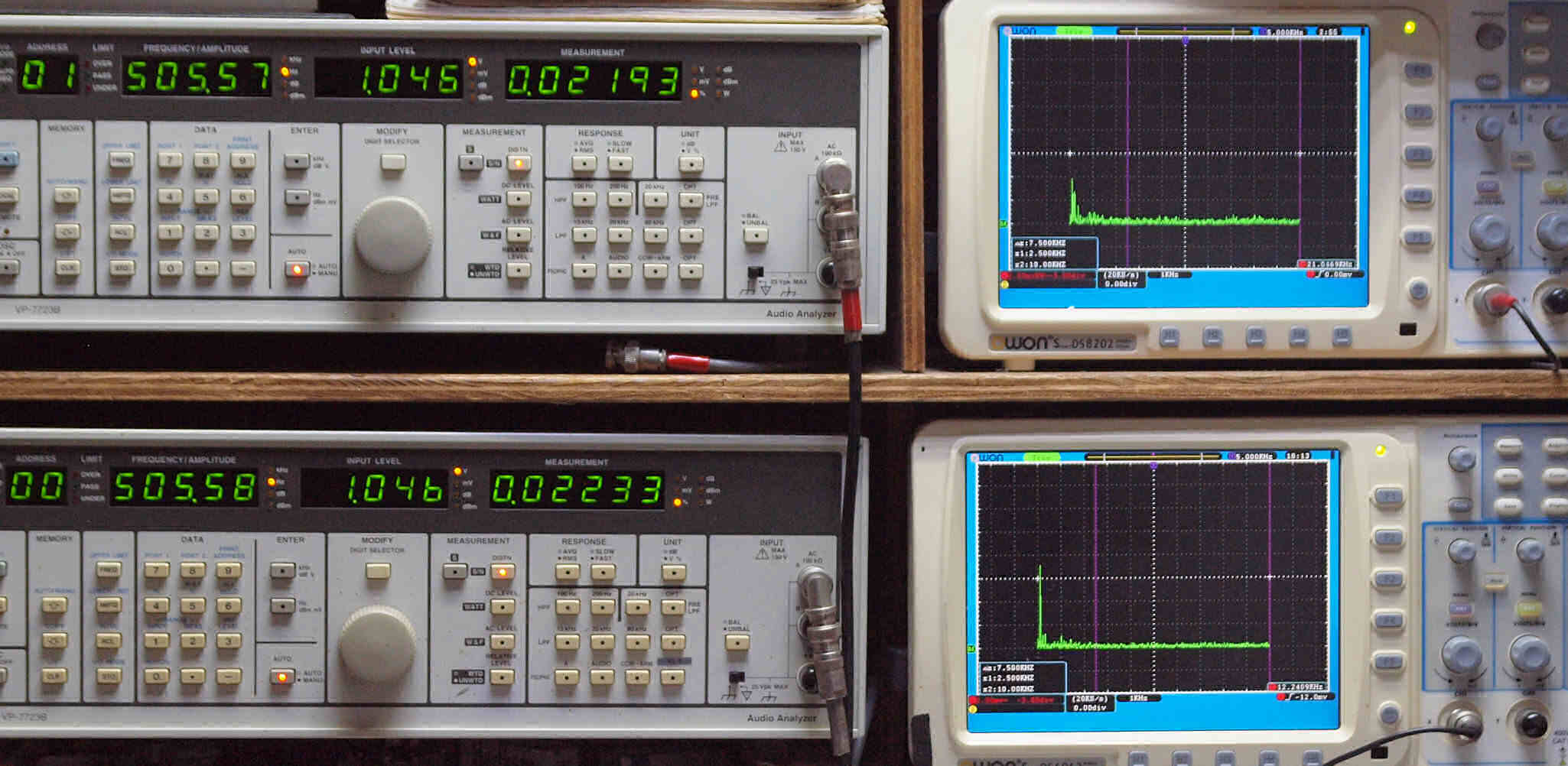

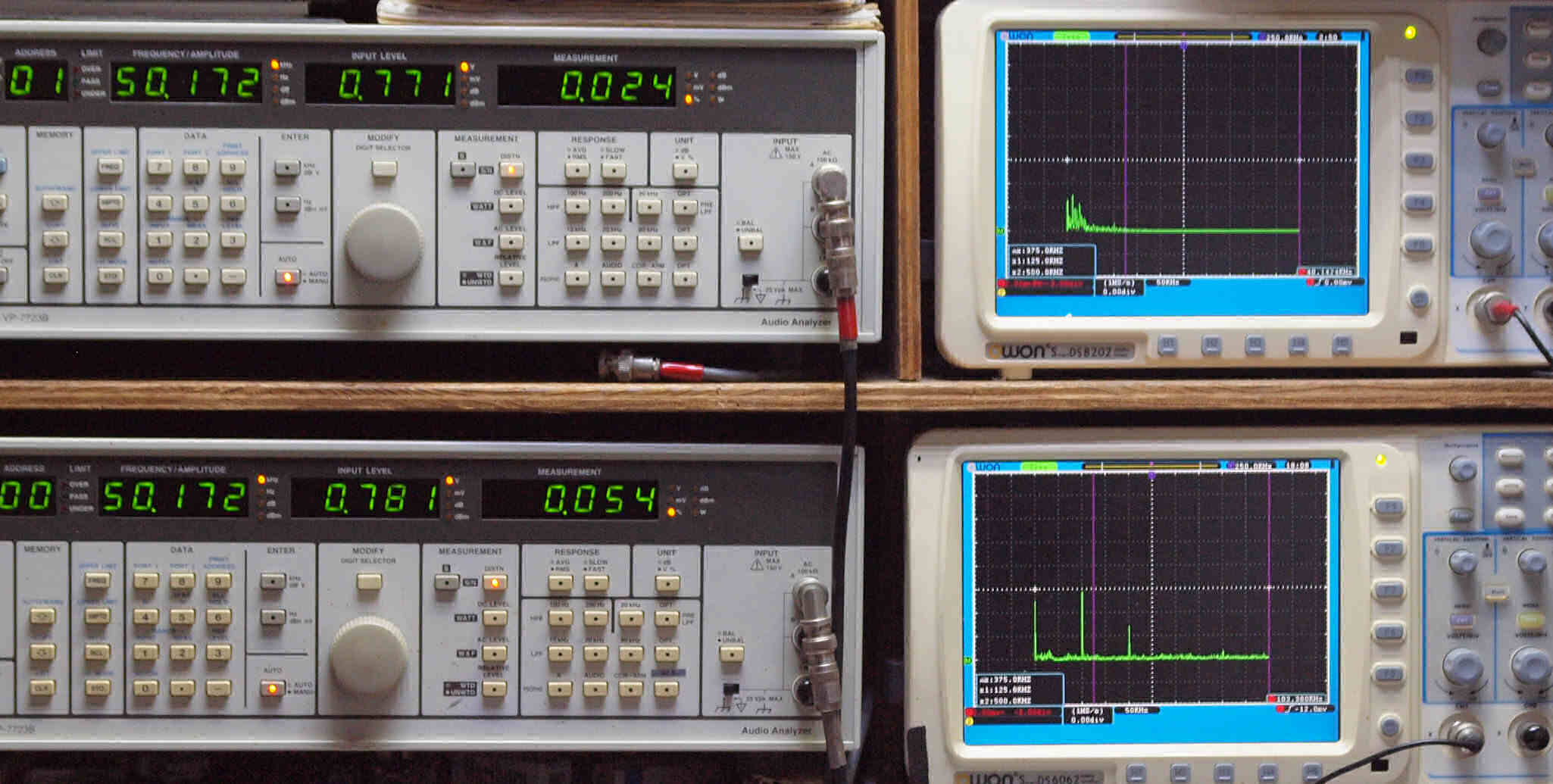

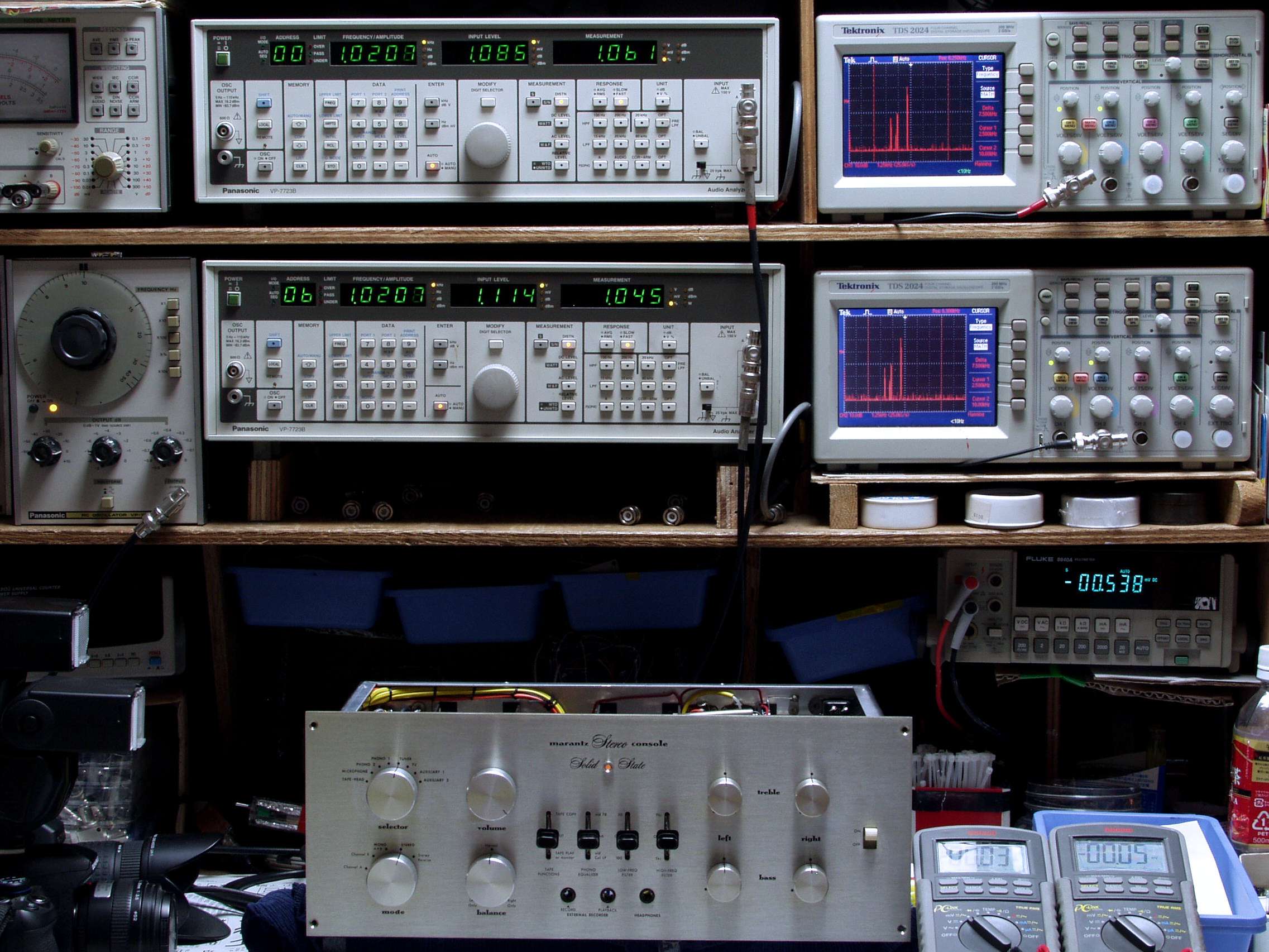

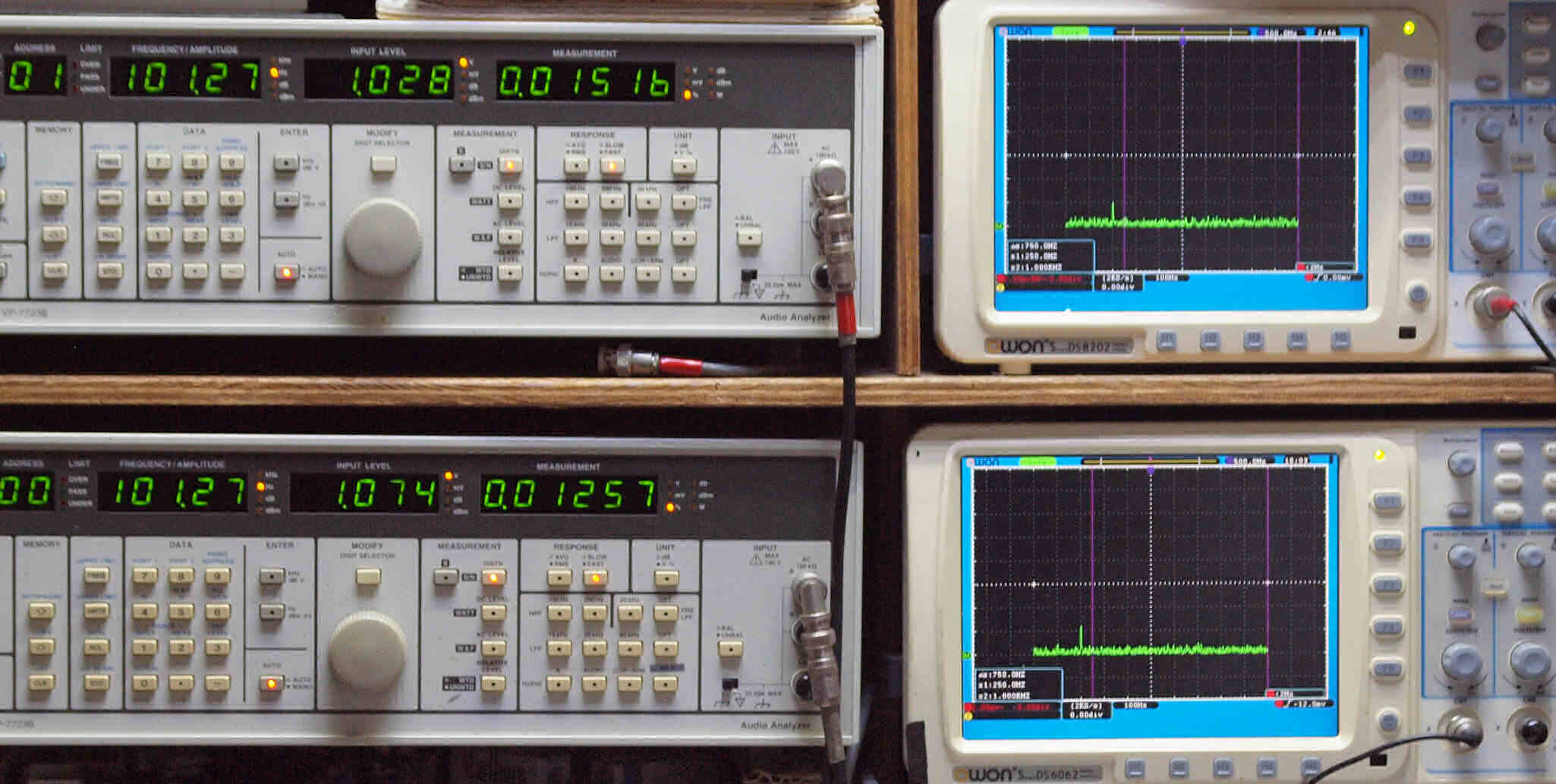

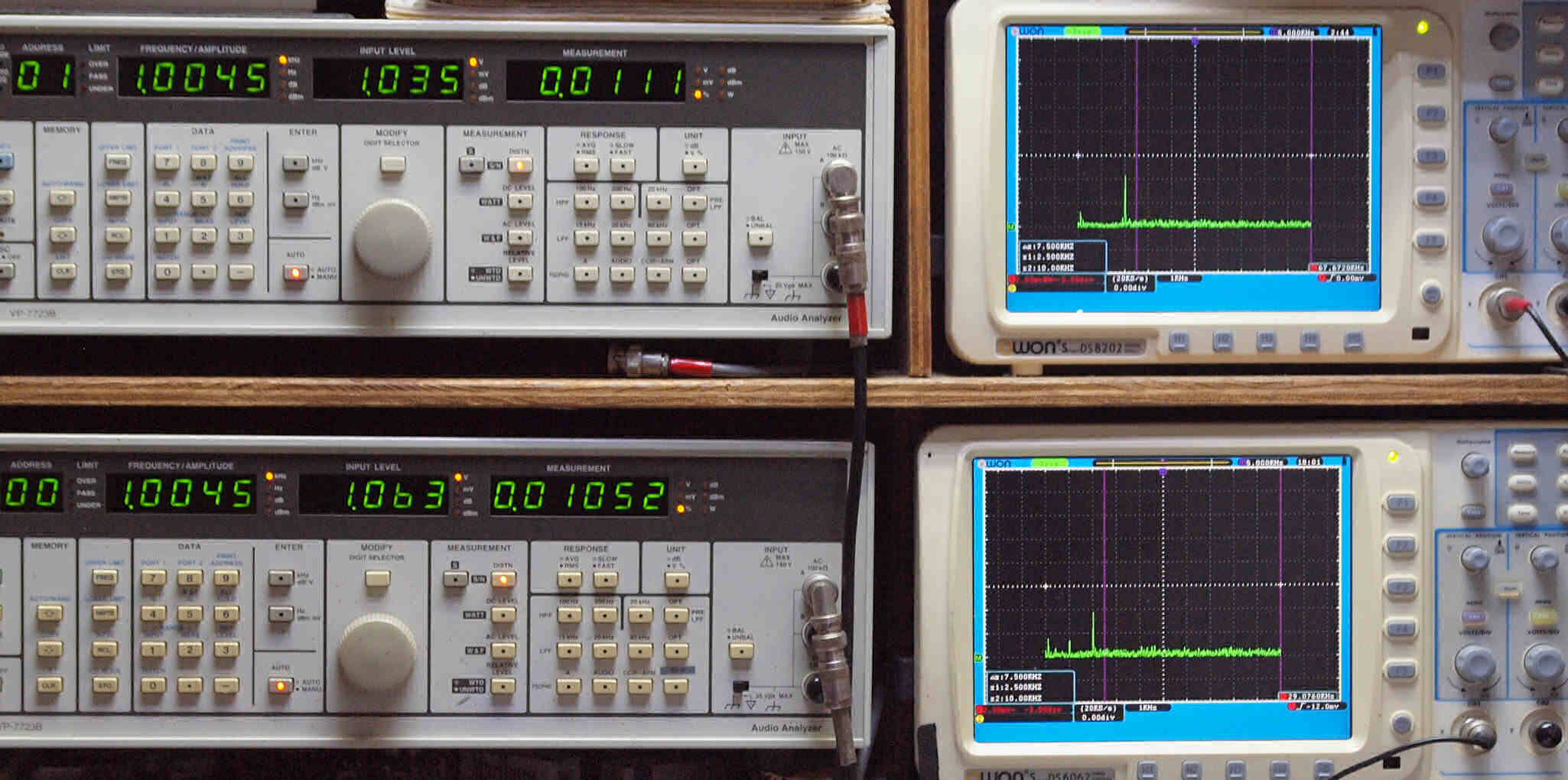

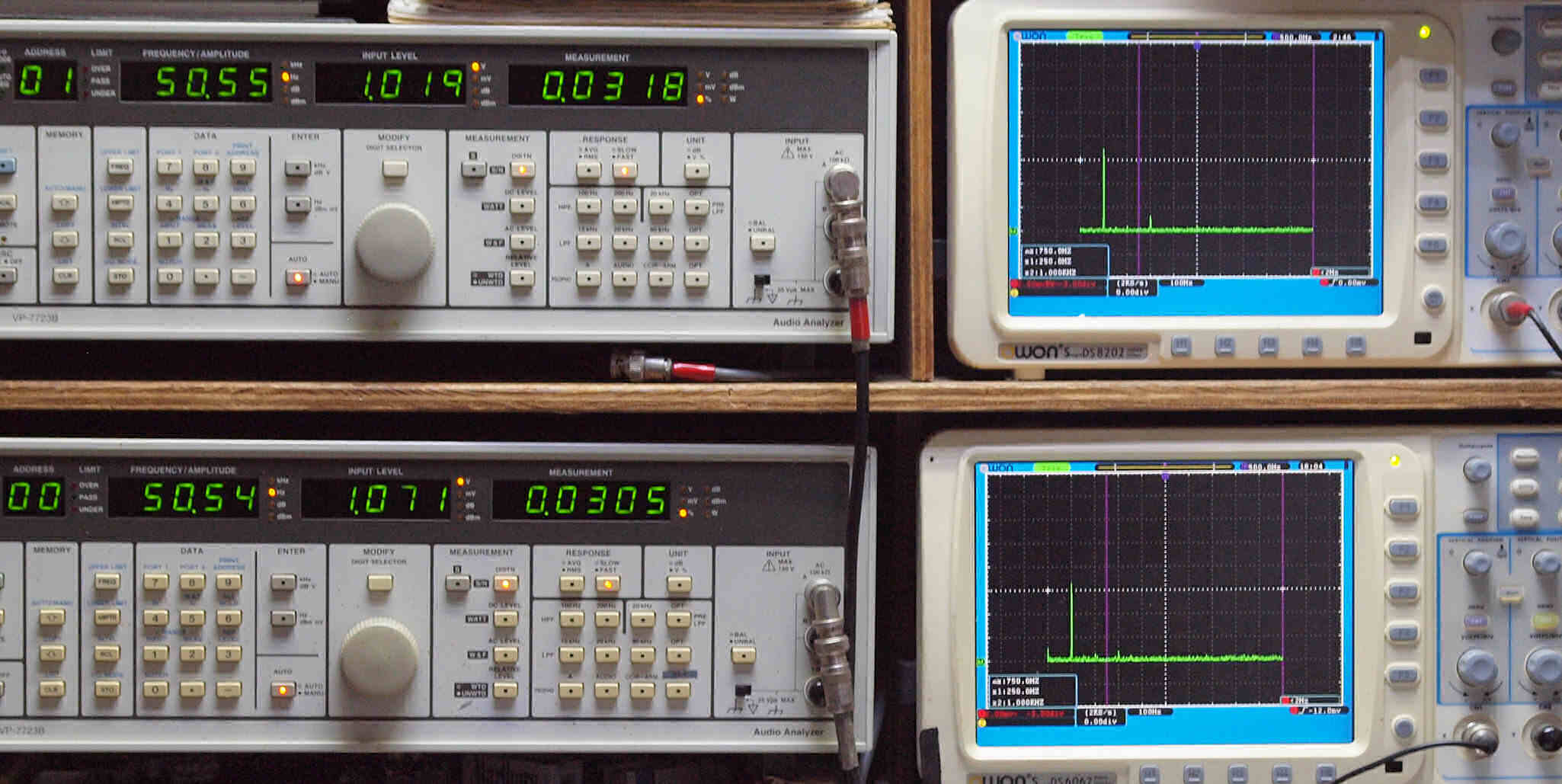

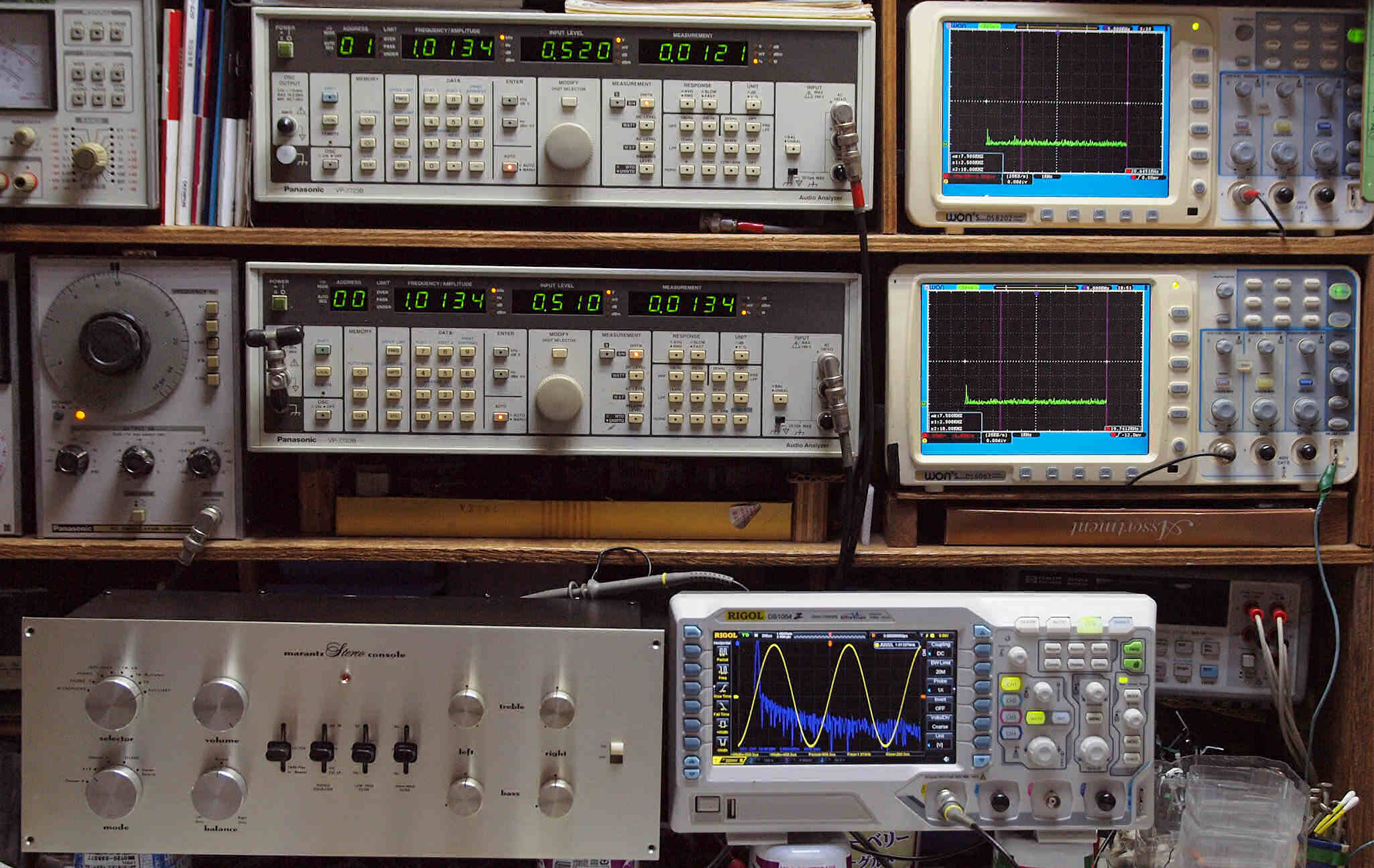

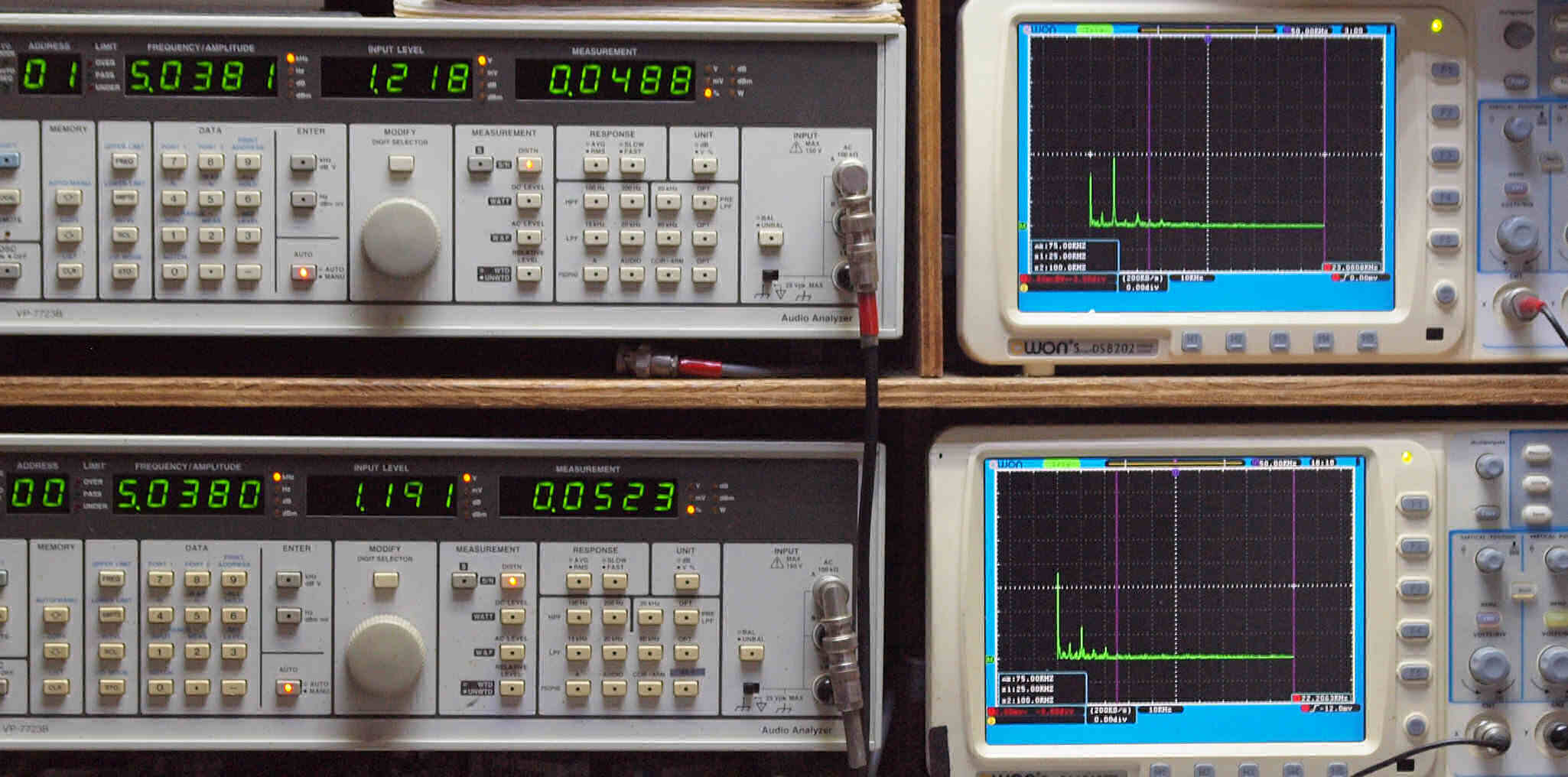

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整　ケース（シールド）に入れていないので、実際はもう少し良い 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　　　　　　　　ＶＰ−７７２３Ｂで増幅された物を分析していますので、レベルは相対的比較です。 　　　　　　　　　　よって、測定条件が変わる場合は比較検討は無意味です 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

Ｔ２１．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　３％歪み、　２０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｔ２２．　ＡＵＸ入力、Ｒ側出力電圧０．７Ｖ、　２％歪み、　５０ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　３％歪み、　５０ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ２３．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝５００Ｈｚ、右＝２ｋＨｚ。

Ｔ２４．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　５００ＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２５．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２６．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．４％歪み、　５ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２７．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１％歪み、　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２８．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．３％歪み、　５０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ２９．　ＡＵＸ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　１．６％歪み、　１００ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。

Ｔ３１．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　１．６％歪み、　１ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２２％歪み、　　１ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ３１．　ＭＭ入力、Ｒ側出力電圧１Ｖ、　　　２％歪み、　　　１０ｋＨＺ。 　　　　　　　　　　　　Ｌ側出力電圧１Ｖ、　　　２０％歪み、　　１０ｋＨＺ。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

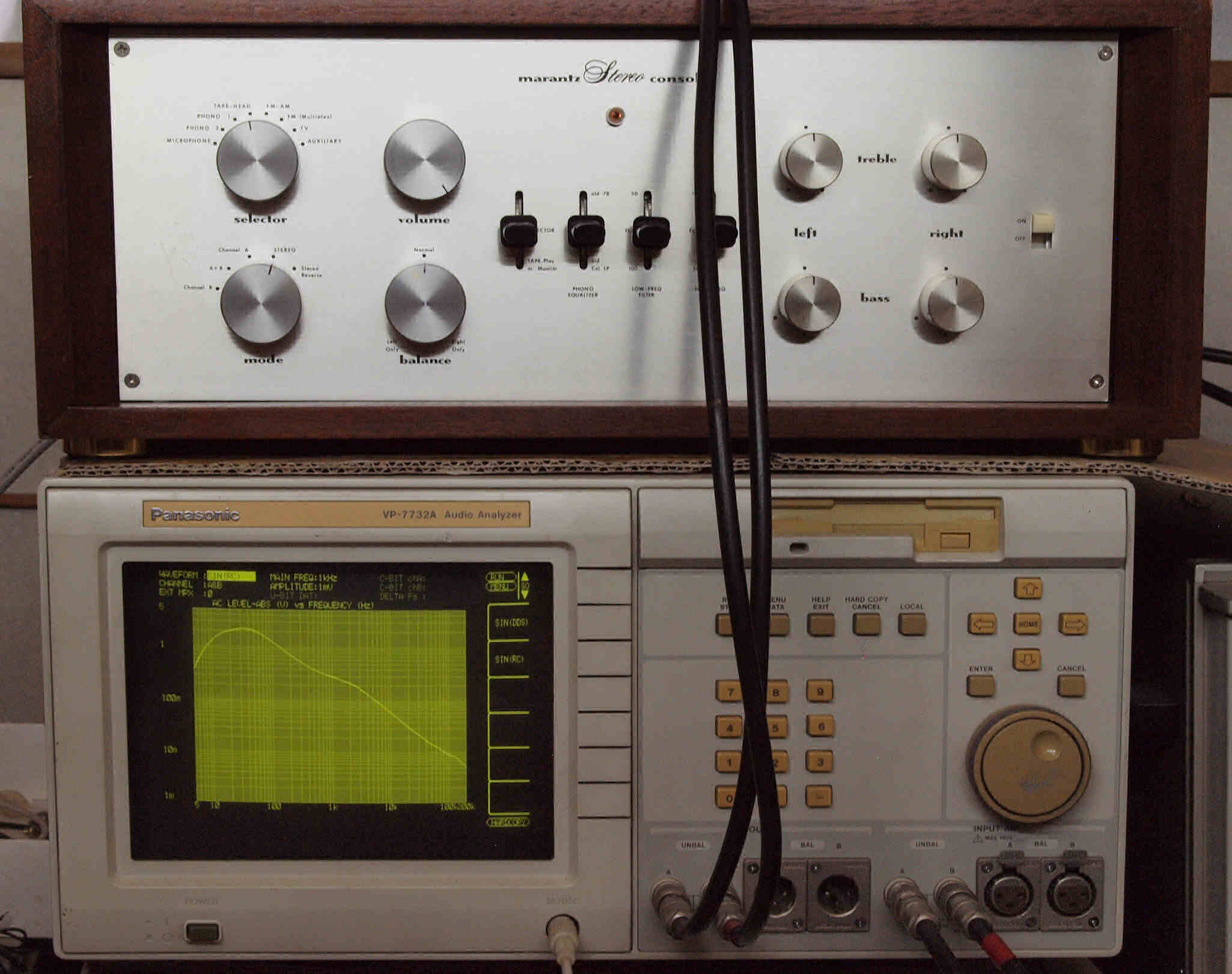

Ｆ．　上位測定器による　調整・測定 Ｆ１．　上位測定器による　調整・測定

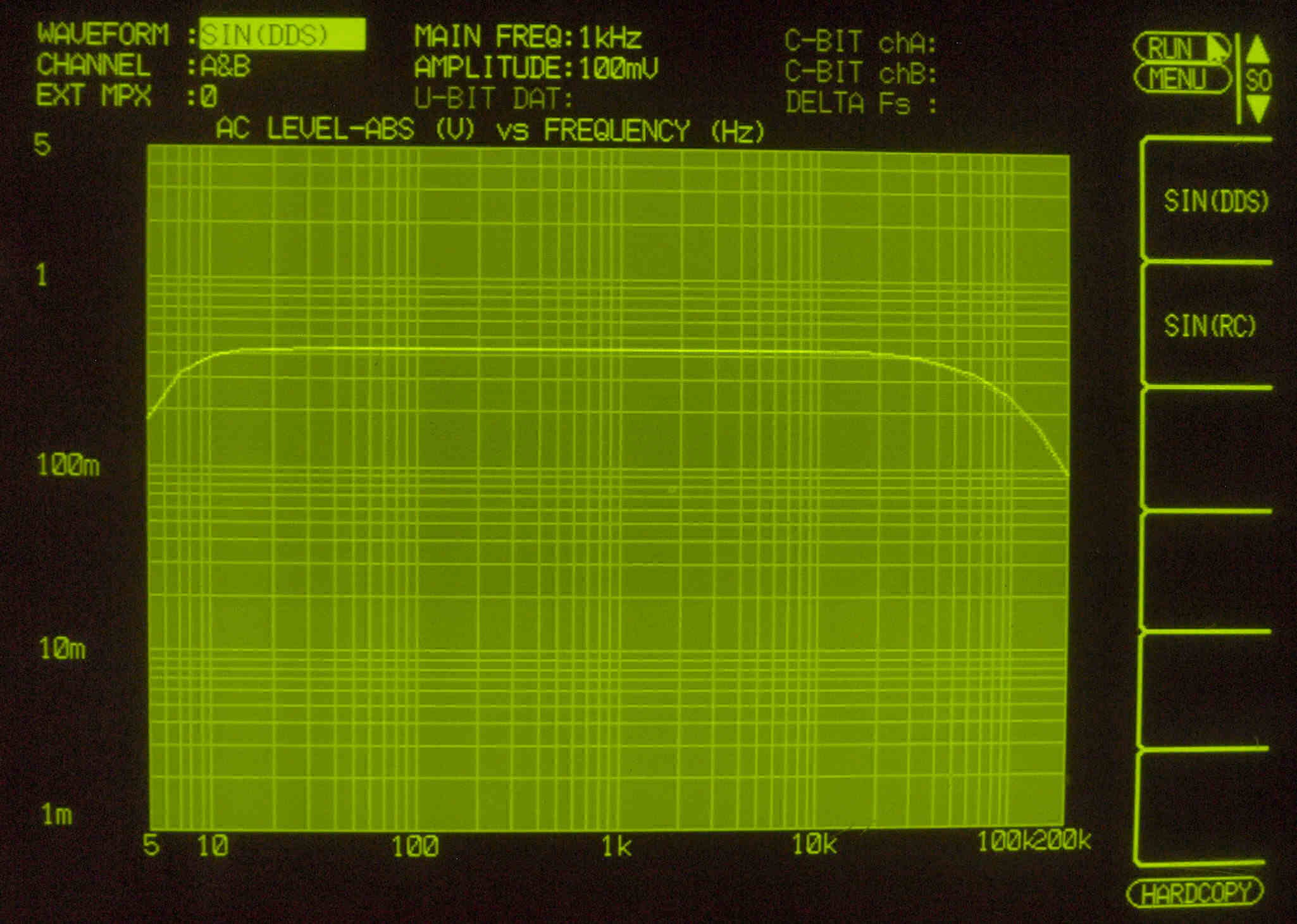

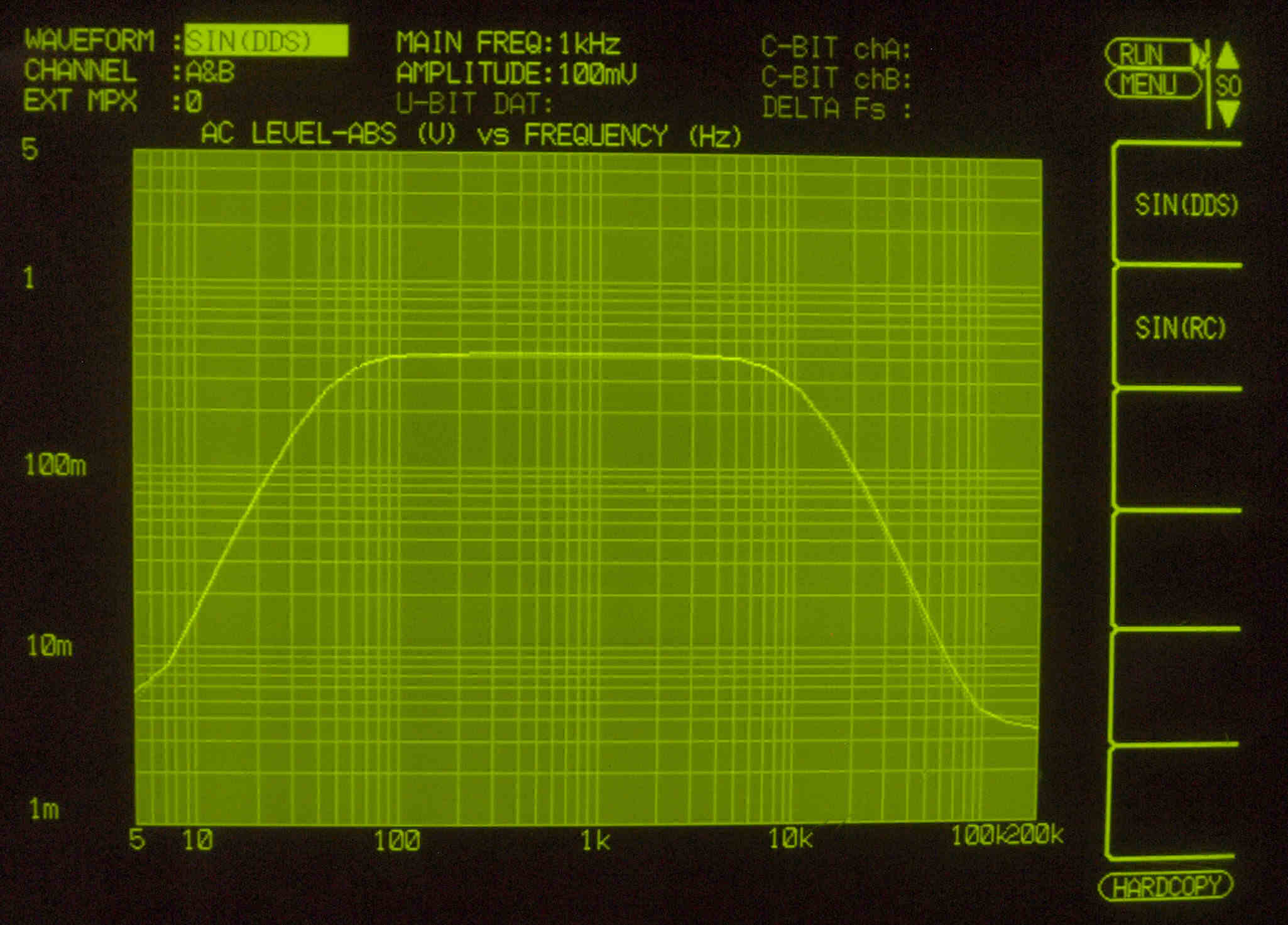

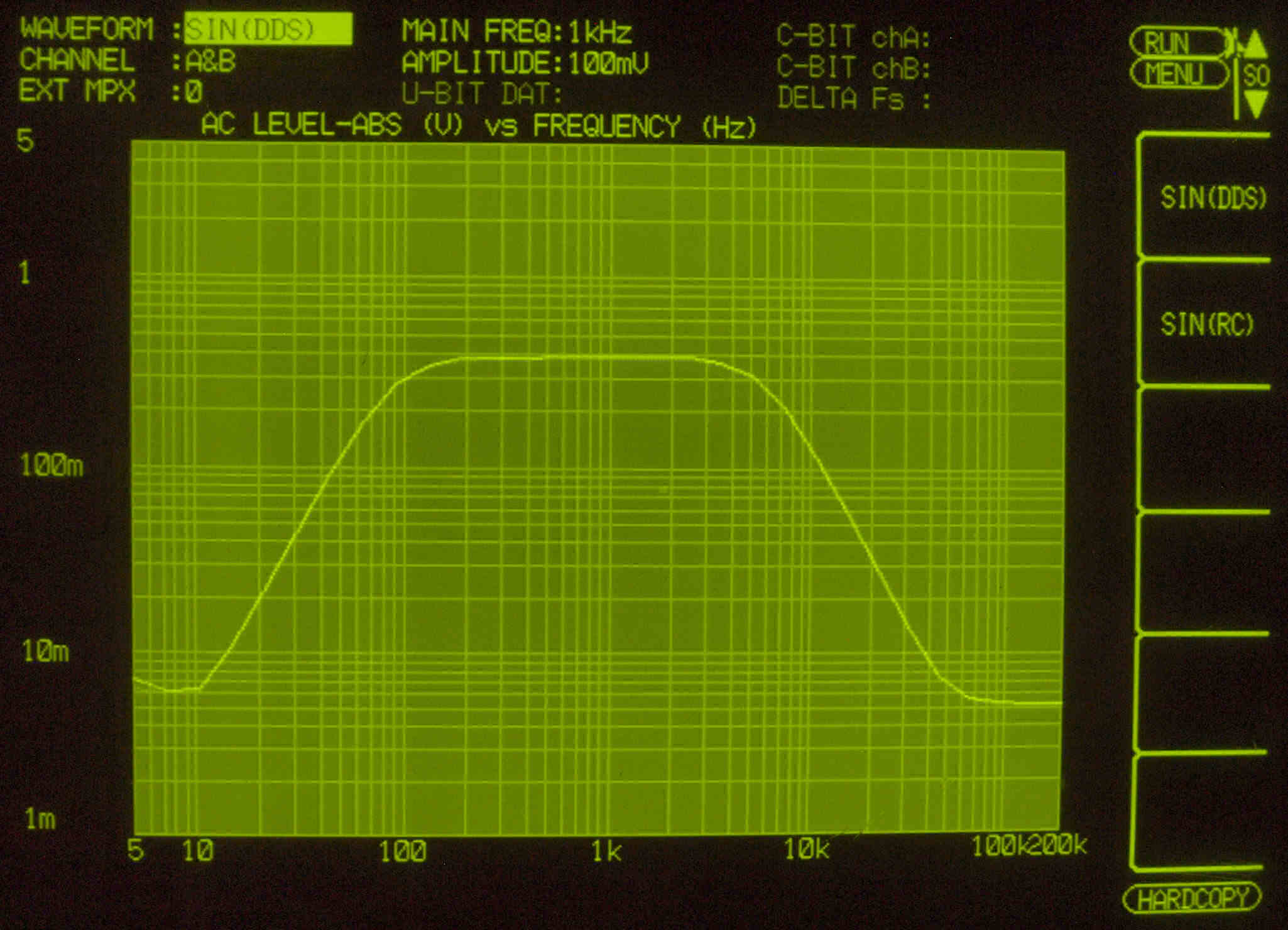

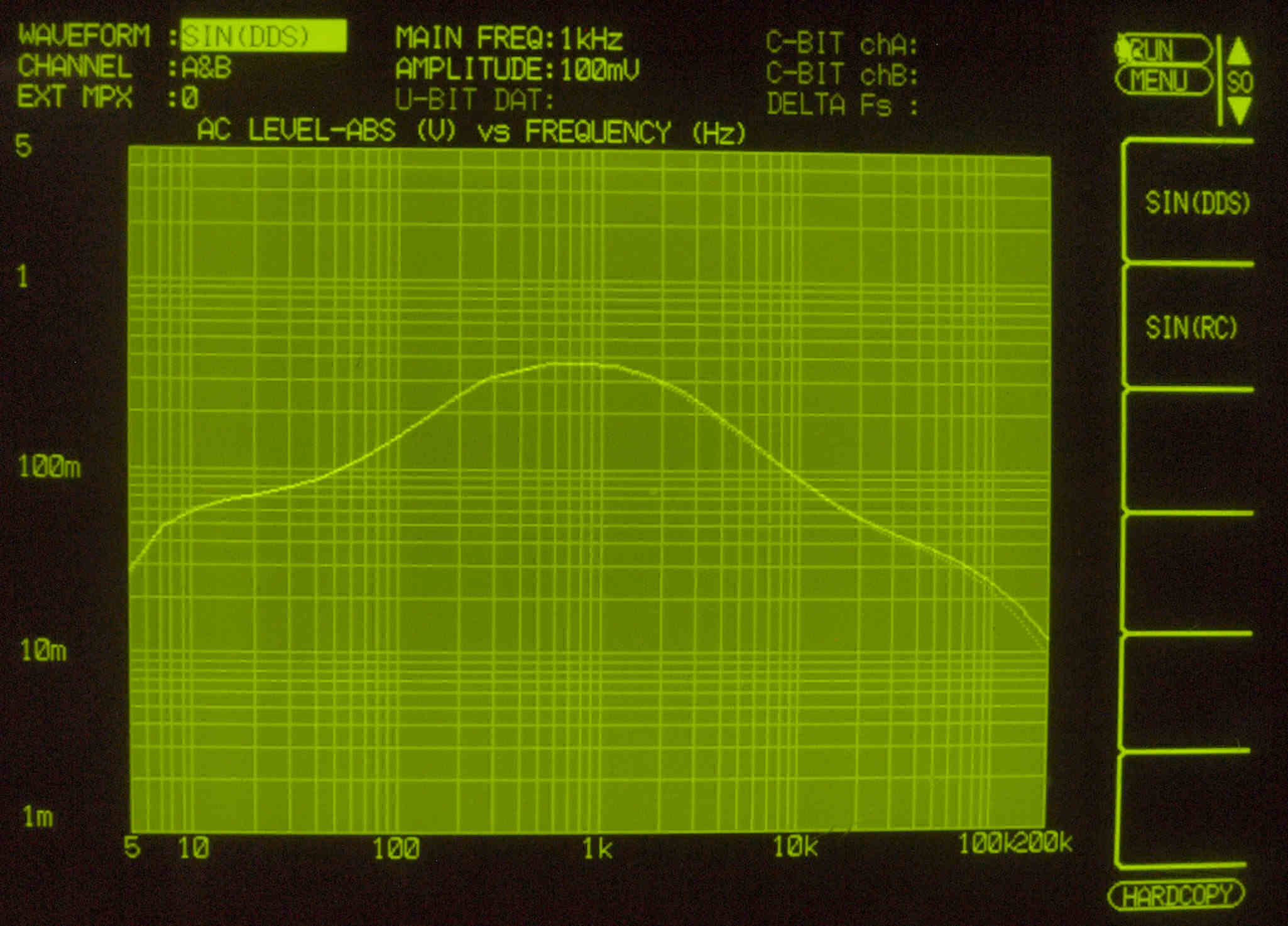

Ｆ２Ａ．　入出力特性測定（AUX入力） 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

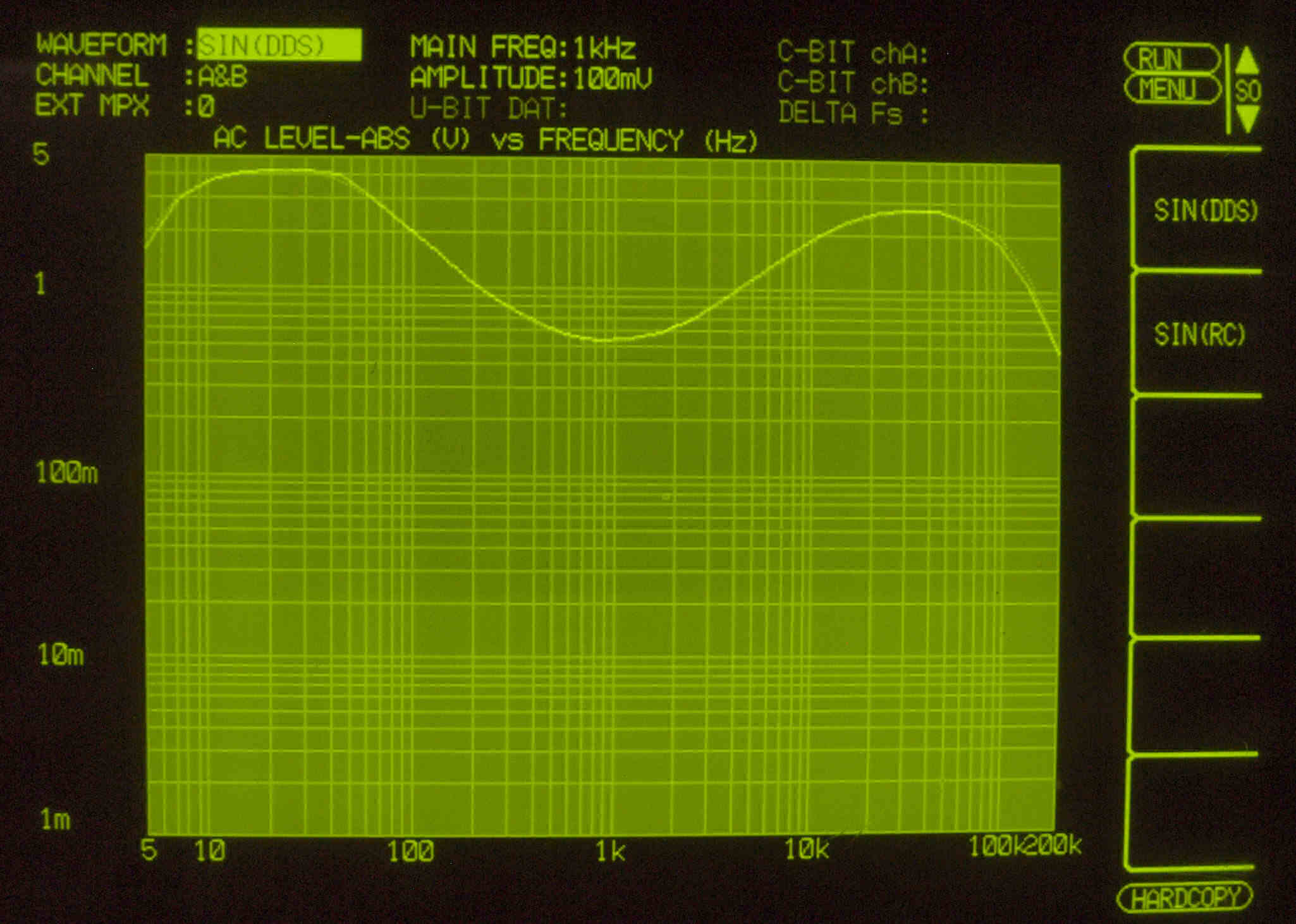

ＥＥ２Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｄ．　入出力特性測定（AUX入力）　ＭＩＤ　最大 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｅ．　入出力特性測定（AUX入力）　ＭＩＤ　最小 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｆ．　入出力特性測定（AUX入力）　Ｌｏｗ・ＨＩＧＨ−ＦＩＬ　ＯＮ 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

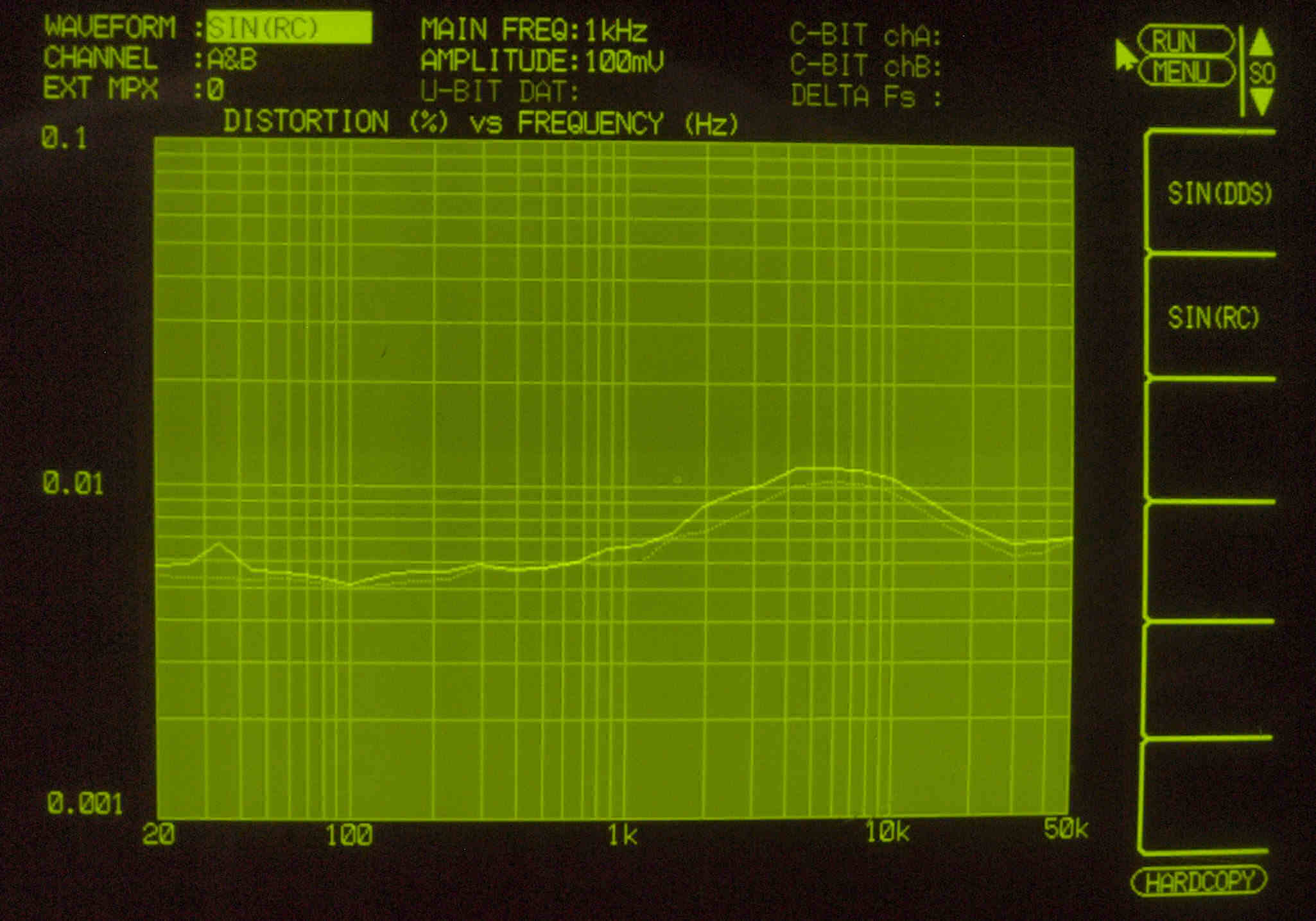

ＥＥ２Ｇ．　歪み率特性測定（AUX入力） 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

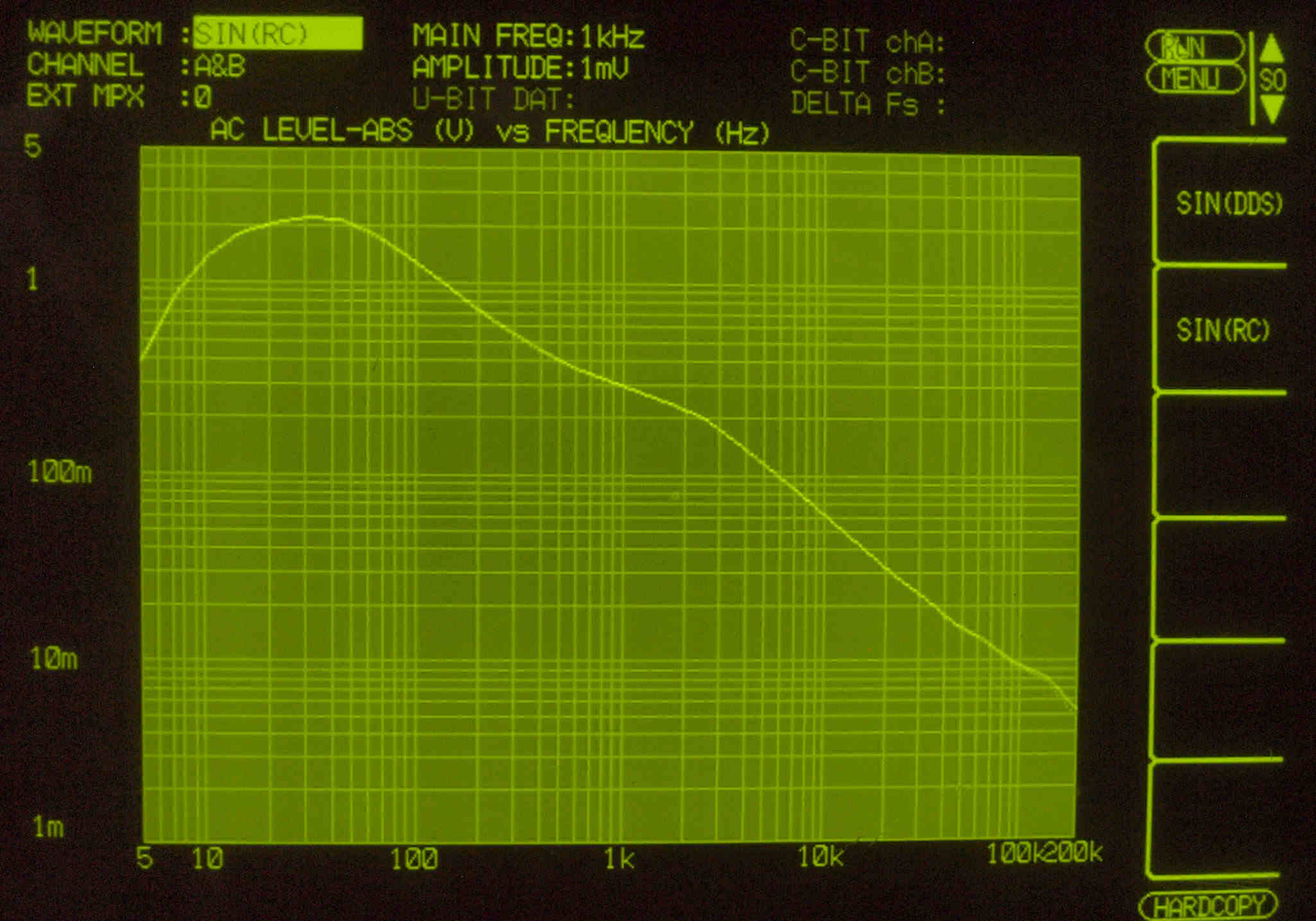

ＥＥ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ４．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

Ｅ６．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　７Ｔ．　の仕様（マニアル・カタログより）
