Ｍａｒａｎｔｚ　ＳＣ−６　修理記録
平成１６年４月１５日到着　　４月２１日完成
Ａ．　修理前の状況 　　　フォノ（phono）のMCに、ハムみたいなのがボリュームをあげると でます Ｂ．　症状、原因 　　　電解コンデンサー劣化、初段ＴＲ（トランジスター）劣化 　 Ｃ．　修理状況 　　　初段ＴＲ（トランジスター）交換 　　　電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用 　　　半固定ＶＲ交換 　　　配線手直し、補強 　　　経年劣化による各部ハンダ補正 　　　リレー交換 Ｄ．　使用部品 　　　初段ＦＥＴ（電界トランジスタ−）　　　　　　　　　　　　２個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　５２個 　　　メタライズド・フイルムコンデンサー　　　　　　　　　　１２個 　　　リレー Ｆ．　修理費　　　８５，０００円　　　＜＜オーバーホール修理＞＞

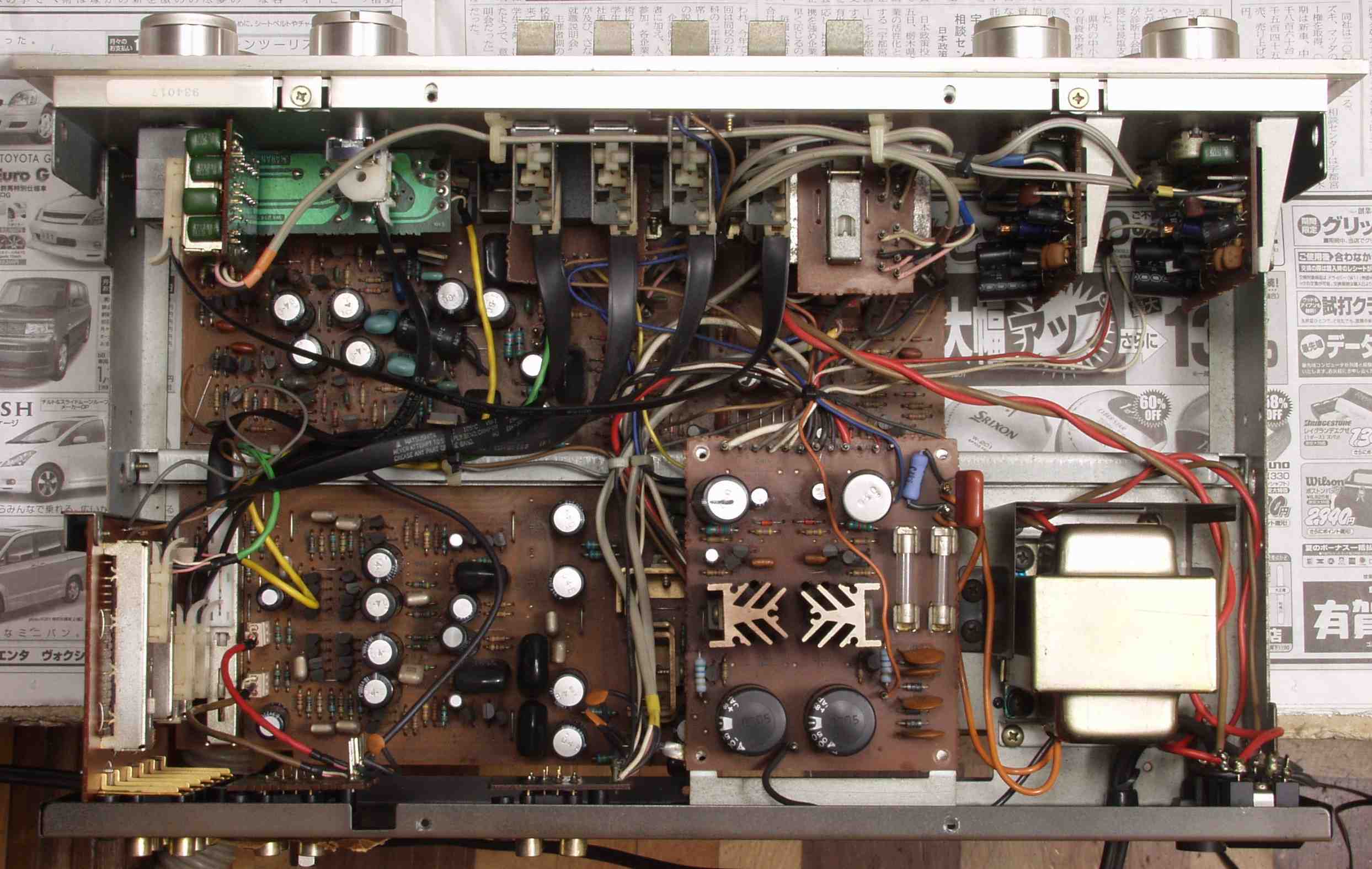

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る

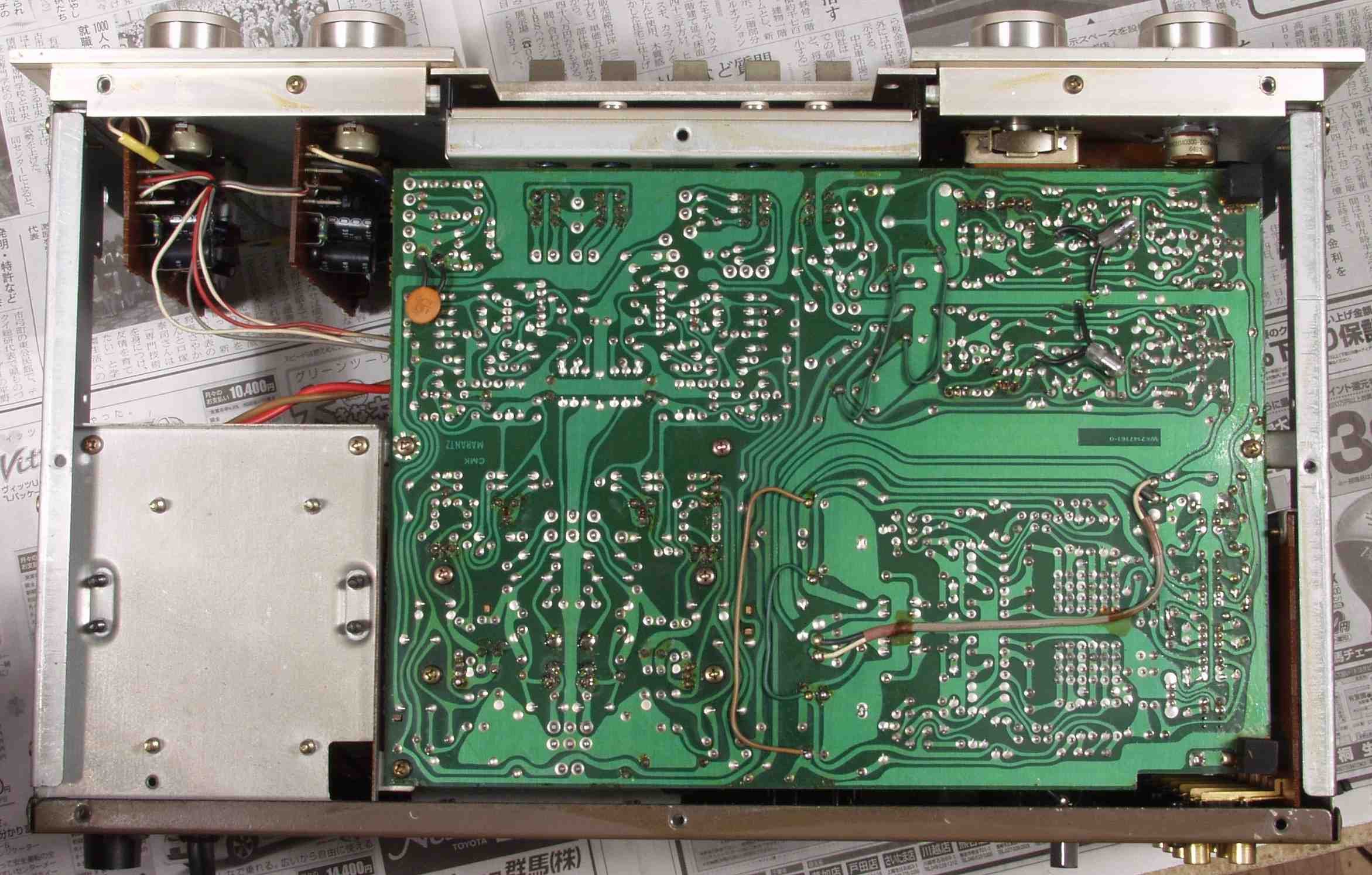

Ａ−２．　修理前　下から見る

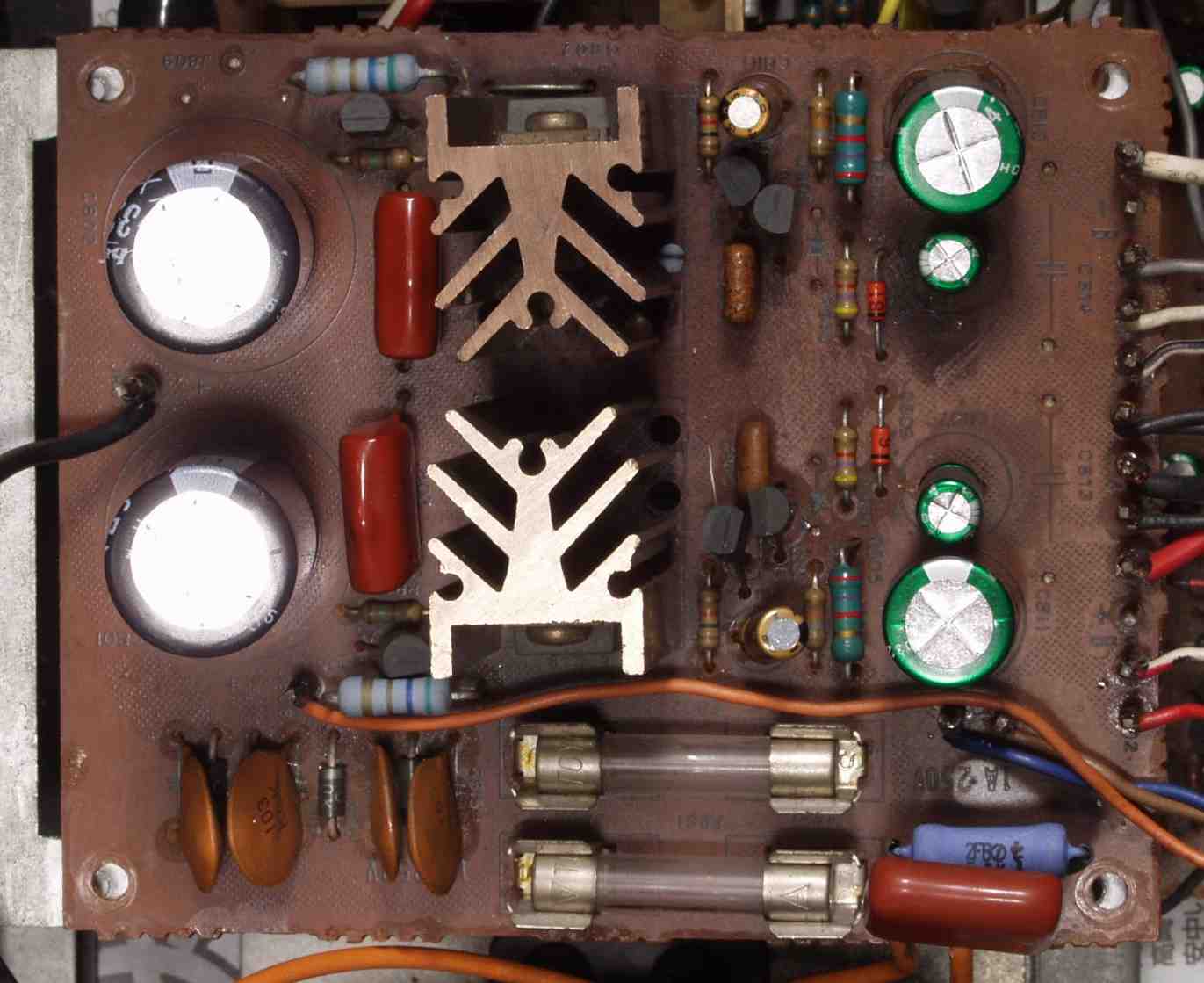

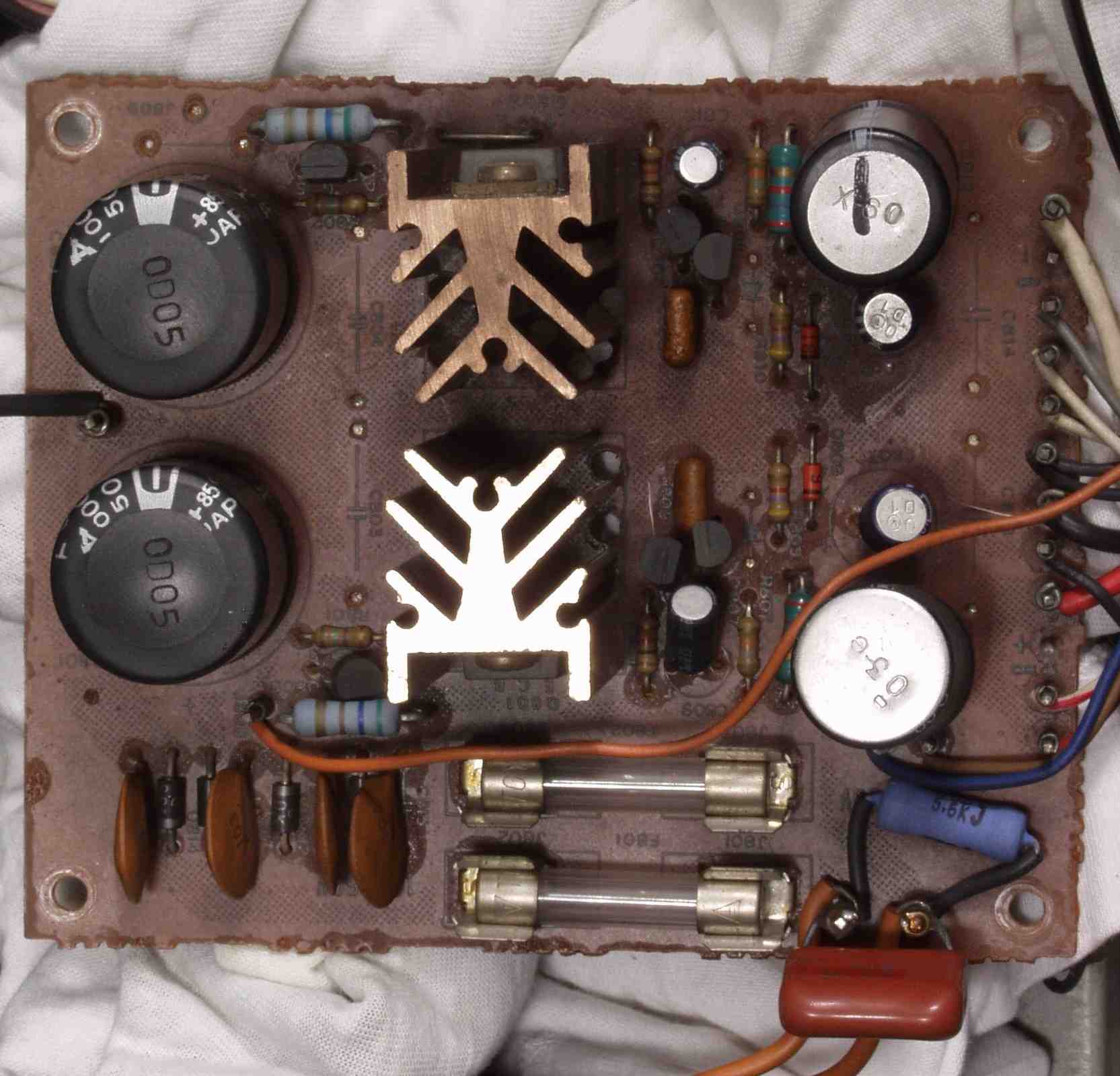

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　　電源基板
Ｃ−１Ｂ．　修理後　　電源基板　電解コンデンサー８個交換、フイルムコンデンサー２個追加
Ｃ−１Ｃ．　修理前　　電源基板裏

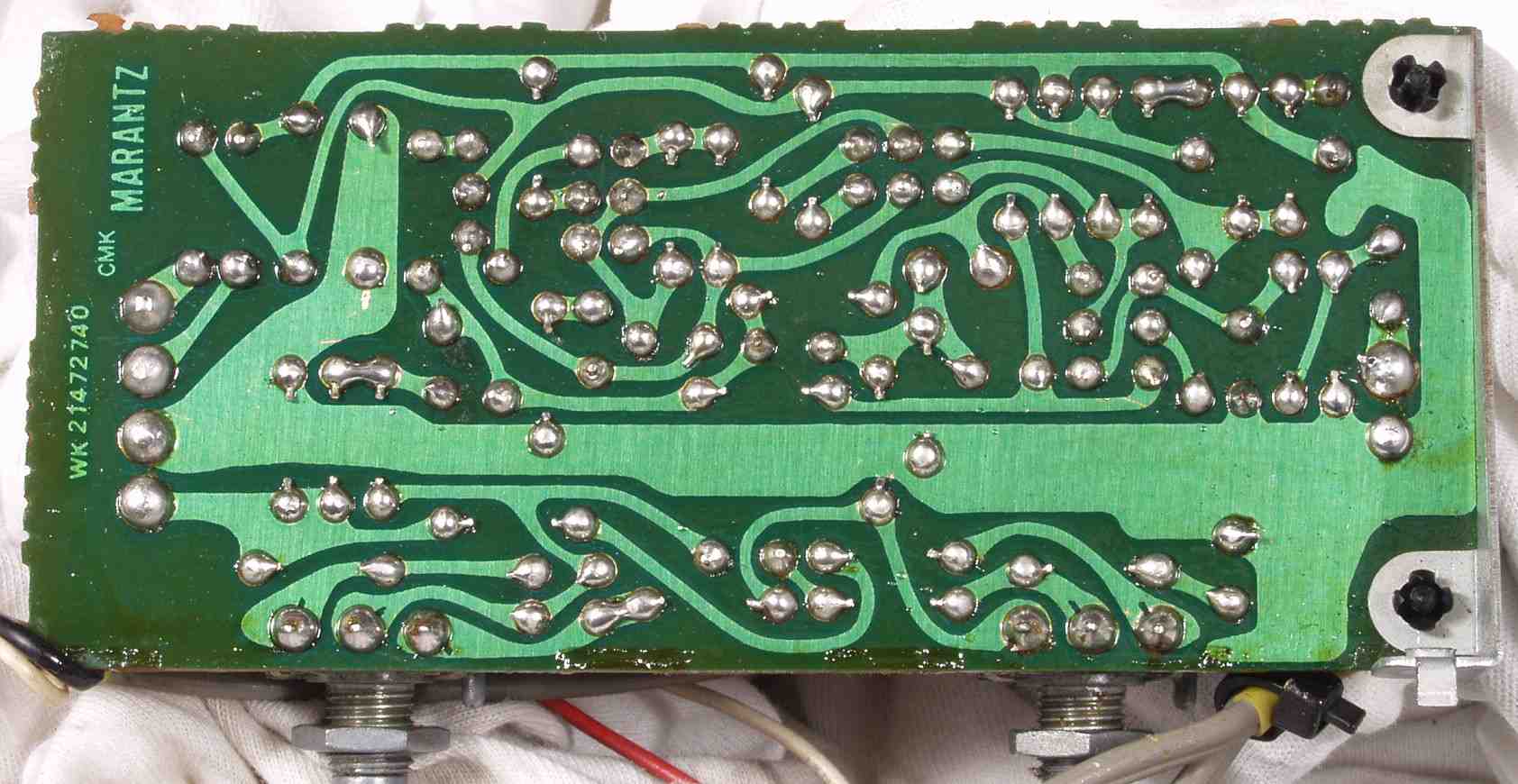

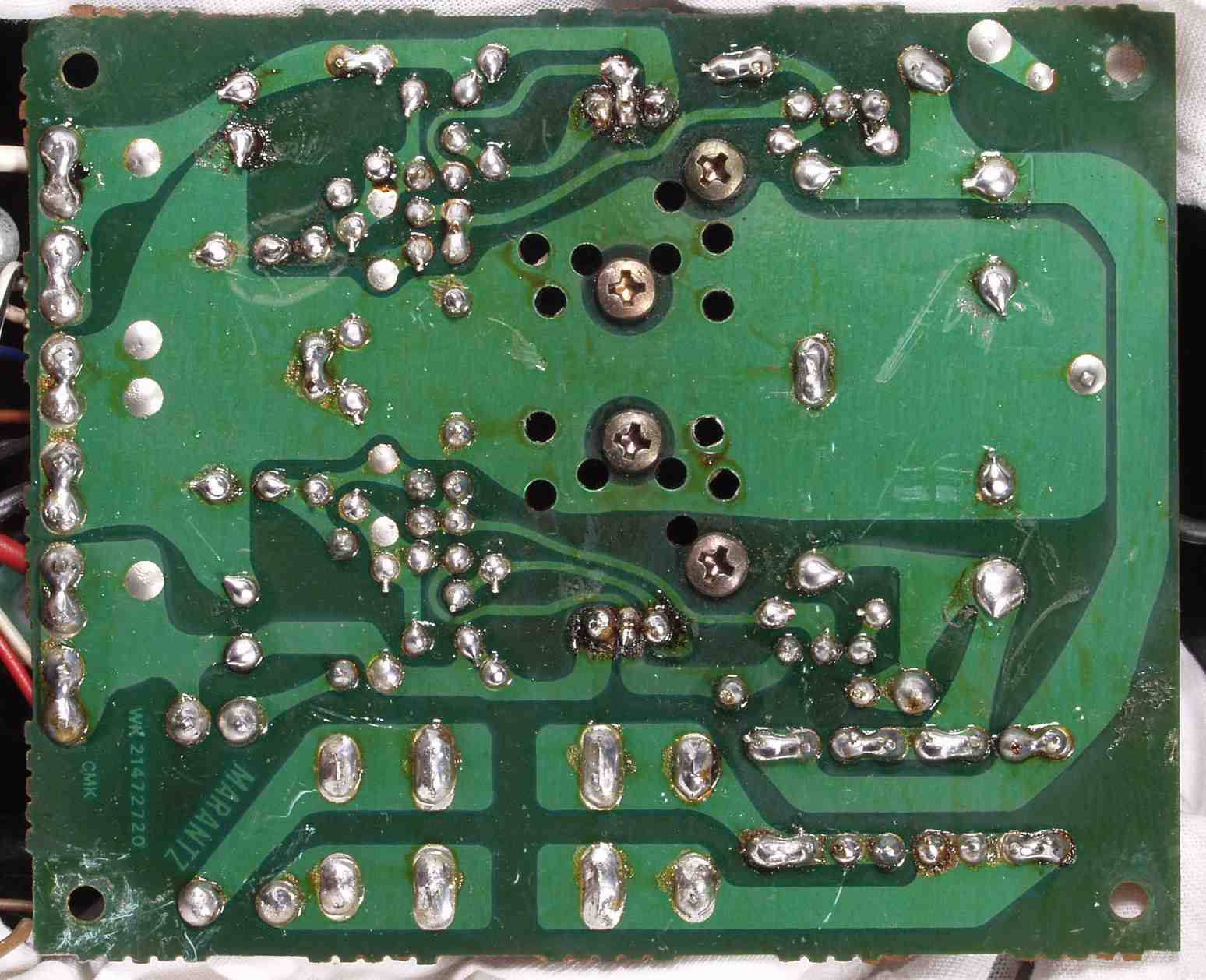

Ｃ−１D．　修理（半田補正）後　　電源基板裏
Ｃ−１Ｅ．　修理後　　電源基板裏　フラックスを取り清掃後
Ｃ−２Ａ．　修理前　　Ｒ側トーンコントロール基板

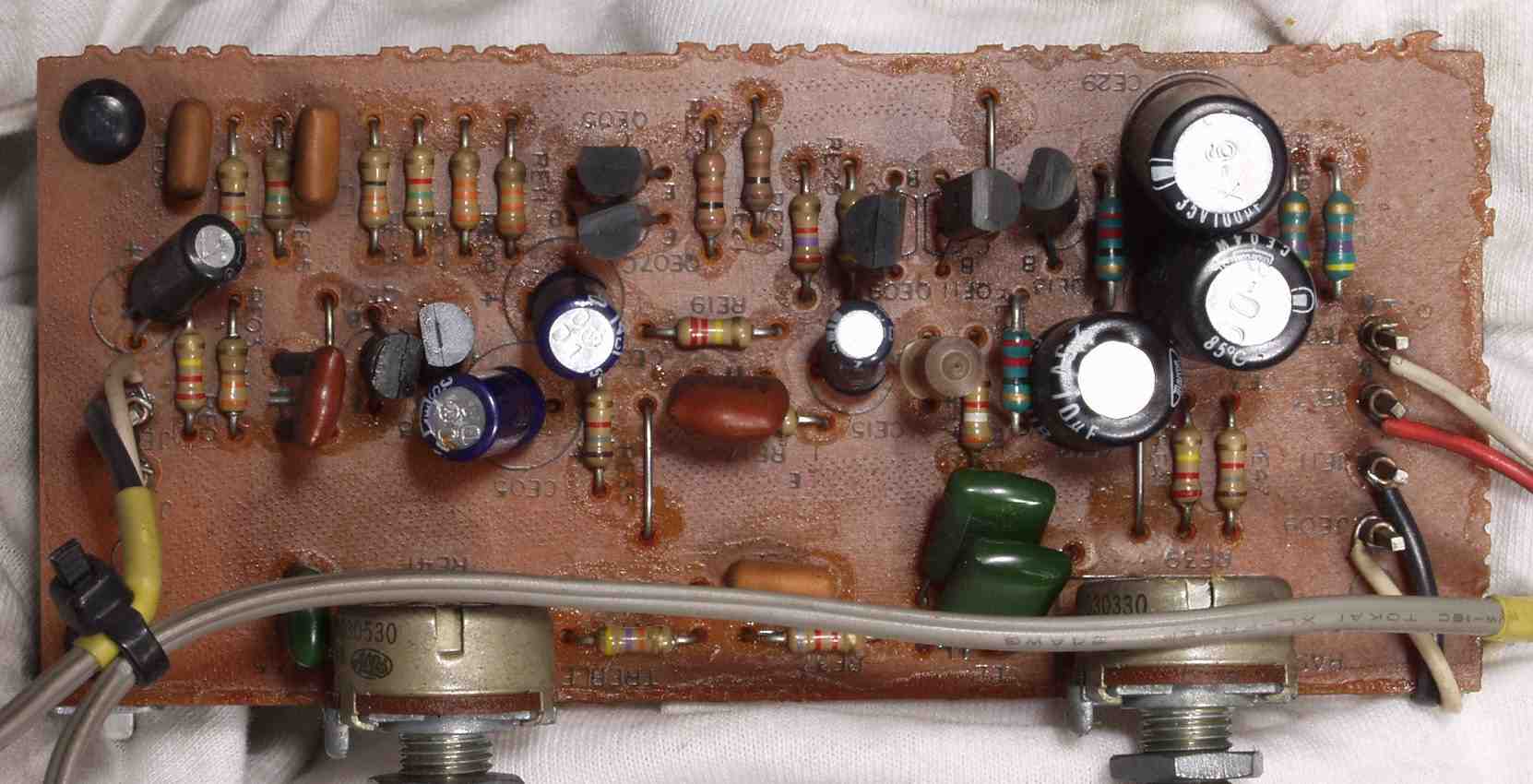

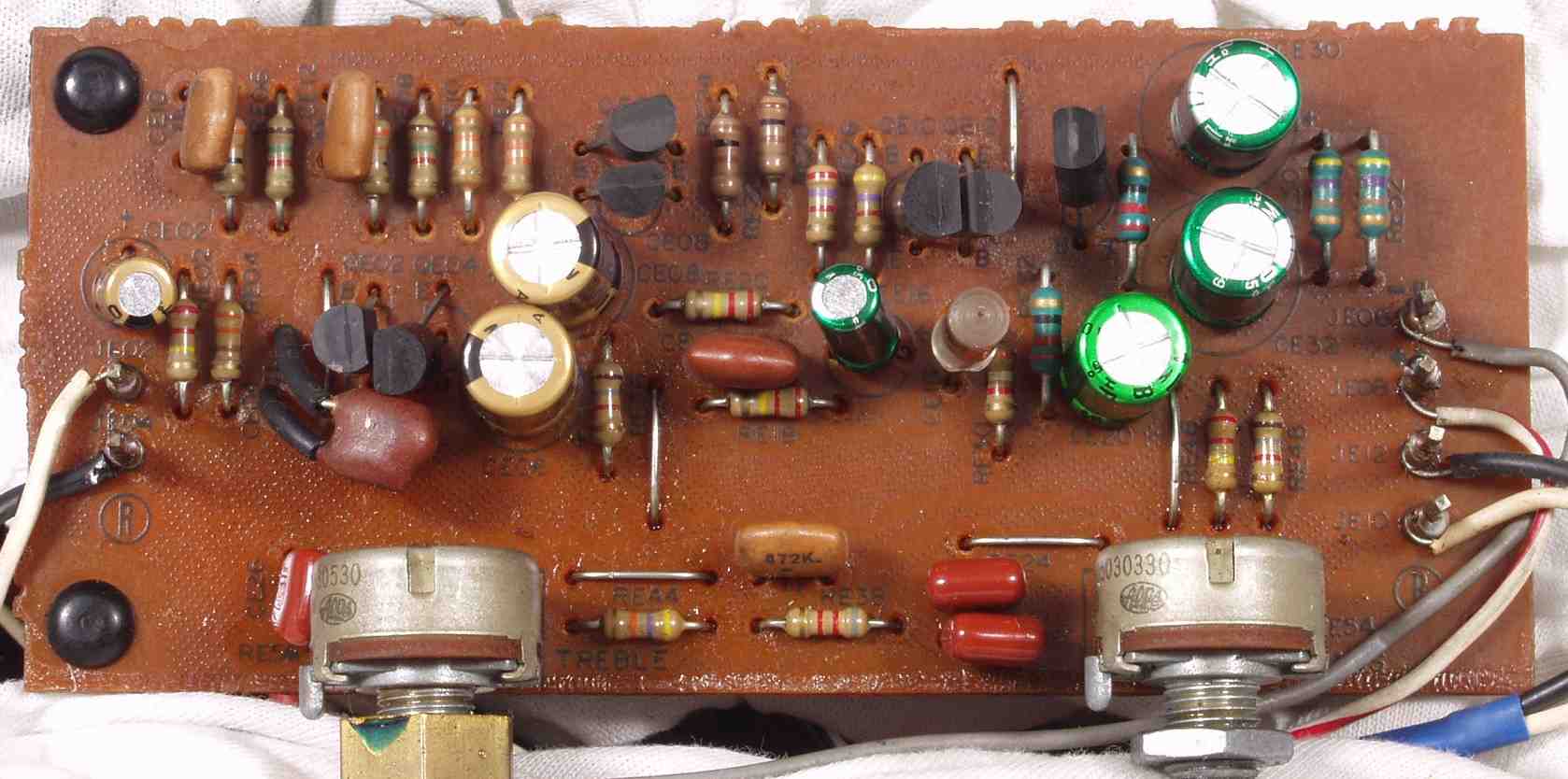

Ｃ−２Ｂ．　修理後　　Ｒ側トーンコントロール基板　電解コンデンサー７個、フイルムコンデンサー３個交換

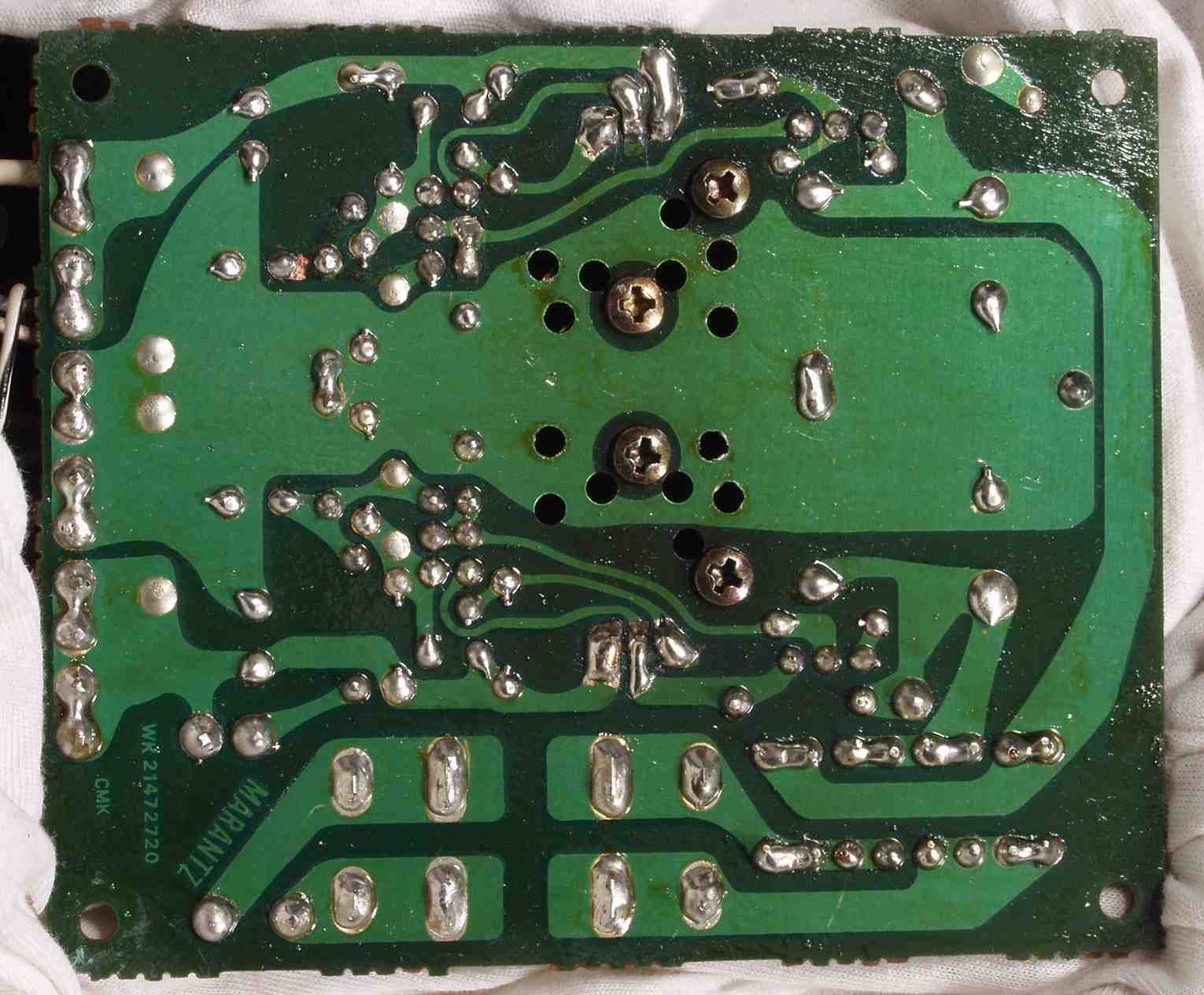

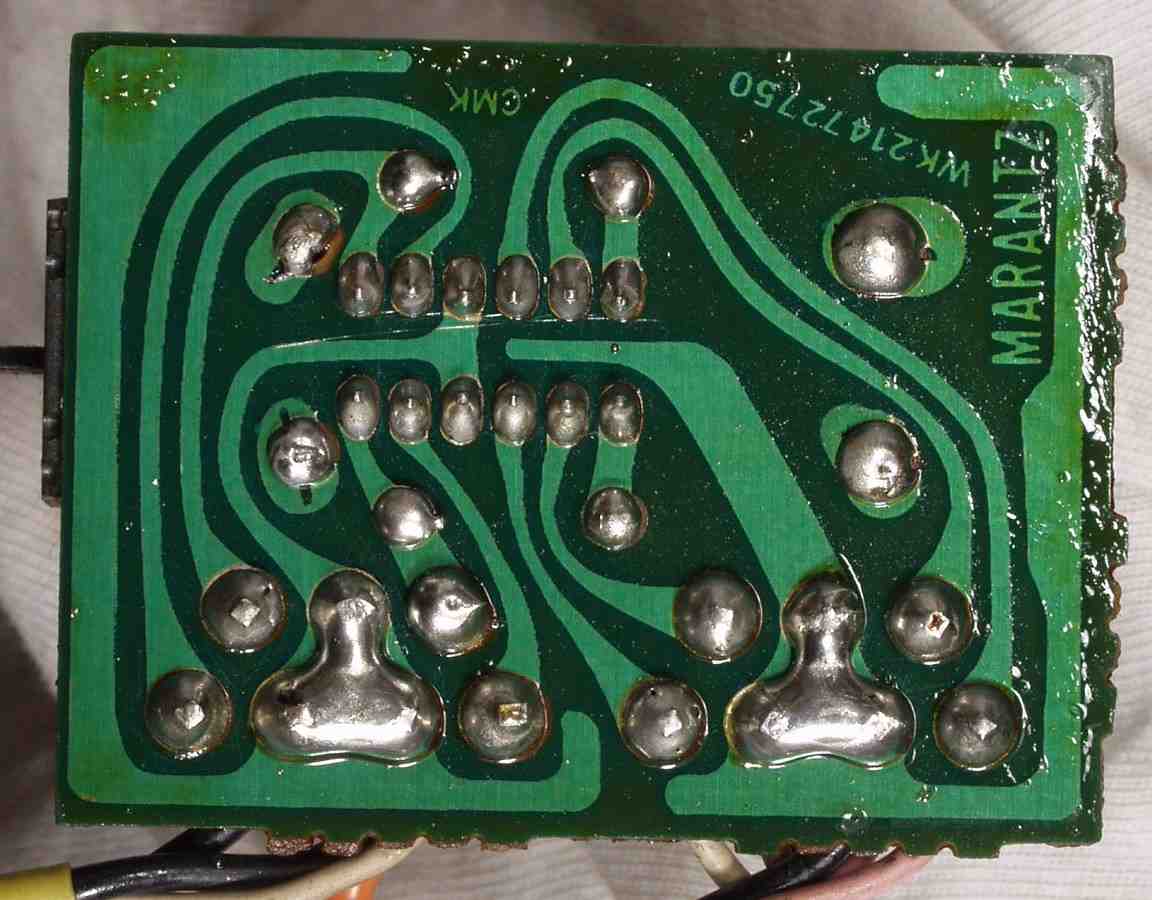

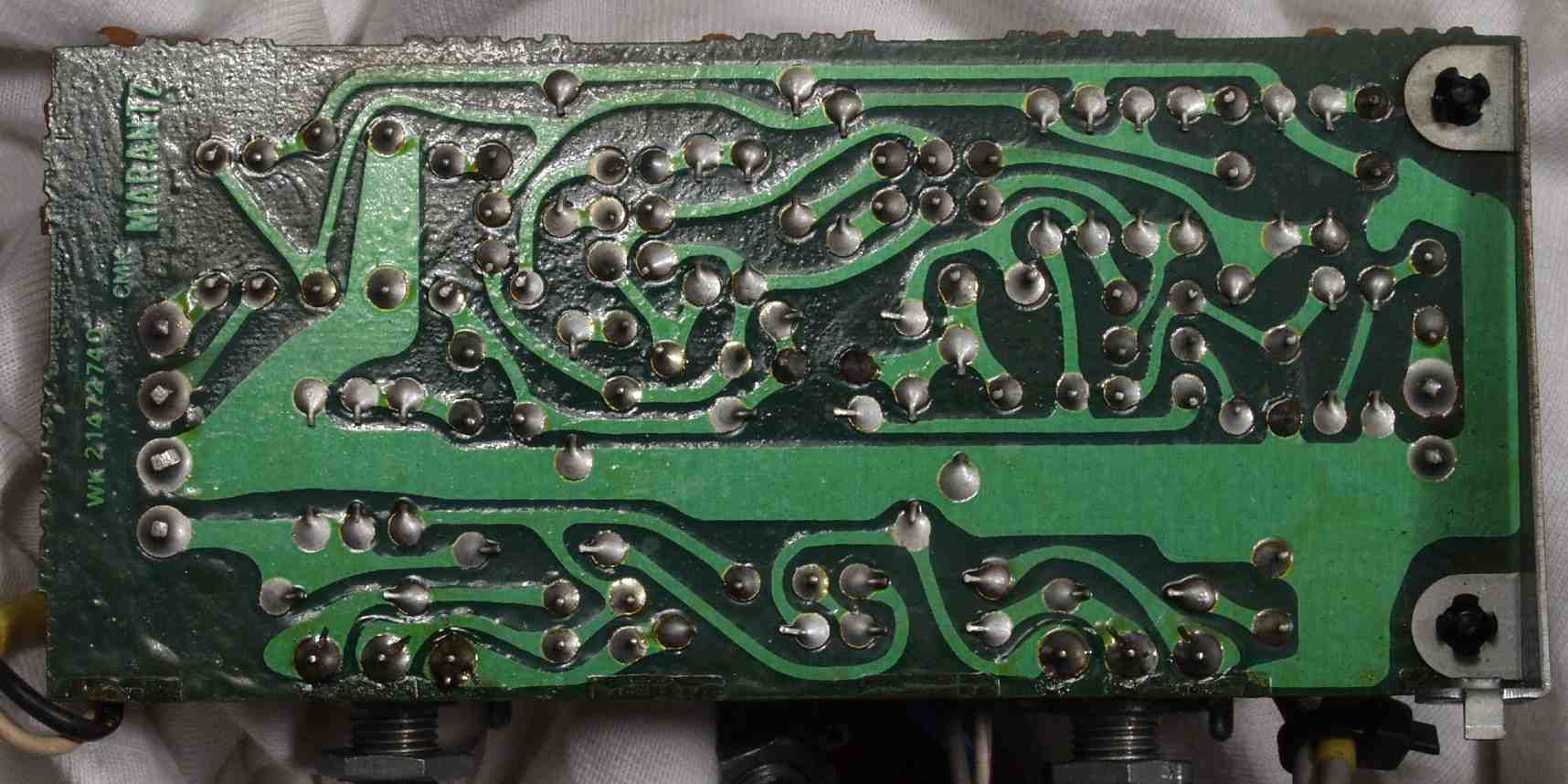

Ｃ−２Ｃ．　修理前　　Ｒ側トーンコントロール基板裏

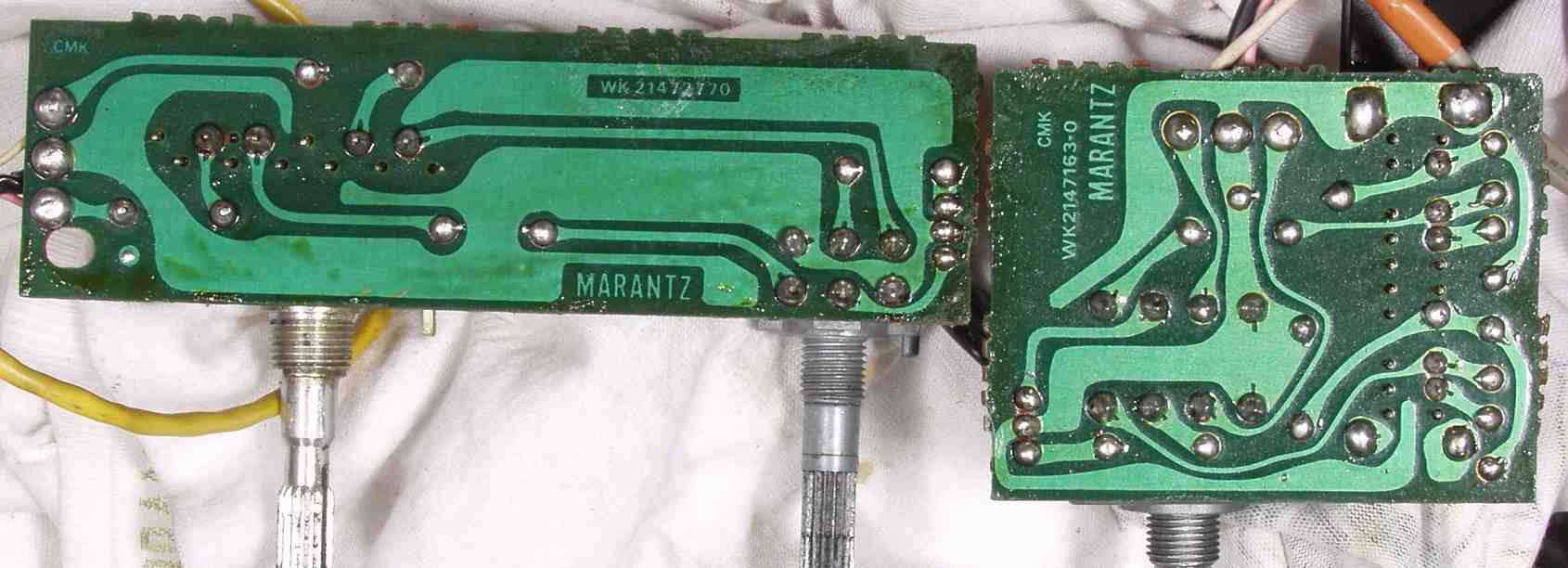

Ｃ−２Ｄ．　修理（半田補正）後　　Ｒ側トーンコントロール基板裏

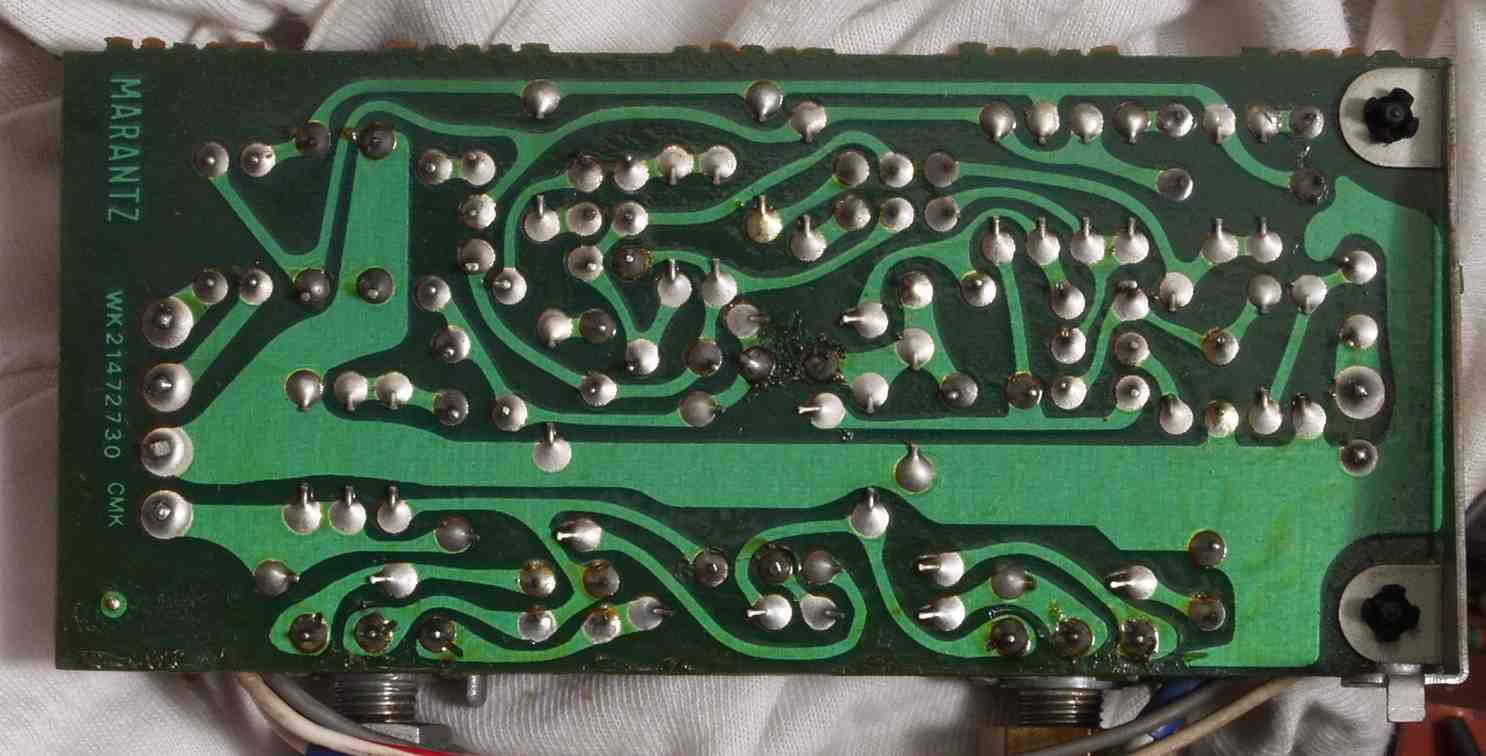

Ｃ−２Ｅ．　修理後　　Ｒ側トーンコントロール基板裏　フラックスを取り清掃後

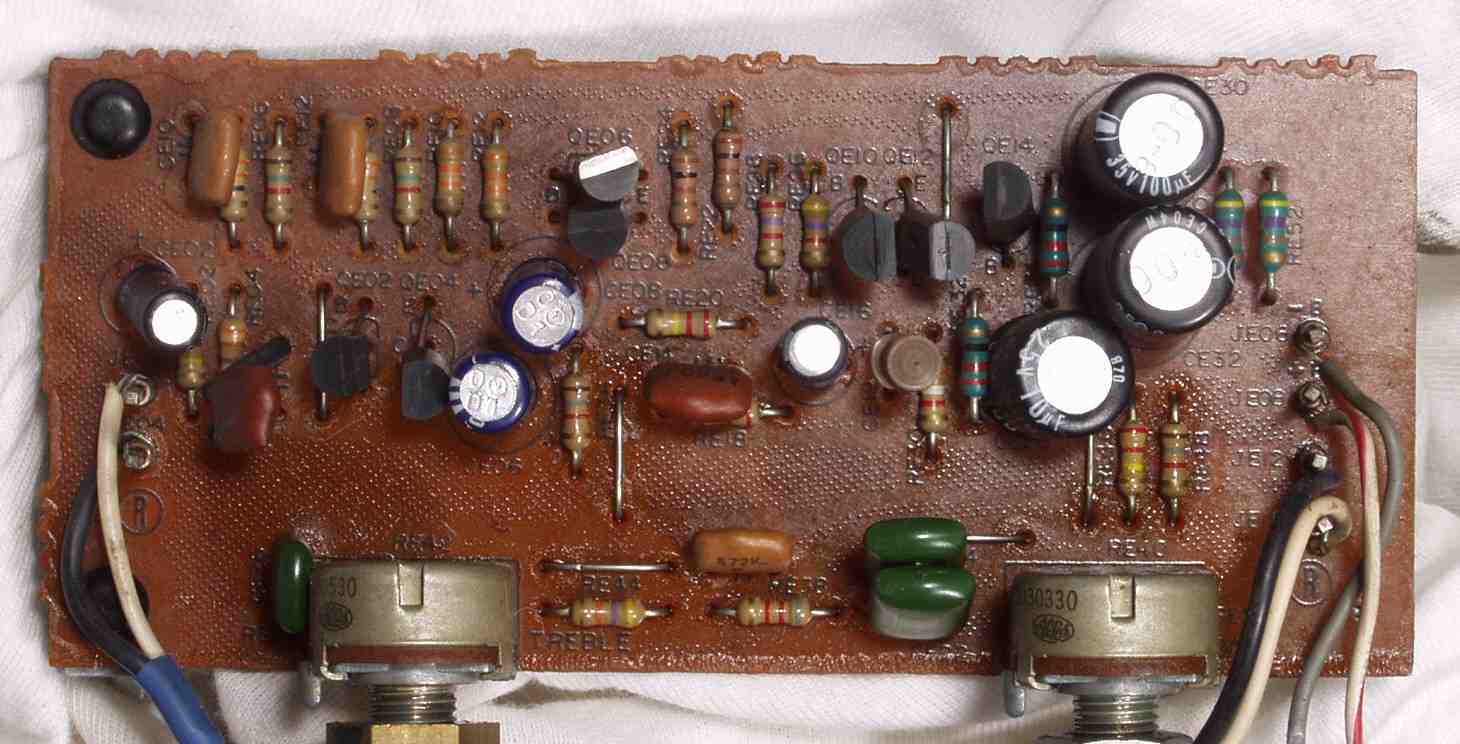

Ｃ−３Ａ．　修理前　　L側トーンコントロール基板
Ｃ−３Ｂ．　修理後　　L側トーンコントロール基板　電解コンデンサー７個、フイルムコンデンサー３個交換

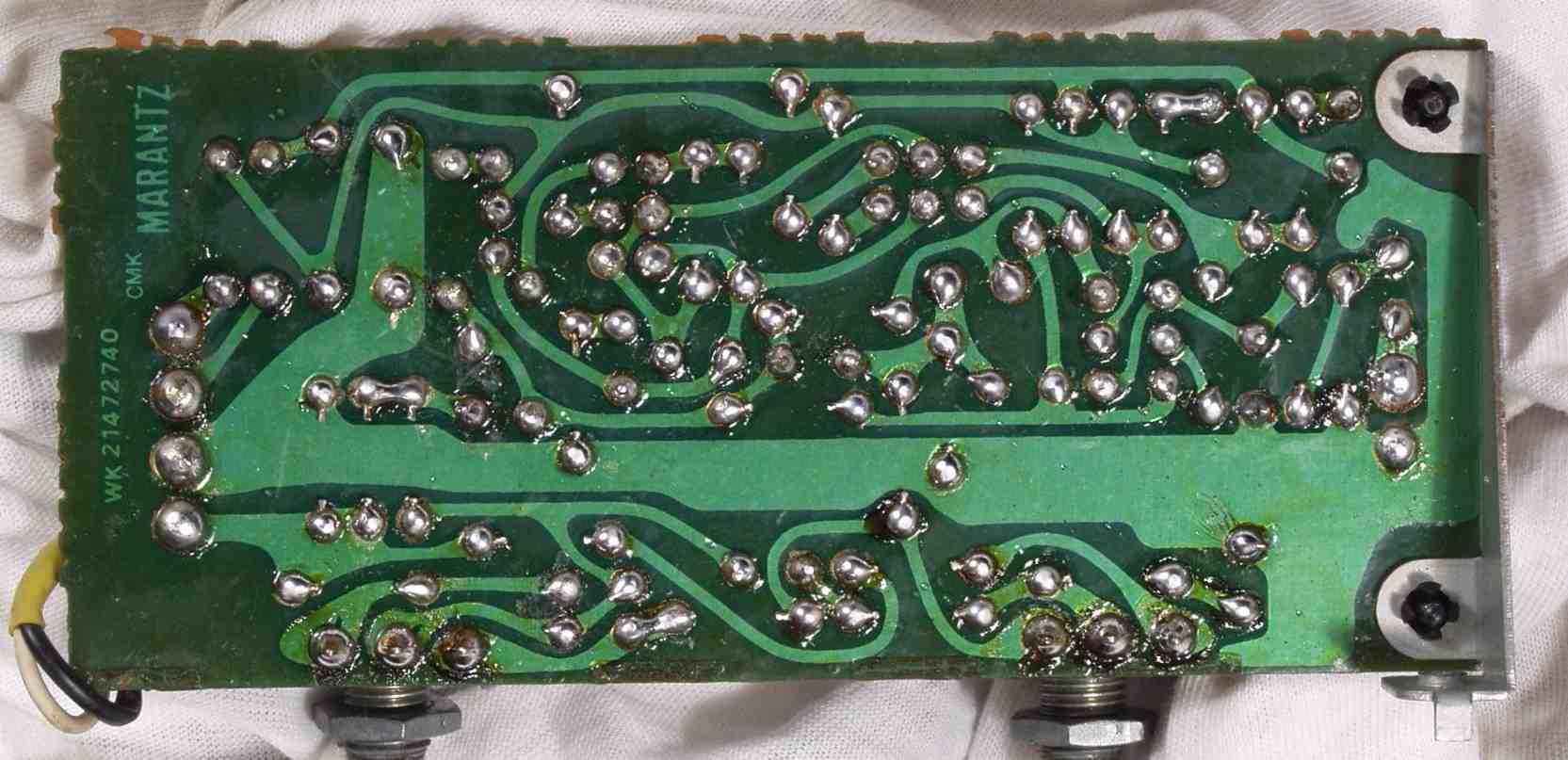

Ｃ−３C．　修理前　　L側トーンコントロール基板裏
Ｃ−３D．　修理（半田補正）後　　L側トーンコントロール基板裏
Ｃ−３Ｅ．　修理後　　Ｒ側トーンコントロール基板裏　フラックスを取り清掃後

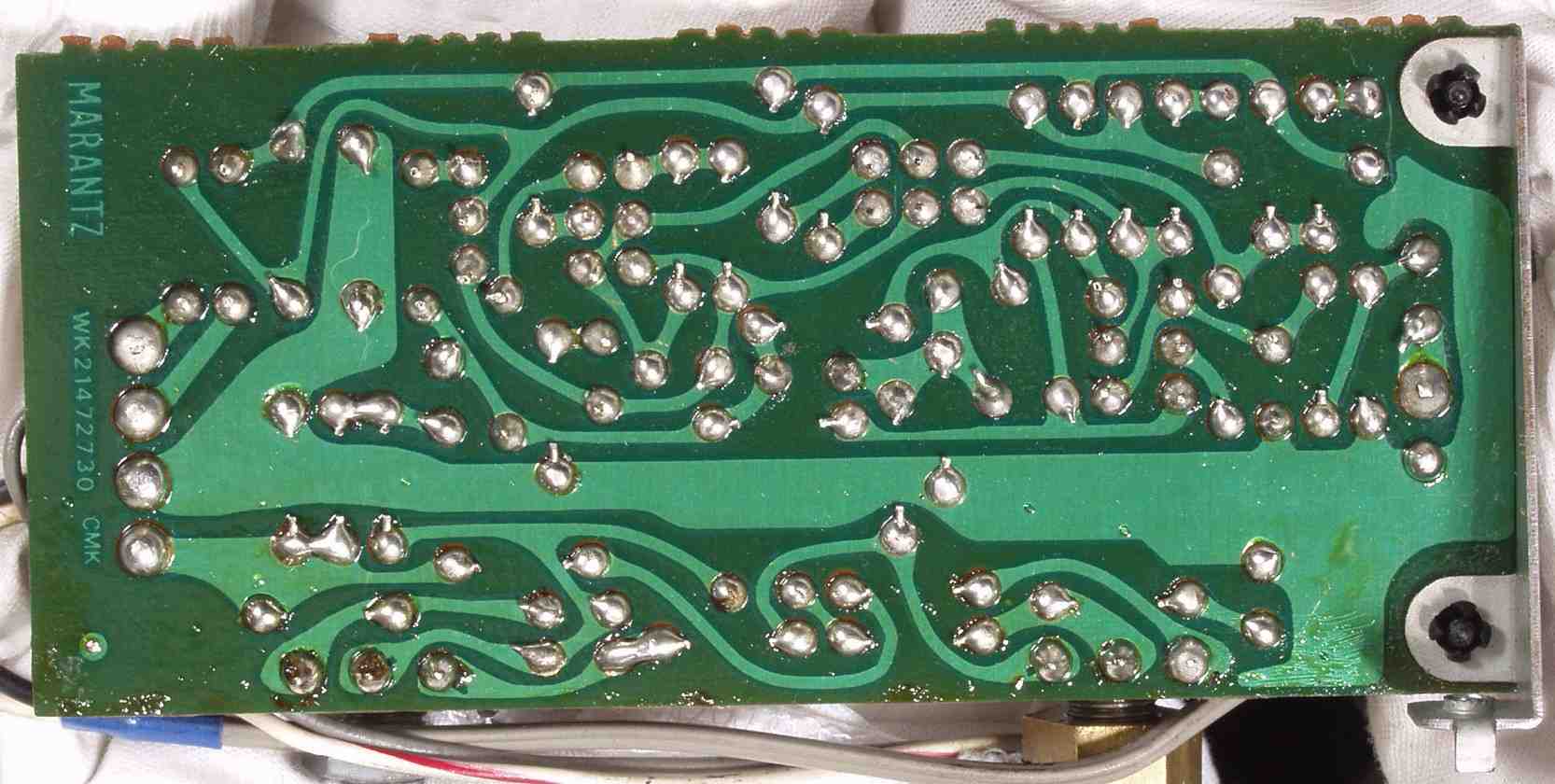

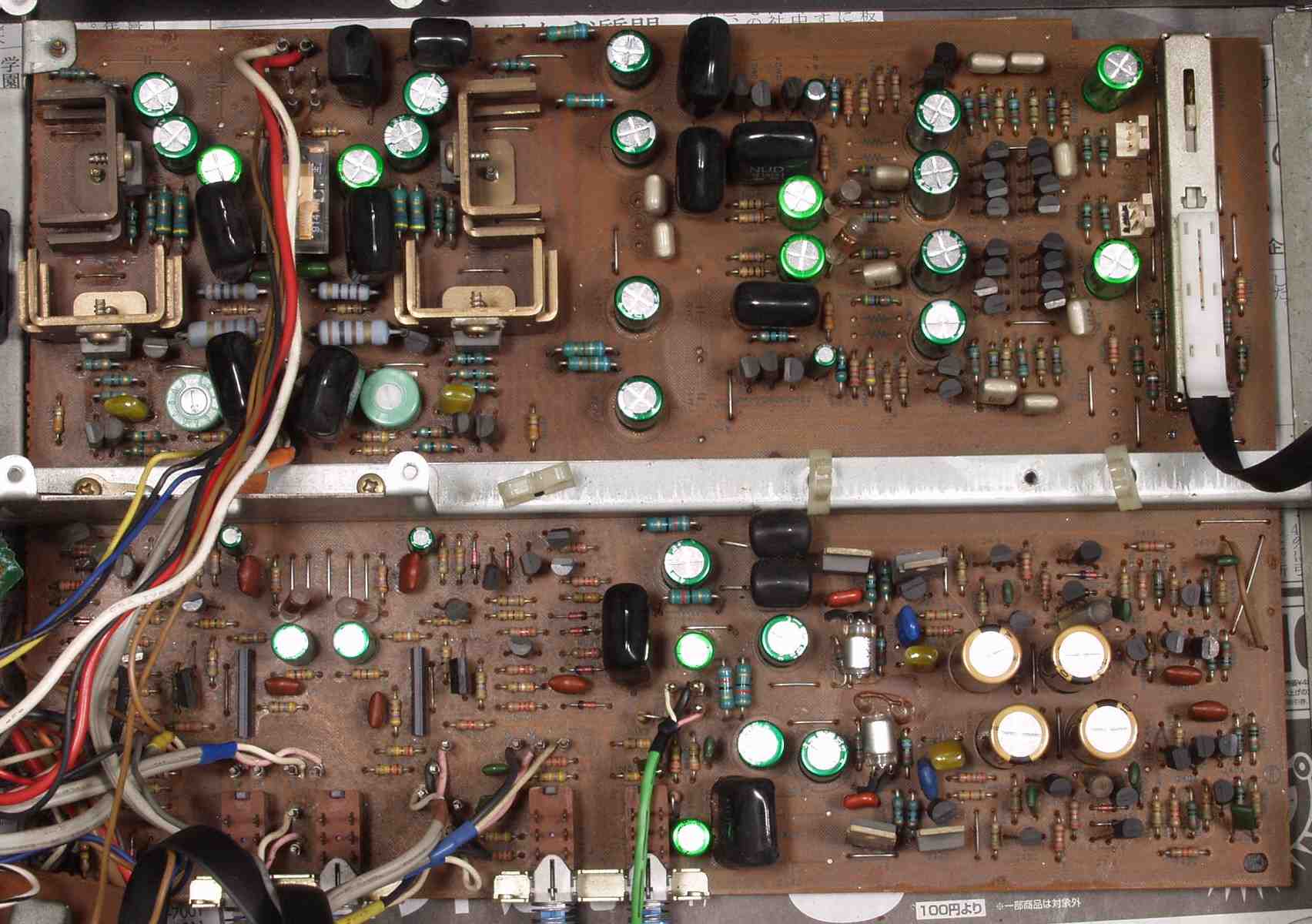

Ｃ−４Ａ．　修理前　メイン基板　半固定VR２個、電解コンデンサー３０個交換

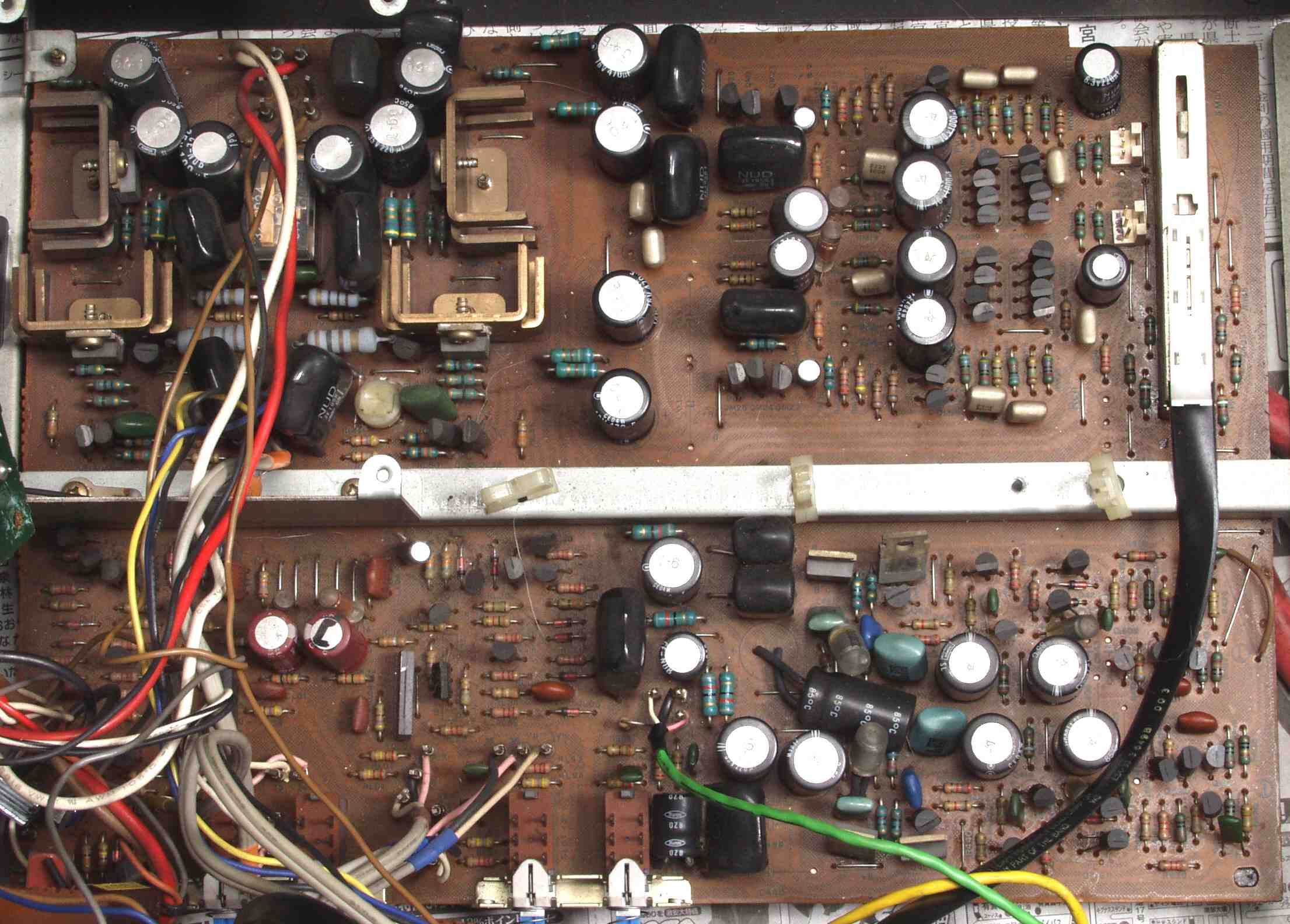

Ｃ−４Ｂ．　修理後　メイン基板

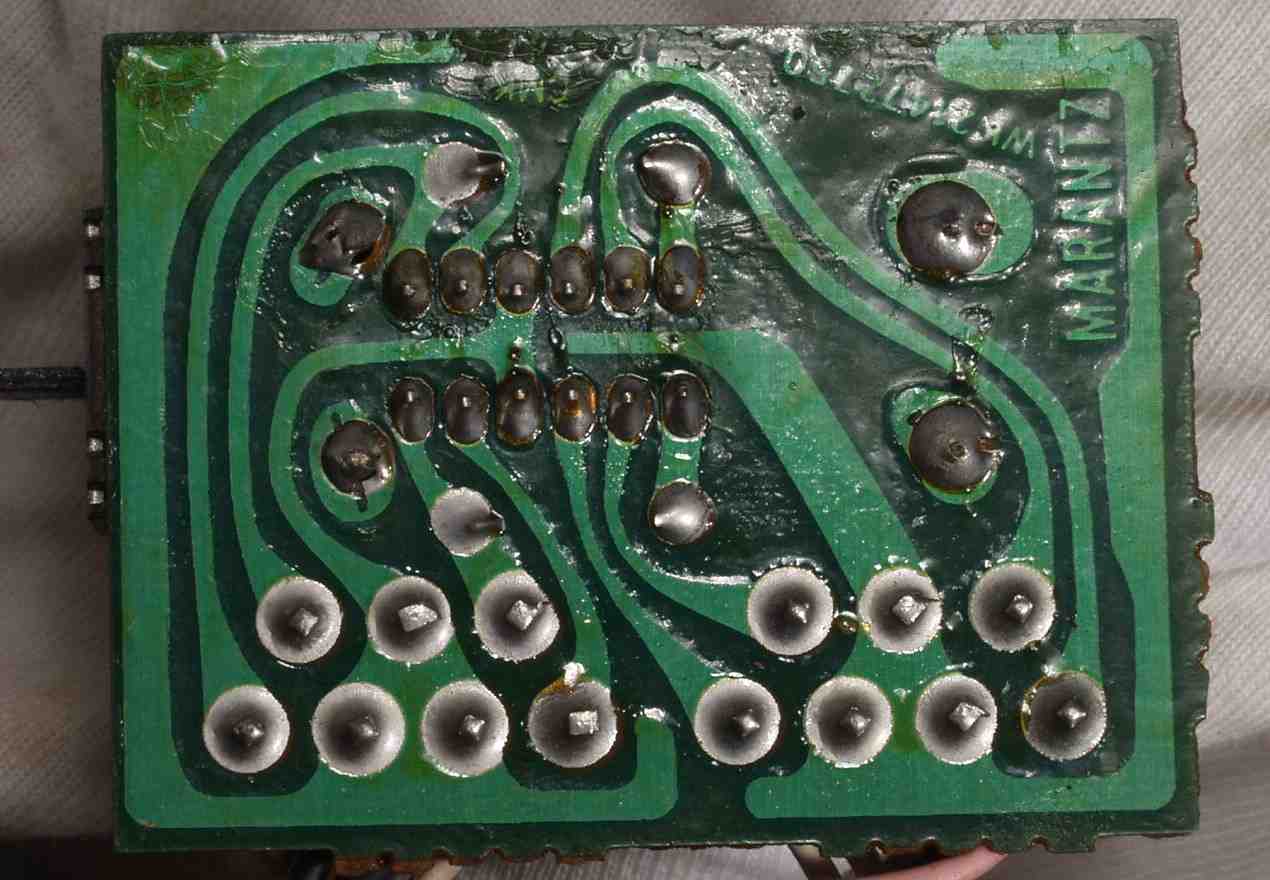

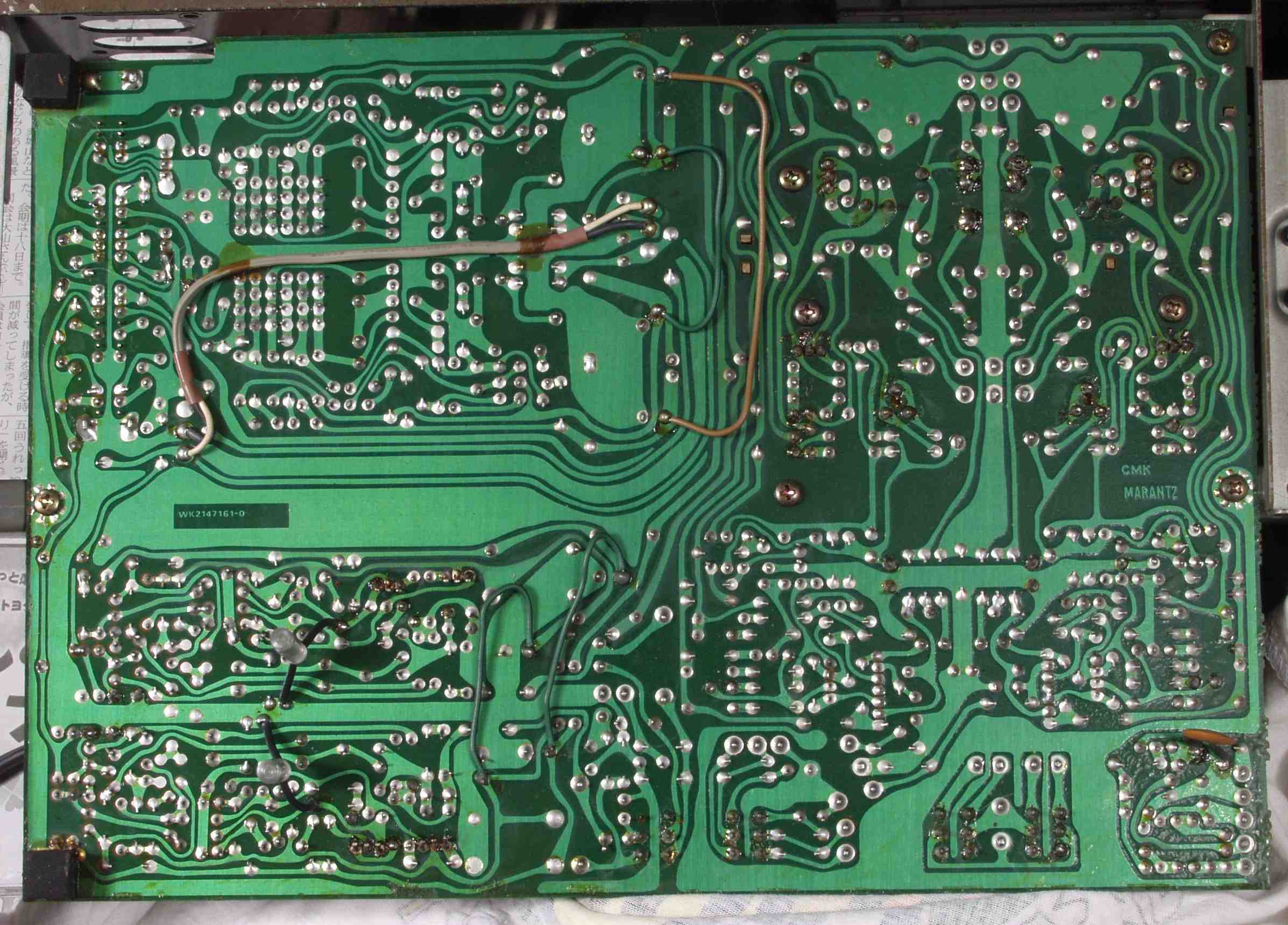

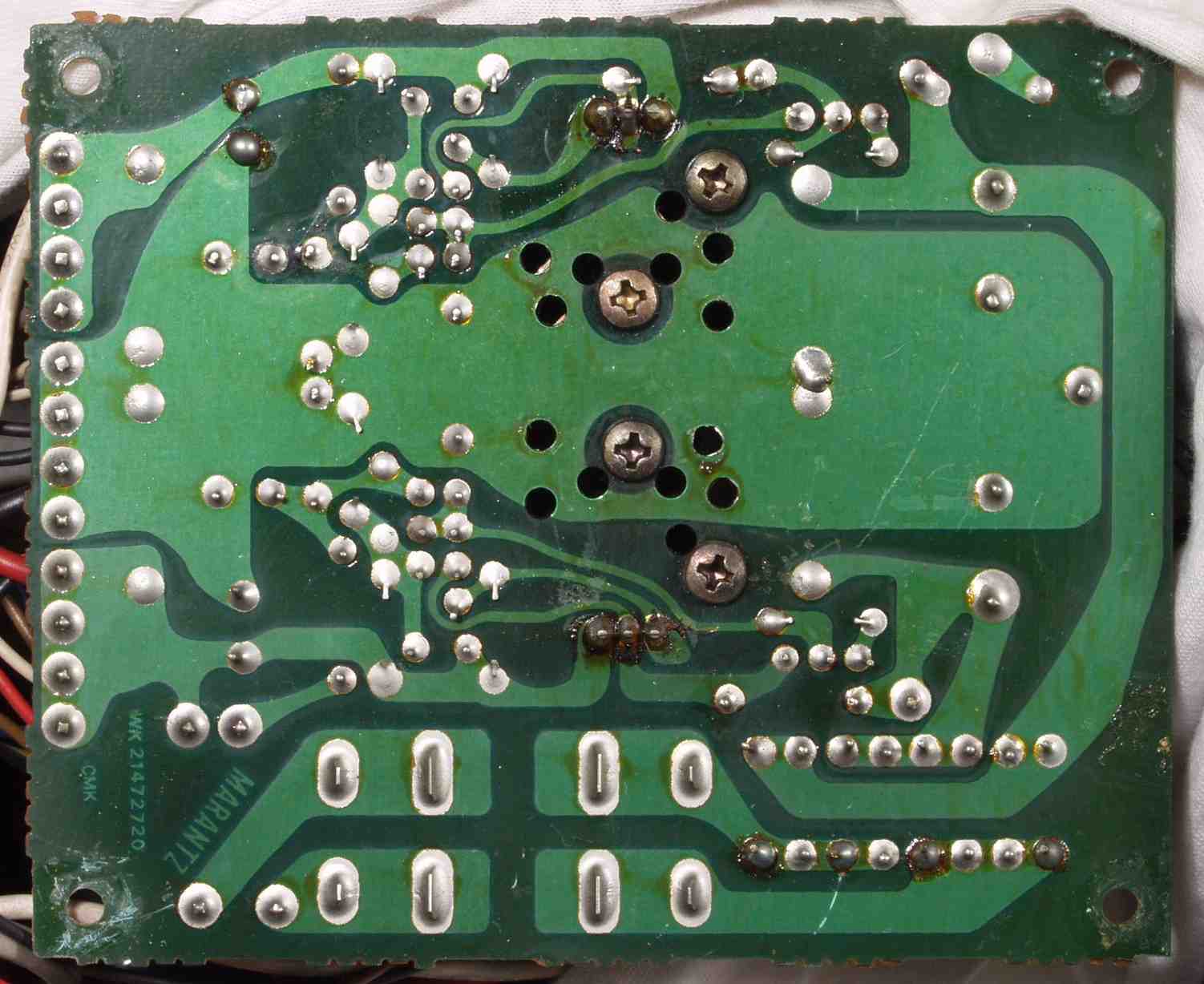

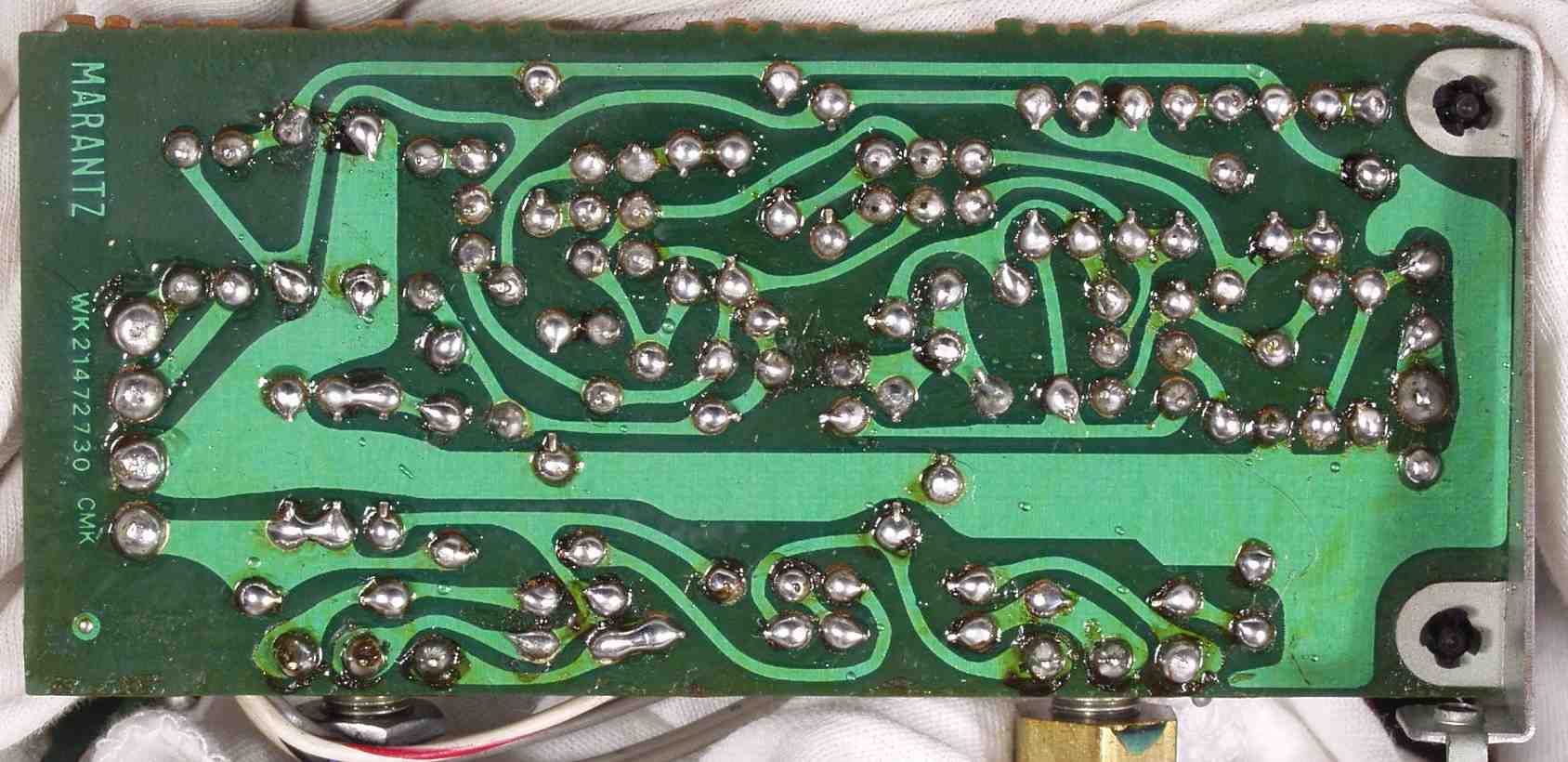

Ｃ−４C．　修理前　メイン基板裏
Ｃ−４D．　修理（半田補正）後　メイン基板裏＋フラックスを取り清掃後

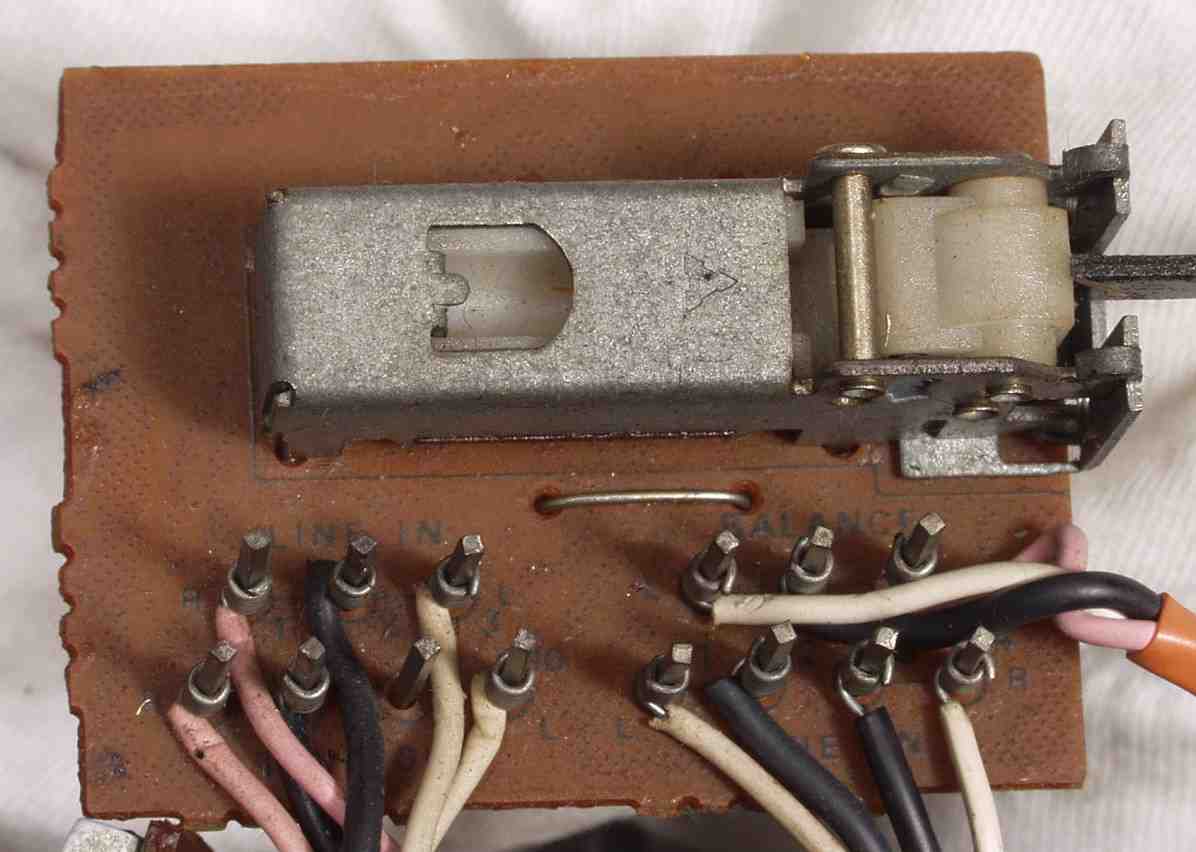

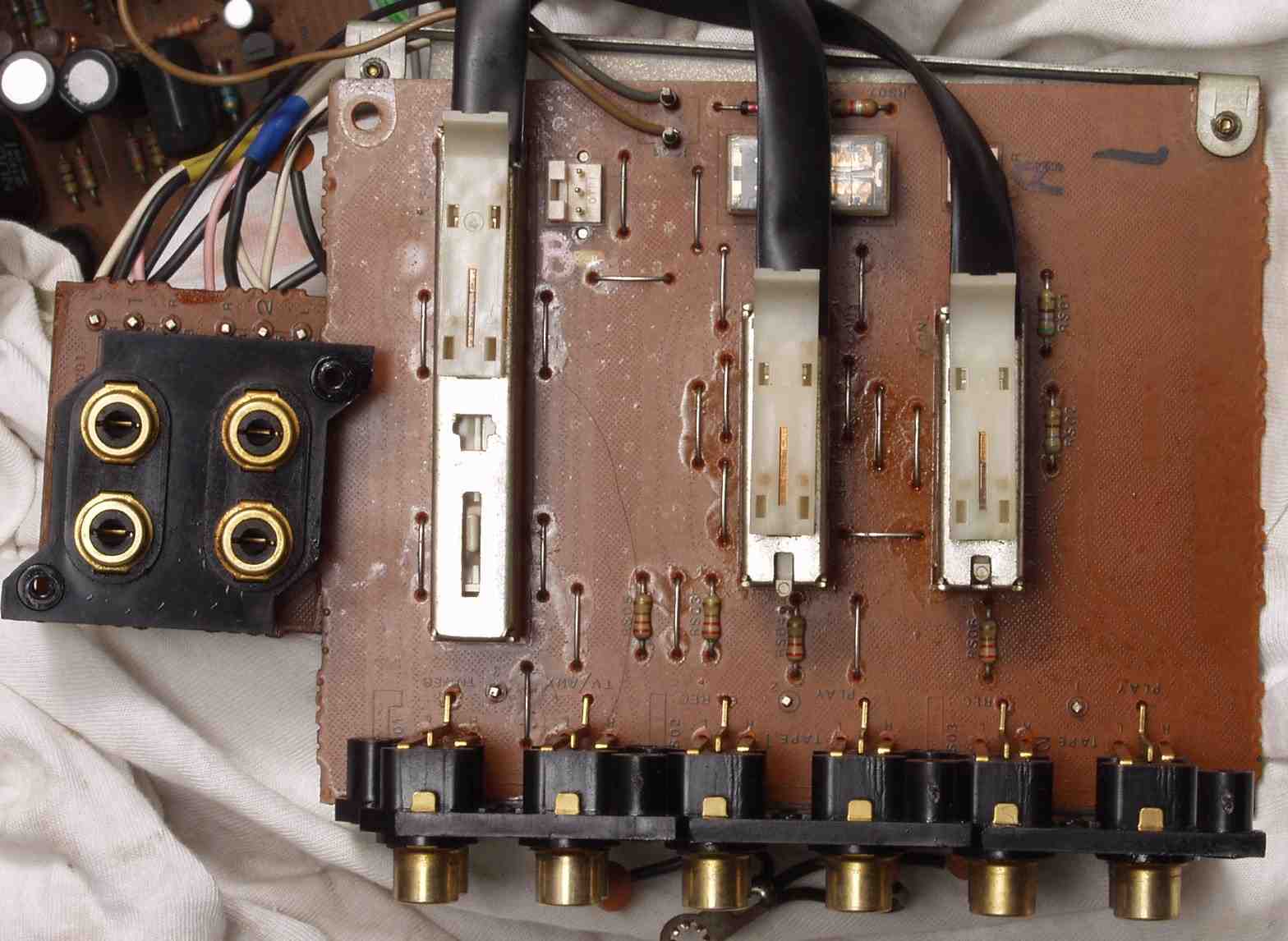

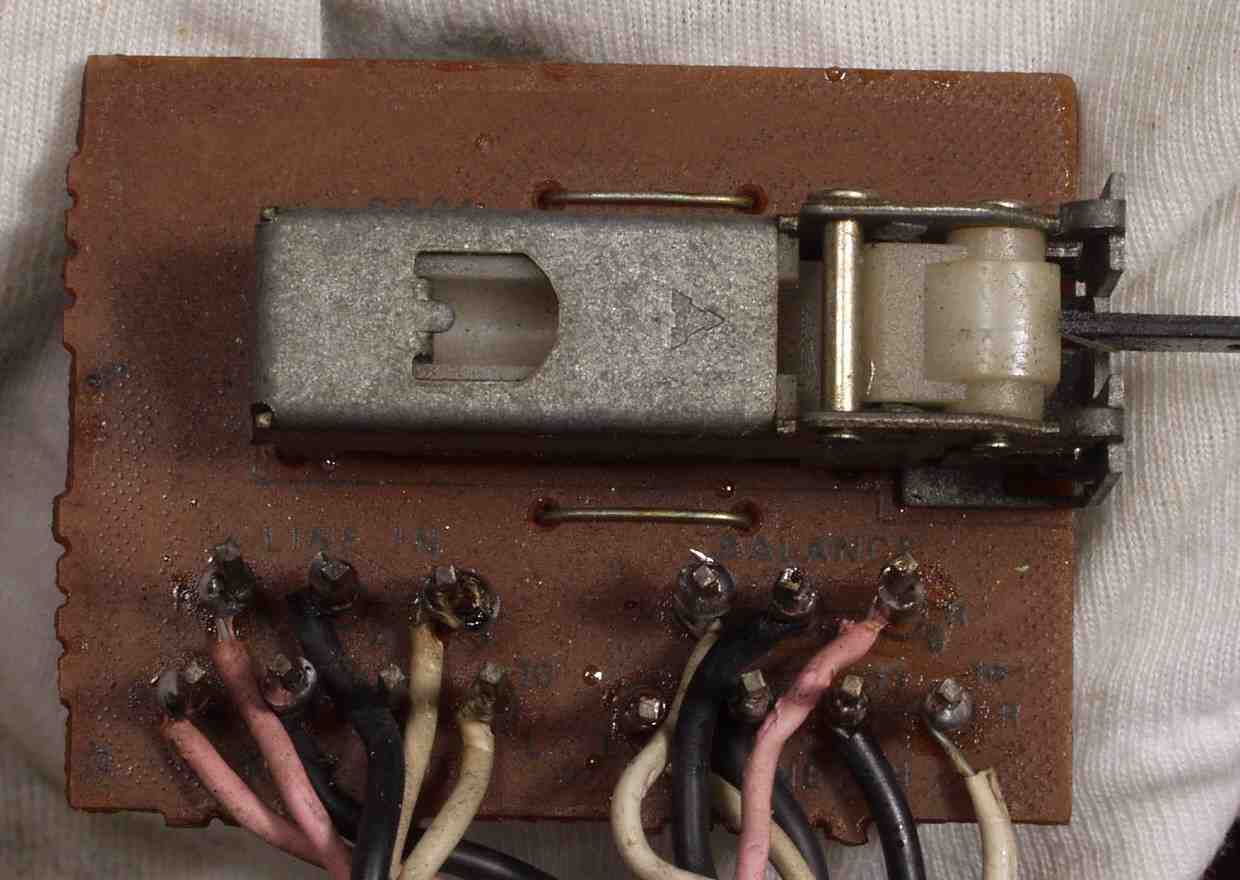

Ｃ−５Ａ．　修理前　入力ＲＣＡ端子基板
Ｃ−５Ｂ．　修理後　入力ＲＣＡ端子基板　リレー交換

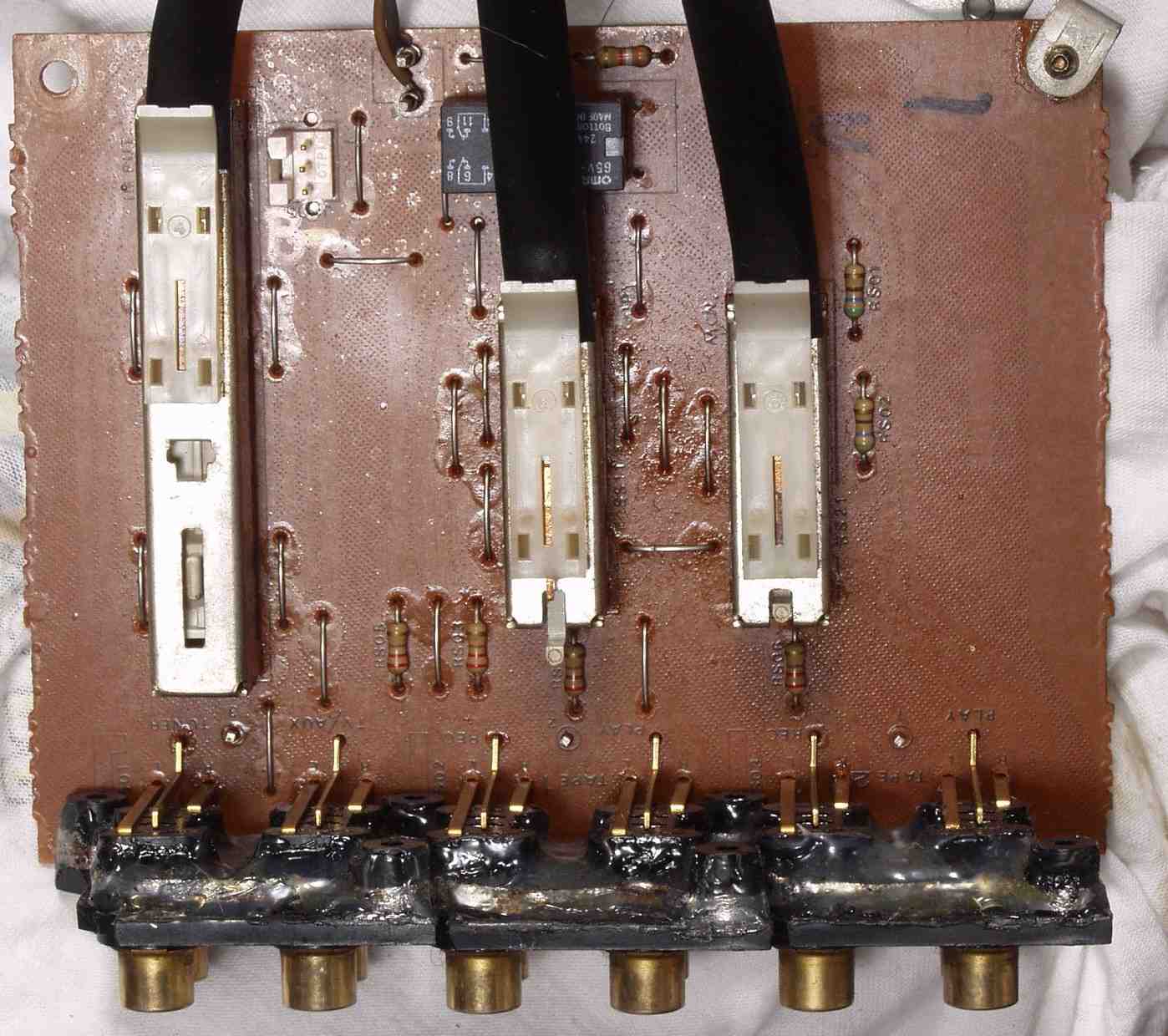

Ｃ−５Ｃ．　修理前　入力ＲＣＡ端子基板裏
Ｃ−５Ｄ．　修理（半田補正）後　入力ＲＣＡ端子基板裏　フラックスを取り清掃後

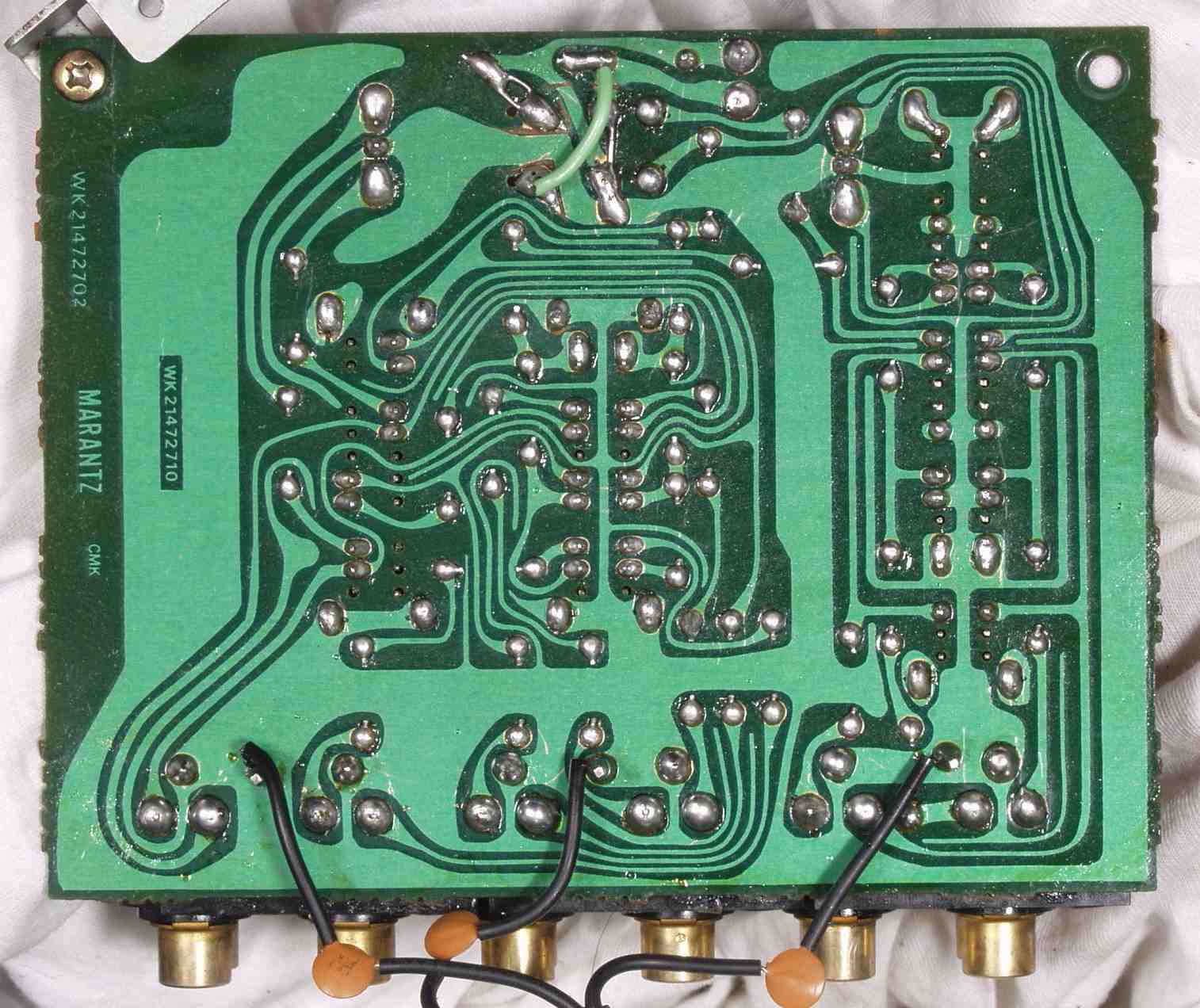

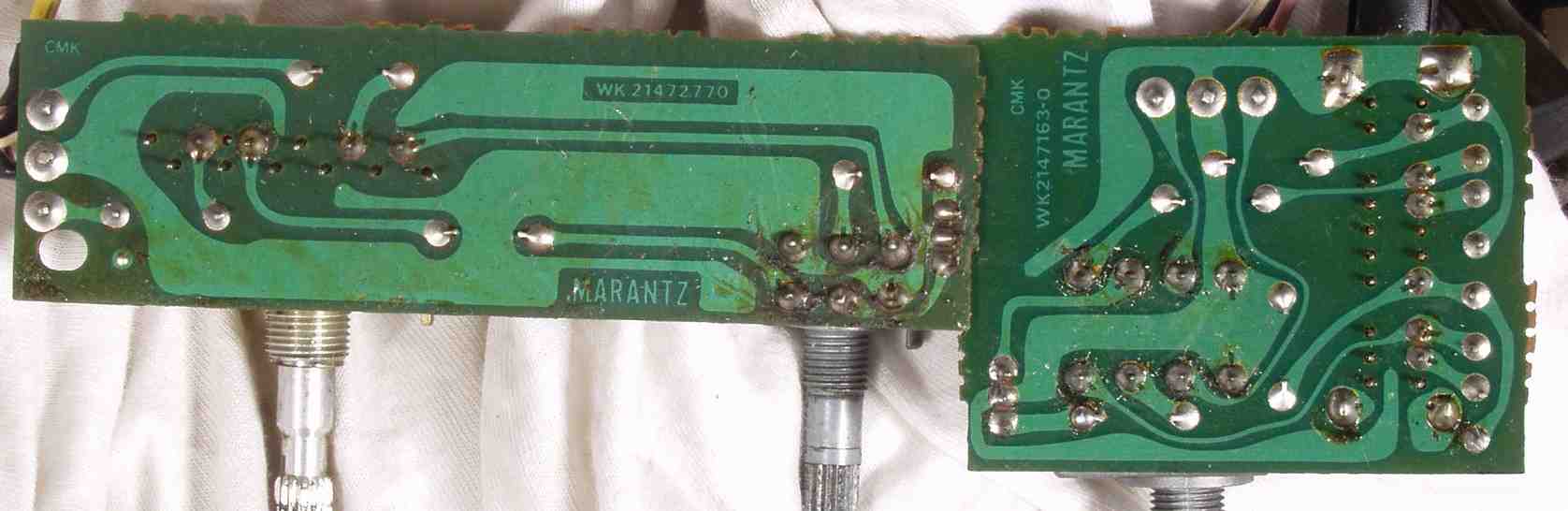

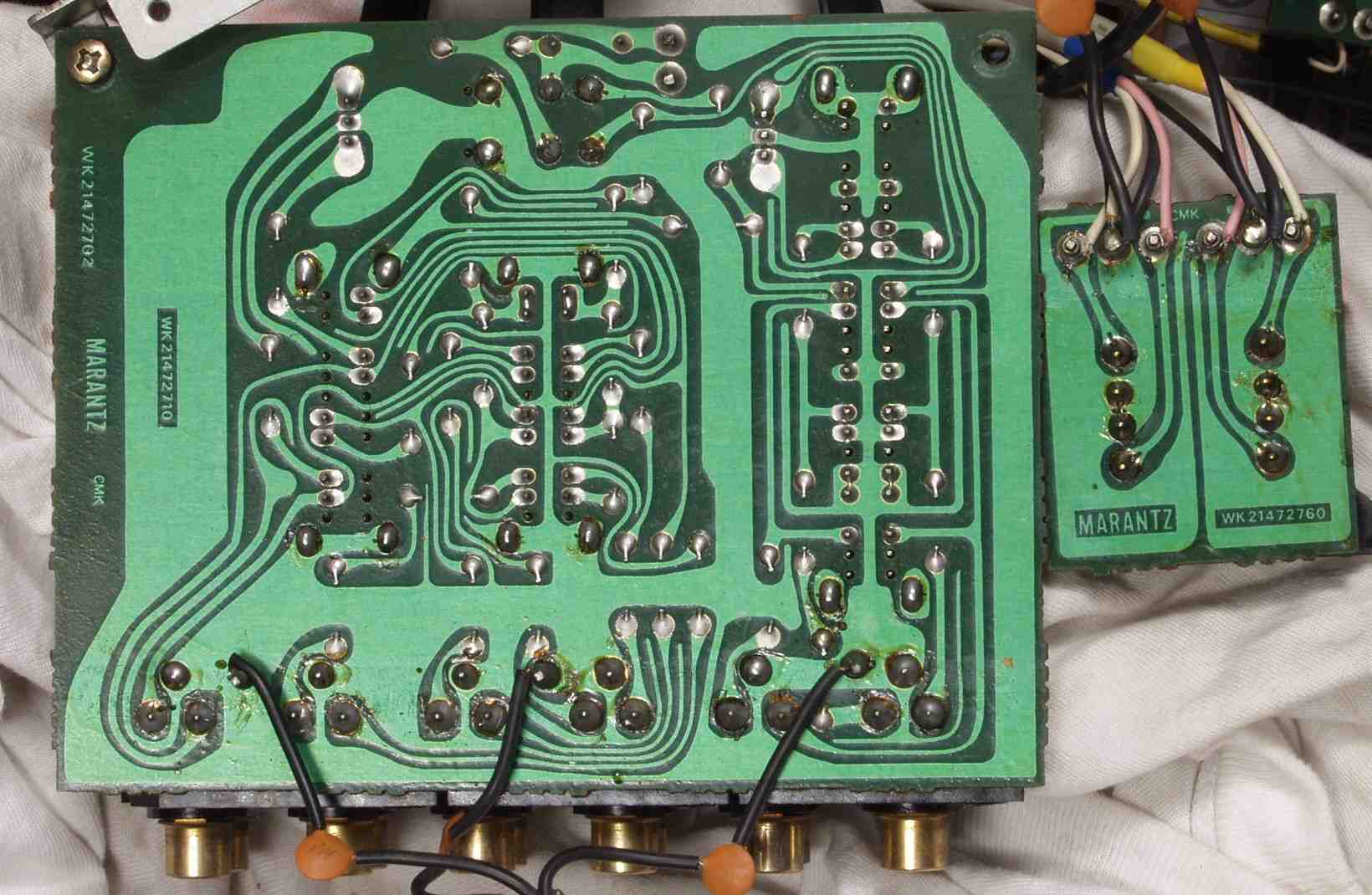

Ｃ−５Ｅ．　修理（半田補正）後　出力ＲＣＡ端子基板裏＆フォノ入力ＲＣＡ端子基板裏　フラックスを取り清掃後

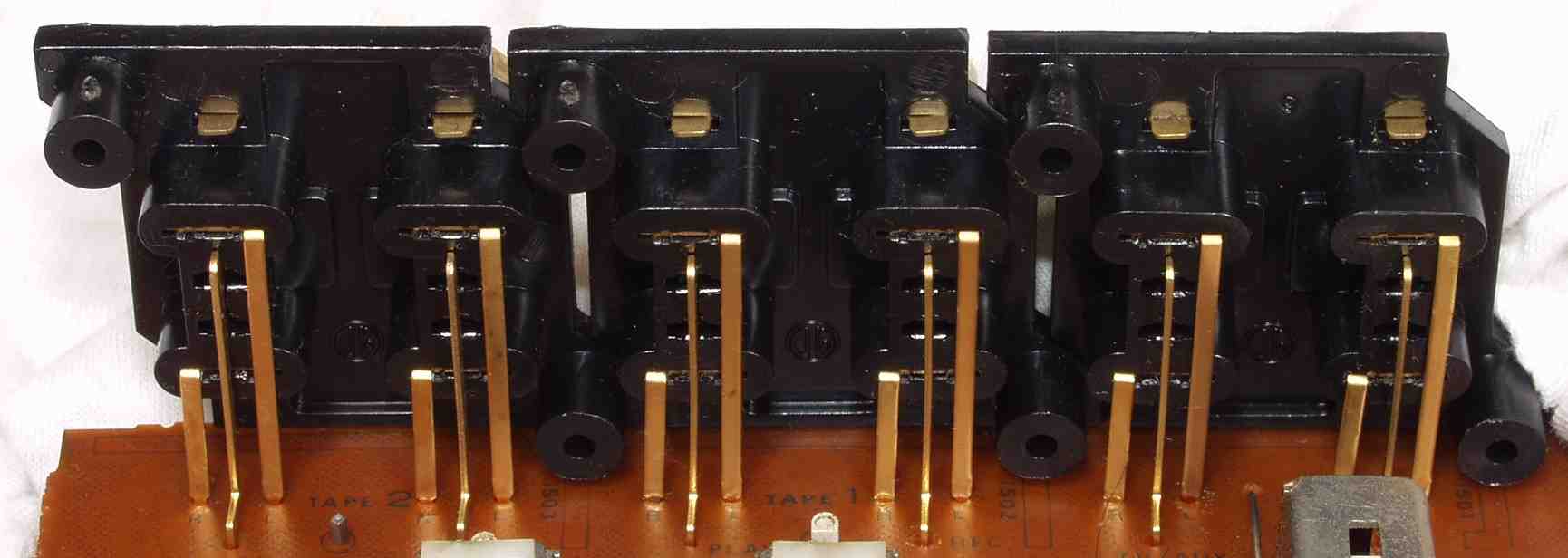

Ｃ−６Ａ．　修理前　入力ＲＣＡ端子

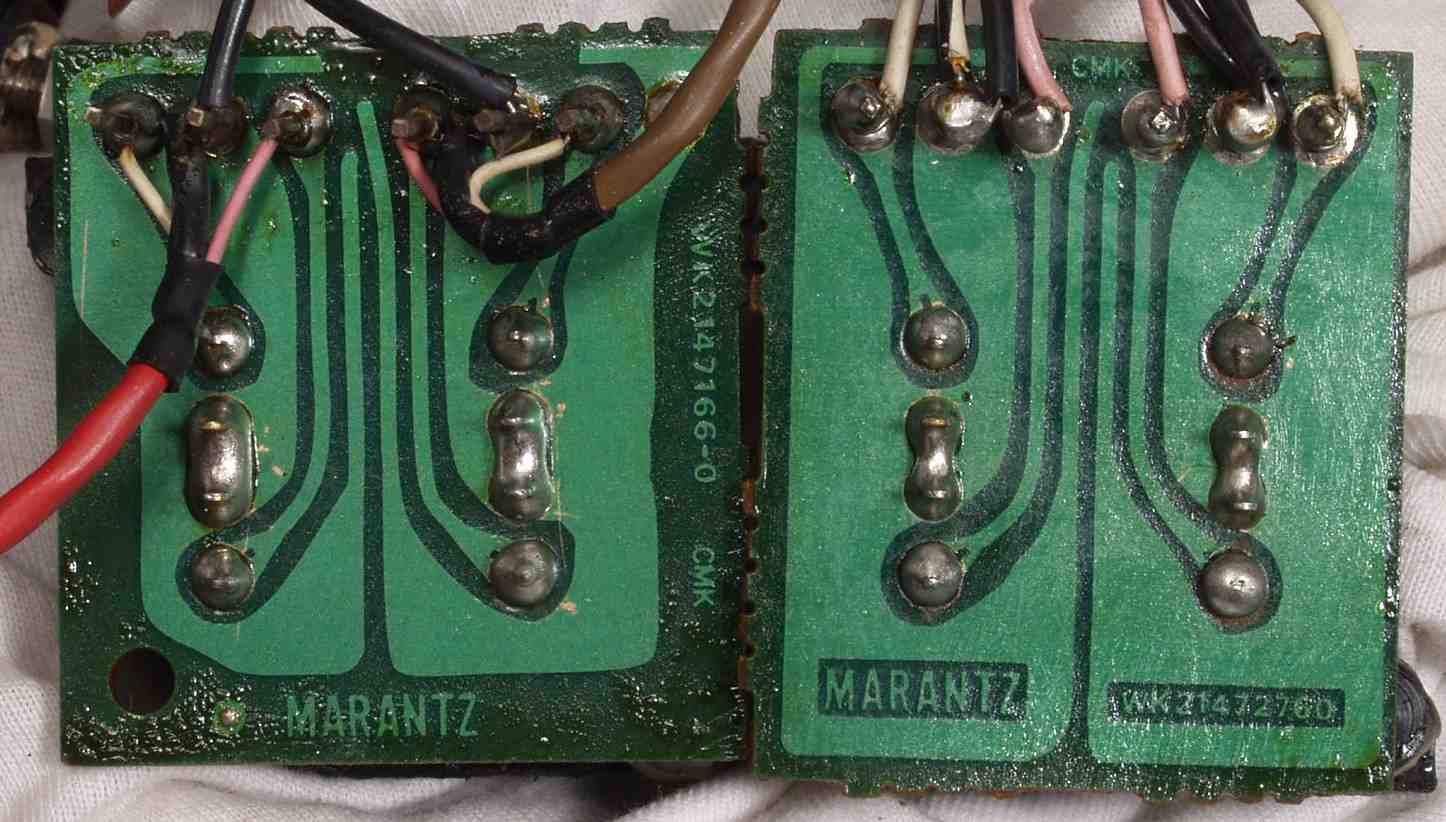

Ｃ−６Ｂ．　修理（補強）後　　入力ＲＣＡ端子

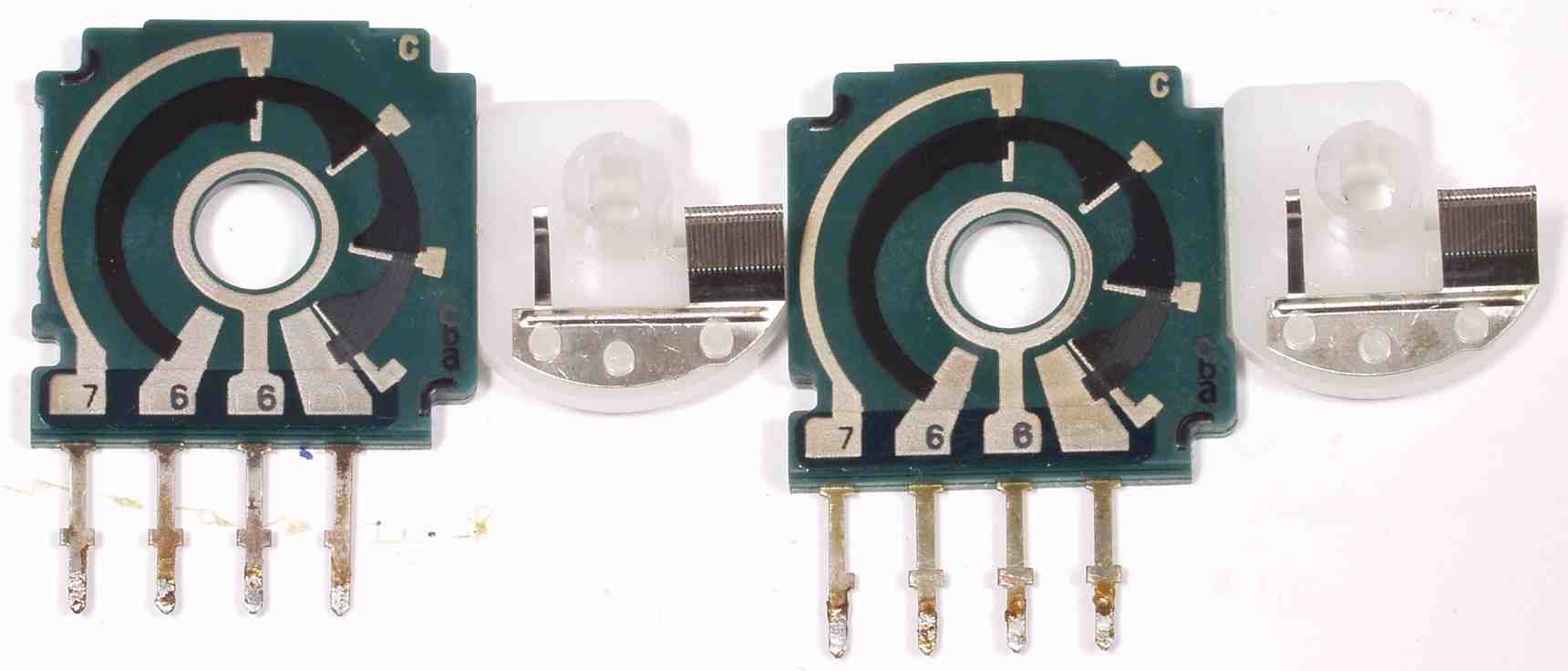

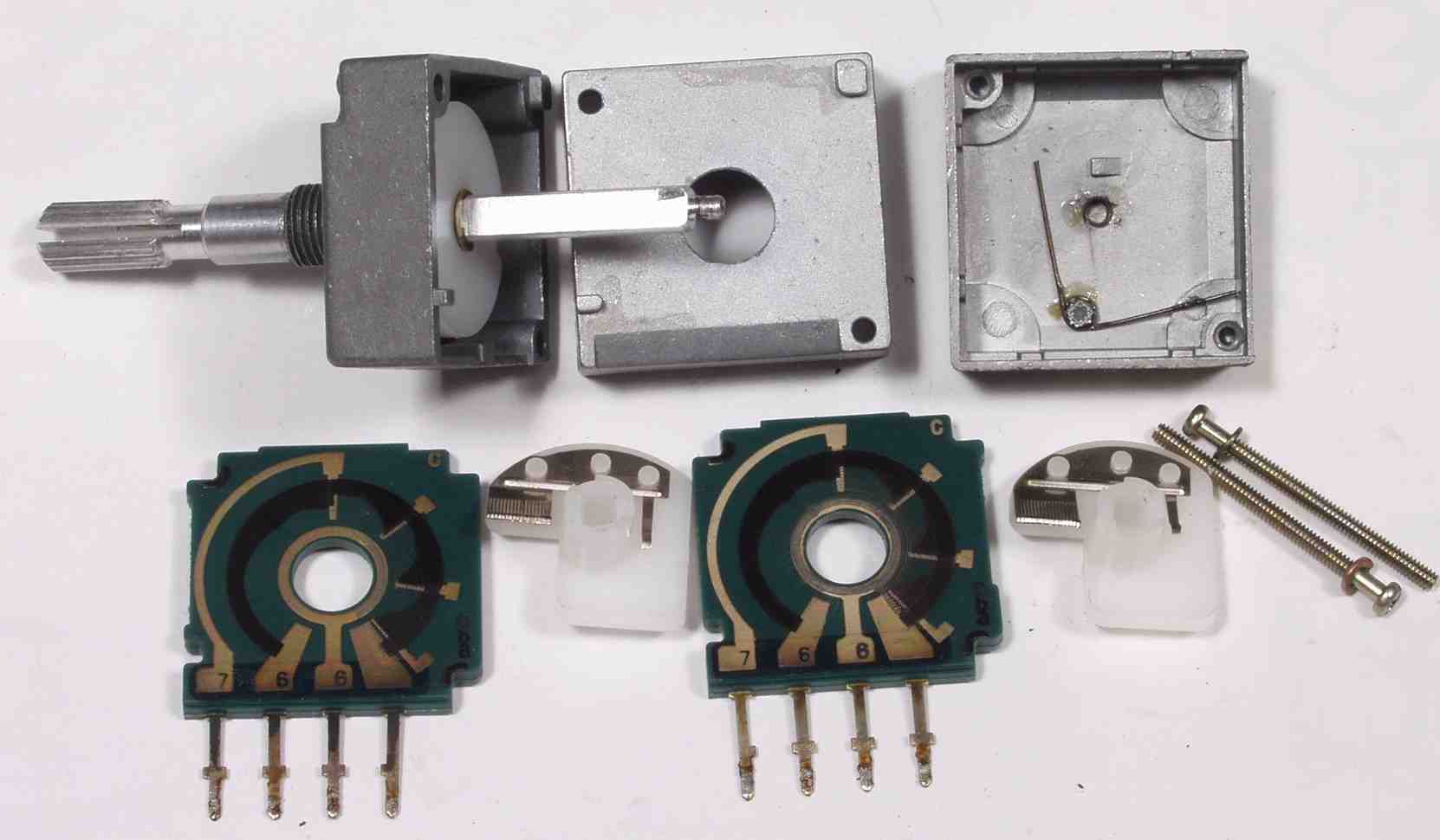

Ｃ−７Ａ．　修理中　ＶＲ分解・清掃
Ｃ−７Ｂ．　修理中　清掃前

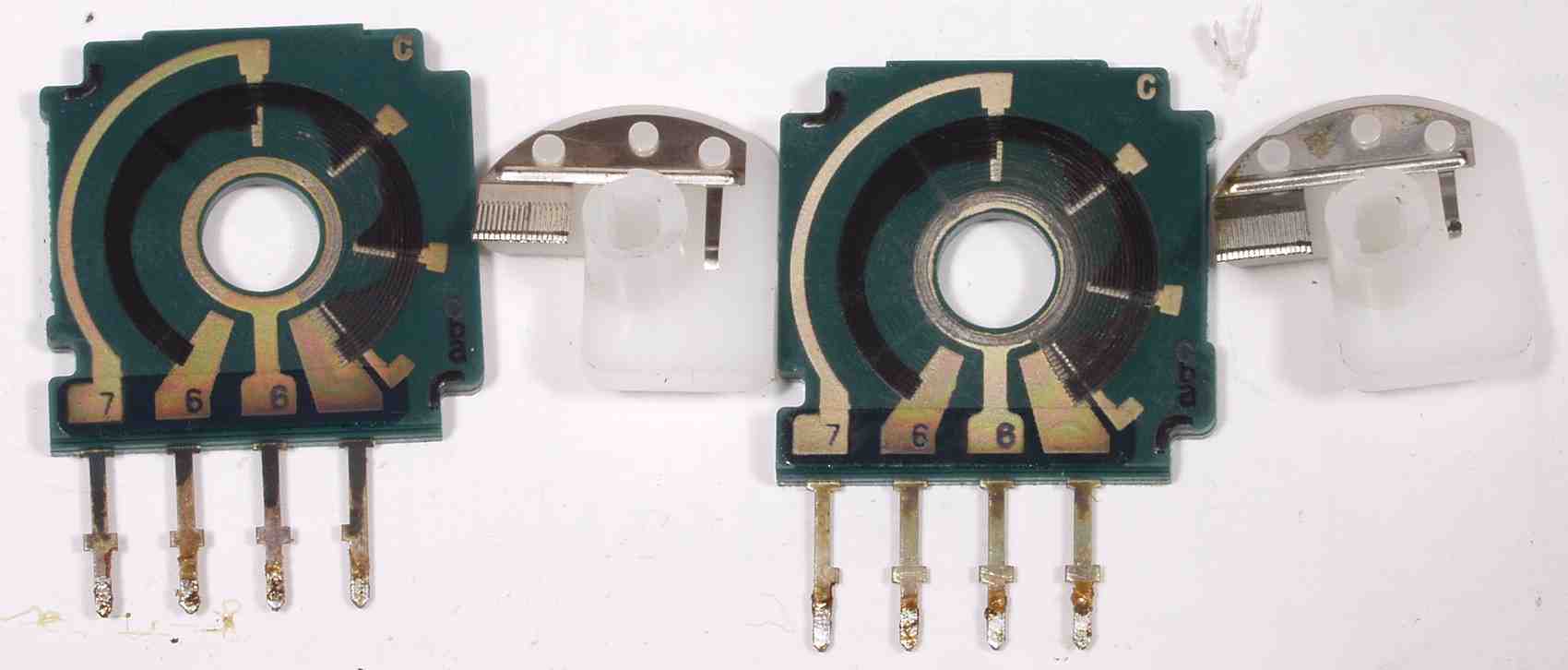

Ｃ−７Ｃ．　修理中　清掃後

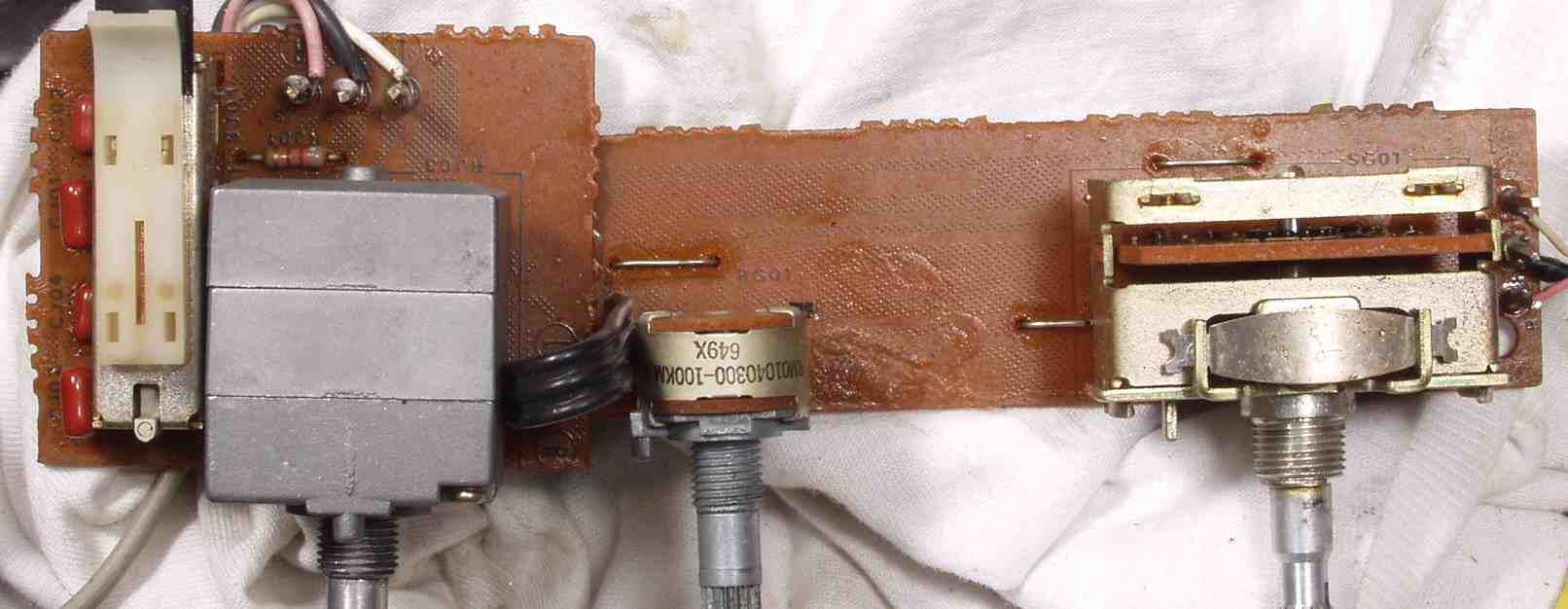

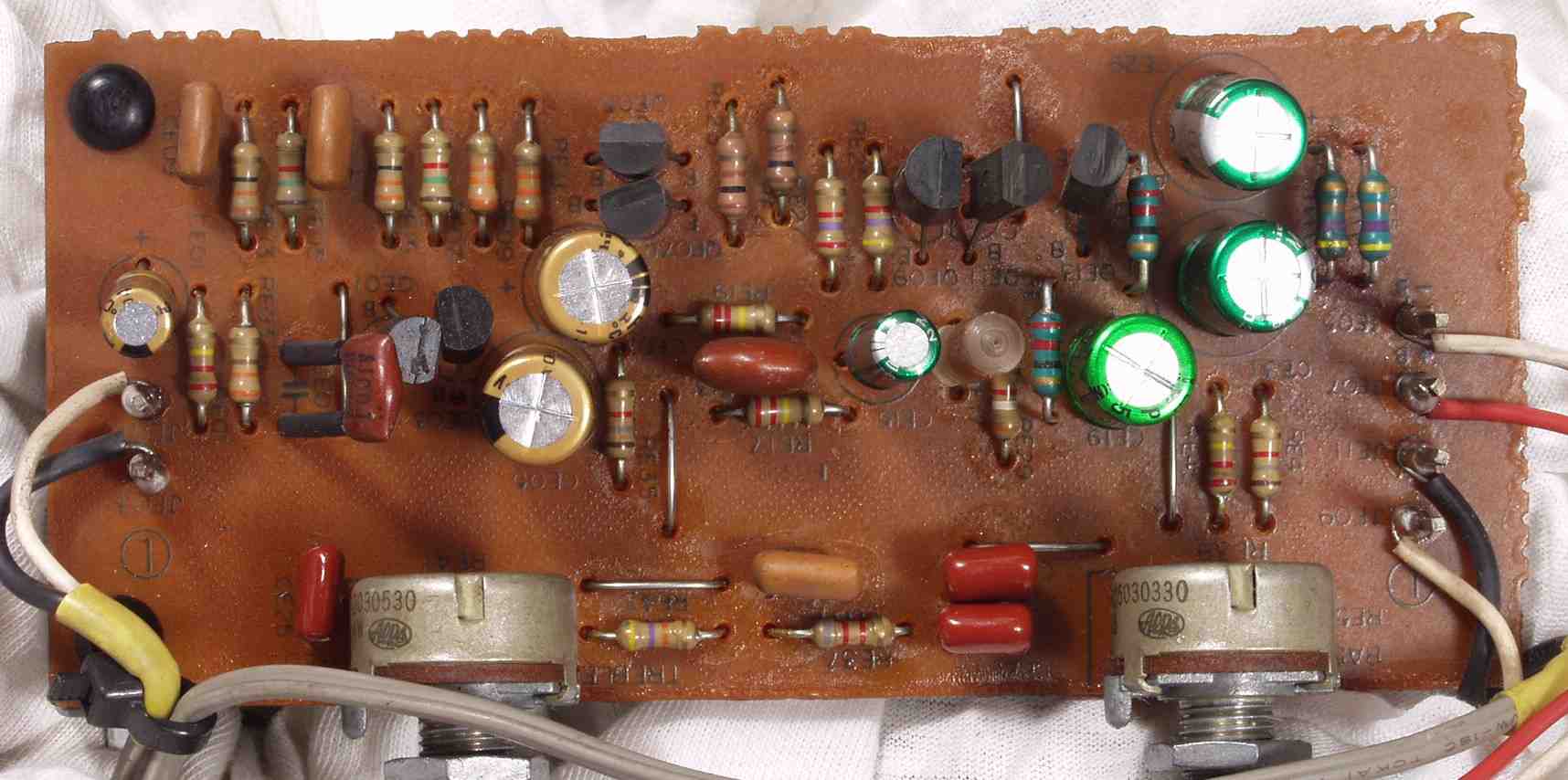

Ｃ−８Ａ．　修理前　ＶＲ基板

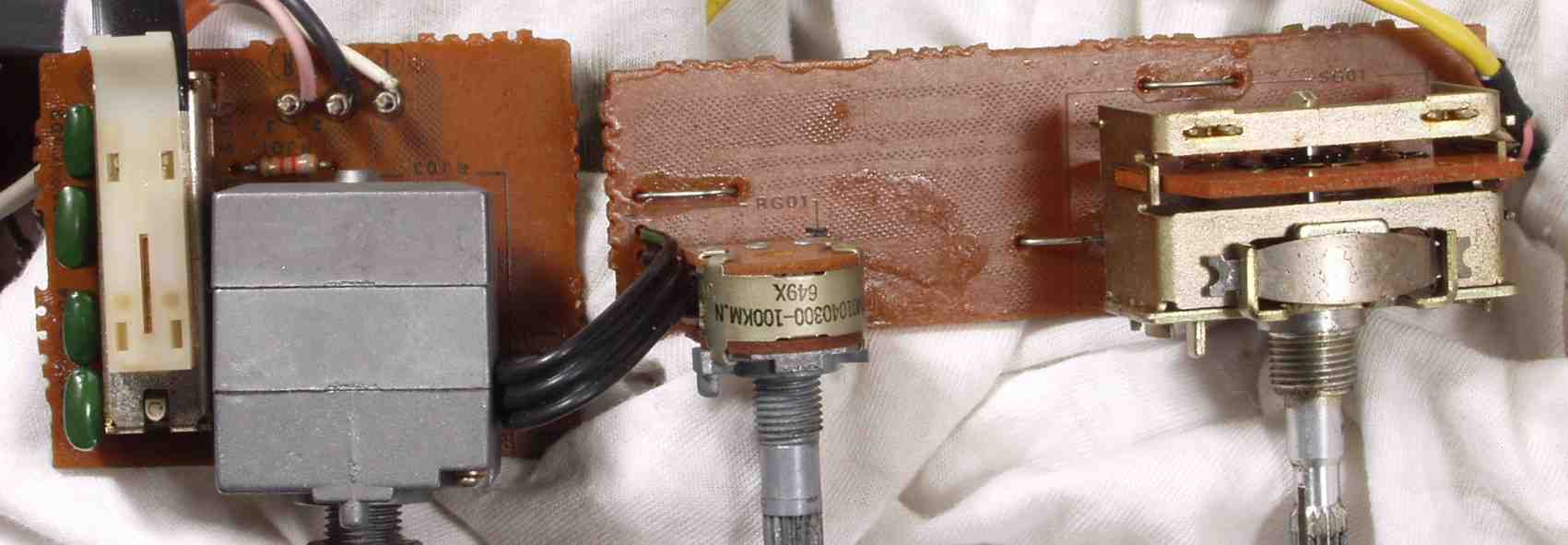

Ｃ−８Ｂ．　修理後　ＶＲ基板　フイルムコンデンサー４個交換
Ｃ−８Ｃ．　修理前　ＶＲ基板裏
Ｃ−８Ｄ．　修理（半田補正）後　ＶＲ基板裏

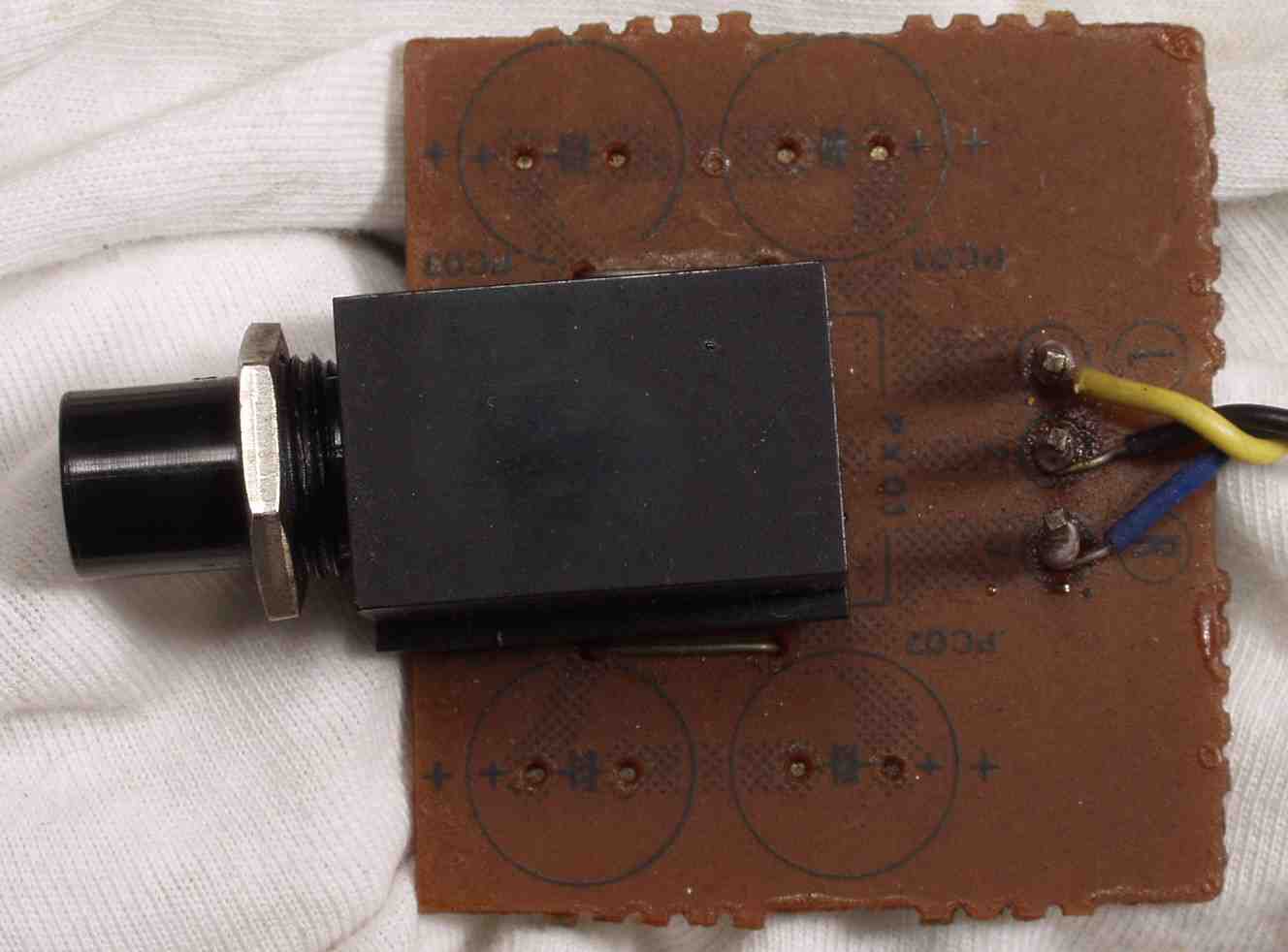

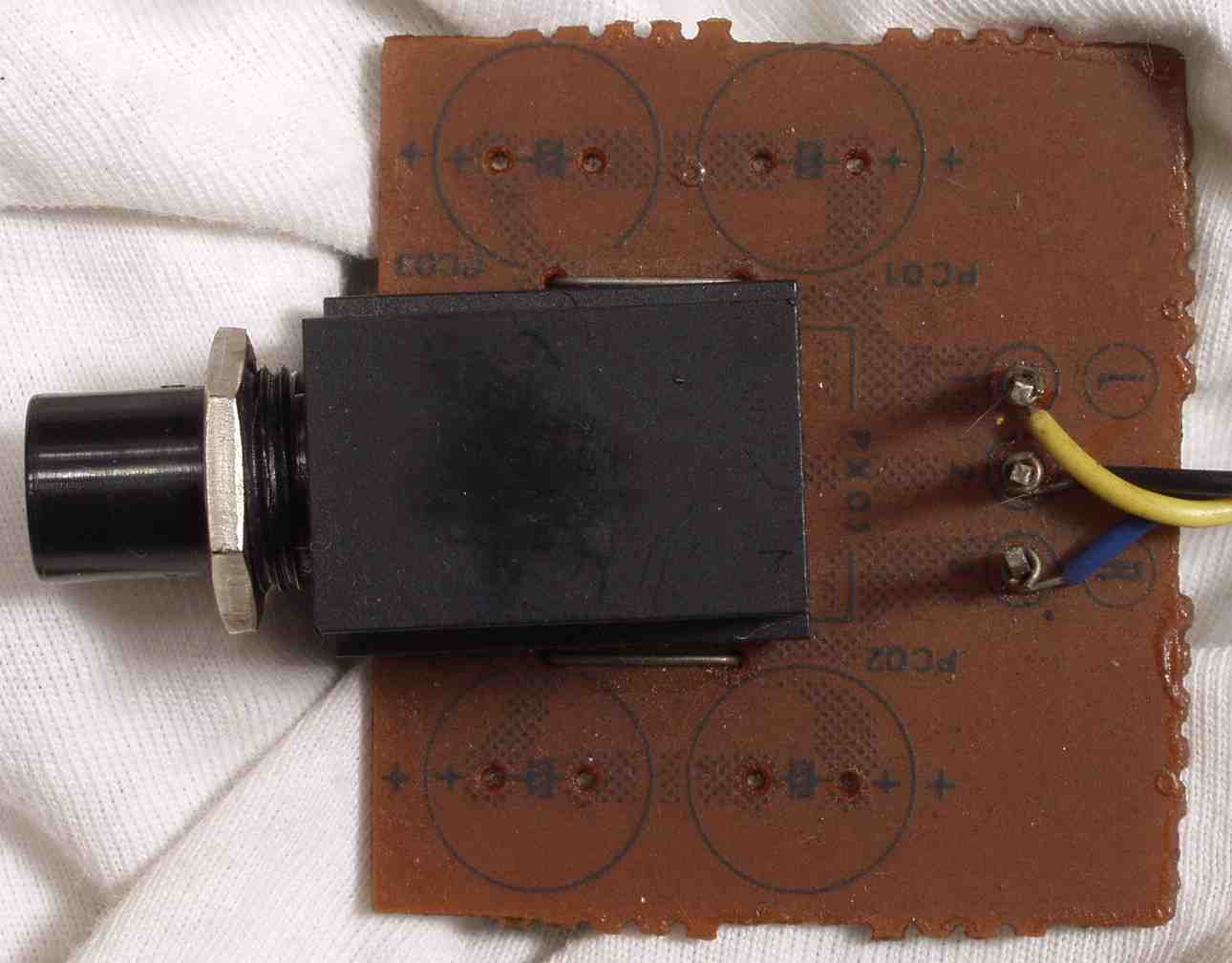

Ｃ−９A．　修理前　ヘッドホーン基板	Ｃ−９B．　修理後　ヘッドホーン基板　ラッピングに半田を流込

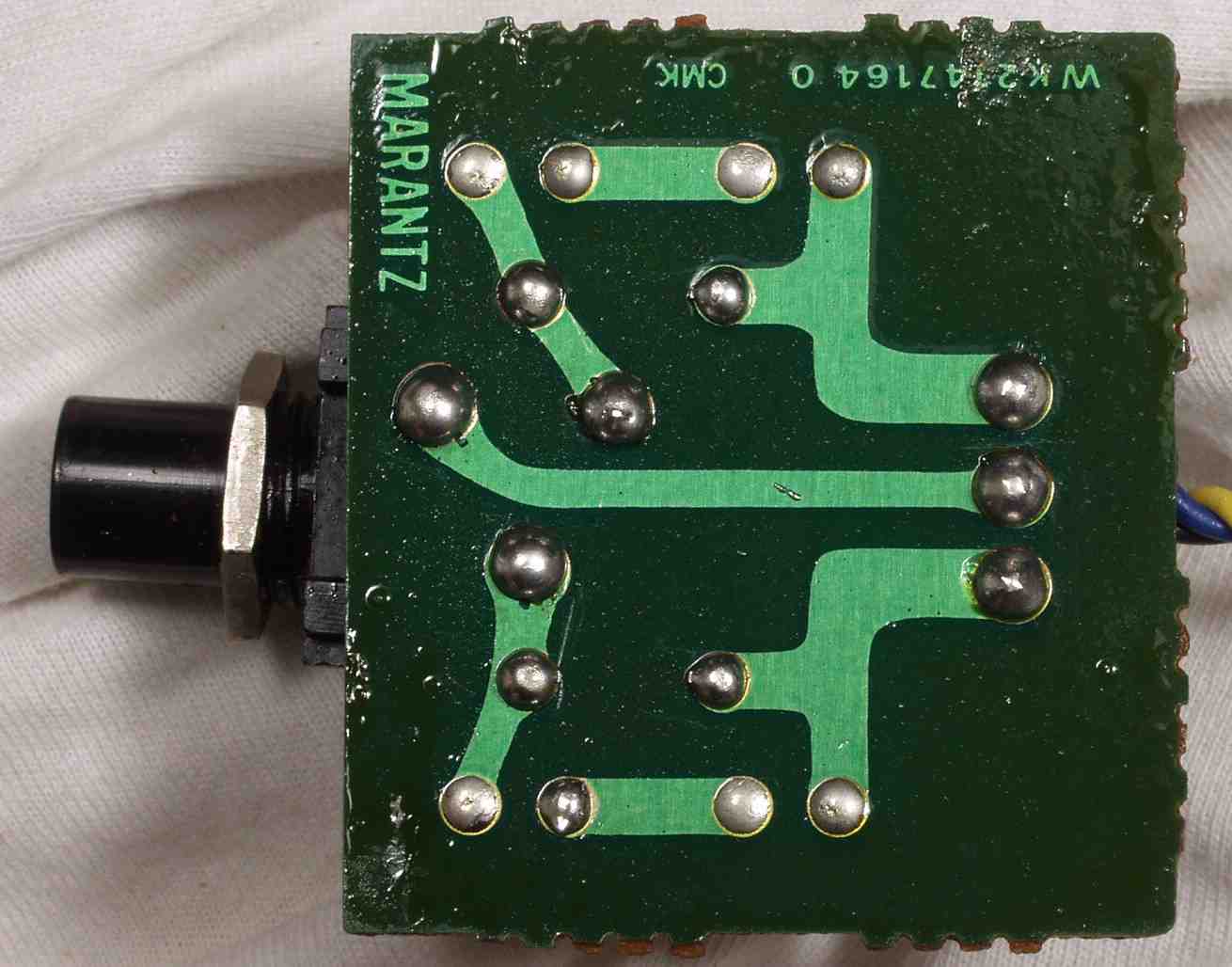

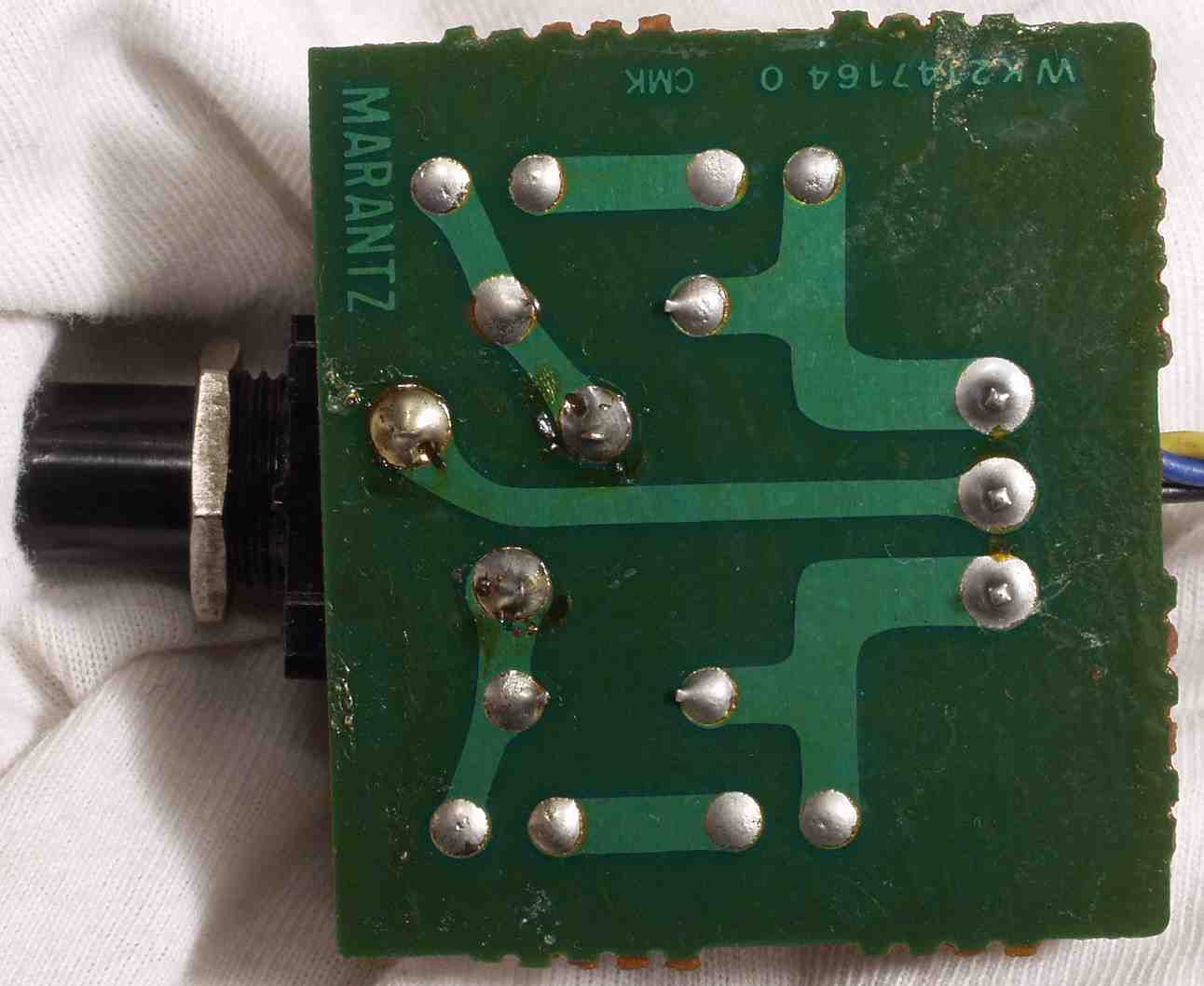

Ｃ−９C．　修理前　ヘッドホーン基板裏	Ｃ−９D．　修理（半田補正）後　ヘッドホーン基板裏
Ｃ−１０A．　修理前　コントロールSW基板	Ｃ−１０B．　修理後　コントロールSW基板 　　　　　　　　　　　ラッピングに半田を流込
Ｃ−１０C．　修理前　コントロールSW基板裏	Ｃ−１０D．　修理（半田補正）後　コントロールSW基板裏

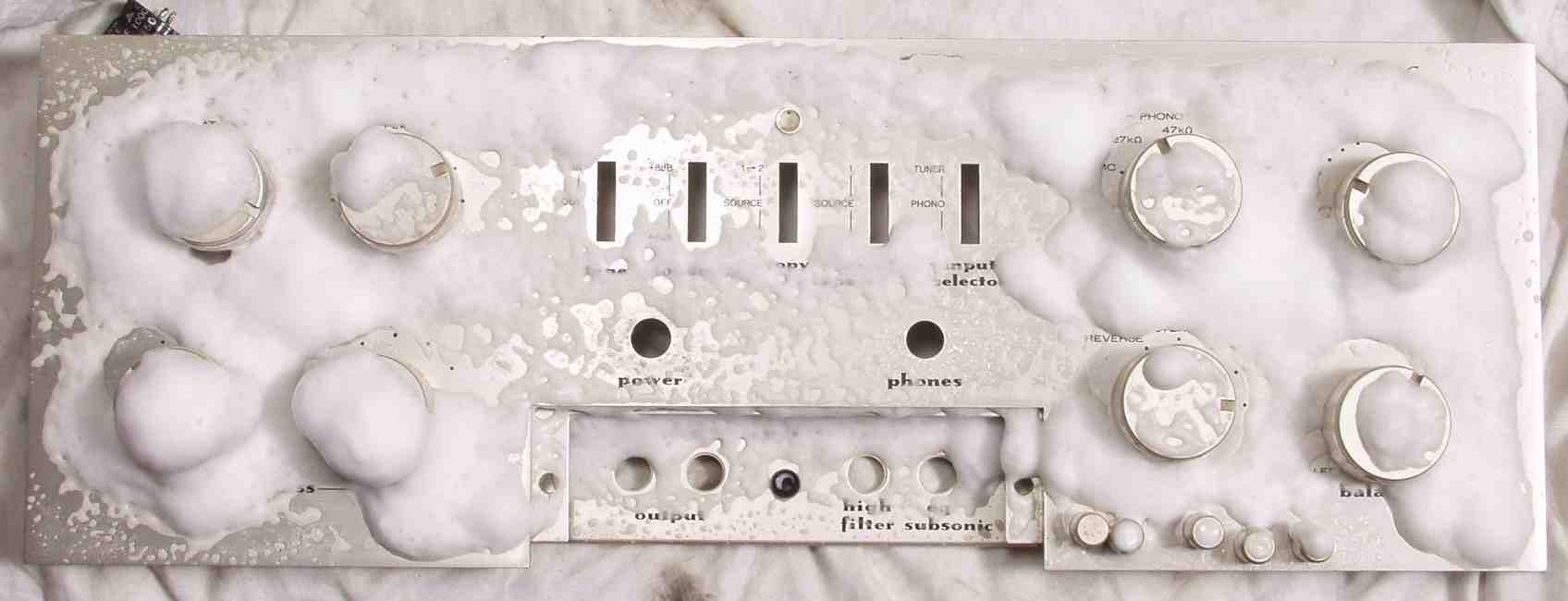

Ｃ−１１．　パネル清掃

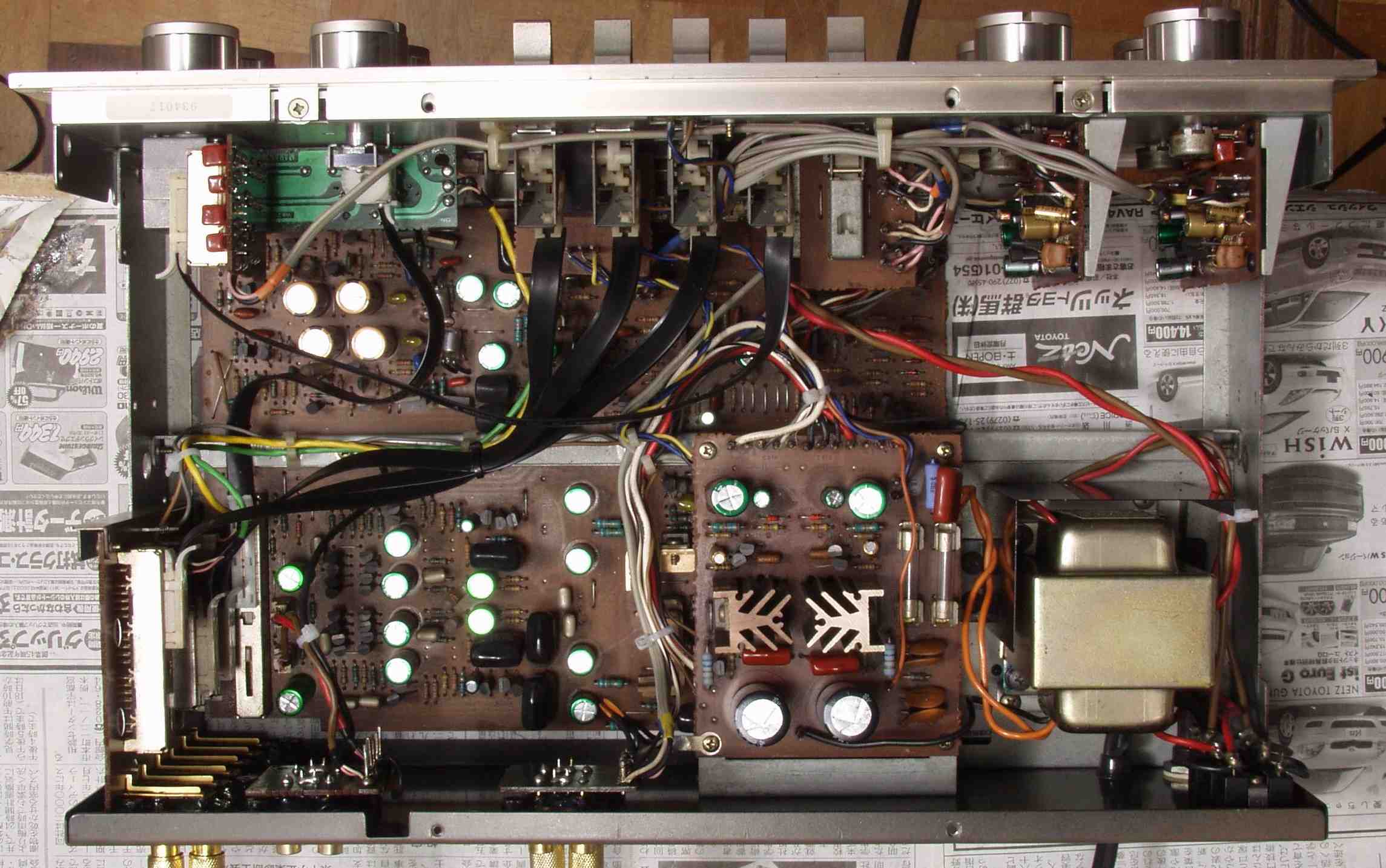

Ｃ−１２Ａ．　修理前　上から見る
Ｃ−１２Ｂ．　修理後　上から見る

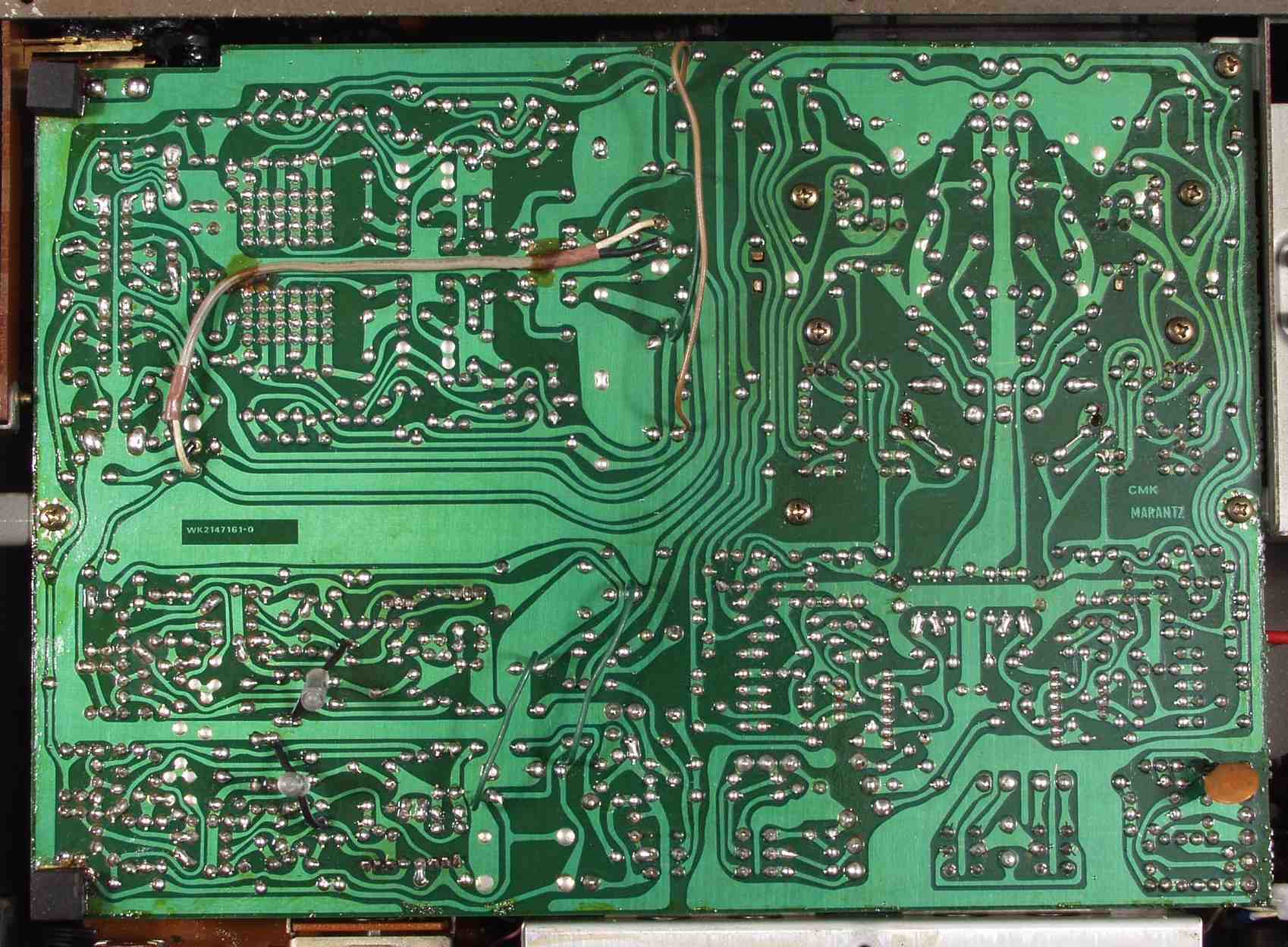

Ｃ−１２C．　修理前　下から見る

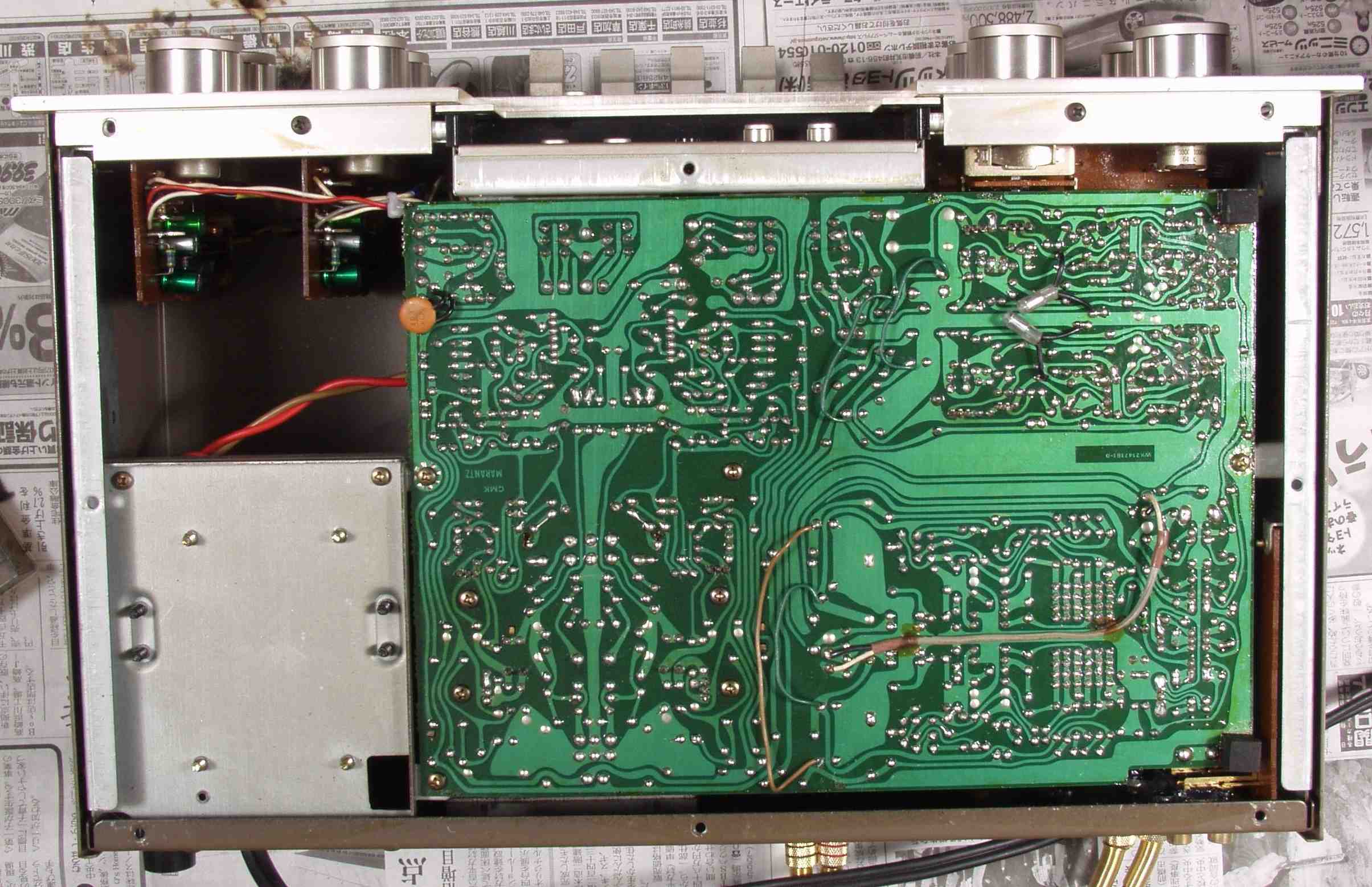

Ｃ−１２D．　修理後　下から見る

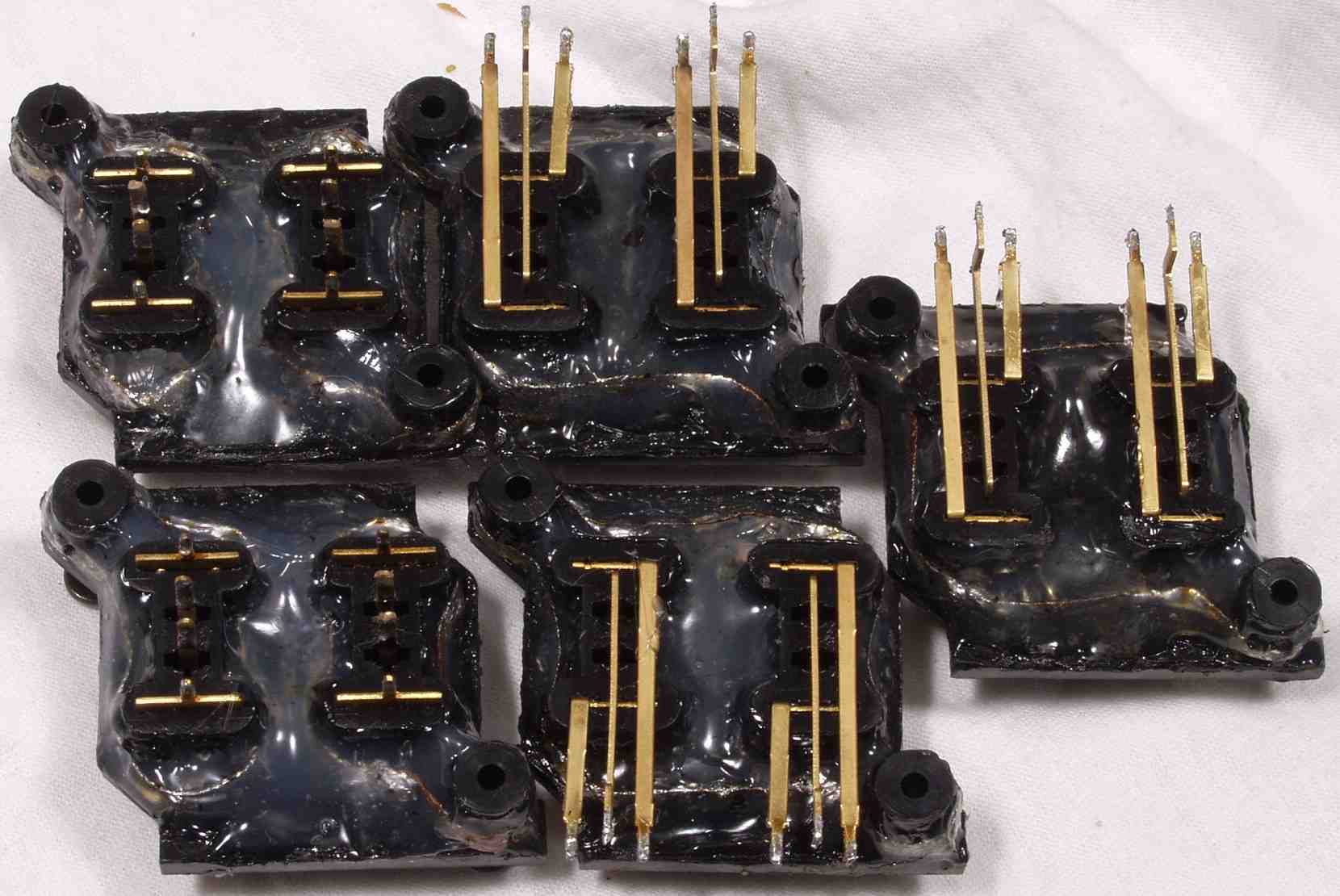

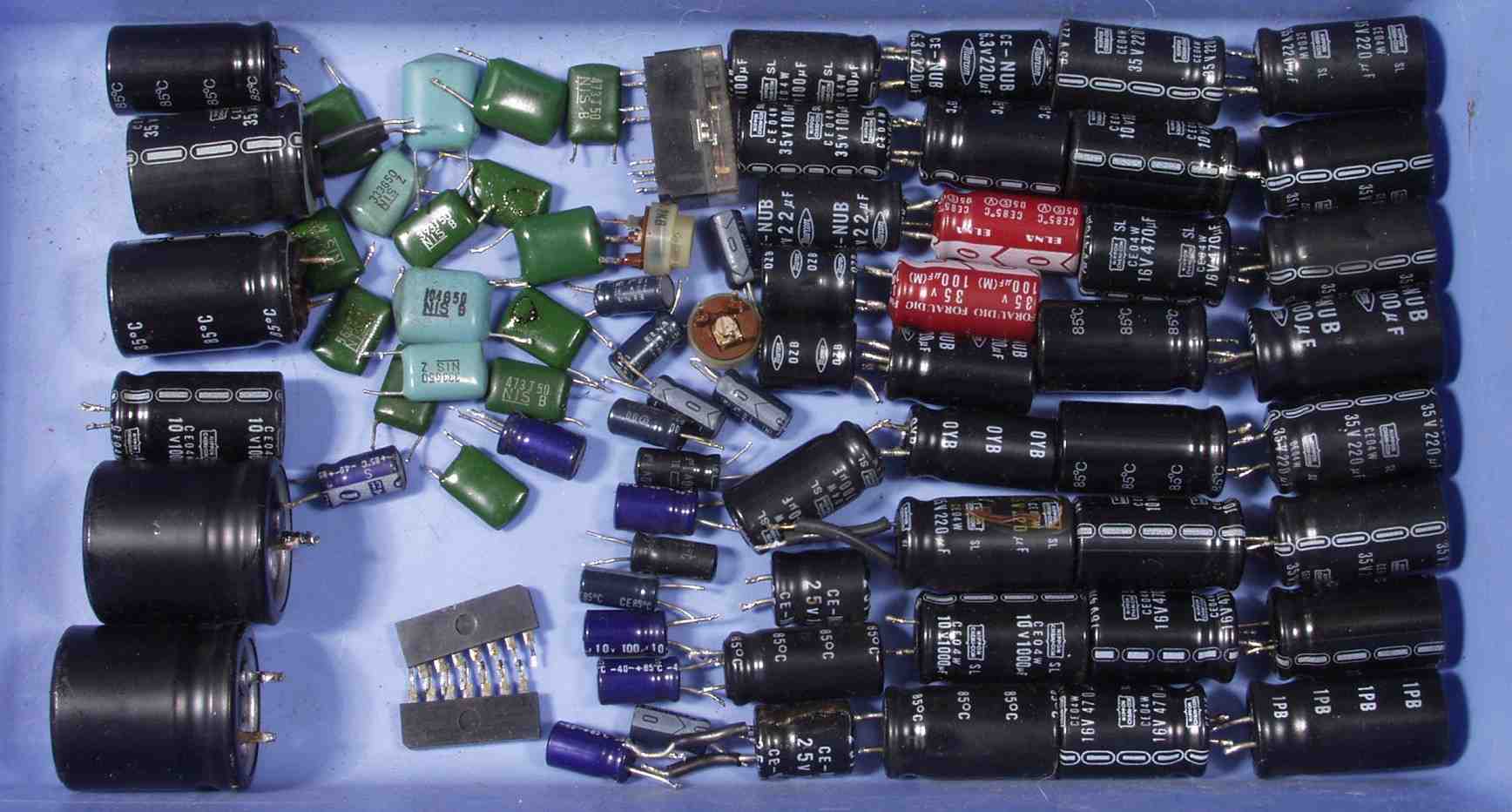

Ｃ−１１Ａ．　交換部品

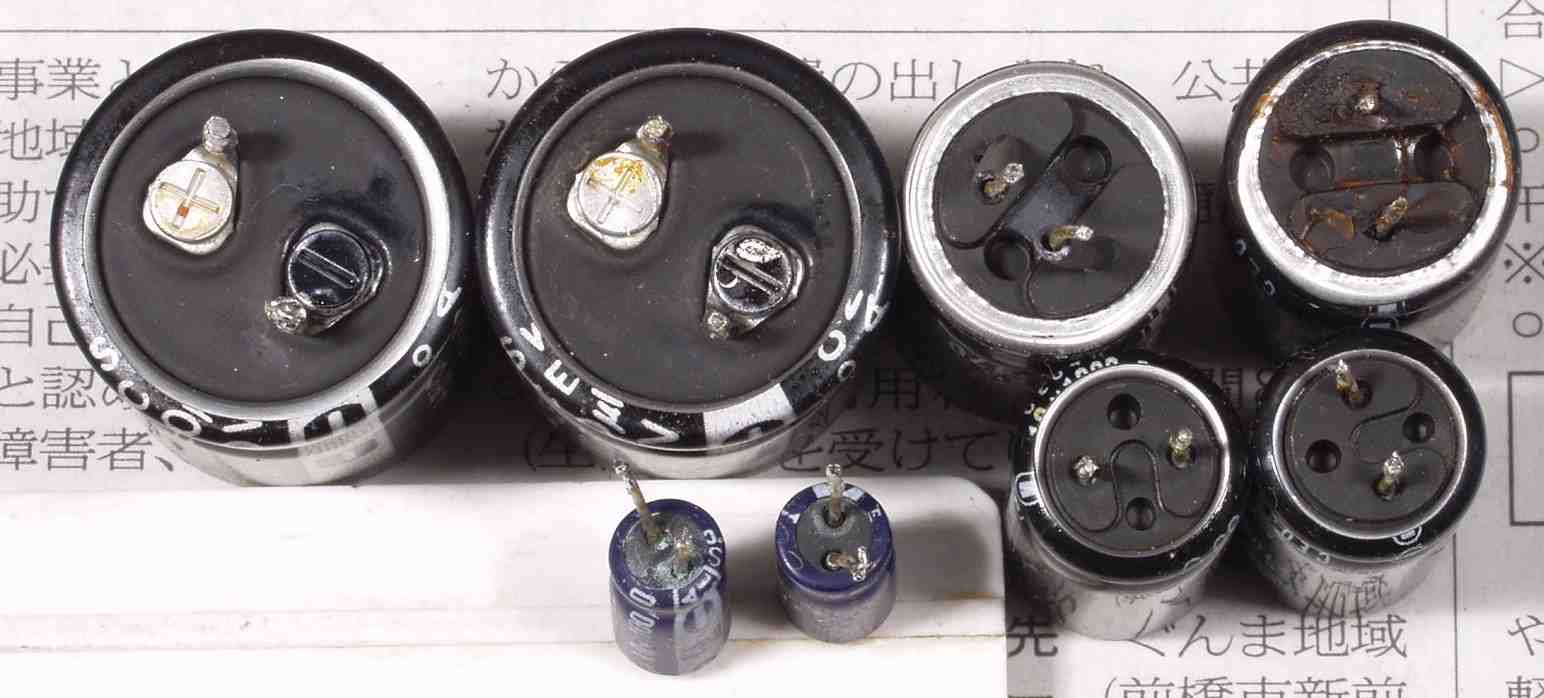

Ｃ−１１Ｂ．　交換部品　液漏れした物、頭のビニールは剥けないが、底が剥けた物

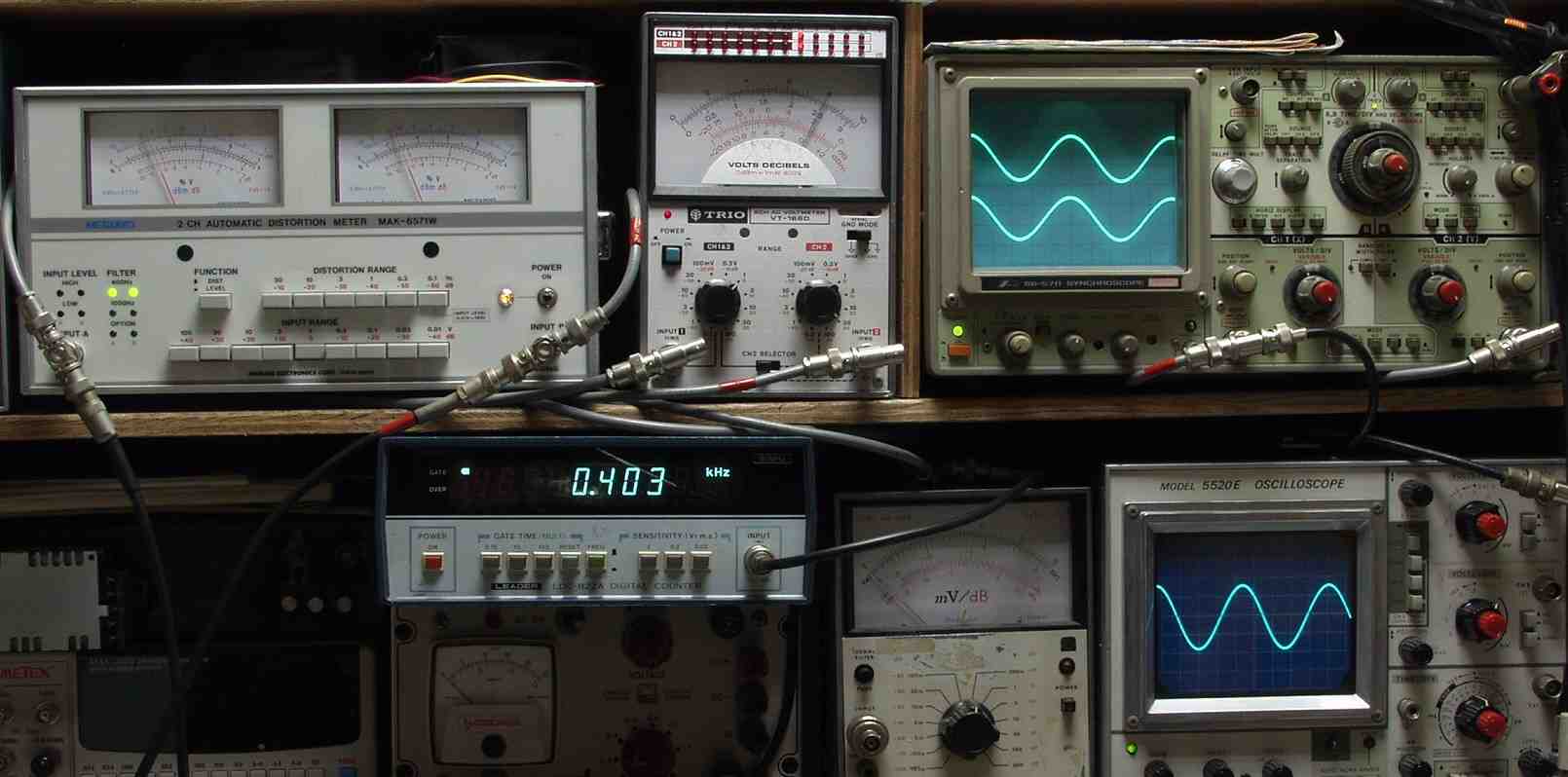

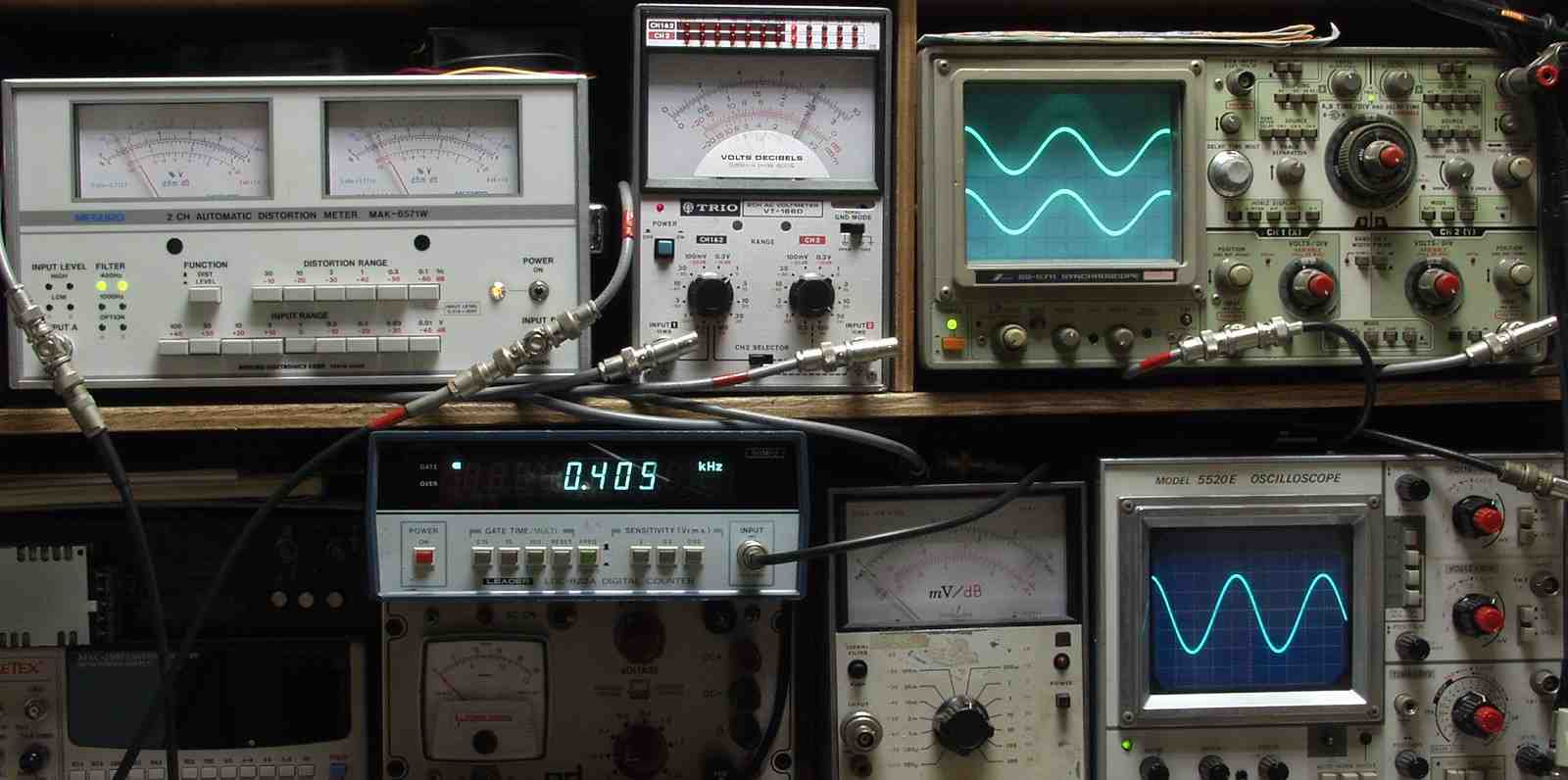

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

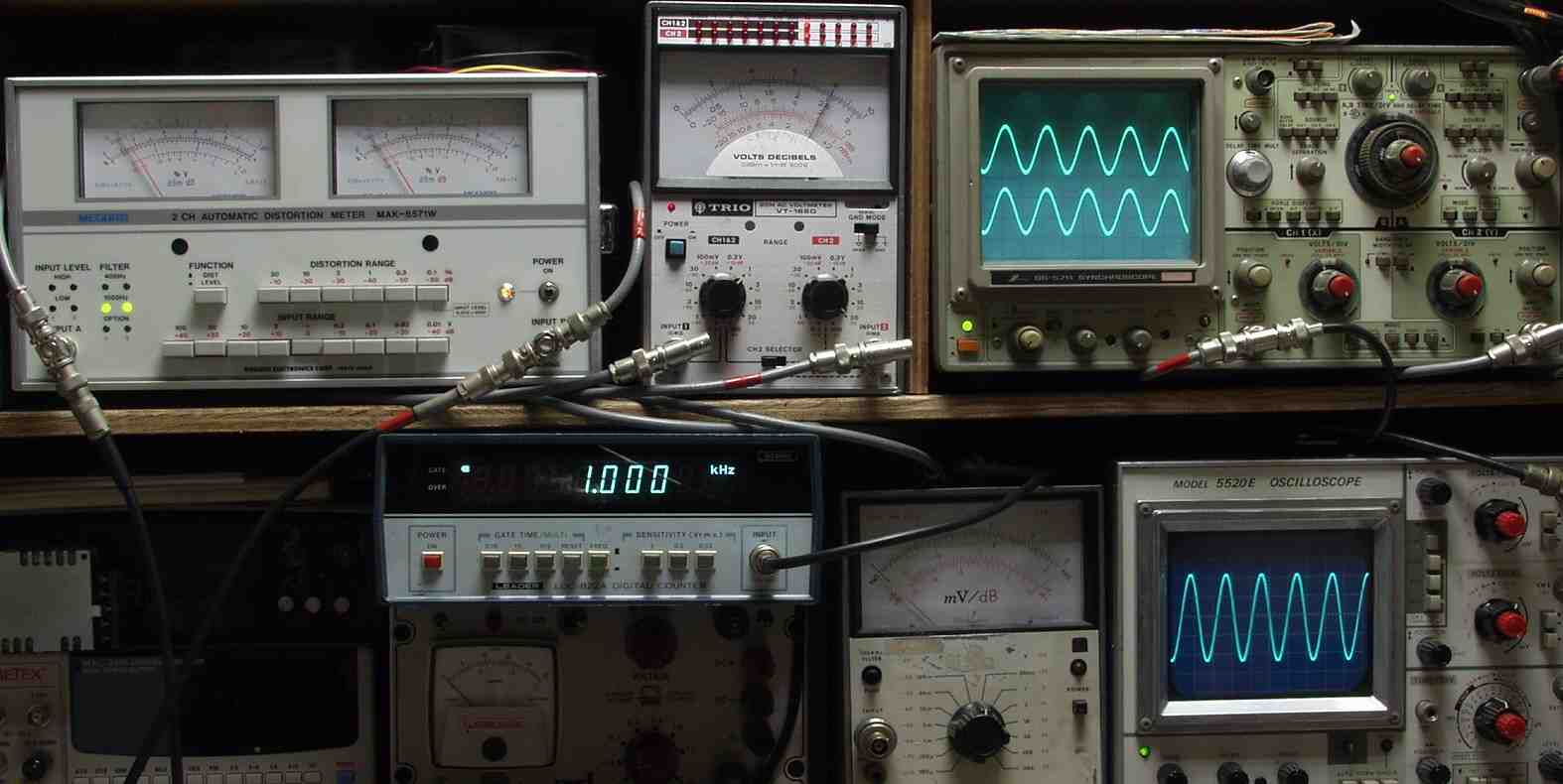

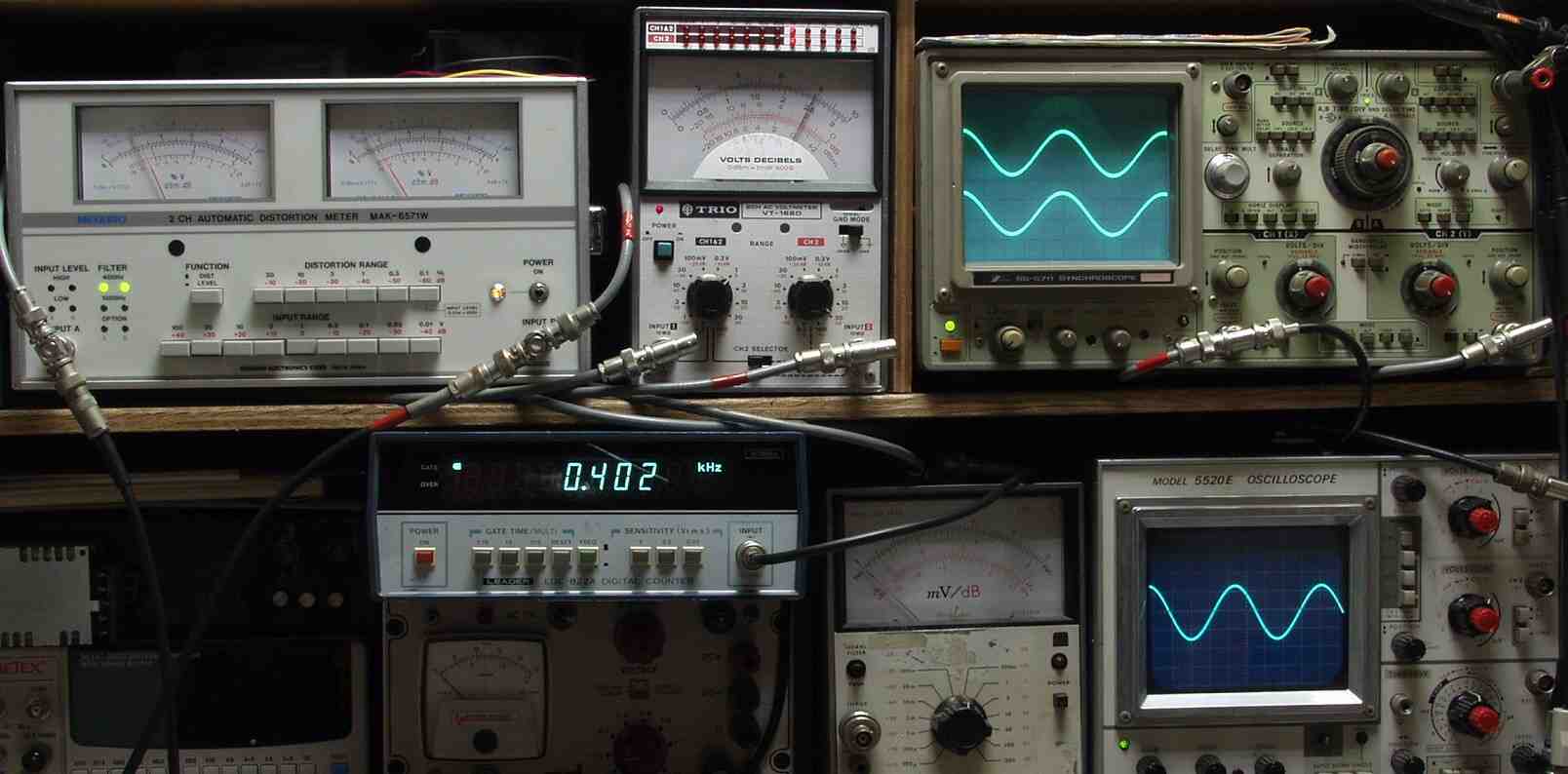

Ｅ−２Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ
Ｅ−２Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ
Ｅ−３Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ
Ｅ−３Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ
Ｅ−４Ａ．　出力電圧０．８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ
Ｅ−４Ｂ．　出力電圧０．８Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

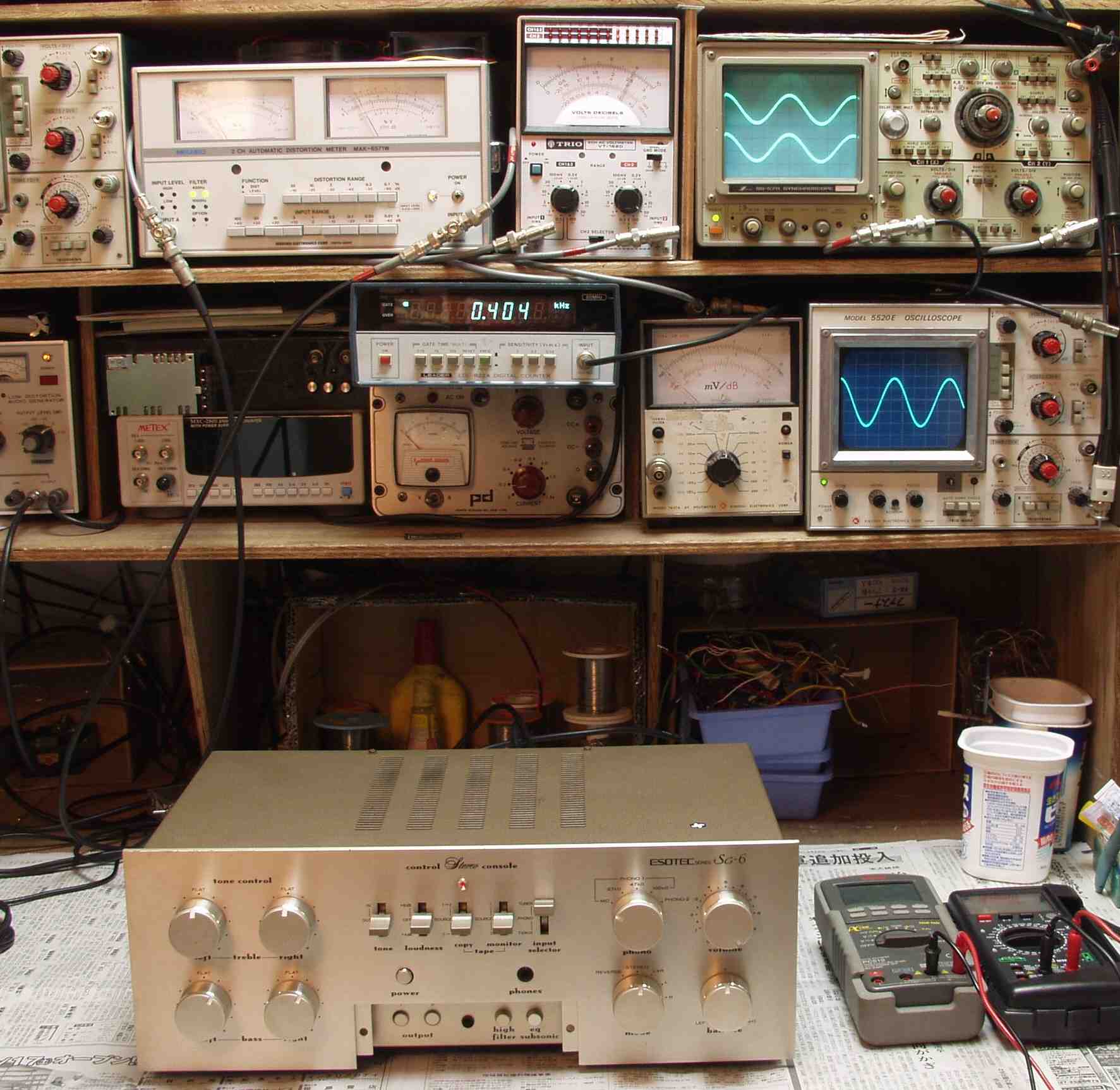

Ｅ−３．　完成　引き続き２４時間エージング
