ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０．　２台目修理記録

平成２０年３月５日到着　　　５月９日完成

Ａ．　修理前の状況 オーバホール修理 ＡＥ．　修理前点検測定 B．　原因 Ｃ．　修理状況 ＳＰ接続リレー交換 ＲＬバイアス／バランスＶＲ交換 初段ＴＲ（トランジスター）交換 電解コンデンサー交換（オーデオコンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　６個 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　４０個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　６個 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　　　　　　＜＜オーバーホール修理＞＞　 　　　　　　　　　　　　　　　　　　　　　　　　　　＜＜３台目からの、お馴染みさん価格＞＞

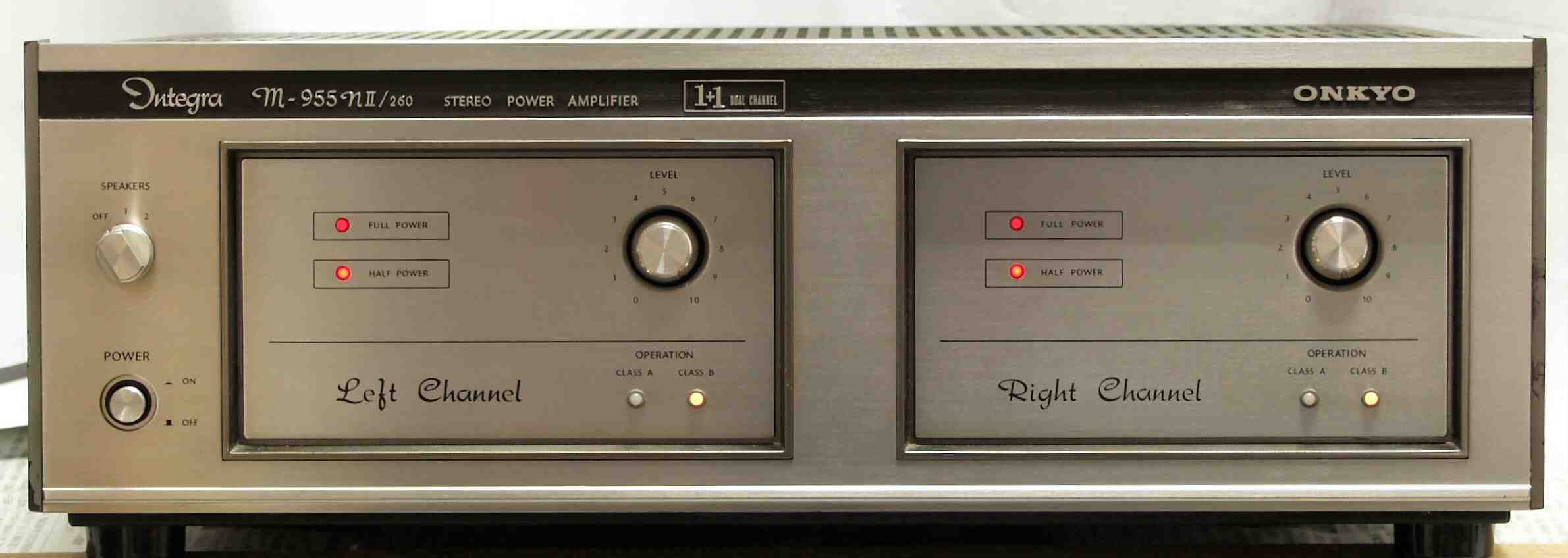

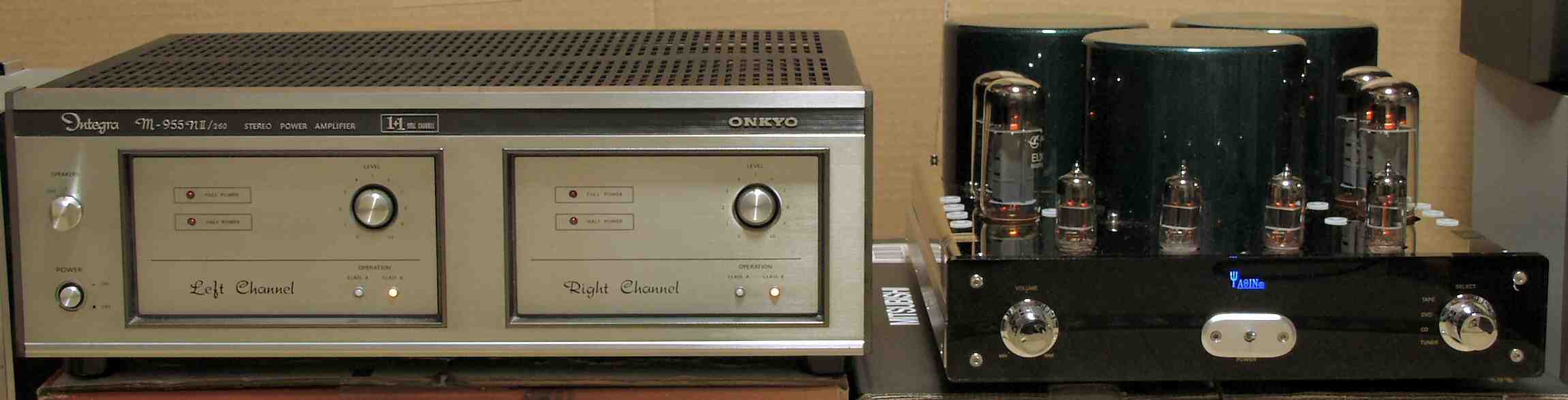

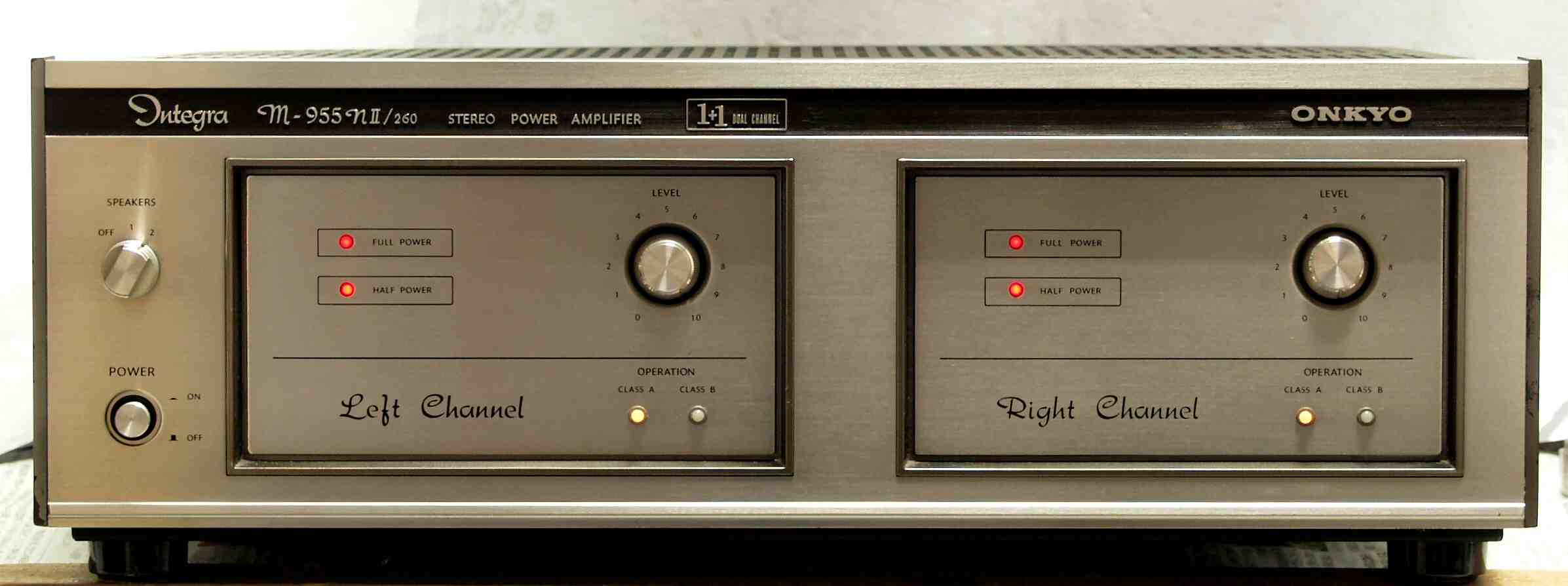

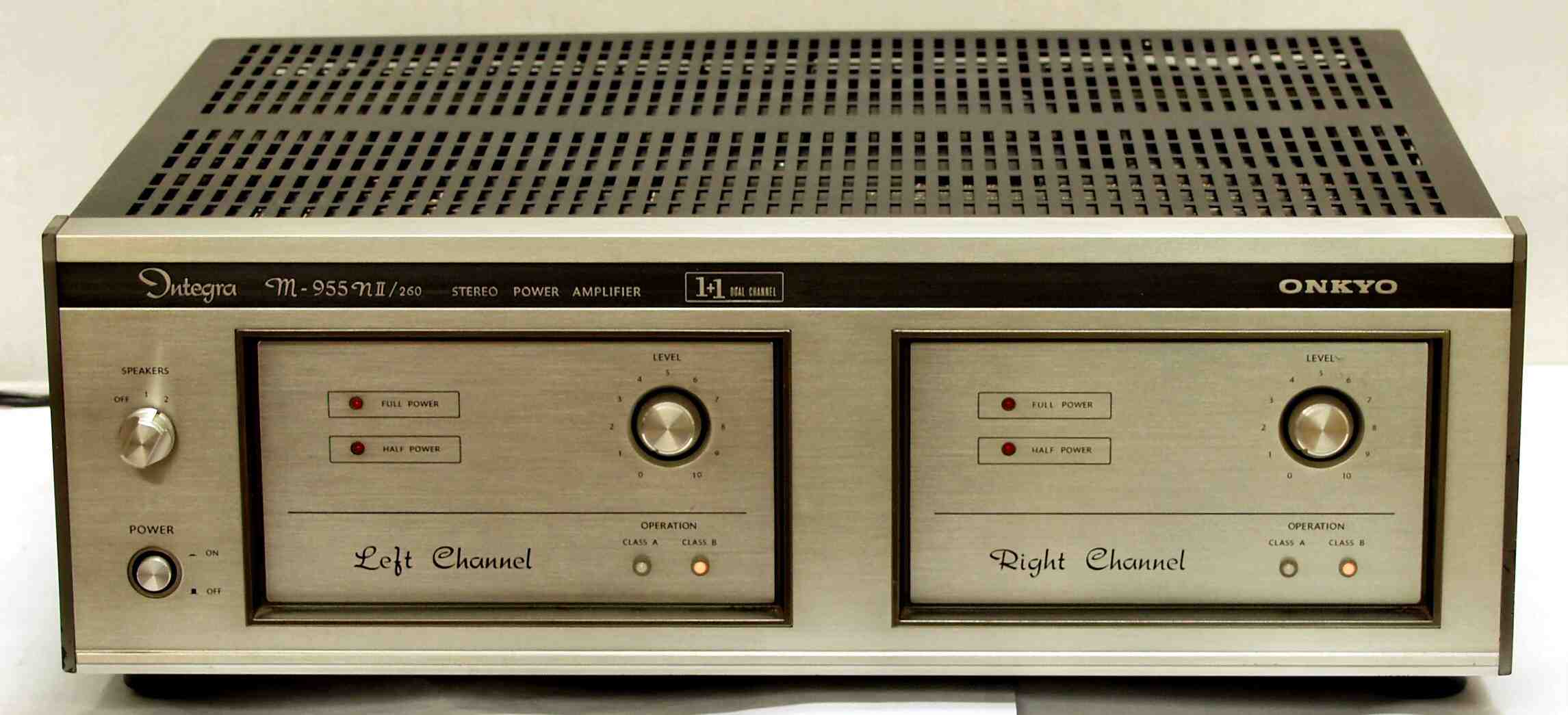

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　前から見る、非常に綺麗です。

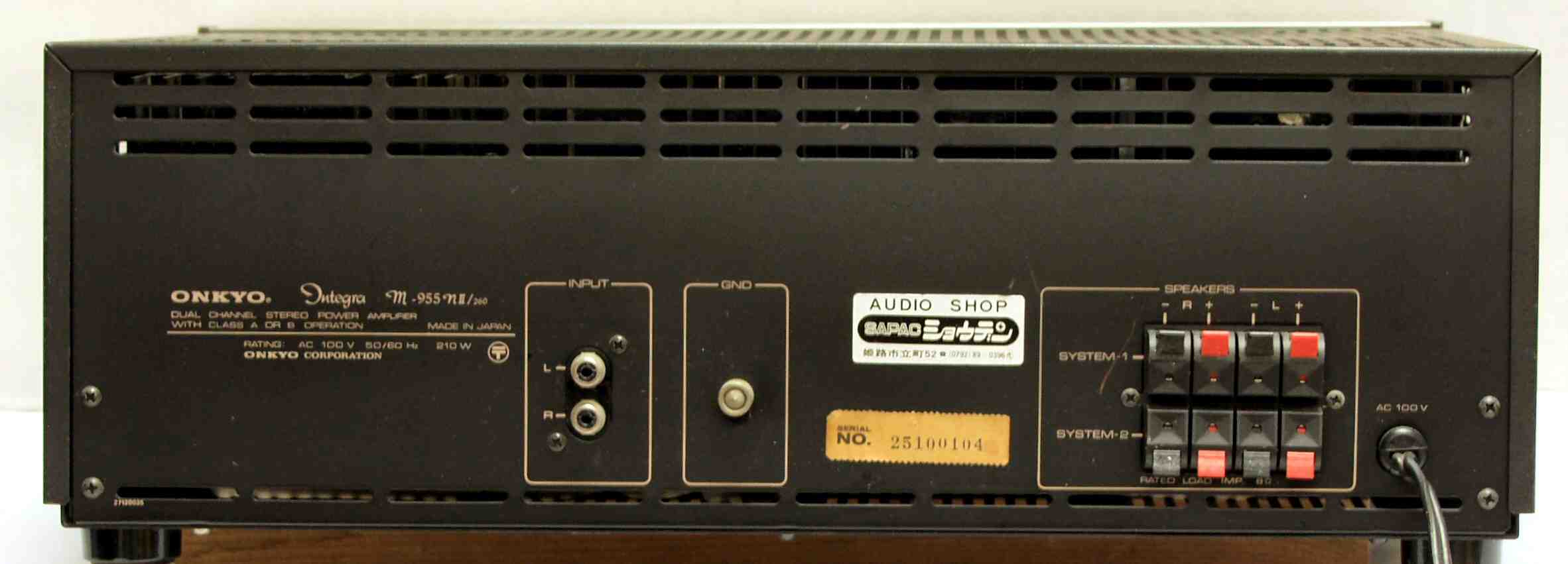

Ａ−１Ｂ．　点検中　後から見る、非常に綺麗です。

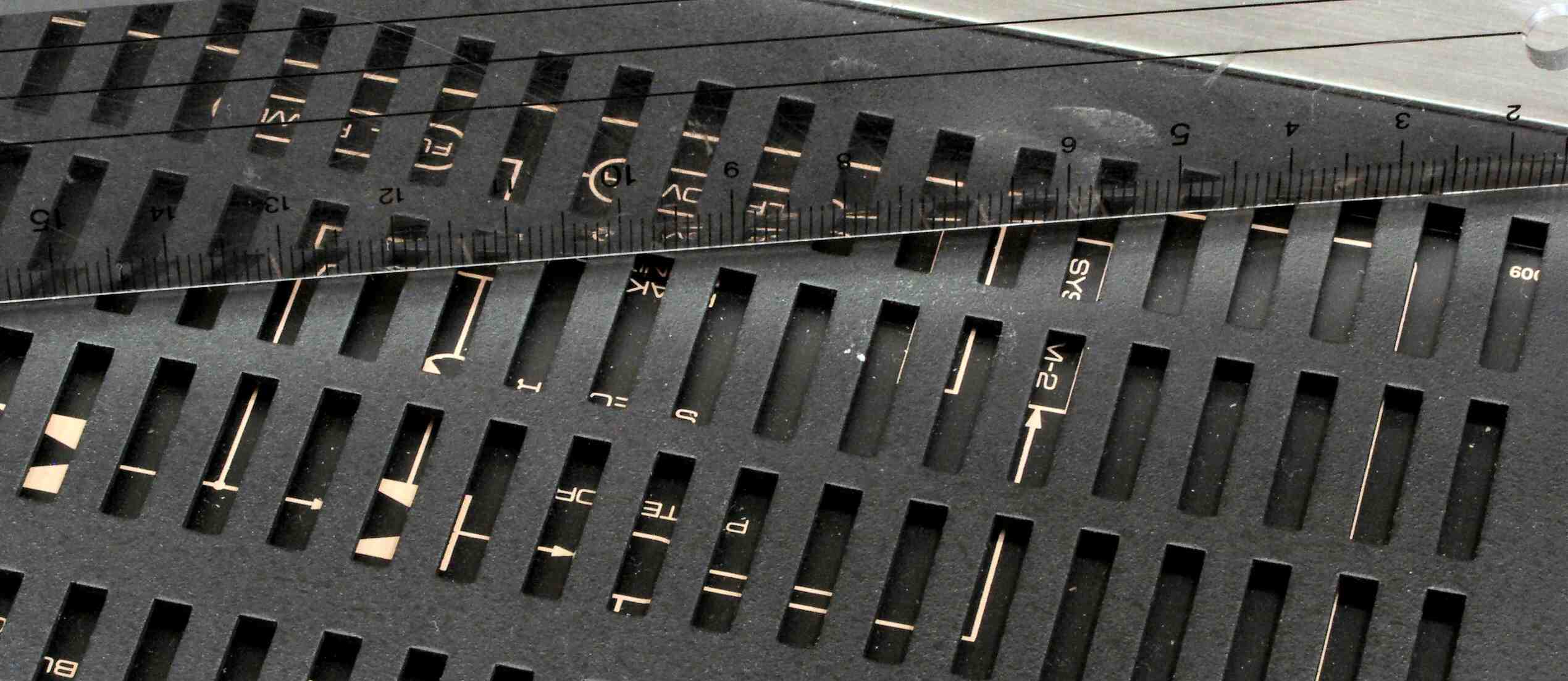

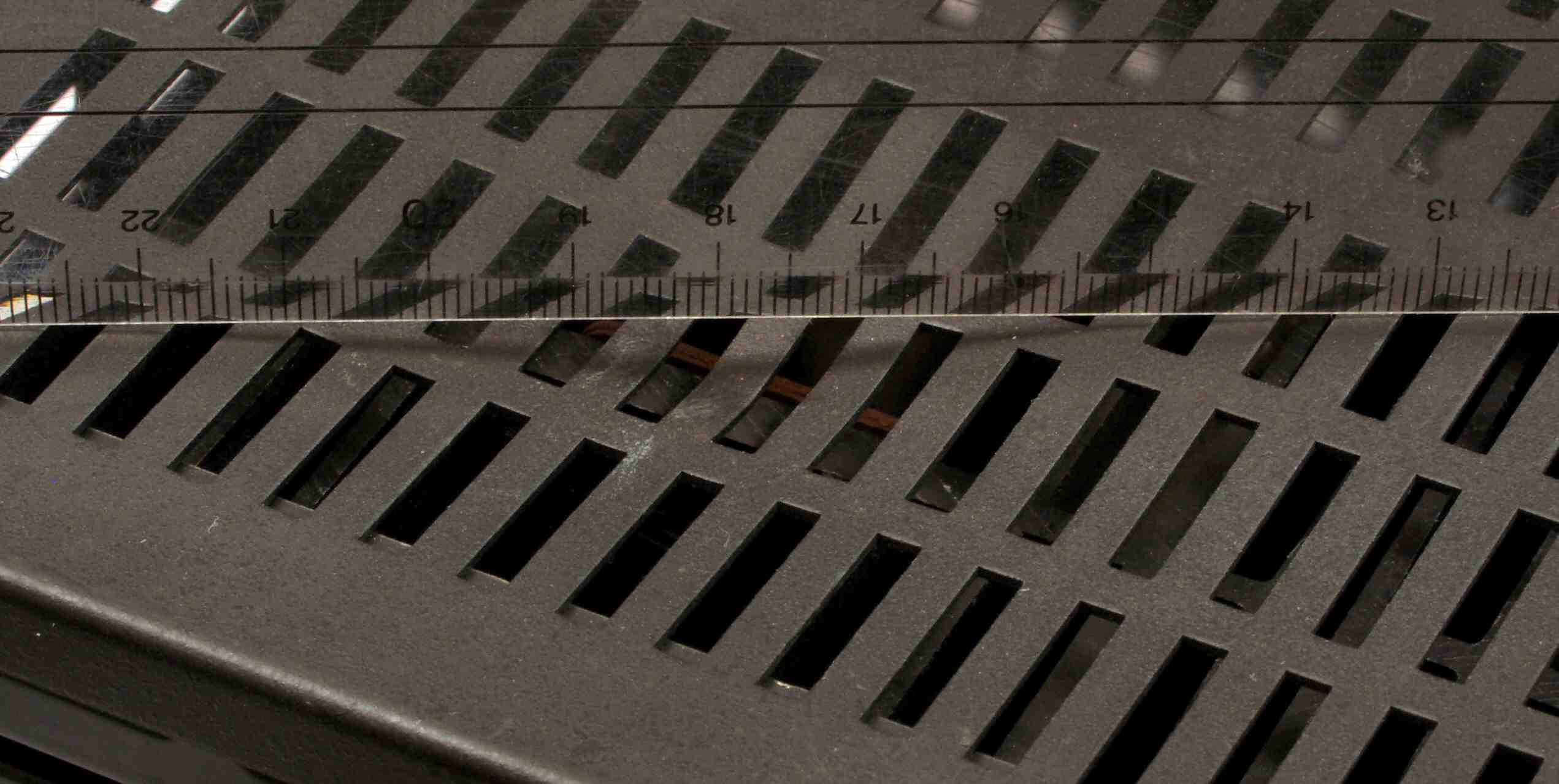

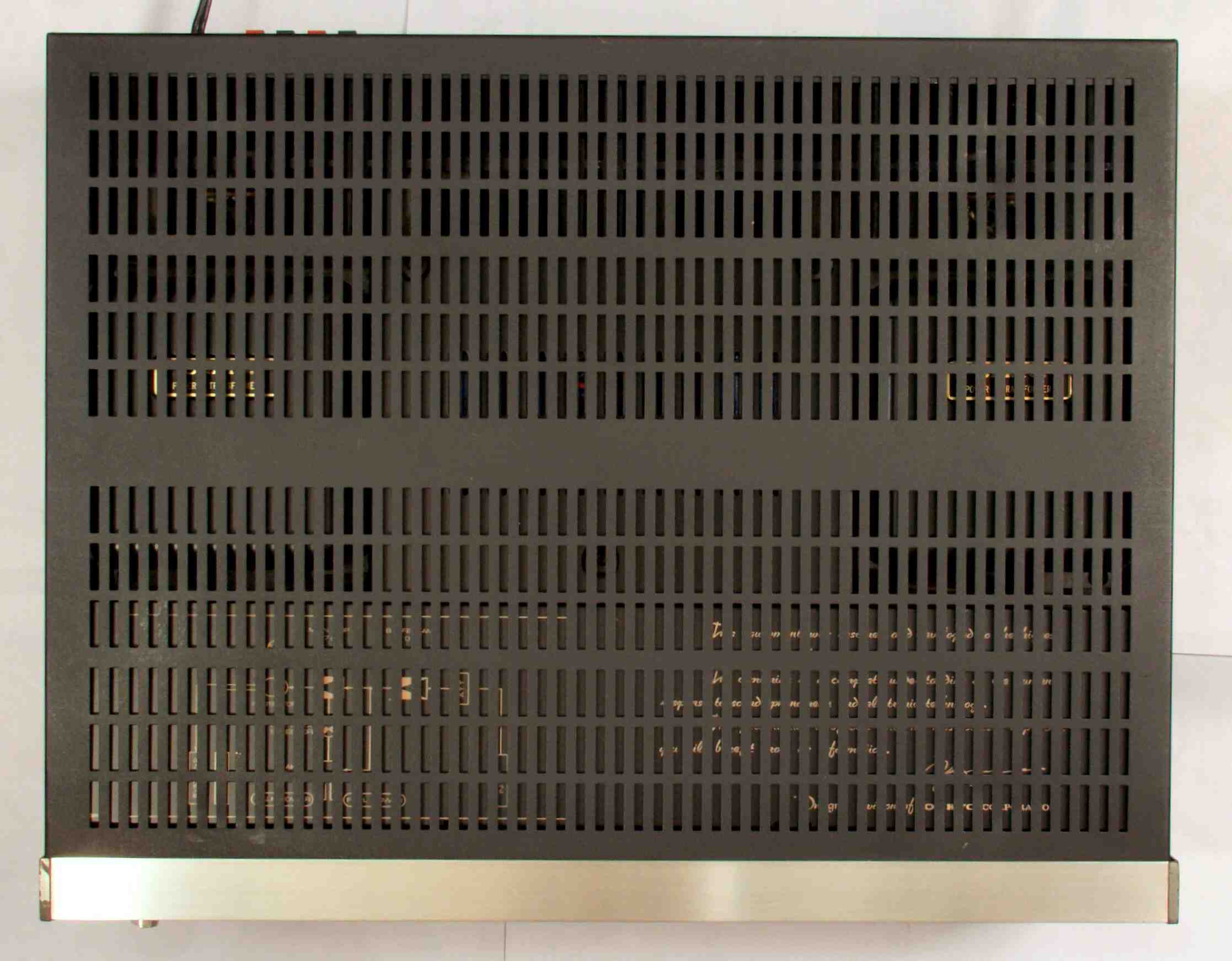

Ａ−１Ｃ．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

Ａ−１Ｃ−１．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

Ａ−１Ｃ−２．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

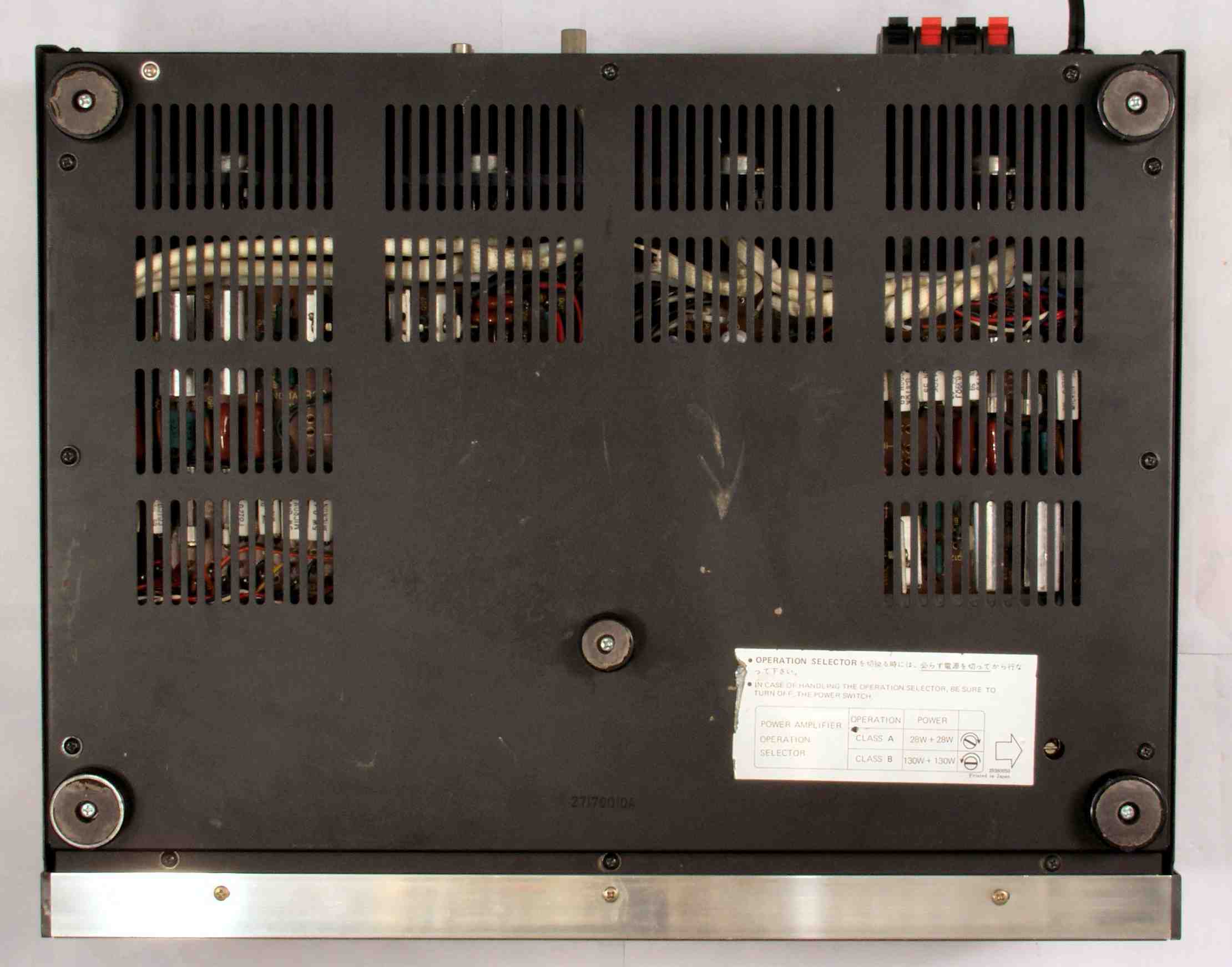

Ａ−１Ｄ．　点検中　下から見る。

Ａ−１Ｅ．　点検中　ケースを取り、下から見る。

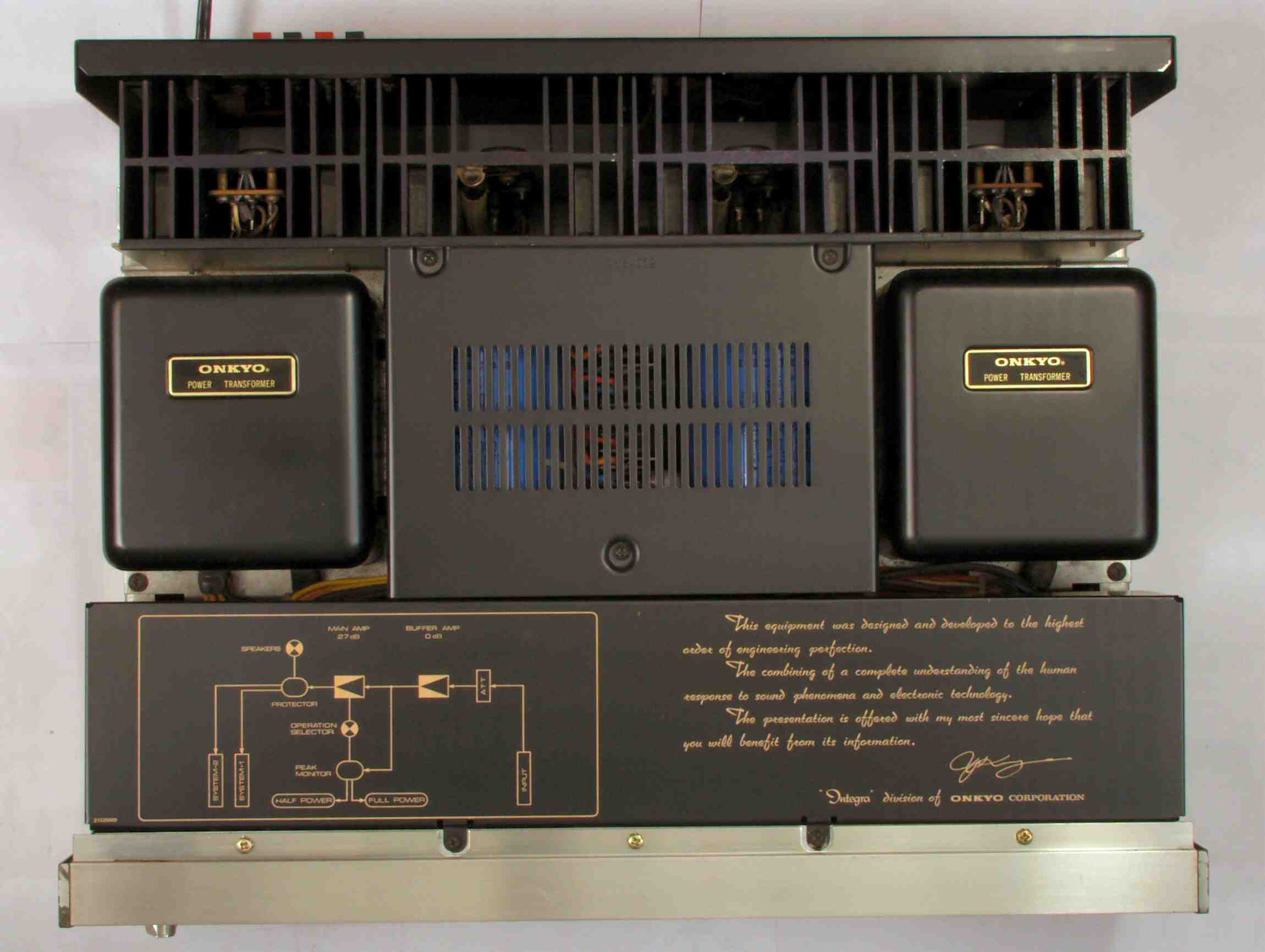

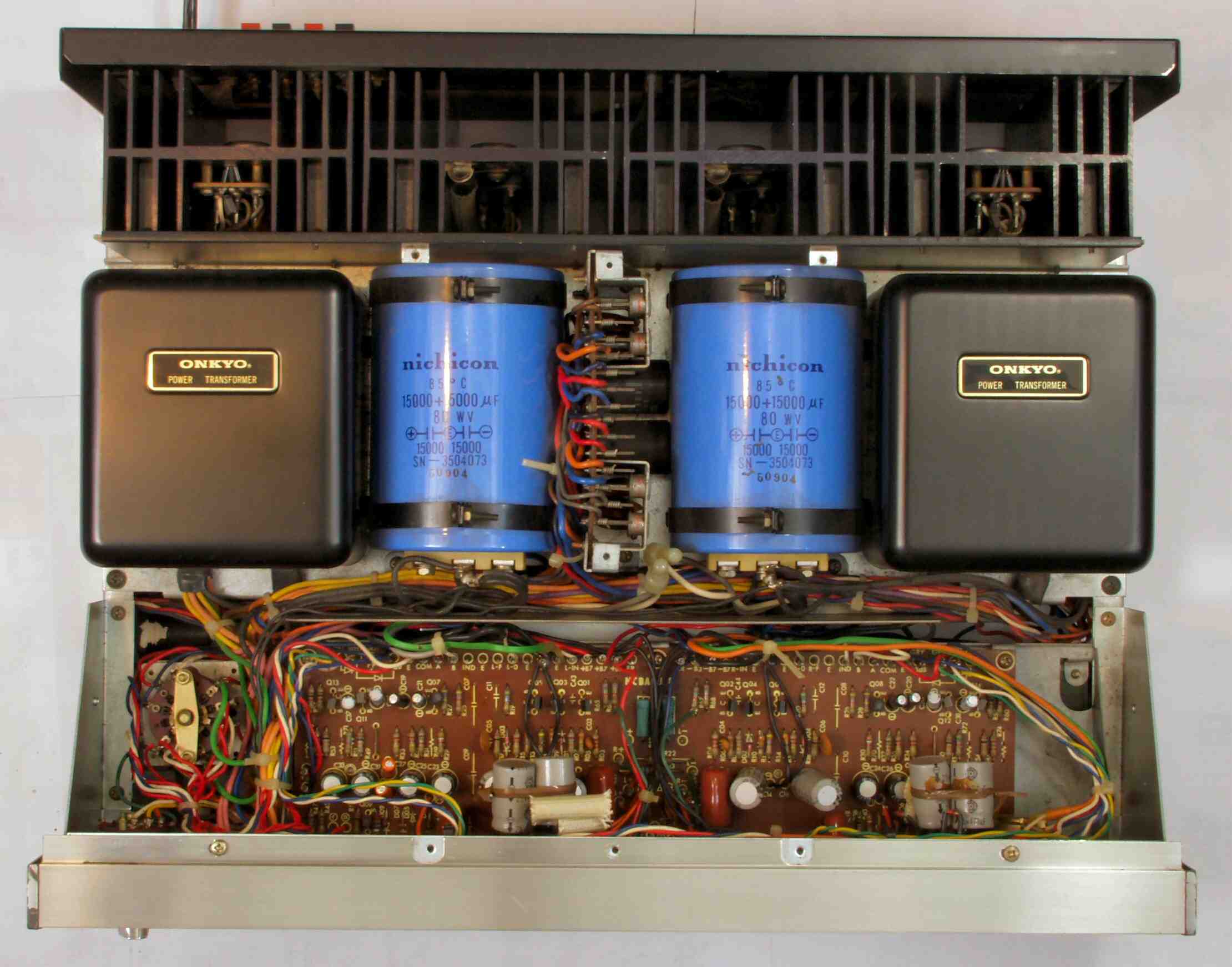

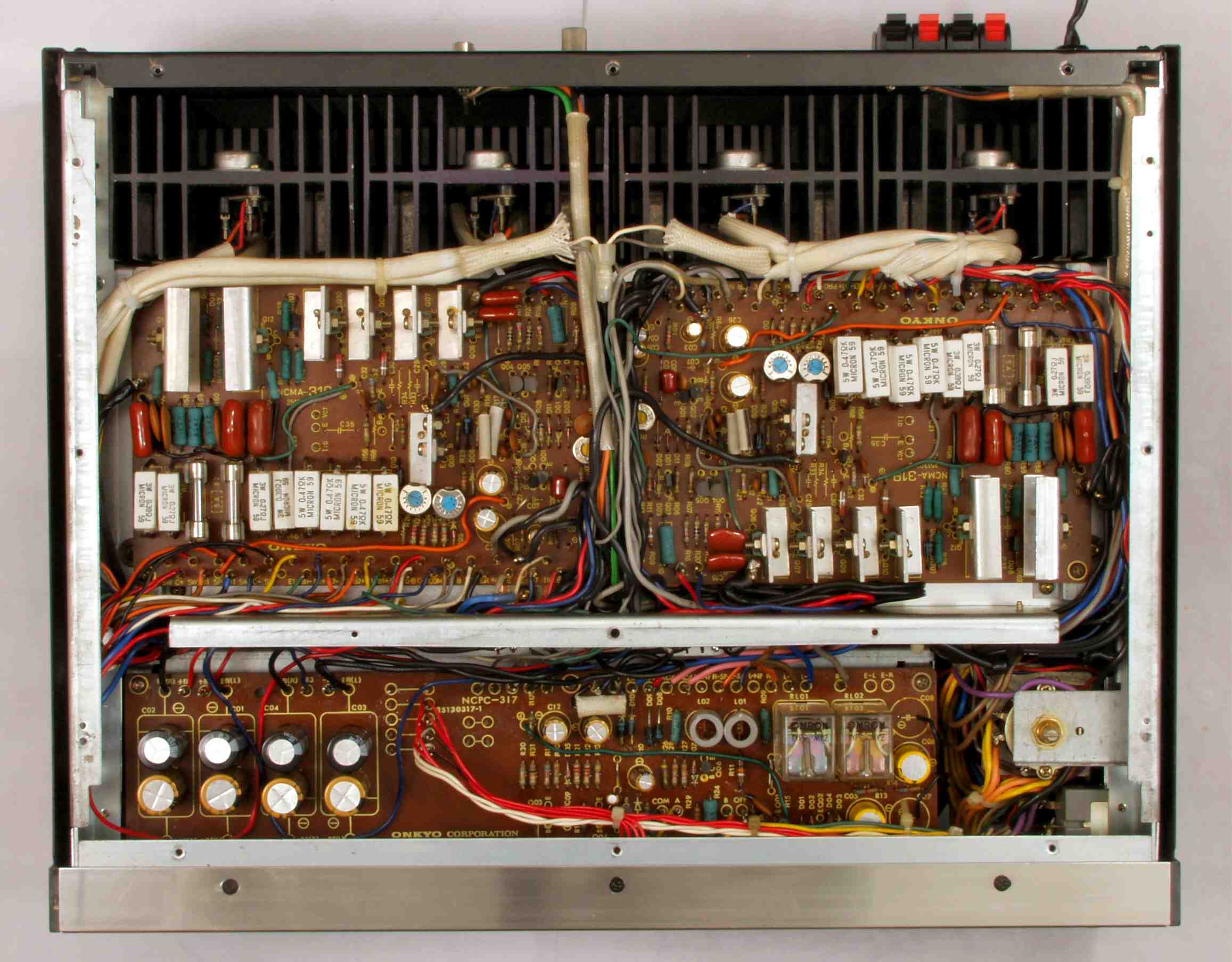

Ａ−２Ａ．　点検中　上蓋を取り、上から見る。

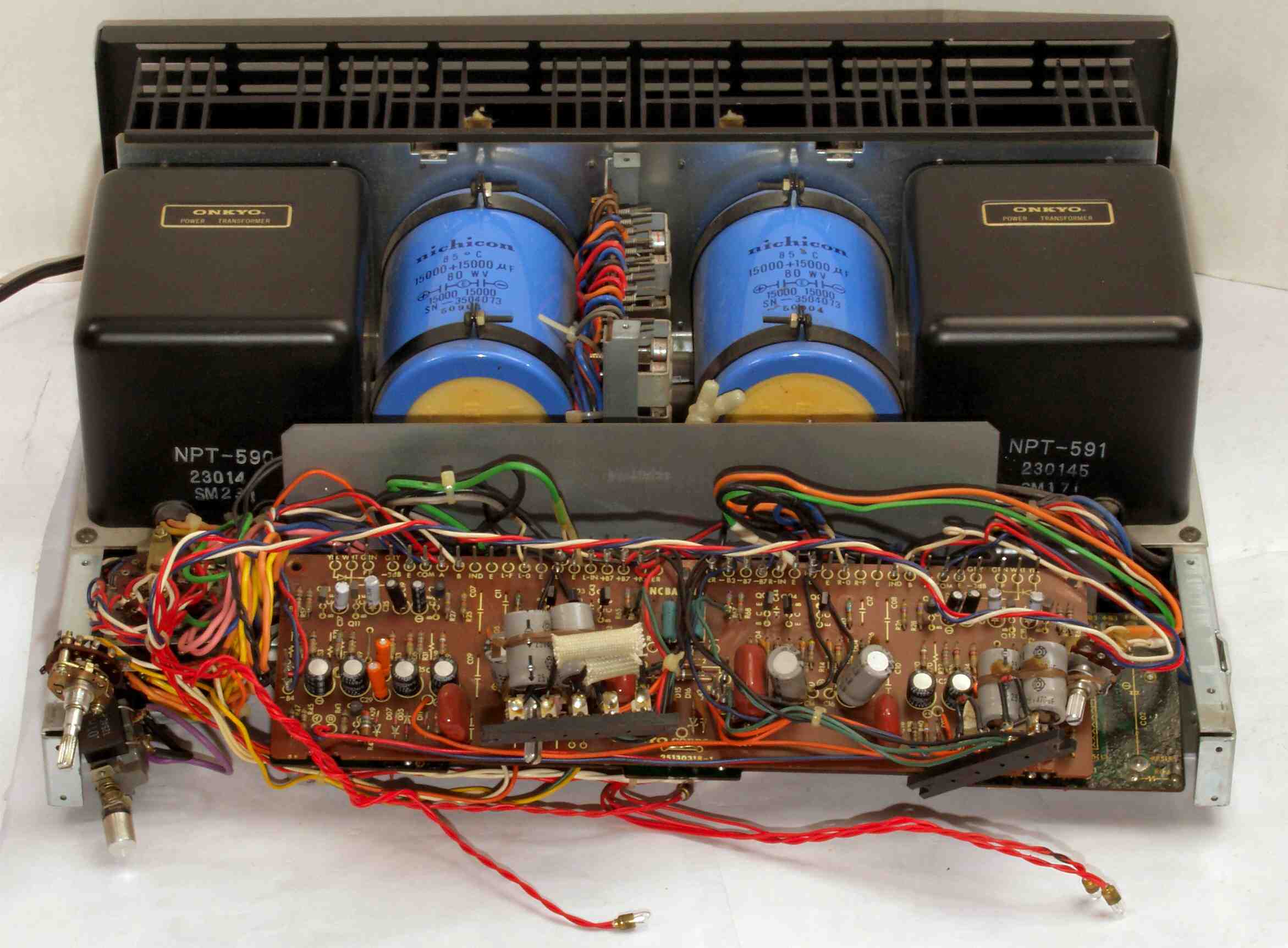

Ａ−２Ｂ．　点検中　上蓋・シールドを取り、上から見る。

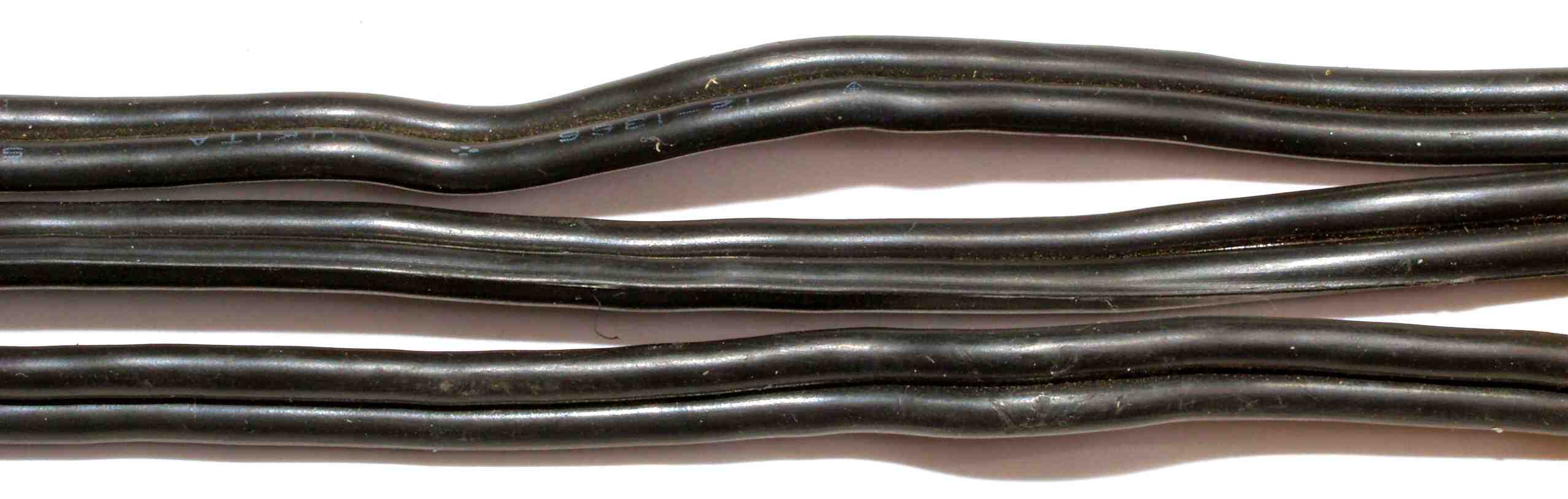

Ａ−３Ａ．　点検中　経年変化で動作点大きくずれ ,Ａ級使用でヨレヨレになった電源コード。

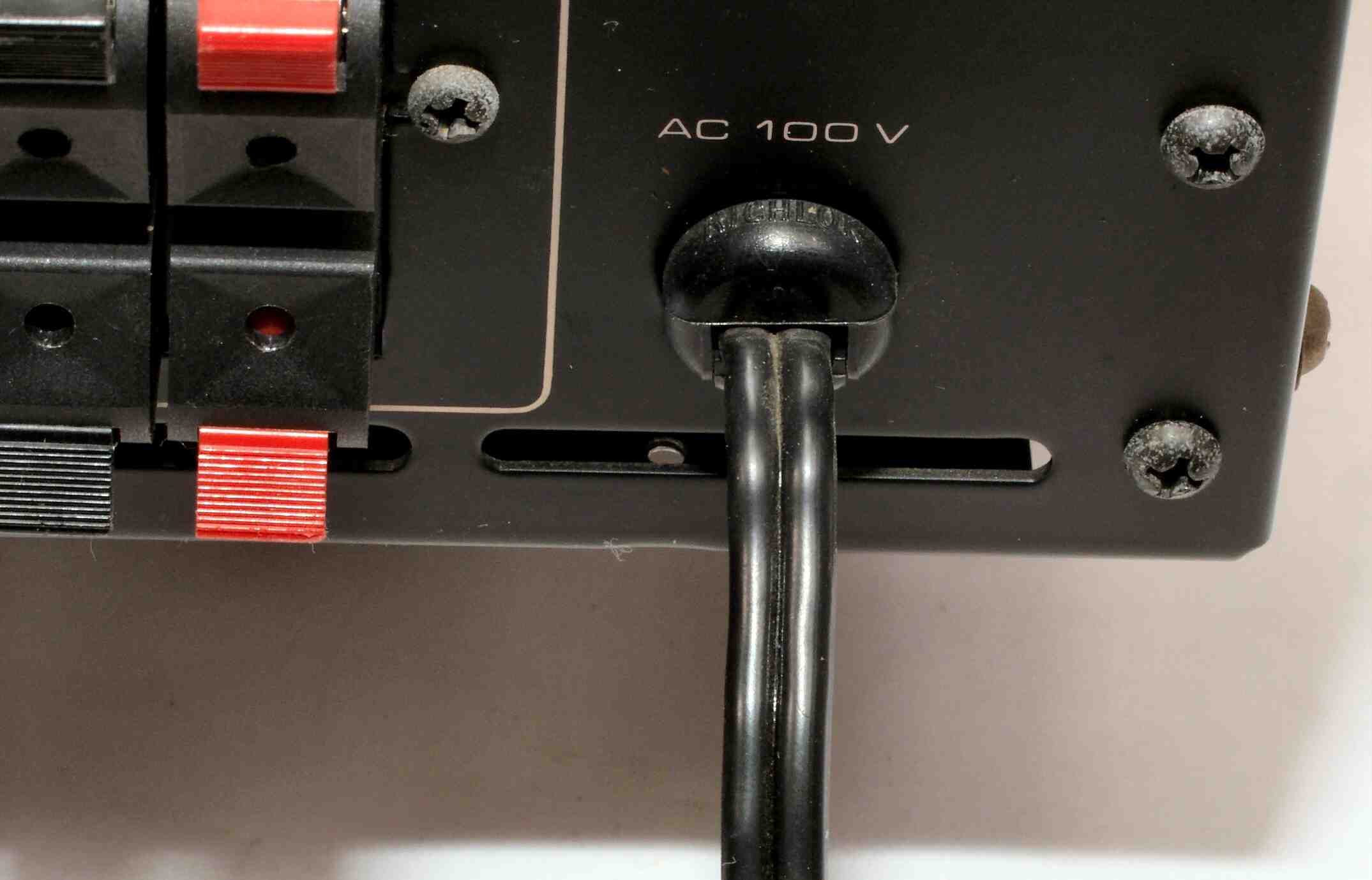

Ａ−３Ｂ．　点検中　経年変化で動作点大きくずれ ,Ａ級使用でヨレヨレになった電源コード取り付け部。

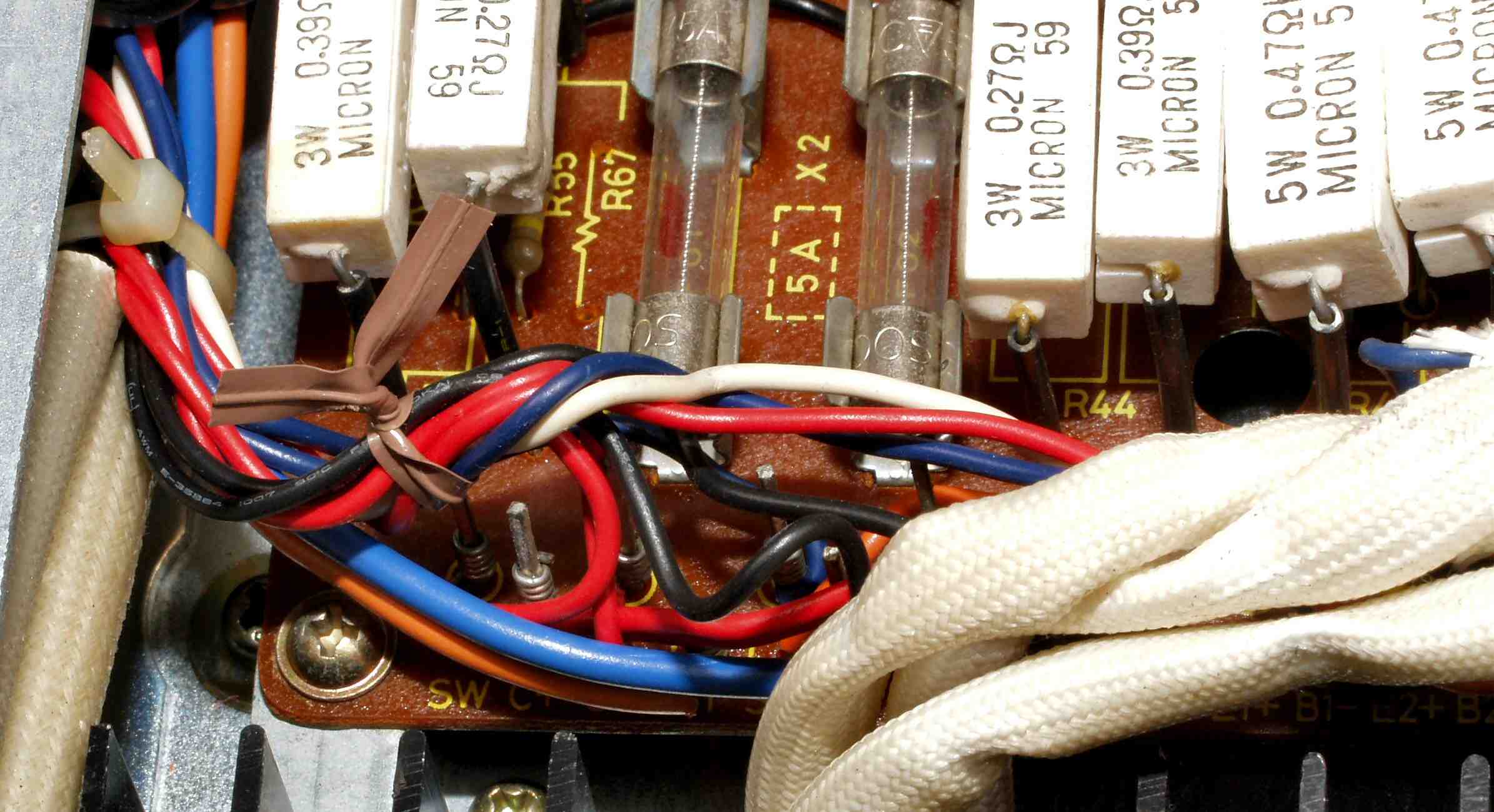

Ａ−４Ａ．　点検中　導線の入ったビニタイは使用しない方が良い、回りに充電部があり短絡の危険あり。

Ａ−５Ａ．　点検中　Ｒ−ＡＭＰ基板、電解コンデンサーが交換されている。

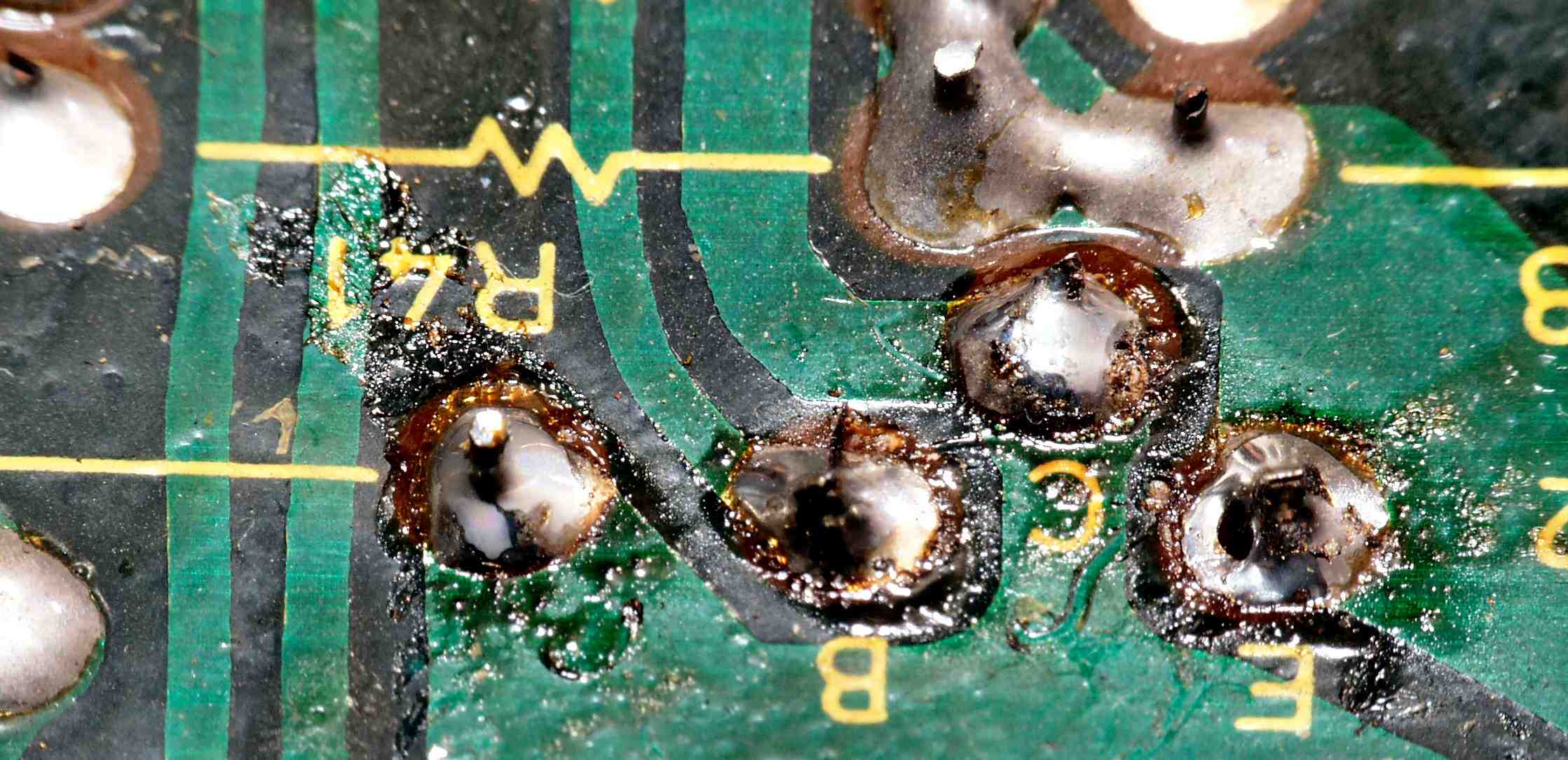

Ａ−５Ｂ．　点検中　Ｒ−ＡＭＰ基板裏、交換したＴＲ（トランジスター）のリードの半田！

Ａ−５Ｃ．　点検中　Ｌ−ＡＭＰ基板、手つかず。

Ａ−６Ａ．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、　　右＝交換する物　１０００μ／１００Ｖ

Ａ−６Ｂ．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する物　３３０μ／１００Ｖ×２＝６６０μ、

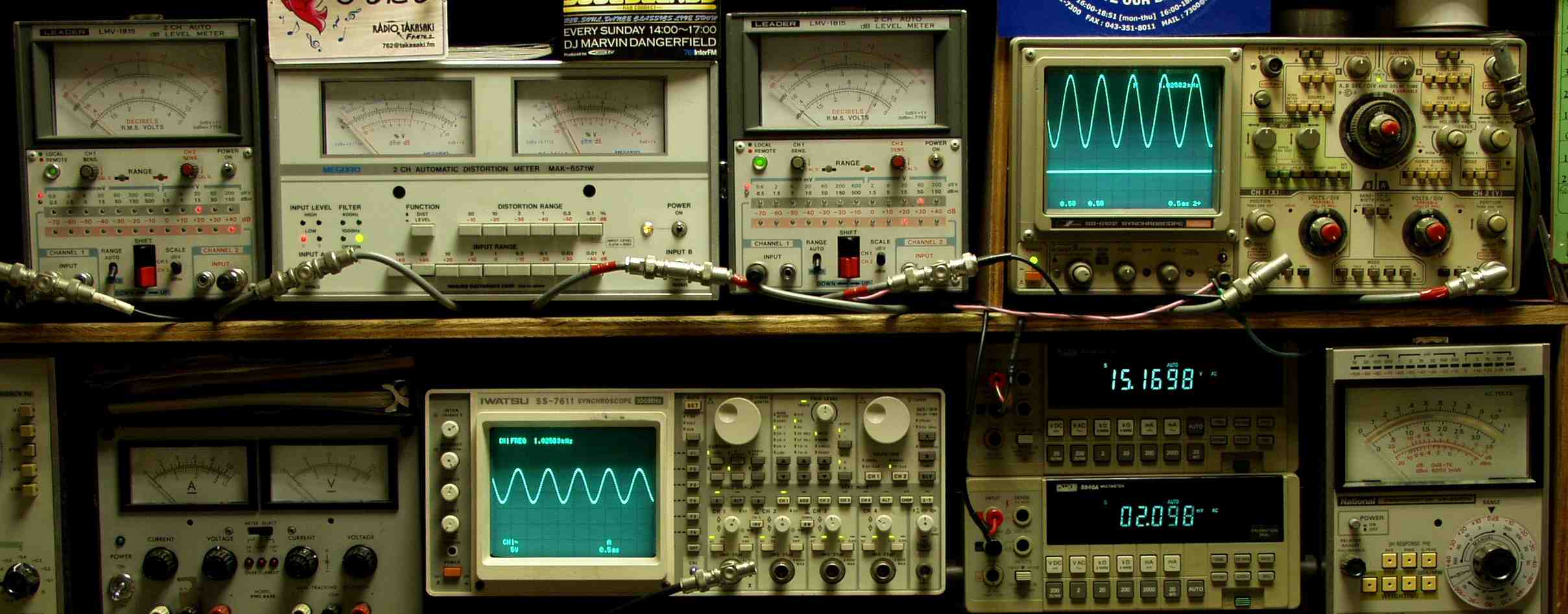

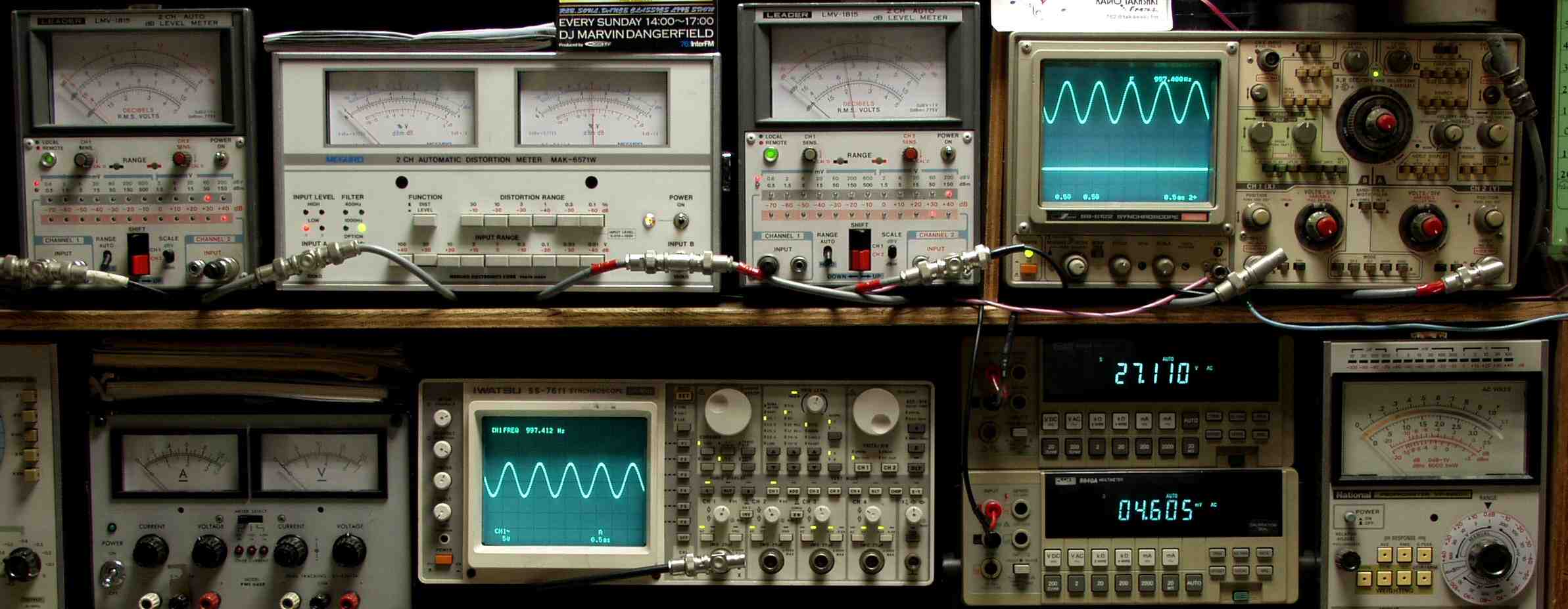

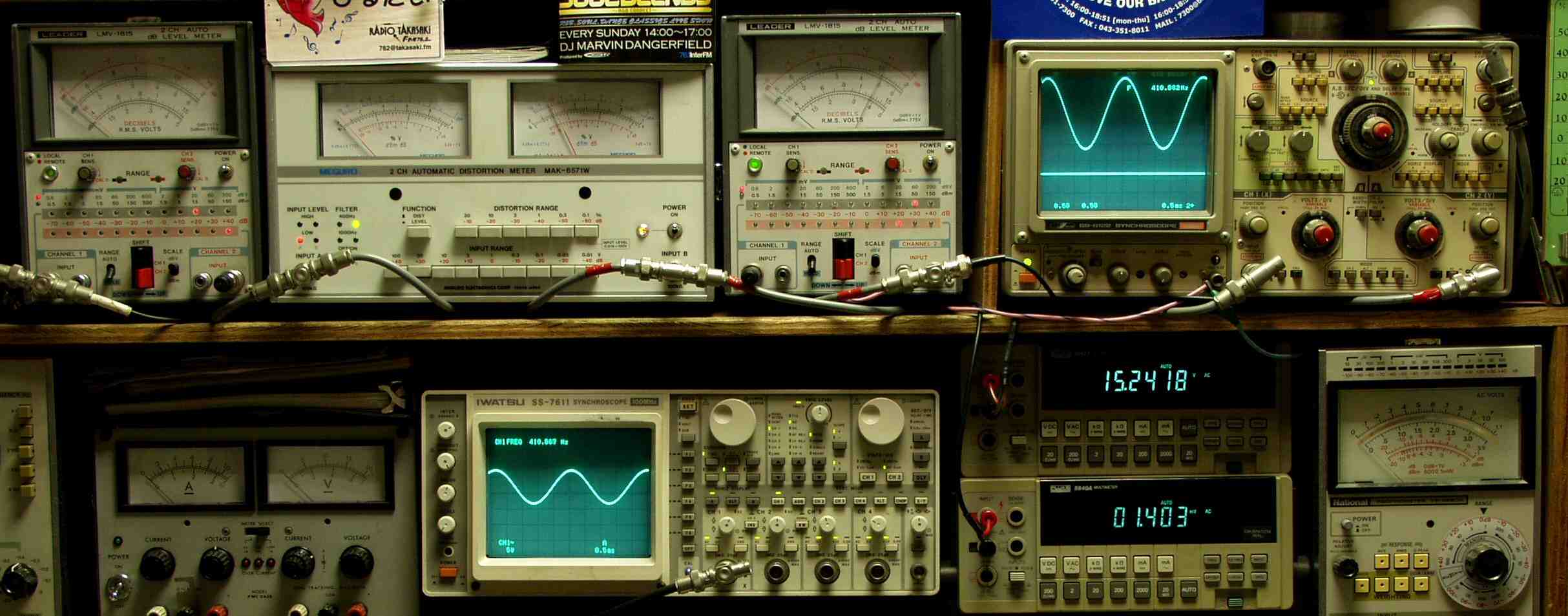

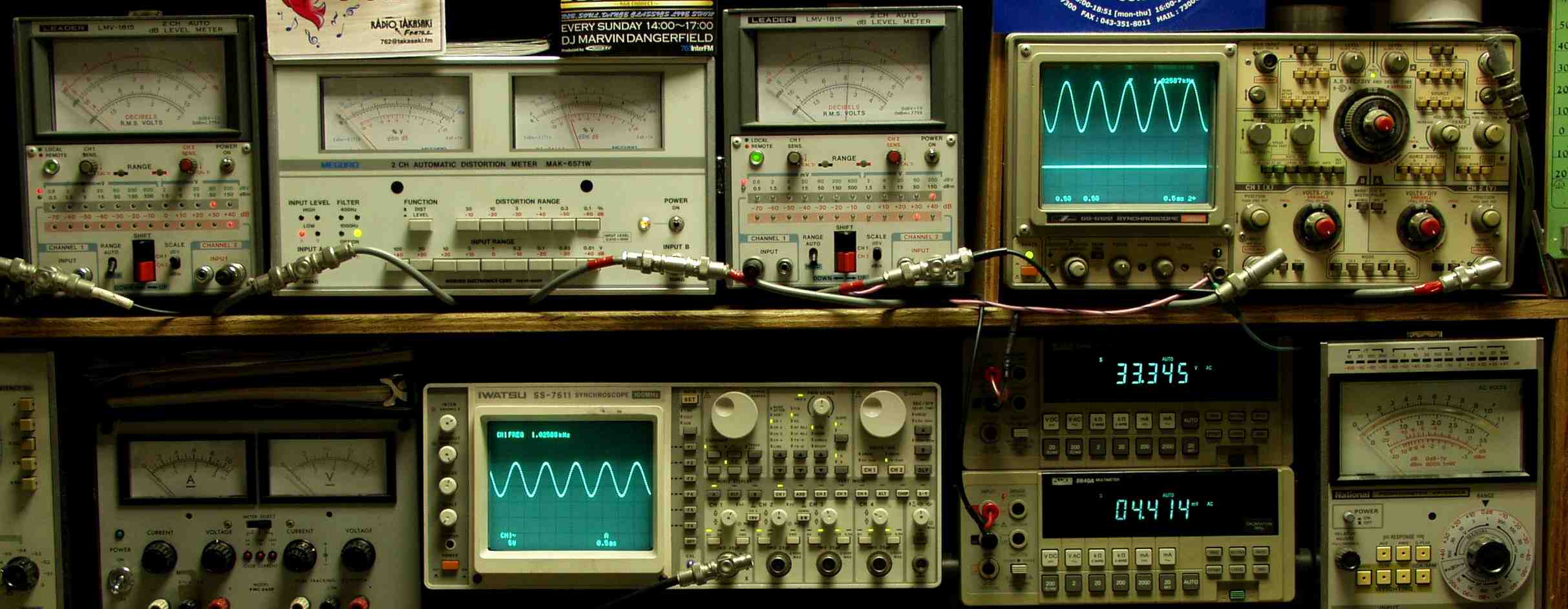

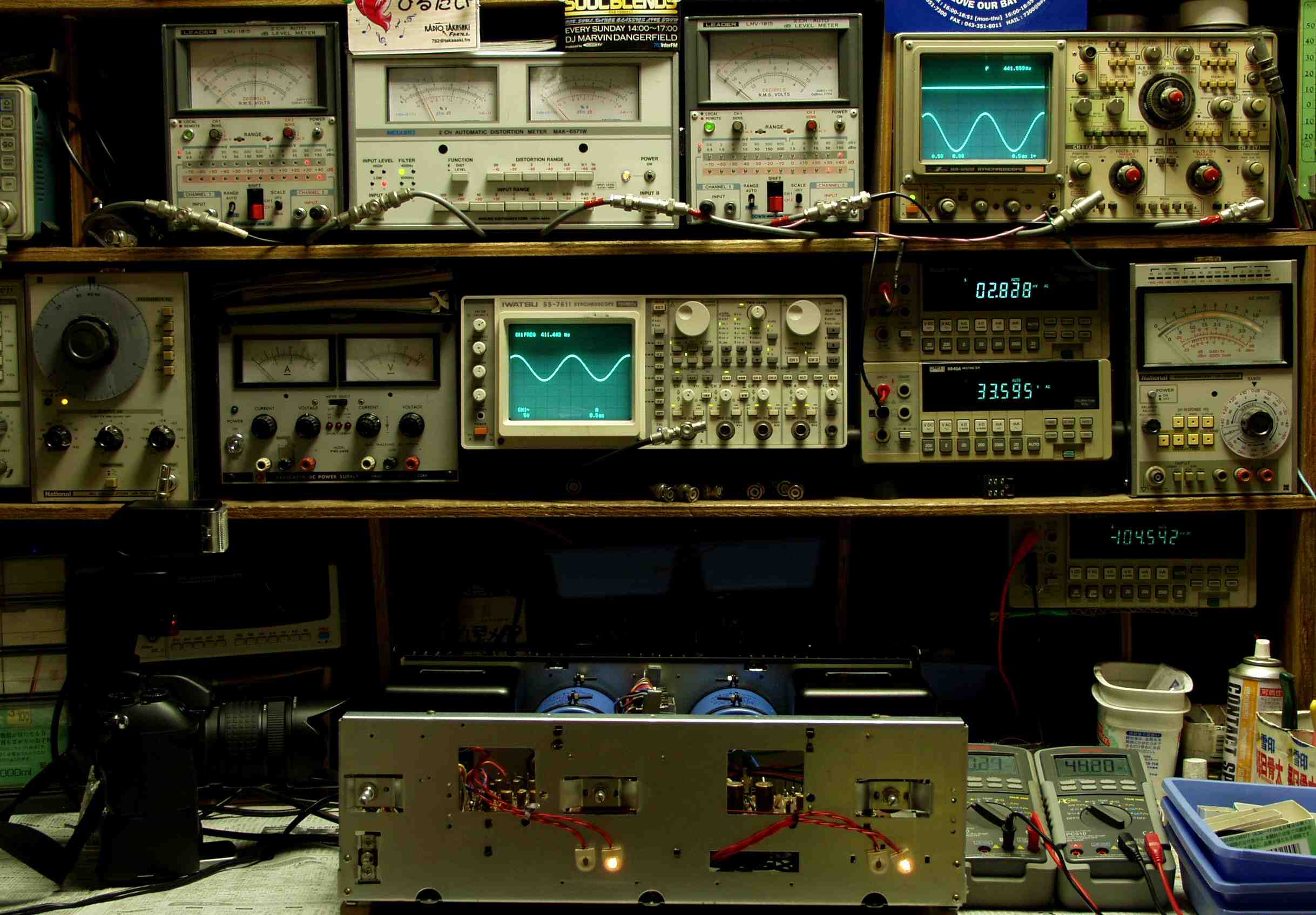

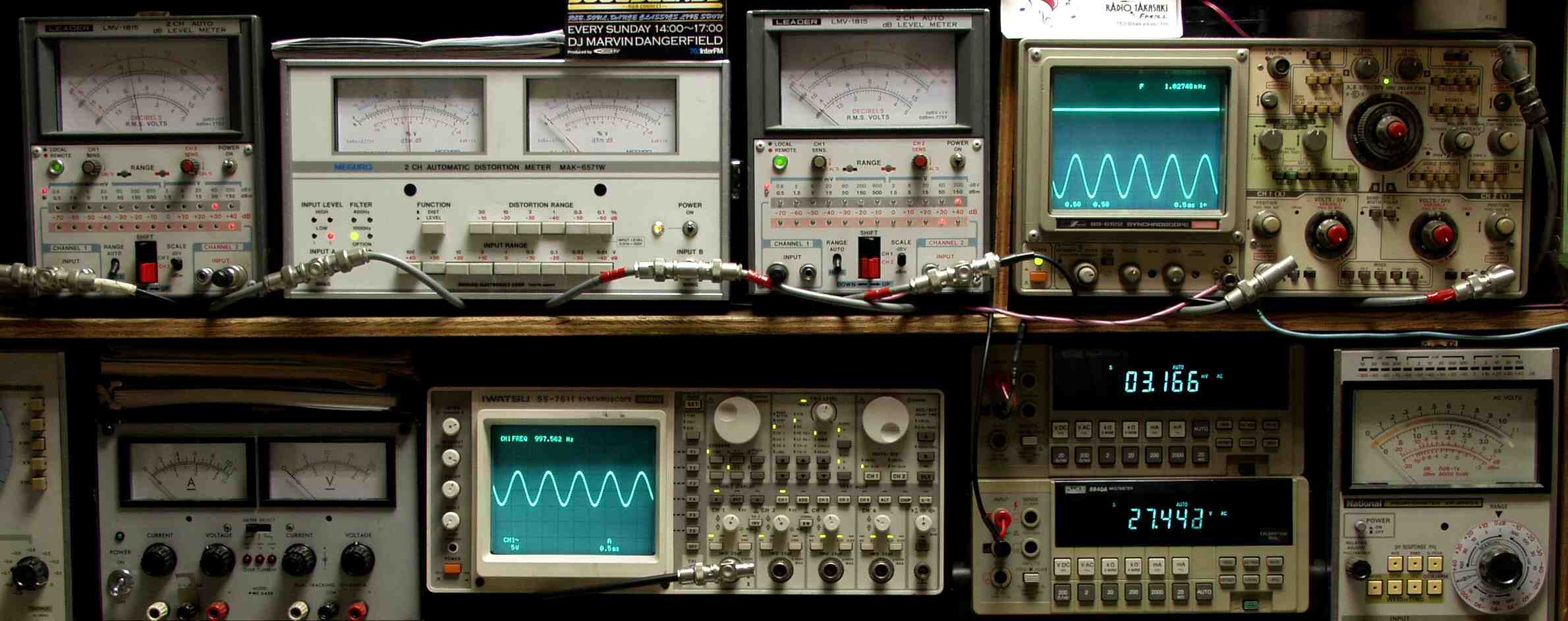

ＡＥ．　修理前点検測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

ＡＥ−２Ａ．　Ｂ級動作Ｒ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　１０００ＨＺ

ＡＥ−２Ｂ．　Ｂ級動作Ｌ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　１０００ＨＺ

Ｅ−２Ｃ．　Ｂ級動作Ｒ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　４００ＨＺ

Ｅ−２Ｄ．　Ｂ級動作Ｌ側出力＝２７Ｖ＝９１Ｗ　０．６％歪み（１％レンジ）　４００ＨＺ

Ｃ．　修理状況 Ｃ−１．　修理中　コネクターの使用が無く、基板取り出しは大変

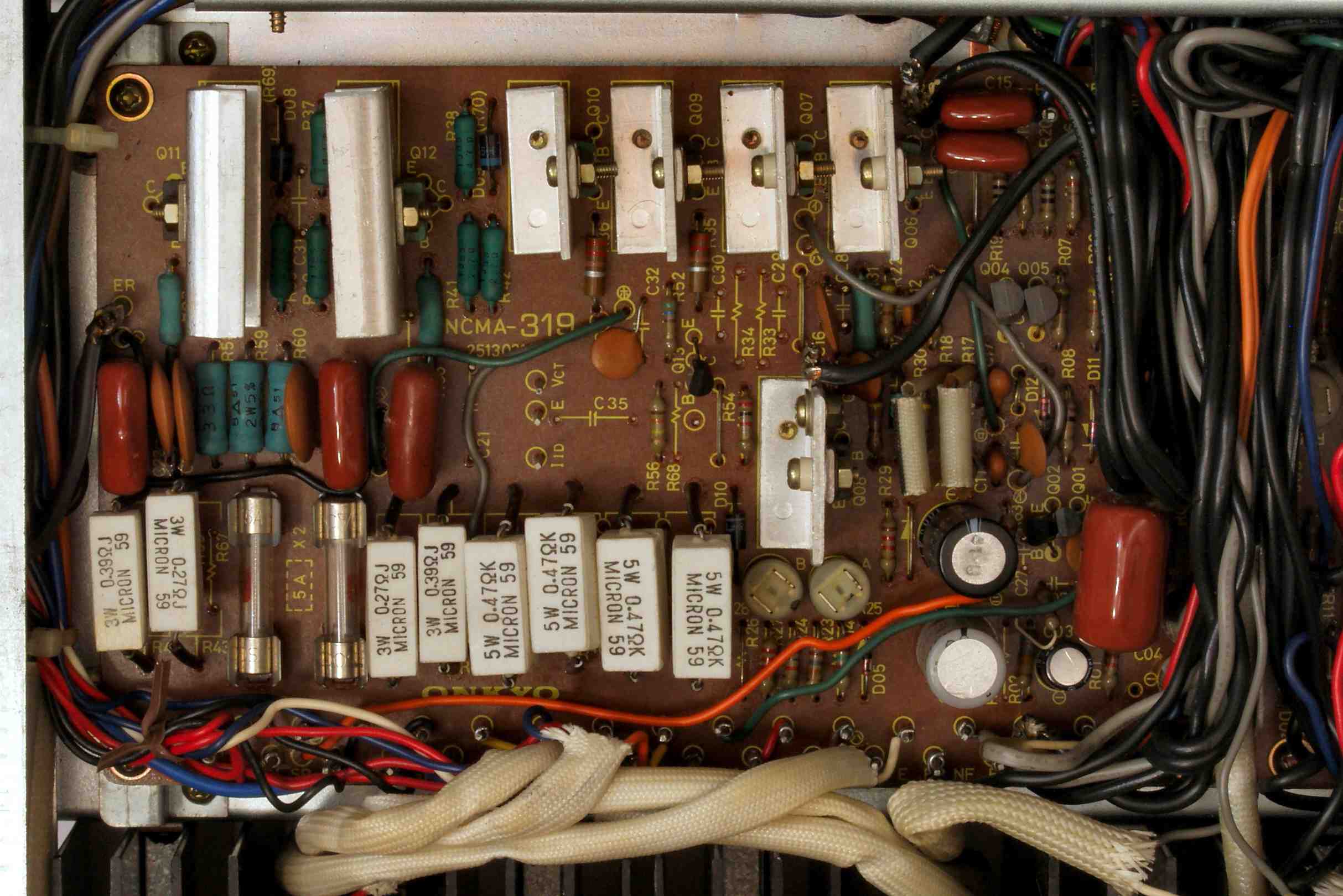

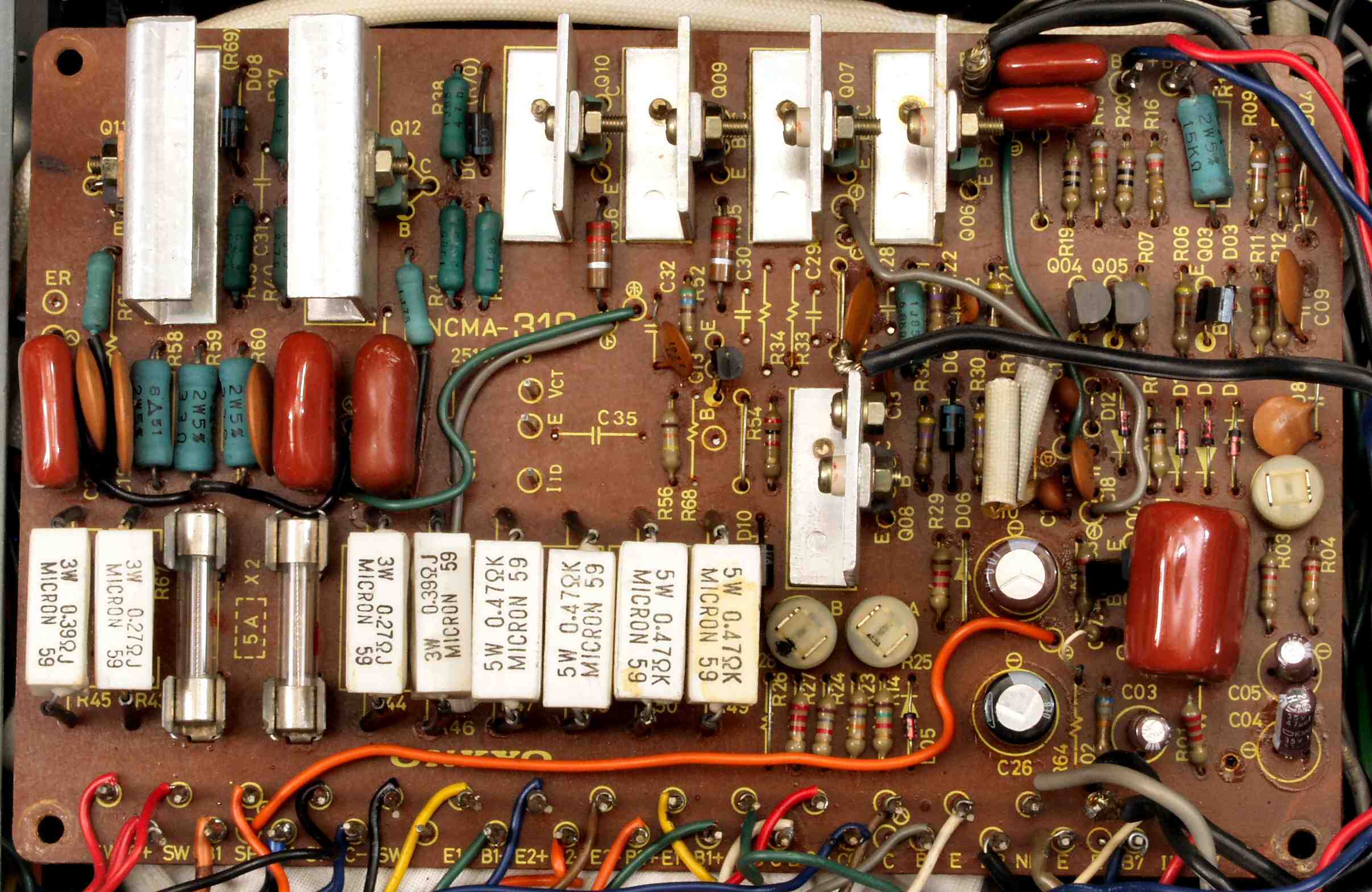

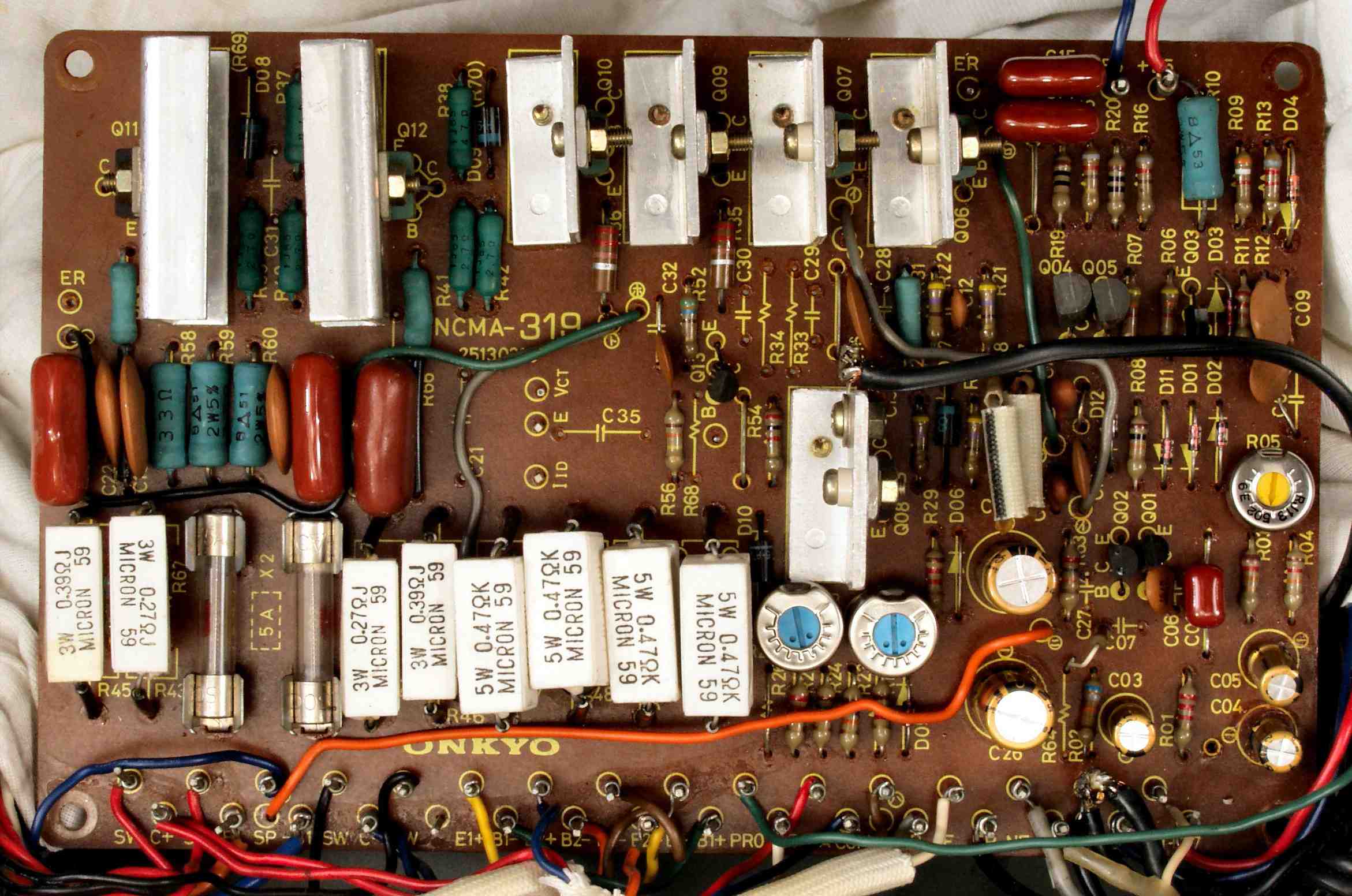

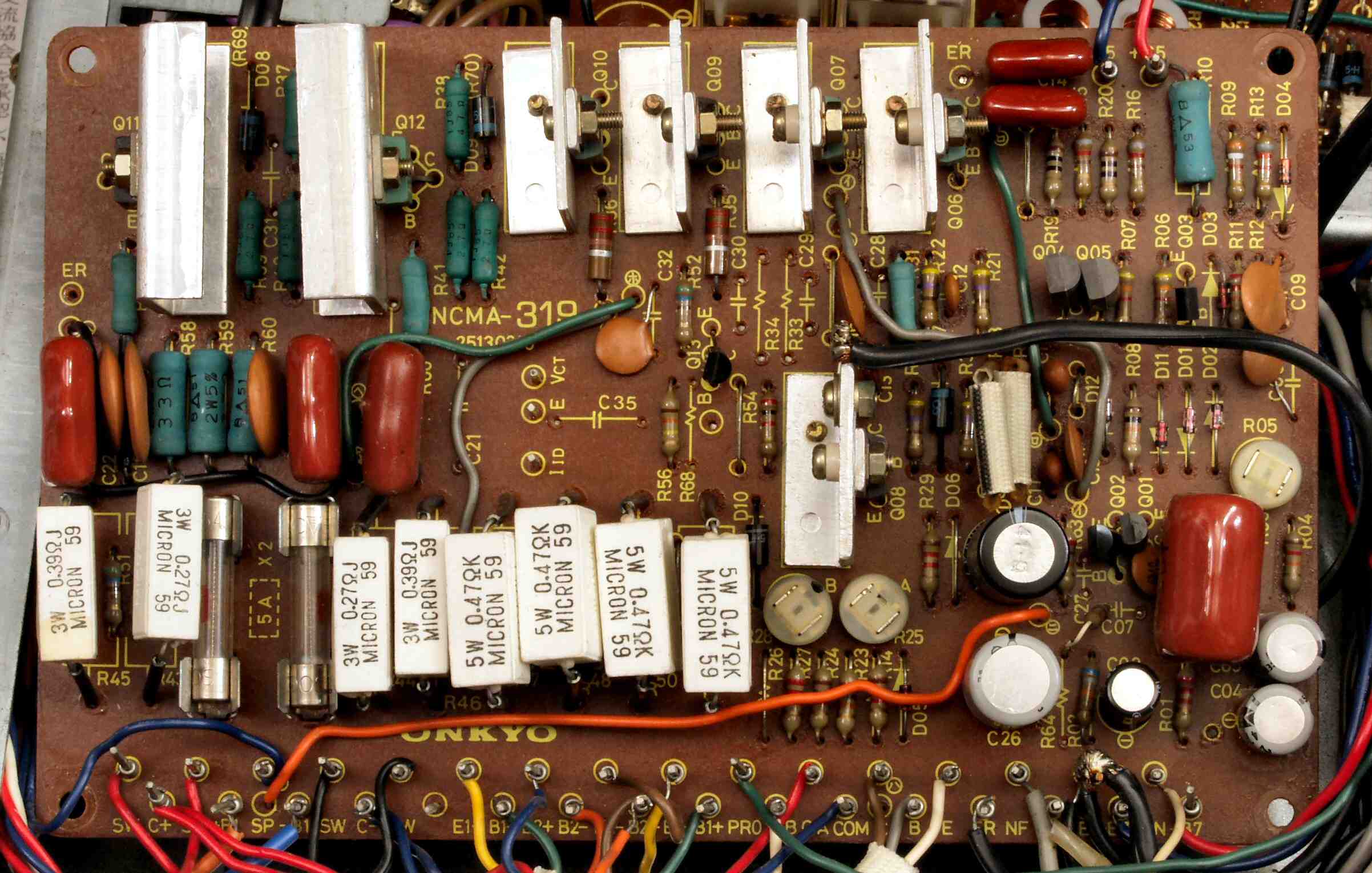

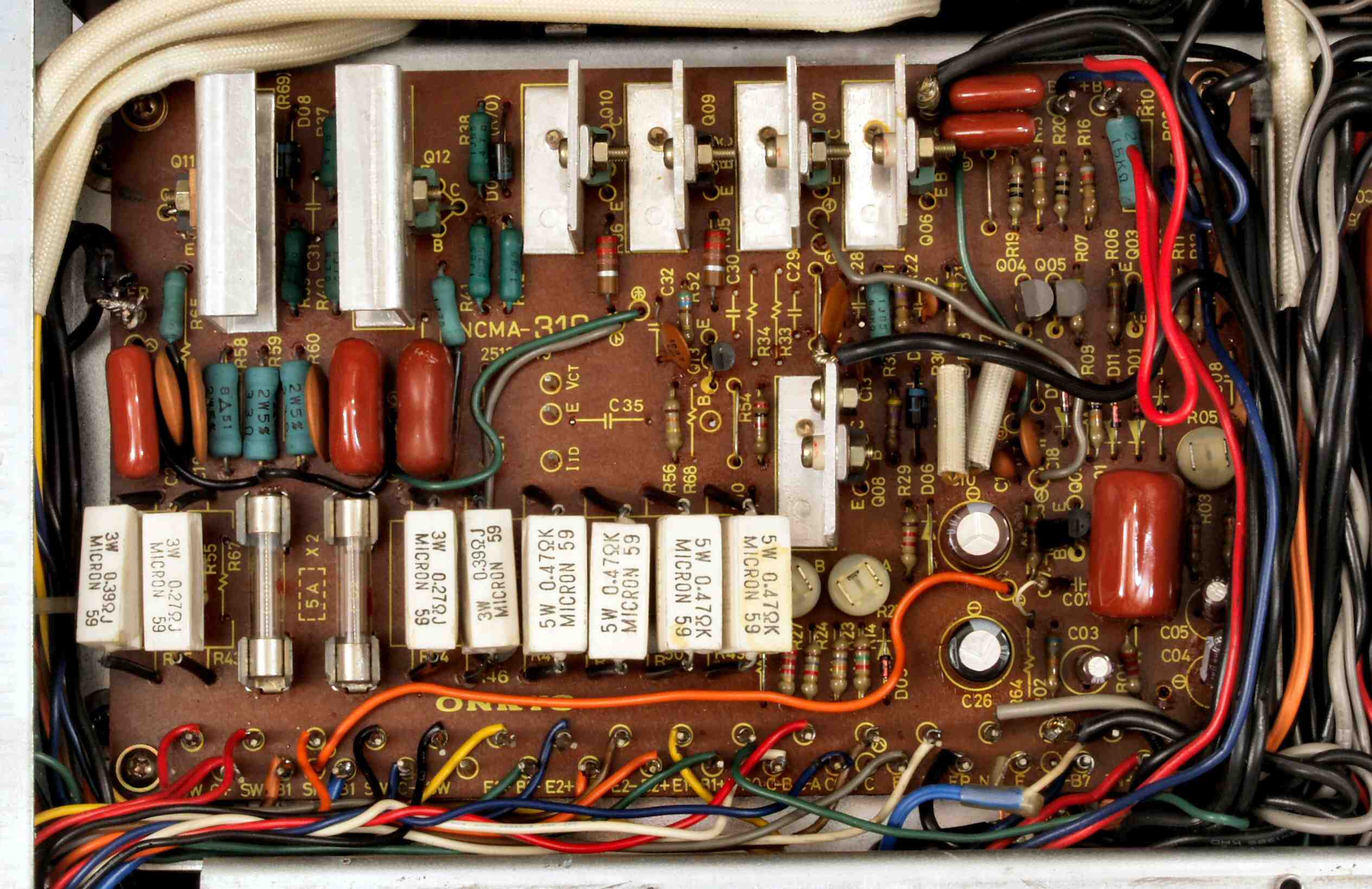

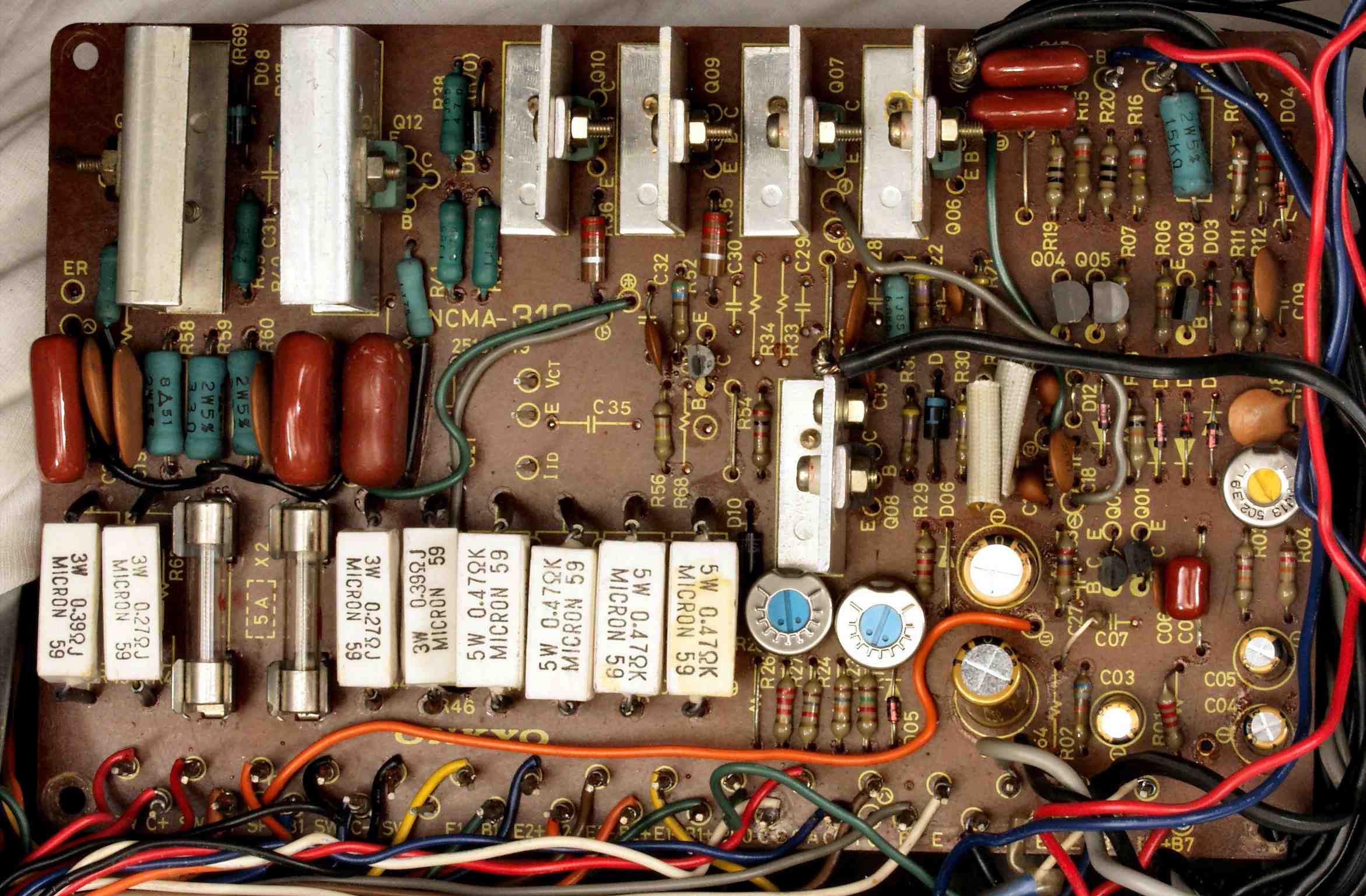

Ｃ−１Ａ．　修理前　ＲメインＡＭＰ基板

Ｃ−１Ｂ．　修理後　ＲメインＡＭＰ基板 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）２個、電解コンデンサー５個、フイルムコンデンサー１個交換

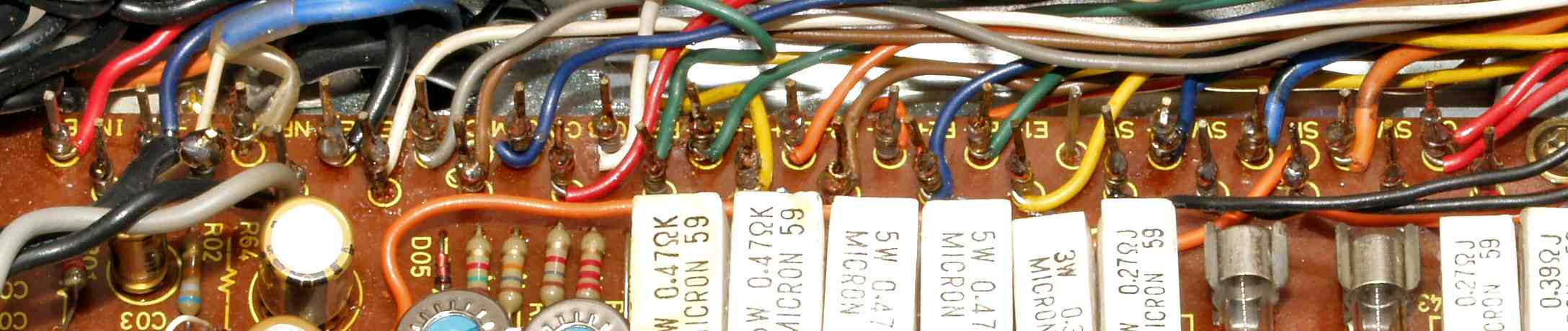

Ｃ−１Ｂ−１．　修理中　ＲメインＡＭＰ基板ラッピング

Ｃ−１Ｂ−２．　修理後　ＲメインＡＭＰ基板ラッピング、半田を染みこませる

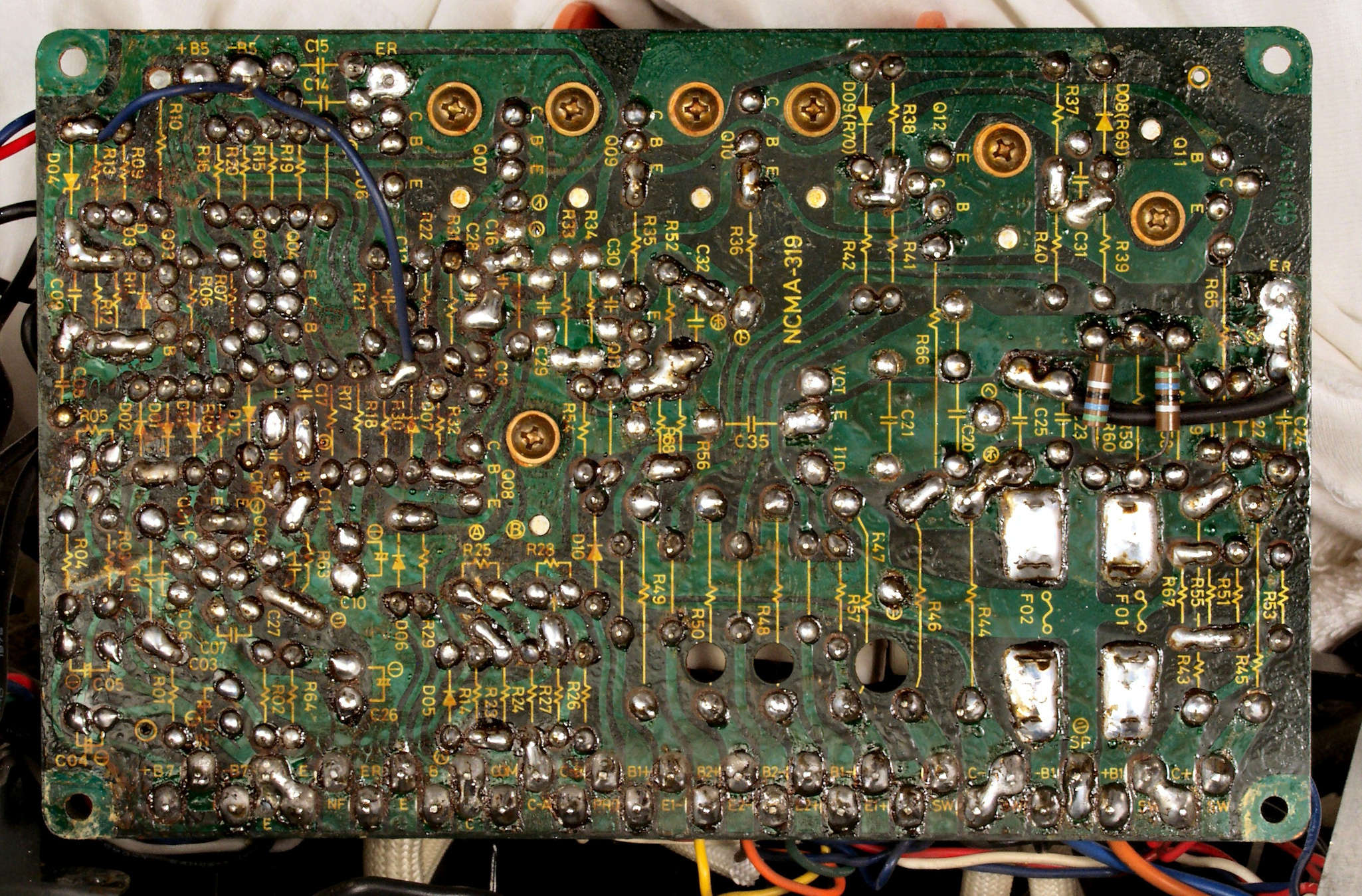

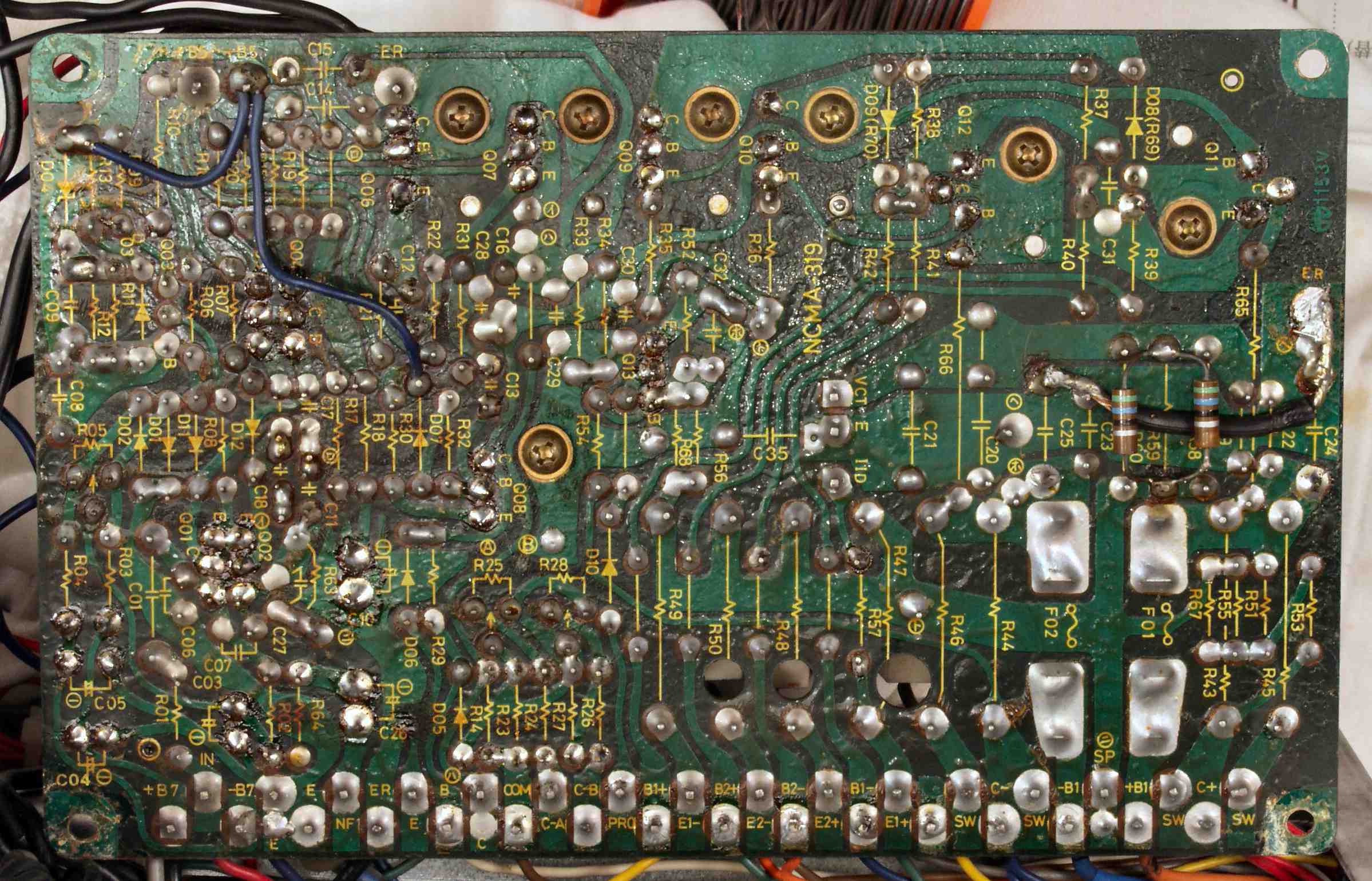

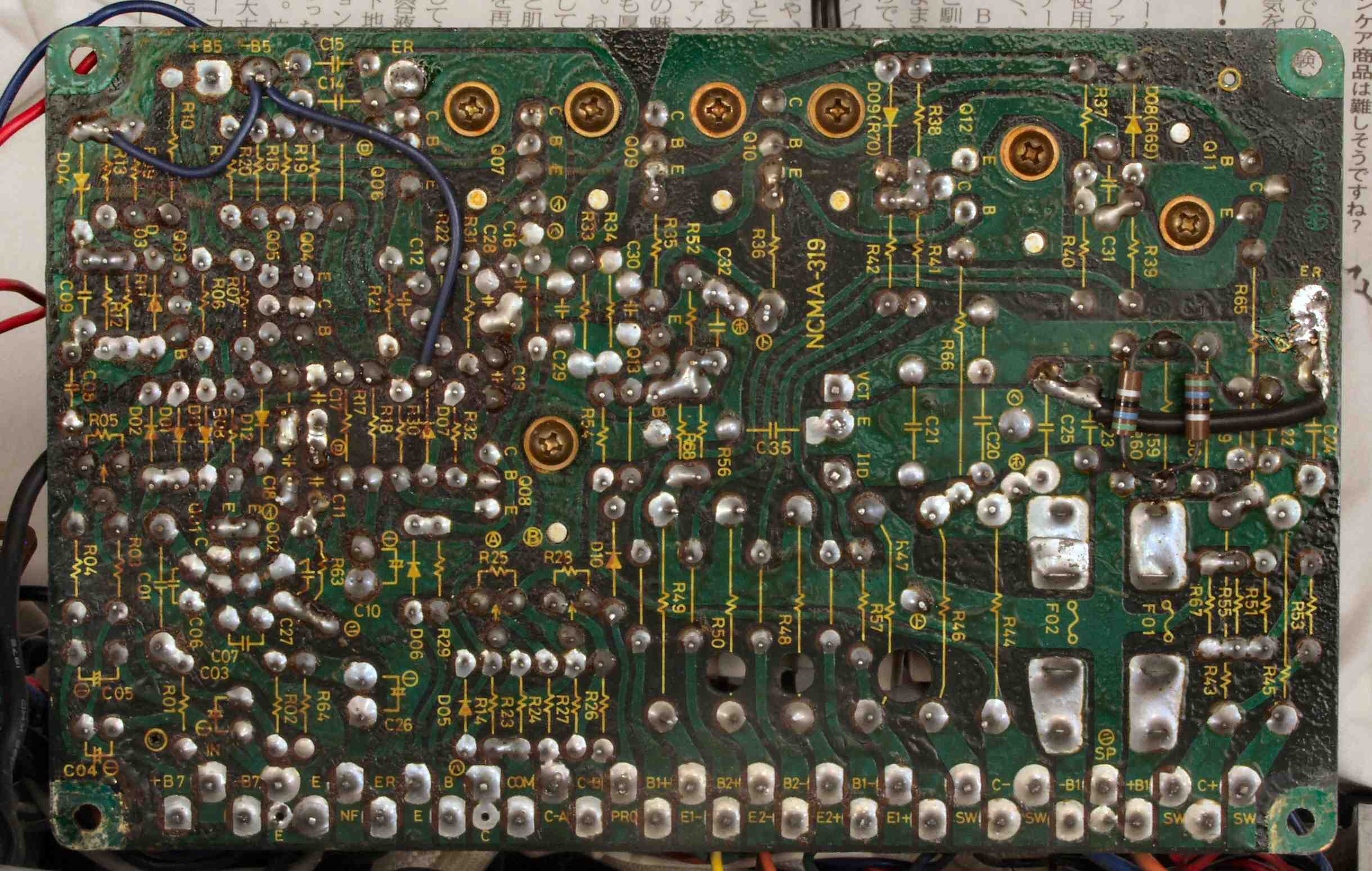

Ｃ−１Ｃ．　修理前　ＲメインＡＭＰ基板裏

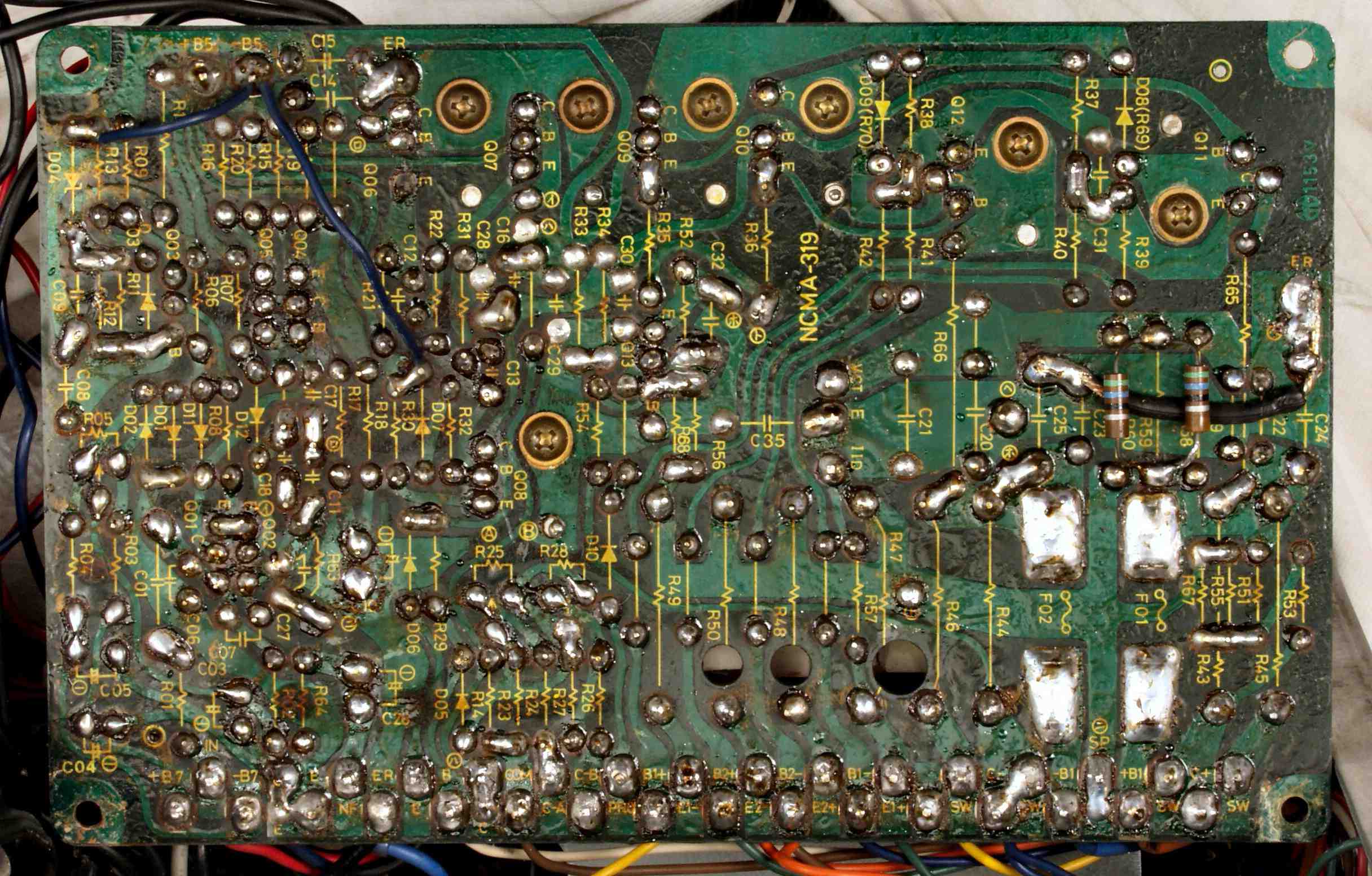

Ｃ−１Ｄ．　修理（半田補正）後　ＲメインＡＭＰ基板裏　半田を全部やり直す

Ｃ−１Ｅ．　完成ＲメインＡＭＰ基板裏

Ｃ−２Ａ．　修理前　ＬメインＡＭＰ基板

Ｃ−２Ｂ．　修理後　ＬメインＡＭＰ 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー５個、フイルムコンデンサー１個交換

Ｃ−１Ｂ−１．　修理中　ＬメインＡＭＰ基板ラッピング

Ｃ−１Ｂ−２．　修理後　ＬメインＡＭＰ基板ラッピング、半田を染みこませる

Ｃ−２Ｃ．　修理前　ＬメインＡＭＰ基板裏

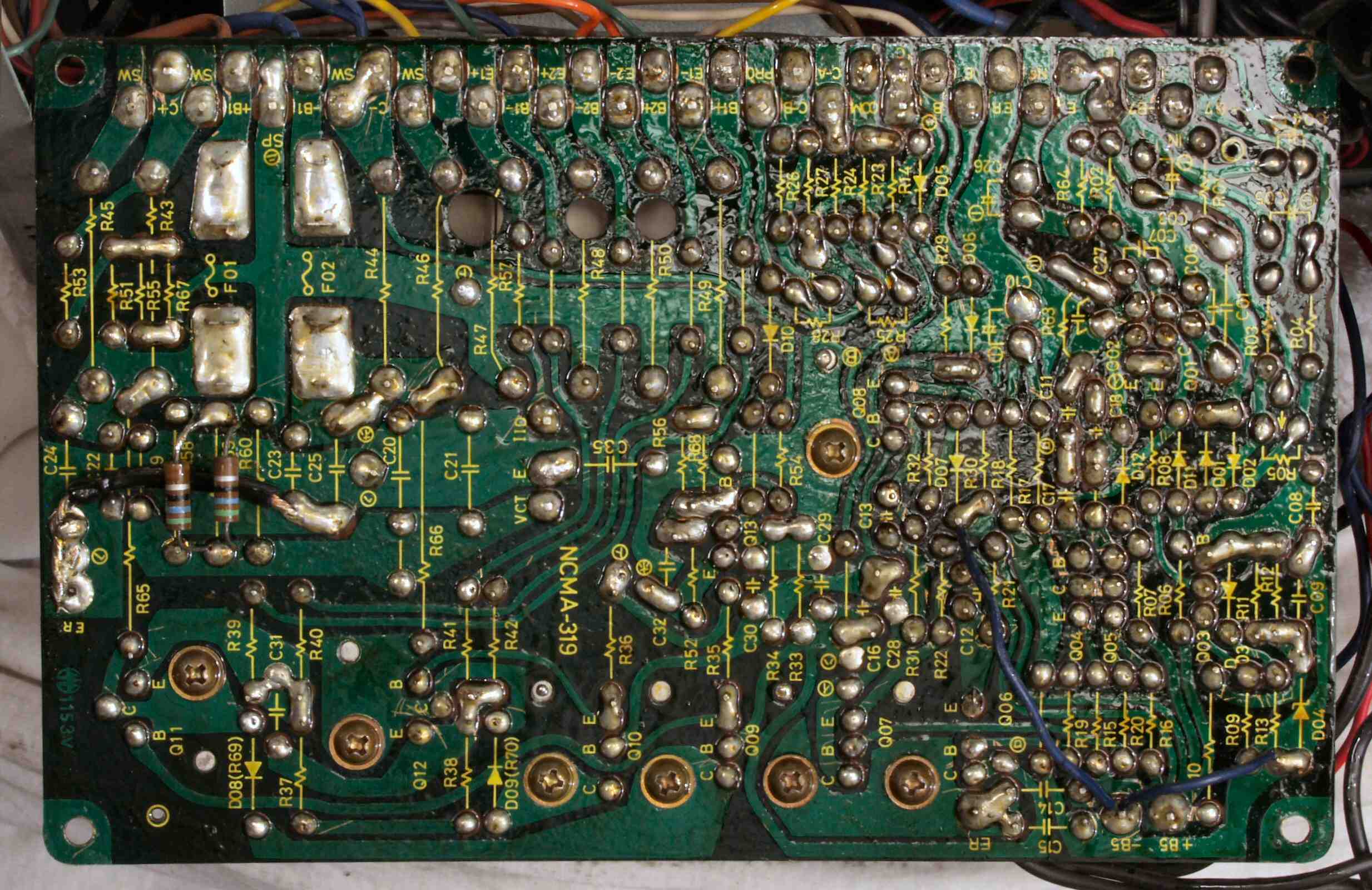

Ｃ−２Ｄ．　修理（半田補正）後　ＬメインＡＭＰ裏　半田を全部やり直す

Ｃ−１Ｅ．　完成ＬメインＡＭＰ基板裏

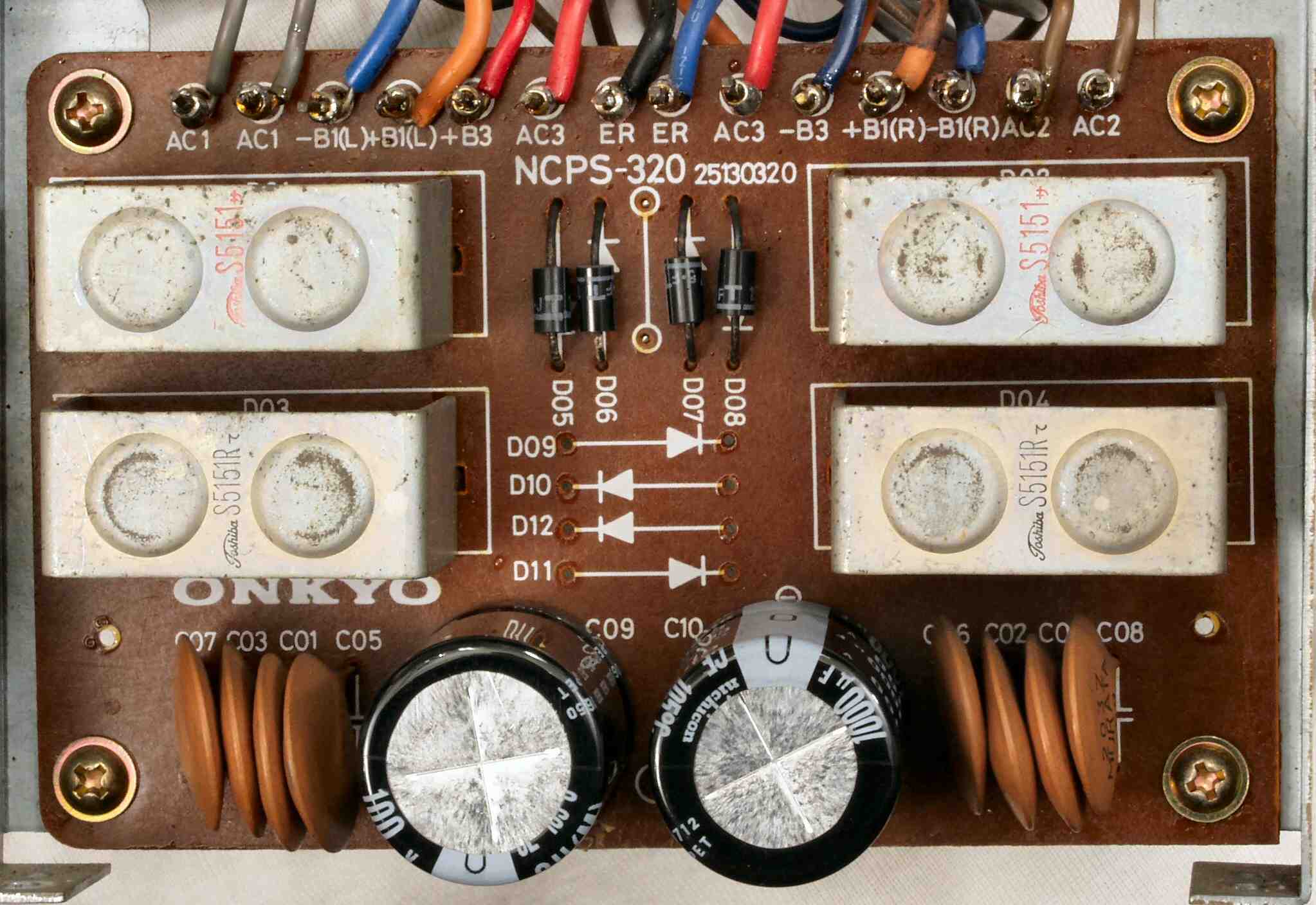

Ｃ−３Ａ．　修理前　電源基板

Ｃ−３Ｂ．　修理後　電源基板　電解コンデンサー２個交換

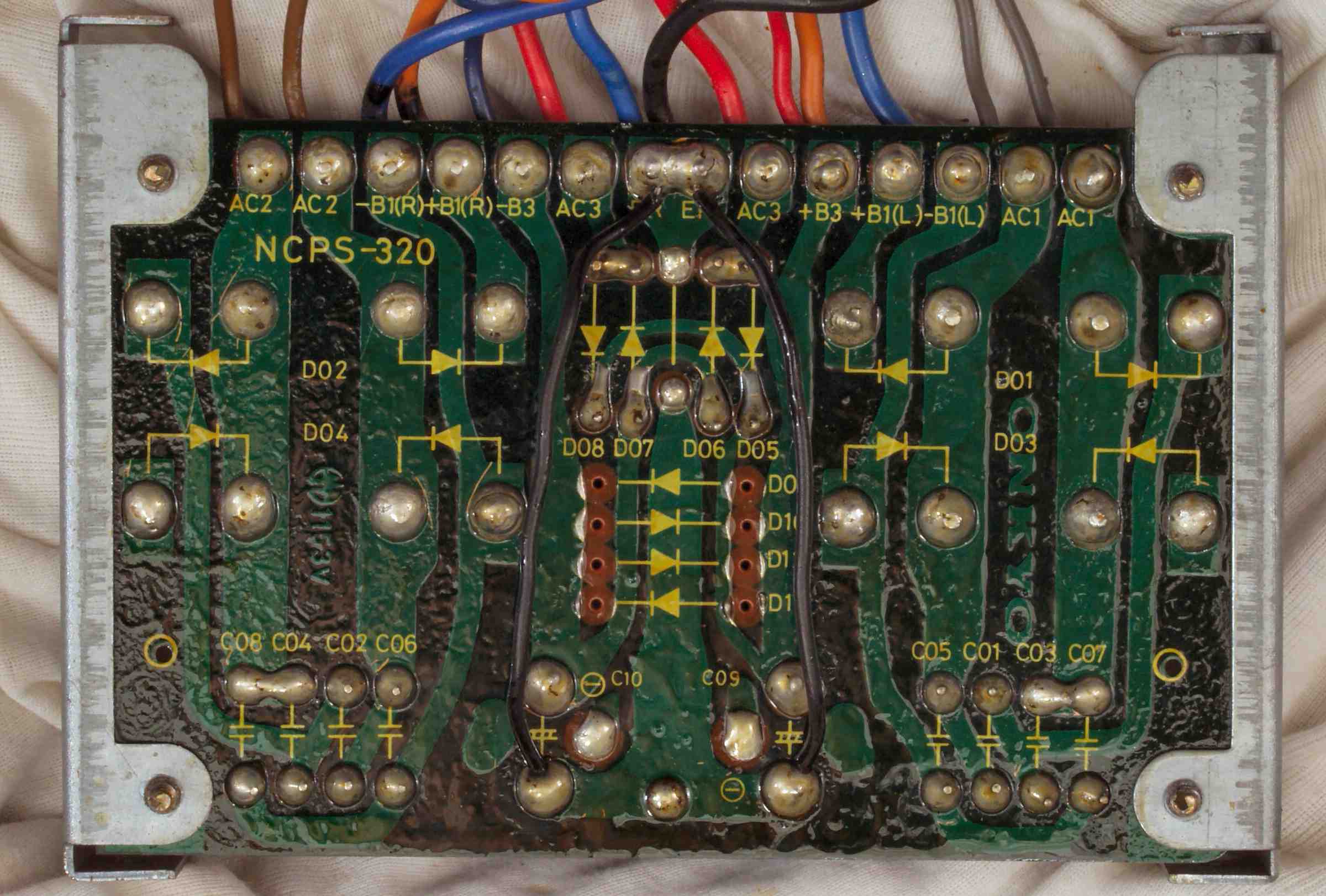

Ｃ−３Ｃ．　修理中　電源基板裏

Ｃ−３Ｄ．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ−３Ｅ．　完成電源基板裏

Ｃ−３Ｆ．　修理前　電源基板ラッピング

Ｃ−３Ｇ．　修理後　　電源基板ラッピング、半田を染みこませる

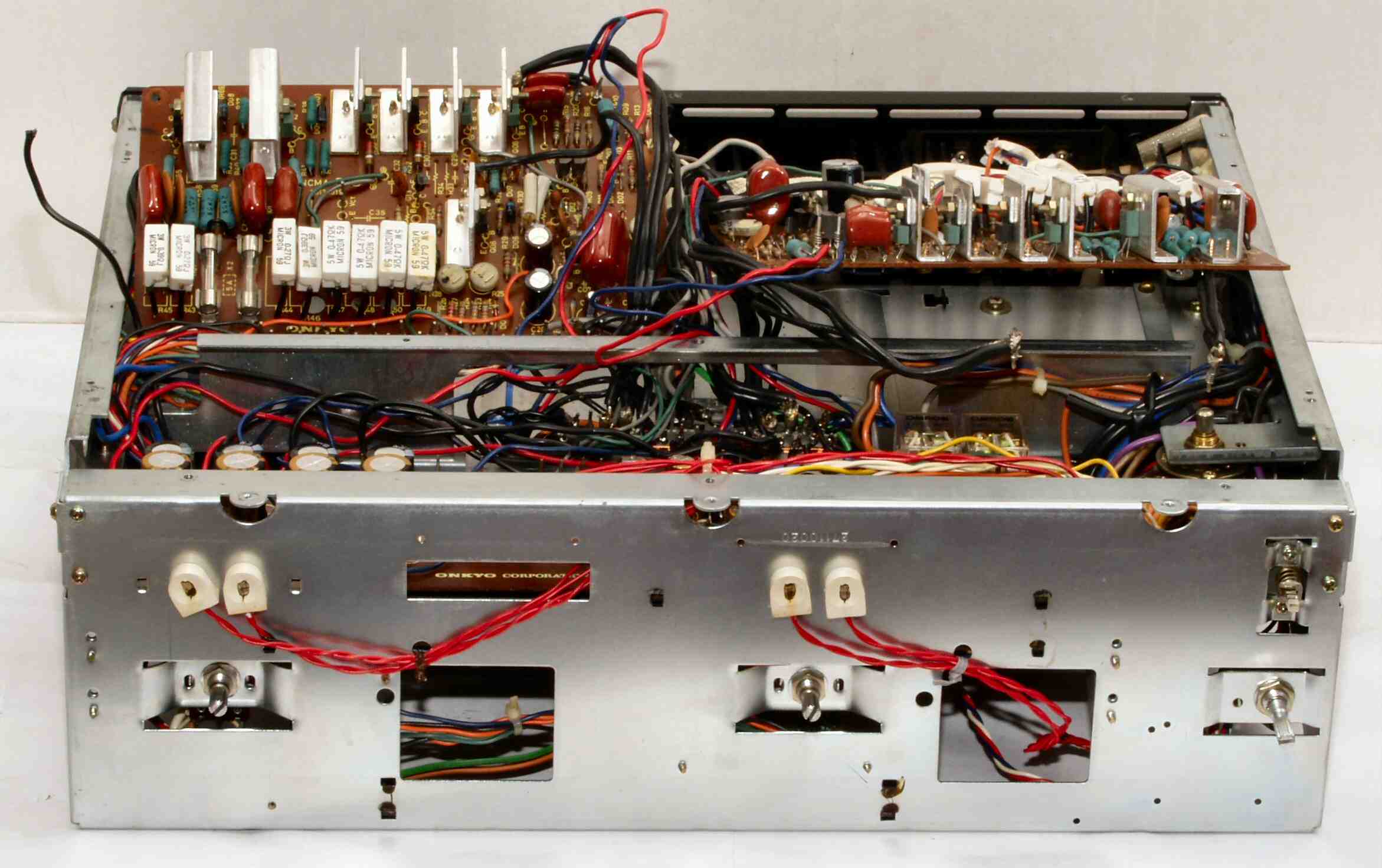

Ｃ−４．　修理中　前パネルを外し、プリＡＭＰ・ピークモニター基板、プロテクト基板修理

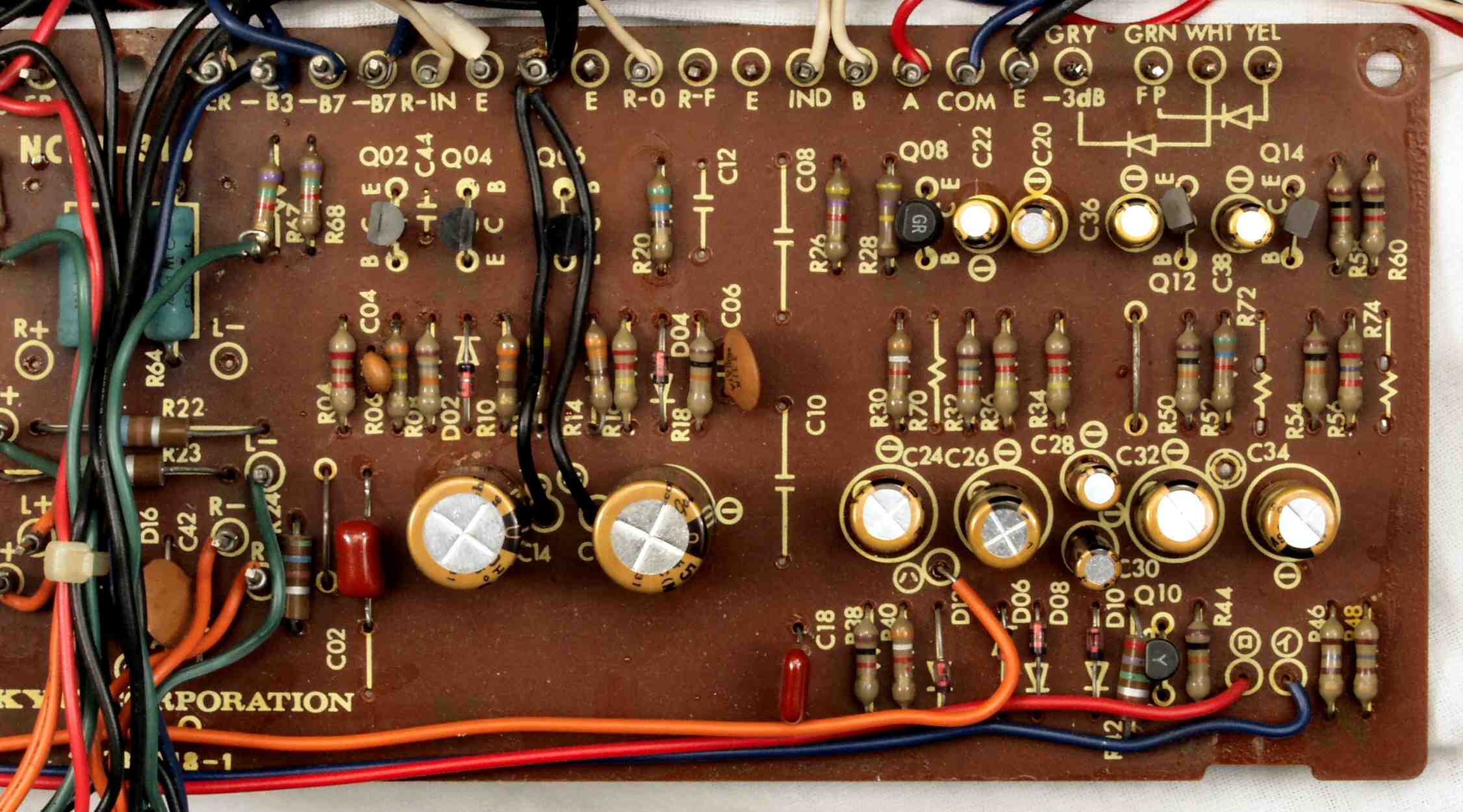

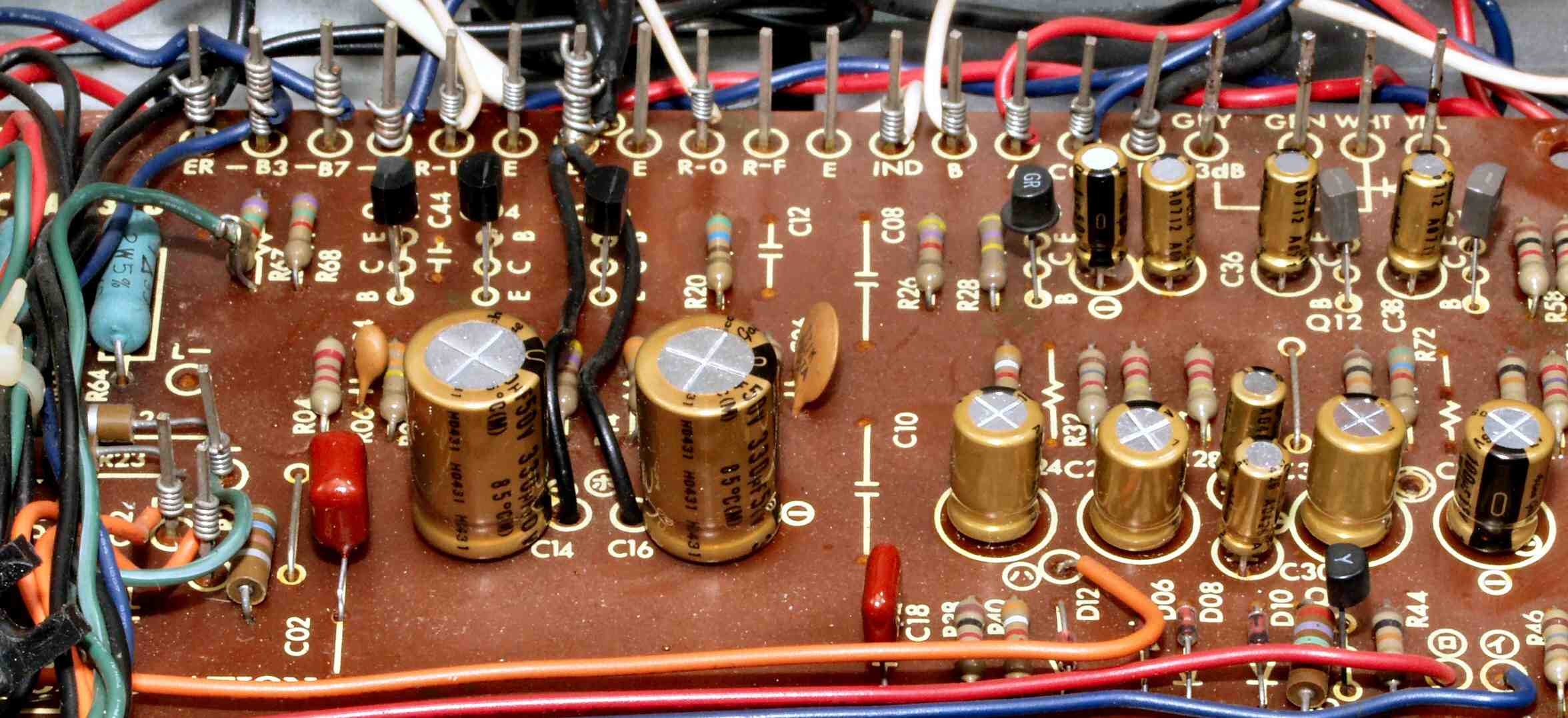

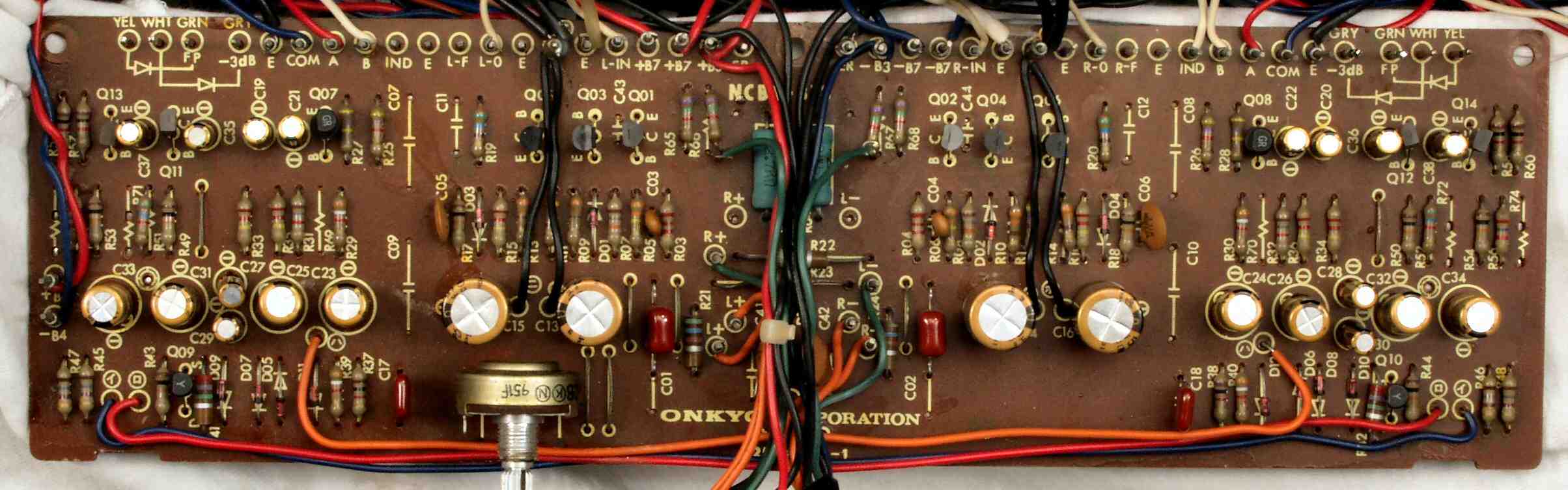

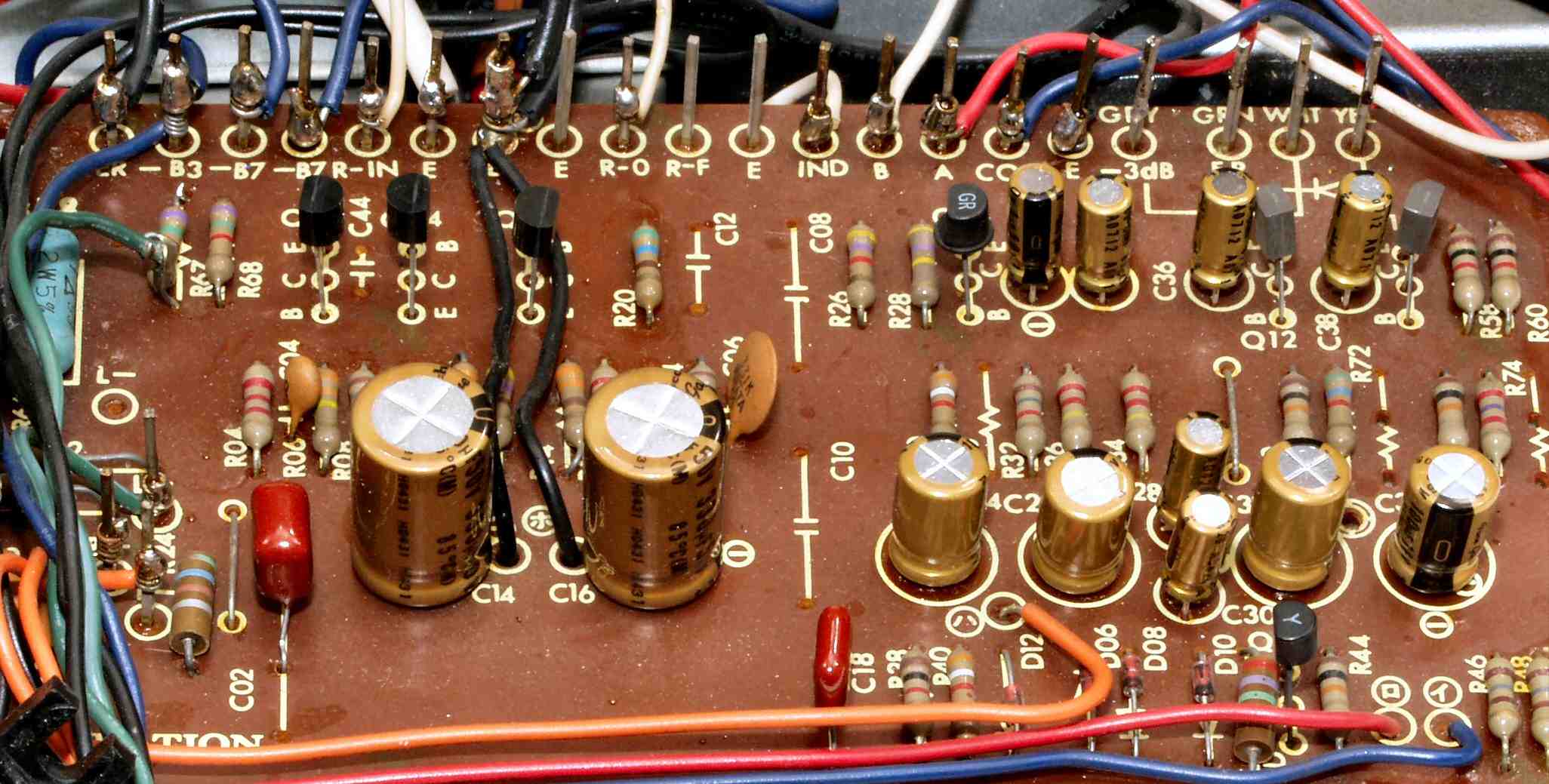

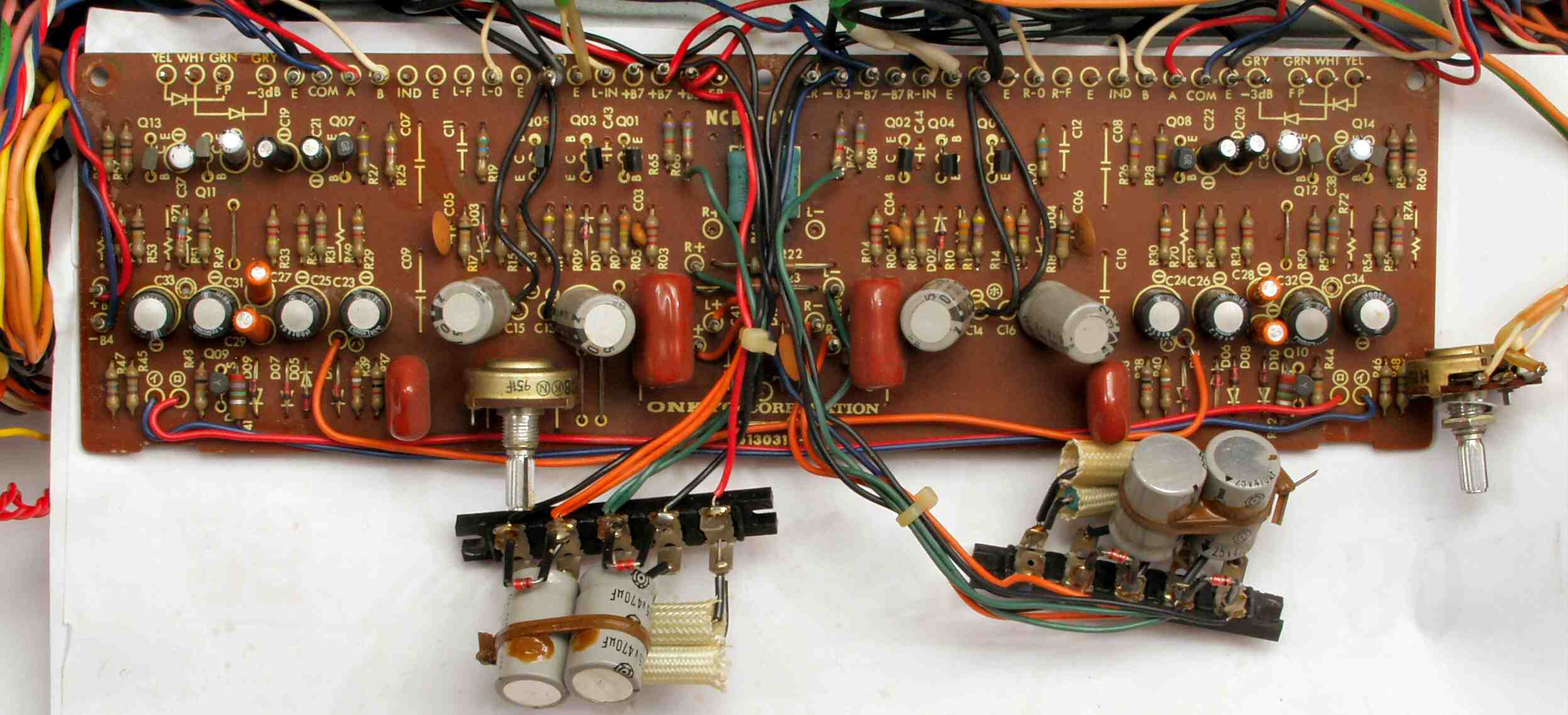

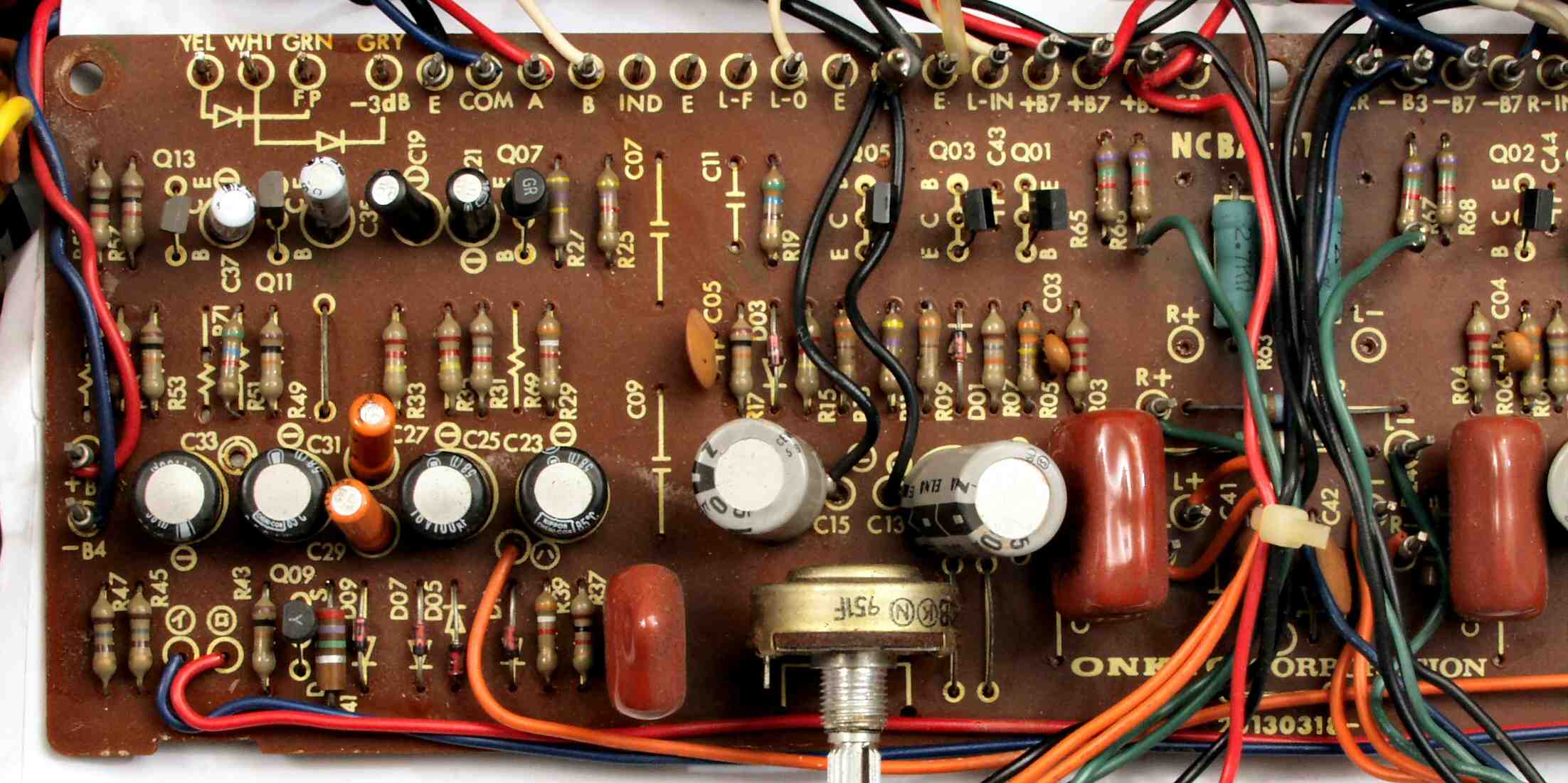

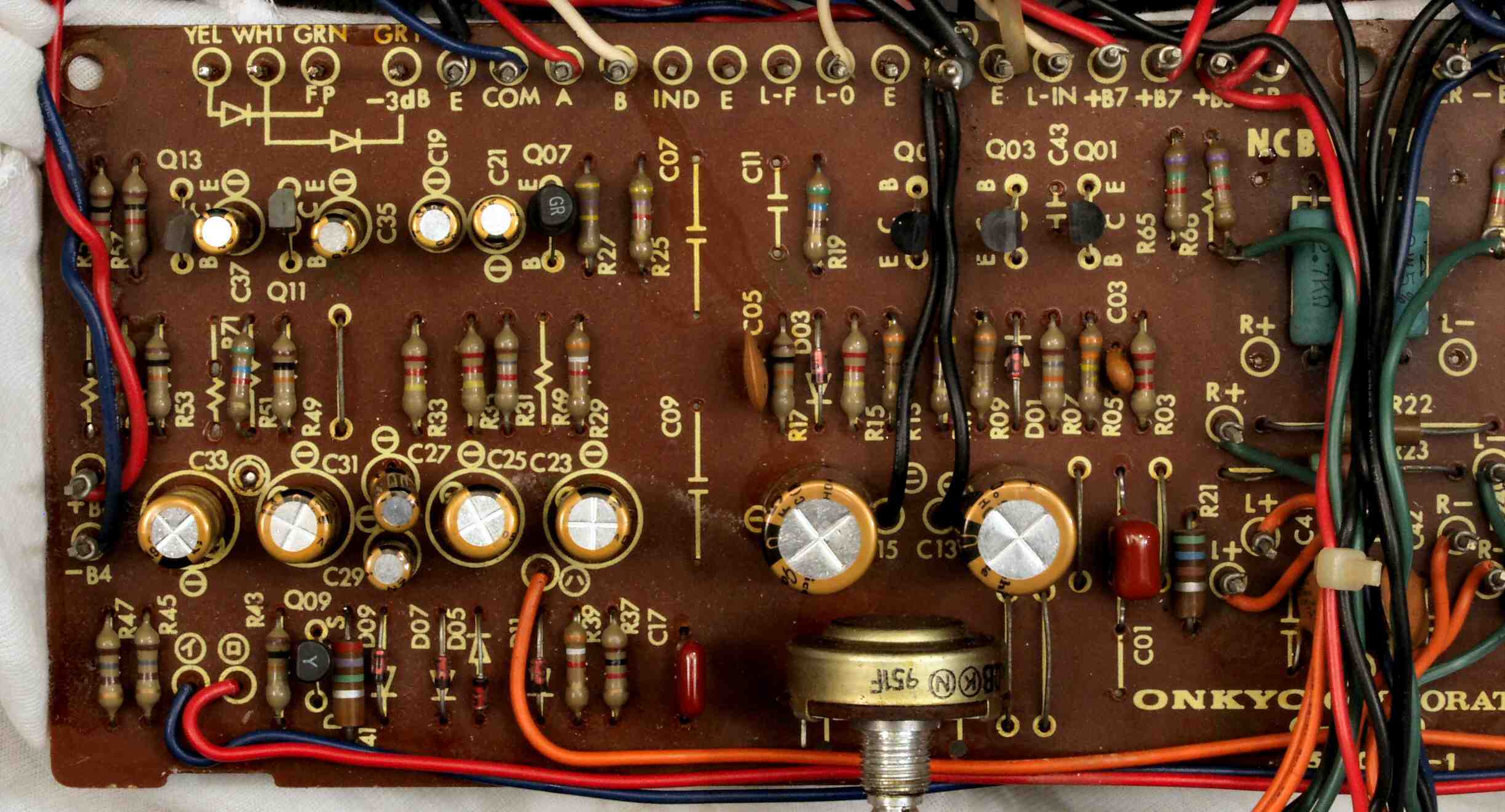

Ｃ−４Ａ．　修理前　プリＡＭＰ・ピークモニター基板

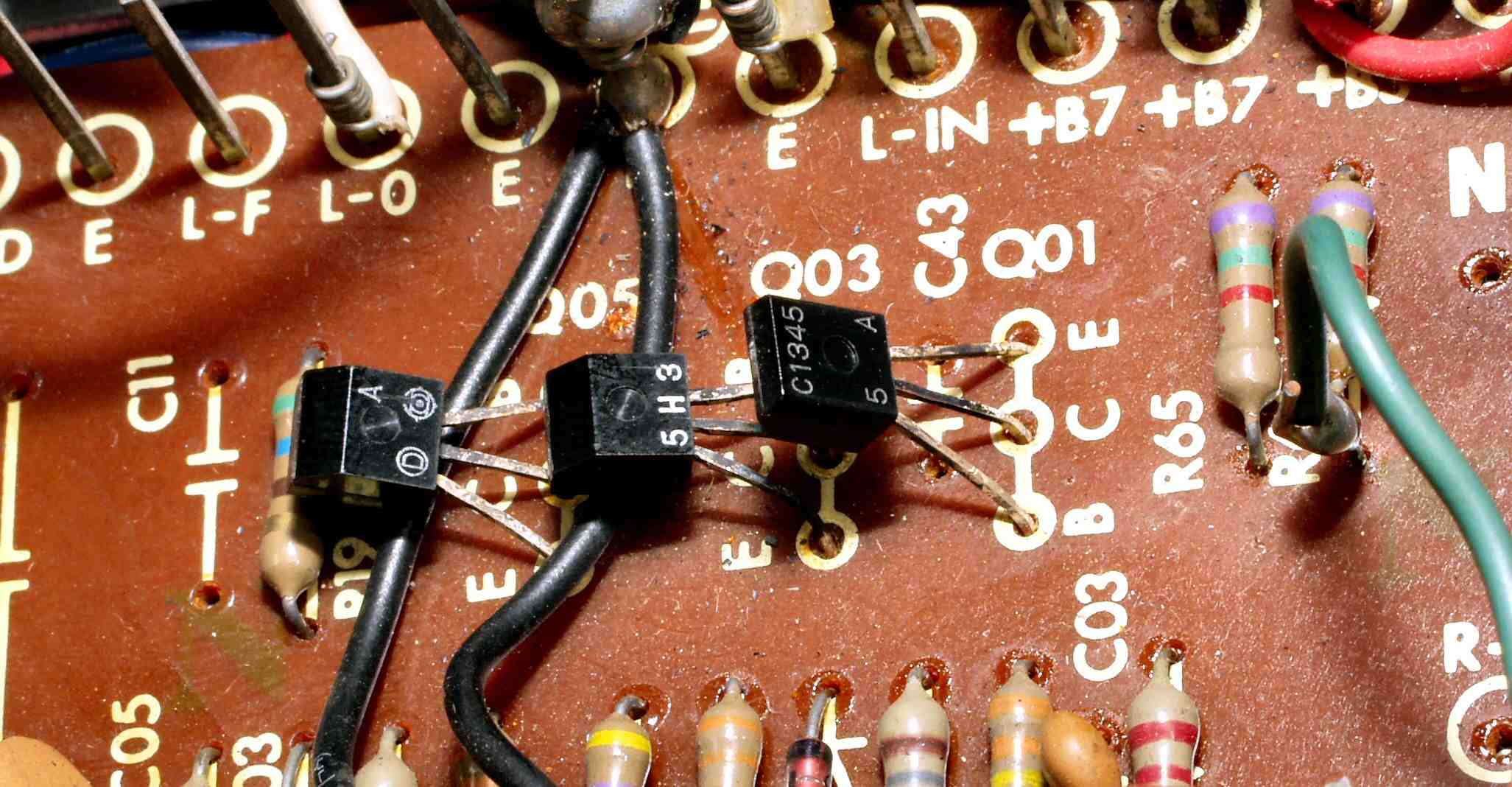

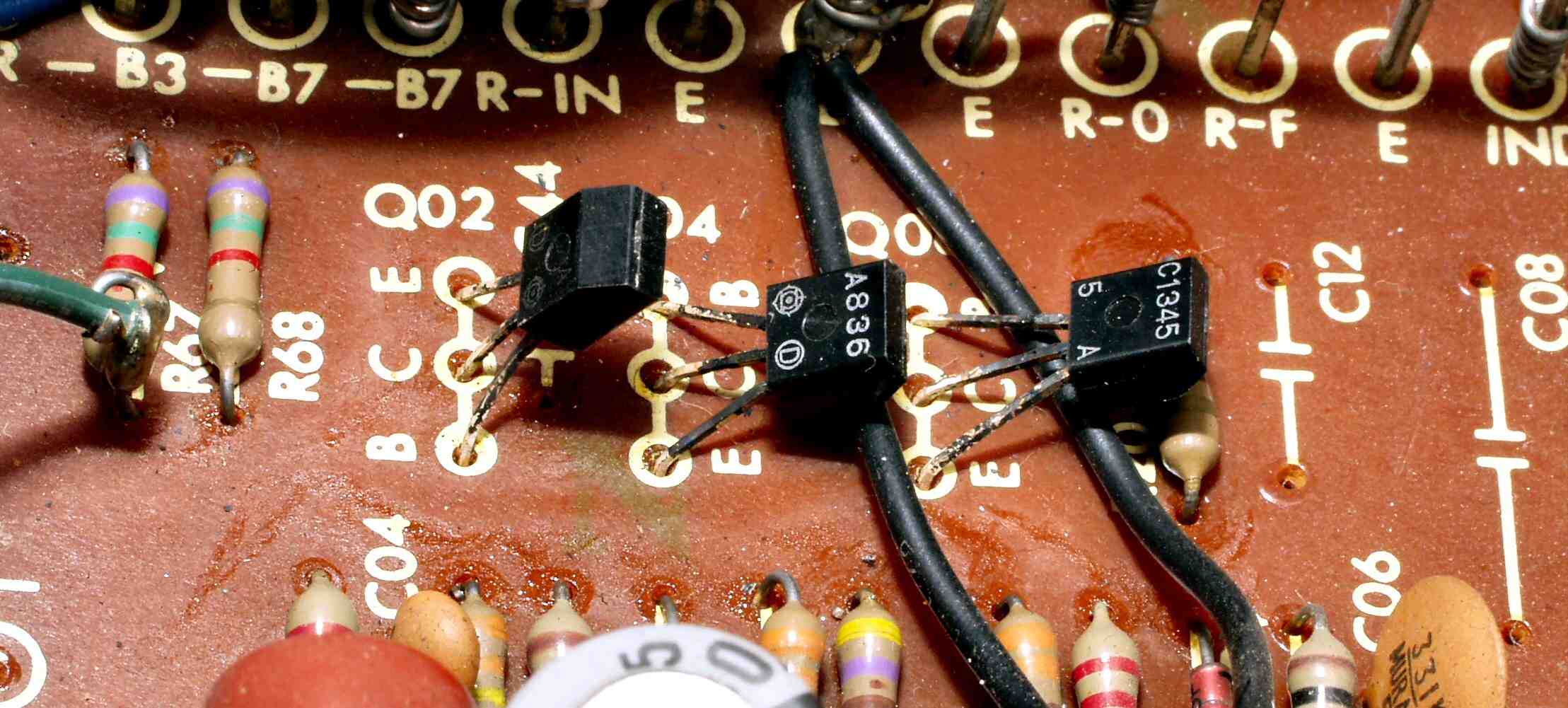

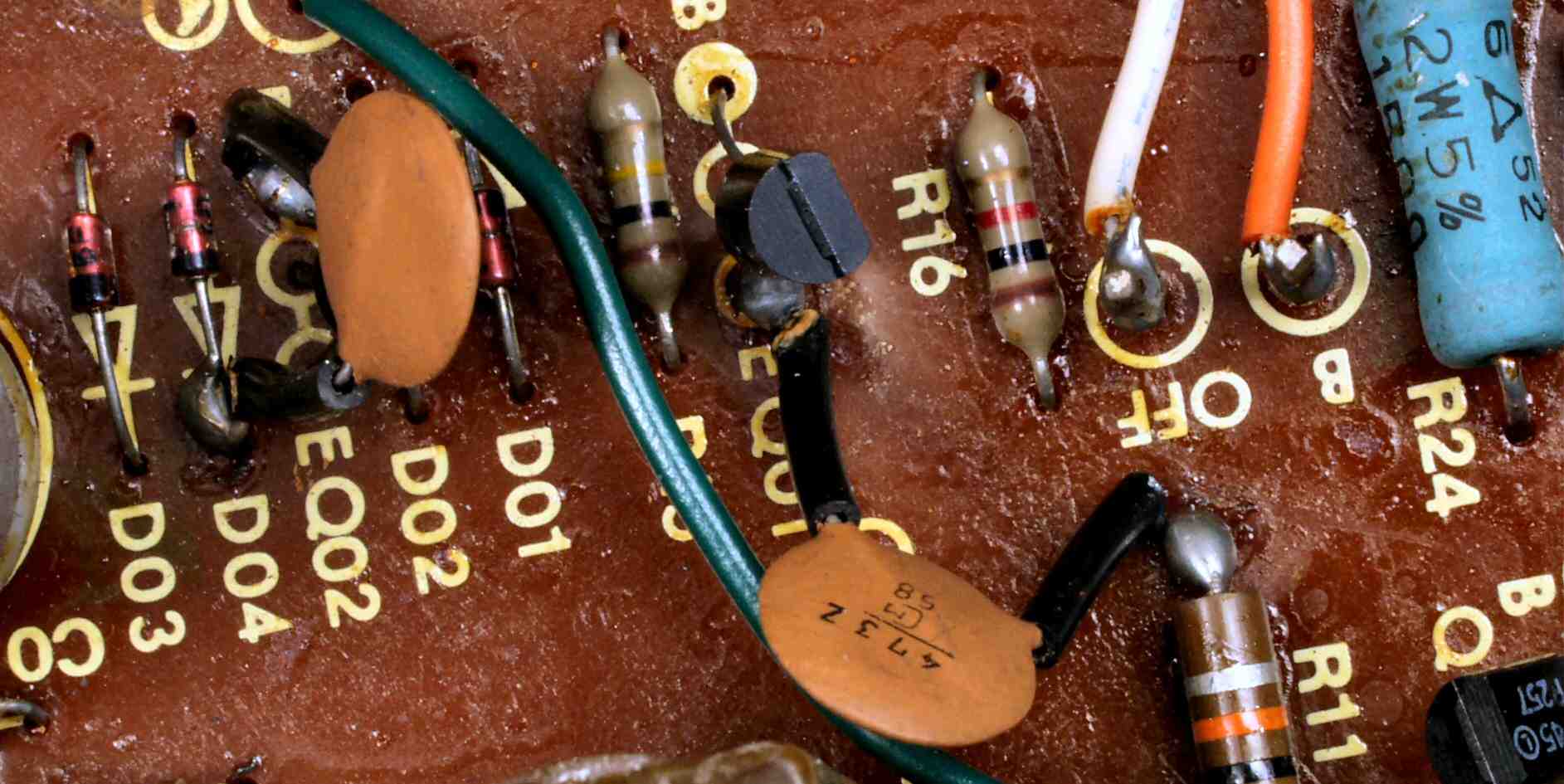

Ｃ−４Ａ−１．　修理前　プリＡＭＰ・ピークモニター基板、入力ＡＭＰの真っ黒な足のＴＲ（トランジスター）、交換する

Ｃ−４Ａ−２．　修理前　プリＡＭＰ・ピークモニター基板、入力ＡＭＰの真っ黒な足のＴＲ（トランジスター）２、交換する

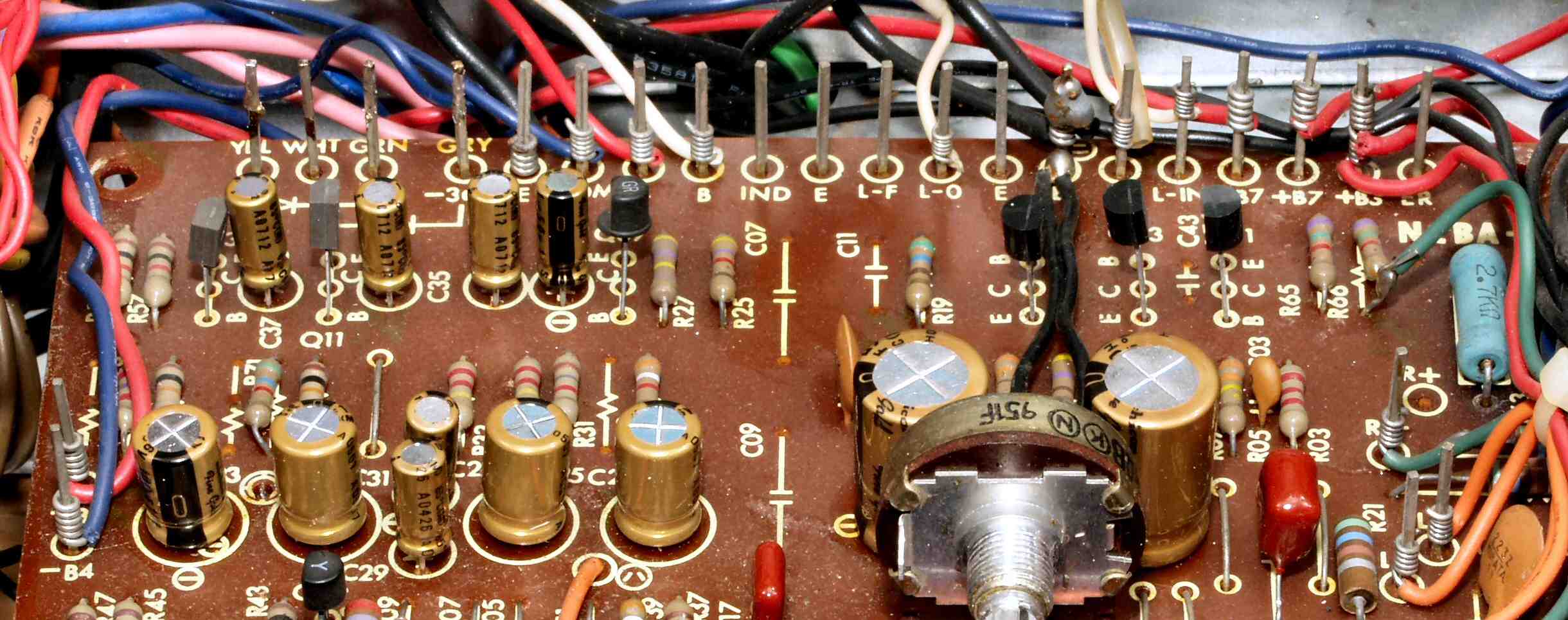

Ｃ−４Ｂ．　修理後　プリＡＭＰ・ピークモニター基板 　　　　　　　　　　　　ＴＲ（トランジスター）６個、電解コンデンサー２４個、フイルムコンデンサー４個交換

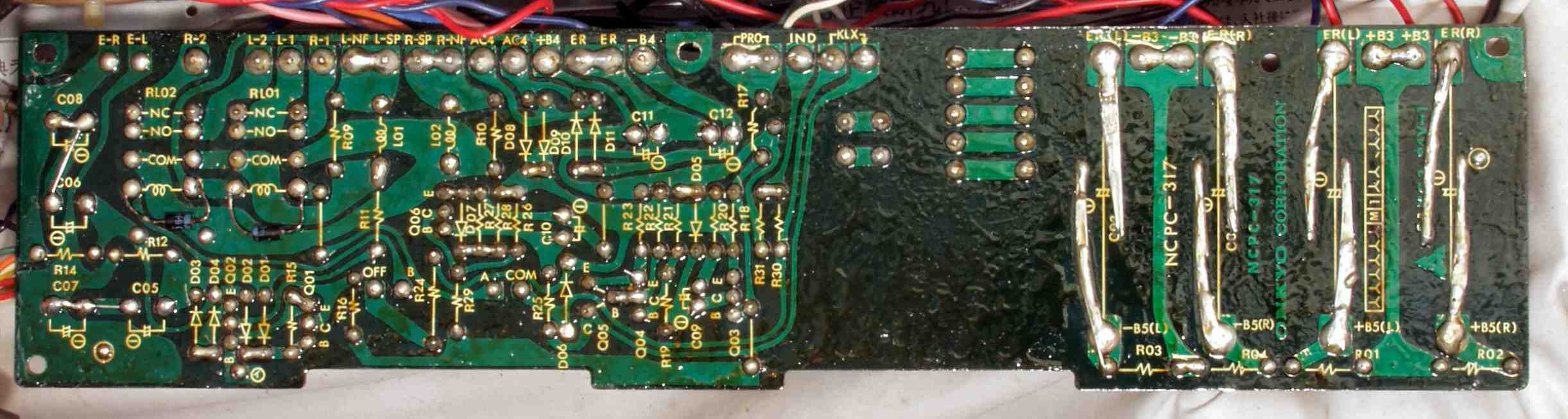

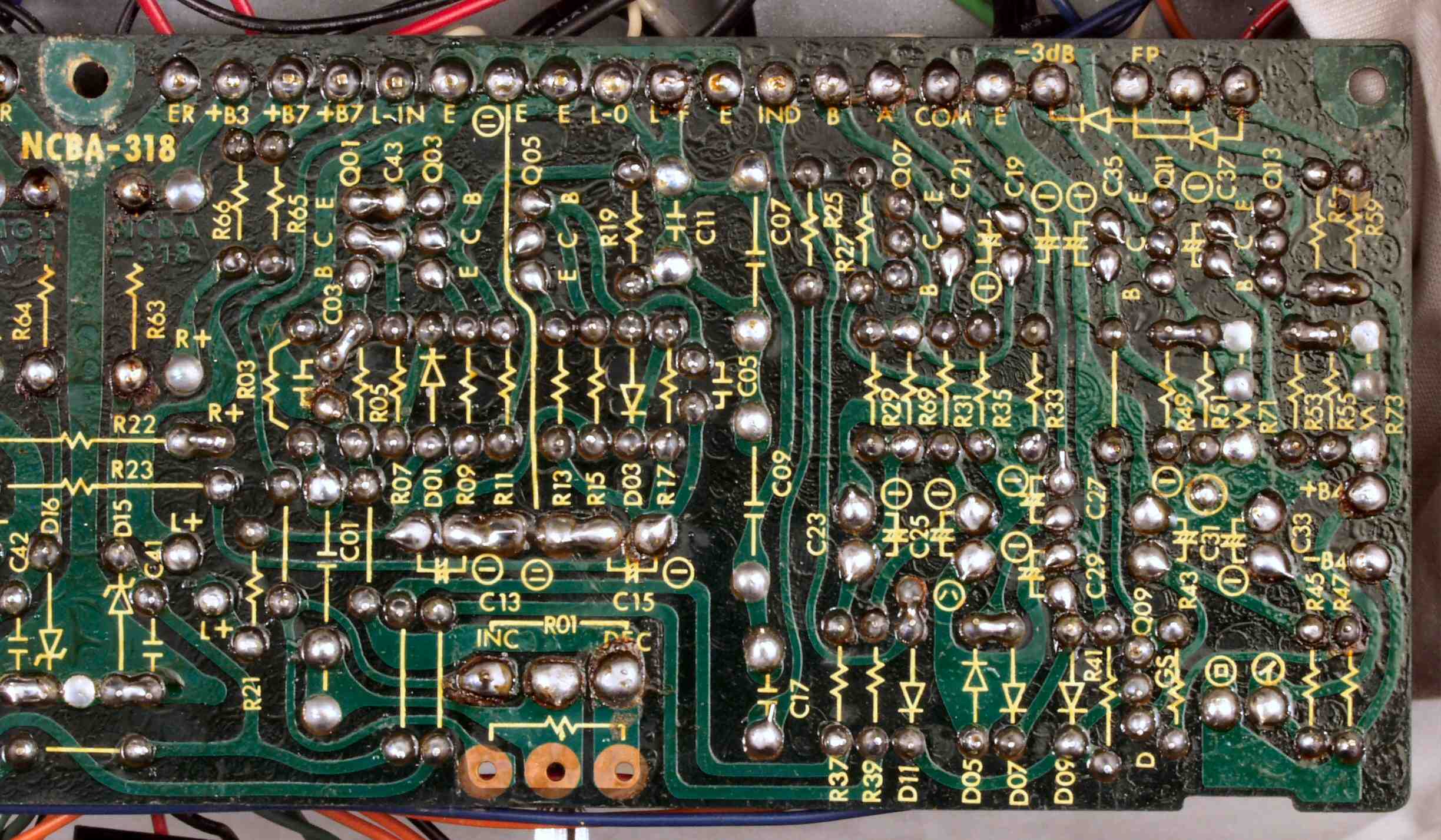

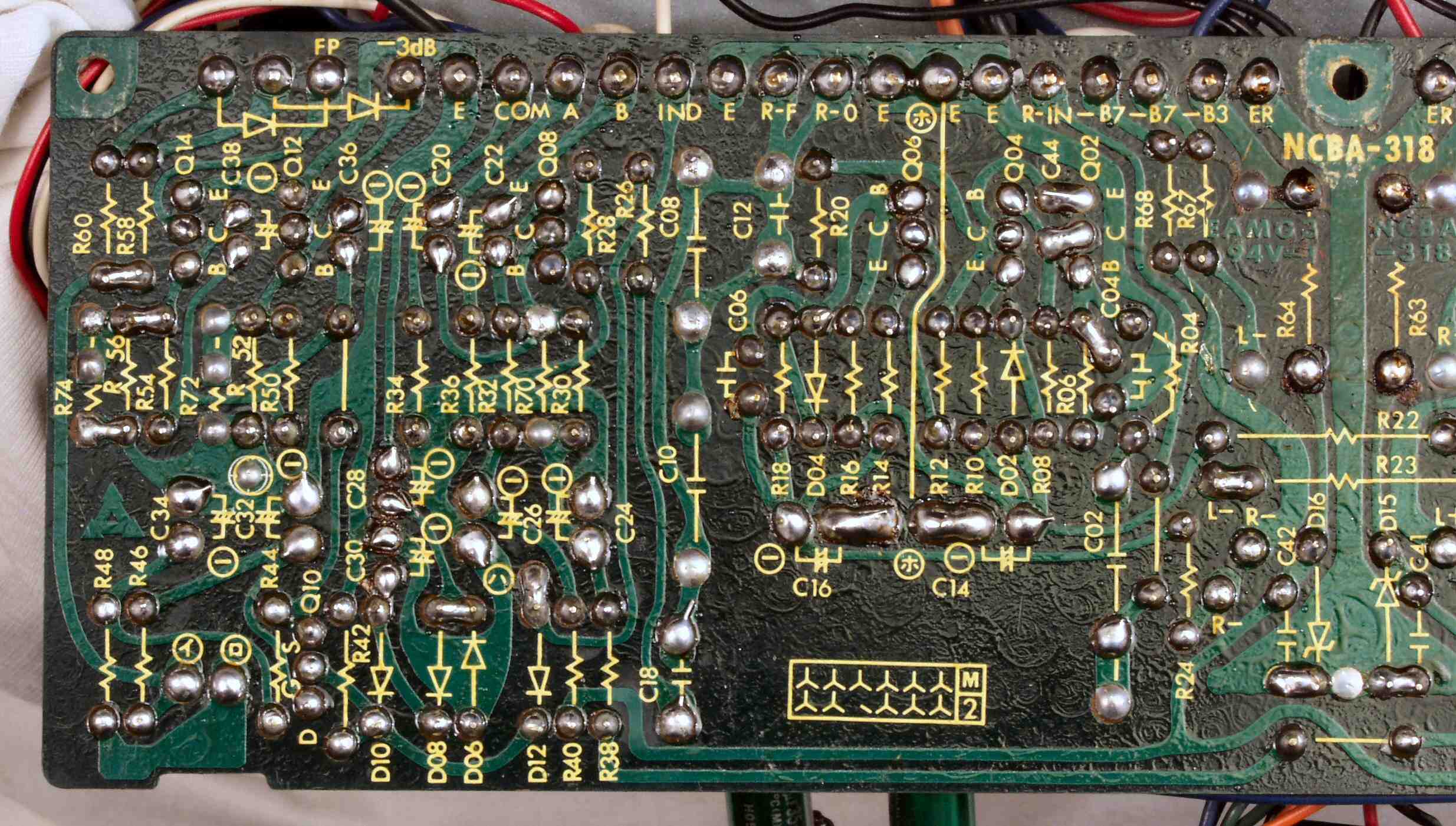

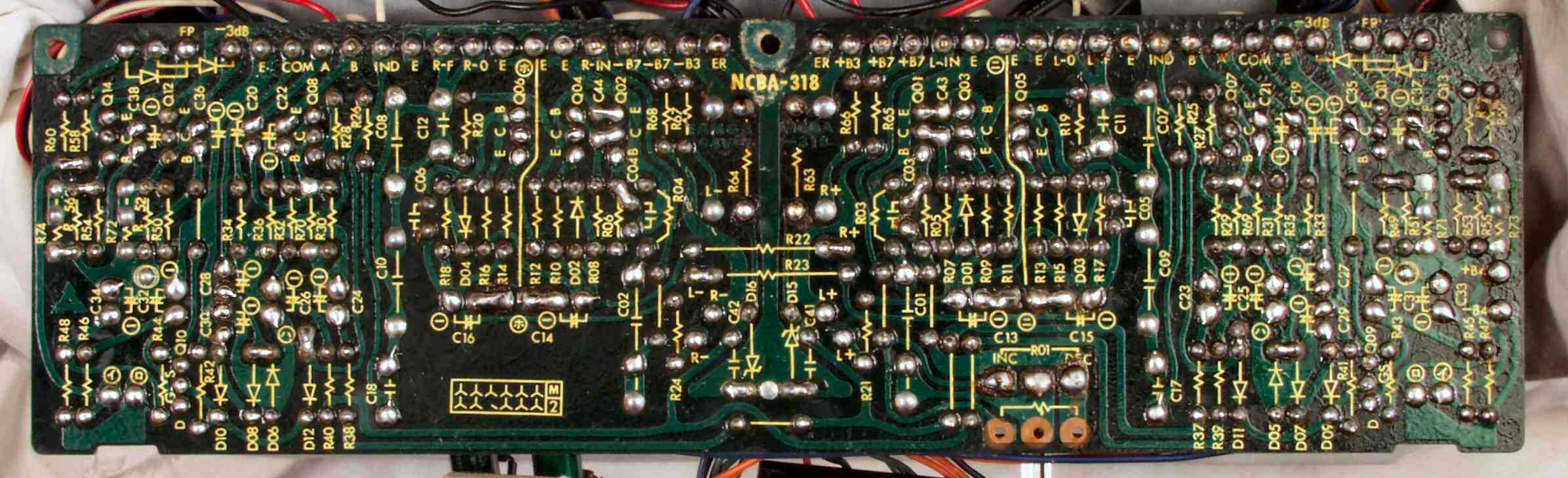

Ｃ−４Ｃ．　修理前　プリＡＭＰ・ピークモニター基板裏

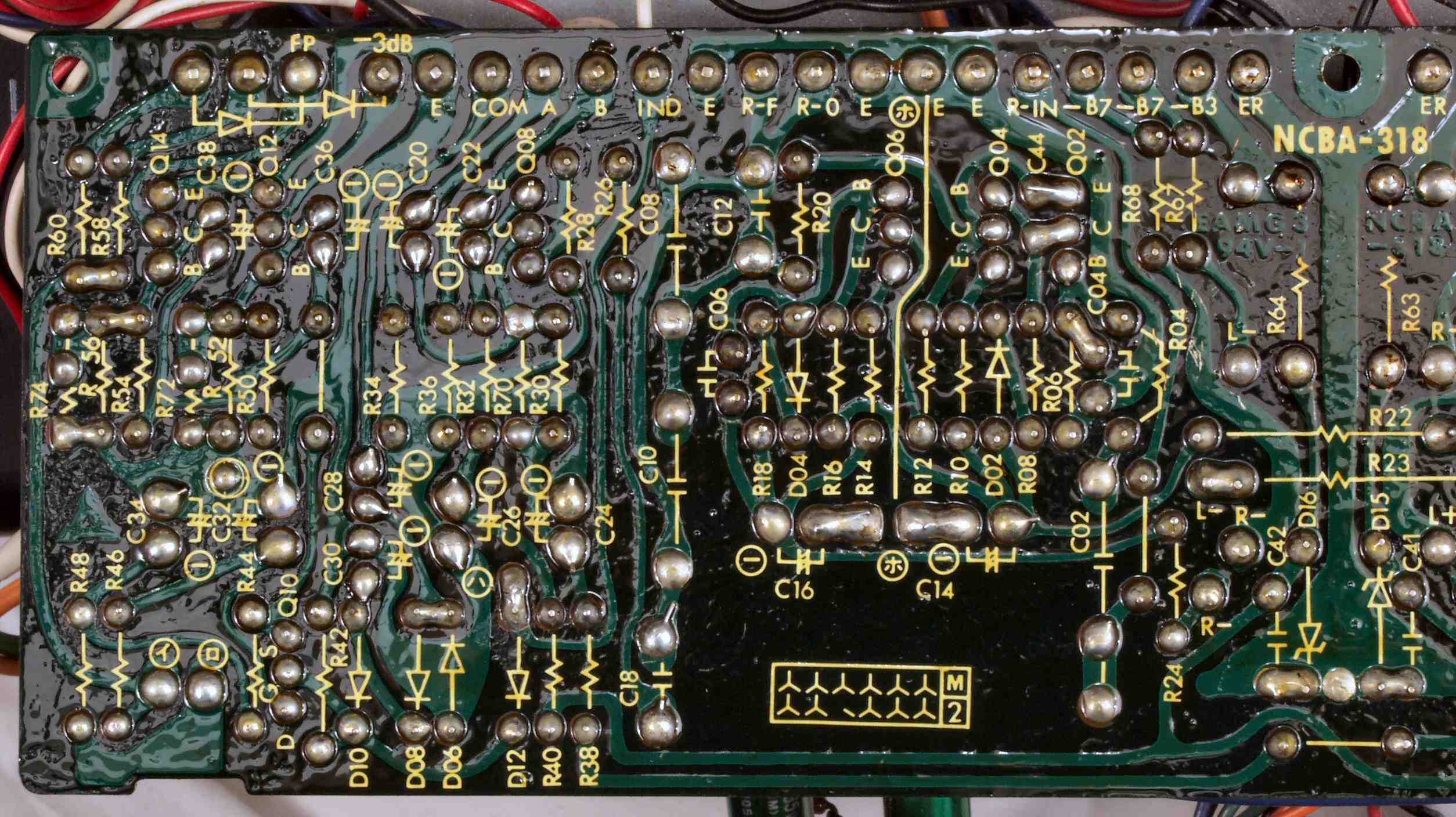

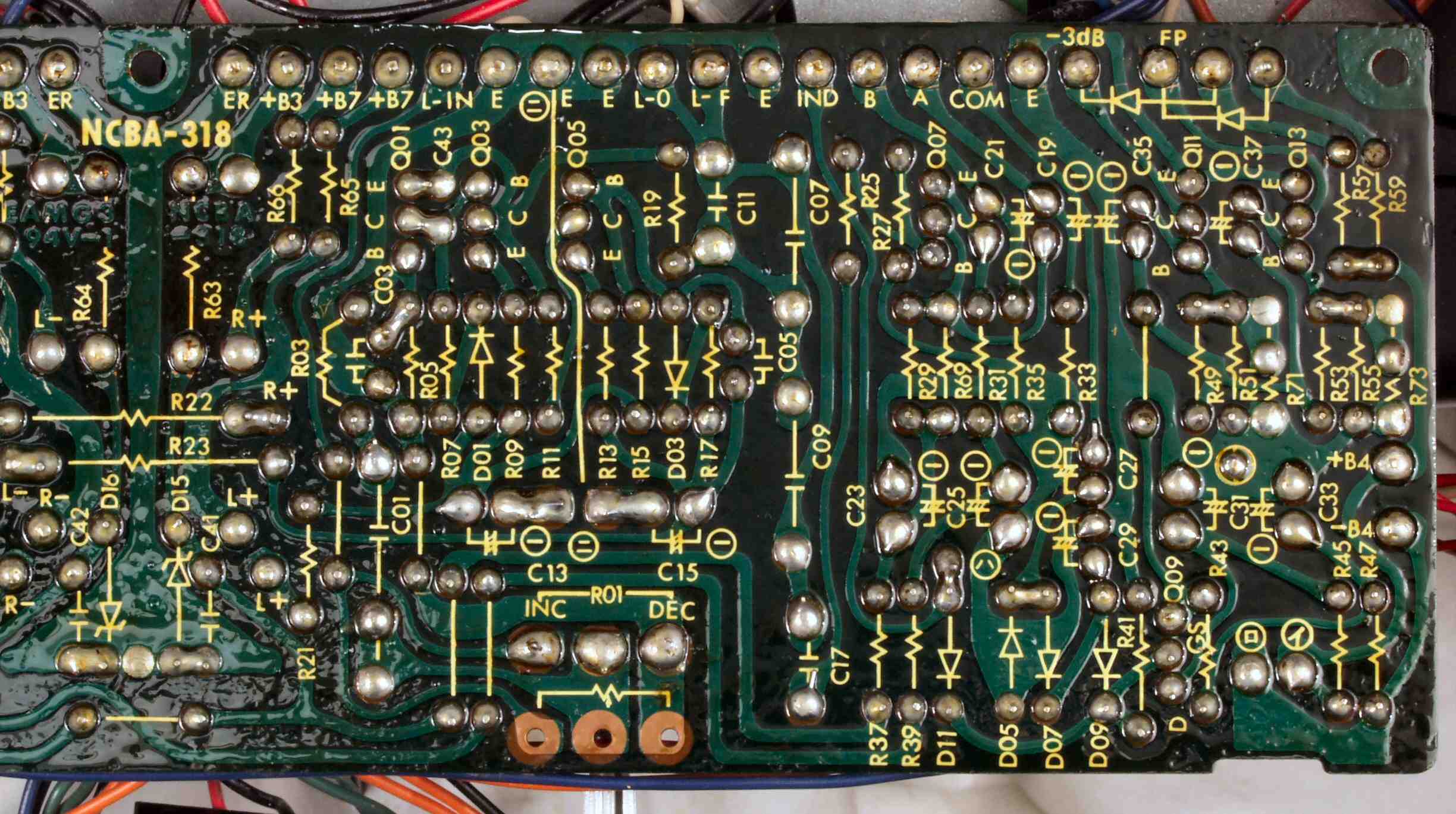

Ｃ−４Ｄ．　修理（半田補正）後　プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

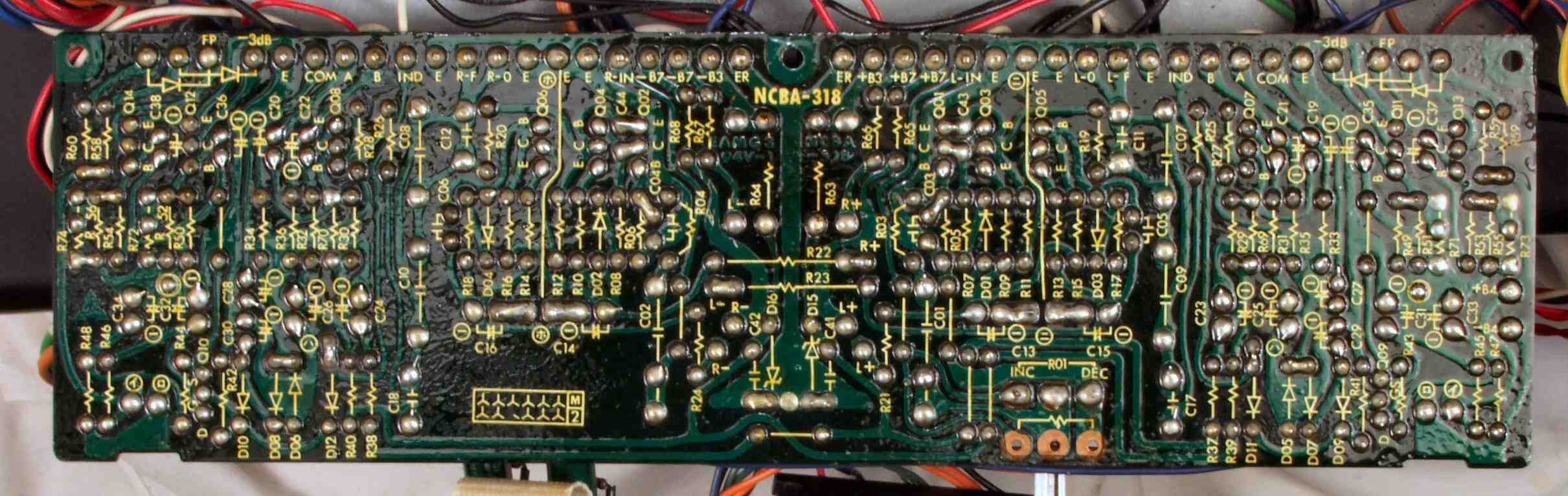

Ｃ−４Ｅ．　完成プリＡＭＰ・ピークモニター基板裏　　洗浄後

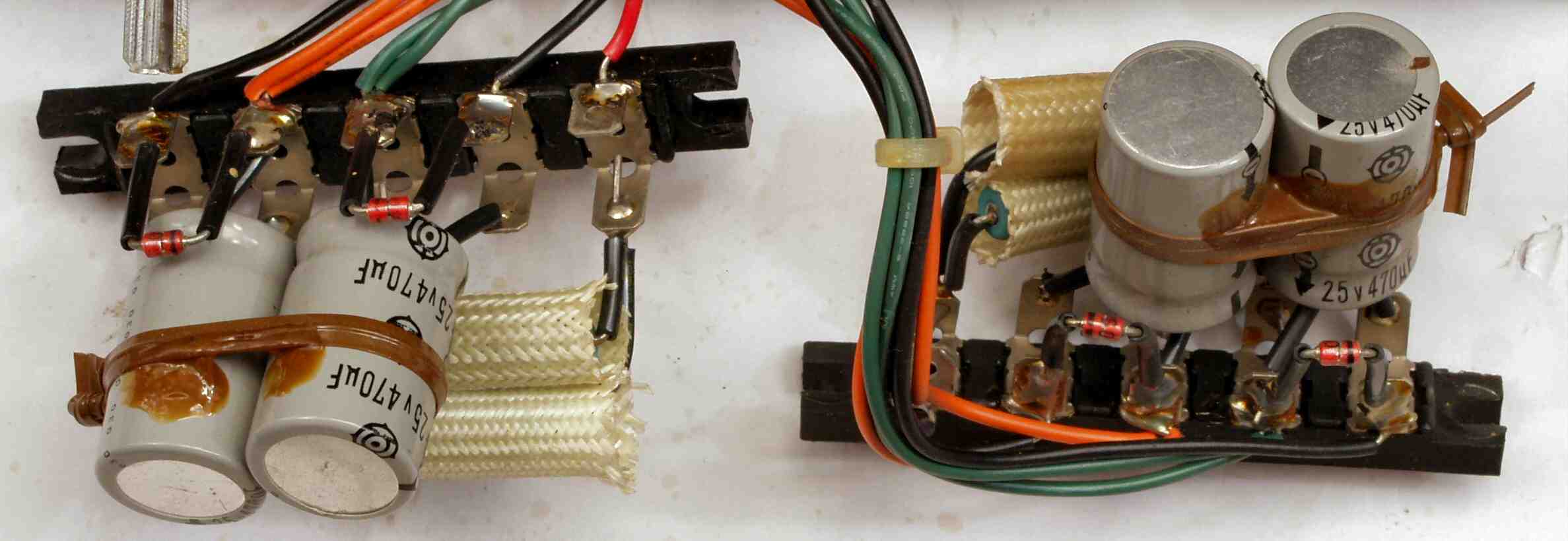

Ｃ−４Ｆ．　修理前　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー

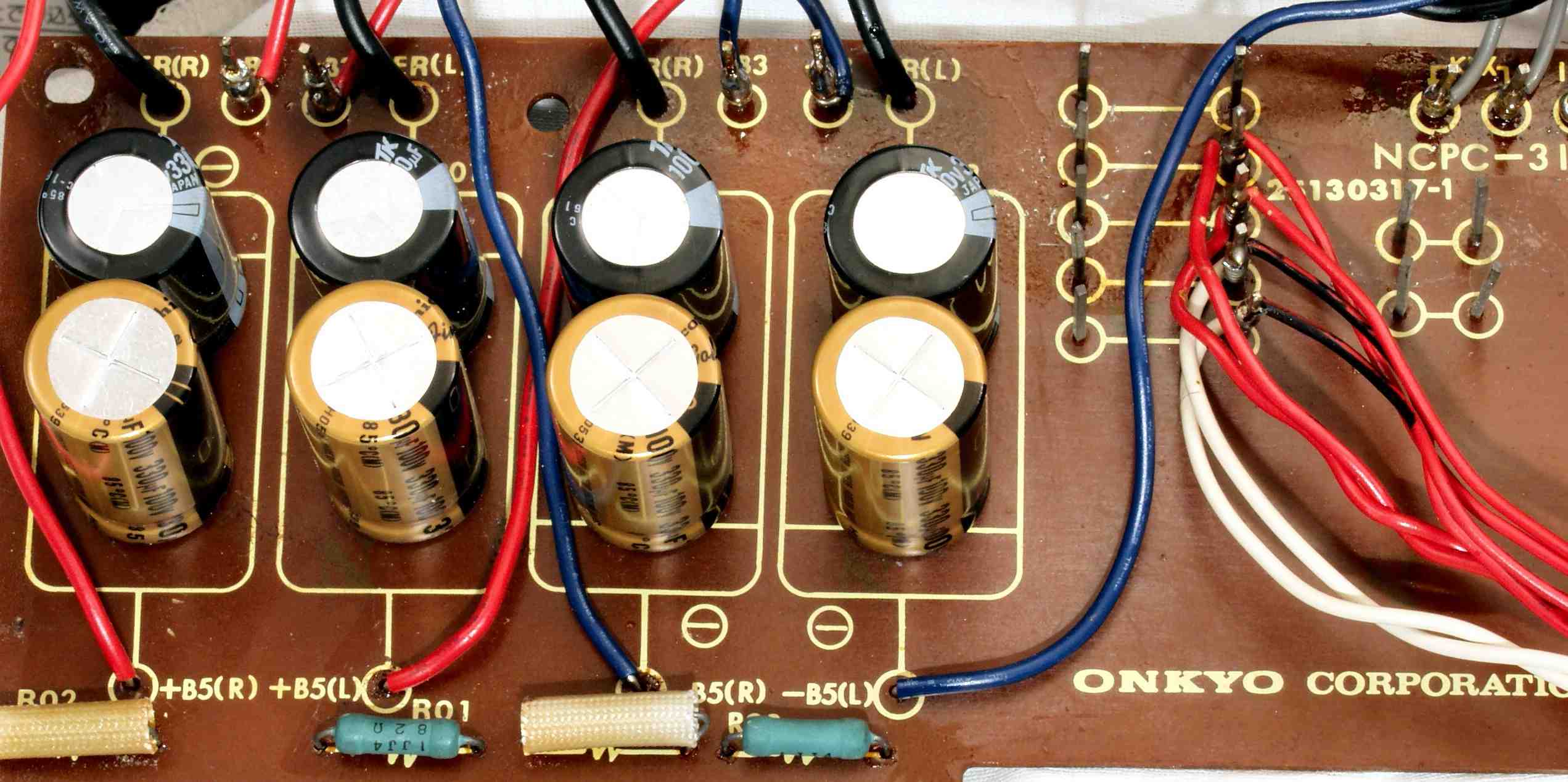

Ｃ−４Ｇ．　修理後　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー　電解コンデンサー４個交換

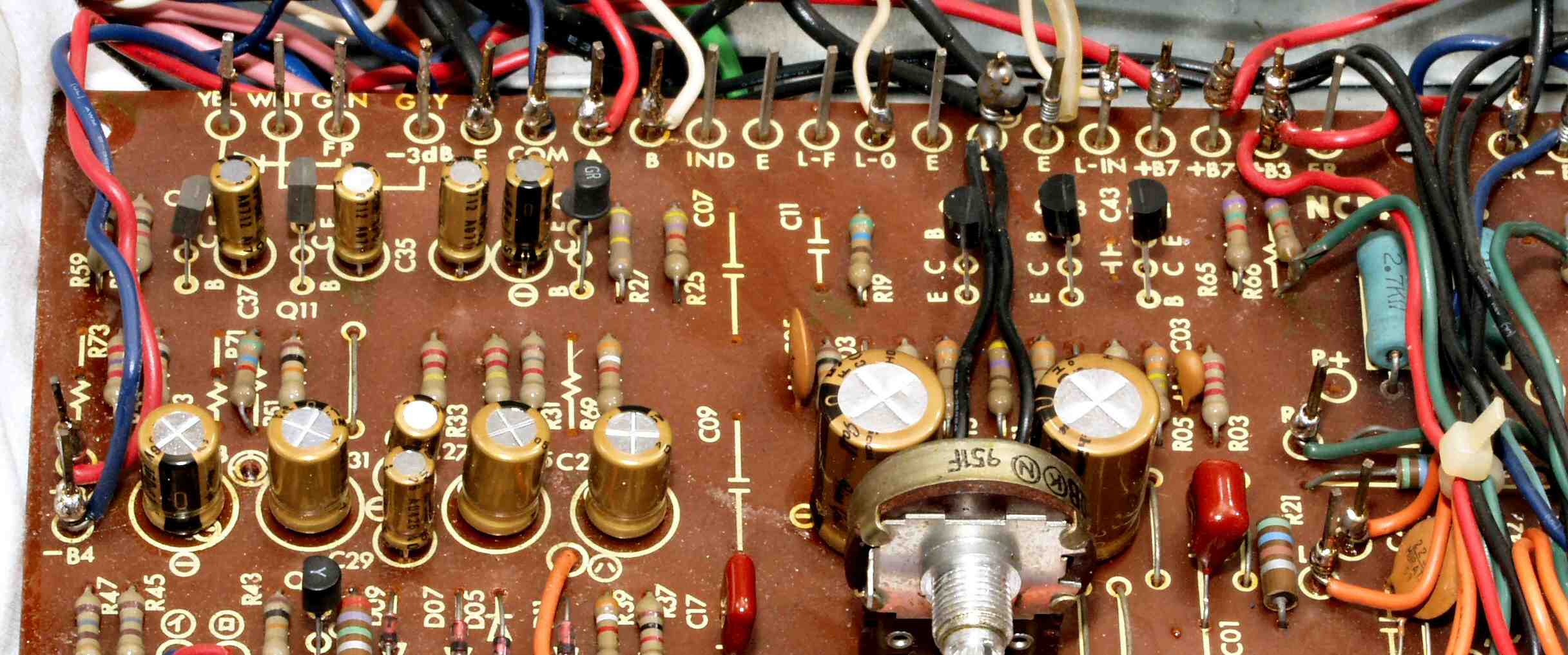

Ｃ−５Ａ．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板

Ｃ−５Ｂ．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板

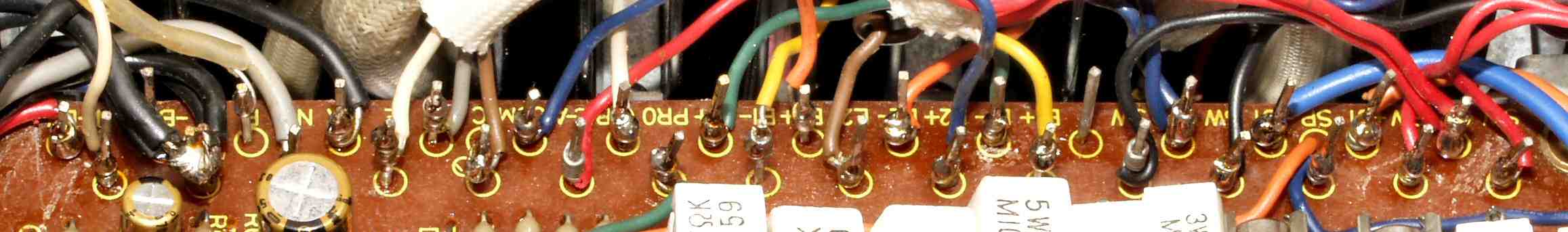

Ｃ−５Ｂ−１．　修理中　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング

Ｃ−５Ｂ−２．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ−５Ｃ．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板裏

Ｃ−５Ｄ．　修理（半田補正）後　Ｒ側プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

Ｃ−５Ｅ．　完成Ｒ側プリＡＭＰ・ピークモニター基板裏　洗浄後

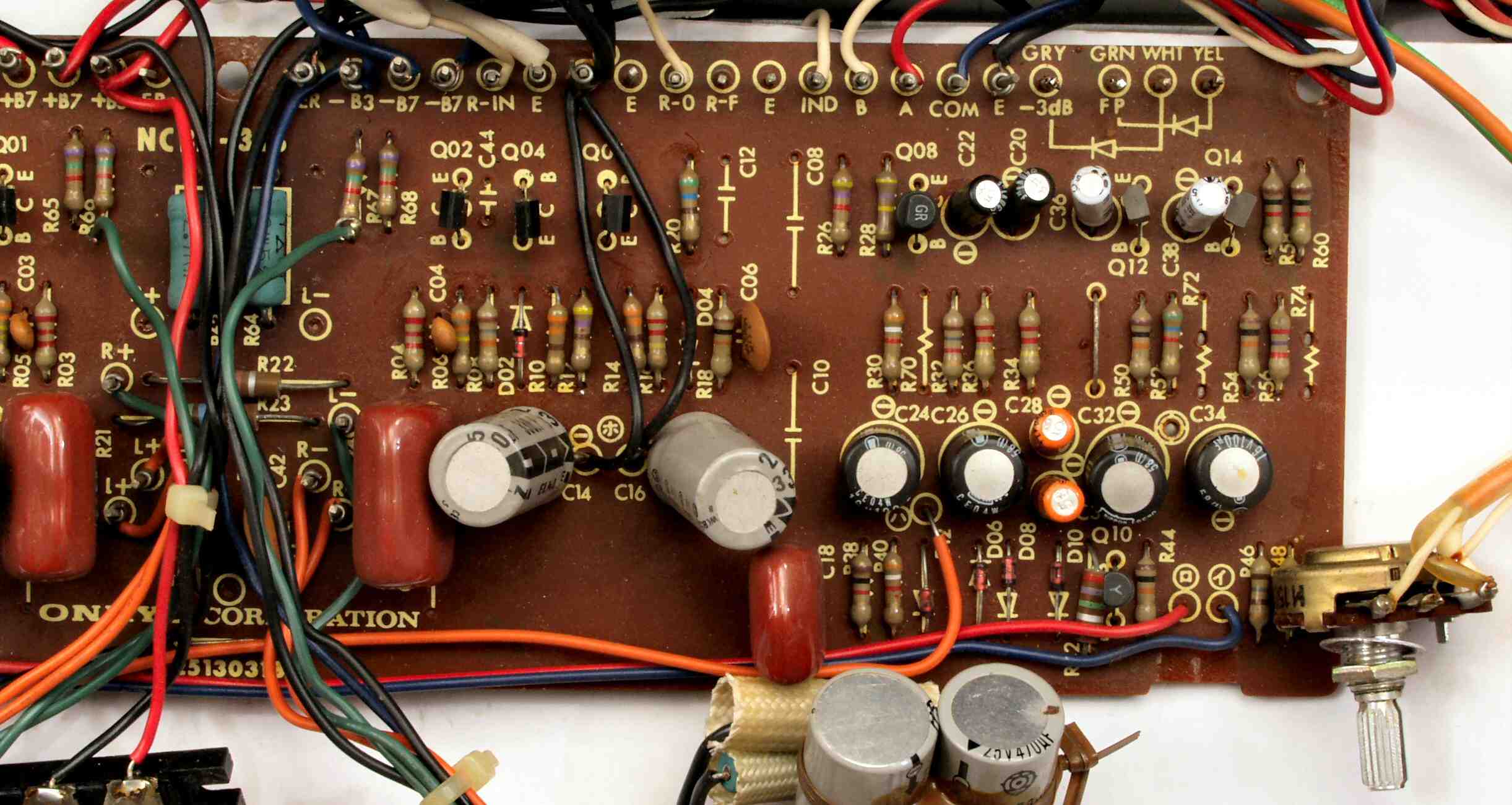

Ｃ−６Ａ．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ−６Ｂ．　修理後　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ−６Ｂ−１．　修理中　L側プリＡＭＰ・ピークモニター基板、ラッピング

Ｃ−６Ｂ−２．　修理後　L側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ−６Ｃ．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板裏

Ｃ−６Ｄ．　修理（半田補正）後　Ｌ側プリＡＭＰ・ピークモニター基板裏　半田を全部やり直す

Ｃ−６Ｅ．　完成Ｌ側プリＡＭＰ・ピークモニター基板裏　洗浄後

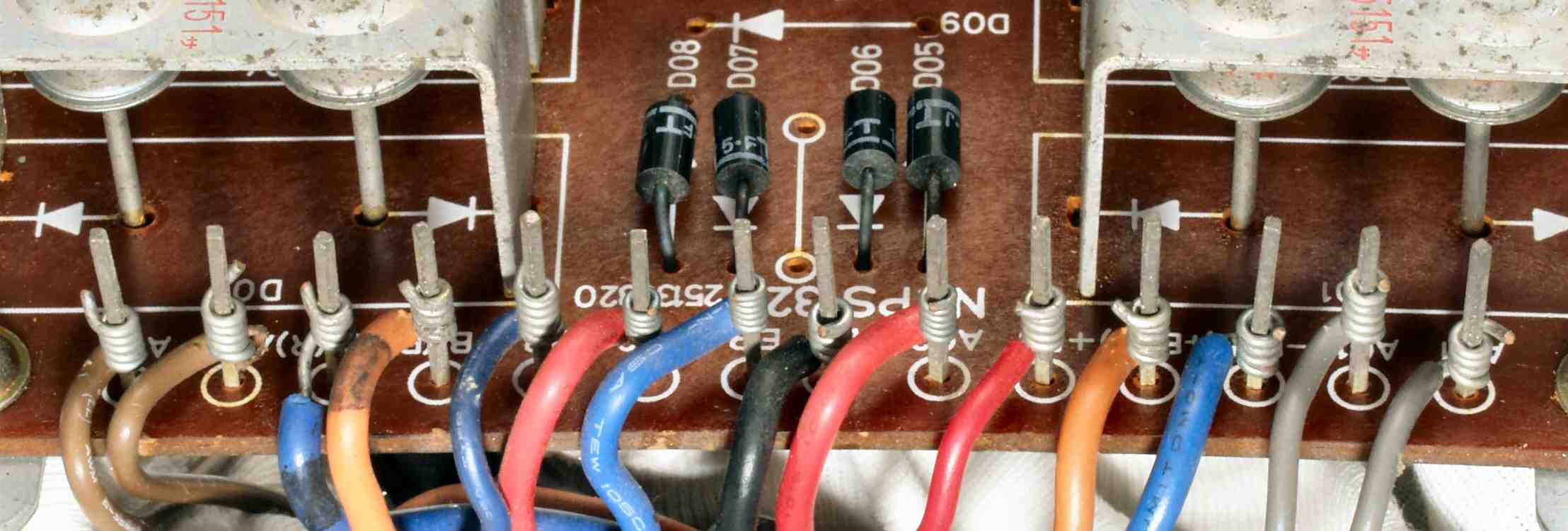

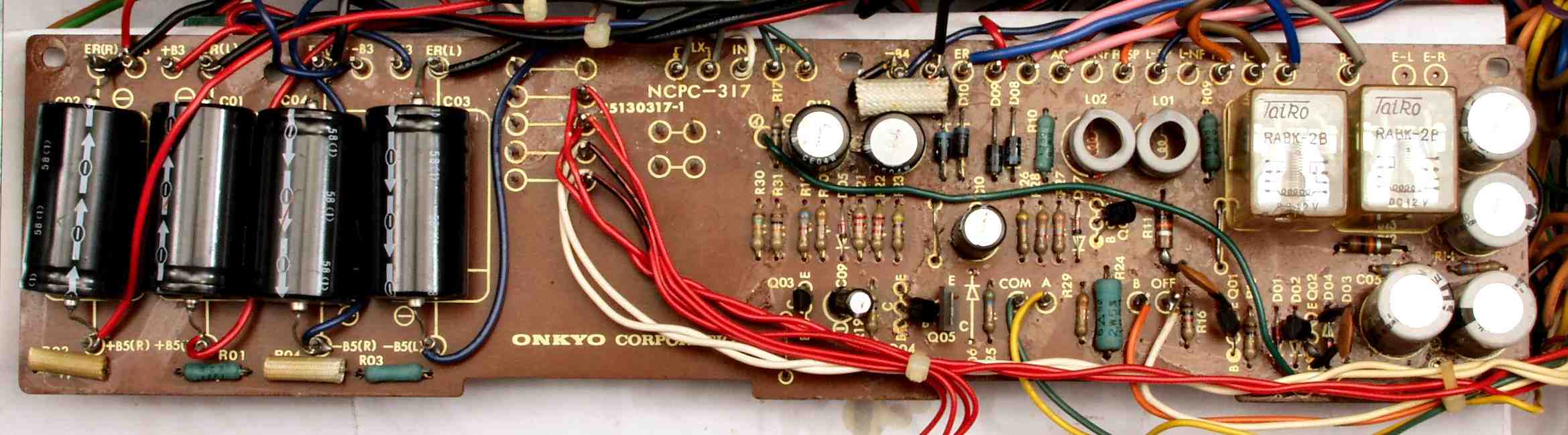

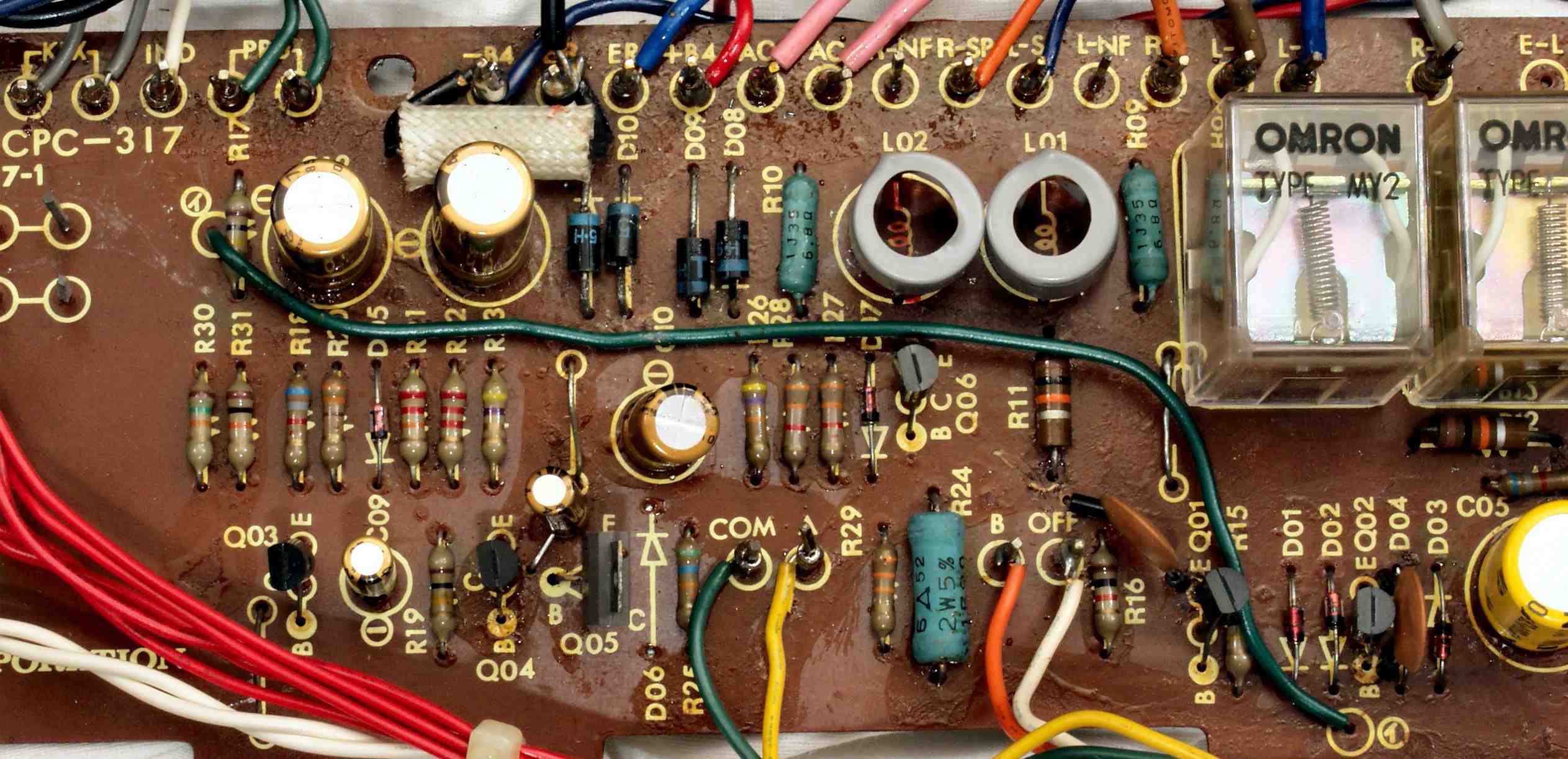

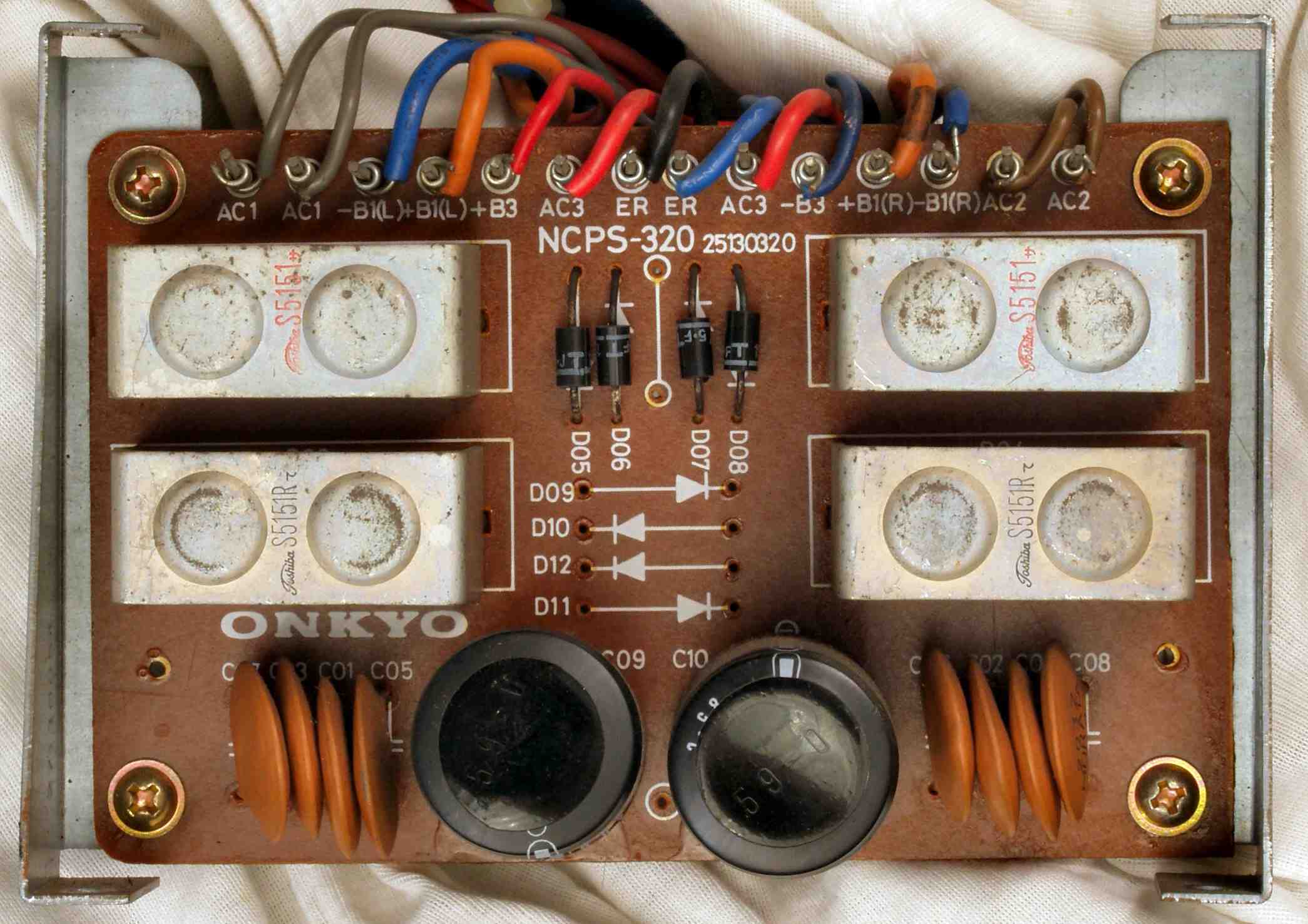

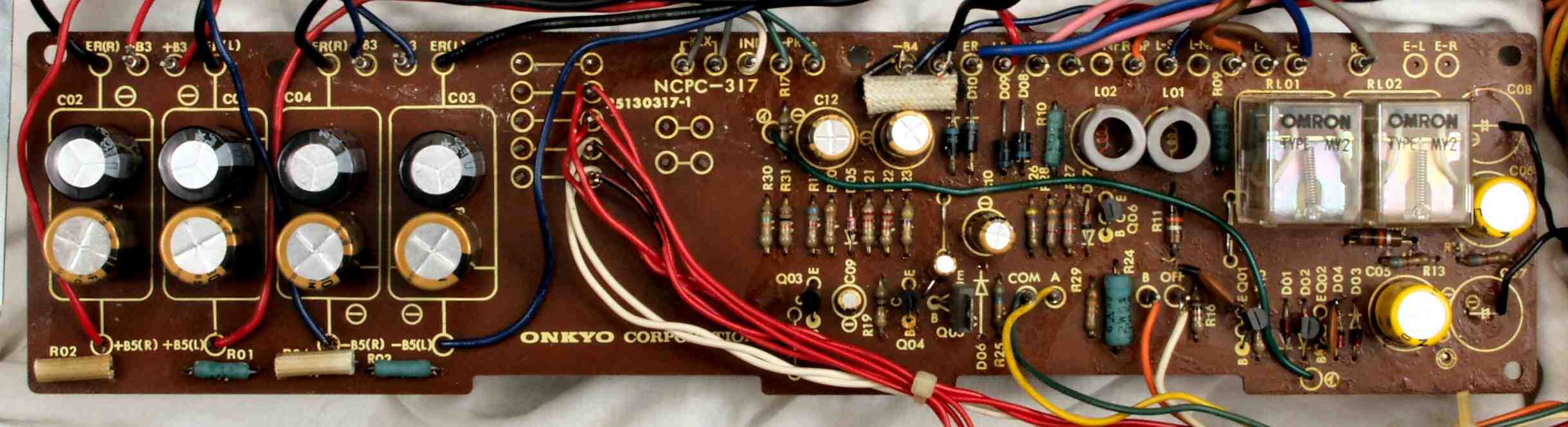

Ｃ−７Ａ．　修理前　整流・プロテクト基板

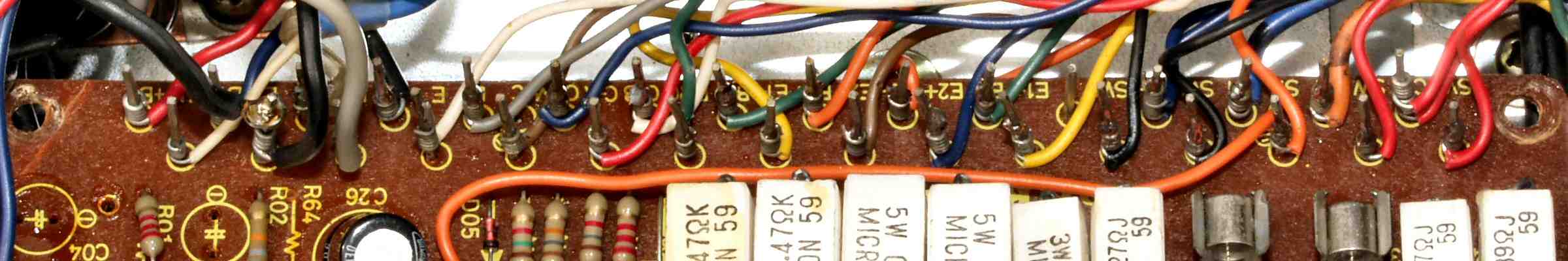

Ｃ−７Ａ−１．　修理前　整流・プロテクト基板、手直しケ所、完成後（組み立て後）の修正なので、基板を外すのが手間なので、表付け

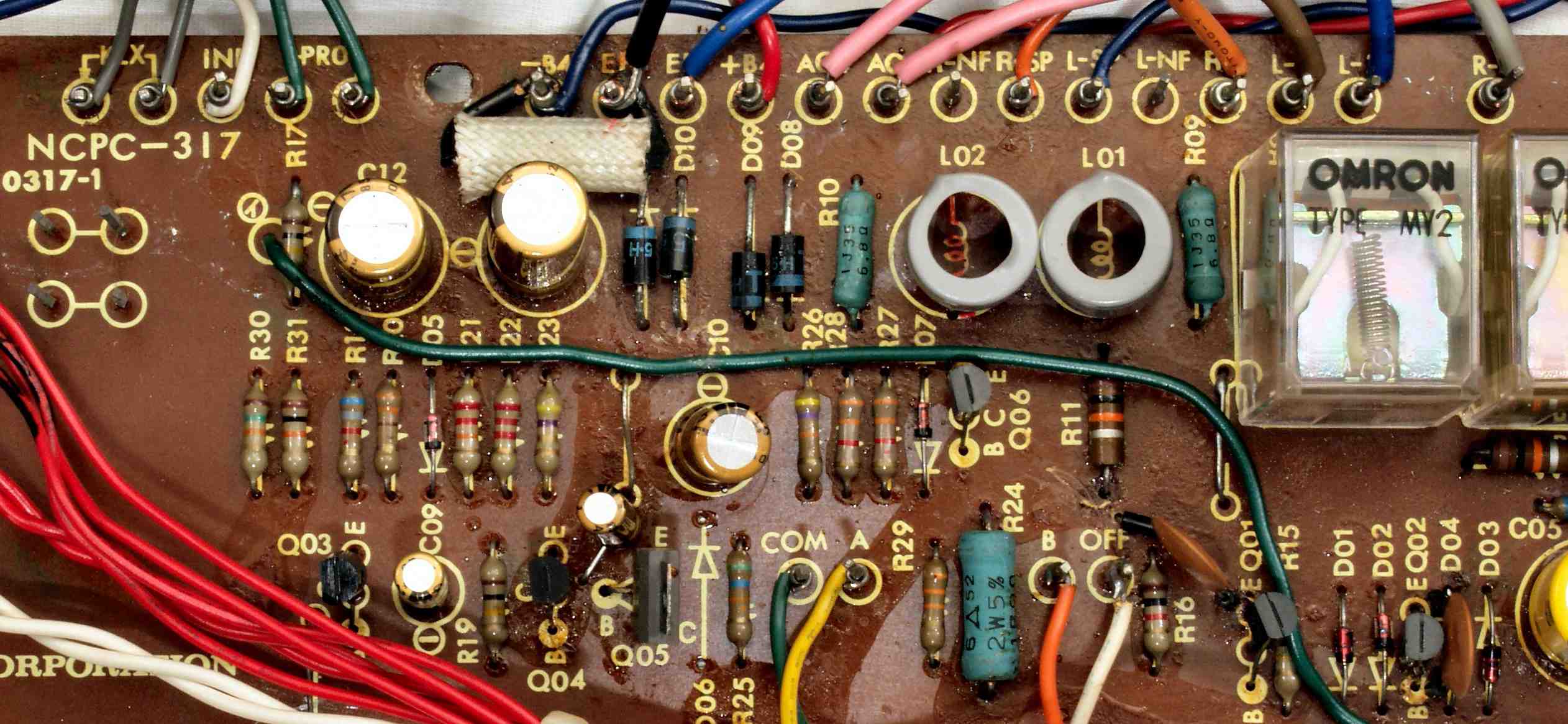

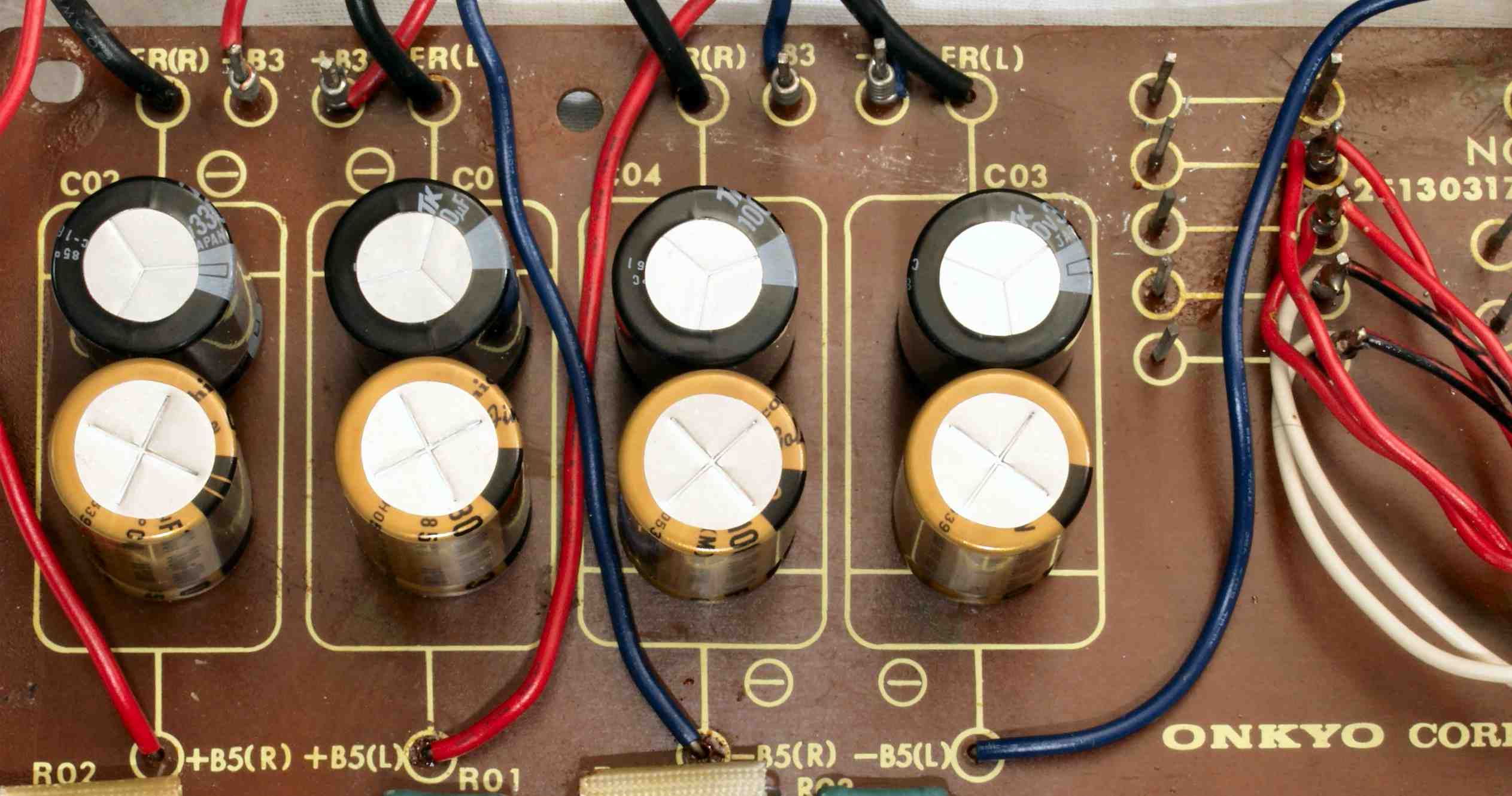

Ｃ−７Ｂ．　修理後　整流・プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１６個交換

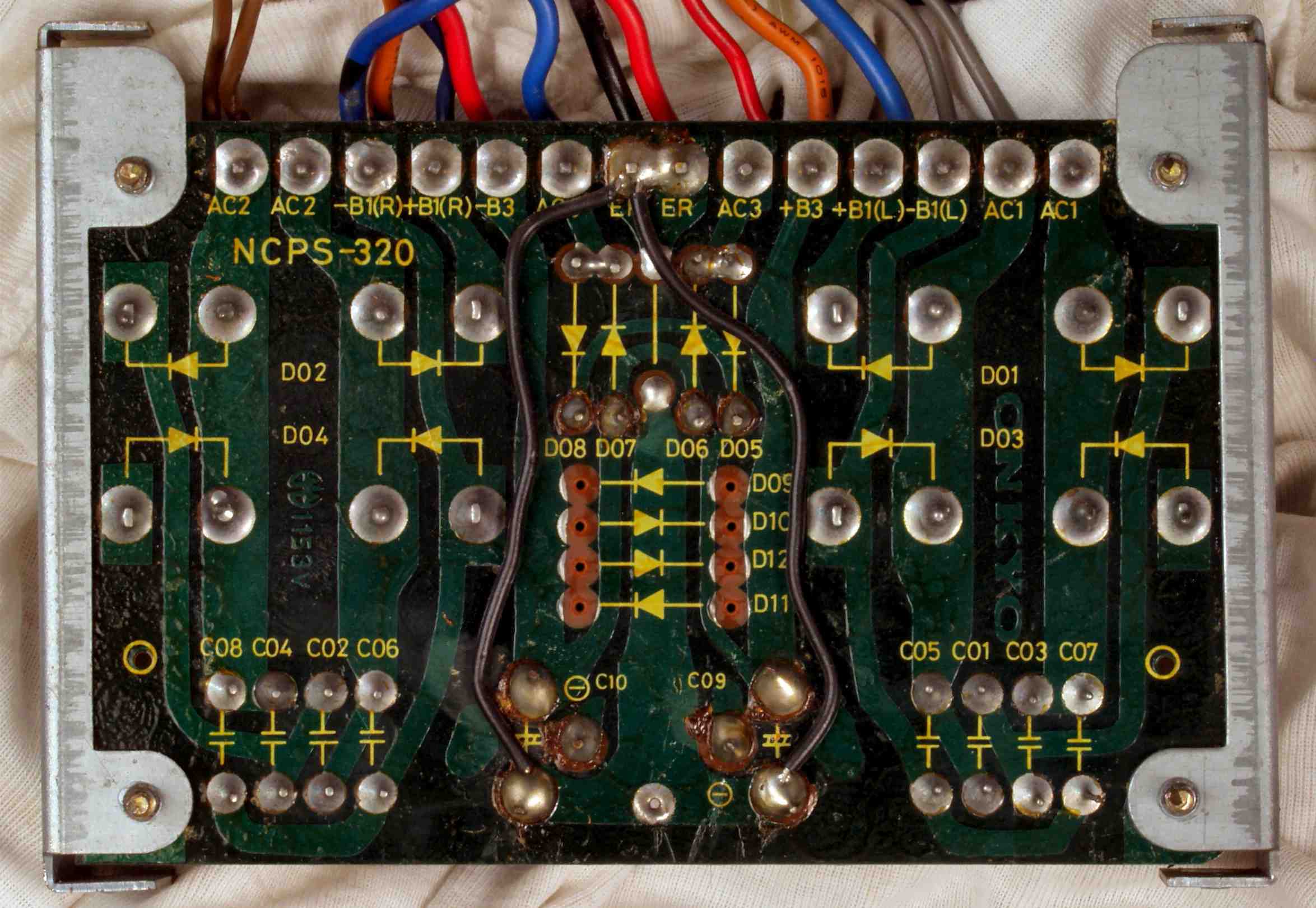

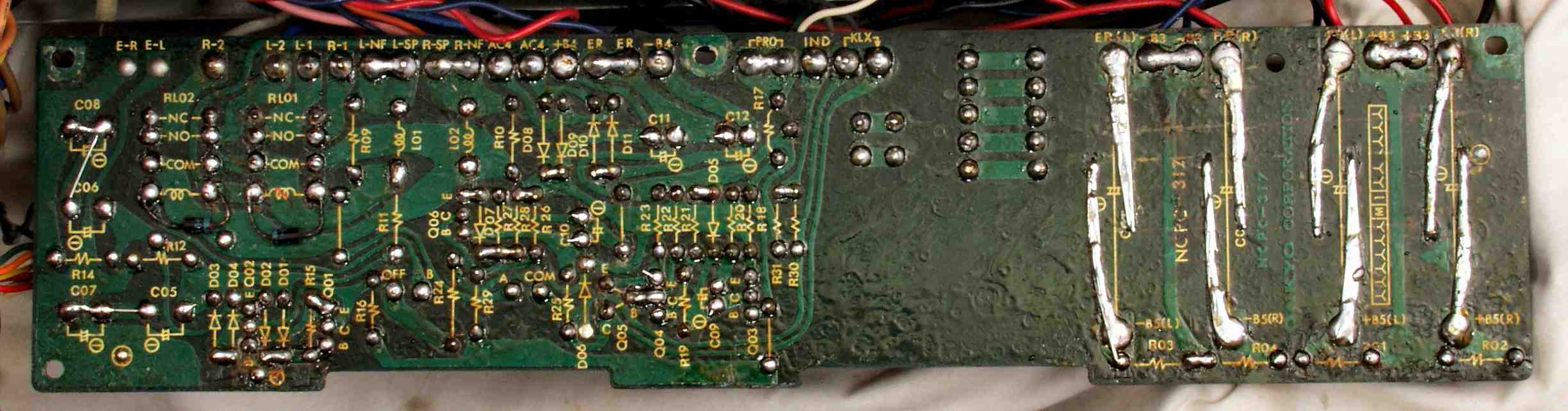

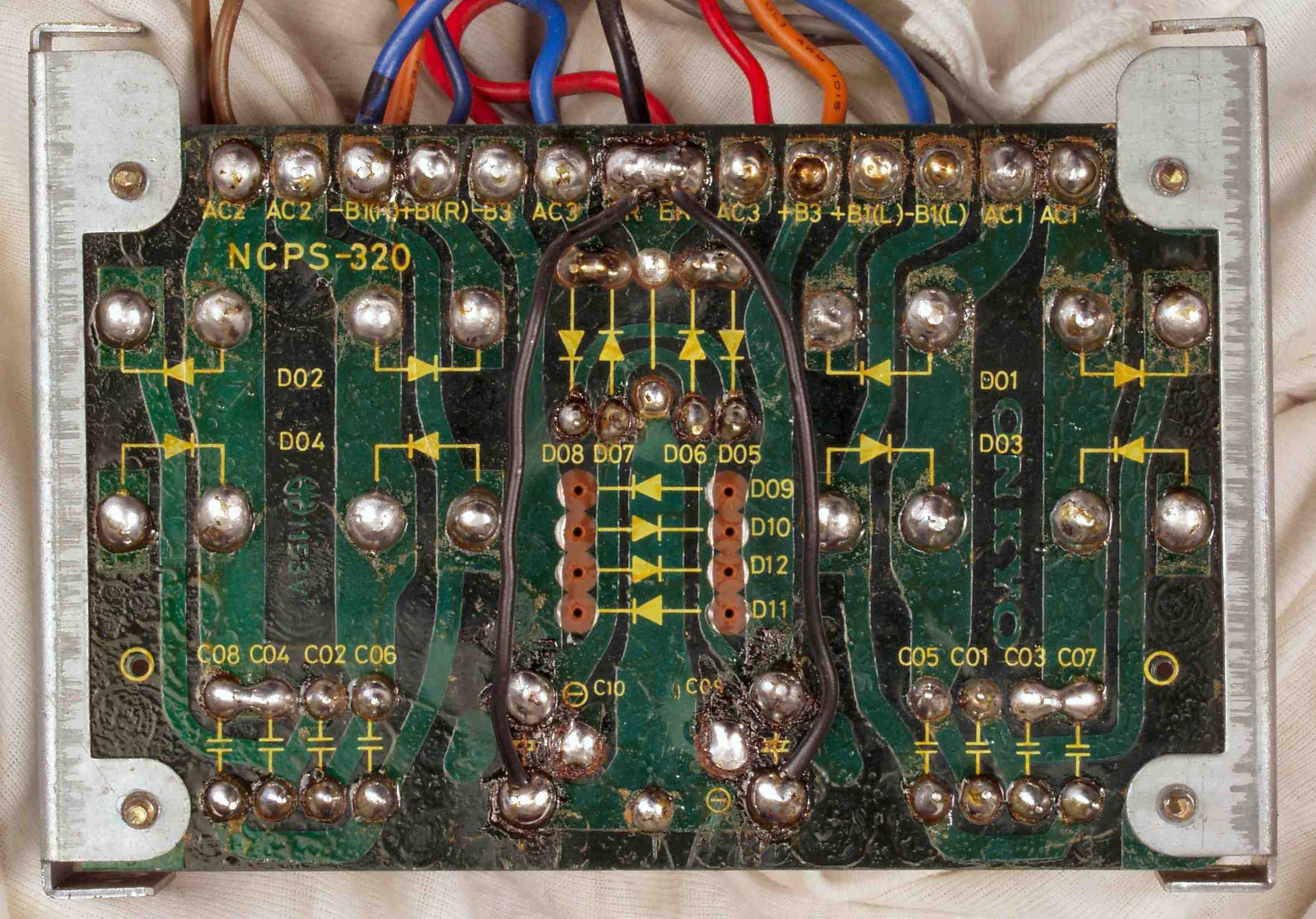

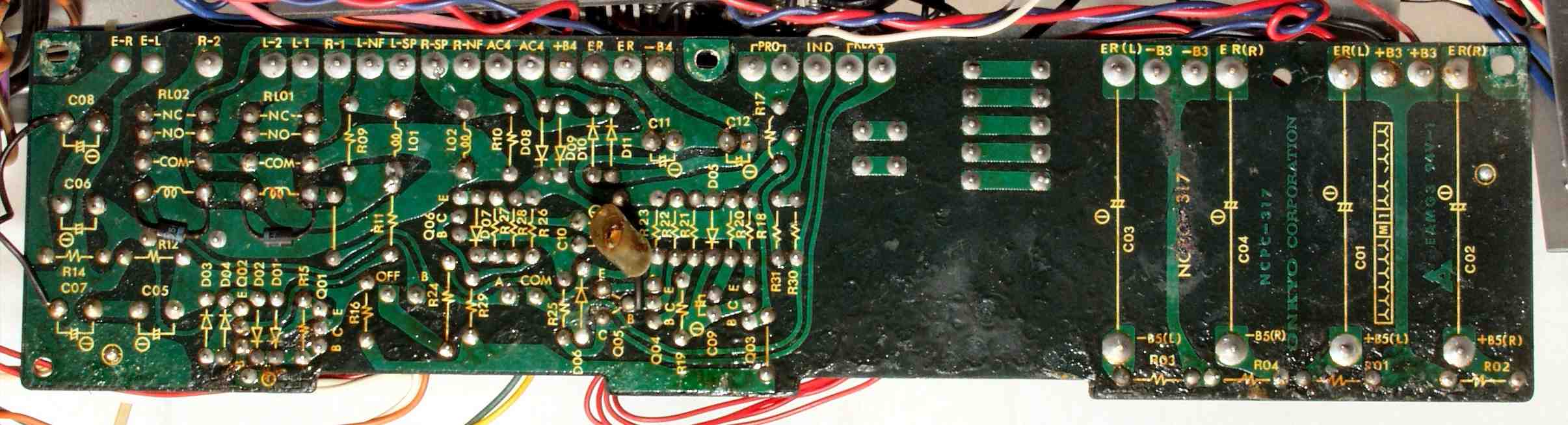

Ｃ−７Ｃ．　修理後　整流・プロテクト基板裏

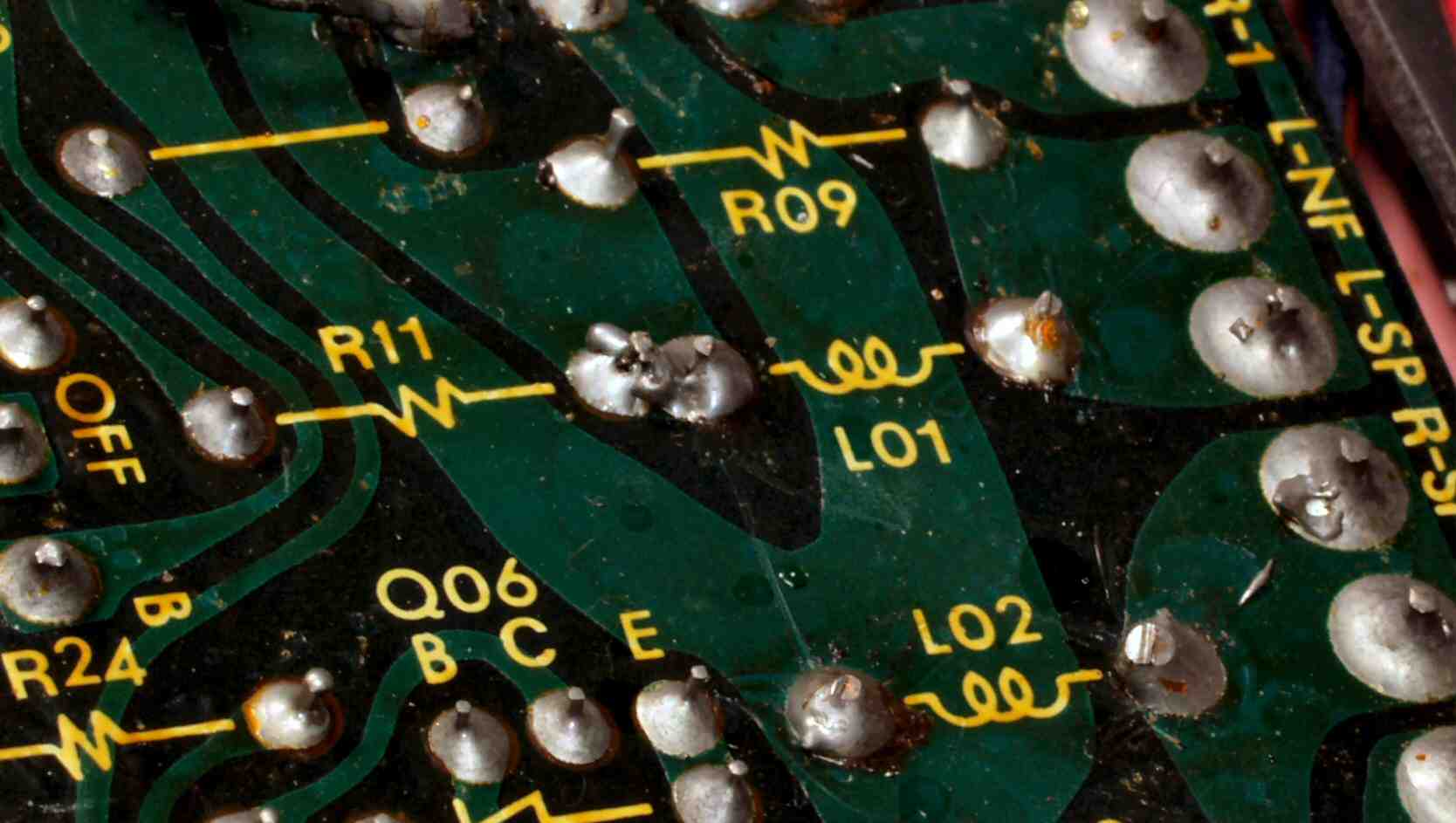

Ｃ−７Ｃ−１．　修理後　整流・プロテクト基板裏、半田不良ケ所

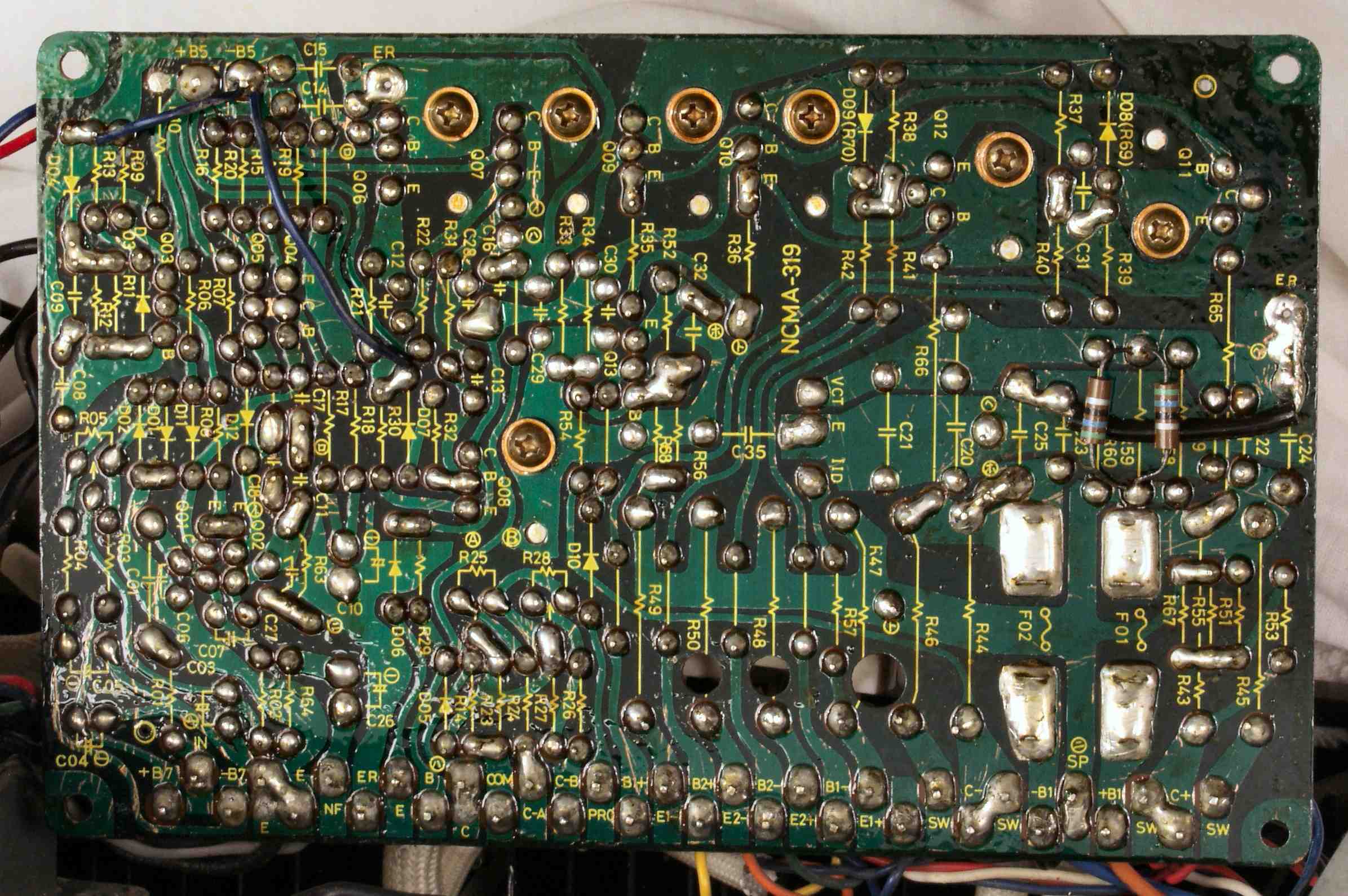

Ｃ−７Ｄ．　修理（半田補正）後　整流・プロテクト基板裏

Ｃ−７Ｅ．　完成整流・プロテクト基板裏

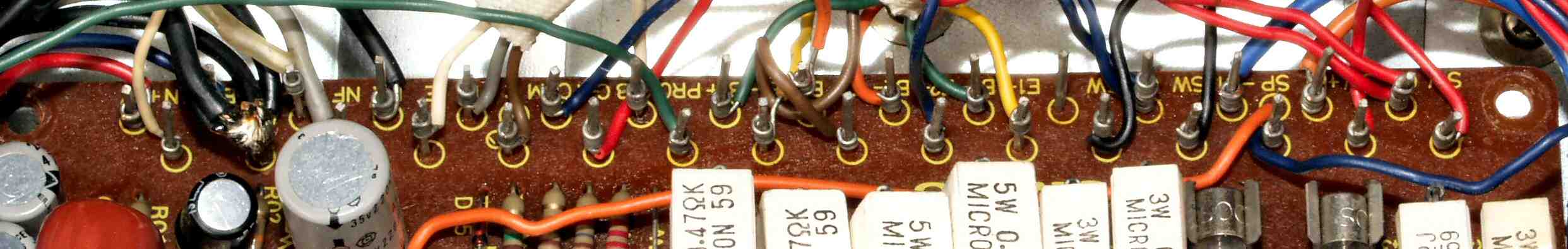

Ｃ−７Ｆ．　修理中　整流・プロテクト基板、ラッピング

Ｃ−７Ｇ．　修理後　整流・プロテクト基板、ラッピング、半田をしみ込ませる

Ｃ−７Ｈ．　修理中　整流・プロテクト基板２、ラッピング

Ｃ−７Ｉ．　修理後　整流・プロテクト基板２、ラッピング、半田をしみ込ませる

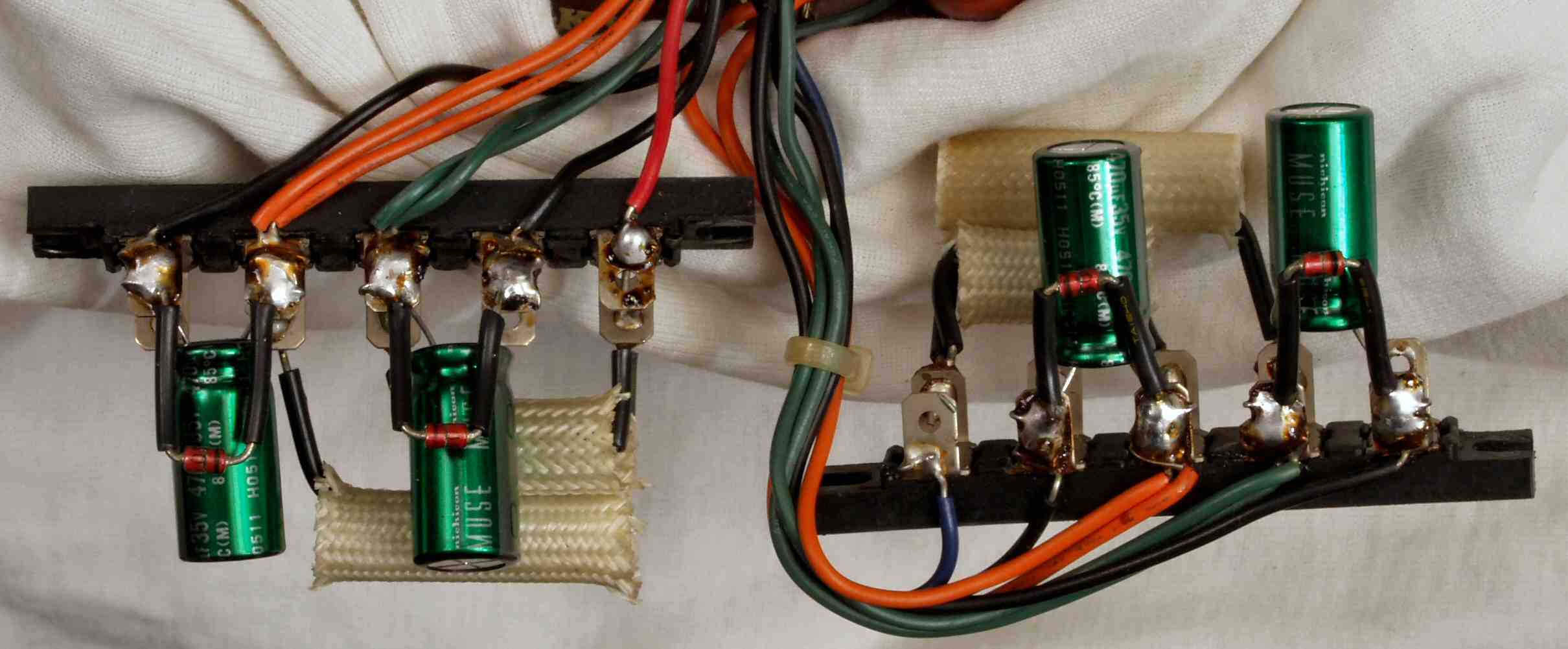

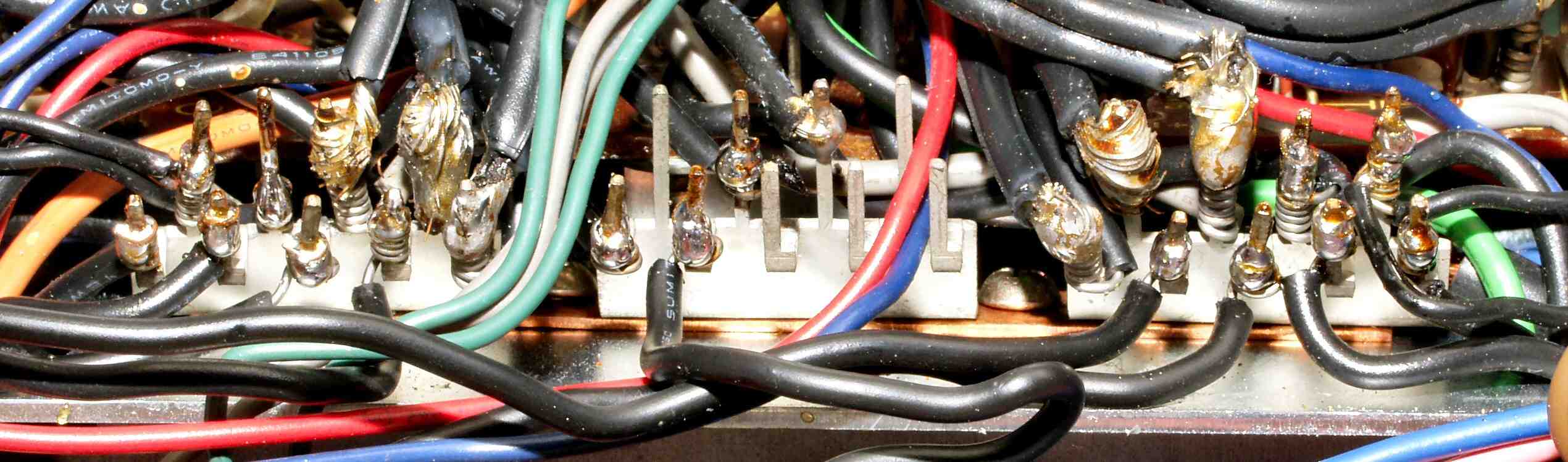

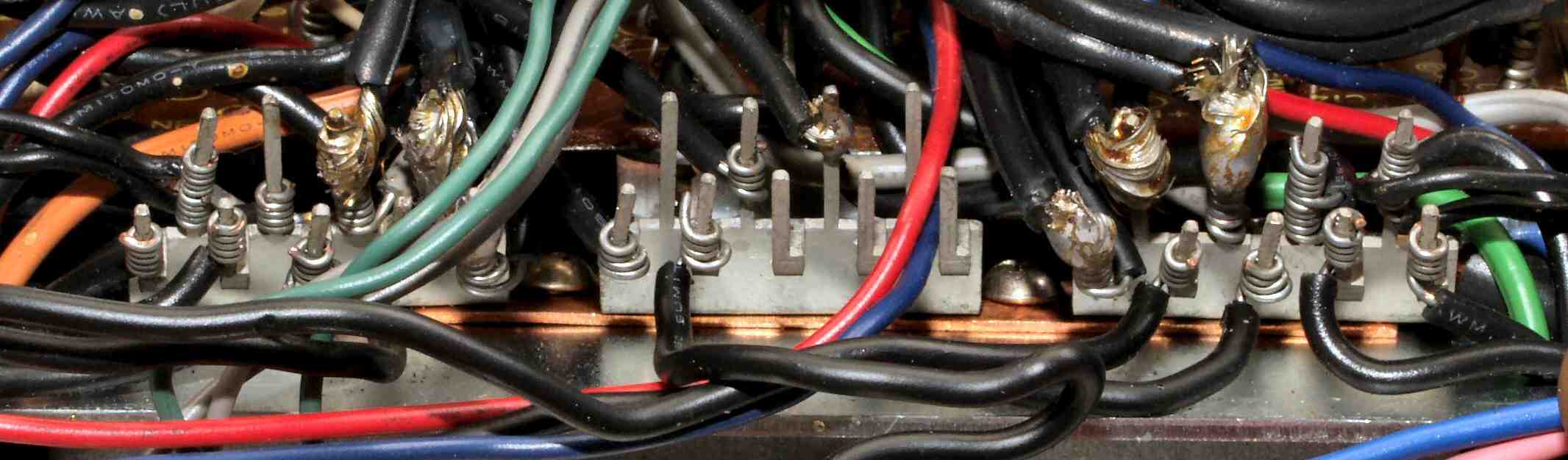

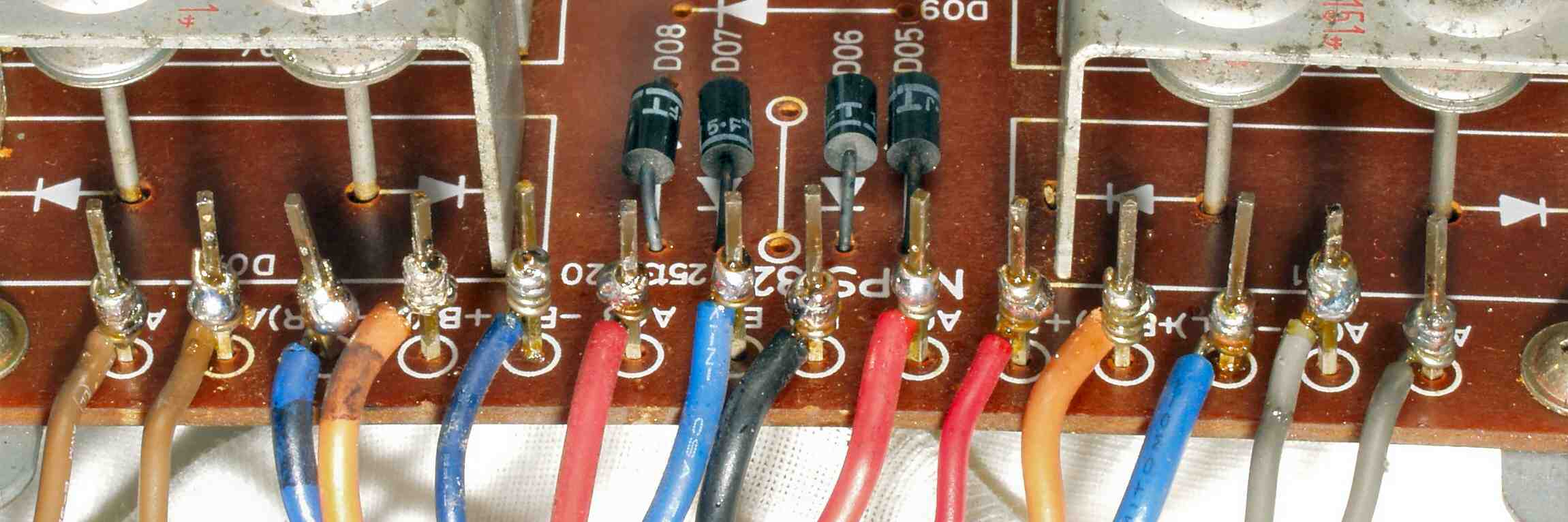

Ｃ−８Ａ．　修理中　アース端子板ラッピング、半田をしみ込ませる

Ｃ−８Ｂ．　修理後　アース端子板ラッピング、半田をしみ込ませる

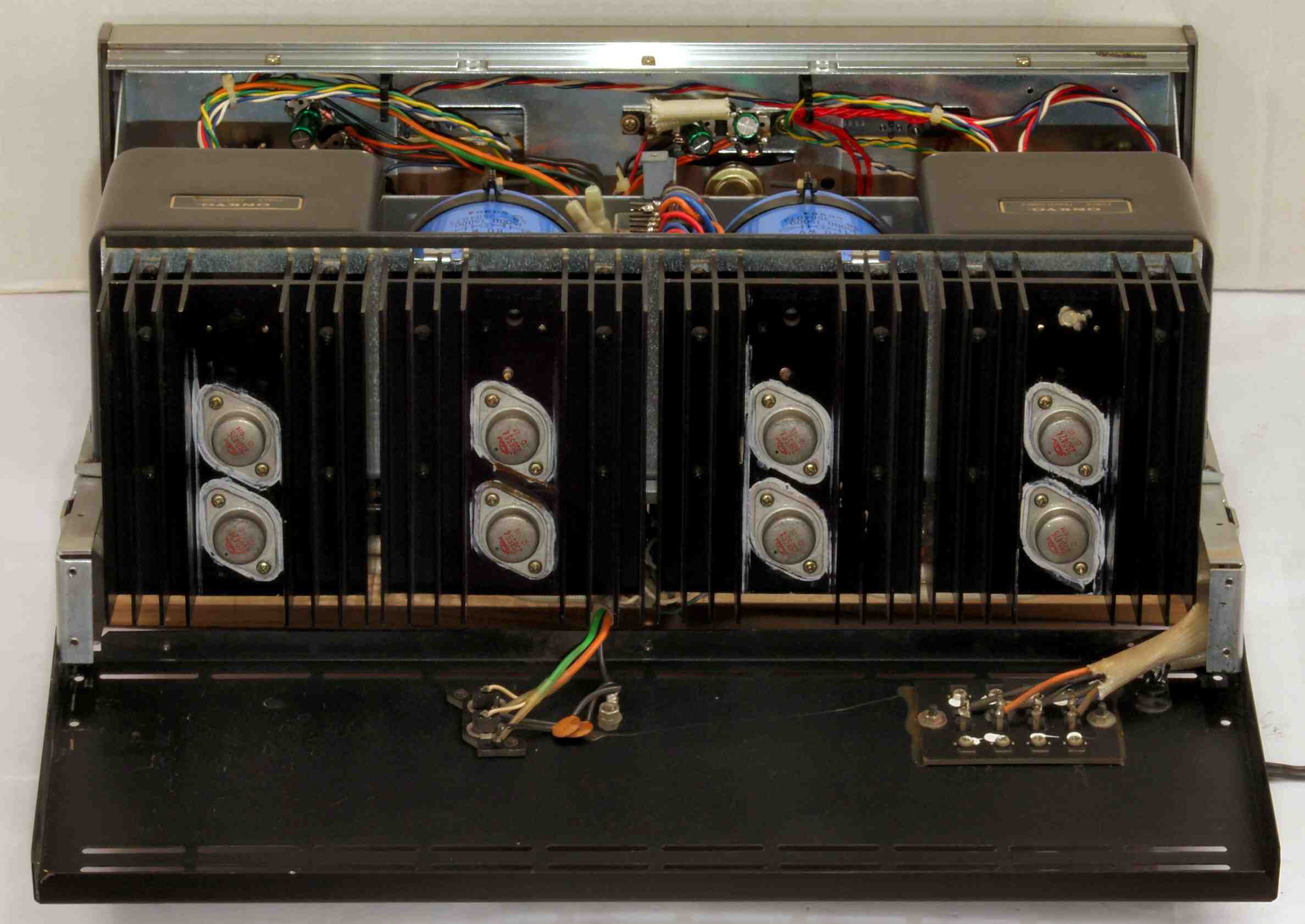

Ｃ−８Ｃ．　修理中　後パネルを外し、終段ＴＲ（トランジスター）点検中

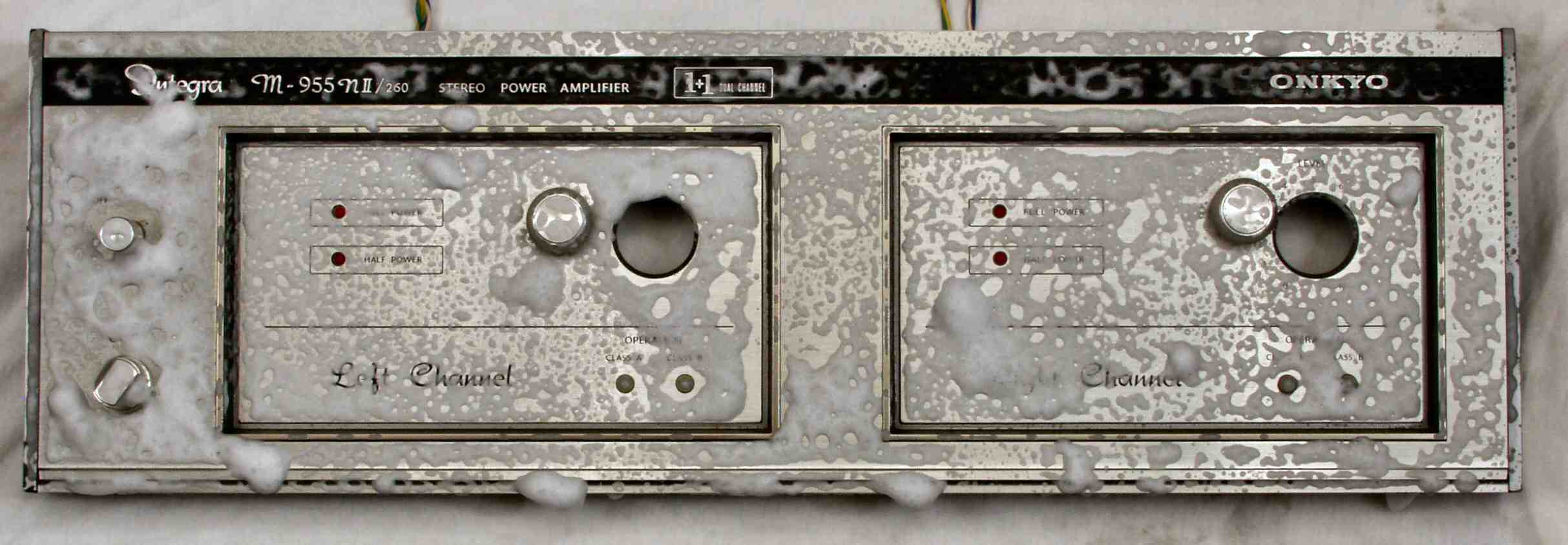

Ｃ−９．　パネル清掃　パイロット・ランプ２個、ＬＥＤ１個交換

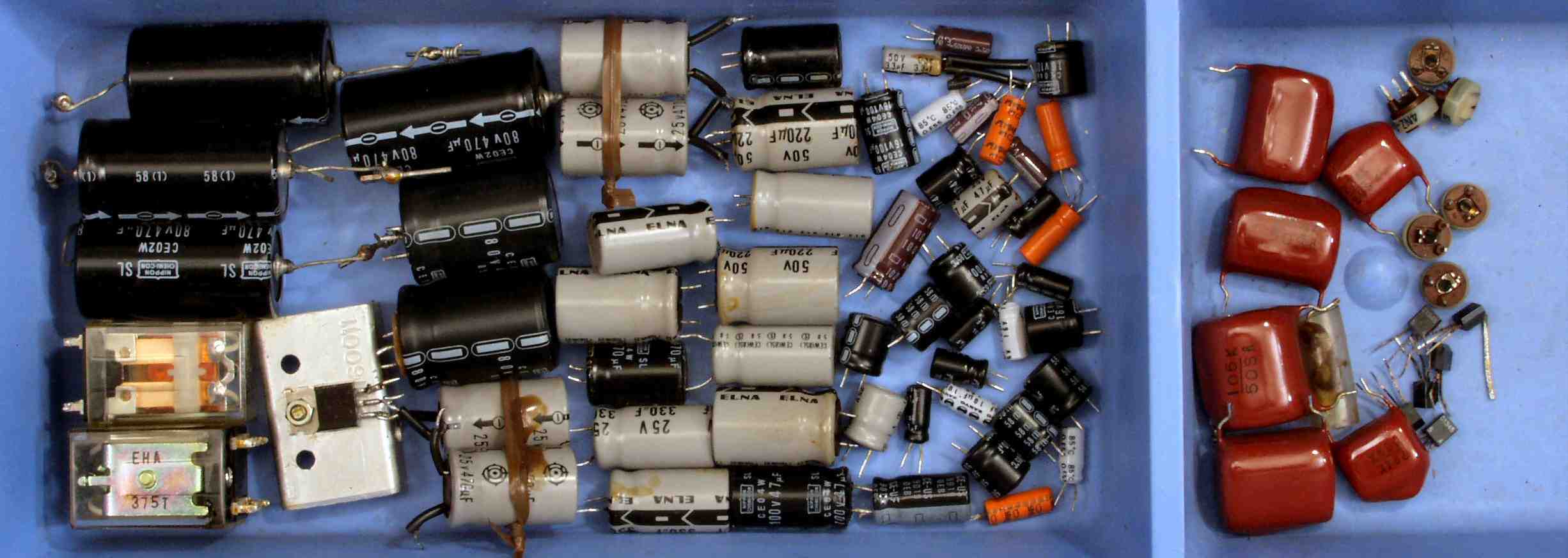

Ｃ−Ａ．　交換した部品

Ｃ−ＢＡ．　修理前　上から見る

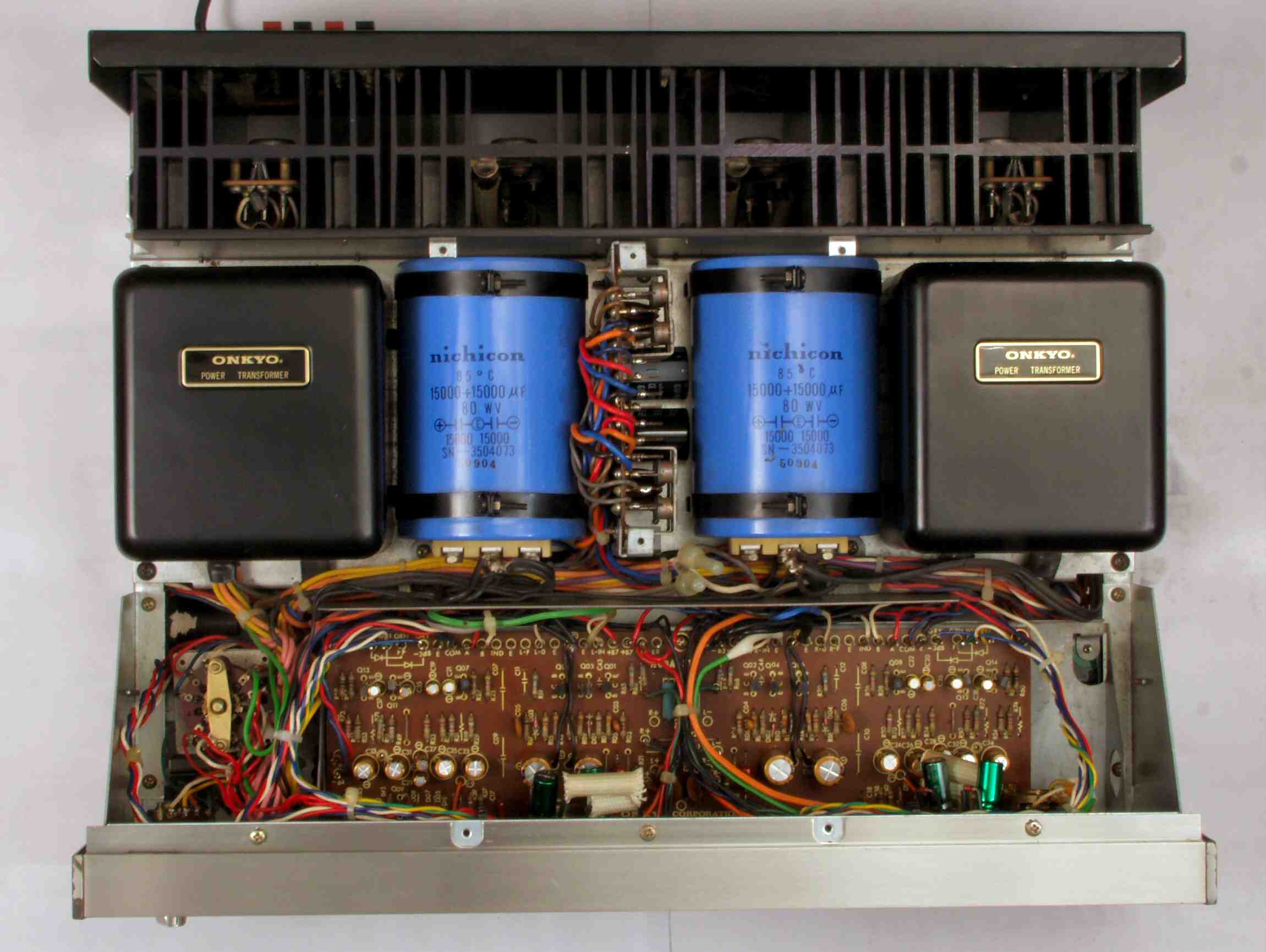

Ｃ−ＢＢ．　修理後　上から見る

Ｃ−ＢＣ．　修理前　下から見る

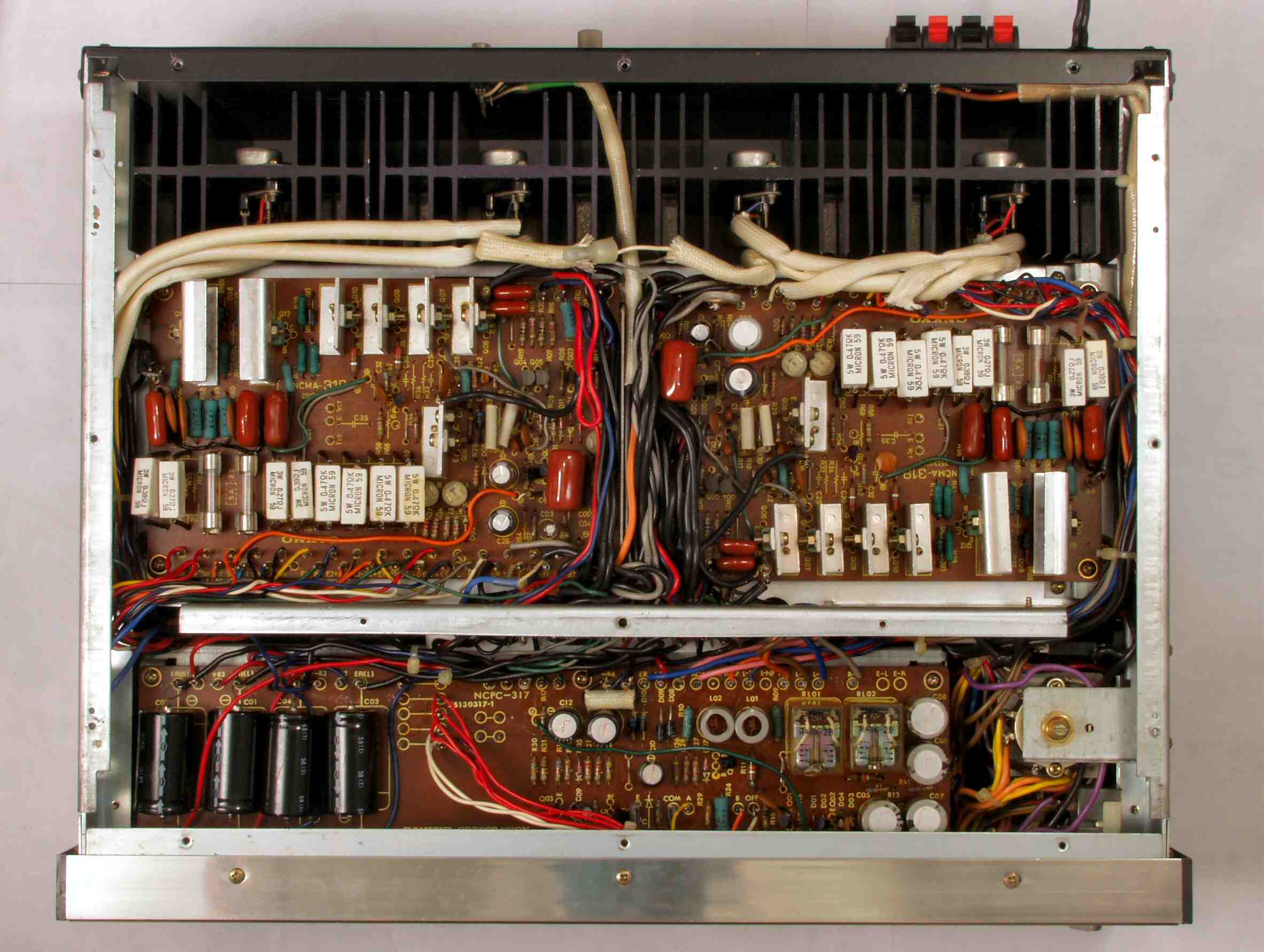

Ｃ−ＢＤ．　修理後　下から見る

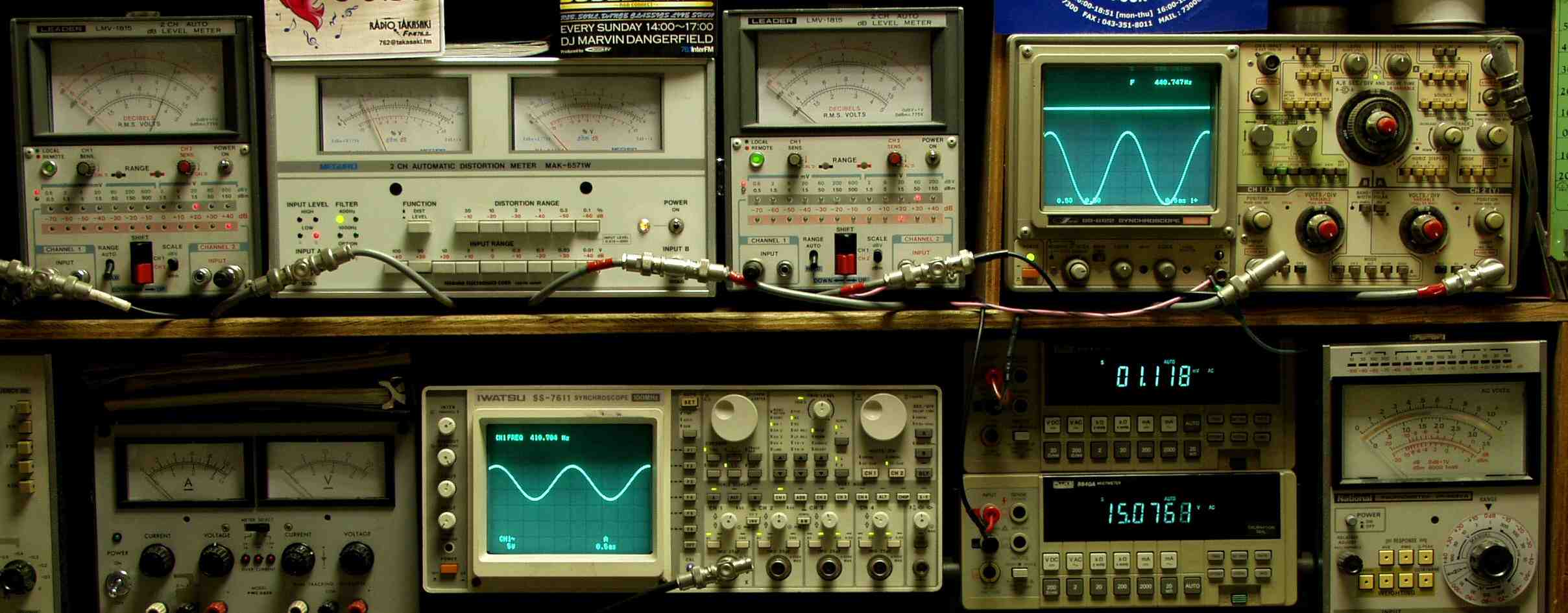

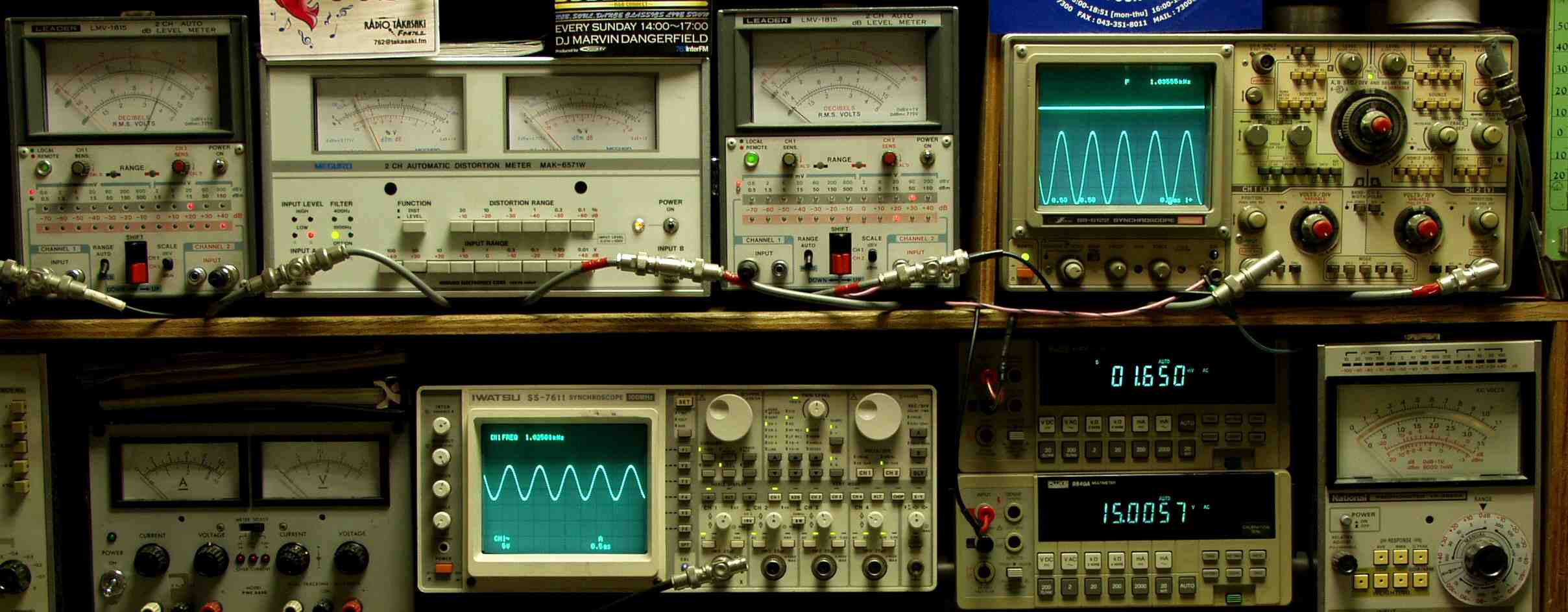

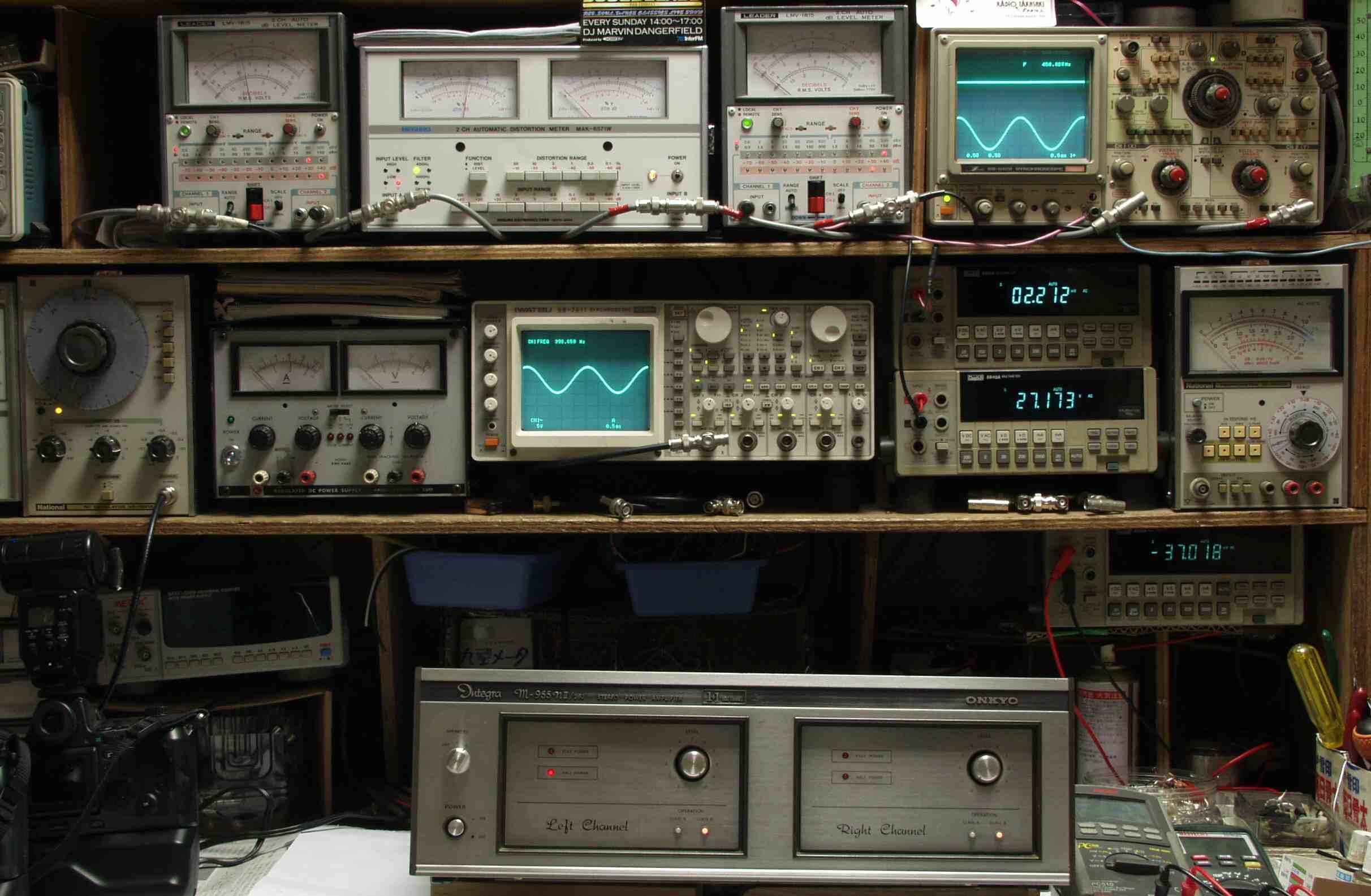

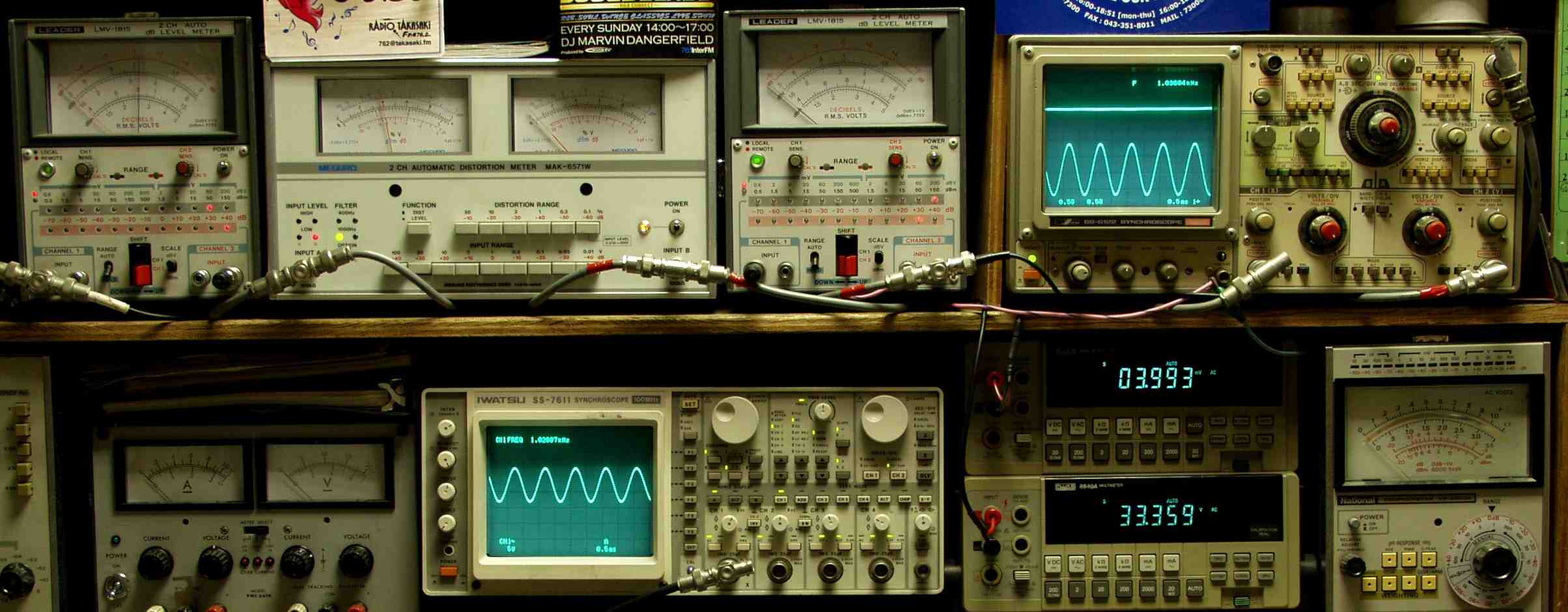

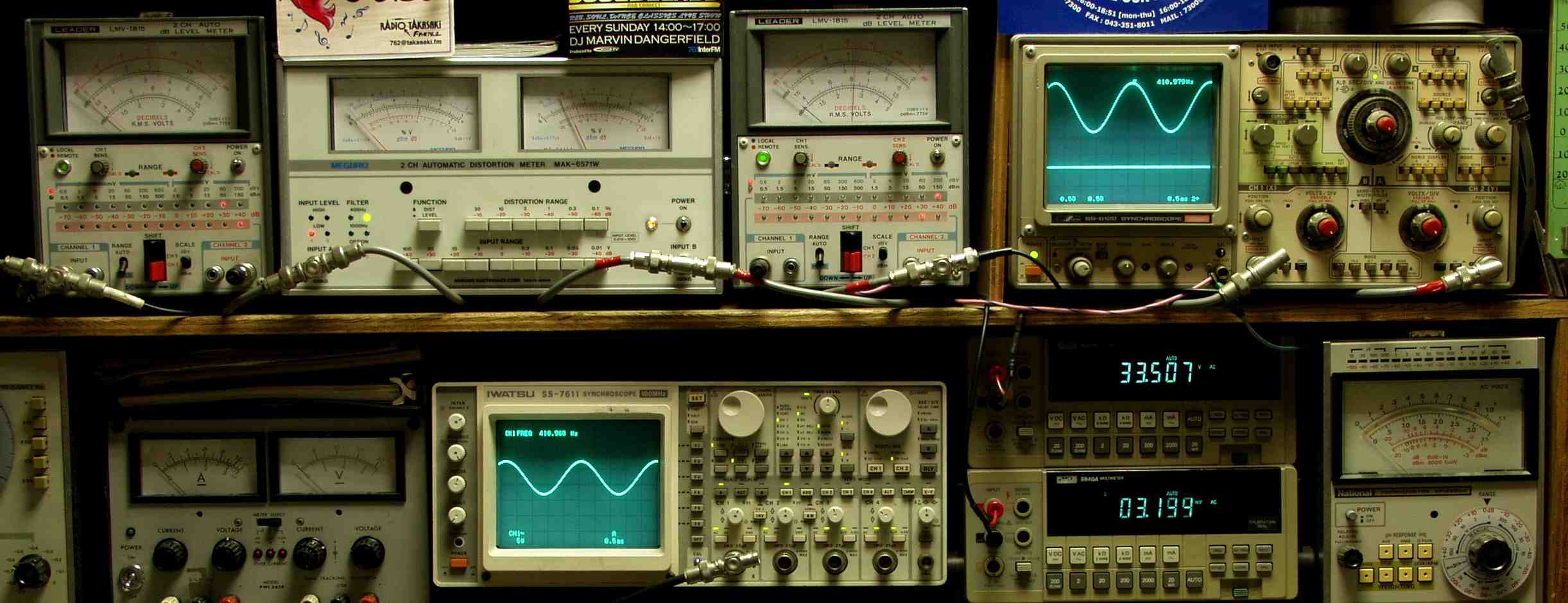

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−２Ａ．　Ａ級動作Ｒ側出力＝１５Ｖ＝２８Ｗ　０．０２％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ−２Ｂ．　Ａ級動作Ｒ側出力＝１５Ｖ＝２８Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ−２Ｃ．　Ａ級動作Ｌ側出力＝１５Ｖ＝２８Ｗ　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ−２Ｄ．　Ａ級動作Ｌ側出力＝１５Ｖ＝２８Ｗ　０．０３％歪み（０．１％レンジ）　４００ＨＺ

Ｅ−２Ｅ．　その時のパネル表示

Ｅ−３Ａ．　Ｂ級動作Ｒ側出力＝３３Ｖ＝１３６Ｗ　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ−３Ｂ．　Ｂ級動作Ｒ側出力＝３３Ｖ＝１３６Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ−３Ｃ．　Ｂ級動作Ｌ側出力＝３３Ｖ＝１３６Ｗ　０．０４％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ−３Ｄ．　Ｂ級動作Ｌ側出力＝３３Ｖ＝１３６Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ−３Ｅ．　その時のパネル表示

Ｅ−４．　完成　　２４時間エージング
