| YAMAHA B−1 修理記録 |
| 平成15年1月5到着 3月17日完成 |
| 寸評 ヤマハがOEMで作らせたFETが使用されております(写真A−3) これの代替えは大変です、2〜3個パラにしないと損失が足りませんし、物理てきに大変です 放熱器に異常に熱くなる(熱センサーが働く)、「ポップ」ノイズ出る、等は直ぐに点検しましょう UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する 平成22年3月20日追記 プロテクト回路に、未熟な所が有り、「B−1. 4台目修理記録」の様に終段FET(電解トランジスター)が死にました! 問題は、終段FET(電解トランジスター)ブロックに温度感知サーミスタが付いていますが、動作が100%では有りません。 温度感知して作動(多分80度C)しても、終段FET(電界トランジスター)に電気が遮断されない事が、希に起こります。 |
|
|
![]() |

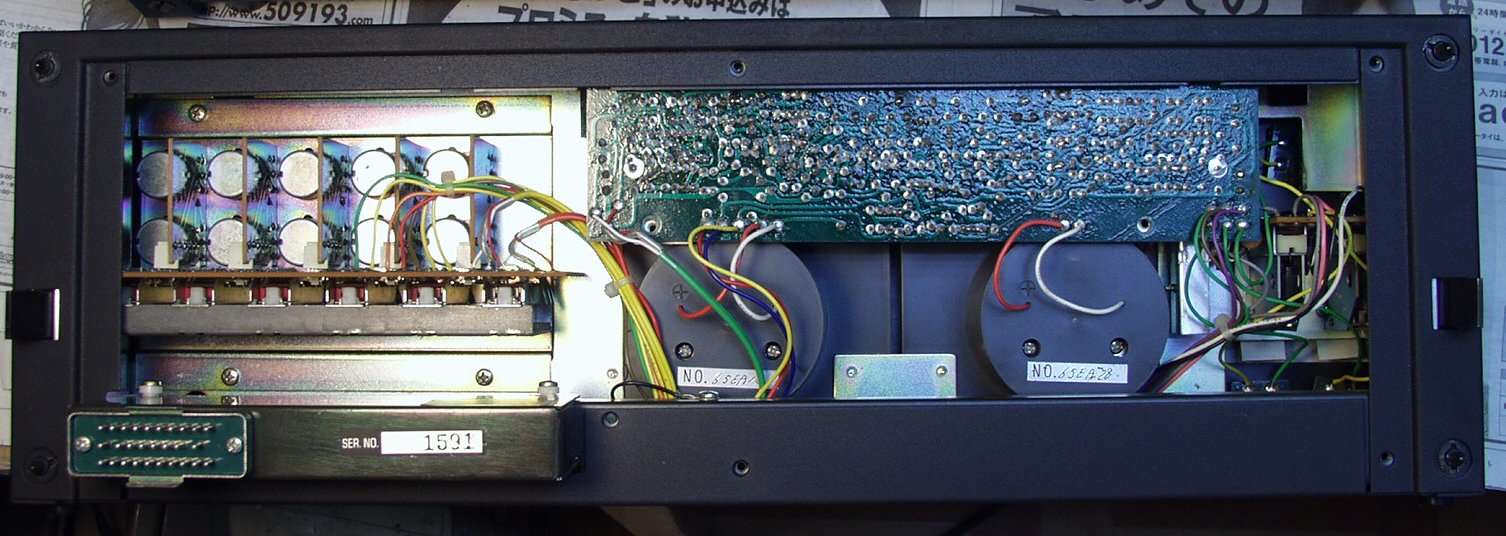

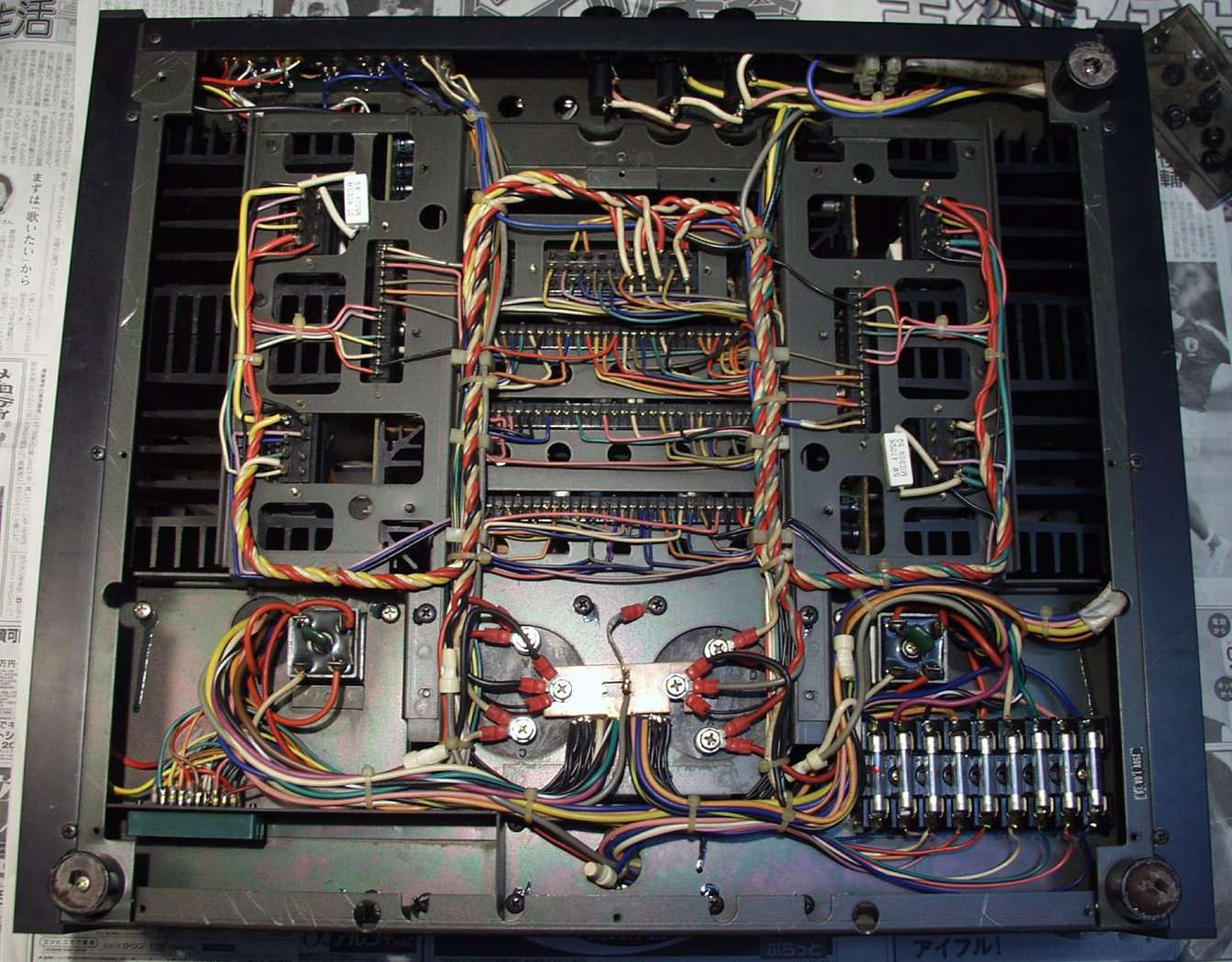

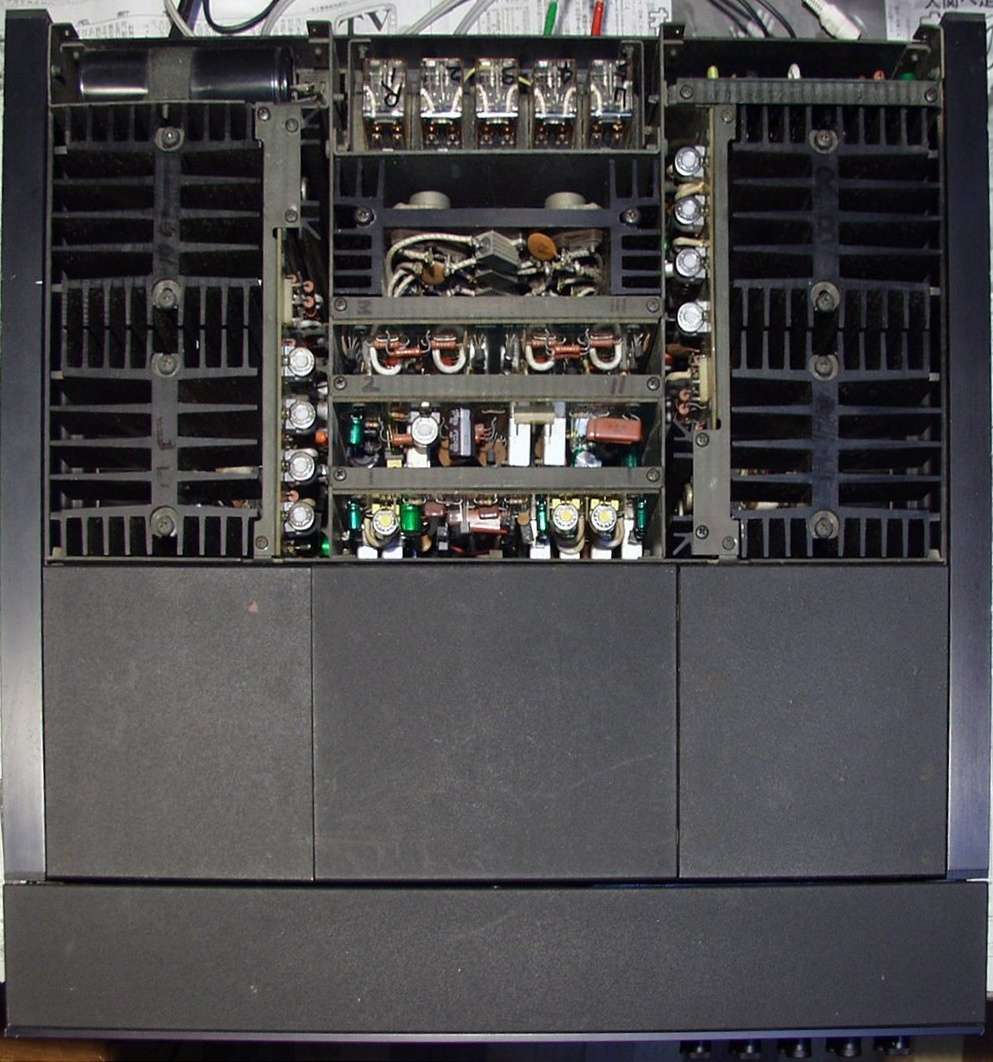

| A−2. 修理前 下からみる |
![]() |

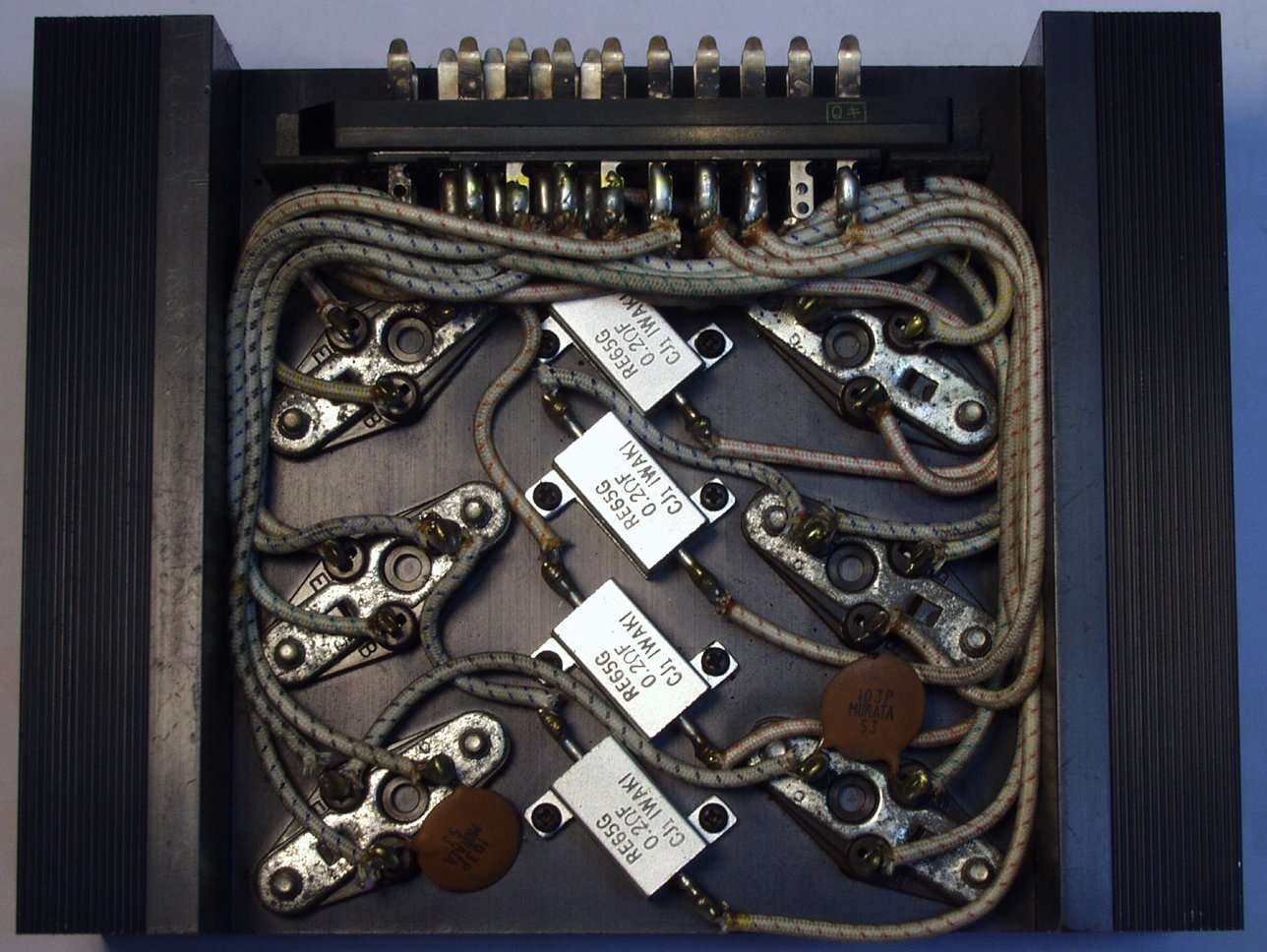

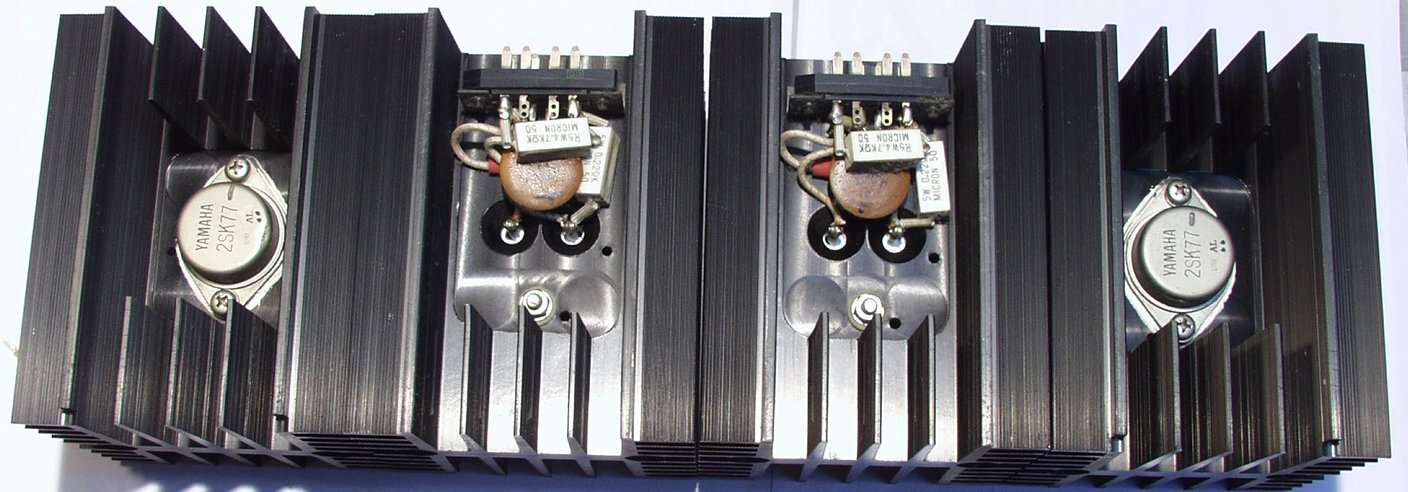

| A−3. 修理前 終段FET |
![]() |
| A−4. 修理前 UC−1 裏 |
![]() |
|
![]() |
| C−1B. 修理後 L側ドライブ基盤 半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換 |
![]() |

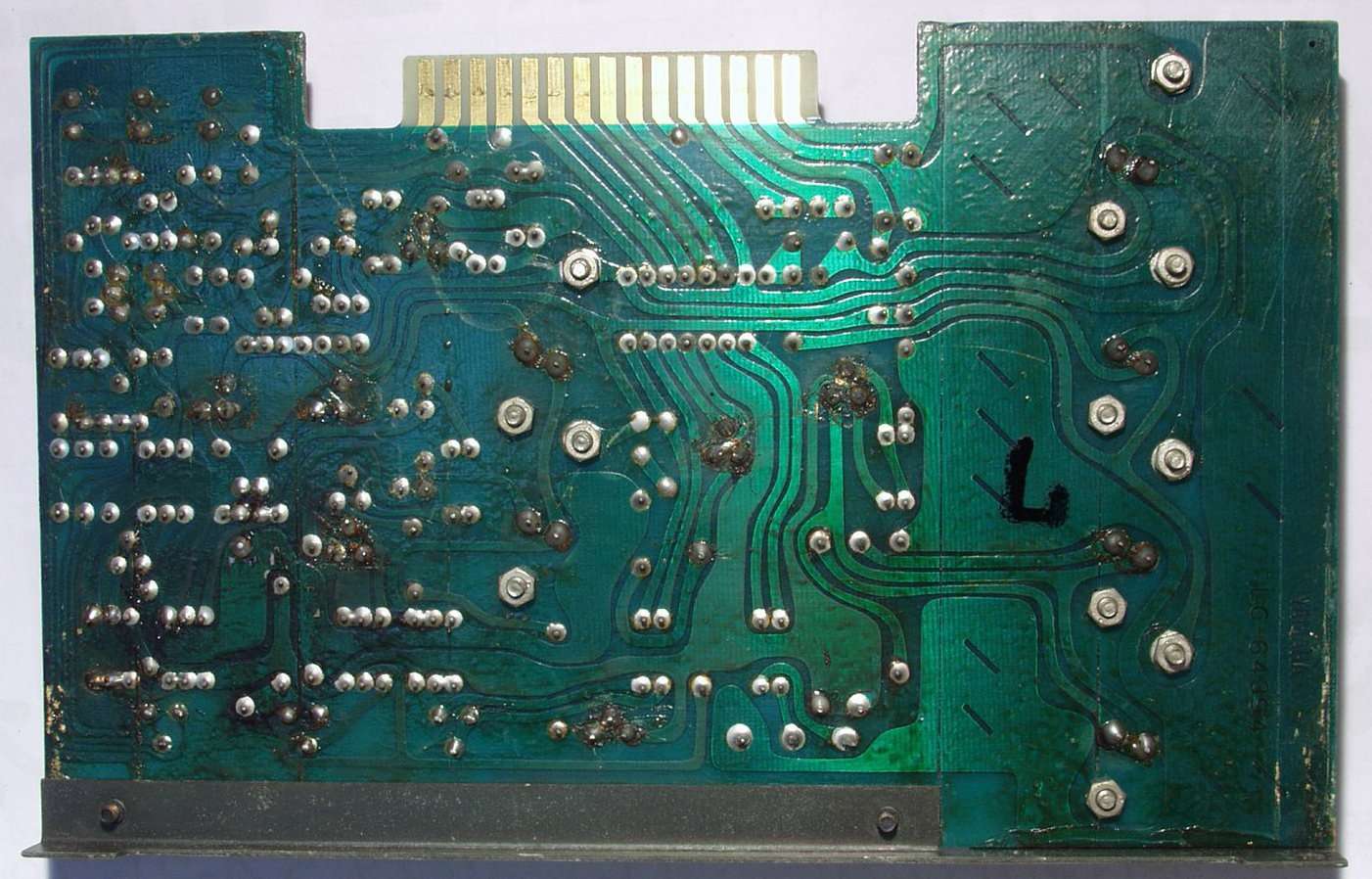

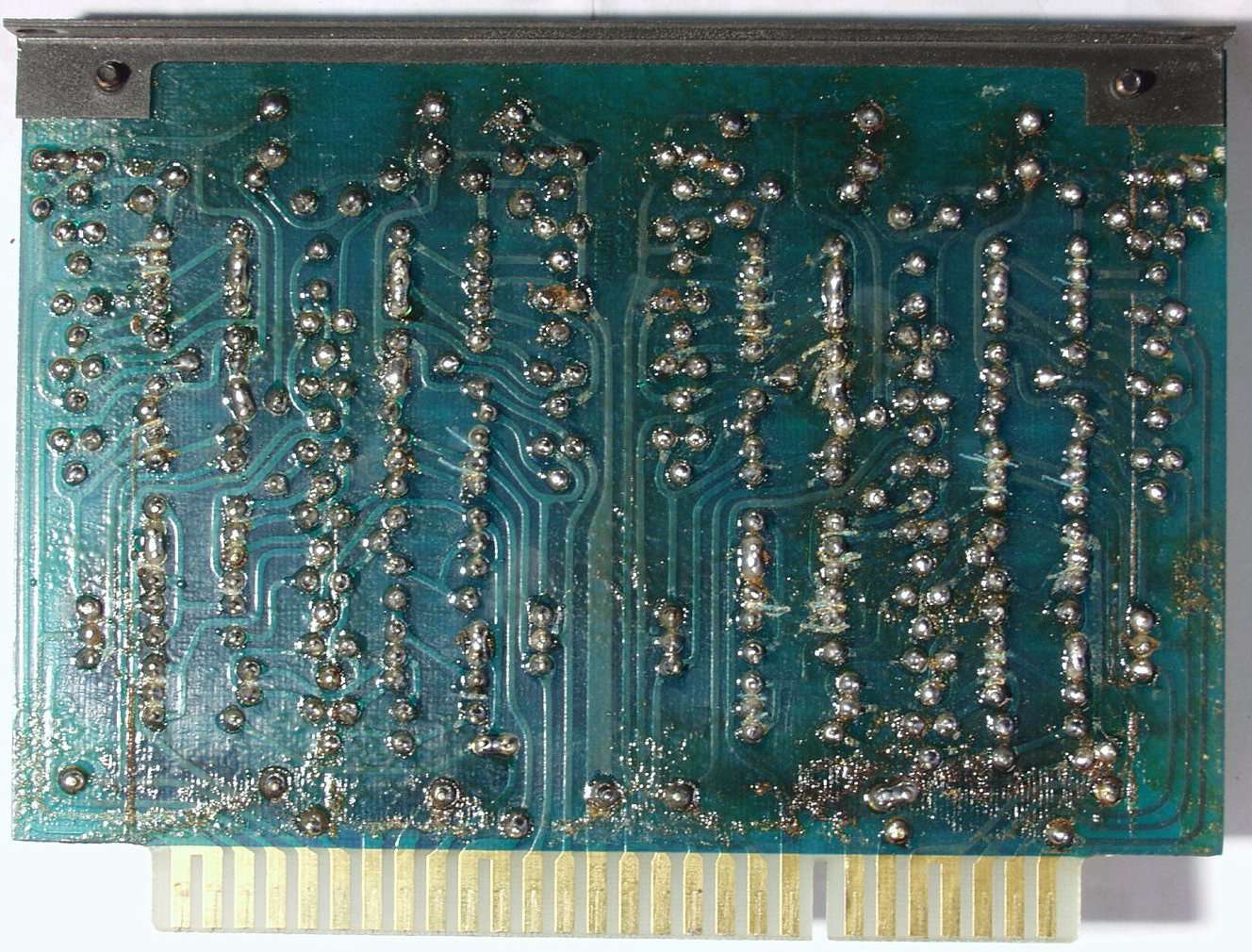

| C−1C. 修理前 L側ドライブ基盤裏 |
![]() |

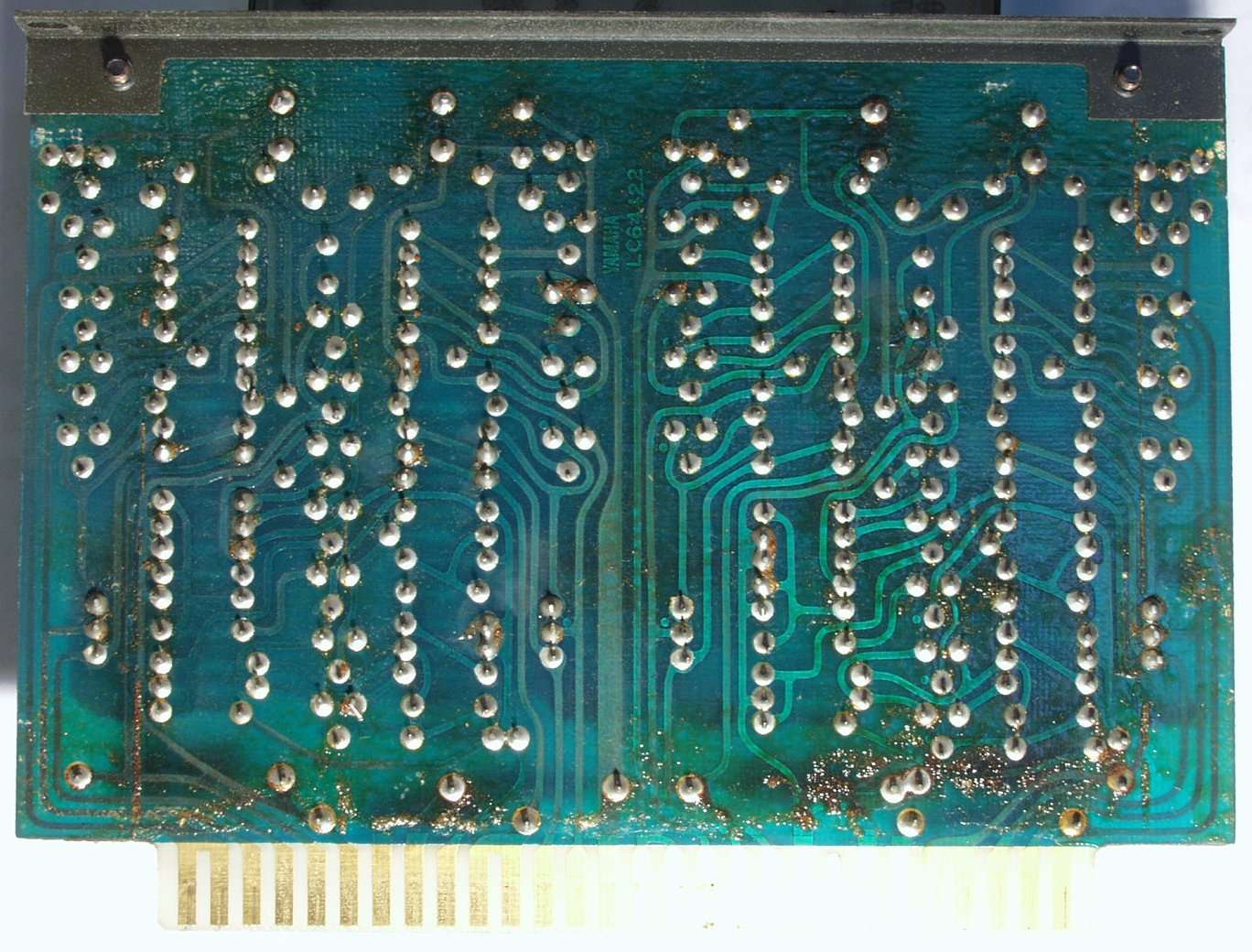

| C−1D. 修理(半田補正)後 L側ドライブ基盤裏 |
![]() |

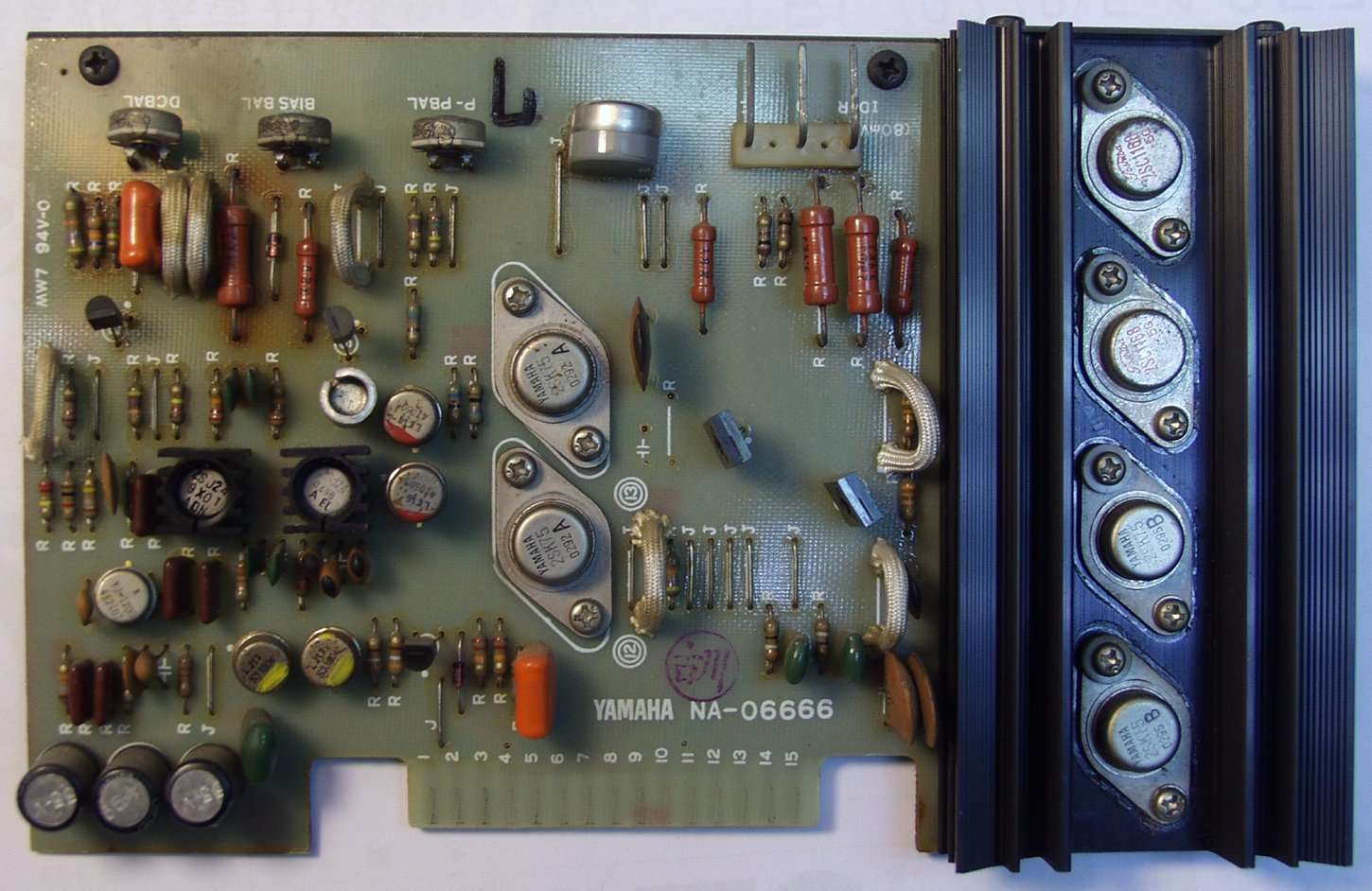

| C−2A. 修理前 R側ドライブ基盤 |
![]() |
| C−2B. 修理後 R側ドライブ基盤 半固定VR4個、電解コンデンサー3個、フィルムコンデンサー7個交換 |
![]() |

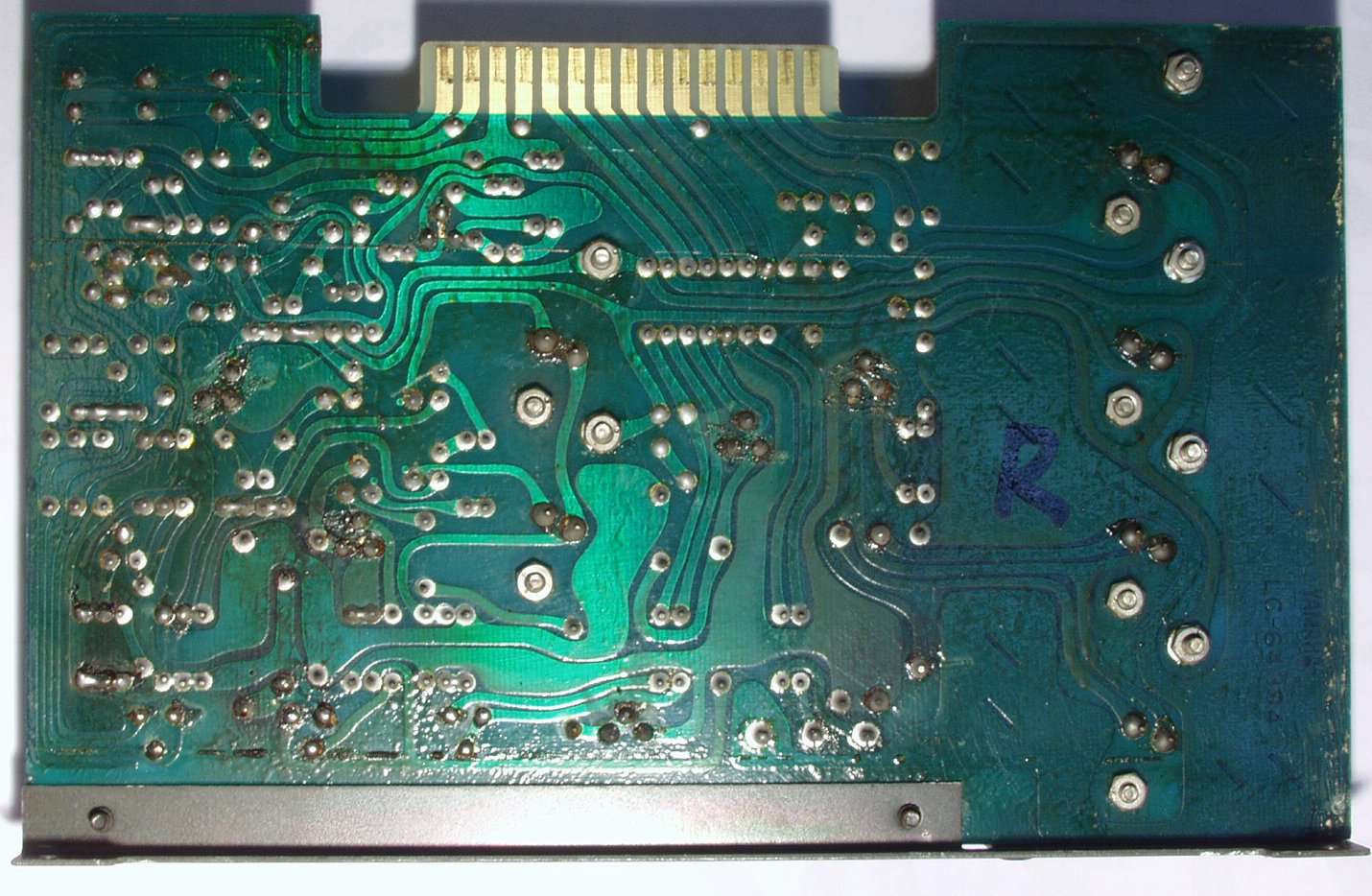

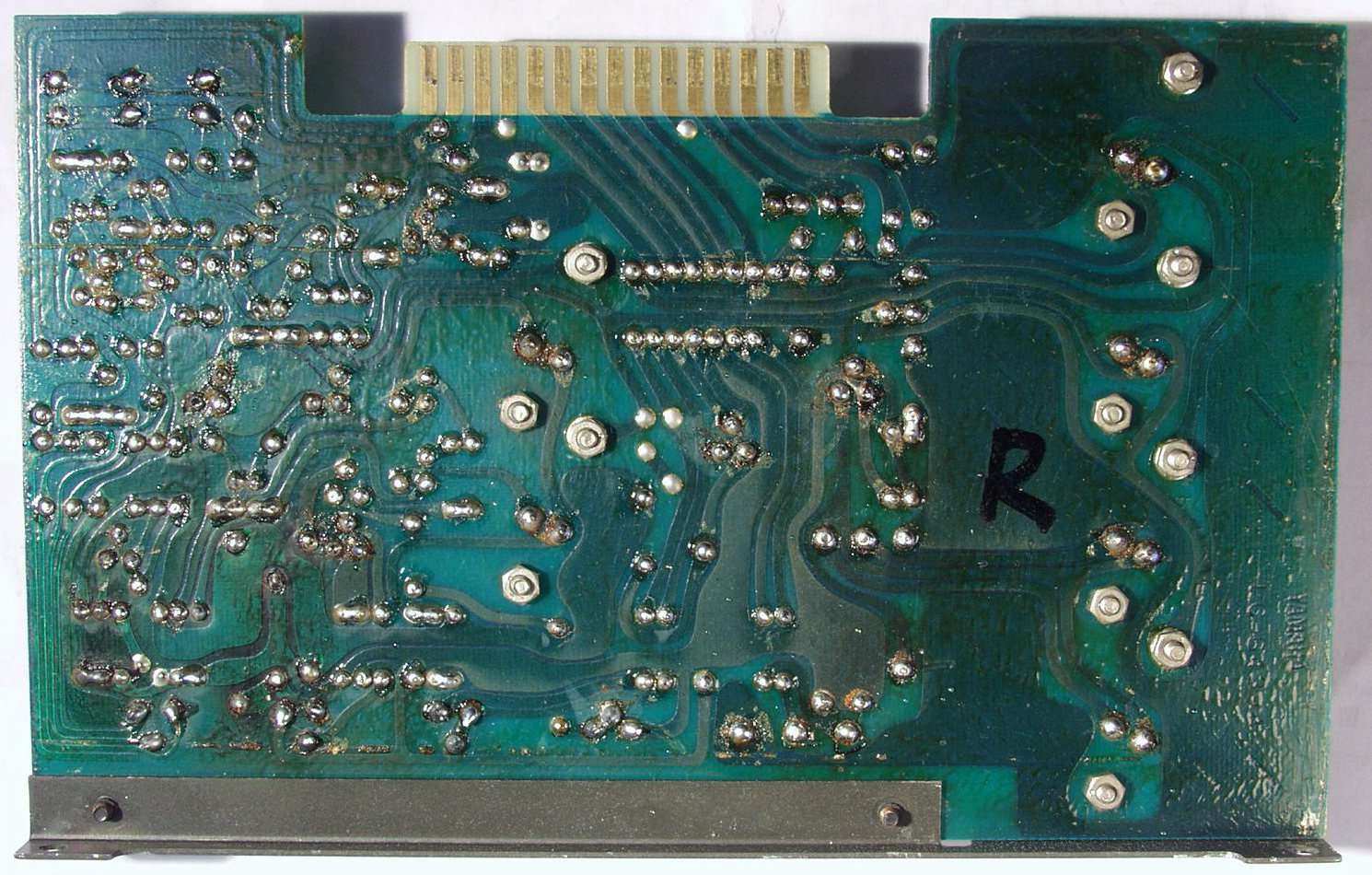

| C−2C. 修理前 R側ドライブ基盤裏 |
![]() |
| C−2D. 修理(半田補正)後 R側ドライブ基盤裏 |
![]() |

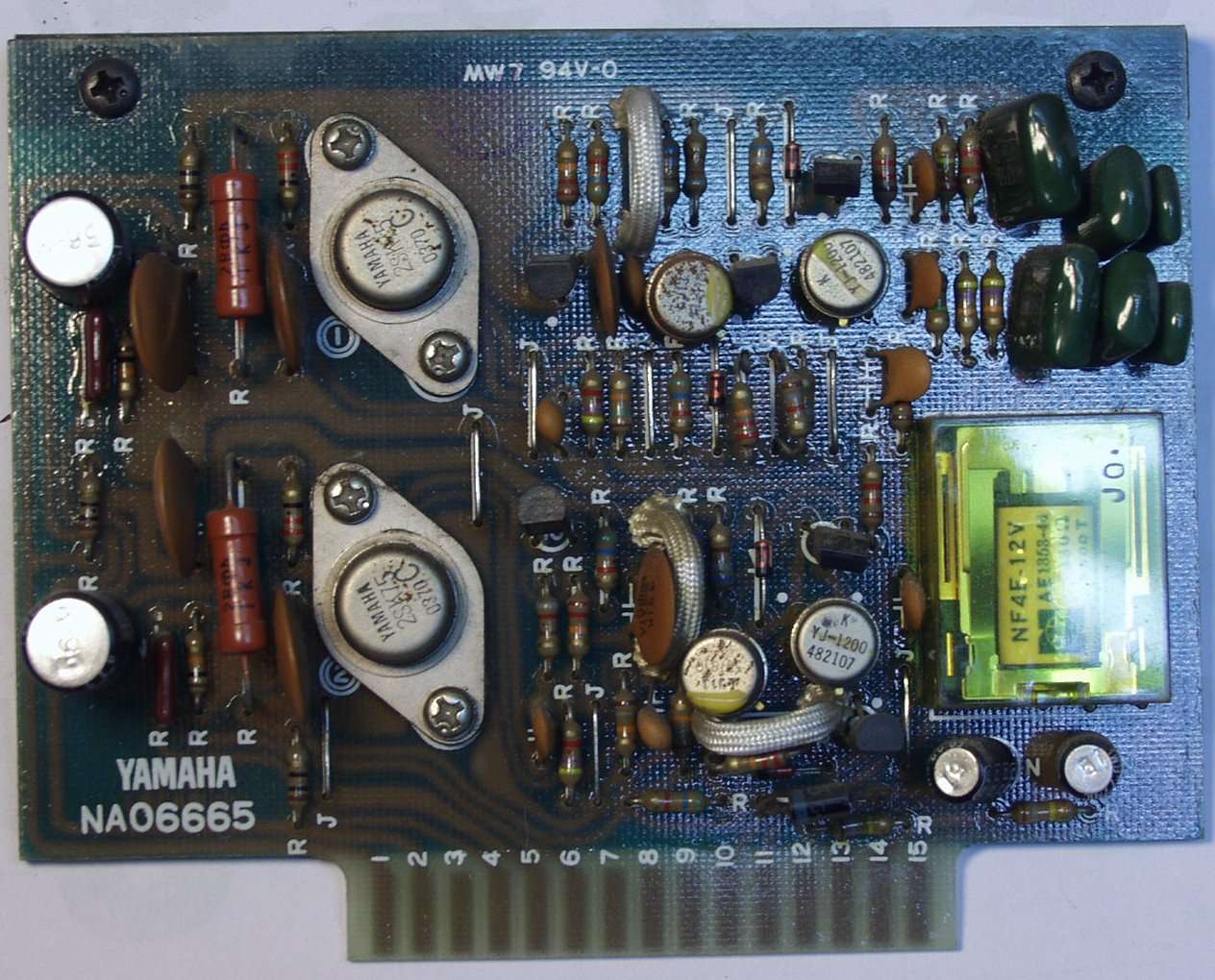

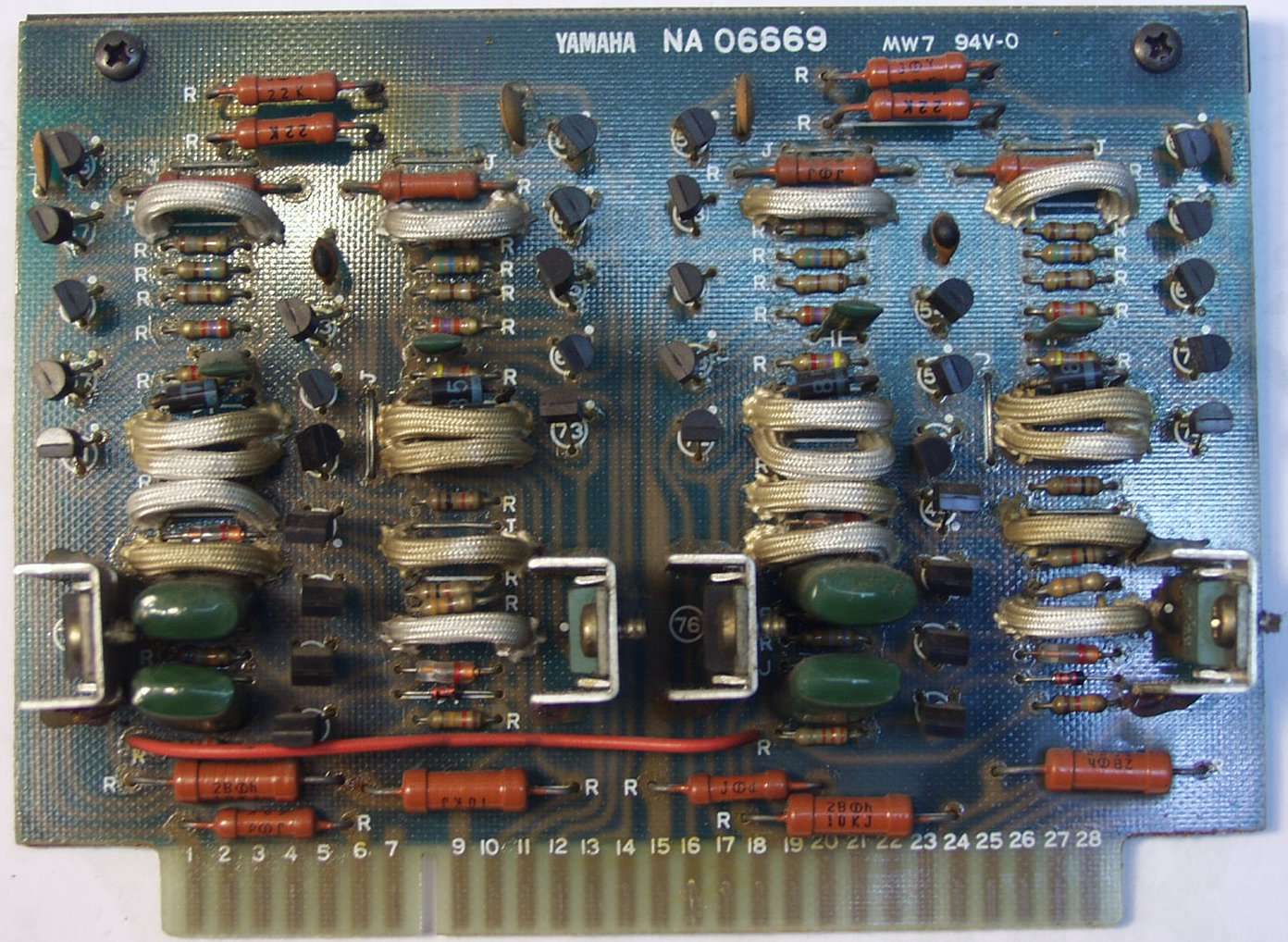

| C−3A. 修理前 Filter基板 |
![]() |
| C−3B. 修理後 Filter基板 リレー、電解コンデンサー4個、フィルムコンデンサー6個 交換 |
![]() |

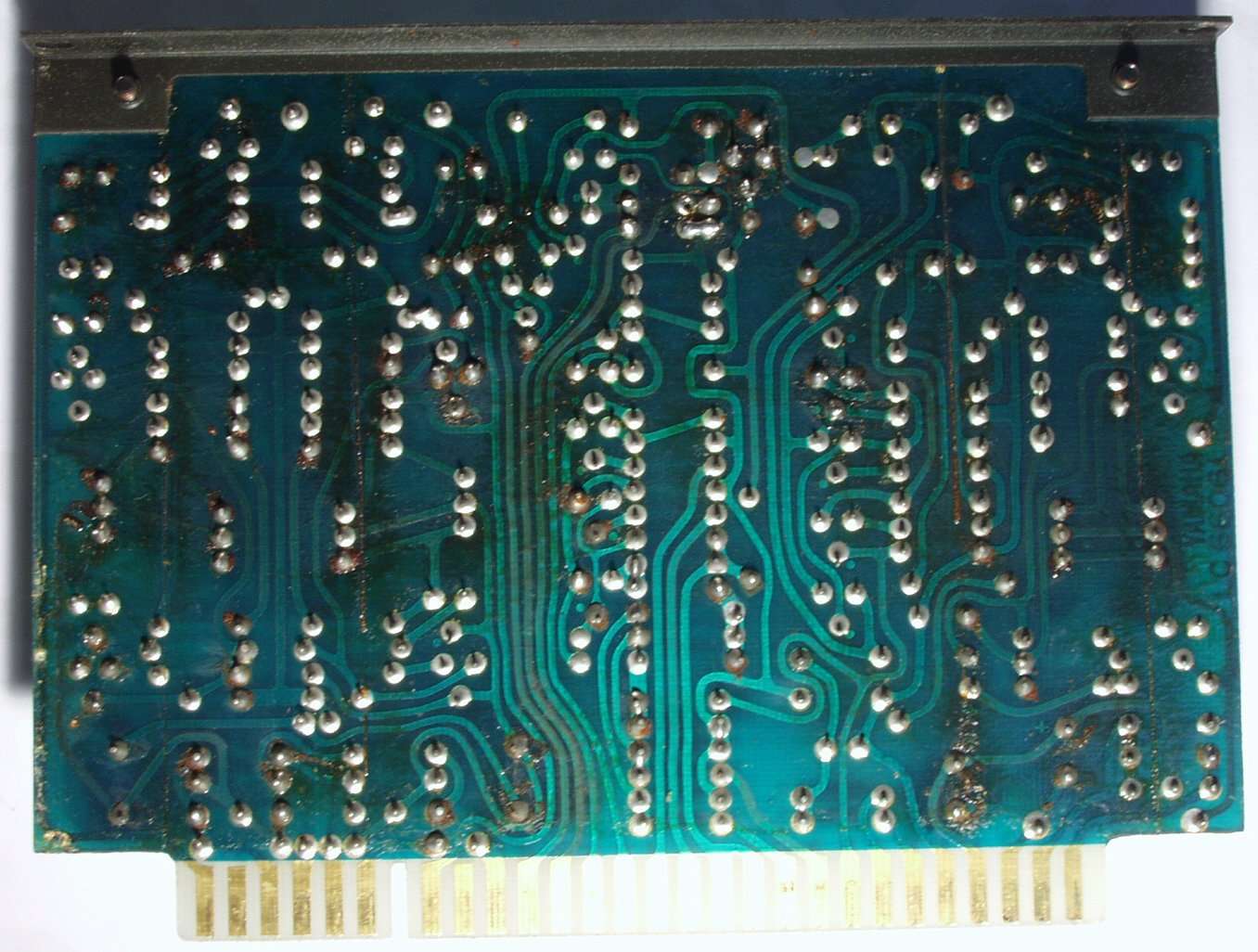

| C−3C. 修理前 Filter基板裏 |
![]() |

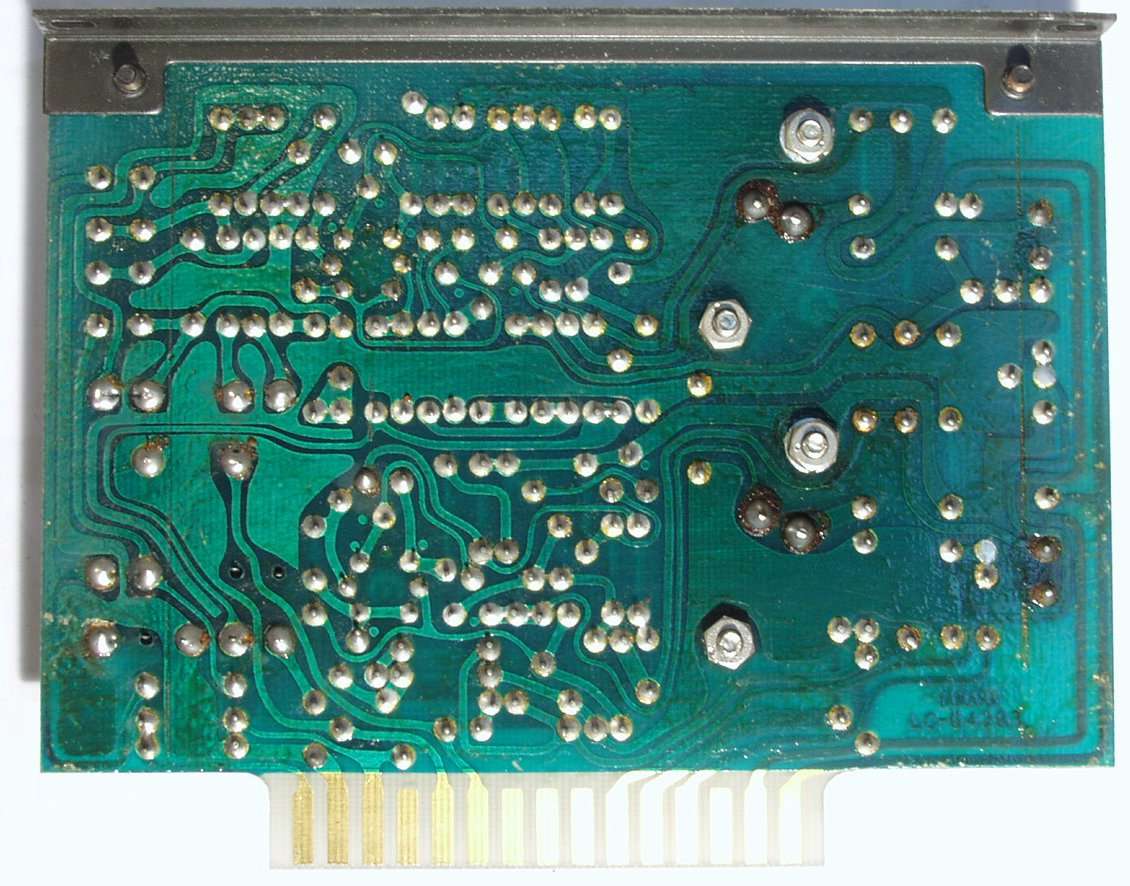

| C−3D. 修理(半田補正)後 Filter基板裏 |
![]() |

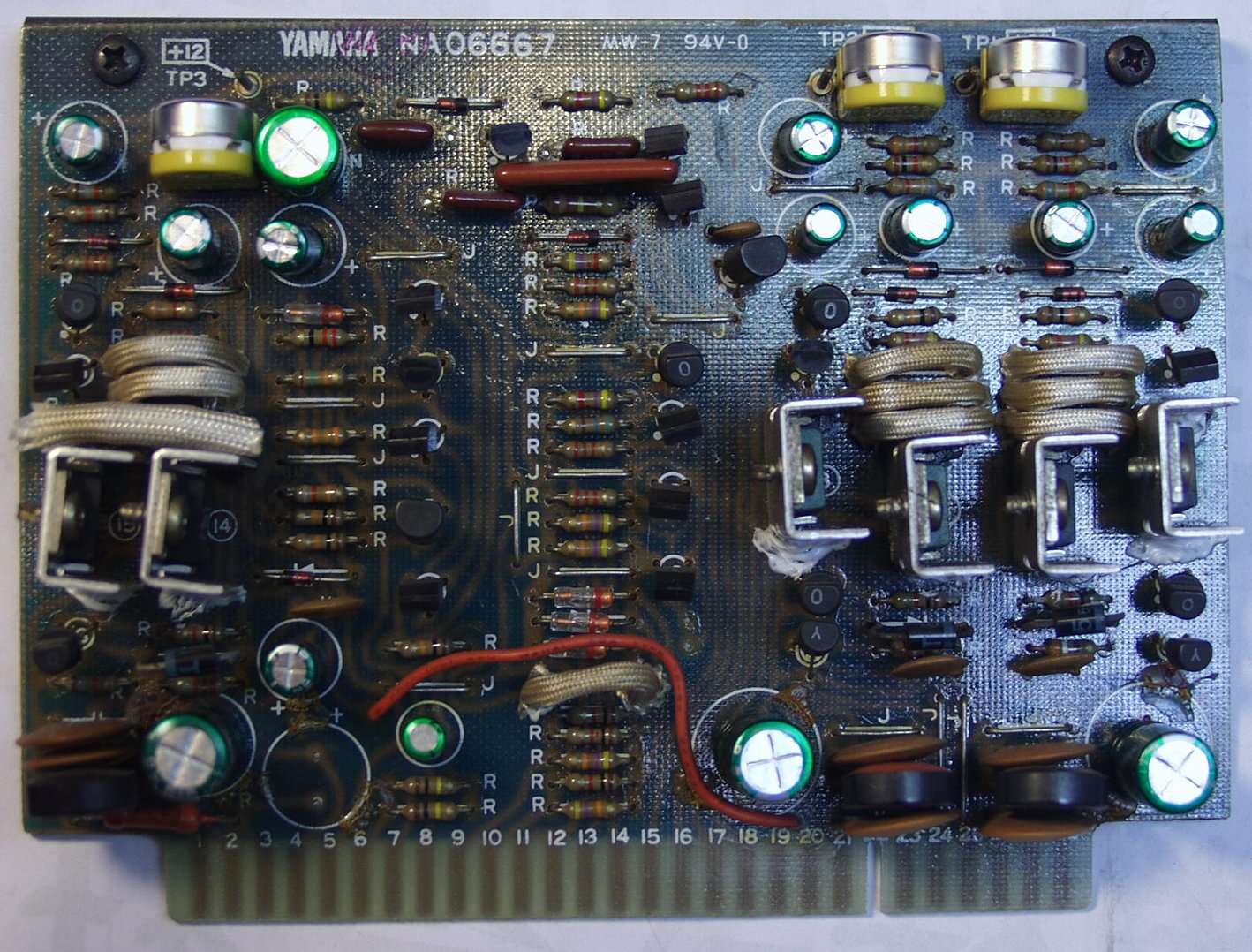

| C−4A. 修理前 電源1基盤 |
![]() |
| C−4B. 修理後 電源1基盤 半固定VR1、電解コンデンサー8個 交換 |
![]() |

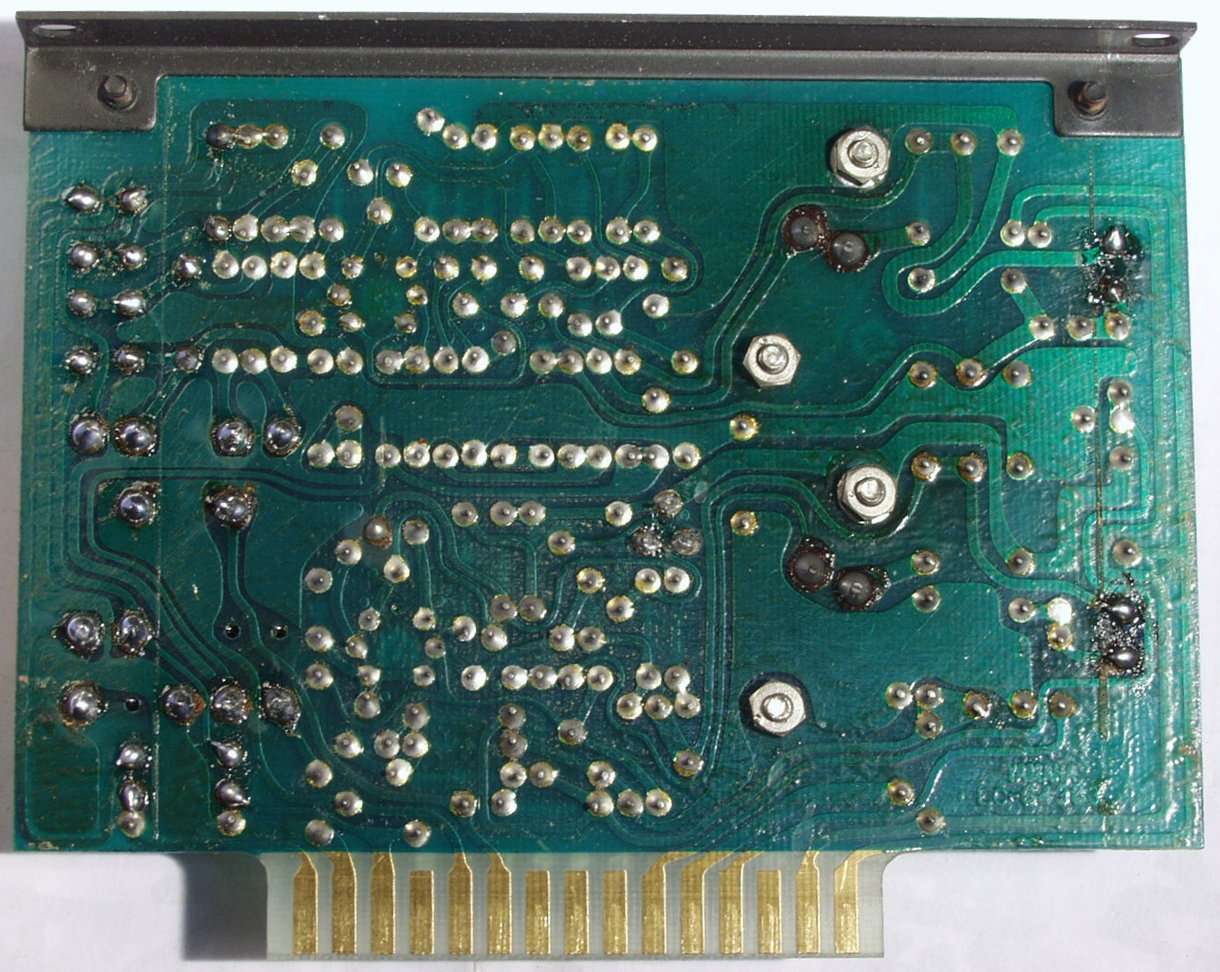

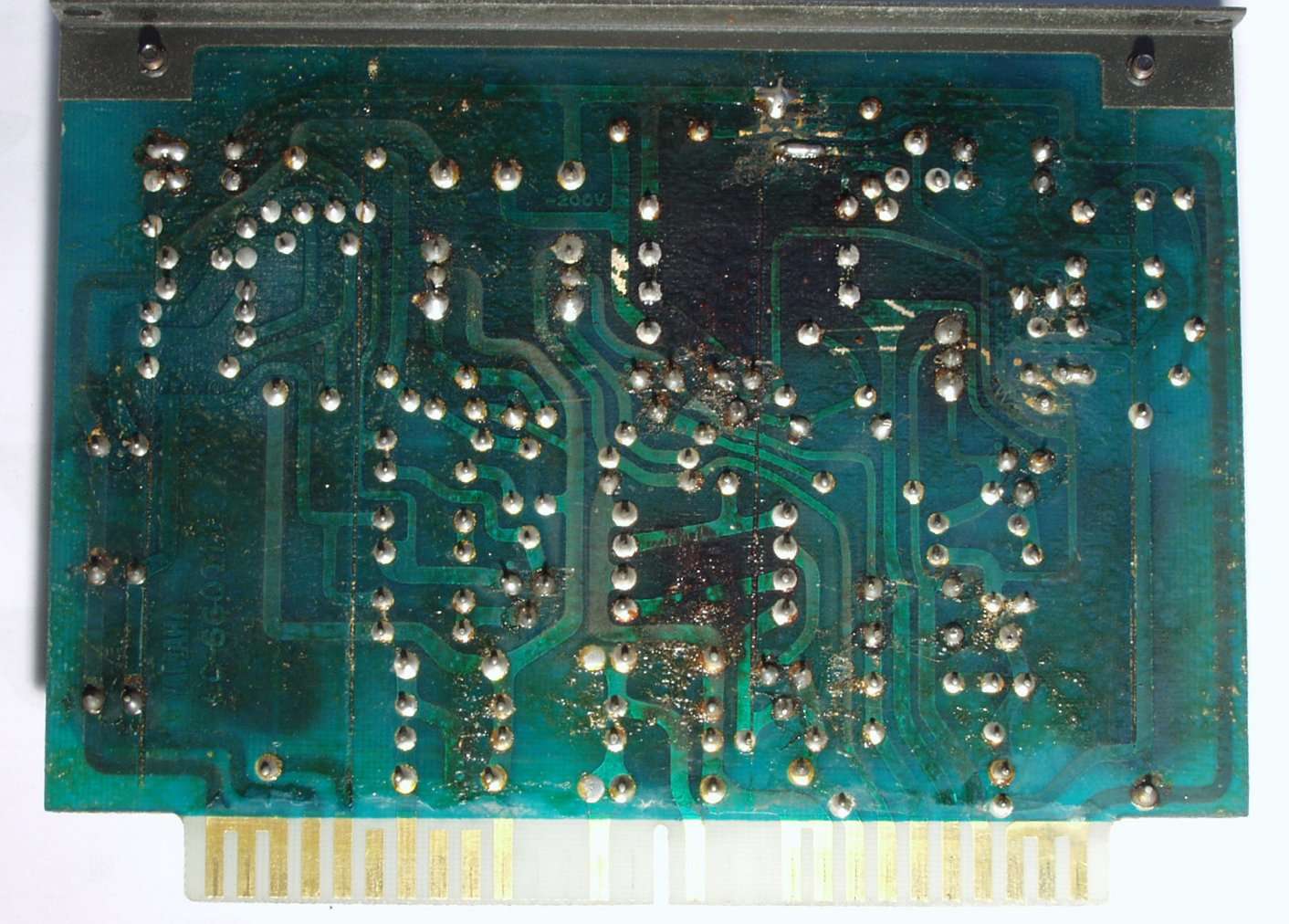

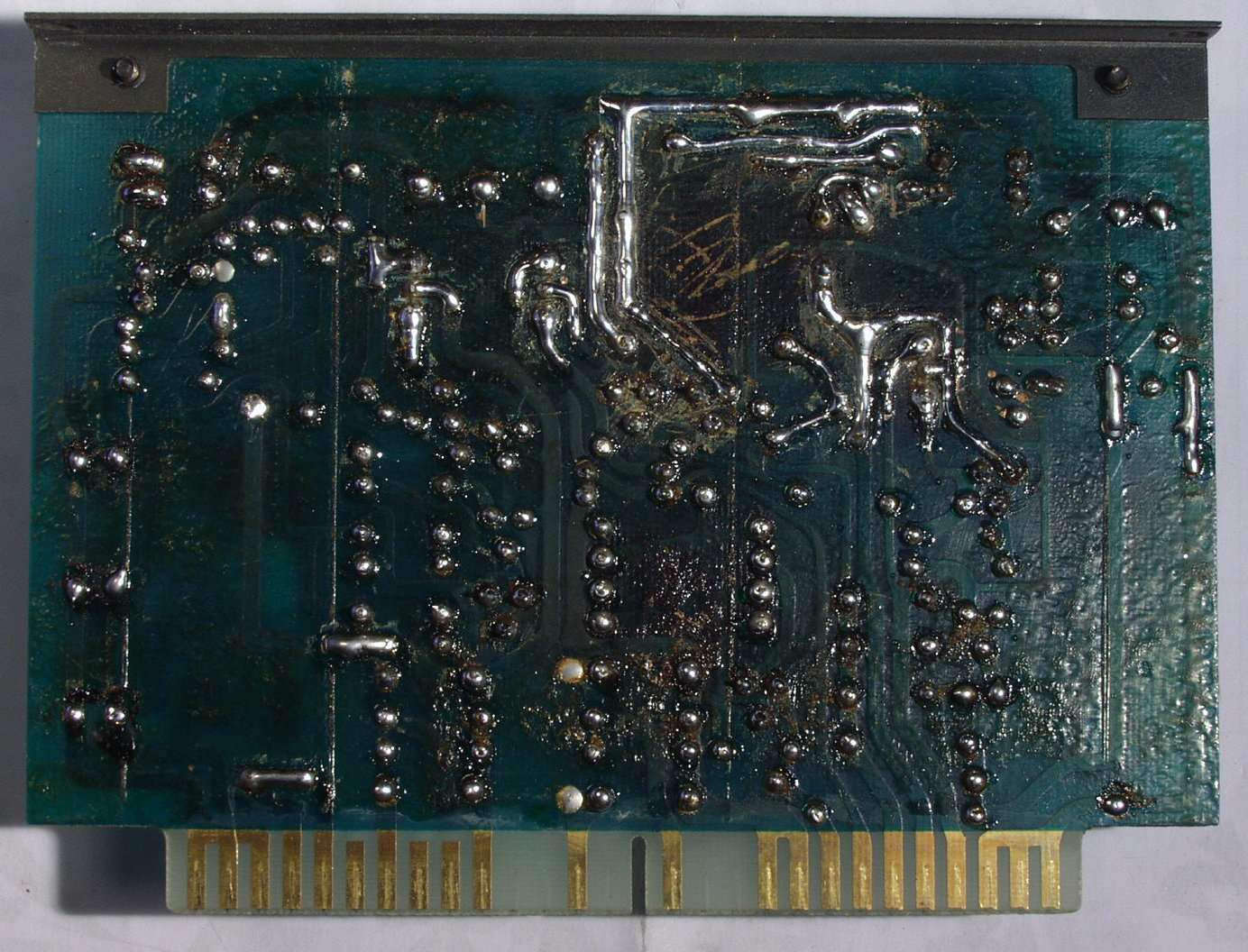

| C−4C. 修理前 電源1基盤裏 半田不良沢山あり |
![]() |

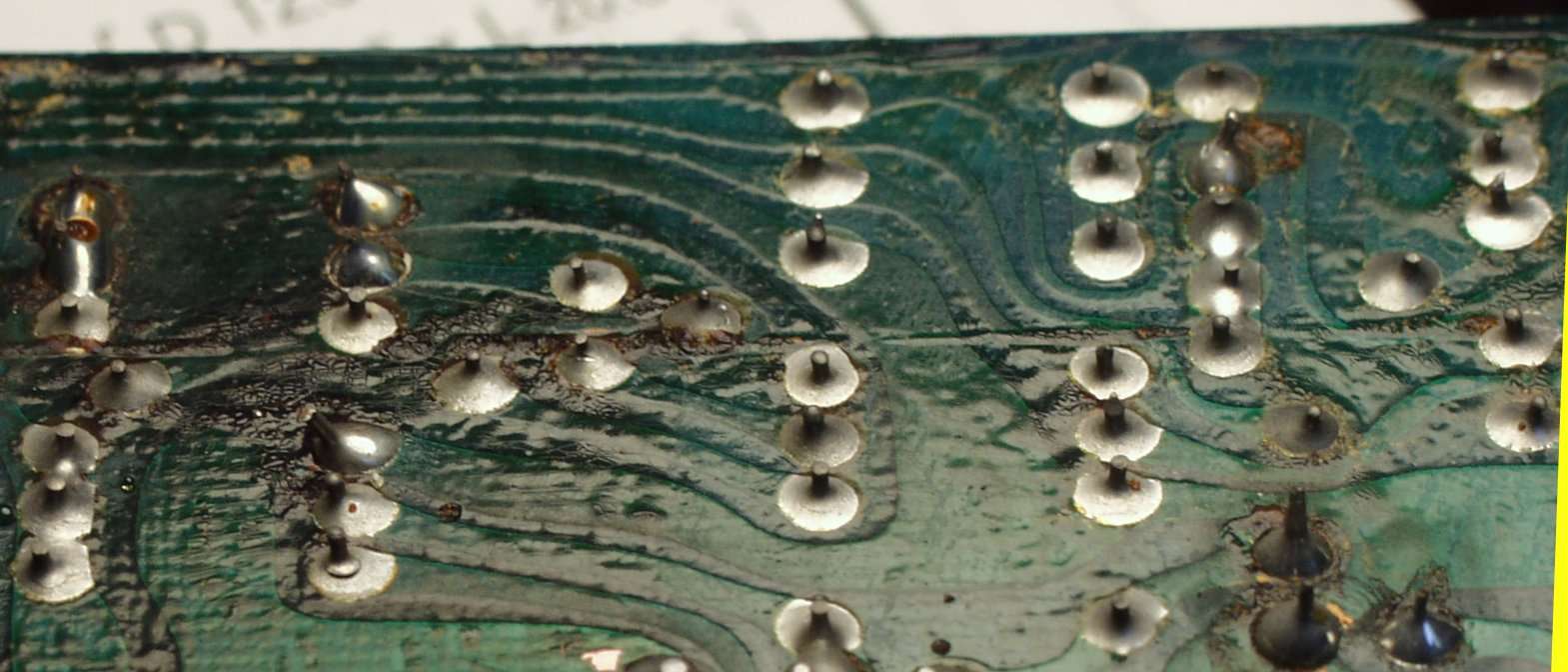

| C−4C−1. 修理前 電源1基盤裏 半田不良拡大部分1 熱でボロボロ |
![]() |
| C−4C−2. 修理前 電源1基盤裏 半田不良拡大部分2 熱でボロボロ |
![]() |
| ↑=不良 ↑=完全不良 ↑=不良 |

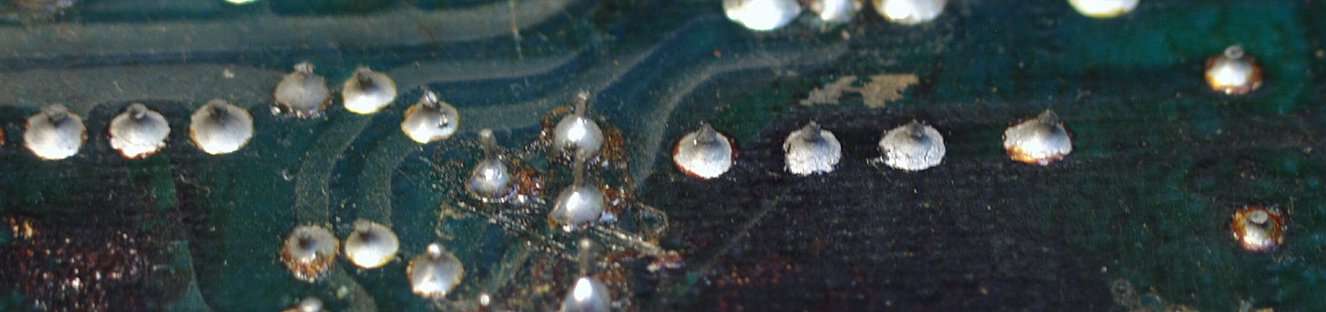

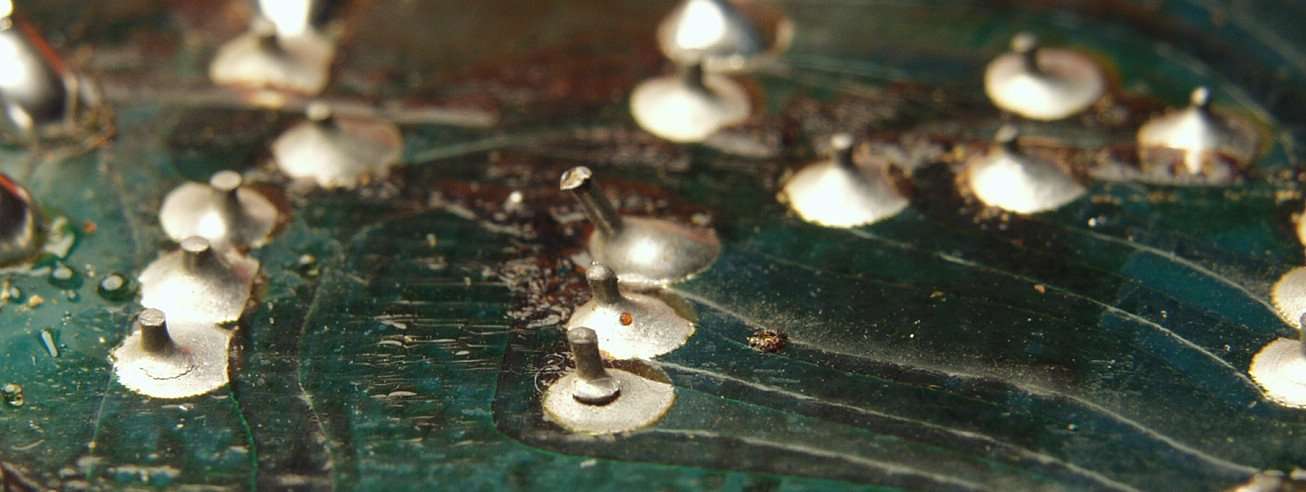

| C−4C−3. 修理前 電源1基盤裏 半田不良拡大部分2の再拡大 |
![]() |
| ↑=不良 ↑=完全不良 |

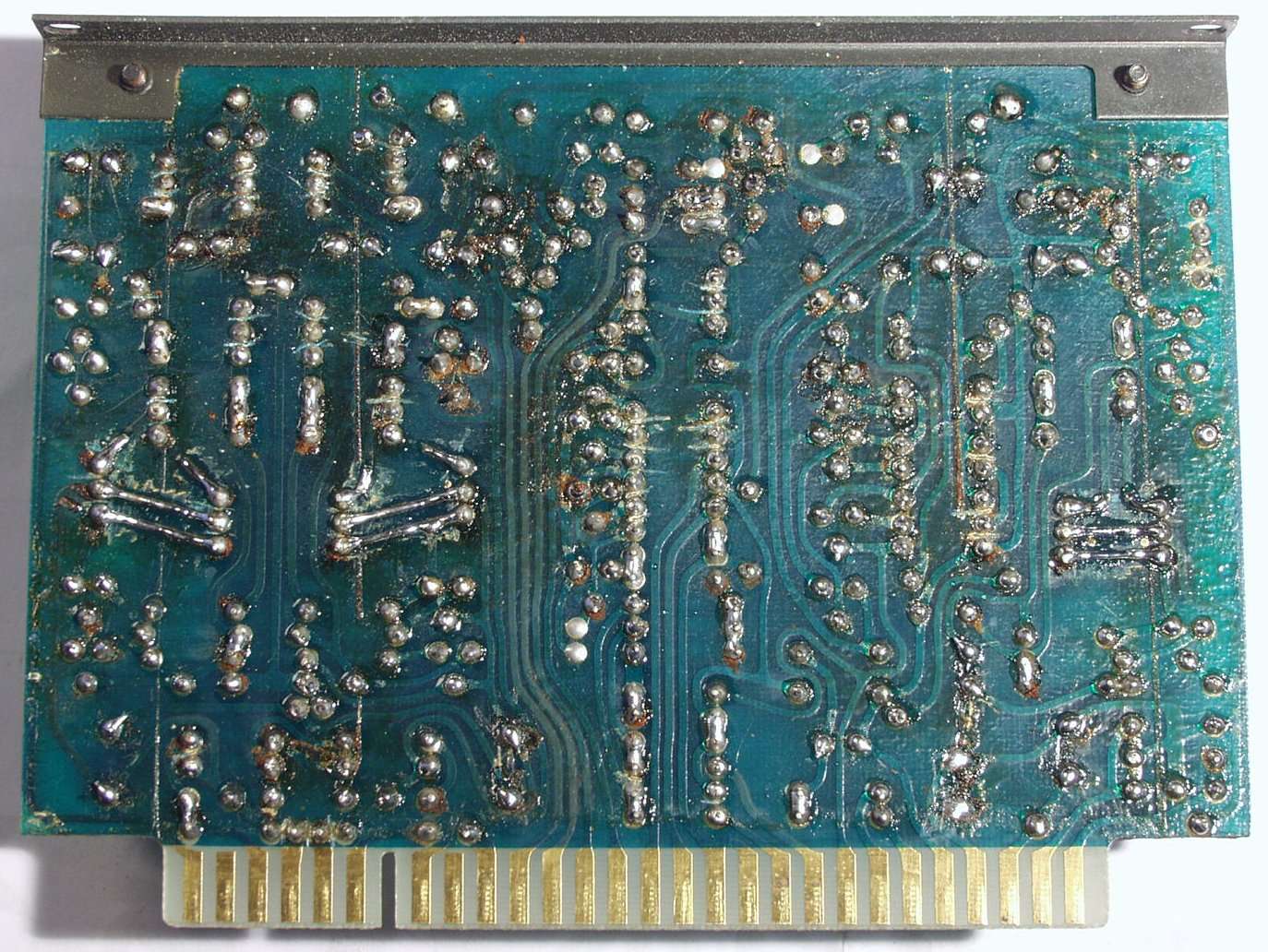

| C−4D. 修理(半田補正)後 電源1基盤裏 |
![]() |

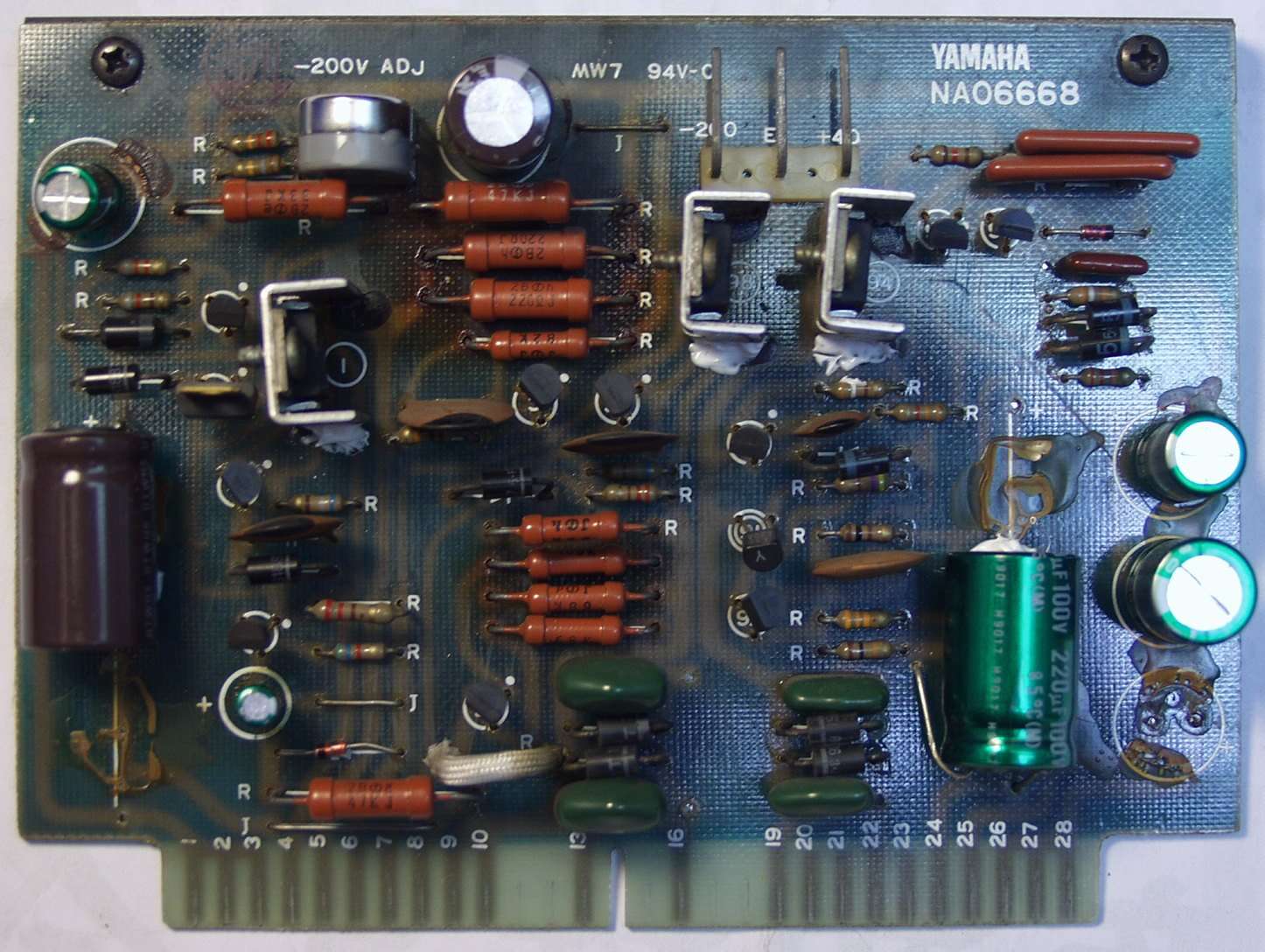

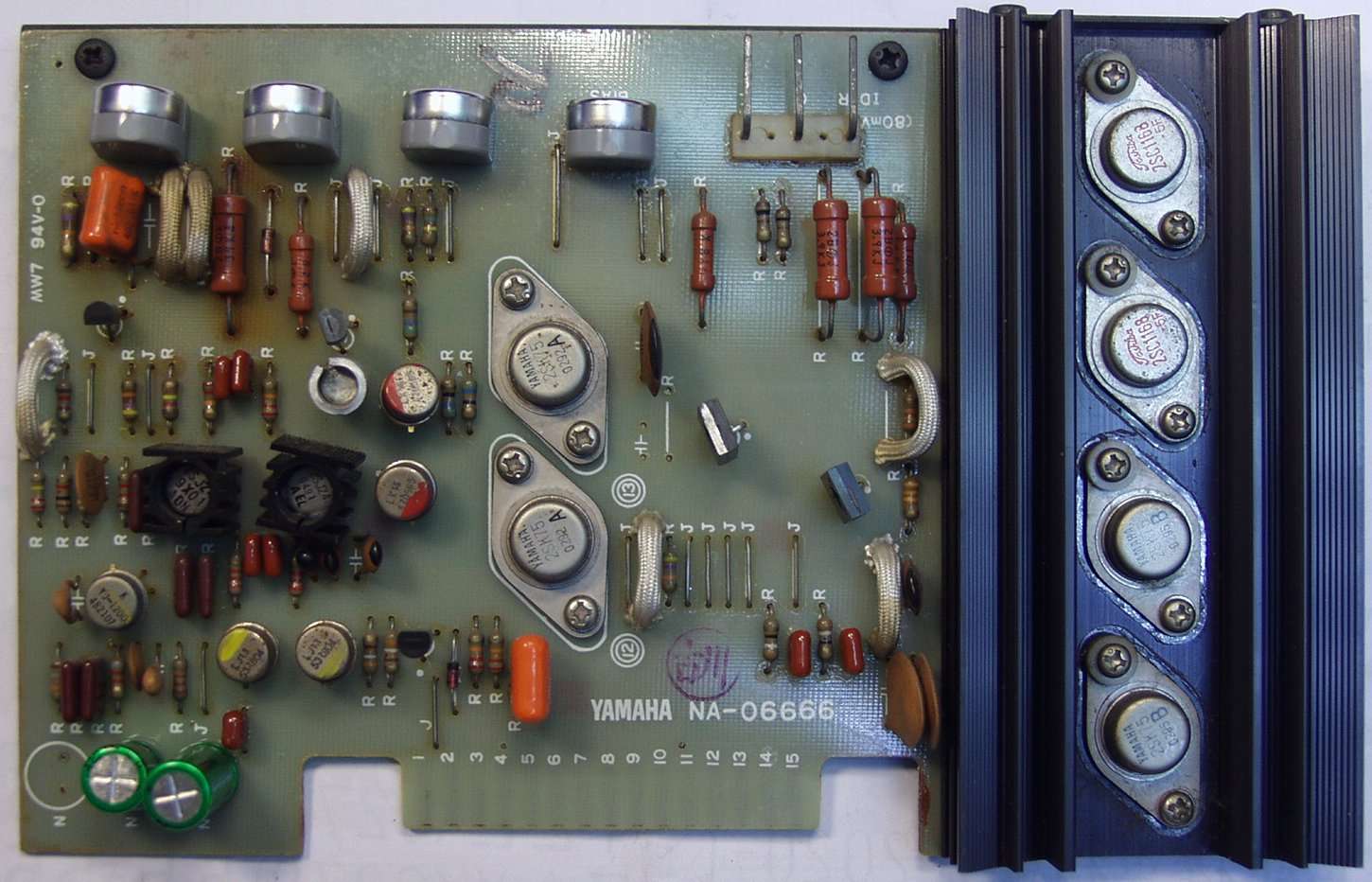

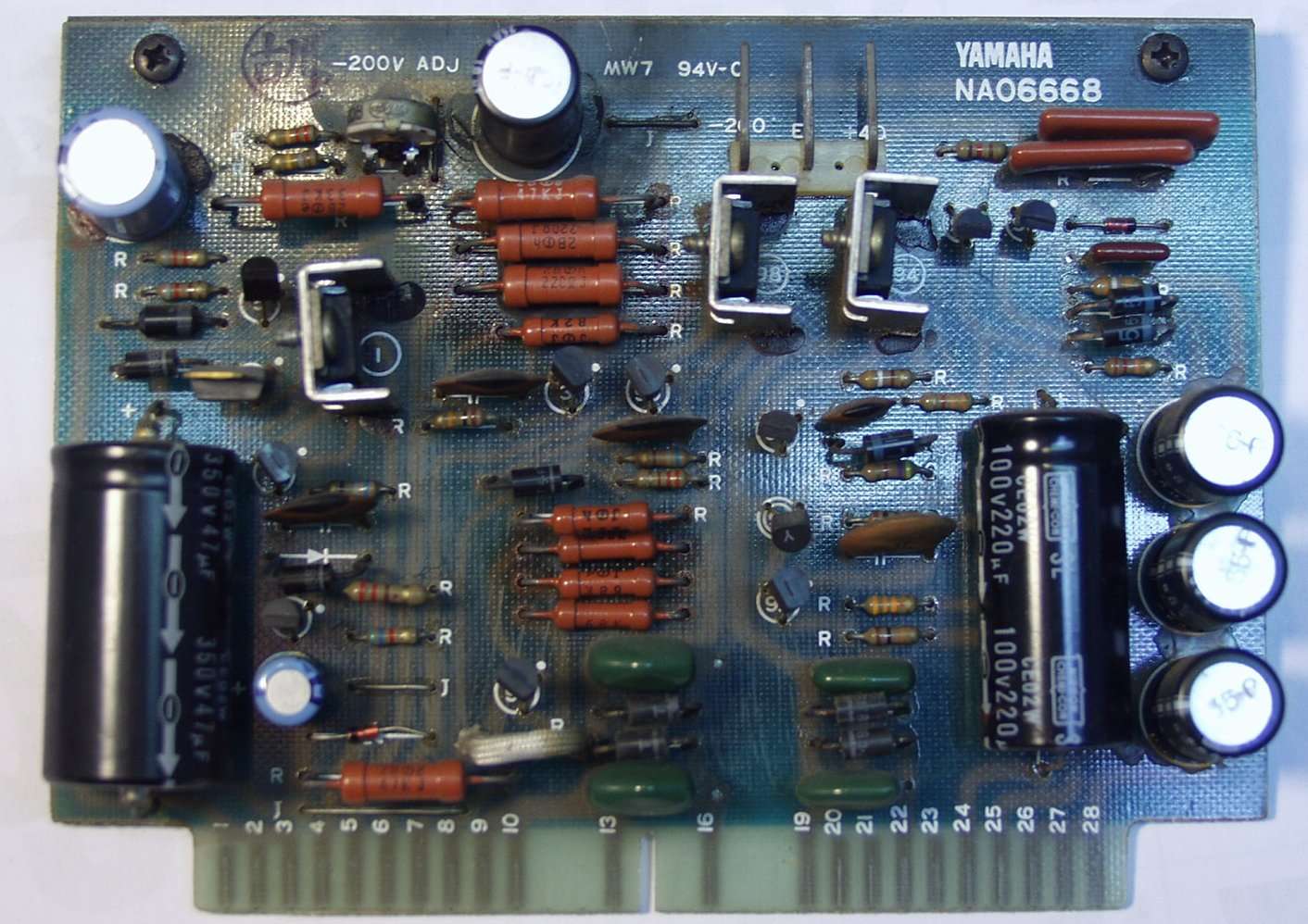

| C−5A. 修理前 電源2基盤 |
![]() |

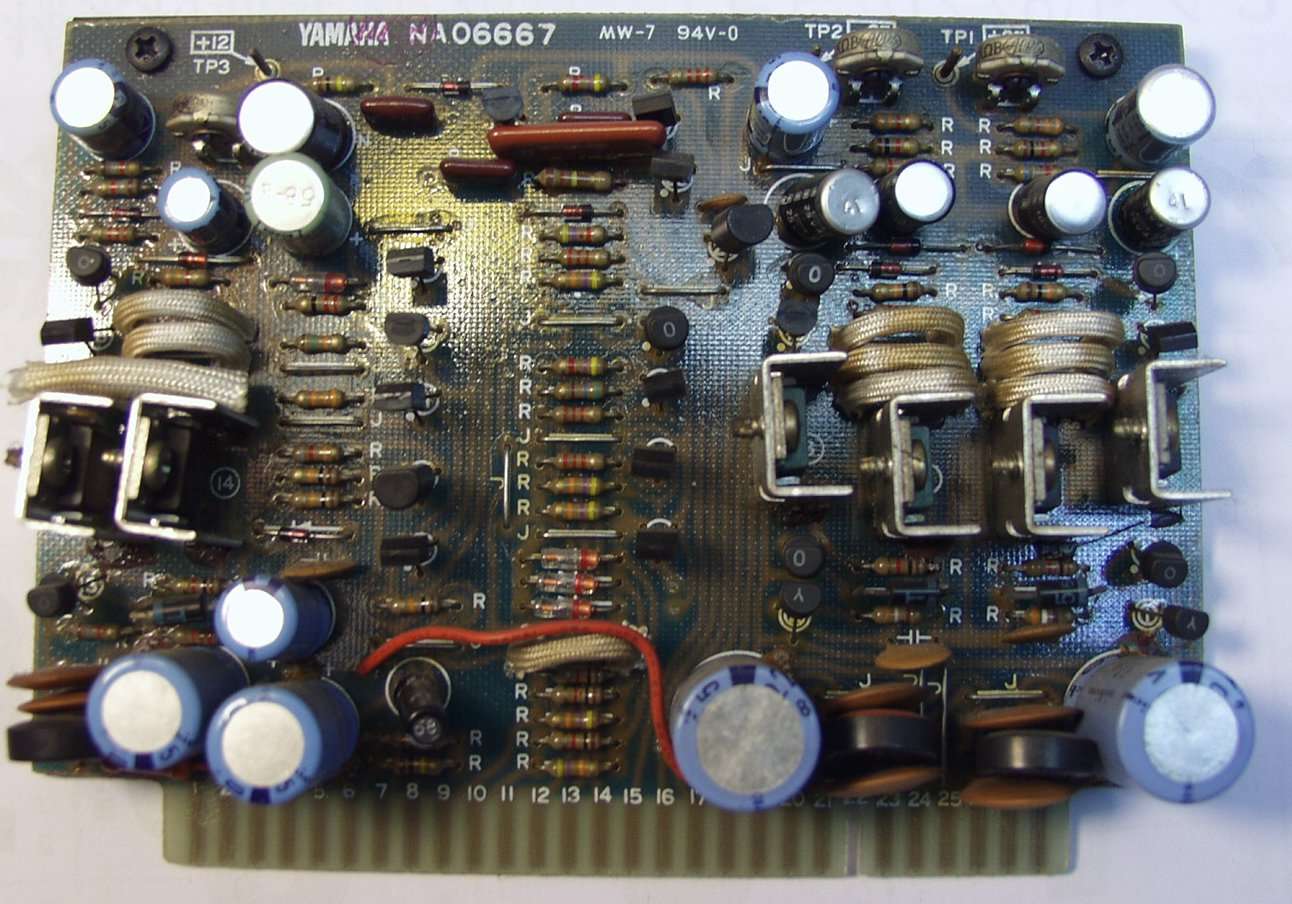

| C−5B. 修理後 電源2基盤 半固定VR3、電解コンデンサー16個 交換 |
![]() |

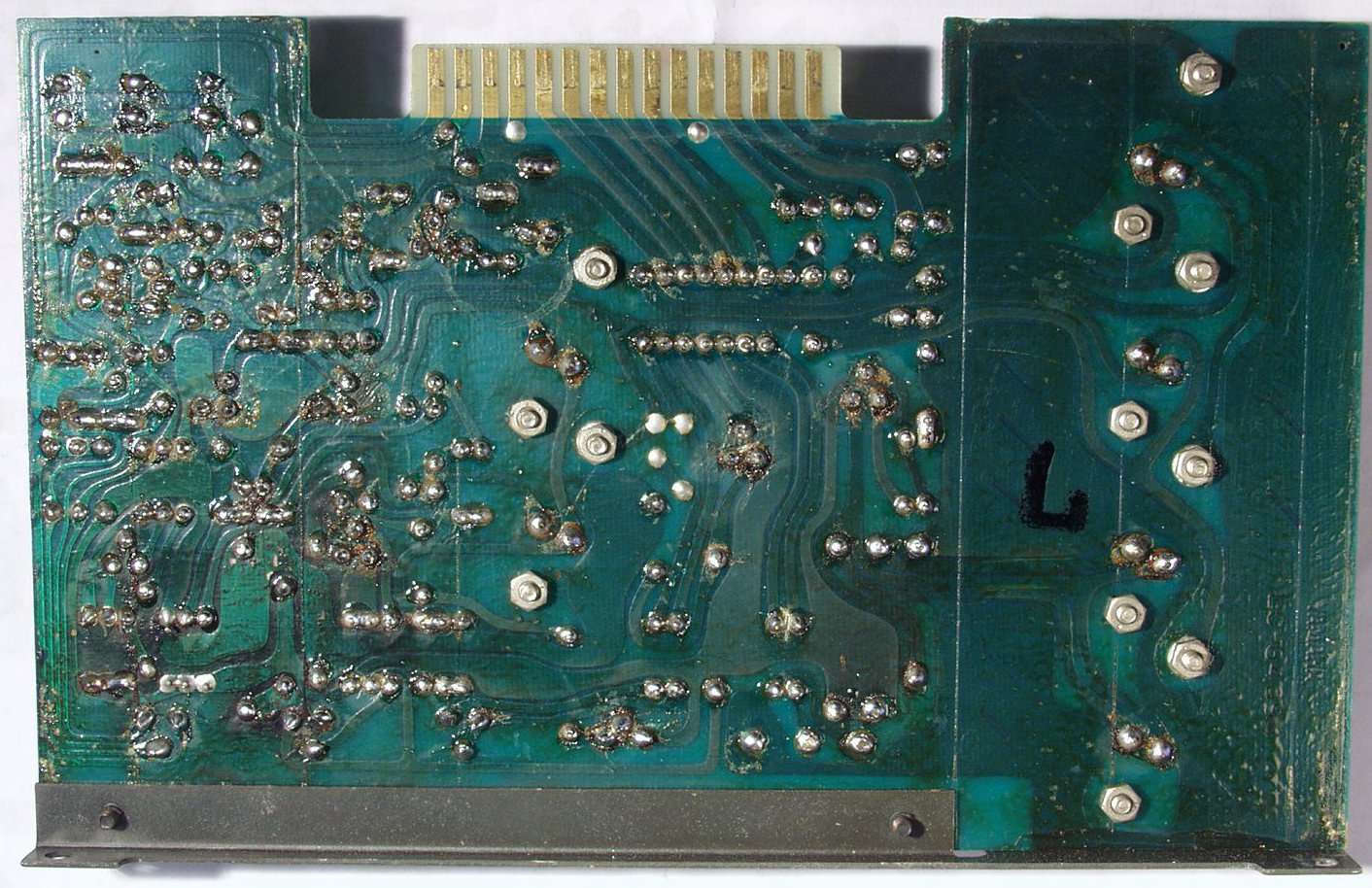

| C−5C. 修理前 電源2基盤裏 |
![]() |
| C−5D. 修理(半田補正)後 電源2基盤裏 |
![]() |

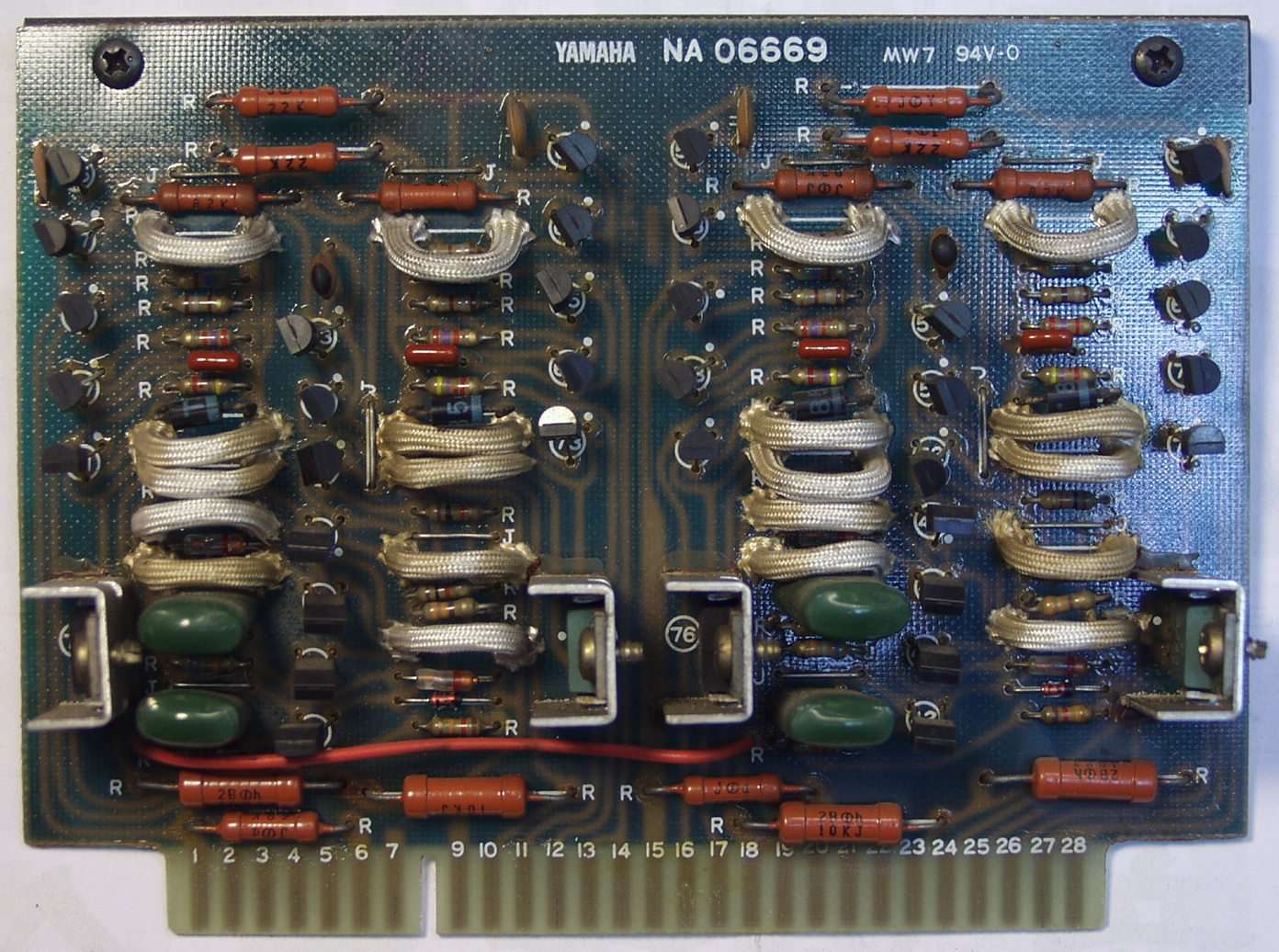

| C−6A. 修理前 電源3基盤 |
![]() |
| C−6B. 修理後 電源3基盤 フィルムコンデンサー4個交換 |
![]() |
| C−6C. 修理前 電源3基盤裏 |
![]() |
| C−6D. 修理(半田補正)後 電源3基盤裏 |
![]() |

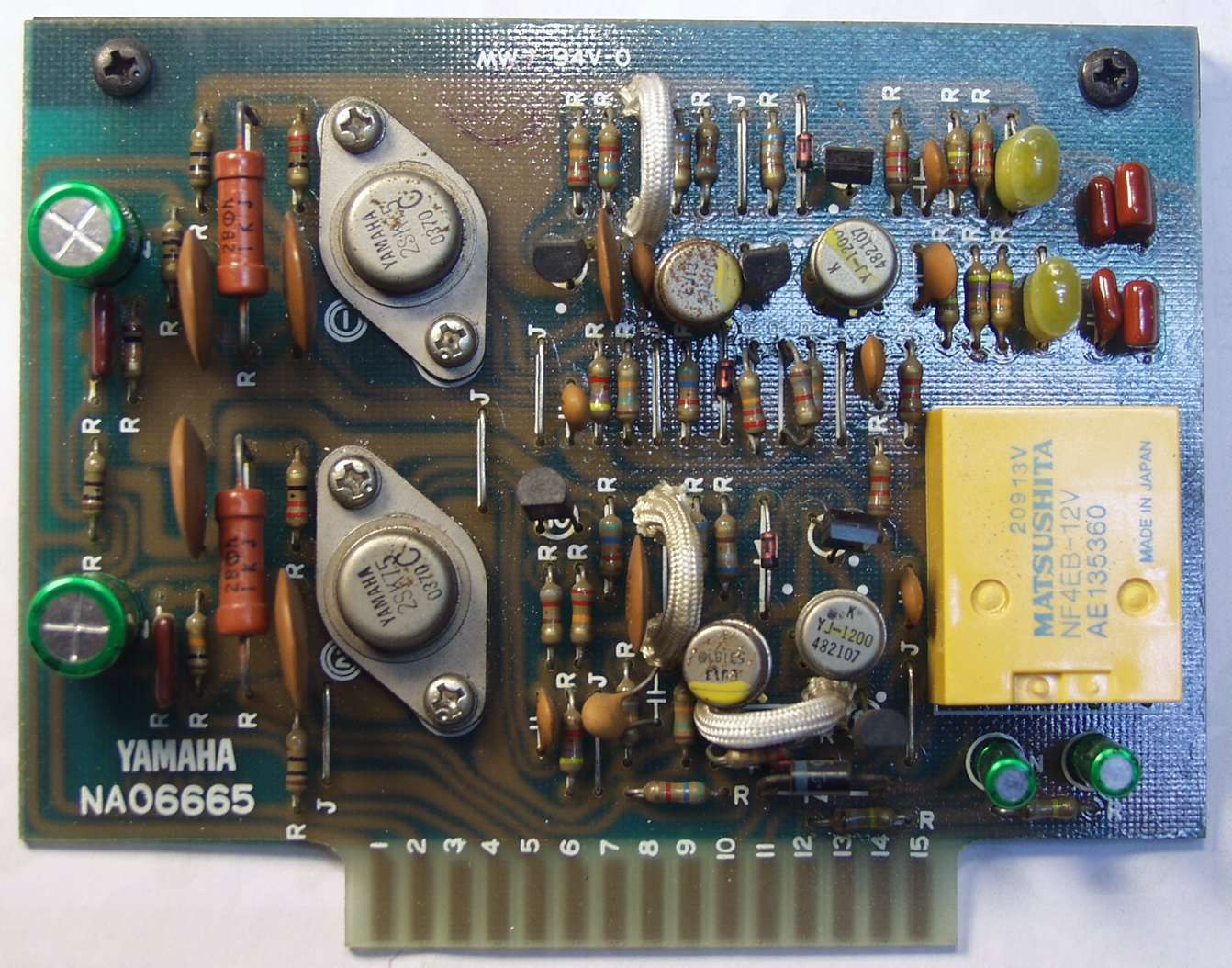

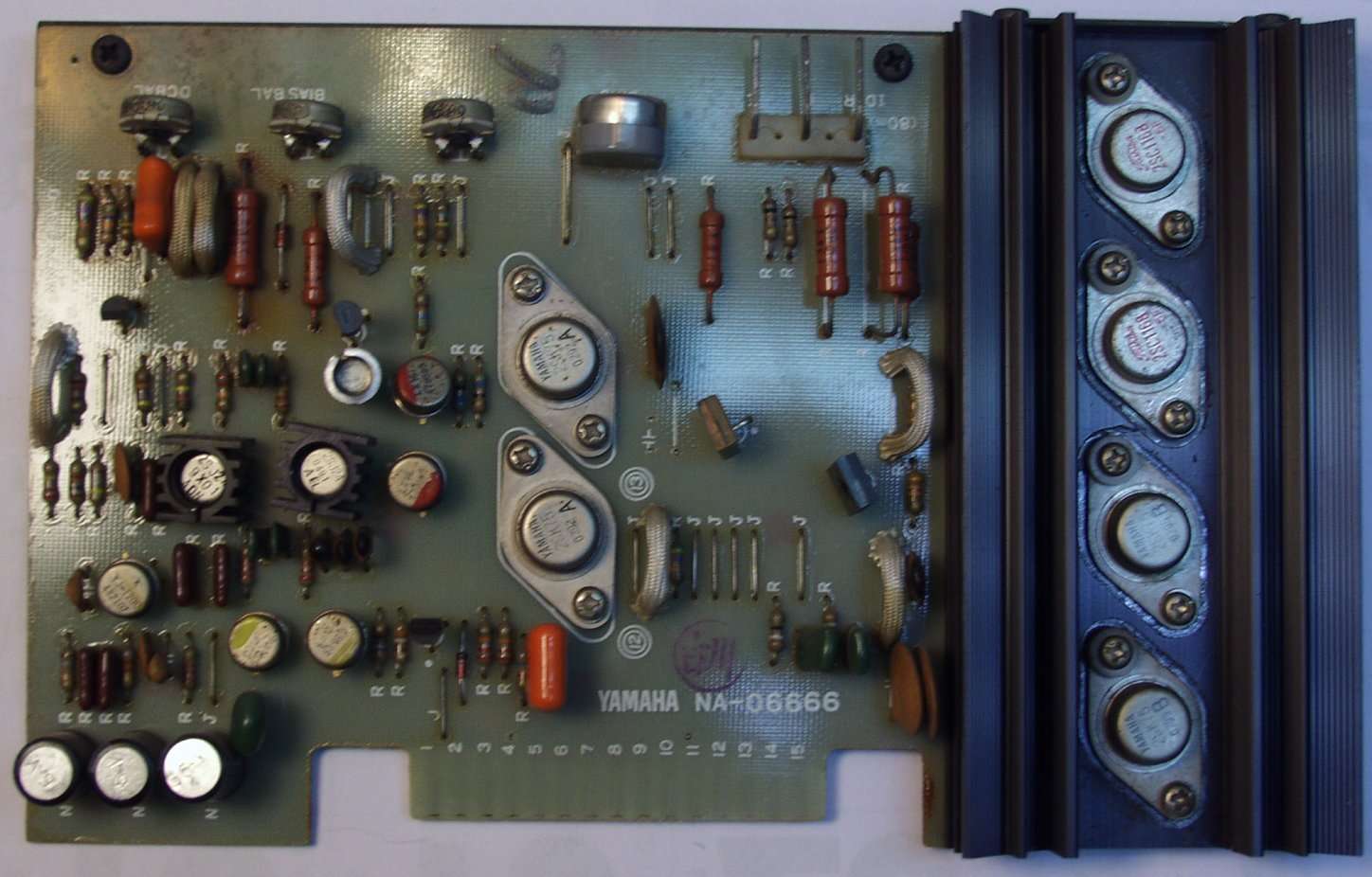

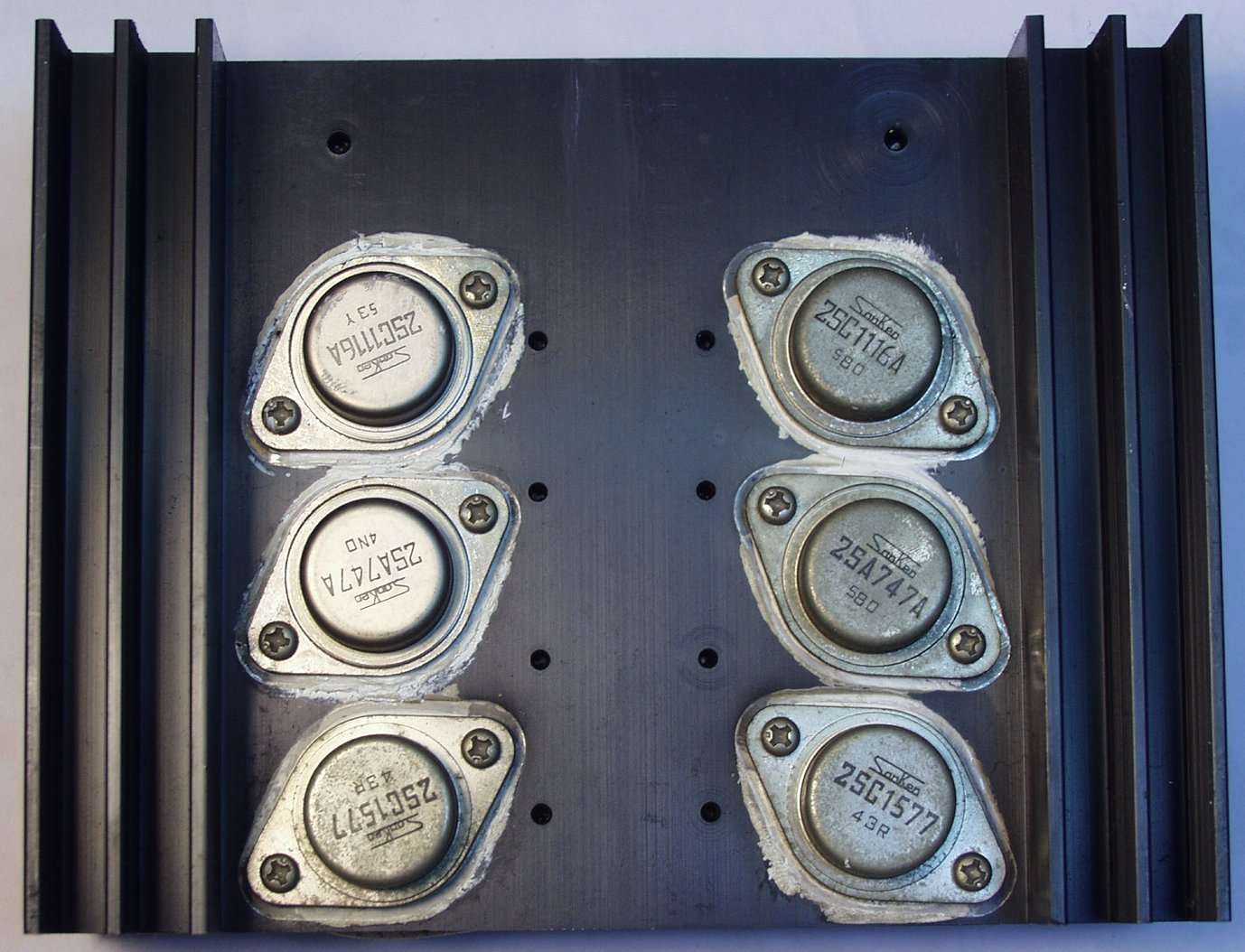

| C−7A. 修理前 電源出力TR基盤 2個交換の後あり 増締めしておく |
![]() |
| C−7B. 修理前 電源出力TR基盤裏 |
![]() |

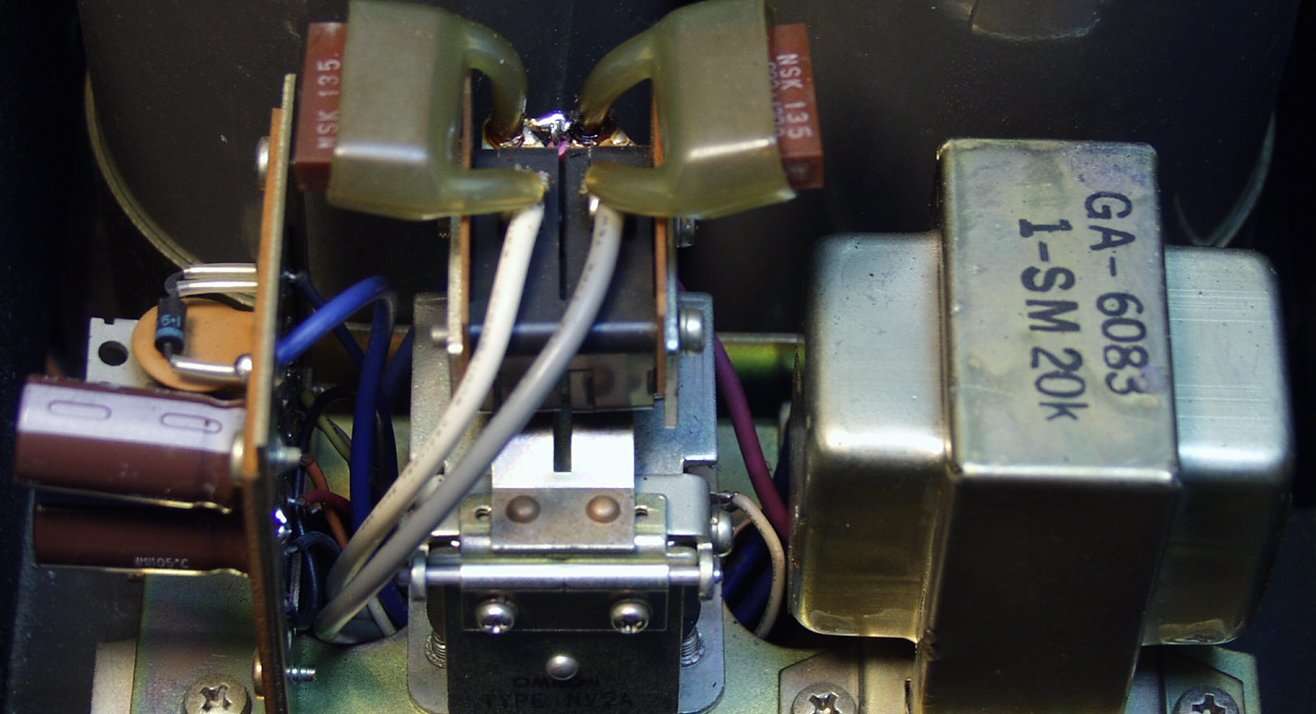

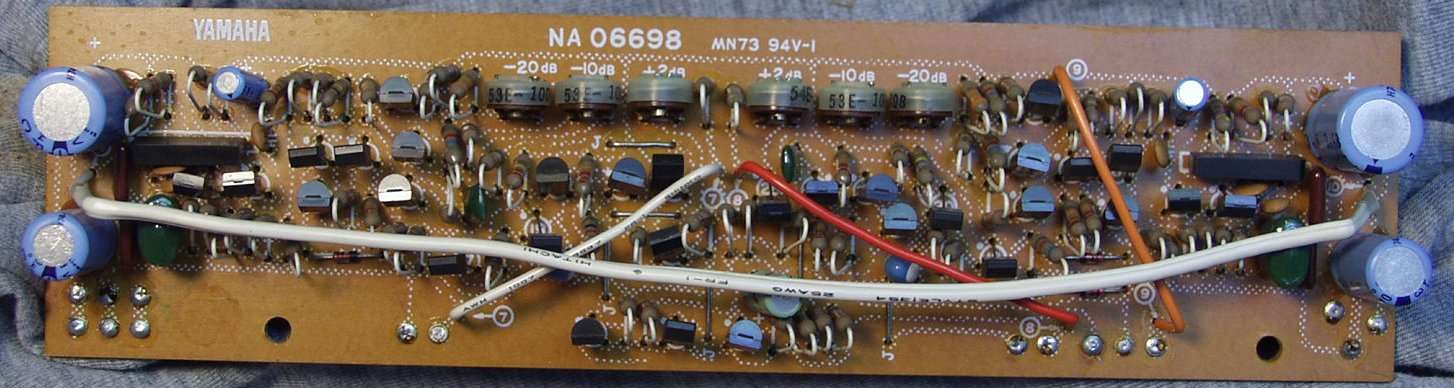

| C−8A. 修理前 UC−1、VUメーターAMP基盤 |
![]() |

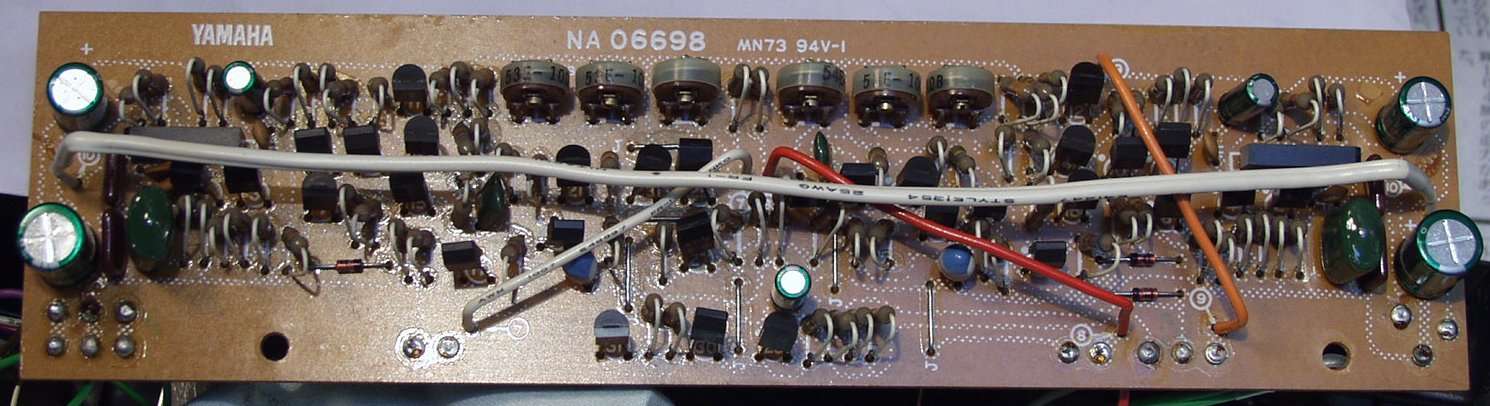

| C−8B. 修理後 UC−1、VUメーターAMP基盤 電解コンデンサー7個交換 |
![]() |

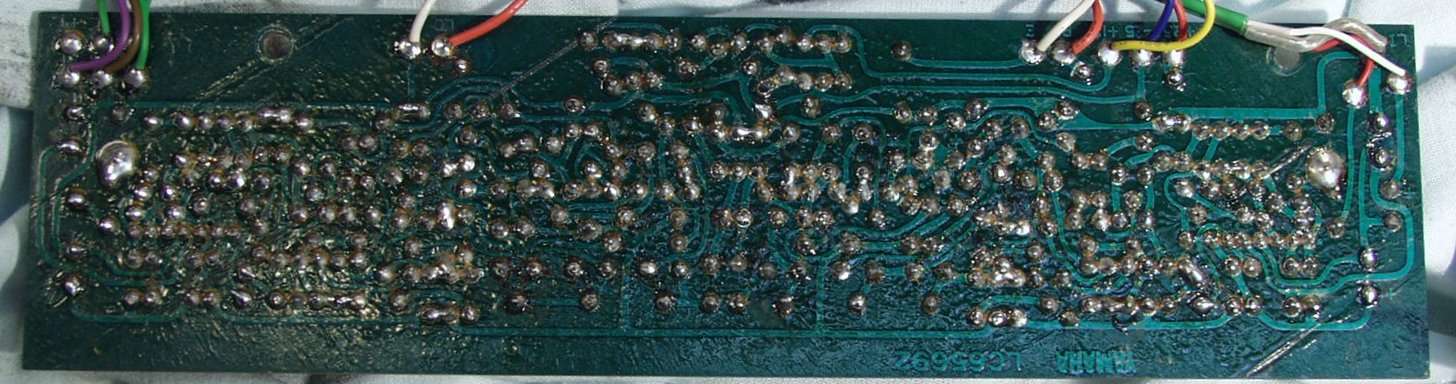

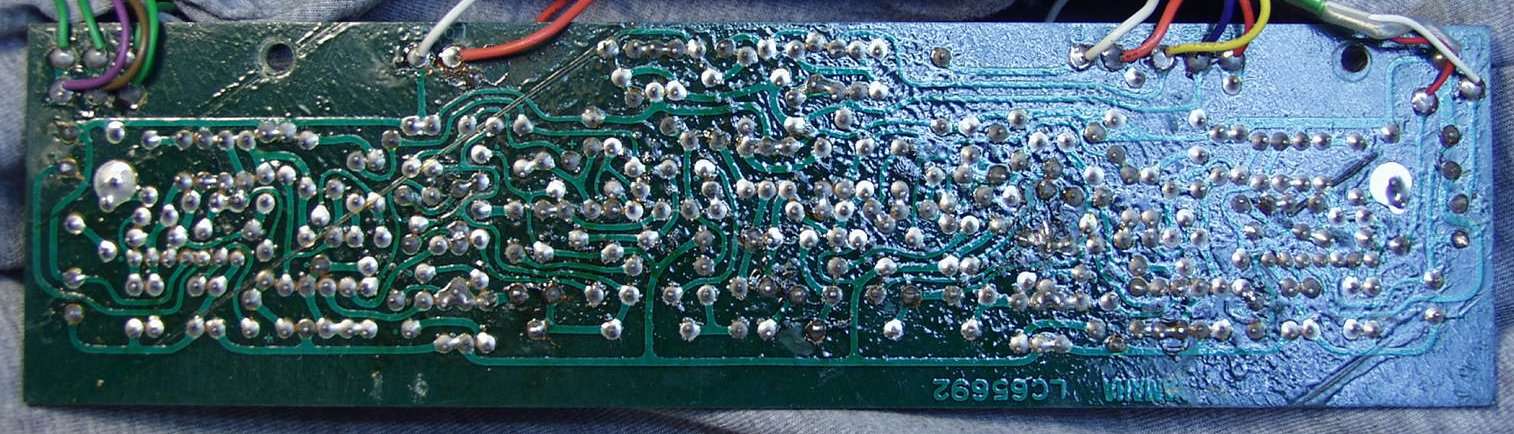

| C−8C. 修理前 UC−1、VUメーターAMP基盤裏 |
![]() |
| C−8D. 修理(ハンダ補正後)後 UC−1、VUメーターAMP基盤裏 |
![]() |
| C−9. 修理後 電源投入SW回路 電解コンデンサー2個交換 |
![]() |

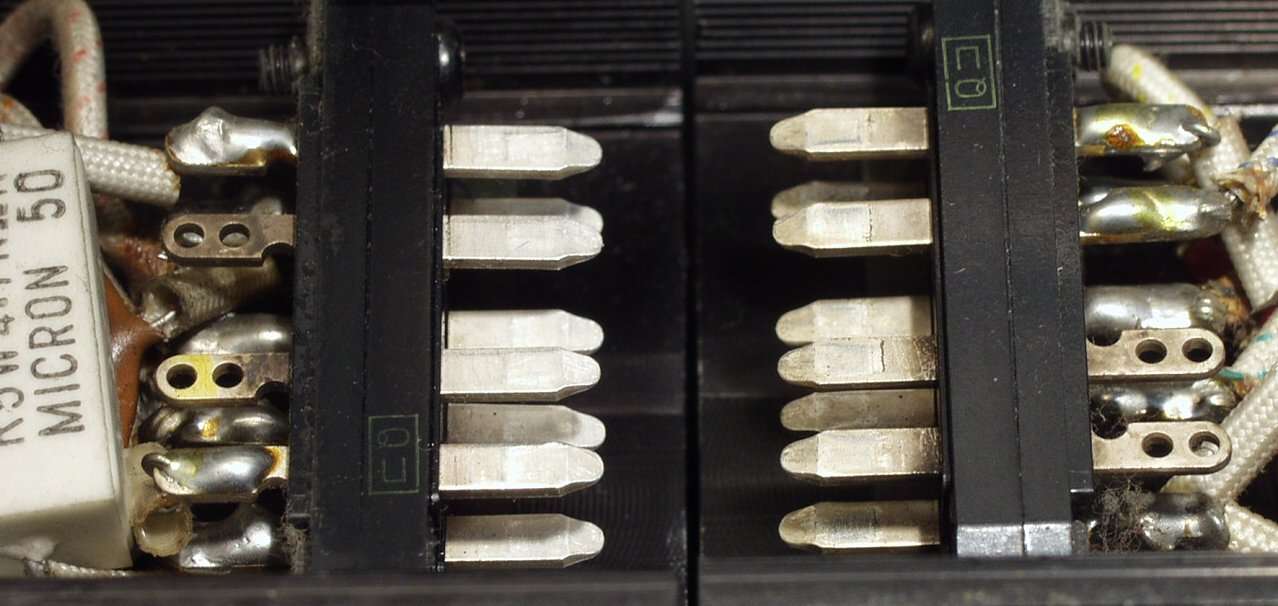

| C−10. 基盤のピンを磨く 左=清掃後 右=清掃前 |
![]() |

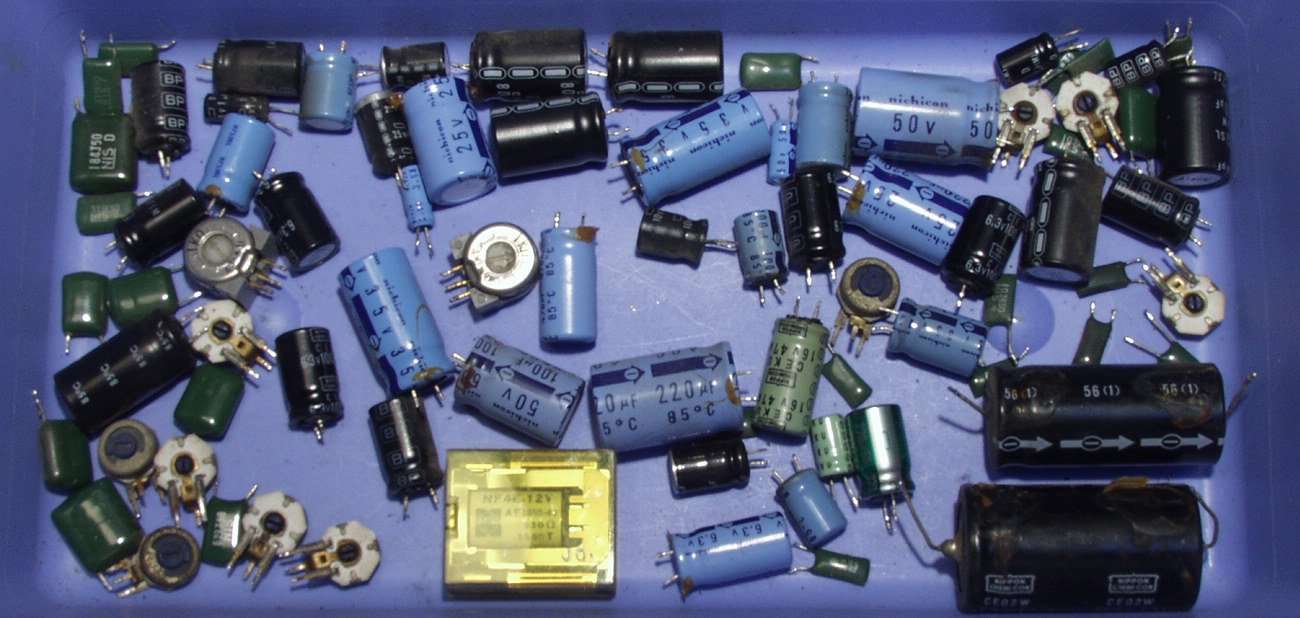

| C−11. 交換部品 SP出力リレー5個は除く(注文中) |
![]() |

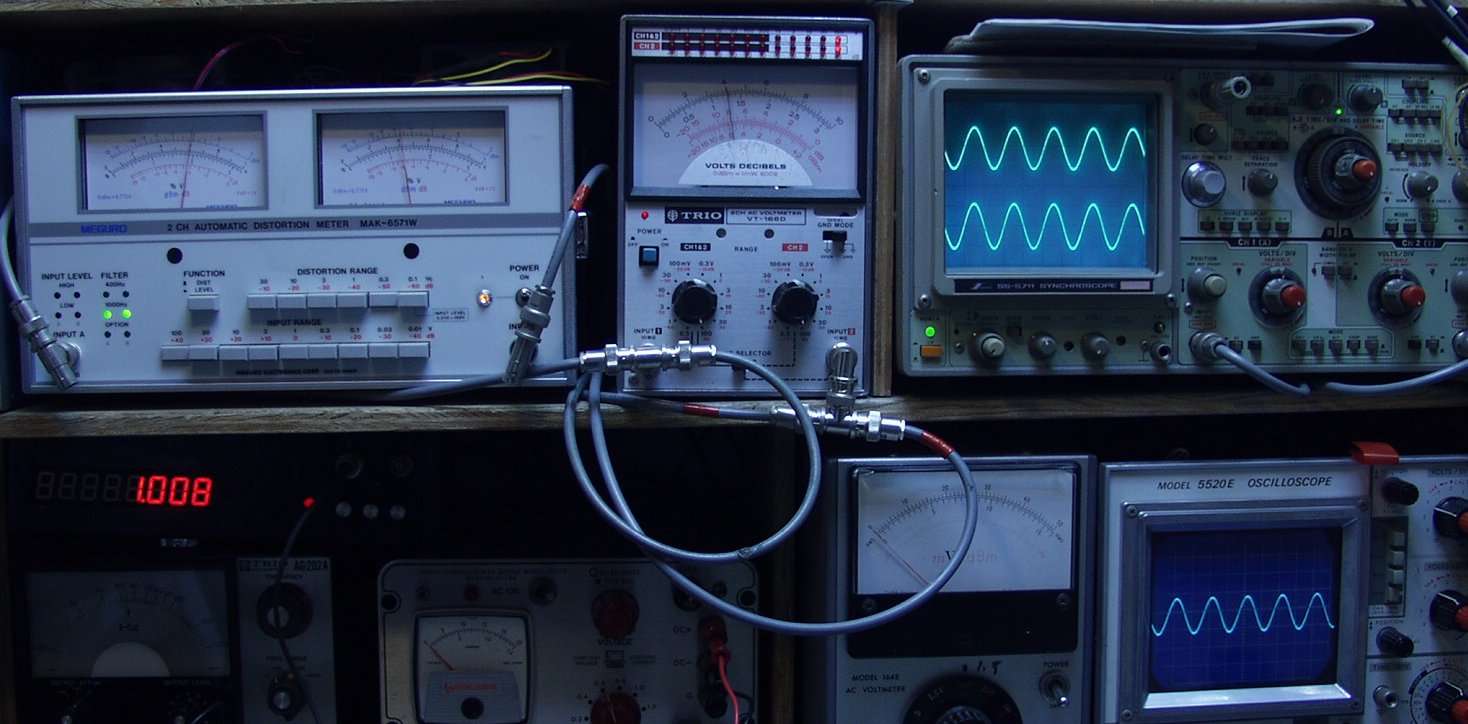

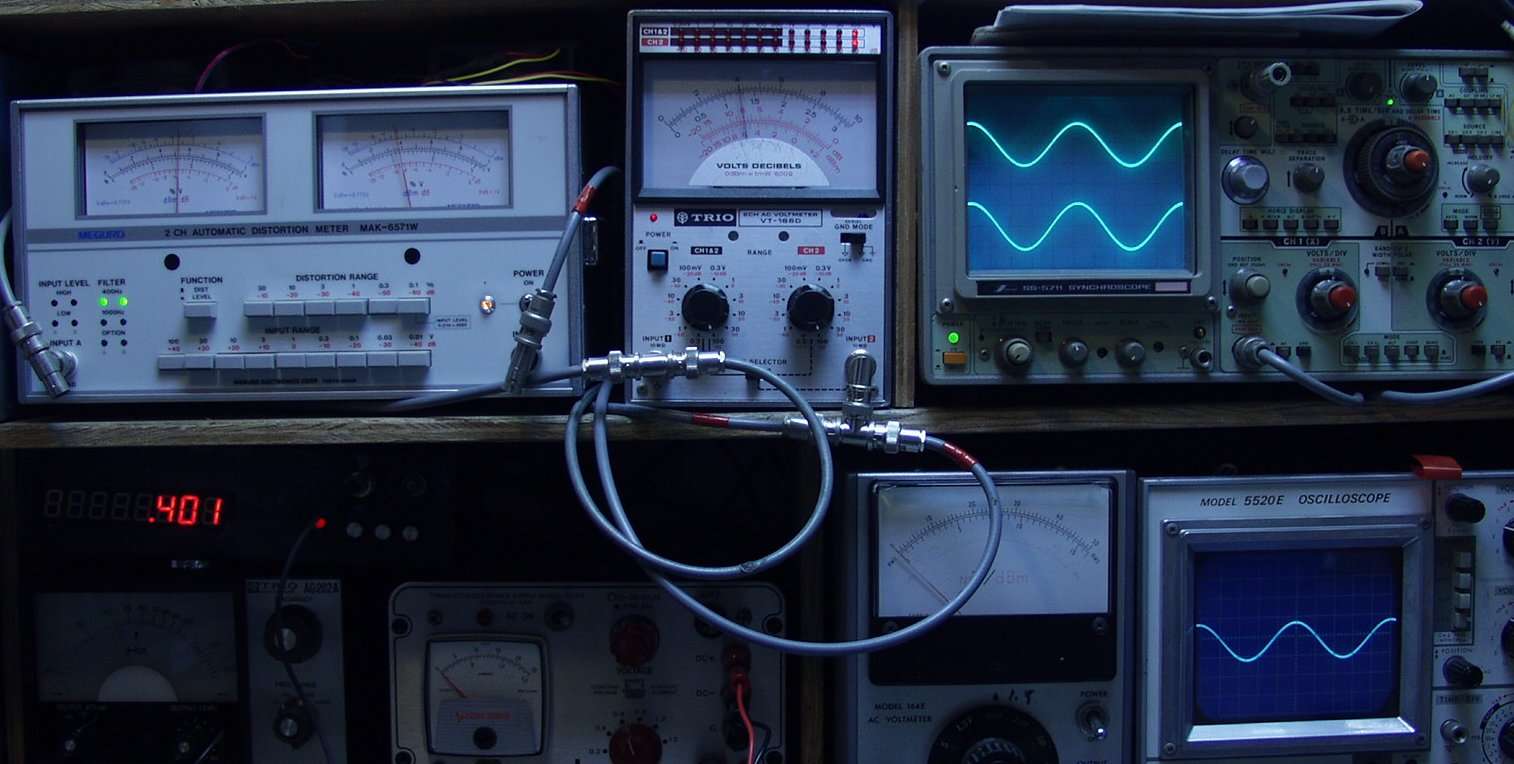

| E. 調整・測定 E−1A. 出力/歪み率測定 |
![]() |
| E−1B. SP出力電圧40V=200W 歪み率=1%出力電圧1V 歪み率=0.16% 1000HZ |
![]() |
| E−1C. SP出力電圧40V=200W 歪み率=1%出力電圧1V 歪み率=0.16% 400HZ |
![]() |
| E−2. 完成上から見る |
![]() |

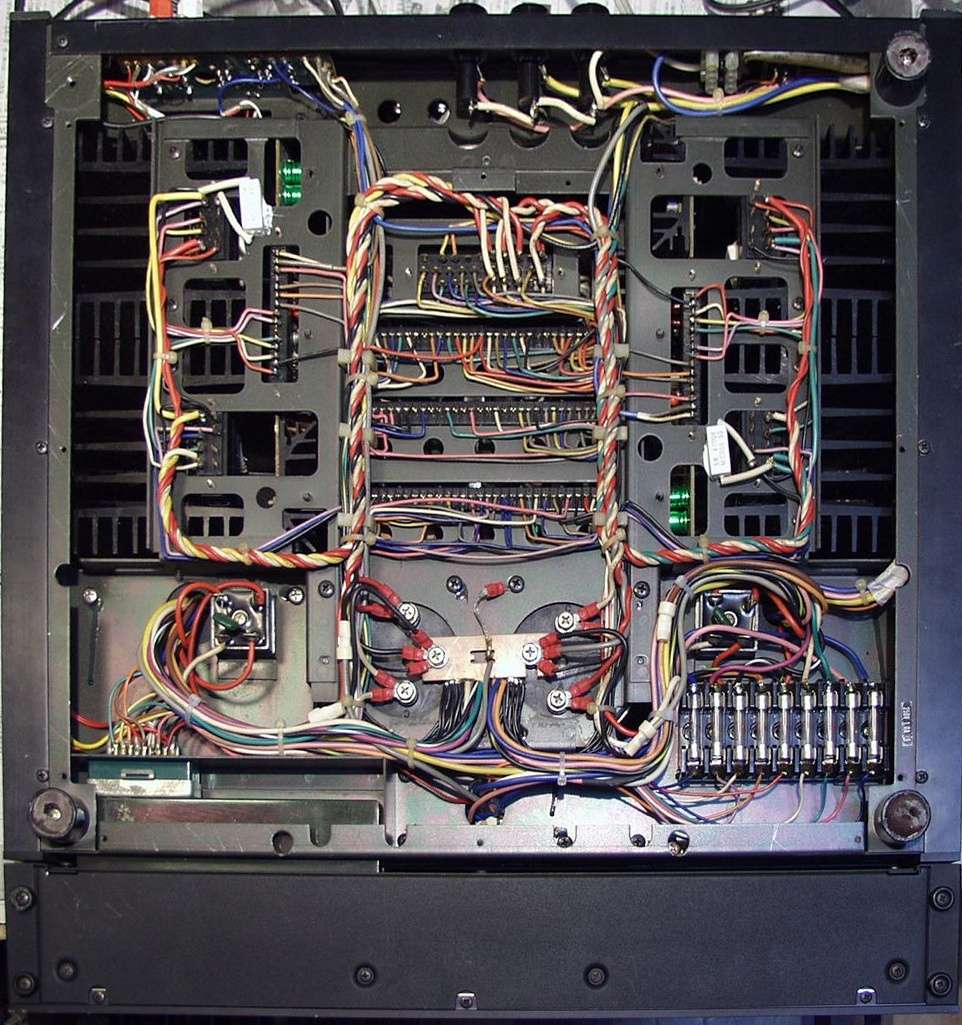

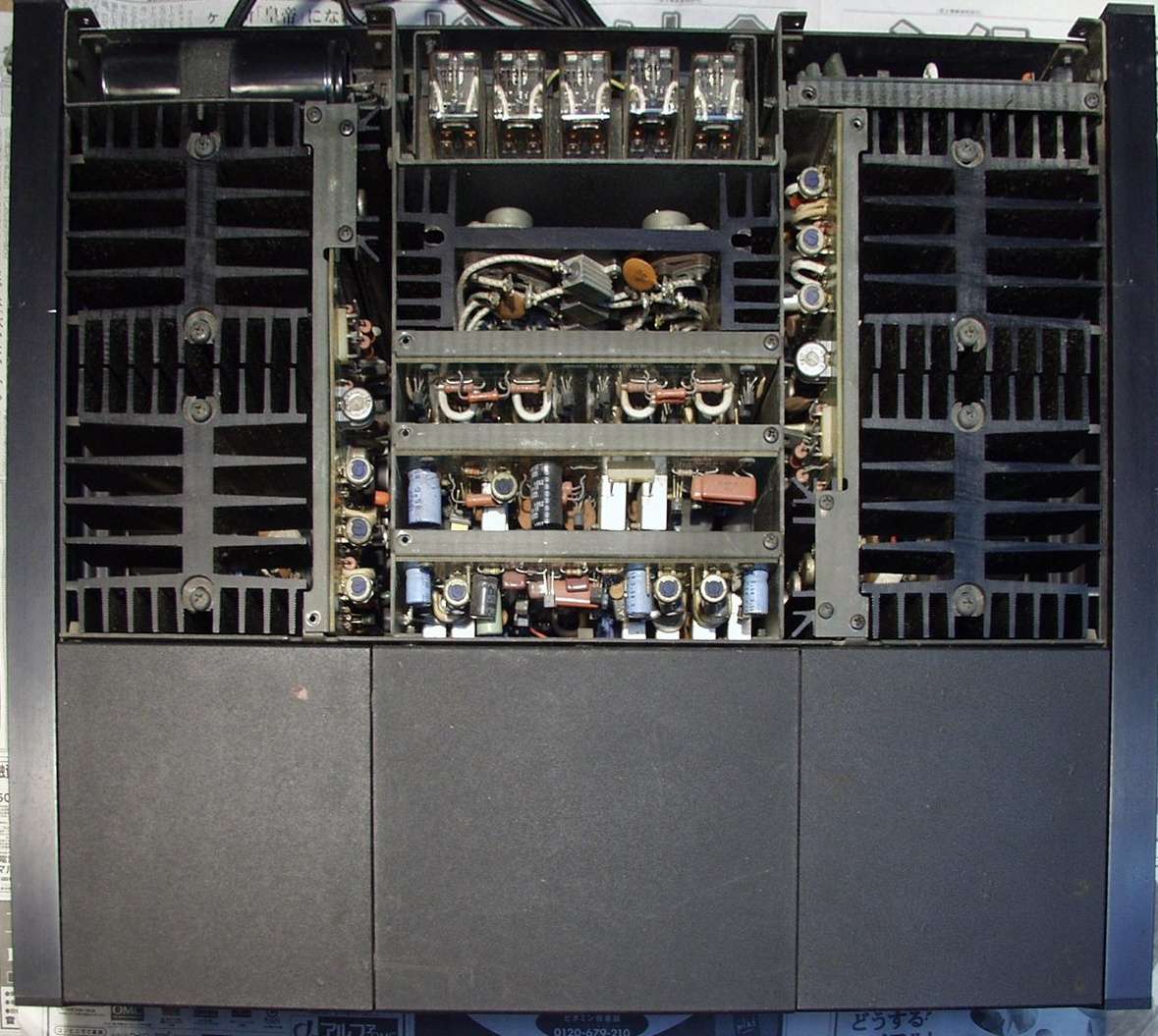

| E−3. 完成下から見る |
![]() |

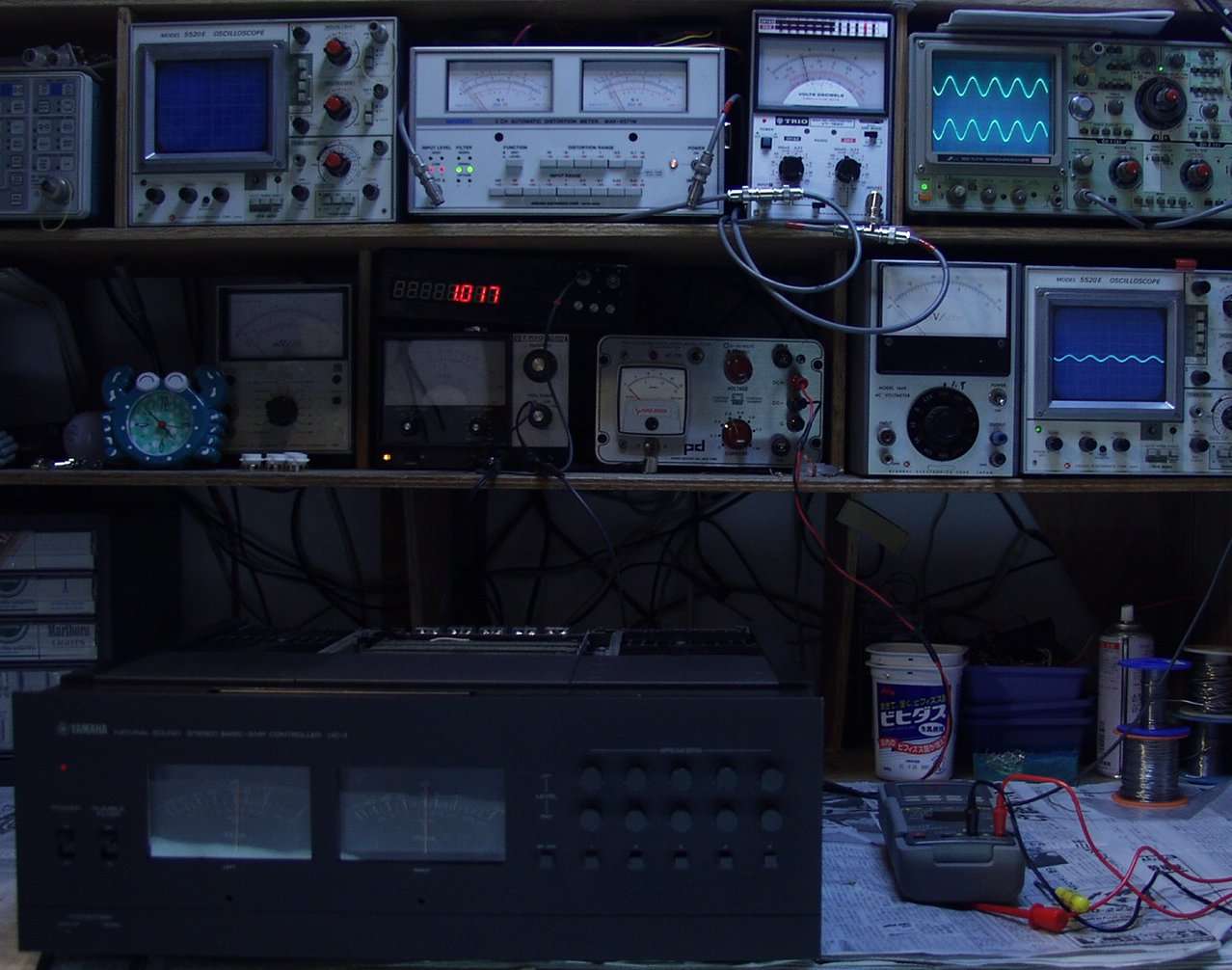

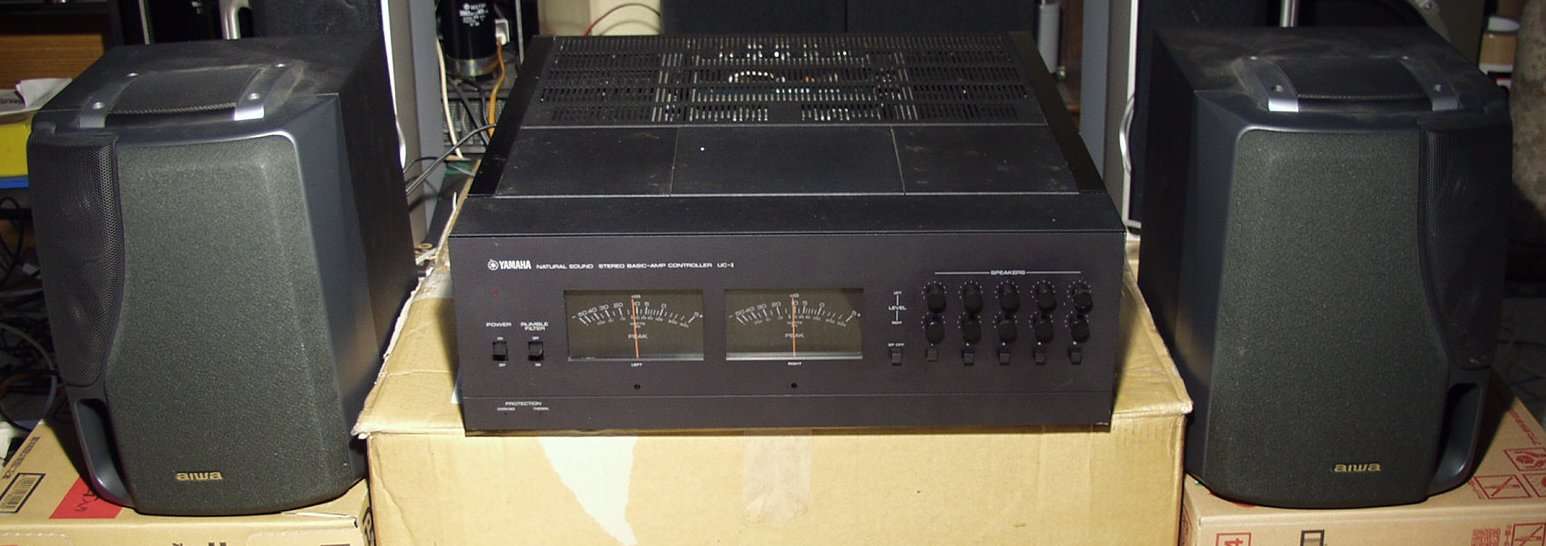

| E−4. 24時間エージング 5個のSPとVRを切り替えるのは非常に便利です。 SPの能率が異なるので、レベルを調整して比較するには最適です。但し、リレーには良くありません。 |
![]() |
| |
| ここに掲載された写真は、修理依頼者の機器を撮影した者です、その肖像権・版権・著作権等は、放棄しておりません。 写真・記事を無断で商用利用・転載等することを、禁じます。 写真(画像)は表示よりも、実サイズは大きいです。 細かい所を見たい場合は画像をダウンロードして見てください。 |
