ＹＡＭＡＨＡ　Ｂ５　修理記録
同時修理　ＹＡＭＡＨＡ　Ｃ２ａ．５台目　　　　　　２０２６／１／１８．到着　　完成　
注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。
　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • 使用はできているのですが、接点の劣化によるガリオン？のようなものが聞こえたりしており、しっかりと点検修理をお願いします。


Ｂ．　原因・現状
  • 各部、経年劣化。
    終段ＴＲ（トランジスター）が東芝２ＳＣ２４６１／２ＳＡ１０５１だがＯＮ　Ｓｅｍｉｃｏｎｄｕｃｔｏｒ　ＭＪ１５０２５Ｇ／ＭＪ１５０２４Ｇに交換されている。

Ｃ．　修理状況

D．　使用部品
  • 電解コンデンサー　　　　　　　　　　　個
    半固定ＶＲ　　　　　　　　　　　　　　　 個
    リレー　　　　　　　　　　　　　　　　　　個
    FET(Field Effect Transistor)　　　　　個
    ＳＰ接続端子　　　　　　　　　　　　　　組個。
    ３Pインレット　　　　　　　　　１個、FURUTECH　FI-10(Ｇ) 金メッキ。
    テフロン絶縁ＲＣＡ端子　　　　　組個。
    抵抗　 　　　　　　　　　　　　　　　　本。
    ＳＰ接続リレー　　　　　　　　個。
    テフロンシート　　　枚。

Ｅ．　調整・測定

F．　修理費　　　１３５，０００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ｂ５　の仕様（カタログ、マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

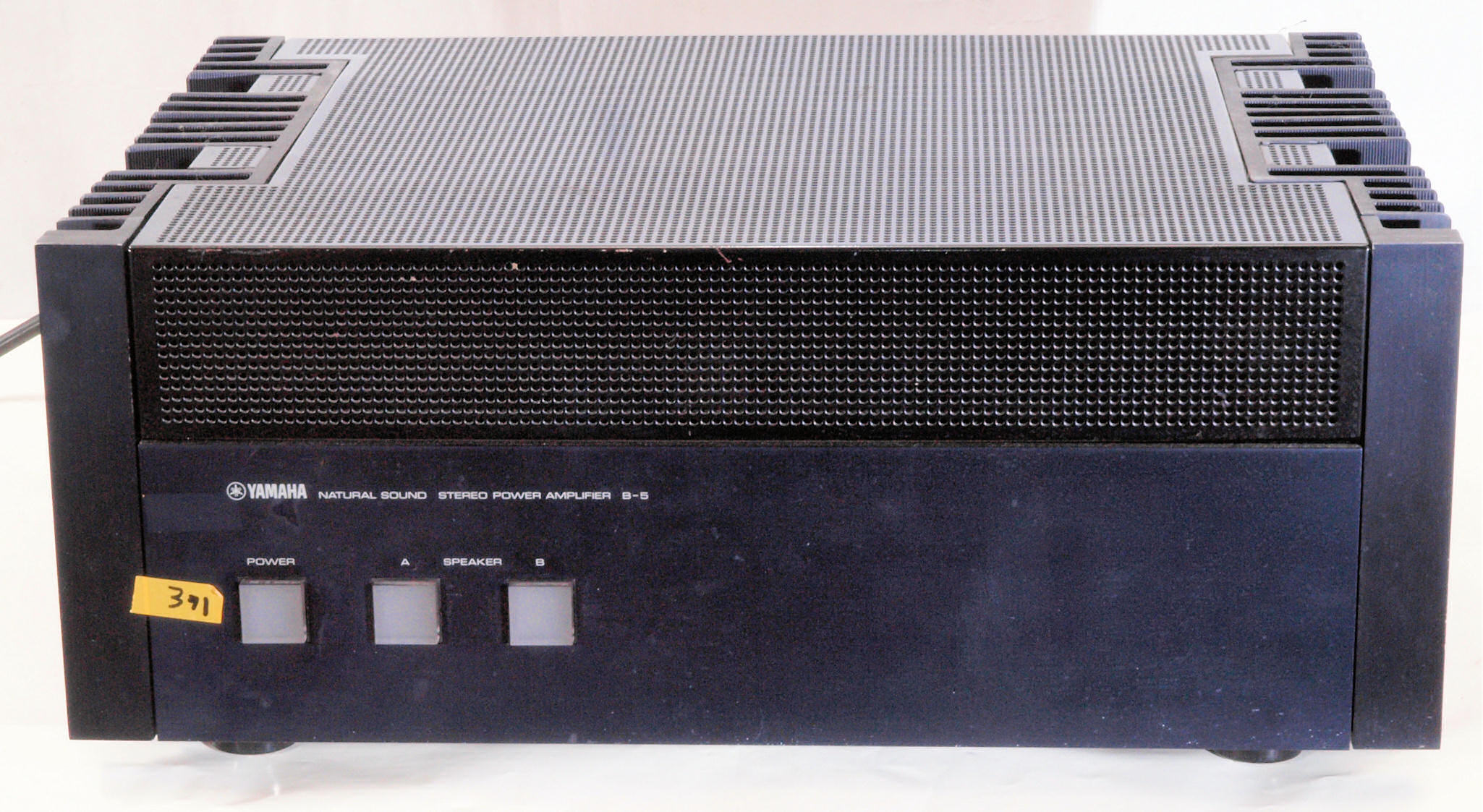

Ａ１１．　点検中　前から見る

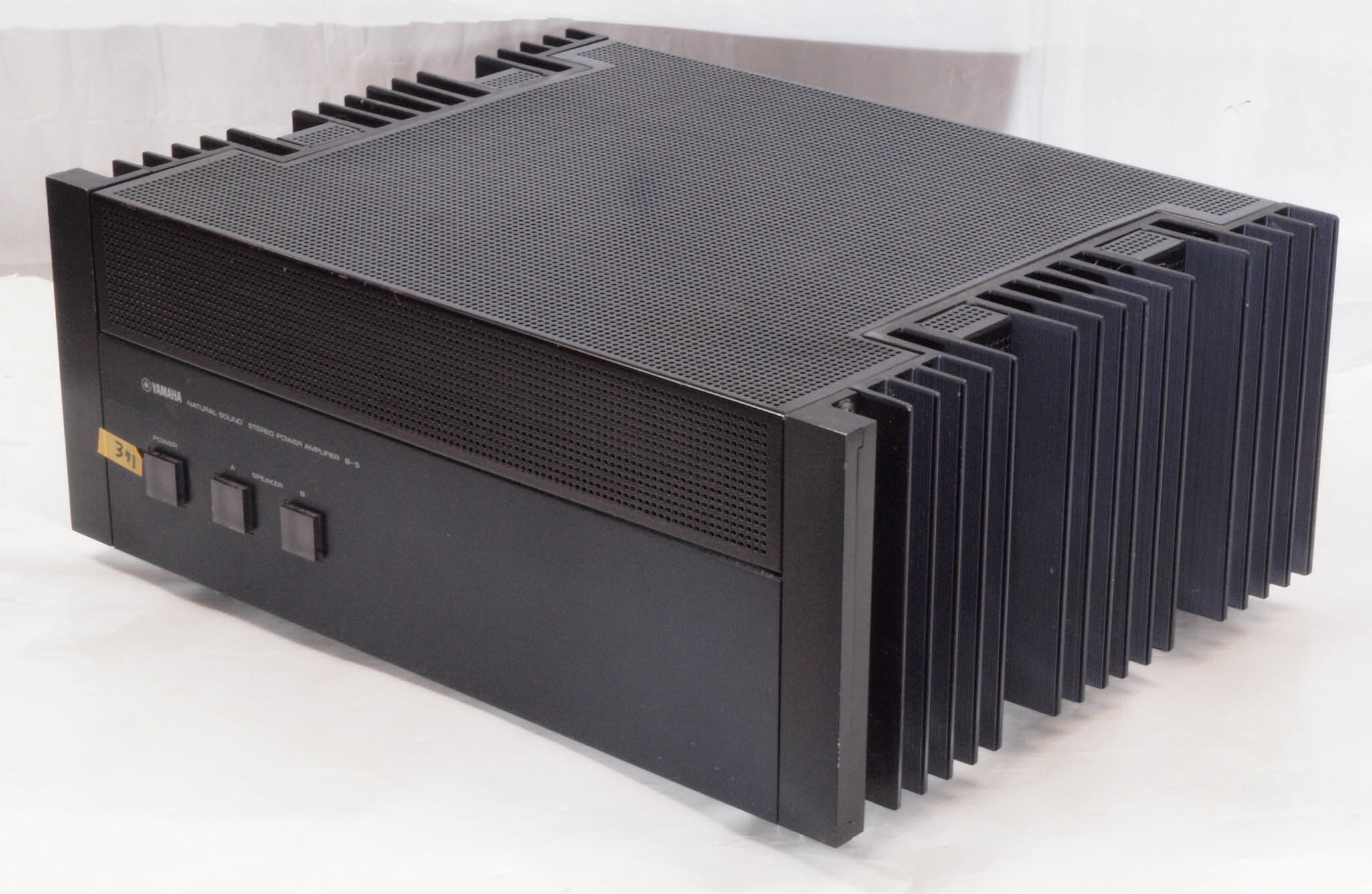

Ａ１２．　点検中　前右から見る

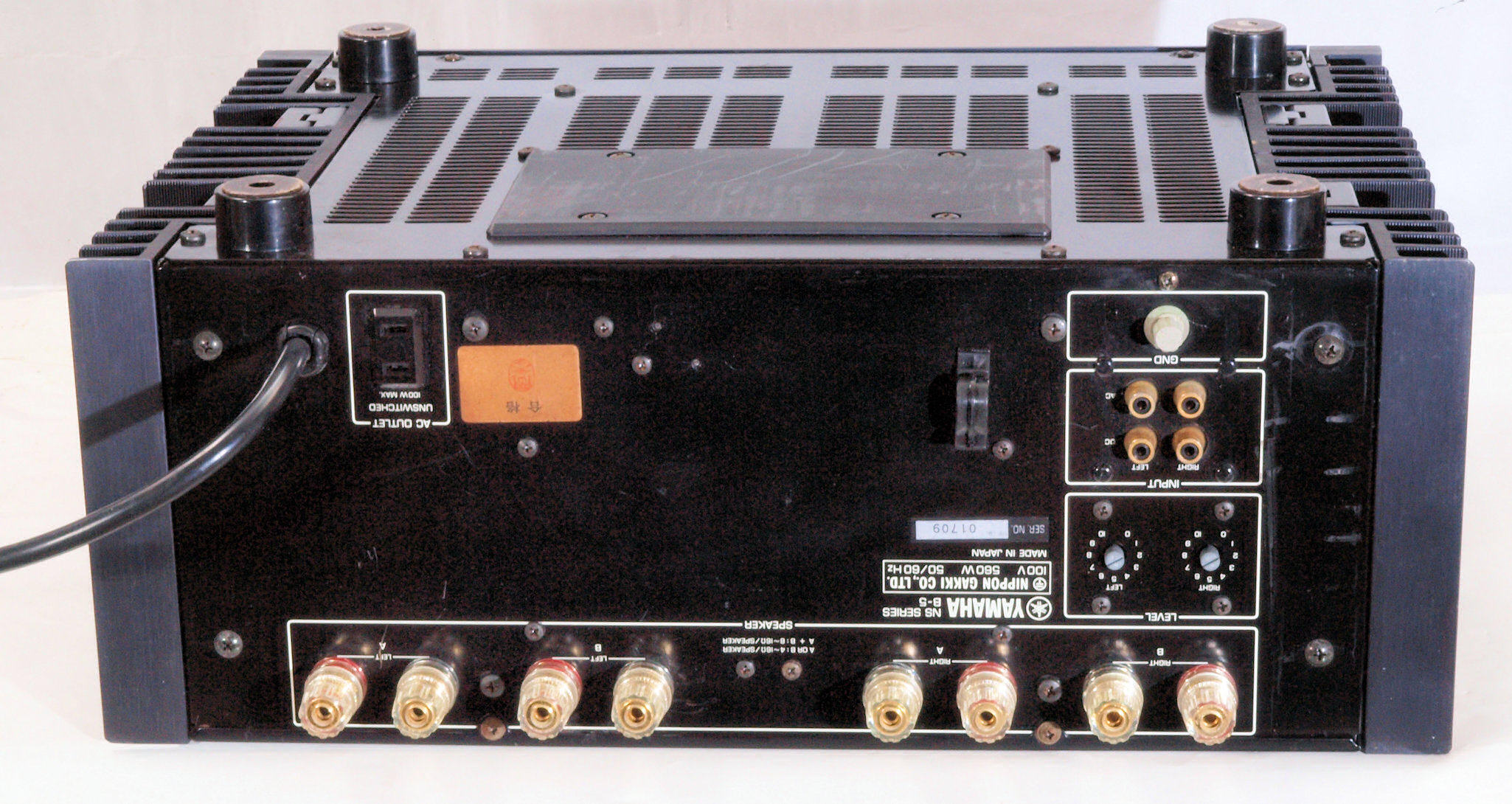

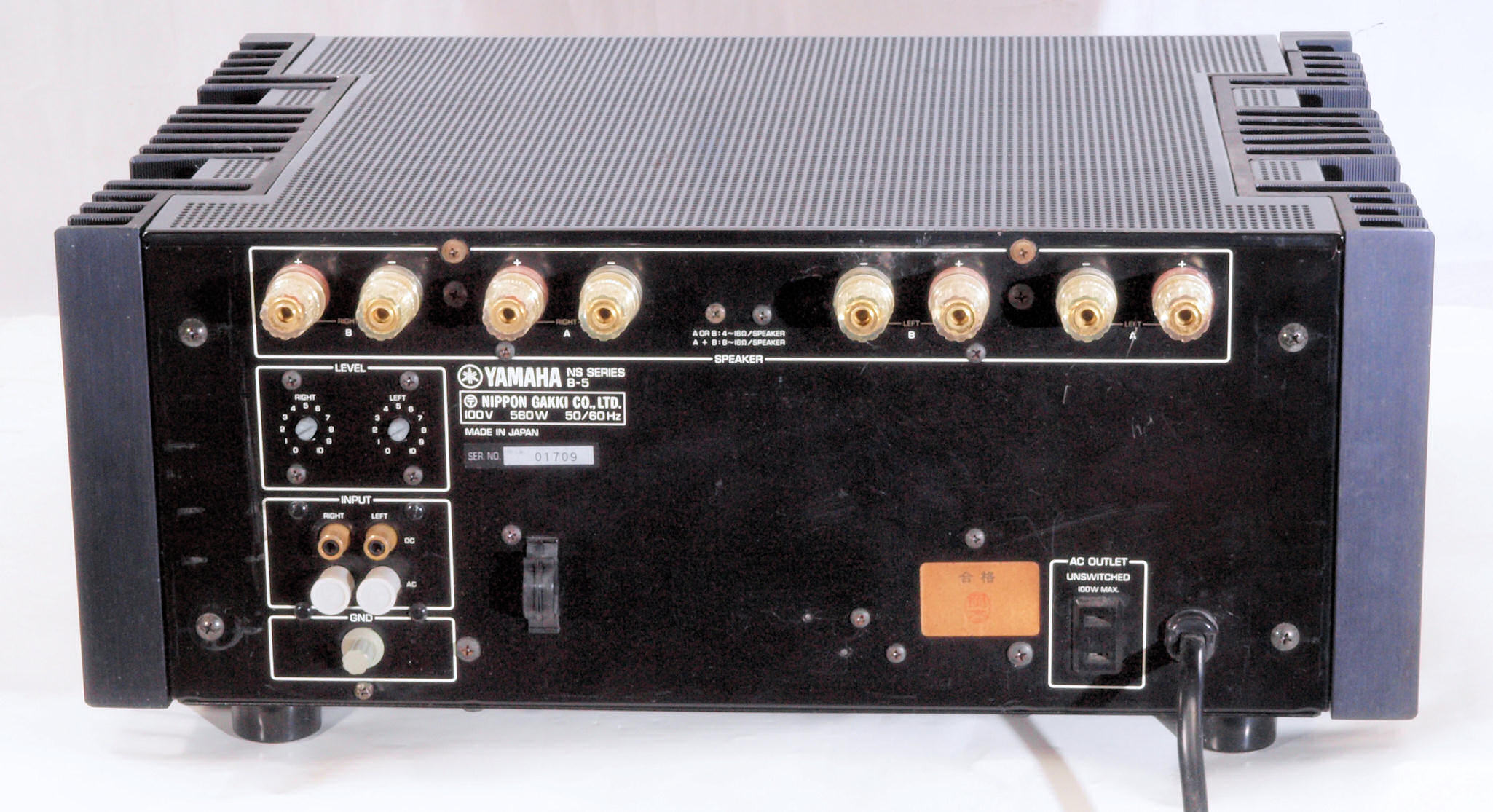

Ａ１３．　点検中　後から見る。　左右の防護ホルダー（サポート）が無。

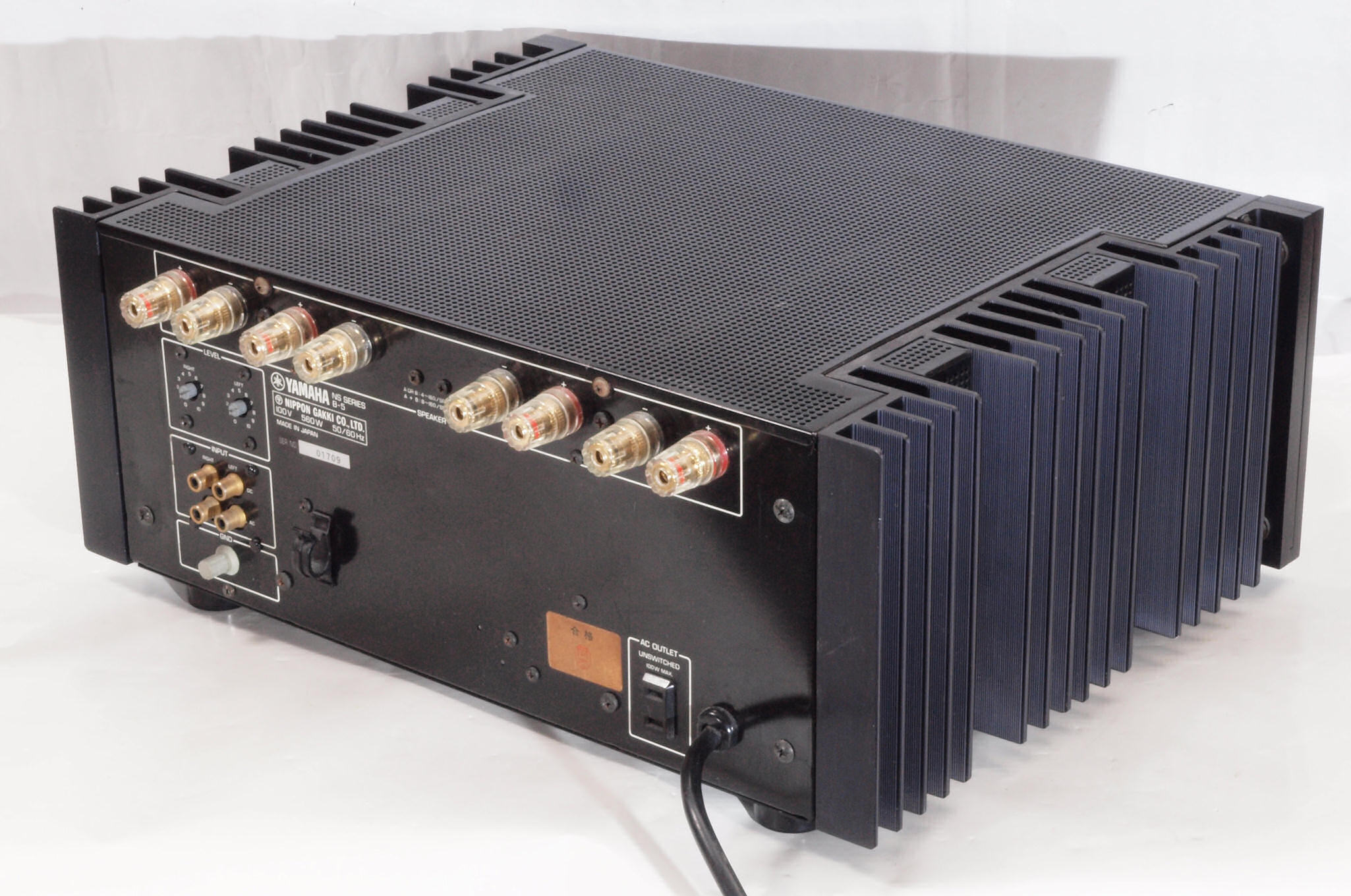

Ａ１４．　点検中　後左から見る

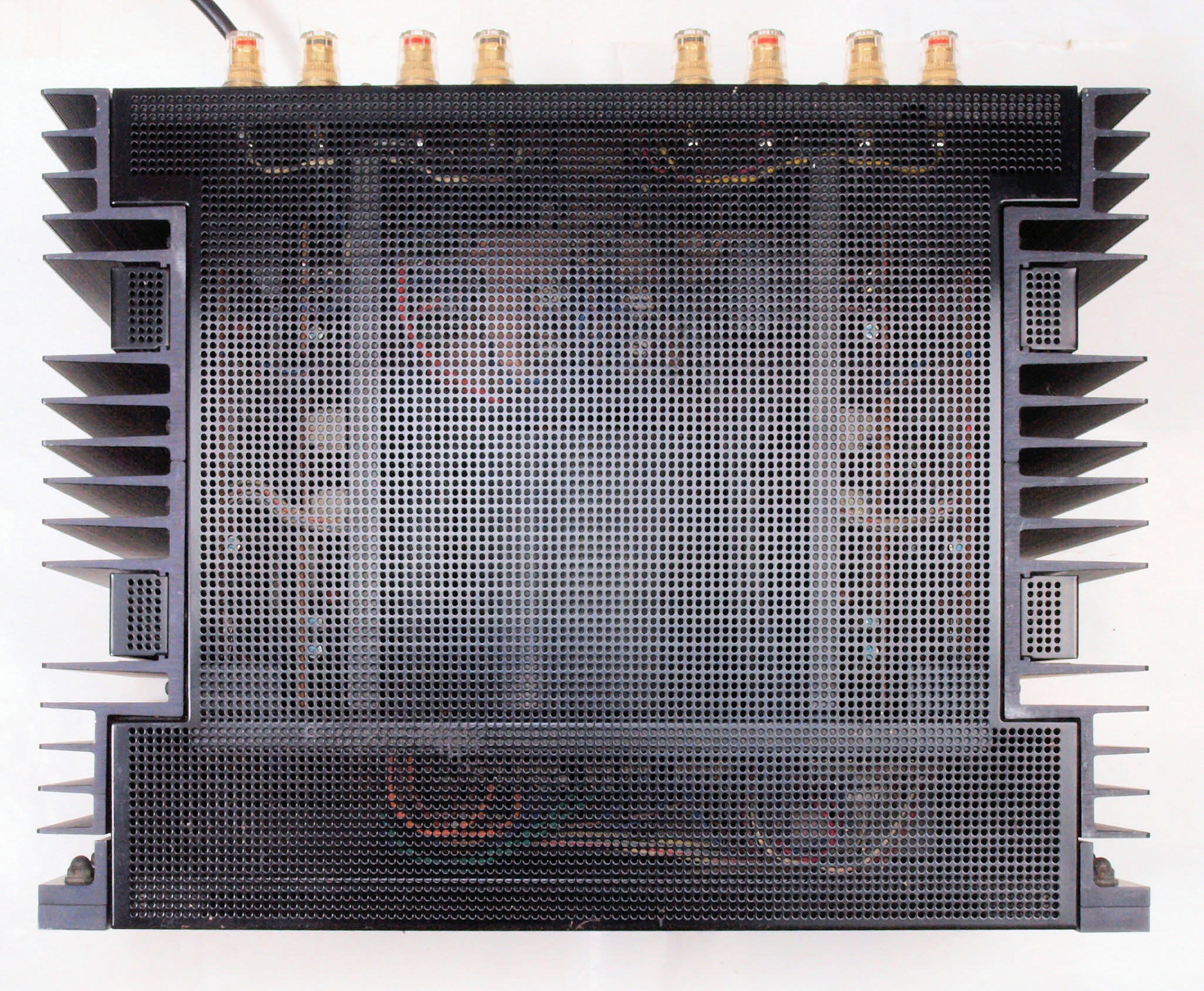

Ａ１５．　点検中　上から見る

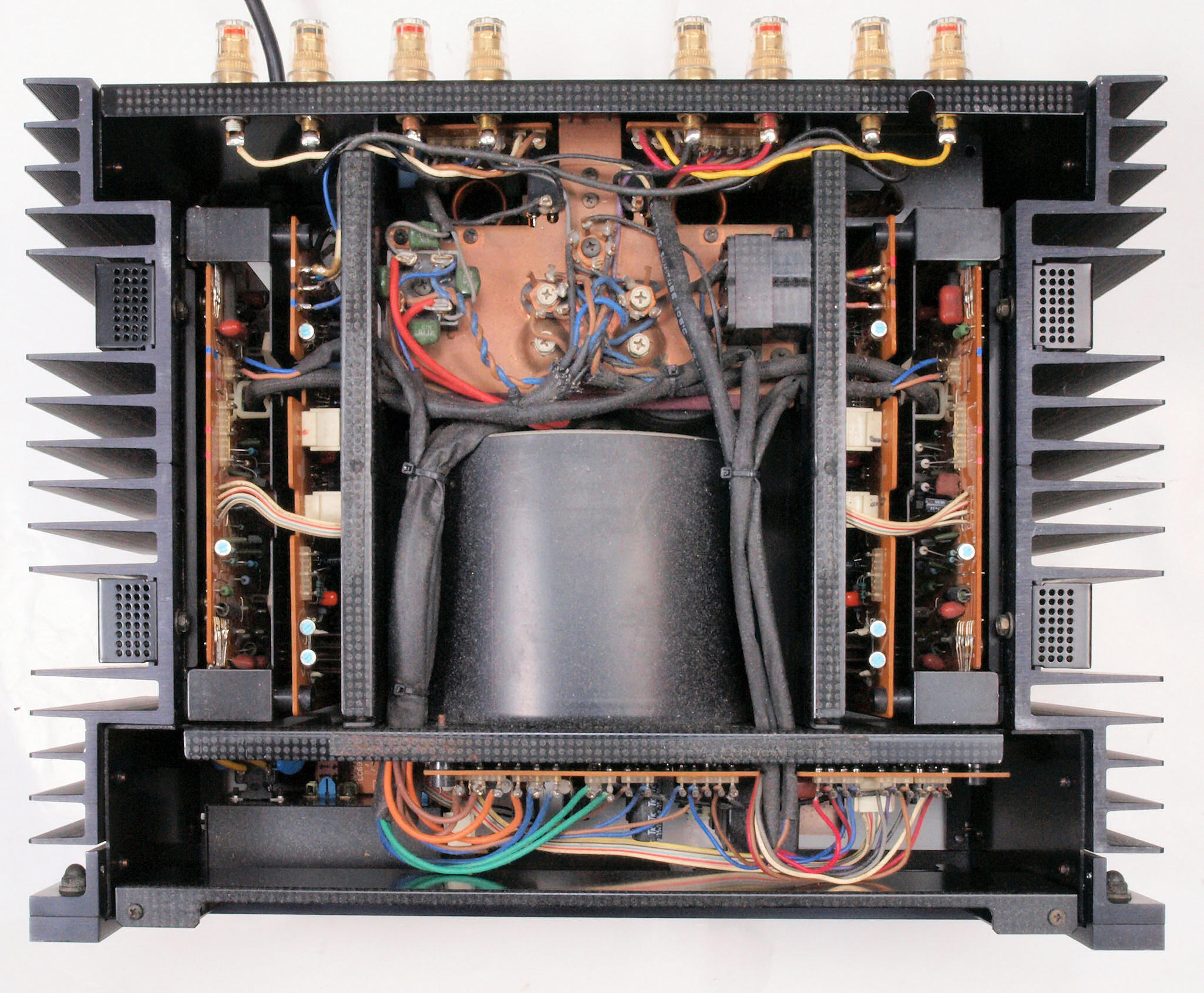

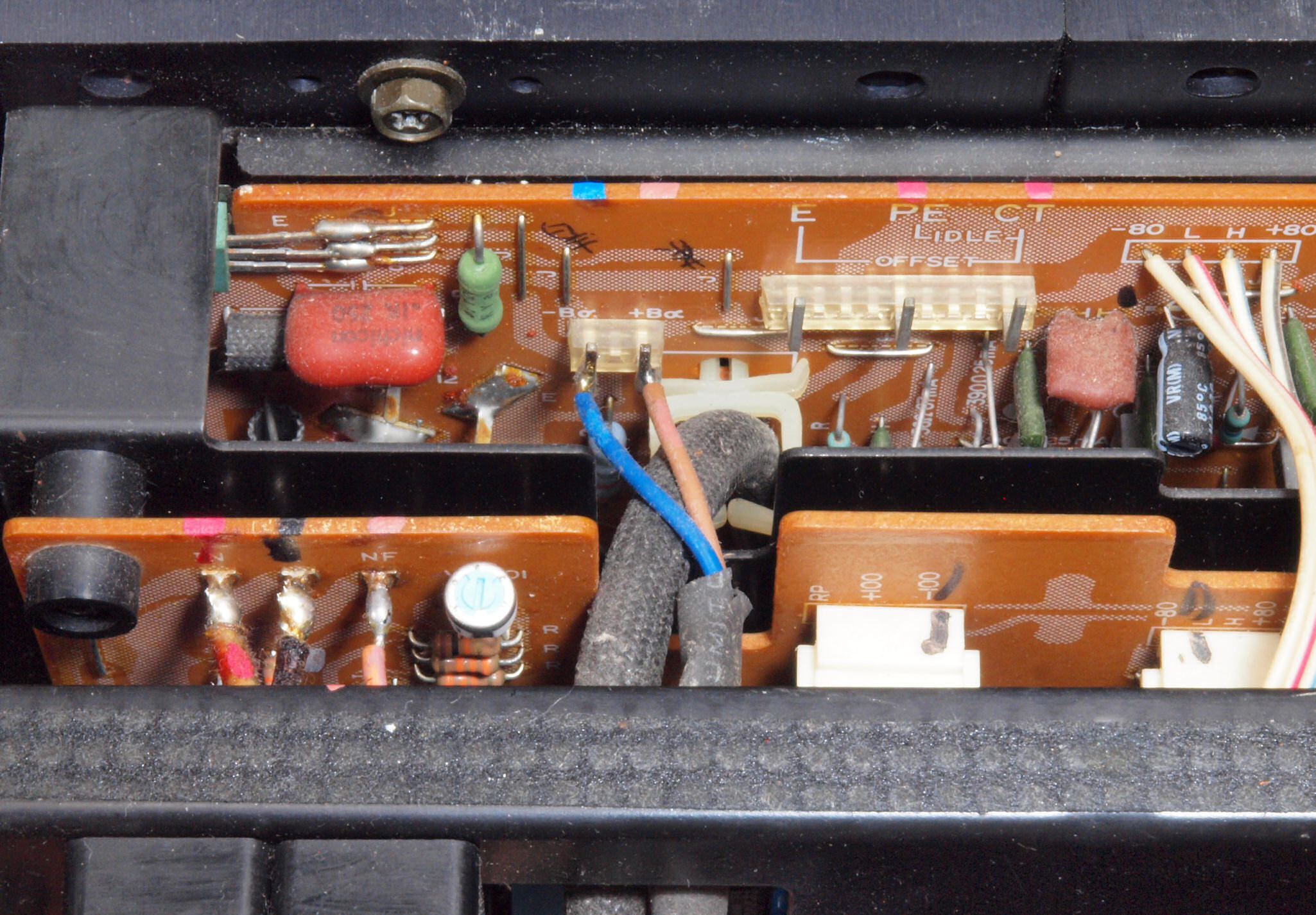

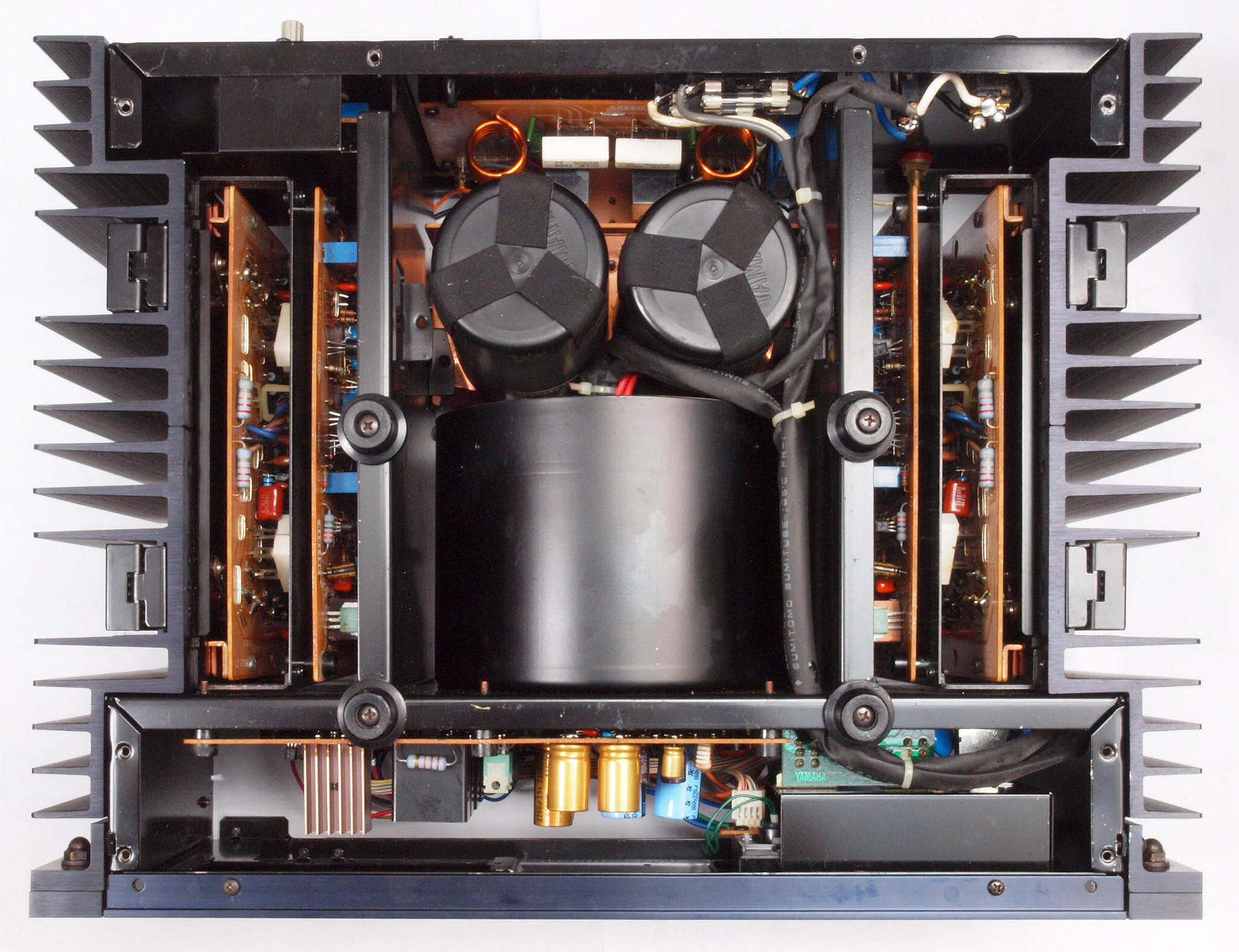

Ａ１６．　点検中　上下蓋を取り、上から見る。

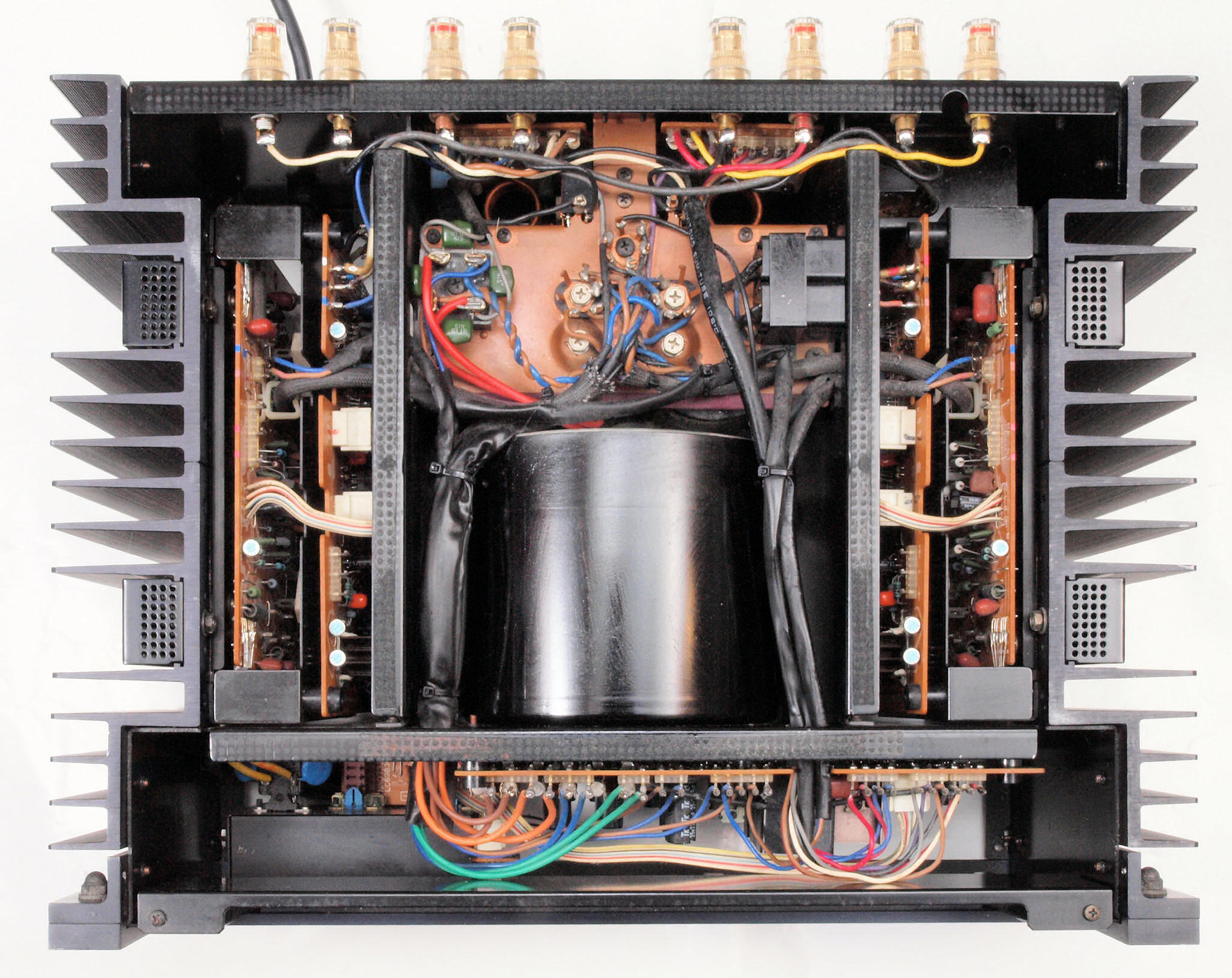

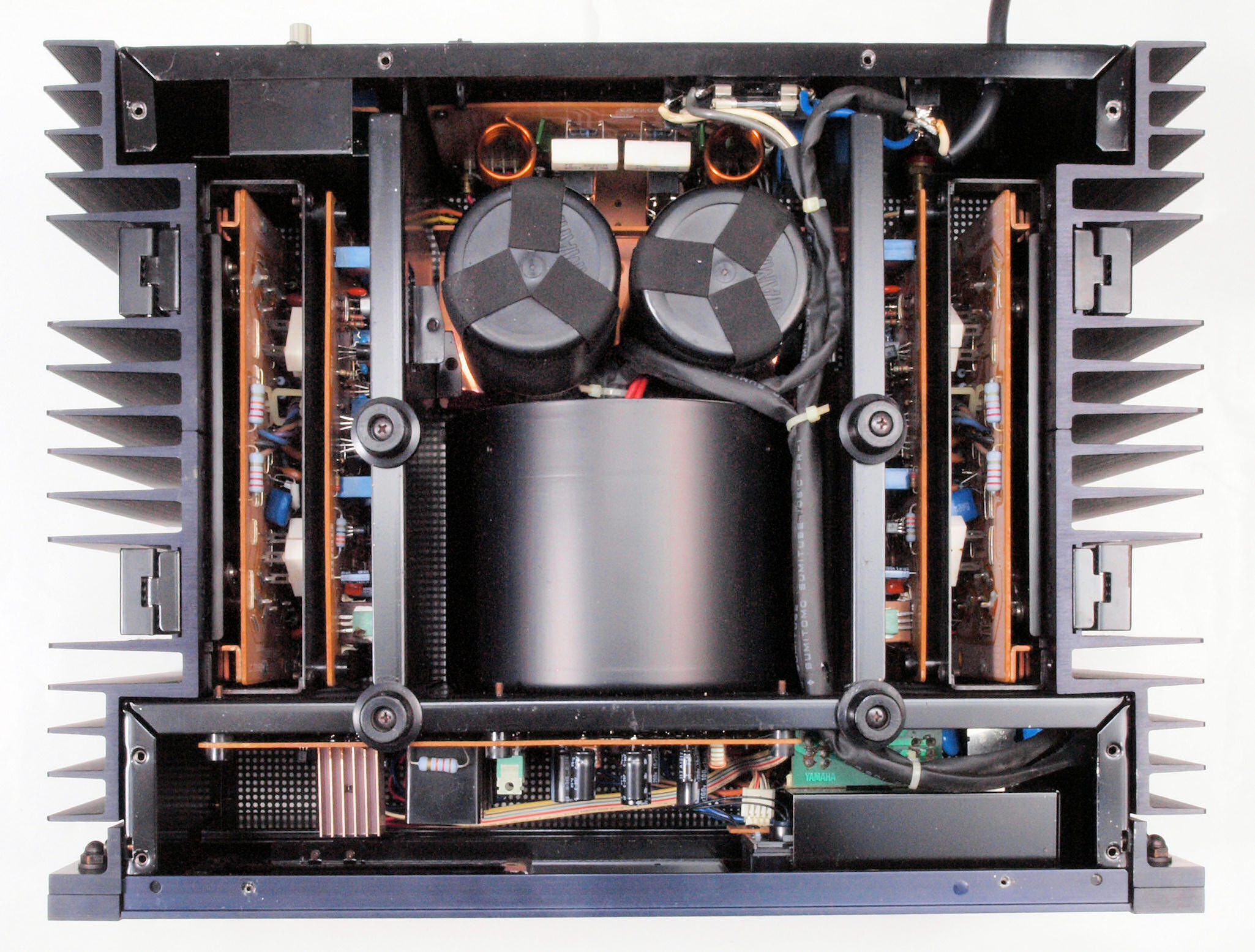

Ａ１７．　点検中　上下蓋を取り清掃後、上から見る。

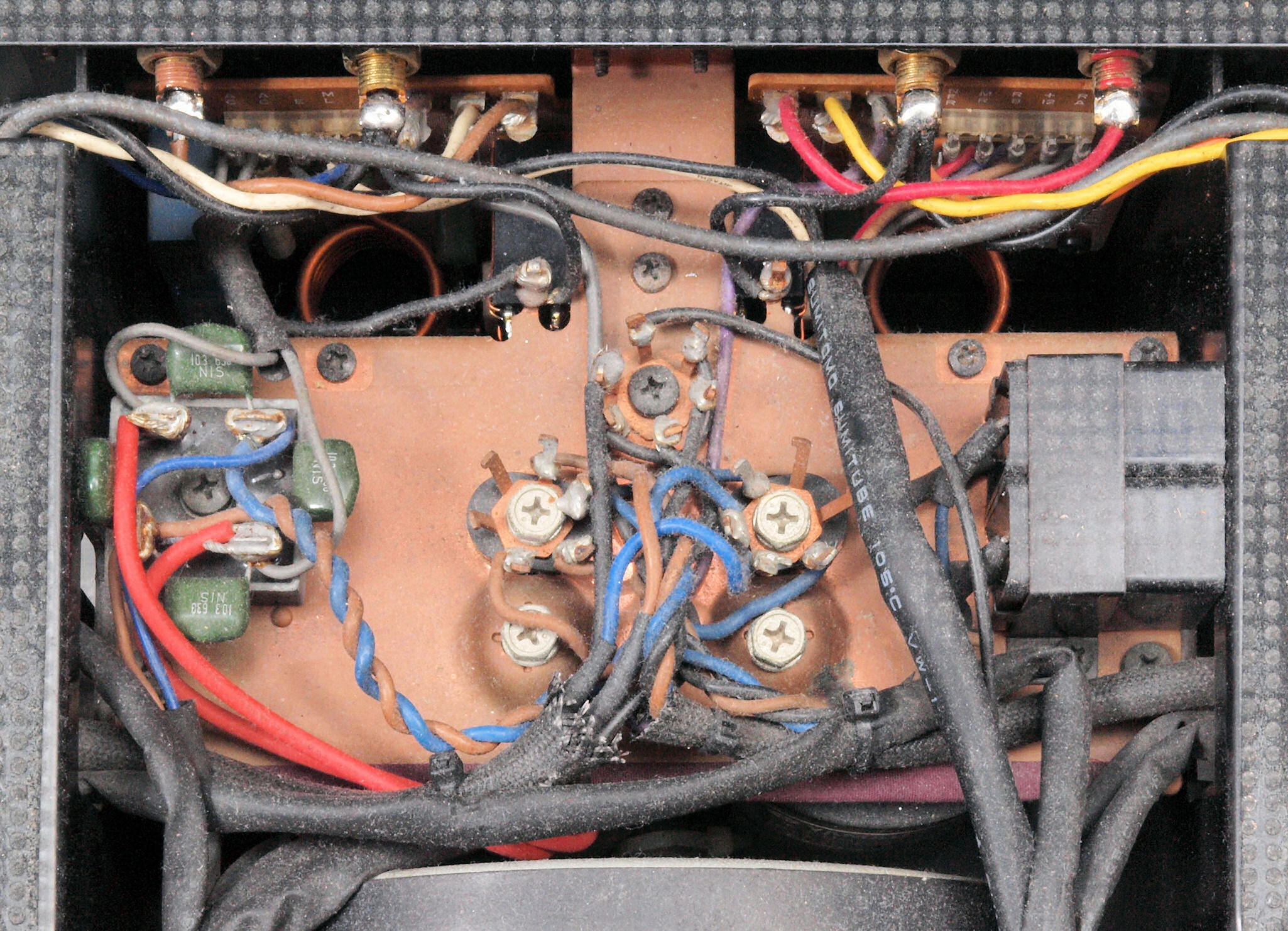

Ａ１８．　点検中　上下蓋を取り、上から見る。　電源ブロック電解コンデンサー下周り配線を見る。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る

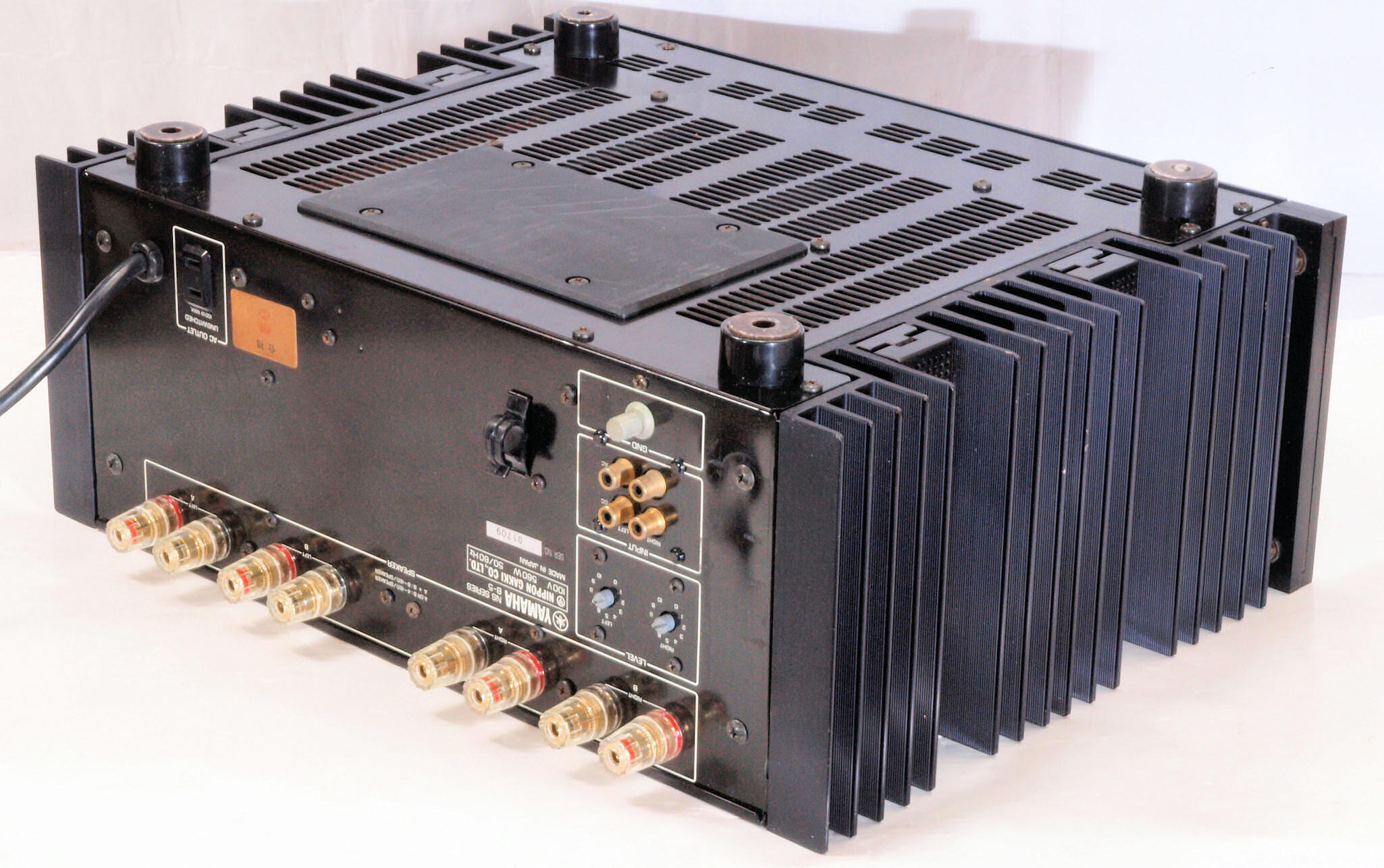

Ａ２４．　点検中　下後右から見る

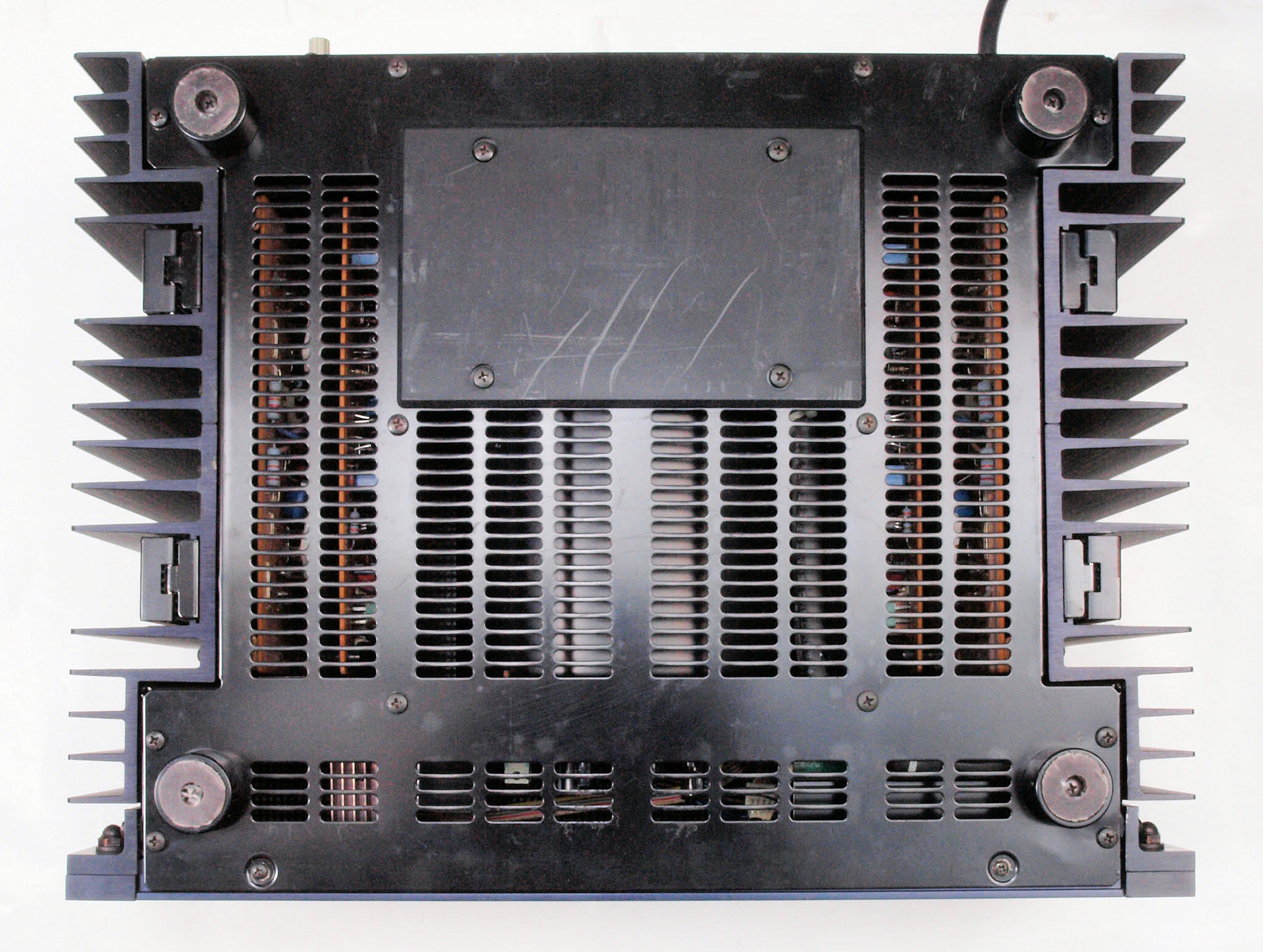

Ａ２５．　点検中　下から見る。

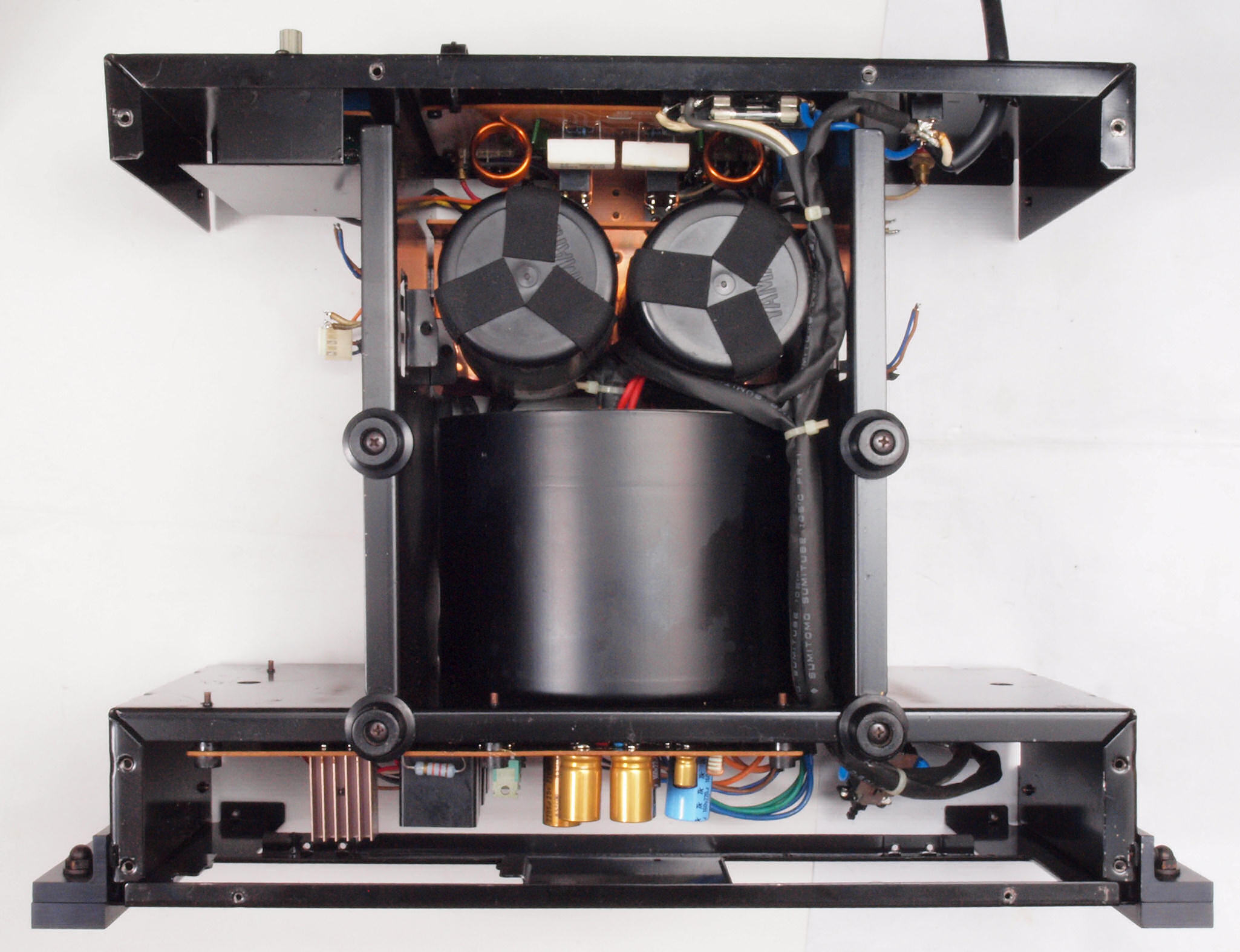

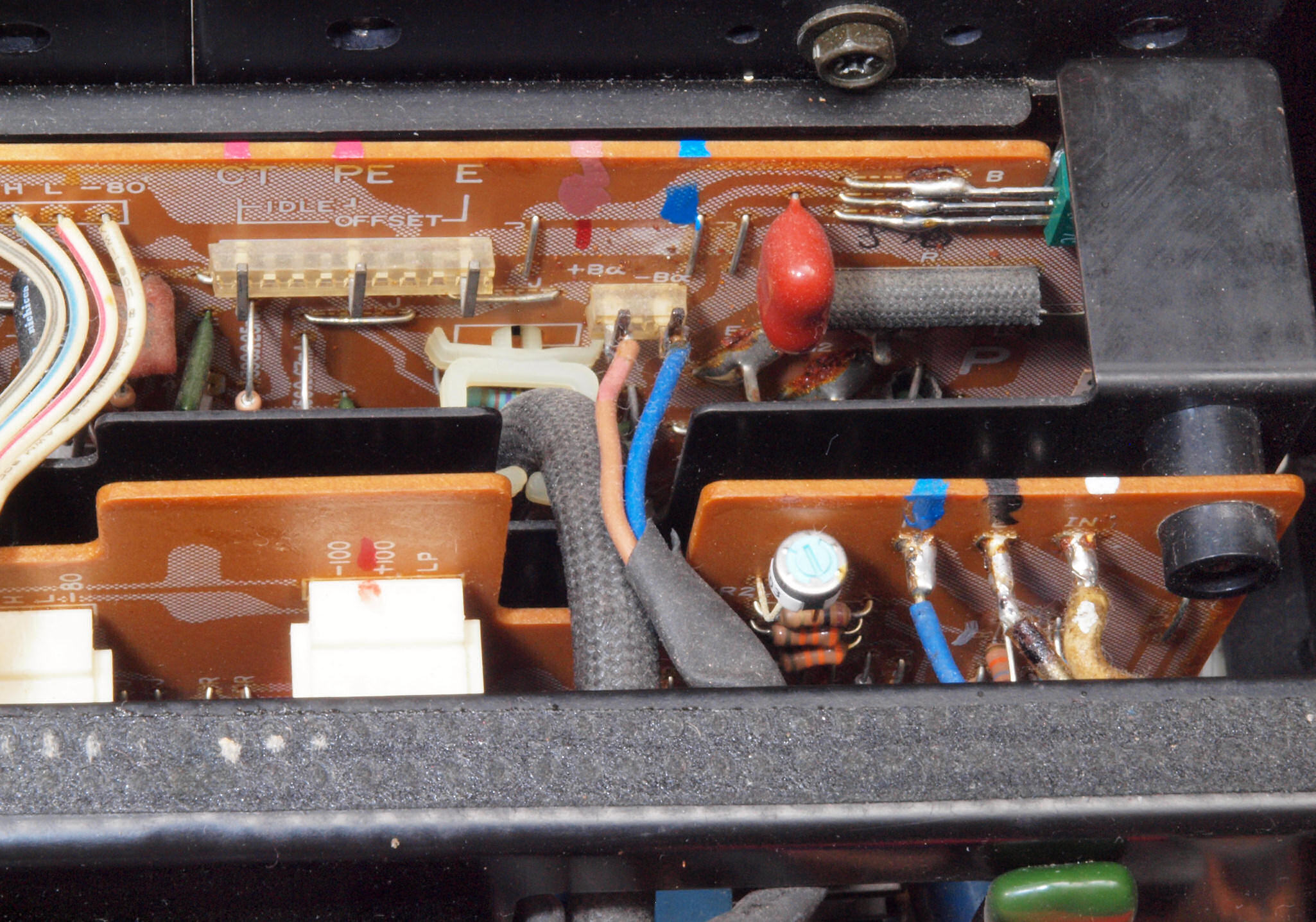

Ａ２６．　点検中　上下蓋を取り、下から見る。

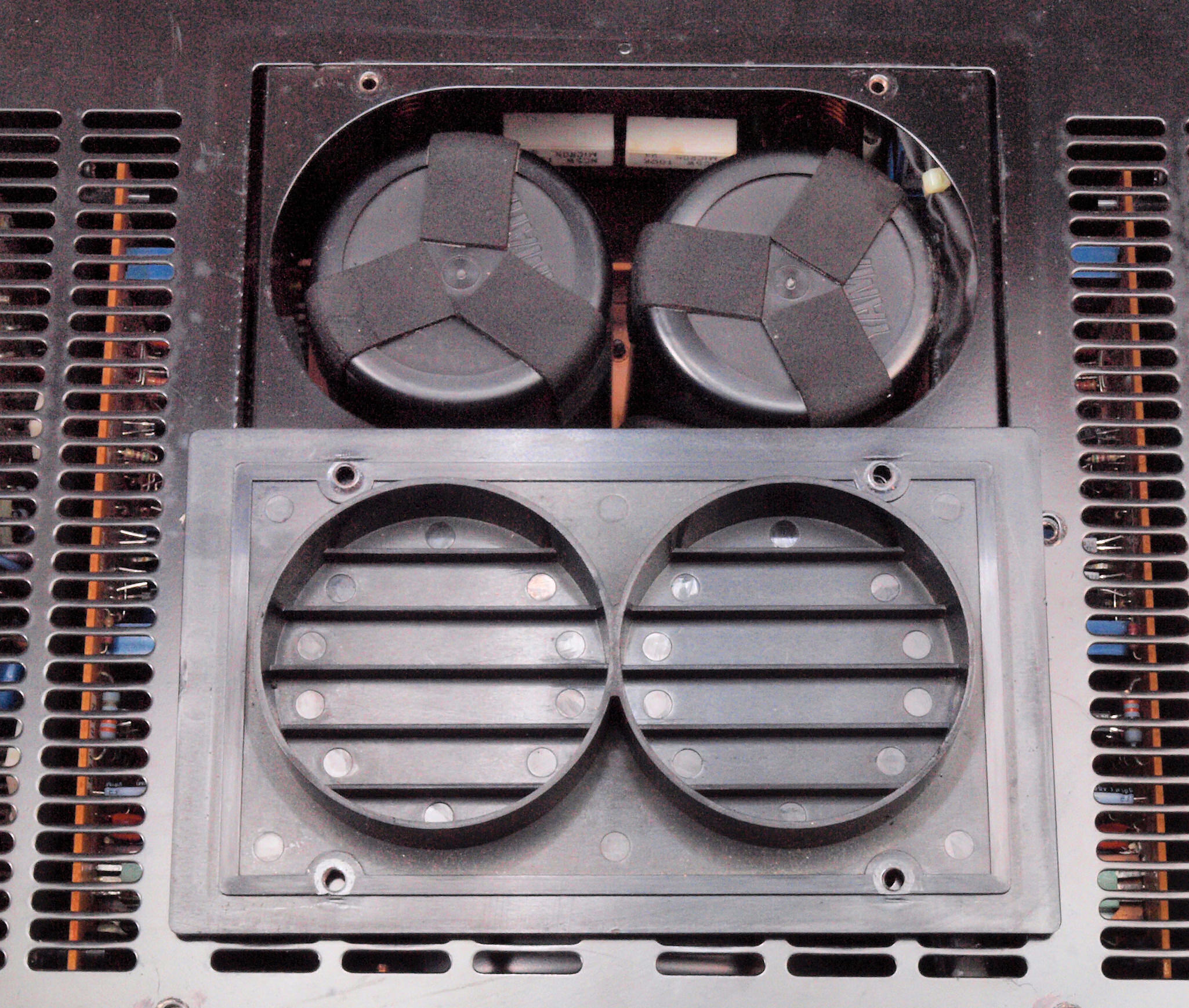

Ａ２７．　点検中　上下蓋を取り、下から見る。　電源ブロック電解コンデンサー頭抑え。

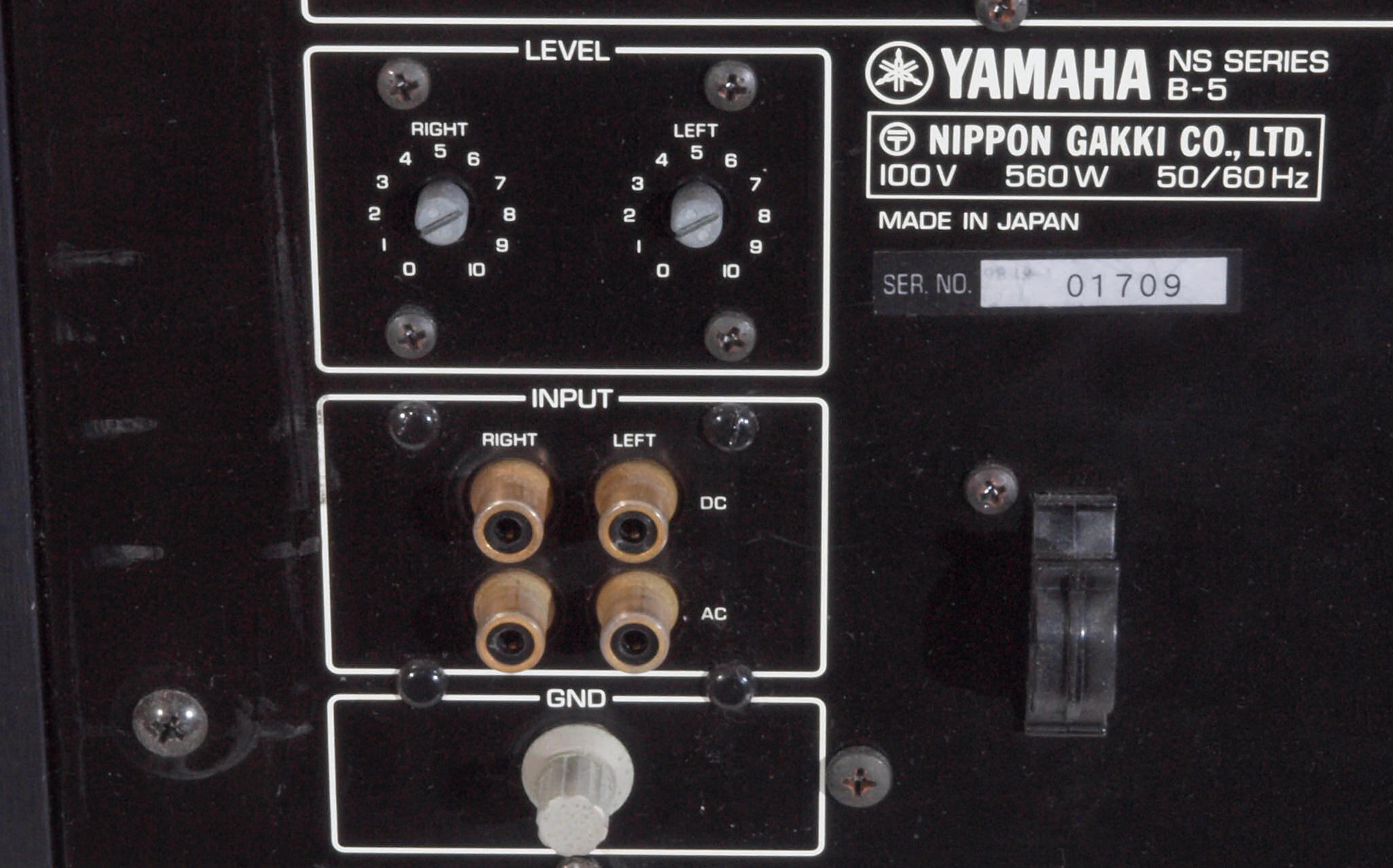

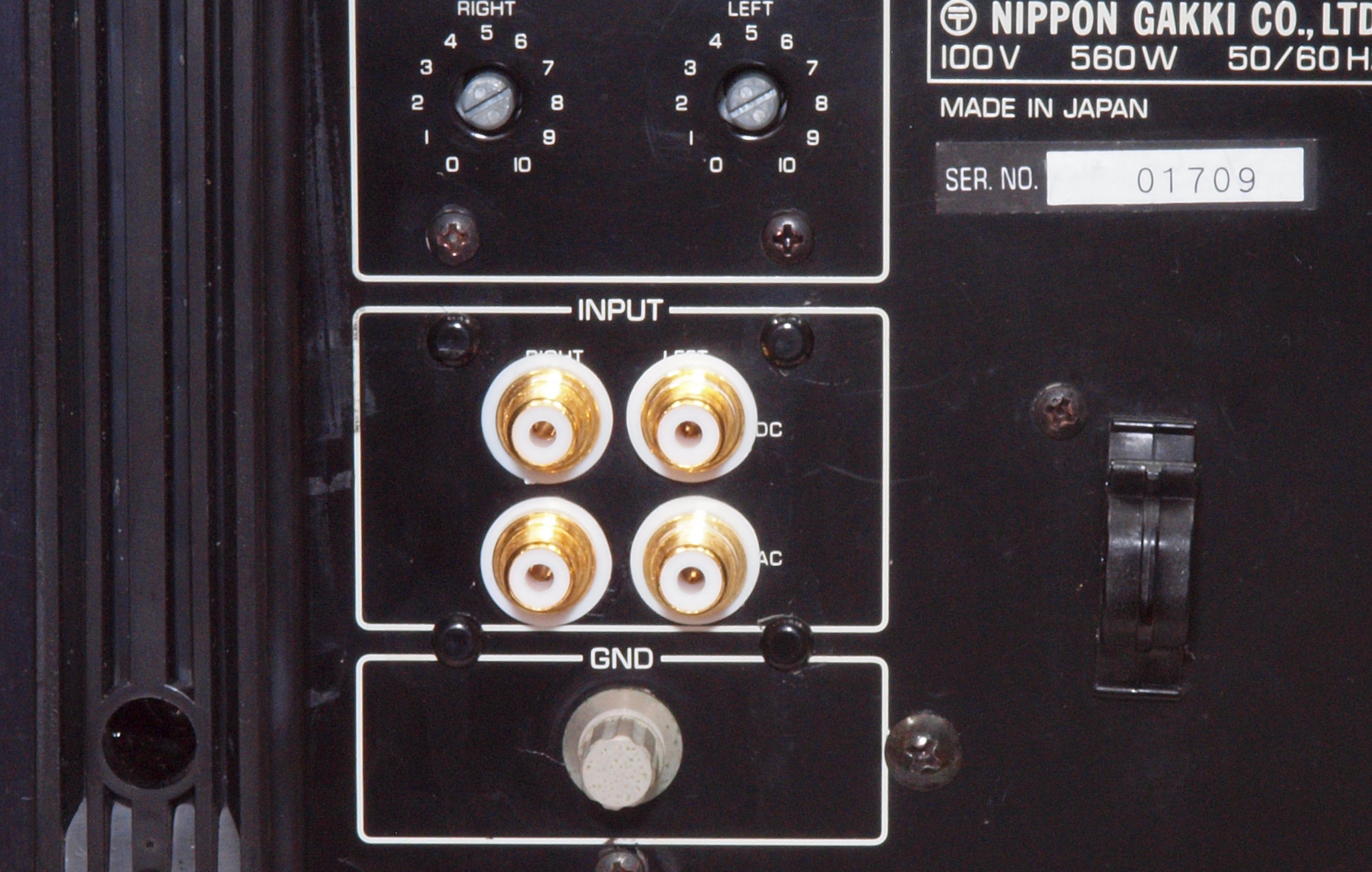

Ａ３１．　点検中　入力ＲＣＡ端子。

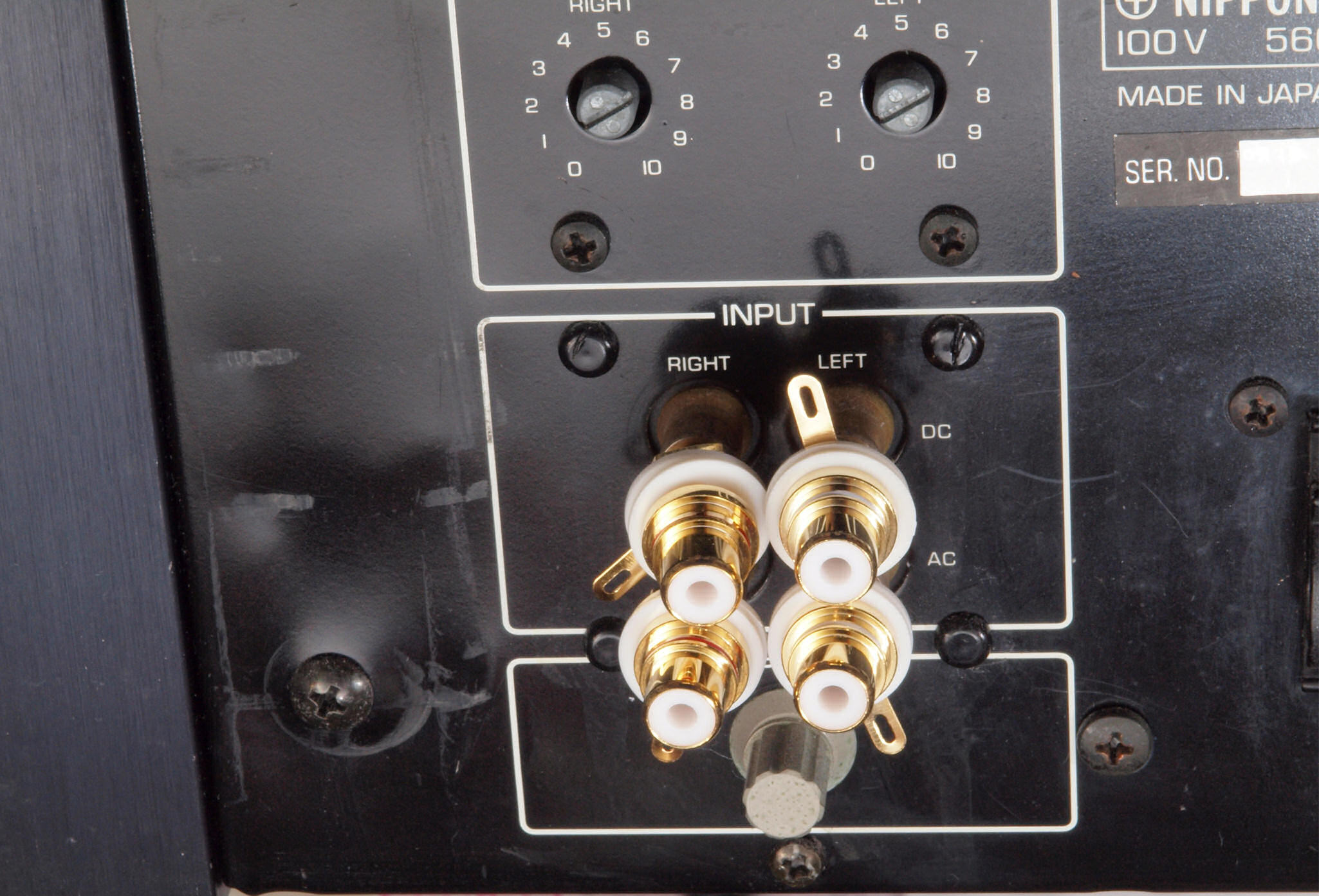

Ａ３２．　点検中　入力RCA端子。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

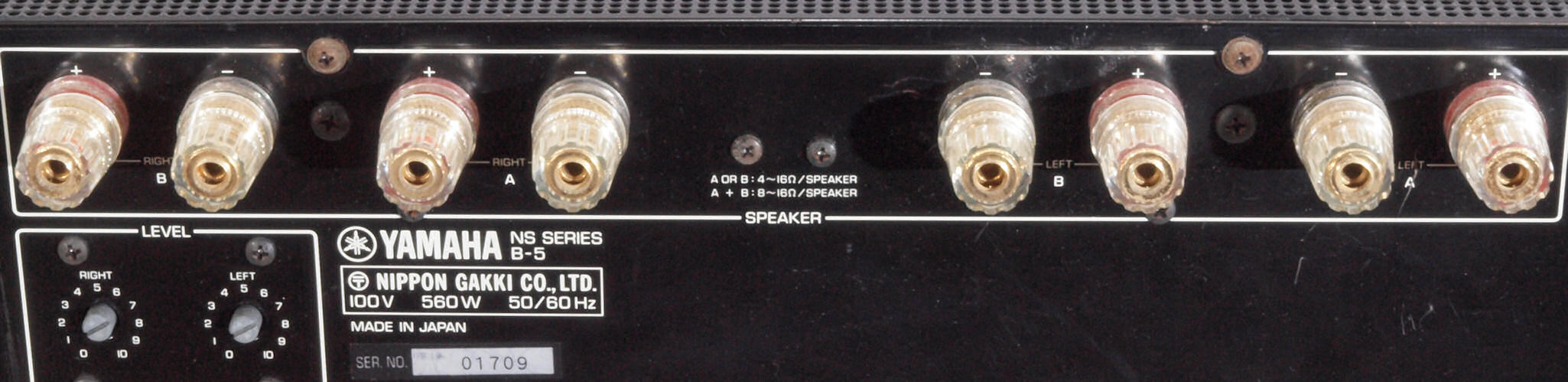

Ａ４１．　点検中　SP接続端子。　純正からバナナ使用可能端子に交換されている。
Ａ４２．　点検中　SP接続端子。　ＷＢＴ−０７１０Ｃｕも使用可能。
Ａ４３．　点検中　SP接続端子。　２種類から選択可能。

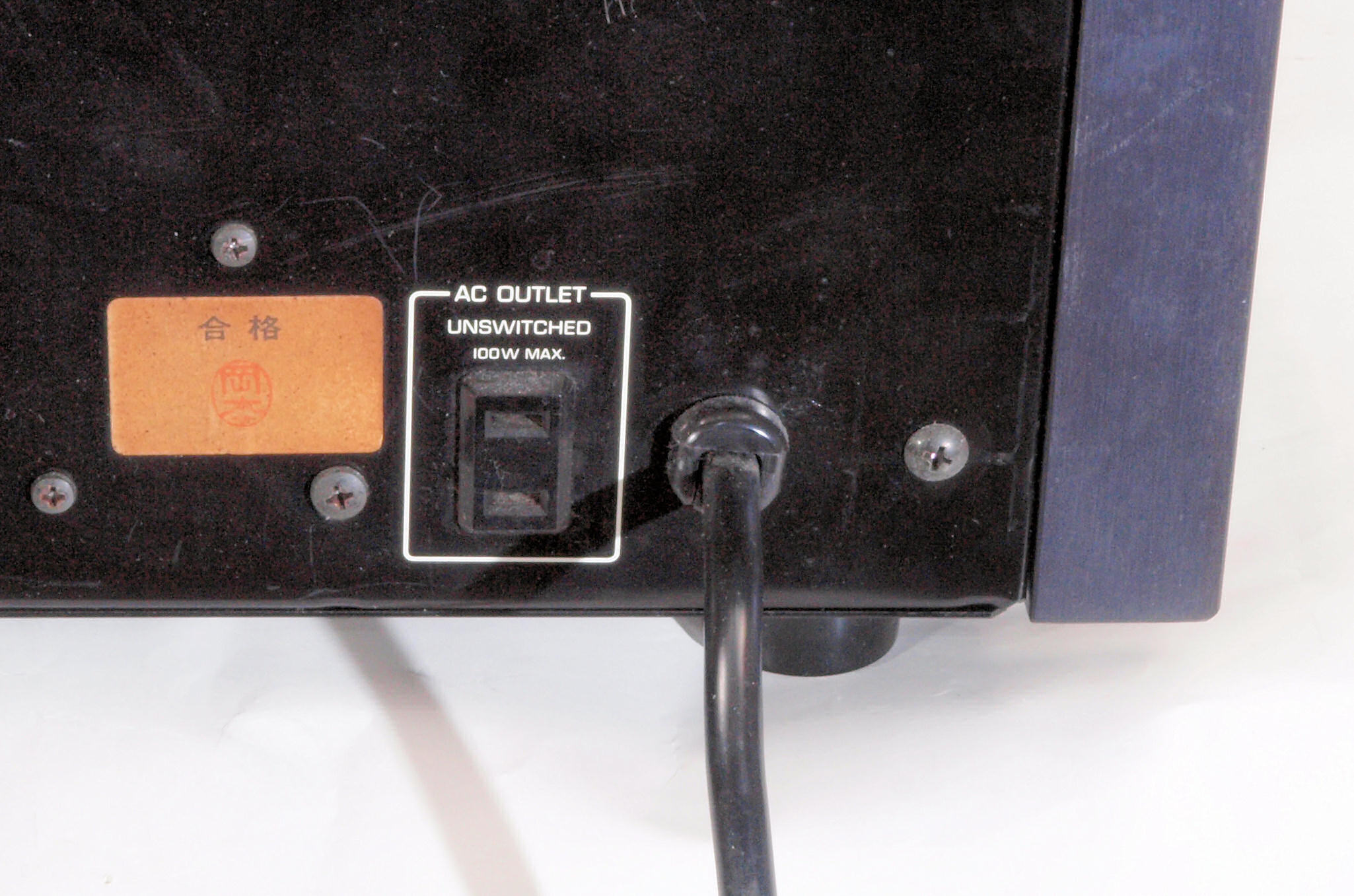

Ａ５１．　点検中　電源コード。
Ａ５２．　点検中　電源コード。　３Pインレットに交換。　　FURUTECH　FI-10(Ｇ) 金メッキ使用。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　前後パネル、左右パネル、基板を外し修理開始。　

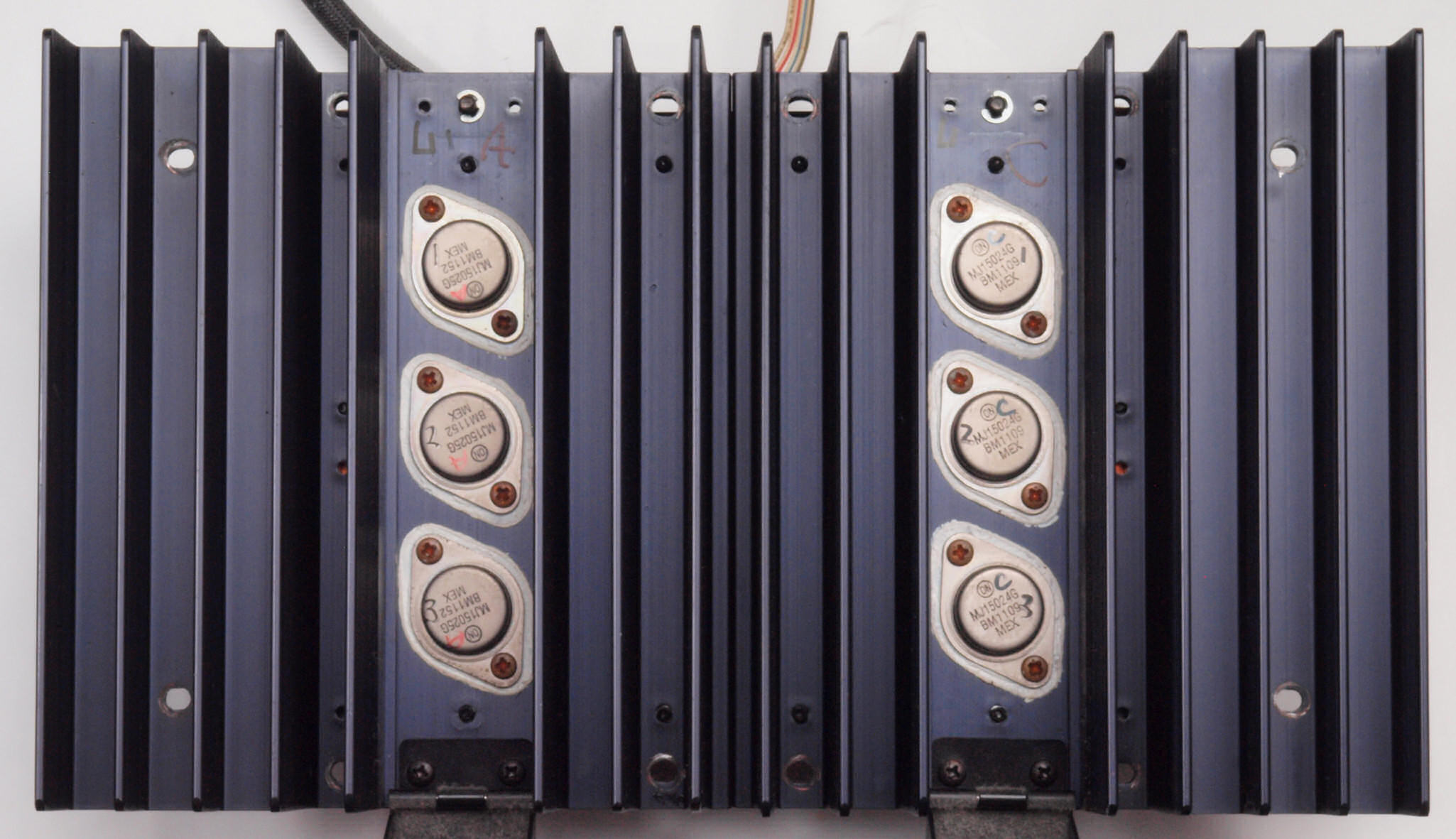

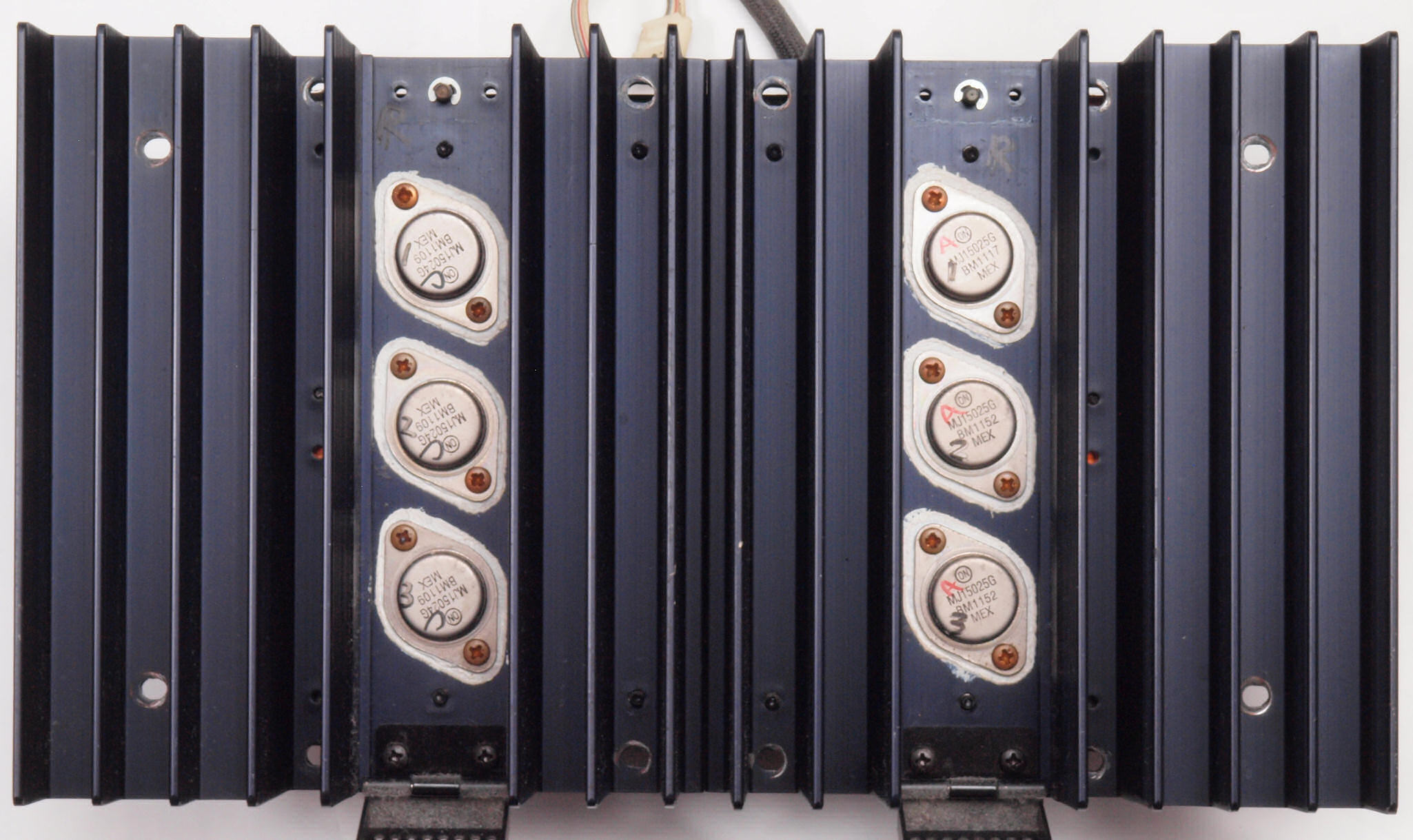

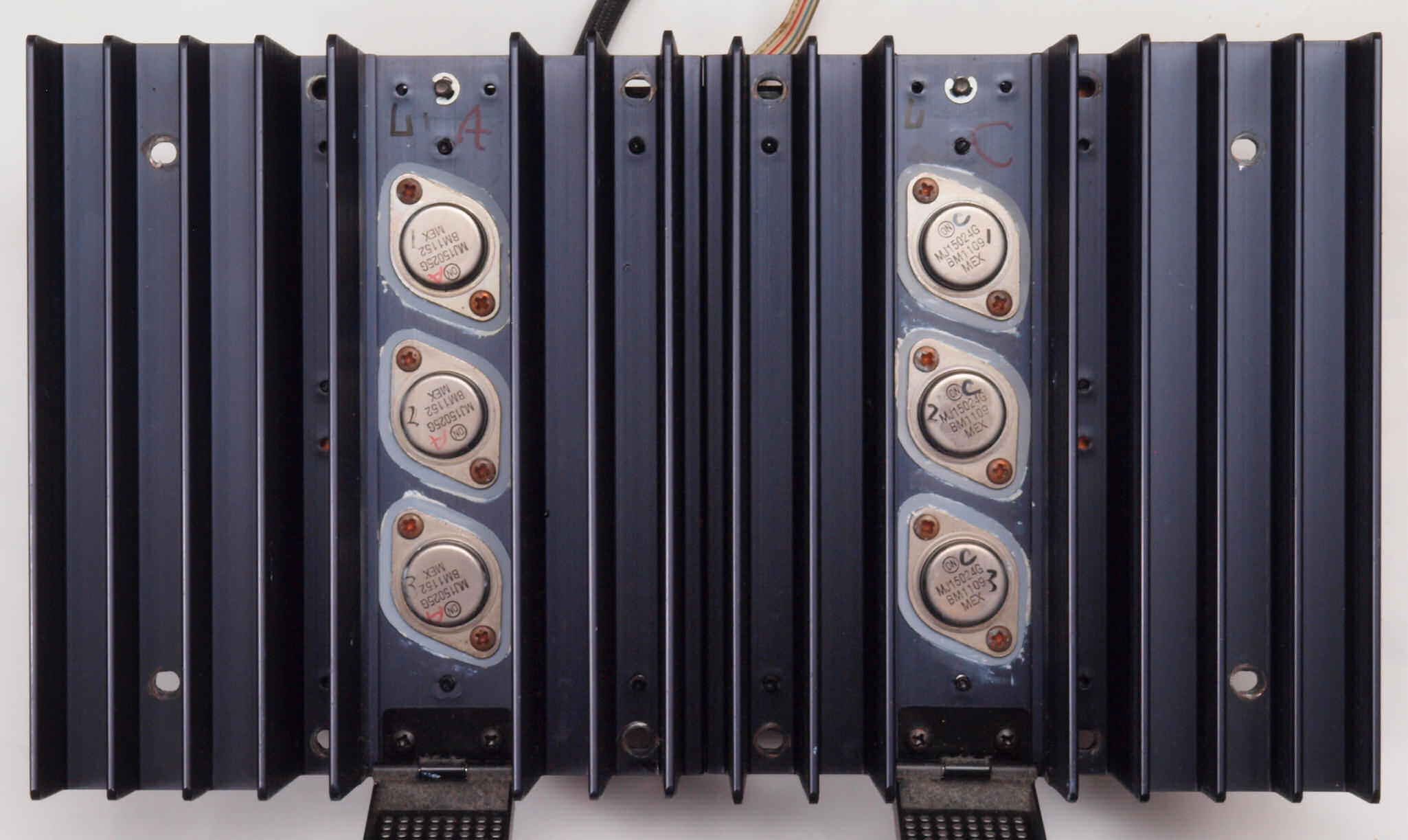

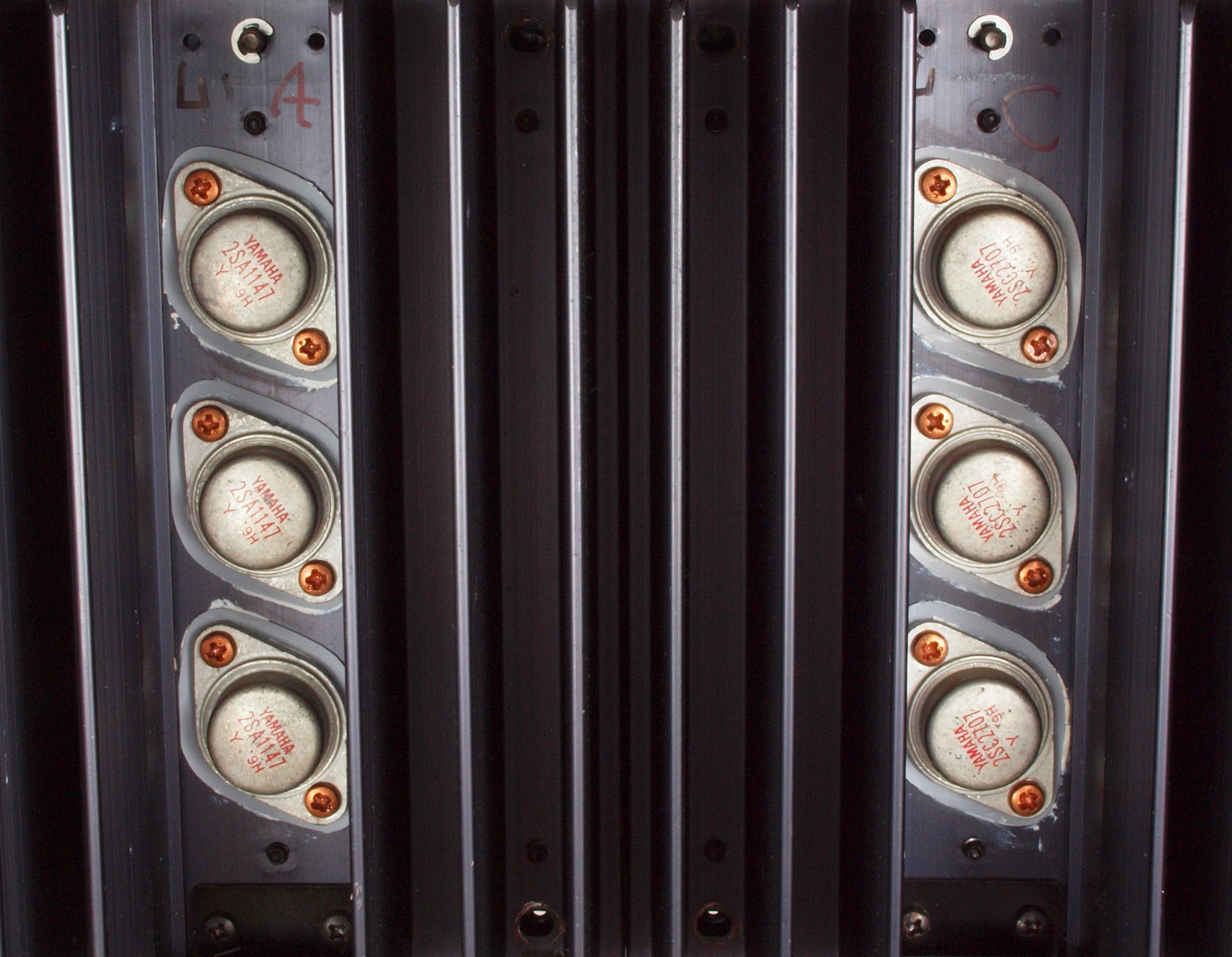

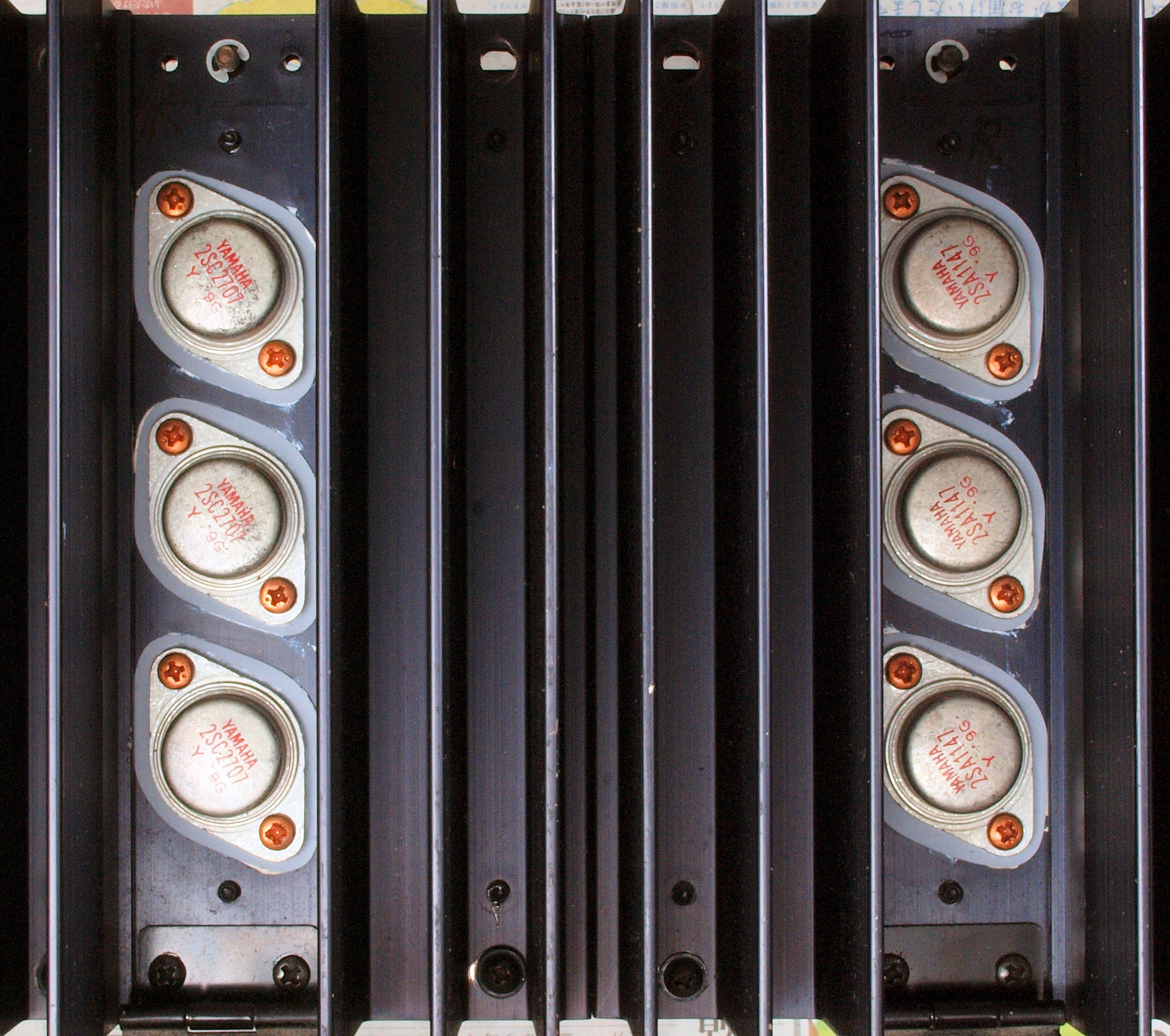

Ｃ１１．　修理前　Ｒ側終段ＴＲ（トランジスター）。　本来は東芝２ＳＣ２４６１／２ＳＡ１０５１

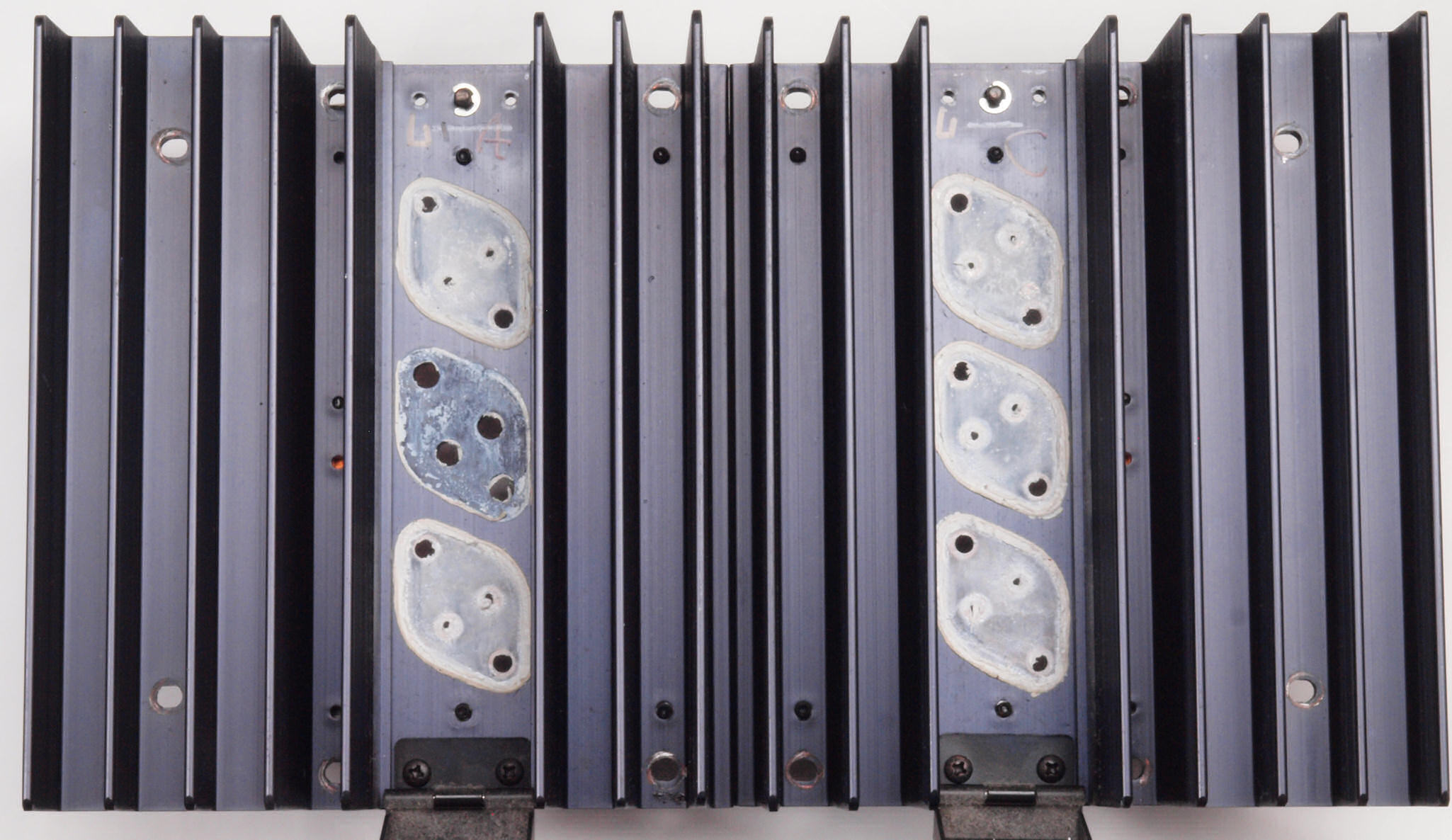

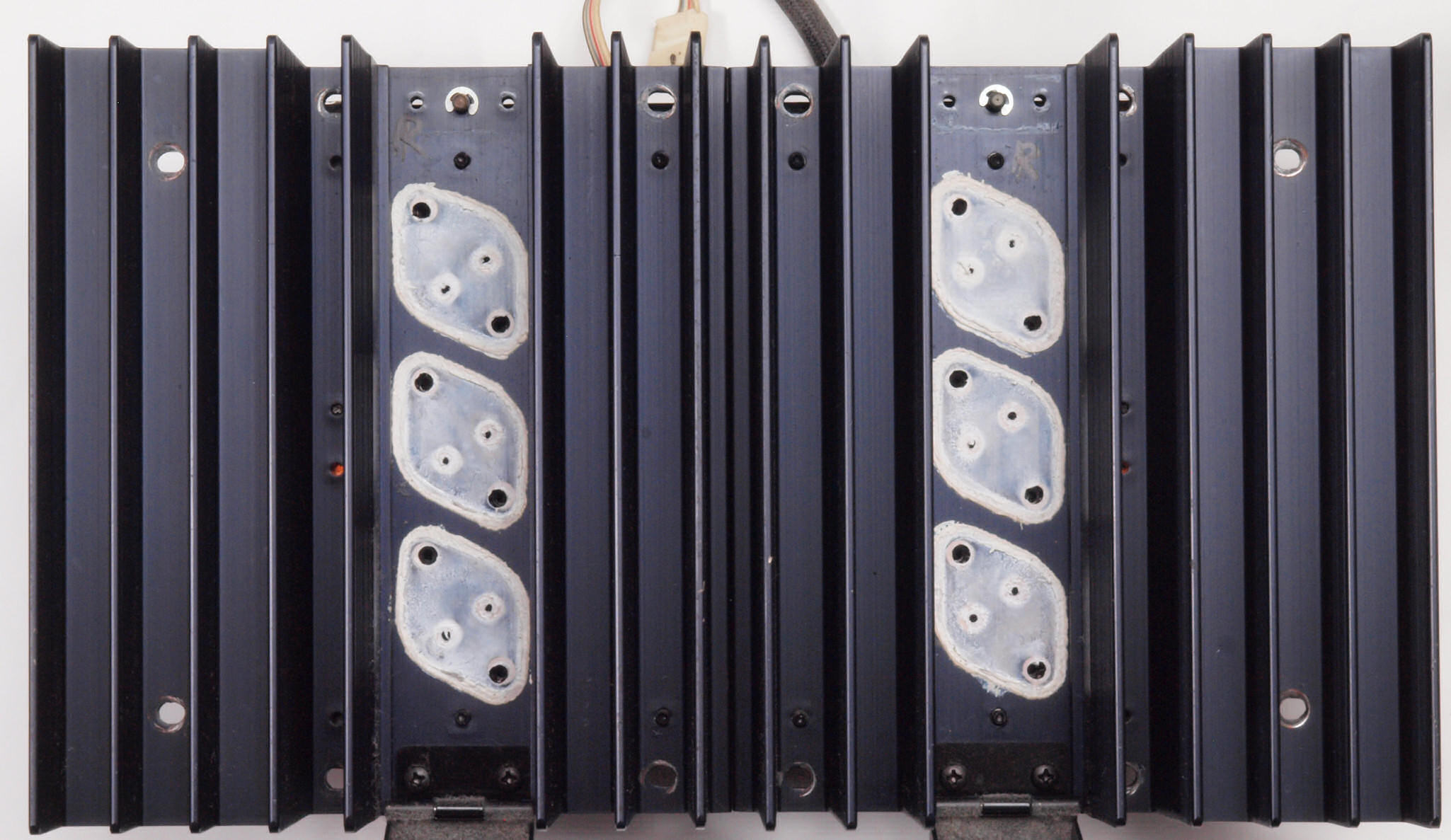

Ｃ１２．　修理中　Ｒ側終段ＴＲ（トランジスター）、取り付け絶縁マイカー。シリコングリスに湿り気あり。

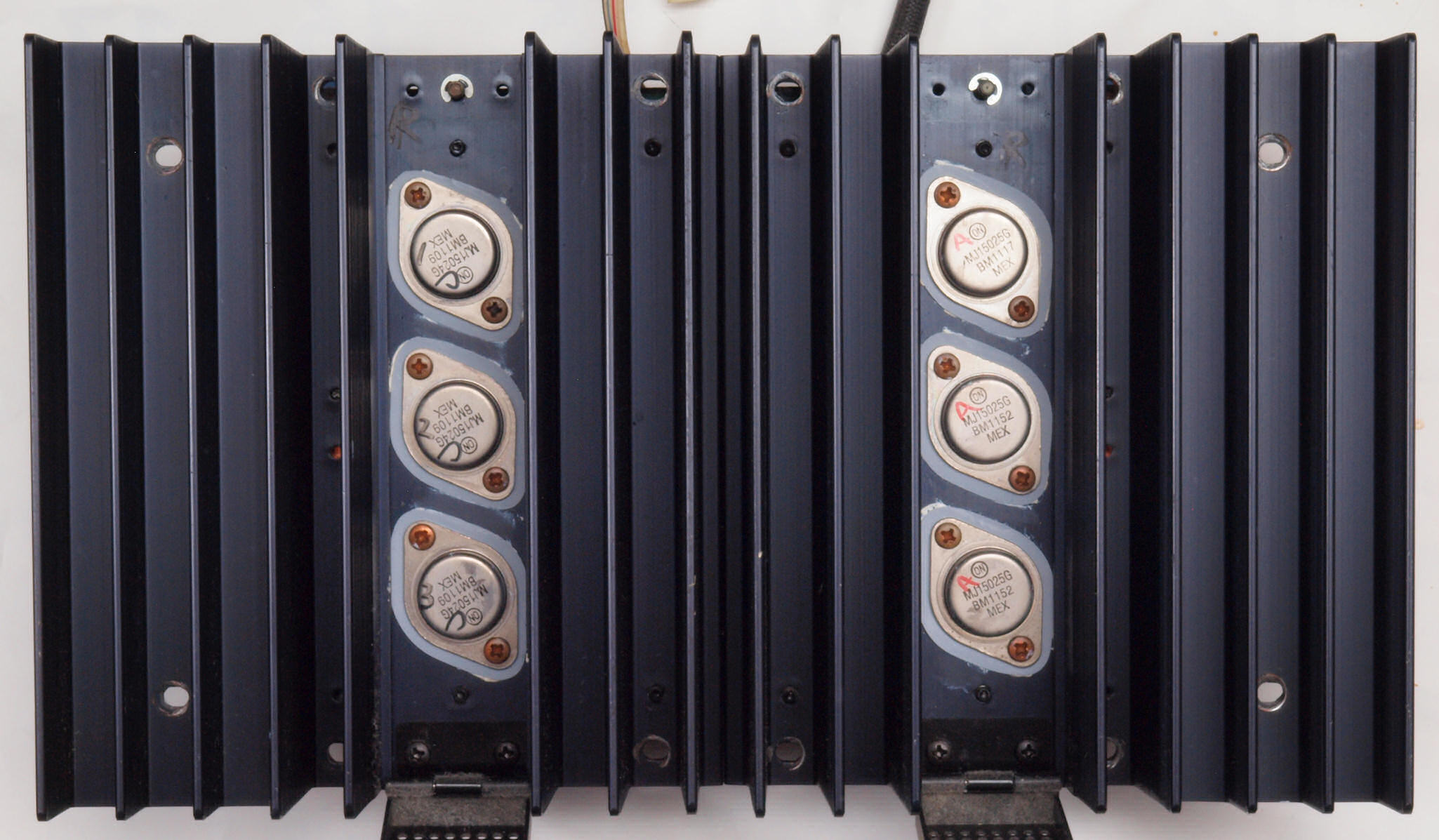

Ｃ１３．　修理後　Ｒ側終段ＴＲ（トランジスター）、熱伝導の良い「シリコン製絶縁シート」に交換。
Ｃ２１．　修理前　Ｌ側終段ＴＲ（トランジスター）。本来は東芝２ＳＣ２４６１／２ＳＡ１０５１
Ｃ２２．　修理中　Ｌ側終段ＴＲ（トランジスター）、取り付け絶縁マイカー。シリコングリスに湿り気あり。
Ｃ２３．　修理後　Ｌ側終段ＴＲ（トランジスター）、熱伝導の良い「シリコン製絶縁シート」に交換。

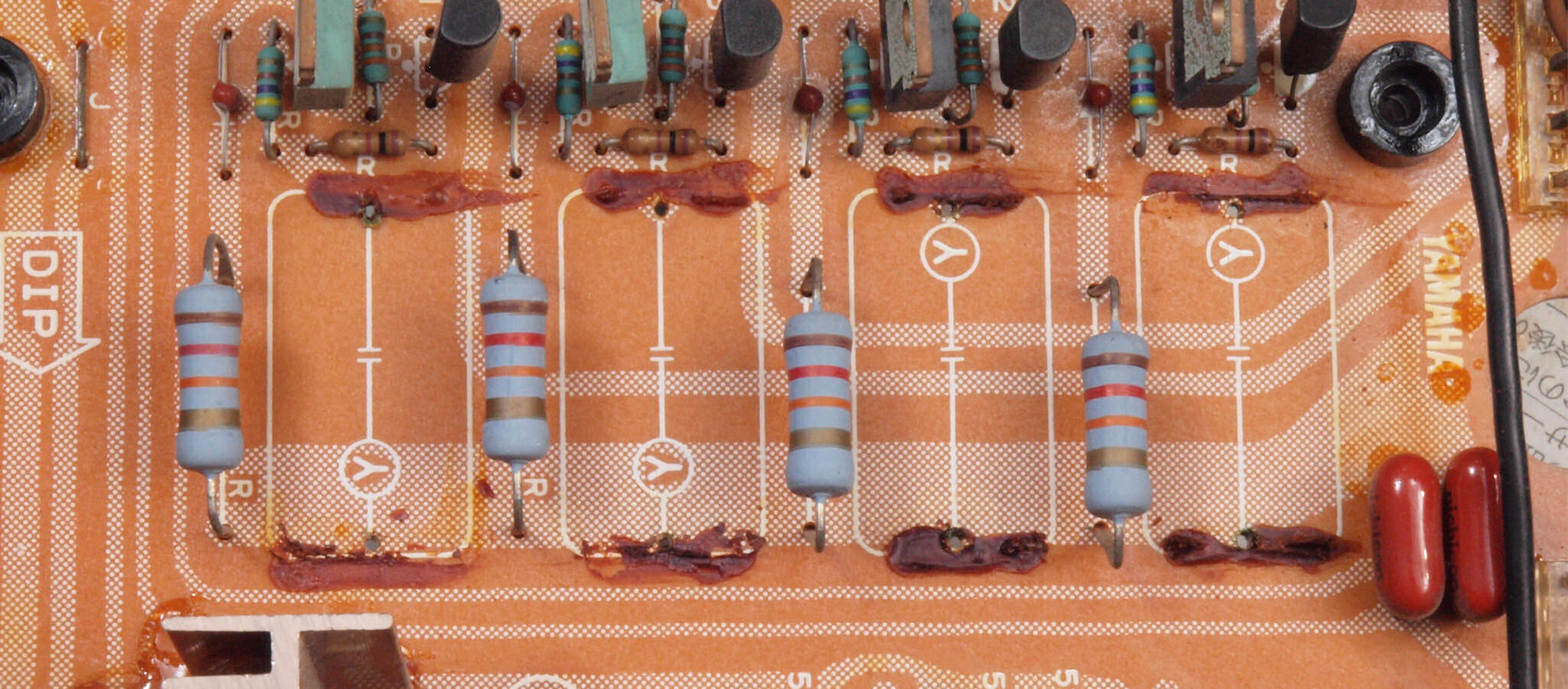

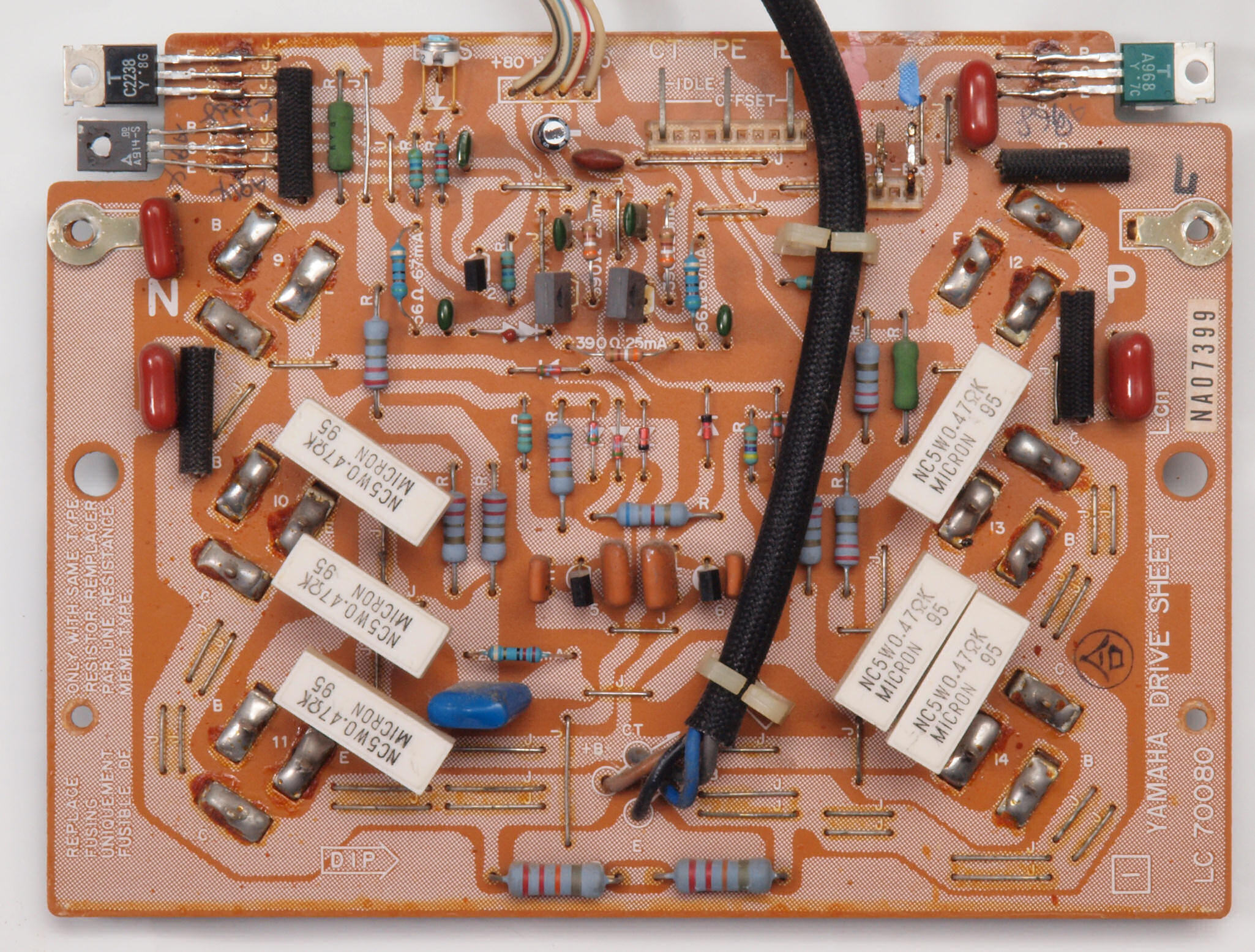

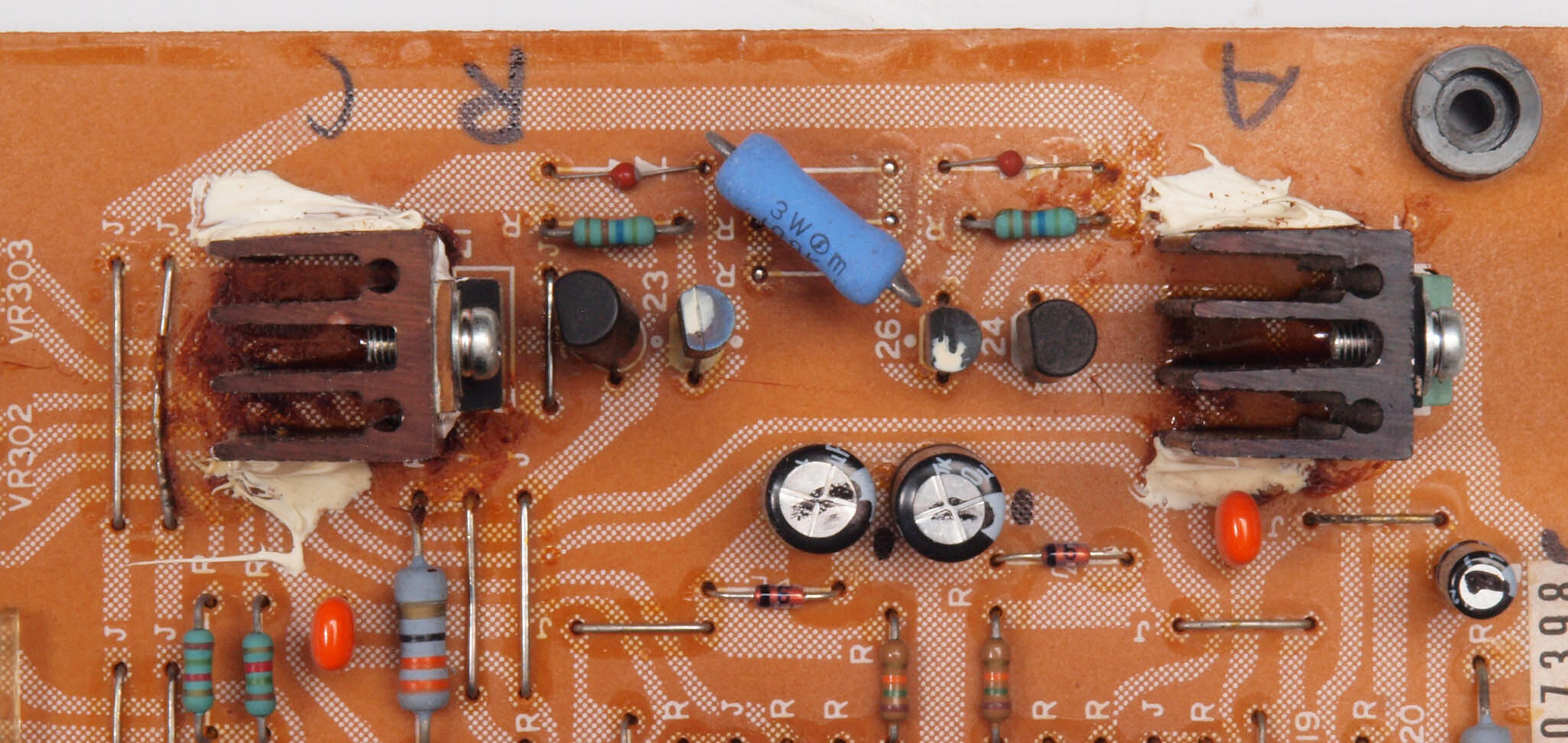

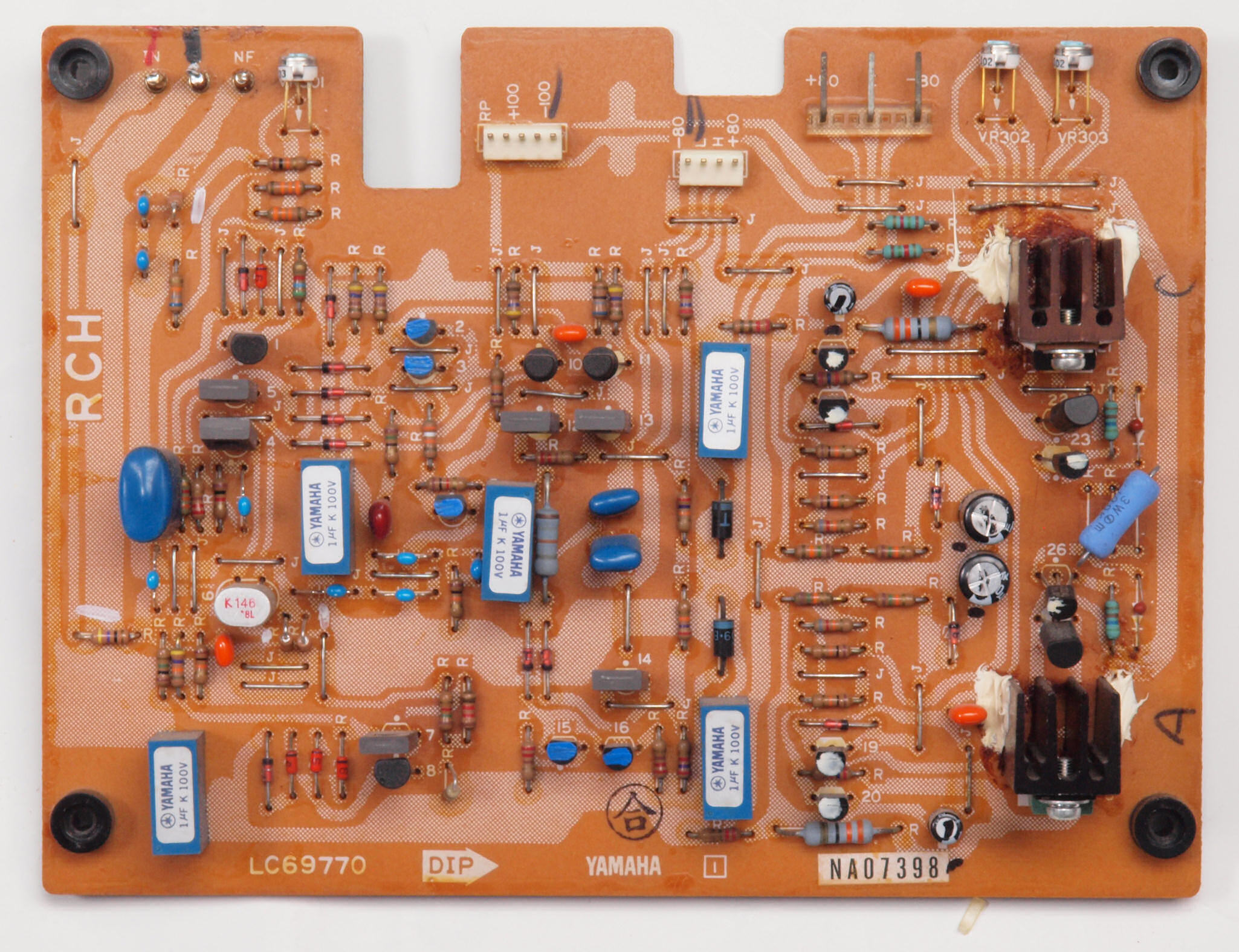

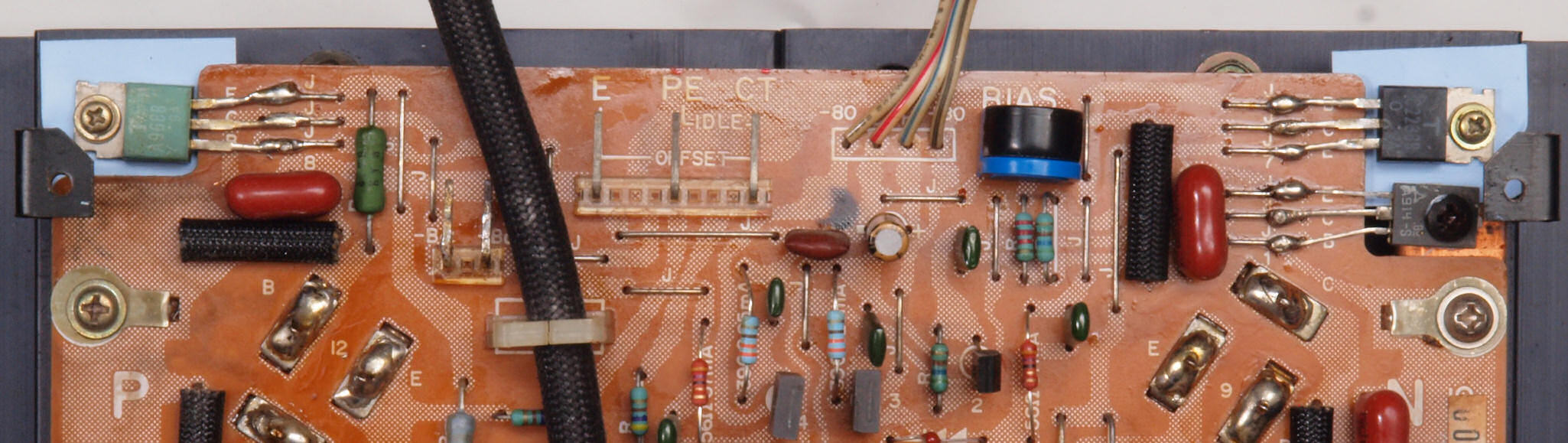

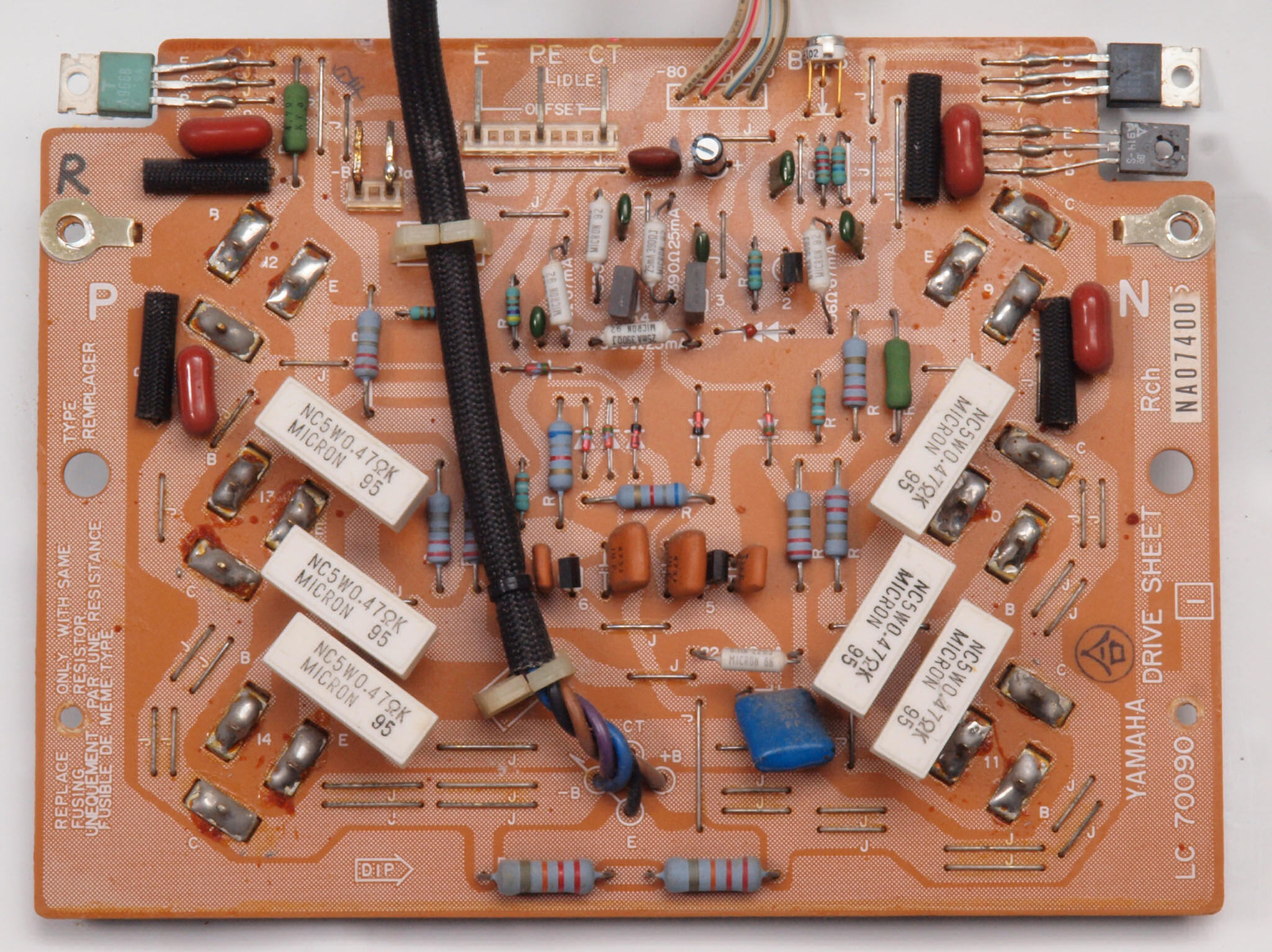

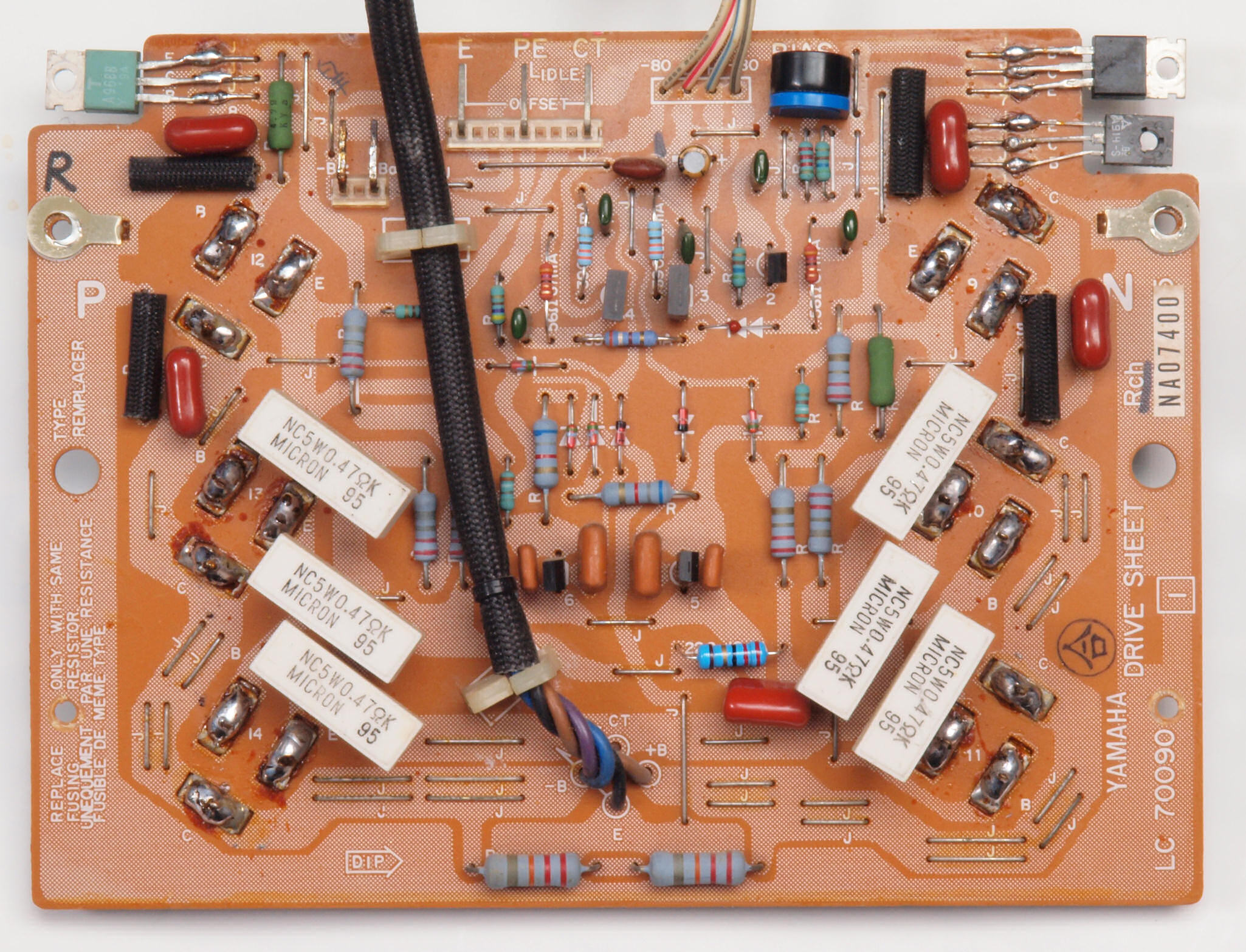

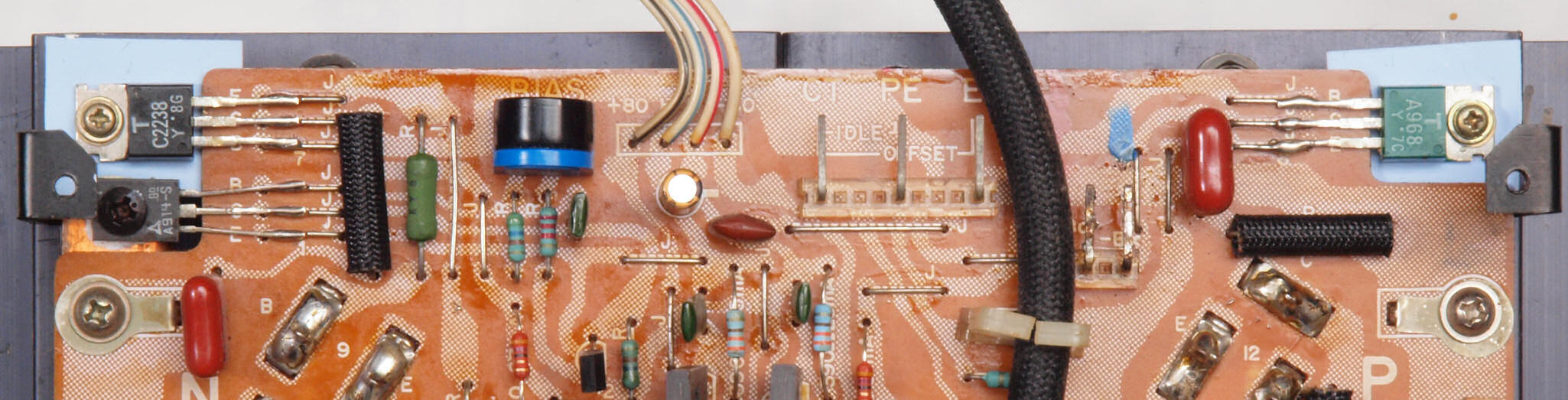

Ｃ３１．　修理前　Ｒ側ドライブ基板。　終段ＴＲ（トランジスター）を守る、６本のヒューズ抵抗が未交換。

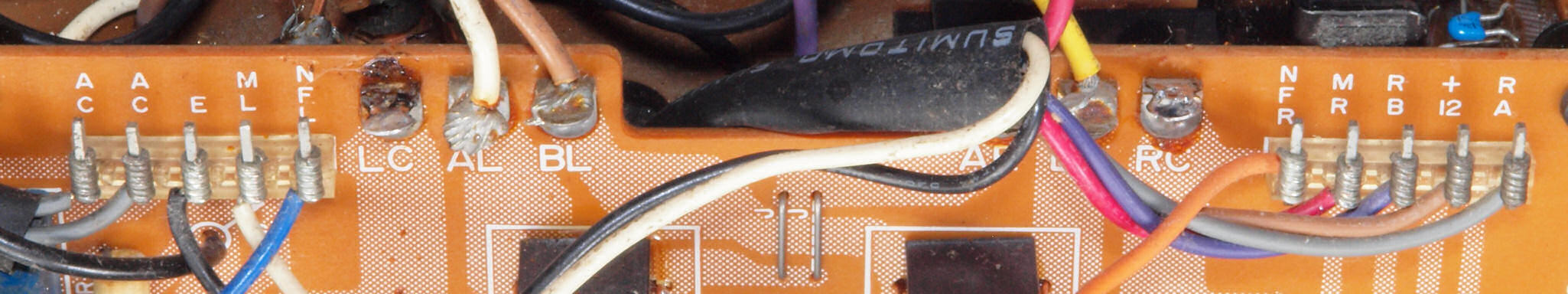

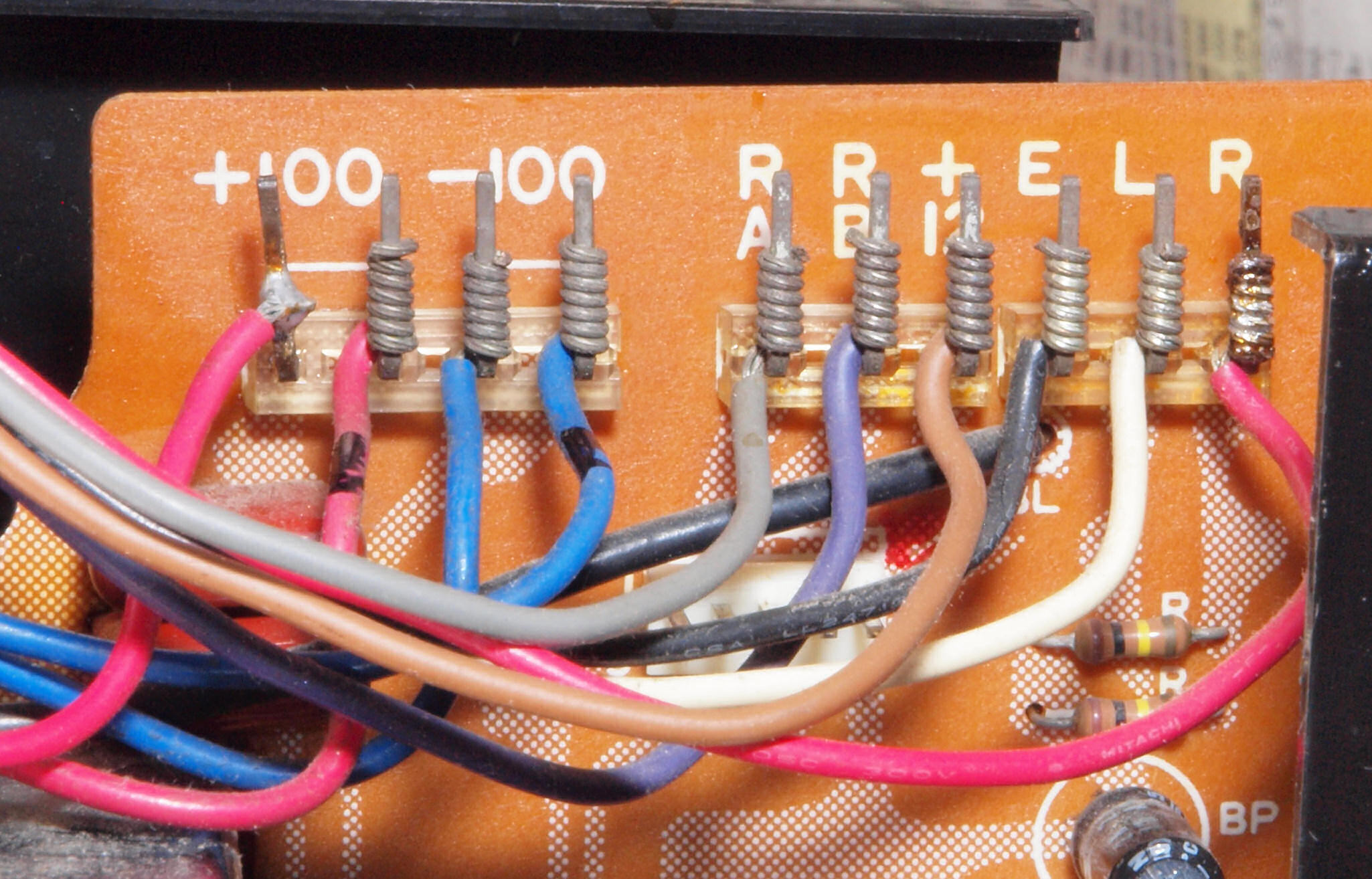

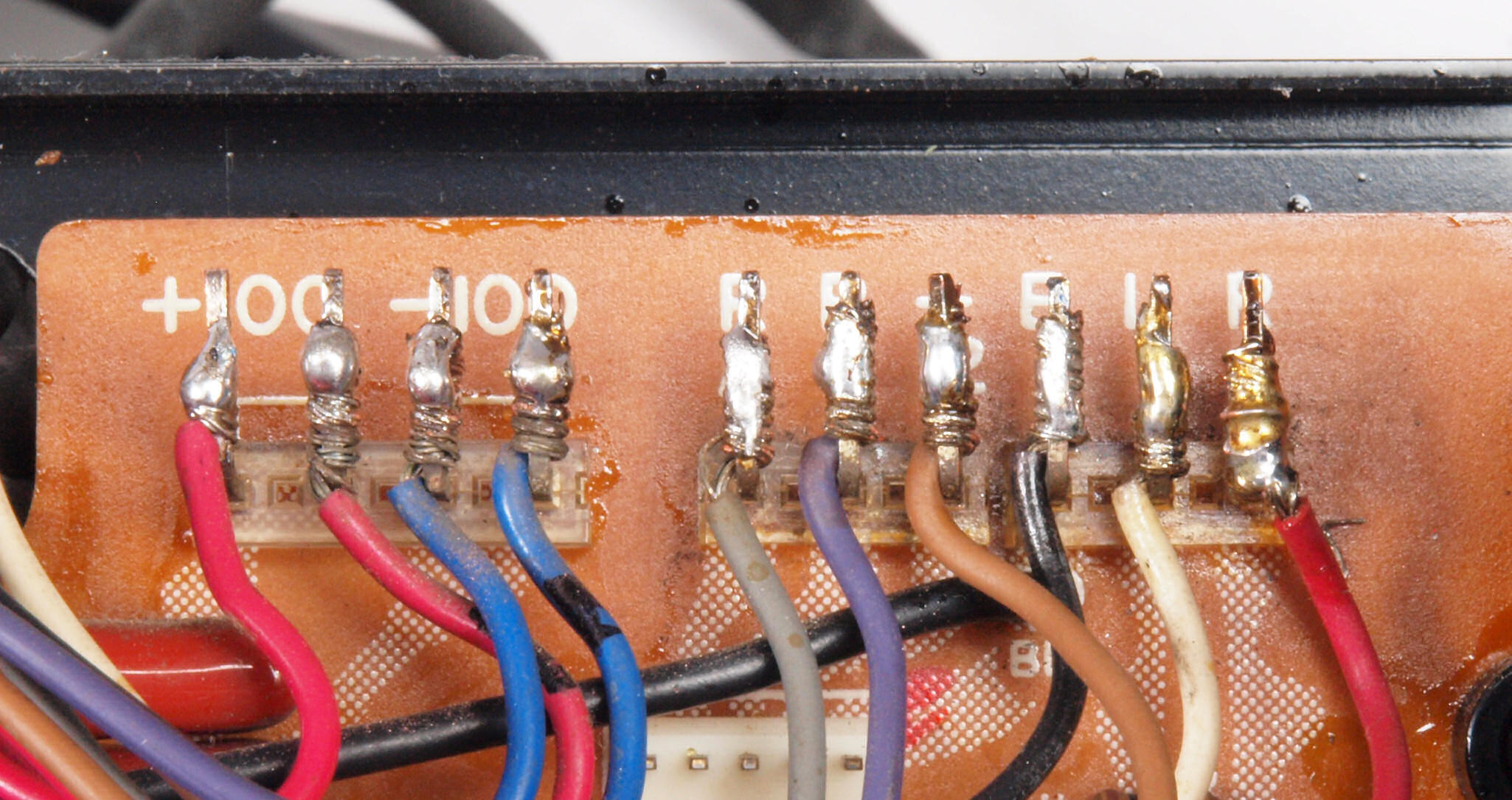

Ｃ３１２．　修理中　Ｒ側ドライブ基板。　コネクター配線が半田付けに変更されている。
Ｃ３２．　修理後　Ｒ側ドライブ基板。　半固定ＶＲ１個、フイルムコンデンサー１個交換。
Ｃ３３．　完成R側ドライブ基板。　洗浄後、コート液を塗る。
Ｃ３４．　修理後　放熱器にR側ドライブ基板取り付け。前段ＴＲ（トランジスター）に熱伝導の良い「シリコン製絶縁シート」に交換。

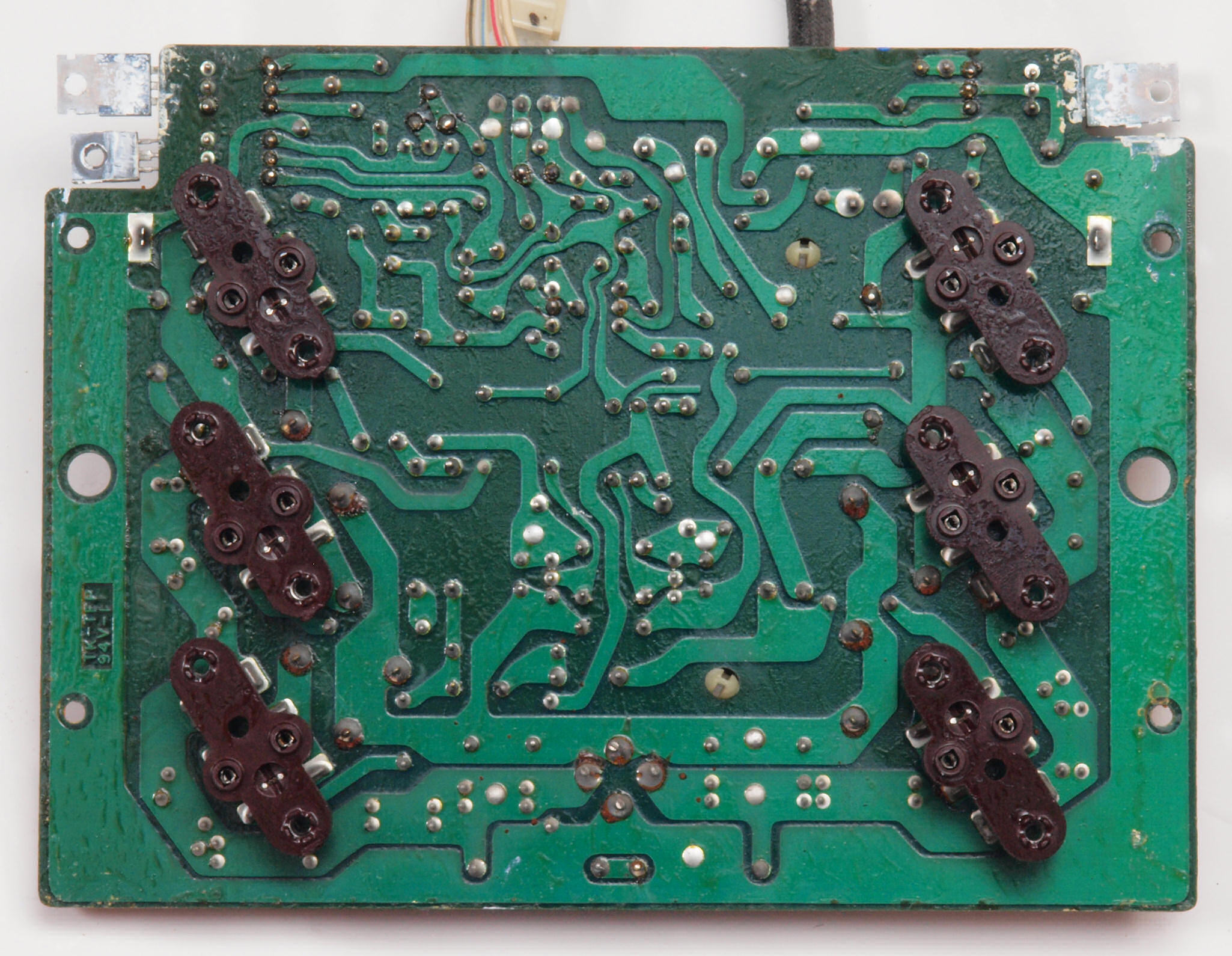

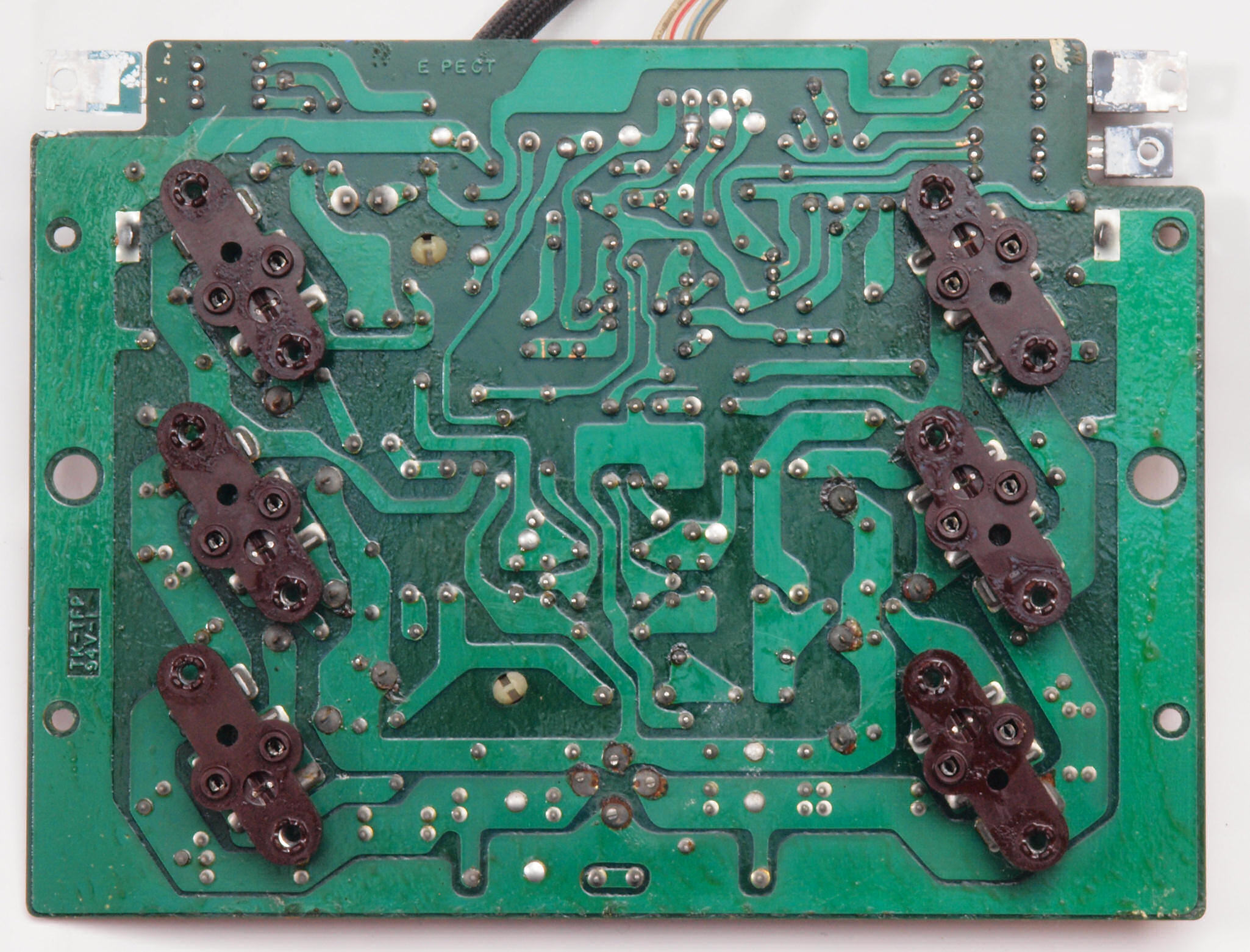

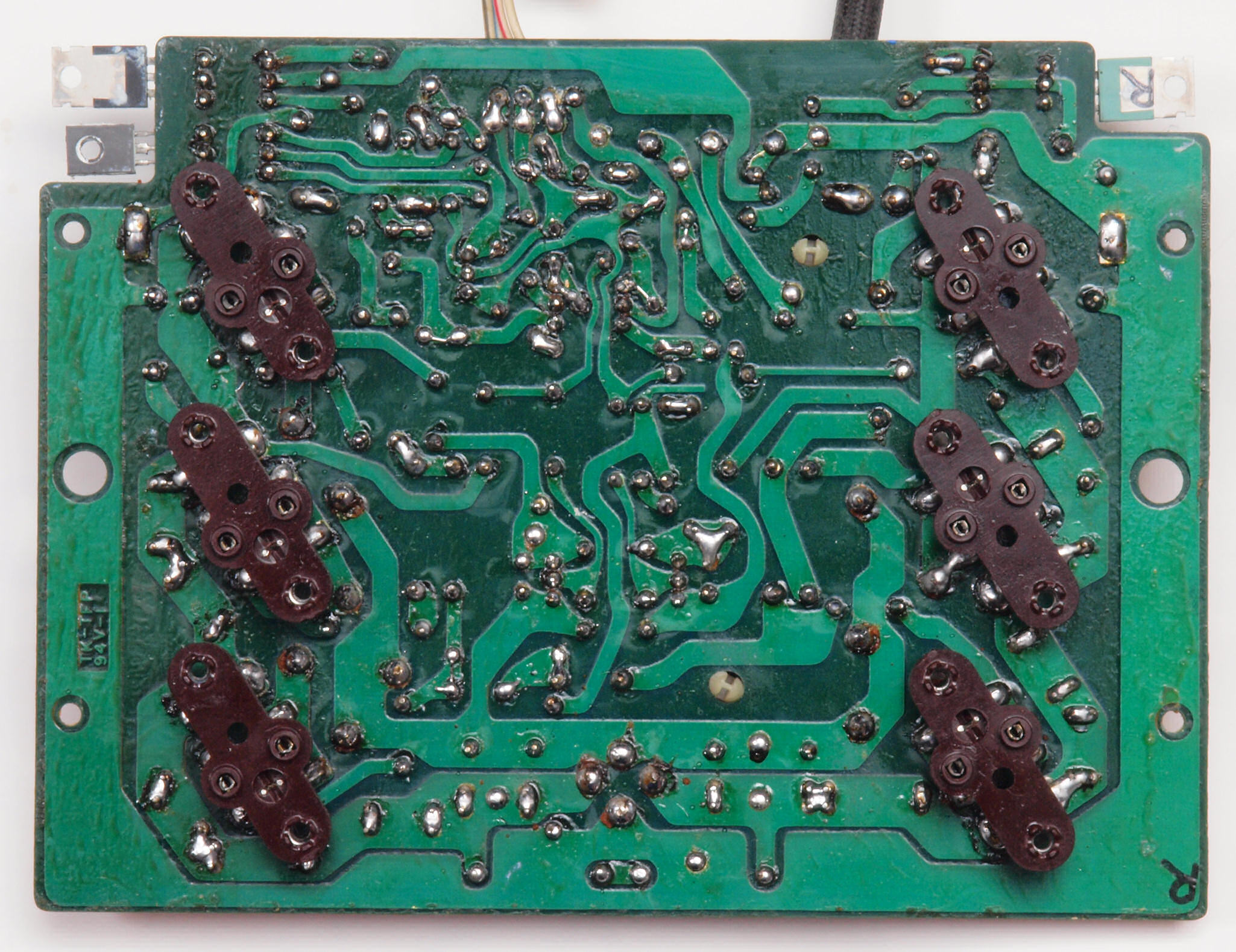

Ｃ３５．　修理前　R側ドライブ基板裏　

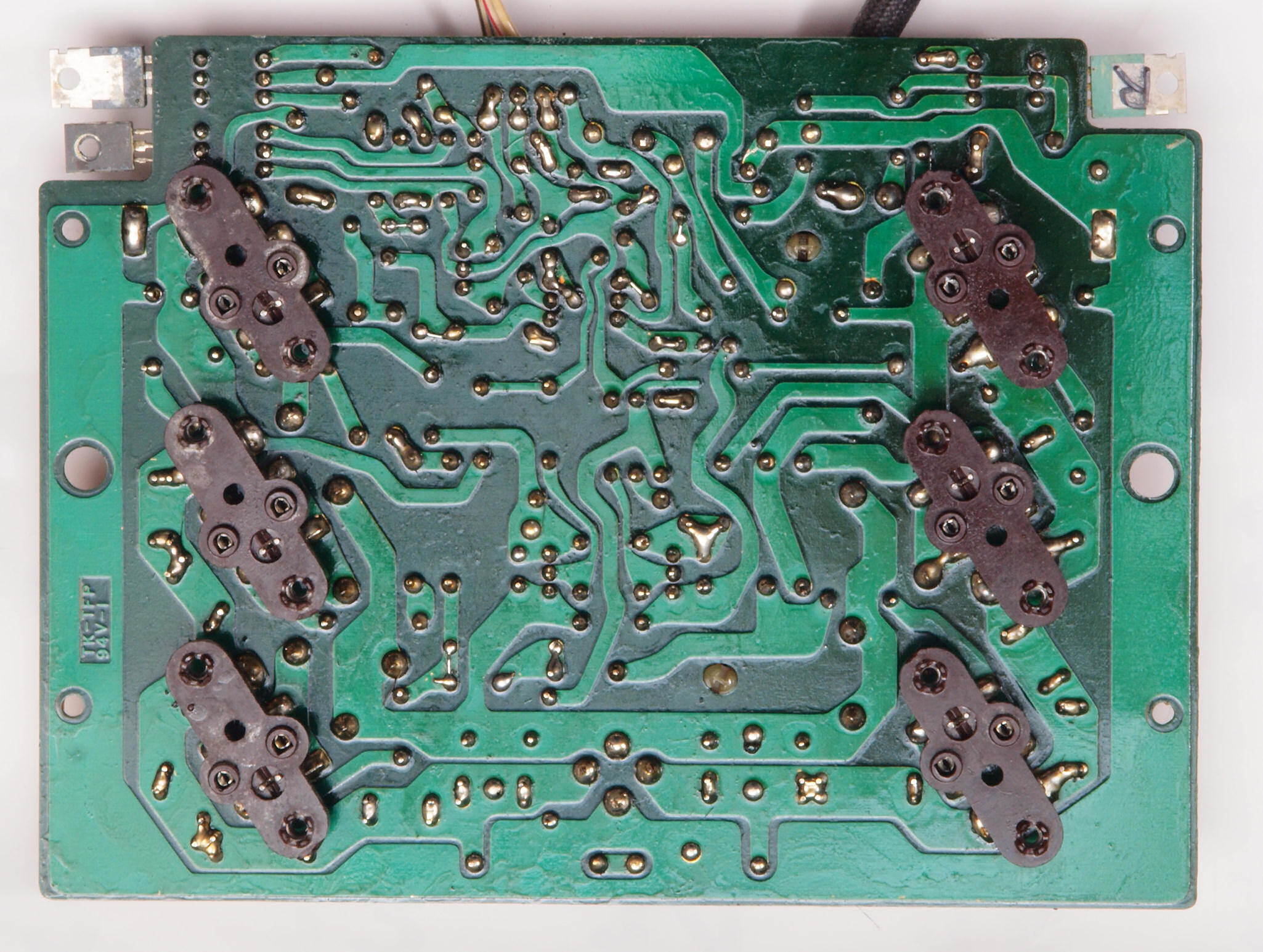

Ｃ３６．　修理（半田補正）後　R側ドライブ基板裏。　全半田やり直しする。
Ｃ３７．　完成R側ドライブ基板裏。　洗浄後、コート液を塗る。

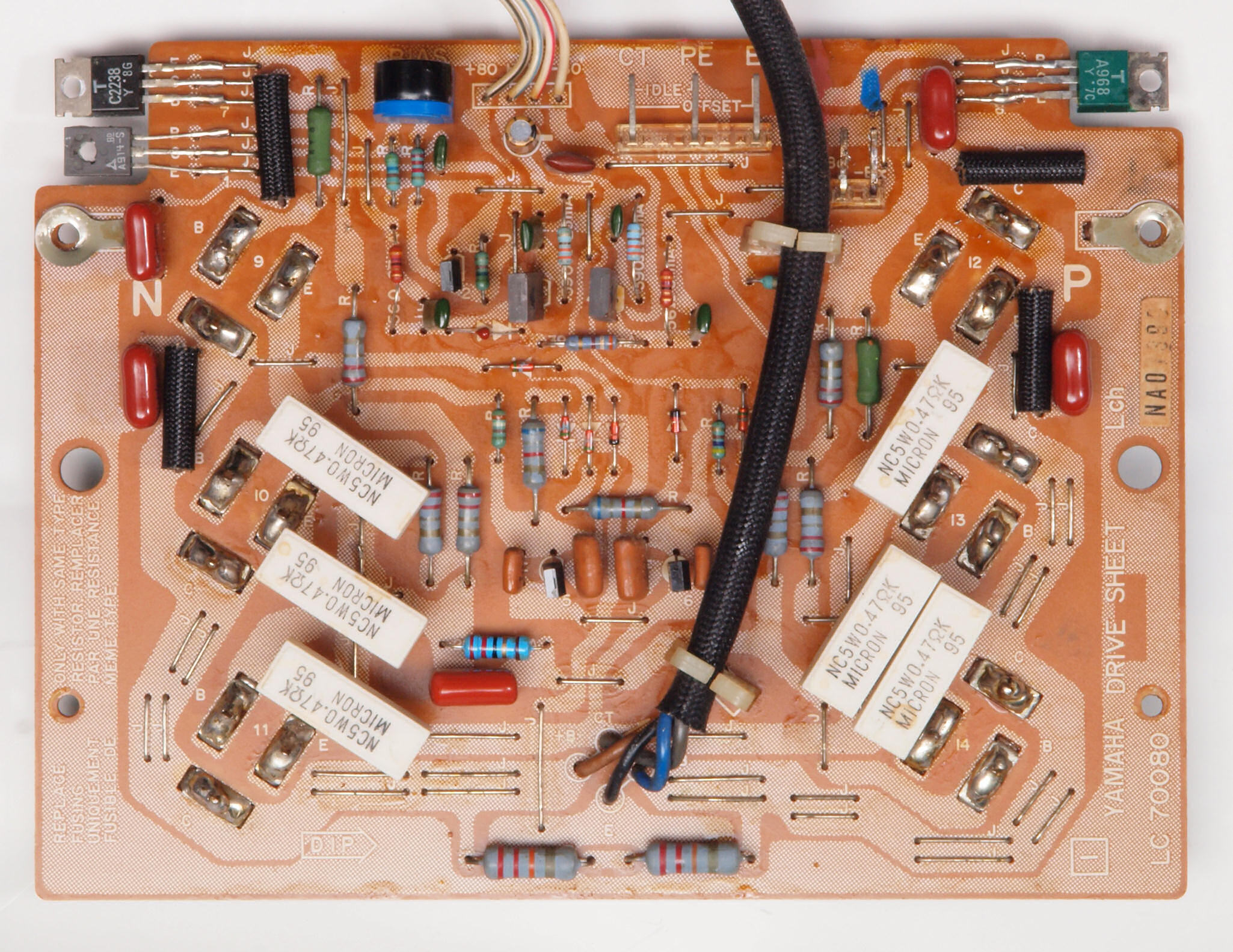

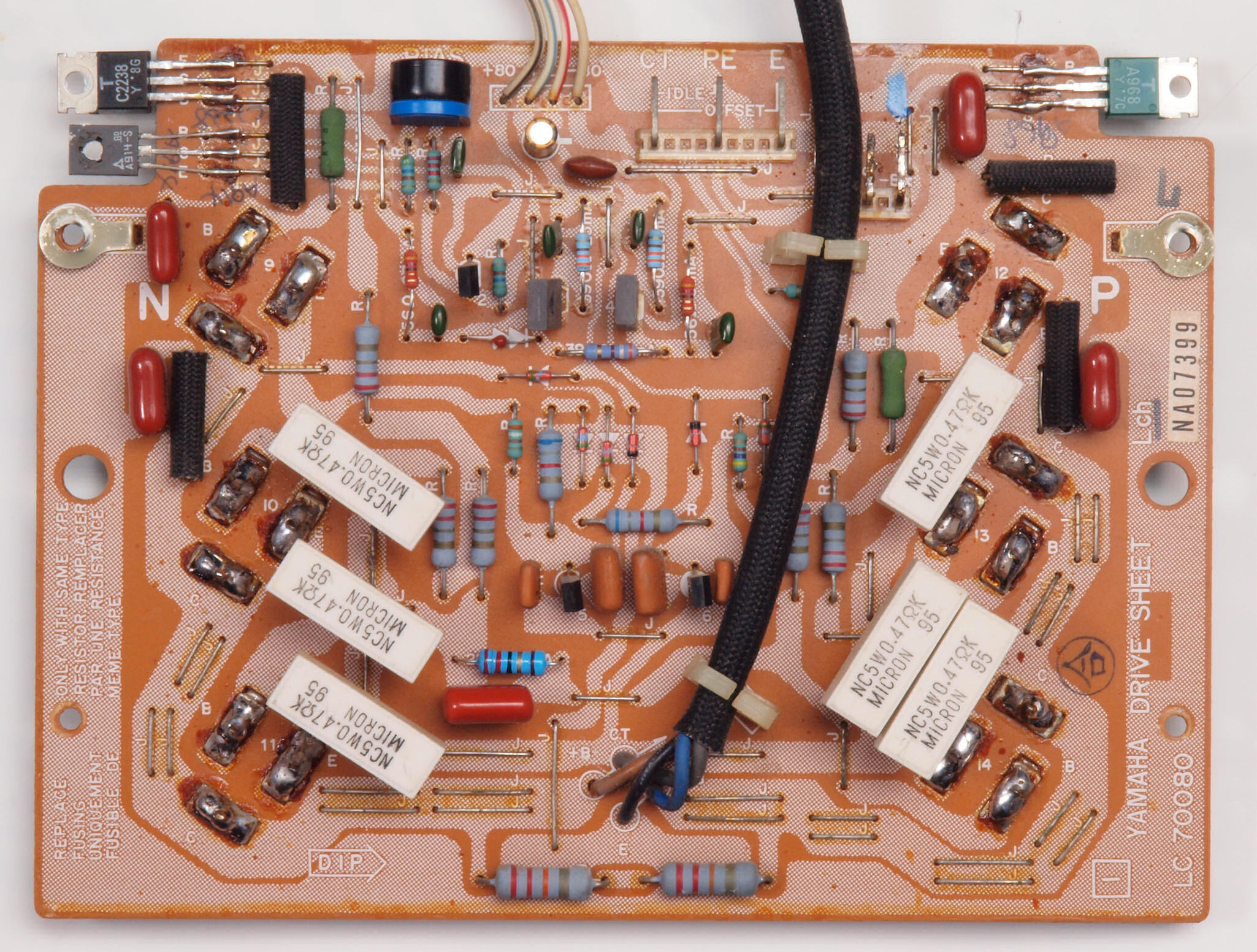

Ｃ４１．　修理前　Ｌ側ドライブ基板。　終段ＴＲ（トランジスター）を守る、６本のヒューズ抵抗が普通の抵抗に交換されている。
Ｃ４１２．　修理中　Ｒ側ドライブ基板。　コネクター配線が半田付けに変更されている。
Ｃ４２．　修理後　Ｌ側ドライブ基板。　半固定ＶＲ１個、フイルムコンデンサー１個交換。
Ｃ４３．　完成Ｌ側ドライブ基板。　洗浄後、コート液を塗る。
Ｃ４４．　修理後　放熱器にＬ側ドライブ基板取り付け。前段ＴＲ（トランジスター）に熱伝導の良い「シリコン製絶縁シート」に交換。

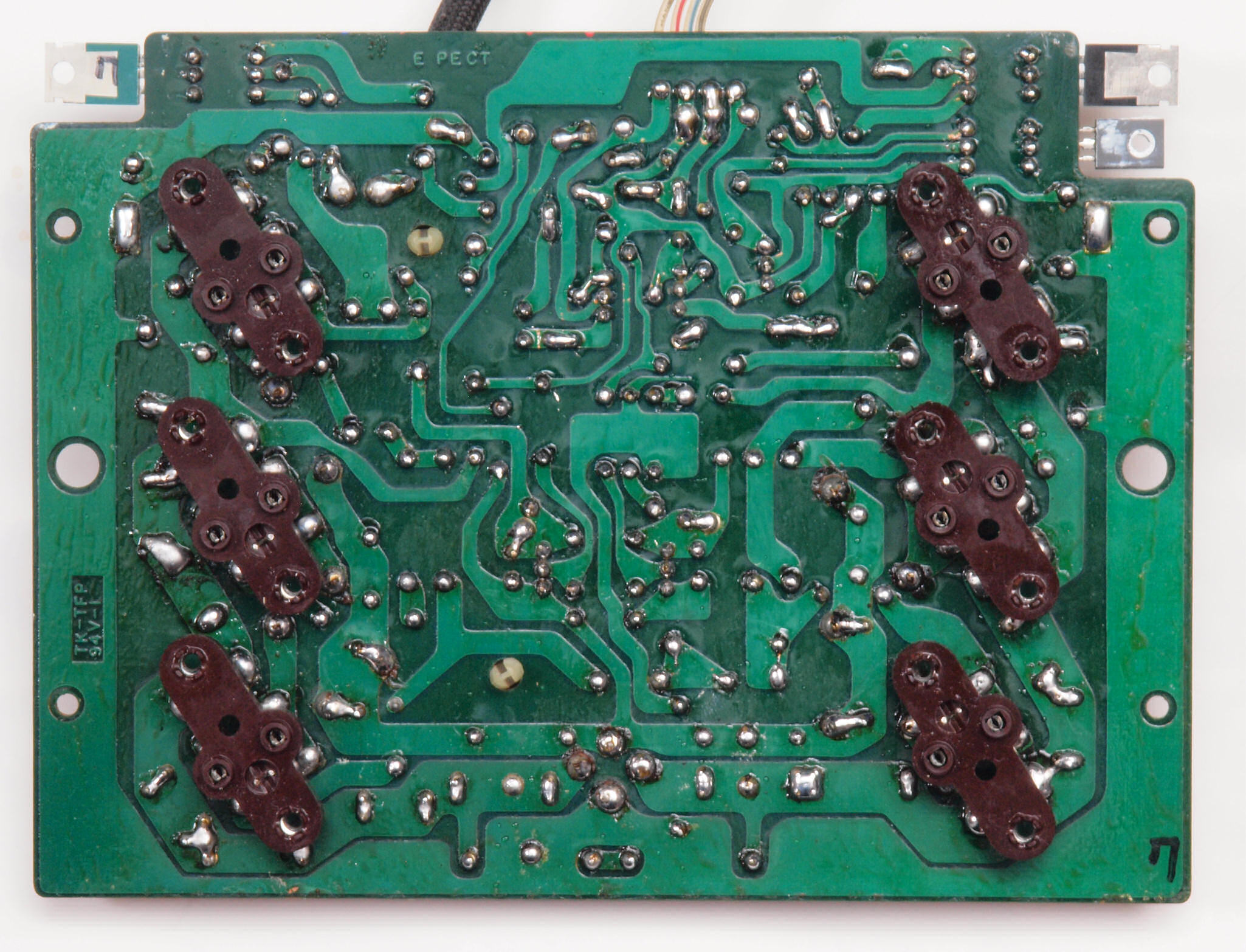

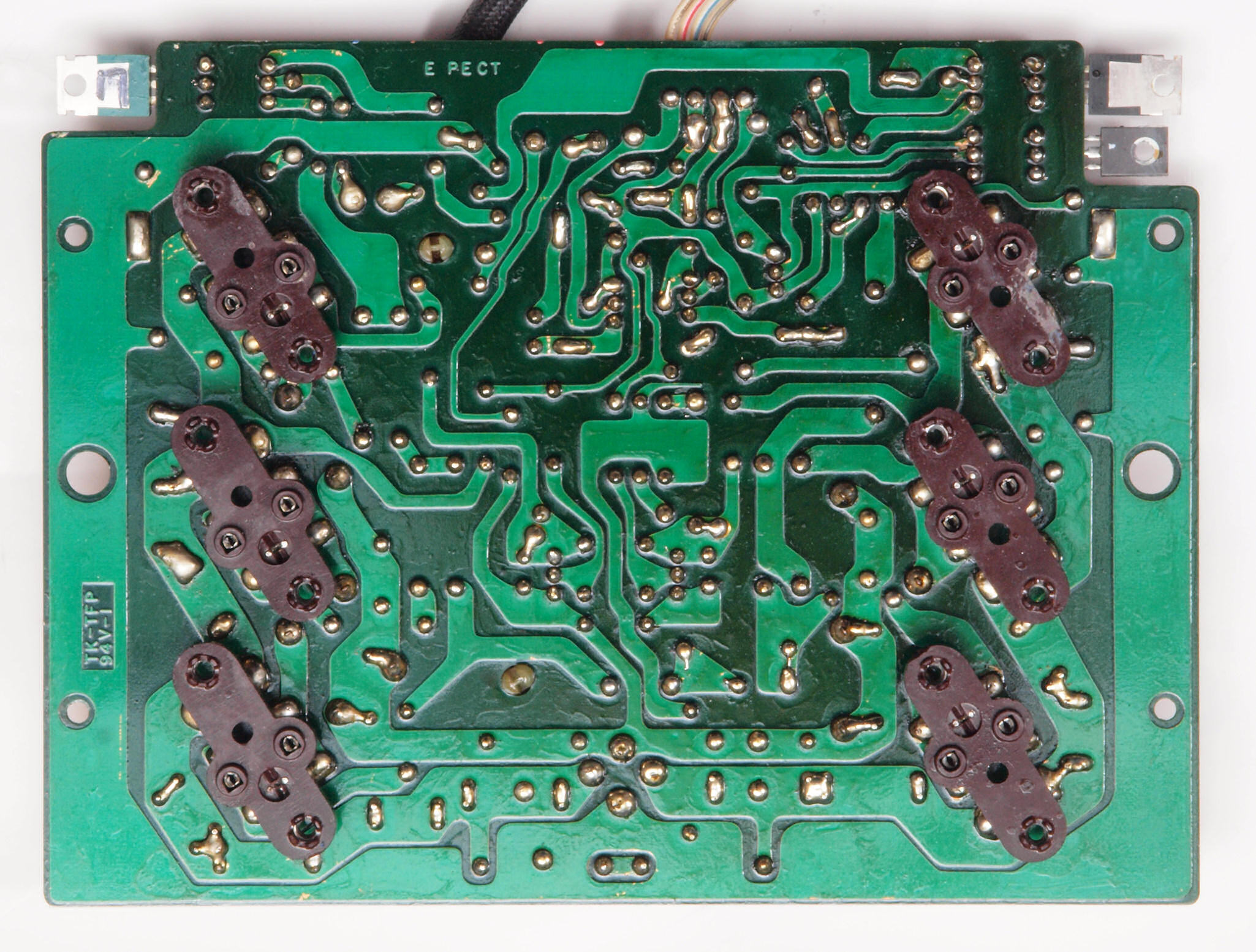

Ｃ４５．　修理前　Ｌ側ドライブ基板裏　
Ｃ４６．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全半田やり直しする。
Ｃ４７．　完成Ｌ側ドライブ基板裏。　洗浄後、コート液を塗る。

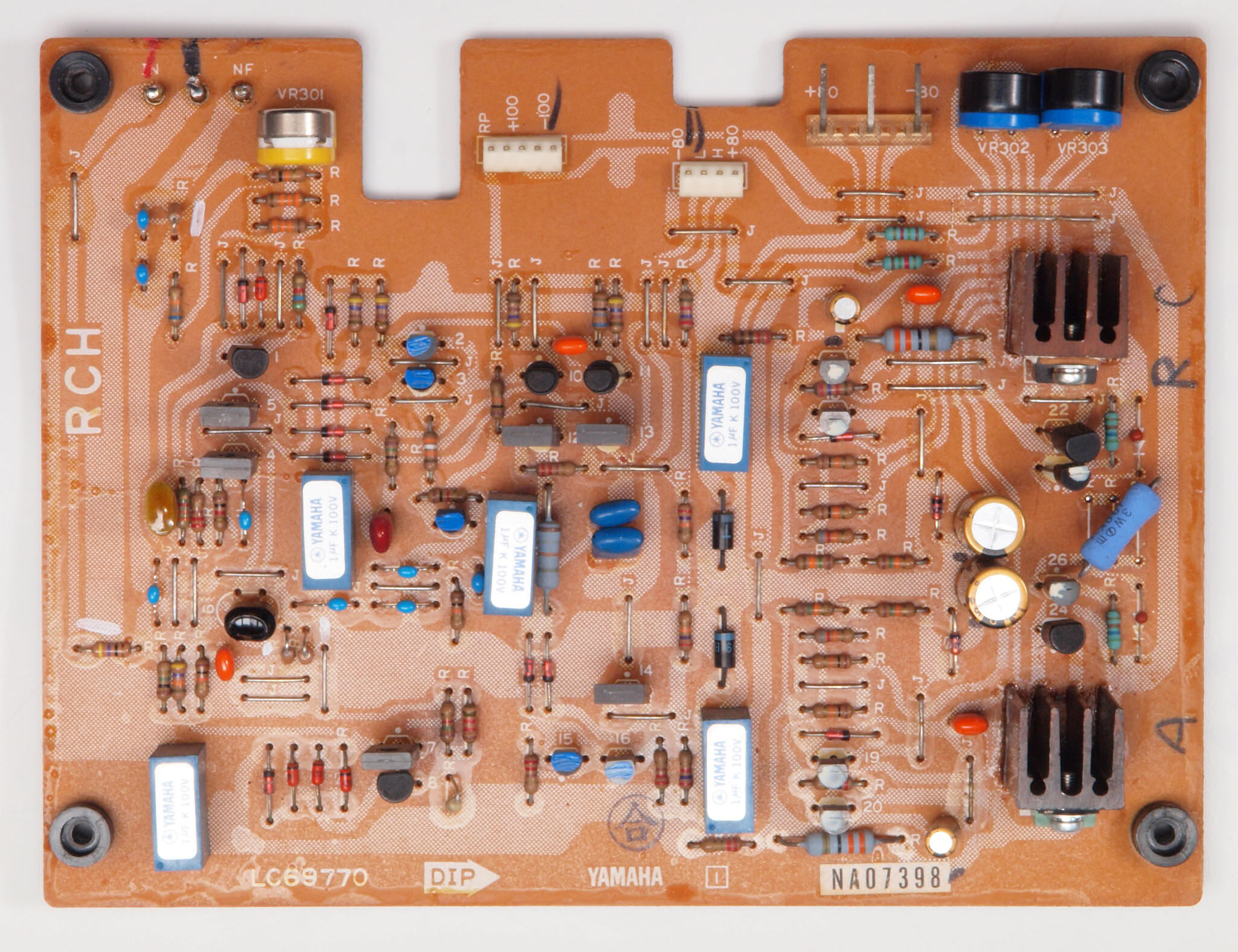

Ｃ５１．　修理前　Ｒ側プリドライブ基板。

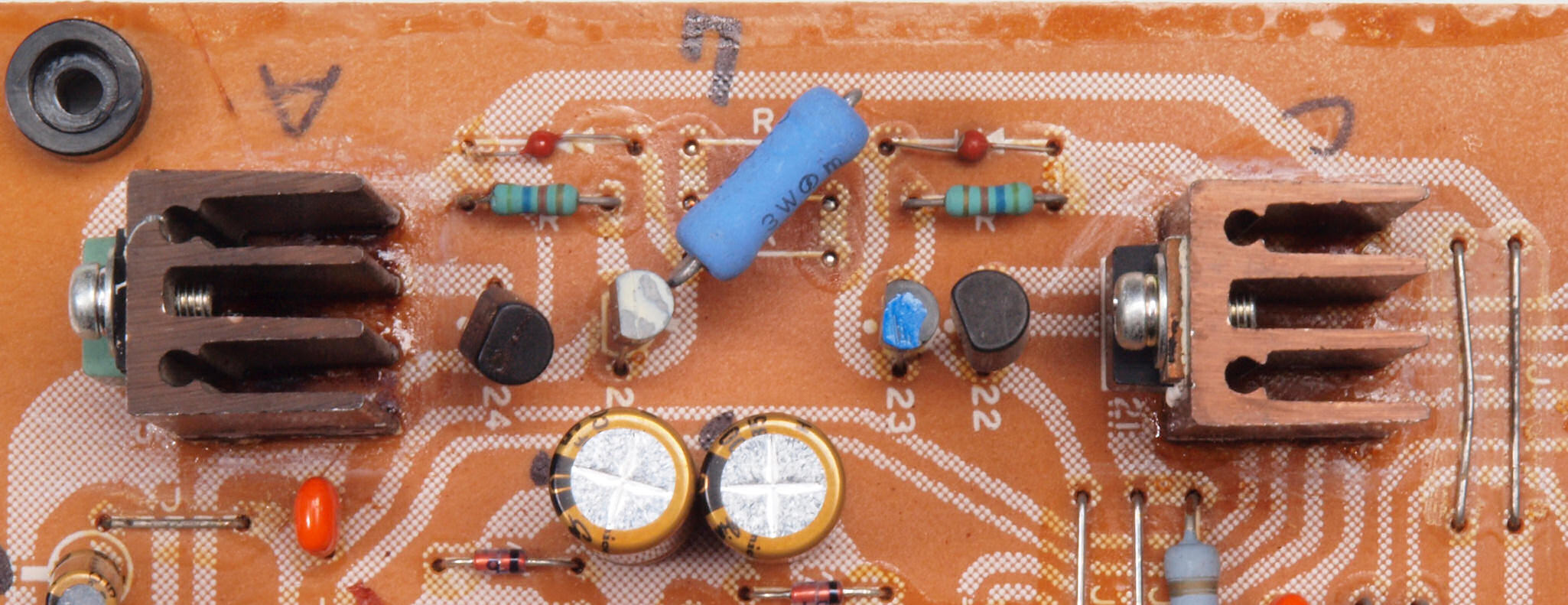

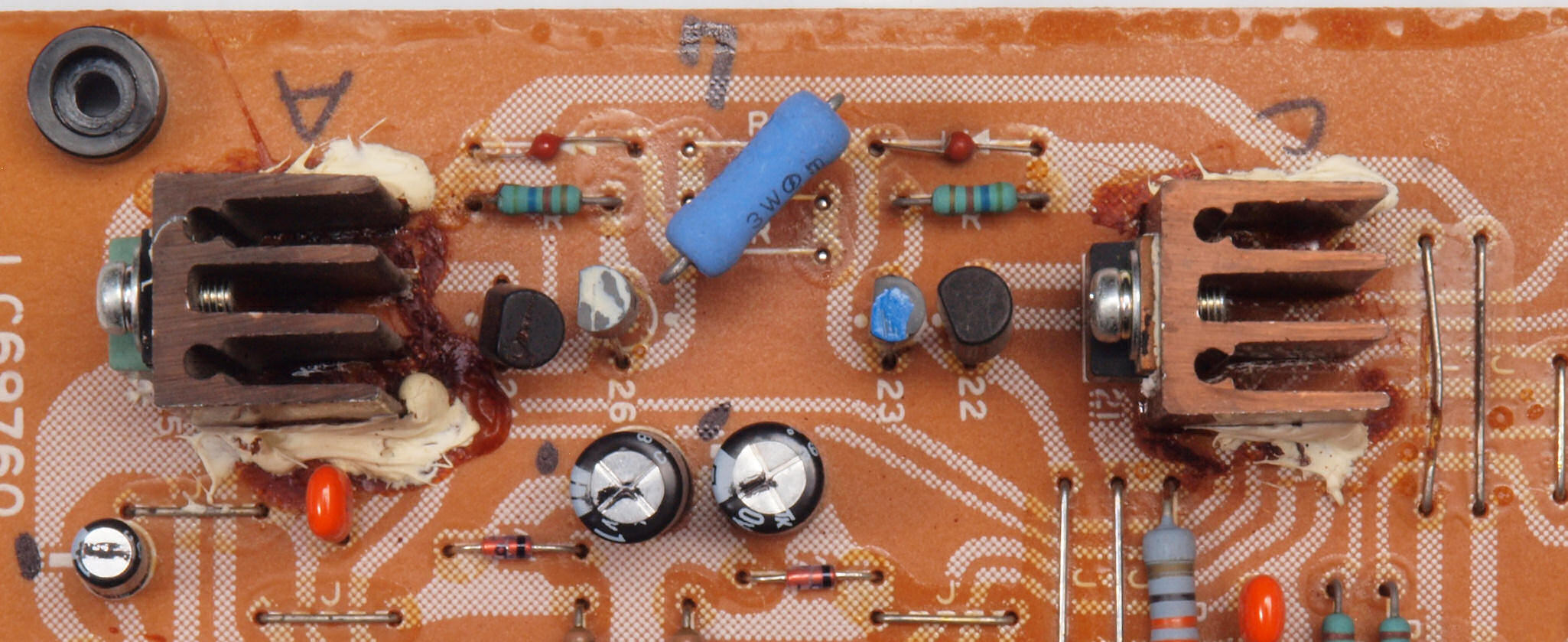

Ｃ５１２．　修理中　Ｒ側プリドライブ基板。　放熱器接着剤、白色の後付接着剤は充填剤で効果無。

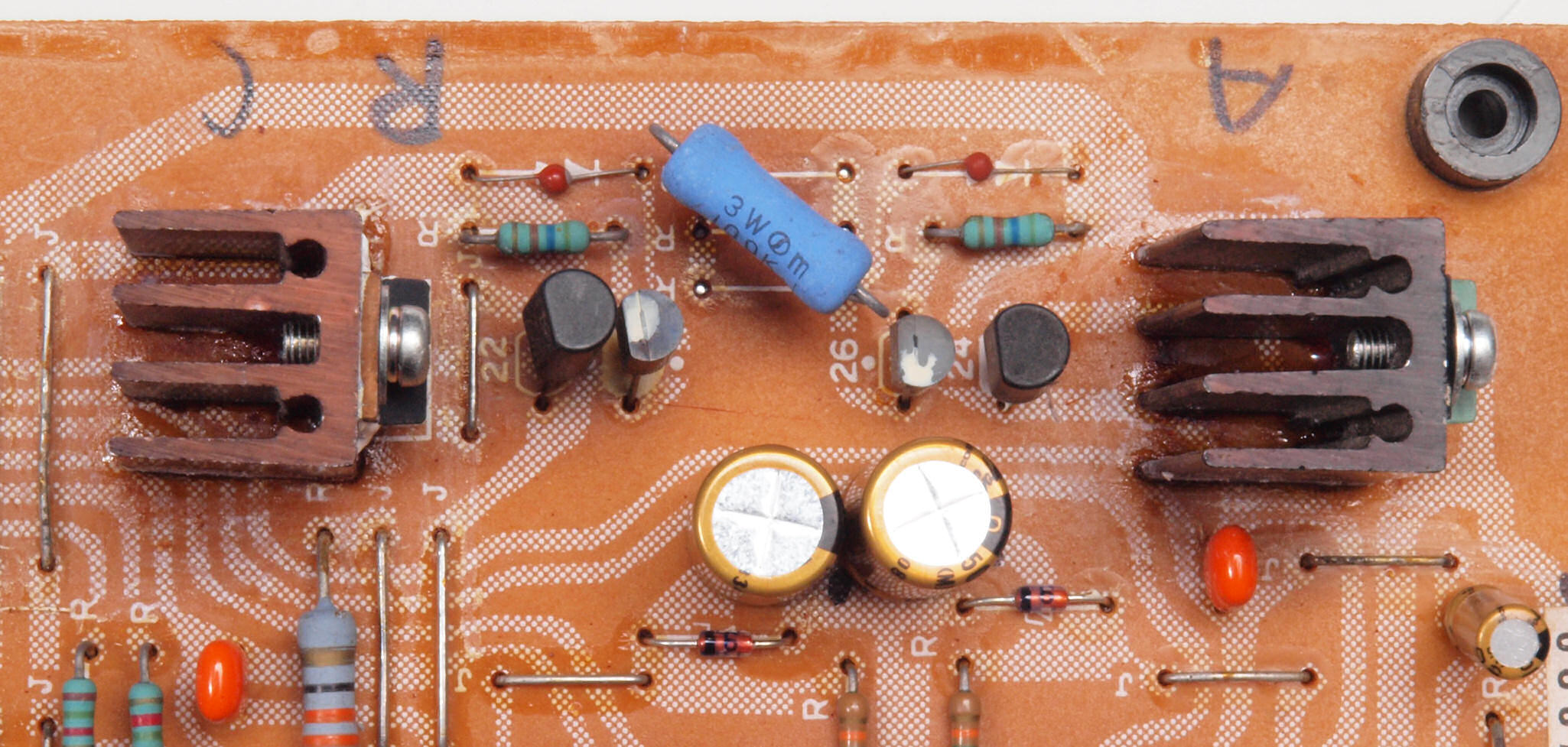

Ｃ５１３．　修理後　Ｒ側プリドライブ基板。　白色の後付充填剤を取り、接着する。
Ｃ５２．　修理後　Ｒ側プリドライブ基板。　半固定VR３個、電解コンデンサー４個、フイルムコンデンサー１個、複合ＦＥＴ（電界効果トランジスター）１個交換。

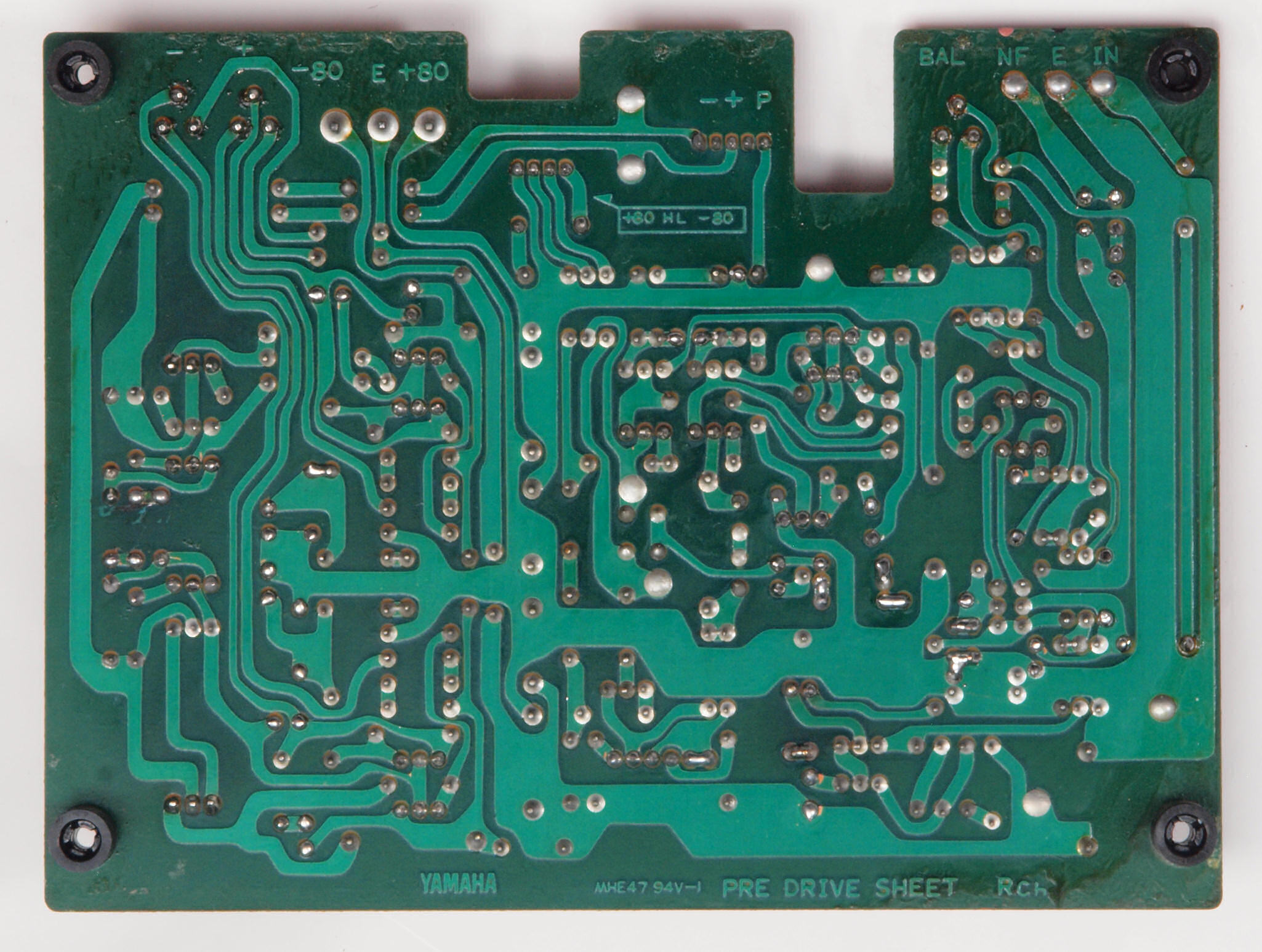

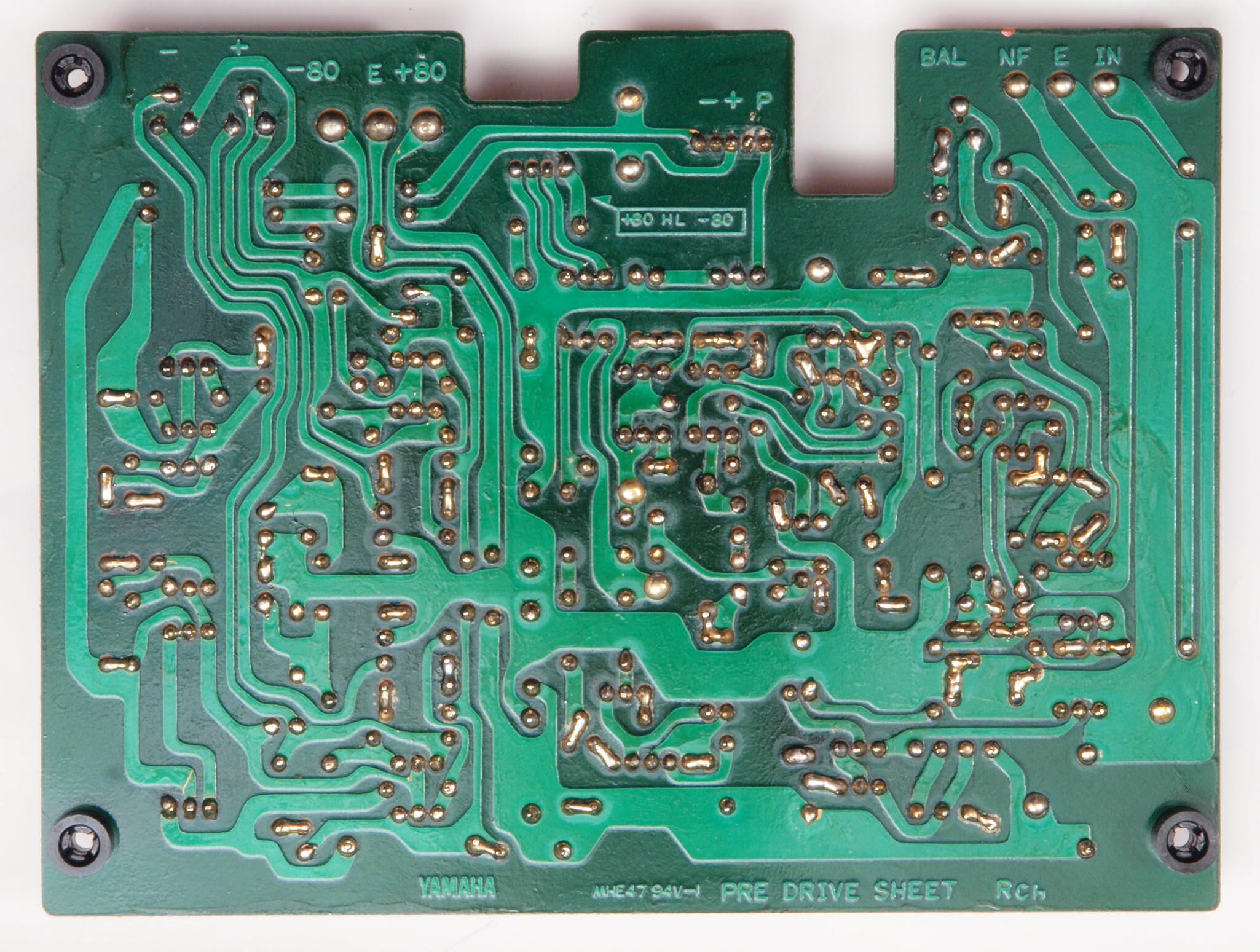

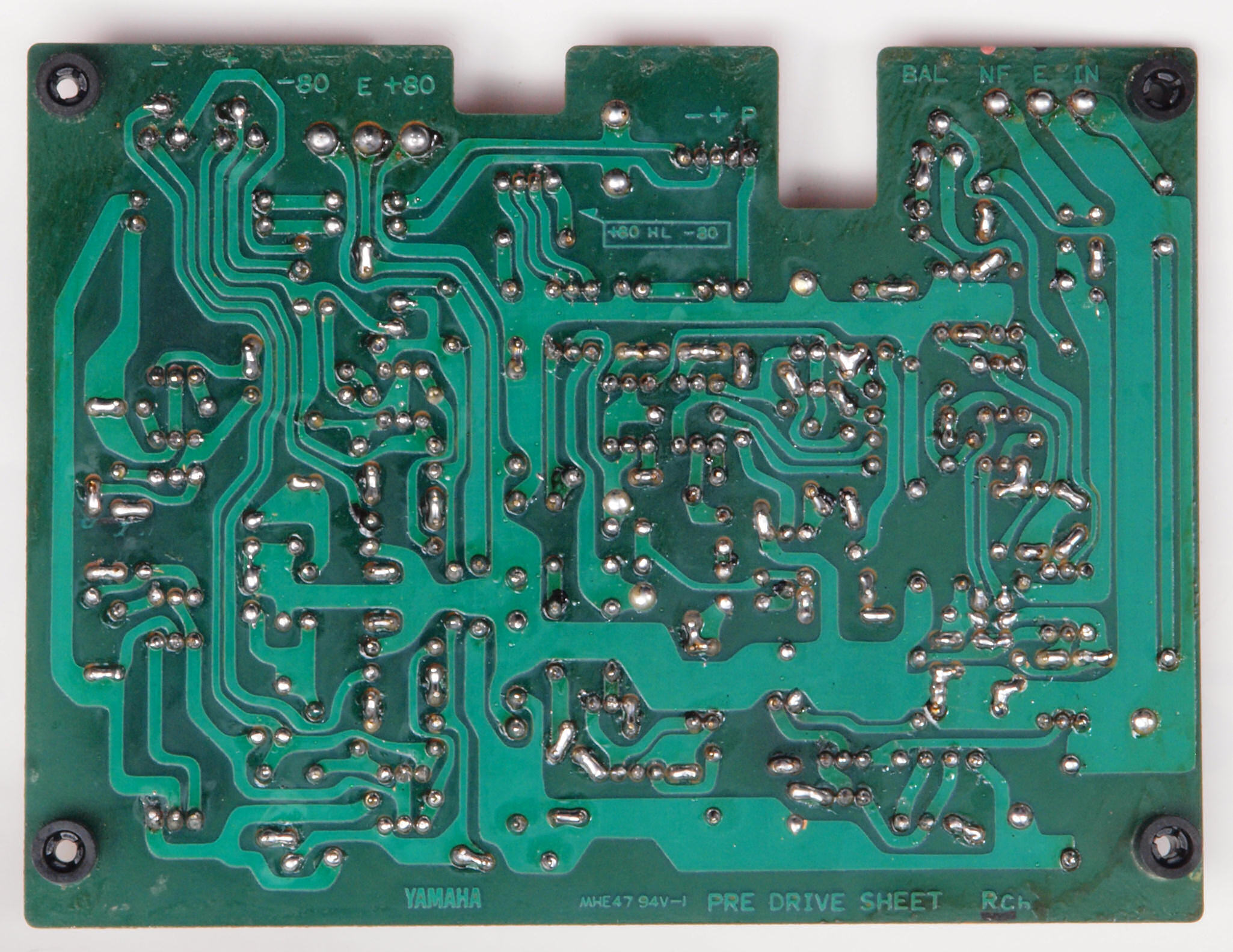

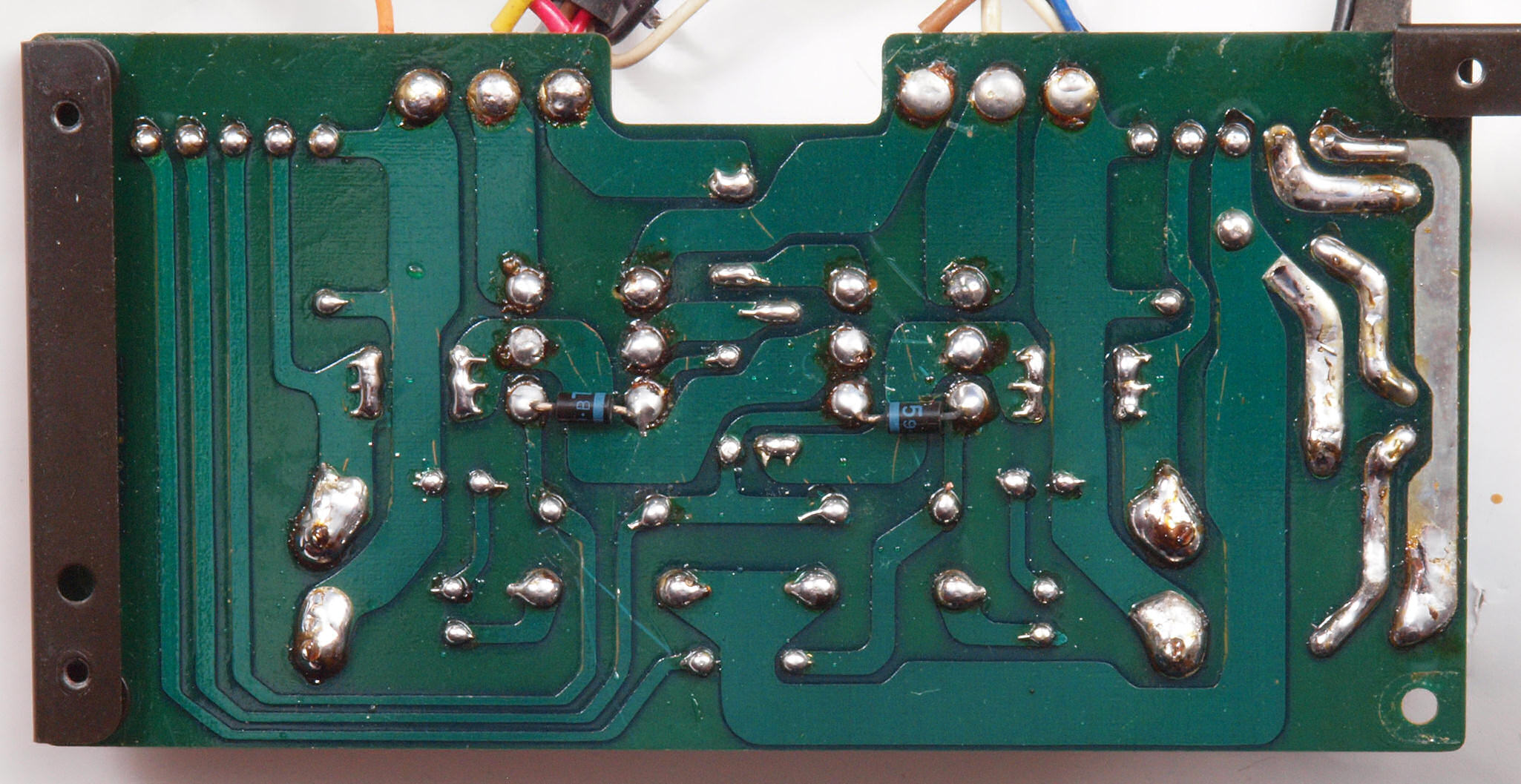

Ｃ５３．　修理前　Ｒ側プリドライブ基板裏　
Ｃ５４．　修理（半田補正）後　Ｒ側プリドライブ基板裏。　全半田やり直しする。
Ｃ５５．　完成Ｒ側プリドライブ基板裏。　洗浄後、コート液を塗る。

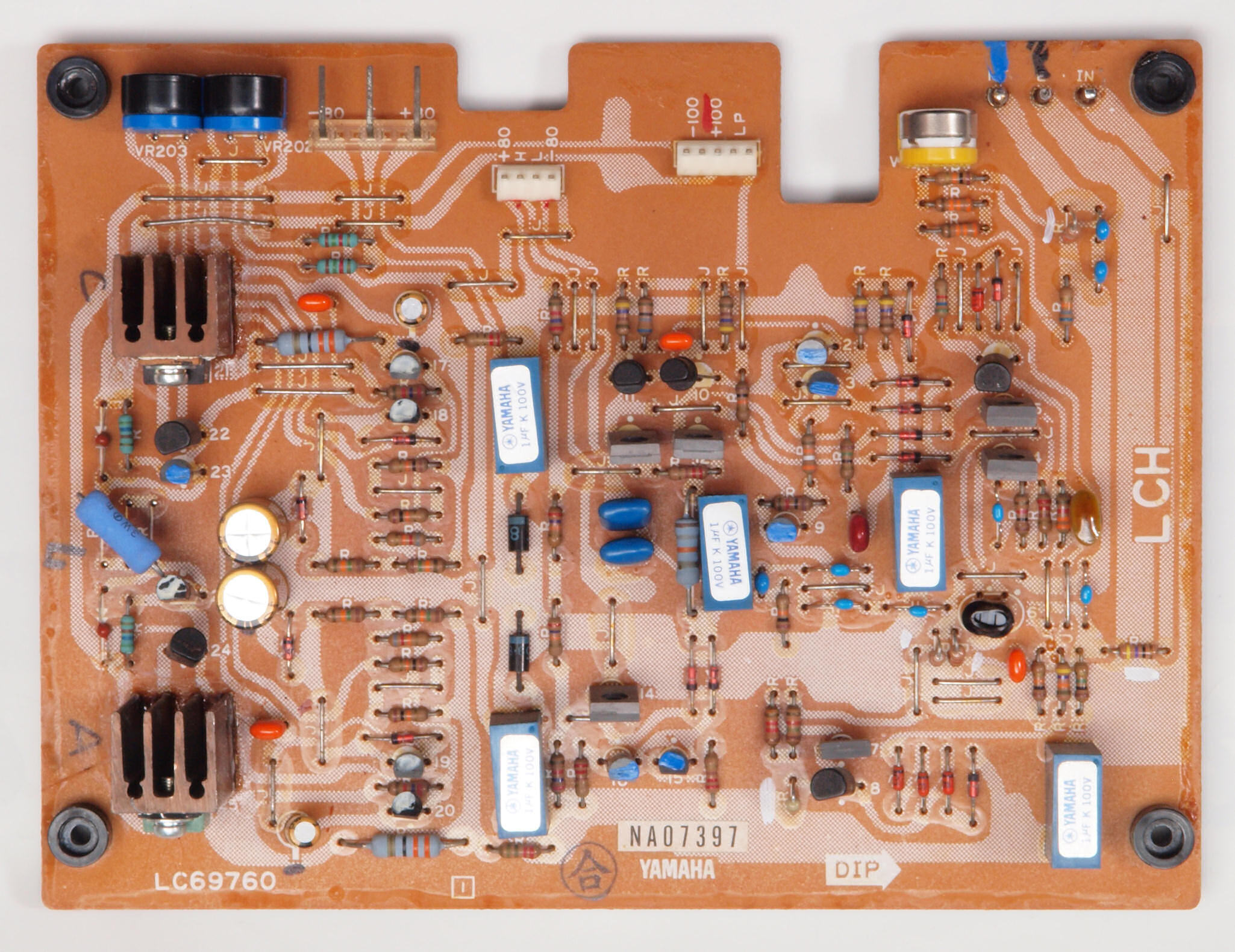

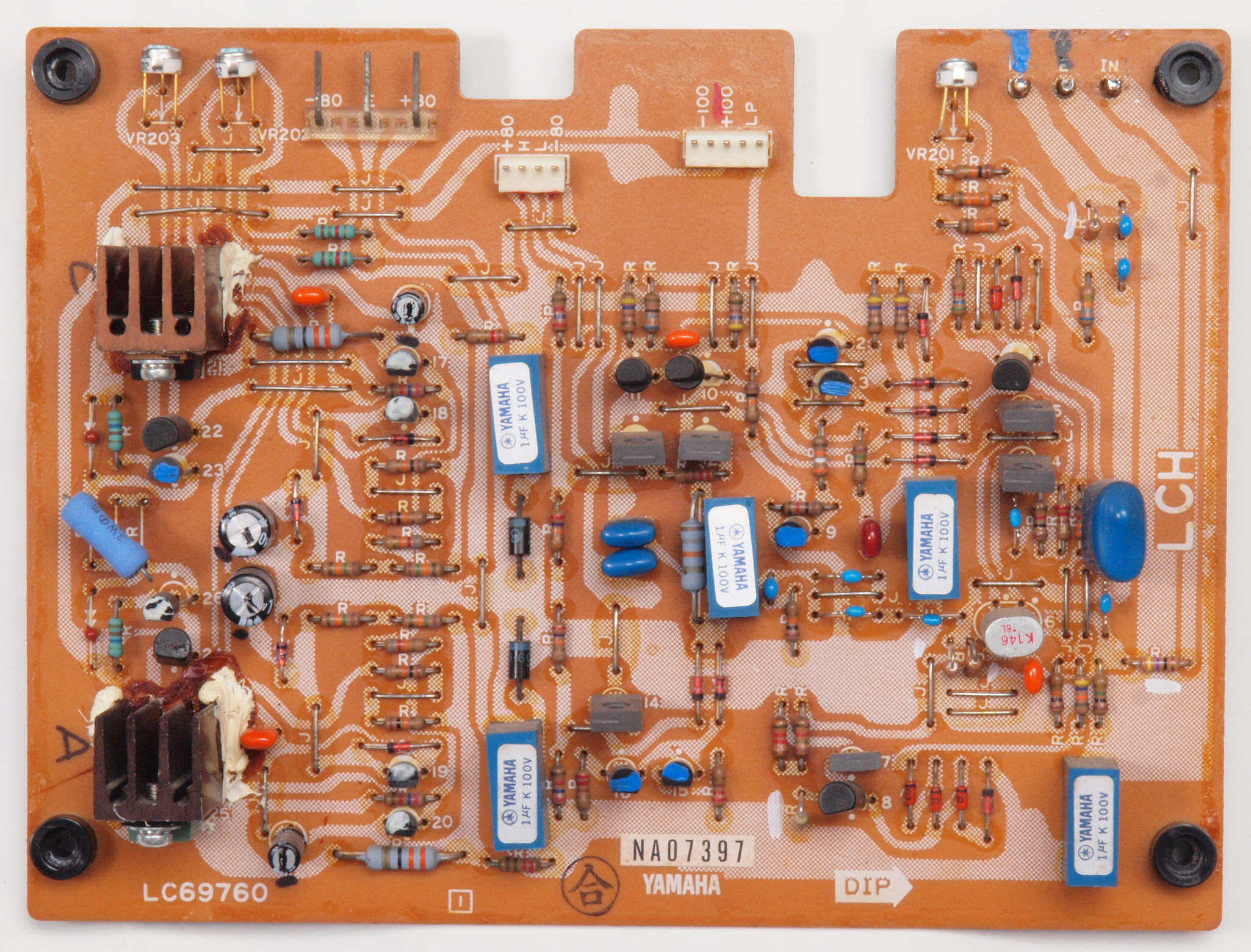

Ｃ６１．　修理前　Ｌ側プリドライブ基板。
Ｃ６１２．　修理中　Ｌ側プリドライブ基板。　放熱器接着剤、白色の後付接着剤は充填剤で効果無。
Ｃ６１３．　修理後　Ｌ側プリドライブ基板。　白色の後付充填剤を取り、接着する。
Ｃ６２．　修理後　Ｌ側プリドライブ基板。　　半固定VR３個、電解コンデンサー４個、フイルムコンデンサー１個、複合ＦＥＴ（電界効果トランジスター）１個交換。

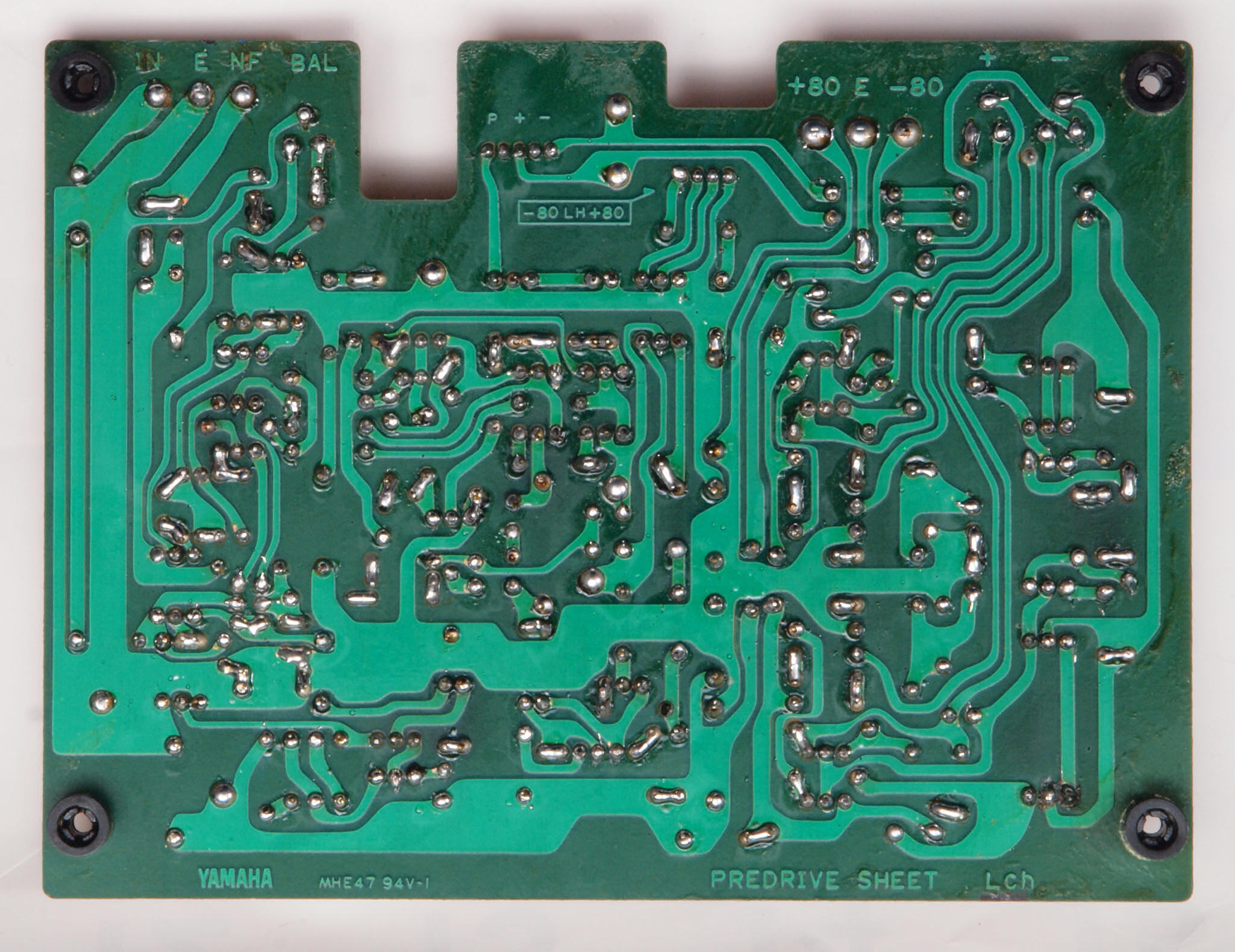

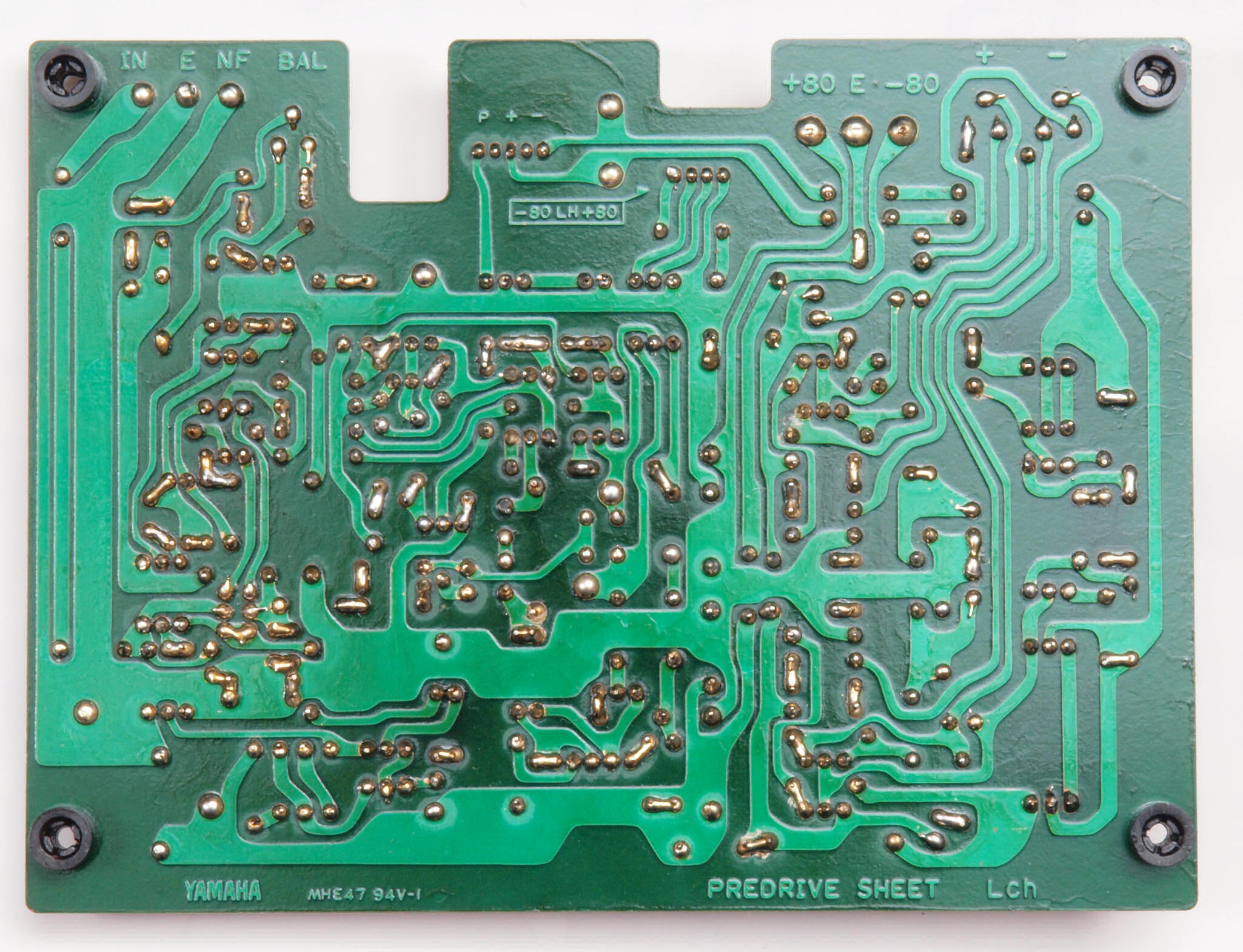

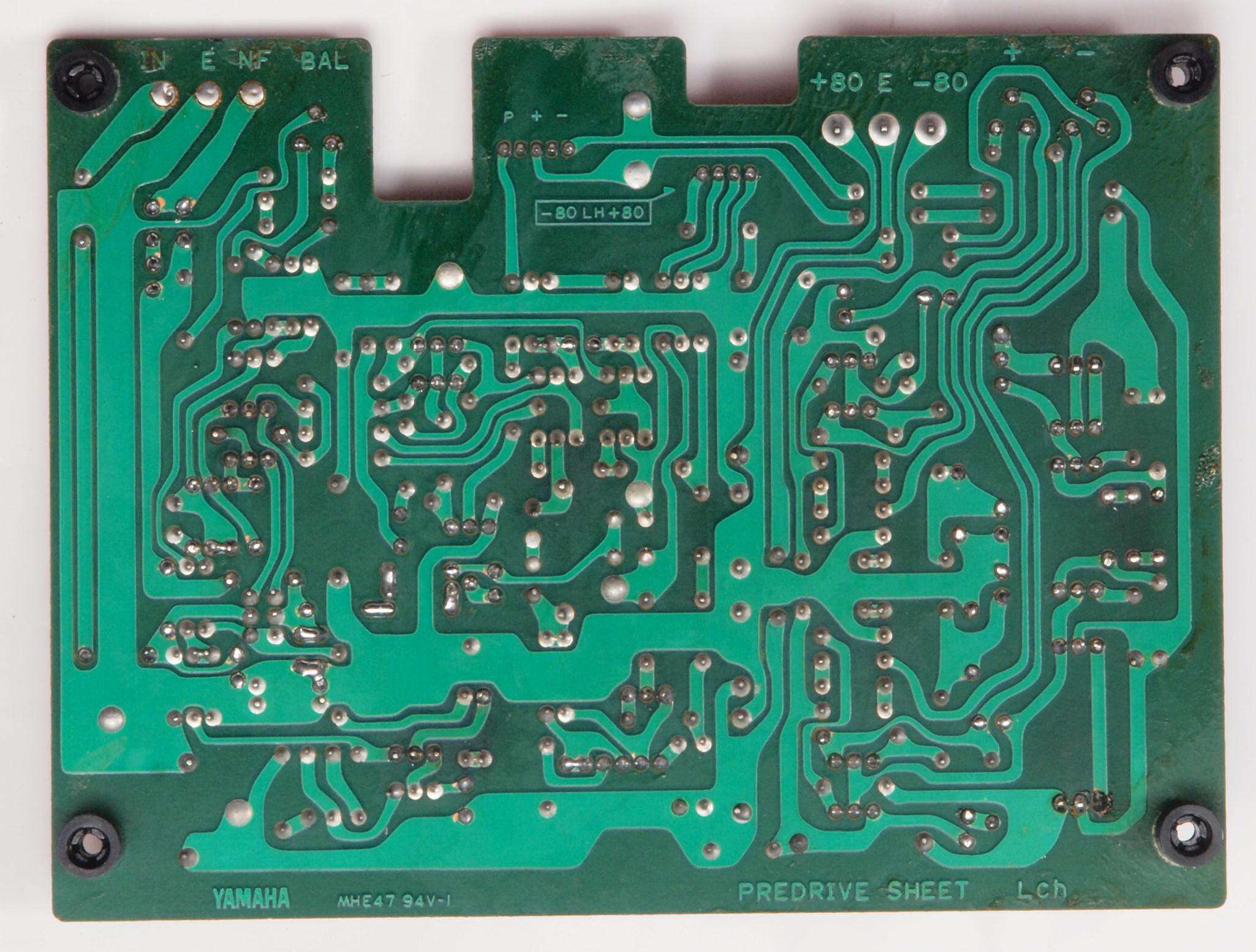

Ｃ６３．　修理前　Ｌ側プリドライブ基板裏　
Ｃ６４．　修理（半田補正）後　Ｌ側プリドライブ基板裏。　全半田やり直しする。
Ｃ６５．　完成Ｌ側プリドライブ基板裏。　洗浄後、コート液を塗る。

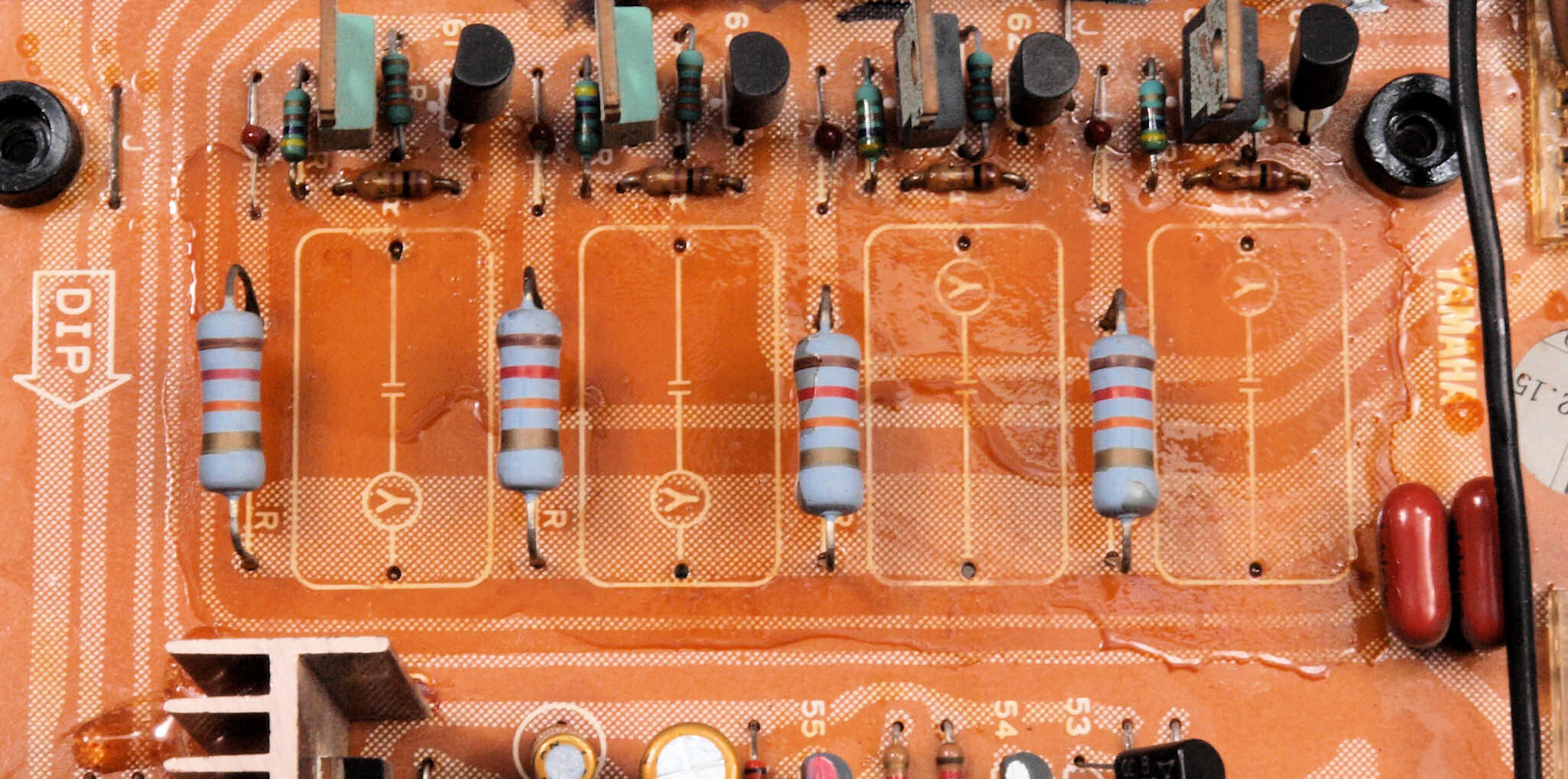

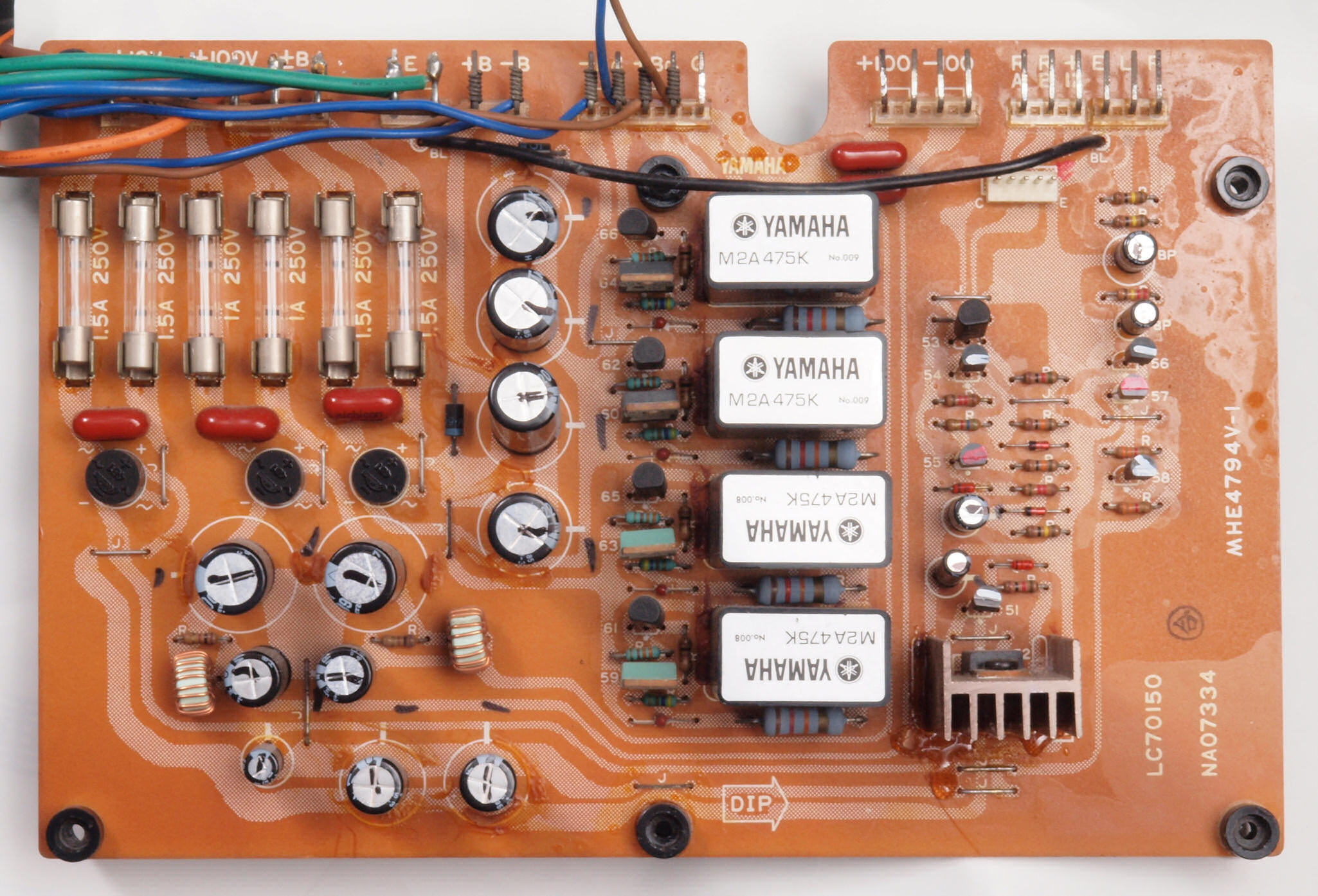

Ｃ７１．　修理前　電源基板。
Ｃ７２．　修理後　電源基板　電解コンデンサー１５個交換。

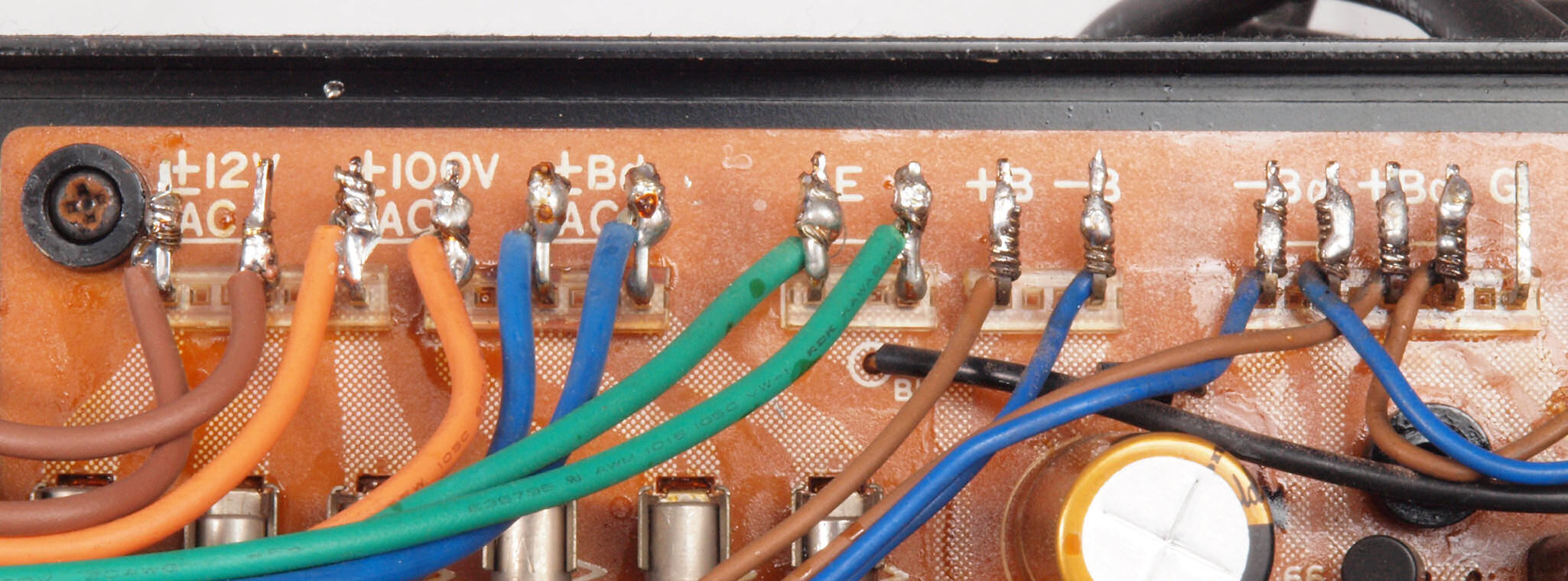

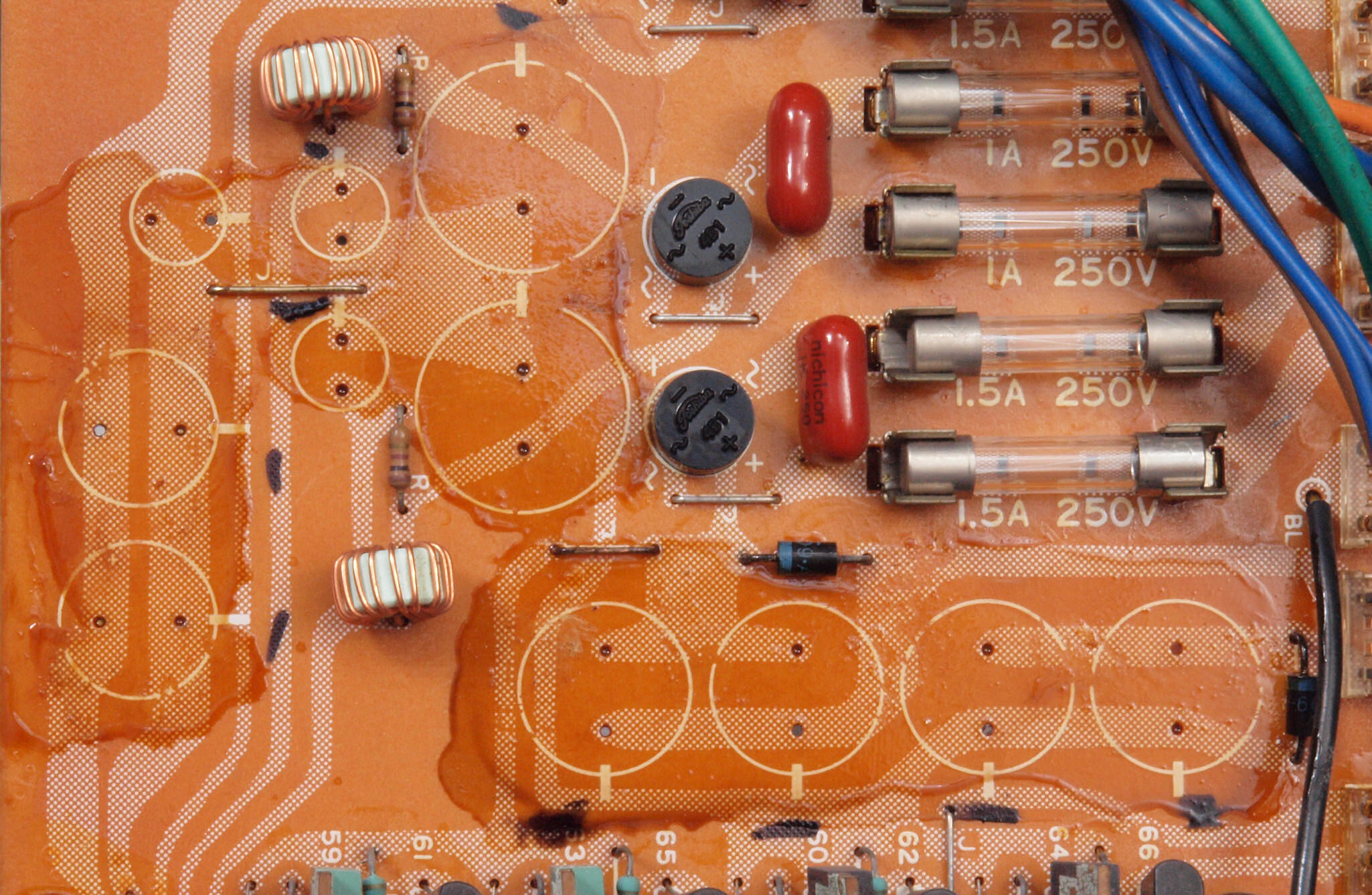

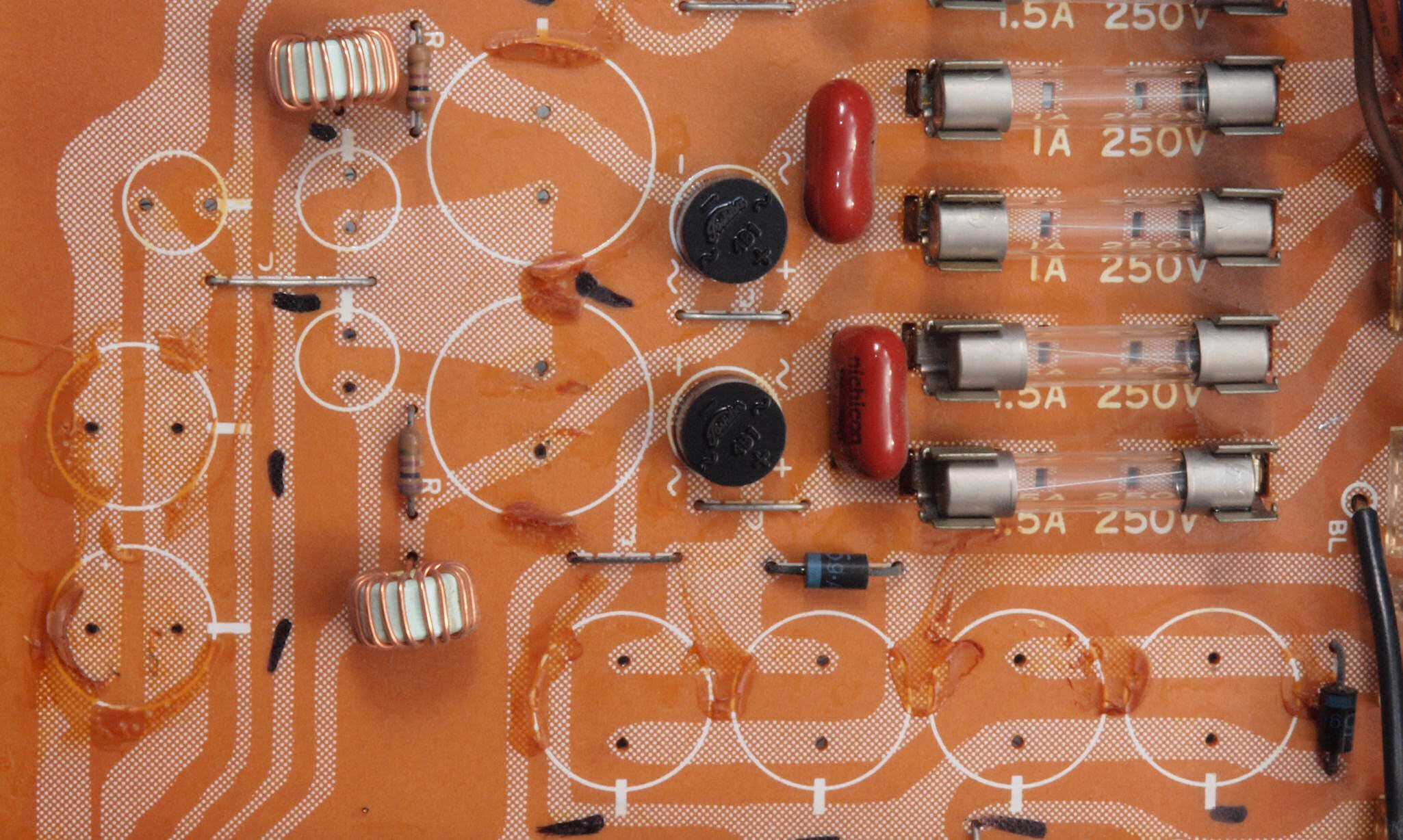

Ｃ７２２．　修理中　電源基板。　電解コンデンサー固定するトルエン溶媒の接着剤。ジャンパー線等を腐食する。
Ｃ７２３．　修理後　電源基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ７２４．　修理中　電源基板。　ＹＡＭＡＨＡフイルムコンデンサー固定するトルエン溶媒の接着剤。ジャンパー線を腐食する。
Ｃ７２５．　修理後　電源基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

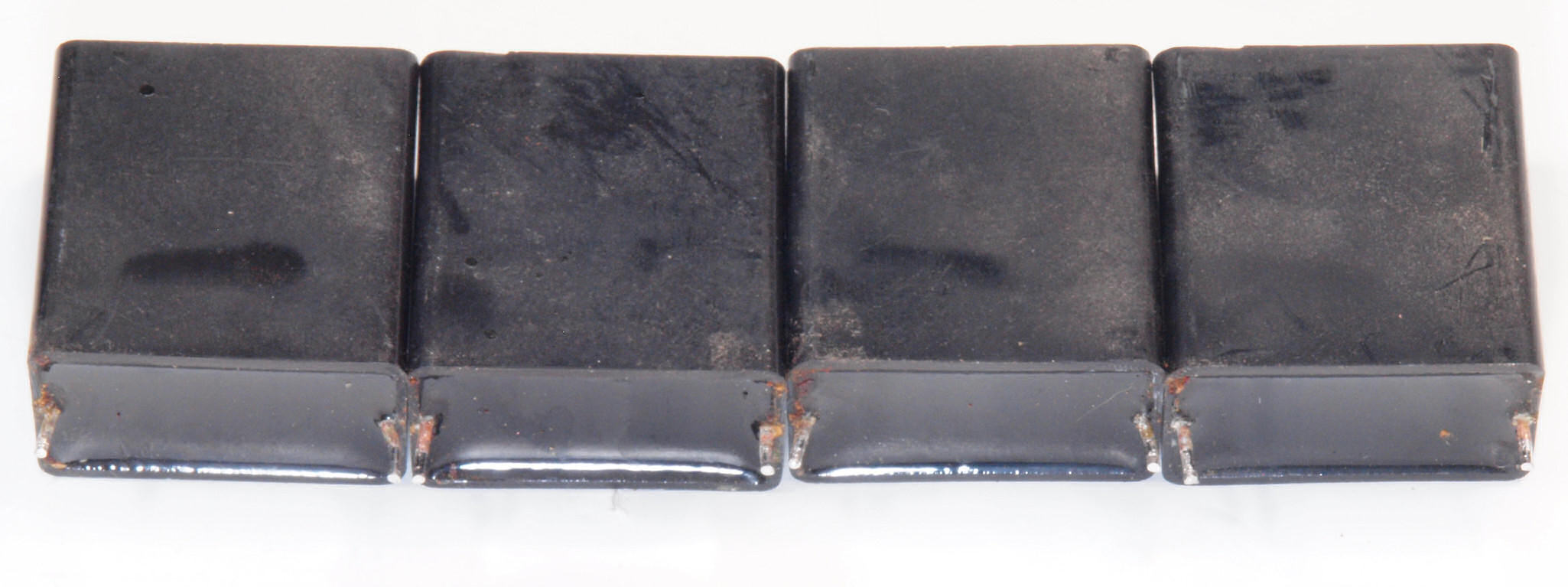

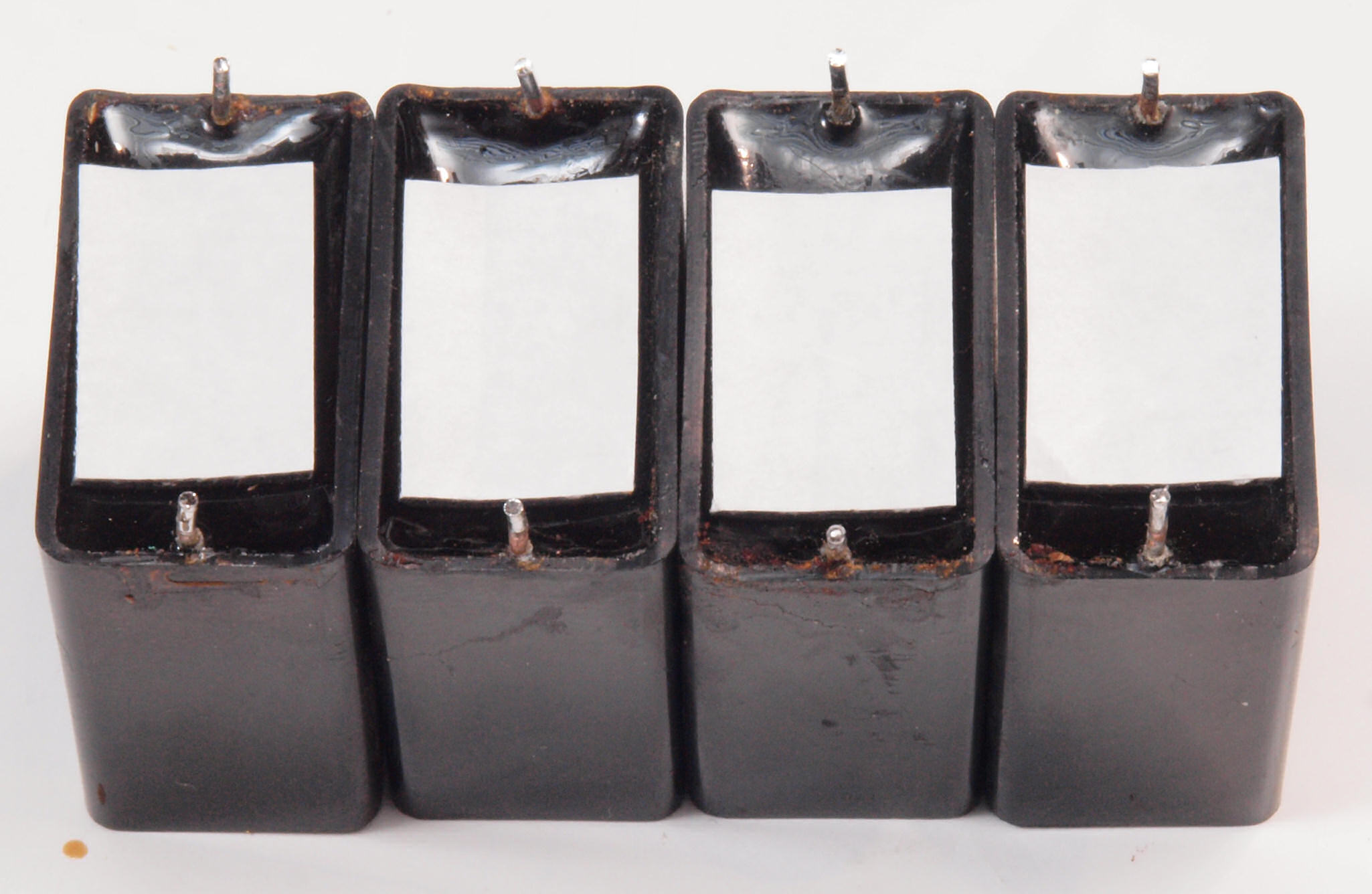

Ｃ７２６．　修理中　電源基板。　ＹＡＭＡＨＡフイルムコンデンサーの足が腐食している。
Ｃ７２７．　修理中　電源基板。　ＹＡＭＡＨＡフイルムコンデンサーを両面接着テープで固定する。

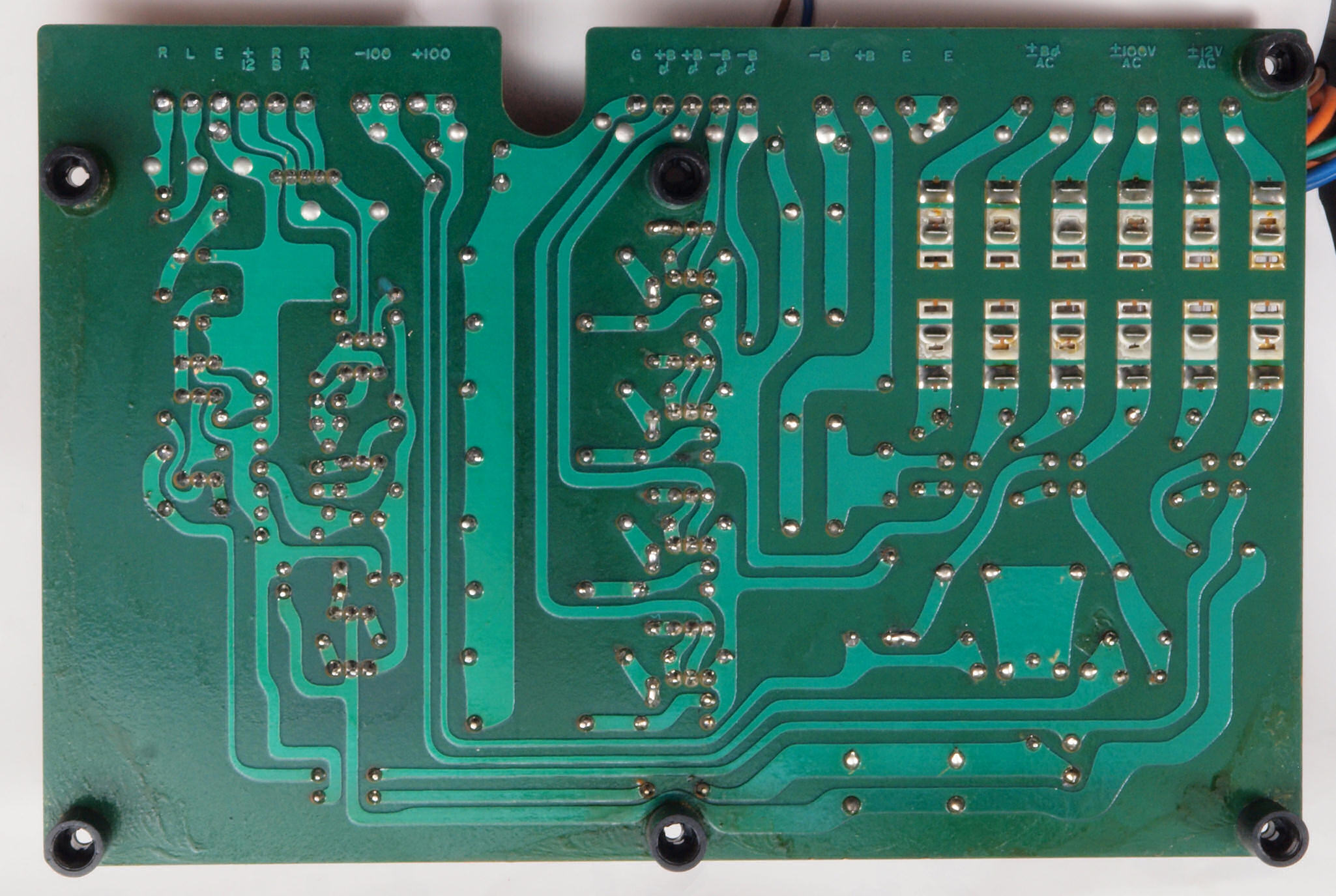

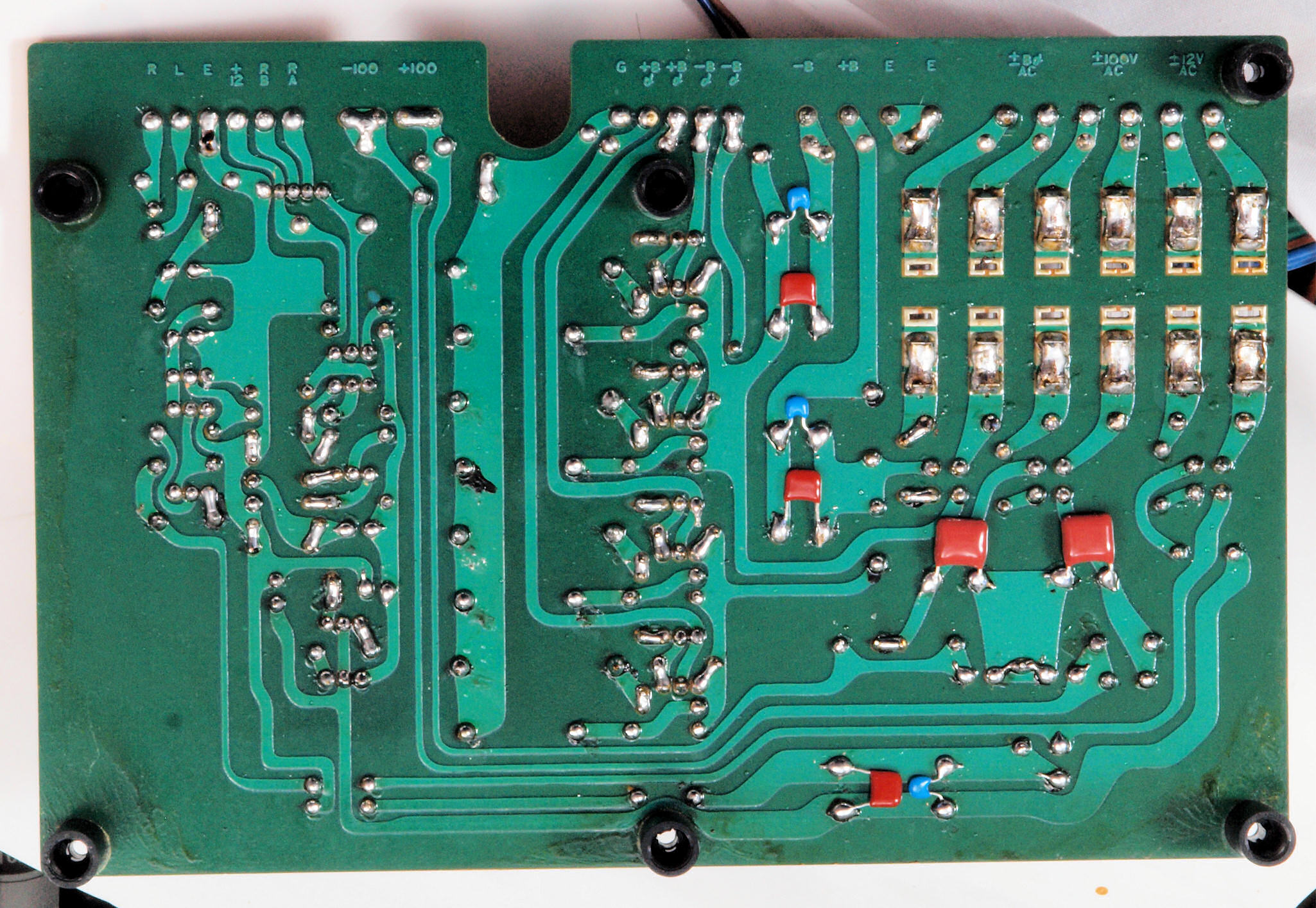

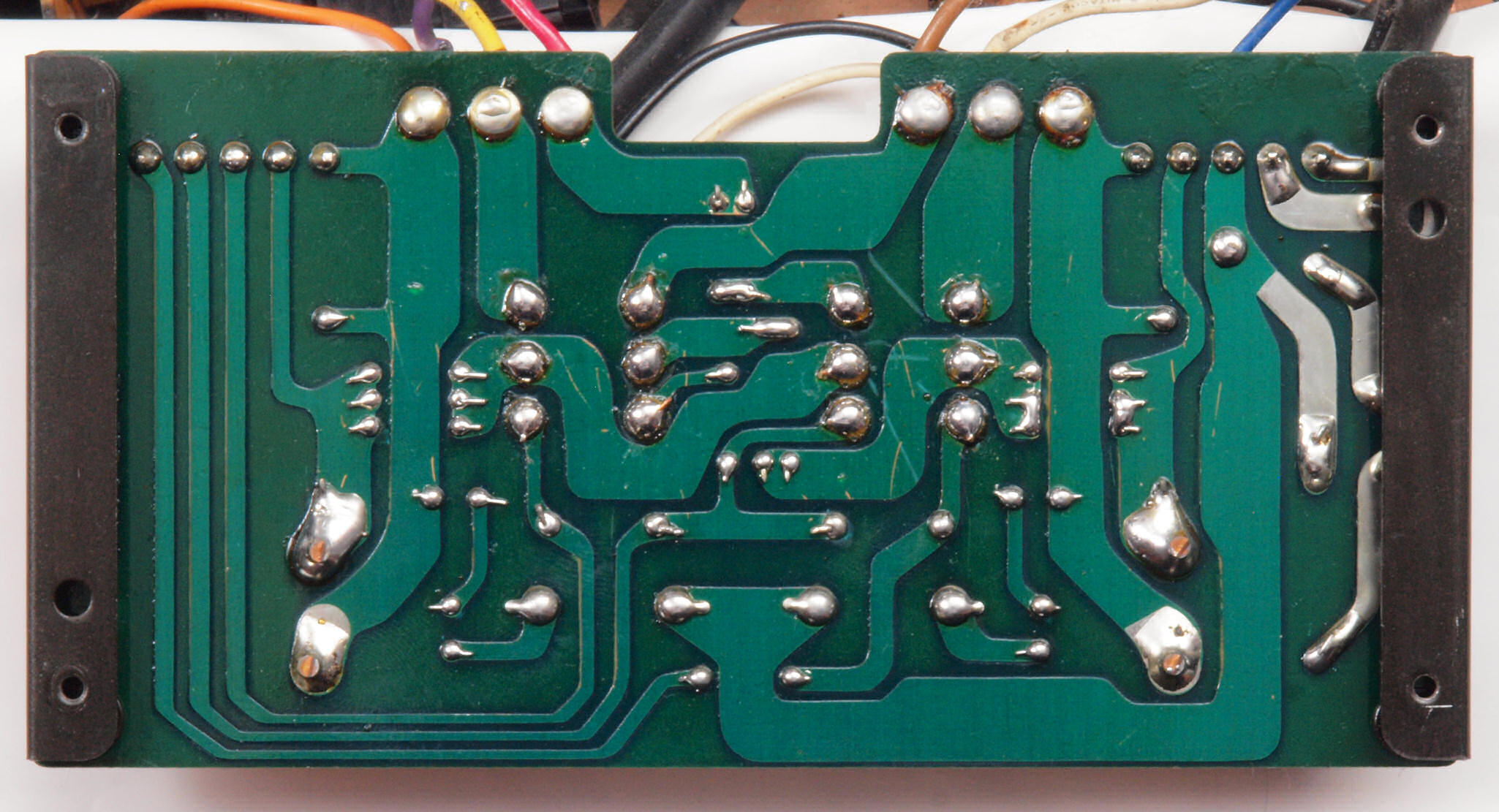

Ｃ７３．　修理前　電源基板裏。

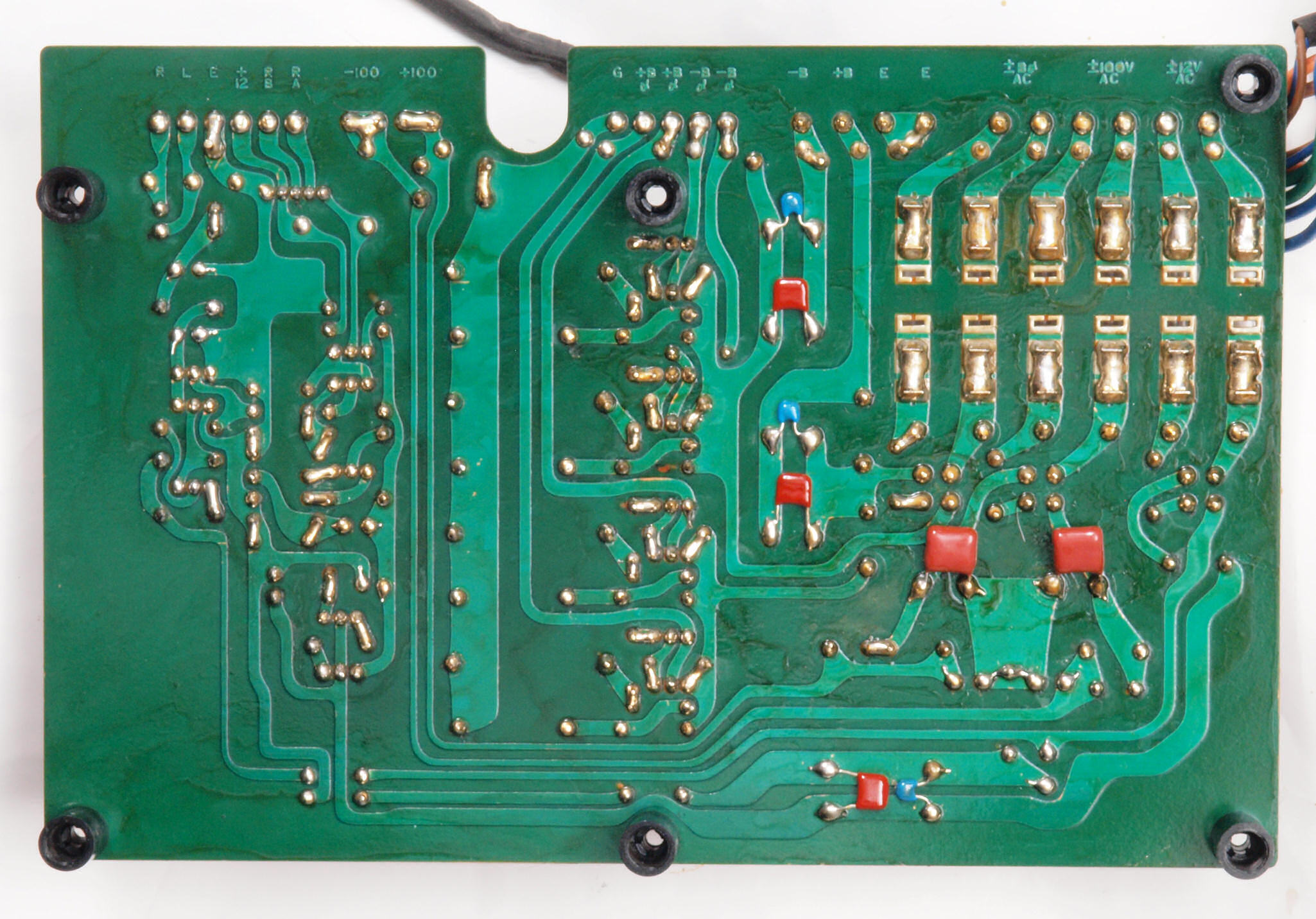

Ｃ７４．　修理（半田補正）後　電源基板裏。　全半田やり直しする。フイルムコンデンサー５個、セラミックコンデンサー３個追加。
Ｃ７５．　完成電源基板裏。　洗浄後、コート液を塗る。

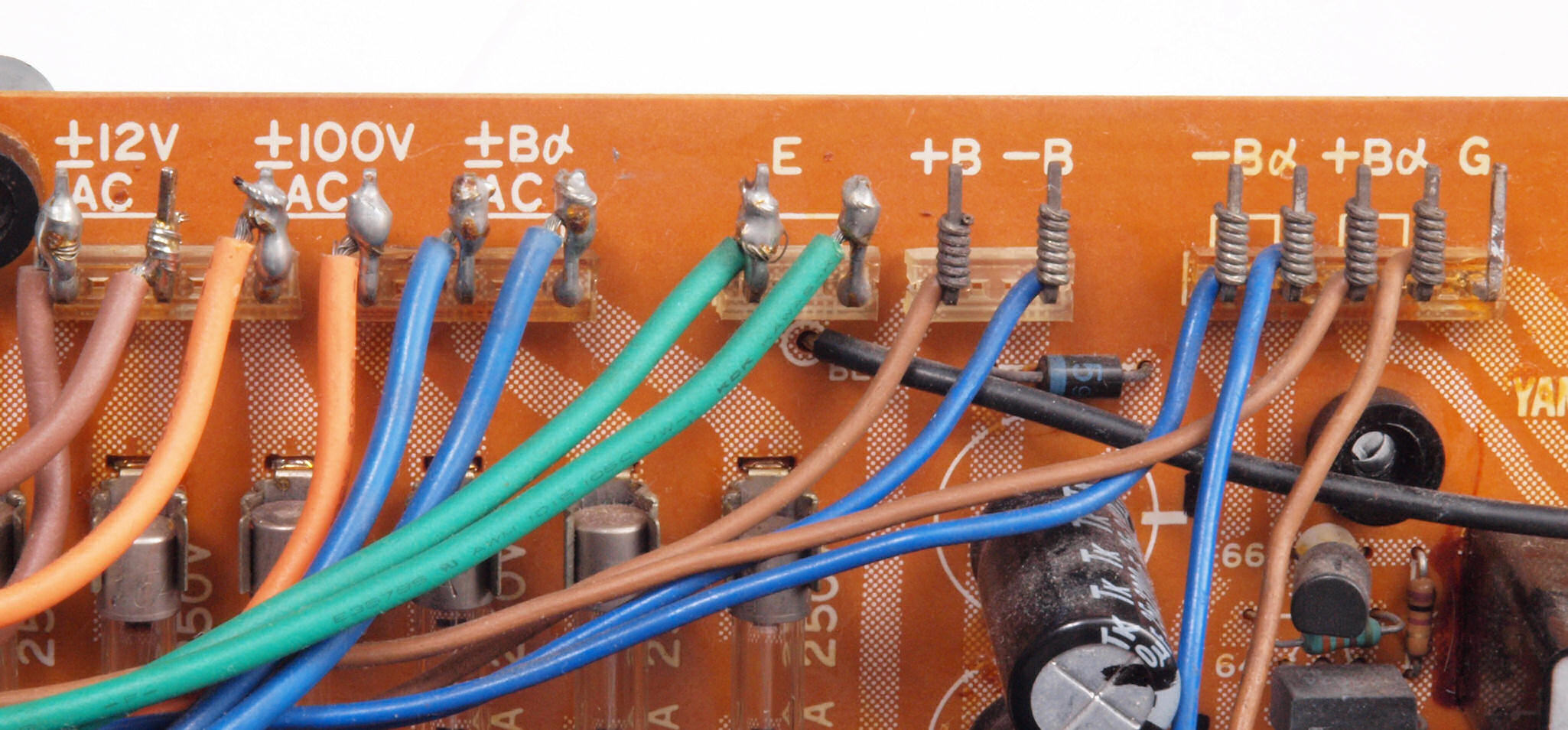

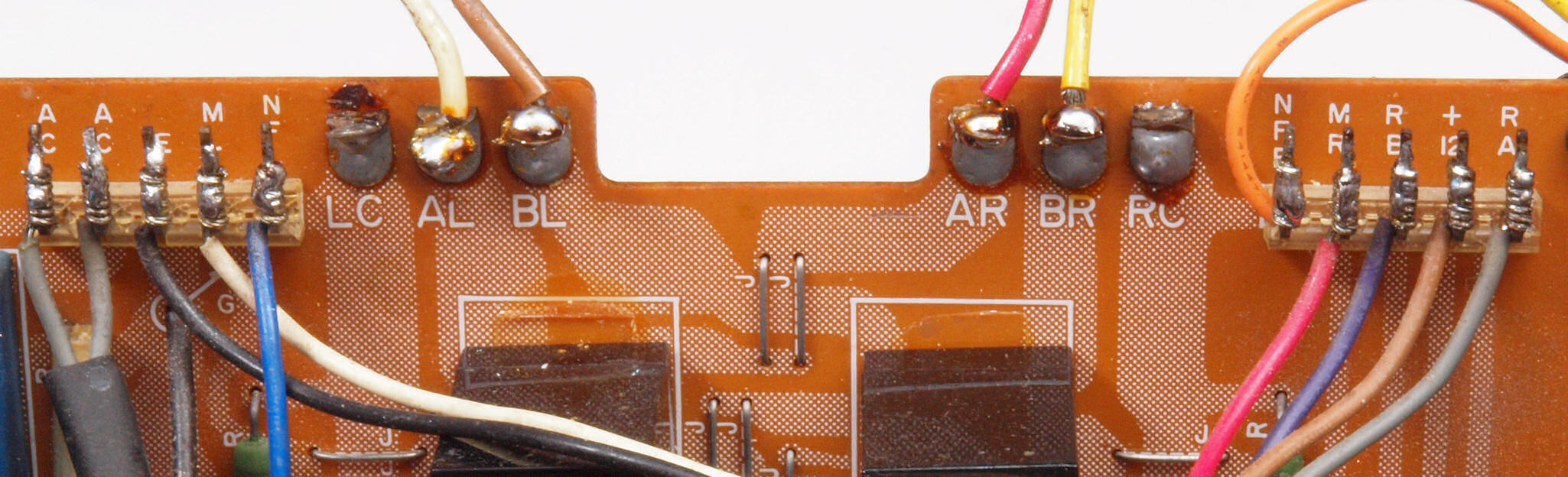

Ｃ７６．　修理前　電源基板ラッピング。
Ｃ７７．　修理後　電源基板ラッピング。半田を染み込ませる。
Ｃ７８．　修理前　電源基板ラッピング２。
Ｃ７９．　修理後　電源基板ラッピング２。半田を染み込ませる。

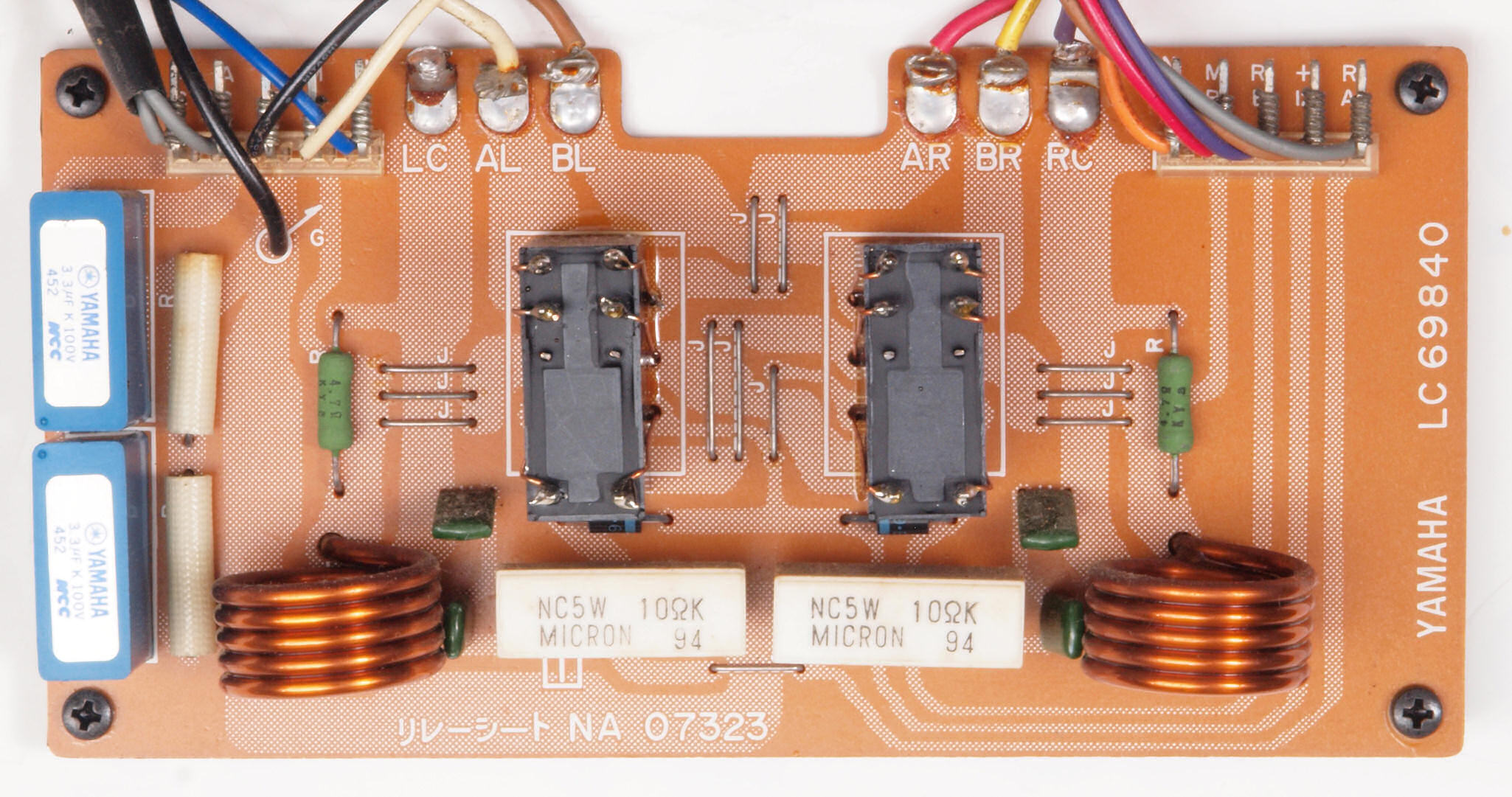

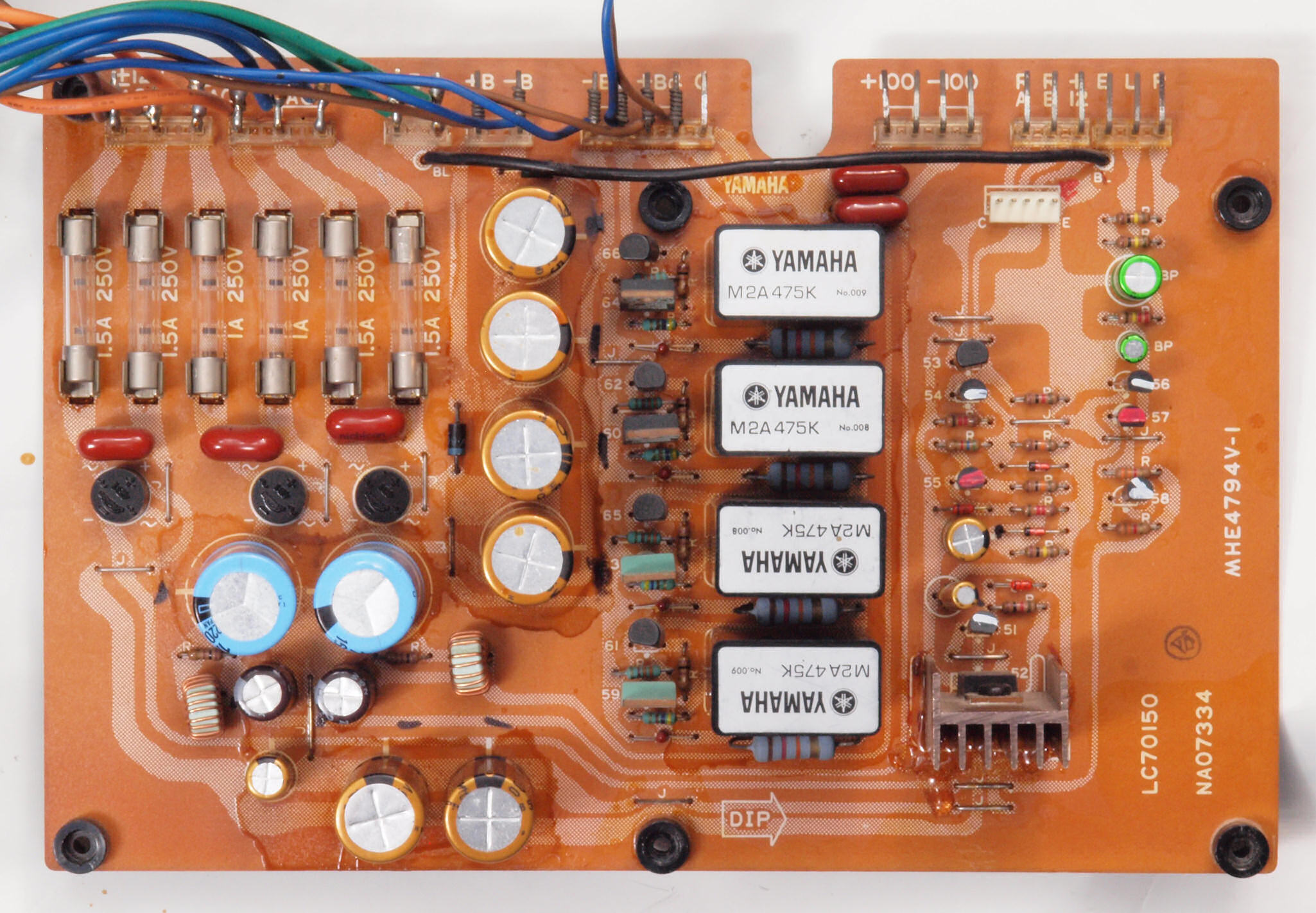

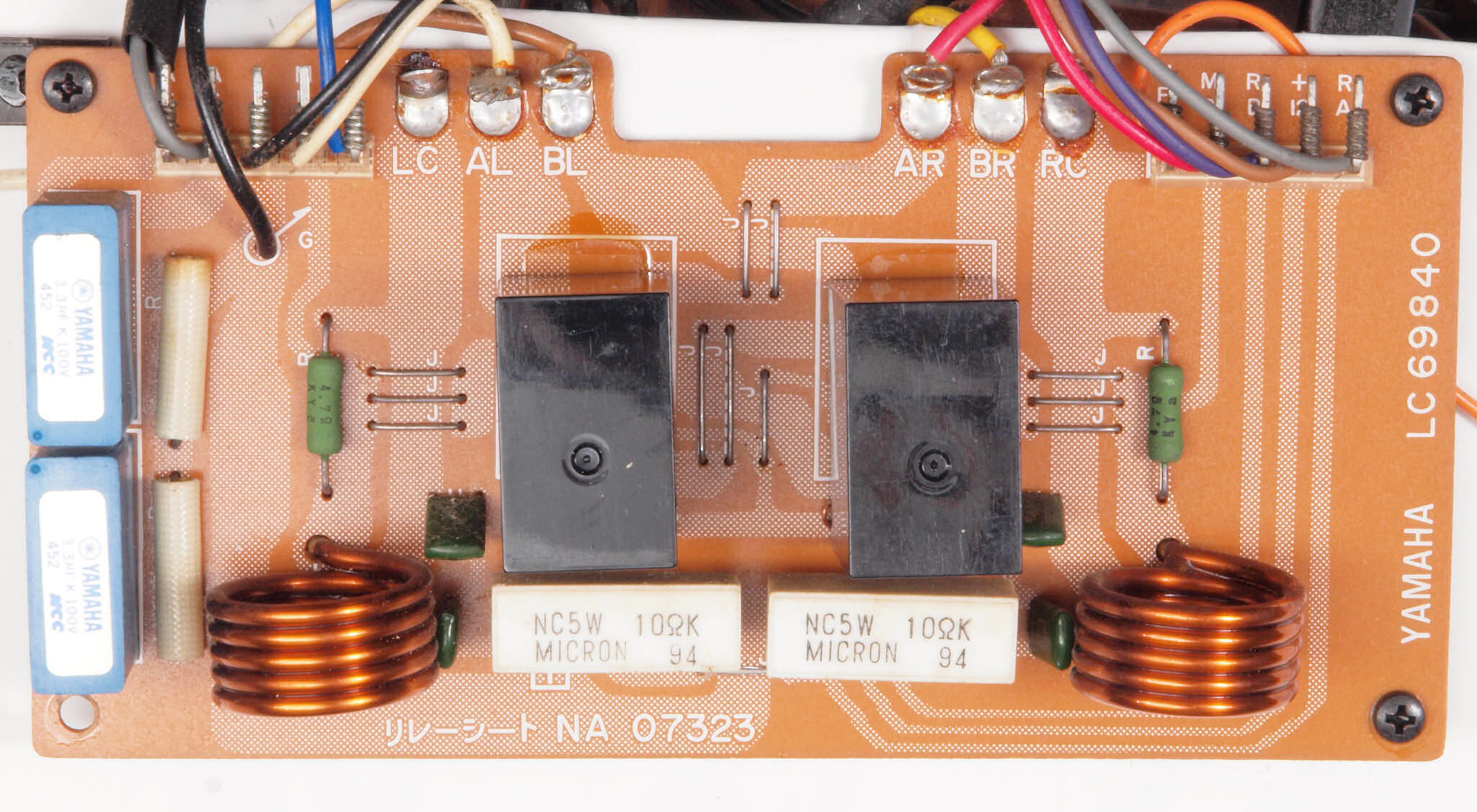

Ｃ８１．　修理前　プロテクト基板。

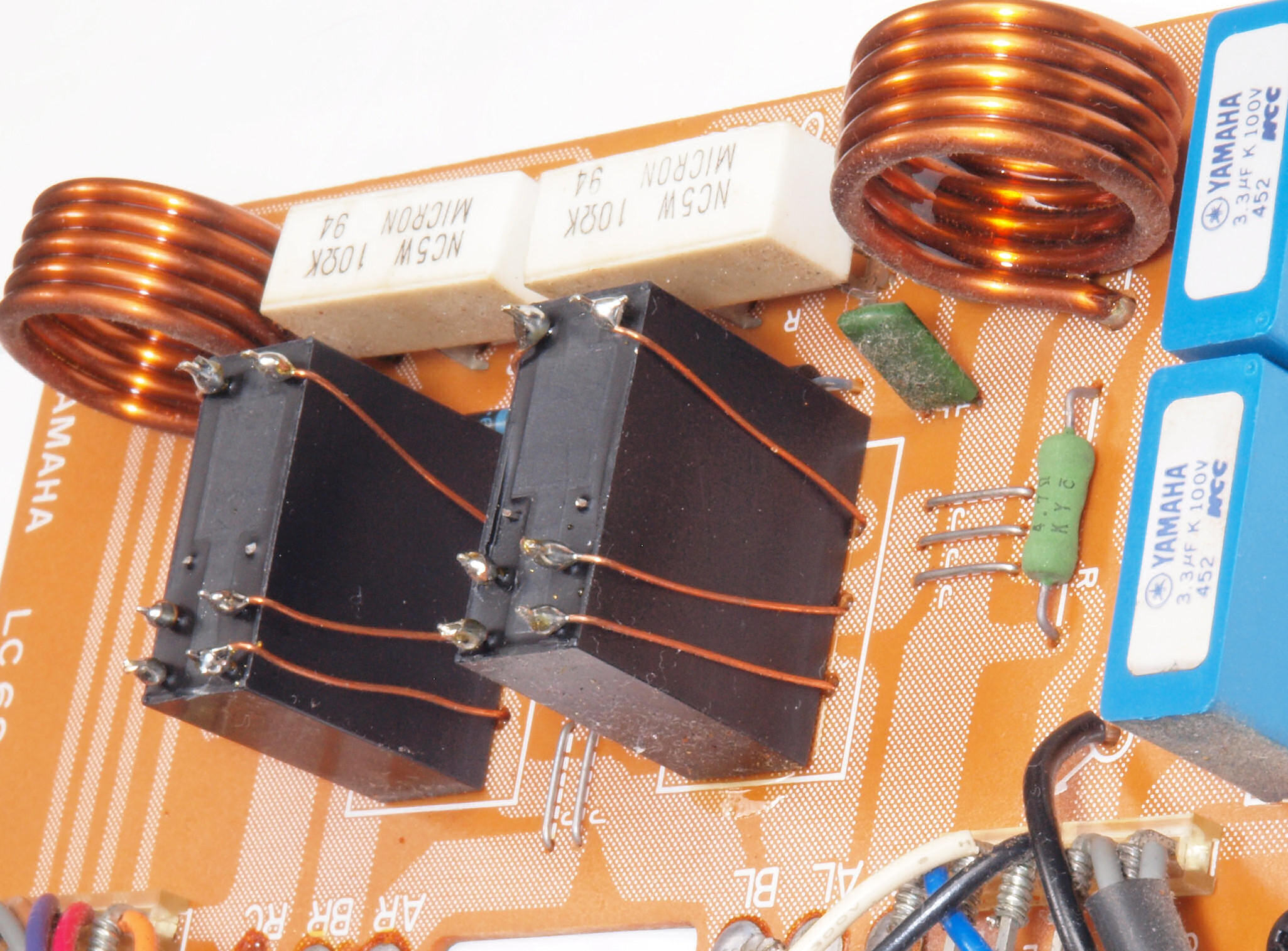

Ｃ８２．　修理前　プロテクト基板。ＳＰ接続リレー接点が細い線で?がれている。
Ｃ８３．　修理後　プロテクト基板。　ＳＰ接続リレー２個交換。
Ｃ８４．　修理中　プロテクト基板ラッピング。
Ｃ８５．　修理後　プロテクト基板ラッピング。　半田を流し込む。
Ｃ８６．　修理前　プロテクト基板裏。
Ｃ８７．　修理（半田補正）後　プロテクト基板裏。　全半田やり直しする。
Ｃ８８．　完成プロテクト基板裏。　洗浄後、コート液を塗る。

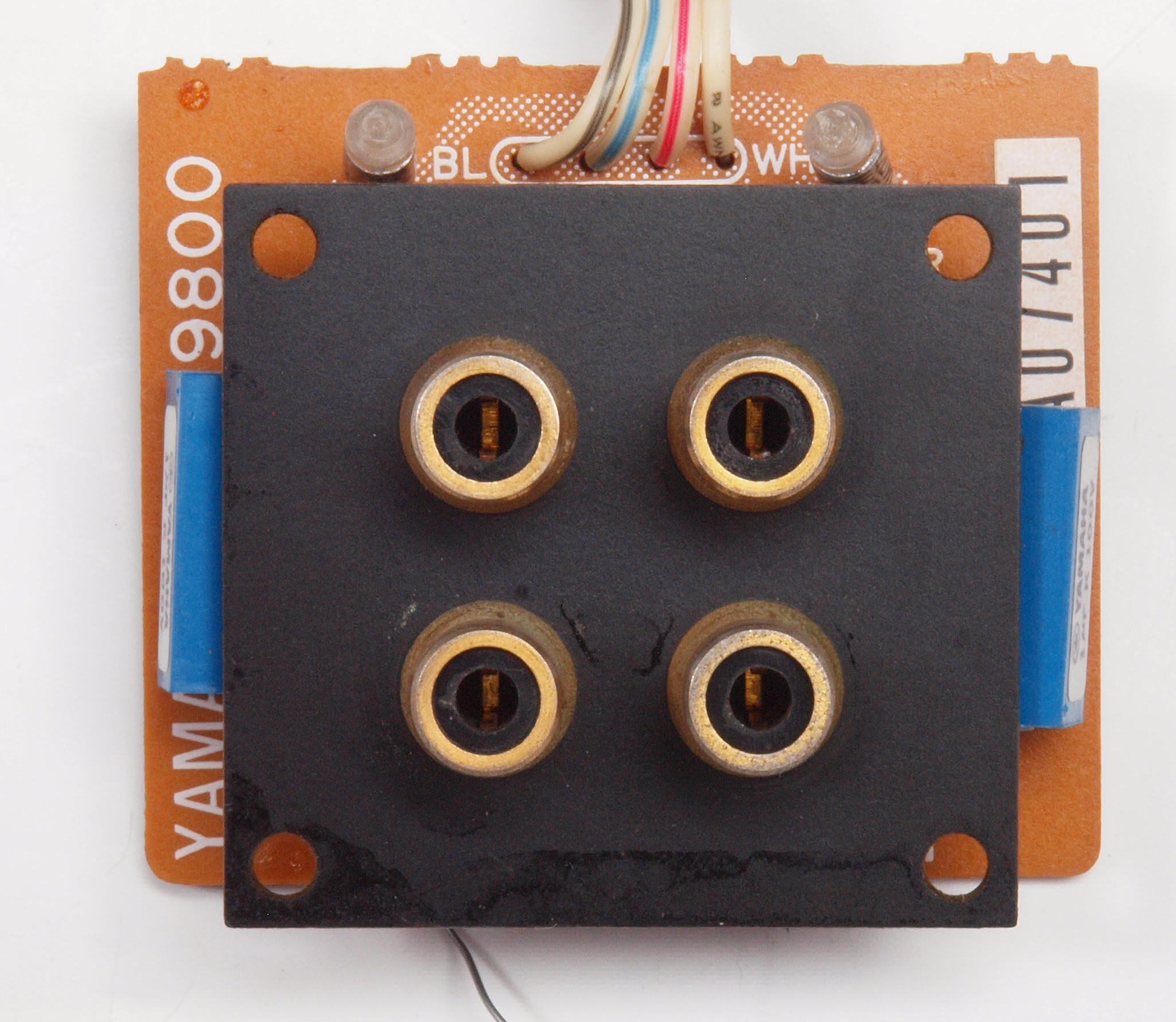

Ｃ９１．　修理前　入力ＲＣＡ端子。
Ｃ９２．　修理（交換）後　入力ＲＣＡ端子。

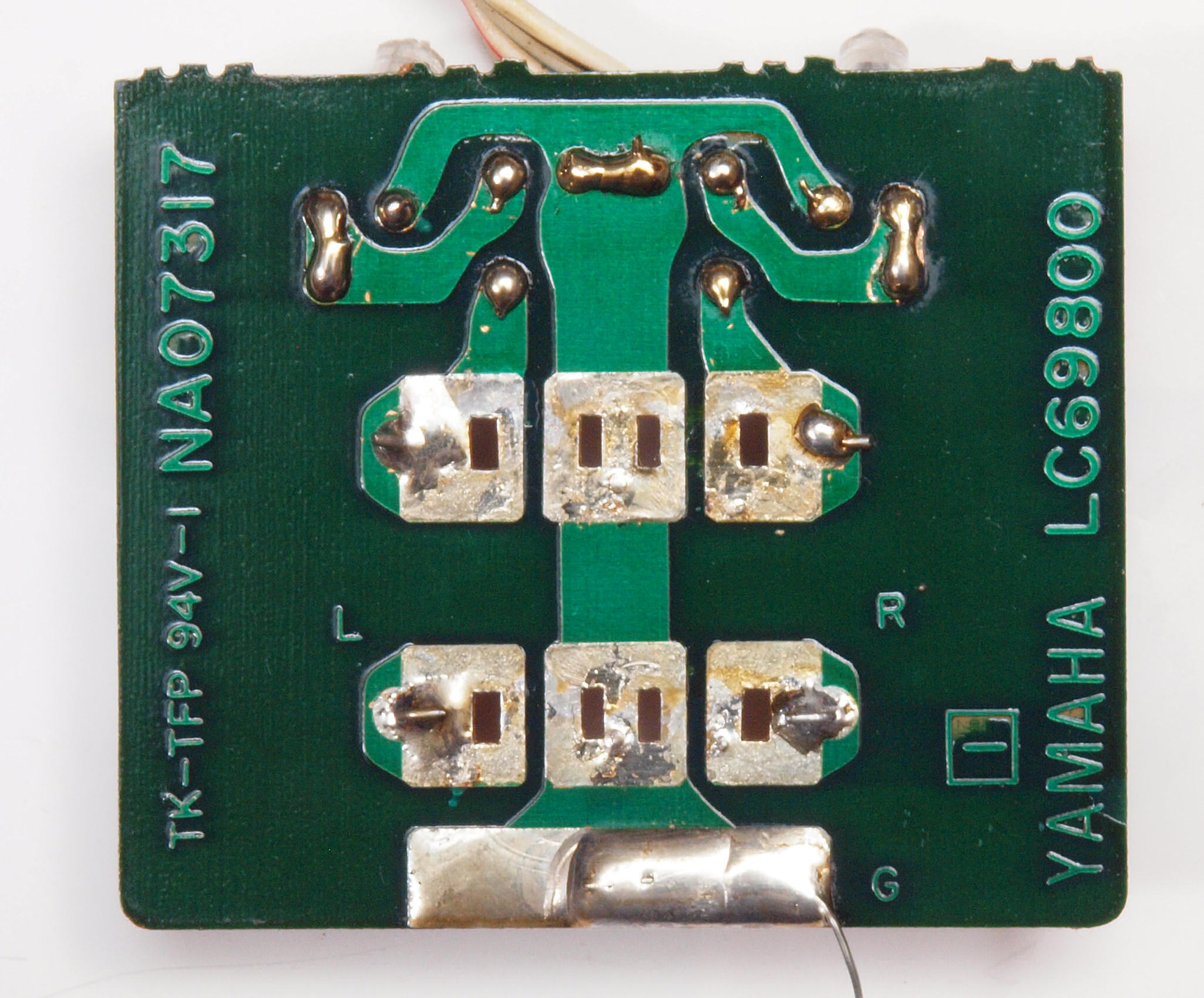

ＣＡ１．　修理前　ＲＣＡ端子基板。

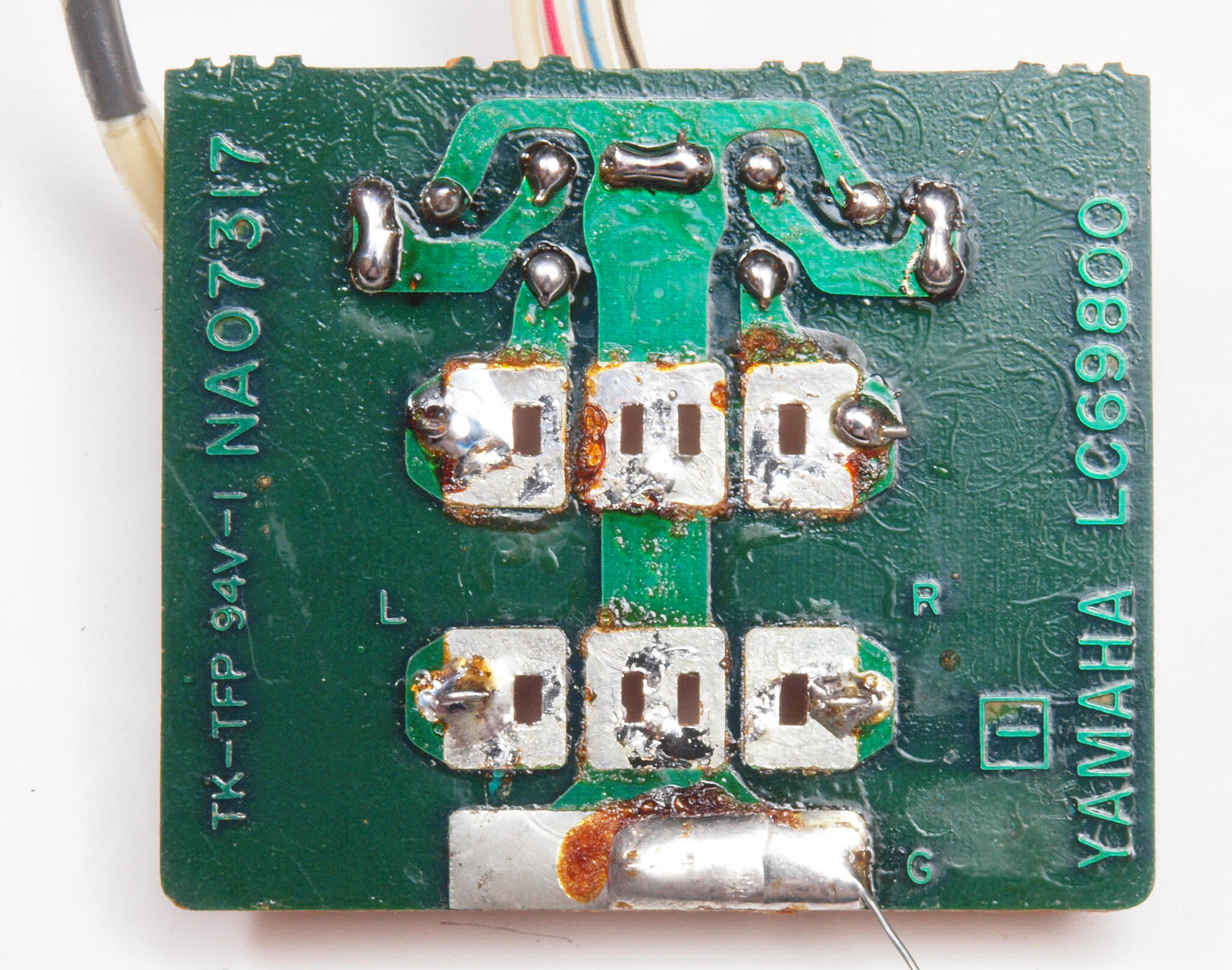

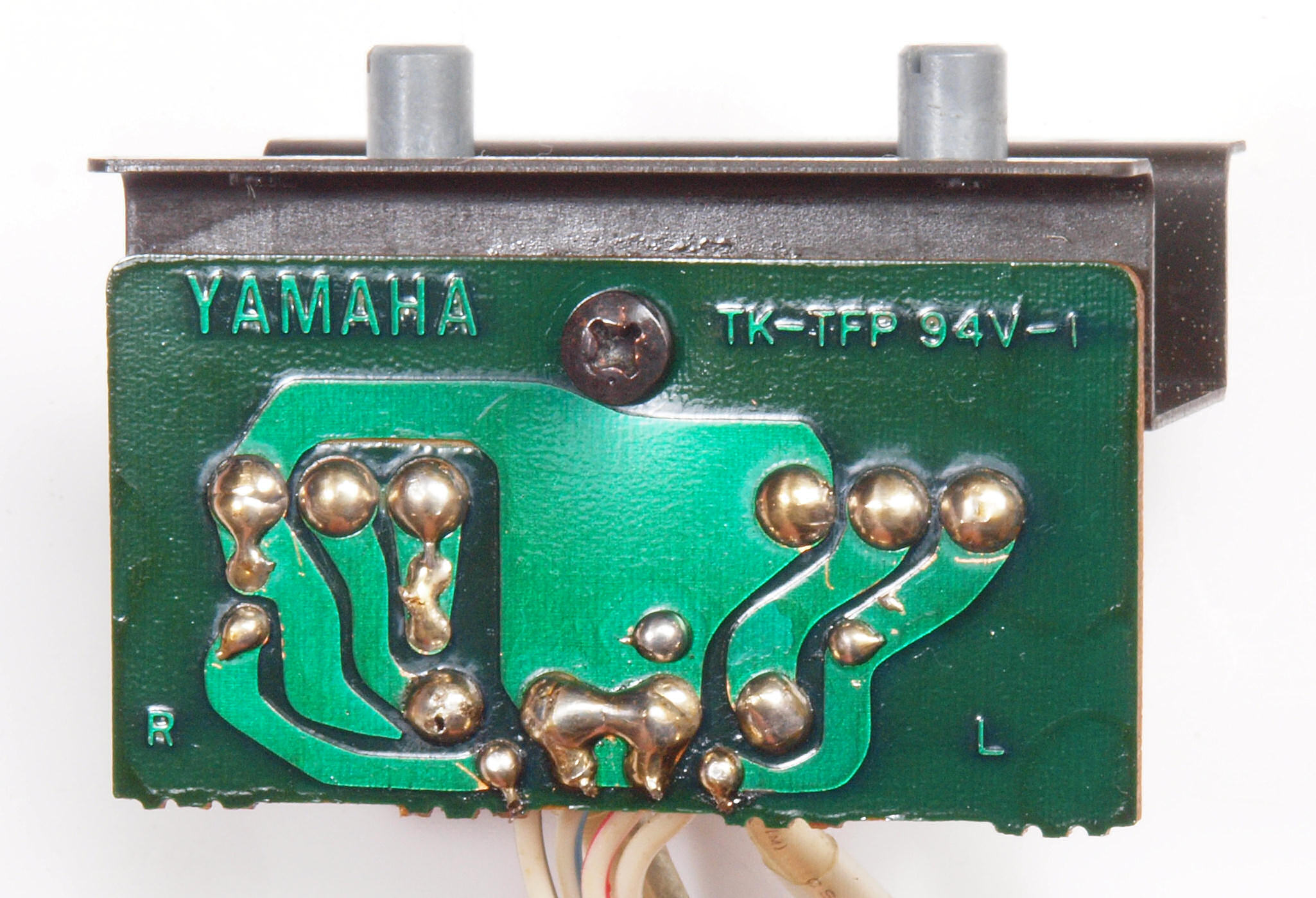

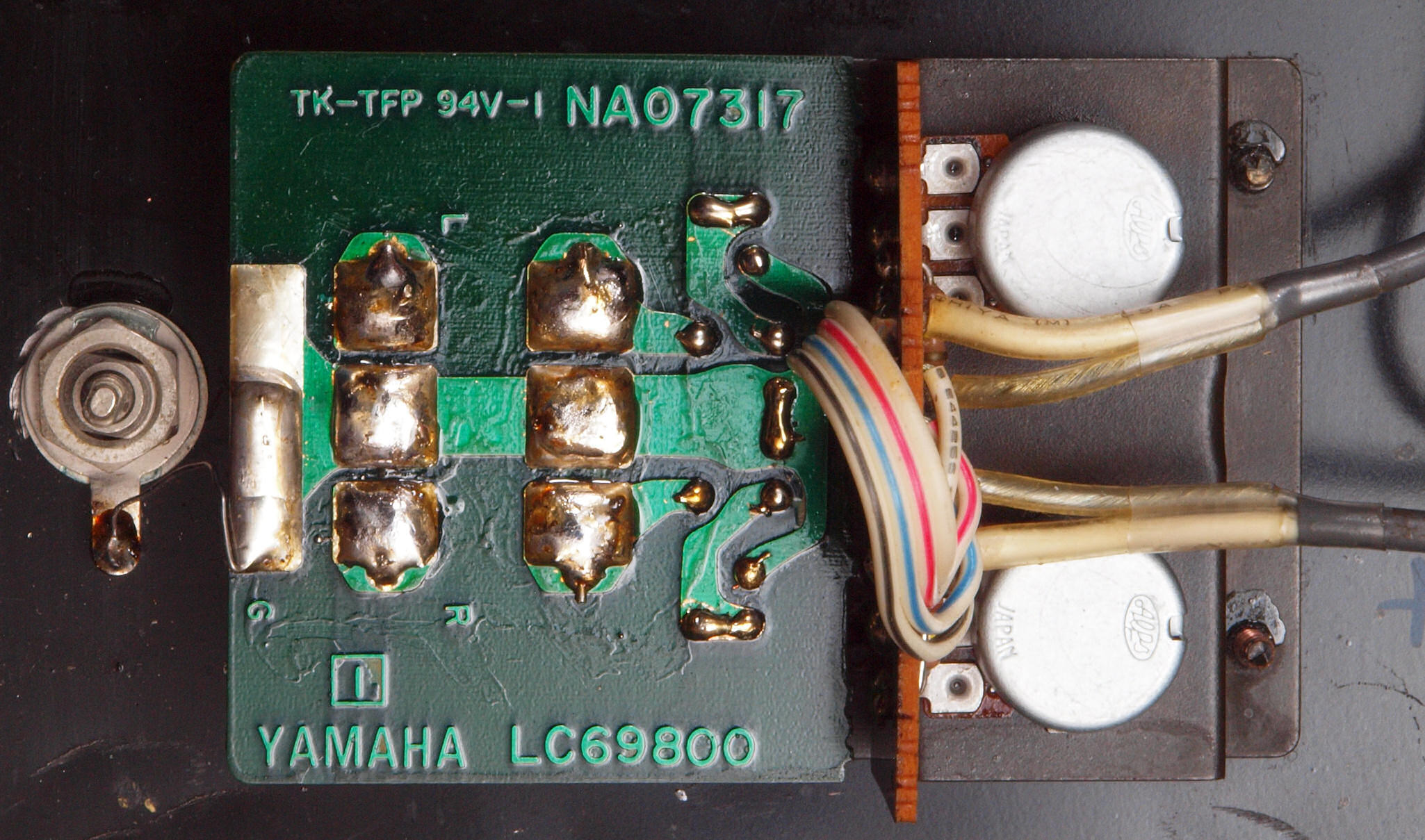

ＣＡ２．　修理前　ＲＣＡ端子基板裏。
ＣＡ３．　修理（半田補正）後　ＲＣＡ端子基板裏。　全半田やり直しする。　入力ＶＲ２個交換。
ＣＡ４．　完成ＲＣＡ端子基板裏。　洗浄後、コート液を塗る。
ＣＡ５．　修理後　ＲＣＡ端子基板裏。

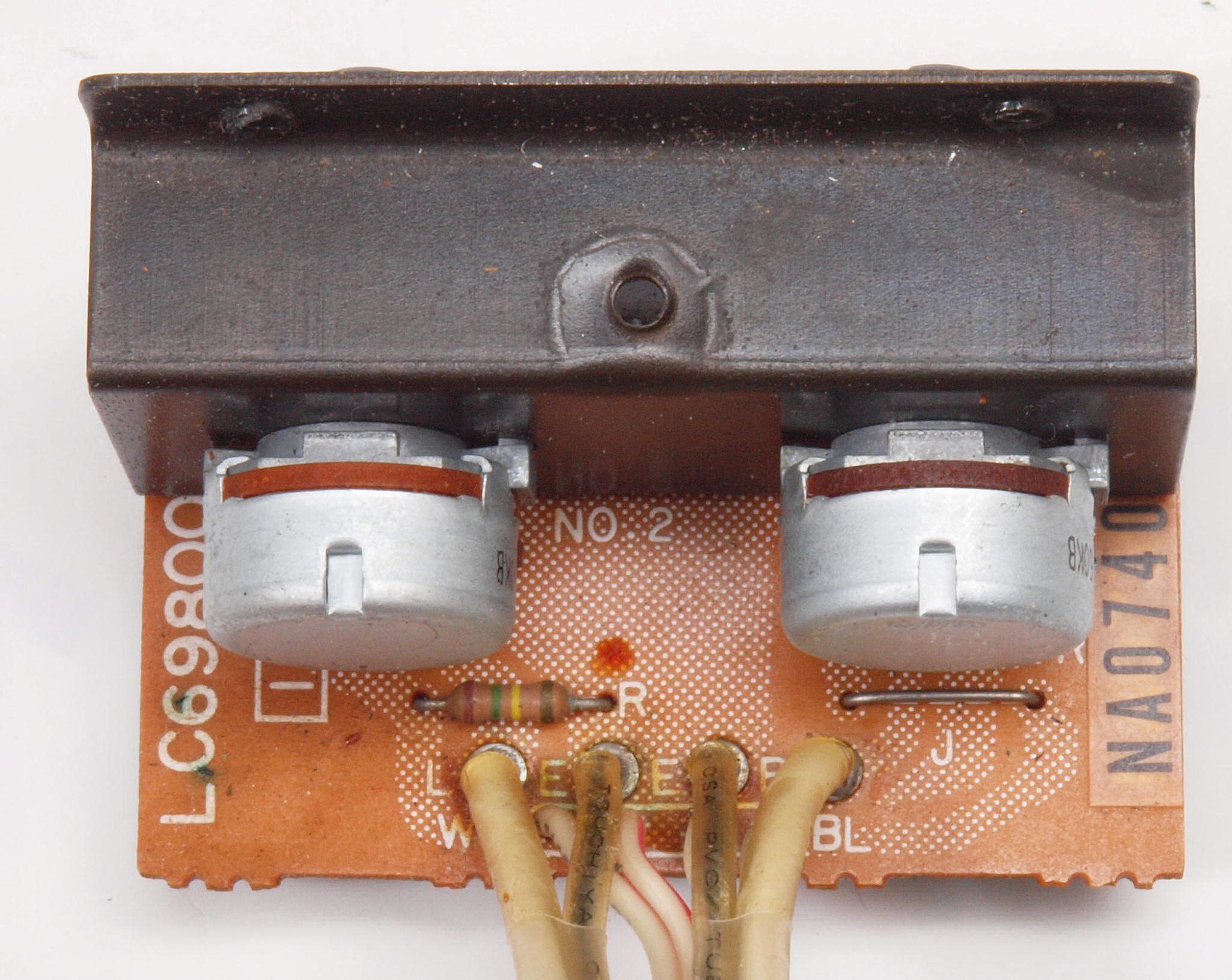

ＣＢ１．　修理前　入力ＶＲ基板。

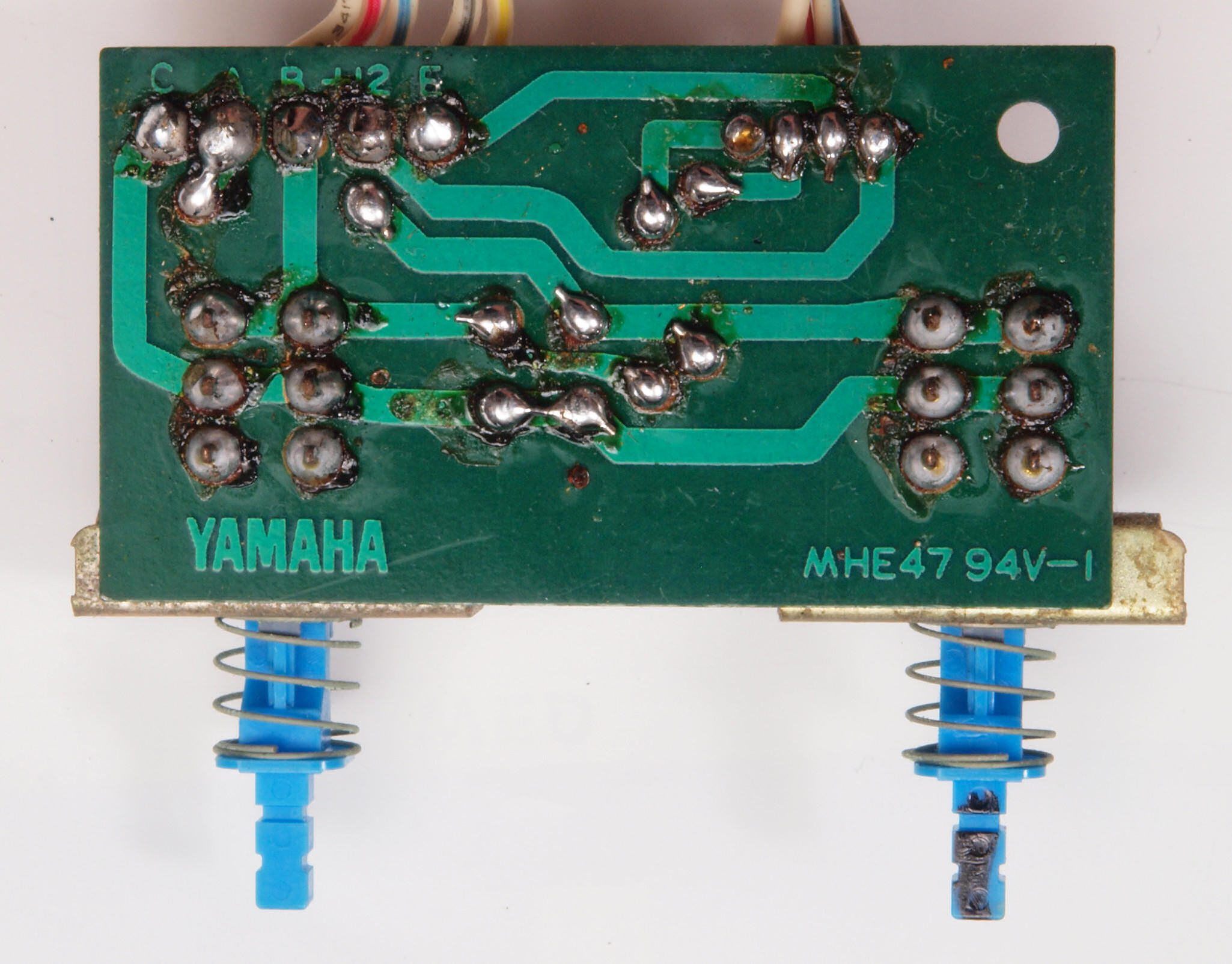

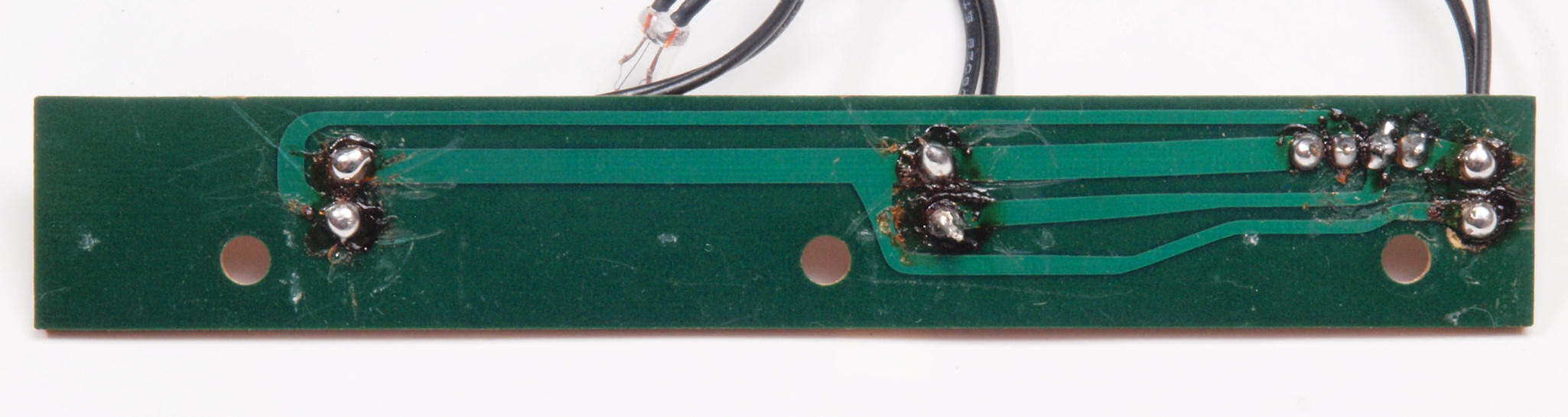

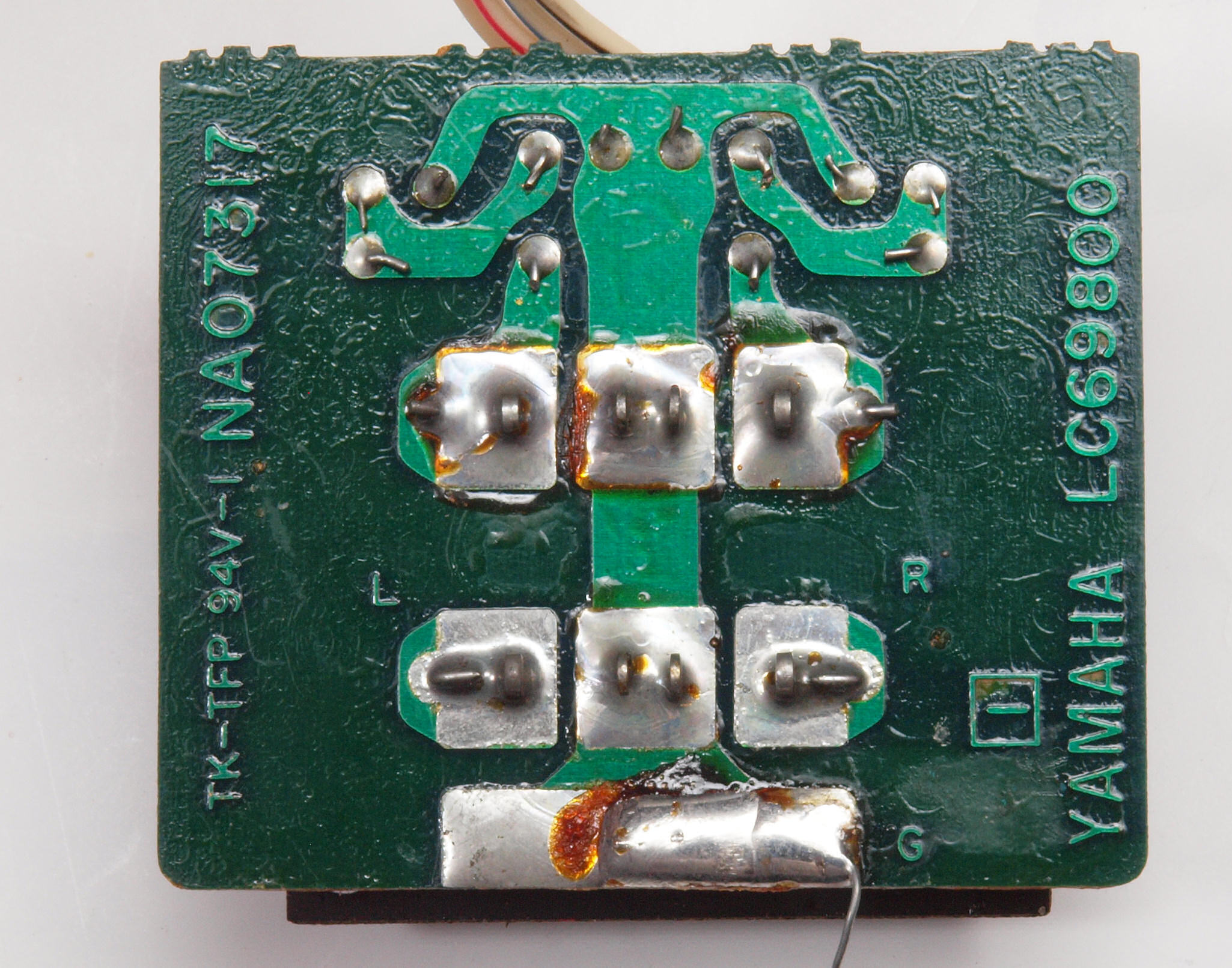

ＣＢ２．　修理前　入力ＶＲ基板裏

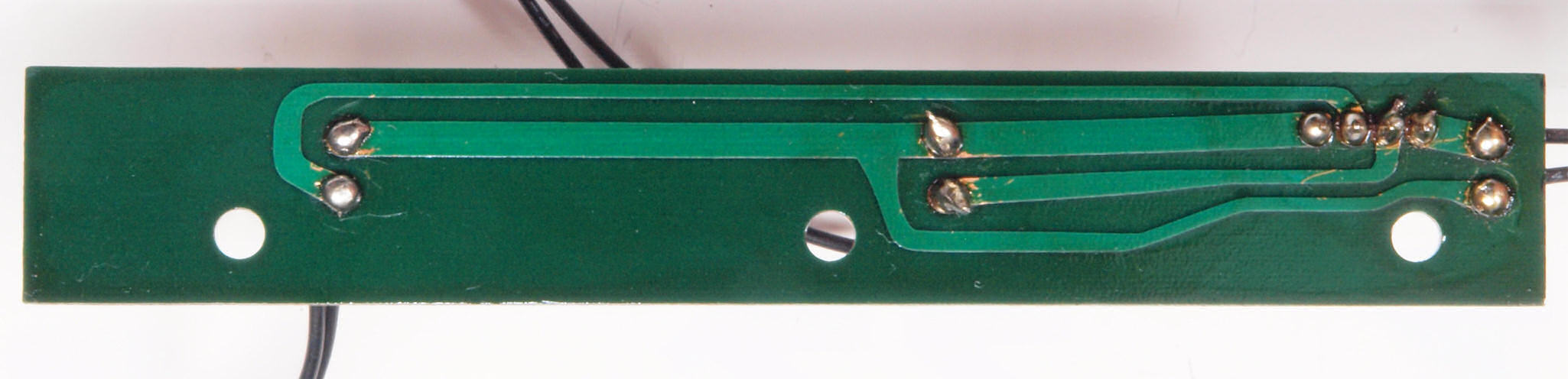

ＣＢ３．　修理（半田補正）後　入力ＶＲ基板裏。　全半田やり直しする。
ＣＢ４．　完成入力ＶＲ基板裏。　洗浄後、コート液を塗る。
ＣＣ１．　修理前　表示ランプ基板。

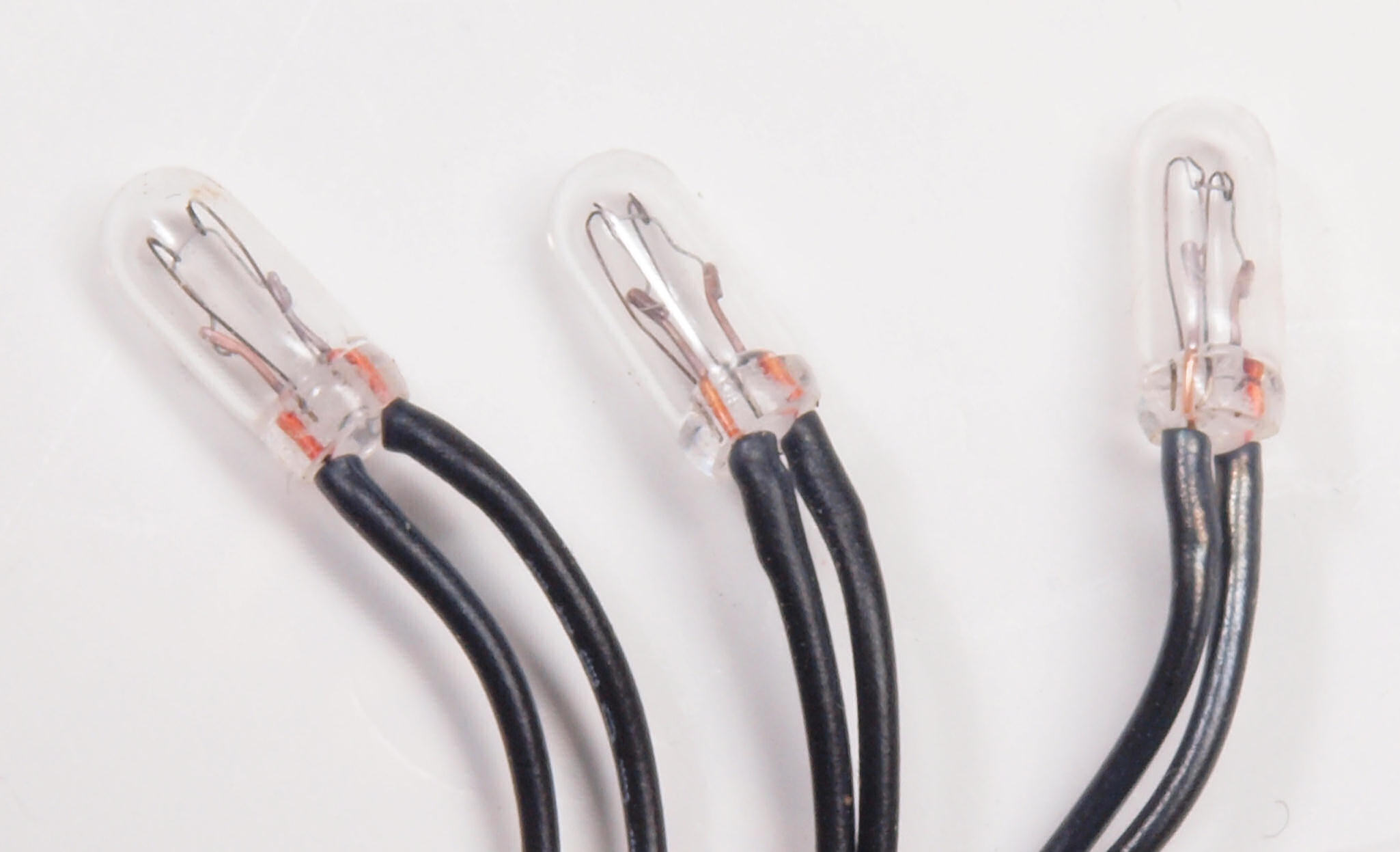

ＣＣ２．　修理中　表示ランプ基板。　ランプは綺麗。

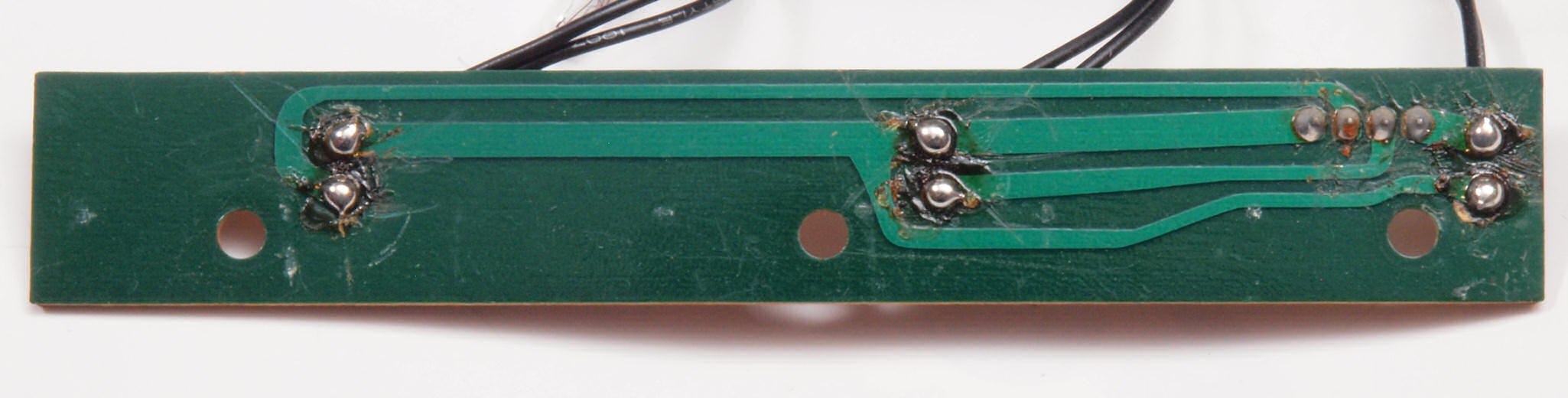

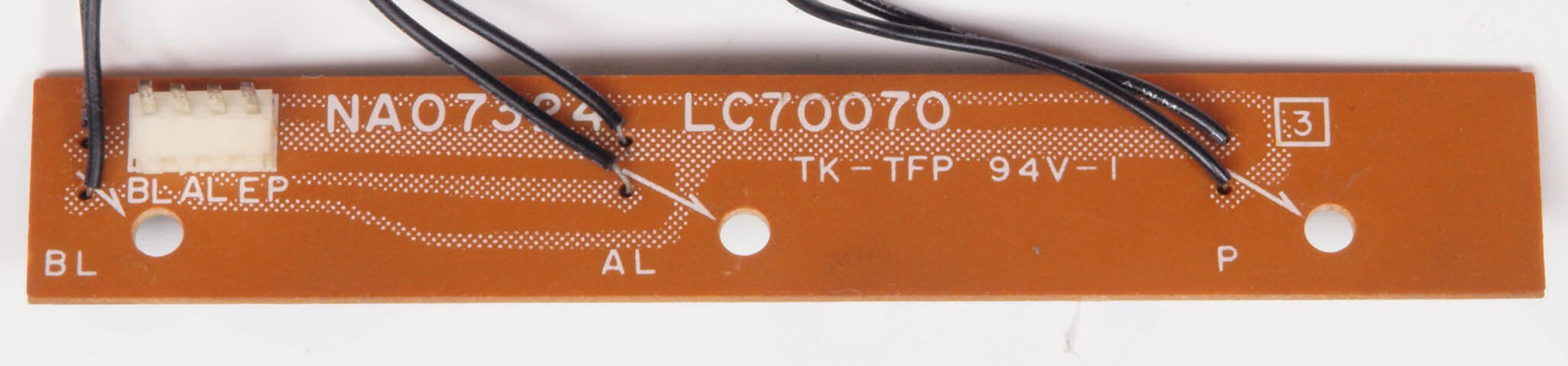

ＣＣ３．　修理前　表示ランプ基板裏。

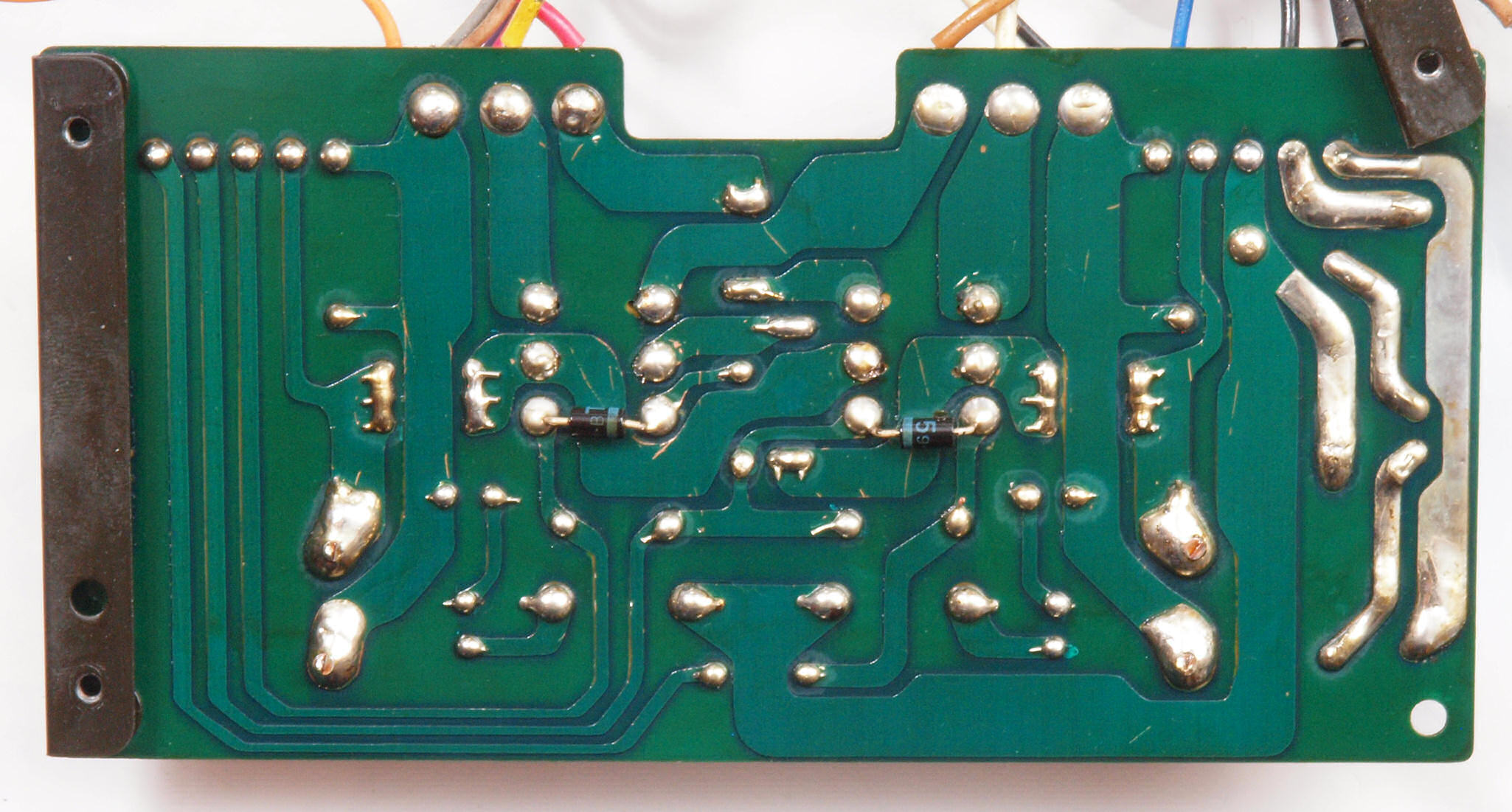

ＣＣ４．　修理（半田補正）後　表示ランプ基板裏。　全半田やり直しする。
ＣＣ５．　完成表示ランプ基板裏。　洗浄後、コート液を塗る。

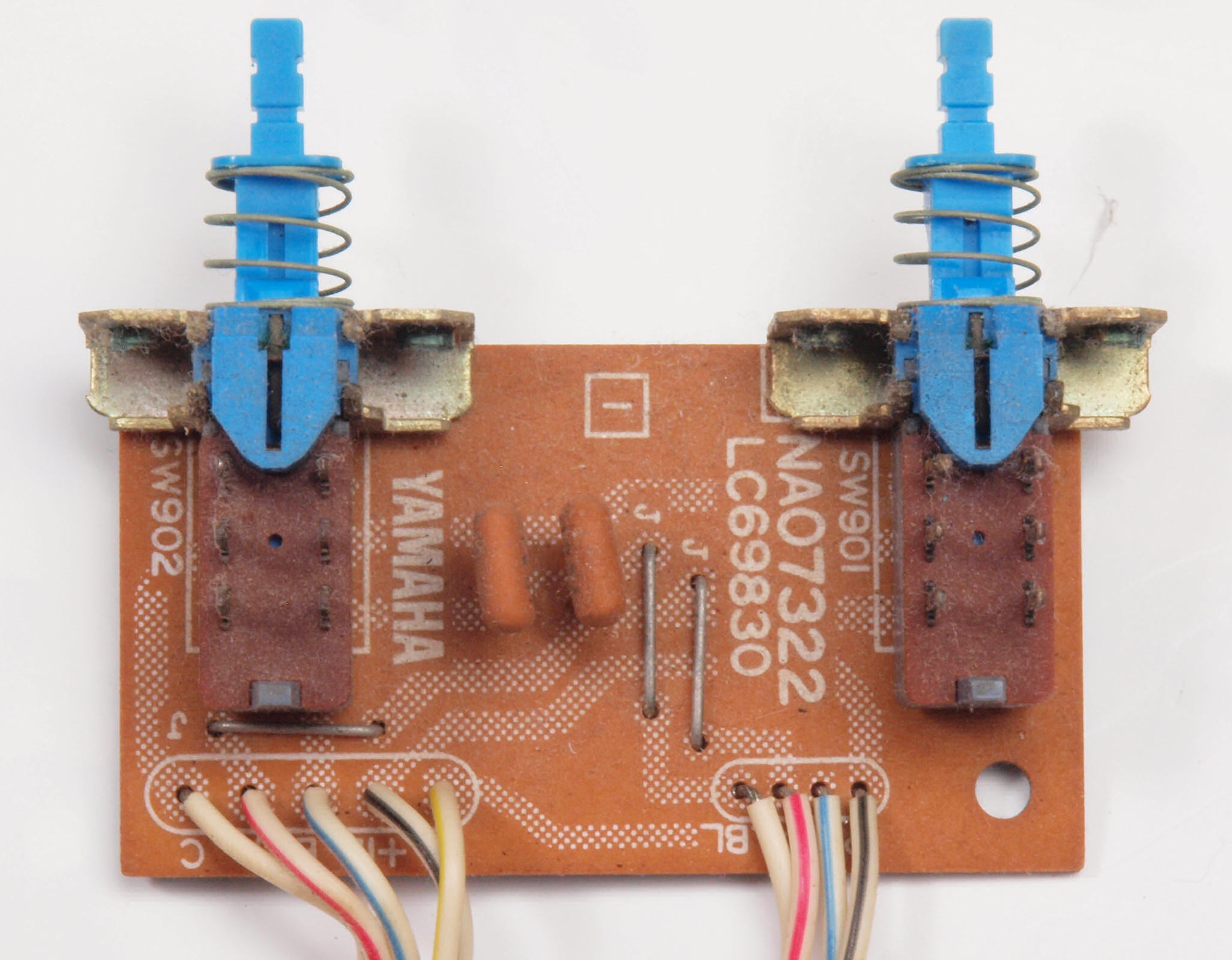

ＣＤ１．　修理前　ＳＷ基板。

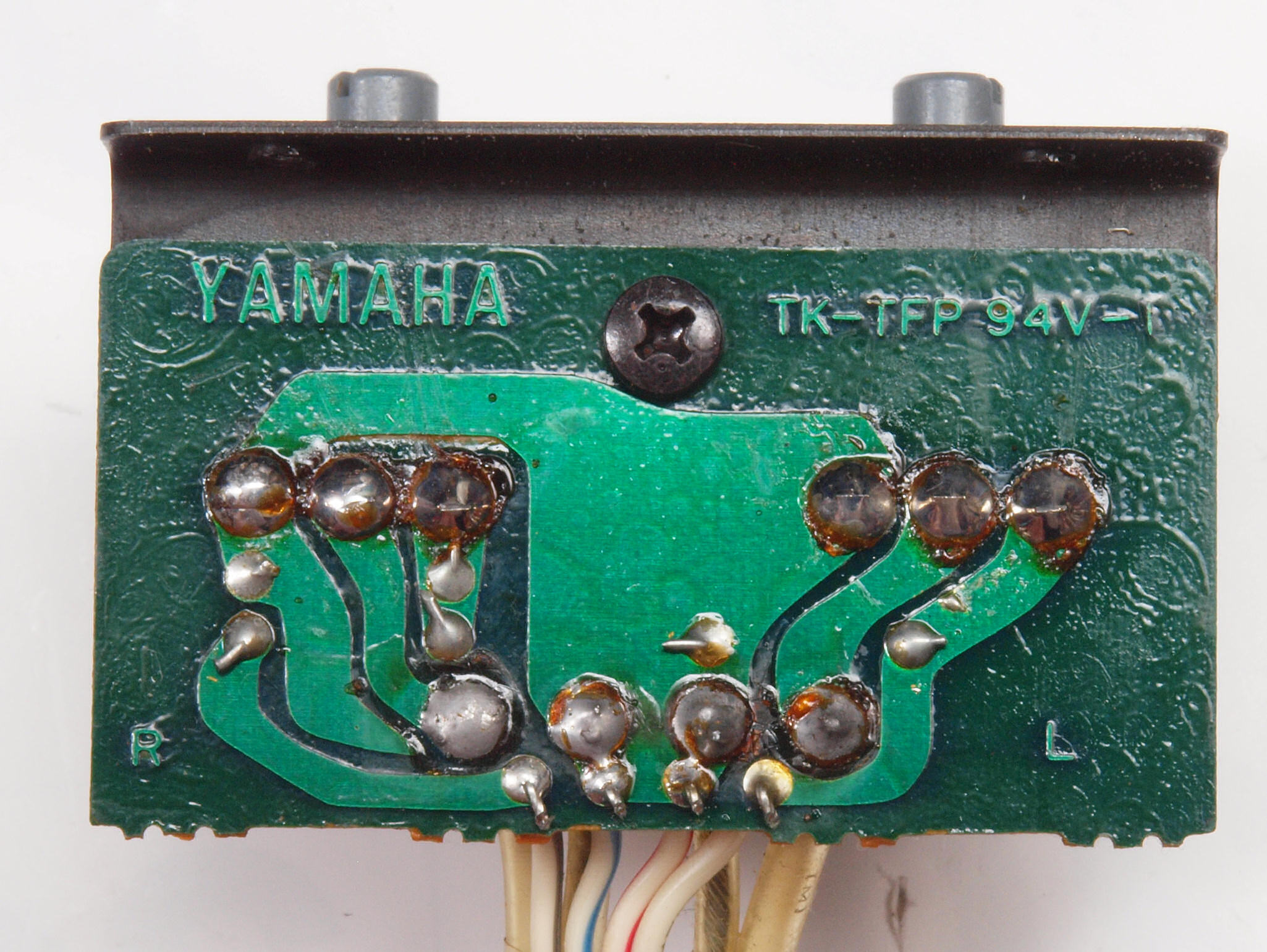

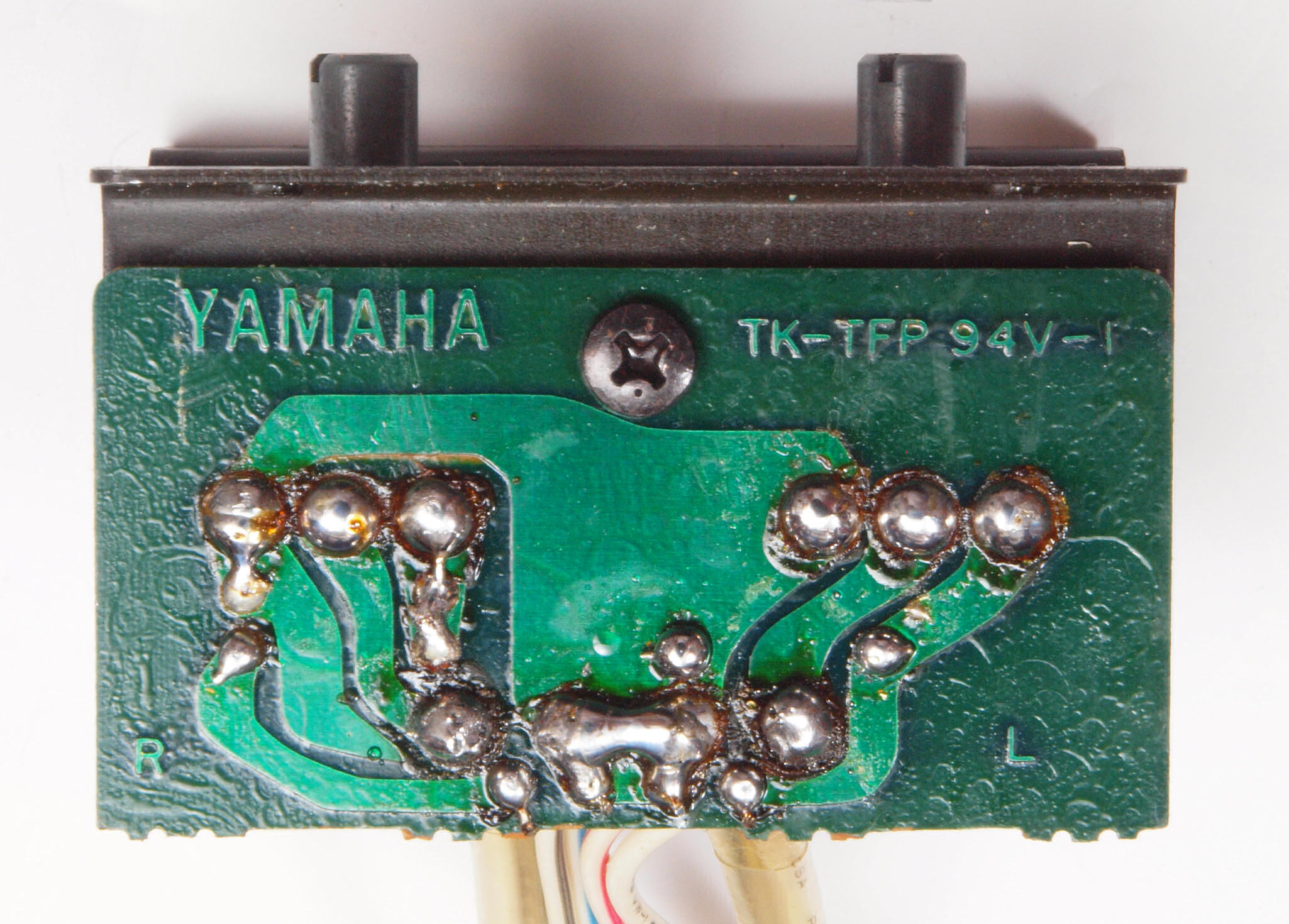

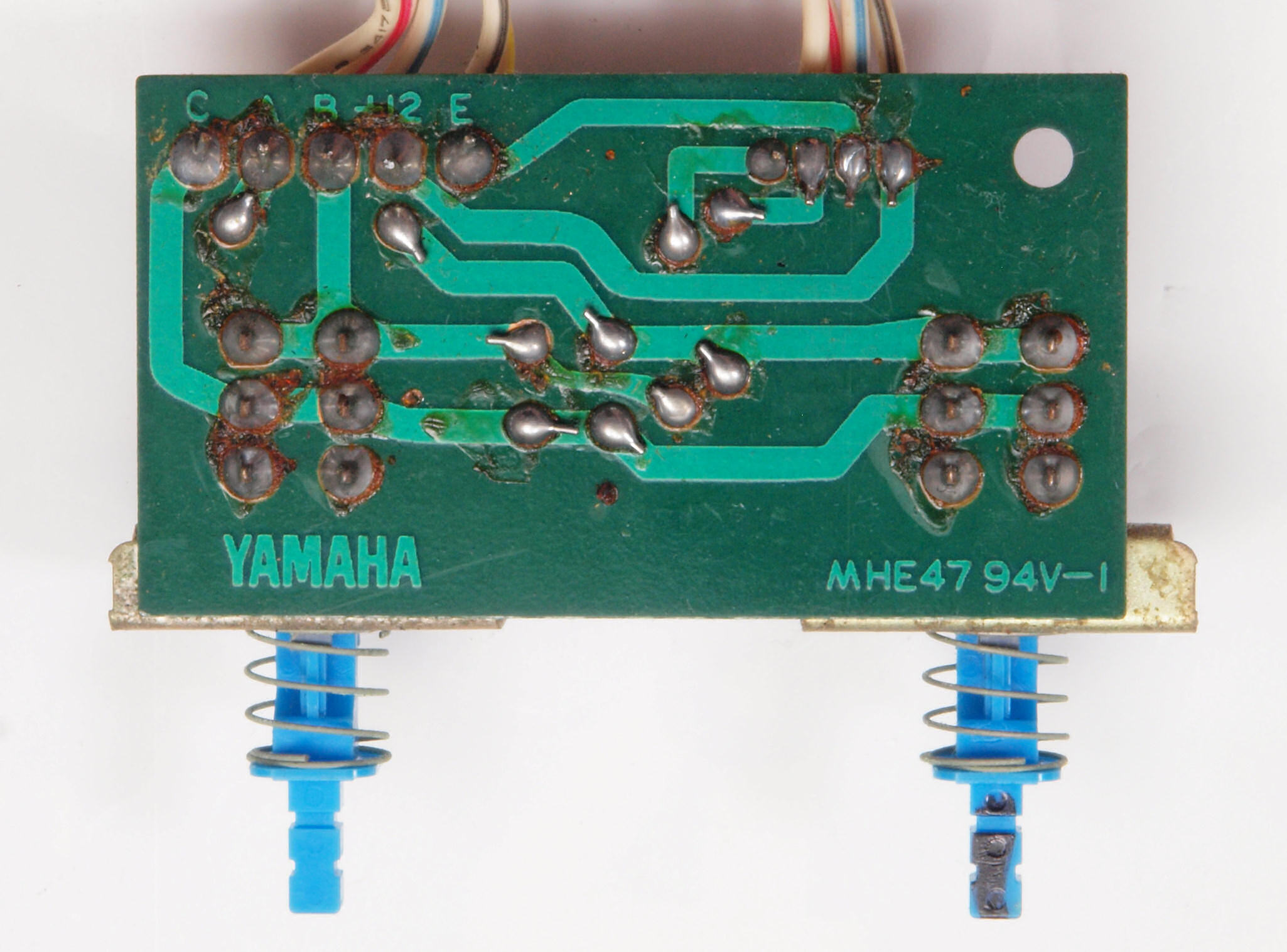

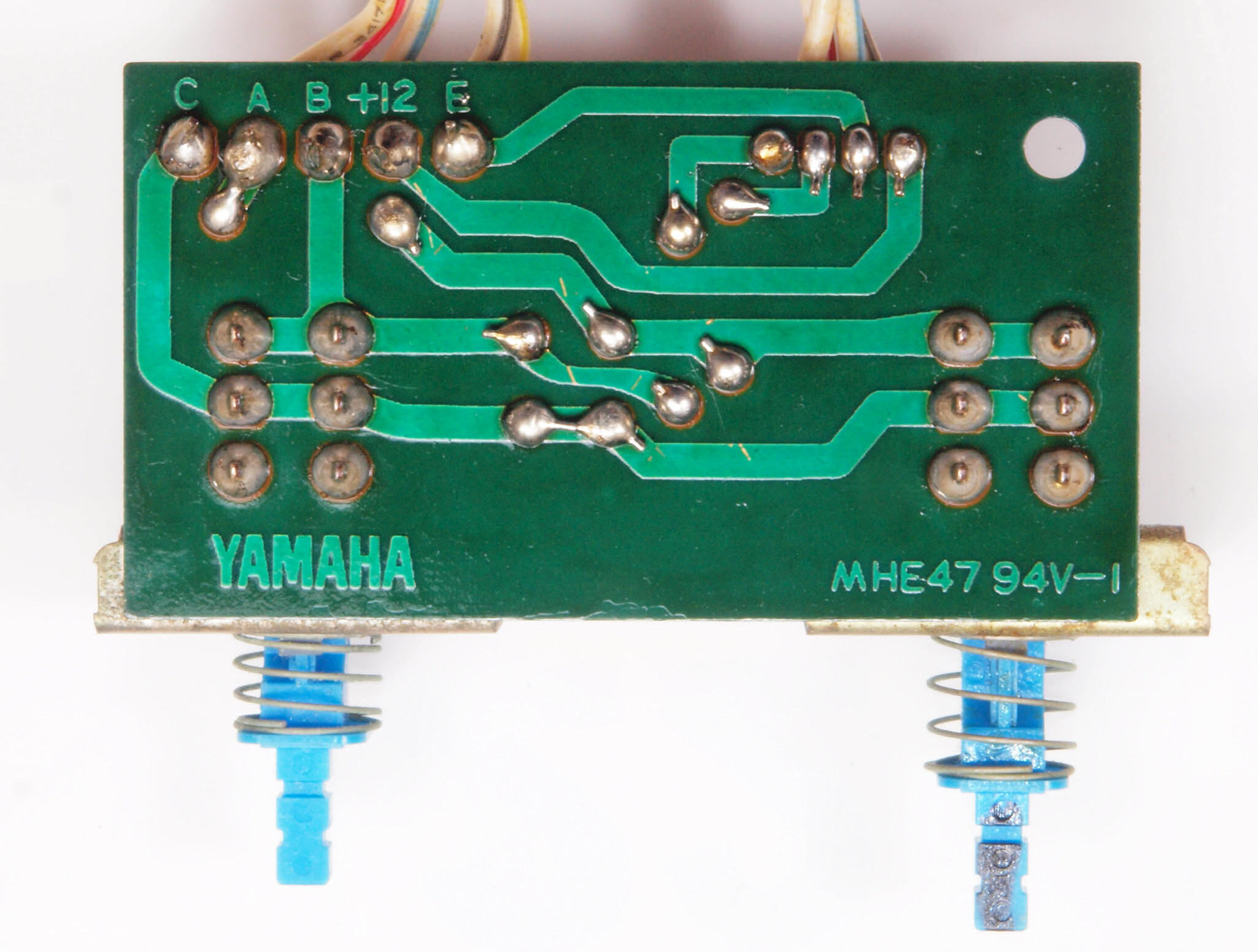

ＣＤ２．　修理前　ＳＷ基板裏。
ＣＤ３．　修理（半田補正）後　ＳＷ基板裏。　全半田やり直しする。
ＣＤ４．　完成ＳＷ基板裏。　洗浄後、コート液を塗る。

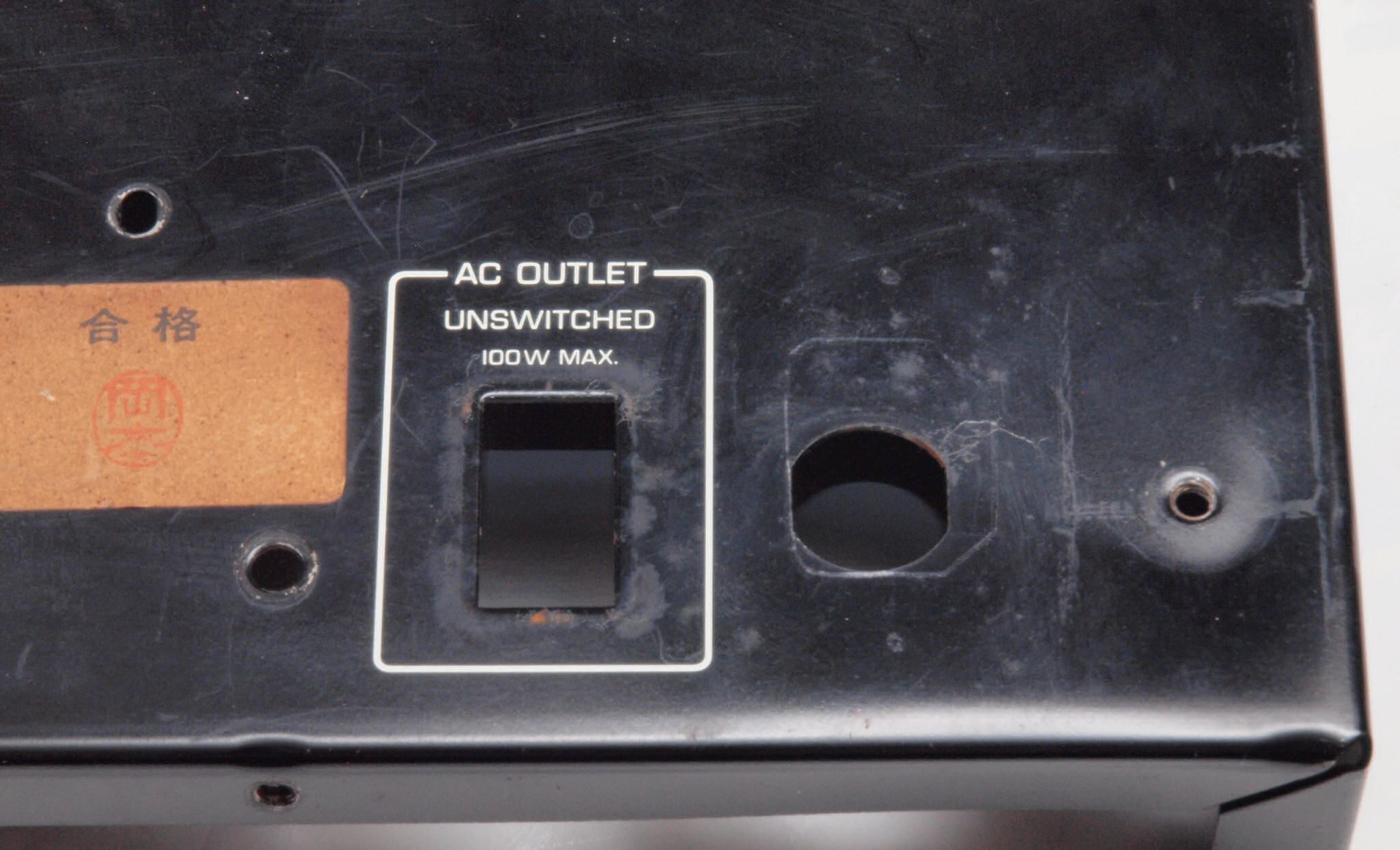

ＣＥ１．　修理前　電源コード取付け部。
ＣＥ２．　修理中　３Ｐインレット取り付け穴位置。

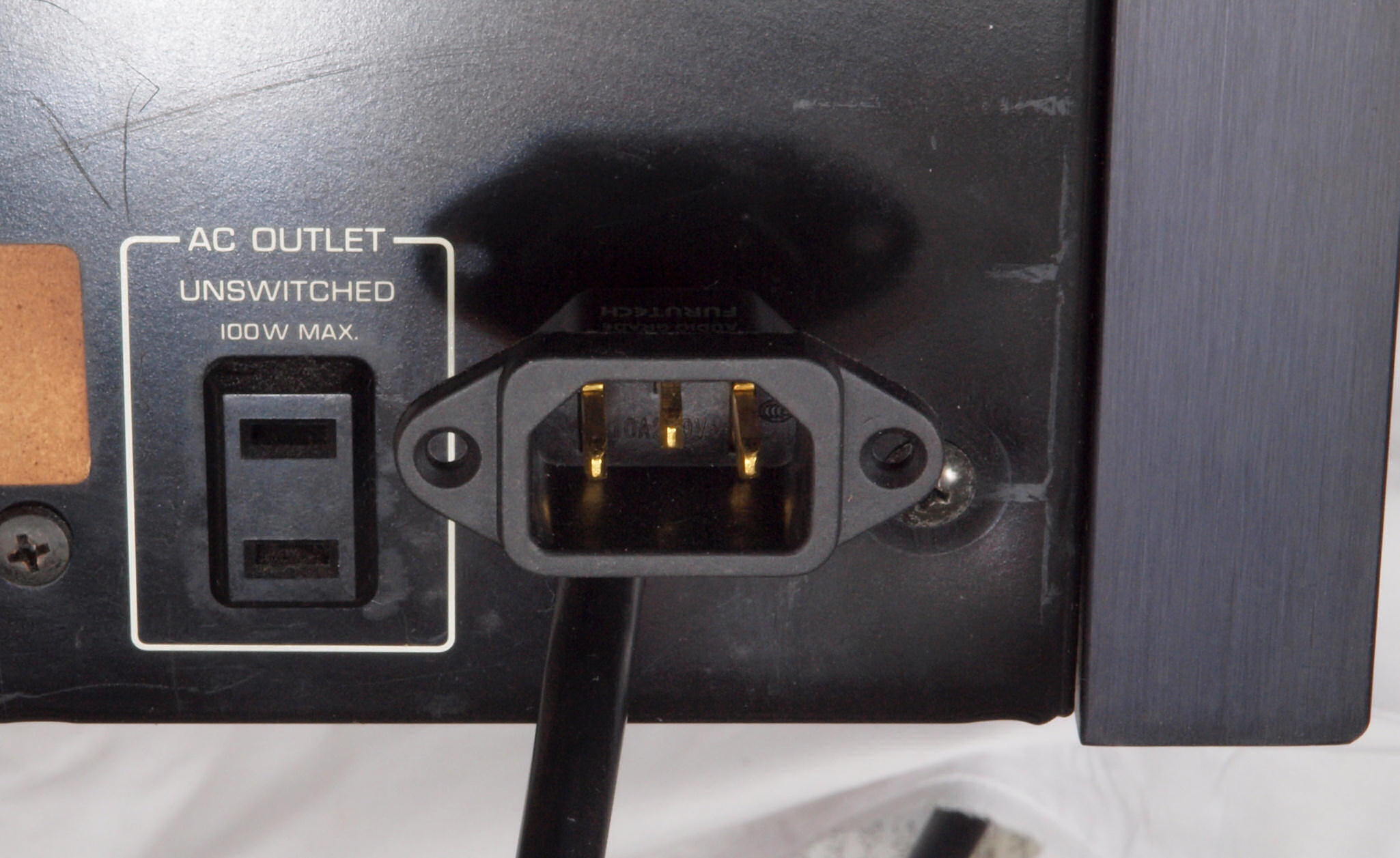

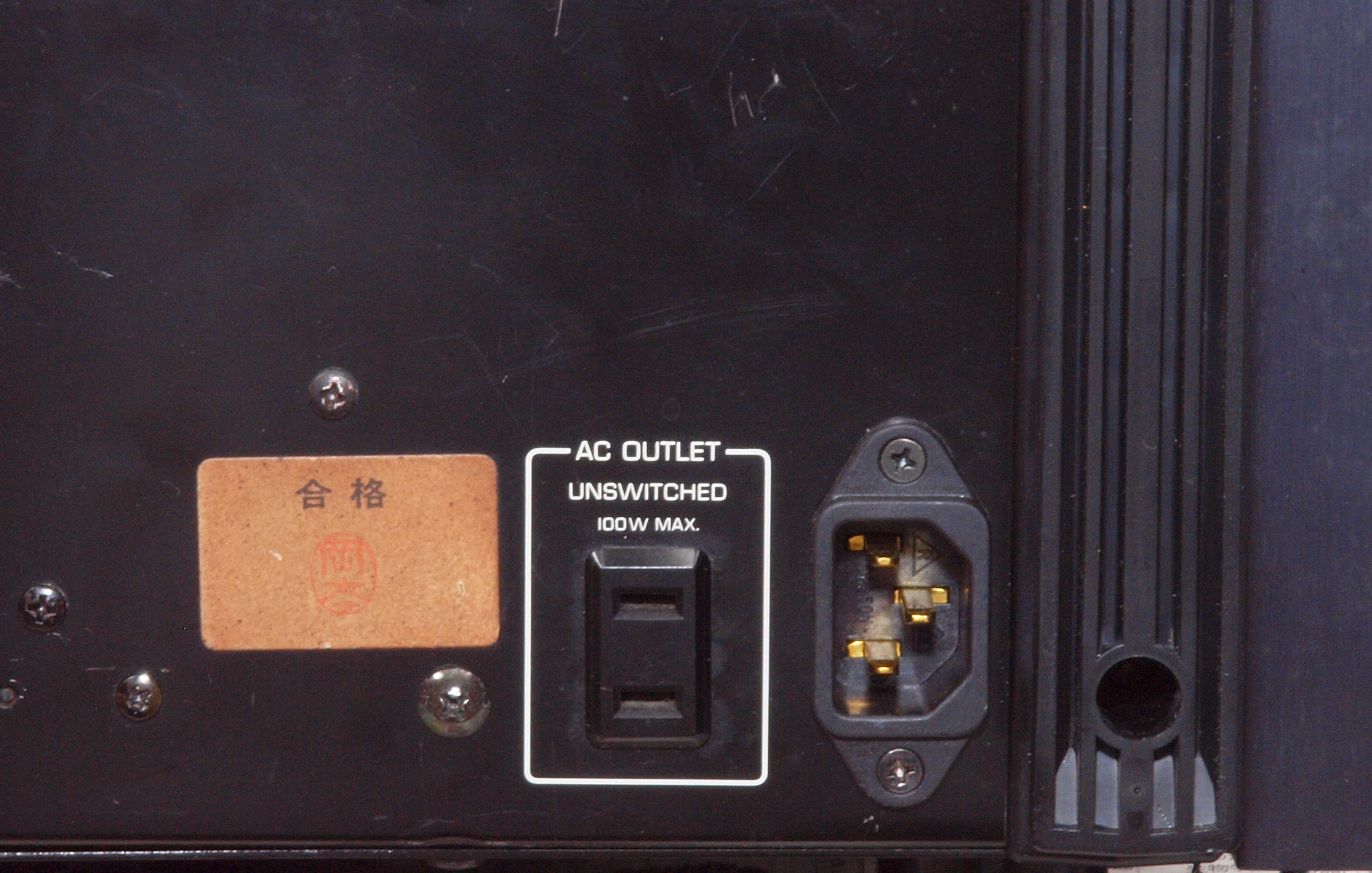

ＣＥ３．　修理（交換）後　３Ｐインレット取り付け。　　FURUTECH　FI-10(Ｇ) 金メッキ使用。

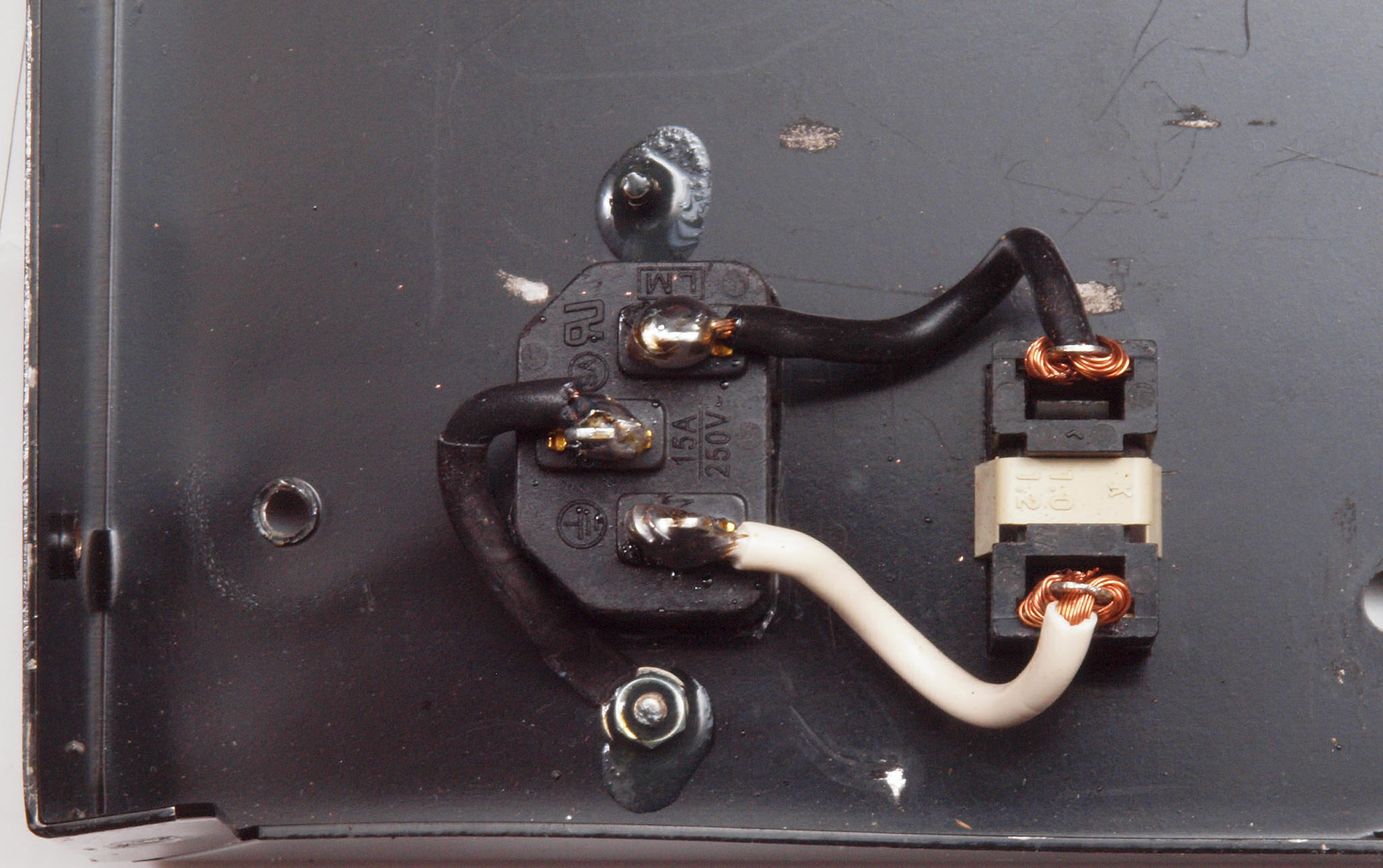

ＣＥ４．　修理（交換）後　３Ｐインレット裏配線。　アースはしっかり取付る。

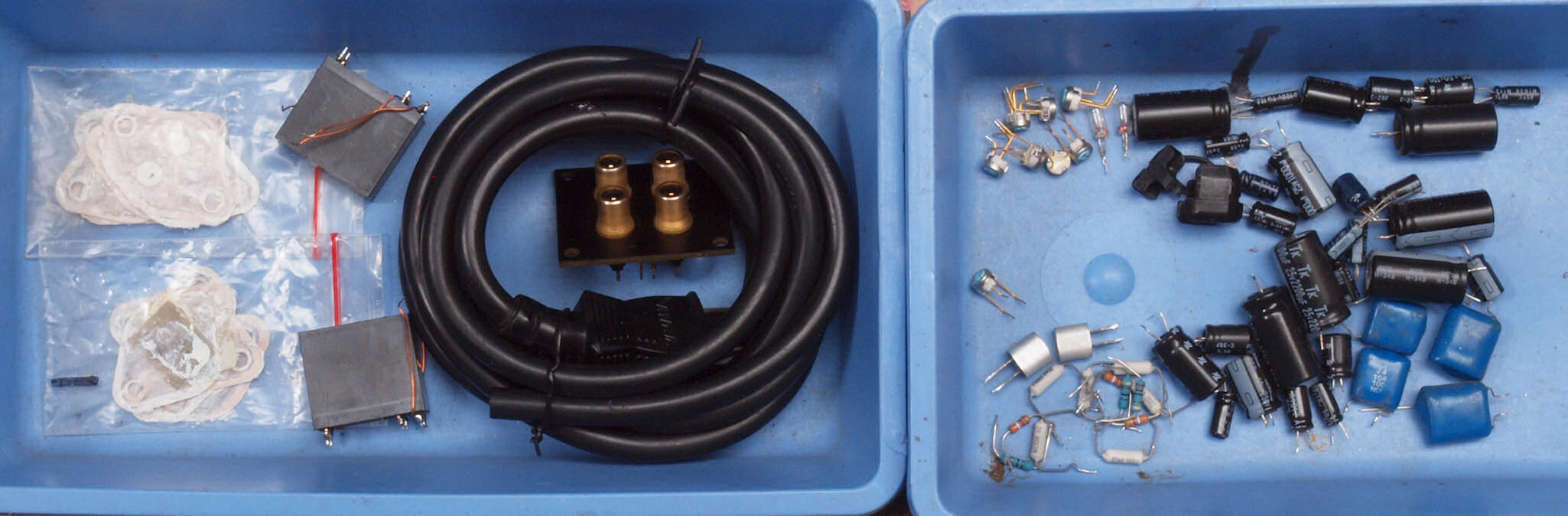

ＣＦ１．　交換部品

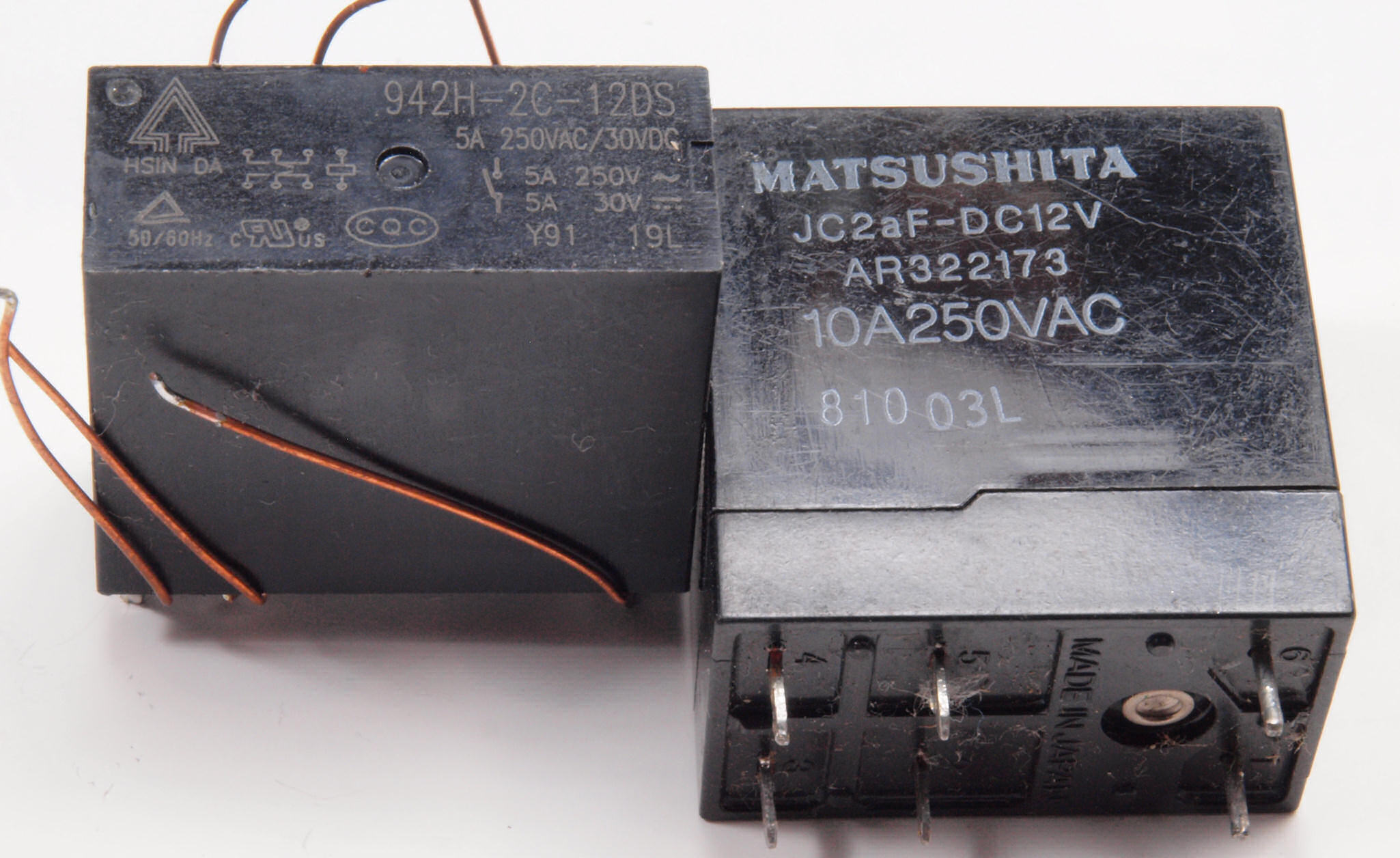

ＣＦ３．　交換部品、ＳＰ接続リレー。　左＝着いていた５Ａ／２５０ＶＡＣ、右側＝交換した１０Ａ／２５０ＶＡＣ。
  • ４ΩＳＰ接続の場合定格出力３５０Ｗ。　３５０Ｗ＝９．３５Ａ。
    ８ΩＳＰ接続の場合定格出力２５０Ｗ。　２５０Ｗ＝５．５９Ａ。
    いずれの場合でも５Ａでは不足です。
ＣＧ１．　修理前　上から見る

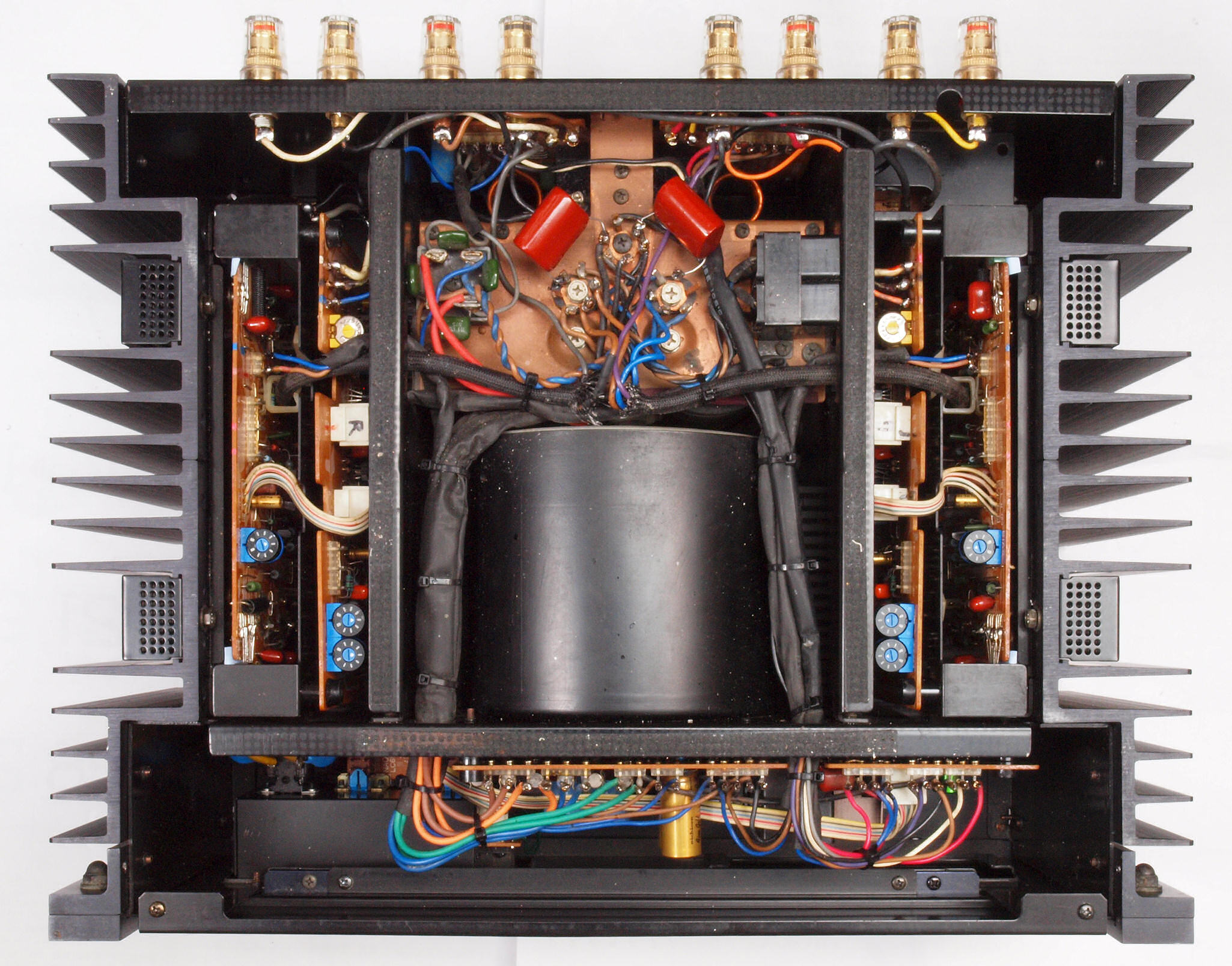

ＣＧ２．　修理後　上から見る

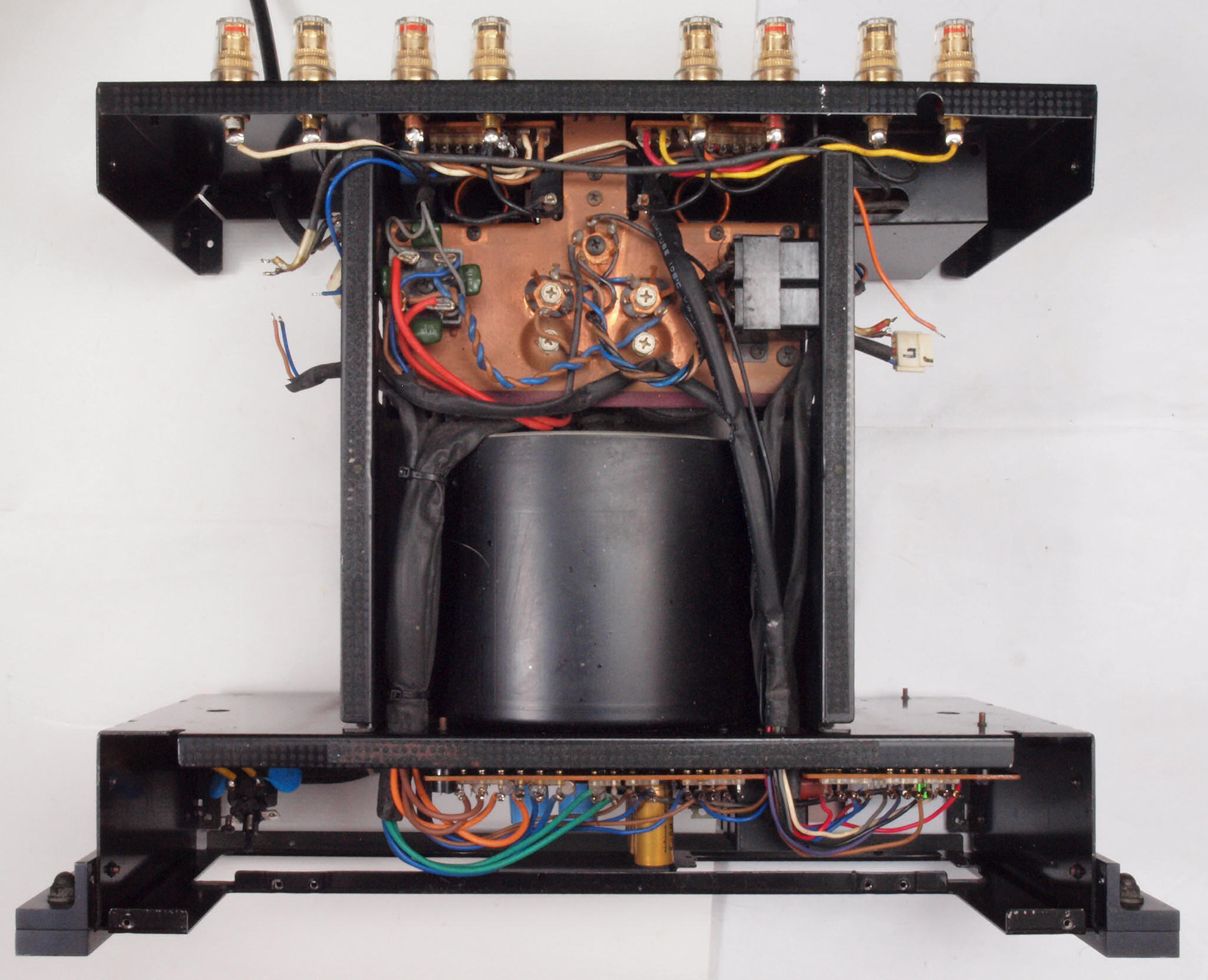

ＣＧ３．　修理前　下から見る
ＣＧ４．　修理後　下から見る

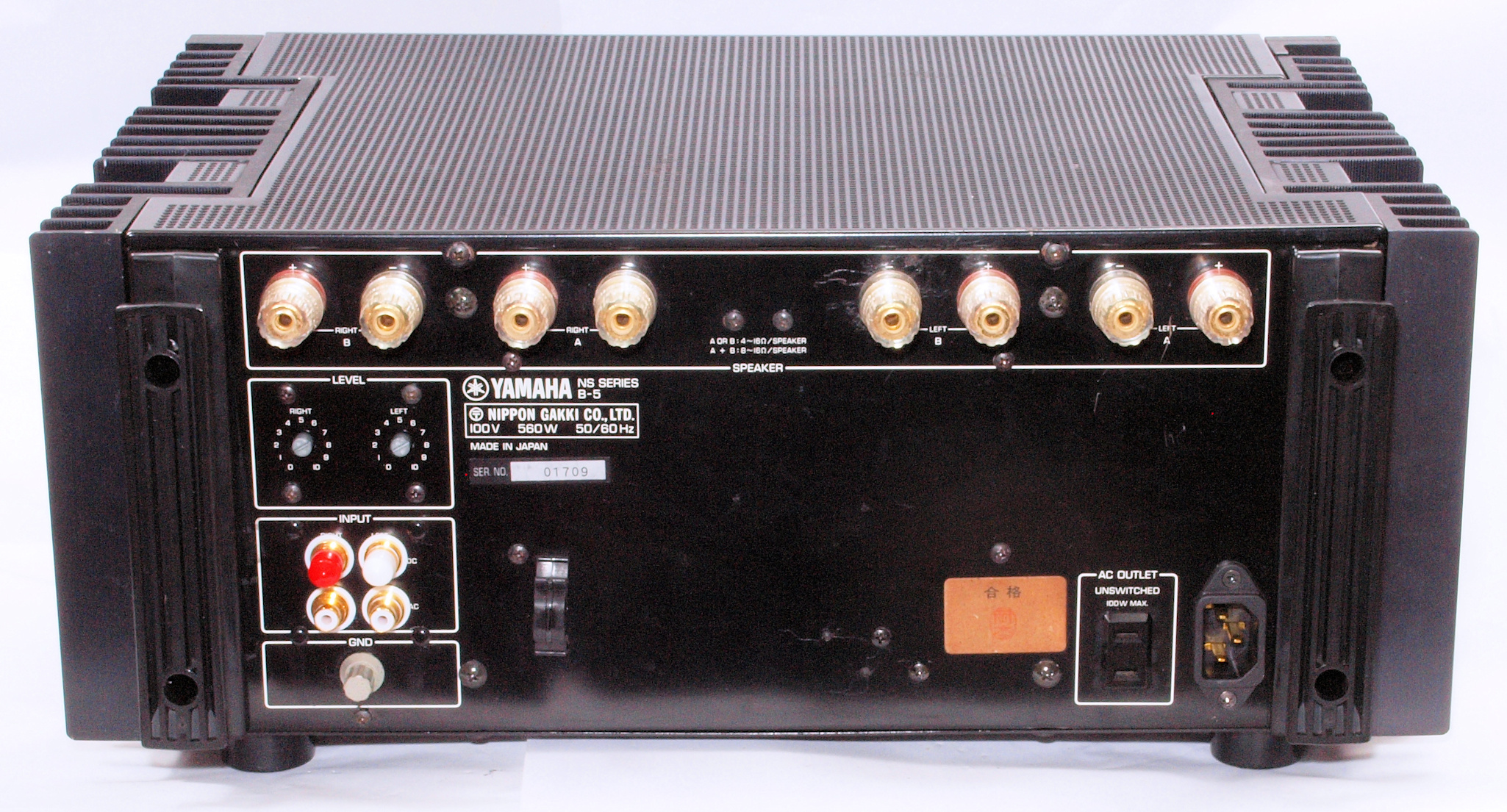

ＣＧ５．　修理前　後ろから見る。
ＣＧ６．　修理後　後ろから見る。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

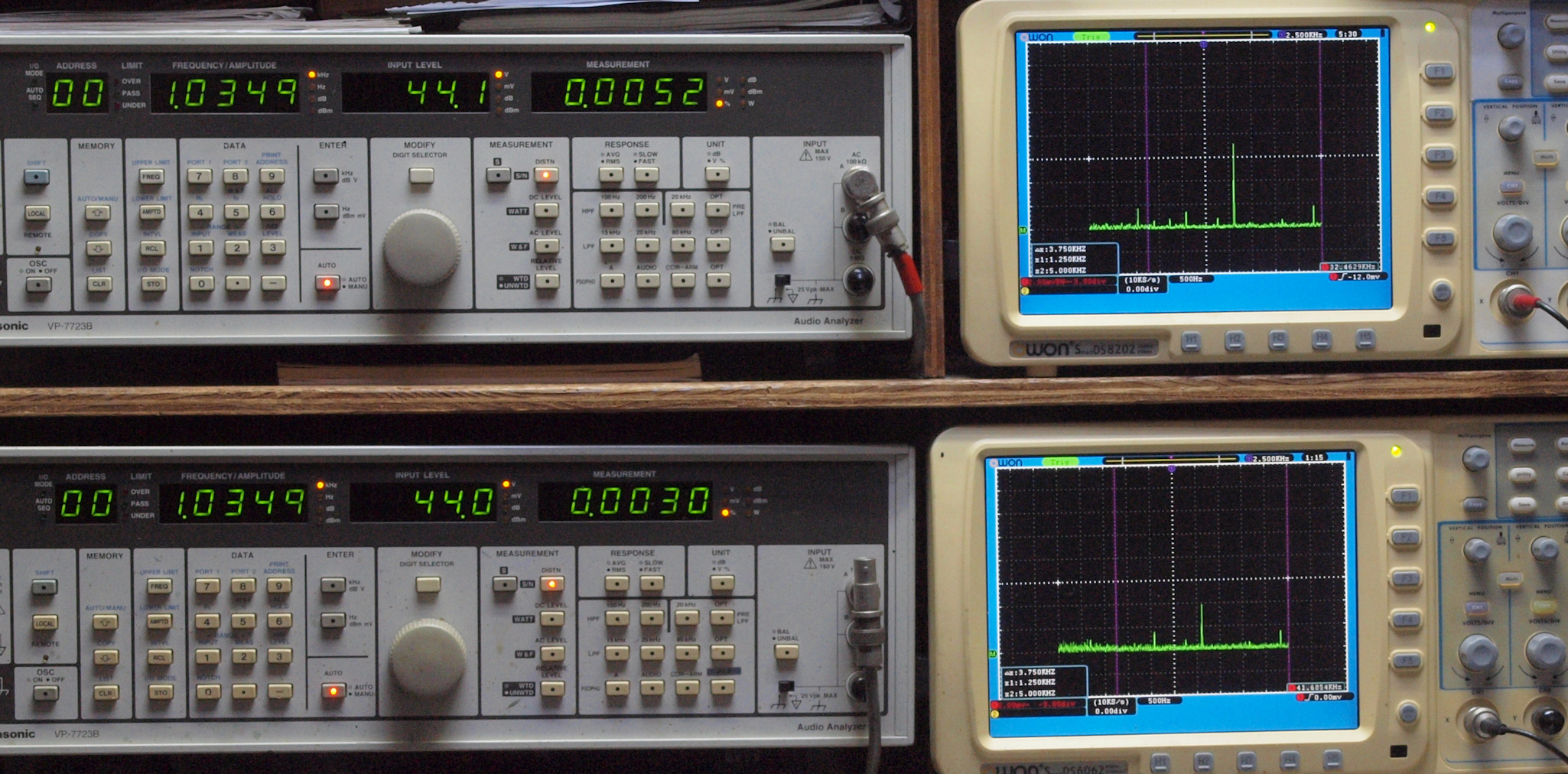

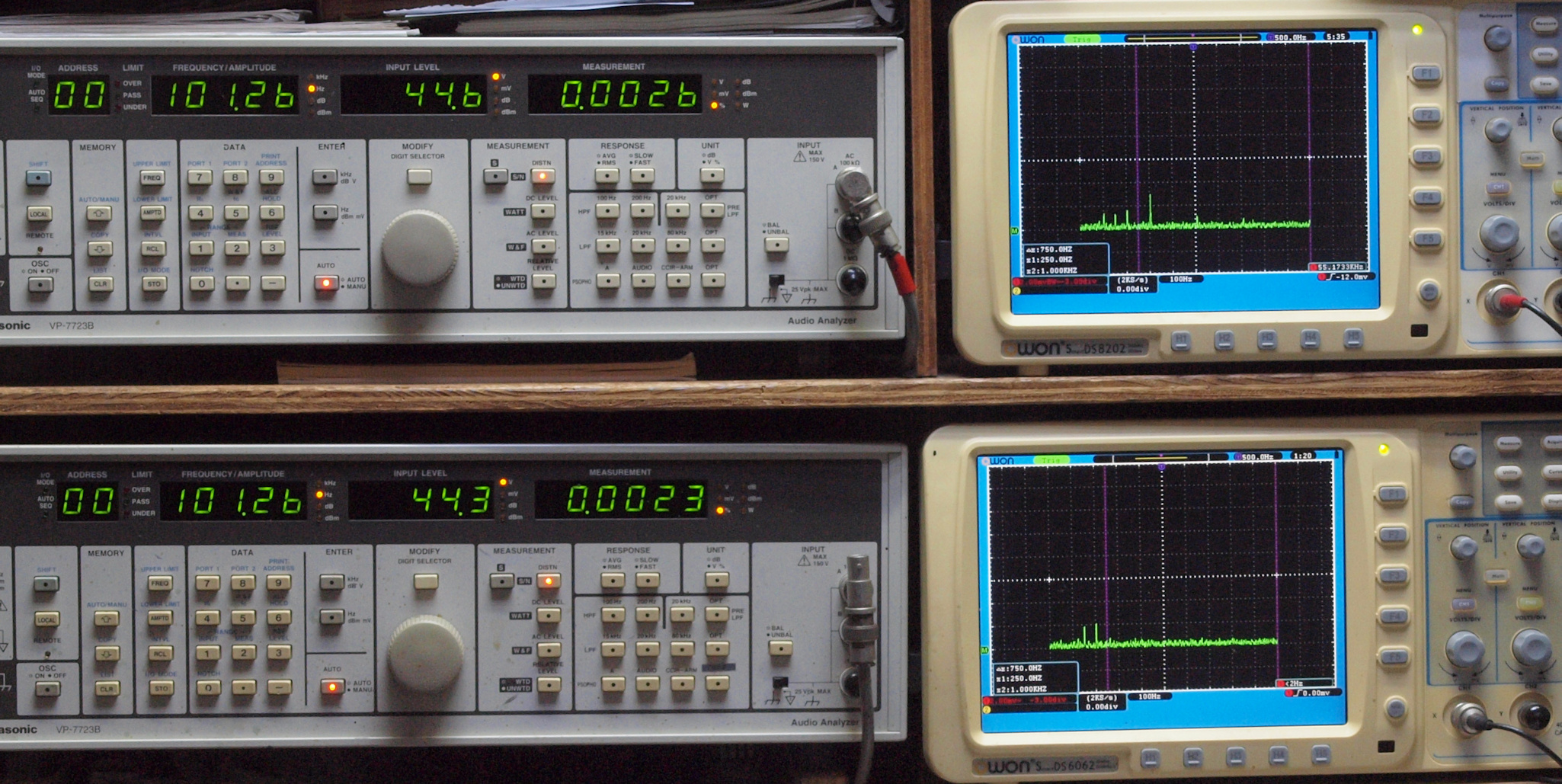

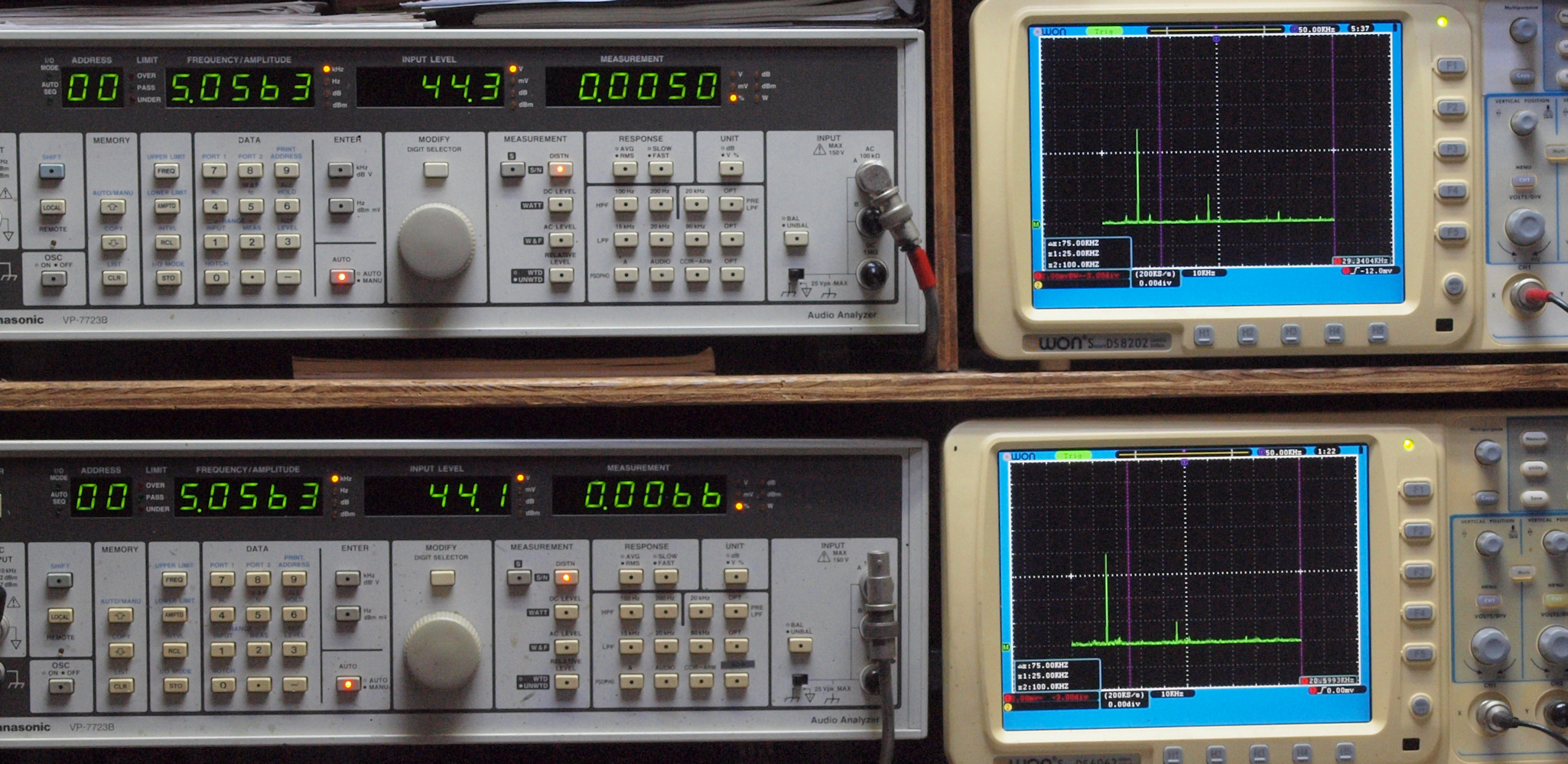

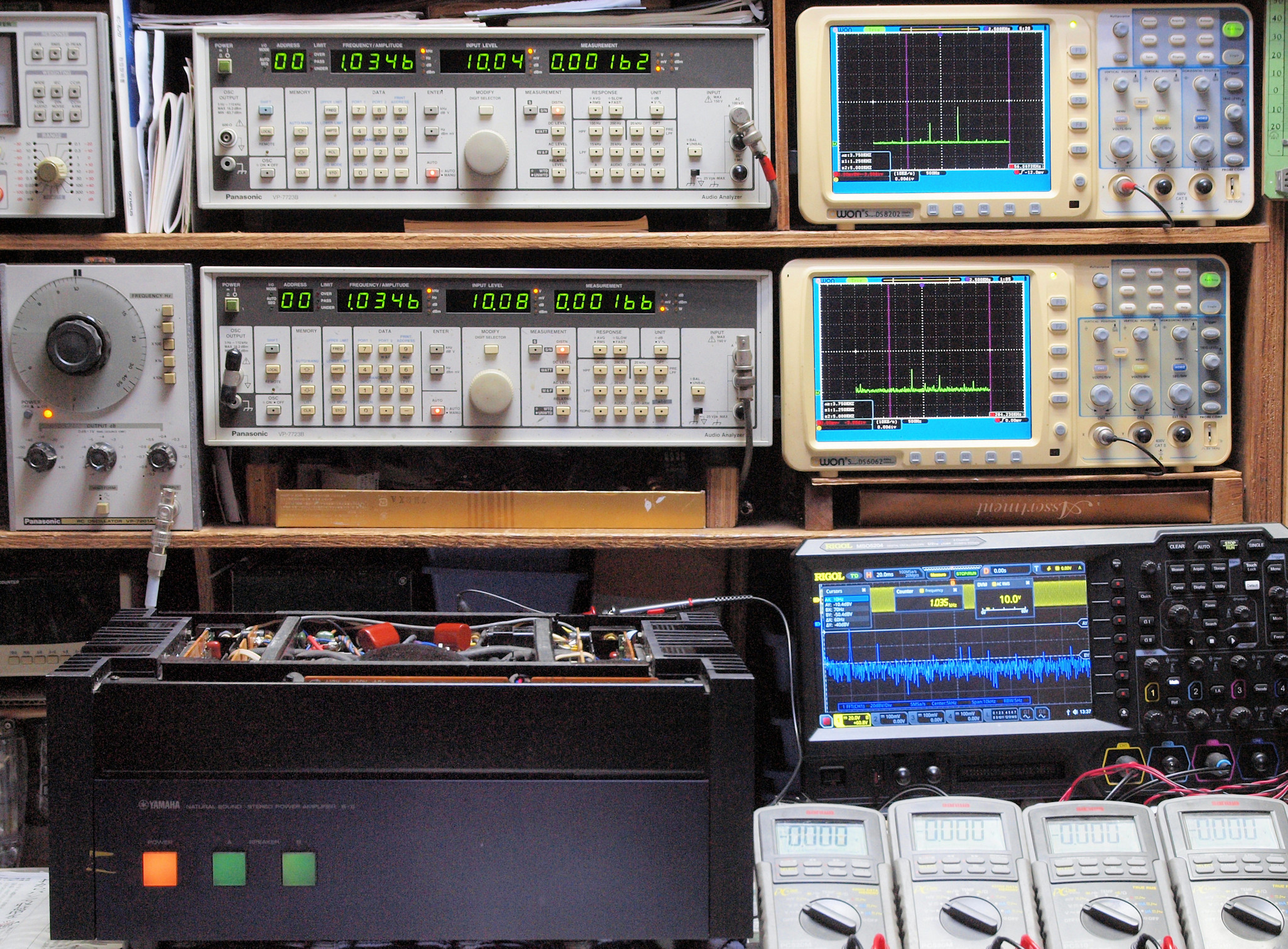

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

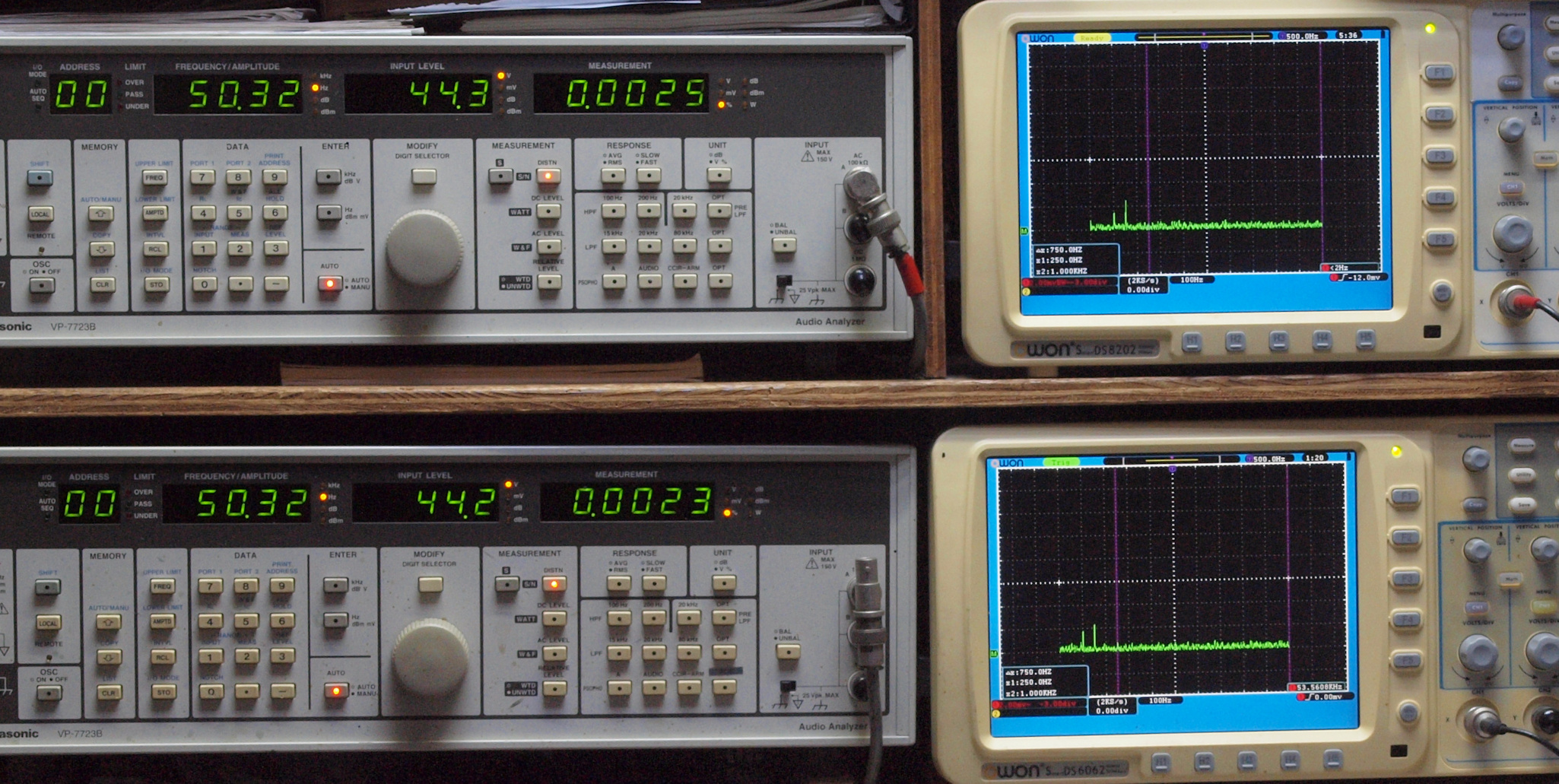

Ｅ１１．　Ｂ級動作、５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００１８８％歪み。
　　　　　　　　 　　　 　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００１９４％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　Ｂ級動作、１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２０６％歪み。
　　　　　　　 　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

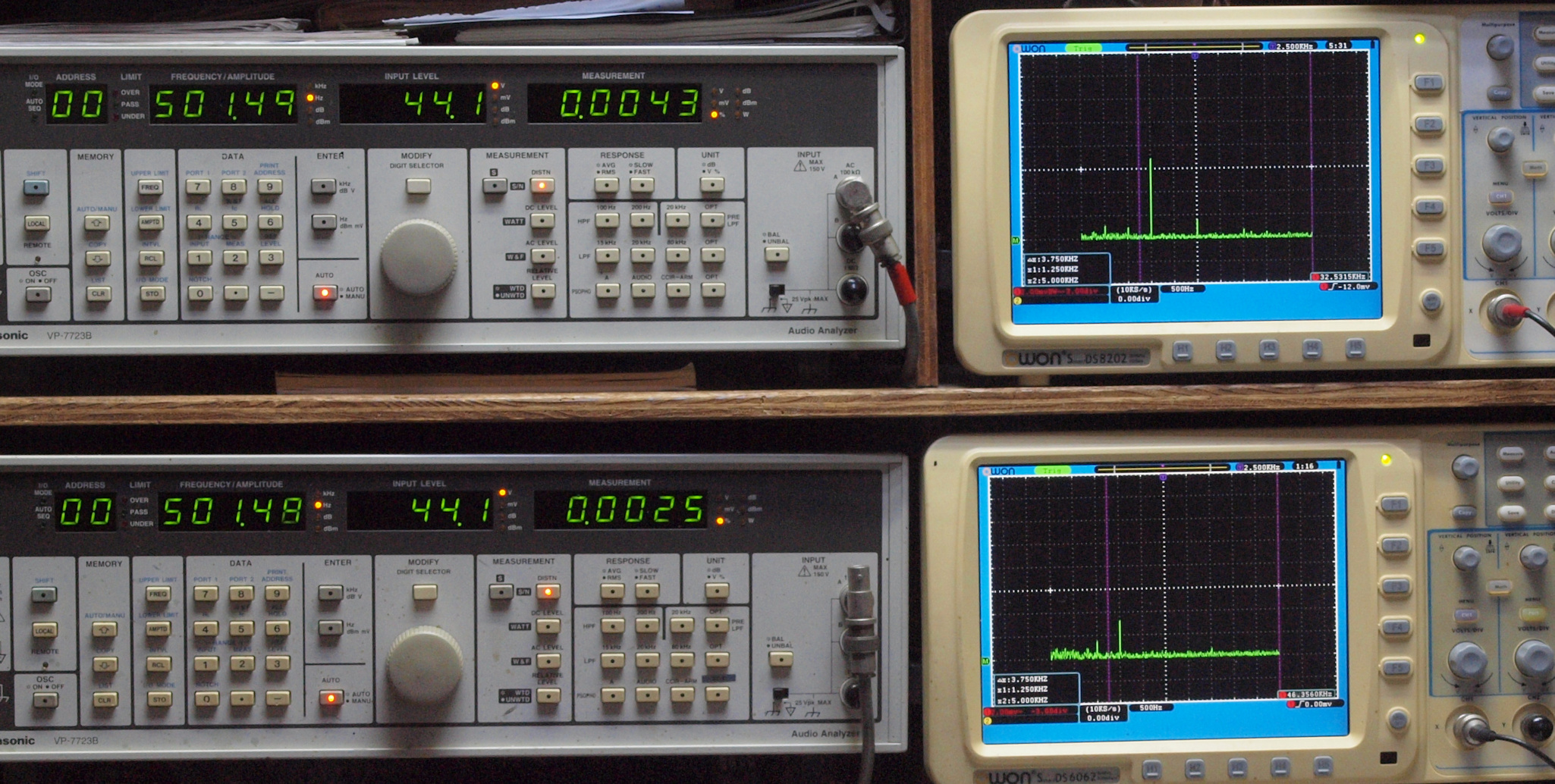

Ｅ１３．　Ｂ級動作、５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２６８歪み。
　　　　　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２７８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　Ｂ級動作、１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００４４５％歪み。
　　　　　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００４４５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　Ｂ級動作、５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１６３％歪み。
　　　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１６１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　Ｂ級動作、１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１８３％歪み。
　　　　　　　　　　 　　　　　　　　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１８１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　Ｂ級動作、５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００５２０％歪み。
　　　　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００５３３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

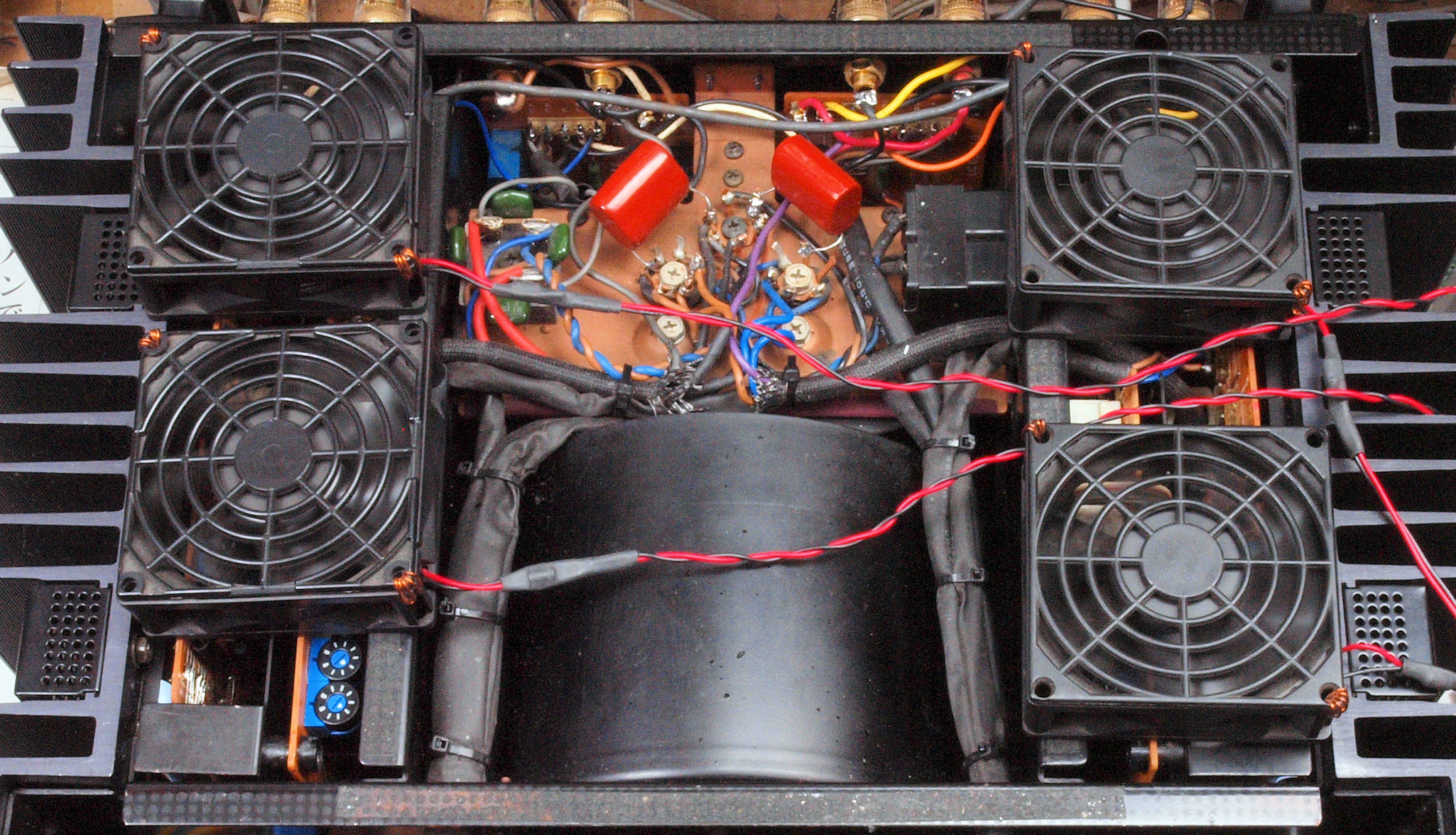

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｅ４．　２４時間エージング。　左は　Ｍ−５０６ＲＳ．　３台目
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ｂ５　の仕様（カタログ、マニアルより）　
型式 ステレオパワーアンプ 　Ｂ−５
定格出力
20Hz〜20kHz= 350W+350W(4Ω、歪0.01%)
240W+240W(8Ω、歪0.005%)
1kHz= 350W+350W(4Ω、歪0.005%)
250W+250W(8Ω、歪0.003%)
パワーバンド幅(8Ω、120W) 10Hz〜100kHz(歪0.01%)
ダンピングファクター 200(8Ω、20kHz)
入力感度/インピーダンス 1V/25kΩ(470pF、8Ω、100W)
周波数特性(8Ω、120W)
mode DC　 10Hz=
1kHz=
100kHz=		 0dB
0dB
-0.7±0.5dB
mode AC　 10Hz=
1kHz=
100kHz=		 -1.5±0.5dB
0dB
-0.7±0.5dB
全高調波歪率(120W、8Ω) 0.003%以下(10Hz〜20kHz)
0.007%以下(10Hz〜50kHz)
0.01%以下(100kHz)
混変調歪率(60Hz:7kHz＝4:1、8Ω、120W) 0.002%以下
SN比(IHF-Aネットワーク、Vol.max、RL=8Ω) 123dB以上
フィルター -6dB/oct、fc=6.4Hz
チャンネルセパレーション(8Ω) 1kHz=100dB
20kHz=95dB
100kHz=70dB
電源 AC100V、50Hz/60Hz
定格消費電力 560W
外形寸法 幅435x高さ182.7x奥行361.5mm
重量 20.9kg
価格 ￥250,000(1979年頃)
