ＹＡＭＡＨＡ　Ｂ−１．　６台目修理記録
平成２３年６月１日到着　　９月１５日返却
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１〜Ｃ９６）。
    これの代替えは大変です、２〜３個パラにしないと損失が足りませんし、物理てきに大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有りこの４台目Ｂ−１の様に終段ＦＥＴ（電界トランジスター）が死にました！
    問題は、終段ＦＥＴ（電界トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＦＥＴ（電界トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
Ａ．　修理前の状況
  • 父の後を継ぎ古いオーディオ機材を多数所有しており、思い出のアンプです、父が生前良く聞いていて父の側で「なるほど」と唸ったのを覚えています。
    (新品のピカピカだったのですが？父から伯父が借りて何年かして帰ってきた所オーバーロード状態でした。

Ｂ．　原因・現状
  • プロテクト解錠しない
    Ｒ側終段ＦＥＴ（電解トランジスター）焼損
    電源制御基板ＴＲ（トランジスター）焼損
    電源制御ＴＲ（トランジスター）焼損。
    ＲＬ側ドライブ基板ＴＲ（トランジスター）不良
  • このＡＭＰは初期型なので、かなりの対策が必要です

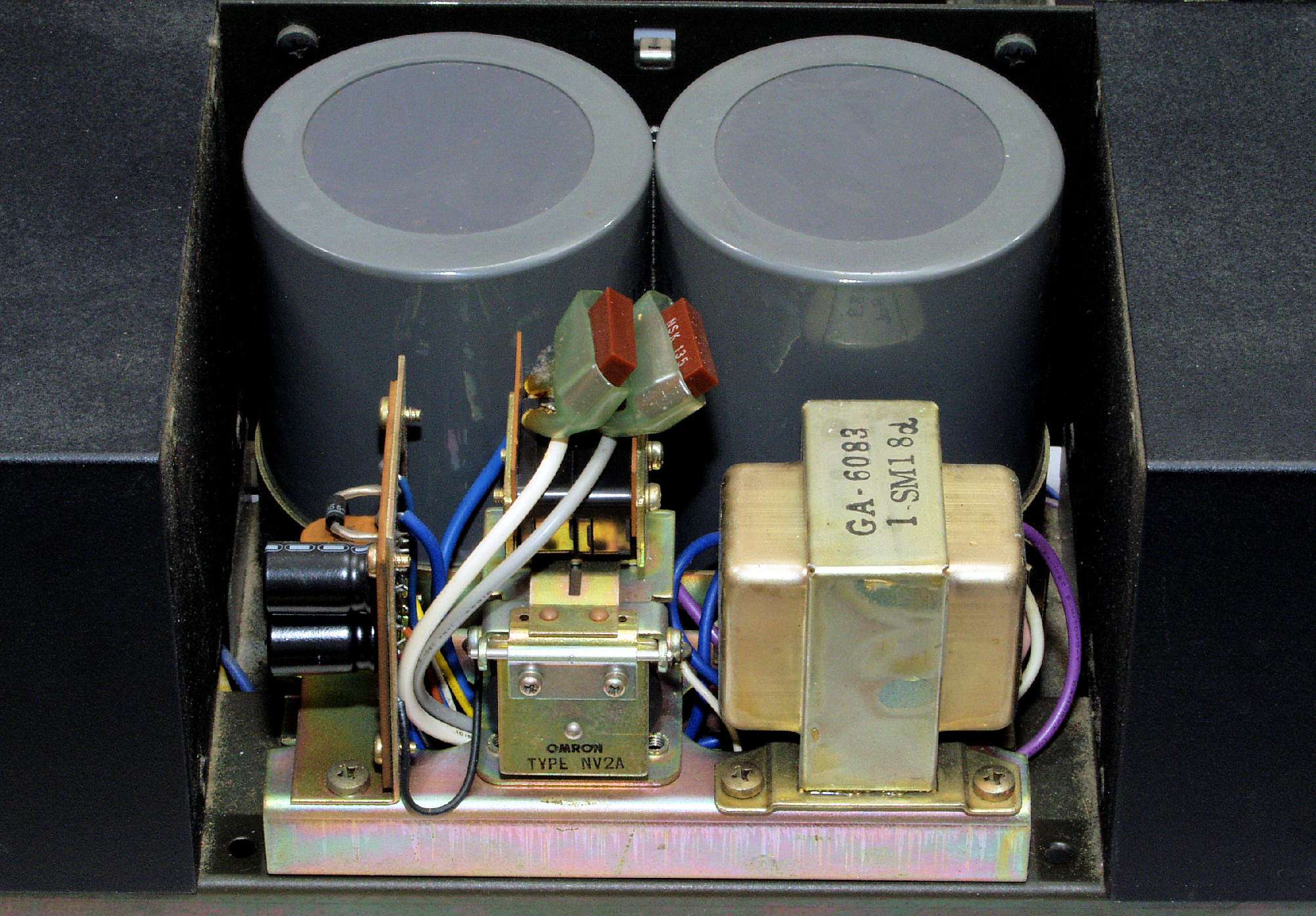

Ｃ．　修理状況
  • 大型を除く、全電解コンデンサー交換。
    ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
    半固定ＶＲ交換。
    劣化ＴＲ（トランジスター）交換劣化。
    不良ＦＥＴ（電界トランジスター）交換。
    入力切り替えリレー交換。
    ＳＰ接続リレー交換。
    終段ＦＥＴ交換（支給品）。
    電源制御ＴＲ（トランジスター）交換。
    ＲＬ側ドライブ基板ＴＲ（トランジスター）交換。
    ドライブ基板ＴＲ（トランジスター）交換。
    終段ＦＥＴ（電界トランジスター）温度検知器（サーモスタット）増設。
    電源コードを取り、３Pインレット取り付け。


Ｄ．　ＵＣ−１　修理＜別ファイルが開きます＞

Ｋ．　電解コンデンサー比較・検討＜別ファイルが開きます＞

Ｅ．　使用部品
  • 電解コンデンサー　　　　　　　３８個（ニチコン・ミューズ使用）
    フイルム・コンデンサー　　　　　　　　　　　２４個
    半固定ＶＲ　　　　　　　　　　　　　　　　　　１２ 個
    ＴＲ（トランジスター）　　　　　　　　　　　　　２７個
    ＦＥＴ（電解トランジスター）　　　　　　　　　　２個
    リレー　　　　　　　　　　　　　　　　　　　　　　　１個
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　５個
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。
    温度検知器（サーモスタット）　　　　　　　　　　　２個
    終段ＦＥＴ交換　　　　　　　　　　　　　　　　　　　２個（支給品）


Ｇ．　修理費　　　　　　１７０，０００円　「終段ＦＥＴ（電解トランジスター）、大型電解コンデンサー」別途


Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
Ａ．　修理前の状況

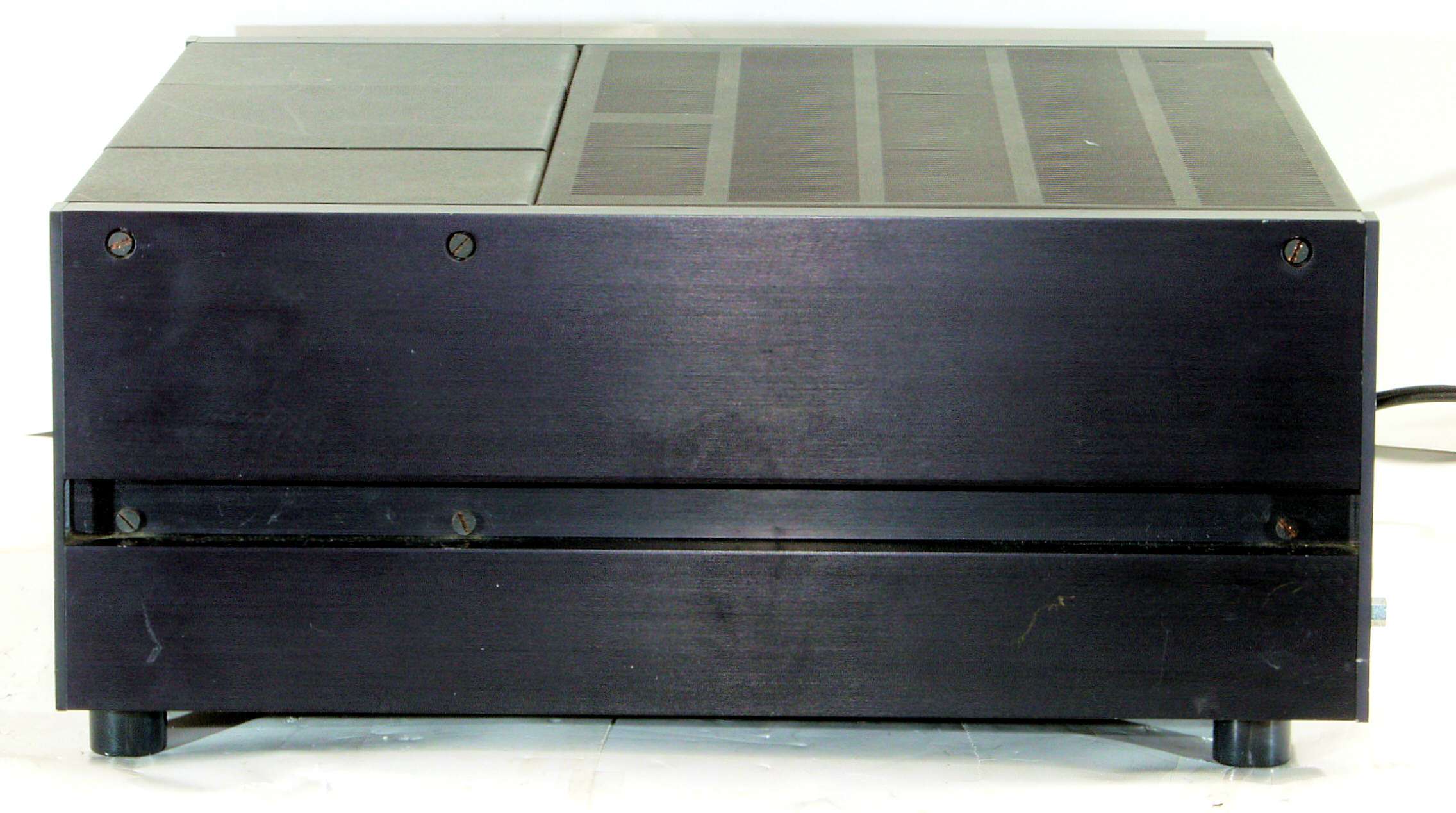

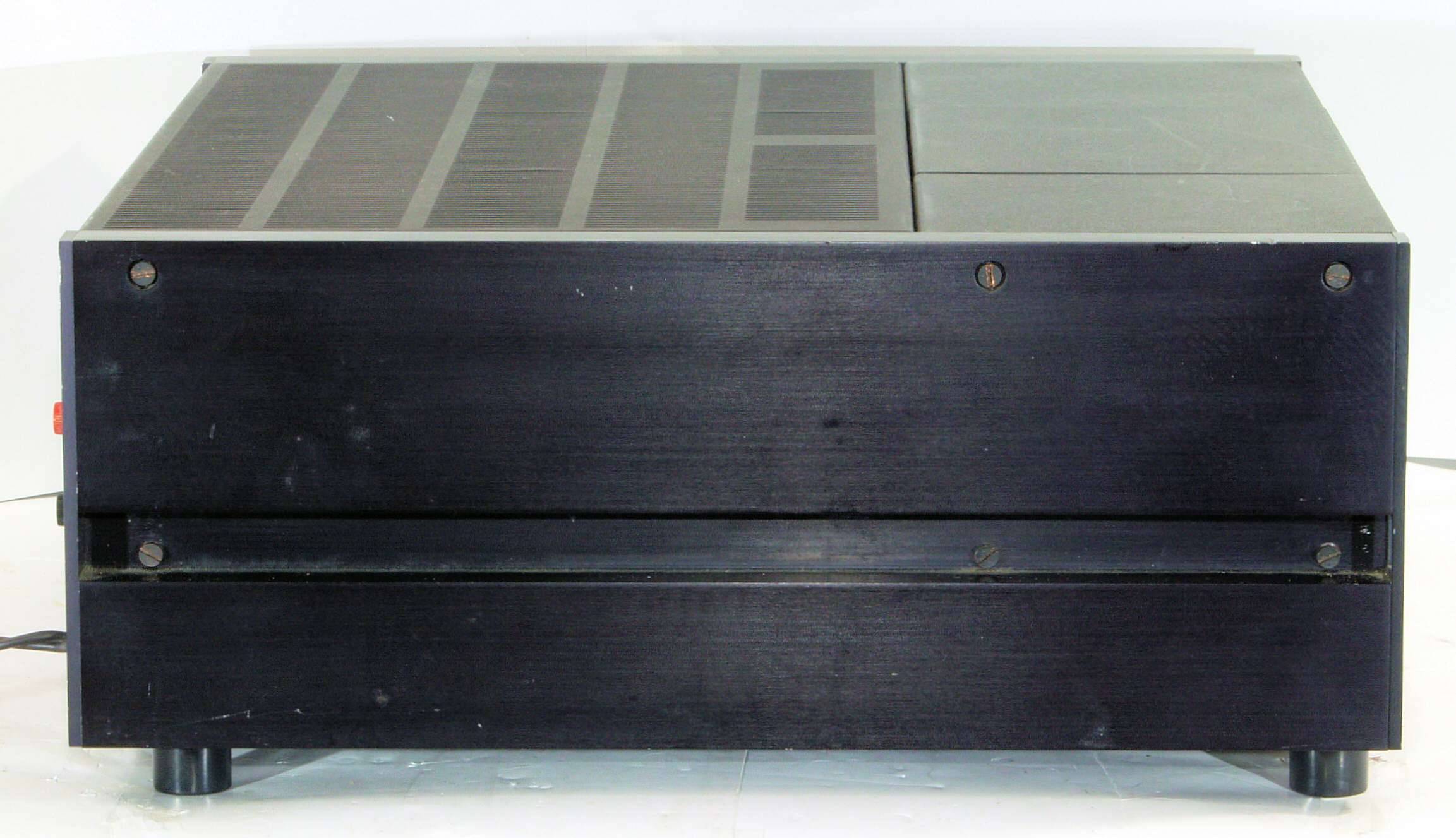

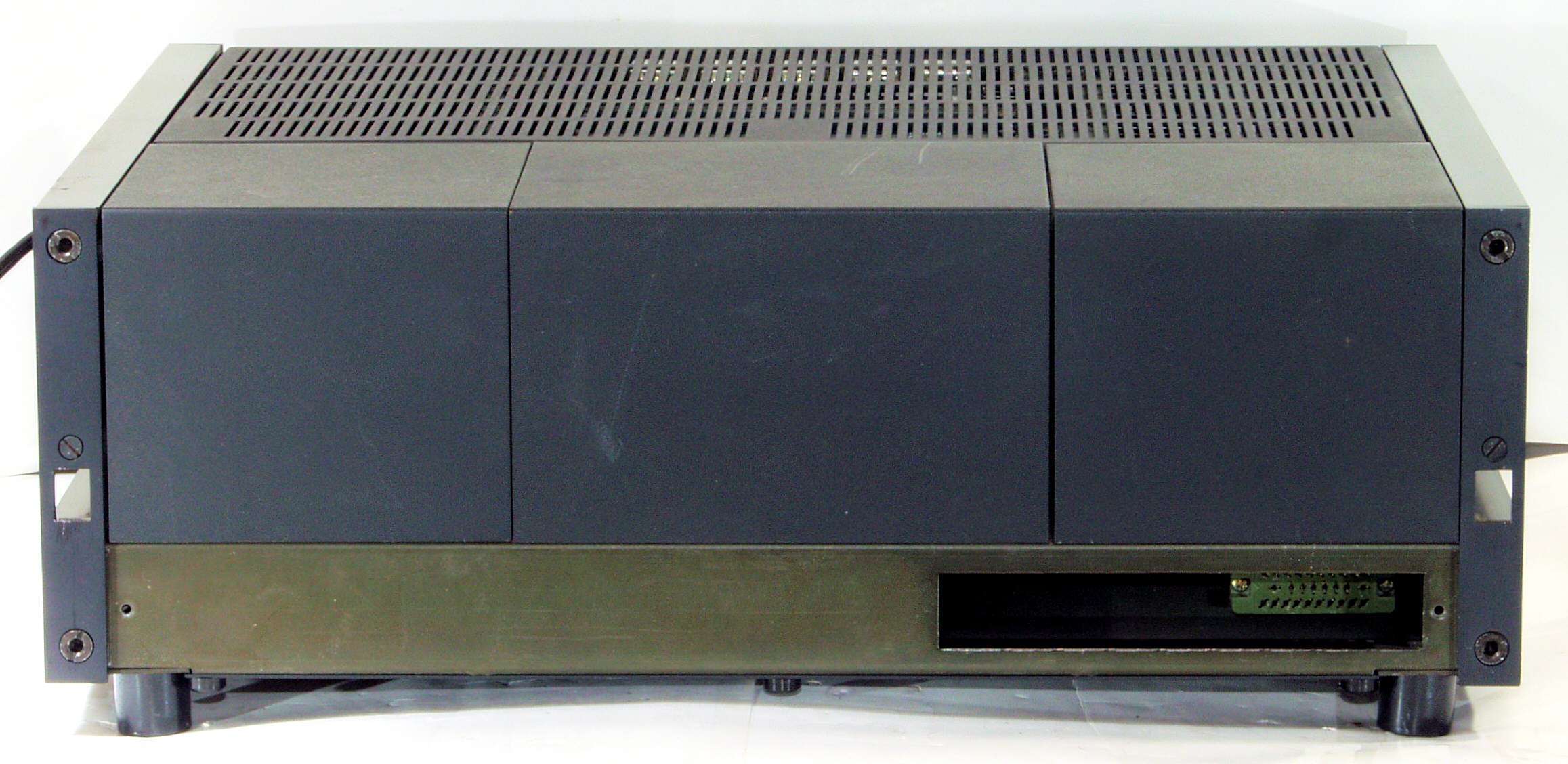

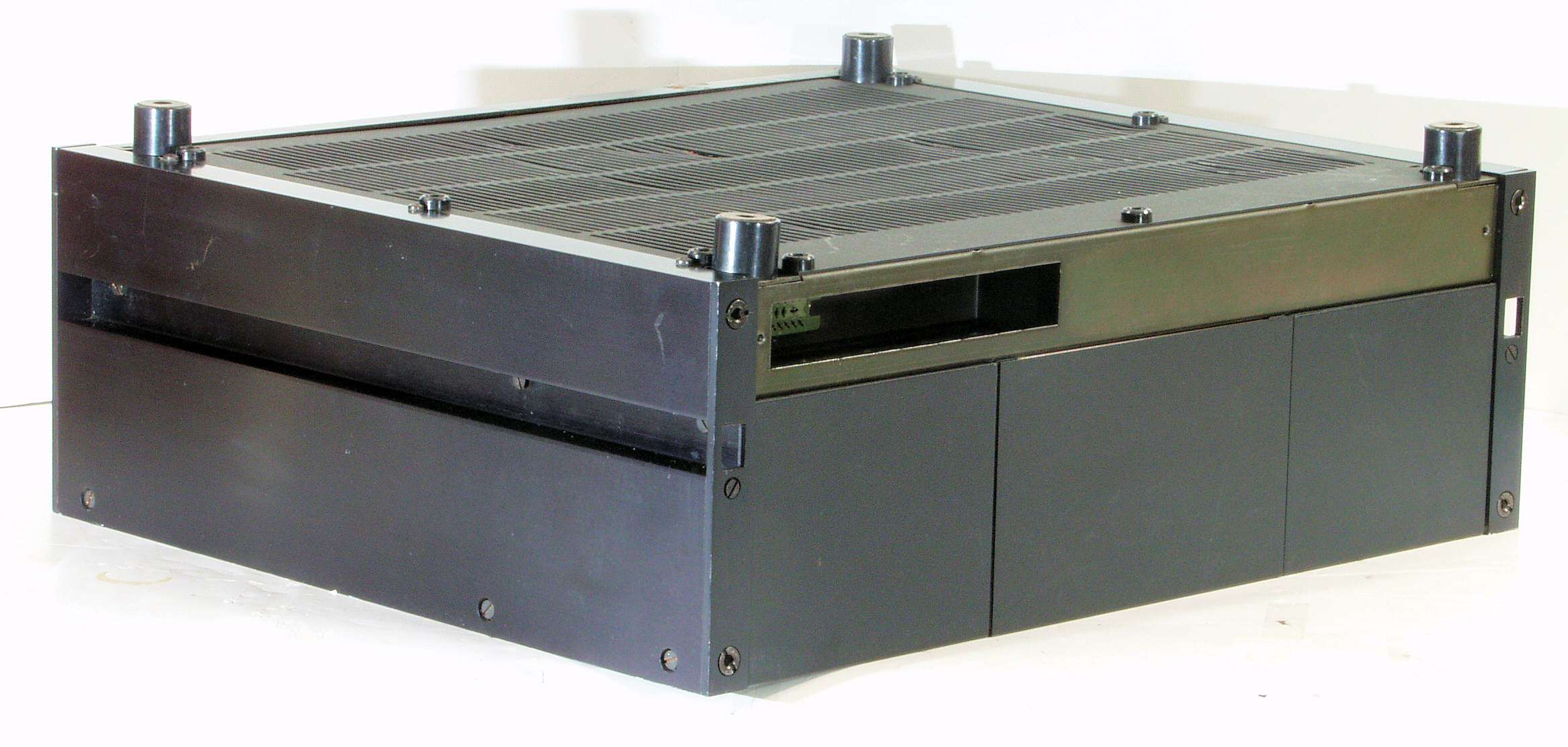

Ａ１１．　点検中、前から見る。

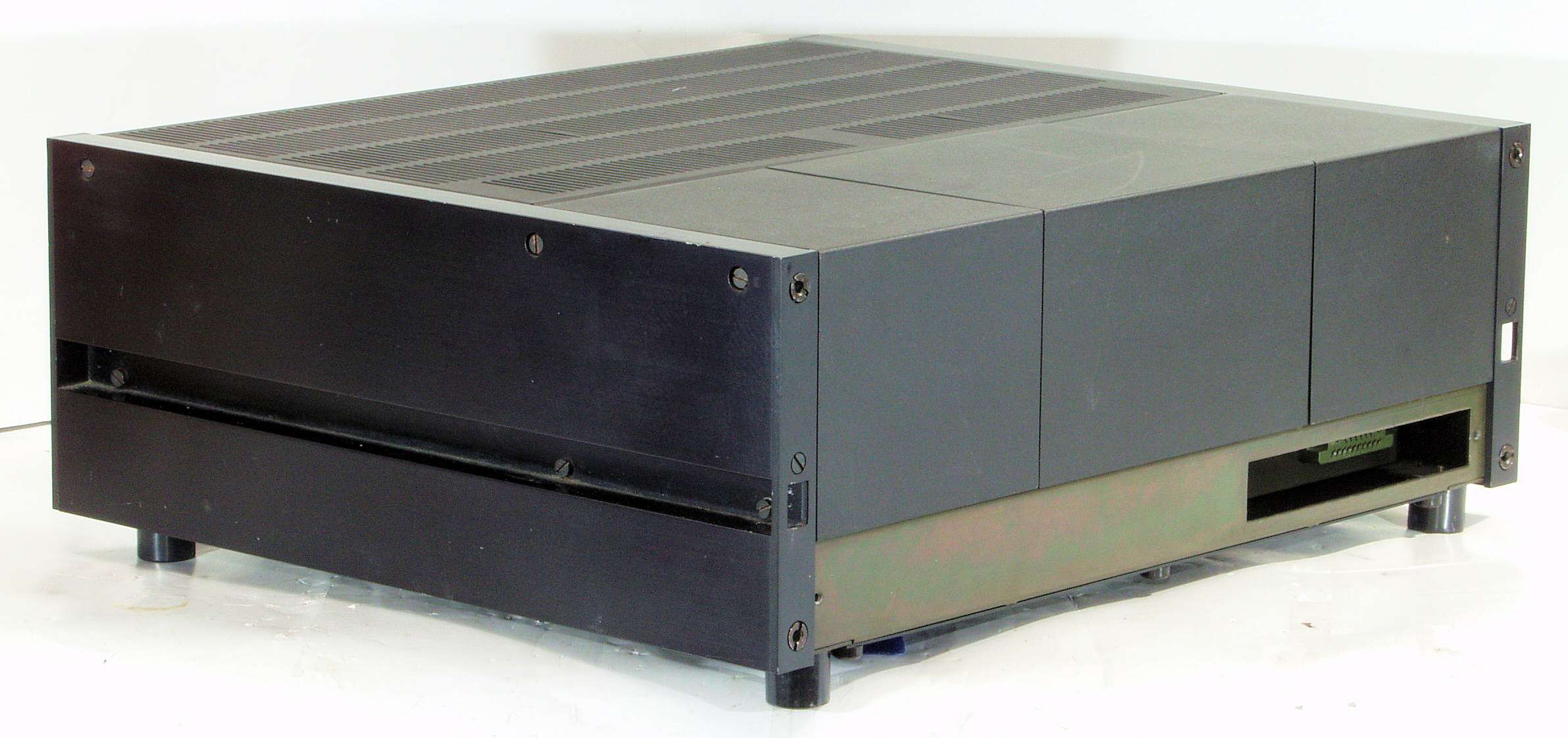

Ａ１２．　点検中、前左から見る。
Ａ１３．　点検中、左から見る。

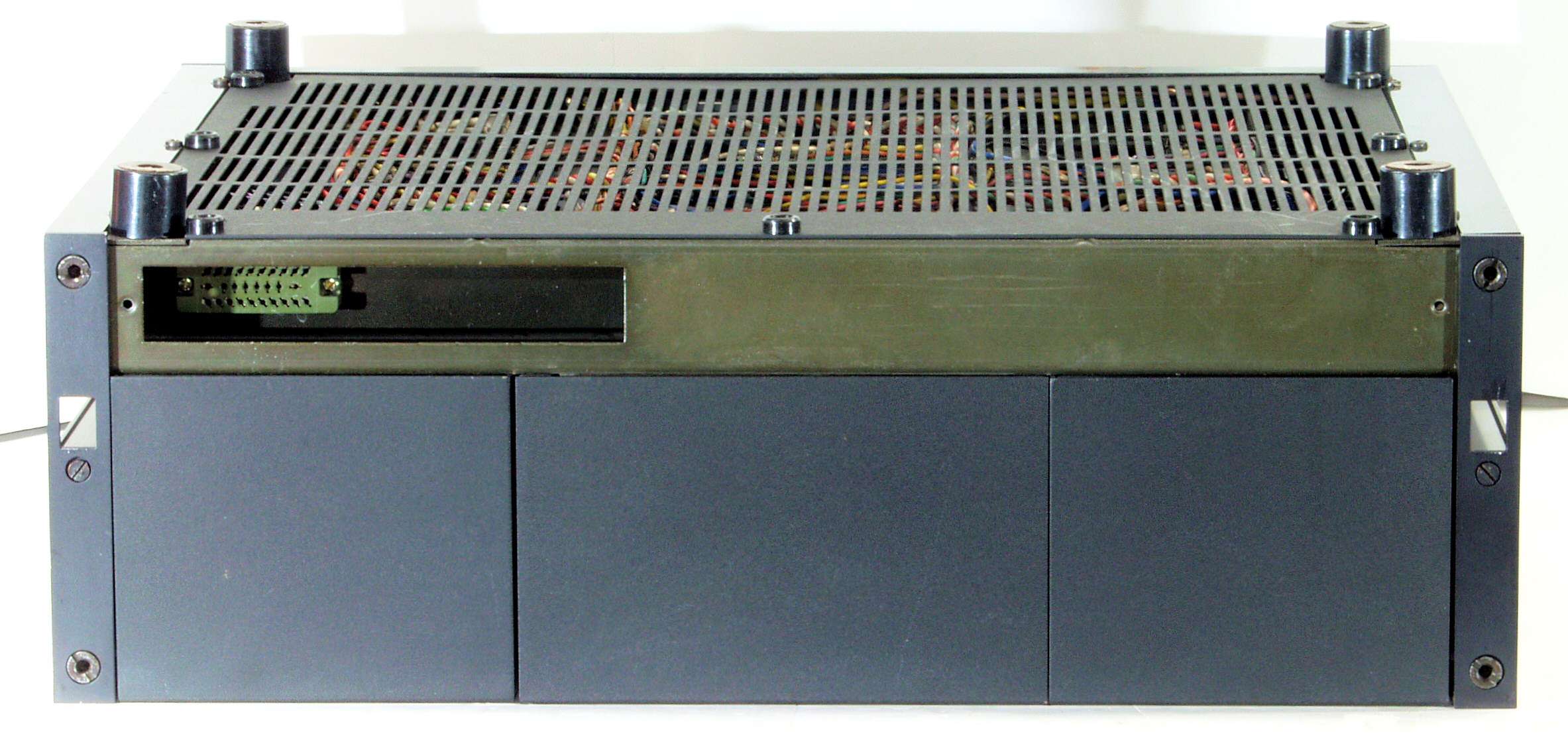

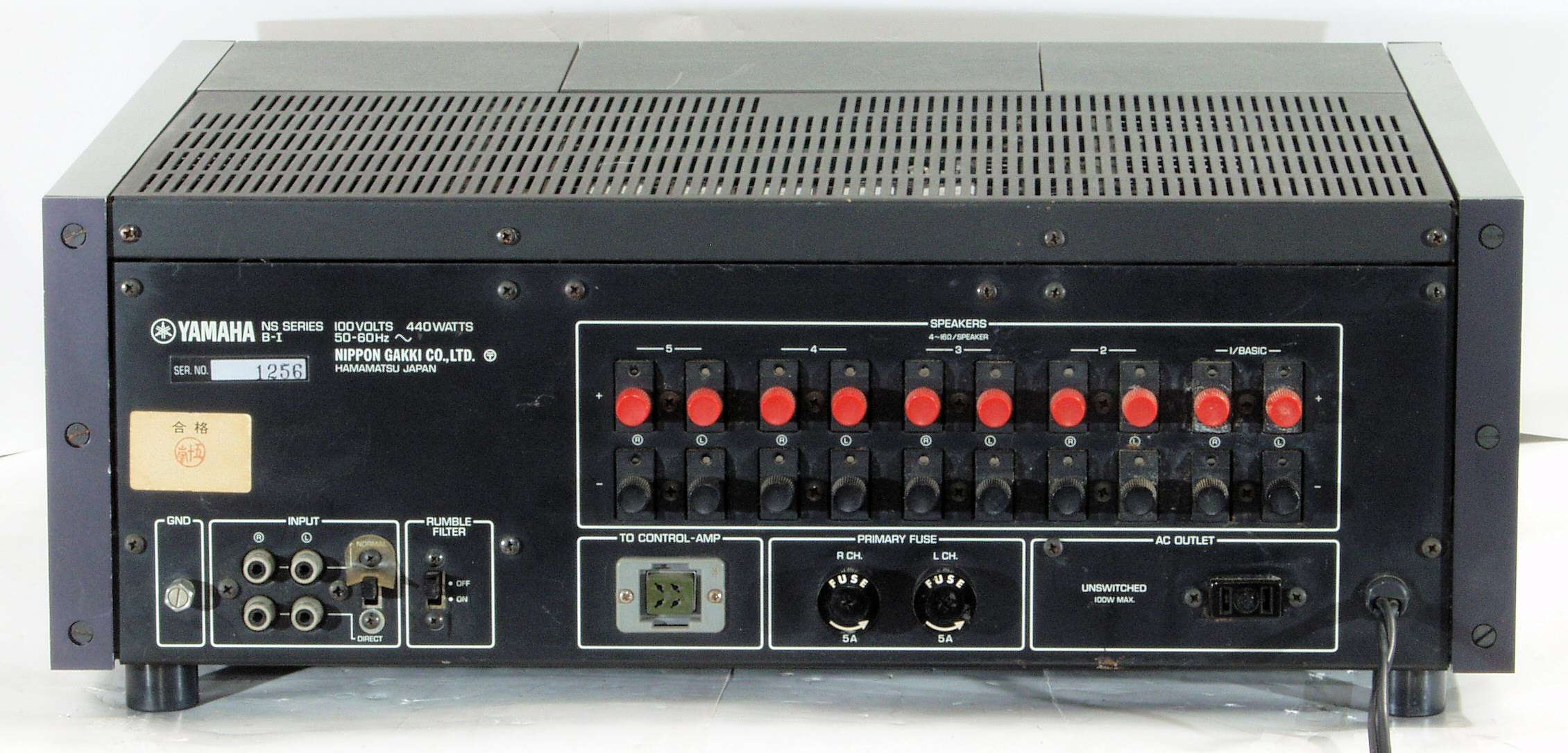

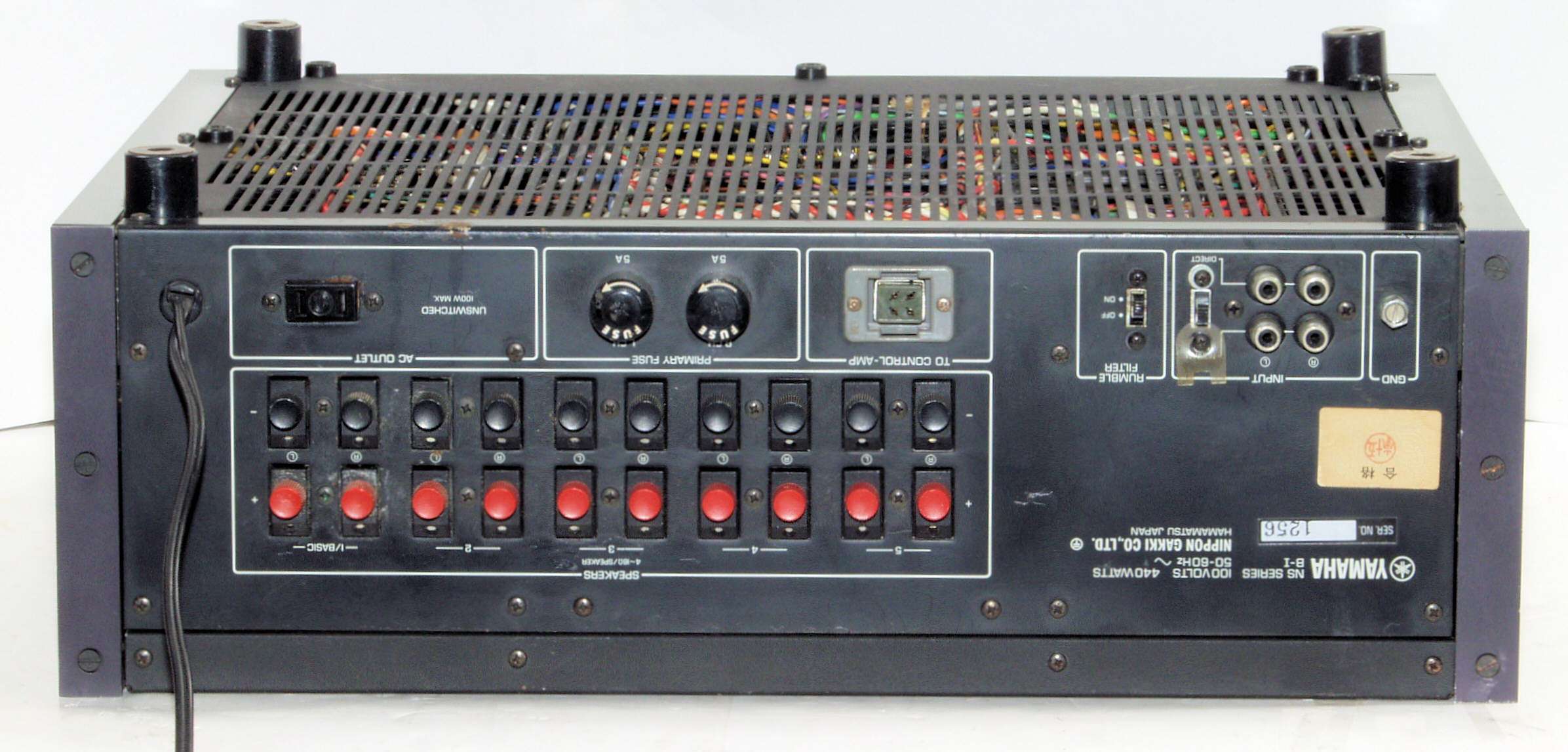

Ａ１４．　点検中、後から見る。

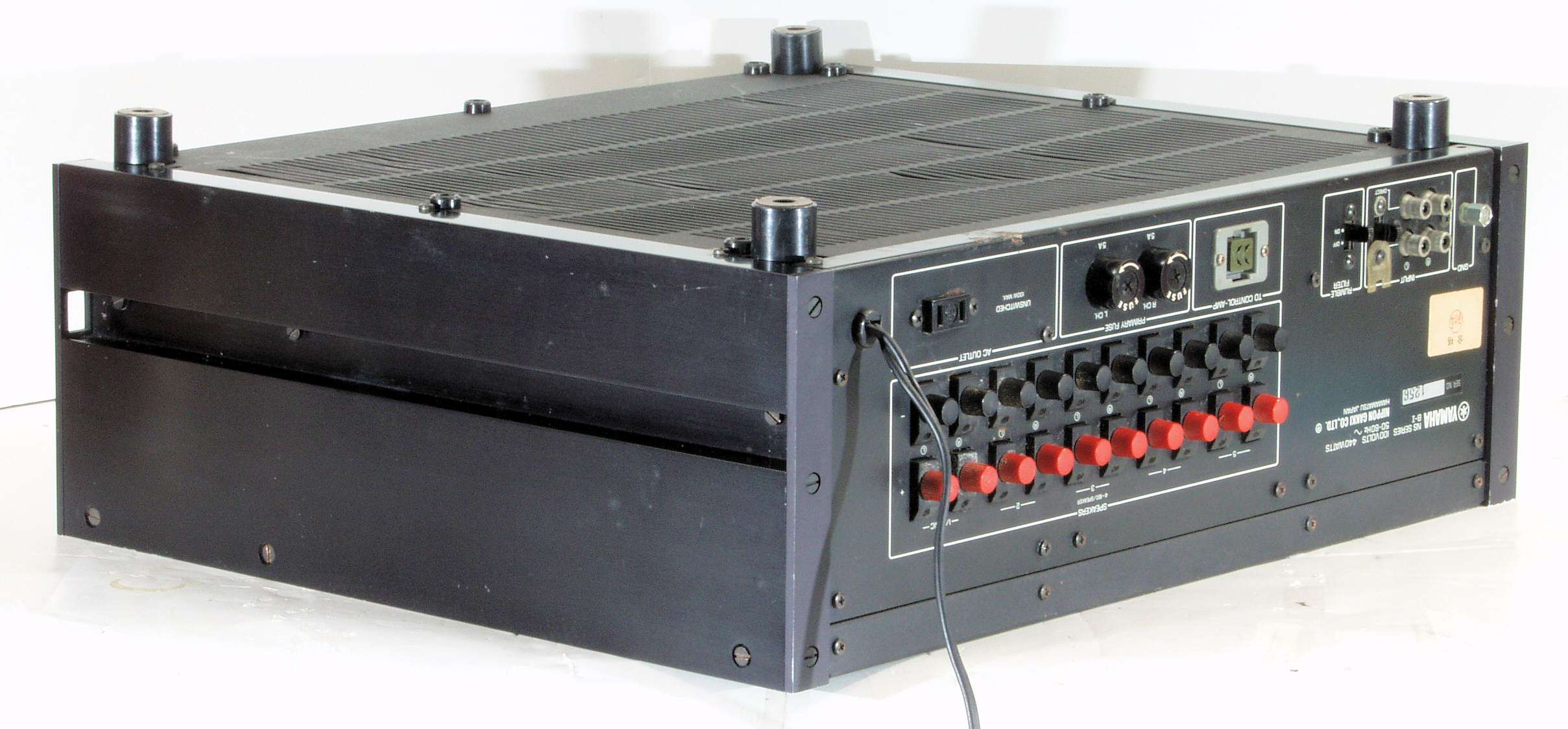

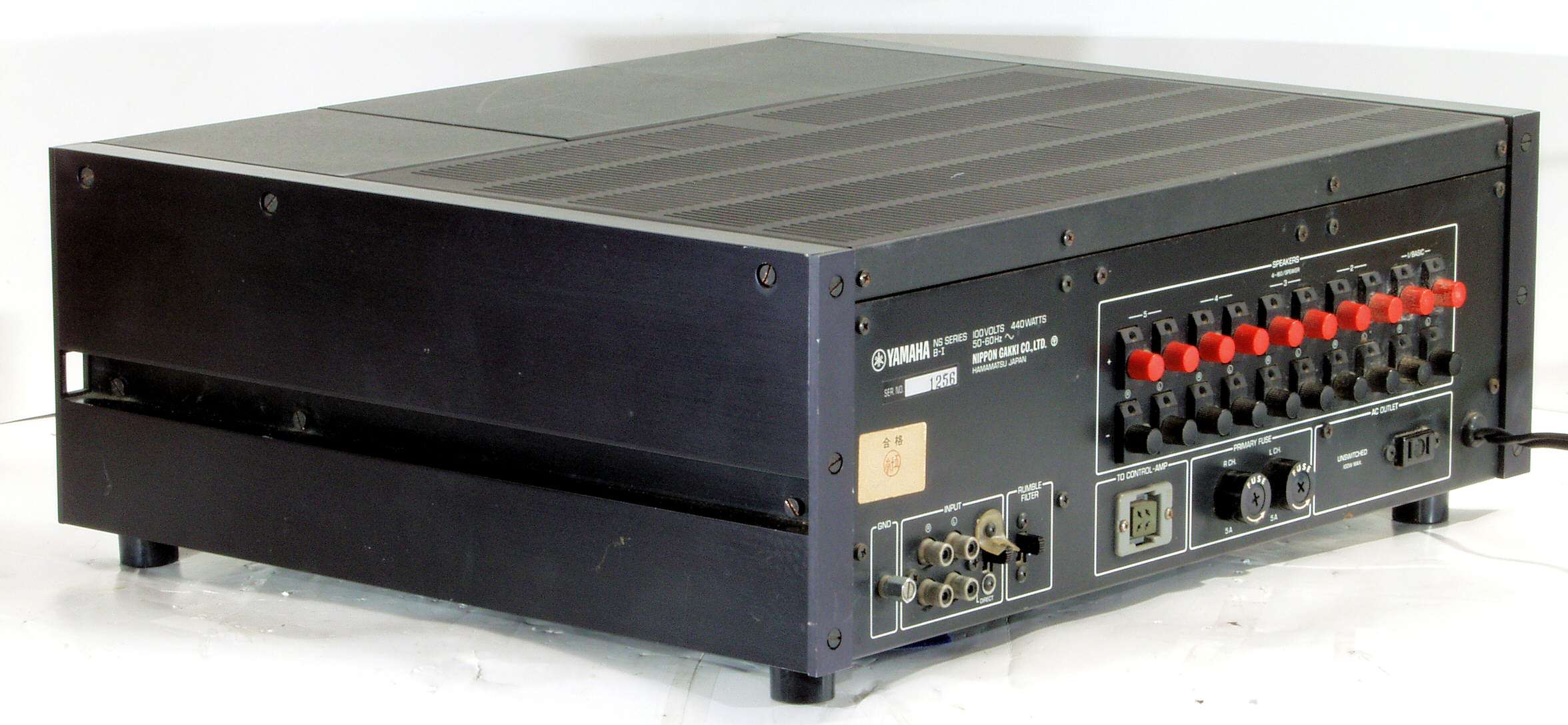

Ａ１５．　点検中、後右から見る。
Ａ１６．　点検中、右から見る。

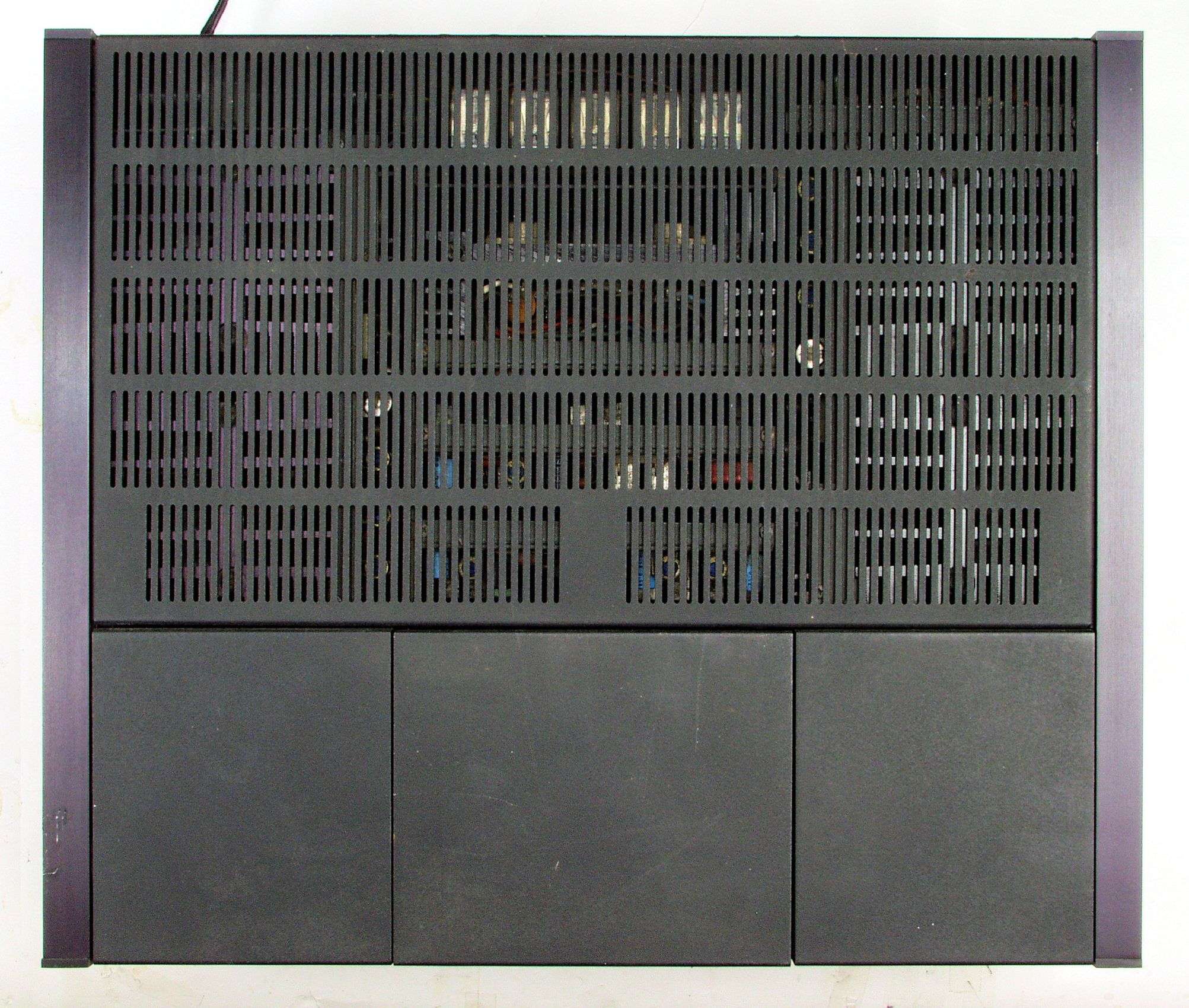

Ａ２１．　点検中、上から見る

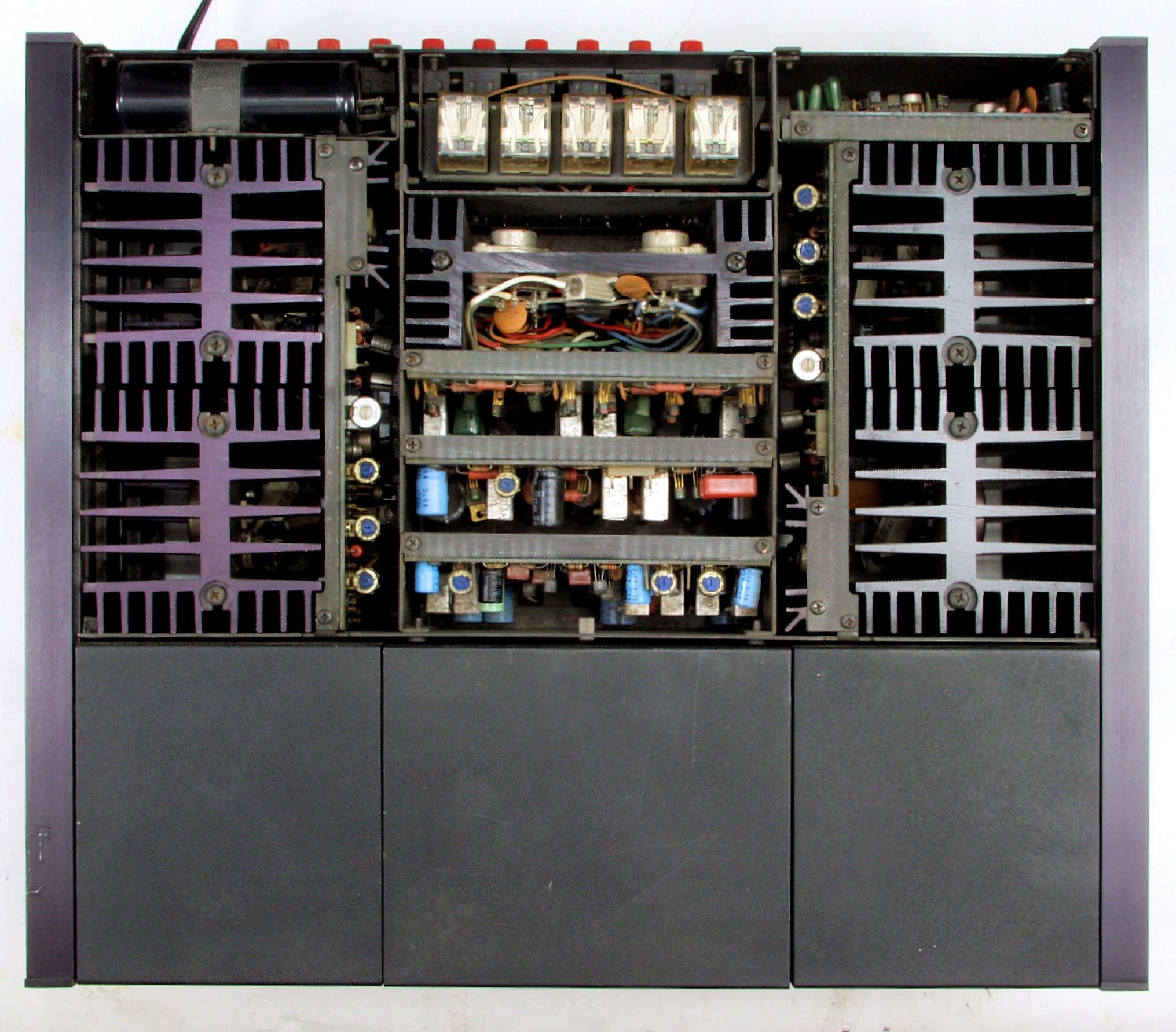

Ａ２２．　点検中、上蓋を取り、上から見る。

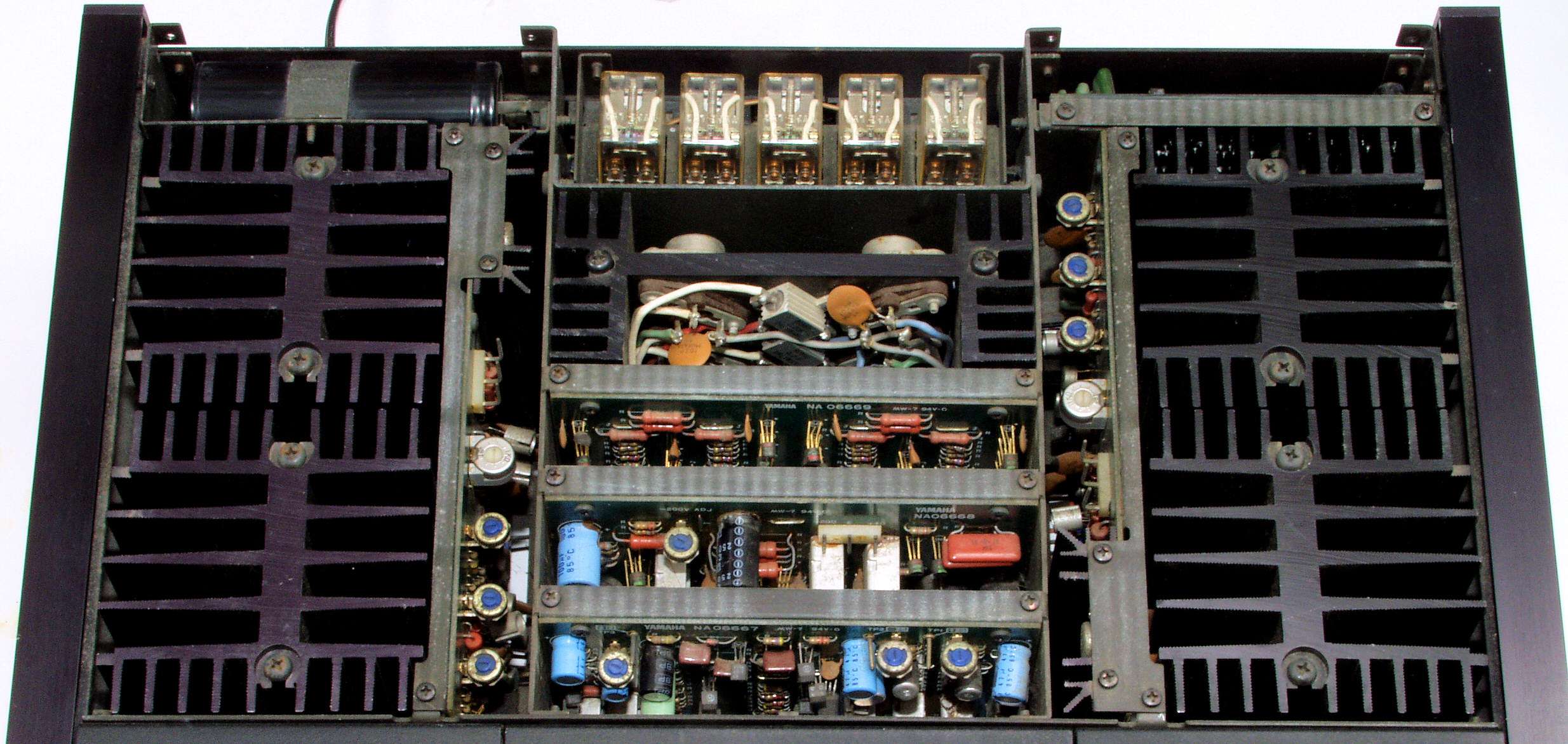

Ａ２３．　点検中、上蓋を取り、上から見る、左右で終段ＦＥＴ（電解トランジスター）の放熱器の色が異なる。
Ａ３１．　点検中、下前から見る。
Ａ３２．　点検中、下前右から見る。
Ａ３３．　点検中、下後から見る。
Ａ３４．　点検中、下後左から見る。

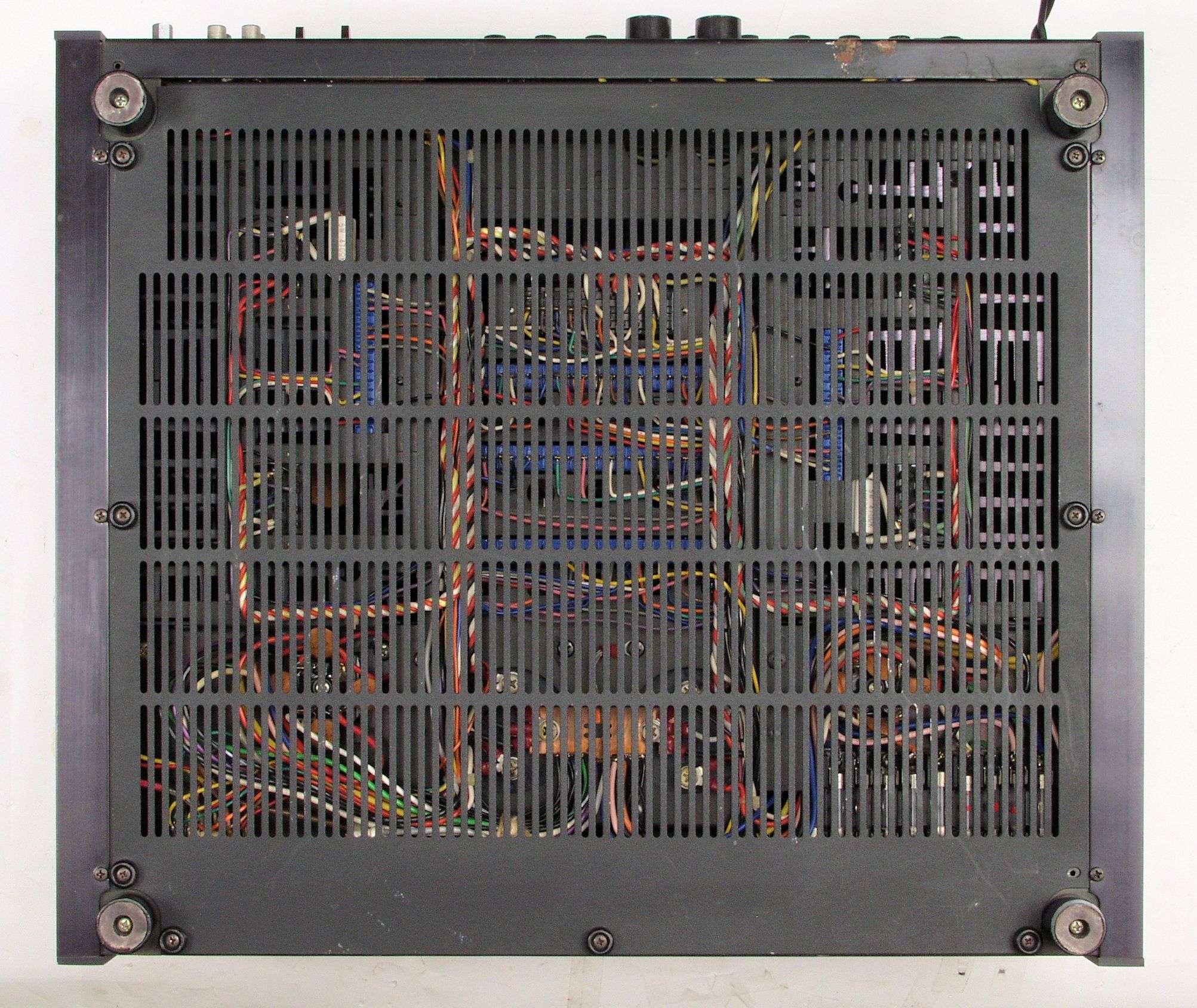

Ａ４１．　点検中、下から見る。

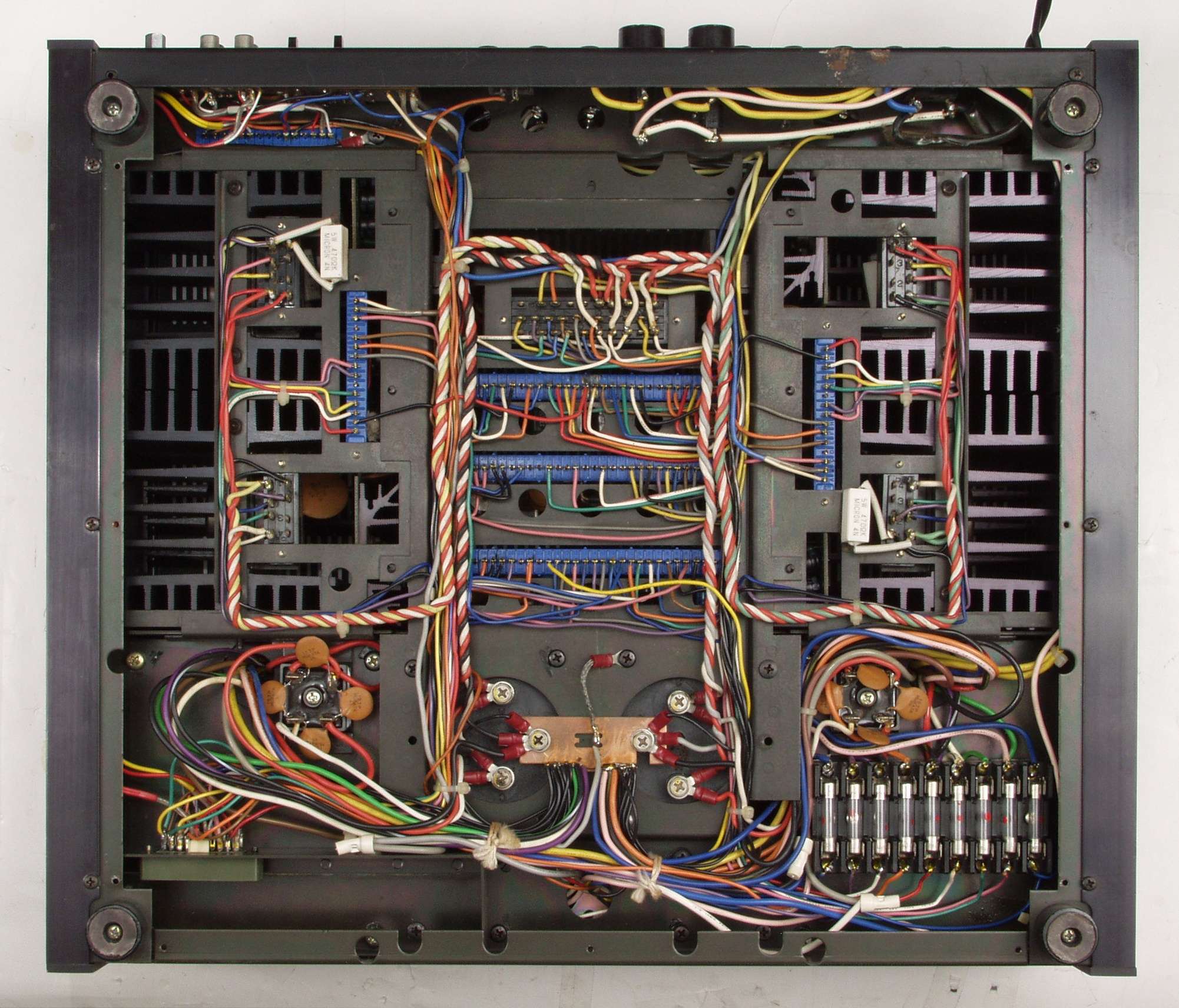

Ａ４２．　点検中、下蓋を取り、下から見る。

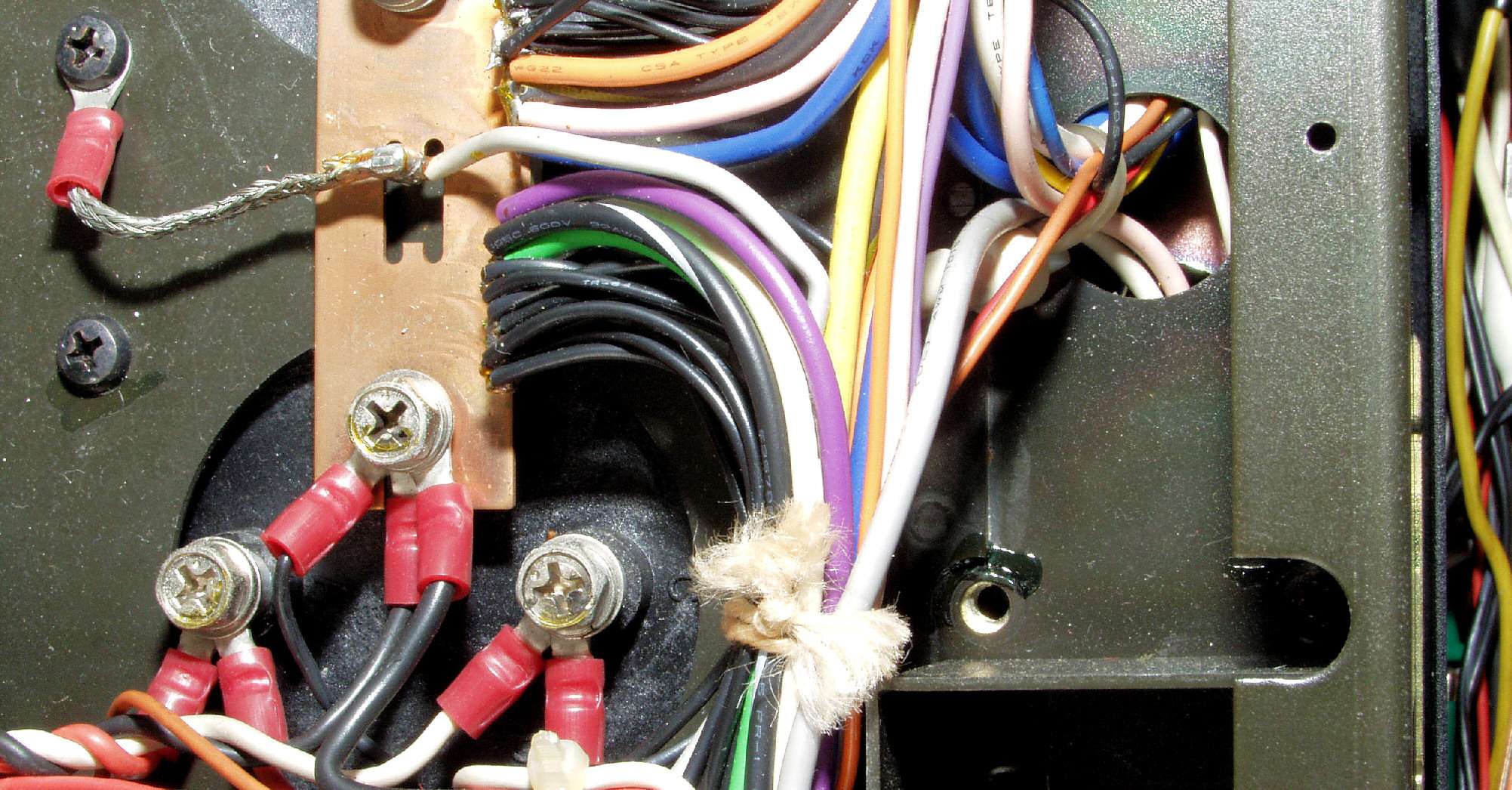

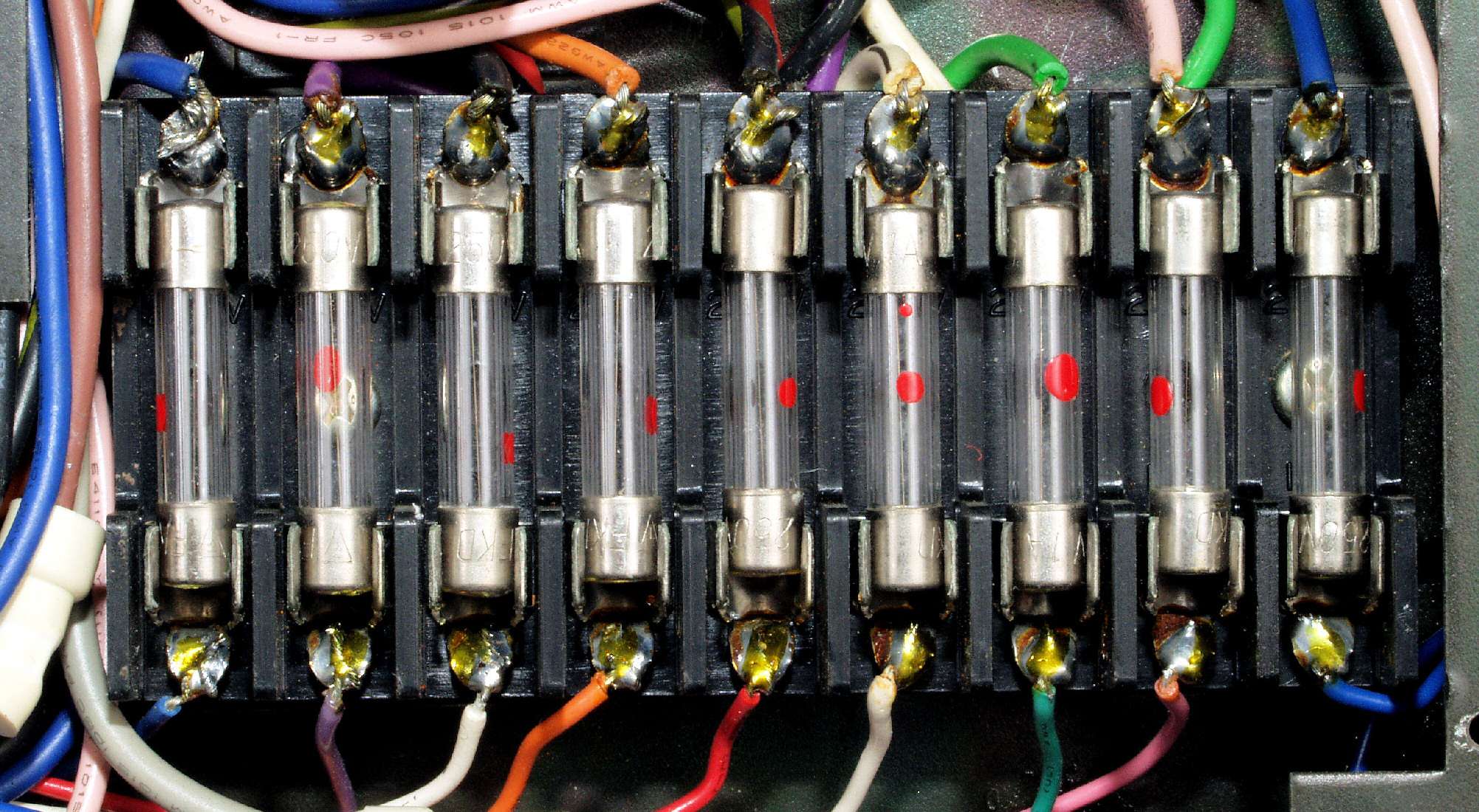

Ａ４３．　点検中、下蓋を取り、ヒューズを見る、左側の１本の配線切断＋再半田。
Ａ４３．　点検中　電源ユニットの取り付けビスが無い
Ａ４４．　点検中　大型電源電解コンデンサーの１本の液漏れ跡！
Ａ４５．　点検中　大型電源電解コンデンサーの１本の液漏れ跡、配線を外し確認。

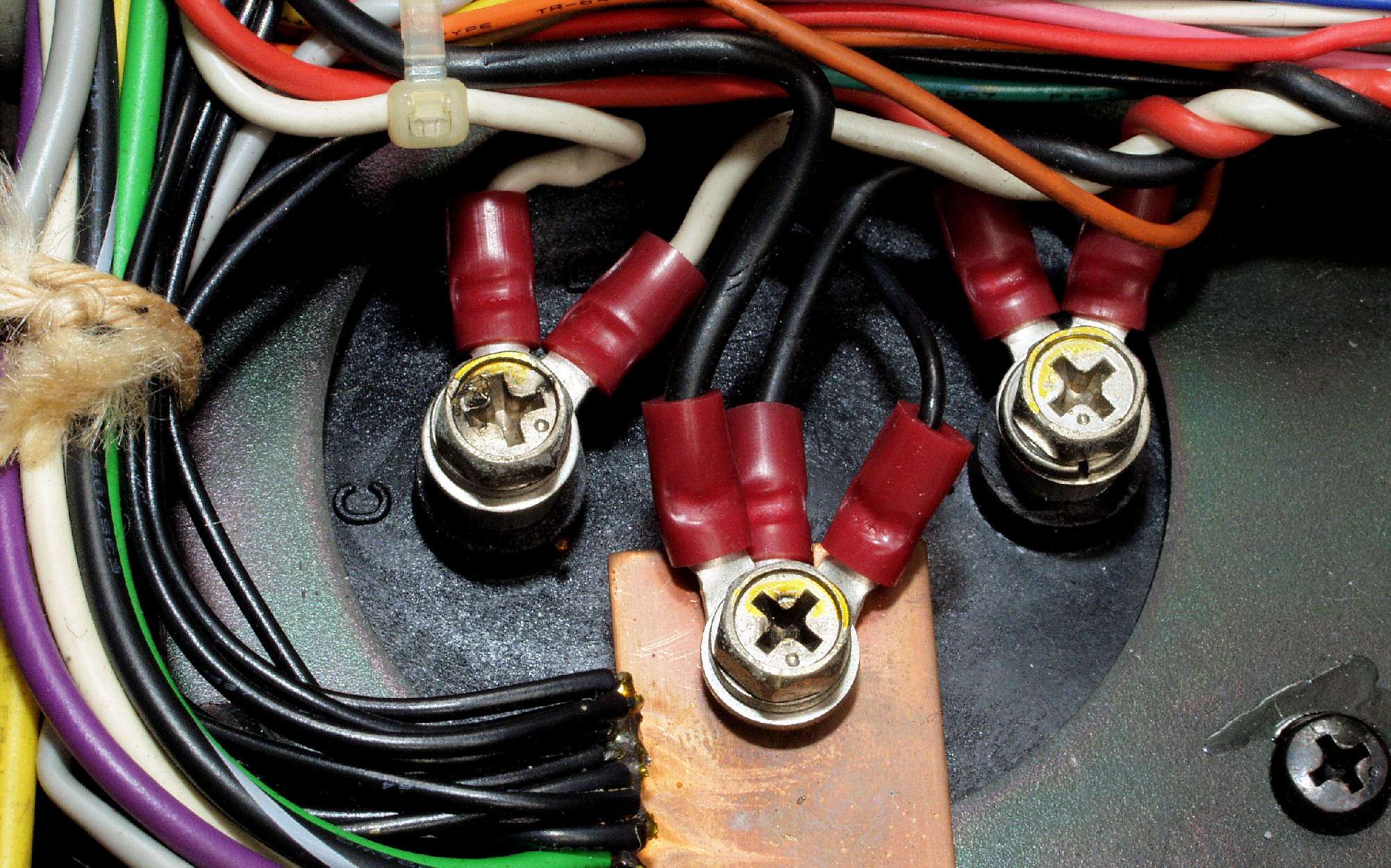

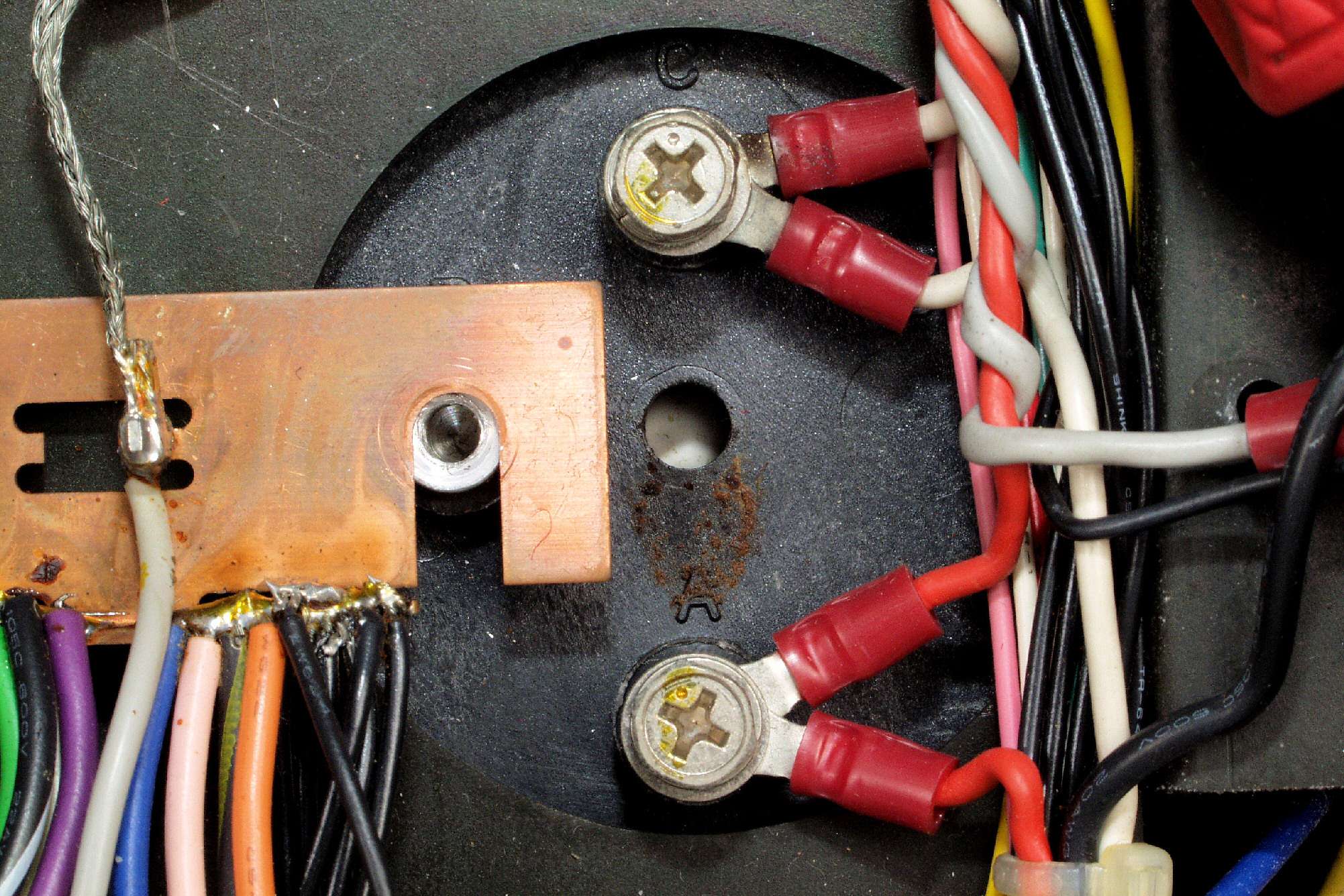

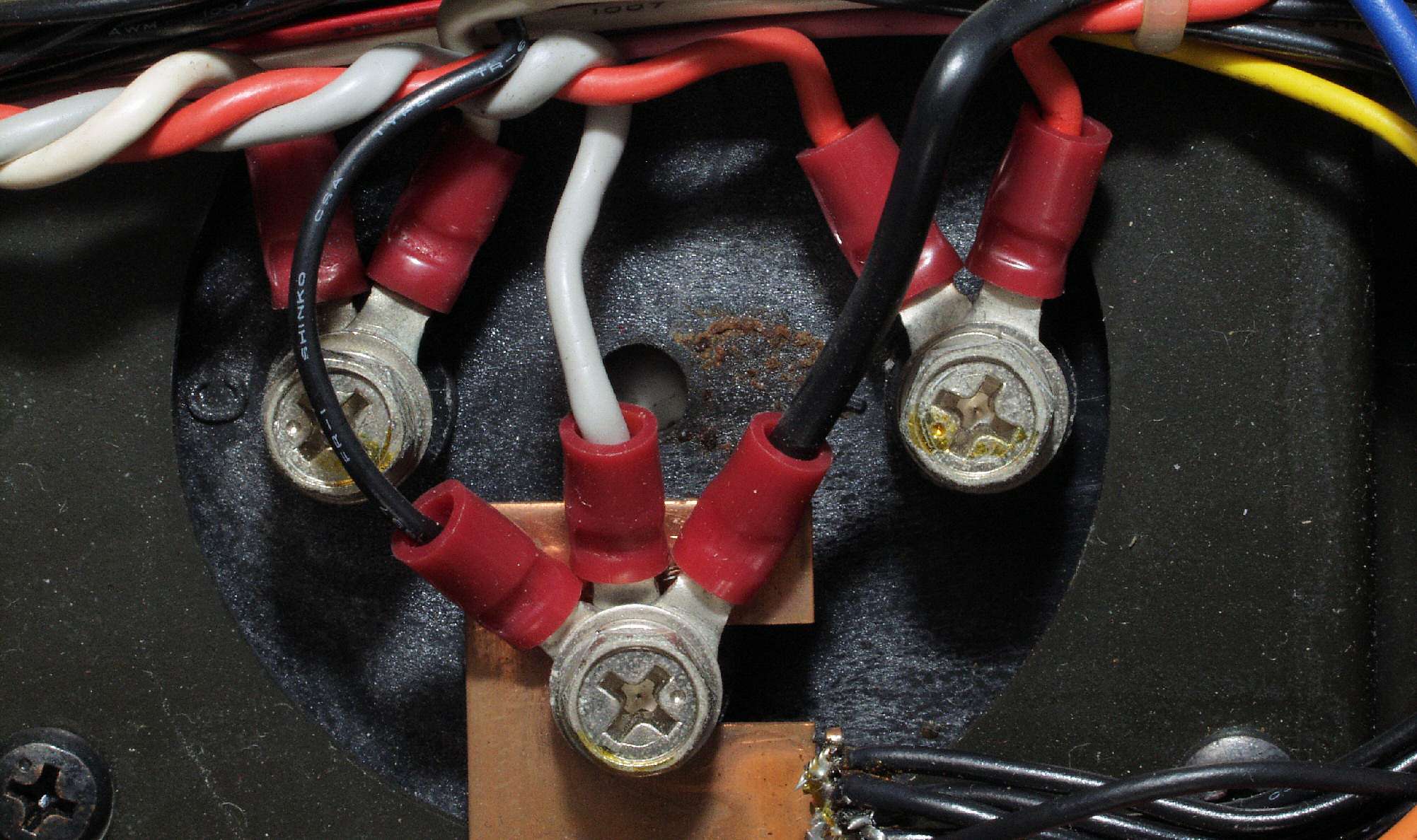

Ａ４６．　点検中　大型電源電解コンデンサーの１本の端子ビスに放電アーク跡！
Ａ５１．　点検中　電源１基板の熱の為頭のビニールが剥けた電解コンデンサー
Ａ５２．　点検中　電源２基板の熱の為頭のビニールが剥けた電解コンデンサー

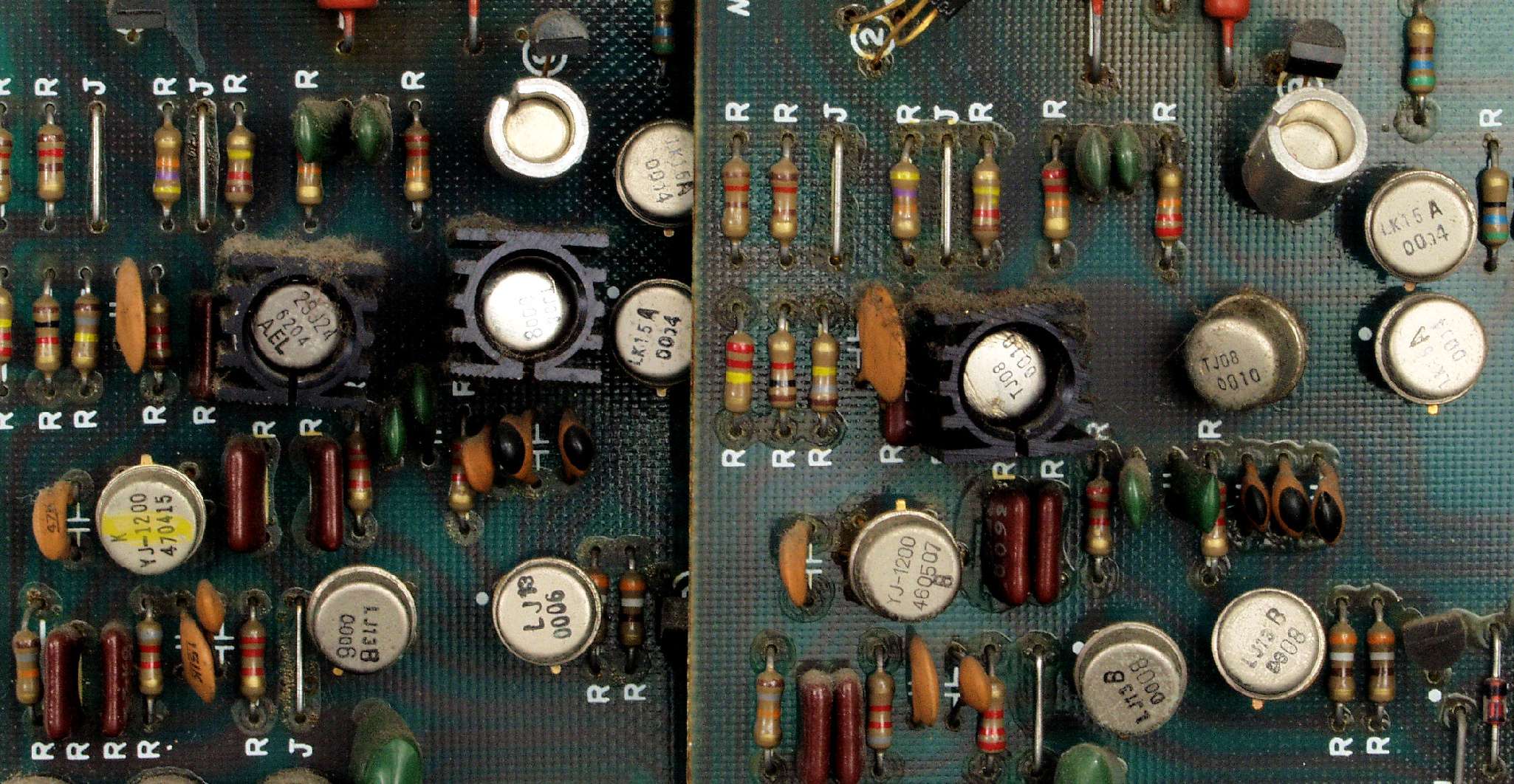

Ａ５３．　点検中　左右で異なる側ドライブ基板
Ａ５４．　点検中　修理の時、銅箔?離がある右ドライブ基板裏

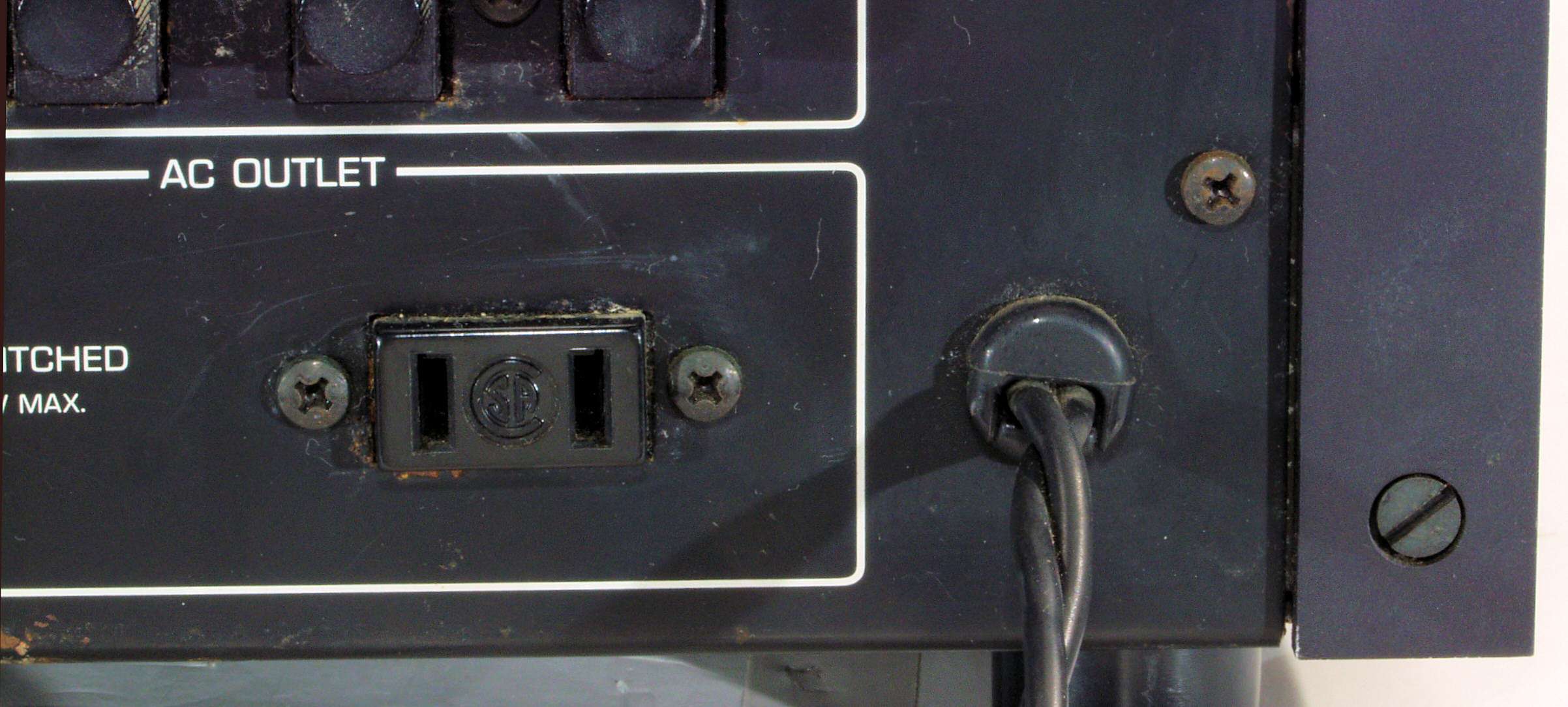

Ａ６１．　点検中　電源ケーブル

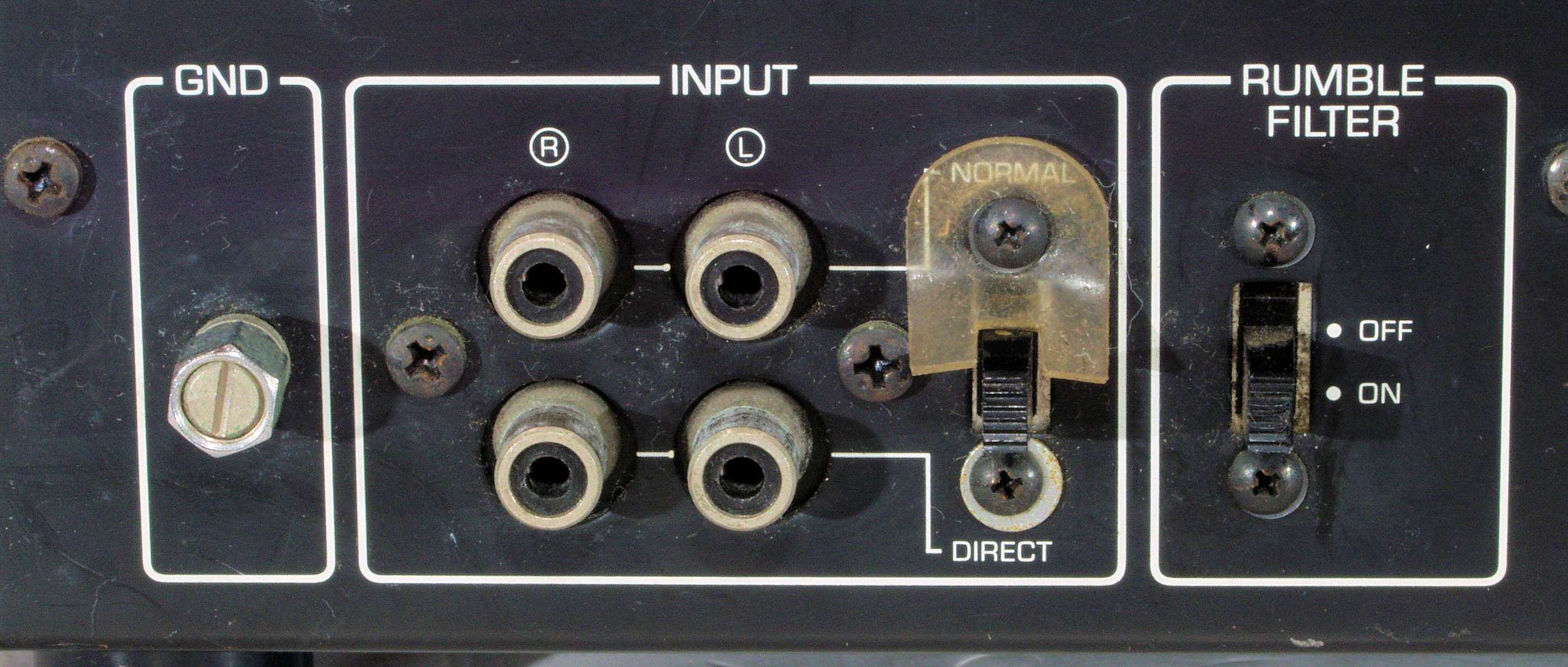

Ａ６２．　点検中　入力RCA端子

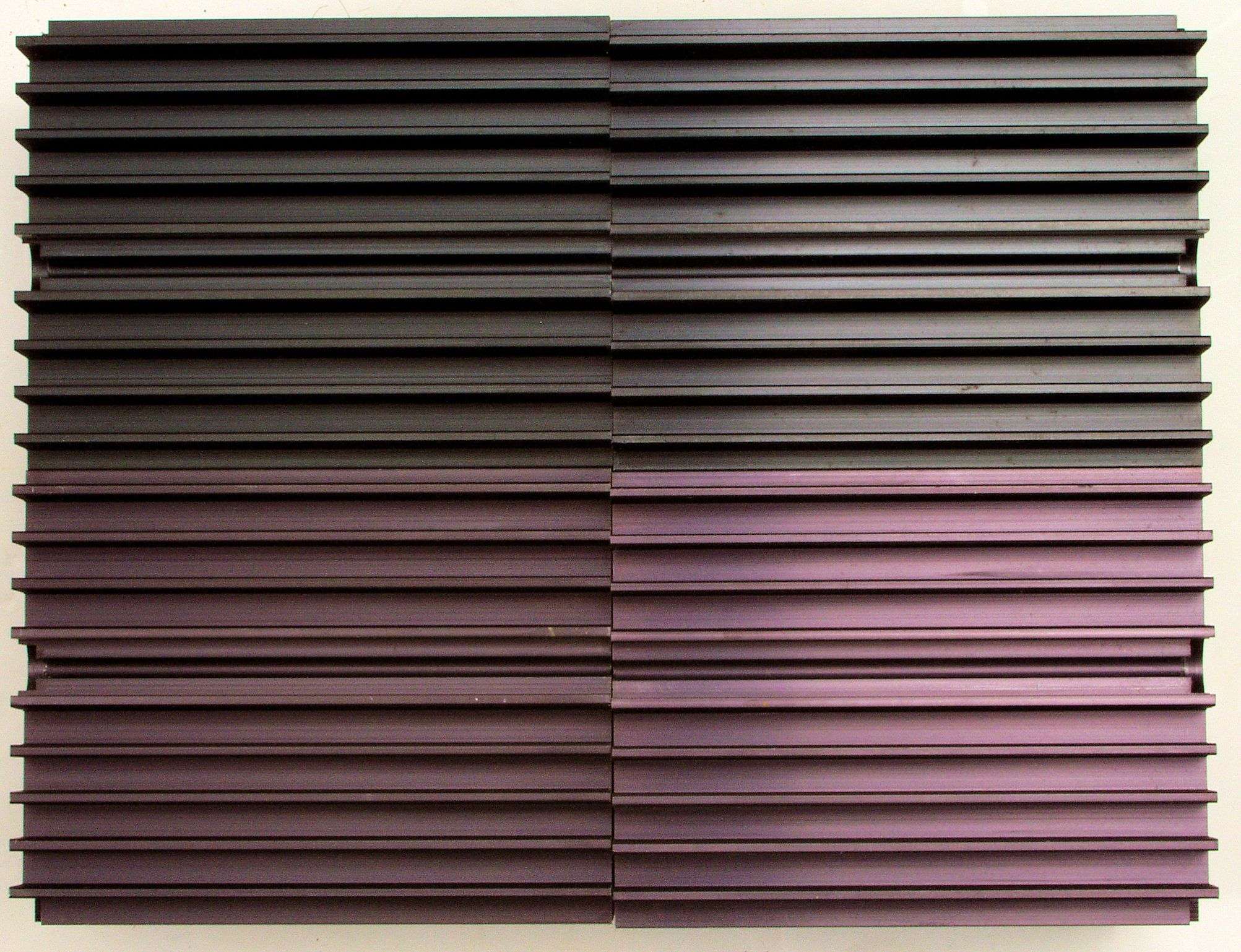

Ａ６２．　点検中　　終段出力ＦＥＴ（電解トランジスター）放熱器、上＝Ｌ側、下＝Ｒ側。
Ｃ．　修理状況

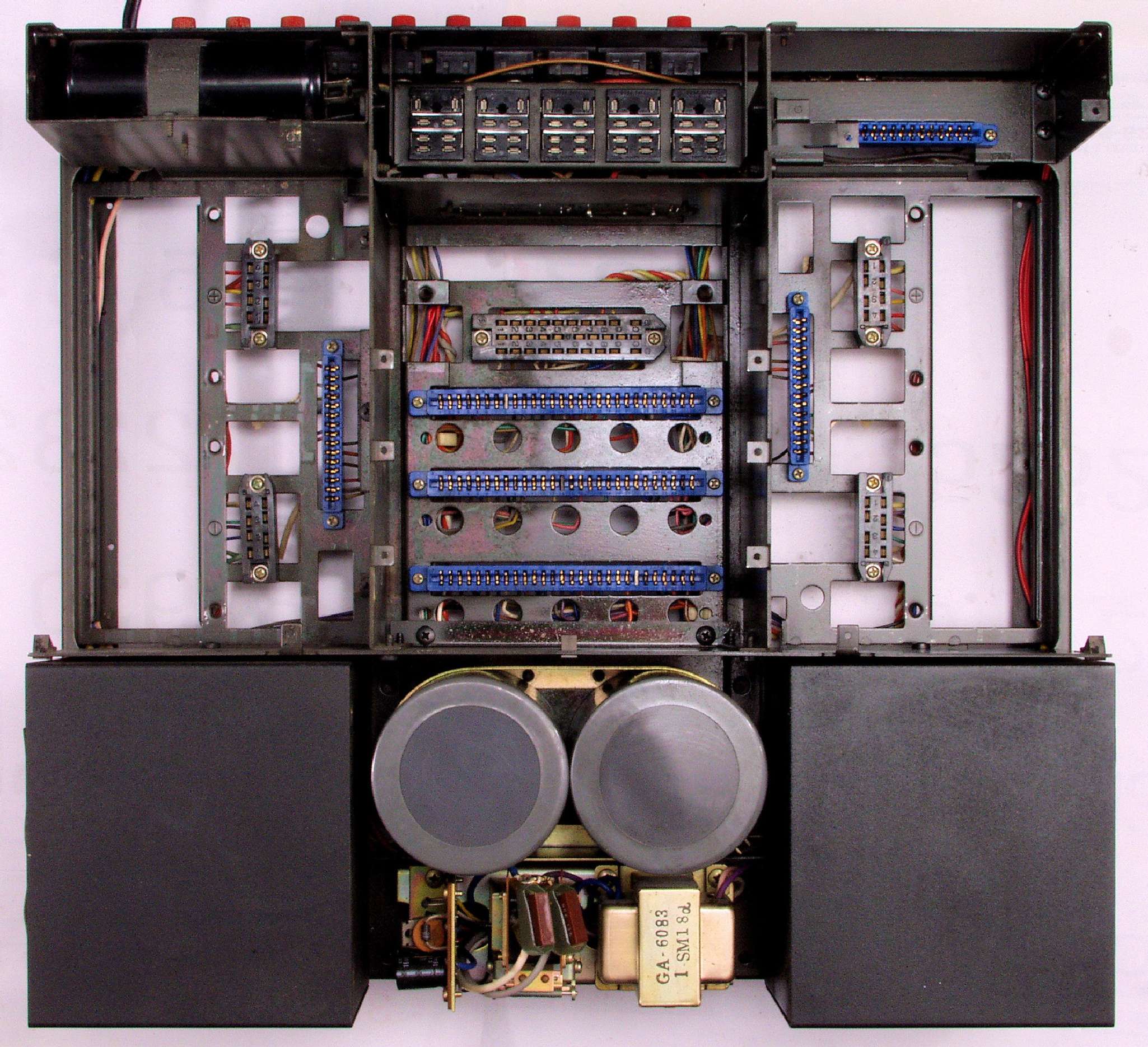

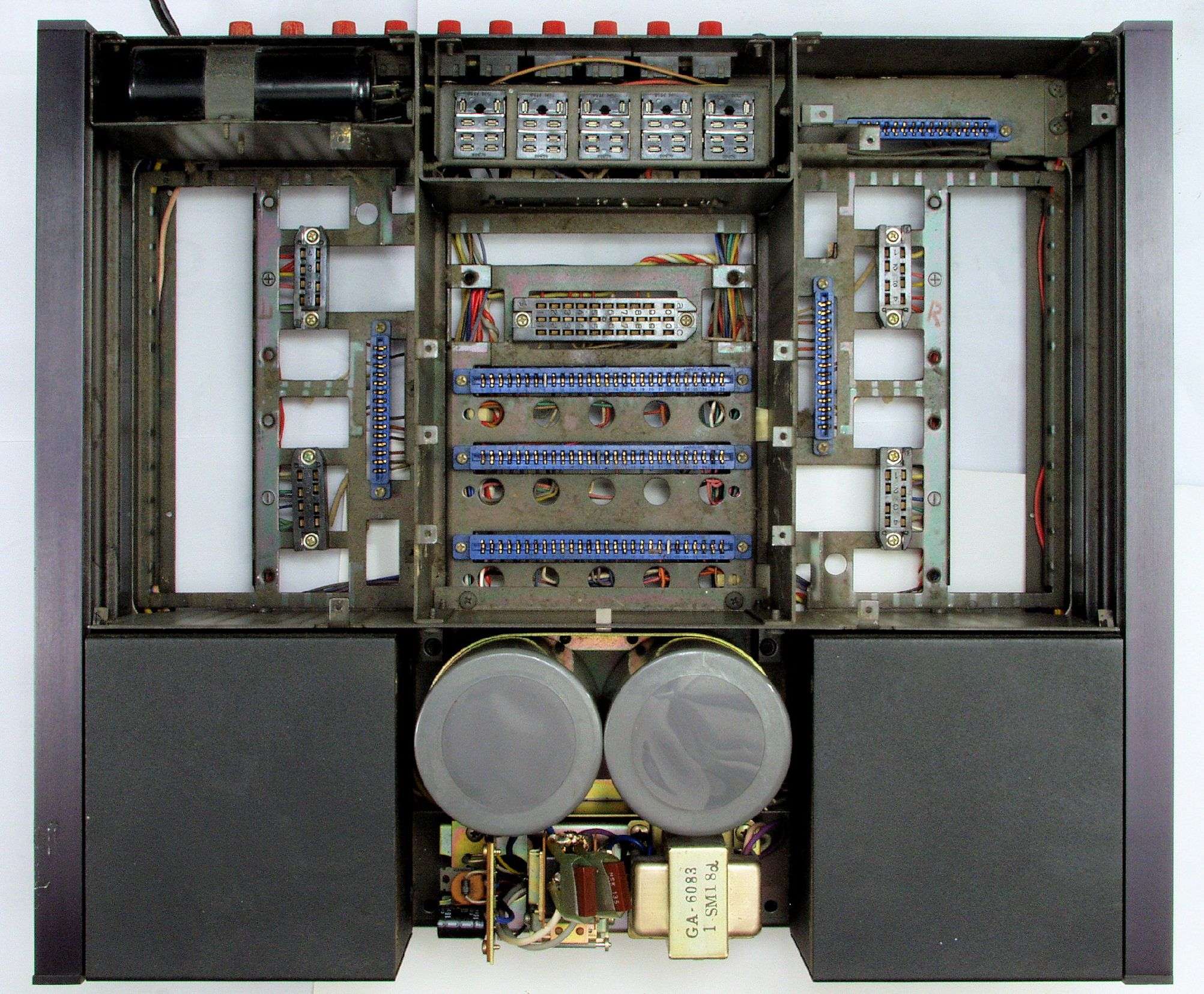

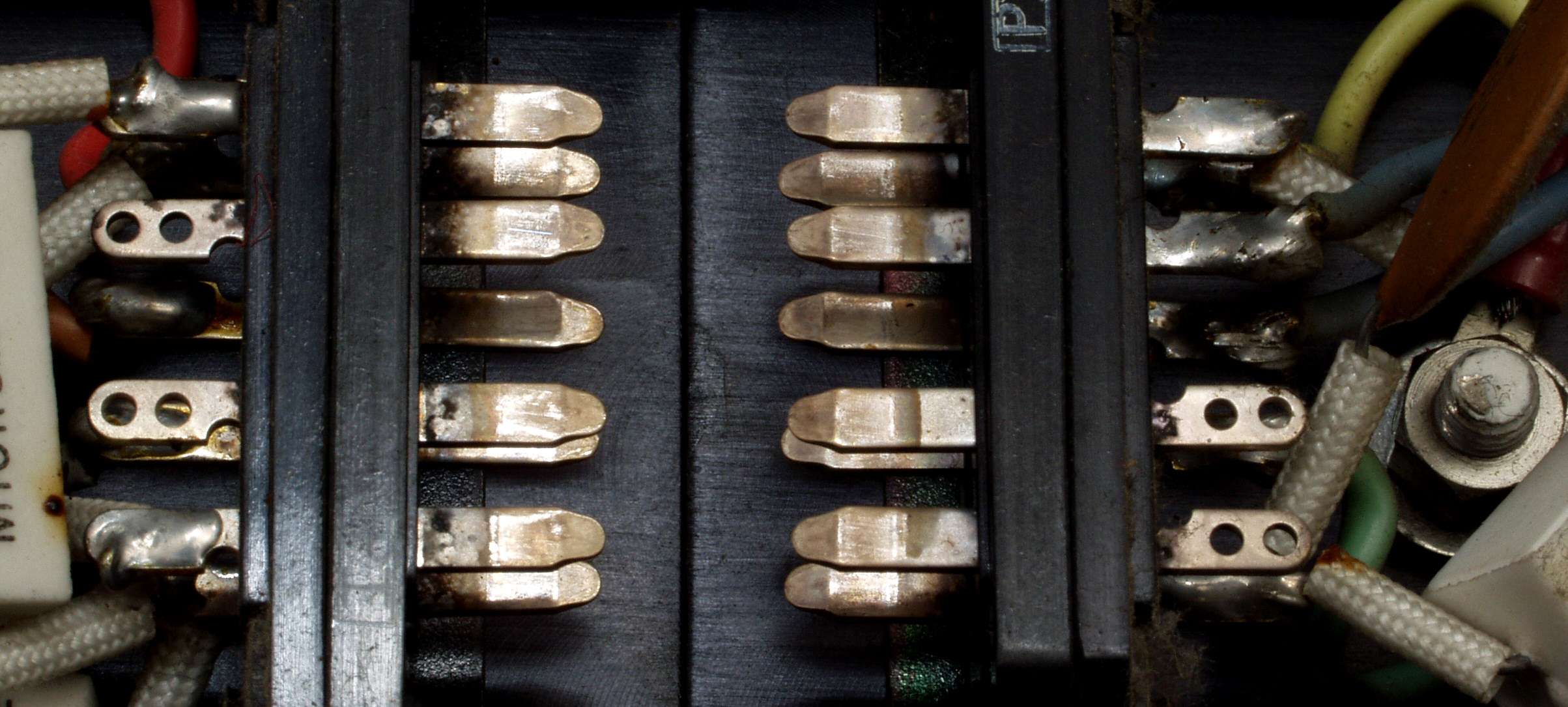

Ｃ１０．　修理中　基板を外したシャーシ
Ｃ１０２．　修理中　基板を外したシャーシ、　右半分錆防止剤を塗る。

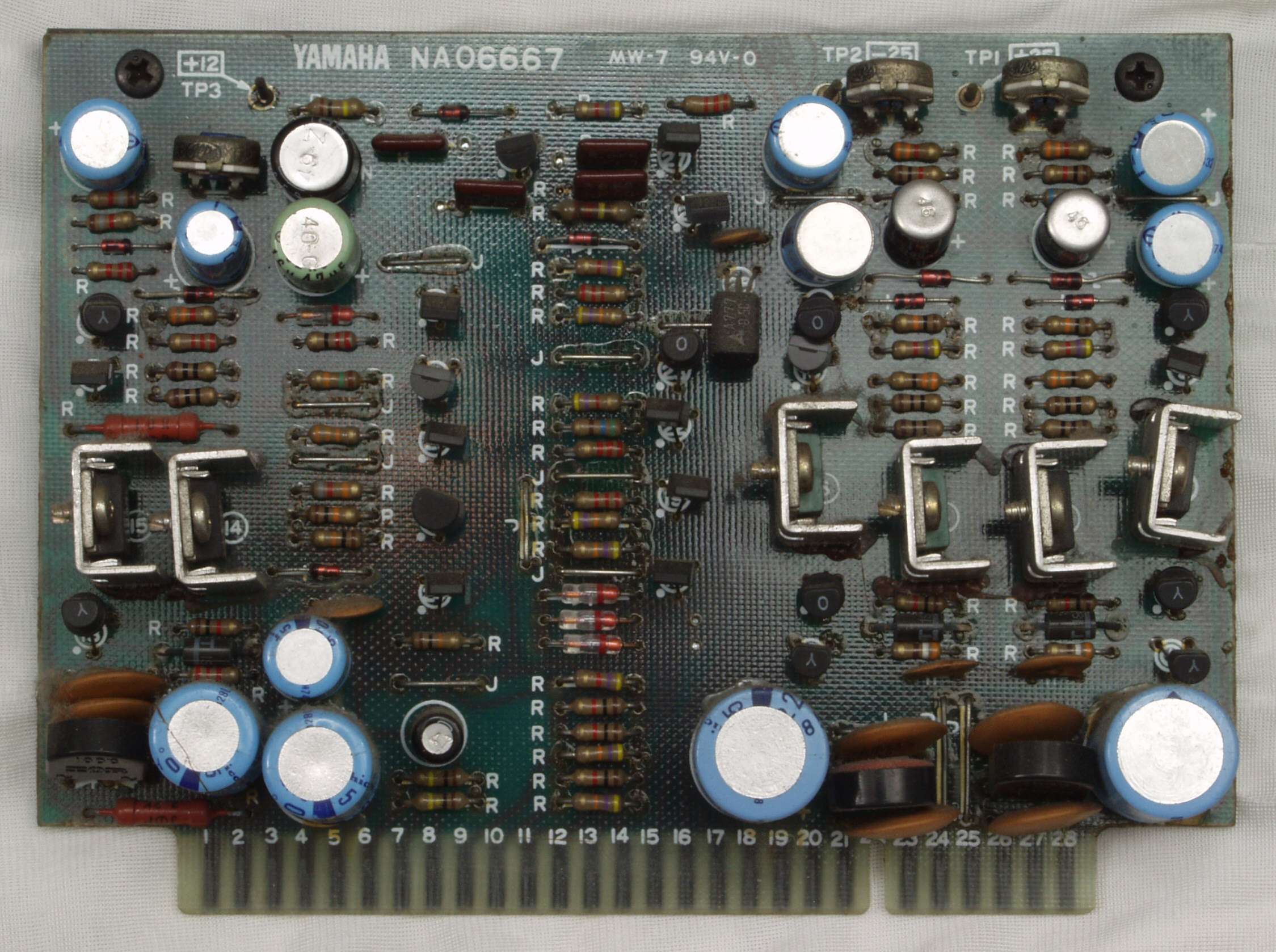

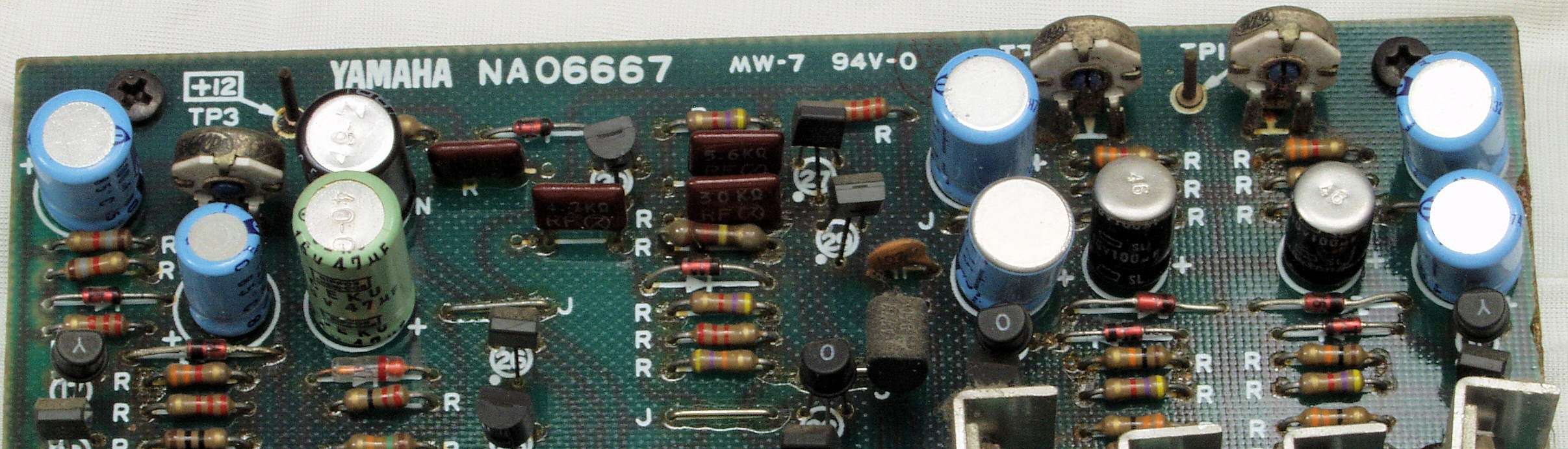

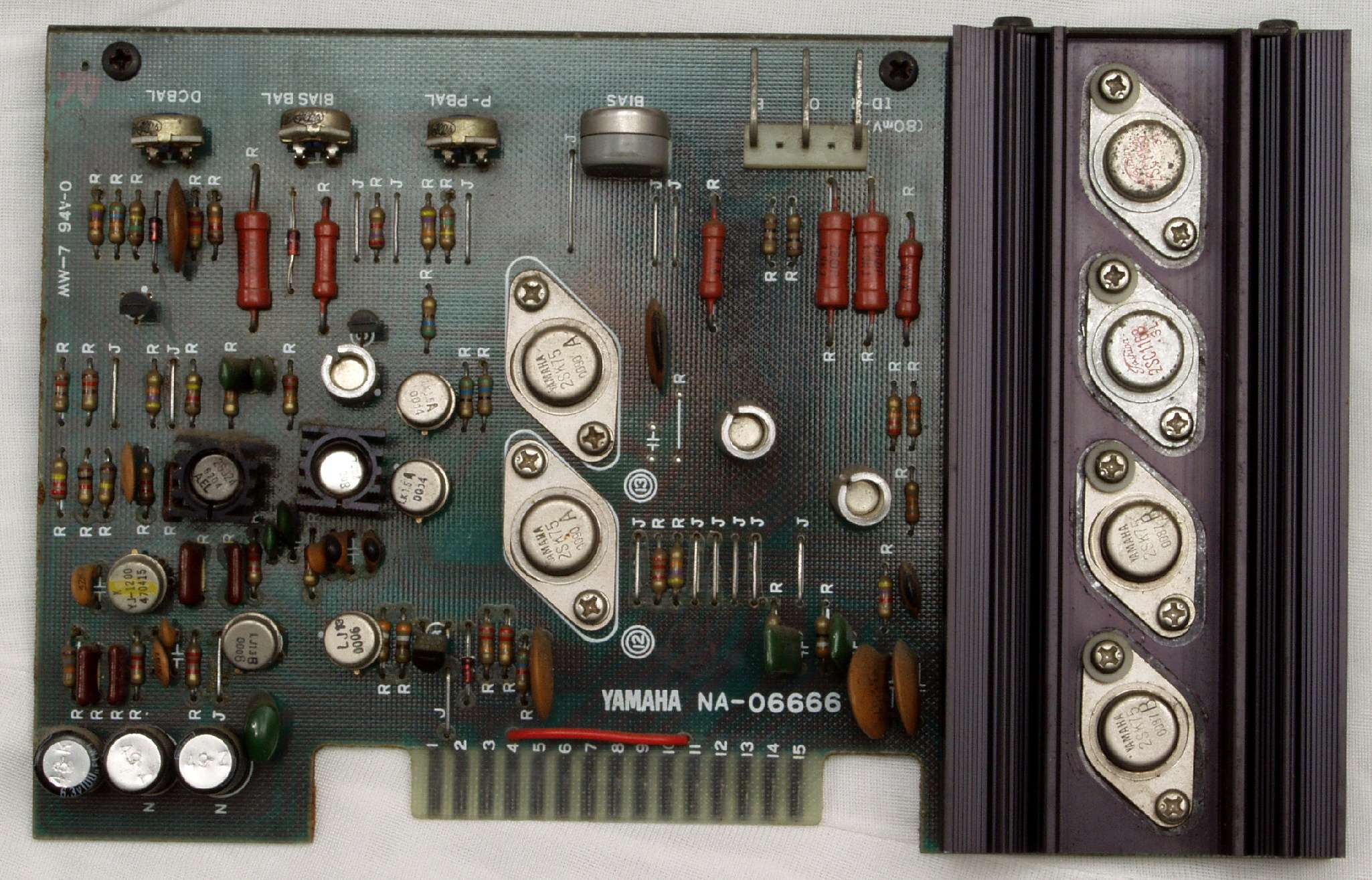

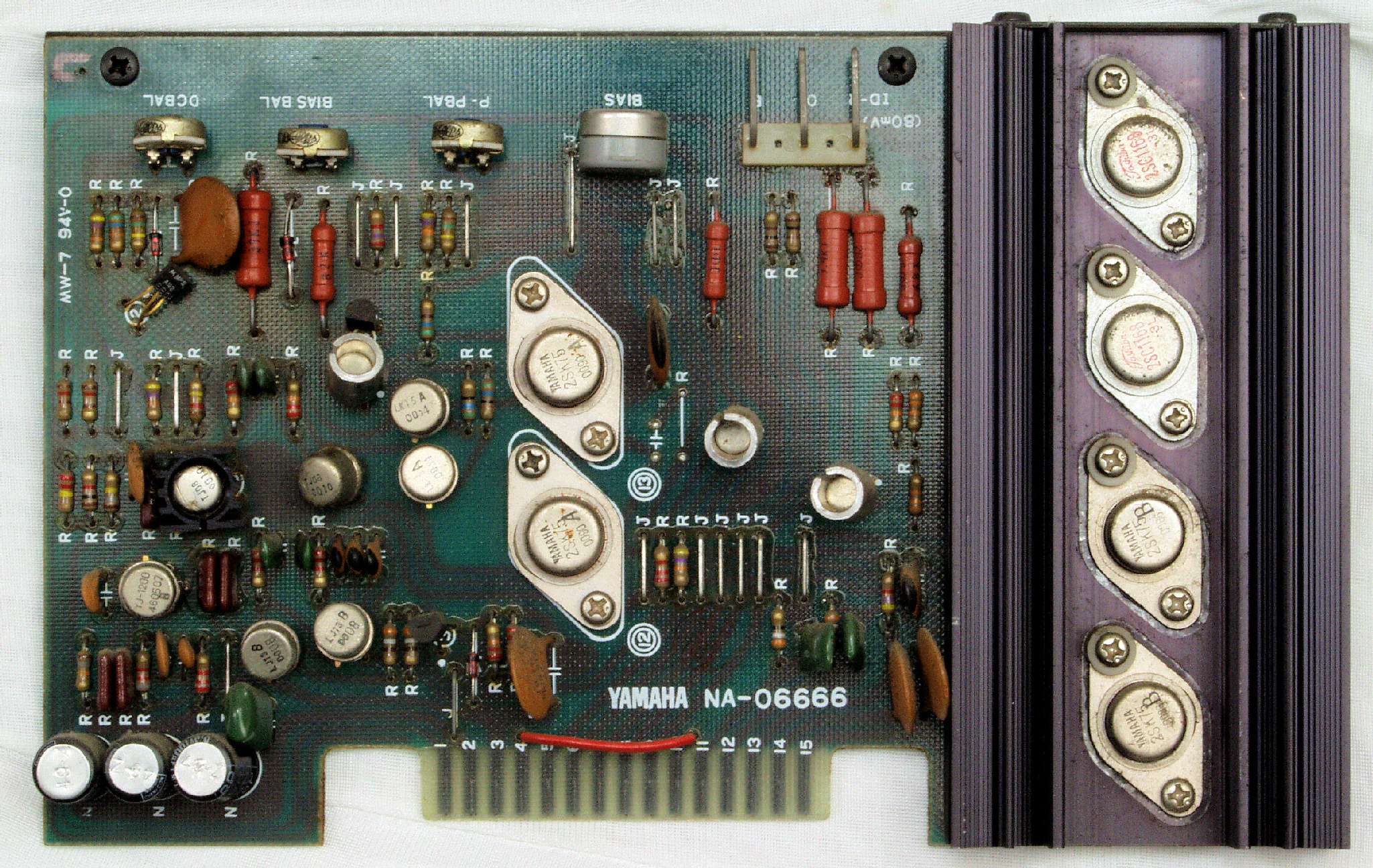

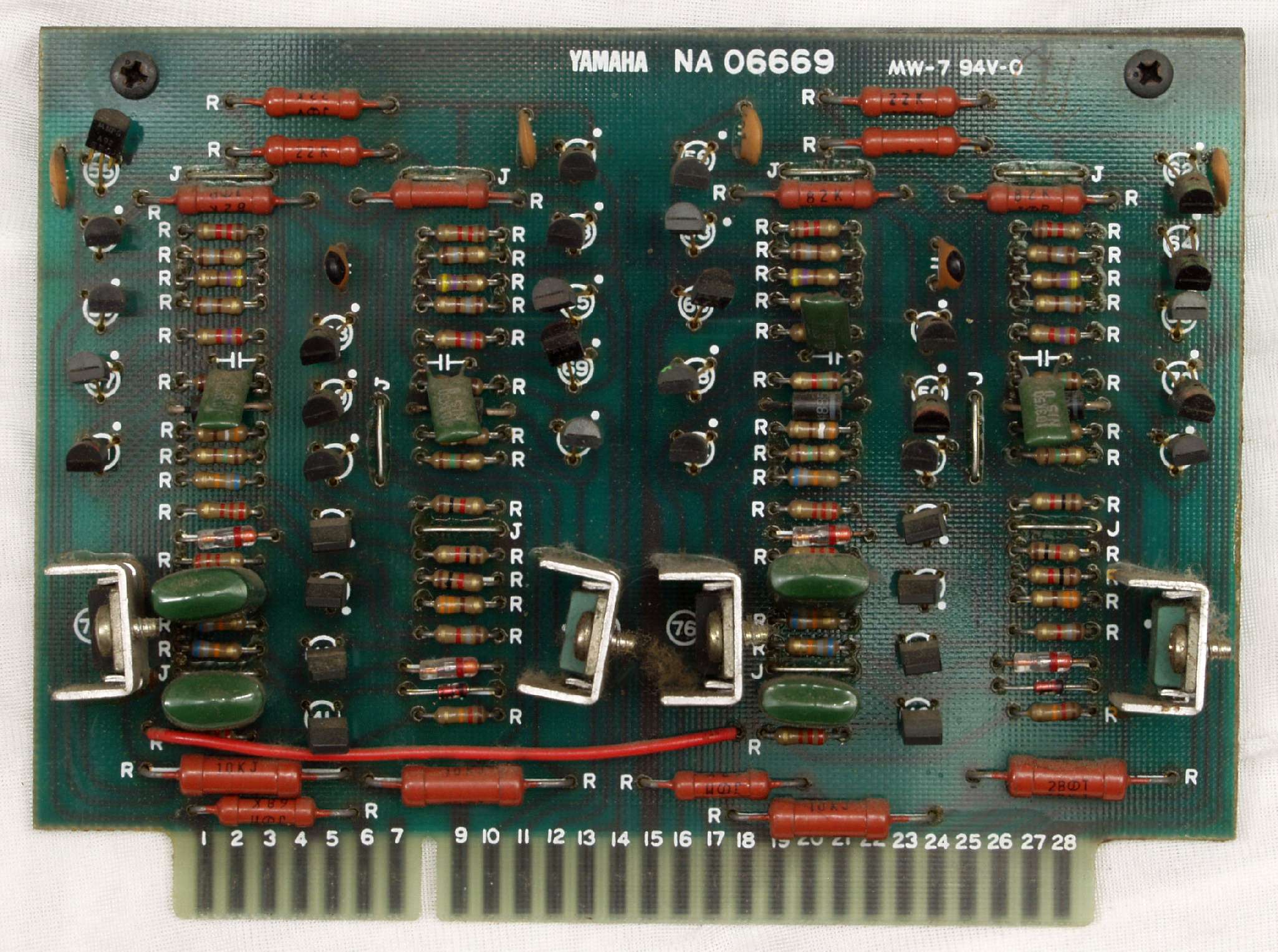

Ｃ１１．　修理前　Ｒ側ドライブ基板

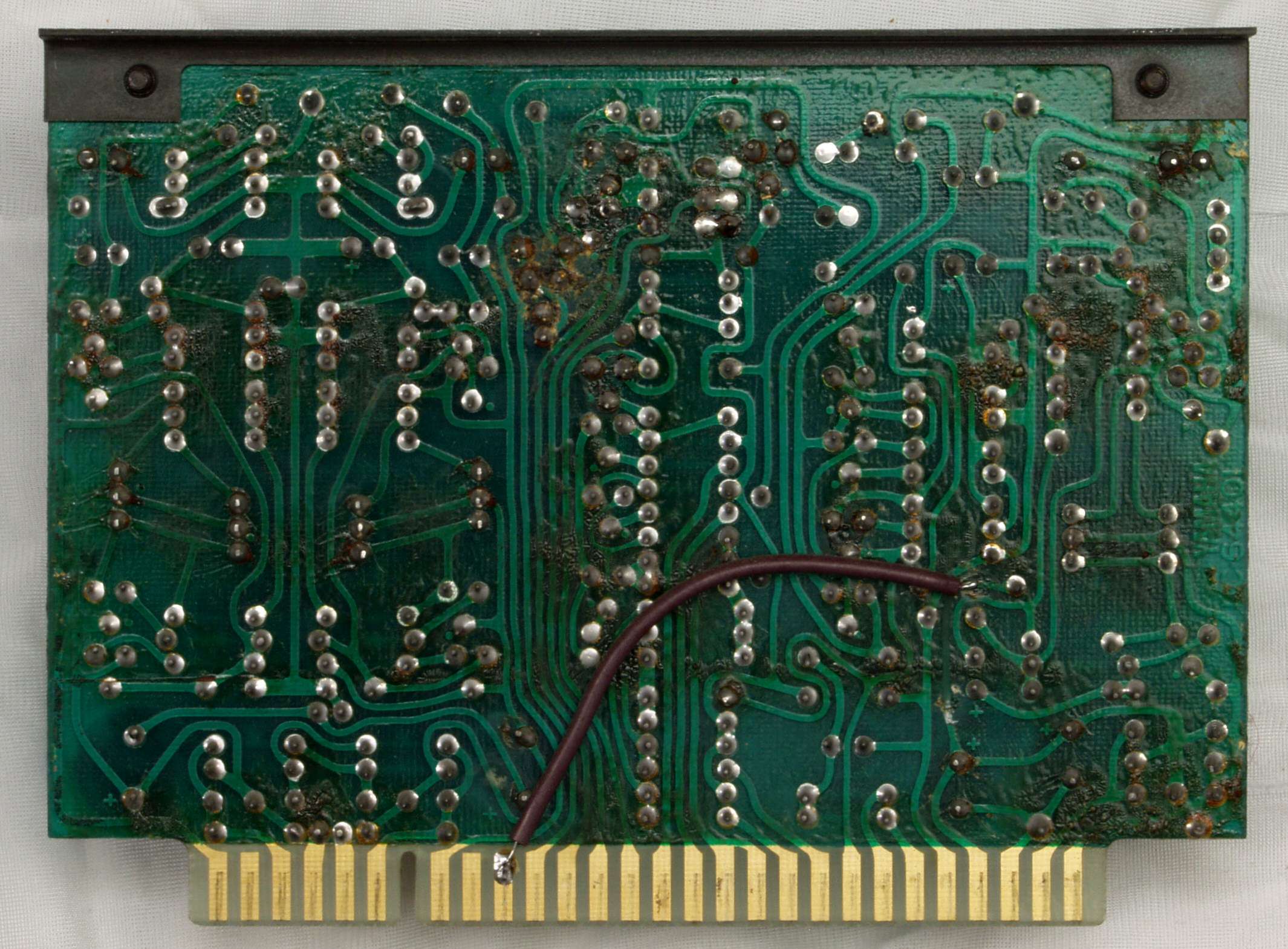

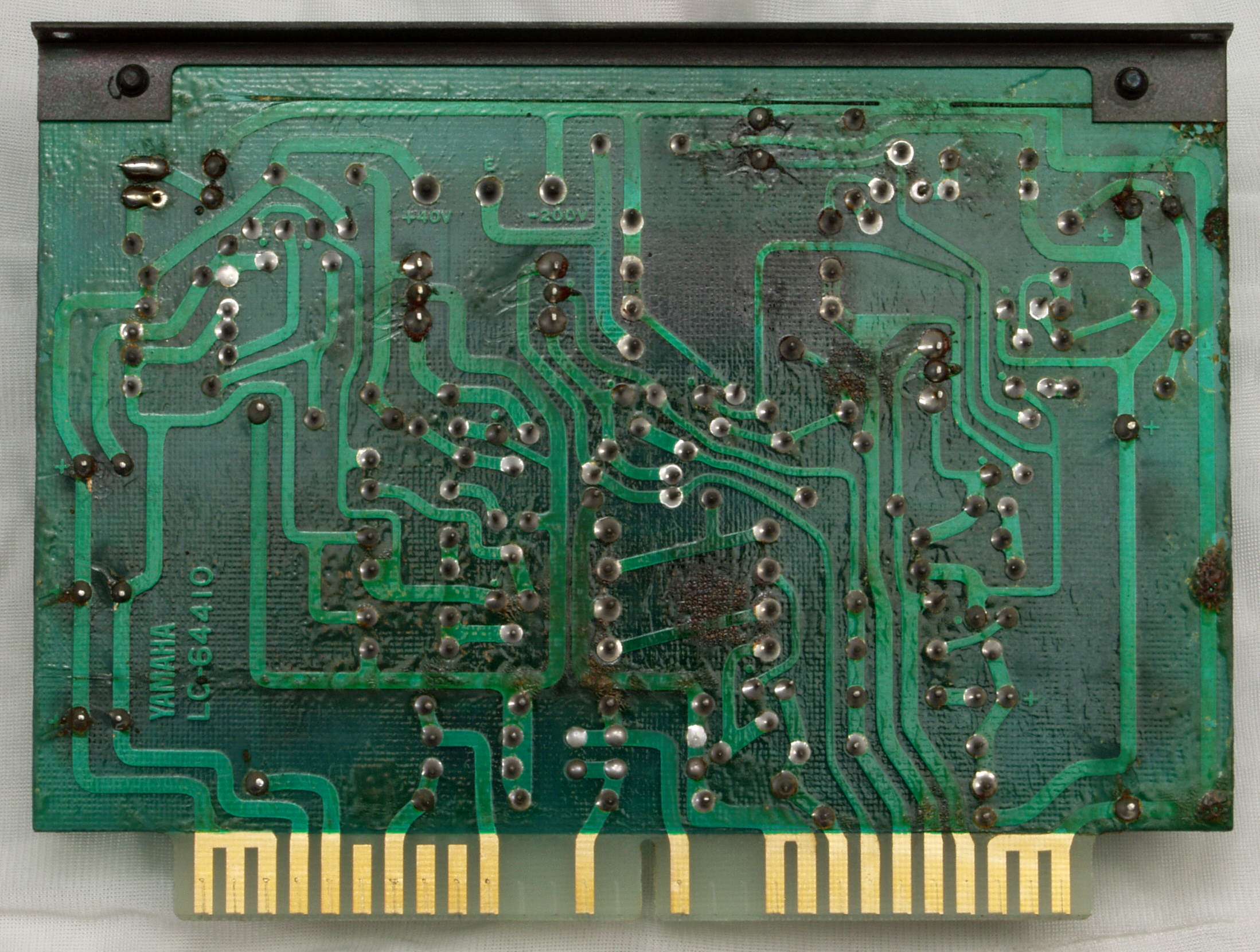

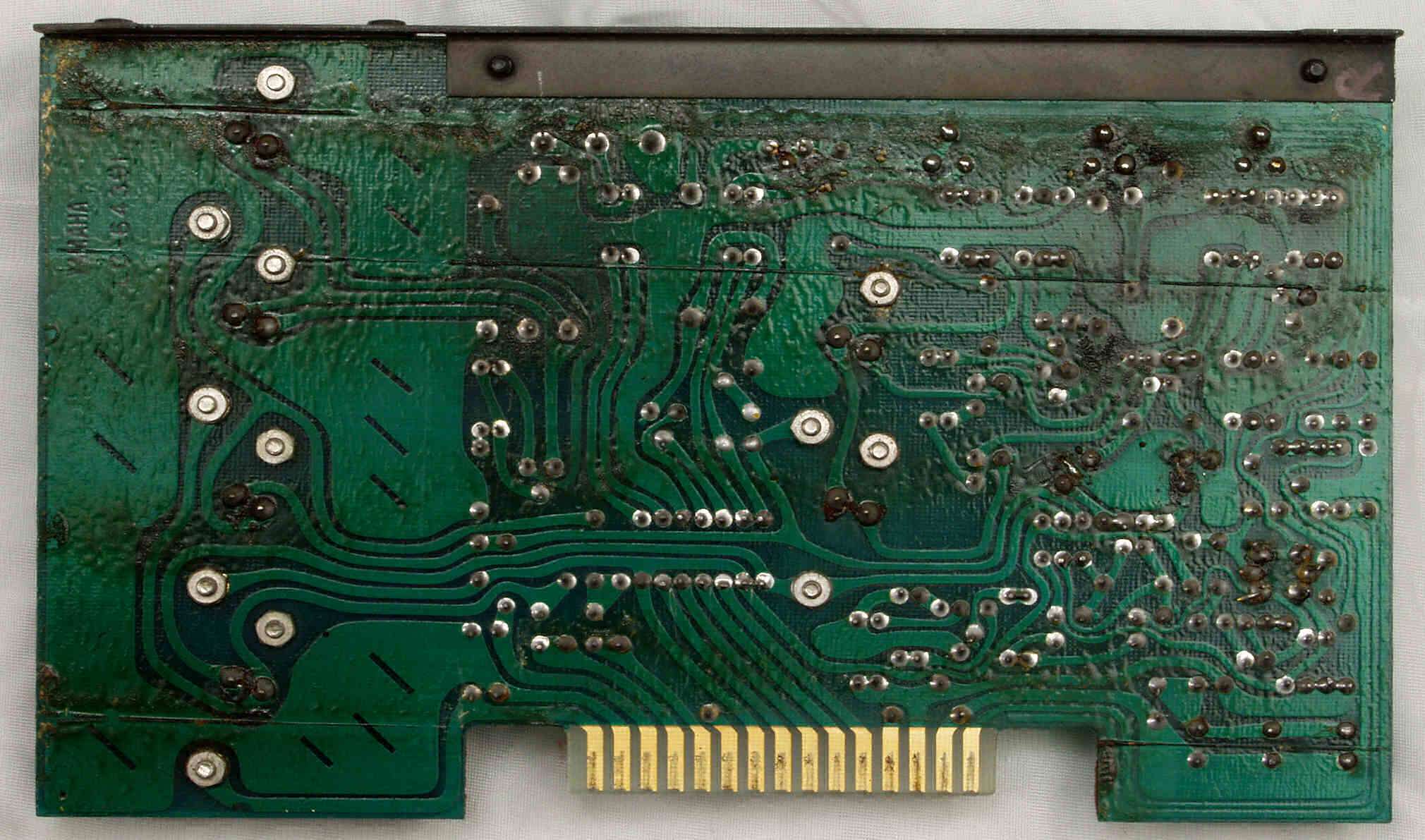

Ｃ１３．　修理前　Ｒ側ドライブ基板裏
Ｃ１７．　修理前　Ｒ側ドライブ基板、ドライブＦＥＴ（電解トランジスター）＋ＴＲ（トランジスター）
Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２７．　修理前　Ｌ側ドライブ基板、ドライブＦＥＴ（電解トランジスター）＋ＴＲ（トランジスター）

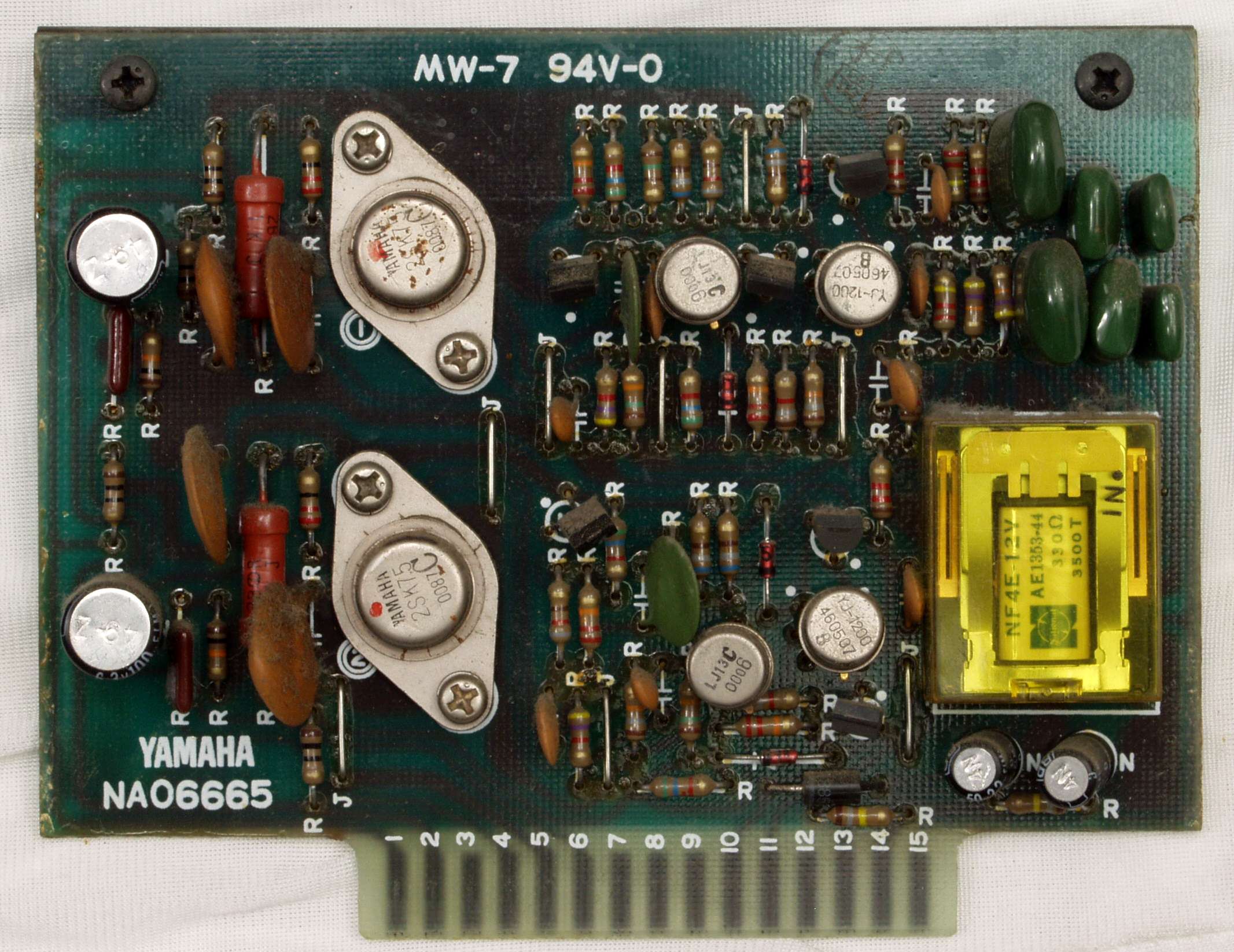

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板

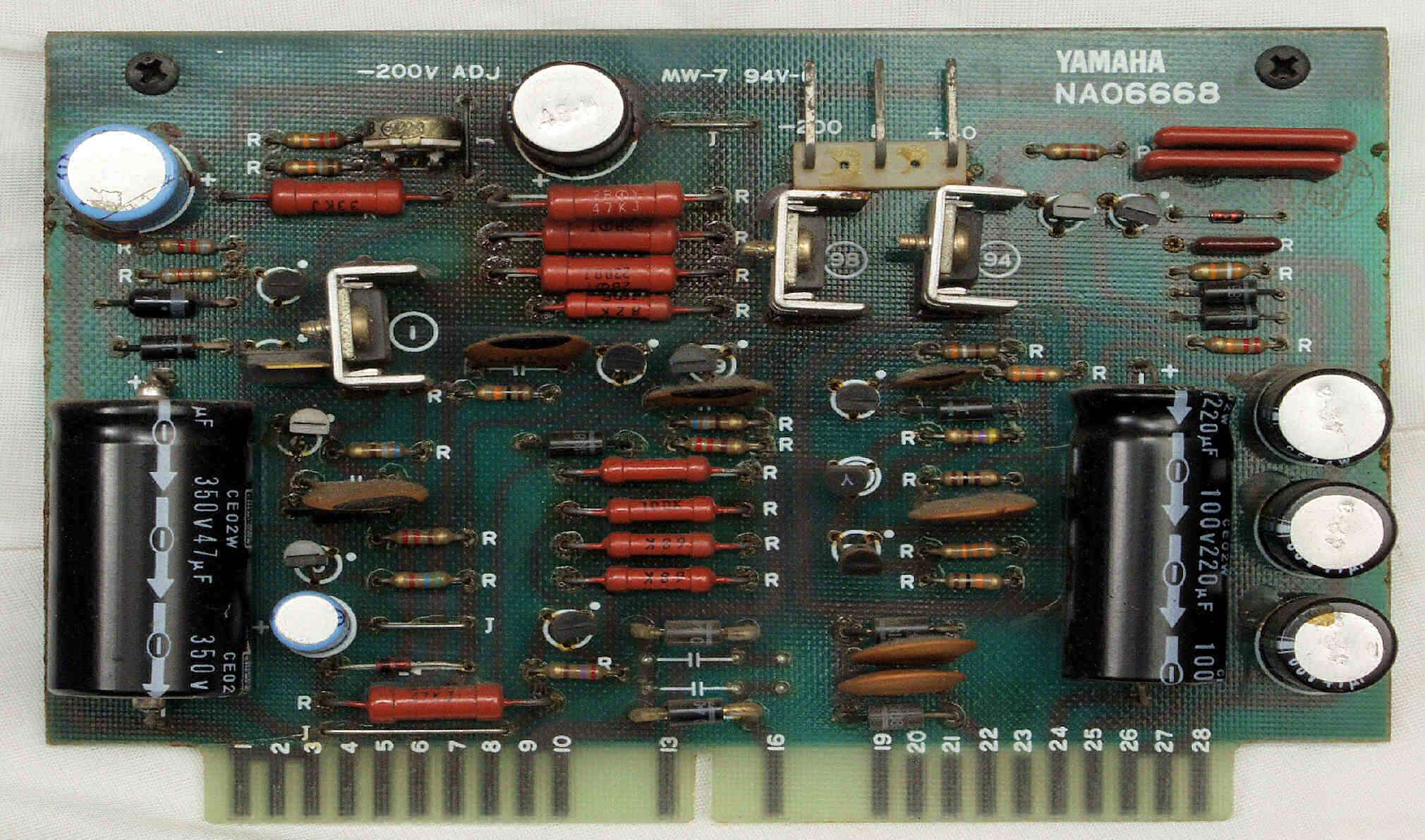

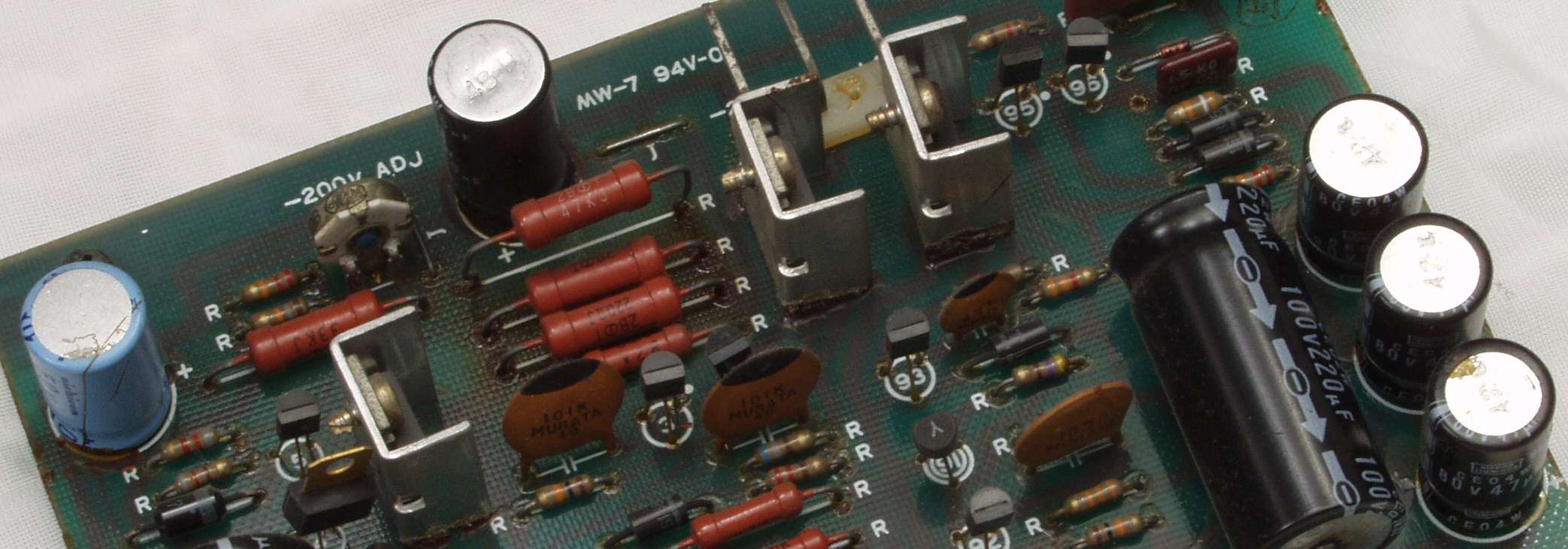

Ｃ４１．　修理前　電源１基板
Ｃ４３．　修理前　電源１基板裏

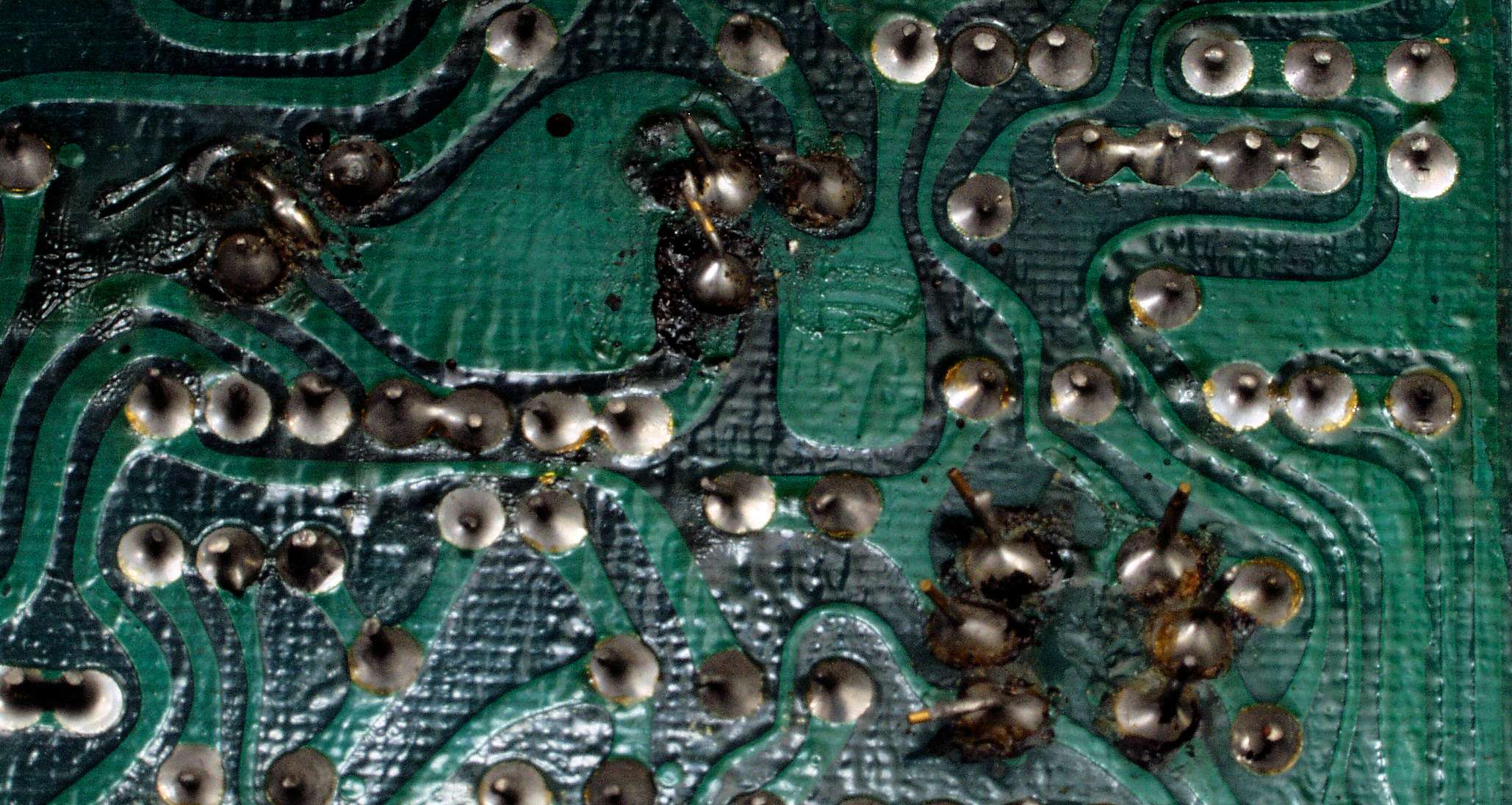

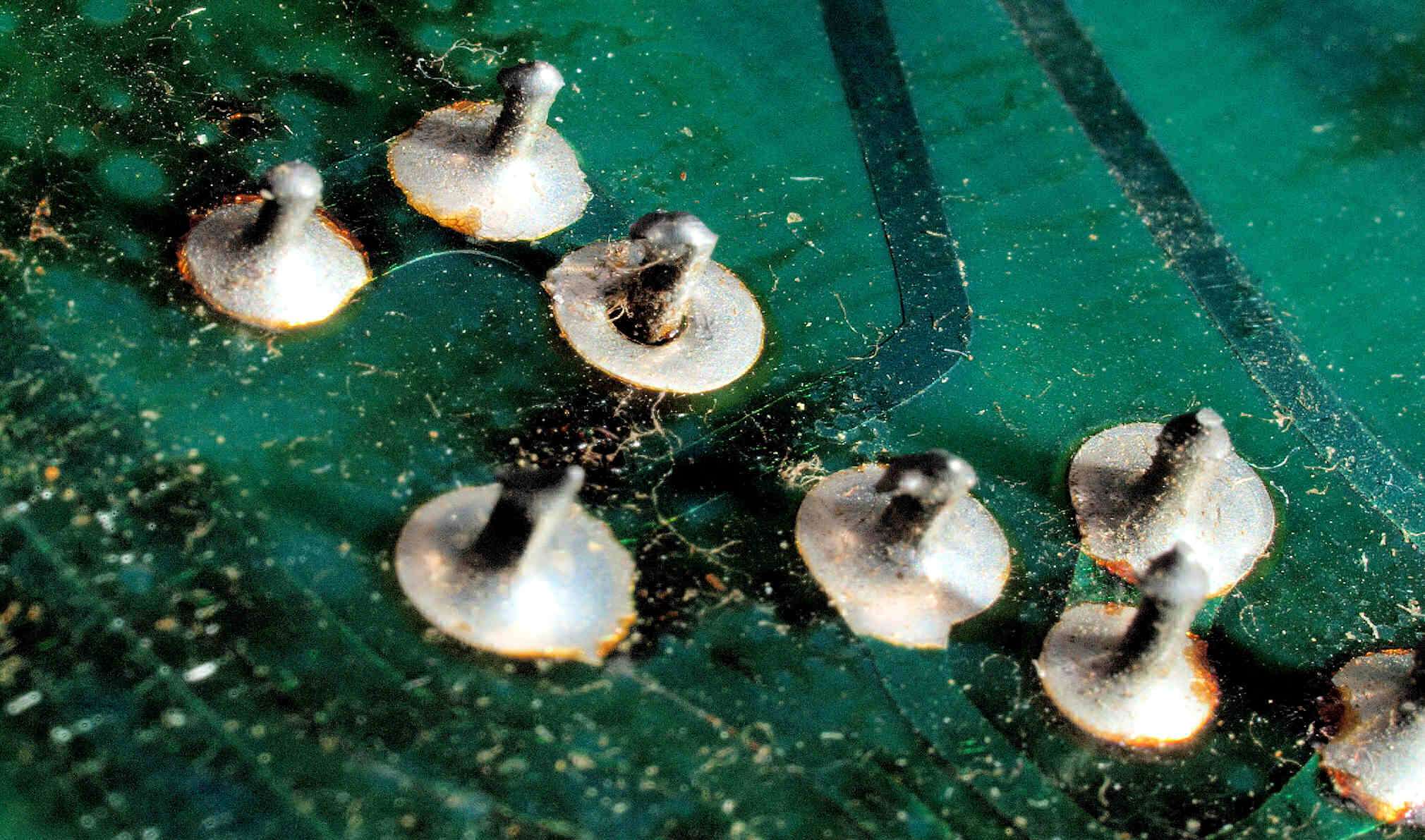

Ｃ４３２．　修理中　電源１基板裏、半田不良ヶ所。
Ｃ５１．　修理前　電源２基板
Ｃ５３．　修理前　電源２基板裏
Ｃ６１．　修理前　電源３基板

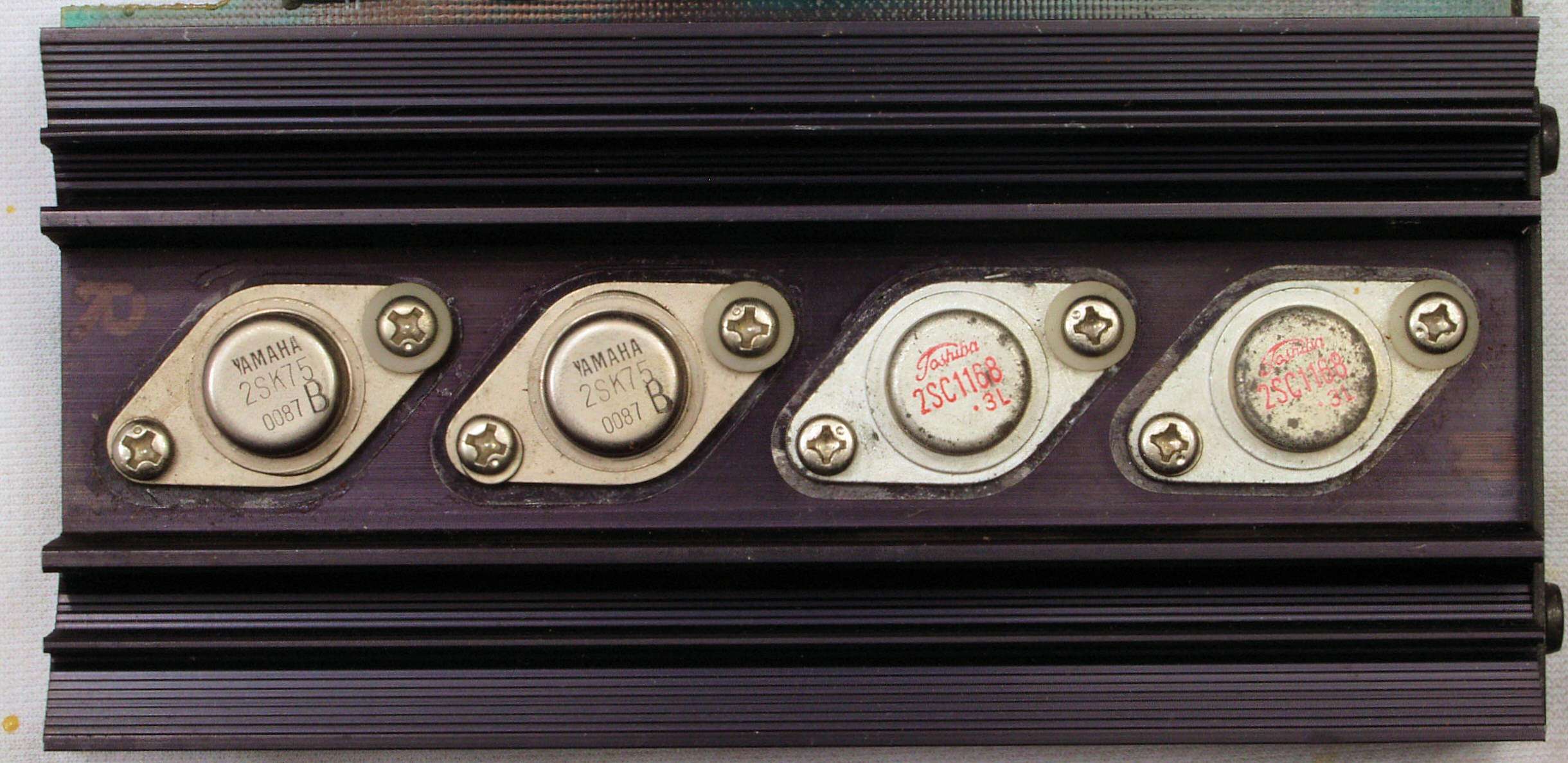

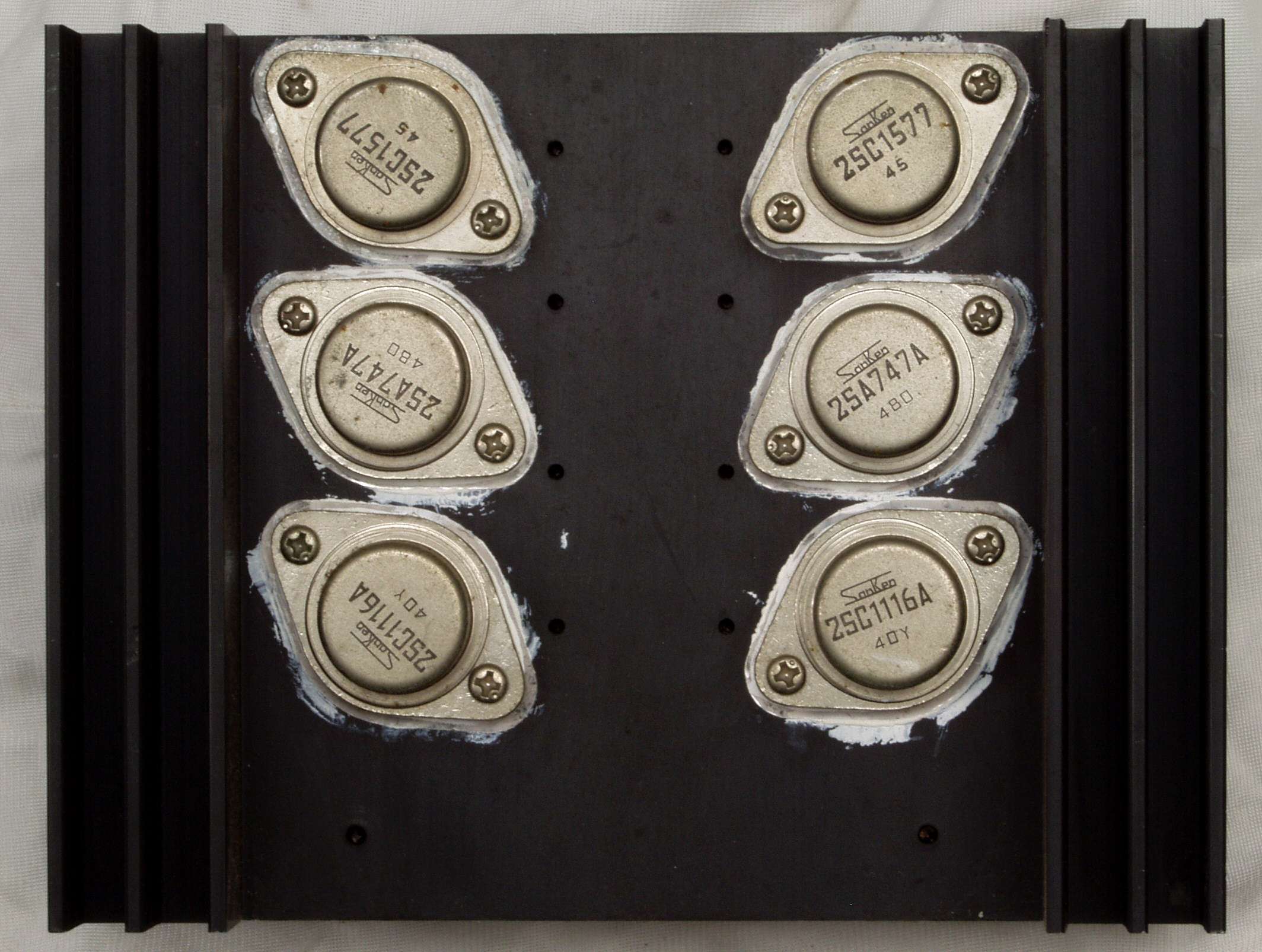

Ｃ７１．　修理前　電源出力ＴＲ基板
Ｃ７３．　修理前　電源出力ＴＲ基板裏

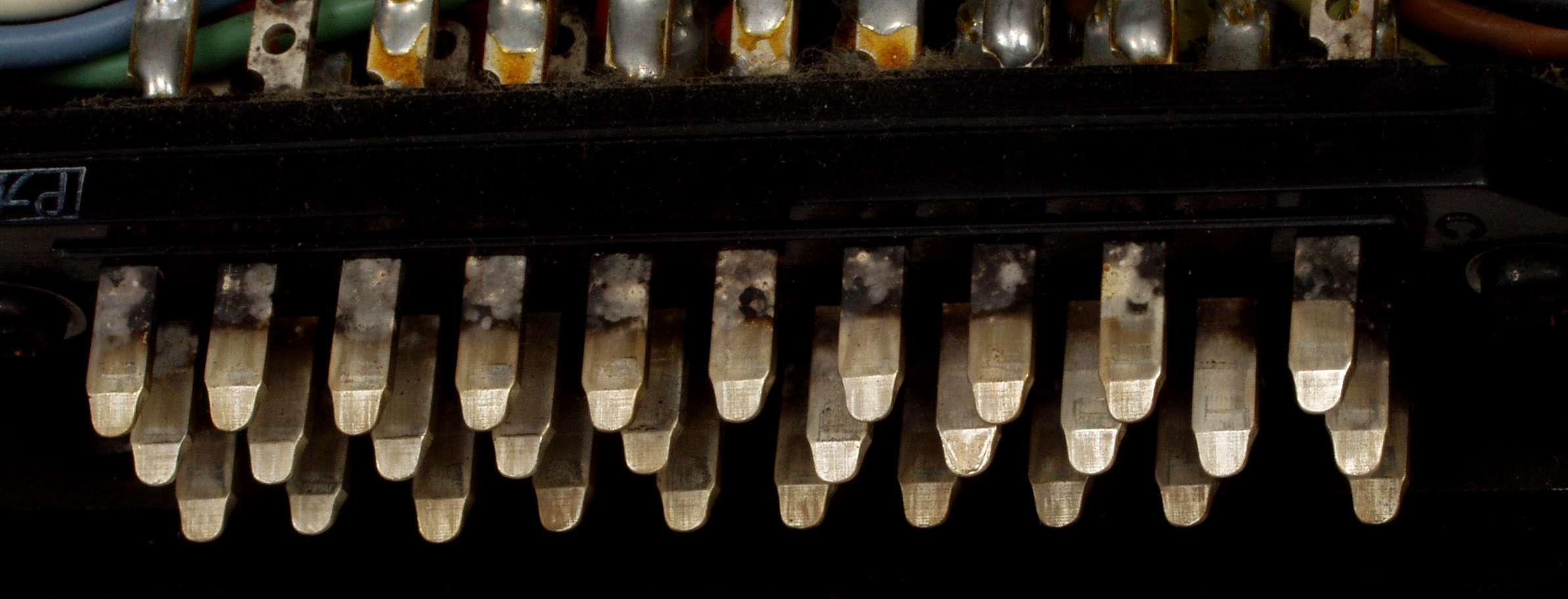

Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足

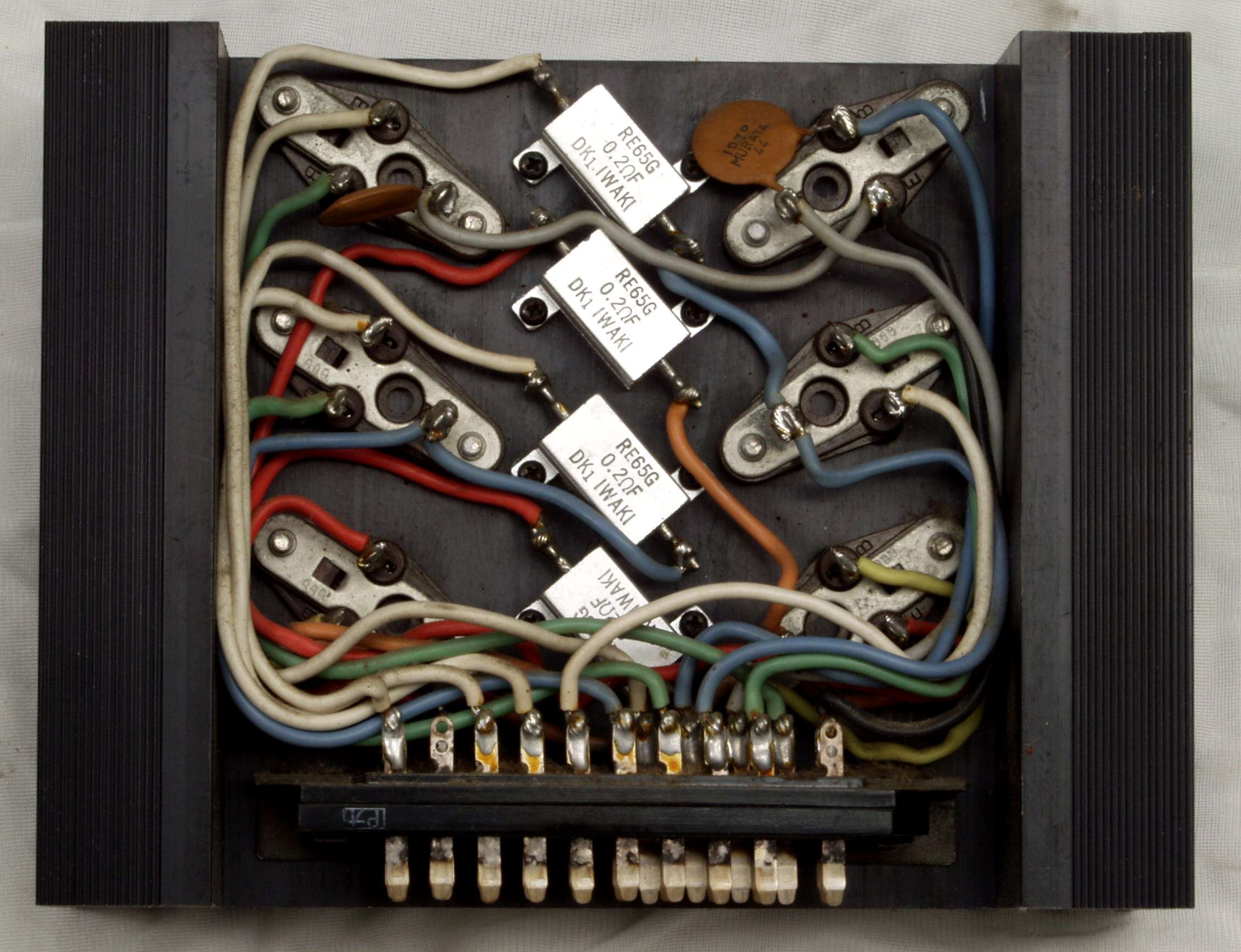

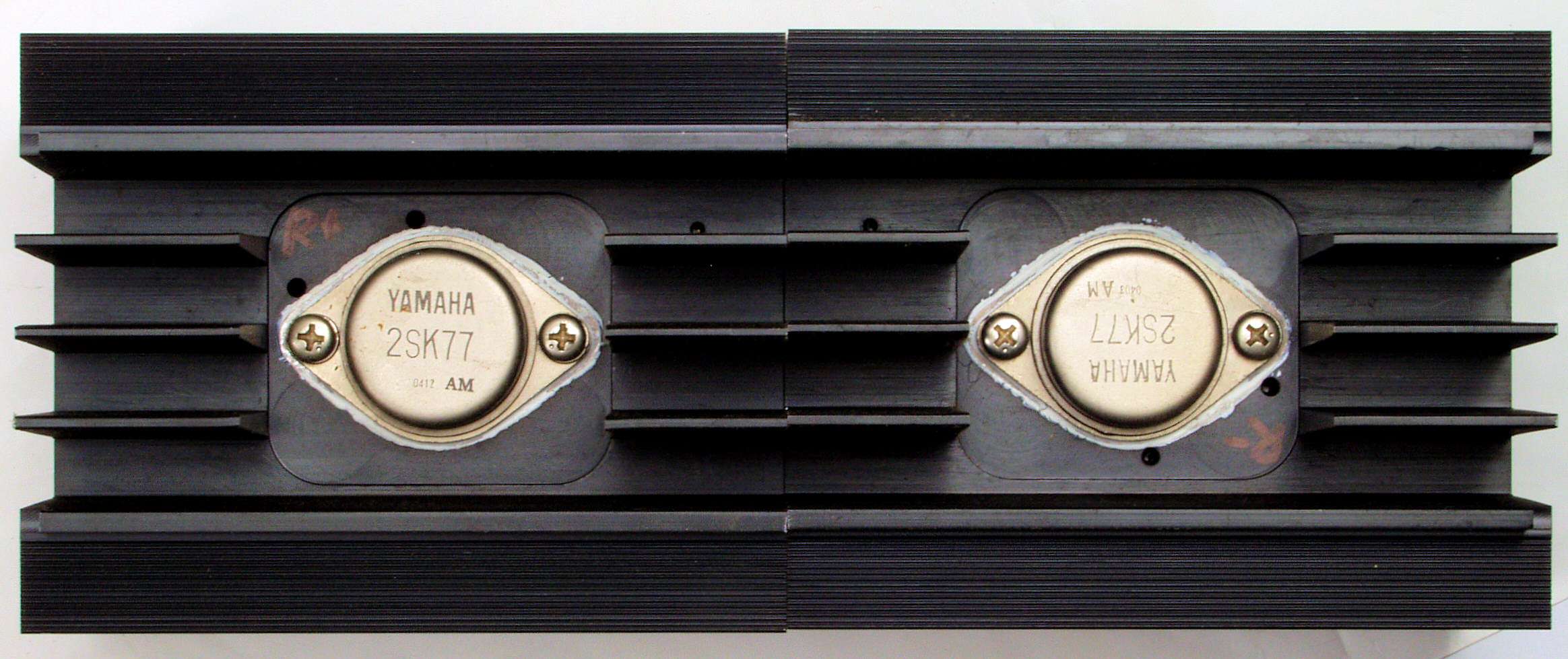

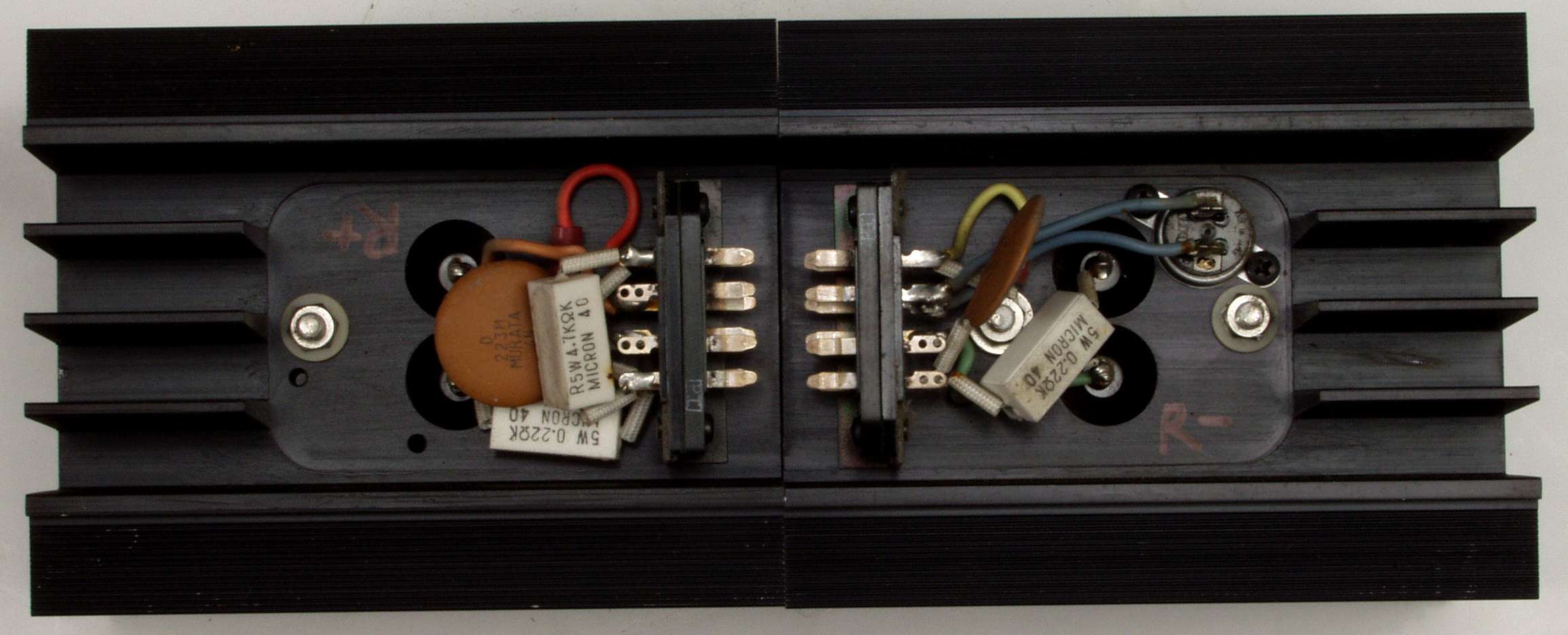

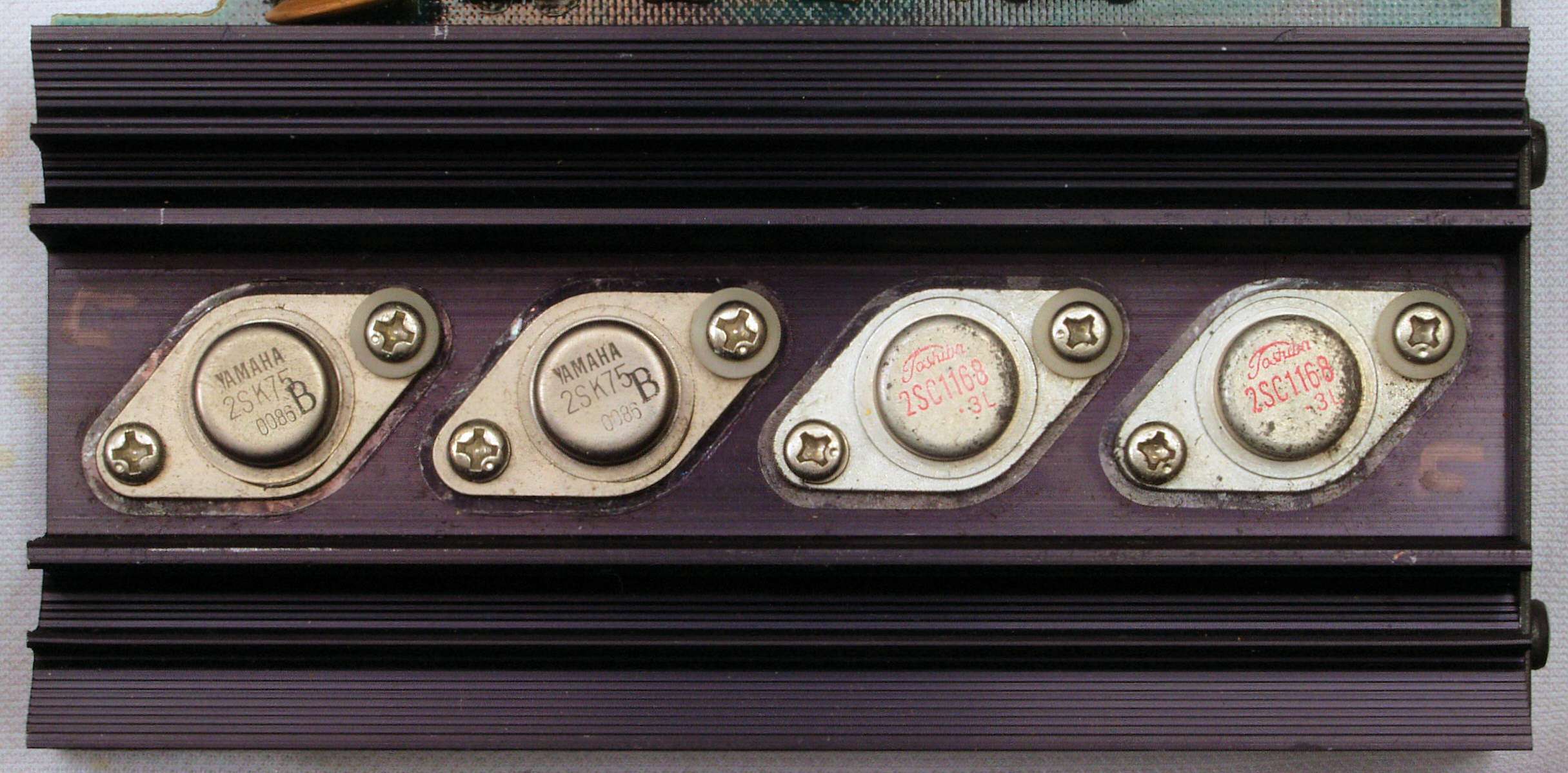

C８１．　修理前　Ｒ側終段出力ＦＥＴ（電解トランジスター）。

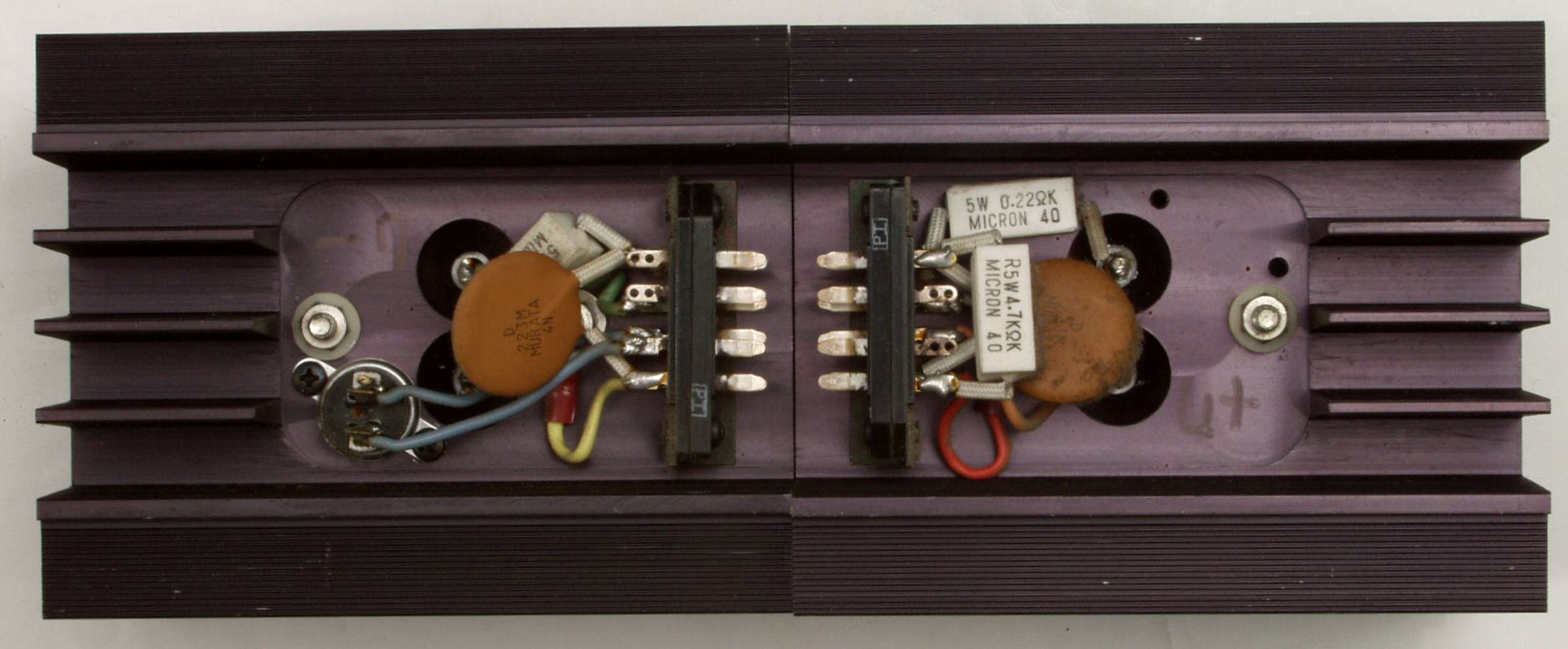

C８３．　修理前　Ｒ側終段出力ＦＥＴ（電解トランジスター）裏
Ｃ８５．　修理前　Ｒ側終段出力ＦＥＴ（電解トランジスター）コネクター足

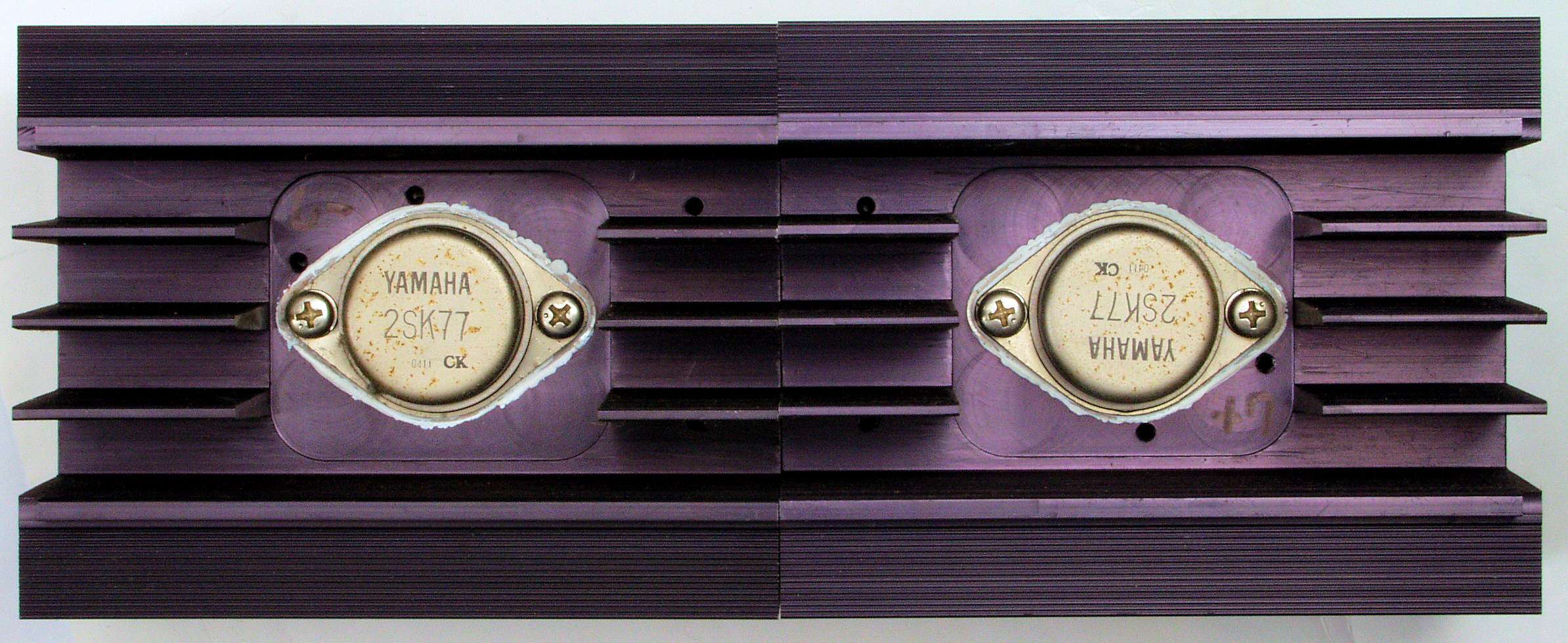

C９１．　修理前　Ｌ側終段出力ＦＥＴ（電解トランジスター）、　熱のため色が変色している！

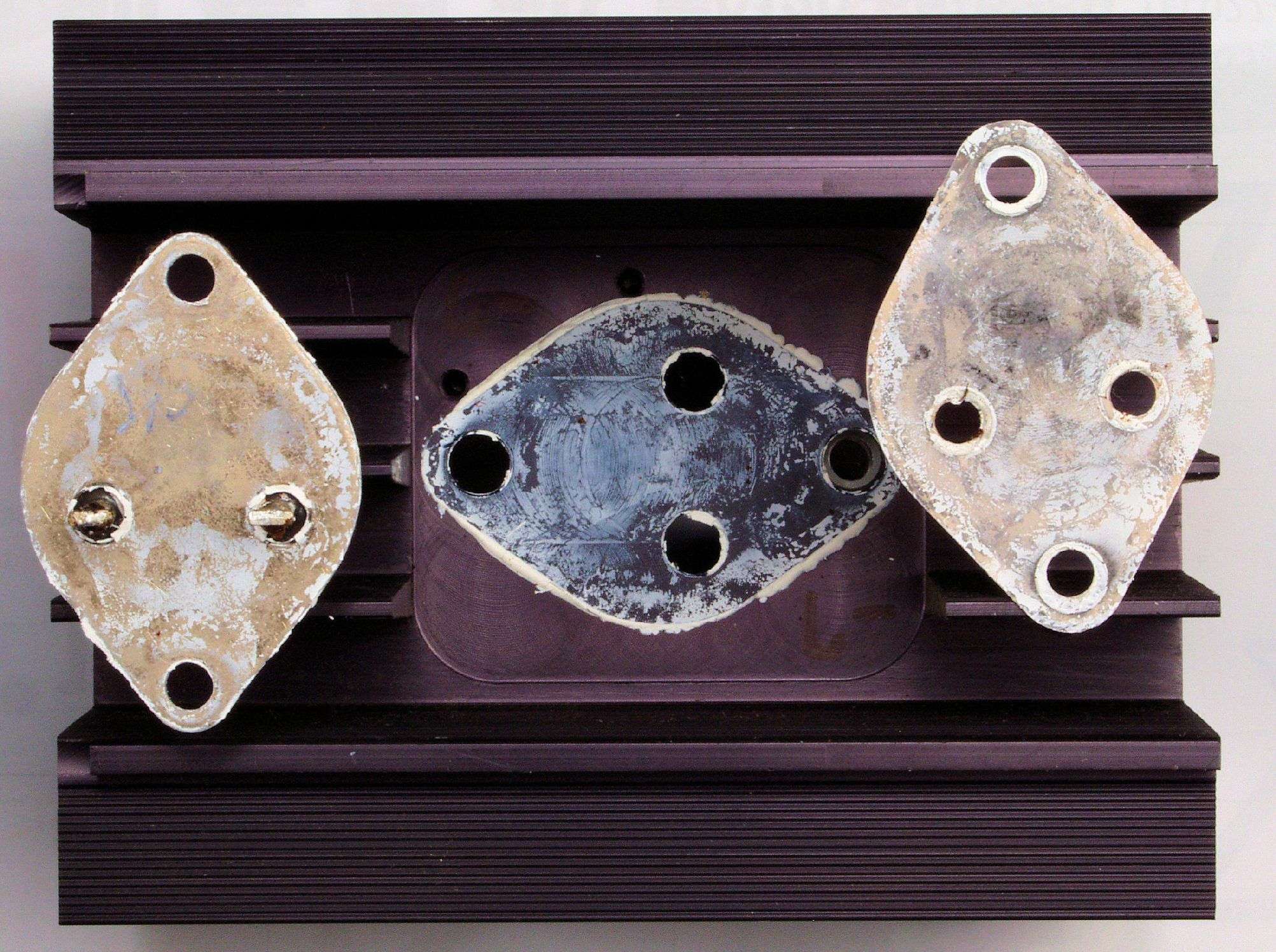

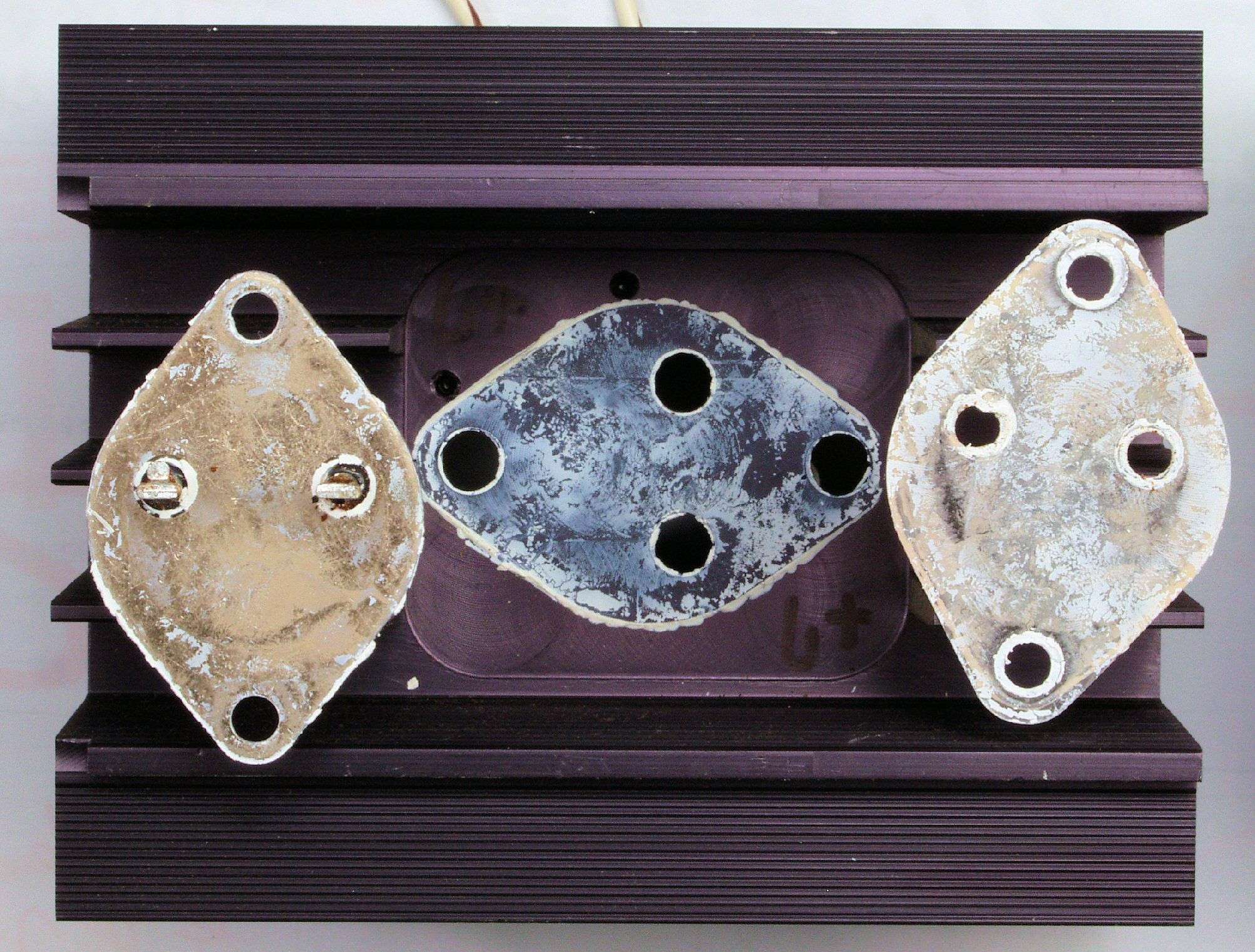

C９１２．　修理中　Ｌ側終段出力ＦＥＴ（電解トランジスター）「＋側」、放熱器シリコンもカチカチ！
C９１２．　修理中　Ｌ側終段出力ＦＥＴ（電解トランジスター）「−側」、放熱器シリコンもカチカチ！
C９３．　修理前　Ｌ側終段出力ＦＥＴ（電解トランジスター）裏

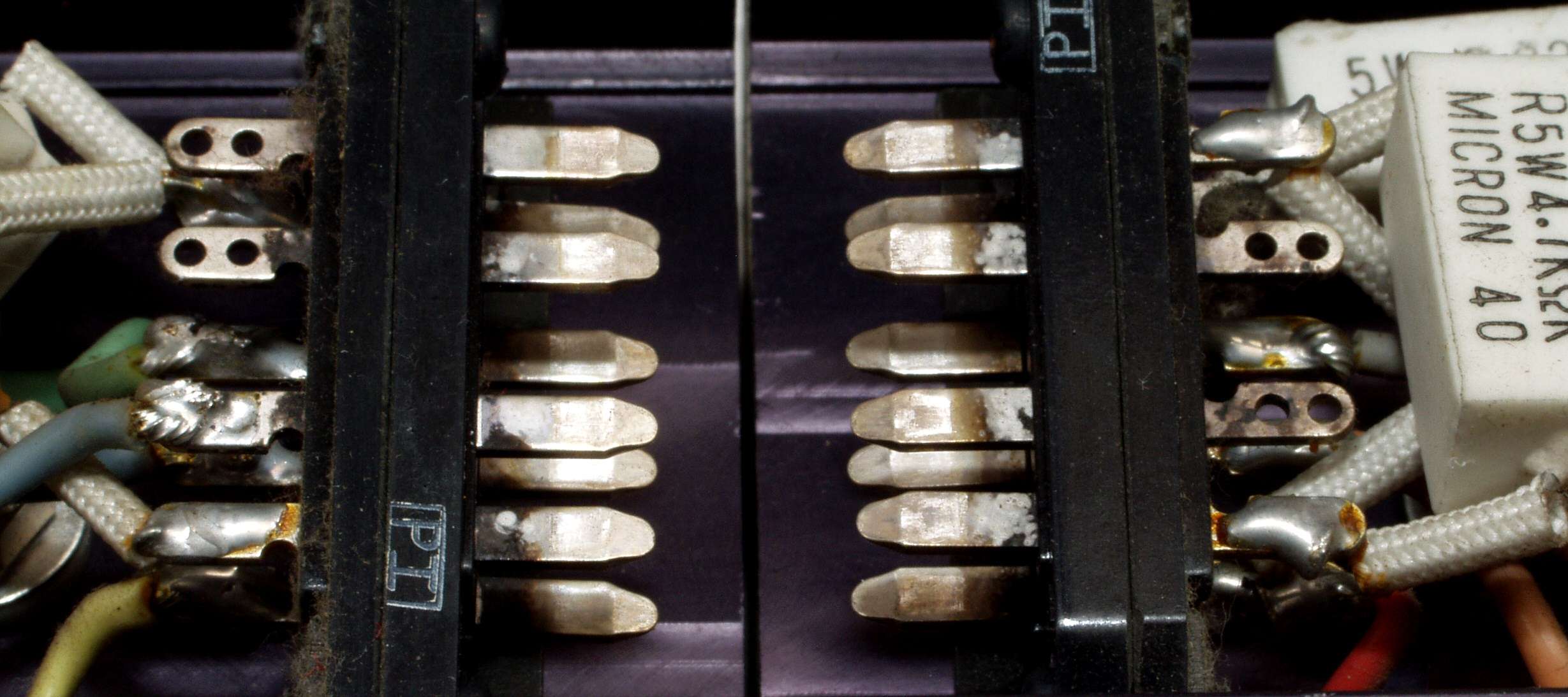

Ｃ９５．　修理前　Ｌ側終段出力ＦＥＴ（電解トランジスター）コネクター足
CＡ１．　修理前　　電源投入SW回路

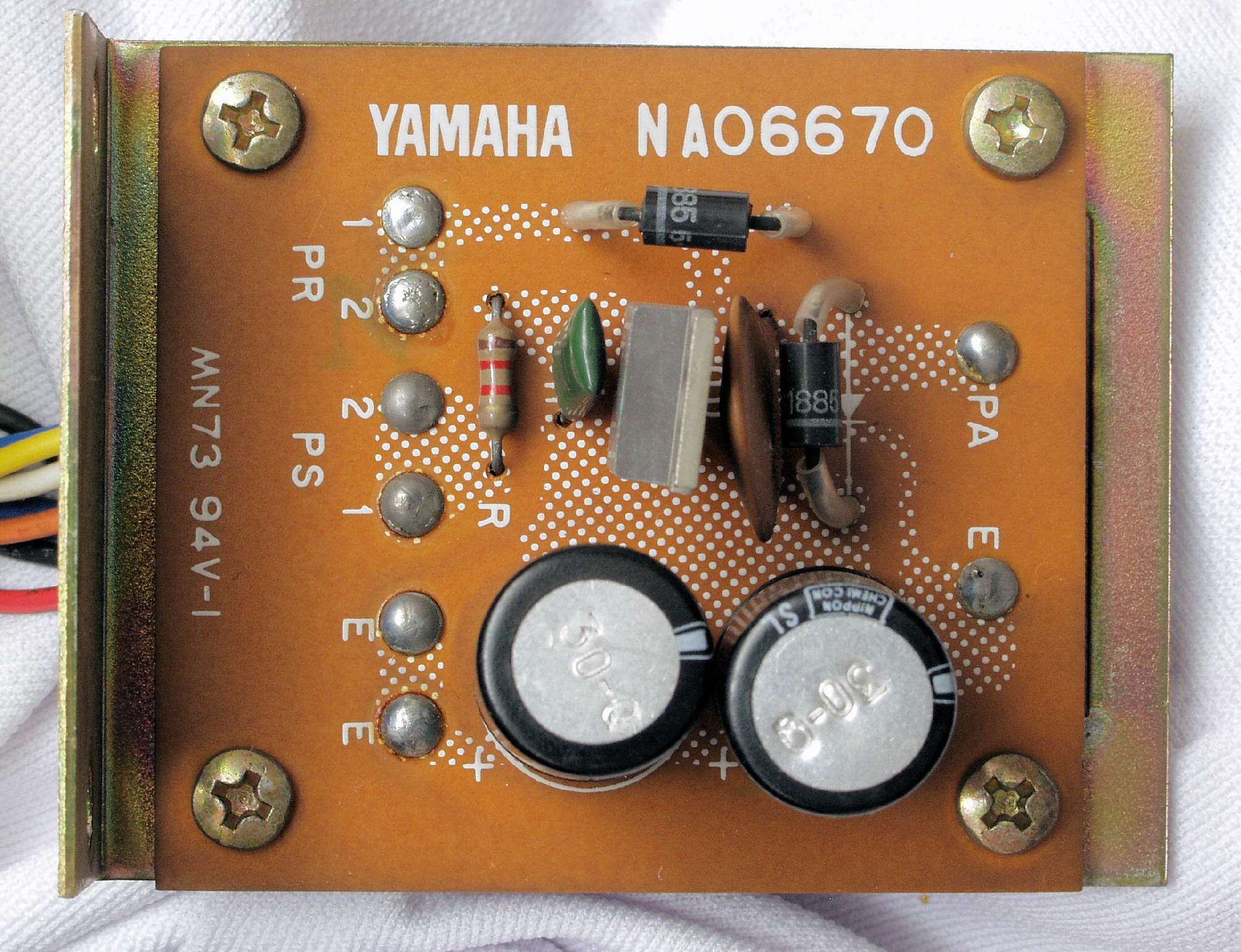

CＡ３．　修理前　　電源投入SW基板

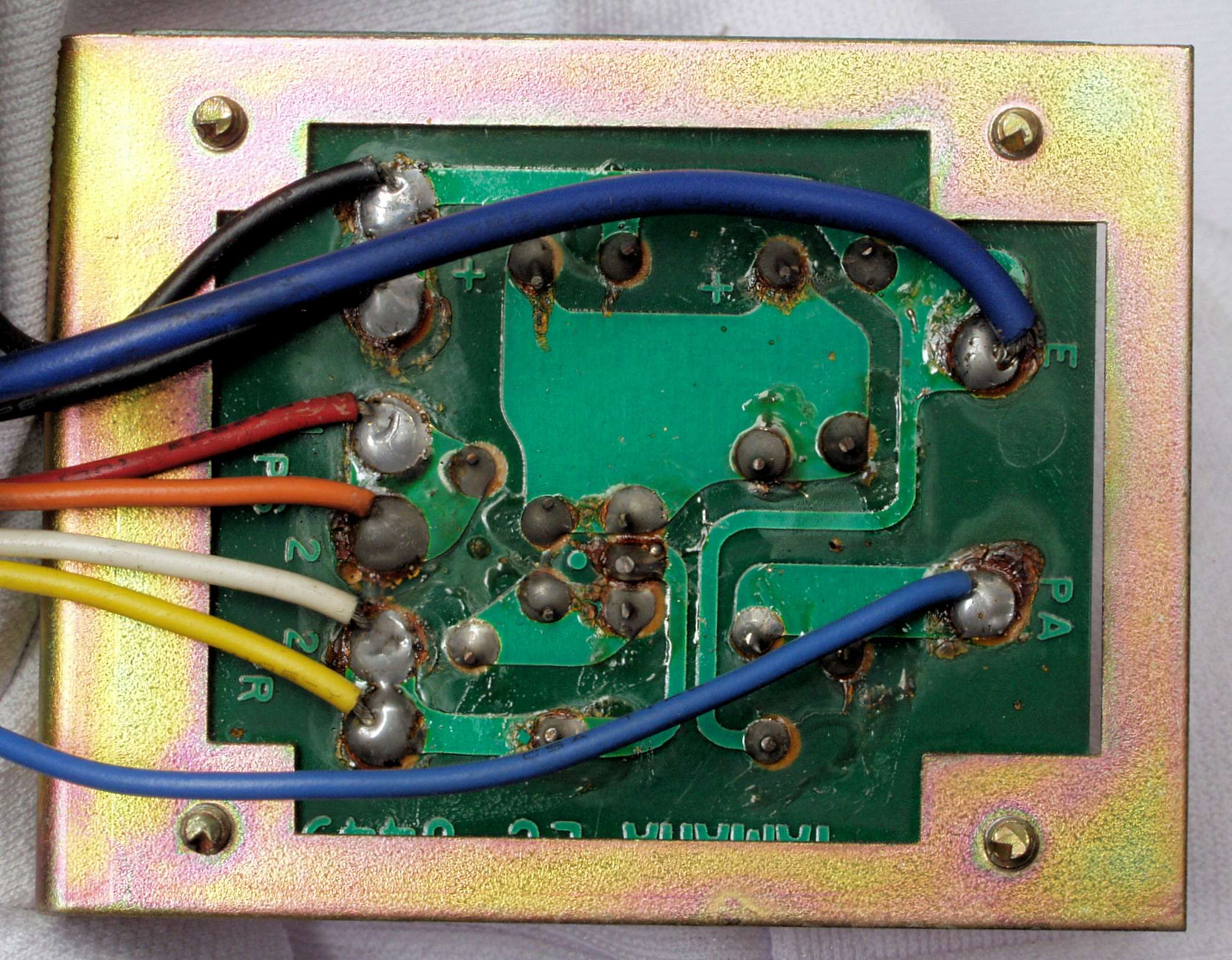

CＡ６．　修理前　電源投入SW基板裏
ＣF1．　修理前　電源ケーブル

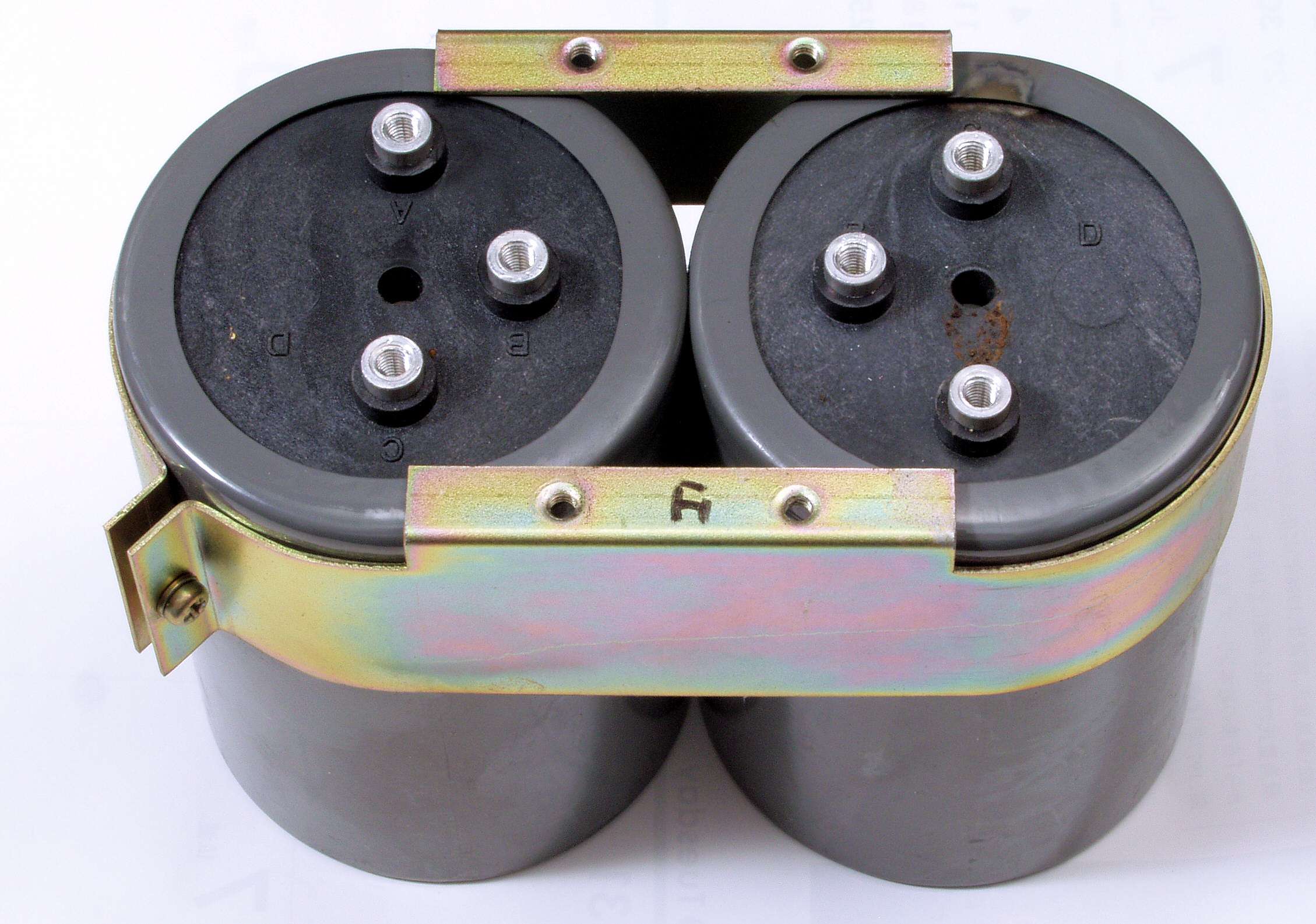

ＣＪ１．　交換部品、取り出した電源ブロック電解コンデンサー

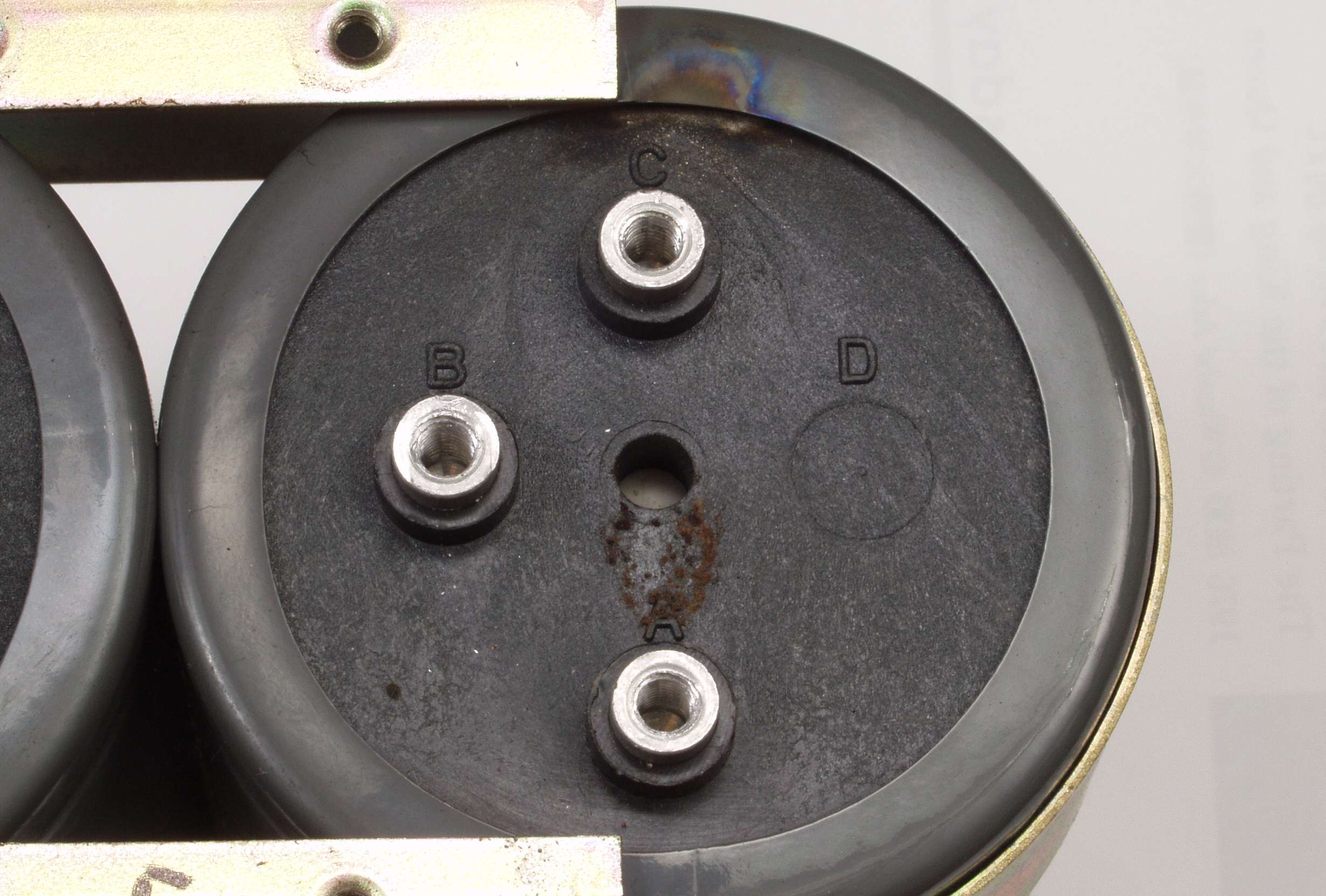

ＣＪ１．　交換部品、取り出した電源ブロック電解コンデンサー、マイナス端子よりアークの跡がある？
