| Mａｒａｎｔｚ ７Ｂ 修理記録 |
| 同時修理「ｍａｒａｎｔｚ ８Ｂ」はこちら 平成２０年３月１０日持込 平成２１年６月２０日完成 |
Ａ． 修理前の状況
ＡＥ． 修理前点検測定 Ｂ． 原因
Ｃ． 修理状況
ＣＥ． TubeTester Ｈｉｃｋｏｋ ＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｄ． 使用部品
Ｅ． 調整・測定 ＥＥ． ＥＥ．上位測定器による 調整・測定 Ｆ． 修理費 ４０，０００円 ＜＜通常修理＞＞＜＜真空管別途＞＞ ＜＜３台目からの、お馴染みさん価格＞＞ |

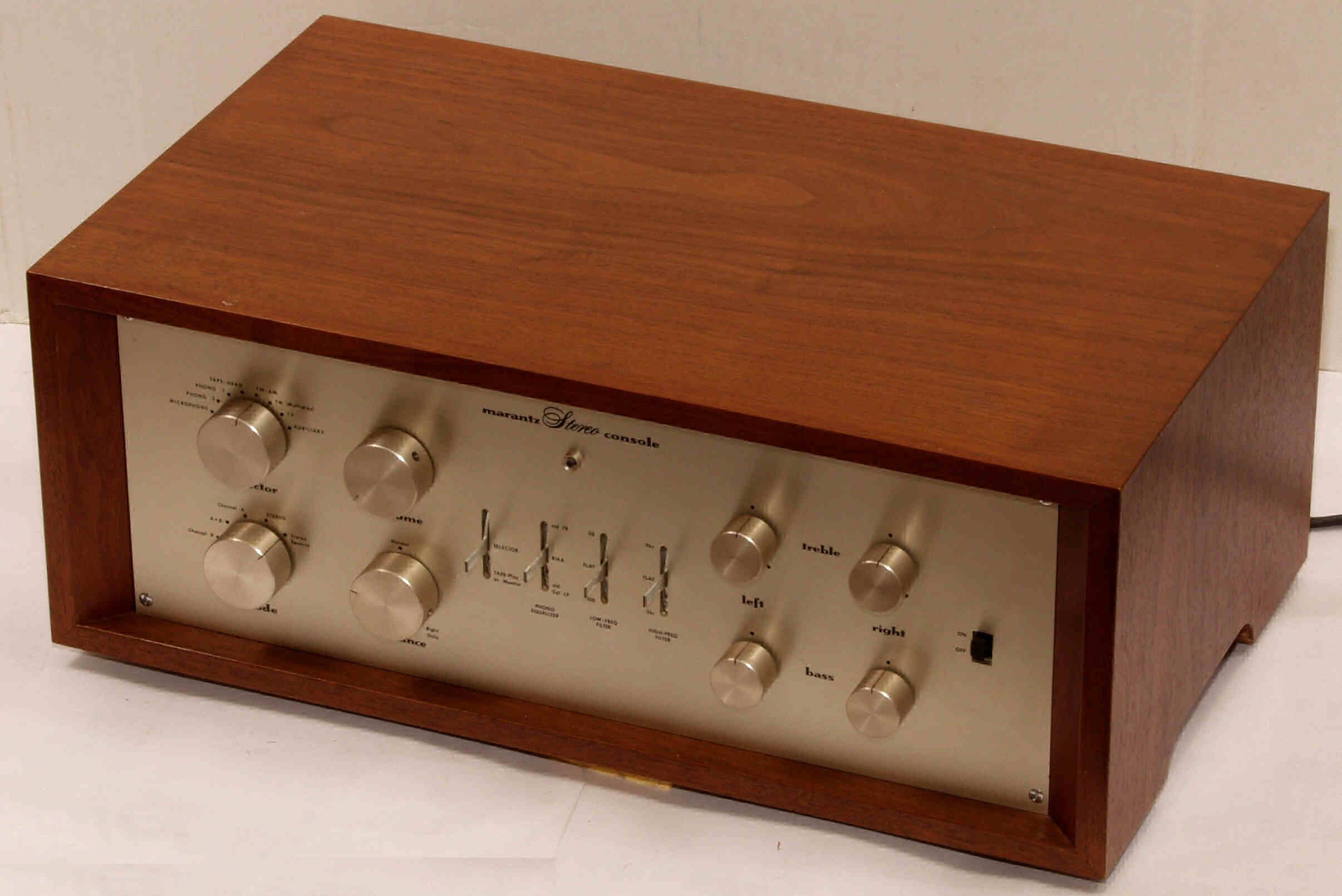

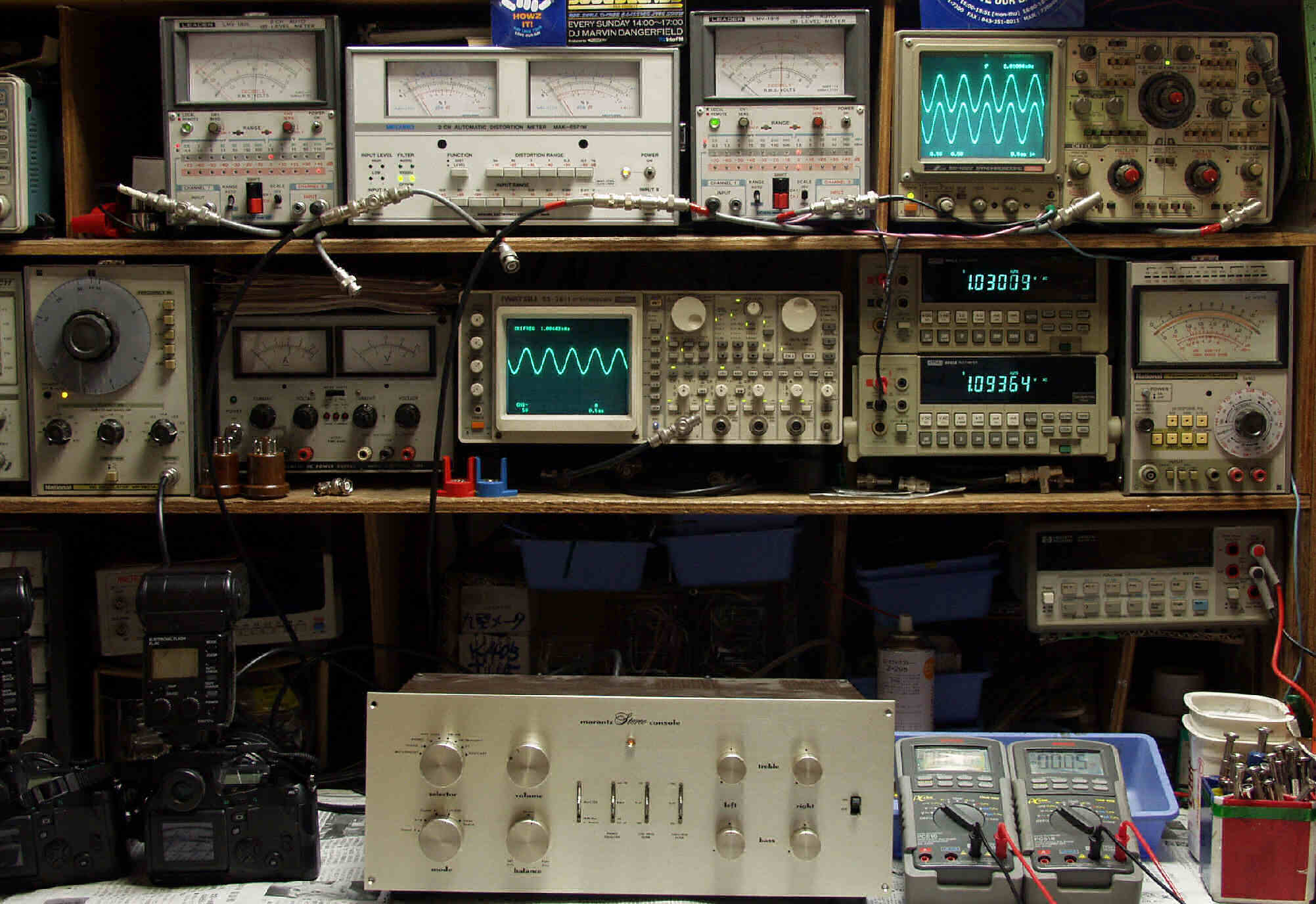

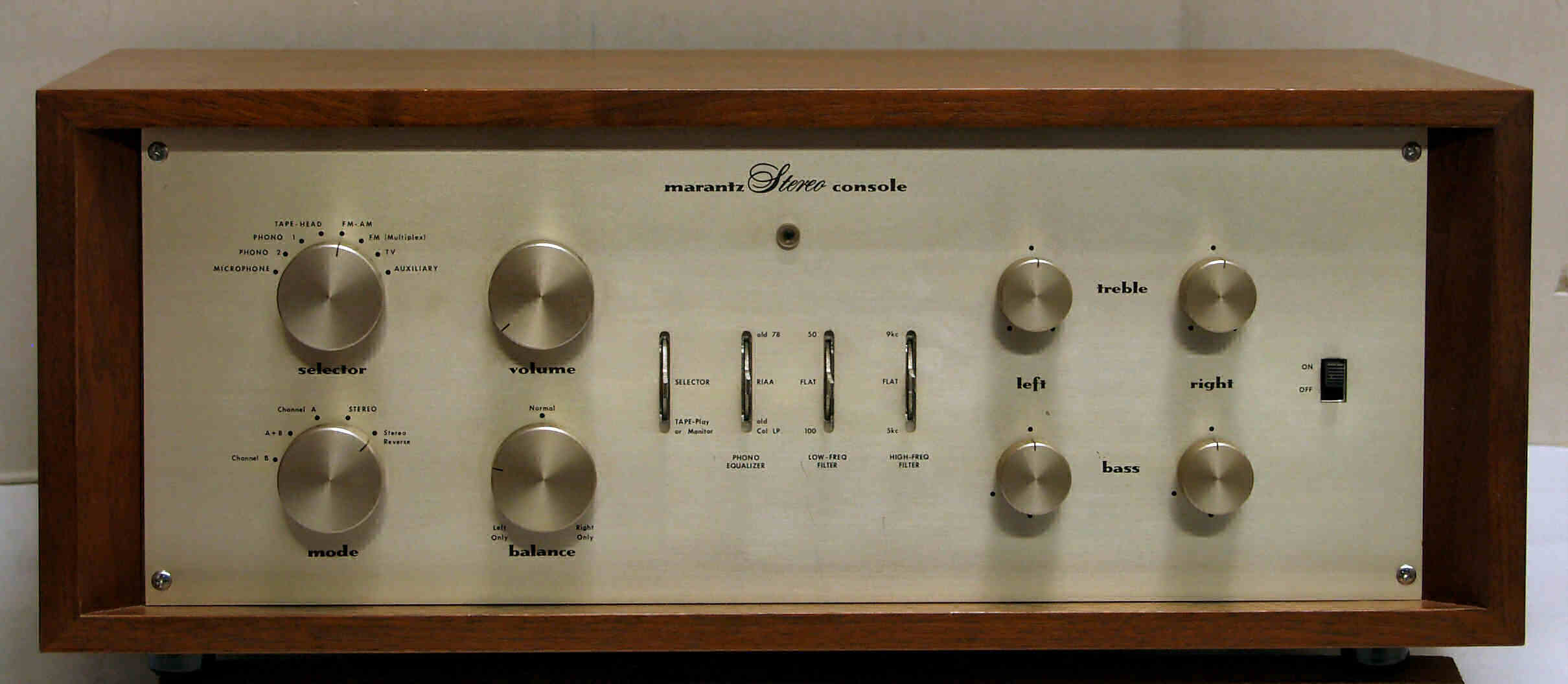

| Ａ． 修理前の状況 Ａ１Ａ． 点検中 前上から見る、非常に綺麗！ |
 |
| Ａ１Ｂ． 点検中 前から見る |
 |

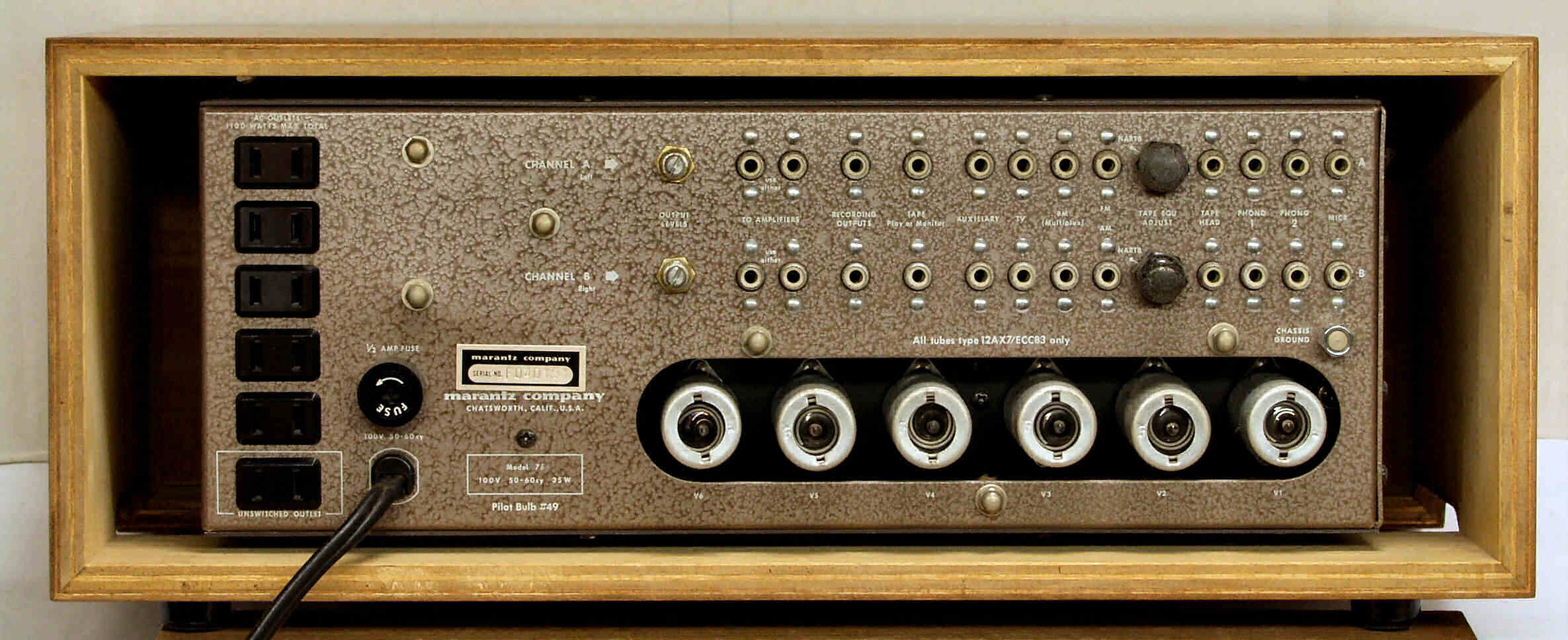

| Ａ１Ｃ． 点検中 後から見る |
 |

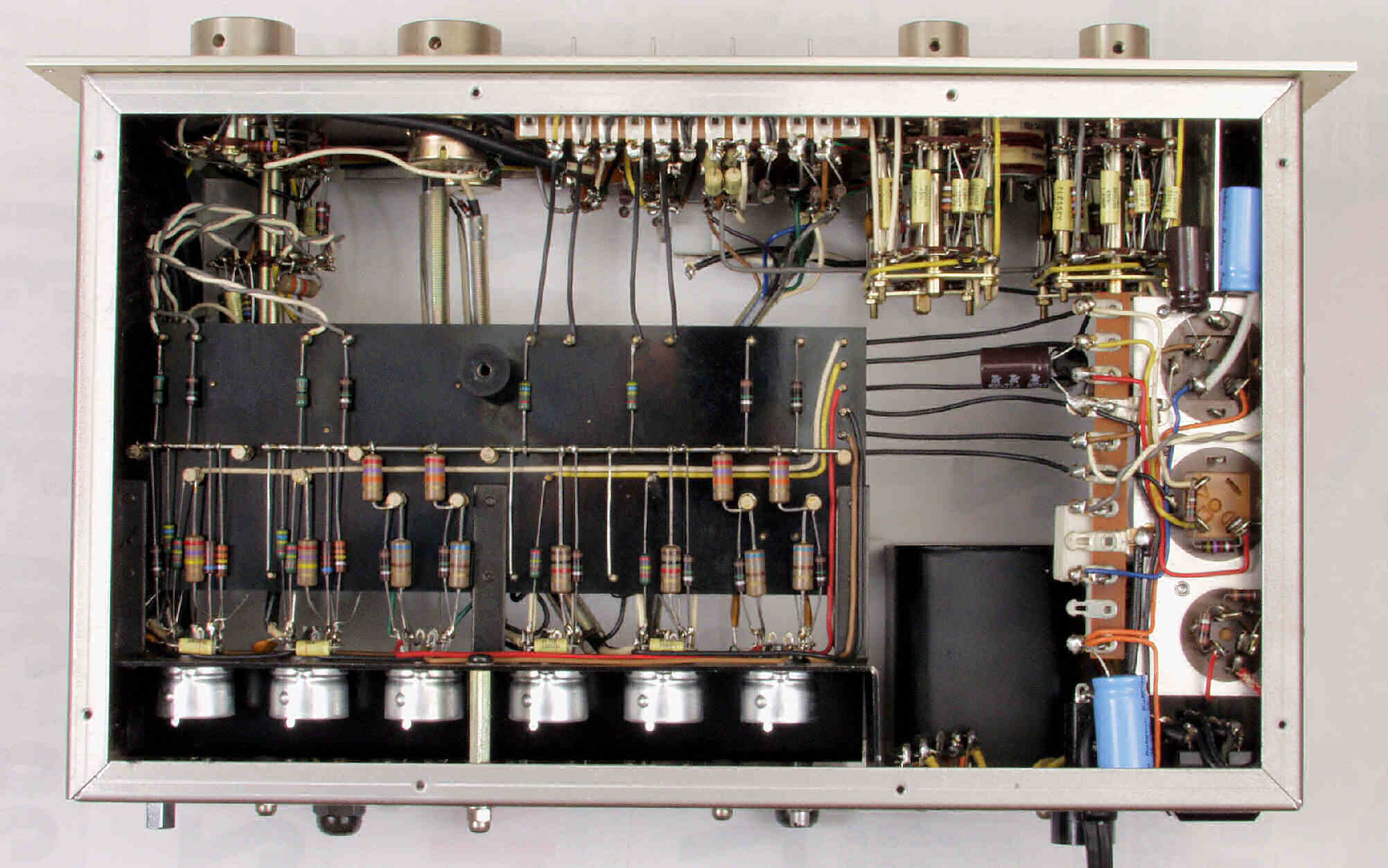

| Ａ２． 点検中 上から見る、多くのフイルムコンデンサーが交換して有る |
 |

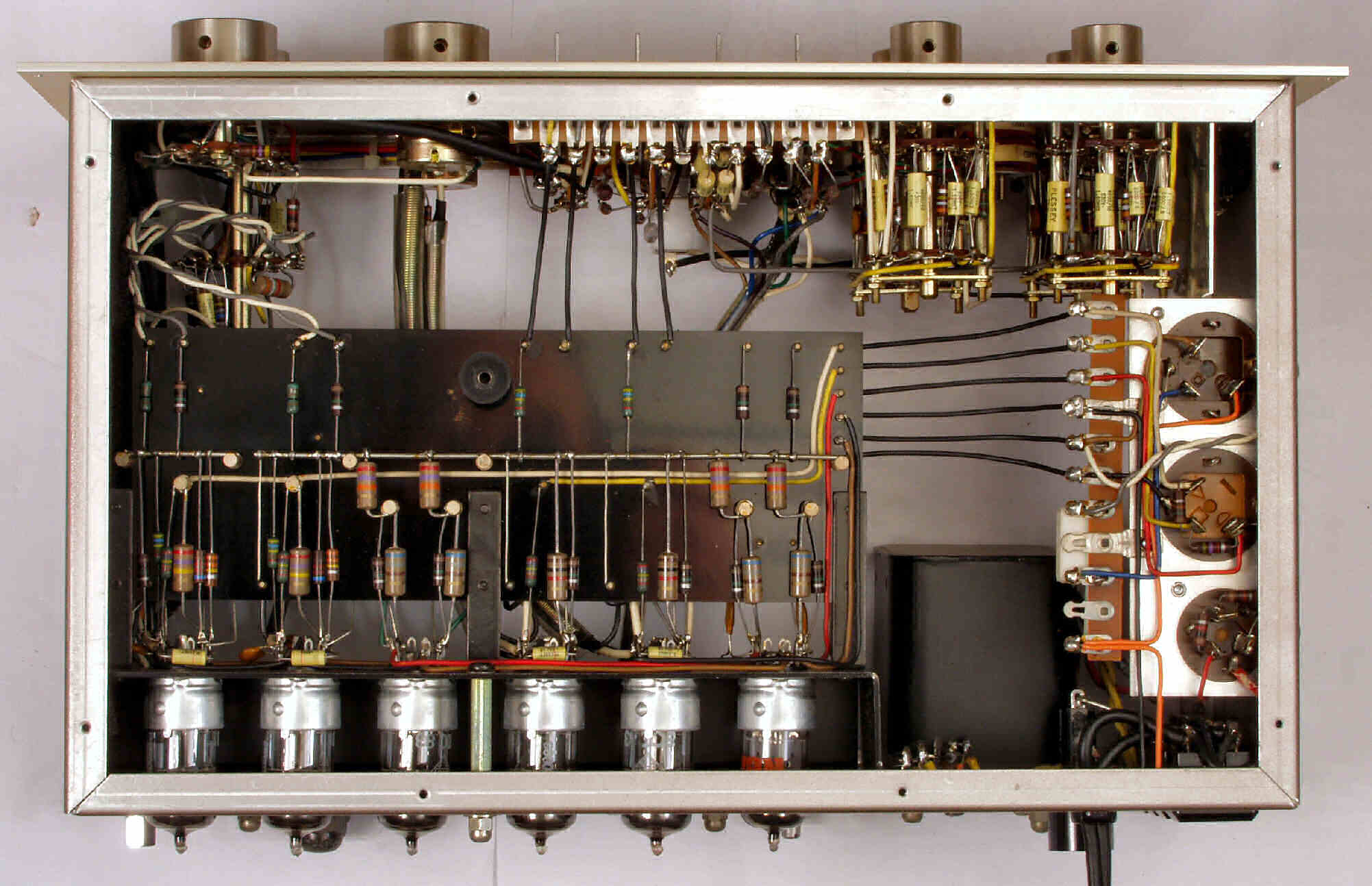

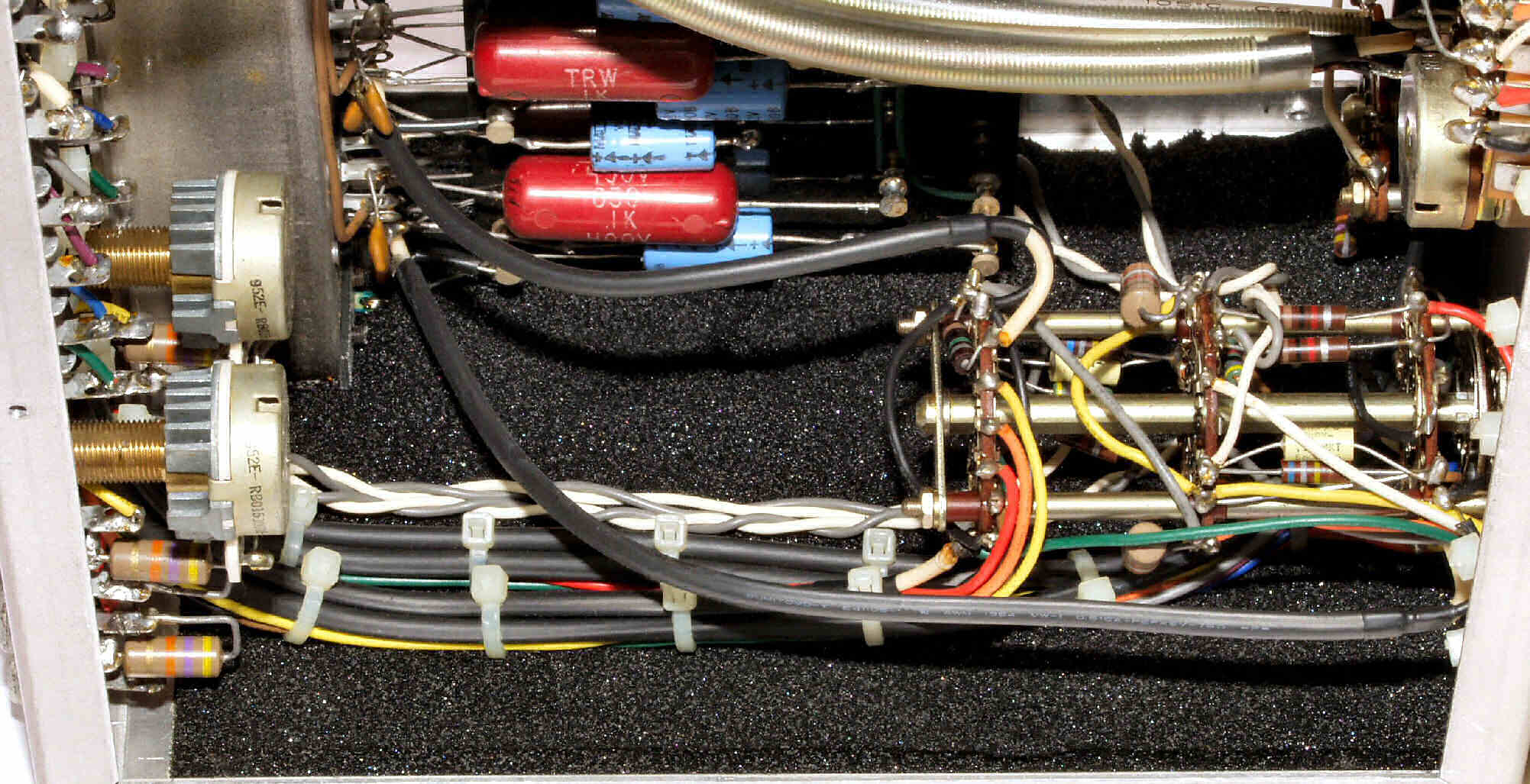

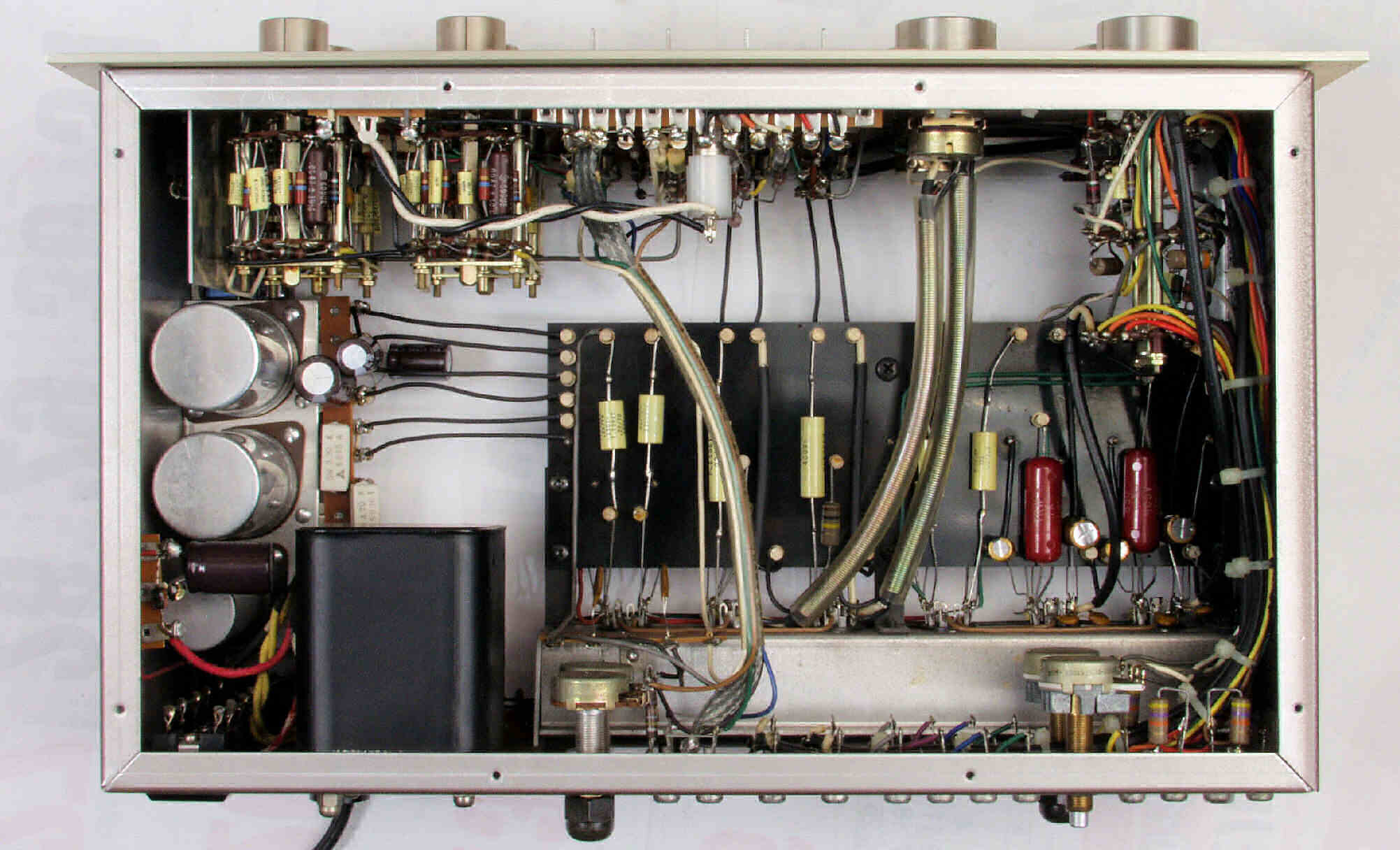

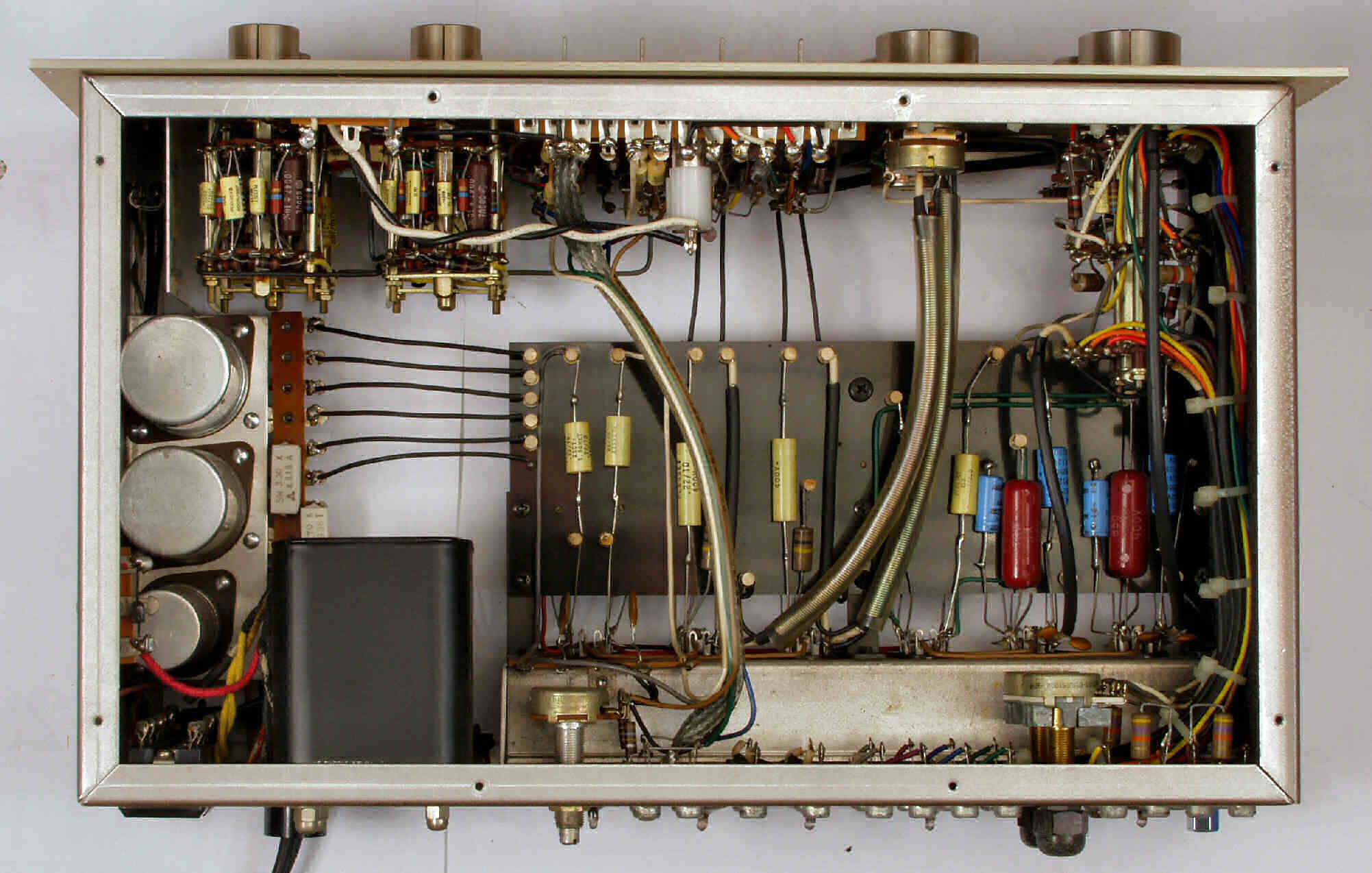

| Ａ３． 点検中 下から見る |
 |

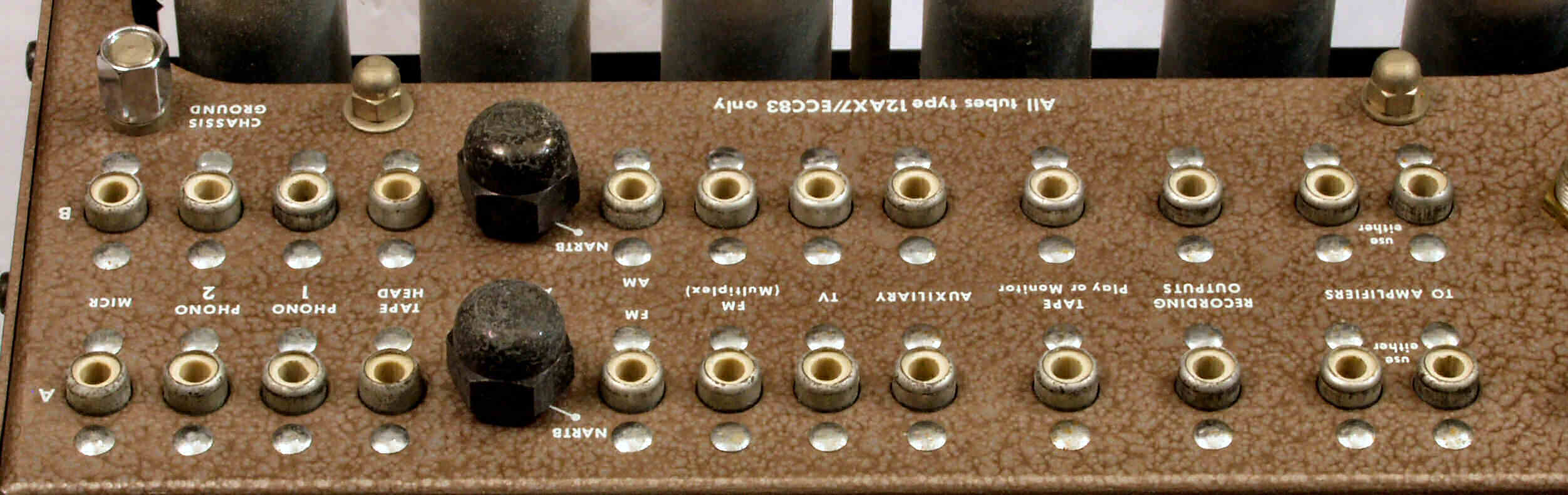

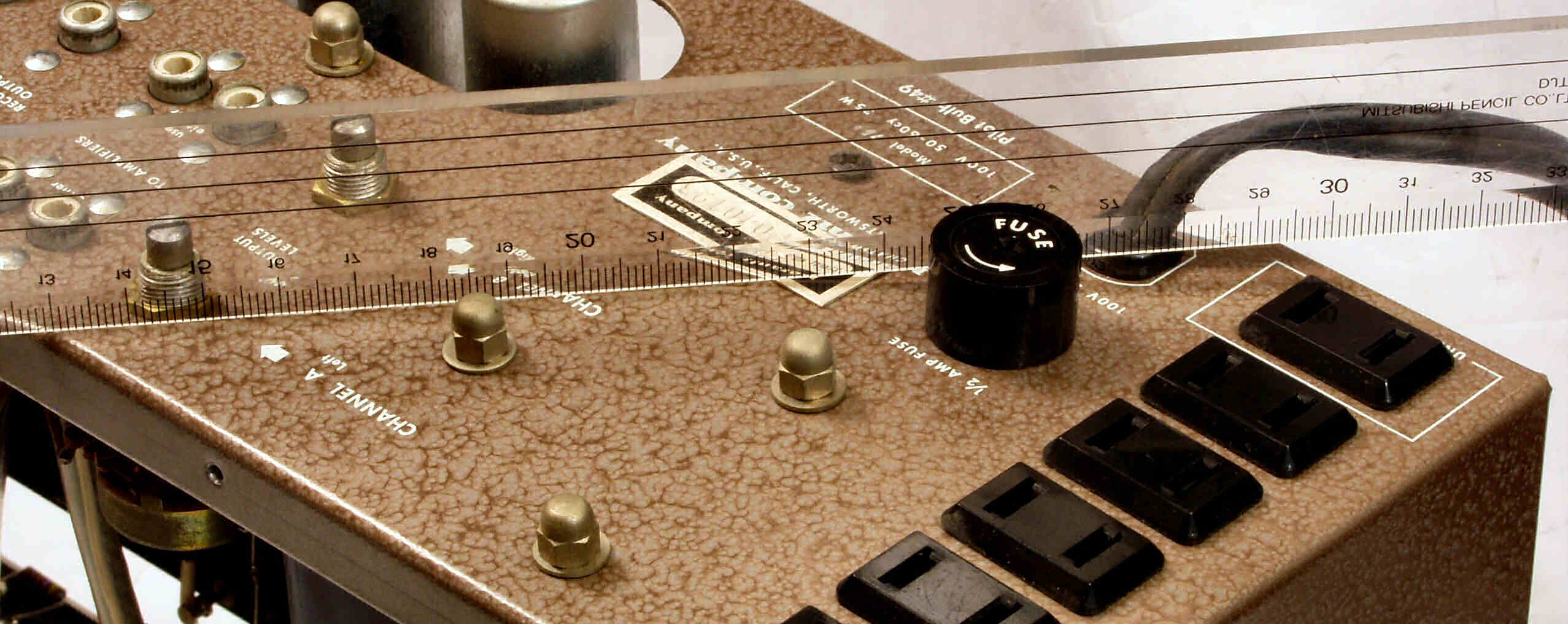

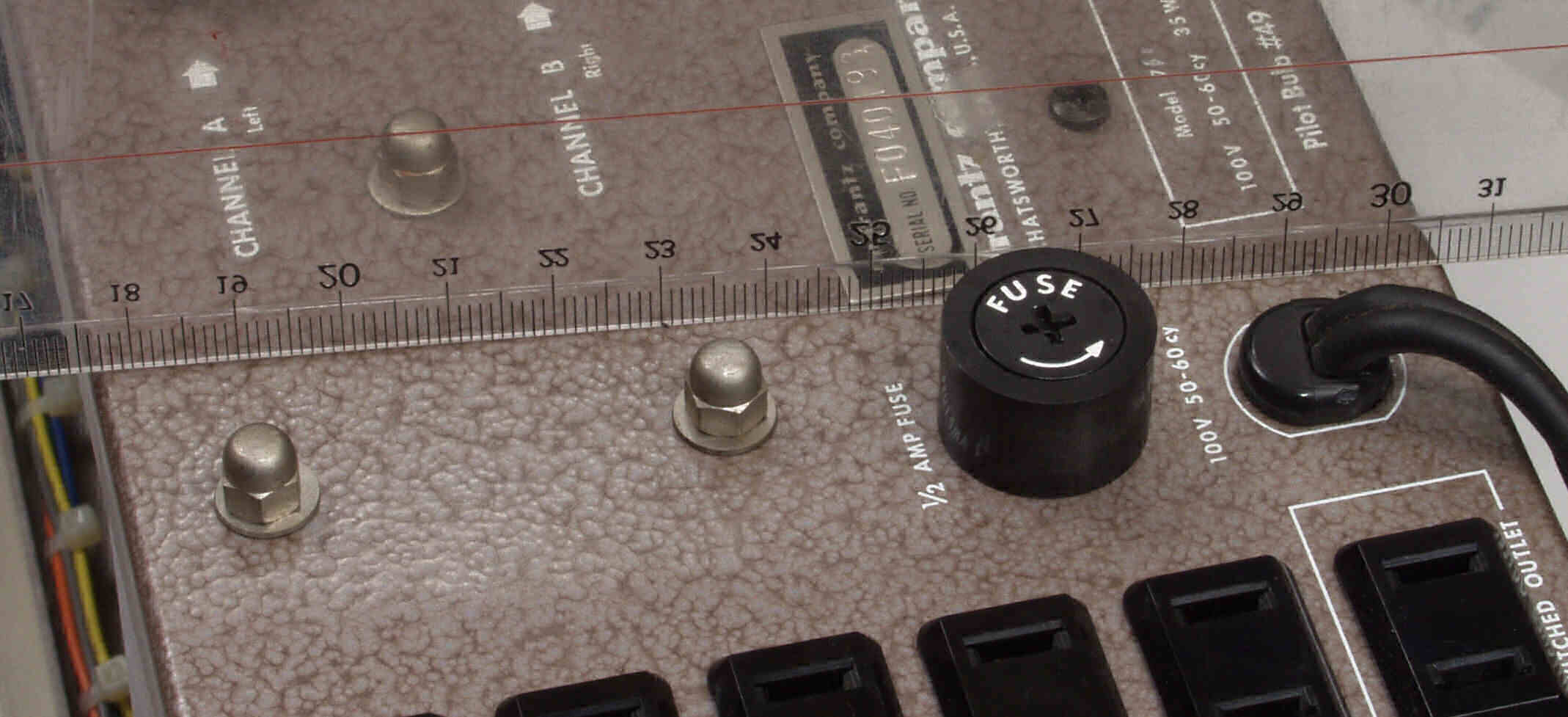

| Ａ４． 点検中 入出力ＲＣＡ端子郡、余り丈夫では無いので、太いケーブル取り付けには注意 |
 |
| Ａ５． 点検中 輸送の衝撃か！ トランスの取り付け部が膨らんでいる（アルミシャシの為弱い） |
 |
| Ａ６． 点検中 押さえのスボンジが経年変化で「ベトベト」になっている、放置するとアルミを腐食するので除去する |
 |

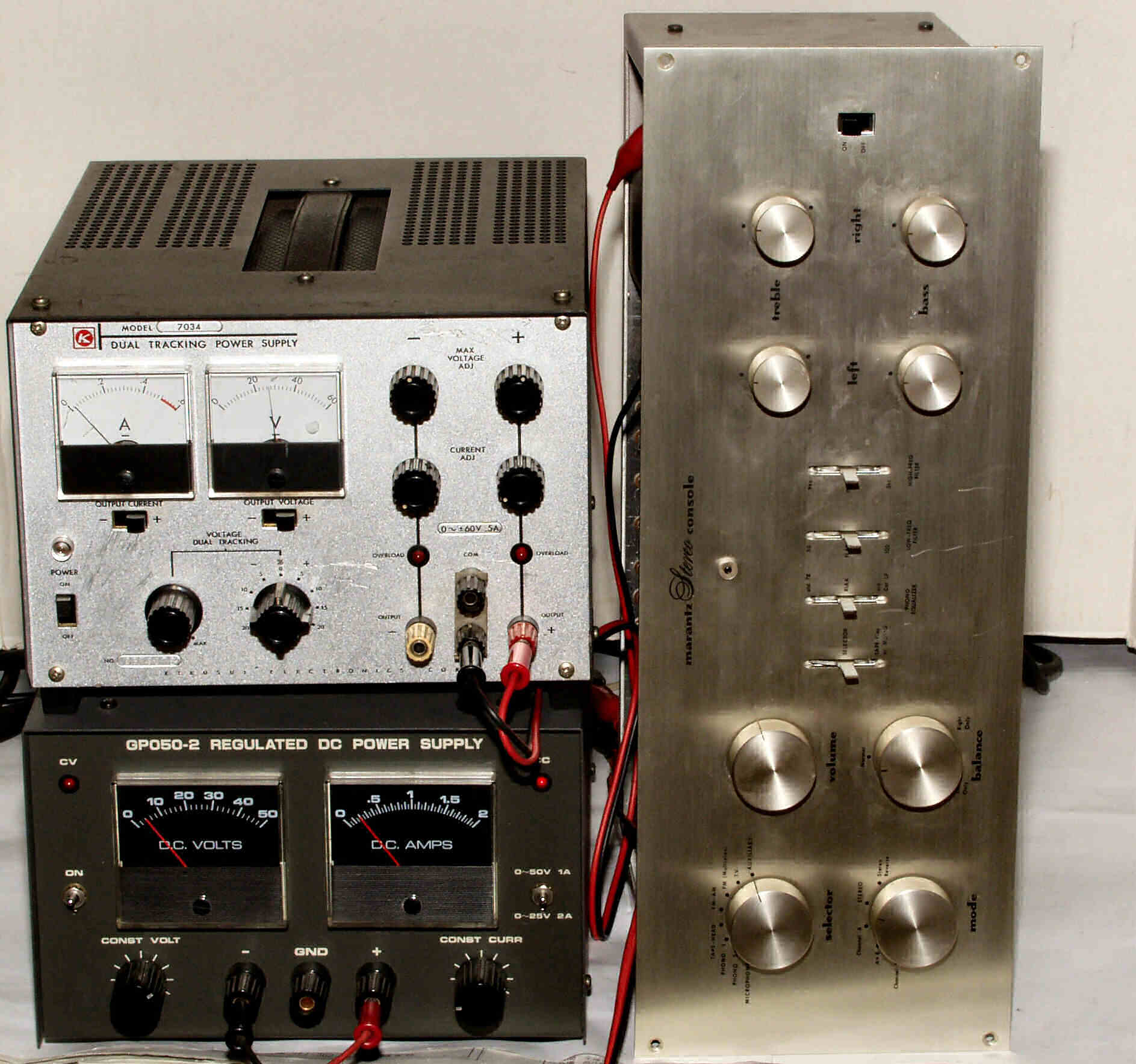

| Ａ７． 点検中 長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続） |
 |

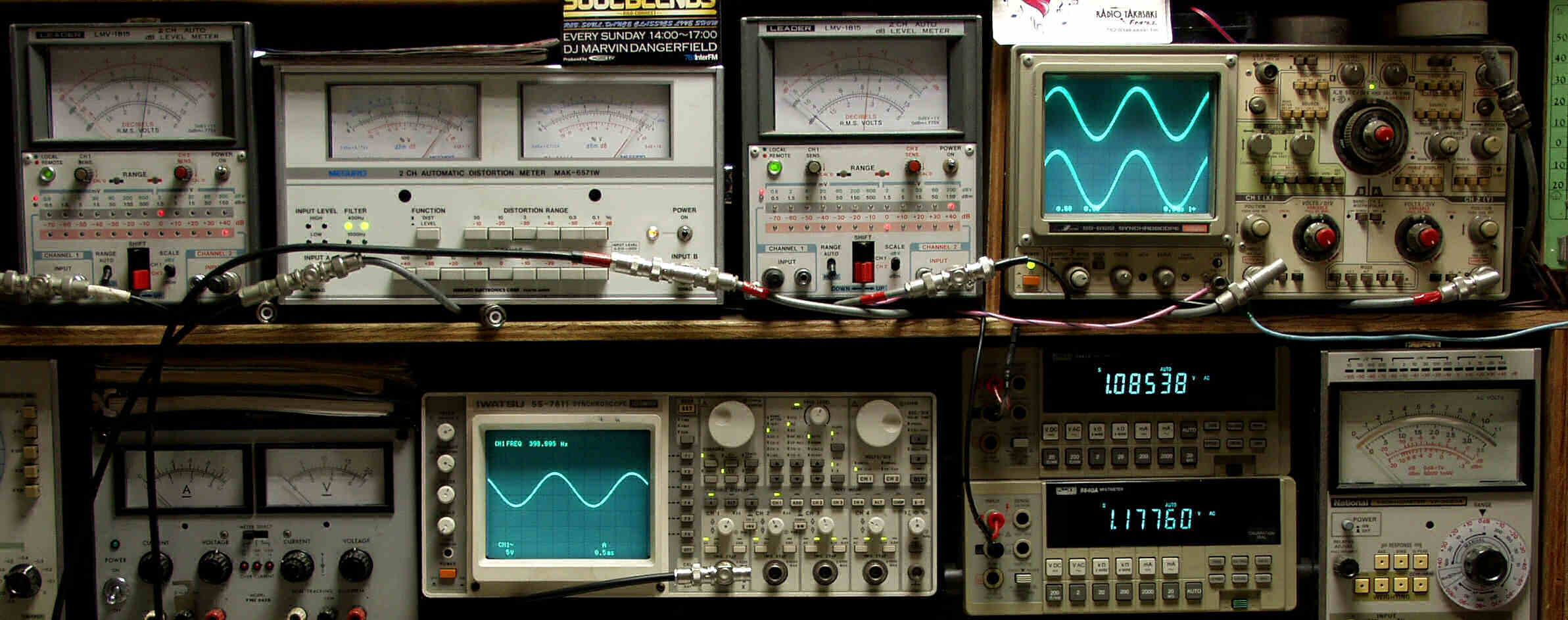

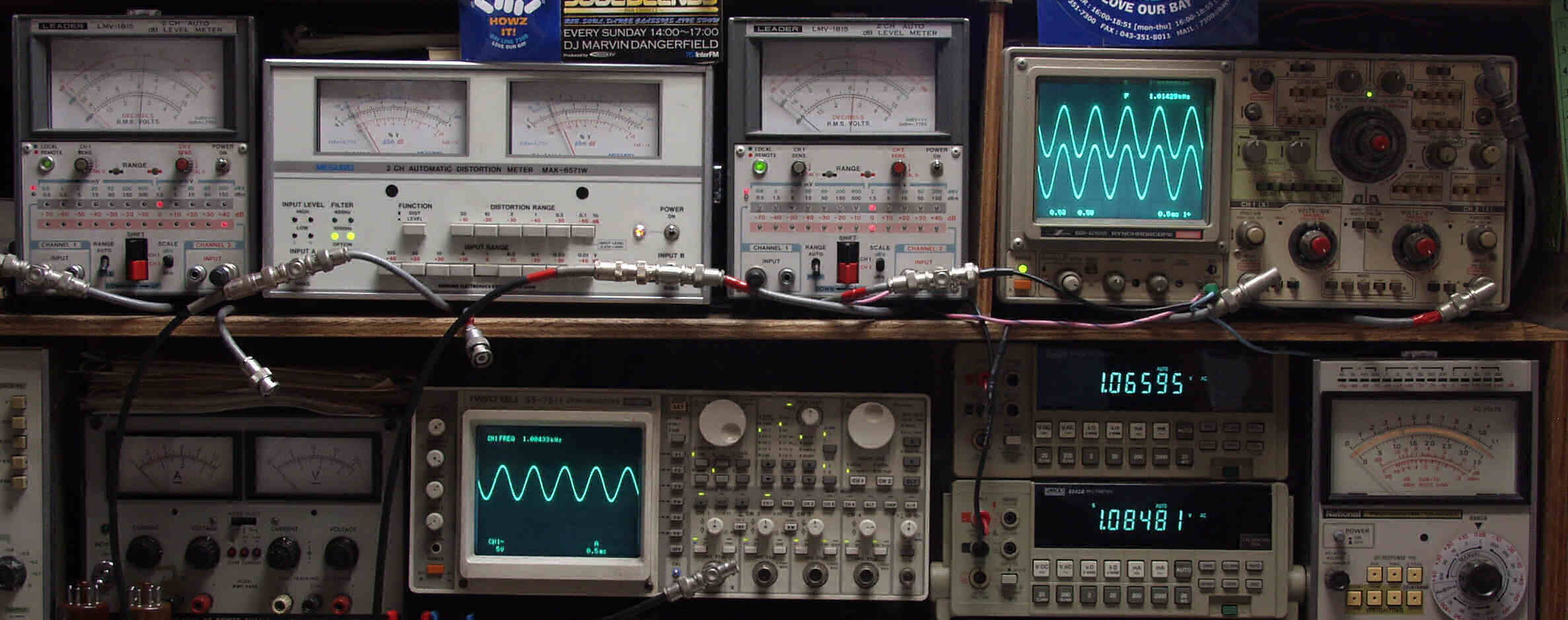

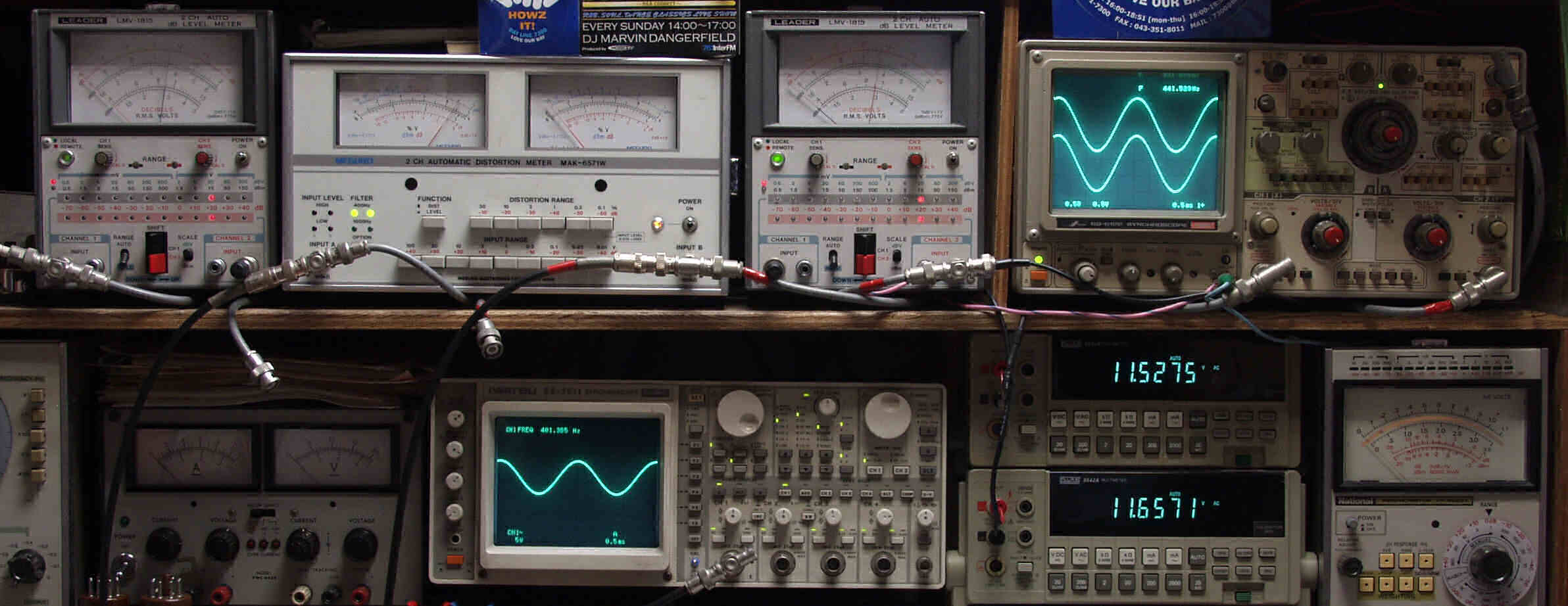

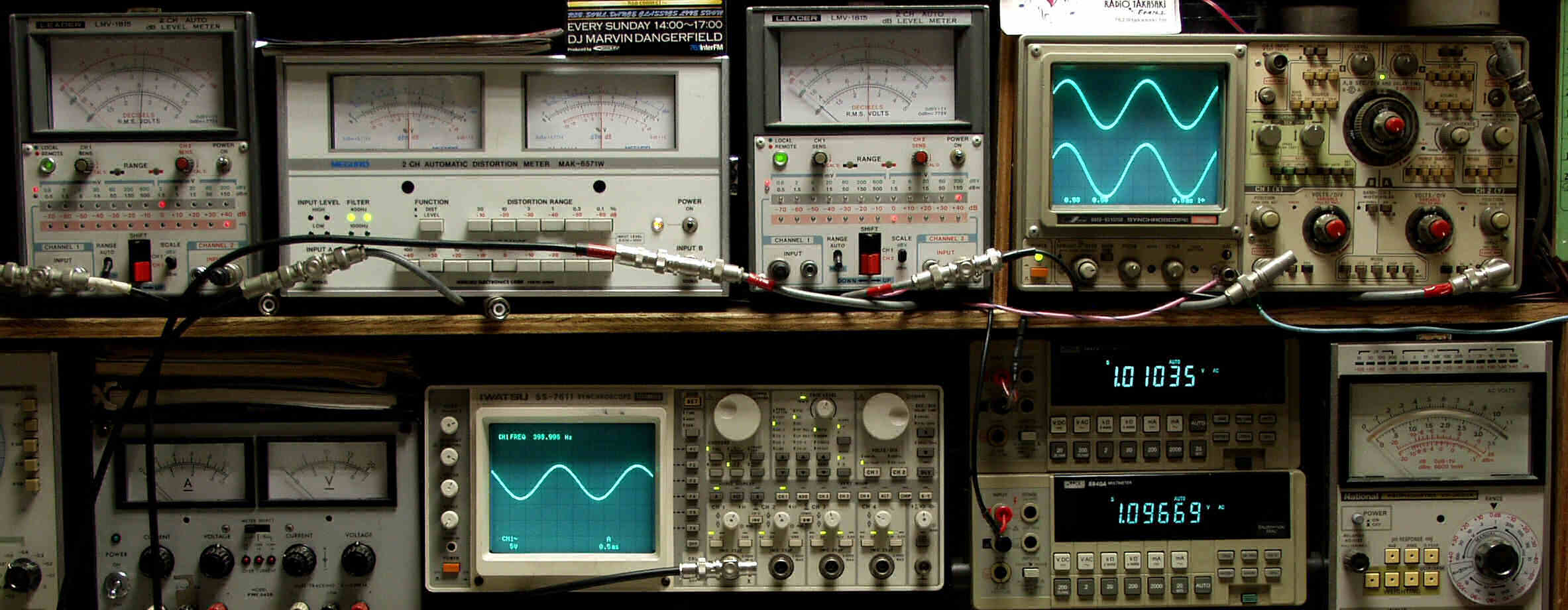

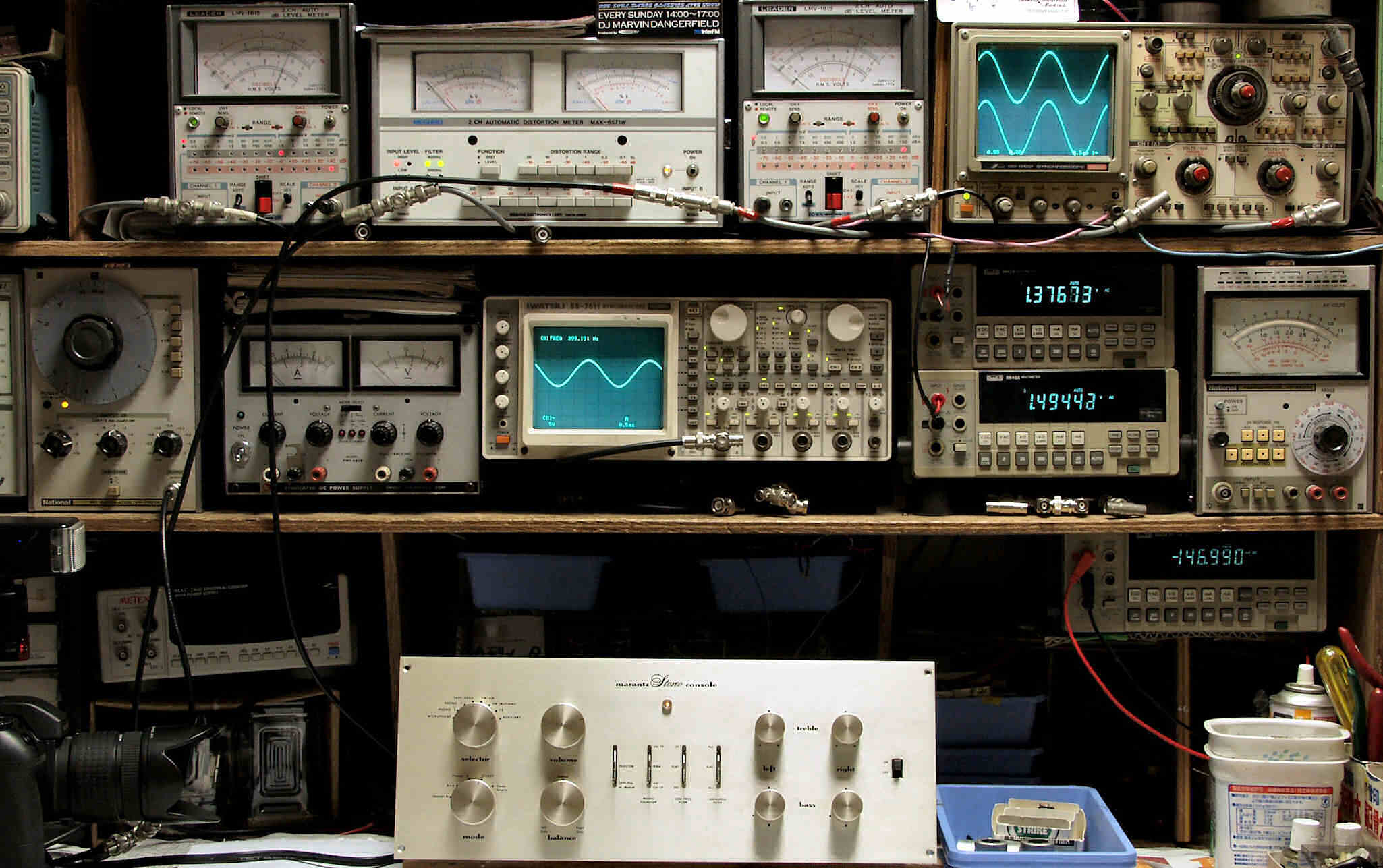

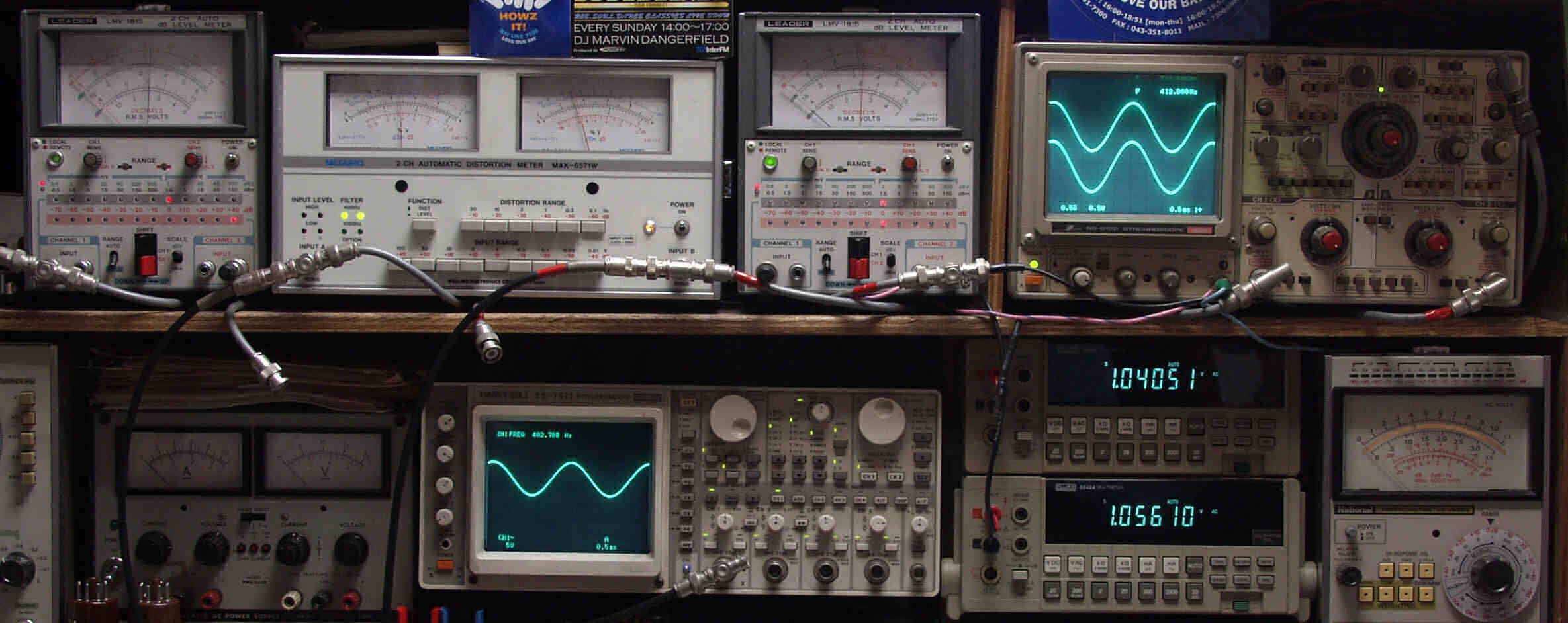

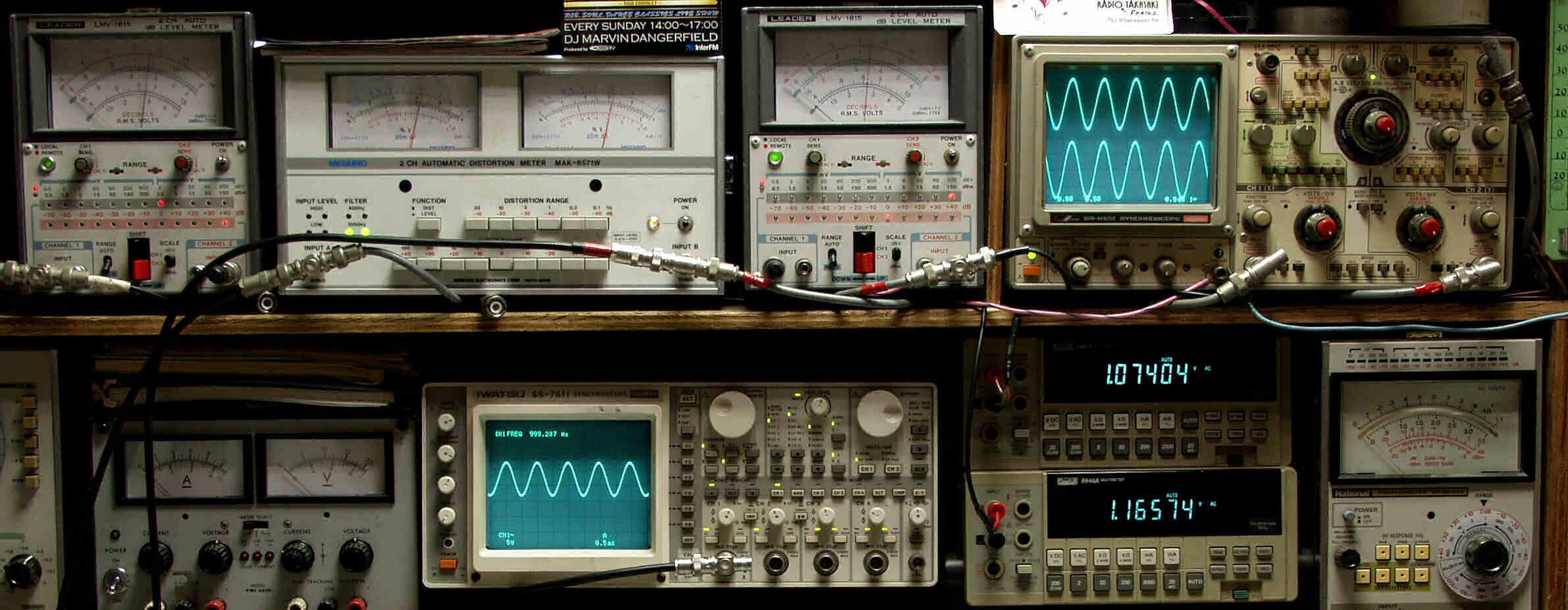

| ＡＥ． 修理前点検測定 ＡＥ１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |

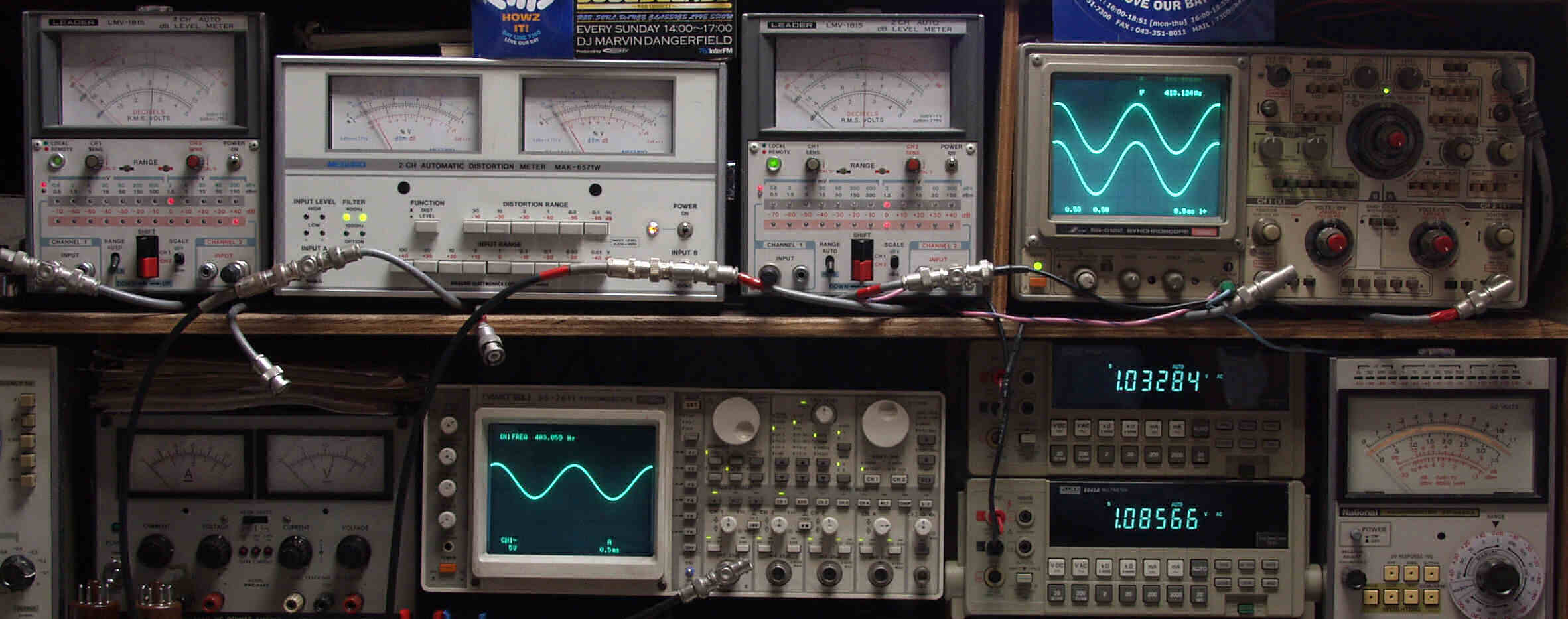

| ＡＥ２Ａ． 出力電圧１Ｖ 歪み率＝０．６％ 測定レンジ＝１％ ＡＵＸ入力 １０００ＨＺ |
 |
| ＡＥ２Ｂ． 出力電圧１Ｖ 歪み率＝０．５％ 測定レンジ＝１％ ＡＵＸ入力 ４００ＨＺ |
 |
| ＡＥ３Ａ． 出力電圧１Ｖ 歪み率＝３％ 測定レンジ＝３％ ＭＭ入力 １０００ＨＺ |
 |
| ＡＥ３Ｂ． 出力電圧１Ｖ 歪み率＝３％ 測定レンジ＝３％ ＭＭ入力 ４００ＨＺ |
 |
|
 |

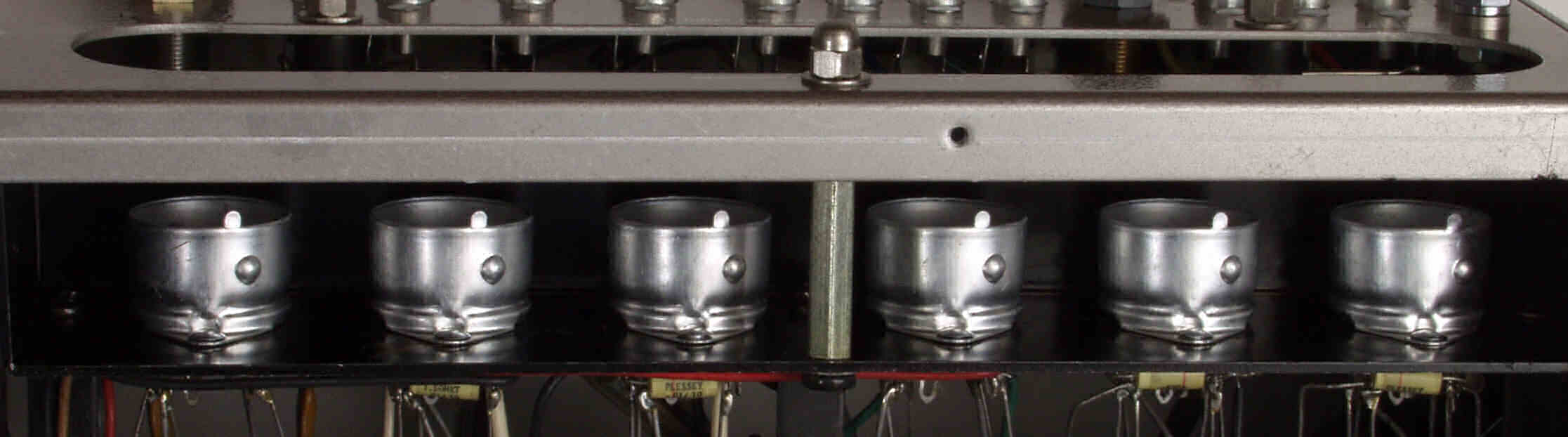

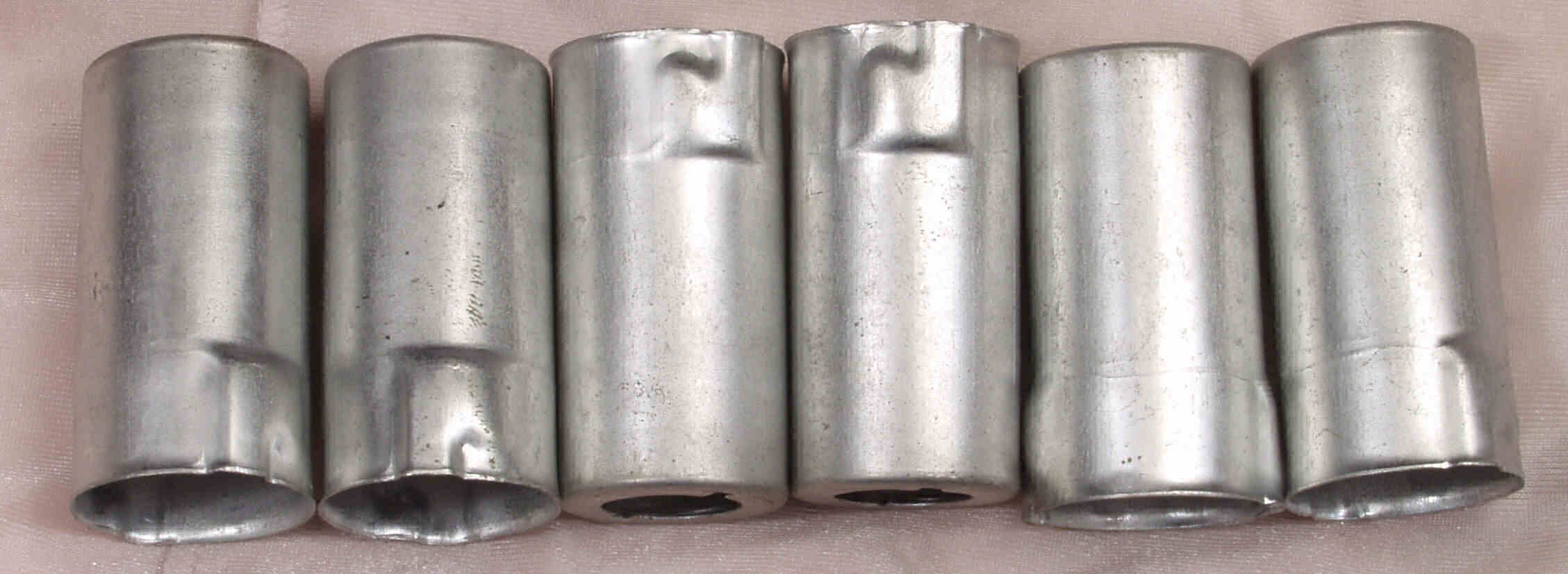

| Ｃ２．修理後 真空管シールド台錆落とし、錆止め。 |
 |
| Ｃ３Ａ． 修理前 輸送の衝撃か！ トランスの取り付け部が膨らんでいる（アルミシャシの為弱い） |
|
| Ｃ３Ｂ． 点検中 修理後． トランスの取り付け部。 |
 |

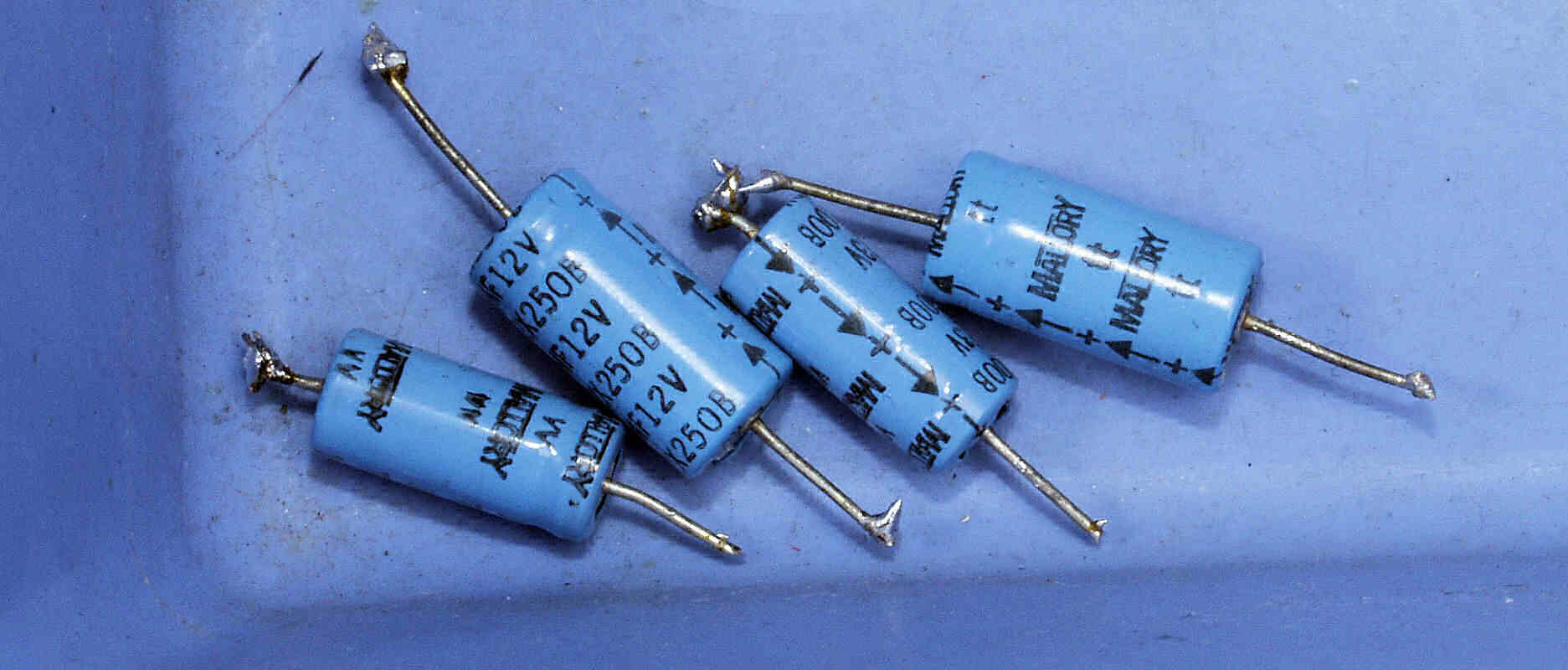

| Ｃ４Ａ．交換部品 |
 |

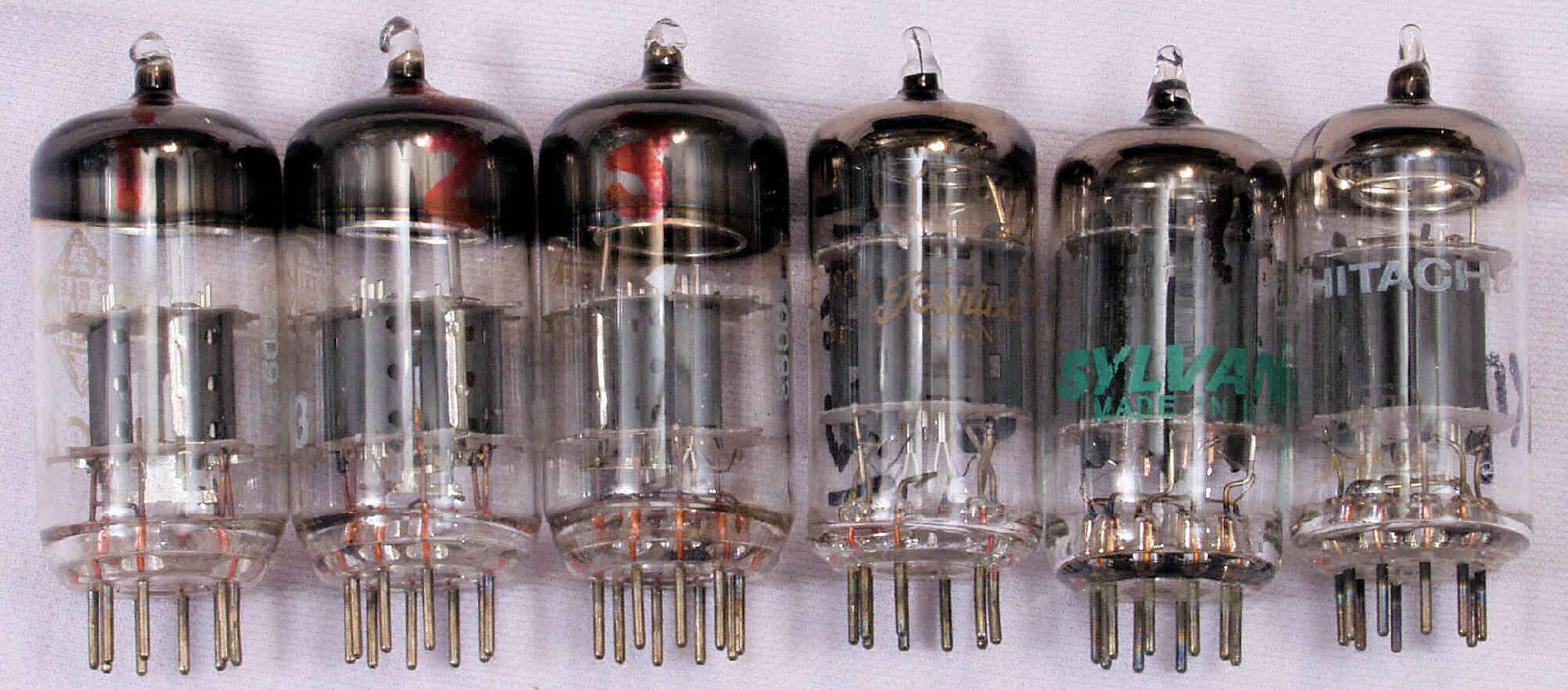

| Ｃ４Ｂ．交換部品． 付属ＥＣＣ８３「 Ｖ１〜Ｖ３」は手持ちと交換して測定。 |
 |
| Ｃ５． 修理前 上から |
|
| Ｃ６． 修理後 上から |
 |
| Ｃ７． 修理前 下から |
|
| Ｃ８． 修理前 下から |
 |

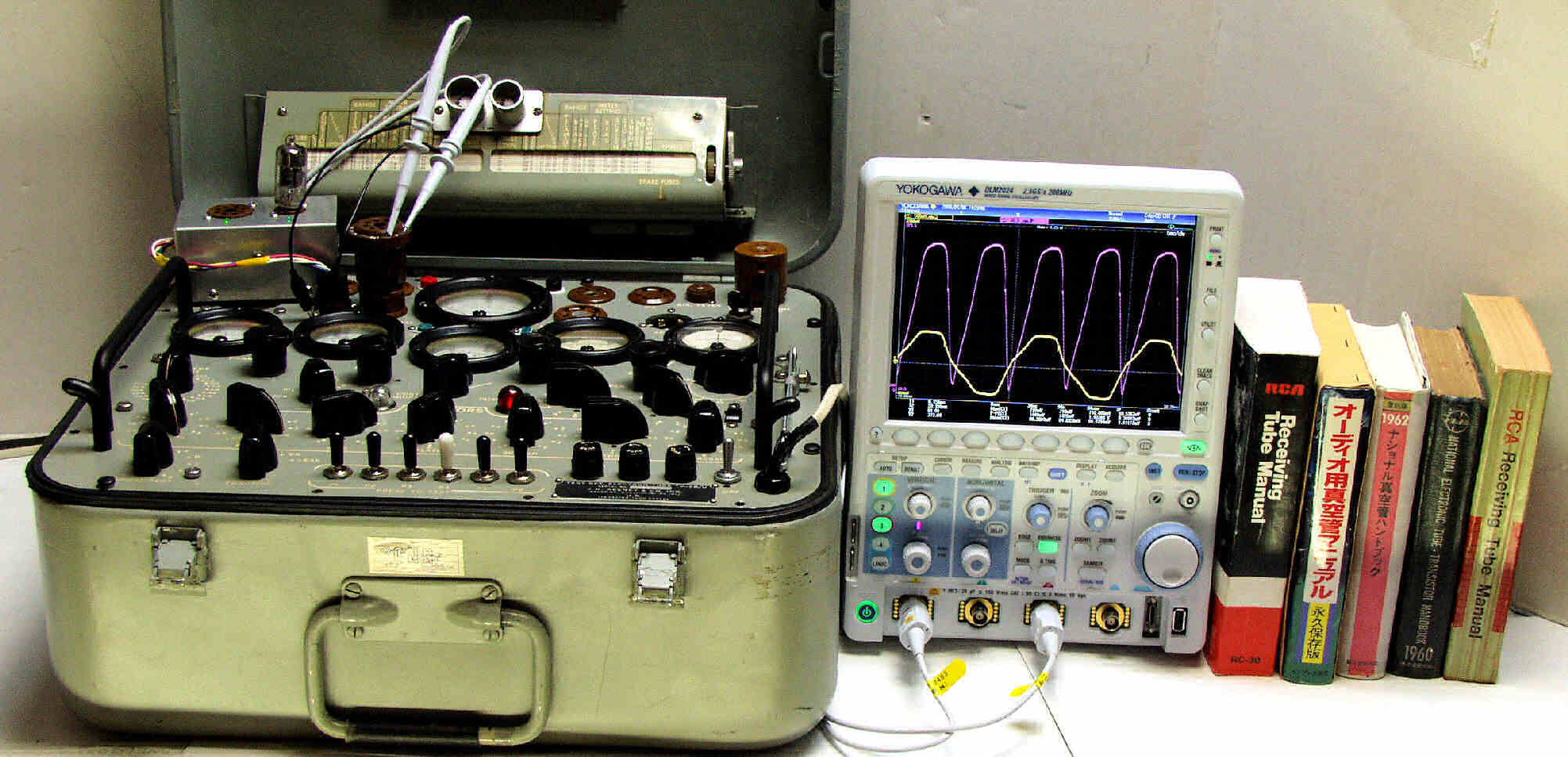

| ＣＥ． TubeTester Ｈｉｃｋｏｋ ＴＶ−２Ｂ／Ｕによる付属真空管測定 ＣＥ１． 右のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ ＤＬＭ２０２４＞＞ |
 |

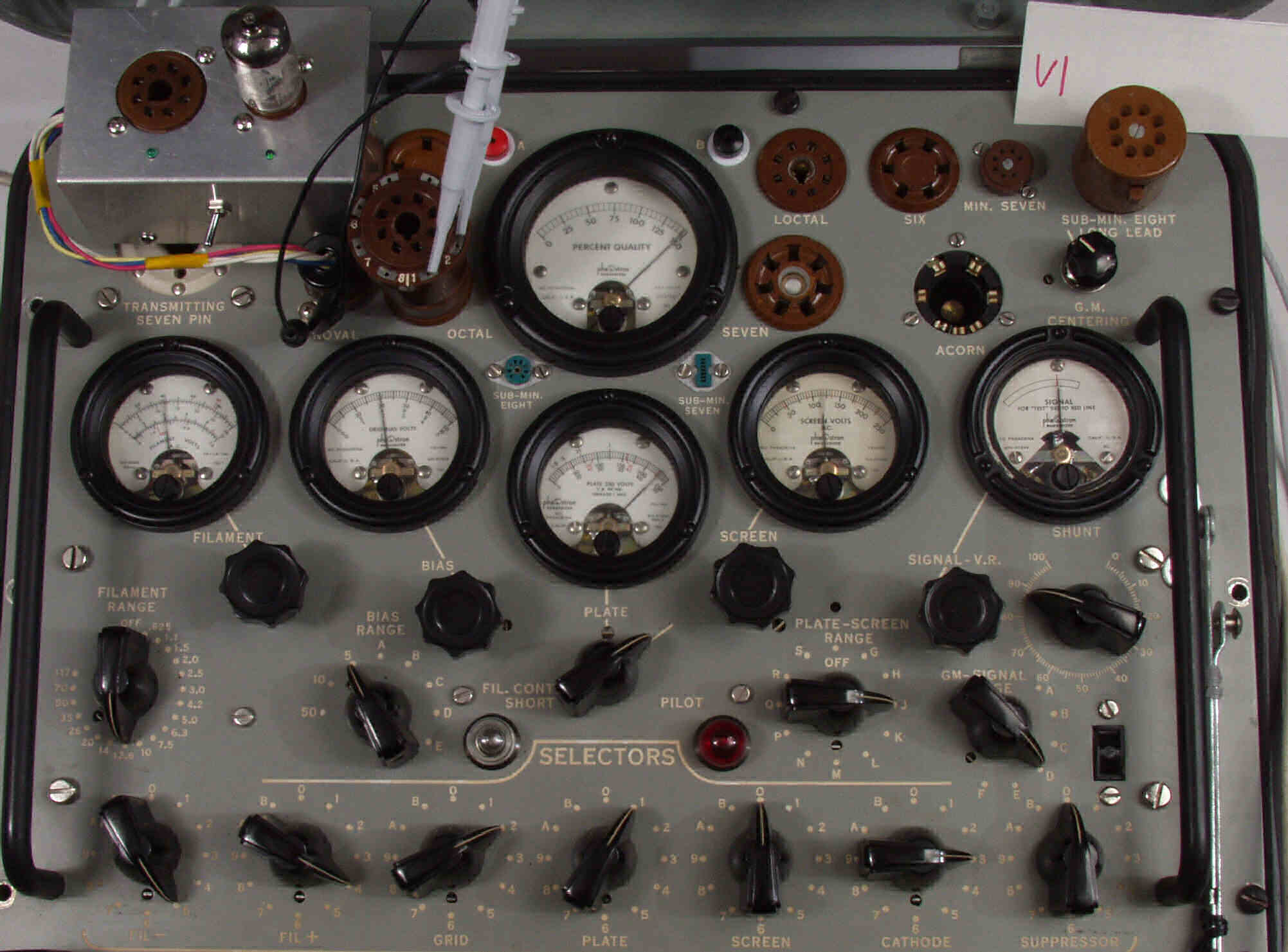

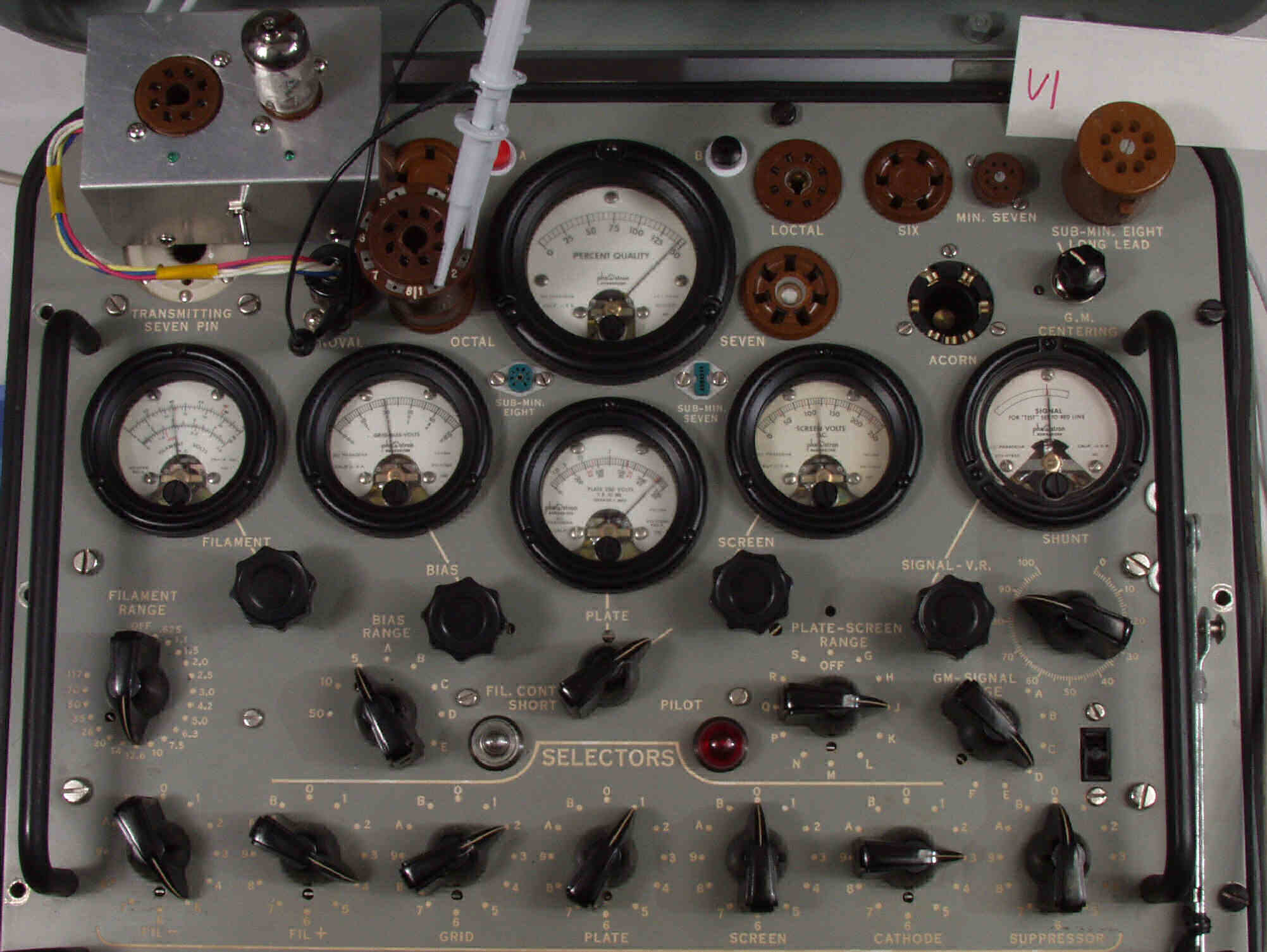

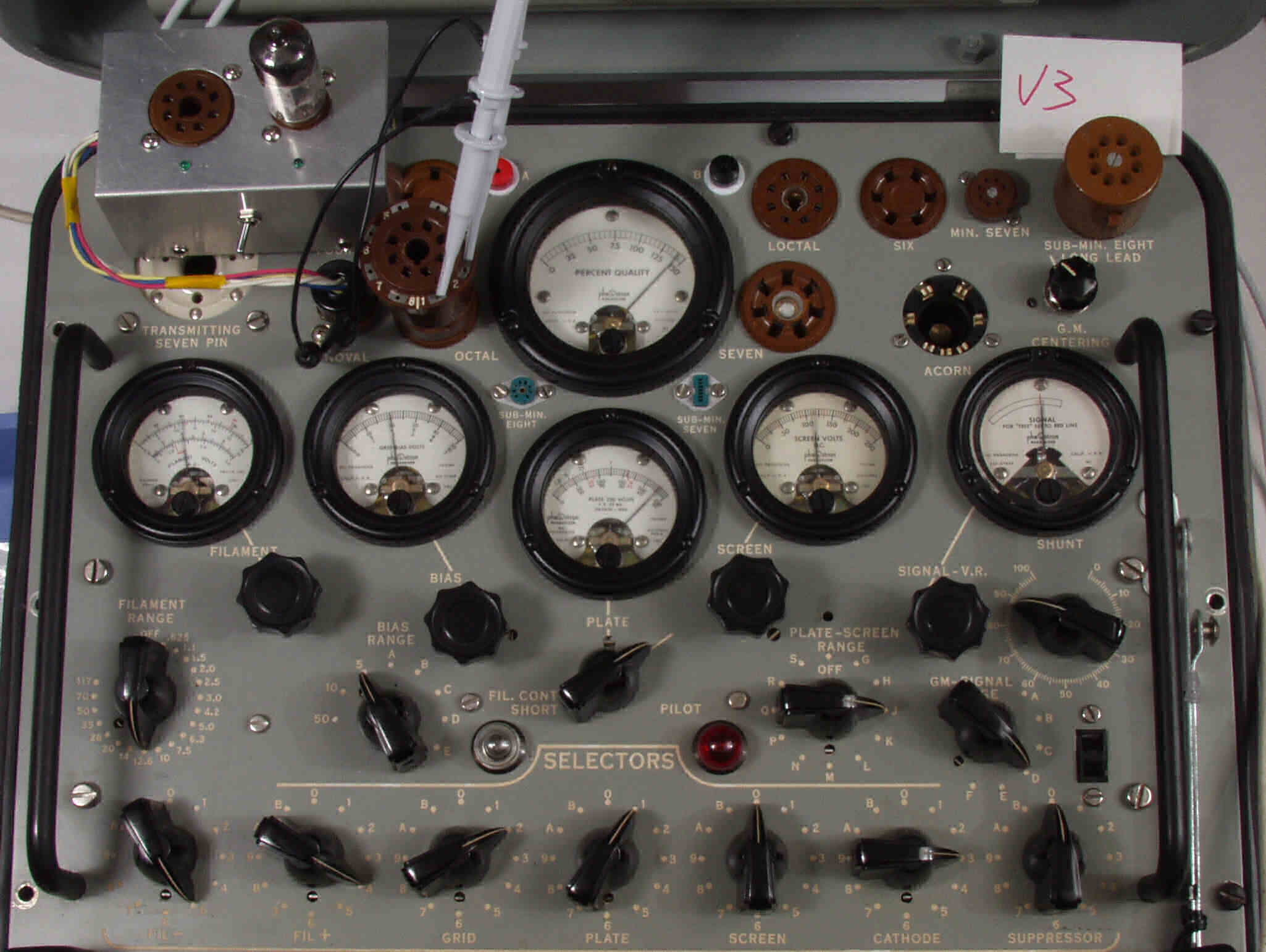

| ＣＥ１Ａ． 付属ＥＣＣ８３「 Ｖ１」ユニット１測定。 Ｇｍ＝１４５０μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ１Ｂ． 付属ＥＣＣ８３「 Ｖ１」ユニット２測定。 Ｇｍ＝１４５０μmho |
 |

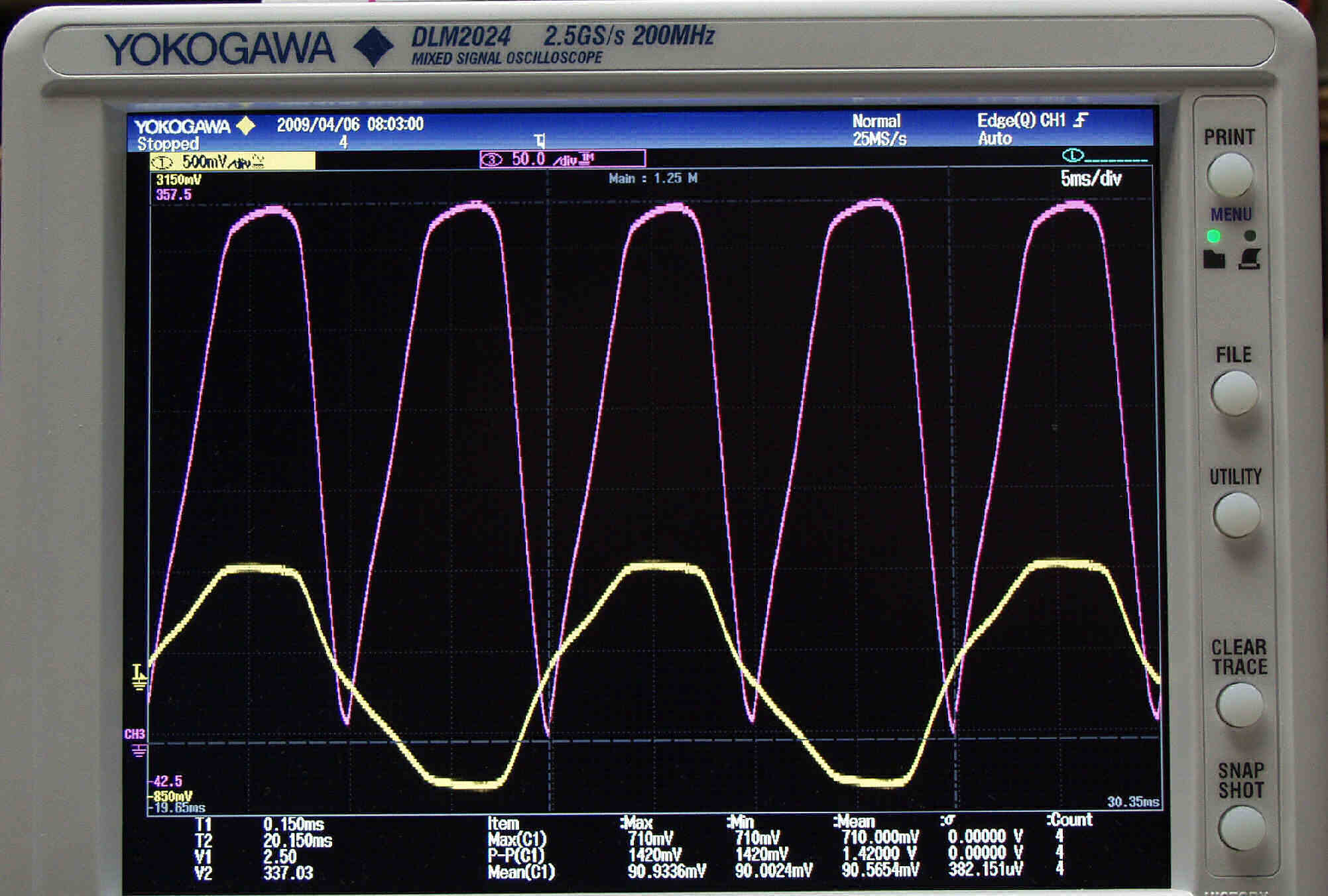

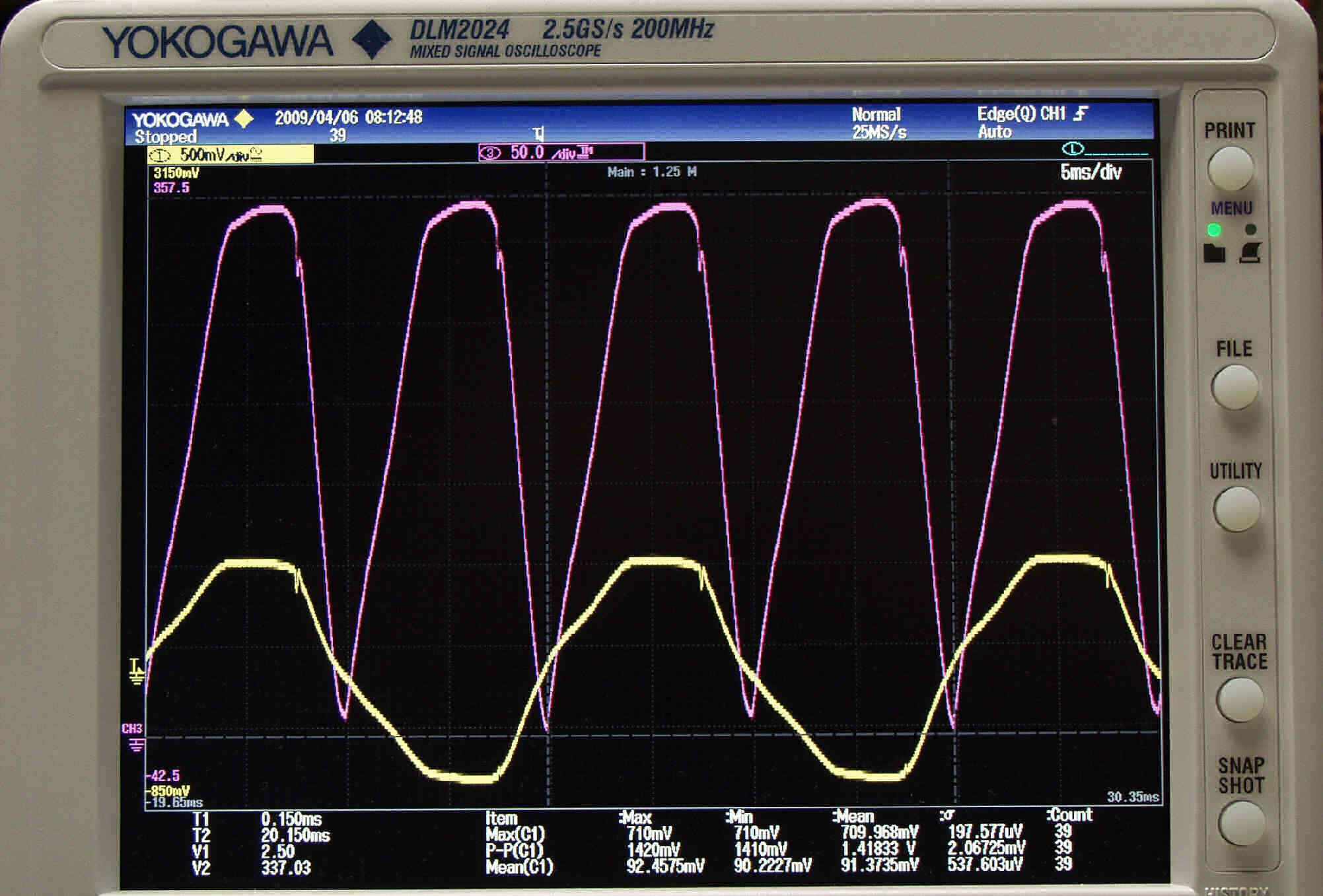

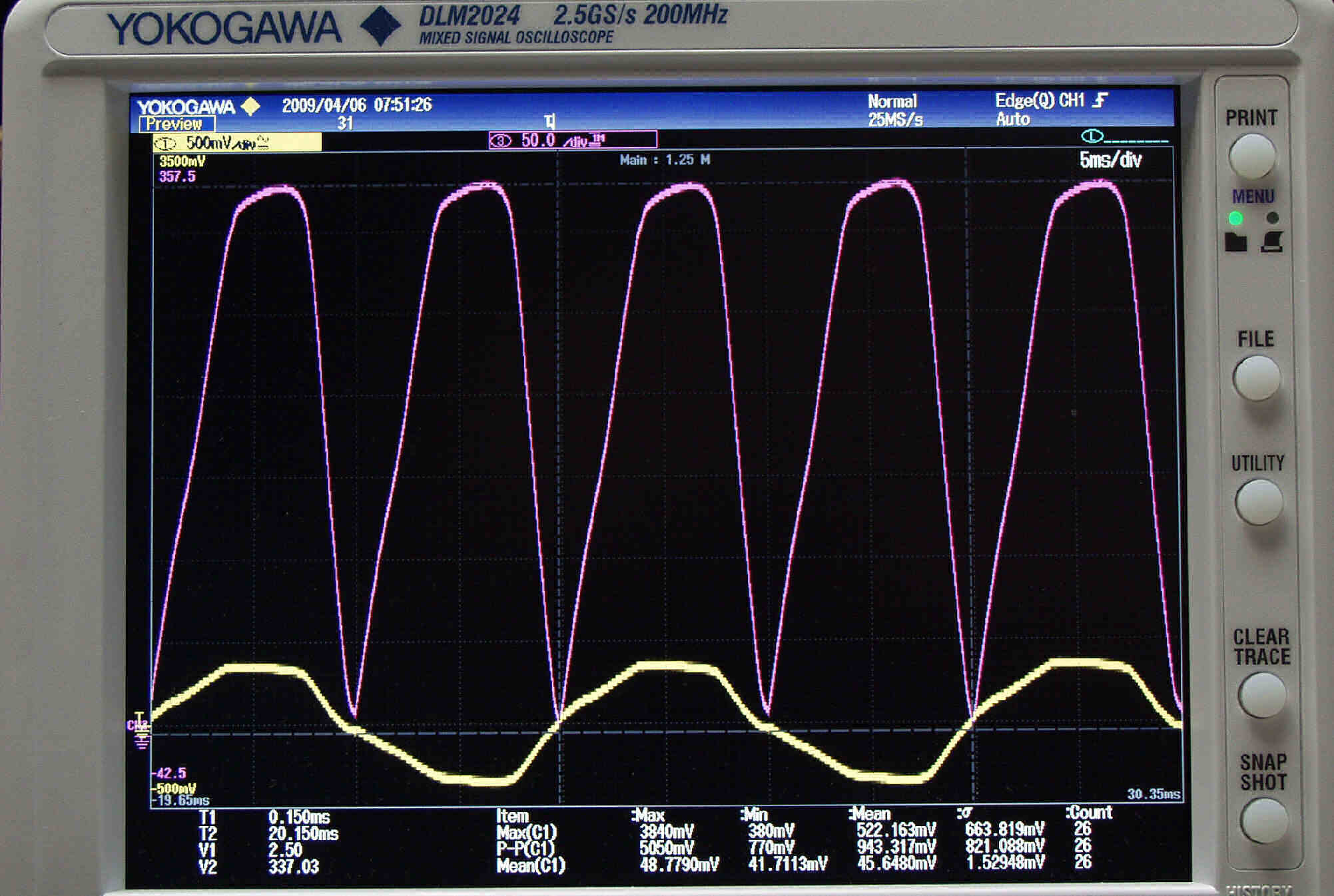

| ＣＥ１Ｃ． 付属ＥＣＣ８３「 Ｖ１」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |

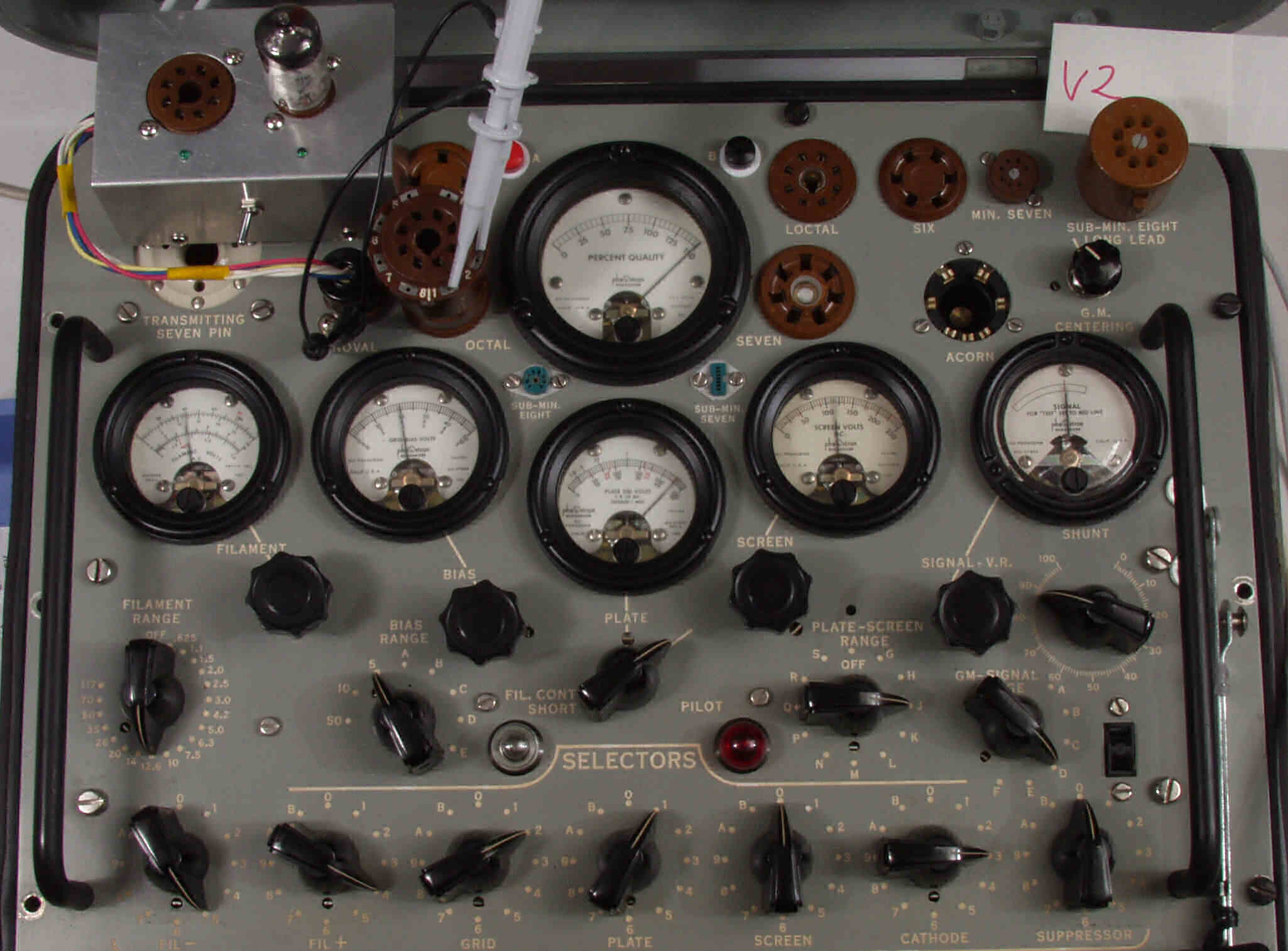

| ＣＥ２Ａ． 付属ＥＣＣ８３「 Ｖ２」ユニット１測定。 Ｇｍ＝１５００μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ２Ｂ． 付属ＥＣＣ８３「 Ｖ２」ユニット２測定。 Ｇｍ＝１４００μmho。 |
 |

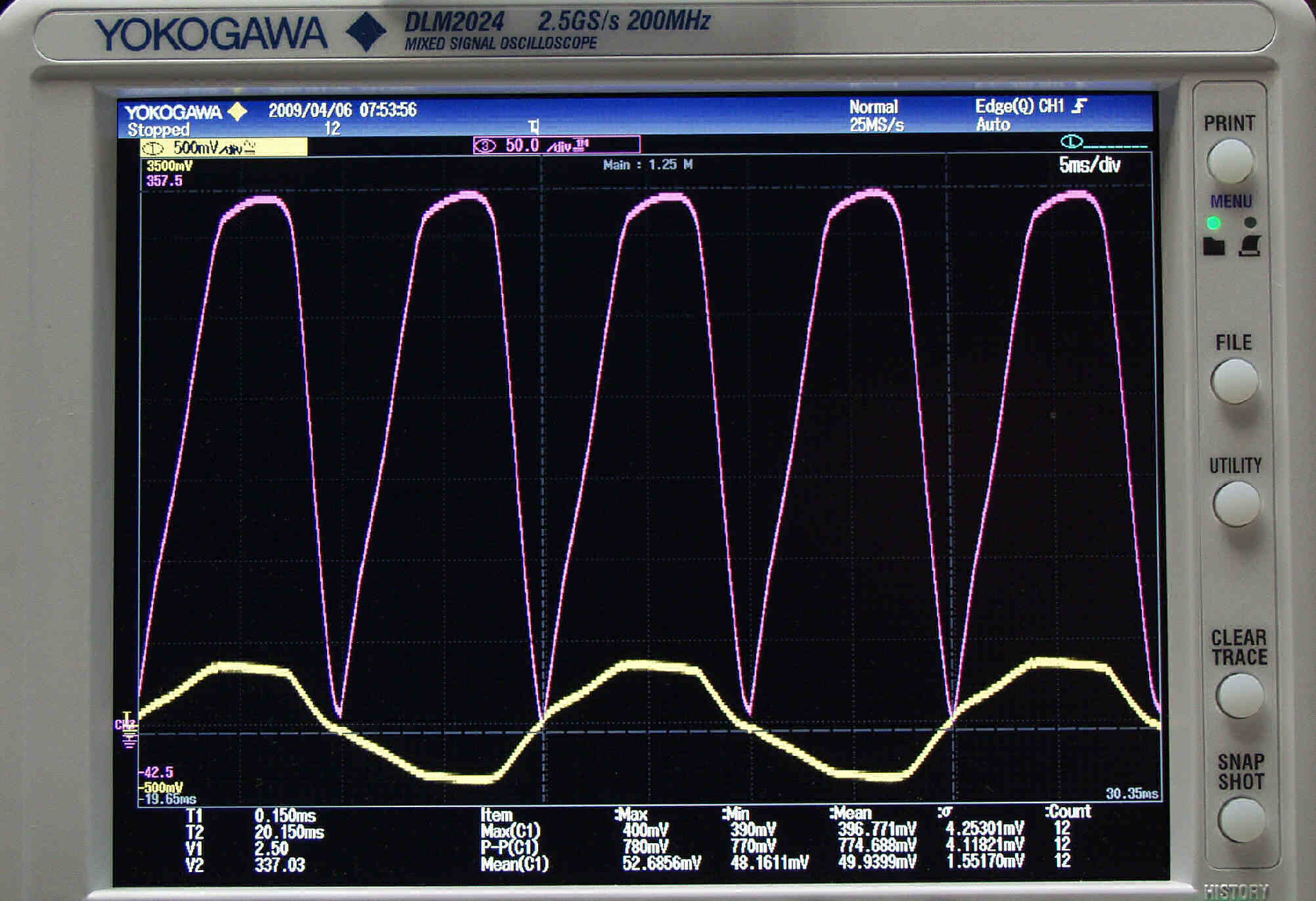

| ＣＥ２Ｃ． 付属ＥＣＣ８３「 Ｖ２」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |

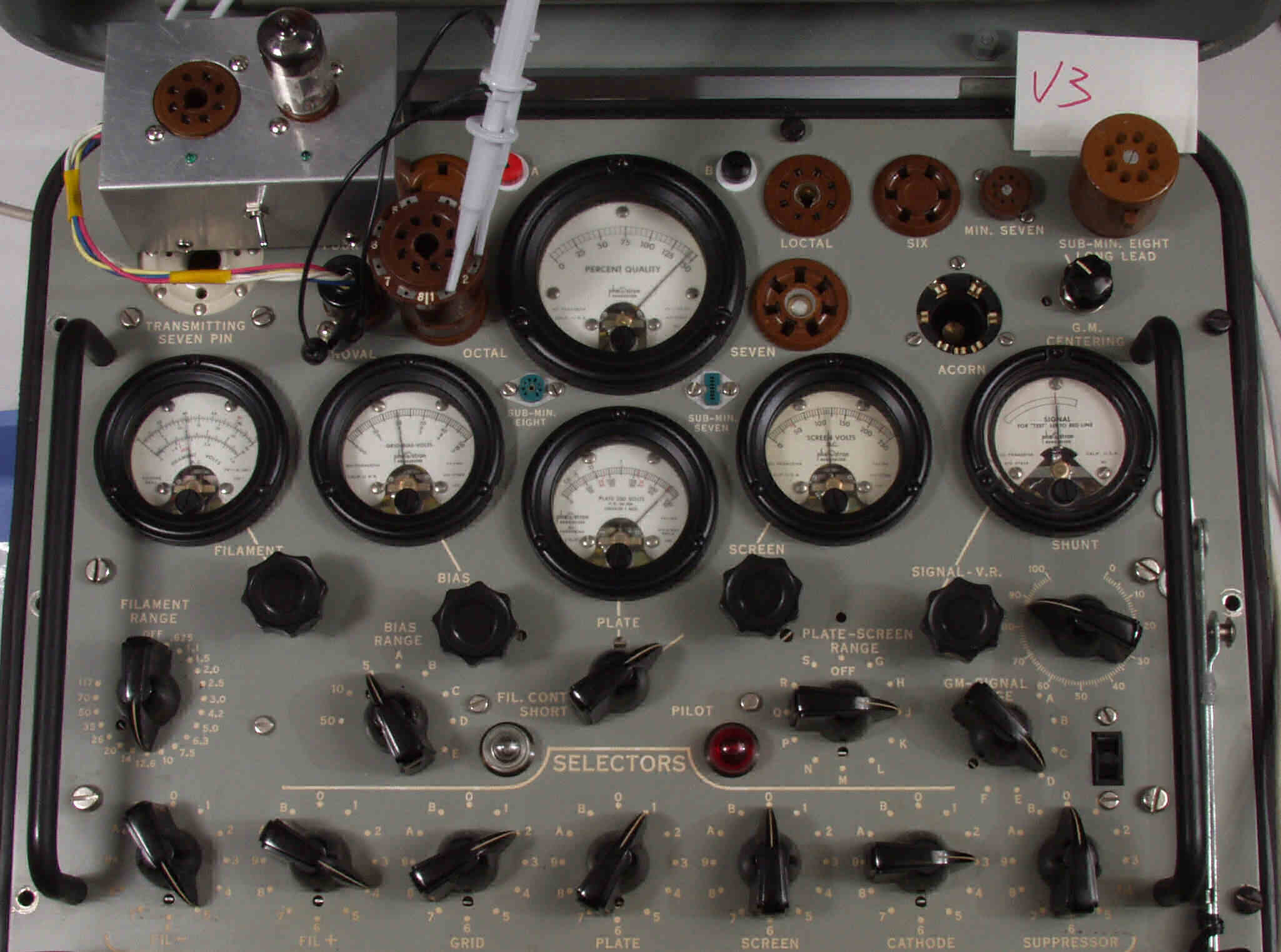

| ＣＥ３Ａ． 付属ＥＣＣ８３「 Ｖ３」ユニット１測定。 Ｇｍ＝１４００μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ３Ｂ． 付属ＥＣＣ８３「 Ｖ３」ユニット２測定。 Ｇｍ＝１４５０μmho。 |
 |

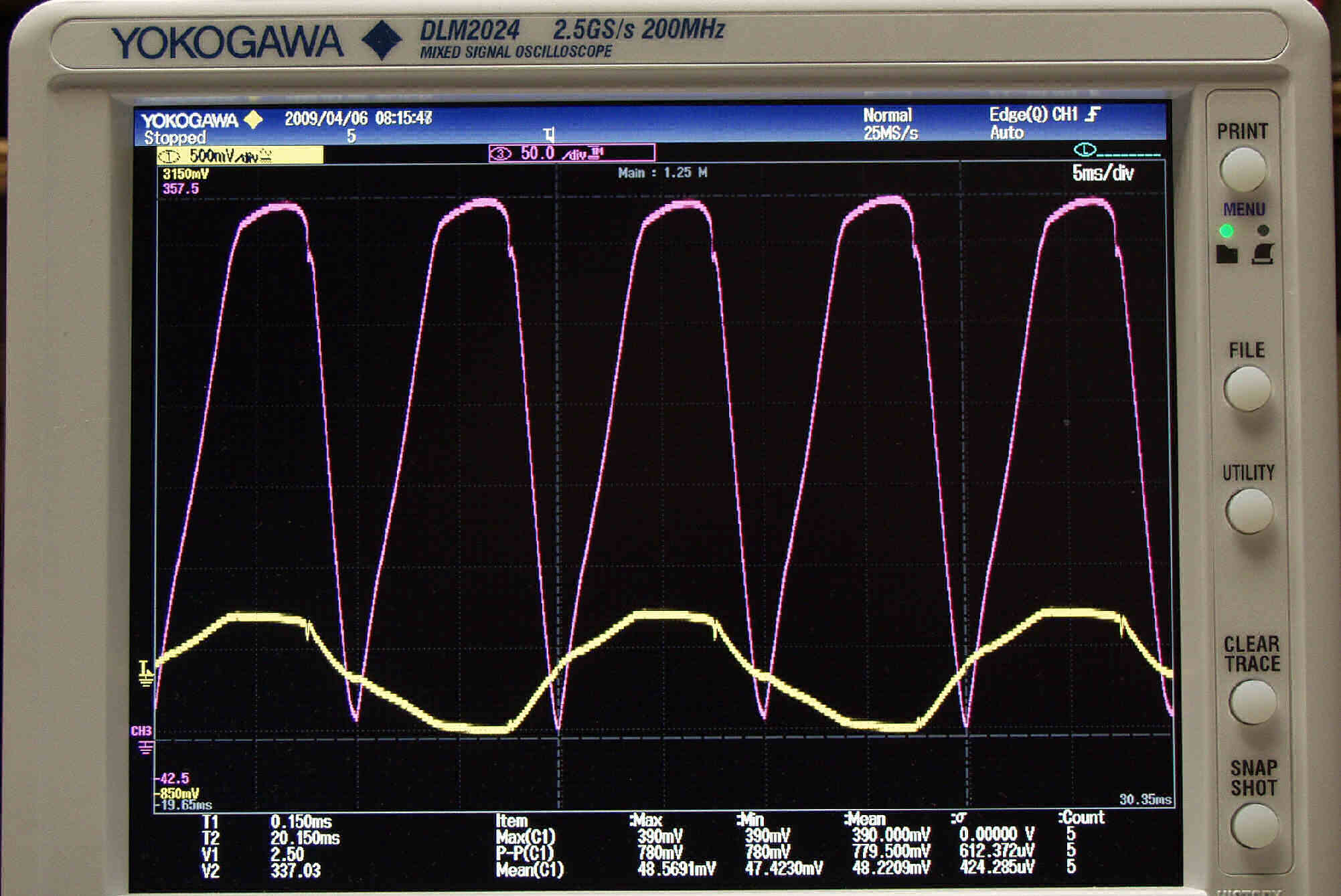

| ＣＥ３Ｃ． 付属ＥＣＣ８３「 Ｖ３」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |
| ＣＥ４Ａ． 付属ＥＣＣ８３「 Ｖ４」ユニット１測定。 Ｇｍ＝１４００μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ４Ｂ． 付属ＥＣＣ８３「 Ｖ４」ユニット２測定。 Ｇｍ＝１４００μmho |
 |

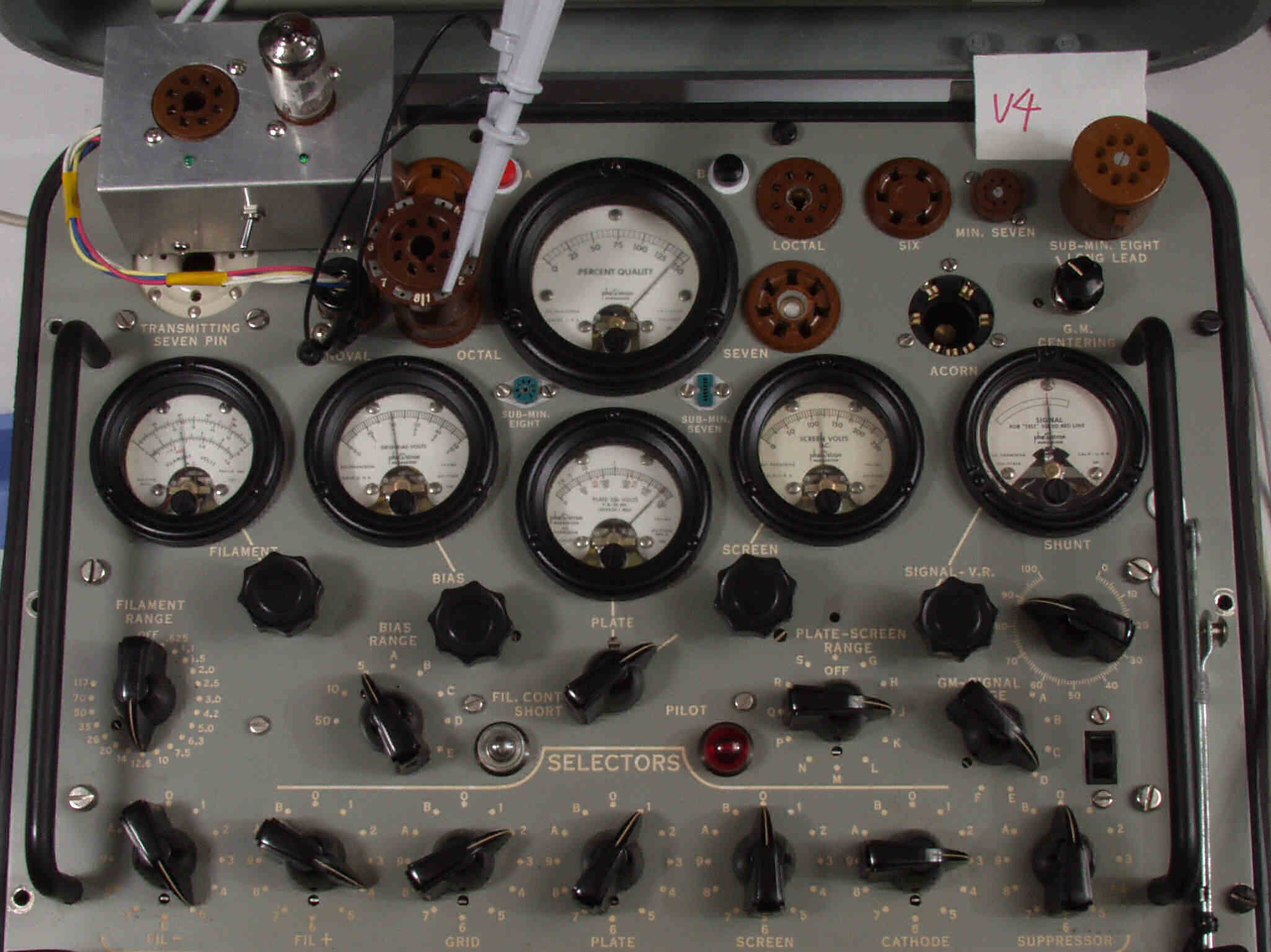

| ＣＥ４Ｃ． 付属ＥＣＣ８３「 Ｖ４」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |

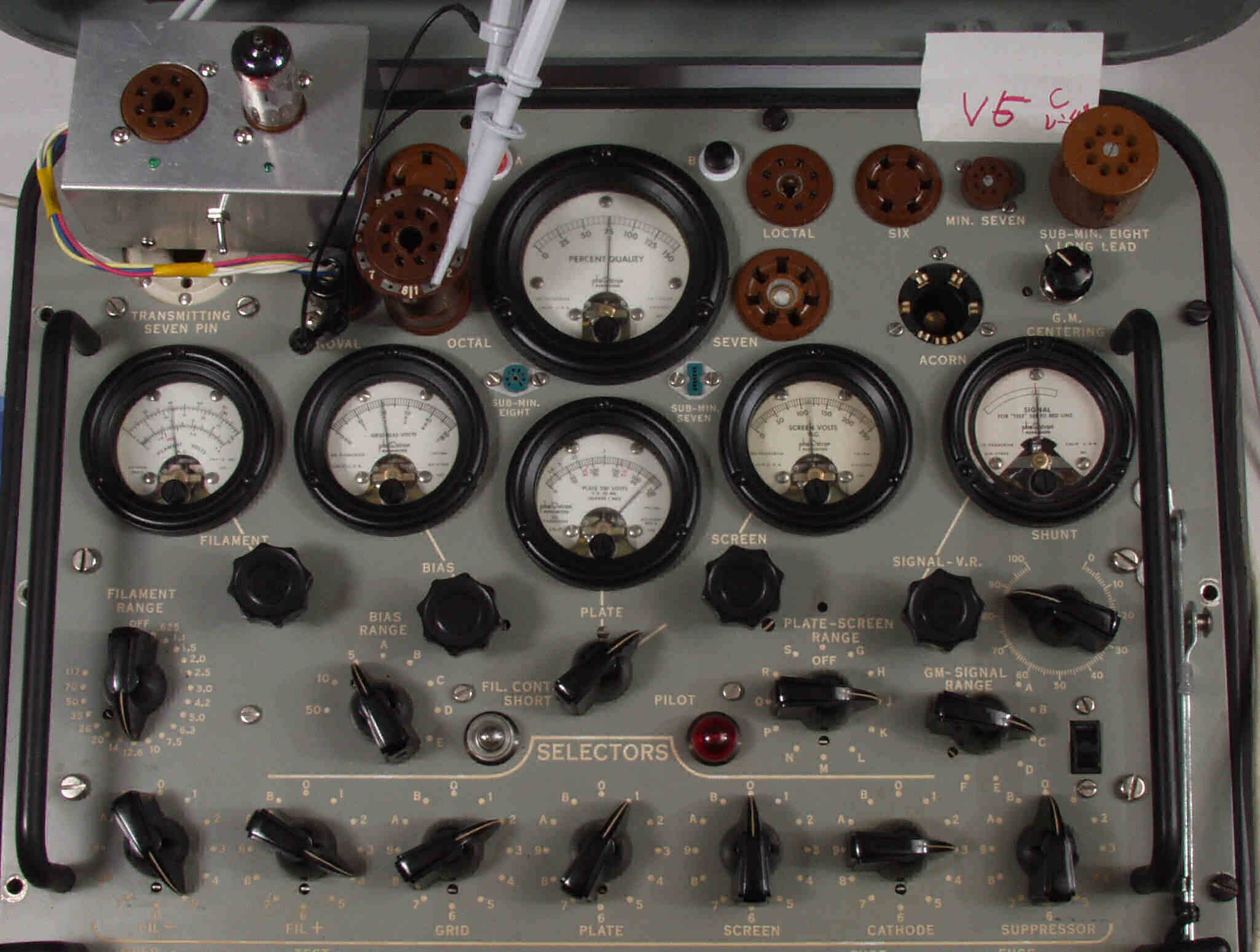

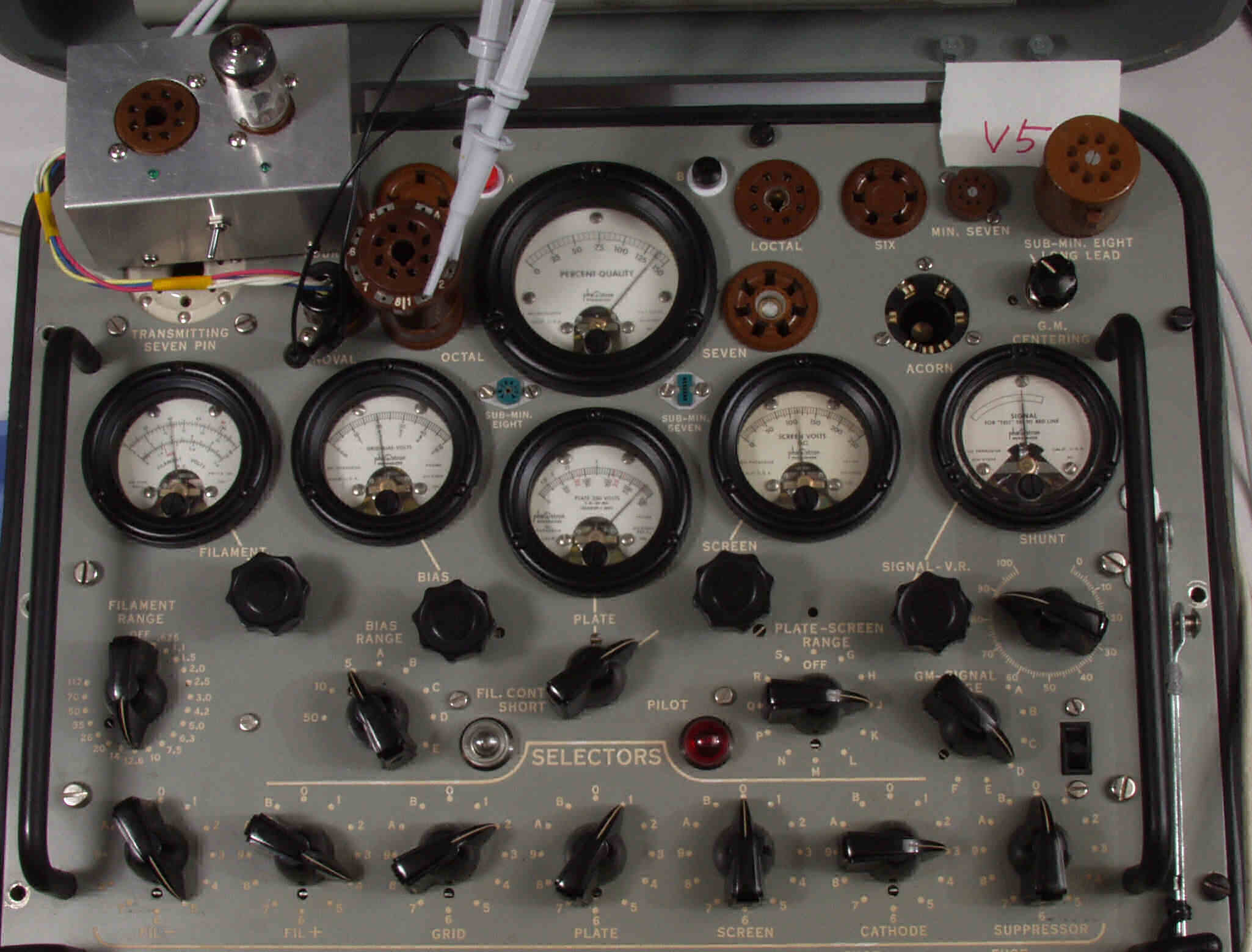

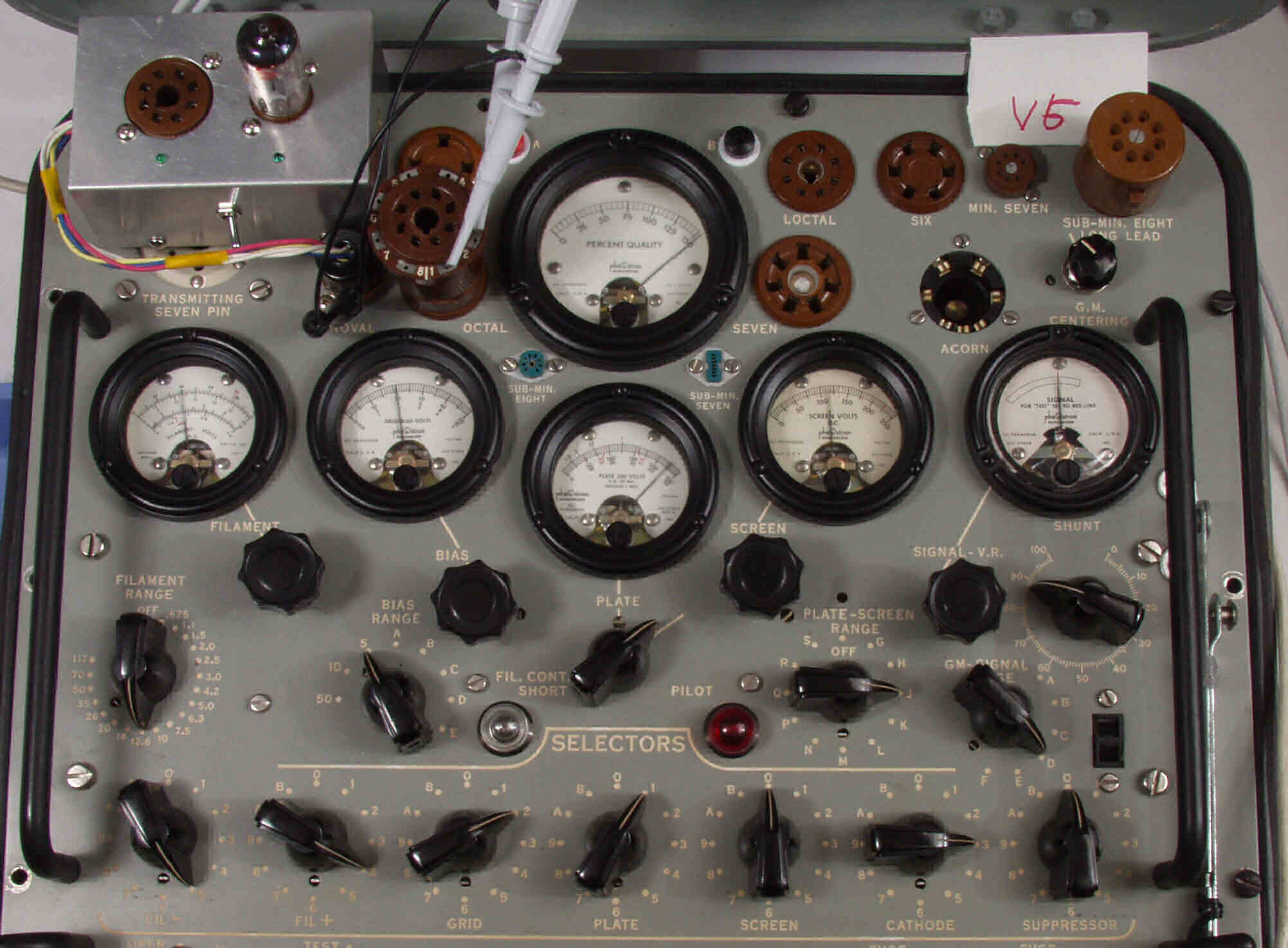

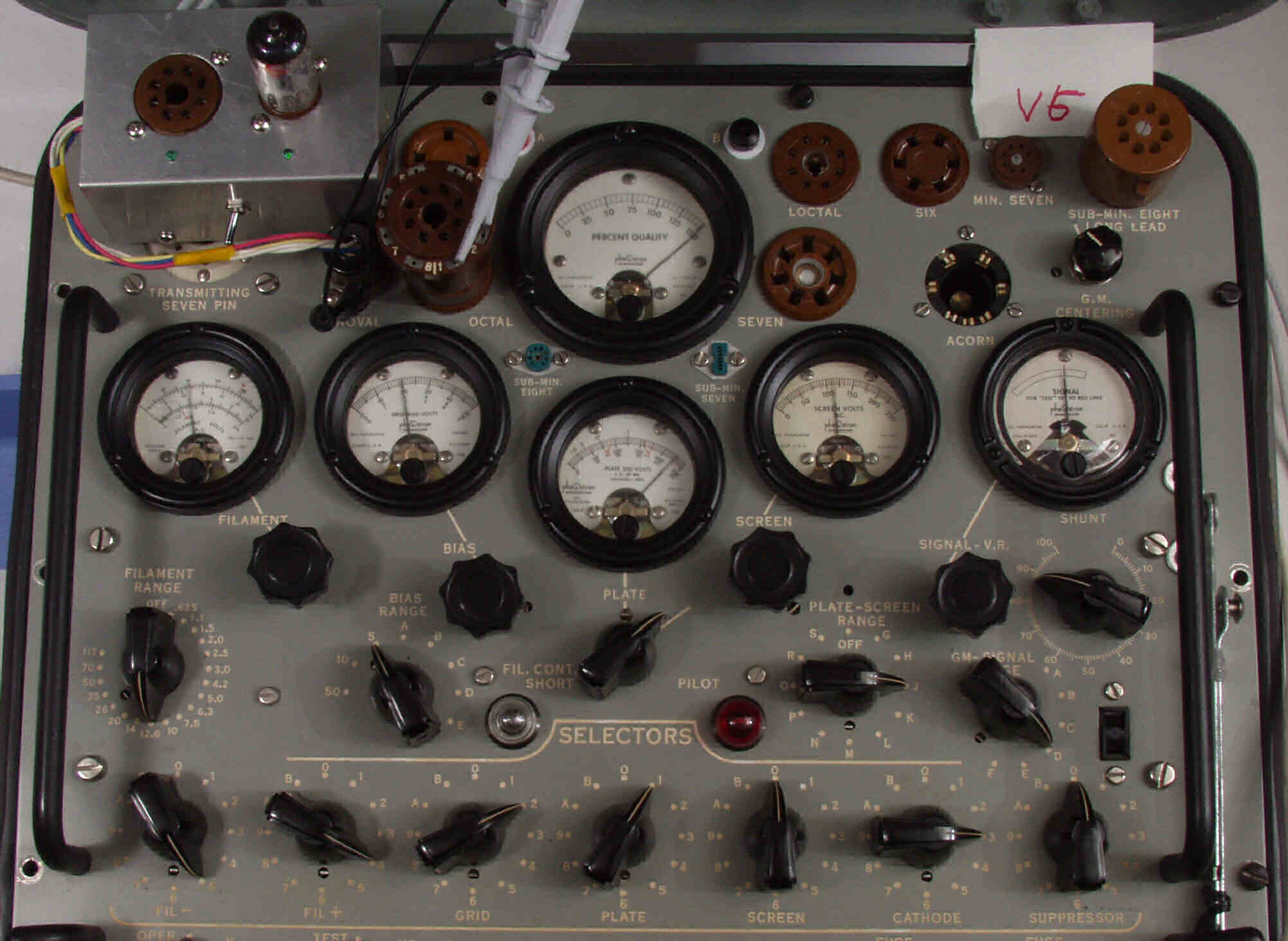

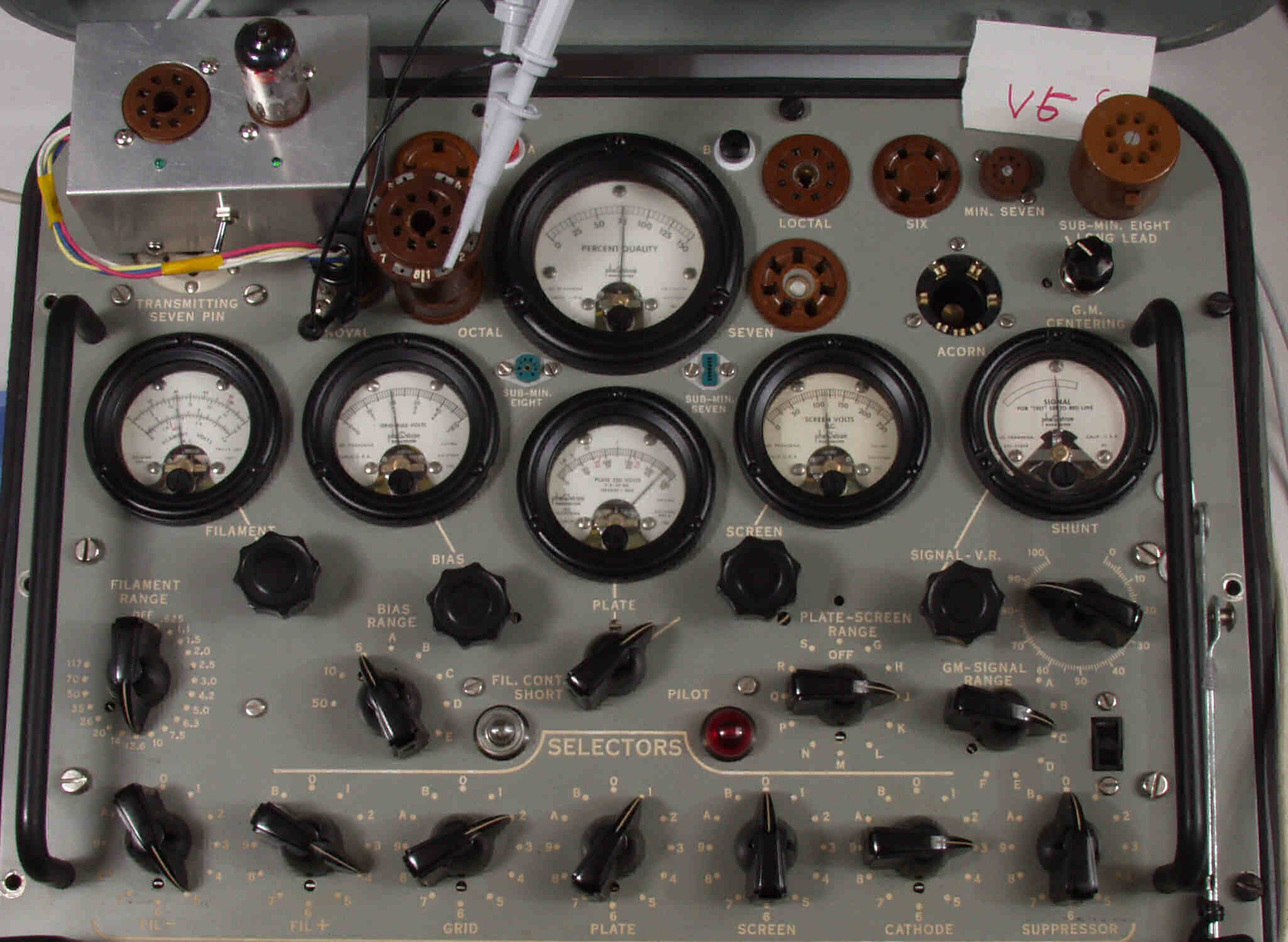

| ＣＥ５Ａ． 付属ＥＣＣ８３「 Ｖ５」ユニット１測定。 Ｇｍ＝１３６０μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ５Ｂ． 付属ＥＣＣ８３「 Ｖ５」ユニット２測定。 Ｇｍ＝１４５０μmho |
 |

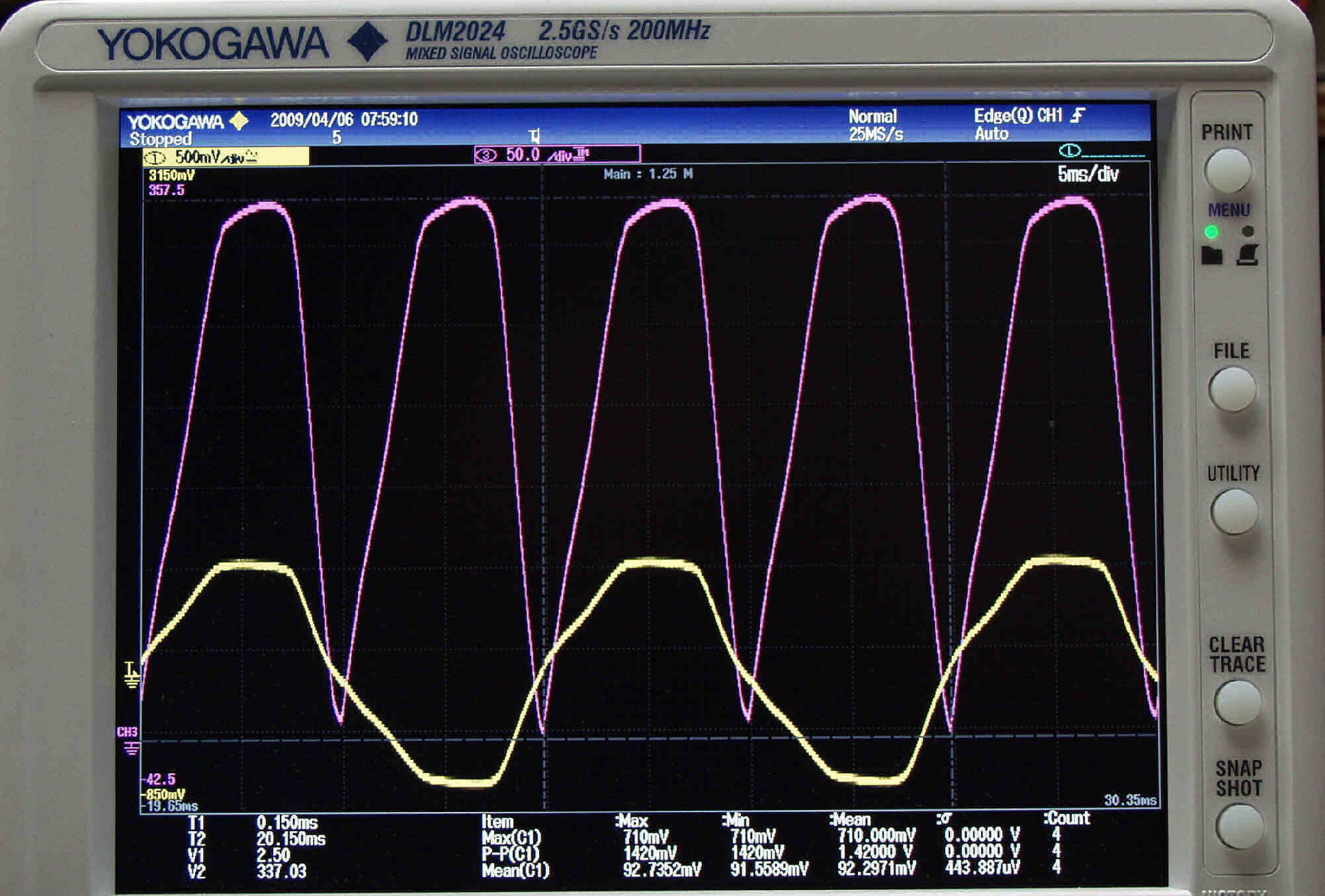

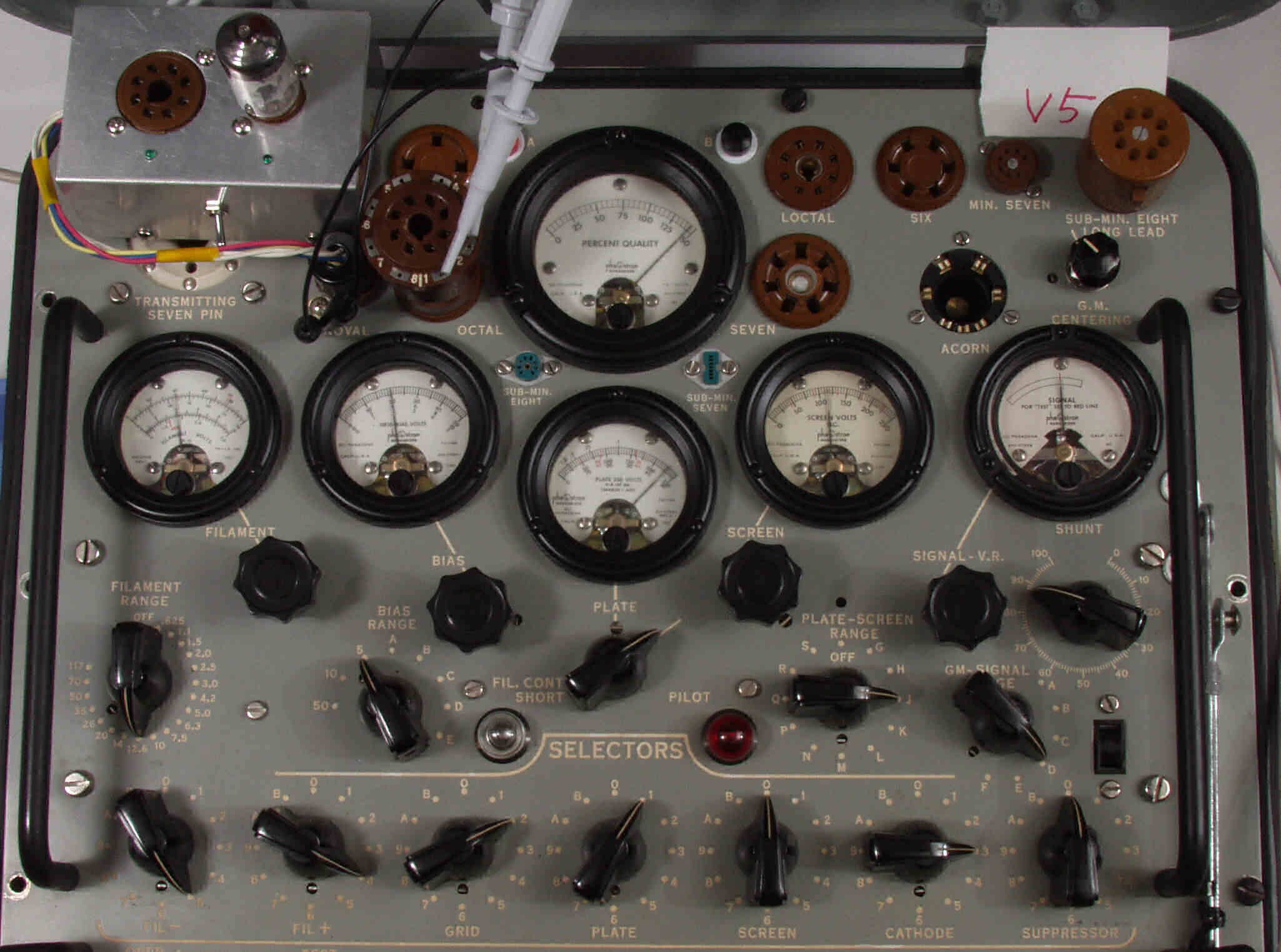

| ＣＥ５Ｃ． 付属ＥＣＣ８３「 Ｖ５」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |

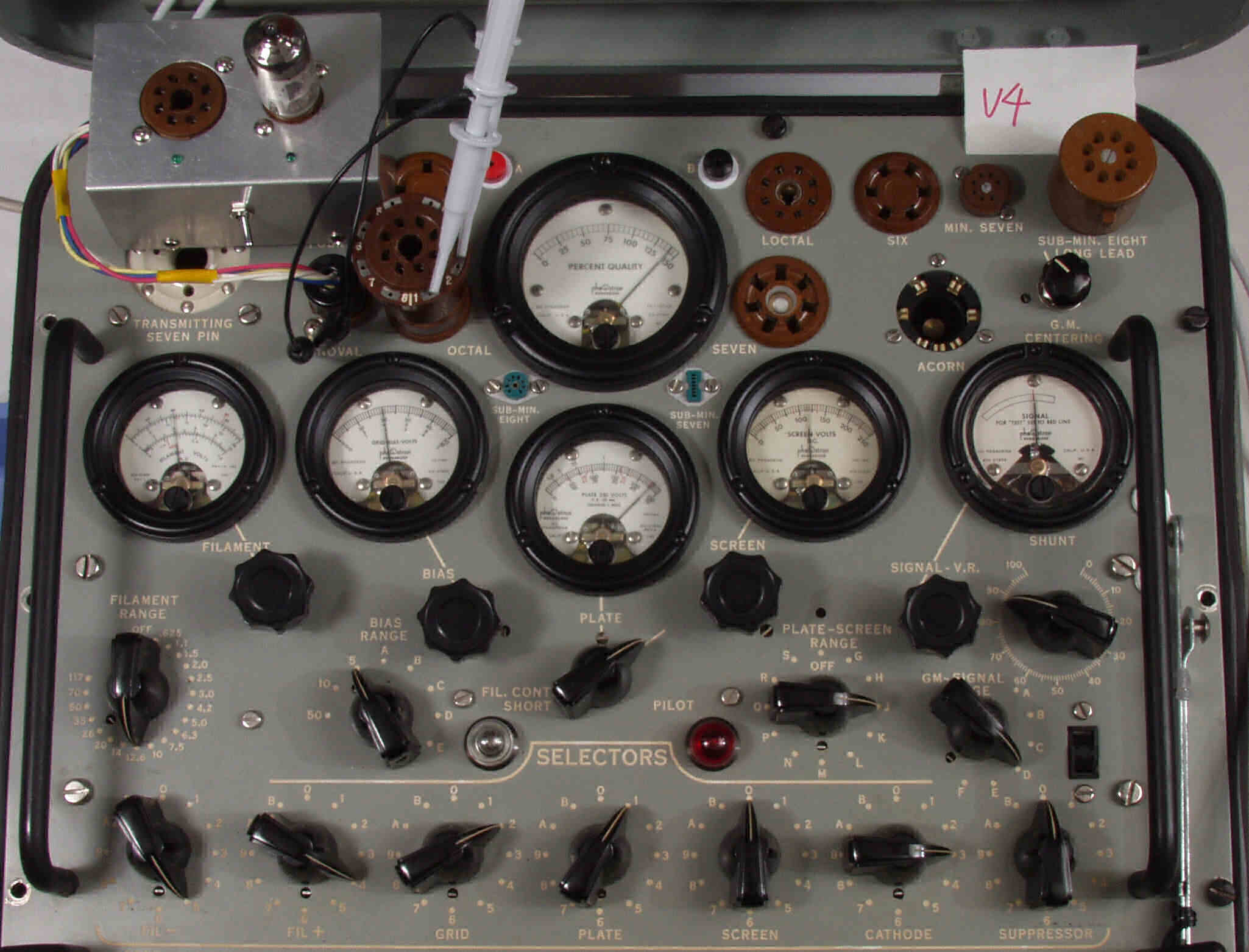

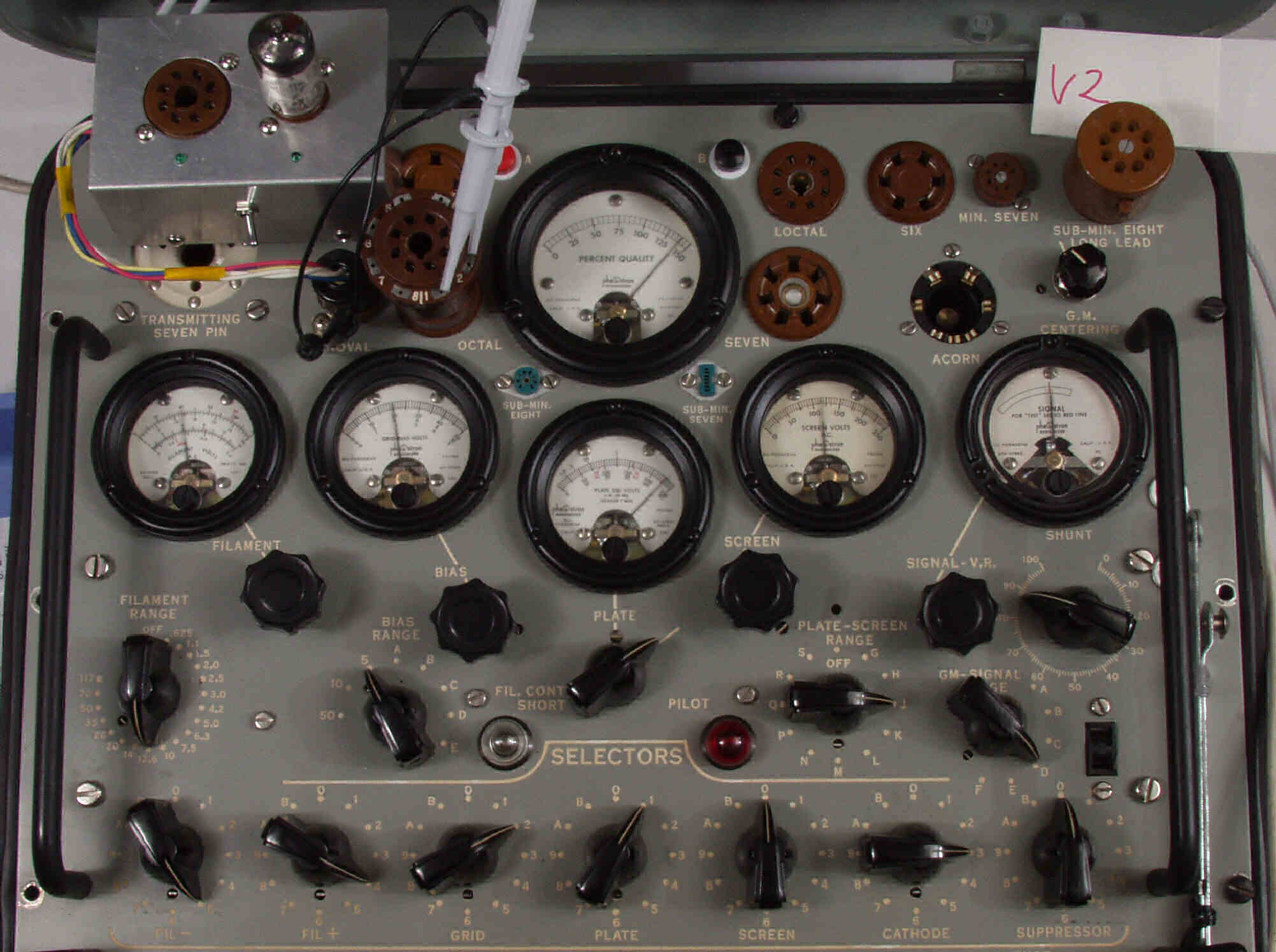

| ＣＥ６Ａ． 付属ＥＣＣ８３「 Ｖ６」ユニット１測定。 Ｇｍ＝１５００μmho。 Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ６Ｂ． 付属ＥＣＣ８３「 Ｖ６」ユニット２測定。 Ｇｍ＝１５００μmho |
 |
| ＣＥ６Ｃ． 付属ＥＣＣ８３「 Ｖ６」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |
| ＣＥ７Ａ． 付属ＥＣＣ８３「 Ｖ６」ユニット１測定。 Ｇｍ＝１５２０μmho。 Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス オーディオ用真空管マニアルより） 相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＣＥ７Ｂ． 付属ＥＣＣ８３「 Ｖ６」ユニット１測定。 Ｇｍ＝１５２０μmho。 Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」。 |
 |
| ＣＥ７Ｃ． 付属ＥＣＣ８３「 Ｖ６」測定の入出力波形。 赤色＝グリッド電圧、黄色＝プレート電圧 |
 |

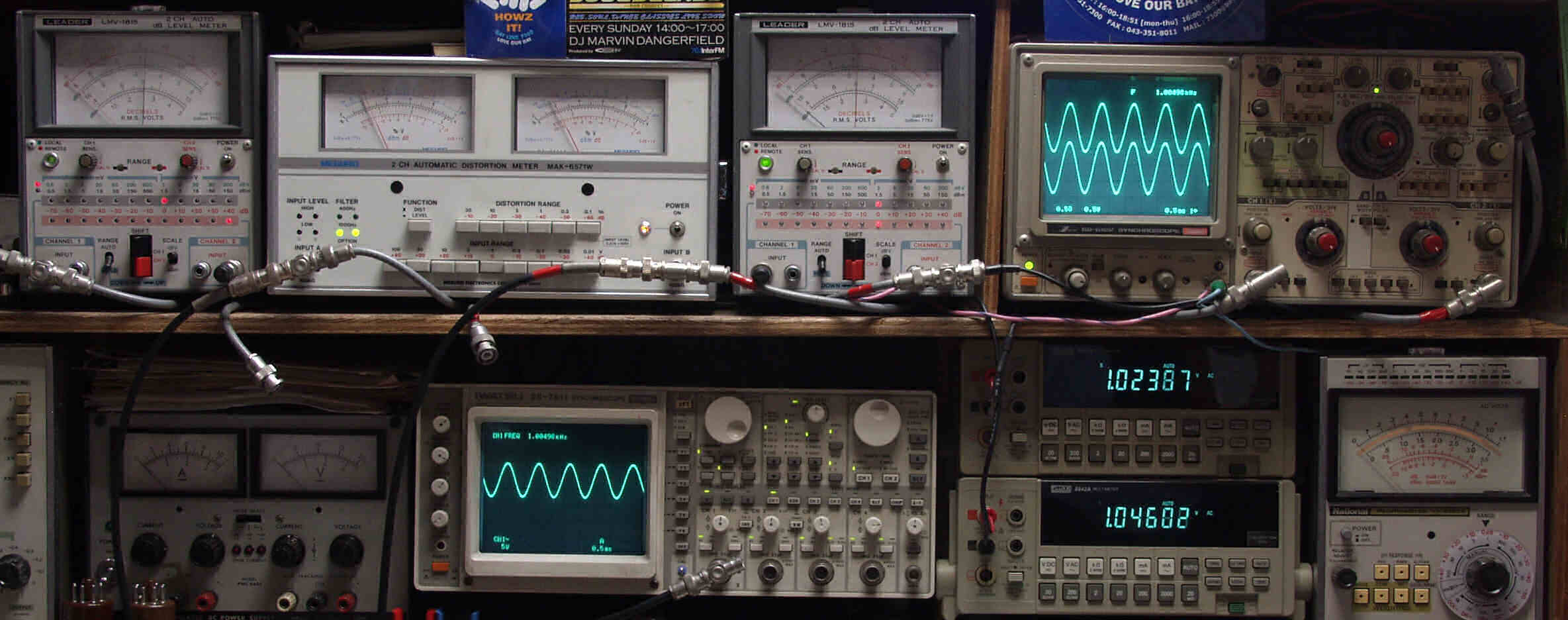

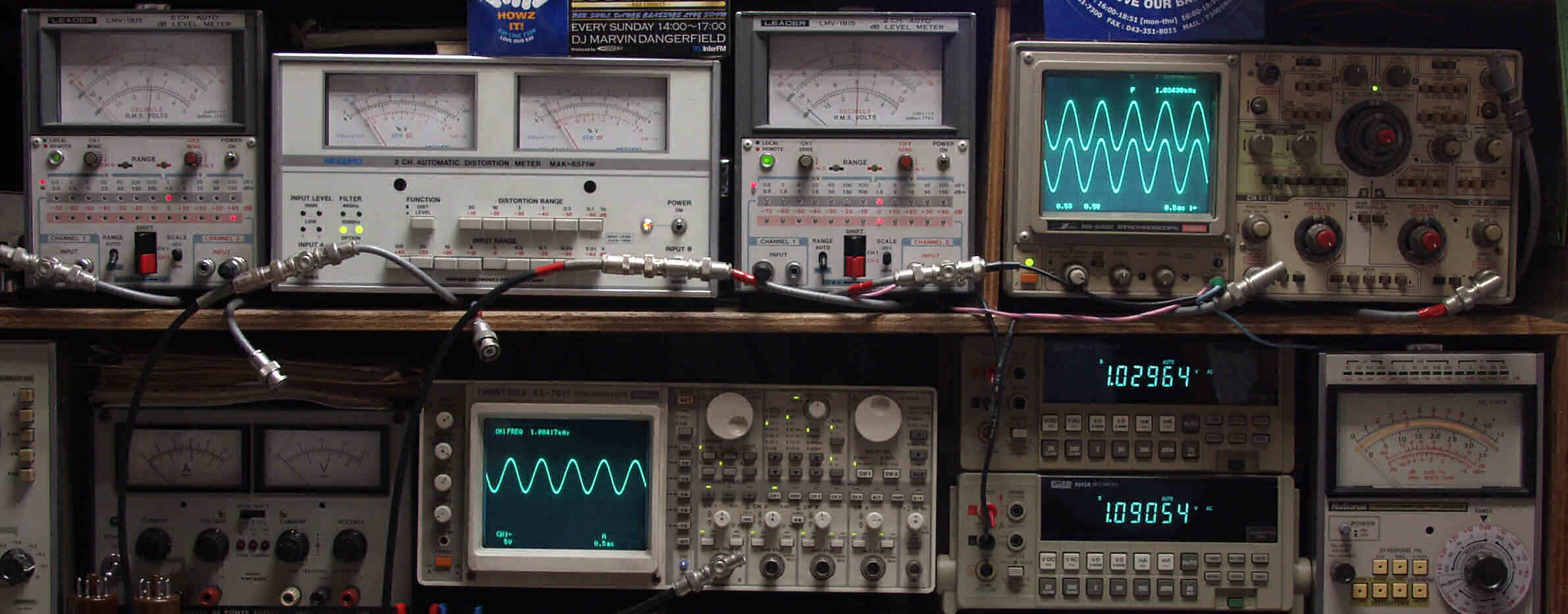

| Ｅ． 調整・測定> Ｅ１． 出力・歪み率測定。 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |
| Ｅ１Ａ． 出力電圧１Ｖ 歪み率＝０．０２％（測定レンジ＝０．１％） ＡＵＸ入力 １０００ＨＺ |
 |
| Ｅ１Ｂ． 出力電圧１Ｖ 歪み率＝０．０２％（測定レンジ＝０．１％） ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ２Ａ． 出力電圧１Ｖ 歪み率＝０．０２％（測定レンジ＝０．１％） ＭＭ入力 １０００ＨＺ |
 |
| Ｅ２Ｂ． 出力電圧１Ｖ 歪み率＝０．０５％（測定レンジ＝０．１％） ＭＭ入力 ４００ＨＺ |
 |
| Ｅ３Ａ． 出力電圧１Ｖ 歪み率＝０．０２％（測定レンジ＝０．１％） ＭＩＣ入力 １０００ＨＺ |
 |
| Ｅ３Ｂ． 出力電圧１Ｖ 歪み率＝０．０４％（測定レンジ＝０．１％） ＭＩＣ入力 ４００ＨＺ |
 |
| Ｅ５Ａ． 出力電圧１０Ｖ 歪み率＝０．９％（測定レンジ＝１％） ＡＵＸ力 １０００ＨＺ。 右側は真空管が元気なので、この直ぐ上で飽和する。 |
 |
| Ｅ５B． 出力電圧５Ｖ 歪み率＝０．９％（測定レンジ＝１％） ＡＵＸ入力 ４００ＨＺ。 右側は真空管が元気なので、この直ぐ上で飽和する。 |
 |

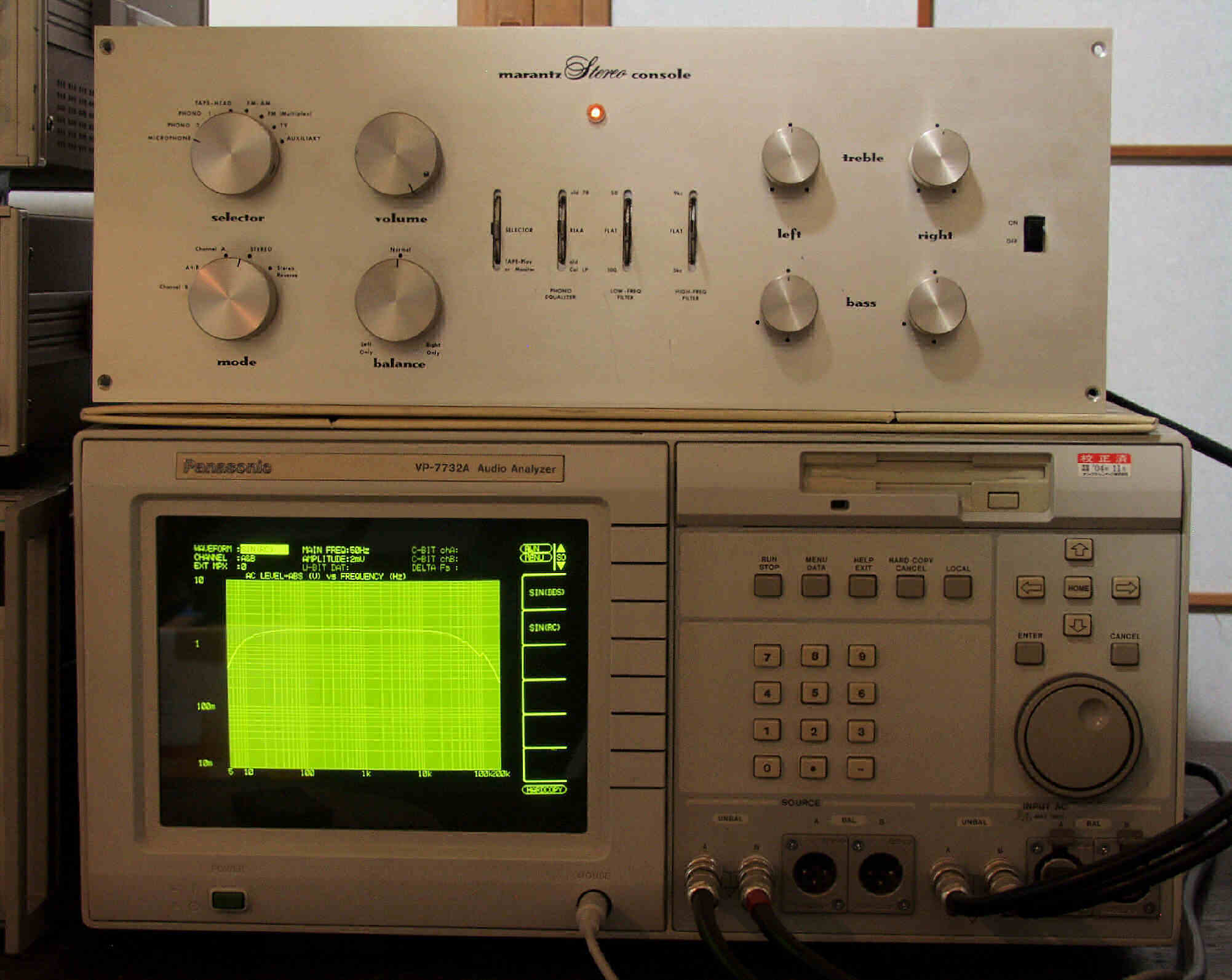

| ＥＥ． 上位測定器による 調整・測定。 ＥＥ１． 下のオーディオアナライザーで自動測定。 |
 |

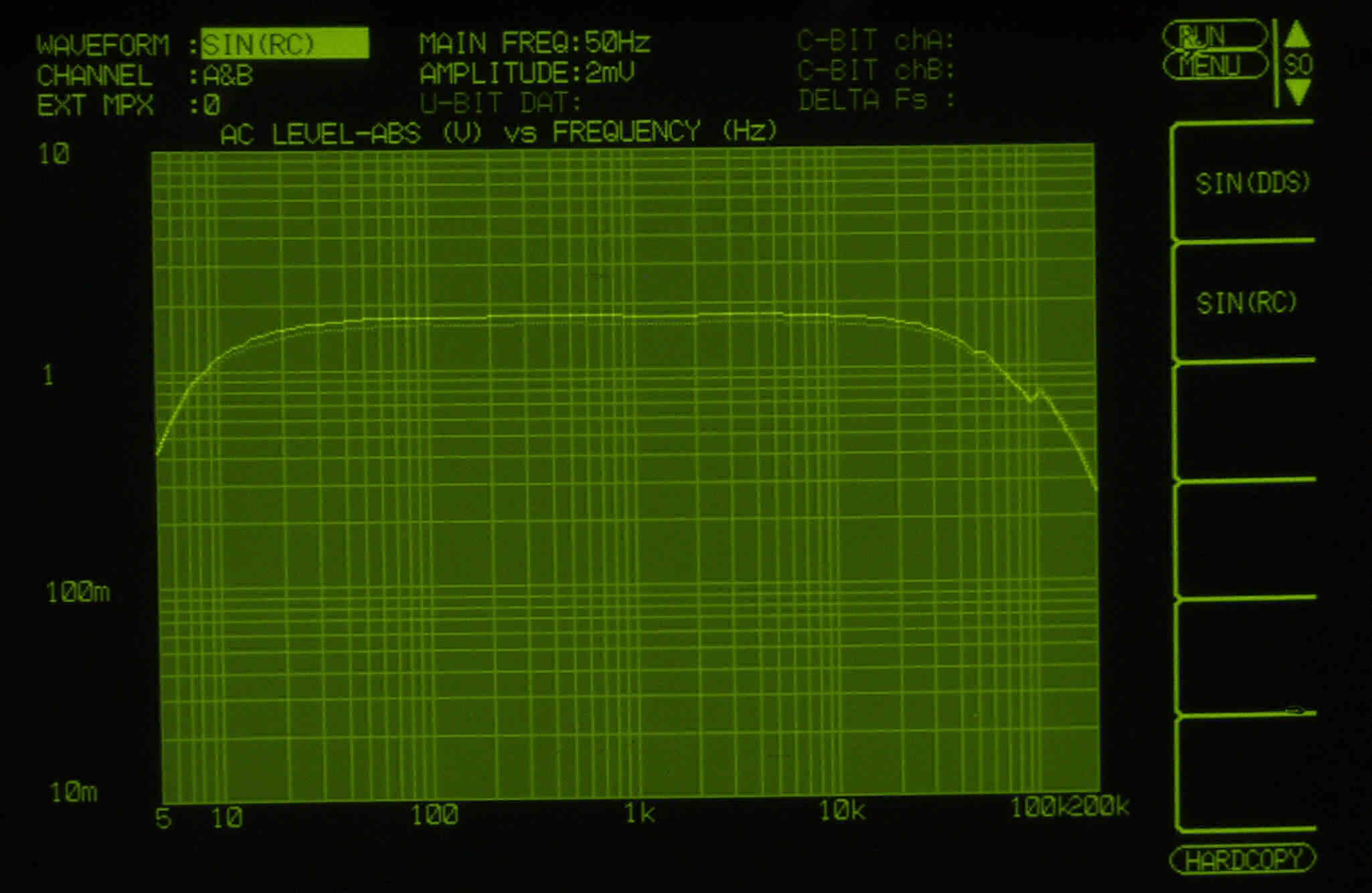

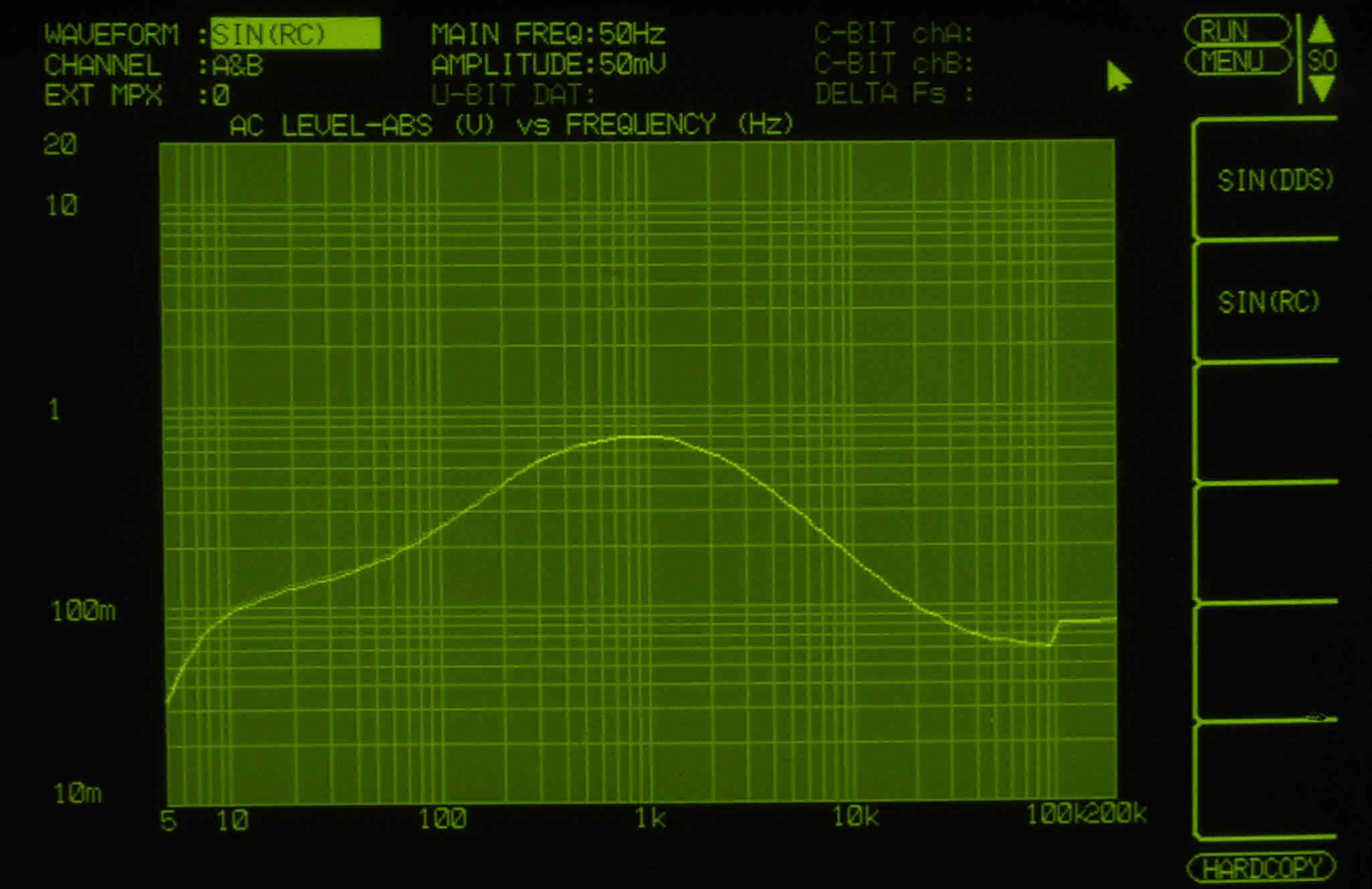

| ＥＥ１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

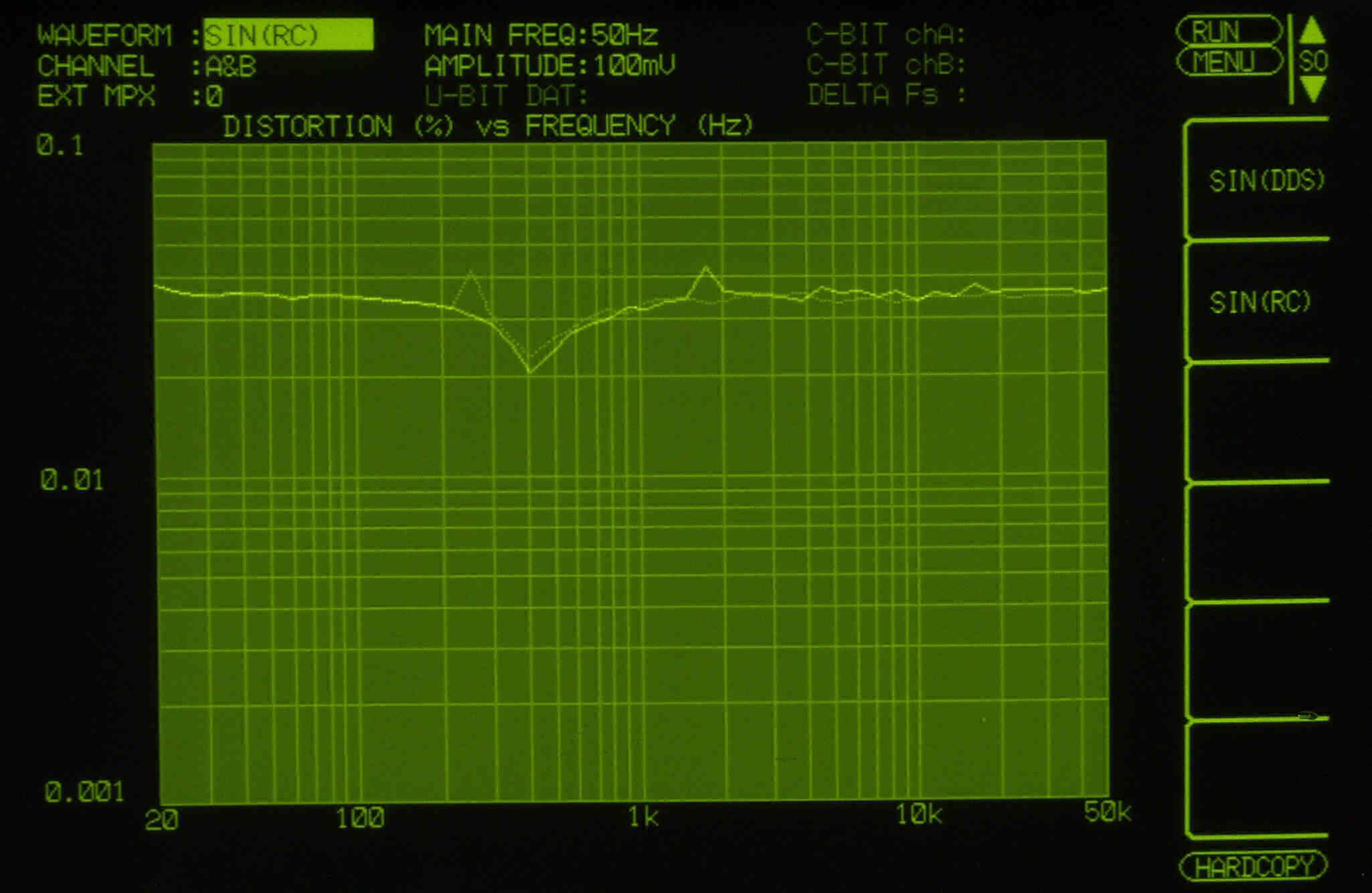

| ＥＥ１Ｂ． 歪み率特性測定（AUX入力）。 ＡＵＸ入力端子へ１００ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ１Ｃ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大。 ＡＵＸ入力端子へ５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ１Ｄ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小。 ＡＵＸ入力端子へ５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

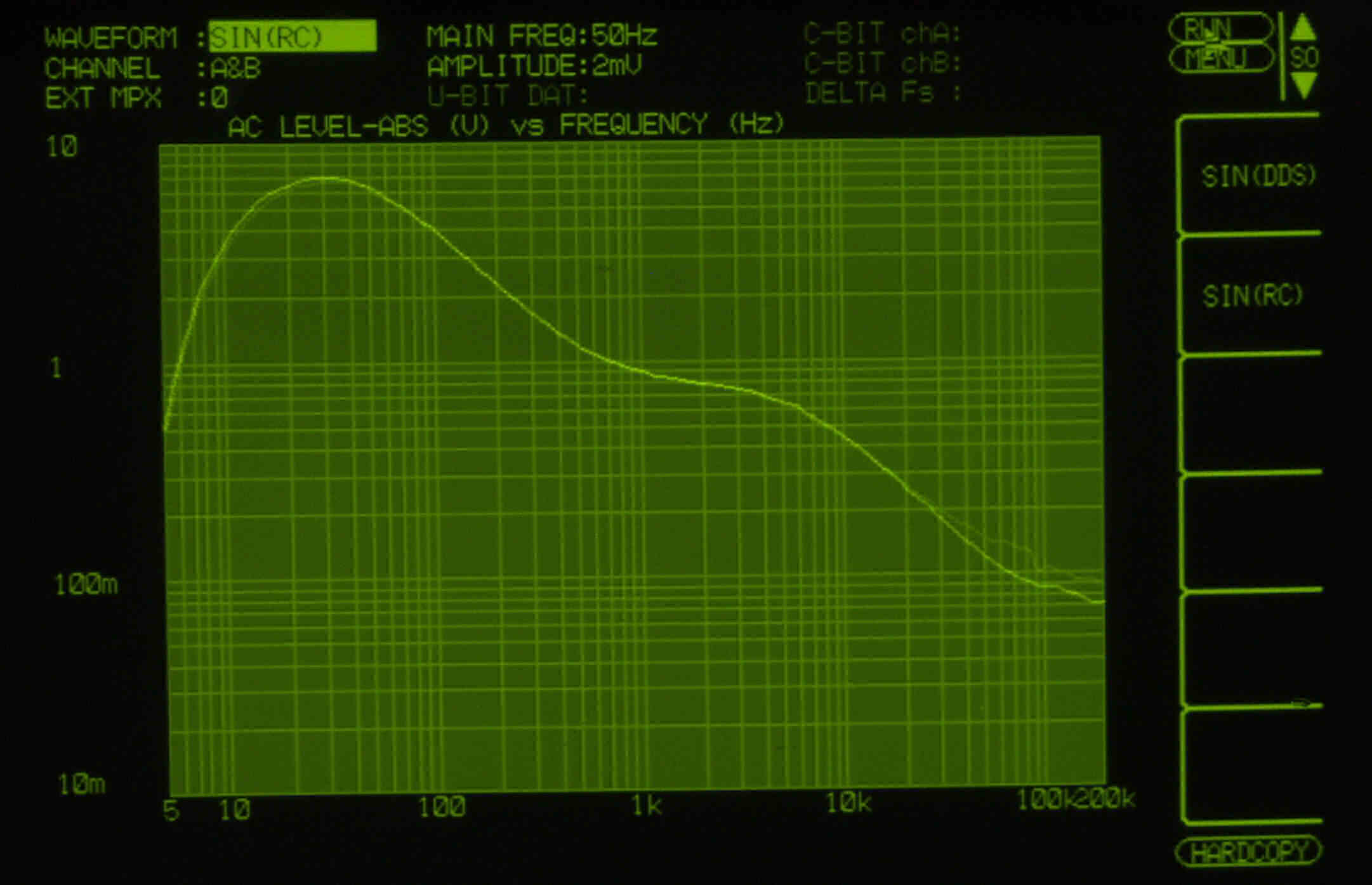

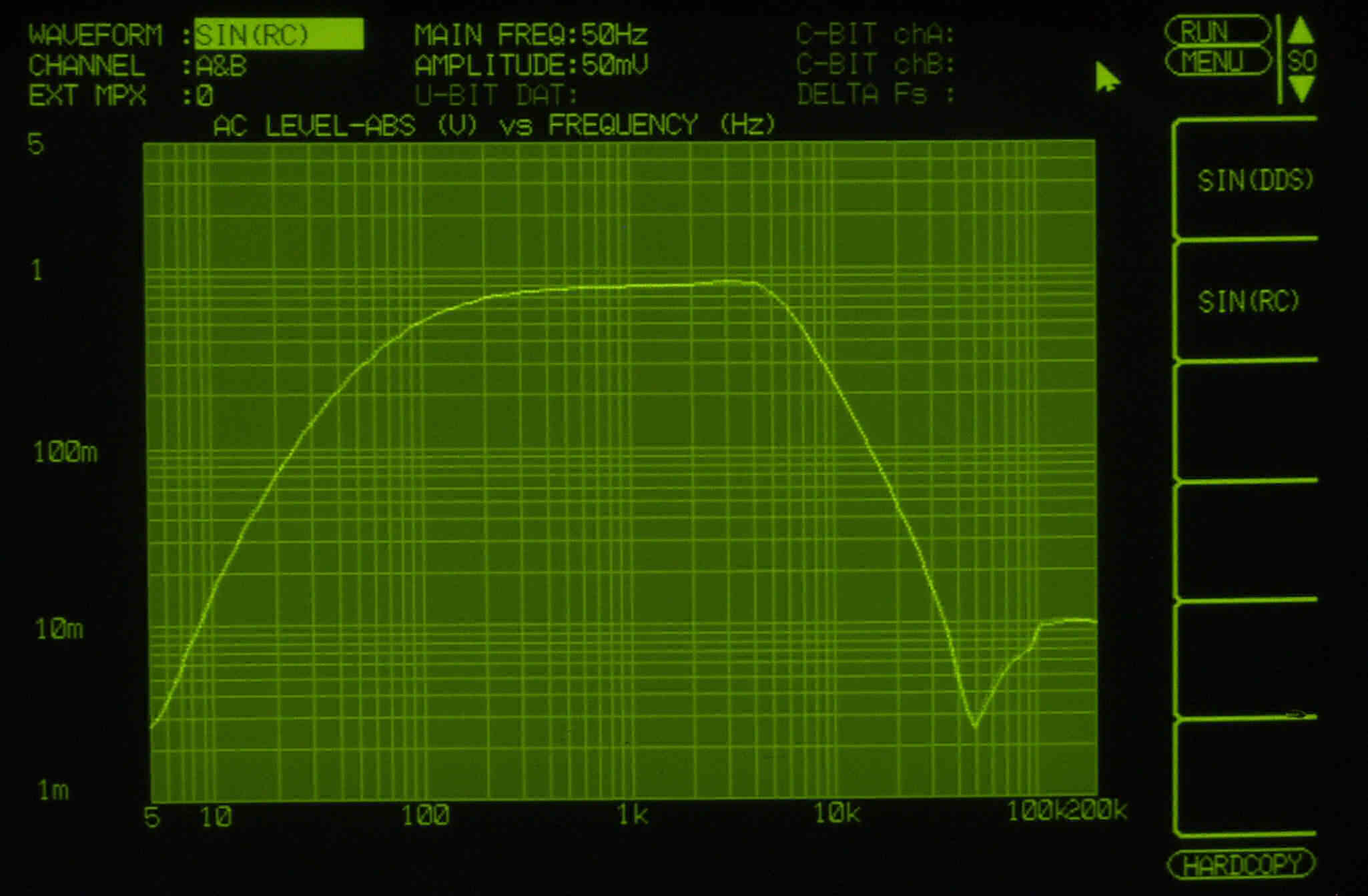

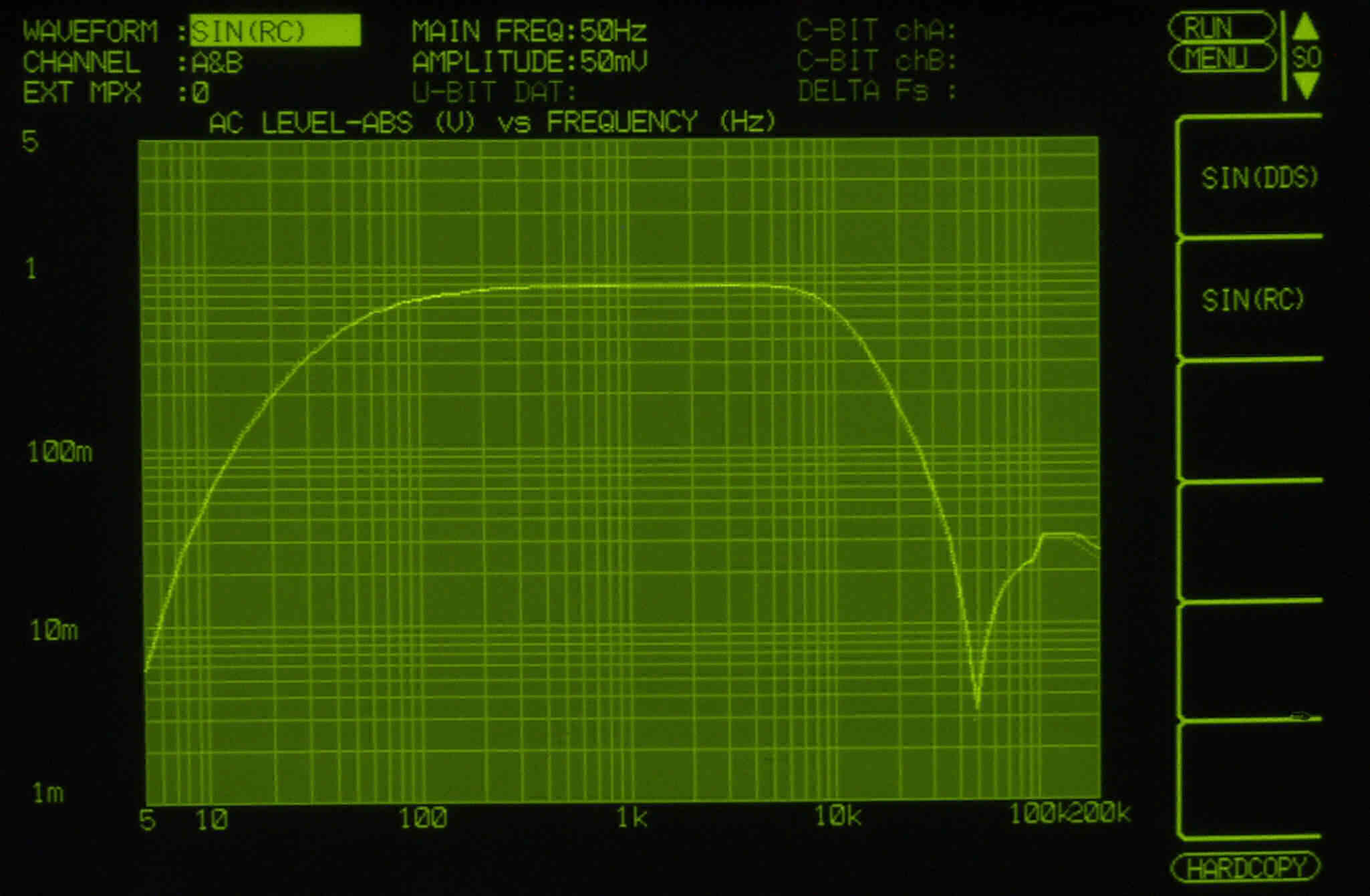

| ＥＥ１Ｅ． 入出力特性測定（AUX入力） ＬｏｗＦｉｌｔｅｒ５０HZ ＆ ＨｉｇｈＦｉｌｔｅｒ９KHZ ＯＮ。 ＡＵＸ入力端子へ５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ１F． 入出力特性測定（AUX入力） ＬｏｗＦｉｌｔｅｒ１００HZ ＆ ＨｉｇｈＦｉｌｔｅｒ５KHZ ＯＮ。 ＡＵＸ入力端子へ５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ。 ＭＭ入力 入力電圧＝１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

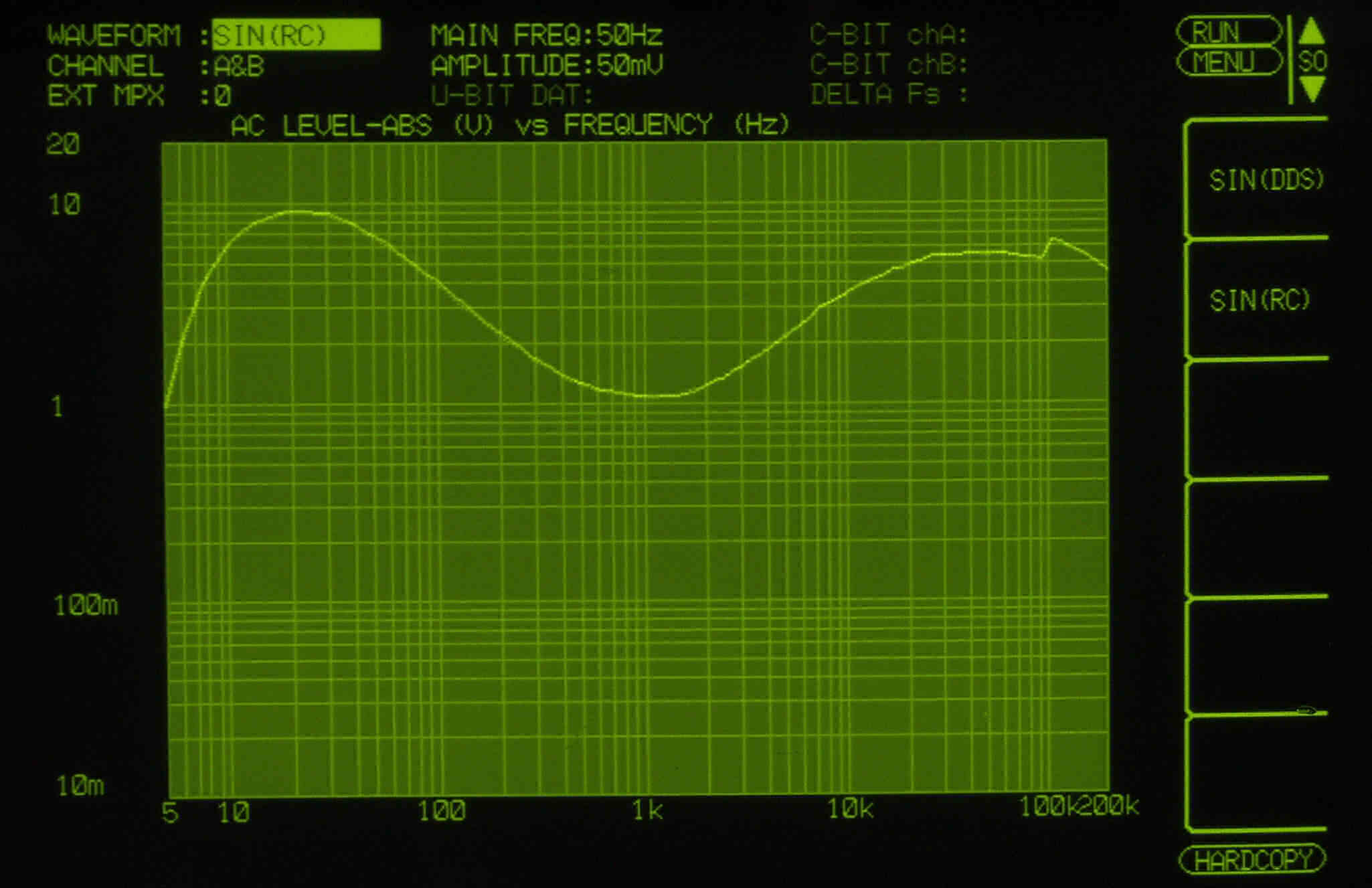

| ＥＥ３． 入出力特性測定（ＭM入力）＝ＰＨＯＮＯ＋Old78Equalizer。 ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ４Ａ． 入出力特性測定（ＭIＣ入力）＝MICR。 ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| Ｅ５Ａ． 引き続き２４時間エージング |
 |
